Чем и как штробить кирпичные и бетонные стены под проводку, советы и видео

В процессе ремонта квартиры, а иногда и после покупки какого-то нового бытового аппарата, приходится или производить перекладку имеющейся электропроводки в помещении, или делать монтаж новой «линии». В современных домах, и не только в многоэтажках, применяется в основном электропроводка скрытого типа. Провода закладываются в специальные штробы (каналы), и сверху они оштукатуриваются. Поэтому вопрос о том, как и чем штробить стену, возникает постоянно.

Кирпичная и бетонная стена

Если стена кирпичная, то здесь особых сложностей быть не может. Все кирпичи скреплены между собой цементным раствором. При помощи обыкновенного зубила и молотка можно легко в слое раствора сделать выемку, куда потом и заложить провод или кабель. В горизонтальном направлении никаких трудностей нет. При подготовке вертикальной части штроба придется столкнуться с тем, что прямой линии не будет.

Придется делать штроб с некоторыми поворотами или пробивать кирпич. Кирпич силикатный «обрабатывается» легко, да и «красный» можно аккуратно пройти. Тем более что и вид кладки бывает разный, поэтому проштробить кирпичную стену можно без использования электроинструмента.

Другое дело бетонная стена. Она обладает повышенной прочностью, и если применительно к ней пользоваться опять же зубилом и молотком, то прокладка проводов затянется надолго. Естественно, что необходимо использовать другие методы. Существует такой инструмент, как штроборез. Он позволяет проделать штроб необходимых ширины и глубины практически в любом материале. Но учитывая его стоимость, нет смысла тратить такие деньги для его использования в бытовых целях. Лучше применить более распространенные в быту электроинструменты. Но сначала о некоторых правилах штробирования.

 Как правильно штробить

  1.  проводка прокладывается на расстоянии 15 – 20 см от потолка. Поэтому, если принято решение провести новую «нитку» параллельно старой, то нужно ее чуть опустить, чтобы не повредить ранее проложенную;
  2. провода прокладываются только по двум направлениям: горизонтальному и вертикальному. Запрещено укладывать провода диагоналями, зигзагами и т.п.;
  3. если плоскость имеет наклон (например, мансарда, у которой крыша является и стеной), то провод укладывается параллельно стыку поверхностей;
  4. запрещено делать штробы большой глубины (например, под кабель, толстые провода) на несущих элементах конструкции строения;
  5. расстояние между штробом и газовой трубой должно быть не менее 40 см.

 Совет. После того, как штроб подготовлен, необходимо сделать его чертеж (зарисовать схему прокладки). Это в дальнейшем пригодится. Ведь что-то забывается, и при очередном ремонте или перепланировке можно повредить электропроводку.

 Чем штробить стену

 Болгаркой

Такой способ прокладки штроба является довольно эффективным, но использовать его желательно только в крайнем случае, если стена очень твердая. Или как «помощь» при работе с другим инструментом. Причина: болгарка создает очень много пыли. Однако есть болгарки с пылесосом, но, учитывая диаметр круга, ясно, что в углах помещения она ничего сделать не сможет. Поэтому эти места нужно проходить, используя другой инструмент.

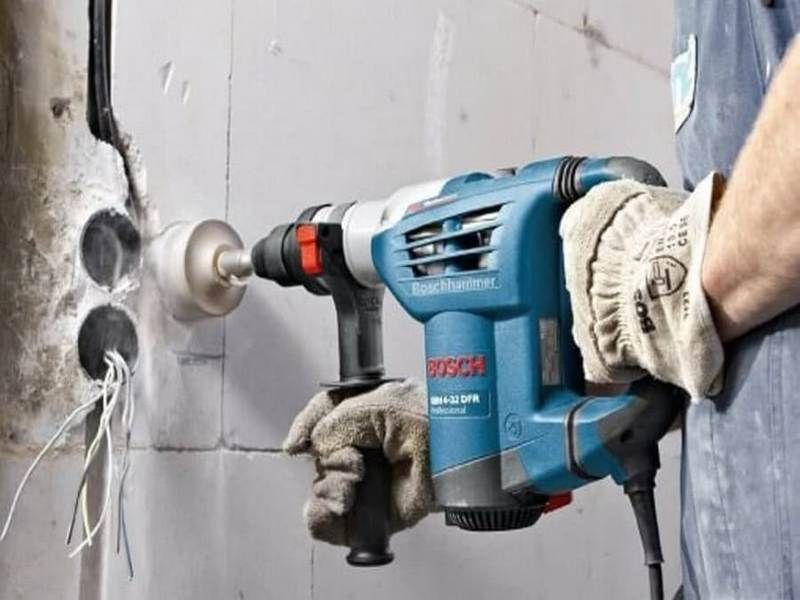

 Перфоратором

Штробирование стен перфоратором хорошо делать в том случае, если они оштукатурены, и слой штукатурки достаточно толстый для того, чтобы в нее упрятать провода. В противном случае без помощи болгарки вряд ли получится пройти всю стену. Перфоратор используют по-разному:

  • можно вдоль намеченной линии насверлить отверстия, которые потом при помощи зубила и молотка постепенно соединять между собой. Отверстия должны располагаться как можно ближе друг к другу;
  • можно приобрести специальную насадку для штробления.

Как правило, одним инструментом сделать всю работу не получается. Поэтому главное – уметь «комбинировать», в зависимости от состояния конкретного участка стены.

Как штробить стены под проводку — Инструменты штробления

Прокладка электропроводки проводится как в квартирах в новых домах, так и в рамках перепланировки, капитального ремонта здания, которое находится в эксплуатации. Для этого применяют различные способы и инструменты. Можно штробить стены под проводку перфоратором или дрелью, использовать болгарку или штроборез. Каждый метод имеет свои особенности, которые мы рассмотрим более подробно.

Требования к штробам

Электрическую проводку лучше всего прокладывать в стене, закрывать штукатуркой и чистовой отделкой. Чтобы выполнить такие работы правильно, следует учитывать нормы СНиП и соблюдать требования, которые предъявляются к таким коммуникациям:

  • Составлять схему нужно с минимальным количеством поворотов.
  • Штробы следует нарезать параллельно основным элементам конструкции – только по горизонтальным и вертикальным линиям. Отклонение допускается, если работы ведутся на мансарде с параллельно наклонными поверхностями.
  • Ширина и глубина борозды должна быть не более 25 мм, провода в нее должны укладываться полностью, не создавая выступающих участков. Если для монтажа предполагается использовать трубки, то можно увеличить параметры. Длина штробы не должна превышать 3 метров.
  • Обязательно следует соблюдать отступы. Расстояние от плиты перекрытия должно быть на уровне от 15 до 40 см, от углов, оконных и дверных проемов – 10 см, от газовых труб – от 40 до 50 см.
  • Не допускается штробление по горизонтальным швам в несущих стенах, запрещается перерезать арматуру.

Инструмент для выполнения работ

Выбор инструмента для нарезания штроб зависит от материала стен. Для бетона используют перфоратор и угловую шлифмашинку. Для кирпича – штроборез.

Молоток и зубило

Если нужно сделать небольшие канавки в оштукатуренной поверхности, можно использовать ручной инструмент. Такой способ является трудоемким, поэтому применяется при незначительном объеме работ. Для бетонных или кирпичных стен он не подходит. Работы выполняются в таком порядке:

  • по намеченному краю делается выемка;
  • поперек борозды прорезается полоса и молотком пробивается канавка на 10 мм.

Штроба с помощью зубила и молотка получается достаточно грубой.

Перфоратор с насадкой

Для нарезки канавок в бетоне применяют перфоратор со сверлом и насадкой «лопатка». С ее помощью можно удобно выдолбить длинное углубление. На участок наносится разметка, вдоль которой делают отверстия с шагом в 1,5 см и глубиной 2,5 см.

С помощью ударного инструмента можно достаточно быстро и точно подготовить канавку под проводку. Но, ее края при этом получаются не очень ровными. Если нужно сделать углубление под монтаж розетки, разметку делают «штыком», а потом дорабатывают «лопаткой».

Болгарка

Сделать точную нарезку в бетонной поверхности можно с помощью болгарки, оснащенной диском с алмазной крошкой. На первом этапе делают разметку – проводят две линии, расстояние между которыми должно равняться ширине канавки. По линиям производится рез алмазным кругом, материал между ними удаляется перфоратором или ручным инструментом. При таком способе образуется много пыли, для удаления которой следует использовать пылесос.

Штроборез

С помощью профессионального инструмента можно сделать аккуратную и ровную борозду с точным соблюдением нужных параметров. В отличие от болгарки штроборез имеет два круга с абразивным напылением, расстояние между которыми регулируется.

Глубина прохода фиксируется. Также он оснащен специальным приспособлением, которое улавливает пыль и твердые частицы стройматериала. Этот инструмент целесообразно использовать в условиях масштабного строительства, стоимость погонного метра его работы выше по сравнению с другими способами.

Технологии и особенности штробления стен

Несмотря на разные технические характеристики применяемых инструментов, технология штробления практически одинакова во всех случаях. Скорость подготовки борозд зависит от вида стройматериала. Быстрее всего можно нарезать канавки в штукатурке или пористых блоках, более трудоемкой является прокладка штроб в бетоне и кирпиче.

До начала работы составляется план, на котором отмечают маршрут прокладки кабеля, розетки, светильники, выключатели. Такую же схему переносят на стены.

Маршрут, по которому будет прокладываться кабель, а также все точки сверления проверяют на наличие старой электропроводки. При наличии проводов или металлических элементов план корректируют. После этого выполняют основные работы. На первом этапе делают полости под розетки и распределительные коробки, потом их соединяют бороздами.

Штробление стен с применением разного инструмента имеет особенности, которые следует учитывать:

  • кирпич и бетонная структура могут содержать полости и небольшие камни, поэтому использовать угловую шлифмашинку следует аккуратно, чтобы не потерять управление;
  • при сверлении дрелью используют сверло с самым большим диаметром, для контроля глубины на нем делают отметку изолентой;
  • в плите перекрытия, которая является основанием пола, нарезать штробы нельзя, прокладывать коммуникации возможно в бетонной стяжке;
  • для монтажа кондиционера нарезают канавки шириной 6 см, глубиной 5 см, в которые можно уложить кабели, трубки с теплоизоляцией и гофрированной трубки для отвода влаги.

Как проштробить стену под проводку своими руками

Скрытая проводка в помещении является оптимальным вариантом как с точки зрения эстетики, так и из соображений безопасности. Организация такого способа прокладки элементов системы электроснабжения предусматривается в ходе ремонта в помещении, так как проводники в данном случае укладываются в штробы в поверхности стен.

О том, как проштробить стену под проводку, пойдет речь в данной статье.

Штробы под электропроводку

Штраба – да, именно таково энциклопедическое написание данного слова, хотя в профессиональном сленге более распространено его написание через букву «о» — это борозда или канавка в поверхности стены, пола, потолка, предназначенная для прокладки инженерных коммуникаций, в частности электро- и трубопроводов.

Штробы могут быть различной глубины и ширины, а выполняться посредством зубила, скрапели(каменотесного резца), перфоратора, штробореза, а также иных инструментов, о которых ниже пойдет речь более подробно.

Трассы для электрических кабелей необходимо прокладывать строго горизонтально и вертикально, избегая лишних их поворотов и, как следствие, напрасных перегибов проводников, в которых может возникать повышенный нагрев токоведущих жил.

Максимальная допустимая глубина такой борозды составляет 2,6 см, ширина – 3 см, а длина (от распределительной коробки) – 300 см. От отопительных приборов, а также элементов системы газоснабжения следует отступить не менее 40 см, от дверных и оконных проемов – не менее 10 см, а от потолка – не менее 5 см, а лучше те же 10 см.

Скрытая электропроводка

При обустройстве канавок в наклонных плоскостях (например, в мансардных помещениях) следует следить, чтобы они проходили строго параллельно стыкам с вертикальными или горизонтальными поверхностями.

Итак, давайте разберемся чем штробить стены под проводку.

Инструменты для штробления стен под проводку

Перед тем, как проштробить бетонную стену под проводку, необходимо озаботиться приобретением подходящего для этого инструмента. Этот вопрос менее актуален для стен кирпичных или из газобетона, где существует целый ряд способов прокладки штроб с применением ручного инструмента.

Зубило и молоток

Простейший с точки зрения инструментоснабжения метод – выштробить углубления в стене при помощи зубила и молотка. С их помощью вы сэкономите некоторое количество электрической энергии, расходуемое электроприборами для штробления стен, но потратите уйму времени и сил. Кроме того, далеко не во всех материалах стен можно сделать углубления под кабели и провода посредством простейших инструментов.

Дрель и зубило

Данный способ значительно эффективнее предыдущего, однако не относится к числу самых удобных и оперативных. При его применении в стене по контуру трассы будущей прокладки кабеля просверливаются отверстия на расстоянии 1-1,5 сантиметра друг от друга.

Работа болгаркой

Далее остается только вспомнить задачки из детских журналов, где требовалось соединить точки линиями, чтобы получить желаемый результат, и пробить зубилом перемычки между отверстиями. В результате вы получите хоть и не самую идеальную, но все-таки штробу для прокладки проводника.

Болгарка

Болгарка, или угловая шлифовальная машина (УШМ), также может быть использована при организации трассы для внутренней прокладке сети электроснабжения. Скорость произведения данной работы можно значительно увеличить, если установить на шлифовальную машину алмазный диск.

Однако при использовании болгарки для штробления стен вы столкнетесь с повышенным пылеобразованием и сложностью организации равномерного заглубления штробы. Кроме того, помимо болгарки вам потребуется зубило или перфоратор, так как принцип штробления трасс для прокладки проводов при помощи шлифовальной машины заключается в осуществлении двух параллельных надрезов на поверхности стены и последующего удаления части материала стен между ними.

Для того, чтобы произвести штробление болгаркой без пыли, следует прибегнуть к технологии мокрой резки бетона. Заключается она в непрерывной подаче воды к диску шлифовальной машины посредством специально подсоединенного гибкого шланга. В бытовых условиях можно также воспользоваться сторонней помощью и попросить кого-либо опрыскивать диск из пульверизатора.

Перфоратор

Для создания штробы посредством перфоратора необходимо установить на последний соответствующую насадку в форме лопатки либо специальный штробер и, включив перфоратор в ударный режим, пройтись им по намеченному пути пролегания кабельной трассы.

Использование перфоратора

В результате использования данного метода вы вряд ли получите идеально ровную штробу, однако как один из дилетантских способов ее создания, он имеет право на жизнь.

На заметку: При помощи перфоратора можно осуществить создание углубления для прокладки кабеля в стене по принципу использования дрели и зубила: сначала насверлить отверстия вдоль кабельной трассы, а затем лопаткой или штробером удалить перегородки между ними.

Штроборез

Штроборез представляет собой профессиональный электрический инструмент для организации технических углублений в полах, стенах и потолках. Основным действующим элементом данного устройства является пара алмазных дисков, расстояние между которыми может регулироваться в зависимости от необходимый ширины штробы.

Указанные диски закрываются кожухом, в котором предусмотрено отверстие для удаления шлама и пылевых частиц. Ипользование штробореза в тандеме с промышленным пылесосом поможет вам решить вопрос, как штробить стены под проводку без пыли.

Глубина штробы для электропроводки регулируется специальными роликовыми направляющими устройства. После прохода такого прибора для штробления по стене в последней образуются два паза, расположенных праллельно друг другу. Материал, из которого изготовлена стена между данными пазами выламывается при помощи другого устройства – перфоратора, отбойного молотка либо скарпели.

Не имеет смысла акцентировать внимание на том, что устройство канавок для укладки проводов внутри стен посредством штробореза является наиболее простым способом организации скрытой проводки. Тем не менее ввиду высокой стоимости используемого оборудования данный метод доступен далеко не каждому. В поисках выхода из ситуации можно взять штроборез в аренду либо изготовить его своими руками на базе обыкновенной болгарки.

Применение штробореза

В таком случае на ось угловой шлифовальной машинки надевают не один алмазный диск, а два, разграничив из гайкой, металлическим кольцом либо набором шайб – в зависимости от необходимой ширины штробы и возможностей самой болгарки.

Особенности организации штроб в поверхностях из разных материалов

Все вышеизложенное актуально, в первую очередь, для стен, изготовленных из бетона и кирпича. В случае работы с поверхностями из других материалов существуют свои нюансы.

При организации скрытой прокладки кабельных линий в домах со стенами, отделанными гипсокартоном, штробление невозможно, поэтому проводники укладываются в гофрированные кабель-каналы, размещенные за гипсокартонным перекрытием. Единственное, что возможно проштробить в этом тонком и хрупком материале – это отверстия под розетки и выключатели. Осуществляется это посредством перфоратора со специальной назадкой-коронкой.

Для создания углублений в поверхностях, отделанных кафелем, камнем либо керамогранитом, целесообразно использовать штроборезы и болгарки со специальными насадками для работы по данным материалам.

Важно! Не следует применять шля штробления вышеуказанных поверхностей перфораторы, так как при его ударной работе каменные и плиточные покрытия попросту потрескаются.

Организацию штроб в газобетонных поверхностях производят при помощи специального штробореза по газобетону. Он может быть как электрическим так и ручным. Последний, к слову сказать, является достаточно бюджетным приспособлением, но и работа с ним требует сравнительно высоких трудовых и временных затрат.

Штробление

Следует иметь в виду, что создание штроб в плитах перекрытий и горизонтально расположенных борозд в поверхностях стен панельных домов, являющихся несущими, категорически запрещено по причине снижения несущей способности указанных конструкций, что, в свою очередь, может повлечь за собой обрушение здания. В случае острой необходимости скрытой прокладки кабельных трасс в полу, следует предварительно залить на нем бетонную стяжку, в которой уже прокладывать необходимые борозды.

В монолитных постройках штробление допускается на глубину, не превышающую уровень залегания армированных элементов конструкции.

Таким образом, обустройство кабельных трасс для монтажа скрытой системы проводников может производиться посредством самого разнообразного инструмента – от подручного и недорогого до профессионального, приобретение которого экономически нецелесообразно для рядового обывателя.

Не забывайте о том, что любые электромонтажные работы должны производиться с соблюдением всех требований техники безопасности, а те из них, которые предполагают вмешательство в целостность несущих конструкций зданий, должны быть осуществлены с особой осторожностью и предусмотрительностью.

Штробление стен под проводку – лучший вариант для закрытых проводов

Для тех, кто затеял ремонт и хочет быстрее завязать с ремонтными работами и пылью, лучше прибегнуть к помощи специалистов. Именно они быстро и качественно произведут штробление стен под проводку.

Штробление стен под проводку – как справиться с минимальными затратами

Для вашего кошелька штробление стен под электропроводку конечно незамеченным не останется, но, если вы узнаете уже сейчас все нюансы, то сможете сэкономить и на материалах, и на консультациях дорогостоящих специалистов. Штробление под электропроводку – процесс «муторный», но нужный. Если вы не хотите портить квартиру ползущими через всю стену проводами (пусть и по специальным каналам со строгими направлениями), то вам придется прибегнуть к помощи распространенной в ремонтном деле закрытой электропроводке.

Она-то и помогает спрятать провода под штукатурку. Как правильно проштробить стену под проводку знают не все. Мы более подробно остановимся на этом не особо занимательном, но необходимом в ремонте процессе.

Как только начинаются внутренние работы по дому (который только построили, закончив со стенами и кровлей), назревает необходимость в монтаже электропроводки.

Как штробить стены под проводку – на этот вопрос не каждый хозяин новой квартиры даст вменяемый ответ. А это значит, надо либо запастись литературой и повысить уровень своего образования, либо – просто нанять специалиста. Штробление, хотите вы этого или нет,  все равно станет неотъемлемой частью вашего трудоемкого ремонта. Конечно, можно пустить розетки и по поверхности (открытым способом) – скажете вы, но, согласитесь, что намного лучше и красивее будет, если вы все-таки спрячете провода вообще с глаз долой. Итак, вы готовы заниматься пыльной работой и прокладывать новые пути для множества проводов.

Но для начала определитесь с тем, где и такие электроприборы будут устанавливаться и работать. Особое внимание уделите тем, что являются мощными потребителями электроэнергии – любимый телевизор, работающая с утра до вечера стиральная машина, самый главный электроприбор в доме – холодильник или ненавидимый соседями музыкальный центр. Чтобы при подключении не перегорело все и сразу.

Подойти желательно к проработке схемы комплексно, чтобы и электрики одобрили, и соседи не вызывали пожарных, и самому себе было безопасно и на душе спокойно. По ширине и глубине выемки под кабель бывают разными – этот вопрос тоже оговорите со специалистом. Имеет значение не только то, где будет расположена мощная электротехника, но также и светильники, розетки и выключатели. Хотя, что касается розеток и выключателей, то они устанавливаются обычно в определенных местах (в ванной комнате дальше от душа и кранов, в комнатах возле дверей, в  кухне – на уровне столешницы. Опытный электрик вам посоветует на этом этапе «зрительно» определиться с местами прохождения кабеля – нарисовать линии карандашом прямо на стенах.

Штроба под проводку, или как проделать борозды в стене

Сразу скажем – штробить стены под проводку тяжело. Этот трудоемкий  и достаточно пыльный процесс потребует от вас проделать в ваших стенах множество штроб (борозд), которые будут разными как по глубине, так и ширине. Потребуется и инструмент, который не разнесет в пух и прах стены, а аккуратненько сделает специальные траншеи. Для этого процесса могут сгодиться перфоратор,  штроборез (для аккуратных борозд), болгарка. Так перфоратор сначала помогает просверлить отверстие по всей длине (борозды), затем само сверло (бур) надо поменять на специальную лопатку и выдолбить нужную борозду. А вот болгарка помогает при помощи алмазного диска нарезать небольшие каналы, а уже перфоратором доделать работу.

Но, как предупреждают специалисты, готовьтесь заранее к большому количеству пыли, которая неизменно появится при использовании болгарки. На этот период мебель желательно вообще вынести из этого помещения или хотя бы закрыть строительной пленкой.

Метод работы со штроборезом особо не отличается от штробирования болгаркой.  Хотя цена при этом будет немного выше (алмазные диски все-таки стоят недешево, да и мешки для пылесоса придется менять частенько). Если вы уже видите, что не справитесь со столь кропотливым занятием, лучше переложите этот трудоемкий и достаточно тяжелый труд на специалистов. Ведь вам понадобится и приложить физические усилия, и найти дорогостоящий электроинструмент для этих работ. Да, и еще одна особенность этого процесса – перед штробированием лучше найдите общий язык с соседями и заставьте поверить, что шум в квартире это явление временное  (дабы потом не писать объяснительную по жалобе в кабинете у правоохранителей, почему вы нарушали режим тишины).

Если вы остановились на работе с штроборезом, то ваши борозды для укладки кабеля в стене получатся ровными и нужного размера. Кроме того, потратите в несколько раз меньше времени на такую работу (по сравнению с болгаркой). Проводить штробление можно как бетонных и кирпичных, так и гипсолитовых стен (обычно за пару дней успевают поменять электропроводку и установить выключатели, розетки и все провода).

Если вы все-таки решили уложиться в один день, учтите, что такие работы нельзя проводить в ночное время суток по причине отсутствия шумоизоляции. А это значит, что вы рискуете наткнуться на непонимание даже со стороны ранее терпеливых соседей. И не забудьте, проводя комплексные электромонтажные работы, сразу же смонтировать и электрощитовое оборудование, а уж потом провести штукатурку стен.

Советы по штроблению

Хоть вы и не мастер, но все-таки прислушайтесь к умным советам. Не пытайтесь сделать все быстро и за пару часов. Лучше семь раз отмерить и один раз отрезать, чем наоборот – так гласит народная мудрость.

  • При скрытой форме прокладки (когда провода проходят под слоем штукатурки или в перегородках до 80 мм), провода прокладывают параллельно архитектурно-строительным линиям.
  • Расстояние проводов (горизонтально проложенных) от плит перекрытия не может быть больше 150 мм.
  • В стенах, чья толщина более 8 см, борозды для проводки можно проводить по самому короткому пути, а при работе с тонкостенной внутрикомнатной перегородкой штробить разрешается, как мы уже указали, параллельно строительным линиям, имея расстояние между горизонтальными трассами и плитами перекрытия не больше 15 см.
  • Штроборез может делать линии на стенах сразу двумя алмазными дисками (расположенными один рядом с другим). Это быстро и надежно.

  • Используя специальную технику (штроборез), не забудьте и про пылесос, который необходим для сбора пыли. Лучше если это будет промышленный и мощный бытовой прибор (такой пылесос не перегревается быстро и выносит большие нагрузки).
  • Для работы со стенами выбирать инструмент необходимо из расчета плотности материала, который придется штробить.
  • Углубления в стене используются не только для прокладки электропроводки, но и системы трубопроводов (ширина может достигать 5–10 см).
  • Перед началом штробления (если это старая квартира), проведите соответствующие меры (прозвонку поверхности), чтобы удостовериться, что на этом месте работ не имеется уже в наличии скрытая устаревшая проводка.
  • Не проводите сами работы, если у вас давняя аллергия на пыль – спасти ваши дыхательные пути от нее вам не поможет ни маска, ни лекарственные препараты.

  • При проведении каналов под трубы (для дальнейшего сокрытия труб под слоем штукатурки), лучше проверить стены путем прозвона. Это поможет удостовериться в том, есть или нет в ваших стенах скрытой электропроводки.
  • Имейте в виду, что вся процедура замены электропроводки – это достаточно серьезная вещь и вам понадобится опыт, а еще лучше соответствующая квалификация (так что подумайте, настолько ли дорого вам обойдется выполнение сложных работ профессионалами в обмен на обеспечение гарантии качества и надежности).

Теперь вы знаете как проштробить стену под проводку. Так что – желаем удачи!

Штробление стен под проводку — инструменты и правила

Монтаж электропроводки в стене

Как штробить стену под электропроводку. Полную или частичную укладку электропроводки можно осуществить без выполнения штробления стен в единичных случаях.

Стандартно, штробление является самым первым этапом пркладывания электропроводки. Выполнив самостоятельно и подготовив площадку для дальнейшей работы электриков, можно существенно сэкономить средства на ремонте.

В статье мы рассмотрим, как выполнить штробление стен под проводку своими силами, какими инструментами стоит пользоваться и какие правила должны быть соблюдены при выполнении работы.

Схема электропроводки



Правила проведения процесса

Согласно СНиП электропроводка в стене — основные пункты, которые являются обязательными для выполнения:

  1. Вырезаемые каналы под провода и кабеля запрещено проводить под углом. Направление должно быть строго горизонтальным или вертикальным.
  2. Вертикальные каналы должны проведены на расстоянии как минимум 10 см от ближайших к ним элементов (углы, оконные и дверные откосы). При создании каналов близ газопровода  расстояние увеличивается до 40 см.
  3. Горизонтальные каналы для кабелей и проводов не должны размещаться далее 15 см от верхних или нижних плит перекрытия.
  4. Размеры вырезаемого канала строго определены: глубина – 2,5 см, ширина равна глубине.
  5. На несущих стенах дома нельзя выполнять вырезку горизонтальных каналов.  Количество розеток в панельных домах меньше, их монтируют только на внутренних перегородках.
  6. Количество поворотов (углов) каналов от (распределительной коробки) и до их конца (розетка, выключатель) должно быть сведено к минимуму.

Подготовка стен

Внимательно изучив возможные требования, можно переходить к этапу подготовки стен к прокладке каналов. электропроводка в стене

Нам понадобится простой маркер или карандаш и линейка. С учетом правил необходимо сделать предварительную разметку. Обязательно отметьте выходы проводки для розеток, выключателей и верхних осветительных приборов. Обозначьте места поворотов и последовательно соедините линиями все отмеченные места, начиная от распределительной коробки и заканчивая местами выходов.

Переходим непосредственно к вырезке каналов и здесь закономерно всплывает вопрос, чем штробить стену под проводку и какой инструмент наиболее удобен?

Штробление стен под проводку — различные варианты штробления

Зубило и молоток

Вариант хорош своей экономичностью. Нет нужды приобретать какие-то дополнительные инструменты или насадки к ним. Зубило приставляем к началу будущего канала, ударяем по нему молотком и вбиваем его вглубь стены. В образовавшееся отверстие вставляем зубило и при помощи молотка выдалбливаем под углом продолжение канала.

Штробление стен под проводку зубилом

К сожалению, у этого способа есть одно «но» — его нереально использовать для прокладки длинных каналов и уж тем более при полной укладке проводки в доме. Вручную выполнить все эти работы сложно, хлопотно и долго. Поэтому его можно использовать только для выдалбливания небольших каналов под дополнительную розетку или выключатель.



Ударная дрель с несколькими насадками

Этот вариант поможет намного быстрей сделать каналы под проводку. Для этого, по всей длине нарисованной линии высверливаем сначала коротким и толстым буром множество отверстий (расстояние между ними – 1 см).

Штробление стен под проводку перфоратором

Затем сменяем насадку на лопатку и выдалбливаем под углом канал по этим отверстиям. Минус данного варианта кроется в неровности канала, возможны большие сколы по его краям.



Болгарка с перфоратором

При помощи этого варианта можно штробить бетонную или кирпичную стену, только необходимо использовать круг с алмазным покрытием. Его основной минус – огромное количество пыли во время работы. Устранить ее можно благодаря помощнику, который во время резки будет держать около вертящегося круга промышленный пылесос.

Либо же есть вариант со смачиванием круга, во время него помощник пульверизатором (настроенного на струйную подачу воды) будет подавать воду на место резки. Пыль будет намокать, и стекать грязными струйками по стене.

Необходимо вырезать две борозды на расстоянии в 2,5 см и затем выдолбить стройматериал между ними при помощи перфоратора.

Штроборез с перфоратором

Этот способ самый простой в использовании, легкий и быстрый. Но основной недостаток кроется в его стоимости. Цена за инструмент очень высока, поэтому для единственного раза использования совершенно невыгодно его приобретение.

Во время резки вся пыль всасывается в подсоединенную к агрегату трубу пылесоса. Два лезвия позволяют вырезать сразу две борозды под канал. Есть возможность регулировки ширины и глубины вхождения лезвий.

Информация на заметку: Электропроводка в квартире своими рукамиШпаклевка стен своими руками

Как правильно штробить стену под проводку

Приступая к капитальному ремонту и монтажу новой проводки в квартире, бесспорно, перед вами встанет вопрос: как правильно штробить стену под проводку. Данный способ прокладывания электропроводки является весьма шумным и пыльным. Процесс штробления может отнять у вас очень много времени и стараний.

Однако стены будут гладкими и различные жгуты проводов и кабелей видны никогда не будут. Познание в том, как зафиксировать в штробе кабель станет полезным тогда, когда необходима и полная замена электропроводки, и дополнительное прокладывание кабеля. Как для опытных мастеров, так и для новичков.

Так как такой вариант прокладывания проводки весьма грязный и шумный, то данную процедуру рекомендуется выполнять на первоначальном этапе ремонта. То есть, когда сделана лишь черновая обработка стен. В случае законченного ремонта (все стены покрашены, поклеены обои), необходимо проанализировать способ монтажа электропроводки в самих плинтусах.

Этапы штробления под проводку

Рассмотрим необходимые поэтапные шаги при прокладке проводки в штробы своими руками:

Разметка под штробы

Заблаговременно (еще до начала обработки стен, выбора интерьера, размещения мебели) начинают процесс разметки голых стен под штробы при помощи строительного уровня и хорошо наточенного карандаша. С их помощи на необходимых стенах делают разметки для линии пролегания кабельных контуров.

И тут необходимо брать во внимание существующие правила прокладывания кабелей. То есть, линии кабеля должны проходить либо вертикально по отвесу, или горизонтально под потолком (на высоте приблизительно 2,5 метра). Запрещены делать диагональные линии, горизонтальные отрезки на невысоком уровне (иначе при креплении, например картины, часов и так далее аксессуаров можно нечаянно просверлить электропровод).

Также в процессе разметки нужно знать, где будут располагаться выключатели, розетки, распределители коробок. Ибо отверстия для них тоже делаются на этапе штробления (то есть для подрозетников). На ширину штробы влияет вид и сечение кабеля.

Штробление при помощи перфоратора

Закончив процесс разметки, нужно остановить свой выбор на необходимом инструменте. Как правило, для этого применяют перфоратор со штробером. Такая специальная насадка имеет вид выгнутой лопаточки с продольным желобом. Углубление в середине штробы формируется благодаря заостренному концу лопаточки. И канавка получится такой же ширины, как и сама насадка перфоратора.

Мастерить перфоратором со штробером нужно в ударном режиме, без вращений. Между прочим, чтобы сделать широкие штробы за несколько приемов — процесс будет весьма неудобен. Также в качестве насадки для создания штроб используют плоскую лопаточку для перфоратора. Однако ее продуктивность существенно ниже за продуктивность штробера.

Используют для штробления также и обычные пики или буры для перфоратора, однако доведется поработать дольше. Да и вообще пики и буры не позволят сделать аккуратную, как говорится ювелирную работу, то есть местами штроба будет шире, а местами уже, поэтому данный вариант не очень практичный.

Штробление с помощью болгарки

При штроблении стен с высокой крепостью (различными марками бетона) используют такие дисковые режущие инструменты, как болгарку с алмазным диском. Просто для таких стен, а именно в квартире обычным перфоратором не обойтись, поэтому рекомендуется использовать углошлифоваьной машинки.

С помощью диска на нужную глубину делают прорези по края предстоящей штробы, а среднюю часть углубления создают с помощью перфоратора. Следует учесть, что болгарка прорезает линии весьма быстро и продуктивность подобных работ выше, несмотря на применение множества инструментов.

ВАЖНО! Будьте предельно внимательны, работая с такими инструментами. Ни в коем случае не работайте без защитного кожуха. Перед тем как приступать к штроблению болгаркой приобретите специальные очки, респиратор и перчатки. Соблюдайте технику безопасности.

Штробление штроборезом

Штроборез называют специальный, наиболее продуктивным инструментом для такого вида работ в домашних условиях. По виду он напоминает болгарку, есть у него два параллельных режущих диска. Расстояние между этими дисками влияет на ширину необходимой штробы (как правило, оно регулируется). Глубина канавки регулируется с помощью изменения положения дисков по отношение к опорной поверхности.

Во время работы появляется множество пыли, грязи. Поэтому, чтобы не заболеть хроническими недугами глаз и органов дыхания, нужно также не забывать использовать индивидуальные средства защиты (очки, респираторы, беруши) при работе с разными инструментами для штробления. С такой целью используют профессиональные модели штроборезов, в которых предусмотрено поглощение образующейся пыли.

Как монтировать кабель в штробе?

Закончив полностью процесс формирования штроб под проводку, начинают укладку кабеля. Штробы укладывают в виде жгутов без лишней защиты (изоляция таких кабелей весьма надежная при данном методе укладки).

1. Фиксируют кабеля в штробах с помощью алюминиевых полосок (можно купить в магазине электротоваров или сделать из любого тонкого листового металла в домашних условиях самостоятельно).

2. Полоску из тонкого листового материала привинчивают ко дну канавки с помощью дюбелей и саморезов. Дальше на полоску кладут кабеля. Края металлической полоски заворачивают в замочек при помощи плоскогубцев. Потребуется немало времени для этой процедуры, но она очень надежная.

3. Также фиксируют кабель в штробе и при помощи нейлоновой перфорированной полоски, закрепив ее на дюбелях поперек штробы. Благодаря такому способу крепления она надежно удерживает целый жгут кабелей. Главное не перетянуть зажимы и повредить провод.

4. Установочные дюбели-хомуты (размером 6 миллиметров) имеют петлю для крепления жгута кабелей. Монтаж проводов выполняют следующим образом: под установочные дюбеля-хомуты делают в углублении канавок отверстия, затем в них вставляют данные дюбеля вместе с зафиксированным жгутом проводов.

5. Алебастр – еще один способ фиксации кабелей в штробах. Понемногу протягивая кабеля, их закрепляют с помощью раствора алебастра. Так как алебастр весьма живо застывает, то не рекомендуется замешивать его много, лишь маленькими порциями.

6. В строительных магазинах, также продается специальная электро гофра, которую сначала монтирую в проделанную штробу, фиксируют, заделывают иногда даже финишной отделкой (покраска, обои и т.д.). А только затем протягивают электропровод через гофру при помощи предварительно продетой через нее тонкой проволоки. Но это уже работа для профессионалов.

Штробление можно использовать не только для прокладки электрической проводки. Также его можно применить и для скрытия водопроводных или отопительных труб (только не из стали!).

И теперь зная, как правильно штробить стену под проводку и обладая всей необходимой информацией, можно избегнуть множества проблем при монтаже новой электропроводки в квартире/помещении. Даже если у вас на это уйдет куча времени и сил, результатом вы останетесь довольны. Потому что руководствовались рекомендациями профессионалов в этом деле!

Как правильно штробить стены под проводку?

Со штроблением стен приходится сталкиваться при прокладке проводки или ее замене, также штробят стены если необходимо установить новые розетки и спрятать провода в стену. Рассмотрим основные правила и способы штробления с применением различного инструмента.

Основные правила штробления стен

Перед началом работ необходимо представить и нарисовать план электрической разводки — где будут находиться выводы освещения, выключатели и розетки. К тому же необходимо учесть материал стен и то, каким способом штробление будет производиться. Все основные правила проведения работ можно найти в документе СНиП 3.05.06-85, из которого можно отметить следующие основные моменты:

  1. Штробление обязательно должно производиться параллельно конструкции здания, за исключением являются наклонные стены.
  2. Сведите к минимуму повороты штробы от коробки распределителя до розеток и выключателей. Для этого следует ограничиться одним углом перехода от вертикали к горизонтали.
  3. Вертикальная штроба должна находиться на расстоянии в 10 сантиметров от всех стеновых проемов и углов. От газовой трубы она должна быть сделана не менее чем в 40 сантиметрах.
  4. Горизонтальное штробление можно производить на расстоянии не более чем в 15 сантиметров от плит перекрытия.
  5. Запрещается штробить горизонтальные борозды в несущих конструкциях.
  6. По завершению создания плана проводки по правилам, можно приступать к работе.

Подготовка и разметка стен

Перед тем как приступать к штроблению, необходимо нанести разметку от распределительной коробки до предполагаемых мест нахождения выключателей, розеток и мест вывода освещения. После этого проверьте не находится ли скрытая проводка по маршруту штробы. Это можно сделать при помощи детектора скрытой проводки.

Чтобы исключить попадание пыли в другие помещения завесьте дверные проемы строительной пленкой или увлажненной тканью.

Штробление стен своими руками можно производить, используя следующий инструмент: перфоратор, болгарка, штроборез и зубило.

Штробление стен перфоратором

Для штробления перфоратором следует применять следующие насадки: лопатка, широкий и короткий бур. Первоначально по всей длине намеченных линий проделываются отверстия глубиной в 2.5 сантиметра с шагом в 1-1.5 сантиметра. После чего, при помощи лопатки, можно приступать к штроблению. Следует отметить, что лопатку не стоит ставить поперек линии штробы, чтобы не захватить лишнее.

Если у Вас еще нет перфоратора и Вы только задумываетесь о его покупке, советуем при выборе обратить внимание на устройства с функцией реверса (обратного хода). Пусть и не часто, но возникает ситуация, когда бур (в особенности длиной более 400 мм) застревает в бетоне. Для этого как раз и пригодится инструмент с обратным ходом.

Штробление стен болгаркой

Если использовать для работы УШМ, то необходимо заранее позаботиться о наличии алмазного диска, который с легкостью справится с кирпичными и бетонными стенами. Первым делом, делаются два параллельных пропила по всей намеченной длине. После чего, при помощи зубила или перфоратора, удаляется весь материал находящийся между этими пропилами. Такой способ аккуратен и будет уместен там, где необходимо максимально сохранить целостность штукатурки. Также, при штроблении стен болгаркой скапливается большое количество пыли. Чтобы избежать этого вам понадобится помощник, который будет собирать ее при помощи пылесоса. Пылесос лучше выбрать промышленный, так как пыли будет очень много.

Штробление стен штроборезом

Штроборез – специально спроектированный инструмент, представляющий из себя болгарку с двумя режущими дисками, в которой можно регулировать расстояние между ними. Оба круга штробореза закрыты специальными кожухами, с помощью которых можно регулировать глубину реза. К тому же, штроборезы обладают отводом для подключения пылесоса. С его помощью можно создать идеально ровные срезы без пыли. Оставшийся материал между резами следует удалить при помощи зубила или перфоратора.

Штробление стен зубилом и молотком

Сначала при помощи зубила отмечаются углубления по краям будущей штробы. Далее установив зубило поперек выбивается часть стены на небольшую глубину. По завершению производится углубление штробы на необходимую глубину. Однако данный способ не подходит для бетонных стен — они требуют более серьезного оборудования.

По окончанию работ борозды очищаются пылесосом и грунтуются. После чего прокладываются и закрепляются кабеля. Когда кабель уложен, штробу заделывают — это можно сделать с помощью гипса, штукатурки или шпаклевки.

лучших инструментов для протягивания электрического провода | Рыбная лента, удочки или пылесос?

Профессиональные электрики используют различные инструменты для протягивания кабеля и проводов. При протягивании кабелей высокого или низкого напряжения вам понадобятся хорошие инструменты для протяжки электрических проводов. Вы также должны понимать, какой инструмент подходит для работы.

Хотя протягивание провода — это просто часть работы, оно может замедлить работу тех, кто плохо знаком с электросетью. Последние достижения привели к появлению на рынке новых продуктов. Эти новые инструменты для протягивания электрического провода при правильном использовании могут сэкономить ваше время и деньги.Независимо от того, выполняете ли вы сложную модернизацию или новую коммерческую работу, правильные инструменты для протягивания электрического провода могут уменьшить разочарование и сократить время работы.

В этой статье мы хотим осветить несколько вещей. Выбор правильных инструментов для протягивания проволоки для работы является основной задачей. Вы также должны понимать, как работают эти инструменты и в каком сценарии каждый из них лучше. Правильный инструмент может доставить вас в счастливое место, а неправильный инструмент может поставить вас на несколько долгих изнурительных часов. У каждого инструмента, от удочек и ленты до поршней и троса, есть свое место.Лучшие инструменты для протягивания проволоки варьируются от приложения к приложению.

Fish Tape

Это остановка номер один для протягивания проводов 12-го калибра или даже кабеля низкого напряжения через кабелепровод. Хорошая рыбная лента может сломать или сломать вас. Мы ищем функции, которые помогут вам обезопасить или ускорить работу.

Подумайте о выборе непроводящего материала, такого как стекловолокно, или резьбового или регулируемого носового штифта, который легко адаптируется к вашим потребностям. Ленты из стекловолокна обеспечат дополнительную защиту от контакта с цепью под напряжением.Компромисс — жесткость. Стальная лента может толкать и тянуть с гораздо большей силой и силой перед изгибом.

Приобретая рыболовную ленту, убедитесь, что ее длина достаточна для выполняемого вами вида работы. Кроме того, обязательно приобретите что-нибудь с прочной и прочной катушкой, не склонной к заеданию. Нам очень нравится серия Southwire SIMpull, а также некоторые модели от Klein Tools. При действительно длинных гибких участках кабелепровода диаметром 1/2 дюйма вам может потребоваться жесткость более традиционных изделий из стали или стекловолокна.

Удочки для вытягивания проволоки (рыболовные удочки)

Разница между рыболовной лентой и удочками состоит в том, что стержни представляют собой более короткие отрезки материала, которые не используются в сочетании с катушкой. Там, где катушки отлично подходят для длинных каналов, удочки отлично подходят для ловли вверх и вниз по стенкам и в других скрытых областях, где жесткость дает вам преимущество. У вас также обычно есть возможность соединять стержни вместе для получения большей длины.

Другие особенности, которые следует учитывать, включают в себя световые стержни, которые хорошо видны в полостях потолка, пола и стен.Если вы выполняете только легкую работу или короткие расстояния, токонепроводящие стержни для протяжки проволоки станут вашим основным продуктом.

Стержни обычно бывают длиной от 3 до 6 футов и несколько между ними. Существует множество головок для решения практически любых задач (магнитные, петли, крючки и т. Д.). Штанги идеально подходят для протягивания сетевых линий, кабельного / спутникового телевидения, телефона, термостата и другой проводки или кабеля на короткие расстояния. У Klein есть недавняя линия удилищ из стекловолокна Splinter Guard, которые нам очень нравятся. Они лучше справляются со своей задачей, не создавая немедленных осколков, поскольку стержни неизменно ежедневно сталкиваются с балками, гипсокартоном и другими материалами. Также они светятся в темноте.

Поршни кабелепровода, подушки безопасности и нагнетательные / вакуумные системы

Вы никогда не ловили струну или ведущую проволоку, пока не прикрепили ее к поршню кабелепровода и буквально не засосали через линию. Без суеты, без суеты. Дополнительным преимуществом является то, что канал очищается в процессе. Это действительно хорошо работает для элитных жилых и коммерческих помещений, когда требуется новый провод, проложенный через кабелепровод на большие расстояния.Требуется некоторая подготовительная работа, но это отличное решение. Для искривления или закупорки воздуховода можно использовать подушки безопасности, которые лучше адаптируются к потребностям воздуховода, который не является прямым.

Легкий нейлоновый шнур / шнур

Если вы собираетесь протягивать электрический кабель, вам нужно использовать прочную, легкую и готовую к большой прочности на разрыв нейлоновую веревку подходящего размера. Вы увидите предел прочности на разрыв, обозначенный «фунтами». Это фунты тягового усилия, и обычно вы можете найти значения от 22 до 500 фунтов.Имейте в виду, что более высокая прочность обычно означает более тяжелый шнур. Вы даже можете купить в некоторых компаниях, таких как Kena, комбинированные пакеты поршневой / натяжной, которые готовы к откачке через линию (см. Выше).

Для действительно небольших тиражей вы также можете изучить такие системы, как система протяжки магнитной проволоки Klein Tools (26,45 долл. США) или система протяжки проволоки Fish n Pull.

При работе с электричеством в жилых помещениях обычно достаточно сверла под прямым углом для создания отверстий в металле. Однако, если вы планируете прокладывать кабелепровод через стальные шпильки в коммерческих условиях, вы можете приобрести пробойник для металлических шпилек.Это упрощает установку металлического канала через стальные шпильки.

Хорошие модели подходят для стали толщиной до 20, а также содержат втулки со шпильками для защиты кабелепровода и кабеля от острых металлических краев.

Продолжая нашу коммерческую тему трубопровода, необходим трубогиб. Хотя вы можете получить более сложную модель, существует несколько ручных «ручных» гибочных станков, которые работают очень хорошо, если вы не собираетесь сгибать тонну материала за день. «Ручные» сгибатели полагаются на ваши ноги, а металлическая ручка направляет точку опоры сгиба.Для более крупных работ на место часто прибывают электрогибы для облегчения труб большего диаметра и большего количества изгибов.

Смазка для протягивания проволоки

Звучит очевидно (или похоже на плохую шутку), но смазка облегчает протягивание проволоки. Более качественные смазочные материалы для протягивания проволоки оставляют меньше беспорядка и позволяют использовать большее количество смазки. Этот материал не вызывает коррозии алюминия, меди, ПВХ и оцинкованной стали. После нанесения он высыхает до нетоксичного смазочного порошка.

Вы в основном использовали это при работе с электричеством с высокими нагрузками, а также при протягивании кабеля связи. Это области, где трение — ваш враг. Смазка водорастворима и обычно не раздражает кожу. Самые новые виды, которые мы видели, заявляют о 100% нетоксичности и экологичности.

Резюме

Надеюсь, это руководство познакомит вас с лучшими инструментами для протягивания электрического провода, которые сделают этот вид работы более прибыльным для вас и вашей компании. Правильные инструменты действительно могут сократить время, затрачиваемое на протягивание провода через стены или канал. Знание о некоторых из наиболее непонятных инструментов, таких как подушки безопасности, должно привести к более удобному протягиванию кабеля в поршневом стиле через несовершенный канал.Улучшения в стекловолоконных стержнях и пенной смазке также обещают ускорить ваш рабочий процесс. Поделитесь с нами своими любимыми инструментами для протягивания проволоки в комментариях ниже.

Обнаружение и понимание постороннего напряжения

By Will Winter

Все паразитные напряжения непреднамерены и нежелательны, но они очень распространены. На самом деле, редко можно найти ферму или дом без нее, обычно в плохом месте. Главный виновник, несмотря на то, что существует несколько вариантов причинно-следственной связи, заключается в том, что со всей стандартной проводкой на 120 В у нас есть только один горячий провод, один нейтральный провод и заземляющий провод.


Если нейтральный провод не соответствует требованиям, или если имеется слабое или неисправное соединение, электрический ток, поступающий на горячий провод, должен каким-то образом вернуться к источнику, что означает, что он будет пытаться пройти через любые и все другие объекты, которые будут проводить электричество. Этот нежелательный поток электронов может проходить через землю, металлические здания, металлические опоры, заборы или другие объекты.

Двигатель на центральной оросительной башне недавно испытал крошечное короткое замыкание в проводке на ферме на Среднем Западе.Так было несколько недель, но все еще работало, и, как вы знаете, никогда не бывает достаточно времени, чтобы сделать все на ферме. Однако песочный фильтр на ирригаторе также был заполнен, и эту функцию необходимо было опорожнить. Фермер поднялся по металлической лестнице, открывая переполненную ловушку, чтобы очистить ее. Это было безопасно, потому что все насосы были выключены — кроме того, что он сделал дальше, а именно приказал жене включить насос, чтобы смыть песок. Это была фатальная ошибка, так как через систему пронеслось 480 вольт, мгновенно убив фермера.

У другого фермера в магазине была кофемолка с коротким замыканием в двигателе; когда он был включен, он немного шокировал. Он «вылечил» проблему, включив выключатель мясорубки деревянной метлой. Кто такого не делал?

На другой ферме было пять фонтанов для воды для домашнего скота, все они были подключены к электросети. Первые четыре фонтана казались нормальными, и скот подходил к ним небрежно и нормально пил воду.Однако скот, казалось, чувствовал, что с пятым фонтаном что-то не так, и избегал этого. Испытывая жажду, две молодые телки подошли к пятому фонтану, который также слегка переполнялся и образовывал небольшую лужу, в которой они стояли. Через несколько секунд после прикосновения к воде в фонтане обе телки были мгновенно убиты.

Я слышал много подобных историй от Джерри Лаша, профессионального консультанта по паразитным напряжениям и инженера по сельскому хозяйству из Су-Фолс. После десятилетий работы в области электроэнергетики Лаш может рассказать множество ужасных историй об обильных и, как правило, безопасных источниках питания, без которых мы, кажется, не можем жить.Даже люди, которые не разрешают использование коммерческой электроэнергии на своей ферме, могут столкнуться с проблемами. Я говорю о паразитном напряжении, о потенциальном убегающем, который может проникнуть на любую ферму или сарай.

Что такое паразитное напряжение?

Это проблема с очень удачным названием, поскольку она применяется к любым двум объектам, между которыми есть электрический потенциал, который в идеале не должен иметь разницы напряжений между ними. Сколько это нужно? В общем, мы всегда надеемся на нулевое напряжение, однако почти любое животное легко может почувствовать что угодно при 0. 5 вольт или выше. Мы тоже могли это почувствовать, но обычно у нас есть туфли или ботинки, а иногда и перчатки. Лаш говорит, что находит это слишком часто и даже видел, как напряжение достигает 9 вольт. Только представьте, прикоснетесь языком к 9-вольтовой батарее.

Зажгите свой электрический словарь
Сила тока: Измерение количества (силы) тока, протекающего по проводам.
Ток: Как указано выше, ток (ток электричества) измеряется в амперах.
Индуцированное напряжение: Форма паразитного напряжения, которое исходит от других близлежащих цепей. Это сложнее диагностировать, но обычно проявляется через опоры головы или молочные магистрали. Его может диагностировать и вылечить профессионал.
Сопротивление: Это что-то вроде нагревателя или лампочки; это все, что сдерживает ток. Измеряется в омах.
Однофазная проводка: Подает 120–240 вольт через один-два горячих провода.
Трехфазная проводка: (высокое напряжение для больших двигателей) включает три горячие линии.
Напряжение: Единица измерения давления, проталкивающего ток через провод.
Мощность: Сумма вольт X ампер, равная мощности, например, в лошадиных силах электродвигателя. Линии высокого напряжения могут регулировать ток, значительно увеличивая напряжение, что одновременно снижает ток и уменьшает потери в линии. Многие линии электропередачи имеют 7200 вольт (это то, с чем работают линейщики), в то время как линии от берега к берегу могут передавать 35000 вольт и более.

Потенциально опасное паразитное напряжение было только что диагностировано в нашем собственном доме в 1906 году, потому что нейтральный провод, идущий от какой-то «профессионально установленной» проводки, которая была проложена в нашем доме лицензированными электриками во время ремонта, на самом деле был вставлен в древнюю ручку и … трубчатый нейтральный провод, проходящий через большинство стен и потолков.

Джерри Лаш имеет более чем 40-летний опыт работы в области электроэнергетики.

Lush заявляет, что большая часть проблемы заключается в том, что электрики и линейные инженеры могут видеть электричество иначе, чем инженеры, обученные электричеству (здесь я обобщаю; есть несколько очень хорошо осведомленных техников, также инженеры часто настолько специализированы, что просто не обращают внимания на них). все знаю, некоторые инженеры вообще не имеют электротехнической подготовки).Но, как правило, линейные монтажники не обучались бытовому или фермерскому подключению. Иногда они вообще едва могут представить себе поток; их задача — обеспечить работу сайта.

Инженеры-электрики, в том числе инженеры сельского хозяйства, обучены видеть электрический ток, где бы он ни находился, так же, как остальные из нас могут видеть текущую воду. Мы вряд ли могли ожидать увидеть воду, втекающую в конструкцию, не зная, где и как она будет выходить. Что касается напряжения, если нейтральный провод недостаточно толстый или если расстояние слишком велико, он не может успевать за электрическим током, так что ток «перетекает» в другие области, чтобы в конечном итоге вернуться к источнику. .

Паразитное напряжение может исходить от любого неисправного электрического устройства. Даже правильно установленная проводка или устройства могут быть повреждены влагой, молнией, мышами, белками и крысами. Чаще всего страдают вентиляторы сараев летом и водонагреватели зимой. Наконец, часто на вашу ферму могут приходить проблемы со стороны коммунальных служб. Где бы ни был источник, правильная диагностика является важной отправной точкой.

Признаки постороннего напряжения

Ключевое слово загадочный .Многие фермеры думают, что они, должно быть, плохие фермеры или плохие менеджеры, или что они должны иметь некачественный скот, не понимая, что существует скрытая причина. Электричество практически невидимо, и мы обычно сосредоточены на видимых проблемах. У каждой фермы, ранчо, гаража или дома могут быть проблемы с паразитным напряжением — мы видели это с молочными продуктами, говядиной, свиньями, овцами, козами, домашней птицей или лошадьми, но чаще всего проблемы с электричеством наиболее очевидны на молочных фермах. Как правило, молочные животные пьют больше (для производства молока), и они довольно часто находятся в помещении и находятся в таком месте, где мы можем наблюдать за ними.

Животные, страдающие блуждающим напряжением, чаще всего проявляют специфические проблемы, такие как мастит или высокое количество соматических клеток (гной в молоке), или они нервничают, когда приходят на подоение. Во многих случаях они просто не хотят отказываться от молока. Наблюдайте за своими животными, когда они пьют; они вам скажут. Часто они будут пить ровно столько, сколько нужно, чтобы утолить жажду, но не настолько, чтобы поддерживать нормальную продуктивность, что вскоре еще больше ухудшается. Вместо того, чтобы постоянно пить воду, они просто плескались в воде, кивая головой.

Люди с большей вероятностью почувствуют напряжение при ходьбе босиком по мокрому бетону, особенно при прикосновении к сантехнике или металлу, когда они несколько заземлены из-за намокания. Известно, что люди даже держат под рукой сухую тряпку, чтобы закрыть кран для душа, не получив легкого шока.

Диагностика постороннего напряжения

В идеале нанять профи! Lush — один из нескольких в Соединенных Штатах. Он добился своего, честно говоря, с двумя дипломами в области агротехники и многолетним стажем работы в сельских электроэнергетических компаниях и службах распространения сельскохозяйственных знаний.С 2007 года он занимается исключительно проблемами паразитного напряжения. Работая как в коммунальном хозяйстве, так и на фермере, он понимает оба источника проблем. Он говорит, что его главный инструмент в торговле — простой вольтметр, который может измерять микровольт. Иногда он будет держать металлический стержень в одной руке, исследуя провода с помощью вольтметра. Он также использует устройство, которое преобразует электрический ток в звуковой сигнал, который издает гудение, если есть ток. Довольно часто он может мгновенно обнаружить ошибки в конструкции проводки или найти неплотные соединения.Используя все эти устройства, он может точно определить источники проблемы.

В общем, электрическое ограждение редко является проблемой, но при неправильном подключении оно может иметь разрушительные последствия. Lush говорит, что крайне важно создать систему заземления, которая не уступает системе заземления остальной части фермы или даже лучше нее. Забор должен иметь свою индивидуальную землю и никогда не должен быть прикреплен к какой-либо другой земле. Разместите землю подальше от сараев или других электрических систем.

Можно ли вылечить рассеянное напряжение?

Совершенно верно! Однако Лаш признает, что на протяжении всей жизни есть несколько загадочных проблем.Он вспоминает несколько ферм, противоречащих логике, например ферму амишей, которую он когда-то исследовал, которая не дает ему покоя. У них были проблемы с сараем из-за серьезного паразитного напряжения в металлических опорах, но они были в сотнях ярдов от линий электропередач, подземных линий, трансформаторов или подстанций. В некоторых из этих случаев, даже если источник не может быть обнаружен, профессионалы могут построить круговой проход вокруг хозяйственных построек, используя материалы с высокой проводимостью.

Однако в большинстве случаев он говорит, что может диагностировать и вылечить почти каждую ферму в течение четырех часов, а большинство диагнозов ставится в первые полчаса.Даже если проблема исходит от электросети, можно установить изолятор полюса питания / нейтрали трансформатора. Поскольку многие проблемы возникают из-за ненадлежащего заземления, это лекарство, которое может быть исправлено надлежащим образом и без больших затрат. С проводкой на 240 вольт меньше проблем, потому что есть два горячих провода, и ток будет поступать через одну горячую линию и вернуться к источнику через другой горячий провод.

Однако не всегда так просто урегулировать споры, если возникают вопросы относительно источников проблемы.Если коммунальное предприятие не возьмет на себя ответственность за возникновение проблемы или за расходы на ее устранение, многие фермеры могут почувствовать себя брошенными в беде. Фактически, многие учреждения практически отрицают существование проблемы, а некоторые даже намекают, что фермер либо сумасшедший, либо просто нытик.

Только здесь, в моем штате Миннесота, в настоящее время находится по крайней мере шесть незавершенных судебных процессов между фермерами и коммунальными предприятиями, и надежды на их разрешение не предвидится. Однако тенденция постепенно начинает сдвигаться в сторону большей ответственности и большей готовности признать, что проблема существует.Стоит ли бороться? Один молочный фермер из Миннесоты, подающий в суд на энергокомпанию, оценивает, что напряжение, протекающее на его молочном заводе, только в прошлом году обошлось ему в потерю продукции более чем в 700 000 долларов. Другой иск Миннесоты был урегулирован, и пострадавшим сторонам было присуждено 3 миллиона долларов.

Эта статья была опубликована в мартовском номере журнала Acres U.S.A. за март 2016 г.

Уилл Уинтер — консультант по целостному здоровью стада и диетолог, работающий в Миннесоте.Он также путешествующий учитель, специализирующийся на устойчивом сельском хозяйстве и традиционном питании. Он предоставляет фермерам консультации и поставки натурального скота, а также разводит собственных пастбищных свиней, овец и мясных коз.

Джерри Лаш (Jerry Lush) — один из нескольких профессиональных и независимых экспертов по паразитным напряжениям в США, обслуживающий территорию Среднего Запада. Он взимает стандартную налоговую ставку за километраж до фермы и обратно в дополнение к своей работе на месте.Сложные случаи могут занять больше времени или потребовать работы электрика или электромонтера. Вы можете связаться с ним через веб-сайт его компании или по телефону 605-695-3328.

Как исправить незаземленные розетки

Распространенной проблемой, обнаруживаемой в старых домах, является наличие незаземленных розеток. Либо вы застряли со старомодными двухконтактными розетками, которые не подходят к вашим трехконтактным устройствам, либо кто-то заменил старые розетки на трехконтактные розетки, у которых нет заземляющего провода.

Тройники с тремя выступами часто выглядят как овца в волчьей шкуре, так как они выглядят как современные, но не имеют никакой защиты.

Важное предупреждение: я являюсь лицензированным подрядчиком, но Я НЕ лицензированный электрик. Поэтому, прежде чем использовать эту информацию, сначала посоветуйтесь с местным электриком. К электромонтажным работам следует относиться несерьезно, поскольку они могут вызвать пожар или поражение электрическим током. Не выполняйте эту работу, если у вас нет соответствующей квалификации.

С начала 1960-х годов большинство электрических норм требовало, чтобы провод заземления проходил ко всем розеткам и приборам, но до этого времени большая часть проводки состояла только из двух проводов (горячего и нейтрального).

Заземляющий провод обеспечивает альтернативный путь для электричества, которое может отклониться от прибора или продукта, чтобы безопасно вернуться к автоматическому выключателю или коробке предохранителей и выйти из здания к основному заземлению.

Электричество подобно воде тем, что всегда выбирает путь наименьшего сопротивления. Без заземленной розетки этот путь пролегает либо через ваш прибор, что приведет к сгоранию вашего телевизора, компьютера, микроволновой печи и т. Д., Либо, в худшем случае, через вас! Вы можете подумать, что устройства защиты от перенапряжения достаточно, но фильтры работают должным образом только при подключении к заземленной розетке.

Есть два возможных способа решить проблему с незаземленными розетками, и я проведу вас через оба.

Как отремонтировать незаземленную розетку

Идеальный способ отремонтировать незаземленную трехконтактную розетку — это установить непрерывный электрический путь обратно к главной панели. Если розетка установлена ​​в металлической коробке и в этой металлической коробке есть металлический кабелепровод (кабель BX), ведущий обратно к панели, то вы можете заземлить розетку с небольшой работой.

Чтобы убедиться, что у вас есть правильная настройка, вы можете использовать недорогой электрический тестер с косичками.Когда цепь находится под напряжением, прикоснитесь одним концом тестера к горячему проводу (меньшее гнездо на розетке) и одним концом тестера к электрической коробке. Если тестер загорелся, коробка заземлена. Если у вас нет света, значит, нет заземления и этот метод вам не подойдет. Перейдите к Варианту № 2 ниже.

Если тестер загорелся, то все, что вам нужно сделать, это вывести оголенный медный провод от винта заземления на розетке и прикрепить его к металлической коробке. Это обеспечит заземление, используя уже имеющееся в вашем доме оборудование.

Если ваши розетки установлены в бетонной стене, существует вероятность получения ложных показаний, но для деревянных каркасных конструкций это хороший тест. Если вы имеете дело с бетонными стенами, вызовите электрика для проверки или попробуйте вариант №2.

Вариант № 2 Установите GFCI

Итак, в вашем доме нет металлического кабеля, и вы не сможете получить заземленную розетку таким образом. Еще не все потеряно. Есть еще один вариант, который не так хорош, как заземление для оборудования, но все равно обезопасит вас.

Вы можете заменить стандартную розетку на розетку GFCI на любые незаземленные розетки, чтобы обеспечить защиту от ударов и скачков напряжения; однако вам нужно будет добавить наклейку на розетку GFCI с надписью «No Equipment Ground», которая поставляется с каждой розеткой GFCI. Это позволяет другим людям понять, что происходит за стенами в будущем.

GFCI будет «ощущать» разницу в количестве электричества, протекающего в цепи, и количества электричества, вытекающего, даже при величинах тока от 4 до 5 миллиампер.GFCI быстро реагирует (менее одной десятой секунды) на отключение или отключение цепи.

Итак, вот оно. Если у вас есть незаземленные розетки, вам не придется платить тысячи долларов за полную переустановку вашего дома. Есть варианты, чтобы обезопасить свою семью и электронику.

Основатель и старший редактор

Я люблю старые дома, работаю своими руками и учу других делать это самостоятельно! Всему можно научить, если вы только дадите ему шанс.

Подпишитесь на бесплатную электронную книгу!

6 советов и рекомендаций по сварке — как правильно сваривать

1 Прежде чем ты начнешь

Во-первых, потренируйтесь обращаться с пистолетом без сварки. Положите его ствол в одну руку и поддержите эту руку на столе. Другая рука управляет спусковым крючком пистолета. Встаньте в удобное положение и плавно перемещайте пистолет по рабочей поверхности. Отрегулируйте позу и движения пистолета так, чтобы они выглядели естественно.

Присоедините рабочий кабель к заготовке и держите пистолет так, чтобы проволока касалась поверхности шва под углом примерно 30 градусов. Слегка коснитесь проволокой поверхности, нажмите спусковой крючок и осторожно потяните пистолет на себя, чтобы сделать первый пробный сварной шов. Проволока должна плавиться в сварочную ванну с равномерной скоростью и издавать устойчивый треск во время движения. При необходимости отрегулируйте настройки сварочного аппарата.

2 Подготовьте металл

Отметьте линию твердосплавным резцом или столярным шилом и разрежьте отрезной пилой по металлу или ножовкой.Для получения прочного шва очистите металл обезжиривателем.

3 Подготовьте металл (продолжение)

Затем отшлифуйте или подпилите небольшой скос вдоль свариваемых кромок. Это обеспечит максимально глубокое проникновение сварного шва и зенковку, чтобы вы могли шлифовать заподлицо. Не переусердствуйте, иначе вы прожигете металл при сварке.

4 Разместите кусочки

При создании такого проекта, как наша таблица C, вам необходимо сформировать точные углы в 90 градусов.Скрепите скошенные поверхности вместе, оставив достаточно места для прихваточного шва. Детали должны лежать ровно и аккуратно, не мешая металлическим заусенцам.

Проверьте положение сборки квадратом. Используйте столярный алюминиевый треугольный квадрат с внутренней стороны стыка или стальной столярный квадрат с внешней стороны.

5 Прихваточный шов

Скрепите детали вместе в нескольких местах вдоль каждого стыка. Еще раз проверьте наличие квадратных углов; если что-то смещается и сборка выходит из строя, отшлифуйте прихваточный шов, переставьте детали и повторите попытку.

6 Завершить сварку

После того, как вы все закрепили на месте, уложите последние сварные швы. Создавать красивые гладкие сварные швы так же приятно, как и не поддаваться искушению переборщить. Чем больше металла вы отложите, тем больше потребуется его стачивания.

7 Очистка после сварки

Отколите шлак сварочным молотком, а затем используйте шлифовальный круг с зернистостью 36, чтобы сбить валики с окружающим металлом.Чтобы обеспечить ровную ровную поверхность, перемещайте шлифовальный станок вдоль сварного шва, а не поперек него. Удалите все отметки с помощью откидного диска из диоксида циркония с зернистостью 60.

Наконечник для чистовой обработки

Загрунтуйте и покрасьте сталь, отполируйте ее прозрачным воском или распылите на слой прозрачного акрила. Но сделайте это раньше, чем позже. Вы же не хотите, чтобы образовался слой ржавчины.

8 Сделайте этот металлический стол C

Наш стол C — это элегантное преобразование мебели в промышленный вид.Две квадратные рамы размером 16 дюймов соединены двумя стойками длиной 15 дюймов. Используйте конструкцию для поддержки столешницы из дерева, камня, стекла или металла.

Это идеальный проект для начинающего сварщика. Все 10 кусков стали вырезаны из стальных труб квадратного сечения 1 дюйм с толщиной стенки 1/16 дюйма. Детали для верхней и нижней рам соединены углами под углом 45 градусов. Две стойки входят в рамы стыковыми соединениями. И сварка не может быть проще: дуговая сварка порошковой проволокой с низким значением силы тока и медленной скоростью подачи проволоки — это настолько простой и щадящий процесс, насколько вы можете научиться.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

10 вариантов использования вашего мультитула / Помощь и совет

В SGS Engineering мы уверены, что качающийся мультитул является неотъемлемой частью любого ящика для инструментов своими руками. Это универсальный инструмент, который часто будет вашим универсальным инструментом для исправления ситуации. От резки до зачистки, пиления или шлифования — удобство многофункционального инструмента часто превосходит более специализированные электроинструменты. И не забывайте, что наши специалисты помогут вам выбрать лучший многофункциональный инструмент для вашей работы.

Если у вас есть подходящий электрический многофункциональный инструмент, вы сможете с легкостью резать различные материалы — дерево, металл, гипсокартон, строительный раствор, стекловолокно и пластик.Вы даже можете найти головки с мультиинструментами, такие как Milwaukee C12MT-0, специально предназначенные для полировки и шлифования.

Мастера по дереву, сантехники, подрядчики и домашние мастера — все находят уникальное назначение для этих превосходных многофункциональных инструментов. Итак, мы подумали, что стоит рассказать о некоторых оригинальных способах использования вашего нового колебательного мультиинструмента. Читайте дальше, чтобы узнать о 10 излюбленных применениях мультиинструментов наших экспертов, а затем ознакомьтесь с нашим подробным руководством по покупке , чтобы узнать, какой вариант из нашего обширного ассортимента идеально подходит для того, что вам нужно и чего вы хотите.

Что такое качающийся мультитул?

Во-первых, неплохо было бы узнать, что это за превосходные универсальные инструменты есть. Это позволит вам лучше понять, на что они способны делать — и что делает их таким полезным дополнением к профессиональному или DIY ящик для инструментов. Как следует из названия, многофункциональный инструмент — это очень гибкий электроинструмент, который может выполнять ряд задач на стандарты, которых вы ожидаете.

Это означает, что вам не нужно вкладывать средства в разные инструменты для разных задач, если ваше пространство или бюджет не позволяют этого.И вы не потеряете время в поисках именно того инструмента, который вам нужен.

Осциллирующий описывает движение многофункциональных приспособлений и принадлежностей, которые вы используете — будь то многофункциональное режущее лезвие по металлу или шлифовальная тарелка по дереву. Колебательное движение — это быстрое вращение вперед и назад. Это создает трение, необходимое при шлифовании или резких движениях, если вы используете что-то вроде многофункционального металлического лезвия Milwaukee 63 мм.

Качающиеся мультиинструменты: особенности и функции

В SGS мы поставляем высококачественные качающиеся мультиинструменты от известных производителей, включая Ryobi и Milwaukee.Многие из многоцелевых инструментов в нашем ассортименте обладают схожими характеристиками и функциями, которые помогут вам выполнить вашу следующую работу.

В дополнение к таким применениям, как резка, шлифование, полировка и шлифование, которое мы рассмотрим более подробно ниже, с другими стандартными функциями, которые делают их отличным дополнением к вашему ящик для инструментов:

  • светодиод освещение для освещения рабочего места
  • Долговечный время работы от аккумулятора при беспроводном использовании
  • переменное настройки скорости до 32000 об / мин
  • Удобство для пользователя дизайн для безопасности и комфорта

Для чего используется осциллирующий инструмент?

Не уверены, подходит ли один из этих многоцелевых инструментов для вашего набора инструментов или следующего проекта? Вот список из 10 наших любимых применений колеблющегося мультитула. Мы надеемся, что они вдохновят вас на создание ваших собственных проектов и покажут, на что действительно способен мультиинструмент:

1. Обрезка труб и винты

Оснащенный правильными качающимися лезвиями для многофункционального инструмента, ваш многофункциональный инструмент вскоре может стать лучшим другом сантехника или рабочего. Его можно использовать в качестве универсального режущего инструмента, чтобы с легкостью разрезать пластиковые, медные или даже оцинкованные металлические трубы.

Да — многофункциональные инструменты, такие как отрезной инструмент Milwaukee M12FCOT-0, могут прорезать металл.

Это означает, что вы можете легко отрезать лишние винты, которые в противном случае некрасиво, если не опасно. А поскольку качающиеся многофункциональные инструменты компактны портативность, неудобные углы и ограниченное пространство очень просты в использовании. Это означает, что вы можете обрезать трубы и винты внутри шкафов, в потолке, за стеной и под половицами, а также многие другие труднодоступные места.

2. Сделайте пропилы в настиле

Врезное резание может быть трудным, опасным и почти невозможным для правильного выполнения стандартным электроинструментом.Хороший многофункциональный инструмент и подходящее лезвие — например, шлифовальный инструмент Ryobi ONE + RMT1801M-0 18 В и качающийся резец — значительно упрощают и безопаснее работают.

Это также относится к тем случаям, когда вы работаете с более твердыми материалами, такими как террасная доска.

Вы могли бы захотеть вырезать отверстия для какого-нибудь умного освещения под ступеньками, сделать прорези для опорных перил или просто подбрать края для профессиональной отделки. Легкость и простота использования этих многофункциональных инструментов делает их идеальными для использования вне помещений и в труднодоступных местах.

3. Обрезка дерева и половиц

Обрезка — это не задача, которая ограничивается работой на открытом воздухе. Существуют сотни проектов по деревообработке, для которых вы можете использовать колебательный инструмент. Вырезание лишнего материала из рамы, регулировка предметов мебели или даже изменение каркасов стен — все это задачи, которые универсальный многофункциональный инструмент может выполнить с выдающимися результатами.

В качающихся мультиинструментах основное внимание уделяется портативности и простоте использования. Таким образом, он может упростить задачу по обрезке, чем стандартный лобзик.Еще лучше — использование мультиинструмента с батарейным питанием, такого как беспроводной мультиинструмент Ryobi ONE + RMT1801M, избавляет от необходимости находиться рядом с розеткой или прокладывать за собой громоздкие кабели.

4. Вырезание отверстий в гипсокартоне

Это простой способ, но, честно говоря, нет лучшей альтернативы, чем резка гипсокартона колеблющимся инструментом. Это потому, что вы уверены, что идеальный квадратный разрез будет простым и точным.

Для этого сначала наметьте контур на поверхности гипсокартона и используйте лезвие для резки по дереву или металлу, чтобы разрезать поверхность прямо. Не забудьте сначала проверить трубы и кабели!

Это самый простой способ установки розеток, выключателей, осветительной арматуры или удаления поврежденных участков гипсокартона. И не ограничивайтесь только стенами. Осциллирующий резак также просто использовать на потолке. Независимо от того, насколько сложен ваш угол, у вас не будет проблем с его использованием с правильными качающимися лезвиями для мультиинструмента.

5. Удаление ржавчины с металлов

Использование тонкой тарелки с многофункциональной шлифовальной машинкой означает, что вы можете удалить ржавчину практически со всех металлических изделий, подвергшихся неправильной обработке.Вы можете использовать колеблющийся инструмент, например, чтобы удалить ржавчину со старых садовых инструментов и вернуть им былую красоту. Или удалите основу ржавчины со старой садовой калитки, прежде чем перекрашивать ее для профессиональной отделки.

6. Шлифование мебели

Использование универсального инструмента для распиловки дерева — одна из возможных функций, равно как и шлифование древесины до гладкой поверхности. Фактически, шлифование является неотъемлемой частью любого высококачественного универсального инструмента с осцилляцией, такого как Ryobi R18MT3-0 ONE +, который в стандартной комплектации поставляется с шлифовальной тарелкой.

Но вопрос в том, полностью ли вы используете эту функцию? Хорошая мебель имеет неудобную форму. Таким образом, использование традиционной пальмовой или орбитальной шлифовальной машинки может не срезать ее.

С правильным приспособлением и узким углом поворота инструмента вы легко справитесь с этими сложными задачами. Это еще одна задача, в которой беспроводной многофункциональный инструмент может сэкономить дополнительное время и усилия.

7. Царапающий клей

Вероятно, в вашем ящике для инструментов нет электроинструмента, который лучше подходил бы для чистки, чем ваш многофункциональный инструмент.Высокопрочные мастики или виниловый клей для пола могут стать настоящим кошмаром, от которого нужно избавиться после того, как он затвердеет. Но вам не нужно отказываться от долгой и тяжелой работы вручную.

Многорезной инструмент Makita DTM50Z — лишь один пример того, насколько легко это сделать. Просто возьмите себе стальную скобу и используйте все эти OPM с пользой. Проденьте лезвие под клейкую ленту или виниловую плитку для пола, соскребите и потяните. Работа будет сделана раньше, чем вы об этом узнаете.

8. Удаление раствора

Присоедините треугольный твердосплавный рашпиль к колеблющемуся многофункциональному инструменту, и теперь у вас есть удобная шлифовальная машина.Это означает, что вы можете удалить затвердевший тонкий раствор с напольной плитки, которую вы пытаетесь утилизировать. Затвердевший раствор, цемент и высохший клей можно удалить всего за несколько секунд, используя насадку для шлифовального станка для вашего многофункционального инструмента.

9. Избавиться от затирки

Да, вы даже найдете аксессуары для таких опций, как многофункциональный инструмент Milwaukee C12MT-201, которые можно использовать специально для удаления раствора. Для этого купите лезвие для удаления абразивного раствора отдельно или в комплекте.Затем вырежьте раствор из швов между настенной и напольной плиткой.

Лезвие движется вперед и назад, а не вращается. Если это выбор между угловой шлифовальной машиной и универсальным инструментом, то одним из преимуществ универсального инструмента является то, что вы не сможете разбрасывать столько пыли. Принадлежности бывают разной толщины и формы, которые можно использовать на широких или узких швах, в зависимости от того, что лучше всего подходит для выполняемой задачи.

10. Удалить старую краску

Хотите соскрести краску с ветхого подоконника? Или, может быть, вы хотите отшлифовать старый предмет винтажной мебели? Возможность быстрой замены многофункциональных насадок означает, что это легко, когда вам нужно использовать только один инструмент в проекте.

Для начала вам придется меньше заходить в сарай и выходить из него, чтобы приносить и носить с собой различные инструменты. Такие инструменты, как многофункциональный инструмент Milwaukee M18BMT-502B, также доступны в SGS в удобном футляре для переноски. Таким образом, у вас будут все ваши многофункциональные насадки, где и когда они вам понадобятся.


Больше возможностей для вашего качающегося мультитула

Вы все еще не уверены, что качающийся мультитул — это необходимый инструмент для вашего ящика? Или наших 10 идей было недостаточно? Вот некоторые из других работ, для которых мы использовали наш многофункциональный инструмент:

  • Отрежьте плинтус
  • Отремонтируйте дверные косяки
  • Установка петель и накладки дверных ручек
  • Покраска декоративных элементов
  • Отшлифуйте крупный металл
  • Удалите старую керамическую плитку
  • Поднимите ковер
  • Резка акриловых панелей
  • Сделайте идеальные надрезы в деревянной полке
  • Обрежьте концы гвоздей
  • Вырежьте основные митры в накладке
  • Удалите гнилую древесину
  • Откройте прочный корпус и упаковку
  • Обрежьте пластиковые трубы, придав им форму
  • Добавьте не- фактура скольжения по бетону
  • Зашлифовать плинтус или плинтус заподлицо

Единственное ограничение возможностей качающегося мультитула — это ваше воображение.Овладев этими универсальными инструментами, вы сможете стать лучшим мастером своего дела. Хотите начать новый проект, но у вас еще нет качающегося инструмента или вы не знаете, какой универсальный нож использовать? В нашем удобном руководстве для покупателей многофункциональных инструментов вы найдете все необходимые советы экспертов.


Все еще нужна помощь?

Руководство по строительству — / tg / station 13 Wiki

Если вы хотите выполнять какую-либо работу, например, инженер станции, вам нужно знать, как строить и разбирать вещи.

Основные инструменты

Прежде чем вы сможете начать любое строительство или демонтаж, вам нужно собрать несколько полезных инструментов.

Эти инструменты можно найти в любом синем механическом ящике для инструментов на станции. Они также могут быть изготовлены в автомате для токарной обработки или выданы из торгового автомата YouTool.

Материалы

Чтобы построить что-нибудь, нужны материалы.Имейте в виду, что из большинства материалов можно сделать стены, двери, напольную плитку, стулья, столы и статуи.

Металл

Стекло и армированное стекло

Описание
Стекло:


Вещи, которые можно сделать, взяв в руку стекло или плазменное стекло и активировав его:


Другие возможности Glass:

  • Стеклянные столы при добавлении в рамы стола (1 лист)
  • Стеклянные линзы к гильзам гранат.
  • Заправка печатного устройства, автолатера или протолатера / Techfab. (2000 материалов на лист)


Армированное стекло:
Вещи, которые можно сделать, взяв в руку усиленное стекло и активировав его:


Другие возможности армированного стекла:

  • Часть сборки AI Core
  • Добавить окна в шлюзы
  • Заправка печатного устройства, автолатера или протолатера / Techfab.(2000 стекла и 1000 металлических материалов на лист)


Армированное плазменное стекло:
Что можно сделать, взяв в руку усиленное плазменное стекло и активировав его:


Как производить стекло:

Выплавляйте песок в машине для извлечения руды или в горной печи, или плавите осколки стекла с помощью сварочного инструмента, чтобы преобразовать их в листы стекла.


Как производить армированное стекло:

Используйте стержни на стекле .


Как производить плазменное стекло:

Печать Плазма + стеклянный сплав из грузового, инженерного или научного протолатера / techfab.


Как производить армированное плазменное стекло:

Используйте стержни на плазменном стекле .

Плазма


Плазма
Найдено в: Из майнинговой и других источников.
Используется для: Изготовление нескольких продуктов, сжигание станции или использование в отделе Protolathe / Techfab
Стратегия: Возьмите активную руку и активируйте ее, чтобы начать строительство
Описание
Вещи, которые можно сделать, взяв в руки плазменные листы и активировав их:
  • Плазменная дверь (10 плазменных листов)
  • 4 плазменных плитки (1 плазменный лист)
  • Статуя ученого (5 плазменных листов)


Еще кое-что, что вы можете делать с плазменным экраном:

  • Подожгите его зажигалкой, чтобы он превратился в горящий газ.
  • Измельчите его для получения жидкой плазмы, полезно для большого количества вещей, таких как ксенобиология.
  • Вставка в протолат / Techfab. Некоторым изделиям нужен этот материал.


Как производить плазму: Выплавляйте плазменную руду в машине для извлечения руды или в горной печи.

Пласталь


Plasteel
Найдено в: Доставить железную и плазменную руду в ORM.Печать Плазма + железный сплав из силосного груза, инженерного или научного протолатера / techfab. Стеки могут существовать в Engineering, E.V.A. и робототехника.
Cargo можно заказать и больше, но они очень дорогие.
Используется для: Усиления стен, мехов, построения ядра ИИ
Стратегия: Удерживайте активную руку и активируйте, чтобы начать строительство

Стержни


Стержни
Найдено в: Стеки существуют в инженерном деле, склад вспомогательного инструмента, E.V.A ..
Больше можно сделать из металлических листов.
Используется для: Изготовление решеток и арматура
Стратегия: Держите в активной руке и используйте ее на вещах
Описание
Вещи, которые можно сделать, взяв в руку стержни и активировав их:
  • Решетка (щелкнув в руке)
  • Сделать раму самоката


Что еще можно делать со стержнями:

  • Решетка (для полов, нажав на космическую плитку)
  • Армирующая обшивка (нажатием на обшивку)
  • Армирование обычного стекла в армированное стекло (держите стержни в руке, щелкая по листу стекла)
  • Наденьте ручку на скейтборд и превратите его в самокат
  • Может быть превращен обратно в металлические листы путем сварки сварочным инструментом


См. Конструкции


Как производить стержни:

Используйте Металл и нажмите «2x металлических стержня» (получается два набора стержней).

Напольная плитка


Напольная плитка
Найдено в: Может быть изготовлен из металла или снят с пола с помощью лома
Используется для: Устройство покрытия или стального пола
Описание
Плитка, используемая для устройства полов.


Что можно делать с напольной плиткой:

  • Используется на решетке для создания обшивки.
  • Используется для покрытия стального пола.
  • Используйте на уже уложенной плитке пола другого типа, удерживая лом в другой руке, чтобы заменить существующий пол.
  • Используйте на полу из пенопласта, чтобы преобразовать его в покрытие.


См. Конструкции.


Как производить напольную плитку:

Используйте металл или почти любой другой материал и нажмите «4 плитки пола» (получается 4 плитки пола).

Серебро


Серебро
Найдено в: Доставить серебряную руду в ORM.Извлеките серебро из ORM или любого протолатера / techfab, связанного с силосом.
Используется для: Изготовления нескольких продуктов или использования в отделе Protolathe / Techfab
Стратегия: Держите в активной руке и активируйте ее, чтобы начать строительство
Описание
Вещи, которые можно сделать, держа в руке серебряные слитки и активируя их:
  • Серебряная дверь (10 серебряных слитков)
  • 4x серебряных плитки (1 серебряный слиток)
  • Статуя медперсонала (5 серебряных слитков)
  • Статуя дворника (5 серебряных слитков)
  • Статуя офицера Сектора (5 серебряных слитков)
  • Статуя Сек Борга (5 серебряных слитков)
  • Статуя Медборга (5 серебряных слитков)


Что еще можно делать с серебром:

  • Вставьте в Protolathe / Techfab.Некоторым изделиям нужен этот материал.
  • Операционный стол

Золото


Золото
Найдено в: Доставить золотую руду в ORM. Извлекайте золото из ORM или любого протолатера / techfab, связанного с силосом.
Используется для: Изготовления нескольких продуктов или использования в отделе Protolathe / Techfab
Стратегия: Держите в активной руке и активируйте ее, чтобы начать строительство
Описание
Вещи, которые вы можете сделать, имея в руке золотые слитки и активируя их:
  • Золотая дверь (10 золотых слитков)
  • 4 золотых плитки (1 золотой слиток)
  • Статуя HoS (5 золотых слитков)
  • Статуя HoP (5 золотых слитков)
  • Статуя CE (5 золотых слитков)
  • RD Statue (5 золотых слитков)
  • Simple Crown (5 золотых слитков)
  • Статуя CMO (5 золотых слитков)


Что еще можно делать с золотом:

  • Вставьте в Protolathe / Techfab.Некоторым изделиям нужен этот материал.

Уран


Уран
Найдено в: Доставить урановую руду в ORM. Выбросить уран из ORM или любого протолатера / techfab, связанного с силосом.
Используется для: Изготовления нескольких продуктов или использования в отделе Protolathe / Techfab
Стратегия: Держите в активной руке и активируйте ее, чтобы начать строительство
Описание
Вещи, которые можно сделать, держа в руке листы урана и активируя их:
  • Урановая дверь (10 листов урана)
  • 4 урановых плитки (1 урановый лист)
  • Nuke Statue (5 листов урана)
  • Статуя инженера (5 листов урана)

Может вызывать небольшое количество радиации при создании конструкций из него.

Что еще можно делать с ураном:

  • Вставьте в Protolathe / Techfab. Некоторым изделиям нужен этот материал.

Титан


Титан
Найдено в: Доставить титановую руду в ORM. Извлеките титан из ORM или любого протолатера / techfab, связанного с силосом.
Используется для: Используется в отделе Protolathe / Techfab и в робототехнике
Стратегия: Держите активную руку и активируйте ее, чтобы начать строительство
Описание
Вещи, которые можно сделать, взяв в руки листы титана и активировав их:
  • 4x титановые плитки (1 титановый лист)
  • Сиденье челнока (2 листа титана)


Что еще можно делать с титаном:

  • Вставьте в Protolathe / Techfab.Некоторым изделиям нужен этот материал.
  • Вставляется в изготовитель экзокостюма. Робототехникам это нужно для роботов.

Стекло титана


Титановое стекло
Найдено в: Доставить титановую руду и золу / песок / стекло в ORM. Печать Титан + Стеклянный сплав из силосованного груза, инженерного или научного прототипа / techfab.
Используется для: Строительство
Стратегия: Удерживайте активную руку и активируйте ее, чтобы начать строительство
Описание
Вещи, которые можно сделать, взяв листы в руку и активировав их:
  • Окно челнока (2 листа титанового стекла)

Пластитан


Пластитан
Найдено в: Доставить титановую и плазменную руды в ORM.Печать Плазма + титановый сплав из бункерного груза, инженерного или научного протолатера / techfab.
Используется для: Строительство
Стратегия: Удерживайте активную руку и активируйте ее, чтобы начать строительство
Описание
Вещи, которые можно сделать, взяв листы в руку и активировав их:
  • 4 пластитана (1 лист пластитана)


Еще кое-что, что можно сделать с пластитаном:

  • Используется на стенных балках для создания прочной стены.

Пластитан стекло


Пластитан Стекло
Найдено в: Доставить руды для плазмы, титана и стекла в ORM. Печать Плазма + титан + стеклянный сплав из бункерного груза, инженерного или научного протолатера / techfab.
Используется для: Строительство
Стратегия: Удерживайте активную руку и активируйте ее, чтобы начать строительство
Описание
Вещи, которые можно сделать, взяв листы в руку и активировав их:
  • Окно из пластитана (2 листа пластитанового стекла)

Бриллиант


Алмаз
Найдено в: Доставить алмазную руду в ORM.Извлеките алмаз из ORM или любого протолатера / techfab, связанного с силосом.
Используется для: Изготовления нескольких продуктов или использования в отделе Protolathe / Techfab
Стратегия: Держите в активной руке и активируйте ее, чтобы начать строительство
Описание
Вещи, которые вы можете сделать, имея в руке бриллианты и активируя их:
  • Алмазная дверь (10 бриллиантов)
  • 4 алмазных плитки (1 бриллиант)
  • Статуя капитана (5 бриллиантов)
  • AI Статуя с голограммой (5 бриллиантов)
  • AI Core Statue (5 алмазов)


Еще кое-что, что вы можете делать с Diamond:

  • Вставьте в Protolathe / Techfab.Некоторым изделиям нужен этот материал.

Поликристалл Bluespace


Поликристалл Bluespace
Найдено в: Доставить сырые кристаллы блюспейса в ORM. Выбросьте кристалл bluespace из ORM или любого протолатера / techfab, связанного с силосом.
Используется для: Используется в отделе Протолате / Техфаба или для изготовления изысканных кристаллов блуспейса.
Стратегия: Используйте другой рукой, чтобы сделать изысканные кристаллы голубого космоса.
Описание
Это кристалл, который вы получаете, выбрасывая «кристалл синего космоса» из силосной сети. Его нельзя использовать для многого, кроме как превратить его обратно в то же самое, что и необработанный кристалл, который можно использовать для нескольких вещей.

Некоторые вещи, которые можно делать с Bluespace Polycrystal:

  • Вставьте в Protolathe / Techfab. Некоторым изделиям нужен этот материал.
  • Возьмите в одну руку и щелкните по ней другой, чтобы разбить изысканный кристалл синего космоса.
  • Используйте «сырые», искусственные или усовершенствованные кристаллы голубого космоса в руке для телепортации.
  • «Сырые», искусственные и усовершенствованные кристаллы синего космоса работают при создании телепортационных механизмов или телепродов.

Банан


Банан
Найдено в: Руины в космосе, на Лаваланде или в Xenobio
Используется для: Изготовление нескольких продуктов, связанных с клоуном, или используется в отделе Protolathe / Techfab
Стратегия: Держите активную руку и активируйте ее, чтобы начать строительство
Описание
Вещи, которые можно сделать, взяв в руки банановые листы и активировав их:
  • 4 банановых плитки (1 банановый лист)
  • Статуя клоуна (5 банановых листов)


Еще кое-что, что можно делать с Bananium:

  • Вставьте в Protolathe / Techfab.Некоторые изделия нуждаются в этом материале, например, воздушный рог.
  • Вставляется в изготовитель экзокостюма. Это необходимо робототехникам для создания экзокостюма H.O.N.K и модуля Клоун.


Как производить банан: Найдите в определенном месте или в руинах лаванды. Там вы также можете найти банановую руду, которую вы можете переплавить в машине погашения руды или горной печи.

Рунит


Рунит
Найдено в: Руины на Лаваланде
Используется для: Изготовление на автоматическом токарном станке, позволяющем использовать нестандартные материалы
Стратегия: Вставить в автоматический станок.Распечатать ящик для инструментов или рыцарские доспехи.
Описание
Вы можете найти редкий материал. Может использоваться только для изготовления вещей, которые позволяют использовать специальные материалы, например рыцарских доспехов или ящика с инструментами из автолатницы. Для рыцарских доспехов сначала необходимо вставить в автолат Magic Disk of Smithing .

Доски


Доски
Найдено в: Готовые стопки нигде не найти, можно сделать из деконструирующих таблиц.
Используется для: Конструирование различных деревянных вещей
Стратегия: Держите активную руку и активируйте ее, чтобы начать конструирование
Описание
Вещи, которые можно сделать, взяв в руку доски и активировав их:


Как производить доски:

Выращивайте колпачки башни и разрезайте их острым предметом, например топориком.

Кожа

Ткань


Ткань
Найдено в: Готовые стопки нигде не найти, но могут быть изготовлены.
Используется для: Изготовление определенных тканей и ремонт поврежденной одежды
Стратегия: Держите в активной руке и используйте ее для создания вещей.
Описание
Используйте для ремонта одежды, поврежденной огнем или кислотой.

Вещи, которые можно сделать, взяв ткань в руку и активировав ее:

  • Серый комбинезон (3 рулона)
  • Туфли черные (2 рулона)
  • Рюкзак (4 рулона)
  • Спортивная сумка (6 рулонов)
  • Мешок для растений (4 рулона)
  • Сумка-книжка (4 рулона)
  • Ранец горный (4 рулона)
  • Мешок для химии (4 рулона)
  • Биопакет (4 рулона)
  • Строительный мешок (4 рулона)
  • 2 самодельных марли (1 рулон)
  • Тряпка (1 рулон)
  • Простыня (3 рулона)
  • Пустой мешок с песком (4 рулона)
  • Перчатки без пальцев (1 рулон)
  • Перчатки черные (3 рулона)
  • Повязка на глаза (2 рулона)
  • холст 19х19 (3 ​​рулона)
  • холст 23х19 (4 рулона)
  • холст 23х23 (5 рулонов)


Как производить ткань:

Используйте биогенератор внутри гидропоники или сада, или используйте кусачки для простыни.

Пластик


Пластик
Найдено в: Готовые стопки нигде не найти, но могут быть изготовлены.
Используется для: Изготовление нескольких пластиковых изделий или используется в отделе Protolathe / Techfab
Стратегия: Держите в активной руке и используйте ее для создания вещей
Описание
Вещи, которые можно сделать, взяв пластик в руку и активировав его:
  • 4x пластиковая напольная плитка (1 пластиковый лист)
  • Стул пластиковый складной (2 листа пластика)
  • Пластиковые створки (5 листов пластика)
  • Бутылка для воды (1 пластиковый лист)
  • Большая бутылка для воды (3 пластиковых листа)
  • Чашки Colo (1 пластиковый лист)
  • Знак мокрого пола (2 листа пластика)
  • Пустой знак (1 пластиковый лист)


Что еще можно делать с пластиком:

  • Вставьте в Protolathe / Techfab.Некоторые продукты нуждаются в этом материале, например мензурки XL.


Как производить пластик:

Сделано в Химической лаборатории.

Картон


Картон
Найдено в: Иногда встречается в разделе «Техническое обслуживание».
Используется для: Изготовление нескольких предметов
Стратегия: Держите в активной руке и используйте ее для создания вещей
Описание
Вещи, которые можно сделать, взяв Картон в руку и активировав его:
  • Коробка (1 лист картона)
  • Световые трубки (1 лист картона)
  • Лампочки (1 лист картона)
  • Мышеловки (1 лист картона)
  • Костюм Кардборг (3 листа картона)
  • Кардборгский шлем (1 лист картона)
  • Коробка для пиццы (1 картонный лист)
  • Папка (1 лист картона)
  • Коробка большая (4 листа картона)
  • Картонный вырез (5 картонных листов)
  • Коробки модные (много видов) (1 лист картона)


Как производить картон:

Опустошите коробку и активируйте ее в руке, чтобы превратить ее в картон.Большинство членов экипажа начинают с коробки в рюкзаке.
Может производиться с биогенератором.

Песок


Песок и вулканический пепел
Найдено в: Создано из песка или вулканического пепла в руке.
Используется для: Превращение в стекло или песчаник.
Стратегия: Удерживайте активную руку и активируйте ее, чтобы начать строительство.
Описание
Песок и ясень в основном одно и то же, но с разными спрайтами.

Вещи, которые можно сделать, взяв в руку кучу песка или ясеня и активировав их:

  • Песчаник (1 куча песка)
  • Эстетическая напольная плитка из вулканического камня (2 кучи песка)

Что еще можно делать с песком и ясенем:

Как производить вулканический пепел: Добывайте вулканический пепел из земли лаванды.


Как производить песок: Добывайте вулканический пепел из земли лаванды и используйте его вручную, чтобы сделать кирпичи из песчаника.Затем используйте песчаник в руке, чтобы превратить его в песок.

Песчаник


Песчаник
Найдено в: Создано из песка или вулканического пепла в руке.
Используется для: Изготовление нескольких продуктов и гидропоники гетто.
Стратегия: Удерживайте активную руку и активируйте ее, чтобы начать строительство.
Описание
Вещи, которые можно сделать, взяв в руки кирпичи из песчаника и активировав их:
  • Куча земли (3 кирпича песчаника)
  • Дверь из песчаника (10 кирпичей из песчаника)
  • Статуя помощника (5 кирпичей из песчаника)
  • Распад на песок (1 кирпич песчаника)

Как добывать песчаник: Добывайте вулканический пепел из земли лаванды и используйте его в своих руках.

Глыбы песка


Глыбы песка
Найдено в: Создано из песка или вулканического пепла на раковине.
Применяется для: Строительный материал.
Стратегия: Удерживайте активную руку и активируйте ее, чтобы начать строительство.
Описание
Позволяет строить вещи из песка.

Мясо


Мясо
Найдено в: Вставьте сырые куски мяса в Sheet-meister 2000.
Используется для: Изготовление нескольких продуктов.
Стратегия: Возьмите активную руку и активируйте ее, чтобы начать строительство.
Описание
Съедобный материал, который также издает мягкие звуки.

Вещи, которые можно сделать, взяв в руки мясные листы и активировав их:

  • Стул (1 лист мяса)
  • Туалет (1 лист мяса)
  • Мойка (1 лист мяса)
  • 4 плитки для пола (1 лист мяса)

Что еще можно делать с мясными листами:

Конструкции

Этажей

Решетка

Базовая база для всех типов строительства, размещается прямо в космосе.


Решетка
Требуется построить Как построить
x1

Используйте жезл на пустом тайле.

Как разобрать
Инструменты

Используйте кусачки , чтобы разрезать решетку на один стержень.

Подиум

То же, что и решетка, только на ней можно разместить провода.


Подиум
Требуется построить Как построить
x1

Используйте стержни на решетке.

Как разобрать
Инструменты

Используйте кусачки , чтобы разрезать мостки на 2 стержня.

Покрытие

Основной пол, на который вы кладете провода и трубы.Поверх этого построены «все» этажи и стены.


Покрытие
Требуется построить Как построить
x1

Используйте напольную плитку на решетке.

Как разобрать
Инструменты

Используйте лом на сломанной обшивке , иначе он не разрушится.

Можно разобрать с помощью УЗО.

Как отремонтировать
Инструменты

Для ремонта используйте сварочный аппарат на сломанной обшивке.

Стальной пол

Это основной «красивый» пол, его следует рассматривать как используемый во всех общественных местах, поэтому в туннелях для обслуживания его нет.


Стальной пол
Требуется построить Как построить
x1

Используйте напольную плитку на обшивке.

Как разобрать
Инструменты

Используйте лом на плитке пола, чтобы удалить его.Если сломается, он будет уничтожен.

Деревянный пол

Модный пол, используемый в библиотеке и подобных местах.


Деревянный пол
Требуется построить Как построить
x1

Используйте деревянную плитку для покрытия. Плитка под дерево может быть сделана из досок из дерева.

Как разобрать
Инструменты

Снимите плитку с помощью отвертки .
Альтернативно:
Уничтожьте его ломом . Это не вернет вам деревянную плитку.

или

Усиленный пол

Это усиленный пол, используемый в науке и подобных областях для лучшей защиты от огня или взрывов.


Усиленный пол
Требуется построить Как построить
x2

Используйте стержни на обшивке.

Как разобрать
Инструменты

Используйте гаечный ключ , чтобы разобрать его на два стержня.

Ковровое покрытие

Это ковровое покрытие, используемое для того, чтобы ваш офис выглядел модно.


Ковровое покрытие
Требуется построить Как построить
x1

Используйте любой тип коврового покрытия на обшивке.

Как разобрать
Инструменты

Используйте лом , чтобы поднять ковровую плитку.

Некоторые другие ковры, доступные из груза (и их сборные столы):

Светлый пол

Необычный футуристический пол, который освещает все вокруг.

Стены

Обычная стена

Это стандартный тип стен вокруг станции, их легко построить и удалить, но они не так прочны, как армированные стены.Они также входят в разновидность скрытых дверей. Стены также могут быть сделаны из разных минералов. Они полезны для:

  • Не подпускать людей.
  • Удержание людей.
  • Не пускать людей в места.
Армированная стена

Это усиленные стены, которые можно найти в безопасных зонах станций, их достаточно просто построить, но их демонтаж требует очень много времени. Также их можно сделать скрытой дверью. Они полезны для:

  • Удержание людей в зонах повышенной безопасности и за их пределами.
Обычная / усиленная скрытая дверь

Также известен как «Поддельные стены» или «Скрытые стены». Проявив немного воображения, скрытые двери можно использовать во многих изумительных тактических приемах, начиная от засад и заканчивая проходами в ваше собственное секретное убежище.

  • Щелкните, чтобы открыть.
  • Практически не обнаруживаемый путь побега.
  • В остальном, как обычная стена.

Обычные / усиленные окна

Окна выглядят довольно эстетично, потому что их почти не видно.Вы можете построить два типа окон:

  • Полный: прозрачная стена. Обычно используется только в том случае, если вам не хватает 2-4 однонаправленных или металла для стены.
  • В одном направлении: останавливает движение только по направлению движения.

Настенные крепления

БТР

Информацию о контроллерах мощности Area можно найти здесь.

В случае поломки вам придется разобрать, а затем построить БТР. Понадобится целый набор свежих деталей.

Воздушная сигнализация

Информацию о воздушных тревогах можно найти здесь.

Пожарная тревога

Информацию о пожарной сигнализации можно найти здесь.

Камера наблюдения

Электрические глаза ИИ или для просмотра на мониторах камер.

Обновления камеры:

  • Твердая плазма для защиты от ЭМИ.
  • Анализатор рентгеновских лучей.
  • Датчик приближения для сигнализации движения.

См. Здесь, как взломать камеру наблюдения.

Светильник

Обеспечивает свет людям. Ламповая арматура намного тусклее ламповой.

Консоль запросов

Можно найти в каждой комнате, где кто-то должен работать. Консоли запросов могут использоваться для запроса помощи с низкой / высокой срочностью, запроса материалов с низким / высоким приоритетом, ретрансляции анонимной информации или просмотра отправленных и полученных сообщений. Все они создают сообщение для выбранной консоли запросов, и его можно провести с помощью идентификатора, чтобы подтвердить личность отправителя.Может быть взломан для включения приоритета «ЭКСТРЕМАЛЬНЫЙ» для ваших запросов.

В офисах «Мостик» и «Хедз» есть специальные консоли запросов, которые могут отправлять объявления по всей станции, если их провести с авторизованным идентификатором.


Консоль запросов
Требуется построить Как построить
Только круговой запуск. Не может быть построен.
Как разобрать
Инструменты

Невозможно разобрать без насилия.

Вестник новостей

Диктор — широко распространенный тип настенной консоли, благодаря тому, что NanoTrasen хочет держать вас в курсе последних новостей.

Вы можете просматривать ленты новостей, созданные другими членами экипажа, или создавать свои собственные! Вы даже можете прикрепить фотографии к новостям!

Каждый диктор может распечатать 15 газет для людей, которые любят читать из газет.

Вестников безопасности можно найти в Бриге, и они могут сообщать о «разыскиваемых» проблемах, подвергать цензуре вредоносные новости в новостных лентах или блокировать весь канал с помощью D-уведомления.


Диктор новостей
Требуется построить Как построить
1x кадр диктора (от Autolathe) Прикрепите рамку диктора к стене.
Как разобрать
Инструменты
  1. Ключ для снятия рамы со стены.
  2. Ключ для разборки рамы.
Доска объявлений

Используется для того, чтобы игроки запрашивали у других игроков услуги или предметы по определенной цене.

Чтобы создать награду: Щелкните доску объявлений. Щелкните New Bounty . Напишите свой запрос в пустом поле, затем установите цену в следующем поле и нажмите «Отправить». Ваше имя появится в списке.

Для завершения чьего-то баунти: Щелкните имя запрашивающего на доске объявлений. Нажмите , применить . Ваше имя отображается как Запрошенный заявитель . Доставить товар или выполнить запрос эмитента.

Чтобы заплатить кому-нибудь за выполнение вашей награды: Откройте консоль награды.Щелкните свое имя. Щелкните маленький значок рядом с именем человека, выполнившего вашу награду (под Запросить соискателей ). Это заплатит этому человеку. Вы можете нажать несколько раз, чтобы заплатить дополнительно. Затем удалите награду с помощью DELETE , если она больше не нужна.


Доска объявлений
Требуется построить Как построить
1x рамка щита (от Autolathe) Прикрепите раму щита к стене.
Как разобрать
Инструменты
  1. Ключ для снятия рамы со стены.
  2. Ключ для разборки рамы.

Прочие

Решетка

Решетки обычно используются в сочетании с направленными окнами. Они позволяют газам и энергетическим снарядам проходить через них, но останавливают другие объекты. Их также можно электрифицировать в зонах повышенной безопасности, соорудив их на проводе под напряжением.

  • Удержание людей внутри и снаружи.
  • Ограждение территории электрифицированными решетками.

Решетка
Требуется построить Как построить
x2
  1. Подставьте туда, где вы хотите разместить решетку.
  2. Нажмите на стопку из 2 стержней рукой, в которой они находятся.
Как разобрать
Инструменты
  • Используйте кусачки , чтобы аккуратно разрезать решетку, или
  • …Используйте отвертку , чтобы отстегнуть и отвести ее, или
  • Разбейте .

или

Баррикада

Барьер для бедняков, не такой сильный или крутой. Полезный для:

  • Удерживает людей дома или вне дома на короткое время.

Деревянная баррикада
Требуется построить Как построить
x5
  1. Стойте там, где вы хотите поставить баррикаду.
  2. Нажмите на стопку досок в руках и выберите «Деревянная баррикада».
Как разобрать
Инструменты

Нельзя аккуратно разобрать. Просто разбейте его чем угодно, чтобы получить 3 доски.

Что угодно

Как отремонтировать
Инструменты

Используйте деревянных досок для ремонта.

Windoor (окно-дверь)

Как дверь, но с контролем доступа.Винтовые двери нельзя взломать или даже вскрыть челюстями жизни. Их можно вскрыть ломом, если они отключены от источника питания.

Кнопка

Это кнопка — она ​​может удаленно управлять шлюзом. Вы также можете вставить сигнализатор в один, чтобы он подавал сигнал при нажатии.

Firelock

Это пожарный шлюз — он блокирует область при срабатывании пожарной сигнализации в этой области. Не сдавайся!

Отражатель

Это угловой отражатель луча.Любые энергетические снаряды, попадающие в него, будут отражаться под углом, зависящим от вращения. Существуют также «коробчатые» отражатели, которые изменяют направление пораженных снарядов в одну сторону, независимо от того, где они сталкиваются с отражателем. В двигателе суперматерии используются отражатели, чтобы лучи его излучателей проходили по единому пути. Баллистические снаряды не отражаются!

  • Вы можете приварить его, чтобы закрепить или отсоединить от пола, или для ремонта.
  • Используйте отвертку , чтобы заблокировать или разблокировать ее вращение.
  • Удерживая нажатой клавишу «Alt» , щелкните его, чтобы повернуть угол.
Воздушный шлюз

Это воздушный шлюз — он задерживает воздух. Все называют их просто дверьми, хотя на самом деле это не двери. Если вы хотите взломать воздушный шлюз, смотрите здесь.

Турель

Чтобы никто не вторгся на территорию. Его параметры (первый вариант — настройка по умолчанию):

  • Статус: Вкл. / Выкл. — включено или выключено питание турели.
  • Управление поведением заблокировано / разблокировано — может быть разблокировано с помощью идентификатора уровня безопасности.
    • Проверка разрешения на оружие: Нет / Да — нейтрализует людей, у которых есть оружие, но которые не являются руководителями или сотрудниками службы безопасности.
    • Проверить записи безопасности: Да / Нет — поиск преступников в записях безопасности.
    • Нейтрализовать идентифицированных преступников: Да / Нет — нейтрализует членов экипажа, для которых установлен арест в записях службы безопасности.
    • Нейтрализовать весь персонал, не связанный с безопасностью и командованием: Нет / Да — не требует пояснений.
    • Нейтрализовать все неопознанные признаки жизни: Да / Нет — нейтрализует пришельцев.
AI Core

Дом AI.

Солнечные панели и трекеры

Вы можете генерировать энергию с помощью этих вещей.

Трубы и оборудование для удаления отходов

Система утилизации станции.

Компьютеры

Компьютеры могут иметь различное применение.

Модульные консоли

Модульные консоли — очень гибкие устройства.


Консоль
Требуется построить Как построить
x10
Минимум:
один источник питания
один диск (HDD или SSD)
один процессор
доступ к программам (сетевые карты или диски данных)
  1. Используйте металл и сделайте модульную консоль.
  2. Добавьте свой диск (HDD или SSD), блок обработки и источник питания (проводные или силовые элементы, для которых требуется дополнительный компонент «контроллер powercell»).
  3. установите сетевую карту для доступа к NET и загрузки дополнительных программ.
  4. Используйте диски для передачи данных или программ от другого модульного устройства, если у вас нет доступа к NET.
Как разобрать
Инструменты
  1. Отвертка для снятия компонентов.
  2. Гаечный ключ для разборки пустой консоли.



Машины

Подробная информация о каждой машине: руководство по машиностроению.

Роботы, киборги и мехи

Их конструкция описана на страницах: Роботы, Киборги и Мехи.

Минеральная дверь

Актуальные двери игры. Этими бедняжками никто никогда не пользуется, и они даже не герметичны.Большинство рудных материалов (и дерева) можно превратить в дверь.


Двери

Требуется построить Как построить
Минерал (или дерево) по вашему выбору x20
  1. Встаньте там, где хотите, чтобы дверь.
  2. Используйте металл и сделайте дверь.
Как разобрать
Инструменты
  1. Гаечный ключ для его откручивания.
  2. Сварщик для разборки рамы.


Конвейерная лента
Конвейерные ленты, которые можно увидеть в Cargo, Disposal и других местах вокруг станции, можно настроить аналогично плитке пола, только для их работы требуется немного больше настроек. Если щелкнуть размещенную конвейерную ленту с предметом, этот предмет будет помещен на ленту, если это не гаечный ключ, отвертка, лом или вы не находитесь в режиме боя. По умолчанию переключите 4 или F .Щелчок левой кнопкой мыши по людям с пустой рукой нанесет им вред, если он включен, или поможет им, если он выключен. Предотвращает смену мест или толкание при столкновении с людьми. .
Перила

Перила обычно используются на картах с дополнительными Z-уровнями, чтобы люди не падали.


Перила
Требуется построить Как построить
x3
  1. Встаньте там, где вы хотите поставить перила.
  2. Нажмите на стопку из стержней рукой, в которой они находятся, и выберите перила.
  3. Щелкните перила, удерживая клавишу «Alt», чтобы повернуть их в нужную ориентацию.
Как разобрать
Инструменты
  1. Используйте ключ , чтобы отстегнуть перила.
  2. Используйте кусачки , чтобы разрезать перила.


Раковина

Позволяет стирать вещи.Возьмите пустые руки и нажмите на раковину, чтобы помыться, или возьмите в руки инструмент и нажмите на раковину, чтобы помыть ее. Если в вашей активной руке ничего нет, вымойте лицо (если нацелены на голову, глаза или рот) или руки (если нацелитесь на другое место).

Раковины медленно производят воду, максимальная вместимость — 100 ед. Щелкните раковину с емкостью для жидкости, чтобы наполнить ее водой. Раковины можно подключить к водопроводной системе, чтобы заполнить их специальными реагентами, а не просто водой. Как подключить раковины к водопроводу.Угол важен.

Некоторые раковины имеют различный косметический вид (например), но все они работают одинаково.

Душ

Модель HS-451. Установлен в 2550-х годах отделением гигиены Nanotrasen. Включайте и выключайте душ пустой рукой. С помощью гаечного ключа отрегулируйте температуру воды в душе от нормальной до замерзшей, от замерзания до кипения или от кипения до нормальной. Используйте анализатор, чтобы определить температуру воды в душе, не опасаясь ожогов.

Души медленно производят воду до максимальной вместимости 200 единиц.Душевые можно подключить к водопроводной системе, чтобы они распыляли специальные реагенты, а не просто воду. Принятие душа вызовет сенсорную реакцию.


Душ
Требуется построить Как построить
x2

x1

  1. Используйте металл из металла в руке, чтобы создать душевую раму.
  2. Перетащите душевую раму в желаемое место.
  3. Щелкните душевую раму, удерживая клавишу Alt, чтобы повернуть ее.
  4. Добавьте рециркулятор воды, чтобы закончить душ.
Как разобрать
Инструменты

Разобрать можно только силой. Включите автоматическую регенерацию воды с помощью мультитула.

Мебель

Стулья

Стулья предназначены для того, чтобы сесть и придать обстановке красивый вид. Единственное реальное применение стульев — сдерживать людей, делать электрические стулья или пристегиваться, когда шаттл вот-вот взлетит.Офисные стулья также можно использовать для перемещения застегнутых людей.

Столы
/ Стол усиленный

Таблицы используются для удержания предметов. Самые распространенные — металлические, стеклянные и армированные. Вы можете забраться на столы, но это займет немного времени. Таблицы также можно использовать для хирургии гетто.

Шкаф

Шкафы — одни из самых распространенных и, пожалуй, самых полезных контейнеров на станции. Внутри может поместиться практически все, кроме других шкафов, ящиков и некоторых особенно крупных предметов, таких как стеллажи и боты MULEbots.

Помимо заварки, какой-то чулан можно ну и запереть. Существует несколько уровней доступа, например, уровень безопасности, уровень капитана и доступ частного лица. Их можно открыть с помощью идентификационной карты надлежащего уровня, элемента EMAG или с достаточным повреждением. Если вы не хотите вынимать свой идентификатор, чтобы открывать их каждый раз, вы можете Alt-щелкнуть на , чтобы заблокировать / разблокировать их.

Если вы сами находитесь в чулане, вы можете видеть свое окружение. Обычно вы можете двигаться в любом направлении, чтобы выйти из туалета, но если шкаф заперт или сварен, вы не сможете выйти, и вы не сможете развернуть или разблокировать свою камеру изнутри — в этот момент, если вы попытаетесь передвигаться, вы вместо этого броситься к стенкам шкафа, издав звук BANG BANG , который можно услышать на расстоянии нескольких квадратов.Использование кнопки Resist позволит вам медленно открыть шкафчик.

Гробы считаются шкафами.

Различные типы туалетов:


Шкаф
Требуется построить Как построить
x2 или x5 для гроба
  1. Встаньте там, где вам нужен шкаф.
  2. Активируйте металл в руке.
  3. Выберите шкаф из списка.
Как разобрать
Инструменты
  1. Откройте шкаф.
  2. Приварите шкаф с помощью сварочного аппарата , чтобы разобрать его на металл.

Стойка

Стеллажи плоские и широкие, по ним нельзя ходить и скреплять вместе болтами. Они могут удерживать любое количество предметов, но держат их стопкой друг на друга, как на столе. Чаще всего они встречаются в туннелях для технического обслуживания и в помещении EVA.

Кровати

Убери свой разум из сточной канавы, они для сна! Кровати большинства станций поставляются с простынями, а новые кровати без простынь можно сделать из металла.Предпочитаемый вариант кровати Medbay — это подвижная и складывающаяся роликовая кровать, которая чрезвычайно полезна для транспортировки пациентов.

Вы используете кровать, вставая на нее, и * спите . Чтобы пристегнуть кого-то, положите его на кровать и перетащите на него спрайт, чтобы освободить, нажмите на кровать.


Кровать
Требуется построить Как построить
x2
  1. Встаньте там, где хотите, чтобы кровать.
  2. Активируйте металл в руке.
  3. Выберите Кровать из списка.
Как разобрать
Инструменты

Используйте ключ , чтобы разобрать его на два листа металла.

Книжный шкаф

Вмещает любое количество книг.

Стеллаж для сушки

Сушит травы для копчения, мясо — в вяленое мясо, виноград — в изюм.


Сушилка
Требуется построить Как построить
x10
  1. Используйте доски в руке.
Как разобрать
Инструменты
  1. Ключ для отсоединения стойки.
  2. Отвертка для его разборки.


Витрина

Покажите предмет в стеклянной витрине.Используйте идентификатор, чтобы открыть витрину.


Витрина
Требуется построить Как построить
x5
x2
  1. Используйте доски в руке и соберите шасси витрины.
  2. (Необязательно) Используйте электронику воздушного шлюза, чтобы определить, кто может / не может открывать корпус.
  3. Добавьте стекло, чтобы собрать нормальную витрину.
Как разобрать
Инструменты
  1. Ключ для демонтажа незавершенной рамы.

Провода питания

Силовые провода (кабельные бухты) можно получить в автоматах, желтых ящиках для инструментов, в торговых автоматах или разбросать по ремонтным, строительным и складским зонам станции.

  • Провода можно электрифицировать, если они подключены к электросети (к проводу прикреплен заряженный SMES или APC), и вы будете поджариваться, если разместите или порежете их.
  • Изолированные перчатки исключают поражение игрока электрическим током.

Как мне подключить?

После изменения летом 2019 года провода будут автоматически подключаться к другим проводам на плитках по сторонам света. Для укладки приподнимите любую напольную плитку ломом до обшивки. Затем нажмите на обшивку, удерживая катушку кабеля в руке, чтобы поместить провод. Чтобы удалить провода, используйте на них кусачки. Провода с питанием автоматически приведут в действие решетки и некоторые машины на них.

Wire Art

Карту из проволоки, которая была доступна до июня 2019 года, по-прежнему можно сделать с помощью предмета, называемого «очиститель труб».См. Руководство по проволоке.

Соединительные машины

Большинство машин подключаются к электросетям по беспроводной сети, находясь в произвольной «области», содержащей заряженный APC. Хотя некоторые машины должны быть подключены с помощью провода под напряжением.

Теперь, когда ручки для проводов выглядят так, как выглядит провод после того, как он разрезан, все решетки наверху провода, на который подается питание, являются противоударными.

Обратите внимание, что эти машины также должны быть закреплены (как правило, вывернуты) для подключения.

Особые случаи :

    APC
  • подключаются к соседнему проводу питания с помощью специальной клеммы, выполняя этап создания кабельной катушки.
  • Исключением из основной функции является SMES, у которого вход и выход находятся рядом друг с другом без подключения.

Слои проводов

С октября 2019 года можно класть кабели на разные слои. Удерживая Ctrl, щелкните стопку кабельной катушки, чтобы переключить слой.

Слои не соединяются и могут иметь отдельные сети питания, идущие вдоль одной и той же плитки.Машины и терминалы подключаются только к слою 2, желтый. Кабельные мосты можно создавать с помощью кабельной катушки. Мосты соединяют кабели между слоями на одной и той же плитке или позволяют APC / машинам (тем, которые не являются беспроводными) подключаться к слоям, отличным от 2, при размещении под ними.

Сброс через сеть

Это попытка Байонда «перезагрузить» всю сеть питания, чтобы иметь дело с новыми / удаленными проводами, которые изменяют значение мощности всей системы. Это заставит БТР на мгновение перестать заряжаться, а в огромных сетях он может на время отключить зарядку всех БТР.

Не связывайтесь с проводами, если вам не нужно, это вызывает проблемы у всех как в OOC (потенциальная задержка), так и в IC (потеря мощности).

Трубы

Трубы строятся только из Трубопроводов в Атмосферике. Чтобы использовать диспенсер для трубок, выполните следующие действия:

  1. Поместите диспенсер в зону с напряжением.
  2. Раздатчик гаечных ключей, чтобы зафиксировать его на месте.
  3. Щелкните на дозаторе трубок пустой рукой и выберите трубы, которые вы хотите использовать.
  4. Теперь у вас есть трубка.
  5. Дозатор гаечных ключей, чтобы сделать его снова мобильным.

Установка и снятие труб

Трубы для удаления отходов
  1. Поверните трубу в желаемом направлении.
  2. Прикрутите трубу к земле.
  3. Используйте зажженный сварочный аппарат, чтобы прикрепить трубу к земле.
Газовые трубы
  1. Поверните трубу в желаемом направлении (обратите внимание на газовые насосы, поскольку они зависят от направления).
  2. Гаечный ключ на место.
  3. При необходимости включите трубу.
Как снять трубу
  1. Выполните шаг, который вы использовали для установки трубы на место в обратном порядке (убедитесь, что труба выключена).
  2. Будьте готовы к тому, что из трубы вылетит мусор.

Правильно выбритый и подобранный моторный отсек Инструкции

Обновлено в марте 2020 г. — Это много работы, это отчасти неудобно, а если все сделано неправильно, может быть совершенно опасно — но законное могущество при правильном исполнении может отправить сборку вашего проекта на следующий уровень похоти.Первоначально опубликованное в 2016 году, обратите внимание на обновленное руководство по выбритому и подобранному моторному отсеку.

Если загладить металлический лист вокруг двигателя, а также убрать или убрать всевозможные биты, которые вы не хотите видеть при дневном свете, вы не сможете двигаться быстрее. Это также не сделает вашу машину более безопасной, она не позволит ей пройти испытание на выбросы легче, и она находится на вершине вашего списка дел по этой стороне необоснованной высоты дорожного просвета и колесных дисков, которые стоят больше, чем весь ваш Civic.Тем не менее, выполняйте все правильно, и правильно выбритый и подтянутый моторный отсек может полностью оправдать любые компромиссы, которые вам пришлось пойти.

Знайте, что 17-летний парень с брошенной Интегрой в Instagram не изобрел всю идею выбритого и заправленного моторного отсека, и вы уже знаете половину истории. Хотроддеры эпохи карбюраторов, такие как ваш дедушка, сглаживают брандмауэры и скрывают такие вещи, как тормозные магистрали, с тех пор, как уличные гонки были преступлением по запястьям, а мысль об обязательной проверке смога была примерно такой же вероятной, как и мужчины, ходящие с пучками волос.Тем не менее, именно массы VW и Honda превратили свои моторные отсеки в чистые холсты, и, как выясняется, нужно сделать гораздо больше, чем вы думаете.

Побритая и подтянутая гнедая — это не одно и то же предложение. Сгладьте этот брандмауэр и уберите жгут проводов, но не трогайте насос гидроусилителя руля и тормозные магистрали. Или уберите все это подальше и избавьтесь от всякой ерунды, которую разработчик вашей машины считал вам нужным, но это слишком сильно раздражает вас.Нет правильного или неправильного плана, но есть множество неправильных способов его реализации. Читайте дальше, правильно брейте и поправляйте моторный отсек.

Фото 21/21 | Спросите любого, кто когда-либо брил свой собственный моторный отсек, и он скажет вам, что вашим первым шагом должно быть все спланировать. Пришло время определить, что останется, а что уйдет. Используйте ручку с фломастером и отметьте все, что вы планируете отрезать или заполнить.

Смотреть фотогалерею (21) Фото

The Body: Вам предстоит много работы по кузову, так что, если вы когда-нибудь задумывались о том, чтобы покрасить внешнюю часть вашего убогого 240, сейчас самое время это сделать.Очистка моторного отсека начинается с удаления двигателя и всего остального из-под капота. И под всем остальным мы подразумеваем каждый болт, скобу и линию, которые вы видите.

Возьмите пневматический измельчитель воздуха, приклейте к нему проволочную щетку, отмените Netflix и остынь, потому что вы застрянете, удаляя любой герметик для швов, который сможете найти, в течение следующих нескольких часов. Кто бы ни сделал вашу машину, нанес этот герметик практически на все, что было сварено или стыковано под вашим капотом, чтобы предотвратить коррозию и не дать краске растрескиваться, но герметик уродливый, а все уродливое нужно уходить.

Такие чистые, они преступники
Построен 20v 4A-GE Hachiroku
JDM AE70 Corolla

Фото 21/21 | Вы не сможете правильно побрить свою нишу без сварки. Здесь листовой металл нужно разрезать по размеру и приварить, прежде чем отшлифовать до гладкой поверхности.

Смотреть фотогалерею (21) Фото

Выбритая часть этого бритого моторного отсека начинается с того, что вы выясняете, какие отверстия для болтов и отверстия в брандмауэре, противоударных опорах и направляющих рамы можно закрыть.Планируете, например, перенести пропорциональный тормозной клапан в другое место? С таким же успехом можно попрощаться с крепежными отверстиями. Однако вам понадобятся базовые навыки, чтобы продвинуться дальше. Здесь вы будете вырезать листовой металл, чтобы подогнать под эти отверстия, и приваривать их, прежде чем приступить к работе по ремонту. Эксперт по моторному отсеку из Феникса RC Chacon из RC’s Garage говорит, что правильная подготовка металла является ключевым моментом. Здесь любую краску возле отверстия, которое вы будете заваривать, необходимо полностью удалить.

Завершен? Возьмите воздушный шлифовальный станок, замените проволочную щетку отрезным кругом и сгладьте те сварные швы, которые вы только что заткнули.Нанесите тонкий слой шпатлевки по всему заливу, прежде чем отшлифовать его до гладкой поверхности. По словам Фрэнка Гарсиа из Downstar Inc., у которого один из самых известных моторных отсеков Honda в стране, чем меньше наполнителя кузова вы используете, тем лучше. Этот герметик для швов, от которого вы только что избавились, помог поглотить вибрации и изгибы, возникающие в шасси, где стыки листового металла стыкуются или свариваются; без него и со слишком большим количеством наполнителя для тела вероятность того, что ваша краска не потрескается, примерно так же велика, как если бы человеческие булочки были хорошей идеей.Chacon придерживается другого подхода, применяя самовыравнивающийся герметик по всему заливу для более гладкого вида.

Фото 21/21 | Все новые автомобили были построены с использованием какой-либо формы герметика для швов или конопатки, которая помогает предотвратить повреждение краски во всем моторном отсеке, например, там, где это карманное крепление приварено к шасси. Вы будете удалять все до мелочей, а это значит, что ваше тело будет лучше работать, если вы хотите избежать растрескивания краски.

Смотреть фотогалерею (21) Фото

The Electrical: Есть столько же способов спрятать эту проводку и эти электрические биты под капотом, сколько и хакеров, которым нечего делать с помощью паяльника. Все начинается с того, что аккумулятор и блок предохранителей под капотом перемещают туда, где вы их никогда не увидите, например, в багажнике или, в случае блока предохранителей, под приборной панелью. При перемещении этой батареи на заднюю часть Чакон говорит, чтобы убедиться, что она все еще доступна, и не экономить на толщине проводки.«Многие люди используют проводку неправильного калибра при перемещении батареи», — говорит он. «Мне нравится использовать как минимум два датчика для измерения мощности и заземления».

Для всего остального вам нужно будет разрезать, сращивать и удлинить каждый провод, но если вы немного сложнее, вы отсоедините их все от разъемов и замените их более длинными участками без стыков. И даже не думайте об использовании стыковых соединителей. Гарсия говорит, что независимо от того, какой метод вы используете, вам лучше пометить каждый разъем и каждый провод перед тем, как отключать что-либо, или, еще лучше, модифицировать один провод за раз, чтобы не перепутать все.Планируете проложить ремень внутри направляющей рамы? Удачи в диагностике следующего короткого замыкания, которое произойдет примерно через два дня.

Фото 21/21 | Правильно заправьте жгут проводов, и все будут удивляться, как вообще все еще работает. Протяните его через направляющие рамы, чтобы полностью скрыть его, или используйте скобу и привяжите молнией к внутреннему крылу или нижней стороне направляющих рамы, если вам все еще нужен доступ к нему. Однако не забудьте рассмотреть ход подвески и движение колес, прежде чем выбирать какой-либо конкретный путь.

Смотреть фотогалерею (21) Фото

Фото 21/21 | Вы не можете просто открутить блок предохранителей и бросить его за заднее сиденье. Каждый провод необходимо удлинить, чтобы достать до него, и, в случае проводов большего сечения, его следует полностью заменить на более длинные участки без стыков.

Смотреть фотогалерею (21) Фото

Фото 21/21 | Есть дюжина мест, где вы можете спрятать этот блок предохранителей.Найдите место, к которому вы все еще можете быстро добраться, и замените предохранитель внутри, если вам когда-нибудь понадобится.

Смотреть фотогалерею (21) Фото

Фото 21/21 | В какой-то момент жгут проводов двигателя все еще должен входить в ваш интерьер. Соединительные пластины, подобные этой, от Rywire, позволяют пропустить жгут проводов, отвечающий техническим требованиям, практически через любое место на брандмауэре, например, низко, где вы его вряд ли заметите.

Смотреть фотогалерею (21) Фото

Тормоза: Усилитель тормозов вашего автомобиля работает в тандеме с главным цилиндром вашего автомобиля, позволяя вам замедлиться и остановить эти 3000 фунтов. твои сани. Откажитесь от этого усилителя, и ваши тормоза все равно будут работать, но вашим куриным окорочкам придется потрудиться, чтобы все это произошло. Станьте еще более серьезными, переместив пропорциональный клапан и все тормозные магистрали, которые обычно проходят через межсетевой экран под приборной панелью.Здесь правильные фитинги и то, что вы знаете, как правильно согнуть и раздвоить эти специальные тормозные магистрали, которые вы собираетесь сделать, могут означать разницу между успехом или тем, что ваша машина не останавливается, когда вам это нужно. Или следуйте совету Чакона и получите готовый комплект, состоящий из гибких линий. «Однако, если развальцовка является обязательной, — говорит он, — правильная подготовка лески [критически важна] для хорошей вспышки». Чакон говорит, что идеально прямые пропилы и правильное удаление заусенцев являются ключевыми факторами. «Если вы этого не сделаете, — говорит он, — когда вы запустите факел, излишки металла [заставят] его не сесть должным образом.«

Фото 21/21 | Серьезно выбритые и заправленные отсеки двигателя и усилители тормозов несовместимы. Вам понадобится главный тормозной цилиндр, который не требует усилителя, и способность сгибаться и расширяться на любых линиях, простирающихся от главного цилиндра до пропорционального клапана.

Смотреть фотогалерею (21) Фото

Фото 21/21 | Поместите этот пропорциональный тормозной клапан в любое место внутри автомобиля, и ваша работа будет проще.Здесь жесткие лески с двойным расклешением работают лучше, чем гибкие стальные оплетки; чем более гибкие линии в системе, тем больше неровности вы почувствуете на педали тормоза.

Смотреть фотогалерею (21) Фото

Фото 21/21 | Вы не готовы отказаться от усилителя тормозов, и это нормально. В некоторых случаях, например, в Хондаланде, вы можете перевернуть эту штуку вверх дном, переместив массивную вакуумную магистраль вниз в глубину моторного отсека, где вы с меньшей вероятностью ее увидите.(Обратите внимание на перемещенный сосок в нижнем левом углу бустера.)

Смотреть фотогалерею (21) Фото

Смог: Если ваш автомобиль достаточно старый, скажем, OBDI или более ранний, или у вас есть какая-то автономная система управления двигателем, вы можете отказаться от почти всех битов выбросов вашего двигателя, не влияя на управляемость или производительность, и ни с чем. индикатор проверки двигателя. Это не делает его правильным и не делает его законным, но не делает его ложным. В большинстве случаев разгрузить все это примерно так же просто, как выдернуть канистру с выбросами паров вместе с ее линиями, открутить один или два соленоида продувки от брандмауэра и бросить все это в кучу, пока вас не остановят и не заставят чтобы вернуть все на место.

Все остальное: Трудно иметь достойный вид моторный отсек со всевозможными алюминиевыми трубками и резиновыми шлангами. Именно поэтому необходимо выбросить такие вещи, как насосы гидроусилителя руля и всю систему отопления и кондиционирования вашего Nissan. При отказе от рулевого управления с усилителем замена рулевых реек на версию без усилителя значительно упростит управление рулевым колесом без какой-либо гидравлической помощи. И при отказе от нагревателя и кондиционера не забывайте менее очевидные детали, такие как сердечник нагревателя за брандмауэром, жгут проводов и реле, которые проходят через весь отсек.

Фото 21/21 | Сделайте капитальный ремонт моторного отсека, и в какой-то момент вам придется смириться со сложностью всех возможных фитингов, адаптеров и шлангов. Знайте, что оборудование для магазинов товаров для дома — это ничто иное, как автомобильная сантехника, которая вам нужна, и вы уже на правильном пути. Такие концы шлангов с автоматической сортировкой, как эти, имеют расширяющиеся концы, которые не требуют какого-либо герметика, и их можно разбирать и затягивать бесконечное количество раз.

Смотреть фотогалерею (21) Фото

Фото 21/21 | В большинстве случаев вы не найдете ни одного адаптера, который, скажем, позволил бы вам продеть тормозную магистраль прямо в главный тормозной цилиндр. Тем не менее, если вы изобретательны, вы будете знать, что с помощью подходящих адаптеров можно выполнить практически любое соединение, например, этот главный цилиндр с метрической резьбой, который был подключен к обычному фитингу AN.

Смотреть фотогалерею (21) Фото

Фото 21/21 | Вы изгибаете и расширяете те специальные тормозные магистрали, которые хотите перенаправить на другую сторону вашего брандмауэра, — вот где начинаются пожары и автомобильные аварии.Избегайте всего этого, начав с высококачественного инструмента для развальцовки, который создает двойную развальцовку, как это делают производители оригинального оборудования. Если есть место, где вы не хотите срезать углы, то вот оно.

Смотреть фотогалерею (21) Фото

Уродливая сторона бритой и подвернутой одежды

Выбритые и заправленные моторные отсеки — не только радуга и трофеи. Пойдите за борт или сделаете неправильно, и вы только что сделали невозможным доступ к этому электрическому разъему или к топливной магистрали — придорожный ад, который ждет своего часа.

Вы будете ненавидеть гоняться за электрическими гремлинами еще больше: Кто бы ни собирал вашу машину, не зря поставил блок предохранителей на место. Оказывается, кто-то умнее вас стратегически поместил практически все под свой капюшон с расчетом на доступность в будущем. Другими словами, эти инженеры хотели, чтобы вы могли поменять перегоревший 15-амперный предохранитель на обочине автострады, не разбирая приборную панель. Заправьте этот жгут и спрячьте все эти предохранители и реле достаточно глубоко, и вы только что сделали диагностику этой электрической проблемы, которая будет намного сложнее.

Фото 21/21 | Правильно побрите и подогните свой моторный отсек, и вы оставите всех остальных недоумевать, например, как он на самом деле делает такие вещи, как бег и остановка.

Смотреть фотогалерею (21) Фото

Проверяет смога? Забудьте о них: В зависимости от того, где зарегистрирован ваш автомобиль, выбросить или убрать некоторые из этих деталей, связанных с двигателем, вероятно, является незаконным. Незаконно удалять все, что связано с выбросами, независимо от того, где вы живете, а в некоторых штатах — мы смотрим на вас, в Калифорнию — настолько, что перемещение любого из этих мест также является запретным, последствия которого варьируются от неудачный тест на выбросы, отказ в регистрации автомобиля, штраф, который вы не можете себе позволить.Гарсия говорит, что вам лучше знать, с чем вы боретесь, прежде чем начинать. «Если вы собираетесь пойти по этой дороге, вам лучше быть готовым, потому что вы не пройдете визуальный тест [смог]».

Тормозная жидкость и ваше лицо: Те инженеры, которые устанавливают этот блок предохранителей так, чтобы вы могли добраться до него, это те же самые люди, которые думали, что было бы неплохо держать эти тормозные магистрали высокого давления подальше от вас и твоя кружка. Есть причина, по которой Honda не прокладывала тормозные магистрали вашего Accord прямо в середине вашего салона: жидкость, проходящая через них, оказывает давление более 1500 фунтов на квадратный дюйм и достаточно горячая, чтобы ошпарить вас.Неправильно расклешите эту линию или заклейте ее неправильно, и вы сделаете больше, чем просто опалите волосы на ногах.

Попрощайтесь с хорошей жизнью: Очистка моторного отсека в вашем двигателе означает избавление от всего, что заставляло девушек ездить на вашем Civic, а ваша мама — одолжить его. Компрессоры кондиционера и насосы гидроусилителя? Избавься от них. Антиблокировочные тормозные системы и усилители тормозов? Кому они нужны? Когда вы закончите, у вас останется бокс для пота, которым труднее управлять и труднее остановиться, но с моторным отсеком, который выглядит именно так, как вы планировали.

Фото 21/21 | Ваш путеводитель по правильно выбритому и заправленному бухте

Смотреть фотогалерею (21) Фото

Фото 21/21 | У Hasport есть свои опоры крутящего момента ’92 -’00 Civic и ’94 -’01 Integra, а это означает, что это лишь вопрос времени, когда мир Honda начнет терять эти верхние, левые и правые опоры для этого вида плавающего двигателя.

Смотреть фотогалерею (21) Фото

Ты бы заправил весь свой двигатель, если бы мог.Но вы не можете, а в большинстве случаев даже не можете спрятать те заполненные резиной куски стали или алюминия, которые крепят все это в вашем отсеке. Если только у вас нет Civic ’92 -’00 или Integra ’94 -’01, в этом случае у Hasport есть что-то для вас. Вы знаете ту пару опор, которые крепятся болтами под рельсами рамы и которые вы обычно отключаете в надежде сбросить несколько фунтов? Hasport только что выпустила свои собственные, которые, в отличие от заводских, достаточно прочные, чтобы поддерживать переднюю часть этого двигателя и вашу трансмиссию, и без тех левых и правых креплений наверху, от которых вы никогда не думали избавляться. .

Сантехника и то, что вы делаете неправильно

Между вами и хорошо продуманным моторным отсеком стоит множество вещей. В верхней части этого списка вы не знаете, какие фитинги, переходники и трубопроводы вам следует использовать, убирая эти тормоза, сцепление и топливопроводы. Для начала поймите, что ваша тормозная система подвергается сильному давлению. Протекающая через него жидкость также вызывает коррозию; используйте неправильный шланг, и вы не только испортите краску, но и испортите себе лицо.Следуйте этим советам и избегайте собственной водопроводной катастрофы.

Фото 21/21 | Искусство бритого и заправленного гнезда прошло долгий путь с тех пор, как деду впервые пришла в голову идея спрятать эти резиновые шланги под капотом своего Меркурия. Сегодня в надлежащем отсеке должно быть рассмотрено все, начиная от электрического, тормозного, топливного, гидроусилителя руля и систем кондиционирования.

Смотреть фотогалерею (21) Фото

  • Для большинства жидкостей подойдет практически любой шланг на резиновой основе с стальной оплеткой или с нейлоновым покрытием, но для гидравлических тормозов и трубопроводов сцепления обязательно используйте шланг на основе тефлона вместо резины.
  • Фитинги
  • AN со специально разработанными коническими уплотнениями не требуют использования какого-либо герметика. Хотите, чтобы твоя просочилась? Оберните его тефлоновой лентой или нанесите немного силикона, прежде чем затягивать.
  • Кстати о тефлоновой ленте, оставьте это сантехнику Буббе и его трещине. Когда требуется герметик, например, для резьбовых соединений труб, используйте что-то на жидкой основе, которое с меньшей вероятностью разобьется и забьет топливный инжектор.
  • метрическая система, BSPT, NPT, AN, JIC; существует столько типов адаптеров и соединений, сколько существует способов их испортить.И хотя вы никогда не сможете вставить адаптер AN непосредственно в главный цилиндр вашего автомобиля, знайте, что почти всегда есть адаптер для соединения двух несовместимых соединений.
  • Вы думаете, что эти расширяющиеся латунные фитинги, висящие рядом с туалетами в Home Depot, — это именно то, что вам нужно для этой топливной магистрали, и вы очень ошибаетесь. Подобные адаптеры для дома имеют угол наклона 45 градусов, в отличие от фитингов AN, которые имеют угол 37 градусов. Скомбинируйте их, чтобы получить впечатляющий поток топлива, охлаждающей жидкости или масла под капотом.

Какой ваш лучший совет для тех, кто планирует заняться собственной бритой и подтянутой гнедой?

Фрэнк Гарсия, Downstar Inc .: Вы должны знать свою цель, прежде чем начинать. Важны ли для вас дворники? Если нет, убери их. А как насчет гидроусилителя руля? Запишите, что вы хотите сохранить и от чего хотите избавиться, прежде чем начинать что-либо.

Рэнди Чакон, гараж RC: Наберитесь много времени и терпения.Люди недооценивают объем работы, когда никогда не делали этого раньше. Но как только вы это сделаете, вы станете лучше ценить людей, которые делают это изо дня в день.

Какие компромиссы нужно делать при бритье или заправке гнезда?

FG: Когда вы хотите получить определенную форму или внешний вид, вам придется избавиться от некоторых функций. Нет никакого способа обойти это.

Фото 21/21 | Нет никакой квоты на то, сколько вы должны побриться, а затем убрать, но если вы планировали делать практически все, это будет выглядеть так.

Смотреть фотогалерею (21) Фото

RC: Некоторым нравится [удобство] хранения штатного оборудования, такого как АБС, усилители тормозов, кондиционер и гидроусилитель руля. Очевидно, есть заметная разница, когда вы удаляете эти вещи. Мы, энтузиасты, приносим эти жертвы, чтобы построить то, о чем мечтаем.

Какие меры предосторожности вы бы порекомендовали, чтобы обеспечить безопасность?

FG: Если вам неудобно собирать тормозную магистраль или топливопровод, попросите кого-нибудь сделать это.Если что-то пойдет не так, ваша машина может загореться или вы можете погибнуть

RC: Используйте подходящие инструменты для работы. Если вы заправляете тормозную систему, посмотрите пару видеороликов на YouTube о том, как правильно раскачивать жесткие стропы. То же самое с проводкой; посмотрите несколько видеороликов о том, как пользоваться вольтметром и как правильно паять соединения и правильно закрывать провод. Самое главное, не торопитесь. Всегда думайте о том, что вы делаете, и делайте это правильно.

Какие простые вещи может сделать со своим моторным отсеком тот, кто не готов к полному бритью и подтяжке?

FG: Если у вас Honda, вы можете перевернуть усилитель тормозов вверх дном.Он скроет вакуумную линию внизу, где вы ее не увидите. Кроме того, я заметил огромную разницу от простого добавления оборудования, когда начинал.

RC: Вернитесь к основам, например, к простому подтягиванию ремня безопасности фар, перестановке аккумулятора или переходу с жесткого на другое топливо. Простой и понятный никогда не выйдет из моды.

Фото 21/21 | Ваш путеводитель по правильно выбритому и заправленному бухте

Смотреть фотогалерею (21) Фото

Downstar Inc.Стиральные машины: Вы еще не готовы к полностью отремонтированному моторному отсеку, и это нормально. У Downstar есть отполированное, низкопрофильное оборудование, необходимое, чтобы заменить эти уродливые OEM-компоненты и в спешке очистить моторный отсек. У Downstar есть приложения для самых популярных японских автомобилей и универсальное оборудование, которое будет работать, если они этого не сделают.

Downstar Inc. Тормозные комплекты: Вы готовы разместить свою тормозную систему под приборной панелью, но вы не знаете, какие фитинги и стропы использовать.Комплекты тормозных магистралей Downstar позволяют вам убрать этот пропорциональный клапан с дороги, а поскольку магистрали профессионально собраны и испытаны, исключают вероятность того, что ваш Miata столкнется с стеной.

Главные тормозные цилиндры Wilwood: Если вы ищете главный тормозной цилиндр меньшего размера и с более низким профилем, чем тот, который был у вашего автомобиля, или что-то, что позволит вам безопасно снять этот усилитель тормозов, Wilwood, вероятно, найдет для вас приложение и примерно за те же деньги, которые вы бы потратили на другой стандартный.

Фото 21/21 | Нет сварщика? Без проблем. Откажитесь от этого кондиционера или перенаправьте жгут проводов и по-прежнему закройте все это, но с помощью чего-то вроде одной из алюминиевых заглушек для межсетевого экрана Downstar.
Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
