Я в посте про Кабаново затронул так обожаемую всеми тему про скрытую проводку в деревянном доме и то, что её надо вести в стальных трубах, а не всякой там гофре и прочей срани. У одного заказчика всплыли трубы Kofulso, и то, что вроде как на сечениях до 2,5 квадратов толщина стенки трубы не нормируется и поэтому такие трубы прокатят.

НО оказалось, что теперь это НЕ ТАК. Даю слово Alexiy, как большому спецу по нормативке и свежим правилам.

C 2 марта 2017 г. утвержден Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 29 августа 2016 г. N 602-пр и введен в действие СП 256.1325800.2016, в котором говорится, что минимальная толщина стенки стальных труб для проводки — это 0,5 мм. А толщина стенки трубы Кофулсо 0,25-0,3 мм.

Вот как было в СП 31-110-2003:

Старый ГОСТ (сечение трубы для 2,5 не нормируется)

Вот как стало в СП 256. 1325800.2016:

Новый ГОСТ (сечение трубы для 2,5 уже нормируется)

Тут прикол с интерпретацией данных этой таблицы. Моему уму это непостижимо! [от CS: это если подходить к нормативке жёстко и формально. Так-то понятно, что это «до 2,5», но ты поди докажи это суду или страховым компаниям при разборе случаев пожаров и возмещении ущерба]

Если читать буквально, то максимальное сечение меди для стационарной проводки «до 2,5» — это исключительно 1,5 мм кв. (ведь не написано же просто «2,5» или «до 2,5 включительно» или «2,5 и менее»). А 2,5 мм кв. для меди в табличке вообще отсутствует!!! Следовательно, для 2,5 мм кв. берём как для 4 мм кв. — логично?

Таким образом, для 1,5 мм кв. стенка не менее 0,5 мм, а для 2,5 мм кв. — 2,8 мм — так что ли? Или для 2,5 мм кв. — 0,5 мм? Вот как это понимать?!

При том, что простейшая экстраполяция показывает нам даже в самом оптимистичном варианте (чтобы линия Тренда совпадала с точками графика нужно взять не 2 и 2,5 мм, а 2,65 и 2,7 мм!):

Экстраполяция сечений и толщины стенки

Толщина стенок 2 и 2,5 мм взяты стандартные — из ГОСТа на водогазопроводные трубы, которые обычно используются для электропроводки (табл. 1 — полный сортамент, табл. 2 — лёгкая серия под накатку резьбы).

Таблица толщин стенок труб ВГП

Короче, ясности изменение таблицы не сильно добавило.

Другой вопрос, что сильфон выпускается со стандартной толщиной стенок 0,3 мм, а металлорукав — 0,2-0,45 (обычно 0,25 или 0,3 мм) и поэтому требованиям толщины стенки даже 0,5 мм не соответствует.

Таким образом трактовать формулировку «не нормируется» как «любой толщины» уже невозможно — указано конкретное значение 0,5 мм и гофры под это значение не подходят.

Вот так-то! Спасибо, Alexiy! Значится, как я продолжал всех рвать за самодеятельность — так и буду рвать и дальше!

Умный дом. Все начинается с проводов / Хабр

Выбрав основу архитектуры, нужно было принимать решение, что делать с проводкой. Я — категорический противник беспроводных технологий, поэтому по-максимому все должно работать по проводам, а беспроводные технологии только как дополнение. Например, я сразу решил, что если я захочу поставить, например, датчики открытых окон, то их можно сделать беспроводными, так как они не оказывают критического влияния на работоспособность основных систем. Про беспроводные технологии — они тоже сейчас есть, я расскажу в следующих статьях.

Итак, я использовал подход коллекторной разводки, когда от каждого выключателя и от каждой лампы провода ведутся к единому щитку, где все коммутируемся. Для электрических розеток я решил, что коллекторная разводка — это слишком, и все розетки в каждой комнате объедены в единую цепь, и от них идет единый кабель в кладовку, где стоит электрический щиток. Это не позволяет выборочно обесточивать розетки, когда все уходят из дома, но я считаю это не очень нужным, а для контроля электроприборов у меня реализован другой подход — стоит датчик тока, измеряющий общий уровень нагрузки.

Когда я только приступал к строительству своего умного дома, я еще не был уверен до конца в успехе своей затеи, и поэтому от выключателей я решил вести не витую пару, что было бы и удобнее и достаточно, а медный провод сечением 1.5 кв. мм. в количестве 4 жилы на точку. Мои доводы в пользу медного провода, а не витой пары, были очень просты — если что, я всегда смогу сделать обычное электричество.

Кроме медного провода я провел, где только можно было придумать, витую пару: локальная сеть в каждой комнате, IPTV, куча резервов для подключения каких-нибудь датчиков и так далее. В итоге теперь у меня есть большое количество лишних витых пар там, где это не нужно, а там, где мне она потребовалось, нет ничего (но об этом позже).

Такой вот адский пучок проводов приходит в мой “коллектор”. Так он выглядел до того, как его убрали в кабель-каналы. Как показывают прикидки, на небольшую 2-х комнатную квартиру у меня в сумме ушло более километра различных проводов.

Пока полным ходом шел ремонт, нужно было подумать об электрическом щитке и контроллере. С контроллером вышла небольшая загвоздка — вначале я заказал контроллер с релейными выходами, что позволяло подключать нагрузку непосредственно к контроллеру, но потом, почитав что реле со временем могут выходить из строя (и тогда прийдется ремонтировать контроллер или менять его), я решил поставить промежуточные реле и заказал на замену контроллер с транзисторным выходами. Срок поставки нового контроллера занимал несколько недель, поэтому я решил поставить все тоже программируемое реле в качестве временного решения, а в будущем сделать из него бэкапный вариант, если с контроллером что-то случится.

Первая версия щитка: слева — силовая электрика, справа — низковольтная. Конфигурация еще буде меняться, и в правый щиток еще много чего добавится. Синий блок в левом щитке в среднем ряду — это промежуточные реле, на которые подается 24В с контроллера, и они уже коммутируют выходную нагрузку 220В. Они легко меняются, и у меня в щитке хранится несколько запасных.

Очень сложной задачей оказалось подобрать выключатели. Я решил не использовать сенсорные панели, а изначально хотелось использовать самые обычные выключатели. Ну, или почти самые обычные — для умного дома нужны выключатели без фиксации они же выключатели-кнопки. Как оказалось далеко не у всех производителей они есть или, точнее, не во всех сериях. Особенно в бюджетных сериях.

Я досконально изучил каталоги почти всех представленных в России производителей и стал разбираться в сериях лучше, чем многие продавцы-консультанты, а иногда, чем сами представители. 🙂 В результате выбор пал на серию выключателей Basic 55 компании ABB — в каждую комнату мы подобрали свою расцветку под цвет обоев. Конечно же оказалось, что большая часть моделей поставляется под заказ, поэтому временно были куплены турецкие кнопки… для звонка.

Временное решение. Конечно, можно было заменить в кнопке клавишу, поставив такую же от обычного выключателя, но внешний вид у ABB все-таки получше.

Когда приехали ABB-ые розетки и кнопки, получилось очень даже симпатично.

По каким-то причинам одну кнопку в заказе потеряли. Пришлось еще месяц жить с такой времянкой.

В серии Basic 55 у ABB не было 2-х клавишных кнопок (нужно сказать, что 2-х клавишные выключатели без фиксации есть мало у кого), которые нужны были для ванной и туалета. К счастью, решение нашлось очень быстро — разобрав старый выключатель Legrand, стоявший до ремонта, выяснилось, что он легко переделывается в выключатель без фиксации — достаточно вытащить из него пару пружинок. Так что, тут я отделался малой кровью.

Одна из смешных проблем с кнопками заключается в том, что у них нет подсветки (я сейчас уже не помню, но если у кого из производителей и были выключатели без фиксации с возможностью подсветки, то только в самых дорогих сериях, да и то, не уверен). Так как выключатели без фиксации, то понять, включен он или нет, нельзя, поэтому, например, не видно, есть ли кто в ванной или туалете, или нет. Теоретически, подсветку можно добавить, поставив светодиод, и поэкспериментировать, в планах это есть, но уже более года руки до этого не доходят….

История про выключатели будет неполной, если не упомянуть Aliexpress. У китайцев есть очень неплохие серии сенсорных выключателей, но, к сожалению, все они не имеют возможности внешнего управления (ну, или вернее сказать, те модели, которые я изучал такой возможности не имели).

Что бы я сделал, если бы начинал все сначала:

1. Обязательно подвел бы витую пару к счетчикам воды. Во-первых, это удобно — не лазить к ним, а посмотреть просто показатели на компьютере или телефоне. Во-вторых, это контроль от протечек, когда никого нет дома.
2. Возможность установки датчиков движения в туалете и ванной. Я вообще, не понимаю, как я умудрился об этом не подумать.
3. Отдельная подсветка в стенах для ночного освещения (это не совсем умный дом, но все же).
4. Датчик и витая пара во входной двери (об этом расскажу позже).
5. Сенсорные или многофункциональные панели вместо кнопок — реализация различных сценариев на кнопках возможна, но это не очень удобно.
6. Витая пара к выключателям вместо меди.
7. Интернет заводил бы сразу в единую точку, причем предусмотрел бы 2 линии. (Сейчас у меня идет линия к Wi-Fi роутеру в коридоре, а от него уже идет к центральному счету. В ряде случаев это неудобно).

Продолжение:

Электропроводка в хрущевке старая схема

Схема проводки в хрущевке

Три причины для замены проводки

О состоянии электрооборудования люди вспоминают только тогда, когда возникают проблемы в её работе. Большинство этих домов строилось с 50-х по 80-е, то есть прошло уже больше 30 лет. Итак, почему нужно и стоит ли менять электропроводку в хрущевке?

1. Старая потрескавшаяся изоляция. Срок службы изоляции кабелей с ПВХ-изоляцией 15-25 лет. Но в советское время для электропроводки применяли кабели в резиновой изоляции, да ещё и с алюминиевыми жилами. Срок службы старой проводки в резиновой изоляции в зависимости от конкретного случая в два и более раза короче, чем у ПВХ-изоляции.
2. Алюминий и его проводимость и мягкость. Алюминий – это мягкий и «текучий» метал, его более чем последних 15 лет было запрещено использовать для домашней электропроводки. Контактные соединения алюминиевых проводов необходимо подтягивать раз в год (в зависимости от условий эксплуатации).
3. Мощность оборудования «тогда» и «сейчас». Во времена проектирования электропроводки для хрущевок у потенциальных жителей могло быть дома такое электрооборудование – радио, телевизор, утюг, холодильник и лампочка. Поэтому и сечение ТПЖ подбиралось соответствующим. Теперь нагрузка возросла, используют уже медные кабели сечением от 2,5 кв. мм для розеточных групп, что позволяет запитать более 3 кВт на одной линии.

Этих причин достаточно чтобы заменить проводку на современную медную, выполненную кабелем ВВГнг-LS или подобным.

Где искать проводку

Проводка в панельных домах прокладывается в специальных каналах внутри панелей. Они предусмотрены конструкцией плит. На рисунке ниже вы видите несколько примеров типовых расположений каналов.

Вы можете заметить, что каналы располагаются под углом, а не всегда вертикально или горизонтально ка принято считать. Кроме этих каналов возможна прокладка проводов в балках под потолком. Эти балки напоминают бордюры, выступающие над поверхностью стены в углу с потолочной плитой.

Проводка требует соединений, поэтому нужно найти и расположение распределительных коробок. Они могут быть открытыми – слегка выступать над стеной, тогда их содержимое скрывается за пластиковой крышкой, а могут быть и заштукатурены.

Интересно! В однокомнатной квартире может быть всего 1 распредкоробка, которая доступна без снятия обоев.

В этом случае чтобы найти распредкоробку придется не только снимать обои, но и возможно простукивать всю стену вдоль потолочного угла, пока не услышите характерный звук пустоты. После чего это место просто проламывается. То же самое делают и по потолку. О том, как найти распределительную коробку, мы подробно рассказывали в отдельной статье.

После того как вы найдете все коробки и розетки вы сможете оценить, как проложены провода. На рисунке ниже изображен внешний вид канала для проводки в нижней части потолочной распредкоробки.

Кстати, хрущевки можно разделить на два типа. Первый – это дома с несущими внешними стенами, то есть те в которых есть окна, а второй – с несущими внутренними стенами. В любом случае бетонные плиты – это силовая конструкция, а те, которые не выполняют несущей роли – они являются ребрами жесткости, подробнее об этом ниже.

Замена электропроводки в хрущевке требует хотя бы приблизительного знания где она может быть (где проходит кабель), а также знания типовых схем. Электрическая схема квартиры зависит от количества комнат. Обобщённо выходит следующая ситуация: в каждой жилой комнате есть 1 светильник и 2-4 розетки (в зависимости от площади), при этом в маленьких комнатах, порядка 10 кв. м. может быть и вовсе 1 розетка.

Ниже приведена подборка типовых решений разводки электропроводки хрущевок.

Для 1 комнатной квартиры:

Для 2 комнатной:

На видео ниже наглядно показывается, как найти проводку в хрущевке:

Как прокладывать новые линии

Если вам нужно просто заменить электропроводку в хрущевке – её просто прокладывают по тем же каналам в плитах. Для этого к жилам старого кабеля прикручивают новый и протягивают. Если кабель не протягивается – возможно где-то есть замурованная распредкоробка или розетка и кабель держится на асбесте или штукатурке – нужно найти, где она находится. Когда вы её разобьёте – линия будет продёргиваться с лёгкостью.

На видео ниже наглядно показывается, как это правильно делать:

Но если вы захотели увеличить количество розеток или перенести их возникают сложности. Штробить несущие плиты не всегда можно.

Важно! Нельзя делать горизонтальные штробы. По некоторым нормативным документам это запрещено, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы» и его редакциях. Также встречается информация о запрете горизонтальных штроб в плитах длиной более 3 метров. Это связано с тем, что из-за осевой нагрузки плита может «сложится» по штробе. Поэтому стоит обойтись без штробления.

Рассмотрим 3 варианта прокладки новых линий проводки в хрущевке. Новые линии прокладывают:

1. По полу. Кабели прокладывают в гофре под стяжкой в полу. Недостатком является затруднения в случае выхода из строя кабеля – придётся долбить стяжку. О том, как провести электропроводку в полу, мы рассказывали в отдельной статье.
2. В плинтусах. В продаже есть ряд плинтусов с кабель каналами, в этом случае вам нужно будет сделать только небольшую вертикальную штробу до новой розетки. Подробнее вы можете узнать из статьи: как провести проводку в плинтусе.
3. Под натяжным или подвесным потолком, или за другими элементами гипсокартонных конструкций. Также придётся делать вертикальные штробы, но это фактически подобие наружной проводки, проложенной в гофрированной трубе по потолку или его углу со стеной.

Межкомнатные перегородки из кирпича, газобетона, «дранки» и других материалов можно штробить и прокладывать линии как вам удобно.

5 этапов замены проводки в хрущевке

В принципе обновление и модернизация электропроводки в хрущевке не имеет особых отличий от другого жилья. Мы выделили основных пять этапов, которые вам помогут определить с чего начать:

1. Схема. Первым делом нужно составить схему электропроводки. Удобнее это делать на плане квартиры. На нём нанесите предполагаемое расположение всего электрооборудования и рассчитайте количество розеток и светильников, с примерным значением их мощности.
2. Сечение жил. Рассчитать сечение жил проводов и кабелей можно вручную или с помощью нашего онлайн-калькулятора. При этом провод от счётчика до распределительной коробки рассчитывайте с учетом максимальной нагрузки, которая будет запитана от этой коробки с учетом всех последующих подключенных коробок и комнат. Последнее особенно актуально для владельцев больших квартир (3 или 4 комнатных) где несколько проходных комнат, часто их подключают шлейфом одна за другой через распредкоробки.
3. Разметка. наступает этап разметки стен, где будут расположены выключатели, розетки, бра и прочее. Это поможет в расчётах длины кабелей и посчитать количество электроустановочных изделий, после чего можно составить смету на электропроводку и список закупок.
4. Поиск каналов и прокладка новых линий. Принимая во внимание описанное выше, нужно провести замену старой проводки, штробление новых линий или подготовку к монтажу по полу, за ГК-конструкциями или в плинтусах.
5. Монтаж проводки и сборка электросхем. После того как все провода займут свои места, проверяют цепь на короткие замыкания от щита до каждой распредкоробки, розетки, светильника. Заключительным аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.

Также отдельно стоит рассмотреть такой вопрос, как заземление в хрущевке. В последние годы вопросы заземления особенно актуальны, потому что из-за обилия электроприборов повышается риск поражения электрическим током. В хрущевках всегда была двухпроводная электросеть, или т.н. система TN-C. Так как самому вмешиваться в схему электроснабжения дома запрещено, единственное что вам остается — дождаться, когда снабжающая компания (или управляющая организация) переоборудует электросети в вашем доме или подъезде. Отличным решением будет коллективное обращение жильцов дома.

Пока нет заземления в хрущевке, рекомендуем подключить УЗО в щитке, оно защитит от поражения электричеством при утечке тока.

Важно! Не заземляйте ничего на батареи отопления, водопроводные стояки и арматуру. Это неэффективно, а в первых двух случаях может быть опасно для жизни вас и других жильцов.

Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/.

Надеемся, после прочтения этой статьи вам стало понятно, как поменять электропроводку в хрущевке своими руками и где идет старая проводка. Учтите, если у вас нет опыта электромонтажных работ вы можете совершить ошибки. Поэтому не рекомендуется приступать к работе в таком случае. Лучше вызвать электрика, хотя бы для консультации.

Также читают:

• Монтаж электропроводки в квартире
• Как выбрать УЗО
• Как собрать электрический щит

Источник: https://samelectrik.ru/kak-zamenit-elektroprovodku-v-xrushhevke.html

Схема разводки электропроводки квартиры

• Категория:
• 4.5/11

Меняя электрику в квартире, нужно точно знать, где и какие электро точки будут установлены, поэтому начинать этот процесс нужно с разработки схемы электропроводки, и иначе быть не может. Невозможно приступить к монтажу без схемы, одно без другого невозможно, это знает любой профессиональный электрик.

При разработке схемы электропроводки возникает множество вопросов, таких как выбор сечения проводников, места установки розеток и выключателей, запланированная нагрузка, зависящая от мощности электроприборов, а также защита самой схемы, электроприборов и человека от аварийных режимов работы. Поэтому при ремонте электропроводки, или полной ее замене этим вопросам должно уделяться максимум внимания.

Если по каким, либо причинам существующая схема электропроводки квартиры не устраивает хозяина, например из-за не соответствия токовых нагрузок сечению проводников, расположения розеток и выключателей или по каким, либо другим причинам, следует задуматься о ремонте проводки, и обратится за помощью к специалистам электрикам. Если конечно Вы сами не являетесь специалистом в этой сфере.

Во многих квартирах до сих пор еще эксплуатируется схема с алюминиевой проводкой, во времена, когда она проектировалась, и строились эти здания, еще не было таких больших электрических нагрузок, да и требования к схеме электропроводки квартир были другие.

Отсутствие заземляющего проводника, использование алюминиевых проводов при монтаже проводки, отсутствие качественной защиты (УЗО, современные автоматы) вот основные, но далеко не единственные минусы устаревших схем. Эксплуатация такой электропроводки может быть опасна для жизни человека.

Так –как многие люди устанавливают у себя в квартирах вместо ванн джакузи к которым подведено напряжение 220 В, схема электропроводки квартиры должна быть трех проводной, иметь три провода фаза, ноль, земля а так же линия должна быть защищена УЗО, это же требование распространяется и на другие электроприборы такие как стиральная машина, электрическая печь, посудомоечная машина и т.д. Иногда возникают пожары из за короткого замыкания в старой электропроводке.

Если все это вам не безразлично следует определить, насколько стара ваша электропроводка, какие работы нужно произвести, чтобы исправить сложившуюся ситуацию, ремонт электропроводки или только частичная ее замена, какие материалы закупить? Но лучше доверить все это нашим профессионалам! Какой будет схема электропроводки квартиры? Все зависит от того сколько комнат в квартире, от потребляемой мощности, от числа электроприборов.

Типовые схемы электропроводки в квартире.

При разработке схемы электрик должен обязательно учитывать такие нюансы как расположение розеток и выключателей в комнатах, чтобы они впоследствии не оказались закрыты мебелью. Если Вы обратитесь к нам, мы учтем все моменты, заземление электроприборов мощность и выбор сечения проводника, монтаж современной защиты (УЗО, автоматы).

Итак, если квартира имеет стандартную планировку, можно воспользоваться уже готовой схемой разработанной для типовых квартир внеся незначительные корректировки. Она приведена на рисунке ниже.

Рисунок 1- принципиальная схема электропроводки квартиры.

Рисунок 2- однолинейная схема электропроводки квартиры.

Обязательным требованием является монтаж системы уравнивания потенциалов. Для этого необходимо отдельным проводом соединить заземляющую шину в электрическом щите с трубами холодной, горячей воды и канализации, а так же с ванной, что и показано на схеме рисунок 2. Правила выполнения системы уравнивания потенциалов определены стандартом МЭК 364-4-41 и пп. 1.7.82, 1.7.83, 7.1.87, 7.1.88 ПУЭ 7-го изд.

На данной схеме показано подключение проводки квартиры к трехфазному питанию стояка дома. От этажного щита в квартирный щит заходит кабель марки ВВГ 5*16 то есть ввод в квартиру. Ввод представляет собой пяти жильный кабель, от которого запитана вся квартира. N — это рабочий ноль. L1,L2,L3 — это номера фаз. PE — это защитное заземление.

Распределительный щит в квартире устроен следующим образом: вводной кабель подключается к вводному автомату, от вводного автомата кабелем или шиной идут перемычки на групповые автоматы, сеть освещения, розеточная сеть и прочие электроприборы.

Составляем схему электропроводки квартиры.

Для начала, необходимо узнать какие электроприборы будут использоваться в квартире и где они будут установлены. Начнем с кухни, так как в этом месте традиционно сосредоточены наиболее мощные приборы. Один из них электроплита, на которую прокладывается отдельный кабель от электрощита марки ВВГ 3х6 и устанавливается отдельный автомат. Так же прокладывается напрямую от щита отдельный кабель на другую мощную электротехнику, такую как стиральная и посудомоечная машина, водонагреватель, теплые полы, кондиционер.

На остальные розетки в квартире можно пробросить общий кабель до распределительной коробки, а от нее уже выполнить разводку кабелем на каждую розетку или блок розеток. С освещением поступим так же, на коробку бросим общий провод, а от коробки сделаем разводку к светильникам и выключателям.

Таким образом, у нас получается схема, в которой питание всей нагрузки квартиры разбито на групповые линии. Такие как, группа освещения, группа бытовых розеток, группы силовых розеток.

Рисунок 3. Упрощенная структурная схема электропроводки квартиры.

Составив принципиальную схему и зная площадь, места прокладки кабеля, места установки розеток и выключателей можно приступать к подсчету количества материалов которые потребуются для монтажа. Схема электропроводки квартиры поможет нам подсчитать метраж кабеля, число розеток и выключателей, приобрести нужное количество и тип автоматов, выбрать электрический щит.

Вот еще пара схем, которые будут более понятны для не профессиональных электриков или людей имеющих поверхностное представление об электричестве. На схеме наглядно показаны кабели, автоматические выключатели, а так же потребители электроэнергии.

Рисунок 4. Принципиальная схема электропроводки однокомнатной квартиры.

Рисунок 5. Структурная схема электропроводки квартиры.

1. Пластмассовый корпус щита
   2. Зажимные элементы нулевых рабочих проводников
   3. Зажимной элемент нулевых защитных проводников, а также проводника уравнивания потенциалов
   4. Зажимной элемент входных выводов защитных аппаратов групповых цепей
   5. Выключатель дифференциального тока (УЗО)
   6. Автоматы
   7. Групповые линии

Как определить схему уже существующей электропроводки.

Определить, как выполнена разводка в квартире не составит труда, если знать некоторые правила, по которым она прокладывается. Схемы монтажа могут быть разными в зависимости от типа дома и от года его постройки, но определить схему разводки проводки по квартире все, же возможно.

В кирпичных домах проводка может быть выполнена двумя способами. Первый способ это верхняя разводка не ниже 15 см от уровня потолка. На том же уровне ставятся распределительные коробки, от которых делаются спуски к розеткам и выключателям. Все провода проложены строго вертикально и горизонтально в штрабе. Кабели на освещение проложены в потолочных перекрытиях, в которых имеются пустоты (каналы).

Второй способ это нижняя разводка, когда кабели прокладываются в трубах по полу и заливаются стяжкой, из пола кабели вертикально поднимаются к распределительным коробкам и от них уже выполняется разводка. Освещения выполняется так же в каналах потолочных перекрытий.

В панельных домах, хрущевках разводка электропроводки осуществляется в каналах плит. Каналы для проводки, места для установки розеток, выключателей, делаются на заводе при изготовлении плит. Все каналы сходятся в распределительные коробки, от которых идут каналы к электрощиту. В панельных домах часто каналы делаются не вертикально и горизонтально, а по кратчайшему пути, то есть по косой линии.

В некоторых хрущевках проводка для питания розеток пробрасывается под вашим полом, а проводка на освещение под полом ваших соседей сверху.

Несколько советов по разводке электропроводки.

В заключении темы несколько полезных советов. Если вы делаете ремонт электропроводки.

Высота установки розеток и выключателей от уровня пола может быть любой, главное здесь, чтобы вам было удобно ими пользоваться. Вообще существует «европейский стандарт», по которому розетки должны находиться на высоте 30 сантиметров от пола, а выключатели – 90 сантиметров. В общих случаях такое размещение обычно является наиболее удобным. Но розетки на кухне, очевидно будет более целесообразно разместить над поверхностью рабочего стола. Та же самая ситуация и с письменным столом.

Стационарную бытовую технику, такую как вытяжка, полотенцесушитель водонагреватель лучше сразу подключить через клемник. Потому что вряд ли вы будете часто использовать розетку, да и смысла в ней особого нет.
Розетки под интернет и телевизор можно объединить в один блок. Благодаря чему, вы сможете одновременно вести монтаж слаботочной сети и электропроводки. Определитесь с местом установки слаботочного щита, установите ли вы его в квартире или же поведете провода в этажный щит. Выберите наиболее удобный и выгодный вариант.
Соединения проводов, скрутки, клемники должны находиться только в распределительных коробках, иначе в последствии эксплуатации проводки вы не сможете вывести провод для подключения каких либо приборов, если появится такая необходимость. Как правило в каждом помещении устанавливается одна коробка, но если в помещении много электроточек провода могут не поместится в одну коробку, поэтому в такой ситуации лучше установить две коробки.

Источник: http://elektrika-24.narod.ru/publ/skhema_ehlektroprovodki/1-1-0-12

Расчет проводки и выбор схемы питания квартиры

Перед тем, как поменять электропроводку в хрущевке, нам следует выполнить хотя бы примерный расчет. Это позволит правильно выбрать сечение провода, необходимое количество и номинальные параметры автоматических выключателей и, конечно же, схему питания нашей квартиры.

Расчет электропроводки

Для того, чтобы правильней рассчитать номинальную мощность нашей электрической сети квартиры, необходимо составить детальный план всех возможных электроприборов. При этом следует учитывать не только их номинальную мощность, но и место расположения, а также способ подключения.

Итак:

• Прежде всего, следует разделить все приборы в вашей квартире на мощные, номинальная мощность которых равна или превышает 2кВт, и маломощные, соответственно, меньше 2кВт. Для питания мощных приборов лучше предусмотреть отдельную группу питания с собственным автоматическим выключателем в распределительном щитке.
• Теперь нам следует посчитать суммарную мощность маломощных приборов. При этом расчет следует выполнять, исходя из наиболее не благоприятных условий. То есть в нашем случае необходимо учесть наибольшее количество работающих приборов одновременно.

Стоит отметить! Что при этом не следует забывать об элементарных законах логики и не стоит предполагать, что все ваши электроприборы будут работать одновременно. Поэтому расчет следует выполнить, исходя из реально возможной ситуации.

• Теперь, рассчитав номинальную мощность нашей электрической сети, нам предстоит перевести ее в номинальный ток. Для этого используем формулу: I=P/(U×cosα), где I – наш номинальный ток, Р – наша номинальная мощность, U – номинальное напряжение, а cosα – коэффициент мощности. Но в нашем случае cosα практически равен единице, поэтому им мы пренебрегаем, тем самым делая дополнительный запас нашему проводу.
• В итоге мы получаем следующую формулу: I=P/U

Исходя из этого, зная, что в нашей электрической сети напряжение равно 220В, мы можем рассчитать номинальный ток. Проведя нехитрый расчет, получаем, что электроприбор с мощностью в 1000Вт потребляет ток в 4,55А.

Для дальнейшего упрощения расчета и придания дополнительного запаса нашей проводке принимаем это значение 5А.

На фото представлены номинальные токи проводки разного сечения и материала изготовления

• Любая электропроводка в хрущевке и схема ее прокладки во многом зависят от типа используемого провода. Ведь ни для кого не секрет, что провода из меди имеют большую пропускную способность, а алюминиевые провода меньшую. Поэтому выбор сечения провода следует производить по таблице, приведенной ниже.

Стоит отметить! Что пропускная способность провода зависит от способа его прокладки, вида провода и некоторых других параметров. Усредненно же советуем принимать, что медный провод на каждый1 мм2 сечения способен пропустить ток в 10А, а алюминиевый провод на каждый 1 мм2 сечения способен пропустить ток в 5А.

Выбор схемы питания квартиры

Теперь выбирается схема электропроводки в хрущевке. Делается это, исходя из п.7.1.18 ПУЭ (Правила устройства электроустановок), который гласит, что все аппараты защиты в жилых помещениях не должны быть более 25А. Этот пункт станет отправной точкой для всего дальнейшего выбора.

• Итак, если мощность всех ваших электроприборов в квартире не превышает 25А, то вы можете запитать все квартиру от одного автомата, используя медный провод сечением в 2,5 мм2 или алюминиевый провод сечением в 4 мм2. Но в современных даже однокомнатных квартирах такое маловероятно.
• Обычно номинальный ток электрической сети больше 25А. Поэтому в этом случае нам необходимо разделить питание по группам. Мощность каждой из них не должна превышать указанный ток. Для этого обычно разделяют группы питания розеток и освещения. Но можно разделить группы по комнатам или по любому другому удобному вам способу. Главное не «раскидывать» одну группу по разным частям квартиры, иначе в процессе эксплуатации могут возникнуть проблемы.

Возможная схема питания вашей квартиры

Стоит отметить! Что для питания групп освещения обычно используют автоматические выключатели с номиналом в 16А. При этом, согласно п.6.2.3 ПУЭ, каждая группа освещения должна содержать не более 20 подключений. Одно подключение — это одна лампа или одна многоламповая люстра. Это же правило относится и к розеточным ,или смешанным группам.

• Так же стоит вспомнить о мощных электроприборах, которые мы исключили еще на этапе расчета. Для них лучше организовать питание от отдельного автоматического выключателя. Причем, по возможности сделать это лучше без дополнительных розеток. Сечение провода и номинальные параметры выключателя в этом случае выбираются исходя из номинальных параметров электроприбора по тем же принципам, что и для отдельных групп.
• Если вы планируете установку розетки в ванной комнате, то эту группу стоит рассматривать отдельно. Ведь согласно п.7.1.37 ПУЭ, розетки в ванной комнате можно устанавливать только через УЗО (устройство защитного отключения). В этом случае наша инструкция советует в группу с розеткой в ванной комнате включить розетки в кухне, где защита УЗО будет наиболее актуальна. Хотя к кухням ПУЭ не предъявляет таких требований.
• В зависимости от квадратуры и количества электроприборов схема электропроводки в кирпичной хрущевке может содержать от двух до шести групп. Каждую из этих групп лучше сразу подписать, а розеточные и группы освещения визуально отделить.

Монтаж проводки открытым способом

Мы не будем детально останавливаться на особенностях монтажа каждым отдельным способом, они во множестве описаны в предыдущих статьях. Поговорим только о преимуществах и недостатках каждого из них.

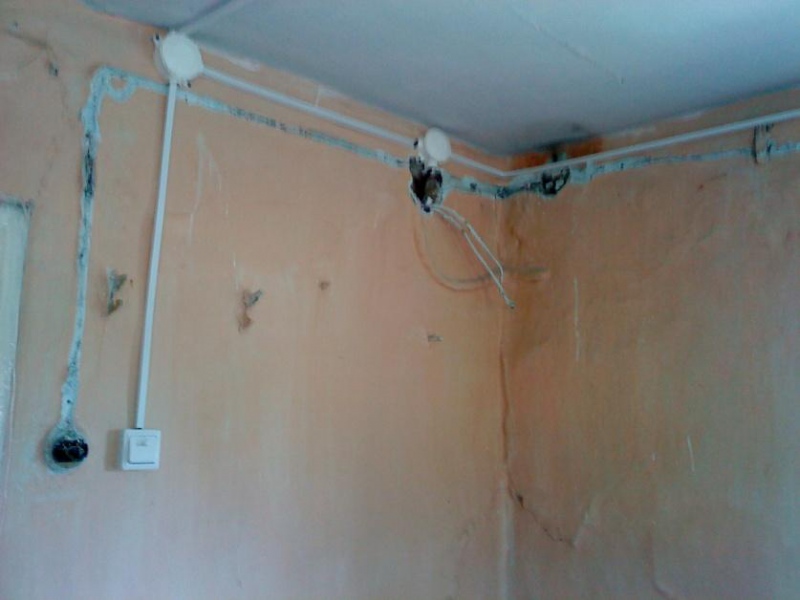

Внешний вид открытой электропроводки

Итак:

• Согласно п.2.1.4 ПУЭ, открытой проводкой называется электропроводка, проложенная непосредственно по элементам строительных конструкций. К ней относится монтаж проводки в плинтусах и в специальных электротехнических плинтусах.

К преимуществам открытой проводки можно отнести:

• Возможность монтажа в уже отремонтированных помещениях. Ведь установка коробов для прокладки провода не подразумевает большое количество пыльной работы и разрушения строительных конструкций.
• Высокую степень ремонтопригодности. Ведь провод, проложенный в коробах, достаточно легкодоступен и в случае неисправности, его легко можно достать или заменить.
• Ввиду отсутствия необходимости выполнения работ по штроблению стен скорость монтажа скрытой проводки достаточно высока. Поэтому для небольшой по площади квартиры все работы можно выполнить буквально за один день.

Монтаж проводки скрытым способом

Скрытой проводкой называют электропроводку, проложенную непосредственно в элементах строительных конструкций. К ней относится проводка, проложенная под стяжкой, в полостях строительных конструкций и под подвесными потолками.

Скрытая электропроводка

К преимуществам скрытой проводки можно отнести:

• Благодаря ее скрытости от посторонних глаз, такой способ имеет более привлекательный внешний вид. При этом он не забирает и так небольшое пространство хрущевок.
• Схема электропроводки кирпичной хрущевки не предполагает использования дополнительных коробов для прокладки провода. Поэтому цена материалов значительно сокращается.
• Провод, проложенный скрытым способом, имеет более высокие параметры перегрузочной способности. Ведь кирпич или цементный раствор имеют более высокую теплопроводность в отличие от воздуха. Это позволяет лучше передавать тепло провода и снижает вероятность его перегорания.
• Требования пожарной безопасности к скрытой проводке менее жестки и не имеют массы ограничений по применению.

Как проложить электрический провод

Чтобы переместить электричество от источника на сервисной панели к месту назначения на устройстве (свет, розетка и т. Д.), Вам необходимо проложить электрический провод. Провод — это критическое и важное звено, которое формирует сеть между этой единственной начальной точкой и различными, разрозненными конечными точками.

Но как проложить электрический провод? В некоторых случаях вы можете иметь дело с постоянно незаконченным помещением, например, гаражом или сараем. Для многих домовладельцев, оказавшихся в такой ситуации, нет необходимости заключать проводку за внешним слоем гипсокартона, поскольку эстетика не имеет значения.В этом случае вы не можете использовать проводку NM (неметаллическую) в пластиковой оболочке (Romex — одна хорошо известная марка проводов NM). Проволока NM в пластиковой оболочке считается слишком хрупкой, чтобы ее можно было обнажить. Вы должны использовать кабелепровод с отдельными проводами внутри или кабель BX в металлической оболочке.

Второй и гораздо более распространенный случай — это когда вы прокладываете провод внутри закрытых стен, готовясь к отделке комнаты как жилого помещения. В домах новой постройки стены могут начинаться как открытые стены, через которые должен проходить электрический провод, а затем их заделывают специалисты по гипсокартону.При ремоделировании стены обычно начинаются как закрытые стены, которые необходимо сначала открыть, прежде чем через них будет пропущен провод.

Инструменты и материалы

• Для закрытых стен: устройство для резки гипсокартона, такое как ручная ножовка, многофункциональный инструмент или пила RotoZip
• Поиск шпильки
• Электропровод
• Металлический кожух для шпилек
• Буровая коронка
• Сверло
• Защитные очки
• Рулетка
• Плотницкий карандаш
• Магазинный пылесос
• Пылезащитная маска

Как проложить электрический провод

Эти инструкции предполагают, что между сервисной панелью и устройством, которое будет подключено, есть закрытая стена.Пропустить электрический провод через стены и подсоединить провод к оконечным устройствам — простая и безопасная задача для опытного мастера. Однако привязка проводки к сервисной панели (коробке автоматического выключателя) и, таким образом, наэлектризация провода может быть неудобной задачей для многих электриков-любителей. Если вы попадете в этот лагерь, вы можете нанять квалифицированного электрика для выполнения этого последнего шага.

Получить разрешение

В большинстве муниципалитетов для выполнения любых работ, связанных с прокладкой электрического провода через стены и подключением этого провода к устройствам, требуется разрешение.Во многих населенных пунктах электрикам, работающим самостоятельно, разрешается выполнять работу, если работа выполняется в их собственных домах. Иногда для получения временного разрешения мастеру требуется краткий электрический осмотр домовладельца.

Откройте стену

Если стена закрыта гипсокартоном, вам нужно будет прорезать первый слой гипсокартона, чтобы добраться до внутренней части стены. Проведите прямую линию от источника электричества до места назначения. Ваша цель — вырезать как можно меньше гипсокартона.

• По горизонтали: при выполнении горизонтального прохода через шпильки (например, при переходе от одного выпускного отверстия к другому) отметьте секцию высотой около 12 дюймов по горизонтальной длине, которую вы должны покрыть. Эта высота необходима для того, чтобы ваши руки и дрель поместились внутри стены.
• Вертикально: при выполнении вертикального прогона отметьте участок шириной, равный расстоянию между двумя стойками. Используйте свой поиск шпильки, чтобы найти шпильки.

В целях безопасности отключите автоматические выключатели для любой связанной проводки под напряжением в этой зоне.С помощью ручной или электрической пилы вырежьте отмеченный вами участок гипсокартона. Осторожно отложите секцию гипсокартона, так как позже вы сможете использовать ее для ремонта стены.

Выберите сверло

Для проволоки 12 или 14 калибра лопата или шнек диаметром 1/2 дюйма или 3/8 дюйма, установленная на дрель, обеспечивает достаточно места для протягивания проволоки. Отверстия большего размера нарушают структурную целостность шпильки. Отверстия меньшего размера затрудняют протягивание проволоки.

Отверстие должно находиться на расстоянии не менее 1 1/4 дюйма от переднего края стойки, чтобы соответствовать требованиям норм и предотвратить случайный контакт при подъеме гипсокартона.Нет никаких правил относительно того, насколько высоко вы разместите отверстие и проводку. Лучший маршрут — это тот, который ведет прямо к следующему ящику.

Просверлил отверстия

Присоедините буровую коронку к сверлу и проделайте отверстие по бокам всех шпилек на предполагаемом электрическом участке. При бурении отверстий старайтесь следовать прямой линии. Любое отклонение от прямой линии затрудняет тягу. Удалите древесную стружку и опилки промышленным пылесосом.

Проведите электрический провод

Протягивание проволоки через шпильки стало немного проще с проволокой NM, такой как Romex, которая имеет запатентованное покрытие SimPull, уменьшающее трение.Когда владелец компании Romex Southwire провел испытания в домах в Нэшвилле, штат Теннесси, они обнаружили значительное сокращение времени установки. Другие марки проволоки NM могут иметь аналогичную функцию.

Перед тем, как натянуть длинные отрезки проволоки, распустите и распрямите катушку. Таким образом, вы не будете бороться с плотно связанной проволокой на катушке, и натяжение будет более плавным.

Как правило, вы не хотите, чтобы в стенах было слишком много излишков проволоки. Но это помогает оставить немного провисания проводов на тот случай, если вам понадобится отрегулировать коробку.

Установите розетки или осветительные коробки и проложите в них провод. Оставьте в коробке от 8 до 12 дюймов дополнительного провода. Он будет обрезан, когда прибор будет установлен — нет ничего хуже, чем нехватка провода при установке прибора. Провод необходимо будет прикрепить к стойке скобами в пределах 6 дюймов от коробки, а затем через каждые 3–4 фута в зависимости от местных норм.

Установите защитные приспособления для ногтей

Металлические защитные пластины для гвоздей могут быть размещены по краям шпилек, чтобы защитить просверленное отверстие и проводку внутри него.Кодекс не требует этого, если между передней кромкой шпильки и проводом предусмотрено достаточное расстояние. Если вы случайно просверлили отверстие слишком близко к передней кромке, защитный кожух для гвоздя позволит вам сохранить отверстие и одновременно защитить проводку.

Закройте стену снова

Если вы планируете утеплить стену перед установкой гипсокартона, убедитесь, что проводка между стойками оставлена ​​достаточным провисом, чтобы не возникало натяжения при установке изоляции. Изоляцию обычно разрезают или снимают пополам, чтобы проводка была заключена в нее. но проконсультируйтесь с производителем изоляции, чтобы получить рекомендации по ее установке вокруг проводки.Внутренние стены не нуждаются в утеплении.

Отремонтируйте секцию гипсокартона, заблокировав стойки деревянным ломом, чтобы поддержать секцию заплатки. Установите заплатку с помощью шурупов для гипсокартона. Нанесите состав для гипсокартона (грязь) на участок, скотчите и дайте высохнуть. Нанесите грязь второй раз, отшлифуйте и нанесите последний слой грязи. Одно окончательное шлифование должно завершить исправление.

Подключите домашнюю сеть к проводной сети: 5 простых шагов

Возможно, вы уже заметили, что я большой поклонник использования кабелей — в отличие от Wi-Fi — в качестве способа расширения домашней сети.Подключение к домашней проводке — единственный способ получить наиболее производительную систему, в том числе систему с большим количеством клиентов Wi-Fi.

Прокладка кабелей — это определенно проблема, а иногда и по довольно необычной причине. Читатель по имени Мартин написал мне на днях, в частности:

[…] Мне пришлось просверлить кучу маленьких отверстий, чтобы протолкнуть проволоку. Ничего особенного. Дело в том, что к тому времени, когда я добрался до нужного места, головка разъема была повреждена. Теперь у меня нерабочий кабель.[…]

Что ж, Мартин, я тебя чувствую. Но использование готовых сетевых кабелей в вашем случае не идеально. Самое главное, этот кабель по-прежнему работает нормально, и вы очень близко.

Совершенно верно, реальная физическая работа по прокладке кабелей от одного места к другому (и установка монтажных коробок) — самая сложная часть домашней проводки. Если вы готовы это сделать или уже сделали, этот пост поможет вам разобраться с остальным. Это проще, чем ты думаешь.

Электромонтаж в вашем доме: что вам нужно

Прежде всего, вам нужно выяснить места, в которые нужно проложить кабели и от них.Сетевой кабель имеет два конца. Как правило, они оба одинаковые. Но ради этого поста назовем их A и B .

A — это начало кабеля, а B — его конец. В частности, конец A входит в коммутатор (или маршрутизатор), а конец B — в проводное устройство (например, компьютер, вещатель Wi-Fi или другой коммутатор).

Определение местоположения

Во многих домах вам нужен только один или два кабеля, чтобы у вас могла быть ячеистая система с проводным обратным рейсом.

В этом случае вы прокладываете кабель (-и) от того места, где находится маршрутизатор, к месту, где вы хотите разместить спутниковое устройство (-а) Wi-Fi, которое должно быть на другом конце дома или, по крайней мере, в его середине.

В качестве альтернативы вы можете проложить кабель от модема (или любого источника Интернета) к месту, где вы хотите разместить маршрутизатор Wi-Fi. Все дело в правильном размещении оборудования, чтобы обеспечить наилучшее покрытие.

С другой стороны, если вы хотите сделать все возможное и подключить весь дом, вам понадобится место, где сходятся концы A всех кабелей.Лучше всего разместить их все в маленькой комнате или чулане, где ваша линия доступа в Интернет входит в дом.

Оттуда проведите концы кабелей B к разным частям дома, сколько хотите. Лично у меня в доме по две на каждую комнату. Место, которое я использую как свой офис, у меня есть пара на каждую стену.

Какой сетевой кабель купить

Если вам просто нужно проложить кабель на открытом пространстве, можно использовать готовый длинный кабель.

Однако есть вероятность, что вам придется проложить кабели за стеной, на чердаке, вне дома и т. Д.В этом случае лучше всего покупать их оптом. Теперь вы можете отрезать любую длину, какую захотите, а объемные кабели намного доступнее, чем готовые альтернативы.

CAT5e хватит практически для любого дома, но не помешает использовать CAT6 (или более высокие классы). Получите объем, достаточно длинный для всего дома. (Обратите внимание, что каждый кабель нуждается в некотором провисании.) Как правило, шпинделя длиной 1000 футов (330 м) достаточно для большого дома, и немного лишнего.

Кстати, если вы собираетесь прокладывать кабели на чердаке или за пределами дома, рекомендуется использовать водонепроницаемые кабели или кабелепровод, если вы живете в районах с суровой погодой или экстремальными температурами.

(В районе залива, где я живу, внутренние кабели могут прослужить десятилетия на открытом воздухе без проблем. Погода играет большую роль.)

Основное правило сетевой разводки

Прокладка сетевых кабелей отличается от домашней электропроводки. Вам понадобится кабель ne для каждого подключения n. Это потому, что вы не можете разделить сетевой кабель, как электрический провод или служебную линию (телефонную или коаксиальную), и ожидать, что он будет работать.

Единственный способ сделать одно сетевое соединение доступным для нескольких проводных устройств — через коммутатор.И для этого нужно несколько кабелей.

Тем не менее, давайте рассмотрим конкретный пример. Если линия обслуживания проходит в подвале, значит, там и будет роутер. Теперь, если вы хотите использовать проводное устройство в гостиной (например, Xbox), а другое — в офисе (настольный компьютер), вот два способа подключения:

Стандартный способ подключения к дому (рекомендуется)

• Один кабель, идущий из подвала в гостиную.
• Еще один кабель из подвала в офис.
• Подключите концы кабелей A к маршрутизатору, а концы B к проводным устройствам.

Подключение к дому методом гирляндной цепи (не идеально)

• Один кабель из подвала в гостиную.
• Выключатель в гостиной.
• Еще один кабель из гостиной в офис.
• Подключите конец A первого кабеля к маршрутизатору.
• Теперь подключите конец B первого кабеля и конец A второго кабеля к коммутатору.
• Затем подключите конец B второго кабеля к настольному компьютеру.
• Используйте третий короткий (готовый) кабель для подключения Xbox к коммутатору.

Любой метод подключения будет работать одинаково хорошо с точки зрения скорости — они отличаются только количеством проводов, запчастей и трудозатрат. А на самом деле вы, вероятно, используете и то, и другое. Это потому, что даже если вы используете стандартный способ, всегда есть вероятность, что вам потребуется подключить больше проводных устройств, чем количество сетевых портов, доступных в определенном месте.

И это подводит нас к следующей важной части: то, что вы прикрепляете к концам кабелей.

Какие запчасти получить

Комплектные кабели не включают в себя детали, которые заставляют их работать как сетевые. Другими словами, это обычные провода. Чтобы один из них работал как сетевой кабель, мы должны превратить каждый из их концов в сетевой разъем или порт.

Итак, нам нужно получить эти модульные биты и установить их на концах A и B каждого кабеля.

Разъем против порта (обжим против разъема)

Разъем — это конец, который входит в сетевой порт.Гнездо — это сетевой порт, к которому можно подключить разъем. Это разъемы типа «папа» и «мама».

Детали для этих концов обычно называются разъемами , и , портами , но вы также можете найти их как обжимные разъемы RJ45 и разъемы RJ45 соответственно. (Есть и другие названия, например, заглушки , , соединители , и т. Д.)

Если вы купите готовый сетевой кабель, то заметите, что оба его конца — обжатые разъемы.И это хорошо: по возможности всегда используйте готовые кабели, которые бывают разных подходящих ( коротких) длины , для подключения проводных устройств к вашей сети.

Да, вы можете сделать один (я сам сделал много), но при прокладке домашней проводки я бы порекомендовал вместо с использованием разъемов (обжимных) на концах кабелей. Лучше всего превратить их в сетевые порты. Я говорю из-за многолетнего опыта. Вот несколько причин:

• Меньше работы: Гораздо проще и быстрее подключить порт (разъем RJ45) к кабелю.
• Более высокие шансы на успех: Вероятность ошибки с домкратом намного на тоньше, чем с обжимом. Уделяйте немного внимания, и вы сможете сделать идеальный сетевой порт с первой попытки. Подробнее ниже.
• Стабильность: Сетевой порт остается неподвижным, что позволяет кабелю за ним оставаться неизменным.
• Гибкость: Если у вас есть сетевой порт, вы можете использовать кабель любой длины для подключения к нему.

Тем не менее, давайте все согласны с тем, что мы будем использовать разъемы RJ45. Теперь цель — создать сетевой порт на любом конце кабеля .

Также можно купить домкраты оптом. Вам нужно по два кабеля на каждый кабель, поэтому получите необходимое количество в соответствии с вашими потребностями, а затем еще пару в качестве запасных. Стоят они относительно недорого.

Подключение к дому: CAT5e против CAT6 (против CAT7 против CAT8)

Опять же, для домашних приложений нет заметной разницы между CAT5e и CAT6.Оба могут обеспечивать скорость до 10 Гбит / с — это ваш коммутатор (или маршрутизатор) и конечное устройство, которое определяет конечную скорость соединения.

(CAT7 аналогичен CAT6, только лучше с точки зрения непрерывной длины. CAT8 может обеспечивать скорость до 40 Гбит / с).

Но всегда рекомендуется использовать кабель и модульные биты того же класса . Если вам по какой-то причине придется их перепутать, имейте в виду:

Вы можете использовать гнезда CAT6 (или обжимы) на кабеле CAT5e, но наоборот — не лучшая идея.Итак, если вы решите использовать проводку CAT6, не используйте концевые биты CAT5e. Кроме того, убедитесь, что вы используете того же типа на обоих концах кабеля.

Патч-панель представляет собой набор разъемов RJ45 (сетевых портов), объединенных в массив для упрощения управления.

Если вы хотите проложить пять или более кабелей, рекомендуется приобрести панель для их концов А вместо нескольких отдельных сетевых портов. Каждый порт на панели пронумерован, что позволяет узнать, какой кабель к какому месту идет.(То есть, если вы также пронумеруете другой конец кабелей такими же цифрами.)

Кстати, вам нужно проложить больше кабелей, чем количество портов LAN на вашем маршрутизаторе, тогда также пора получить коммутатор, чтобы добавить больше портов к маршрутизатору.

Необходимые инструменты

Для работы, которую мы собираемся выполнить, а именно для превращения концов кабеля в сетевые порты, нам понадобятся два устройства. Оба относительно недорогие, стоят около 20 долларов каждый.

Инструмент для перфорации

Это устройство, с помощью которого вы вставляете внутренние провода кабеля в гнездо. Пользоваться им очень просто и весело.

Обжимной инструмент (или ножницы)

Этот инструмент предназначен в первую очередь для обжима сетевого кабеля, превращая его концы в сетевые разъемы. Но он также отлично подходит для разрезания кабеля или снятия его экранирования, чтобы обнажить внутренние провода. Однако для того, что мы здесь делаем, вы можете обойтись ножницами.

Электромонтаж в вашем доме: внутри сетевого кабеля

Внутри каждого сетевого кабеля (категории CAT5e или выше) вы найдете восемь маленьких проводов в четырех витых парах. Каждая пара имеет свой собственный цвет, включая синий, оранжевый, зеленый и коричневый, причем один провод имеет сплошной цвет, а другой — в основном белый с цветной полосой.

Важно знать эти цвета, поскольку каждый провод должен совпадать с проводом на разъеме в определенном порядке.

Кроме этого, вы также найдете натяжную веревку, тонкую, но очень прочную, которая работает как опора, когда вам нужно протянуть кабель из одного места в другое. Тем не менее, вы можете довольно сильно натянуть сетевой кабель, не повредив его, просто не тяните слишком сильно .

Между прочим, при прокладке сетевого кабеля убедитесь, что вы немного провисаете, а затем оставляете много лишних на обоих концах. Вы всегда можете обрезать его короче или свернуть, но сделать наоборот очень сложно.

Схема подключения

Чтобы добавить порт (или разъем) к концу кабеля, вам необходимо знать схему подключения. Их два, в том числе Т-568А и Т-568Б . (Не беспокойтесь о деталях этих чисел. Считайте их собственными именами.)

Это популярные оконечные устройства или выводы для кабелей Ethernet категории CAT5e и выше. Это особый способ сочетания цветов проводов с контактами клемм (разъем или порт).

Т-568А против Т-568Б

Любой из этих шаблонов будет работать, пока вы используете один и тот же на на обоих концах . В данном случае у нас есть стандартный кабель Straight-Through Ethernet .

(Если вы используете T-568A на одном конце и T-568B на другом, вы сделаете Crossover Ethernet кабель. Этот кабель не будет работать как прямой, но он отлично подходит для подключения двух устройств. прямо без роутер между ними.Тем не менее, я заключил эту деталь в скобки, потому что это , а не , неплохо перепутать два конца кабеля. Выберите один и продолжайте с ним работать. Последовательно!)

Стоит отметить, что в целом T-568B является предпочтительной схемой подключения, которую я использую для этой статьи, а также в реальной жизни. Если вы покупаете готовый кабель, скорее всего, он также использует эту схему подключения.

Между прочим, если вы используете неправильные шаблоны (даже если они одинаковы на обоих концах), кабель не будет работать вообще или работать на пониженной скорости (10 Мбит / с или 100 Мбит / с).Ничего хорошего.

Чтобы узнать, использует ли кабель какой шаблон, просто взгляните на его разъем. Сначала переверните его так, чтобы сторона с зажимом находилась подальше от вас. Итак, если первая булавка — зеленая полоса, то это T-568A; если полоса оранжевая, то это Т-568Б.
