Как соединить медные провода между собой в распредилительной коробке

Обустройство крупной электросети не позволяет использовать электрический кабель единым отрезком. Как правило, специалисты — монтажники вынуждены подбирать и соединять фрагменты проводов, подходящие по размерам под конкретный участок проводки. Соединение проводов выполняется в распределительных коробках, количество которых зависит от протяженности трассы. В одной коробке могут одновременно находиться транзитный провод, соединяющий распределительные точки, провод от «автомата» в распределительном щитке и кабель под выключатель или розетку. Соединения выполняются согласно заранее разработанной схеме. А их качество и надежность во многом влияют на проводящие свойства сети и исправность работы подключенного электрооборудования.

Как лучше соединить медные провода между собой?

Отрезки проводов могут соединяться между собой различными способами. Тип соединения выбирают в зависимости от набора факторов: размеров кабеля, планируемой номинальной нагрузки, вида конечного потребителя, способа изоляции провода и т.

д. В настоящее время, специалисты применяют следующие способы кабельных соединений:

  • Скрутка с последующей пайкой или сваркой.
  • Монтаж с применением клеммных колодок.
  • Соединение с использованием «орешков».
  • Применение соединительных шин.
  • Соединение кабеля с использованием пружинных клемм типа WAGO.
  • Болтовой способ монтажа.
  • Соединение провода гильзами.

Каждый вариант имеет свои преимущества, которые необходимо рассмотреть подробнее.

Скрутка медных электрических кабелей

Основное достоинство метода — минимальный набор инструментов, необходимый для ведения монтажных работ. Мастеру потребуются пассатижи и катушка изоляционной ленты. При условии грамотного и надежного соединения обычная скрутка может прослужить десятки лет, не оказывая влияния на параметры тока. Обязательным условием выполнения работ является зачистка оголенных участков жилы перед соединением концов кабеля.

В некоторых случаях скрутку рекомендуется дополнительно усилить пайкой. Для этого потребуется флюс и припой из сплава олова и свинца. Можно пропустить через точку соединения кабелей кратковременный разряд сварочного тока. Оплавившаяся медь образует прочную каплю, которая надежно соединит отрезки кабеля на продолжительное время. Данный метод разрешен только при работе с кабелем, основой которого являются медные жилы.

Важное ограничение: метод скрутки запрещено использовать в помещениях с отделкой из древесины и в условиях повышенной влажности: частных деревянных домах, банях и т.д. В указанных помещениях скрутку дополнительно усиливают сваркой или пайкой, согласно требованиям ПУЭ.

Наиболее эффективной скрутка считается в отношении медных проводов. Алюминиевые токопроводящие жилы могут не выдержать нагрузки и сломаться, особенно — при интенсивной эксплуатации. Кроме того, при постоянном нагревании материал плавится и теряет форму, поэтому для него рекомендуется периодическое подкручивание контактов.

В противном случае место соединения кабеля может подгореть и стать причиной пожара.

Попытка сэкономить и использовать в одной скрутке провода с разными материалами токопроводящих жил может иметь негативные последствия. Практика показывает, что соединение разнородных металлов нередко становится причиной электрохимической коррозии, разрушающей провод. Поэтому кабель приходится часто ремонтировать и менять поврежденные участки, что сводит на нет планируемую экономию.

Если скрутка выполняется в отношении однородных металлических сплавов, рекомендуется использовать специальный изолирующий зажим. Изготовленный в виде колпачка, он выполняет сразу две функции — изолирует оголенные участки токопроводящей жилы и надежно фиксирует участок скрутки. Метод более эффективен, чем применение изоляционной ленты. Единственное условие — соответствие размеров колпачка и диаметра соединяемых проводов, чтобы зажим плотно прилегал к поверхности кабеля.

Клеммные колодки

Популярный способ соединения кабелей, основанный на применении специальной клеммной колодки. Внутри ее пластикового корпуса имеются металлические гильзы с резьбой. Провод, вставленный в гильзу, надежно зажимается винтами. Латунный сплав, из которого изготавливаются гильзы, отличается прочностью и имеет продолжительный срок службы.

Ответвительные кабельные зажимы

Орешки, или кабельные зажимы применяют для соединения кабелей с токопроводящими жилами из разных сплавов. Кроме того, данный способ считается эффективным при обустройстве ответвления от основной магистрали без необходимости разрыва главного кабеля. Конструкция «орешка» представляет собой корпус с двумя прижимными плашками, разделенными центральной пластиной. Метод крепления кабелей — болтовой. Взаимный контакт жил соединяемых проводов осуществляется через металлическую пластину. Область применения кабельных зажимов — монтаж провода на входе в здание или переход с внешнего алюминиевого провода на медный кабель внутренней разводки.

Соединительные шины

Обустройство соединений в щитках или одновременно нескольких рабочих жил нейтрали выполняется с применением специальных шин. Нулевая шина при этом устанавливается внутри щитка или на DIN рейку на специальную изолирующую подставку, а «земляная» шина фиксируется на корпусе. Отверстия для подключения жил оснащены прижимными винтами. Данный способ соединения кабеля предусматривает периодическое подтягивание винтовых креплений по причине их ослабевания по мере эксплуатации. Данное требование особенно актуально для алюминия, который начинает плавиться в условиях постоянного нагревания. Подтягивание жил обеспечит надежный контакт подключенных проводов и позволит избежать короткого замыкания.

Пружинные клеммы WAGO

Недостатки винтового соединения кабелей заставили придумать более эффективные методы креплений, не требующие частой ревизии. Одним из вариантов стали пружинные клеммы особой конструкции, изготовленные на немецком предприятии WAGO. В них соединение кабелей осуществляется с помощью плоскопружинных зажимов, использовать которые можно без применения дополнительного инструмента. При этом возможно соединение любых медных и алюминиевых кабелей в различных пропорциях без риска ухудшения проводящих свойств проводов.

Конструкция используемых в клеммах пружин имеет важное преимущество — их прижимное усилие постоянно, не уменьшаясь по мере эксплуатации кабеля. При этом пружины подвижны, подстраиваясь под диаметр токопроводящей жилы. Усилие прижима прикладывается только к поверхности металла, тогда как структура жилы не деформируется и не разрушается под постоянным давлением. Таким образом, надежный и безопасный контакт жил сохраняется на всем протяжении срока эксплуатации кабелей.

Популярность соединения проводов с применением пружинных клемм во многом обусловили преимущества указанных соединительных элементов. Здесь стоит обязательно отметить:

  • Существенное сокращение времени монтажных работ.
  • Наличие отдельного изолированного клеммного места под каждый проводник.
  • Защиту кабеля от повреждений и негативного внешнего воздействия.
  • Аккуратный вид и компактные размеры мест соединений кабеля.
  • Безопасность. Случайное прикосновение к неизолированным контактам исключено.

Ассортимент клемм позволяет подобрать оптимальный вариант в зависимости от типа кабеля. Так. Для одножильных проводов применяют изделия с втычными контактами. Жила с небольшим усилием вставляется в отверстие, где надежно фиксируется пружиной. Достать ее можно аналогичным способом, аккуратно выкручивая из гнезда без помощи инструмента. Универсальные клеммы с защелками позволяют соединять провода с различными типами жил и площадью их сечения. Установка клеммы занимает несколько секунд, а само приспособление гарантирует надежное соединение кабелей. Вариант рекомендован для сборки временных схем.

Надежность соединения кабелей в пружинных схемах обеспечивается благодаря газонепроницаемости и прочности конструкции. Допускается использовать клеммы при температуре воздуха до 85°C, а отдельные модели — до 105°C в сетях под напряжением до 450В.

Если пружинные клеммы планируется использовать для соединения алюминивых кабелей, специалисты рекомендуют применять специальную контактную пасту. Она необходима для торможения процесса окисления жилы и эффективно снимает поверхностную окисную пленку с поверхности металла. В ассортименте клемм WAGO имеются модели, где заполнение клемм пастой выполнено еще на этапе производства.

Для подключения светильников рекомендуется использовать специальные типы пружинных клемм. С монтажной стороны здесь можно провести один или два одножильных провода из любого металла сечением до 2,5кв.мм, а со стороны светильника — один медный провод с сечением аналогичной площади. Для указанного типа клемм существуют ограничения по номинальной силе тока: для медных кабелей — 24 Ампер, для алюминиевых — 16 Ампер.

Болтовое соединение кабелей

Помимо «орешков» и пружинных клемм, соединение кабелей из меди и алюминия можно выполнять методом болтового соединения. Для этого используют обычный стальной болт, на который навиваются изолированные участки жил кабелей. Для разделения жил применяют стальную шайбу, проложенную между навивами. Увеличить долговечность соединения можно с помощью шайбы Гровера, добавляющей контакту гибкости.

Гильзовое соединение

Способ считается очень надежным, несмотря на его очевидную простоту. Гильза подбирается под сечение проводов, токопроводящие жилы размещаются внутри и обжимаются вместе с гильзой. Изолировать гильзу можно с помощью термоусадочной трубки или изоленты.

Желаете уточнить, как правильно соединять медные провода в распределительной коробке? Звоните нашим специалистам по указанному телефону.

Как правильно соединять провода

В этой статье мы расскажем о том, как соединять провода между собой в квартире. Вопрос электропроводки очень актуален особенно для тех, кто решил самостоятельно делать ремонт. В основном людей интересует возможность и технология соединения проводов различных материалов и сечений между собой. Поговорим обо всем по-порядку.


СОДЕРЖАНИЕ:

  1. Можно ли соединять провода скруткой?
  2. Соединение одинаковых проводов
  3. Соединение проводов одного материала, но разного сечения
  4. Соединение алюминиевых и медных проводов разных сечений
  5. Соединительные колодки-защелки
  6. Как подсоединить люстру
  7. Важные замечания

Можно ли соединять провода скруткой

Очень часто, особенно в старых домах, мы начинаем снимать старые обои, откручивать старые розетки, разбирать полуразвалившиеся соединительные коробки и что же мы видим: много скрученных между собой и обмотанных в изоляцию проводов:

Знаю, что много электриков до сих пор делают скрутку проводов именно таким образом и считают ее самой надежной. Однако, с точки зрения пожарной безопасности, ни один пожарник не одобрит электрические соединения в квартире, выполненные только методом скрутки.

Дело в том, что иногда приходится соединять между собой провода различных сечений и различных материалов, например, медные и алюминиевые провода. И вот именно для таких случаев скрутка неприемлема. Например, при одной и той же нагрузке в сети она будет по разному действовать на скрученные вместе толстый и тонкий провода, один из которых будет чувствовать себя хорошо, а другой будет нагреваться.

Как соединить провода одного материала и сечения

Как соединить провода одного материала и сечения между собой, например, медный с медным на 2,5 квадрата? Это самый простой случай, и здесь вполне может подойти скрутка:

Только вместо обычной изоляционной ленты в магазине продаются колпачки для скрутки:

Нужно взять колпачок и навинтить на скрутку:

Можно ли соединять провода разного сечения одного материала

Если, к примеру, Вам нужно соединить провода разного сечения (для одинакового сечения также годятся) и одного материала (медь или алюминий), то в этом случае хорошо подойдут специальные соединительные колодки, представленные ниже.

Они имеют разное число входов: на рисунке, соответственно: 2, 4, 6.

Т. е. это «как-бы» скрутка для 2, 3, 4, 5 или 6 проводов.

Причем, если Вам нужно соединить между собой 3 провода, то для этого можно воспользоваться колодкой, имеющей 4 или 6 входов:




Колодка просто плотно насаживается на провода:

Нужно понимать, что после соединения проводов таким способом, обратно из колодки их уже не вынуть. Поэтому, если Вы ни разу не пробовали работать с подобными приспособлениями, купите их несколько штук в магазине с запасом и потренируйтесь дома. Они стоят копейки.

Как соединить провода медь и алюминий

Когда у Вас наступает необходимость в соединении проводов из разных материалов (медь и алюминий), да еще и разных сечений, в этом случае Вам помогут колодки, у которых входы заполнены специальной пастой, препятствующей окислению:



Эти же колодки, конечно, подойдут и для проводов одинакового сечения и одинакового материала. Как и в предыдущем случае, если Вы уже насадили на них провода, то их будет уже не вынуть из колодок. Поэтому заранее продумывайте все Ваши соединения.

Соединительные колодки — защелки

Есть также соединительные колодки, которые позволят Вам соединить провода между собой, но, в случае Вашей ошибки, Вы можете отсоединить любой из присоединенных проводов. Это так называемые защелки:

У продавца в магазине для защелок нужно обязательно уточнять возможность соединения проводов разного материала и сечения.

Один из вариантов подключения проводов в люстре

Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:

Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать. В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.

Важные замечания по соединению проводов

Отметим важные моменты, касающиеся электрических проводов.

  1. Все скручиваемые между собой провода не должны болтаться где-то в воздухе! Они обязательно должны быть помещены в соединительную (распределительную коробку).
  2. Во всех соединениях проводов следите за тем, чтобы оголенные концы проводов были полностью спрятаны в соединительной колодке. Т. е. старайтесь сделать соединение так, чтобы после этого соединения невозможно было бы рукой добраться до оголенного конца провода.
  3. Не старайтесь достать провод из тех колодок, которые для этого не предназначены. Например, есть умельцы, которые и из клемм wago умудряются вынуть провода. Но я этого не рекомендую делать, поскольку такое изъятие всегда связано с деформацией провода. А это недопустимо, т. к. нагрузку в сети должны испытывать целые провода, а не полусломанные, которые могут привести к замыканиям.

На этом статья заканчивается. Мы с Вами подробно изучили вопрос того, как соединять провода в квартире. Теперь, при перемещении розетки с одного места на другое Вы без проблем сможете удлинить провода, проложив их в стене и сделав верное соединение.



Как правильно соединить алюминиевые и медные провода, кабели

При монтаже проводки перед мастером встает вопрос, как правильно соединить кабель (провод) между собой для создания безопасного и надежного контакта. В данной статье мы предлагаем рассмотреть способы соединения проводов и их особенности. Следует помнить, что качество сращивания напрямую влияет на надежность контакта и, соответственно, работоспособность системы.

Соединения электроконтактов силового кабеля АВБбШв 4х120 и других типоразмеров должны соответствовать нормативным требованиям, которые регламентируют проведение электромонтажных работ:

  • Контакт в первую очередь должен быть надежным. Независимо от того, как соединить два провода, сопротивление контакта не должно превышать сопротивление целого отрезка проводника;
  • Контакт должен обладать механической прочностью, чтобы в случае растяжения не было повреждения и разрыва.

Данные требования являются общими для проводников АВБбШв 4х240 и любых других типоразмеров.

Скрутка – самый популярный способ сращивания кабелей

Самым простым и популярным вариантом является скрутка кабелей. Из-за легкости выполнения такой вариант встречается чаще всего. Для создания контакта участок не менее 5 см оголяют и скручивают токопроводящие жилы.

В качестве изоляции применяется ПХВ-лента или специальные соединительные изолирующие зажимы в виде пластиковых колпачков, которые не только изолируют, но и дополнительно удерживают электрический контакт. Колпачки удобны тем, что позволяют создать надежное крепление без применения специальных инструментов.

Выбирая способ создания контакта методом скрутки, вы можете использовать разные варианты крепления: ответвление, параллельное или последовательное соединение.

Данный способ удобен, однако его нельзя назвать универсальным, поскольку он подходит только для кабелей из одинаковых материалов. Если вы ищете, как соединить алюминиевый провод с медным, скрутку использовать недопустимо из-за вероятного окисления контактов.

Современной альтернативой привычной скрутке выступают скотчлоки – специальные соединители с гидрофобным заполнителем. Благодаря их использованию нет необходимости удалять слой изоляции провода. Кабели вставляют в соединитель и производят опрессовку с помощью пассатижей. Благодаря водоотталкивающему заполнителю скотчлок помогает избежать промокания контактов.

Сращивание проводов методом пайки

Соединение ВБбШв 4х50 и проводов других типоразмеров возможно, если их спаять между собой. В этом случае монтаж проводки потребует больше времени и сил, но данный способ более долговечный по сравнению с предыдущим. Многие мастера задают вопрос, как соединить алюминиевые провода между собой, чтобы не нагревались места соединений. При скрутке кабелей нередко возникает подобная проблема, так как через участок протекает ток и нагревает контакт. Из-за перегрева может произойти оплавление изоляции, что увеличивает риск аварийной ситуации.

Пайка в этом отношении более безопасна. Этот метод крепления формирует контакт с низким сопротивлением, обладающий высокой надежностью. Вы можете выбрать метод пайки, если вас интересует, как правильно соединить провода разного сечения между собой, чтобы избежать поломок и короткого замыкания.

Крепление кабелей с применением клеммных колодок

При монтаже электрооборудования нередко возникает вопрос, как соединить два кабеля витой пары или провода из разных материалов. Оптимальным решением станет крепление посредством клеммных колодок – клеммников. Так называют изолирующую пластину с контактами, которая нашла широкое применение при выполнении электромонтажных работ. Если вас интересует, как соединить провода между собой, если материалами для изготовления кабелей являются алюминий и медь, применение клеммных колодок позволит создать надежный и безопасный контакт.

Конструктивно изолирующие пластины бывают с затягивающим винтом и с прижимающими пластинами. Когда провода прижимаются винтом, при подсоединении контакта необходимо соблюдать повышенную аккуратность, чтобы избежать повреждения кабеля. Это особенно актуально, если вы ищете надежный способ, как соединить медные провода разного сечения или многожильные кабели большого сечения.

Если при монтаже использовать колодки с прижимающими пластинами, получается прочное и надежное соединение, так как пластина прижимает кабель к клемме.

Клеммы пружинного типа

Применение таких изделий обеспечит быстрое и надежное подсоединение контактов при сращивании кабелей с одним или множеством токопроводящих элементов. Для соединения с токопроводящей жилой снимают изоляционное покрытие и вставляют проводок в специальное отверстие, где он фиксируется пружинным зажимом. По сравнению с клеммами винтового типа на монтаж уходит вполовину меньше времени!

Клеммы с пружинным соединением весьма популярны еще и потому, что благодаря им сращивание кабелей получается не только надежным, но и устойчивым к влаге и вибрации.

Как срастить провода при прокладке электропроводки?

При монтаже системы электроснабжения в доме или на другом объекте нужно выбрать правильный способ, как соединить провода в распределительной коробке, какие схемы использовать, если в качестве материалов для изготовления кабелей применяется алюминий с медью.

Для сращивания кабелей чаще всего прибегают к обычной скрутке или пайке. Также можно использовать специальные сжимы или клеммники из пластика. Если объект состоит из нескольких комнат, в каждой из них устанавливается своя распределительная коробка, от которой идут питающие провода к электротехническим приборам. Исключение составляют лишь душевые и другие помещения, где уровень влажности стабильно повышен. В целях безопасности в таких помещениях нельзя устанавливать распределительные коробки.

Монтаж данных устройств зависит и от способа прокладки проводки. Если она проложена открытым способом, без штробления стен, то коробка также крепится поверх стены. Для скрытой проводки коробку монтируют внутрь стены, а снаружи остается лишь верхняя панель, под которой находятся провода.

советы и подробное руководство – Советы по ремонту

У любой кабельной продукции имеется токопроводящая жила, которая выполнена из меди или алюминия. Поскольку данные материалы характеризуются отличной отдачей и проводимостью тока, в процессе монтажа и подключения зачастую появляется необходимость их соединения. О том, как соединить медный и алюминиевый провод, не допустив при этом ошибок, пойдет речь далее.

При появления влаги в проводном соединение меди и алюминия происходит электролиз, что может привести к перегоранию алюминия или пожару

Провода медные и алюминиевые: неужели несовместимы

Чтобы разобраться со всеми тонкостями процедуры, следует понять, что же кроется в подобном соединении. Ведь бытуют различные мнения относительно того, что категорически нельзя соединять медные провода с алюминиевыми.

Пока одни сомневаются, можно ли соединять медные и алюминиевые провода, другие успешно это делают

Подобно любым другим металлам при участии кислорода происходит окисление алюминия и меди. В результате этого появляется оксидная пленка на их поверхности. И если медный покров почти не мешает поступлению электротока, то вот оксидный представляет собой серьезный барьер для этого.

Проводное соединение меди и алюминия, несмотря ни на что, станет толчком для взаимодействия металлов. Алюминий характеризуется большей степенью активности. Это значит, что между соединениями, в случае появления влаги, происходит так называемый электролиз – перенесение ионов алюминия на медь. В итоге проводник из алюминия теряет свой вес. В нем появляются раковины и пустоты, которые тоже поддаются окислению и лишь ускоряют электролиз.

Результатом становится почти разрушенный проводник, который выполнен из алюминия. Поскольку его сечение уменьшается, степень плотности тока повышается. В свою очередь, это провоцирует нагревание металла. Вариантов исхода такой ситуации лишь два: либо алюминий перегорает в точке соединения, либо начинается пожар.

Невозможное возможно, или как соединить медный и алюминиевый провод

Пока некоторые сомневаются, можно ли соединять алюминиевые провода с медными, многие успешно это делают. Причем существует ряд главных общепринятых методов, благодаря которым можно устранить контакт между материалами, агрессивно действующими по отношению друг к другу. Каждый из них требует отдельного внимания.

Клеммник для соединения алюминиевых и медных проводов может оснащаться как зажимным, так и болтовым механизмом

Как соединить медь и алюминий с помощью клеммных колодок

Клеммник для соединения проводов может оснащаться зажимным либо болтовым механизмом. Подобная конструкция обеспечивает подключение к материалам двух типов – алюминиевому и токопроводящему. Между собой они контактируют посредством стальной пластины. Она произведена из нейтрального материала, который не склонен вступать в реакции с алюминием – зачастую это пластины из латуни либо луженой меди.

Колодка для проводов, содержащая болтовой зажим, характеризуется большей надежностью и применяется в низковольтных силовых цепях. Зачастую такой зажим выполняется с применением «ореха». Он представляет собой небольшую разветвительную коробку, которая сделана из диэлектрических материалов. Подобное название прибор получил благодаря своей форме. Внутри него располагается блок пластин из металла, посредством которых и обеспечивается контакт между медными и алюминиевыми проводами.

Каждый из вышеописанных методов является разъемным соединением. Это значит, что при необходимости можно неоднократно выполнять их отключение и подключение.

Обратите внимание! Замена старой проводки рекомендуется в любом случае. Медная отличается нагрузочной способностью, которая соответствует потреблению электроустройств. Если же нет возможности выполнить тотальную замену, ее производят частично. Тогда и появляется вопрос, как правильно соединять провода.

Наибольшее распространение для соединения проводов получил клеммник

Клемма для соединения проводов, которая получила наибольшее распространение, способна обеспечить подключение до восьми проводников с разным сечением, а также позволяет прикрепить на рейку DIN посредством особого адаптера для монтажа.

Особенности и секреты применения опрессовочного метода

Порой в процессе монтажа и прокладывания электрической проводки возникает необходимость получения качественного соединения проводов. В таком случае соединение алюминиевых проводов с медными осуществляется методом опрессовки с применением гильз. Зачастую такая потребность появляется на этапе ввода в электрические шкафы, распределительные приборы либо во время подключения кабеля к уже вмонтированному агрегату, где отсутствует возможность замены меди на алюминий, и наоборот.

Представленный тип соединения проводников характеризуется большой затратностью, поскольку предполагает использование специализированного оборудования и инструментов. Вместе с тем в процессе выполнения многократных подобных работ профессионалы зачастую отдают предпочтение именно этому методу.

Важно! Не рекомендуется складывать проводники, сделанные из меди и алюминия, в параллельном друг другу направлении, иными словами, внахлест. Дело в том, что в подобном случае медь и алюминий контактируют напрямую. Кроме того, лучше отказаться от использования медных нелуженых гильз в сочетании с кабелем, произведенным из алюминия.

Надежное соединение алюминиевых проводов с медными можно получить используя метод опрессовки с применением гильз

Благодаря опрессовке проводов гильзами гарантируется более долговечный и надежный контакт. Подобным способом на производстве выполняют скрепление алюминиевых и медных жил даже с мощными потребителями.

Для выполнения таких работ потребуются специальные алюминиево-медные гильзы. Если в распоряжении нет ручного гидравлического пресса, их сжим может осуществляться с применением стандартного молотка и накладок из алюминия.

Это интересно! Подобный сжим рекомендуют использовать при выполнении опрессовки не только гильзами, но и наконечниками. К слову, они тоже могут производиться наполовину из алюминия и меди. Это позволяет подключать алюминиевый провод к различным аппаратам с клеммами либо выводами из меди.

Зачастую алюмомедные гильзы применяют для того, чтобы соединить жилы кабелей, которые имеют большое сечение. Если же сечение несущественное, осуществляют опрессовку пары проводников единственной гильзой. При этом провода лучше заводить встык – с двух сторон.

Опрессовку жил кабелей, имеющих небольшое сечение производят одной гильзой

Несколько слов о правилах болтового соединения проводов

Зачастую во время работ с электрической проводкой в домашних условиях человек, который не занимается специфическими работами, может задаться вопросом о том, как надежно соединить алюминиевые и медные провода. Естественно, в такой ситуации бежать на рынок для того, чтобы приобрести специальные инструменты, нет смысла. Это объясняется тем, что работа носит разовый характер, но выполнить ее все же необходимо.

В подобном случае в ход вполне может пойти обычная гайка с парочкой шайб и простой болт. В этом методе главное – выполнить разделение шайбами двух агрессивных по отношению друг к другу металлов.

Обратите внимание! Решив отдать предпочтение болтовому соединению, стальную шайбу можно заменить деталью, выполненной из латуни. Если под рукой присутствует металл, ее можно даже самостоятельно вырезать. Что же касается варианта с шайбой, произведенной из стали, ее можно применять только в тех сетях, где нагрузка не слишком велика.

Соединение медных проводов с алюминиевыми болтовым способом можно осуществлять в распределительных коробках. Без таких конструкций невозможно представить проводку, причем ни в домах, ни в отдельных квартирах. Таким образом, с помощью болта можно оперативно и легко решить вопрос относительно того, как соединить многожильный и одножильный медный провод.

Соединение алюминиевых и медных проводов болтовым способом можно осуществлять даже в распределительных коробках

При болтовом соединении колечки, образуемые из провода, должны заворачиваться в сторону закручивания гайки. Это необходимо для того, чтобы избежать раскручивания колечек и увеличения их в диаметре во время затягивания. Наоборот, данный метод поспособствует более плотному обороту вокруг болта.

Кроме того, существует вариант использования алюмомедных шайб и наконечников. Здесь есть несколько путей:

  1. Осуществить опрессовку алюминиевого кабеля с помощью наконечника и выполнить подсоединение к шине, сделанной из меди.
  2. Опрессовать кабель, изготовленный из алюминия, стандартным алюминиевым наконечником и произвести подключение к шине посредством данной шайбы.

Как соединить медь с алюминием резьбовым методом

Соединение проводов посредством гаек и винтов, в случае корректного выполнения, представляет собой наиболее надежное решение и обеспечивает должный контакт в течение всего срока эксплуатации электропроводки. Ответом на вопрос о том, можно ли соединять медные и алюминиевые провода различных видов посредством резьбового соединения, будет однозначное «да». Применяя резьбовое соединение, можно работать с толстыми, одножильными, тонкими, а также многожильными проводами. Главное – не допустить прямого контакта проводов, выполненных из алюминия и меди.

Перед соединением проводов резьбовым способом нужно провести зачистку до блеска металла и сформировать кольца

Перед тем как соединить электрические провода резьбовым способом, предстоит провести подготовку: снять изоляцию с проводников на такую длину, которая равна четырехкратному диаметру винта, в случае окисления жил – осуществить зачистку до блеска металла, а также сформировать кольца.

После этого винт окольцовывается в следующем порядке:

  • пружинная шайба;
  • простая шайба;
  • кольцо одного проводника;
  • простая шайба;
  • кольцо другого проводника;
  • шайба;
  • гайка.

При завинчивании в гайку винта целый пакет стягивают до момента распрямления пружинной шайбы.

Проводникам, в которых диаметр жил не превышает 2-х мм, достаточно будет винта типа М4. Если же медный провод является многожильным, прежде всего необходимо выполнить его пролуживание посредством припоя.

Соединение проводов болтовым способом представляет собой наиболее надежное решение

Как соединить алюминиевый провод с алюминиевым неразъемным способом

Соединение неразъемного типа наделено всеми достоинствами резьбового. Разница состоит лишь в некоторых моментах:

  • возможность разобрать и собрать заново соединения, не нарушая заклепку;
  • необходимость присутствия специальных приспособлений для осуществления заклепки.

На сегодняшний день заклепки нашли широкое применение для неразъемных соединений тонкостенных элементов конструкций в процессе создания перегородок. Оперативность, небольшая цена и прочность – основные преимущества представленного типа неразъемного соединения.

Суть функционирования заклепочника довольно проста. Он втягивает и отрезает стальные стержни, продетые сквозь трубчатую заклепку со шляпкой, сделанную из алюминия. Стержни обладают утолщением, и во время втягивания заклепки в трубку она расширяется.

С помощью заклепочника можно произвести не только неразъемные соединения тонкостенных элементов, но и надежно соединить электропровода

Обратите внимание! Существуют заклепки различных типов, диаметров и вариаций длины. Поэтому каждый может выбрать оптимальный вариант для выполнения персональных задач.

Для соединения проводников с помощью заклепки понадобится их подготовить таким же образом, как и для резьбового соединения. Диаметр колец должен быть немного больше, чем диаметр заклепки. Оптимальный размер – 4 миллиметра. На заклепку надевают детали в следующем порядке:

  • проводник из алюминия;
  • пружинная шайба;
  • проводник из меди;
  • плоская шайба.

Затем стержень из стали вставляют в заклепочник и прижимают его ручки до момента защелкивания. Этот звук свидетельствует об обрезке излишков стальных стержней. Вот и все, соединение выполнено.

Степень надежности как одного, так и второго представленного типа соединения посредством заклепки, довольно высокая. Подобный метод соединения можно успешно использовать для того, чтобы срастить поврежденные участки в процессе ремонта проводников в стене. Однако при этом следует непременно обеспечить отличную изоляцию оголенных мест соединений.

Так как заклепки существуют различных типов, диаметров и длины, то каждый сможет выбрать подходящий вариант

Как соединить алюминиевые провода с помощью пайки

В случае большого сечения проводника (когда масса важнее, чем прочность) будет рационально отдать предпочтение алюминию. Площадь сечения провода, выполненного из алюминия, будет больше в сравнении с медным в несколько раз, причем алюминиевая деталь все равно будет вдвое легче, чем медная. Если спросить людей о том, как соединить медные провода между собой, многие ответят, что лучше это сделать с помощью пайки.

Осуществлять паяние проводов, выполненных из алюминия, можно в распределительном коробе, применяя газовую горелку либо паяльник. Сложность использования паяльника состоит в том, что точно нагреть до нужной температуры почти невозможно. А в случае с алюминием перегревание так же неприемлемо, как и недостаточное нагревание.

Важно! Металл характеризуется значительной теплопроводностью, и на обширном участке от точки спаивания может произойти его оплавление.

Следует помнить о том, что пайка меди с алюминием не представляется возможной

Поэтому перед тем, как соединить алюминиевые провода между собой, чтобы не нагревались, лучше вооружиться газовой горелкой. С ее помощью выполнять регулировку температуры нагревания легче, но для ее использования придется долго подготавливать поверхность. Тем не менее именно горелке лучше отдать предпочтение в случае необходимости припаивания массивных деталей. Как бы то ни было, пайка алюминиевых проводов предполагает их подготовку.

Трудность процесса пайки состоит в том, что алюминий характеризуется легкоплавкостью, поэтому в случае неосторожного нагрева может произойти его расплавление. Суть еще одного фактора, за счет которого процесс пайки усложняется, сводится к быстрому окислению алюминия на воздухе.

Хотя оксидный налет на поверхности является надежной защитой алюминия от воздействия негативных внешних условий, он одновременно тормозит адгезию материала с припоем, поэтому его требуется в обязательном порядке удалять.

Обратите внимание! Механическим путем удалить налет оксида не представляется возможным. Материал сразу же поддается окислению и затягивается пленкой снова. Избавиться от нее можно лишь механическим способом, покрыв поверхность масляным слоем.

Перед пайкой концы алюминиевых проводников необходимо обработать маслом

Вариант с маслом совершенно неудобен в условиях дома, а также характеризуется трудоемкостью. Предварительно масло необходимо прокалить до отметки 200 градусов, чтобы избавить его от присутствующего в нем кислорода.

Таким образом, в преддверии пайки концы проводников из алюминия следует обработать. Применение канифоли либо многих других флюсов не будет эффективным по причине высокой степени химической устойчивости оксидного налета. Он не растворяется даже в случае нанесения органической кислоты.

Обратите внимание! Для того, чтобы осуществить облуживание проводов, следует применять специально предназначенные для этой цели флюсы и механический метод одновременно.

Естественно, выполнять подобную процедуру следует до момента скручивания проводов. В противном же случае очистить поверхность провода целиком не получится. Лишь концы, которые были облужены, можно друг с другом скрутить, а затем спаять.

Осуществлять паяние алюминиевых проводов можно применяя газовую горелку или паяльник

Провода, оснащенные несколькими жилами, следует паять исключительно с использованием особого флюса, поскольку их обработка механическим путем почти невозможна. Особенностью технологии пайки служит то, что каждый из проводков предстоит сначала хорошенько обработать с применением флюса.

Для этого придется раскрутить и распушить пучок. После того как будет выполнена обработка, каждый из тонких проводков жилы потребуется покрыть слоем припоя и скрутить в жгут. После этого выполняют скрутку нескольких концов и делают припаивание.

Важно! Нередко могут возникнуть ситуации, когда требуется произвести соединение проводов из разных металлов. Здесь следует заметить, что пайка алюминия с медью не представляется возможной.

Вся проблема кроется в алюминии. По причине своих качеств химического и физического характера алюминий не может быть припаян к другому металлу. Если же решить спаять медь и алюминий, применяя при этом припой, характеризующийся нейтральностью к обоим металлам, разнящийся коэффициент расширения температуры быстро разрушит контакт. Это объясняется тем, что во время прохождения тока сквозь проводник, он обязательно нагреется, а после отключения – остынет, и с этим невозможно ничего сделать.

Для облуживания проводов применяются специальные флюсы

Изучая вопрос о том, как соединить алюминиевые провода между собой при прокладывании силовых проводок, становится понятно, что стандартный паяльник и наждачная бумага здесь не справятся. Поэтому перед тем, как соединить медные провода между собой, понадобится вооружиться знаниями относительно основных постулатов сварки.

Однако, если речь идет о соединении проводов, которые выполнены из различных металлов, идею сварки лучше сразу же отбросить. Это связано с разницей температуры, необходимой для расплавления металлов. Да и от разрушающего электролиза такая процедура совсем не защитит.

Как соединить алюминиевый провод с медным на улице: ключевые особенности процесса

В процессе монтажа кабельных линий в условиях улицы каждый из соединительных элементов подвергается влиянию негативных факторов внешней среды. Снег, дождь, туман, обледенение точно не поспособствуют высокому качеству соединений.

В связи с этим для осуществления подобных работ потребуется исключительно герметичная конструкция. Причем она должна характеризоваться устойчивостью к низкой температуре и лучам ультрафиолета.

Для осуществления соединений в условиях улицы потребуется герметичная, устойчивая к низкой температуре и лучам ультрафиолета конструкция

Решив выполнять подключение на улице, следует вооружиться знаниями о том, как соединить кабель СИП с медным проводом. Ведь именно посредством данной операции можно соединить медный и алюминиевый провод на открытой местности.

Как соединить СИП и медный провод: особенности каждого варианта

В зависимости от места расположения учетного щита варианты соединения СИП могут разниться.

В случае если учетный щит находится на опоре линии, соединение осуществляется посредством цельного проводника. В рамках щита он непосредственно подключается к автомату. Для соединения проводников с линией рекомендуется применять штатный прокалывающий зажим, который специально разработан для линий СИП.

Это интересно! Прокалывающие зажимы созданы для того, чтобы присоединять отпайки к магистральной линии. Подобные экземпляры могут служить для соединения линий, сечение которых составляет от 16-ти до 120-ти мм2, а сечение отпайки находится в рамках от 6-ти до 50-ти мм2. При этом отпайкой может служить как СИП, так и стандартный кабель, выполненный из меди.

Для соединения проводов с линией электропередач рекомендуется использовать штатный прокалывающий зажим

В качестве главных элементов сжима выступают две пластины с острыми зубцами, изготовленные из стали. В случае закручивания монтажных болтов они между собой сближаются и в момент прокалывания изоляции проводов создают надежное контактирование и герметичность точки крепления. Затягивание болтов происходит до срыва, который рассчитан на определенное сжимающее усилие. При этом конструкция носит одноразовый характер.

Если соединение от учетного щита до дома решено осуществлять с помощью СИП, здесь также не обойтись без штатной арматуры. Наилучшим вариантом будет заведение провода в распределительный короб с подключением его к автомату в щите. В подобном случае сцеплять его с кабелем нет необходимости.

Обратите внимание! Для соединения СИП с голыми (неизолированными) проводами следует применять особый зажим. У него должны отсутствовать острые зубцы со стороны крепления неизолированного провода.

В случае размещения учетного щита на стенке дома, отпайку, которая соединена с линией магистрали посредством зажима, заводят в учетный щит и подключают к автомату. Если роль отпаечного проводника выполняет СИП, на линии опоры и на стенке монтируют так называемые анкерные зажимы, обеспечивающие крепление проводов.

Для соединения СИП с голыми проводами применяются специальные зажимы

Выполнить соединение медного кабеля с проводом СИП может понадобиться в том случае, если участок располагает несколькими строениями и по ним разводка питания осуществлена посредством СИП. В подобной ситуации монтаж можно выполнять вышеописанным методом, применяя зажим плашечного либо прокалывающего типа.

Соединение медных и алюминиевых проводов: несколько блиц-советов

И напоследок парочка советов для вас. Приняв их к сведению, можно не допустить ошибок с неблагоприятными последствиями.

Прежде всего, для того чтобы выполнить зачистку проводников, лучше отказаться от использования бокорезов, пассатижей или других инструментов с аналогичным принципом функционирования. Для перерезания изоляции, не касаясь тела провода, понадобится существенный опыт. Как показывает практика, зачастую целостность проводов все равно нарушается.

Дело в том, что алюминий является пластичным металлом, который не терпит перегибов, в особенности если поверхность не может похвастаться целостностью. Выполнять снятие изоляции следует с применением острого ножа – движением вдоль проводника. Этот процесс похож на заточку карандашей.

Выполнять снятие изоляции с алюминиевых проводов рекомендуется с помощью острого ножа

Для выполнения залуживания проводников из меди нельзя использовать флюсы, содержащие кислоты, такие как соляная травленая кислота, хлористый цинк и т. п. Даже качественное очищение соединения в течение определенного времени не убережет его от процесса коррозии.

Обратите внимание! Для исключения попадания воды в места соединения металлов можно применять специальную пасту. Такой состав предотвратит проникновение не только влаги, но и кислорода. Результатом становится совсем несущественное окисление алюминия. А за счет отсутствия влаги в точке соединения не развивается самый губительный процесс – электролиз.

Если речь идет о таком изделии, как кабель алюминиевый многожильный, перед его монтажом предстоит  для того, чтобы достичь монолитного эффекта. Исключением могут выступать лишь зажимы пружинного типа и клеммные колодки, которые оснащаются прижимной пластиной.

Всевозможные дополнительные детали: гайки, шайбы и болты – должны быть выполнены из неоцинкованного металла. Суть в том, что разность потенциала меди и цинка гораздо более высока, чем разность пары медь-алюминий. Кстати, по этой же причине не нужно покупать чересчур дешевые колодки, произведенные неизвестной фирмой. Как показала практика, металлические детали в подобных колодках обладают именно оцинкованным покрытием.

Дополнительные детали такие как гайки, шайбы и болты должны быть изготовлены из неоцинкованного металла

Вопреки распространенному совету, после того как медный и алюминиевый провод соединены, их нельзя обрабатывать составами с водоотталкивающим эффектом. Масло для автомобилей только с кожи удаляется трудно. Под воздействием воздуха, солнца и отрицательных температур защитное покрытие будет разрушено гораздо быстрее, чем было задумано. К тому же в составе некоторых смазок изначально присутствует несколько процентов воды.

Итак, теперь вам точно известно, что все же можно соединить медный провод с алюминиевым, причем делается это достаточно оперативно и легко. В статье представлены основные способы выполнения данной задачи как в помещении, так и на улице.

Однако, на вопрос о том, как соединить медные провода с алюминиевыми, однозначный ответ отсутствует. Все зависит непосредственно от условий и приспособлений, которые имеются поблизости.

Надеемся, данная статья помогла вам разобраться в вопросе о том, как правильно соединить медный и алюминиевый провод. Если же у вас все же остались вопросы о том, как соединять, видео, которое приведено ниже, поможет разобраться со всеми неясными моментами.

Как правильно соединить алюминиевые провода и что для этого потребуется

В домах старой постройки обычно электропроводка сделана из алюминия и провода в распределительной коробке соединены между собой по принципу скрутки. Согласно статистике примерно 70% наиболее частых ошибок встречаются именно в данной области. Это является причиной плохого контакта в соединительных коробках и, как правило, приводит к нагреву проводов в месте скрутки. Все потому что старые проводки не предназначены для мощных современных электрических приборов.
При подключении к алюминиевым проводам дополнительных светильников, розеток и прочего электрического оборудования повышается нагрузка на всю линию. При этом стоит учитывать, что при определенной нагрузке сопротивление между алюминиевыми проводами, а так же между медными и алюминиевыми проводами возрастает. Это становится причиной нагрева места соединения с медным проводом и ухудшения контакта. Именно поэтому так важно знать, как соединить алюминиевые провода правильно.

Причина всему коррозия метала

Обычно, с тем чтобы соединять алюминиевые провода (то есть алюминиевый с алюминиевым), особых проблем не возникает. Как правильно соединить провода хорошо описаны в статье «Способы соединения проводов». При этом, по правилам, соединение алюминиевых проводов с медными недопустимо. Естественно люди без специального образования не всегда помнят со школы, почему нельзя соединять их.
Если соединить алюминиевый и медный провод между собой, то при отсутствии влаги ничего страшного не случится. Скрутка двух проводников будет закреплена достаточно надежно. Но дело в том, что в самой атмосфере есть определенное количество влаги или как минимум некоторые ее пары. Это часто становится причиной нарушения контакта. Все потому, что каждый из двух проводников обладает собственным электрохимическим потенциалом. Такое свойство металлов используется человечество при создании аккумуляторов или батареек. Но в случаях, когда влага попадает между металлами, один из них начинает разрушается. Это и становится причиной нарушения контакта.

Именно поэтому на вопрос можно ли соединять между собой между собой алюминиевый и медный провод, ответ всегда один — нет, нельзя. Как минимум кабель нельзя просто скрутить, как это обычно делают.

Как соединить медные и алюминиевые провода

Существуют и другие способы как соединить медный и алюминиевый провод между собой для хорошего соединения. Например:

  • С помощью резьбового (болтового) соединения;
  • С помощью колодки;
  • С помощью клеммы с зажимом;
  • С помощью неразъемного соединения;
  • С помощью сварки.

Каждый из перечисленных методов помогает выйти из затруднительного положения, как правильно соединить медный провод с алюминиевым проводом. Соответственно, все таки есть варианты, как соединить два этих провода. А соединение необходимо проводить в распредкоробке. Как это делается обязательно прочитайте в статье «Как соединить провода в распределительной коробке».

Соединение при помощи резьбы

Соединить алюминиевые провода между собой можно просто скрутить их. Но используя разные провода лучше подключать их, при помощи различных вспомогательных средств. Самый простое, что можно придумать это взять обычный болт, гайку и несколько шайб. Этим способом можно соединить:

  • Медный и алюминиевый провода;
  • Толстые и тонкие провода;
  • Одножильные и многожильные провода.

Главное, не стоит допускать прямого контакта меди и алюминия. И, обязательно, использовать шайбы. Порядок действие следующий:

  1. Возьмите болтик подходящего размера (можно подобрать на глаз).
  2. Наденьте на него шайбу.
  3. Наденьте клемму или просто закрученный кольцом провод вокруг болта;
  4. Накиньте еще шайбу;
  5. Наденьте второй провод;
  6. Затем еще шайбу;
  7. Закрепите все при помощи гайки.

Используя такую простую конструкцию мы можем соединить контакт без опаски, что он в дальнейшем может нарушиться из за влаги.

Соединение при помощи клеммной колодки

Данный метод также достаточно часто используется электриками. Правда такое соединение немного уступает по надежности болту и гайке, но оно обладает и некоторыми достоинствами:

  • Можно легко и быстро соединить провода между собой вне зависимости от сочетания.
  • Не нужно использовать клемму или закручивать провода.
  • Не потребуется дополнительно изолировать провода, поскольку сама конструкция исключает риск соединения.
  • Можно соединить несколько пар проводов между собой одновременно.

Для того чтобы соединить провода при помощи клеммой колодки нужно:

  1. Зачистить концы проводов примерно на 5 мм;
  2. Вставить их в отверстие и зажать при помощи винта;
  3. Винт нужно затягивать, как можно плотней (в особенности это относится к алюминиевому проводу).

Данный способ будет особенно незаменимыми при подключении люстры к слишком короткими проводками в потолке. Ведь от многочисленных скруток алюминиевые провода могут переламываться. Даже если длина провода будет всего один сантиметр, то его все равно можно будет соединить при помощи данного метода. При этом соединение будет таким же надежным, как если бы это был нормальный, длинный провод.


Также колодка будет уместна при соединении прибитых к стене проводов в случаях, когда их длина значительно меньше, чем требуется и соединение прочими способами невозможно. Но стоит помнить, что прятать колодку под штукатуркой без использования распределительной коробки запрещено.

Соединение при помощи клеммы с зажимом

На сегодняшний день также часто используется соединение клеммой колодки со специальным зажимом. Они бывают двух видов:

  • Одноразовые.
  • Многократные.

В первую провод вставляется без возможности вытащить его.

Во второй есть специальный рычажок, при помощи которого можно вставлять и вытаскивать провод без проблем.
Одноразовые предназначены для соединения одножильных проводов с сечением от 1,5 до 2,5 мм2. По заверениям производителей они способные выдержать силу тока до 24А. Хотя рисковать не стоит. Лучше использовать их при более чем 5А.

Такие клеммы очень удобны:

  • Для подключения люстр.
  • Соединения проводов в распределительных коробках.

Все что нужно это с силой вставить провод в клемму, и он самостоятельно там зафиксируется. Чтобы достать его придется приложить усилие и возможно колодка будет испорчена. Поэтому вероятней всего использовать ее повторно не получится. И это главный недостаток такой клеммы.
Но есть и усовершенствованная многоразовая разновидность клеммы. В ней при необходимости провод можно достать. Она подходит практически для любого типа проводов. Например, для многожильных, одножильных, медных, алюминиевых и прочее. Сечение провода может быть от 0,08 до 4 мм2. Они способны выдержать силу тока до 34А.

Все что требуется это снять с провода изоляцию примерно на 10 мм, а затем поднять оранжевый рычажок. Вставляете провод в клеммы, а потом опускаете рычажок. Все, провод теперь зафиксирован. Для проведения работы потребуется только клеммная колодка и ножик, чтобы зачистить провод. Правда, стоимость такого устройства немного выше в сравнении с предыдущим вариантом.

Соединение при помощи неразъемного соединения

Данный тип соединения обладает практически всеми достоинствами первого, резьбового соединения. Главная разница только в том, что нет возможности разборки и повторной сборки соединения. Все потому, что обычно при разборке застежка ломается. Для использования данного метода потребуется специальный инструмент – заклепочник. На сегодняшний день данный тип соединения проводов часто используется при неразъёмном соединении проводок в тонких стенах современных квартир, в том числе при создании перегородок. Главные отличия в скорости, простоте использования, доступной цене.
Весь принцип действия данного заклепочника достаточно прост.

Происходит втягивание, а также отрезание металлического стержня протиснутого через алюминиевую заклепку со шляпкой трубчатой формы. Сам стержень обладает некоторым утолщением. В момент когда он втягивается в трубку она расширяется. Сами заклепки можно отдельно подбирать по длине и диаметру.

Перед тем как приступить непосредственно к соединению проводки требуется немного подготовить, также как и при резьбовом соединении. Диаметры колец проводов должны быть немного больше чем сами заклепки. Средний диаметр обычно бывает около 4 мм. На заклепку должен быть одет сначала провод из алюминия, потом шайба и медный провод и снова шайба. После этого стержень вставляется в заклепочник и его ручки сжимаются. Все, соединение готово. Данный способ наряду с резьбовыми считаются наиболее надежными

Как правильно соединить медный и алюминиевый провод?

При частичной замене электропроводки, удлинения проводника или замене сгоревшего участка используется провод. Бывает, что по своему материалу они не совпадают. Тогда возникает необходимость соединить алюминиевые провода с медными. Существует пять способов такого соединения, и у каждого есть свои преимущества и недостатки. Для некоторых из них требуется предварительная подготовка проводника.

Опасность плохого соединения проводов

Промышленность выпускает для бытовых целей провода двух видов, медные и алюминиевые. Первые имеют меньшее сопротивление, что позволяет при одинаковой нагрузке использовать меньшее сечение. Они более устойчивы к механическим нагрузкам, это дает возможность неоднократно скручивать, не бояться, что переломятся в месте надреза. У последних одно преимущество — сравнительная дешевизна. Но она порой играет ключевую роль. Что может произойти, если место соединения некачественное?

Медь и алюминий имеют разные характеристики, например, разный коэффициент расширения при нагревании. Когда по алюминиевому проводнику проходит большой ток, он начинает «течь». Если жилы при нагревании или охлаждении будут перемещаться относительно друг друга, это приведет к появлению зазора между ними. Зазор, в свою очередь, будет приводить к разряду (искрить). Искры могут вызвать пожар. Наряду с этим, медь и алюминий начинают окисляться, Сопротивление между ними увеличивается, напряжение из-за этого падает или может совсем исчезнуть. Перепады напряжения могут плохо сказаться на подключенных приборах.

Методы соединения меди с алюминием

Существует несколько способов соединения. Все они имеют свои плюсы и минусы. Одни требуют специального оборудования и навыков, другие просты в использовании. Вот несколько из них:

  • скрутка;
  • резьбовое;
  • клеммное;
  • неразъемное.

Скрутка проводов

Категорически запрещается использовать скрутку ​в пожароопасных помещениях. Это самый быстрый и легкий способ. Берутся два или более провода и обматываются относительно друг друга. Нельзя оставлять одну или более одной жилы прямыми. Существует правило — толстые жилы должны иметь не менее трех витков, тонкие (от 1 мм и меньше) — пяти. Чтобы снизить окисление проводника, медную жилу на длину скрутки пропаивают. То же правило применимо и к многожильным медным кабелям.

После того как была произведена скрутка, ее необходимо оградить от окружающей среды путем покрытия любым водостойким лаком. Это необходимо для уменьшения дальнейшего чрезмерного окисления. Затем ее изолируют изолентой или специальными колпачками, которые продаются в магазине, и прячут в изоляционный корпус. Но даже все это не дает гарантии, что скрутка будет работать безупречно.

Резьбовой метод

Более трудоемкое по сравнению со скруткой соединение. Требует инструмент и некоторый навык. Обладает большей механической прочностью. По электрической части оно лучше скрутки. Позволяет сразу соединять большое количество проводов, причем разного сечения. Можно соединять как одножильные, так и многожильные.

Для соединения используется болт, на который по очереди надеваются проводники. Они заранее зачищены и завернуты в колечки. Каждая жила, если они изготовлены из разного материала, прокладывается шайбой. На последний проводник накладывается шайба и пружинная шайба. Весь пакет закручивается гайкой до тех пор, пока пружинная шайба не выпрямится. Дальнейшее сдавливание может привести к обрыву проводника.

Чтобы шайба не перерезала провода, их необходимо надевать в шахматном порядке (чтобы они не лежали друг на друге). Если медный провод облудить, шайбы не нужны. Многожильный медный провод так же нужно спаять, тогда при сжатии он не будет распадаться.

После сборки необходимо принять меры, предотвращающие замыкание с соседними пакетами. С течением времени необходимо проводить проверку состояния пружинной шайбы, если ослабела — подтягивать гайку. Такое соединение предотвращает искрообразование, позволяет выводить провода по разным направлениям. При необходимости легко разбирается и собирается, не повреждая проводник.

Клеммный способ

Клеммное соединение изготавливается на заводах. Имеет обширный ассортимент. Можно выделить две группы:

  • колодки;
  • клеммники.

Колодки имеют разные формы и конструкции. Суть заключается в том, чтобы к одному проводнику (пластина, четырехгранник и т. д. ) прикрепить несколько проводов, которые вставляются в специальные разъемы и прижимаются винтом. Как правило, сами колодки прикрепляются к основанию, создавая жесткость конструкции.

Преимущество колодок в том, что не нужны предварительные действия, за исключением зачистки жил. Соединение происходит быстро, не требуя никаких навыков. Они незаменимы, если проводник короткий (подключение люстры, восстановление перебитого провода). Если находятся в распределительных щитках, щитках учета — не требуют изоляции. Поскольку каждый провод подключается отдельно, можно использовать и медные, и алюминиевые провода.

К недостаткам можно отнести следующее:

  • менее устойчивы к механическим нагрузкам, чем резьбовое соединение;
  • каждая колодка рассчитана для проводника определенного сечения;
  • нельзя подключить провода большого и малого диаметра одновременно;
  • занимают больше места по сравнению с предыдущими вариантами.

Клеммники в последнее время нашли широкое применение. По своему назначению они бывают двух видов:

  • многоразовые;
  • для разового использования.

Многоразовый клеммник представляет полностью изолированную колодку. Вместо винтов используется пружинная пластина, которая отжимается с помощью пластикового рычажка. После чего в проем вставляется провод. В некоторых вариантах пластина имеет зубчики, что позволяет использовать незачищенные провода. Чтобы вытащить провод, необходимо снова приподнять рычажок.

Разовые имеют тот же принцип, но не имеют рычажка. Предназначены для разового использования. Если провод все же вытащить и снова вставить, качество соединения будет плохим.

Преимущества:

  • позволяет очень быстро производить соединение алюминиевых и медных проводов между собой;
  • требуется минимальная подготовка;
  • простота в употреблении;
  • имеется готовая необходимая изоляция.

Недостатки:

  • способ самый чувствительный к механическим нагрузкам;
  • по сравнению с другими соединениями он самый дорогой;
  • чувствителен к большому току и, по комментариям пользователей, не выдерживает регламентированную нагрузку.

Неразъемный метод

Пожалуй, самый трудоемкий способ. Требует специальных знаний и навыков. Необходимы специальные инструменты и приспособления. К этому способу относятся:

  • клепочный;
  • паяльный.

Клепочный очень похож на резьбовое соединение, с той лишь разницей, что вместо болта используется заклепка. Концы проводов очищаются от изоляции и зачищаются наждачной бумагой. При сочетании алюминиевого и медного проводов последний облуживается. Также это применимо и к медному многожильному проводу. После чего делаются колечки чуть большего диаметра, чем заклепка. В завершение, когда вся конструкция собрана (без промежуточных шайб), надевается сверху шайба. Все это сдавливается клеммником. Изолируется так же как и резьбовое.

Паяльный используется там, где нужна высокая надежность соединения и малое его сопротивление. Похож на скрутку, но провода спаиваются. Обычным способом для алюминия этого добиться невозможно, поэтому провода необходимо подготовить.

Для этого понадобится раствор медного купороса, небольшая неметаллическая емкость, источник постоянного напряжения на 9−24 В. В емкость наливаем раствор медного купороса и опускаем предварительно очищенные проводники на длину скрутки. Медный провод подключаем к «+», чтобы электроны шли от него, а алюминиевый к «-«. Включаем источник питания.

Напряжение, конечно, можно и увеличить, главное, чтобы раствор не закипел или не было перегрузки в электрической цепи. Можно и снизить напряжение, тогда процесс будет протекать медленнее. Все это работает до тех пор, пока алюминиевый провод не покроется медной пленкой.

После чего оба провода покрываются слоем олова. Делается скрутка в 3 витка для толстого провода и 5 — для тонкого (менее 1 мм). Все это тщательно пропаивается. Осталось покрыть их водонепроницаемым лаком, изолировать — и соединение готово.

Преимущества:

  • имеет эстетичный вид;
  • хорошая механическая прочность;
  • надежное соединение.

Недостатки:

  • нет возможности разобрать;
  • можно работать только со съемными проводами;
  • покупка дополнительного оборудования;
  • требует некоторых навыков.

Теперь, зная все способы соединения медного и алюминиевого проводов без пайки, вы сможете устранить эту проблему при ее появлении.

Соединение медных и алюминиевых проводов


Какие проблемы могут возникнуть при соединении алюминия и меди

Отвечая на вопрос, можно ли соединять медь с алюминием, нужно напомнить, что при выполнении скрутки медного и алюминиевого проводов возникают следующие проблемы:

  1. Снижение электропроводности. Алюминий — активный металл, в нормальных условиях он покрывается оксидной пленкой, обладающей низкими проводящими качествами. Медь подобного свойства лишена.
  2. Ослабление контактов. Из-за образования налета контакты становятся хуже. На медных жилах подобной пленки не образуется, поэтому металлы считаются электрохимически несовместимыми.
  3. Пожароопасность. Задаваясь вопросом, как соединить алюминиевый провод с медным, вспоминают, что между образующимися на проводах оксидными налетами происходит электрический контакт. Со временем металлы начинают нагреваться, что приводит к возгоранию.
  4. Электролиз. Если система эксплуатируется в условиях повышенной влажности, соединение начинает разрушаться, становясь источником пожара. В первую очередь коррозия охватывает алюминиевые части проводки. При регулярном нагревании и охлаждении в изоляционной оплетке появляются трещины, соединение покрывается оксидным или солевым слоем, что ускоряет разрушение.
  5. Образование токопроводящей копоти. Контакт в таком случае нарушается, в доме начинается пожар. При эксплуатации электропроводки в сухом помещении этот процесс длится годами. При повышенной влажности возгорание происходит через несколько месяцев.


Методы соединения проводов

Разность электрохимических потенциалов меди и алюминия рано или поздно приведет к ее выходу из строя. Как быть в случае, когда без соединения меди алюминия не обойтись? Например, во время ремонта проводки в зданиях, где уложена проводка, выполненная из алюминиевого провода.

Существует несколько способов решения этой задачи:

  • использование клеммных коробок;
  • использование болтовых соединений.

Применив эти нехитрые устройства, можно будет гарантировать отсутствие контакта между алюминием и медью.

Клеммные коробки

На практике применяют множество конструкций клеммников. Одна из самых широко применяемых — это орешек.

По виду такая конструкция напоминает орех. Основную роль в этой конструкции играют три пластинки, между которыми и выполняется соединение. Для этого надо ослабить два болта, установить туда первый провод и зафиксировать его. Второй провод необходимо вставить между средней пластиной и оставшейся. Такая конструкция клеммника не допустит контактов проводов, выполненных из разных металлов. В данном случае алюминия и меди.

Другой не менее популярный способ стыковки проводов — по методу WAGO. Для осуществления этой операции достаточно снять с проводов изоляцию (10−15 мм) и вставить их в отверстия, расположенные в корпусе клеммника.

На внутренние полости этого небольшого устройства наложена смазка, не позволяющая проводам окисляться. Соединения такого типа подходят для подачи энергии на люстры, бра, то есть в цепях освещения. В то же время такой способ не подходит для работы с силовыми проводами. Дело в том, что большая нагрузка в силовых соединениях приводит к нагреву контактов, и вследствие этого может резко вырасти электрическое сопротивление.

Среди множества конструкций приспособлений для соединения проводов часто выбирают клеммные коробки. Для обеспечения подачи электричества достаточно зачистить, к примеру, медный провод, установить в одно отверстие и поджать установленным винтом. В другое отверстие, расположенное напротив, необходимо установить зачищенный провод из алюминия. Такие клеммные коробки обеспечивают передачу электроэнергии в сетях, собранных из проводов разных металлов.

Применение клеммников разной конфигурации и конструкции позволяет выполнять соединение алюминиевых и медных проводов между собой, при этом избегая их прямого контакта.

Болтовое соединение

Такой тип также допустимо использовать для соединения медных и алюминиевых проводов. Главное условие, которое необходимо соблюдать при использовании такого соединения, — это использование металлической шайбы, прошедшей через анодирование. Такой способ стыковки чаще все применяют в домашних условиях, когда нет возможности использовать клеммники и другие приспособления, произведённые в заводских условиях.

При выполнении электромонтажных работ, будь то домашняя или промышленная электрическая сеть, применяют широкую номенклатуру проводов, и объем алюминиевых занимает не последнее место. Часто перед монтажниками встает вопрос о способе соединить алюминиевые провода с выполненными из меди или других материалов. С помощью клеммных коробок это можно сделать и в домашних условиях, и на производстве.



Как провести правильно контакт резьбовым соединением

Чтобы правильно соединить алюминиевые и медные провода между собой, необходимо:

  • Удалить изоляционный слой на длину, равную четырем диаметрам болта. Если используется болт М6, то длина открытого участка должна быть 24 мм.
  • Если жилы уже имеют окисление на поверхности, то надо их очистить.
  • Концы сворачиваются в кольца диаметром чуть больше диаметра болта.
  • Теперь в последовательности надеваются на болт: простая плоская шайба, один любой провод, плоская шайба, второй провод, еще шайба плоская, шайба Гровера и гайка, которая закручивается до упора.

Читать также: Абразивные круги для заточных станков

Обратите внимание, что для зажима таким способом проводов сечением не более 2 мм², можно использовать болт М4. Если медный провод обработан припоем, то между двумя жилами укладывать шайбу не обязательно. Конец многожильного медного кабеля надо обязательно обработать припоем.


Как быть, если соединение необходимо?

Иногда все же приходится соединять несовместимые металлы между собой. В таких случаях применяют специальные технологические решения, которые способны повысить качество контакта. Разберем некоторые из них подробнее.

Соединения с помощью клеммных колодок

Клеммники, или клеммные колодки, – расходный материал для современного электрика. Это помещенная в пластиковый корпус контактная группа, выполненная из медного сплава и покрытая слоем никеля. Пользоваться ими довольно просто:

  1. Нужно зачистить соединяемые провода.
  2. Вставить концы в противоположные гнезда колодки.
  3. Надежно зафиксировать, затянув прижимные винты.

Если слишком сильно прижать алюминиевую жилу, она может обломиться. Поэтому не стоит чрезмерно затягивать винты!

Клеммники WAGO

Современный вариант клеммной колодки, оснащенный пружинными фиксаторами. Достаточно отжать прижимные лапки, вставить зачищенные провода на место и снова зажать. Однако накопленный опыт эксплуатации таких колодок выявил ряд недостатков:

  • Со временем пружина фиксатора может ослабеть, что приведет к нарушению контакта и перегреву.
  • WAGO стоят дороже обычных клеммников.

Соединение с помощью болта

Обыкновенный стальной болт, оснащенный тремя шайбами, также может помочь надежно соединить алюминиевый проводник с медным. На концах проводов делаются кольца, затем они надеваются на болт. Порядок таков: шайба – медь – шайба – алюминий – шайба. Затем контакт тщательно прижимается гайкой и изолируется.

Рекомендуем: Как сделать отличную мочалку из сетки для овощей?

Недостаток такого способа – крупные размеры соединения. Подходит оно только для проводников большого сечения.

Таким образом, хотя соединять медь с алюминием скруткой и нельзя из-за высокой пожарной опасности, существуют безопасные способы соединения для таких проводов. Если вы используете одно из них, можете не волноваться за стабильность контакта и защищенность вашего дома от пожара.

Что говорит физика?

Согласно законам природы, при соединении двух металлов возникает гальваническая пара. Поскольку каждый металл имеет свое значение электрохимического потенциала, в месте контакта участники пары начнут транспортировку электронов. Такие процессы происходят, например, в батарейке. Если в месте контакта присутствует электролит или металлы находятся под током, скорость перехода электронов из одного металла в другой существенно возрастет.

Поскольку электрохимический потенциал меди и алюминия отличается существенно, гальванические процессы в месте соединения идут быстро. Это приводит к нескольким неприятным последствиям:

  • Появлению на поверхности алюминиевого провода пленки окислов. Эти продукты разрушения металла плохо проводят электричество и существенно снижают качество контакта.
  • Постепенная коррозия разрушит проводники и создаст зазоры между ними. Это также приведет к ухудшению контакта.

Помимо способности образовывать гальваническую пару, алюминий с медью отличаются высокой разницей в способности расширяться при нагреве. Из-за перепадов температур проводники расширяются неравномерно, что также ведет к увеличению зазоров и падению качества контакта.

Рекомендуем: 10 трюков, которые спасут ленивую хозяйку от грязи и беспорядка дома

Некачественный контакт начинает греться при прохождении сквозь него тока. Поэтому место скрутки медного и электрического провода быстро превратится в источник нагрева. А там недалеко и до пожара. Поэтому электрики категорически запрещают выполнять соединение медного и алюминиевого провода путем скрутки.

Некоторые применяемые в электротехнике металлы и сплавы имеют небольшую разницу в электрохимическом потенциале и коэффициентах расширения. Такие материалы называют совместимыми. Для алюминия совместимыми являются цинк, дюраль, электротехническая сталь. Для меди – хром, никель, латуни и бронзы.

Клеммные колодки

Самый технологичный способ соединения проводов – использование специальных клеммных колодок.

И напоследок, несколько советов, которые следует принять к сведению, чтобы обезопасить себя в дальнейшем и не переделывать заново работу:

  1. Для зачистки проводниковне следует пользоваться бокорезами, пассатижами либо иным инструментом с подобным принципом действия.
    Для того, чтобы перерезать изоляцию, не затрагивая тело провода, требуется значительный опыт и все равно в большинстве случаев целостность провода будет нарушена. Алюминий — мягкий метал, но он очень плохо переносит перегибы, особенно если нарушена целостность поверхности. Не исключена возможность, когда провод переломиться уже в процессе монтажа. И гораздо хуже, если это случиться несколько позже. Снимать изоляцию необходимо острым ножом, двигая его вдоль проводника, подобно зачистке карандаша. Даже если острие ножа снимет некоторый слой металла, царапина вдоль провода не страшна.
  2. Для залуживания медных проводников
    ни в коем случае нельзя принимать кислотосодержащие флюсы (хлористый цинк, травленая соляная кислота и так далее). Даже тщательная очистка соединения не спасет его от разрушения в течении некоторого времени.
  3. Многожильные проводники
    перед монтажем требуется обязательно облудить для получения монолитного проводника. Исключение составляют только пружинные зажимы и клеммные колодки с прижимными пластинами.
  4. Шайбы, гайки и болты
    для разъемного или неразъемного соединений не должны быть из оцинкованного металла. Разность потенциалов медь – цинк составляет 0.85 мВ, что значительно больше разности при непосредственном соединении меди и алюминия.
  5. По этой же причине не следует приобретать чрезмерно дешевые клеммные колодки
    неизвестного производителя. Практика показывает, что металлические элементы в таких колодках зачастую имеют цинковое покрытие.
  6. Нельзя пользоваться советом
    защищать непосредственное соединение медных и алюминиевых проводников различными водоотталкивающими покрытиями (смазка, парафин). Машинное масло только с кожи удалить трудно. Солнце, воздух, отрицательные температуры разрушат защитное покрытие гораздо быстрее, чем этого хотелось бы. Кроме этого, некоторые смазки (особенно жировой солидол) изначально содержат в своем составе до 3% воды.

Алюминиевая проводка в наши дни встречается еще очень часто. Она находится в основном в домах советской постройки, которые составляют большую часть жилого фонда нашей страны. А современные приборы и новая электропроводка состоит уже из медных жил. Поэтому хотите вы того или нет, но часто приходится соединять медные и алюминиевые провода. Их соединять можно, но это нужно делать правильно и качественно. Как это делать вы можете узнать из данной статьи.

Медь и алюминий имеют разные химические свойства, которые сказываются на качестве их соединения. При контакте с медью алюминий быстро окисляется под воздействием влаги, которая находится в воздухе. Также эти металлы имеют разное линейное расширение при изменении температуры. Из-за всего этого в местах соединения меди с алюминием образуется плохой контакт и соответственно появляется большое переходное сопротивление. В следствии этого начинает выделяться тепло, т.е. место соединения проводов греется, затем плавиться изоляция и может произойти ЧП. Это очень плохо и нужно у себя дома делать так, чтобы этого не происходило.

Из вышесказанного можно сделать следующие выводы, что для качественного соединения необходимо исключить:

  • прямой контакт меди и алюминия;
  • попадание воздуха в место соединения.

Существует несколько способов соединения:

  • с помощью болта с гайкой и шайбами;
  • с помощью винтовых зажимов ЗВИ;
  • с помощью современных универсальных клемм;
  • с помощью скрутки через слой нейтрального вещества;
  • с помощью клеммника типа «Орех».

Давайте ниже рассмотрим более подробно каждый способ соединения медных и алюминиевых проводов.

1. С помощью болта с гайкой и шайбами.

Этот способ соединения очень простой и доступный для каждого. Вам потребуется болт, гайка, несколько шайб или по желанию гроверных шайб. Тут поступаем так:

  • зачищаем жилы ориентировочно на 2 см;
  • делаем кольца из проводов по диаметру болта;
  • берем болт, одеваем на него шайбу, затем кольцо медной жилы, опять шайбу, кольцо алюминиевой жилы, шайбу и затягиваем все это гайкой.
  • все соединение изолируем изолентой.

Смотрите фото инструкцию:

Главное не забыть поставить промежуточную шайбу между медью и алюминием.

Количество соединяемых жил может быть разное. Оно ограничивается длиной болта. Провода из одного металла можно соединять без промежуточных шайб. Стоит отметить, что этот способ хорош для моножильных (жестких) кабелей.

Минусами такого соединения являются его громоздкость, что может не везде поместиться.

Также очень часто существующей длины алюминиевых проводов торчащих из распредкоробки бывает недостаточным для такого способа. Тогда приходится применять другие варианты соединения проводов .

Многие считают болтовое соединение медных с алюминиевыми проводами самым надежным. Однако в моей практике был случай совершенно противоположный. Смотрите фото ниже. Тут хорошо видно как все окислилось и изоляция сильно оплавилась. Данному соединению со слов хозяина всего два года.

2. С помощью винтовых зажимов ЗВИ.

Винтовые зажимы ЗВИ сегодня широко распространены. С их помощью подключаются большинство светильников и люстр.

Тут поступаем так:

  • зачищаем провода на половину длины клеммы;
  • вставляем их с разных сторон в клеммник;
  • затягиваем болты.

Смотрите фото инструкцию:

Когда будете вставлять провода в зажим, то старайтесь чтобы медные и алюминиевые жилы не касались друг друга.

Здесь главное не переусердствуйте и не раздавите болтом полностью алюминиевый провод, так как он очень мягкий. Были случаи, когда хочется закрутить посильнее и надежнее, а в итоге получалось, что просто жилу расплющивали полностью и она отламывалась.

Данный способ соединения имеет право на жизнь, но лично мне он не очень нравится.

3. С помощью современных универсальных клемм.

Это популярные и вызывающие огромное количество споров клеммники Wago. Выпускаются специальные серии с контактной пастой Alu-plus. Данная паста предотвращает появление электролитической коррозии в месте контакта между алюминиевыми и медными проводами. Отличить данные клеммы можно по обозначению на упаковке «Al Cu». Сюда относятся Wago следующих серий:

  • 2273-242, 2273-243, 2273-244, 2273-245, 2273-248;
  • 773-302, 773, 304, 773-306, 773-308;
  • 273-503;
  • 224-111, 224-122.

Снимаем изоляцию с жил на длину, указанную на самом клеммнике…

Вставляем каждый провод до упора в разные гнезда (отверстия). Через прозрачный корпус видно до конца ли зашла жила в клемму.

Такая серия Wago считается одноразовой. Вставили провода и если потом данное соединение не нужно, то его просто отрезаем. Хотя если аккуратно вращать в разные стороны жилы, то можно их вытащить. Вот только часть специальной смазки тоже удалится. На фото ниже видна данная смазка на проводах и видно ее отсутствие в двух отверстиях самого клеммника.

4. С помощью скрутки через слой нейтрального вещества.

Тут выполняется обычная скрутка двух проводов. Только сначала медную жилу необходимо покрыть свинцово-оловянным припоем. Так мы исключим прямой контакт алюминия с медью. Скрутку необходимо делать аккуратно, так как алюминиевый провод может сломаться даже при незначительной нагрузке. Затем данное соединение следует хорошо заизолировать. Отличным вариантом будет защита скрутки термоусадочной трубкой . Лично мне этот вариант не нравится и я не стал делать фото этого процесса. Хотя кто-то этим способом все-таки пользуется.

5. С помощью сжима ответвительного типа «Орех».

Про данный вид соединения проводов я очень подробно писал в статье: Соединение проводов с помощью зажимов типа «орех». Там вы узнаете каких размеров бывают данные клеммники, как правильно их выбрать и как ими нужно пользоваться. Поэтому здесь повторяться не буду, а просто выложу небольшую фото инструкцию.

Разбираем «орех» и зачищаем жилы на длину плашки…

Вставляем провода в плашку с разных сторон под специальные пазы. Между медью и алюминием обязательно должна присутствовать промежуточная пластина. Она исключает прямой контакт этих двух металлов. Затем затягиваем болты.

Соединение вставляем в диэлектрический корпус…

Закрываем корпус и ставим на место стопорные кольца…

Я старался объяснить как соединять медные и алюминиевые провода простым языком. У меня это получилось?

А вы каким способом соединяете медные и алюминиевые провода?

Не забываем улыбаться:

Судят электрика: — Почему вы не бросились спасать прораба, когда его било током? — Да, я даже и не подумал, что его бьёт током. Орал как обычно.

Ремонтируя электропроводку в старых домах, можно столкнуться с ситуацией, когда менять приходится большие участки проводки. Однако в большинстве случаев старая проводка сделана из алюминия, а для замены в вашем распоряжении есть лишь медный провод. Вообще, соединять проводники из столь разных материалов строго запрещается, но бывает, что другого выхода просто нет. Рассмотрим, как все же соединить алюминиевый и медный провод так, чтобы не возникло короткого замыкания или пожара.

Для этого стоит напрячь свою память и вспомнить школьный курс химии и физики.

Для начала, вспомним, что такое гальванический элемент

. Проще говоря, гальваническим элементом является простая батарейка, которая генерирует электрический ток. Принцип его появления основывается на взаимодействии двух металлов в электролите. Так вот, скрутка между медным и алюминиевым проводом и будет такой же батарейкой.

Гальванические токи быстро разрушают материал. Правда, в сухом воздухе их появление исключается. И если сделать скрутку к розетке, то она не развалится за несколько часов. Однако впоследствии неприятности такой проводке обеспечены.

С течением времени материалы, из которых сделаны провода, разрушаются, вместе с этим постоянно возрастает сопротивление

. Если к розетке подключат мощный потребитель тока, то скрутка начнет нагреваться. При регулярном использовании такой розетки, возрастает угроза пожара.

Поэтому соединять алюминиевый проводник с медным строжайше запрещено. Однако, возникают экстренные ситуации, когда сделать такое соединение просто необходимо.

Рассмотрим несколько способов, как соединить алюминиевый и медный провод. Эти способы помогут успешно справиться с непростым делом.

Скрутка

Является самым простым способом

смонтировать провода. Он не требует особых знаний и квалификации. Однако, является не самым надежным способом соединения. Из-за температурных колебаний металл расширяется. В результате чего между проводниками образуется зазор, увеличивающий сопротивление. Спустя некоторое время контакт окисляется и разрушается.

Конечно, это не произойдет в течение года, но если соединение должно профункционировать длительное время, то стоит подумать о других способах скрепления.

Сам принцип крепежа методом скрутки заключается в том, чтобы оба проводника обвивали друг друга

. Для более качественного соединения медный кабель залуживают припоем. Многожильный медный провод придется залудить в обязательном порядке.

Резьбовое соединение

Для соединения меди и алюминия этим способом понадобиться пара простых шайб

, одна пружинная шайба, винт и гайка. Этот метод очень надежен — контакт между проводниками будет обеспечен на многие годы. Для этого крепления неважно ни сечение провода, ни его тип — многожильный или одножильный.

С конца провода снимается изоляция. Пружинную шайбу надевают на винт, затем надевается обычная шайба, потом колечко провода алюминия. Его подпирает простая шайба. После чего надевается медный проводник, а затем на винт накручивается гайка. Она крепко сжимает все соединение.

Многожильный кабель перед соединением нужно обязательно пролудить припоем.

Соединение с помощью клеммной колодки

Это современный метод монтирования проводов. Хотя он немного проигрывает в надежности резьбовому способу соединения, метод имеет свои плюсы:

  • соединение можно сделать очень быстро;
  • при соединении можно обойтись небольшим запасом провода.

Последнее поясним, случается, что из стены или потолка торчит небольшой отрезок кабеля. Сделать скрутку невозможно — провода очень мало. Да и сделанная на потолке скрутка просуществует недолго, через какое-то времени провода просто обломятся. А клеммная колодка будет долго держать винтами оба проводника. Потом колодка полностью исключает соприкосновение двух зачищенных проводников.

Монтаж выполняется так: зачищенный от изоляции конец провода (около 5 мм. ) вставляется в клеммное отверстие колодки, после чего закручивается стопорный винт

.

Клеммную колодку нельзя прятать в штукатурку или в стену без распределительной коробки.

Плоско-пружинный зажим и клеммная колодка

Появился этот метод не так давно. Существует два вида такого соединения: одноразовое и многоразовое

. Для последнего соединения в клеммной колодке существует специальный рычаг. Благодаря ему провод можно вставлять и вынимать несколько раз. Клеммные колодки такого типа успешно могут соединить медные и алюминиевые многожильные провода различных видов.

Широко применяются для установки люстр и соединения проводов в распределительных коробках . Требуется некоторое усилие, чтобы вставить провод в отверстие клеммной колодки. Чтобы вытащить проводник потребуется приложить еще больше усилий. Для практического применения лучше пользоваться многоразовыми моделями. В случае ошибки соединение можно быстро переделать.

Выполнить такой монтаж очень просто. Вначале с кабеля снимается изоляция

(примерно 10 мм.). Потом на многоразовом клеммнике нужно поднять рычажок, вставить провод, а затем вернуть рычажок в первоначальное положение. Все просто!

Заклепка

По надежности не уступает резьбовому соединению и имеет свои преимущества и недостатки:

  • устанавливается такое соединение очень быстро;
  • оно очень прочное, надежное и доступное по цене;
  • однако, в отличие от резьбового крепежа, это соединение одноразовое.

Монтаж производится с помощью специального инструмента — заклепочника. На заклепку надевается алюминиевый провод, затем пружинная гайка, после чего медный провод и плоская шайба. Потом в ход идет заклепочник и соединение готово.

Стоит упомянуть, что участок соединения нужно обязательно изолировать.

Пайка

Возможна ли пайка проводников, изготовленных из различных материалов? Вполне возможна, если соблюсти определенные условия

.

С пайкой меди проблем не возникнет, в отличие от алюминия. На поверхности этого металла образуется амальгама, проявляющая удивительную стойкость в химическом плане. То есть припой не может приклеиться к ней. Это явление часто вызывает удивление у начинающих электриков.

Чтобы спаять два разных проводника следует запастись раствором медного купороса, батарейкой «Крона» и кусочком медной проволоки. На алюминиевом проводе аккуратно зачищается будущее место пайки. Затем на это место капают раствором медного купороса

.

Медную проволоку подсоединяют к положительному полюсу батареи «Крона» и опускают в медный купорос. К отрицательному полюсу батареи подсоединяется алюминиевый проводник. Спустя время на алюминии осядет слой меди, на который без всяких проблем можно припаять нужный провод.

Подключение и присоединение проводов — Restarters Wiki

На этой странице рассказывается, как безопасно и надежно соединять, сращивать или соединять провода.

Сводка

Часто во время ремонта провода необходимо подключить или повторно подключить. Возможно, заменяется изношенный шлейф или вышел из строя плавкий предохранитель. Простое скручивание проводов между собой вряд ли будет хорошей идеей, но есть несколько других способов сделать это.

Если вы регулярно занимаетесь ремонтом, возможно, вам будет полезно держать в ящике для инструментов несколько разъемов разных типов.

Безопасность

Там, где на провода подается напряжение сети, важно, чтобы соединение было должным образом изолировано, а провода были зажаты во избежание деформации соединения.
Даже если сетевое напряжение не задействовано, короткое замыкание в результате неизолированного соединения может вызвать повреждение других компонентов.
Имейте в виду, что плохо выполненное соединение может нагреться и даже вызвать пожар.

Почини до поломки!

Очень распространенная неисправность — обрыв провода наушников в том месте, где он входит в разъем jack.Если внешняя изоляция начинает трескаться, у вас нет времени! Простое решение — отремонтировать его с помощью Sugru. Он имеет форму пластичной замазки и затвердевает в течение 24 часов до синтетического каучука. Слепите немного вокруг кабеля, чтобы защитить поврежденный участок, прилепите его к разъему, чтобы предотвратить движение и постепенно утоняться от разъема, избегая любой точки, в которой кабель может быть резко согнут.

Винтовые и пружинные клеммы

Наверное, самый старый способ подключения провода — с помощью винтовой клеммы.Головка винта может удерживать провод непосредственно или предпочтительно под шайбой, или винт может зажимать провод в отверстии в латунном зажиме.

В случае многожильного провода всегда держите отдельные жилы вместе после снятия изоляции, плотно скручивая их вместе, или, еще лучше, нанося немного припоя.

В первом случае убедитесь, что оголенный конец провода достаточно длинный, чтобы образовать полутон вокруг винта, и всегда наматывайте его на винт в том же направлении, в котором вы будете его затягивать.

Там, где винт зажимает провод в отверстии на латунной клемме, часто бывает полезно снять достаточную изоляцию, чтобы можно было сложить оголенный конец вдвое, чтобы винт мог крепко держаться за него. Как вариант, нанесите припой на многожильный провод.

Присоединение сетевых кабелей

Соединительная коробка с винтовыми зажимами для присоединения сетевых проводов. Убедитесь, что кабельные зажимы захватывают внешнюю оболочку (слева), а не только внутренние провода (справа).

Единственный способ надежно соединить два гибких сетевых кабеля — это встроенная клеммная коробка с винтовыми зажимами.На каждом конце есть кабельный зажим, который необходимо использовать для зажима внешней изоляции, а не только внутренних проводов.

Электрики часто используют круглую распределительную коробку без кабельных зажимов, но это допустимо только в том случае, если все кабели, входящие в нее, закреплены по длине кабельными зажимами, часто прибиваемыми к балке.

Соединители для блоков Choc

Разъем блока choc. При использовании многожильного провода сначала скрутите жилы вместе (синий провод), а затем сложите их (красный провод).

Они поставляются в виде полос, которые можно легко разрезать в зависимости от количества подключаемых проводов. Они полезны для подключения низковольтных проводов, но не имеют кабельного зажима, поэтому вы должны убедиться, что кабели не натянуты. Между каждой парой разъемов есть отверстие, с помощью которого вы можете прикрутить их к прочному основанию.

Разъемы для блоков Choc бывают разных размеров, таких как 3A, 5A, 15A и т. Д., Но единственное, что важно — убедиться, что они достаточно велики, чтобы в них можно было пройти провод, но в то же время провод достаточно велик, чтобы зажимается винтом.Вы всегда можете снять немного лишней изоляции и сложить провод вдвое, чтобы винт лучше держался.

При наличии свободного места эти разъемы могут быть полезны при замене плавкого предохранителя, который может перегореть под воздействием тепла паяльника. Однако вам, возможно, придется снять корпус, часто сделанный из мягкого пластика, который может расплавиться перед срабатыванием теплового предохранителя.

Пружинные клеммы

Пружинный клеммный соединитель.

Их несколько типов, и их можно использовать для быстрого и простого соединения без каких-либо инструментов (кроме снятия изоляции). Они часто используются для кабелей громкоговорителей и в модельных поездах, обеспечивая простой способ подключения или снятия соединений так часто, как это необходимо. Полезно нанести припой на оголенный конец многожильного провода.

Пайка

Соединение пайкой — соединенные вместе провода (предпочтительный метод). Пайка — скрученные вместе провода (не очень хорошо).

Скручивание проводов вместе и пайка часто являются лучшим методом, но есть два способа сделать это. Если возможно, перед пайкой вам следует скрутить провода в линию, так как это обеспечивает более прочное (и аккуратное) соединение, чем скручивание концов вместе.Это требует большей длины для снятия изоляции и может быть сложно, если провода различаются по диаметру или если один многожильный, а другой сплошной.

Чтобы обеспечить хорошее соединение, провода должны быть чистыми. Небольшой дополнительный флюс от флюса никогда не причинит вреда и часто облегчает задачу, если изоляция не была недавно удалена. В случае с эмалированной проволокой эмаль нужно соскоблить или сжечь. Если немного осталось, это часто не имеет значения и может расплавиться вместе с припоем.На самом деле, некоторые проволочные эмали являются «сквозными» и предназначены для плавления с припоем, но обычно помогает начальная царапина, чтобы начать это делать.

Пайка выводов наушников

В проводах для наушников используется особый вид сверхгибкого провода, состоящего из отдельных эмалированных жил. Два соединения (к каждому наушнику) или три (к стереоразъему) покрыты эмалью разного цвета. Вам нужно будет разделить пряди каждого цвета.

Эмаль, как правило, предназначена для плавления в припое, но часто помогает начать ее, осторожно соскребая ножом, стараясь при этом не повредить ни одну из жил.В качестве альтернативы вы можете сжечь его в огне.

Гильзы для термоусадки

Простым решением, если у вас нет под рукой паяльника, является использование термоусадочных паяльных гильз. Они содержат кольцо из низкотемпературного припоя в центре термоусадочной трубки. Убедитесь, что оголенные концы проводов чистые и подходят для припоя. Проденьте по одному проводу с каждого конца так, чтобы они пересекались в паяльном кольце, а затем просто примените тепловую пушку. Это одновременно расплавляет припой и сжимает гильзу, чтобы изолировать соединение.

Опрессовка

Обжим выполняется быстро и легко, а также обеспечивает очень надежное соединение, создавая микроскопические сварные швы между проводом и соединителем. Но для хорошего соединения требуются правильные обжимные соединители и обжимной инструмент. Обжимной инструмент и набор обжимных разъемов не дорогие.

Обжимные соединители бывают разных размеров с цветовой кодировкой, поэтому важно использовать правильный. Слишком маленький, и вы не сможете вставить провод, или слишком большой, и он может быть неправильно захвачен.В дополнение к линейным соединителям, в набор обычно входят разнообразные лопаточные, кольцевые и кольцевые соединители, широко используемые в автомобильной электротехнике.

Некоторые обжимные соединители, такие как показанный на рисунке, имеют термоусадочную муфту. Об этом можно судить по заметно большему диаметру втулки на двух концах. При усадке с помощью теплового пистолета он герметизирует провода на каждом конце (при условии, что они не слишком тонкие), обеспечивая дополнительную защиту двум соединяемым проводам.

Другой тип обжимного соединителя имеет глухое отверстие, в которое вместе вставляются оба соединяемых провода.

N.B. в целях безопасности, всегда хорошо подтягивать обжимное соединение после его сборки, чтобы убедиться, что оно хорошее.

Опрессовка своими руками

Стандартные обжимные соединители чаще всего бывают больших размеров, используемых в автомобильной электротехнике, но они могут быть слишком большими для некоторых проводов, используемых в бытовых электроприборах и гаджетах. Например, если вам нужно заменить термопредохранитель с проволочным концом в фене, паровом утюге или чайнике. Пайка может быть нецелесообразной, так как тепло от паяльника может привести к перегоранию нового термопредохранителя.

Альтернативой является использование медных или латунных труб узкого калибра, которые можно приобрести у поставщиков моделей. Выбирайте размер, в который удобно помещается проволока. Отрежьте небольшой кусок, катая его по плоской поверхности под лезвием ножа для поделок, чтобы надрезать его, а затем отломите. Вставьте по одной проволоке в каждый конец и раздавите трубку о каждую проволоку с помощью тонкоствольных плоскогубцев или тупых кусачков (но если вы используете кусачки, будьте осторожны, чтобы не порезать трубку).

N.B. Возможно, испытание буксиром даже более важно для обжима, сделанного своими руками.

1. Прокатайте медную или латунную трубку под ножом, чтобы надрезать ее. 2. Отрежьте трубку необходимой длины. 3. Вставьте зачищенный провод в трубку и раздавите ее.

Разъемы смещения изоляции

Разъемы

Scotchlok содержат кусок металла, который прорезает изоляцию и врезается в медный провод. Они обычно используются в автомобильной электротехнике для врезки в силовые провода для поставки дополнительных принадлежностей. В них есть два отверстия для двух проводов, одно открытое сбоку, позволяющее надеть его на существующий провод, а другое — глухое отверстие, чтобы подвести провод к аксессуару. Сжимая его плоскогубцами, металлическая деталь прорезает изоляцию обоих проводов и соединяется. Откидывающийся клапан позволяет заблокировать его закрытым.

Вы также можете использовать один из них для соединения концов двух проводов, но вы должны использовать правильный размер для подключаемых проводов, чтобы он полностью прорезал изоляцию, не повредив при этом медный провод внутри.

Изоляция ваших соединений

Некоторые типы разъемов являются самоизолирующими, если ни один из неизолированных проводов не обнажен, но с другими типами обычно требуется обеспечить изоляцию в той или иной форме.

  • Лента ПВХ — самая простая и легкая, но не обязательно самая аккуратная. НИКОГДА просто перематывайте потрескавшийся сетевой шнур лентой из ПВХ.
  • Термоусадочная упаковка — отличный метод. Он доступен в различных размерах и цветах, предварительно нарезанный или непрерывной длины.Выберите размер, который не более чем в два раза больше диаметра стыка, который необходимо изолировать, и не забудьте надеть его на один из проводов, прежде чем соединять их! При пайке держите его подальше от утюга. Когда вы будете готовы, наденьте его на стык и нагрейте с помощью теплового пистолета, пока он полностью не уменьшится. Если у вас нет под рукой теплового пистолета, вы можете держать его очень близко над паяльником, и он должен медленно сжиматься, но будьте очень осторожны, чтобы не соприкасаться с утюгом.
  • Sugru можно использовать для изоляции соединения, как описано выше, например, в проводе наушников, но не полагайтесь только на него для снятия натяжения.Если вам нужно снять натяжение, то одним из решений было бы завязать узел с обеих сторон соединения, чтобы дать Sugru что-то, за что можно держаться.
  • Заземляющий провод в сетевых кабелях, предназначенных для постоянной прокладки, часто бывает неизолированным. Имеется оплетка с зелеными и желтыми полосками, которая надевается на нее в сетевой розетке или настенном выключателе, чтобы не допустить прикосновения к токоведущему соединению. Иногда это может быть полезно в других обстоятельствах, но избегайте его использования, поскольку это может сбить с толку следующего ремонтника и заставить его подумать, что это заземляющий провод, а это не так.

4 способа подключения провода без пайки

В этом руководстве я научу вас четырем способам подключения провода без пайки. Пайка может быть сложной и нагревает комнату, так почему бы просто не пропустить ее полностью, если можно? Еще одна неприятная вещь в пайке — это то, что нужно время, чтобы нагреться, спаять соединение, а затем, надеюсь, не обжечься, снова повесить утюг на подставку или крючок. Если вы хотите сэкономить время и иметь возможность выполнять быстрые и простые соединения, прочтите это руководство и изучите различные методы соединения провода без пайки.
В описанных методах используются различные материалы и инструменты, поэтому, если у вас нет всех материалов для одного метода, вы можете просто рассмотреть другой метод. Если у вас возникли проблемы с поиском расходных материалов и инструментов, остановитесь в вашем местном магазине оборудования или электроники, чтобы предоставить необходимые инструменты. В этом руководстве я оценил силу различных методов по шкале низкой, средней и высокой прочности. Если вы делаете временную схему или проект, вероятно, лучше всего будет использовать методы низкой категории, поскольку они позволяют легко отключать после того, как вы сделали соединение.Однако, если вы создаете постоянный кругооборот или проект, который много движется, средняя или высокая сила, вероятно, будут лучшими, чтобы у вас не было суставов, разваливающихся в середине эксперимента.
Перед тем, как начать, вам необходимо изучить некоторые основы подключения проводов. Большинство проводов покрыто пластиковым изолятором. Изолятор — это то, что защищает провод от тепла и предотвращает соприкосновение с другими проводами. При соединении проводов необходимо иметь оголенный конец без изоляции.Термин для снятия изоляции с провода называется «зачистка провода». Вам понадобятся кусачки / ножницы для зачистки проводов, плоскогубцы и катушка с многожильным проводом. Во-первых, посмотрите на инструменты для зачистки проводов и найдите отверстия, рядом с которыми указан номер. Число представляет размер или ширину отверстия. Чем меньше номер калибра, тем шире провод. Посмотрите на катушку с проволокой и узнайте, какого калибра она у вас. Затем отрежьте небольшой кусок проволоки от катушки (начните с 4 дюймов, эта проволока будет просто практикой).Вставьте 3/4 дюйма провода в отверстие в приспособлениях для зачистки проводов с помощью подходящего калибра. Возьмитесь за другой конец провода плоскогубцами или очень сильными пальцами и потяните их к ближайшему концу. После небольшого надавливания пластиковая изоляция должна соскользнуть, обнажив многожильный провод внизу.
Еще одна вещь, которую вам нужно знать, прежде чем мы начнем, — это то, как скручивать два провода вместе. Во всех описанных методах, кроме «метода обжима» и «метода зажима крокодила» «вам нужно будет начать со скрученных вместе проводов.Чтобы скрутить два провода вместе, сначала нужно снять изоляцию с проводов. Затем возьмите провода рядом и скрутите их большим и указательным пальцами. Полученное соединение должно быть достаточно прочным и удерживаться вместе при небольшом рывке. Теперь, когда вы освоили эти навыки, вы готовы изучить четыре способа подключения провода без пайки.

Метод зажима «крокодил» / прочность: Низкий — Метод зажима «крокодил» — самый слабый метод, описанный в данном Руководстве, но он идеально подходит для быстрых и временных соединений.Способность зажимов «крокодил» защелкиваться практически в любом месте очень удобна не только для подключения проводов, но и для закрепления предметов и удержания предметов. Что вам потребуется: пакет зажимов типа «крокодил» (доступен на RadioShack, не тот, который уже подключен к проводам), два провода с зачищенными концами.

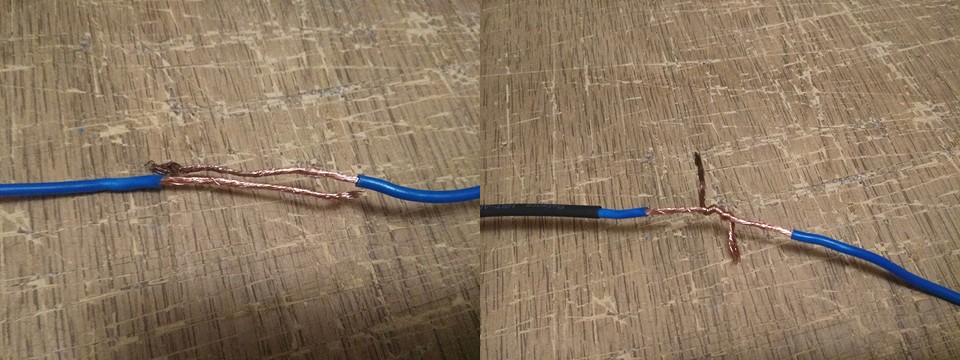

Удерживайте два зачищенных конца проводов параллельно друг другу. Наденьте на них зажим «крокодил», убедившись, что «зубцы» касаются обоих проводов. Разве это не было просто? Вы также можете купить зажимы из кожи аллигатора, которые соединяются с проводами, или сделать свои собственные.

Электролента Метод / прочность: Средняя — Метод изоленты довольно надежен и требует минимального количества расходных материалов и усилий. Этот метод может быть полезен для постоянных соединений, требующих изолированных стыков. Что вам понадобится: рулон изоленты и два провода, концы которых скручены.
Сначала наложите скрученную часть проводов на полоску изоленты. Плотно оберните ленту вокруг проводов 5-6 раз, следя за тем, чтобы закрыть все провода.Потяните за соединение, чтобы убедиться, что оно прочное.

Метод горячего клея / прочность: Высокая — Метод горячего клея — это прочное соединение, которое не только соединяет провода, но и изолирует их. Клей быстро остывает, поэтому не нужно зажимать провода. Что вам понадобится: пистолет для горячего клея и палочки (можно купить в местном магазине для хобби), набор проводов со скрученными концами.
Сначала нагрейте клеевой пистолет. После нагрева держите клеевой пистолет перпендикулярно скрученным проводам и выдавите на них каплю клея.Затем с помощью насадки клеевого пистолета или карандаша оберните клей вокруг проводов. Вращение клея обеспечивает лучшую связь, чем просто оставлять комок клея таким, какой он есть. Убедитесь, что вся часть зачищенной проволоки покрыта горячим клеем, а затем дайте ему остыть.

Метод обжима / прочность: Высокая — Метод обжима, безусловно, является самым сильным из описанных методов и требует самых специализированных инструментов, но, немного потренировавшись, может быть использован с мастерством. Инструменты доступны в вашем местном магазине оборудования или электроники или в Интернете. Что вам потребуется: обжим (иногда называемый обжимом шнура) или тонкий кусок металлической трубки длиной 3/4 дюйма (трубка должна проводить электричество), инструмент для обжима и пара зачищенных проводов.
Первое , вставьте зачищенную часть одного из проводов в обжим, полностью до изоляции. Повторите этот процесс для другого провода. Затем поместите обжим в выемку в обжимном инструменте. Сжимайте инструмент до тех пор, пока обжим не сломается. и изгибается в форме буквы «U». Продолжайте делать это с остальной частью обжима, пока не получите бороздку, идущую по длине обжима.Сильно потяните за провода, чтобы убедиться, что они правильно подключены. Обжимка требует практики, поэтому не расстраивайтесь, если она не сработает с первого раза.

В этом руководстве мы рассмотрели четыре различных способа подключения провода без пайки. Надеюсь, вы сможете использовать эти методы в своих схемах и проектах.

Как соединить провода (Краткое описание проекта)

Фото: istockphoto.com

Если в ваш список текущих дел входит амбициозный проект электроснабжения своими руками — будь то установка осветительной арматуры, замена переключателя или расширение электрические провода, чтобы добавить еще одну розетку в гараже — вам нужно знать основные навыки сращивания проводов. Если вы научитесь правильно сращивать провода, это не только обеспечит правильное выполнение ремонта и модернизации электрических систем, но и, что не менее важно, сохранит безопасность вас и вашего имущества.

Инструменты и материалы

Шаг 1

В следующих инструкциях предполагается, что вы соединяете вместе два провода Romex одного типа. (В этом примере мы подключаем NMC 12/2 с землей к проводу того же типа и размера.) Romex — это торговая марка проводов, которую предпочитают многие электрики, которая обычно используется в жилых помещениях.Маркировка на внешней изоляции «12/2 NMC с заземлением» указывает размер и тип провода — другими словами, провод 12 калибра с двумя внутренними изолированными проводниками (черный «общий» и белый «нейтральный»). ), а также неизолированный заземляющий провод. NMC — это аббревиатура от неметаллического кабеля, типа провода, наиболее распространенного в жилых помещениях.

Другие типы проводов Romex, используемых в жилищном строительстве:

  • Провод калибра 12 / 3–12 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для выключателей и осветительной арматуры.
  • два внутренних изолированных провода и заземление, обычно используемые для водонагревателей
  • Провод калибра 10 / 3–10 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для электрических сушилок для одежды
  • Провод калибра 6 / 3—6 с тремя внутренними изолированными проводники и заземление, обычно используемые для электрических плит и духовок

Следует отметить, что, хотя можно сращивать разные типы проводов Romex, например, от 12/2 до 12/3, вы никогда не должны сращивать вместе провода другой калибр.Калибр провода зависит от предполагаемой силы тока. Например, провод 12-го калибра может выдерживать примерно 20 ампер, а провод 10-го калибра — 30 ампер. Перегрузка провода силой, превышающей предполагаемую, может привести к его перегреву, расплавлению и, возможно, возгоранию.

Шаг 2

Перед тем, как начать какие-либо работы, выключите автоматический выключатель, подающий электричество на провод, который вы хотите сращивать. Будьте предельно осторожны при работе с электричеством, поскольку неправильное обращение с ним может привести к серьезным травмам или даже смерти.Убедитесь, что питание действительно отключено, с помощью вольтметра — устройства, измеряющего электрический ток в проводах — вы можете купить его в большинстве центров по ремонту дома. Если вы все еще не уверены, что питание отключено, выключите главный автоматический выключатель для всего дома.

Дополнительные меры предосторожности, которые следует предпринять перед началом вашего проекта:

  • Найдите партнера. Никогда не работайте только с электропроводкой. Вы хотите, чтобы кто-то был рядом на случай, если произойдет неприятное обстоятельство.
  • Поменяйте обувь. Носите обувь на резиновой подошве, чтобы изолировать свое тело.
  • Убедитесь, что пространство сухое. Никогда не работайте с электропроводкой во влажных или сырых условиях.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Step 3

С помощью плоскогубцев электрика или линейного мастера удалите две заглушки на новой распределительной коробке, которые будут вмещать и защищать сращенные провода и содержать искры, которые могут вызвать пожар, если что-то пойдет не так.Заглушки вдавливаются в коробку в заранее определенных местах во время изготовления для облегчения удаления. Большинство распределительных коробок являются универсальными и имеют заглушки разного размера для различных применений и разного калибра проводов. Эта установка позволяет вам выбрать места на коробке, где вы хотите установить соединители проводов и провода во время установки.

Фото: istockphoto.com

Шаг 4

Вставьте соединитель Romex (см. Пример на Amazon) в каждое выбивное отверстие в распределительной коробке.Обязательно приобретите соединитель, который подходит к выбивным отверстиям, которые вы используете в распределительной коробке, и подходит для диаметра сращиваемого провода. Закрепите разъем на распределительной коробке, используя контргайку с резьбой и затягивая плоскогубцами и / или отверткой. Разъемы действуют как защитные направляющие, которые также крепят провода к распределительной коробке. Без них провода могут быть повреждены острыми краями выбивных отверстий.

Шаг 5

Установите распределительную коробку надлежащим образом — многие типы прикрепляют непосредственно к стойке стены или поверхности с помощью монтажных винтов или анкеров — и в зоне в пределах диапазона существующего провода.

Шаг 6

Проденьте конец каждого провода 12/2 Romex (существующий провод и провод, который вы сращиваете с ним) через один из соединителей проводов Romex, прикрепленных к коробке. Затяните винты по бокам соединителя проводов, предназначенные для его фиксации, с помощью отвертки соответствующего типа.

Шаг 7

Вверните заземляющий винт в резьбовое отверстие на задней стороне распределительной коробки. Винт заземления заземляет распределительную коробку — безопасно возвращает избыточный электрический ток на землю — в случае короткого замыкания.

Step 8

Снимите примерно шесть дюймов внешней пластиковой оболочки с концов проводов, которые вы сращиваете. Универсальный нож идеально подходит для разрезания внешней изоляции. Удалите защитную бумажную упаковку, окружающую изолированные провода и заземляющий провод.

Фото: istockphoto.com

Шаг 9

Оберните один из оголенных медных проводов заземления один раз вокруг винта заземления, прикрепленного к распределительной коробке; вы должны оставить около шести дюймов оголенного провода, свешивающегося за винт.Затяните винт заземления с помощью отвертки, чтобы прикрепить провод заземления к коробке.

Теперь плотно скрутите второй провод заземления вместе с присоединенным проводом заземления с помощью плоскогубцев электрика и закрепите соединение с помощью накручивающегося колпачка / гайки. Аккуратно сложите соединенные провода в задней части распределительной коробки.

Step 10

С помощью пары инструментов для зачистки проводов удалите примерно 1/2 дюйма изоляции с концов обоих кабелей 12/2, как с черного, так и с белого проводов.Устройства для зачистки проводов — удобный инструмент для этой задачи, поскольку они предназначены для снятия изоляции с проводов самых разных размеров и доступны в большинстве центров по ремонту дома. Как и плоскогубцы, инструмент имеет острые кромки и заданные точки разреза, которые позволяют снимать защитную изоляцию с каждого провода, не повреждая сам провод.

Step 11

Используя плоскогубцы электрика, скрутите вместе зачищенные концы соответствующих проводов каждой жилы 12/2 Romex, белый провод к белому, а черный к черному.Скрутите их, пока они не будут плотно соединены, и закрепите каждое соединение проволочным колпачком / гайкой с резьбой. Аккуратно сложите оба комплекта проводов в распределительную коробку.

Шаг 12

Совместите защитную крышку с крепежными винтами на распределительной коробке и плотно затяните с помощью отвертки.

Знание того, как самостоятельно соединить электрические провода, может сэкономить ваше время и деньги на многочисленных проектах по электричеству и освещению в доме. Однако, если вы опасаетесь работать с электричеством или не имеете базовых знаний по электричеству, не стесняйтесь нанять лицензированного электрика для своего проекта.Хотя наем электрика может легко вернуть вам минимум 50 долларов в час, это небольшая цена, которую нужно заплатить, чтобы защитить вашу семью и вашу собственность от серьезных последствий плохо выполненных электромонтажных работ.

Фото: istockphoto.com

Некоторые работы лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Как соединить провода электрических цепей

Очень многие электрические проекты требуют соединения (сращивания) электрических кабелей вместе. Иногда это происходит в монтажных коробках, но это также может происходить везде, где вы хотите разветвить цепь в двух или более направлениях. Когда сращивание выполняется за пределами стандартной монтажной коробки, проект предполагает выполнение кабельных соединений внутри распределительной коробки с заглушкой, к которой можно получить доступ всякий раз, когда вам нужно работать с проводами.

Овладение техникой сращивания позволит решать бесчисленные проекты, которые улучшают ваше жизненное пространство, например, перемещение розетки или осветительной арматуры, удаление стены, отделка подвала или укрощение оборванных проводов, которые неправильно подключены.

Смотреть сейчас: Как сращивать электрический провод

Соображения безопасности

Любой проект, связанный с работой с проводами цепи, требует, чтобы вы сначала отключили питание цепи на сервисной панели (коробке выключателя).

Продемонстрированный здесь метод является правильным способом сращивания электрических проводов с использованием утвержденных UL соединителей, соединенных внутри утвержденной электрической коробки. Этими разъемами могут быть знакомые накручиваемые гайки для проводов или вставные разъемы нового типа.Этот метод одобрен Национальным электрическим кодексом (NEC). Никогда не следует использовать старый неформальный метод соединения проводов с помощью изоленты.

Электрические соединения никогда нельзя оставлять сами по себе в полости стены или потолка. Вместо этого все стыки должны находиться в утвержденной распределительной коробке или электрической коробке приспособления. Сам ящик должен оставаться доступным и не должен быть спрятан за гипсокартоном или другими строительными материалами, которые потребуют снятия, чтобы добраться до коробки.Распределительная коробка обеспечивает безопасную среду для ваших соединений, защищая их от ударов и сдерживая искры и огонь, если что-то пойдет не так. Хотя распределительные коробки сначала могут показаться громоздкими и ненужными, вы обнаружите, что с ними легко работать и они сделают вашу работу более безопасной.

  • В этом проекте предполагается, что поверхности стен открыты для обеспечения доступа, и что электрические кабели уже проложены внутри стеновых полостей. В противном случае процесс ловли кабеля сделает проект более сложным и трудоемким.

Сращивание проводов — не сложная техника для освоения, но, как и при любом ремонте электрооборудования, связанном с работой с проводами цепи, домашние мастера должны хорошо разбираться в электрических системах, а также иметь некоторый опыт в проведении базового ремонта.

Ель / Марго Кэвин

Как правильно выбрать гайку для проволоки

Выполняя практически любую электропроводку в своем доме, вы, скорее всего, столкнетесь с разъемами, которые используются для различных соединений проводов для осветительных приборов, розеток, переключателей и других устройств.Наиболее распространенным типом соединителей для проводов являются маленькие круглые пластиковые колпачки, часто называемые гайками для проводов , которые накручиваются на оголенные концы проводов для создания плотных соединений. Соединения гайки провода обратимы — их можно открутить в будущем, если вам понадобится заменить какое-либо устройство.

Разъемы для проводов

Лучшие

Если вы когда-нибудь обнаружите, что провода соединены изолентой или провода скручены вместе, а затем обернуты изолентой, избавьтесь от ленты и соедините провода с помощью гаек.Никогда не используйте ленту вместо проволочных гаек — она ​​просто недостаточно надежна и уязвима для повреждения. Некоторым нравится использовать проволочные гайки и обматывать их лентой. Это нормально, но вы, вероятно, не найдете ни одного производителя гайки, который посоветовал бы вам это сделать.

Существуют также разъемы для проводов типа push-fit, которые обеспечивают очень надежные соединения и просты в использовании. Но они дороже, чем проволочные гайки, и откручивать их в будущем, когда вам нужно будет снять устройство, может быть сложнее.

Как они работают

Стандартные проволочные гайки имеют примерно коническую форму и обычно имеют выступы по бокам, чтобы ваши пальцы могли удобно держать их. У некоторых видов вместо гребней есть маленькие боковые крылья. Внутри пластикового конуса находится небольшая прямоугольная пружина, которая обеспечивает натяжение проводов, чтобы надежно удерживать их. Когда вы затягиваете соединительный элемент, скручивая его, пружина все сильнее затягивается вокруг проводов. Разновидности классических проволочных гаек скрученного типа включают в себя вставные разъемы для проводов (вы вставляете прямые концы проводов в отверстия), водонепроницаемые разъемы для проводов (обычно с гелевым наполнением для защиты от влаги) и разъемы для стыкового сращивания (для соединения концов проводов с конец).

Как ими пользоваться

Всегда следуйте инструкциям производителя, так как методы различаются в зависимости от продукта. Но вот стандартная процедура:

  1. Зачистите примерно от 1/2 до 3/4 дюйма изоляции с конца каждого провода с помощью инструмента для зачистки проводов. Обязательно используйте правильное отверстие в приспособлении для снятия изоляции, чтобы не разрезать металл проволоки.
  2. Удерживайте провода вместе, чтобы их концы были выровнены.
  3. Установите гайку подходящего размера на концы проводов и надавите на провода, поворачивая гайку по часовой стрелке.Поворачивайте гайку настолько сильно, насколько это возможно, и под гайкой не будет оголенного провода. Вы также можете окончательно закрутить гайку с помощью линейных плоскогубцев, если чувствуете, что гайка недостаточно затянута.
  4. Немного потяните за каждый провод, чтобы убедиться, что он надежно закреплен гайкой. Если провод вообще вырывается, снимите гайку и начните заново.

Некоторые люди, в том числе многие электрики, любят скручивать провода линейными плоскогубцами по часовой стрелке на перед тем, как приклеить соединительный элемент.Они считают, что это обеспечивает более надежное соединение и может помочь сохранить вместе провода в ситуациях, когда вибрация может ослабить гайку. В любом случае лучше следовать инструкциям производителя, который часто не включает , а не , в том числе предварительное скручивание проводов вместе.

  • Наконечник : При соединении сплошного медного провода с многожильным медным проводом зачистите многожильный провод примерно на 1/8 дюйма больше, чем для сплошного провода. Многожильный провод имеет тенденцию оборачиваться вокруг сплошного провода, когда вы накручиваете гайку, поэтому дополнительная длина помогает создать надежное соединение.Перед тем, как надеть гайку для провода, выровняйте провода так, чтобы края изоляции были ровными, а концы многожильных проводов выходили за концы сплошного провода.

Размеры

Разъемы для проводов бывают разных размеров и цветов. Цвет указывает на размер, количество и тип проводов, которые может вместить гайка. Гайка неподходящего размера — это та, которая либо слишком велика, либо слишком мала для размера и количества подключаемых проводов. В любом случае это означает слабое соединение, которое потенциально опасно (отсоединенные провода вызывают возгорание).На упаковке всех гаек есть таблица, в которой указано, какой цвет гаек использовать с проводами, которые вы подключаете. Например, для конкретного производителя серая гайка может работать как минимум с двумя многожильными проводами калибра 22 и максимум с двумя одножильными проводами калибра 16. Следующий размер (возможно, синяя гайка) может подойти для двух одножильных проводов 22-го калибра и максимум трех одножильных проводов 16-го калибра. Перекрытие в таблице размеров является обычным явлением; просто убедитесь, что вы находитесь в пределах диапазона используемого вами цвета.Цвета зависят от производителя, поэтому всегда сверяйтесь с таблицей на упаковке.

Как скручивать электрические провода вместе

Используйте только провод на 600 вольт.
Шнур лампы, удлинители не рассчитаны на 600 вольт.
Используйте только медный провод. Алюминиевая проволока представляет собой опасность возгорания, и ее следует избегать. или установлен профессионалом.
30 выключатель ампер используйте 10 калибр /
120-240 вольт 30 ампер розетка может быть установлен только на 30-амперный выключатель / использовать провод 10-го калибра … нельзя быть подключенным к выключателю 15-20-40 ампер.

Оранжевый / № 10 калибра провод, с массой … 30 ампер. Безопасный максимум: 30 x 80% = 24 ампера.
Купить:
10-2 манометр / 30 А
10-3 / 30 А
Southwire электрические инструменты
желтый 12 калибр 20 ампер
розетка 120 вольт 20 ампер может быть установлена ​​на выключателе 20 ампер, но не выключатель на 15 ампер / используйте провод 12 га.
… нельзя подключать к выключателю на 30-40 А.

Желтый / № 12 провод, с массой … 20 ампер. Безопасный максимум 16 ампер.
Купить:
12-2 манометр / 20 А
12-3 / 20 А

НМБ — домашняя проводка
УФ — подземная
Рулоны многопроволочного

Белый 14 калибр 15 ампер
розетка 120 вольт 15 ампер, AFCI, GFCI, таймер, переключатель и т. Д. Могут быть установлены на выключателе на 15 или 20 ампер.Никогда не подключайте провод 15 калибра к Автоматический выключатель на 20-30-40 ампер.

Белый / калибр # 14 провод, с землей … 15 ампер. Безопасный максимум 12 ампер.
Купить:
14-2 манометр / 15 А
14-3 / 15 ампер

НМБ домашний электропроводка
УФ подземная

50-60 Используйте автоматический выключатель 6 калибра /
Розетка на 240 вольт 50 может быть установлена ​​только на выключатель на 50 ампер

Купить:
6-2 провод
Southwire электроинструмент
НМБ домашний электропроводка
УФ подземная
40-50 использование выключателя 8 калибра /
Розетка 240 вольт 40 ампер может быть установлена ​​только на выключатель 40 или 50 ампер

Купить:
8-2 провод
Southwire электроинструмент
НМБ домашний электропроводка
УФ подземная

Медь заземляющий провод.
Каждое устройство, нагрузка, металлический корпус и т. Д. Должны быть заземлены. Провод заземления должен быть непрерывным на протяжении всей установки, никогда не отключаться, никогда не использовался в качестве нейтрального провода.
Обычно … используйте тот же размер, что и другие провода в цепи.
Купить:
Медный провод заземления 12 калибра.
Заземление. провод
зеленый провод заземления
Земля косички
Земля стержни / заземляющие зажимы на Amazon

Бронированный кабель может использоваться как заземленное соединение, и защитит провода от повреждений.Металл можно запитать от нарушение изоляции.

Не металлические гибкие кабели должны иметь заземление провод, но не имеет опасности короткого замыкания, вызывающего травма от шока.

Все трубы … металлические, пластиковые … гибкие и жесткие … должны быть прикреплены к конструкции и прикреплены к ограждениям, ящикам.
Движение, повреждение и ухудшение являются основными причинами поражения электрическим током. неудача.
Купить:
Бронированный кабель
Southwire резак для бронированного кабеля
Неметаллический гибкий трубопровод
Power хлыст
Тянуть ящики


Электрооборудование инструменты должны быть изолированы.
Всегда лучше отключать питание, но проблемы с нарушением изоляции, отсутствием правильного заземления, отсутствия GFCI, нестандартной проводки, генератора работа без автоматического переключателя, и другие проблемы создают риск любой, кто работает на электроэнергии.

Купить:
Электрик Наборы инструментов
Klein инструменты
Инструменты комплекты


12 га Многожильный провод подходит для кабелепровода с несколько проводов … но многожильный не может быть установлен под винт клеммы на розетках, выключатели, таймеры и т. д. без риска… тепла вызывая растопыренные пряди … которые отслаиваются … и начинают дугу. Подключите многожильный к короткому куску сплошного медного провода и прикрепите твердый к винтовой клемме. Не паяйте жилую или коммерческую проводку.
Купить:
рулона из многожильного провода

Защитить проводка от повреждений
Используйте кусачки вместо плоскогубцев или отвертки для удаления скоб (и гвозди). Не повредите кабель или провода внутри кабеля.

-Код гласит: кабель ДОЛЖЕН БЫТЬ закреплен без повреждения внешней покрытие.NEC sec. 336-15
Купить
Конец кусачки на Amazon



электрически изолированные инструменты
При снятии изоляции с провода НЕ допускайте царапин и надрезов на поверхности. из медной проволоки. Это увеличивает сопротивление и нагрев проводов и создает возможные слабые точка.
Купить инструменты:
проволока стриптизерши на Amazon
Linesman плоскогубцы
Утилита нож на Amazon

Мультиметры
Напряжение проверяется по двум отдельным проводам. Ом или сопротивление протестировано на обоих концы той же проволоки.Сила тока проверяется по одной или двум точкам на одном и том же провод.
Купить:
Аналог. мультиметр
Мультиметры на Amazon
Klein мультиметр
Electric тестеры в Amazon
клещи для проверки расхода на линии

Почему медь является выбором №1 для электрических соединителей

На протяжении почти 200 лет медь была предпочтительным материалом для электрических соединителей. Медь использовалась в электропроводке с момента изобретения электромагнита и телеграфа в начале 1800-х годов и получила еще большее распространение с изобретением телефона в 1876 году.Сегодня медные электрические соединители все еще используются в телекоммуникациях, а также в производстве, распределении и передаче электроэнергии.

Почему медь используется в большинстве электрических проводов?

Все металлы обладают некоторым удельным сопротивлением электрическим токам, поэтому для протекания тока им требуется источник питания. Чем ниже уровень удельного сопротивления, тем больше у металла электропроводность. Медь имеет низкое удельное сопротивление и поэтому является отличным проводником.

Медь также менее окислительна, чем другие металлы.Окисление происходит, когда кислород и влага в воздухе вступают в реакцию с поверхностью металла. Эта реакция разъедает металл и образует пленочное покрытие, подобное ржавчине на стали. Медь не ржавеет, но образует зеленоватую патину, называемую оксидом меди. Однако, в отличие от ржавчины, это покрытие фактически защищает металл от дальнейшей коррозии и не влияет на проводимость.

Чем отличается алюминиевая проводка от медной?

В то время как алюминий можно использовать для электрических нужд, медь лучше во многих отношениях.Во-первых, алюминий имеет более низкую проводимость, чем медь, а также более склонен к окислению. Оксид алюминия, образующийся на поверхности, не является проводящим, как оксид меди, а это означает, что он будет мешать прохождению электричества. Чтобы бороться с этим окислением, алюминий необходимо покрыть антиоксидантным кремом.

Также могут возникнуть проблемы с безопасностью алюминиевых электрических соединителей. Алюминий расширяется и сжимается при нагревании и охлаждении, поэтому алюминиевая проводка со временем может расшататься, создавая опасность пожара.Эти проблемы безопасности можно уменьшить, но для этого требуются особые соображения, такие как специальные приспособления, предназначенные для алюминиевой проводки, устройства для прерывания дугового замыкания и медный провод «скругления» к концам алюминиевых проводов. Напротив, медная проводка более безопасна в использовании и требует меньших мер предосторожности.

Какие лучшие практики для медных электрических соединителей?

Хотя у меди меньше проблем с безопасностью, чем у алюминия, всякое электричество опасно. Работая над проектом электропроводки, обязательно соблюдайте соответствующие меры безопасности.

При использовании медных электрических проводов убедитесь, что:

  • Используйте медный соединитель, соответствующий размеру и количеству подключаемых проводов.
  • Используйте только электрические разъемы, указанные UL (Underwriters Laboratories).
  • Убедитесь, что концы проводов полностью закрыты разъемом. Изолента не является безопасной альтернативой для покрытия оголенного провода.
  • При подключении ранее соединенных проводов можно повредить концы.Обрежьте концы и заново снимите изоляцию, чтобы обеспечить максимально безопасное соединение.
  • Закончив, проверьте надежность соединения, осторожно потянув за провода.
Провод

Добавить комментарий

Ваш адрес email не будет опубликован.
