Схема проводки в однокомнатной квартире: рассмотрим подробно

Возможный вариант схемы электропроводки в однокомнатной квартире

Схема электропроводки в однокомнатной квартире в старых домах в большинстве случаев совершенно не отвечает современным требованиям. Поэтому выполняя ремонт квартиры, следует побеспокоиться о ее обязательной замене.
Это не только избавит вас от массы проблем в будущем, но и обезопасит ваше жилье от возможных пожаров. Ведь согласно статистике, именно короткое замыкание старой проводки является основной причиной пожаров в нашей стране.

Подготовительные мероприятия

Выбор основных параметров электрической сети вашей квартиры

Итак:

  • Выбор сечения и материала, из которого будет выполнена электропроводка в однокомнатной квартире, и схема ее размещения во многом зависят от типа прокладки и суммарной мощности всех подключаемых приборов.
    Поэтому, прежде всего, нам следует составить план расположения розеток и сети освещения. При этом следует руководствоваться нормами «Правил устройства электроустановок» (ПУЭ) и элементарными понятиями удобства.
    1. Установка выключателей в ванной комнате запрещена
    2. В ванной комнате запрещена установка розеток без автоматов УЗО.
    3. Выключатели в комнатах должны располагаться у двери со стороны дверной ручки.
    4. Розетки в жилых помещениях могут быть расположены исходя из удобства их использования. При этом рекомендуемыми величинами является высота от 0,3 до 1,8 метра.
    5. Выключатели обычно располагают на высоте 0,6 – 0,8 м.

На фото изображены рекомендуемые расстояния для расположения электропроводки

  • Следующим важным шагом становится выбор схемы прокладки электропроводки. Может быть использован метод открытой проводки в коробах или скрытой проводки в стенах. Каждый из этих методов имеет собственные достоинства и недостатки. Так к достоинствам открытой проводки относится:
    1. Возможность монтажа без выполнения ремонта в комнате.
      Вы просто монтируете под потолком дополнительный короб, в который в дальнейшем укладывается проводка.
    2. Значительно сокращается время монтажа. Так при правильном подходе, в однокомнатной квартире всю проводку можно заменить буквально за один день.
    3. Легкость проведения ремонтных работ и последующего монтажа дополнительных электроприемников.
  • А вот преимуществ у скрытой проводки несколько больше:
    1. Согласно ПУЭ, к скрытой проводке предъявляются значительно меньшие требования. Вследствие этого далеко не всегда необходимо использовать дополнительную защиту от механических и термических повреждений. Да и дополнительных коробов к ней покупать нет необходимости. Благодаря этому цена вопроса значительно ниже.
    2. У скрытой проводки при одинаковом сечении провода несколько выше допуски по номинально допустимым токам и токам перегрузки. Достигается это за счет более качественных показателей теплоотдачи.
    3. Скрытая проводка совершенно не портит внешний вид вашей квартиры и не забирает и так небольшое пространство квартиры.
  • Исходя из всего этого, можно сделать вывод, что открытую проводку выбирают только в исключительных случаях. Например, когда ремонт уже выполнен, а проводку заменить забыли.
    Либо когда штробление стен крайне нежелательно из-за ветхости здания. В остальных же случаях оптимальным вариантом является хоть и более трудоемкий, но вариант скрытой проводки.

Расчет электрической сети однокомнатной квартиры

Итак:

  • Прежде всего, нам необходимо рассчитать номинальную нагрузку всех ваших электроприемников. Для этого используем упрощенную формулу; где P – это номинальная мощность электроприборов, U – номинальное напряжение электросети (для однофазной сети это 220В), а I – номинальный ток нашей электросети.

Примерная мощность различных электроприборов

  • Исходя из этой формулы, электроприбор мощностью в 1кВт потребляет ток в 4,55 А. Для упрощения расчета и создания определенного запаса принимаем его равным 5А.
  • При расчете вашей электрической сети учитывайте только реально возможные ситуации ее использования с максимальной нагрузкой. Не стоит рассчитывать исходя из того, что вы подключите сразу четыре 2кВт обогревателя в одной комнате.
    Ведь вероятность этого достаточно низкая. А схема электропроводки в квартире однокомнатной от такого расчета значительно усложнится и возрастет в цене.
  • Теперь приступаем к выбору необходимого нам провода. Делать это следует согласно п.1.3 ПУЭ.
    Но учитывая, что наши нагрузки не велики и сверхточного расчета нам не надо, мы производим приблизительный расчет. Для этого принимаем, что сечение в 1 мм2 медного провода имеет пропускную способность в 10А, а алюминиевого — в 5А.

Обратите внимание! При более точном расчете с учетом таких параметров как вид изоляции, способ прокладки и температура окружающего воздуха пропускная способность провода, скорее всего, будет несколько выше. Но при наших нагрузках эта разница не столь существенна и не окажет кардинального влияния на конечный результат.

Выбор сечения провода по номинальной нагрузке

  • Следующим определяющим для нас пунктом в ПУЭ становится п.
    6.2.2. Он гласит, что групповые сети внутреннего электроснабжения должны быть оборудованы автоматическими выключателями на номинальный ток не выше 25А. Исходя из этого, нам следует разделить нагрузки в квартире таким образом, чтоб поделить их на группы не более 25А каждая.

Обратите внимание! Что для питания сети освещения обычно образовывают группу с номинальным током не выше 16А. При этом, согласно п.6.2.3 ПУЭ,, она не должна содержать более 20 ламп накаливания или розеток одновременно. А многоламповые люстры считаются как один потребитель с соответствующей нагрузкой.

  • Обычно план электропроводки однокомнатной квартиры может быть выполнен одной или двумя такими группами. Ведь 5кВт для ее питания вполне достаточно, а разделение на группы зачастую делают только исходя из соображений безопасности и удобства.

Выбор схемы питания однокомнатной квартиры

Схема питания всей квартиры от одной группы

Итак:

  • Если суммарная мощность всех наших электропотребителей не превышает 25А, то мы можем организовать питание всех потребителей от одной группы. Это наиболее простой и дешевый вариант, который наверняка и был реализован в вашей квартире еще на стадии строительства. Только выполнялся он, скорее всего, из алюминиевого провода. К его недостаткам можно отнести:
    1. Более низкую надежность схемы. Ведь в результате повреждения электропроводки на любом участке обесточится вся квартира.
    2. Сильная зависимость от работы мощных электроприборов (например, электронагревателей или бойлеров).
    3. Большее количество распределительных коробок в каждой комнате.

Обратите внимание! Для питания мощных электроприборов лучше выполнить отдельную группу со своим автоматическим выключателем и при необходимости своим УЗО.

  • Так как такая схема электропроводки однокомнатной квартиры не предполагает отдельного распределительного щита, то подключившись к автомату после счетчика, вы тянете питающий провод по всей квартире. Согласно наших расчетов это должен быть медный провод с сечением не менее 2,5 мм2 или его алюминиевый аналог. В местах подключения розеток и выключателей вы делаете распределительные коробки, в которых подключаетесь к питающему проводу.
  • Для уменьшения количества распределительных коробок, которые снижают надежность нашей схемы, целесообразно подключать в каждой коробке сразу несколько электропотребителей. Все электрические подключения потребителей должны выполняться параллельно питающему проводу.

Вариант схемы питания квартиры от одной группы

Схема питания однокомнатной квартиры от нескольких групп

Итак:

  • Если суммарная расчетная нагрузка на вашу однокомнатную превышает 25А, то любая инструкция по электроснабжению укажет на необходимость разделения нагрузок на группы. Кроме того разделение на группы часто выполняют, даже если суммарная нагрузка не превышает 25А. Делается это с целью выделения отдельной линии на крупный источник потребления энергии или в целях повышения безопасности и удобства электроснабжения.
  • Группы обычно образуются в зависимости от характера нагрузок (например, освещение отделяется от розеток) либо по требуемой степени защищенности (например, группу электроснабжения ванной комнаты и кухни оборудуют УЗО, а группу питающую комнату и прихожую комнату — нет).
    Количество групп ограничивается только вашими финансовыми возможностями и целесообразностью.
  • К недостаткам разделения питания квартиры на несколько групп можно отнести следующие:
    1. Удорожание суммарной стоимости схемы разводки. Причиной этого является использование большего количества материалов.
    2. Если выполняется монтаж скрытой проводки с разделением на группы, то для прокладки питающих линий потребуются значительно более глубокие штробы. Поэтому если вы выполняете работу своими руками, то трудоемкость такого процесса значительно выше.
    3. Необходимость монтажа распределительного шкафа в квартире.

Обратите внимание! При монтаже распределительного щита в квартире ,согласно п.7.1 ПУЭ, он должен быть оборудован в удобном для обслуживания месте, не иметь оголенных частей, закрываться на замок, располагаться не ближе 50 см от трубопроводов, быть изготовлен из несгораемых материалов, а автоматические выключатели должны быть установлены только на фазных проводах.

Вариант электроснабжения квартиры с двумя группами

  • При монтаже отдельных групп лучше выполнять их по очереди во избежание их случайного объединения. Кроме того следует соблюдать правила монтажа электропроводки, видео которых вы во множестве найдете в сети интернет.

Вывод

Соблюдая наши нехитрые рекомендации по правилам расчета и выбора схемы электроснабжения однокомнатной квартиры, вы без труда смонтируете надежную и долговечную электросеть.

При этом ее надежность и запас прочности будет отвечать самым высоким стандартам. А при качественном монтаже безопасность такой электросети будет отвечать всем нормам ПУЭ и не приведет к пожару или другим неприятным ситуациям.

Схема электропроводки в однокомнатной квартире. Фото и видео

Автор Alexey На чтение 6 мин. Просмотров 1.6k. Опубликовано Обновлено

Планируя замену электропроводки своими руками в однокомнатной квартире, или с помощью услуг профессионального электрика, необходимо составить схему подключения всех линий проводки, розеток, выключателей, распределительных коробок, различных стационарно устанавливаемых электроприборов (вентилятора, кондиционера, электроплиты), автоматических выключателей и устройств защитного отключения (УЗО).

В плане электропроводки, помимо приведения электрических соединений, также желательно указывать точное местоположение точки подключения каждого электроприемника в квартире.

Пример плана схемы электропроводки комннаты

В отношении однокомнатных квартир, из-за кажущейся простоты разводки кабелей, многие начинающие мастера игнорируют планировку электропроводки, сразу приступая к работам, смутно представляя себе схему и конечный результат.

В итоге, при таком подходе, можно столкнуться с непредвиденными трудностями и проблемами. К тому же, неправильно проложенная своими руками электрическая проводка, без знания правил и требований, может стать причиной несчастного случая.

несчастный случай , сгоревшая розетка и электропроводка

Поэтапное формирование общей схемы электропроводки

Составляя план разводки кабелей, необходимо разделить черчение схемы проводки на четыре этапа, по одному для каждого помещения типичной однокомнатной квартиры (жилая комната, прихожая, кухня,санузел).

Пример схемы разводки электропроводки в однокомнатной квартире

Независимо от плана жилища, продумывать электропроводку необходимо для каждого помещения в отдельности, исходя из специфики предназначения каждой комнаты.

Под спецификой следует понимать использование электроприборов и оборудования, а также расположение розеток, выключателей, органов управления. Необходимо ознакомиться (информация имеется на данном ресурсе) со спецификой устройства электропроводки в каждом помещении квартиры, составляя своими руками общую схему.

Расчёт кабелей исходя из нагрузки

При составлении схемы разводки проводов для каждого помещения необходимо придерживаться основополагающей последовательности действий, которые исходят из логической цепочки понятий, объяснение которых выходит за рамки данной статьи:

  1. Каждый электроприбор потребляет ток, на который должна быть рассчитана электропроводка.
  2. При подключении на один кабель несколько электроприемников, их токи суммируются, а значит, поперечное сечение проводов должно быть рассчитано на данную сумму.

    Таблица выбора сечения провода по току и мощности

  3. Каждая линия проводки должна быть защищена автоматическим выключателем, рассчитанным на номинальный ток проводов в цепи с наименьшим сечением.

Поэтому необходимо правильно рассчитать сечение предполагаемых к установке проводов, и указать их на план схеме. Методику самостоятельного расчёта сечений по току или потребляемой мощности, можно найти на данном ресурсе, или взять у других заслуживающих доверия источников.

Пример схемы коммутационных аппаратов разделенных на группы и сечения кабелей для однокомнатной квартиры

Там же можно найти описание видов электропроводок, способы их укладки и типы используемых кабелей.

Разделение электропроводки на отдельные линии

Ещё один принцип, которого стоит придерживаться, независимо от предназначения помещения однокомнатной квартиры, составляя своими руками схему её электропроводки – это разделение потребителей на группы.

Пример схемы электропроводки в квартире

Минимальный вариант – группа розеток и освещения. Это означает, что от квартирного щитка должны идти отдельные защищённые автоматами кабели для розеток и электроосветительных приборов.

Помимо электробезопасности, такой подход выгодно отличается в плане удобства замены своими руками выключателя или розетки – будет возможность пользоваться электроосветительными приборами, не отключая электричество в квартире целиком.

Схема для ванной

Для мощных потребителей электроэнергии, таких как бойлер, электроплита, кондиционер, холодильник, необходимо прокладывать отдельную линию.

Схема электропроводки на кухне

Данное требование обосновано тем, что сечение проводов, обеспечивающих питание данных электроприборов должно быть большим, чем для кабелей, питающих менее мощное оборудование.

Соответственно, защитный автомат, рассчитанный под данное сечение, может не сработать, если в подключенном последовательно кабеле с более тонкими жилами появится сверхток, приводящий к перегреву, оплавлению и возгоранию изоляции.

Защита от поражения

Все группы розеток необходимо снабдить УЗО, реагирующими на утечки тока через тело человека или изоляцию. Таким способом реализуется защита от поражения при появлении опасного напряжения на корпусе электроприборов, и обеспечивается противопожарная безопасность. В отношении ванной комнаты, наличие УЗО является обязательным условием при установке розеток.

Желательно установить УЗО и на линию освещения тоже, особенно для ванной комнаты. Например, металлические части настенных светильников могут оказаться под напряжением и стать причиной поражения при их касании.

К тому же, в распределительной коробке, выключателе или клеммнике люстры может оказаться вода по вине соседей сверху. Попадание воды на токопроводящие поверхности не вызовет короткого замыкания и не заставит сработать автомат, но может стать причиной утечки, приводящей к порче изоляции и осветительного оборудования.

УЗО должны подключаться последовательно с защитным автоматом, причём номинальный ток УЗО должен быть на одно значение выше.

подключение УЗО

Схему УЗО + автомат можно заменить дифавтоматом, сочетающим в себе оба эти устройства, которые устанавливаются в квартирном распределительном щитке.

Сам щиток должен находиться в доступном месте на высоте, недосягаемой для маленьких детей.

Высота установки Распредщита в коридоре

Необходимость соблюдения правил и нормативов

При составлении схемы электропроводки, для того, чтобы не случайно не повредить при установке проводов другие коммуникации, необходимо иметь под рукой план их разводки в квартире.

Сверившись с расположением трубопроводов и различных кабельных линий, нужно провести электропроводку, по возможности избегая её пересечения с данными коммуникациями, придерживаясь правил прокладки электропроводки, которые детально описаны на данном ресурсе.

пример расположения проводки в комнате

Для удобства в данной статье выложены цитаты из правил устройства электроустановок (ПУЭ) и строительных норм и правил (СНиП).

Данные нормативы также включают расположение электропроводок, розеток и выключателей относительно дверей, стен, пола и потолка. Определяют точное местоположение проводки и электрических точек в квартире, указывая на плане расстояния в метрах или миллиметрах.

Поскольку к распределительным коробкам должен обеспечиваться доступ, то их количество можно уменьшить — планируя разводку проводов под розетки и выключатели, стоит планировать таким образом, чтобы осуществлять необходимые подключения в подрозетниках выключателей и розеток.

Условные обозначения на плане

Если для документации на квартиру нужен профессиональный чертёж схемы электропроводки, то лучше обратиться в соответствующие организации, обладающими квалифицированными специалистами, и имеющими право на составление подобных документов.

Но составляя монтажную схему для мастера, или планируя своими руками сделать все электромонтажные работы, нужно выучить минимальный набор условных обозначений различных часто встречающихся в квартире электрических точек и электроприемников.

условное обозначение выключателей и розеток на схеме

На плане электропроводки все три провода, необходимые для подключения розеток (фаза, ноль, заземление) можно обозначать одной линией для упрощения чтения схемы, а линии электропроводок для отдельных групп потребителей следует указывать различными цветами.

чертеж схемы квартиры от руки

Чертёж может быть начерчен от руки, главное соблюдать аккуратность и точность в обозначениях.

В сети интернет существует множество схем квартирных электропроводок, их можно использовать как шаблон, добавляя и изменяя по необходимости.

Проводка в квартире своими руками

Комфортность жизни современного человека напрямую зависит от наличия надежного источника электрической энергии. На нее завязано практически все – освещение помещений, приготовление пищи и хранение продуктов, отопление помещений и подогрев воды, кондиционирование и вентиляция, средства коммуникации и доступа к информации, десятки других приборов и устройств, без которых уже трудно представить свое существование.

Проводка в квартире своими руками

Поставщики электроэнергии в наше время работают стабильно, без серьезных и продолжительных сбоев, и если потребитель своевременно оплачивает услуги, то он может рассчитывать на полный доступ к имеющимся «благам цивилизации». Но вот только энергоснабжающие компании гарантируют подачу напряжения до «водораздела» — до счетчика потребленной энергии. А дальше начинается зона ответственности хозяина жилья, и в его праве расположить все точки освещения и подключения к электросети в оптимальном количестве, с его точки зрения, и в удобном для пользования месте. Но как подойти к решению данного вопроса? Будет ли монтироваться проводка в квартире своими руками, или же целесообразнее все же воспользоваться услугами специалистов-электриков?

Сможет ли хозяин квартиры самостоятельно оптимально разместить и просчитать все элементы домашней электросети?

Однозначно на этот вопрос ответить невозможно. Многое зависит от подготовленности, «подкованности» квартировладельца в области физики, электротехники. Немаловажным фактором является способность к долговременному планированию, так как работы по замене проводки подразумеваются на многие годы вперед. И, в конце концов, хозяин квартиры должен иметь неплохой багаж навыков и в области общестроительных работ – без этого тоже никак не обойдется.

В прокладке проводки — немалая составляющая и общестроительных работ

Цель данной публикации – дать хозяину квартиры представление о масштабности мероприятий по прокладке домашней электрической сети, об основных принципах ее планирования, о правильном распределении нагрузок, о приемах монтажа кабельной части и электроарматурных изделий, о других важных нюансах. Будет возможность понять, стоит ли, браться за такой объем работ самостоятельно, или все же пригласить квалифицированных мастеров. С точки зрения профессионалов, без наличия практики и без допуска по электробезопасности лучше подобные работы самостоятельно не выполнять, так как существует масса нюансов, которые просто невозможно описать в масштабах одной статьи — их знание приходит с многолетним опытом. Тем не менее, знать основные принципы прокладки проводки в квартире будет полезно любому владельцу – станет возможным контролировать работу мастеров (увы, встречаются и среди них проходимцы), и для безопасной эксплуатации жилья такое понимание вопроса никогда не будет лишним.

Когда стоит заняться прокладкой новой проводки в квартире?

Тот, кто получал новую квартиру в домах, которые возводились и сдавались по старому принципу – «под ключ» (хотя, как правило, с не особо высоким качеством), знает, как, зачастую, неудобно, непродуманно там были размещены точки подключения к электросети. Да, все соответствовало старым ГОСТам, но беда в том, что эти стандарты писались тогда, когда насыщенность человеческого быта разнообразными электроприборами существенно отличалась от нынешних условий.

По мере приобретения новых приборов приходится протягивать по квартире удлинители или даже прокладывать новые линии, так как некоторым электроустановкам явно недостаточно расчетной мощности старых проводов. Тянущиеся по полам кабели – это и ощущение определенного дискомфорта, и явный минус интерьерному оформлению комнаты.

Лишние удлинители на полу никогда не красят интерьера

Мало того, при недостаточности точек подключения многие жильцы, слабо разбирающиеся в электротехнике, выполняют порой невообразимые соединения с помощью тройников, используя даже их в несколько каскадов. Увы, это прямая дорога к возникновению пожароопасной ситуации в квартире.

А вот это уже — прямой путь к большой беде

 И вот, когда рано или поздно приходит пора делать капитальный ремонт в своей квартире, самый разумный шаг – полностью, от точки ввода и до последней розетки, заменить и проводку, и всю электроарматурную часть, спланировав установку точек подключения питания наиболее удобно, рационально и безопасно.

Есть и еще одна очень важная причина когда-нибудь полностью поменять кабельную часть. Дело в том, что при строительстве многоэтажек в былые времена, по соображениям экономии, внутреннюю проводку в большинстве случаев делали из алюминиевых проводов. Алюминий обладает вроде бы и неплохими характеристиками электропроводности, но сейчас его уже практически для этих целей не применяют, так как его недостатки значительно перевешивают достоинства.

  • Во-первых, металл очень мягкий сам по себе. Он легко деформируется, продавливается при использовании контактных винтов, клемм шайб и т.п. – два раза на одном месте сделать контакт вряд ли получится – провод просто сломается в истонченном месте. То ест, ремонтные работы с алюминиевой проводкой крайне затруднительны. Паять его очень сложно, и в условиях монтажа домашней проводки будет крайне нерационально применять такую технологию.
  • Однако, алюминий пластичен только тогда, когда он, скажем так, «свежий». У этого металла есть удивительное свойство – электрохимические процессы, происходящие в нем при прохождении тока, с течение времени коренным образом меняют свойства вещества. Через 15 ÷ 20 лет эксплуатации (а для проводки – это совсем невеликий срок) алюминиевые проводники становятся хрупкими. Не исключены внезапные обрывы сети, практически беспричинные, найти которые бывает очень нелегко, а устранить – еще сложнее, так как провод может ломаться даже при осторожных попытках сделать новую скрутку или изогнуть его для клеммного соединения.
Старые алюминиевые скрутки надежностью, увы, не отличаются
  • Еще одно поразительное свойство: казалось бы, очень устойчивый к коррозии металл, но не тут-то было! Если на проводник попало хотя бы небольшое количество воды, то под действием электричества неизбежны процессы электрокоррозии. Причем, они могут быть незаметны внешне — с виду целый проводник внутри может быть «изъеден» настолько, что даже небольшая нагрузка вызывает нагрев, искрение или отказ. Иногда любое прикосновение к такому проводу приводит к его обламыванию.
Сравните с картинкой выше — есть разница?

Иными словами, если заниматься вопросами электрохозяйства всерьез, то нужно не колеблясь заменить всю старую алюминиевую проводку на надежную медь. Электротехнические параметры у нее даже повыше, пластичность – хорошая (но не чрезмерная), и не меняющаяся ни от времени, ни от эксплуатации под большими нагрузками. Стоимость медных проводов, безусловно, существенно выше, но проводка в квартире делается, как уже говорилось, на десятилетия вперед, и экономить на таких вопросах просто неразумно. Заодно с заменой можно попутно решить все вопросы с оптимизацией размещения всех элементов домашней электросети.

Если же хозяин приобрел новую квартиру, в доме, который сдан по принципу «сделай сам», то нечего и думать – необходимо тщательно спланировать всю квартирную электросеть, с учетом своего видения расположения электроприборов и мебели в комнатах, и заняться проводкой буквально в первую очередь – еще до заливки полов, отделки стен и потолков. Ниже по тексту станет понятно, почему это именно так.

Еще несколько аргументов в пользу не модернизации или ремонта, а капитальной переделки старой проводки.

1. В былые времена заземляющие контура в жилых постройках обязательными не считались, и все внутридомовые сети прокладывались по системе TN–C, когда рабочий ноль и заземление были заведены на единый провод (PEN) еще на электроподстанции. Единственное достоинство такого подхода – простота монтажа и минимальный расход материала, так как все розетки в квартире запутывались исключительно двумя проводами – нулевым и фазовым.

Система TN–C — «позавчерашний день» электротехники

При перезагрузке или пробое на металлическом корпусе электроприборов очень вероятно  появление опасного для жизни напряжения. Мало того, такой тип контактного соединения не дает корректно работать и аппаратам защитного отключения (УЗО), некоторым современным импульсным блокам питания. Сегодня такая система не используется, кое-где – даже законодательно запрещена, и  ее обязательно следует поменять на одну из более совершенных систем: TN–S или TN–С–S.

TN–S чаще применяется в частных домах, в которых организована собственная система заземления. Хотя, могут и в многоквартирных домах быть организованы заземляющие шины, соединенные сваркой и проходящие от наружного контура заземления по всем этажам.

Примерная схема системы TN–S

Но все же чаще в многоэтажных жилых домах применяется система TN–С–S, в которой глухозаземлённая нейтраль разделена на два проводника – рабочий ноль и заземляющий контур, непосредственно в подъездном распределительном щитке.

В многоэтажной застройке часто применяется принцип TN–С–S

В любом из двух последних случаев для разводки уже используются три контакта – фазный, нулевой и заземляющий. Можно сразу упомянуть и о цветовой маркировке этих проводов – одна должна соответствовать действующим стандартам.

Цветовая маркировка проводов переменного тока

Обратите внимание, что цвет фазного провода может быть разным. Но вот нулевой и заземляющий – имеют обязательную расцветку, так, чтобы ее невозможно было спутать при проведении электромонтажных работ.

В одном кабеле может быть заключено несколько фазных проводников

Кстати, в одном кабеле может быть заключено и несколько фазных проводников. Они между собой будут различаться по цвету, но при этом все равно два проводника будут выделяться своей обязательной окраской – «рабочий ноль» и «земля».

Очень многие современные электроприборы оснащаются трехконтактной вилкой. Так вот, необходим сделать важное пояснение. При установке новых розеток хозяева, безусловно, стараются установить также трехконтактные. Однако, если в вашей квартире еще не организована электропроводка по схемам TN–S либо TN–С–S, то ни в коем случае нельзя делать перемычки между нулевым контактом и заземляющим непосредственно на розетке.

Если жизнь и здоровье ваших родных и близких вам небезразличны, никогда не делайте подобного «заземления»!!!

То, что может делаться на уровне распределительно щита – абсолютно недопустимо прямо на точке подключения. Это не только не даст должного эффекта, но и резко повысит уровень опасности. Вероятность поражения электротоком или возникновения пожароопасной ситуации при таком подключении – огромная! Лучше вообще не иметь подключения к заземлению, чем организовывать подобное.

А еще лучше– смонтировать новую проводку по всем правилам!

2. Второй важный аргумент заключается в том, что сам принцип разводки, применявшийся ранее при жилом строительстве – крайне несовершенен. Речь идет о так называемом «дозировании» нагрузки. Чтобы понять – вспомните старые распределительные подъездные щиты. Электросчётчик, два автомата (или плавких предохранителя – пробки) – и все. Два провода шли в квартиру, терялись где-то в толще стены, а от них делались в контактных коробках ответвления на каждую точку освещения или розетку. Одним словом, как от ствола дерева отходят тонкие ветви, так от основных проводов делались отводки. Опять же: сточки зрения экономичности — это выгодно, но во всем остальном – не выдерживает критики.

Эта система буквально кишела скрутками на каждом ответвлении, а любое лишнее соединение проводов – это всегда уязвимое место проводки. При необходимости обесточить одну из комнат приходилось вынужденно отключать питание во всей квартире. Даже незначительная авария, случайное КЗ на одном из ответвлений приводило к отключению всей квартирной сети. Ну а если случалось что-то серьезное (обрыв или перегорание кабеля, скрытые в стене), то и поиск аварийного участка, и проведение ремонтных работ превращались в очень сложную проблему.

Примерное распределение домашней электросети на зоны

Всего этого легко избежать, если организовать зонированную систему разводки – от точки ввода, то есть от квартирного распределительного щитка, проложены отдельные линии питания с нужным сечением провода, соответствующим нагрузке, в каждое помещение, на каждый электроприбор повышенной мощности, на каждую группу розеток или освещения. Да, конечно, кабеля здесь потребуешься значительно больше, но зато домашняя электросеть станет удобной и безопасной в эксплуатации, будет легко поддаваться необходимой модернизации или ремонту.

Основа основ – планирование домашней электросети

Итак, первым этапом в любом случае – будет ли проводиться капитальный ремонт. или проводка будет прокладываться в новой квартире, всегда идет составление схемы квартирной электросети. И лучше всего это выполнить самостоятельно – никто, кроме хозяев не сможет сделать это качественней.

Возможно, кто-то сомневается в своих способностях провести подобное планирование. Ничего страшного – торопиться не надо, делаем все последовательно, шаг за шагом. И вы убедитесь, что это вовсе не так сложно.

Для начала, нужно подготовить план своей квартиры. Вариантов здесь может быть несколько. Во-первых, можно снять копию с технического паспорта. Во-вторых, настоящему мужчине не должно составить труда вчертить примерную схему (лучше всего, конечно – в масштабе) на обычном листе бумаги. В-третьих, при желании, можно найти типовой проект дома, в котором расположена квартира. (Такой документ может быть в ДЭЗе, другой эксплуатирующей или проектной организации. Не исключено, что на помощь придет интернет). И в-четвертых, современные компьютерные инженерные приложения (САD) позволяют быстро и точно исполнить нужный чертеж.

Для примера возьмем схему однокомнатной квартиры, выполненную буквально за 10 минут в САD. Порядок планирования квартирной электросети сети с другим количеством и расположением комнат не меняется — принципы остаются такими же.

Схема квартиры, за несколько минут исполненная в CAD

В данном случае, Room 1 – это совмещенный санузел, Room2 – прихожая, Room3 – кухня и Room4 – жилая комната.

Неплохо еще иметь вариант такого чертежа и с проставленными размерами: по нему затем будет проще определять необходимое количество кабельной продукции.

Тот же чертеж — с проставленными размерами в масштабе

Чтобы не бояться ошибки и какой-то случайной порчи чертежа, можно распечатать себе не принтере или сделатьксерокопии в нужном количестве – для черновиков, взяв за основу для начала «голую» схему – только стены, окна и двери.

Исходная «чистая» схема — с нее и начнем работать

Теперь нужно представить, как на этой площади будут расставлены имеющиеся предметы мебели и электроприборы самого разного назначения. Спешить не стоит – необходимо обязательно учесть не только то, что уже приобретено и ждет установки, но и планируемые новинки в перспективе хотя бы лет на 5 ÷ 10. Например, подрастают детки, и уже через пару лет в их комнате потребуется поставить письменный стол с лампой, компьютер, телевизор и т.п. В гостиной в перспективных планах установить современное климатическое оборудование (кондиционер или конвекторы), а на кухне рано или поздно хозяйка захочет посудомоечную машину и многофункциональный духовой шкаф.

Мало того, надо на схеме расположить все эти предметы мебели и бытовой техники в местах, где они, с определенной доле допущения, будут устанавливаться. Очень неловкая ситуация случится, если по завершении прокладки новой проводки, уже через совсем непродолжительное время, придется доставать старые удлинители! Зачем тогда были все эти ремонтные мучения?

Наверное, будет разумным провести по этому поводу «расширенный семейный совет», чтобы прийти к единому мнению по интерьерному оформлению и наполнению помещений. И вот теперь снова обращаемся к чертежу – начинаем «расставлять» все по местам. Особых принципов по условным обозначениям здесь можно не добиваться – эта схема рабочая. Главное – пронумеровать все предметы и приборы, вынести их в описание – таблицу, и желательно – выделить на схеме те, которые потребуют обязательного подключения к источнику питания, например, заштриховав другим цветом (на рассматриваемой для примера схеме – выделены красным оттенком).

Итак, по комнатам:

Виртуально «расставим» все по своим местам

В гостиной:

1 – раскладной диван-кровать.

2 – прикроватный столик с ночником и точкой подключения, например, зарядного устройства для телефона.

3 – кондиционер – сплит-система.

4 – плазменный телевизор с саунд-системой «домашний кинотеатр», приемным ресивером или иным телевизионным цифровым оборудованием.

5 – стол обеденный со стульями.

6 – шкафы.

7 – рабочий уголок с компьютером и периферией.

Те точки, которые требуют подключения, можно выделить и в тексте.

На кухне:

8 – холодильник.

9 – обеденный стол со стульями.

10 и 11 – рабочие столы (столешницы) на которых могут располагаться стационарно или периодически кухонные приборы – микроволновка, мультиварка, комбайн, блендер, электрочайник и другие.

12 – электрическая плита с духовкой.

13 – мойка.

14 – посудомоечная машина.

В ванной и санузле:

15 – стиральная машина.

16 – бойлер.

17 – мойка с точечной подсветкой и точкой подключения фена.

18 – унитаз.

19 – ванная.

В прихожей:

20 – шкаф-купе с дополнительной точечной подсветкой.

Итак, основные «потребители» на схеме выделены. Понятно, что нужны еще и резервные розетки (например, включить утюг, пылесос, другие мелкие бытовые приборы) – их размещение тоже можно предусмотреть, так, чтобы они не оказались бесполезно расположенными за массивными предметами мебели.

Можно на отдельном чистом «бланке» сразу нанести места расположения розеток.

При этом можно, конечно, использовать любые условные обозначения, понятные для себя. Но если хозяин желает, чтобы его замысел стал понятным и специалисту электрику, то лучше применять принятые в профессиональной среде значки. Все их знать — вовсе необязательно, достаточно будет самых основных. Например, тех, что указаны в таблице:

Итак, разместим на схеме розетки:

Для начала, определяемся с розетками

Теперь – самое время подумать о точках освещения. Их можно располагать и по центру помещения (вот когда понадобятся размеры в масштабе), и в произвольном порядке, делая акцент освещенности в ту или иную сторону или же организуя несколько точек (ярусов) подсветки. В нашем случае – размести лампы по центру комнат. И сразу же отмечаем места для включателей. Их обычно располагают внутри комнаты (за исключением санузлов и, иногда, кухонь). Типичное место установки – около двери, со стороны замка. Хотя – это вовсе не догма, хозяин может сам определить место наиболее удобное, по его мнению. Например, можно в прихожей разместить блок выключателей, которые буду задействованы на освещение самого коридора, на санузел и даже на кухню.

Затем, «подвешиваем» светильники и расставляем выключатели

С размещением определились, теперь необходимо переходить к планированию трассы прокладки проводов. Вот здесь возможны различные варианты, в зависимости от степени готовности помещений с точки зрения строительства , от планируемых способов отделки, от места расположения ввода в квартиру, от предпочтений самих хозяев.

Видео: Советы по планированию квартирной электросети

Способы прокладки электропроводки в квартире

Сразу оговоримся – рассматриваться будут только квартирные варианты, то есть с бетонными или кирпичными стенами. Если кому-то нужна информация про электрическую сеть в деревянном доме, то он может получить ее в соответствующей публикации нашего портала.

Итак, какие приемлемые способы прокладки силовых кабелей используются в квартирных условиях:

А. Если стены находятся в «черновом» варианте, и в будущем их планируется покрывать слоем штукатурки или облицовывать гипсокартоном, то проводку можно расположить прямо по имеющейся поверхности в гофрированных пластиковых трубах (если это позволяет толщина будущего отделочного слоя) или просто в открытом виде, при условии, что кабель имеет надежную двойную или тройную изоляцию.

Провода можно просто крепить к ожидающим отделки стенкам
Видео: вариант прокладки проводов по стенам квартиры

Б. Если штукатурный слой на стены уже нанесен, или он планируется слишком тонким, неспособным закрыть кабельную разводку, то придется проделывать штробы в стене для укладки в них проводов.

Дело это, конечно, очень утомительное и пыльное, но деваться бывает, что и некуда – такой подход  нередко остается единственным вариантом. При укладке проводов в такие штробы они фиксируются в них либо гипсовыми нашлепками, либо специальными пластиковыми скобами-дюбелями, вставляемыми в просверленные для них отверстия.

Провод может в штробе крепится специальной скобой …… либо просто гипсовыми «нашлепками»

Штробы нельзя прорезать в совершенно произвольных местах. Существуют на этот счет определенные правила – есть зоны вблизи оконных и дверных проемов, наружных и внутренних углов, около газовых магистралей, где проделывание штробов и укладка кабелей недопустимы. Графическая информация на этот счет – на приведенных ниже схемах:

Типичные места прокладки электрических трассЕще несколько правил прокладки проводов в стене

Обязательно обратите внимание на одну существенную деталь. Все скрытые прокладки к розеткам и выключателям от распределительных коробок должны вестись исключительно вертикально. Объясняется это очень просто – так несложно будет проследить трассу закрытого штукатуркой провода безо всяких специальных приборов.

А вот так делать — категорически запрещено

Никаких уступов и поворотов, никаких «по прямой» под углом не должно быть. Не надо надеяться, дескать «я запомню». Это очень быстро забывается, а, кроме того, попытку просверлить отверстие или вбить гвоздь может предпринять и другой человек. Закончиться это может весьма печально.

При прокладке кабелей в штробах необходимо иметь в своем арсенале еще и коронку для перфоратора, которая потребуется для вырезания гнезд под подрозетники и распределительные (распаечные) коробки.

Теперь поговорим о магистральных участках, по которым будут прокладываться провода от распределительного щита до монтажных коробок.

1. Первый вариант – точно также, как описывалась выше, то есть горизонтально вдоль верхнего края стены, в штробе или в горфротрубе. Вариант – чрезвычайно трудоёмкий и затратный – например, чтобы подвести питание к розетке на противоположном конце большого помещения потребуется обогнуть все углы – кабеля уйдет очень много.

2. Если в новой или подвергающейся капитальному ремонту квартире еще н залиты стяжки на полах, то можно магистрали проложить в пластиковых или металлических трубах по поверхности перекрытия. Здесь можно будет прокладывать трассы к распределительным коробкам самым кратчайшим путем. В дальнейшем стяжка или иное покрытие пола полностью скроют эти кабельные прокладки.

Очень удобным вариантом может стать прокладка проводов по полу, до заливки стяжкиТак это может выглядеть при разветвленной квартирной электросети

Кстати, при таком «нижнем» расположении квартирной электропроводки в ряде случаев можно вообще обойтись без проделывания штробов или свести эту операцию до минимума. Для укладки проводов в таких ситуациях нередко используются специальные электротехнические плинтусы, на которых имеются уже смонтированные розетки.

Электротехнический плинтус с розетками

Да и это – еще не все. В широкое распространение входит новый тренд – специальные комплекты, которые включают в себя электротехнические плинтусы, кабель-каналы, распределительные коробки, розетки и выключатели, другие электроарматурные изделия.

Комплект для прокладки проводки — продумано все, до мелочей

Безусловно, не для всех стилей отделки помещения такой подход применим, но он также вполне имеет право на существование. И пользуется, кстати, постоянно растущим спросом, так как до минимума сводит грязные и сложные строительные работы.

3. Другой вариант, помогающий существенно снизить расход проводов – использование для прокладки магистральных трасс поверхности потолка. Это, конечно, не избавляет от необходимости делать штробы для прокладки проводов по стенам и гнезда для установки розеток и коробок. Но вот от распределительного щитка и до монтажных коробок провода можно крепить в гофре на специальные клипсы прямо к потолку, прокладывая трассы по кратчайшему расстоянию. Кстати, абсолютно ничего не мешает разместить и сами распаечные коробки также на плоскости потолка (правда, к ним потом будет непросто добраться, если потребуется провести какие-либо ремонтные или наладочные работы).

Потолок — отличное место для размещения электропроводки. Конечно, при условии дальнейшей его декоративной отделки

Правда, все это будет возможным только в том случае, если планируется монтаж подвесного или натяжного потолка, который скроет кабельную разводку. Одним словом, если есть возможность смонтировать подвесной или натяжной потолок — надо обязательно соглашаться — масса электротехнических проблем попросту «растворится». В крайнем случае, вполне реально  придумать какую-нибудь оригинальную подвесную конструкцию вдоль стенки, в которой можно будет спрятать проложенные провода.

В таком коробе можно скрыть любую проводку
Цены на кабели и провода для строительства и ремонта

Кабели и провода для строительства и ремонта

Продолжаем составление схемы

Вернемся снова к нашей схеме – точки, куда надо подвести электропитание, на ней уже отмечены, но трассы пока еще не проложены. Самое время заняться этим.

Как прокладываются магистрали читатель уже, наверное, понял, и применительно к своей квартире сможет определиться – будет ли это настенная прокладка, либо можно вести на некоторых участках по кратчайшему пути, если используется пол или плоскость потока.

В нашем примере трассы будут вестись вдоль стен.

Итак, в каждом помещении должна быть своя монтажная коробка (как минимум – одна). Располагается она, как правило, неподалеку от входа линии от распределительного щитка в помещение. Коробку санузла целесообразнее разместить в коридоре, чтобы контактные соединения в ней лишний раз не подвергались воздействию повышенной влажности.

На схеме условно отметим распределительные коробки оранжевыми кружками.

Продолжаем составление схемы — намечаем расположение монтажных коробок

Начинаем «тянуть провода» к каждой коробке от самых дальних розеток. Шлейфом, то есть последовательно, розетки лучше не располагать – могут случиться падения напряжения на дальней, если перезагружены те, что лежат ближе к коробке. Лучше не поскупиться и проложить к каждой собственный кабель.

Кстати, если розетки размещены «соосно» с двух сторон одной стенки, можно их подключить проводами, идущими от одной коробки и расположенными в одном штробе (на нашем примере специально показана такая возможность – розетка в гостиной и в кухне). Безусловно, это позволит здорово сэкономить на прокладке штробов. В этом случае можно и применить один общий кабель — правда, при этом не забываем про то, что сечение провода, идущего к такому блоку, должно соответствовать суммарной возможной нагрузке.

Чтобы легче было разбираться на чертеже, провода к розеткам обозначим, к примеру, красным цветом.

«Протягиваем провода» от коробок к розеткам

Сменит цвет карандаша на зеленый, и «проложим» провода, ответственные за освещение – от монтажных коробок к выключателям и светильникам.

Аналогично поступает с освещением — светильниками и выключателями

Теперь нанесем на схему распределительный силовой щит и проложим от него «магистрали» к распаечным коробкам. Можно, конечно, ограничиться одним кабелем на каждую комнату, который будет питать и освещение, и розетки. Однако, мы про это уже говорили, разумнее все же разделить их на два разных потока. Если, конечно, позволяют финансовые средства, так как и кабельной продукции, и автоматов, и УЗО в этом случае потребуется больше. Одним словом, решать хозяину, так как оба варианта, в принципе, допустимы.

На схеме показан вариант объединенной проводки для обеспечения электропитания и освещения (утолщенные синие линии от щита к распределительным коробкам).

Теперь — очередь линий от распределительного щитка к монтажным коробкам

И, наконец, еще один нюанс. К некоторым приборам, которые потребляют ток повышенной мощности, прокладываются от распределительного щитка совершенно отдельные линии, имеющие собственные автоматы, УЗО, штробы прокладки проводов. Они на всем своем протяжении не должны иметь никаких других подсоединений, ответвлений и т.п. Очень часто такие линии заканчиваются не обычной розеткой, а усиленной, особого типа. А в ряде случаев электроприборы повышенной мощности подключаются к сети вообще не через розетки, а через установленные непосредственно рядом с ними автоматы.

На нашей схеме проведем отдельные линии питания от щита к электрическому духовому шкафу на кухне и к бойлеру в объединенном санузле (толстые линии фиолетового цвета).

«Подключаем» особо нагруженные линии (духовка и бойлер) и вход из подъезда. Схема готова!

И, наконец, завершим схему, начертив на ней общий ввод в квартиру с подъездного распределительного щита

Итак, схема готова, и можно начинать применять ее практически. А прежде всего, она поможет рассчитать сколько и какого провода потребуется для монтажа новой квартирной электросети.

Можно переходить к работам «на местности» — переносить чертеж реально на стены помещений, уже точно определяя места расположения коробок, линии штробов, точки установки розеток и выключателей – все основные принципы были нами оговорены, чертеж под рукой – за дело!

Наверняка при проведении разметки возникнут вопросы — на какой же высоте от пола стоит размещать розетки и выключатели? Строгих правил здесь нет, а рекомендации подробно расписаны в нашей публикации, специально посвященной этой проблеме.

Прочерченные на стенах линии разметки и масштабированный чертеж помогут подсчитать количество проводов для каждого участка. А вот какого сечения провода потребуются?

Какого сечения провода нужны для прокладки?

Любая линия на нашей схеме, выходящая с распределительного щита, оснащена автоматом соответствующей мощности и устройством защитного отключения (УЗО), со своими параметрами срабатывания при определенном токе утечки. Плюс к этому, обязательно устанавливаются общий автомат на всю квартирную сеть и общий УЗО. Все эти упомянутые величины напрямую зависят от суммарной нагрузки на каждом выделенном участке,  а затем уже они дают общий результат за всю квартиру.

Итак, зная довольно точно, какие электроприборы будут использоваться на каждом из участков квартирной сети, можно подсчитать суммарную нагрузку на нем. Берутся для этого паспортные данные устройств (приборов), принимается во внимание вероятность одновременной их работы, и обычным суммированием находится потребляемая мощность. Если паспортов на изделия нет, то можно поискать их данные в интернете или же просто воспользоваться усредненной таблицей мощности наиболее популярных бытовых приборов и устройств:

Вид электроприбора Примерная потребляемая мощность
Гидромассажная ванна (Джакузи)2000-2500 Вт.
Печь для мини-сауны10-15 кВт
Теплый пол0.7-1.5 кВт
Солярий домашний1,5-2,5 кВт
Кондиционер-сплитоколо 2500 Вт
Вентилятордо 900 Вт
Осветительные приборы (в зависимости от применяемых ламп и количества рожков)100 — 1000 Вт
Радиоприемник (Музыкальный центр)100-250 Вт
Компьютер стационарный с ЖК-монитором + периферия (принтер, сканер, модем, маршрутизатор и т.п.)до 800 Вт
Телевизор100-200 Вт
Саунд-система «домашний кинотеатр»до 750 Вт
Пылесосдо 1200 Вт
Утюг1000-2000 Вт
Электромассажердо 300 Вт
Фен500 — 1000 Вт
Зарядные устройства гаджетов около 50 Вт

Для расчета можно воспользоваться формулой, позволяющей определить ток потребления на каждом участке сети.

I cум = P сум / U ном

Icум – суммарный ток нагрузки на данном участке цепи.

P сум – суммарная потребляемая мощность электроприборов, одновременно включенных в цепь.

U ном – номинальное напряжение в сети (в нашем случае – это бытовое напряжение 220 В).

Если, к примеру, рассчитывается участок, на котором с большой долей вероятности будут одновременно работать компьютер (750 W), обогреватель (1,5 kW), настольная лампа 100 W, и периодически будет включаться электрочайник (еще 1,75 kW), то получим общую потребляемую мощность, доходящую в пик нагрузки до 4,1 киловатта. Подставив это значение в формулу, получим ток потребления в 18,6 А.

При проведении профессиональных подсчетов пользуются более сложными методиками, которые учитывают еще массу всяких нюансов сети (это больше относится к трехфазной сети 380 вольт). В условиях не слишком разветвленной и нагруженной однофазной домашней сети рекомендовано для страховки просто прибавить к полученному результату еще 5 ампер. В итоге в нашем примере получается 18,6 + 5 = 23,6 ≈ 24 А

Теперь остается только зайти в таблицу (приведена ниже) и найти наиболее приемлемое сечение медного кабеля, в зависимости от того, какой вид провода будет применяться.

Сечение медной жилыНагрузка по току, А
одножильные проводадвужильные проводатрехжильные провода
одиночно проложенный ппроводпучек из двух проводовпучек из трех проводовпучек из четырех проводоводиночный двужильный провододиночный трехжильный провод
0.511
0,7515
1,0171615141514
1,5231917161815
2,5302725252521
4,0313835303227
6,0504642404034
10,0807060505550
16,01008580758070
25,01401151009010085
35,0170135125115125100
50,0215185170150160135

Нагрузка на участок в приводимом примере выпадает достаточно серьезная. По таблице получается, что с такой нагрузкой справятся или три единичных провода, проложенные единым пучком, сечение по 2,5 мм каждый, или же один трехжильный провод с сечение жил 4 мм.

Это – еще один аргумент в пользу того, что к каждой розетке (блоку розеток) рекомендуется прокладывать собственный кабель. Работать с проводами большого сечения, подключая их к электроарматурным устройствам или проводя их контактные соединения – очень непросто из-за  резко возрастающей жесткости.

Так ли важно рассчитывать это сечение? Может, имеет смысл проложить на всех участках примерно одинаковый провод?

Очень важно, и даже с нескольких точек зрения!

Первое. Провод слишком малого сечения может не в полной мере справляться со своей задачей. Он начнет греться, что со временем ведет к порче изоляции, нарушению контактов на клеммах или в скрутках. Это – прямой путь к короткому замыканию, то есть причине поражения электротоком или возникновения пожара.

Второе. Хозяин переусердствовал, и проложит провода избыточного сечения. Ради интереса, сходите в магазин и сравните цены на медные провода одной марки, но разного сечения, например, 1,5 и 2,5 мм. Разница вас, наверное, удивит и подвигнет на то, что все же стоит просчитать нагрузку, чтобы не платить лишнего за абсолютно ненужные, завышенные параметры.

Опыт квалифицированных электриков, поменявших проводку не в одной сотне квартир, дает возможность примерно изобразить домашнюю сеть в следующей картинке:

Вполне логичный вариант квартирной электрической сети

На схеме изображены некоторые возможные участки квартирной сети, с указанием рекомендуемого сечения кабеля, примерной суммарной нагрузки, номиналом автомата защиты и порогом срабатывания (тока утечки) УЗО. Из всего многообразия кабельной продукции большинство специалистов в один голос рекомендуют ВВГнг (индекс НГ говорит о том, что он заключен в негорючую изоляцию).

Указанная схема – отнюдь не является догмой. Методику планирования сети и ее расчета, с которой вы ознакомились выше, никто не отменяет, так как всех нюансов в каждой отдельно взятой квартире учесть попросту невозможно.

К слову, это особенно касается современной кухни, которая в последнее время становится буквально «нафаршированной» электроникой и электротехникой. Достаточно только взглянуть на таблицу, чтобы увидеть, в каком диапазоне лежит и функциональность, и потребляемая мощность кухонных аксессуаров.

Вид бытового электроприбора Средняя потребляемая мощностьОсобенности подключения к электропитанию
Плита или варочная поверхность электрическаяот 3500 до 12000 ВтИндивидуально проложенная линия питания
Духовой шкаф электрическийот 2500 до 10000 Вт
Стиральная машина-автоматот 1500 до 3000 Вт
Водонагреватель от 2500 до 7000 Вт
Посудомоечная машинаот 1500 до 3500 Вт
Микроволновая печьот 700 до 2500 Втдопускается поключение к обычной 16 А розетке
Холодильник (только в момент пуска) от 500 до 2000 Вт
Электрический чайникот 700 до 1500 Вт
Кухонный процессор (комбайн)от 500 до 1500 Вт
Хлебопечка, пароварка и т.п.от 700 до 2000 Вт
Тостер до 1000 Вт
Кухонная вытяжкаот 500 до 1500 Вт
Измельчитель отходовот 400 до 1000 вт

Чтобы подключить такую массу оборудования, приходится и применять недюжинную фантазию в части расположения его на кухне, и проводить скрупулезные расчеты мощности. Посудите сами – сколь, казалось бы, непросто организовать хотя бы такое расположение розеток:

Кухня — совершенно особое помещение с точки зрения прокладки электрической проводки

И это, как утверждают, еще не самый «навороченный» вариант. Тем не менее, если спокойно сесть с листом бумаги, карандашом и калькулятором, все можно очень четко и качественно просчитать.

Итак, схему читатель составлять научился, с правилами расчетов – ознакомлен, основные принципы прокладки кабельной части ему тоже уже известны. Можно смело браться за работу, а помощниками в этом пусть станут статьи нашего портала, которые подробно расскажут о приемах монтажа проводов в распределительных коробках, о типах контактных соединений, об установке розеток и выключателей, подключении мощных электроприборов и о многом другом.  Все это – в разделах «Электроприборы и освещение» и «Электрохозяйство частного дома».

И последнее замечание. Автор этой публикации в полной мере осознает, что любой преподаватель электротехники влепил бы за качество выполненных графических схем «сочную двойку», поэтому, возможно, в комментариях появятся критические замечания по этому поводу. Однако  целью и не ставилось учить посетителей сайта приемам черчения. Главное, чтобы читатель понял принцип, пользуясь которым он сможет самостоятельно спланировать свою домашнюю электросеть.

Видео: основные понятия о проведении самостоятельного монтажа квартирной проводки

Электропроводка в однокомнатной квартире

Электропроводка в однокомнатной квартире Вы здесь: Главная | Электропроводка в однокомнатной квартире
Подробности
Просмотров: 6473

Написать данную статью меня породили постоянные вопросы клиентов, которые спрашивают, на чем можно сэкономить при электромонтаже в квартире. Сегодня электромонтажные работы, как и другие виды строительных работ, стали стоить очень дорого и поэтому люди ищут пути экономии. Периодически приходится объяснять и предлагать разные варианты, как это можно сделать, не теряя в электробезопасности и в качестве выполнения работ. Ниже вы можете узнать мои соображения, где можно ужаться, а где не стоит этого делать. Здесь будет много слов и мало фото.

Подробности
Просмотров: 12658

Продолжаю публикацию материалов об организации электропроводки в однокомнатной квартире. В этой статье поговорим о прокладке всех кабелей. Существует несколько способов как это сделать. Тут опишу каждый из них и подробно с фотографиями остановлюсь только на одном, который считаю самым быстрым, менее трудозатратным и более дешевым.

В квартире или частном доме существует всего всего три плоскости, по которым может проходить трасса проводов. Это по стенам, по потолку и по полу. По стенам кабели обязательно будут прокладываться, так как им необходимо придти к розеткам и выключателям. По потолку тоже самое, так как надо же как-то подключить люстру и все светильники. Вот по полу кабели прокладываются не всегда, а только в исключительных случаях. Итак, теперь об этом поподробнее…

Подробности
Просмотров: 23184

Сборка распределительного щита особых сложностей не составляет. Это может сделать практически любой человек самостоятельно если у него есть желание это сделать, умеет мыслить и хочет поработать руками. В продолжении серии статей про организацию электропроводки в однокомнатной квартире публикую материал с наглядными пошаговыми фотографиями сборки простого распределительного щита. Здесь вы узнаете как собрать щиток в квартиру с защитой от перегрузки, токов короткого замыкания и с защитой от случайного прикосновения человека к токоведущим частям. Для этого будут применяться автоматические выключатели и УЗО. Я расскажу как все это сделать без применения дополнительного специального инструмента электрика, такого как, обжимные клещи и т.д. Итак, преступим к сборке…

Подробности
Просмотров: 35771

В продолжении серии статей по организации электропитания в однокомнатной квартире перехожу к составлению схемы распределительного щита. Для этого сначала нам необходимо определиться с начинкой щитка. Здесь могут находится автоматические выключатели, УЗО, дифавтоматы, электросчетчик, реле напряжения и другие модульные устройства. Поэтому для одной и той же квартиры можно составить несколько разных схем, которые будут состоять из разных устройств защиты, то есть иметь разные уровни защиты.

Подробности
Просмотров: 7352

Всю электропроводку необходимо тщательно продумывать, когда еще не начали штукатурить стены и тем более клеить обои. Очень часто, когда уже ремонт закончен многие люди вспоминают, например, что хотели пустить кабель на лоджию для освещения, но стало уже делать это поздно. В данной статье вы найдете списки, т.е определенные шпаргалки, которые могут вам помочь не забыть заранее заложить нужный кабель. С ними я общаюсь с людьми, которые хотят организовать электропитание в своей квартире. Мы пробегаемся по всем пунктам, лишние вычеркиваем, а нужные берем на заметку. Если вы думаете, что это ерунда, то скорее всего вы не делали капитальный ремонт электропроводки дома или не монтировали новую. Поверьте, что многие умные мысли очень часто приходят поздно.

Подробности
Просмотров: 7530

Нарисовать на плане освещение однокомнатной квартиры не составляет большого труда. Здесь сложнее будет разобраться с соединением жил кабелей в распределительных коробках. Об этом мы поговорим немного позже.

Итак, освещение нам необходимо во всех помещениях квартиры. Это кухня, комната, ванная, СУ, также не забывайте про лоджию и кладовку. Следовательно, нам необходимо во все комнаты протянуть кабели, правильно разместить выключатели и распределительные коробки.

Подробности
Просмотров: 11398

После составления плана размещения бытовой техники и мебели в однокомнатной квартире предлагаю нарисовать все розетки. Когда они лягут на лист бумаги будет намного проще определиться с количеством линий (кабелей) и их последовательностью соединения. Не будете же вы к каждой розетке тянуть от щитка свой кабель. Их стоит объединять в небольшие группы согласно места размещения и мощности потребителей. Ниже подробно рассмотрим как это сделать и как не забыть про все розетки.

Подробности
Просмотров: 11155

С данного материала начинаю публиковать серию статей на тему организации электропитания в однокомнатной квартире. В них вы узнаете ответы на все вопросы, касающиеся этой темы – это от планирования начинки распределительного щита и заканчивая установкой розеток. Здесь рассмотрим вопрос, с которого необходимо начинать этот интереснейший процесс.

На первом этапе вам нужно нарисовать один раз план квартиры и …

Читать обязательно!

  • Выбор автоматического выключателя по номиналу

    Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз…

  • Правильный расчет сечения кабеля

    Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п…

Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric.ru, а то свет отключу… |

Проводка и развод электрики в квартире своими руками

Менять старую внутриквартирную проводку на новую принято при капремонте жилья. Этот электромонтаж сопряжен со штроблением стен и обилием строительной грязи. После него все равно приходится полностью обновлять интерьерную отделку. Проложить электропроводку в квартире своими руками при наличии даже минимальных навыков в обращении с обычным инструментом не составит особого труда. Главное при монтаже проводов соблюдать меры безопасности, а при разработке проекта разводки четко придерживаться норм ПУЭ.

Содержание

  1. Особенности
  2. Планирование и схема
  3. Группировка
  • Способы прокладки
  • План работ
  • Меры безопасности
  • Варианты схем
  • Заключение
  • Особенности современной электрической разводки

    Раньше электропроводка в городских квартирах прокладывалась по упрощенной двухжильной схеме TN-C из алюминиевых проводов. Этот вариант был дешев и прост в исполнении, поэтому в советское время применялся практически повсеместно. Однако при такой разводке УЗО и автоматы функционируют не всегда корректно. Они нередко просто не срабатывают в аварийных ситуациях.

    В панельных домах чаще всего проводку прокладывают по диагонали в специальных каналах

    Сейчас принято использовать схему с заземлением TN-S либо TN-C-S и медные провода. Такую электропроводку отличает большая безопасность. Плюс она рассчитана на более высокие мощности потребления и стабильней работает при сбоях в электросети.

    Планирование и схема

    Прежде чем отправляться в магазин за электропроводами и иными расходными материалами, следует правильно распланировать схему разводку внутриквартирной электросети. Необходимо сделать план жилища с потребителями электроэнергии и разбивкой их на группы (каждая со своей выделенной мощностью). Сегодня на квартиру выделяется лимит порядка 5–10 кВт, в старых домах он и того ниже – от 1,3 до 2,5 кВт. И вот эти киловатты надо грамотно разделить на освещение и бытовые электроприборы, чтобы всем хватало энергии.

    Как рассчитать количество потребляемой электроэнергии в квартире

    Группировка потребителей

    Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

    Группировка потребителей электроэнергии в квартире

    Линия для стационарной домашней техники и розетки

    В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

    Варианты группировки осветительных приборов

    По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

    Линия для кухни

    Особый момент – кухня, в нее отдельно должны идти линии проводки на:

    • электрическую плиту;
    • освещение;
    • розетки для чайника, миксеров и другой бытовой техники;
    • розетки для посудомойки и стиральной машинки.

    Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

    Основные потребители электроэнергии на кухне

    Специальные линии электропроводки

    Отдельно делать линии в проекте электрики рекомендуется также для:

    • системы теплого пола;
    • электрического полотенцесушителя;
    • водонагревателя с ТЭНом и т.п.

    Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО. Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток.

    Электропроводка в помещениях с повышенной влажностью

    Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

    Группы потребителей и разметка электропроводки в ванной комнате

    Жилые помещения

    В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
    Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

    В качестве примера неправильно спроектированной схемы можно привести достаточно распространенную ситуацию с включением кондиционера в существующую старую розетку. Так делать нельзя, для сплит-систем следует прокладывать от щитка в квартиру отдельную обособленную линию электропитания.

    Способы прокладки

    Прокладку своими руками электрических проводов в помещениях можно осуществить открытым либо закрытым способом. Но если проводку в деревянном доме рекомендуется монтировать по первому варианту, то в квартире практически всегда используется второй. Для этого стены в комнатах придется штробить перфоратором либо прорезать каналы для кабелей в бетоне или кирпиче болгаркой. Зато потом вся электропроводка оказывается укрытой от глаз отделкой, что выглядит даже на фото более эстетично.

    Варианты прокладки проводки в квартире по потолку и по полу

    Открытый

    У наружного способа преимущества следующие:

    1. Дешевизна монтажных работ.
    2. Простота самостоятельного монтажа.
    3. Упрощенная возможность переделки разводки и формирования новых линий.

    Но при таком варианте электромонтажа провода остаются на виду и могут быть по неосторожности повреждены. В квартире разводку электропроводки открытым вариантом рекомендуется делать только в крайнем случае. Лучше потратить время и силы на штробление бетонных и кирпичных стен, но сделать все более красиво и безопасно.

    Скрытый

    Среди достоинств скрытого электромонтажа проводов числятся:

    1. Более высокая безопасность и долговечность проводки.
    2. Меньший риск возникновения пожара при перегреве и оплавлении проводов.
    3. Эстетичный вид интерьера.

    Однако за эти плюсы приходится платить большой трудоемкостью и увеличением цены монтажа электропроводки, а также сложностями при ремонте.

    Размер сечения проводов для открытого и закрытого монтажа электропроводки

    План работ

    Независимо от сложности схемы электропроводку в квартире практически всегда можно выполнить самостоятельно. Провода проложить в стенах или по ним в состоянии любой хозяин, обладающий минимальными навыками строительно-отделочных работ. Однако проектирование электрики с расчетами и подбором материалов и устройств защиты лучше доверить профессионалу.

    Общая пошаговая инструкция монтажа электропроводки выглядит следующим образом:

    1. Выполняется разметка с указанием на стенах линий укладки проводов и мест установки выключателей с розетками.
    2. В созданные каналы (штробы) укладываются электрические кабели.
    3. Устанавливаются и подключаются электротехнические изделия (розетки, распределительные коробки для электропроводки, выключатели).
    4. Производится монтаж защитных устройств в этажном электрощите и подсоединение к ним проводов из квартиры.
    5. Осуществляется проверка электросети на предмет коротких замыканий.

    Разметка, подготовка стен

    При разметке на стенах мест укладки проводов штробы и кабель-каналы следует делать прямыми и с изгибами только под прямым углом. Это облегчает поиск электропроводки в квартире впоследствии при необходимости выполнения ремонта, а также позволяет избежать по ошибке пробоя жил гвоздями или саморезами во время последующей отделки.

    Правила разметки электропроводки в квартире

    Монтаж и прокладка проводов

    Соединять жилы рекомендуется при помощи клемм. Паять их долго и сложно. А скрутку использовать следует только в крайнем случае, это самый ненадежный способ монтажа. При этом места таких соединений должны располагаться в распределительных коробках для электропроводки, чтобы до них можно было легко добраться при необходимости.

    Подключение автоматов и УЗО

    При наличии грамотно разработанной схемы электропроводки автоматы и УЗО по ней смонтировать в щитке можно без привлечения электрика. Однако для проверки, насколько правильной получилась в итоге сборка, все же стоит привлечь профессионала.

    По правилам окончательное подсоединение вводного кабеля должен производить электромонтер обслуживающей дом организации или сотрудник энергокомпании. А они при выявлении несоответствия защитной автоматики в электрощитке на этаже нормам ПУЭ подсоединять квартиру к электросети просто откажутся. И придется все заново переделывать.

    Как распределить УЗО в квартире по группам

    Подключение осветительных приборов и фурнитуры

    Самым простым этапом электромонтажа является подключение приборов освещения и фурнитуры. Для этого на каждом электротехническом устройстве имеются винтовые либо пружинные зажимы. Достаточно вставить в них оголенную жилу и зажать ее в такой клемме.

    Меры безопасности

    И главное – меры безопасности. Не стоит брать пример с горе-мастеров, которые начиная прокладывать проводку в доме своими руками, забыли проверить наличие напряжения в электросети и получили удар током. Лучше перед началом работ все несколько раз перепроверить, чем потом оказаться в больнице. И использовать при электромонтаже инструмент следует только тот, что имеет защитные резиновые ручки.

    Варианты схем для квартиры

    Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

    Примерная схема электропроводки для однокомнатной квартиры

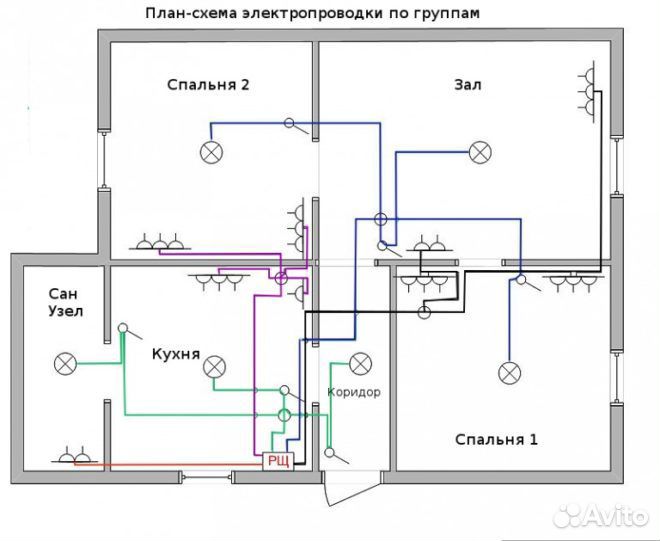

    В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

    Заключение

    При наличии опыта электромонтажа самостоятельно проложить в своей квартире электрические провода не составит проблем. На этом можно немало сэкономить при ремонте. Однако если навыков подобных работ нет, то лучше пригласить профессионального электрика. От правильности выполнения расчетов в проекте электрики и последующего ее монтажа зависит не только комфортность проживания в доме, но и общая электробезопасность. Ошибки здесь недопустимы.

    Смотрите также видео как сделать электропроводку в квартире:

    Читайте про другие наши материалы:

    Проводка в квартире своими руками

    Многие люди даже не подозревают, что все необходимые мероприятия по монтажу электропроводки в квартире можно выполнить самостоятельно, не прибегая к услугам профессионалов. Для этого сначала нужно получить базовые знания о работе и подключении приборов, затем составить схему, по ней собрать щиток и затем монтировать проводку. Именно в таком порядке мы будем рассматривать весь ход самостоятельного выполнения работ.

    Существующие схемы проводки

    Рассмотрим 3 схемы подключения проводки.

    1. Лучевая.
    2. Шлейфование.
    3. Смешанная.
    Лучевая схема подключения

    На фото показана лучевая схема. В распредкоробку входит проводник и к каждой розетке от него идет отдельная линия. Минусом такой системы является большой расход кабеля, но она самая надежная.

    Последовательное подключение

    Теперь рассмотрим, что называется шлейфованием. В данном случае все розетки помещения подключаются параллельно, в результате чего достигается большая экономия материалов.

    Чтобы потом не было проблем, все соединения должны быть надежными

    На этом преимущества кончаются. Надежность схемы полностью зависит от того, насколько прочно соединен проводник.

    Схема ненадежная, поэтому лучше от нее отказаться

    По существу, нигде, кроме домашнего хозяйства, эта схема не применяется. На любом объекте, где будет выполняться серьезная проверка монтажа проводки, разрешение на эксплуатацию электросети никто не выдаст, потому что рвать защитный проводник запрещено. В итоге может получиться так, что заземление окажется только на первой розетке, а остальные просто не будут подключены.

    Можно найти компромиссное решение

    В крайнем случае, можно для организации заземления подключить защитный проводник по лучевой схеме. При этом важно учитывать, что суммарное потребление энергии всех включенных в цепь розеток не должно превышать 16 А (именно такие параметры у многих современных розеток). Для примера: если ток потребления второй и третьей розетки будет по 16 А, то на контактах первой розетки нагрузка достигнет 32 А. Если же и она будет под такой же нагрузкой, то ток достигнет 48 А. В таком случае контакты не выдержат нагрузку, превышающую предельно допустимую в 3 раза.

    Проводник можно согнуть и ввести в прибор

    Несколько увеличить надежность системы можно если проводник не рвать, а запускать в розетку петлей.

    Рассмотрим монтаж смешанной системы

    Комбинированная система будет самой лучшей при соотношении цена/качество. В этом случае будет задействована и лучевая схема, и параллельное подключение.

    Имеется несколько групп розеток

    Рассмотрим на примере комнаты, в которой есть несколько групп розеток, расположенных на разных стенах.

    К каждой группе подведен кабель

    При таком подключении к каждой группе розеток от распредкоробки идет отдельный проводник (луч), но каждая точка в группе подключается параллельно. Проводник не рвем, а делаем петлю.

    Способы соединения проводников

    Уже не одно десятилетие электрики соединяют провода с помощью скрутки, но потребление электроэнергии потребителями растет, так как увеличивается не только количество приборов, ни и их мощность. В связи с этим меняются и нормы, которые на данный момент четко отражены в ПУЭ (Правила устройства электроустановок).

    С помощью такой гильзы выполняется опрессовка

    В распределительных коробках проводники нужно каким-то образом соединять. Для опрессовки можно воспользоваться гильзой.

    Будем пользоваться ручным прессом

    Для работы потребуется приобрести или взять в аренду ручной пресс.

    Сваренный провод

    Также для надежного соединения используется сварка. Провод соединен при помощи скрутки, но на его концах можно увидеть каплю – это и есть место сварки. Еще медные провода можно спаять, но если распредкоробка установлена под потолком, то работать в таких условиях будет крайне неудобно.

    Винтовой зажим

    Допускается использование винтовых зажимов, особенно в тех случаях, когда выполняется соединения проводников из разных металлов.

    Наконечник для многожильного провода

    Следует учитывать, что данный вид соединения без использования специального наконечника не подходит для многожильных проводов. Также раз в год необходимо подтягивать винты.

    Зажим Ваго

    Кроме того, используются клеммники Vago. Среди электриков нет единого мнения об их надежности.

    Другой вид зажимов

    Используются также клеммы СИЗ и им подобные. Такое соединение лучше не использовать при подключении силовых линий, а применять только при монтаже освещения.

    Такое соединение неразрешено делать

    Обыкновенные скрутки использовать запрещено.

    Сварка проводников

    Поскольку самым надежным соединением считается сварка скруток, то этому стоит уделить более пристальное внимание.

    Если вы сомневаетесь в правильности выполненного монтажа, то сварочные работы можно произвести после проверки.

    Составим схему

    Самое первое, с чем нужно разобраться, так это есть ли возможность подключить заземление. Дело в том, что в домах старой постройки заземление не предусмотрено. Вполне возможно, что в скором времени будет произведена реконструкция системы электроснабжения и появится возможность подключить заземляющий провод. В таком случае лучше выполнить разводку трехжильным проводом, а заземление подключить при первой появившейся возможности. Конечно, если дом очень старый и в скором времени подлежит сносу (или им никто и никогда не будет заниматься), то незачем тратиться на более дорогой кабель. Принять правильное решение поможет совет профессионала.

    Видео: где взять заземление в электрощите на этаже

    Теперь перейдем непосредственно к составлению схемы. Для этого нужно выяснить некоторые моменты:

    1. Какая мощность выделенной линии.
    2. Сколько комнат в квартире.
    3. Сколько в каждой комнате будет светильников, а также их расположение.
    4. Где будут подключены самые мощные потребители.

    В качестве наглядного примера воспользуемся готовой простой схемой проводки в однокомнатной квартире.

    Схема электропроводки однокомнатной квартиры

    В стандартной однокомнатной квартире есть:

    1. Прихожая.
    2. Санузел (совмещенный или раздельный).
    3. Кухня.
    4. Зал (или спальня – кому как удобнее называть).

    Теперь более детально рассмотрим имеющуюся схему, попутно обсуждая, что в ней можно изменить.

    • Чаще всего электросчетчик установлен в общем коридоре, пусть так будет и в нашем случае.
    • В квартиру вошло 3 провода – фаза, ноль и земля.
    • Проводка разделена через автоматические выключатели на 2 контура – первый – это прихожая и зал, а вторая – санузел и кухня. Разделение специально сделано так, чтобы не запутаться в существующей схеме. На самом деле контуров должно быть больше – как минимум 4 на розетки и столько же на освещение. Понятно, что это приведет к дополнительным растратам, но это стоит того. Например, если выбило автомат на свет в зале, то в прихожей все еще будет свет. Устройство распределительного щитка мы обсудим несколько позже.

    Прихожая

    • Ее обустройство является делом вкуса и предпочтения хозяина. Если там будет всего 1 светильник, тогда остается только определиться с его положением. Нередко устанавливается дополнительное освещение возле шкафа-купе или непосредственно возле двери. В таком случае нужно позаботиться о том, чтобы обозначить его на рисунке. Потребуется еще один выключатель или вместо одиночного можно будет установить спаренный.
    • 2 розетки (более удобно приобрести сваренные) для такого небольшого помещения обычно бывает более чем достаточно. Плойка, фен и им подобные электроприборы – неизменные спутники женщин. Если ваша жена или дочь предпочитает заняться своим туалетом в прихожей, то сделайте так, чтобы розетка была недалеко от зеркала, иначе потом от них узнаете, ровные ли у вас руки.

    Санузел

    • В туалете и ванной показано по 1 светильнику. Нередко в ванной комнате делается подсветка зеркала, поэтому можно добавить еще 1 ветку. Поскольку во влажном помещении выключатель ставить крайне нежелательно (даже влагозащищенный), то об этом нужно позаботиться на этапе проектирования. Иногда можно встретить установленный трехклавишный выключатель, который будет управлять одной лампочкой в туалете и двумя в ванной, но на самом деле это не лучший вариант, так как клавиши весьма узкие и можно нечаянно промахнуться, выключив свет не там, где нужно было. Лучший вариант – одноклавишный для туалета, и двухклавишный для ванны.
    • Если в ванной комнате будет установлена стиральная машина или электрополотенцесушитель, то необходимо будет установить влагозащищенную розетку.

    Кухня

    • Что касается освещения, то нередко возникает необходимость в установке дополнительных источников над обеденным, разделочным столом, а также над раковиной, так как куда не повернись от установленной в центре люстры, всюду собой будешь создавать тень.
    • Если в вентиляционном канале будет установлен вентилятор, то весьма удобно будет его включать, находясь недалеко от плиты.
    • Розеток на кухне мало не бывает. Вытяжка, кондиционер, холодильник, микроволновка, телевизор, приемник, электромясорубка, блендер, посудомоечная машина, пылесос, зарядное устройство телефона… Это краткий перечень, того, что потребуется запитать. Также необходимо продумать расположение розеток (только не рядом с раковиной), чтобы ими было удобно пользоваться.

    Зал

    • С розетками вроде всё понятно – принцип тот же, что и для кухни.
    • Освещение зала обычно осуществляется одной большой люстрой, но так как в однокомнатной квартире это же помещение ночью превращается в спальню, то необходимо позаботиться о бра или установить возле кровати дополнительные розетки для торшеров или настольных ламп.
    • Хотя обсуждаем устройство электропроводки, но стоит упомянуть, что во время выполнения монтажных работ, можно (только не вместе с силовым проводом) уложить в штробу TV кабель, и вывести его в том месте, где будет установлен телевизор.

    Эти правила помогут вам составить схему и для квартиры с бόльшим количеством комнат.

    Электропроводка в трехкомнатной квартире

    Какой выбрать провод?

    Поскольку алюминиевый проводник использовать нельзя, остановимся на медном. Большой ассортимент может привести в замешательство, поэтому воспользуйтесь конкретной рекомендацией – продукцию нужно покупать сертифицированную. Что касается выбора между моножилой и многожильным проводником, то это уже вопрос удобства.

    Большую роль играет сечение проводника. Можно суммировать потребляющую мощность приборов и высчитать требуемое сечение проводника или иметь некоторый запас, воспользовавшись стандартной схемой:

    • На ввод и к самым мощным потребителям – 4 мм2.
    • К силовым розеткам – 2,5 мм2.
    • Люстры и светильники (а также розетки, к которым будут подключаться слаботочные потребители (например, только телевизор или настольная лампа)) – 1,5 мм2.

    Именно такой подход применяют профессиональные электрики. С электричеством шутки плохи, поэтому лучше перестраховаться.

    Но и это еще не всё – определимся с типом, опираясь на маркировку. Например, кабель ВВГнг можно укладывать прямо в штробу, не протягивая через гофру, тогда как ВВГнг-LS уже предназначен для открытой проводки по потолку или стене, которые, например, впоследствии будут зашиты гипсокартоном.

    На примере кабеля ВВГнг-LS 3×2,5 можем разобраться в маркировке.

    • Если самая первая буква А, то этот кабель нам не подходит, так как в нем алюминиевые жилы.
    • Маркировка медных кабелей начинается с буквы В. Это значит, что внешняя оболочка выполнена из ПВХ.
    • Вторая буква В означает, что общая изоляция проводников тоже выполнена из поливинилхлорида.
    • Третья буква Г означает, что проводник не защищен дополнительным защитным покровом (в нашем случае он и не нужен).
    • нг ‒ негорючая изоляция.
    • Следующий показатель особенно желателен ‒ LS. Эти 2 буквы свидетельствуют о низком уровне дымообразования. То есть, даже во время пожара такая изоляция не будет выделять дым.
    • 3×2,5 ‒ первая цифра означает количество жил, а вторая означает, что каждая из них имеет сечение 2,5 мм2.

    Составив схему и определившись с типом и сечением кабеля, необходимо посчитать, сколько его потребуется, принимая во внимание длину концов, которые останутся в распредкоробках.

    Укладка кабеля в штробе

    Сразу оговоримся, что штробление стен в панельном доме чревато весьма неприятными последствиями, начиная с крупных штрафов и дорогостоящего устранения, вплоть до доведения дома до аварийного состояния. Тут и связи не помогут избежать мести соседей. Есть ли выход? В некоторых случаях допускается неглубокое вертикальное штробление, но лучше закрепить провод, а потом оштукатурить стену. Невыгодно, потому что уменьшится площадь помещения? Да, уменьшится, но очень незначительно – на 1 см с каждой стороны, зато никаких проблем с законом и соседями. В кирпичных домах таких ограничений нет, но тоже нужно проявлять осторожность, особенно с плитами перекрытия.

    Теперь перенесем чертеж на стены.

    • Отметьте единый уровень расположения розеток и те места, где будут установлены выключатели.
    • От каждой точки проведите вертикальную линию до того места, где будет установлена распредкоробка.
    • Вертикальность лучше проверить уровнем. Для работы самой проводки это не имеет значения, но поможет не гадать, где она проложена, когда нужно будет просверлить стену для того, чтобы на ней что-то закрепить.
    • По этой же причине лучше не нарушать и горизонтальность штроб.
    • Для подрозетников вырезаются отверстия коронкой, установленной в дрель (или используется перфоратор в режиме сверления).
    • Под круглые распредкоробки можно вырезать отверстия коронкой большего диаметра, а под квадратные изделия придется долбить перфоратором.
    • Удобнее всего для нарезания штроб воспользоваться штроборезом, с подключенным к нему пылесосом – так почти не будет пыли. Если просто резать болгаркой с диском по бетону, то будет очень много пыли, которая приведет к выходу из строя электроприбора, попав внутрь него.
    • В прихожей штробы от всех помещений сходятся в одной точке – месте, в котором будет установлен распределительный щит.
    • Кабель лучше укладывать в гофре, в результате чего его в любой момент можно будет заменить, не нарушая целостность стены. Не забываем про припуск по 15 см с каждой стороны.
    • Вначале в стене закрепляется кабель, протянутый в гофру, а затем фиксируются гипсовым раствором подрозетники и распредкоробки.

    В целях экономии проводников профессионалы нередко монтируют в стену гофру, устанавливают подрозетники и распредкоробки, а потом протягивают кабель.

    • При монтаже подрозетников нужно проверять их положение – отверстия под саморезы должны находиться в одной горизонтальной плоскости. Поскольку пользуемся для их установки быстросхватывающимся раствором, то можно через центр монтажного отверстия прочертить горизонтальную линию, которая послужит ориентиром.
    • Если будет установлена группа розеток, то для их монтажа приобретаются подрозетники, которые соединяются друг с другом.
    • Соединение проводов выполняется согласно схеме. Затем подключаются и устанавливаются розетки и выключатели.

    Со всех помещений кабели сходятся в одном месте – там, где будет установлен электрощиток.

    Как набрать электрощит

    Прежде чем набирать электрощит, необходимо приобрести подходящий по размерам, в который поместятся все приборы. Рассмотрим, как выполняется комплектация и подключение.

    Подобрали всё необходимое

    Этот щиток мы будем собирать из бюджетных компонентов. Для начала разложим все комплектующие по щитку так, как они впоследствии будут установлены. Имеется реле напряжения, дифреле и пакетники.

    Также понадобятся 2 шины

    Также сбоку установим 2 шины – одна нулевая, а вторая для заземления.

    Реле напряжения

    Приобрели проверенное временем реле напряжения Зубр.

    У него мощные клеммники

    Одним из его неоспоримых преимуществ является наличие мощных клеммников, в которых можно надежно зажать провода.

    Автоматы и УЗО CHINT

    Автоматы приобрели фирмы CHINT. Эта чисто китайская продукция используется для внутреннего рынка Китая, поэтому надежность не вызывает сомнений.

    Щиток в разобранном состоянии

    Разберем наш ящик для того, чтобы было удобно с ним работать.

    Приборы установлены

    Теперь можно заняться установкой приборов.

    По ручке отвертки будем гнуть провод

    Установив все комплектующие, необходимо их соединить между собой. Шину использовать дорого, поэтому из медного провода Ø4 мм2 сделаем «гармошку». Поскольку диаметр ручки отвертки идеально подошел, обогнув по ней провод, его концы четко попадут в отверстия автоматов.

    Сделали петлю

    Получилась петля, в которой конец провода не разрезается, а загибается. В местах ввода в автомат снимается изоляция.

    Получилось некоторое подобие гармошки

    Вот такая получилась «гармошка».

    На каждом приборе закрепили фазу

    Осталось ее вставить и обжать клеммы.

    Чтобы гармошка не мешала, петли загнуты внутрь

    Поскольку сверху будет установлена крышка, то для того, чтобы она не уперлась в провода, их нужно загнуть внутрь.

    Подготовили провод для подключения УЗО

    Для того, чтобы подключить реле напряжения к дифреле подготовим кусок того же провода. На его концах делаем подобие петли, согнув провод. Это увеличит в 2 раза площадь соприкосновения с прибором.

    Черным проводом подключили ноль

    Аналогичным образом подключаются другие проводники.

    Напряжение 232 вольта

    Настало время проверки. Подключив реле напряжения к сети, проверим напряжение на каждом автомате.

    После срабатывания УЗО

    После нажатия на УЗО кнопки test, напряжение должно отсутствовать, что будет свидетельством того, что всё собрано правильно.

    После установки щита выполняются подключения кабелей, подведенных со всех помещений. Чтобы потом не угадывать, автоматы нужно подписать. Их можно пронумеровать, а на внутренней части крышки написать, куда он подключен.

    Осталось заделать штробы (или залить стяжку, если проводка проложена по полу), и выполнить ремонт в помещении.

    Видео: защита от высокого и низкого напряжения

    Монтаж электропроводки в квартире и доме своими руками

    Во многих домах еще осталась электропроводка с советских времен, давно не соответствующая современным требованиям безопасности. Она предназначалась всего для 4 кВт, в то время как сейчас при проектировании требуется рассчитать проводку на 10 кВт и выше. Новые кабели и провода развести можно, но работа является трудоемкой и сложной. Монтаж электропроводки в частном доме и квартире делается своими руками только тогда, когда составлен четкий план и есть пошаговая инструкция.

    Монтаж электропроводки своими руками

    Если электропроводка в квартире своими руками выполнена из алюминиевого провода, срок ее службы составит не более 20 лет. Монтаж электропроводки своими руками с прокладкой новых линий возможен только тогда, когда производится ремонт квартиры.

    Прежде всего, необходимо продумать мощность и количество приборов. План размещения системы освещения, розеток и распределительных коробок, зависит от многих факторов, в частности от того, каким образом расположены в квартире мебель, окна и двери. Должна быть создана точная схема электропроводки. Этапы работ должны быть следующими:

    1. Проектирование электрической проводки: составление схемы; выбор марок и сечений проводов, защитных устройств и освещенности каждого помещения.
    2. Штробление стен; прокладка проводки; соединение жил в распределительных коробках; монтаж квартирного щитка, установка в нем автоматов и подключение кабеля внешней сети; проверка проводки.
    3. Монтаж подрозетников, розеток и светильников; подключение электробытовых приборов, не содержащих розеток.

    Проект электропроводки

    От качественного проекта зависит комфорт и безопасность пользования электроприборами.

    Разработка схемы

    Монтаж электропроводки своими руками можно качественно делать только тогда, когда есть схема электроснабжения квартиры.

    Схема электроснабжения дома

    На рисунке наружная разводка в щитке подъезда выделена пунктирной линией: заземление, главный автомат и УЗО. Ни одна схема электроснабжения дома или квартиры не обходится без счетчика расхода электроэнергии (Э).

    Фазный и нулевой провода перечеркнуты двумя черточками. Защитный провод следует проложить отдельно. Трехфазный ввод обозначается тремя черточками. В щитке располагают групповые автоматы. На ванную комнату, электроплиту и нагреватель сделаны отдельные линии с защитой. Марку УЗО можно выбрать на свое усмотрение.

    Кроме схемы электроснабжения, электропроводка монтируется самостоятельно, когда есть электрическая схема, которая накладывается на план квартиры и включает следующие элементы:

    • выключатели;
    • розетки;
    • светильники;
    • распределительные коробки;
    • квартирный щиток;
    • выводы на подключение электрооборудования: системы принудительной вентиляции, кондиционеров, духовых шкафов и др.;
    • расположение проводки, проложенной через помещения.

    На рисунке ниже приведен типовой проект электропроводки.

    Схема электрификации двухкомнатной квартиры

    Схема электропроводки определяет весь ремонт по следующим причинам:

    • любой грамотный ремонт можно и нужно делать с изменением проводки;
    • последующая работа не позволит что-либо менять в электрической части;
    • качественный ремонт предусматривает наличие эффективного освещения и удобного расположения розеток, выключателей и электроприборов.

    Если электропроводка правильно смонтирована, то на полу будут отсутствовать переноски, удлинители и сетевые адаптеры. Когда ремонт сделан правильно, в квартире не должно быть устройств мобильного переноса электричества. Исключением является подключение к розеткам электроинструмента.

    Если рассмотреть распределение розеток по комнатам, то план установки большей частью выбирается очень приблизительно и не всегда правильно. Лучше всего провести их в разные концы помещения. При этом нужно заранее составить план расположения электрической техники и мебели, чтобы не загораживались розетки и выключатели, к которым необходим постоянный доступ. Если такое не происходит, это означает, что разводка проводки выполнена правильно, и розетки используются оптимально. При этом придется провести новые провода поверх дорогостоящей отделки стен.

    Под телевизор нужно не менее двух розеток, поскольку к нему потребуются дополнительные приставки: цифровые или спутниковые, а также видеопроигрыватели.

    Для компьютера и всего необходимого для него оборудования нужно установить не менее трех розеток. Расположение их от пола в высоту сейчас составляет 30-40 см. Благодаря этому розетки не видно из-за стола или дивана, что эстетично и практично. Значит, старые проемы придется замуровать и сделать новые, а к ним надо штробить канал.

    Максимальное потребление энергии происходит на кухне. К электрической духовке, микроволновой печи и стиральной машине нужно проложить отдельные кабели, поскольку мощность каждого электроприбора превышает 1,5 кВт.

    На каждый из этих приборов подключается УЗО.

    Рабочая зона требует наличия целого блока розеток, поскольку количество вспомогательного электрооборудования растет с каждым годом. Для маленькой кухни достаточно будет двух розеток, так как много приборов там не поместится. Располагать их удобно над столами, чтобы легко можно было включать. Еще нужно сделать розетки для электророзжига газовых конфорок и дополнительного вытяжного вентилятора.

    Для холодильника нужна всего одна розетка, к которой можно легко делать подключение. Если любой стационарный электроприбор встраивается в шкаф, то здесь удобно применять отдельный автомат, расположенный в щитке управления. Это будет надежной гарантией, что места соединений не закоротит при попадании воды.

    План дизайнерских преобразований не должен негативно повлиять на электробезопасность помещений. В непредвиденной ситуации дизайнеры никогда не будут виноватыми. Если разводка электропроводки выполнена с нарушениями, за это отвечает тот, кому пришлось ее проложить.

    Провода и кабели прокладывают в стенах (скрытая проводка) или в коробах и трубах (открытая). Разводку кабелей разрешается сделать открытой, но они чаще размещаются за перегородками или во вспомогательных помещениях.

    Наиболее применяемый кабель для домашней электропроводки ВВГ или ВВГнг (реже – ПУНП и NYM).

    Подключение к этажному щитку лучше сделать кабелем NYM, как более надежным в плане пожаробезопасности. Несмотря на дороговизну, его часто применяют в качестве силового кабеля, когда производят монтаж электропроводки в частном доме и квартире. Не помешает им заменить дешевый и пожароопасный ввод ВВГ, например, в новостройке.

    Кабель ВВГнг не распространяет горение за счет применения огнеупорного пластиката. Для прокладки удобно применять, если он имеет плоскую форму.

    ПУНП является самым дешевым плоским проводом с 2-3 жилами. Он имеет изоляцию, теряющую свойства от нагрева. В план решений по домашней электрике его включать не рекомендуют.

    Внутреннюю разводку щитка лучше сделать проводами ПВ2, ПВ3 и ПВ4 диаметром 4 мм. Чтобы произвести монтаж проводки, потребуются короба из пластика, фиксаторы, гофрорукава и распределительные коробки. Целесообразно приобрести плинтуса с кабель каналами.

    Вся нагрузка квартиры или дома приходится на вводной кабель. Его сечение определяется в зависимости от суммарной мощности всех потребителей электричества. Умножив ее на коэффициент использования – 0,75, найдем потребляемую мощность. Необходимо также учитывать реактивную мощность, которую потребляет двигатель стиральной машины. Для этого его мощность делится на коэффициент cos φ = 0,85. При этом надо учитывать, что нагреватель воды в стиралке является активной и значительно преобладающей нагрузкой. Если применяются люминесцентные лампы, их реактивная мощность также учитывается (cos φ = 0,8).

    Когда делается электропроводка в доме своими руками, следует учитывать реактивную нагрузку, здесь ее гораздо больше, чем в квартире: асинхронные двигатели станков и насосов (cos φ = 0,85), сварочный трансформатор (cos φ = 0,5-0,7), электроинструменты.

    Установив суммарные мощности в каждой цепи, по таблице можно выбрать провод или кабель подходящего сечения. При этом делается запас на возможные дополнительные подключения в дальнейшем.

    Таблица выбора сечения медного проводника по потребляемой мощности или току

    Сечение, кв. ммДиаметр жилы, ммМощность / ток
    Один провод ПВ-1 или ПВ-3, кВт / АДва провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АТри провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АЧетыре провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АОдин двух-
    жильный кабель ВВГ, ПВС или ПУНГП, кВт / А
    Один трех-
    жильный кабель ВВГ, ПВС или ПУНГП, кВт / А
    0.50.792,2 / 101,98 / 91,76 / 81,54 / 71,76 / 81,54 / 7
    0.750.972,86 / 132,64 / 122,42 / 112,2 / 102,42 /112,2 / 10
    11.133,3 / 153,08 / 142,86 / 132,64 / 122,86 / 132,64 / 12
    1.51.384,4 / 203,74 / 173,3 / 153,08 / 143,52 / 162,86 / 13
    2.51.785,94 / 275,28 / 244,84 / 224,84 / 224,84 / 224,18 / 19
    42.257,92 / 367,48 / 346,82 / 315,94 / 276,16 / 285,28 / 24
    62.7610,12 / 469,02 / 418,14 / 377,7 / 357,7 / 356,6 / 30
    103.5715,4 / 7013,2 / 6012,1 / 559,9 / 4511 / 509,9 / 45
    164.5119,8 / 9016,5 / 7515,4 / 7014,3 / 6515,4 / 7013,2 / 60
    255.6427,5 / 12522 / 10019,8 / 9017,6 / 8019,8 / 9016,5 / 75
    356.6733 / 15026,4 / 12024,2 / 11022 / 10024,2 / 11019,8 / 90
    507.9841,8 / 19036,3 / 16533 / 15029,7 / 13530,8 / 14026,4 / 120
    709.4452,8 / 24044 / 20040,7 / 18536,3 / 16538,5 / 17534,1 / 155
    951163,8 / 29053,9 / 24549,5 / 22544 / 20047,3 / 21541,8 / 190
    12012.3674,8 / 34061,6 / 28056,1 / 25550,6 / 23057,2 / 26048,4 / 220

    Защитное оборудование подбирается под кабель. Если он выдерживает ток 25 А, то УЗО или автомат устанавливают на 16 А.

    Мощности счетчика расхода электроэнергии и максимального потребления электроприборами должны соответствовать друг другу, иначе система будет обесточена. В характеристиках счетчика указано, на какое потребление энергии он рассчитан.

    Выбор освещенности

    Освещенность измеряют в люксах (лм/м2). На рисунке ниже приведены нормы освещенности помещений.

    Нормы освещенности жилых помещений

    Когда производится разводка электропроводки в квартире, необходимо в план работ включить возможность применения дополнительной подсветки. В спальне или гостиной она используется для выделения деталей интерьера и зонирования помещений. Она не имеет отношения к нормам освещенности, но для нее должны быть установлены розетки с удобным доступом. На кухне подсветка делается в шкафах, а также для рабочей и обеденной зон. В ванной комнате должно быть светло в местах расположения стиральной машины или около зеркала. Выключатели и розетки применяют с защитой от влажности.

    Прокладка проводки

    План прокладки скрытой проводки предусматривает ее размещение в штробах или под штукатуркой. Ее крепят пластиковыми фиксаторами через 0,4-0,5 м. Для новых распределительных коробок готовят углубления и устанавливают их с применением алебастра. Также частично используют старые, если они находятся на пути прокладки маршрута. Внешняя проводка помещается в кабель-каналы.

    Прокладку делают строго горизонтально и вертикально. Потом меньше будет вероятность попадания в провод саморезом при сверлении в стене отверстий.

    Концы жил, заведенных в коробку, зачищаются и соединяются, как требует схема. Желательно делать соединения с помощью клеммных колодок, методом пайки или опрессовки. Скрутка считается временным соединением, но его можно в дальнейшем доработать.

    От распределительного щитка зависит вся схема электрохозяйства и то, как будет работать проводка в частном доме или квартире. Его размещают недалеко от входной двери. Если стена из гипсокартона, выбирают встраиваемый вариант щитка, а на железобетонной – устанавливают наружный. Расположение делается на небольшой высоте (около 1,5 м). Крепление щитка производится на дюбель-гвозди или саморезы. Размещение счетчика в щитке не требуется, так как он должен быть установлен в подъезде, а в частном доме – на столбе внешней электросети.

    В магазине щиток можно покупать, когда известно, сколько внутри нужно поместить оборудования, оставив при этом запасное место. Стандартный щиток содержит места крепления DIN-реек, в которые легко вставляется и фиксируется все электрооборудование. Соединительные провода внутри устанавливают новые и без скруток. Фазы и нулевой провод отличаются по цвету. Если он одинаковый, маркировку делают из цветных трубочек или с помощью надписей. Для вводного и выводных кабелей оставляют запас по длине не менее 120 мм на возможный ремонт.

    Подключение вводного кабеля и счетчика расхода электроэнергии производится специалистами электрослужбы.

    Монтаж подрозетников, розеток и светильников

    На стене отмечается центр расположения первой розетки, а затем, если требуется, через 71 мм отмечается середина следующей (стандартное межосевое расстояние).

    Монтаж подрозетников и розеток

    Сделать выемки для подрозетника в бетонной стене – это трудоемкий процесс, для которого требуется перфоратор со специальной коронкой. Затем к ним пробиваются штробы, и прокладывается электропроводка. Лучшим решением является прокладка отдельных проводов к каждой розетке. В подрозетнике вырезается заглушка для проводов и проверяется, как он входит в отверстие стены. Затем производится грунтовка отверстия, и внутрь наносится шпаклевочная смесь на основе гипса. После подрозетник вместе с вставленными в него проводами вдавливается строго горизонтально в раствор. Установочная коробка должна войти заподлицо с поверхностью стены. Штробы и провалы вокруг подрозетников замазываются штукатурным раствором только после их полной фиксации.

    Розетки устанавливаются на винты или саморезы после того, как будет закончен ремонт стен с финишной отделкой. При этом напряжение в подводящих проводах отключается. После монтажа рамок и панелей розеток подача электричества возобновляется.

    Подрозетники из пластика можно применять для установки выключателей. Их монтаж делается аналогичным образом.

    Розетки в гипсокартонной конструкции установить легко благодаря тому, что материал хорошо обрабатывается. Каркасные системы позволяют делать скрытую прокладку коммуникаций при любом количестве проводов.

    Осветительные приборы равномерно распределяют в помещении. Классическим решением является подвешивание люстры в середине комнаты. При ее монтаже необходимо знать, что сейчас к люстрам и люминесцентным лампам необходимо подводить заземляющий провод. При установке натяжного потолка или потолка из гипсокартона люстра крепится к основе через закладные элементы. Создается впечатление, что она парит в воздухе.

    Размещение люстры на натяжном потолке

    В последнее время стали популярны точечные светильники, которые размещают в подвесном потолке. Еще до его отделки необходимо определить места установки приборов. Рационально размещать лампы на расстоянии не менее 1 м друг от друга, а от стены – на 60 см. При этом они не должны попадать на детали каркаса. Проводка располагается между основой перекрытия и подвесным потолком.

    Монтаж. Видео

    Про монтаж электропроводки в квартире доступно расскажет это видео.

    Если последовательно пройти все этапы от проектирования до монтажа, то электрическая проводка в квартире своими руками может быть успешно сделана. Такая работа должна входить в план на очередной ремонт и должна выполняться в первую очередь. Для этого применяется пошаговая инструкция. Удобство, надежность и долговечность электрической системы зависят от того, насколько правильно составлена схема, как удалось рассчитать оборудование, от качества комплектующих и соблюдения всех норм и правил.

    Оцените статью:

    Интернет для квартир | HighSpeedInternet.com

    Большинство интернет-компаний любят хвастаться скоростью своего Интернета, поэтому они размахивают все большими и большими числами. Но это не обязательно означает, что вы получите то, чего действительно хотите.

    Федеральная комиссия по связи (FCC) определяет высокоскоростной широкополосный Интернет как все, что обеспечивает скорость загрузки 25 Мбит / с или выше. Некоторые пользователи Интернета (особенно те, кто живет в сельской местности) плакали бы от радости, если бы так быстро получили Wi-Fi.Однако многие опытные интернет-фанаты привыкли к экспоненциально более высокой скорости интернета — до 1000 Мбит / с, что на 3900% быстрее, чем 25 Мбит / с, если быть точным!

    Совет от профессионала:

    Воспользуйтесь нашим тестом скорости, чтобы узнать, какую пропускную способность вы используете по текущему тарифному плану. Вы также можете использовать этот тест, чтобы убедиться, что ваш интернет-провайдер не обманывает вас в отношении скорости, за которую вы платите.

    Вот краткое изложение наиболее распространенных диапазонов скорости и того, что с ними можно сделать.Для получения дополнительной информации ознакомьтесь с нашим руководством по скорости Интернета.

    0,5–25 Мбит / с

    Это то, что вы получите при использовании недорогих тарифных планов DSL. Достаточно хорошо, если вы живете один или в небольшом доме. Вы сможете загружать небольшие файлы, транслировать музыку и фильмы, а также общаться в видеочате в таких приложениях, как Facebook Messenger и Zoom. Если ваша скорость ближе к 25 Мбит / с, то это хорошая скорость, и она может подойти для двух или более человек, а не для одного.

    Но большинство интернет-провайдеров предлагают гораздо более скоростей, чем эта.И они обычно продаются по той же цене или немного выше, поэтому мы рекомендуем по возможности избегать всего такого медленного.

    25–100 Мбит / с

    Большинство жителей квартир будут довольны интернет-тарифом, который соответствует этому диапазону скорости. Скорость загрузки 25 Мбит / с достаточно, чтобы вы могли транслировать фильмы в разрешении 1080p на несколько устройств, загружать файлы размером 1 ГБ или больше в разумные сроки и управлять устройствами умного дома.

    Если вы живете с партнером, у вас несколько соседей по комнате или вы хотите транслировать фильмы в формате 4K на несколько устройств с минимальной буферизацией, подумайте о том, чтобы больше ориентироваться на диапазон 50 или 100 Мбит / с.

    100–800 Мбит / с

    О, теперь мы говорим! Большинство провайдеров кабельного интернета предлагают тарифные планы в этом диапазоне скоростей — и обычно они не берут за это намного больше, чем за более низкую скорость.

    Ориентировочная скорость 100–300 Мбит / с подойдет нескольким людям, которые любят смотреть разгул, марафонские игры, скачивать, выгружать и т. Д. На нескольких устройствах одновременно. Интернет-тариф в диапазоне 500–800 Мбит / с действительно пригодится, если вы работаете из дома и выполняете задачи с высокой пропускной способностью, такие как создание контента и работа с облачными серверами.

    Также следите за «симметричными» скоростями (т. Е. Интернет-тарифами, в которых скорости загрузки и выгрузки одинаковы). Скорость загрузки, как правило, намного ниже скорости загрузки, поэтому наличие симметричного плана значительно упрощает такие вещи, как загрузка больших файлов на веб-сайт или телеконференции с большими группами.

    1000 Мбит / с и быстрее

    Это белый кит скорости интернета, который, по-видимому, в последнее время поражает (или, по крайней мере, стремится) каждый провайдер оптоволоконного и кабельного интернета.Некоторые из них будут хеджировать свои ставки, рекламируя 940 Мбит / с, а затем предлагая специальные цены, чтобы заинтересовать вас.

    Скорость 940–1000 Мбит / с позволяет вам делать все, что угодно через Интернет, быстро и легко — так что это лучший вариант, если вы профессиональный игрок, постоянно работающий майнер биткойнов, внештатный писатель или влиятельный человек в социальных сетях, загружающий новые видео ежедневно.

    Неудивительно, что эти скорости имеют более высокую цену. Вам нужен гигабитный интернет? Не обязательно. Вы хотите это? Понимаешь ты, квартирный житель.Выбор ваш.

    41 Легкие способы улучшить условия аренды

    Торшер сочетается с настольными лампами и потолочными фонарями в квартире Кэролайн Фейффер в старом Копенгагене.

    Фото: Катрин Рорберг.

    . 34. Превратите радиаторы в полки

    … Сделав разрез 2 на 6 по длине, покрасьте его, чтобы он соответствовал стенам, а затем поставьте его прямо сверху. Полка!

    35. Добавьте плинтусы

    Если вам «повезло» с квартирой «белый ящик», лишенной характера, подумайте о том, чтобы добавить плинтусы к основанию стен, чтобы придать им четкий и прочный вид упора.(Раскрасьте их тоже!)

    35. Найдите несколько симпатичных ящиков для хранения под кроватью

    Возникает искушение просто пойти за пластиковыми баками и покончить с ними (к тому же: никогда не вынимайте их, потому что вы их ненавидите. ). Если вы купите несколько более привлекательных, это поможет вам поддерживать порядок в комнате.

    Ящик для хранения под кроватью от Simplify, 16 долларов США; wayfair.com.

    36. Сделай сам Some Art

    Возможности сделать это, фактически не используя никаких художественных талантов, безграничны: сделайте нечеткую фотографию, взорванную до огромных размеров в копировальном центре.Брызги краски в стиле Поллока на холсте. Обрезайте книжные страницы и журнальные слезы. Мраморная бумага!

    37. Удалите краску с металлических радиаторов и дверей

    Годы и годы краска начинает выглядеть странно и пластично на радиаторах, но вы можете фактически удалить ее, используя химический очиститель и стальной скребок для краски — и пару часов . Но посмотрите, сколько стоит ваш проект!

    38. Плавающие полки — и покрасьте их в цвет стен.

    Простые прямоугольные плавающие полки можно недорого купить в таких местах, как IKEA и Amazon; Просто подберите их к цвету стены, и они будут выглядеть настроенными по индивидуальному заказу.

    39. Поменяйте местами вентиляционные крышки.

    Если они не созданы чудесным образом из того же материала, что и полы, их, вероятно, можно было бы обновить. Глянцевая черная краска и металлическая аэрозольная краска сделают их новым уровнем.

    40. Повесьте коллекцию недорогих тарелок

    Просмотрите любой полуприличный благотворительный магазин, и вы обязательно найдете кладезь фарфоровой посуды. Придерживайтесь цветовой схемы (синий и белый? Все белые?) И выберите дюжину, а затем повесьте их в конфигурации облака на стене, как если бы вы унаследовали их от бабушки.

    41. Замаскируйте отвратительную столешницу

    Пилинг, ламинат вас подвел? Мраморная контактная бумага — это готовое решение для этого (можете ли вы сказать, что мы любим контактную бумагу?).

    Декоративная самоклеящаяся пленка, серый мрамор, 9 долларов США; amazon.com

    В одной комнате нет электричества, но в остальном доме есть электричество?

    Вопрос: Отключение электроэнергии только в одном помещении! Сейчас в моей маленькой спальне нет электричества. В основном у меня пропало электричество в одной комнате .В остальной части дома ЕСТЬ электричество. Мой компьютер был подключен к стене, он лежал на моем столе. Он упал и упал на пол, и шнур оторвался от стены. В результате у возникла небольшая искра, и сразу же в моей комнате пропало электричество . Мой телевизор, свет, потолочный вентилятор, освещение аквариума и помпа не включаются. Можете рассказать, как это произошло и как я могу отключить электричество в своей комнате?

    Отключение питания в одной комнате

    Ответ: Когда компьютер упал с вашего стола, это вызвало короткое замыкание в компьютере или в проводе, что привело к перегрузке розетки, в результате чего выключатель в вашей комнате отключился или перейти в выключенное положение. Автоматический выключатель используется для предотвращения нагрева проводов внутри ваших стен в случае перегрузки в этой цепи. В вашем доме или квартире есть много цепей, которые будут разделены комнатами или приборами. Более крупные приборы, такие как стиральные машины, водонагреватели и сушилки для белья, имеют свой собственный контур.

    Автоматический выключатель — это переключатель ВКЛ / ВЫКЛ. Он предназначен для автоматического переключения в положение ВЫКЛ. При обнаружении перегрузки. Вот что случилось с вами, когда ваш компьютер упал со стола и вызвал перегрузку.

    Проверьте коробку выключателя на сработавший выключатель

    Ваш компьютер, скорее всего, поврежден, поэтому оставьте его отключенным. Чтобы сбросить автоматический выключатель и снова включить питание в вашей комнате, обычно найдите электрическую панель рядом с подсобным помещением или в гараже. Найдите выключатель для своей комнаты. Может иметь маркировку «спальня». Если выключатели не промаркированы, это должно быть очевидно, поскольку сработавший выключатель не будет соответствовать остальным. Когда вы найдете правильный выключатель, полностью переведите его в положение ВЫКЛ, а затем снова в положение ВКЛ. Вы должны услышать щелчок, означающий, что он перешел с выключенного состояния на другое. Зайдите в свою комнату и посмотрите, вернуло ли это электричество к розеткам и свету. Если так, то это было все, просто сработавший выключатель.

    Даже если в вашей комнате снова есть электричество, убедитесь, что розетка, к которой был подключен компьютер, не повреждена. В таком случае вызовите специалиста и заменит его.Если розетка выглядит неповрежденной, вы можете попытаться (на свой страх и риск) снова подключить компьютер. Если он снова сработает прерыватель, вы знаете, что компьютер или розетка перегорели. Попробуйте подключить к розетке что-нибудь еще, например лампу, и посмотрите, правильно ли она работает. Если да, то это говорит о том, что розетка в порядке, но компьютер перегорел. Если у вас плохая розетка и у вас есть опыт работы с электричеством, розетка с 2 портами USB идеально подходит для замены.

    Настенная розетка с 2 портами USB

    Всегда проявляйте особую осторожность при работе с электрическими розетками и выключателями.Руководствуйтесь здравым смыслом и, если не знаете, что делать, вызовите профессионального электрика.

    Поделитесь нашими проектами помощи по ремонту:

    Статьи по теме

    АЛЛЕН ВЕТТЕР — Помощник по ремонту своими руками

    Аллен — специалист по обслуживанию дома / бытовой техники и автор / создатель этого веб-сайта. Он имеет 33-летний опыт поиска и устранения неисправностей и ремонта всех типов бытовой техники. Свяжитесь с нами

    Как исправить частичное отключение электроэнергии

    У всех нас были перебои в подаче электроэнергии.Может быть, во время шторма, или, может быть, в тот раз у вас было восемнадцать шнуров, идущих от одной розетки (ой), а может быть, совершенно случайно и без всякой причины. И во всем доме темно, и вся бытовая техника не работает, и совершенно ясно, что что-то пошло не так в очень централизованном порядке.

    Но что делать, если это еще не все или ничего? У вас когда-нибудь отключалось электричество только в одной комнате? И, может быть, вы замените лампочку, а может быть, даже замените ее снова, прежде чем поймете, что будильник тоже не горит и проблема не в лампочке, а во всей комнате.

    Странно, когда в доме всего одна комната, а все остальное гудит так ярко и весело, как будто ничего не произошло. Для этого может быть много причин, некоторые из них стандартные и легко устранимые, но некоторые из них немного более серьезные.

    Что такое частичное отключение электроэнергии?

    Когда вы испытываете частичное отключение электроэнергии, обычно нарушается линия энергокомпании. Это означает, что доступна только одна фаза электричества, поэтому другая половина вашего дома получает питание нормально.Чтобы упростить его, частичное отключение
    — это отключение, которое происходит только в определенных частях вашего дома или коммерческого помещения. В то время как полное отключение электроэнергии происходит, когда отключается электричество во всем здании.
    Если вы столкнулись с частичным отключением электроэнергии, ознакомьтесь с приведенным ниже руководством, чтобы понять причину проблемы и безопасно ее решить.

    Что вызывает частичное отключение электроэнергии?

    Поврежденный автоматический выключатель и неисправная панель — самые большие виновники, когда дело доходит до того, что вызывает частичное отключение электроэнергии в домах.Повреждение обычно происходит из-за перегрузки электрической цепи или короткого замыкания из-за неисправного провода или прибора. Вот некоторые другие причины, которые могут вызвать частичное отключение электроэнергии:

    ● Перегрузка электросети
    ● Один или несколько сгоревших предохранителей
    ● Текущие погодные условия
    ● Отказ автоматических выключателей
    ● Плохое соединение на трансформаторах


    Эти проблемы могут быть разрешается лицензированным подрядчиком-электриком, так как работа с электричеством может быть опасной.Если вы обнаружите, что отключили электричество только в одной комнате, вот что вам следует сделать для устранения неисправностей, которые являются безопасными и могут быть эффективными:

    Ищите сработавший выключатель

    Наиболее вероятная причина — сработавший выключатель. Это может произойти, когда электрическая цепь перегружена, или неисправный прибор или поврежденный шнур замыкают систему накоротко. Во-первых, вам нужно отключить все приборы в комнате, поскольку одна из них, вероятно, вызвала срабатывание предохранительного устройства. Затем найдите панель автоматического выключателя, ранее известную как блок предохранителей (часто в подвале, гараже или в задней части дома).Один из переключателей должен быть в выключенном состоянии — это тот, который сработал. Просто переверните его, чтобы восстановить питание.

    Иногда бывает трудно определить, какой прерыватель сработал. Если вам повезет, на вашем блоке предохранителей каждый выключатель будет четко обозначен соответствующей комнатой … но часто это не так. Чтобы найти правильный выключатель, внимательно присмотритесь — иногда он будет двигаться только немного вниз, а не полностью в положение «выключено». Чтобы сбросить его, сначала потяните его полностью вниз (чтобы «выключить»), а затем переместите обратно в положение «включено».

    Если выключатель снова сработает, отключите одно или несколько небольших приборов или электронных устройств и повторите попытку. Причина может заключаться в неисправной вилке одного из ваших устройств или в перегрузке цепи.

    Перезагрузите кнопку GFCI

    Если питание по-прежнему не работает, проверьте пластины розеток на наличие розетки GFCI. Это предохранительное устройство, расположенное посередине пластины между верхней и нижней розеткой. Он выглядит как две маленькие кнопки, одна для «тестирования», а другая для «сброса».Попробуйте нажать кнопку с пометкой «Сброс», и если она сработала, вы сможете полностью ее нажать. Если это была проблема с розеткой GFCI, это должно восстановить питание.

    Имейте в виду, что розетка GFCI может быть расположена в другой комнате, возможно, даже в комнате, где еще есть электричество. Если вы не можете найти розетку GFCI на какой-либо из панелей розеток в комнате, в которой наблюдается потеря мощности, то поищите розетки GFCI в других комнатах.

    Когда вызывать электрика

    После того, как вы проверили и сбросили выключатели, а также проверили и сбросили розетку GFCI, ваше питание должно вернуться.Если этого не произошло, пора вызвать на помощь электрика. У проблемы может быть много разных причин, таких как неисправная проводка, неисправный выключатель или повреждение термитом, но проблемы с электричеством являются серьезными и должны быть оценены профессионалом. Помните, что если у вас произойдет отключение питания, сопровождающееся шипением или хлопком, или если вы почувствуете запах гари, немедленно сообщите об этом квалифицированному электрику. Удачи!

    Сэйвард Ребхал пишет для Networx.com.

    Эта статья была обновлена ​​21 ноября 2017 г.

    Сэкономьте

    Советы по ремонту дома: 19 способов снизить затраты

    Нарушение бюджета — это самый большой страх каждого, когда дело доходит до ремонта дома. И не без причины.

    Даже если вы последуете основному совету, который мы раздавали годами — создайте 20-процентную подушку, чтобы скрыть неприятные сюрпризы, получите рекомендации подрядчиков и проверьте их, исключите слова «пока вы это делаете» из своего словаря — Трудно не обстреливать больше, чем ты хочешь.

    Имея некоторое стратегическое мышление о дизайне, материалах и сроках, вы можете сократить расходы, не срезая углы. Ниже мы покажем вам способы, от большого до чего-то столь же маленького, как выбор настенного бра вместо встраиваемого светильника.

    Но еще одна универсальная правда об улучшении дома заключается в том, что каждая мелочь складывается. Итак, еще одно важное соображение, с которого следует начать, — это решить, снести ли весь дом и начинать с нуля.

    Дешевле переделать или построить новый дом?

    «Большинство клиентов не хотят слышать эти слова», — говорит Пол Ирвин, директор по дизайну Landis Construction в Вашингтоне, округ Колумбия.C., площадь, «но это действительно нужно учитывать при капитальном ремонте. «В одном случае, например, планы пристройки площадью 1300 квадратных футов показали, что существующий фундамент дома не соответствует требованиям и должен быть заменен — ​​предложение в размере 30 000 долларов.

    Произведя подсчеты, владельцы пришли к выводу, что обновление дома, бывшего летнего коттеджа, будет стоить столько же, сколько и воссоздание его нового. «За относительно небольшие дополнительные расходы, — говорит владелец, — мы получаем все преимущества нового строительства, сохраняя при этом характер и ощущение нашего старого дома.”

    • Стоимость реконструкции: 570 000 долларов США
    • Стоимость репликации: 588 000 долл. США
    • Вы сэкономлено: За 18 000 долларов владельцы получили новую жилую площадь на 60 000 долларов, а также повысили безопасность и энергоэффективность.

    19 способов сэкономить на ремонте дома

    Если вы взвесили все варианты и решили, что лучше переделать свой дом, вот наши советы.

    1. Повышение эффективности, а не размер

    Энтони Тиеули

    Если вы сможете реорганизовать и оборудовать свою кухню для максимальной полезности, возможно, вам не придется продувать стены, чтобы получить квадратные метры.Начните с замены занимающих много места полок выдвижными ящиками высотой 8 дюймов шириной в 8 дюймов, содержащими стеллажи для консервов и других предметов.

    «Вы получаете три или более горизонтальных плоскости, тогда как в противном случае вы могли бы получить только одну», — говорит Луис Смит-младший, архитектор Meier Group, в Анн-Арборе, штат Мичиган.

    Вы можете легко выложить несколько тысяч, чтобы оснастить шкафы обновлениями, такими как разделители, выдвижные подносы для кастрюль и ленивые Susans, но вы сэкономите во много раз больше, пропустив добавление, которое, по вашему мнению, вам нужно.

    • Стоимость расширения кухни на 200 квадратных футов: 48000 долларов до 95000 долларов
    • Стоимость сверхэффективных шкафов по индивидуальному заказу: 35000 долларов США
    • Сэкономлено: До 60 000 долл. США

    2. Обеспечение естественного освещения без установки окон

    Джаред Кузия

    Прежде чем вырезать большую дыру в стене дома и переставить каркас, подумайте о менее инвазивных и менее дорогих способах захвата света.

    Чтобы украсить, например, ванну без окон или коридор, вы можете установить «световую трубку», которая скользит между стропилами крыши и направляет солнечный свет в жилое пространство.

    • Стоимость установки окна с двойным стеклопакетом: 1500 долларов США
    • Стоимость световой трубки: 500 $
    • Сэкономлено: 1000 $

    3. Посетите центр вторичной переработки

    Предоставлено Habitat for Humanity

    Мастера, работающие в домашних условиях, могут значительно сэкономить, используя переработанные или мало использованные приспособления и строительные материалы.Habitat for Humanity управляет около 400 ReStores по всей стране, которые предлагают утилизированные материалы по цене вдвое ниже, чем в домашних центрах.

    Одно предостережение: многие подрядчики не будут работать с утилизированными предметами или материалами, предоставленными домовладельцами в целом, потому что они не хотят брать на себя ответственность, если что-то пойдет не так.

    Тем не менее, если вы делаете свою работу, вы можете найти что угодно, от навесных дверей до акриловых световых люков и частичных пакетов изоляции. (Чтобы найти ReStore рядом с вами, посетите Habitat.орг.)

    • Цена утепленного окна 4 на 5 футов в жилом центре: 600 $
    • Цена в ReStore: 300 $
    • Сохранено: 300 $

    4. Отправьте мусор

    Перед тем, как приступить к ремонту, предложите местному отделению Habitat for Humanity убрать материалы и приспособления для последующей перепродажи. «Около 85% дома можно использовать повторно, — говорит Б.Дж. Перкинс, менеджер программы Habitat ReUse из Остина, штат Техас. «Мы можем провести полную разборку или выбрать вишню и забрать шкафы, ванну, раковину и так далее.«

    Вы экономите место на свалке, получаете благотворительный налоговый кредит на пожертвование и помогаете доброму делу. Посетите Habitat, чтобы найти ближайшего к вам партнера.

    • Стоимость вывоза комплекта сантехники: 50–75 долларов
    • Стоимость пожертвования: Ничего, плюс налоговый вычет
    • Сохранено: Место на свалке (и немного вашей души)

    5. Сделайте свою демонстрацию

    Снос вашего дома может быть не столь дорогостоящим, как восстановление, вы все равно можете сэкономить деньги, выполнив часть сноса самостоятельно — если вы будете действовать осторожно.

    «Если домовладелец хочет продемонстрировать колоду, я уверен, что он справится с этим», — говорит Майкл Винн, владелец Winn Design из Вирджинии. «Но когда дело доходит до внутренних пространств, я бы отговорил их от этого, если они не сделали этого раньше».

    Причина: безрассудный вредитель может случайно вырвать несущую стену или, что еще хуже, вонзить сабельную пилу в проводку под напряжением или в водопровод под давлением.

    • Стоимость демонстрации палубы площадью 200 квадратных футов самостоятельно: 450 долларов США (аренда мусорного контейнера и разрешение на парковку)
    • Стоимость для профессионала: 1000 $
    • Сэкономлено: 550 $

    6.Учитывайте долгосрочные затраты, а не только краткосрочную прибыль

    Если ваше дополнение требует, например, обшивки вагонкой, вы можете сэкономить больше в долгосрочной перспективе, купив уже грунтованный и предварительно окрашенный вариант. Это стоит дополнительно от 10 до 20 центов за фут, но «в будущем вам придется платить за половину меньшего количества покрасочных работ», — говорит Пол Элдренкамп, владелец Byggmeister, фирмы, занимающейся реконструкцией дизайна и строительства в Ньютоне, штат Массачусетс.

    Причина? Заводская отделка наносится на сухую древесину в контролируемых условиях — без дождя, без резкого солнца.«Я использовал готовые хлопки в своем доме около десяти лет назад, и единственный недостаток отделки — это случайные пятна плесени, которые легко смываются», — говорит Эльдренкамп. «Краска выглядит так, как будто ее легко прослужат еще десять лет».

    • Стоимость незавершенного сайдинга для пристройки 10 на 40 футов плюс две покрасочные работы: 5000 долларов
    • Стоимость готовых хлопков и одного слоя краски при установке: 3750 долларов США
    • Сохранено: 1,250 $

    7.Нажмите на источники вашего подрядчика

    Когда дело доходит до таких вещей, как напольные покрытия, спросите своего субподрядчика, есть ли у него ненужные вещи, оставшиеся от других работ. Несколько лет назад во время ремонта отеля типа «постель и завтрак» времен Гражданской войны в Нью-Джерси подрядчику Биллу Асдалу потребовались деревянные полы.

    Он сделал несколько телефонных звонков и нашел сотни квадратных футов древесины лиственных пород различной длины и ширины, которые в противном случае отправились бы в мусор на других рабочих местах. Просто расправив его до однородной толщины, затем отшлифуя и отполировав, он сэкономил своему клиенту почти 9000 долларов на расходах на материалы.

    • Стоимость нового напольного покрытия: $ 19 200
    • Стоимость использования чужих сбросов: 10 500 долларов США
    • Сохранено: 8,700 $

    8. Проконсультируйтесь с архитектором

    Дэвид Йеллен

    В зависимости от масштаба вашего проекта вам может не понадобиться полноценная архитектурная комиссия, которая включает в себя обширные встречи, многократные посещения строительных площадок и несколько комплектов строительных чертежей, что составляет около 8 процентов строительного бюджета проекта. .Вы могли бы проявить дизайнерскую смекалку архитектора, попросив его провести разовую консультацию по дизайну.

    Например, за фиксированную плату в размере 400 долларов архитектор Батон-Руж Кевин Харрис встретится с домовладельцем, изучит проблему и наметит несколько решений, которые могут быть такими же простыми, как открытие перегородки или перемещение двери. Затем домовладелец может передать эскиз строителю или отнести его в службу разработки, которая будет взимать от 1 до 1,50 доллара за квадратный фут за создание официальных строительных чертежей.

    • Гонорар архитектора за проектирование домашнего офиса площадью 300 квадратных футов: 2250 долларов США
    • Плата только за консультацию по дизайну и тарифные планы: 580 долларов США
    • Сохранено: 1,670 $

    9. Партнер с подрядчиком

    Хотя практика вызывает разногласия среди специалистов, некоторые подрядчики будут предлагать консультационные и наставнические услуги опытным мастерам-самоделкам на почасовой основе.

    Строитель из Чикаго Тед Уэлч берет 150 долларов в час за такой инструктаж с минимальным обязательством в два часа.«Наиболее довольными клиентами, как правило, являются те, кто обладает хорошей ловкостью рук, понимает, что навыки необходимо практиковать, чтобы совершенствоваться, и которые готовы рискнуть сделать несколько ошибок, а затем учиться на них», — говорит он.

    • Стоимость гипсокартона одной комнаты: 1000 $
    • Стоимость с консультацией своими руками: 300 $ (2 часа коучинга), плюс материалы
    • Вы сэкономлено: $ 700

    10. Подсчитайте собственный капитал

    Если у вас нет времени (и опыта), чтобы потратить его на свой проект, лучший способ добавить пота — это заранее, проведя собственный снос дома, или в конце, выполнив часть отделочных работ самостоятельно. .

    «Если вы хотите сэкономить, начните помогать», — говорит Том Сильва. «Вы можете изолировать, вы можете красить, вы можете отшлифовать». А еще лучше, говорит он, помогать с уборкой каждый день. «Вместо того, чтобы платить кому-то за уборку опилок с пола, вложите деньги в то, чтобы правильно обрезать окно», — советует он.

    • Стоимость уборки строительной бригадой: 200 долларов в день
    • Стоимость своими руками: 0 $
    • Сохранено: Около 3-5 процентов от общей стоимости работы

    11.Сделай сам Schlepping

    Если вы занимаетесь собственным проектом, сократите плату за доставку материалов, забирая товары самостоятельно. Нет пикапа? Примерно за 400 долларов вы можете приобрести в Интернете почти новый одноосный грузовой прицеп, который можно буксировать за своим внедорожником. Купите один достаточно большой, чтобы вмещать товары размером 4 на 8 листов. Используйте его для полдюжины поездок, и он окупится. Найдите прицепы на продажу рядом с вами на eBay Motors или попробуйте свои местные объявления.

    • Стоимость 10 доставок: 750 $
    • Стоимость покупки б / у прицепа: 400 $
    • Сэкономлено: 350 долларов плюс вы можете оставить (или продать) прицеп

    12.Не тратьте слишком много средств на подготовку стены

    Если ваши стены имеют такую ​​грубую форму, что подрядчику потребуется несколько дней для заполнения и шлифования, чтобы подготовить их к ролику, подумайте об использовании таких материалов, как Texturglas от компании Roos International, расположенной в Дирфилд-Бич, Флорида.

    Дышащее, нетоксичное настенное покрытие из тонких стекловолокон, Texturglas по внешнему виду и ощущениям похоже на маты из стекловолокна, используемые в кузовных работах. Он доступен с различными рисунками поверхности, легко впитывает краску и предназначен для установки прямо поверх существующих поверхностей, добавляя прочности и скрывая вмятины.

    • Стоимость ремонта и покраски комнаты размером 15 на 20 футов с сильно поврежденными стенами: 1525 долларов США
    • Стоимость установки Texturglas: 1050 $
    • Сохранено: 475 $

    13. Учитывайте двойников

    Некоторые имитации просто имеют смысл: лесной гигант Weyerhaeuser продает быстрорастущий натуральный гибрид эвкалипта под торговой маркой Lyptus. Чистая древесина твердых пород, выращенная на плантациях в Бразилии, выглядит и ощущается как красное дерево.Он продается как полы с вырезом и пазами, а также в виде досок и листов для столярных изделий и столярных изделий.

    • Стоимость 100 досок из мохогони: 808 $
    • Стоимость такого же количества Lyptus: 395 $
    • Сохранено: 413 $

    14. Подождите, пока подрядчики не захотят ваш бизнес

    Не планируйте рено в разгар лета или между сентябрем, когда дети возвращаются в школу, и Рождеством. «Это время премиум-класса», — объясняет Лиза Стахоли, владелица LKS Architects в Атланте, штат Джорджия.Поставщики, как правило, более загружены, у них меньше рабочей силы, а поставки медленнее. Один подрядчик из Вирджинии предлагает скидки от 4,5 до 5,5% (в зависимости от общего бюджета) на проекты во время его простоя, сразу после нового года.

    • Стоимость капитального ремонта ванной комнаты в пик сезона: 25000 долларов
    • Стоимость в январе: 23 625 долларов
    • Сохранено: 1375 $

    15. Пропустить фундамент

    Если местный кодекс позволяет, вы можете поддержать небольшое дополнение на столбах и балках, как палубу, объясняет подрядчик Деннис Гэвин, Gavin Design-Build, в Медиа, Пенсильвания.

    • Пристройка площадью 220 квадратных футов с заливным фундаментом: 40000 долларов США
    • Дополнение того же размера на стойках и балках: 35 000 долл. США
    • Сэкономлено: 5000 $

    16. Не перемещайте кухонную раковину

    Джон Груэн

    Или туалет, если можно этого избежать. «Это часто становится самой большой частью роста цен на сантехнику», — говорит Ричард Третви, эксперт по сантехнике и отоплению This Old House .Если ваша новая планировка требует переноса унитаза, воспользуйтесь возможностью одновременно обновить трубы. «Это сэкономит вам деньги в долгосрочной перспективе», — говорит Ричард.

    • Стоимость перемещения туалета более чем на 3 фута: 500–1000 долларов
    • Стоимость оставить в существующем месте: 0 $
    • Сохранено: До 1000 долларов США

    17. Планирование с учетом размеров заготовки

    «Спросите себя:« Почему я строю что-то шириной 10 футов, если фанера поставляется в виде листов шириной 4 фута? », — говорит Лиза Стахоли из LKS Architects в Атланте.То же самое относится к стандартным окнам и дверям: используйте стандартные размеры производителей с самого начала, и вы сэкономите на стоимости изготовления на заказ.

    • Стоимость нестандартных дверей: 1500-2500 долларов США
    • Стоимость стандартных дверей: 500-800 долларов
    • Вы сэкономите: До 2000 долларов США

    18. Купите строительные материалы на аукционе

    Брайан Пеппел, домовладелец из Фениксвилля, штат Пенсильвания, ежемесячно посещает один аукцион строительных материалов в соседнем округе Ланкастер.Его недавние находки включают два поддона из бетонных блоков за 10 долларов и подвесную внешнюю дверь из цельного дерева за 65 долларов.

    «Их инвентарь — это все, что находится под солнцем, много царапин и вмятин, неправильно заказанных нестандартных предметов или новых запасов», — сообщает Пеппель. Однажды он наблюдал, как молоток аукциониста упал на большое треугольное окно, изготовленное на заказ, первоначальная розничная стоимость которого, по его оценкам, составляла несколько тысяч долларов. Выигрышная ставка? 1 доллар.

    • Стоимость навесного шкафа из массива черешни в дом-центре: 300 $
    • Стоимость на аукционе стройматериалов: $ 10
    • Сохранено: 290 $

    19.Принимайте решения рано

    Начните рыскать по проходам в хозяйственном магазине или домашнем центре, пока не появится бригада разрушителей. Получите хорошее представление о том, что вы хотите от светильников и бытовой техники и сколько они стоят.

    Если вы заранее не совсем точно указываете, чего хотите, вам придется полагаться на оценку вашего подрядчика, называемую надбавкой, и его представление о том, что приемлемо, может сильно отличаться от вашего. «В девяносто восьми процентах случаев пособия слишком низкие», — говорит Том Сильва.Например, вы, возможно, имели в виду фартук из стеклянной плитки, но ваш подрядчик сделал ставку на керамику.

    • Стоимость для предварительного планирования: 0 долл. США
    • Стоимость промежуточных заказов на изменение: Разница в цене товара, но также потеря времени из-за задержек проекта и сбоев связи
    • Сохранено: До тысяч

    Сколько стоит ремонт дома?


    Если вы ремонтируете старый дом с устаревшими электрическими системами, такими как ручка и трубка или алюминиевая проводка, вы можете обнаружить, что в целях безопасности его необходимо полностью перестроить.Устаревшая электропроводка может стать причиной пожара, и последнее, чего вы хотите, — это стать жертвой пожара в доме.

    Не вся старая электропроводка опасна, поэтому проверка у лицензированного электрика или, возможно, даже более одного будет разумным местом для начала, если ваш дом был построен до 1960-х годов, когда современная электропроводка стала более обычным явлением. Вы должны понять, нуждается ли ваш дом в ремонте. Конечно, всегда возникает вопрос о стоимости ремонта дома.

    Перед ремонтом дома

    Возможно, вам не потребуется менять проводку всего дома, но вы не узнаете наверняка, пока к вам не приедет лицензированный электрик и не проведет осмотр. Вы могли узнать, что часть вашего дома была модернизирована с использованием новой проводки, поэтому только часть ее содержит старые компоненты, которые необходимо заменить. Это сэкономит вам деньги на общих расходах. Вы даже можете обнаружить, что вам нужен только мелкий ремонт, который вы можете сделать сами.

    Магазин около

    Убедитесь, что вы получили расценки от нескольких электриков, прежде чем выбирать одного для ремонта вашего дома.Некоторые из них могут быть завышены, но вы не хотите всегда выбирать самый дешевый вариант, иначе вы станете жертвой тирании того, кто предложит самую низкую цену.

    Вам нужно получить ценовое предложение, включающее все услуги и почасовую оплату, чтобы быть уверенным, что вы сравниваете яблоки с яблоками. Затем выберите вариант, который предоставляет вам необходимые услуги по лучшей цене. Ищите дополнительные услуги, такие как гарантии и другие преимущества, которые приносят вам пользу.

    Объедините проекты, когда это возможно.

    Возможно, вам нужно прямо сейчас отремонтировать электропроводку только в подвале, но вы знаете, что в конечном итоге вам потребуется заменить проводку всего дома, а также розетки и главную сервисную панель.В большинстве случаев вы сэкономите деньги, если будете делать все сразу, а не по частям. Вам не только больше не нужно будет беспокоиться о безопасности вашей проводки, но вы также получите более выгодную сделку, если ваш электрик сделает всю работу за один раз.

    Стоимость ремонта дома

    Сумма, которую вы заплатите за ремонт дома, зависит от множества факторов, самым большим из которых является размер вашего дома. Очевидно, что чем больше ваш дом, тем выше будут ваши расходы.

    На национальном уровне затраты на замену электропроводки колеблются от 1500 до 10000 долларов, но, опять же, этот диапазон охватывает дома всех размеров, от небольших кондоминиумов до огромных McMansions.В 2019 году средний размер дома в Америке составлял 2301 квадратный фут, поэтому знание того, какой у вас размер дома, больше или меньше среднего, поможет вам определить общую стоимость.

    Цена за квадратный фут

    В соответствии с национальными затратами на рабочую силу и материалы для ремонта дома, вы можете рассчитывать заплатить от 2 до 4 долларов за квадратный фут. Добавьте к этому 2 301 SF выше, и вы получите в среднем около 6900 долларов на ремонт дома.

    Большинство старых домов, нуждающихся в замене электропроводки, меньше этого размера, поэтому безопасное предположение для более старого дома размером 1500 SF будет составлять от 4000 до 5000 долларов.

    Электромонтаж в доме — это не то, что вы должны делать в рамках проекта «сделай сам», так как опасность как для жизни, так и для имущества слишком опасна. Вам необходимо нанять лицензированного электрика, который сделает за вас работу, чтобы убедиться, что он соответствует коду и установлен правильно.

    Ставки на электриков варьируются от 50 до 100 долларов в час, поэтому ваши затраты на замену проводки могут сильно отличаться.

    Стоимость разрешения

    В большинстве регионов требуется, чтобы вы получили разрешение, прежде чем приступать к работе с электросистемой вашего дома.Это связано с тем, что его необходимо будет осмотреть, чтобы определить, соответствует ли работа вашего электрика кодексу, прежде чем давать ей полную ясность.

    Стоимость разрешений варьируется от города к городу, но вы можете смело предположить, что базовая стоимость составляет от 25 до 100 долларов, а затем процент затрат на замену проводки составляет около 2-5 долларов на 1000 долларов стоимости проекта. Это составляет от 75 до 150 долларов США в виде платы за разрешение.

    В большинстве случаев электрик вытянет за вас разрешение и включит стоимость в свою цену, но вы хотите убедиться, что они это сделают.Запрещенные электромонтажные работы представляют собой реальную опасность, и вы можете столкнуться с большими штрафами за то, что не уведомили свой строительный отдел о том, что вы меняете электропроводку в своем доме.

    Замена сервисной панели

    В старых домах не было таких потребностей в электричестве, как сегодня, а это значит, что в них были сервисные панели меньшего размера. В доме 1920-х годов обычно была панель только на 60 ампер. Это неуклонно растет на протяжении десятилетий, до сегодняшнего дня, когда в большинстве новых домов используются панели на 200 ампер.

    Для небольшого дома достаточно панели на 100 А, что обычно обойдется вам от 850 до 1600 долларов.Если вам нужно модернизировать свою сервисную панель до панели на 200 ампер, вы, вероятно, смотрите на 1300–2 500 долларов.

    Замена блока предохранителей

    Если у вас все еще есть старый блок предохранителей, а не блок выключателя для дополнительной панели в вашем доме, это должно быть включено в ваши планы по замене проводки. Предохранители не так удобны, как автоматические выключатели, и, поскольку это более старая технология, пора привести их в соответствие с текущими правилами.

    Средняя стоимость замены блока предохранителей на новый блок выключателя часто составляет от 900 до 2000 долларов.

    Затраты на заделку стен

    Многие электрики скажут вам, что им нужно снести целые стены, чтобы проложить новые провода. Хотя для них это, безусловно, будет проще, это не всегда так, и они могут не выставлять вам счет за исправление, но в конце концов вы обязательно заплатите за это.

    Конечно, им придется пробивать дыры стратегически, но если вы найдете хорошего электрика, они будут готовы протолкнуть новые провода в стены, не разрушая все, что может значительно увеличить ваши расходы позже при ремонте стен.

    Если у вас гипсовые стены, прочтите мои посты о том, как резать гипсовые стены, чтобы убедиться, что ваш электрик знает, как вырезать отверстия, не нанося дополнительных повреждений, что является обычным явлением. Кроме того, еще один хороший пост после того, как проводка будет сделана, — это Как: Заплатить штукатурку.

    Цена, которую вы заплатите за последующий ремонт повреждений, во многом зависит от навыков и готовности вашего электрика помочь вам, и это может значительно увеличить стоимость ремонта дома.

    Стоимость удаления старой проводки

    Вопреки тому, что думают многие, вам не нужно тратить деньги на удаление старой проводки.Полностью допустимо просто отсоединить проводку от сервисной панели, чтобы она была обесточена.

    Если у вас открыты стены, и вы меняете проводку в своем доме как часть более крупной реконструкции, тогда удалите ее, но не дайте себя обмануть, что для ремонта вашего дома вам нужно иметь все следы старой проводки вырваны.

    Это ненужные расходы, которые почти всегда следует пропускать.

    Сделать решительный шаг

    Ремонт вашего дома может занять от 3 до 10 дней в зависимости от размера и сложности вашего проекта, поэтому, когда вы будете готовы взяться за этот проект, убедитесь, что вы спланировали соответствующим образом.

    Планируйте, что на это время не будет дома, так как электричество будет время от времени включаться и выключаться во время процесса, и у вас будут электрики и их помощники, которые будут наводить беспорядок.

    Найдите хорошего гипсокартона или штукатура и маляра, которые ждут своего часа, если вы не планируете ремонтировать сами, чтобы вы могли быстрее вернуться к нормальной жизни.

    Если вы хоть немного похожи на меня, вы будете спать лучше по ночам, зная, что после этого ваша проводка в целости и сохранности. Ремонт всего дома — это не привлекательный проект, но он определенно увеличивает стоимость и продажи вашего дома, а также безопасность вашей семьи.

    Основатель и старший редактор

    Я люблю старые дома, работаю своими руками и учу других делать это самостоятельно! Все можно научить, если вы только дадите этому шанс.

    Установите пользовательское содержимое вкладки HTML для автора на странице своего профиля

    Подпишитесь на бесплатную электронную книгу!

    Знайте свои права при аренде в Бостоне

    ШУМ

    Будьте внимательны к своим соседям. Громкие вечеринки поздно вечером или включение музыки могут привести к жалобам и, в конечном итоге, к выселению.

    СОСТОЯНИЕ КВАРТИРЫ

    Перед тем, как заключить договор аренды, проверьте состояние квартиры. Если вы не можете, попросите друга сделать это за вас и проинформируйте владельца недвижимости обо всех отмеченных условиях. Вы не хотите, чтобы с вас взимались деньги за ущерб, который уже был нанесен до вашего въезда!

    НАРУШЕНИЯ КОДА

    Вы имеете право на квартиру, соответствующую местным и государственным санитарным и строительным нормам. О нарушениях следует сообщать владельцу вашей собственности, желательно в письменной форме.Если они не сделают необходимый ремонт, позвоните в инспекционную службу по телефону 617-635-5322.

    АРЕНДАТОР СТРАХОВАНИЕ

    Вы, вероятно, вложили в личную собственность больше, чем думаете. Компьютеры, плееры iPod, телевизоры, одежду, украшения, сотовые телефоны и мебель будет дорого заменить после пожара или кражи. Страхование арендаторов — хорошая идея, и она может быть доступной.

    СЕМЬЯ

    Если у вас есть договор аренды, вы, вероятно, будете нести ответственность за оплату всей арендной платы, если сосед по комнате съедет, поэтому постарайтесь найти надежных соседей по комнате.

    ЖУЛЬНИЧЕСТВО

    Ищете ли вы квартиру онлайн или лично, всегда получите подтверждение, что имеете дело с владельцем недвижимости или законным представителем. Вы можете проверить сайт реестра сделок округа Саффолк, чтобы узнать, кто является владельцем. Проверить, есть ли у брокера действующая лицензия, можно на сайте Государственного реестра брокеров.

    Любой желающий может создать сайт и использовать поддельные фотографии. Обратите внимание на квартиры со ставками ниже рыночной и меблированные на короткий срок.Если сделка кажется слишком хорошей, чтобы быть правдой, вероятно, так оно и есть. Вы можете проверить средние арендные ставки на таких сайтах, как rentbits.com.

    Вам следует сразу уйти от предложения, если владелец недвижимости:

    • отказывается разговаривать с вами по телефону
    • запрашивает ваш номер социального страхования или другую личную информацию
    • говорит, что они из страны
    • просит внести залог до того, как вы увидите квартиру, или
    • просит вас перевести деньги. Также избегайте использования PayPal «Мои наличные».«Это не защищает вас от мошенничества.

    Если вы считаете, что вас обманули, подайте жалобу Генеральному прокурору Массачусетса.

    Провод

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
