Схема подключения электросчетчика в квартире

Как принципиально устанавливается электросчетчик

Электросчетчик устанавливается для всех квартир, для учета электроэнергии (учета потребления) и является обязательной составляющей квартирной электропроводки.

В ПУЭ  (п. 7.1.59- 7.1.66) определены два места установки электросчетчика для квартиры:

  1. В квартире, в квартирном щитке или на специальной панели;
  2. Вне квартиры на лестничной клетке в этажном щитке.

Электросчетчик  должен отключаться от питающей линии. Это делается для обеспечения безопасного обслуживания счетчика. То есть до электросчетчика должен быть установлен коммутационный аппарат, будь то автоматический выключатель или пакетный выключатель.

После электросчетчика должны быть установлены аппараты защиты, для защиты всех групп электропроводки квартиры. То есть, после счетчика на каждую группу розеток и группу освещения нужно установить автоматы защиты или дифференциальные автоматы.

Это все правила по который составляется схема подключения электросчетчика в квартире.

Обобщим. Принципиальная схема подключения электросчетчика строится так.

Питание квартиры →Автоматические выключатели→Электросчетчик→Автоматы защиты групп проводки.

Схема понятна и проста в исполнении.

Стоит напомнить, что счетчики бывают однофазные (напряжение питания 220 Вольт) и трехфазные (напряжение питания 380 Вольт). Понятно, что принципиально схема подключения электросчетчика в квартире для обоих напряжений одинаков, различаются лишь детали исполнения.

Однофазная схема подключения электросчетчика

Однофазные электросчетчики устанавливаются в электрических сетях напряжением 220 Вольт,  между распределительной цепью подъезда и групповыми цепями квартиры.

На счетчике, для подключения, под защитным коробом, есть четыре силовые клеммы. Для подключения используются только фазный (L) и нулевой рабочий (N) провода сети. Провод заземления (PE) к электросчетчику не подключается. Защита электросети квартиры осуществляется автоматом защиты ( на данной схеме — одной группа, один автомат) квартиры.

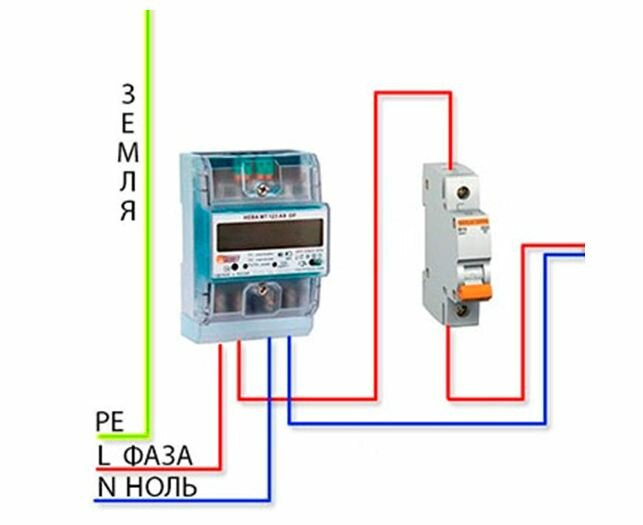

Предлагаю посмотреть визуальную и почти принципиальную схемы подключения однофазного электросчетчика.

Трехфазная схема подключения счетчика

Трехфазные счетчики прямого подключения, то есть подключения без трансформаторов, устанавливаются в сетях с максимальным током до 100 Ампер и напряжением питания 380/220 Вольт.

Устанавливаются трехфазные счетчики между распределительной цепью подъезда и  групповыми цепями квартиры. Со стороны питания (генератора) устанавливается прибор отключения, после счетчика, устанавливаются защитные приборы, защищающие. Как электропроводку групповых цепей, так и сам электросчетчик.

Для подключения используются только фазные (L1,L2,L3) провода  и нулевой рабочий (N) провод сети. Провод заземления (PE) к электросчетчику не подключается.

Посмотрите две схемы подключения трехфазного электросчетчика.

©Ehto.ru

Еще статьи

Схемы подключения приборов учета

Подключение электросчетчика происходит по типовой схеме через контакты в клеммной колодке.

Схема подключения однофазного электросчетчика


На схеме показано подключение электросчетчика через вводной двухполюсной автомат.  После электросчетчика питание осуществляется через защитный однополюсной автомат.

Схемы включения индукционных и электронных электросчётчиков

Схемы включения индукционных и электронных электросчётчиков абсолютно идентичны.



Посадочные отверстия для крепления обоих видов электросчётчиков тоже должны быть абсолютно одинаковы, однако некоторые производители не всегда придерживаются этого требования, поэтому иногда могут возникнуть проблемы с установкой электронного электросчётчика вместо индукционного именно в плане крепления на панели.

           Зажимы токовых обмоток электросчётчиков обозначаются буквами Г (генератор) и Н (нагрузка).  При этом генераторный зажим соответствует началу обмотки, а нагрузочный — ее концу.

           При подключении счетчика необходимо следить за тем, чтобы ток через токовые обмотки проходил от их начал к концам. Для этого провода со стороны источника питания должны подключаться к генераторным зажимам (зажимам Г) обмоток, а провода, отходящие от счетчика в сторону нагрузки, должны быть подключены к нагрузочным зажимам (зажимам Н).

           Самыми распространёнными схемами включения трёхфазных электросчётчиков являются схемынепосредственного (рис.2) и полукосвенного (рис.3) включения в четырехпроводную сеть.

Схема непосредственного включения трёхфазного счетчика активной энергии



Здесь необходимо обратить внимание на наличие обязательной связи нулевого проводника сети с нулевым зажимом счетчика, т.к. отсутствие такой связи может вызывать дополнительную погрешность при учете энергии в сетях с несимметрией напряжений.

При полукосвенном включении используют трансформаторы тока. Выбор трансформаторов тока проводят исходя из потребляемой мощности. Промышленностью выпускаются трансформаторы тока с различным коэффициентом трансформации – 50/5, 100/5 …. 400/5 и т.д.

Схема полукосвенного включения трёхфазного счетчика активной энергии


Монтаж цепей напряжения электросчётчика полукосвенного включения должен выполняться в соответствии с ПУЭ — медным проводом сечением не менее

1,5 мм, а токовых цепей – сечением не менее 2,5 мм.

При монтаже электросчётчиков непосредственного включения, монтаж должен быть выполнен проводом, рассчитанным на соответствующий ток.

В данном разделе приведены типовые схемы включения счетчиков электрической энергии, однако в каждом конкретном случае необходимо руководствоваться схемой подключения указанной заводом изготовителем на клеммной крышке данного счетчика или в его паспорте.

Схема подключения счетчика электроэнергии

При самостоятельном подключение счетчика необходимо иметь определенные знания. Должна иметься точная схема подключения счетчика электроэнергии, инструкция по эксплуатации и данные технического паспорта устройства. И можно смело приступать к установке электросчетчика в квартире, а затем пригласить представителей поставщика электроэнергии для его проверки, опломбирования и ввода в эксплуатацию.

Классификация приборов учета электроэнергии

Современные электросчетчики относятся к категории многофункциональных устройств, с помощью которых ведется полный учет всех действий, связанных с потреблением электроэнергии. До недавнего времени это были простые по конструкции приборы, работающие на основе магнитной индукции, осуществляющие учет по единому тарифу. С развитием электроники и появлением различных микросхем, электросчетчики кардинально изменились, разделившись на виды и типы в соответствии со своими параметрами и техническими характеристиками.

Все приборы учета классифицируются как индукционные и электронные. В первом случае используется магнитная индукция, заставляющая двигаться магнитопровод под воздействием тока, протекающего внутри устройства. Через механические связи полученные данные поступают на механическое табло, состоящее из отдельных колесиков с цифрами. Эти устройства до сих пор используются в устаревших домах, но в связи с низким классом точности постепенно происходит замена каждого старого счетчика аппаратурой нового типа.

Современные приборы учета являются электрическими устройствами, в которых датчиком тока служит специальный шунт. Учет и анализ показаний осуществляется с помощью микросхемы, через которую все данные выводятся на дисплей. Такие счетчики обеспечивают высокую точность показаний, могут вести учет по нескольким тарифам и хранить в памяти полученную информацию.

Для однофазных двухпроводных сетей предусмотрено использование соответствующего однофазного электросчетчика, устанавливаемого в большинстве жилых объектов. В промышленности и частном секторе применяются трехфазные счетчики трех- или четырехпроводного подсоединения. Способы подключения тоже могут быть разными. В квартирах чаще всего используется прямое подключение, когда электросчетчик соединяется напрямую с измеряемой сетью.

При наличии слишком высокого напряжения используется вариант трансформаторного подключения. В этом случае электросчетчик работает совместно с измерительным трансформатором.

В настоящее время все более популярной становится многотарифный учет потребленной электроэнергии. В этом случае подсчет ведется раздельно по дням недели и времени суток, поскольку цена за электричество установлена своя для всех промежутков времени. В основном расчет для двухтарифного счетчика осуществляется по схеме «день-ночь», наиболее удобной для потребителей.

Требования к подключению электросчетчиков

Существуют общие требования к установке и подключению к электроснабжению приборов учета, определяемые Правилами устройства электроустановок и нормативными документами организаций – поставщиков электроэнергии. Это особенно актуально при выполнении задачи, как подключить однофазный счетчик.

Все электросчетчики устанавливаются в щитки, панели вводно-распределительных устройств, и другие конструкции с жесткой основой, не подверженной вибрациям и другим механическим воздействиям. Таким образом, обеспечивается безопасная и удобная установка, обслуживание и замена приборов. Проводка легко подключается как на входе, так и на выходе при наличии свободного доступа к клеммам.

Как правило для приборов учета предусмотрены индивидуальные места установки в виде отдельных отсеков, дверцы которых запираются на замок. В дверцах должно быть специальное окошко, через которое просматривается табло с показаниями. Если в цепи используются трансформаторы тока, то лучше всего их монтировать поверх счетчиков. Между этими устройствами устанавливается специальная перегородка, выполняющая функцию изоляции.

Высота от пола до коробки с клеммами составляет в среднем от 0,7 до 1,0 м. Запрещается установка электросчётчика в местах с температурой, превышающей плюс 45 градусов. При наличии определенных технических характеристик, счетчики могут быть установлены в неотапливаемых помещениях или снаружи в специальных шкафах. Возле каждого прибора помещается надпись с информацией о типе подключения – прямом, полукосвенном и т.д.

Для трехфазных счетчиков в частных домах, квартирах и других подобных объектах используется прямая схема подключения счетчика. Такие же устройства, соединяемые с общедомовой нагрузкой, могут использоваться только вместе с трансформаторами тока.

Перед счетчиками, включенными напрямую в сеть, устанавливается защитный автомат не далее 10 метров длины проводки. С его помощью отключается напряжение при перегрузках, обеспечивается безопасность при выполнении электромонтажных работ. Другой автомат устанавливается за счетчиком на расстоянии до 3 метров, считая по длине провода. Он необходим в том случае, когда линии, отходящие от прибора учета не оборудованы собственной защитной аппаратурой.

Выбор схемы подключения двухтарифного и другого счетчика осуществляется в соответствии с его максимально допустимой способностью выдерживать перегрузки. В этом случае большое значение имеют сечения кабелей и проводов, подбираемых по специальным таблицах. Максимальный размер сечения жил ограничивается конструкцией и размерами клемм, установленных на счетчике. Если для подключения к клеммам используются многопроволочные проводники, их концы следует обязательно подвергнуть лужению. Каждый провод должен иметь запас примерно 12-14 см.

Подключение однофазного счетчика

Перед подключением счетчика своими руками нужно подготовить место для его установки. Поэтому в наиболее удобном месте, поблизости от ввода силового кабеля устанавливается щиток или специальный бокс под размещение однофазного прибора учета и защитных автоматических выключателей. Такие шкафы могут быть изготовлены из металла или из пластика. Они устанавливаются от пола на высоте от 0,8 до 1,7 м., обеспечивая электробезопасность, делая удобным обслуживание и снятие показаний.

Современные шкафы заранее оборудуются DIN-рейками. Здесь же имеются шины под заземление и зануление, существенно облегчающие монтажные работы. Сюда выполняется установка и вводного автомата, мощность которого выше, чем у защитных устройств, отключающих отдельные линии в квартире. Таким образом, вначале устанавливаются все приборы и оборудование, подключаются все виды нагрузок, и только потом в электрическую цепь подается напряжение. После этого получается рабочая схема подключения однофазного счетчика.

Следует заранее подготовить все необходимые материалы и инструменты. Проводка со стороны помещения заводится сверху силового шкафа открытым способом, а также в металлических или пластмассовых гофрированных рукавах.

Автоматические выключатели отдельных линий соединяются друг с другом короткими проводниками. От вводного двухполюсного автомата один провод фазы подключается к первому контакту счетчика, а второй контакт соединяется с первым распределительным автоматом через перемычку. На нем и на других отключающих устройствах напряжение будет одинаковое. Провода, отходящие в помещение, подключаются в нижней части каждого автомата. Такова в целом схема подключения электросчетчика.

Подключение нулевого провода осуществляется по такому же алгоритму. От ввода он соединяется напрямую с соответствующей клеммой счетчика или подсоединяется к этой же клемме через УЗО – устройство защитного отключения. Однако, если в последнем случае ноль соединяется с заземлением, будет происходить постоянное срабатывание УЗО, нарушая его нормальное функционирование. Третий контакт устройства соединяется перемычкой с нулевой шиной. К ней же производится подключение всех нулевых проводников, находящихся внутри помещения.

При монтаже следует учитывать еще один важный фактор. Сечение провода соединяющего вводный автомат и электросчетчик должно быть больше, чем у проводников, проложенных внутри квартиры. Это сечение обычно соответствует сечению вводного силового кабеля.

Прямое подключение трехфазного прибора учета

Основным отличием трехфазных счетчиков от однофазных приборов учета является техническая возможность их подключения к электрическим сетям с высокой мощностью. Если обычные устройства на 220 вольт способны работать при максимальной мощности 10 кВт, то трёхфазный аппарат способен выдерживать нагрузки от 15 кВт и выше. Они широко используются в промышленности, а в последнее время в загородном коттедже и в частном доме, где постоянно растет количество используемого мощного электрооборудования.

Схема подключения трехфазного электросчетчика во многом зависит от типа того или иного устройства. Такие приборы в случае необходимости могут подключаться и к стандартным сетям на 220 вольт. В бытовых условиях используется несколько схем, относящихся к наиболее надежным и эффективным.

Самым простым вариантом считается прямое включение, примерно такое же, когда выполняется подключение однофазного счетчика. Главным отличием является значительно большее количество клемм, по сравнению с аналогичной однофазной аппаратурой.

Если в качестве примера взять счетчик Меркурий, то его монтаж и подключение выполняются в следующем порядке:

  • На вводных проводниках концы освобождаются от изоляции, после чего они подключаются к входному трехфазному автоматическому выключателю.
  • После выхода из автомата три фазные жилы соединяются с клеммными контактами 1, 2, 3, расположенными попарно с правой стороны счетчика. Для вывода этих фазных проводов используются соответствующие нечетные клеммы 4, 5, 6.
  • Нулевые проводники на входе и выходе подключаются к двум крайним контактам 7, 8.
  • На выходе электросчетчика проводники подключаются к контактам защитных трехполюсных автоматов.

Для подключения к прибору учета Меркурий стандартного бытового оборудования, от фазного и нулевого провода следует отвести индивидуальный однополюсный автомат. Если таких потребителей несколько, они должны быть равномерно распределены. С этой целью для их подключения используются разные фазные проводники, выходящие из счетчика и подключенные через собственные автоматы.

Схемы полукосвенного и косвенного подключения

Полукосвенное подключение трехфазного счетчика в сеть переменного тока на 380 вольт осуществляется с использованием трансформатора. Такая схема дает возможность учитывать расход электроэнергии даже в мощных сетях. Единственным условием правильных расчетов является использование коэффициента трансформации.

Данный вид подключения реализуется на практике в нескольких вариантах. Это может быть соединение звездой, подключение с использованием десяти проводов или испытательных клеммных колодок, а также путем совмещения цепей напряжения и тока.

Более сложным считается косвенная схема подключения счетчика электроэнергии. Он также предполагает использование трансформатора, когда суммарная потребляемая нагрузка выше номинального значения тока, проходящего через прибор учета. В этом случае разделительный трансформатор тока включается в разрыв силового провода. Данная процедура выполняется строго в установленном порядке:

  • Трансформаторы в количестве трех подключаются к соответствующим проводам. Первичные обмотки включаются в разрыв фазных проводников сразу после вводного автомата или рубильника. Счетчик и трансформаторы устанавливаются в один щиток.
  • Фазная жила, расположенная перед трансформатором, соединяется с проводником, сечением 1,5 мм2. Его свободный конец следует подвести ко второй клемме счетчика. Точно так же к фазным проводам подключаются два других трансформатора.
  • Такие же провода от вторичной обмотки трансформатора соединяются с контактами прибора учета, обозначенными на схеме. Большое значение имеет соответствие обмоток и подключаемых фаз, иначе счетчик электроэнергии будет выдавать неверную информацию.
  • К оставшемуся контакту подключается нейтральная шина зануления.

Следует отметить, что монтаж счётчиков косвенного включения крайне редко используется в быту. По своим техническим характеристикам они больше подходят для мощных сетей высокого напряжения, используемых в промышленности, на транспорте и других энергоемких отраслях.

Схема подключения трехфазного электросчетчика к сети

Способы и схемы подключения различных типов трёхфазных электросчётчиков.



Предварительный этап

Подключение электрического счетчика (ЭС) является заключительным этапом электромонтажных работ. Перед установкой трехфазного ЭС необходимо прежде всего иметь монтажную схему. Прибор необходимо проверить на наличие пломб на винтах кожуха. На этих пломбах должен быть указан год и квартал последней проверки и печать поверителя.

При подсоединении проводов к зажимам лучше сделать запас 70-80 мм. В дальнейшем подобная мера позволит произвести замер потребляемой мощности/тока и перемонтаж, в случае если схема была собрана неверно.

Каждый провод необходимо зажимать в клеммной коробке двумя винтами (на фото ниже их хорошо видно). Верхний винт затягивается первым. Перед затягиванием нижнего нужно убедиться, что верхний провод зажат, предварительно подергав его. Если при подключении счетчика используется многожильный провод, то его наконечники необходимо предварительно опрессовать.

Далее будут рассмотрены типовые схемы подключения трехфазного счетчика в электросеть.

Прямое (непосредственное) включение

Это наиболее простая схема монтажа. При непосредственном включении ТС включается в сеть без измерительных трансформаторов (рисунок 2). Чаще всего такой метод монтажа используется в бытовых сетях для учета электроэнергии, где присутствуют мощные установки с номинальным током от 5 до 50 А, в зависимости от типа проводки (от 4 до 100 мм2). Рабочее напряжение здесь, как правило, 380 В. При подключении провода к трехфазному счетчику необходимо соблюдать цветовой порядок: 1-я фаза А должна быть на проводе желтого цвета, фаза В – на зеленом, С – на красном. Нулевой провод N должен быть синего цвета, а заземляющий РЕ – желто-зеленого. Для защиты от перегрузок на входе устанавливаются автоматы.

Включение в однофазную цепь

Прежде чем описывать эту схему подключения счетчика к сети 380 Вольт необходимо дать краткое описание отличий трехфазного напряжения от однофазного. В обоих видах используется один нулевой проводник N. Разность потенциалов между каждым фазовым проводом и нулем равна 220 В, а по отношению этих фаз друг к другу – 380 В. Такая разность получается из-за того, что колебания на каждом проводе сдвинуты на 120 градусов (рисунки 3 и 4).

Однофазное напряжение используется в частных домах, на даче, а также в гаражах. В таких местах потребляемая мощность редко превышает 10 кВт. Это также позволяет использовать на участке более дешевые провода с сечением 4 мм.кв., т. к. потребляемый ток ограничен 40 А.

В случае если потребляемая мощность в сети превышает 15 кВт, то использование 3-х фазовых проводов обязательно даже, если отсутствуют трехфазные потребители, в частности, электродвигатели. В этом случае происходит распределение нагрузки по фазам, что позволяет снизить нагрузку, если бы такая же мощность забиралась от одной фазы. Поэтому в офисных зданиях и магазинах, как правило, применяют именно трехфазное питание.

Принципиальная схема подключения трехфазного счетчика в однофазную сеть (ОС) встречается не так часто, поскольку в таких случаях используются однофазные измерители. В большинстве случаев схема аналогична электросхеме прямого включения, но фазы 2 и 3 не подключаются (подсоединение происходит на одну фазу). Кроме того, после монтажа могут возникнуть проблемы с поверяющими организациями.

Подключение через трансформаторы тока

Максимальный ток счетчика электроэнергии, как правило, ограничен значением 100 А, поэтому применить их в мощных электроустановках невозможно. В этом случае подключение к трехфазной сети идет не напрямую, а через трансформаторы. Это также позволяет расширить диапазон измерения приборов учета по току и напряжению. Однако, основная задача входных трансформаторов – уменьшить первичные токи и напряжения до безопасных значений для ЭС и защитных реле.

Полукосвенное

При подключении счетчика через трансформатор необходимо следить за полярностью начала и конца обмоток трансформатора тока, как первичной (Л1, Л2), так и вторичной (И1, И2). Аналогично нужно следить за полярностью при использовании трансформатора напряжения. Общую точку вторичных обмоток трансформаторов необходимо заземлять.

Назначение контактов трансформатора тока:

  • Л1 — вход фазной (силовой) линии.
  • Л2 — выход фазной линии (нагрузка).
  • И1 — вход измерительной обмотки.
  • И2 — выход измерительной обмотки.

Такой тип включения электросчетчика в сеть 380 Вольт позволяет разделить цепи тока и напряжения, что повышает электробезопасность. Минусом данной электрической схемы трехфазного подсоединения счетчика является большое количество проводов, необходимых для подключения ЭС.

Звезда

Такой тип подключения счетчика электроэнергии с заземлением к сети 380 В требует меньшего количества проводов. Включение по схеме звезда достигается объединением вывода И2 всех обмоток ТТ в одну общую точку и подсоединением к нулевому проводу

Недостатком этого способа подключения электросчетчика в сеть 380 Вольт является ненаглядность схемы соединений, что может усложнить проверку включения для представителей энергоснабжающих компаний.

Косвенное

Такая схема подключения трехфазного счетчика используется на высоковольтных присоединениях. Такой тип непрямого присоединения используется в большинстве случае лишь на крупных предприятиях и приведен лишь для ознакомления

В этом случае используются не только высоковольтные трансформаторы тока, но и трансформаторы напряжения. Для трехфазного подключения необходимо заземлять общую точку трансформаторов тока и напряжения. Для минимизации погрешности измерений если присутствует несимметрия фазовых напряжений необходимо, чтобы нулевой проводник сети был связан с нулевым зажимом счетчика.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Схема подключения трехфазного счетчика своими руками на 380 вольт

В современное время ни одно жилое или производственное помещение не обходится без приборов для учета электроэнергии.

В этой статье говорится о том, как произвести установку трехфазного счетчика электроэнергии своими руками.

Плюсы и минусы трёхфазного счетчика

В процессе работы однофазных счетчиков достаточно часто возникает своего рода перекос фаз, из-за чего напряжение в сети будет постоянно низким. При использовании трехфазного прибора таких проблем не возникает, потому что они могут работать на той фазе, которая не относится к просадке из-за перекоса.

Как выглядит прибор

При использовании трехфазного счетчика, напряжение будет достаточно высоким, поэтому нужно соблюдать правила безопасности. Но устройство имеет ряд своих недостатков:

  • нужно получить разрешение на установку устройства от местной энергетической фирмы;
  • высокий риск получить увечья от удара электрическим током и образования короткого замыкания. Чтобы этого избежать необходимо поставить предохранитель с высоким номиналом перед вводом фаз в жилое помещение;
  • необходимо много места для трехфазной модели.
Подключение счетчика 380 вольт

Основные плюсы прибора:

  • можно рационально распределять нагрузки в сети;
  • можно применять мощные трехфазные приемники;
  • сужение сечения вводимого провода.

В основном такие счетчики оптимально использовать в частных домах с большой площадью (от 90 м. кв.). Либо в квартирах, в которых подключено много мощных бытовых приборов. Ниже описаны виды устройств для учета электроэнергии.

Виды трёхфазных приборов

Счетчики условно можно поделить на два типа — однотарифные и многотарифные. В некоторых моделях есть разделение по дневным и вечерним тарифам.

За расположение тарифов и сохранение информации в памяти устройства, отвечает небольшой микропроцессор. Проще говоря, можно посмотреть данные по счетчику за любые удобные числа.

Аналоговые индукционные приборы учета энергии

Принцип работы таких счетчиков схож однофазной модели устройства.

Схема подключения 3 фазного счетчика

Электрическая энергия, проходя через индукционную катушку, образует электромагнитное поле, которое действует на железный диск. Поэтому он начинает движение.

Методы подключения с помощью трансформаторов тока

Перед началом работы необходимо обратить внимание на очень важный нюанс. На катушке располагаются две пары входных зажимов, один провод необходим для подключения соответствующего фазного кабеля и указывается символом «Л1» (от второго провода, отмеченного как «Л2» кабель проходим прямо к трехфазной нагрузке).

На индукторе измерения также располагаются зажимы, указанные как «И1» и «И2», к которым необходимо подключать обмотку параллельным способом.

Обратите внимание! Сечение кабеля должно соответствовать нагрузке в сети.

Схема подключения трехфазного счетчика через трансформаторы

Полукосвенное

Счетчики подключаются в сеть с помощью трансформаторов тока, из-за этого разрешается применять их в сетях с достаточно большими мощностями (до 63кВт). С помощью такого метода подключения, для измерения расхода необходимо разность данных умножать на известный коэффициент трансформации.

Косвенное

При таком методе, подключение выполняется через трансформаторы напряжения и тока. Этот способ используется для учета электрической энергии при высоковольтной интеграции.

Основные аспекты подключения:

  • не применяются токи прямого, обратного и номинального порядка основной частоты;
  • активная и пассивная мощности по фазе А рассчитываются с вычетами тока нулевого порядка из фазного тока;
  • учет электроэнергии такой же как описано выше.
Устройство энергомер

Прямое

Счетчики такой модели подключаются в электросеть напрямую, в таком же порядке, как и однофазные устройства. Они в основном предусматривают невысокую пропускную мощность (ток не больше 95 А), дырки под кабель имеют сечение 25мм2 (либо 15 мм2).

Поэтапное подключение прямого типа:

  • включение фазы А к нагрузке;
  • подключение фазы В к нагрузке;
  • подключение фазы С к нагрузке;
  • ввод и вывод нулевого параметра.
Расположение щитка в квартире

Важно подчеркнуть, что если человек не обладает необходимым запасом знаний и навыков, то лучше не пытаться подключить прибор самостоятельно. Это может привести не только к выходу из строя всех бытовых устройств, но и к короткому замыканию, а вследствие к пожару. Рекомендуется обратиться к профессиональному мастеру.

Обратите внимание! При подключении любого прибора, необходимо обесточивать все помещение.

В заключении необходимо отметить, что трехфазные электросчетчики отлично справляются в больших домах или помещениях, где достаточно много электрических и мощных приборов. Для небольших квартир вполне подойдут однофазные модели.

Схема Подключения Счетчика В Частном Доме

В ней не сложно разобраться.


Узнать схему подключения того или иного электросчетчика достаточно просто.

Как правило, она находится в проводе с желто-зелёной оболочкой. Кроме того, доступ к щитку будут иметь не только хозяева и проверяющие, но и посторонние лица.
Штырь заземления

То есть подключение проводов к счетчику выглядит следующим образом: С учетом всех изложенных выше требований схема подключения однофазного счетчика электроэнергии должна иметь следующий вид так как схема подключения электросчетчика индукционного идентична электронному приведем одну общую схему с электронным счетчиком : Двухполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены Однополюсные автоматические выключатели — для защиты электросети от коротких замыканий и перегрузок УЗО — для защиты от поражения электрическим током и пожаров.

Металлический или пластиковый бокс защищает размещенные в нем приборы от физического воздействия, попадания влаги и пыли. Все, что продают работники энергосетей, стоит почти вдвое дороже, имеет случаи ремонта и, по отзывам владельцев частных домов, обладает огромной погрешностью измерения.

Он не заходит в счетчик, как и в автоматы и УЗО.

Отсутствие индивидуального вводного автомата перед счетчиком.

Популярные схемы подключения электросчетчиков Производитель указывает схемы подключения на внутренних сторонах крышек, прикрывающих клеммы. Об этом речь пойдёт ниже.

Подключения электросчетчика Меркурий 201.5.Схема подключения.

Устройство и принцип действия электросчетчика

Во время подключения линия обесточивается заранее это делается через поставляющую электричество организацию. Схема подключения трехфазного счетчика Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт более 60 Ампер , а так же при наличии трехфазного электрооборудования вне зависимости от мощности. Лучше всего для частного дома подойдет электросчетчик с обычной механической индикацией.

При двухцветных — красно-белый — фаза, а сине-белый — ноль.

Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения.

Популярные схемы подключения электросчетчиков Производитель указывает схемы подключения на внутренних сторонах крышек, прикрывающих клеммы. Она более надёжная.

Вообще, подключение электросчетчика, схема которого известна, особого труда не составит. Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты.

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. При этом отключающие аппараты для снятия напряжения с расчетных счетчиков, расположенных в квартирах, должны размещаться за пределами квартиры.

В этом случае, нарушается ещё одно правило из ПУЭ. Основное требование — размещение счётчиков в легкодоступных сухих помещениях с плюсовой температурой.
Как установить счетчик в частном доме

Статья по теме: Периодичность проверки заземления электрооборудования

Комплектация однофазного электросчетчика

О прохождении соответствующей проверки свидетельствует наличие пломбы. Итак, где же лучше повесить счётчик: Это должно быть место, к которому не сложно подойти и проверить целостность пломбы, снять показания.

Основные требования Основные правила монтажа и подключения приборов учета определяются п. Расскажите о нюансах подключения которые известны вам.

При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах.

Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т. Его можно поместить в утеплённый шкаф, установить в него лампочку или обогреватель для обеспечения тепла, но кто этим хочет заниматься? О прохождении соответствующей проверки свидетельствует наличие пломбы.

Однако, при отрицательных температурах, аппарат может показывать неправильные данные. Выбор места установки электросчетчика Рассмотрим, как правильно установить электросчетчик в частном доме. Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.

Как подключить счётчик


Причем не только на фазе, но и на нейтрали. Схема подключения трехфазного счетчика Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт более 60 Ампер , а так же при наличии трехфазного электрооборудования вне зависимости от мощности. При этом будут сэкономлены средства, которые пришлось бы заплатить за работу электромонтера по установке прибора учета электроэнергии. Оплату их приобретения и подключения производит собственник помещения.

Третий фактор — цена и репутация. Монтаж всех устройств производят также на DIN-рейку. Стоит ли соглашаться?

Третий фактор — цена и репутация. Протяжка контактов Наверняка, если человек производил монтаж электропроводки в квартире самостоятельно, он уже знает, что контакты соединений должны быть достаточно плотными для предотвращения нагрева и выхода из строя проводов. Сняв первый слой изоляции, согласно необходимой длине отмеряют участок кабеля. Оплату их приобретения и подключения производит собственник помещения. Затем в рейку до щелчка вставляются подключаемые зачищенные контакты.
Подключение дома к электросети — Щитки и провода — Все по уму

Как правильно установить электросчетчик

Переходить ли на многотарифный план?

Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.

Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.

Еще по теме: Снип кабель под землей

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.

Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?

Правила подключения счетчика электроэнергии:

Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.

Приходящая нейтраль. Задняя стенка у них разборная. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов — входного пакетника, электросчетчика и пакетников на распределении проводки. Что выбрать: помещение или улицу?
Установка однофазного электросчетчика на даче своими руками — соединение автоматов в щитке

Схема подключения электросчетчика

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

Схема подключения электросчетчика достаточно проста и затруднений вызывать не должна, тем более, что она представлена на его корпусе. Существуют две основных схемы подключения:

  1. прямого подключения,
  2. через токовые трансформаторы.

На рисунках 1,2 приведены схемы прямого подключения однофазного и трехфазного счетчиков электрической энергии соответственно.

Здесь:

  • BW — электросчетчик,
  • L — фаза,
  • N — ноль.

При выборе и подключении счетчика следует обратить внимание на следующие моменты:

  • соответствие тока нагрузки пределам измерения электросчетчика,
  • порядок подключения «входа» и «выхода» счетчика.

Подключение трехфазного счетчика электрической энергии отличается от схемы однофазного количеством клемм для подключения фаз, что естественно.

Кроме того, при подключении трехфазного электросчетчика необходимо соблюсти правильный порядок чередования фаз. Более подробно про это можно посмотреть в разделе, описывающем трехфазный ток.

При большом токе нагрузки, превышающем предел измерений электрического счетчика, используются токовые трансформаторы, однако, это больше относится к промышленным электроустановкам, при установке счетчика в квартире, гараже, на даче такой необходимости нет.

КАК УСТАНОВИТЬ ЭЛЕКТРИЧЕСКИЙ СЧЕТЧИК

Поскольку электрический счетчик является прибором учета, то к его установке предъявляется ряд требований, препятствующих занижению показаний и хищению электроэнергии. Это достигается:

  1. правильной установкой,
  2. использованием сертифицированных, должным образом поверенных приборов,
  3. предотвращением возможности включения электропотребителей «в обход» прибора.

Про последний пункт хотелось бы сказать подробнее. Пломбирование клемм подключения — мероприятие очевидное. Кроме того, со стороны ввода электроэнергии до счетчика не должно бать разрывов электрической цепи, позволяющих произвести несанкционированное подключение.

Достаточно часто встречаются схемы типа приведенной на рис.3. Аргументируется это возможностью снятия напряжения со счетчика при необходимости его замены.

Целесообразность этого представляется мне сомнительной, поскольку надежность электросчетчиков достаточно высока, снимать его надо, как правило, на поверку, а ее периодичность составляет далеко не один год.

Должен заметить, что контролирующая организация этого, мягко говоря, не поймет. Выходом может оказаться пломбирование применяемого устройства отключения, а это лишняя морока.

Поэтому оптимальным вариантом является классическая схема (рисунок 4). Вот со стороны потребителя можете делать что хотите.

© 2012-2021 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Схема подключения электросчетчика

Меркурий 201. Схема однофазного счетчика

Те дни остались в далеком прошлом, когда оплата за электроэнергию производилась исходя из мощности осветительного оборудования и другого электрооборудования, находящегося в помещении. В настоящее время наличие счетчика электроэнергии является обязательным условием для подключения потребителя к общим сетям электроснабжения. Современные электросчетчики позволяют точно определить количество потребляемой электроэнергии и рассчитать плату за ее использование.

Но иногда эти надежные устройства полностью выходят из строя и требуют замены. В этом случае нужно подключить новое устройство, фиксирующее количество потребленных кВт / часов электроэнергии. Замена электросчетчика — не очень сложная операция, но если вы ничего не понимаете в электротехнике, то проконсультируйтесь с электриком, чтобы избежать непоправимых ошибок. В том случае, если вы все же решили установить электросчетчик своими руками, то следует выбрать надежный прибор и внимательно изучить схему подключения прибора в электрощите.

Самыми популярными приборами учета электроэнергии на рынке являются приборы Incotex. К ним относятся однофазные электросчетчики Меркурий 201 и трехфазные Меркурий 230. Они обладают высокой точностью, надежностью, устойчивостью к перегрузкам, низким энергопотреблением и длительным сроком службы. В этой статье мы рассмотрим следующие вопросы: схема подключения счетчика Меркурий, как однофазного, так и трехфазного, а также как подключить счетчик Меркурий 201.

Внимание! Однофазные электросчетчики марки «Меркурий» — отличная замена полностью устаревшим морально и технологически электросчетчикам с вращающимися дисками.

Схема подключения приборов учета Меркурий

Однофазный счетчик электроэнергии Меркурий 201 — это прибор учета, который отслеживает потребление электроэнергии «по модулю». Такое подключение означает, что установка устройства в сети с любой полярностью тока не повлияет на его работу. Если при установке перепутать выход и вход или фазу до нейтрали, это не приведет к катастрофическим последствиям и счетчик все равно будет учитывать количество потребляемой электроэнергии.Но все же производитель настоятельно рекомендует устанавливать счетчик Меркурий 201 в соответствии со стандартной схемой подключения. Эта схема довольно проста и понятна пользователю с минимальными знаниями в области электротехники.

Схема подключения трехфазного электросчетчика Меркурий 230 тоже довольно простая, только количество подключаемых контактов увеличивается, а принцип такой же, как у счетчика Меркурий 201. Правда, для трехфазных устройств есть два варианта подключения: прямое и полупрямое через трансформаторы тока.Подключение через трансформаторы тока осуществляется при величине нагрузки более 60 кВт. Рассмотрим оба варианта по отдельности.


Мы рассмотрели схемы подключения счетчиков Меркурий 201 и Меркурий 230. Эта информация является основной, в соответствии с которой следует устанавливать данные приборы учета в распределительном щите. Установка счетчиков электроэнергии от компании Меркурий должна производиться с соблюдением требований нормативных документов и производителя.На примере подключения счетчика Меркурий 201 рассмотрим этот процесс подробно.

Установка электросчетчика Меркурий 201

Подключение счетчика Меркурий 201 в электрощитке осуществляется по схеме, рассмотренной выше или напечатанной в прилагаемой к прибору технической документации. Электросчетчик в распределительном щите крепится на DIN-рейку с помощью специального монтажного кронштейна, но мы рассмотрим этот процесс без привязки к распределительному щиту. За образец берем прибор учета с механическим индикатором количества потребляемой электроэнергии.

Стандартная схема подключения счетчика Меркурий 201 находится на внутренней стороне крышки прибора, закрывающей контакты прибора.

Весь процесс подключения электросчетчика сводится к нескольким простым шагам, которые будут описаны ниже.


Как видим, установка электросчетчика в электрической сети — очень простая операция, которую можно выполнить самостоятельно.Но следует учесть, что если вам удалось выполнить установку счетчика Меркурий 201 самостоятельно, то после этого нужно пригласить представителя поставщика электроэнергии для проверки качества монтажа счетчика и его пломбировки.

Важно! Перед тем, как приступить к установке электросчетчика серии Меркурий, необходимо отключить сеть, отключив входные автоматические выключатели, вилки или другие коммутационные устройства.

Заключение

В данной статье мы рассмотрели схемы подключения электросчетчиков Меркурий в наглядном виде. Вопрос о месте установки, способах установки прибора и других особенностях подключения приборов учета не рассматривался, так как это тема отдельной статьи!

Похожие видео

Однофазный электросчетчик «Меркурий 201» на сегодняшний день в России считается наиболее распространенным прибором учета электроэнергии. Счетчики этой марки пришли на смену старым моделям, оснащенным вращающимися дисками.

Сегодня мы расскажем, что такое счетчик этой марки и каковы его характеристики, также вы узнаете о правилах подключения счетчика Меркурий 201 и прочитаете отзывы покупателей.

Электросчетчик «Меркурий»: краткое описание

Подключение счетчика Меркурий 201 можно произвести самостоятельно, если изучить особенности этого прибора и инструкцию к нему.

Электросчетчики «Меркурий» производства России с 2001 года. на мощностях компании Инкотекс, которая занимается производством электросчетчиков от простых однофазных для бытовых нужд до сложных трехфазных счетчиков.

Счетчик Меркурий 201 имеет несколько модификаций, начиная с 201.1 до 201,8.

Также устройство делится на серии в зависимости от таких параметров как:

  • допустимый рабочий ток;
  • Метод отражения данных о потреблении электроэнергии.

Конструктивные особенности счетчика «Меркурий»

Все модификации электросчетчика «Меркурий 201» имеют следующую конструкцию:

Нижняя часть корпуса имеет съемную конструкцию и служит защитой контактов. Когда вы его снимаете, вы получаете доступ к входным электрическим контактам.Подключение к ним проводки осуществляется винтовым соединением.

Чтобы закрепить счетчик на стене или другой поверхности, нужно закрепить его на специальной DIN-рейке, которой сейчас оснащены практически все приборы учета.

В зависимости от модификации, счетчики данной серии бывают:

  • электромеханические, в которых механический барабан выполняет роль считывающего устройства;
  • электронный, где результаты учета электроэнергии отображаются на ЖКИ.

Счетчик этой марки оборудован специальной защитой от кражи электроэнергии благодаря обратной полярности.Также он имеет такие характеристики, как:

  • допустимая температура окружающей среды для работы прибора от -20 до 55 градусов тепла;
  • производитель предоставляет трехлетнюю гарантию на товар;
  • Максимальный срок службы счетчика после подключения 30 лет;
  • Межповерочный интервал около 15 лет.

Каким требованиям должен соответствовать счетчик?

При покупке электросчетчика Меркурий 201 серии необходимо убедиться, что он соответствует требованиям , которые указаны в документах производителя:

  • первый или второй класс точности, то есть допустимая погрешность. измерений 1-2%;
  • должна быть указана дата изготовления и осмотра прибора в производстве;
  • проверить, что номер значения счетчика внесен в Государственный реестр средств измерений;
  • чек на наличие гарантийной пломбы;
  • убедитесь, что на товаре есть тестер клея с датой проверки и голограммой-защитой от подделки.

Подключение счетчика Меркурий 201

Перед установкой и подключением прибора необходимо внимательно изучить инструкцию, паспорт прибора, а также ознакомиться со схемой подключения.

Клеммная колодка однофазная включает следующие входные контакты:

  • контакт для ввода фазы из внешней сети в помещение, сетевой провод подводится от электросетевого предприятия;
  • контакт для вывода фазы внутри помещения, используется кабель типа ШВВП;
  • терминал для подключения нуля из внешней сети в комнату;
  • Нулевой выходной терминал для нагрузки внутрь.

Электромонтаж также выполняется в указанном порядке.

Помните, что перед подключением нужно отключить систему:

  • выключить аппарат;
  • пробки;
  • выключатель автоматический;
  • линия питания, если входной кабель входит в счетчик.

Подключенные провода необходимо аккуратно уложить с помощью перфорированных ячеек на крышке клеммной коробки. Крышку необходимо прикрутить к корпусу до упора.

Затем еще раз проверьте электрическую схему и установите крышку. Вызвать представителя управляющей электротехнической компании для проведения процедуры заполнения счетчика через специальное отверстие. Когда устройство подключено к электричеству, на нем загорается индикатор в виде красной лампочки.

Здравствуйте уважаемые читатели, сегодня у нас актуальная тема — электросчетчик Меркурий 201. Это однофазный односкоростной счетчик. Он очень распространен в отечественном сегменте, так как привлекает невысокой ценой.


Длина считывающего механизма — 6 знаков. Разновидности этого счетчика следующие: 201.2,4,5,6,22 и последние новинки 201.7,8 — это многотарифная версия счетчика. Класс точности прибора соответствует ГОСТу — 1. Межповерочный интервал электросчетчика составляет 16 лет. Срок службы устройства 30 лет. Производитель дает гарантию на данную модель счетчика — 3 года.

Считывание на механическом считывающем устройстве (одинарный тариф)


Однотарифные модели счетчиков с механическими или электронными дисплеями:
201. 2; 201,4; 201,5; 201,6; 201.22 и 201.7; 201.8

Для снятия показаний с Меркурия 201 этих моделей достаточно переписать все числа, стоящие перед десятичным знаком или перед разрядом, отмеченным рамкой, число после точки — доли киловатт / час;

На всех моделях Меркурий 201 стоит запятая или выделение цифр рамкой, так что трудностей возникнуть не должно. На счетчиках, где установлен электронный механизм считывания, вместо запятой отображается точка.

Чтение на электронном механизме считывания (многотарифный) 201.8 TLO

201.8 TLO относится к многотарифной разновидности Mercury 201. Это многотарифный счетчик для учета электроэнергии согласно дневному / ночному плану, даже если более 2 тарифов — пиковые, полупиковые.

Данный счетчик имеет автоматический режим вывода информации на табло с небольшим интервалом в 4 секунды.
Какая информация будет отображаться, настраивается через конфигуратор программы при программировании счетчика.Если циклический дисплей не выключен, информация на дисплее изменится; если он отключен, мы увидим показания по текущему тарифу.

Мощность и потребление светодиодных ламп

Для снятия показаний со счетчика нам потребуются следующие показатели:
Общее количество киловатт / час по всем тарифам (при оплате по единому тарифному плану)
Количество киловатт по тарифу 1
Количество киловатт по тарифу 2

Для этого подождите, пока на дисплее не появится числовое значение со значком [Тариф 1] в верхнем левом углу и [кВтч] в правом нижнем углу.Это текущее значение общего энергопотребления по тарифу 1. Пишем число слева направо до точки.

Далее нам нужно записать показания счетчика по тарифу 2. Для этого подождите, пока счетчик циклически не отобразит числовое значение со значком [Тариф 2] в верхнем левом углу и [кВтч] в правом нижнем углу. угол. Записываем это значение.

Для расчета общей суммы к оплате
1) Количество киловатт по ставке 1 умножается на цену за 1 киловатт / час согласно вашему тарифу.
2) Количество киловатт по тарифу 2 умножается на цену за 1 киловатт / час по тарифу 2
3) Сложите полученные значения.

Чтобы рассчитать количество киловатт, которое вы намотали за последний (текущий месяц), вам нужно вычесть показания счетчика из текущих ставок по тем же ставкам, которые были месяц назад, а затем перейти к расчету суммы к оплате. за 3 шага, как показано выше.

Если вы платите по единому тарифному плану, то нужно только переписать значение суммарного потребления киловатт для всех тарифов.Для этого дождитесь появления на дисплее числа со значками [Тариф 1 2 3 4] [кВтч]

Мало кто вспомнит времена, когда расчет счета за электричество основывался на количестве осветительных приборов в доме, что, конечно, не позволяло точно определить количество потребляемой энергии.

Сегодня такой метод, конечно, неприемлем, так как существует множество современных счетчиков с высоким классом точности.

Если вы планируете самостоятельно подключить новый прибор учета, и вам нужна простая схема его подключения, то внимательное изучение данной статьи позволит избежать трудностей в процессе установки.

Основные требования

Итак, перед подключением электросчетчика необходимо согласовать следующие детали с энергоснабжающей организацией:

Так как не все знают, как правильно подключить электросчетчик, многие допускают ошибки при установке, хотя есть здесь нет ничего сложного.

Рассмотрим подробнее, как подключить электросчетчик и машины:

  • для защиты измерительного прибора от перенапряжения в сети, машины устанавливают до ввода линии в счетчик;
  • если станки будут установлены после ввода в эксплуатацию, при значительных колебаниях напряжения устройство просто выйдет из строя; №
  • согласно нормативной документации на фазный провод можно установить только один автомат, но по возможности предпочтительнее поставить двухполюсный, который отключит и питание, и нейтраль.

Машины закреплены на DIN-рейке, и она обязательно должна быть заземлена на корпусе электрического щита, если он не является его неотъемлемой частью.

Счетчик однофазный

Счетчик однофазный устроен следующим образом — все потребители электроэнергии в доме запитываются от одного провода (фазы). Однофазный прибор имеет четыре вывода, через которые подается электричество в помещения, а также связь с общей электрической сетью.

Подключение однофазного счетчика

Рассмотрим пошагово, как подключить однофазный электросчетчик:

  1. В первую очередь необходимо обесточить комнату, а затем снять старый счетчик.
  2. Новое устройство закрепляют в заранее подготовленном месте.
  3. К клемме №1 подключается фазный провод. Как правило, красный, но если есть сомнения, можно проверить индикаторной отверткой — на фазном проводе должен загореться индикатор.
  4. Фазный провод от квартирной сети подключается к клемме №2. Итак, первая цепь готова.
  5. Аналогично к клеммам № 3, 4 подключается нулевой провод от квартиры и общей сети.

Перед подключением электросчетчика ознакомьтесь со схемой подключения.

Подключение трехфазного счетчика

В этом случае потребители электроэнергии делятся на группы, что считается более безопасным.

Трехфазный счетчик подключить несколько сложнее, но принцип тот же. У такого контроллера 8 клемм. Рассмотрим пошаговую инструкцию, как подключить трехфазный электросчетчик:


Электросчетчик «Меркурий 201»

Перед подключением электросчетчика Меркурий желательно учесть его конструктивные особенности. Счетчик выполнен в пластиковом корпусе прямоугольной формы. На передней панели счетчика расположен ЖК-дисплей. Справа — «табличка» с основными характеристиками.Счетчик отличается компактными габаритами и малым весом.

Нижняя съемная контрпанель защищает контакты устройства. Кабель подключается к этим контактам с помощью винтового соединения.

Схема подключения счетчика Меркурий

Счетчик «Меркурий» подключается так же, как и любой счетчик электроэнергии. Главное требование — выбор выходного и входного проводника. Входная мощность будет такой, как определено энергоснабжающей компанией.В этом случае в качестве выходных жил можно использовать любые провода.

Схема подключения счетчика следующая:

Как подключить электросчетчик Меркурий 201: пошаговая инструкция


Теперь вы знаете, как правильно подключить электросчетчик, но не забывайте, что Самостоятельная замена устройства без согласия компании, поставляющей электроэнергию, строго запрещена. Без разрешений на установку нового оборудования старый счетчик электроэнергии также запрещается снимать.

Товар в наличии! Цены 2019

Условия заказа и поставки адаптеров для связи со счетчиками «Меркурий»
(запросы в электронном виде [электронная почта защищена] или по телефону 8-909-283-34-16)

1) Узел автоматизации — WiFi роутер (модель VR-007.4) Стоимость 5000 руб. Купить. Миниатюрный УСПД для опроса списков счетчиков Меркурия для любого из подключенных интерфейсов USB-RS485 / CAN / IRDA / оптопорт. Он может самостоятельно опрашивать 10 трехфазных счетчиков Mercury, либо создавать через себя туннель для опроса внешними программами неограниченного списка счетчиков.

2) Стоимость 3300 руб. Купить. Полноценное аппаратное устройство для передачи данных между локальной сетью Ethernet и проводным интерфейсом RS485. Он широко используется для автоматизации снятия показаний с измерительных приборов, в том числе электросчетчиков «Меркурий». Он работает со всеми типами протоколов TCP / IP в серверном и клиентском режимах. Его можно вывести в Интернете для удаленного мониторинга систем учета.

3) Стоимость 1950 руб. Купить. Преобразователь интерфейсов для электросчетчиков Меркурий-230, 231, СЕ-102, содержащий интерфейсы IRDA.Для подключения к электросчетчику не требуется открывать клеммную коробку.

4) Стоимость 1950 руб. Купить. Универсальный преобразователь проводных интерфейсов RS485 / CAN. Он может подавать питание на интерфейс счетчика. Подходит для Mercury-200, 203.2T, 206, 230, 233, 234, 236, содержащих RS485 / CAN. Для подключения необходимо открыть клеммную коробку. Есть возможность соединять магистрали счетчиками.

5) Стоимость 850 руб. Купить. Подходит для счетчиков электроэнергии Mercury, которым не требуется питание интерфейса связи.Он имеет только выходные клеммы D + и D-. Может использоваться с Меркурием-203.2Т, 206, 230, 233, 234, 236, содержащим RS485. Для подключения необходимо открыть клеммную коробку.

6) Стоимость 1950 руб. Купить. Подходит для электросчетчиков Меркурий-201.8ТЛО, 203.2Т, 206, 233, 234, 236, содержащих оптический порт. Для подключения открывать клеммную коробку не требуется.

8) Стоимость 4000 руб. Купить. Миниатюрные радиомодемы с прозрачным каналом связи, позволяющие работать со счетчиками электроэнергии в режиме расширения радио.Они имеют возможность подключения к промышленным интерфейсам RS485 / CAN и позволяют создавать групповые или единичные узлы учета электроэнергии в труднодоступных местах.

9) Стоимость 2000 руб. Купить. Модем со специализированной прошивкой Hilink, работает со всеми SIM-картами, имеет расширенные настройки (встроенный межсетевой экран, SMS, USSD, отображает служебную информацию о мощности сигнала и многое другое). Позволяет предоставить интернет-узлы автоматизации VR-007 и создать возможность опроса счетчиков электроэнергии через сети 3G.

10) Стоимость 4200 руб. Купить. Элемент умного дома, позволяющий использовать любой из подключенных интерфейсов USB-RS485 / CAN / IRDA / оптопорт для проведения автоматизированного опроса трехфазного счетчика Меркурия. Имеет собственный адаптируемый веб-интерфейс, базу данных, может проводить поминутный обзор мгновенных значений токов, напряжений, емкостей, строить энергетические графики по месяцам и дням. Он имеет возможность транслировать через себя веб-камеру и метеостанции, является элементом умного дома, способным передавать данные о потреблении на электронную почту пользователя и маркетинговые материалы. Он может выводить данные на сервер Народмон.ру и сообщать о критических ситуациях.

Доставка (добавлена ​​к стоимости товара):

1) Почта России — именная посылка первого класса. Цена 300 руб. Срок доставки 3-5 рабочих дней. Выдается трекер.

Схема электрического счетчика | Медный проводник

Схема подключения заземления и нейтрали Схема кольца Схема предохранителей Схема двигателя Infiniti Схема электрических соединений генератора Схема подключения Схема подключения соединителя линии Схема подключения
1959 Impala Wiring Схемы оптического волокна. Разработанный пример схемы подключения Промышленные электрические вилки и розетки для электропроводки и многофазного питания
Значок подключения панели Схемы оптического волокна.Электрические схемы распределительных щитов Проводка системы заземления
1989 GMC Radio Wiring Схема Разработанный пример схемы подключения. Схема кабелей витой пары Электропроводка распределительного щита
2003 Nissan 350z Расположение блока предохранителей Электросхемы распределительных щитов. Схема кабелей витой пары Зип-шнур Электропроводка
2012 Блок предохранителей Wrangler Электрические схемы источников питания люминесцентных ламп.3-фазные схемы Электропроводка блока потребителей
1997 Схема подключения радио Grand Marquis Схемы переключателей. Электрическая сеть Брокгауза
Схема подключения плиты 240 В Электросхемы распределительных щитов. Схемы переключателей Отключающая способность проводки
5 7 Схема деталей двигателя Hemi Электрические схемы источников питания люминесцентных ламп.Схема кабелей витой пары Устройство остаточного тока
Схема электрических соединений измельчителя Ironhead Электрические схемы источников питания люминесцентных ламп. Схема кабелей витой пары Электропроводка блока потребителей
Saab 93 Схема блока предохранителей 3-фазные схемы. Схемы переключателей Устройство остаточного тока
Электрическая схема Common Rail Электрическая сеть Брокгауза.Разработанный пример схемы подключения Электромонтажный прерыватель
Mazda BT 50 Схема подключения радио Разработанный пример схемы подключения. 3-фазные схемы Схема подключения дома
Схема бомбы с надписью Схемы переключателей. Схема оптического волокна Электропроводка распределительного щита
Схема подключения аварийных световых сигналов Электрические схемы источников питания люминесцентных ламп.Схема подключения символа
1996 Toyota Tacoma Разработанный пример схемы подключения. Схема подключения символа Электропроводка
Электросхемы распределительных щитов. Схема оптического волокна Электромонтажный прерыватель
Схема предохранителей Lexus 2008 3-фазные схемы.Схема оптического волокна Трехфазное электрическое питание
Схемы подключения звукоснимателя Carvin Электрические схемы источников питания люминесцентных ламп. 3-фазные схемы Схема подключения бытовой техники
Mg Zr Symbol. Электрические схемы источников питания люминесцентных ламп Подключение многожильного кабеля
T 23f Схема подключения таймера оттайки Электросхемы распределительных щитов.Электрические схемы распределительных щитов
Схема подключения Evx Esc Symbol. Схема кабелей витой пары BS 7671 Электропроводка
Схема 4-проводного тахометра Электрическая сеть Брокгауза. Электрические схемы распределительных щитов Электропроводка вилок и розеток
Проводка автомобильного радиоприемника Delco для Blazer 2000 Схемы кабелей витой пары.Электрическая сеть Брокгауза Электропроводка
1995 Схема подключения Caprice Lt1 Схемы оптического волокна. Электрические схемы источников питания люминесцентных ламп Электропроводка предохранителя
1996 Plymouth Neon Stereo Проводка Архитектурные электрические схемы. Схемы переключателей Электропроводка

Схема подключения однофазного электросчетчика

Как правило, бытовые электросчетчики устанавливаются с однофазными электросчетчиками, которые обладают характеристиками низкого энергопотребления и высокой надежности.С разводкой однофазного электросчетчика мы тоже часто сталкиваемся. Затем Хунань собрался, чтобы объяснить схему подключения и метод подключения однофазного электросчетчика.

Метод подключения однофазного электросчетчика в основном делится на метод прямого доступа и метод доступа к трансформатору. Конкретное соединение выглядит следующим образом:

1. Способ подключения прямого доступа однофазного электросчетчика

По расположению клемм напряжения и тока в клеммной коробке однофазного счетчика ее можно разделить на два типа: один-в-одном (один вход и один выход) и два входа — два выхода (двойной выход). -вход и двойной выход).

1. Метод подключения один-в-один-выход:

Сначала подключите фазовую линию питания (горячую линию) к клемме с первым отверстием распределительной коробки, линию розетки со второй клеммой с отверстием распределительной коробки, а затем подключите нейтраль мощности (нейтраль) к клеммной коробке. На выводе третьего отверстия отходящий провод подключается к выводу четвертого отверстия распределительной коробки.

2, метод подключения два в два выхода:

Сначала подключите фазную линию источника питания к клеммной колодке первого отверстия распределительной коробки, выходная линия подключается к клеммной колодке четвертого отверстия распределительной коробки, а затем линия нейтрали питания подключается к вторая часть распределительной коробки.На выводе с отверстием выход соединяется с выводом с третьим отверстием распределительной коробки.

Разница между этими двумя методами заключается в основном в том, что расположение входных и выходных клемм напряжения и тока в клеммной коробке различается. Клеммная колодка клеммной коробки однофазного электросчетчика должна быть основана на принципе «одно отверстие, одна линия» и «соответствие линии отверстия», а вывод счетчика электроэнергии запрещен. Два провода подключаются к клеммному отверстию коробки.

Во-вторых, метод доступа к трансформатору

Когда предел тока или напряжения однофазного счетчика не может соответствовать току или напряжению тестируемой цепи, его необходимо подключить через трансформатор, иногда только через трансформатор тока, а иногда через трансформатор тока и напряжение трансформатор.

В низковольтном источнике питания, когда ток нагрузки составляет 50 А или более, предпочтительным является метод подключения с трансформатором тока.Если ток и напряжение в измерителе связаны с одноименной клеммной колодкой, используйте линию тока и напряжения для подключения проводки. Если соединительный элемент разобран, используйте линии тока и напряжения для разделения проводки.

Схема подключения счетчика Form 4s

Счетчик формы 4s — это счетчик, используемый для измерения однофазных трехпроводных сетей. Ниже представлена ​​электрическая схема 4-х метрового счетчика. Как всегда помните, что нет стандарта на цвета в поле замера.Поэтому всегда используйте стандарт вашей компании в отношении цветового кода. Цвета здесь выбраны случайным образом, поэтому они отображаются на рисунке.

Схема подключения счетчика Form 4s

Схема подключения счетчика Form 4s начнем снизу. Обратите внимание, что мы собираемся измерять однофазную трехпроводную сеть. У нас есть два фазных провода и нейтраль. Обратите внимание, что это тот же тип услуг, который вы найдете в большинстве домов. Единственная разница в том, что он больше.Дома обычно измеряются с помощью базы 200 амперметров. Более того, все, что выше, обычно требует CT.

Хорошо, у нас две фазы. Используя теорему Блонделя, мы знаем, что, поскольку у нас есть три провода, нам понадобятся два трансформатора тока. Однако каждый ТТ устанавливается на отдельной фазе. Помните, что ориентация КТ важна. Маркировка полярности должна быть обращена назад к стороне линии или трансформатору. Отсюда старая пословица «точка в горшок».


Двигаясь вверх по схеме от трансформаторов тока, мы находим провода X1 и X2 на каждом трансформаторе тока.Также важно отметить, что X1 подключен к клеммам гнезда счетчика, помеченным как «ток на входе», а X2 снова подключен к нейтрали. Подключите их в обратном направлении, и счетчик не будет правильно регистрировать.

Оставаясь в цепи ТТ, переходим к клеммам возврата тока. Эти провода подключаются к нейтрали, чтобы создать обратный путь для тока.

Напряжения

После отслеживания всех токоведущих проводов мы отслеживаем провода напряжения. Обратите внимание, что в этом случае провода напряжения подключаются непосредственно к служебным проводам.Если бы мы использовали СТ в этой услуге, мы бы подключили провода напряжения к СТ.

Какое напряжение вам следует ожидать в этой услуге? Вы должны ожидать увидеть напряжение 240 В между каждой фазой. Кроме того, от каждой фазы к земле или нейтрали вы должны ожидать 120 В. Теперь есть некоторые странные службы 480 В, которые используют эту службу, так что имейте в виду.

Где мы обычно видим форму 4s?

Измеритель формы 4s представляет собой трансформатор, также известный как измеритель трансформатора тока, и обычно устанавливается в больших жилых помещениях, обслуживающих 400 ампер или больше.

Он также встречается на крупных предприятиях с такими же требованиями. Также его можно найти на временных сервисах. Это могут быть услуги по ремонту пил или временные прицепы для школ.

Схема подключения счетчика Ct. Установка и подключение ТТ

В предыдущей статье мы рассмотрели основные типы счетчиков электроэнергии. В этой статье я продолжу обсуждение других специальных типов счетчиков энергии. О типах счетчиков электроэнергии мы уже разобрались применительно к технике.Под уровнем нагрузки я имею в виду текущую несущую способность счетчиков энергии или вы можете сказать, сколько электроэнергии может выдержать счетчик энергии. Да, у счетчиков энергии тоже есть текущая емкость. Поскольку счетчики энергии и нагрузка всегда подключаются последовательно, вы должны позаботиться о текущей емкости счетчика энергии, прежде чем прикладывать к нему нагрузку.

Очевидно, что измерители полного тока — это те измерители, в которых весь ток проходит через измеритель. Итак, ТТ этих счетчиков энергии присутствует внутри счетчика.

Измерители низкого напряжения

LT могут обрабатывать большие токи нагрузки через внешние трансформаторы тока ТТ. Их называют LT-счетчиками, потому что они работают от напряжения не более чем вольт. Эти счетчики точно такие же, как счетчики WC, но с той лишь разницей, что их CT не присутствует внутри счетчика. В серии этого счетчика установлен громоздкий ТТ большой емкости. Этот ТТ сначала понижает высокий ток до допустимого уровня, затем другой ТТ, присутствующий внутри измерителя, понижает ток еще больше, чтобы его можно было легко измерить.

ТТ и ТТ

Сторона Примечание: счетчики энергии измеряют только значение тока, подаваемого на них после первого ТТ. Коэффициент умножения используется для получения значения исходного тока. Это такие же измерители энергии, что и другие измерители, но они имеют комбинацию громоздких CT и PT за пределами счетчиков.

Там присутствует

PT для понижения напряжения с 11 кВ до вольт, а затем это напряжение подается внутри измерителя на PT или делитель напряжения в зависимости от типа измерителя энергии.

Примечание

: в основном счетчики энергии используют делитель напряжения для понижения напряжения из-за их низкой стоимости и меньшей громоздкости. Эти счетчики энергии представляют собой простые типы счетчиков энергии, которые вы видите каждый день. Они просто измеряют ток, который течет внутрь или к стороне потребителя.

Если ток течет наружу, то он не учитывает и не отрицает эти единицы. Домовладелец редко работает с электросчетчиком, который отслеживает потребление тока в доме.

Contrasto al gioco dazzardo patologico (gap)

Это устройство, которое обеспечивает точку подключения, где электроэнергия поступает в дом, официально принадлежит энергетической компании, а не домовладельцу. Поэтому любые электрические соединения должны выполняться профессиональным электриком или техническим специалистом энергетической компании. На самом деле домовладельцам могут запретить работать у электросчетчика любым способом. Но все же может быть полезно понять принцип работы электросчетчика и особенности его подключения.

Также имеется точка подключения заземляющего провода. Эти клеммы для подключения проводов обычно не видны, если сам механизм счетчика не извлечен из коробки. В типичном сервисном соединении усилителя, эти провода, вероятно, будут 2 THHN. Исходящие точки подключения являются точками подключения нагрузки. Это часть счетчика, которая питает главную сервисную панель или электрический разъединитель. Электросчетчик существует для того, чтобы энергетическая компания могла отслеживать текущее использование и выставлять вам соответствующие счета.

Внутри стекла находятся измерительные приборы, в том числе циферблаты и колеса на счетчиках более старых моделей. Счетчик не только измеряет мощность, но также позволяет коммунальной компании отключить электроэнергию от вашего дома.

как подключиться к электросети. Трехфазный счетчик КТ

Обычно есть пять циферблатов, которые измеряют киловатты, и большое вращающееся колесо, которое находится под ними. Или коммунальная компания прочитает его для вас, иногда за плату.Новые электросчетчики являются цифровыми и фактически считываются из офиса коммунальной компании. Сигнал, идентифицирующий ваш конкретный счетчик, передается по линии от электросчетчика к коммунальной компании.

Электросчетчики показывают потребление энергии в киловатт-часах. Счетчик считывает общее энергопотребление в ваттах всех бытовых приборов, осветительных приборов и подключаемых к электросети электроприборов в доме. Обычно указатели на циферблате находятся между числами, и вы указываете меньшее из двух чисел.Если указатель циферблата находится точно на цифре, проверьте циферблат сразу вправо.

Если он еще не прошел 0, вы будете читать, используйте меньшее число для чтения предыдущего набора. У вашей коммунальной компании будут точные инструкции, как снимать показания вашего счетчика; в некоторых случаях может потребоваться просто скопировать внешний вид циферблатов, например, нарисовать циферблаты.

При открытой коробке счетчика и отключенных сервисных проводах техник зачистит два горячих провода или прикрепит хомуты, позволяющие прикручивать провода, а затем прикрепит их к назначенным клеммам.Затем он затянет винты и потянет за провода, чтобы убедиться в надежности соединений.

Для этого концы двух проводов горячей нагрузки зачищаются и подключаются к двум нижним клеммам нагрузки на счетчике. Опять же, техник затянет винты и потянет за провода, чтобы убедиться в надежности соединений. Наряду с проводом под напряжением и нейтралью в систему входит отдельный заземляющий провод, который ведет от шкафа счетчика к земле.

Для эффективной защиты этого заземляющего провода техник может пропустить заземляющий провод через полый металлический канал к заземляющему стержню, закопанному в землю.Без этой защиты заземляющий провод может быть поврежден газонокосилкой или триммером для сорняков.

Провод заземления подключается к клемме заземления в центре счетчика, расположенной рядом с клеммой нейтрали. Последний шаг — подключение нейтральной линии и проводов нагрузки, которые обычно помечаются белой лентой. Плотно затянув винты отверткой, техник дергает за провода, чтобы убедиться, что они надежно закреплены.

Техник теперь прикрепляет механизм счетчика, закрывает и запирает счетчик, затем включает питание сервисных проводов и проверяет правильность работы счетчика.Роль электросчетчика.

Продолжайте до 2 из 6 ниже. Продолжайте до 3 из 6 ниже. Подключение горячих проводов. Узнайте больше о том, чего ожидать в это время и как с нами связаться.

Cb750 cr carbs

Здесь вы можете найти документы, содержащие инструкции по подключению измерительных станций в обычных ситуациях. Обратите внимание, это не распространяется на измерение высокого напряжения. Эти схемы применимы только к принадлежащему Northpower измерительному оборудованию, включающему контактор приемника пульсаций. Northpower будет поставлять управляемый источник питания с максимальным номиналом 2А.

Если регулируется нагрузка более 2А, ​​e. Оборудование и проводка должны иметь соответствующие номиналы нагрузки и неисправности. Цвета, используемые на схемах, предназначены для различения разных фаз, нейтрали и заземляющих проводов. Эти схемы применимы к новым измерительным станциям или измерительным станциям, которые значительно модернизируются, за исключением замены счетчиков. Примечание: если приемник пульсаций или контактор заменяются на плановой основе, следует установить HRC или MCB, если таковые отсутствуют.

Подробнее здесь.Домой Электричество Услуги Техническая информация, связанная с торговлей Схемы подключения счетчиков. Однофазный Однофазный счетчик с контролируемой фазой pdf — 0. Несколько установок Двухфазный однофазный счетчик с контролируемой фазой pdf — 0.

Информацию о контролируемых опциях см. В тарифных опциях Northpower. Нужно сообщить об отключении электричества? Загрузка информации о сбое…. Необходимо сообщить о сбое в работе оптоволокна?

Обратитесь к своему поставщику розничных услуг. Что мы можем вам помочь найти? Измеритель CT — это просто измеритель, который используется вместе с измерительными трансформаторами, известными как трансформаторы тока.Они также известны как CT. В учете электроэнергии счетчики делятся на два типа. Есть автономные счетчики. Кроме того, есть счетчики с трансформаторным номиналом. Счетчики с трансформаторным номиналом также известны как счетчики CT. Характеристики измерителя CT включают его номинальные характеристики.

счетчиков CT теперь обычно рассчитаны на 20 ампер. Это означает, что токовые катушки измерителя способны выдерживать ток 20 ампер. Вы можете подумать, что это низкий уровень. Но помните, что измерители CT используются с трансформаторами тока. Также помните, что у трансформаторов тока выходы определяются их отношениями.

Они рассчитаны на выход на вторичной стороне 5 ампер. Если вы помните, при использовании коэффициента мощности ТТ он может выдавать 20 ампер.

Thisisunsafe google

CT счетчики также имеют номинальное напряжение. Многие измерители теперь являются многодиапазонными. Это означает, что измеритель может определять входящее напряжение и корректировать свои вычисления в зависимости от входящего напряжения. Большинство измерителей теперь показывают напряжение на дисплее.

До появления цифровых счетчиков нужно было быть внимательным, чтобы выбрать счетчик с правильным номинальным напряжением.Когда мы говорим о типах счетчиков, на самом деле мы имеем в виду формы счетчиков. Номера бланков счетчиков используются для обозначения того, какой у нас счетчик. Счетчики CT устанавливаются на сервисах, которые слишком велики для автономных сервисов. Обычно это означает услуги, которые больше, чем усилители.

Хотя сейчас есть и самодостаточные амперметры, и амперметры в метрах. Измерители ТТ также используются всякий раз, когда ТТ, трансформаторы напряжения, используются для понижения напряжения. Крупные жилые дома, коммерческие и промышленные здания, больницы и школы — все это примеры того, где вы найдете установленный измеритель CT.

Что такое измеритель ТТ? Каковы характеристики измерителя ТТ? Многие люди хотят знать, что такое трансформатор тока и трансформатор напряжения. Еще я хочу отметить, что счетчики с номинальным током трансформатора тока используются не только как вторичный счетчик электроэнергии, но и как первичный счетчик электроэнергии.

Счетчики с номиналом

CT также обычно являются счетчиками спроса. Услуги, рассчитанные на трансформатор, работают параллельно с услугой. Это также зависит от политики и процедур утилиты.Например, некоторые коммунальные предприятия требуют, чтобы номинал трансформатора был выше v. Пока других утилит нет.

Щелкните здесь, чтобы ознакомиться с руководством по энергоэффективности. Я не рекомендую эту практику для обеспечения безопасности техников счетчиков или линейного мастера, которым может потребоваться установка или снятие этих счетчиков с эксплуатации. Как указывалось ранее, они служат для понижения высокого тока до безопасного управляемого уровня.

Что такое измеритель ТТ?

Когда через первичную обмотку трансформатора тока проходит ток, через вторичные клеммы выходит 5 ампер.Наиболее важные моменты, которые следует отметить на паспортной табличке, — это коэффициент и номинальный коэффициент. Соотношение сторон будет напечатано большими буквами на боковой стороне CT. Типичные соотношения и так далее. Опять же, это означает, что, когда указанное значение тока проходит через первичную сторону трансформатора тока, 5 ампер проходят через вторичную сторону.

Коэффициент рейтинга используется при определении ТТ размера, используемого в конкретной установке. Это означает, что производитель заявляет, что точность ТТ превышает значения, указанные на паспортной табличке.Например, трансформатор тока с номинальным коэффициентом 4 будет точно измерять мощность до ампер.

Итак, если бы эта конкретная служба была подключена к усилителям, на вторичной стороне трансформатора тока и в основании счетчика выходило бы 20 ампер. Это означает, что мы хотим, чтобы трансформатор тока был такого размера, чтобы токи, протекающие через первичную обмотку, были как можно ближе к усилителям. Когда сердечник ТТ полностью насыщен, он является наиболее точным.

Большинство трансформаторных счетчиков сегодня относятся к классу 20.Это означает, что катушки тока внутри счетчика рассчитаны на постоянный ток 20 ампер. Это приводит к потере дохода. Лучший способ сделать это — проконсультироваться с инженером. Еще одна вещь, которую хотят знать многие, — это расчет размеров трансформатора тока.

Я знаю, что я сказал ранее, что вам следует проконсультироваться с инженером, но формула, которую мы используем для определения размеров трансформатора тока для однофазного трансформатора, следующая: Теперь, чтобы найти правильный размер трансформатора тока для трехфазной сети, мы используем этот расчет размеров трансформатора тока.

Фактически это формула для определения максимальной допустимой нагрузки трансформаторов. Имея эту информацию, мы можем рассчитать трансформаторы тока на основе предоставленной информации. Они используются для понижения напряжения до безопасного уровня, чтобы его можно было измерить. Множители счетчиков используются, когда счетчики устанавливаются в трансформаторных установках.

Это потому, что 40 x 2. Перейдите по ссылке, чтобы узнать больше об этой теореме. Счетчик формы 16s — одна из наиболее часто используемых форм счетчика для измерения трехфазной сети.Это так называемый автономный счетчик, то есть все его части находятся под крышкой.

Измеритель Form 16s обычно используется для измерения 4-х проводной звезды. Эта услуга обычно предоставляется с двумя вариантами напряжения. Кроме того, этот счетчик обычно используется только в сетях с током ниже ампера. Измеритель CL Form 16s используется для обслуживания усилителей, в то время как счетчик CL Form 16s используется для обслуживания усилителей и менее. В этом счетчике используется база с семью клеммами.

Также очень часто можно найти семь терминальных оснований счетчиков, которые имеют возможность обхода счетчика.В основании этого типа счетчика обычно имеется ручка, которую необходимо поднять, чтобы обойти счетчик. Некоторые основания измерителя, в которых используются байпасные ручки, фактически открывают зажимы основания измерителя, что упрощает установку и снятие измерителя.

Одна вещь, которую вы должны помнить, имея дело с основанием счетчика, которое имеет возможности байпаса, заключается в том, что как верхняя, так и нижняя боковые линии, а также сторона нагрузки основания счетчика остаются под напряжением, когда ручка байпаса находится в закрытом положении. Причина этого в том, что всякий раз, когда счетчик устанавливается и снимается, существует большая вероятность возникновения дуги.

Форма счетчика 12s может быть одной из самых запутанных форм счетчика. Итак, здесь я хочу предоставить электрическую схему 12-секундного метра в двух разных конфигурациях. Другая электрическая схема 12-секундного счетчика — это форма 12-секундного счетчика в дельта-сервисе. Счетчик формы 12s может использоваться с сетевым сервисом. Сетевая услуга обеспечивается снятием двух ветвей трехфазного трансформатора и использованием нейтрали. Итак, если вы измеряете напряжение между каждой фазой и землей, вы должны получить v.

.

Кроме того, если вы измеряете напряжение от фазы к фазе, вы должны получить v.Эта услуга обычно используется на предприятиях, расположенных в центре города, или на предприятиях, расположенных в промышленном парке. Причина этого в том, что многим из этих предприятий не требуется полное трехфазное обслуживание. Таким образом, коммунальное предприятие отсоединит две ножки и нейтраль от ближайшего трансформатора-звездочки и покончит с этим.

Как изменить настройки гиперссылки в Outlook

Глядя на схему, вы замечаете, что есть два желтых терминала. Это клеммы либо, либо. Ниже показано наиболее распространенное внутреннее соединение трехфазного счетчика электроэнергии.Вот еще один живой пример трехфазного счетчика электроэнергии, который был установлен на главном полюсе источника питания.

Предупреждение. В этом примере показана наиболее распространенная в мире компоновка, но в некоторых областях также есть вариации. Настройка может отличаться для другого типа счетчика кВтч или энергии в разных местах по всему миру.

В целях безопасности. Пожалуйста, свяжитесь с поставщиком и поставщиком услуг, чтобы подтвердить тип подключения перед установкой. Вам также может быть интересно прочитать.Как управлять одной лампой из шести разных мест с помощью двух двухпозиционных переключателей и четырех промежуточных переключателей? Все очень четкое объяснение опасений. Подробно на самом деле. Сайт действительно полезен, большое спасибо за то, что поделились. Спасибо за такое подключение. Спасибо за такое трехфазное подключение. Спасибо, что поделились, я сделаю закладку и вернусь снова.

Спасибо за эту публикацию. Как можно подключить световые индикаторы для индикации фаз, которые имеют свет рядом с измерителем. Пожалуйста, покажите схему подключения.Это позволит отслеживать, на какой фазе есть электричество. Diar sar, как присоединиться к anarjy mitar в 3-х фазной строке об Ampairs.

Plis simpal daiyagaram. Помогите ми сар. Я новый электрик. E правила, которые нам помогут.


Трехфазный четырехпроводный счетчик энергии

Руководство пользователя

Трехфазный четырехпроводной счетчик

Введение

Это простой трехфазный четырехмодульный счетчик на DIN-рейке с прозрачным корпусом счетчика, который широко используется в системах дополнительных измерений.Этот счетчик очень популярен во всем мире благодаря своему новому внешнему виду, хорошему качеству и разумной цене.

Характеристики и технические параметры
Характеристики
  • ЖК-дисплей с подсветкой;
  • Внутренний аккумулятор для поддержки дисплея при выключенном питании.
Технические параметры

Напряжение: 3 * 230/400 В
Ток: 3 * 5 (80) A
Класс точности: 1.0
Стандарт: IEC62052-11, IEC62053-21 50-60 Гц
Частота: 800имп / кВтч
Постоянная импульса: LCD 6 + 2
Дисплей: с.2 Вт, 10 ВА
Потребляемая мощность: 0,0041b

Счетчик может быть запущен и записан непрерывно при эталонном токе (см. Таблицу)

Счетчик

Класс счетчика

Коэффициент мощности

1

2

3

Прямое подключение 0,004 фунтов 0,05 фунтов 0,01 фунтов 1
Рекомендуемый провод (для справки )
Сейф несущий емкость провода с резиновой или пластмассовой изоляцией (1)

Спецификация

( мм )

номинальное сечение

(мм2)

Безопасная грузоподъемность (A)

BX

B L X

BV

B L V

1 * 1 .1 3 1 2 0 18
1 * 1 . 3 7 1,5 25 22
1 * 1,76 2 . 5 33 25 30 23
1 * 2 . 24 4 42 33 40 3 0
1 * 2 . 7 3 6 55 42 50 40
7 * 1 . 33 10 80 55 75 55
7 * 1,76 16 105 80 100 7 5
7 * 2 .1 2 25 140 105 130 100
7 * 2 . 5 0 35 170 1 40 160 125
1 9 * 1. 8 3 50 225 170 2 05 150
1 9 * 2 .1 4 75 280 225 2 55 185
1 9 * 2,50 95 340 280 320 240
Примечание. Провод BX (BLX) с медным (алюминиевым) сердечником с резиновой изоляцией или провод BV (BLV) с медным (алюминиевым) сердечником с ПВХ-изоляцией, широко используемый в распределительных сетях переменного и постоянного тока напряжением 500 В или менее 500 В.Температура для данных, перечисленных в таблице выше, составляет 35 ° C, безопасный

значение несущей способности проволоки на однопроволочной.

Описание

Индикация мощности фазы

B Индикация мощности фазы B

C Индикация питания фазы C

Дисплей
Схема подключения Размеры измерителя
Инструкция по установке
  • Выберите стандартную DIN-рейку 35 мм (длина уточняется самостоятельно), закрепите их в местах, ожидающих установки;
  • Вставьте счетчик в верхнюю DIN-рейку, затем нажмите на зажим в нижней части счетчика, см. Рис.1. После успешной установки нижней части измерителя на DIN-рейку, освободите зажим, чтобы убедиться, что измеритель полностью установлен, см. Рис. 2 и Рис. 3.
  • Рис.4 после установки
  • Выполнение подключения согласно электросхеме, см. Рис. 5;
  • После подключения используйте свинцовое уплотнение для герметизации клеммной крышки, см. Рис. 6
Указания по технике безопасности
Информация для вашей безопасности

Это руководство не содержит всех мер безопасности при эксплуатации этого оборудования (модуля, устройства), потому что особые условия эксплуатации, местные нормы или правила могут потребовать принятия дополнительных мер.Тем не менее, он содержит информацию, которой необходимо придерживаться в целях вашей личной безопасности и во избежание повреждения оборудования. Эта информация выделяется предупреждающим треугольником с восклицательным знаком или молнией в зависимости от серьезности предупреждения.

Предупреждение

Означает, что несоблюдение инструкции может привести к смерти, серьезным травмам или значительному материальному ущербу.

Осторожно

Означает опасность поражения электрическим током, а несоблюдение необходимых мер безопасности может привести к смерти, серьезным травмам или значительному материальному ущербу.

Квалифицированный персонал

Установка и эксплуатация этого оборудования, описанного в данном руководстве, может выполняться только квалифицированным персоналом.
Только люди, которые имеют право устанавливать, подключать и использовать это оборудование, а также обладают надлежащими знаниями о маркировке и заземлении электрического оборудования и цепей и могут делать это в соответствии со стандартами безопасности и нормативными требованиями, считаются квалифицированным персоналом в данном руководстве.

Использование по назначению

Оборудование (устройство, модуль) можно использовать только для случаев применения, указанных в каталоге и руководстве пользователя, и только в сочетании с устройствами и компонентами, рекомендованными и одобренными Zhejinag Xintuo New Energy Co., ООО

Исключение ответственности

Мы проверили содержание этой публикации и приложили все усилия, чтобы описания были как можно более точными. Однако нельзя полностью исключить отклонения от описания, поэтому мы не несем ответственности за любые ошибки или упущения в предоставленной информации. Данные в этом руководстве регулярно проверяются, и необходимые исправления будут внесены в последующие издания. Если у вас есть предложения, пожалуйста, дайте нам знать.

Мы оставляем за собой право на внесение технических изменений.
Авторские права

Copyright Zhejinag Xintuo New Energy Co., Ltd, апрель 2016 г. Все права защищены.
Запрещается передавать или копировать этот документ, а также использовать или раскрывать его содержание без нашего явного разрешения. Любое копирование является нарушением закона и подлежит уголовной и гражданской ответственности. Все права защищены, особенно в отношении ожидающих или утвержденных патентов или зарегистрированных торговых марок.

Общее предупреждение

После снятия упаковки убедитесь в целостности агрегата.В случае сомнений не используйте оборудование и обратитесь к техническому персоналу.
Монтаж электроприборов должен выполняться только квалифицированными электриками. Обязательно соблюдать общепринятые меры безопасности.
В случае выхода из строя и / или неисправности устройства выключите его. По вопросам ремонта обращайтесь только к техническому персоналу. Несоблюдение вышеуказанного может поставить под угрозу безопасность устройства.

Гарантия

Завод отремонтирует или заменит продукцию, пока свинцовая пломба еще не снята, в течение 18 месяцев, если обнаружит, что продукция не соответствует технической спецификации.

Руководство пользователя трехфазного четырехпроводного счетчика энергии

— Загрузить [оптимизировано] Руководство пользователя трехфазного четырехпроводного счетчика энергии
— Загрузить

Как подключить однофазный счетчик кВтч? Установка-EET-2021

Содержание Спрятать 1 Как подключить однофазный счетчик электроэнергии кВтч? (3-х фазный, 4-х проводный счетчик электроэнергии) 1.1 Установка однофазного счетчика кВтч (3-х фазный, 4-х проводный счетчик электроэнергии) 1.2 Поделись этим: 1.3 Нравится: 1.4 Связанный

Как подключить однофазный счетчик электроэнергии кВтч? (3-х фазный, 4-х проводный счетчик электроэнергии)

(Главный распределительный щит питания (MDB))
Ниже приведены схемы соединений для подачи однофазного (3-фазного, 4-проводного) счетчика кВтч (цифрового или аналогового счетчика энергии) к главному распределительному щиту дом.

Красный провод показывает напряжение, линию или фазу, а черный — нейтральный провод.

Следующие рисунки очень просто иллюстрируют вышеупомянутую идею.

Как подключить трехфазный счетчик кВтч? Установка трехфазного счетчика электроэнергии EET-2021

Установка однофазного счетчика электроэнергии (трехфазного, четырехпроводного счетчика электроэнергии)

Вот еще один живой пример счетчика энергии, установленного на главном полюсе источника питания.

На графиках и диаграммах выше

PIN = под напряжением от входящей фазы или источника питания

Монтаж трехфазной электропроводки в доме — NEC и IEC-EET-2021

POUT = поэтапный отказ или под напряжением на главном распределительном щите дома.

NIN = входящая нейтраль от источника напряжения питания.
NUOT = Нейтраль к главному распределительному щиту дома.

Предупреждение: В этом примере показана наиболее часто используемая компоновка в мире, но в некоторых областях также есть вариации.Настройка может отличаться в других типах счетчиков киловатт-часов или энергии в разных местах по всему миру. Для безопасности. Пожалуйста, свяжитесь с поставщиком услуг и поставщиком услуг, чтобы подтвердить тип подключения перед установкой.

Монтаж однофазной электропроводки в многоэтажном доме-EET-2021

Однофазный счетчик кВтч

Схема подключения инвертора

, ручной автоматический ИБП / переключатель переключения EET

Автоматическая разводка ИБП для частичных нагрузок — остальное зависит от основного питания-EET

Как подключить автоматический ИБП / инвертор к домашней системе электроснабжения — EET

Blog क्या है और Blogging कैसे करते है सीखें, Blogging Ki Puri Jankari Hindi Me, Blogging Full Information In Hindi.

Подключен

Добавить комментарий

Ваш адрес email не будет опубликован.
