Как соединить светодиодную ленту — 3 вида коннекторов. Подключение между собой без пайки, под углом, с блоком, с проводами.

В процессе монтажа светодиодных лент, многие сталкиваются с вопросом, как и чем соединять несколько отрезков ленты или как ее подключить к блоку питания или контроллеру.

Безусловно, самым лучшим методом является пайка. Такой контакт будет надежным и долговечным.

Однако не у всех есть паяльники, да и не многие умеют это делать в экстремальных условиях. Одно дело паять на ровном столе, и совсем другое, на почти трехметровой высоте под потолком.

В итоге и получаются вот такие “художества”:

Поэтому тут невольно начинаешь смотреть в сторону более простых вариантов. И самый легкий из них – это коннекторы.

Разновидности

Их можно использовать как для соединения нескольких лент между собой.

Так и для подключения к источнику питания или контроллеру RGB (соединительно-запитывающие зажимы) с проводами на концах.

Коннекторы бывают 2-х pin-овые, под монохромную ленту или 4-х, 5-ти под ленты RGB и RGBW.

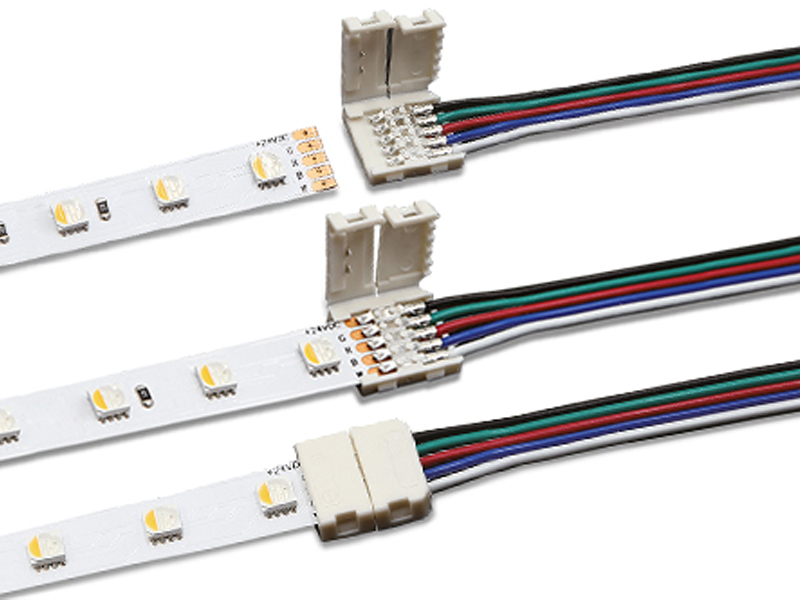

Виды коннекторов

Выпускаются также варианты для соединения светодиодных лент напряжением 220В. Они совершенно другой конструкции и не подойдут для моделей 12-24В.

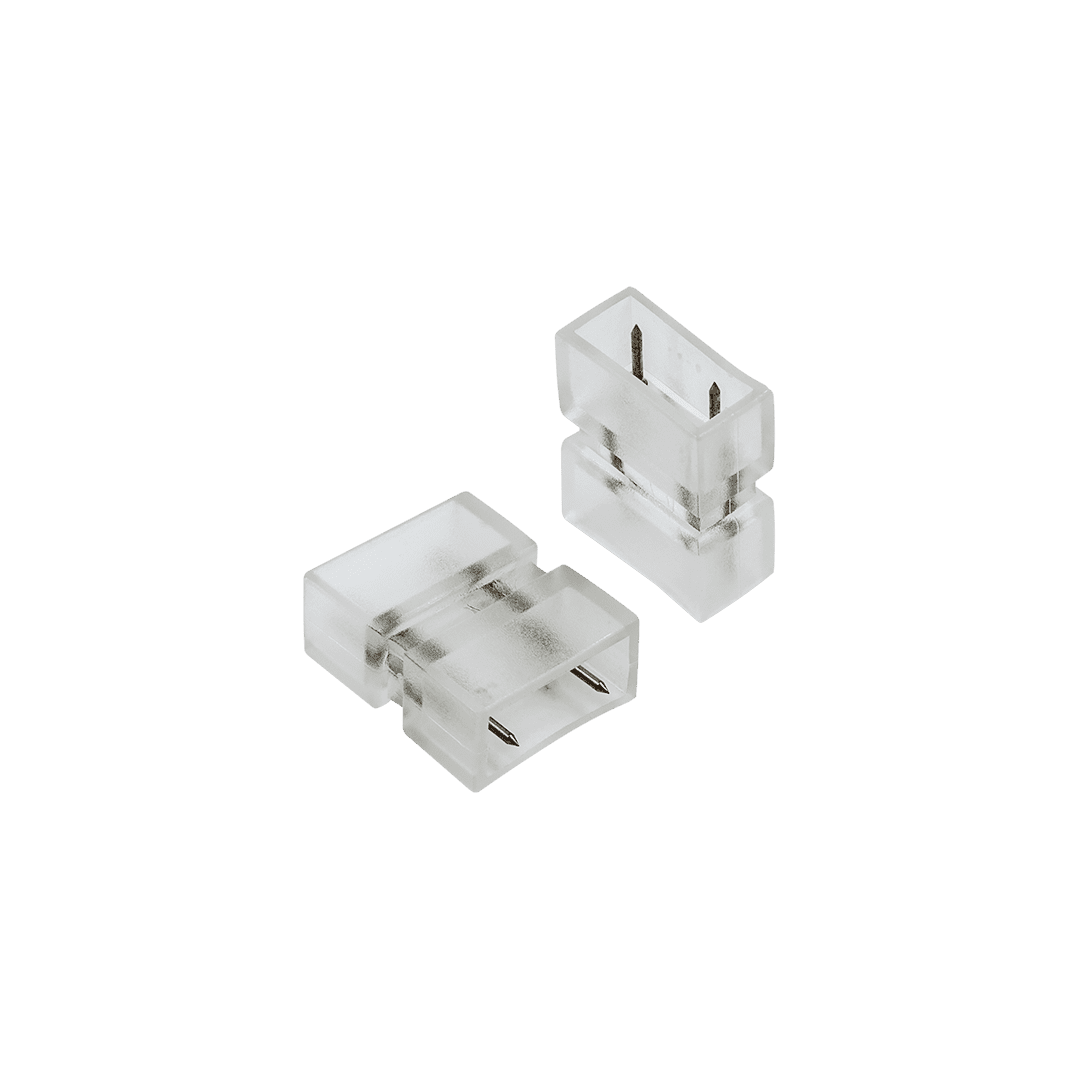

виды коннекторов 220В

Преимущества коннекторов перед пайкой:

  • относительно небольшая стоимость
  • простота монтажа
  • отсутствие необходимости закупать флюсы, припои и т. п.

Основных недостатка три:

  • подверженность окислению
  • неспособность пропускать большие токи
  • потенциальное место пожара, из-за того, что пластик в них дешевый и не термостойкий

В первую очередь выбирайте их по ширине вашей ленты. Иначе можно прогадать с расстоянием между контактами. Например, один вид для SMD лент 3528 запросто может не подойти для SMD 2835 или SMD 5050.

Самые распространенные модели идут с шириной 8мм и 10мм.

Для изготовления подсветки вам могут понадобиться 3 вида соединителей:

  • для непосредственного соединения ленты с лентой на прямых участках
  • для соединения строго под углом в 90 градусов
  • для соединения под любым произвольным углом

Некоторые просто пытаются согнуть саму ленту, без всяких переходников. Однако делать этого нельзя. Радиус ее продольного изгиба должен быть не более 2см.

И уже тем более недопустимы ее поперечные искривления. Вот последствия таких изгибов:

По принципу подключения они также делятся на 3 вида:

  • с защелкой, фиксирующей верхнюю крышку
  • прокалывающие

Соединители с защелкой NLSC-PLSC

Одни из самых распространенных моделей — это коннекторы NLSC, PLSC.

В них лента через направляющую, заводится под два или более подпружиненных контакта, а затем защелкивается крышечкой сверху.

Допустим вам необходимо разрезать ленту и соединить ее с другим участком. Режется она обыкновенными ножницами в специально обозначенных местах. Кратность резки у каждой ленты своя – 10-15-30см и т.д.

После реза требуется зачистить контакты на обоих отрезках до блестящего цвета. При условии что они уже не подготовлены и залужены заводским способом.

Делается это при помощи обычного канцелярского ножа.

Особого усилия здесь прикладывать не нужно. Просто аккуратно царапая, снимаете верхний слой лака с медных пятачков.

Далее берете коннектор, открываете его с одной стороны. Самое главное при подключении двух кусков не перепутать полярность!

В самом начале соединителя должны быть направляющие пазы. Именно в них вы должны вставить (не уложить сверху) светодиодную ленту.

После чего проталкиваете ее до упора, пока поджимающие контакты коннектора, не лягут поверх медных пятачков.

Далее просто защелкиваете крышечку сверху, тем самым фиксирую ленту внутри и прижимая ее специальными выступами на крышке.

Ту же самую процедуру необходимо проделать и со вторым участком. Остается подать напряжение и проверить работоспособность.

Если после всех манипуляций подсветка не горит или моргает, скорее всего вы не обеспечили хороший контакт. Это может быть по 3-м причинам:

  • недостаточно зачищены контактные площадки и на них остались следы лака, который и играет роль изолятора
  • ножки коннектора подогнулись и не достают до ленты
  • ножки не совпадают с пятачками на ленте.
    Либо они не задвинуты до конца, либо не угадали с шириной.

Соединение ленты с силиконом

Если у вас лента герметичная с защитой IP65, то процесс подключения коннекторов выглядит практически идентичным. Разрезаете ножницами необходимые по длине участки.

После чего, канцелярским ножом сначала удаляете герметик поверх контактных пятачков, а затем уже зачищаете сами медные площадки. Весь защитный силикон с подложки возле медных площадок должен быть удален.

Герметика срезаете ровно столько, чтобы конец ленты вместе с контактами свободно поместился в коннектор. Далее открываете крышку соединительного зажима и заводите ленту во внутрь.

Для лучшего крепежа, заранее снимите немного скотча с обратной стороны. Лента будет идти довольно тяжело. Во-первых, из-за клейкой основы на обороте, а во-вторых из-за силикона по бокам.

Аналогично поступаете со вторым коннектором. После чего закрываете крышку до характерного щелчка.

Коннектор не закрывается

Нередко попадается такая лента, где светодиод расположен очень близко к медным площадкам. И при помещении в зажим, он будет мешать плотному закрытию крышки. Что делать?

Как вариант можно отрезать полоску подсветки не по месту заводского реза, а таким образом, чтобы оставить на одной стороне сразу два контакта.

Конечно, второй кусок светодиодной ленты от этого проиграет. Фактически вы должны будете выкинуть один модуль минимум из 3-х диодов, но как исключение такой способ имеет право на жизнь.

Рассмотренные выше коннекторы выпускаются для различного вида соединений. Вот основные виды из них (название, характеристики, размеры):

Лента-Питание (разъем Jack 5,5)Лента-Питание (провода)Лента-ЛентаЛента-Провод-Лента

Прижимной коннектор

Для подключения данного вида выдвиньте прижимную пластину и вставьте конец ленты во внутрь гнезда до упора.

Чтобы зафиксировать ее там и создать контакт, необходимо задвинуть обратно пластинку на свое место.

После этого обязательно проверьте надежность фиксации, слегка потянув за светодиодную ленту.

Преимуществом такого подключения являются его габариты. Такие коннекторы самые маленькие как по ширине, так и по высоте.

Однако в отличие от предыдущей модели, здесь вы абсолютно не видите состояние контактов внутри и насколько плотно и надежно они соединены между собой.

Прокалывающие коннекторы

Два рассмотренных выше вида коннекторов, при длительной работе показывают не совсем удовлетворительные результаты и качество контакта.

Например, у NLSC самое больное место – фиксирующая пластмассовая крышка. Она зачастую либо отламывается сама, либо откалывается фиксирующий замочек сбоку.

Еще одни минус — контактные пятачки, которые далеко не всегда прилегают всей поверхностью к площадкам на ленте.

Если мощность ленты достаточно большая, то слабенькие контакты не выдерживают и оплавляются.

Такие коннекторы просто не могут пропустить через себя большие токи.

При попытках их подогнуть, когда есть некоторое не совпадение пятна прижима, они могут и отломиться.

Поэтому в последнее время появились более современные модели сконструированные по принципу прокола.

Вот например подобный двухсторонний прокалывающий коннектор.

На одной стороне у него расположены контакты в виде ласточкиного хвоста под провод.

А на другой в виде штырьков – под светодиодную ленту.

С его помощью можно подключить светодиодную ленту к блоку питания. Такие модели можно найти как для лент открытого исполнения, так и для герметичных в силиконе.

Для подключения, заводите конец или начало отрезка подсветки в коннектор и прижимаете сверху прозрачной крышкой.

Контактные штырьки при этом сначала оказываются снизу медных пятачков, а затем буквально протыкая защитный слой и медные дорожки, образуют надежный контакт.

При этом ленту выдернуть из разъема уже не возможно. А проконтролировать места соединения можно через прозрачную крышку.

Для подключения проводов питания их даже не придется зачищать. Сам процесс чем то напоминает подключение витой пары в интернет разъемах.

Чтобы открыть такой коннектор необходимо будет приложить определенное усилие. Просто руками это сделать вряд ли получится. Поддеваете лезвием ножа боковые места крышки и поднимаете ее вверх.

Коннекторы для подключения к проводам

Если у вас компактный литой блок питания для без винтового подключения, то просто проводами здесь уже не обойтись. Необходимо будет воспользоваться специальным разъемом DC 5,5F («мама»).

У него с одной с одной стороны клеммные колодки, куда вставляются зачищенные кончики проводов, а с другой DC вход диаметром 5,5мм. Он как раз таки подходит под штекер сетевого адаптера.

Заказать можно здесь.

Следующий коннектор очень удобен для подключения проводников к магистральной шине. Например у вас есть основные питающие провода сечением 1,5мм2 длиной 10, 20 или более метров.

И вам необходимо от них подключить отдельные 5-ти метровые участки светодиодной ленты.

Чтобы через каждые 5 метров не резать изоляцию, достаточно воспользоваться такими прокалывающими зажимами.

Через основные контакты пропускаете двухжильный провод.

А на дополнительные, подключается ответвление. Опять же все делается без пайки, зачистки, простым прокалыванием изоляции.

Рассчитаны такие клеммы не только под светодиодные ленты 12-24Вольт, но могут быть использованы и на напряжение 220В, с максимальным током до 10А. Их запросто можно применять для подключения светодиодных светильников.

Заказать все эти коннекторы можно по ссылкам ниже:

Прокалывающие зажимы для ленты – здесь

Прокалывающие зажимы для проводов – здесь

Как подключить светодиодную ленту к компьютеру к блоку питания правильно

LED-источники света завоёвывают все большую популярность, и не приходится сомневаться, что вскорости практически полностью вытеснят «конкурентов» — лампы накаливания и газоразрядные. Особое удобство представляют собой светодиодные ленты – они компактные, гибкие, дают достаточное количество света, их несложно скрытно разместить, направив на освещаемую поверхность.

Как подключить светодиодную ленту к компьютеру

Для подключения большинства светодиодных лент требуется низковольтное питание постоянного тока. В обычных условиях для этого применяются специальные блоки питания, которые приобретаются отдельно с учетом мощности создаваемой подсветки. Но светодиодные ленты очень часто стали применять для обустройства рабочего (или игрового) места, оснащённого компьютером. Можно ли в этом случае обойтись без приобретения блока питания, ведь под рукой, вроде бы, есть источник постоянного тока с нужным выходным напряжением? Да, это вполне возможно. В этой статье мы как раз и посмотрим, как подключить светодиодную ленту к компьютеру.

Что такое светодиодная лента, и для чего ее подключают к компьютеру

Для тех, кто впервые собирается иметь дело со светодиодными лентами – буквально несколько слов об их устройстве, предназначении, принципе подключения.

Итак, сам по себе светодиод представляет собой компактный полупроводниковый прибор. Понятие «диод» уже подразумевает то, что он способен пропускать ток только в одном направлении. Но структура полупроводникового кристалла такова, что при пропускании тока происходит высвобождение световой энергии в виде излучения фотонов. Одним словом, светодиод начинает излучать световой поток. Частично при этом вырабатывается и тепловая энергия, то есть необходимо принимать определенные меры и к адекватному теплоотводу.

Уже считающиеся устаревшими, но все же еще широко применяемые светодиоды типа DIP
  • Начало широкомасштабного использования этих элементов положили светодиоды типа DIP. Их и сейчас можно часто встретить, например, в системах индикации многих бытовых приборов, в гирляндах, у маломощных светильниках старых образцов.
Светодиоды SMD различных типоразмеров – именно они массово используются для производства светодиодных лент
  • Буквально революцию в развитии LED-освещения произвело появление светодиодов типа SMD. Такие приборы уже оснащены собственной системой теплоотвода (эту роль выполняет корпус, изготовленный из специального материала). Излучаемый световой поток стал выше, и это на фоне значительного уменьшения габаритов самого светодиода. Элементы могут иметь линзу или просто быть покрытыми слоем люминофора, задающего световую температуру свечения и устраняющего ультрафиолетовые составляющую. Именно SMD-светодиоды в настоящее время пока являются наиболее востребованными, и большинство лент произведено именно с их использованием.

Светодиоды, в зависимости от применяемых кристаллов и люминофорного покрытия, бывают с однотонным белым свечением различных оттенков, и с цветным (RGB).

Ровным и мощным излучением могут похвастать современные светодиоды типа COB (слева) и COG (справа)
  • Новым этапом развития светодиодной технологии стало появление COB (chip-on-board) COG (chip-on-glass) приборов. По сути, это десятки безоружных кристаллов, размещенных на алюминиевой (через слой диэлектрика, конечно) основе-плате или стеклянном стержне, которые затем закрываются сплошным слоем люминофора. В итоге получается мощный источник света с излучающей поверхностью большой площади. Световой поток излучается равномерно со всей площади такой матрицы или стержня.

Итак, для производства большинства современных светодиодных лент используются элементы SMD того или иного типоразмера. Сама лента – это, по сути, гибкая узкая монтажная плата, на которой, кроме светодиодов, впаяны и другие необходимые для нормальной работы элементы. Светодиоды располагаются на ленте в один или два ряда с определенным шагом, предопределяющим плотность их размещения – от 30 до 240 штук на погонный метр. Лента реализуется метражом – ее можно резать отрезками необходимой длины, но только по нанесенным отметкам, расположенным с определенным шагом (обычно от 100 до 300 мм).

Тыльная сторона светодиодной ленты чаще всего оснащается самоклеящимся слоем, упрощающим проведение ее монтажа по месту установки подсветки. Этот адгезионный слой в «походном» положении прикрыт защитной подложкой, которая снимается непосредственно перед монтажом.

Подробно останавливаться на строении светодиодных лент и их классификации не станем – об этом уже достаточно информации на нашем портале.

Светодиодные ленты – отличный «инструмент» для создания декоративного или локального освещения

При креативном подходе эти осветительные приборы способны практически полностью преобразить оформление помещения. О классификации, порядке и схемах  подключения светодиодных лент – читайте в специальной публикации нашего портала.

Для чего может потребоваться подключение светодиодной ленты к компьютеру? Здесь можно разделить на прагматическую и декоративную составляющую вопроса.

Начнем с прагматики.

  • Рабочее  место у компьютера у большинства пользователей – это своеобразная индивидуальная зона в квартире или доме, в которой проводится бо́льшая часть свободного времени. А для многих, как говорят в правительственных кругах, «самозанятых граждан» – это и вовсе основное рабочее место. Рабочий день у таких людей часто незаметно перетекает на ночные часы. И отчасти для того, чтобы не беспокоить остальных членов семьи, но и не терять комфортной обстановки, приходится продумывать оборудование такой зоны. Это – неяркая фоновая подсветка области монитора, так как его работа в полной темноте неизбежно вызывает быструю усталость глаз и вообще способна негативно повлиять на зрение пользователя.
Грамотно размещенная светодиодная лента, иногда – в сочетании и с другими осветительными приборами, способна создать очень комфортное и не мешающее другим членам семьи освещение рабочего места у компьютера

По всей видимости, необходима достаточная освещённость области рабочего стола, если приходится выполнять те или иные рукописные записи или пользоваться печатной литературой. Отличным дополнением становится светодиодная лента, расположенная под столешницей над выдвижной полочкой для клавиатуры.

Освещение клавиатуры – не бьёт в глаза ни пользователю, ни окружающим
  • Если же говорить о декоративном освещении, то здесь все зависит от предпочтений хозяина. Так, модным трендом (по личному мнению автора – довольно бессмысленным) является внутренняя подсветка системного блока, установка на него (внутрь его) молдингов или иных светящихся элементов. Практикуется контурная отделка (часто — с эффектом светомузыки) светодиодными лентами всей рабочей столешницы, монитора, колонок и т.п. – всего того, что придет в голову «распорядителю» этой области комнаты.
Один из вариантов организации декоративной подсветки системного блока с прозрачными стенками

Что бы ни планировалось, светодиодные приборы требуют подключения к источнику питания. И если, как говорится, под боком есть компьютер, то вполне можно воспользоваться уже имеющимися мощностями.

Узнайте, для чего нужна, и как сделать самостоятельно светодиодную подсветку пола, в специальной статье на нашем портале.

Какие возможности для подключения светодиодной ленты предоставляет компьютер?

Объединение системы питания компьютера и светодиодной подсветки очень удобно. Хотя бы с тех позиций, что при запуске компьютера включаются и приборы освещения (ничто не мешает предусмотреть опционально отключение того или иного участка).

Для начала – какого питания требуют светодиодные ленты?

  • Большинство лент рассчитаны на подключение к источнику постоянного тока с напряжением 12 вольт.
  • Ленты с плотностью установки светодиодов 240 штук на погонный метр могут требовать питания в 24 вольта.
  • Существуют ленты и с питанием непосредственно от сети 220 вольт. Но в контексте применения их для оборудования рабочего места у компьютера – рассматривать такие изделия нет никакого смысла.

Этим, по сути, и ограничивается все многообразие. Разница еще может быть в том, что светодиодные ленты белого свечения можно подключать непосредственно к источнику постоянного тока требуемого напряжения, просто соблюдая полярность.

Монтажные площадки на линиях разреза светодиодных лент. Сверху – лента RGB, снизу – обычная монохромного свечения

Если же планируется применять RGB-ленты, то требуется специальный блок-контроллер, к которому поступает постоянное напряжение 12 В, а на выходе идет один общий «плюс» и три отдельных провода с подключением каждый к своему цвету.

Простейший контроллер для подключения RGB светодиодной ленты и управления ее работой. Хорошо видны два провода на входе (12 В с соблюдением полярности), общий плюс на выходе (коричневый) и индивидуальный проводник на каждый из цветов.

Что «может предложить» компьютер в плане подключения светодиодной ленты непосредственно к нему?

Для этого можно взглянуть на схему выходных напряжений обычного блока питания.

Итак, в «хвосте» шлейфов, выходящих из блока питания компьютера, обычно встречаются следующие разъемы:

Разъемы блока питания стационарного компьютера

1 – разъем обеспечивает питание всей материнской платы. Для организации подсветки может использоваться, но с оговорками, о которых будет рассказано ниже.

2 – разъем, подающий питание на процессор. Трогать его, понятное дело, не рекомендуется.

3 – разъем, подающий питание на кулер или (и) на видеокарту. Использоваться не будет.

4 – molex – самый удобный разъем для подключения светодиодной подсветки. Имеется требуемое напряжение с высокими показателями допустимой токовой нагрузки, не составляет труда выполнить коммутацию с использованием штатных разъёмов.

5 – необходимое напряжение есть, но коммутация не столь удобна, как с разъемом molex.

6 – разъем, встречающийся на устаревших компьютерах, и предназначенный для питания уже вышедших из употребления floppy-дисков. Использовать для подсветки – не рационально.

Итак, наиболее удобным разъемом для подключения подсветки можно считать molex, тем более, что обычно несколько их штук «висят» незадействованными. Посмотрим на его «распиновку».

Напряжения на стандартных разъемах Molex, несколько свободных штук которых обычно имеется в любом стационарном компьютере
  • Черные провода – это масса (GND или COM).
  • Желтый провод – это всегда напряжение в +12 вольт относительно GND.
  • Красный провод – напряжение в +5 вольт относительно GND.

Кстати, такая распиновка позволяет снять еще одно напряжение — +7 вольт. Это – разница между потенциалами красного и желтого проводов. Иногда некоторые домашние мастера практикуют ступенчатую регулировку яркости свечения подключённой светодиодной ленты, то есть без использования диммера: 5 вольт – минимальное свечение, 7 вольт – более яркое, 12 вольт – номинал.

С Molex-разъема можно снять три значения постоянного напряжения

Разъем МВ-20 или МВ-24, показанный на иллюстрации выше под номером 1 (предназначенный для питания материнской платы), может использоваться в том случае, если требуется подключить светодиодную ленту с напряжением питания 24 вольта. Таких потребителей в самом компьютере нет. На и «чистого» напряжения в 24 В тоже не имеется. Но зато в самом разъеме имеется контакт, к которому подходит провод голубого цвета. В зависимости от исполнения номер этого контакта или 12, или 14 – на схеме ниже это хорошо показано.

Разъем, подающий питание на материнскую плату (МВ). Здесь можно «разжиться» контактом с потенциалом в -12 вольт.

Напряжение на этом контакте относительно GND – минус 12 вольт. То есть между ним и желтым проводом того же Molex получатся искомые 24 вольта.

Сразу оговоримся, что такое решение все же не может приветствоваться. Во-первых, использование столь мощной и «плотной» светодиодной ленты с подключением к компьютеру все же выглядит не вполне адекватным. Во-вторых, по показателями допустимого тока Molex и MB-20 довольно значительно различаются, то есть хорошей мощности таким образом снять все равно не получится.

А можно ли подключить светодиодную ленту к компьютеру, если нет желания вскрывать корпус системного блока? Или, например, к ноутбуку?

Да, это тоже возможно, но с многочисленными оговорками. Дело в том, что в таком случае приходится использовать USB-выход, а там есть ограничения как по напряжению питания, так и по силе тока. Этот вопрос будет также рассмотрен ниже.

Кстати, никогда не забываем, что в расчет следует принимать далеко не только напряжение питания, но и необходимую силу тока. Выходные показатели, безусловно, зависят от мощности блока питания, а эксплуатационные значения – он насыщенности самого компьютера (количества и характеристик дисков, карт, кулеров, других подключённых устройств). В теории, с разъема Molex можно снять питание с токовой нагрузкой аж до 20 ампер. Однако, учитывая и необходимость наличия резерва мощности блока питания, и показатели сечения проводов шлейфа, рекомендуется не превышать порога в 4, максимум (нежелательный) 5 ампер.

Ниже в таблице показаны ориентировочные значения силы тока, исходя из типа применяемых на ленте SMD-светодиодов и плотности их размещения. Ориентируясь на эти значения и видя перед собой максимально допустимый порог в 4 ампера (опять же, только для разъема Molex), можно подобрать и максимальную длину светодиодной ленты.

Тип применяемых светодиодовПлотность светодиодов на 1 погонном метре лентыЗначение силы тока в зависимости от длины ленты, ампер
1 м2 м3 м4 м
SMD3528300. 20.40.60.8
600.40.81.21.6
1200.81.62.43.2
SMD5050300.61.21.82.4
601.22.43.64.8

Впрочем, для подсветки рабочего места или самого компьютера, как правило, не приходится оперировать слишком длинными лентами. Так что возможности «уложиться» — более, чем вероятны.

Выше упоминалось, что можно с блока питания снять напряжение 24 вольта для лент с высокой плотностью светодиодов. Но при этом необходимо помнить, что на разъеме MB контакт на -12 вольт рассчитан на максимальный ток не выше одного ампера. То есть и суммарный показатель нагрузки должен укладываться именно в это минимальное значение. Получается вообще менее одного погонного метра ленты. А значит – стоит ли вообще с этим возиться?

Цены на светодиодную ленту LED SMD

Светодиодная лента LED SMD

Как подключить светодиодную ленту к блоку питания компьютера

Итак, с теорией, надо полагать, разобрались. Осталась практика, и в этом вопросе для человека, который хоть раз в жизни занимался электротехнической коммутацией, сложностей возникнуть не должно.

Подключение светодиодной ленты к разъему Molex

Для работы понадобится паяльник небольшой мощности, с разогревом жала до 250 градусов, качественный легкоплавкий припой, канифоль, флюс, спирт для предварительного обезжиривания точек пайки и последующей смывки остатков флюса.

Такому качественно подобранному набору инструментов и расходных материалов для пайки можно позавидовать…

Для коммутации готовятся провода сечением обычно от 0,5 до 0.75 мм². Провода лучше всего подобрать с различной цветовой маркировкой изоляции, особенно если предполагается монтаж RGB-ленты.

Потребуются кусачки, съемник изоляции или острый канцелярский нож. Для изолирования участков спайки проводов, если они будут, лучше всего использовать термоусадочную трубку нужного диаметра.

ИллюстрацияКраткое описание выполняемой операции
Сама по себе приобретённая лента уже может иметь подпаянные к контактным площадкам провода, обычно красного (плюс) и черного (минус) цвета.
Коммутационный узел закрыт изоляцией.
Если приобретен такой вариант ленты нужной длины, то все становится значительно проще.
Но чаще все же для организации подсветки места около компьютера лента просто приобретается метражом, нарезается на отрезки нужной длины. То есть ее коммутацию с проводами придется выполнять самостоятельно.
Для этой цели можно сразу же с лентой купить специальные коннекторы, подходящие к данной модели. К таким коннекторам уже припаяны отрезки проводов для дальнейшей коммутации. Остается лишь вставить обрезанный по линии край ленты (с соблюдением полярности) и защелкнуть крышку коннектора.
На иллюстрации – одна из разновидностей коннекторов для монохромной светодиодной ленты.
Можно приобрести коннектор и для RGB-ленты – принцип его подключения такой же.
С подобными приспособлениями электротехнический монтаж, конечно, упрощается. Однако, это лишние расходы, а кроме того, многие мастера принципиально отказываются от использования коннекторов, мотивируя тем, что лишнее механическое соединение – это всегда дополнительное уязвимое место в схеме.
И надёжнее все же осуществить монтаж пайкой. Тем более, что операция, хоть и требует повышенной аккуратности, по сути – совершенно несложна.
Просто для примера будет показано припаивание проводов к контактным площадкам отрезка вот такой монохромной светодиодной ленты.
Для работы используется тонкий припой с содержанием олова 60%.
В качестве флюса можно порекомендовать состав Ф-99.
Он обеспечивает отличную пайку, не способствует коррозии, а после проведения работ его излишки легко удаляются.
Готовятся провода. Цвет изоляции может быть любой – главное, чтобы было явное отличие «плюса» от «минуса». В данном случае для «минуса» будет применяться синий провод, а коричневый пойдет на «плюс».
Длина проводов выбирается тоже индивидуально. Возможно, есть смысл припаять только короткие отрезки, а потом, уже по ходу установки самой ленты на задуманное место, произвести окончательную коммутацию проводами нужной длины.
Но можно и сразу припаять необходимую длину, если так кажется удобнее.
Прежде всего необходимо зачистить кончики проводов от изоляции.
Удобно пользоваться специальным съемником, но если его нет, то вполне можно обойтись и острым канцелярским ножом.
Правда, подрезать изоляцию следует очень аккуратно, чтобы в месте с ней не срезать и тонкие медные жилки провода.
Для зачистки и облуживания достаточно снять около 5 мм изоляции от края.
Оголенный участок провода тщательно скручивается в плотную «косичку».
Паяльник с хорошо очищенным и отточенным жалом к этому времени должен быть уже прогретым.
Набирается на жало небольшое количество припоя. А облуживание зачищенного конца провода лучше всего выполнять с непосредственным погружением его в канифоль.
Получается очень аккуратный ровный залужённый кончик провода.
Он пока несколько длиннее, чем требуется, но подрезку провести несложно уже перед припаиванием к ленте.
Контактные площадки на светодиодной ленте можно предварительно протереть спиртом, с помощью ватной палочки. После этого на них необходимо нанести флюс.
Для этого удобно использовать обыкновенную зубочистку. На кончик зубочистки набирается совсем небольшое количество флюса…
…и аккуратно наносится на обе контактные площадки (ламельки).
Особо усердствовать не надо – будет достаточно вот таких небольших капелек.
После этого на жало паяльника набирается совсем небольшое количество припоя.
Если используется качественный флюс и припой, то риска пережечь площадку нет – достаточно контакта паяльником буквально в течение секунды.
Получается очень аккуратный блестящий «бугорок» точно по размерам ламели.
После этого аналогичным образом залуживается и вторая ламель.
Получается вот такие две аккуратные площадки, готовые к дальнейшему монтажу.
Коричневый налет от разогретого флюса можно сразу вытереть салфеткой. Пока он не застыл – он легко уберется даже без спирта.
В итоге – вот такая замечательная картина.
Примеряются залужённые кончики проводов.
Как уже говорилось, они не должны быть длинными, иначе при изгибе провода можно получить короткое замыкание.
Обычно исходят из того, что длина оголенного участка провода должна быть примерно равна длине залуженной ламели.
С помощью кусачек укорачивается оголенный кончик.
Вот теперь будет в самый раз.
Кончик провода укладывается поверх залуженной площадки, по ее центру.
Естественно, перед пайкой следует еще раз убедиться, что не ошиблись с полярностью (какой цвет изоляции на какой контакт задумано припаять).
После этого остается лишь аккуратно паяльником сверху «придавить» кончик провода в ту «горку» припоя, что образовалась при залуживании ламели. И опять же, для этого потребуется буквально секунда.
Этого достаточно, чтобы расплавить припой на площадке и на проводе.
Несколько секунд неподвижности после снятия жала паяльника – и в итоге получается вот такое аккуратное спаянное соединение.
Аналогичным образом припаивается и второй провод.
После этого получившийся «коммутационный узел» можно подчистить от остатков флюса, протереть салфеткой, смоченной в спирте. А затем – изолировать, надев на него отрезок термоусадочной трубки с последующим прогревом.
Получиться так же, как показано на первой иллюстрации таблицы – ничуть не хуже. И за качество этого соединения уже не придется переживать.
Если необходимо использовать светодиодную ленту RGB, то последовательность работ такая же. Просто увеличивается количество точек пайки.
Наносится флюс на площадки…
…затем производится их залуживание.
Движения, безусловно, должны быть более выверенные и аккуратные, чтобы не допустить замыкания между ламелями.
Ну а затем готовятся и припаиваются провода.
Здесь важно правильно соблюсти «распиновку». Используется общий «плюс» (в данном примере показано, что он будет коричневым), а затем – три провода по цветам R – красный, G – зеленый, B – голубой.
Лучше всего, конечно, применять и провода с такой же расцветкой изоляции – меньше вероятность случайной ошибки при подключении ленты к контроллеру.
Итак, провода к ленте припаяны, остаётся осуществить коммутацию с блоком питания компьютера.
Уже говорилось, что для этого удобнее всего использовать свободный Molex-разъем. Как правило, несколько незадействованных Molex-«мама» имеется в распоряжении.
А чтобы соединение было разъёмным, имеет смысл приобрести вот такой переходник на SATA. Здесь как раз есть Molex-«папа» с уже подпаянными проводами.
Вспоминаем «распиновку» — нас интересует желтый провод, это +12 вольт, и один из черных — «земля».
Штекер SATA просто срезается – он нам не нужен.
Зачищаются от изоляции и залуживаются кончики желтого и черного проводов. Кстати, оставшиеся красный и черный провода вообще можно срезать как можно короче, чтобы они не мешались, а потом их кончики заизолировать.
На провода надеваются отрезки термоусадочных трубок. Ими будет изолироваться соединение с проводами, идущими от светодиодной ленты.
А вот и сама светодиодная лента с подпаянными к ней проводами.
Маленький нюанс – уже упоминалось, что очень часто к «плюсу» на светодиодной ленте по умолчанию припаивается красный провод. Это не должно ввести в заблуждение – на Molex все равно мы используем жёлтый (не красный!)
Концы проводов светодиодной ленты зачищаются, а затем сначала скручиваются с проводами от разъема, после чего эту скрутку рекомендуется пропаять.
После этого термоусадочная трубка надвигается на пропаянную скрутку и прогревается – феном, миниатюрной газовой горелкой или даже просто спичкой или зажигалкой.
Получается хорошо изолированный соединительный узел.
Аналогичным образом производится и соединение второго провода.
При желании оба этих узда можно сверху закрыть еще одним общим слоем изоляции. Правда, для этого необходимо не забыть заблаговременно надеть на провода отрезок термоусадочной трубки большого диаметра.
Электромонтажные работы, по сути, завершены.
Можно соединять ответные части Molex-разъема…
…чтобы убедиться в работоспособности светодиодной ленты.

Завершающий этап работ, показанный в таблице выше, понятное дело, справедлив лишь для прямого подключения монохромной светодиодной ленты непосредственно к блоку питания компьютера. Да и здесь можно добавить свои усовершенствования. Например, после установки ленты на место поставить в разрыв плюсового провода какой-нибудь компактный микровыключатель. Это позволит задействовать освещение только при необходимости (иначе оно будет работать постоянно после включения системного блока).

Несколько иначе будет выглядеть схема, если планируется оснастить подсветку диммером.

При подключении монохромной ленты через диммер схема становится примерно такой

1 – блок питания компьютера;

2 – разъем Molex;

3 – диммер, позволяющий плавно регулировать яркость свечения ленты;

4 – светодиодная лента.

По сути, диммер подключается в разрыв линии питания 12 вольт, то есть ничего особо сложного не предвидится.

Цены на светодиодную ленту DEEPCOOL

Светодиодная лента DEEPCOOL

Несколько иначе обстоит дело с подключением RGB-ленты, которая в принципе не может нормально работать без специального блока контроллера. Но тоже – схема получается не особо сложной.

Схема с особенностями подключения светодиодной ленты RGB

Разница очевидна. К блоку питания компьютера через тот же разъем Molex подключается RGB-контроллер (поз. 3.1). А уже от него к светодиодной ленте RGB (поз. 4.1) идут четыре провода – общие +12 вольт и отдельный провод на каждый их цветовых каналов.

Видео: Вариант подключения светодиодной подсветки системного блока компьютера с использованием разъема Molex

Подключение нескольких лент к одному источнику также вполне допускается, если соблюдаются некоторые правила по длинам лент и величине общей нагрузки. Подробнее про это рассказывается в статье, которую выше уже рекомендовали с приложением соответствующей ссылки.

Кстати, если у читателя дома имеется блок питания от старого компьютера, и он валяется без дела, его вполне можно приспособить для светодиодной подсветки. Тем более что, как мы видели, у каждого такого блока имеется по несколько выходов с разъемами Molex.

Перемычка, позволяющая запустить стандартный блок питания компьютера без подключения к материнской плате

Единственное, что необходимо будет предусмотреть. Сам по такой блок питания не запустится, пока он не подключен к материнской плате. Но это решается очень просто – установкой перемычки на разъеме МВ. Контакты, между которыми необходимо поставить такую перемычку, показаны на схеме выше. А на словах – между контактом PS ON (чаще всего к нему подходит провод зеленого цвета) и массой (черный провод, GND).

Узнайте, какая схема подключения светодиодной лампы вместо люминесцентных, в специальной статье на нашем портале.

Подключение светодиодной ленты к разъему USB

Этот способ могут использовать те, кто по тем или иным причинам не рискует самостоятельно забираться внутрь корпуса системного блока стационарного компьютера. Кроме того, это единственная возможность подключения светодиодной подсветки, если рабочее место подразумевает только наличие ноутбука.

Сразу оговоримся – метод не слишком удобный, хотя бы просто потому, что на разъеме USB имеется напряжение только в 5 вольт.

Распиновка разъемов USB. Каналы D- и D+ предназначены для передачи данных, и при подключении подсветки не используются. Интересуют только контакты +5 V и GND

Спаять самостоятельно разъем USB для последующего использования в системе подсветки — задача не столь сложная. Для этого лучше всего приобрести разборный штекер – они в немалом разнообразии представлены в магазинах радиодеталей. А его распиновка хорошо показана на схеме выше.

Одна из моделей разборных штекеров USB-2 для самостоятельного монтажа

Но для нормальной работы светодиодной ленты пяти вольт — недостаточно. Значит, необходимо устанавливать какой-то преобразователь, повышающий напряжение. Кроме того, существует еще и ограничение по токовой нагрузке – не более 500 мА. А это, в с вою очередь, означает, что если мы поднимем напряжение с 5 до 12 вольт, то есть практически в 2.5 раза, на эту же величину снизится и допустимый ток. И можно будет всерьез рассматривать возможность подключения ленты с максимальной токовой нагрузкой всего в 150÷200 мА. Как видно из размещенной выше таблицы – получается не более одного метра самой маломощной светодиодной ленты — SMD 3528 с плотностью светодиодов 30 штук на погонный метр. Для других типов лент допускаются вообще очень короткие отрезки. Впрочем, для подсветки небольшого участка стола и этого чаще всего бывает вполне достаточно.

Блок–преобразователь можно приобрести готовый. Тому, кто хоть немного разбирается в электронике, можно посоветовать собрать такое устройство самостоятельно, руководствуясь приложенной ниже схемой.

Один из вариантов схем преобразователя напряжения

Основным элементом схемы в данном случае является микросхема – ШИМ-контроллер LM2577. Общий перечень остальной элементов, как видите, невелик, да и сама схема не отличается разветвлённостью и высокой сложностью.

Схема, в принципе, обладает высокой универсальностью. А точная настройка выходного напряжения производится подбором номиналов резисторов R1 и R2. Руководствоваться можно следующей формулой:

Uвых = 1.23 × (1 + R1 / R2)

Электролитические конденсаторы на входе и выходе отвечают за сглаживание возможных колебаний (пульсаций) напряжения. Их емкость может быть и несколько выше указанного номинала — это не критично. Рабочее их напряжение – не менее 20 вольт.

Конденсатор и резистор в цепи вывода №1 микросхемы задают рабочую частоту, и варьирование указанными номиналами не допускается. Столь же жесткие требования к номиналу индуктивной катушки между выводами №4 и №5.

В качестве диода должен использоваться только высокочастотный диод Шотки указанного номинала.

Схема в сборе, смонтированная на самостоятельно изготовленной печатной плате, не займет много места. Как вариант, показан преобразователь такого типа в уже готовом виде.

Готовый преобразователь напряжения, которому остается только придумать какой-нибудь защитный корпус

Ну а дальше – все просто. Ко входным клеммам преобразователя подсоединяется отрезок кабеля с припаянным USB-штекером. А на выходе, где снимается 12 вольт – подсоединяются провода, скоммутированные со светодиодной лентой.

Остается только вставить штекер в USB гнездо компьютера (ноутбука, настольного хаба) – и подсветка загорится.

*  *  *  *  *  *  *

Итак, были рассмотрены наиболее удобные способы подключения светодиодной ленты к системе питания компьютера.

И еще один важный совет! При использовании любой из схем прежде чем осуществить пробный запуск – не поленитесь еще раз тщательно проверить качество монтажа, отсутствие замыканий и правильность полярности подключения. Ошибка может привести к печальным последствиям. Не особо страшно потерять отрезок перегоревшей ленты. Гораздо хуже будет, если небрежность повлечет за собой выход из строя блока питания или других устройств компьютера.

Способы подключения светодиодной ленты

   Подключение одной светодиодной ленты стандартного размера (5 метров) достаточно просто. Для этого просто необходимо подключить её к блоку питания, а его к электрической сети 220 В. Стандартная цветовая маркировка шнура блока питания для подключения светодиодной ленты следующая: красный цвет – это плюс, а черный или синий соответственно это минус. Возможна также другая вариация маркировок. Перед окончательным подключением проводов, попробуйте запитать светодиодную ленту и проверить её. Если вы перепутаете минус с плюсом, не чего страшного не случится. Светодиодная лента просто не будет светиться. Поменяйте местами провода и проверьте работоспособность ленты. Есть также блоки питания, в которых изначально нет выведенных проводов. В данном случае вам придётся подключить необходимые провода к зажимам блока питания. Подключить провода не сложно, так как зажимы блока питания промаркированы.




Пример маркировки зажимов блока питания

    Блок питания оснащен тремя контактами для подключения внешней бытовой сети 220В (“N”, “L” и “GND”), и двумя контактами для подключения светодиодного освещения (“-V” и ”+V”).

Для подключения проводов к светодиодной ленте необходимо обеспечить хороший контакт. Существует два способа подключения питающего провода к светодиодной ленте:
1) Использование специального коннектора. Для подсоединения питающего провода достаточно взять коннектор, отодвинуть специальную зажимную пластину, надвинуть коннектор на край светодиодной ленты и вернуть на место зажимную пластину. Теперь осталось присоединить провод, идущий от коннектора к блоку питания.



Пример специальных коннекторов

 2) Присоединить питающий провод с помощью пайки. Если вы имеете навыки пайки проводов, то вы сможете без труда присоединить провод к светодиодной ленте, сэкономив средства на приобретение коннекторов, особенно если вы планируете установку нескольких светодиодных лент. Данный способ соединения отличается высокой надежностью.

Пример подключения 5 метров одноцветной светодиодной ленты к блоку питания


Схема подключения от 1 до 5 метров светодиодной ленты к блоку питания

    В этой схеме подключения используется один блок питания. При этом его мощность должна соответствовать суммарной мощности светодиодной ленты.

Если у вас есть необходимость подключения нескольких светодиодных лент, то вам необходимо знать некоторые нюансы. Не рекомендуется подключать вторую ленту к первой последовательно, так как на подключенной ленте будет наблюдаться значительное падение напряжения и она будет тусклее светиться. Кроме того, первая лента может перегреваться, так как ее токопроводящие дорожки рассчитаны на ток одной ленты. Перегрев в свою очередь значительно сокращает срок службы светодиодов.

Для подключения двух светодиодных лент необходим блок питания большой мощности. Если пространство для установки блоков питания ограничено, например, вы хотите его установить непосредственно в каркас подвесного потолка, то можно подключить ленты несколько иным способом.

Следующая схема подключения двух одноцветных светодиодных лент предусматривает использование двух блоков питания. То есть в данном случае каждая из светодиодных лент будет запитана от отдельного блока питания. Примеры подключения приведены ниже.

Пример подключения более 5 метров одноцветной светодиодной ленты к блоку питания


Схема подключения двух и более светодиодных лент от одного блока питания

В этой схеме подключения используется один блок питания. При этом, его мощность должна соответствовать суммарной мощности двух или более светодиодных лент.

Для того чтобы подвести питание 12 вольт до второй ленты, необходимо к выходу блока питания подсоединить удлиняющий провод. Второй конец провода подсоединить ко второй ленте. Таким образом, ток потечет по проводу, а не по дорожкам первой светодиодной ленты.

Сечение провода рекомендуем взять побольше примерно 1,5 мм., чтобы в нем не было потерь  напряжения.

Пример подключения светодиодных лент использую два блока питания

Схема подключения светодиодных лент с двумя блоками питания



При такой схеме, удлиняющий провод подключается к сети 220 вольт и протягивается к блоку питания второй ленты. В этом случае сечение провода достаточно 0,75 мм.

Схема подключения одной и нескольких RGB светодиодных лент

Основной отличительной особенностью подключения RGB лент – это наличие еще одного устройства  – контроллера. Контролер предназначен для управления цветами ленты и интенсивностью свечения светодиодов.

   Данный тип светодиодной ленты несколько отличается от одноцветной ленты. Подключение RGB ленты осуществляется при помощи четырех проводов. Три провода предназначены для управления цветами: синим, красным и зеленым. Четвертый провод – общий. Как на контроллере, так и на концах светодиодной ленты нанесена маркировка выводов: «B» — синий; «R» — красный; «G» — зеленый; «V+» — провод питания.

Подключение светодиодной ленты к контроллеру может быть выполнено как пайкой, так и при помощи специальных коннекторов.

Специальный коннектор для подключения RGB ленты

Если вы хотите подключить еще одну светодиодную RGB ленту, то вам необходимо учесть общую суммарную нагрузку светодиодных лент. Она должна быть меньше номинальной нагрузки контроллера и блока питания.

Контроллер рассчитан на определенный ток нагрузки.
   Для подключения нескольких светодиодных лент существует RGB усилители. Усилитель сохраняет синхронность управления цветами и интенсивностью свечения светодиодов. То есть в данном случае обе ленты будут работать синхронно.

Вторая светодиодная лента подключается к RGB усилителю, а он, в свою очередь, к основной ленте. Питание усилителя осуществляется от блока питания. Можно использовать как отдельный блок питания для усилителя, так и основной. Соответственно, общий блок питания для контроллера и усилителя будет сравнительно больших размеров. Поэтому целесообразнее будет приобрести два блока питания для подключения отдельно контроллера и усилителя.

Различные варианты подключения светодиодной RGB ленты приведены ниже.

Схема подключения светодиодной RGB ленты


Схема параллельного подключения двух светодиодных RGB лент

Схема подключения второй светодиодной RGB ленты через RGB усилитель





Аксессуары для светодиодной ленты — СветоЯр

Коннекторы для светодиодной ленты 12V

Коннекторы – это дополнительные аксессуары для светодиодной продукции, позволяющие отказаться от пайки в ходе монтажа и подключения диодных лент, существенно упрощая и ускоряя процессы монтажа. Коннекторы 12V предназначены для стандартных светодиодных лент с напряжением 12 В и применяются только внутри помещений.

Коннекторы для светодиодной ленты различаются по видам соединения:

Лента-лента

Они позволяют соединить две и более светодиодных ленты. Они нужны, когда лента разрезается  на части или скрепить небольшие отрезки между собой. Нужно просто подсоединить коннектор к краям диодных лент и закрыть защелки. В зависимости от интерьерной задачи и места применения ленты можно выбрать коннектор в виде провода или миниатюрной клипсы.

Здесь выделяют коннекторы для быстрого соединения:

  • одноцветных (коннектор 8 мм. для быстрого соединения диодной ленты типа 3528)
  • многоцветных светодиодных лент (коннектор 10 мм. для быстрого соединения RGB светодиодных лент типа 5050RGB)

Также существуют разные коннекторы в зависимости от типа, ширины и мощности светодиодной ленты.

Лента-блок питания

Например, присоединив Коннектор для соединения блока питания для светодиодной ленты с одноцветной светодиодной лентой, 15 см. провод, можно за пару минут подключить диодную ленту к источнику питания.

Лента – контроллер

Коннектор 10 мм. для подключения одноцветных светодиодных лент типа 5050 с DC-контроллером, 20 см. также за считанные минуты позволит соединить ленту с контроллером, который позволит регулировать ее цветность, яркость, т.е. управлять подсветкой.

Особенности

Коннекторы для светодиодной ленты 12V практичны и удобны в использовании – они существенно сокращают время монтажа. Их применение не требует специальных навыков или оборудования. Но полностью заменить пайку они не могут, т.к. обладают небольшой степенью защиты от влаги и пыли — IP20. Они применяются при монтаже только интерьерной подсветки.

В условиях высокой влажности, в уличном освещении их использование крайне нежелательно. Даже если сами светодиодные ленты будут герметичными, коннекторы не в состоянии обеспечить герметичность их соединений, контакты будут окисляться. В этих случаях лучше спаивать контакты лент, блоков питания и контроллеров. Спайка сделает соединение более надежным и устойчивым к внешнему воздействию.

Как подключить светодиодную ленту к компьютеру?

Многим пользователям персональных компьютеров приходится подолгу сидеть за монитором в тёмное время суток при отсутствии основного освещения, что приводит к усталости глаз и постепенному снижению зрения. Изменить ситуацию в лучшую сторону поможет подсветка из светодиодной ленты вокруг монитора и над клавиатурой, собранная своими руками. При этом функцию источника питания выполняет системный блок, что значительно удешевляет конструкцию и упрощает процесс сборки.

Светодиодную ленту также можно использовать для подсветки системного блока или иных комплектующих компьютера.

Использование USB разъёма

Специально для пользователей, которые хотят подключить светодиодную ленту к компьютеру быстро и без каких-либо доработок, китайские фирмы разработали уникальный светильник, работающий от USB порта. Светильник представляет собой один или два отрезка 5 вольтовой светодиодной ленты, соединённых проводом с разъёмом для USB подключения. В отличие от стандартной 12В светодиодной ленты, в данном исполнении все светодиоды включены параллельно относительно друг друга.

В зависимости от модели в USB светильнике могут быть установлены как одноцветные, так и RGB светодиоды, управляемые с ПДУ. Достоинством 5В светодиодной ленты является то, что её можно подключать не только к компьютеру, но и к любому аппарату, оснащённому USB разъёмом (телевизор, ноутбук, зарядное устройство для смартфона и т.д.). Основной недостаток – высокая стоимость.

Что делать, когда нужно самостоятельно подключить светодиодную ленту на 12В к USB порту компьютера? Для этих целей используют повышающий преобразователь напряжения с 5 до 12В. Его можно сделать самостоятельно или заказать в готовом виде на AliExpress или Ebay. Для сборки своими руками чаще всего в схеме используется интегральная микросхема LM3488. Принципиальная схема включения LM3488 показана ниже.

Расчёт и выбор элементов схемы приведен в datasheet на LM3488. Там же есть и рекомендации по сборке схемы.

Чтобы упростить себе задачу изготовления конвертера с 5В на 12В, можно приобрести КИТ-набор, в котором есть радиодетали нужных номиналов. Всё, что необходимо будет сделать – запаять их на плату, придерживаясь вложенной инструкции.

Более простой способ подключения светодиодной ленты на 12В к USB разъёму компьютера – это покупка конвертера DC-DC 5V to 12V через интернет-магазин. Примерная стоимость такого устройства 2-3$, а внешний вид и размеры напоминают flash-накопитель.

Конечно оба выше предложенных варианта слишком трудоемки и для большинства не подходят. Поэтому самым оптимальным вариантом будет использование светодиодную ленту с напряжением питания 5В. В таком случае не придется применять дополнительные повышающие модули, а LED-ленту можно будет подключить напрямую к USB разъему согласно ниже приведенной схеме.

Подключение к выводам блока питания компьютера

К сожалению, пропускная способность USB контроллера ограничена на уровне 2,5 Вт. Зачастую этой мощности недостаточно для полноценной подсветки. Исключить данный недостаток и значительно улучшить освещенность рабочего пространства можно за счёт использования резервной мощности блока питания (БП) компьютера.

Чтобы подключить светодиодную ленту к блоку питания компьютера, кроме самой ленты, понадобится двухпроводной медный провод 2х0,5 мм2, переходник по питанию с MOLEX на SATA, термоусадочная трубка и умение пользоваться паяльником. Сначала нужно снять боковую крышку системного блока и в жгуте из проводов отыскать незадействованный разъём MOLEX на 4 контакта. К нему подходят 4 провода: красный (+5В), два чёрных (GND), жёлтый (+12В).

Ответной частью для MOLEX разъёма будет переходник, от которого с помощью кусачек необходимо удалить разъём SATA. К свободным концам жёлтого и чёрного проводов нужно припаять ленту. Жёлтый провод припаивается на контакт со знаком «+», а чёрный – на контакт со знаком «–». Незадействованные концы красного и чёрного проводов изолируют. Соединив две части разъёма, производят пробное включение.

Чтобы обеспечить длительную и безопасную эксплуатацию готового светильника, нужно как следует заизолировать все токоведущие части и надёжно закрепить провода. Со всеми нюансами подключения и монтажа можно ознакомиться в статье о конструировании самодельной подсветки клавиатуры.

Важный момент

Независимо от того, какому из вариантов подключения будет отдано предпочтение, перед сборкой обязательно следует учитывать длину светодиодной ленты, которую можно безопасно использовать, не перегрузив источник питания.

Наибольшая нагрузка, с которой может справиться стандартный USB контроллер, составляет 5В, 500 мА (в геймерских компьютерах и ноутбуках 1А). В пересчёте на 12В это означает, что ток нагрузки не должен превышать 200 мА. Таким образом, к USB порту ПК допускается подсоединение светодиодной ленты типа SMD 3528-60 шт/м – 0,5 м, SMD 5050-60 шт/м – 0,15 м, SMD 3014-60 шт/м – 0,3 м.

Компьютерный БП обладает намного большей мощностью, которая указана в технических характеристиках на его корпусе. По выходу +12В блок питания на 250 Вт способен выдать в нагрузку 8 А, а на 650 Вт – 18 А. Поэтому к компьютеру, на котором нет «тяжёлых» видеоигр, можно смело подключать несколько метров светодиодной ленты, например, SMD 3528-60 шт/м с током потребления 0,4 А на метр.

Технические параметры дешёвых светодиодных лент могут отличаться от данных, указанных на упаковке. Поэтому в момент пробного подключения рекомендуется самостоятельно измерить ток потребления с помощью мультиметра. После окончательной сборки компьютерной подсветки, необходимо тщательно проверить всю конструкцию, убедиться в надёжности соединений и отсутствии замыканий в проводах. Только так можно избежать выхода из строя дорогостоящих деталей системного блока.

Схемы подключения светодиодных лент. Статьи компании «ООО «Квадрат»»

Схемы подключения светодиодных лент

1. Один конец блока питания подключаем к сети 220 вольт, другой конец к светодиодной ленте. Все просто

Красный провод — это плюс, синий (или черный) провод—это минус. При подключении светодиодной ленты, обязательно соблюдайте полярность. Плюс соединяется с плюсом, минус с минусом.

2. Как подключить ленту, длиной более 5 метров?

Не надо подключать к концу первой ленты, начало второй!!! Вторая лента будет светить тусклее, а последние диоды совсем тускло. Если же лента маломощная (например SMD 3528, 60 диодов на метр), то яркость свечения по всей длине будет одинаковая. Но по токоведущим дорожкам, потечет ток выше номинального и дорожки начнут греться. Такая схема подключения, значительно сокращает срок службы светодиодной ленты.

3. Схема с использованием одного блока питания

Эта схема подключения с использованием одного блока питания. При этом, его мощность должна соответствовать суммарной мощности двух (или более) лент.

Такая схема подключения светодиодной ленты используется, если есть возможность спрятать мощный блок питания. Если такой возможности нет, то применяется другая схема.

4. Схема подключения светодиодной RGB-ленты. Подключение RGB-контроллера и RGB-усилителя.

В принципе, схема подключения RGB-ленты, та же, что и схема подключения обычной одноцветной (монохромной) ленты. Разница в том, что между блоком питания и лентой, устанавливается RGB-контроллер (устройство управления цветом ленты). Контроллеры бывают разные по внешнему виду, мощности, программам управления цветом и пультом дистанционного управления. Но суть у них у всех, одна и та же.

Какой бы контроллер вы не выбрали, он всегда подключается по одной и той же схеме. Разъемы, питания обозначаются «V+» и «V-». Соответственно красный провод блока питания идет на плюсовой контакт, а черный провод идет на минусовой.

Разъемы для подключения RGB-ленты обозначаются:
• R (red)-управление красным цветом
• G (green)-управление зеленым цветом
• B (blue)-управление синим цветом
• V+ общий провод (на разных контроллера он может обозначаться по разному)

Не перепутайте провода ленты! Иначе у вас перепутаются цвета. Принцип удлинения тот же, что и с обычной лентой.

а. Схема подключения одной RGB ленты с одним блоком питания:

б. Схема подключения нескольких RGB лент с одним блоком питания:

Схема соединения светодиодных RGB-лент с помощью RGB-усилителя

в. В данной схеме подключения, используется дополнительный блок питания и RGB-усилитель. Ко входу усилителя («Input») подключается конец первой ленты, к выходу («Output») — начало второй.

Не перепутайте цвета проводов: каждый провод подключается в соответствующий разъем. На питающие контакты, подключите провода от блока питания. Эта схема немного сложнее, но при этом размеры блоков питания существенно меньше.

как подключить RGB LED-ленту с USB-разъемом? Адаптеры для лент с USB-кабелем в 5 вольт. Как запитать ленту от компьютера?

Светодиодные ленты уже давно вошли в нашу жизнь в качестве элемента, который позволяет украсить различные места в помещении. Кроме декоративной, они выполняют ещё и осветительную функцию, что существенно расширяет возможность использования подобного устройства. Особенно популярной сегодня является диодная USB-лента, которая работает при помощи LED-диодов. Подобное решение не потребляет много энергии и его можно запитать даже от компьютера. Попытаемся разобраться, какие особенности имеются у такого устройства, где оно используется и как его правильно подключить.

Особенности

Если говорить о том, что представляет собой USB-лента, работающая по технологии LED, то это целая цепь светодиодов слаботочного типа, рассчитанных на питание в 5 вольт. Интересно, что в большинстве своём производители таких приспособлений располагаются в Юго-Восточной Азии. В нашей стране их практически не производят.

USB-лента бывает обычная, одноцветная либо многоцветная лента RGB. Но практически все модели для нормальной работы требуют специального устройства управления под названием контроллер. Если лента монохромная, то она излучает лишь белый свет, который источают и светодиоды осветительного типа. А вот многоцветные решения могут похвастаться такими оттенками, как синий, красный, зелёный и жёлтый. Но подобная подсветка не является яркой, из-за чего её трудно использовать в качестве источника полноценного освещения.

Но как декоративный элемент – это хорошее решение.

Следует добавить, что она может работать в различных режимах. Например, постоянный или волнообразный свет, либо так называемый 1 через 2. Режим работы будет зависеть от заводских настроек. К тому же сейчас очень распространены гирлянды, меняющие свой режим работы каждые несколько минут. Но для этого, как уже было сказано, потребуется иметь специальный контроллер. Зачастую его необходимо докупить, а иногда он уже идёт в комплекте с купленной USB-лентой. В этом случае останется лишь произвести её подключение к компьютеру, и она будет работать.

Трёхцветная лента несколько сложнее по строению, ведь в ней монтируются сразу 3 категории светодиодов: синие, красные и зелёные. Она применяется в большом количестве современных телевизоров, ноутбуков и мониторов, а если говорить точнее, их матриц, работающих на технологии LED. Ну и, конечно же, особенностью такого приспособления будет разъём USB на одном из концов.

Это позволяет подключить устройство в соответствующее гнездо.

Сферы применения

Если говорить о назначении подобного устройства, то в первую очередь речь идёт о выполнении декоративной функции. Часто встречаются мнения, что монтаж подсветки типа LED на заднюю сторону монитора будет отличным решением, которое позволит снизить усталость глаз. Но в этом случае всё равно подсветка выполняет лишь декоративно-украшательную функцию и не более. Пользователи обычно монтируют данное приспособление с питанием от USB на разные участки:

  • оформление монитора;
  • создание ламп настольного типа, торшеров либо иных типов осветительной техники;
  • монтаж на рёбра настенных полок либо стола;
  • украшение стола выдвижного типа для мыши и клавиатуры;
  • украшение различных предметов, находящихся в непосредственной близости от ноутбука или ПК;
  • размещение на внутренней либо наружной поверхности системного блока персонального компьютера.

В принципе, здесь всё ограничивается лишь фантазией человека, ведь вариантов применения подобной светодиодной подсветки можно найти массу. При этом её размещение – процесс, который нельзя назвать трудоёмким. Кстати, такое приспособление, зачастую оснащённое пультом, совершенно не нагружает блок питания компьютера. Ещё одним важным плюсом подобного устройства будет мягкий свет, который вообще не ослепляет и как бы помогает глазам несколько расслабиться.

Да и другим членам семьи такая подсветка точно не будет мешать даже ночью.

Как подключить?

Теперь поговорим, как подключить такое приспособление к компьютеру через адаптер USB или просто в порт USB, который есть на компьютере. Для начала потребуется иметь под рукой следующие элементы:

  • соединительный провод – лучше, если их будет несколько;
  • мультиметр;
  • LED-ленту;
  • провод либо отдельный штекер USB под пайку;
  • отвёртку и пассатижи;
  • ножницы либо нож, которые будут использованы для снятия изоляционного слоя;
  • паяльник с припоем либо паяльную станцию;
  • резистор токоограничивающего типа.

Теперь требуется сделать распиновку USB. Обычно современные компьютеры и ноутбуки оснащаются разъёмами USB версии 2.0. Они используют 4 кабеля, 2 из которых осуществляют передачу данных, а другие 2 представляют собой + и – питания на 5 вольт. В стандартных устройствах провод плюса обычно имеет красный цвет, а минуса – чёрный. Контакты в простом гнезде плоской формы размещаются обычно так, чтобы в центре располагались провода передачи данных, а по краям – провода, отвечающие за питание.

Следует сказать, что для гнёзд мини-USB различных типов размещение будет таким же, а для USB type B, обычно применяемых для подключения принтеров или различных периферийных устройств, питание будет располагаться на контактах 1 и 4, которые размещаются справа один над другим, если скошенные грани находятся сверху. Точнее определить плюс и минус даст возможность прозванивание при помощи мультиметра. При соединении следует принимать в расчёт расположение контактов, ведь придётся паять штекер, где всё размещается в зеркальном порядке.

Теперь поговорим о самом подключении. Его схема для ленты к кабелю с гнездом USB довольно проста: к + следует подключить резистор токоограничивающего типа, к которому должен быть припаян соответствующий ленточный контакт. А провод должен быть подсоединён к такому же контакту на гнезде. В этом случае очень важным будет не перепутать полярность. Кроме того, следует помнить, что при припаивании штекера контакты будут располагаться в зеркальном положении относительно гнезда.

Но тут сначала потребуется рассчитать номинал вышеупомянутого резистора токоограничивающего типа по следующей формуле:

R= (U пит-U led) /I led, где:

  • U пит – напряжение питания, равное 5 вольт;
  • U led – снижение напряжения на световом диоде, которое будет зависеть от того, насколько длинной является излучаемая волна;
  • I led – светодиодная сила тока в рабочем режиме.

Когда номинал будет рассчитан, можно подготовить к проведению работ разъём под пайку, а также провод. Если будете применять уже готовый кабель USB, то один конец необходимо не трогать, ведь его потребуется подключать к ноутбучному или компьютерному гнезду, а второй – обрезать по длине и произвести зачистку пары крайних контактов, а именно плюса и минуса, имеющих красный и чёрный цвет соответственно. Пару других проводов, по которым идёт передача информации, следует укоротить и заизолировать, чтобы избежать вероятности формирования короткого замыкания.

Если же планируется применить штекер под пайку, то требуется выполнить его разбор, после чего припаять его к крайним проводным контактам. Можно сделать ещё легче и к контакту штекера плюса сразу припаять резистор, а к контакту минуса припаять электрод провода соединения. Плюс требуется присоединить к свободному резисторному контакту после того, как штекер будет собран. Кроме того, следует проверить конструкцию на предмет возможного замыкания контактов между собой.

Ведь они располагаются довольно близко друг к другу, и во время пайки можно ненароком соединить соседние выводы.

Но если уже есть готовая лента с выводом на питание 5 вольт или стандартная на 12 вольт лента с преобразователем, то всё будет ещё легче. Особенно в первом варианте, ведь тут вообще не нужно никакой подготовки для подключения, кроме разве что установки ленты на выбранную ранее плоскость. Её лишь требуется включить в USB-разъём и всё.

Второй же случай будет несколько сложнее по причине того, что он используется реже.

Тут лучше будет воспользоваться штатным источником питания на 12 вольт, который будет подключён к обычной электросети на 220 вольт.

Кроме того, существует ещё один метод подсоединения подсветки светодиодного типа к персональному компьютеру. Его блок питания выдаёт стабильные 12 вольт, но на разъёмы типа USB данный показатель напряжения попросту не подаётся. Однако никто не мешает найти в системном блоке ПК свободный разъём типа molex и произвести подключение ленты к нему. Электрод жёлтого цвета, подходящий к разъёму – это будет + 12 В, а минусом может быть любой провод чёрного цвета.

Подобный вариант подключения лучше всего реализовывается при помощи штатного штекера типа molex, к которому в требуемом порядке будет присоединены посредством пайки контакты ленты светодиодного типа.

Такое решение подойдёт исключительно для системного блока, а вот у ноутбука можно использовать один из USB-разъёмов и специальную ленту, рассчитанную на 5 вольт.

Разъемы для светодиодных лент

: альтернатива пайке

Чтобы избежать повреждений и лишних хлопот, любой, кто планирует установить светодиодные ленты, должен сначала узнать, как лучше всего соединить ленты. При плохом подключении индикаторы будут мигать, неожиданно погаснуть или, что еще хуже, не работать вообще. К сожалению, на этом этапе делается много ошибок, но хорошая новость заключается в том, что проблемы с подключением легко исправить или избежать с помощью правильных соединителей.

Соединители для светодиодных лент в этом руководстве помогут вам:

  1. Соедините две полосы вместе встык, чтобы получилась большая длина
  2. Сделайте промежуток между полосами света
  3. Подключите провода питания к светодиодной ленте
  4. Сделайте небольшие соединения вокруг углов
  5. Разъемы для светодиодных лент

представляют собой решение для быстрого подключения, которое позволяет избежать использования припоя.Если у вас есть паяльник или вы хотите его купить, то мы рекомендуем паять как самый надежный вариант. Фактически, вот краткое руководство по пайке соединений светодиодов.

Хотя пайка очень надежна, она может занять много времени, если у вас много разных соединений. Вот почему беспаечные разъемы для светодиодных лент творит чудеса, позволяя легко выполнять многочисленные соединения. В этом уроке мы рассмотрим, как правильно использовать ленточные соединители в полной мере.

2-контактные и 4-контактные соединители для светодиодных лент

Существует два различных типа подключения для герметичных соединителей EZ Click для светодиодных лент.2-контактные соединители для светодиодных лент используются для одноцветных лент. Им требуется только двухпортовое соединение, так как им просто нужно одно положительное и одно отрицательное соединение.

4-контактные разъемы идентичны по размеру и форме 2-контактным, но включают 4 контакта, которые соответствуют точкам подключения на полосовых индикаторах RGB (с изменением цвета). 4-контактные разъемы RGB имеют одну общую положительную линию, а также соединение для каждого из светодиодов красного, зеленого и синего цветов, так что ими можно управлять по отдельности, чтобы получить набор разных цветов.

Существуют 2- и 4-контактные версии следующих разъемов для светодиодных лент:

  • Strip-to-Strip: Легко соединяйте полосы встык, чтобы образовать более длинный участок.
  • Strip-to-Wire: Подключите к своей полосе и выведите провода на другом конце, чтобы подвести к источнику питания или к другой полосе света, если у вас есть разрыв в вашей светодиодной полосе. Соединители типа «полоса к проводам» продаются с 6-дюймовыми проводами.

Для водонепроницаемых и не водонепроницаемых лент!

Единственный другой вариант для разъемов — это выбрать IP67, если у вас есть водонепроницаемая полоса, или выбрать вариант IP20, если у вас есть полоса IP20.Разъемы IP67 расположены выше, так как они имеют силиконовое покрытие, которое является единственной разницей между ними. Однако они не подойдут, если вы купите не тот разъем, поэтому убедитесь, что разъем соответствует правильной полосе.

Подключение к светодиодной ленте

Разъемы легко подсоединяются к обрезанному концу ленты. Соединитель будет иметь 2-4 острых зубца, торчащих вверх, полоска будет скользить над этими зубцами:

  1. Обязательно поднимите прозрачную пластиковую крышку и сдвиньте полосу до упора, она должна находиться под самым нижним прозрачным выступом, как показано на рисунке.
  2. Как только он войдет до упора, надавите на язычок, убедившись, что каждая сторона защелкнулась на месте.
  3. После того, как вы щелкнете по ней, зубья должны проткнуть нижнюю часть медных контактных площадок на полосе, обеспечивая прочное соединение. Я поднял выступ здесь, чтобы показать вам, как зубцы протыкают медные точки соединения.

Это должно обеспечить надежное соединение, которое прослужит долго. При сильном натяжении ленты ее, очевидно, вырвут, но в остальном это качественное соединение с вашей полосой! * В качестве дополнительного примечания вам не нужно удалять силикон с водонепроницаемых полосок, некоторые разъемы требуют этого, а щелчки EZ — нет!

Соединительная лента соединителя с проводом

Эти беспаечные разъемы лучше всего подходят для многожильных проводов 20 AWG.Перед подключением зачищать провода не нужно.

  1. Обязательно поднимите прозрачную крышку и задвиньте провода как можно глубже. Убедитесь, что вы помечаете свои провода цветом или все они совпадают. Мы используем красный цвет для положительного и черный для отрицательного. Разъемы RGB будут иметь 4 провода, как указывалось ранее.
  2. Когда провода будут сидеть над канавками, защелкните колпачок вниз. Со стороны провода лучше всего использовать плоскогубцы, чтобы защелкнуть разъем до упора, это требует некоторого усилия!
  3. Если у вас возникли проблемы с перемещением проводов, попробуйте сначала протолкнуть провода в гнезда еще немного, чтобы они не двигались, когда вы пытаетесь защелкнуть колпачок.
  4. Теперь у вас есть надежное соединение с проводами, и вы можете провести их к источнику питания или к другому участку полосы!

Вот краткое видео, в котором используются два описанных выше процесса для подключения светодиодной ленты к источнику питания без пайки!

Типы светодиодных соединителей с полосовым соединителем EZ 5050

Соединение «полоса-полоска»

У вас есть две более короткие полоски, которые вы хотите связать вместе, чтобы получилась более длинная полоска? Пока вы остаетесь в рамках максимальных ограничений пробега (32.8 футов для высокой плотности и 16,4 футов для стандартной плотности), вы легко можете сделать это с помощью соединителя «полоска на зачистку»!

Увеличьте разрыв в вашем приложении

Допустим, мы делаем проект кухни под шкафом, и вы хотите перекрыть зазор там, где находится ваша плита или раковина. Для этого все, что вам понадобится, это два разъема типа «лента-на-провод» и достаточно многожильного провода 20-го калибра, чтобы заполнить зазор. Вы поместите соединитель на конец каждой соединяемой полосы, а затем подключите провода в канавки, как показано выше.

Угловые соединители для светодиодных лент

Это можно сделать точно так же, как описано выше, но обычно очень маленькими участками, так как цель состоит в том, чтобы повернуть острый угол под углом, при котором гибкие полоски не могли изгибаться сами. Все, что вам нужно, — это два разъема типа «лента на провод» и достаточно провода, чтобы повернуть за угол.

EZ ClickTight Connector Советы и устранение неисправностей

  1. Если вы чувствуете мерцание полосы или она не загорается, вероятно, проблема с подключением.Убедитесь, что зубцы протыкают полоски, а проволока вдавлена ​​в канавки.
  2. Другая распространенная проблема — перепутывание проводов. Полярность имеет значение, поэтому убедитесь, что все ваши провода идут к аналогичным дорожкам на полосе! (от положительного к положительному, от отрицательного к отрицательному)
  3. Убедитесь, что вы используете совместимые ленты, они подходят для наших гибких светодиодных лент на 12 В. Они также будут работать с другими 10-миллиметровыми гибкими светодиодными лентами, и для работы потребуется многожильный провод 20 сечением. Если вы используете эти детали, все будет в порядке.
  4. Если вам нужно герметизировать соединения из-за того, что вы находитесь во влажной зоне, я бы рекомендовал приложить термоусадку ко всему разъему. Для этого мы используем термоусадку ½ дюйма, которая работает.

С этим вы должны быть готовы к любой комбинации соединений «зачистка-зачистка» или «зачистка-провод». Если вам нужно быстро освежить в памяти светодиодные ленты и способы их подключения и питания, взгляните здесь … если вы не можете проверить разъемы, щелкнув изображение ниже!

Разъемы, провода и аксессуары для светодиодного освещения

Разъемы, провода и аксессуары

Разъемы, провода и другие аксессуары для завершения ваших проектов.

  1. Создавайте простые, быстрые и надежные соединения для ленточных фонарей с помощью разъема для клеммной колодки 12 мм.

  2. Усиливает и разделяет сигналы DMX для размещения до 256 шайб DMX на разветвитель.

  3. Винтовой разъем для простых и надежных соединений со светодиодной лентой. Устанавливается внутри каналов для чистой профессиональной установки.

  4. Создает расстояние 10 футов между приборами DMX и аксессуарами с использованием соединений RJ45.

  5. 4-контактные клеммные колодки — это удобный аксессуар для подключения до трех светодиодных осветительных приборов, светодиодных лент или светодиодных полос к одному источнику питания.

  6. 8-контактные разветвители с жесткой проводкой — это удобный аксессуар для подключения до семи светодиодных осветительных приборов, светодиодных лент или светодиодных полос к одному источнику питания.

  7. Провода, внесенные в список UL, рассчитаны на установку в стене.

  8. Многожильный провод обеспечивает гибкость для размещения больших светодиодных систем линейного освещения.

  9. Аксессуары для проводки помогают организовать и защитить проводку и светодиодные ленточные фонари.

  10. Помогает обеспечить жесткое соединение между светодиодным освещением и адаптером постоянного тока.

  11. Эти удлинители доступны во многих размерах и совместимы со многими продуктами для влажной локации Diode LED.

  12. Помогает подключить от двух до пяти светодиодных источников света к одному источнику питания.

  13. Подключается напрямую к аксессуарам для штекеров постоянного тока, съемным адаптерам и светодиодной шайбе TRIANT®.

  14. Простой способ обеспечить защиту и рассеивание внутреннего светодиодного освещения, а также создать привлекательный и законченный вид.

  15. Выберите здесь любой из аксессуаров SPOTMOD® Tile, чтобы завершить установку.

  16. ПРОДУКТ ПРОДУКТА
    Пока есть запасы!
    Разъемы K-RANGE® разработаны специально для использования с настраиваемой белой светодиодной лентой K-RANGE 24 В и контроллерами цвета K-RANGE.

  17. Корпус, внесенный в список UL, который сочетается с драйверами светодиодов для установки в соответствии с правилами.

  18. Выберите здесь любой из аксессуаров SPOTMOD® LINK, чтобы завершить установку.

  19. Принадлежности для запечатывания светодиодных лент для влажных мест — это все, что нужно для повторной герметизации светодиодных лент.

  20. Легко подключается к светодиодной ленточной лампе VALENT X 24 В.

  21. Вставной фиксатор EQUIFLUX® — лучший и самый безопасный способ закрепить светильник EQUIFLUX на поверхности. Полимерный материал предотвратит повреждение установленной поверхности на светильнике, в отличие от металлических винтов или болтов, которые могут представлять опасность для светильника и его функциональности.

  22. Доступны удлинительные кабели и разъемы питания.

  23. Монтажный кронштейн для использования с некоторыми драйверами постоянного напряжения.

  24. Эти аксессуары позволяют устанавливать светодиодное освещение HYDROLUME® 24 В в экстремальных условиях.

  25. Распределительная коробка Meanwell имеет серебряную отделку с отверстиями под резьбу 1/2 ″ NPT и имеет панель крышки, обеспечивающую легкий доступ.Предназначен для установки подрядчиками и представляет собой стальной корпус NEMA 1.

Разъем для светодиодных лент

— Беспаечный 2-контактный 4-контактный разъем RGB

Рекомендуемая литература :
Как установить светодиодные ленты?
Все включено руководство по покупке светодиодных лент

Ниже мы представляем подробное руководство о том, как правильно выбрать соединитель световой ленты, чтобы помочь вам добиться профессиональной установки светодиодной световой ленты.

1. Качественные соединители для светодиодных лент для быстрой установки

Разъемы светодиодных лент, о которых идет речь, представляют собой беспаечные разъемы. Беспаечные разъемы для светодиодных лент, также называемые беспаечными разъемами, представляют собой аксессуары для светодиодов, которые без пайки помогают обеспечить соединение между светодиодной лентой и лентой, контроллером, источником питания, светодиодными проводами и другими компонентами.

Светодиодные ленты используются широким кругом людей, профессионалов и домашних пользователей.Пайка возможна не для всех пользователей. Беспаечные разъемы не требуют профессионального паяльного оборудования и навыков. Они просты в использовании и легко и быстро устанавливаются. Подходит для обычных пользователей. Таким образом, появились эти беспаечные соединители, и их появление и развитие также стали фактором популярности и широкого применения ленточных светильников.

В связи с быстрым развитием и применением светодиодных лент, исследования и разработки светодиодных быстроразъемных соединений без пайки также меняются с каждым днем.Разъем хорошего качества может установить надежное соединение, не беспокоясь о том, что он упадет. Хороший разъем имеет большую точку подключения и хорошую электропроводность.

Для разных подключений были разработаны разные интерфейсы подключения, чтобы сделать вашу установку более удобной. В настоящее время беспаечные светодиодные соединители могут помочь завершить большинство проектов по установке светодиодных лент.

Важность разъемов хорошего качества
Помните, что важно выбирать разъемы хорошего качества.Разъемы хорошего качества механически более прочны и не ослабнут в течение многих лет, а давление, оказываемое на медные контактные площадки светодиодных лент, достаточно велико, чтобы обеспечить достаточно большую площадь контакта.

Некоторые разъемы низкого качества, представленные на рынке, имеют низкую электропроводность и плохие механические свойства. Они не гарантируют действительно хорошего контакта. Следовательно, это может вызвать очень высокое электрическое сопротивление, что приведет к снижению яркости светодиодной ленты.

В худшем случае полностью отсоединяется некачественный разъем и часть световой ленты выйдет из строя.Иногда слабые места контакта тоже через некоторое время подвергаются коррозии, что быстро приводит к полному отказу соединения.

Преимущества и недостатки пайки.
Пайка требует профессионального оборудования и навыков. Несоблюдение правил пайки может привести к повреждению световой ленты. Пайка также занимает больше времени. Это большой недостаток.

Но у пайки есть свои преимущества. Соединение, построенное с помощью пайки, прочное и долговечное.Контактная точка паяного соединения большая, поэтому он обеспечивает плавный ток и может выдерживать больший ток.

Некоторые места для установки очень ограничены, и пайка — хороший вариант, потому что паяные соединения меньше по размеру, чем быстроразъемные соединения.


2. Беспаечные соединители для различных типов светодиодных лент

Подбирайте соединители для светодиодных лент в соответствии с типом и шириной светодиодной ленты 12 В и ленты 24 В.

Из-за различных типов световых полос количество электрических каналов разное, поэтому разъемы также бывают разных типов, чтобы удовлетворить различные потребности в подключении. Наши обычные световые полосы обычно делятся на монохромные (2 контакта), настраиваемые белые (3 контакта), RGB (4 контакта) и RGBW (5 контактов).

Распространенными моделями светодиодов для светодиодных лент являются 3528, 2835, 2216 и 5050. Хотя светодиодные модели разные, способ подключения тот же.

Один и тот же разъем для светодиодной ленты работает как для светодиодной ленты на 12 В, так и для светодиодной ленты 24 В.Разъемы для светодиодных лент также имеют параметры мощности и тока. Материал разъемов для светодиодных лент включает: провод, медь и огнестойкий ПК.

Стандартные разъемы имеют ширину 8 мм, 10 мм и 12 мм. Выберите ширину, соответствующую ширине световой полосы, чтобы обеспечить прямое или 90-градусное соединение световой полосы со световой полосой, световой полосы с контроллером и световой полосы с источником питания.


2-1 Монохромная лента: 2-контактный разъем для светодиодной ленты

Монохромные светодиодные ленты включают белые и цветные светодиодные ленты, такие как красные, зеленые или синие светодиодные ленты.На монохроматической световой полосе есть две медные площадки, положительная и отрицательная. Две медные контактные площадки являются двумя точками подключения, поэтому разъемы для монохромных светодиодных лент представляют собой 2-контактные разъемы для светодиодных лент. Два контакта соединены с двумя контактными площадками световой полосы, и соединение выполнено.


2-2 Настраиваемая белая световая лента: 3-контактный разъем для светодиодной ленты

Настраиваемая белая световая полоса имеет три медных контактных площадки, одну позитивную и две негативные.Таким образом, настраиваемый разъем для белой светодиодной ленты имеет трехконтактные точки подключения, которые мы называем 3-контактным разъемом для светодиодных лент, включая положительное соединение и два отрицательных контакта для теплого белого и холодного белого света.


2-3 светодиодные ленты RGB: 4-контактный разъем для светодиодных лент RGB

Светодиодная лента с изменяющимся цветом RGB имеет четыре медных контактных площадки, одну положительную и три отрицательных для цветов R, G и B. Таким образом, разъем RGB имеет четырехжильный соединительный кабель, включая положительный вывод и красный, зеленый и синий припой. точки отрицательной полярности.Поэтому мы обычно говорим, что разъем для светодиодной ленты RGB представляет собой 4-контактный разъем для светодиодной ленты.

При подключении с помощью полосовых ламп RGB вам необходимо обратить внимание на два конца соединения и убедиться, что каждый контакт совмещен правильно, то есть положительный к положительному, R (красный) к R (красный), G (зеленый) к G (зеленый) и от B (синий) до B (синий).


2-4 светодиодные ленты RGBW: 5-контактный разъем для светодиодных лент

Светодиодная лента RGBW имеет пять медных контактных площадок, одну плюсовую и четыре негативных для R, G, B и W.Разъем имеет пятижильный соединительный кабель, также известный как 5-контактный разъем для светодиодных лент, который включает в себя положительное соединение и красные, зеленые, синие и белые точки припоя отрицательной полярности.

Рекомендуемая литература :
Что нужно знать о светодиодных лентах RGB и RGBW.
Как выбрать светодиодный контроллер RGB для освещения полосы смены цвета?

3. Водонепроницаемый разъем

для светодиодной ленты.

Водонепроницаемая световая лента может быть подключена с помощью специального разъема для водонепроницаемой светодиодной ленты.Из-за силиконовой или резиновой крышки или оболочки (IP 44, IP 65, IP67 и т. Д.) Водонепроницаемый разъем для светодиодной ленты обычно больше, чем не водостойкий разъем для световой ленты. Это следует учитывать при ограниченном пространстве для установки.

Соединитель водонепроницаемой световой полосы имеет соединитель «полоса к полосе», используемый для соединения двух частей водонепроницаемых световых полос. Он также имеет соединитель ленты с проводом, используемый для подключения водонепроницаемой световой ленты к источнику питания или контроллеру после резки.

Коннектор водонепроницаемой световой полосы различается в зависимости от ширины световой полосы, например, подходит для водонепроницаемой световой полосы шириной 8 мм или 10 мм. Здесь следует отметить, что ширина водонепроницаемой световой полосы обычно относится к ширине платы FPC водонепроницаемой световой полосы.

Коннектор водонепроницаемой световой ленты также различается в зависимости от типа светодиодной ленты. Например, соединитель светодиодной ленты для монохромной водонепроницаемой световой ленты отличается от разъема для водонепроницаемой световой ленты RGB.2-контактные разъемы для светодиодных лент подходят для монохромных светодиодных лент, а 4-контактные разъемы для светодиодных лент — для светодиодных лент RGB.


4. Светодиодные соединители без пайки

Разъемы для светодиодных проводов используются для создания быстрых, надежных и безопасных соединений между двумя проводами. Защелкивающиеся соединители на следующем рисунке обеспечивают соединение без полос. Светодиодные провода не нужно зачищать. Конструкция интерфейса подключения обеспечивает постоянное и безопасное соединение.

Разъемы для светодиодных проводов имеют разные типы, такие как однопроводное прямое соединение, однопроводное соединение T, двухпроводное прямое соединение, двухпроводное соединение T типа и т. Д. Они подходят для светодиодных проводов разного калибра, 18-22AWG.

Разъемы для светодиодных проводов также имеют спецификации относительно максимального тока, который они могут выдерживать при непрерывной работе. Показанные выше разъемы рассчитаны на постоянный ток 0–10 А.

Также имеется общий разъем клеммной колодки для подключения проводов светодиодов.Он также известен как соединители для сращивания проводов светодиодов. Этот тип концевого соединителя для проводов может использоваться для подключения 2, 3, 4 и 5 проводов, которые также подходят для проводов различного калибра.

Разъем клеммной колодки теперь доступен в новом дизайне с меньшим размером. Например, 5-жильный компактный соединитель для сращивания идеально подходит для установки в очень ограниченном пространстве.


5. Светодиодный провод

Светодиодные провода обычно представляют собой многожильные провода, также известные как многожильные провода.Самая важная часть светодиодного провода — это проводник внутри. Поставляемые нами светодиодные провода изготовлены из меди высокой чистоты с высокой электропроводностью в качестве проводящего материала.

Диаметр или, точнее, площадь поперечного сечения жилы проволоки является важным фактором для определения ее текущей допустимой нагрузки.

Американский калибр проволоки (AWG), также известный как калибр проводов Brown & Sharpe, представляет собой стандартизированную систему калибровки проволоки с логарифмическими ступенями, используемую с 1857 года, преимущественно в Северной Америке, для диаметров круглых, сплошных, цветных и электропроводящих проводов.Калибр AWG многожильного провода представляет собой сумму площадей поперечного сечения отдельных жил; промежутки между прядями не учитываются.

Обычно мы используем провода для светодиодов: 22AWG, 20AWG, 18AWG и 16AWG. Чем меньше номер AWG, тем выше допустимая токовая нагрузка. Пропускная способность определяется как максимальный ток в амперах, который проводник может непрерывно проводить в условиях эксплуатации без превышения его номинальной температуры. Провод 22AWG имеет допустимую нагрузку 2.1А, провод 20AWG 3.5А.

Изоляционный материал светодиодного провода должен быть устойчивым к старению, термостойким и огнестойким.

Текущие характеристики светодиодного провода

Рассчитайте ток подключаемой полосы и выберите разъем с достаточной токовой нагрузкой. Основное правило — ток нагрузки разъема должен быть больше, чем ток световой ленты. Поскольку схема световой ленты представляет собой параллельную цепь для каждого режущего блока, чем длиннее полоса, тем больше ток.

Рассчитайте текущую нагрузочную способность, необходимую для провода светодиода, по следующей формуле:
Ампер = мощность полосовых огней / напряжение

Приобретенные светодиодные ленты имеют указание мощности на метр. Мощность световой полосы = мощность на метр x длина световой полосы.

Например, нам нужно установить 3-х метровую световую полосу мощностью 24 Вт при рабочем напряжении 12 В. Если мы используем светодиодный провод в качестве удлинительного кабеля для подключения световой ленты, сила тока для светодиодного провода должна быть: 24 Вт / 12 В = 2 А.

Разветвитель проводов

Соединители для сращивания проводов бывают двух-, трех-, четырехсторонними и т. Д. Их также называют разветвителями электрических проводов или разветвителями мощности. Обратите внимание на проблему перегрузки по току при использовании соединителя разветвителя проводов.

Разветвитель эквивалентен параллельной схеме, потому что токи на кабелях разветвителя сходятся в основном кабеле. Если он проходит на большом расстоянии, убедитесь, что сумма токов кабелей разветвителя не превышает предельного тока основного кабеля.

Например, если мы используем Y-образный разветвитель для подключения двух частей световых полос к одному контроллеру, и эти две разветвления соответственно подключены к одной световой полосе. Ток каждой полосы составляет 2А, тогда ток основного кабеля, подключенного к контроллеру, составляет 2А + 2А = 4А. В данном случае калибр (сечение) основного кабеля должен иметь допустимую нагрузку по току не менее 4 А.

Используйте 3-контактный шнур питания для подключения источника питания к сети

Для подключения источника питания к основному источнику питания можно использовать 3-жильный шнур питания переменного тока SJT, который обычно имеет длину 16AWG или 18AWG.Три провода — черный, белый и зеленый, и они подключены к трем входным клеммам источника питания, L, N и G. L находится под напряжением, N — нейтраль, G — земля.

Этот шнур питания обычно имеет огнестойкую оболочку, защищающую провод внутри. Многие пользователи DIY выбирают этот шнур питания для быстрого подключения к электросети.



6. Как правильно подключить светодиодную ленту с помощью разъемов для светодиодной ленты?

6-1 Соединители для светодиодных лент для подключения светодиодных лент или источников питания обычно имеют маркировку с положительной и отрицательной полярностью.При использовании такого разъема необходимо обратить внимание на подключение положительного к положительному, отрицательного к отрицательному. Для полосовых ламп RGB необходимо создать правильное соединение каждого цветового канала.

6-2 Разъемы и провода светодиодов имеют предел нагрузки по электрическому току, и при установке необходимо соблюдать осторожность, чтобы не превысить этот предел. Некоторые признаки перегрузки по току можно обнаружить невооруженным глазом или вручную.

Например, если проволока перегрета, она станет слишком мягкой.Если сила тока слишком велика, провод перегревается и в местах подключения остаются следы подгоревших. При обнаружении такой неисправности необходимо немедленно отключить питание. Изучите проблему перегрузки и замените их на разъемы или провода светодиодов с достаточным током.

6-3 Учитывайте размер разъемов. Внутренние размеры разъемов должны соответствовать размеру световой полосы. Также следует учитывать внешние размеры разъемов.

После подключения внешние размеры должны соответствовать месту установки. Например, проблема может быть в толщине соединителя. Некоторые алюминиевые профили очень мелкие, поэтому нужно выбирать разъемы с тонким корпусом.

6-4 Как правильно отрезать светодиодную ленту? Во многих случаях необходимо обрезать световую полосу при использовании разъемов для светодиодных лент, например, когда необходимо отрегулировать длину полосы или маршрут установки должен сделать поворот.Важен правильный разрез световой полосы.

Светодиодную ленту следует разрезать по намеченной линии реза. При прямом пропиле, без перекоса, остается достаточно медных прокладок с обеих сторон пропила, что важно для правильного и безопасного соединения. Если на конце не останется достаточно медных прокладок, возможно, будет невозможно правильно подключить световую полосу.


7. Как подключить светодиодные ленты к блоку питания

Иногда просто подключить световую полосу к источнику питания, например, напрямую подключить к источнику питания; иногда требуются дополнительные разъемы, а иногда световые полосы необходимо сначала подключить к контроллерам светодиодов.Ниже приводится подробное введение.

Шаг 1. Выберите подходящий блок питания.
Первое, что важно при выборе правильного блока питания, это то, что напряжение блока питания должно быть таким же, как у светодиодной ленты. Например, для светодиодной ленты на 12 В требуется источник питания на 12 В, а источник питания на 24 В сожжет светодиодную полосу на 12 В.

Во-вторых, выходная мощность блока питания должна как минимум в 1,2 раза превышать потребляемую мощность световой ленты.Рассчитайте потребляемую мощность светодиодных лент, умножив мощность в ваттах на метр на длину светодиодной ленты, устанавливаемой на блок питания.

Например, если у вас есть 4-метровая светодиодная лента на 12 В с мощностью 6 Вт на метр, вам понадобится блок питания мощностью не менее 30 Вт. Почему 30 ватт? 4 метра х 6 ватт / метр на самом деле равны 24 ваттам. Причина в том, что блок питания не должен работать на полную мощность. В качестве буфера он должен иметь как минимум на 20% больше мощности, чем мощность световой полосы.

Предупреждение. Покупая светодиодные блоки питания и адаптеры, нужно быть осторожным, чтобы не попасть в ценовую ловушку. Некоторые продавцы блоков питания и адаптеров конкурируют за цену на рынке, и фактическая мощность блока питания не так велика, как указано или рекламируется. Такой блок питания не будет долговечным, и световая полоса не будет работать в полную силу.

Хорошие адаптеры и блоки питания внесены в список UL. Но имейте в виду, что некоторые UL являются поддельными, поэтому лучше покупать их у проверенного продавца.

Шаг 2: Подключите светодиодную ленту к источнику питания.
Подключение светодиодной ленты к источнику питания осуществляется путем подключения положительного и отрицательного проводов светодиодной ленты к соответствующим V + и V- источника питания. Обязательно обратите внимание на правильную полярность, иначе светодиодная лента не загорится.

Подключение монохромной световой ленты к источнику питания
Обычно монохроматические световые полосы имеют припаянный разъем, который можно напрямую подключить к адаптеру питания.

Некоторые другие световые полосы имеют косичку, которая используется для подключения к источнику питания. Если вы подключаете блок питания с винтовыми клеммами, дополнительные аксессуары не требуются. Если вам нужно подключить гибкий провод к адаптеру питания, вы можете использовать гнездовой коаксиальный цилиндрический соединитель постоянного тока с винтовым зажимом для подключения гибкого провода.

Монохроматические полосы по желанию могут иметь диммер, установленный между источником питания и полосой для регулировки яркости и включения и выключения полосы.

Подключение светодиодной ленты RGB к источнику питания
Полоса RGB подключается к источнику питания путем подключения сначала к контроллеру, а затем контроллер подключается к источнику питания. Контроллер светодиодов RGB — необходимая часть, которая управляет цветами для световой полосы RGB. Контроллер может управлять режимами изменения цвета, включать / выключать световую полосу и регулировать яркость.

Как правило, световая полоса RGB поставляется с 4-контактным разъемом для светодиодов или 4-контактными гибкими проводами.В зависимости от контроллеров светодиодов 4-контактный разъем или гибкие провода можно подключить к контроллеру напрямую или с помощью дополнительных разъемов.

Если вы разрежете светодиодную ленту RGB, вы будете использовать полоску для разъема контроллера для подключения к контроллеру светодиода.

К аксессуарам для установки световых полос также относятся алюминиевые профили, которые могут помочь с отводом тепла, монтаж полос и т. Д. Для получения более подробной информации, пожалуйста, смотрите нашу категорию алюминиевых профилей.

LED Tutorials — LED Strip Light Quick Connectors

LED Strip Lights — такой универсальный продукт благодаря тому факту, что их можно легко разрезать по заданным линиям разреза и подключать в любой точке между медными точками на светодиодных лентах, длина разреза варьируется в зависимости от продукта.В приведенном ниже руководстве вы найдете полное руководство по резке светодиодных лент и использованию быстрых разъемов для подключения.

1.) Найдите линию разреза

При резке светодиодной ленты очень важно вырезать только по заданной линии разреза между медными точками. Прорезание медных точек насквозь или до них приведет к потере электропроводности следующего участка.

2.) Отрежьте светодиодную ленту

Острыми ножницами обрежьте светодиодную ленту прямо по заданной линии разреза.

3.) Определите верхнюю часть быстроразъемного соединения

Quick Connectors можно использовать, только если верхняя часть обращена вверх. Важно определить полярность светодиодной ленты, а также иногда, если подключение с противоположного конца провода может быть перекрещено и вызвать путаницу.

* УБЕДИТЕСЬ, ЧТО ВЫ ИСПОЛЬЗУЕТЕ БЫСТРЫЙ РАЗЪЕМ ПРАВИЛЬНОГО РАЗМЕРА, ТАК КАК ОНИ РАЗЛИЧАЮТСЯ ПО ШИРИНЕ В ЗАВИСИМОСТИ ОТ ИСПОЛЬЗУЕМЫХ СВЕТОДИОДНЫХ ПОЛОС. *

4.) Вытяните черный пластик

Осторожно вытяните черную пластиковую деталь примерно на 1/8 дюйма.Не тяните слишком сильно и не повредите быстроразъемный соединитель.

5.) Отрывной клей 3M

Отогните ленту клея 3M примерно на 1/4 дюйма.

6.) Вставьте полосу света в быстроразъемный соединитель

Вставьте полоску в разъем, проверьте полярность провода (красный провод к плюсу), медные точки не должны быть видны.

* БЫСТРЫЕ СОЕДИНИТЕЛИ МОЖНО ИСПОЛЬЗОВАТЬ ЛЮБОЙ КОНЕЦ ЛЕНТЫ. ПРИ ИСПОЛЬЗОВАНИИ НА ПРОТИВОПОЛОЖНОМ КОНЦЕ ОБЕСПЕЧИВАЙТЕ ПОЛЯРНОСТЬ И ОБРАТИТЕ ВНИМАНИЕ НА ИЗМЕНЕНИЕ ЦВЕТА ПРОВОДА.*

7.) Безопасный быстрый соединитель

Зажмите коннектор между 4 пальцами и закройте черную часть.

8.) Тестовое соединение

Вот как будет выглядеть правильная установка. Теперь проверьте, подключив подводящие провода к источнику питания.

Когда (а когда нет) использовать беспаечные ленточные соединители

«А эти беспаечные ленточные соединители хороши?» Мы получаем этот вопрос довольно часто, и, как любит говорить наш главный операционный директор Джейсон: «Ну, это зависит от обстоятельств.В блоге на этой неделе мы рассмотрим наши разъемы для снятия изоляции, что заставляет их работать, и даются некоторые рекомендации о том, когда вы можете или не хотите их использовать, а также какие есть альтернативы.

Для протекания электричества он должен иметь непрерывный путь от одного проводящего материала к другому. Если два проводника (например, провода или светодиодные ленты) не соприкасаются, электричество не будет течь; если они соединены проводящим материалом или касаются напрямую, цепь замыкается и ток течет.

Материал, из которого сделана светодиодная лента, называется печатной платой или печатной платой. Традиционно единственный способ выполнить электрическое соединение с печатной платой — это паять. Пайка не особенно сложна, если вы освоите ее, но это может занять много времени и требует специальных инструментов и материалов (как минимум паяльник и припой). Однако ваш компромисс для этих усилий — прочное и постоянное электрическое соединение.

Беспаечные ленточные соединители предназначены для беспаечного подключения к светодиодным ленточным светильникам.Они работают, вставляя полоску в указанные ниже разъемы. Контактные площадки на полосе скользят под контактные штыри на разъеме, замыкая электрическую цепь. В закрытом состоянии застежка соединителя удерживает полоску на месте.



Разъемы работают? Это сложный вопрос. В зависимости от вашего приложения наши коннекторы работают «большую часть времени», «иногда» или «ни разу». В следующем разделе мы выясним, что из вышеперечисленного применимо к вашему приложению.

Беспаечные ленточные соединители НЕ обеспечивают постоянного электрического соединения с ленточным светильником. Хотя зубцы на застежке нормально удерживают полоску на месте, движение все еще возможно — и если их много, вероятно, контактные площадки могут отойти от контактных штырей и потерять соединение.

Эти соединения также подвергаются воздействию элементов, поэтому, если ваша полоса и разъемы установлены снаружи, влага или дождь могут проникнуть в них, что приведет к коррозии, короткому замыканию или иному выходу из строя контактов.

Ниже Уэйн и Калеб объясняют некоторые распространенные проблемы с разъемами и способы их решения:


Имея в виду вышесказанное, вот когда НЕ использовать полоску для зачистки разъемов.

— Когда ваши светодиодные ленты могут быть подвержены движению — например, при установке на автомобилях, лодках или других транспортных средствах; или в установках, которые могут устанавливаться или настраиваться несколько раз, таких как переносные стеллажи или дисплеи

— Когда вам нужно выполнить большое количество подключений — особенно в установках, которые требуют большого количества подключений друг к другу, когда один сбой приведет к потеря больших участков света

— При установке снаружи или в любом месте, подверженном воздействию элементов — где вода или влага могут повлиять на работу разъемов

— При установке в тесных местах — когда дополнительный размер разъем сделает установку светодиодной ленты сложной или невозможной

— Когда ваши разъемы НЕ ДОЛЖНЫ выходить из строя — например, в разъемах, установленных в труднодоступных местах, в продуктах или установках, которые вы доставляете или отправляете заказчику, или даже в домах вы работаете над тем, что вам просто не нужно возвращаться к

Во-первых, оцените вашу установку, чтобы определить, нужно ли вам выполнять подключения, и выясните, как минимизировать количество подключений, которые вам необходимо выполнить.Если вам все же необходимо выполнить подключения, всегда старайтесь делать их параллельно (подключая каждую область обратно к источнику питания), а не последовательно (соединяя каждую область вплотную). Параллельное подключение означает, что в случае сбоя одного подключения остальные продолжают гореть.

Второй — припаяйте соединения. Если это абсолютно необходимо, замены паяным соединениям нет. Если вы профессионал в области светодиодного освещения или стремитесь им стать, то постоянной паяной связи ничто не заменит.

Вкратце, вот основы успешного припаивания провода к светодиодной ленте.

— Сделайте чистые надрезы как на светодиодной ленте, так и на проводе
— Плавно зачистите провод, не оставляйте лишних кусков проводов
— Предварительно залудите и провод, и светодиодную ленту перед подключением
— Избегайте растекания припоя между контактами и вызывает короткое замыкание
— Всегда завершайте соединение термоусадочной трубкой — особенно если вы устанавливаете на открытом воздухе

— Если у вас возникли проблемы с пайкой непосредственно на провод, вы всегда можете использовать наши разъемы и припаять контактный штырь к контактной площадке.Это дает вам лучшее из обоих миров — постоянное соединение пайки и простоту использования соединителя.

Позвольте нашему другу Эллиоту пояснить чуть ниже:

разъем для светодиодных лент, производитель светодиодных быстрых разъемов-Lightstec

Удлинитель светодиодной ленты

Одноцветные провода : Обычно у светодиодной ленты есть кабели, у кабеля — 12 см / 15 см / 20 см / 30 см. Но в большинстве случаев люди думают, что провод не слишком длинный.На этот раз потребуется удлинительный кабель. Удлинитель имеет однотонный цвет и варианты RGB. Даже есть удлинительный кабель RGBW и RGBWWW.


Для одноцветной светодиодной ленты требуется 2-контактный удлинительный кабель. Кабель имеет черную оболочку и у него есть штекер и гнездо диаметром 2,1 мм или 3,5 мм. Разъем, используемый для присоединения светодиодных адаптеров. Поскольку адаптеры имеют гнездовой разъем, их легко подключить.
Одноцветный удлинительный кабель может быть изготовлен по индивидуальному заказу. У них есть 1 метр (3,28 фута), 2 метра (6.56 футов) и 3 метра (9,84 фута). Конечно, если вам нужно больше или меньше длины, мы можем сделать это для вас.

Удлинительный кабель со светодиодной лентой полезен, но он имеет особую длину. В большинстве случаев людям нужно больше или меньше длины, поэтому вам нужно отрезать светодиодную ленту и удлинительный кабель с вилкой и розеткой и позволить им работать отдельно. Так появляются 2-контактные параллельные линии.

Мы поставляем многожильный провод 20AWG, параллельная цепь для подключения

Двухжильный многожильный провод 20AWG для одноцветной светодиодной ленты.У них есть красный и черный соединительный провод. Они делают их параллельными линиями, и они больше работают в светодиодной полосе.

Провода RGB : Для светодиодной ленты RGB необходим 4-контактный удлинительный кабель RGB. Мы поставляем уникальный дизайн с 4 контактами. Да, мы используем уникальный для управления изменением разных цветов. Обычно мы подключаем светодиодную ленту с помощью 4-контактного удлинительного кабеля «папа», а затем подключаемся к следующей полосе RGB с помощью удлинительного кабеля «мама».


Мы можем поставить удлинительный кабель RGB длиной 30см, 50см, 1м, 2м, 3м, 5м и 10м.Если вам нужна большая длина, мы можем поставить.

Удлинитель — лучший способ от источника питания светодиода до светодиодной ленты. Они не только используются для резки полосы света, но также используются одиночные светодиодные полосы с двумя барабанами. Убедитесь, что удлинительный кабель имеет максимальную длину. Их очень легко подключить и взять. В частности, в проекте вам нужно подключать все больше и больше светодиодных лент, поэтому вы не избегаете использования удлинительного кабеля.

4-жильный многожильный провод 20AWG для светодиодной ленты RGB.У них есть черный, красный, зеленый, синий 4-контактный провод. Они параллельны линии, и они хороши для подключения между светодиодной лентой RGB.
Во многих случаях нам нужно использовать больше проволоки в проекте. Если у нашей проволоки разные цвета, то ее слишком удобно устанавливать. И не перепутайте связи.

При использовании провода, иногда вы будете соединять два провода. Обычно мы используем изоляционную резиновую ленту, проволочные гайки или гайки рычага. Теперь у нас есть стыковой соединитель. Он очень простой, длинный и узкий.Вы можете использовать эти соединители для проводов везде, где захотите. Вы только проводите соединение между проводами.
У нас есть еще один соединитель проводов, T-образные соединители для сращивания проводов. Он может разделить его на две или три линии, и их легко соединить новыми параллельными проводами для отдельной работы. В разъемах используется провод 20-24AWG, он индивидуальный.

Быстрый разъем для смены цвета и сверхярких белых светодиодных лент RGBW

Быстрый разъем для использования со светодиодными полосами с изменяющимся цветом и белыми светодиодными полосами RGBW.Быстрые соединители позволяют использовать отрезанные части светодиодной ленты RGBW без необходимости пайки выводов. Этот быстрый соединитель поставляется с 6-дюймовым проводом 20-5 для освещения светодиодной ленты RGBW.

Характеристики

  • Простота использования отрезанных кусков светодиодных лент RGBW
  • Нет необходимости паять провода к светодиодной полосе RGBW
  • Превосходное решение для быстрой, временной или полупостоянной установки
  • 6-дюймовый провод с припаянными наконечниками
  • Цветной провод, соответствующий

Установка

  1. Обрежьте светодиодную ленту RGBW в точке разреза
  2. Осторожно поцарапайте каждую точка контакта на светодиодной ленте ножом или лезвием.
  3. Удалите двустороннюю ленту-основу 3M
  4. Вставьте светодиодную ленту в быстроразъемный соединитель. Убедитесь, что светодиодная лента находится под выступом быстроразъемного соединения.
  5. Проверьте правильность ориентации полосы (используйте цвета на проводе)
  6. Закройте крышку быстрого соединения.
  7. Проверьте надежность быстроразъемного соединения, при необходимости отрегулируйте, «покачивая» светодиодную ленту и устанавливая контакт.

Заявление об отказе от ответственности

Мы настоятельно не рекомендуем использовать быстроразъемные соединения для коммерческих проектов, крупномасштабных проектов или установок постоянного качества.Свяжитесь с нами для индивидуальной пайки, мы добавляем припаянные безопасные выводы к светодиодным лентам, обрезанным до любого размера.

Подключен

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
