Содержание

Как разобрать светодиодную лампу на 220, e27, e14 и g13 в домашних условиях

Светодиодные лампы выпускаются разной формы и на различных цоколях. В настольные лампы и потолочные люстры обычно вставляются приборы с винтообразным цоколем e27 или е14. Последний тоньше первого. В ряд настольных ламп, в аквариумы и в офисные люстры последнее время вставляются светодиодные лампы Т8 с цоколем g13 — они внешне напоминают трубку с штырями контактов с обоих торцов.

Эти модели заменяют газоразрядные аналоги, которые тратят больше энергии, быстрее выходят из строя, стоят дороже и, к тому же, содержат вредные компоненты, которые усложняют их утилизацию.

Если аккуратно разобрать светодиодную лампочку, её удастся починить, так что она прослужит ещё не один год.

Устройство любой светодиодной лампы

Любая лампочка такого типа состоит из цоколя с контактами, корпуса и матового светорассеивателя (в современных модификациях — пластикового купола или трубки).

Внутреннее устройство светодиодной лампы:

  • платформа с диодами, соединёнными последовательно;
  • радиатор теплоотвода, защищающий платформу от перегрева;
  • провода, передающие питание («плюс» и «минус»), один из них выведен вниз, на контакт, другой заведён под цоколь;
  • драйвер, распрямляющий переменный ток и понижающий напряжение 220 вольт до приемлемого для светодиодов;
  • конденсаторы, поглощающие скачки напряжения и защищающие прибор от взрыва и перегорания (обычная ёмкость — 250, идеальная — 800 микрофарад).

Почему не горит лампа

Чаще всего, лампа перестаёт гореть вовсе не из-за тотальной поломки на плате или взрыва конденсатора (что тоже случается), а из-за банального разрыва цепи. Один из диодов на платформе перегорает по той или иной причине. Подсоединены эти элементы последовательно. Соответственно, цепь разрывается, и перестают гореть все диоды. Такой же принцип работы у ёлочных гирлянд. Попробуйте выкрутить один диод, и погаснет вся цепочка.

Взрыв конденсатора — относительно редкая причина. Она характерна для дешёвых марок, где стоят элементы с недостаточной ёмкостью, порядка 200—250 микрофарад.

Как починить

Перегоревший диод обычно заметен сразу: на нём появляется чёрное пятно. Если уверенности нет, лучше проверить каждый элемент. Это делается либо амперметром, либо батарейкой с прикреплёнными к её концам проводками. По очереди замыкается каждый из диодов, пока не определятся неисправные.

Чтобы восстановить цепь, перегоревший диод нужно убрать и замкнуть контур иным способом либо заменить элемент. Запасные диоды нужного образца продаются в радиодеталях, а также на китайских торговых площадках, например «АлиЭкспресс». Ресурс mschistota.ru напоминает, что диоды выпускаются разного качества, и брать их стоит у проверенного продавца.

Самый вероятный выход — поставить перемычку одним из двух способов:

  • припаять короткую и тонкую проволочку, соединив «+» и «–» контактной площадки под удалённым диодом;
  • капнуть сначала флюсом, а затем припоем так, чтобы занять края контактной площадки.

Совет
Используя паяльник, будьте осторожны, чтобы не расплавить корпус лампочки и не задеть работающие диоды.

Как разобрать лампу

Конкретный способ зависит от модели и марки светодиодной лампы, журнал «Мисс Чистота» предлагает ознакомиться с типовыми подходами.

Лампы с цоколем e27 и e14

Если светорассеиватель выполнен из пластика, то процедура не занимает много времени:

  1. Снять светорассеиватель. В случае фиксации шипом — слегка сжать и отделить от корпуса. Если деталь держится силиконовым герметиком (в более дешёвых моделях, в том числе
    Ecola
    ) — провести скальпелем или канцелярским ножом, подрезая пасту, затем убрать купол.
  2. Отпаять, нагрев паяльником, два провода в центре платформы с диодами.
  3. Открепить винты либо подрезать силиконовый слой по окружности платформы.
  4. Перевернуть лампочку на бок, поддеть ножом заглушку на конце цоколя, вынуть и отложить её.
  5. Отогнуть показавшийся провод.
  6. Аккуратно потянуть или поддеть ножом и осторожно поднять платформу с диодами. Во многих моделях она слита с радиатором. В других случаях нужно сначала вынуть платформу, а затем поднять радиатор.
  7. Вытянуть или отрезать (первый вариант предпочтителен) провод, заведённый под корпус.
  8. Извлечь плату с драйвером и конденсаторами.

Чтобы усилить яркость светодиодной лампы, можно попробовать заменить диодную платформу, припаяв провода к пучку диодных лент.

При этом важно смазать дно платформы термопастой, а конденсаторы заменить на более ёмкие. Однако ленты, вставленные в пластиковый светорассеиватель, будут его неизбежно перегревать, так что прослужит такая лампа, скорее всего, недолго. Плюс этого метода в том, что отрезки ленты подключаются параллельно, и если одна из них перегорит, остальные продолжат работать.

Лампы с цоколем g13

Главное отличие этих устройств — прямое, а не круговое расположение диодов, в остальном конструкция того же типа. Чтобы разобрать её, нужно:

  1. Освободить винты либо аккуратно прогреть торцевую заглушку (и силиконовый слой под ней).
  2. Снять колпачок с контактами, не разрывая провода.
  3. Если светорассеиватель самостоятельная деталь и крепится на алюминиевой базе, вытянуть его и снять. Если крепление монолитное, то нужно аналогично первому снять второй торцевой контакт.
  4. Отпаять провода от контактов.
  5. Вынуть площадку с диодами. Обычно на ней снизу крепятся драйвер и конденсаторы.

Важно
Если не прогреть силиконовое сцепление или действовать неаккуратно, торцевая заглушка лопнет. Это особенно опасно для аквариумных ламп, поскольку они работают в условиях постоянной влажности.

Все описанные способы подходят для случаев с пластиковыми светорассеивателями. На рынке всё ещё встречаются светодиодные лампочки со стеклянными корпусами. К сожалению, любая попытка разобрать такую конструкцию почти гарантированно приведёт к поломке: стекло расколется. Чинить подобные устройства опасно, легко порезаться. Поэтому имеет смысл либо заменить их новой лампой, либо попытаться найти пластиковый светорассеиватель и поставить на старый корпус.

Замена галогеновых точечных ламп на светодиодные

Галогеновые лампы сильно греются и потребляют много энергии, поэтому имеет смысл заменить их на светодиодные.

Как заменить галогеновый фонарь:

  1. Надавить на галогеновую лампу и выяснить, с какой стороны расположена запирающая скоба.
  2. Протолкнуть лампу в пространство над потолком в обратную сторону от скобы.
  3. Двумя крючками по очереди зацепить распорочные скобы («уши»).
  4. Отжать пружины и вынуть патрон.
  5. Вытянуть лампу.
  6. Нажать фиксатор и освободить цоколь. В потолки старого образца монтировались светильники под цоколь g
  7. Вставить светодиодную лампу с тем же цоколем, например «Онлайт» MR
  8. Ввести её в патрон.
  9. Монтировать всю конструкцию обратно в отверстие в потолке.

Идеальный вариант, конечно, перепаять гнездо на вариант GX53 (в линейке того же «Онлайт»), чтобы впоследствии не вынимать патрон, а просто заменять светильник, провернув на пол-оборота. Однако такую операцию имеет смысл доверить электрику, тем более, что заменять придётся не одно и не два гнезда, а гораздо больше.

Светодиодные лампы считаются сегодня наиболее удачным решением и для жилых, и для офисных помещений. Благодаря рассеивателю LED даёт мягкий, приятный для глаз свет, при этом он достаточно яркий. Большое преимущество — отсутствие пульсации, экономичный расход энергии и возможность отремонтировать лампу, заменив всего один диод или просто поставив «пломбу» на его место. Поэтому не стоит отказываться и от светодиодных настольных светильников — лампочку в них не заменишь, но легко переставить диоды, прикупив заранее светодиодные ленты, которые стоят совсем недорого.

Как разобрать светодиодную лампу е14

Я купил на eBay несколько китайских лампочек на 220 вольт, которые представляют собой устройства COB (chip-on-board), то есть плату, на которой припаяна куча светодиодных чипов. Обычно они работают месяц или два и затем по неизвестным причинам сгорают. Вот моя техника ремонта и, мысли о том, почему они умирают и как их ремонтировать, если вы достаточно смелы, чтобы сделать это. Если у вас есть оборудование для решения проблем, то ремонт светодиодной лампочки своими руками стоит копейки.

Я вскрыл отремонтировал почти 50 таких лампочек, цена новых составляет от 1 до 4 долларов на eBay и в других магазинах.

Хотя процесс ремонта LED лампы своими руками не так уж сложен, он требует некоторых знаний разборки светодиодной лампы, электроники, а также опыта пайки и знаний безопасности, которым нужно следовать.

Шаг 1: Вводная часть

Эти лампы представляют собой набор маленьких светодиодных чипов, установленных последовательно на плате и управляемых выпрямленной цепью переменного тока. Как и в любой последовательной цепи, если один компонент разрывается в ней, устройство больше не будет работать (вспомните о рождественских огнях).

Как и в любой последовательной цепи, каждый светодиод потребляет ток, и понижают напряжение, пропуская ток через себя, поскольку он излучает свет, и, надеюсь, не нагревается.

В лампе находится выпрямитель, нагрузочный резистор и несколько фильтрующих конденсаторов, которые дают светодиодам постоянное напряжение, чтобы они светили.

Мы проверим эти компоненты (источник питания), а затем посмотрим на светодиоды (детали, которые обычно ломаются на лампах такого типа).

Второе изображение представляет собой список частей и инструментов, необходимых для выполнения этого проекта.

Список включает в себя:

  • Паяльник и припой
  • Мультиметр с модальностью «Диодная проверка»
  • Пинцет для работы с крошечными светодиодными чипами
  • Зубочистка, чтобы перемещать вещи вокруг и служить крошечными пальцами
  • Светодиодные чипы на замену (продаются на eBay)

Сейчас самое время заявить: «Не делайте этого с лампочкой, вкрученной в розетку, потому что вас может ударить током! Не включайте лампу, пока она не собрана, и если вы не уверены, что ничего не замыкается …

Шаг 2: Разбираем и проверяем источник питания

Разберите ЛЕД лампу, отсоединив прозрачную крышку и вытолкнув электронные платы, чтобы они «выскочили».

После того, как платы будут снаружи, посмотрите, нет ли на них каких-либо физических повреждений (маловероятно, потому что они закрыты под корпусом).

Когда вы посмотрите на плату, вы увидите выпрямительную микросхему и пару больших конденсаторов (один выглядит как «банка», а другой — как округлая конфетка). Круглая «банка» поляризована, и, как вы можете видеть, находится на стороне постоянного тока на выпрямителе. Тот, что похож на конфету, является биполярным и находится на стороне переменного тока. Конфета не допускает «скачков мощности» в лампочке. «Банка» — делает постоянное напряжение ровным, и поэтому является фильтром.

Светодиоды — это диоды, которые создают свет и используют энергию только в одном направлении (постоянный ток). Обратное направление не дает света и может повредить их. Светодиоды связаны между собой (представьте себе цепочку, в которой каждое звено является одним из светодиодных чипов).

Проверьте конденсатор-конфету с помощью омметра, чтобы убедиться, что он не закорочен (маловероятно, но просто проверьте, чтобы убедиться). Сделайте то же самое с «банкой». Проверьте выпрямитель, который состоит из четырех диодов, соединенных по кругу. Этот выпрямитель заставляет напряжение идти в одном направлении (постоянный ток), а не назад и вперёд (переменный ток).

Сделайте это с помощью диодной проверки (см. Рисунок с настройкой на измерителе выше): когда вы произведете измерения между четырьмя ножками этого чипа, вы увидите, что он пропускает мощность только в одном направлении (опять же, обычно проблема не в нём, но все равно проверьте его).

После того, как вы всё проверили, вы готовы перейти к светодиодам … все происходит на стороне постоянного тока блока питания.

Шаг 3: Находим плохой светодиод

Когда вы смотрите на светодиоды на плате, их число соотносится с потребляемой ими в целом энергии, и вы видите, что это количество ВАТТ, которое они потребляют (5 Вт, 7 Вт, 9 Вт и т. Д.).

Посмотрите на каждый светодиод, чтобы увидеть, есть ли среди них сгоревший. Я полагаю, что они сгорают в основном из-за дефектов в их производственном процессе, поскольку они всегда выгорают в середине цепочек светодиодов. Обычно вы сможете на глаз определить плохой светодиод из-за черной точки в середине чипа (см.и с выгоревшим пятном, обведенным красным). Этот чип необходимо заменить. Проверьте этот светодиод с помощью функции проверки диодов вашего мультиметра.

Поскольку светодиоды являются диодами, вы используете на приборе модальность, которая потребляет немного электричества для управления диодами при тестировании. В случае светодиодов, они загораются даже при небольшом питании, и вы можете легко отличить плохой светодиод от хорошего.

Когда вы тестируете светодиод в обратном направлении, он останется темным. При тестировании светодиодов в прямом направлении он загорится (см. картинки).

Проверьте диоды в обоих направлениях с помощью измерителя, учитывая, в каком направлении диоды загораются. Светодиоды соединены последовательно, поэтому все они на каждой панели (плате) выстроены в одном направлении (другими словами, + и — находятся на одних и тех же сторонах платы). Это важно помнить, когда вы будете устанавливать новый светодиод вместо сгоревшего.

Шаг 4: Удаляем старый плохой чип

Используйте паяльник, чтобы удалить старый чип, нагревая оба конца и используя что-то типа шила или зубочистки, чтобы удалить плохой чип. Не беспокойтесь о повреждении чипа, так как он уже сгорел, но будьте осторожны, чтобы не сжечь или не повредить соединительные колодки, к которым он был подключен на плате — они нужны вам для подключения нового светодиода.

Это изображение лампочки с удалённым сгоревшим светодиодом.

Я предлагаю положить небольшой шарик припоя на контактную площадку перед установкой нового светодиода, чтобы на ней было что-то, к чему он сможет прихватиться при пайке.

Шаг 5: Берём новый светодиод для замены старого

Откройте рулон светодиодных чипов, и достаньте один. Положите его на стол, чтобы проверить его.

Вспоминая, как использовать диодную модальность на мультиметре, вы можете протестировать новый светодиод, коснувшись обеих его сторон контактами: помните, что одно направление приведет к его освещению, а другое — нет.

Шаг 6: Устанавливаем новый светодиод на место старого

Возьмите пинцет и поместите новый светодиод туда, где был сгоревший, обращая внимание на полярность, которая его зажигает.

Новый светодиод должен идти в том же направлении, что и другие, чтобы ваш мультиметр включал каждый из них, когда вы проходитесь по ним последовательно мультиметром.

Когда вы убедитесь, что все светодиоды в правильном направлении, припаяйте боковые стороны нового светодиода, используя паяльник и слегка подплавливая шарики припоя, которые вы поместили ранее, и концы нового чипа прилипнут к припою.

Проверьте свою работу, используя мультиметр, чтобы снова подсветить чип и убедитесь, что все они расположены в одном направлении (см. второе изображение).

Шаг 7: Собираем лампу

Аккуратно поместите лампу обратно в прозрачную капсулу, как она располагалась до этого и следя за тем, чтобы ничто не закорачивалось и не было сдавлено.

Теперь, когда вы проверили все светодиоды и электронику, привинтите лампочку и посмотрите, загорается ли она.
Если вы видите свет, значит, что вы преуспели.

Я полагаю, что лампочки ломаются из-за плохих светодиодов, так как я уверен, что для их сборки в Китае использовались самые дешевые и низкокачественные чипы.

Шаг 8: Дополнение. Если вы хотите починить лампочку, но у вас нет светодиодного чипа

Я возился с одной из своих лампочек, которые я ремонтировал, и думал о том, что у кого-то может не быть под рукой светодиодного чипа. Если у вас нет светодиодных чипов для замены, вы можете просто закорачивать то место, где был светодиодный чип, чтобы замыкать цепь. В цепочке не будет всего одного светодиодного чипа, и это не будет иметь большого значения, если сгорела всего лишь пара чипов.

В результате будет меньше люменов (общее количество света, получаемого в итоге), потому что будут отсутствовать некоторые светодиоды. Это создаст нагрузку на другие светодиоды, так как они восполнят отсутствие пропущенных светодиодов. Это будет обходным путем, но я рекомендую всё же заменять отсутствующие светодиоды новыми.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Из предметов роскоши в приборы бытового пользования перешли светодиодные лампы. В настоящее время подобные источники света производят многие компании, так как для их изготовления не нужна сложная аппаратура, а схема сборки проста. Купить чудо источник освещения теперь может каждый, но что делать, если он вдруг перестал работать. Хорошо если есть гарантия, а если она закончилась или ее вообще не было? Можно ли сделать ремонт светодиодных ламп своими руками – попробуем разобраться в сегодняшнем обзоре.

Источники освещения светодиодного типа отличаются параметром мощности и разнообразием конфигураций

Ремонт светодиодных ламп своими руками: устройство и принцип работы

Прежде чем решить, как разобрать светодиодную лампу, нужно разобраться с ее устройством. Конструкция данного источника освещения не сложна: светофильтр, плата питания и корпус с цоколем.

На схеме изображено подобное устройство конструкции

В дешевых изделиях часто используются конденсаторы, которые призваны ограничивать напряжение и ток. В лампочке присутствует 50-60 светодиодов, которые представляют собой последовательную цепь. Они образуют светоизлучающий элемент.

Принцип работы изделий похож с функционированием полупроводниковых диодов. При этом ток от анода к катоду перемещается только прямо. Что способствует возникновению потоков света в светодиодах. Детали обладают незначительной мощностью, поэтому лампы производятся со множеством светодиодов. Чтобы убрать неприятные ощущения от производимых лучей используется люминофор, который устраняет этот недочет. Прибор устраняет нагрев от точечных светильников, так как световые потоки снижаются при потерях тепла.

Драйвер в конструкции используется для подачи напряжения к диодным группам. Они применяется в качестве преобразователя. Диодные детали представляют собой полупроводники незначительного размера. Напряжение перемещается на специальный трансформатор, где производится некоторое замедление рабочих параметров. На выходе образуется постоянный ток, который позволяет включить диоды. Установка дополнительного конденсатора позволяет предотвратить пульсацию напряжения.

Не всегда неисправность светодиодов можно определить, не демонтируя корпус

Светодиодные лампы бывают разных видов. Они различаются по особенностям устройства, а также по количеству деталей полупроводников.

Статья по теме:

Как выбрать светодиодные лампы для дома. Об этом подробнее поговорим в статье, чтобы помочь вам сократить расходы при покупке и в процессе эксплуатации, и решить другие практические задачи.

Причины для ремонта светодиодных ламп: устройство, электрические схемы

Перед тем как приступить к ремонту светодиодных ламп своими руками, важно выяснить причины их сбоя. Заявленный эксплуатационный срок ламп может не совпадать с реальными сроками. Это происходит из-за кристаллов плохого качества.

Существуют такие причины неисправностей осветительных приборов:

  • перепады напряжения не так сильно влияют на работу электрических деталей, заметные колебания показателей напряжений могут спровоцировать появление неисправности;
  • неподходящий светильник. Если выбран неправильный плафон, то может произойти перегрев источника освещения.
  • светоизлучающие элементы плохого качества способствуют быстрому выходу из строя изделий;
  • неправильная установка системы освещения оказывает негативное влияние на электропроводку;
  • сильные вибрации и удары могут способствовать поломке подобного оборудования.

Разбор устройства позволяет определить точные причины поломок

Чтобы не пришлось делать ремонт светодиодной лампочки своими руками, нужно минимизировать воздействие перечисленных факторов на лампу.

Обратите внимание! Если нет визуально определяемых деформаций, то надо искать причину поломок при помощи специальных приспособлений: мультиметра и тестера.

Частые проблемы, возникающие с лед – устройствами

Часто требуется провести ремонт светодиодных ламп своими руками, при проблемах с конденсатором. Чтобы осуществить проверку, его придется выпаять из платы. Можно измерить напряжение элемента мультиметром. Этим же прибором осуществляется проверка рабочего состояния диодов.

На схеме изображен порядок подсоединения драйверов

В некоторых случаях наблюдается моргание светодиодных элементов. Подобное происходит, если неисправен токоограничивающий конденсатор. Причиной поломки может стать сгоревший излучатель. Неисправность можно увидеть далеко не по всем светодиодам, поэтому придется проверять каждую деталь. Чтобы найти проблемный диод применяется тестер.

Делая ремонт, вы можете поэкспериментировать со светодиодными элементами. Например, подобрать теплые или холодные температуры света. В некоторых устройствах нет сглаживающего конденсатора и выпрямителя. Их можно установить с помощью паяльника.

Тестирование источников освещения производится при помощи мультиметра или пробника

Совет! Если сгорел только один светодиод, то можно замкнуть его контакты.

Статья по теме:

Потолочные светодиодные люстры для дома. Высокотехнологическое осветительное оборудование позволяет создать комфортную обстановку в помещении. Давайте выясним, какую информацию следует знать, чтобы выбрать подобную продукцию.

Как отремонтировать светодиодную лампу своими руками

Если вам интересно, как починить светодиодную лампу на 220v, то познакомьтесь со стандартными схемами ремонта. Самая часта причина поломки – выход из строя конденсатора. Для проверки этой детали используется мультиметр. В случае перегорания конденсатора, он меняется на новый. Еще к частым неисправностям ламп можно отнести проблемы с драйвером. При замене данной детали, важно подобрать подходящий вариант.

Чтобы извлечь неисправные детали производится демонтаж

Токоограничительные резисторы ломаются не часто, но такое происходит. Проверить неисправность можно при помощи мультиметра в режиме прозвонки. Если отклонение показателя будет более, чем на 20 %, то прибор неисправен.

Часто требуется замена светодиодов. Их проверку стоит выполнять только после того, как будет ясно, что с источником питания все в порядке. Для замены этих деталей потребуется паяльник. Все неисправные элементы выпаиваются.

Причиной мерцания светодиодных источников освещения является некачественный конденсатор. Чтобы устранить подобную неисправность стоит приобрести более мощный механизм.

Можно попробовать сделать своими руками ремонт лед ламп LL – corn (лампы кукурузы).

Полезные рекомендации

Перед любым ремонтом обязательно проверяется наличие напряжения. При этом включается нужный выключатель. Если напряжения нет, проверяется электрическая проводка и устраняется неисправность.

На плате размещаются многие важные элементы

Важно проверить на работоспособность лампочки, а также целостность предохранителей. Можно прозвонить не только целостность, но и возможное присутствие короткого замыкания. Также проверяется блок питания и светодиоды. Светодиоды можно проверить с помощью батарейки. Для этого через резистор подается напряжение на каждый светодиод.

При правильном подходе подобные лампы станут превосходным украшением современного интерьера

Если в лампе перегорело большее количество светодиодных элементов, то нужно выпаять все старые, а потом к обратной стороне припаять исправные элементы.

Использование отдельных элементов позволяет создать единый замысел для освещения

Используя полезные рекомендации и техники ремонтных работ, вы всегда сможете самостоятельно убрать любую неисправность.

Ремонт светодиодной лампы (видео)

На рынке осветительного оборудования светодиодные LED-лампочки пользуются большим спросом. Они отличаются широким диапазоном яркостей, доступной стоимостью и экономичностью. Но в случае повреждения многие модели не поддаются восстановлению, а ремонт светодиодной лампочки своими руками требует некоторых усилий.

Как устроены светодиодные лампы?

Большинство светодиодов не способно функционировать от сети 220 В. Для их работы задействуются дополнительные приборы, которые часто приходят в непригодность. Сам филаментный светодиод лампы LED нельзя отремонтировать. В его колбе находится инертный газ, состав которого засекречен производителем. Воспроизвести технологию и собрать аналогичную лампочку своими руками не удастся.

Перед началом восстановления лампы необходимо ознакомиться с ее устройством. Независимо от стоимости и рабочих характеристик прибора он состоит из таких деталей:

  1. Драйвер.
  2. Монтажная плата.
  3. Светодиоды.
  4. Радиатор.
  5. Оптические элементы.
  6. Цоколь.

Каждый элемент выполняет важную роль, и его повреждение приводит к выходу из строя лампы. Если определить, где находится поломка, ее можно устранить минимальными усилиями.

Разбираясь с устройством и принципом работы лампы, не обязательно вникать в физические процессы. Главное – учесть, что источником света становится специализированный полупроводник, способный излучать свет, подавая постоянное напряжение при незначительной силе тока.

Задача драйвера заключается в выпрямлении, напряжении и ограничении силы тока с помощью номинальных показателей. Нужное число светодиодов находится на подложке с радиатором, отводящим тепло. Рассеиватель борется с неравномерным распределением потоков света и стабилизирует яркость отдельных элементов. Большинство моделей ламп создаются на основе этой схемы.

Определившись с основными тонкостями работы и схемой LED-лампы, можно переходить к следующему этапу и начинать искать причину поломки. Качественные световые приборы редко выходят из строя, но дешевые изобретения от сомнительных производителей часто продаются с «сюрпризами».

Основные причины поломок светодиодных ламп

Электронные детали LED-приборов отличаются большим сроком службы и редко перестают работать. Основная часть поломок связана с выходом из строя электролитического сглаживающего конденсатора. Вероятность появления сбоев повышается при желании производителей сэкономить на компонентах, не учитывая требуемый номинал напряжения.

Нередко дешевые устройства обладают низким качеством пайки. Соединительные элементы могут деформироваться после нескольких циклов или под воздействием температурных скачков. Необходимость ремонта возникает при эксплуатации осветительных систем в условиях высокой влажности.

В некоторых случаях проблемы с работой лампы объясняются плохой организацией теплоотвода. После перегрева светодиоды не могут нормально функционировать и отключаются. Если качественный радиатор из металла заменяется пластиковым аналогом, риск выхода из строя будет максимальным. Отремонтировать подобную лампочку проблематично, а единственным вариантом развития событий станет замена поврежденных деталей.

Дешевые изобретения часто поставляются с небольшим количеством термопасты или вовсе без нее. При некомпетентной сборке даже качественные модели будут работать со сбоями.

К неработоспособности лампы приводит несоблюдение эксплуатационных норм, скачки напряжения в электросети и другие воздействия. Сами диоды могут продолжать работать, но драйвер схемы подвергается поломке.

Если на этапе изготовления осветительного прибора не была предусмотрена нужная вентиляция, драйвер начнет перегреваться. В таком случае лампочка будет часто моргать, вызывая раздражение глаз. Дальше произойдет повреждение токоограничивающего резистора.

Любые подобные явления приносят дискомфорт, но не являются поводом для беспокойства. При правильных действиях можно восстановить лампочку без больших усилий.

Предварительная диагностика устройства

Перед тем как починить светодиодную лампочку, нужно ознакомиться с тонкостями диагностики. Нередко LED-светодиод перестает излучать свет по причине обрыва в общей проводке, повреждении системы выключателя или отсутствии контактов в патроне. Еще не исключены варианты появления неполадок в самой лампе. Предварительная диагностика устройства подразумевает определение причины поломки.

Если после включения осветительного устройства лампа не загорается, понадобится изъять ее из патрона и заменить другой. Для этой процедуры можно использовать как диодные, так и простые лампочки. В случае появления света можно поставить точный диагноз: из строя вышла лампа. Если освещение по-прежнему отсутствует, нужно проверить проводку.

Дальнейший этап диагностики подразумевает определение напряжения в цепи питания. Для этого используется мультиметр. Устройство подключают к патрону после активации выключателя. Если показатели равны уровню 220 В, значит, с напряжением все нормально. При появлении других значений стоит обследовать цепь.

Нередко лампа перестает излучать свет и при оптимальном напряжении. Это может указывать на потерю контакта между цоколем и усиками патрона. Любые нарушения в этой области способствуют образованию дуги на усиках, что приводит к образованию нагара.

Для удаления нагара понадобится отключить напряжение и провести очистку лишних образований. Также необходимо слегка подогнуть усики, а затем повторно вкрутить в патрон лампочку и оценить результат.

Если напряжение на контактах отсутствует, патрон демонтируется и проверяется на предмет наличия фазы в проводке, предварительно активировав выключатель. При положительном результате патрон нужно будет заменить. Отсутствие фазы сигнализирует о повреждении выключателя.

Как разобрать светодиодный модуль?

Чтобы отремонтировать вышедшую из строя лампу, нужно предварительно демонтировать ее. Особые сложности при выполнении процедуры отсутствуют. Но, чтобы избежать проблем, нужно соблюдать осторожность и проявить сноровку.

Некоторые компоненты лампы не поддаются ремонту, поэтому на этапе разборки нужно аккуратно обращаться с ними. Особого внимания требует монтажная печатная плата.

Способ 1: откручивание

Являясь хрупким прибором, лампа может выйти из строя при неправильной разборке. Чтобы не допустить этого, нужно следовать инструкции и соблюдать некоторые правила.

Для демонтажа рассеивающего купола необходимо взять изделие двумя руками за края и постепенными движениями отделить верхнюю часть от корпуса. Задача решается без больших сложностей, т.к. соединяющий герметический слой обладает минимальной толщиной.

Дальше понадобится выполнить самую сложную часть работы – провести отделение пластины от корпуса. Задача решается с помощью демонтажа болтов, фиксирующих конструкцию. Головки этих крепежных элементов крайне крошечные, поэтому для откручивания нужно применить специальные прецизионные отвертки.

После этого следует отделить пластину от радиатора с помощью острого плоского предмета. В его качестве можно использовать ювелирный пинцет, который позволяет осторожно поддеть край плиты, а затем изъять ее целиком.

Способ 2: нагревание феном

Следующий вариант подразумевает использование фена для нагревания корпуса лампы. Он может стать востребованным при разборке приборов с толстым стеклом, которые нельзя демонтировать отверткой.

После тепловой обработки LED-модуль легко достается из основы. Под воздействием горячего воздуха компоненты расширяются, а клей становится эластичным. В результате изделие распадается на несколько частей.

При отсутствии фена можно применить другой метод. Он заключается в использовании растворителя, шила и медицинского шприца с иглой. Шило осторожно проводится вдоль кромки, а затем с помощью шприца подается растворитель. Через несколько минут герметик становится податливым и купол откручивается без дополнительных усилий. Другие манипуляции проводятся по такой же инструкции, как и в предыдущем способе.

Самостоятельный ремонт светодиодной лампы

Перегоревшие светодиоды часто приводят к выходу из строя осветительного прибора. Порой проблему удается определить после демонтажа корпуса. Но бывают исключения, когда внешне компоненты выглядят исправными. Ремонт светодиодной лампы своими руками начинается только после определения проблемы.

Замена светодиодов лампочки

Для замены светодиодов светильника не обязательно применять паяльное оборудование. Иногда достаточно прогреть плату строительным феном, в результате чего место пайки станет мягким и податливым, а диод будет легко доставаться пинцетом.

На подогретую область помещается рабочий источник света, а после остывания платы его прочно фиксируют. Разбирая устройство, нужно следить за расположением элемента, чтобы не допустить ошибок при повторной сборке.

Ремонт драйвера светодиодной лампы

Отремонтировать светодиодную лампу своими руками несложно. Нередко для этого требуется устранение неполадок в драйвере, которые возникают из-за перегорания резистора или конденсатора.

Если в домашней мастерской имеются мультиметры и другие измерительные приспособления, диагностирование будет выполнено без любых сложностей. В случае определения поломки деталь заменяется исправной моделью с аналогичными рабочими характеристиками.

Но найти подходящий вариант в магазине бывает непросто. Поэтому специалисты советуют искать его на рынке радиотехники или радиоэлектроники.

Как проверить и заменить блок питания?

Если лампа устанавливается в техническое помещение с высоким уровнем влажности, ее оснащают стабилизирующими блоками питания, понижающими напряжение до безопасных значений. По мере эксплуатации или под воздействием негативных факторов стабилизатор выходит из строя.

Чтобы заменить его, необходимо снять напряжение с помощью отключения цепи в распределительном щитке.

Устранение моргания светодиодных ламп

Нередко ремонт светодиодной лампы предназначается для устранения проблемы мерцания. Неприятное явление возникает в результате прерывания электрического контакта. Определить причину с помощью увеличительного стекла проблематично, поэтому остается повторно спаять посадочные гнезда, что требует некоторых усилий и времени. Но, учитывая простоту схемы, провести нужные манипуляции можно своими усилиями.

Как разобрать светодиодную лампу: пошаговая инструкция

Лед-лампы (с английского языка LED – Light Emitting Diode – светоизлучающий диод) – оптимальное решение для освещения квартиры, офиса или магазина в современных реалиях. Они постепенно вытесняют с рынка знакомые всем лампы накаливания. Конечно, стоимость такой лампы несколько выше по сравнению с обычной. Более высокая цена обусловлена, как обещают производители, долгим сроком эксплуатации. Тем не менее, несмотря на заверения продавцов, такие лампы могут выйти из строя гораздо раньше ожидаемого. В таком случае советуем попробовать осуществить ремонт светодиодной лампы самостоятельно. Как разобрать светодиодную лампу, подробно расскажем в статье.

Что представляет собой LED-лампа

Для начала разберемся, что она собой представляет.

LED – это вид лампы, в которой светодиоды служат в роли источника света. Большая популярность светодиодных ламп обусловлена возможностью замены всех прочих морально устаревших видов ламп.

В лампах накаливания излучение света происходит посредством раскаленной спирали из металла. Что касается ламп энергосбережения, свет испускается люминофором. Люминофор всегда наносится на внутреннюю поверхность трубки из стекла, давая свет под воздействием газового разряда.

Достоинства

Главным плюсом светодиодных ламп стоит считать их экономичность. Считается, что лед-лампы способствуют значительному снижению затрат на электричество. Это объясняется низким уровнем энергопотребления. Обратите внимание: срок службы светодиодной лампы до 30 раз дольше, чем у ламп накаливания.

В качестве другого преимущества выделим стабильно яркое освещение даже при колебаниях электричества. Кроме того, они почти не нагреваются.

Устройство

Светодиодная лампа – это устройство, которое состоит из нескольких структурных элементов:

  • светодиодных излучателей, они размещены на радиаторе – подложке из алюминия;
  • цоколя, например, E14, E27, E40;
  • рассеивателя в форме купола, который ответственен за равномерное распределение света;
  • набора светодиодов с полупроводниковыми кристаллами;
  • драйвера, являющегося электронным преобразователем и питающего светодиоды.

Разновидности по форме

В зависимости от формы различают следующие виды светодиодных ламп:

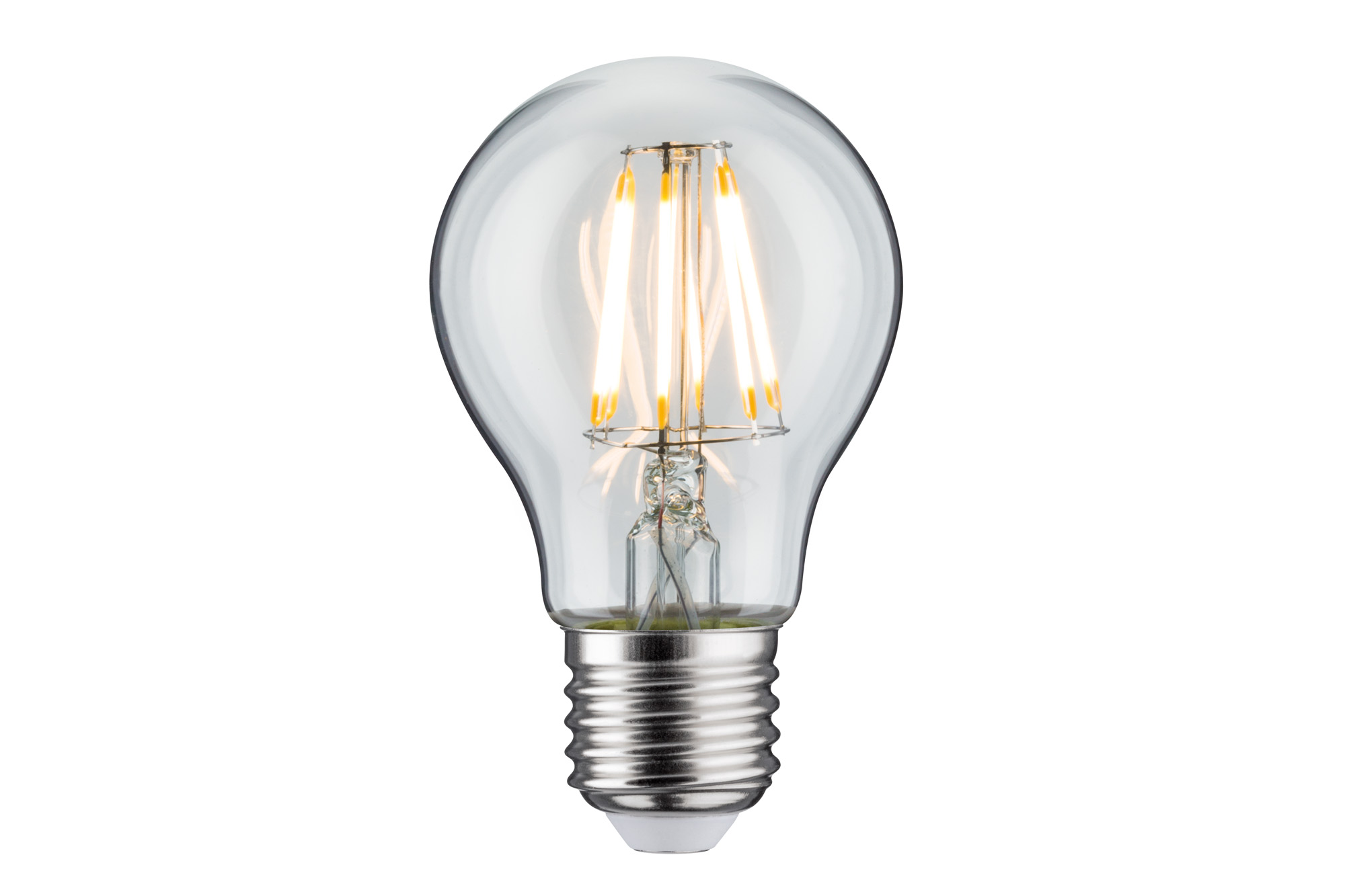

  • Грушевидная. Она идентична по форме лампе накаливания. Такое решение оптимально для светильников и люстр, в которых лампу следует вкручивать цоколем вверх.
  • Кукурузообразная. Лампы такой формы неизменно ассоциируются с початком кукурузы. По-другому этот вид ламп можно назвать цилиндрическим. Такая форма наиболее удачно впишется в светильники с горизонтальным позиционированием ламп. Другое применение – в точечных светильниках с затеняющим плафоном.
  • В виде свечи. Для светодиодных ламп такого вида характерен большой угол рассеивания света. Подходят LED-лампы такого дизайна для установки в люстры, патроны которых смотрят вниз.

Отметим, что форма не повлияет на дальнейшие рекомендации. При дальнейшем прочтении вы статьи вы получите теоретическое представление, как правильно разобрать светодиодную лампу Е27, E14 или T8.

Разновидности по цоколю

Наиболее распространен цоколь Эдисона (обозначается буквой E). Числа после него, например 14 или 27, показывают диаметр резьбового соединения в миллиметрах.

Штырьковый цоколь принято обозначать буквой G. Цифры, следующие за буквой, показывают расстояние между центрами штырьков. Если вы видите, что после G идут другие буквы (U, Y, X, Z), это свидетельствует о модификации штырьков.

Что касается буквы T, то она обозначает люминесцентные лампы. Это удлиненные лампы, которые изготовлены в виде трубки из стекла. Их основные характеристики – диаметр и тип цоколя.

Например, лампа T5 обладает диаметром цоколя 5/8 дюйма или 15,9 мм. А T8 имеет диаметр цоколя 8/8 дюйма, или 25,4 мм.

Причины поломки

Пытаясь достичь отменных световых характеристик, ряд производителей светодиодных ламп относится благосклонно к превышению тока через кристалл. Это приводит к тому, что кристалл получает преждевременное старение и выходит из строя. Такая ситуация наблюдается во множестве светодиодных ламп кустарного китайского производства.

Другая причина поломки светодиодной лампы – некачественное крепление кристалла на подложку. Это ухудшает отвод тепла, выделяемого светодиодом.

Бывает и так, что на один светодиод подается большое количество тока. Это приводит к увеличению яркости, но результат от этого кратковременный, и светодиод становится непригодным для дальнейшего использования.

В основе поломки светодиодной лампы может лежать неправильная организация системы охлаждения кристалла, а также ошибки при ее расчете. В этом случае кристалл перегревается.

Реже встречаемая проблема – неудовлетворительное качество люминофора. Однако световой поток будет снижаться на протяжении нескольких лет, а не в одночасье.

Можно ли отремонтировать светодиодную лампу своими руками?

Если светодиодная лампа больше не работает, можно воспользоваться гарантией и заменить ее на исправную. Но этот вариант допустим в том случае, если вы приобрели лампочку у сертифицированного проверенного производителя. В ином случае (если имеете дело с китайской продукцией или истекла гарантия) можно осуществить ремонт самостоятельно в домашних условиях.

Что понадобится для ремонта

Приведем общие для различных цоколей рекомендации, как разобрать светодиодную лампу.

Специфических и дорогих инструментов вам приобретать не придется. Уверены, что у каждого мужчины в доме найдется паяльник, припой и канифоль.

Чтобы ремонтные работы осуществлялись в максимально комфортных для вас условиях, лучше найти специальный держатель либо попросить одного человека придержать плату со светодиодами.

Для ремонта пригодится газовая горелка компактного размера. С ее помощью можно отпаять светодиод, который перегорел, а на его место установить другой. Альтернативой газовой горелке послужит турбозажигалка.

Не забудьте про суперклей либо прозрачный клей для пластиковых изделий. Он понадобится, когда после ремонта светодиодной лампочки вам нужно будет вернуть плафон в исходное положение.

Добавьте в список нужных компонентов нож электрика. Вместо него можно использовать канцелярский.

Мультиметр понадобится для прозвона структурных элементов лампочки.

В качестве главного компонента набора начинающего мастера отметим другую вышедшую из строя светодиодную лампу. Она выступит в роли своеобразного донора для лампочки, которую вы ремонтируете. Чаще всего перегорает один светодиод, тогда как остальные остаются невредимыми. Один из них и понадобится для осуществления вашего замысла.

Подготовительный этап

Рассказываем, как разобрать светодиодную лампу Е27, E14 и прочие виды.

У светодиодной лампочки есть кожух, который надежно защищает электрические детали, изолируя их от окружающей среды. Начиная ремонт, вскрывайте кожух бережно, остерегаясь разрушений и ущерба работоспособности.

В основном корпуса светодиодных ламп изготовлены из пластикового материала. Рассмотрим, как их правильно разобрать. Предположим, нам нужно отремонтировать светодиодную лампу на 220В. Отметим, что есть несколько вариантов сборки конструкции из пластика. Так, корпус может крепиться посредством:

  • защелок;
  • клея;
  • комбинированного способа.

Ощупайте места стыковок. Некоторые начинающие мастера, чтобы разрушить стыковку, используют фен. Методику можно взять на вооружение, но при этом следует быть предельно аккуратным. Расплавленный клей может разрушить детали, и работа завершится уже на этом этапе.

Оптимальное решение – самым аккуратным способом прорезать стыки лезвием тонкого, остро отточенного ножа. Держите нож строго по линии стыка. Остерегайтесь сильных нажатий. Сделав несколько прорезов, оцените качество своей работы и осмотрите состояние стыка.

Что касается детали из металла, то снять с цоколя ее можно при помощи электрического патрона. Вкрутите в него лампу, далее вытяните вкладку из пластикового основания. Будьте аккуратны с проводами, которые подают напряжение питания 220 В к драйверу.

После удаления второго контакта лампочки попробуйте таким же образом отсоединить колпачок. На его обратной стороне тоже есть провод.

После этого нужно отключить контакт. Тем же ножом либо пинцетом процарапайте стык склеенных деталей. Глубина небольшая – около 2 мм. Углубите царапину еще несколько раз, двигаясь по кругу.

Как восстановить светодиодную лампу, в которой электронная плата соединена с драйвером и светодиодами посредством силикона? Силикон нужно будет удалить, в противном случае он затруднит ремонт.

Возьмите на заметку: пытаясь открутить с помощью плоскогубцев цоколь, когда колба зафиксирована защитным покрытием в руке, вы рискуете раздавить стекло и повредить корпус. В этом случае восстановлению он не подлежит.

Замена перегоревших светодиодов

Обычно вскрытие показывает, какие детали нужно заменить. Но бывает и так, что первичный визуальный осмотр ничего не дал. Советуем в этом случае применить мультиметр. Прозвоните каждый элемент отдельно. Это поможет выявить потайную неисправность. Другой вариант: снимите с платы те элементы, которые показались вам подозрительными. Их следует проверить с помощью проводов, которые подключены к источнику питания с напряжением 12 В.

Теперь расскажем, как поменять светодиод в светодиодной лампе. Если вы установили, что неисправен один светодиод, замкните его выходы. Возьмите паяльник, осуществите удаление проблемного светодиода, а на его место установите другой.

А как отремонтировать светодиодную лампу при отсутствии паяльника? Допустим прогрев строительным феном. Светодиод получится снять при помощи пинцета, потому что зона пропайки заметно смягчится. Также прикрепите на место старого диода, вышедшего из строя, другой, работоспособный.

Как восстановить светодиодную лампу посредством замены драйвера

Если вы обнаружили, что причина неисправности лампочки кроется в перегоревшем резисторе или конденсаторе, ремонт тоже возможен. Такие ситуации происходят, если был изначальный дефект производства либо модуль испытывал регулярный перегрев из-за ненадлежащего теплоотвода.

Чтобы решить проблему, нужно приобрести в магазине электротоваров или на рынке радиотехники новый элемент, и тогда починить светодиодную лампу будет совсем просто.

Проверка пульсации света

Помните, что любые типы лампочек не должны оказывать неблагоприятное влияние на ваше зрение. Замечено, что бюджетные светодиодные лампочки несут вредные пульсации, мигая во включенном состоянии.

Проверить пульсацию можно, вооружившись цифровым фотоаппаратом либо обычным смартфоном. Если вы заметили чрезмерные пульсации, не торопитесь с вводом такой лампочки в эксплуатацию. Следует модернизировать драйвер питания.

Проверка подключения

Что делать, если все ремонтные работы завершены, а видимого результата нет? Можем найти этому объяснение: нередки ситуации, когда мерцание и прочие проблемы вызваны не самой лампочкой, а подводящими сетями и сопутствующими устройствами.

Простой и оперативный способ проверки этой гипотезы – пробная замена исследуемой лапочки на лампу накаливания либо люминесцентную. Если исследование показало, что тестируемая лампочка беспрепятственно включается и исправно работает, значит:

  • диммер не предназначен для работы со светодиодной лампочкой;
  • исследуемый вариант не подлежит диммированию;
  • у нейтрального провода отсутствует заземление.

По причине электромагнитной индукции кабели, которые проложены рядом друг с другом, провоцируют паразитную электродвижущую силу, которой хватает для слабого свечения светодиодной лампы.

Доработка: увеличиваем срок службы

Успешно освоились с тем, как разобрать длинную светодиодную лампу ТВ или привычные Е27 и Е14? Тогда для вас не составит никакого труда увеличить срок ее службы.

Первая методика подразумевает снижение тока через светодиоды. Срок службы лампочки становится значительно больше. Однако яркость свечения понижается. Эта операция осуществляется не линейно, а с небольшим отставанием. Снижение подачи тока способствует повышению коэффициента полезного действия светодиода. Температура кристаллов тоже становится ниже.

Вам нужно осмотреть плату, найдя на ней один резистор или два, подключенные параллельно с сопротивлением в несколько Ом. Далее ваш резистор подвергается замене на резистор с большим сопротивлением. Либо в случае наличия двух резисторов нужно отпаять один из них. Ток будет снижаться прямо пропорционально увеличению сопротивления резистора.

Эта манипуляция способна заметно продлить срок службы лампочки. Достигается это за счет того, что температура кристалла светодиода становится ниже в большей степени, нежели температура наружного корпуса лампы.

Вторая методика предполагает плавное увеличение яркости при включении. Чтобы это осуществить, вам понадобится включить позистор параллельно подавляющей части светодиодов. До тех пор, пока позистор не нагрелся, его сопротивление находится на минимальном уровне, а ток течет через часть светодиодов. Как только позистор прогрелся, наблюдается плавное нарастание сопротивления. В цепь включаются прочие светодиоды. Рекомендуется использовать позистор с холодным сопротивлением.

Теперь вы знаете, как разобрать разобрать светодиодную лампу. Уверены, что предложенные рекомендации позволят вам осуществить ремонт светодиодной лампочки оперативно и без проблем. Гораздо экономнее самостоятельно отремонтировать LED-лампу, нежели покупать новую. Рекомендуем поделиться информацией, как своими руками починить лед-лампочку, и со своими друзьями. Им эта информация тоже пригодится.

Ремонт светодиодной лампы. Подробная инструкция / Новости / Информация | Завод VIXMA

Привет! У вас перестала светится светодиодная лампа? Тогда это статья для вас. Ведь многие думают, что ремонт светодиодной лампы трудно выполнить самостоятельно и часто выбрасывают их. И зря! Ведь стоимость светодиодных ламп на сегодняшний момент относительно простых ламп накаливания достаточно высока. Из практики же ремонта отремонтировать осветительные приборы на основе светодиодов можно легко, не обладая глубокими знаниями электроники. При этом сделав ремонт светодиодной лампы своими руками вы сможете немало сэкономить денег из своего семейного бюджета.

Содержание статьи Простая светодиодная лампа небольшой мощности состоит из корпуса, цоколя, матового рассеивателя света, блока светодиодов LED, драйвера электропитания(в дешевых маломощных светодиодных лампах применяется простой бестрансформаторный выпрямитель). Рассмотрим принцип работы светодиодной лампы на примере недорогой китайской. Для этого посмотрите на схему ниже   Схема светодиодной лампы 220В Напряжение сети 220 вольт подается на схему мостового выпрямителя на диодах через токоограничивающий конденсатор С1 и резистор R2. На выходе получаем постоянное напряжение, которое подается на блок светодиодов HL1 через токоограничивающий резистор R4. При этом светодиоды начинают светится.

Конденсатор C2 предназначен для сглаживания пульсаций выпрямленного напряжения. Резистор R1 предназначен для разрядки конденсатора C1 при отключении питания светодиодной лампы от сети. Если люстра или светильник перестали светится, то в первую очередь рекомендую начать проверку наличия питающего напряжения, подаваемого на светильник. Если при включении люстры выключателем на нем напряжение отсутствует, то необходимо тщательно проверить электропроводку. Если напряжение присутствует на контактах патрона,  куда заворачивается светодиодная лампа, то причина в лампе.

Как я рассказывал выше, светодиодная лампа состоит из схемы электропитания и самих светодиодов. Необходимо вначале аккуратно разобрать светодиодную лампу и внимательно осмотреть блок питания(выпрямитель) на наличие внешних повреждений(прогаров деталей, перегорание дорожек печатной платы). Если такового визуально не обнаруживается, то переходим к проверке элементов при помощи цифрового мультиметра. Часто причиной неисправности является неисправный токоограничивающий конденсатор С1 емкостью 1 мкФ напряжением 400 вольт. Его без выпаивания из схемы не проверишь.

Лучше всего заменить его заведомо исправным. Проверка диодов выпрямителя осуществляется при помощи мультиметра. Переводим его в режим измерения диодов и прозваниваем. При исправности конденсатора и диодов обратите внимание на состояние токоограничивающих резисторов R2 и R4. Они внешне могут казаться не.

Ремонт светодиодных LED ламп, устройство, электрические схемы

На фото можно увидеть множество светодиодных ламп. Они достались мне в подарок. Появилась возможность изучить устройство этих ламп, электрические схемы, а так же ремонтировать эти светильники. Самое главное — узнать причины выхода из строя, так как срок службы, указанный на коробке не всегда совпадает со сроком службы.

Ремонт светодиодной лампы MR-16 с простым адаптером

Лампы типа MR-16 разбираются без всяких усилий.

Судя по этикетке, лампа имеет модель MR-16-2835-F27. В ее корпусе расположено 27 SMD светодиодов. Они излучают 350 люмен. Эта лампа подходит для подключения в сеть переменного тока 220-240 В. Потребляемая мощность равна 3,5 Вт. Такая лампа светится белым цветом, температура которого 4100 градусов по Кельвину и создает узконаправленный поток за счет угла потока равного 120 градусам. Применяемый тип цоколя «GU5,3», имеющий 2 штырька, расстояние между которыми 5,3 мм. Корпус сделан из алюминия, лампа имеет съемный цоколь, который крепится при помощи двух винтов. Стекло, защищающее лампу от повреждений, посажено на клей в трех точках.

Как разобрать LED лампу MR-16

Чтоб выявить причину поломки, необходимо разобрать корпус лампы. Это делается без особых усилий.

Как видно на фото, на корпусе видна ребристая поверхность. Она выполнена для лучшего теплоотвода. Вставляем отвертку в одно из ребер и пытаемся приподнять стекло.

Получилось. Можно увидеть печатную плату, она приклеена к корпусу. Поддев ее отверткой, она отделяется.

Ремонт LED лампочки MR-16

В числе первых была разобрана лампа, внутри которой выгорел светодиод. Печатная плата, которая изготавливается из стеклотекстолита, прогорела насквозь.

Эта лампа подойдет в качестве «донора», из нее будут браться нужные запчасти для ремонта других ламп. На остальных 9 лампах так же погорели светодиоды. Так как драйвер цел, причиной поломки являются именно светодиоды.

Электрическая схема светодиодной лампы MR-16

Чтоб уменьшить время ремонта ламп, необходимо создать ее электрическую схему. Она довольно проста.

Внимание! Схема связана с фазой сети гальваническим способом. Применять ее для питания каких либо устройств запрещено.

Как же работает схема? На диодный мост VD1-VD4 через конденсатор C1 подается напряжение 220 В. Далее оно поступает на светодиоды HL1-HL27, которые включены в цепь последовательно. Число светодиодом может быть порядка 80 штук. Конденсатор С2 (чем больше емкость, тем лучше) — сглаживатель пульсаций выпрямленного напряжения. Он исключает мерцание света, имеющего частоту 100 Гц. Для разрядки C1 был установлен R1. Это нужно для того, чтоб исключить удар током при замене лампы. C2 защищен от пробоя R2 в случае, если появился обрыв цепи. R1, R2 как таковой работы в схеме не принимают.

C1- красный, C2- черный, диодный мост- корпус с четырьмя лапками.

Классическая схема драйвера светодиодных ламп мощностью до 5 Вт

Электросхема ламп не имеет элементов защиты. Понадобится резистор на 100-200 Ом, а лучше два. Один будет установлен в цепи подключения, второй будет служить защитой от перепадов тока.

Выше приведена схема с защитными резисторами. R3 защищает светодиоды и С2 конденсатор, R2 в свою очередь — диодный мост. Этот драйвер отлично подойдет для ламп, мощность которых меньше 5 Вт. Он легко запитает лампу, имеющую 80 светодиодов типа SMD3528. Если нужно уменьшить или увеличить ток, проводите манипуляции с конденсатором C1. Чтоб исключить мерцание, увеличьте емкость С2.

КПД такого драйвера менее 50 %. К примеру, для лампы MR-16-2835-F27 нужен резистор на 6,1 кОм и мощностью 4 Вт. Тогда драйвер будет расходовать мощность, превышающую мощность потребления светодиодов. Из-за большого выделения тепловой энергии поместить его в маленький корпус лампы не получится. В таком случае, можно отдельно сделать корпус под этот драйвер.

Следует помнить, что от количества светодиодов напрямую зависит КПД лампы.

Поиск неисправных светодиодов

После того, как защитное стекло было снято, можно осмотреть светодиоды. Если обнаружено малейшее черное пятнышко на поверхности светодиода, он вышел из строя. Проводите осмотр мест пайки, осмотрите качество выводов. В одной из ламп было обнаружено 4 плохо впаянных светодиода

Светодиоды, имеющие черные точки, были помечены крестиком. При внешнем осмотре светодиоды могут быть целые. Поэтому, нужно прозвонить их тестером. Для проверки понадобится напряжение чуть больше 3 В. Подойдет аккумулятор, батарейка, блок питания. За источником питания последовательно включается токоограничивающий резистор, имеющий номинал 1 кОм.

Щупами прикасаемся до светодиода. В одну сторону сопротивление должно быть малым (светодиод может светиться), в другую – быть равным десяткам мегаом.

Во время проверки необходимо зафиксировать лампу. На помощь может прийти банка.

Можно проверить светодиод без специальных приборов, если драйвер устройства цел. На цоколь лампы подается напряжение, выводы светодиодов закорачиваются пинцетом или отрезком провода.

Если видно свечение всех светодиодов, закороченный неисправен. Но такой метод подойдет, если в цепи вышел из строя 1 светодиод.

Если в цепи обнаружена поломка нескольких светодиодов, лампа будет гореть. Только ее световой поток уменьшиться. Просто закоротите места площадок, к которым были припаяны светодиоды.

Другие неисправности светодиодных ламп

Если при проверке оказалось, что светодиоды исправны, значит дело в драйвере или месте пайки.

В данной лампе обнаружилась холодная пайка проводника. Копоть, появившаяся из-за плохой пайки, оседала на дорожках платы. Для удаления копоти понадобилась тряпочка, смоченная спиртом. Провод выпаяли, залудили и припаяли. Эта лампа заработала.

Из всех ламп у одной была поломка драйвера. Диодный мост был заменен 4 диодами «IN4007», которые рассчитаны на ток 1 А и на обратное напряжение 1000 В.

Пайка SMD светодиодов

Чтоб произвести замену неисправного LED, необходимо выпаять его, не повредив печатные проводники. Обычным паяльником это можно сделать с трудом, лучше надеть на паяльник жало, изготовленное из медной проволоки.

При запайке светодиода необходимо следить за полярностью. Установите светодиод на место пайки, возьмите паяльник на 10-15 Вт и прогрейте его торцы.

Если светодиод обгорел, и при этом произошло обугливание платы, это место следует очистить. Так как оно является проводником. Если площадка расслоилась, светодиод моно припаять к «соседям». Это делается в том случае, если дорожки ведут именно к ним. Просто возьмите кусочек провода, сверните в два-три раза и подпаяйте.

Анализ причин отказа LED ламп MR-16-2835-F27

Таблица анализа причин отказа светодиодных ламп MR-16-2835-F27
Вид отказаКоличество отказавших лампПричина отказа
Отказ светодиодов6В схеме драйвера нет элементов защиты светодиодов от бросков тока
Непропай выводов светодиодов1Нарушение технологии пайки
Непропай токоподводящего провода1Нарушение технологии пайки
Пробой диодного моста1Дефект комплектации
Сломан штырь в цоколе1Небрежное обращение с лампой при подключении

По данным таблицы можно сделать вывод, что поломки ламп зачастую происходят из-за выхода из строя светодиодов. Причиной тому является отсутствие защиты в схеме. Хотя место под варистор имеется на плате.

Ремонт светодиодной лампы серии «LL-CORN» (лампа-кукуруза) E27 4,6 Вт 36x5050SMD

Технология ремонта лампы-«кукурузы» отличается от ремонта выше показанной лампы.

Ремонт такой лампы прост, так как светодиоды располагаются на корпусе. И для прозвонки не требуется ни каких лишних действий. Эта лампа была разобрана исключительно из-за интереса.

Техника проверки «кукурузы» не отличается от вышеописанной. Только в корпусе этих ламп установлено 3 светодиода. При прозвонке все 3 должны засветиться.

Если обнаружена поломка одного из светодиодов, закоротите его или впаяйте новый. На сроке службы лампы это не отразиться. Драйвер лампы не имеет развязывающегося трансформатора. Поэтому, любое прикосновение к дорожкам светодиодов неприемлемо.

Если светодиоды целы, дело в драйвере. Для того, чтоб осмотреть его, необходимо разобрать корпус.

Чтоб добраться до драйвера, нужно снять ободок. Подденьте его отверткой в самом слабом месте, он должен отклеиться.

Драйвер имеет такую же схему, что и наша первая лампа с тем отличием, что С1-1µF, С2- 4,7 µF. Провода длинные, поэтому драйвер вытягивается без усилий. После работ по замене светодиода, ободок был посажен на клей «Момент».

Ремонт светодиодной лампы «LL-CORN» (лампа-кукуруза) E27 12 Вт 80x5050SMD

Ремонт лампы на 12 Вт делается по той же схеме. На корпусе не было обнаружено сгоревших светодиодов, поэтому пришлось вскрыть корпус, чтоб осмотреть драйвер.

С этой лампой возникли проблемы. Провода драйвера были слишком короткими, пришлось снять цоколь.

Цоколь выполнен из алюминия. Он крепился к корпусу с помощью закернения. Поэтому, нужно было высверлить места креплений сверлом, диаметр которого 1,5 мм. Далее цоколь был поддет ножом и снят. Провода, находящиеся внутри пришлось перекусить.

Внутри находились 2 одинаковых драйвера, каждый из которых запитывал 43 диода.

Драйвер окутан термоусаживающей трубочкой, ее пришлось разрезать.

После устранения неполадок, на драйвер насаживается эта же трубка и обжимается пластиковой стяжкой.

Схема драйвера подразумевает в себе защиту. С1 защищает от импульсных перепадов, R2, R3 от бросков тока. Во время проверочных работ были замечены обрывы R2. Скорее всего, на лампу было подано напряжение, превышающее норму. Резистора на 10 Ом не было, поэтому был впаян резистор на 5,1 Ом. Лампа засветилась. Далее нужно было подключить драйвер к цоколю.

Первым делом короткие провода были заменены более длинными. Драйверы были соединены по питающему напряжению. Чтоб прикрепить провода к резьбовой части цоколя, необходимо зажать их между пластиковым корпусом и цоколем.

А как подключиться к центральному контакту? Алюминий не паяется, поэтому провод был припаян к латуневой пластинке, в которой было высверлено отверстие под М 2,5. Подобное отверстие было высверлено в контакте. Все это было скручено винтом. Далее был одет цоколь и накерниванием закреплен к корпусу лампы. Лампа была пригодна к работе.

Ремонт LED лампы серии «LLB» E27 6 Вт 128-1

Далее я приступил к ремонту 2 ламп типа LLB E27. Они вышли из строя из-за плохой пайки.

Конструкция лампы идеально подходит для ремонта. Корпус легко разбирается.

Следует одной рукой держать цоколь, а второй повернуть защитный плафон против часовой стрелки.

Под корпусом расположено пять прямоугольных плат, на которые впаяны светодиоды. Прямоугольник припаян к круглой плате, на которой расположена схема драйвера.

Чтоб получить доступ к LED выводам, нужно снять одну из крышек. Для облегчения работы лучше снять плату, находящуюся в точках подачи напряжения драйвера. На фото видно, что эта стенка параллельна корпусу конденсатора и отдалена от него на максимальное расстояние.

Чтоб снять плату, необходимо прогреть места пайки паяльником. Затем, для ее снятия прогреваем пайку на круглой плате и она отсоединяется.

Доступ для проверки поломок открыт. Драйвер выполнен по простой схеме. Проверка его выпрямительных диодов, а так же всех светодиодов (в этой лампе их 128) не показала проблему.

Когда я осматривал места пайки, обнаружил, что они отсутствуют в некоторых точках. Эти места были пропаяны, кроме этого я соединил печатные дорожки плат по углам.

Когда вы смотрите на свет, то эти дорожки хорошо видны и можно легко определить, где какая дорожка.

Прежде чем собрать лампу, нужно было ее проверить. Для этого на плате была установлена перемычка, двумя временными проводами выпаянная часть лампы была подключена к источнику питания.

Лампа засветилась. Осталось впаять плату на прежнее место и собрать лампу.

Ремонт светодиодной лампы серии «LLB» LR-EW5N-5

На внешний вид лампа сделана качественно. Корпус алюминиевый, дизайн выполнен красиво.

Лампа собрана надежно. Поэтому, чтоб ее разобрать, нужно снять защитное стекло. Для этого конец отвертки всовываем между радиатором. Стекло здесь фиксируется без клея, буртиком. Нужно опереться отверткой на торец радиатора и приподнять стекло вверх, используя отвертку как рычаг.

Тестер не показал поломку светодиодов. Значит, все дело в драйвере. Чтоб добраться до него, нужно открутить 4 винта.

Но меня настигла неудача. За платой была расположена плоскость радиатора. Она смазана пастой, которая проводит тепло. Пришлось собрать все, что я раскрутил. Я решил разобрать лампу со стороны цоколя.

Для того, чтоб снять цоколь, пришлось высверливать места кернения. Но он не снимался. Как оказалось, он был скреплен с пластмассой резьбовым соединением.

Радиатор нужно было отделить от пластикового переходника. Для этого, я произвел запил ножовкой по металлу в том месте, где пластмасса крепилась к радиатору. Далее поворотом отвертки детали отделились одна от другой.

Была произведена отпайка выводов от платы светодиодов, что позволило работать с драйвером. Его схема была более сложной по сравнению с другими драйверами. При осмотре был найден вздутый конденсатор 400 V 4,7 µF. Он был заменен.

Диод Шоттки «D4» типа SS110 оказался поврежденным. Он находится внизу слева на фото. Он был заменен аналогом «10 BQ100», имеющим 1 А и 100В. Лампочка засветилась.

Ремонт светодиодной лампы серии «LLB» LR-EW5N-3

Лампа похожа на «LLB» LR-EW5N-5, но ее конструкция изменена.

Защитное стекло крепится с помощью кольца. Если подцепить место стыка кольца и стекла, оно легко снимется.

Печатная плата выполнена из алюминия. На ней расположены девяти кристальные LED светодиоды количеством 3 штуки. Плата крепится 3 винтами к радиатору. Проверка не выявила проблем с светодиодами. Значит дело в драйвере. Опыт ремонта похожей лампы показал, что лучше сразу отпаять провода, которые идут от драйвера. Разборка лампы производилась со стороны цоколя.

Кольцо, соединяющее цоколь и радиатор, снялось с большим усилием. При этом кусочек откололся. А все из-за того, что оно было прикручено 3 саморезами. Драйвер был извлечен.

Саморезы располагаются под драйвером, добраться до них можно крестообразной отверткой.

Этот драйвер выполнен на основе трансформаторной схеме. Проверка показала исправность всех частей, кроме микросхемы. Данных о ней я не нашел. Лампа было отложена в качестве донора.

Ремонт светодиодной лампы серии «LLC» E14 3W1 M1

Эта лампа похожа на лампу накаливания. Первое, что можно заметить- широкое металлическое кольцо.

Я приступил к разборке лампы. Первым делом нужно было снять плафон. Как оказалось, он был посажен на основание эластичным компаундом. После того, как я снял его, понял, что это было напрасно.

В лампе находился 1 светодиод, мощность которого была равна 3,3 Вт. Его можно было проверить со стороны цоколя.

Лампа была скреплена с корпусом с помощью «левой» резьбы. Вращать цоколь нужно против часовой стрелки, если смотреть на него со стороны центрального контакта.

Причиной поломки был провод, который отпал от резьбы на цоколе. Пайкой алюминий не возьмешь, поэтому нужно было искать вариант крепления провода.

К имеющемуся проводу был припаян кусочек 5 см для наращивания. В точке кернения было высверлено отверстие, диаметр которого был равен 2 мм. В него был продет провод и намотан на винт. Сам винт был вставлен в отверстие и зажат гайкой. Эта лампа светилась, как новая.

Ремонт светодиодной лампы серии «LL» GU10-3W

Лампу типа «LL» GU10-3W с виду было сложно разобрать. Стекло начинало трескаться в тот момент, когда я пытался его извлечь.

Что означает маркировка?

  • G — наличие штыревого цоколя;
  • U — лампа энергосберегающая;
  • 10 – размер между штырями (измеряется в мм)

Благодаря расширительным штырям, лампа крепко держится в патроне.

Эта лампу можно было разобрать при помощи высверленного отверстия. Место сверления находилось на уровне печатной платы. Свело было выбрано диаметром 2,5 мм. Во время сверления нужно учесть тот факт, что сверло может повредить светодиод. Если дрели нет, то отверстие можно сделать шилом.

В проделанное отверстие задевается отвертка. Используя ее как рычаг, необходимо приподнять стекло. Если при проверке светодиодов проблем не выявлено, извлекаем печатную плату.

В обеих лампах были обнаружены сгоревшие резисторы номиналом 160 Ом. По размеру можно было установить, что их мощность равна 0, 25 Вт. Она не соответствует мощности, которая выделяется при работе лампы.

Плата была залита силиконом, отсоединять ее я не стал. Я заменил сгоревшие резисторы более мощными. В одной лампе применил резистор на 150 Ом и 1 Вт, на другой 2 параллельно спаянных на 320 Ом и 0,5 Вт.

Во избежание короткого замыкания, выводы резисторов были промазаны силиконом. Он действует как изолятор.

На рынке можно встретить 2 вида силикона: жидкий в трубочках и твердый, имеющий вид стержня. Стержневой хорош тем, что его можно отделить паяльником и нанести на нужную поверхность. После застывания он становится крепким.

Обе лампы светились. Осталось прикрепить плату и надеть защитное стекло.

Чтоб закрепить платы, я пользуюсь жидкими гвоздями «Монтаж» момент. После высыхания этот клей имеет пластичность и хорошую термостойкость.

Клей наносится отверткой. Минут через 15 он будет удерживать нашу деталь.

Чтоб не держать плату до полного высыхания клея, я фиксирую ее силиконом в некоторых точках. Стекло было приклеено с помощью жидких гвоздей, лампа стала работоспособной.

Устройство светодиодной лампы 220 Вольт. Как разобрать светодиодную лампу

Появление светодиодных или LED-ламп способствовало началу нового этапа в индустрии освещения. Совсем недавно такие осветительные приборы представляли огромную редкость, а сейчас огромный ассортимент различных светодиодных светильников выставляют все крупные магазины. Светодиод, в отличие от обычной лампы накаливания, имеет свою схему запуска.

Она устанавливается в самой лампочке, между имитацией колбы и патроном. Поэтому это место делают непрозрачным. Добраться до платы с диодами не так и сложно, но некоторые усилия для разборки понадобятся. Хоть опыт и показывает, что большинство производителей используют для этого схожие модели пусковых устройств, небольшие различия все же остаются.

Друзья приветствую всех на сайте «Электрик в доме». Сегодня хочу предоставить вам обзор внутренностей светодиодных ламп, которые я заказывал на Алиэкспресс. Лампа состоит из 72 диодов. В ней используются SMD-cвeтoдиoды, известные также под названием Surface Mounting Device. Давайте приступим к разборке, думаю, вам также будет очень интересно.

Принцип работы светодиодной лампы

Выпускаемые светодиодные лампочки на 220В могут отличаться между собой внешним дизайном, но принцип внутреннего устройства сохраняется для всех моделей. Излучение света в лампах выполняется светодиодами, число и размеры кристаллов которых может варьироваться в зависимости от мощности и возможностей охлаждения. Их цветовой спектр задается веществом, входящим в структуру каждого кристаллика.

Чтобы добраться до пускового драйвера, необходимо аккуратно снять защитную «юбочку» лампы. Под ней откроется печатная плата либо монтажная сборка из соединенных между собой радиоэлементов. На входе драйвера расположен диодный мост, подключенный к электрическому цоколю лампы, контактирующему с патроном. Благодаря ему переменное питающее напряжение выпрямляется в постоянное, поступает на плату и через нее подается к светодиодам.

Чтобы лучше рассеять излучаемый поток и защитить кристаллы от прикосновений, а также избежать их контакта с посторонними предметами, снаружи устанавливается рассеивающее защитное стекло (прозрачная пластмассовая колба). Поэтому своим внешним видом они очень напоминают традиционные источники света.

Для вкручивания лампочки в патрон их цоколи выполняют стандартных размеров Е14, Е27, Е40 и т.д. Это позволяет использовать Led лампы в домашней сети не прибегая к каким либо изменениям в электропроводке.

Конструкция и назначение частей лампы

Каждая светодиодная лампа состоит из следующих частей:

#1. Рассеивателя – специальной полусферы, увеличивающей угол и равномерно разбрасывающей направленный пучок светодиодного излучения. В большинстве случаев элемент производится из прозрачных и полупрозрачных пластиков либо матированного поликарбоната. За счет этого изделия не разбиваются при падении. Элемент отсутствует лишь в аналогах люминесцентных ламп, там его заменяет специальный отражатель. В приборах со светодиодами нагрев полусферы незначителен и в несколько раз меньше, чем в обычных нитевидных электролампах.

#2. Светодиодных чипов – основных составляющих ламп нового поколения. Они устанавливаются как по одному, так и десятками. Их число зависит от конструктивных особенностей изделия, его размеров, мощности и наличия приспособлений для отвода тепла. У хороших производителей не практикуется экономить на качестве светодиодных матриц, так как именно они определяют все рабочие параметры излучателя и продолжительность его эксплуатации. Однако в мире такие компании можно пересчитать по пальцам. Диоды же в матрицах взаимосвязаны, и при отказе одного выходит из строя вся лампа.

#3. Печатной платы. При их изготовлении используются анодированные алюминиевые сплавы, способные эффективно отвести тепло на радиатор, что создаст оптимальную температуру для бесперебойной работы чипов.

#4. Радиатора, который отводит тепло от печатной платы с утопленными в ней светодиодами. Для отливки радиаторов тоже выбирается алюминий и его сплавы, а также специальные формы с большим количеством отдельных пластин, помогающих увеличить теплоотводящую площадь.

#5. Конденсатора, убирающего пульсацию по напряжению, подаваемому на кристаллы светодиодов с драйверной платы.

#6. Драйвера, сглаживающего, уменьшающего и стабилизирующего входное напряжение электрической сети. Без этой миниатюрной печатной платы не обходится ни одна светодиодная матрица. Различают выносной и встраиваемый драйвер. Большинство современных ламп оснащается встраиваемыми устройствами, которые монтируются непосредственно в их корпусе.

#7. Полимерного основания, вплотную упирающегося в цокольную часть, защищая корпус от электрических пробоев, а меняющих лампочки — от случайного поражения электрическим током.

#8. Цоколя, обеспечивающего подключение к патронам. Обычно при его изготовлении используют латунь, покрытую никелем. Это гарантирует хороший контакт и долговременную коррозионную защиту.

Также существенным отличием светодиодных приборов от их обычных прототипов стало расположение зоны максимального нагрева. У остальных типов излучателей распространение тепла происходит от внешней стороны поверхности. Светодиодные кристаллы нагревают свою печатную плату с внутренней стороны. Поэтому им требуется своевременное отведение тепла изнутри лампы, а это конструктивно решается путем установки охлаждающих радиаторов.

Устройство лампы типа «кукуруза»

Лампу, которую мы сегодня будем разбирать, почему то все называют «кукуруза». Хотя глядя на внешний вид сходство действительно есть. Заказывал я целый набор таких ламп освещения для софт бокса. Кто еще не видел — есть видео на Ютуб канале.

Внешнее устройство светодиодной лампы обеспечивает открытый доступ к диодам и в случае выхода из строя их можно легко прозвонить мультиметром и определить неисправный диод.

Лампа состоит из десяти боковых пластин с шестью светодиодами на каждой пластине. Плюс на верхней крышке напаяно еще 12 диодов. В сумме получается 72 диода.

Давайте преступим к разборке этого чуда, чтобы поскорей увидеть внутренности. Перед тем как разобрать светодиодную лампу необходимо внимательно осмотрев корпус, и понять какие части соединяются между собой.

На верхней крышке видно части видно стыкующиеся детали, крышка имеет пазы. Ее то мы и будем снимать. Для этого берем тонкую отвертку или ножик и аккуратно поддеваем крышку равномерно по всему периметру.

Как видно на фото внутри практически ничего нет. Драйвер крепится к стенке на двухсторонний скотч. Боковые пластины можно легко вытащит из пазов. Вокруг много соединительных проводов.

В глубине видны провода, по которым подается напряжение 220 Вольт от цоколя на вход драйвера. С драйвера выходит два провода (красный и белый). К ним подключаются светодиоды.

Решил я замерить напряжение на выходе драйвера. Мультиметр показывает напряжение 77 Вольт (постоянного тока). Схема подключения всех диодов выполнена параллельно-последовательная. Группа из трех параллельно подключенных диодов подключается последовательно с другой группой и т.д. Всего получается 24 «звена» по «три диода».

Вот такое простое устройство светодиодной лампы 220 Вольт типа «кукуруза».

Не понравилось мне то, что в этой лампе нет радиатора. А как вы знаете друзья основная проблема светодиодов это нагрев и отвод тепла. В ней вообще нет металлических предметов за исключением плат, на которых напаяны сами диоды, они выполнены из алюминия. Корпус выполнен из керамики, возле цоколя есть четыре вентиляционных отверстия.

Не знаю хорошо это или плохо. Может вы мне подскажите друзья, пишите в комментариях.

Разбираем LED лампу «Экономка»

Следующая LED лампа, которую я хочу разобрать и показать вам ее устройство это «Экономка», мощностью 7 Вт. Служит она мне уже два года верой и правдой. Технические характеристики представлены на фото.

Как и у предыдущей лампы здесь размер цоколя Е27. Крепится сам цоколь к корпусу специальными углубленными канавками. Снять его без высверливаний или других повреждений нереально.

Корпус лампы изготовлен из алюминия и имеет конструктивную форму напоминающую корзинку. С боковых сторон есть ребра для циркуляции воздуха и дополнительного отвода тепла.

У этой лампы есть полусферический рассеиватель из матового пластика. В отличии от предыдущего варианта где все трусится и скрепит здесь все собрано очень хорошо, по сути — одна монолитная конструкция.

Как разобрать светодиодную лампу такого типа? Здесь внутренности кроются за рассеивателем. Берем отвертку с тонким жалом и поддеваем колбу.

По центру на трех болтах закреплена алюминиевая пластина с диодами SMD 5730. Диодов 14 шт. На мой взгляд, все светодиоды подключены последовательно. Точно сказать не могу, так как невидно соединительных дорожек на плате. Если один из них выйдет из строя лампа перестанет работать.

В месте соприкасание платы и металлического корпуса нанесена термопаста (белого цвета, по структуре напоминает обычный силиконовый герметик).

Открутив три винта и откинув плату можно увидеть главное устройство светодиодной лампы – драйвер.

Драйвер компактно размещен в центральной трубке.

Замерим, какое напряжение выдает драйвер. Мульриметр показывает напряжение в пределах 44 Вольт.

Сделаю два фото с рассеивателем и без него. Думаю видно как с помощью этой полусферы изменяется световой поток.

Хотелось бы отметить качество сборки данной модели Led ламп. Хорошо собрана и очень компактная.

Напоследок хочу отметить то, что какой бы мощности не была лампа, и какой бы не был производитель, устройство LED ламп практически у всех одинаковое. На этом все друзья, пишите комментарии, задавайте вопросы. Отдельная благодарность всем кто поделился статьей в соц.сетях.

Понравилась статья — поделись с друзьями!



Ремонт светодиодной лампы. Уменьшаем нагрев — volstr.ru

Сегодня мы займемся ремонтом китайской светодиодной лампочки. Явная причина поломки – перегрев, радиатор у этих лампочек греется довольно сильно.

Под крышкой установлена подложка с 15-ю последовательно включенными светодиодами 2835. Нужно осмотреть светодиоды на наличие черных точек. И сразу в глаза бросается один светодиод. Светодиод рядом, скорее всего рабочий, но у него тоже заметны черные точки – это говорит о том, что он уже начал деградировать, и в ближайшее время он тоже может сгореть. Раз уже лампочку разобрали, то и его тоже будем менять сразу.

Подложка с 15-ю последовательно включенными светодиодами 2835

Для того, чтобы поменять светодиоды – придется снять подложку с радиатора (она приклеена на теплопроводящий клей) и прогреть ее феном для пайки.

Выпаиваем не рабочие светодиоды, и на их место устанавливаем новые, обязательно обращая внимание на ключ в виде среза, он должен быть с той же стороны, полярность светодиодов путать нельзя.

После того как светодиоды припаяны, нужно убрать остатки клея с радиатора и нанести новый теплопроводный клей.

Лампа собрана, и осталось только ее проверить. Через 5 минут работы лампочки, температура подложки выросла до 100 °C! Нужно уменьшать ток на светодиодах. Отпаиваем провода, и откручиваем радиатор от цоколя лампы, там находится драйвер.

Ток уменьшить я решил в 2 раза. Сильно переживать о том, что лампочка будет после этого тускло светить не стоит, т. к. для того что бы светодиоды светили в 2 раза меньше – ток нужно будет уменьшить в 5 раз!

Сам драйвер построен на микросхеме CS6583BO.

Драйвер светодиодной лампочки на микросхеме CS6583BO

Нужно найти токозадающий (токоизмерительный) резистор на плате драйвера (он один в DIP корпусе) и увеличить его сопротивление в 2 раза.  В datasheet, в типовой схеме, он обозначен как Rcs.

Токозадающий (токоизмерительный) резистор светодиодного драйвера CS6583BO

В моем случае он оказался 0,69 Ом. Значит мне нужно вместо него поставить 1,4 Ом, но такого у меня нет, а ближайший номинал, который у меня есть – это 1,5 Ома. Его я и буду ставить, а это означает, что и ток уменьшится чуть больше чем в 2 раза.

К стали, визуально, после замены резистора, я разницы в яркости не заметил.

По документации на светодиоды 2835, их максимальный ток должен составлять максимум 150 мА, но в этих лампочках драйвер выдает 230 мА. Завышенный ток питания светодиодов как раз и является причиной их перегрева и сгорания. После замены резистора, ток на светодиодах получился 130 мА, а температура радиатора не превысила 70 °C.

Более подробный процесс ремонта и сравнение лампочек до и после переделки можно посмотреть в видео.

Мой экземпляр лампочки E14 12 Вт 115 мм.

Ссылки на покупки:
Лампочка — http://ali.pub/1fp66p
Светодиоды 2835 белый — http://ali.pub/1fp3y7
Светодиоды 2835 теплый белый — http://ali.pub/1fp42h
Теплопроводящий клей — http://ali.pub/1ofyto
SMD пинцет — http://ali.pub/1fp6vl

★ Моя партнёрка с Aliexpress ★
http://epngo.bz/ali_epn_index/c6f50

★ Возврат части денег с покупок на Aliexpress! ★
http://epngo.bz/cashback_index/c6f50



Что на самом деле означают B22, E14 и E27!

В LED Monkey не привыкать путать жаргон и технические разговоры. Это может сделать покупку новой лампочки сложной задачей. Но не бойтесь, мы здесь, чтобы упростить поиск подходящей лампы, объяснив , что на самом деле означают B22, E14 и E27 , используя некоторые из наших ламп в качестве образцов .

Светодиодная лампа накаливания GE 4W E14

В светодиодной лампе накаливания GE 4W E14 могут быть определенные компоненты, в которых вы не уверены, если вы новичок в мире светодиодного освещения.

Поставщик

Начнем с того, что «GE» относится к GE (General Electric) Lighting, известному многим из-за множества отраслей, в которые компания инвестировала.

Подразделение освещения GE культивировалось 130 лет, его путь был проложен не кем иным, как самим Томасом Эдисоном (на фото ниже)!

Таким образом, вы можете быть уверены, что GE — это имя, которому вы можете доверять, поскольку компания предлагает светодиодные лампы высочайшего качества.Вот почему ассортимент светодиодных ламп LED Monkey почти полностью состоит из продуктов, произведенных GE.

Мощность

Следующая часть названия, ‘4W’ , относится к мощности лампы.

При 4 Вт это может показаться намного ниже, чем у вашей традиционной лампы накаливания или галогенной лампы. Но не волнуйтесь, он будет таким же ярким и генерировать столько же люменов, сколько и его аналог с более высокой мощностью, ему просто нужно меньше энергии, чтобы добраться до него!

Если вы не уверены, что вам нужно, обычно светодиодная лампа мощностью 4 Вт заменяет лампу накаливания мощностью 40 Вт (лампа накаливания потребляет в 10 раз больше энергии, чем требует светодиод)!

Или, если у вас другая мощность лампы накаливания, для которой вам нужно купить замену светодиоду, попробуйте эту полезную таблицу преобразования!

Двигаясь дальше, мы подошли к части названия ‘E14’ .

Это относится к цоколю лампы. Буква «E» означает «Эдисон», и это цоколь лампы, который необходимо вкрутить в ваш осветительный прибор.

Размер

Суффикс ’14’ слова «E14» обозначает точный диаметр колбы. Для этой лампочки это 14 мм; одна из меньших цоколей, на которой вы можете приобрести эту лампочку.

Вы также можете приобрести наши лампы в цоколе ‘E27’ . Это похоже на E14 в том смысле, что они оба являются базами Edison Screw.Однако у «E27» база диаметром 27 мм больше, что обозначено суффиксом ’27’ .

Вы также встретите лампы «B15» и «B22» , в которых буква «B» обозначает цоколь «байонет».

Это просто еще один тип цоколя, в котором вы можете найти наши лампочки, и тот, к которому вы, вероятно, уже привыкнете.

Первая лампа, как вы уже могли догадаться, имеет диаметр 15 мм, а вторая — больше 22 мм.

Помимо этих ламп, существуют и другие типы.В общем, первая или две буквы в описании базы относятся к стилю базы. Две последние цифры обозначают диаметр основания крышки.

Однако пока мы сосредоточимся только на наиболее распространенных лампочках, которые вы бы использовали в большинстве комнат в вашем доме.

В целом, размер и тип цоколя будут зависеть исключительно от осветительной арматуры, в которую вы хотите установить лампу. Основание меньшего размера хорошо сочетается с декоративными светильниками, а основание большего размера идеально подходит для настенных светильников.

Это работает точно так же с лампами GU10, MR16 и G4 и G9!

Стиль

В заключение, последняя часть названия «Filament Candle» просто относится к стилю лампы.

Элемент с нитью накала — это новый стиль, который был куплен для имитации лампы накаливания, которая традиционно имеет видимую нить накала.

Стиль «Свеча» означает форму пламени стекла, в котором заключена нить накала.У нас также есть эта особая нить накала, доступная как «мяч для гольфа», который имеет более традиционную сферическую форму.

Итак, теперь вы эксперт по лампам, вы можете пойти дальше и найти идеальную лампочку для своего дома. Если вам нужен еще совет или помощь, не стесняйтесь обращаться к нам!

Светодиодная обезьяна!

Мы надеемся, что мы упростили процесс покупки следующей светодиодной лампы. Однако, если у вас остались вопросы, вы можете оставить комментарий или связаться с нами!

Вы можете позвонить нам по телефону 0800 999 7797 или написать нам по электронной почте marketing @ ledmonkey.com !

Вы также найдете нас в Facebook, Twitter и Instagram, где любой оставленный вами комментарий получит ответ в тот же день — гарантированно! А если у вас возникнут какие-либо проблемы, связанные со светодиодами, вы найдете простые решения на нашей странице часто задаваемых вопросов.

Мы также рекомендуем зарегистрироваться на нашем веб-сайте LED Monkey! Итак, вы можете быть в курсе всех последних новостей и предложений LED Monkey!

(5 шт. / Упак.) YiLighting — E14 European Base to E26 / E27 Edison Base Преобразователь гнезда для светодиодных ламп для светодиодных ламп Используется для светодиодных и CFL-ламп (не для ламп накаливания) —


Тип света Лампы накаливания, КЛЛ, LED
Марка Поставщик освещения
Напряжение 250 Вольт

  • Убедитесь, что это подходит введя номер вашей модели.
  • 100% абсолютно новый и качественный (не для ламп E12 Candelabra)
  • Устойчивый к высоким температурам, устойчивый к горению PBT
  • Преобразование розетки E14 European BASE в патрон E27 EDISON для лампы
  • Используется для светодиодных и CFL-ламп, а не для ламп накаливания
  • Поднимите внутренний медный лист для лучшего контакта с цоколем лампы.
› См. Дополнительные сведения о продукте

IKEA E14 Светодиодная лампа LEDARE 400lm LED1516C6 Обзор

Примечание:

Онлайн-справочник сертификации и Канадский онлайн-справочник сертификации будут доступны для регистрации с 2019 года.

Если у вас нет доступа к некоторым фотографиям, вы можете перейти в Google Фото. Вот ссылка.

Стоимость светодиодной лампы E14 IKEA составляет 39,9 юаней. Мне не нравится его цена. Будем читать его упаковку, это в стиле ИКЕА.

Упаковка

Комплект светодиодных ламп

Светодиодная лампа в корпусе Подробно Посмотреть

Арт. № светодиод 1516C6
Марка ИКЕА ЛЕДАРЕ
Входное напряжение 220-240 В перем. Тока
Входной ток
Частота 50/60
Мощность 6 Вт
Коэффициент мощности 0.9
Люмен 400 лм
CCT 2700 К
Цоколь лампы E14
CRI > 90
Световая отдача 67 лм / ш
Размер D 38 мм, L 110 мм
Pb Драйвер
Срок службы 25000 часов
Диммирование Есть
Время предупреждения <1 секунды
Время включения и выключения 25 000 Время
Оригинал Сделано в Китае ( LEEDARSON LIGHTING )
светодиод SMD Тип
Масса 49.4 г, 1,74 фунта, 1,09 унции
Безопасность CE, S (Intertek), IEC 62471: 2006,

ГБ 24906-2010 (как IEC 62560)

Многие говорили, что поставщик LEEDARSON LIGHTING. Leedarson — один из мировых лидеров ODM / OEM-производителей осветительной продукции с годовым объемом продаж в один миллиард долларов США. Его основными клиентами являются Philips, iKea, Osram, GE и Schneider Electric. Компания занимает первое место в рейтинге 10 лучших предприятий по производству осветительной продукции по версии Китайского национального совета легкой промышленности и Китайской ассоциации осветительной промышленности и входит в список 500 крупнейших частных предприятий внешней торговли Китая по версии Министерства торговли.(От Huawei, ссылка)

Наконец, мы можем найти торговые данные на Panjiva.com, ссылка.

Этикетка для светодиодной лампы

Тепловое испытание

Давайте включим светодиодную лампу, проведем температурный тест, но не в маленьком температурном тестовом боксе с маленьким цилиндром. Термопары были прикреплены в местах, описанных как на видео. Затем образец был запитан из диапазона источника питания, напряжение составляет 229 В пер. Тока.

(с YouTube)

После 1 часа работы, вот результат теста для справки.На самом деле белый корпус горячий, по-моему, терпеть не могу.

Температура (C)
Окружающий 30
Верх крышки 33
Нижняя крышка 70
Этикетка 56

Разборка

Теперь нужно открыть эту светодиодную лампу E14.

С помощью инструмента крышка легко снимается, я думаю, она мягче из-за высокой температуры.На картинке ниже вы видите брешь в корпусе. Поскольку крышка прикреплена к корпусу физически, я могу силой снять крышку.

На плате светодиодов 5 светодиодов. Тип светодиода — тип 3030, светодиодная панель крепится к дому с помощью физических приспособлений и винтов. Это так странно, что в них используется 2 разъема.

Файл № E239807 принадлежит QUANZHOU JINTIAN ELECTRON CIRCUIT BOARD CO LTD, модель № JAL-5. Вы можете найти все данные в UL.com. (Ссылка)

Когда включаю светодиодную лампочку, она немного мерцает. Выходное напряжение драйвера светодиода составляет 32 В постоянного тока. Из расчета ток для светодиодной микросхемы около 150 мА.

Можно свет от светодиодного чипа, он разводной. Когда я увеличиваю камеру телефона, вижу мерцание.

(с YouTube)

Когда снимаю светодиодную плату, то в драйвере заливка. По началу не как вытащить Драйвер.А с помощью кусачков его можно вытащить.

Это светодиодный драйвер передней панели. Выходной контакт используется для вставки в разъем на плате светодиодов. Как и у других драйверов IKEA, предохранительный резистор закреплен на линии L и обернут трубкой.

Вот задняя часть светодиодного драйвера.

ИС драйвера светодиода

Я искал много информации, но потерпел неудачу. Я не разработчик схем светодиодных драйверов, не имею большой информации об ИС. Если вы знаете, пожалуйста, прокомментируйте, дайте мне знать.

Вот и все детали светодиодной лампы Е14.

Вы бы хотели купить эту светодиодную лампу E14?

Ссылка:

Oceanconnect-Лидарсон

Leedarson-Lighting-Co-Ltd

Поставщик светодиодных плат

Связанные

5 причин, по которым мои светодиодные лампы не служат

Светодиодные лампы

обычно имеют впечатляюще долгий срок службы. Это одна из многих функций, благодаря которым они стоят дополнительных денег, но что, если вы обнаружите, что ваши светодиоды перегорают раньше времени? Вы пытаетесь перейти на энергоэффективное освещение и следовали инструкциям, но лампы просто не служат так долго, как предполагалось.Это неприятный опыт, и может быть трудно определить, где ситуация идет не так, но мы можем помочь вам избежать этого, пролив свет на то, что могло быть причиной этих сбоев:

Проблема №1: Сомнительные компоненты затемнения

Светодиодные лампы с регулируемой яркостью , с двумя оговорками:

  1. На упаковке должно быть указано, что они регулируются. Это указывает на то, что они были специально сконструированы для диммирования.

и

  1. Их необходимо подключить к диммерному переключателю, совместимому со светодиодами.

Стандартные светодиодные лампы не оснащены компонентами для регулировки яркости, а старые светорегуляторы просто не рассчитаны на низкую мощность энергосберегающих светодиодных ламп. Хотя старый диммер может работать некоторое время, а стандартная светодиодная лампа может технически тускнеть, в какой-то момент вы столкнетесь с проблемами с высоким гудением или воем, мерцанием и преждевременным перегоранием лампочки.

РЕШЕНИЕ:

Выберите лампочки, в которых указано, что они регулируются яркостью, и замените диммерным переключателем, совместимым со светодиодами:

РАССКАЖИТЕ БОЛЬШЕ О ДИММЕРНЫХ СВЕТОДИОДАХ

Проблема № 2: Высокое напряжение

Если вы обнаружите, что в течение нескольких месяцев вы прожигаете несколько лампочек по всему дому или замечаете, что лампочки горят ярче, чем следовало бы, возможно, напряжение в сети в вашем доме слишком велико.В Великобритании количество электричества, поступающего в ваш дом, должно составлять около 230 В при частоте 50 Гц. Если оно постоянно намного выше этого значения, избыточное напряжение приведет к тому, что лампочка любого типа перегорит быстрее, чем следовало бы.

РЕШЕНИЕ:

Если вы подозреваете, что проблема в этом, попросите электрика проверить напряжение в вашем доме или обратитесь к поставщику электроэнергии, чтобы исправить это.

Проблема № 3: Плохие соединения

Плохое соединение может повлиять на величину напряжения, которое будет получать лампочка, что может привести к ее преждевременному износу.Есть несколько возможностей, которые могут вызвать плохое соединение в осветительной арматуре:

Проблема
Решение
Лампа плохо закреплена в патроне. Затяните, чтобы точки контакта были более плотными.
Лампа вкручена слишком туго и прижата язычок патрона. Отключите прибор от электросети, отключив его от сети или выключив прерыватель.Снимите лампочку и с помощью плоскогубцев или пинцета поднимите металлический язычок в нижней части патрона так, чтобы он располагался под углом 20 градусов.
Изношенные или корродированные точки контакта. Замените розетку или приобретите новое приспособление.
Плохо соединение провода. Если вы не разбираетесь в электромонтажных работах и ​​не уверены в своих силах, наймите электрика.

Проблема № 4: Перегрев

В отличие от ламп накаливания, светодиоды не излучают свет за счет тепла.Это часть того, что делает их такими энергоэффективными. Обратной стороной является то, что их компоненты могут быть чувствительны к перегреву, что может привести к их преждевременному сгоранию. Светодиоды могут перегреться, если они:

  • Используются в закрытых светильниках, но не предназначены для них (на упаковке обычно указывается, для каких типов светильников идеально подходит определенная лампа).
  • Слишком велики для светильника — просто потому, что основание подходит, не означает, что лампочка должна быть там.
РЕШЕНИЕ:

Выберите светодиодные лампы подходящего размера для вашего светильника, чтобы обеспечить надлежащую вентиляцию, и используйте только лампы, предназначенные для закрытых или полузакрытых светильников, в таких местах, как утопленные осветительные приборы, такие как лампы GU10:

КУПИТЬ ВСЕ СВЕТОДИОДНЫЕ ЛАМПОЧКИ GU10

Проблема № 5: Плохая партия

Всегда есть шанс, что у вас неисправная лампочка, которая не прошла проверку качества или в какой-то момент вышла из строя.Если вы безрезультатно пробовали использовать лампочку в других светильниках и обнаружили, что ни одно из других решений не работает, проверьте гарантию, прилагаемую к упаковке, и обратитесь к продавцу, у которого вы ее приобрели, или к производителю, чтобы получить возмещение.

Светящийся и долговечный

Светодиоды

созданы, чтобы служить долго, но они могут светить только в правильных условиях. С некоторыми простыми исправлениями в настройке освещения ваши светодиодные лампы должны освещать ваш дом на долгие годы.

Узнайте больше о светодиодах в нашем полном руководстве и руководстве по покупке светодиодов.

Нужна дополнительная помощь по светодиодным лампам? Свяжитесь с нашими специалистами по освещению по телефону 01869 362222 или в чате.

Советы и хитрости, как повесить турецкую лампу дома

Последнее обновление 14 сентября 2020 г., Джереми

Заявление об отказе от ответственности : Наш сайт использует демографические данные, подписку по электронной почте, медийную рекламу и партнерские ссылки. Пожалуйста, ознакомьтесь с нашими Условиями использования для получения дополнительной информации. Заявленные цены и подробности о достопримечательностях могли измениться с момента нашего посещения и первой публикации.

Если вы когда-либо были в Стамбуле, вы, несомненно, видели сотни и сотни великолепных и богато украшенных турецких ламп, которые можно найти по всему городу. Наша первая мысль заключалась в том, что эти лампы были довольно классными, и, не раздумывая, мы начали поиски, чтобы купить одну для нашего (на тот момент) будущего дома.

Это все было хорошо, но была одна проблема: , мы понятия не имели, как заставить его работать, когда мы вернулись домой .

К счастью для нас, модификация лампы оказалась невероятно простой, и вам не нужно быть инженером с электриком, чтобы отец во всем разобрался (при этом я дам вам одно предположение, какая категория мы попали в).

Но если у вас есть сомнения по поводу того, как заставить вашу турецкую лампу работать дома, это пошаговое руководство — все, что вам нужно, чтобы взять лампу в коробке и превратить ее в звездный аттракцион комнаты!

Шаг 1. Патроны для ламп разные

Основная проблема европейских ламп по сравнению с американскими в том, что размеры патронов не совпадают. В нашем турецком фонаре используются европейские канделябры E14 с цоколем шириной 14 мм.С другой стороны, американские канделябры имеют ширину всего 12 мм (известную как E12).

Когда мы впервые ввернули лампочку и включили ее, мы этого не знали. Лампочка вошла слишком глубоко в патрон и замкнулась. Лампочка перегорела, появилась искра, и мы расплавили кусок металла с внутренней стороны патрона.

Упс не лучший первый тест. (Я сказал, что был инженером, но никогда не говорил, что у меня есть навыки в области электричества.)

Осознав нашу ошибку и выполнив быстрый поиск в Интернете, мы нашли адаптеры для канделябров, позволяющие уменьшить сокеты E14 до E12 всего за 1 доллар.50 каждый. Очевидно, мы были не первыми, кто столкнулся с этой проблемой, и Интернет спас нас на первом шаге. Мы купили десять упаковок на Amazon (купите здесь

) и начали работу.

Шаг 2. Не покупайте лампы высокой мощности

Теперь, когда вы можете вкрутить лампочки, следующий шаг — убедиться, что вы используете правильные лампочки и не сожжете дом. Нет давления.

Это очень важно, поскольку лампы с высокой мощностью могут привести к перегрузке проводов.Это может привести к перегреву проводов и возгоранию. Но, как выясняется, этого довольно легко избежать.

Уравнение, определяющее величину потребляемой вами силы тока, — это закон Ома. Это просто:

Ампер = мощность (Вт) / напряжение

Возьмите мощность лампочки в ваттах, разделите ее на напряжение (для американских домов это 120 В), и вы получите потребляемую силу тока в на одну розетку в вашей лампе. Сложите его для всех лампочек в вашей лампе, чтобы получить общий ток через общий провод, и это все, что вам нужно.

После вычисления этого числа вы затем захотите сравнить его с номинальной силой тока проводной основы по его размеру калибра и убедитесь, что вы не приблизились к этой максимальной емкости (я читал, что 80% — это безопасная цифра, но для домашней настройки лучше быть как можно ниже).

К сожалению, для турецких ламп, подобных нашей, есть семь лампочек, которые соединяются одним кабелем, поэтому у вас есть две проблемы.

  1. Сила тока в каждой отдельной линии.
  2. Сила тока на комбинированной линии, идущей в стену.

Предполагая, что оба провода имеют одинаковый калибр, потребляемая сила тока будет ограничена на основе совокупной суммы от всех лампочек. Так как у нас их было семь, нам пришлось смотреть на расчет так:

Амперы = мощность / напряжение * 7

Используя канделябровые лампы мощностью 4 Вт, мы потянули 0,23 А через основной провод и 0,03 А через отдельные провода, ведущие к самим лампочкам.С общей оценкой номинального тока около 7-10 ампер для провода (исходя из расчетного размера сечения), мы далеки от емкости. Но если вы вставите лампочки мощностью 120 Вт, вы увидите, что приближаетесь.

В целом, учитывая количество модификаций, которые вы вносите по сравнению с заводскими настройками, вероятно, будет хорошей идеей быть как можно дальше от номинального значения. К счастью, лампы мощностью 4 Вт выглядят великолепно, и, поскольку вы не используете лампу для освещения комнаты, все будет в порядке. (Хотя с любой домашней модификацией, которая подключается к электричеству, вы, вероятно, не захотите запускать ее, когда вас нет рядом).

Примечание — Если к вашей лампе прикреплена какая-либо электроника, например, диммер, вам, возможно, придется внести дополнительные изменения, поскольку они могут не работать с напряжением в США.

Шаг 3. Измените длину шнура и повесьте его

Когда дело доходит до подвешивания турецкой лампы, мы не эксперты. Нам очень повезло: бригада по обслуживанию дома, который мы снимаем, смогла без проблем повесить его для нас. Для нашей лампы с семью лампами не требовалось никаких специальных вставок в стену, так как была довольно прочная деревянная балка, которую можно было вкрутить именно в то место, где мы хотели ее повесить.

Здесь, в случае значительно более тяжелых ламп или необычных размещений, вы можете посмотреть на скобу для люстры

и другие дополнения к вашему потолку в зависимости от типа конструкции вашего дома.

Помимо физического подвешивания лампы, что, как мы надеемся, будет легкой задачей в вашей ситуации, вам, вероятно, придется удлинить провод, ведущий к ближайшей электрической розетке.

Для нас это означало купить несколько вещей в нашем местном хозяйственном магазине:

  1. Электрический провод 18 калибра (калибр должен соответствовать проводке лампы).
  2. Проволочные гайки.
  3. Изолента (хотя мы решили не использовать).
  4. Вилка для подключения провода к стене.
  5. Кабельный канал или другой клей для фиксации шнура на месте.

Эта задача довольно проста, поскольку вам нужно зачистить провод, подключить удлинитель к соответствующим проводам и использовать гайки для проводов и настенную вилку, чтобы зафиксировать все это на месте.

Поскольку в Интернете есть множество руководств о том, как это сделать, мы не собираемся изобретать велосипед здесь.Наша единственная рекомендация — получить розетку с достаточно большим отверстием для электрического провода, так как многие существуют с меньшими отверстиями, в которые не подходят провода большего калибра (не то, чтобы это случилось с нами или что-то в этом роде…).

После этого все готово, и вы сможете насладиться новой, классной турецкой лампой!

Элементы, которые могут понадобиться для установки турецких ламп

В этом посте упоминалось несколько предметов, которые мы купили, чтобы повесить лампу (плюс еще несколько вещей, которые нам не понадобились).К ним относятся следующие:

А как быть тем, кто не был в Турции за лампой? Не волнуйтесь, Amazon продает и довольно крутые лампы, если вы хотите купить лампу и отправить ее прямо к вам домой! Нажмите здесь, чтобы проверить их.

(Примечание: могут потребоваться изменения, описанные в этом сообщении).

О Джереми

Об авторе: Джереми — штатный писатель-путешественник из Питтсбурга и основной автор этого сайта.Он побывал в более чем 70 странах на пяти континентах и ​​ищет новую еду, приключения и необычные впечатления, где бы он ни путешествовал.

Как заменить лампочку GU10 — LED Hut

Как заменить лампочку GU10:
  1. Сожмите зажим (или используйте прилагаемую присоску), чтобы высвободить лампу из фитинга *
  2. Поверните лампу против часовой стрелки, чтобы «отсоединить» ее от источника питания
  3. Поверните новую лампу по часовой стрелке в положение
  4. Заменить зажим
* Если лампа не выпадает из светильника автоматически, может потребоваться некоторое маневрирование. ПРИМЕЧАНИЕ: Чтобы заменить лампу GU10, сначала дайте лампе остыть. Всегда следите за тем, чтобы свет был выключен — в случае сомнений отключите соответствующий предохранитель на плате предохранителей.

Что такое лампа GU10?

В общих чертах, «GU10» относится к цоколю с двумя штырями, который устанавливается на лампочку. Оригинальная галогенная лампа GU10 была разработана и изготовлена ​​вместе с прожектором GU10. Конструкция включает в себя крепление с закрытой полостью, скрытое внутри потолка. Этот метод освещения позволяет уменьшить яркость в таких областях деятельности, как кухонные столешницы, а также обеспечивает более мягкий эффект задней подсветки при использовании в качестве освещения для настроения. Подключение GU10: Лампа с плоской поверхностью (или слегка выпуклая) подключается к сети через систему двухконтактных разъемов. Маленькая приплюснутая «ступня» выступает под углом девяноста градусов от кончика каждой булавки. Закручивание этих ножек в разъем удерживает лампочку на месте. Более поздние лампы GU10, в том числе светодиодные лампы GU10, продолжают использовать этот тип подключения.

Светодиодные лампы GU10 и диммерные переключатели

При использовании светодиодных ламп GU10 в домашних условиях необходимо учитывать диммерные переключатели.При использовании новых светодиодных ламп в существующих осветительных приборах результаты переключения диммера будут сильно отличаться. Для достижения желаемого уровня производительности рекомендуется использовать диммерные переключатели и осветительные приборы, предназначенные для быстрого управления лампами LED GU10. Причина разницы в результатах заключается в том, что устаревшие переключатели предназначены для использования с лампами более старого типа, которые требуют гораздо более высокой мощности — часто превышающей 100 Вт. Это означает, что диммерный переключатель имел гораздо больший диапазон мощности, поэтому он был встроен в конструкцию переключателя.Однако для светодиодных ламп GU10 обычно требуется около 5 Вт, что делает устаревшие диммерные переключатели в значительной степени неэффективными.

Подходит ли GU10 внутрь существующих корпусов прожекторов?

Светодиодные лампы GU10 первого поколения были шире, чем могли вместить большинство закрытых корпусов. Это означало, что их можно было использовать только с открытым или незамкнутым сетевым подключением. Тем не менее, все светодиодные лампы GU10 теперь имеют ретро-дизайн, чтобы они идеально вписывались в существующие корпуса прожекторов. Что касается длины, типичная светодиодная лампа GU10 будет иметь размеры примерно 50-60 мм, что соответствует стандартным светильникам.Доступны лампы немного большей длины — около 70 мм, чтобы соответствовать определенному типу корпуса, который стал популярным в сфере профессионального освещения (например, мебельные салоны, автосалоны и т. Д.). Длительный срок службы: Хотя первоначальная стоимость единицы светодиодного типа Лампа GU10 немного выше, чем традиционные лампы, светодиоды предлагают гораздо более низкие эксплуатационные расходы и гораздо больший срок службы — типичный срок службы светодиодной лампы превышает 20 лет.

Может ли включение и выключение умных лампочек повредить их?

Если у вас есть умная лампочка, установленная в осветительной арматуре, легко забыть, что это умная лампочка, и выключить ее выключателем, что сделает умную лампочку бесполезной.В качестве альтернативы вы можете жить с , кто-то продолжает говорить: «, вы вышли из комнаты, выключите выключатели, когда закончите !» (или « сейчас день, вам не нужен свет на ») и выключите переключатель. Grr. Какова бы ни была причина, мы все знаем, что внезапное отключение питания компьютера может вывести его из строя — верно ли то же самое и в отношении умной лампочки?

Умные лампы основаны на светодиодах, на которые не повлияет негативное воздействие при включении / выключении питания в течение дня с помощью переключателя.Однако это эффективно отключит интеллектуальную лампочку (поскольку на нее не поступает питание), но не повредит ее.

Типы лампочек и повреждения от их включения / выключения

Три лампы: две светодиодные, а другая галогенная. Светодиодные лампы

довольно популярны в настоящее время, особенно во всей Европе, где ряд правил по энергосбережению сделал светодиодные лампы преобладающими из-за постепенного запрета на определенные типы не светодиодных ламп.

Большинство не-светодиодных ламп излучают свет, используя вольфрамовые (металлические) нити, которые нагреваются и в конечном итоге испускают электроны — свет — посредством термоэлектронной эмиссии.Два основных типа не светодиодных ламп, которые могут быть у вас дома или в офисе:

  • Лампы накаливания / галогенные лампы — начальный бросок тока быстро нагревает нить до белого каления, прежде чем ток снова упадет — но нить накаливания все еще остается довольно горячей во время включения лампы. Это тепло является причиной того, что свет выходит из лампочки, чтобы осветить вашу комнату.
  • Люминесцентные лампы — у них нет начального всплеска тока и очень горячей нити накала, однако у них есть особая процедура запуска, которая нагревает нить более постепенно на разных этапах — почти как различные волны тока, протекающие через схема.Вот почему ленточные светильники (в которых используются люминесцентные лампы) иногда могут мерцать при запуске — поскольку лампа проходит одну из многих частей фазы запуска.

Как вы можете заметить, оба основных типа не-светодиодных ламп имеют определенный процесс запуска. Они потребляют на больше тока, чем при нормальной работе, и оба работают, нагревая нить накала на .

Это означает, что если вы постоянно включаете / выключаете питание лампочки, вы начнете сокращать их срок службы, потому что физический металл (вольфрамовая нить) внутри будет медленно, но верно деградировать.

Отличная альтернатива — светодиодные лампы — умные или глупые.

Почему умные (ну светодиодные) лампочки подходят к немым настенным выключателям

Тупой выключенный британский выключатель света.

Умные лампы — это светодиодные лампы с некоторой дополнительной схемой для ответа на сообщения ZigBee / Bluetooth / WiFi

Добавленная схема не будет повреждена при включении / выключении питания — это не похоже на компьютер с жестким диском, который может потерять данные при случайном выключении.

Что касается того, как работают светодиодные лампы (умные они или глупые) — они используют p-n-переход, который позволяет электронам (и, следовательно, свету) проходить через две полупроводниковые точки. Этот подход требует гораздо меньшего тока и напряжения , поэтому вы часто видите, что светодиодные лампы рекламируют «5 Вт, 40 Вт, эффективные» — это означает, что они потребляют 5 Вт энергии, но излучают столько же света, сколько лампа накаливания на 40 Вт.

Включение / выключение светодиодной лампы в течение дня, поэтому она не повредит ее, потому что нет нити, которая могла бы деградировать, плюс общий ток, протекающий через нее, намного ниже (иногда в 8-10 раз ниже, чем у эквивалентной не-светодиодной лампы) .

Черт возьми, многие светодиодные фонари используют широтно-импульсную модуляцию (ШИМ) для регулирования яркости, которая включает переключение внутреннего потока мощности в лампе на высоких скоростях для создания изящного эффекта затемнения.

Подводя итог этому разделу, подведем итоги: светодиодные лампы могут выдерживать частое включение / выключение переключателем без сокращения срока их службы.

Продолжать случайно выключать выключатель? Отключи это!

Хотя хорошо знать, что отключение питания умной лампочки не повредит ее, все же может быть неприятно забыть, что у вас есть умный свет, и выключить его у стены.

Это связано с тем, что если вы затем захотите уменьшить яркость или снова включить, вы не можете просто выполнить быструю голосовую команду (или войти в мобильное приложение Hue / LIFX / и т. Д.) — вместо этого вам нужно перейти к переключателю , включите его и затем выполните голосовую / мобильную команду.

Это неудобно, но, к счастью, есть решения. Один из них — изучить умные переключатели света, о чем я расскажу ниже, но у вас есть и другие варианты:

  1. Полностью снять выключатель света .Это, возможно, немного экстремально, и по сути включает в себя проводку цепи освещения, чтобы она всегда была включена, а затем вы либо полностью снимаете выключатель света, либо заменяете его пустой лицевой панелью. Это может быть хорошим вариантом, если вы знаете, что никогда не откажетесь от интеллектуального освещения, но это довольно сложное решение. Также не идеально, что вы не можете просто выключить / снова включить свет (вернуться в режим без звука) в случае, если ваша интеллектуальная система освещения имеет проблемы.
  2. Покройте выключатель света изображением .Повесить картину или что-то подобное на выключатель света может быть хорошей идеей, особенно если границы кадра немного выступают, а это означает, что выключатель света не будет постоянно ударяться о заднюю часть изображения.
  3. Тренируйся ! Возможно, это легче сказать, чем сделать, однако, если это просто случай, когда кто-то случайно выключает выключатель из-за «мышечной памяти», вы сможете быстро заново изучить новый способ работы! Просто обязательно зарегистрируйтесь (мысленно или устно), когда вы выключили настенный выключатель, и в конце концов вы перестанете это делать.В теории! Если вы продолжите делать это через несколько недель, возможно, лучше будет изучить один из этих трех других методов.
  4. Физически предотвратить переключение переключателя . Вы можете купить чехлы для тумблеров, которые идеально подходят для этого случая. Некоторые из них представляют собой простые магнитные решения, которые крепятся к винтам переключателя света, в то время как другие могут быть навинчены поверх (и, следовательно, они также хорошо подходят для защиты от детей):
Два примера крышек переключателей света: простая магнитная крышка , а также ввинчивающийся.

Здесь есть ряд решений, от более сложных (например, переподключение, чтобы у вас больше не было коммутатора) до простых (например, накрыть коммутатор быстрой крышкой).

Могут ли помочь умные выключатели света?

Другой вариант — изучить интеллектуальные выключатели света. Здесь есть ряд опций, хотя некоторые из них привязаны к определенным типам ламп (например, переключатели Philips Hue будут работать только с лампами Hue).

Вы также должны быть осторожны, потому что некоторые интеллектуальные диммерные переключатели могут фактически повредить интеллектуальную лампочку.Это связано с тем, что интеллектуальная лампочка нуждается в постоянном электрическом токе, идущем к ней (так что даже если свет выключен и потребляется лишь незначительное количество электроэнергии, лампочка может быстро вернуться к полной яркости, как это было задумано). Несмотря на это, большинство тупых диммерных переключателей и некоторые умные будут работать на , снижая на ток, подаваемый на лампочку. Это нормально для тупых ламп с регулируемой яркостью, но не для умных лампочек.

Другими словами, обязательно внимательно изучите свою потенциальную покупку умного выключателя света.Тот факт, что у вас есть умный свет, не означает, что вам нужен умный выключатель … в некоторых случаях вам не нужно иметь оба .

Последнее замечание: если переключатель

продолжает переключаться, выключается

Если вы по какой-либо причине не можете изменить настенный выключатель, теперь вы знаете, что ваша умная лампочка не повреждается при включении / выключении в течение дня. Это хорошо, но вы можете столкнуться с неудобствами из-за того, что ваша яркая розовая лампочка Hue снова станет скучно белой после включения / выключения.

К счастью, есть решение. Это действительно зависит от типа приобретенной интеллектуальной лампочки, но Hue, LIFX и некоторые другие поддерживают это.

В принципе, вы можете выбрать, к какому цвету и яркости ваша умная лампочка должна возвращаться после повторного включения. Как правило, вы можете выбрать возврат к 100% яркости по умолчанию, теплый белый или последний параметр цвета / яркости.

Чтобы сделать это с Hue, сначала убедитесь, что ваши лампы обновлены, перейдя в Настройки -> Обновление программного обеспечения:

Страница обновлений программного обеспечения приложения Hue, на которой показаны все мои лампочки (и мост) в актуальном состоянии.

Когда они будут обновлены, перейдите в «Настройки» -> «Поведение при включении» и выберите конкретный источник света, где вы можете точно настроить, что должно произойти:

Поведение Hue при включении умной лампочки.
Ламп

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
