Содержание

Как подключить розетку к электросети

Эта статья о том, как правильно установить розетку. На рынке имеется огромный выбор электрических розеток; они различаются по форме, размеру и типу подключения. В Европе наиболее часто используются розетки стандарта CEE 7/4 (тип F), а в Северной Америке распространены розетки типа NEMA 5-15 с отверстиями для двух плоских параллельных штырей и для заземления. Тем не менее, существует универсальная классификация электрических розеток: с заземлением и без заземления. В этой пошаговой инструкции мы покажем вам, как установить розетку европейского стандарта.

Инструменты:

  • отвертка;
  • плоскогубцы;
  • нож;
  • индикатор напряжения;
  • уровень;
  • защитные очки и перчатки.

Советы:

  • перед началом работ отключите электропитание в квартире;
  • прежде чем прикасаться к любому из проводов, с помощью индикатора напряжения убедитесь, что на него не подается напряжение;
  • если вы не хотите рисковать, обратитесь за помощью к профессиональному электрику.

Подготовительные работы

Если вы собираетесь установить розетку в квартире, начать следует с отключения питания. Некоторые люди полагают, что достаточно обесточить только цепь, на которой предстоит монтировать розетку, однако мы настоятельно рекомендуем вам отключить питание всех цепей в вашей квартире. Когда речь идет об электричестве, лучше проявить чрезмерную, чем недостаточную бдительность.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно без риска для здоровья и жизни прикасаться к ним.


Отключение электропитания.

Теперь необходимо очистить подрозетник от остатков краски, шпаклевки, прочего строительного мусора и пыли. Эта операция особенно важна, когда речь идет об установке розеток в новостройке.

Однако даже если вы заменяете старую розетку, следует заранее убедиться в нормальном состоянии подрозетника, чтобы при установке и выравнивании устройства не возникло проблем.


Подготовка места установки розетки.

На расположенном ниже изображении вы можете увидеть типичную розетку европейского стандарта с заземлением. Подобные розетки отличаются высокой степенью безопасности. Их устанавливают во всех новых домах в Германии и в большинстве стран ЕС.


Евророзетка (розетка стандарта CEE 7/4).

После того как вы купили новую розетку, ее придется разобрать с помощью отвертки. Это необходимо, поскольку вам предстоит подключать электрические провода к внутренней части розетки. С помощью отвертки открутите все винты, удерживающие пластмассовую крышку розетки.


Снятие крышки розетки.

В результате этой операции, вы должны получить две части – собственно саму розетку и ее крышку. Розетка нам понадобится на последующих стадиях, крышку же вы можете отложить на некоторое время в сторону.

Совет: Оставьте крепящие винты в отверстиях крышки, чтобы они не потерялись.


Устройство розетки.

Подключение проводов и установка розетки

Настало время начинать подключение розетки. С помощью плоскогубцев обрежьте провода так, чтобы они выступали из стены не более чем на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить провода к розетке. Не следует оставлять слишком длинные концы проводов, так как они могут не уместиться в подрозетнике, и вам впоследствии придется возвращаться к этой стадии и повторять все последующие операции.


Обрезка проводов.

После обрезки проводов очистите их концы от изоляции на 1.5-2 см. Для этого вам понадобятся плоскогубцы или нож.

Совет: Самый простой способ зачистить концы проводов – использовать специальные клещи для удаления изоляции.

Используя плоскогубцы, придайте концам проводов Г-форму (или С-форму в зависимости от системы запирания), как показано на рисунке.


Подсоединение проводов к розетке.

Вы, вероятно, заметили, что изоляция проводов окрашена по-разному: коричневый провод – фаза, синий – нейтраль и желто-зеленый – заземление. Цветовая маркировка проводов в разных странах может отличаться. Каждый из этих проводов должен быть подключен к своему разъему.


Подключение проводов.

Провод заземления подключается к гнезду в средней части розетки, как правило, в нижней ее части. Место подключения «нулевого» провода может отличаться в зависимости от марки и типа розетки. Как правило, не имеет значения, подключать его в левой или правой части розетки. Фазовый провод подключается с противоположной стороны от «нейтрали».

После того, как вы поместили концы проводов в предназначенные им гнезда, зафиксируйте их с помощью винтиков.


Подключение коричневого провода фазы.

После подсоединения розетки необходимо согнуть провода, чтобы они хорошо разместились в подрозетнике. Убедитесь, что осталось достаточно места для размещения и крепления самой розетки. Если все в порядке, вы можете закрепить розетку в подрозетнике. Не торопитесь затягивать крепящие винты – прежде следует удостовериться, что розетка хорошо выровнена.


Закрепление розетки в подрозетнике.

Чтобы выровнять розетку, вам понадобится лазерный уровень. Если под рукой нет лазерного уровня, вы можете воспользоваться спиртовым, но это немного усложнит процесс, особенно для начинающих.

С помощью уровня убедитесь, что верхняя грань параллельна линии горизонта. При необходимости подкорректируйте расположение розетки. Затем жестко зафиксируйте розетку в подрозетнике винтами.


Выравнивание розетки с помощью лазерного уровня.

Следующий шаг, который необходимо сделать – с помощью отвертки закрепить пластмассовую крышку выключателя. К счастью, эта операция является достаточно простой и требует не больше нескольких минут.


Установка крышки розетки.

Будьте осторожны и не затягивайте винты слишком туго, в противном случае крышка может треснуть. Удостоверьтесь, что крышка плотно прилегает к стене.

После того как вы закончили установку розетки, включите питание на электрическом щитке. С помощью тестера убедитесь в наличии напряжения между «фазой» и «нолем» и между «фазой» и «землей».


Крепление винтами крышки розетки.

Включите любой бытовой прибор в розетку. Убедились, что он функционирует? Значит, теперь вы знаете, как установить розетку.

Источник перевода: www.howtospecialist.com

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Розетка электрическая – как подключить, перенести, отремонтировать

Розетка электрическая – это электротехническое устройство, предназначенное для оперативного подключения и отключения электрических приборов к электрической сети.

Название Розетка заимствовано из архитектуры, так называются круглые элементы декора помещений, которые названы в честь цветка роза.

Разновидности электрических розеток

Электрические розетки различаются по нагрузочной способности, внешнему виду и способу монтажа. Существуют розетки, рассчитанные для установки в стену, на стене и в виде выносного блока с выключателем. Например, удлинитель типа пилот для компьютеров. Встречаются комбинированные варианты в виде блока из двух розеток, розетки и выключателя, розетки и блока управления (таймер, терморегулятор, датчик движения или возгорания).

Есть стандарт МЭК на штепсельные соединители (вилки и розетки), но в каждой стране с незапамятных времен действуют свой стандарт. Главное отличие всех стандартов касается формы штырей, их геометрических размеров и расстояния между ними. Переход на международный стандарт связан с огромными затратами, так как потребуется замена всех установленных розеток и вилок в электроприборах. Случится ли в будущем такой переход – неизвестно.

виду защиты IP электрические розетки бывают незащищенные, защищенные от пыли и разной степени защиты от влаги, вплоть до возможности погружения в воду.

Типы и нагрузочная способность


электрических розеток

В настоящее время в России применяются розетки, соответствующие требованиям ГОСТ 7396.1-89 (МЭК 83-75) типа C5 и C6. На корпусе каждой розетки нанесена маркировка, в которой указаны ее технические характеристики – величина максимально допустимого тока и допустимое напряжение питающей сети.

Розетки типа C5 (советские розетки) имеет два круглых гнезда, рассчитанные на подключение вилок со штырями диаметром 4 мм и длиной 19 мм, расположенных на расстоянии 19 мм и предназначена для подключения электроприборов, корпус которых не требуется заземлять, например, фен, миксер и рассчитаны на ток до 6 А. Такие розетки предназначены для установки только в жилых помещениях.

Розетки типа С6 (евророзетка), рассчитана на ток до 16 А, имеют два круглых гнезда для подключения вилок со штырями диаметром 4 и 4,8 мм и длиной 19 мм, расположенных на расстоянии 19 мм. В отличии от розетки С5, дополнительно имеет ленточный контакт для подключения заземляющего проводника желто- зеленого цвета. Розетка заимствована из немецкого стандарта CEE 7/4 и называется Шуко.

Еще одна разновидность розеток – это блок, в котором одновременно установлена розетка типа С6 (евророзетка) и один, или несколько клавишных выключателей для светильников.

Например, комбинированный блок Viko (Вико), внешний вид которого представлен на фотографии ниже с светодиодной подсветкой клавиш.

Подключается евророзетка в таком блоке выключателей по схеме, которая приведена в статье «Как подключить люстру». По такой же схеме подключается в случае необходимости розетка и к обыкновенному выключателю.

Обозначение и схема подключения к электропроводке


электрической розетки

Какую мощность


может выдержать электрическая розетка

При подключении к электрической розетке электроприборов большой мощности зачастую возникает вопрос, а рассчитана ли розетка на такую мощность, и как можно проверить или узнать, на какую мощность рассчитана данная розетка.

Проверку мощности электрической розетки нужно проводить в два этапа. На первом этапе внешним осмотром можно определить допустимую мощность розетки по внешнему виду. Обычно простые розетки советского производства под штыри диаметром 4 мм типа С5 рассчитаны на подключение электроприборов мощностью до 1,3 кВт.

Если установлена евро розетка типа С6, то к ней можно подключать приборы мощностью до 3,5 кВт. Но не только от технических характеристик розетки зависит допустимая мощность подключаемого прибора.

Розетка подключается к электрической сети с помощью проводов. Поэтому на втором этапе нужно выяснить, какую максимальную мощность могут выдержать эти провода. Если сечение проводов неизвестно, то нужно вскрыть розетку и измерять сечение провода.

Таким образом, мощность, которую выдержит конкретная электрическая розетка, зависит не только от ее технических характеристик, но и от сечения проводов, с помощью которых розетка подключена к электросети. Например, если евро розетка С6, которая может выдержать нагрузку 3,5 кВт, подключена к электросети проводом сечением 1,0 мм

2, то допустимая мощность, которую может выдержать розетка составит всего 1,2 кВт. Полностью нагрузочная способность евророзетки будет реализована при сечении проводов 2,7 мм2 и более.

Устройство электрических розеток

Как выяснено выше, розетки бывают двух видов, С5 и С6. Рассмотрим более подробно, в чем же их отличие.

Устройство электрической розетки С5

Несмотря на огромное многообразие, все розетки по принципу работы устроены одинаково и отличаются только формами контактов и материалом корпуса и крышки. Устройство розетки С5 очень простое. На керамическом или пластмассовом основании закреплены переходными железными пластинами толщиной около двух миллиметров посредством винтов, продетых через основание, два контакта из тонкой латуни (тонкой, для того чтобы сохранить пружинящие свойства). Стальные пластины одновременно служат для резьбового подсоединения проводов.

Сверху вся конструкция закрывается крышкой, служащей для защиты человека от поражения электрическим током и исключения попадания посторонних предметов. Крышка прикручивается к основанию с помощью винта, который обычно находится в центре розетки. В крышке предусмотрены направляющие отверстия для легкого вставления вилки при подключении электроприборов. В зависимости от места установки розетки (в стене или на стене), основание дополняется необходимыми элементами для крепления.

Представленная на фото выше розетка имеет один существенный недостаток. Со временем пружинящие свойства латуни по закону Гука ослабевают, прижим ухудшается, и сопротивление между контактами розетки и штырями вилки возрастает. Это приводит к нагреву и еще худшему контакту. В конечном итоге розетка выходит из строя. Признаки плохого контакта легко обнаружить, потрогав штыри вилки рукой сразу после окончания работы мощного электроприбора, например, электрического чайника, утюга, фена. Будьте осторожны, штыри могут быть достаточно горячими для получения ожога.

От этого недостатка освобождена конструкция розетки, приведенной ниже. В корпусе дополнительно установлена стальная пружина, прижимающая прямоугольную латунную пластину к тонкостенной. В результате пружинящие свойства контакта со временем не меняются. Она универсальная и в нее можно вставлять вилки с диаметром штырей как 4мм (рассчитанные на ток до 6 А), так и 4,8 мм (рассчитанные на ток до 16 А).

И все же даже эта электрическая розетка для безупречной долговременной службы требует доукомплектования пружинной шайбой, которая называется гровер и обеспечивает постоянство контакта соприкасаемых деталей во времени.

Устройство электрической розетки С6

Розетка типа С6 по конструкции практически не отличается от розетки С5, за исключением одного, наличия дополнительного плоского контакта для подключения желто- зеленого цвета заземляющего провода.

Когда вилка вставляется в розетку, штыри попадают в гнезда тонкой латунной пластины, а к ее боковым заземляющим контактом с двух сторон прижимается латунная п образная пластина розетки. Таким образом, осуществляется заземление.

На фото также видно, как нужно подсоединять провода к розетке для случая параллельного подключения розеток. Если заменяется розетка С5 на С6 в квартире с электропроводкой, в которой нет заземляющего провода, то заземляющий контакт розетки С6 оставляется не подключенным.

Устройство удлинителя типа Пилот

Вилка со шнуром, на конце которого имеется блок с розетками и выключателем, часто называют Пилотом. Пилот устроен так же, как и обычная розетка, только гнезда выполнены в двух латунных планках длиной, в зависимости от количества розеток. По центру размещена планка земляного провода. В дополнение в Пилоте часто устанавливают предохранитель плавкий или автоматический.

Иногда размещают на печатной плате простую цепочку из емкостей и индуктивностей для фильтрации приходящих или исходящих от электроприборов импульсных помех. Такой фильтр работает только в случае, если пилот подключается к заземлению. Если в проводке только два провода и заземления нет, то фильтр в пилоте работать не будет.

Пилоты иногда перестают работать. Ненадежным является выключатель, встречал случаи, когда выпадала клавиша из-за износа ее фиксатора, бывает клавиша и разламывается на части. Приходилось сталкиваться и с выгорающими контактами. В таких случаях нужно выключатель заменять новым. Для извлечения выключателя из корпуса Пилота, нужно сначала отпаять провода от его выводов и затем надавить на фиксаторы с внутренней стороны. Временно можно закоротить выводы выключателя (на фото красным отмечены места установки перемычек) или шнур от вилки припаять непосредственно к латунным полоскам с гнездами для штырей вилки.

Иногда срабатывает или перегорает предохранитель. Если в Пилоте предохранитель автоматический, то достаточно просто нажать на кнопочку, обычно небольшая черного цвета, и работоспособность будет восстановлена. При перегорании предохранителя, требуется его замена или ремонт.

Правила подключения электрических розеток

В современных розетках и выключателях провода подсоединяются путем зажима прямого оголенного от изоляции участка провода между винтом и контактной площадкой. Такой вид соединения не является оптимальным, так как площадь соприкосновения провода с контактной площадкой розетки будет определяться площадью тонкой линии касания провода.

Для увеличения площади контакта в несколько раз, если позволяет конструкция розетки, нужно конец провода свить в кольцо и расплющить его молотком на наковальне.

Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения с контактами.

Линейное расширение от изменения температуры у разных металлов неодинаково. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо.

Поэтому, без применения гроверов, которые изображены на фотографии, со временем контакт ухудшается и необходимо для его восстановления периодически подкручивать винты. Гровер выполняет эту работу за Вас автоматически.

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактами розетки.

Установка розетки скрытой проводки

Установка розетки скрытой проводки на стену не отличается от установки выключателя. Поэтому я не стал повторяться в этой статье и приводить пошаговую инструкцию по установке розетки для скрытой проводки.

Параллельное подключение двух и более розеток

Иногда требуется недалеко от смонтированной розетки установить еще одну, например, на другой стороне стены в соседнем помещении.

В таком случае концы нового провода подсоединяются параллельно уже подходящим проводам к розетке. Фазный провод должен быть подключен к правому гнезду розетки. Подсоединять к розеткам алюминиевые провода можно без ограничений, так как клеммы обычно покрыты хромом. Но если Вы подсоединяете параллельно еще одну розетку, то необходимо, исключить непосредственный контакт медного и алюминиевого проводников, или медный провод покрыть припоем (залудить). Если интересно, почему соединение алюминиевых проводов с медными не рекомендуется, то почитайте статью «Соединение алюминиевых проводов».

Как перенести розетку на другое место стены

При установке мебели или другим причинам иногда возникает необходимость перенести розетку в другое место, сместить в сторону или опустить вниз. В таком случае приходится либо заменять весь провод от распределительной коробки до нового места установки или нарастить существующие провода. Менять провод в отремонтированной квартире не целесообразно, устанавливать дополнительную распределительную коробку тоже не всегда приемлемо. Лучше всего нарастить провода по технологии, описанной в статье сайта «Соединение перебитых проводов в стене».

Пример переноса розетки на другое место стены

При ремонте квартиры, воспользовался ситуацией и перенес одну из розеток с одного места стены на более удобное, другое. До этого времени все руки не доходили.

На новом месте стены, куда требовалось перенести розетку, была установлена металлическая коробка и сделана штроба для прокладки дополнительного провода, так как длины провода электропроводки оказалось недостаточно, то возникла необходимость его нарастить.

Для наращивания был взят имеющийся в наличии многожильный медный провод сечением 1 мм 2, что вполне хватит для подключения к розетке электроприборов мощностью до 1200 ватт.

На конце проводников, которые будут подключены к клеммам розетки, были сформированы и облужены припоем колечки. Сам провод, состоящий из двух отдельных проводников, для удобства монтажа и надежности, был продет в хлорвиниловую трубку и проложен в штробе, сделанной на месте шва между кирпичами.

Для того, чтобы провод не выпадал из штробы до покрытия штукатуркой, он был зафиксирован двумя саморезами.

После монтажа розетки и покрытия ротбандом провода настало время выполнить сращивание. Так как провода медные, то был выбран самый надежный способ, соединения проводов – скруткой с последующей пайкой. Токоподводящий провод приходил из соседней комнаты через стену, в месте его выхода, при сверлении стены произошел скол кирпича, и образовалась небольшая пустота. В ней я и решил спрятать место соединения проводов. В случае если бы готового углубления не было, можно было бы выдолбить в кирпиче углубление самостоятельно в любом удобном месте.

Далее провода укорачиваются до нужной длины, снимается изоляция и проводники облуживаются с помощью паяльника припоем. Обратите внимание, провода укорочены на разную длину, чтобы полностью исключить прикосновение оголенных частей проводов.

Следующий шаг, скрутка проводов. Перед скруткой на провода, которые большей длины нужно надеть изолирующие трубки. На фотографии красного цвета. Так как многожильный провод более мягкий, то навил его концы на одножильные провода электропроводки.

Так как провода уже залужены, то для надежного их соединения, достаточно просто прогреть место соединения проводов паяльником и залить оловянно-свинцовым припоем.

Затем на место соединения проводов натягивается изоляционная трубка. Если трубки под рукой нет, то можно просто покрыть оголенные места проводов тремя слоями изоляционной ленты.

После изоляции места соединения, провода необходимо заправить в полость стены и покрыть штукатуркой. Но лучше, перед нанесением штукатурки, закрыть полость пластиной из любого материала. Подойдет плотный картон, кусок жести от консервной банки и любой другой материал. Я сделал крышку из стеклотекстолита по форме отверстия в стене.

Далее разводится небольшое количество раствора, подойдет цемент, алебастр, гипс и любая другая штукатурка. Я покрывал место соединения ротбандом. С помощью шпателя место соединения выравнивается с уровнем поверхности стены.

Конечно, можно было покрыть штукатуркой место соединения проводов и во время выравнивания стен, но лучше завершить начатую работу полностью, чтобы потом, при выравнивании стены не тратить лишнее время. Раствор ротбанда живет всего 20 минут и при работе с ним дорога каждая секунда.

Розетка перенесена на новое место и теперь ничего не мешает продолжить ремонт этого участка стены.

Ремонт розеток

Розетки выходят из строя по двум причинам, из-за плохого контакта в месте крепления проводов электропроводки и ослабления пружинящих свойств латунных пластин гнезда. Проводники в месте контакта обычно обгорают по причине нарушения правил монтажа.

Когда контакт между проводом и контактом розетки или любого другого электрического прибора ухудшается, то при протекании большого тока, появляется тихий шипяще звенящий звук, который в тишине хорошо слышен. В таком случае нужно срочно делать электроприбору профилактику контактов. Такое я часто наблюдал в люстрах с мощными лампочками накаливания.

Вот наглядный пример тому. Алюминиевый провод без кольца на конце, был зажат между контактом и квадратной гайкой, без гровера. К сожалению, так все электрики и делают. Со временем контакт провода с контактом розетки ослаб, сопротивление увеличилось, стало выделяться дополнительное тепло, которое привело к обгоранию, как провода, так и контакта самой розетки. Левый контакт еще в порядке, а правый от перегрева покраснел, винт и гайка окислились и почернели.

Латунный контакт розетки от перегрева потерял свои пружинящие свойства, следовательно, прижим со штырями вилки будет плохой. Пришлось менять пружинящий контакт розетки, делать кольца на концах проводов и ставить гроверы.

Еще розетка может выйти из строя по вине, вставленной в нее вилки из-за плохого контакта токоподводящего шнура со штырями в разборной вилке, и из-за применения вместо латунных штырей стальных. Некоторые китайские производители себе это позволяют. В таком случае штыри вилки сильно разогреваются и передают тепло, на латунные контакты розетки, разрушая их. Чтобы исключить выход из строя розетки по этой причине, достаточно сразу же после первого использования электроприбора соблюдая осторожность, чтобы не обжечься, прикоснуться к штырям вилки рукой. Если штыри вилки разогрелись до такой степени, что удержать на них руку невозможно, то в случае исправности розетки, вилку надо обязательно заменить на качественную.

Если делать все, как я рекомендовал выше, то практически можно об этом виде отказа забыть. Латунные пластины гнезда розетки служат долго, но все же со временем теряют пружинящие свойства и деформируются. Их можно отремонтировать, придав первоначальную форму, если получится извлечь из основания розетки. В противном случае придется заменить розетку новой. В случае плохого контакта в розетке, поверхности сильно окисляются и ремонт, как правило, сводится к зачистке наждачной бумагой контактируемых плоскостей. Если винты и шайбы почернели, то их обязательно следует заменить новыми.

В запущенных случаях бывает, что основание или крышка розетки обугливается или деформируется, такая розетка ремонту не подлежит и требуется ее замена новой.

Как подключить розетку для интернет кабеля — Altclick

Подключаться к интернету можно разными способами. Один из вариантов – использование интернет-розетки. Розетка для интернет-кабеля может ставиться даже в городской квартире.

Содержание

Подключаться к интернету можно разными способами. Один из вариантов – использование интернет-розетки. Розетка для интернет-кабеля может ставиться даже в городской квартире. Она отличается от классической розетки наличием уникального разъема. С его помощью можно установить провод «витая пара». В нем есть специальные жилы с изоляцией. Всего проводов 8, они соединены друг с другом попарно. Таким образом, получается четыре пары.

Благодаря специфической конструкции, электромагнитные помехи сведены к минимуму. Передача информации в этом случае может осуществляться на скорости до одного гигабита в секунду. Кабель витая пара подключается в интернет-розетку. Для кабеля есть специальное гнездо. Оно называется RJ-45. Провод нужно установить в это гнездо, обжать инструментом. Провода разъема должны быть размещены в конкретном порядке. Это очень важно. Рассмотрим, как подключить розетку для интернета.

Internet розетки: разновидности

В этом пункте статьи мы рассмотрим основные виды розеток под разъем RJ-45. RJ-45 является стандартом для подсоединения витой пары различных сетевых коммуникаторов. Посредством кабеля витая пара пользователь может организовать любой канал. Этот канал будет служить для передачи информации для организации локальной или общей сети. Интерфейс RJ-45 подходит для подключения к интернету на даче.

Классификации розеток для интернета по параметрам:

  • Число разъемов. По этому параметру разделяются на несколько типов. Одинарный, двойной, на четыре и восемь разъемов. Существуют и комбинированные варианты. Они оснащаются коммутаторами для подсоединения RJ-45 и USB, HDMI.
  • Скорость интернет-соединения. По этому параметру розетки подразделяются на категории по скорости передачи информации: до 100 Мбит/сек, 1000 Мбит/сек и 10 Гбит/сек в радиусе 50 метров.
  • Метод монтажа. Розетки бывают внутренние и накладные. Внутренние монтируют непосредственно в стену, а наружные крепят на стену. Каждый вариант имеет свои преимущества. Пользователи выбирают способ монтажа, ориентируясь на свои предпочтения.

Многие производители выпускают так называемые кейстоуны. Устройства представляют собой модульный порт. Он универсален, поэтому подойдет практически под любой вид разъема. Внешние интернет-розетки применяют, если есть необходимость установить устройство на стене. Внешний подрозетник монтируют на поверхности стен. А сверху устанавливается панель с модулями. Внутренние чаще устанавливаются внутрь кирпичных или гипсокартонных стен. Есть и другие модели – со сменными модулями. Пользоваться ими очень удобно. Их преимущество в простоте обслуживания. При выходе из строя какого-либо элемента такую розетку можно отремонтировать.

Принципы прокладки кабеля в стене

Один из сложных по исполнению тип прокладки сетевого кабеля – установка его внутри стены. Такой вариант подходит для городской квартиры, частного дома и офиса. Стоит детально разобрать особенности такого метода. Преимущество внутреннего монтажа заключается в том, что провод скрыт внутри стены. Следовательно, он не будет мешать, путаясь под ногами. Поэтому интерьер не пострадает. Но методика имеет и минусы. К примеру, могут возникнуть трудности с доступом к интернет-кабелю.

Ремонтировать и обслуживать провод будет крайне затруднительно, потому что он скрыт в стене. Обычно монтажом кабеля занимаются профессионалы. В таком случае развода выполняется по штробам в гофрированной трубе из ПВХ. Это сводит к минимуму риски появления поломки. В крайнем случае можно получить доступ к кабелю. Демонтаж при этом выполнять не придется. Перед выполнением прокладки провода нужно поставить разметки. Ставятся точки тех зон, где будет проходить интернет-кабель.

Нужно помнить, что витая пара без защитного экрана обладает высокой чувствительностью к электромагнитным помехам. Поэтому нужно правильно рассчитать расстояние от электропроводки до компьютерной проводки. Минимум должен составлять пятьдесят сантиметров. Следующий шаг – наметить трассу. Когда будете подбирать участок для штробы, учтите, что кабель ограничен по углу изгиба. Если вы работаете с витой парой, используйте для нее защитный гофрошланг.

Очень важно изначально правильно выбрать провод. На качестве лучше не экономить. Витая пара считается надежным кабелем. Монтаж начинается с укладки кабеля в гофротрубу нужного диаметра. Провод должен свободно двигаться внутри трубы. После этого гофру крепят в штробе специальной гипсовой стяжкой. И только после этого приступают к отделочным работам. На выходе провода будет установлена интернет-розетка. Но перед этим необходимо выполнить ее распиновку.

Сначала ставят подрозетник, в нем крепится корпус и сам механизм розетки. Как мы уже отметили выше, интернет-розетки бывают двух типов в зависимости от способа монтажа. Внутренние применяются в том случае, если кабель проложен в стене. Внешние модели крепятся на стенах. Но все модели состоят из нескольких частей. Одна половина устройства нужна для крепления. А внутренние компоненты предназначаются для подсоединения провода. Другая часть нужна для обеспечения защиты.

Чаще люди предпочитают пользоваться услугами мастеров. Технический специалист быстро выполнит работы. Схем подключения интернет-кабеля по цветам существует несколько. С их помощью можно подключать кабель: T568А и T568В. Первая схема «А» у нас не применяется. Кабель размещают по схеме T568В. У пользователей есть свои причины установить интернет-розетку. Эксперты рекомендуют сразу расшить сеть из восьми проводников. В таком случае при изменении скоростного показателя в будущем не придется менять сеть. Подсоединить витую пару к розетке можно по инструкции. На схеме все выглядит достаточно понятно.


Популярные бренды розеток для интернета

Если вы собираетесь установить у себя дома интернет-розетку, нужно знать, какие производители выпускают эти устройства:

  • Французская продукция, которую выпускает надежный производитель. Устройства считаются одними из самых лучших на рынке электроники. Оснащаются лучшим механизмом фиксации провода. Схема подключения не имеет отличий от стандартных норм. Розетки Легранд универсальны. Подключение их можно выполнять по схемам А и В. Цветовые схемы размещены на клемме устройства.
  • Стоимость моделей ниже, чем изделий предыдущего бренда. Это высококачественная продукция. Корпус интернет-розеток Вико выполнен из высокопрочных полимеров. Внутренняя сборка отличается эргономичностью. Продукция Вико считается оптимальным решением по цене. Для некоторых пользователей имеется существенный недостаток – отсутствие подсказок в виде цветовой схемы подсоединения. Распиновку нужно выполнять предельно аккуратно.
  • Производство Турция. Компания помимо розеток выпускает качественные выключатели. Подключение и монтаж устройств можно выполнить самостоятельно. Розетки этого бренда предельно просты в использовании.
  • Подключение устройств этого бренда выполняется аналогично. В линейке продукции можно найти двойные модели. В таком случае нужно будет проводить два провода от роутера. Поскольку соединение параллельно сетевые устройства не поддерживают. Самые популярные модели Шнайдер оснащены двумя выходами.

Проводной интернет сейчас считается самым качественным. Для удобства организации такой сети используют специальные интернет-розетки. Благодаря этим устройствам кабель не будет путаться под ногами. Несмотря на все вероятные сложности, пользователи предпочитают выполнять монтаж самостоятельно.

Нюансы монтажа интернет-розетки

Как мы уже сказали, интернет-розетки монтируются как внутри стены, так и на ее поверхность. Как именно будет установлено устройство, зависит от предпочтений пользователя. Если розетку нужно установить в помещении, где размещено много компьютерной техники, стоит отдать предпочтение внешнему монтажу. Для выполнения крепления этого устройства нужно поставить кабель в разъем. После этого посредством двух дюбелей производят крепление внутреннего элемента интернет-розетки к стене. Финальный этап – монтаж декоративного компонента устройства. Монтаж внутренним способом отнимет больше времени.

Рассмотрим алгоритм действий при монтаже внутренней розетки:

  • В стене делают специальный вырез. Для этого чаще используют перфоратор. После этого зубилом и молотком убирают внутреннюю часть сделанного выреза.
  • К стене делают штробу от одной розетки ко второй.
  • В полученное отверстие монтируют подрозетник. Для фиксации используется гипсовый раствор.
  • Кабель выводят по штробе, подключают ПК. Затем кабель выводят в специальную установочную коробку. После его подключают к розетке.
  • Декоративная часть интернет-розетки устанавливается в последнюю очередь.

Если монтаж был выполнен с соблюдением всех правил, устройство прослужит достаточно долго.

Как проверить сигнал

По завершении монтажа нужно выполнить проверку сигналов в розетке. Работать будем со стандартным бытовым тестером. Также понадобится патч-корд с прямой схемой распиновки. По длине он должен быть от половины до пяти метров. Подсоединять второй конец кабеля нужно в тестовую розетку. Выставляем прибор в положение звукового сигнала. Теперь можно выполнить проверку каналов патч-корда и розетки. Если вы услышали звук, значит, соединение установлено. Если в тестовом приборе нет звуковых сигналов, ориентируемся на лампочки. При некорректном расключении жил, лампы на приборе будут гореть не по порядку, а произвольно. К примеру, сначала загорится первая лампочка, потом третья, затем вторая и так далее. Тестер не будет выдавать сигналы, если была установлена дешевая розетка низкого качества. В таком случае стоит приобрести более надежную модель.

Вероятные ошибки при монтаже розеток для интернета

Если во время тестирования вы обнаружили отсутствие подключения, вероятно, что в процессе монтажных работ подсоединение было выполнено неправильно.

Какие ошибки чаще всего допускают пользователи:

  • Пользователь самостоятельно монтирует кабель и розетку по схеме Б. Но коннектор и модемное устройство были куплены ранее в собранном виде. Если предварительно не провести проверку формата подключения, может оказаться, что интернет-розетка подключается по одной схеме, а кабель по другой. Этим и объясняется отсутствие соединения. Выполните проверку кроссировки коннектора. Затем сделайте распиновку витой пары.
  • Иногда пользователи в процессе монтажных работ повреждают ножом оболочку кабеля. Для обеспечения соединения нужно поставить контакты в пазы и выполнить правильный обжим.
  • Пользователь оставил чересчур длинный кабель. Чтобы подключить розетку для интернета, необходимо оставлять максимум двадцать сантиметров. Если кабеля будет оставлено более чем на тридцать сантиметров, розетка разболтается. Поэтому пользователю придется выполнять монтажные работы заново.
  • Соблюдены все основные требования и правила. Но интернет-розетка не функционирует. Пользовать выбрал низкокачественное устройство. Или розетка изначально была бракованная. На рынке электроники всегда можно найти надежные устройства. Стоимость их вполне доступна. Отдавайте предпочтение продукции надежных брендов. Качественное устройство прослужит достаточно долго.

Если у вас нет уверенности, что вы можете самостоятельно произвести монтаж кабеля и розетки для интернета, лучше обратиться к профессионалу. Мастер выполнит монтажные работы быстро. Интернет провайдеры по адресу в Московской области предлагают услуги по монтажу интернет-розеток. Стоимость необходимо уточнять на сайте поставщика услуг. Но некоторые пользователи все же предпочитают выполнять монтаж своими руками. Главное – разобраться в деталях.

Распиновка розетки фаркопа. Схема подключения электрики

 Поскольку тягово-сцепного устройство в основном подразумевает транспортировку прицепа по дорогам общего пользования, оно должно быть оборудовано электрической розеткой, дублирующей всю сигнализирующую светотехнику автомобиля на прицеп. Эксплуатация легкового прицепа с неработающими габаритами, стоп сигналами и указателями поворота запрещена. Не исправная световая сигнализация прицепа подлежит тем же самым штрафным санкциям, что и не работающие осветительные приборы на автомобиле. Отсюда следует, что после монтажа прицепного устройства, обязательно необходимо подключить электрику фаркопа.

Все легковые прицепы делятся на два вида по контактной группе подключаемой вилки. На 7-ми и 13-ти контактные разъемы. Тринадцати-пиновые розетки в основном используются на прицепах-кемперах, автодомах, на всех остальных легковых телегах для перевозки груза реализована семи контактная евро схема. О ней мы и поговорим далее.

Для многих автомобилей, как отечественного, так и иностранного производства самым распространенным является подключение проводки непосредственно напрямую к задним фонарям. Для этого необходимо два жгута трех и четырёх жильных кабелей длинною примерно по 1.5 метра.

К левому фонарю подключаем габарит, сигнал поворота и противотуманный фонарь (при наличии). К правому: габарит, поворотник, стоп сигнал и массу (земля). Далее выводим все жгуты в низ бампера где будет монтироваться розетка фаркопа и подключаем контактную группу по следующей нумерации:

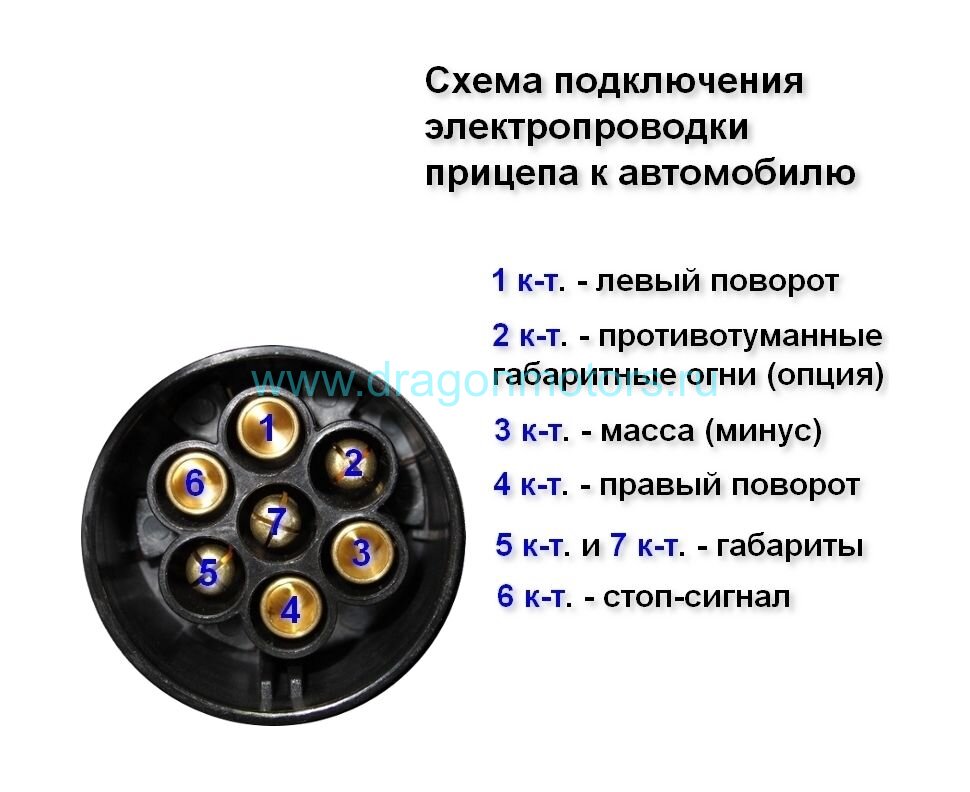

1 — левый поворот

2 — противотуманный фонарь

3 — земля

4 — правый поворот

5 — габарит

6 — стоп сигнал

7 – габарит

После сборки розетки необходимо проверить правильность подключения либо сигнальным тестером, либо прицепом с исправной светотехникой.

Подключение розетки прицепа и фаркопа легкового и грузового автомобиля, схема по цветам, распиновка

Розетка фаркопа — устройство, необходимо для подключения разных сигналов и обеспечения работоспособности электрики на прицепе: тормозов, поворотников, габаритных огней, подсветки номерного знака и т. д.

Ниже рассмотрим основные виды розеток, поговорим о схемах подключения и особенностях распиновки. Отдельное внимание уделим назначению электронного блока согласования и нюансам соединения розетки.

Для примера приведем принцип подключения устройства на Нива Шевроле, лодочного прицепа ЛАВ, ВАЗ-2110 и ряда других транспортных средств.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия.

В продаже имеется два типа (по количеству жил):

  1. Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
  2. 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Схемы подключения (распиновка)

При изучении схемы подключения розетки прицепа и фаркопа автомобиля важно ориентироваться на действующие ГОСТы и правила. В них указываются требования государственных органов, позволяющие избежать ошибок при соединении и эксплуатации девайсов, а также при проверке схемы электрического соединения.

Что говорит ГОСТ 9200-76

Одним из главных документов, позиционирующих подключение 7-контактных разъемов для легковых и грузовых автомобилей, а также тракторов, является ГОСТ 9200-76. Он утвержден и введен в работу еще в 19.01.1976 года и действует до сих пор.

Стандарт соответствует следующим ISO:

  • 1185-75.
  • 3731-80.
  • 1724-80.
  • 3732-82.
  • 4091-78.

Перед появлением ГОСТ 9200-76 действовал документ ГОСТ 9200-59, но с появлением новых правил он утратил силу.

Здесь рассматриваются следующие типы размеров:

  • 24 N и 24 S на напряжение 24 В;
  • 12 N и 12 S на напряжение 12 В.

По желанию потребителя на тягачах для авто, а также прицепах и полуприцепах с напряжением 24 В разрешается использование 12N.

Особенности разъемов:

  1. 24 N снабжается большим гнездом для 1-го контакта и 6-ю небольшим штырями. Внутренний диаметр 1-го контакта должен быть таким, чтобы обеспечивать необходимое усилие отсоединения.
  2. 24 S также комплектуется одним большим 1-м контактом и 6-ю меньшего размера.
  3. 12 N имеет четыре гнезда (контактные соединения один, три, четыре и шесть), а также три подпружиненных штыря — второй, пятый и седьмой контакты. Диаметры штырей должны быть такими, чтобы они вошли в гнезда вилки и обеспечили необходимое усилие.
  4. 12 S предусматривает особую конструкцию. Такая розетка комплектуется четырьмя гнездами (один, три, четыре и шесть), одним углубленным 7-м гнездом (глубже на 3 мм), а также парой пружинных штырей (второй и пятый контакты).

Схемы и распиновка разъемов 24 N.

Розетка, тип 24N на номинальное напряжение 24 ВВилка, тип 24N на номинальное напряжение 24 ВНазначение контактов 24N

Схемы и распиновка разъемов 24 S.

В ГОСТ 9200-76 особое внимание уделено техническим требованиям. В частности, разъем должен обеспечивать стабильное подключение при токе до 40 А. Важно, чтобы штыри и гнезда не прокручивались в своих местах, а их обозначение должно наноситься надежным способом с гарантией хорошей читабельности.

Допустимое превышение температуры не должно составлять более 45 градусов Цельсия при токе нагрузки на 25% больше номинального.

Распиновка

При подключении розетки прицепа и фаркопа необходимо учитывать тонкости распиновки. Рассмотрим каждый из вариантов отдельно.

7 PIN

7-контактные розетки для прицепов применяются в России и Европе. Тип — 12 N, ISO 1724.

Обозначение ножек имеет следующий вид:

  1. Поворотный сигнал слева (L). Желтый, 1.5 кв. мм.
  2. Задние противотуманки или +12 В (54G). Синий, 1.5 кв. мм.
  3. Заземление («минус»). Белый / серый, 2.5 кв. мм.
  4. Поворотный сигнал справа (R). Зеленый, 1.5 кв. мм.
  5. Лампа для подсветки номерного знака и габарита справа (58R). Красный, 1.5 кв. мм.
  6. Тормоза – стоп-сигнал (54). Красный, 1.5 кв. мм.
  7. Габарит слева (58L). Черный, 1.5 кв. мм.

Упрощённая схема.

В случае с американской версией розетки на 7 PIN размещение контактов немного отличается. Здесь изменен разъем контакта движения задним ходом, а также нет раздела по габаритам слева и справа. В ряде машины из США не разделяются габариты и СТОП-сигналы, которые идут в одном проводе.

Как вариант, можно собрать «русскую» схему. Ее особенность такова, что провод на ПТФ может отсутствовать или же он будет только один, подключаемый к 7-му контакту вилки. При этом 5-й контакт не применяется или закорочен 7-м.

Один из примеров 7-пинового девайса — металлическая розетка ATE-05 от производителя Airline. Это наиболее прочное изделие для фаркопа без резинки пыльника.

13 PIN

При выборе 13-пиновой розетки (ISO 11446) количество разъемов больше, поэтому необходимо быть более внимательным при подключении.

Рассмотрим главные элементы:

  1. Поворотный сигнал слева (1/L). Желтый, 1.5 кв. мм.
  2. Задняя противотуманка (2). Синий, 1.5 кв. мм.
  3. Земляной разъем для клемм с первой по восьмую (3/31). Белый, 2.5 кв. мм.
  4. Поворотный сигнал справа (4/R). Зеленый, 1.5 кв. мм.
  5. Правый габарит и подсветка номерного знака (5/58-R). Коричневый, 1.5 кв. мм.
  6. Лампа сигнала STOP (6/54). Красный, 1.5 кв. мм.
  7. Габариты слева и подсветка номерного знака (7/58-L). Черный, 1. 5 кв. мм.
  8. Лампочка заднего хода (8). Розовый, 1.5 кв. мм.
  9. Постоянное напряжение на 12 В и 35 А (9). Оранжевый, 2.5 кв. мм.
  10. Напряжение на 12 В и 35 А (подается после поворота ключа в замке зажигания), (10). Серый, 2.5 кв. мм.
  11. «Масса» (11). Черно-белый, 2.5 кв. мм.
  12. Сигнальный проводник, резерв (12). Светло-серый, 1.5 кв. мм.
  13. Земля для девятой клеммы (13). Красно-белый, 2.5 кв. мм.

Имея перед глазами распиновку розеток прицепа и фаркопа, можно с легкостью выполнить подключение и провести ревизию электрики (в случае неисправности).

В Европе пользуются спросом 7-пиновые (ISO-1724) и 13-пиновые (ISO-11446) разъемы. Как видно из приведенной выше распиновки, 13-контактная версия дает больше возможностей и имеет лучшую защиту от воды и загрязнений.

Разъемы работают на системах с напряжением 12 В, но для 7-контактного разъема могут быть исключения. Они часто работают на 6 и 24 В. Так, автомобили и прицепы с 6-вольными системами могут использовать 7-ми 5-ти контактный разъем.

Читайте также:
5 PIN (ISO 1724)

Розетка с пятью контактами почти идентична с 7-пиновым разъемом, который рассмотрен выше. Разница в том, что у него нет первого и четвертого контакта. Такую розетку можно встретить на старых машинах, и сама проводка может отличаться от того, что указано в действующем стандарте. При желании такую вилку легко заменить на 7-контактную.

Дополнительные разъемы

Кроме рассмотренных выше, существуют и другие типы разъемов. Мы не будем останавливаться на них подробнее, а лишь кратко упомянем об иных видах розеток и укажем их распиновку.

7-контактный разъем для АБС и ЕБС (ISO 7638-2).

2-контакрный разъем контакт 2 (54G) с учетом DIN 72552. + 12V постоянный — задние противотуманные фары и + 12V через замок зажигания – фонари заднего хода.

7-пиновая розетка для прицепа вида 12S и типа ISO 3732.

Распиновка по цветам.

15-контактный разъем по ISO 12098 для тяжелых коммерческих прицепов и грузовых машин.

7-контактная розетка для АБС / ЕБС по ISO 7638-1 для подключения 24 В систем EBS и ABS на тяжелых прицепах.

7-пиновый разъем по ISO 1185 для тяжелых / коммерческих грузовиков (на более новых авто он не применяется).

7-контактная розетка ISO 3731. На более новых машинах заменена на ISO 12098 и 7638.

Зачем нужен электронный блок согласования

Далеко не во всех случаях можно просто соединить розетки фаркопа и прицепа. Если машина имеет сложную электронику, потребуется блок согласования.

Его применение позволяет избежать ошибок при тестировании работы светового оборудования и электрики транспортного средства.

Кроме того, блок согласования — неизменная вещь, когда необходимо передача сигнала с помощью мультиплексной шины.

Схема подключения имеет следующий вид:

  1. Сигналы с авто поступают на блок согласования.
  2. Последний обрабатывает информацию.
  3. При отсутствии конфликтов сигнал передается на прицеп легкового или грузового автомобиля.

Для корректной работы блок необходимо подключить к аккумулятору и правильно соединить провода (с учетом распиновки).

Схема подключения показана ниже.

Что необходимо для подключения

Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.

В пакет входит следующее оборудование:

  1. Кожух розетки для фаркопа. Обратите внимание на наличие крышки, оборудованной резиновым уплотнителем. При покупке осмотрите изделие на факт прилегания всех элементов кожуха, отсутствие болтания корпуса или контактных соединений. Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах.
  2. Провод (одна жила) сечением от 1.5 кв. мм и более. При покупке уточните возможность применения в электропроводке транспортного средства.
  3. Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов.
  4. Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители.
  5. Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.

Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.

Особенности подключения розетки

При соединении розетки прицепа и фаркопа в легковом и грузовом транспорте необходимо учитывать ряд особенностей.

Выделим основные моменты:

  1. Для подключения фаркопа к электропроводке машины используйте многожильный медный провод. Оптимальный вариант — применение 1,5-миллиметрового проводника с двойным слоем изоляции. Но учтите, что для «земли» необходимо использовать провод на 2,5 кв. мм.
  2. При соединении всех элементов следите за соответствием схемы, а после завершения работ защитите проводку от влаги.
  3. При подключении контактов используйте графитовую смазку, защищающую от окислительных процессов.

Выделяется два способа монтажа розетки — стандартный и универсальный. Первый вариант применяется в ситуации, если на фаркопе уже имеются необходимые разъемы, а второй способ оптимален для автомобилей, на которых установлен электронный блок управления.

Классический способ

При стандартном методе подключения сделайте следующее:

  1. Изучите схему розетки, особенности ее монтажа и виды PIN на вилке.
  2. Найдите колодку со жгутом проводов в задней лампе. Именно к ней нужно подключить розетку через специальные разъемы.
  3. Протащите жгут через специальное окно, предусмотренное производителем транспортного средства.
  4. Подключите второй сигнальный провод, который нужен для поворотника машины.
  5. Соедините провода с помощью клипс или пайки.

При подключении розетки строго следуйте рекомендациям производителя, ведь в ином случае возможно повреждение проводки.

Универсальный метод

Универсальный способ подключения розетки применяется в легковых или грузовых автомобилях, где стоит ЭБУ. Обычное решение, рассмотренное выше, здесь не подойдет, ведь электронный блок управления отвечает за контроль задних осветительных устройств.

Если вмешаться в проводку, на приборной панели появится ошибка, а все освещение транспортного средства будет отключено. Для решения проблемы нужен блок согласования, о котором упоминалось выше. Лишь после его подключения можно соединять розетки прицепа и фаркопа с учетом имеющихся требований.

После подключения следуйте нескольким советам, позволяющим продлить срок эксплуатации оборудования.

Схема подключения блока согласования «Smart Connect» 7 pin с выключателем противотуманных фар.

Базовые моменты:

  1. Старайтесь избегать перегрузок в электрической сети машины, ведь это может привести к воспламенению проводки.
  2. Периодически проверяйте в прицепе электропроводку и остальные элементы перед каждым выездом. Обращайте внимание на качество контактного соединения вилки и розетки. Обратите внимание, чтобы внутрь случайно не просочилась влага.
  3. Проверяйте качество электрических соединений в салоне машины и в прицепе.
  4. Защитите контактные зоны и разъемы смазывающими составами.
  5. При появлении болтающихся проводов закрепите их к элементам конструкции с помощью хомутов из пластмассы. По возможности, выполните переоборудование прицепа и установите влагозащищенные приборы на светодиодах.

При отсутствии опыта в монтаже лучше не рисковать и доверить работу специалистам. Это особенно актуально, если выполнение работы планируется на иномарке. Мастера знают тонкости подключения розеток разных типов, нюансы распиновки и правила монтажа.

Также читайте про распиновку разъема OBD-2.

Особенности подключения прицепов Скиф-М1, Скиф-М2, МЗСА и других

При подключении прицепов СКИФ необходимо быть внимательным, ведь в них распиновка несколько отличается от 7-пиновой схемы по ГОСТ 9276 и ISO 1724.

Так, на второй клемме Скиф-М1, выпущенного с 1981 по 1987 годы, и Скиф-М2, произведенного в период с 1987 по 1993-й, размещен «плюс» аккумуляторной батареи, а не задний противотуманный фонарь.

Схема электрооборудования прицепа Скиф-МСхема электрооборудования прицепа Скиф-М1Схема электрооборудования прицепа Скиф-М2

Кроме того, на МЗСА прицепах габариты подключаются только 7-му контакту. Это сделано для удобства, чтобы при необходимости можно было подключиться к старому отечественному автомобилю.

Наличие «+» АКБ — большой плюс в походе, ведь его можно использовать для подключения освещения. Изменилось и обозначение контактной группы. Вместо привычных арабских цифр здесь приведены римские.

Если говорить о более ранних версиях Скиф-М, в них отличий больше.

Здесь применялась следующая схема:

  1. I — сигнал STOP;
  2. II — левый поворотник;
  3. III — контрольная лампочка указателя поворота;
  4. IV — правый поворотник;
  5. V — «плюс» аккумулятора;
  6. VI — задние габариты и фонари освещения номера;
  7. М — масса.

В схеме предусмотрен блок согласования, разгружающий реле поворотников машины.

Для работы этого элемента необходимо постоянное питание, подаваемое через пятый контакт от аккумулятора через розетку.

В старых разъемах не разделялись контакты габаритных огней и подавались они только через седьмой контакт, а второй относился к запасным.

Там была предусмотрена лампа, позволяющая контролировать работу прицепа и его поворотников.

При подключении старого прицепа к розетке современного типа поворотник на прицепном устройстве будет мигать только при включенных габаритах. Кроме того, возможно мигание противотуманки (в некоторых моделях) и контрольной лампы на приборной панели.

В случае с прицепами МЗСА к пятому сигналу ничего не выходит. Следовательно, если после подключения на прицепном устройстве не горят габариты, причина, как правило, в выводе сигнала на пятый контакт, а на седьмом его не будет.

Ряд производителей прицепов в РФ при монтаже лампы заднего хода подсоединяют его к пятой клемме, а габаритам остается седьмое контактное соединение.

Распиновка лодочного прицепа ЛАВ

Отдельный интерес представляет распиновки контактов в прицепах марки ЛАВ. Выделим особенности контактов:

  1. Левый поворотник.
  2. Задний ПТФ.
  3. Масса.
  4. Правый поворотник.
  5. Лампа заднего хода.
  6. STOP-сигнал.
  7. Габаритные и контурные огни, освещение номера.

Знание особенностей контактной группы поможет безошибочно подключить розетку прицепа и фаркопа.

Подключение розетки прицепа ВАЗ 2110

В автомобиле ВАЗ 2110 применяется розетка прицепа, изготовленная по стандарту 12 N, ISO 1724.

Здесь предусмотрено семь контактов: два поворотника (первый и четвертый), противотуманная фара (второй), масса (третий) задние фонари и правы габарит (пятый), стоп-сигнал (шестой) и левый габарит (седьмой).

Как и в прошлых случаях, для всех контактов применяется провода сечением на 1,5 кв. мм, кроме «земли», которая идет на 2,5 кв. мм.

Нива Шевроле

При подключении розетки прицепа к Нива Шевроле можно использовать жгут проводов с ТСУ (тягово-сцепным устройством) и еврофурнитурой 0183 для указанной модели авато. Артикул — 00001-75045552-00-0.

Кроме того, этот жгут подойдет для подключения прицепов других авто с 7-контактным разъемом, чтобы избежать применения связки проводов с пятью + двумя жилами.

Ланос

Для автомобилей Ланос применяется стандартный разъем типа 12 N, ISO 1724. Здесь используется та же распиновка, что рассмотрена выше. После подключения обратите внимание на правильность работы тормозов, габаритных огней и других элементов освещения.

Подключение розетки прицепа к грузовому автомобилю КамАЗ

Владельцы грузовых автомобилей КАМАЗ часто спрашивают, какой тип розетки можно использовать для прицепа.

Основной вариант — штепсельный девайс типа ПС 325-100 на 24 В. Изделие предназначено для передачи электрических сигналов на габаритные огни, стоп-сигналы, поворотники и другие элементы. Они бывают с 7-ю и 15-ю жилами.

При этом 7-жильные модели условно делятся на два типа — N и S. Первый тип очень похож на остальные модели, а S-вид имеет вид пустой трубки.

Распиновка:

  1. Масса (Ч.4), белый.
  2. Левый габарит (Г.52), черный.
  3. Поворотник слева (К.75), желтый.
  4. Тормоза (3.57), красный.
  5. Поворотник справа (С.74), зеленый.
  6. Габарит правый (Кч. 52), коричневый.
  7. Не задействованный. Можно подключить задний ход или переносную лампу. Синий.

В качестве аналога можно использовать розетку на 24 В производства БААЗ). Ее распиновка такая же, а отличается только производитель.

При выборе оригинального ПС 325 обратите внимание на следующие моменты:

  1. При переворачивании изделия крышка не должна открываться. Оптимально, если она хорошо подпружинена и открывается только при наличии усилия со стороны пользователя.
  2. Штыри внутри не должны болтаться.
  3. В подделке отверстия у основания очень маленькие. Проверить это можно с помощью специальной фишки для обжима проводов.
  4. Обратите внимание на качество внутренней резьбы и материал. В поддельную розетку закрутить винт очень трудно. Кроме того, само изделие выполнено из алюминия.

Знание этих моментов позволяет отличить подделку от оригинала и избежать пустой траты денег.

Итоги

Подключение розетки фаркопа и прицепа легкового и грузового автомобиля не создает трудностей. Для этого необходимо сразу разобраться с распиновкой и следовать правилам подключения.

Если по какой-то причине контакты не стыкуются из-за разного числа / типа разъемов, можно использовать переходники. При этом всегда проверяйте, чтобы световое оборудование правильно работало во всех режимах, а на приборной панели ЭБУ не выдавало никаких ошибок.

Розетка. Монтаж, установка и подключение розеток. Схема.

1. Работа с установочными коробками для розеток

При установке и подключении розеток, концы проводов, вводимые в ответвительные или установочные коробки, после укладки откусываются с минимальным запасом в 120… 150 мм, что в теории должно обеспечивать удобное повторное подключение и замену розетки/выключателя или подключение к колодке. На самом деле длина провода, оставляемого в коробке, зависит от множества факторов, поэтому на этапе монтажа проводов оставляйте концы провода в коробках длиной не менее 200 мм. Всегда проще отрезать лишнее, чем наращивать или переделывать всё сначала.

Необходимо учитывать, что одножильные медные провода достаточно жёсткие, и чем толще провод, тем он жёстче. Поэтому для укладки довольно жёсткого провода сечением 2.5 мм2 в коробке под розеточным механизмом бывает удобно сформировать из него нечто вроде петли, а именно конец провода с явным изгибом посередине. Для чего в коробке оставляется конец провода длиной примерно в два диаметра коробки, который складывают пополам, да так, чтобы изгиб оказался внутри коробки. После обкусывания до нужной длины конец провода немного вытягивают, стараясь не слишком распрямлять сформированный изгиб, зачищают и вставляют в механизм. Затем механизм вставляется в коробку, при этом провод довольно легко складывается по уже сформированному изгибу, который играет роль шарнира.

В более сложных случаях коммутации проводов в коробке оставляют запас примерно по 150…200 мм каждого провода. Потом, сгибая, но не обкусывая провод, смоделируйте его укладку в коробку вместе с тем оборудованием, которое будет там находиться. Моделируйте два случая: состояние подключения оборудования (т. е. оборудование не находится в коробке) и полностью собранное состояние (т. е. оборудование установлено в коробке). Отмечайте фломастером на проводах места, по которым их надо будет сгибать или обкусывать. Затем обкусывайте, зачищайте концы и монтируйте оборудование.
Обратите внимание на некоторые особенности.

• Провод всегда надо стараться пропускать под механизмом розетки, выключателя или под клеммной колодкой, там же обязательно оставляется запас (места под механизмом обычно достаточно много, если его мало — используйте более глубокую коробку).

• Сначала провода присоединяются к механизму, и потом механизм аккуратно устанавливается в коробку.
• Провода и кабели в коробку вводятся так, чтобы вырезанный участок разделительного основания или второго и третьего слоя изоляции не доходил до места ввода в коробку минимум на 10…15 мм.

• Жилы проводников соединяются в коробках любым из описанных в этой книге способов, а оголённые участки изолируются изоляционной лентой или термоусаживаемой трубкой.
• Изолированные концы проводников стараются укладывать в коробках таким образом, чтобы они между собой не соприкасались.
• Концы кабелей и проводов у ввода в коробку закрепляются пластиковой скобой на стене на расстоянии не более 50 мм от коробки. Обычно провод фиксируется в штрабе через каждые полметра-метр с помощью небольшого количества алебастра. Необходимо понимать, что такой способ используется только для фиксации провода до оштукатуривания штрабы. Около коробки провод надо не просто зафиксировать, но и надёжно закрепить при любом виде проводки, т. к. конец, выходящий из коробки, будет подвергаться серьёзным механическим воздействиям при подключении механизма, которые алебастровый фиксатор может не выдержать. С этой задачей прекрасно справляется стандартная пластмассовая скоба.

• Провод надо стараться вводить в коробку с умётом расположения вводных клемм розетки или выключателя. Заметьте, что если розеточный механизм можно установить двумя способами — клеммами вверх и клеммами вниз, что не влияет на внешний вид розетки, то механизм выключателя устанавливается только одним способом. Если получается, что ввод провода находится с неудобной стороны для подключения к механизму, оставляйте более длинным конец провода в коробке для формирования петель провода, обеспечивающих удобное подключение.
• Иногда бывает, что рамка установочного изделия после установки неплотно прилегает к стене. Обычно это вызвано тем, что установочная коробка не до конца села в предназначенное для неё место. Если коробка пластмассовая — её надо подрезать, если металлическая — подогнуть молотком.
• Для полых (гипсокартонных) стен выпускаются коробки, имеющие специальные крепления, хотя существуют и универсальные коробки, подходящие для любых видов стен.

2. Подключение защитного нулевого проводника к розеткам, соединённым шлейфом

Подключение розеток
ПУЭ: «В групповых сетях присоединение защитных контактов розеток и/или защитных (заземляющих) контактов осветительных приборов класса защиты I должно выполняться с помощью ответвлений. Соединение шлейфом не допускается».

Это требование связано с тем, что при повреждении розетки или осветительного прибора возможно нарушение защитной цепи для остальных электропотребителей данной групповой сети. Разрыв нулевого защитного проводника при соединении шлейфом не допускается. Если на розеточном механизме для подключения защитного нулевого проводника используется винтовое соединение, то, казалось бы, можно произвести монтаж, не разрывая его, а лишь удаляя часть изоляции с провода на месте соединения, делая на этом месте петлю круглогубцами и подкладывая эту петлю под винт.

Увы, это запрещено, т. к. не является ответвлением. Неплохой вариант для подключения защитного нулевого проводника (РЕ) к соединённым шлейфом розеткам — это делать на проходящем через установочную коробку защитном нулевом проводнике РЕ ответвления с помощью специальных соединителей типа Werit, Scotchlok или Wago и уже проводники этих ответвлений вставлять в механизмы розеток. Хотя мне кажется, что считать неразрывным проводник, вставленный в сжимы типа Werit или Wago, это большое лукавство. Честное ответвление от неразрывного проводника можно получить только с помощью соединителей с врезным контактом типа Scotchlok™.

При этом получается, что проводник РЕ подключён к розеткам с помощью ответвлений, а фаза и рабочий ноль последовательно, т. е. шлейфом. На рисунке для простоты не показаны разрывы проводников N и L.

Сжим соединителя при этом можно расположить в установочной коробке под механизмом розетки, где для этого надо предусмотреть свободное пространство. То есть при выборе розеток и установочных коробок надо учесть, что глубина коробки должна быть больше высоты механизма как минимум на толщину сжима.

3. Установка и подключение розеток

Механизм выключателя или розетки крепится к коробке или двумя саморезами, или с помощью распорных лапок. Для последнего варианта крепления на внутренней стенке коробки делается специальное рифление. Надо заметить, что крепление механизма в пластиковых коробках с помощью распорных лапок не такое надёжное, как саморезами, и требует навыка при установке розеток. Как правило, для крепления механизмов с помощью распорных лапок используются круглые коробки диаметром 68 мм. Сначала из распорных лапок вывинчивают винты так, чтобы механизм выключателя или розетки можно было вставить в коробку. При заворачивании винтов лапки раздвигаются и закрепляют выключатель или розетку в коробке. Винты заворачивают поочередно, не допуская перекоса, и с таким усилием, чтобы не расколоть хрупкую пластмассовую основу механизма.
Главное преимущество установки с помощью распорных лапок состоит в том, что снижаются требования к точности установки коробки в стене и особенно к азимутальной ориентации коробки. Но у этой медали есть и оборотная сторона: очень легко установить механизм с азимутальным перекосом, что очень некрасиво и совершенно недопустимо.
В старых домах ещё встречаются советские розетки и выключатели, закреплённые с помощью распорных лапок в стальных коробках с гладкими внутренними стенками. Большинство из нас, кто жил в таких домах, должны помнить, что розетки и выключатели очень плохо держались в коробках. Дело было совсем не в неудачном способе крепления, а в безобразном качестве изготовления механизма крепления и самой коробки. Современные коробки и механизмы розеток и выключателей, особенно мировых брендов, сделаны гораздо качественнее. Заменять старые механизмы на современные устройства, к сожалению, необходимо только вместе с коробками.

Подключение фаркопа — розетки, провода, блоки согласования

Каталог розеток, проводов, блоков согласования для подключения фаркопа на alta-karter.ru один из самых больших в Рунете. В продаже имеются все комплектующие, которые могут вам пригодиться. Большинство моделей есть в наличии, и мы отправим заказ сразу после поступления вашей заявки.

Что именно мы вам предлагаем?

Если вам нужна электрика для фаркопа от Bosal, Thule, Thule и других известных производителей дооборудования для авто, можете не искать цену ниже. В нашем интернет-магазине действуют, пожалуй, самые лучшие условия для владельцев машин. Судите сами: шары, блоки согласования, розетки и другая электрика для фаркопа, представленная в разделе, имеет оптовую стоимость, при этом данные аксессуары мы продаем в розницу. Это замечательная возможность сэкономить.

География продаж — Россия и Казахстан

Недорогие комплекты электрики для фаркопа, которые заслужили множество положительных отзывов у экспертов, мы отправляем с доставкой. Вариантов много: это могут быть «Почта России», транспортные компании и т. д. Оптимальный способ получения товара вы выбираете сами. Для этого необходимо указать город проживания.

Спецпредложение для автовладельцев Москвы

В данном интернет-магазине вы можете не только купить электрику для фаркопа, но и заказать ее подбор по марке автомобиля и подключение — установка осуществляется специалистами нашего собственного сервисного центра. Выбранное вами дооборудование будет доставлено туда на следующий день. Вам лишь остается согласовать время обращения к мастерам, чтобы не ждать в очереди.

Почему электрика для фаркопа должна быть очень надежной?

Представьте себе сумму ущерба, который придется возместить пострадавшей стороне, если прицеп, прикрепленный к вашему автомобилю, вдруг оторвется. Причем не на пустынной проселочной дороге, а в городе или на трассе, где поток движения очень интенсивный. И хорошо еще, если обойдется без человеческих жертв. А виной ДТП может стать просто некачественный комплект электрики для фаркопа.

Чтобы избежать форс-мажора, рекомендуем выбирать дооборудование для машин только у проверенных производителей. Решив купить электрику для фаркопа на нашем сайте по фото, вы получаете брендовую продукцию для автомобиля, протестированную в самых сложных условиях. Придерживайтесь инструкции, и фирменные аксессуары не подведут! А чтобы купить комплект электрики для фаркопа, который лучше всего подойдет вашей марке автомобиля, получите бесплатную консультацию нашего менеджера. Это можно сделать по телефону в Москве +7 (495) 215-02-45 или обратившись на горячую линию по России 8 800 555-02-76.

Для чего нужна электрика к фаркопу?

Современные автомобили для повышения безопасности оснащены компьютером. Он контролирует все функции ТС в процессе его эксплуатации с целью предотвратить перегрузки и возможные повреждения системы. Поэтому крайне важно соединить электрику фаркопов с электрическими цепями транспортного средства, тем самым обеспечив надежную связь установленного дополнительного оборудования с бортовым компьютером, что гарантирует его эффективность и долговечность. Комплект электрооборудования прицепного устройства служит для обеспечения прицепа или велобагажника электропитанием от сети автомобиля.

При выборе электрики Вы должны определиться по двум вопросам: какой тип розетки и вариант электропроводки предпочтителен?

Розетка фаркопа: виды

Розетки, входящие в электропакет, различаются по количеству контактов:  7- или 13-полюсные. В России обычно используется стандартная 7-контактная, подходящая для обычных прицепов. Для подключения более сложных прицепов или автодомов необходима 13-штекерная.

Тип электрики для фаркопа

Если Вы владелец «немолодого» автомобиля, у вас есть возможность выбрать из универсальной электрики, с блоком согласования (Smart Connect) и оригинальной штатной, разработанной для конкретнй модели ТС. Для современных авто подходит последний вариант проводки, который гарантирует правильное выполнение всех функций, присущих вашему «железному коню».

показано: c 1 по 30 из 153

Вилка и розетка типа O

ТИП O

Все розетки, которые сейчас продаются, являются гибридными.

Type O используется исключительно в Таиланде. (Щелкните здесь, чтобы увидеть полный список всех стран мира с соответствующими вилками / розетками)

Вилка типа O, рассчитанная на 16 ампер, является одним из официальных стандартов Таиланда. Стандарт описан в TIS 166-2549 (кстати, последние четыре цифры относятся к буддийскому 2549 году, что соответствует 2006 году по григорианскому календарю).

Тип O состоит из двух штырей питания и штыря заземления, которые имеют круглую форму и диаметр 4,8 мм. Штыри питания имеют длину 19 мм, они имеют изолированные гильзы длиной 10 мм, а их центры расположены на расстоянии 19 мм друг от друга. Штифт заземления имеет длину 21,4 мм. Межцентровое расстояние между заземляющим контактом и серединой воображаемой линии, соединяющей два силовых контакта, составляет 11,9 мм, что точно такое же расстояние, как и в вилках типа B. Это не случайно, поскольку версия hybrid этой розетки была разработана для подключения вилок типов A, B, C и O.В долгосрочной перспективе планируется отказаться от совместимости с американскими вилками, поскольку электрическая сеть в Таиланде работает от напряжения 230 В. На данный момент розетки типа O существуют только на бумаге. Все розетки, которые продаются в настоящее время, являются гибридными, которые совместимы с типами вилок типов A, B, C и O.

Хотя они выглядят одинаково, вилки типа O не взаимозаменяемы с израильскими вилками типа H или датскими вилками типа K. Однако существует очень небезопасная совместимость между розетками типа O и вилками типа E / F, поэтому в 2008 году правительство Таиланда запретило продажу приборов, оснащенных вилками E / F.При использовании в Таиланде вилка E / F не будет заземлена, и когда такая вилка частично вытащена, вы сможете дотронуться до штырей, пока они еще под напряжением! Поскольку у многих тайцев все еще есть бытовая техника, оснащенная вилками E / F, был введен специальный адаптер для вилки. Он обеспечивает заземление вилок E / F при подключении к тайской гибридной розетке.

На данный момент розетки типа O существуют только на бумаге. Все розетки, которые сейчас продаются, являются гибридными.

Как упоминалось ранее, система вилок и розеток типа O была представлена ​​в 2006 году, но может ли кто-нибудь просветить меня, почему, черт возьми, страна разработала совершенно новый электрический стандарт, когда есть несколько доступных альтернатив? Стандартизация типа F была бы самоочевидной: это чрезвычайно безопасная система, совместимая с типами вилок C и E / F, которые часто используются в Таиланде.Поскольку правительство Таиланда в любом случае намерено отказаться от совместимости с американскими вилками типов A и B, почему они не приняли стандарт типа F, в то же время допуская переходный период, когда гибридные розетки B / F в качестве ну как розетки типа F могут быть установлены? Это просто ошеломляет!

Типы розеток

• Искусство путешествовать: блуждать, исследовать, открывать: Искусство путешествовать: блуждать, исследовать, открывать

Путешествовать — это весело (все согласятся), но собирать вещи для поездки, подавать документы на визу, понимать, как мы водим условия, а электричество (типы розеток) и глобальный интернет — это не так уж и весело.Верно?

Мы понимаем вашу боль. Когда мы путешествуем по миру и стараемся убедиться, что у нас есть идеальный контрольный список для подготовки и упаковки, увы, это случается редко. Но сегодня для вас есть хорошие новости. Мы составили и сделали для вас заметки, чтобы помочь вам решить, какие адаптеры вам могут понадобиться в следующей международной поездке.

В настоящее время используются 15 типов электрических розеток, каждому из которых была присвоена буква Управления международной торговли Министерства торговли США, начиная с буквы A и заканчивая буквой O.Всего 15 различных типов розеток. (вздох)

Посетите веб-сайт мировых стандартов, чтобы увидеть глобальную карту, показывающую распространение различных типов вилок, используемых во всем мире, и подробный список стран мира с соответствующими типами вилок и розеток, напряжением и частота. Весело, верно!

Тип A

В основном используется в США, Канаде, Мексике и Японии
Контакты: 2 контакта
Заземление: Не заземлено
Ампер: 15 A
Напряжение: 100 — 127 В
Совместимость: Розетка совместима с типом вилки B

Тип B

В основном используется в США, Канаде, Мексике и Японии
Контакты: 3 контакта
Заземление: заземлено
Ампер: 15 A
Напряжение: 100 — 127 В
Совместимость: Нет

Тип C

Обычно используется в Европе, Южной Америке и Азии
Контакты: 2 контакта
Заземление: Не заземлено
Ампер: 2.5 A
Напряжение: 220-240 В
Совместимость: Нет

Тип D

В основном используется в Индии и Непале
Контакты: 3 контакта
Заземление: Заземлено
Ампер: 5 A
Напряжение: 220-240 В
Совместимость : Гнездо, совместимое с вилкой типа C (небезопасная совместимость с E и F)

Тип E

В основном используется во Франции, Бельгии, Польше, Словакии и Чехии
Контакты: 2 контакта
Заземление: заземлено
Ампер: 16 A
Напряжение: 220 — 240 В
Совместимость: Розетка совместима с вилками типов C и F

Тип F

Используется почти везде в Европе и России (кроме Великобритании и Ирландии)
Контакты: 2 контакта
Заземление: заземлено
А: 16 A
Напряжение: 220 — 240 В
Совместимость: Розетка, совместимая с вилками типов C и E

Тип G

В основном используется в Великобритании, Ирландии, Мальте, Малайзии, Гонконге и Сингапуре
Контакты: 3 контакта
Заземление: заземлено
А: 13 А
Напряжение: 220 — 240 В
Совместимость: Нет

Тип H

Используется исключительно в Израиле (включая Западный берег и сектор Газа)
Контакты: 3 контакта
Заземление: заземлено
А : 16 A
Напряжение: 220 — 240 В
Совместимость: Розетка, совместимая с вилкой типа C (небезопасная совместимость с E и F)

Тип I

В основном используется в Австралии, Новой Зеландии, Китае и Аргентине. 2 или 3 контакта
Земля: 2 контакта не заземлены / 3 контакта заземлены
Ампер: 10 A
Напряжение: 220 — 240 В
Совместимость: Нет

Тип J

Используется почти исключительно в Швейцарии, Лихтенштейне и Руанде
Контакты: 3 контакта
Заземление: заземлено
Ампер: 10 A
Напряжение: 220 — 240 В
Совместимость: Гнездо, совместимое с вилкой типа C

Тип K

Используется почти исключительно в Дании и Гренландии
Контакты: 3 контакта 9003 9 Земля: заземлено
Ампер: 16 A
Напряжение: 220 — 240 В
Совместимость: Розетка совместима с вилкой типа C (небезопасная совместимость с E и F)

Тип L

Используется почти исключительно в Италии и Чили. : 3 контакта
Земля: Заземлен
Ампер: 10 А и 16 А
220 — 240 В
Совместимость: Розетка 10 А, совместимая с вилкой типа C (версия 10 А)

Тип M

В основном используется в Южной Африке
Контакты: 3 контакта
Заземление: заземлено
Ампер: 15 A
Напряжение: 220 — 240 В
Совместимость: Нет

Тип N

Используется почти исключительно в Бразилии
Контакты: 3 контакта
Заземление: заземлено
Ампер: 10 A & 20 A
Напряжение: 100 — 240 В
Совместимость: Розетка, совместимая с вилкой типа C

Тип O

Используется исключительно в Таиланде
Контакты: 3 контакта
Земля: заземлена
Ампер: 16 A
Напряжение: 220 — 240 В
Совместимость: Розетка, совместимая с вилкой типа C (небезопасная совместимость с E и F)

* Все вилки и розетки, изображение предоставлено: Мировые стандарты ЕС

Global Smart-Connected Power Plug Промышленность розеток

Нью-Йорк, декабрь.29, 2020 (GLOBE NEWSWIRE) — Reportlinker.com объявляет о выпуске отчета «Глобальная индустрия розеток для интеллектуальных подключений питания» — https://www.reportlinker.com/p05960108/?utm_source=GNW
4 миллиона в Согласно прогнозам, к 2020 году пересмотренный размер составит 128,9 миллионов долларов США к 2027 году, при этом за период анализа 2020-2027 годов среднегодовой темп роста составит 5,2%. при среднегодовом темпе роста 5,5% и к концу анализируемого периода достигнет 101,6 миллиона долларов США.После раннего анализа последствий пандемии для бизнеса и вызванного ею экономического кризиса рост в сегменте подключения Bluetooth скорректирован до пересмотренного среднегодового роста в 4,7% на следующий 7-летний период. На этот сегмент в настоящее время приходится 13,3% мирового рынка розеток Smart-Connected Power Plug.

В 2020 году на США будет приходиться более 29,5% мирового рынка, в то время как в Китае прогнозируется среднегодовой рост на 4,8% в период 2020-2027 годов

Рынок розеток с интеллектуальным подключением в США.В 2020 году S. оценивается в 26,7 миллиона долларов США. В настоящее время на долю страны приходится 29,48% мирового рынка. Китай, вторая по величине экономика мира, по прогнозам, достигнет ориентировочного размера рынка в 22,7 миллиона долларов США в 2027 году, а среднегодовой темп роста до 2027 года составит 4,8%. Среди других примечательных географических рынков — Япония и Канада, рост каждого из которых прогнозируется на 5 % и 4,1% соответственно за период 2020-2027 гг. В Европе прогнозируется рост среднегодового роста в Германии примерно на 4,2%, в то время как на остальном европейском рынке (как определено в исследовании) достигнет 22 долларов США.7 миллионов к 2027 году.

Сегмент подключения Zigbee занимает 5,6% доли в 2020 году

В глобальном сегменте подключения Zigbee США, Канада, Япония, Китай и Европа будут управлять среднегодовым темпом роста 3,9% для этого сегмента. Эти региональные рынки, на которые в совокупности приходится 4,1 миллиона долларов США в 2020 году, достигнут прогнозируемого размера в 5,4 миллиона долларов США к концу периода анализа. Китай останется одним из самых быстрорастущих в этом кластере региональных рынков.Рынок Азиатско-Тихоокеанского региона, возглавляемый такими странами, как Австралия, Индия и Южная Корея, к 2027 году, по прогнозам, достигнет 14,8 миллионов долларов США. В этом седьмом издании нашего отчета мы привносим многолетний исследовательский опыт. В 131-страничном отчете представлена ​​краткая информация о том, как пандемия повлияла на производство и на покупательскую составляющую в 2020 и 2021 годах. Также рассматривается краткосрочное поэтапное восстановление по ключевым географическим регионам.

Конкуренты, идентифицированные на этом рынке, включают, среди прочего,

  • Aeon Labs LLC (Aeotec)
  • Azpen Innovation
  • Belkin International, Inc.
  • D-Link Systems, Inc

Прочтите полный отчет: https://www.reportlinker.com/p05960108/?utm_source=GNW

I. ВВЕДЕНИЕ, МЕТОДОЛОГИЯ И ОБЪЕМ ОТЧЕТА

II. КРАТКОЕ ОПИСАНИЕ

1. ОБЗОР РЫНКА
Влияние Covid-19 и надвигающаяся глобальная рецессия
Доли мирового рынка-конкурента
Доля рынка конкурентов для розеток с интеллектуальным подключением питания
Сценарий в мире (в%): 2018E

2.ФОКУС НА ВЫБРАННЫХ ИГРОКАХ

3. ТЕНДЕНЦИИ РЫНКА И ДРАЙВЕРЫ

4. ПЕРСПЕКТИВА МИРОВОГО РЫНКА
Таблица 1: Мировой анализ текущего и будущего развития розетки питания
с интеллектуальным подключением по географическим регионам — США, Канада, Япония,
Китай, Европа , Азиатско-Тихоокеанский регион и рынки остального мира —
Независимый анализ годовых продаж в миллионах долларов США за годы
с 2018 по 2027 год

Таблица 2: Мировой исторический обзор розетки
с интеллектуальным подключением питания по географическим регионам — США, Канада, Япония, Китай,
Европа, Азиатско-Тихоокеанский регион и остальные мировые рынки — Независимый анализ
годовых продаж в миллионах долларов США за 2012–
2017 годы

Таблица 3: Мировая перспектива на 15 лет для Smart-Connected Power
Plug Socket по географическому региону — процентное распределение стоимостных продаж
для США, Канады, Японии, Китая, Европы, Азиатско-Тихоокеанского региона
и остальных мировых рынков за 2012, 2018 и 2027 годы

Таблица 4: Мировое течение И анализ будущего для подключения к Wi-Fi
по географическому региону — США, Канада, Япония, Китай, Европа,
Азиатско-Тихоокеанский регион и рынки остальных стран — Независимый анализ
годовых продаж в миллионах долларов США за 2018–2027 годы

Таблица 5: Мировой исторический обзор возможностей подключения к Wi-Fi по географическому региону
— США, Канада, Япония, Китай, Европа,
Азиатско-Тихоокеанский регион и остальные мировые рынки — Независимый анализ
годовых продаж в миллионах долларов США за период с 2012 по 2017 г.

Таблица 6: Мировая 15-летняя перспектива подключения к Wi-Fi по географическому региону
— Процентная разбивка стоимостных продаж для
США, Канады, Японии, Китая, Европы, Азиатско-Тихоокеанского региона и остальной части мира
за 2012 г., 2018 и 2027

Таблица 7: Мировой анализ текущего и будущего подключения Bluetooth
по географическим регионам — США, Канада, Япония, Китай,
Европа, Азиатско-Тихоокеанский регион и рынки остального мира — Независимый анализ
годовых продаж i n Миллионы долларов США за годы с 2018 по
2027

Таблица 8: Мировой исторический обзор подключения Bluetooth по географическому региону
— США, Канада, Япония, Китай, Европа,
Азиатско-Тихоокеанский регион и рынки остальных стран — Независимый анализ
of Годовые продажи в миллионах долларов США за 2012-2017 гг.

Таблица 9: Мировая 15-летняя перспектива подключения Bluetooth
по географическим регионам — Процентная разбивка стоимостных продаж для
США, Канады, Японии, Китая, Европы, Азиатско-Тихоокеанского региона и Остальной мир
за 2012, 2018 и 2027 годы

Таблица 10: Мировой анализ текущего и будущего подключений Zigbee
по географическим регионам — США, Канада, Япония, Китай,
Европа, Азиатско-Тихоокеанский регион и рынки остальных стран — независимые
Анализ годовых продаж в миллионах долларов США за годы с 2018 по
2027

Таблица 11: Мировой исторический обзор возможностей подключения Zigbee по географическому региону
— США, Канада, Япония, Китай, Европа, 90 039 Азиатско-Тихоокеанский регион и рынки остального мира — Независимый анализ
годовых продаж в миллионах долларов США за период с 2012 по 2017 год

Таблица 12: Мировая 15-летняя перспектива подключения Zigbee по географическим регионам
— Распределение стоимостных продаж в процентах для
США, Канада, Япония, Китай, Европа, Азиатско-Тихоокеанский регион и остальные страны
мира за 2012, 2018 и 2027 годы

Таблица 13: Мировой анализ текущего и будущего подключений Z Wave
по географическим регионам — США, Канада, Япония, Китай,
Европа, Азиатско-Тихоокеанский регион и остальные мировые рынки — Независимый анализ
годовых продаж в миллионах долларов США за годы с 2018 по
2027

Таблица 14: Мировой исторический обзор возможностей подключения Z Wave по географическому региону
— США, Канада , Япония, Китай, Европа,
Азиатско-Тихоокеанский регион и рынки остальных стран — Независимый анализ
годовых продаж в миллионах долларов США за 2012–2017 годы

Таблица 15: Мировая 15-летняя перспектива для Z Wav e Возможность подключения по географическому региону
— процентная разбивка стоимостных продаж для
США, Канады, Японии, Китая, Европы, Азиатско-Тихоокеанского региона и остальных стран мира
за 2012, 2018 и 2027 годы

III.АНАЛИЗ РЫНКА

ГЕОГРАФИЧЕСКИЙ АНАЛИЗ РЫНКА

США
Факты и цифры рынка
Доля рынка розеток с интеллектуальным подключением в США (в%) по компании
: 2018 и 2027 гг.
Аналитика рынка
Таблица 16: Анализ текущего и будущего в США для розетки питания Smart-Connected
по типу — подключение Wi-Fi, подключение Bluetooth
, подключение Zigbee и подключение Z Wave —
Независимый анализ годовых продаж в миллионах долларов США за
лет с 2018 по 2027 год

Таблица 17: США Исторический обзор Smart-Connected Power Plug
Socket по типу — подключение Wi-Fi, подключение Bluetooth, подключение
Zigbee и рынки подключения Z Wave —
Независимый анализ годовых продаж в миллионах долларов США за годы
2012-2017

Таблица 18 : США 15-летняя перспектива для Smart-Connected Power Розетки
по типу — Распределение стоимостных продаж для
Wi-Fi Connecti vity, подключение по Bluetooth, подключение по Zigbee
и подключение Z Wave на 2012, 2018 и 2027 годы

КАНАДА
Таблица 19: Анализ текущего и будущего в Канаде для разъемов питания Smart-Connected
по типам — подключение по Wi-Fi, Bluetooth
подключение, подключение Zigbee и подключение Z Wave —
Независимый анализ годовых продаж в миллионах долларов США за
лет с 2018 по 2027 год

Таблица 20: Исторический обзор Канады для розетки питания с интеллектуальным подключением
Разъем по типу — подключение Wi-Fi, Возможность подключения по Bluetooth, подключение по Zigbee
и рынки подключения Z Wave —
Независимый анализ годовых продаж в миллионах долларов США за годы
с 2012 по 2017 год

Таблица 21: 15-летняя перспектива Канады для Smart-Connected Power Розетки
по типу — процентное соотношение Распределение стоимостных продаж для подключения Wi-Fi
, подключения Bluetooth, подключения Zigbee
и подключения Z Wave за 201 год 2, 2018 и 2027

ЯПОНИЯ
Таблица 22: Текущий и будущий анализ Японии для розетки питания Smart-Connected
по типу — подключение Wi-Fi, подключение Bluetooth
, подключение Zigbee и подключение Z Wave —
Независимый анализ годовых продаж в миллионах долларов США за
лет с 2018 по 2027 год

Таблица 23: Исторический обзор Японии для розетки питания с интеллектуальным подключением
розетки по типу — подключение Wi-Fi, подключение Bluetooth, подключение
Zigbee и рынки подключения Z Wave — независимый анализ
годового объема продаж в миллионах долларов США за годы
2012-2017

Таблица 24: 15-летняя перспектива Японии в области Smart-Connected Power Розетки
Plug по типам — Процентная разбивка стоимостных продаж для подключения
Wi-Fi, Bluetooth, Zigbee подключение
и подключение Z Wave на 2012, 2018 и 2027 годы

КИТАЙ
Таблица 25: Текущий и будущий анализ Smart-Connecte в Китае d Розетка для розетки питания
по типу — подключение к Wi-Fi, подключение Bluetooth
, подключение Zigbee и подключение Z Wave —
Независимый анализ годовых продаж в миллионах долларов США за
лет с 2018 по 2027 год

Таблица 26: Исторический обзор Китая для Разъем питания Smart-Connected Разъем
по типу — подключение Wi-Fi, подключение Bluetooth, подключение
Zigbee и рынки подключения Z Wave —
Независимый анализ годовых продаж в миллионах долларов США за годы
с 2012 по 2017 год

Таблица 27: Китай 15 -Годовая перспектива для Smart-Connected Power Розетка
Plug по типу — Процентная разбивка стоимостных продаж для подключения Wi-Fi
, подключения Bluetooth, подключения Zigbee
и подключения Z Wave на 2012, 2018 и 2027 годы

ЕВРОПА
Факты о рынке & Цифры
Европейский рынок розеток для вилок питания с интеллектуальным подключением: Конкурент Сценарий рыночной доли
(в%) на 2018 и 2027 годы
Рынок Ана lytics
Таблица 28: Текущий и будущий анализ розетки питания Smart-Connected
в Европе по географическим регионам — Франция, Германия,
Италия, Великобритания и рынки остальных стран Европы — Независимый анализ годовых продаж
в миллионах долларов США за период с 2018 по 2027

Таблица 29: Исторический обзор розетки
розетки с интеллектуальным подключением в Европе по географическим регионам — Франция, Германия, Италия, Великобритания и рынки остальных стран
— Независимый анализ годовых продаж
в миллионах долларов США за период с 2012 по 2017 год

Таблица 30: Европа на 15 лет в области Smart-Connected Power Розетки
по географическим регионам — процентная разбивка стоимостных продаж
для Франции, Германии, Италии, Великобритании и остальных стран Европы
Рынки за 2012, 2018 и 2027 годы

Таблица 31: Анализ текущего и будущего в Европе для розеток питания Smart-Connected
по типу — подключение Wi-Fi, подключение Bluetooth
, подключение Zigbee и Z Wave Connectivit y —
Независимый анализ годовых продаж в миллионах долларов США за
лет с 2018 по 2027 год

Таблица 32: Исторический обзор Европы по Smart-Connected Power Plug
Socket по типу — подключение Wi-Fi, подключение Bluetooth, подключение
Zigbee и Рынки подключения Z Wave —
Независимый анализ годовых продаж в миллионах долларов США за годы
с 2012 по 2017 год

Таблица 33: Европейские 15-летние перспективы для Smart-Connected Power Розетки
по типам — Распределение стоимостных продаж для
Wi-Fi -Подключение WiFi, подключение Bluetooth, подключение Zigbee
и подключение Z Wave на 2012, 2018 и 2027 годы

ФРАНЦИЯ
Таблица 34: Текущий и будущий анализ Франции для Smart-Connected
Power Plug Socket по типу — подключение Wi-Fi, Подключение по Bluetooth
, подключение Zigbee и подключение Z Wave — независимый анализ
годовых продаж в миллионах долларов США за
лет с 2018 по 2 027

Таблица 35: Исторический обзор Франции по Smart-Connected Power Plug
Socket по типу — подключение Wi-Fi, подключение Bluetooth, подключение
Zigbee и рынки подключения Z Wave —
Независимый анализ годовых продаж в миллионах долларов США за годы
2012–2017 гг.

Таблица 36: 15-летняя перспектива для Франции в отношении Smart-Connected Power Розетки
по типу — процентная разбивка стоимостных продаж для подключения Wi-Fi
, подключения Bluetooth, подключения Zigbee
и подключения Z Wave на 2012 год , 2018 и 2027

ГЕРМАНИЯ
Таблица 37: Текущий и будущий анализ Германии для розетки питания Smart-Connected
по типу — подключение Wi-Fi, подключение Bluetooth
, подключение Zigbee и подключение Z Wave —
Независимый анализ годовых продаж в Миллионы долларов США на
лет с 2018 по 2027 год

Таблица 38: Исторический обзор Германии по Smart-Connected Power
Plug Socket по типу — соединение Wi-Fi, соединение Bluetooth
, соединение Zigbee и соединение Z Wave
Markets — Независимый анализ годовых продаж в миллионах долларов США
за годы с 2012 по 2017

Таблица 39: Германия 15-летняя перспектива для Smart-Connected Розетки Power
по типам — процентная разбивка стоимостных продаж для подключения Wi-Fi
, подключения Bluetooth, подключения Zigbee
и подключения Z Wave на 2012, 2018 и 2027 годы

ИТАЛИЯ
Таблица 40: Анализ текущего и будущего в Италии для Разъемы питания Smart-Connected
по типу — подключение к Wi-Fi, подключение Bluetooth
, подключение Zigbee и подключение Z Wave —
Независимый анализ годовых продаж в миллионах долларов США за
лет с 2018 по 2027 год

Таблица 41: История Италии Обзор разъема питания Smart-Connected Power Plug
по типу — подключение Wi-Fi, подключение Bluetooth, подключение
Zigbee и Z Wave Connect iveity Markets —
Независимый анализ годовых продаж в миллионах долларов США за годы
2012-2017

Таблица 42: Италия 15-летняя перспектива для Smart-Connected Power Розетки
по типам — Распределение стоимостных продаж для
Wi-Fi подключение, подключение Bluetooth, подключение Zigbee
и подключение Z Wave на 2012, 2018 и 2027 годы

СОЕДИНЕННОЕ КОРОЛЕВСТВО
Таблица 43: Анализ текущего и будущего Великобритании для Smart-Connected
Power Plug Socket по типу — подключение Wi-Fi, Bluetooth Подключение
, подключение Zigbee и подключение Z Wave —
Независимый анализ годовых продаж в миллионах долларов США за
лет с 2018 по 2027 год

Таблица 44: Исторический обзор разъемов питания с интеллектуальным подключением в Великобритании
Разъем по типу — подключение Wi-Fi , Подключение по Bluetooth, подключение по Zigbee
и рынки подключения Z Wave —
Независимый анализ годовых продаж в миллионах долларов США за годы
2012 тыс. примерный 2017

Таблица 45: Перспективы Великобритании на 15 лет для розетки питания с интеллектуальным подключением
Розетки по типу — процентная разбивка стоимостных продаж для подключения Wi-Fi
, подключения Bluetooth, подключения Zigbee и подключения Z
Wave на 2012 год, 2018 и 2027

ОСТАЛЬНАЯ ЕВРОПА
Таблица 46: Текущий и будущий анализ остальной Европы для розетки питания с интеллектуальным подключением
по типу — подключение Wi-Fi, подключение
Bluetooth, подключение Zigbee и подключение Z Wave
— независимый анализ Годовые продажи в размере
миллионов долларов США за 2018–2027 годы

Таблица 47: Исторический обзор розетки питания Smart-Connected
для остальных стран Европы по типу — подключение Wi-Fi, подключение Bluetooth
, подключение Zigbee и подключение Z Wave
Рынки — Независимый анализ годовых продаж в
млн долларов США за период с 2012 по 2017 год

Таблица 48: Остальные страны Европы 15-летняя перспектива на 900 39 Розетки Smart-Connected Power Plug по типам — процент
Распределение стоимостных продаж для подключения Wi-Fi, подключения Bluetooth
, подключения Zigbee и подключения Z Wave для
года 2012, 2018 и 2027

ASIA-PACIFIC
Таблица 49: Анализ текущего и будущего развития розетки
Smart-Connected Power Plug в Азиатско-Тихоокеанском регионе по типу — подключение Wi-Fi, подключение
Bluetooth, подключение Zigbee и подключение Z Wave
— независимый анализ годовых продаж в размере
миллионов долларов США за период с 2018 по 2027

Таблица 50: Исторический обзор розетки питания Smart-Connected
в Азиатско-Тихоокеанском регионе по типу — подключение Wi-Fi, подключение Bluetooth
, подключение Zigbee и подключение Z Wave
Рынки — независимый анализ годовых продаж в
млн долларов США за период с 2012 по 2017 год

Таблица 51: Азиатско-Тихоокеанский регион на 15 лет для розеток питания Smart-Connected
по типам — разбивка в процентах стоимостных продаж
для подключения Wi-Fi, подключения Bluetooth, подключения Zigbee
и подключения Z Wave за 2012, 2018 и
2027

REST OF WORLD
Таблица 52: Анализ текущего и будущего остального мира для
Smart-Connected Разъемы питания по типам — подключение Wi-Fi, подключение
Bluetooth, подключение Zigbee и подключение Z Wave
— независимый анализ годовых продаж в
миллионов долларов США за годы с 2018 по 2027 год

Таблица 53: Исторический обзор остального мира за Разъемы питания Smart-Connected
по типу — подключение к Wi-Fi, подключение по Bluetooth
, подключение к Zigbee и подключение к Z Wave. Рынки
— независимый анализ годовых продаж в миллионах долларов США
за период с 2012 по 2017 год

Таблица 54: Остальные Мировые 15-летние перспективы для розетки питания Smart-Connected
по типу — процентная разбивка стоимостных продаж
для подключения Wi-Fi, подключения Bluetooth Активность, подключение Zigbee
и подключение Z Wave на 2012, 2018 и
2027

IV.КОНКУРЕНЦИЯ
Всего компаний в профиле: 41
Прочтите полный отчет: https://www.reportlinker.com/p05960108/?utm_source=GNW

О Reportlinker
ReportLinker — это отмеченное наградами решение для исследования рынка. Reportlinker находит и систематизирует самые свежие отраслевые данные, чтобы вы могли мгновенно получать все необходимые исследования рынка в одном месте.

__________________________



В руководстве DoH подчеркивается опасность крышек розеток

Споры по поводу использования заглушек для розеток в первые годы эксплуатации снова возникли после предупреждения Министерства здравоохранения о безопасности.

В предупреждении о безопасности, распространенном Министерством здравоохранения, подчеркивается опасность использования заглушек для розеток и содержится призыв к их удалению из медицинских и социальных учреждений.

Он был доведен до сведения Nursery World Дженной Гегги, операционным менеджером Honey Pot Nurseries. Крышки для розеток по-прежнему широко используются в детских садах и других детских учреждениях, и связанные с этим риски, по-видимому, неясны.

Г-жа Гегги сказала: «Я думаю, это могло быть связано с тем, что на самом деле не было« распространено »сообщение о том, что крышки розеток на самом деле более опасны, чем их неиспользование.

«Я думаю, что многие поставщики детских садов будут беспокоиться, что, не используя заглушки для розеток, они могут оказаться в горячей воде во время инспекции Ofsted или аудита здоровья и безопасности».

На одном из первых онлайн-форумов один практикующий сказал: «Мы их используем. Мне сказали, что в них нет необходимости, но я никогда не слышал, что они опасны! Мы используем их, потому что люди осознают опасность их неиспользования. Я просто подумал, что если они не имеют никакого значения, людям лучше увидеть, что мы заботимся о безопасности, чем вообще ничего.’

Ofsted не имеет официальной позиции по использованию крышек розеток и не ссылается на них в руководствах для инспекторов. В рекомендациях Ofsted, опубликованных в сентябре 2011 года, говорится: «Мы не поощряем и не препятствуем ответственному использованию крышек розеток в рамках подхода к обеспечению электробезопасности, основанного на оценке рисков.

«Инспекторы не должны устанавливать действия или давать рекомендации в отношении использования крышек розеток и не должны конкретно ссылаться на них в своих отчетах.

«В рамках оценки рисков, которую они проводят в своих помещениях, поставщик должен решить, как лучше всего защитить детей от любых опасностей, связанных с электрическими розетками и приборами.’

Совет сейчас заархивирован. «Мир питомников» спросил, будет ли Ofsted давать дополнительные указания инспекторам в свете недавнего предупреждения о безопасности.

Представитель Ofsted сказал: «Я могу подтвердить, что у нас нет официальной позиции по этому конкретному вопросу. Ожидается, что поставщики медицинских услуг обеспечат безопасность и пригодность своих помещений для ухода за детьми и составят свою собственную оценку на основе этого в соответствии с требованиями системы ухода за детьми младшего возраста или требованиями реестра по уходу за детьми.’

Наличие или отсутствие заглушек для розеток в первые годы жизни не повлияет на проверки Ofsted, но доказанные риски безопасности ставят под сомнение их пригодность для использования с маленькими детьми.

Обычно продаются как аксессуары безопасности, крышки розеток не регулируются — они бывают разных размеров и форм и поэтому редко подходят для розеток правильно.

Использование крышек отменяет существующие меры безопасности в виде защитных шторок, обнажающих электрические контакты под напряжением.Крышки могут отсоединиться или легко сниматься детьми, что может привести к поражению электрическим током.

Крышки также могут повредить розетку, что может привести к перегреву и риску возгорания.

По состоянию на июнь DoH требует, чтобы «электрические розеточные вставки на 13 А не использовались в медицинских или социальных учреждениях, а также не поставлялись для использования в доме или жилом доме», и что «любые розеточные вставки, используемые в настоящее время, должны быть изъяты и ответственно утилизировано. ‘

Fatally Flawed, кампания, посвященная защите детей от опасностей, связанных с крышками розеток, требует запрета на продажу съемных крышек.

Дэвид Пикок, соучредитель кампании, сказал: «Fatally Flawed был рад услышать, что NHS пришла к своим собственным выводам относительно крышек розеток и требует их полного удаления из всех помещений NHS, а также дает советы другим, в том числе всем. врачи и стоматологи, поставщики социальных услуг и независимые поставщики медицинских услуг должны предпринять те же действия.

«Инженеры, которые определили требования к британской сетевой розетке, которую все мы используем сегодня, довольно четко указали на необходимость обеспечения безопасности детей.В качестве самого первого требования к новой розетке они заявили, что «для обеспечения безопасности маленьких детей очень важно, чтобы контакты розетки были защищены ставнями или другими подобными средствами, либо внутренними конструкция розетки ». Пора перестать ставить под угрозу их хорошую работу, используя нерегулируемые и неутвержденные внешние крышки розеток! »

Консультации Доверительного фонда по предотвращению детских несчастных случаев

Это должно быть ясно, если электрическая розетка небезопасна: обратите внимание на потертые провода на вилке, следы ожога или любые другие повреждения.Фонд предотвращения несчастных случаев с детьми предлагает множество способов минимизировать риски, связанные с розетками и электрическими приборами, которые не требуют использования крышек для розеток.

  • Отключите все нагретые электроприборы, как только закончите их использовать
  • Проверка безопасности всех ваших электроприборов
  • Не допускайте перегрузки розеток
  • Не оставляйте ничего подключенным на ночь
  • Храните неиспользуемые электроприборы в недоступном для детей месте

The Gappening — Лучшие розетки для свечей зажигания

Мэтью Гай | Последнее изменение: 18 сентября 2020 г.

Продолжая недавнюю тенденцию создания инструментов для дома, мы выбрали свечи зажигания в качестве сегодняшнего списка выбора.Хотя не все из нас устанавливают пробелы и возятся со старомодной системой начисления очков, есть большая вероятность, что у большинства наших читателей в какой-то момент была причина бросить новый набор заглушек в свой битер.

Поиск нужного гнезда для свечи зажигания в куче случайных инструментов может стать испытанием (по слухам, скоро это фактически станет штрафом в 24 часа лимонов). Если вы любите одну из этих вещей, убедитесь, что она находится на хорошем месте в вашем ящике с инструментами.

Кстати, многие наборы розеток включают в себя один или два таких инструмента, но всегда иметь под рукой дополнительный.Некоторые из этих автономных модулей также имеют более надежную конструкцию или включают специальные расширения, которые могут отсутствовать во всеобъемлющем наборе сокетов. Кроме того, не забывайте, что не все свечи зажигания имеют одинаковый размер, поэтому проверьте свое приложение, прежде чем нажимать кнопку «Купить».

Связанные

1. Выбор редакции: шестигранный ключ с магнитным шарниром и шестигранной головкой для свечи зажигания

Это гнездо предназначено для вилок 5/8 дюйма и храпового механизма 3/8 дюйма. Говорят, что угол входа облегчает его возвращение в исходное положение и имеет зубцы на глубину застежки.Большие штампованные, а не вытравленные опознавательные знаки размеров должны быть видны даже нам, старикам, с ослабленным зрением.

Рифленая рукоятка на удлинительном валу обеспечивает работникам нескользящую поверхность для работы с низким крутящим моментом. Внутренний магнит внутри гнезда удерживает и защищает свечу зажигания для облегчения установки и, как говорят, не изнашивается со временем, как традиционная резиновая прокладка.

Профи / Базовый, эффективный, доступный

Минусы / Некоторым автомобилям потребуется дополнительное расширение

Итог / Хорошо иметь под рукой

2.Набор из 5 головок для свечей зажигания ARES

Не уверены в правильности размеров свечей зажигания или просто работаете с разными автомобилями? Хорошей идеей может быть набор из пяти предметов. У этого устройства есть пара метрических розеток и три разъема Freedom. Размеры как протравлены, так и забиты в стенках розеток.

Этот набор свечей зажигания включает размеры 5/8 дюйма, 3/4 дюйма, 13/16 дюйма, 14 мм и 18 мм, а также удобную направляющую для хранения. Резиновые стопорное кольцо обеспечивает заглушки пребывание на гнездо и конический 6-точку гнезда концов захвата плоских сторон застежки головы, а не углы, чтобы предотвратить округление.

Плюсы / Размеры почти для каждого двигателя

Минусы / Твои приятели-дебилы их одолжат

Итог / Будьте готовы

3. Комплект для снятия свечей зажигания OTC

Перед вами профессиональный инструмент, уникальный дизайн которого помогает предотвратить поломку за счет фиксации фарфорового сердечника заглушки на шестиграннике заглушки. Это позволяет ему вращаться как единое целое, а не прикладывать крутящий момент к самой вилке и рисковать отломиться от нее.

Этот конкретный элемент разработан, чтобы помочь механикам найти себя работающими с продуктами Blue Oval, особенно с теми, которые оснащены трехклапанным двигателем V8 объемом 4,6 л или 5,4 л. Он также совместим с гигантским 6,8-литровым двигателем V10, установленным в грузовиках Ford середины 2000 года.

Плюсы / Разработано в ответ на поломку свечей в этих конкретных двигателях

Минусы / Чертовски дорого

Bottom Line / Мы оплакиваем людей, заменяющих свечи на этих двигателях

4.Набор магнитных поворотных свечей зажигания ARES из 5 предметов

Созданный на основе набора, указанного выше, этот набор из пяти предметов имеет ряд расширений, чтобы помочь механикам и домашним мастерам, намеревающимся выполнять несколько работ на нескольких автомобилях. Обратите внимание, что в этом наборе меньше розеток — три, а не пять, но разная длина удлинителя очень удобна.

Каждая свеча зажигания поворачивается на 360 градусов для максимальной гибкости, а пять размеров обеспечивают дополнительный радиус действия, необходимый для труднодоступных мест в самых разных областях применения.Внутренние магниты розеток удерживают и защищают свечу зажигания, облегчая установку.

Плюсы / Большая длина, трио размеров, футляр для денди

Минусы / вертлюги

не всем нравятся

Итог / Этот комплект должен охватывать большинство случаев

5. Головка для свечи зажигания 5/8 «мастера

Без удлинителей, без вертлюгов, без проблем. Это просто базовая свеча зажигания, которая в некоторых случаях может быть всем, что нужно человеку.В конце концов, у большинства из нас, вероятно, уже есть достаточное количество расширений, которые бегают по гаражу, не добавляя дополнительных в виде всеобъемлющего набора.

Мы и раньше рассказывали о бренде Craftsman, но для тех, кто все еще насторожен из-за исчезновения универмагов Sears, будьте уверены, что бренд инструментов стоит сам по себе, без вмешательства вмешивающегося повелителя кирпичей и минометов.

Плюсы / Без дополнительных деталей

Минусы / Бесполезно для работ с заглушками 3/4 дюйма

Итог / Здесь ничего не пропало

6.Поворотная магнитная свеча зажигания Lexivon

Это 5/8-дюймовая свеча зажигания, расположенная на конце удлинителя, обеспечивающая общее растяжение на десять дюймов. Плавное вращение шара на 360 градусов означает, что можно добраться до ужасно тесных моторных отсеков, как у Aerostar 1995 года.

Говорят, что полностью отполированное и хромированное зеркальное покрытие устойчиво к коррозии и его легко чистить (ведь вы протираете гнезда перед тем, как сжечь их обратно в ящик для инструментов, не так ли?). Вал с накаткой предотвращает проскальзывание, хотя он не проходит по всей длине, а его размер выгравирован лазером в гнезде.

Профи / Накатка полезная и поворотная

Минусы / Слишком много соблазна двусмысленно при написании этого описания

Итог / Хороший выбор для конкретного применения

7. Комплект головок свечей зажигания привода Sunex 3/8 дюйма

Иногда товары, не относящиеся к бренду, преподносят хороший сюрприз. Sunex вряд ли можно назвать нарицательным в духе Snap-On или Matco, но этот продукт получил 4,8 из 5-звездочных оценок от более чем 100 клиентов, причем впечатляющие 96% дали им 4 или 5 звезд.

Этот набор из семи деталей включает три впечатляюще высоких розеток, все из которых являются стандартными размерами свечей зажигания. Они предназначены для использования с трещотками 3/8 дюйма и включают в себя выдувной футляр, который вы, вероятно, выбросите сразу после открытия коробки Amazon.

Плюсы / Отличная глубина на трех гнездах

Минусы / Выдувной корпус вообще хлам

Bottom Line / Храните их аккуратно в своем ящике для инструментов

Двенадцатигранные розетки обычно смотрят с большим подозрением, но реальные покупатели этого продукта дают хорошие отзывы, хваля его полезность.Удлинитель длиной в фут поможет вам добраться до надоедливых свечей зажигания, а также подтвердит, что Subway дает вам правильно отмеренный подводник.

Если удлинитель прикреплен прямо к розетке, не нужно беспокоиться о том, что потребуется выудить розетку из колодца, потому что она решила отделиться от удлинителя. Тонкие стены помогают облегчить доступ, но, как и в большинстве случаев в жизни, проще не беспокоиться, если вы не знаете, что делаете.

Плюсы / Достигает waaaayyy там

Минусы / Некоторые сообщения о поломке гнезда

Итог / Используйте осторожно

Время от времени TTAC будет выделять автомобильные продукты, которые, по нашему мнению, могут быть интересны нашему сообществу.Кроме того, подобные сообщения помогают не гасить здесь свет. Узнайте больше о том, как это работает.

(Примечание редактора: этот пост предназначен как для того, чтобы помочь вам стать информированным покупателем автомобильной продукции, так и для того, чтобы оплачивать наши покупательские расходы на седан 90-х годов . Операционные расходы некоторым из вас не нравятся, но они Помогите оплатить находки на свалке, редкие аттракционы, отзывы об аренде и многое другое. Спасибо за чтение.)

[Основное фото предоставлено sima / Shutterstock.com. Изображения продукта предоставлены производителем.]

Почему моя розетка продолжает отключаться — Электрические Плюсы | Electrical Pros, Braselton GA

Розетки в вашем доме предназначены для предотвращения замыканий на землю путем отключения электричества, которое проходит через них. Если ваша розетка продолжает отключаться, это может быть вызвано несколькими разными проблемами. Розетка GFCI обычно устанавливается во влажных или влажных помещениях вашего дома, таких как ванные комнаты, кухня и открытые площадки, где присутствует вода.Если они спотыкаются, пора присмотреться, чтобы определить, что их вызывает, и как это исправить.

Распространенные причины отключения розеток

Случайное отключение — это нормально, но если оно происходит постоянно, вам следует выяснить основную причину. Иногда розетка может просто изнашиваться из-за возраста и интенсивного использования. Срок службы большинства новых розеток составляет от 15 до 25 лет, поэтому, если у вас старый дом из старых материалов, возможно, пришло время заменить.В других случаях розетка могла подвергнуться воздействию воды, пыли или мусора. Если изоляция изношена или провода начинают портиться, это также может привести к срабатыванию розеток.

Скрытые проблемы

Не все срабатывающие розетки представляют очевидную проблему, например, повреждение или износ. Возможно, вам придется более внимательно изучить изоляцию, чтобы определить, изношена ли она, устарела или повреждена каким-либо образом. Эта изоляция предназначена для предотвращения утечек электроэнергии, поэтому, если она в плохом состоянии, это создаст проблему.Вы также можете просто подключить слишком много приборов или электроники, что приведет к срабатыванию розетки или розетки. Вы можете выполнить простой тест, используя измеритель тока утечки. Этот инструмент измеряет количество электричества, протекающего через вашу цепь, чтобы помочь вам лучше диагностировать.

Подключен

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
