Фаза на выключатель или ноль: что подключить на разрыв

В современных домах невозможно обойтись без электрического освещения и для каждого светильника необходимо установить выключатель. Это устройство разрывает один из проводов, идущих к источнику света.

Для работы выключателя и лампы не имеет значения, какой из проводов будет отключаться, однако все грамотные электромонтёры подводят к нему только фазный провод. В этой статье рассказывается, какое имеет значение, на выключатель идет ноль или фаза.

Почему выключенная люстра может ударить током

Пользуются электрическим освещением все, большинство людей меняют лампы самостоятельно, но не все знают, что даже выключенный светильник может ударить электрическим током. Это происходит из-за неправильного подключения при монтаже электропроводки, замене вводного кабеля и электросчётчика или после ремонта соединений в переходной коробке.

Следствием этих действий является подвод к выключателю нейтрального (нулевого) провода, при этом происходит следующее:

  • Во включенном положении выключателя на одном из проводов, подходящих к лампе, индикатор напряжения укажет на фазу. Второй провод будет нейтральным.
  • В отключенном состоянии на обоих проводах присутствует фаза. Лампа при этом гореть не будет, на всех проводах в светильнике будет напряжение.

Такая ситуация опасна для здоровья или жизни человека — в случае нарушения изоляции или прикосновения к оголённым проводам, лампе или внутренним частям патрона можно получить удар электрическим током. Поэтому важно, что подаётся на выключатель — фаза или ноль.

При подаче на выключатель фазы

ситуация меняется на противоположную. В отключенном состоянии на обоих проводах светильника фаза отсутствует, лампа гореть не будет. Процесс ремонта или замены лампочки при этом является более безопасным.

На выключатель фаза или ноль: правила ПУЭ

О том, фаза или ноль на выключатель что правильно указывает не только здравый смысл и логика, но и Правила Устройств Электроустановок в последнем 7 издании. Подключение к выключателю нулевого провода противоречит нормам этого документа, указанным в п. 6.6.28.

Согласно этим правилам однополюсный выключатель света должен разрывать фазный провод, нейтраль отключается только при установке двухполюсного выключателя. Монтаж вместо одного двухполюсного выключателя двух однополюсных так же запрещён из-за возможного отключения только одного нейтрального проводника.

Почему выключатель должен разрывать фазу, а не ноль

Кроме требований ПУЭ есть ещё несколько причин для подключения к выключателю фазного провода.

Безопасность во время замены ламп

Основной причиной для подачи фазы на выключатель является повышение безопасности людей. Если через коммутационный прибор проходит нулевой провод, то даже в выключенном положении светильник остаётся под напряжением и при его ремонте возможны следующие ситуации:

  • Во время выкручивания лопнула колба лампы накаливания или газоразрядная трубка в энергосберегающей. В этом случае есть опасность прикосновения к остаткам нитей накала, при неправильном подключении остающимися под напряжением.
  • Нарушена изоляция между проводами внутри светильника и металлическим корпусом. До тех пор, пока к прибору никто не дотрагивается, не имеет значения, выключатель разрывает фазу или ноль, особенно если это потолочная люстра. К этим источникам света человек прикасается только в выключенном состоянии для замены лампы или вытирания пыли. Если через выключатель проходит нулевой провод и нарушена изоляция, то человек, выполняющий эти работы, оказывается под напряжением. Это опасно для здоровья или даже жизни, особенно при отсутствии в схеме УЗО или дифавтомата.

Важно! Если неизвестно, какой провод подходит к выключателю, все работы по замене ламп и ремонту светильников следует производить с отключением автоматического выключателя.

Мигание (свечение) ламп

Если для ламп накаливания существует только два состояния — включено и выключено, то для энергосберегающих и светодиодных источников света есть третье — периодические вспышки при отключенном выключателе.

Одна из причин этого явления связана с особенностями конструкции таких ламп.

Питание этих приборов осуществляется при помощи встроенной электронной платы, на которой кроме других элементов находится диодный мост и фильтрующий конденсатор.

Если выключатель разрывает нейтральный проводник, то из-за того, что один из проводов, питающих лампу, находится под напряжением, возможен следующий процесс:

  1. 1. через второй провод из-за нарушения изоляции или большой длины протекает ток утечки;
  2. 2. этого тока не хватит для работы светильника, но достаточно для постепенного, в течение нескольких секунд, заряда конденсатора;
  3. 3. после заряда ёмкости до напряжения, необходимого для работы электронной схемы, лампа кратковременно включается;
  4. 4. происходит разряд конденсатора и процесс начинается заново.

Как определить, ноль или фаза на выключателе

При ремонте электропроводки и в некоторых других случаях необходимо проверить, на выключатель идет ноль или фаза. Это делается в следующей последовательности:

  1. 1. Отключить питание линии. Открыть крышку выключателя или извлечь его из монтажной коробки так, чтобы была возможность измерить напряжение на контактах.
  2. 2. Подать питание в сеть. Отключить выключатель.
  3. 3. Проверить наличие напряжения на обоих выводах устройства. Фаза должна быть только на одном из контактов.
  4. 4. Включить выключатель и проверить наличие фазы на выводах. На обоих контактах индикатор должен показывать одинаковый результат.



Если индикатор показывает фазу, то выключатель подключен правильно, при её отсутствии и горящей лампе к выключателю подходит нейтральный провод.

Важно! Проверка должна производиться при наличии в патроне исправной лампы.

Причины неправильного подключения

Если монтаж электропроводки и подключение её к сети были выполнены правильно, то ко всем выключателям будет подведена фаза.

Наличие нуля указывает на ошибки при выполнении электромонтажных работ:

  • Неправильное соединение проводов в монтажной коробке. Встречается при несоблюдении цветовой маркировки проводов или в проводке, выполненной в советское время алюминиевым проводом (лапшой).
  • Перепутанные провода после замены электросчётчика или вводного кабеля. Подключение прибора учёта должно производиться с учётом нулевого и фазного проводов. После работ на клеммнике устройства инспектор электрокомпании проверяет соответствие подключения и может потребовать изменить полярность.

Что делать, если подключение неправильное

При неправильном подключении ошибку необходимо исправить. Сделать это можно двумя способами — в распределительной коробке и на подключении к электросчётчику.

Как изменить полярность на вводе в квартиру или частный дом

До производства этого переключения необходимо проверить все выключатели, что они размыкают — фазу или ноль.

Если неправильно подключены все выключатели, то проще всего изменить подключение после прибора учёта. Есть несколько вариантов выполнения этой работы:

  • Изменение полярности подключения кабеля на клеммнике электросчётчика. Из-за того, что при этом будет нарушена пломба, выполнять такую работу допускается только по согласованию с электрокомпанией. Это целесообразно делать при наличии электрощитка старого типа с пробочными предохранителями.
  • Переключение полярности проводов, отходящих от вводного автомата, расположенного после прибора учёта. Удобно выполнять в современных щитках с модульными автоматами.
Совет! Изменение полярности ДО ввода в дом или квартиру не производится. Это нарушает правильность подключения электросчётчика.

Как поменять местами ноль и фазу в выключателе

Если неправильно подключён только один выключатель, то переключение необходимо производить в переходной (распаечной) коробке. Чаще всего она находится на расстоянии 10-20см от потолка, непосредственно над одним из выключателей или розеток, установленных в данном помещении.

В санузлах блочных или панельных домов, в которых выключатели света находятся на перегородках между ванной и туалетом, коробка находится на противоположной стене или в коридоре.

Важно! Все работы по изменению схемы соединения проводов производятся после отключения питания и проверки отсутствия напряжения.

В самом простом случае в распределительную коробку приходят четыре двухжильных провода:

  • подходящая линия;
  • отходящая линия;
  • подключение выключателя;
  • питание светильника.

Они соединены между собой при помощи трёх скруток или клемм:

  • Фаза (3 провода в скрутке). Подходящая линия, отходящая линия, подключение выключателя.
  • Нейтраль или ноль (3 провода в скрутке). Подходящая линия, отходящая линия, питание светильника.
  • Скрутка из 2 проводов. Соединение выключателя и светильника.

При необходимости изменить подключение выключателя, нужно поменять местами провода, отходящие к выключателю и лампе от нулевого и фазных проводов. Скрутка из двух проводов, соединяющая выключатель и светильник, остаётся без изменений вне зависимости от того, на выключатель идет ноль или фаза.

После повторного соединения проводов их следует заизолировать, закрыть крышку коробки, подать питание в сеть и проверить работу освещения и подвод к выключателю фазного провода.

Переключение проводов в коробке, в которой подключен двухклавишный выключатель или розетки производится аналогичным образом. Основная сложность при этом — определить, какие именно провода соответствуют необходимым электроприборам.

Для этого необходимо учесть количество проводов в скрутке, направление, в котором кабель выходит из коробки, а в сложных случаях придётся использовать пробник или тестер.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Узнаем как подключить выключатель света? Схема

Выключателем света может быть простое электротехническое устройство, а также сложный коммутационный аппарат. Они предназначены для разных схем управления приборами освещения. При монтаже проводки важно правильно подключить выключатель света. Схема подключения в классическом варианте — это применение простейшего устройства с одной клавишей.

Его контакты размыкаются при отключении освещения и замыкаются при включении. При этом фаза проходит через выключатель, а ноль подключен к лампе. Путать порядок подключения нельзя, иначе на лампе постоянно будет напряжение.

Подключение одноклавишного выключателя

Устройства выполняются для внутренней и открытой установки. Схема подключения выключателя света с одной клавишей обеспечивает коммутацию светильника или группы.

Если ламп больше, основные соединения также производятся через распределительную коробку.

Особенности применения нескольких клавиш

Схема двойного выключателя света позволяет управлять тем же количеством светильников. Здесь производится раздельное переключение ламп через одно коммутирующее устройство, в зависимости от того, какая из двух клавиш будет нажата. Способ распространен для включения люстры. Реже применяются трехклавишные модели.

Сложность замены на устройство с большим количеством переключений заключается в необходимости прокладки дополнительных проводов фазы к светильникам и выключателю. Схемы подключений обозначены на его задней стороне (три вывода для двухклавишного устройства).

По существу, выключатель представляет два простейших прибора, объединенных в одном корпусе. При включении одной из клавиш фаза подается на соответствующий светильник. Напряжение поступает на входную клемму (зажим). К ней подключены две контактные группы, для каждой из которых предназначена своя клавиша. На выходные клеммы подключаются лампы.

Аналогичным образом работает трехклавишный выключатель света. Принцип действия заключается в коммутации проводов, соединенных с отдельными лампами или их группами.

Подключение системы освещения в квартире или доме

В домах и квартирах силовые и осветительные цепи разделены между собой и защищены отдельными автоматами. При выходе из строя первой из них свет все равно продолжает гореть, что облегчает поиск и устранение неисправности. Если отключится вторая цепь, ее можно ремонтировать, подключив переноску к любой из розеток.

От коротких замыканий и превышения длительно допустимого тока система освещения защищается автоматическим выключателем с номиналом, определяемым суммарной мощностью всех ламп.

Устройство выключателя

Производятся следующие типы бытовых выключателей:

  • внутренние;
  • наружные;
  • с защитой от влаги;
  • модули.

При монтаже в стене применяются модели для скрытой проводки. Сначала в бетоне бурится выемка, в которую вставляется подрозетник и прокладываются провода. В итоге устройство вставляется в стену и располагается на уровне ее поверхности.

Выключатель и подрозетник продаются отдельно. Они должны подходить друг к другу, а также к условиям монтажа в стене или в тонкой перегородке.

Наружные выключатели используются для открытой проводки, которая проходит по трубам или кабель-каналам. Под них устанавливается деревянная или пластиковая площадка, прикрепленная к стене саморезами или дюбелями.

Модули монтируются на специальных кабель-каналах и применяются в офисных помещениях или на предприятиях.

Устройства с защитой от влаги устанавливают в ванных комнатах, банях, в других сырых помещениях или в местах, где на них могут попасть капли воды.

Как подключить выключатель света: схема

В качестве элементов, к которым подключается проводка, служат клеммники — механизмы с самозажимными контактами. Для подключения конец жилы зачищают и вставляют в отверстие, где она зажимается подпружиненными контактами.

Вместо клемм в выключателе могут устанавливаться винтовые зажимы. В них вставляется конец зачищенной жилы и производится затяжка путем закручивания болта.

Механизм переключения содержит подвижный контакт, занимающий 2 фиксированных положения: «включено» и «выключено». В зависимости от того, в каком из них находится клавиша, электрическая цепь будет замкнута или разомкнута.

Выбор выключателя

Прибор покупают в специализированном магазине, где можно выбрать наиболее подходящий по внешнему виду и параметрам. Выключатель должен соответствовать по мощности светильникам. От этого зависит его цена. Например, контакты, изготовленные из металлокерамики, содержащей серебро, рассчитаны на электрический ток 4 А.

При многообразии конструкций выключатели следует выбирать с конкретной целью. Они могут быть клавишными, кнопочными, настенными, потолочными, поворотными, перекидными, проходными и т. д. Особое внимание обращается на то, для наружной или внутренней проводки предназначен выключатель света. Схема его подключения также важна, поскольку она выполняет определенную функцию.

Важно проверить качество сборки устройства и как четко переключаются клавиши.

Сенсорные выключатели света

Наружная панель представляет собой стеклянную декоративную пластину с разметкой. Под ней расположен чувствительный элемент, реагирующий на легкое прикосновение или приближение пальцев. При этом возникает сигнал, преобразуемый полупроводниковой схемой в электрический, воспринимаемый коммутационной частью. В зависимости от места или продолжительности прикосновения происходит замыкание или размыкание электрической цепи, а также плавное регулирование яркости светильников.

Для большего удобства применяются дистанционные пульты управления, связанные с несколькими однотипными выключателями.

Количество функций у разных моделей отличается и зависит от цены. Устройства снабжаются датчиками движения, температуры, освещенности и т. д. К ним может подключаться электрокамин, кондиционер, фонари и охранная система освещения по периметру дома.

Принцип работы сенсорного выключателя

Электронных схем существует множество. Ниже приведена простая схема сенсорного выключателя света, которую можно собрать своими руками.

Когда человек прикасается к чувствительному элементу E1, незначительный потенциал от тела передается двухкаскадному усилителю через конденсатор C1. К выходу транзистора VT2 подключено реле К1, срабатывающее или отключающееся при очередном прикосновении. Его силовые контакты соединены с цепью питания лампы (на схеме не показано). Конденсатор C2 является фильтром, сглаживающим пульсации напряжения, а диод VD1 защищает транзистор VT2 от скачков напряжения.

Данная схема выключателя света содержит реле, ток срабатывания которого составляет 15-20 мА. Для его настройки подключается переменный резистор R1 и изменяется сопротивление, пока контакты не начнут надежно переключаться. Затем подбирается подходящий номинал.

Сенсорную пластинку изготавливают из фольгированного текстолита или медной пластинки, покрытой лаком от коррозии. Подводящий провод экранируют.

Элементом питания может служить батарейка на 9 В или зарядное устройство от телефона.

Проходные выключатели

Устройства предназначены для удобного регулирования освещением в длинных коридорах, на лестницах, проходных комнатах или на спусках в подвал. Несколько выключателей, расположенных в разных местах, удобно использовать для одной лампы. Управление освещением при этом становится более комфортным и экономичным.

Схемы проходных выключателей света

Устройства содержат по 3 контакта на каждом из них (1 общий входной и 2 перекидных выходных). Из двух выключателей, расположенных на расстоянии друг от друга, можно собрать самую простую и наиболее распространенную схему управления лампой.

При нажатии на клавишу один из перекидных контактов размыкает одну цепь, замыкая при этом другую (или наоборот). В первом выключателе клемма входа 1 подключается к фазе, а во втором — к светильнику. Выходные контакты 2 и 3 одного аппарата соединяются с соответствующими другого.

При правильном подключении лампа должна последовательно загораться и гаснуть, когда один из выключателей переключается. При разрыве одной цепи обе линии подготовлены к последующему включению. Здесь каждая клавиша не имеет фиксированного положения «включено» и «выключено».

Ниже изображено, как включается свет с двумя выключателями. Схема собирается в основном через распределительную коробку. В ней производятся все основные соединения. Чтобы не ошибиться при подключениях, провода следует маркировать.

Двухклавишные проходные выключатели

Схема подключения света двумя выключателями для управления одной лампой или группой является самой простой. Если взять более сложные — двухклавишные, можно независимо управлять двумя светильниками. На первый взгляд, схема кажется сложной, но, по сути, она представляет собой 2 подключения по паре одноклавишных проходных выключателей. При этом количество входов и выходов удваивается.

После того как схема собрана, ее целесообразно проверить с помощью мультиметра. Для этого его щупами следует прозвонить входной и выходной контакты выключателя. Переключая клавиши, следует следить за показаниями тестера. Если цепь замыкается и размыкается как положено, можно производить подключение схемы к сети.

Заключение

Для конкретных условий управления освещением применяется определенный выключатель света. Схема его подключения напрямую связана с конструктивными особенностями. Наиболее распространены простые модели, обеспечивающие размыкание или замыкание электрической цепи. Схема усложняется за счет применения двух и трех клавиш, с помощью которых можно переключать столько же светильников или управлять яркостью люстры. В дополнение к ним появились проходные выключатели, позволяющие регулировать освещение из разных мест. Затем стали выпускаться системы дистанционного и сенсорного управления, за счет которых значительно увеличилась функциональность системы освещения. Несмотря на высокие цены, такие выключатели находят все более широкое применение, благодаря созданию комфортных условий и экономии электроэнергии.

Как к выключателю подключить люстру

В этой статье ЭлектроВести расскажут вам, как подключить люстру к выключателю.

Освещение квартир с помощью люстр нам знакомо с детских лет. Такие светильники довольно просто подключаются и работают длительное время даже с определенными ошибками монтажа.

Однако, если отдельные нарушения технологии монтажа не сказываются на работоспособности, то они могут привести к получению электрической травмы владельцем при контакте с металлическими деталями корпуса или во время замены перегоревшей лапочки.

Чтобы избежать характерных ошибок, совершаемых домашними мастерами, ознакомьтесь с содержанием статьи и сравните ее рекомендации со схемой включения ваших светильников.

Четыре совета по обеспечению безопасности люстры

1. Всегда собирайте проводку так, чтобы фаза приходила на удаленный контакт патрона, а ноль — на ближний. Этим приемом вы спасете от поражения электрическим током того, кто станет заменять лампочку в люстре при поданном на нее напряжении и случайно дотронется до ближайшей токоведущей части.

2. Все провода спрятаны внутри металлических трубок. Чтобы на корпусе светильника не было потенциала сети необходимо проконтролировать качество их изоляции: исключить открытые участки без диэлектрического слоя. Учтите, что бывают сорта изоляционной ленты ПВХ, клеящий слой которой со временем высыхает и откручивается.

3. Сборка проводов от патронов производится в одном месте люстры. У конструкции, показанной на картинке, оно расположено внизу. От него по трубке выходят два проводника: ноль и фаза, которые подключены к клеммной колодке. На нее же скоммутирован третий провод — защитный РЕ-проводник. Но у моделей старой сборки он может отсутствовать. Все контакты в местах соединения должны быть надежно зажаты и изолированы;

4. Выключатель должен разрывать фазу, а не ноль.

Подключение люстры к одноклавишному выключателю

Способы крепления светильников на потолок рассматривать не будем.

Здесь и далее будем использовать люстру с тремя лампами накаливания. Применение галогенных, люминесцентных или светодиодных источников не вносит никаких существенных отличий в схему, кроме случая эксплуатации устройств с пониженным напряжением 6, 12 или 24 вольта, когда для работы необходим понижающий трансформатор.

Если в люстре большее количество лампочек, то они подключаются дополнительными параллельными цепочками, как показано на рисунке пунктирными линиями.

В этой схеме к распределительной коробке освещения квартиры проложены три кабеля от:

1. квартирного щитка;

2. выключателя;

3. люстры.

Защитный РЕ-проводник и рабочий ноль N поступают напрямую и к выключателю не подводятся.

В зданиях старой постройки, оборудованных по системе TN-C и не прошедших модернизацию электропроводки, шинка защитного РЕ-проводника и он сам не смонтированы. По этой причине система выравнивания потенциалов с защитой от появления напряжения на корпусе не выполнены, работать не смогут.

Провод фазы L от квартирного щитка поступает в распределительную коробку и в ней подключается к кабелю выключателя, возвращаясь по другой жиле назад. После этого он направляется на клеммную колодку люстры.

Часто возникают случаи, когда проводка давно проложена и выполнена одноцветными жилами. Визуально проследить принадлежность каждого провода не представляется возможным, а продергивать через полости стены и потолка не получается.

В этом случае необходимо их определять электрическими методами. Фазный провод покажет дешевая отвертка-индикатор с неоновой лампочкой. Она засветится при контакте с одной из трех жил при включенном выключателе и не будет гореть при отключенном. Оговоримся: если проводка правильно собрана. Жилу найденной фазы надо промаркировать.

Затем потребуется отличить рабочий ноль от защитного. При подключении к электрическим приборам их путать нельзя. Иначе не только теряется функция РЕ-проводника, но и создаются условия для неправильной работы защит.

Для этого в квартирном щитке с шинок РЕ и N снимаются провода отходящего кабеля и вызваниваются в месте подключения люстры. Не забывайте о предварительной маркировке концов для правильного возвращения их на прежнее место, чтобы не создать дополнительные проблемы.

Если нет приборов, работающих в режиме омметра, то сделать это можно простой батарейкой и лампочкой.

Не забудьте о маркировке каждого провода после его прозвонки. Это облегчит работу и избавит от ошибок.

Особенности эксплуатации выключателей с подсветкой и ламп с пониженным напряжением

Светодиодные указатели

Сейчас многие люди стремятся модернизировать систему освещения и устанавливают выключатели с подсветкой, оборудованные светодиодами, которые хорошо видны в полумраке.

Такие конструкции оправданы при использовании ламп накаливания и галогенных. А при эксплуатации энергосберегающих или светодиодных источников часто возникает их незначительное свечение или мерцание. Особенно характерно это для дешевых моделей, выполненных с низким качеством.

Причиной дефекта является блок питания светильника и чувствительный источник, который реагирует на незначительные токи, необходимые для работы светодиода, создающие передачу потенциала на лампочки люстры.

В этой ситуации многие умельцы используют конденсаторы или резисторы для снижения мерцания. Но кардинально решить вопрос можно:

1. отказом от подсветки, для чего потребуется демонтировать плату из выключателя;

2. установкой повторителя команды на базе электромагнитного реле.

Встроенная светодиодная подсветка имеет конструкцию, показанную на фотографиях.

Во втором случае светодиоды остаются в работе за счет тока, проходящего по обмотке реле, а блоки питания лампочек подключаются по отдельной цепи.

В этой ситуации реле лучше установить около люстры, а не выключателя из-за необходимости подключения к обмотке провода нуля. Но это потребует дополнительного места.

Светильники пониженного напряжения

По такому же принципу включают галогенные и другие лампочки, работающие от пониженного напряжения. Только вместо реле используют электронный трансформатор. Его мощность должна соответствовать подключаемой нагрузке.

Расположить его можно внутри люстры или, если место ограниченно, то перед ней.

Подключение люстры к двухклавишному выключателю

Предыдущая электрическая схема усложняется:

1. добавлением жилы в кабелях к выключателю и люстре;

2. необходимостью перекоммутации проводов светильника на две группы освещения;

3. модернизацией клеммной колодки;

4. использованием дополнительной клеммы в распределительной коробке;

5. установкой выключателя с двумя клавишами.

Все остальное не меняется.

Подключение люстры к трехклавишному выключателю

В этой схеме еще раз последовательно дополняются элементы предыдущей, а алгоритм работы остается прежним.

Как подключить диммер к люстре

Обыкновенный одноклавишный выключатель позволяет регулировать уровень освещения в квартире только за счет выкручивания части лампочек. Это не всегда удобно. Поэтому производители осветительного оборудования выпускают различные конструкции диммеров, сочетающих в себе функции:

  • выключателя;
  • регулятора яркости света.

Более сложные модели позволяют выполнять другие задачи:

  • управление светом по хлопку или голосом;
  • дистанционное регулирование;
  • плавное включение освещения и дополнительные функции.

Вариант подключения диммера в установочную коробку обыкновенного выключателя показан на рисунке.

Однако это не единственный способ, ибо существует большое многообразие диммеров, которые устанавливаются внутри распределительной комнатной коробки или на Din-рейку в квартирном шкафу.

При выборе модели диммера обращают внимание на его совместимость с источниками света по их типу и нагрузке. Для светодиодных ламп и люминесцентных источников выпускаются свои специальные конструкции, отличные от других моделей. Самые простые приборы работают только с лампами накаливания и галогенными.

Способы дистанционного управления люстрой

Современные светильники позволяют создавать различные эффекты освещения и одновременно экономить электроэнергию. Для их управления используются дистанционные методы, основанные на передаче и приеме команд по радиоканалам.

В люстру устанавливается контроллер с антенной и радиоприемником, а управляет им малогабаритный пульт с встроенным передатчиком. Работают эти устройства на одной частоте и используют уникальные алгоритмы шифрования.

Настройки контроллера и пульта, выполняемые в заводских условиях, исключают замену неисправного пульта или контроллера другим аналогичным устройством. Они работают только налаженными парами.

Однако, исправный контроллер может управляться от простого выключателя без радиопульта. Для этого достаточно просто отключить и подать напряжение на него.

Еще одним интересным способом дистанционного управления люстрой является вариант использования системы управления освещением NooLite.

Для управления люстрой понадобится специальный пульт дистанционного управления с определенным набором команд и силовой блок с радиоприемником и антенной.

Ранее ЭлектроВести писали о ситуации на «Хмельницкоблэнерго» и как госкомпании в сложных украинских реалиях удалось наладить эффективную работу.

По материалам: electrik.info.

Как подключить беспроводной выключатель? — Вопросы и ответы (FAQ)

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю ООО «ЛЕГРАН», зарегистрированному по адресу: 105066, Москва, ул. Нижняя Красносельская, д. 40/12, корпус 2, согласие на обработку персональных данных, указанных мной на страницах сайта https://legrand.ru/ в сети «Интернет», при заполнении веб-форм, характер информации которых предполагает или допускает включение в них следующих персональных данных: Имя, Фамилия, адрес электронной почты, с целью получения рассылки рекламно-информационных писем.

Согласен на передачу (предоставление, доступ) моих персональных данных ООО «ЮниСендер Рус», зарегистрированному по адресу: 127015, г. Москва, ул. Большая Новодмитровская, дом 23, этаж 2 с целью осуществления рассылки рекламно-информационных писем, а именно: Имя, Фамилия, адрес электронной почты.

Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (предоставление, доступ), обезличивание, блокирование, удаление, уничтожение. , осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).

Я подтверждаю, что ознакомлен с требованиями законодательства Российской Федерации, устанавливающими порядок обработки персональных данных, с политикой Оператора в отношении обработки персональных данных, а также с моими правами и обязанностями в этой области.

Согласие действует по достижении целей обработки или случая утраты необходимости в достижении этих целей.

Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

Как подключить двойной выключатель?

Использование светильника с несколькими источниками света или включение освещения в двух различных помещениях, осуществляется с помощью двойного выключателя, который и смотрится более эстетично чем два установленных отдельно, и экономит электроэнергию.

Ведь пользователь может включить лишь часть ламп, сделав освещение в комнате, наиболее приятным для зрения.

Как подключить двойной выключатель света

Конструктивно, электрический выключатель представляет собой механическое устройство, предназначенное для разрыва электрической цепи. Со временем изменялись только комплектующие и дизайн, сам же принцип действия и по сей день остается неизменным.

Двойные выключатели, как и одинарные могут быть:

  • накладной конструкции, то есть использоваться для открытой и полускрытой проводки;
  • врезные – устанавливающиеся в гнездо в стене.

В бытовых электрических сетях, выключатели ставят исключительно на фазный (подающий) провод, чтобы при необходимости замены лампы или ремонта, на клеммах светильника отсутствовал положительный потенциал.

А следовательно и опасность поражения электрическим током, в случае случайного прикосновения к заземленным конструкциям, например трубам отопления. Нулевой провод без разрыва, напрямую подводится к потребителю.

Очень важно!!! В отличие от одинарного выключателя, где не имеет значение к какому контакту подключать провода, здесь фаза должна подключаться именно к вводному контакту, в зависимости от конструктивного исполнения, его располагают либо между двумя выходными клеммами, либо отдельно от выходных, внизу.

Как подключить проходной двойной выключатель

В проходном помещении пришлись бы очень кстати выключатели размещенные у входов, таким образом, можно, войдя включить свет, а выйдя с другой стороны выключить его.

Такая задача вполне решаема с помощью проходных выключателей, несколько отличающихся от обычных своей конструкцией, и при желании монтируемых самостоятельно.

Внешне, проходной выключатель даже габаритами не отличается от своего обычного собрата, и также имеет одну или несколько клавиш, а внутреннее устройство сравнимо с обычным двойным выключателем, с той лишь разницей, что здесь напряжение на фазном проводе не только разрывается, но и перебрасывается на параллельно идущую линию, ко второму такому же выключателю.

Выключатели размещают в начале и конце помещения, но при этом, между ними потребуется протянуть двухпроводную линию, ее окончания заводятся в соответствующие выходные контакты на каждом из выключателей.

Фазный провод подключается к входному контакту одного из выключателей, а выходной контакт второго выключателя соединяется с проводом ведущим к осветительному прибору. Нулевой провод подключается к потребителю без разрыва.

Таким образом, в каком бы положении не находились контакты выключателя, зайдя в помещение, всегда можно включить освещение в одном месте, а выключить здесь же или с помощью другого выключателя.

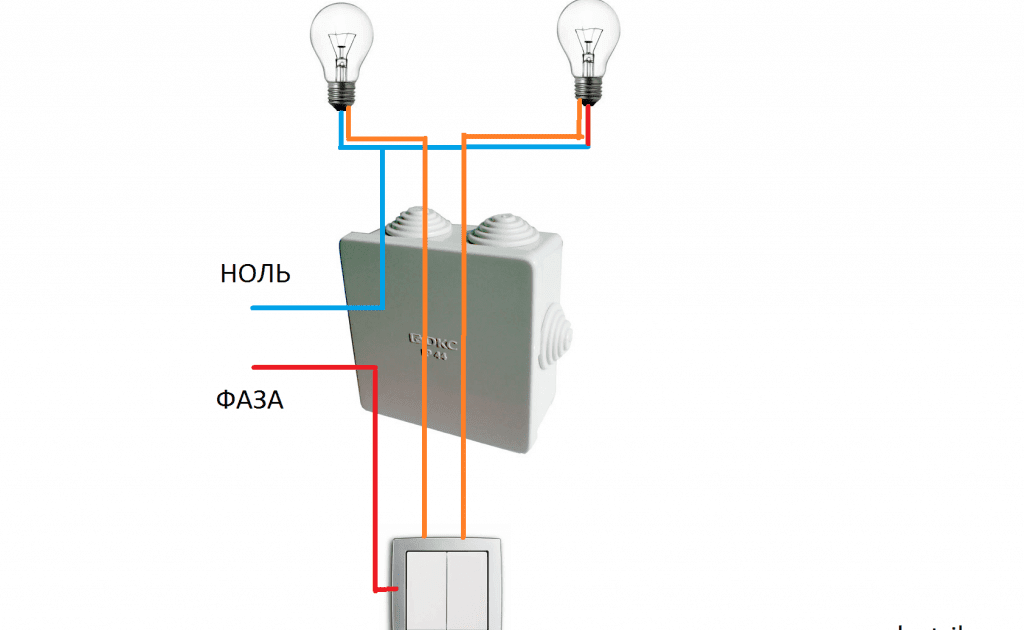

Как подключить двойной выключатель схема

Для подключения двойного выключателя освещения понадобится собственно сам выключатель и соединительные провода, если они до этого еще не были проложены.

Расчет сечения проводов выполняется исходя из мощности осветительного прибора, как правило, хватает 0,75мм2 медного двухжильного кабеля, если используются современные эконом-лампы или лампы накаливания с мощностью не выше 100Вт в небольшом количестве, однако для наличия запаса рекомендуется использовать медный провод с сечением от 1мм2.

Как можно увидеть из схемы, нулевой провод из распределительной коробки подключается напрямую к линии освещения, при этом используется ТОЛЬКО параллельная схема соединения.

Фазный провод, от распределительной коробки подводится ко входному контакту выключателя и здесь очень важно не перепутать полярность, подав фазу на какой-то из выходных контактов.

Входной контакт располагается отдельно от выходных либо же между ними, а к выходным подключаются фазные провода от каждого из осветительных приборов.

Таким образом, имея общий ввод, выключатель по сути разделяет напряжение на две отдельные и не зависящие друг от друга линии, запитывая каждую из светоточек в отдельности.


Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings. COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.ЯЗЫК}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings. AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Как подключить настенные светильники к выключателю

Как подключить настенные светильники к выключателю

Настенные светильники обеспечивают больше, чем просто освещение.Они направленно и целенаправленно излучают свой свет, придавая помещению индивидуальный характер и атмосферу. Настенные светильники также выполняют практическую функцию в тех частях комнаты, где происходят определенные действия, например, над рабочей поверхностью кухни или зеркалом в ванной.

Какой бы ни была цель предлагаемого вами настенного освещения — например, для создания ночника над кроватью, для освещения картины или фотографии в рамке, для создания интимности в большой комнате или для приветствия посетителей, приближающихся к вашей входной двери, — есть изобилие дизайнов на выбор.Имея такой широкий выбор, стоит внимательно рассмотреть, какой светильник является наиболее подходящим, прежде чем начинать какие-либо работы своими руками. Перед тем, как мы начнем, прочтите важное предупреждение по технике безопасности ниже:

ПРЕДУПРЕЖДЕНИЕ: ЭЛЕКТРИЧЕСТВО ОПАСНО
В случае каких-либо сомнений или в соответствии с требованиями закона проконсультируйтесь с компетентным, зарегистрированным электриком. Все продукты должны быть установлены в соответствии с местными строительными нормами.

Где установить настенные светильники?

В отличие от настольных ламп и торшеров, настенные светильники можно расположить именно там, где нужен свет. Они не занимают ценного места на столе или на полу, и им не нужно подключаться к розеткам с помощью навязчивого и потенциально опасного кабеля.

В большой прямоугольной комнате, такой как гостиная, где должны использоваться настенные светильники для обеспечения дополнительного локального освещения, обычной практикой является установка двух светильников на одной или обеих самых длинных стенах на четверти пути. с каждого конца. Лампы обычно устанавливаются примерно на три четверти высоты стены, в зависимости от высоты потолка.

Конечно, большинство больших комнат — это не простые прямоугольники. Есть углы, ниши, двери и окна, с которыми нужно бороться. В любом случае удачно расположенный настенный светильник может значительно улучшить внешний вид и характер комнаты. При размещении светильников для конкретных задач, например, для освещения вашего лица, когда вы стоите у умывальника в ванной, вы должны помнить, как далеко от стены будет выступать осветительный прибор. В противном случае вы можете усугубить ситуацию, создав неприятные блики или ненужные препятствия.

Подготовка к установке настенных светильников

Установка новых настенных светильников влечет за собой сбои и беспорядок в вашем доме, а также дополнительную работу по «исправлению положения» после того, как работа будет завершена. Во избежание несчастных случаев убедитесь, что у вас есть безопасное место для стойки, обеспечивающее доступ к рабочей зоне и любым необходимым инструментам без опасности потери равновесия.

1. Обследование территории
Этот проект будет включать прорезание кабельных каналов в стене и подъем половиц. Поэтому в идеале настенные светильники следует устанавливать до того, как будет проводиться ремонт.Убедитесь, что у вас есть доступ к потолочной проводке с этажа выше, и обратите внимание на материал, из которого сделаны ваши стены. Например, прорезание канала в массивной каменной кладке требует гораздо больше усилий, чем, например, из гипсокартона.

2. Изолируйте электрооборудование
Перед тем, как приступить к каким-либо работам, вы должны изолировать электрооборудование. Для этого отключите подачу питания к соответствующей цепи на потребительском блоке, затем удалите сам предохранитель, чтобы никто не смог снова включить его.Если вы вообще не уверены, какой предохранитель относится к вашей цепи, выключите главный выключатель на потребительском блоке, чтобы отключить подачу электроэнергии во всем доме.

3. Проверьте положение ваших фонарей
Тщательно продумайте, где вы хотите разместить свои новые фонари. Измерьте — затем измерьте еще раз, чтобы быть уверенным — прежде чем отмечать стену, где будет светиться ваш свет. Установите опорные пластины настенного светильника на отмеченные вами места. На этом этапе вы можете временно прикрепить настоящие осветительные приборы, чтобы убедиться, что они выглядят так, как вы хотите.

4. Проложите маршруты для прокладки кабелей
Вам нужно будет вырезать в стене каналы для прокладки кабелей питания, выключателей и освещения. Прочтите эту статью, чтобы определить, куда пойдут эти каналы. Если стена прочная, кабели следует поместить внутрь трубы, а каналы после этого заштукатурить. Если стена пустотелая, например, в стене с карнизами, вы можете избежать вырезания канала, просто протянув ответвительный кабель за стеной.

Вам также необходимо будет удалить доски пола прямо над осветительной арматурой, где кабель питания будет подводиться к свету, и просверлить отверстие в потолке для прохождения кабеля.

Подключите настенные светильники к источнику питания потолочного светильника.

Кабель, который подает питание на настенные светильники, представляет собой ответвительный кабель. Он может исходить от потолочной розетки или распределительной коробки цепи освещения. Вам просто нужно протянуть ответвительный кабель от этой точки источника питания к новой распределительной коробке в пустоте потолка. Кабели для ваших светильников и выключателей могут быть проложены через эту распределительную коробку.

1. Подключите ответвление электросети
В большинстве современных домов в Великобритании электрические цепи освещения подключаются по замкнутой системе.Это включает в себя электрический кабель, идущий от блока потребителя к нескольким осветительным приборам, один за другим. Это обеспечивает питание всех осветительных приборов в петле и является потенциальным источником питания для настенных светильников. Отвинтите потолочную розетку или распределительную коробку цепи освещения и подключите ответвительный кабель к кабелю контурной цепи, как показано на схеме ниже:

Подключение настенных светильников к потолочным светильникам
  • Ответвительный кабель под напряжением (коричневый) подключается к «токоведущему» клеммная колодка
  • Нейтраль ответвительного кабеля (синий) подключается к «нейтральной» клеммной колодке
  • Заземление ответвительного кабеля (зеленый / желтый) подключается к клеммной колодке «заземления»

Замените крышку на потолочной розетке или соединении коробку, стараясь при этом не защемить провода.

Если ваша осветительная арматура имеет встроенный выключатель, ваши электромонтажные работы завершены, и вы можете пропустить следующий раздел и просто подсоединить ответвительный кабель к вашим светильникам. Если, с другой стороны, вам необходимо установить настенный выключатель, чтобы управлять вашим новым настенным светильником, читайте дальше.

2. Подключите выключатель и световые кабели

Переключатель и световые кабели подключаются к ответвительному кабелю с помощью распределительной коробки (B), как показано на схеме ниже. Схема подключения

Откройте распределительную коробку и подключите выключатель, световой и ответвительный кабель (источник питания), как показано на схеме подключения ниже:

Электропроводка внутри распределительной коробки

Когда кабель переключателя замыкает цепь под напряжением, оба находятся под напряжением. и нейтральные — живые.По этой причине нейтральный провод в кабеле переключателя должен быть снабжен коричневой оплеткой, чтобы обозначить его как находящийся под напряжением.

  • Кабель переключателя под напряжением (коричневый) подключается к ответвлению источника питания (коричневый)
  • Нейтраль кабеля переключателя (синий / коричневый) подключается к световому кабелю под напряжением (коричневый)
  • Нейтраль ответвления источника питания (синий) подключается к нейтрали светового кабеля (синий)
  • Все заземляющие провода подключаются к общей клемме заземления.

3. Как подключить настенный светильник

Световые кабели подключаются к настенным светильникам.Скорее всего, ваши настенные светильники будут поставляться с инструкциями, которые помогут вам определить, где должен подключаться каждый провод. Они будут включать в себя клеммы, к которым вы подключаете ток, нейтраль и землю светового кабеля, выходящего из распределительной коробки.

Подключите настенные светильники к выключателю.

Кабель выключателя проходит от распределительной коробки до точки, где вы хотите установить выключатель. После того, как вы установили заднюю панель переключателя в стену, а кабель переключателя проходит через заднюю часть, вам необходимо подключить провода к переключателю.

Существует два распространенных типа переключения настенных светильников: одностороннее и двустороннее:

Односторонние переключатели позволяют включать или выключать цепь, содержащую один или несколько источников света, одним выключателем.

Двусторонние переключатели позволяют включать и выключать цепь, содержащую один или несколько источников света, из двух разных мест. Двусторонние переключатели обычно используются в коридорах и на лестничных площадках, причем один переключатель расположен наверху, а другой — внизу.

1. Как подключить односторонний выключатель света

Чтобы подключить односторонний выключатель, сначала пометьте нейтраль (синюю) коричневой оплеткой, чтобы обозначить ее как находящуюся под напряжением, затем:

  • Нейтраль (синий / коричневый) подключается к нижней клемме переключателя.
  • Токовая клемма (коричневая) подключается к верхней клемме переключателя
  • Земля подключается к клемме заземления.
Подключение одностороннего переключателя

Когда вы надежно закрепили каждый провод в нужном положении, опустите крышку переключателя на место, стараясь не защемить провода. Закрепите коммутатор прилагаемыми винтами.

2. Как подключить двусторонний переключатель света

Для работы схемы двустороннего переключателя необходимо проложить «соединительный кабель» между первичным двухпозиционным переключателем и вторичным двусторонним переключателем. Соединительный кабель имеет дополнительный провод (т.е.е. три жилы плюс земля). Цвета трех проводников в соединительном кабеле обычно коричневого, черного и серого.

Подключение двухпозиционных переключателей

Для подключения двухсторонних переключателей сначала пометьте нейтральный (синий) провод кабеля переключателя, а также черный и серый соединительный кабель на обоих концах коричневой оплеткой для их маркировки. как живые. Затем:

  • Нейтраль (синий / коричневый) кабеля переключателя подключается к клемме L1 на переключателе
  • Живой (коричневый) кабель переключателя подключается к клемме L2 на переключателе
  • Черный / коричневый провод соединительного кабеля соединяет клеммы L1 на обоих коммутаторах
  • Серо-коричневый провод соединительного кабеля соединяет клеммы L2 на обоих коммутаторах
  • Коричневый провод соединительного кабеля соединяет клеммы C на обоих коммутаторах
  • Заземление подключается к клеммам заземления в каждом переключателе.

Приведите в порядок свои стены, а затем включите новый свет!

Убедившись, что все ваши соединения правильны и надежно закреплены, включите питание на потребительском блоке. Если все работает как надо, снова выключите питание на потребительском блоке и начните ремонтировать повреждения, которые вы нанесли своим стенам. В качестве дополнительной меры безопасности отключите питание контура до тех пор, пока штукатурка не высохнет.

Удачно расположенные настенные светильники привносят новое измерение в любую комнату.Устанавливая их самостоятельно, вы получаете дополнительное преимущество в виде экономичного решения, которое идеально соответствует вашим потребностям.

Магазин настенных светильников
Посмотреть другие руководства по освещению

Петельная проводка освещения — потолочная розетка

Петельная проводка освещения — это современная кабельная разводка, используемая в большинстве инсталляций. Как правило, он требует меньше материалов и его быстрее монтируют, чем радиальную (распределительную коробку) проводку — однако может быть немного сложнее проложить фактические провода на потолочной розетке.

На этой странице показаны различные проводки, которые можно найти на потолочной розетке установки, использующей петлевую проводку освещения.

Обратите внимание, что цвета, показанные для подключения к потолочной розетке, соответствуют старому стандарту — красный, черный, желтый и зеленый, современный стандарт — коричневый, синий, желтый и зеленый (желтый и зеленый — это заземляющий разъем, который обычно неизолирован, но установлен. с желто-зеленой оплеткой.)

В отличие от радиальной разводки освещения, петельная разводка у потолочной розетки сложнее:

  1. Общая петельная проводка
  2. Электропроводка для конца шлейфа
  3. Проводка для двух фонарей на одном выключателе
  4. Освещение с подключенным вытяжным вентилятором

1 Общая проводка входного контура

1A — это наиболее распространенная схема подключения в виде петли, которую вы, вероятно, увидите.Он показывает три кабеля; один кабель (L + N + E) либо от сетевой платы, либо от последней потолочной розетки, один кабель (L + N + E) к следующей потолочной розетке и один кабель (L + S / L + E), который идет к стене или нажмите выключатель в этой комнате. Последний кабель, называемый переключателем под напряжением (S / L), подает электричество к свету, когда переключатель включен.


Рис. 1A

Рис. 1B

Если вам необходимо отсоединить и удалить жилы из потолочной розетки, повторно подсоедините их, как показано на 1B.

Если приобретенная вами осветительная арматура имеет только две жилы — фазу (коричневый) и нейтраль (синий), подключите фазу к клемме под напряжением переключателя, а нейтраль — к клемме нейтрали. Если фитинг имеет заземляющую жилу, она должна быть покрыта желто-зеленой оболочкой и подключена к клемме заземления.

Важно: Если имеются заземляющие жилы, ВСЕ они должны быть соединены вместе в одном терминале.


2 Проводка для конца контура

2A — Такое расположение проводов указывает на то, что это конец петлевого светильника.У него на одну жилу меньше, на одну нейтраль и на одну жилу заземления меньше, потому что петля достигла конца и не нужно передавать питание на другую потолочную розетку.


Рис. 2A

Рис. 2B

Если вам необходимо отсоединить и удалить жилы из потолочной розетки, повторно подсоедините их, как показано на 2B.

Если приобретенная вами осветительная арматура имеет две жилы — фазу (коричневый) и нейтраль (синий), подключите фазу к клемме под напряжением переключателя, а нейтраль — к клемме нейтрали.Если фитинг имеет заземляющую жилу, она должна быть покрыта желто-зеленой оболочкой и подключена к клемме заземления.

Важно: Если имеются заземляющие жилы, ВСЕ они должны быть соединены вместе в одном терминале.



3 Проводка для двух фонарей на одном выключателе света

3A — Такое расположение проводов указывает на наличие двух источников света в комнате на одном выключателе. Если бы было на один красный (активный) меньше, на один черный (нейтральный) меньше и на один желтый / зеленый (земля) меньше, это означало бы, что это конец цикла.


Рис. 3A

Рис. 3B

Если вам нужно отсоединить и удалить жилы из потолочной розетки, повторно подсоедините их, как показано на 3B.

Если приобретенная вами осветительная арматура имеет две жилы — фазу (коричневый) и нейтраль (синий), подключите фазу к клемме под напряжением переключателя, а нейтраль — к клемме нейтрали. Если фитинг имеет заземляющую жилу, она должна быть покрыта желто-зеленой оболочкой и подключена к клемме заземления.

Важно: Если имеются заземляющие жилы, ВСЕ они должны быть соединены вместе в одном терминале.


4 Освещение с подключенным вытяжным вентилятором

A — Такое расположение проводов чаще всего можно встретить в ванной или кухне, где есть вытяжной вентилятор с таймером включения. Если бы это было в конце цикла, у него было бы на одну красную (активную) меньше, на одну черную жилу (нейтральную) и на одну желто-зеленую (землю) меньше.


Рис. 4A

Рис. 4B

Если вам необходимо отсоединить и удалить жилы из потолочной розетки, повторно подсоедините их, как показано на 4B.

Если приобретенная вами осветительная арматура имеет две жилы — фазу (коричневый) и нейтраль (синий), подключите фазу к клемме под напряжением переключателя, а нейтраль — к клемме нейтрали. Если фитинг имеет сердечник заземления, он должен быть покрыт желто-зеленой оболочкой и подключен к клемме заземления.

Важно: Если имеются заземляющие жилы, ВСЕ они должны быть соединены вместе в одном терминале.

(изначально на userview.нетто)

Практическое руководство

: установка под освещением шкафа

Установка освещения под шкафом — отличный способ обеспечить привлекательное непрямое освещение, которое улучшит внешний вид и безопасность вашей кухни. На многих кухнях есть потолочные светильники, которые обеспечивают общее освещение, но оставляют рабочие поверхности в темноте; добавление подсветки шкафа сделает столешницы ярче, так что вы сможете безопасно нарезать и нарезать.

Подсветка под шкафом бывает трех типов.Для питания беспроводных устройств используются батареи, и их проще всего установить. Они идеально подходят для редко используемых мест или мест, где отсутствует электричество. В низковольтных системах обычно есть подключаемый трансформатор, который питает один или несколько источников света. Для их установки требуется немного больше времени и усилий, чем для беспроводных устройств. Линейное напряжение под светильниками шкафа подключается напрямую к электрической системе вашего дома. Для установки этих приспособлений требуются некоторые навыки самостоятельного изготовления, понимание основ электромонтажа и несколько дополнительных инструментов и расходных материалов.Воспользуйтесь этими советами по освещению под шкафом и методами установки, чтобы справиться с этим проектом быстро и легко.

Начало работы

Перед тем, как приступить к установке, отключите все электрические цепи в рабочей зоне с помощью главного выключателя. Вы также можете очистить шкафы и убрать со столешниц мелкую бытовую технику, например кофеварку или блендеры, чтобы дать себе место для работы. Наконец, вам понадобится несколько инструментов для установки беспроводного или низковольтного освещения.

  • Набор отверток для крепления светильников к шкафам.
  • Сверло и маленькие насадки для создания начальных отверстий для крепежных винтов.
  • Молоток и скобы для крепления проводов.

Если вы устанавливаете приборы для сетевого напряжения, вам потребуются дополнительные расходные материалы и инструменты.

  • Двухжильный провод в оболочке, соответствующий местным нормам и правилам для электрических соединений.
  • Распределительная коробка и выключатель или диммер для управления вашим новым освещением под шкафом.
  • Линейные и бокорезы, а также комбинированные инструменты для снятия изоляции с проволоки.
  • Тестер напряжения для проверки того, что электрические цепи отключены.
  • Дополнительные сверла, пила для гипсокартона и универсальный нож для вырезания отверстий для кабелей и переключателей.
  • Изолента и проволочные гайки для электрических соединений.
  • Рыболовная лента для протягивания проволоки в ограниченном пространстве.

Для защиты прилавков от царапин в рабочей зоне можно положить тряпки. Поскольку питание должно быть выключено, вам также может понадобиться ручной фонарь или налобный фонарь, чтобы вы могли хорошо видеть.

Установка, шаг за шагом

Перед тем, как приступить к любому электрическому проекту своими руками, убедитесь, что вы понимаете применимые строительные нормы и правила и требования к электропроводке. Если вы ни в чем не уверены, обратитесь к профессиональному электрику. После того, как вы выключили электропитание на рабочем месте, вам нужно будет найти источник электричества для освещения под шкафом. Каждый из трех типов освещения под шкафом имеет разные требования к мощности.

Беспроводные приспособления

Светильники с батарейным питанием не требуют электрического подключения, что делает их лучшим вариантом освещения под шкафом для новичков.Вы можете разместить их практически где угодно. Если вы используете этот тип светильника, перейдите к разделу «Установка светильника».

Низкое напряжение под освещением шкафа

Эти системы освещения легко подключить к источнику питания. Просто выберите неиспользуемую розетку и убедитесь, что шнур питания трансформатора может дотянуться до нее, не растягиваясь по рабочим поверхностям. Вы можете выбрать место в конце кухонной стойки, чтобы упростить необходимые электрические соединения.

Системы освещения с линейным напряжением

Подключить фонари линейного напряжения немного сложнее.Вам нужно будет найти распределительную коробку в цепи, которая сможет обслуживать как существующие осветительные приборы, так и светильники под шкафом, которые вы устанавливаете. Во многих регионах электрические правила запрещают подключать свет к выделенным цепям, таким как небольшие розетки для бытовой техники, которые есть на многих кухнях, поэтому вам следует выбирать цепь освещения. Сложите мощность всех приборов, как новых, так и старых. Суммарная мощность должна быть менее 1440 Вт для цепи на 15 ампер и менее 1,920 Вт для цепи на 20 ампер. Использование светодиодной системы освещения под шкафом может облегчить поиск подходящего подключения.Светодиоды потребляют намного меньше энергии, чем другие типы лампочек.

После того, как вы определили цепь с достаточной мощностью, найдите доступную распределительную коробку для подключения. Вы также захотите найти удобное место для выключателя или диммера вашей новой системы освещения.

Pro Совет: Предохранители или автоматические выключатели в главной электрической коробке вашего дома имеют маркировку с указанием номинальной силы тока цепи.

Соедините точки крепления

После того, как вы нашли источник питания, самое время спланировать и установить проводку в вашей системе.Вы можете прокладывать кабели низкого напряжения под шкафами или внутри них. Организуйте участки проводки так, чтобы минимизировать их длину и количество необходимых отверстий. Закрепите провода скобами для кабеля.

Проложите проводку сетевого напряжения внутри стен вашего дома. Вам нужно будет проложить один кабель между распределительной коробкой и выбранным вами местом расположения переключателя. Вам также потребуется проложить кабели, которые соединяют все остальное в параллельном порядке, переходя от приспособления к приспособлению. Вырежьте отверстия для подключения каждого светильника прямо под краем шкафа и за местом установки.Обязательно обратите внимание на любые водопроводные или газовые трубы в ваших стенах и избегайте прокладки проводки вблизи этих мест.

Проложите проводку по запланированному маршруту, используя дрель, чтобы проделать отверстия в шпильках, где это необходимо, и рыболовную ленту, чтобы протянуть провод между отверстиями. Оставьте лишний кабель на каждом приспособлении и переключите, чтобы упростить подключения. Установите скобы для кабеля через каждые четыре фута, чтобы закрепить провод.

Pro Совет: если у ваших кухонных столешниц есть отдельная задняя панель, снимите ее и сделайте необходимые надрезы в пространстве, которое она покрывает.

Установка светильника

Большинство светильников под шкафом монтируются на поверхность и просты в установке. Отметьте точки сверления, удерживая приспособление на месте или используя предоставленный производителем установочный шаблон. Просверлите пилотное отверстие для каждого винта, стараясь не попасть в нижнюю часть шкафа. Прикрепите приспособление к шкафу с помощью шурупов и отвертки. Убедитесь, что точки подключения проводов доступны после установки прибора.

Совет

Pro: создайте импровизированную направляющую для сверления, обернув ленту вокруг сверла, оставив только желаемую глубину открытой.

Подключение света

Установив светильники и проводку, пора завершить подключения. Если вы установили беспроводной свет, вам просто нужно установить аккумулятор. Многие системы с низким энергопотреблением имеют подключаемые силовые кабели, упрощающие подключение. Просто подключите каждое приспособление в соответствии с инструкциями производителя.

Для подключения к сети требуется немного больше работы.Протяните кабели, один от переключателя, другой, ведущий к следующему свету, в приспособление. Обрежьте внешнюю оболочку и обрежьте оголенные белый, черный и зеленый кабели до подходящей длины. Зачистите 3/4 дюйма изоляции с конца каждого провода.

Скрутите все провода одного цвета вместе и закрепите соединение с помощью гайки. Вы также можете обернуть провода изолентой, чтобы обеспечить дополнительную поддержку. Заправьте проводку внутрь светильника и установите или закройте крышку.Когда вы доберетесь до последнего прибора в серии, у вас будет только один набор входящих проводов.

Установка переключателя или диммера

Большинство беспроводных или низковольтных светильников под шкафами имеют встроенные переключатели. В некоторых случаях может потребоваться установить коммутатор на поверхность шкафа. Используйте те же методы, которые вы использовали при установке осветительных приборов, чтобы прикрепить выключатель света в удобном месте.

Чтобы установить выключатель сетевого напряжения или диммер, вам нужно проделать отверстие в существующей стене.Отметьте контур отверстия, используя коробку переключателей в качестве шаблона. Просверлите начальное отверстие рядом с краем, а затем завершите пропил с помощью пилы для гипсокартона. Вставьте кабели в коробку и зафиксируйте их зажимом. Обрежьте оболочку, оставив около шести дюймов проволоки. Установите коробку в проем в стене. Затягивайте крепежные винты до тех пор, пока монтажные проушины не будут плотно прилегать к задней части гипсокартона.

Зачистите примерно 3/4 дюйма с конца каждого провода и соедините их следующим образом:

  • Соедините два белых провода с помощью гаек и изоленты.
  • Соедините все провода заземления таким же образом. Вам также может потребоваться подключить их к зеленой клемме заземления на вашем коммутаторе.
  • Подсоедините черный провод от источника питания к верхней клемме переключателя света.
  • Подсоедините черный провод, ведущий к фарам, к нижней клемме переключателя.

После того, как вы выполнили все подключения, заправьте провода в коробку, затем закрепите переключатель в коробке и установите крышку переключателя.

Завершите подключение

После подключения новой системы освещения самое время подключить ее к электрической системе вашего дома.Вы будете использовать ту же технику, которую использовали в других местах. Протяните около шести дюймов провода в распределительную коробку, снимите оболочку, зачистите концы каждого провода и используйте гайки и изоленту для соединения проводов одинакового цвета. Уберите все и закройте коробку крышкой.

Тестирование новой схемы

После того, как вы завершили все подключения, пора проверить цепь. Дважды проверьте каждое место, чтобы убедиться, что все правильно подключено, а затем включите питание на главной распределительной коробке.Проверьте цепь, включив выключатель света. Ваше новое освещение под шкафом готово к использованию.

Светильники под шкафом добавляют яркое рабочее освещение к любой столешнице и могут повысить ценность вашего дома. Теперь, когда вы понимаете, как установить освещение под шкафом, вы можете применить полученные знания, чтобы дополнить потолочные светильники на кухне сфокусированным освещением рабочей поверхности.

Как сделать проводку под подсветкой шкафа

Самый удобный способ работать под светильниками в шкафах на кухне — это подключить их к настенному выключателю.Вы можете включать и выключать свет и даже приглушать его, не запутывая провода и вилки в камере. Однако, когда дело доходит до установки, наиболее сложным процессом, вероятно, является монтаж светильников. Если вы ищете совет о том, как выполнить проводку под светом шкафа, прочтите пошаговые инструкции.

После того, как вы выберете освещение, вам сначала нужно подготовиться к установке:

1. Перед началом проконсультируйтесь со специалистом.

Профессиональный подрядчик по электротехнике в вашем регионе сможет проконсультировать вас по любым электрическим деталям, по которым у вас могут возникнуть вопросы, и убедиться, что вы выполняете все соответствующие электрические нормы.

2. План электропроводки.

Где должен быть выключатель света? Близко к шкафам? Наряду с остальными элементами управления освещением на кухне? Это поможет вам узнать, сколько проводов вам нужно. Электропроводка проходит внутри стены и проходит от одного прибора к другому.

3. Разместите светильники под шкафом.

Для равномерного освещения мы рекомендуем использовать линейные светильники по длине ваших шкафов или расположить светильники через каждые 6-10 дюймов.Для наилучшего рабочего освещения вдоль прилавков мы также рекомендуем размещать светильники ближе к передней части шкафа. Наконец, убедитесь, что освещение вашего углового шкафа сбалансировано, чтобы равномерно покрывать площадь, не создавая теней.

4. Соберите инструменты и монтажное оборудование.

Большинство светильников под шкафом поставляются с пакетом подходящего оборудования для установки. Сюда входят винты, которые не войдут в нижние полки шкафов. Для правильной установки необходимы кабельные вводы и соединители для проводов правильного размера.Вам также понадобятся следующие инструменты:

  • Отвертка
  • Инструмент для зачистки проводов
  • Проволока для рыбы
  • Проволочные гайки
  • Изолента
  • Электрические провода и соединители давления
  • Сверло с кольцевой пилой
  • Пила для гипсокартона

Затем выполните следующие действия для установки:

1. Отключите питание.

Найдите правильный прерыватель и отключите питание от розетки выключателя, к которой вы собираетесь подключить свет.

2. Прикрепите фары.

Расположите источники света в соответствии с тем, как вы их разместили ранее. Разберите фонари и прикрутите их туда, куда хотите. Чтобы упростить задачу, вы можете пометить карандашом нижнюю часть шкафов.

3. Разрежьте стену.

В зависимости от вашего фартука, возможно, вам придется отклеивать его от того места, где вы устанавливаете свет. Затем вы должны вырезать канал за фартуком с помощью пилы для гипсокартона. Канал должен тянуться из-под распределительной коробки прямо к самому дальнему свету.Наконец, просверлите сверлом отверстие в шпильках, чтобы можно было пропустить проволоку.

4. Проложите провод.

В нижней части каждого шкафа снова просверлите дрель, чтобы проделать отверстие для провода, через который будет проходить каждый светильник. Здесь вам может понадобиться проволочная рыба, чтобы провести провода по стене от одного приспособления через канал к следующему приспособлению.

5. Проведите шнур.

Начиная с самого дальнего от переключателя приспособления, проложите электрический провод от одного приспособления к другому.Мы рекомендуем оставлять около 30 см шнура на каждое отверстие. В самом дальнем приспособлении у вас будет фут шнура, свешивающий конец, а у приспособления рядом с ним будут свисать два шнура (один входящий и один выходящий). Сделайте это для каждого источника света, пока не дойдете до ближайшего к переключателю. Для этого светильника нужен один отрезок провода, идущий от распределительной коробки, и один, оставляющий свет на другой стороне.

6. Подключите фары.

Изолируйте электрический провод внутри каждого фонаря, при необходимости отделите провода и удалите с них примерно 3/4 дюйма изоляции.На ближайшем к выключателю приспособлении соедините провода с помощью гаек. Вы должны соединить черный провод крепления с одним проводом на электрическом проводе в стене с вилкой на конце, и один провод, ведущий к следующему устройству. Проделайте то же самое с белым проводом крепления.

7. Подключите переключатель.

Убедитесь, что в розетке выключателя нет электричества, а затем выньте розетку. Свяжите белую проволоку и соединительную нить шнура проволочной гайкой. Накрутите черный провод на розетке на нижнюю клемму переключателя, а черный провод, идущий к лампам, в верхнюю клемму переключателя.

8. Закройте свою работу.

Закройте клеммы переключателя, обернув его изолентой. Затем закрутите переключатель обратно в коробку. Установите крышку переключателя.

9. Проверьте фары.

Включите питание ваших фонарей и нажмите выключатель, чтобы проверить, работают ли они.

10. Исправьте ситуацию.

Наконец, вы можете переделать гипсокартон, который вам пришлось отрезать для проводного канала, и снова прикрепить заднюю панель.

Подключение переключателя света в середине Ciruit

Подключение переключателя света в середине цепи необходимо, если в цепи более одной розетки, но рассматриваемый свет не находится в конце.Цепь — это одна большая петля, в которой питание поступает к различным розеткам, источникам света и другим приборам через горячий провод и возвращается к источнику через нейтральный провод. В ходе этого цикла схему можно изолировать по частям и сделать петли меньшего размера. Это основная идея того, как можно подключить выключатель для управления светом или розеткой, в то время как энергия может беспрепятственно выходить за его пределы. В этом случае энергия будет течь через свет и его выключатель, который вы установите. Следовательно, он находится в середине цепи.

Шаг 1. Прикрепите коробку переключателя и лайтбокс

Подберите простой выключатель света на Amazon.

Работа начинается с размещения лайтбокса и переключателя. Определите это и прикрепите пластиковые коробки в соответствующих местах. Лайтбоксы в комнате обычно располагаются на потолке, но это не обязательно. Распределительную коробку следует разместить на удобном уровне у входа в комнату. Оба могут иметь заранее установленные гвозди для их крепления. Если нет, прикрепите их к каркасу гвоздями или шурупами.

Шаг 2 — Подача Romex через световой короб

Перед началом работы убедитесь, что отдельный контур отключен. Чтобы убедиться в этом, проверьте его с помощью вольтметра. В лайтбоксе перережьте кабель Romex и дайте себе много возможностей поработать. Снимите изоляцию с обоих концов как минимум на 6 дюймов и отделите провода с каждого конца.

Шаг 3 — Подключите горячее соединение

С помощью дополнительного кабеля Romex удалите кусок белого провода (достаточный для протягивания от светового короба до переключателя с пространством для маневра) и пометьте каждый конец черной изолентой.С помощью гайки с одним проводом соедините черный провод от источника питания, черный провод, ведущий к следующей розетке, и белый провод с черной лентой в так называемом пигтейле. Протяните белый провод, помеченный черным, к переключателю и подключите его к нижнему латунному или золотому винту на переключателе. Возьмите кусок черного провода и подключите один конец к горячему концу светильника, а другой конец — к верхнему латунному винту на переключателе.

Шаг 4 — Провода нейтральных проводов

С помощью другой гайки с одним проводом сделайте еще одно гибкое соединение между нейтральными (белыми) проводами, идущими от источника питания, белым проводом от осветительной арматуры и белым проводом, ведущим к следующая розетка.Чтобы сделать косичку, снимите с проводов на дюйм изоляции, скрутите их и накрутите гайку.

Шаг 5 — Провода заземляющих проводов

Подключите заземляющие (голые медные или зеленые) провода от источника питания, следующей розетки и выключателя с помощью одной последней гайки. Опять же, используйте косичку. Пластиковые лайтбоксы и распределительные коробки не требуют дополнительного заземления. Если у вас металлическая коробка, подключите четвертый провод заземления и прикрепите его к прилагаемому винту на коробке.В настоящее время в основном используется пластик, поэтому в четвертом проводе нет необходимости.

Если все было подключено, как планировалось, и соединения в порядке, вы сможете снова включить цепь, и переключатель должен работать, чтобы включать и выключать свет. Даже в выключенном состоянии питание должно поступать на следующую розетку с выключенным питанием.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

.
Освещен

Добавить комментарий

Ваш адрес email не будет опубликован.
