Измерение освещенности. Приборы для измерения освещенности

Главная / Информация / Статьи / Измерение освещенности

Измерение освещенности производят в соответсвии с ГОСТ 24940-96 (Межгосударственный стандарт «Здания и сооружения. Мтоды измерения освещенности»). Настоящий стандарт устанавливает методы определения минимальной, средней и цилиндрической освещенности, коэффициента естественной освещенности в помещениях зданий и сооружений и на рабочих местах, минимальной освещенности в местах производства работ вне зданий, средней освещенности улиц, дорог, площадей и тоннелей, на которые распространяется действие СНиП 23-05-95.

Термины и определения:

  • Освещенность (Е, лк) — Отношение светового потока, падающего на элемент поверхности, содержащий данную точку, к площади этого элемента

  • Минимальная освещенность (Емин, лк) — Наименьшее значение освещенности в помещении, на освещаемом участке, в рабочей зоне

  • Цилиндрическая освещенность (Ец, лк) — Характеристика насыщенности помещения светом, определяемая как средняя плотность светового потока на поверхности вертикально расположенного в помещении цилиндра, радиус и высота которого стремятся к нулю

  • Коэффициент естественной освещенности (КЕО) — Отношение естественной освещенности, создаваемой в некоторой точке заданной плоскости внутри помещения светом неба (непосредственным или после отражения), к одновременному значению наружной горизонтальной освещенности, создаваемой светом полностью открытого небосвода.

Перед измерением освещенности от искусственного освещения следует провести замену всех перегоревших ламп и чистку светильников. Измерение освещенности может также производиться без предварительной подготовки осветительной установки, что должно быть зафиксировано при оформлении результатов измерения.
Измерение КЕО проводят в помещениях, свободных от мебели и оборудования, не затеняемых озеленением и деревьями, при вымытых и исправных светопрозрачных заполнениях в светопроемах. Измерение КЕО может также производиться при наличии мебели, затенении деревьями и неисправных или невымытых светопрозрачных заполнениях, что должно быть зафиксировано при оформлении результатов измерений.

Для измерения освещенности следует использовать люксметры с измерительными преобразователями излучения, имеющими спектральную погрешность не более 10 %, определяемую как интегральное отклонение относительной кривой спектральной чувствительности измерительного преобразователя излучения от кривой относительной спектральной световой эффективности монохроматического излучения для дневного зрения V(λ) по ГОСТ 8. 332.
Допускается использовать для измерения освещенности люксметры, имеющие спектральную погрешность более 10 %, при условии введения поправочного коэффициента на спектральный состав применяемых источников света, определяемого по ГОСТ 17616. Люксметры должны иметь свидетельства о метрологической аттестации и поверке. Аттестация люксметров проводится в соответствии с ГОСТ 8.326, поверка — в соответствии с ГОСТ 8.014 и ГОСТ 8.023.

В компании ЕвроЛаб Вы можете приобрести приборы для измерения освещенности:

Как измеряют освещенность (естественное и искусственное освещение)



Отличие Освещенности и Светового потока

Сегодня на рынке освещения большая путаница с техническими параметрами, такими как световой поток (измеряемый в люменах (Лм) и освещенность (измеряемый в люксах (Лк). Большинство, при подборе светильников обращают внимание на световой поток (Лм – указывается на упаковке каждого светодиодного светильника), а не на требования освещенности.

Чаще всего, в расчет берется суммированный световой поток лампы или светодиодов, без световых и тепловых потерь.

Световой поток, можно измерить только в специальной лаборатории,самомуэто сделать с подручными прибораминевозможно! В нормативных документах существует понятие светового потока, но нет определенных требований к нему.

Освещенность любой человек может измерить самостоятельно, без сложного оборудования.Что такое освещённость?

Освещённость– это величина отношения светового потока к площади, на которую он падает. Причём падать он должен на эту плоскость именно перпендикулярно. Измеряется в люксах, lux (лк).



Зачем измерять освещённость?

Учеными доказано, что плохой (или, наоборот, слишком хороший) свет через сетчатку глаза воздействуют на рабочие процессы нашего мозга.

Как следствие, свет влияет на психологическое состояние человека: если света недостаточно — он чувствует угнетенность, пониженную работоспособность, сонливость; если свет слишком яркий, он способствует возбуждению, подключению дополнительных ресурсов организма, вызывая их повышенный износ. И то и другое – одинаково вредно.

Если же свет подобран правильно, то благодаря улучшению освещенности производительность на рабочем месте может быть повышена на 25—30%.



Нормативы

До недавнего времени в России для измерения освещённости руководствовались межгосударственным стандартом измерения освещённости — ГОСТ 24940-96. В этом ГОСТе используются такие понятия, как: освещённость, средняя, минимальная и максимальная освещённость, цилиндрическая освещённость, коэффициент естественной освещенности (КЕО), коэффициент запаса, относительная спектральная световая эффективность монохроматического излучения.

В 2012 году Россия ввела собственный, национальный стандарт измерения освещённости, ГОСТ Р 54944-2012 «Здания и сооружения. Методы измерения освещенности».

В этом ГОСТе к тем понятиям, что были раньше, добавлены новые: полуцилиндрическая освещённость, аварийное освещение, резервное освещение, эвакуационное освещение, охранное освещение, рабочее освещение.

В 2016 году был откорректирован Свод правил — СП 52.13330.2016, который после актуализации 2011 года потерпел незначительные изменения, такие как:


  • согласно пункту4.1теперь нормируется именно средняя освещенность, а не наименьшая;

  • в пункте7.3.1говориться, что в учебных заведениях запрещено применять осветительные приборы на светодиодах;

  • в пункте7.6.9определены новые нормы размещения эвакуационных знаков безопасности;

  • и др.

Параметры для оценки освещенности

Световые волны как один из видов электромагнитных волн различают по длине и частоте колебаний, которые связаны между собой следующей математической зависимостью:

Ь = с/&

где А, — длина волны; м;с —скорость распространения света, 300 000 км/ч; частота колебаний, Гц(1 Гц равен одному колебанию в 1 с).

Силу светаизмеряют в канделах (кд). 1 кд соответствует У60силы света, излучаемого в перпендикулярном направлении поверхностью абсолютного черного тела площадью 1 см2при температуре затвердевания платины 1760°С.

Освещенностьизмеряется в люксах. Люкс (лк) есть освещенность поверхности, на каждый квадратный метр которой падает световой поток, равный одному люмену (лм):

1 лк = 1 лм/1 м2.

Люмен —это световой поток, излучаемый в пределах телесного угла в 1 стер источником, сила света которого равна 1 св; находится как отношение площади освещенности к квадрату расстояния до источника света. Если поверхность освещается несколькими источниками, создающими на ней освещенности ?,,Е

2и т. д., то полная освещенность поверхности Е будет равна их сумме.

Коэффициент пульсации. Изменение условий освещения помещений вызывает адаптацию органов зрения, в основе которой лежат физиологические и фотохимические процессы, приводящие к изменению чувствительности зрения. Частые и резкие изменения условий освещения отражаются на физическом состоянии человеческого организма.

Скорость различения и устойчивость ясного видения предметов зависят также от уровня освещенности. Скорость различения особенно велика при уровне освещенности 400—500 лк, устойчивость ясного видения соответствует уровню освещенности 130— 150 лк.

Важными факторами, которые необходимо принимать во внимание при определении освещенности помещений, являются цветовые решения интерьеров и различие яркости наблюдаемого предмета и фона, на котором рассматривается предмет. Таким образом,

яркостной контраст зависит от уровня освещенности: чем меньше освещенность, тем должна быть больше контрастность. Яркость фона определяется количеством отраженного света, воспринимаемого человеческим глазом.


Виды освещения

Освещенность обеспечивается путем устройства окон и установки светильников.

В одних случаях требуется равномерная освещенность помещения, в других — нормативной должна быть освещенность рабочих мест, а освещенность всего помещения может быть в два-три раза меньше. Это зависит от назначения помещений и достигается использованием определенных типов светильников и их размещением, что предусматривается проектом. Освещение бывает естественным и искусственным.



Естественное освещение

Источниками естественного освещения являются:

  • солнце,
  • луна (точнее отражённый ею свет),
  • рассеянный свет небосвода (это не просто поэтическое название , термин используемый в протоколах по измерению освещенности).

Естественное освещение помещений зависит:

  • от местности, где расположено здание. В СНИП определено понятие световой климат — так называется характер изменения освещенности на открытом воздухе в течение суток, месяца, года. Световой климат напрямую зависит от географической широты местности и высоты стояния солнца.
  • от ориентации здания,
  • от расстояния здания от затемняющих объектов;
  • от расположения световых проемов и их размеров:

    Расположение: Для лучшего освещения самых удаленных точек помещений необходимо, чтобы верхняя граница светового проема была поднята как можно выше над уровнем пола, а наиболее удаленная от окна точка находилась на расстоянии, не превышающем двойной высоты верхнего края проема над полом.

    Размер: В жилых и служебных помещениях требования к размеру световых проемов разные: в жилых — 1:8 по отношению к площади освещаемого пола, в служебных и административных — не менее 1:10. Размер светового проема равен площади проема за вычетом 15% площади, приходящейся на оконные устройства.

На основании всех этих факторов помещение имеет определенный уровень освещенности, который характеризуется

коэффициентом естественной освещенности (КЕО), представляющим собой отношение освещенности внутри помещения (Лк) к одномоментной освещенности снаружи (Лк), измеряется КЕО в процентах ( %)

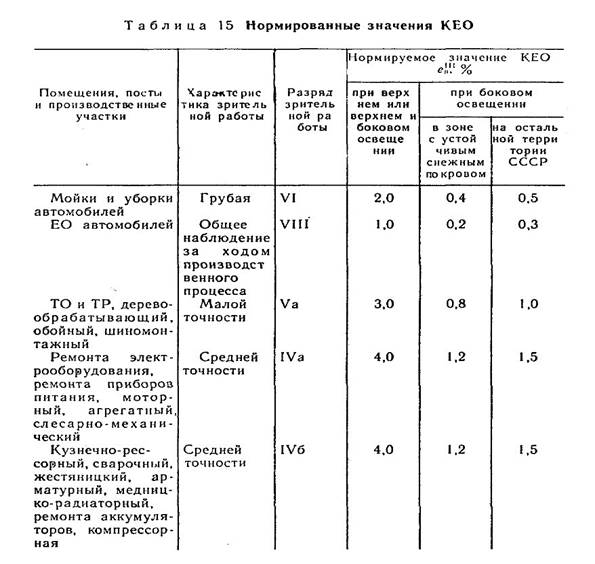

Коэффициент естественной освещенности для жилых и общественных зданий и производственных помещений с боковым освещением зависит от точности выполняемых работ и колеблется от 1,5 до 2, а для помещений с грубыми работами КЕО =0,5. При верхнем и комбинированном освещении в соответствии со СНиП этот коэффициент колеблется от 2 до 7.



Искусственное освещение

Источниками искусственного освещения – являются любые осветительные приборы (лампы, светильники, светодиодные ленты)

При определении эксплуатационных характеристик искусственного освещения необходимо обращать внимание на


  • мощность света,
  • равномерность освещения,
  • отсутствие резких теней и блескости.

Нормы освещенности установлены СНиП в зависимости от назначения помещений и проводимых там работ.

Подробную информацию можно изучить в статьях:

«Нормы освещенности по Нормативным документам»

«Нормы пульсации по Нормативным документам»




Коэффициент эксплуатации

(обратно пропорционален коэффициенту запаса , КЗ, использовавшемуся ранее)

При планировании освещенности на этапе проекта важно не забывать, что в процессе эксплуатации любой осветительный прибор может уменьшить создаваемую им освещенность. Для компенсации этого спада при проектировании вводится коэффициент эксплуатации (КЭ).

КЭ для искусственного освещения учитывает:


  • загрязнение
  • не восстанавливаемое изменение отражающих и пропускающий свойств оптических элементов
  • спад светового потока
  • выход из строя источников света
  • загрязнение поверхностей помещений, наружных стен здания или сооружения, проезжей части дороги или улицы.

КЭ для естественного освещения учитывает:


  • загрязнение и старение светопрозрачных заполнений в световых проемах,
  • снижение отражающих свойств поверхностей помещения. Как пример, при запылении ограждающих поверхностей в лабораториях освещенность снижается на 10% за год, в деревообрабатывающих цехах на 30% за полгода.

Измерение освещённости рабочих мест проводят вместе с замерами уровня шума, пыле- и загрязнённости, вибрации — в соответствии с СанПин (санитарные правила и нормы).



Измерение освещённости производят ЛЮКСОМЕТРОМ( от Люкс)

Люксометр — это мобильный, портативный прибор для измерения освещенности, принцип работы которого идентичен фотометру.

Правила использования:


  • прибор всегда находится в горизонтальном положении;
  • его устанавливают в точках, место положение которых рассчитываются согласно методике, указанной в Госстандартах. Количество контрольных точек должно быть не менее 10;
  • все люксометры сертифицируются, и погрешность люксметра, согласно ГОСТ должна быть не больше 10%.

Люксметры бывают субъективные и объективные.

Субъективный люксметр основан на уравнивании яркости двух полей освещения (освещенность одного поля известна). Он состоит из вентильного фотоэлемента и измерительного устройства. Электрический ток, который дает фотоэлемент при освещении его поверхности, пропорционален ее освещенности. Поэтому измерительное устройство, проградуированное в люксах, показывает сразу значение освещенности.

Объективные люксметры являются более точными, в них роль анализатора выполняет селеновый фотоэлемент, а показания регистрирует гальванометр. При попадании световых лучей на приемную часть фотоэлемента в схеме прибора возникает ЭДС, пропорциональная уровню освещенности. Шкала прибора имеет 50 делений с обозначением трех пределов измерений освещенности: 0—25, 0—100, 0—500 лк. Если освещенность превышает 50 лк, то на фотоэлементе устанавливают поглотитель, который расширяет основные пределы измерения в 100 раз, что позволяет измерять освещенность 0—50 000 лк.

Измерения проводятся отдельно по искусственному и естественному освещению. При этом нужно следить, чтобы на прибор не падала какая-либо тень, и поблизости не было источника электромагнитного излучения. Это внесёт помехи в результаты. После того как сделаны все необходимые замеры освещенности, на основе полученных результатов, по специальным формулам, рассчитываются нужные параметры, и делается общая оценка. То есть, полученные параметры сравниваются с нормативом, и делается вывод о том достаточно ли освещённость данного помещения или территории.

На каждый вид измерений в каждом помещении или участке улицы заполняется отдельный протокол. Оценочный протокол выдаётся как по каждому помещению или территории, так и по всему объекту. Этого требует «ГОСТ. Измерение освещённости» должно быть выполнено по правилам.



Рекомендации замеров освещенности для светодиодных светильников


  1. Замеры освещенности светодиодных светильников необходимо проводить после их 2 часовой работы, когда они выйдут на рабочий режим (несколько раз в течение дня). Светодиоды и источники питания выделяют большое количество тепла. Оно отводится за счет теплоотводящих материалов (алюминий, компаунд и т.п) и определенной конструкции (большая радиаторная площадь и т.п.). Тем не менее повышенные температурные режимы оказывают серьезное воздействие на освещенность.

  2. Чтобы не ошибиться с параметрами освещенности, лучше при проектировании сразу закладывать коэффициент падения освещенности, который зависит от типа и характеристики объекта.

  3. Следите за работой светодиодных светильников и параметрами освещенности весь гарантийный срок, т.к. если производитель заявляет гарантийный срок 3 и более года, то светильники при соблюдении условий должны сохранять качественные в течение всего срока.

  4. Если условия эксплуатации светильников происходят при температурных режимах свыше +45 гр, то замеры освещенности надо делать гораздо чаще, чем регламентируют нормы.
  5. На заметку: на некоторых Интернет-ресурсах Вы можете встретить информацию: «В жилых комнатах норма освещения лампами накаливания установлена 25—30 лк, люминесцентными лампами — 75 лк.». Данная информация является устаревшей и указывает минимальную освещенность. Но, как писалось ранее,в последней редакции — СП 52.13330. 2016 теперь нормируется средняя освещенность, а не наименьшая. И с учетом перехода на светодиодные источник света средняя освещенность для жилых помещений составляет 200 Лм.


Прибор измерения освещенности в производственных помещениях

Требования к освещению

Любое производство представляет собой сложную структуру, куда входят помещения различного назначения, где работают люди. Большое влияние на производительность их труда и безопасность выполняемых функций оказывает освещение, которое нормируется согласно указаниям санитарно-технических норм и другой нормативно-технической документации, утвержденной на законодательном уровне. Для каждого помещения, отвечающему своему назначению устанавливаются нормы освещения. Особое внимание уделяется рабочим местам. В итоге можно понять что нормирование производственного освещения важная деталь. Основные требования к производственному освещению сводятся к выполнению ряда условий. Оно должно:

  1. соответствовать зрительным условиям труда;
  2. быть постоянным по времени;
  3. иметь направленность светового потока;
  4. иметь необходимую цветопередачу;
  5. не образовывать тени на рабочем месте;
  6. равномерно распределять яркость освещения;
  7. не иметь прямой и отраженной блескости;
  8. быть безвредным и пожаро- электробезопасным;
  9. надежно работать;
  10. быть простым в эксплуатации.

Эти требования выполняются на стадии проектирования производственного объекта, специалистами, имеющими лицензию на проведение проектных работ по электроснабжению предприятий и других объектов. Только после тщательной разработки проекта и утверждения в соответствующих инстанциях приступают к разработке рабочих чертежей и монтажу осветительных установок в помещениях предприятия.

При проектировании четко должны соблюдаться требования санитарных норм и правил (СНиП) 23-05-95, разработанные государственным комитетом Российской Федерации по строительству и жилищному комплексу. Они являются частью системы знаний, которая обеспечивает безопасные условия нахождения человека в производственной сфере и называется она БЖД (безопасность жизнедеятельности). В документе имеются сведения, с учетом специфики производства, позволяющие правильно выбрать источники света для производственных целей.

Виды освещения производственных помещений

Классификация производственного освещения начинается с определения способа, с помощью которого будет поступать свет в каждое помещение производства. Освещенность осуществляется 3 способами:

  1. естественным. Такое освещение происходит за счет природных источников света, которыми являются лучи солнечного света и отраженный свет от небосвода (диффузный). В помещение оно поступает через верхние крышные и боковые оконные проемы. Естественное освещение помещений во многом зависит от времени года, суток и погодных явлений. Однако только его недостаточно для выполнения разноплановых работ.
  2. искусственным. Освещение помещений с применение источников света, в роли которых выступают различные типы ламп. Оно бывает нескольких типов – рабочим, сигнальным, охранным, дежурным, аварийным, бактерицидным, эвакуационным и эритемным.
  3. совмещенным (комбинированным). Сочетает в себе естественное и искусственное способы. Этот вариант для освещения производственных помещений используется повсеместно.

Виды искусственного освещения

Искусственное освещение может быть общим, местным и комбинированным.

Важно! Комбинированное освещение обеспечивает на 100% соблюдение норм БЖД на производственных площадях.

  1. Общее освещение — распределенный по всему помещению свет. Его выполняют с учетом зон, которые должны быть освещены более ярко.
  2. При местном освещении создается световой поток на участке конкретной рабочей зоны с учетом выполняемой работы.
  3. Комбинированное освещение сочетает в себе оба типа – общее и местное, причем оно может быть локализованным или равномерным.
  4. Рабочее искусственное освещение применяется для работы на производстве при выполнении должностных функций.
  5. Сигнальные источники света используются для сигнализации об опасности при вторжении на территорию предприятия или помещения.
  6. Охранные источники света включаются в ночное время для предотвращения проникновения на охраняемый объект.
  7. Освещение дежурное выключено в рабочее время и включается после рабочего дня.
  8. Само определение аварийное освещения, говорит о том, что оно включается при наступлении форс-мажорных обстоятельств в случае выхода из строя общего.
  9. Бактерицидное освещение осуществляют специальными лампами ультрафиолетового облучения. Включают для обеззараживания территорий.
  10. Эритемное освещение выполняют UV лампами, которые положительно воздействуют на организм человека.

Зрительные условия труда

Уровень освещенности измеряется в Лк (люксах), где 1 лк означает освещение 1 м 2 1 люменом. Измеряют этот показатель с помощью приборов, называемых люксметрами. Для нормирования уровня освещенности пользуются термином коэффициент естественной освещенности (КЕО). Его величина зависит от характера выполняемой работы. Чем выше КЕО, тем выше должна быть освещенность.

Правильность уровня освещенности на производстве контролирует санитарно-эпидемиологическая служба, которая не реже 1 раза в год посещает предприятие и делает соответствующие замеры в помещениях и на каждом рабочем месте. При нахождении несоответствия нормируемым показателям пишется предписание, на которое руководитель в указанные сроки должен отреагировать и исправить все указанные ошибки.

Все зрительные условия работ на производстве делят на 7 разрядов и 4 подразряда в зависимости от точности выполнения и времени нахождения в помещении.

Нормы освещения производственных помещений комбинированные и общие указаны в таблице 1:


Офис на производстве это мозговой и руководящий центр, обеспечивающий технологический процесс изготовления и хранения продукции, материалов и комплектующих. Его сотрудники выполняют самые разные задачи согласно требованиям, прописанным в должностной инструкции. Поэтому там тоже устанавливают нормы по освещению помещений офиса, особенно ужесточены требования к освещению рабочего места, связанного с выполнением особо точных работ. Эти нормы указаны в табл.2:

Тип помещения офисаОсвещенность в лк
большой площади свободной планировки400
общего назначения с использованием компьютерной техникиот 200 до 300
для выполнения чертежных и графических работот 500 до 600
лабораторииот 400 до 600
кабинеты400
конференц-залы, совещательные комнаты200
коридоры, холлы, фойеот 50 до 150
лестницы, эскалаторыот 50 до 100
архив75
бытовые и складские помещения, курительные75
раздевалки75
кладовые50
туалетные комнаты, душевыеот 75 до 50

На однородность и равномерность освещения большую роль играет цвет интерьера помещений. Коэффициент отражения света зависит от цвета потолка и стен. В табл.3 указаны значения этого показателя в зависимости от цвета:

Цвет стен и потолкаКоэффициент

света

Цвет стен и потолкаКоэффициент

света

черный0,04бежевый0,38темно-синий0,10светло-зеленый0,42темно-красный0,10светло-голубой0,45темно-серый0,15светло-желтый0,55темно-зеленый0,16светло-бежевый0,62светло-красный0,23желто-зеленый (салатный)0,70желто-коричневый0,25светло-желтый (слоновая кость)0,75

Диапазон цветовой температуры устанавливаемых источников света подбирается в зависимости от индекса цветовой передачи и освещенности. Это показатель находится в пределах от 2400 до 6000 К, при этом минимальный индекс цветопередачи может быть от 25 до 90. Для производств, связанных с работой во влажных, пыльных и загазованных помещениях устанавливаются светильники с соответствующей степенью защиты.

Источники освещения помещений производственных и складских объектов

Для освещения должны использоваться наиболее экономичные в плане потребления электрической энергии источники света. В настоящее время не допускается использование для освещения ламп накаливания обычных и ксеноновых. В основном в помещениях устанавливают следующие типы ламп:

  • светодиодные;
  • люминесцентные;
  • галогенные;
  • натриевые.

Рекомендуется выбирать светильники прямоугольной формы. Это обеспечивает равномерное распределение светового потока по всей площади помещения. Для местного освещения применяют источники света с регулируемым световым потоком небольшого размера.

При выборе типа светильника внимание уделяется таким факторам:

  1. конструктивным особенностям помещения;
  2. характеру среды;
  3. отражающим показателям;
  4. показателю яркости светильника;
  5. показателю мощности светильника;
  6. экологичности;
  7. безопасности.

Источники света могут устанавливаться без учета нахождения в помещении рабочих поверхностей и с ними.

Расчет параметров осветительной системы помещения

Проводится расчет 3 способами:

  • точечным. В данном случае освещенность подсчитывается для каждого источника света в каждой точке поверхности. Является самым достоверным способом;
  • с помощью коэффициента использования потока света. При подсчете учитываются размеры помещения (длина, ширина, высота) и степень отражения поверхностей;
  • через удельную мощность. Способ является приблизительным. С его помощью лишь предварительно устанавливают мощность необходимого осветительного устройства.

Специалист-электрик по проектированию освещения выбирает систему освещения, светильники, оценивает коэффициенты неравномерности освещения, отражения поверхностей и запаса освещенности на основе нормированных показателей рабочего места. После этого ведет расчеты. Он определяет количество светильников, рассчитав коэффициент использования светового потока и индекс помещения. Затем выполняет чертеж расположения светильников.

Пример расчета количества светильников

Размер помещения с нормируемой освещенностью 300 лк следующие: длина 18 м, ширина – 12 м и высота 3,5 м. Использовать планируется люминесцентные светильники ЛПО, имеющие коэффициент использования светового потока 49%. Отражательная способность потолка 0,7, стен – 0,4, рабочей поверхности 0,3. Коэффициент неравномерности освещения 1,1. Планируемый коэффициент запаса 1,75. Разряд зрительных работ –III. Рабочая поверхность находится на высоте 0,8 м, а высота свеса – 0, 1 м.

Производим следующие вычисления:

  1. площади помещения:18 х 12 = 216 м 2 ;
  2. индекса помещения (S/(h2 – h3) (L+B) = 216/(3,5 – 0,8) (18 + 12) = 2,6;
  3. коэффициента использования: 100 – 49 =51;
  4. количества светильников: N = (300 х 216 х 100 х1,75)/(51 х 4 х 1150) = 48,3

Результат округляем до целого числа. Необходимо установить 49 люминесцентных светильников типа ЛПО.

Все работы по нормированию освещения производственных помещений сводятся к знаниям санитарных норм и правил, предъявляемых к рабочим местам на конкретном производстве, выбору типов светильников с знанием их особенностей и характеристик, а также требований такого документа, как ПУЭ. От правильности расчета зависит производительность и здоровье работающего персонала.

Видео об освещении производственных помещений

Люксметр-яркомер-пульсметр предназначен для измерения коэффициента пульсации освещённости и освещённости в видимой области спектра (380-760) нм и яркости накладным методом ТВ-кинескопов, дисплейных экранов и протяжённых самосветящихся объектов в видимой области спектра (380-760) нм.

Люксметр+УФ-Радиометр+Измеритель температуры и влажности’ href=’/products/71/7395′>ТКА-ПКМ 42

Люксметр+УФ-Радиометр+Измеритель температуры и влажности

Совмещение в одном приборе универсального люксметра, яркомера, измерителя температуры и влажности. Повышенное быстродействие, улучшенные эксплуатационные характеристики, высокоточный платиновый датчик температуры, малое энергопотребление.

Люксметр-пульсметр’ href=’/products/71/7273′>ТКА-ПКМ 08

Люксметр-пульсметр

Люксметр-пульсметр предназначен для измерения коэффициента пульсации источников излучения и освещённости в видимой области спектра (380 . 760) нм. Компактный и удобный в эксплуатации.

Люксметр+Яркомер+Измеритель температуры и влажности’ href=’/products/71/7397′>ТКА-ПКМ 41

Люксметр+Яркомер+Измеритель температуры и влажности

Совмещение в одном приборе универсального люксметра, яркомера и измерителя температуры и влажности позволяет в соответствии с нормами контролировать условия труда сотрудников.
Повышенное быстродействие, улучшенные эксплуатационные характеристики, высокоточный платиновый датчик температуры, малое энергопотребление.

Люксметр+Измеритель температуры и влажности’ href=’/products/71/7396′>ТКА-ПКМ 43

Люксметр+Измеритель температуры и влажности

Совмещение в одном приборе универсального люксметра и измерителя температуры и влажности. Повышенное быстродействие, улучшенные эксплуатационные характеристики, высокоточный платиновый датчик температуры, малое энергопотребление.

Люксметр+УФ-Радиометр’ href=’/products/71/7399′>ТКА-ПКМ 06

Люксметр+УФ-Радиометр

Люксметр+УФ-Радиометр дает возможность измерения излучения в двух областях спектра. Компактность и удобство в эксплуатации.

Люксметр-яркомер’ href=’/products/71/7272′>ТКА-ПКМ 02

Люксметр-яркомер

Совмещение в одном приборе универсального люксметра и яркомера позволяет в соответствии с нормами контролировать условия труда сотрудников, работающих с мониторами и дисплеями.

Люксметр’ href=’/products/71/7398′>ТКА-ЛЮКС

Люксметр

Прибор предназначен для измерения освещённости в видимой области спектра (380 ÷ 760) нм, создаваемой различными источниками, произвольно пространственно расположенными, в лк.

Люксметр-Яркомер-Пульсметр еЛайт01

Приборы комбинированные еЛайт предназначены для измерения освещенности, яркости накладным методом самосветящихся протяженных объектов, коэффициента пульсации источников светового излучения.

Люксметр-Яркомер-Пульсметр еЛайт02

Приборы комбинированные еЛайт предназначены для измерения освещенности, яркости накладным методом самосветящихся протяженных объектов, коэффициента пульсации источников светового излучения.

еЛайт03

Приборы комбинированные еЛайт предназначены для измерения освещенности, яркости накладным методом самосветящихся протяженных объектов, коэффициента пульсации источников светового излучения.

Люксметр+Яркомер+Пульсметр ‘ href=’/products/71/8299’>«Эколайт-01»

Люксметр+Яркомер+Пульсметр

Измерения освещенности, создаваемой различными произвольно пространственно расположенными источниками, яркости самосветящихся объектов, коэффициента пульсации газоразрядных ламп и освещенности в диапазоне 380 – 760 нм.

Люксметр+Яркомер+Пульсметр’ href=’/products/71/8300′>«Эколайт-02»

Люксметр+Яркомер+Пульсметр

Измерения освещенности, создаваемой различными произвольно пространственно расположенными источниками, яркости самосветящихся объектов, коэффициента пульсации газоразрядных ламп и освещенности в диапазоне 380 – 760 нм.

Измеритель освещенности, пульсаций, яркости.’ href=’/products/71/8301′>Фотоголовка ФГ-01.

Измеритель освещенности, пульсаций, яркости.

Универсальный модуль люксметра-пульсметра-яркомера, входящий в состав измерителей семейства «Эколайт» – это фотоголовка ФГ-01.

предназначенные для измерения таких показателей как

  • естественное освещение (КЕО) и искусственное освещение,
  • яркость,
  • коэффициент пульсации
  • ультрафиолетовое излучение,

которые создаются искусственными или естественными источниками света в различных производственных и жилых помещениях.

Отраслевые применения:

  • надзор, контроль условий труда
  • контроль качества и технологических процессов
  • образование, сохранение материальных и культурных ценностей
  • научные исследования
  • здравоохранение, экология

Наши приборы работают за вас!

115230, г. Москва, 1-й Нагатинский проезд, дом 10, строение 1

Поддержка
  • Сервисный центр
  • Форум
  • Заказать оборудование
  • Консультация со специалистом
  • Библиотека НТД
Компания
  • О компании
  • Сертификаты
  • Учебный центр ООО «НТМ-Защита»
  • Информация для дилеров
  • Аукционы, котировки, тендеры

© Copyright 2003. Все права защищены «НТМ-Защита»

Плохая освещенность помещений, рабочего места или комнаты в квартире отрицательно влияет на здоровье человека, снижает концентрацию внимания, работоспособность, появляется раздражительность и сбои в психике. Очень яркий свет также является раздражителем, и не дает ничего положительного для человека.

Поэтому необходимо обеспечить нормальную освещенность помещений, которая регламентируется определенным стандартом СНиП. Для этого требуется простая установка соответствующих ламп освещения для каждого помещения.

Освещенность помещений в номинальном выражении является потоком света, который излучается на поверхность под прямым углом в расчете на единицу площади. При падении света под острым углом освещенность снижается в зависимости от угла наклона.

Освещенность измеряется в люксах, который равен 1 люмену (единица светового потока) на м 2 .

Освещенность помещений прямо зависит от силы света, который исходит от источника. Чем больше расстояние от светового источника до поверхности, тем меньше параметр освещенности.

Нормы

Каждый тип помещения имеет свои нормативы освещенности. Например, для помещения магазина по продаже продуктов наибольшее значение пульсации установлено 15%, освещенность 300 люксов, однако для отдела спортивных товаров или строительных материалов нормы совсем другие. Также правила устанавливают определенную допустимую освещенность для поликлиник, детских садов, автосервисов и других объектов.

Пример расчета освещенности

Определим необходимую освещенность для спальной комнаты. Площадь спальни составляет 25 м 2 . Значение нормы по правилам для комнат такого типа умножаем на площадь: 150 х 22 = 3300 люкс. Общий световой поток приборов освещения при такой величине освещенности должен быть равен не менее 3300 люмен.

Теперь остается подобрать подходящие лампы освещения для спальни. При выборе светодиодных ламп, можно, например, приобрести три таких лампы по 12 ватт. Это обеспечит создание светового потока 3600 люмен, что видно по значениям таблицы.

Такой расчет является приблизительным, так как светодиодные лампы имеют различные параметры света в зависимости от производителя. Таким образом, можно легко самостоятельно рассчитать требуемую мощность и тип ламп для создания нормированной освещенности любого помещения согласно правилам СНиП.

Приборы для измерения освещенности

Для замера освещенности помещений применяют различные приборы, которые имеют свои особенности конструкции и методы измерений. Основные приборы рассмотрим более подробно.

Люксметр

Люксметры делятся на электронные и аналоговые, которые уже не производятся, и остались только старые образцы таких моделей.

Такой люксметр используется:

  • Проверка соответствия освещенности помещений нормативным данным.
  • Измерение параметров освещения при проведении работ по оценке условий труда.
  • При электромонтажных работах для сравнения показателей освещенности с расчетами для приборов освещения.

Принцип действия люксметра заключается на работе встроенного фотоэлемента, на который направляется поток света. При этом в фотоэлементе возникает значительный поток заряженных частиц. В результате появляется течение электрического тока, сила которого зависит от силы светового потока, направленного на фотоэлемент. Обычно этот параметр и выводится на шкалу прибора.

Виды люксметров

В зависимости от расположения датчика, измеряющего освещенность помещений, люксметры делятся на виды:

• Моноблок (цельное устройство) . Датчик фиксируется в самом корпусе прибора.


• Прибор с выносным датчиком , подключаемым гибким проводом.

Чтобы произвести простые измерения подойдет обычный люксметр-моноблок, без вспомогательных различных функций. Для определения нескольких параметров освещенности при производстве профессионального расчета, необходимо использовать устройства, имеющие дополнительный набор функций. Такие приборы имеют встроенную память и могут определять средние значения параметров.

Значительным преимуществом для люксметра является наличие особых светофильтров, которые помогают точнее определить значение силы света, которая исходит от приборов освещения с разными оттенками цветов.

Наличие выносного датчика в люксметре дает возможность определить освещенность с большей точностью, так как при этом влияние внешних факторов снижается. На современных моделях имеется жидкокристаллический дисплей. С помощью него намного проще снимать показания прибора.

Приборы для фототехники

В фототехнике используются такие приборы, как экспонометры и экспозиметры . Они предназначены для определения параметров яркости и освещенности экспозиции. Определив значения этих показателей, профессиональный фотограф может получить качественные фотоснимки.

Экспонометры разделяют на виды:

  • Внутренние.
  • Внешние.
Флешметры

Такие приборы предназначены для измерения освещенности при фотографировании. При этом дополнительным элементом используют устройства освещения импульсного типа (фотовспышки). В современных моделях фотоаппаратов флешметр расположен в корпусе. Он изменяет мощность фотовспышки при разных уровнях света.

Профессионалы применяют флешметры с выносным датчиком, они точнее определяют освещенность.

Фотометр

Такой прибор называют мультиметром. Он является более современной моделью флешметра. Его достоинством является сочетание опций экспонометра и флешметра.

Пульсация освещенности

Равномерность светового потока приборов освещения оставляет желать лучшего. Эффект, выражающийся в наличии колебаний в световом потоке, не виден глазу, однако его воздействие на здоровье человека имеет большое значение.

Опасность такого света заключается в том, что визуально невозможно определить наличие импульсов света. А в результате их действия может нарушиться сон, возникает дискомфорт, депрессия, слабость, сердечные сбои и другие симптомы.

Параметром пульсации является ее коэффициент, который выражает силу изменения потока света, направленного на единицу площади поверхности за промежуток времени. Формула расчета этого коэффициента довольно простая. Коэффициент пульсации освещенности определяется разностью между наибольшей и наименьшей освещенностью за определенное время, разделенной на двойную среднюю освещенность, и результат умножается на 100%.

Санитарные правила определяют верхний предел коэффициента пульсации. На рабочем месте он должен быть не более 20%, и зависит от степени ответственности работы сотрудника. Чем ответственнее работа, тем меньше должен быть коэффициент пульсации освещения.

Для помещений администраций и офисов с напряженной зрительной работой такой коэффициент не должен подниматься выше 5% отметки. При этом учитывается поток света частотой пульсаций до 300 герц, так как более высокую частоту нет смысла учитывать, из-за того, что она не воспринимается глазом человека и не оказывает отрицательного влияния.

Определение пульсации освещения

Для определения пульсации света применяют эффективный простой прибор, который измеряет яркость, пульсацию и освещенность помещений, и называется люксметр-пульсометр-яркомер.

Функции прибора
  • Измерение пульсации световых волн, возникающих при мерцании различных приборов освещения.
  • Измерение пульсации освещения мониторов компьютеров и других экранов.
  • Определение освещенности помещения.
  • Определение яркости приборов освещения и мониторов.

Принцип работы устройства заключается в проверке уровня освещения с помощью фотодатчика с дальнейшим преобразованием сигнала и вывода результата на жидкокристаллический дисплей.

Коэффициент пульсации света можно определить с помощью программы на компьютере, либо самостоятельно проанализировать измерения. Для анализа измерений на компьютере применяют специальную программу «Эколайт-АП», которая работает с прибором «Эколайт-02».

Отличительными признаками измерительных приборов, определяющих пульсации, являются уровни чувствительности, тип питания и качество фотодатчиков.

Наибольший коэффициент пульсации выдают светодиодные лампы, при использовании которых этот параметр иногда достигает 100%. Люминесцентные лампы и лампы накаливания обладают незначительным коэффициентом пульсации. Лампы накаливания имеют коэффициент пульсации не выше 25%. При этом стоимость и качество ламп не играют роли. Даже дорогие лампы могут выдавать значительные показатели пульсации света.

Методы снижения пульсации освещения
  • Применение приборов освещения, функционирующих на переменном токе с частотой более 400 герц.
  • Монтаж осветительной арматуры на разные фазы при трехфазной сети.
  • Установка в прибор освещения устройства компенсации ПРА (пускорегулирующей аппаратуры) и особое подключение ламп со сдвигом. Первая лампа работает на отстающем токе, а 2-я на опережающем.
  • Монтаж светильников с ЭПРА. Они оснащены электронным пускорегулирующим аппаратом, который сглаживает пульсации и стабилизирует напряжение.

Если в помещении приборы освещения подключены к одной фазе, то подключить их к разным фазам будет проблематично. Поэтому удобнее будет приобрести светильники с ЭПРА. Их достоинством является соответствие всем нормам правил.

Контроль уровня пульсации освещения необходим для здоровья человека, так как отклонение от норм приводит к нарушению работоспособности и самочувствия сотрудников.

Для жилых зданий освещенность помещений также важна. Пульсация света не видна, но со временем проявляется ее негативное влияние.

Особенности освещения производственных помещений.


Правильное освещение играет огромную роль в любых помещениях с постоянным пребыванием людей. От качественного и комфортного освещения зависит не только здоровье глаз и работоспособность человека, но еще и его физическое и психоэмоциональное состояние.


В помещениях разного  назначения существуют свои требования по освещенности, закрепленные в законодательстве и нормативных актах.

Сегодня мы поговорим о правилах и нормах освещения на производстве. Этому вопросу при проектировке и монтаже всевозможных осветительных приборов нужно уделить особое внимание.

Освещенность производственных помещений  – один из основополагающих параметров правильной и безопасной организации труда.



В помещениях с достаточным количеством света повышается производительность труда, снижается количество производственного  брака, уменьшается зрительная нагрузка и утомляемость, помещение становится более безопасным, снижается количество травм у работников.

Недостаточная освещенность помещения приводит к появлению близорукости, утомляемости, снижению реакции.  Избыточная яркость также  несет за собой  пагубные последствия.

Так что для организации правильного освещения необходимо знать все правила и нормы освещения производственных помещений.

Выделяют три основных вида освещения:

•    естественное – источником света является дневной свет, который создают солнечные лучи.  Для человека это наиболее благоприятный вид освещения, поскольку к нему максимально приспособлен  глаз человека. Недостатком является то, что производственные помещения не могут быть освещены только с помощью солнечного света. Большие помещения, работа в вечернее время, отсутствие окон и т.д. – все это требует искусственного освещения.

•    искусственное – это световой поток, который излучают все осветительные приборы – лампы, светодиодные светильники.
Искусственное освещение подразделяют на рабочее, аварийное (эвакуационное и освещение безопасности) и дежурное (для нерабочего времени).

•    комбинированное – совместное использование дневного (естественного) освещения и искусственного.

Самым распространенным видом освещения на производственных объектах является искусственное освещение, иногда оно пересекается с комбинированным.

Перед началом монтажа осветительных приборов, необходимо ознакомится с некоторыми требованиями:

  • Важно соблюсти равномерность распределения яркости по всему объекту производственного помещения.
  • Использовать светильники без стробоскопического эффекта, с отсутствием бликов и пульсаций.
  • Не допускать движущихся теней на рабочем месте, они могут стать причиной роста случаев травматизма.
  • Осветительные приборы должны быть сертифицированы, соответствовать заявленным характеристикам.

Ниже представлена таблица норм освещенности производственных помещений для различных видов рабочих мест.

Нормы освещенности для промышленных помещений, где

а – постоянная работа

б – работа периодическая, но при этом персонал в помещении находится постоянно

в – работа периодическая с периодическим нахождением персонала в помещении

г – контроль за производственными процессами (инженерными коммуникациями)

Расчет норм освещенности производится в Люксах (Лк). 1 Лк — это 1 люмен на кв.м. помещения.  Измерить освещенность можно специальным прибором —  люксметром.

Организация правильного промышленного освещения является сложным процессом, поскольку необходимо выполнить целый ряд серьезных требований.

С этой задачей отлично справятся светодиодные светильники, предназначенные для промышленного освещения.

Они обладают такими качествами как:

•    соотвестствуют нормам ГОСТ и СНиП;

•    энергоэффективны, потребляют в 10 раз меньше электроэнергии по сравнению с другими источниками света;

•    ударопрочны и выносливы, защищены от механических воздействий;

•    устойчивы к вибрациям и перепадам напряжения;

•    обладают длительным сроком службы;

•    имеют комфортное яркое свечение без слепящего эффекта, разрешены к использованию в помещениях с постоянным пребыванием людей.

•    не содержат вредных веществ, безопасны для человека.

До сих пор на некоторых промышленных предприятиях, особенно с советским прошлым,  для освещения помещений используют устаревшие ламп ДРЛ, которые имеют большое энергопотребление и экологически небезопасны. Рекомендуется заменять эти лампы на безопасные светодиодные светильники.

Светодиодные светильники имеют и другое преимущество – некоторые модели оснащены датчиками движения, а также фотореле, это позволяет  значительно экономить на электричестве и включать освещение только при необходимости.

Исходя из уровня освещения, фотореле автоматически скорректируют интенсивность искусственного освещения. За счет экономии дополнительные затраты на установку дополнительного оборудования быстро окупятся.

Датчик движения устанавливается в местах, где не требуется постоянное нахождение персонала (подсобки, складские и технологические помещения, ремонтные зоны). В этом случае освещение будет функционировать при появлении людей или транспорта.

В нашем магазине представлен широкий ассортимент промышленных светодиодных светильников для освещения производственных объектов.

Все приборы сертифицированы и имеют гарантию 2 или 3 года в зависимости от модели.

Технический специалист поможет сделать расчет и подбор светового оборудования!



Контрольные вопросы

  1. Охарактеризуйте основные световые показатели.

  2. Какие разновидности имеет искусственное освещение?

  3. Какие виды производственного освещения вы знаете?

  4. Как нормируется производственное освещение?

  5. Как измеряется освещенность в производственном помещении?

  6. Что является источником света для естественного освещения?

  7. Что такое коэффициент естественного освещения (КЕО)?

  8. Что такое объект различения, фон и контраст?

  9. Какой прибор использовался в работе для измерения освещенности?

  10. Что учитывает коэффициент К2?

  11. Как влияет окраска ограждающих поверхностей помещения на освещенность в нем?

  12. Почему нормирование естественной освещенности осуществляется через коэффициент естественной освещенности?

  13. С какой целью уточняется табличное значение КЕО?

  14. Какое значение КЕО при естественном боковом освещении сравнивается с нормированным? При комбинированном? При верхнем?

  15. Как проводится нормирование искусственной освещенности?

  16. Почему сильное различие в освещенности отдельных участков производственного помещения или различных помещений может привести к травме?

Список литературы

  1. Видзон Е.З. Исследование освещенности рабочих мест: методические указания /Е.З.Видзон. – Кострома: КГТУ, 1994. – 30с.

  1. ГОСТ 24940–96 Здания и сооружения. Методы измерения освещенности. –М.: Издательство стандартов, 1996.

  1. СНиП 23–05–95 Естественное и искусственное освещение. – М.: Издательство стандартов, 1995.

  1. Пособие по расчету и проектированию естественного, искусственного и совмещенного освещения (СНиП 23–05–95). – М.: Минстрой России, 1995.

  1. Никитин Л.И. Охрана труда в лесном хозяйстве лесной и деревообрабатывающей промышленности / Л.И. Никитин, А.С.Щербаков. – М.: Лесная пром–сть, 1985. –352с.

  1. Девисилов В.А. Охрана труда / В.А Девисилов. – М.: ФОРУМ– ИНФРА –М, 2008. – 448с.

  1. Кривошеин Д.А. Экология и безопасность жизнедеятельности: учебное пособие для вузов/Д.А.Кривошеин, Л.А.Муравей и др.–М.: ЮНИТИ–ДАНА, 2000. – 447с.

  1. Белов С.В. Безопасность жизнедеятельности / С.В.Белов – М.: Высшая школа, 2001. – 485с.

Содержание

Введение………………………………………………………………3

  1. Требования безопасности при работе……………………………..3

    1. Общие требования безопасности………………………………..3

    2. Требования безопасности перед началом работы…………..3

    3. Требования безопасности во время работы…………………..4

    4. Требования безопасности в аварийных ситуациях ………..4

    5. Требования безопасности по окончании работы ………………………..4

  1. Цель работы………………………………………………………………..5

  2. План выполнения работы ………………………………………………………………5

  3. Краткие теоретические сведения…………………………………….5

    1. Показатели освещения и световой среды………………………………………..5

    2. Естественное освещение и его нормирование ………………………………..8

    3. Искусственное освещение и его нормирование…………………………….11

  1. Применяемы приборы и устройства ……………………………………………..14

5.1.Средства измерения освещенности…………………………………………………….14

5.2. Устройство и принцип работы люксметра Ю–116 ……………………………14

5.3. Лабораторный стенд ……………………………………………………………………….17

  1. Порядок выполнения работы………………………………………………………….17

6.1. Исследование естественного освещения …………………………………………..17

6.2. Исследование искусственного освещения………………………………………….19

6.2.1. Определение доли общего освещения на рабочем месте в системе комбинированного …………………………………………………………………….19

6.2.2. Измерение освещенности в помещениях с темной и светлой

окраской их ограждающих поверхностей …………………………………….19

6.2.3. Определение норм искусственной освещенности и сравнение ее с фактической освещенностью ……………………………………………………..20

Контрольные вопросы …………………………………………………………………………21

Список литературы ……………………………………………………………………………..22

24

Периодичность замеров освещенности


Освещенность является одним из тех необходимых параметров, который входит в список обязательных требований соответствия рабочего места принятым нормативам.

Освещенность рабочего места принято считать фактором первостепенной важности для комфортной работы, так как при отклонениях от нормы происходит утомление психики и снижение зрения. В таких неблагоприятных условиях человек не может качественно выполнять свою работу, что отрицательно сказывается на производительности труда.

Замеры освещенности проводят во время аттестации рабочих мест. Данную процедуру проводит соответствующая компания, в результате чего она выдает протокол о соблюдении на данном предприятии гигиенических требований.

Периодичность замеров освещенности тождественна периодичности аттестации рабочих мест, то есть не менее одного раза в пять лет. Тем не менее производственный процесс предполагает возникновение таких случаев, при которых требуются дополнительные измерения. Такое положение дел может возникнуть, например, в случае установки новой лампы в производственном помещении, что требует проведение замеров на соответствие этого нового оборудования санитарным нормам.

Параметры освещенности обусловлены имеющимися естественными и искусственными источниками света. Их измерение и определение результатов исследования производится при помощи нескольких коэффициентов, установленных в качестве стандарта. Например, определен коэффициент пульсации. Естественный солнечный свет – это непрерывный сплошной световой поток, что нельзя сказать об осветительных приборах, так как эти источники света мерцают, поэтому так важно установить степень пульсации и определить имеется ли вредное воздействие этого фактора на сотрудников предприятия.

Специальная оценка условий труда

Компания, которая занимается замерами освещенности, должна иметь лицензию, современное оборудование и штат квалифицированных сотрудников. Специалисты подобной компании сначала проводят замеры, анализируют полученные результаты, после чего выдают документ о соответствии рабочих мест данного предприятия требованиям действующего законодательства. Замер освещенности производственных помещений является необходимым мероприятием на предприятии. Кроме того, соблюдение этого требования поможет избежать административной ответственности, которая предусмотрена законом в противном случае.


СНиП 2.01.53-84. Методика измерения уровней освещённости.

Проектирование освещения



ПРИЛОЖЕНИЕ 12
Обязательное

Методика измерения уровней освещённости, создаваемой светильниками внутреннего и наружного освещения, и производственными огнями.
При проверке внутреннего и наружного маскировочного освещения следует установить соответствие фактических уровней освещенности различных поверхностей, просматриваемых из верхней полусферы, допустимым уровням освещенности в режиме полного затемнения, как указано в пп. 2.4, 2.5, 3.4, 3.5.
Перед измерением освещенности необходимо убедиться в том, что прямой световой поток светильников внутреннего и наружного освещения не попадает в верхнюю полусферу. Проверка осуществляется визуальным осмотром светильников и их расположения относительно кронштейнов и подвесов.
В соответствии с размещением освещенной поверхности в пространстве приемная пластина фотоэлемента должна располагаться на этой поверхности горизонтально, вертикально или наклонно в том месте, где необходимо измерить освещенность.
Положение гальванометра люксметра при измерениях должно быть горизонтальным. Не рекомендуется устанавливать гальванометр на металлические поверхности. Если порядок измеряемой величины неизвестен, то переключатели пределов во избежание зашкаливания гальванометра устанавливаются на наибольший предел. Затем при необходимости чувствительность гальванометра увеличивают путем переключения пределов и изменения насадок.
При измерении освещенности необходимо следить за тем, чтобы на приемную пластину фотоэлемента не попадали тени от человека или оборудования. Измерения необходимо производить в ночное время
При проверке наружного маскировочного освещения измерения освещенности производятся на горизонтальной освещаемой поверхности непосредственно под светильником. При нахождении вблизи светильника освещенных вертикальных и наклонных поверхностей освещенность измеряется и на них.
При проверке внутреннего освещения измерения освещенности производятся:
а) по оси установки светильников внутреннего освещения — непосредственно под светильником, на полу между светильниками, на рабочих поверхностях и на наиболее освещенных частях оборудования;
б) у световых проемов — с внутренней стороны помещения на горизонтальной поверхности;
в) снаружи здания — в наиболее освещенной части светового пятна на поверхности земли за оконным проемом.
При комбинированном освещении рабочих мест сначала измеряется освещенность от светильников общего освещения, затем суммарная освещенность от светильников местного освещения и светильников общего освещения. Количество контрольных точек, в которых измеряется освещенность, должно быть не менее 10.
В современных больших многопролетных зданиях освещенность от светильников общего освещения измеряется в каждом пролете здания, на его торцах и в центральной части.
Для увеличения точности необходимо производить измерения одной и той же освещенности не менее трех раз и усреднять полученные результаты. Учитывая значительную зависимость светового потока от напряжения сети, при измерениях освещенности каждый раз следует производить контроль напряжения осветительной сети. При отличии напряжения сети более чем на 10 % от номинального измерения повторяются. Перед измерением должны быть произведены чистка светильников и замена неисправных ламп. Результаты измерений освещенности заносятся в журнал, а котором должна быть приведена и схема осветительных установок с нанесенными контрольными точками.

Журнал может заполняться по следующему образцу:
Предприятие ______________________________________
Цех ______________________________________________
Тип светильника ___________________________________
Мощность источника света ___________________________
Дата измерения освещенности ________________________
Напряжение сети, В _________________________________

Номера рольных точек Измеренные значения освещенности, лк Нормированные значения освещенности, лк
Комбинированное
освещение Общее освещение Комбинированное освещение Общее освещение
1
2
3

Приведенная выше методика полностью применима для измерения освещенности, создаваемой световым излучением промышленных агрегатов, направленным в нижнюю полусферу. В этом случае измерение освещенности производится в наиболее светлых местах горизонтальных и вертикальных поверхностей, на которые попадает это излучение.

ОСНОВНЫЕ ОСВЕЩЕНИЯ

ОСНОВНЫЕ ОСВЕЩЕНИЯ

ОСНОВНЫЕ ОСВЕЩЕНИЯ РУКОВОДСТВО ПО ОБНОВЛЕНИЮ ОСВЕЩЕНИЯ
Управление по воздуху и радиации Агентства по охране окружающей среды США 6202J
EPA 430-B-95-003, январь 1995 г.

Программа зеленого света Агентства по охране окружающей среды США


СОДЕРЖАНИЕ

Базовое понимание основ освещения необходимо разработчикам и лицам, принимающим решения. кто оценивает обновления освещения.В этом документе представлен краткий обзор конструкции. параметры, технологии и терминология, используемые в светотехнике. Для более подробной информации информацию о конкретных энергосберегающих технологиях освещения см. в разделе «Обновление освещения». Документ о технологиях.


ОСВЕЩЕНИЕ

Количество освещенности

Световой поток

Наиболее распространенной мерой светоотдачи (или светового потока) является люмен.Источники света обозначен мощностью в люменах. Например, люминесцентная лампа T12 мощностью 40 Вт может иметь рейтинг 3050 люмен. Точно так же световая отдача светильника может быть выражена в люменах. Как лампы и светильники стареют и загрязняются, их световой поток уменьшается (т. е. происходит обесценивание просвета). Большинство характеристик лампы основано на первоначальной яркости (т.е. когда лампа новая).

Уровень освещенности

Интенсивность света, измеренная на плоскости в определенном месте, называется освещенностью .Освещенность измеряется в фут-канделах, люменах на квадратный фут рабочей плоскости. Вы можете измерить освещенность с помощью люксметра, расположенного на рабочей поверхности, где выполняются задания. С использованием простая арифметика и фотометрические данные производителя, вы можете предсказать освещенность для определенного космос. (Люкс — это метрическая единица измерения освещенности, измеряемая в люменах на квадратный метр. Чтобы преобразовать фут-кандел в люкс, фут-кандел умножьте на 10,76.)

Яркость

Другое измерение света — это яркость , иногда называемая яркостью.Это измеряет свет «покидая» поверхность в определенном направлении, и учитывает освещенность на поверхности и отражательная способность поверхности.

Человеческий глаз не видит света; он видит яркость. Следовательно, количество света доставляется в пространство, а отражательная способность поверхностей в пространстве влияет на вашу способность видеть.

Обратитесь к ГЛОССАРИЮ в конце этого документа для получения более подробных определений.

Количественные единицы

  • Световой поток обычно называют световым потоком и измеряется в люменах (лм).
  • Освещенность называется уровнем освещенности и измеряется в фут-канделах (fc).
  • Яркость обозначается как яркость и измеряется в фут-ламбертах (fL) или кандел / м2 (кд / м2).

Определение целевого уровня освещенности

Общество инженеров освещения Северной Америки разработало процедуру для определение соответствующего среднего уровня освещенности для конкретного помещения. Эта процедура (используется разработчики и инженеры (рекомендует целевой уровень освещенности, учитывая следующие:

  • выполняемые задачи (контраст, размер и т. д.))
  • Возраст оккупантов
  • Важность скорости и точности

Затем можно выбрать подходящий тип и количество ламп и осветительных приборов на основе следующие:

  • эффективность приспособления
  • световой поток лампы
  • отражательная способность окружающих поверхностей
  • Эффекты световых потерь из-за уменьшения светового потока лампы и накопления грязи
  • Размер и форма комнаты
  • наличие естественного света (дневного света)

При проектировании новой или модернизированной системы освещения необходимо соблюдать осторожность, чтобы избежать чрезмерного освещения. космос.В прошлом помещения были рассчитаны на 200 фут-свечей в местах, где 50 футсвечи могут быть не только адекватными, но и превосходными. Отчасти это было из-за заблуждения что чем больше света в помещении, тем выше качество. Мало того, что игнорирование ненужной энергии, но это также может снизить качество освещения. См. Приложение 2 для получения информации об уровнях освещенности, рекомендованных Общество инженеров освещения Северной Америки. В указанном диапазоне освещенности три Факторы диктуют надлежащий уровень: возраст пассажира (ов), требования к скорости и точности, а также фоновый контраст.

Например, чтобы осветить пространство, в котором используются компьютеры, потолочные светильники должны обеспечивать до 30 fc окружающего освещения. Рабочие фонари должны обеспечивать дополнительные свечи, необходимые для достичь общей освещенности до 50 фк при чтении и письме. Для освещения Рекомендации для конкретных визуальных задач см. в Справочнике по освещению IES, 1993 г., или в Рекомендуемая практика IES № 24 (для освещения VDT).

Показатели качества

  • Вероятность визуального комфорта (VCP) указывает процент людей, которым комфортно с бликами от светильника.
  • Критерии расстояния (SC) относятся к максимальному рекомендованному расстоянию между креплениями до обеспечить единообразие.
  • Индекс цветопередачи (CRI) указывает внешний вид цвета объекта под источником как по сравнению с справочным источником.

Качество освещения

Улучшение качества освещения может принести большие дивиденды американским предприятиям. Прибыль в рабочем производительность может быть достигнута за счет обеспечения скорректированного уровня освещенности с уменьшением бликов.Хотя стоимость энергии для освещения значительна, она мала по сравнению с затратами на рабочую силу. Следовательно, эти повышение производительности может быть даже более ценным, чем экономия энергии, связанная с новыми светотехника. В торговых помещениях привлекательный и удобный дизайн освещения может привлечь клиентура и увеличение продаж.

В этом разделе рассматриваются три проблемы качества.

  • блики
  • Равномерность освещенности
  • цветопередача

Блики Возможно, наиболее важным фактором, влияющим на качество освещения, являются блики.Блики — это сенсация вызвано слишком ярким светом в поле зрения. Дискомфорт, раздражение или уменьшение может произойти продуктивность.

Яркий объект сам по себе не обязательно вызывает блики, но яркий объект перед темным фон, однако, обычно вызывает блики. Контраст — это соотношение между яркость объекта и его фона. Хотя визуальная задача в целом становится проще при повышенном контрасте слишком большой контраст вызывает блики и усложняет визуальную задачу трудный.

Вы можете уменьшить яркость или блики, не превышая рекомендуемых уровней освещенности и используя осветительное оборудование, предназначенное для уменьшения бликов. Жалюзи или линзы обычно используются для блокировки прямого просмотр источника света. Непрямое освещение или верхнее освещение может создать среду с низким уровнем бликов за счет равномерное освещение потолка. Кроме того, правильное размещение светильника может уменьшить отраженный свет на рабочие поверхности или экраны компьютеров. Стандартные данные теперь предоставляются вместе со спецификациями светильников включают таблицы с оценками вероятности визуального комфорта (VCP ) для комнат различной геометрии.Индекс VCP показывает процент людей в данном пространстве, которые считают, что блики от приспособления приемлемы. Рекомендуется минимум 70 VCP для коммерческие интерьеры, в то время как светильники с VCP более 80 рекомендуются в компьютерных области.


Равномерность освещенности по задачам

Равномерность освещенности — это проблема качества, которая касается того, насколько равномерно свет распространяется по область задач. Хотя средняя освещенность комнаты может быть подходящей, два фактора могут компромисс единообразия.
  • Неправильное размещение светильников на основании критериев расстояния между светильниками (отношение максимума рекомендуемое расстояние между приспособлениями и монтажной высотой над рабочей высотой)
  • светильники, оснащенные рефлекторами, сужающими светораспределение

Неравномерная освещенность вызывает несколько проблем:

  • недостаточный уровень освещенности в некоторых областях
  • зрительный дискомфорт, когда задачи требуют частого смещения поля зрения с недостаточно освещенных участков на затемненные
  • яркие пятна и блики на полу и стенах, отвлекающие внимание и создающие некачественный вид
Цветопередача

Способность правильно видеть цвета — еще один аспект качества освещения.Источники света различаются по своему способность точно отражать истинный цвет людей и предметов. Индекс цветопередачи Шкала (CRI) используется для сравнения влияния источника света на внешний вид его цвета. окружение.

Шкала от 0 до 100 определяет CRI. Более высокий индекс цветопередачи означает лучшую цветопередачу или меньший цвет сдвиг. CRI в диапазоне 75–100 считаются отличными, а 65–75 — хорошими. Диапазон 55-65 — удовлетворительно, а 0-55 — плохо.При более высоком индексе цветопередачи цвета поверхности кажутся ярче, улучшение эстетики пространства. Иногда источники с более высоким индексом цветопередачи создают иллюзию более высокие уровни освещенности.

Значения CRI для выбранных источников света сведены в таблицу с другими данными о лампах в Приложении 3.

Вернуться к содержанию



ИСТОЧНИКИ СВЕТА

В коммерческих, промышленных и торговых объектах используется несколько различных источников света.Каждый тип лампы имеет особые преимущества; выбор подходящего источника зависит от требований к установке, стоимость жизненного цикла, качество цвета, возможность регулирования яркости и желаемый эффект. Три типа ламп обычно используются:

  • лампа накаливания
  • люминесцентный
  • разряд высокой интенсивности
  • пары ртути
  • галогенид металла
  • натрий высокого давления
  • натрий низкого давления
Перед описанием каждого из этих типов ламп в следующих разделах описаны характеристики, которые общие для всех.

Характеристики источников света

Электрические источники света имеют три характеристики: эффективность, цветовую температуру и цвет. индекс рендеринга (CRI). Таблица 4 суммирует эти характеристики.

КПД
Некоторые типы ламп более эффективны в преобразовании энергии в видимый свет, чем другие. В Эффективность лампы относится к количеству люменов, выходящих из лампы, по сравнению с количеством ватт, необходимый для лампы (и балласта).Выражается в люменах на ватт. Источники с более высоким Эффективность требует меньше электроэнергии для освещения помещения.
Цветовая температура Еще одна характеристика источника света — цветовая температура. Это измерение «тепло» или «прохлада» лампы. Люди обычно предпочитают более теплый источник в более низких области освещения, такие как обеденные зоны и гостиные, а также более прохладный источник в более высоких освещенные зоны, такие как продуктовые магазины.

Цветовая температура относится к цвету излучателя черного тела при заданной абсолютной температуре, выражается в Кельвинах. Радиатор черного тела меняет цвет при повышении температуры (сначала до красный, затем оранжевый, желтый и, наконец, голубовато-белый при самой высокой температуре. А «теплый» цвет Источник света на самом деле имеет более низкую цветовую температуру . Например, холодно-белый люминесцентный лампа имеет голубоватый цвет с цветовой температурой около 4100 К.Более теплый флуоресцентный лампа выглядит более желтоватой с цветовой температурой около 3000 К. См. Приложение 5 для цветовые температуры различных источников света.


Индекс цветопередачи

CRI — это относительная шкала (от 0 до 100). указывает, насколько воспринимаемые цвета соответствуют фактическим цвета. Он измеряет степень восприятия цветов объектов, освещенных данным светом. источник, соответствовать цветам тех же объектов, когда они освещены эталонным стандартом источник света.Чем выше индекс цветопередачи, тем меньше цветовой сдвиг или искажение.

Число CRI не указывает, какие цвета и на сколько сместятся; это скорее индикация среднего сдвига восьми стандартных цветов. Два разных источника света могут иметь одинаковые значения CRI, но цвета в этих двух источниках могут сильно отличаться.


Лампы накаливания

Стандартная лампа накаливания

Лампы накаливания — одна из старейших доступных технологий электрического освещения.С эффективностью от 6 до 24 люмен на ватт, лампы накаливания являются наименее энергоэффективными электрическими источник света и имеют относительно небольшой срок службы (750-2500 часов).

Свет образуется при пропускании тока через вольфрамовую нить, в результате чего она нагревается и нагревается. светиться. При использовании вольфрам медленно испаряется, что в конечном итоге приводит к разрыву нити.

Эти лампы доступны во многих формах и отделках. Два самых распространенных типа фигур это обычные лампы «A-type » и лампы в форме рефлектора .


Вольфрамово-галогенные лампы

Галогенная лампа накаливания — еще один тип лампы накаливания. В галогенной лампе небольшой кварцевая капсула содержит нить накала и газообразный галоген. Небольшой размер капсулы позволяет нить накала для работы при более высокой температуре, что дает свет с большей эффективностью, чем стандартные лампы накаливания. Газообразный галоген соединяется с испарившимся вольфрамом, переосаждая его. на нити. Этот процесс продлевает срок службы нити накала и предохраняет стенку лампы от почернение и уменьшение светоотдачи.

Поскольку нить накала относительно небольшая, этот источник часто используется там, где направлен сильно сфокусированный луч. желанный. Компактные галогенные лампы популярны в розничной торговле для демонстрации и акцента. освещение. Кроме того, вольфрамово-галогенные лампы обычно производят более белый свет, чем другие лампы. лампы накаливания более эффективны, служат дольше и имеют улучшенный износ светового потока.


Лампа накаливания Доступны более эффективные галогенные лампы.В этих источниках используется инфракрасное покрытие кварцевого стекла. лампа или усовершенствованная конструкция отражателя для перенаправления инфракрасного света обратно на нить накала. Нить затем светится сильнее, и эффективность источника увеличивается.
Люминесцентные лампы

Люминесцентные лампы — наиболее часто используемые коммерческие источники света в Северной Америке. В Фактически, люминесцентные лампы освещают 71% коммерческих помещений в Соединенных Штатах. Их популярность можно объяснить их относительно высокой эффективностью, рассеянным светораспределением характеристики и долгий срок службы.

  • Конструкция люминесцентной лампы состоит из стеклянной трубки со следующими характеристиками:
  • , наполненный аргоном или аргон-криптоном и небольшим количеством ртути
  • с покрытием изнутри люминофором
  • с электродом на обоих концах

Люминесцентные лампы излучают свет за счет следующего процесса:

  • Электрический разряд (ток) поддерживается между электродами через пары ртути и инертный газ.
  • Этот ток возбуждает атомы ртути, заставляя их излучать невидимое излучение ультрафиолет (УФ) радиация.
  • Это УФ-излучение преобразуется в видимый свет люминофором, покрывающим трубку.

Для разрядных ламп (например, люминесцентных) требуется балласт для обеспечения правильного пускового напряжения и отрегулируйте рабочий ток после запуска лампы.


Полноразмерные люминесцентные лампы

Полноразмерные люминесцентные лампы доступны в нескольких формах, включая прямые, U-образные и круговые конфигурации. Диаметр лампы составляет от 1 дюйма до 2,5 дюйма. Самый распространенный тип лампы — четырехфутовая (F40), прямая люминесцентная лампа диаметром 1,5 дюйма (T12). Более эффективная люминесцентная лампа. Теперь доступны лампы меньшего диаметра, включая T10 (1,25 дюйма) и T8 (1 дюйм).

Люминесцентные лампы доступны в диапазоне цветовых температур от теплого (2700 (K) цвета от «ламп накаливания» до очень холодных (6500 (K) «дневных» цветов).«Холодный белый» (4100 (K) — наиболее распространенный цвет люминесцентных ламп. Нейтральный белый цвет (3500 (K) становится популярным для офиса. и розничное использование.

Улучшения люминесцентного покрытия люминесцентных ламп улучшили цветопередачу и сделали некоторые люминесцентные лампы приемлемыми для многих приложений, в которых ранее преобладали лампы накаливания.


Рекомендации по производительности

Производительность любой осветительной системы зависит от того, насколько хорошо ее компоненты работают вместе.В системах с люминесцентными лампами и балластом светоотдача, потребляемая мощность и эффективность зависят от изменения температуры окружающей среды. Когда температура окружающей среды вокруг лампы ниже значительно выше или ниже 25 ° C (77F) производительность системы может измениться. Приложение 6 показывает эту взаимосвязь для двух распространенных систем балласта лампы: лампы F40T12 с магнитным балласт и лампа F32T8 с электронным балластом.

Как видите, оптимальная рабочая температура для балластной системы F32T8 выше. чем для системы F40T12.Таким образом, когда температура окружающей среды выше 25 ° C (77 ° F), производительность системы F32T8 может быть выше, чем производительность в соответствии с ANSI условия. Лампы с меньшим диаметром (например, двухтрубные лампы Т-5) достигают максимальной температура окружающей среды.


Компактные люминесцентные лампы

Достижения в области люминофорных покрытий и уменьшение диаметра трубок облегчили разработка компактных люминесцентных ламп.

Производимые с начала 1980-х годов, они являются долговечной и энергоэффективной заменой лампа накаливания.

Доступны различные мощности, цветовые температуры и размеры. Мощность компактного люминесцентные лампы мощностью от 5 до 40 (замена ламп накаливания мощностью от 25 до 150 Вт ( и обеспечить экономию энергии от 60 до 75 процентов. Производя свет, похожий по цвету на лампы накаливания, продолжительность жизни компактных люминесцентных ламп примерно в 10 раз больше, чем у ламп накаливания. стандартная лампа накаливания. Однако учтите, что использование компактных люминесцентных ламп весьма затруднительно. ограничено в приложениях затемнения.

Компактная люминесцентная лампа с цоколем Эдисона позволяет легко модернизировать лампа накаливания. Ввинчиваемые компактные люминесцентные лампы доступны двух типов:

  • Интегральные блоки. Они состоят из компактной люминесцентной лампы и пускорегулирующего устройства в автономном корпусе. единицы измерения. Некоторые встроенные блоки также включают в себя рефлектор и / или стеклянный кожух.
  • Модульные блоки. Модернизированная компактная люминесцентная лампа модульного типа аналогична модернизированной люминесцентной лампе. интегральные блоки, за исключением того, что лампа сменная.
Отчет спецификаций , в котором сравниваются характеристики компактных люминесцентных ламп различных торговых марок. лампы теперь доступны в Национальной информационной программе по осветительной продукции («Винт-цоколь Компактные люминесцентные лампы, «Отчеты спецификаций, том 1, выпуск 6, апрель 1993 г.»

Газоразрядные лампы высокой интенсивности

Лампы с разрядом высокой интенсивности (HID) похожи на люминесцентные в том, что генерируется дуга. между двумя электродами. Дуга в источнике HID короче, но излучает гораздо больше света, тепло и давление внутри дуговой трубки.

Изначально разработанные для наружного и промышленного применения, HID-лампы также используются в офисах, розничная торговля и другие внутренние помещения. Улучшены их характеристики цветопередачи. и более низкие мощности недавно стали доступны (всего 18 Вт.

Источники HID обладают рядом преимуществ:

  • относительно долгий срок службы (от 5000 до 24000+ часов)
  • относительно высокий световой поток на ватт
  • относительно небольшой по физическому размеру

Однако следует также учитывать следующие эксплуатационные ограничения.Во-первых, лампы HID требуют пора разогреться. Он варьируется от лампы к лампе, но среднее время прогрева составляет от 2 до 6 минут. Во-вторых, лампы HID имеют время «повторного зажигания», что означает кратковременное прерывание тока или падение напряжения слишком низкое для поддержания дуги погаснет лампу. В этот момент газы внутри лампа слишком горячая для ионизации, и требуется время, чтобы газы остыли и давление упало прежде, чем дуга снова загорится. Этот процесс перезапуска занимает от 5 до 15 минут, в зависимости от того, какой источник HID используется.Следовательно, хорошее применение HID-ламп — это места, где лампы не включаются и не выключаются периодически.

Следующие источники HID перечислены в порядке возрастания эффективности:

  • пары ртути
  • галогенид металла
  • натрий высокого давления
  • натрий низкого давления

Пары ртути

Прозрачные лампы на парах ртути, излучающие сине-зеленый свет, состоят из дуги на парах ртути. трубка с вольфрамовыми электродами на обоих концах.Эти лампы имеют самую низкую эффективность среди HID. семья, быстрое обесценивание просвета и низкий индекс цветопередачи. Из-за этих характеристики, другие источники HID заменили ртутные лампы во многих приложениях. Тем не менее, ртутные лампы по-прежнему остаются популярными источниками освещения ландшафта из-за срок службы лампы составляет 24 000 часов, а также яркое изображение зеленых ландшафтов.

Дуга содержится во внутренней колбе, называемой дуговой трубкой. Дуговая трубка заполнена высокой чистотой. ртуть и газ аргон.Дуговая трубка заключена во внешнюю колбу, которая заполнена азот.

Ртутные лампы с улучшенным цветом используют люминофорное покрытие на внутренней стенке колбы для улучшения индекс цветопередачи, что приводит к небольшому снижению эффективности.


Металлогалогенный

Эти лампы похожи на ртутные лампы, но в дуговой трубке используются металлогалогенные добавки. вместе с ртутью и аргоном. Эти добавки позволяют лампе производить больше видимого света. на ватт с улучшенной цветопередачей.

Диапазон мощности от 32 до 2000, что позволяет использовать их в самых разных помещениях и на улице. В эффективность металлогалогенных ламп колеблется от 50 до 115 люмен на ватт (обычно примерно в два раза больше). пара ртути. Одним словом, металлогалогенные лампы обладают рядом преимуществ.

  • высокая эффективность
  • хорошая цветопередача
  • широкий диапазон мощности

Однако у них также есть некоторые эксплуатационные ограничения:

  • Расчетный срок службы металлогалогенных ламп короче, чем у других источников HID; более низкая мощность лампы служат менее 7500 часов, в то время как лампы высокой мощности служат в среднем от 15000 до 20000 часов.
  • Цвет может отличаться от лампы к лампе и может меняться в течение срока службы лампы и во время затемнение.

Благодаря хорошей цветопередаче и большому световому потоку эти лампы подходят для занятий спортом. арены и стадионы. Внутреннее использование включает большие аудитории и конференц-залы. Эти лампы иногда используются для общего наружного освещения, например, парковок, но при высоком давлении натриевая система обычно является лучшим выбором.


Натрий высокого давления

Натриевая лампа высокого давления (HPS) широко используется для наружного и промышленного применения. Его более высокая эффективность делает его лучшим выбором, чем галогенид металла для этих применений, особенно когда хорошая цветопередача не является приоритетом. Лампы HPS отличаются от ртутных и металлогалогенных. лампы тем, что они не содержат пусковых электродов; в цепь балласта включен высоковольтный электронный стартер. Дуговая трубка изготовлена ​​из керамического материала, выдерживающего высокие температуры. до 2372F.Он заполнен ксеноном для зажигания дуги, а также натриево-ртутным газом. смесь.

Эффективность лампы очень высока (до 140 люмен на ватт. Например, 400-ваттный Натриевая лампа высокого давления дает начальную светосилу 50 000 люмен. Металлогалогенная лампа такой же мощности производит 40 000 начальных люменов, а ртутная лампа мощностью 400 Вт дает только 21 000 люменов. первоначально.

Натрий, основной используемый элемент, дает «золотой» цвет, характерный для ламп HPS.Хотя лампы HPS, как правило, не рекомендуются для приложений, где требуется цветопередача. критично, улучшаются свойства цветопередачи HPS. Некоторые лампы HPS уже доступны в цветах «люкс» и «белый», обеспечивающих более высокую цветовую температуру и улучшенный цвет исполнение. «Белые» лампы HPS малой мощности по эффективности ниже, чем у металлогалогенных. лампы (люмен на ватт маломощного металлогалогенида составляет 75-85, а белого HPS — 50-60 LPW).


Натрий низкого давления

Хотя натриевые лампы низкого давления (LPS) похожи на люминесцентные системы (потому что они системы низкого давления), они обычно входят в семейство HID.Лампы LPS — самые эффективные источники света, но они производят свет худшего качества из всех типов ламп. Быть монохроматический источник света, все цвета кажутся черными, белыми или оттенками серого под LPS источник. Лампы LPS доступны в диапазоне мощности от 18 до 180.

Лампы LPS обычно используются на открытом воздухе, например, в безопасности или на улице. освещение и внутри помещений с низким энергопотреблением, где качество цвета не имеет значения (например,грамм. лестничные клетки). Однако из-за плохой цветопередачи многие муниципалитеты не разрешают их для освещения проезжей части.

Поскольку лампы LPS являются «удлиненными» (например, люминесцентными), они менее эффективны для направления и управление световым лучом по сравнению с «точечными источниками», такими как натрий и металл высокого давления галогенид. Следовательно, меньшая высота установки обеспечит лучшие результаты с лампами LPS. К сравните установку LPS с другими альтернативами, рассчитайте эффективность установки как среднее количество обслуживаемых фут-кандел, деленное на потребляемую мощность в ваттах на квадратный фут освещенной площади.Входная мощность системы LPS увеличивается с течением времени, чтобы поддерживать постоянный световой поток в течение срок службы лампы.

Натриевая лампа низкого давления может взорваться при контакте натрия с водой. Утилизировать этих ламп в соответствии с инструкциями производителя.

Вернуться к содержанию



БАЛЛАСТЫ

Все газоразрядные лампы (люминесцентные и HID) требуют вспомогательного оборудования, называемого балласт.Балласты выполняют три основные функции:
    ,
  • , обеспечивают правильное пусковое напряжение , , потому что лампам для запуска требуется более высокое напряжение, чем для работать
  • согласовать линейное напряжение с рабочим напряжением лампы
  • ограничить ток лампы , чтобы предотвратить немедленное разрушение, потому что после зажигания дуги сопротивление лампы уменьшается

Поскольку балласты являются неотъемлемым компонентом системы освещения, они оказывают прямое влияние на световой поток.Балластный коэффициент — это соотношение светоотдачи лампы с использованием стандартного эталона. балласта по сравнению с номинальной светоотдачей лампы на стандартном лабораторном балласте. Общий балласты целевого назначения имеют балластный коэффициент меньше единицы; специальные балласты могут иметь балласт множитель больше единицы.


ПРА люминесцентные

Два основных типа люминесцентных балластов — это магнитные и электронные балласты:

Магнитные балласты Магнитные балласты (также называемые электромагнитными балластами) относятся к одному из следующих категории:
  • стандартный сердечник-катушка (больше не продается в США для большинства приложений)
  • высокоэффективный сердечник-катушка
  • катодный вырез или гибридный

Стандартные магнитные балласты типа сердечник-катушка — это, по сути, трансформаторы сердечник-катушка, которые относительно неэффективны в эксплуатации люминесцентных ламп.Высокоэффективный балласт заменяет алюминиевый проводка и сталь стандартного ПРА низкокачественная с медной проводкой и усиленной ферромагнитные материалы. Результатом этих обновлений материалов является 10-процентная эффективность системы. улучшение. Однако обратите внимание, что эти «высокоэффективные» балласты являются наименее эффективными магнитными. балласты, доступные для работы с полноразмерными люминесцентными лампами. Более эффективные балласты описано ниже.

«Катодный вырез». (или «гибридный «) балласты — это высокоэффективные балласты с сердечником и катушкой, которые включают электронные компоненты, отключающие питание катодов (нитей) ламп после зажигания ламп, что дает дополнительную экономию 2 Вт на стандартную лампу.Кроме того, многие T12 с частичным выходом гибридные балласты обеспечивают на 10% меньше светового потока и потребляют на 17% меньше энергии, чем энергоэффективные магнитные балласты. Гибридные балласты T8 с полной выходной мощностью почти так же эффективны, как быстрозажимные двухламповые электронные балласты Т8.

Электронные балласты Практически в каждом полноразмерном люминесцентном освещении можно использовать электронные балласты. обычных магнитных балластов типа «сердечник и катушка». Электронные балласты улучшают люминесцентный эффективность системы за счет преобразования стандартной входной частоты 60 Гц в более высокую частоту, обычно От 25000 до 40000 Гц.Лампы, работающие на этих более высоких частотах, производят примерно такой же количество света, в то время как потребляет на 12-25 процентов меньше энергии . Другие преимущества электронного балласты имеют меньший слышимый шум, меньший вес, практически полное отсутствие мерцания лампы и затемнение возможности (с конкретными моделями балласта).

Доступны три исполнения ЭПРА:

Стандартные электронные балласты T12 (430 мА)

Эти балласты предназначены для использования с обычными (T12 или T10) системами люминесцентного освещения.Некоторые электронные балласты, предназначенные для использования с 4-дюймовыми лампами, могут работать с четырьмя лампами одновременно. время. Параллельная проводка — еще одна доступная функция, которая позволяет использовать все сопутствующие лампы в цепь балласта для продолжения работы в случае отказа лампы. Электронные балласты также доступны для 8-дюймовых стандартных и мощных ламп T12.

T8 Электронные балласты (265 мА)

Электронный балласт T8, специально разработанный для использования с лампами T8 (диаметром 1 дюйм), обеспечивает самая высокая эффективность среди люминесцентных систем освещения.Некоторые электронные балласты T8 предназначены для запуска ламп в обычном режиме быстрого запуска, в то время как другие работают в режим мгновенного запуска. Использование электронных пускорегулирующих аппаратов T8 с мгновенным запуском может дать до 25 процентов сокращение срока службы лампы (на 3 часа за запуск), но дает небольшое повышение эффективности и света выход. (Примечание: срок службы лампы для мгновенного и быстрого запуска одинаков для 12 и более часов за старт.)

Диммируемые электронные балласты

Эти балласты позволяют регулировать световой поток ламп на основе данных, введенных вручную. регуляторы яркости или от устройств, которые определяют дневной свет или присутствие людей.


Типы люминесцентных схем

Существует три основных типа люминесцентных схем:
  • быстрый старт
  • мгновенный запуск
  • предварительный нагрев

Конкретный используемый флуоресцентный контур можно определить по этикетке на балласте.

Цепь с быстрым запуском является наиболее часто используемой системой на сегодняшний день. Балласты быстрого пуска обеспечивают непрерывное нагрев нити накала лампы во время работы лампы (кроме случаев, когда используется балласт с катодным вырезом или фонарь).Пользователи замечают очень короткую задержку после «щелчка переключателя» перед включением лампы.

Система мгновенного пуска мгновенно зажигает дугу в лампе. Этот балласт обеспечивает более высокую пусковое напряжение, что исключает необходимость в отдельной пусковой цепи. Это более высокое начало напряжение вызывает больший износ нитей, что приводит к сокращению срока службы лампы по сравнению с быстрым начиная.

Схема предварительного нагрева использовалась, когда впервые стали доступны люминесцентные лампы.Эта технология используется очень мало сегодня, за исключением приложений с магнитным балластом малой мощности, таких как компактные флуоресцентные. Отдельный пусковой выключатель, называемый стартером, помогает в образовании дуги. В нити накала требуется некоторое время для достижения нужной температуры, поэтому лампа не зажигается в течение нескольких секунд.


HID балласты

Как и люминесцентные лампы, HID-лампы требуют для запуска и работы пускорегулирующего устройства. Цели балласт аналогичен: для обеспечения пускового напряжения, для ограничения тока и для согласования с линейным напряжением напряжению дуги.

При использовании балластов HID основное внимание уделяется регулированию мощности лампы, когда линия напряжение меняется. В лампах HPS балласт должен компенсировать изменения напряжения лампы, как а также при изменении линейных напряжений.

Установка неправильного балласта HID может вызвать множество проблем:

  • тратить энергию и увеличить эксплуатационные расходы
  • значительно сокращает срок службы лампы
  • значительно увеличивает затраты на обслуживание системы
  • обеспечивает уровень освещенности ниже желаемого
  • увеличивает затраты на электромонтаж и установку выключателя
  • вызывает срабатывание лампы при падении напряжения

Емкостное переключение доступно в новых светильниках HID со специальными балластами HID.Большинство обычное применение HID-емкостной коммутации — это двухуровневое освещение с контролем присутствия. контроль. При обнаружении движения датчик присутствия отправит сигнал на двухуровневый HID. система, которая быстро доводит уровень освещенности от пониженного уровня ожидания до примерно 80% полной мощности, после чего следует нормальное время прогрева от 80% до 100% полной световой отдачи. В зависимости от типа и мощности лампы люмен в режиме ожидания составляет примерно 15-40% от полной мощности. а потребляемая мощность составляет 30-60% от полной мощности.Следовательно, в периоды, когда пространство незанятых людей и система затемнена, достигается экономия 40-70%.

Электронные пускорегулирующие аппараты для некоторых типов ламп HID начинают поступать в продажу. Эти балласты обладают такими преимуществами, как уменьшенный размер и вес, а также лучший контроль цвета; однако электронные балласты HID предлагают минимальный выигрыш в эффективности по сравнению с балластами магнитных HID.

Вернуться к содержанию



СВЕТИЛЬНИКИ

Светильник, или осветительный прибор, представляет собой блок, состоящий из следующих компонентов:
  • лампы
  • патроны
  • балласты
  • светоотражающий материал
  • линзы, рефракторы или жалюзи
  • корпус

Светильник

Основная функция светильника — направлять свет с помощью отражающих и экранирующих материалов.Многие проекты модернизации освещения состоят из замены одного или нескольких из этих компонентов для улучшения эффективность приспособления. В качестве альтернативы пользователи могут подумать о замене всего светильника на тот, который Я разработал, чтобы эффективно обеспечить необходимое количество и качество освещения.

Есть несколько разных типов светильников. Ниже приводится список некоторых наиболее распространенных типы светильников:

  • светильники общего освещения, такие как люминесцентные лампы 2х4, 2х2 и 1х4
  • Даунлайт
  • непрямое освещение (свет отражается от потолка / стен)
  • Точечное или акцентное освещение
  • рабочее освещение
  • наружное и дневное освещение

КПД светильника

КПД светильника — это процент светового потока лампы, который фактически выходит из приспособление.Использование жалюзи может улучшить визуальный комфорт, но поскольку они уменьшают просвет выход приспособления, КПД снижается. Как правило, наиболее эффективные светильники имеют худший визуальный комфорт (например, промышленное оборудование без покрытия). И наоборот, приспособление, обеспечивающее самый высокий уровень визуального комфорта наименее эффективен. Таким образом, дизайнер по свету должен определить лучший компромисс между эффективностью и VCP при выборе светильников. В последнее время некоторые производители начали предлагать светильники с отличным VCP и эффективностью.Эти так называемые «супер-приспособления » сочетают в себе ультрасовременный дизайн линз или жалюзи, чтобы обеспечить лучшее из обоих миры.

Ухудшение поверхности и скопившаяся грязь в старых, плохо обслуживаемых приборах также могут вызвать снижение эффективности светильников. Обратитесь к Техническому обслуживанию Освещения для получения дополнительной информации.


Направляющий свет Каждый из вышеперечисленных типов светильников состоит из ряда компонентов, которые предназначены для работы. вместе производить и направлять свет.Поскольку тема производства света была освещена В предыдущем разделе текст ниже посвящен компонентам, используемым для направления производимого света. лампами.
Отражатели Отражатели предназначены для перенаправления света, излучаемого лампой, для достижения желаемого распределение силы света вне светильника.

В большинстве точечных и прожекторных ламп накаливания обычно используются зеркальные (зеркальные) отражатели. встроены в светильники.

Одним из энергоэффективных вариантов модернизации является установка специально разработанного отражателя для усиления света. контроль и эффективность приспособления, которое может позволить частичное снятие демпфирования. Отражатели дооснащения полезен для повышения эффективности старых, изношенных поверхностей светильников. Разнообразие доступны светоотражающие материалы: белая краска с высокой отражающей способностью, ламинат с серебряной пленкой и два марки анодированного алюминиевого листа (стандартная или повышенная отражательная способность).Серебряный пленочный ламинат Обычно считается, что он имеет самый высокий коэффициент отражения, но считается менее прочным.

Правильная конструкция и установка отражателей могут иметь большее влияние на производительность, чем отражающие материалы. Однако в сочетании с демпфированием использование отражателей может привести к снижение светоотдачи и может перераспределить свет, что может быть приемлемым или неприемлемым для конкретное пространство или приложение. Чтобы обеспечить приемлемые характеристики отражателей, позаботьтесь о пробная установка и измерение уровней освещенности «до» и «после», используя процедуры, изложенные в Оценка освещения.Для получения конкретных данных об эффективности бренда см. Отчеты спецификатора, «Зеркальные отражатели», том 1, выпуск 3, Национальная информационная программа по осветительной продукции.


Линзы и жалюзи В большинстве комнатных коммерческих люминесцентных светильников используются либо линзы, либо жалюзи для предотвращения прямого попадания света. просмотр ламп. Свет, излучаемый в так называемой «зоне ослепления» (углы более 45 градусов от вертикальной оси приспособления) может вызвать зрительный дискомфорт и отражения, которые уменьшают контраст на рабочих поверхностях или экранах компьютеров.Линзы и жалюзи пытаются контролировать эти проблемы.

Линзы. Линзы из прозрачного акрилового пластика, устойчивого к ультрафиолетовому излучению, обеспечивают максимальное освещение производительность и однородность всех средств защиты. Однако они обеспечивают меньший контроль бликов, чем решетчатые светильники. Типы прозрачных линз включают призматические, крылья летучей мыши, линейные крылья летучей мыши и поляризованные. линзы. Линзы обычно намного дешевле, чем жалюзи. Белые полупрозрачные диффузоры намного менее эффективны, чем прозрачные линзы, и они приводят к относительно низкой вероятности визуального комфорта.Новые материалы линз с низким уровнем бликов доступны для модернизации и обеспечивают высокий визуальный комфорт (VCP> 80) и высокая эффективность.

Жалюзи. Жалюзи обеспечивают превосходный контроль бликов и высокий визуальный комфорт по сравнению с линзово-диффузорные системы. Чаще всего жалюзи используются для устранения бликов на арматуре. отражается на экранах компьютеров. Так называемые параболические жалюзи с «глубокими ячейками» (с отверстиями для ячеек 5-7 дюймов) и глубиной 2–4 дюйма (обеспечивают хороший баланс между визуальным комфортом и эффективностью светильника.Хотя параболические жалюзи с мелкими ячейками обеспечивают высочайший уровень визуального комфорта, они уменьшают КПД светильника около 35-45 процентов. Для модернизированных приложений, как с глубокими ячейками, так и с жалюзи с мелкими ячейками доступны для использования с существующими приспособлениями. Обратите внимание, что жалюзи с глубокими ячейками дооснащение увеличивает общую глубину трансмиссии на 2–4 дюйма; убедитесь, что имеется достаточная глубина камеры статического давления перед указанием модернизации с глубокими ячейками.


Распределение

Одна из основных функций светильника — направлять свет туда, где он нужен.Свет Распространение светильников охарактеризовано Обществом инженеров освещения как следующие:

  • Прямой (от 90 до 100 процентов света направлено вниз для максимального использования.
  • Непрямое (от 90 до 100 процентов света направляется на потолки и верхние стены и отражается во всех частях комнаты.
  • Semi-Direct (от 60 до 90 процентов света направлено вниз, а остальная часть света направлена ​​вниз). направлен вверх.
  • General Diffuse или Direct-Indirect (равные части света направлены вверх и вниз.
  • Highlighting (дальность проецирования луча и фокусирующая способность характеризуют это светильник.

Распределение освещения, характерное для данного светильника, описывается с помощью канделы. Распространение предоставляется производителем светильника (см. диаграмму на следующей странице). Кандела распределение представлено кривой на полярном графике, показывающей относительную силу света 360 вокруг приспособления (если смотреть в разрезе приспособления.Эта информация полезна потому что он показывает, сколько света излучается в каждом направлении и относительные пропорции вниз и вверх. Угол среза — это угол, измеренный прямо вниз, где приспособление начинает экранировать источник света, и прямой свет от источника не виден. Угол экранирования — это угол, отсчитываемый от горизонтали, через который приспособление обеспечивает экранирование для предотвращения прямого просмотра источника света.Углы экранирования и отсечения складываются. до 90 градусов.

Продукты для модернизации освещения, упомянутые в этом документе, более подробно описаны в Технологии модернизации освещения.

Вернуться к содержанию



Отдельные объявления

Advanced Lighting Guidelines: 1993, Исследовательский институт электроэнергии (EPRI) / Калифорния Энергетическая комиссия (CEC) / Министерство энергетики США (DOE), май 1993 г.

EPRI, CEC и DOE совместно разработали обновленную версию Advanced 1993 года. Руководство по освещению (первоначально опубликовано ЦИК в 1990 году). Рекомендации включают четыре новые главы, посвященные управлению освещением. Эта серия руководств содержит исчерпывающие и объективную информацию о текущем осветительном оборудовании и средствах управления.

Рекомендации касаются следующих областей:

  • Практика светотехнического проектирования
  • Система автоматизированного проектирования освещения
  • светильники и системы освещения
  • энергоэффективные люминесцентные балласты
  • полноразмерные люминесцентные лампы
  • компактные люминесцентные лампы
  • Лампы вольфрам-галогенные
  • Металлогалогенные лампы и лампы HPS
  • дневное освещение и поддержание светового потока
  • Датчики присутствия
  • системы расписания
  • модернизация систем управления

Помимо обзоров технологий и приложений, каждая глава завершается рекомендациями. спецификации для точного определения компонентов модернизации освещения.Руководство также свести в таблицу репрезентативные данные о производительности, которые может быть очень сложно найти в продукте литература.

Чтобы получить копию Advanced Lighting Guidelines (1993), обратитесь в местную коммунальную службу (если у вас Утилита является членом EPRI). В противном случае позвоните в ЦИК по телефону (916) 654-5200.

Ассоциация инженеров-энергетиков использует этот текст для подготовки кандидатов к сдаче Сертифицированных Экзамен по эффективности освещения (CLEP).Эта 480-страничная книга особенно полезна для изучения расчетов освещенности, основных соображений по проектированию и эксплуатации характеристики каждого семейства источников света. Он также содержит инструкции по применению для промышленных, офисное, торговое и внешнее освещение.

Учебник Вы можете заказать в Ассоциации инженеров-энергетиков по телефону (404). 925-9558.

Стандарт ASHRAE / IES 90.1-1989, Американское общество отопления, охлаждения и Инженеры по кондиционированию воздуха (ASHRAE) и Общество инженеров освещения (IES), 1989.

ASHRAE / IES 90.1-1989, широко известный как «Стандарт 90.1», является стандартом эффективности, который Участники Green Lights соглашаются следовать им при проектировании новых систем освещения. Стандарт 90.1 — это в настоящее время является национальным стандартом добровольного консенсуса. Однако этот стандарт становится законом в многие государства. Закон об энергетической политике 1992 г. требует, чтобы все штаты подтвердили к октябрю 1994 г., что их положения коммерческого энергетического кодекса соответствуют или превышают требования Стандарта 90.1.

Участникам Green Lights нужно только соответствовать части стандарта, касающейся системы освещения. Стандарт 90.1 устанавливает максимальную плотность мощности (W / SF) для систем освещения в зависимости от типа здание или ожидаемое использование в каждом пространстве. Освещение в Стандарте 90.1 не применяются к следующему: наружные производственные или технологические объекты, театральное освещение, специальное освещение, аварийное освещение, вывески, торговые витрины и жилые помещения освещение.Дневное освещение и управление освещением получают внимание и кредиты, а также минимум стандарты эффективности указаны для балластов люминесцентных ламп на базе балласта Federal Стандарты.

Вы можете приобрести Standard 90.1, связавшись с ASHRAE по телефону (404) 636-8400 или IES по телефону (212) 248-5000.

Справочник по управлению освещением, Craig DiLouie, 1993.

Этот 300-страничный нетехнический справочник дает четкий обзор управления освещением. принципы.Особое внимание уделяется важности эффективного обслуживания и преимущества хорошо спланированной и выполненной программы управления освещением. Содержание организована следующим образом:

  • Основы и технологии
  • Обследование здания
  • Эффективное освещение (для людей)
  • Экономика модернизации
  • Техническое обслуживание
  • Финансирование модернизации
  • Зеленая инженерия (воздействие на окружающую среду)
  • Получение справки
  • Истории успеха

Кроме того, приложения к книге включают общую техническую информацию, рабочие листы и информацию о продукте. гиды.Чтобы приобрести эту ссылку, позвоните в Ассоциацию инженеров-энергетиков по телефону (404) 925-9558.

Освещение: Учебное пособие для старших специалистов по свету, международное Ассоциация компаний по управлению освещением (НАЛМКО), первое издание, 1993 г.

Освещение — это 74-страничное учебное пособие для начинающих светотехников. (Обозначение NALMCO) для повышения статуса до старшего светотехника. В Рабочая тетрадь состоит из семи глав, каждая из которых содержит тест для самопроверки.Ответы даны в оборотная сторона книги.

  • Основы обслуживания (например, электричество, приборы, утилизация и т. Д.)
  • Работа лампы (например, конструкция и работа лампы (все типы, цветовые эффекты)
  • Работа с балластом (например, компоненты балласта люминесцентных и HID, типы, мощность, балласт коэффициент, гармоники, начальная температура, КПД, замена)
  • Поиск и устранение неисправностей (например,g., визуальные симптомы, возможные причины, объяснения и / или способы устранения)
  • Элементы управления (например, фотоэлементы, часы, датчики присутствия, диммеры, EMS)
  • Устройства и технологии для модернизации освещения (например, отражатели, компактные люминесцентные лампы, модернизация балласта, исправление чрезмерно освещенных ситуаций, линзы и жалюзи, преобразования HID, измерение энергоэффективности)
  • Аварийное освещение (например, знаки выхода, типы приспособлений, приложения, батареи, техническое обслуживание)

Подсветка четкая и понятная.Самая сильная сторона публикации — обширная иллюстрации и фотографии, которые помогают прояснить обсуждаемые идеи. Учебник для подмастерьев Также доступны специалисты по освещению (под названием Lighten Up (и рекомендуется для новички в области освещения.

Для заказа звоните в НАЛМКО по телефону (609) 799-5501.


Научно-исследовательский институт электроэнергетики (EPRI)

Справочник по эффективности коммерческого освещения, EPRI, CU-7427, сентябрь 1991 г.

Справочник по эффективности коммерческого освещения содержит обзор эффективных коммерческие осветительные технологии и программы, доступные конечному пользователю. Помимо предоставления обзор возможностей сохранения освещения, этот 144-страничный документ предоставляет ценные информация об образовании в области освещения и информация в следующих областях:

  • справочник по энергетике и окружающей среде обширный справочник по освещению с аннотациями библиографии
  • справочник светотехнических демонстрационных центров
  • Краткое изложение правил и норм, касающихся освещения
  • справочник светотехнических учебных заведений, курсов и семинаров
  • списки журналов и журналов по освещению
  • Справочник и описания светотехнических научно-исследовательских организаций
  • Справочник профессиональных групп и торговых ассоциаций в области освещения

Чтобы получить копию EPRI Lighting Publications, обратитесь в местное коммунальное предприятие (если оно член EPRI) или обратитесь в Центр распространения публикаций EPRI по телефону (510) 934-4212.

Следующие публикации по освещению доступны в EPRI. Каждая публикация содержит подробное описание технологий, их преимуществ, областей применения и тематических исследований.

  • Разрядное освещение высокой интенсивности (10 страниц), BR-101739
  • Электронные балласты (6 страниц), BR-101886
  • Датчики присутствия (6 страниц), BR-100323
  • Компактные люминесцентные лампы (6 страниц), CU.2042R.4.93
  • Specular Retrofit Reflectors (6 страниц), CU.2046Р.6.92
  • Retrofit Lighting Technologies (10 страниц), CU.3040R.7.91

Кроме того, EPRI предлагает серию 2-страничных информационных бюллетеней, охватывающих такие темы, как обслуживание освещения, качество освещения, освещение VDT и срок службы лампы.

Чтобы получить копию EPRI Lighting Publications, обратитесь в местное коммунальное предприятие (если оно член EPRI). В противном случае обратитесь в Центр распространения публикаций EPRI по телефону (510). 934-4212.

Справочник по основам освещения, Научно-исследовательский институт электроэнергетики, TR-101710, март 1993.

В этом справочнике представлена ​​основная информация о принципах освещения, осветительном оборудовании и др. соображения, связанные с дизайном освещения. Он не предназначен для использования в качестве актуальной ссылки на актуальные светотехнические изделия и оборудование. Справочник состоит из трех основных разделов:

  • Физика света (например, свет, зрение, оптика, фотометрия)
  • Осветительное оборудование и технологии (e.г., лампы, светильники, регуляторы освещения)

  • Решения по дизайну освещения (например, цели освещения, качество, экономика, коды, мощность качество, фотобиология и утилизация отходов)

Чтобы получить копию EPRI Lighting Publications, обратитесь в местное коммунальное предприятие (если оно член EPRI) или обратитесь в Центр распространения публикаций EPRI по телефону (510) 934-4212.


Общество светотехники (IES)

ED-100 Начальное освещение Эта образовательная программа, состоящая примерно из 300 страниц в папке, представляет собой обновленную версию. учебных материалов по основам 1985 года.Этот набор из 10 уроков предназначен для тех, кто хотите тщательный обзор поля освещения.
  • Свет и цвет
  • Свет, зрение и восприятие
  • Источники света
  • Светильники и их фотометрические данные
  • Расчет освещенности
  • Световые приложения для визуального представления
  • Освещение для визуального воздействия
  • Наружное освещение
  • Энергоменеджмент / Экономика освещения
  • Дневной свет
ЭД-150 Промежуточное освещение Этот курс — «следующий шаг» для тех, кто уже прошел ED-100. фундаментальной программы или желающих расширить свои знания, полученные с помощью практических опыт.Экзамен технических знаний IES основан на уровне ED-150. знание. Папка длиной 2 дюйма содержит тринадцать уроков.
  • Видение
  • Цвет
  • Источники света и балласты
  • Оптическое управление
  • Расчет освещенности
  • Психологические аспекты освещения
  • Концепции дизайна
  • Компьютеры в дизайне и анализе освещения
  • Экономика освещения
  • Расчет дневного света
  • Электрические параметры / распределение
  • Электроуправление
  • Математика освещения
Справочник по освещению IES, 8-е издание, IES of North America, 1993. Этот 1000-страничный технический справочник представляет собой комбинацию двух более ранних томов, которые по отдельности адресная справочная информация и приложения. Считается «библией» озарения. Инженерное дело, Справочник обеспечивает широкий охват всех этапов светотехнических дисциплин. 34 главы разделены на пять общих частей.
  • Наука об освещении (например, оптика, измерения, зрение, цвет, фотобиология)
  • Светотехника (например, источники, светильники, дневное освещение, расчеты)
  • Элементы дизайна (e.g., процесс, выбор освещения, экономика, нормы и стандарты)
  • Lighting Applications, в которой обсуждаются 15 уникальных примеров.
  • Специальные темы (например, энергоменеджмент, контроль, техническое обслуживание, экологические вопросы)

Кроме того, Справочник содержит обширный ГЛОССАРИЙ и указатель, а также множество иллюстрации, графики, диаграммы, уравнения, фотографии и ссылки.

Справочник является важным справочником для практикующего светотехника.Вы можете приобрести руководство из отдела публикаций IES по телефону (212) 248-5000. Члены IES получают цену скидка на Справочник.

IES Lighting Ready Reference, IES, 1989. Эта книга представляет собой сборник информации об освещении, включая следующие: терминология, коэффициенты преобразования, таблицы источников света, рекомендации по освещенности, расчетные данные, энергия соображения управления, методы анализа затрат и процедуры обследования освещения.Готов Справочник включает наиболее часто используемые материалы из Справочника по освещению IES.

Вы можете приобрести 168-страничный справочник в отделе публикаций IES по телефону (212) 248-5000. членов IES получают Ready Reference при вступлении в общество.

Освещение VDT: Рекомендуемая практика IES для офисов освещения Содержит компьютерные терминалы визуального отображения. ОЭС Севера Америка, 1990. IES RP-24-1989. Это руководство по освещению содержит рекомендации по освещению офисов, где компьютер Используются ВДТ.Он также предлагает рекомендации относительно требований к освещению для визуального комфорта и хорошая видимость, с анализом влияния общего освещения на визуальные задачи VDT.

Чтобы приобрести копию RP-24, обратитесь в IES по телефону (212) 248-5000.

Национальное бюро освещения (NLB) NLB — это информационная служба, созданная Национальными производителями электрооборудования. Ассоциация (NEMA). Его цель — повысить осведомленность и оценить преимущества хорошее освещение.NLB продвигает все аспекты управления энергопотреблением освещения, начиная от производительность к световому потоку. Ежегодно НББ публикует статьи в различных периодических изданиях и путеводители, написанные для непрофессионала. В этих статьях обсуждаются конкретные конструкции систем освещения, методы эксплуатации, технического обслуживания и системные компоненты.

Следующие публикации являются основными ссылками, дающими обзор предмета и включают приложения для освещения.

  • Офисное освещение и производительность
  • Прибыль от модернизации освещения
  • Получение максимальной отдачи от освещения
  • долларов
  • Решение загадки проблем просмотра VDT
  • Руководство NLB по промышленному освещению
  • Руководство NLB по управлению освещением в розничной торговле
  • Руководство NLB по энергоэффективным системам освещения
  • Освещение для безопасности
  • Проведение аудита системы освещения
  • Освещение и возможности человека

Чтобы запросить каталог или заказать публикации, позвоните в NLB по телефону (202) 457-8437.

Руководство NEMA по средствам управления освещением, национальные производители электрооборудования Ассоциация, 1992.

В этом руководстве представлен обзор следующих стратегий управления освещением: включение / выключение, занятость. распознавание, планирование, настройка, сбор дневного света, компенсация износа просвета и контроль спроса. Кроме того, в нем обсуждаются варианты оборудования и приложения для каждого элемента управления. стратегия.

Для заказа звоните в NLB по телефону (202) 457-8437.


Национальная информационная программа по осветительной продукции (NLPIP)

Эта программа публикует объективную информацию о продуктах для модернизации освещения и является спонсируется четырьмя организациями: Green Lights EPA, Исследовательским центром освещения, New Управление энергетических исследований и разработок штата Йорк и Энергетическая компания северных штатов. Доступны два типа публикаций (Specifier Reports и Lighting Answers. Чтобы приобрести эти публикации, отправьте запрос по факсу в Исследовательский центр освещения, Политехнический институт Ренсселера: (518) 276-2999 (факс).

Отчеты спецификаций В каждом отчете спецификатора рассматривается конкретная технология обновления освещения. Отчеты спецификатора предоставить справочную информацию о технологии и результаты независимых тестов производительности брендовых продуктов для модернизации освещения. Отчеты NineSpecifier опубликованы по состоянию на июль. 1994.
  • Электронные балласты, декабрь 1991 г.
  • Редукторы мощности, март 1992 г.
  • Зеркальные отражатели, июль 1992 г.
  • Датчики присутствия, октябрь 1992 г.
  • Светильники для парковок, январь 1993 г.
  • Компактные люминесцентные лампы с винтовыми цоколями, апрель 1993 г.
  • Катодно-разъединяющие балласты, июнь 1993 г.
  • Exit Sign Technologies, январь 1994 г.
  • Электронные балласты, май 1994 г.

В отчетах-спецификаторах, которые будут опубликованы в 1994 г., будут рассмотрены пять тем: знаки выхода, электронные балласты, элементы управления дневным светом, компактные люминесцентные лампы и запасные части для лампы накаливания с отражателем.HID-системы для освещения торговых дисплеев также будут исследованы в 1994.

Световые ответы

Ответы на освещение содержат информативный текст об эксплуатационных характеристиках конкретных технологии освещения, но не включают результаты сравнительных испытаний производительности. Освещение Ответы, опубликованные в 1993 году, касались флуоресцентных систем T8 и поляризационных панелей для люминесцентные светильники. Дополнительные ответы на вопросы освещения, запланированные к публикации в 1994 году, будут охватывать рабочее освещение и HID затемнение.Другие обсуждаемые темы — электронный балласт. электромагнитные помехи (EMI) и системы освещения 2’x4 ‘.

Периодические издания Energy User News, Chilton Publications, публикуется ежемесячно.

В этом ежемесячном издании рассматриваются многие аспекты энергетической отрасли. Каждое издание содержит раздел, посвященный освещению, обычно содержащий тематическое исследование и как минимум одну статью, посвященную осветительный продукт или проблема. Некоторые выпуски Energy User News содержат руководства по продуктам, которые Таблицы по конкретным технологиям, в которых перечислены участвующие производители (с номерами телефонов) и атрибуты своей продукции.В сентябрьском выпуске 1993 года главным элементом было освещение, а содержала следующую информацию.

  • несколько статей по освещению и анонсы продуктов
  • специальный отчет о планировании модернизации освещения и качестве электроэнергии
  • Технологический отчет по вольфрамово-галогеновым лампам
  • Комментарий к успешной модернизации датчика присутствия людей
  • Справочники по КЛЛ, галогенам, HID, отражателям, ЭПРА

Чтобы заказать выпуски, звоните по телефону (215) 964-4028.

Управление освещением и техническое обслуживание, НАЛМКО, публикуется ежемесячно .

В этой ежемесячной публикации рассматриваются проблемы и технологии, непосредственно связанные с обновлением и обслуживание систем коммерческого и промышленного освещения. Ниже приведены некоторые темы рассматриваются в Управление освещением и техническое обслуживание: светотехническая промышленность, законодательство, новые продуктов и приложений, утилизации отходов, геодезии и управления освещением.

Чтобы заказать подписку, позвоните в НАЛМКО по телефону (609) 799-5501.

Другие публикации EPA Green Lights

Помимо Руководства по обновлению освещения, EPA публикует другие документы, которые доступны бесплатно. оплаты в Центре обслуживания клиентов Green Lights. Кроме того, новая факсимильная линия EPA система позволяет пользователям запрашивать и получать маркетинговую и техническую информацию Green Lights в течение нескольких минут по телефону (202) 233-9659.

Обновление зеленого света Этот ежемесячный информационный бюллетень является основным средством информирования участников Green Lights (и другие заинтересованные стороны) о последних обновлениях программы. Информационный бюллетень за каждый месяц обращается к осветительным технологиям, приложениям, тематическим исследованиям и специальным мероприятиям. Каждый выпуск содержит последний график семинаров по модернизации освещения и копию формы отчетности используется участниками для отчета о завершенных проектах для EPA.

Чтобы получить бесплатную подписку на обновление, обратитесь в службу поддержки клиентов Green Lights по адресу (202) 775-6650 или факс (202) 775-6680.

Страницы питания

Power Pages — это короткие публикации, посвященные технологиям освещения, их применению и конкретным вопросы или проблемы по программе Green Lights. Анонсы Power Pages ищите в информационный бюллетень обновления.

Эти документы доступны через факсимильную линию Green Lights. По вопросам доставки факса звоните по телефону по факсу (202) 233-9659. Периодически связывайтесь с факсимильной линией, чтобы получить последнюю информация от Green Lights. Если у вас нет факсимильного аппарата, обратитесь в Green Lights. Служба поддержки клиентов по телефону (202) 775-6650.

Легкие трусы

EPA публикует 2-страничные краткие обзоры по различным вопросам реализации. Эти публикации предназначен для ознакомления с техническими и финансовыми проблемами, влияющими на решения по обновлению.Четыре Light Briefs фокусируются на технологиях: датчики присутствия, электронные балласты, зеркальные отражения. отражатели и эффективные люминесцентные лампы. Другие выпуски охватывают скользящие стратегии финансирования, варианты финансирования, измерение рентабельности модернизации освещения и удаление отходов. Текущие копии были разосланы всем участникам Green Lights.

Для получения дополнительной информации, пожалуйста, свяжитесь со службой поддержки клиентов Green Lights по телефону (202). 775-6650 или по факсу (202) 775-6680.

Брошюра Green Lights

EPA выпустило четырехцветную брошюру для продвижения программы Green Lights. В нем излагаются цели и обязательства программы, описывая при этом то, что делают некоторые из участников. Этот документ является важным инструментом для любой маркетинговой презентации Green Lights.

Чтобы заказать копии брошюры, свяжитесь со службой поддержки клиентов Green Lights по телефону (202). 775-6650 или факс (202) 775-6680

Вернуться к содержанию




A, B, C, D, E, F, G, H, I, L, M, N, O, P, Q, R, S, T, U, V, W, Z
AMPERE : стандартная единица измерения электрического тока, равная одному кулону в секунду.Он определяет количество электронов, проходящих мимо заданной точки в цепи во время конкретный период. Amp — это аббревиатура.

ANSI : Аббревиатура Американского национального института стандартов.

ARC TUBE : Трубка, заключенная во внешнюю стеклянную оболочку HID лампы и сделанная из прозрачного кварцевый или керамический, содержащий поток дуги.

ASHRAE : Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха

ПЕРЕГОРОДКА : одиночный непрозрачный или полупрозрачный элемент, используемый для управления распределением света при определенных углы.

БАЛЛАСТ: Устройство для управления люминесцентными и HID лампами. Балласт обеспечивает необходимое пусковое напряжение, при этом ограничивая и регулируя ток лампы во время работы.

BALLAST CYCLING : Нежелательное состояние, при котором балласт включает и выключает лампы. (циклы) из-за перегрева термовыключателя внутри балласта. Это может быть связано с неправильные лампы, неподходящее напряжение, высокая температура окружающей среды вокруг светильника, или ранняя стадия выхода из строя балласта.

КОЭФФИЦИЕНТ БАЛЛАСТНОЙ ЭФФЕКТИВНОСТИ : Коэффициент балластной эффективности (BEF) — это коэффициент балластности. (см. ниже) деленное на входную мощность балласта. Чем выше BEF (в пределах того же лампово-балластного типа (тем эффективнее балласт.

BALLAST FACTOR : Балластный коэффициент (BF) для конкретной комбинации лампы и балласта. представляет собой процент от номинального люменов лампы, который будет произведен комбинацией.

CANDELA: Единица силы света, описывающая интенсивность источника света в определенном направление.

CANDELA DISTRIBUTION : Кривая, часто в полярных координатах, иллюстрирующая изменение сила света лампы или светильника в плоскости, проходящей через световой центр.

CANDLEPOWER: Мера силы света источника света в определенном направлении, измеряется в канделах (см. выше).

CBM : Аббревиатура ассоциации сертифицированных производителей балласта.

CEC : Аббревиатура от California Energy Commission.

КОЭФФИЦИЕНТ ИСПОЛЬЗОВАНИЯ : Отношение люменов от светильника, получаемого от рабочая плоскость к люменам, создаваемым только лампами. (Также называется «CU»)

ИНДЕКС ЦВЕТООТРАЖЕНИЯ (CRI): Шкала влияния источника света на цвет внешний вид объекта по сравнению с его цветным внешним видом под эталонным источником света. Выражается по шкале от 1 до 100, где 100 означает отсутствие изменения цвета. Низкий рейтинг CRI предполагает что цвета объектов будут выглядеть неестественно под этим конкретным источником света.

ЦВЕТОВАЯ ТЕМПЕРАТУРА : Цветовая температура является характеристикой внешнего вида цвета источник света, связывающий цвет с эталонным источником, нагретым до определенной температуры, измеряется термической единицей Кельвина. Измерение также можно описать как «тепло» или «прохлада» источника света. Обычно источники ниже 3200K считаются «теплыми»; пока те, что выше 4000К, считаются «крутыми» источниками.

COMPACT FLUORESCENT : Маленькая люминесцентная лампа, которая часто используется как альтернатива лампы накаливания.Срок службы лампы примерно в 10 раз больше, чем у ламп накаливания, и составляет 3-4 часа. в раз эффективнее. Также называются лампами PL, Twin-Tube, CFL или BIAX.

БАЛЛАСТ ПОСТОЯННОЙ МОЩНОСТИ (CW) : Премиальный тип СКРЫТОГО балласта, в котором первичная и вторичная обмотки изолированы. Считается высокоэффективным балластом с высокими потерями. с отличной регулировкой мощности.

АВТОПРЕОБРАЗОВАТЕЛЬ ВОДЫ КОНСТАНТА (CWA) БАЛЛАСТ : популярный тип HID балласт, в котором первичная и вторичная катушки электрически соединены.Считается соответствующий баланс между стоимостью и производительностью.

КОНТРАСТНОСТЬ: Отношение между яркостью объекта и его фоном.

CRI: (СМ. ИНДЕКС ЦВЕТА)

УГОЛ ОТРЕЗКИ : Угол от вертикальной оси приспособления, под которым отражатель, жалюзи или другое экранирующее устройство закрывает прямую видимость лампы. Это дополнительный угол угол экранирования.

КОМПЕНСАЦИЯ ДНЕВНОГО ОСВЕЩЕНИЯ : Система затемнения, управляемая фотоэлементом, который уменьшает мощность ламп при дневном свете. По мере увеличения дневного света интенсивность лампы уменьшается. Энергосберегающая технология, используемая в районах со значительным дневным освещением.

DIFFUSE : термин, описывающий распределение рассеянного света. Относится к рассеянию или размягчению свет.

РАССЕИВАТЕЛЬ: Полупрозрачный кусок стекла или пластика, который экранирует источник света в приспособление.Свет, проходящий через диффузор, будет перенаправлен и рассеян.

ПРЯМОЙ БЛИК : Блики, возникающие при прямом взгляде на источники света. Часто результат недостаточно экранированные источники света. (См. БЛИК)

DOWNLIGHT : Тип потолочного светильника, обычно полностью встраиваемый, в который попадает большая часть света. направлен вниз. Может иметь открытый отражатель и / или экранирующее устройство.

ЭФФЕКТИВНОСТЬ : показатель, используемый для сравнения светоотдачи с потреблением энергии.Эффективность измеряется в люменах на ватт. Эффективность аналогична эффективности, но выражается в разных единицы измерения. Например, если источник мощностью 100 Вт дает 9000 люмен, то эффективность составляет 90 люмен. на ватт.

ЭЛЕКТРОЛЮМИНЕСЦЕНТ: Технология источника света, используемая в знаках выхода, которая обеспечивает равномерная яркость, длительный срок службы лампы (примерно восемь лет) при очень низком потреблении энергия (менее одного ватта на лампу).

ЭЛЕКТРОННЫЙ БАЛЛАСТ : Балласт, в котором используются полупроводниковые компоненты для увеличения частота работы люминесцентной лампы (обычно в диапазоне 20-40 кГц.Меньший индуктивный Компоненты обеспечивают контроль тока лампы. Эффективность люминесцентной системы повышается за счет работа лампы высокой частоты.

ЭЛЕКТРОННЫЙ ДИММИНИРУЮЩИЙ БАЛЛАСТ : Электронный люминесцентный балласт с регулируемой мощностью.

EMI: Сокращенное обозначение электромагнитных помех. Высокочастотные помехи (электрические шум), вызванный электронными компонентами или люминесцентными лампами, который мешает работе электрическое оборудование.EMI измеряется в микровольтах и ​​может контролироваться фильтрами. Так как EMI может создавать помехи для устройств связи, Федеральная комиссия по связи (FCC) установил лимиты для EMI.

ЭНЕРГОСБЕРЕГАЮЩИЙ БАЛЛАСТ : Тип магнитного балласта, сконструированный таким образом, что компоненты работают эффективнее, холоднее и дольше, чем «стандартный магнитный» балласт. По законам США, стандартные магнитные балласты больше не производятся.

ЭНЕРГОСБЕРЕГАЮЩАЯ ЛАМПА : Лампа меньшей мощности, обычно производящая меньше люмен.

FC: (СМОТРЕТЬ ПОДВЕСКУ)

ФЛУОРЕСЦЕНТНАЯ ЛАМПА : Источник света, состоящий из трубки, заполненной аргоном, вместе с криптон или другой инертный газ. При подаче электрического тока возникающая дуга излучает ультрафиолетовое излучение. излучение, которое возбуждает люминофор внутри стенки лампы, заставляя их излучать видимый свет.

FOOTCANDLE (FC): Английская единица измерения освещенности (или уровня освещенности) на поверхность.Одна фут-свеча равна одному люмену на квадратный фут.

FOOTLAMBERT : английская единица яркости. Один футламберт равен 1 / p кандел на квадратный фут.

GLARE: Достаточный эффект яркости или различия в яркости в пределах поля зрения высокий, чтобы вызвать раздражение, дискомфорт или потерю зрения.

ГАЛОГЕН: (СМ. ГАЛОГЕННАЯ ЛАМПА Вольфрама)

ГАРМОНИЧЕСКОЕ ИСКАЖЕНИЕ : Гармоника — это синусоидальная составляющая периодической волны. имеющий частоту, кратную основной частоте.Гармонические искажения от осветительное оборудование может создавать помехи другим приборам и работе электроэнергии сети. Общее гармоническое искажение (THD) обычно выражается в процентах от ток основной линии. THD для 4-футовых люминесцентных балластов обычно составляет от 20% до 40%. Для компактных люминесцентных балластов уровни THD более 50% не являются редкостью.

HID: Сокращенное обозначение разряда высокой интенсивности. Общий термин, описывающий пары ртути, металл галогенидные, натриевые источники высокого давления и (неофициально) натриевые источники света и светильники низкого давления.

HIGH-BAY: Относится к типу освещения в промышленных помещениях, где высота потолка составляет 20 ° C. футов или выше. Также описывает само приложение.

HIGH OUTPUT (HO): Лампа или балласт, предназначенный для работы при более высоких токах (800 мА) и производить больше света.

HIGH POWER FACTOR : Балласт с номинальным коэффициентом мощности 0,9 или выше, который достигается с помощью конденсатора.

НАТРИЕВАЯ ЛАМПА ВЫСОКОГО ДАВЛЕНИЯ : Газоразрядная лампа высокой интенсивности (HID), свет которой производится излучением паров натрия (и ртути).

HOT RESTART или HOT RESTRIKE : Явление повторного зажигания дуги в HID-свете. источник после кратковременного отключения питания. Горячий перезапуск происходит, когда дуговая трубка остыла. достаточное количество.

IESNA: Сокращенное название Общества инженеров по освещению Северной Америки.

ОСВЕЩЕНИЕ : фотометрический термин, который определяет количество света, падающего на поверхность или плоскость. Освещенность обычно называют уровнем освещенности. Выражается в люменах на квадратный фут. (фут-кандел) или люмен на квадратный метр (люкс).

НЕПРЯМОЙ СБЛИК : Слепящий свет от отражающей поверхности.

МГНОВЕННЫЙ ЗАПУСК : Люминесцентная схема, которая мгновенно зажигает лампу с очень высокой пусковое напряжение от балласта.Лампы мгновенного пуска имеют одноштырьковые цоколи.

КРЕСТ-ФАКТОР ТОКА ЛАМПЫ (LCCF): Пиковое значение тока лампы, деленное на среднеквадратичное значение. (средний) ток лампы. Производители ламп требуют <1,7 для максимального срока службы лампы. LCCF 1,414 идеальная синусоида.

КОЭФФИЦИЕНТ СТАРЕНИЯ ЛАМПЫ (LLD): Коэффициент, представляющий снижение светового потока с течением времени. Коэффициент обычно используется как множитель начального просвета. рейтинг в расчетах освещенности, который компенсирует снижение светового потока.LLD коэффициент — безразмерное значение от 0 до 1.

LAY-IN-TROFFER: Люминесцентный светильник; обычно приспособление размером 2 х 4 фута, которое устанавливается или «кладется» в специфическая потолочная сетка.

LED: Сокращенное обозначение светодиода. Технология освещения, используемая для знаков выхода. Потребляет небольшую мощность и имеет номинальный срок службы более 80 лет.

LENS : Прозрачный или полупрозрачный материал, изменяющий характеристики направления света. проходя через это.Обычно из стекла или акрила.

КОЭФФИЦИЕНТ ПОТЕРИ СВЕТА (LLF): Факторы, которые позволяют системе освещения работать с меньшими затратами. чем начальные условия. Эти коэффициенты используются для расчета поддерживаемого уровня освещенности. LLF разделены на две категории: восстанавливаемые и невозмещаемые. Примеры: люмен лампы. износ и износ поверхности светильников.

СТОИМОСТЬ ЖИЗНИ : Общие затраты, связанные с покупкой, эксплуатацией и обслуживанием система в течение жизни этой системы.

ЗАСЛОНКА: Оптическая сборка решетчатого типа, используемая для управления распределением света от осветительного прибора. Может варьируются от пластика с мелкими ячейками до решеток из анодированного алюминия с большими ячейками, используемых в параболических люминесцентные светильники.

КОЭФФИЦИЕНТ НИЗКОЙ МОЩНОСТИ : Фактически нескорректированный коэффициент мощности балласта менее 0,9. (СМ. НПФ)

НАТРИЙ НИЗКОГО ДАВЛЕНИЯ : Газоразрядная лампа низкого давления, свет в которой излучение паров натрия.Считается монохроматическим источником света (большинство цветов отображается как серый).

ЛАМПА НИЗКОГО НАПРЯЖЕНИЯ : Лампа (обычно компактная галогенная) и хорошая цветопередача. Лампа работает от 12 В и требует использования трансформатора. Популярный лампы MR11, MR16 и PAR36.

ВЫКЛЮЧАТЕЛЬ НИЗКОГО НАПРЯЖЕНИЯ : Реле (переключатель с магнитным приводом), которое позволяет дистанционное управление освещением, включая централизованные часы или компьютерное управление.

LUMEN: Единица светового потока или светового потока. Световой поток лампы — это мера светового потока. общий световой поток лампы.

LUMINAIRE : Полный блок освещения, состоящий из лампы или ламп, а также частей. предназначен для распределения света, удержания ламп и подключения ламп к источнику питания. Также называется приспособление.

LUMINAIRE EFFICIENCY : Отношение общей световой отдачи светильника к световому потоку. мощность ламп, выраженная в процентах.Например, если два светильника используют один и тот же лампы, больше света будет испускаться из светильника с более высокой эффективностью.

ЯРКОСТЬ: Фотометрический термин, который количественно определяет яркость источника света или освещенная поверхность, отражающая свет. Выражается в футламбертах (английских единицах) или канделах. за квадратный метр (метрические единицы).

ЛЮКС (LX): Метрическая единица измерения освещенности поверхности.Один люкс равен одному люмен на квадратный метр. Один люкс равен 0,093 фут-канделы.

ПОДДЕРЖИВАЕМАЯ ОСВЕЩЕННОСТЬ : Относится к уровням освещенности помещения, отличным от начального или номинального. условия. Эти термины учитывают факторы световых потерь, такие как уменьшение светового потока лампы, светильник. износ грязи и износ поверхности комнаты.

MERCURY VAPOR LAMP : Тип газоразрядной лампы высокой интенсивности (HID), в которой большая часть свет создается за счет излучения паров ртути.Излучает сине-зеленый свет. Доступны прозрачные лампы и лампы с люминесцентным покрытием.

METAL HALIDE : Тип разрядной лампы высокой интенсивности (HID), в которой большая часть света образуется за счет излучения паров галогенидов металлов и ртути в дуговой трубке. Доступен в прозрачном и лампы с люминофорным покрытием.

MR-16: Низковольтная кварцевая лампа с отражателем, всего 2 дюйма в диаметре. Обычно лампа и отражатели представляют собой единый блок, который направляет резкий и точный луч света.

NADIR : Опорное направление непосредственно под светильником или «прямо вниз» (угол 0 градусов).

NEMA: Сокращенное обозначение Национальной ассоциации производителей электрооборудования.

NIST: Сокращенное обозначение Национального института стандартов и технологий.

NPF (НОРМАЛЬНЫЙ КОЭФФИЦИЕНТ МОЩНОСТИ) : Комбинация пускорегулирующего устройства / лампы, в которой отсутствуют компоненты (например, конденсаторы) были добавлены, чтобы скорректировать коэффициент мощности, сделав его нормальным (существенно низким, обычно 0.5 или 50%).

ДАТЧИК ЗАСЕДАНИЯ : Устройство управления, которое выключает свет после того, как пространство становится незанятые. Может быть ультразвукового, инфракрасного или другого типа.

ОПТИКА: Термин, относящийся к компонентам осветительной арматуры (таким как отражатели, рефракторы, линзы, жалюзи) или светоизлучающие или светорегулирующие характеристики прибора.

PAR LAMP : Лампа с параболическим алюминированным рефлектором.Лампа накаливания, галогенид металла или компактный Люминесцентная лампа используется для перенаправления света от источника с помощью параболического отражателя. Лампы бывают доступны с раздачей наводнением или спотом.

PAR 36: Лампа PAR диаметром 36 1/8 дюйма параболической формы. отражатель (СМ. ПАР. ЛАМПУ).

ПАРАБОЛИЧЕСКИЙ СВЕТИЛЬНИК : популярный тип люминесцентных светильников с жалюзи алюминиевых перегородок изогнутой параболической формы.В результате светораспределение, производимое эта форма обеспечивает меньшее количество бликов, лучший контроль света и считается более эстетичной. обращаться.

PARACUBE : Пластиковая решетка с металлическим покрытием, состоящая из небольших квадратов. Часто используется для замены линза в установленном troffer для улучшения ее внешнего вида. Паракуб визуально удобный, но КПД светильника снижается. Также используется в помещениях с компьютерными экранами из-за их способность уменьшать блики.

ФОТОЭЛЕМЕНТ: Светочувствительное устройство, используемое для управления светильниками и диммерами в ответ на обнаруженные уровни освещенности.

ФОТОМЕТРИЧЕСКИЙ ОТЧЕТ : Фотометрический отчет — это набор печатных данных, описывающих свет распределение, эффективность и зональный световой поток светильника. Этот отчет создан из лабораторные испытания.

КОЭФФИЦИЕНТ МОЩНОСТИ : Отношение напряжения переменного тока x ампер через устройство к мощности переменного тока устройство.Такое устройство, как балласт, которое измеряет 120 В, 1 А и 60 Вт, имеет мощность коэффициент 50% (вольт x ампер = 120 ВА, следовательно, 60 Вт / 120 ВА = 0,5). Некоторые коммунальные услуги взимают заказчики систем с низким коэффициентом мощности.

ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ : Тип схемы балласта / лампы, в которой используется отдельный стартер для нагрева люминесцентной лампы. лампа до того, как будет подано высокое напряжение для запуска лампы.

QUAD-TUBE LAMP : Компактная люминесцентная лампа с двойной двойной трубкой.

РАДИОЧАСТОТНЫЕ ПОМЕХИ (RFI): Помехи в радиодиапазоне вызвано другим высокочастотным оборудованием или устройствами в непосредственной близости. Флуоресцентное освещение системы генерируют RFI.

RAPID START (RS): Самая популярная комбинация люминесцентных ламп и пускорегулирующих устройств, используемая сегодня. Этот балласт быстро и эффективно предварительно нагревает катоды лампы для запуска лампы. Использует «двухштырьковый» цоколь.

ROOM CAVITY RATIO (RCR): Соотношение размеров комнаты, используемое для количественной оценки того, как свет будет взаимодействуют с поверхностями комнаты.Коэффициент, используемый при расчетах освещенности.

ОТРАЖЕНИЕ: Отношение света, отраженного от поверхности, к свету, падающему на поверхность. Коэффициент отражения часто используется для расчета освещения. Коэффициент отражения темного ковра равен около 20%, а чистая белая стена — примерно от 50% до 60%.

ОТРАЖАТЕЛЬ: Часть светильника, которая закрывает лампы и перенаправляет свет. испускается лампой.

РЕФРАКТОР: Устройство, используемое для перенаправления светового потока от источника, в основном путем изгиба. волны света.

УДАЛЕНО: Термин, используемый для описания дверной коробки троффера, в которой находится линза или жалюзи. над поверхностью потолка.

ПОЛОЖЕНИЕ: Способность балласта поддерживать постоянную (или почти постоянную) выходную мощность в ваттах. (светоотдача) при колебаниях напряжения питания балласта. Обычно указывается как +/- процентное изменение выпуска по сравнению с +/- процентным изменением ввода.

РЕЛЕ: Устройство, которое включает или выключает электрическую нагрузку при небольших изменениях тока или Напряжение.Примеры: реле низкого напряжения и твердотельное реле.

ПЕРЕОБОРУДОВАНИЕ : Означает модернизацию приспособления, комнаты или здания путем установки новых деталей или оборудование.

САМОСВЕТИТЕЛЬНЫЙ ЗНАК ДЛЯ ВЫХОДА : Технология освещения с использованием стекла с люминесцентным покрытием трубки, заполненные радиоактивным газом тритием. Знак выхода не использует электричество и, следовательно, не требует быть зашитым.

SEMI-SPECULAR: Термин, описывающий характеристики светоотражения материала.Некоторый свет отражается направленно с некоторым рассеянием.

УГОЛ ЭКРАНА : Угол, измеряемый от плоскости потолка до линии обзора, где становится видна оголенная лампа в светильнике. Более высокие углы экранирования уменьшают прямые блики. это дополнительный угол угла отсечки. (См. УГОЛ ОБРЕЗКИ).

КРИТЕРИЙ РАСПОЛОЖЕНИЯ : Максимальное расстояние, на котором могут быть размещены внутренние приспособления, обеспечивает равномерное освещение рабочей плоскости.Высота светильника над рабочей плоскостью умноженное на критерий расстояния, равняется расстоянию между светильником.

SPECULAR: Зеркальная или полированная поверхность. Угол отражения равен углу заболеваемость. Это слово описывает отделку материала, используемого в некоторых жалюзи и отражателях.

СТАРТЕР: Устройство, используемое с балластом для запуска предварительного нагрева люминесцентных ламп.

СТРОБОСКОПИЧЕСКИЙ ЭФФЕКТ : Состояние, при котором вращающееся оборудование или другое быстро движущееся объекты кажутся стоящими из-за переменного тока, подаваемого к источникам света.Иногда его называют «стробоскопическим эффектом».

T12 ЛАМПА : Промышленный стандарт для люминесцентных ламп толщиной 12 1/8 дюйма (1 дюйм) диаметр. Другие размеры — лампы T10 (1 дюйм) и T8 (1 дюйм).

ТАНДЕМНАЯ ПРОВОДКА : Вариант подключения, при котором пускорегулирующие устройства используются совместно двумя или более светильниками. Это снижает затраты на рабочую силу, материалы и энергию. Также называется проводкой «ведущий-ведомый».

ТЕПЛОВОЙ КОЭФФИЦИЕНТ : коэффициент, используемый в расчетах освещения, который компенсирует изменение светоотдачи люминесцентной лампы из-за изменения температуры стенки колбы.Применяется при рассматриваемая комбинация лампы и балласта отличается от используемой в фотометрических тесты.

TRIGGER START : Тип балласта, обычно используемый с прямой мощностью 15 и 20 Вт. флюоресцентные лампы.

TROFFER: Термин, используемый для обозначения встраиваемых люминесцентных светильников (комбинация корыто и сундук).

Вольфрамовая галогенная лампа : Газонаполненная лампа накаливания с вольфрамовой нитью и колба лампы из кварца, выдерживающая высокие температуры.Эта лампа содержит некоторые галогены (а именно йод, хлор, бром и фтор), которые замедляют испарение вольфрам. Также обычно называется кварцевой лампой.

ДВУХТРУБНЫЙ: (СМ. КОМПАКТНАЯ ЯРКОСТЬ)

УЛЬТРАФИОЛЕТОВЫЙ (УФ): Невидимое излучение с более короткой длиной волны и более высокой частоты, чем видимый фиолетовый свет (буквально за пределами фиолетового света).

ЛАБОРАТОРИИ БАЗОВЫХ РАБОТНИКОВ (UL): Независимая организация, чья в обязанности входит тщательное тестирование электротехнической продукции.Когда продукты проходят эти испытания, они могут быть помечены (и объявлены) как «внесенные в список UL». Испытания UL только на безопасность продукта.

ВАНДАЛОУСТОЙЧИВОСТЬ: Светильники с прочным корпусом, противоударным экраном и винты с защитой от взлома.

VCP: Сокращенное обозначение вероятности визуального комфорта. Рейтинговая система оценки прямых дискомфортные блики. Этот метод представляет собой субъективную оценку визуального комфорта, выраженную как процент жильцов помещения, которых не смущает прямой свет.VCP позволяет несколько Факторы: яркость светильника под разными углами обзора, размер светильника, размер помещения, светильник монтажная высота, освещенность и отражательная способность поверхности комнаты. Таблицы VCP часто представлены как часть фотометрических отчетов.

ОЧЕНЬ ВЫСОКАЯ МОЩНОСТЬ (VHO): Люминесцентная лампа, работающая на «очень высоком» токе. (1500 мА), что дает больший световой поток, чем лампа с «высокой выходной мощностью» (800 мА) или стандартный выход лампа (430 мА).

VOLT: Стандартная единица измерения электрического потенциала.Он определяет «силу» или «давление» электричества.

НАПРЯЖЕНИЕ: Разница в электрических потенциалах между двумя точками электрической цепи.

WALLWASHER: Описывает светильники, освещающие вертикальные поверхности.

WATT (W) : Устройство для измерения электрической мощности. Он определяет уровень потребления энергии. электрическим устройством во время его работы. Стоимость энергии при эксплуатации электрического устройства рассчитывается как его мощность, умноженная на часы использования.В однофазных цепях это связано с вольтами. и амперы по формуле: Вольт x Ампер x PF = Ватт. (Примечание: для цепей переменного тока коэффициент мощности должен быть включены.)

РАБОЧАЯ ПЛОСКОСТЬ: Уровень, на котором выполняется работа, и на которой указывается освещенность и измеряется. Для офисных помещений это обычно горизонтальная плоскость на высоте 30 дюймов над полом. (высота стола).

ZENITH: Направление прямо над светильником (180 (угол).



Основы освещения — это один из серии документов, известных под общим названием Руководство по обновлению освещения . Щелкните ниже, чтобы перейти к другим документам этой серии.

Планировка

Технический

Приложения

ЗЕЛЕНЫЕ ФОНАРИ: яркое вложение в окружающую среду

Чтобы получить дополнительную информацию или заказать другие документы или приложения из этой серии, свяжитесь с офисом программы Green Lights по телефону: Программа «Зеленый свет»
Агентство по охране окружающей среды США
401 M Street, SW (6202J)
Вашингтон, округ Колумбия 20460

или позвоните по горячей линии Green Lights по телефону (202) 775-6650, факсу (202) 775-6680.Анонсы новых публикаций можно найти в ежемесячном информационном бюллетене Green Lights и Energy Star Update .

Система факсимильной связи Energy Star телефон: 2202-233-9659


Щелкните ЗДЕСЬ, чтобы вернуться на страницу руководства по обновлению освещения.

Телевидение: интенсивность света

люксметры

L полёт метры используются для измерения света интенсивность.

Как мы увидим, возможность установить довольно точную интенсивность различных огней важна для профессиональная видеоработа.

Неравномерный свет вокруг сцены вызовет колебания уровней видео и темные или блеклые тона кожи.

Можно ходить по прибору при падающем свете метр (обсуждается ниже) и быстро находите темные или «горячие» участки, где освещение нужно отрегулировать.

T вот это еще одна причина, по которой можно точно измерить свет на съемочной площадке.

Путем тонкого управления яркостью в основных и дополнительных областях сцены можно получить сложные средства визуального контроля.

Как мы уже отмечали, наши глаза обращаются к светлым областям сцены, как проиллюстрирован на этой картине.

Таким образом, вы можете использовать свет, чтобы подчеркнуть центр интереса сцены и преуменьшение вторичного или потенциально отвлекающего элементы.

Прежде чем вы сможете творчески использовать относительную интенсивность (и избежать проблем, связанных с интенсивностью), вам необходимо уметь точно измерить интенсивность света.

B ecause глаз — довольно ненадежный судья в настройке освещения, нужно использовать экспонометр или зоркий глаз в сочетании с качественным цветным монитором.

Хотя последний предпочтительнее для окончательной корректировки при первом включении света на место гораздо быстрее использовать экспонометр.

Есть два типа измерителей: отраженный и падающий.

Измерители отраженного света

А измеритель отраженного света измеряет количество света, отражающегося от объекта (от объекта).Это Тип встроенной системы измерения освещенности, используемой в большинстве фотоаппаратов.

Поскольку измеритель отраженного света предполагает, что весь объект отражает 18 процентов падающего на него света — так называемая средняя сцена — его легко обмануть нестандартным объектом. Вот почему устройства с автоматической диафрагмой или автоматической экспозицией в видеокамерах могут доставить вам неприятности.

T Точность измерения отраженного света можно повысить, используя точечный измеритель (показан справа).

Точечный измеритель света — это измеритель отраженного света, который может измерять свет в пределах угла обзора от одного до пяти градусов.

Например, в студии вы можете стоять там, где будут камеры, и снимать показания со всех важных объектов в сцене.

Если показания освещенности между различными элементами в сцене больше пяти диафрагм, оптимальный коэффициент контрастности был превышен, и вы столкнетесь с некоторыми из проблем, которые мы обсуждали в модулях по поддержанию качества видео.

Коэффициент контрастности можно уменьшить, направив больше света на темные области или уменьшив интенсивность света на ярких участках.

Использование измерителя особенно важно в профессиональном производстве HDTV, которое технически более требовательно, чем SDTV.

Измерители падающего света

W здесь измеритель отраженного света важен для определения контраст (яркость) в сцене, падающий свет метр (показанный здесь) может сказать вам, насколько яркий свет падение на место происшествия.

Таким образом, вместо измерения количества отраженного света от темы Счетчики падающего света измеряют количество света, попадающего на место происшествия.

Чтобы получить точные показания в студии с помощью этого типа измерителя, вы должны направить его прямо на источник света, который вы измеряете, стоя на месте таланта.

Некоторые счетчики инцидентного типа, такие как показанный выше, измеряют непосредственно в фут-канделах или люксах, для других требуется шкала пересчета.

T Здесь представлены измерители света, такие как тот, который показан ниже справа, могут использоваться как измерители отраженного света (включая точечные измерители), так и измерители падающего света.

O ften, вам нужно снимать видео при очень слабом освещении. Новости и документальная работа и некоторые сетевые реалити-шоу, полагающиеся на существующий свет, хорошие примеры.

Современные профессиональные видеокамеры очень чувствительны к свету. Однако при проверке места и перед тем, как вы потратите время на установку всего оборудования, вы можете убедиться, что ваша камера может «делать хорошие снимки».

Вы, вероятно, захотите использовать для этой цели измеритель, особенно если условия освещения сомнительны.

В условиях низкой освещенности вы захотите узнать, как Ваша камера чувствительна к индексу экспозиции (EI или чувствительность ISO). Этот В статье представлена ​​информация об определении максимальной чувствительности ваша видеокамера. Как только вы это узнаете, вы сможете легко найти сомнительные места с помощью любого хороший люксметр.

Измеритель цветовой температуры

W e отмечено в начальная часть, иногда важно использовать цветовую температуру для достижения творческих эффектов.Есть цветовая температура метров — один показан слева — которые обеспечивают считывание доминирующей цветовой температуры света.

В видео измерители цветовой температуры используются не так часто, как экспонометры, потому что камеры могут быть сбалансированы по белому для автоматической адаптации большинство источников света.

Но, создавая намеренное различие между источниками света, как на рисунке ▲ на начало этого модуля, зная относительное цветовая температура источников света важна для создания желаемого эффект.

Гели (цветные фильтры) можно использовать перед источниками света для изменения их цвета. Мы обсудим творческое использование цвета в свете в следующем модуле.

Контроль интенсивности света

O f конечно, мало толку знать, как измерить яркость огней, если мы не можем контролировать их яркость.

Есть несколько способов сделать это.

Регулировка интенсивности через переменное расстояние

A с расстояние между источником света и объектом увеличивается, свет распространяется на большую площадь, и интенсивность уменьшается.

Точнее говоря, интенсивность света от несфокусированного источника света, такого как показанные ниже, уменьшается по закону обратных квадратов. Мы оставим точные вычисления FC / люкс математикам и проиллюстрируем эту концепцию, показав яркость лампочки на разном расстоянии от объекта.

T или использовать другой пример, допустим, когда источник света находится на расстоянии 3 метров (10 футов) от объект вы обнаружите, что ваш объект освещен 4000 люкс.

Если увеличить расстояние от света до объекта вдвое до 6 метров (20 футов), вы получите только 1/4 исходного света, или 1000 люкс.

Это соотношение справедливо для студийных люминесцентных и светодиодных источников света, но не для сфокусированных типов источников света, таких как френели и прожекторы, а также осветительных приборов с полированными отражателями. Вы можете найти диаграммы, показывающие, как интенсивность света уменьшается с расстоянием здесь.

Эта концепция расстояния-интенсивности оказывается особенно полезной при настройке освещения на местах.В этих ситуациях изменение интенсивности света сводится к простому перемещению осветительных стоек ближе или дальше от объектов.


Холсты

A далее способ контролировать интенсивность света с помощью холста, которые напоминают каркас из тонко плетеной проволочной сетки.

Используя сетку одинарной или двойной толщины поверх светильника, интенсивность света можно уменьшить на 30-60% без изменения его цветовая температура.

Фокусировочные огни

M любая осветительные приборы можно сфокусировать. Это также влияет на интенсивность.

С помощью рычага или кривошипа луч этих огней может быть придавлен, и сконцентрирован на узкой области, или залит , чтобы охватить большую площадь.


Диммеры

L хорошо, яркость может быть уменьшена в лампах накаливания за счет уменьшения напряжения к лампам с диммерами.К несчастью, это также влияет на цветовую температуру.

Грубое эмпирическое правило состоит в том, что при падении напряжения лампы накаливания на один вольт цветовая температура падает на 10 К.

Поскольку человеческий глаз может обнаруживать сдвиг цвета на 200K в диапазоне 2000-4000K, это означает, что студийный свет может быть приглушен только примерно на 20 процентов (по сравнению с другими источниками света), оставаясь незамеченным.


Luminous Intensity — обзор

1.1.2 Количества

В 1954 году 10-я Генеральная конференция по мерам и весам (CGPM) решила, что международная система должна быть основана на шести базовых единицах, чтобы обеспечить измерение температуры и оптического излучения в дополнение к механическим и электромагнитным величинам. На этой конференции были рекомендованы шесть основных единиц измерения: метр, килограмм, секунда, ампер, градус Кельвина (позже переименованный в кельвин) и кандела. В 1960 году 11-я сессия CGPM назвала систему Международной системой единиц, SI от французского названия, Le Système International d Unités [1].Позже седьмая базовая единица, моль, была добавлена ​​в 1971 году 14-й ГКБМ [2]. СИ — это современная форма метрической системы, которая на сегодняшний день является наиболее широко используемой системой измерения.

Таким образом, Международная система количеств (ISQ) теперь является системой, основанной на семи основных величинах: длине, массе, времени, термодинамической температуре, электрическом токе, силе света и количестве вещества. Другие величины, такие как площадь, давление и электрическое сопротивление, выводятся из этих основных величин.ISQ определяет количество как любое физическое свойство, которое может быть измерено в единицах СИ [3]. Величина также может быть физической постоянной, такой как газовая постоянная или постоянная Планка. Несколько сотен величин используются для описания и измерения физического мира, и некоторые из этих величин перечислены ниже [4]: ​​

.
Длина Вязкость Площадь Электродвижущая сила
Время Энергия Яркость Энтропия
Масса Скорость Угол Давление
Сила Мощность Температура Момент
40 9001.2.1 Связь между величинами

Изучение физики в значительной степени можно определить как изучение математических соотношений между различными физическими свойствами. Физические величины определяются, как указано выше, когда эти свойства допускают разумное математическое описание. Взаимосвязь всех других величин может быть установлена ​​в терминах нескольких основных величин, выбранных должным образом, либо по определению, либо по геометрии, либо по физическому закону, либо по комбинации базовых величин.

Например, давление — это величина, которая по определению связана с количественной силой, деленной на количественную область. Площадь, с другой стороны, является величиной, геометрически связанной с произведением двух величин длины. Более того, сила — это величина, связанная (согласно второму закону Ньютона) с величиной, умноженной на массу, на величину ускорения.

Взаимосвязи между величинами выражаются в форме количественных уравнений. Мы можем связать даже изолированную величину, такую ​​как температура, с величинами давления, объема и массы.Далее мы можем связать длину и время, используя универсальную постоянную и скорость света. Следовательно, если мы правильно определяем наши понятия, мы можем соотнести любую величину с любой другой величиной. Таким образом, уравнение площадь = длина × ширина является количественным уравнением, в котором говорится, что количество (площадь прямоугольника) равно количеству (длине), умноженному на количество (ширину).

1.1.2.2 Базовые величины

Чтобы сократить набор количественных уравнений, мы должны сначала установить ряд так называемых базовых величин.Следовательно, базовые величины называются строительными блоками, на которых мы развиваем всю структуру и отношения физического мира. Как упоминалось ранее, в международной системе единиц СИ используются семь основных величин: масса (кг), длина (м), время (с), температура (К), электрический ток (А), сила света (кд ) и количество вещества (моль). Количество базовых величин, а также их выбор — выбор довольно произвольный; но, как правило, мы выбираем количества, которые легко понять и которые часто используются, и для которых могут быть установлены точные и измеримые стандарты.

1.1.2.3 Производные величины

Как упоминалось ранее в разделе о взаимосвязях, при использовании выбранных базовых величин в качестве строительных блоков производные величины выражаются как те, которые могут быть вычтены по определению, геометрии или физическому закону. Некоторыми примерами производных величин являются площадь (равна произведению двух длин), скорость (равна длине / времени) и сила (равна массе × ускорение), давление, мощность и т. Д. У нас также есть так называемые дополнительные единицы (как класс производных единиц), а именно, плоский угол (радиан = рад = мм −1 ) и телесный угол (стерадиан = sr = m 2 м −2 ).

1.1.2.4 Кратные и подкратные величины

Обратите внимание, что величина величины может иметь очень большой диапазон. Чтобы справиться с таким большим диапазоном, система единиц СИ сгенерировала 20 префиксов, показанных в таблице 1.

Таблица 1. Кратные и подмножители в системе единиц СИ

9189 2189 2 1832 10 зеттаметры = 2 × 10 21 м 918 15 W Гига 918 мил V = 918 мил 9 × 10 −3 V 8 918 918 918 aJ = 5 аттоджоулей = 5 × 10 −18 J
Префикс Символ Множитель Пример
Йотта Y 10 24 5 Ym = 5 йоттаметров = 5 × 10 24 м
Zetta Z
Exa E 10 18 7 Em = 7 экзаменов = 7 × 10 18 м
Peta 6 PJ = 6 петаджоулей = 6 × 10 15 J
Tera T 10 12 5 TW = 5 тераватт = 5 × 10 12 W
G 10 9 8 ГДж = 8 гигаджоулей = 8 × 10 9 J
Мега M 10 6 2 MW = 2 мегаватт = 6 918 10189188 W
килограмм k 10 3 3 км = 3 километра = 3 × 10 3 м
Hecto h 100 918L33 600 гектаров L
Deka da 10 2 плотины = 2 декаметра = 20 м
Deci d 10 −1 3 dL = 3 децилитра = 0.3 L
Сенти c 10 −2 5 см = 5 сантиметров = 0,05 м
Милли м 10 −3
Micro µ 10 −6 5 мкм = 5 микрометров = 5 × 10 −6 м
Nano n −9 2 нс = 2 наносекунды = 2 × 10 −9 с
Пико p 10 −12 3 пДж = 3 пикоджоуля = 3 × 918 J
Femto f 10 −15 6 fm = 6 фемтометров = 6 × 10 −15 m
Atto a
zepto z 10918 88 −21 6 zJ = 6 зептоджоулей = 6 × 10 −21 J
yocto y 10 −24 8 yJ = 8 yoctojoules1888 − 9 × 10 x 108 −9 Дж
1.1.2.5 Типы количественных уравнений

Энергия ветра, давление на дне столба воздуха или воды, вес объекта и вязкость жидкости — все это физические величины природы. И независимо от того, измеряются они или нет, эти величины всегда взаимодействуют друг с другом в соответствии с фундаментальными законами. Физики часто выражают эти законы в терминах количественных уравнений, потому что величины соответствуют этим законам. Количественные уравнения обладают двумя важными особенностями: во-первых, они показывают взаимосвязь между величинами, а во-вторых, их можно использовать с любой системой единиц.

Существует три основных типа количественных уравнений:

1.

Количественные уравнения, основанные на законах природы ; например, второй закон движения Ньютона

F = ma

, где F — величина силы, м — величина массы, а a — величина ускорения.
2.

Количественные уравнения, полученные из геометрии ; например, площадь круга

A = πr2

, где A — величина площади, π — коэффициент, основанный на геометрии круга, а r — величина радиуса.
3.

Количественные уравнения, полученные на основе определения ; например, определение давления

p = F / A

, где p — величина давления, F — величина силы, а A — величина площади.

Многие количественные уравнения могут быть разработаны как комбинация основных количественных уравнений, приведенных выше, и во всех случаях мы можем использовать любые единицы измерения, которые мы хотим, чтобы описать величины соответствующих физических величин.

Как измерить свет | Правильное использование экспонометра

Измерение освещенности стало обычной практикой в ​​различных сферах жизни, от проверки того, что ваши сотрудники работают в безопасных рабочих условиях, до проверки уровней освещенности для фотосъемки или декораций. При измерении света необходимо учитывать несколько моментов; Эта статья предлагает базовое введение в то, что такое свет и как его измерять, а также руководство по использованию измерителя освещенности (люксметра).

Что такое свет?

Не стесняйтесь пропустить этот раздел, поскольку он не является важным для понимания того, как правильно измерять свет, но является полезной вспомогательной информацией.Давайте постараемся сделать это проще. Свет — это форма электромагнитной энергии, которая распространяется волнами. Эти волны имеют длину и частоту. У людей есть рецепторы, которые могут воспринимать волны определенной длины и преобразовывать их в изображения. Эти длины волн существуют от 400 до 700 нм. Отдельные цвета присутствуют на определенных длинах волн. См. Ниже…

  • Синий 420нм
  • Зеленый 525нм
  • Красный 635 нм

Возможно, вы слышали термины инфракрасный и ультрафиолетовый.Инфракрасное — это когда длина волны длиннее, чем мы видим, и ультрафиолет, когда они короче. Оба они используются в разных технологиях. Когда энергия излучается сразу на всех трех длинах волн, мы получаем то, что мы называем белым светом.

Типы света

Как правило, на вашем рабочем месте используется один из трех типов осветительной арматуры: это источники света на основе тепла, известные как лампы накаливания, люминесцентные лампы и светодиоды. Каждый из них по-своему излучает свет.

  • Лампа накаливания — это излучаемая электромагнитная энергия, которая излучается на всех длинах волн, когда мы видим все длины волн, вещи кажутся белыми. Различные температуры изменят количество используемых длин волн.
  • Флуоресцентные лампы
  • технически находятся за пределами нашего видимого диапазона, они ультрафиолетовые и ниже 400 нм. Однако взаимодействие с покрытием внутри их трубок дает видимый белый свет, который мы можем использовать.
  • Светодиодные лампы
  • немного сложнее и достигают белого света за счет смеси красных, зеленых и синих светодиодов или методов, аналогичных флуоресцентным лампам
  • .

Как измерить свет

Самый простой способ понять, как измеряется свет, — это изобразить обычную лампочку с нитью накала, которая нагревается, производя свет (лампа накаливания, если вы читали предыдущий раздел).Нить накала является источником света и находится в центре сферы, и свет излучается во всех направлениях. Общее количество энергии всего произведенного света известно как «световой поток».

Вы, наверное, знакомы с Lumen; это мера силы света, о которой люди обычно слышали. Базовая единица силы света — кандела (одна зажженная свеча дает примерно 1 канделу). Одна кандела на стерадиан (область конической формы, начинающаяся от источника света) называется просветом.

Когда мы измеряем свет, нас интересует, сколько люменов падает на поверхность; это то, что мы знаем как люкс. Один люкс — это один люмен на квадратный метр.

Рабочий пример. У нас есть источник света, общий световой поток которого составляет 1000 люмен. Если бы мы могли сфокусировать это на поверхности 1 квадратного метра, мы получили бы освещение 1000 люкс. Однако, если бы тот же свет был распределен на площади 10 квадратных метров, у нас была бы освещенность только 100 люкс.

Примеры уровней освещенности
Очень яркий летний день 100000 люкс
Полный дневной свет 10 000 люкс
Пасмурный летний день 1000 люкс
Очень темный день 100 люкс
Сумерки 10 люкс
Полнолуние <1 люкс

Альтернативное измерение света — фут-свеча, работает так же, как люкс, за исключением того, что 1 фут-свеча составляет 1 люмен на квадратный фут.

Приборы для измерения света

Самый простой способ измерить освещенность — купить люксметр / люксметр, эти две фразы часто взаимозаменяемы. Экспонометры содержат датчик, который преобразует световую энергию в электрический заряд, который может дать пользователю показание. Как правило, они достаточно малы, чтобы их можно было брать в руке и легко переносить.

Вы можете посмотреть наш ассортимент люксметров здесь.

Экспонометр прост в использовании. Сняв колпачок с датчика, просто поместите его на поверхность, где выполняется какая-либо задача, например, в центр стола.Важно, чтобы датчик располагался на поверхности, поскольку именно здесь свет отражается в глаз пользователя и представляет собой истинный уровень получаемого света. Если держать экспонометр над поверхностью, это может привести к неточным показаниям. Затем на дисплее должно отобразиться значение в люксах.

Когда использовать люксметр

(Если вы пропустили его, вы можете прочитать раздел 1 этого руководства) Есть несколько вещей, о которых вам следует знать при использовании люксметра. Это в основном связано с тем фактом, что разные длины волн света не воспринимаются человеческим глазом одинаково.Если бы все длины волн содержали одинаковую интенсивность света, показания в люксах были бы одинаковыми, но человек-пользователь может видеть больше света определенного цвета, и свет может казаться ярче.

Чтобы лучше соотнести люксметры с человеческим восприятием света, они настроены на стандартный источник света CIE A. Это регулирует экспонометр так, чтобы свет был распределен по длинам волн домашнего света с вольфрамовой нитью.

Благодаря этим настройкам стандартный люкс или люксметр идеально подходит для использования в помещениях, где используется освещение лампами накаливания.Их также можно использовать для освещения флуоресцентными лампами, но возможны небольшие погрешности в измерениях. Это делает их идеальными инструментами для проверки освещения на большинстве рабочих мест.

Если ваше рабочее место оснащено светодиодным освещением, вам может потребоваться другое решение.

Светодиодный измеритель освещенности

С постоянно растущим успехом светодиодного освещения возникла потребность в специализированных светодиодных измерителях света. Светодиодные лампы излучают белый свет совсем не так, как лампы накаливания. Традиционный люксметр может дать точные показания в 500 люкс, но человеческий глаз не может видеть все 500 люкс, а на самом деле может видеть только 300 люкс.В конечном итоге это приводит к неточностям. Обойти это можно с помощью специального светодиодного измерителя света.

люкс и интенсивность света для фармацевтических областей: Фармацевтические рекомендации

Для повышения производительности труда на рабочем месте необходимо достаточное освещение. Меньшее освещение в рабочей зоне может привести к ошибкам по-разному. Ни у кого не должно быть напряжения глаз во время работы.

Плохое освещение может повлиять на здоровье людей, работающих на рабочем месте, вызывая головную боль, напряжение глаз и мигрень.Это также связано с синдромом больного здания, который вызывает головную боль и плохую концентрацию внимания у людей. Плохое освещение на работе также вредит бизнесу, приводя к ошибкам в работе, увеличению количества прогулов и снижению эффективности и продуктивности персонала. Интенсивность света измеряется в люксах.

Люкс — это стандартная единица измерения силы света. 1 люкс равен силе света на поверхности на расстоянии 1 метра от одной свечи. Ясная ночь с полной луной имеет интенсивность света 1 люкс, а прямой солнечный свет имеет интенсивность света 100 000 люкс.Ниже приведен список интенсивности света различных типов огней в нашем окружении.

Безлунная ясная ночь — 0,002 лк

Ясная ночь при полной луне — 1 люкс

Дневной свет в дождливый день — 100 люкс

Офисное освещение — 300-500 люкс

Восход и заход солнца ясным днем ​​- 400 люкс

Прямой солнечный свет — 100000 люкс

Интенсивность света измеряется с помощью прибора, называемого люксметром, на рабочей высоте около 1 метра от земли.Интенсивность света измеряется как минимум в пяти местах, и рассчитывается среднее значение всех показаний для определения окончательной интенсивности света в комнате.

В 1987 году правительство Великобритании опубликовало документ «Освещение на рабочем месте», в котором описаны минимальные рекомендации по освещению и риски для здоровья и безопасности, связанные с освещением на рабочем месте. Идеальная интенсивность освещения для офиса — 300-500 люкс. Она должна быть около 400 люкс на всех производственных участках и более 300 люкс в кабинах для отбора проб и выдачи проб. В зонах осмотра он должен быть выше обычного, чтобы лучше видеть вещи.Как правило, в смотровых помещениях интенсивность освещения превышает 500 люкс. Мониторинг силы света во всех областях, включая производство, магазины и лабораторию, следует проводить ежегодно.

Принципы и условия освещения | Министерство энергетики

Цветовая температура
Цвет источника света. По соглашению, желто-красные цвета (например, пламя огня) считаются теплыми, а сине-зеленые цвета (например, свет от пасмурного неба) считаются холодными.Цветовая температура измеряется в градусах Кельвина (K). Как ни странно, более высокие температуры Кельвина (3600–5500 К) считаются холодными, а более низкие цветовые температуры (2700–3000 К) считаются теплыми. Холодный свет предпочтительнее для визуальных задач, потому что он дает более высокий контраст, чем теплый свет. Теплый свет предпочтительнее для жилых помещений, потому что он больше подходит к цвету кожи и одежде. Цветовая температура 2700–3600 K обычно рекомендуется для большинства применений общего и рабочего освещения внутри помещений.

Цветопередача
Как появляются цвета при освещении источником света. Цветопередача обычно считается более важным качеством освещения, чем цветовая температура. Большинство предметов представляют собой не один цвет, а сочетание многих цветов. Источники света, не имеющие определенных цветов, могут изменить видимый цвет объекта. Индекс цветопередачи (CRI) представляет собой шкалу от 1 до 100, которая измеряет способность источника света передавать цвета так же, как солнечный свет.Верхнее значение шкалы CRI (100) основано на освещении 100-ваттной лампой накаливания. Источник света с индексом цветопередачи 80 или выше считается приемлемым для большинства внутренних жилых помещений.

Блики
Чрезмерная яркость от прямого источника света, из-за которой трудно увидеть то, что нужно видеть. Яркий объект на темном фоне обычно вызывает блики. Яркий свет, отражающийся от экрана телевизора или компьютера или даже от распечатанной страницы, вызывает блики.Источники интенсивного света, такие как яркие лампы накаливания, могут давать больше прямых бликов, чем большие люминесцентные лампы. Однако блики в первую очередь являются результатом относительного расположения источников света и наблюдаемых объектов.

% PDF-1.2 % 1 0 obj > эндобдж 4 0 obj > / Тип / Аннотация / Подтип / Ссылка / Rect [0 295 160 317] / Граница [0 0 0] / C [0 0 0] / H / P >> эндобдж 6 0 obj > / Тип / Аннотация / Подтип / Ссылка / Rect [178 497 360 516] / Граница [0 0 0] / C [0 0 0] / H / P >> эндобдж 8 0 объект > / Тип / Аннотация / Подтип / Ссылка / Rect [36 477 269 497] / Граница [0 0 0] / C [0 0 0] / H / P >> эндобдж 9 0 объект > / Тип / Аннотация / Подтип / Ссылка / Rect [68 329 180 343] / Граница [0 0 0] / C [0 0 0] / H / P >> эндобдж 10 0 obj > / Тип / Аннотация / Подтип / Ссылка / Rect [198 329 328 343] / Граница [0 0 0] / C [0 0 0] / H / P >> эндобдж 11 0 объект > / Тип / Аннотация / Подтип / Ссылка / Rect [104 192 163 202] / Граница [0 0 0] / C [0 0 0] / H / P >> эндобдж 13 0 объект > эндобдж 15 0 объект > эндобдж 17 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 22 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 27 0 объект > эндобдж 29 0 объект > эндобдж 31 0 объект > эндобдж 33 0 объект > эндобдж 34 0 объект > эндобдж 36 0 объект > эндобдж 38 0 объект > эндобдж 40 0 объект > эндобдж 41 0 объект > эндобдж 43 0 объект > эндобдж 44 0 объект > эндобдж 45 0 объект > эндобдж 47 0 объект > эндобдж 48 0 объект > эндобдж 50 0 объект > эндобдж 51 0 объект > эндобдж 53 0 объект > эндобдж 54 0 объект > эндобдж 55 0 объект > эндобдж 57 0 объект > эндобдж 58 0 объект > эндобдж 60 0 объект > эндобдж 62 0 объект > эндобдж 64 0 объект > эндобдж 66 0 объект > эндобдж 67 0 объект > эндобдж 69 0 объект > эндобдж 71 0 объект > эндобдж 73 0 объект > эндобдж 75 0 объект > эндобдж 77 0 объект > эндобдж 79 0 объект > эндобдж 81 0 объект > эндобдж 82 0 объект > эндобдж 84 0 объект > эндобдж 86 0 объект > эндобдж 88 0 объект > эндобдж 90 0 объект > эндобдж 92 0 объект > эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 97 0 объект > эндобдж 99 0 объект > эндобдж 100 0 объект > эндобдж 102 0 объект > эндобдж 104 0 объект > эндобдж 105 0 объект > эндобдж 107 0 объект > эндобдж 109 0 объект > эндобдж 111 0 объект > эндобдж 113 0 объект > эндобдж 114 0 объект > эндобдж 116 0 объект > эндобдж 118 0 объект > эндобдж 120 0 объект > эндобдж 122 0 объект > эндобдж 123 0 объект > эндобдж 125 0 объект > эндобдж 127 0 объект > эндобдж 129 0 объект > эндобдж 131 0 объект > эндобдж 132 0 объект > эндобдж 133 0 объект > эндобдж 135 0 объект > эндобдж 137 0 объект > эндобдж 139 0 объект > эндобдж 141 0 объект > эндобдж 142 0 объект > эндобдж 144 0 объект > эндобдж 145 0 объект > / Тип / Аннотация / Подтип / Ссылка / Rect [182 86 277 98] / Граница [0 0 0] / C [0 0 0] / H / P >> эндобдж 146 0 объект > / Тип / Аннотация / Подтип / Ссылка / Rect [149 494 350 506] / Граница [0 0 0] / C [0 0 0] / H / P >> эндобдж 226 0 объект > эндобдж 227 0 объект > поток

.
Освещен

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
