Выбор телефонного кабеля

Каждый домашний телефон, а также многие виды сигнализации и интернет — оборудования, которые подключаются к телефонному разъёму, используют телефонную проводку. С ней легко и безопасно работать из-за низкого напряжения. Исторически сложилось так, что телефонные компании проводят свои провода по воздуху, используя телефонные столбы в качестве опор, но в наши дни более распространена прокладка кабелей под землёй. Воздушный способ прокладки телефонных проводов используют в сейсмоопасных районах, в местах со скалистой поверхностью, с угрозой схода лавин, селей и оползней, с глубокими оврагами или грунтовыми водами, подходящими близко к поверхности, а также при подводе к населённым пунктам, окруженным сельскохозяйственными угодьями. Провода соединяют АТС (автоматическую телефонную станцию) и потребителей, имеющих стационарные телефоны. Современный ассортимент телефонных кабелей производится из высококачественного сырья по весьма передовым технологиям в строгом соответствии с международными стандартами качества, обеспечивая высокую надёжность, прочность на растяжение, превосходную проводимость и удельное сопротивление.

Телефонные кабели условно можно разделить на четыре типа.

Первый — многожильный, предназначенный для сотен абонентских линий, прокладывается от АТС к распределительным узлам, сделан из свитых в пары медных проводов, объединённых в группы под полиэтиленовой, полипропиленовой или виниловой изоляцией (иногда армированной, бронированной с помощью гофрированной ленты или стальной проволоки, экранированной фольгой для защиты от электрических помех или заполненной внутри гидрофобным уплотнителем). Такие кабеля пригодны для почти любых способов прокладки: по воздуху, под землей или в специальных каналах. Алюминий для связи применяется очень редко из-за высоких потерь.

Второй тип кабеля прокладывается от узлов непосредственно к домам — потребителям и содержит провода для собственно телефонной связи, а также для резервного копирования, заземления или добавления дополнительных абонентских линий в будущем.


Третий тип — многожильный кабель, подключающий дома или квартиры к общему распределительному узлу, обычно расположенному в стальной коробке с внешней стороны дома или в люке подземного канала. Такой кабель влагозащищён и стоек к перепадам температуры от –50 до +65 градусов.

Последний тип — абонентский соединительный провод. Обычно это провод, состоящий из одной — двух пар медных жил с изоляцией, выполненной из полиэтилена или поливинилхлорида. Такой провод не предназначен для эксплуатации снаружи и прокладывается только внутри зданий с температурой от –10 до +40 градусов и влажностью не более 80%. Часто используется так называемая «лапша» — тонкая полоска с двумя медными проволоками по краям сплющенного основания. Его часто можно видеть подключённым внутри квартиры к разъему на одном конце и к телефону на другом.



Телефонная проводка, используемая внутри зданий, тонкая, её легко маршрутизировать, но и легко повредить. Из-за этого нельзя прокладывать провода или устанавливать разъёмы в следующих местах:

• вблизи источников тепла, таких как водопроводные трубы и воздуховоды, которые могут привести к коррозии проводки;
• рядом с электрическими розетками, которые могут вызвать помехи на телефонной линии;
• в одном канале или в одной распределительной коробке с электрическими проводами;
• слишком близко к заземленной бытовой технике на кухне;
• рядом с кранами, раковинами, плавательными бассейнами, ванными, душевыми кабинами, гидромассажерами и любым другим источником влаги (в том числе в сырых подвалах), где использование телефона может представлять собой опасность поражения электрическим током.

Ознакомиться со всем ассортиментом телефонных кабелей и иной кабельно-проводниковой продукции Вы можете в нашем каталоге.

выбор провода, монтаж и подключение

Современные средства связи постоянно совершенствуются, изобретаются новые технологии и приборы, но, несмотря на динамичное развитие сотовых аппаратов, «домашние» телефоны также пользуются популярностью. В данной статье рассмотрены вопросы, что такое телефонный провод на 4 жилы, его применение и способы установки, а также алгоритм обжатия концов и монтаж коннектора.

Телефонный кабель

Виды телефонных кабелей

Существует основная классификация проводов для стационарного телефона, которая основывается на количестве несущих жил внутри изделия:

  1. Одножильная система. В данном случае провод выполнен из скрученных в один стержень нескольких медных проволок, которые являются несущей конструкцией;
  2. Двухжильный проводник. В отличие от первой категории, здесь в одном кабеле имеется две пары скрученного в жилы провода из меди;
  3. Провод с четырьмя витыми парами. Наиболее распространённый из всех перечисленных магистралей, чаще всего используется в качестве разводных сетей внутри многоквартирных домов для индивидуального подключения каждой из квартир.

Существует также подразделение телефонного кабеля по сферам применения. В первую очередь, это проводники, с помощью которых осуществляется строительство магистралей между кварталами и жилыми секторами. Чаще всего здесь используются телефонные кабеля на 10 пар и более, так как в их конструкции присутствует специальная изоляционная пленка с добавлением поливинилхлорида, которая предотвращает механическое повреждение несущей магистрали и защищает провод от влаги. Такой проводник разрешается укладывать в грунт или кабель-канал без специальной защиты и предварительной подготовки.

Важно! Если длина кабеля не соответствует расстоянию канала, и существует необходимость стыковки двух компонентов, то на месте муфты устанавливается смотровой колодец, который дает возможность в любое время провести осмотр узла и при необходимости его ремонт.

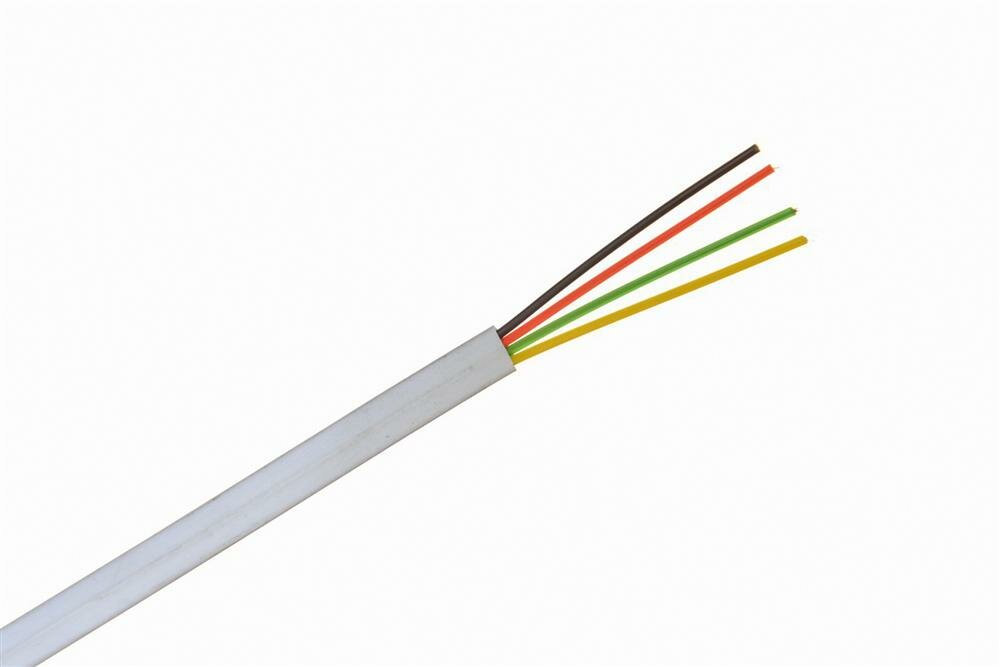

Телефонный кабель плоской формы

Вторым типом кабеля в такой классификации является тонкий провод для стационарного телефона плоской формы, с количеством жил от двух до четырех. В зависимости от оборудования, которое будет к нему подключаться, кабель может иметь разную толщину медной проволоки: чем она больше, тем выше мощность магистрали, а значит, и телефонная установка будет соответствующая.

Конструкция кабеля

В состав провода для телефона с четырьмя витыми парами входят:

  1. Медные жилы или витые пары из нескольких медных проволок. Чаще всего это кабель с четырьмя проводниками, имеющий плоскую форму, используется для ввода линий внутрь квартиры. Проволока скручена плотно таким образом, что конструкция образует единое целое, и разделить ее весьма трудно;
  2. Изоляция из полиэтилена. Каждая из несущих ток жил находится в индивидуальной оболочке, которая нужна для того, чтобы два контакта не соприкасались. В случае перегрева кабеля или механического повреждения жилы с разными зарядами могут контактировать друг с другом, что приведет к неправильной работе всей магистрали или короткому замыканию;

Важно! Несмотря на то, что в обычной бытовой телефонной сети напряжение не значительное, в случае прямого контакта человека или животного с оголенным проводом могут возникнуть дискомфорт и слабый удар током.

  1. Далее идет наружная оболочка из ПВХ пленки, которая предотвращает попадание влаги внутрь конструкции, а также защищает кабель от механических повреждений, что особо актуально при монтаже провода между опорами наружным методом.

В некоторых случаях в телефонный провод производители добавляют стальной трос, он не несет токопроводящей нагрузки, а служит опорой и усилением для магистрали. При использовании подобных проводов можно не применять подвесную систему, а устанавливать кабель путем фиксации указанного выше троса.

Процесс монтажа

Для установки и подключения кабеля для телефона чаще всего используются специальные розетки, в которые подводится провод с 4 или 2 витыми парами. Чтобы подключить проводник к оборудованию, необходимо знать, как обжать телефонный кабель с 2 жилами, для этого понадобится специальный инструмент, который называется кримпер.

Алгоритм действий в данном случае будет следующий:

  1. С конца проводника необходимо снять наружную изоляцию, не более 1 сантиметра;
  2. Далее нужно вставить две жилы в коннектор таким образом, чтобы внутренняя оболочка задралась и отпала;

Кримпер

  1. После этого обожмите кримпером коннектор путем сдавливания ручки инструмента;

Важно! На этом агрегате имеется множество насадок, которые должны соответствовать размеру монтируемой детали, иначе обжим будет не точный.

  1. На завершающем этапе нужно извлечь изделие из инструмента и внимательно осмотреть качество зажима, если оно в пределах нормы, то можно установить коннектор в гнездо телефона.

Запрещается проводить обжим телефонного кабеля без указанного выше инструмента, так как при незначительном давлении контакт конца провода с вилкой будет слабый, это искажает информацию, передаваемую по электромагнитным полям.

Как обжать телефонный кабель на 4 жилы? Алгоритм действий в данном случае такой же, что описан ранее, единственным отличием будет насадка на кримпере, которая рассчитана на четыре контакта. Для монтажа розетки данный инструмент не нужен, так как большинство деталей оборудованы системой автоматического обжатия. При вставке в пазы оголенного провода специальные пластины захватывают концы и надежно фиксируют их внутри изделия, образуя единую конструкцию, готовую к работе.

Важно! Перед тем, как выполнить установку и обжатие проводника в коннектор, необходимо определить полярность каждой жилы. Чаще всего используется схема подключения, в которой указаны цвет жилы и ее соответствие той или иной полярности, но даже если такой схемы под рукой не оказалось, можно самостоятельно назначить любой из проводников на плюс и минус. Для этого нужно выполнить подключение к общей сети, которая находится под напряжением и, используя тестер, определить положительную и отрицательную полярность. После чего пометить жилу специальной биркой с обозначением.

Таким образом, если внимательно изучить паспорт изделия, а также алгоритм обжатия и монтажа кабеля для стационарного телефона, можно самостоятельно выполнить установку и подключение магистрали к любому оборудованию. Важно при этом соблюдать полярность и не допускать контакта несущих жил между собой и подачи не соответствующего параметрам линии напряжения.

Видео

Оцените статью:

Телефонная розетка схема подключения 2 провода.

Как подключить телефонный кабель к телефонной розетке (схема)

Телефон — это электротехническое устройство, позволяющее людям обмениваться информацией на расстоянии с помощью электрического сигнала. Слово телефон пришло к нам из древней Греции. Теле – переводится как «далеко», а фон – «голос».

Подключить стационарный, факс или несколько параллельно телефонов, включая и радиотелефон, после прочтения статьи без затруднений сможет любой домашний мастер.

Какое напряжение в телефонной линии связи

Телефонная линия связи находится под напряжением постоянного тока 40-60 В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120 В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12 В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может.

Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи. Телефонную линию автоматически отключает автоматическая телефонная станция (АТС) для экономии электроэнергии. Так что можете смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон, факс или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром , рассчитанного на измерение постоянного напряжения.

Если телефон к линии не подключен или подключен, и трубка положена на телефон, прибор должен показать напряжение величиной 40-60 В. Если вольтметра нет, можно проверку выполнить с помощью картошки , и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением.

Какой потечет ток


при коротком замыкании проводов телефонной линии

В АТС установлена система защиты от выхода из строя оборудования и линий связи, которая ограничивает ток при коротком замыкании телефонной линии до 40 мА.

Для линии связи берется одна из свободных пар, коричневая или синяя. Витая пара состоит из двух свитых между собой проводников. Изоляция одного из них окрашена сплошным цветом, а изоляция второго – белая с полосками цвета первого.

Телефонная розетка — приспособление, с помощью которого телефон соединяется с линией или ее отдельным направлением. Устройство позволяет отключить аппарат и быстро подключить его к сети в другой комнате. Бывают разных видов, каждый из которых имеет свои особенности, причем не только внешние, но и в плане установки.

Строение и система классификации

Любая розетка под телефон состоит из таких частей:

  1. Корпус. Изготавливается из материалов-диэлектриков, обычно пластика или керамики.
  2. Подпружиненные контакты. Для их изготовления используется металл. Контакты позволяют электрическому току через телефонные провода и вилку проходить в телефон.
  3. Зажимы. Используются для соединения провода с сетью.

Подключение телефонных розеток осуществляется двумя способами — накладным (настенным, открытым) и скрытым. В первом случае проводка располагается на поверхности, а розетка устанавливается непосредственно на стену. Вторым способом розетка монтируется в специальный подрозетник, который вместе с проводами скрывается в стене под штукатуркой.

Основные стандарты

С развитием технологий устаревшие розетки заменяются новыми. Все больше потребителей меняют РТШК-4 на современную розетку RJ-11, последняя считается универсальной. Разъем у нее такой же, как и у остальных видов, отличие кроется в числе проводов, идущих в кабеле.

Выделяют 5 стандартов телефонных розеток:

  1. РТШК-4. Сейчас практически не используется. Состоит из корпуса и 4 контактов. Вилка имеет 4 пластины, выполненные из металла. В центре расположен пластиковый штырь, который обеспечивает жесткость соединения.

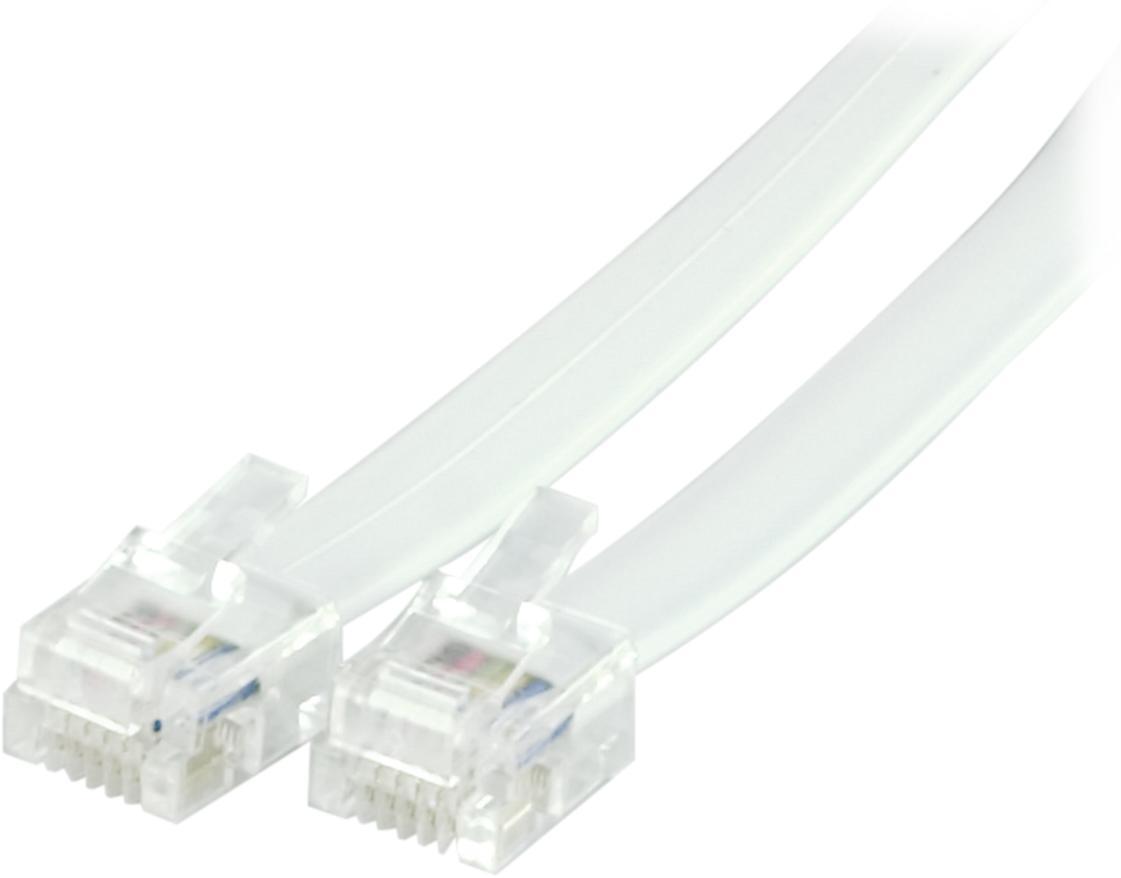

  2. RJ-11 и RJ-12. Эти коннекторы наиболее распространенные. Используются для подключения разных видов телефонов. Могут иметь 2, 4, 6 контактов. Подходят для домашнего применения.

  1. RJ-14. Розетки предназначены для установки в офисах, где нужно подключить телефон-факс, модемы для Интернета и подобные устройства. Иногда конструкция имеет 4 контакта, подключаемых к четырехжильным проводам. Так появляется возможность использовать одновременно две разные линии.
  2. RJ-25. Подобно предыдущему виду, встречается в офисных зданиях. 6 разъемов используются, чтобы подключить локальные сети, модемы, факсы и остальную необходимую технику.
  3. Последний стандарт называется комбинированным. По конструкции розетка представляет сочетание РТШК-4 и RJ-11.

Обратите внимание! Есть еще один стандарт, не входящий в перечень, — RJ-45. Используется для подключения сложных схем в ноутбуках, модемах и т. д.

Схемы и способы подключения

Особенности подключения телефонных кабелей меняются в зависимости от вида розеток. К примеру, установка и подсоединение самых распространенных из них — RJ-11 и RJ-12 — имеют несколько нюансов:

  1. В конструкции розетки бывает 2 и 4 контакта, отличающихся небольшими размерами. В центре обязательно должно находиться заглубление для жил питающего кабеля.
  2. Телефоны подключаются к двум центральным контактам.
  3. Для заглубления жил понадобится кроссировочный нож. Если его не оказалось, следует воспользоваться обычным.

  1. Перед расправлением жил необходимо зачистить провод примерно на 4 см.
  2. Во время скрытого монтажа специалисты советуют использовать кабель КСПВ с медной жилой. Кабель ТРП в этом случае не подходит — его лучше использовать как распределитель.

Подготовительные работы

Перед тем как выполнить установку или замену телефонной розетки, необходимо подготовить инструменты и материалы:

  • отвертка с ручкой, покрытой изоляционным материалом;
  • подрозетник;
  • кабель — пригодится в случае, если необходимо поставить новую розетку, а не просто заменить старую;
  • перфоратор;
  • непосредственно розетка;
  • несколько саморезов;
  • кусачки;
  • лента изоляционная;
  • мультиметр;
  • перчатки для защиты рук;
  • двухсторонний скотч;
  • карандаш и яркий маркер.

Набор инструментов может меняться в зависимости от способа установки.

Пошаговая инструкция

План действий по монтажу открытого типа выглядит примерно так:

  1. Защитить руки, надев резиновые перчатки. Это важно: напряжение в сети порой достигает 110 – 120В.
  2. Используя бокорез, очистить провод от изоляционного слоя примерно на 4 см. Действовать нужно аккуратно, стараясь не повредить жилы.
  3. Используя мультиметр, определить полярность контактов. Хотя считается, что соблюдать правила полярности не обязательно.
  4. Подсоединить контакты к проводникам.

  1. Подключить кабельные жилы. Закрепить с помощью специальных винтов.
  2. В конструкциях с 4 контактами при подключении следует использовать 2 центральных.
  3. Закрепить розетку на стене, используя скотч. Для большей надежности крепления лучше взять саморезы.
  4. Надеть крышку.

Подключение скрытой розетки не имеет принципиальных отличий. Но в нем есть некоторые особенности:

  1. Сразу отметить на стене разводку и месторасположение розетки.
  2. Используя перфоратор, сделать отверстие для подрозетника. Для закрепления понадобятся саморезы.
  3. Конструкция закрепляется в подрозетнике распорными винтами.
  4. После окончания монтажа подключить электричество. Если все сделано правильно, розетка будет работать.

Устройства бывают двойными и одинарными. Двойные обычно устанавливаются в офисах — при условии, что есть необходимость в использовании двух телефонов одновременно. Подключаются они одинаково.

Не допустить ошибок в монтаже поможет следование простым советам от специалистов:

  1. Лучше использовать устройства для скрытого монтажа. Они гармоничнее остальных вписываются в интерьер. Но для их установки придется нарушить целостность стен и настенного покрытия.
  2. В процессе выбора рекомендуется уделять внимание исключительно проверенным фирмам с хорошей репутацией. Это гарантия безопасности и надежности.
  3. На большинстве розеток контакты пронумерованы. Если маркировки нет, следует посмотреть на цвета. Зеленые, оранжевые или синие контакты в сочетании с белым цветом — положительные, контакты таких же цветов, но без белого, — отрицательные.
  4. Во время монтажа изделий старого стандарта не будет лишним помнить о цветовом оформлении контактов: оранжевые, черные и зеленые — положительные, красные, желтые, синие — отрицательные.

Разновидности розеток для подключения телефона отличаются конструкцией, способом монтажа и другими параметрами. Если следовать инструкции, установить эти устройства будет несложно.

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  1. Наличие действующей линии связи от АТС.
  2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Галерея изображений

Из инструментов для проведения работ необходимо подготовить:

  • строительный уровень;
  • кроссировочный нож;
  • вольтметр;
  • отвертку;
  • кусачки;
  • графитный карандаш;
  • защитные перчатки;
  • двухсторонний скотч;
  • перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Наметив место установки точки подключения, с помощью строительного уровня корректируют горизонтальность и вертикальность его положения

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – . Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в .

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный .

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Снятие защитной изоляции с концов кабеля следует выполнять крайне аккуратно, используя для этого кроссировочный нож, остро заточенное лезвие или бокорезы

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Чтобы соблюдать полярность при подключении проводов руководствуются правилом: красная изоляция на линии со знаком «-», а зеленая оплетка на «+»

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

При подключении устройств, конструкция которых оснащена четырьмя контактами вилочной формы, задействуют только два центральных контакта

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.

Подключение такого устройства, как телефонная розетка (разъём), на первый взгляд, не представляет особого труда. Электрическое напряжение, подающееся к ней, безопасно для человека. Поэтому кажется, что всё можно сделать без отключения от источника тока. Однако, проводя соединения проводов, стоит учитывать, что если в процессе работы кто-нибудь позвонит, можно получить удар током. Напряжение во время вызова возрастает до 120 вольт, а такая величина уже ощутимо бьёт по пальцам.

На самом же деле, для человека, незнакомого с конструктивными особенностями телефона и схемой подсоединения проводов , собрать всю линию будет не так-то и просто. Однако ничего невозможного нет. Достаточно хотя бы теоретически представлять, как подключать провода, и тогда вся работа займёт не более получаса.

Разъёмов для соединения кабеля и телефона в квартире может быть сколько угодно. Соединяются все разъёмные устройства параллельно, а используется в линии всего-навсего два провода. Если же ваше устройство связи не работает после монтажа – достаточно просто поменять проводки местами. А теперь разберёмся более детально.

Все мы привыкли к тому, что провода в наших квартирах в своей массе крепятся к стене в нижней её части. В новых же домах все коммуникации прячутся внутрь стены, а различные кабели можно также спрятать внутрь плинтуса. Когда проводка прячется в стене , то для прокладки кабеля делается канавка до места установки розеточного разъёма. Во всех случаях выполняется комплекс следующих мероприятий:

  1. При помощи «болгарки» штробится канал, в который укладывается провод. Для того чтобы провода держались в канавке их укрепляют там гипсом. После высыхания гипса канавка штукатурится и зашпаклёвывается.
  2. Вторым вариантом крепления кабеля в канале является использование пластиковых скоб, которые прижимают проводку к стене. Такой метод предусматривает открытое крепление, но его также можно использовать при большом количестве линий электропроводки внутри канала.
  3. Крепление под плинтус довольно простое, если у вас есть пластмассовые плинтусы со специальными канавками. Деревянные же плинтуса придётся делать на заказ с фрезеровкой под провода. Использование старого деревянного плинтуса заставит стамеской выдалбливать канавку.
  4. Следующим шагом будет установка и подключение положенного кабеля к разъёму. Розеточный разъём крепится к стене шурупами через отверстия в задней части коробки. После этого проводки подсоединяются к клемам и закрывается крышка коробки. Этот метод подходит, когда имеется коробка разъёма внешнего типа.
  5. Если же коробка внутреннего типа то придётся делать углубление в стене при помощи перфоратора по размерам розеточной коробки. Коробка внутри углубления подключается к проводкам и закрепляется гипсовым раствором. После засыхания гипса всё вокруг коробки аккуратно зашпаклёвывается.

Прежде чем подключать проводки , их нужно проверить тестером на полярность. Если же соединение осуществлено неправильно, то аппаратура работать не будет. Но это не повод для расстройства – достаточно будет просто поменять провода местами. Все указанные действия не такие уж сложные для новичка. В этом случае схема может понадобиться только для того, чтобы знать где будут проходить те или иные кабели.

Подключение к проводам разъёмных устройств

Существуют розеточные разъёмы старого и нового типов. Телефон, как и любая техника прошёл свои ступени эволюции. Когда-то соединение с аппаратом осуществлялось напрямую. Во второй половине 20 века стали использовать соединение с помощью розеток (разъёмов). Такие разъёмы и вилки к ним обозначались буквами РТШК-4, то есть разъёмы телефонные штепсельного типа с четырьмя контактами. Эти разъёмы позволяли подключать к ним два аппарата.

Сейчас в жилых домах используются только два контакта. Обозначаются такие разъёмы буквами и цифрами: rj-9, rj-11, rj-12. Первый из них предназначается для подключения переговорной трубки к аппарату, а последний используется в офисных помещениях, так как может использовать несколько линий. Нас же интересует второй из разъёмов.

Подключать розеточный разъём rj-11 можно и самостоятельно, не вызывая специалиста. Главное – придерживаться схемы и подготовить необходимые для работы инструменты:

  • несмотря на то что телефонная линия является токопроводящей, в работе нужно использовать резиновые перчатки; в данном случае не нужны перчатки, которыми пользуются электрики – достаточно взять те, что продаются в хозяйственных магазинах;
  • чтобы ничего не напутать с проводами необходимо иметь при себе тестер для проверки напряжения;
  • обязательно понадобятся как крестовая, так и плоская отвёртка ;
  • снимать изоляцию помогут плоскогубцы и какой-нибудь нож;
  • следует запастись нужным метражом двужильного кабеля сечением от 0,3 до 0,5 миллиметров.

Когда подготовительные работы окончены, приступаем к сборке схемы всей линии. Основная работа осуществляется в несколько этапов:

  1. Одеваем перчатки и начинаем снимать в нужных местах изоляцию. Изоляция снимается аккуратно, чтобы не повредились внутренние жилы. Повреждение жил может вызвать поломку и всё придётся делать заново.
  2. Следующим этапом следует подключение кабеля к розетке. Здесь обязательно надо сверяться со схемой, которая есть либо в инструкции, либо внутри корпуса розеточного разъёма.
  3. Тестером проверяем «плюс» и «минус». Если неправильно подсоединить провода, то в трубке всегда будут присутствовать помехи. Провода крепятся в специальных пазах и закрепляются винтами.
  4. На последнем этапе крепится корпус розеточного разъёма. Как он крепится уже говорилось: или встраивается в стену, или крепится на неё.

На этом, можно сказать, что установка линии завершена. Если не возникло новых проблем – значит, всё сделано правильно.

Подключение телефонной розетки. Схема для разъёмов типа RJ

Делая самостоятельное подключение, покупайте универсальный розеточно-вилочный разъём . В такие разъёмы без проблем подключаются как телефоны старого образца, так и новые. Внутри корпуса встроен соединитель для разъёма rj-11 и четыре контакта для крепления кабеля. Подключается всё элементарно: к клемам крепятся два входящих провода (красный и зелёный). Красной изоляцией обозначается жила со знаком «плюс» и зелёным со знаком «минус». Рядом с контактами располагается пластмассовый язычок, рядом с которым и крепятся эти две проводящие жилы.

Бывают случаи, когда по незнанию куплена розетка с шестью контактами . Такой стандарт идёт для RJ-25. В жилых домах и квартирах он не применяется, но подключить его всё-таки можно. Как правильно подключить телефонную розетку в этом случае, поможет схема:

  • к третьему и четвёртому контактам подключаются проводки – красный и зелёный, которые находятся на самом верху;
  • кабели ко всем розеточным разъёмам используются всегда одного типа.

Подключение телефонной розетки legrand

Название пошло от одноимённой фирмы. Вся продукция этого французского бренда имеет высокое качество и простоту в работе. Подключать провода проще чем во всех описанных случаях. Используя legrand, не требуется оголять жилы от изоляции, чтобы подсоединить к контактам. Конструктивные особенности розеточного разъёма таковы, что при вставлении проводка внутрь зажима, изоляция сама обрезается , насколько требуется. Одним поворотом зажима, изоляция зачищается и очищенная жила закрепляется.

После подключения к legrand линии, её проверяют специальными приборами. Специалисты советуют делать это при помощи мультиметра . Напряжение на клеммах не должно превышать 60 вольт . Если всё так, значит, соединение было сделано точно по схеме.

И телефонные розетки. С точки зрения сложности подключения, телефонная розетка является более простым элементом, нежели электрическая.

При этом работы по ее установке гораздо безопаснее, поскольку в этом устройстве отсутствует опасное для жизни напряжение. Конечно это не значит, что не следует соблюдать правила элементарной электробезопасности, ведь в ждущем режиме напряжение между проводами телефонной лини составляет около 60 В. Следует также учитывать тот факт, что отключить телефонную линию гораздо сложнее, чем часть силовой электропроводки. Еще одним неприятным моментом является появление в цепи напряжения 120 В в момент поступления вызова на устанавливаемый телефон от какого-либо абонента.

Чтобы понять как подключить телефонную розетку следует внимательно рассмотреть ее внутреннее строение и порядок выполнения работ по монтажу этого устройства.

Монтаж телефонной розетки

Установка телефонной розетки предусматривает выполнение такой последовательности действий:

  1. Разобрать корпус. Для этого следует открутить отверткой болт, которым осуществляется крепление крышки к корпусу.
  2. Если это изделие предназначено для внутренней установки, то следует предварительно установить для него монтажную коробку. Для этого в стене высверливается отверстие с помощью специальной коронки, надеваемой на дрель. Далее к этому отверстию подводится кабель (лучше отдать предпочтение четырехжильному), который выпускается из монтажной коробки примерно на 15 см. Для жесткого крепления подрозетника в бетонной или кирпичной стене используют алебастр, а при установке розетки на стену из гипсокартона – специальные крепления, смонтированные на самой коробке. Стоит также оговориться, что правильная прокладка телефонного провода должна осуществляться в стене под слоем штукатурки, при этом его пересечение или расположение вблизи кабелей силовой проводки не допускается.
  3. Как правильно подключить телефонный кабель к розетке? Снять изоляцию на 5 мм от краев жил провода телефонной линии. Для этого может быть использован специальный инструмент или самый обычный нож. Если установка розетки выполняется профессионалами, то они делают обжимку конца каждой жилы с установкой на него специальной клеммы.
  4. Подключение телефонного кабеля производится к тем клеммам телефонной розетки, к которым присоединены проводники красного и зеленого цвета. Схема подключения может отличаться в зависимости от типа разъема, используемого в данном устройстве. Однако цветовая маркировка в большинстве случаев соблюдается. При этом красный цвет изоляции проводника означает, что к нему должен быть подсоединен минус, а зеленый предусматривает подключение плюса. Для определения, какой из проводов линии является плюсом, а какой минусом можно прибегнуть к помощи обыкновенного тестера. Как правило, при подключении современных телефонных аппаратов полярность не важна. Впрочем, при монтаже розетки обычно используется метод проб и ошибок: если телефон не заработал – значит нужно поменять полярность.
  5. Собрать корпус розетки.
  6. Провести проверку работоспособности телефона.

Если эта несложная последовательность действий была выполнена правильно, то подключение телефонной розетки не представляет собой никакой сложности.

Выбор провода

Чтобы выполнить разводку линии согласно схеме размещения телефонных аппаратов в квартире, используют провод ТРП 2×0,4 или 2×0,4, который имеет две отдельных медных жилы, покрытых изоляцией из поливинилхлорида (ПВХ). Особенностью этого кабеля, называемого в простонародье «лапша», является наличие разделительной полосы между его жилами. В эту полосу очень удобно забивать мелкие гвозди для закрепления провода на поверхности.

  • Это одинарная или двойная розетка (RJ11). Является одним из наиболее распространенных типов этих устройств. Использует двухжильное соединение. Она может применяться для подключения домашних или офисных телефонов. При этом для присоединения этой розетки к линейным проводам телефонной линии используются контакты, маркированные номерами 2 и 3 (зеленый и красный).
  • Разъем 6P2C. (Стандарт RJ12). Может выпускаться в одинарном или в двойном варианте. Чаще всего эти розетки используются для подключения мини-АТС в офисах.
  • (Стандарт RJ14). Такое изделие может быть применено для подключения двух телефонных линий или четырехпроводных телефонных аппаратов. Однако, поскольку в большинстве квартир присутствует только одна линия, то ее провода присоединяются к средним клеммам (номера 2 и 3) такой розетки.
  • 6Р6С (RJ25). Имеет три пары контактов. Ее приобретение нецелесообразно для установки в частной квартире, имеющей всего одну линию с двухпроводным телефоном. Если все-таки приходится устанавливать такое устройство, то провода подключаются к верхним клеммам (3 и 4 номер).
  • 8P8C (RJ45). Восьмипроводный разъем, использующийся для построения локальных вычислительных сетей.

Поскольку перечисленные разъемы могут использоваться в розетках разных стандартов (главное, чтобы совпадало количество жил в соединении) то существует значительная путаница в названиях разъемов и моделей розеток.

Чтобы установить несколько соединенных друг с другом телефонов, можно использовать схему параллельного подключения розеток. Для этого в каждое соединение, которое присутствует в одном устройстве, следует подключить одноименный провод из соседнего.

Выбираем телефонные провода и кабеля

2017-05-03

Для передачи информации используется множество технических средств. Доминирующей можно считать связь телефонную. Важнейшей частью энергосистем являются проводные элементы – кабеля. Они предназначены для передачи без помех телефонных разговоров, телепрограмм, звуковых и телевизионных вещаний, статистических данных и т. д. С увеличением количества передаваемой информации требуются все мощнее средства передачи, огромное количество каналов. При всем разнообразии видов связи кабельные линии занимают значимую долю ЕАСС. В зависимости от предназначения телефонные провода и кабеля имеют характерные особенности конструкции. Они гарантируют надежность и секретность телесвязи ее долговечность и защищенность от взаимных помех. Подбирая телефонные провода для жилых домов нужно установить предварительное определение использования телеф. линии. Для локальной и междугородней связей подойдет ТРП. Интернету на мобильном телефоне через wi fi кабель не нужен. Для факса и модема идеальным вариантом считается «витая пара». Ее еще ценят за стабильность при передаче информации и доступную цену.

Особенности конструкции кабеля

Сечение показывает, что это конструкция из медной проволоки и проводов, скрученных парами, отделенных одна от другой изоляцией. Они скручиваются хлопчатобумажной нитью или лентой специального назначения таким образом, что
накладываются друг на друга. Вся конструкция покрывается оболочкой. Изоляция является важной частью проводников, придающей проводу или шнуру определенные свойства. Она делится на ТПЖ и верхнее покрытие. Основные характеристики изоляционной оболочки:

  • Многократная электрическая прочность.
  • Нагревостойкость.
  • Морозостойкость.
  • Механическая прочность

Наиболее распространенными изоляционными материалами считается полиэтилен или разновидности (ПХВ), поливинилхлорид, он не горюч, устойчив к щелочам и кислотам.
У шнуров, информационных, присутствует экран. Это металлическая фольга с функцией отражателя побочных электромагнитных сигналов и выпрямителя электрического поля.
По символам маркировки определяется количество сосредоточенных в нем пар, диаметр и номинальное напряжение тока, переносимое данным кабелем.

Разновидности телефонных кабелей

Стремительное развитие современных технологий не обошло стороной и телефонию. Выбрать телефонные кабели и провода, достаточно сложно среди множества их типов. У каждого из них есть достоинства и недостатки. Вот краткая характеристика основных типов кабеля:

  • ТСВ кабель представляет собой мягкие медные токопроводящие жилы. Они не превышают 0.5 см в диаметре, а экраном служат пластиковые оболочки и поясного типа изоляция. Внешне покрыт провод – пластикатом – ПВХ. Ориентирован на работу с постоянным напряжением до 120 вольт. Телефонный провод имеет хорошую гибкость, прочность, надежность. Эксплуатируется как в низкотемпературном режиме, так и при повышенной температуре. Служит материалом для монтажных работ внутри телефонных станций.
  • Провод ТРП – неизменный соединитель розеток в квартирах с распределительными щитками, а иногда для подключения проводного радио. Легкость, простота в монтаже и доступная стоимость делает его востребованным даже на пике современного технологического прогресса. Выпускаются они из 2-х и 4-х жил покрытых 0.7 миллиметровой изоляцией из полиэтилена. Токопроводящие, параллельно расположенные жилы разделены 2 мм основанием. Используется для открытого и скрытого способа проводки по внутренним и наружным стенам помещений. Эксплуатируется в температурном режиме — 60 – + 60 градусов С.
  • Кабель ТППЭП популярен при монтаже первичных сетей с напряжением удаленного питания 145 – 225 В. Используется в коллекторах, шахте, метрополитене. Этот телефонный кабель негодный для работ в атмосфере повышенных наружных электромагнитных воздействий, сырости, промерзания. ТППЭП – медный парный кабель с полным полиэтиленовым изолированием жил. Экран – алюмополимерная полоса, покрытая полиэтиленом. Допустимая температура для работы – +60 – -50 градусов С.
  • Кабель типа ТПП-ЭПБ отличается повышенным уровнем защиты это: полиэтиленовая защита, полоски бронированные стальные, экран – алюмополимерная лента. Эти характеристики гарантируют качественный сигнал. Основой в конструкции кабеля является медная токопроводящая жила 0.7 мм диаметром.
  • Кабель витая пара UTP CAT 3. Благодаря постоянным улучшениям у него нет минусов, раньше описанных видов. Он обеспечивает качественную передачу информации в сетях. Обычно его используют для прокладки внутри помещения. Отсутствия экрана делает заниженной его устойчивость к электромагнитным помехам, но это не является большим недостатком его эксплуатационной характеристики.
  • Выбирая, провода телефонные и кабель, стоит обратиться за помощью и получить профессиональную консультацию в специализированных магазинах.

Назад к разделу

Просмотров: 3851

Доска объявлений OLX.uz, ранее Torg: сайт объявлений в Узбекистане

20 у. е.

Договорная

Самарканд Сегодня 23:34

Ташкент, Шайхантахурский район Сегодня 23:34

6 100 у. е.

Договорная

Ташкент, Юнусабадский район Сегодня 23:34

Ташкент, Учтепинский район Сегодня 23:34

счеты

Дом и сад » Канцтовары / расходные материалы

Ташкент, Мирзо-Улугбекский район Сегодня 23:34

Ташкент, Яшнабадский район Сегодня 23:33

Сварщик

Строительство / ремонт / уборка » Готовые конструкции

Самарканд Сегодня 23:33

Подключение телефонной розетки

Что для этого нужно?

Для подключения телефонной розетки понадобится следующее:

И, конечно же, понадобится сама розетка.

Виды розеток

От того, какой вид розетки будет выбран, зависит способ ее установки.

Розетки разделяются на следующие типы:

  • Встраиваемые в стену розетки «евро»

  • Розетки внешнего типа

  • Розетки советского образца

Установка розеток советского образца — РТШК-4 ранее осуществлялась вместе с конденсатором, который проверял линию и в момент звонка оповещал о ее занятости. Сейчас же розетки устанавливаются без конденсатора, что существенно упрощает этот процесс.

Для того чтобы более наглядно осветить процесс подключения телефонной розетки, рассмотрим пример установки внешней универсальной розетки — RJ-11.

Как подключить розетку внешнего типа

Перед тем как приступить к установке нужно обязательно одеть защитные перчатки.

Важно! Во время звонка напряжение в телефонной линии возрастает на 100-120 Вольт, поэтому работа с розеткой без перчаток представляет серьезную угрозу для жизни и здоровья.

Теперь нужно при помощи бокорезов или же специального инструмента для работы с кабелем оголить провод телефонной линии, зачистив его от изоляции на 4 см. Жилы должны быть ровными, поэтому их нужно будет расправить.

Важно! Изоляцию нужно снимать очень аккуратно, стараясь не сделать насечек на медных жилах, иначе они могут легко переломиться.

Когда провод подготовлен к предстоящей работе, можно приступать к подключению. Для этого нужно открыть корпус розетки и ознакомиться с ее содержимым.

Внутри розетки можно увидеть следующее:

Для подключения телефона для домашнего пользования достаточно только двух клемм и двух проводов. Потому на первый взгляд содержимое коробки может показаться странным, ведь здесь целых 4 клеммы. Но оставшиеся 2 используются для подключения еще одной телефонной линии.

В нашем случае понадобятся 2 клеммы (на рисунке они обведены красным цветом), к которым и будет подключаться телефонная линия. Далее следует подключить провод к красному («минус») и зеленому («плюс») проводам, прикручивая жилы к металлическим винтам.

Для того чтобы соблюдать правильность подключения нужно проверить полярность линии при помощи мультиметра или тестера.

Совет! Если под рукой вдруг не оказалось тестера, можно воспользоваться обычным картофелем. Для этого нужно разрезать картофелину пополам и вставить в нее концы кабеля: около «плюса» цвет изменится.

Не все телефонные аппараты требуют строго соблюдения полярности, в большинстве случаев она не важна.

После того как все операции завершены — крышка возвращается обратно и защелкивается. Затем коробка крепится к стене при помощи саморезов или двусторонней клеевой площадки.

После подключения нужно обязательно проверить, есть ли связь.

Установка розетки скрытого типа

Еще один распространенный вид телефонных розеток — розетки скрытого типа.

Они выглядят вот так:

Они очень удобны, поскольку не выступают из стены и аккуратно смотрятся. И хотя процесс их подключения ничем не отличается от подключения внешних розеток, повозиться все-таки придется, так как нужно будет смонтировать отверстия в стене.

Для подключения скрытой розетки, кроме всех уже перечисленных инструментов (отвертка, мультиметр, бокорезы, кабель), понадобится также подрозетник, перфоратор и крепежи.

Прежде чем приступить к устройству отверстия для закладки кабеля, нужно подготовить перфоратор, подобрав к нему соответствующую насадку с диаметром равным диаметру самой коробки. Далее нужно просверлить круглое отверстие и установить в него соответствующий подрозетник.

Для того чтобы подвести к подрозетнику кабель, нужно продолбить в стене углубление, которое, после устройства в нем провода, заштукатуривается. Готовая бороздка должна быть заполнена кабелем так, чтобы в подрозтенике осталось в запасе еще примерно 10 см провода.

Затем следует тот же самый процесс присоединения жил кабеля к клеммам, как и в случае с внешней телефонной розеткой.

После, коробка устанавливается в подрозетник и надежно крепится к стене при помощи распорных винтов. Сверху закрепляется декоративная накладка — процесс установки окончен.

Хорошо чувствовать себя хозяином своего дома и мастером на все руки. Но если процесс подключения телефонной розетки своими руками показался вам слишком сложным, то не бегите к мастерам.

Видео, рассказывающее о процессе установки телефонной и электрической розетки, прояснит все непонятные моменты установки:

Больше информации

Задать вопрос

Как подключить телефонный провод к телефонной розетке. Как подключить или отключить домашний телефон Ростелеком. Все способы. Распиновка телефонных розеток

Телефон — это электротехническое устройство, позволяющее людям обмениваться информацией на расстоянии с помощью электрического сигнала. Слово телефон пришло к нам из древней Греции. Теле – переводится как «далеко», а фон – «голос».

Подключить стационарный, факс или несколько параллельно телефонов, включая и радиотелефон, после прочтения статьи без затруднений сможет любой домашний мастер.

Какое напряжение в телефонной линии связи

Телефонная линия связи находится под напряжением постоянного тока 40-60 В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120 В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12 В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может.

Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи. Телефонную линию автоматически отключает автоматическая телефонная станция (АТС) для экономии электроэнергии. Так что можете смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон, факс или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром , рассчитанного на измерение постоянного напряжения.

Если телефон к линии не подключен или подключен, и трубка положена на телефон, прибор должен показать напряжение величиной 40-60 В. Если вольтметра нет, можно проверку выполнить с помощью картошки , и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением.

Какой потечет ток


при коротком замыкании проводов телефонной линии

В АТС установлена система защиты от выхода из строя оборудования и линий связи, которая ограничивает ток при коротком замыкании телефонной линии до 40 мА.

Для линии связи берется одна из свободных пар, коричневая или синяя. Витая пара состоит из двух свитых между собой проводников. Изоляция одного из них окрашена сплошным цветом, а изоляция второго – белая с полосками цвета первого.

Для подключения телефонной розетки понадобится следующее:

И, конечно же, понадобится сама розетка.

Виды розеток

От того, какой вид розетки будет выбран, зависит способ ее установки.

Розетки разделяются на следующие типы:

    Встраиваемые в стену розетки «евро»

    Розетки внешнего типа

    Розетки советского образца

Установка розеток советского образца — РТШК-4 ранее осуществлялась вместе с конденсатором, который проверял линию и в момент звонка оповещал о ее занятости. Сейчас же розетки устанавливаются без конденсатора, что существенно упрощает этот процесс.

Для того чтобы более наглядно осветить процесс подключения телефонной розетки, рассмотрим пример установки внешней универсальной розетки — RJ-11.

Как подключить розетку внешнего типа

Перед тем как приступить к установке нужно обязательно одеть защитные перчатки.

Важно! Во время звонка напряжение в телефонной линии возрастает на 100-120 Вольт, поэтому работа с розеткой без перчаток представляет серьезную угрозу для жизни и здоровья.

Теперь нужно при помощи бокорезов или же специального инструмента для работы с кабелем оголить провод телефонной линии, зачистив его от изоляции на 4 см. Жилы должны быть ровными, поэтому их нужно будет расправить.


Важно! Изоляцию нужно снимать очень аккуратно, стараясь не сделать насечек на медных жилах, иначе они могут легко переломиться.

Когда провод подготовлен к предстоящей работе, можно приступать к подключению. Для этого нужно открыть корпус розетки и ознакомиться с ее содержимым.

Внутри розетки можно увидеть следующее:

Для подключения телефона для домашнего пользования достаточно только двух клемм и двух проводов. Потому на первый взгляд содержимое коробки может показаться странным, ведь здесь целых 4 клеммы. Но оставшиеся 2 используются для подключения еще одной телефонной линии.

В нашем случае понадобятся 2 клеммы (на рисунке они обведены красным цветом), к которым и будет подключаться телефонная линия. Далее следует подключить провод к красному («минус») и зеленому («плюс») проводам, прикручивая жилы к металлическим винтам.

Для того чтобы соблюдать правильность подключения нужно проверить полярность линии при помощи мультиметра или тестера.

Совет! Если под рукой вдруг не оказалось тестера, можно воспользоваться обычным картофелем. Для этого нужно разрезать картофелину пополам и вставить в нее концы кабеля: около «плюса» цвет изменится.

Не все телефонные аппараты требуют строго соблюдения полярности, в большинстве случаев она не важна.

После того как все операции завершены — крышка возвращается обратно и защелкивается. Затем коробка крепится к стене при помощи саморезов или двусторонней клеевой площадки.

После подключения нужно обязательно проверить, есть ли связь.

Установка розетки скрытого типа

Еще один распространенный вид телефонных розеток — розетки скрытого типа.

Они выглядят вот так:

Они очень удобны, поскольку не выступают из стены и аккуратно смотрятся. И хотя процесс их подключения ничем не отличается от подключения внешних розеток, повозиться все-таки придется, так как нужно будет смонтировать отверстия в стене.

Для подключения скрытой розетки, кроме всех уже перечисленных инструментов (отвертка, мультиметр, бокорезы, кабель), понадобится также подрозетник, перфоратор и крепежи.

Прежде чем приступить к устройству отверстия для закладки кабеля, нужно подготовить перфоратор, подобрав к нему соответствующую насадку с диаметром равным диаметру самой коробки. Далее нужно просверлить круглое отверстие и установить в него соответствующий подрозетник.


Для того чтобы подвести к подрозетнику кабель, нужно продолбить в стене углубление, которое, после устройства в нем провода, заштукатуривается. Готовая бороздка должна быть заполнена кабелем так, чтобы в подрозтенике осталось в запасе еще примерно 10 см провода.

Затем следует тот же самый процесс присоединения жил кабеля к клеммам, как и в случае с внешней телефонной розеткой.

После, коробка устанавливается в подрозетник и надежно крепится к стене при помощи распорных винтов. Сверху закрепляется декоративная накладка — процесс установки окончен.

Хорошо чувствовать себя хозяином своего дома и мастером на все руки. Но если процесс подключения телефонной розетки своими руками показался вам слишком сложным, то не бегите к мастерам.

Видео, рассказывающее о процессе установки телефонной и электрической розетки, прояснит все непонятные моменты установки:

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

розетка RJ-11

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

  1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
  2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
  4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.


схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

  1. Отвертка , которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать.
  2. Кабель , если происходит не замена старого устройства, а прокладка абсолютно нового.
  3. Перфоратор , также как и кабель, понадобится, если происходит монтаж новой розетки.
  4. Сама розетка.
  5. Нож с острым лезвием.
  6. Саморезы.
  7. Кусачки.
  8. Изоляционная лента.
  9. Универсальный или тестер.
  10. Защитные перчатки.
  11. Односторонняя и двухсторонняя клеящая лента.
  12. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция


Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

  1. Первоначально , потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
  2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
  3. При помощи тестера определить полярность контактов.
  4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
  5. Осуществить подключение кабельных жил , после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
  7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
  8. Защелкнуть крышку данного приспособления.

Существуют разновидности телефонных розеток скрытого типа. Процесс подключения для них не имеет принципиальных различий с подсоединением классических вариантов устройств.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

  1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
  2. Предварительно , потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
  3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
  4. Надеть внешний защитный корпус , после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

  1. Устройства для внешней установки.
  2. Устройства , обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

  1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
  2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
  2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
  3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
  6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа. Разные варианты не имеют конструкционных различий, все штекеры обладают схожими габаритами и разъемами, но они могут различаться по количеству имеющихся контактов.

маркировка телефонных проводов

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

  1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
  2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
  3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
  4. Если происходит установка телефонной розетки старого образца , то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

В настоящее время получили широкое распространение сотовые телефоны. Однако в эксплуатации еще находятся десятки миллионов проводных телефонных аппаратов и радиотелефонов, да и многие люди предпочитают их сотовым.

Звонки по междугородней и международной связи со стационарного домашнего телефонного аппарата обходятся гораздо дешевле, не надо постоянно следить за степенью заряда батареек и периодически менять их.

Подключение одного или нескольких параллельных стационарных телефонов и радиотелефонов к линии связи своими руками простейшая задача, под силу практически любому человеку, даже не знающего тонкостей связного дела.

Какое напряжение в телефонной линии связи

Телефонная линия связи находится под напряжением постоянного тока 40-60 В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120 В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12 В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может. Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи. Телефонную линию автоматически отключает автоматическая телефонная станция (АТС) для экономии электроэнергии. Так что можете смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно, рассчитанного на измерение постоянного напряжения. Если телефон к линии не подключен или подключен, и трубка положена на телефон, прибор должен показать напряжение величиной 40-60 В. Если вольтметра нет, можно проверку выполнить с помощью картошки, и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением.

Схема подключения проводного стационарного телефона к АТС

От автоматической телефонной станции (АТС) к каждому дому протянут сто парный телефонный кабель, который разветвляется десяти парными кабелями по подъездам дома. Концы десяти парных кабелей распаяны в десяти парных плинтах в подъездах дома. Плинты устанавливаются в боксах или закрепляются на стенах. На фотографии – плинт с отрытой крышкой.

Раньше корпуса плинтов делали из дюралюминия, сейчас – из пластмассы. В современных плинтах линейные провода линий связи подсоединяются запрессовкой в гребенки специальным инструментом. От одной из пар плинта в Вашу квартиру и протянута линия связи телефонным провод ТРП, который связисты называют лапшой. На конце этого провода в квартире устанавливается розетка РТШК-4 (старого образца), или современная RJ-11, и уже к ней с помощью вилки подключается проводной телефон.

Как видите, схема подключения проводного стационарного телефона простая: от АТС в Вашу квартиру протянута индивидуальная пара проводов, через которую и осуществляется связь. Как видно из схемы, вилка и розетка нужны исключительно для удобств эксплуатации ― и в работе телефона участия не принимают. Можно соединить телефонные провода, идущие от плинта с телефонным шнуром, и телефон будет успешно работать.

Как подключить телефон к линии связи

Подключение телефонных аппаратов, в том числе и радиотелефонов к линии осуществляется посредством разъемного соединения – вилки и розетки. В настоящее время в эксплуатации применяются телефонные разъемы двух стандартов. Морально устаревшие советские, соответствующие требованиям ГОСТ 8810-81 (CT СЭВ 5396-85), который действовал до 01.01.92 (РТШК-4), и современные телефонные вилки и розетки RJ-11, соответствующие международному стандарту МЭК 60669-1 и 60884-1 (623K). Еще применяются универсальные телефонные вилки и розетки, которые дают возможность подключения вилок и розеток, выпущенных по новому и старому стандарту между собой.

Вопрос кажется неактуальным, но в эксплуатации находится еще много телефонов, подключенных давно, и при самостоятельном ремонте разъема или переносе телефона эта информация может быть востребована.

Конечно, советский телефонный разъем громоздкий, не соответствует современным эстетическим взглядам, но надежный и долгое время успешно выполнял, да и продолжает выполнять возложенные на него функции.

В телефонной розетке имеется четыре контакта для подключения вилки и два ― для коммутации конденсатора. Позиционирование вилки при вставлении обеспечивается за счет отверстий в крышке розетки. Линия подключается винтовым соединением к двум правым контактам. Для контроля целостности линии в розетке еще устанавливался конденсатор, который подключался к правому верхнему контакту и нижнему левому. Когда вилка вставлялась в розетку, она клиновидным штырем разрывала цепь, и конденсатор отключался. Когда нужно было проверить линию, достаточно было вынуть розетку, и связисты с АТС могли, подав на пару переменное напряжение, проверить состояние линии, и таким образом определить, что именно является причиной отсутствия связи, линия или телефонный аппарат. При параллельном подключении двух телефонов и извлечении вилки одного из них, линия сильно сажается, так как переменное напряжение хорошо проходит через конденсатор. Если у Вас случайно забыта такая подключенная к телефонной линии розетка, то обязательно отсоедините ее от линии или удалите конденсатор. Его желательно удалить из всех подключенных телефонных розеток, так как в современных телефонных линиях связи конденсатор участия не принимает ― и поэтому не нужен.

Телефонная вилка представляет собой пластмассовую коробку, состоящую из двух половинок, в одну из которых вставлено четыре плоских контакта, к ним на винтах подсоединяется шнур, идущий от телефона. На фото хорошо видно, к каким контактам его подключать. Для работы телефона не имеет значения, к каким контактам подключены провода, главное, чтобы контакты телефонной розетки, к которым приходят провода линии, соединялись с контактами вилки, на которые приходят провода от телефона. Штырь клиновидной формы служит для отключения от линии связи проверочного конденсатора.

С появлением в быту телефонов зарубежного производства, у которых шнур оканчивался вилкой RJ-11 6P4C, а розетки у всех были установлены РТШК-4, в продаже сразу появились переходники (адаптеры), позволяющие любому обладателю новинки без посторонней помощи подключить телефон к линии.

В адаптере два верхних плоских контакта соединялись с 3 и 4 контактами RJ-11 (стандартная схема обжима), на фото слева, а нижние плоские – с контактами 2 и 5 RJ-11, на фото в нижней части адаптера.

Подключение телефона к универсальной розетке РТШК-4 623K RJ-11

Еще одно творение переходного периода ― универсальная розетка, симбиоз розеток РТШК-4 и RJ-11. Не знаю, для чего их выпускали, но можно предположить, что ими заменяли пришедшие в негодность РТШК-4, тем самым обеспечивая возможность подключать телефоны с вилками любых стандартов.

3 и 4-й контакты обеих телефонных розеток RJ-11 подключены параллельно с правыми РТШК-4 (стандартное подключение), а контакты 2 и 5 телефонной розетки ― параллельно с левым РТШК-4.

Подключение телефона к розетке 623K RJ-11 6P4C

Современные розетки для подключения телефонов под вилку RJ-11 4P4C ― малогабаритные. Они выпускаются в разной цветовой гамме корпуса, бывают настенными, для внутренней разводки и комбинированными (для одновременного подключения телефонов к линии связи и компьютеров к локальным сетям и сети Интернет вилками RJ-45).

В представленной розетке линейные провода телефонной линии нужно подключить к зеленому и красному проводам, которые подключены к контактам 2 и 3 розетки RJ-11 4P4C. Полярность подключения телефона значения не имеет.

Подключение телефона обжатием лапши в RJ-11

Можно и вовсе обойтись без стандартной розетки, подключив телефонный аппарат непосредственно к телефонному проводу, так называемой лапша. Для этого нужно конец лапши, подходящий к телефону, обжать в розетке RJ-11.

Диаметр изоляции проводников у лапши больше, чем нужно, и вставить их в разъем RJ-11 не получится. Для этого нужно полностью снять изоляцию. Без изоляции провода невозможно будет обжать в RJ-11, и поэтому на них следует предварительно надеть трубки, снятые с проводов витой пары или других проводов, подходящих по размеру.

Теперь останется только вставить провода лапши в контакты 2 и 3 разъема RJ-11 и обжать с помощью специальных клещей (кримпера) или вручную по технологии, описанной в статье «Как обжать кабель витых пар без клещей» . Полярность проводов значения не имеет.

Для подключения телефона нужно будет вынуть из него штатный провод подключения и в разъем на корпусе вставить обжатый на лапше разъем RJ-11.

Подключение стационарного телефона с трубкой к линии выполняется телефонным линейным шнуром с вилками RJ-11 4P4C на концах. Из них для подключения телефона задействованы, как правило, только два средних контакта. Остальные контакты часто отсутствуют, так как предназначены для подключения параллельно двух стационарных телефонов (телефонные аппараты должны поддерживать возможность работы в таком режиме) по системе директор – секретарь. Это когда при поднятии трубки одного из телефонов, второй автоматически отключается.

По стандарту подключения телефона к каждому номеру контакта должен подходить провод определенный цветовой маркировки. Это придумано для удобства ремонта и обслуживания. Не важно, какого цвета провод куда подключен. Главное, чтобы приходящие от АТС провода были подключены к двум средним контактам 2 и 3 телефонной вилки. Современный стандарт предусматривает нижеприведенную цветовую схему обжатия линейного провода к вилке RJ-11.

Ранее действовал другой стандарт, согласно которому обжатие вилки RJ-11 должно было выполняться по нижеприведенной цветовой схеме.

Полярность подключения для стационарного телефона, подключенного не по спаренной схеме, значения не имеет. Для опрессовки проводов в вилке RJ-11 существует специальный инструмент, но можно обойтись и одной отверткой.

При покупке вилки RJ-11 для подключения линии следует обратить внимание на то, что ее ширина должна иметь размер 9,5 мм. Дело в том, что вилка RJ-11 для шнура, соединяющего телефонный аппарат с трубкой, имеет точно такой же внешний вид, но ширина ее составляет 7,5 мм и можно купить не ту вилку.

Иногда для удобства требуется к уже подключенному к линии связи телефонному аппарату параллельно подключить еще один или несколько аппаратов, включая и радиотелефоны. Такое подключение выполняется простым параллельным соединением розеток, точно так же, как подключаются к электропроводке электрические розетки. Полярность проводов значения не имеет. Современные телефоны очень незначительно нагружают телефонную линию и можно подключить параллельно хоть 10 телефонов. К недостаткам такого подключения следует отнести отсутствие конфиденциальности при разговоре. То есть, во время Вашего разговора, поднявший трубку на любом параллельно подключенном телефоне, может слышать Вашу беседу. Есть схемы блокираторов, позволяющие при поднятии трубки на одном из телефонов, блокировать все остальные телефонные аппараты.

После подключения нескольких телефонных аппаратов параллельно может возникнуть ситуация, когда поступает вызывной сигнал, звонит только один телефон, а все остальные только издают короткий негромкий звук. Причиной этому является наличие системы АОН (автоматическое определение номера) в звонящем телефоне, настроенной на определение телефонного номера звонящего абонента до поднятия трубки. Таким образом, АОН сразу же автоматически подымает трубку и уже сам генерирует вызывной сигнал. По этой причине все остальные подключенные параллельно телефоны и не звонят. Обычно в современных телефонах можно включать функцию АОН на определение номера после поднятия Вами трубки. Тогда, при поступлении вызывного сигнала все телефоны будут звонить. АОН, включенный в режим определения номера до поднятия трубки, плох еще и для тех, кто звонит Вам по межгороду. Связано это с тем, что даже если звонок поступает в Ваше отсутствие, отсчет времени соединения и начисление оплаты начинаются без подъема трубки. К плюсам системы АОН можно отнести тот факт, что если телефоны без АОН установлены в местах отдыха, а с АОН ― в другом помещении, то Вы не будете потревожены ночным звонком.

Существуют и готовые решения в виде радиотелефонного аппарата с несколькими трубками, позволяющими не только блокировать, но и переключать звонящего абонента с поднятой трубки на любую другую. Однако такие телефоны не каждому по карману и имеют существенный недостаток. При отключении электроэнергии они не работают; а в трубках у них установлены аккумуляторы, которые служат несколько лет, затем требуется замена аккумулятора, а это по стоимости сравнимо со стоимостью обыкновенного кнопочного телефона. Поэтому, для обеспечения бесперебойной связи, все равно нужно в резерве держать обыкновенный телефон.

Подключение телефонного шнура к линии скруткой проводов

В жизни бываю ситуации, что нужно подсоединить телефон к линии, а розетки нет. В таком случае можно выполнять соединение проводов скруткой без ухудшения качества связи. Такое соединение даже надежнее, чем разъемное. Единственный недостаток, что придется обрезать провод в случае необходимости подключения другого. Да и то, в современных телефонах шнуры с телефонными аппаратами стыкуются вилками RJ11 и можно, в случае, например, ремонта телефона, всегда легко его отсоединить от линии. У меня так подключен один телефон, при этом весь шнур спрятан за дверной наличник, выходит в наружу только кусочек длиной 15 см с вилкой RJ11 на конце, которая сразу вставлена в розетку телефона.

Телефонный шнур очень гибкий, это особенный провод с жилами, сделанными по специальной технологии. Очень тонкая медная ленточка навивается на хлопчатобумажную нить. Такой проводник называется мишура. Провода из мишуры широко применяются при производстве наушников, соединении телефонных трубок с базами, то есть в случаях, когда провода при эксплуатации постоянно изгибаются.

Проводников мишура в каждой жиле несколько и они свиты еще между собой. Паять мишуру очень сложно, а механическая прочность такой пайки получается низкой. Для получения надежного и механически прочного соединения скруткой, нужно его выполнить по следующей технологии.

Сначала освобождается от изоляции мишура телефонного шнура на длину 10-15 мм и проводники линейного провода на длину 20-25 мм со сдвигом с помощью ножа. Нитку мишуры удалять не надо. Затем оба провода складываются вместе, мишура загибается в сторону проводника, и жила линейного провода навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять витков.

Таким же образом выполняется скрутка со вторым проводником шнура. Как видите, получилось аккуратное соединение. Полученное соединение покрываете изоляционной лентой. При наличии полихлорвиниловой трубки подходящего диаметра, можно для изоляции надеть ее кусок на место скрутки. Соединение можно сделать и прямым, если перед изолированием согнуть линейный провод на 180°. Механическая прочность при этом существенно возрастет.

Ремонт телефонной линии связи

Если перестал работать стационарный телефон, то обычно вызывают связиста и ждут его прихода, часто в неудобное для себя время. Однако если ждать не хочется и есть желание, то восстановить связь можно своими руками.

Причин прекращения работы телефона может быть две: либо поломался телефонный аппарат, либо ― телефонная линия. Если у Вас есть запасной телефонный аппарат, подключите его вместо неработающего; если связь появилась, значит в поломке виноват телефон, а если связь не появилась ― линия.

Исправность линии можно проверить, измерив напряжение в телефонной розетке. Если прибора нет, нужно проверить надежность подсоединения линейного провода связи к контактам розетки. В случае если в розетке соединение надежное, то по проводу можно проследить, к каким контактам плинта подключена Ваша линия, и проверить надежность подсоединения к контактам в плинте. Если возможности проследить нет, то можно проверить надежность подсоединения к плинту всех подходящих линий, ведь одна из них Ваша. Если на контактах плинта напряжение есть, и Ваша пара подсоединена надежно, то значит провод, идущий к точке установки телефона, ― в обрыве. Если напряжение отсутствует, то нужно отсоединить один из проводников, идущих в квартиру, и через 5-10 минут измерять повторно. Если напряжение появится, то значит в проводе, идущем от плинта к розетке в Вашей квартире, произошло короткое замыкание. Для проверки этого факта достаточно опять присоединить провод линии к контактам плинта и измерить напряжение, оно должно опять пропасть.

Устройство трубки и ремонт шнура трубки телефона

Устройство трубки стационарного телефона

Внешний вид телефонной трубки всем хорошо известен. Она состоит из двух пластмассовых разъемных частей: основания, в котором закреплены микрофон и телефонный капсюль, и крышки, которая обычно привинчена к основанию одним или двумя саморезами. Как видно из приведённой ниже электрической схемы телефонной трубки, микрофон и телефонный капсюль соединены между собой тремя цветными приводами.

Один провод общий для микрофона и телефонного капсюля (на схеме черный), второй ― для микрофона (зеленый) , и третий ― для телефонного капсюля (красный). При замене микрофона или капсюля следует соблюдать полярность их подключения, иначе появится микрофонный эффект. Это когда говорящий слышит свой голос в трубке или может появляться свист.

Ремонт шнура трубки стационарного телефона

В стационарных телефонных аппаратах трубки соединяются с корпусом телефона витым шнуром с двумя вилками RJ-11 4P4C на концах. Во время разговора витой шнур трубки постоянно изгибается и в конечном итоге перетирается в месте выхода из вилки, как правило, со стороны телефонной трубки. Телефон сначала начинает «хрипеть», и настает момент, когда Вы с собеседником не слышите друг друга. Наиболее вероятной причиной плохой связи является повреждение витого телефонного шнура. Хотя причиной также может быть угольный микрофон или телефонный капсюль.

Для проверки шнура, нужно его пошевелить в месте выхода из трубки или корпуса телефона. Если заметили, что в каких то положениях связь становится устойчивой, значит в этом месте и перетерся телефонный шнур. Шнур лучше заменить новым. Но можно обойтись и без похода в магазин, воспользовавшись технологией обжима RJ-11, RJ-45 клещами или без клещей.

Для извлечения вилки RJ-11 из телефонной трубки, нужно прижать пальцем фиксатор вилки RJ-11 к ее основанию и вынуть вилку из трубки. Затем немного вытащить ламели и извлечь из вилки шнур, укоротить его на 1,5-2 см (отрезать поврежденный кусок шнура), снять изолирующую трубку на длину 5 мм. Снимать изоляцию с проводников не надо. Затем необходимо вставить подготовленный шнур в вилку RJ-11 до упора, соблюдая цветовую схему подключения проводов. Если не запомнили, как был вставлен шнур в вилку RJ-11, то можно посмотреть, как он вставлен в нее на другом конце шнура. Если вынули из вилок RJ-11 оба конца шнура и не знаете, как вставить правильно концы провода, то Вам поможет цветовая схема обжатия, представленная ниже.

Цветовая схема обжатия телефонной вилки RJ-11

Вилки RJ-11 на шнуре для телефонной трубки обжаты по цветовой схеме с разворотом на 180 градусов. Например, если на 1-м контакте вилки RJ-11 на одном конце шнура был белый провод, а на 4-м ― желтый, то на втором конце шнура на 1-м контакте вилки RJ-11 должен быть желтый, а на 4-м контакте ― белый. На фотографии показана цветовая схема обжатия витого шнура для стационарного телефона.

Такой ремонт витых телефонных шнуров я делал неоднократно, особенно во времена, когда такие стационарные телефоны с трубками, соединенными витыми шнурами только появились, и купить новый витой шнур не представлялось возможным.

При покупке вилки RJ-11 для шнура обратите внимание на ее ширину, которая должна быть 7,5 мм, так как вилка RJ-11 для линии, имеют точно такой же внешний вид, но ширина ее 9,5 мм.

Фон во время разговора

Если разговор по телефону сопровождается низкочастотным фоном 50 Гц или радиопередачей, то одной из причин этого явления может быть плохая изоляция между одним из проводников телефонной пары с землей. Тогда симметрия проводов нарушается, и наводимые на них сигналы помех от проходящих рядом электро- и радиопроводов на концах телефонной пары взаимно не уничтожаются. Чаще такое можно наблюдать в дождливую погоду, когда влажность высокая, из-за чего сопротивление изоляции проводов уменьшается. Самостоятельно найти эту неисправность без высоковольтного омметра сложно, лучше вызвать связистов. Они должны бесплатно устранить неисправность.

Телефонный удлинитель

Иногда возникает необходимость переставить телефон в другое место, а длина шнура, подключаемого к розетке, не позволяет этого сделать. Демонтировать и устанавливать розетку на новом месте не каждому захочется. Следы демонтажа в дополнение могут испортить внешний вид стены. Решить такую задачу позволит простейший телефонный удлинитель. Можно купить готовый удлинитель, они бывают разных цветов, любой длины и с разными типами вилок и розеток на концах. Не сложно смастерить телефонный удлинитель и самостоятельно из вилки, розетки и куска любого провода.

Слева на фото самодельный телефонный удлинитель, который я сделал очень давно для удобства ремонта телефонов. Розетка прикручена к катушке, на которую навивается провод удлинителя для удобства хранения. Провод взят многожильный, и два его куска свиты вместе вручную. Справа ― телефонный удлинитель заводского изготовления для современных телефонов с вилками RJ11 на концах. Для его установки нужно вынуть штатный провод из телефонного аппарата и розетки, а затем вставить более длинный.

Если под рукой нет вилки и розетки, можно нарастить, или удлинить, штатный провод, сделав в любом его месте вставку из любого двойного провода или двух свитых вместе одинарных проводников. Для вставки подойдет провод любого сечения, многожильный или одножильный. Для этого разрезается на две части штатный провод, лучше всего на расстоянии 10-15 см от вилки, если вдруг в будущем понадобится восстановить его в первоначальном виде, напрессовав разъем. Соединение концов делается по вышеописанной технологии. Если вставка делается из многожильного тонкого провода или толстого одножильного, то мишура не загибается, а складывается с зачищенным проводником параллельно и обвивается проводом диаметром около 0,5 мм.

Современные шнуры для телефонов стали делать не из мишуры, а обыкновенного многожильного провода довольно малого сечения. У провода, который я разрезал для демонстрации технологии фотографиями, оказалось всего 6 проводников диаметром по 0,2 мм. Такие тонкие провода нужно соединять по специальной технологии.

Снимается изоляция со сдвигом, как показано на фото. Далее провода нужно залудить и более тонкий проводник навить вокруг более толстого. Если провода приблизительно одинакового диаметра, то делается их простая скрутка. Затем пропаивается место скрутки припоем. Если Вы не знакомы с технологией пайки, то можете посетить страничку сайта Как паять паяльником. Теперь нужно заизолировать соединение несколькими витками изоленты. Для придания эстетического вида, можно один из проводников загнуть и потом уже заизолировать. Точно так же выполняется соединение и второй пары. Как видите, получилось надежное и красивое соединение.

Для примера решил продемонстрировать, как можно выполнить удлинение телефонного шнура с помощью одножильного провода для электропроводки, диаметр жилы которого составляет 1 мм.

Соединение телефонных проводов выполняется точно по такой же схеме, как описано выше.

По приведенной выше технологии можно соединять провода любых электрических цепей, проводников в любых устройствах и приборах, включая и компьютерные сети Интернет.

Прокладка телефонной линии связи в квартире

Величина тока, протекающего по проводам линии для связи, не превышает 10 мА, поэтому требования к сечению жилы практически отсутствуют, достаточно, чтобы проводник был диаметром 0,1 мм. Толстыми жилы делают для уменьшения потерь сигнала при большой длине линии и обеспечения достаточной механической прочности при коммутации. Исходя из этого, линии связи можно прокладывать практически любым проводом. Главное, чтобы проводники шли параллельно друг другу, или были свиты вместе.

При прокладке линий связи внутри жилых и производственных зданий обычно используют двойной провод ТРП 2×0,4 (диаметр жил ― 0,4 мм., сечение ― 0,12 мм 2 , сопротивление ― 148 Ом/км) или ТРП 2×0,5 (диаметр жил ― 0,5 мм., сечение ― 0,21 мм 2 , сопротивление ― 94 Ом/км), с изоляцией из ПВХ (полихлорвинила) категории CAT1 . Связисты его именуют «лапша».

Применение такого провода обусловлено его низкой ценой и простотой монтажа. Так как соединительная полоска пластмассы межу проводниками довольно широкая, можно крепить провод к стенам, пробивая его по центру гвоздиками.

Если нужно сделать в прокладке поворот, то провод ТРП просто перегибается, как показано на фотографии. Иногда прорезают перемычку и проводники на месте поворота разводят в стороны, но это хуже, так как нарушается симметрия линии.

Гораздо лучше выглядит провод, закрепленный на стене с помощью специальных пластмассовых скобок с дюбель-гвоздиками. Скобки выпускаются под разные размеры проводов и кабелей, бываю предназначенные для крепления как круглого, так и плоского провода.

Дюбель-гвоздики скобок сделаны из каленой стали и забиваются, не сгибаясь даже в бетонные стены.

В последнее время часто провод связи лапшу, прокладывают в кабель-канале, это позволяет все провода (Интернет, телевизионный кабель, домофона и др.) проложить вместе, что упрощает монтаж и красиво выглядит. Кабель-каналы выпускаются разных размеров, что позволяет уложить в них практически неограниченное количество проводов.

Удобно проложить телефонный провод и провода другого назначения внутри напольного плинтуса, в котором предусмотрен кабель канал.

Использование витых пар кабеля Интернет


для телефонной линии связи

Сейчас у многих в домах проложен кабель для Интернета. В этом кабеле обычно используется всего две пары из 4-х имеющихся. Свободные пары можно использовать для телефонной лини связи. Разобраться в том, какие из пар свободны, Вам поможет статья сайта Обжим кабеля витых пар RJ-45 для Интернета. Для линии связи берется одна из свободных пар, коричневая или синяя. Витая пара состоит из двух свитых между собой проводников. Изоляция одного из них окрашена сплошным цветом, а изоляция второго – белая с полосками цвета первого.

Это очередная статья из рубрики про. На сегодняшний день практически каждый человек имеет в своем доме домашний телефон. Каждый телефон подключают к специальной розетке. В этой статье мы расскажем, как выполнить подключение телефонной розетки.

Подключение телефонной розетки встречается не так часто. По сравнению с обычными розетками их устанавливают достаточно редко. Если вам необходимо установить телефонную розетку, тогда об этом мы поговорим в статье.

Виды телефонных розеток

Телефонные розетки могут иметь несколько видов. К основным видам можно отнести:

  1. Встраиваемые евро розетки телефонные.
  2. Внешние телефонные розетки.
  3. Телефонные розетки старого образца.

Эта продукция может отличаться только внешним видом. Подключение телефонной розетки в этом случае практически ничем не отличается. Теперь изучить телефонные розетки можно будет наглядно:


На этом фото вы сможете увидеть, что эта розетка имеет 4 контакта. К этим проводам вам необходимо будет подключить телефонный контакт. Подключение телефонной розетки этого типа должно выполняться на стену. Также на сегодняшний день вы можете встретить встраиваемые телефонные розетки. Этот тип устройства вы можете увидеть на фото ниже:


Как видите, эта конструкция является сложной. Здесь вы можете увидеть не только сложность конструкции, но и сложность подключения. Если вам необходимо, тогда можете прочесть про.

Особенности подключения телефонной розетки

Установка телефонной розетки самостоятельно предполагает в себе соблюдение определенных особенностей. Если вы установите телефонную розетку Ленгард, тогда у вас больше не возникнет необходимости зачищать провода. Эта продукция имеет специальную функцию самозачистки. Подключение кабеля в этом случае будет проходить методом поворота механизма на половину оборота. Увидеть этот процесс вы сможете на фото ниже:


После завершения этого этапа вы можете поднять трубку и проверить наличие гудка. Если гудок не появится, тогда вам следует проверить полярность. Если телефон все равно не будет работать, тогда проверьте целостность контактов.

Подключение телефонной розетки по схеме

В большинстве телефонных розеток находится всего два контакта. Телефонный кабель будет иметь столько же контактов. Обыкновенная телефонная розетка содержит всего два контакта, то есть 3 и 4. Иногда телефонная розетка может иметь непронумерованные контакты. В любом случае вам необходимо руководствоваться цветовой маркировкой, которая изображена ниже.

За время развития средств связи создано несколько стандартов подключения стационарных телефонных аппаратов к действующим линиям. Практически все они используются в той или иной мере в быту и на промышленных предприятиях.

Внутри сетей крупных организаций, существующих несколько десятилетий, можно встретить одновременно работающие модели различных конструкций, смонтированные в разное время. Особенности их устройства необходимо учитывать перед установкой и подключением телефонного аппарата.

Назначение и стандарты телефонных розеток

Основная задача розетки сводится к обеспечению быстроразнимаемого и надежного подключения телефонных аппаратов к действующим линиям связи, создаваемого стационарно размещенной частью — розеткой или «мамой-контактом» и подвижной, вставляемой в него вилкой: «папа- контакт».

Особенности конструктивного исполнения

Любая электрическая розетка систем связи состоит из:

1. корпуса-подставки из диэлектрических материалов: пластика или керамики;

2. подпружиненных металлических контактов , обеспечивающих надежное прохождение токов сети в телефонный аппарат через вилку и шнур;

3. клеммных зажимов, обеспечивающих подключение проводов от стационарной сети.

Все эти устройства относят к слаботочным цепям. Они могут изготавливаться для монтажа:

1. скрытым в стене способом;

2. накладным методом.

Особенности монтажа влияют на типы установки и подключения розеток, которые необходимо учитывать, сочетать с конструкцией используемых телефонных аппаратов.

Особенности основных стандартов

Для телефонной линии связи раньше использовалось всего два провода, создающие замкнутую цепь для контура прохождения тока, а внутри розетки для их подключения задействовалось тоже два контакта.


Если обрезать вилку и розетку и скрутить или иным способом соединить попарно металлические жилы проводов телефонного аппарата и работающей сети, а потом обмотать слоем изоленты, то связь будет работать. Этот принцип использовался для создания неразъемного соединения через специальную отводную коробку.

Он же надежно работает и сейчас. Только для его реализации применяются современные конструкции контактных систем и надежные способы их изоляции от вредных факторов окружающей среды.

В современных условиях происходит интеграция слаботочных цепей, систем телефонных линий и компьютерных сетей. Оборудование для них постоянно обновляется, модифицируется.

Внутри слаботочных систем устанавливают розетки, созданные по разным стандартам RJ с несколькими парами контактов. Они обладают технической возможностью подключения телефонного аппарата. Этим часто пользуются специалисты, задействуя всего два контакта из всех имеющихся.

Обзор типовых моделей разъемных соединений, их виды приведен в таблице №1.

Типы стандартов слаботочных разъемов

Таблица №1

Наименование Назначение (для телефонов) Примечания
Разъемы RJ-9 (P4C4) Подключение телефонной трубки в аппарате Аналог RJ10. RJ22
Разъемы RJ-11 (P6C4, Р6С2) 2 контакта подключения схемы
Разъемы RJ-14 4 контакта подключения схемы
Разъемы RJ-25 Подключение телефонного аппарата к линии 6 контактов подключения схемы
Разъемы RJ-45 (8р8с) Подключение компьютерных сетей или телефонного аппарата к линии 8 контактов подключения схемы
РТШК-4 Стандарт СССР для подключения телефонного аппарата к линии
Подключение телефонного аппарата к линии
Разъемы ТАЕ Подключение немецких и французских моделей телефонных аппаратов к линии

Отличия разъемов

РТШК-4 — розетка телефонная на четыре контакта для штепсельного подключения с конденсатором

Стандарт работает с восьмидесятых годов. Пластиковый корпус вилки и розетки имеет диэлектрический ключ, исключающий неправильное подключение электрической схемы.

При установке нескольких телефонов на одной линии создавали соответствующее количество параллельно подключенных розеток РТШК-4. Конденсатор с емкостью в 1 стью в 1 мкф монтировали в конце линии для проведения технических тестов и создания эффектов «линия занята» на стороне звонящего пользователя.

Разъемы RJ-11

Сейчас телефонные аппараты, розетки и вилки снабжаются разъемом серии RJ, который имеет одинаковый корпус, габариты и конструкцию для подключения одной, двух, трех или четырех пар электрических цепей. Однако, они могут снабжаться разными конструкциями пластмассовых замков со специальными вырезами, исключающими установку отдельных вилок RJ11, 14, 25 в разъемы RJ45.

Их надо обязательно учитывать при соединении различных манипуляторов. Иначе можно не подучить электрический контакт или вообще нарушить разъем, сломать его корпус.

Интерфейс RJ11 создан исключительно для телефонной линии с двумя проводами. Он может использоваться не только для одного телефона, а применяться несколькими устройствами, собранными в блоки для различных приборов.


Разъем RJ11 широко применяется не только в стационарных моделях, но и для подключения базы радиотелефонов, позволяющих разговаривать на определенном удалении от нее за счет технологий радиопередачи сигналов между трубкой и базой по воздуху посредством электронного приемника и передатчика.

Совмещенный разъемы RJ-11 c РТШК-4

Способ подключения телефонных аппаратов через комбинированные переходники, оборудованные совмещенными разъемами реализован в составной конструкции, позволяющей упростить монтаж дополнительным аксессуаром.


Разъемы RJ-14, RJ-25

Внешний вид их соответствует предыдущей конструкции RJ11. Отличие заключается в количестве контактов и возможных различиях пластмассовых замков.


Разъемы RJ-45

Они создаются для слаботочных цепей с четырьмя парами контактов, позволяющими использовать схемы для подключения сложных средств связи и компьютерных систем, применяемых в модемах, ноутбуках и других подобных приборах.


Способы маркировки цепей коммутации

Контакты розеток подсоединяют в соответствии с заранее разработанной схемой. Конструкция телефонного аппарата чаще всего допускает не учитывать полярность подключения. Однако для некоторых устройств это технически неприемлемо: они могут некорректно работать или отказать.

Для облегчения монтажа и поиска неисправностей в схеме производители выполняют маркировку контактов. Она может осуществляться:

1. нанесением цифр около контактов или обозначением их на монтажной схеме:

2. выделением проводов определенным цветом.

На практике может встретиться несколько способов коммутации проводов. Они показаны таблицами №2, 3, 4.

Маркировка для подключения жил кабелей витой пары к розетке

Таблица №2

№ контакта Тип T/R +/-
RJ-11 RJ-14 RJ-25
1 Бело-зеленый Т +
2 Бело-оранжевый Бело-оранжевый Т +
3 Синий Синий Синий R
4 Бело-синий Бело-синий Бело-синий Т +
5 Оранжевый Оранжевый R
6 Зеленый R

Старая маркировка для подключения жил кабелей к розетке к розетке

Таблица №3

№ контакта Тип T/R +/-
RJ-11 RJ-14 RJ-25
1 Оранжевый Т +
2 Черный Черный Т +
3 Красный Красный Красный R
4 Зеленый Зеленый Зеленый Т +
5 Желтый Желтый R
6 Синий R

Немецкая маркировка для подключения жил кабелей к розетке

Таблица №4

№ контакта Наименование разъема, расцветка Тип T/R +/-
RJ-11 RJ-14 RJ-25
1 Розовый Т +
2 Зеленый Зеленый Т +
3 Белый Белый Белый R
4 Коричневый Коричневый Коричневый Т +
5 Желтый Желтый R
6 Серый R

Схемы подключения телефонных розеток и вилок

Разберем вопрос на примере разъема РТШК-4, используемого для связи не только с оконечным абонентом, но и для дополнительной линии — общения между секретарем и директором.


Одна пара контактов задействуется на линию, идущую от АТС, а вторая — для организации добавочной связи по служебному каналу.

На схеме показано место монтажа емкости в 1 мкф с рабочим напряжением 160 вольт. Сейчас от такого подключения отказались, конденсатор перестали монтировать. На качестве связи это практически не сказывается.

Конструкции разъемов РТШК-4 уже устарели. Они постепенно заменяются новыми, более удобными устройствами, которые занимают мало места. Но, электрическая схема подключения принципиально никак не изменилась. Для работы одного телефона по-прежнему достаточно просто создать замкнутую электрическую цепь с линией АТС из двух жил.

Современные телефонные розетки принято объединять в сводные блоки, используемые в составе с другими устройствами связи: компьютерным оборудованием, оптоволоконными кабельными сетями, электрическими устройствами.


Такие блоки концентрируются в одном удобном для обслуживания и скрытом от посторонних глаз месте.


Опасные факторы телефонной сети

Что бы ни говорили «опытные» электрики-связисты, которых «било» током от напряжения линии АТС, вопросам безопасности необходимо уделять внимание.

Подключение телефонной розетки обычно выполняется под напряжением покоя линии связи. Его величина составляет порядка 60 вольт. Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до 120 вольт.

Она вполне может создать путь тока через тело выполняющего подключение мастера. Если же руки влажные или на теле проступил пот, то проводимость резко возрастет. Болевые ощущения станут очень неприятными, вызовут судорожные реакции. Лучше их избегать защитой рук тонкими диэлектрическими перчатками и соблюдением других технических мероприятий правил безопасности.

Способы монтажа телефонных розеток

С учетом определённых технических моментов телефонные розетки монтируются такими же методами, как и обыкновенные электрические. Эти моменты уже описаны в статье: . Ознакомьтесь с ней: там уже раскрыты методики подготовки и крепления для открытой и закрытой систем проводки.

Также полезный материал по этому вопросу вы найдете в статье для монтажа электропроводки и слаботочных цепей. Этот метод используется в том случае, когда ремонт закончен, грязные работы выполнять нельзя, а телефонную проводку надо проложить красиво и аккуратно.

Современные пластиковые кабель-каналы можно подобрать под любой дизайн помещений. Они комплектуются многочисленными аксессуарами, включая электрические и телефонные розетки.

Таким образом, чтобы установить и правильно подключить телефонную розетку, необходимо подобрать ее модель по габаритам и техническим характеристикам, соответствующим вашему телефонному аппарату, а также учесть рекомендации, изложенные в предложенном материале.

Эти изделия представляют собой слаботочные контакты, размещенные в пластиковых корпусах различной формы, дизайна и размера. Подключение может быть произведено способом закрепления контактов винтами или с применением специально разработанного разъема. В старых изделиях применяются специальные вилки.

Подключение своими руками

Прежде, чем говорить о подключении, нужно подвести к месту, предназначенному для установки розетки телефонный кабель.

В новых жилых помещениях он прокладывается в ходе строительных работ по скрытой проводке. Наружу выводится только пара контактов, но может быть установлена и розетка.

В используемых помещениях кабель часто прокладывают по плинтусу, однако это непрактично, поскольку его можно повредить во время уборки. Распространена укладка телефонного кабеля под плинтуса, для этого нет необходимости их демонтировать, достаточно немного отодвинуть его и уложить кабель в образовавшуюся щель. После этого поставить плинтус на место.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.


Материалы и инструменты

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

  • бокорезы – для разделки кабеля;
  • нож – для зачистки концов проводов;
  • отвертка – крепление концов в розетке;
  • винты – крепление основания устройства к стене;
  • дрель – сверление отверстий для фиксации наружного устройства;
  • сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
  • пластиковые вставки в отверстия;
  • «болгарка» с диском по бетону – для выполнения скрытой проводки;
  • перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
  • – для уточнения полярности контактов в разъеме при подсоединении;
  • защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.


Порядок выполнения работ

  1. Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
  2. При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
  3. Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
  4. При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
  5. При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
  6. При подключении контактов нужно проверить тестером соответствие полюсов (расположение «+» и «-»).

Все работы просты и доступны непрофессиональному исполнителю.


Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

Телефонные разъемы служат не только для подключения аппаратов в линию связи. Они применяются для соединения с другими аппаратами и устройствами связи.

Розетки выполняются с одним, двумя или большим количеством разъемов и могут обеспечить соединение одновременно нескольких абонентов.

В большом разнообразии коннекторов необходимо рассмотреть некоторые их разновидности:

  • RJ11 – двухпроводное исполнение, применяется для подключения к сетям линейного типа.
  • RJ14 – снабжена четырьмя проводниками и четырьмя контактами, совместим с большинством моделей современных телефонов. Для подсоединения одного абонента нужно задействовать 2-й и 3-й контакты. Если необходимо подключение нескольких дополнительных линий, нужно использовать 1-й и 4-йконтакты. Если используется накладная телефонная розетка, подключение линии производится проводами красного и зеленого цветов.
  • RJ25 – имеет три пары контактов, для ее подсоединения требуется участие квалифицированного специалист по телефонной связи.
  • РТШК-4 – наследие еще советского периода, однако производятся и применяются по настоящее время. Имеет в комплекте специальный ключ. Подключение производится неразъемным способом с коробкой отводного типа. При наличии в помещении нескольких точек такого типа, их замыкание происходит с использованием конденсатора.

Об устройствах для подключения RJ11 и RJ12 поговорим подробнее:

  • Первый из этих типов изделий применяется для индивидуальных подключений в обычных телефонных сетях.
  • Второй применяется для сетей с большими нагрузками – в офисных либо общедоступных местах.

Эти виды соединительных устройств имеют два или четыре контакта, выполненных как металлическая вилка, подключаются к контактам, которые расположены в центре. Для монтажа желателен специнструмент – нож кроссировочный, позволяющий снять оплетку без повреждения провода и обжать вилку при установке на провод.


Для подключения необходимо:

  • снять оплетку с провода на длину 4 – 5 сантиметров;
  • расправить каждую жилу кабеля, число которых бывает от 4-х до 6-ти;
  • уложить все проводки в пазики розетки;
  • проверить наличие контакта между разъемом и кабелем телефона.

Начиная подключение нужно озаботиться о мерах без опасности при выполнении работ. Обязательно наденьте резиновые перчатки, способные уберечь от поражения электротоком.

Общие стандарты устройства розеток свидетельствуют о том, что красный цвет оплетки обычно означает положительный проводник, а зеленые говорит об отрицательном номинале. Убедиться в этом поможет тестер.

Способы подключения всех розеток идентичны, но они различаются способами по способам установки в зависимости от исполнения.

Практически также производится монтаж популярных розеток французского производства типа Legrnd. Линейка изделий этого типа весьма разнообразна, розетки выпускаются с любым видом установки: наружные, внутренние и любые прочие. Цветовая маркировка следует европейским стандартам и идентична в подобных изделиях других производителей.

Примеры цен на телефонные коннекторы

Таблица 1

Изображение Модель, описание Цена (руб) Производитель
Reksant. С функцией переходника для использования евро розеток совместно со старыми отечественными 60 Россия
Телефонная розетка внутренняя Reksant 2 – 6р-4с (2 порта), цвет молочно-белый 380 Россия
Телефонная розетка внутренняя Reksant 1 – 6р-4с (1 порт), цвет молочно-белый 290 Россия
Телефонная розетка Proconnect 2-6р-4с 55 Брэнд
Телефонная розетка RJ12 1 модуль 6 контактов ABB Zenit N2117.6AN 500 Брэнд
Телефонная розетка 2 RJ11Legrand Suno 774839 490 Легранд Франция
  1. При производстве работ по прокладке телефонного кабеля нужно помнить о правилах безопасности:
    • Выполняя штробление паза для кабеля по кирпичу или бетону, обязательно воспользуйтесь защитными очками или защитной маской для предохранения глаз и лица.
    • При сверлении отверстий для крепления кабеля или основания розетки примите такие же меры безопасности.
    • Производя вырубку материала из штробленных каналов, из глухого отверстия для коробки розетки, установите на зубило защитный диск, предотвращающий повреждения рук.
    • Работы с проводкой нужно производить в защитных перчатках.
  2. Если в наличии нет прибора для проверки полярности проводов, воспользуйтесь срезом картофелины. Воткните в мякоть концы проводов, поверхность мякоти вокруг плюсового провода скоро начнет темнеть.
  3. Современные розетки исполняются в безопасном варианте. Тем не менее, устанавливать их нужно в недоступном для детей месте.
  4. При зачистке концов кабеля для подключения нужно избегать повреждения изоляции внутренних проводов и, тем более, самих проводников. Это приводит к ухудшению качества связи и возможности обрыва линии.
  5. Если используется старый советский двухжильный провод в виде пластиковой ленточки с проводками по краям, недопустимо крепить его, вбивая гвозди между проводками. Это часто ведет к обрыву линии при монтаже. При контакте гвоздя с проводком может образоваться заземляющая пара, ухудшающая качество связи.

Ведя все работы вдумчиво и аккуратно, можно успешно справиться с несложной задачей выполнения проводки и установки розеток. Беритесь без сомнений и будет вам успех!

Подключение любого телефонного аппарата требует предварительного монтажа специальной розетки. Такое устройство имеет свои конструктивные особенности и в отличие от разъема для электрических сетей устанавливается намного проще. Как подключить телефонную розетку без помощи профессионалов?

Строение розеток с каждым годом усовершенствуется, но некоторые основные элементы остаются неизменными:

  • пластиковый или керамический корпус;
  • зажимы – клеммы, которые фиксируют провода;
  • соединительные контакты – латунные детали, обладающие электропроводностью.

Во избежание непредвиденных замыканий гнезда электрических контактов должны находиться глубоко в корпусе. Беспрерывное действие телефонной розетки может осуществляться при наличии рабочей линейной связи от автоматической телефонной станции и подключения к ней стационарного прибора.

Старые и современные стандарты устройства

Для усовершенствованных моделей телефонов используют обновленные методы подключения к сетевым устройствам. Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом. Таким образом, ток проходил по замкнутому пути.

Первые розетки появились в начале 1980 года. Называли ее «розетка для телефонов штепсельного типа с четырьмя контактами» – РТШК -4. Подсоединение осуществлялось проводами из меди с двумя жилами.

Со временем РТШК – 4 заменили розетки стандарта RJ – сетевой интерфейс «Registered Jack», который представлял собой отвечающее международным нормам подключение розетки и вилки.

Современные телефоны, работающие от АТС, имеют различные разъемы, которые обозначаются специальной аббревиатурой – RJ11, RJ12, RJ14, RJ25 или RJ45. Каждый вид устройства имеет свое предназначение:

  • RJ11 – применяется для стационарных устройств с линейным подключением, имеет двухпроводное подключение;
  • RJ14 – используются для соединения двух телефонов на разные линии, а также организации мини АТС для офисов с четырехпроводным подсоединением;
  • RJ25 и RJ12 – необходимо для шестипроводных моделей телефонов с тремя парами контактов.
  • RJ45 – предназначено устройство для подсоединения оборудования сложного типа – факсов, компьютерных линий или модемов.

Также широко применяются смешанные модели разъемов – RJ11 и РТШК -4. Почти все виды розеток подключаются к сети с помощью двух контактов. Только в некоторых новых разъемах при включении участвуют контакты находящиеся посредине. Старые и новые модели по величине практически ничем не отличаются.

Схемы монтажа и способы подключения

При выборе способа установки розеток для подключения стационарного телефона учитывается конструктивные особенности стен и дизайнерского оформления помещения.

Существует два вида монтажа телефонного разъема:

  1. Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
  2. Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.

Подключение телефонного разъема можно проводить без помощи специалиста. Но все же хоть и устройство не имеет высокого напряжения, при установке следует соблюдать осторожность и меры безопасности.

Для защиты открытых проводов применяют специальные короба, которые могут быть изготовлены из пластика или алюминия. Такие приспособления выпускают как настенные, так и напольные. Короб имеет двухсторонние или односторонние панели с защелками, которые можно снять в любой момент для проведения осмотра состояния проводки.


Для установки розеток закрытого типа применяют сигнальный провод – КСПВ. Он обладает достаточной гибкостью и легко монтируется в углах. Для связи линии используют также телефонный распределительный провод – ТРП с распределительным основанием.

При креплении всех защитных деталей следует тщательно проверить надежность всех соединений, так как случайно оголившиеся провода не только смотрятся некрасиво, а и легко могут повредиться.

Порядок подключения телефонной розетки

Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.

Подключение розетки для стационарных телефонов включает такой порядок работ:

  • подготовка инструментов;
  • обеспечение защитных средств;
  • снятие с кабеля защитной пленки согласно необходимой длине;
  • подсоединение кабеля по схеме к коробке;
  • фиксирование жил внутри телефонного короба.
  • крепление разъема к стене;
  • монтаж защитной крышки;
  • подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.

Также для установки розетки дополнительно потребуются:

  • вольтметр;
  • прорезиненные перчатки;
  • отвертка;
  • уровень;
  • скотч с липкой лентой на две стороны;
  • нож для работы с оптическими кроссами;
  • острогубцы;
  • карандаш с графитным стержнем.

Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.


Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

Подключение проводов розетки

Провод в зеленой изоляции означает «плюс»;
красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

Статьи и Лайфхаки

Несмотря на то, что сегодня стационарные телефоны ушли в историю, пользователи часто интересуются, как и где подключить домашний телефон.

Использование сотовых телефонов позволяет людям общаться, не привязываясь к конкретному месту. Кроме того, тарифы на сотовую связь зачастую ниже, чем на стационарную. Однако некоторые люди желают провести в квартиру именно стационарный телефон.

  • Подключить аппарат несложно, но существуют определенные тонкости, известные только узкому кругу специалистов. Чтобы установить домашний телефон, потребуется специальная розетка.
  • Аппарат следует подсоединить к подобной розетке посредством провода, заканчивающегося RJ-11 коннекторами. Один из коннекторов нужно вставить в розетку, а второй – в разъём трубки.
  • Кабели, расположенные в розетке, намотаны на винты, к которым подключены соответствующие клеммы.
  • Установку аппарата можно осуществить в каком-либо месте дома, для чего потребуется протянуть телефонный провод до желаемой точки.
  • Следует учитывать особенности многофункционального аппарата: обычно он подсоединяется к электрической розетке, а, следовательно, она должна находиться в месте установки аппарата.
  • Следующий вариант – подключение радиотелефона. Данный вид устройства позволяет, не используя телефонный провод, установить базу в любом месте дома.

Разновидности подключения телефона в доме

  1. Стационарная трубка имеет 2-хпроводной вид подсоединения, идущий от АТС.
  2. При установке телефона, имеющего 4-хпроводной вид подключения, используется 2 проводка (центральные проводки зеленого и красного тона).
  3. При установке аппарата без применения телефонной розетки следует воспользоваться проводками именно этих цветов. Полярность проводов при подключении можно не учитывать.
  4. При подсоединении аппарата к сети раздается сигнал, а иногда, набирая телефонный номер, гудок отсутствует.
  5. В подобной ситуации проблема заключается в настройке, а не в подключении телефона. Существует 2 типа телефонной связи — цифровая и аналоговая, отличающиеся принципами набора номера.
  6. Установив телефон, в обязательном порядке следует проверить настройку следующих функций: переадресации, уровня громкости звонка, определителя номера, ночного режима, а также автоматического ответчика.
  7. Вследствие неверной настройки данных функций могут возникнуть проблемы со звонками.
Если при самостоятельном подключении телефона вы не достигли желаемого результата, нужно обратиться за помощью к специалистам. Сеть

— Преобразуйте проводку домашнего телефона в Ethernet

Возможность использования телефонных кабелей Cat3 для Ethernet 10 Мбит / с (10BASE-T), но не для Ethernet 100 Мбит / с (100BASE-TX) или быстрее, рассматривалась в других ответах.

Существуют альтернативы с более высокими скоростями, как указано ниже. Они не запускают Ethernet по кабелю, а протоколы, более адаптированные к среде телефонного кабеля, но все обеспечивают Ethernet на разъемах. Так что для практических целей это не имеет значения.

(1) G.hn по витой паре

G.hn — это стандарт для домашних сетей с использованием устаревших кабелей (телефонные кабели, коаксиальные кабели и линии питания). Итак, именно для этой цели. Он обеспечивает скорость до 2 Гбит / с, а коммерческие устройства для телефонных линий обычно обеспечивают скорость 1 Гбит / с. Это скорость передачи сигналов уровня PHY, в то время как используемая скорость передачи данных на уровне IP будет 400 Мбит / с (источник). Дальность передачи до 1000 м.

Одним из хороших свойств G.hn является то, что он не ограничивается соединениями точка-точка, как модемы VDSL.Это делает его более приспособленным к телефонным кабелям, которые обычно разветвляются на несколько розеток в разных комнатах. См. Пример кабельной разводки для Solwise E100M.

Недостатком G.hn по сравнению с VDSL / VDSL2 является то, что для него может использоваться только одна пара в многожильном кабеле (источник), поэтому для агрегации каналов требуется несколько кабелей.

Доступные продукты (не исчерпывающий):

(2) VDSL P2P модемы

Доступные продукты (не исчерпывающий):

  • СтарТех.com 110VDSLEXT. Пара модемов VDSL2 для соединений точка-точка со скоростью до 100 Мбит / с (на коротком расстоянии) соответственно. 10 Мбит / с (на расстоянии не более 1 км). Они специально упоминают, что один кабель Cat5 может содержать до четырех таких подключений, что позволяет увеличить скорость за счет агрегации каналов. Ca. 280 долларов за пару (см.).

  • Комплект удлинителя Ethernet Blackbox. Вроде основано на VDSL, но они не говорят. Обеспечивает до 168 Мбит / с и может покрывать большие расстояния (4 Мбит / с на 3 км).640 долларов за пару двоих.

  • P2P-модем Panoptic Technology IntraLAN VDSL2. Утверждается, что скорость передачи данных составляет 100 Мбит / с до 300 м, снижение до 20 Мбит / с на расстоянии 1,7 км. Они также предлагают концентратор в качестве центрального блока, что позволяет удобно использовать эти устройства для распределения в более крупных соединениях. Цены / варианты покупки не найдены.

(3) HomePNA

HomePNA был стандартом, конкурирующим с G.hn, но их группа стандартов объединилась в 2013 году с форумом HomeGrid, стоящим за их G.hn standard (источник). Так что теперь HomePNA считается устаревшей. Однако в эксплуатации находится 40 миллионов устройств HomePNA (источник), так что их еще можно будет использовать. См. Список продуктов HomePNA.

Общие сведения о телефонных проводах и цветах проводов для правильного подключения

Кажется, есть все эти цвета, и это действительно сбивает с толку!

Телефонная проводка имеет цветовую маркировку …

В обычном доме телефонные кабели, соединяющие ваши телефоны внутри вас. дома содержат четыре провода… красный, зеленый, желтый и черный. Они используются в пары для каждой телефонной линии. Ремонтники по сути относятся к проводам в терминах «пар», так что технически стандартный четырехпроводной телефон линия имеет две пары.

LINE 1 использует красно-зеленую пару. В строке 2 используется желто-черная пара. В кабель очень маленький, как и провода внутри, и его не следует путать с электрические провода, которые намного больше. Сами провода почти похожи на волосы, в отличие от электрических проводов, которые довольно тяжелые и трудные согнуть.

FYI, при покупке многопроволочного кабеля с 4 парами (8 цветных проводов) на четыре линий, схема подключения такая же, как и выше, с ЛИНИЕЙ 3 используется СИНИЙ + БЕЛЫЙ и ЛИНИЯ 4 — ОРАНЖЕВЫЙ + КОРИЧНЕВЫЙ.

Все телефоны, домашний телефон, розетки, разъемы и т. Д., Которые вы можете купить сегодня, следуя этой схеме подключения. ВСЕ ОНИ!! НО НЕ ОБЯЗАТЕЛЬНО ПРОВОДКА …

Почему цвета вашей проводки не соответствуют моему цвета …

Это, конечно, не означает, что именно такая ситуация у вас домашняя проводка! Если домовладелец испортил провода, вы можете найти вещи немного перемешались.Я часто нахожу отсоединенные провода в телефонных розетках, все участки проводов к телефонным розеткам отключены в соединительном блоке, и обратная проводка.

В некоторых многоквартирных домах и в старых домах проводка может не следовать цветовые обозначения современных разъемов и телефонной аппаратуры. Это особенно актуально в некоторых кондоминиумах, где обслуживают большие пучки проводов. через ваше устройство может пройти более одного покупателя! Это действительно имеет смысл. Вы не можете иметь двадцать проводов, обслуживающих десять единиц, использующих четыре цвета.

Я знаю, что где-то есть подвальный склад, в котором хранятся секретная правительственная информация об этих кодах проводки, несомненно, рядом с останки космических пришельцев в Розуэлле. Однако вам не нужно ломать проводку код.

Вы можете определить подходящие цвета для вашей конкретной ситуации, просто наблюдение за тем, что идет к чему. Если вы откроете телефонную розетку и увидите, что КРАСНЫЙ подключается к СИНЕ-БЕЛОМУ разноцветному проводу, запишите это. так что вы не запутаетесь при повторном подключении нового позже! Так что это не так сложно, как кажется.Просто следуйте правилам подключения, которые работают, и проблем возникнуть не должно!

Вернуться к статьям по поиску и устранению неисправностей телефона

Телефонные кабели | ShowMeCables.com

Телефонные шнуры — один из самых основных типов кабелей. Телефонные кабели в течение многих лет оставались в основном такими же, с небольшими изменениями кое-где. Необходимо знать небольшую терминологию, которая расскажет вам немного больше о ваших телефонных линиях, например, как они подключены и какой тип пластикового разъема находится на конце кабеля.

Телефонные шнуры бывают двух видов: плоские шнуры , используемые для подключения телефонов к стене, и спиральные шнуры , используемые для приемников трубок. В плоских шнурах будет использоваться разъем RJ11 или RJ12 . Эти два разъема имеют одинаковый размер и выглядят одинаково снаружи. На внутренней стороне RJ11 будет иметь четыре металлических контакта для внутренних проводов внутри кабеля, а RJ12 будет иметь шесть контактов. Поскольку они одинакового размера, RJ12 обратно совместим с RJ11.Однако, поскольку RJ11 является более старым из двух, он несовместим с RJ12.

Следующее различие заключается в том, какой у вас плоский шнур: прямой или обратный . Прямые кабели используются для передачи данных, как факс, а обратные кабели используются для передачи голоса, как телефон. На прямом кабеле провода подключаются к одинаковым металлическим контактам с обеих сторон кабеля. Контакт 1 к контакту 1, контакт 2 к контакту 2 и т.д. На обратном кабеле все наоборот. Для RJ12 обратный кабель будет соединять контакт 1 с контактом 6, контакт 2 с контактом 5 и т. Д.

Круглые версии плоского шнура также существуют, но обычно используются для чего-то другого, кроме телефона. Как правило, они оснащены дополнительными функциями, которые делают их больше, чем средний плоский кабель, например, что-то, предназначенное для использования на открытом воздухе, или кабель, предназначенный для подключения интернет-модема к розетке.

Прямая распиновка (слева) против обратной (справа)

Спиральные телефонные шнуры предназначены для подключения приемников телефонных трубок к базе телефона.Разъемы на них меньше, чем на плоском шнуре, с использованием разъема RJ9 или RJ22 . RJ9 и RJ22 — два разных названия одного и того же. Эти разъемы меньше, чем RJ11 / RJ12, поэтому в них достаточно места для четырех металлических контактов вместо шести.

Размер витого телефонного кабеля может немного сбить с толку. Большинство компаний укажут размер шнура, если бы он был полностью размотан. В среднем 6 футов размотанного шнура равняются примерно 1 футу свернутого в спираль.Таким образом, если вы заказываете телефонный шнур с меткой «6 футов» для длины, он будет намотан на 1 фут на всю длину и растянут примерно до 3-4 футов. Спиральные телефонные шнуры обычно бывают четырех размеров: 6 футов (1 фут свернутый; маленький), 12 футов (2 фута свернутый; средний), 25 футов (4 фута свернутый; длинный) и 50 футов (8 футов свернут; длинный).

Точное расстояние растяжения шнура зависит от кабеля. Напряжение от длительного растяжения может потенциально сломать кабель или привести к падению телефона на пол.Длинные изношенные шнуры также легче запутываются, но это можно исправить, используя средство для распутывания шнуров.

Домашняя телефонная проводка своими руками


Электропроводка Дом> Телефонная проводка

Эта страница поможет в понимании телефонной проводки для вашего дома и даст вам советы по установке и поиску и устранению неисправностей в домашних условиях телефонной проводки самостоятельно.

На первый взгляд все цветные провода, связанные с вашей телефонной проводкой, могут показаться запутанными. На самом деле сделать это самому очень просто, даже если в кабеле может быть много проводников, вам понадобится только два проводника или то, что считается «парой» для одной жилой телефонной линии. Хотя существует промышленный стандарт для использования цветных проводов, правда в том, что любые два проводника, независимо от их цвета, будут работать до тех пор, пока те же два провода подключены на каждом конце.Сказав это, я рекомендую по возможности придерживаться стандартного цветового кода.

Стандартный цветовой код телефонной проводки.

Есть возможность двух цветовых кодов, которые вы можете найти в своем доме, я расскажу обо всех из них, но только до 4-х парного кабеля, который состоит из 8 проводов. Кабель в вашем доме может состоять всего из 2 пар, 3 пар или может быть 4-парным. Несмотря на то, что производятся более крупные кабели, вряд ли вы найдете их в своем доме.

Color Code One — это старый однотонный код. (Больше не используется в новых установках.)

Первая пара — зеленый и красный — используется для телефонной линии 1

Пара два — желтый и черный — используется для телефонной линии 2

Пара три — белый и синий — используется для телефонной линии 3

Пара четыре — коричневый и оранжевый — используется для телефонной линии 4

Color Code Two — это новый отраслевой стандарт, используемый сегодня.

Каждую пару можно использовать как телефонную линию, поэтому в этом примере вы можете использовать этот кабель для подключения до четырех телефонных линий.

Основной цвет проводника — это первый цвет в списке, второй цвет — индикатор. В качестве примера с использованием проводника Белый / Синий белый — основной цвет, а синий — индикатор.

Установка домашней телефонной линии

При установке дополнительной телефонной линии в вашем доме самая большая проблема, с которой вы столкнетесь, — это проложить кабель от точки A до точки B. Вам нужно будет посмотреть, как устроен ваш дом, и спланировать маршрут, который вам нужно будет использовать при прокладке новый кабель.Для каждого дома и желаемого места это будет отличаться. Хотя вы можете соединить кабель с другим кабелем или другой телефонной розеткой, всегда лучше протянуть новый кабель обратно к разметке телефонной компании.

Вам также необходимо решить, какой тип телефонной розетки будет использоваться при установке, поверхностный или скрытый. Домкрат для скрытого монтажа выглядит лучше, для его установки требуется больше работы, чем для простого домкрата на поверхности.

Следующим шагом в планировании установки будет количество телефонных линий в новом месте.Если это только одна телефонная линия, я бы посоветовал использовать двухпарный телефонный кабель, который оставит вам место для добавления еще одной линии. Если требуется 2 или более линий, я бы предложил использовать 4-парный кабель. Это будет поддерживать до 4 телефонных линий.

Подключение телефонного разъема

В то время как детали выше показывают гнездо на поверхности, проводка такая же, как и у гнезда для скрытого монтажа.

По какой-то причине в большинстве современных телефонных розеток по-прежнему используется старый цветовой код, поэтому, если у вас нет телефонной розетки, которая отражает новый цветовой код, применяются указанные выше сведения и следующие правила.

1) К клеммам, к которым подключены красный и зеленый провода, относится 1-я телефонная линия. Если у вас есть один с новым цветовым кодом, белые / синие и синие / белые терминалы являются первой телефонной линией.

2) Вторая пара терминалов — желтый и черный или белый / оранжевый и оранжевый / белый — это вторая телефонная линия.Это используется только в том случае, если вы используете 2-х линейный телефон, и продолжает использовать цветовой код для 3-х и 4-х линейных телефонов.

3) Если вам нужно 2 линии в месте для 2 отдельных устройств, таких как телефон и факс или компьютерный модем, вам потребуется 2 отдельных разъема, используя красный и зеленый или белый / синий и синий / белый на каждое гнездо для каждой линии.

4) Вы можете использовать анализатор телефонной линии проверить свою работу.

Сетевые шнуры

Сетевой шнур — это шнур, который соединяет телефон с телефонной розеткой.Главное, что вам нужно знать о линейных шнурах, — это то, что бывают одиночные телефонные шнуры и два линейных шнура.

Вам нужно будет внимательно присмотреться к модульному разъему на конце шнура. Если у него только 2 золотых контакта, его можно использовать только для телефона с одной линией. Если он имеет четыре золотых контакта, его можно использовать для телефона с одной или двумя линиями.

Подключение к телефонной компании demark

Подключение к разметке телефонной компании — простой процесс, это не более чем подключение через винтовой зажим.Вам нужно знать лишь несколько вещей.

1) У телефонного демарка есть две стороны. Со стороны клиента и со стороны телефонной компании. Вам нужно будет убедиться, что вы подключаетесь на стороне клиента. Следует четко указать, что является стороной покупателя.

2) Вам необходимо убедиться, что терминалы, к которым вы подключаетесь, находятся под напряжением на телефонной линии, к которой вы хотите подключиться. Это должно быть отмечено в демаркации, но иногда это не так. Вы можете отключить модульный разъем внутри демарка и подключить обычный телефон, чтобы проверить, подходит ли он для терминала.

Наконечник — А Phone Butt-Set — большое подспорье при работе с телефонной разводкой.

Наконечник — Используйте B-коннектор для сращивания телефонных проводов.

Устранение неполадок телефона

Проблемы с телефоном могут быть неприятными и дорогостоящими для ремонта, если вы нанимаете подрядчика. Чаще всего возникают статические проблемы на линии или отсутствие обслуживания. Я собираюсь предложить вам несколько простых шагов, которые вы можете предпринять, чтобы решить вашу проблему.

1) Первым делом отключите каждый телефон в доме непосредственно от телефонной розетки. Если телефонный или линейный шнур неисправен, это может быть источником вашей проблемы. Как только вы их все отключите, найдите телефон и сетевой шнур, которые, как вы точно знаете, хороши. Если вам нужно проверить телефон и линейный шнур дома у друга, чтобы убедиться, что он работает правильно.

2) Убедившись, что у вас есть единственный рабочий телефон и шнур, подключите его и проверьте свою телефонную линию. Если это работает, выясните, какой телефон или шнур вызывает вашу проблему.Если проблема не исчезла, переходите к следующему шагу.

3) Не отключая все телефоны от сети, найдите телефонную линию снаружи дома. Откройте его и отсоедините модульный разъем рядом с винтовыми клеммами, к которым подключены ваши телефонные линии. Подключите телефон, который, как вы уверены, исправен, прямо к демаркации и проверьте линию. Если линия работает, то проблема внутри вашего дома. Если линия по-прежнему не работает, это проблема телефонной компании.Вам нужно будет позвонить своему поставщику услуг и сказать им, что вы уже проверили свою линию, и она не работает. Они не взимают с вас плату за исправление их внешних линий, но вы должны убедиться и сообщить им, что ваши внутренние линии уже проверены. Если ваша линия действительно работала на демарке, у вас проблема с вашими внутренними линиями, и вам нужно будет перейти к шагу 4.

4) Теперь ваша проблема немного сложнее, посмотрите на винтовые клеммы в демарке, если каждый разъем вернулся к своему демарка, у вас будет провод для каждого гнезда.Отключите их все и подключите только один из них, возьмите свой хороший телефон и проверьте свои телефонные разъемы, чтобы увидеть, какой из них работает. Повторите этот процесс, подключаясь только по одному, пока не выясните, какой из них вызывает проблему. Если у вас есть только одна пара проводов, подключенных к разметке, и несколько телефонных разъемов, у вас есть точка сращивания внутри дома. Вам нужно будет найти его и выполнить описанный выше процесс с этого момента.

5) Как только вы сузите круг до того, какой кабель или разъем вызывает вашу проблему, вы можете либо отремонтировать, либо заменить его.

Заявление об ограничении ответственности: Вы понимаете, что несете личную ответственность за собственную проводку, и что ваша проводка должна соответствовать Национальному электротехническому кодексу. Представленная информация является общими советами по установке. Мы не делаем никаких заявлений относительно полноты или точности информации, поскольку она может относиться к бесконечному количеству полевых условий. Лицо или лица, использующие эту информацию, обязаны связаться со всеми заинтересованными сторонами, владельцами, местными властями и т. Д.перед установкой. Пользователи этой информации соглашаются защищать Wireityourself.com или любого из его агентов от ответственности любого рода, связанной с использованием этой информации. Вы также соглашаетесь с условиями, изложенными в наших условиях.


Вернуться к началу> Электромонтаж> Телефонная проводка Copyright © Wireityourself.com, — Все права защищены.

Как получить доступ к секретной цепи

Еще полвека назад МаБелл предвосхитила сегодняшний информационный век, и когда в начале 80-х годов она самоуничтожилась на семь региональных «колокольчиков», она завещала вам домашнюю проводку, которая может выдержать как минимум вдвое больше электронной информации, чем вы ожидаете.

Сегодняшние системы передачи цифровых телефонов запутали вещи своими спутниками, микроволновыми печами и оптическими волокнами, которые могут обрабатывать тысячу телефонных звонков одновременно. Но вернемся к аналоговым темным векам (немногим более десяти лет назад) все телефонные сообщения передавались от вызывающего абонента к вызывающему — по всему миру и обратно, если это было необходимо — по параллельной паре медных проводов. В вашем доме и в большинстве телефонных систем в сельской местности и малых городах они все еще работают.

Сигнал проходит от высоковольтных линий телефонного столба к вашему дому через тяжелый, устойчивый к атмосферным воздействиям кабель с растяжками, называемый «ответвительной линией».«Внутри кабеля есть два провода, называемые линиями A и B (или четыре провода — добавленная пара, называемая C и D — если у вас есть два разных номера), которые ведут вниз по стене дома к небольшому серому прямоугольнику, называемому« сетевой интерфейс ». «Внутри телефонные линии оголены до чистой меди и привязаны к латунным проводам. Там они подключаются к постоянной стационарной проводке дома, называемой проводом станции. Это миниатюрный кабель — оболочка из белой или серой пластиковой изоляции, вмещающая четыре высококачественные сплошные медные провода калибра 24 с хорошей изоляцией.

Но в большинстве домашних телефонных систем используются только два из четырех проводов — обычно пара зеленого и красного. Если у вас нет двух разных телефонных номеров или специально проводной телефонной сети, черный и желтый провода не используются — они просто висят внутри провода станции, который прикреплен специальными маленькими U-образными скобами вокруг ваших плинтусов и над дверными рамами ко всем вашим расположение телефонов в прошлом и настоящем — и, возможно, телефон в сарае — благодаря дальновидности МаБелла.

Эта неиспользованная проводная пара предлагает потенциальную электронную связь между каждой комнатой, которая сейчас, когда-либо была или когда-либо будет подключена к телефону: от гостиной до кухни; кухня наверху в спальню или прихожую телефон; комната вашей дочери в комнату отдыха в подвале; кухня для сарая или мастерской… везде и везде проходят телефонные линии. В некоторых старых домах вы найдете заброшенную, но все еще совершенно исправную телефонную проводку, выкрашенную в деревянную конструкцию и проходящую через стены и потолочные балки подвала почти в каждую комнату в доме. В более новых домах вы можете захотеть расширить сеть самостоятельно. Это просто.

Вы можете подключиться к любому месту на линии и использовать черно-желтую пару проводов для подключения домашней системы безопасности … внутренней связи между комнатами … системы замкнутого телевидения для просмотра входной двери или спящего ребенка, или в саду, чтобы вы могли пригвоздить мародерствующего енота или сурка.Используйте его, чтобы установить аудиомонитор для детской комнаты или между семейной комнатой и вашим кабинетом … для подключения предупреждений или предупреждений для инвалидов … для воспроизведения музыки (только моно) по дому … для переноски кролика видеомагнитофона сигнал от кабеля или приставки спутникового телевидения к удаленному монитору … пусть дети отправляют азбуку Морзе … или любую другую маломощную электрическую или электронную схему.

Домашний телефон Сеть

Перед тем, как получить доступ к скрытым проводам в телефонных линиях, убедитесь, что они не подключены к Phone Co.В противном случае вы можете обнаружить, что передаете частные разговоры по внутренней связи или свой секретный запас лент Ленни Брюса по всему городу. Это может быть неудобно для вас или для соседей. Это также было бы серьезным нарушением тарифов TelCo (правила коммунальных компаний, имеющие силу закона) и федерального закона о телекоммуникациях.

В любом особняке, где с начала 80-х была установлена ​​новая услуга, легко найти сетевой интерфейс — небольшую серую пластиковую коробку с биркой телефонной компании, логотипом или именем.Обычно он располагается на внешней стене дома под линией электропередачи, ведущей от телефонного столба, или в розетке в кладовке или подвале, где проходят подземные кабели.

Водонепроницаемая дверца интерфейсного блока открывается с помощью отвертки или небольшого шестигранного ключа. Внутри вы обнаружите, что большая линия отвода заканчивается и лишена изоляции, чтобы обнажить пару толстых черных изолированных медных проводов, называемых А и В. Оголенные концы этих проводов проходят через две незаметные винтовые клеммы.Также к клеммам будет прикреплена пара небольших проводов, один из которых покрыт красной изоляцией, а другой — зеленым. Они наткнутся на изоляцию серого цвета или цвета слоновой кости — провод станции, — который выйдет из коробки и пройдет через стену в дом.

Вы можете увидеть или не увидеть черно-желтую пару, которая также содержится в оболочке провода станции. Их отрезали проводники. Или они могут быть удалены из оболочки провода станции вместе с парой R / G, но вместо того, чтобы быть прикрепленными к клеммным штырям, могут быть намотаны в сторону в интерфейсной коробке.В этом случае убедитесь, что концы оголенной меди не касаются друг друга или любого другого металлического предмета; лучше всего закрепить концы пластиковой изоляционной лентой для электрика.) Скорее всего, пара Y / B будет прикреплена ко второй паре винтовых клемм внутри интерфейсного блока, даже если от столба нет проводов под напряжением. чтобы прикрепить их. Во всех этих ситуациях вы можете быть уверены, что пара Y / B не подключена к телефонной сети. (Вы также обнаружите, что пара Y / B подключена к блокам проводки и модульным разъемам, обслуживающим телефоны по всему дому, — готовая проводка для вашей секретной цепи — услуга дорогого, покойного MaBell.)

Если вторая пара проводов (линии C и D) выходит из отводной линии или подключается ко второй паре клемм в интерфейсной коробке, к которой также подключена пара Y / B, вы предварительно настроены. для двух телефонных номеров. Выполните следующую процедуру, чтобы проверить, подключен ли второй номер к линиям Hi-Fi на телефонном столбе. Удаленно возможно, что пара Y / B подключена к телефонной сети независимо от того, знаете вы об этом или нет, и независимо от того, выставлен ли вам счет за второй номер.

Расположение первичного преобразователя


Если возможно, проложите кабель станции от интерфейса через стену дома, вдоль балок подвала и через пол или стену к основной телефонной розетке. В квартирах по возможности расположите выходящий провод в кладовой. В некоторых зданиях вы не сможете найти его, пока он не появится из стены или пола в месте расположения вашего основного телефона.

В старых домах линия может быть проложена между балками пола подвала, через туалеты и стены через старинные керамические изоляторы и клеммные колодки (которые выглядят так, как будто они взяты из фильма про сумасшедших ученых), а также вдоль наборов параллельных проводов, покрытых пыльный, старый, черный тканый материал и потрескавшаяся резиновая изоляция, которым может быть более 100 лет, но они все равно будут пропускать ток телефона.

В конце концов, линия прибудет к телефону или к свободному блоку проводки. Это ваш основной телефон (все остальные телефоны за пределами этой розетки технически являются добавочными номерами). Снимите плоскую лицевую панель, закрывающую настенную розетку, или крышку коробки внешних настенных розеток, чтобы открыть пластиковые блоки проводки.

Все монтажные блоки будут содержать четыре отдельных клеммных колодки, латунные винты с парой небольших латунных шайб, которые ввинчиваются в отдельные латунные заглушки, отлитые в пластик.

Контакты проводов выглядят ужасно близко друг к другу, особенно если вы плохо разбираетесь в электронной проводке. Эта близость может вызвать проблемы. Если контакты R и G когда-либо будут подключены внутри блока проводки, цепь замкнется, и ток линейного сигнала TelCo, исходящий от основной батареи, развернется и потечет обратно в бесплодном «коротком замыкании», не проходя через Телефон. Телефон отключается, и звонящие постоянно слышат сигнал «занято». Однако независимо от того, насколько крошечные стойки и насколько малы блоки проводки, они полностью изолированы друг от друга непроводящим пластиком, образованным вокруг и разделяющим их.

ВНИМАНИЕ: НИКОГДА НЕ ДОПУСКАЙТЕ КОНТАКТА ДВУХЦВЕТНЫХ ПРОВОДОВ. Каждый раз, когда вы подключаетесь к телефонной проводке, будьте особенно осторожны, чтобы хотя бы одна крошечная жилка провода не образовывала постоянного соединения между одним цветным проводом и другим. Особенно легко создать такое непреднамеренное короткое замыкание, если вы используете многожильный провод, поэтому весь провод станции и соединительный провод, идущий в монтажную колодку, сплошной … или должен быть. Многожильный провод изгибается лучше, чем сплошной, поэтому он используется в шнурах, соединяющих прибор с монтажным блоком, в телефонных шнурах и в проводах многих аксессуаров, которые вы, возможно, захотите подключить через телефонные линии.Если вам когда-нибудь понадобится прикрепить многожильный провод к монтажной колодке, настоятельно рекомендуется его закрепить. Зачистите достаточно провода, чтобы обернуть его вокруг клеммного винта клеммной колодки (но не более, чем на полдюйма). Плотно скрутите, нагрейте с помощью паяльника и «олова» в твердый сердечник, расплавив высококачественный припой для электроники и дав ему стечь в проволоку и затвердеть. Отрежьте все сбившиеся жилы, которые не попали в припаянный сердечник, с помощью плоскогубцев или острого ножа.

Монтажные блоки

Самыми распространенными монтажными блоками являются маленькие квадратные полукубки, которые привинчиваются к плинтусу.Они закрыты пластиковой или металлической крышкой в ​​форме открытого ящика, которая крепится с помощью одного винта в центре, который снимается с помощью отвертки. Немодульные телефоны старого образца будут подключены к блоку проводки жестко: два провода (или три в телефонах европейского типа) внутри шнура, идущего от телефона, зачищены на концах, а провод намотан на те же латунные винты, которые удерживают R Пара проводов станции / G. (Если старые блоки проводки и провод станции, проходящий через них, окрашены в деревянную конструкцию, удаление может оказаться сложной задачей.Вам придется отколоть краску сверху, чтобы добраться до винта, удерживающего крышку, и часто придется снимать краску вокруг основания крышки, где она прилегает к плинтусу, чтобы освободить ее.)

Современные модульные телефоны не имеют проводов, но являются съемными и подключаются к монтажной колодке через небольшую вилку RJ-11 из прозрачного пластика, которая содержит четыре небольших латунных контактных разъема. Эти разъемы в вилке сопрягаются с четырьмя латунными контактами внутри розетки, встроенной в модульную розетку на стене.Электрическое соединение между двумя наборами штырей поддерживается давлением маленького пластикового пружинного язычка, отформованного в верхней части вилки, который оказывает постоянное давление, когда вилка защелкивается внутри гнезда. (Эта система является чудом простоты и долговечности и является результатом многолетних испытаний, проведенных MaBell в более поздние годы. Я никогда не слышал, чтобы вилка RJ-11 вышла из строя или розетка ATT вышла из строя, если только ею не злоупотребляли. Это Ничего не скажешь о дешевых подделках, продающихся в торговых центрах.)

На задней стороне розетки четыре провода с цветовой кодировкой B, R, G и Y выходят из контактов и заканчиваются выступами с лопатками (тонкие / плоские латунные разъемы формы U, которые проходят между шайбами ​​под винтами в монтажный блок). Зачищенные концы входящего и исходящего провода станции (один идет от полюса через интерфейс, а другой ведет к удлинителям) формируются монтажником в маленькие петли, которые продвигаются между шайбами ​​на соответствующей винтовой клемме вместе со всеми остальными. провода того же цветового кода.

ПРИМЕЧАНИЕ. Буквы R, G, B и Y всех монтажных блоков будут вставлены в пластмассовый корпус рядом с латунными клеммами. На самом деле не имеет значения, какой пост имеет какой цвет. Проще всего следовать запрограммированным кодам и убедиться, что все провода с красной кодировкой идут на стойку R, все желтые провода — на стойку Y и так далее.

С помощью отвертки ослабьте латунные винты на всех четырех клеммах проводки. Вытащите выступы на концах четырех проводов с цветной маркировкой, выходящих из модульного разъема.

При удалении пары R / G телефон должен отключиться. Временно закрепите лопаточные наконечники на концах красного и зеленого проводов, идущих от модульного разъема, подключенного к телефону, к желтым и черным контактам на монтажной колодке. Неважно, какой провод к какой почте идет.

Вы ничего не должны слышать.

Если вы не платите за второй телефонный номер, но слышите нормальный гул, это означает, что пара Y / B неправильно подключена к цепи Te1Co. Позвоните другу или в сервисную службу телефонной компании, чтобы перезвонить на свой обычный номер.Если вы получили кольцо, это означает, что линии Y / B и R / G подключены где-то между первичным разъемом и полюсом — вероятно, это ошибка проводника-любителя перед вами. Вернитесь к интерфейсу и отсоедините провода станции B / Y от клемм проводки в интерфейсной коробке. Сверните их с дороги. Убедитесь, что зачищенные оголенные провода не касаются друг друга или каких-либо металлических деталей. Концы лучше всего заклеить скотчем.

У вас может быть короткое замыкание в колодке проводов или одна или две скобы при любительской попытке прикрепить провод станции к столярке.Отремонтируйте всю электрическую цепь дома, найдите неправильное подключение, если можете, и устраните его. (Помните: все провода одного цвета должны быть подключены к одним и тем же клеммам внутри каждого блока проводов, и не должно быть блуждающих жил или других проводящих материалов, соединяющих клеммы или провода.)

Это очень редко, но если вы можете нормально позвонить, но не получите ответного звонка на свой обычный номер телефона, ваша линия Y / B неправильно подключена к полюсу. К сожалению, телефонной компании придется разобраться с этим за вас.

Скорее всего, около 99% вы ничего не услышите, что подтверждает, что провода Y / B не подключены и открыты для использования в секретной цепи. Установите на место все четыре выступа с лопатки основного телефона на соответствующие клеммы, перезвоните, чтобы убедиться, что основной звонит и принимает входящие звонки, и закройте крышку блока проводки.

Теперь, когда вы понимаете, как устроена система (не так уж и сложно, не так ли?) И убедились, что не будете передавать сигналы, которые вы не собираетесь передавать, за пределы домашних цепей, самое интересное может начаться.

Секретный канал

В любом месте дома, где проходит телефонная линия, есть двухлинейное электронное соединение. Если вы хотите расширить секретный канал (и / или расширить существующую телефонную линию):

1. Купите абонентский четырехжильный телефонный кабель, который поставляется в рулонах длиной 50 и 100 футов или оптом, по цене менее 15 центов за фут в телефонном отделе торгового центра или в Radio Shack и модульных настенных розетках за 2 доллара и менять за штуку.

2. Чтобы прикрепить все четыре провода на одном конце провода станции к любому активному блоку проводов, сначала снимите крышку блока проводов (модульное гнездо).

3. Зачистите концы проводов, неглубоко обрезав их очень острым ножом (или используя инструмент для зачистки телефонных линий или инструмент для зачистки / обжима) до

а. снимите 1-1 / 2 дюйма оболочки кабеля, чтобы обнажить провода;

г. удалите 1/2 дюйма изоляции с каждого цветного провода.

4. Сформируйте из проволоки открытые круги по часовой стрелке с помощью плоскогубцев и проденьте каждую под латунный винт в стойку соответствующего цвета.

5. Затяните до плотного прилегания; движение головки винта по часовой стрелке будет тянуть концы проволоки к резьбе винта (если вы согнете проволоку в виде полукругов против часовой стрелки, при затягивании вниз концы будут выталкиваться наружу…. и они обязательно захотят связаться с другим проводным постом и замкнуть телефонную цепь.). Установите на место крышку блока проводки.

6. Протяните кабель вдоль плинтуса, над дверьми и вдоль молдингов, поднимаясь по лестнице к новым местам для телефона, закрепляя каждую или две ноги специальным степлером для телефонной линии или скобами с молотком. Степлер для телефонной линии доступен по специальному заказу примерно за 20 долларов в любом хозяйственном магазине; он плотно прилегает к проводу станции и прикрепляет специальную скобу точно так, чтобы не проткнуть оболочку.Никогда не пытайтесь закрепить телефонный кабель с помощью обычного скобозабивателя, так как вы неизбежно можете проткнуть кабель, закоротить провода и цепь.

7. Присоедините новую колодку проводов к основной плате; зачистите и прикрепите провода с цветной кодировкой к клеммам проводки и прикрепите модульный разъем. Телефон подключится, и у вас также будет новое место для секретной цепи.

Доступ к секретной цепи

Самый простой и безопасный способ подключить стереосистему и динамик расширения, домофон или что-то еще к системе.

1. Снимите крышки блока проводов на передатчике (стереоусилитель, главный домофон или камера видеонаблюдения) и в местах выхода (динамик или монитор).

2. Закрепите соединительный провод между выводами + и — передатчика и выводами Y / B на блоке, помня полярность каждого цветного провода.

3. Повторите это для выходного блока, подключив выходное устройство таким же образом … + к + и — к -.

4. Протестируйте, затяните крышки блока проводов и наслаждайтесь.

Модульные подключения

Более гибким является подключение устройств к модульным разъемам, чтобы инструменты можно было подключать и отключать по желанию.Есть два способа: 1.) подключить передатчик и выходное устройство к подчиненным модульным разъемам и подключить удлинители (четырехжильный телефонный шнур с разъемами RJ-11 на обоих концах) к телефонной линии; или 2.) припаяйте передатчик и выходной провод непосредственно к длине телефонной линии со штекером RJ-11 на конце и вставьте его в ближайший модульный разъем на телефонной линии.

От модульного разъема к модульному разъему

Получите столько настенных розеток и четырехлинейных удлинителей телефонной линии (RJ-11 находится на обоих концах), сколько необходимо для подключения каждого передатчика и вывода к ближайшему модульному разъему телефонной проводки / секретной цепи.Как указано выше, используйте короткие отрезки провода для подключения передатчиков и выходных устройств к клеммам Y / B в разъемах ведомого устройства. (Я считаю, что наиболее удобно прикрепить эти разъемы к задней части стереосистемы или к стене прямо под домофоном.) Подключите четырехпроводную телефонную линию расширения между вспомогательными разъемами и любой настенной розеткой; Пара Y / B подключится к паре Y / B, и вы в деле.

Модульный штекер к модульному разъему.

Вместо того, чтобы подключать + и выводы стереосистемы к ведомому разъему и подключать удлинитель телефонной линии с разъемами RJ-11 на каждом конце к другому разъему в телефонной цепи, вы можете пропустить ведомые разъемы и подсоединить стерео провода к зачищенным конец телефонного провода с разъемом RJ-11 на дальнем конце.Затем вы просто подключаете RJ-11 непосредственно к телефонной цепи.

Осторожно разделите на середину, отогните и отрежьте дюйм пластиковой оболочки от удлинителя телефонной линии, длина которого достаточна для того, чтобы дотянуться от инструмента до ближайшего телефонного разъема, и на дальнем конце которого есть разъем RJ-11. Из изоляционной оболочки можно отсоединить четыре крошечных цветных провода. На расстоянии полдюйма от концов пары проводов Y / B очень осторожно обрежьте изоляцию острым ножом Exactotype.Многожильный провод внутри очень нежный, поэтому режьте медленно, неглубоко и осторожно, останавливаясь, когда почувствуете, что лезвие начинает царапать провод внутри. Снимите изоляцию. Если вы берете с собой более одной или двух жилок провода, делайте новые разрезы до тех пор, пока, когда вы удалите изоляцию, большая часть жилы провода не будет повреждена и оголена.

Зачистите дюйм изоляции с концов соединительных проводов + и -, подключенных к выходным клеммам преобразователя и входным клеммам выхода. Оберните упругий многожильный провод телефонного шнура вокруг сплошного соединительного провода как можно лучше.

Лучшее соединение — спаять их вместе и заизолировать термоусадочной трубкой или изоляционной лентой. Если у вас нет постоянной потребности в паяльнике и серебряном припое для электроники, покупать их не нужно. Radio Shack продает низкотемпературный припой из фольги — вы оборачиваете его вокруг стыка и расплавляете спичкой или зажигалкой. Менее эффективно, но все же дешевле — плотно обернуть соединение длинной дополнительной проволокой любого типа и плотно обмотать лентой.

После того, как соединение установлено, просто вставьте RJ-11 в телефонную цепь и передайте.

Двойные гнезда

Чтобы телефон и ваше приложение секретной цепи были установлены на одной и той же монтажной колодке, замените одинарный разъем на умножитель. Вы можете подключить совершенно новый двухсекционный разъем или подключить к оригиналу адаптер с несколькими разъемами. Теперь вы можете получить переходники, которые превращают один модульный разъем в пять; используйте один для телефона, другой для модема, третий для автоответчика по паре проводов R / G, и еще оставьте два для воспроизведения музыки и системы внутренней связи по секретной цепи на паре Y / B.

Вилки и коаксиальный кабель

Если устройство, подключенное к вашей секретной цепи, не подает и не выводит питание через винтовые клеммы, а использует вилки, подключение усложняется. Некоторые вилки ведут к паре обычных многожильных проводов … но если это стереосистема, то будет четыре провода.

Как и в случае с телефоном, не имеет значения, какой провод идет к какому из пары Y / B, но + должен быть соединен с + и — с — на исходящем и принимающем блоках.

Внутри четырехжильного кабеля выводы + и — будут различаться по наличию или отсутствию цветных линий резьбы, встроенных в изоляцию.Белая или желтая нить означает -, а красная — +. Некоторые кабели не имеют ничего, кроме гребня, сформованного по одному из каждой пары; обычно указывает — свинец.

Соединение под пайку

Ваша двухпроводная секретная схема может передавать только моно, поэтому вам следует аккуратно зачистить все четыре вывода (что сложно с крошечными мини-вилками) и скрутить два внутренних и два внешних вывода в отдельные проводники, которые объединяют сигналы в один. Затем припаяйте выводы к RJ-11 или сформируйте сплошные провода, которые можно припаять к соединительным проводам или проложить прямо к монтажной колодке.

Или используйте розетку

Проще купить свободную розетку, подходящую для вилки. Возьмите короткий разъем с вилками на обоих концах. Подключите один конец к стереосистеме, а другой — к свободному разъему. Затем припаяйте удлинитель телефонной линии к маленьким выступам для пайки на задней стороне гнезда.

Коаксиальный кабель

Некоторые вилки подключаются к коаксиальному кабелю, кабелю с лучшей передачей сигнала. Он имеет выводы + и -, но один представляет собой сплошной или скрученный провод, удерживаемый внутри сердечника с пластиковой изоляцией, а другой — рукав из проволочной сетки, который оплетен вокруг внутреннего сердечника.Для подключения коаксиального кабеля к секретной цепи:

1. Обрежьте коаксиальный кабель на несколько дюймов позади вилки, разделите на два дюйма внешнюю оболочку из черной пластмассовой изоляции и отогните, чтобы обнажить сетку, окружающую трубку из прозрачной или белой пластиковой изоляции, в которую заключен внутренний провод.

2. Расплести сетку и скрутить вместе, чтобы получить хороший дюйм для припайки.

3. Осторожно снимите изоляцию с одного дюйма внутреннего провода.

4. Припаяйте пару Y / B на отрезке телефонного провода к коаксиальному кабелю…один к внутренней проволоке и один к сетке.

5. Держите два вывода отдельно — чтобы ни один волосовидный кусок мелкой сетки не перекрывал два соединения — надежно заклейте стыки.

6. Подключите и включите.

Если передача плохая, возможно, у вас плохие соединения. Но прежде чем переделывать их все, попробуйте переключить + и — провода на наиболее удобном конце подключения. Пересечение полюсов может разрушить верность, особенно в случае с hi-fi музыкой.

Получение фантазии

Ток, инициированный в любой точке секретной цепи, активирует все устройства в цепи, которые реагируют на ток, который вы посылаете.

Не пытайтесь подключить к линиям более одного громкоговорителя с высокой выходной мощностью, иначе вы получите искаженный звук и можете перегреть провод. Вы можете подключить сразу несколько небольших динамиков — например, маленькие кричащие громкоговорители для многоканального диктора, или несколько пейджеров / интеркомов, или несколько небольших динамиков с автономным питанием, предназначенных для усиления высококачественного, но маломощного звука портативные проигрыватели компакт-дисков, магнитофоны, радио и компьютеры. Эти небольшие, но качественные динамики используют внешнее питание от батарей или линейный ток для усиления высококачественного, но слабого аудиосигнала.

Секретный контур может быть особенно полезен на обширной территории. Протяните уличный телефонный провод (250 футов за 35 долларов) вместе с линиями электропередач к сараю. Вы можете установить телефон, используя пару проводов R / G. Затем пару Y / B можно использовать для подключения домофона или для отправки музыки, чтобы оживить работу или наставить домашний скот (коровы производят больше молока, а куры откладывают больше яиц под успокаивающую музыку, которая звучит в течение дня, честно). Стоимость телевизоров замкнутого контура упала до нескольких сотен долларов, и вы можете подключить камеру через секретную цепь, чтобы осматривать скотный двор, наблюдать за молодыми ягнятами или поросятами в ползучих условиях или наблюдать за кобылой или самкой, готовящейся к родам, без вашего ведома. выбегать в сарай каждые пять минут.


Кофеварка не работает

… или любое другое устройство с питанием от сети переменного тока на 120 В на проводке 24 калибра. Электроэнергии требуется провод как минимум 12 калибра , который в шесть раз больше в диаметре, чем калибр 24, даже если номер калибра вдвое меньше. (Система измерения калибра восходит к XII веку и никогда не имела особого смысла для кого-либо, кроме прядильщиков ниток и проволоки, производителей ружей и проектировщиков железнодорожных путей.) Если вы попробуете подключить телефонные провода к розетке, вы перегрузитесь. они обладают достаточным током, который может расплавить всю телефонную систему, прежде чем вы взорвете предохранитель или автоматический выключатель.Хуже того, вы можете поджечь стены. Если вы разбираетесь в высоких технологиях, вы можете использовать проводку 24 калибра для передачи маломощного сигнала дистанционного управления, чтобы включить, скажем, небольшое реле с питанием от батареи на шесть вольт, которое приводит в действие переключатель 120 В переменного тока для включения кофе. производитель. Но даже не думайте о подключении к домашней сети, если вы не знаете (заранее) точно, что делаете.

2021 Стоимость установки телефонных розеток и проводки

Телефонные разъемы vs.Провода

Есть два основных компонента домашней телефонной системы: провода и собственно телефонное гнездо. Гнездо — это небольшой компонент, похожий на розетку. На передней панели имеется небольшое отверстие, через которое домовладелец может подключить телефонный шнур. Провода внутри стен посылают сигнал обратно на линии телефонной компании, которые позволяют пользователю совершать и принимать звонки.

Телефонный разъем против цифрового телефона

Comcast, Time Warner Cable и другие крупные кабельные компании предлагают арендаторам и домовладельцам возможность иметь цифровой телефон в своих домах.Цифровые телефоны используют сигнал Интернета для совершения и приема звонков, и эти телефоны подключаются прямо к задней части модема, используемого в доме. Поскольку цифровым телефонам для правильной работы необходим Интернет, даже самый незначительный шторм может сбить сигнал. Телефонная розетка не использует Интернет и может противостоять некоторым проблемам, связанным с цифровыми телефонами.

Как установить телефонную розетку

Установка телефонной розетки требует определенных усилий. Монтажникам понадобится пила для гипсокартона, которая позволит им прорезать гипсокартон в комнате, чтобы получить доступ к внутренней части стены.Им также понадобится фонарик, вешалка для одежды и устройство для поиска заклепок. Поиск шпильки гарантирует, что они не будут пытаться прорезать шпильки, а вешалка для одежды и фонарик позволяют им заглядывать внутрь стен и следить за любыми трубами, электрическими линиями или другими опасностями.

После того, как установщики решат, куда будет идти телефонная розетка, им нужно использовать вешалку для одежды или рыболовную ленту, чтобы осторожно снять телефонный провод с катушки и продеть его через стену. Профессионал может использовать стандартные инструменты, чтобы аккуратно провести линии от телефонного столба до дома, а затем внутри стен.Профессиональные монтажные компании также отключат электрическую систему в доме и примут другие меры безопасности, чтобы снизить риск электрических пожаров и других потенциальных проблем.

Полное межстенное пространство или отсутствие межстенного доступа

Одним из основных факторов, определяющих стоимость установки телефонной розетки и любых необходимых проводов, является наличие у установщика доступа к межстенным стенкам. Стены в обычном доме состоят из нескольких слоев гипсокартона и других материалов.В домах новой постройки установщики могут проложить телефонные провода и подсоединить их к новым гнездам до того, как поднимется гипсокартон. В существующих домах у установщика обычно не будет полного межстенного доступа. Установщику нужно будет проделать в доме несколько небольших отверстий и подключить провода в нескольких точках, что увеличит общую стоимость.

Существующая проводка по сравнению с новыми разъемами и проводкой

Домовладельцы часто не могут определить, работают ли телефонные разъемы и провода в существующем доме.Даже если дом был построен в последние несколько лет, ржавчина, повреждение водой и другие факторы могут повлиять на провода и повредить соединение между домкратом и проводами. Установщик телефона может использовать специальный инструмент, который определяет, есть ли сигнал между двумя компонентами, а специалисты также могут использовать другие методы для проверки проводов внутри стен.

Если в доме нужны новые провода, установщик, как правило, должен будет разрезать стены и отремонтировать или заменить существующие провода. Они могут соединять новые провода с существующими проводами, чтобы создать более функциональную систему, но если проблема связана с соединением между телефонным столбом и проводами, может потребоваться работа всей системы.Это может привести к удвоению или даже утроению стоимости установки одного или нескольких разъемов и проводов.

Распространение Ooma на все телефонные розетки | Домашний телефон

  1. Обзор
  2. У меня нет стационарного подключения к дому
  3. Моя стационарная линия все еще подключена, но мой дом подключен к двум телефонным линиям

Обзор

Вы можете использовать свою базовую станцию ​​Ooma Telo для передачи гудка на телефонные гнезда по всему дому, что позволит вам использовать телефоны в разных комнатах.Перед подключением базовой станции Ooma Telo к телефонным разъемам в вашем доме сначала необходимо убедиться, что эти телефонные разъемы не подключены к проводке телефонной компании за пределами вашего дома (см. Ниже).

ПРЕДУПРЕЖДЕНИЕ: Порт PHONE на задней панели базовой станции Ooma Telo не предназначен и не сертифицирован для подключения к проводке вашей телефонной компании, будь то через телефонные гнезда в вашем доме или иным образом. Использование базовой станции Ooma Telo с портом PHONE , подключенным к внешней проводке телефонной компании, создает повышенный риск поражения электрическим током и / или возгорания, может нарушать FCC и другие правила и аннулирует вашу гарантию.Если у вас есть какие-либо вопросы или опасения относительно того, подключены ли телефонные розетки в вашем доме к проводке телефонной компании за пределами вашего дома, вам следует проконсультироваться с лицензированным электриком, прежде чем продолжить!

Чтобы настроить Ooma как решение для всего дома, должно быть выполнено хотя бы одно из следующих условий:

  • У вас нет стационарного телефона, физически подключенного к вашему дому. Это означает, что проводка телефонной компании за пределами вашего дома была полностью и физически отключена от внутренней проводки телефонной розетки в вашем доме, включая любой провод заземления.

    Важно: Вы не можете настроить Ooma для распределения тонального сигнала на все ваши телефонные разъемы, если ваша единственная телефонная линия все еще подключена к вашей старой телефонной компании!

  • У вас все еще есть стационарный телефон, но ваш дом подключен к двум телефонным линиям, и вы подтвердили, что линия внутри вашего дома, которую вы будете подключать к своей базовой станции Telo, полностью и физически отключена от проводки телефонной компании за пределами вашего дома. (как объяснено выше).

    Важно: Вы не можете настроить Ooma для распределения тонального сигнала на все ваши телефонные разъемы, если ваша единственная телефонная линия все еще подключена к вашей старой телефонной компании!

У меня нет стационарного подключения к дому

Если ваш дом полностью и физически отключен от проводки телефонной компании за пределами вашего дома, вы можете распределить сигнал Ooma на все телефонные гнезда в вашем доме. Вам нужно будет настроить базовую станцию ​​Ooma Telo, как показано на схеме ниже:

Примечание: Кабель, соединяющий базовую станцию ​​Ooma Telo с настенной розеткой, должен быть подключен к порту PHONE базовой станции Telo, а не к порту WALL !

ПРЕДУПРЕЖДЕНИЕ: Вы должны убедиться, что проводка телефонной компании, ведущая к вашему дому, была полностью и физически отключена от домашней проводки.Это означает, что вы должны отключить соединение от вашей телефонной компании в распределительной коробке за пределами вашего дома, включая любой провод заземления. Если проводка телефонной компании по-прежнему подключена (даже если услуга была отменена), и вы пытаетесь распространить тональный сигнал, как описано выше, существует повышенный риск возгорания и / или поражения электрическим током, а также вы можете повредить базовую станцию ​​Ooma Telo. Любое такое подключение аннулирует вашу гарантию. Если у вас есть какие-либо вопросы или опасения относительно того, подключены ли телефонные розетки в вашем доме к проводке телефонной компании за пределами вашего дома, вам следует проконсультироваться с лицензированным электриком, прежде чем продолжить!

Моя стационарная линия все еще подключена, но мой дом подключен к двум телефонным линиям

Если ваш дом подключен к двум телефонным линиям, и одна из них не используется, вы можете использовать неиспользуемую линию для распределения вашего соединения Ooma на все телефонные разъемы в вашем доме, как показано на схеме ниже.

ПРЕДУПРЕЖДЕНИЕ: Вы, , должны сначала подтвердить, что ваш дом подключен к двум телефонным линиям и что линия внутри вашего дома, которую вы будете подключать к своей базовой станции Telo, полностью и физически отключена от проводки вашей телефонной компании за пределами вашего дома. перед подключением базовой станции Ooma Telo описанным ниже способом, включая любой провод заземления. Это означает, что вы должны отключить соединение от своей телефонной компании с линией, которую вы будете использовать для своей базовой станции Telo, в распределительной коробке за пределами вашего дома, включая любой провод заземления.Если проводка телефонной компании все еще подключена (даже если услуга была отменена), и вы пытаетесь раздать тональный сигнал, как описано ниже, существует повышенный риск возгорания и / или поражения электрическим током, и вы можете повредить свою базовую станцию ​​Ooma Telo. Любое такое подключение аннулирует вашу гарантию. Если у вас есть какие-либо вопросы или опасения относительно того, подключены ли телефонные розетки в вашем доме к проводке телефонной компании за пределами вашего дома, вам следует проконсультироваться с лицензированным электриком, прежде чем продолжить!

Примечание: Если ваша базовая станция Telo была произведена после апреля 2011 года, она не имеет порта WALL и не поддерживает интеграцию традиционной стационарной линии через порт WALL , как показано выше.

Важно: Если обе телефонные линии подключены к одному физическому разъему в каждой комнате (это означает, что у вас нет двух телефонных разъемов, одного для линии 1 и одного для линии 2), вы должны использовать двухлинейный разветвитель для подключения базовой станции Ooma Telo ко второй линии. Обратите внимание, что вам нужно использовать двухпроводной разветвитель, а не дуплексный разветвитель (который используется для подключения двух устройств к ОДНОЙ линии).

.
Кабель

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
