Содержание

Преимущества проводов СИП

СИП – это самонесущий изолированный провод, в самом наименовании которого отражаются основные принципы его функционирования.

Сегодня провод СИП успешно применяется следующим образом:

1. Для возведения воздушных ЛЭП на магистралях;

2. В качестве ответвлений – для подключения разнообразных потребителей к источникам электроснабжения.

По виду СИП представляет собой токопроводящие жилы из алюминия, которые скручены между собой и покрыты изоляцией. В качестве изоляции применяется светостабилизированный сшитый (или термопластичный) полиэтилен.  Жилы имеют круглую форуму и скручены из алюминиевых проволок (число которых определяет сечение провода СИП).

Существуют несколько марок СИП, которые различаются по своей конструкции:

СИП 1 – присутствие неизолированной несущей жилы;

СИП 2 – присутствие изолированной несущей нейтрали;

СИП 3 – провод с только одной жилой;

СИП 4 – отсутствие несущей жилы.

По своей конструкции провод СИП совершеннее проводов марок А и АС, которые использовались до него. Данные провода не имеют изоляции, а их монтаж осуществляется отдельно для каждой жилы на отдельных изоляторах, размещаемых на траверсе.

Перечислим основные функциональные особенности проводов СИП, дающие им значительное преимущество:

1. Данные провода обладают  надежностью и гарантируют бесперебойное снабжение электроэнергией потребителей.

2. Использование СИП приносит значительное уменьшение эксплуатационных затрат, до восьмидесяти процентов. Это обеспечивается тем, что при проводки воздушных линий электропередач, с применением СИПа, нет надобности протягивать обширные просеки в лесах, как в случае использования неизолированных проводов. Таким образом, происходит экономия денежных и временных ресурсов на расчистку просек.

3. СИП обладает высокой прочностью. Он достаточно устойчив к природным явлениям:

Например, при урагане обычные голые алюминиевые провода склонны к обрывам и перехлёстыванию, для СИПа же перехлёстывания недопустимы, в силу их конструктивного строения, обрывы также исключены, т.

к. очень тяжело порвать четыре скрученных между собой проводника, в отличие от одной жилы. Обычно провода подвешивают высоко на столбах, но даже если они провиснут их их заденет самосвал, то они не порвутся. Кстати, самосвалы shaanxi отличная техника, которая выручит в соответствующем случае. Китайская техника SHAANXI (ШАНКСИ) — очень надёжна при низкой цене — оптимальный выбор.

Также  провод обладает высокой стойкостью к влиянию атмосферных осадков, особенно зимой. Проблемой традиционных проводов является намерзание на них снега и льда, которые задерживаются в канавах между проволоками. Это приводит к последующим обрывам.

Главное отличие СИПа от голых проводов является наличие изоляции из полиэтилена, которая успешно препятствует налипанию снега и льда. Снег и лед может застрять лишь на голой несущей жиле в двухжильных проводах марки СИП-1. В четырехжильных кабелях данная жила, обычно, находится внутри жгута. Прочие марки СИПа обладают изоляцией абсолютно всех жил, в том числе и нулевых.

4. Осуществлять монтаж с использованием проводов СИП существенно легче и быстрее. Для монтажа – достаточно 1 раз зафиксировать провод на опоре (или на стене здания), перед этим натянув его между опорами, применяя лебёдку или иной подходящий инструмент.

Также возможно стало осуществлять монтаж СИПа по фасадам зданий, что было запрещено при монтаже обычных проводов. Важно, что опоры применяются короче, поэтому нет нужды в изоляторах и дорогих траверсах.

5. Провода СИП помогают существенно понизить энергопотерю на воздушных линиях, вследствие уменьшения реактивного сопротивления более чем в 3 раза.

6. Существенным преимуществом является допустимость подсоединения новых пользователей под напряжением, без выключения других. Это, значительно, сокращает время монтажа и ремонта.

7. При эксплуатации проводов СИП исключено воровство электроэнергии путём несанкционированного подсоединения снаружи.

8.Использование провода СИП значительно уменьшает статистику ударов электрическим током (во время  осуществления ремонта, монтажа и эксплуатации линий).

Бесспорно, провод СИП обладает важными преимуществами, которые дают ему высокую популярность. Но, для того, чтобы сполна воспользоваться всеми возможностями данных проводов, в России необходимо доработать стандарты, нормы и правила по их монтажу и обслуживанию. Также необходимо подготовить квалифицированных специалистов, которые будут разбираться во всем разнообразии крепежной арматуры, с помощью которой прокладываются линии электропередач с применением СИП.

Преимущества и недостатки самонесущих изолированных проводов

Приспособления для работы с проводом

Кроме стандартного набора электро монтажника для прокладки провода сип используют специальные приспособления. Основные аксессуары для кабеля это фасадные крепления, зажимы, анкерные крепежи, бугели, скрепы, раскаточные ролики и другие. Крепление провода осуществляется при помощи специальных кронштейнов. Монтируются эти кабели методом протяжки при помощи вертлюга и “монтажного чулка”. Расстояние между опорами сип 2 и других проводов этого типа определятся, исходя из допустимого натяжения.

У отечественных кабелей имеются импортные аналоги. Проводу СИП 3 соответствует кабель финского производства SAХ. Российскому кабелю аналогичен провод AMKA. Многие электрики, столкнувшиеся с выбором самонесущего провода, спрашивают “ что такое торсада”. Это французский аналог отечественного SIP 2.

Область применения СИП

Несмотря на то, что данный тип проводов в нашей стране появился уже достаточно давно, массово применять его стали лишь несколько лет назад. СИП провод стоит немного дороже, чем оголённый, но вот этот недостаток вполне компенсируется электро безопасностью.

Существенным достоинством применения данного провода является тот факт, что при прокладке ВЛ в лесу, по ГОСТу не обязательно вырубать просеку.

Применение СИП:

  • магистральные ЛЭП
  • линейные ответвления от ВЛ
  • ответвления в жилые дома

Согласно ГОСТу СИП провод можно проводить непосредственно по стенам сооружений, но вот внутри запрещено! Компания «Норма-кабель» предлагает большой выбор продукции для прокладки ВЛ, в том числе и провода СИП.

Достоинтсва проводов СИП:

1)Высокая надёжность

Вероятность КЗ(короткое замыкание) провода при сильном ветре, налипании ледяного покрова или физическом воздействии минимальна. Достаточно высокие прочностные характеристики. Так же снижаются материальные затраты на обслуживание.

2)Простота монтажа

Монтаж осуществляется с помощью специальной арматуры, что исключает необходимость использования изолятора и траверса. Таким образом процесс монтажа занимает короткое время.

3)Снижении потерь в линии

Реактивное сопротивление СИП провода примерно в 3 раза меньше, чем не изолированного проводника

4)Воровство

Воровать электроэнергию с изолированных проводов сложнее.

5)Подключение

Для подключения СИП не обязательно снимать напряжение с установки.

6)Долговечность

Изоляция СИП провода сделана из надёжного материала, стойкого к ультрафиолетовому излучению, что обеспечивает гарантию эксплуатации в 20-25 лет.

7)Внешний вид

Провод СИП эстетичен и смотрится довольно-таки красиво. Посмотрите как он смотрится, на рис. показан ввод к электрощиту.

Из вышеперечисленных достоинств можно сделать очевидный вывод, что СИП гораздо лучше и безопаснее обычных не изолированных проводов.

В зависимости от назначения(области применения) существуют следующие разновидности СИП:

  • СИП-1
  • СИП-2
  • СИП-3
  • СИП-4
  • СИП-5

Каждый из проводов предназначен для решения определённых задач. Напоминаем, что приобрести провод СИП можно на сайте компании «Норма- Кабель» www.sip2a.ru.

В заключении можно сделать вполне обоснованный вывод, что СИП является более надёжным, безопасным, а значит наиболее подходящим вариантом. Не стоит экономить на безопасности людей, потому что такая экономия может вылиться в серьёзные проблемы.

Маркировка и расшифровка типов

Согласно ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи» кабель СИП выполняется из термопластичного светостабилизированного полиэтилена, а несущие жилы из алюминиевого сплава и подразделяется на следующие типы:

СИП-1 и СИП-1А

Самый распространенный и часто применяемый тип воздушного кабеля. Благодаря своей конструкции изоляция выдерживает нагрев жил до 90 °С при нормальном режиме работы и даже до 250 °С при кратковременном коротком замыкании.

Конструктивно он состоит из 3-4 алюминиевых жил, покрытых полиэтиленовой изоляцией. Нулевой провод также выполняется из алюминиевого сплава и имеет стальной сердечник, вплетенный в центр кабеля. Он может быть изолированным или неизолированным. Если кабель маркируется буквой “А” в конце названия, то нулевой проводник имеет полиэтиленовую изоляцию (аналогично и для СИП-2А).

Расшифровка маркировки:

СИП-1 4*35 + 1*25 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 35 мм2 с одной неизолированной нулевой жилой сечением 25 мм2.

СИП-1А 4*25 + 1*16 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 25 мм2 с одной изолированной нулевой жилой сечением 16 мм2.

СИП-2

Отличается от СИП-1 типом полиэтиленовой изоляции. Изоляция выполняется с повышенными защитными свойствами к механическим повреждениям и является очень прочной. Такой кабель импортного производства имеет в маркировке 2F для провода с несущей жилой и 2AF – без таковой.

СИП-2 используется в любых климатических зонах и погодных условиях, а также при воздействии агрессивных сред.

СИП-3

Такой тип кабеля используется при устройстве высоковольтных линий с изоляцией из светостабилизированного полиэтилена на 6-35 кВ с толщиной до 3,5 мм. Имеет одну многопроволочную жилу с алюминиевым сердечником и может использоваться при низких температурах воздуха, не теряя эластичности. Маркируется следующим образом:

СИП-3 1*185–35 кВ – предназначен для переменного напряжения до 35 кВ и имеет жилу 185 мм2.

Обладает стойкостью к механическим повреждениям, агрессивным средам и низким температурам. Изоляция может сохранять свои свойства при кратковременном перегреве до 250 °С.

СИП-4

Главной особенностью конструкции самонесущего изолированного провода такого типа является отсутствие несущей жилы, только токопроводящие. По этой причине применение СИП-4 несколько иное. Его применяют для коротких линий электропередачи, например для передачи энергии, от трансформаторной подстанции к зданию или сооружению или устройства ответвлений от больших магистралей. По этой причине СИП-4 часто называют ответвительным.

СИП-5

Является аналогом СИП-4 и визуально с ним схож. Но конструкция такого типа кабеля все же имеет отличия: изоляция выполняется из негорючего материала и способна выдерживать критические температуры. Используется для передачи электрического тока с напряжением до 1000 В к зданиям или уличному освещению.

Конструкция проводов СИП и сфера их применения

Дабы лучше разобраться с преимуществами и недостатками данного типа проводов, нам следует разобраться с их конструкцией, а также сферами применения. С этого и начнем наш рассказ.

Конструкция проводов СИП

На данный момент на рынке представлено пять основных типов проводов данной марки.

Давайте рассмотрим каждую из них отдельно:

На фото провод СИП – 1

Данный провод представляет собой несколько проводников, скрученных воедино. Один из них нулевой — защитное заземление является несущим. Этот провод легко определить визуально, так как в отличие от остальных он не имеет изоляции.

Провод СИП – 2

Следующим возможным вариантом является провод СИП–2. Конструкцию он имеет подобную проводу СИП–1, только его нулевая несущая жила так же имеет изоляцию. У обычного провода она выполняется из термопластичного светостабилизированного полиэтилена. Но если брать провод самонесущий с алюминиевыми жилами СИП–2А, то у него изоляция выполнена из сшитого светостабилизированного полиэтилена, как и изоляция основных жил

Это очень важно и сейчас поймете почему

Отличия СИП-1А от СИП – 1

Дело в том, что вы можете встретить провод марки СИП–1А. У данного типа провода, несмотря на принадлежность к первому типу, нулевой провод так же имеет изоляцию, но она выполнена из термопластичного светостабилизированного полиэтилена, как и изоляция основных жил. Термопластичный полиэтилен обладает несколько менее качественными свойствами в отличие от сшитого. Но эти отличия будут важны только для профессионалов, а обычный потребитель их и не заметит.

Провод СИП – 3

Кроме того, существ

самонесущий изолированный провод. Что это?

Впервые на Северо-Западе России СИП (самонесущие изолированные провода) начали использовать в начале 90-х годов прошлого столетия. До этого времени на ВЛ (воздушных линиях) применялся неизолированный провод марки А и АС. Простой в изготовлении «голый» провод очень долго господствовал на ВЛ, но прогресс неумолимо идет вперед. Первыми задумались над альтернативой «голому» проводу французы и наши северные соседи – финны. В Финляндии суровые климатические условия: нередки сильные ветры и снегопады. Эти погодные явления частенько оставляли жителей Суоми без света. Ветер приводил к захлестыванию проводов и коротким замыканиям, мокрый снег налипал на провода и обрывал их. Вот и решили финны заняться разработкой новых стандартов в области проектирования и правил устройства воздушных линий: с изолированными (ВЛИ) и защищёнными (ВЛЗ) проводами. Такие же мысли посетили и французских энергетиков. Так и родился СИП.

Он обладает неоспоримыми преимуществами перед «голым» проводом:
  • Простота и безопасность установки. При замене старых проводов на линии необязательно вкапывать новые опоры. Если нужно сделать ответвления или подключить ввод к основной линии, работать можно под напряжением без отключения электроэнергии для других потребителей. Снижается риск поражения электромонтера током, и исключается возгорание.
  • Низкие затраты на монтаж. Для протяжки воздушной линии электропередач с применением СИП не требуется вырубки широкой просеки. Можно крепить провода к фасадам домов и использовать более короткие опоры, чем при применении неизолированных проводов (4 м вместо 6 м). Нет необходимости монтировать изоляторы и дорогостоящие траверсы.
  • Устойчивость к негативным природным факторам. Сильные порывы ветра, вызывающие схлестывание проводов, не станут причиной короткого замыкания и перебоев с подачей электроэнергии. Изолированные провода в меньшей степени подвержены налипанию снега, образованию инея и обледенению.
  • Низкие энергопотери. Так как самонесущий изолированный провод имеет реактивное сопротивление в 3 раза ниже, чем неизолированный, обеспечивается высокое качество передачи электроэнергии практически без потерь.
  • Эстетичность. Линии электропередач с СИП выглядят куда презентабельнее, чем устаревшие оголенные провода. Особенно важно это в нынешних городских условиях. При прикосновении к изолированному проводу не погибают птицы – это сохраняет популяцию пернатых и положительно влияет на общую эстетику города.
  •  Антивандальность. Преимуществом перед неизолированными проводами является тот факт, что самонесущие изолированные провода не подвергаются вторичной переработке. Поэтому их не срезают с целью наживы. Исключена и возможность несанкционированных подключений и кражи электроэнергии.
  • Долговечность. СИП имеют высокую механическую прочность, их сложно оборвать, например, при задевании ветками деревьев или порывом ветра. Срок службы может достигать 40 лет.

Все эти преимущества помогают сэкономить до 80% затрат, связанных с монтажом и эксплуатацией линий электропередач. Обеспечивается надежность и бесперебойное энергообеспечение потребителей, снижаются электропотери. Все это повышает качество электроснабжения жилых, производственных и административных зданий.

Из чего состоит СИП?

Это жгут, в конструкции которого имеется несколько алюминиевых токопроводящих жил и нулевая несущая жила. Особенностью является изоляция, покрывающая все жилы или только некоторые из них. Она выполнена из полиэтилена. Данный материал не требует больших затрат при производстве и обладает рядом важных свойств: влагонепроницаем, нетоксичен, имеет механическую прочность и высокое пробивное напряжение. Для упрочнения структуры проводят его сшивку, к примеру, нагревом в среде нейтрального газа под давлением или путем добавления особых веществ – силанов. В результате повышается допустимый температурный предел материала: с 70 до 90 °С – при продолжительном воздействии, до 130 °С – в течение 8 ч, до 250 °С – при коротком замыкании. Оболочка способна возвращать исходную форму после деформации. После этого полиэтилен подвергают светостабилизации, т.е. добавляют в него вещества, снижающие разрушительное воздействие УФ-излучения.

О видах и применении СИП

Сегодня в нашей стране изолированные провода получили широкое распространение по причине огромного количества преимуществ перед устаревшими неизолированными. Значимым фактором в свое время стало письмо № ОБ 5145 от РАО «ЕЭС России», выпущенное в 2000 году, в котором говорилось о необходимости использования СИП при ремонте существующих сетей и при создании новых ответвлений воздушных линий под напряжением в 0,38 кВ.

Существует несколько разновидностей изолированных проводов. В зависимости от этого определяются их характеристики и назначение. Рассмотрим наиболее часто применяемые.

СИП-1 – четырехжильный провод, в котором каждая из жил представлена скрученными друг относительно друга проводниками. В данной марке СИП три из них предназначены для трех фаз и оснащены термопластичной изоляцией, а четвертая для нулевого вывода, но она не изолирована. В нулевом проводнике центральная проволока выполнена из стали и является несущей. При наличии в конце маркировки буквы А (СИП-1А), нулевой вывод будет оснащен изоляцией.



СИП-2 – такой же четырехжильный вариант, как и предыдущий, с единственным отличием в том, что нулевой провод имеет изоляцию. В классическом исполнении нулевая жила изолируется термопластичным полиэтиленом, а в марке СИП-2А сшитым полиэтиленом, так же, как и фазные. Второй вариант применяется для участков с значительным воздействием атмосферных факторов. Как и предыдущая марка, этот СИП используется в линиях до 1 кВ.



СИП-3 – в отличии от предыдущих марок, представляет собой одножильный вариант токоведущего провода. Конструктивно в центре этого СИП находится стальная несущая проволока, которая окружена алюминиевыми токоведущими жилами. Применяется в высоковольтных линиях напряжением 6 – 35кВ для прокладки фаз на большие расстояния.


СИП-4 – представляет собой парную систему, в которой каждая жила имеет свою пару, но, в отличии от предыдущих, у нее отсутствует несущий элемент и нулевой провод. Поэтому такая марка не может применяться для монтажа линий, так как существует вероятность ее разрыва при воздействии ветровых нагрузок. В качестве изоляции здесь применяется термопластичный полиэтилен. Существует вариант марки с буквой Н (СИП-4Н), которая свидетельствует о том, что токоведущие элементы изготовлены из сплава алюминия, если буква Н отсутствует, в конкретной марке используется чисто алюминиевая проволока.



СИП-5 – полностью идентичен с предыдущей маркой – также имеет парное число жил и не содержит нулевого провода с несущим элементом. Единственным отличием является тип изоляции, покрывающей проводники, в марках СИП-5 и СИП-5Н это сшитый полиэтилен, который позволяет повысить рабочий температурный предел до 30%.

Все перечисленные виды проводов выдерживают температуру воздуха в пределах от -60 до +50 °С. Оболочка не подвержена обледенению. Монтаж может проводиться в условиях температуры не ниже -20 °С. При эксплуатации допустимый предел нагрева токопроводящей жилы достигает 90 °С. Таким образом, СИП отлично подходит для монтажа и эксплуатации в условиях российского климата, является отличной альтернативой устаревшим неизолированным проводам.

За счет наличия изоляции СИП имеет достаточно широкую сферу применения. Наиболее часто он используется для ввода электричества в здание, а благодаря внешнему слою изоляции, дополнительные меры и приспособления при прохождении стен не требуются. Также самонесущий изолирующий провод может применяться для местной разводки сетей по территории объекта или при подключении абонентов к линиям энергоснабжающей организации. Отдельной сферой применения СИПа являются магистральные линии, которые обеспечивают электроснабжение целых поселков или распределительных подстанций.


Если вам предстоят работы с самонесущим изолированным проводом, то в нашем интернет магазине electro-master.ru и во всех розничных магазинах сети «Электромастер» можно приобрести не только сам провод, но и необходимые приспособления для монтажа СИП.



Сип что такое. Самонесущий изолированный провод СИП: расшифровка и технические характеристики


что это такое, характеристики и технические преимущества

Предмет нашего сегодняшнего разговора – провод СИП. Что это такое, можно понять из наименования. Он представляет собой жгут из изолированных фазных жил, скрученный несущей нулевой. В качестве изолирующего материала применяется полиэтилен, устойчивый к ультрафиолетовому излучению и атмосферным воздействиям. Проводник сделан из алюминия или его сплава. В центральной части сечения нулевой жилы проходит стальной сердечник, а вокруг него закручены витки алюминиевой проволоки.

Самонесущий изолированный провод СИП применяется в воздушных ЛЭП, в силовых электросетях и используется для освещения при напряжении до 1000 В.

Преимущества

Разновидности СИП-конструкций появились как альтернатива голым проводам, закрепленным на изоляторах. Их достоинства следующие:

  • эксплуатационное обслуживание обходится дешевле;
  • более стабильные параметры при передаче электроэнергии;
  • устойчивость к атмосферным воздействиям: значительно меньше налипает снег и лед, высокая химическая стойкость изоляции к агрессивным средам;
  • монтаж проще и быстрей, не требуется тяжелая техника;
  • реактивные потери снижаются в 3 раза по сравнению с традиционными проводами на изоляторах;
  • снижается процент воровства электроэнергии за счет незаконных подключений;
  • отсутствие коротких замыканий при перехлесте проводов под действием ветра;
  • для реальных условий эксплуатации можно выбрать оптимальный тип провода.

Марки проводов

Провод СИП – что это такое? Ответ будет более понятен, если оценить все виды упомянутого изделия. Разные марки отличаются конструктивно и по материалам.

  1. СИП-1 имеет одинаковые фазные жилы, но нулевые несущие отличаются. В этом варианте нулевая жила оголена, а в марке с индексом «н» — изолированная.
  2. СИП-2 изготовлен точно так же, но изоляцией является сшитый полиэтилен, сохраняющий высокие механические и электрические свойства при температуре 130 0С (обычный материал теряет форму уже при 85 0С). Изделия данной марки применяются в условиях активных атмосферных воздействий.
  3. СИП-3 состоит всего из одной жилы со стальным сердечником и может применяться в воздушных ЛЭП мощностью до 35 кВ.
  4. СИП-4 и 5 – изделия содержат токопроводящие жилы при отсутствии несущей нулевой. Если есть обозначение «н», то это говорит о том, что материалом является алюминиевый сплав. Марки проводов используются для создания отводов от ЛЭП к жилым строениям и для осветительных сетей. Кроме них, также может применяться другая марка, например провод СИП-2х16. Последнее число здесь означает минимальный размер сечения в квадратных мм.

Вот такой он разный – провод СИП. Что это такое, вы уже имеете представление. Если говорить простыми словами, рассматриваемые нами изделия можно определить как кабельную продукцию, разделенную на три системы:

  • с голой нейтралью;
  • с изолированной нейтралью;
  • самонесущая система.

Остановимся на каждом виде более подробно.

Система с голой нейтралью

СИП впервые появился во Франции и Финляндии в 50-х годах, а через 30 лет нашел широкое распространение в России. Данная система содержит:

  • одну несущую нейтраль без изоляции из алюминия или его сплава со стальным сердечником;
  • изолированные фазные проводники из алюминия (от 1 до 4), закрученные вокруг нейтрали.

В систему входят отечественные марки СИП-1,2 и финский аналог AMKA.

Нейтраль применяется для подвешивания жгута и несет всю нагрузку от натяжения и механического воздействия внешних факторов. Ее заземляют на каждой опоре для предупреждения возникновения опасного для жизни потенциала, возможного при перекосе фаз.

Система с изолированной нейтралью

Отличие заключается в том, что несущий нейтральный провод выполнен изолированным. В систему входят провода СИП-1а, 2а и AMKA-T.

Применение изолированной нейтрали вызвано необходимостью предупреждения коррозии в прибрежных морских районах или в химически активных средах. Существенным недостатком системы является высокая нагрузка на изоляцию нейтрального проводника. При его применении анкерные пролеты уменьшают, чтобы не разрушился защитный слой. Во всех остальных случаях применяется голая нейтраль.

Провод СИП: характеристики самонесущей системы

Самонесущая система не содержит нейтрального провода, на котором держится весь жгут. В нее входят от 1 до 4 одинаковых изолированных проводников. К ней относится одиночный провод СИП-3 и скрученные в жгут СИП-4 и 5. Все они при натяжении одинаково нагружены, что создает очевидное преимущество перед другими марками.

Рекомендуется использовать провода с несущими нейтралями в магистралях и отводах к потребителям. СИП-4, 5 лучше подходят для создания ответвлений к жилым домам и при прокладке проводов по фасадам и стенам.

Общие параметры СИП

  1. Температура эксплуатации – диапазон -60… +50 0С.
  2. Исполнение для умеренного и холодного климата.
  3. Возможность монтажа при температуре до -10 0С.
  4. Срок эксплуатации с гарантией – 5 лет, а заявленный – до 40 лет.

Сечение проводов СИП находится в пределах 16-150 мм2. Для ввода в дом расчетов по допустимой мощности в большинстве случаев не требуется, поскольку минимального размера хватит с запасом. На маркировке первая цифра определяет тип провода, а затем указывается количество жил и сечение, например провод СИП-2х16.

Провода подвержены механическим нагрузкам. Для расчета на прочность необходимо знать вес провода СИП, от действия которого возникает вертикальная нагрузка. Кроме того, на него еще действует обледенение и сила ветра, действующая в горизонтальном направлении. Вес провода любой марки можно определить по таблицам.

Монтаж

Прокладка проводов не требует тяжелого оборудования и специальных навыков, хотя должна вестись аккуратно во избежание повреждения изоляции.

На столбах устанавливаются крепления для анкеров и раскатные ролики, после чего заводят канат-лидер. К нему крепят провод и протягивают, сматывая с катушки. На ролики обычно нанесен защитный слой из пластика. Провод не должен контактировать с грунтом и посторонними предметами. Создают натяжение, контролируя его величину с помощью приборов. Затем провод снимают с роликов, закрепляют в пролете и делают стыковку или отвод линии соединительными и ответвительными герметичными зажимами соответственно.

Особенностью изолированных проводов является создание надежного электрического контакта с помощью прокалывающих шипов. Они делаются на зажимах. Возможно подключение под напряжением: данная конструкция позволяет провести работы безопасно.

На опорах провод фиксируется анкерным креплением, а при монтаже отвода на другом конце применяется настенный кронштейн. Если расстояние до дома большое, устанавливается промежуточная опора с поддерживающим зажимом.

Где применяются провода СИП

Прокладка таких проводов не требует больших затрат. Наличие изоляции создает защиту от короткого замыкания при соприкосновении между проводами. Их можно крепить к стенам сооружений без изоляторов. При монтаже требуется меньше опор.

Большей частью провод предназначен для силовых сетей или для освещения при напряжении до 1 кВ. Провод применяется при строительстве воздушных ЛЭП и ответвлений в жилые дома и бытовые постройки.

Заключение

Не так давно мало кто знал о таком изделии, как провод СИП. Что это такое, поняли, когда увидели его многочисленные преимущества по многим показателям над устаревшей воздушной линией на изоляторах. Прокладка производится в короткие сроки, без сложного и тяжелого оборудования, но инструменты нужны в полном комплекте, а квалификация электромонтажников обязательно должна быть высокой. Полиэтиленовая изоляция требует бережного обращения.

fb.ru

Провод СИП: назначение, применение, технические характеристики

При необходимости воздушной прокладки линий электропередач в последнее время используется провод СИП. Именно его, а не другие подходящие марки кабелей рекомендуют, если необходимо провести электричество от столба к дому. Дело в том, что он имеет относительно невысокую цену и хорошие характеристики, не требует дополнительных несущих конструкций.

Содержание статьи

Что такое провод СИП

Маркировка кабеля несет в себе важную информацию. Так провод СИП расшифровывается так:

  • С — самонесущий;
  • И — изолированный;
  • П — првод.

То есть, СИП — самонесущий изолированный провод. Используется для воздушной прокладки линий электрообеспечения. Именно его сейчас рекомендуют использовать на участке «от столба до дома». Но заводить его в дом нельзя (нужен кабель с изоляцией). Так что обычно СИП тянут до вводного щита на улице, в котором установлен счетчик и вводный автомат. Из этого шита уже уходит другой кабель — изолированный и с медными жилами (они меньше в диаметре и лучше гнутся, потому заводить в дом его проще).

Провод СИП часто используют если надо провести электричество к дому по воздуху

Почему СИП — это «провод» и чем он отличается от кабелей? Тем что изделие не имеет дополнительной защиты. То есть, изолированы только сами проводники, а защитной изоляции и брони поверх них нет. Тем не менее, СИП часто называют кабелем, хоть технически это неверно.

Пояснения требуются для термина «самонесущий». Это обозначает, что при воздушной прокладке не требуется дополнительный трос, на котором обычно подвешивают «обычные» кабели. Провод СИП любой марки имеет достаточную несущую способность, чтобы выдержать свою собственную массу, а также ветровые и снеговые нагрузки.

Виды и назначение

Провод СИП — популярная марка кабельной продукции, так как он оптимален для подключения электричества к частному дому. Имеет относительно невысокую цену, хорошие технические характеристики. Есть трех видов:

Проводники СИПа делают из алюминия, несущие из алюминиевого сплава с большей несущей способностью. Разные типы этой кабельной продукции отличаются материалом изоляции, имеют различные технические характеристики и область применения.

С неизолированной нейтралью (СИП-1)

Провод СИП с неизолированной нейтралью это АМКА по евростандарту. Он состоит из:

  • 1-4 алюминиевых токопроводящих проводников в изоляции из светостабилизированного сшитого полиэтилена;
  • 1 несущего неизолированного провода из алюминиевого сплава или из чистого алюминия.

Примерно так выглядит провод СИП 1

СИП1 используют при прокладке магистральных линий передачи и ответвлений от них в сухом и нормальном воздухе с невысокой степенью загрязненности. Предназначены для сетей с номинальным напряжением 0,6 кВ и 1 кВ (разные типы, надо смотреть в технических характеристиках) п частотой 50 Гц.

Максимальные токовые нагрузки СИП-1

Изолированные проводники закручены с определенным шагом вокруг несущей жилы. Токопроводящие жилы могут быть моножильными (одна проволока) или состоять из нескольких круглых уплотненных проводников. Нейтральная жила обычно состоит из стального или алюминиевого сердечника, вокруг которого расположены круглые алюминиевые (или из сплава) жилки и имеет несущая жила обычно бОльший диаметр.

При монтаже вес подвешенного кабеля несет жила без изоляции — ее цепляют на растяжки, крепят к столбам и т.д. Именно для повышения несущей способности ее делают большего диаметра чем остальные. Обычно этот оголенный проводник используют как нейтраль. Токоведущие жилы изолированы. Используют термопластичный полиэтилен, который выдерживает длительный нагрев до 60-70°С, кратковременный — до 125°С. Линия электропередач, сооруженная на СИП-1 способна выдерживать солидные снеговые нагрузки.

Технические характеристики Провода СИП-1

Недостаток этой системы в том, что в случае перекоса фаз на неизолированном проводе может возникать опасное напряжение. Чтобы предотвратить эту ситуацию, на каждом столбе нейтральный провод заземляют. Тем не менее, его не прокладывают по фасадам домов, так как теоретически он может быть опасен.

Провод СИП с изолированной нейтралью (СИП-2, СИП-3)

Самонесущий провод с изолированной нейтралью — СИП 2  и СИП-3 — отличается от предыдущего варианта тем, что нейтральный провод имеет защитную оболочку. Все остальное неизменно:

СИП-2 применяется в сетях с номинальным напряжением 0,6 кВ и 1 кВ, с той лишь разницей, что его можно использовать во влажном климате или в атмосфере с повышенным содержанием солей (побережья морей, океанов, солончаки и т.д.), вести по стенам жилых зданий. Именно СИП-2 обычно применяют если надо подключить электричество от столба до дома.

Максимальные токовые нагрузки СИП-2

СИП-3 имеет ту же структуру, но более толстую оболочку и называется защищенным проводом. Этот самонесущий провод может использоваться в сетях с более высоким номинальным напряжением: СИП-3-20 — до 20 кВ, СИП-3-35 — до 35 кВ. По техническим параметрам (температуре эксплуатации, максимальному нагреву и т. д.) этот провод такой же как и СИП-1. Так что эти данные можно взять из таблицы в предыдущем пункте. Отличаются допустимые токовые нагрузки (смотрите таблицу).

Максимальные токовые нагрузки СИП-3 в зависимости от сечения фазовых жил

Провода СИП-2 и СИП-3 также подвешивается за несущий проводник (он большего диаметра). Так как провод изолирован, опасности наводок тока нет, но существует возможность разрыва оболочки при большой механической нагрузке. Потому при проектировании линий на основе СИП-2 уменьшают пролеты (чаще ставят столбы).

Самонесущие провода без несущих жил (СИП-4, СИП-5, СИП-7)

Конструктивно эти самонесущие провода отличаются от предыдущих модификаций. У них нет несущего проводника и нагрузка распределяется на все жилы. По прочности они уступают модификациям с выделенным несущим проводом. Потому в регионах со снежными зимами или частым обледенением их использовать не стоит. Количество проводников в самонесущих проводах — от 2 до 4, могут быть с одним или двумя дополнительными осветительными проводами. Все провода скручены относительно общего центра с определенным шагом. Одна из жил используется как нейтральная, остальные — как фазные.

Провод СИП-4 рассчитан на сети с максимальным напряжением 0,6 кВ или 1 кВ. За счет отсутствия более толстой несущей жилы этот кабель более гибкий — минимальный радиус изгиба — 7,5 радиусов кабеля.

СИП-4 отличается тем, что физическая нагрузка от массы кабеля и осадков распределена между всеми жилами

Этот тип самонесущего провода более популярен, так как имеет более низкую стоимость и неплохие характеристики. Выпускается еще несколько разновидностей:

  • СИПн-4. Отличается изоляцией не распространяющей горение.
  • СИПcн-4. Изоляция негорючая, в конструкции имеется 1 или 2 дополнительных провода для освещения. Может иметь 1,2 или 3 вспомогательные жилы для цепей контроля (медные, сечением 1,5 мм²,  2,0 мм², 4,0 мм². В таком случае в формулу, описывающую кабель, добавляются через плюс количество сигнальных или осветительных жил. Например: СИП-4 2*30 +1*16 (четыре токопроводящие жилы диаметром 30 мм и одна вспомогательная диаметром 16 мм).
  • СИПгсн-4. От предыдущего типа отличается тем, что имеет водоблокирующий элемент в токопроводящей жиле.

В климате с малоснежными жилами от столба до дома трассу можно довести СИП-4

Варианты СИПсн-4 и СИПгсн-4 имеют европейский аналог AsXSn, сходный по многим характеристикам и назначению.

Есть еще провод СИП-5. Отличается тем, что не может иметь дополнительных осветительных или сигнальных жил. Только изолированные токопроводящие жилы одинакового диаметра. Количество жил- две, три четыре. Одна из них нейтральная, остальные — фазы.

Вид СИП-7 — провод одножильный с усиленной многослойной изоляцией:

Самонесущий провод СИП-7 разработан для сетей номинальным напряжением до 110 кВ. Могут использоваться там, где подземная прокладка невозможна, а использование неизолированных проводов недопустимо. Это парковые зоны, густонаселенные местности. Подходит для эксплуатации в тропическом, умеренном и холодном климате.

elektroznatok.ru

Что такое СИП: характеристики и особенности применения

СИП – это самонесущий изолированный провод, применяемый для передачи электричества в наружных электросетях. Благодаря своим отличным характеристикам, СИП в последнее время применяется не только как воздушный вариант размещения электросетей на специальных опорах, но также для обеспечения подводки электрического тока непосредственно к дому.

Воздушные линии электропередачи с применением СИП

Особенности и преимущества

Конструкция этого провода представляет собой скрученные в определенном порядке токопроводящие алюминиевые жилы. Они снабжены изоляционным покрытием, имеющим в своей основе светостабилизированный термопластичный или сшитый по особой технологии полиэтилен.

Большинство типов таких проводов устроены следующим образом: одна из жил нулевая, остальные – фазные. Они окрашены в черный цвет, который благодаря конструктивным особенностям кабеля защищает его от ультрафиолетового излучения. Нулевая жила имеет стальной сердечник.

Допустимой температурой нагрева СИП при нормальной работе энергосистемы является граничное значение в 70-90 градусов по Цельсию. Его можно прокладывать при температуре окружающего воздуха минус 20 градусов, что является явным преимуществом по сравнению с возможностями кабеля ВВГ (у него такой порог составляет всего минус 15 градусов).

Провода изоляционного типа имеют ряд преимуществ при эксплуатации в наружных сетях по сравнению с незащищенными токопроводящими системами. Это, например, значительно меньшие затраты на организацию таких работ, как прокладка СИП.

Изоляция каждой жилы провода предотвращает возможность короткого замыкания в ветках деревьев, устраняется такая проблема, как возможный перехлест незащищенных проводов при мощных порывах ветра. Намного упрощается и технология монтажа на стене здания, ввод в дом является абсолютно безопасной по своим последствиям операцией. Чтобы иметь полное представление о преимуществах СИП, следует подробно ознакомиться с каждым характерным положительным эффектом от его применения:

  • значительное уменьшение затрат на обслуживание и подключение;
  • простой монтаж, который можно осуществлять в безопасном режиме;
  • благодаря повышенной изоляции, допускается его прокладка прямо по стене дома;
  • отсутствие при установке требований к наличию изоляторов, достаточно лишь иметь специальную арматуру, чтобы обеспечить крепление провода к столбу;

Принцип анкерного крепления СИП на столбе

  • на линии СИП невозможно образование льда, кроме того, она сама по себе обладает большой устойчивостью к механическим воздействиям;

Подключение СИП к внутренней проводке здания на вводе в строение (так же как и переход на другой тип кабеля) осуществляется с помощью специальной арматуры.

  • возможность применения герметических сжимов, позволяющих обеспечить ввод электрики в дом, не дает влаге проникать под изоляцию. Такое соединение, кроме всего прочего, гарантирует качественный контакт между внешней и внутренней системами электроснабжения.
  • потери электричества на линии электропередач в три раза меньше, чем при использовании обычного, неизолированного провода;
  • ввод электрики в дом можно выполнить без снятия напряжения с действующей электроустановки.

Не стоит проводить СИП непосредственно на ввод в деревянный дом. Для этой цели можно использовать медный кабель.

  • невозможно несанкционированное подключение через воздушный провод с целью воровства электричества;
  • продолжительность срока службы – более 25 лет.

Монтаж СИП в дом

Монтаж электропроводки является наиболее ответственным моментом при строительстве дома: ведь, исходя из ее назначения, главная задача – это обеспечить бесперебойную работу всех электроприборов. В последнее время все больше жителей крупных городов стремятся приобрести участок за городом для строительства на нем современной деревянной дачи, в которой семья может организовать полноценный воскресный отдых. Но подключение электричества к дому –  дело не безопасное. У деревянной конструкции жилого дома есть немаловажный недостаток – она имеет повышенный уровень пожароопасности.

С учетом важности этого факта, решать вопрос оборудования жилого строения электросетью нужно с соблюдением определенных мер предосторожности. Рассматривая правила, действующие при подключении СИП к любому зданию, можно руководствоваться условиями, регулирующими ввод кабеля в деревянный дом. Они содержат более жесткие требования, чем те, что предъявляются к монтажу проводки в обычном, кирпичном строении.

Для подключения электричества к частному дому обычно используют воздушные сети ЛЭП.

Перед началом работ необходимо в обязательном порядке обратиться в энергосбытовую компанию для получения технических условий, чтобы избежать возможных неприятностей в будущем и правильно рассчитать нагрузку электросети на кабель.

Прокладка кабеля возможна только после выполнения некоторых условий:

  • необходимо заказать разработку проекта энергоснабжения строения, который содержит в себе детальный план работ по устройству электроснабжения дома;
  • найти профессионального исполнителя, способного правильно выполнить все пункты данного плана.

При эксплуатации электросети время от времени возникает необходимость отключать строение для проведения соответствующей перепланировки или других ремонтных работ. Чтобы каждый раз не обращаться с заявкой в энергосбыт на отключение сети, можно возле дома поставить собственную электроопору. На ней необходимо разместить автоматический выключатель на ввод электроэнергии, позволяющий в любое время обесточить дом.

Рекомендации по монтажу

Жилы, из которых состоит кабель, должны иметь сечение не менее чем 16 кв. мм, меньше запрещено по стандартам ПУЭ. В зависимости от количества проектируемых фаз можно выбрать СИП с двумя или четырьмя жилами.

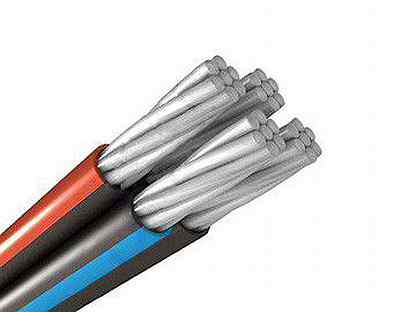

Кабель СИП четырехжильный

Следует иметь в виду, что, если линия ЛЭП находится на расстоянии более 25 м от дома, то придется ставить дополнительную опору.

Приступая к работам, необходимо знать, как правильно и безопасно можно подвести электрику к деревянному строению. Такой ввод электричества возможен при точном соблюдении ряда правил:

  • При ответвлении кабеля для электропитания дома от наружной линии нужно использовать специальные прокалывающие зажимы. Такое приспособление позволит сделать соединение без зачистки жил.
  • При подключении к воздушной линии внешних сетей в обязательном порядке необходимо выполнить повторное заземлениеPEN-проводника.
  • От столба до стены строения провод монтируется на высоте не менее чем 2,75 м от земли. При этом используются специальные анкерные крепления.
  • Кабель к деревянной стене можно крепить штатными приспособлениями – анкерными зажимами, которые имеют соответствующие кронштейны. Благодаря конструкционным особенностям зажимов, они прочно удерживают кабель на стене, не допуская его провисания, и не повреждая при этом изоляцию.

При проведении работ следует помнить, что крепление провода на деревянной стене проводится с учетом пожароопасности конструкции. Его необходимо заводить в специальную гофру, или короб, или другую несгораемую конструкцию, что обеспечит необходимую защиту от перегрева участка стены.

  • Заводить кабель в дом следует через специально подготовленный отрезок металлической трубы, в которой сам провод во избежание возможных повреждений размещается с использованием пластмассовой вставки. После того, как закончена прокладка, металлическая гильза закупоривается специальным противопожарным составом.

Как правильно ввести кабель СИП в стену деревянного дома

  • После того, как выполнен ввод в дом, необходимо проложить кабель к главному распределительному щиту учета электроэнергии. Прокладка провода осуществляется любым способом: как в коробе, так и открытым вариантом. Главное при этом – обеспечение пожарной безопасности. Подойдет пластиковый короб или гофра. Правда, если речь идет о закрытом варианте прокладки кабеля, то следует использовать только металлическую толстостенную трубу. Это трудоемкий и затратный процесс.

Подключение кабеля. Видео

Как осуществляется монтаж провода СИП к дому, наглядно рассказано в этом видео.

Преимущества СИП при обеспечении электроснабжения зданий очевидны. В первую очередь это касается индивидуальных построек. Чтобы правильно выбрать способ подсоединения линии к дому, в том числе, если он построен из дерева (и чтобы прокладка кабеля по стене не создавала проблем), следует внимательно познакомиться со всеми правилами проведения этих работ.

Оцените статью:

elquanta.ru

Провод СИП: технические характеристики, маркировка, арматура

Сегодня изолированные провода постепенно вытесняют старые оголенные аналоги. В первую очередь – это связано с безопасностью их использования и простотой монтажа. Кабеля СИП пользуются популярностью при строительстве магистралей ЛЭП. В домашнем использовании нашел свое применение провод сип 4 разных модификаций.

Что такое СИП?

Провода СИП относятся к кабельной продукции. Они созданы, чтобы заменить неизолированные провода, применяемые для строительства ЛЭП. Буквенная расшифровка, нанесенная на провода, гласит, что это самонесущие изолированные провода. По ГОСТ производится несколько видов продукции, обозначаемой цифрами, зависимо от марки изделия. После цифр может находиться буквенное обозначение. Его расшифровка указывает на материал изготовления токоведущих жил и наличие изоляции нулевого провода. Применение СИП для магистралей создало новое обозначение – ВЛИ. Такая буквенная расшифровка указывает на изолированные воздушные линии.

Каждая марка различается своей конструкцией. Это разный диаметр жил, количество токоведущих проводов и наличие нулевой жилы, материал изготовления жил и изоляции. Единственное, что объединяет все провода – это наличие изоляции. По ГОСТ они обозначены как провода, но фактически получается, что это кабеля.

Марки провода

Конструкция изделия и материалы, применяемые для изготовления, разделяют самонесущий изолированный провод на такие основные виды:

  • Маркировка СИП-1 указывает, что кабель имеет алюминиевые жилы, изолированные ПЭТ оболочкой. Изолирующее покрытие устойчиво к УФ лучам. Присутствующая нулевая жила бывает в двух исполнениях: с изоляцией и без нее. Марка СИП-1А идет с изолированной жилой, на что указывает маркировка буквой А;
  • Марка СИП-2 имеет идентичную конструкцию, только отличается изоляционным материалом. Кабель, в частности фазные жилы, покрыты сшитым ПЭТ. Нулевая жила идет голой или изолированной, на что указывает маркировка буквой А, например, СИП-2А. Кабель этих марок применяют при монтаже ЛЭП до 1000 вольт. Причем его используют как для натяжки основных линий магистрали, так и для изготовления ответвлений к постройкам. Такие провода предназначены для регионов с холодным и умеренным климатом. Подойдет для дачи, если используется 380 вольт. По ГОСТ, каждый тип провода выдерживает определенную длительную температуру нагрева. Марка СИП-1(А) выдерживает до 70оС, а собрат СИП-2(А) – 90оС. Монтируя кабель, надо соблюдать минимально допустимый радиус изгиба. Правила гласят, что он равен не мене 10 наружным диаметрам кабеля.
  • Одножильный провод СИП 3 имеет особую конструкцию, состоящую из стальной сердцевины, оплетенной алюминиевой проволокой. Оплетка изготовлена не из чистого алюминия, а из сплава AlMgSi. Сверху провод изолирован сшитым ПЭТ, устойчивым к УФ излучению. Одножильный провод СИП 3 применяется при строительстве ЛЭП до 20 кВ. Использование рекомендовано для регионов с тропическим, холодным и умеренным климатом. По ГОСТ, рабочая температура составляет 70оС, а длительно допустимая температура составляет от –20 до +90оС.
  • Кабель, маркированный как СИП-4, изготовлен из парных жил без нулевого провода. Нанесенная в конце маркировки буква Н говорит о том, что жилы изготовлены из сплава. Отсутствие буквы указывает на исполнение жил из чистого алюминия. Сверху жилы изолированы термопластичным ПВХ, устойчивым к УФ излучению.
  • Марка СИП-5 аналогична по конструкции проводу СИП-4. Отличаются они только изолирующим материалом. Для этой марки изоляция изготовлена из сшитого ПЭТ, что позволяет увеличить длительность допустимой температуры на 30%. Изделия этих марок предназначены для строительства ЛЭП до 2,5 кВ. Их также используют для подвода к зданиям и обустройства освещения улиц. Рекомендован кабель для регионов с холодным и умеренным климатом. Кабеля можно использовать для дачи в качестве ответвления.

Краткие технические характеристики кабеля СИП разных марок представлены в таблице:

Существующая маркировка и ее расшифровка

Маркировка кабеля обозначается буквами, цифрами и цветом изоляции. На примере цифрового и буквенного обозначения кабеля СИП-1 посмотрим, как происходит его расшифровка:

СИП-1 3х70+1х95-0,6/ ТУ 16-705.500-2006

Кабель марки СИП-1 имеет 3 основные жилы. Их сечение составляет 70 кв. мм. Плюс одна неизолированная несущая жила. Ее сечение – 95 кв. мм. Жилы рассчитаны на номинальное напряжение 0,6/1 кВ.

Взяв выдержку из ГОСТ 31946-2012, посмотрим, как наносится маркировка из букв, цифр и цветной изоляции на СИП-4:

  • фазные жилы обозначаются выдавленными на изоляции продольными полосами или цифрами, нанесенными печатным или тесненным методом;
  • на изоляцию нулевой жилы обозначения не наносятся;
  • вместо букв и цифр, обозначение может наноситься цветной полосой, шириной более 1 мм;
  • Дополнительные жилы для освещения маркируются В1, В2 или В3;
  • цифрами или буквами маркировка наносится по жиле через каждые 50 см;
  • обозначения имеют стандартные габариты: ширина 1 элемента обозначения – не менее 2 мм, высота – 5 мм;
  • дополнительные жилы цепей контроля могут быть без обозначений;
  • нанесенная маркировка должна быть устойчива к УФ излучению в период всего срока эксплуатации.

Расшифровка всех элементов обозначения позволяет быстро ориентироваться в выборе требуемого кабеля для выполнения определенных работ.

Основные характеристики провода

Технические характеристики кабеля должны соответствовать ГОСТР 52373-2005. Он указывает, что самонесущий изолированный провод предназначен для ЛЭП до 1 кВ и выше, но не более 35 кВ. Сечение жил бывает от 16 до 240 кв. мм. На магистральных участках диаметр кабеля должен превышать сечение жил отходящих линий. Технические характеристики позволяют СИП применять в сетях уличного освещения. Для этих целей достаточно жил, сечение которых не превышает 16 или 25 мм.

В ГОСТе отображена характеристика основных предельных значений. Если некоторые параметры не соответствуют, такой кабель применять нельзя. Согласно ГОСТу, характеристика СИП отображает следующие основные параметры;

  • максимально допустимая нагрузка. Чем больше сечение жилы, тем этот показатель выше;
  • максимальная рабочая температура;
  • температурный предел аварийного режима. По ГОСТу он достигает 130оС;
  • допустимый радиус изгиба. Он не должен быть меньше 10 наружных диаметров жилы;
  • гарантия от производителя на 3 года;
  • срок эксплуатации при соблюдении всех требований составляет не менее 40 лет.

Некоторые характеристики, например, вес идентичного кабеля разного производителя, могут отличаться. Но они не должны выходить за пределы норм, отображенных в ГОСТе.

Арматура СИП

Кабель СИП имеет свои комплектующие, предназначенные для быстрого и безопасного монтажа. Линейная арматура представлена в широком ассортименте:

  • прокалывающие зажимы совместимы с любым типом кабеля. Зажимы обеспечивают герметичное соединение за счет того, что изоляция с жилы не снимается. Установив зажимы поверх изоляции, затягивают фиксирующие болты. В это время прокалывающие зубцы, проходя сквозь изоляцию, контактируют с металлом жилы;
  • арматура для ответвлений применяется для натяжной поддержки жил. Зажимы имеют такой механизм, принцип работы которого упрощает процесс монтажа и демонтажа кабеля без специального оборудования. Натяжитель можно использовать для подвешивания кабеля к любой поверхности;
  • поддерживающий и анкерный крепеж предназначен для фиксации зажимов. Вместе с крюками и зажимами используется бандажная лента. Любой крепеж устойчив к коррозии и температурным перепадам.

Область применения 2х16 и 4х16

В быту наиболее востребованы кабеля 2х16 и 4х16. Так, провод 4х16 применяют для ВЛИ 0,6/1 кВ и для воздушных ответвлений к вводу здания. Кабель 4х16 можно прокладывать по стенам постройки и другим сооружениям.

Кабель СИП 2х16 используют для снижения сечения на ответвлениях, при переходе от ЛЭП к внутренней проводке помещения. Как ответвление, СИП 2х16 хорошо подходит для дачи или загородного дома.

Несмотря на всю изоляцию, СИП имеет небольшой вес, что удобно для монтажа. Рассчитать вес конкретной марки можно по таблицам. Например, вес СИП-4 с двумя жилами:

Использование изолированных проводов вместо оголенных позволяет избежать замыканий и травматизма током при обрыве линии. В домашних условиях кабель может проложить человек даже с небольшой квалификацией.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sarstroyka.ru

Сип кабель что это такое | Что

» Что

Преимущества кабелей СИП при монтаже воздушных линий электропередачи

В последние годы широко пропагандируется использование кабеля марки СИП для строительства воздушных линий электропередач и подсоединения различного рода потребителей электричества к источникам электроснабжения. СИП — это самонесущий изолированный провод 2-х или 4-х жильной скрученной в жгут структуры, изготовленный из алюминиевого сплава и покрытый изоляцией из светостабилизированного сшитого или термопластичного полиэтилена.

По своим конструктивным особенностям такой кабель превосходит применявшиеся до него провода марок А и АС, которые не имеют изоляции и монтируются по-жильно на отдельных изолятора, которые в свою очередь размещаются на траверсе.

Монтировать СИП стало значительно проще и быстрее. Достаточно один раз закрепить жгут на опоре или стене здания, предварительно натянув его между опорами с помощью лебёдки или другого приспособления.

Кстати, по стенам монтировать предшественников СИПа запрещено. В этом ещё один недостаток старых проводов и преимущество нового изолированного кабеля. Такая особенность СИПа позволяет быстро производить монтаж ВЛИ в стеснённых городских условиях с применением укороченных опор и совместной подвески кабеля рядом с телефонными и другими слаботочными проводами в допустимой близости от них. То есть дополнительных опор для СИПа ставить не надо. Опять же экономия сил и средств.

В лесистой местности ширина просек также значительно уже чем при прокладке воздушных линий с применением неизолированных проводов. Всё это подчёркивает высокую экономию различных ресурсов при монтаже ВЛИ.

Теперь, чтобы оборвать такой провод, необходимо приложить значительно большее усилие чем ранее. К примеру при ураганном ветре обрывы и перехлёстывание голых алюминиевых проводов приводили к коротким замыканиям и обесточиванию целых районов и даже городов. У СИПа перехлёстывания исключены конструктивно, а порвать 4 скрученных в жгут проводника тяжелее чем одну жилу.

Конечно если на линию упадёт крупное дерево, тогда вероятность обрыва даже 4-х жильного кабеля сильно возрастает. Вечных и неприхотливых линий электропередач не бывает, иначе не было бы обслуживающих их организаций.

Но стойкость к воздействию атмосферных осадков, особенно в холодное время года — ещё одно из преимуществ данного проводника. Беда всех воздушных линий электропередач — намерзание льда с последующим обрывом проводов под его тяжестью. Это характерно во время падения мокрого снега и резкого перепада температуры от плюсовой к минусовой.

В отличии от голых проводов, на которых налипание мокрого снега происходит регулярно из-за их конструктивной особенности, полиэтиленовая изоляция СИПа препятствует образованию снежно-ледяных наростов. Вода или снег не задерживаются на покрытых изоляцией жилах кабеля и просто скатываются с них. Задержаться они могут только на оголённой несущей жиле в 2-х жильных проводах марки СИП-1. В 4-х жильных кабелях такая жила как правило располагается внутри жгута. Остальные марки СИПа имеют изоляцию всех жил, включая и нулевые.

Почему продающие электричество организации в обязательном порядке заставляют вновь подключаемых абонентов использовать кабель марки СИП? Да потому что с применением такого проводника практически полностью исключено воровство электричества путём несанкционированного подключения снаружи. Теперь накидушку не сделаешь как с неизолированными проводами.

Это с одной стороны. А с другой стороны при использовании соответствующей арматуры отводы и подключения можно производить без снятия напряжения с линии, что категорически запрещалось на ВЛ с голыми проводами. Изоляция резко снижает вероятность поражения электротоком обслуживающего персонала и повышает электробезопасность таких линий.

Ещё одним достоинством самонесущих проводников является малая потеря электрической энергии при передаче на большие расстояния за счёт почти втрое меньшего реактивного сопротивления ВЛИ по сравнению с обычной ВЛ. Следовательно самое большое достоинство такого кабеля — это высокая надёжность и простота смонтированной ВЛИ, а также бесперебойность в подаче электричества потребителям.

Но есть у СИПа и недостатки. Он дороже чем провод марки А или АС, для его монтажа необходима соответствующая квалификация рабочего персонала и пока ещё не полностью разработаны стандарты, нормы и правила по монтажу и обслуживанию таких линий.

Своё применение СИП широко получил в европейских странах где такие нормы и правила уже разработаны.

Существует очень большое разнообразие крепёжной арматуры для прокладки ВЛИ. Для каждого конкретного случая применяются свои крепления. Выбор их зависит от марки, диаметра жил проводника, материала опор или фасада здания, направления линии и её поворотов. В этом и достоинство и недостаток СИПа, так как обслуживающему персоналу необходимо знать все виды крепежа и уметь ими пользоваться.

В перспективе ВЛИ на базе кабеля марки СИП вытеснят обычные ВЛ как более выгодные по своим рабочим характеристикам и повседневному обслуживанию.

Как правильно сделать ввод в дом с помощью СИП

Вообще, вопрос, поставленный в заголовке, носит несколько провокационный характер. Даже в технике практически не бывает ничего однозначно правильного . Но зато существуют откровенно ошибочные технические решения. Чтобы их избежать, постараемся подробно рассмотреть устройство воздушного ввода при помощи современного и набирающего популярность СИПа.

Итак, СИП – самонесущий изолированный провод. Пришел на смену привычному неизолированному многопроволочному алюминиевому проводу, который по сию пору можно наблюдать в составе ВЛ частного сектора во многих регионах нашей страны. Неизолированный провод применялся раньше просто по причине отсутствия надежных изоляционных материалов, способных служить в жестких условиях эксплуатации под открытым небом.

Из-за отсутствия изоляции проводов ВЛ, при ее монтаже приходилось пользоваться опорными изоляторами. Линии передач занимали большое пространство, потому что было необходимо выдержать расстояние между проводами. Но, несмотря на это, нередко провода перехлестывались между собой, например, при сильном ветре. Тогда происходили короткие замыкания, обрывы линий В общем, проблем хватало.

СИП же своим появлением разом снял практически все эти проблемы и вопросы. Изоляция из сшитого полиэтилена не боится ни дождя, ни ветра, ни солнечного света и способна прослужить верой и правдой целых 25 лет минимум. Для таких условий срок внушительный. Монтаж воздушки при помощи СИП не занимает много времени и сил, поскольку для этого провода разработан широкий спектр различной крепежной арматуры. Продумано все до мелочей: не монтаж, а одно удовольствие.

2. Как монтировать?

Перед устройством нового ввода необходимо получить технические условия в местном подразделении Энергосбыта. Можно, конечно, действовать и без этих условий, но в перспективе могут возникнуть разногласия, и что-то, может быть, придется переделывать из-за упертости энергосбытовских техников.

Для ввода в дом применяется СИП 4 без несущего троса с жилами одинакового сечения по 16 кв. мм. СИП – это алюминиевый кабель, а использование алюминия сечением менее 16 кв. мм. на текущий момент запрещено ПУЭ. Провод же большего сечения попросту не нужен, поскольку и 16 квадратов более чем достаточно.

Количество жил СИПа на ввод – две или четыре, в зависимости от того, однофазный или трехфазный ввод мы организуем.

Ответвление от магистральной линии проще всего устроить при помощи штатных прокалывающих зажимов для СИПа. При использовании таких зажимов жилы СИПа не надо зачищать, а усилие зажима регулируется срывной шестигранной головкой. Потребное количество зажимов определяется количеством жил провода.

Если расстояние от магистральной ВЛ до дома превышает 25 метров, то по техническим условиям, скорее всего, потребуется установка дополнительной опоры, на которой вводной кабель будет крепиться при помощи поддерживающего зажима. Но такое требуется крайне редко, поскольку расположение линий электроснабжения учитывается еще до начала строительства любого жилого дома.

На подводе к наружной стене дома СИП можно закрепить при помощи анкерного зажима на кронштейне. Это тоже штатная арматура для СИПа и особых проблем при ее монтаже возникнуть может. Здесь тоже количество зажимов и анкеров соответствует числу вводных жил.

Если материал, из которого построен дом – негорючий, то кабель по наружной стене можно провести открыто. Правда, это не особенно эстетично: черный плетеный толстый СИП прямо на стене. Особенно неприятно, если стена фасадная. Поэтому обычно лучше потратить время и силы на установку пластикового короба или монтаж гофротрубы. А если дом деревянный, то это требование и вовсе становится обязательным.

3. Как завести внутрь?

Доводим СИП до места ввода внутрь дома, и вот тут-то начинаются разногласия. Главный вопрос в следующем: заводить ли СИП прямо внутрь дома, или делать разрыв и ввод более домашним кабелем, в качестве которого обычно рекомендуется ВВГнг сечением 6 или 10 кв. мм.?

Большинство электриков заявляют, что СИП – кабель исключительно уличный, к тому же алюминиевый, и заводить его внутрь дома не рекомендуют категорически. По их мнению, СИП и ВВГнг необходимо соединить непосредственно перед вводом при помощи тех же прокалывающих зажимов или обыкновенных орешков .

С другой стороны, Энергосбыт очень болезненно воспринимает всякие разрывы во вводном кабеле, поскольку во всем видит прямую возможность для хищений электроэнергии. К тому же резонным выглядит замечание, что СИП – провод, выдерживающий условия уличной эксплуатации – вряд ли будет менее надежным внутри помещения. А орешки или прокалывающие зажимы – это дополнительное слабое место в проводке, представляющее собой повышенную опасность.

Поэтому даже проектные организации нередко предлагают заводить СИП непосредственно на вводной автомат распределительного внутреннего щита. И подобные проекты успешно сдаются, не встречая никакого противодействия со стороны надзорных организаций.

Самая, пожалуй, существенная проблема состоит лишь в том, что СИП – довольно жесткий провод, монтировать его внутри щита не очень удобно. Но, тем не менее, возможно.

И все же самым лучшим представляется такой способ организации ввода: установка дополнительного двух- или четырехполюсного автомата (в зависимости от числа фаз) перед вводом в стену. Автомат можно установить в отдельном пломбируемом боксе. До автомата будет идти СИП, а после него – ВВГнг в гофротрубе. Номинал автомата лучше выбрать на одну ступень выше автомата во вводном распределительном щите, чтобы при перегрузках и коротких замыканиях внутри дома не приходилось лазить на наружную стену здания.

Наружный автоматический выключатель защитит кабель внутри стены от короткого замыкания и обережет весь дом от пожара. Ведь мало ли что может случиться за годы эксплуатации.

Отверстие для вводного кабеля в стене надо армировать пластиковой или стальной заземленной трубой. Доверяться в этом деле одной лишь гофротрубе не следует. Категорически не подходят для защиты ввода куски резинового шланга. Резина со временем теряет свои диэлектрические и механические свойства, она становится хрупкой и токопроводящей. От такой защиты будет один только вред – она подведет в самый неожиданный момент.

Из-за всех перечисленных тонкостей и разногласий настоятельно рекомендуется предварительно согласовывать план организации электрического ввода в дом с представителями Энергосбыта. Даже в разных районах одного города между энергосбытовскими техниками может отсутствовать согласие по этим вопросам, а крайним всегда будет домовладелец.

Александр Молоков

Видео по теме от EKF. Только применение cамонесущих изолированных проводов позволяет практически полностью исключить аварийные ситуации:

Кабель СИП крепление и подключение

Для конструирования и постройки электрических сетей подачи напряжения необходимо использовать специальные материалы. Кабель СИП имеет подходящие технические характеристики для использования в осветительных или воздушных электросетей.

Описание

СИП – самонесущий силовой изолированный провод, который используется для передачи электричества в силовых сетях. Данный электрокабель применяется для прокладки и распределения электрической энергии в сети с напряжением, не превышающим 35 кВ.

Фото кабель СИП-2

Преимущества СИП кабеля:

  1. Система электро-обеспечения работает даже при соединениях или падении проводов
  2. Благодаря специальной конструкции, на поверхности кабелей не намерзает лед и снег, что значительно продлевает работоспособность сети электрического питания
  3. Кабельная продукция требует меньшего отсечения земли, что удобно при прокладке электросетей в условиях города
  4. Практически исключается вероятность воровства электроэнергии или незаконного подключения
  5. Сечение провода можно подобрать под любые потребности
  6. Производитель утверждает, что продукция изолирована таким образом, что садящиеся на кабель птицы не пострадают от тока.
Как правильно выбрать

Учитывая, что провод используется для ответвления от магистральных сетей, часто нарастить медный кабель от СИП не имеет особых проблем. Главное – это правильно выбрать нужно сечение и прочие параметры.

Фото кабель СИП на воздушной линии

Существуют разные типы проводов. чаще всего кабель типа СИП классифицируется по сечению: 4х16, 2х16, 4х50, 4х25, 4х35 и т. д. Вместе с этим, провода можно распределять по типу изоляции жил и техническим характеристикам:

  1. СИПТ-1 ГОСТ Р 52373, он же СИП-1 — кроме нулевой жил все остальные изолированы специальным полиэтиленом
Фото конструкция сип
  • СИПТ-2 и СИП-1А — изолированы все нити
  • СИП-2 — это уникальный кабель, у которого все жилы (за исключением нулевой) изолированы специальным покровом из полиэтиленового материала с молекулярными поперечными соединениями
  • СИП-2А — у этого провода все жилистые составляющие, в том числе и нулевая, покрыты слоем молекулярного полиэтилена
  • СИП-3 — на этот провод обязательно нужно проверять сертификат, его чаще всего используют для дома. Он выполнен из одной жилы, которая представляет собой плотный алюминиевый кабель, покрытый полиэтиленом со светостабилизированными частицами Фото виды СИП
  • СИП-4 — уникальный электрический провод, у которого отсутствует нулевая несущая жила, но при этом остальные нити изолированы молекулярным полиэтиленом, благодаря чему обеспечивается прочное и герметичное соединение
  • СИП-5 — производство этого провода довольно сложное, его используют в основном на предприятиях или для протяжки электрических сетей в городе или между населенными пунктами. Он состоит из изолированных жил с покрытием из полиэтилена, где каждая нить завернута в отдельную оболочку. Виды кабеля СИП-4 и СИП-5 не имеют несущей нулевой жилы и могут состоять из двух и более нитей (чаще всего 2 или 3).
  • Маркировка кабеля помимо обозначения конкретной группы также обязательно включает в себя сечение провода, дату изготовления, номер партии и дополнительные сведения от производителя.

    Какие технические характеристики имеет СИП-кабель:

    1. Допустимая нагрузка для проводов типа 1, 2 и 4 – 0,66/1 кВ для кабеля 3: до 35 кВ
    2. Частота сети: 50 Гц
    3. Условия эксплуатации: от 50 градусов до +50
    4. При этом установка и натяжка возможны только при температуре до -20
    5. Приблизительный срок службы проводки: 50 лет.
    6. Многие производители также предоставляют на свою продукцию гарантию, чаще всего на 5 лет.
    Как установить провод

    Монтаж не занимает большого количества времени, кабель СИП легко можно подключить своими руками, но соединение требует согласования с государственными службами. Перед тем как вводить провод в дом, нужно получить разрешение у энергопоставляющей компании.

    Пошаговая инструкция. как осуществляется подключение и крепление СИП кабеля:

    1. Нужно подобрать сечение. Чаще всего для бытовых потребностей используется провод 15 мм сечения
    2. Для ответвления от магистрали нужно использовать специальный зажим, который сделает прокол в нужных местах на столбе. Главным преимуществом использования зажимов в том, что с ним нет необходимости зачищать кабель, наконечники можно монтировать сразу
    3. Если необходимо осуществить переход от сети к дому, но при этом расстояние между объектами более 25 метров, то нужно будет установить опору и натяжитель
    Фото принцип монтажа провода
  • К опоре присоединяется специальный крепеж, который помогает обеспечить прочное соединение
  • На наружной стене здания, куда будет делаться вывод, устанавливается зажим анкерного типа, как показано на фото. Это арматура с кронштейном, в которой количество используемых зажимов должно повторять количество фаз Фото арматура сип
  • Далее, нужно либо изолировать провод дополнительно (если здание сделано из дерева), либо оставить его открытым. После провод на метр вводится в дом, и дальше производится разветвление внутри здания. Иногда, чтобы соединить провода используется специальная муфта.
  • Видео: производство проводов СИП 4 и СИП 5

    Обзор цен

    Купить провод этой марки, крепеж для СИП кабеля и прочие доборные элементы можно в любом магазине электротоваров. Также часто домашние мастера приобретают коммуникации непосредственно на заводах. Стоимость провода 4*25:

    Источники: http://ingsvd.ru/main/electrics/387-preimuschestva-kabeley-sip-pri-montazhe-vozdushnyh-liniy-elektroperedachi.html, http://electrik.info/main/sekrety/524-kak-pravilno-sdelat-vvod-v-dom-s-pomoschyu-sip.html, http://www.asutpp.ru/kabel-sip.html

    Комментариев пока нет!

    ПРОВОДА ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ПЕРЕДАЧ

    restart24.ru

    Что такое сип кабель — Всё о электрике в доме

    Провод СИП: что это такое, характеристики и технические преимущества

    December 15, 2016

    Предмет нашего сегодняшнего разговора – провод СИП. Что это такое, можно понять из наименования. Он представляет собой жгут из изолированных фазных жил, скрученный несущей нулевой. В качестве изолирующего материала применяется полиэтилен, устойчивый к ультрафиолетовому излучению и атмосферным воздействиям. Проводник сделан из алюминия или его сплава. В центральной части сечения нулевой жилы проходит стальной сердечник, а вокруг него закручены витки алюминиевой проволоки.

    Самонесущий изолированный провод СИП применяется в воздушных ЛЭП, в силовых электросетях и используется для освещения при напряжении до 1000 В.

    Преимущества

    Разновидности СИП-конструкций появились как альтернатива голым проводам. закрепленным на изоляторах. Их достоинства следующие:

    • эксплуатационное обслуживание обходится дешевле;
    • более стабильные параметры при передаче электроэнергии;
    • устойчивость к атмосферным воздействиям: значительно меньше налипает снег и лед, высокая химическая стойкость изоляции к агрессивным средам;
    • монтаж проще и быстрей, не требуется тяжелая техника;
    • реактивные потери снижаются в 3 раза по сравнению с традиционными проводами на изоляторах;
    • снижается процент воровства электроэнергии за счет незаконных подключений;
    • отсутствие коротких замыканий при перехлесте проводов под действием ветра;
    • для реальных условий эксплуатации можно выбрать оптимальный тип провода.

    Марки проводов

    Провод СИП – что это такое? Ответ будет более понятен, если оценить все виды упомянутого изделия. Разные марки отличаются конструктивно и по материалам.

    1. СИП-1 имеет одинаковые фазные жилы, но нулевые несущие отличаются. В этом варианте нулевая жила оголена, а в марке с индексом «н» — изолированная.
    2. СИП-2 изготовлен точно так же, но изоляцией является сшитый полиэтилен, сохраняющий высокие механические и электрические свойства при температуре 130 0 С (обычный материал теряет форму уже при 85 0 С). Изделия данной марки применяются в условиях активных атмосферных воздействий.
    3. СИП-3 состоит всего из одной жилы со стальным сердечником и может применяться в воздушных ЛЭП мощностью до 35 кВ.
    4. СИП-4 и 5 – изделия содержат токопроводящие жилы при отсутствии несущей нулевой. Если есть обозначение «н», то это говорит о том, что материалом является алюминиевый сплав. Марки проводов используются для создания отводов от ЛЭП к жилым строениям и для осветительных сетей. Кроме них, также может применяться другая марка, например провод СИП-2х16. Последнее число здесь означает минимальный размер сечения в квадратных мм.

    Вот такой он разный – провод СИП. Что это такое, вы уже имеете представление. Если говорить простыми словами, рассматриваемые нами изделия можно определить как кабельную продукцию, разделенную на три системы:

    • с голой нейтралью;
    • с изолированной нейтралью;
    • самонесущая система.

    Остановимся на каждом виде более подробно.

    Система с голой нейтралью

    СИП впервые появился во Франции и Финляндии в 50-х годах, а через 30 лет нашел широкое распространение в России. Данная система содержит:

    • одну несущую нейтраль без изоляции из алюминия или его сплава со стальным сердечником;
    • изолированные фазные проводники из алюминия (от 1 до 4), закрученные вокруг нейтрали.

    В систему входят отечественные марки СИП-1,2 и финский аналог AMKA.

    Нейтраль применяется для подвешивания жгута и несет всю нагрузку от натяжения и механического воздействия внешних факторов. Ее заземляют на каждой опоре для предупреждения возникновения опасного для жизни потенциала, возможного при перекосе фаз.

    Система с изолированной нейтралью

    Отличие заключается в том, что несущий нейтральный провод выполнен изолированным. В систему входят провода СИП-1а, 2а и AMKA-T.

    Применение изолированной нейтрали вызвано необходимостью предупреждения коррозии в прибрежных морских районах или в химически активных средах. Существенным недостатком системы является высокая нагрузка на изоляцию нейтрального проводника. При его применении анкерные пролеты уменьшают, чтобы не разрушился защитный слой. Во всех остальных случаях применяется голая нейтраль.

    Провод СИП: характеристики самонесущей системы

    Самонесущая система не содержит нейтрального провода, на котором держится весь жгут. В нее входят от 1 до 4 одинаковых изолированных проводников. К ней относится одиночный провод СИП-3 и скрученные в жгут СИП-4 и 5. Все они при натяжении одинаково нагружены, что создает очевидное преимущество перед другими марками.

    Рекомендуется использовать провода с несущими нейтралями в магистралях и отводах к потребителям. СИП-4, 5 лучше подходят для создания ответвлений к жилым домам и при прокладке проводов по фасадам и стенам.

    Общие параметры СИП

    1. Температура эксплуатации – диапазон -60. +50 0 С.
    2. Исполнение для умеренного и холодного климата.
    3. Возможность монтажа при температуре до -10 0 С.
    4. Срок эксплуатации с гарантией – 5 лет, а заявленный – до 40 лет.

    Сечение проводов СИП находится в пределах 16-150 мм 2. Для ввода в дом расчетов по допустимой мощности в большинстве случаев не требуется, поскольку минимального размера хватит с запасом. На маркировке первая цифра определяет тип провода, а затем указывается количество жил и сечение, например провод СИП-2х16.

    Провода подвержены механическим нагрузкам. Для расчета на прочность необходимо знать вес провода СИП, от действия которого возникает вертикальная нагрузка. Кроме того, на него еще действует обледенение и сила ветра, действующая в горизонтальном направлении. Вес провода любой марки можно определить по таблицам.

    Прокладка проводов не требует тяжелого оборудования и специальных навыков, хотя должна вестись аккуратно во избежание повреждения изоляции.

    На столбах устанавливаются крепления для анкеров и раскатные ролики, после чего заводят канат-лидер. К нему крепят провод и протягивают, сматывая с катушки. На ролики обычно нанесен защитный слой из пластика. Провод не должен контактировать с грунтом и посторонними предметами. Создают натяжение, контролируя его величину с помощью приборов. Затем провод снимают с роликов, закрепляют в пролете и делают стыковку или отвод линии соединительными и ответвительными герметичными зажимами соответственно.

    Особенностью изолированных проводов является создание надежного электрического контакта с помощью прокалывающих шипов. Они делаются на зажимах. Возможно подключение под напряжением: данная конструкция позволяет провести работы безопасно.

    На опорах провод фиксируется анкерным креплением, а при монтаже отвода на другом конце применяется настенный кронштейн. Если расстояние до дома большое, устанавливается промежуточная опора с поддерживающим зажимом.

    Где применяются провода СИП

    Прокладка таких проводов не требует больших затрат. Наличие изоляции создает защиту от короткого замыкания при соприкосновении между проводами. Их можно крепить к стенам сооружений без изоляторов. При монтаже требуется меньше опор.

    Большей частью провод предназначен для силовых сетей или для освещения при напряжении до 1 кВ. Провод применяется при строительстве воздушных ЛЭП и ответвлений в жилые дома и бытовые постройки.

    Заключение

    Не так давно мало кто знал о таком изделии, как провод СИП. Что это такое, поняли, когда увидели его многочисленные преимущества по многим показателям над устаревшей воздушной линией на изоляторах. Прокладка производится в короткие сроки, без сложного и тяжелого оборудования, но инструменты нужны в полном комплекте, а квалификация электромонтажников обязательно должна быть высокой. Полиэтиленовая изоляция требует бережного обращения.

    Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

    Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

    11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

    10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

    7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

    Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

    Что такое СИП: характеристики и особенности применения

    СИП – это самонесущий изолированный провод, применяемый для передачи электричества в наружных электросетях. Благодаря своим отличным характеристикам, СИП в последнее время применяется не только как воздушный вариант размещения электросетей на специальных опорах, но также для обеспечения подводки электрического тока непосредственно к дому.

    Воздушные линии электропередачи с применением СИП

    Особенности и преимущества

    Конструкция этого провода представляет собой скрученные в определенном порядке токопроводящие алюминиевые жилы. Они снабжены изоляционным покрытием, имеющим в своей основе светостабилизированный термопластичный или сшитый по особой технологии полиэтилен.

    Большинство типов таких проводов устроены следующим образом: одна из жил нулевая, остальные – фазные. Они окрашены в черный цвет, который благодаря конструктивным особенностям кабеля защищает его от ультрафиолетового излучения. Нулевая жила имеет стальной сердечник.

    Допустимой температурой нагрева СИП при нормальной работе энергосистемы является граничное значение в 70-90 градусов по Цельсию. Его можно прокладывать при температуре окружающего воздуха минус 20 градусов, что является явным преимуществом по сравнению с возможностями кабеля ВВГ (у него такой порог составляет всего минус 15 градусов).

    Провода изоляционного типа имеют ряд преимуществ при эксплуатации в наружных сетях по сравнению с незащищенными токопроводящими системами. Это, например, значительно меньшие затраты на организацию таких работ, как прокладка СИП.

    Изоляция каждой жилы провода предотвращает возможность короткого замыкания в ветках деревьев, устраняется такая проблема, как возможный перехлест незащищенных проводов при мощных порывах ветра. Намного упрощается и технология монтажа на стене здания, ввод в дом является абсолютно безопасной по своим последствиям операцией. Чтобы иметь полное представление о преимуществах СИП, следует подробно ознакомиться с каждым характерным положительным эффектом от его применения:

    • значительное уменьшение затрат на обслуживание и подключение;
    • простой монтаж, который можно осуществлять в безопасном режиме;
    • благодаря повышенной изоляции, допускается его прокладка прямо по стене дома;
    • отсутствие при установке требований к наличию изоляторов, достаточно лишь иметь специальную арматуру, чтобы обеспечить крепление провода к столбу;

    Принцип анкерного крепления СИП на столбе

    • на линии СИП невозможно образование льда, кроме того, она сама по себе обладает большой устойчивостью к механическим воздействиям;

    Подключение СИП к внутренней проводке здания на вводе в строение (так же как и переход на другой тип кабеля) осуществляется с помощью специальной арматуры.

    • возможность применения герметических сжимов, позволяющих обеспечить ввод электрики в дом, не дает влаге проникать под изоляцию. Такое соединение, кроме всего прочего, гарантирует качественный контакт между внешней и внутренней системами электроснабжения.
    • потери электричества на линии электропередач в три раза меньше, чем при использовании обычного, неизолированного провода;
    • ввод электрики в дом можно выполнить без снятия напряжения с действующей электроустановки.

    Не стоит проводить СИП непосредственно на ввод в деревянный дом. Для этой цели можно использовать медный кабель.

    • невозможно несанкционированное подключение через воздушный провод с целью воровства электричества;
    • продолжительность срока службы – более 25 лет.

    Монтаж СИП в дом

    Монтаж электропроводки является наиболее ответственным моментом при строительстве дома: ведь, исходя из ее назначения, главная задача – это обеспечить бесперебойную работу всех электроприборов. В последнее время все больше жителей крупных городов стремятся приобрести участок за городом для строительства на нем современной деревянной дачи, в которой семья может организовать полноценный воскресный отдых. Но подключение электричества к дому – дело не безопасное. У деревянной конструкции жилого дома есть немаловажный недостаток – она имеет повышенный уровень пожароопасности.

    С учетом важности этого факта, решать вопрос оборудования жилого строения электросетью нужно с соблюдением определенных мер предосторожности. Рассматривая правила, действующие при подключении СИП к любому зданию, можно руководствоваться условиями, регулирующими ввод кабеля в деревянный дом. Они содержат более жесткие требования, чем те, что предъявляются к монтажу проводки в обычном, кирпичном строении.

    Для подключения электричества к частному дому обычно используют воздушные сети ЛЭП.

    Перед началом работ необходимо в обязательном порядке обратиться в энергосбытовую компанию для получения технических условий, чтобы избежать возможных неприятностей в будущем и правильно рассчитать нагрузку электросети на кабель.

    Прокладка кабеля возможна только после выполнения некоторых условий:

    • необходимо заказать разработку проекта энергоснабжения строения, который содержит в себе детальный план работ по устройству электроснабжения дома;
    • найти профессионального исполнителя, способного правильно выполнить все пункты данного плана.

    При эксплуатации электросети время от времени возникает необходимость отключать строение для проведения соответствующей перепланировки или других ремонтных работ. Чтобы каждый раз не обращаться с заявкой в энергосбыт на отключение сети, можно возле дома поставить собственную электроопору. На ней необходимо разместить автоматический выключатель на ввод электроэнергии, позволяющий в любое время обесточить дом.

    Рекомендации по монтажу

    Жилы, из которых состоит кабель, должны иметь сечение не менее чем 16 кв. мм, меньше запрещено по стандартам ПУЭ. В зависимости от количества проектируемых фаз можно выбрать СИП с двумя или четырьмя жилами.

    Кабель СИП четырехжильный

    Следует иметь в виду, что, если линия ЛЭП находится на расстоянии более 25 м от дома, то придется ставить дополнительную опору.

    Приступая к работам, необходимо знать, как правильно и безопасно можно подвести электрику к деревянному строению. Такой ввод электричества возможен при точном соблюдении ряда правил:

    • При ответвлении кабеля для электропитания дома от наружной линии нужно использовать специальные прокалывающие зажимы. Такое приспособление позволит сделать соединение без зачистки жил.
    • При подключении к воздушной линии внешних сетей в обязательном порядке необходимо выполнить повторное заземлениеPEN-проводника.
    • От столба до стены строения провод монтируется на высоте не менее чем 2,75 м от земли. При этом используются специальные анкерные крепления.
    • Кабель к деревянной стене можно крепить штатными приспособлениями – анкерными зажимами, которые имеют соответствующие кронштейны. Благодаря конструкционным особенностям зажимов, они прочно удерживают кабель на стене, не допуская его провисания, и не повреждая при этом изоляцию.

    При проведении работ следует помнить, что крепление провода на деревянной стене проводится с учетом пожароопасности конструкции. Его необходимо заводить в специальную гофру, или короб, или другую несгораемую конструкцию, что обеспечит необходимую защиту от перегрева участка стены.

    • Заводить кабель в дом следует через специально подготовленный отрезок металлической трубы, в которой сам провод во избежание возможных повреждений размещается с использованием пластмассовой вставки. После того, как закончена прокладка, металлическая гильза закупоривается специальным противопожарным составом.

    Как правильно ввести кабель СИП в стену деревянного дома

    • После того, как выполнен ввод в дом, необходимо проложить кабель к главному распределительному щиту учета электроэнергии. Прокладка провода осуществляется любым способом: как в коробе, так и открытым вариантом. Главное при этом – обеспечение пожарной безопасности. Подойдет пластиковый короб или гофра. Правда, если речь идет о закрытом варианте прокладки кабеля, то следует использовать только металлическую толстостенную трубу. Это трудоемкий и затратный процесс.

    Подключение кабеля. Видео

    Как осуществляется монтаж провода СИП к дому, наглядно рассказано в этом видео.

    Преимущества СИП при обеспечении электроснабжения зданий очевидны. В первую очередь это касается индивидуальных построек. Чтобы правильно выбрать способ подсоединения линии к дому, в том числе, если он построен из дерева (и чтобы прокладка кабеля по стене не создавала проблем), следует внимательно познакомиться со всеми правилами проведения этих работ.

    Кабель СИП — крепление и подключение

    Для конструирования и постройки электрических сетей подачи напряжения необходимо использовать специальные материалы. Кабель СИП имеет подходящие технические характеристики для использования в осветительных или воздушных электросетей.

    СИП – самонесущий силовой изолированный провод, который используется для передачи электричества в силовых сетях. Данный электрокабель применяется для прокладки и распределения электрической энергии в сети с напряжением, не превышающим 35 кВ.

    Фото — кабель СИП-2

    Преимущества СИП кабеля:

    1. Система электро-обеспечения работает даже при соединениях или падении проводов;
    2. Благодаря специальной конструкции, на поверхности кабелей не намерзает лед и снег, что значительно продлевает работоспособность сети электрического питания;
    3. Кабельная продукция требует меньшего отсечения земли, что удобно при прокладке электросетей в условиях города;
    4. Практически исключается вероятность воровства электроэнергии или незаконного подключения;
    5. Сечение провода можно подобрать под любые потребности;
    6. Производитель утверждает, что продукция изолирована таким образом, что садящиеся на кабель птицы не пострадают от тока.

    Как правильно выбрать

    Учитывая, что провод используется для ответвления от магистральных сетей, часто нарастить медный кабель от СИП не имеет особых проблем. Главное – это правильно выбрать нужно сечение и прочие параметры.

    Фото — кабель СИП на воздушной линии

    Существуют разные типы проводов. чаще всего кабель типа СИП классифицируется по сечению: 4х16, 2х16, 4х50, 4х25, 4х35 и т. д. Вместе с этим, провода можно распределять по типу изоляции жил и техническим характеристикам:

    1. СИПТ-1 ГОСТ Р 52373, он же СИП-1 — кроме нулевой жил все остальные изолированы специальным полиэтиленом;

    Фото — конструкция сип

  • СИПТ-2 и СИП-1А — изолированы все нити;
  • СИП-2 — это уникальный кабель, у которого все жилы (за исключением нулевой) изолированы специальным покровом из полиэтиленового материала с молекулярными поперечными соединениями;
  • СИП-2А — у этого провода все жилистые составляющие, в том числе и нулевая, покрыты слоем молекулярного полиэтилена;
  • СИП-3 — на этот провод обязательно нужно проверять сертификат, его чаще всего используют для дома. Он выполнен из одной жилы, которая представляет собой плотный алюминиевый кабель, покрытый полиэтиленом со светостабилизированными частицами;

    Фото — виды СИП

  • СИП-4 — уникальный электрический провод, у которого отсутствует нулевая несущая жила, но при этом остальные нити изолированы молекулярным полиэтиленом, благодаря чему обеспечивается прочное и герметичное соединение;
  • СИП-5 — производство этого провода довольно сложное, его используют в основном на предприятиях или для протяжки электрических сетей в городе или между населенными пунктами. Он состоит из изолированных жил с покрытием из полиэтилена, где каждая нить завернута в отдельную оболочку. Виды кабеля СИП-4 и СИП-5 не имеют несущей нулевой жилы и могут состоять из двух и более нитей (чаще всего 2 или 3).
  • Маркировка кабеля помимо обозначения конкретной группы также обязательно включает в себя сечение провода, дату изготовления, номер партии и дополнительные сведения от производителя.

    Какие технические характеристики имеет СИП-кабель:

    1. Допустимая нагрузка для проводов типа 1, 2 и 4 – 0,66/1 кВ; для кабеля 3: до 35 кВ;
    2. Частота сети: 50 Гц;
    3. Условия эксплуатации: от — 50 градусов до +50;
    4. При этом установка и натяжка возможны только при температуре до -20;
    5. Приблизительный срок службы проводки: 50 лет.
    6. Многие производители также предоставляют на свою продукцию гарантию, чаще всего на 5 лет.

    Как установить провод

    Монтаж не занимает большого количества времени, кабель СИП легко можно подключить своими руками, но соединение требует согласования с государственными службами. Перед тем как вводить провод в дом, нужно получить разрешение у энергопоставляющей компании.

    Пошаговая инструкция. как осуществляется подключение и крепление СИП кабеля:

    1. Нужно подобрать сечение. Чаще всего для бытовых потребностей используется провод 15 мм сечения;
    2. Для ответвления от магистрали нужно использовать специальный зажим, который сделает прокол в нужных местах на столбе. Главным преимуществом использования зажимов в том, что с ним нет необходимости зачищать кабель, наконечники можно монтировать сразу;
    3. Если необходимо осуществить переход от сети к дому, но при этом расстояние между объектами более 25 метров, то нужно будет установить опору и натяжитель;

    Фото — принцип монтажа провода

  • К опоре присоединяется специальный крепеж, который помогает обеспечить прочное соединение;
  • На наружной стене здания, куда будет делаться вывод, устанавливается зажим анкерного типа, как показано на фото. Это арматура с кронштейном, в которой количество используемых зажимов должно повторять количество фаз;

    Фото — арматура сип

  • Далее, нужно либо изолировать провод дополнительно (если здание сделано из дерева), либо оставить его открытым. После провод на метр вводится в дом, и дальше производится разветвление внутри здания. Иногда, чтобы соединить провода используется специальная муфта.
  • Видео: производство проводов СИП 4 и СИП 5

    Купить провод этой марки, крепеж для СИП кабеля и прочие доборные элементы можно в любом магазине электротоваров. Также часто домашние мастера приобретают коммуникации непосредственно на заводах. Стоимость провода 4*25:

    Источники: http://fb.ru/article/283055/provod-sip-chto-eto-takoe-harakteristiki-i-tehnicheskie-preimuschestva, http://elquanta.ru/elektroprovodka/chto-takoe-sip.html, http://www.asutpp.ru/kabel-i-provod/kabel-sip.html

    electricremont.ru

    Провод СИП. Самонесущий изолированный провод

    Основным назначением провода СИП (самонесущий изолированный провод) является передача и распределение электроэнергии переменного тока в сетях освещения и силовых сетях напряжением 0.4-1 кВ.

    Провод СИП получил широкое применение при строительстве магистральных воздушных линий электропередач и различных ответвлений к вводам во всевозможные жилые помещения и хозяйские постройки.

    Он представляет собой жгут скрученный из изолированных фазных жил, сделанных из алюминия и нулевой несущей жилы. Фазные жилы оснащены изоляцией, сделанной из светостабилизированного полиэтилена повышенного давления окрашенного в черный цвет, который обладает устойчивостью к ультрафиолетовым излучениям. В центре нулевой жилы находится стальной сердечник, скрученный вокруг алюминиевыми проволоками.

    Основные марки СИПов

    В зависимости от того, какую конструкцию имеет самонесущий изолированный провод и, какие применяются материалы для несущей части, его можно разделить не следующие виды:

    #1.Тип СИП-1, СИП-1А

    Провода с обозначением СИП-1 и СИП-1А. Состоят из алюминиевых токопроводящих фазных жил, покрытых термопластичной полиэтиленовой изоляцией, устойчивой к воздействию ультрафиолета. Также конструкция включает в себя несущую нулевую жилу, которая может быть как голой, так и изолированной, в зависимости от марки. Буква «А» в конце маркировки указывает на то, что нулевая жила изолированная.

    #2. Тип СИП-2

    Провода с маркировкой СИП-2 и СИП-2А имеют аналогичную с предыдущими марками конструкцию, за исключением изоляции, которая состоит из «сшитого» полиэтилена. Подобные марки получили применение в монтаже линий электропередач напряжением до 1000 В, которые подвержены воздействиям атмосферных факторов.

    Данный провод СИП используют для изготовления магистральных линий и ответвлений к местным пунктам потребления в районах, где преобладает умеренный и холодный климат.

    Токоведущие жилы самонесущих проводов обозначений СИП-1 и СИП 1А могут выдерживать длительный нагрев до 70°С, а для токоведущих жил проводов с маркировкой СИП-2, СИП-2А этот показатель составляет до 90 °С. В процессе монтажа необходимо обращать внимание на то, чтобы бы было выполнено соблюдение необходимого (минимально допустимого) радиусного изгиба, который должен составлять не менее чем десять наружных диаметров провода.

    #3. Тип СИП-3

    Марка СИП-3 состоит из одной жилы со стальным сердечником, обвитым проволоками из алюминиевого сплава марки AlMgSi. Изоляция этого провода представляет собой «сшитый полиэтилен», обладающий хорошей устойчивостью к воздействию ультрафиолетовых излучений.

    Самонесущий изолированный провод такой конструкции используется при строительстве воздушных линий передач электрической энергии напряжением около 20 кВ в местностях, где преобладает умеренный, холодный и тропический климат.

    Рабочая температура проводов данной марки составляет около 70 °С, длительно допустимая — находится пределах от минус 20 °С до плюс 90 °С.

    #4. Тип СИП-4

    Следующие марки проводов СИП-4 и СИП-4н состоят из парных токопроводящих жил, при этом несущая нулевая жила у них отсутствует. Буквенное обозначение «н» в конце маркировки указывает на то, что для изготовления провода использовался алюминиевый сплав, если буквы нет – алюминий. Изоляция сделана из устойчивого к ультрафиолетовым излучениям термопластичного ПВХ.

    #5. Тип СИП-5

    Провода с маркировкой СИП-5, СИП-5н имеют аналогичную конструкцию, единое отличие – это изоляция, которая «сшита из полиэтилена». Это дает возможность на 30 процентов повышает длительность допустимой температуры эксплуатации.

    Применяются такие марки проводов для сооружения ЛЭП, напряжением до 2.5 кВ, подключения электричества к жилим строениям, для сетей освещения. Провода выполнены в климатическом исполнении УХЛ (умеренный и холодный климат).

    Таблица 1. Краткая техническая характеристика проводов СИП
    Марка провода СИП-1 СИП-2 СИП-3 СИП-4 СИП-5
    Количество токопроводящих жил, шт 1 ÷ 4 1 ÷ 4 1 2 — 4 2 — 4
    Сечение жил, мм2 16 ÷ 120 16 ÷ 120 35 ÷ 240 16 ÷ 120 16 ÷ 120
    Нулевая жила, несущая сплав алюминия (со стальным сердечников)   сплав алюминия (со стальным сердечников) отсутствует отсутствует отсутствует
    Токопроводящая жила алюминиевая алюминиевая сплав алюминия (со стальным сердечников) алюминиевая алюминиевая
    Класс напряжения, кВ 0.4 ÷ 1 0.4 ÷ 1 10 ÷ 35 0.4 ÷ 1 0.4 ÷ 1
    Тип изоляции жил термопластичный полиэтилен светостабилизир. полиэтилен светостабилизир. полиэтилен термопластичный полиэтилен светостабилизир. полиэтилен
    Температура эксплуатации -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС
    Допустимый нагрев жил при эксплуатации  +70оС  +90оС  +70оС  +90оС +90оС
    min радиус изгиба провода  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø
     Срок службы  не менее 40 лет  не менее 40 лет  не менее 40 лет  не менее 40 лет  не менее 40 лет
    Применение
    • — ответвлений от ВЛ;
    • — ввод питания в жилые помещения;
    • — хоз. постройки;
    • — прокладка по стенам зданий и сооружений.
     —

    — для монтажа ВЛ напряжением 10-35 кВ

    • — ответвлений от ВЛ;
    • — ввод питания в жилые помещения;
    • — хоз. постройки;
    • — прокладка по стенам зданий и сооружений.
    —
    Преимущество в использовании самонесущих проводов

    Провода СИП обладают большими преимуществами при эксплуатации по сравнению с голыми проводами, применяемыми для таких же задач электроснабжения.

    В последнее время значительно расширилась и сфера применения таких проводов, к тому же их прокладка обходится значительно дешевле.

    Изоляция между жилами проводов предотвращает короткое замыкание в процессе эксплуатации провода среди ветвей деревьев, существенно упрощает монтаж на стенах различных сооружений, дает возможность использовать при монтаже персонал любой квалификации и значительно снижает расходы, так как такие конструкции не нуждаются в изоляторах и применении специальных опорных сооружений.

    Похожие материалы на сайте:

    electricvdome.ru

    Выбор СИП кабеля — как правильно самостоятельно выбрать СИП кабель

    СИП кабели – это универсальные и надежные проводники электрического тока. Такие провода сегодня достаточно популярны по нескольким причинам: удобство прокладки, универсальное применение, широкий выбор вариантов.

    Самонесущие изолированные провода (СИП) применяют в сетях как с малым, так и с высоким напряжением – от домашней сети 220 В до 20 кВ. Основная особенность – это простота прокладки. Такие кабели не требуют дополнительного армирования – при воздушной прокладке они хорошо держат форму и не провисают под собственным весом. А благодаря хорошей изоляции даже при схлестывании кабелей (часто случается при сильных порывах ветра) не происходит короткое замыкание.

    Вот почему сегодня неизолированные старые провода в городских линиях передач меняют на СИП. Что уж говорить о прокладке новых линий. Посмотрим, как правильно выбрать самонесущий изолированный провод для вашего дома.

    Какие типы проводов СИП на сегодня доступны

    Существует несколько основных типов подобных кабелей:

    • СИП-1. Такой провод состоит из нескольких изолированных жил (изоляция – сшитый полиэтилен), при этом нулевая жила остается неизолированной;
    • СИП-2. Конструкция такого кабеля будет аналогична первому варианту, однако нулевая несущая нить также имеет изоляцию. Такие провода обычно применяют для прокладки воздушных линий. Чаще всего это магистральные электропроводы между городами и поселками, а также ответвления к населенным пунктам. Примечательно и то, что кабель этого типа можно использовать в холодном и умеренном климате, в суровых условиях окружающей среды – под воздействием низких температур уникальная изоляция не портится и не трескается. Также выбор продиктован и банальной практичностью – кабель выдерживает нагрев до 900 градусов по Цельсию в течение долгого времени, поэтому не портится и не загорается при перепадах напряжения;
    • СИП-3. Такой провод имеет изоляцию из сшитого полиэтилена. Он используется в любых температурных условиях – как в жарком, так и в холодном климате. При этом рабочая температура такого кабеля составляет от минус 200 до плюс 900 градусов – их можно смело использовать в качестве воздушных линий, например, в горячих цехах;
    • СИП-4. Этот кабель не имеет несущей жилы – обычно он состоит из двух или четырех токоведущих нитей. Выбор такого кабеля – это решение для использования непосредственно в домах потребителей энергии или для подвода к домам;
    • СИП-5. Конструкция такого кабеля схожа с конструкцией предыдущего варианта. Однако каждая жила имеет отдельную оболочку, поэтому нередко такие провода используют для прокладки между населенными пунктами (благодаря высокой прочности). Технология производства такого кабеля – одна из самых сложных.

    На что обратить внимание при подборе провода

    Особого внимания заслуживает вопрос выбора сечения кабеля. Все описанные выше виды СИП могут иметь разное сечение, которое, как несложно догадаться, связано напрямую с физическими характеристиками провода и его способностью противостоять нагрузкам, проводить ток, выдерживать определенное напряжение.

    Так, например, провода СИП-3 могут иметь сечение от 35 до 150 миллиметров. При этом пропорционально меняется и допустимая длительная сила тока – от 200 до 485 ампер.

    Также кабели с разным сечением могут выдерживать разную температуру и разную длительность нагрева. Эти параметры необходимо учесть при выборе провода. Если мы говорим об обычном домашнем использовании, то проблем возникнуть не должно. Температура окружающей среды редко поднимается выше пятидесяти градусов и ниже минус пятидесяти. С такими температурами отлично справляются любые типы СИП.

    Более высокий нагрев может достигаться за счет перегрузок, которых в обычной городской сети не так уж много. Поэтому для дома подойдет любой провод типа СИП-4 (ранее назывался СИП-2А).

    Существует три вида кабелей СИП:

    • с изоляцией из стойкого к ультрафиолетовому излучению полиэтилена;
    • с изоляцией из стойкого к атмосферным воздействиям полиэтилена;
    • с изоляцией из полиэтилена с пониженной горючестью.

    Выбирать вариант следует, ориентируясь на основные опасности, которые могут возникнуть для проводов на вашем участке. Так, например, если провод проходит в непосредственной близости от теплоизоляции или над мангалом, то стоит обратить внимание на негорючий кабель. Если же вы живете в солнечном климате, то правильно будет обратить внимание на провод с изоляцией из светостабилизированного сшитого полиэтилена, который не разрушается под воздействием ультрафиолета. Атмосферостойкая термопластичная изоляция подойдет для тех районов, где наблюдается частая смена температуры или же бывают экстремально низкие или экстремально высокие температуры.

    Несколько причин выбрать СИП-4

    Причин для использования именно этого провода для ввода электричества в дом множество:

    • надежность. Такие провода (даже с учетом отсутствия несущей жилы) имеют высокую прочность – они не обрываются даже при ураганном ветре;
    • простота монтажа. Для спуска кабеля от вышки ЛЭП используется специальная арматура (или просто неизолированные провода). При этом не требуется использовать траверсы и крюки;
    • безопасность. Даже если случится обрыв кабеля, то от действия электрического тока вряд ли кто-то пострадает, так как провода изолированные. Более того, при схлестывании кабелей никогда не происходит короткое замыкание – опять же благодаря изоляции;
    • эстетика. При вводе в частный дом немаловажную роль играет и эстетический аспект. Провода СИП-4 имеют более аккуратный внешний вид (особенно при вводе трехфазного электричества).

    Выбор кабеля для дома – это не самая сложная задача. Определиться с выбором вам помогут подробные таблицы номинального напряжения и силы тока, которых множество в открытом доступе. Также обратите внимание на воздействия, которым будет подвергаться провод, а также граничные физические характеристики.

    Проанализировав эти параметры, вы сможете безошибочно подобрать подходящий кабель для вашего дома.

    Провод СИП. Назначение

    Уже более 30-ти лет в развитых странах используются провода СИП. Одним из наиболее популярных систем СИП стала так называемая французская ТОРСАДА. В Россия применение и производство провода СИП началось приблизительно в 2000 году. Давайте рассмотрим, так что же такое провод СИП.

    Провод СИП. Что это такое?

    Аббревиатура СИП расшифровывается следующим образом: СИП — Самонесущий изолированный провод. И далее определение в соответсвие с ГОСТ России — многожильный провод для воздушных линий электропередачи, содержащий изолированные жилы и несущий элемент, предназначенный для подвески и крепления провода.

    Основные элементы конструкции СИП

    нулевая несущая жила: Изолированная или неизолированная токопроводящая жила из алюминиевого сплава, выполняющая функцию несущего элемента и нулевого рабочего (N) проводника в проводах СИП.
    основная жила: Изолированная токопроводящая жила, предназначенная для выполнения основной функции провода СИП.
    вспомогательная жила: Изолированная токопроводящая жила в составе многожильного провода для подключения цепей наружного освещения или контроля.
    изоляция (рабочая изоляция): Электрическая изоляция токопроводящих жил самонесущего изолированного провода для воздушных линий электропередачи на напряжение до 0,6/1 кВ, обеспечивающая нормальную работу воздушных линий электропередачи и защиту от поражения электрическим током. В зависимости от основых элементов конструкции провода СИП, а также от его назначение подразделяют так называемые системы СИП.

    Системы СИП. Особенности. Назначение

    Самонесущая система проводов СИП

    СИП с изолированой несущей нейтралью

    СИП с голой несущей нейтралью

    Зарубежные системы



    ?ALUS, EX

    Torsada, AXKA-T, AMKA-T

    AXKA, AMKA

    Отечественные системы





    СИП-4

    СИП-1А, СИП-2А

    СИП-1, СИП-2

    Самонесущая система СИП состоит из 4-х изолированных алюминиевых жил. Механическая прочность и сечение всех 4-х жил одинаковы. При натяжении линии все 4 жилы несут одинаковую нагрузку.

    Линии абонентов для всех 3-х систем проводов применяются обычно также самонесущего типа и состоят из 2-х или 4-х скрученных изолированных алюминиевых  жил сечением 16, 25,35 мм?.

    Система СИП с изолированной несущей нейтралью, называемая также «Французской системой», состоит из 3-х изолированных алюминиевых жил и 1 изолированной несущей нейтрали из алюминиевого сплава «Альмелек». Есть отече- ственная модификация, у которой несущая нейтраль изготовлена из стале-алюминиевого провода.      Механическая прочность и сечение 3-х фаз одинаковы. Проводник нейтрали предназначен для подвешивания СИП и имеет высокую механическую прочность. При натяжении линии только нейтраль несет всю растягивающую нагрузку.

    Система СИП с голой несущей нейтралью, называемая также «Финской системой», состоит из 3-х изолированых алюминиевых жил и 1 несущей нейтрали из алюминиевого сплава без изоляции. Есть отечественная модификация, у которой несущая нейтраль изго- товлена из сталеалю- миниевого провода.    Механическая прочность и сечение 3-х фаз одинаковы. Проводник нейтрали предназначен для подвешивания СИП и имеет высокую механическую прочность. При натяжении линии только нейтраль несет всю растягивающую нагрузку.

    Во всех указанных выше системах СИП могут быть включены 1 или 2 добавочных изолированных алюминиевых проводника сечением 16 или 25 мм? в качестве дополнительных жил или жил для уличного освещения. Про кабели витая пара.

    разновидности, где и как можно использовать

    Провод СИП, пришел на смену устаревшим голым проводам, используемым для монтажа воздушной линии электропередач. Раньше провода крепились на керамических изоляторах и были разнесены в разные стороны чтобы избежать их схлестывание и, как результат короткого замыкания. Провод СИП лишен этих недостатков. Все жилы защищены изоляцией и соединены вместе. Для монтажа этого кабеля нет необходимости в специальных опорах с керамическими изоляторами. Да и столбы можно монтировать на большем расстоянии друг от друга. Схлестывание проводов между собой во время ветра им не грозит. Используют провод СИП в сетях до напряжения 35 тысяч вольт. Так же этот провод успешно применяется для электроснабжения жилых домов, освещения на улице и других нужд.

    Классификация сетей

    Электросети служат людям уже больше века и объединяют энергоснабжением здания, города и даже страны. В качестве проводников используется различные провода. Классификацию электросети различают по местоположению:

    • задействованные в промышленности;
    • находящиеся в городе;
    • в сельской местности;
    • железнодорожные;
    • нефтепроводы и газопроводы.

    Сети можно условно разделить на ЛЭП до 1000 вольт и свыше 1000 вольт. Сети свыше 1000 вольт раньше были выполнены до напряжения 35кВ. Сейчас же линии электропередач достигают 110, в отдельных случаях даже — до 220 кВ. В распределительных сетях до трансформаторных подстанций действует напряжение от 6 до 10 кВ. Воздушные линии электропередач передают электроэнергию по проводам, которые подвергаются интенсивному воздействию внешней среды, которое приводит к обрывам и перехлесту проводов.

    Классификация проводов

    Основным элементом электросетей служат провода воздушных линий, они имеют высокую механическую прочность и проводимость. Еще одно важное условие для таких проводов — высокие антикоррозионные свойства. В настоящее время используются следующие провода для воздушных линий электропередач:

    • неизолированные, к которым можно отнести провод А и АС;
    • изолированные провода;
    • защищенные провода.

    Голые (или неизолированные) провода изготавливаются обычно из сплава алюминия или сталеалюминиевыми, очень редко — медные или стальные и отличаются высокой проводимостью. Сталеалюминиевый провод или по-другому алюминиево-стальной обозначается буквами АС. Вес провода АС колеблется от 65 кг до 2,3 тонн на один километр длины.

    Провод СИП — один из самых популярных применяющихся как во внутренних, так и во внешних сетях электропередачи.

    Преимущества СИП

    Этот провод пришел на смену неизолированным проводам в 60-е годы прошлого века. СИП — это аббревиатура, которая расшифровывается, как: с — самонесущий, и — изолированный, п — провод. Провода СИП появились в России благодаря финским разработкам и в сразу же завоевали популярность благодаря изоляционному покрытию на фазных проводах. Для их изоляции используют сшитый полиэтилен.
    Основная его функция — передача электроэнергии. Превосходство этих проводов состоит в том, что они более надежны в эксплуатации, что подтверждается следующими фактами:

    • вероятность схлестывания проводов при работе с ними отсутствует;
    • меньше требуется земли как в городе, так и на местности, зона отчуждения для строительства ЛЭП становится уже;
    • расходы по обслуживанию снижаются более, чем на 80%;
    • снижается вероятность противозаконных подключений.

    Такие характеристики провода СИП подтверждают его преимущество. Они находят свое применение в линиях электропередачи с напряжением до 1 кВ, такие линии называются ВЛИ. В сравнении с обычными линиями (ВЛ) линии с использованием самонесущего изолированного провода СИП (ВЛИ) имеют свою специфику.


    Кроме изоляционного покрова на токоведущих проводниках, они очень прочные. А надежность и снижение затрат на эксплуатацию обеспечивает прогрессивная сцепная и ответвительная арматура. Высокая экономическая эффективность определяет популярность, которую имеет этот кабель.

    Разновидности СИП

    Провод СИП используется чаще всего в сетях до 35 кВ. Их применяют в электромагистралях, для монтажа ответвлений воздушной линии электропередачи. Для ввода в любые здания, частные дома, на садовые участки потребуются провода СИП, также, как и для наружного освещения.
    В зависимости от модификации, провод СИП имеет изолирующий полиэтилен не только на фазных проводах, но и на несущем нейтральном проводе. Есть вариант без несущего провода. Рассмотрим все виды самонесущих изолированных проводов, которые используются в ЛЭП:

    • СИП-1 — вокруг несущей неизолированной жилы скручиваются изолированные;
    • СИП-2 — основные изолированные жилы, которые проводят ток, скручиваются вокруг изолированной жилы, для которой используют высокопрочный алюминиевый сплав АВЕ;
    • СИП-3 — это одножильный провод с уплотненной жилой, которая покрыта сшитым полиэтиленом. Сама жила скручивается из сталеалюминия или сплава алюминия;
    • СИП-4 не имеет несущей жилы, все 4 жилы скручены в жгут и изолированы.

    Как пример — провод СИП4 2х16, который изолирован термопластичным ПВХ, что дает возможность выдерживать влияние ультрафиолета, и температуру воздуха от -60оС до +50оС. Срок службы СИП 2х16 — сорок лет.



    [решено] SIP по кабелю «бизнес-класса» — ваше мнение? — Форум VoIP

    Я пытаюсь разработать хорошее и экономичное решение (правда, а кто нет?). Линии DIA привлекательны, но, безусловно, требуют надбавки к цене. Time Warner Business Class предлагает асинхронный кабель в моем районе по разумным ценам, но я понятия не имею, на какую часть предполагаемых 5 Мбит / с я действительно смогу положиться. Кроме того, я знаю, что SIP полагается на хорошее и надежное соединение, если я хочу, чтобы участники разговора были качественно.

    Я предполагаю, что у меня может быть 15 активных вызовов в любой момент времени, поэтому я понимаю, что для передачи голоса необходимо 1,5 Мбит / с.

    В настоящее время у меня выделено 3 Мбит / с на 2 связанных соединения T1, и это передает только Интернет-трафик (без голоса / SIP — это новая потребность для меня). Вот мои варианты на будущее:

    1. Получить линию Ethernet DIA 10 Мбит / с (примерно 1000 долларов в месяц после уплаты налогов)
    2. Оставьте текущие 3 Мбит / с для голоса (500 долларов после уплаты налогов), получите «общий» кабель 35/5 Мбит / с для Интернета (примерно 425 долларов после уплаты налогов)
    3. Отключите линию 3 Мбит / с, пропустите все по «общему» кабелю 35/5 Мбит / с (примерно 425 долларов после уплаты налогов)
    4. Вариант с подстановкой: оставайтесь на моих 3 Мбит / с для Интернета, сохраните мои текущие PRI и LD T1 и получите шлюз SIP за единовременную плату около 2000 долларов

    Опции указаны по убыванию.Цена, очевидно, является важным фактором. Вариант 2 добавляет хорошую избыточность, но я отмечу, что мое текущее решение для голоса не имеет реальной избыточности.

    Спасибо,
    NSG


    Хабанеро

    OP

    Джаред Буш

    Этот человек — проверенный профессионал.

    подтвердите ваш аккаунт чтобы ИТ-специалисты увидели, что вы профессионал.13 февраля 2014 г., 15:35 UTC

    Bundy & Associates — поставщик ИТ-услуг.

    Это вполне разумное решение. В отличие от:

    Брендан О’Рурк написал:

    Многие люди в деловой среде никогда не задумывались об использовании максимально эффективных услуг для телекоммуникаций.

    По моему опыту, большинство малых и средних предприятий могут достаточно хорошо управлять VoIP в своих стандартных интернет-сервисах. Очень немногие предприятия малого и среднего бизнеса получают какие-либо специализированные услуги для какой-либо части своего бизнеса.Даже EoC или оптоволокно не гарантирует QoS для общедоступного Интернета, они гарантируют только скорость соединения и пропускную способность для провайдера. Скорость и пропускная способность подключения к интернет-провайдеру обычно очень мало связаны с задержкой или джиттером любого интернет-соединения. Задержка и джиттер обнаруживаются между интернет-провайдером и провайдером магистрали SIP.

    Вы делаете свои оценки для каждого вызова со скоростью 100 000 бит / с, потому что это более высокий уровень спецификации и упрощает математические вычисления. Скорее всего, вы никогда не увидите ни одного звонка со скоростью 100 тыс. Бит / с.Реальность ULAW приближается к 80 кбит / с при условии, что вы передаете 100% времени.

    SIP 200A Кабельная розетка и соединитель Dinse

    Кабельная розетка и соединитель SIP 200A Dinse разработана для сварочных горелок SIP и обеспечивает полную совместимость с другими запасными частями горелок SIP.Обратитесь к руководству по SIP для получения дополнительной информации.

    • Розетка и соединитель кабеля dinse на 200 А
    • Сечение кабеля 10 мм² — 25 мм² при длине 65 мм
    • Совместимость с другими запасными частями сварочных горелок SIP
    • Дополнительную информацию см. В руководстве по SIP.
    • Изготовлен для обеспечения высокой производительности и длительного срока службы
    • Удобство и отличное соотношение цены и качества

    SIP Industrial — специалисты по машинному оборудованию. Каталог продукции SIP включает сварку, металлообработку, воздушные компрессоры и инструменты, электроэнергию, очистку, зарядку, обогрев, автомобильную промышленность и многое другое.


    Хотите узнать больше? Просмотрите и загрузите последние каталоги и рекламные акции от SIP Industrial Products БЕСПЛАТНО! Перейдите по ссылкам для получения дополнительной информации об этом продукте и многом другом!

    Техническое описание:

    Макс.Мощность: 200A Диаметр кабеля: Ø 10 мм² — 25 мм² Длина кабеля: 65 мм Вес нетто: Вес брутто: Размеры продукта: Размеры в упаковке:

    Yealink SIP-T28P Нижний кабель гарнитуры

    Закажите в следующем скоро для доставки на с помощью нашей экспресс-службы

    £ 11.99

    (14,39 фунтов стерлингов с НДС)

    Рекомендуемая цена: 14,99 фунтов стерлингов + НДС

    Экономия: 3,00 фунта стерлингов (20%) + НДС

    :

    192 в наличии, доставка на следующий день

    Основные характеристики:

    • Совместимая гарнитура Головка для использования с трубками Yealink
    • Гарантированная совместимость
    • Совместимость моделей см. В названии продукта
    • Простота использования и подключения
    • Доступно с доставкой на следующий день

    Нижний кабель гарнитуры Yealink SIP-T28P

    Модель: 19335
    Штрих-код: 5056302484395
    Номер детали: SIP-T28PBOT

    98 Магазин

    Доставка и доставка нижнего кабеля гарнитуры Yealink SIP-T28P

    Все товары, заказанные в магазине гарнитур, отправляются для обеспечения скорости и безопасности.

    Мы используем DPD в качестве нашего единственного курьера и взимаем фиксированную плату за перевозку по всей Великобритании в размере всего £ 6,95 + НДС независимо от того, сколько товаров вы заказываете у нас. Когда вы потратите более 200 отл. НДС мы отправим ваш заказ БЕСПЛАТНО.

    • Мы не будем отправлять товары, если у вас нет физического адреса.
    • Заказы будут отправляться автоматически только в пределах Великобритании. Международная доставка в определенные страны доступна за дополнительную плату к нашей фиксированной ставке.
    • Перед подтверждением заказа у вас всегда будет возможность увидеть полную сумму покупки, включая стоимость доставки.
    • Все заказы подлежат проверке на мошенничество, проводимой как нашим коммерческим банком, так и нашими собственными системами оценки мошенничества.

    Когда вы разместите заказ, вы также получите от нас электронное письмо с подтверждением, когда ваш заказ будет готов к отправке. Из этого электронного письма вы также сможете проверить статус вашего груза в DPD, который предоставит информацию для отслеживания.

    Почему вам следует делать покупки в магазине гарнитуры

    Наш веб-сайт полностью зашифрован в соответствии с высочайшими стандартами безопасности 256 бит, при этом весь наш сайт имеет полную и специализированную сертификацию SSL для полного соответствия PCI. Мы не храним данные вашей кредитной карты.

    Если вам нужна помощь, наша команда доступна с понедельника по четверг (с 9:00 до 17:30 по Гринвичу) и в пятницу (с 9:00 до 16:30 по Гринвичу)

    Позвоните нам по телефону 01675 432 123 , чтобы обсудить ваш заказ и любые конкретные инструкции по доставке.

    Другие причины, по которым вы должны купить у нас
    • 14-дневная гарантия, так что вы всегда найдете гарнитуру, которая вам понравится
    • Оригинальные британские запасы со 100% гарантией производителя
    • Гарантия самой низкой цены
    • Без дополнительных сборов по кредитным картам.
    Тип файла Имя файла Загрузить

    Скидки на количество:
    9
    Купить @ 5 11.39 каждый Экономия 5%
    Купить 10+ @ £ 11,15 каждый Экономия 7%
    Купить 20+ @ £ 10,79 каждый Экономия 10 %
    Почему покупать гарнитуры в магазине?

    The Headset Store является признанным и надежным поставщиком бизнес-коммуникаций
    , и у нас есть обширный опыт в своей области

    Полное удовлетворение при заказе у нас

    Лучшие Знание гарнитур для бизнеса

    Мы предлагаем На следующий рабочий день доставка по всем заказам

    В стандартной комплектации мы предлагаем полную 12-месячную гарантию


    ДОВЕРЯЮТ 30 000 ПРЕДПРИЯТИЙ

    Магазин гарнитур стремится обеспечить наилучшее обслуживание, когда вы размещаете у нас заказ.

    Мы используем Trustpilot, побуждая клиентов оставлять открытые и честные отзывы о своем опыте.

    Наша текущая оценка по обзору приведена ниже:

    Panama’s Cable Onda выбирает ленту для безопасной связи SIP

    Ribbon Communications Inc. (Nasdaq: RBBN), мировой лидер в области безопасных коммуникаций в реальном времени, объявила сегодня, что Cable Onda, ведущий поставщик голосовых, видео и интернет-услуг в Панаме, выбрала пограничный контроллер сеанса SBC 5210 в качестве новая платформа для услуг SIP-транкинга и межсетевого соединения SIP.Cable Onda, одна из самых быстрорастущих компаний Панамы, будет использовать SBC 5210, чтобы заменить свою устаревшую платформу SBC и обеспечить перспективу своей способности удовлетворять спрос на услуги на основе SIP, включая унифицированные коммуникации.

    «После того, как мы выбрали и внедрили платформу Ribbon, процесс миграции с нашей предыдущей платформы прошел очень гладко».

    «Переход был действительно прозрачным для наших клиентов, и новая платформа позволяет нам легко привлекать новых клиентов и расширять наш портфель услуг.”Сказал Дагоберто Лара, менеджер фиксированной сети, Cable Onda.

    Этот выбор и развертывание укрепляют отношения между Ribbon Communications и Cable Onda и подчеркивают растущий спрос в регионе CALA на передовые средства связи на основе SIP. Компания Cable Onda назвала выдающуюся производительность, лучшие в отрасли функции и конкурентоспособную цену SBC 5210 в качестве движущих факторов при принятии решения о выборе SBC 5210.

    SBC 5210 — это высокомасштабируемый многофункциональный SBC, который может поддерживать до 64 000 одновременных сеансов SIP с включенным шифрованием и транскодированием мультимедиа, что делает его одним из самых мощных SBC на рынке сегодня.Он также обеспечивает надежную защиту от распределенных атак типа «отказ в обслуживании» (DDoS), мошенничества с телефонной связью и других форм проблем безопасности связи в реальном времени, которые все чаще нацелены на SIP-связь. Использование SBC 5210 позволяет Cable Onda предоставлять своим корпоративным клиентам более качественную связь в реальном времени и более надежную гарантию безопасности в своей сети.

    «Cable Onda — это история огромного успеха с репутацией производителя передовых технологий и услуг.»

    « Выбор SBC 5210 дает им сильные позиции на будущее, поскольку они стремятся расширить свое присутствие на корпоративном рынке ». добавил Рикардо Диас, вице-президент по продажам в странах Карибского бассейна и Латинской Америки, Ribbon Communications.

    Все, что вам нужно знать о SIP-транкинге ⋆ Sangoma

    Что такое транкинг SIP?

    Скорее всего, вы пользуетесь рабочим телефоном каждый день и редко задумываетесь о том, что заставляет ваши звонки или обмен сообщениями работать.Однако, если вы покупаете телефонную систему, вас могут встретить новые термины, такие как VoIP, SIP и SIP-транкинг. Эти термины могут быть вам незнакомы, но они составляют основу многих современных систем телефонии.

    Традиционные телефоны совершают звонки, подключаясь к коммутируемой телефонной сети общего пользования (PSTN). PSTN — это сеть телефонных линий, спутников, кабелей и т. Д., Которые соединяют звонки через операторов или поставщиков услуг телефонии как в местном, так и в международном масштабе.Однако IP-телефоны похожи на небольшие компьютеры, которые используют кабель Ethernet для подключения к частной телефонной станции (PBX) вашей компании. Это ваша частная телефонная сеть, которая настроена для вашей телефонной системы либо с локальным сервером, либо с размещенной службой PBX, которая обслуживается удаленно. Телефонные звонки, обмен сообщениями или передача видео затем выполняются с использованием протокола передачи голоса по Интернету (VoIP).

    VoIP — это способ передачи голоса и даже видео данных через Интернет. Транкинг SIP — это метод VoIP, специально предназначенный для отправки и получения данных о вызовах с использованием протокола Session Initiation Protocol (SIP).SIP — это протокол, который сигнализирует о соединении данных между двумя конечными точками, позволяет вносить изменения в сеанс и завершает сеанс после завершения вызова.

    Проще говоря, VoIP — это способ передачи голосовых и видеоданных через Интернет, SIP-транкинг — это метод VoIP, специально предназначенный для вызовов, а SIP — это протокол, который инициирует, управляет и завершает сеанс вызова.

    Каковы преимущества транкинга SIP?

    Снижение затрат и повышение масштабируемости

    Многие компании уже используют телефонные системы, которые подключают их телефоны к локальной сети (LAN).Телефонные подключения к серверу УАТС могут быть выполнены через локальную сеть, что делает переход на транкинг SIP доступным и безболезненным. Поскольку SIP-транкинг устанавливается через Интернет, дополнительное оборудование или проводка не требуется, что снижает затраты, которые вы обычно наблюдаете при внедрении новой традиционной телефонной системы.

    Вы даже можете сэкономить деньги при обновлении устаревшей телефонной системы для использования IP-телефонов и VoIP, поскольку вы можете подключить транкинг SIP к своей аналоговой системе с помощью шлюза, уменьшая необходимость замены инфраструктуры телефонной связи.

    Доступные модели ценообразования для транкинга

    SIP позволяют приобретать необходимое количество каналов по одной низкой ежемесячной ставке. Вы платите только за необходимое количество звонков, а потраченные впустую ресурсы и ненужные расходы исключаются за счет объединения ваших тарифных планов на передачу голоса и данных в одной сети. Это делает масштабирование вашего бизнеса простым и доступным, поскольку легко добавлять больше каналов, когда количество пользователей телефонной системы растет.

    Более надежный

    В каждом успешном бизнесе есть уровень резервирования и план аварийного восстановления.Если у вас есть резервный план для ваших бизнес-операций, разве не следует иметь его и для вашей телефонной системы? К счастью, транкинг SIP предлагает уровень избыточности «из коробки». Когда телефонный звонок не достигает вашего IP-телефона, провайдеры SIP-транкинга могут перенаправить ваши услуги PBX на резервную линию или даже на ваш мобильный телефон. Это позволяет вашей телефонной системе демонстрировать оптимальную надежность и позволяет вашему бизнесу никогда не пропустить звонок в любой ситуации.

    Готова ли ваша сеть?

    Поскольку системы VoIP не могут передавать данные вызовов без подключения к Интернету, важно убедиться, что ваша сеть подготовлена ​​к установке транкинга SIP.При оценке готовности вашей сети к VoIP необходимо учитывать три фактора: скорость загрузки и выгрузки, задержка и джиттер.

    Скорость загрузки и выгрузки относится к пропускной способности локальной сети вашей сети, способу подключения к Интернету или сети интернет-провайдера. Возможно, вам потребуется обновить интернет-службу, чтобы поддерживать рекомендованную пропускную способность вашей сети.

    Задержка — это время, необходимое для того, чтобы данные, отправленные из одной конечной точки, достигли конечной точки-получателя.Например, задержка в сеансе звонка будет измерять количество времени, которое требуется, чтобы голосовое сообщение человека достигло абонента на другом конце телефонного разговора. Хотя задержка не влияет напрямую на качество соединения по телефону, она может повлиять на качество звонка, поскольку задержка может стать очевидной для вызывающих абонентов.

    Джиттер относится к различной степени задержки передачи голосовых данных в сеансе телефонного разговора. На джиттер часто влияет сетевой трафик, что может привести к плохому качеству связи.

    Следующее уравнение можно использовать для определения пропускной способности, необходимой для поддержки ваших вызовов:

    количество одновременных вызовов на пике вашей компании X 100 килобит в секунду = пропускная способность в мегабитах в секунду (Мбит / с), необходимая для звонков

    Вам также необходимо учитывать объем полосы пропускания, который вы используете для других бизнес-процессов, таких как отправка и получение электронных писем, видео, сообщений и т. Д.

    Заключение

    Давно прошли те времена, когда операторы телефонных коммутаторов вручную маршрутизировали ваши звонки.Транкинг SIP — это метод VoIP, который отправляет голосовые и видеоданные через Интернет с использованием протокола SIP для инициирования, управления и завершения сеансов вызова. Хотя для SIP-транкинга требуется надежное и стабильное сетевое соединение с Интернетом, оно может принести пользу бизнесу, сократив расходы на телефонную систему и обеспечив дополнительный уровень избыточности для обеспечения бесперебойной работы в случае бедствия. Он требует небольшого количества оборудования и проводки и предлагает масштабируемое решение, обеспечивающее гибкость вашей телефонной системы.

    SIP-2 SIP-4 Wire Алюминиевые самонесущие кабели для обслуживания антенных жгутов

    СИП-2 СИП-4 провода алюминиевые самонесущие кабели с антенным жгутом служебные

    Провода самонесущие изолированные (антенные жгуты) СИП по ГОСТ Р 52373-2005 и ТУ 16-705.500-2006
    (ТУ 16-705.500-2006 вместо ТУ 16.71-268-98 и ТУ 16.71- 272 -98)

    СИП-1 — провод самонесущий с алюминиевыми жилами, с изоляцией из светостабилизированного сшитого полиэтилена, неизолированный несущий сердечник нейтрали из алюминиевого сплава.
    СИП-2 — провод самонесущий с алюминиевыми жилами, с изоляцией из светостабилизированного сшитого полиэтилена, с нулевым жилым (больший диаметр), покрытый изоляцией
    СИП-3 — самонесущий защищенный провод, с токопроводящей жилой из алюминиевого сплава с изоляцией из светостабилизированного сшитого полиэтилена.
    СИП-4 — провод самонесущий защищенный, без каркасного элемента, с алюминиевыми токопроводящими жилами с изоляцией из светостабилизированного сшитого полиэтилена.

    КОНСТРУКЦИЯ
    1. ПРОВОДНИК — Алюминиевый круглый сердечник для всего сечения, сердечник уплотненный многопроволочный, количество жил в фазе жилы. Внешний диаметр токопроводящей жилы и ее электрическое сопротивление показаны в таблице ниже:

    .
    Номинальное сечение фазной жилы
    мм2
    Количество жил в сердечнике
    шт.
    Наружный диаметр токопроводящей жилы
    мм
    Электрическое сопротивление 1 км фазной жилы постоянному току, Ом не более
    Мин. Макс.
    16 7 4,6 5,1 1 910
    25 7 5,7 6,1 1200
    35 7 6,7 7,1 0,868
    50 7 7,85 8,35 0,641
    70 7 9,45 9,95 0,443
    95 7 11,1 11,7 0,320
    120 19 11,1 13,1 0,253
    150 19 14,0 14,5 0,206
    185 19 15,45 16,15 0,164
    240 19 17,75 18,45 0,125

    2. НЕЙТРАЛЬНОЕ СОЕДИНЕНИЕ — из алюминиевого сплава, круглый сердечник, скрученный из круглых проволок,
    уплотненный. Номинальные сечения, количество жил в сердечнике, внешний диаметр сердечника, его разрывная способность и электрическое сопротивление указаны в нижеприведенной таблице:

    Номинальное сечение фазной жилы
    мм2
    Количество жил в сердечнике
    шт.
    Наружный диаметр токопроводящей жилы
    мм
    Электрическое сопротивление 1 км фазной жилы постоянному току, Ом не более
    Мин. Макс.
    25 7 5,7 6,1 1,380
    35 7 6,7 7,1 0,986
    50 7 7,85 8,35 0,720
    54,6 7 9,2 9,6 0,630
    70 7 9,45 9,95 0,493
    95 7 11,1 11,7 0,363
    120 19 12,2 12,9 0,288
    150 19 13,9 14,5 0,236
    185 19 15,75 16,15 0,188
    240 19 17,75 18,45 0,145

    3. ИЗОЛЯЦИЯ — в СИП-1 нейтраль не изолирована. В остальных проводниках изоляция из светостабилизированного сшитого полиэтилена. Изолированные фазные жилы имеют отличительную окраску. Толщина изоляции указана в следующей таблице:

    Типы провода Номинальная толщина изоляции, мм
    16 25 35 50 54,6 70 95 120 150 185 240
    СИП-1 1,3 1,3 1,3 1,5 1,5 1,7 1,7 1,7 1,7 1,9 1,9
    СИП-2
    СИП-3 20 кВ 2,3
    СИП-3 35 кВ 3,5
    СИП-4 1,3 1,3

    ПРИМЕНЕНИЕ
    СИП-1 — для воздушных линий электропередачи (ВЛ) и линейных отклонений ЛЭП в I и II типах атмосферы по ГОСТ 15150-69
    СИП-2 — для воздушной передачи линейные (ВЛ) и линейные отклонения ЛЭП в I и II типах атмосферы по ГОСТ 15150-69, в том числе на морском побережье, берегу соленых озер, в промышленных зонах
    СИП-3 — для ВЛ с номинальным напряжением 10-35 кВ во II и III типах атмосферы по ГОСТ 15150-69, в том числе на морском побережье, на берегу соленых озер, в промышленных зонах
    СИП-4 — для отклонений ТЛ к входу и для прокладки в стенах зданий и инженерных сооружений в
    типы атмосферы II и III по ГОСТ 15150-69

    Марка и номинальное напряжение провода Кол-во и номинальные поперечные и нулевые несущие жилы шт.h
    мм2
    Оценить внешний диаметр проволоки
    мм
    Расчетная масса 1 км провода
    кг / км
    СИП-1 0,6 / 1 кВ 116 + 125 15 135
    316 + 125 22 270
    325 + 135 26 390
    335 + 150 30 530
    350 + 150 32 685
    350 + 170 35 740
    370 + 170 37 930
    370 + 195 41 990
    395 + 170 41 1190
    395 + 195 43 1255
    3120 + 195 46 1480
    3150 + 195 48 1715
    3185 + 195 52 2330
    3240 + 195 56 2895
    СИП-2 0,6 / 1 кВ 316 + 125 24 308
    316 + 154,6 * 28 427
    325 + 135 27 424
    325 + 154,6 * 30 512
    335 + 150 31 571
    335 + 154,6 * 32 606
    350 + 150 34 727
    350 + 154,5 * 35 762
    350 + 170 36 798
    370 + 154,6 * 39 973
    370 + 170 40 1010
    370 + 195 41 1087
    395 + 170 43 1240
    395 + 195 45 1319
    3120 + 195 48 1553
    3150195 50 1787
    3185 + 195 55 2403
    3240 + 195 60 2968
    СИП-3 20 кВ 135 12 165
    150 13 215
    170 15 282
    195 16 364
    1120 18 445
    1150 19 540
    1185 24 722
    1240 24 950
    СИП-3 20 кВ 135 14 209
    150 16 263
    170 17 334
    195 19 421
    1120 20 518
    1150 22 618
    1185 24 808
    1240 26 1045
    СИП-4 0,6 / 1 кВ 216 15 139
    416 18 278
    225 17 196
    425 21 392

    Дополнительные вопросы и запросы, пожалуйста, свяжитесь с Вивиан Юань, номер телефона
    : + 86-18339931106.

    Услуги SIP — Телефонная компания Ironton

    Услуги SIP — Телефонная компания Ironton
    Что такое SIP:
    1. Протокол, инициированный сеансом.
      1. VoIP / SIP — это просто возможность передавать ваши голосовые разговоры по магистрали данных (например, T1 данных, кабельный модем, DSL и т. Д…).
    2. Услуги SIP — это услуги голосовой связи и / или efax через Интернет.
      1. Для правильной работы каждого сеанса SIP требуется около 84 КБ (килобит) данных (без сжатия).
        1. Сжатие иногда можно использовать или включить для уменьшения использования голоса / данных и оптимизации сетей, но чем сильнее вы сжимаете звук, тем хуже он звучит.
      2. Для поддержки служб SIP требуется надежное подключение к Интернету.
        1. Службы SIP не будут предоставляться, если поставщик услуг Интернета (ISP) в местах недоступен.
      3. Службы SIP также могут быть прерваны, когда пользователи в этом месте передают потоковые данные, музыку, фильмы или другие службы через одно и то же подключение к Интернету.
    3. Обратитесь к местному специалисту по ИТ (компьютерным сетям), чтобы помочь вам настроить надежную домашнюю или бизнес-сеть для поддержки служб SIP.
      1. Настаивайте на переключателях ХОРОШЕГО качества.
        1. Вам нужны коммутаторы QoS, в которых голос может иметь приоритет над данными.
      2. Сегодня предпочтительным коммутатором является стекируемый коммутатор Gigabit PoE Layer 3.
        1. Коммутаторы уровня 3 могут предоставлять дополнительные функции (которые могут вам понадобиться), такие как маршрутизация и возможность контролировать пакеты каждого порта и каждого MAC-адреса, и могут предоставлять чрезвычайно точное и детальное диагностическое оборудование, если качество передачи речи станет проблемой.
        2. Использование ДЕШЕВОГО коммутатора или существующего коммутатора — почти ГАРАНТИЯ отказа.
    Готова ли ваша сеть к SIP:
    Существует хорошо распространенный отчет Gartner, в котором говорится, что 85% сетей не готовы к VoIP.
    1. См. — «Производительность сети VoIP».
    2. Проведите опрос QoS для голосовой связи.
      1. При необходимости обратитесь к ИТ-специалисту.
      2. Проверить сетевую инвентаризацию / сопоставление.
      3. Проверить использование сети.
    Требования к пропускной способности:
    1. Для поддержки служб SIP требуется правильная полоса пропускания.
      1. Как правило, 100 КБ (вверх и вниз) на одновременный голосовой разговор.
        1. Пример:
          1. У вас 25 SIP-телефонов или устройств, и вы одновременно можете совершать не более 10 звонков.
          2. МИНИМУМ 100 КБ x 10 или 1 Мбит / с для хорошего качества разговора.
    2. Ваш ИТ-специалист удостоверился, что указанная выше пропускная способность НЕ будет ОБЩАЕТСЯ с вашими данными и / или НЕ выделяется для чего-либо еще.
      1. НЕ ИСПОЛЬЗУЙТЕ свою сеть VoIP / SIP для передачи данных.
        1. Это 100% рецепт неудачи.
    3. Ваш ИТ-специалист должен установить маршрутизаторы QoS и коммутаторы в помещении при большом развертывании устройств SIP во внутренней сети расположения..
    Требования к локальной сети:
    1. ИТ-специалист проверил, что ВСЕ кабели, патч-панели и инфраструктура СЕРТИФИЦИРОВАНЫ.
      1. Минимум кабеля CAT 5e с правильными заделками RJ45.
      2. Нет кабеля длиной более 100 метров.
    2. НЕ рекомендуется подключать коммутаторы в гирляндную цепь.
      1. Коммутатор, подключенный к другому коммутируемому порту LAN.
    3. Удалите все сетевые концентраторы.
      1. Концентраторы в настоящее время в значительной степени устарели, их заменили сетевые коммутаторы.
      2. Концентраторы вызовут проблемы со звуком и ухудшение сигнала при передаче голоса по Интернету.
    Порты, необходимые для передачи сигналов SIP
    1. Проконсультируйтесь со своим ИТ-специалистом, чтобы безопасно настроить оборудование локальной сети для правильной передачи сигналов SIP.
    Кабель

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
