Содержание

Кабель СИП: история и достоинства

Кабель СИП – это самонесущий изолированный провод для передачи (обычно трёхфазного) низкого напряжения до 600 В (фазное напряжение)/1 кВ (линейное напряжение) на дальние расстояния и в целях местного распределения. Вошёл в обиход взамен оголённого по ряду причин. В РФ использование производится по ГОСТ 52373. В рамках документа аналогичная аббревиатура применяется и для маркировки защищённых кабелей высоких напряжений до 35 кВ (линейное), посему изделия также относят к СИП.

История изобретения кабелей СИП

Первым патентом на рассматриваемую тему считают заявленный 1 декабря 1908 года US960291 A. Это очевидно по простой причине: по тексту прямо говорится, что ранее для поддержки воздушные кабели снаружи привязывались к верёвке, служащей опорой. Таким образом удавалось избежать обрыва. Шведские инженеры Рейнольд Фритьоф Рейнольдсон и Карл Эмиль Эгнер придумали, как упростить производство кабеля и прокладку линий.

Предлагалось в единый свинцовый экран заключить изолированные друг от друга при помощи бумаги либо прочих средств жилы, прочную верёвку.

О материале суппорта умалчивается, но предполагается прочность. Обращает внимание факт, что к тому времени уже существовали полимеры, толком не изученные. Оболочку предложили свинцовую.

Линии электропередач

С 1868 года нитрат целлюлозы использовался в качестве материала для изготовления бильярдных шаров. Джон Уэсли Хьят искал… изолятор для электрических приборов, а помог игрокам. В 1862 году догадался смешать хлопковый пироксин с азотной кислотой и камфорой. Результатом стал целлулоид, который сегодня используется для изготовления шариков, используемых в настольном теннисе. Первую фенолформальдегидную пластмассу в 1909 году получил Лео Хендрик Баэкленд, материал явно не годился для использования в качестве кабельной изоляции по объективным причинам. Если затрагивать вопрос химии обширно, сегодня не в силах побороть в кабелях СИП процесс фотодеполимеризации изолятора.

Чуть расскажем о начальных шагах по использованию изобретений. Считается, что первые серьёзные сети на низковольтных кабелях СИП стали использовать во Франции, это случилось в 50-х годах XX века.

С 1966 года Electricite’ de France использует алюминиевую жилу, с 1977 – изоляцию из сшитого полиэтилена. В 10-е годы XXI века во Франции проложено 140 тыс. км трасс СИП кабеля, цифра постоянно увеличивается.

Что касается Скандинавии, родины изобретения, больше всего новинка нашла применения в Финляндии, где методику изолированных воздушных сетей осваивают с 60-х годов XX века. По некоторым данным на кабель СИП приходится до 75% общей протяжённости трасс. В Швеции сроки освоения схожи, но доля чуть ниже – 40 процентов (на 1984 год). Прочие страны не спешат переходить на СИП-кабели.

Электрическая энергия и СИП

В обозримом будущем электрическая энергия станет несменяемым источником для работы предприятий, фабрик, организации человеческого досуга.

Самонесущие изолированные провода

Согласно ГОСТ 52373 самонесущие изолированные провода (СИП) предназначены для передачи фазных напряжений до 600 В. Все прочие в рамках документа называют защищёнными. Деление производится по размеру сечения жил, номинальному напряжению и типу изоляции. У СИП называется рабочей, у прочих — защитной. Государственный стандарт провода классифицирует так:

  • Согласно конструкции выделяют типы: с изолированной (2), неизолированной (1) нейтралью либо без указанной жилы (4), герметизированные (г) и с защитной изоляцией (3).
  • Число жил: 1, 2, 3 или 4. Сечение фазных выбирается из ряда: 16, 25, 35, 50, 70, 95, 120, 150, 185 или 240 квадратных миллиметров, а нулевой (служащей прочим опорой) – 25, 35, 50, 54.6, 70, 95. При отсутствии нейтрали возможны для прочих линий лишь первые две цифры из представленных. В проводах с нулевой жилой возможно наличие вспомогательных (цепь освещения или контроля) числом от 1 до 3 и сечением из ряда: осветительных – 16, 25, 35; контрольных – 1.5, 2.5, 4 квадратных миллиметра.

Аббревиатура СИП входит в маркировку провода, в народе кабель так и называют без привычного в подобного рода случаях сленга. Через тире добавляется тип (см. выше), после указываются число, сечение фазных, нулевых и (через знак плюса) вспомогательных жил (по наличию таковых). Маркировка довершается рабочим напряжением (в кВ: фазное/линейное – см. выше) и в отдельных случаях номером технических условий на изделие, содержащие таблицы с расшифровкой параметров по типам. Включая: удельную массу, прочность на обрыв и др.

Большинство параметров, указанных в ГОСТ, интересны лишь производителям – число проволок в жиле или шаг скрутки. Однако часть учитывают и электрики – усилие на разрыв и сдвига изоляции. Таблицы на рисунке приведены для справки. При осуществлении конкретных манипуляций с прокладкой сетей следует руководствоваться государственным стандартом, текст которого периодически обновляется.

Информационная таблица

Электрическое сопротивление даётся в пересчёте на 1 км для нормальных условий (комнатная температура), а усилия на разрыв помогут правильно определить способы прокладки линии. По международным соглашениям фазы и нейтраль маркируются определённым образом:

  1. Полимерный изолятор I фазы красный, с одной продольной выступающей полосой.
  2. Полимерный изолятор II фазы белый и имеет два продольных выступа.
  3. III фаза – голубая, три выступа.
  4. Нейтраль имеет изолятор без красителя с множественными выступами.

Достоинства кабелей СИП

ЛЭП с неизолированным проводом

Чтобы понять прелести использования кабелей СИП, поговорим о прочих способах передачи энергии на расстояние. В целях экономии каждая фаза идёт по оголённому проводу. Удаётся снизить цену на оплётке. Приходится ставить фарфоровые линейные изоляторы, это все равно менее затратно. Частота 50 Гц слабо излучается в пространство, а ощутимые помехи прокладке подобных сетей встречаются нечасто.

Фазные провода идут в пролётах сверху, прямо под молниезащитным тросом (на линиях свыше 35 кВ), под ними (при необходимости) – нейтраль. Подвески бывают вертикальными поддерживающими (по 1 шт на столб), либо натяжными (сдвоенными, с проложенным между ними шлейфом провода). Опоры с первым родом изоляторов называют промежуточными, со вторым – анкерными.

Поддерживающие подвески при обрыве или смещении нагрузок чуть отклоняются в сторону, пружиня и уберегая столбы от падения. Анкерные опоры блокируют распространение деформирующих усилий далее по сети, по определению мощнее (снабжаются ригелями). Применяются на поворотах линии с углом свыше 10 градусов.

Заземление опор ЛЭП

Каждая опора заземлена: кусок рельса или металлический штырь вкопан у основания. На эту цепь возможно завести корпус распределительного щитка, предварительно измерив сопротивление. Заземление требуется для правильной работы систем релейной защиты. В качестве материала жил используются медь и алюминий, как недорогие из имеющихся в распоряжении электротехники металлов. Авиационный металл ввиду дешевизны берётся сечением вполовину больше для обеспечения должной прочности, но весит на 60% меньше. Используется чистый алюминий с долей чистого вещества от 99,5 до 99,85%.

Для обеспечения механической прочности высоковольтных линий (АЖС) в центр вставляется сердечник из стали. Примеры исполнения проводов присутствуют в ГОСТ 839. Недостатком алюминиевых сплавов считается сравнительно сильная коррозия, составляющая, в зависимости от местности, 0,02 – 0,8 мкм/год. Для устранения дефекта идут на различные меры:

  1. В проводах АСКС межпроволочное пространство заполняется нейтральной смазкой.
  2. В проводах АКП, АСКП – аналогично, но смазка повышенной термостойкости.
  3. В проводах АСК сердечник из стали дополнительно изолирован двумя лентами полиэтилентерефталанта.

В СИП иначе. Там жилы переплетены и заключены в общую полимерную изоляцию. Нейтраль чаще идёт посередине. У оголённых проводов имеется перед СИП ряд недостатков:

  1. Шаговое напряжение способно убить мелких пичужек, избирающих линию передач излюбленным местом посиделок. Вольтаж столь высок, что гипотетически возможно возникновение ситуации, когда убивать станет разность даже между точками, находящимися на расстоянии считаных сантиметров.
  2. При обрыве нейтрали сложно выявить поломку. Подобные ситуации гипотетически опасны, оборудование начинает работать в неправильном режиме. Изменяется направление движения тока на определённые доли периода частоты.
  3. Прокладка линий электропередач с оголёнными проводами требует обязательной зачистки местности: каждый видел просеки, вырубаемые под высоковольтные ЛЭП, чтобы в мокрую погоду разряд не достиг посредством влажных веток и ствола земли. Естественные помехи становятся причиной обрыва нейтрали, о чем уже сказано выше.
  4. Сильный ветер способен перехлестнуть провода. Даже если длится недолго, проскочит дуга, образуются искры. В сухое и жаркое время года это с большой степенью вероятности станет причиной пожара.

Все перечисленное приводит к тому, что приходится ставить линейные изоляторы, а фазные провода и нейтраль разносить на возможно большее расстояние. Что закономерно приводит к необходимости использования ригелей (в фундаменте) с целью увеличения площади опоры.

Отличия СИП

Исходя из сказанного выше, обычных здравых соображений, выделяют ключевые преимущества кабеля СИП:

  1. Отсутствие необходимости в мощных линейных изоляторах.
  2. Сравнительная безопасность для обслуживающего персонала.
  3. Уменьшение ширины трассы за счёт сочетания всех жил в одной изоляции.
  4. Некритичность к погодным условиям, отсутствие коррозии, искрения.
  5. Отсутствие необходимости в тщательной очистке местности.
  6. Кража электричества (накидкой проводников) становится затруднительной, а для инспекции – визуально легко различимой.
  7. Безвредность для животных и птиц, прочих представителей фауны.
  8. Резистентность к природным катаклизмам, в первую очередь перехлёсту воздушным потоком.
  9. Простота укладки трассы и экономия материалов при производстве. Процесс настолько прост, что обычным является такой случай: в стену ввинчивается крюк, за который цепляется кабель. Иногда изоляция обжимается хомутом.

Имеются и недостатки, большинство которых относится к линиям значительной протяжённости. В первую очередь – сравнительно большой погонный вес, за счёт чего опоры приходится ставить чаще. Если это деревянные столбы, процесс сравнительно прост, но бетонные конструкции стоят дорого, возводятся дороже. Стоимость кабеля СИП сравнительно высока, но у частника нет иного выбора при местной разводки электросети.

Никто не может отменить процесс деполимеризации, очевидно, что сегодня кабели СИП остаются единственным решением для частных домовладельцев. Что касается промышленных масштабов, здесь требуется усиленная изоляция. Впрочем, химия полимеров не стоит на месте.

Применение провода СИП


Самонесущий изолированный провод (СИП) представляет собой эффективное решение для прокладки воздушных линий электропередач, осветительных линий, выполнения ответвлений от ЛЭП к потребителям. Несмотря на достаточно длительное использование на Западе, для нашей страны СИП – сравнительно новое явление. Тем не менее, опыт эксплуатации однозначно подтверждает эффективность перехода на провода этого типа.

Провод СИП становится отличной альтернативой неизолированным проводам. Самонесущий изолированный провод представляет собой скрученные в жгут токоведущие жилы, которые формируются из витых алюминиевых проволок. Токоведущие жилы имеют изоляцию из сшитого на молекулярном уровне полиэтилена высокого давления. Провод СИП, в зависимости от типа, также может также иметь неизолированную алюминиевую жилу, которая используется в качестве несущего троса и может выполнять функцию нулевой или заземляющей жилы. Основной сферой применения проводов СИП является монтаж воздушных линий электропередач 0,4 кВ, осветительных сетей, подключение вводов зданий и других потребителей.

В зависимости от конструкции различают несколько видов провода СИП. К числу наиболее популярных марок относятся СИП-1 и СИП-2. Это самонесущие изолированные провода, имеющие три фазные токоведущие жилы и одну несущую нулевую жилу без изоляции, выполненную из сверхпрочного алюминиевого сплава. Отличием этих марок является то, что в СИП-1 изоляция жил выполняется из светостабилизированного термопластичного полиэтилена, а в СИП-2 – из светостабилизированного сшитого полиэтилена. Благодаря этому СИП-2 имеет более высокие эксплуатационные характеристики, в том числе более высокую температуру допустимого нагрева в рабочем режиме, при перегрузках и при коротком замыкании. Провода этих двух типов чаще всего применяются для монтажа воздушных ЛЭП и осветительных линий. Также существуют модификации СИП-1А и СИП-2А с изолированными несущими жилами, отличающиеся максимальной эксплуатационной надежностью и безопасностью.

Алюминиевый провод СИП-3 имеет одну изолированную жилу. Эта модификация может использоваться для замены обычных неизолированных проводов с возможностью их более близкого расположения.

провод СИП-4Для монтажа вводов в здания, как правило, используется распределительный провод СИП-4. Его отличительной особенностью является отсутствие несущей нулевой жилы. Это связано с тем, что для монтажа ответвлений используются небольшие отрезки кабеля, что обуславливает сравнительно низкие механические нагрузки. Самонесущий изолированный провод этого типа представляет собой четыре фазные жилы одинакового сечения, скрученные в пучок. Наибольшее распространение получили провода СИП-4 с сечением токоведущих жил 16 мм2. Такого размера сечения, как правило, оказывается более чем достаточно для обеспечения бесперебойного электроснабжения бытовых потребителей, а применение для этих целей алюминиевых проводов меньшего сечения запрещено ПУЭ.

Для монтажа провода СИП используется специально разработанная арматура. В частности, применяются различные типы зажимов, монтажные колпачки, бандажные ленты. Существующая арматура дает возможность осуществлять монтаж линий электропередач самонесущим изолированным проводом с минимальными трудозатратами в кратчайшие сроки. Провод СИП дает возможность использовать более компактные опоры, что существенно упрощает монтаж, и в частности, не требует значительной вырубки в лесистой местности. Кроме этого, монтаж самонесущего изолированного провода в городских условиях возможен по фасадам и стенам зданий без нарушения правил безопасности.

Применение провода СИП для прокладки линий электропередач дает целый ряд важныхмонтаж СИП на опоры преимуществ. В первую очередь это связано со свойствами применяемого для изоляции полиэтилена. Этот материал обладает высокой устойчивостью по отношению к большинству неблагоприятных природных факторов. Благодаря этому срок эксплуатации изолированных проводов может составлять до 25 лет с полным сохранением основных функциональных характеристик. Кроме этого, самонесущий изолирующий провод, благодаря наличию прочной несущей жилы обладает высокими механическими характеристиками и обеспечивает стабильность электроснабжения. Это связано с тем, что токоведущие жилы практически не воспринимают никакой механической нагрузки.

Использование СИП сводит к минимуму аварийность на воздушных ЛЭП и практически исключает случаи потери фазы, коротких замыканий и т.п. Значительно повышается и качество поставляемой потребителям электроэнергии. Важнейшим преимуществом также является минимизация возможности поражения электротоком людей, а также снижение уровня пожароопасности ЛЭП.


Использование провода СИП

В западных странах при строительстве воздушных линий электропередач уже длительное время используют провод СИП. Этот самонесущий изолированный провод идеально подходит для монтажа осветительных линий, с его помощью проводят ответвления от ЛЭП к индивидуальным потребителям. В нашей стране СИП начали использовать сравнительно недавно, но за это непродолжительное время специалисты успели отметить эффективность использования этого провода.

До настоящего времени у нас при сооружении линий электропередач до сих пор традиционно используют неизолированные или «голые» провода. При таком решении можно существенно сэкономить на проводниковой продукции, но у таких ЛЭП настолько высокая аварийность, что даже это единственное их достоинство сводится на нет. Такие линии приходится настолько часто ремонтировать на протяжении всего срока их эксплуатации, что затраты на ремонт значительно превосходят экономию, полученную при их монтаже.

Практически все воздушные линии 0,4 кВ, при проводке которых использовались неизолированные провода, имеют немало недостатков. Среди них можно отметить следующее:

если происходит обрыв провода или его случайно задевают негабаритными предметами, то существует огромная опасность поражения людей электрическим током,

из-за возможного перехлеста или набора проводов, из переплетения с ветвями деревьев может произойти короткое замыкание, что вызовет аварийное отключение электроэнергии,шквальный ветер или обледенение проводов могут вызвать их обрыв, повышается сложность обслуживания ЛЭП, если в зоне линии электропередач растут деревья, то их необходимо постоянно обрезать.

Правила монтажа неизолированных проводов требуют, чтобы их монтаж проводился на определенном расстоянии друг от друга, из-за чего линии воздушных электропередач имеют достаточно большие габариты. Это повышает трудности при их монтаже и обслуживании, оказывает негативное влияние на эстетику городского ландшафта и создает немало других неудобств.

Рассматривая практику применения неизолированных проводов, можно сделать вывод, что эксплуатация линий электропередач, смонтированных с их помощью, обходится слишком дорого, они не могут обеспечить стабильное электроснабжение, и могут привести к серьезным проблемам, одна из которых — это опасность поражения людей электрическим током. Применять «голые» провода начали в то время, когда изоляционные материалы, демонстрирующие высокую надежность и долговечность при их эксплуатации под воздействием открытого пространства, отсутствовали. Но в наше время появились полимерные материалы нового поколения, которые идеально подходят для производства самонесущих изолированных проводов.

Применение для строительства ЛЭП провода СИП позволяет избавиться от большинства из перечисленных выше недостатков, он стал отличной заменой неизолированным проводам. Состоит самонесущий изолированный провод из скрученных в жгут токоведущих жил из алюминиевых проволок. Все они помещены в изоляционный материал, для изготовления которого используется полиэтилен, сшитый под высоким давлением на молекулярном уровне. В зависимости от типа в конструкции провода СИП может быть неизолированная алюминиевая жила, которая по своему предназначению используется как несущий трос, и вместе с тем может быть заземляющей или нулевой жилой. Предназначаются провода СИП для строительства воздушных линий электропередач мощностью в 0,4 кВ, используются для подключения вводов зданий и остальных потребителей и для проведения осветительных сетей.

Провода СИП встречаются нескольких видов. Чаще всего для монтажа электролиний используют СИП-1 или СИП-2, в конструкции которых имеются трехфазные токоведущие жилы и несущая неизолированная нулевая жила из сверхпрочного сплава алюминия. Отличаются друг от друга эти марки проводов тем, что у СИП-1 для изоляции используется светостабилизированный термопластичный полиэтилен, в то время как у СИП-2 изоляция изготавливается из светостабилизированного полиэтилена, сшитого на молекулярном уровне. СИП-2 демонстрирует более высокие эксплуатационные характеристики, при коротком замыкании, возникновении нагрузок и в рабочем режиме у него выше температура допустимого нагрева. Оба этих типа провода применяют при монтаже воздушных ЛЭП и проведении осветительных линий. Встречаются модификации самонесущих проводов с нулевой жилой СИП-1А и СИП-2А, у которых несущие жилы изолированы, что значительно повышает их эксплуатационную надежность и безопасность.

Обычные неизолированные провода могут быть заменены алюминиевым проводом СИП-3 с одной изолированной жилой. Это позволяет расположить провода на более близком расстоянии.

Вводы в здания монтируют из распределительного привода СИП-4, у которого несущая нулевая жила отсутствует, поскольку для выполнения подобных работ применяют небольшие отрезки кабеля,  и они не испытывают больших механических нагрузок. Этот самонесущий изолированный провод состоит из четырех скрученных в пучок фазных жил одинакового сечения. Чаще всего используют провода СИП-4, токоведущие жилы которого имеют сечение 16 мм2. Провод такого сечения на достаточно высоком уровне обеспечивает бесперебойное электроснабжение бытовых потребителей. Использовать для подобной работы алюминиевые провода меньшего сечения запрещает ПУЭ.

Монтируют провода СИП при помощи специально разработанной арматуры. Для этого используются бандажные ленты, монтажные колпачки и различные типы зажимов. С использованием арматуры линии электропередач монтируются самонесущими изолированными проводами в достаточно быстрые сроки и с минимальными трудозатратами. Использование проводов СИП позволяет применять более компактные опоры, делает проще монтаж. При проведении ЛЭП в лесистой местности это позволяет не проводить значительную вырубку деревьев. В городских условиях самонесущий изолированный провод можно монтировать на стенах зданий, что не будет нарушением правил безопасности.

При прокладывании линии электропередач с применением провода СИП налицо несколько важных преимуществ, которые достигаются благодаря свойствам изоляционного материала. Он устойчиво переносит воздействие многих неблагоприятных природных факторов. Поэтому изолированные провода служат намного дольше, их можно использовать не меньше 25 лет, при этом у СМП сохраняются все эксплуатационные характеристики. Повышенные механические свойства самонесущим изолированным проводам придает несущая жила. В таких видах СИП на токоведущие жилы не оказываются никакие механические нагрузки, что помогает стабильному обеспечению потребителей электроэнергией.

Использование провода СИП при монтаже линий электропередач позволяет свести к минимуму аварийность на линиях. При этом практически не встречаются случаи коротких замыканий, потери фазы и других сбоев, а потребители имеют возможность получать качественную электроэнергию. Кроме того, практически исключается возможность поражения людей электрическим током, и понижается уровень пожароопасности ЛЭП.



Преимущества и недостатки провода СИП

Аббревиатура СИП, которая используется в названии провода СИП,расшифровывается как «самонесущий изолированный провод». Это название отражает основные характеристики кабеля СИП, которые отличают его от традиционных проводов А и АС.

В настоящее время самонесущий изолированный провод используются при монтаже воздушных линий электропередач и осветительных сетей. Согласно заключению специалистов РАО ЕЭС, воздушные линии на территории Российской Федерации  находятся в состоянии, которое позволит обеспечить надежное электроснабжение потребителей только в ближайшие несколько лет.

Применение провода СИП при сооружении воздушных линий, а также воздушных защищенных линий (ВЗ) позволяет в значительной мере повысить надежность  электроснабжения потребителей. Также применение проводов СИП несет экономическую выгоду и позволит сократить эксплуатационные расходы.

Кабель СИП (СИП-1, СИП-2, СИП-3, СИП-4) различной модификации применяется в основном на магистральных воздушных линиях электропередач, а также ответвлениях к вводам в жилые дома, хозяйственные постройки.

В России наибольшее распространение имеют провода СИП-2 с неизолированной и СИП-2А с изолированной нейтральной жилой, а также СИПс-4.
По сравнению с традиционными голыми проводами марок А и АС провод СИП имеет несомненные преимущества.

Преимущества провода СИП

  1. Высокая надежность в обеспечении электрической энергией.
  2. Применение провода СИП обеспечивает большое снижение (до 80%) затрат на эксплуатацию.
  3. Для прокладки воздушных линий с использованию кабеля СИП  нет необходимость прокладывать широкие просеки в лесных массивах. Следовательно, исключаются и затраты времени и финансовых средств на последующую расчистку просек. Кроме того, кабель СИП отличается большой надежностью и обеспечивает бесперебойное электроснабжение.
  4. Проводам СИП не страшен гололед и мокрый снег. В отличие от традиционных проводов, материал из которого они изготовлены, не образует ни электрических, ни химических связей с контактирующими с ним веществом в отличие, например, от ПВХ. Поэтому мокрый снег не задерживается на поверхности провода. Что касается традиционных проводов марки А и АС, то мокрый снег удерживается в канавках между проволоками. Именно это является первопричиной обрастания проводов.
  5. Простота монтажа. При монтаже проводов СИП требуется прокладка только узкой просеки, можно проводить монтаж по фасадам зданий, в городских условиях. Немаловажно, что используются более короткие опоры, нет необходимости в изоляторах и дорогостоящих траверсах.
  6. Изолированные самонесущие провода позволяют значительно снизить потери электроэнергии на воздушных линиях за счет уменьшения более чем в три раза реактивного сопротивления .
  7. Сокращение сроков монтажа и ремонта. Можно подключать новых абонентов под напряжением, без отключения остальных.
  8. При использовании проводов СИП на воздушных линиях существенноснижается число незаконных подключений, а также случаев воровства. Значительное снижение несанкционированных подключений к линии и случаев вандализма и воровства.
  9. Эстетические преимущества и безопасность. Применение самонесущего изолированного провода значительно снижает статистику поражений электрическим токам при монтаже, ремонте и эксплуатации линии.
  10. Прокладка по фасадам зданий, а также возможность прокладки СИП по фасадам зданий, а также совместной прокладки подвески с проводами низкого, высокого напряжения, линиями связи. Это дает существенную экономию.

Недостатки проводов СИП

Наряду с неоспоримыми преимуществами существуют и некоторые недостатки провода СИП.

  • Провод СИП стоит дороже, чем изолированные провода А и АС;
  • Отечественные энергосистемы не вполне готовые к переходу на изолированные воздушные линии. Это во многом связано с отсутствием информации, нормативной документации, а также персонала, подготовленного к работе с проводом СИП.

Раньше всего провод СИП начали применять во Франции и в Финляндии. Именно в этих странах впервые в Европе начали разрабатывать методики применения проводов СИП, а также стандарты и правила устройства воздушных линий с изолированными и защищенными проводами.

Позднее системы воздушной подвески проводов СИП начали разрабатывать и в других странах. За их основу принимались стандарты, утвержденные в Европе.

Монтаж провода СИП

Перед началом работ по монтажу провода СИП производят подготовку будущей кабельной трассы. Трасса очищается от различных преград в виде деревьев, веток, мусора.

После расчистки линии старые опоры демонтируются и заменяются на новые.

Работы по монтажу провода СИП должны производиться опытными монтажниками, которые хорошо знакомы с такими видами работ и имеют соответствующую квалификацию.

Работы по монтажу провода СИП нельзя производить при температуре ниже -20°С. Приемка-сдача работ производится этапами, по мере готовности отдельных участков. Использование провода СИП позволяет сократить расходы, увеличить экономичность и надежность энергоснабжения.

При монтаже провода СИП важно не повредить изоляцию, поэтому используются инструменты и аксессуары, предназначенные специально для подобных работ.

Последовательность работ при монтаже провода СИП

В первую очень выполняется расчистка линии трасс от мусора, удаление помех.

Также  необходимо исключить возможность касания проводами металлических и бетонных конструкций и земли.

При прокладке новой линии, крепежные кронштейны устанавливаются перед установкой опор. Кронштейны прикрепляются стальными лентами к опоре и прикрепляются с помощью специального приспособления, которые позволяет затянуть и закрепить ленточный хомут, а также обрезать излишки.

После того, как кронштейны закреплены, опора ставится с соблюдением ориентации. Монтаж изолированных проводов СИП осуществляется согласно инструкциям и технологическим картам. При монтаже провода СИП применяются раскаточные ролики и канат-лидер. Эта технология позволяет избежать механических повреждений при работах, а также помогает сохранить высокие экспуатационные качества на время всего срока службы провода.

Монтаж СИП обязательно выполняется при соблюдении требований техники безопасности, с проведением соответствующих мероприятий, которые обеспечивают безопасное проведение работ.

Технология монтажа провода СИП вручную, без применения специальных раскаточных механизмов.

Технология раскатки вручную применяется на ограниченных участках линии длиной до 100 м, с пролетами не более 50 м.  Эта ситуация очень часто встречается в населенных пунктов.

Последовательность работ при раскатке (монтаже) провода СИП вручную

  1. Установка барабана с проводом СИП;
  2. Соединение СИП и каната лидера;
  3. Раскатывание каната-лидера и провода СИП по роликам;
  4. Натяжение и закрепление в анкерном пролете провода СИП;
  5. Крепление провода СИП в поддерживающих зажимах.

Рассмотрим подробней каждый этап

Установка барабана

Сначала барабан с проводом устанавливается с одной стороны линии, поблизости от анкерной опоры. Расстояние должно быть не менее высоты опоры. На конце провода закрепляется канат-лидер, с помощью монтажного чулка. На первой опоре закрепляется раскаточный ролик с ременным креплением.

Раскаточные ролики с крюком подвешиваются на остальные опоры. Используется промежуточный поддерживающий кронштейн. Через ролики пропускают канат-лидер. Затем один из участников бригады протягивает через ролики пучок СИП. Раскатку нужно производить плавно, без рывков, скорость не больше 5 км в час. При этом в процессе раскатки провод не должен касаться земли, а также бетонных и металлических конструкций.

На крайней опоре участка нулевая жила закрепляется с помощью анкерного зажима к анкерному кронштейну. Свободный конец жгута оставляют достаточной длины для того, чтобы в дальнейшем выполнить электрическое соединение проводов.

На первой опоре закрепляется лебедка с тендером-лягушкой и динамометром.  Качество натяжки СИП в анкерном пролете определяется визуально по стрелам провеса. Желательно дать проводу отвисеться некоторое время.

Нулевая жила фиксируется в анкерном зажиме и крепится в анкерном кронштейне. Для связывания жгута СИП используются стяжные хомуты. Затем снимается лебедка, а также раскаточный ролик, концы провода СИП обрезаются до необходимой длины. СИП перекладывается на поддерживающий зажим с раскаточного ролика, установленный на промежуточной опоре.

Нулевая несущая жила отделяется от фазы с помощью отделительных клиньев. Раскаточный ролик снимают. Жилы скрепляют с помощью стяжных хомутов. Примерное расстояние – 15 см от зажима в обе стороны.

Средний стяжной хомут вставляют в отверстие поддерживающего зажима, скрепляет фазные жилы под зажимом. На этом заканчивается монтаж одного участка линии самонесущих изолированных проводов.

Участки самонесущих изолированных проводов соединяются в общую линию с помощью герметичных соединительных зажимов. Использование таких зажимов дает механическую прочность и надежный электрический контакт.

Чтобы выполнить соединение провода СИП с помощью соединительных зажимов, с конца провода снимают изоляцию, оголенная часть провода зачищается, на зачищенную часть надевается герметичный зажим. Для смыкания используется ручной гидравлический пресс. В гидравлический ручной пресс вставляют шестигранную матрицу, пресс закрывают с обхватом зажима. Механизм приводят в действие качанием рукоятки.

Опрессовки проводят до смыкания половинок матрицы. Точно также в зажиме закрепляют другой провод.

Анкерные зажимы, аналогичные по конструкции магистральным, используют для устройства ответвлений от магистральной линии ко вводам в здание.

Поскольку для ответвлений применяют СИП с равным диаметром жил, без несущей нулевой, в зажиме можно закреплять весь жгут.

Чтобы подключить ответвления к магистрали, использую прокалывающие зажимы. Они герметичны и не требуют изоляции с проводником. Надежный контакт возникает при затягивании головки зажима. Зубцы контактных пластин прокалывают изоляцию и обеспечивают надежный контакт. Регуляция усилия происходит срывом калиброванной головки. Герметичный колпачок закрывает конец ответвительного проводника.

Видеоинструкция по монтажу провода СИП

80 фото, расшифровка маркировки и характеристики

Надежность, долговечность, устойчивость к воздействию внешних негативных факторов – все это делает провода СИП одними из самых популярных в ответственном деле обустройства качественной системы электропередачи. Как и любой другой несущий кабель, проводка СИП имеет свои особенные характеристики, маркировку, классификацию, которые рекомендуется внимательно изучить еще до продумывания электросети.

Каким бывает СИП

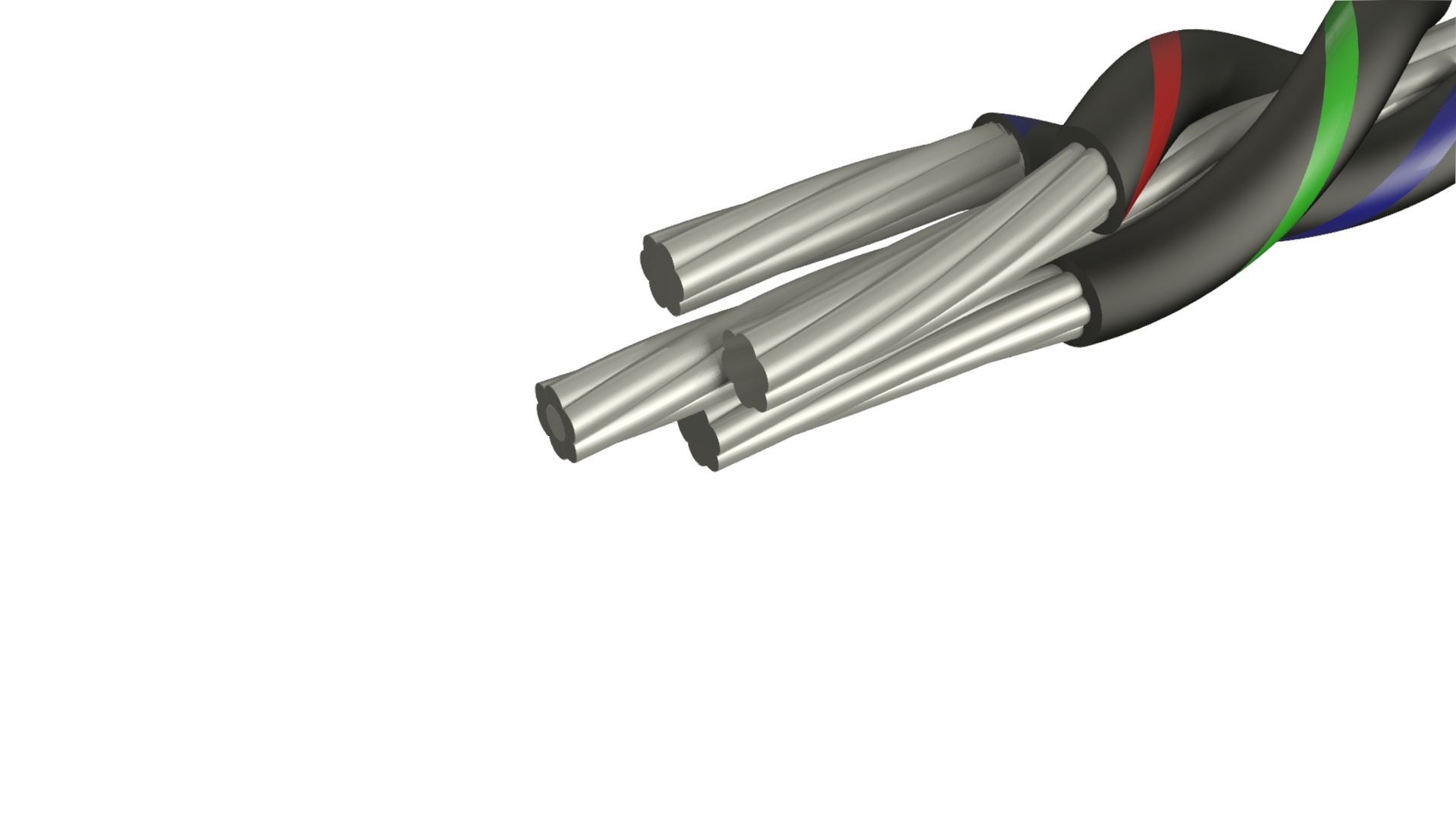

СИП  – это самонесущие изолированные провода, состоящие из скрученных фаз и нулевого проводника со стальной сердцевиной. Изоляция в зависимости от типа модификации может быть выполнена из термопластичного, светостабилизированного или силанольно-сшитого полиэтилена.

Существует пять марок проводов СИП, отличающиеся между собой радиусом сечения жил, наличием нулевого проводника, передаваемым напряжением, температурным диапазоном, применяемым для изоляции материалом и другими эксплуатационными характеристиками.

Каждая модификация имеет свои особенности, преимущества и недостатки, поэтому перед покупкой необходимо внимательно изучить маркировку.

Так, различные марки могут иметь следующие обозначения:

  • “А” – изолированная нулевая жила;
  • “Н” – токопроводящим материалом выступает сплав из алюминия;
  • “Т” – устойчивость к температуре до +90°С.

Преимущества и недостатки

Популярность самонесущих изолированных проводов обуславливается рядом преимуществ:

  • Рабочий ресурс сроком до 40 лет;
  • Возможность соседнего размещения других видов электропроводки;
  • Легкий и быстрый монтаж, лишенный необходимости обустройства дополнительных изоляторов, подвесных конструкций;
  • Безопасность для персонала, монтажников и случайных людей;
  • Высокая устойчивость к внешним негативным факторам (электромагнитного излучения, снега, обледенения, ветра, влажности).

К недостаткам относится ограничение в монтаже, так как прокладывать кабель можно при температуре не ниже -20°С. При игнорировании данного факта можно легко повредить изоляционную оболочку, нарушить безопасность электропередачи и вызвать замыкание. Также среди слабых мест затрудненное охлаждение, низкие значения допустимых токовых нагрузок и высокая стоимость.

Где применяют

Область применения СИП проводов охватывает многие хозяйственные, строительные и промышленные сферы. Предназначены подобные кабеля для обустройства навесных электромагистралей, ответвлений и наружной прокладки.

СИП не используются в подземных системах, внутридомовой проводке, а также электро системах баней, гаражей или других хозяйственных построек.

Как выбрать

Чтобы выбрать ту или иную марку провода, стоит первым делом обратить внимание на расчетный ток. Для этого необходимо составить схему электрической сети, просчитать нагрузки на каждом участке и сравнить данные с представленными на фото допустимыми данными проводов СИП.

Также при покупке лучше руководствоваться следующими советами:

  • Отдать предпочтение кабелю с большим сечением фазной жилы, оставив запас для возрастания нагрузки;
  • Изучить сопроводительные документы, чтобы удостовериться в качестве продукции;
  • Выбирая между первой и второй маркой, не стоит экономить, так как более дорогой СИП-2 будет надежнее;
  • Провести проверку целостности жил, изоляции по всей длине;
  • Для соединения проводов подходят только специальные зажимы и гильзы;
  • Выбрать проверенных поставщиков, к числу которых относятся российские компании “Нексанс Рус”, ” Томсккабель” (Томск), “Людиновокабель” (Людиново), ” Завод Москабель” (Москва), “Электрокабель” (Кольчугинск).

Особенности монтажа и эксплуатации

Существует несколько типичных ошибок, допускаемых при монтаже изолированных проводов, сильно влияющих на качество и безопасность сети в целом.

Например, соединяется СИП в пролете, а не на столбах, каждый провод прокладывается и фиксируется отдельно, без скручивания и формирования жгутов, а раскатывается кабель только специальными полимерными роликами.

СИП провода отличаются долгим сроком эксплуатации, надежностью, безопасностью, легкостью монтажа, устойчивостью к внешним раздражителям, что делает его одним из самых популярных в обустройстве наружных и навесных электросетей.

Однако все свои достоинства кабеля способны проявить только при условии правильно рассчитанной нагрузки, качественного монтажа и грамотно подобранной марки провода.
