Какой кабель можно прокладывать в земле: Кабель для прокладки в земле

Содержание

Прокладка кабеля в земле в трубах и траншеях

Прокладка кабеля под землей производится для электроснабжения зданий, для обеспечения уличного освещения, электроснабжения бытовок, дачных участков и пр. Это способ относится к надежным, так как провод защищен от скрыт от воздействия негативных атмосферных явлений, таких как снег, дождь, ветер, обледенение. Также он спрятан от глаз и не портит ландшафт. Надо знать, что технология прокладки кабеля в земле предполагает использовать специального оборудования и материалов.

Какой кабель можно прокладывать в земле?

Для этой цели используется только специальный силовой кабель нескольких марок. Его подбирают исходя из характеристик грунта, его кислотности, уровня влажности, типа и особенностей эксплуатации в целом. Например, кислые и влажные грунты имеют высокую коррозийную активность, а бывают случаи, когда провод подвергается большой растягивающей нагрузке, в таких случаях нужно обеспечить дополнительную прочность.

Если выбрать бронированные провода, то они прекрасно выдерживают такие нагрузки и не нуждаются в дополнительной защите при монтаже.

Обычно прокладка силового кабеля в земле предполагает использование бронированного медного провода марки ВБбШв, также допускается его замена алюминиевым аналогом с маркировкой АВБбШв. Они имеют стальную броню, что позволяет обойтись без дополнительных защитных труб, так как достаточный уровень защиты обеспечивает сама броня. Возможно прокладывать его и по воздуху, если речь идет о местности с повышенной влажностью или о специальных кабельных сооружениях.

Еще одна популярная марка – кабель с бумажной изоляцией. Это такие типы как СБ, СБл, СКл, которые могут быть с медными и алюминиевыми жилами. Помимо брони в них добавлена оболочка для защиты бумажной изоляции. Предназначен для передачи электрической энергии при напряжении до 35000 В.
Для обеспечения электроснабжением в суровых условиях (монтаж при низких температурах воздуха без возможности прогрева, монтаж на открытом грунте, без ограничения о трассам) используют провод с изоляцией из сшитого полиэтилена. Он стоит дороже предыдущих марок, зато отличается надежностью, экономичностью, эффективностью, минимальными затратами на монтаж и обслуживание.

Обычно прокладка электрического кабеля в земле предполагает использование оборудования, которое облегчает работу людей и позволяет максимально повысить безопасность.

Как и в чем проложить кабель в земле?

Начать следует все же с того, что проложить кабель под землей намного безопасней, чем сделать это по воздуху. Понятно, что только при условии соблюдения правил такого монтажа. Такой способ имеет ряд достоинств:

можно использовать провода нужного сечения;
минимизация внешних устройств;
эстетичный вид;
обходится дешевле, чем прокладка воздушной линии;
если прокладка кабеля в земле нормы был соблюдены, то о нем можно и вовсе забыть.

Если надо использовать металлическую трубу, то ее диаметр должен быть в 2-3 раза больше диаметра самого провода. Глубина прокладки кабеля в земле зависит от глубины промерзания грунта, и если она достигает 70 см (глубина траншеи), то надо дополнительно закрепить защитную трубу, чтобы она не повредилась и не деформировалась. Пластиковую гофрированную трубу для этих целей использовать нельзя, так как почва разрушит гофру на несколько месяцев, а вместе с ней и защитные свойства.

Основные способы прокладки кабеля в земле

Прокладка кабеля в земле пуэ является сводом общих правил и требований. На практике же электрики имеют возможность использовать несколько способов, соблюдая. Конечно, правила прокладки кабелей в земле.

В траншее. Это самый экономичный способ, в одну траншею можно уложить не более 6 проводов. Глубина заложения кабеля напряжением до 35000 В составляет не менее 70 см, при пересечении дорого – 1 м, при этом расстояние до водоотводной канавы должно быть не менее 50 см. если выдержать такие расстояния не представляется возможным. То используют другие способы укладки.

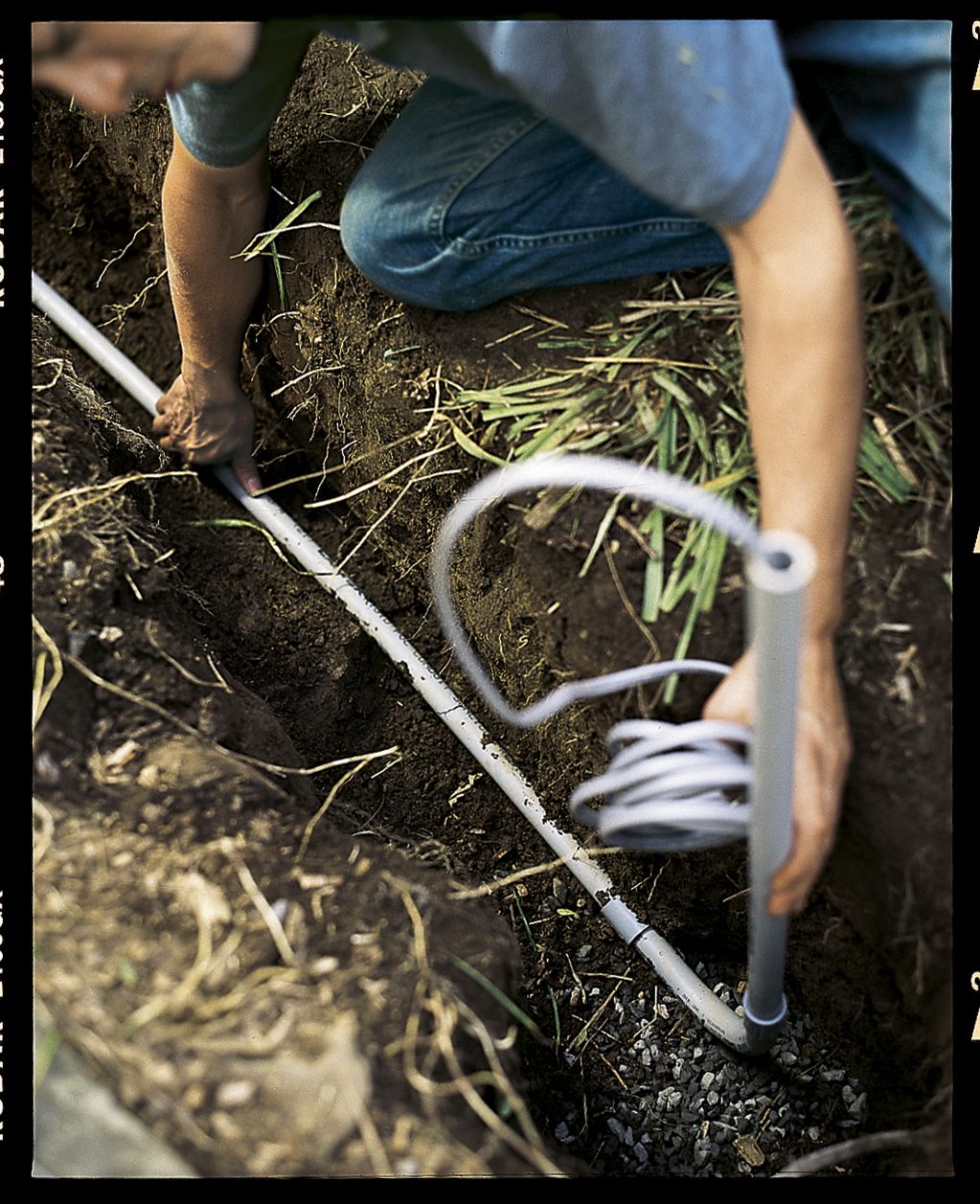

Прокладка кабеля в земле в трубе ПНД.

Выбирайте только трубы от проверенных производителей. Например здесь можно купить Трубы ПНД и ПВХ для кабеля: https://avselectro.ru/catalog/4124-truby-i-rukava-dlya-prokladki-ka — это действительно надежный поставщик качественных электроматериалов.

Как правильно проложить кабель под землей?

Есть основные этапы проведения электромонтажных работ под землей. Первым этапом является подключение к внешнему источнику, что в народе называют «к столбу». Вторым этапом является собственно прокладка кабеля в земле на даче. Здесь важно правильно подобрать провод, обеспечить защиту. Даже точно зная, как проложить кабель в земле своими руками, не надо торопиться зарывать траншею, а лучше показать всю линию специалистам. Именно проверка линии специалистами и будет третьим этапом, так как они будут принимать решение о ее подключении. Последним этапом того как проложить кабель под землей на даче можно назвать закапывание траншей и подключение к энергосети.

Ничего сложного в этой работе нет, а главное – соблюдать правила и требования.

От чего зависит глубина прокладки кабеля связи в земле нормы? В любом случае глубина должна быть не менее 70 см, но если длина провода будет не более 5 метров, и он будет дополнительно защищен, то можно осуществлять работы на глубине 50 см.
Запрещено подводить линию под фундамент дома, расстояние до него должно составлять не менее 60 см.

Если в одной траншее будет два провода, то расстояние между ними должно составлять 10 см и больше.
От деревьев отступать на 2 м, а от кустарников на 75 см. Этим правилом можно пренебречь, если организовать дополнительную защиту.
Как проложить кабель под землей, если рядом проходят газовая и канализационная трубы? От водопроводных и канализационных линий расстояние должно быть больше 1 метра, а от газовых – свыше 2 метров.
Если надо обеспечить дополнительную защиту от просадки грунта, можно использовать специальное кирпичное сооружение или асбестоцементную трубу.
Поверх уложенного проводника обязательно проложить сигнальную ленту.

Эту работу можно проделать самостоятельно, так как прокладывать кабель в земле – не самая сложная задача. Обязательно надо внимательно изучить вопрос, местность, правильно подобрать провода и посоветоваться с электриками. И только в этом случае линия прослужит долгие годы, не требуя к себе внимания.

Еще интересные посты для вас…

Facebook

Twitter

Вконтакте

Google+

Как проложить кабель в землю?

Подземные электрокоммуникации – надежный способ укладки кабеля, при котором линии передачи не грозит обледенение или обрыв из-за сильного ветра. Чтобы правильно проложить электропроводку под землей, придерживайтесь практических рекомендаций.

Прокладка кабеля в земле: порядок работ

Стоимость электромонтажных работ при укладке под землей выше, чем при монтаже по воздуху. Однако в некоторых случаях безопаснее и надежнее проложить кабель подземным способом, например, если расстояние от столба до здания больше 10 метров.

План для проведения электромонтажных работ под землей:

траншею для кабеля выкапывают на глубине 80-90 см. Минимальная глубина – 70 см, ширина – около 30 см;
траншею очищают от острых предметов, камней, корней, которые могут повредить проводку;
дно выравнивают, делают подушку из песка толщиной в 10-15 см и утрамбовывают;

если нужен футляр, помещают его на песок и протягивают кабель;
сверху насыпают слой песка в 25 см и снова утрамбовывают;
на песок укладывают сигнальную ленту – по всей длине от места входа кабеля в грунт до места выхода;
траншею полностью засыпают землей и оставляют холмик в 10-20 см – со временем грунт усядет.

Укладывают кабель в траншею свободно змейкой – это нужно, чтобы не допустить механических повреждений.

Правила безопасности при укладке кабеля в землю

Сначала прокладывайте кабель в землю и только потом подключайте его к сети. Обратите внимание и на другие рекомендации:

не забывайте про дополнительную защиту. Укройте кабель в гофротрубу или железобетонный короб – это нужно для защиты от повреждения грызунами, усадки земли;
не проводите электромонтаж при температуре ниже -10 °C, иначе электропроводку придется предварительно прогревать;
тестируйте перед прокладкой. Проверяйте, чтобы жилы и изоляции были целыми, не было замыкания на бронированную ленту. Используйте мегомметр или тестер;
сохраняйте схему проводки. Нанесите на план участка новую электролинию и сделайте фото траншеи, чтобы безопасно проводить полевые работы спустя годы.

Если линия проходит вдоль фундамента, соблюдайте дистанцию не менее 60 см. Старайтесь обходить стороной большие деревья и кустарники.

Избегайте мест с повышенной загруженностью: парковки, места заезда транспорта, детские площадки. Если соблюсти условие сложно, увеличьте глубину пролегания кабеля и обязательно поместите его в защитный футляр.

Постарайтесь избегать пересечения с другими коммуникациями. Кабель без защитной оболочки располагайте на расстоянии полуметра от трубопроводов – воды, газа и канализации. Если спрятать в защитный кожух, возможно сократить расстояние до 25 см.

Выбирайте для электромонтажа прочный бронированный кабель или помещайте его в надежный футляр, соблюдайте правила установки – и на ближайшие годы про электропроводку можно забыть.

Кабели и провода повышенной безопасности

При проектировании и монтаже мы уделяем особое внимание безопасности будущих зданий, установок и промышленного оборудования.

При проектировании и монтаже мы уделяем особое внимание безопасности будущих зданий, установок и промышленного оборудования. Прокладка кабелей с повышенной безопасностью в таких ситуациях сможет обеспечить минимальные потери при чрезвычайных ситуациях. Это дополнительная защита людей и имущества.

За счет специальных оболочек такие кабели могут прокладываться в земле, воде, на открытом воздухе и не терять своих свойств.

Данные кабели охватывают широкую область применения: электростанции, промышленные установки, аэропорты, кинотеатры, высотные дома и т.д.

NYY-J —

Кабель для прокладки в земле 0,6/1 кВ, протестирован VDE

Данные кабели могут быть использованы в промышленных установках и распределительных устройствах, на электростанциях и в местных сетях, если нет риска механических повреждений. Кабели этой серии могут быть использованы для прокладки в земле, в воде, на открытом воздухе, в бетоне, во внутренних помещениях, в кабельных каналах.

Характеристики NYY-J
Диапазон температур	При изгибах: от — 5°C до +50°C
Диапазон температур	Неподвижно: от —30°C до +70°C
Номинальное напряжение	U0/U:0,6/1 кВ
Испытательное напряжение	4 кВ
Минимальный радиус изгиба	для одной жилы около 15 x кабеля 1
Минимальный радиус изгиба	для нескольких жил около 12 x кабеля 1
Жилы и оболочка изготовлены из термопластового ПВХ

В наличии на складе!

Артикул	Число жил × сечение, мм²	Единица измерения	Внешний диаметр,мм
32024	3X2,5RE	метр	12,5
32044	4X1,5RE	метр	12,0
32048	4X10RE	метр	18,5
32049	4X16RE	метр	21,5
32045	4X2,5RE	метр	13,5
32047	4X6RE	метр	16,5
32060	5X2,5RE	метр	14,5

RE — круглый однопроволочный провод
X =без желто-зеленой жилы

NYM-J —

Кабель для прокладки в земле 0,6/1 кВ, протестирован VDE

Кабели энергопитания предназначены для прокладки в земле, в воде, на открытом воздухе, в бетоне, во внутренних помещениях. Могут использоваться на электростанциях, промышленных установках, а также в местных сетях, если нет угрозы механических повреждений. Необходимо учитывать DIN VDE 0298 часть 1 или 0276 часть 603.

Характеристики NYM-J
Диапазон температур	При изгибах: от — 5°C до +50°C
Диапазон температур	Неподвижно: от —30°C до +70°C
Номинальное напряжение	U0/U:0,6/1 кВ
Испытательное напряжение	4 кВ
Минимальный радиус изгиба	для одной жилы около 15 x кабеля 1
Минимальный радиус изгиба	для нескольких жил около 12 x кабеля 1
Максимальное допустимая растягивающая нагрузка, для медного провода = 50 H/мм2
Жилы и оболочка изготовлены из термопластового ПВХ

В наличии на складе!

Артикул	Число жил × сечение, мм²	Единица измерения	Внешний диаметр,мм
39057	3G2,5RE	метр	10,4

re = одножильный
G = с желто-зеленой жилой

N2XH-O и N2XH-J

Кабель для передачи энергии 0,6/1 кВ, испытанный VDE, без галогеносодержащих веществ

Без галогеновый силовой кабель с улучшенными пожаростойкими характеристиками для электростанций, промышленных заводов, коммунальных учреждений, аэропортов, метро, вокзалов, больниц, банков, школ, кинотеатров, высотных домов, центральных постов управления и т. д. Предназначен для фиксированного монтажа в сухих и влажных помещениях поверх, внутри и под штукатуркой, а также в каменной кладке и в бетоне. Можно использовать для прокладки на открытом воздухе и в земле в трубах. При прокладке в трубах не допускается скопление воды.

Характеристики N2XH-O и N2XH-J
Диапазон температур	При изгибах: от — 5°C до +50°C
Диапазон температур	Неподвижно: от —30°C до +90°C
Номинальное напряжение	U0/U: 600/1000 В/td>
Минимальный радиус изгиба	одножильный около 15×1
Минимальный радиус изгиба	многожильный около 12×1
Испытания
Пожаростойкость в соответствии c VDE 0472 часть 804, исп. С, IEC 60332-3 и HD 405.3
Плотность дыма в соответствии с VDE 0472 часть 816, исп. C, IEC 601034-1/ 601034-2, HD 606 и BS 7622 часть 1 и 2

В наличии на складе!

Тип	Артикул	Число жил × сечение, мм²	Единица измерения	Внешний диаметр,мм
N2XH-J	53122	3×2,5 re	метр	14,0
N2XH-J	53121	3×1,5 re	метр	13,0
N2XH-O	53252	1×25 rm	метр	11,0
N2XH-O	53262	2×1,5 re	метр	12,0

rm = круглый многопроволочный провод
re = круглый однопроволочный провод.

N2XCH —

Кабель высокого напряжения, 0,6/1 кВ, испытан VDE, без галогенов, с концентрическим проводником, без сохранения работоспособности

Кабели N2XCH используются в областях где в случае возникновения пожара необходимо минимизировать потери, а именно в гостиницах, аэропортах, больницах, промышленных установках, высотных зданиях и т.д. Не содержат галогенов и обладают пожароустойчивостью. Концентрический провод с поперечной медной спиралью проводника служит экраном и может применяться в качестве нейтрального (N), защитного (PE) или нулевого (PEN) провода, но не может служить внешним проводником. Предназначен для фиксированной проводки в сухих, влажных и очень влажных помещениях снаружи, в штукатурке и под штукатуркой, а также для проводки в бетоне и в каменной кладке.

Характеристики N2XCH
Диапазон температур	При изгибах: от — 5°C до +50°C
Диапазон температур	Неподвижно: от — 30°C до +90°C
Допустимая производственная температура на проводе	+90°C
Номинальное напряжение	U0/U:0,6/1 кВ
Испытательное напряжение	4 кВ
Минимальный радиус изгиба	одножильный около 15 x кабеля 1
Минимальный радиус изгиба	многожильный около 12 x кабеля 1
Устойчивость к излучению	до 100×106 кДж/кг (до 100 Мрад)
Соответствие стандартам DIN VDE 0276 часть 604 или HD 604 S1 часть 1 и часть 5G

В наличии на складе!

Артикул	Число жил × сечение, мм²	Единица измерения	Внешний диаметр,мм
53225	4×10/10 re	метр	21,5

re = круглый однопроволочный провод

Прокладка кабеля в земле на даче

Подробнее о прокладке кабеля
в земле и о цене можно узнать
по тел. : +7 (904) 007 42 95

Наши контакты >>

До сих пор продолжается спор, какой из способов прокладки электрических коммуникаций, воздушный или подземный, более подходит для применения на даче. Прокладка кабеля под землей является более подходящим способом в том случае, если расстояние от столба до вашего дома довольно значительное, или же вам требуется установить наружное освещение. Воздушный же способ более целесообразен в том случае, если расстояние от дома до столба незначительное и в этом случае вам требуется проложить всего несколько метров кабеля, и не нужна дополнительная установка опор лэп.

Для того, чтобы проложить кабель под землей надо соблюдать все необходимые требования правил безопасности, а также следует изучить особенности вашего дачного участка.

Для начала надо подобрать оптимальный путь прокладки кабеля под землей на дачном участвке. Здесь важно, чтобы кабель пролегал, как минимум в метре от больших деревьев. Кроме того, надо осуществлять его прокладку таким образом, чтобы он не пересекался с другими кабелями, если таковые имеются. Путь кабеля не должен пролегать под местами, где есть повышенная нагрузка на грунт, например площадка, которая используется для заезда ассенизационной машины или же стоянка вашего автомобиля на даче. Прокладка кабеля под землей начинается с разметки и раскопки траншеи. Ее оптимальная глубина должна составить не меньше 70 сантиметров, а учитывая подушку – то лучше 80 сантиметров. После того, как траншея выкопана, ее надо очистить от таких предметов как камни, куски железа или осколки стекла, которые могут испортить изоляцию кабеля и все ваши электромонтажные работы пойдут насмарку из-за пустяка.

После того, как все очищено, надо сделать подушку из песка. Толщина подушки должна составить минимум 5, а лучше всего 10 сантиметров, а сам песок должен быть равномерно распределен по всей длине траншеи.

Настало время выбора кабеля. Для малых мощностей можно использовать кабель АВВГ, а для большой и средней мощности – кабель АВБбШв, который не распространяет горение. Можно также применить более дорогой медный кабель с броней ВБбШв.

Внимательно осмотрите кабель со всех сторон, для того чтобы проверить целостность его оболочки. Также рекомендуем использовать мегомметр или же цифровой тестер с функцией измерения сопротивления. Следует отметить, что второй больше подойдет для кабеля с изоляцией из винила. Также следует убедиться, что между токопроводящими жилами нет замыканий, а если на кабеле есть броня, то надо удостовериться, что нет замыкания и с ней.

Если вы не сделаете это заведомо, то после того, как будет пущен ток по кабелю и произойдет замыкание, стоимость электромонтажных работ по прокладке кабеля, как минимум, удвоится, потому что придется все делать заново, а возможно также и возгарание приборов в дачном доме.

Настало время защиты кабеля от повреждений механического характера в тех участках прокладки, где он будет испытывать нагрузку. Это можно сделать при помощи асбоцементных труб, которые, наверняка, найдутся у вас на даче. Прокладка кабеля под землей требует подобных мер предосторожности, так как бывают случаи, когда кабель обрывался именно из-за таких, на первый взгляд, мелочей.

Укладывать кабель в траншею надо таким образом, чтобы он лежал свободно, а не внатяжку. Советуем нарисовать план его расположения.

Уже можно начать засыпку. Кабель надо засыпать песком толщиной сантиметров в 10. Будьте внимательны, чтобы кабель нигде не проступал из слоя песка. Сверху на песок насыпается 15-сантиметровый слой грунта. Затем следует уложить сигнальную ленту таким образом, чтобы середина ленты располагалась как раз над кабелем.

И последний штрих к прокладке кабеля под землей на даче. Засыпаем траншею целиком, при этом, оставляя небольшой холмик, так как грунт имеет свойство оседать. Перед тем, как окончательно подключить кабель к сети, надо еще раз измерить сопротивление кабеля (электроизмерения), а также убедиться, что нет замыканий между жилами и броней и замыканий на землю.

Стоит ли прокладывать провод СИП под землей?

Среди многих владельцев домов возникает вопрос: «А можно ли установить СИП под землей?», поскольку не все из эстетических соображений готовы нарушить экстерьер здания. С технической точки зрения мы против данного метода, поскольку это слишком рискованно и потребует куда больше средств, времени и усилий. Но перед тем как принять какое-либо решение, стоит детально изучить все плюсы, минусы и нюансы методов монтажа по воздуху и под землей.

Плюсы и минусы прокладки СИП под землей

На первый взгляд, у данного метода имеются только плюсы:

экономия на СИП;
прямиком с опоры можно тут же завести провод на щитовую в подвальном помещении, устранив тем самым лишние крепления.

В данном случае удастся значительно сэкономить на проводе, поскольку не нужно закупать достаточно дорогой бронированный медный. Потребуется только заменить его на СИП из алюминия с тем самым сечением, также ему потребуется защита снаружи с использованием трубы ПНД или же гофры.

Зачастую для монтажа провода вырывается траншея на глубину 0,7 м или больше. Некоторые умельцы для защиты провода от потенциального воздействия грунтовых вод и скачков температурного режима летом и зимой закапывают СИП на еще большую глубину – до 1,5 м, но на практике это неэффективно.

Также у прокладки провода под землей есть существенные минусы:

у СИП нет полноценной изоляции каждой жилы, которая защитит его от влаги, механических повреждений, подвижек почвы и прочих факторов;
производители единогласно утверждают, что этот провод создан только для монтажа по воздуху – деревянные, железобетонные, металлические столбы и фасад здания;
если использовать во время прокладки под землей ПНД трубу, то она не сможет обеспечить полную герметичность провода;
можно взять асбоцементную трубу, но ее стоимость довольно большая, а обеспечить 100% герметичность в местах стыковки нескольких кусков трубы не удастся, из-за чего провод в почве в трубе будет все время находиться в условиях с повышенной сыростью, а в местах входа и выхода образуется конденсат.

Также следует помнить, что в земле могут находиться грызуны и прочие животные, которые способны повредить провод.

Прокладка СИП по воздуху: плюсы и минусы

Это самый легкий и популярный метод подвода электричества к дому. У данного метода есть плюсы и минусы. К преимуществам стоит отнести:

Быстроту монтажа. На создание ввода от опоры к зданию потребуется порядка 40 минут, в то же время воздушную линию, питающую и прочие строения на улице, придется деактивировать на 10 минут не более (это требуется для подключения фазной и нулевой жилы).
Легкость эксплуатации. Самому СИП не требуется обслуживание, если это только не разрыв провода в результате падения дерева и прочей ситуации. Даже в случае данной поломки на ее устранение потребуется потратить не так много времени. Стоит заметить, что периодически нужно будет провести чистку или подтяжку контактов на проводе, это необходимо при выполнении соединения простой скруткой, а не специальными «орехами» (прокалывающие зажимы).
Относительно небольшая стоимость прокладки провода по воздуху.

К минусам воздушной прокладки линий электропередач относится:

Подверженность воздействию внешних факторов. В данном случае СИП подвергается влиянию ультрафиолетовых лучей, ветровым нагрузкам, обледенению и прочим факторам. Но также стоит учитывать, что современные провода производятся из светостабилизированного сшитого полиэтилена, который имеет высокую стойкость к действию ультрафиолета.
Монтаж опоры только по разрешению. Разрешение необходимо получить, если расстояние от ввода в строение до крайней опоры линии составляет больше 25 м. Дополнительная опора нужна, чтобы не было провисания.
Создание трудностей во время работы на участке. Большинство владельцев домов дополнительно подводят СИП по воздуху также и к гаражу, сараю, мастерской. Если на участке используют крупную сельхозтехнику, то есть риск зацепиться за провод. В данной ситуации стоит разводить провод в специальном бронерукаве по стене или же забору.

Какой вариант прокладки СИП лучше всего?

Перед выбором способа прокладки провода стоит обязательно ознакомиться с технической документацией на провод. Все компании-производители СИП однозначно утверждают, что он не создан для монтажа под землей. Прокладка СИП по воздуху:

выгоднее с экономической точки зрения;
надежнее;
безопаснее.

Разумеется, каждый вправе решать самостоятельно, какой именно способ прокладки СИП более подходит именно к его условиям. Но мы, все же, рекомендуем делать сразу правильно – прокладывать по воздуху!

Прокладка подземного оптоволоконного кабеля

В последние годы использование оптоволоконных кабелей стало гораздо более распространенным явлением. Волоконно-оптические кабели спроектированы таким образом, чтобы выдерживать все типовые нагрузки при установке и окружающей среде, ожидаемые в конкретном приложении. Но он все равно может быть поврежден, если с ним не обращаться должным образом в процессе установки. Двумя наиболее распространенными способами установки оптоволоконного кабеля на открытом воздухе являются установка антенны на опорах и установка подземного кабеля.И о последнем мы и поговорим в этом уроке.

Подземный кабель можно прокладывать прямо под землей или помещать в подземный канал. Кабели закапываются в траншею или закапываются прямо в траншею, и процесс установки может быть очень быстрым. Наиболее распространенные кабели, используемые для прямого захоронения, — это наружные волоконно-оптические кабели со стальной арматурой. В то время как установка подземных воздуховодов может защитить кабели от суровых условий окружающей среды и дает возможность расширения в будущем без необходимости копать.И это сейчас самая распространенная практика во многих сферах. Еще одно преимущество состоит в том, что можно использовать оптоволоконные кабели без брони, что еще больше упрощает установку.

Подготовка и меры предосторожности перед прокладкой подземного кабеля

Для обеспечения успешного выполнения работы перед установкой необходимо выполнить некоторые подготовительные шаги.

Получите соответствующие разрешения на отвод. Определите существующие подземные коммуникации, такие как проложенные под землей кабели и трубы. Изучите состояние почвы, чтобы определить глубину прокладки, тип оптоволоконного кабеля и необходимое оборудование для вспашки.

За исключением описанных выше подготовительных работ, весь персонал должен хорошо знать следующие общие меры предосторожности при работе с оптоволоконным кабелем.

НЕ превышайте заявленное максимальное натяжение кабеля. НЕ превышайте заявленный минимальный радиус изгиба кабеля. НЕ превышайте максимальную разрушающую нагрузку кабеля. НЕ используйте моющие средства или составы на нефтяной основе в качестве смазки для кабелей. НИКОГДА не устанавливайте кабельную катушку со стороны фланца (во избежание перекрещивания кабеля при разматывании).

Шаги для прокладки кабеля

Методы, используемые для прокладки оптоволоконных кабелей в каналах, в основном те же, что и при прокладке медных кабелей. Однако оптоволоконный кабель представляет собой среду передачи с высокой пропускной способностью, характеристики передачи которой могут ухудшаться при воздействии чрезмерной тянущей силы, резких изгибов и сдавливающих усилий.Эти потери могут быть обнаружены только спустя долгое время после завершения установки. По этим причинам необходимо соблюдать особую осторожность во время всей процедуры установки.

Сначала определите внутренний канал, в котором должен быть помещен оптоволоконный кабель. После того, как правильный внутренний канал был определен, его следует перевязать, чтобы он не «пополз», когда в него протягивается кабель. Все запасные воздуховоды должны быть закрыты заглушками, чтобы они не мешали протягиванию кабеля.

Подготовьте проходные люки. Это включает в себя разборку внутреннего воздуховода и устранение провисания, вызванного стеллажом, нанесение смазки там, где это необходимо, подготовку вытяжной линии и, как правило, повторное соединение внутреннего воздуховода, чтобы обеспечить непрерывный путь для кабеля. Количество смазки, используемой в промежуточных люках, будет зависеть от длины между люками, типа внутреннего канала и т. Д.

Установите тяговое оборудование (лебедку или шпиль) у вытяжного люка.Тяговое оборудование должно быть оснащено устройством контроля натяжения и должно эксплуатироваться в соответствии с рекомендациями производителя. Никогда не превышайте предел тяги кабеля в 600 фунтов.

В люке с вытяжной стороны установите соответствующие направляющие, указанные в практике вашей компании. Эти направляющие предназначены для обеспечения того, чтобы натяжной трос и оптоволоконный кабель входили и выходили из внутреннего воздуховода по прямому пути. Промежуточные колодцы должны быть подготовлены для протяжки кабеля, так как все проблемы, которые наблюдались во время предварительного обследования, уже устранены.

Расположите катушку для кабеля рядом с люком для подачи, чтобы кабель можно было протягивать вручную в люк. Кабель следует снимать с катушки вручную и вручную вводить в люк, чтобы уменьшить натяжение при растяжении. Затем подключите тяговый шнур к проушине / рукоятке, установленной на оптоволоконном кабеле, с помощью поворотного соединителя.

Используйте одобренную смазку для кабелей, чтобы смазать весь участок воздуховода, чтобы уменьшить натяжение при растяжении.Нанесите смазку на кабель перед подачей во внутренний канал в соответствии со стандартной практикой компании. Способ нанесения смазки зависит от практики компании. И до того, как начнутся операции по протяжке, необходимо установить канал связи между питающим и тяговым люками (и любыми промежуточными люками, через которые может пройти кабель).

Начните тягу, включив лебедку / шпиль на малой скорости. Вручную поверните мотовило, когда натяжение начнет уменьшать пусковое напряжение.После того, как тянущая проушина / захват войдет в канал у загрузочного люка, скорость тяги может быть увеличена. Скорость следует медленно увеличивать до максимальной примерно 100 футов в минуту (30 метров в минуту).

Оператор лебедки / шпиля у вытяжного люка контролирует скорость протяжки кабеля. Он должен быть проинформирован о продвижении кабеля, когда он проходит через каждый промежуточный люк. Постоянная скорость вытягивания — это желательный метод размещения кабеля во внутреннем канале.Следует избегать изменения скорости тяги, пусков и остановок. Если необходимо прекратить тягу в любой момент, оператор лебедки / шпиля должен прекратить тягу, но не ослаблять натяжение троса. Вытягивание легче возобновить, если натяжение троса и троса сохраняется.

После того, как кабель окажется в вытяжном колодце, его можно протянуть через блок шкива или квадранта до тех пор, пока диаметр шкива или блока соответствует минимальному радиусу изгиба кабеля при натяжении.Не следует пытаться протянуть кабель до окончательной длины люка. Это может вызвать нежелательные скачки напряжения на конце кабеля.

Осмотр после установки

Последним этапом завершения прокладки кабеля под землей является тщательный осмотр всего маршрута от начала до конца. Инженерно-технический персонал и заинтересованные стороны должны осмотреть строительную площадку над землей, чтобы убедиться в следующем:

Реставрация завершена. Постоянные маркеры установлены непосредственно возле кабелей. Дорожные отверстия, если они используются, должны быть заполнены надлежащим образом и не разрушат часть дороги. Мусор и мусор убраны с участка. Другие инструкции, относящиеся к установке, были выполнены в соответствии со спецификациями чертежа.

Сводка

Фактически, процесс прокладки кабеля является наиболее агрессивным событием, которому он, скорее всего, когда-либо подвергнется, и только специально обученные люди могут выполнить эту работу.Даже эти профессионалы не могут гарантировать, что весь процесс пройдет гладко без каких-либо проблем. Но соблюдение вышеперечисленных шагов и мер предосторожности может помочь максимально увеличить вероятность того, что кабель будет работать должным образом на протяжении всего расчетного срока службы.

Подземные кабели — обзор

12.3 Материалы для такелажа

Помимо разработки планов парусов, также были использованы материалы, используемые для такелажа. Одна из трудностей в установлении истории такелажа состоит в том, что такелаж и паруса редко сохраняются археологически.Информацию о том, что использовали наши предки, необходимо почерпнуть из оставшихся деревянных элементов или из современных исторических источников, таких как скандинавские саги, или художественные изображения.

До появления международных торговых путей материалы, используемые для оснастки, были любыми, доступными на местном уровне, и поэтому их ассортимент весьма широк. Технологии изготовления такелажных канатов могли быть одинаковыми во все времена и во всем мире, но материалами могли быть кожа, морские водоросли, папирус, ива или даже шерсть животных.

Преобладающим материалом на протяжении большей части истории такелажа была конопля. С момента своего первого использования для производства каната в Азии в 4000 г. до н.э. канат из конопли распространился по всему миру, поскольку моряки плавали и торговали с дальними странами (McCaskill, 2009). Лишь в 19 веке, когда абака (член семейства банановых) стала предпочтительным материалом для производства веревок, ее использование уменьшилось. Многие не знали бы об этом изменении, так как абака стала известна как манильская конопля из-за того, что это родное растение Филиппин.Дополнительные подробности технологии волоконных канатов приведены McKenna et al. (2004). Поскольку промышленная революция привела к снижению стоимости производства чугуна и стали, эти материалы начали заменять традиционные органические материалы. Развитие горнодобывающей промышленности в Германии в 1830-х годах привело к замене пеньки кованым железным канатом для использования в подземных канатных дорогах (Wilhelm Albert, 2014). Эти изобретения были приняты моряками, и в отчете Международной выставки 1862 года говорилось, что использование чугунного такелажа было обычным явлением в течение предыдущих 10 лет, а в 1863 году был спущен на воду британский корабль Seaforth , который зарегистрирован как быть первым, у которого были стальные лонжероны и такелаж (Anderson and Anderson, 2012).

Разработка стального каната не остановилась и в настоящее время является зрелым продуктом благодаря простоте изготовления и монтажа, а также относительно низкой стоимости, и, следовательно, остается наиболее распространенным вариантом оснастки для небольших яхт и лодок. Аустенитная никель-хромовая нержавеющая сталь класса SAE316 (Cr ₁₆ Ni ₁₀ Mn ₂ Mo ₂ Si ₁), известная как морская нержавеющая сталь, используется в такелажном снаряжении и имеет повышенную стойкость к хлоридной коррозии. из-за 2–3% молибдена по сравнению с нержавеющей сталью типа SAE304 (Cr ₁₈ Ni ₈ Mn ₂ Si ₁).

Диаметр проволоки от 3 до 16 мм. Самая простая проволочная конструкция с круглым поперечным сечением (классификация канатов 1 × 7) состоит из шести шестиугольных прядей, плотно упакованных вокруг одной жилы с сердечником. На следующий размер оборачивают еще 12 прядей, чтобы получить проволоку 1 × 19 прядей. Эти отдельные тросы могут быть дополнительно сгруппированы для создания других общих устройств, используемых в такелажной технике, а именно 7 × 7 (49 тросов), 7 × 19 (133 троса) и 6 × 36 (216 тросов). Увеличение количества проводов обеспечивает большую гибкость при том же размере. Таким образом, для ходового такелажа (используемого для подъема, опускания и управления парусами) будет использоваться 7 × 19, поскольку этот такелаж требует гибкости. Постоянный такелаж, поддерживающий мачту, требует высокой прочности и жесткости, поэтому используется 1×19. Однако на более крупных яхтах желание иметь такелаж с меньшим натяжением, чем у проволоки, привело к дальнейшим разработкам со сталью.

Rod Rigging впервые появился на яхтах в конце 1960-х годов, хотя его первоначальная разработка была сделана примерно 50 лет назад, но не для яхт.Требования войны часто могут стимулировать инновации, и во время Первой мировой войны первые бипланы имели такелажную проволоку между наборами крыльев, чтобы получить легкую и жесткую конструкцию. Увеличение жесткости этой конструкции означало бы увеличение диаметра используемого такелажного троса, что потребовало бы увеличения веса и аэродинамического сопротивления. Шотландская фирма Macomber & Whyte изготовила оснастку из стальных стержней в качестве альтернативы проволоке, поскольку удлинение стержней обычно было на 35% меньше при той же нагрузке, что и у эквивалентной проволоки (Spurr, 1982).

Медленное продвижение от такелажа самолета к такелажу яхты было связано с рядом ранних отказов, в основном из-за усталостных отказов концевых деталей штанг, где они встречались либо с мачтой, либо с цепными пластинами. Цепные пластины — это металлические пластины с множеством отверстий, которые используются для крепления стойки или кожуха с помощью талрепа к корпусу парусной лодки. Стяжная муфта используется для обеспечения сочленения троса с фиксированной цепной пластиной. Лишь в 1960-х годах эта проблема была решена путем разработки головок для холодной штамповки стержней.Головы представляли собой вздутие с плавным радиусом по краю, которое могло входить в специально разработанные фитинги на мачте или корпусе. К 1970 году все яхты US America’s Cup 12MR предпочли стержневое оснащение тросу.

Штанговая оснастка затем нашла признание на более широком рынке, помимо гоночных яхт высокого класса, и до последних 10–15 лет была стандартной оснасткой для больших яхт. Это улучшение низкого лобового сопротивления и меньшего веса игнорируется большинством прибрежных и морских пользователей небольших яхт, которые все еще используют трос, поскольку он дешевле и имеет лучшую устойчивость к повреждениям, поскольку при выходе из строя отдельных тросов трещина не проходит полностью через весь трос. Повреждения могут стать видимыми при осмотре. Такая устойчивость к повреждениям является ключевым преимуществом композитного такелажа.

Морская среда является чрезвычайно агрессивной, поэтому стержни сделаны из Nitronic 50 (Ni50: Fe ₅₆ Cr ₂₂ Ni _12,5 Mn ₅ Mo _2,25 Si ₁ C _0,06) высококачественная нержавеющая сталь. Очевидным недостатком стали является ее относительно высокий удельный вес 7,5 по сравнению с 1,5 у многих композитных конструкций.

Такелаж обычно меняется из-за опасений по поводу необнаруживаемой коррозионной усталостной трещины, приводящей к падению мачты. Такелаж из нержавеющей стали или проволоки может пройти визуальный осмотр, но выйти из строя без предупреждения. Неразрушающий контроль металлической оснастки — дело дорогое и ненадежное. На яхтах меньшего размера, как правило, следует заменять стоячий такелаж каждые 12 лет, максимум 15 лет в соленой воде или 15–20 лет в пресной воде. Цикл замены зависит от его использования: если вы участвуете в гонках или плаваете на море, то более ранние замены требуются из-за больших нагрузок, обычно в течение 3 или 5 лет, или в соответствии с рекомендациями классификационного общества.В тех случаях, когда лодки в действительности ходят так мало, или снимают мачту зимой, или имеют завышенные характеристики для принятых нагрузок, или находятся на верфи на ремонте в течение многих лет, тогда возможно более длительное время цикла замены. Монтаж проволоки обычно выходит из строя там, где проволока входит в обжатую арматуру. Возможны менее частые отказы цепных пластин, но при этом возможны защелкивания фаркопов и переключателей.

Потенциальная экономия веса и, что более важно, уменьшение центра тяжести, побуждают производителей оснастки экспериментировать с композитными материалами.

Кабель для прямого захоронения: ответы на ваши вопросы

При обсуждении установки на открытом воздухе обычно всплывают три типа кабелей:

Наружный кабель
Кабель подземный
Прямой подземный кабель

Но не каждый кабель, предназначенный для использования вне помещений или обозначенный как «предназначенный для захоронения», можно проложить прямо под землей без защиты. Давайте подробнее рассмотрим три типа кабелей, которые часто используются для наружного применения.

Что такое наружный кабель?

Кабель для наружной установки рассчитан на использование вне помещений и сохраняет рабочие характеристики, несмотря на суровые условия. Он выдерживает влагу, высокие и низкие температуры, устойчив к истиранию и разрыву, но не предназначен для непосредственного захоронения под землей.

Что такое подземный кабель для захоронения?

Подземный подземный кабель может быть проложен под землей, если он проложен внутри кабелепровода.Без этой защиты кабель не сможет выдержать подземное воздействие. Водоблокирующие наполнители или полимерный гель предназначены для предотвращения проникновения в подземный подземный кабель, но оболочка может не обладать водонепроницаемостью в течение длительного периода времени; вода может в конечном итоге перейти к сердцевине кабеля, если воздействие длится достаточно долго. В целом, оболочка кабеля из ПЭ имеет лучшую водонепроницаемость, чем оболочка из ПВХ, оболочка кабеля из СРЕ имеет даже более высокую водонепроницаемость, чем оболочка из ПЭ. Если кабель для передачи данных намокнет, он будет иметь более высокое затухание, что может повлиять на производительность в полевых условиях.Влажный кабель для передачи данных изменяет электрические характеристики кабеля, поскольку он вводит другой проводящий элемент, воду, между каждой парой или отдельными элементами. Расстояние между двумя проводниками в паре и экранами имеет решающее значение для общего баланса кабеля в отношении характеристик NEXT и RL, что влияет на стабильность системы. Намокший медный кабель для передачи данных не работает! Тип подземного подземного кабеля также не обладает механической прочностью, необходимой для прямого подземного захоронения.

Что такое кабель для прямого закапывания?

Кабель для прямой прокладки — это рейтинг UL, присваиваемый кабелю после прохождения испытаний изоляции на водопоглощение и сопротивление раздавливанию. Он также должен иметь рейтинг PLTC, включая прохождение испытания на пламя UL 1685. Чтобы сделать заявление о «прямом захоронении», необходимы сторонние испытания и рейтинги, чтобы убедиться, что кабель обладает механическими свойствами, необходимыми для того, чтобы выдерживать суровые условия эксплуатации на открытом воздухе и под землей.

Изготовленный почти так, как будто у него есть собственный встроенный кабелепровод на устойчивость к раздавливанию, кабель для прямой прокладки проходит тщательные испытания на то, чтобы выдержать те же механические нагрузки, что и типичный кабелепровод.Благодаря прочной оболочке кабель может выдержать наступление, установку на скале или длительный контакт с водой без разрывов и отрицательного воздействия на характеристики.

Проще говоря: если вы не хотите использовать кабелепровод в своей установке, то используйте кабель с допуском прямого заглубления должен .

Как проложить подземный кабель

Использование кабелепровода защитит ваши кабели и сигналы под землей, однако это добавляет еще один уровень сложности и стоимости вашему проекту. Если вам нужно проложить кабель под землей, но вы решили не использовать кабель для прямой прокладки, тогда потребуется кабелепровод.

В этих ситуациях возникают две отдельные затраты: затраты на материалы кабеля и затраты на материалы кабелепровода. Когда наступает время установки, возникают две отдельные затраты на рабочую силу: одну на установку кабелепровода и дополнительные затраты на установку и протягивание кабеля.

В целом, проложенный в землю кабель обеспечивает более быструю и простую установку (с меньшими затратами материала и времени).Существует множество способов прокладки кабеля под землей, перед установкой ознакомьтесь со статьей 300 NEC. Например, начните с создания узкой канавы (подходящая глубина зависит от того, прокладывается ли кабель под землей, бетоном и т. Д.). Затем засыпьте его гравием в соответствии с требованиями вашей местной юрисдикции, проложите кабель сверху и закопайте его.

Дополнительные рейтинги и характеристики, которые необходимо учитывать

В зависимости от области применения при выборе кабеля для прямой прокладки могут потребоваться дополнительные характеристики.

В промышленных условиях следует учитывать два общих класса кабелей:

Лоток для кабеля (TC)
Кабель лотка с ограничением мощности (PLTC)

Хотя они очень похожи, есть одно важное отличие: TC рассчитан на 600 В, а PLTC — на 300 В. Если вы прокладываете кабель на большие расстояния или вдоль линий электропередач, может потребоваться кабель с рейтингом PLTC.

Если применяется масло для смазки движущихся частей, может также потребоваться кабель с маслостойкой оболочкой.

Новый кабель RS-485 для прямого прокладки кабеля от Belden

Кабель RS-485 для прямой прокладки от компании Belden

— это особый класс: немногие кабели RS-485 на рынке, если таковые имеются, имеют класс прямого прокладки.

Разработанный для использования в высокотехнологичных промышленных системах управления, кабель экономит время, материалы и трудозатраты, поскольку его можно установить прямо под землей без отдельного кабелепровода. Устойчивый к солнечному свету, маслостойкий и негорючий, этот кабель создан, чтобы противостоять любой ситуации, с которой он встречается под землей.

Он также оснащен рубашкой CPE с водоблокирующей лентой, которая препятствует проникновению воды и блокирует ее. Изоляция кабеля также обладает высокой устойчивостью к миграции воды.

Вместе эти функции позволяют кабелю всегда сохранять свои электрические характеристики и диэлектрические свойства, независимо от того, проходит ли он на большом расстоянии через солнечную ферму для передачи углов солнечных панелей, управления наружным освещением или подключения сигнализации или внешней системы внутренней связи.

Бестраншейная прокладка подземных и силовых кабелей

Печенье

Описание

Провайдер /
Срок хранения

объявлений / ga-audiences

Используется Google Tag-Manager.

Сессия

г / с

Регистрирует уникальный идентификатор на мобильных устройствах, чтобы включить отслеживание на основе географического местоположения GPS.

1 дн.

ide

Применяется Google DoubleClick для регистрации и сообщения о действиях пользователей на веб-сайте после просмотра или нажатия на рекламу одного из поставщиков, с целью измерения эффективности рекламы и показа целевой рекламы пользователю.

365 дней

преф

Регистрирует уникальный идентификатор, применяемый Google для сбора статистических данных о том, как посетители используют YouTube-видео на различных веб-сайтах.

240 дней

test_cookie

Используется для проверки, поддерживает ли браузер посетителей файлы cookie.

1 дн.

ПОСЕТИТЕЛЬ_INFO1_LIVE

Пытается оценить пропускную способность пользователя на страницах со встроенным YouTube-видео.

179 дней

YSC

Регистрирует уникальный идентификатор для ведения статистики YouTube-видео, просмотренных пользователем.

Сессия

yt-remote-cast-установленный
