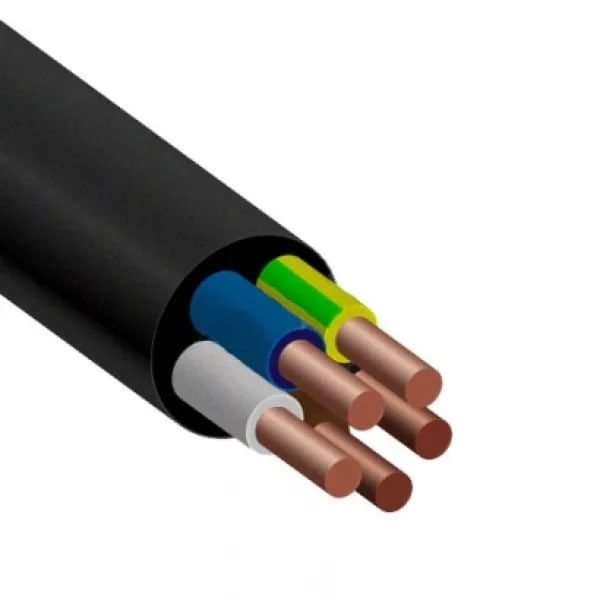

Кабель ВВГнг 5х70 — Вес, Диаметр, Ток и Характеристики по ГОСТ

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

• переменный ток;
• температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
• глубина прокладки кабелей в земле 0,7 м;
• удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания ВВГнг 5х70

Допустимый ток односекундного короткого замыкания ВВГнг 5х70: 7,54 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Номинальное переменное напряжение 0,66/1 кВ Номинальная частота 50 Гц Индуктивное сопротивление 0,0612 Ом/км Активное сопротивление 0,265 Ом/км Токовая нагрузка ВВГнг 5х70 Длительно-допустимые токовые нагрузки В нормальном режиме работы при 100% коэффициенте нагрузки в воздухе 196 Ампер на земле 214 Ампер В режиме перегрузки в воздухе 227 Ампер на земле 242 Ампер

Мощность ВВГнг 5х70 Максимальная мощность при прокладке: В воздухе, напряжение 220В 43,00 кВт В земле, напряжение 220В 47,00 кВт В воздухе, напряжение 380В 129,00 кВт В земле, напряжение 380В 141,00 кВт

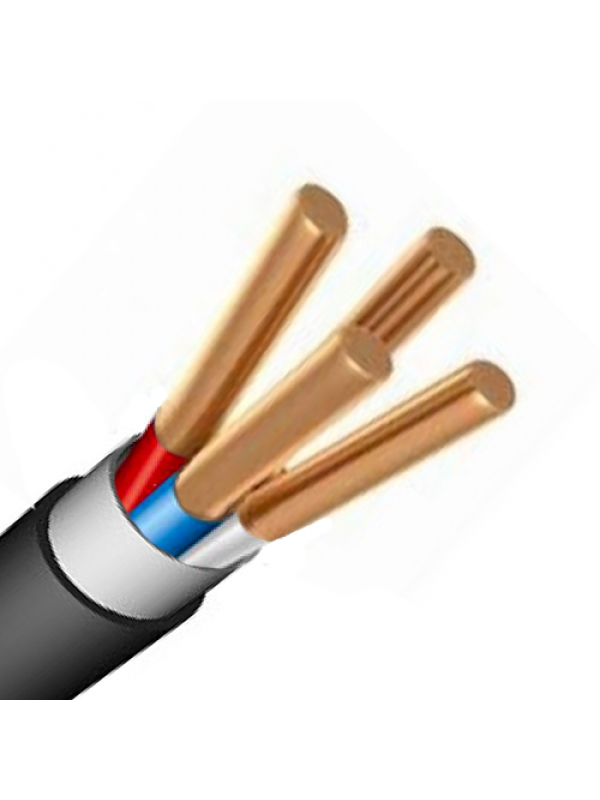

Кабель ВВГнг 4х150 — Вес, Диаметр, Ток и Характеристики по ГОСТ

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

• переменный ток;
• температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
• глубина прокладки кабелей в земле 0,7 м;
• удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания ВВГнг 4х150

Допустимый ток односекундного короткого замыкания ВВГнг 4х150: 16,30 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Номинальное переменное напряжение 0,66/1 кВ Номинальная частота 50 Гц Индуктивное сопротивление 0,0596 Ом/км Активное сопротивление 0,124 Ом/км Токовая нагрузка ВВГнг 4х150 Длительно-допустимые токовые нагрузки В нормальном режиме работы при 100% коэффициенте нагрузки в воздухе 321 Ампер на земле 332 Ампер В режиме перегрузки в воздухе 373 Ампер на земле 376 Ампер

Мощность ВВГнг 4х150 Максимальная мощность при прокладке: В воздухе, напряжение 220В 70,00 кВт В земле, напряжение 220В 73,00 кВт В воздухе, напряжение 380В 211,00 кВт В земле, напряжение 380В 218,00 кВт

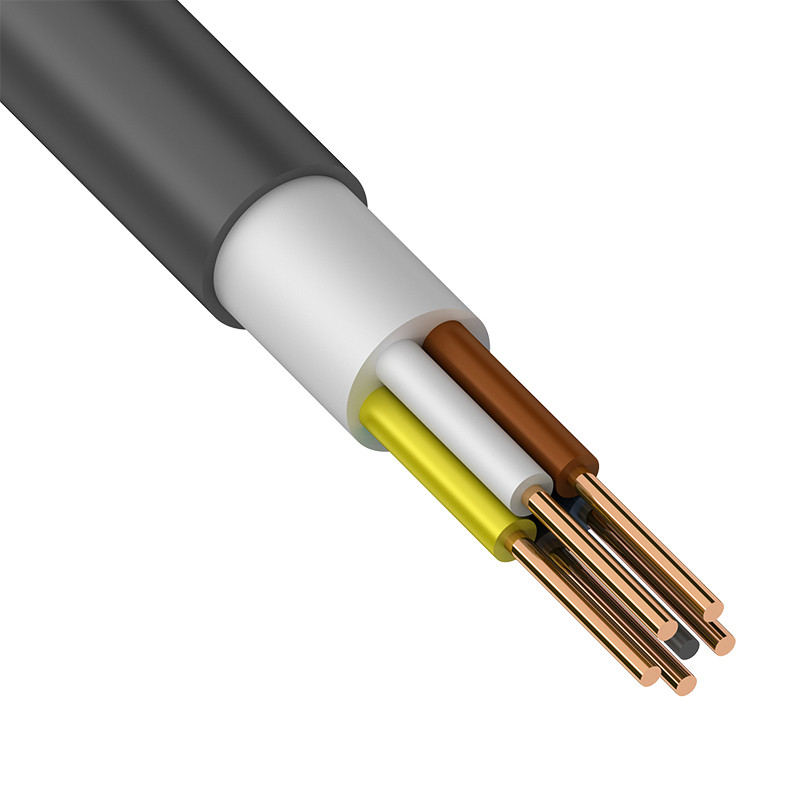

Кабель ВВГнг 4х4 — Вес, Диаметр, Ток и Характеристики по ГОСТ

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

• переменный ток;
• температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
• глубина прокладки кабелей в земле 0,7 м;
• удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания ВВГнг 4х4

Допустимый ток односекундного короткого замыкания ВВГнг 4х4: 0,43 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Номинальное переменное напряжение 0,66/1 кВ Номинальная частота 50 Гц Индуктивное сопротивление 0,095 Ом/км Активное сопротивление 4,63 Ом/км Токовая нагрузка ВВГнг 4х4 Длительно-допустимые токовые нагрузки В нормальном режиме работы при 100% коэффициенте нагрузки в воздухе 33 Ампер на земле 43 Ампер В режиме перегрузки в воздухе 38 Ампер на земле 49 Ампер

Мощность ВВГнг 4х4 Максимальная мощность при прокладке: В воздухе, напряжение 220В 7,00 кВт В земле, напряжение 220В 9,00 кВт В воздухе, напряжение 380В 22,00 кВт В земле, напряжение 380В 28,00 кВт

Кабель ВВГнг 5х50 — Вес, Диаметр, Ток и Характеристики по ГОСТ

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

• переменный ток;
• температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
• глубина прокладки кабелей в земле 0,7 м;
• удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания ВВГнг 5х50

Допустимый ток односекундного короткого замыкания ВВГнг 5х50: 5,23 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Номинальное переменное напряжение 0,66/1 кВ Номинальная частота 50 Гц Индуктивное сопротивление 0,0625 Ом/км Активное сопротивление 0,37 Ом/км Токовая нагрузка ВВГнг 5х50 Длительно-допустимые токовые нагрузки В нормальном режиме работы при 100% коэффициенте нагрузки в воздухе 155 Ампер на земле 173 Ампер В режиме перегрузки в воздухе 180 Ампер на земле 196 Ампер

Мощность ВВГнг 5х50 Максимальная мощность при прокладке: В воздухе, напряжение 220В 34,00 кВт В земле, напряжение 220В 38,00 кВт В воздухе, напряжение 380В 102,00 кВт В земле, напряжение 380В 114,00 кВт

Описание кабеля ВВГнг

Статья про кабель ВВГнг

Иногда мы и не задумываемся о кабельной продукции, когда занимаемся прокладкой проводки. При такой работе стоит обратить внимание на сечения и жилы. Все эти детали стоит проработать для вашей же безопасности.

Кабель ВВГнг – представляет собой специальный кабель с медными жилками, благодаря которым происходит передача электричества.

По напряжению ВВГнг разделяют на: 0,66 кВ и 1 кВ. Как правило, в бытовых, офисных, промышленных и других видов зданий чаще всего используется ВВГ Кабель. Такой кабель так же используют для подключения освещения, пром. приборов. И домашней эл. сети. Если температура на улице составляет ниже минус пятнадцати, то эту процедуру стоит отложить.

При укладке кабеля, рекомендуем использовать специальные каналы и трубы. Это необходимо для того, чтобы обеспечить защиту кабеля от внешнего воздействия и повреждений.

Кабель ВВГнг достаточно бюджетные по цене и безопасны для всех.

Кабель такого типа обладает дополнительной защитой в сравнении с другими кабелями. В настоящее время кабеля такой серии используются практически во всех новых домах. Для розеток задействуют специальный кабель 2,5 мм2. ВВГ 3х1,5 обычно задействуют под осветительные приборы. Заземление на них, как правило, нет. Хотелось бы, чтобы такое отношение со временем изменилось. Кабель типа ВВГ нг 3х4 является более мощным. Такой кабель обычно задействован под электрические плиты. Для обычной духовки, такого кабеля должно вполне хватить. Для того чтобы рассчитать мощность кабеля нужно отталкиваться от следующего алгоритма. 1мм2 равен 2 кВт нагрузки. В технических документах должна быть прописана мощность прибора.

Винил Винил Гибкий (ВВГ) – выглядит как медный кабель с изолированием и винил покрытием.

Составляющие ВВГнг кабеля.

Кабель ВВГнг делится на двух жильный, трех и четырех жильный. На некоторых кабелях присутствует заземление.

ВВГнг жилы выделяются разными цветами, для того, чтобы облегчить процесс подключения. Стоит отметить, что жилы с Зеленым или Желтым цветом – заземление, а жилы с Голубым или Синим цветом – нулевые. Во время укладки, придерживайтесь этих правил.

Характеристики ВВГнг кабеля:

• Кабели УХЛ и Т, видов установки 1 и 5 по ГОСТ 15150-69
• Температура использования: от -50°С до +50°С
• Допустимая влажность: +35°С: до 98%
• Температура требуемая для укладки кабелей: -15°С

Допустимый изгиб одножильных кабелей ВВГнг составляет 10. Допустимый изгиб многожильных кабелей — 7. 5. ВВГнг силовая частота – 50 Гц, при испытаниях используют частоту напряжения – 50 Гц.

• При 0,66 кВ — 3 кВ
• При 1 кВ — 3.5 кВ

Нагрев жил во время использования должен не превышать: +70. Метраж кабелей для основных жил:

• 450 м. — 1.5 — 16 мм2
• 300 м. — 25 — 70 мм2
• 200 м. — 95 мм2 и выше

Гарантия выдается на: пять лет с момента производства кабеля.

Полный срок гарантии: 30 лет

Наиболее востребованы следующие виды кабеля:

ВВГнг 3х6

ВВГнг 3х1,5

ВВГнг 5х10

Ввгнг 4×6

ВВГнг 3х1,5

ВВГнг 3х2,5

ВВГнг 5х6



Кабели ВВГ — технические характеристики и цена

Кабели маркировки ВВГ целиком и заслуженно обеспечивают работу как бытовой техники, так и значительной части оборудования торговых предприятий, предприятий обслуживания, ведь в большинстве случаев такие объекты рассчитаны на потребление переменного тока напряжением до 1 кВ.

Сегодня, кабельная продукция марки ВВГ используется как для прокладки наружных, так и скрытых линий электросетей внутри помещений, но при этом, чаще всего при выборе данного вида проводника, потребители обращают на один параметр – сечение токопроводящей жилы, не упуская другие характеристики кабеля.

Технические характеристики кабеля ВВГ:

1. Номинальное напряжение, выдерживаемое кабелем – 660 В, 1000 В.
2. Температурный диапазон эксплуатации от – 50 до 50 градусов Цельсия.
3. Относительная влажность воздуха 98% при + 35 градусах Цельсия.
4. Минимально допустимая температура укладки без предварительного прогрева строительной длины -15 градусов Цельсия.
5. В режиме перегрузки температура токопроводящих медных жил может составлять – 95 градусов Цельсия.
6. Предельная длительная температура жил провода 70 градусов Цельсия.
7. При коротком замыкании температура токопроводящих жил может повыситься до – 350 градусов Цельсия, при этом изоляция не будет обугливаться и возгорание не произойдет.
8. Наибольшая температура нагрева нитей во время короткого замыкания 160 градусов Цельсия, 140 градусов для кабеля с жилами площадью сечения более 300 кв. мм.
9. Наименьший допустимый радиус изгиба проводника при прокладке в нормальных температурных условиях – 10 диаметров его поперечного сечения.
10. Нормативный срок эксплуатации – 30 лет.

Описание и техническая документация

Основным документом, определяющим технические параметры и условия производства кабельной и проводниковой продукции подобного класса, является российский стандарт 2010 года ГОСТ 53769 – 2010 «Кабели силовые с пластмассовой изоляцией..». Данный норматив содержит все общие требования к изделиям такого типа, а именно, на проводниковую кабельную продукцию, применяемую для напряжения 0,66; 1,0 и 3 кВ.

Этот государственный стандарт нормирует и единую систему маркировки данного вида кабельной продукции. Особо следует отметить, что технические условия ТУ заводов производителей кабельно-проводниковой продукции разрабатываются уже на основании данного ГОСТ. Кроме этого, любая выпускаемая предприятиями продукция подлежит обязательной сертификации, это еще одно из требований данного ГОСТ.

Одним из главных параметров силовых питающих кабелей согласно ГОСТ 53769 – 2010 является степень его пожарной безопасности, а именно, условия прокладки, температурного режима эксплуатации, необходимые меры пожарной защиты.

Маркировка

Маркировка или буквенный шифр – аббревиатура, нанесенная на провод, позволяет узнать точную и достоверную информацию о проводнике соответствующую не только техническим условиям ТУ производителя провода, но и соответствие государственному стандарту – ГОСТ.

Буквенное обозначение маркировки содержит несколько букв и цифр, каждая из которых обозначает определенное свойство провода.

Общепринятым является следующая расшифровка кода:

1. Наличие в аббревиатуре начальной буквы «А» означает материал жил провода из алюминия, отсутствие буквы «А» говорит о том, что все токопроводящие жилы сделаны из меди.
2. Следующая буква в кодировке обозначает материал изоляционного покрытия непосредственно токопроводящей жилы провода:

   • «П» – полимерная изоляция;
   • «Пв» – изоляция из полиэтилена;
   • «В» – поливинилхлоридная изоляция жил;
3. Третья буква говорит о наружной изоляции проводника:

   • «В» – поливинилхлоридная наружная изоляция;
   • «Шв» – кабель имеет защитный шланг;
   • «Шп» – материал шланга наружной оболочки полиэтилен;
   • «П» – полимерная наружная оболочка;
4. Четвертый знак обозначает наличие бронированной оплетки:

   • «Б» – кабель бронированный, имеет защитную бронированную оплетку;
   • «Г» – обозначение отсутствие брони в проводнике, кабель – «голый»;
5. Пятый знак в коде говорит о степени и свойствах продукта относительно возможности противостояния пожару и распространению горения – то есть пожарной безопасности продукта:
   • отсутствие знака говорит о материале, не поддерживающем горение;
   • «нг» – по пожарным свойствам возможна прокладка провода в групповых магистралях и колодцах;
   • «нг-ls» – продукт при горении выделяет небольшое количество дыма и газа, не распространяет горение в групповых прокладках;
   • «нг-hf» – свойствам изоляции добавлено отсутствие выделения коррозионно-активных газов;
   • «нг-frhf» – кабель не горит, не тлеет, имеет свойство самозатухания, не выделяет коррозионно-активные газы;

Далее, за буквенным кодом идут цифровые обозначения – показывающее количество жил и их сечение. В первой группе цифр может быть и буквенные обозначения, указывающие на форму и вид проводников:

• «О» – говорит о однопроволочной жиле;
• «М» – указывает на многопроволочные жилы;
• «С» – жилы кабеля имеют вид секторов;
•  «К» – указывают на то, что все жилы имеют круглое сечение;

Кабели ВВГ имеют все жилы одинакового сечения, различия могут быть по конфигурации формы поперечного сечения – круглая форма сечения не маркируется, а вот плоский провод имеет индекс «П» добавочно после основной маркировки – ВВГ-П.

Следующими обозначениями идут указания на наличие в кабеле проводника предназначенного для заземления, при этом, если само сечение заземляющей жилы меньше чем основных токопроводящих, то через «+» указывается его сечение в квадратных миллиметрах, а в скобках «N» или «PE». И далее, номинальное напряжение в кВ.

Таким образом, расшифровка маркировки кабеля ВВГ 3*50 мс +1*25 (N) -0,66 ТУ означает, что это медный провод в поливинилхлоридной изоляционной оболочке жил и ПВХ – оболочке, небронированный, с тремя многопроволочными жилами секторного сечения 50 кв. мм, провод имеет дополнительную жилу заземления меньшего сечения в 25 кв.мм. Напряжение, выдерживаемое кабелем 660 В.

На профессиональном сленге энергетиков, ВВГ – это кабель, В – винил, В- винил, Г – голый.

Длительно-допустимый ток ВВГ

Расчет токовых нагрузок на проводники типа ВВГ берется из расчета при переменном напряжении 660 в и 1000 в, и при применении в сетях с постоянным током для напряжения 1500 в и 2400 в соответственно.

Допустимый длительный ток А для проводов с поливинилхлоридной изоляцией зависит от того в каком исполнении выполнен провод – 2, 3, 4 или 5-жильного, и как предусмотрена прокладка кабеля:

Сечение токопроводящей жилы, мм2	Для проводов, проложенных
	открыто	в одной трубе
		двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
0,5	11	–	–	–	–	–
0,75	15	–	–	–	–	–
1	17	16	15	14	15	14
1,5	23	19	17	16	18	15
2,5	30	27	25	25	25	21
4	41	38	35	30	32	27
6	50	46	42	40	40	34
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250

Условия хранения, масса и габариты

Условия хранения провода ВВГ соответствуют условиям кабельной продукции:

1. Готовая продукция хранится в закрытых помещениях, исключающих прямые солнечные лучи.
2. Помещение должно быть проветриваемым, температура и влажность должны соответствовать для складских помещений.
3. Хранение производится в заводской упаковке, или мерных отрезках по 50, 100 метров, барабаны с большими длинами должны сберегаться в отдельном месте.

Масса и габариты проводов ВВГ зависят от сечения и числа токопроводящих жил. Основные параметры приведены в таблице:

Число жил ВВГ, мм2	Число жил ВВГнг, мм2	Диаметр, мм	Масса кг/км
1х1,5	1х1,5	5,0	39,0
1х2,5	1х2,5	5,4	50,0
1х4	1х4	6,0	70,0
1х6	1х6	6,5	91,0
1х10	1х10	7,8	140,0
1х16	1х16	9,9	224,0
1х25	1х25	11,0	321,0
1х35	1х35	12,0	418,0
1х50	1х50	13,5	550,0
1х70	1х70	15,2	765
1х95	1х95	17,3	1028
1х120	1х120	19,2	1279
1х150	1х150	22,2	1595
1х185	1х185	24,7	1993
1х240	1х240	27,7	2573
1х300	1х300	31,0	3218
2х1,5	2х1,5	7,1	60,0
2х2,5	2х2,5	7,9	81,0
2х4	2х4	9,8	136,0
2х6	2х6	10,8	178,0
2х10	2х10	13,2	272,0
3х1,5	3х1,5	7,5	89,0
3х2,5	3х2,5	8,9	121,0
3х4	3х4	10,3	174,0
3х6	3х6	11,4	236,0
3х10	3х10	14,0	373,0
3х16	3х16	15,8	564,0
3х25	3х25	19,5	876,0
3х35	3х35	21,6	1159,0
3х50	3х50	25,2	1556,0
4х1,5	4х1,5	8,1	106,0
4х2,5	4х2,5	9,6	160,0
4х4	4х4	11,2	233,0
4х6	4х6	12,4	316,0
4х10	4х10	15,3	499,0
4х16	4х16	17,4	731,0
4х25	4х25	21,5	1138,0
4х35	4х35	24,3	1534,0
4х50	4х50	27,8	2045,0
5х1,5	5х1,5	9,4	139,0
5х2,5	5х2,5	10,4	192,0
5х4	5х4	12,3	288,0
5х6	5х6	13,6	393,0
5х10	5х10	16,8	624,0
5х16	5х16	19,5	939,0
5х25	5х25	24,1	1456,0
5х35	5х35	27,5	1965,0

Температурный режим и условия эксплуатации

Технические характеристики эксплуатации данного вида проводов зависят от многих факторов, в том числе и от температуры и условий эксплуатации кабелей:

1. Согласно нормативной документации, оптимальным режимом работы кабеля является температура, при которой жилы нагреваются не более чем до +50 градусов, а кратковременная повышенная температура проводников до +70 градусов не влечет за собой уменьшения эксплуатационных качеств.
2. Температура нагрева кабеля во время испытания его характеристик «на отказ», позволяет констатировать, что все нити должны выдерживать короткое замыкание длительностью непрерывно до 4 секунд, а нагрев непосредственно жил при этом может достигать +160 градусов Цельсия.
3. Кроме этого, кабели испытываются и при введении чрезвычайного режима, во время которого работа под нагрузкой в течение 8 часов за непрерывный промежуток 24 часа или 1000 часов за весь срок службы жила может нагреваться до 80 градусов Цельсия.
4. Результаты термических испытаний показывают, что ПВХ внешнее покрытие и внутренняя изоляционная оболочка токопроводящих жил не теряет формы при повышении температуры до 80 градусов.
5. Разрушение наружной оболочки и внутренней изоляции не должно происходить при скачке температуры до 150 градусов на протяжении 60 минут.
6. Нормальными температурными параметрами работы этого вида проводника являются температура воздуха от -50 до +50 градусов Цельсия.
7. Влажность окружающего воздуха при этом может достигать 98%, при температуре 35 градусов.

Область применения

Основной областью применения является прокладка кабеля по твердым негорючим основаниям, исключающим механические деформации проводов – бетон, кирпич, гипсовые панели и прочие строительные материалы.

Не исключается монтаж по воздушной линии с использованием тросов или иных вариантов подвеса. При этом, линия должна обеспечивать надежность прокладки и исключения механического воздействия на линию – например растяжение или провисание как под собственным весом, так и под действием внешних факторов.

Не рекомендуется прокладка кабельной линии из провода ВВГ в земле без дополнительной защиты в виде труб, металлорукавов, кабельной канализации.

Скрытая прокладка применяется в жилых и офисных помещениях. При этом, прокладка осуществляется в пустотах, кабельных каналах и шахтах. Борозды с проводом заделываются штукатуркой и шпаклюются.

На основаниях из горючих материалов прокладка рекомендуется в защитных рукавах и коробах, исключающих механическое повреждение проводки.

Обзор производителей

Завод «Энергокабель»

Из города Электроугли, производит продукцию различного назначения, в том числе и силовые кабели типа ВВГ. Основанное в 2000 году производство позволяет на самом современном уровне выпускать продукцию отличного качества. Основное направление – силовые, негорючие, имеющие изоляцию и внешнюю оболочку из полимерных композитов кабели, рассчитанные на напряжение 0,66 и 1 кВ.

Цена на кабели ВВГ:

• марка 2х1.5(П) – 11,24 руб;
• марка 2х2.5(П) – 18,44 руб;
• марка 2х4.0(П) – 28,72 руб;
• марка 2х6.0 – 41,97 руб;

ЗАО «Кабельный завод «Кавказкабель ТМ»

С 2004 года является продолжателем традиций торговой марки «Кавказкабель», выпускающей продукцию с 1958 года. Основные образцы продукции провода и силовые кабели для различных направление использования – силовые, корабельные, для насосов и сигнализации.

Производственное объединение ООО «Рыбинсккабель»

Город Рыбинск. С момента основания завода – 1949 года выпускает весь ассортимент кабельной продукции и проводов для электротехнической промышленности. Но основное направление – это провода для различных электрических машин и приборов. Стоит отметить, что данное предприятие представляет наибольшую палитру продукции марки ВВГ, как в наименованиях, так и размерных длинах.

Цены на трехжильные проводники:

• 3х1.5(П/кр) – 16,76-16,97 руб;
• 3х2.5(П/кр) – 27,57-28,02 руб;
• 3х4.0(П/кр) – 42,82-43,56 руб;
• 3х6.0(П/кр) – 62,70-63,92 руб;

ОАО «ПОДОЛЬСККАБЕЛЬ»

Лидер предприятий кабельной промышленности в Московской области. Завод занимает первое место среди предприятий машиностроения московского региона. «Подольсккабель» – предприятие, динамично развивающее свое производство на основе внедрения новых высокотехнологичных производств.

Четырехжильные провода реализуются в ценах:

• 4х1.5 – 22,34 руб ;
• 4х2.5 – 37,05 руб;
• 4х4.0 – 58,26 руб;
• 4х6.0 – 85,41 руб;
• 4х6.0 – 85,41 руб;
• 4х10.0 – 159,03 руб;
• 4х16.0 – 255,43 руб;

«Амурский кабельный завод»

Это единственный завод, выпускающий кабельно-проводниковую продукцию на Дальнем Востоке, основное направление выпуск высокотехнологичных силовых кабелей для различных отраслей промышленности как в России, так и за ее пределами. Всего в арсенале завода около 8000 макроразмеров, при этом все производимые товары сертифицированы как для отечественного рынка, так и для поставок за рубеж.

Многожильные провода ВВГ в 5-жильном исполнении:

• 5х1.5 – 27,75 руб ;
• 5х2.5 – 47,39 руб ;
• 5х4.0 – 72,40 руб ;
• 5х6.0 – 106,27 руб ;
• 5х10.0 – 198,94 руб ;
• ввг 5х16.0 – 318,10 руб ;

Статья была полезна?

0,00 (оценок: 0)

Описание кабеля ВВГнг-ls

Кабель по спецпредложению и наличию:

Технические характеристики кабеля ВВГнг-ls

Число жил	Допустимый ток нагрузки, А
	С двумя жилами	С тремя жилами	С четырьмя
1,5	24	21	19
2,5	33	28	26
4	44	37	34
6	56	49	45
10	76	66	61
16	101	87	81
25	134	115	107
35	166	141	131
50	208	177	165

Сечение	Значение наружного размера для целей упаковки и транспортировки, мм	Значение массы для целей упаковки и транспортировки, кг/км
Плоские кабели	(а х в)
2х1,5	5 х 7,5	70
2х2,5	5,5 х 8	90
2х4	6 х 9,5	140
2×6	7 х 10,5	180
3х1,5	5 х 9,5	95
3х1,5	5,5 х 11	135
3х4	6 х 13	200
Кабели со скрученными жилами	Диаметр
3х1,5	8	90
3х2,5	9,5	135
3х4	11	200
3х6	12	260
3х10	14,5	410
3х16	17	590
3х25	20,5	810
3х35	23	1300
3х50	27	1700
3х4+1х2,5	12	230
3х6+1х4	14	310
3х10+1х6	16	480
3х16+1х10	19	650
4х1,5	8,5	110
4х2,5	10	170
4х4	12	240
4х6	13	320
4х10	16	510
4х16	19	750
4х25	23	1150
4х35	26	1550
4х50	31	2200
5х1,5	9,5	135
5х2,5	11	205
5х4	13	300
5х6	14	405
5х10	17,5	630
5х16	21	950
5х25	26	1450
5х35	29	1900
5х50	35	2700

Область применения:
Кабель ВВГнг LS предназначен для эксплуатации в сухих и влажных производственных помещениях на высоде до 4300м над уровнем моря. Кабель ВВГнг LS применяется для прокладки и монтажа электрических сетей на специальных кабельных эстакадах, в сооружениях и производственных помещениях к которым предъявляются повышенные требования пожарной безопасности. Кабель ВВГнг LS рекомендуется прокладывать в блоках и на специальных кабельных эстакадах. Кабель ВВГнг LS применяется в системе электроснабжения собстсвенных нужд нормальной эксплуатации АЭС и в системе аварийного электроснабжения при прокладке внутри герметичной зоны реакторного отделения. Кабель ВВГнг LS не рекомендуется прокладывать в земле или траншеях.
Технические характеристики:
допустимая температура окружающей среды: от – 50°С до + 50°С;
минимальный радиус изгиба при прокладке:
 кабель ВВГнг одножильный — 10 наружных диаметров,
 кабель ВВГнг многожильный — 7.5 наружных диаметров;
прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С;
номинальная частота: 50 Гц;
испытательное переменное напряжение частотой 50 Гц;
 на напряжение 0,66 кВ — 3 кВ;
 на напряжение 1 кВ — 3. 5 кВ;
длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С;
срок эксплуатации: 30 лет.
Конструкция:
токопроводящая жила — медная, однопроволочная или многопроволочная, круглой или секторной формы.
изоляция — из поливинилхлоридного пластиката (ПВХ) пониженной горючести;
скрутка — изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены;
заполнитель — поливинилхлоридный пластикат (ПВХ) пониженной горючести;
оболочка — из поливинилхлоридного пластиката (ПВХ) пониженной горючести.

ВВГнг-ФРЛС

Кабели питания

с пластиковой изоляцией на напряжение от 0,66 до 1 кВ » ВВГнг-ФРЛС »

Огнестойкий

Применимо к:

ВВГнг (А) кабель FRLS — огнестойкий кабель, предназначенный для передачи и распределения электрической энергии в стационарных установках с номинальным переменным напряжением 0. 66 кВ и 1 кВ и частотой 50 Гц.

Применяется для электромонтажа в операционных больниц, цепей аварийного электроснабжения и питания оборудования, работающего в случае пожара.

ВВГнг-ФРЛС — кабель силовой огнестойкий, с медными жилами, термобарьером из слюдосодержащей ленты, изоляцией и оболочкой из ПВХ-компаундов пониженной пожарной опасности.

-1. Медный сердечник
-2. Огнестойкий защитный барьер из слюдяной ленты
-3.Утеплитель из пластика пониженной горючести
-4. Огнестойкий защитный барьер из слюдяной ленты
-5. Оболочка из негорючего пластика

Технические характеристики:

1. Кабели 1, 2, 3, 4 и 5-ти проводные на номинальное переменное напряжение 1 кВ частотой 50 Гц.
2. Сопротивление электроизоляции в пересчете на длину 1 км и температуру + 200 ° C составляет от 12 до 50 МОм в зависимости от сечений.
3. Кабели на напряжение 0,66 кВ выдерживают переменное напряжение 3 кВ частотой 50 Гц.
4. Кабели устойчивы к температурам от минус 300 С до + 500 С, относительной влажности до 98% при температуре до + 35 ° С, в том числе для прокладки на открытом воздухе.
5. Длительно допустимая температура нагрева жил кабеля при эксплуатации не более + 70 ° С.
6. Допустимая температура жилы при коротком замыкании — не более + 250 ° С, продолжительность короткого замыкания. не должно превышать 4 с.
7. Допустимая температура нагрева жил в режиме перегрузки не более +90 ° С.

Конструкция кабеля:

1. Медный провод.
2. Обмотка — слюдосодержащая лента.
3. Изоляция — пластик ПВХ пониженной пожароопасности.
4. Обмотка — слюдосодержащая лента.
5. Оболочка — пластик ПВХ пониженной пожароопасности.

ВВГнг (А) (ВВГнг (А)) — российский аналог NYY Flame Retardant

Количество жил, номинальное сечение (мм 2 ), конструкция, напряжение (кВ)	Диаметр кабеля расчетный, мм	Расчетная масса кабеля, кг / км
ВВГнг (А) 1х1,5ок-0,66	5,3	43
ВВГнг (А) 1х2,5ок-0,66	5,6	55
ВВГнг (А) 1х4ок-0,66	6,3	75
ВВГнг (А) 1х6ок-0,66	6,8	97
ВВГнг (А) 1х10ок-0,66	8	146
ВВГнг (А) 1х16ок-0,66	9,1	209
ВВГнг (А) 1х25ок-0,66	10,6	310
ВВГнг (А) 1х35ок-0,66	11,6	404
ВВГнг (А) 1х50ок-0,66	13,1	531
ВВГнг (А) 2х1,5ок (Н) -0,66	8,9	117
ВВГнг (А) 2х2,5ок (Н) -0,66	9,7	148
ВВГнг (А) 2х4ок (Н) -0,66	11	201
ВВГнг (А) 2х6ок (Н) -0,66	12	256
ВВГнг (А) 2х10ок (Н) -0,66	14,4	386
ВВГнг (А) 2х16ок (Н) -0,66	16,2	533
ВВГнг (А) 2х25ок (Н) -0,66	21,3	962
ВВГнг (А) 2х35ок (Н) -0,66	23,6	1242
ВВГнг (А) 2х50ок (Н) -0,66	26,6	1609
ВВГнг (А) 3х1,5ок (Н, ПЭ) -0,66	9,3	123
ВВГнг (А) 3х2,5ок (Н, ПЭ) -0,66	10,1	159
ВВГнг (А) 3х4ок (Н, ПЭ) -0,66	11,6	219
ВВГнг (А) 3х6ок (Н, ПЭ) -0,66	12,6	284
ВВГнг (А) 3х10ок (Н, ПЭ) -0,66	15,2	432
ВВГнг (А) 3х16ок (Н, ПЭ) -0,66	17,1	609
ВВГнг (А) 3х25ок (Н, ПЭ) -0,66	22,5	1189
ВВГнг (А) 3х35ок (Н, ПЭ) -0,66	25	1550
ВВГнг (А) 3х50ок (Н, ПЭ) -0,66	28,1	2023
ВВГнг (А) 4х1,5ок (Н) -0,66	10	160
ВВГнг (А) 4х2,5ок (Н) -0,66	10,9	209
ВВГнг (А) 4х4ок (Н) -0,66	12,5	295
ВВГнг (А) 4х6ок (Н) -0,66	13,7	386
ВВГнг (А) 4х10ок (Н) -0,66	16,6	602
ВВГнг (А) 4х16ок (Н) -0,66	18,8	856
ВВГнг (А) 4х25ок (Н) -0,66	24,9	1501
ВВГнг (А) 4х35ок (Н) -0,66	27,3	1931
ВВГнг (А) 4х50ок (Н) -0,66	30,8	2530
ВВГнг (А) 5х1,5ок (Н, ПЭ) -0,66	10,8	190
ВВГнг (А) 5х2,5ок (Н, ПЭ) -0,66	11,8	251
ВВГнг (А) 5х4ок (Н, ПЭ) -0,66	13,6	357
ВВГнг (А) 5х6ок (Н, ПЭ) -0,66	14,9	471
ВВГнг (А) 5х10ок (Н, ПЭ) -0,66	18,2	732
ВВГнг (А) 5х16ок (Н, ПЭ) -0,66	20,6	1044
ВВГнг (А) 5х25ок (Н, ПЭ) -0,66	27,2	1812
ВВГнг (А) 5х35ок (Н, ПЭ) -0,66	29,8	2345
ВВГнг (А) 5х50ок (Н, ПЭ) -0,66	34,2	3116
ВВГнг (А) 5х35мс (Н, ПЭ) -0,66	26,9	1968
ВВГнг (А) 5х50мс (Н, ПЭ) -0,66	30,7	2619
ВВГнг (А) 1х1,5ок-1	5,7	48
ВВГнг (А) 1х2,5ок-1	6	60
ВВГнг (А) 1х4ок-1	6,9	84
ВВГнг (А) 1х6ок-1	7,4	106
ВВГнг (А) 1х10ок-1	8,2	149
ВВГнг (А) 1х16ок-1	9,3	213
ВВГнг (А) 1х25ок-1	10,8	314
ВВГнг (А) 1х35ок-1	11,8	409
ВВГнг (А) 1х50ок-1	13,3	537
ВВГнг (А) 2х1,5ок (Н) -1	9,7	134
ВВГнг (А) 2х2,5ок (Н) -1	10,5	166
ВВГнг (А) 2х4ок (Н) -1	12,2	233
ВВГнг (А) 2х6ок (Н) -1	13,2	290
ВВГнг (А) 2х10ок (Н) -1	14,8	399
ВВГнг (А) 2х16ок (Н) -1	16,6	548
ВВГнг (А) 2х25ок (Н) -1	21,7	984
ВВГнг (А) 2х35ок (Н) -1	24	1266

ВВГнг (А) -LS (ВВГнг (A) -LS) — российский аналог NYSY Flame Retardant Low Smoke AВВГнг (А) -LS (АВВГнг (A) -LS) — российский аналог NAYSY Flame Retardant Low Smoke ВВГгнг (А) -LS (VVGgng (A) -LS) — российский аналог NYSBY Flame Retardant Low Smoke АВВГгнг (А) -LS (АVVGgng (A) -LS) — российский аналог NAYSBY Flame Retardant Low Smoke ВБВнг (А) -LS (VBVng (A) -LS) — российский аналог NYS (F) Y Flame Retardant Low Smoke AВБВнг (А) -LS (AVBVng (A) -LS) — российский аналог NAYS (F) Y Flame Retardant Low Smoke ВБВгнг (А) -LS (VBVgng (A) -LS) — российский аналог NYBS (F) Y Flame Retardant Low Smoke AВБВгнг (А) -LS (AVBVgng (A) -LS) — российский аналог NAYBS (F) Y Огнестойкий малодымный

Проводник

Медь или алюминий, однопроволочная или многопроволочная, круглой или секторной формы 1 или 2 класса по ГОСТ 22483.

Изоляция

Изготовлен из ПВХ-компаунда пониженной пожароопасности (проводник с цветовой кодировкой).

Расположение жил

Изолированные жилы многожильных кабелей скручены в жилу кабеля.

Внутренняя оболочка

Изготавливается методом экструзии из ПВХ-компаунда пониженной пожароопасности или меловой неотвержденной резины с заполнением наружных зазоров между изолированными проводниками. Возможно заполнение внешних зазоров между кольцевыми изолированными жилами пучками или с притиркой скрепляющей ленты и экструзионной внутренней оболочки.Допускается обмотка жилы кабеля лентами из полимерного материала.

Лента

Изготавливается из ленты или лент из токопроводящей бумаги или токопроводящей синтетической ленты или лент из нетканого проводящего материала. В водонепроницаемых кабелях — слой гидроизоляционных лент.

Экран

Из медных проводов и спирально наложенной медной ленты. Допускается нанесение экрана медными лентами.

Разделительный слой

Из полимерной ленты или нетканого материала.В водонепроницаемых кабелях — слой гидроизоляционных лент.

Постельные принадлежности

Из ПВХ-компаунда пониженной пожарной опасности.

Армирование кабеля

Притирка по спирали двумя стальными оцинкованными лентами.

Над оболочкой

Из ПВХ-компаунда пониженной пожарной опасности.

Кабели предназначены для передачи и распределения электроэнергии при стационарной установке на номинальное переменное напряжение 6кВ частотой 50 Гц для сетей с заземленной и изолированной нейтралью.

Климатическое исполнение УХЛ, категории размещения 1 и 5 по ГОСТ 15150, в том числе установка в грунт.

Класс пожарной опасности кабелей по ГОСТ 31565 П1б.8.2.2.2.

технические характеристики, расшифровка маркировки

В современном мире каждый дом, производственный цех, общественное учреждение, жизнь и работа основаны на использовании электричества, которое течет по электрическим линиям — проводам и кабелям. Помимо основного предназначения, которое они выполняют, провода должны соответствовать требованиям безопасности в пожарной сфере. К этим проводам относятся кабели ВВГ, ВВГнг, ВВГп, ВВГенг, НГТу, НГУ (сечения 2х1, 2х4, 3х2, 3х4, 3х6, 4х4, 4х6, 4х10, 5х10), которые отличаются от остальных допустимым сроком службы. .

Расшифровка ВВГнг

Сейчас есть большой выбор проводов, кабелей с разными изоляционными покрытиями и сечениями. Технические характеристики определяются по маркировке на проводе.ВВГнг тоже имеет такую ​​маркировку. Что такое кабель ВВГнг?

ВВГнг может иметь от 1 до 5 проводов (жил) круглой формы или сектора.

Жилы (провода) могут быть однопроволочными или многопроволочными. Провода покрыты изоляцией, которая полностью или частично окрашена в соответствии с принятыми стандартами. Жилы могут быть медными или алюминиевыми. В кабеле ВВГнг с алюминиевыми жилами сначала добавляется аббревиатура А.

Обозначение для маркировки:

1. IN — материал изоляции проводов из поливинилхлорида (термопластичный полимер, устойчивый к щелочам, многим кислотам, не горит, имеет низкую морозостойкость). Имеется полиэтиленовая изоляция. Обозначения имеют вид P и Pv.
2. ПВ — внешняя изоляция, оболочка из поливинилхлорида. Различают внешние покрытия: Шв (имеется защитный шланг), Шп (из полиэтилена), П (полимерная оболочка).
3. D — жилки голые. Провода не имеют внутри стальной защитной оплетки. Если есть броня, то это обозначается символом Б.
4. NG — не поддерживает горение при групповой кладке.

ВВГнг — кабель с внешней ПВХ изоляцией с медными жилами с ПВХ покрытием, без брони.

Применение и расшифровка ВВГнг а лс

Помимо определения уровня пожарной безопасности, кабели испытываются на поражающие моменты: испарение агрессивных газов, дымообразование. По результатам экспериментов ставится дополнительная маркировка.

Методы испытаний описаны в государственных стандартах «Об испытании электрических и оптических кабелей в условиях воздействия пламени»:

• Категория AF / R — ГОСТ Р МЭК 60332-3-21;
• Категория А — ГОСТ Р МЭК 60332-3-22;
• Категория Б — ГОСТ Р МЭК 60332-3-23.

При проверке кабель подвергается воздействию огня газовой горелки, время проверки, способ монтажа и другие параметры отличаются. После окончания эксперимента измеряется длина обожженного участка и, если показатель не превышает нормы, ставится соответствующая маркировка.

Больший объем горючих материалов не приводит к большему распространению горения. Кабель, испытывающий наибольшие нагрузки при тестировании, но с тем же результатом, более безопасен и долговечен.

К сокращению ВВГнг можно добавить индекс, примерно:

1. Уменьшение дымо- и газовыделения при тепловом воздействии — общ.
2. Огнестойкость с пониженным выделением газов и дыма — FRLS.
3. Отсутствие выделяющих агрессивных газов химических элементов для тления или горения — HF.

Благодаря своим характеристикам ВВГнг А ЛС используются в условиях повышенной влажности, выполняют открытую, скрытую проводку, Назначение — прокладка линии электропередачи в бытовых и промышленных условиях. Нельзя допускать механических нагрузок.

Технические характеристики ВВГнг LS

Физические характеристики, вес кабеля зависит от количества жил и используемого материала. Технические характеристики могут незначительно отличаться в зависимости от количества, жил, сечения.

Основные технические характеристики:

• Номинальное (рабочее) напряжение сети 660, 1000 В;
• Минимальная и максимальная рабочая температура -50 / + 50 ° С;
• Влажность воздуха не более 98%;
• Минимальная температура для работы до -15 ° С;
• Максимально возможный нагрев проводов при перегрузке 90 ° С;
• Максимальная длительная температура до 70 ° С;
• Предельная температура проводников при условии, что они не воспламеняются при коротком замыкании, составляет 350 ° C
• Радиус изгиба менее 10 диаметров не допускается;
• Срок работы 30 лет.

Все эти характеристики общие. При покупке и установке следует руководствоваться данными производителя. Многожильный кабель ВВГнг 3 × 1,5 часто используется для внутренней проводки.

Применение и технические характеристики кабеля ВВГнг 3х1,5

Применяются в сухих помещениях, кабельных эстакадах. Не использовать для подземной прокладки в условиях повышенной влажности. При разметке укажите количество жил, их тип и форму, площадь сечения. После аббревиатуры ВВГнг указываются цифры, обозначающие количество жил и площадь поперечного сечения.

Далее ставится буква:

• О — однопроволочные;
• М — многопроволочный;
• С — секторная форма жилок;
• К — круглый.

ВВГнг 3 × 1,5 ОС — кабель с внешней изоляцией из поливинилхлорида, с 3-мя однопроволочными медными жилами, покрытыми поливинилхлоридом, без брони, сечение каждого 1,5 мм², имеет форму сектора. Количество жил в кабеле может быть до 5, следовательно, обозначения могут быть 5 × 1.0, 3 × 6.0, 2 × 1.0, 4 × 6.0. Где первая цифра говорит о количестве проводящих жил, а вторая — о площади сечения каждой.

Перечень технических характеристик кабеля ВВГнг ЛС

Кабель многожильный, а именно, имеет 3 токопроводящие жилы, покрытые ПВХ изоляцией. Пленка из полиэтилентерефталата (ПЭТ) используется в качестве ленточной изоляции пучка жил. Все элементы помещены в шланг из ПВХ, защищающий от воздействия окружающей среды.

Характеристики в соответствии с требованиями государственных стандартов кабеля силового ВВГнг 3 × 1,5:

1. Работает при температуре от -50 до +50 ° С.
2. Радиус изгиба при укладке не менее 5-82 мм.
3. Маркировка NG указывает на возможность размещения в группе с другими проводниками, что не повысит уровень пожарной опасности.
4. Работа с ним проводится при минимально возможной температуре до минус 15 ° С.
№
5. Эксплуатируется в регионах с холодным и умеренным климатом с возможностью размещения вне помещений (маркировка УХЛ1 по ГОСТ о климатических характеристиках изделия — воздействие факторов внешней среды на внешнюю оболочку).

Нагрев токопроводящей жилы в закрытом состоянии за 4 секунды до +160 ° С. В аварийном режиме не более 1000 часов за весь срок службы температура нагрева до +80 ° С. Изоляционный пластик (поливинилхлорид или ПВХ) не теряет своей первоначальной формы.

Рабочая температура провода + 70 ° С.

Напряжение в подключенной сети должно быть не более 660 В и частотой 50 Гц. При воздушной прокладке желоб, номинальный ток 21 А и 28 А соответственно. Электрическое сопротивление постоянному току 12,1 Ом. Физические показатели: наружный диаметр примерный 11 мм, толщина изоляционного слоя от 0,6 мм, оболочки от 1,5 мм, площадь сечения каждого медного провода 1,5 мм². Вес на 1 км — 93 кг.

С помощью кабеля ВВГнг 3х1.5, возможна укладка в воздушных пространствах — на путепроводах, в желобах строительных конструкций, в открытых закрытых помещениях и в закрытом виде.

Способы прокладки проводов ВВГнг

Область использования кабеля разная. Как и любую электрическую магистраль, кабель ВВГнг можно прокладывать открытым и закрытым способом. Допускается открытый способ на улице, на поверхностях зданий из негорючих материалов.

Например:

• Бетон;
• Кирпич;
• Гипс;
• Поверх оштукатуренной стены и т.п.

Допускается прокладка на подвесные конструкции (трос). Эти конструкции должны быть очень надежными, так как должны исключать механическое воздействие на кабель (провисание, растяжение). Если есть возможность механического воздействия на электрический кабель, необходимо обеспечить его дополнительную защиту, или, если проводка проходит по деревянным поверхностям, то используются трубы, металлический шланг, гофра и другие виды защиты. Скрытый способ протяжки кабеля наиболее распространен в жилых помещениях.Его прокладывают в пустотах конструкций помещения, штробах, затем сверху покрывают штукатуркой. При такой прокладке электрического кабеля риск его повреждения очень низок, а значит, дополнительная защита не нужна. Только в деревянных домах используются защитные трубы и другие материалы, снижающие риск возгорания.

Многие домашние мастера обладают достаточными знаниями, чтобы самостоятельно проложить или заменить не очень разветвленную электропроводку в собственном доме или квартире. Попробуем разобраться, какой провод или кабель для этого следует использовать.

В статье мы рассмотрим провода и кабели с маркировкой ВВГ (и производные от нее), которые наиболее часто используются в бытовой электротехнике.

И начнем с простой расшифровки обозначения этого типа кабелей, в т.ч. объясняя, почему они лучше подходят для домашних нужд, чем большинство других.

Расшифровка и маркировка ВВГ

Расшифровка кабеля ВВГ означает «винил-винил-голый». Но, чтобы понять, откуда взялось это название, давайте рассмотрим некоторые концепции.

Разница между проводом и таким кабелем заключается прежде всего в количестве жил.

Провод имеет одну жилу и может быть как в оболочке (или в нескольких), так и без нее.

Токопроводящие металлические элементы электрических кабелей называются жилами, в кабеле ВВГ — медными. Наличие большой буквы «А» перед этой аббревиатурой будет означать, что кабель имеет жилы на основе алюминиевого сплава.

Жил:

Заказывая многожильный провод, вы должны понимать, что, скорее всего, вам предложат провод с одной многожильной жилой.Если нужно 2 и более жил, то надо заказать кабель … Причем они могут быть однопроводными и многопроволочными.

Обозначение ВВГ практически всегда указывает на то, что речь идет о кабеле, ведь первые 2 буквы «В» указывают на наличие поливинилхлоридной оболочки жил, а буква «Г» указывает на то, что они голые, отсюда и название : «винил-винил- голый». Те. виниловая защита содержит каждую из жил и сам кабель.

На фото показан двухжильный кабель ВВГ, чаще всего применяемый для домашней разводки электричества.

Также нередко используются трехжильные кабели ВВГ, если необходимо нейтрализовать или заземлить однофазный электроприбор.

Для 3-х фазной разводки используются 4-жильные кабели ВВГ, у которых один нулевой, или 5-жильный, если заземляющий или заземляющий провод нужен отдельно.

Кабели

ВВГ могут быть как круглыми, так и плоскими. Для последних в обозначении появляется буква «P». Иногда жилы имеют некруглую форму, чтобы обеспечить более компактное заполнение оболочки в кабелях большого сечения.

Также в силовых многожильных кабелях ВВГ одна жила тоньше остальных. Это «ноль», не несущий такой нагрузки, как фазные.

После буквенного обозначения в маркировке кабеля идут цифры. Их расшифровку мы объясним на примере конкретного кабеля ВВГ 2х2,5, который чаще всего используется для подключения большинства розеток в домах и квартирах. Первая цифра указывает количество жил в кабеле, а вторая — их сечение.

Многие ошибочно считают вторым показателем диаметр жилок, а это их площадь поперечного сечения, рассчитанную по формуле для площади круга: 2πr². Итак, диаметр жил этого кабеля будет 1,88 мм.

Технические характеристики и выбор кабеля ВВГ

Поливинилхлоридные оболочки жил и самого кабеля достаточно хорошо защищают его и обеспечивают длительную (30-40 лет) работу в условиях даже повышенной (до 98%) влажности, при температурах от -50 до + 50 ° С. , и даже длительный нагрев его жил до 70 ° C.Кабель бытовой ВВГ соответствующего сечения предназначен для подключения любых стационарных электроприборов мощностью от 0,6 до 6 кВт в помещениях или на открытом воздухе при размещении в защитном кожухе, гофрированном шланге или трубе.

Он выдерживает изгибы с радиусом 10 диаметров изоляции, плоские и большие. Не рекомендуется класть его в землю вне дренажа.

Как производятся различные кабели ВВГ, рассказывается на видео:

Подбор кабеля ВВГ по мощности производить по таблице.

А для тех, кто не хочет пользоваться, допустим, что:

• для подключения осветительных приборов будет достаточно сечения жил кабеля ВВГ 1,5 мм;
• для большинства розеток без перспективы подключения к ним очень мощных потребителей — 2,5 мм;
• для столбов с возможностью одновременного подключения электрочайника, СВЧ и еще чего-то мощного — 4 мм;
• для электроплит — желательно не менее 6 мм.

Покупая кабель ВВГ, нужно знать еще несколько вещей. Сечения жил, указанные на ее маркировке, соответствуют таковым в кабельной продукции, изготовленной по ГОСТ. Часть его изготавливается по ТУ (ТУ) с занижением сечений в целях экономии и удешевления производства, что приводит к снижению силовых показателей кабелей. Поэтому при покупке лучше брать с собой штангенциркуль и калькулятор.

Есть еще одна вещь, которую вы должны учитывать. В последнее время на российском рынке появилось довольно много кабелей ВВГ, в основном китайского производства, с многопроволочными жилами, где используется стальная медная проволока. Эту подделку неспециалист сразу не определит, но показатели у такого кабеля совсем другие, а его пайка крайне затруднительна.

Кабель

VVG ng LS, характеристики

Наряду с наиболее часто используемыми кабелями ВВГ используются такие же, но с добавлением букв «нг», что означает негорючие.Их отсутствие в других кабелях вовсе не означает, что они легковоспламеняющиеся, просто эти кабели обладают более высокой степенью огнестойкости за счет заполнения пространства между виниловыми оболочками составом на основе того же поливинилхлорида. .

Этот наполнитель заменяет кислород между защитными оболочками, который, как известно, поддерживает горение.

Технические характеристики кабелей ВВГнг можно найти в таблице ниже.

Заполнение пространства между жилами кабелей ВВГнгЛС осуществляется компаундом ПВХ с низким газо- и дымовыделением.Буквы «LS» означают «низкий уровень дыма» — буквально: низкий уровень дыма.

Есть и другие обозначения этой функции. Такие кабели устанавливают в местах с повышенной пожароопасностью, которых в обычном доме практически нет. Но если вас не смущает их стоимость, которая довольно существенно отличается от стоимости обычных кабелей ВВГ, то вы получите высокозащищенную проводку не только от коротких замыканий и температур, но и не выделяющую большого количества дыма в случае от всех видов повреждений.А более подробно — в видео:

Уважаемые читатели, если у вас есть вопросы, задавайте их, используя форму ниже. Будем рады пообщаться с вами;)

Кабель ВВГнг (А) -ЛС — это провод, не распределяющий горение, что позволяет использовать его не только для передачи, но и с целью перераспределения электрической энергии . .. Эти процессы осуществляются на стационарном оборудовании, характеризуемом частотой электрического тока до пятидесяти герц и номинальным напряжением до шестисот шестидесяти или одной тысячи вольт.Такой кабель отличается очень широкой сферой применения в различных климатических зонах, на внушительной высоте, в водоемах — практически везде, если, конечно, не допустить его повреждения. Такой кабель особенно актуален для помещений, где существует значительный риск возгорания — например, на промышленных объектах, работающих с легковоспламеняющимися или опасными соединениями.

Маркировка объясняет нам основные характеристики того или иного кабеля. Попробуем вместе расшифровать.ВВГ — винил-винил-голый. Это означает, что изделие состоит из нескольких слоев поливинила и не имеет специального защитного слоя. Если вы видите комбинацию букв «ng», это означает, что в случае опасности возгорания кабель не поддерживает огонь. Буква «а» в скобках — это вид нераспространения горения по определенному ГОСТу. Это говорит о том, что даже если кабели уложены пучками, они не будут распространять горение, тогда как классические ВВГ имеют аналогичную характеристику только в случае одиночной прокладки.Но будьте осторожны, если перед аббревиатурой стоит буква «а», это означает, что пользователь не использует медь для отсоединения кабеля. В маркировку часто добавляют буквы ls, frlsltx и т. Д., Но на самом деле это аналогичный кабель.

Различные типы кабеля ВВГнг (А) -LS могут отличаться своими характеристиками. Так, например, показатель допустимого тока может составлять от двадцати одного ампера до нескольких сотен, все зависит от типа кабеля и от его расположения.

Значительная часть оборудования, машин, инструментов и инструментов в промышленном производстве, торговле и быту запитана от электрических сетей от переменного напряжения до 1 кВ. Соответственно, существует потребность в надежном и безопасном силовом кабеле для передачи и распределения электроэнергии в таких сетях. На данный момент наиболее популярным продуктом для прокладки линий электропередач и освещения внутри помещений и в стационарных открытых кабельных сооружениях стал кабель и провод ВВГ в нескольких вариантах исполнения.

Расшифровка кабеля ВВГ

В 2010 г. в России принят национальный стандарт ГОСТ 53769 — 2010 «Кабели силовые с пластмассовой изоляцией ..», содержащий общие технические условия на продукцию данного типа, рассчитанную на номинальное напряжение: 0,66; 1,0 и 3 кВ. Этим же документом вводится единая система маркировки этого вида кабельной продукции. В соответствии с ним обозначение ВВГ расшифровывается так:

Таблица 1. Расшифровка ВВГ

После аббревиатуры ВВГ идут цифры, обозначающие количество жил и площадь поперечного сечения каждой.Рядом с площадью поперечного сечения ставится буквенный индекс, обозначающий их тип и форму: О — однопроволочные или М — многопроволочные, С — секторные, К — круглые. Далее, если кабель имеет заземляющий провод, а сечение нулевого провода меньше основных жил, то их количество и площадь поперечного сечения проходят через знак «+». Затем в скобках N или PE и, наконец, номинальное напряжение в кВ. ПРИМЕР:

Таблица 2.

Если в кабеле ВВГ все жилы одинакового сечения, то в условном обозначении их нельзя разбивать на группы, также могут отсутствовать индексы типа и формы, если площадь жилы меньше 16мм 2.В шлейфе сразу после ВВГ через тире добавляется буква П (ВВГ-П), все остальное не меняется.

Кабельная конструкция ВВГ

В конструкции кабеля ВВГ отражен мировой опыт разработки и эксплуатации силовых кабельных изделий на напряжение 0,66; 1 и 3кВ. Он учитывает положения IEC 60502 и IEC60502 «Силовые кабели с экструдированной изоляцией. Часть 1: Кабель на номинальное напряжение 1 кВ и 3 кВ». Передача энергии осуществляется медными жилами (до 5 шт.) С ПВХ изоляцией. Жилы могут быть однопроволочными и многопроволочными, круглыми или секторными с углами секторов 60, 72, 90, 100, 120 и 180 градусов. Максимальное количество жил — 5. Значения диаметров и площадей сечения выбираются из заданных ГОСТ Р 53769-2010. Круглые жилы центрируются и дополнительно изолируются экструдированным слоем, секторные жилы — тонкой внутренней оболочкой. Снаружи все виды покрыты прочной ПВХ-оболочкой. Толщина и характеристики слоев регламентируются ГОСТ Р 53769-2010.

В таблице ниже приведены основные характеристики проводов данной марки. Следует отметить, что силовые кабели подлежат обязательной сертификации в системе ГОСТ Р, но при этом ГОСТ Р 53769 — 2010 устанавливает лишь общие границы, в которых могут находиться характеристики стандартизированной кабельной продукции. В связи с этим для получения подробной информации необходимо использовать данные производителя.

Таблица 3. Характеристики кабеля ВВГ.

Применение кабеля ВВГ

Применение силовых кабелей с пластиковой изоляцией регламентируется ГОСТ Р 53769-2010.В качестве основного критерия используется степень пожарной опасности. Исходя из этих требований, кабель и провод ВВГ могут применяться для прокладки одиночных кабельных линий электроснабжения и освещения в сухих и влажных помещениях различного назначения, на специальных кабельных эстакадах и т. Д. Групповая прокладка возможна только при использовании средств противопожарной защиты.

Разновидности кабеля ВВГ

• ВВГ — медь круглая из поливинилхлоридного пластика
• ВВГ-П — медный плоский кабель (провод), с твердыми жесткими жилами, с двойной изоляцией из поливинилхлорида
• — медный круглый кабель (жила) с твердыми жесткими жилами, с двойной изоляцией
• ВВГнг-П — медный плоский кабель (провод), с твердыми жесткими жилами, с двойной изоляцией из ПВХ пластиката, огнестойкого
• — медный круглый кабель (жила) с твердыми жесткими жилами, с двойной изоляцией
• ВВГнг-Плс — медный круглый кабель (провод), с твердыми жесткими жилами, с двойной изоляцией из негорючего компаунда ПВХ, с пониженным дымо-газовыделением при горении

ООО «Энергетек»

ВВГ для 0. 66 кВ, 1,0 кВ по ГОСТ 16442-80
Кабели силовые с медными жилами. Изоляция и оболочка ПВХ
ВВГнг на 0,66 кВ. 1,0 кВ по ТУ 3500-002-59680332-2004
Кабели силовые с медными жилами. Изоляция ПВХ и оболочка из ПВХ, негорючие
ВВГнг-ХЛ, АВВГнг-ХЛ
Кабели силовые холодостойкие.

СТРОИТЕЛЬСТВО

1. CONDUCTUNG CORE — медь, одно- или многопроволочная, круглая или секторная, первого или второго класса по ГОСТ 22483

2. ИЗОЛЯЦИЯ — из поливинилхлоридного компаунда (ПВХ).Изолированные жилы многожильных кабелей имеют отличительную окраску. Изоляция нулевой жилы окрашена в синий цвет. Изоляция жил заземления имеет двухцветную окраску (желто-зеленый).

3. ПРЯЖКА — изолированные жилы двух-, трех-, четырех- и пятижильного кабеля скручены; двухжильные кабели имеют жилы одинакового сечения; трех-, четырех-, пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (нулевую жилу или заземляющую жилу).

4. ОБОЛОЧКА — из ПВХ; в кабелях ВВГнг — ПВХ пластикат пониженной горючести.

ПРИМЕНЕНИЕ:
Для передачи и распределения электроэнергии в стационарных объектах, рассчитанных на номинальное переменное напряжение 0,66 кВ и 1,0 кВ при частоте 50 Гц.
Для установки в сухих и влажных производственных помещениях, в специальных кабельных каналах и блоках; для наружной установки. Кабели не рекомендуется прокладывать под землей (в траншеях).
Кабели ВВГ не распространяются горением при одиночной прокладке. Кабели
ВВГнг не растекаются горением при прокладке пучками.

НАЦИОНАЛЬНЫЕ КОДЫ ОКП:
35 212211 — кабели ВВГ на 0,66 кВ
35 3371 26 — кабели ВВГ на 1,0 кВ
35 3371 27 — ВВГ на 1,0 кВ с секторными жилами
35 2122 4500 — кабели ВВГнг на номинальные для 0,66 кВ
35 3371 3600 — кабели ВВГнг на 1,0 кВ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип климатизации — УХЛ (хладостойкий) и Т (тропический), категория размещения — 1 и 5 по ГОСТ 15150-69.
Диапазон рабочих температур…………………………………………… ………………………… от -50 ° С до + 50 ° С
Относительная влажность воздуха при температуре ниже +35 ° С …………………………………….. до 98%
Температура прокладки и монтажа без предварительного нагрева, не ниже …………………..- 15 ° С
Минимальный радиус изгиба при прокладке:
Кабели ВВГ одинарные. основной …………………………………………. ………………………………… 10 наружных диаметров
Кабели ВВГнг одножильные…………………………………………… ……………………………. 15 наружных диаметров
многожильный кабель ………. ………………………………………….. …………………………………. 7,5 наружных диаметров
Диапазон частот …. ………………………………………….. …………………………………….. 50 Гц
Переменный ток при испытаниях напряжение при частоте 50 Гц номинальное:
на напряжение 0,66 кВ . ………………………………. …………………………………………………. 3 кВ
для 1.0 кВ напряжение ………………………………………… …………………………………………. 3,5 кВ
Допустимая длительная рабочая температура предварительного нагрева жилы кабеля …………. + 70 ° С
Строительная длина кабеля с сечениями главной жилы:
от 1,5 до 16мм2 …… ………………………………………….. ……………………………….. 450 м
от 25 до 70 мм2 …. ……………………………………………. ……………………………….. 300 м
от 95 мм2 и более …. ………………………………………….. …………………………….. 200 м

Кабель ВВГ с круглой жилой

Номерной и условный сектор жил, мм²	Наружный диаметр кабеля, мм		Масса кабеля 1 км / кг
	0. 66 кВ	1 кВ	0,66 кВ	1 кВ
1х1,5	4,8	5,0	35	37
1х2.5	5,2	5,4	47	49
1х4	5,8	6,2	65	70
1х6	6.3	6,7	86	91
1х10 одноядерный	7,3	7,5	129	132
1х16 одноядерный	8.9	9,1	200	204
1х16	9,3	9,5	207	211
1х25 одноядерный	10. 4	10,6	300	305
1х25	10,7	10,9	305	309
1х35 одноядерный	11.4	11,6	396	401
1х35	11,7	11,9	395	400
1х50 одноядерный	13.1	13,3	551	557
1х50	13,4	13,6	570	576
2х1. 5	7,3	7,7	67	80
2х2,5	8,1	9,1	90	107
2х4	10	10.8	141	152
2х6	11	11,8	185	197
2х10 одноядерный	13	13.4	274	281
2х16 одноядерный	14,9	15,3	399	406
2х16	15.8	16,2	411	419
2х25 одноядерный	18,6	19	622	631
2х25	19. 2	19,6	631	641
2х35 одноядерный	20,6	21	816	827
2х35	21.2	21,6	815	826
2х50 одноядерный	24,4	24,8	1156	1168
2х50	25	25.4	1195	1207
2х70		28,2		1569
2х95		32		1990
2х120		35. 2		2488
2х150		38,4		3118
2х185		42		3698
2х240		47.8		4815
3х1,5	7,7	81	86	92
3х2.5	9,2	9,6	132	139
3х4	10,6	11,4	187	202
3х6	11. 7	12,5	251	267
3х10 одноядерный	13,8	14,2	379	388
3х16 одноядерный	15.8	16,2	561	571
3х16	16,8	17,5	577	589
3х25 одноядерный	19.8	20,2	878	891
3х25	20,4	20,9	890	903
3х35 одноядерный	21.9	22,4	1163	1177
3х35	22,6	23	1159	1174
3х50 одноядерный	26	26.4	1653	1670
3х50	26,6	27,1	1708	1726
3х2,5 + 1х1,5	9.9	10,4	155	163
3х4 + 1х2,5	11,5	12,1	221	235
3х6 + 1х4	12.7	13,7	300	320
3х10 + 1х6	15,1	15,6	449	462
3х16 + 1х10 одноядерный	17.4	18,3	671	700
3х16 + 1х10	18,2	18,7	700	715
3х25 + 1х16 одноядерный	21	22.2	1043	1065
3х25 + 1х16	21,7	22,2	1056	1072
3х35 + 1х16 одноядерный	23.7	24,2	1351	1369
3х35 + 1х16	23,7	24,1	1342	1360
3х50 + 1х25 одноядерный	27.6	28,1	1914	1934
3х50 + 1х25	28,3	28,8	1970	1991
4х1.5	9	9,5	119	127
4х2,5	9,9	10,4	164	172
4х4	11.5	12,5	236	255
4х6	12,7	13,7	319	340
4х10 одноядерный	15.1	15,6	488	500
4х16 одноядерный	17,4	18,3	727	757
4х16	18.9	19,3	765	780
4х25 одноядерный	21,8	22,2	1140	1156
4х25	22.5	23	1155	1173
4х35 одноядерный	24,6	25	1540	1558
4х35	25.3	25,8	1534	1553
4х50 одноядерный	28,7	29,1	2158	2180
4х50	29.4	29,9	2232	2254
5х1,5	9,8	10,3	147	156
5х2,5	10.8	11,4	203	213
5х4	12,6	13,7	293	316
5х6	14	15	397	422
5х10 одноядерный	16.6	17,2	607	622
5х16 одноядерный	19,6	20,1	925	942
5х16	20.8	21,3	952	971
5х25 одноядерный	24,4	24,9	1446	1467
5х25	25.2	25,7	1466	1488
5х35 одноядерный	27,1	27,6	1920	1943
5х35	27.9	28,4	1913	1937
5х50 одноядерный	31,7	32,2	2693	2719
5х50	32.5	33	2784	2812

Кабели ВВГ с секторной жилой

Номерной и условный сектор жил, мм²	Наружный диаметр кабеля, мм		Масса кабеля 1 км / кг
	0.66 кВ	1 кВ	0,66 кВ	1 кВ
3х70		26,2		2267
3х95		29.2		2885
3х120		31,6		3574
3х150		34.8		4543
3х185		37,8		5411
3×240		42.2		7010

Марка кабеля vvgng a ls декодирование. Описание, расшифровка и технические характеристики кабеля ВВГнг-LS

Многие домашние мастера обладают достаточными знаниями, чтобы самостоятельно проложить или заменить не очень разветвленную электропроводку в собственном доме или квартире. Попробуем разобраться, какой провод или кабель для этого следует использовать.

В статье мы рассмотрим провода и кабели с маркировкой ВВГ (и производные от нее), которые наиболее часто используются в бытовой электротехнике.

И начнем с простой расшифровки обозначения этого типа кабелей, в т.ч. объясняя, почему они лучше подходят для домашних нужд, чем большинство других.

Расшифровка и маркировка ВВГ

Расшифровка кабеля ВВГ означает «винил-винил-голый». Но, чтобы понять, откуда взялось это название, давайте рассмотрим некоторые концепции.

Разница между проводом и таким кабелем заключается прежде всего в количестве жил.

Провод имеет одну жилу и может быть как в оболочке (или в нескольких), так и без нее.

Токопроводящие провода называются проводниками. металлические элементы электрические кабели, в кабеле ВВГ они медные. Наличие большой буквы «А» перед этой аббревиатурой будет означать, что кабель имеет жилы на основе алюминиевого сплава.

Жил:

Заказывая многожильный провод, вы должны понимать, что, скорее всего, вам предложат провод с одной многожильной жилой.Если нужно 2 и более жил, то надо заказать кабель … Причем они могут быть однопроводными и многопроволочными.

Обозначение ВВГ практически всегда указывает на то, что речь идет о кабеле, ведь первые 2 буквы «В» указывают на наличие поливинилхлоридной оболочки жил, а буква «Г» указывает на то, что они голые, отсюда и название : «винил-винил- голый». Те. виниловая защита содержит каждую из жил и сам кабель.

На фото двухжильный кабель ВВГ, чаще всего применяемый для домашней разводки электричества.

Также нередко используются трехжильные кабели ВВГ, если необходимо нейтрализовать или заземлить однофазный электроприбор.

Для 3-х фазной разводки используются 4-жильные кабели ВВГ, у которых один нулевой, или 5-жильный, если заземляющий или заземляющий провод нужен отдельно.

Кабели

ВВГ могут быть как круглыми, так и плоскими. Для последних в обозначении появляется буква «P». Иногда жилы имеют некруглую форму, чтобы обеспечить более компактное заполнение оболочки в кабелях большого сечения.

Также в силовых многожильных кабелях ВВГ одна жила тоньше остальных. Это «ноль», не несущий такой нагрузки, как фазные.

После буквенного обозначения в маркировке кабеля идут цифры. Их расшифровку мы объясним на примере конкретного кабеля ВВГ 2х2,5, который чаще всего используется для подключения большинства розеток в домах и квартирах. Первая цифра указывает количество жил в кабеле, а вторая — их сечение.

Многие ошибочно считают вторым показателем диаметр жилок, а это их площадь поперечного сечения, рассчитанную по формуле для площади круга: 2πr². Итак, диаметр жил этого кабеля будет 1,88 мм.

Технические характеристики и выбор кабеля ВВГ

Поливинилхлоридные оболочки жил и самого кабеля достаточно хорошо защищают его и обеспечивают длительную (30-40 лет) работу в условиях даже повышенной (до 98%) влажности, при температурах от -50 до + 50 ° С. , и даже длительный нагрев его жил до 70 ° C.Кабель бытовой ВВГ соответствующего сечения предназначен для подключения любых стационарных электроприборов мощностью от 0,6 до 6 кВт в помещениях или на открытом воздухе при размещении в защитном кожухе, гофрированном шланге или трубе.

Может выдерживать изгибы с радиусом до 10 диаметров изоляции, плоские и большие. Не рекомендуется класть его в землю вне дренажа.

Как производятся различные кабели ВВГ, рассказывается на видео:

Подбор кабеля ВВГ по мощности производить по таблице.

А для тех, кто не хочет пользоваться, допустим, что:

• для подключения осветительных приборов будет достаточно сечения жил кабеля ВВГ 1,5 мм;
• для большинства розеток без перспективы подключения к ним очень мощных потребителей — 2,5 мм;
• для столбов с возможностью одновременного подключения электрочайника, СВЧ и еще чего-то мощного — 4 мм;
• для электроплит — желательно не менее 6 мм.

Покупая кабель ВВГ, нужно знать еще несколько вещей. Указанное на его маркировке сечение жил соответствует кабельной продукции, выпускаемой по ГОСТ. Часть из них изготавливается по ТУ (ТУ) с занижением сечений в целях экономии и удешевления производства, что приводит к снижению силовых показателей кабелей. Поэтому при покупке лучше брать с собой штангенциркуль и калькулятор.

Есть еще один момент, который вы должны учитывать. В последнее время на российском рынке появилось много кабелей ВВГ, в основном китайского производства, с многопроволочными жилами, где используется стальная медная проволока. Эту подделку неспециалист сразу не определит, но показатели у такого кабеля совсем другие, а его пайка крайне затруднительна.

Кабель

VVG ng LS, характеристики

Наряду с наиболее часто используемыми кабелями ВВГ используются такие же, но с добавлением букв «нг», что означает негорючие.Их отсутствие в других кабелях вовсе не означает, что они легковоспламеняющиеся, просто эти кабели обладают более высокой степенью огнестойкости за счет заполнения пространства между виниловыми оболочками составом на основе того же поливинилхлорида. .

Этот наполнитель заменяет кислород между защитными оболочками, который, как известно, поддерживает горение.

Технические характеристики кабелей ВВГнг можно найти в таблице ниже.

Заполнение пространства между жилами кабелей ВВГнгЛС осуществляется компаундом ПВХ с низким газо- и дымовыделением.Буквы «LS» означают «низкий уровень дыма» — буквально: низкий уровень дыма.

Есть и другие обозначения этой функции. Такие кабели устанавливают в местах с повышенной пожароопасностью, которых в обычном доме практически нет. Но если вас не смущает их стоимость, которая довольно существенно отличается от стоимости обычных кабелей ВВГ, то вы получите высокозащищенную проводку не только от коротких замыканий и температур, но и не выделяя при этом большого количества дыма. виды повреждений.А более подробно — в видео:

Уважаемые читатели, если у вас есть вопросы, задавайте их, используя форму ниже. Будем рады пообщаться с вами;)

Значительная часть оборудования, машин, инструментов и приспособлений в промышленном производстве, торговле и бытовой сфере рассчитана на питание от электрических сетей переменного напряжения до 1 кВ. Соответственно, возникает потребность в надежном и безопасном силовом кабеле для передачи и распределения электроэнергии в таких сетях.На данный момент наиболее популярным продуктом для прокладки линий электропередач и освещения внутри помещений и в стационарных открытых кабельных сооружениях стал кабель и провод ВВГ в нескольких вариантах исполнения.

Расшифровка кабеля ВВГ

В 2010г. В России принят национальный стандарт ГОСТ 53769-2010 «Кабели силовые с пластмассовой изоляцией ..», содержащий общие технические условия на изделия данного типа, рассчитанные на номинальное напряжение: 0,66; 1,0 и 3 кВ. Этим же документом вводится единая система маркировки этого вида кабельной продукции.В соответствии с ним обозначение ВВГ расшифровывается так:

Таблица 1. Расшифровка ВВГ

После аббревиатуры ВВГ идут цифры, обозначающие количество жил и площадь поперечного сечения каждой. Рядом с площадью поперечного сечения ставится буквенный индекс, обозначающий их тип и форму: О — однопроволочные или М — многопроволочные, С — секторные, К — круглые. Далее, если в кабеле есть заземляющий провод и нейтральный провод с поперечным сечением меньшим, чем у основных проводов, то их количество и площадь сечения проходят через знак «+».Затем в скобках N или PE и, наконец, номинальное напряжение в кВ. ПРИМЕР:

Таблица 2.

Если в кабеле ВВГ все жилы одинакового сечения, то в условном обозначении их нельзя делить на группы, также могут отсутствовать индексы типа и формы, если площадь жилы меньше 16 мм 2. В шлейфе сразу после ВВГ буква П (ВВГ-П) добавляется через тире, все остальное не меняется.

Кабельная конструкция ВВГ

В конструкции кабеля ВВГ отражен мировой опыт, накопленный при разработке и эксплуатации силовых кабельных изделий с напряжением 0.66; 1 и 3кВ. Он учитывает положения IEC 60502 и IEC60502 «Силовые кабели с экструдированной изоляцией. Часть 1: Кабель на номинальное напряжение 1 кВ и 3 кВ». Передача энергии обеспечивается медными жилами (до 5 шт.) С ПВХ изоляцией. Жилы могут быть однопроволочными и многопроволочными, круглыми или секториальными с углами секторов 60, 72, 90, 100, 120 и 180 градусов. Максимальное количество жил — 5. Значения диаметров и площадей сечения выбираются из заданных ГОСТ Р 53769-2010.Круглые жилы центрируются и дополнительно изолируются экструдированным слоем, секторные жилы — тонкой внутренней оболочкой. Снаружи все виды покрыты прочной ПВХ-оболочкой. Толщина и характеристики слоев регламентируются ГОСТ Р 53769-2010.

В таблице ниже приведены основные характеристики проводов данной марки. Следует отметить, что силовые кабели подлежат обязательной сертификации в системе ГОСТ Р, но при этом ГОСТ Р 53769 — 2010 устанавливает лишь общие границы, в которых могут находиться характеристики стандартизированной кабельной продукции.В связи с этим для получения подробной информации необходимо использовать данные производителя.

Таблица 3. Характеристики кабеля ВВГ.

Применение кабеля ВВГ

Применение силовых кабелей с пластмассовой изоляцией регламентируется национальным стандартом ГОСТ Р 53769 — 2010. В качестве основного критерия используется степень пожарной опасности. Исходя из этих требований, кабель и провод ВВГ могут применяться для прокладки однокабельных линий электроснабжения и освещения в сухих и влажных помещениях различного назначения, на специальных кабельных эстакадах и т. Д.Групповая укладка возможна только при использовании средств противопожарной защиты.

Разновидности кабеля ВВГ

• ВВГ — медь круглая из поливинилхлоридного пластика
• ВВГ-П — медный плоский кабель (провод), с твердыми жесткими жилами, с двойной изоляцией из поливинилхлорида
• — медный круглый кабель (жила) с твердыми жесткими жилами, с двойной изоляцией
• ВВГнг-П — медный плоский кабель (провод), с твердыми жесткими жилами, с двойной изоляцией из ПВХ пластиката, огнестойкого
• — медный круглый кабель (жила) с твердыми жесткими жилами, с двойной изоляцией
• ВВГнг-Плс — медный круглый кабель (провод), с твердыми жесткими жилами, с двойной изоляцией из негорючего компаунда ПВХ, с пониженным дымо-газовыделением при горении

Желание сэкономить при подключении различной бытовой техники или прокладке электропроводки часто приводит к очень печальным последствиям.Возникает вопрос: как обеспечить нормальное и безопасное функционирование системы, но при этом избежать лишних затрат? Кабель ВВГнг LS — один из лучших вариантов для домашнего использования и пользуется большой популярностью у электриков. Почему?

Расшифровка маркировки

Прежде чем дать описание свойств этого проводника или его технических характеристик, следует понять: что именно означает эта аббревиатура и цифры, следующие за ней. Иначе непонятно, какими качествами обладает, например, кабель ВВГнг LS 5×16, и чем он отличается от кабеля ВВГнг LS 5×2.5 кабель?

С буквенными обозначениями все достаточно просто:

• Отсутствие буквы «А» в начале говорит о том, что кабель медный.
• Две буквы «В» указывают на то, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
• Символ «G» обозначает неизолированный провод. Его не следует использовать при прокладке под землей или там, где есть возможность физического повреждения без дополнительной защиты.
• «Ng» — свойство не поддерживает горение, добавка «LS» указывает на то, что при пожаре выброс дыма будет минимальным.Аббревиатура «LS» («LS») означает «мало дыма», то есть «мало дыма».

Могут быть и другие символы, например ВВГнг кабель frLS 3х1,5. Расшифровка в этом случае будет следующей:

• Символ «а» указывает на то, что провод можно использовать для групповой прокладки.
• Аббревиатура «fr» означает дополнительную защиту от огня за счет слюдяных материалов.
• Также может быть дополнительная буква «р». Особенность такого провода — плоское расположение жил в проводе.

Цифры после буквенного кода указывают количество проводов и их поперечное сечение.

Например, кабель ВВГнг LS 4×25 имеет 4 жилы, каждая с поперечным сечением 25 мм2, а кабель ВВГ PNG a LS 3×1,5 имеет 3 х 1,5 мм2, кабель ВВГнг LS 5×16 имеет 5 жил с поперечным сечением 16 мм2.

Провод строительный

• По форме жилки секторные или круглые.
• Каждая жила индивидуально изолирована поливинилхлоридом.Его толщина должна быть не менее 0,3 мм. Изоляция должна заполнять все щели между проводниками, не оставляя пустот.
• Жилы могут быть выполнены в виде одной проволоки или скручены из нескольких. В последнем случае (это более характерно для секторных проводов) производители могут отказаться от индивидуальной ПВХ-изоляции, накрыв нахлест скрутки слоем термоскрепленной ткани или полиэтилентерефталатной пленки.
• Как правило, токопроводящие жилы маркируются разными цветами для удобства при монтажных работах.
• Кабель может иметь заземляющий и нулевой проводники. Они могут отличаться не только цветом (заземление — желто-зеленый, нулевой — синий), но и площадью сечения. В этом случае он также отображается в маркировке провода, например, ВВГнг LS 5×10 + 1×5 (N).

Размер поперечного сечения жил напрямую зависит от ожидаемой нагрузки: чем толще сердечник, тем большую мощность по нему можно передать току. Соответственно увеличивается и вес проволоки.Так, километр кабеля (а именно в таких единицах рассчитывается вес данного изделия) ВВГнг LS 5х10 потянет 756 кг, а такой же отрезок кабеля ВВГнг LS 5х16 будет весить уже 1103 кг. Более точные данные приведены в специальных таблицах.

Этот тип продукта доступен для 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. В этом случае провода будут отличаться толщиной изоляционных слоев, а, следовательно, и диаметром. Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный наружный диаметр 9.3 мм, а у того же кабеля, но рассчитанного на 1000 В, 10,2 мм.

Приложение

Кабель силовой, например ВВГнг А ЛС 3х1,5, предназначен для установки внутри помещений, где задействованы люди. Этому способствует его способность не поддерживать горение и выделять минимальное количество токсичных веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.

Электромонтаж данного типа выполняется при температуре не ниже -15 ° С, в противном случае потребуется дополнительный подогрев.

Диапазон рабочих температур кабеля ВВГнг LS от -30˚С до + 50˚С. Проволока долго не теряет своих свойств, даже если в процессе эксплуатации нагревается до + 70˚С, а гореть начинает только при + 400˚С.

При установке минимальный радиус изгиба жилы должен быть не менее 7–10 его наружных диаметров.

Ведущими производителями кабелей ВВГнг LS в России являются отечественные компании:

• г. Москва ЗАО «Москабельмет»;
• г.Петербургское ЗАО «Севкабель»;
• Подольск ЗАО НП «Подольсккабель»;
• Смоленск ООО «Конкорд».

При соблюдении условий эксплуатации и периодической проверки изоляции производители обещают 30-летний период нормальной эксплуатации кабеля и дают пятилетнюю гарантию с момента установки проводки.

Кабель

ВВГнг-LS выполняет передачу и распределение электрического тока в устройствах постоянного типа. Особенностью проводника ВВГнг-ЛС является повышенная защита от огня.

Расшифровка маркировки: буквой «В» обозначен винил, а «г» — открытый, голый. То есть два слоя состоят из поливинилхлорида, защитного слоя нет. Расшифровка букв «нг» — выкл. Значение маркировки «ls» означает низкий уровень дыма. Полное название — ВВГнг (А) -LS.

• Состав и характеристики
• Типы кабеля
  • Кабель ВВГнг-п-LS: конструкция
  • Область применения

Состав и характеристики

Провод имеет от 1 до 6 жил с максимальным сечением 240 мм².Величина допустимого тока 21 — 70 А. Максимальный вес может составлять 2 тонны на км, минимальный — 112 кг. Стоимость зависит от характеристик товара. На это влияет количество жилок и общий объем.

Развитие этого кабеля вызвано необходимостью использования его для передачи тока в огнеопасных условиях в соответствии с требованиями пожарной безопасности. Главная особенность — уменьшение задымления при пожаре.

Диапазон рабочих температур от -50 до +50 градусов.Монтаж проводится при температуре выше -15 градусов, так как низкие температуры вредит оболочке. Срок службы около 30 лет.

ВВГнг-LS применяется для сетей переменного тока напряжением до 1000 вольт частотой 50 Гц. Кабель применяется в зданиях и сооружениях, можно прокладывать в лотках, ящиках. По требованиям пожарных норм не может быть установлен в социальных учреждениях.

Типы кабеля

Кабель ВВГнг-п-LS: строение

Обозначение детали буквой «р», что означает «плоский».Основу составляют одножильные или многожильные провода, которые могут быть круглыми, секторными.

Изоляция из ПВХ с высокой огнестойкостью. Его цвет может быть белым, желтым, синим, зеленым, красным, малиновым, коричневым, черным. Внутри есть еще одна экструдированная оболочка, заполняющая пространство между прожилками. Вес провода ВВГнг-п-LS 3х2,5 на 1 км — 167 кг.

Вариант кабеля ВВГнг-LS имеет некоторое преимущество в функциональности. ВВГнг-ЛС — это многожильный провод, заполненный безгалогенной, невулканизированной резиной, обеспечивающей огнестойкость.Корпус изготовлен из специального негорючего пластика ПАУ. Благодаря этим параметрам достигается высокий уровень безопасности.

Область применения

Данное руководство предназначено для электрических устройств переменного и постоянного тока. Возможна установка в помещении и на открытом воздухе. ВВГнг-п-ЛС часто предназначается для офисов, промышленных объектов, атомных станций.

Срок использования 30 лет, гарантия обычно 5 лет. Эти цифры будут достоверными при соблюдении правил транспортировки, экономии, монтажа, эксплуатации.

Минимальная длина провода 450 м. ВВГнг-п-LS выдерживает нагрев до 70 градусов. Радиус изгиба составляет 10 диаметров для одножильного кабеля, 7,5 для многожильного кабеля. Допускается установка не ниже -15 градусов. Проволока ВВГнг (А) -п-LS имеет практически 100% устойчивость к влажности при температуре ниже 35 °.

Буква «а» обозначает алюминий. Основные технические характеристики кабеля — устойчивость к возгоранию, низкий уровень дыма и газа, минимальная токсичность.

Провода

ВВГнг (А) -LSLTx предназначены для передачи направленной энергии переменного тока до 1 кВ, постоянного напряжения до 1,5 кВ. Применяется в частных и многоквартирных домах, детских садах, школах, больницах, общежитиях, мотелях, поликлиниках, вокзалах, музеях.

Функциональная пожарная опасность помещений от 1 до 3 F.

Описание технических характеристик

Эксплуатация провода возможна при температуре от -50 до + 50 ° С, относительной влажности 98%, если температура не выше 35 ° С.Кабель можно прокладывать до -15 ° С. Значение допустимой температуры эксплуатации до 70 градусов. Аварийный режим предусматривает допустимую температуру 90 градусов. ВВГнг-FRLSLTx выдерживает температуры в условиях кратковременного короткого замыкания до 400 градусов, а ВВГнг (A) -LSLTx до 350 градусов в аналогичной ситуации. Вес зависит от сечения, например 1×1,5 на 1 км кабеля составляет 52,7 кг.

Включает:

• медные жилы;
• наружный изоляционный слой из ПВХ;
Пояс
• с повышенной огнестойкостью;
• ленты медные экранированные;
• две стальные оцинкованные полосы;
• внешний защитный слой (шланг, оболочка).

Условия прокладки выполняются согласно нормам и правилам монтажа электроустановок.

Передает электрическую энергию в стационарной сети при переменной токовой нагрузке и постоянном напряжении до 1 кВ.

В названии появляются новые буквы «fr», означающие огнестойкость. Проволока отличается длительной стойкостью к действию открытого огня, время варьируется от 60 до 180 минут.

Огнестойкая преграда представляет собой слюдяную ленту.Жилет ВВГнг-ФРЛС применяется для питания как жилых, так и производственных помещений. Благодаря материалам, из которых изготовлена ​​изоляция и оболочка, кабель обладает высокими противопожарными свойствами и низкой токсичностью.

Применение ВВГнг-ФРЛС в общественных местах гарантирует безопасность электрических сетей … Возможна групповая прокладка. Кабель устойчив к открытому огню.

Температура эксплуатации от минус 50 до плюс 50, при влажности 98%. Одножильный провод имеет минимальный радиус до 10 внешних диаметров, а многожильный провод — до 7.5 внешних диаметров. Вес кабеля разный, например ВВГнг (А) -ФРЛС 2х1,5 1 кВ на 1 км — 212 кг, 1х150 на 1 км — 1763 кг.

Проволока имеет длительный срок службы до 30 лет.

Кабель особого типа — экранированный ВВГЭ, используется для передачи звуковых и цифровых сигналов. Из-за того, что по кабелю проходит аудио- и цифровой сигнал, необходимо избегать искажений. Для этого нужна экранизация. Чтобы сделать экранированный провод, его закрывают экраном, то есть защитой.

Типы экранов

1. Экран из медной или алюминиевой фольги. Он покрывает кабель вокруг. Но этот способ хрупкий, поэтому закладывается в стационарных условиях.
2. Оболочка из экранированной сетки. Эти продукты отличаются высокой надежностью, но не обеспечивают 100% покрытие сигнального провода. Производители могут увеличить плотность экранированного провода, но стоимость вырастет.
3. Спиральная проволочная оплетка. Кабель гибкий, прочнее фольги, но покрытие не дает хороших результатов.

Вес зависит от типа экрана.

Судя по возникающим недочетам каждого типа экрана, появился кабель с двойным экранированием. Это может быть комбинация сетки и фольги или два слоя спиральной косы. Дренажный провод добавлен для прочности экранированного кабеля.

Важной технической характеристикой экранированного кабеля является толщина фольги. Производители постоянно оптимизируют производственный процесс, увеличивая показатель до 100 мкм.Производители ВВГнг-LS позаботились о большом разнообразии кабелей для передачи электроэнергии … Они имеют разное сечение, длину, функциональность.

Сегодня существует огромный выбор кабельной продукции, и даже не все электрики могут досконально разобраться в ее обозначениях и названиях без специальной литературы. Первый вопрос, который возникает перед потребителем, решившим отремонтировать электропроводку в домашних условиях, — какой кабель выбрать?

Учитывайте только те типы кабеля, которые чаще всего нужно использовать при установке и замене электропроводки внутри квартиры или дома.Найти их в хозяйственных магазинах несложно.

Однако при покупке вы должны точно знать, что означают их буквы в аббревиатуре, когда использовать конкретную марку и можно ли заменить один кабель на другой, если некоторые из типов отсутствуют в продаже.

Кабель ВВГнг и отличия ВВГнг-LS

Первым наиболее распространенным и наиболее правильным вариантом кабеля является ВВГнг и его вариант ВВГнг-LS.
Кабель имеет следующую конструкцию:

Может быть одноядерным и многожильным.В данном случае жила однопроволочная сечением до 25 мм2.
Чаще всего имеет плоскую форму, что очень удобно при укладке в узкий стробоскоп в вертикальном положении.

А в пластиковых кабельных каналах удобно прокладывать провод именно такой формы.
Не забывайте, однако, что после установки в кабельном канале должно оставаться на 40% больше свободного пространства.

Расшифровка названия

Прежде всего, давайте расшифруем все буквы в аббревиатуре.Часто многие задаются вопросом, что они имеют в виду?

означает изоляцию из поливинилхлорида

оболочка кабеля также из поливинилхлоридной изоляции

Кабель Голый, без защитной броневой оболочки

Напомним, что электрики между собой называют его:

Винил-Винил-Голый

У некоторых марок после ВВГ в названии есть дополнительные буквы:

означает «плоский»

означает, что кабель негорючий, хотя правильнее было бы быть «негорючим»

кабель негорючий даже в пучках

Невоспламеняющийся, благодаря использованию специальной изоляции, не поддерживающей горение, как основного сердечника, так и внешней оболочки.В случае короткого замыкания такая изоляция обволакивает жилы и предотвращает их возгорание.

Многие ошибочно говорят о добавлении меловой смеси в изоляцию жил этого кабеля якобы для уменьшения воспламеняемости. Там нет мела.

В сам утеплитель добавляется только краситель, иначе качественный продукт получить не удастся.

Единственное, для чего можно использовать меловую смесь — это отделить изоляцию от оболочки.

Для этого жилы предварительно раскатывают в меловой ванне в процессе производства. Кроме того, эта технология помогает не слипаться прожилкам внутри скорлупы.

Помните, что имущество не горит за кабель, это только часть задачи. Необходимо, чтобы огонь погас и не распространялись опасные продукты горения, а для этого необходимо вытеснить кислород именно из этой зоны. Оболочка ПВХ ВВГнг-ЛС содержит хлор и другие добавки, выполняющие эту функцию.

Именно поэтому марка ВВГнг-LS в первую очередь рекомендуется для электромонтажа внутри дома, офиса, квартиры.

Технические характеристики

Все технические данные наиболее часто используемых сечений кабеля ВВГнг-LS, такие как номинальный ток, масса, сопротивление, представлены в таблицах ниже:

Один совет — даже если у вас еще нет провода заземления в вашем доме и у вас есть система TN-C, а не система TN-C-S, всегда покупайте только трехжильный кабель.

Таким образом, вам не придется переделывать всю проводку при замене системы заземления. Ну и в крайнем случае, третье ядро ​​всегда останется резервным, если произойдет обрыв фазы или нулевого ядра.

Жилое использование

Часто задают вопрос, можно ли использовать простой ВВГнг, без индекса LS? Правила, которые существуют за последние годы, существенно изменились, они говорят, что для прокладки внутри жилых помещений простой ВВГнг запрещен.

Эту марку можно использовать только за пределами здания. См. ГОСТ 31565-2012 -.

Это объясняется тем, что хотя он не горит, но выделяет огромное количество токсичных веществ под действием пламени. Но именно из-за продуктов сгорания, а не от огня большинство людей погибает в пожарах.

Различный кабель NYM

Следующий сорт, подходящий для внутренней проводки, — кабель NYM. Это обозначение международное и пришло к нам из Германии.

Буква N (Normenleitung) означает соответствие немецкому стандарту VDE — ассоциации немецких электриков.
Y (Isolierung der Adem aus Polyvinylchlorid) — изоляционным материалом жил является поливинилхлорид, а также ВВГ.
M (Mantelleitung) — кабель монтажный с защитной оболочкой для прокладки внутри зданий и сооружений

Существуют также похожие имена NUM и NUM. Это вовсе не подделки, как может показаться на первый взгляд.Они производятся теми же заводами в соответствии с их спецификациями, но без сертификата VDE.

Технические характеристики:

NYM можно назвать зарубежным аналогом ВВГнг, хотя ему ближе другой бренд — ВВГз. «Z» — это заполнитель.

Чем отличается NYM от ВВГнг

Вот основные различия между двумя марками кабеля:

• во-первых, у него тройная изоляция

Третий промежуточный слой, помимо своих огнезащитных свойств, также ограничивает механическое напряжение между внешней изоляцией и проводниками.Это предотвращает образование на них трещин.

Правда, сам производитель не считает этот третий слой прессованной резиновой смеси изоляцией.
И судя по испытательному напряжению, сама изоляция здесь несколько теряет:

ВВГнг — испытательное напряжение — 3 кВ
NYM — испытательное напряжение 2,5 кВ

• во вторых изоляция у него серая, для ВВГ — черная

Плюс, о котором мало кто думает, но закругленная форма NYM облегчает герметизацию ввода этого кабеля в различные устройства, распределительные коробки и шкафы.

• и самое главное — кабель NYM подходит для пожарной безопасности для внутренних помещений только при индивидуальной прокладке!

Если хотите уложить связками по две, три штуки в один строб или канал — придется использовать модификацию NYMng (A) -LS

Не путайте, одиночные NYM, уложенные каждый в отдельной гофре и идущие рядом по поверхности стены или потолка, не считаются связкой. Так многие электрики обходят запрет на групповую разводку этой марки.

Особенности прокладки кабеля

Конечно, этот провод не разносит горение, но это совсем не значит, что он совсем не горит.

Вот демонстрационный видеоролик об одновременном испытании на воспламеняемость двух марок при воздействии внешнего пламени. Из этого сразу становится понятно, почему NYM нельзя укладывать пучками и вместе друг с другом.

Еще одна особенность этой марки, которая в то же время может быть ее недостатком, — изоляция кабеля боится ультрафиолетовых лучей.Поэтому его нельзя укладывать вне помещения.

ВВГнг имеет более широкие возможности … Его можно смело использовать как внутри, так и снаружи здания. Например, как ввод от столба в дом, или ответвление после самонесущего изолированного провода.

Близкий родственник NYM, который можно использовать как на улице, так и на улице, так как его изоляция больше не боится ультрафиолетового излучения — это кабель MMJ.

Почему так много людей все еще выбирают NYM, учитывая его относительные недостатки? Это связано с большим удобством его укладки — легче чистится, гнется на поворотах, не застревает при протяжке труб и гофр.

Для плоского кабеля ВВГ нужно следить, чтобы он не перекручивался, а с круглым NYM таких проблем нет.

Срок службы

Расчетный срок службы кабелей ВВГ и NYM — не менее 30 лет.

Департамент международных продаж

ООО «Рыбинсккабель», один из ведущих поставщиков кабельной продукции в России, было основано в 1949 году. Расположенное в центре промышленной зоны, оно быстро превратилось в многопрофильное предприятие по производству кабелей различной номенклатуры, широко используемых в гражданском и гражданском строительстве. заявления на защиту.

Сегодня «Рыбинсккабель» производит более 40 000 размеров этикеток для кабельно-проводниковой продукции с медными и алюминиевыми сердечниками для различных областей применения. В компании работает более 1000 человек.

В 1998 году компания одной из первых в России сертифицировала свою систему менеджмента по стандарту

.

ISO 9002-94 от Kema. В настоящее время система менеджмента качества компании сертифицирована по ISO 9001: 2008 (DEKRA) и ГОСТ ISO 9001-2011 (органом по сертификации SECAB).Качество продукции «Рыбинсккабель» подтверждено Морским и речным регистрами судоходства, лицензией Ростехнадзора, свидетельством Военного регистра на оборонную продукцию, разрешениями МОЭСК, одобрениями Ленэнерго и разрешением Россети.

Рыбинсккабель имеет четыре офиса в крупных городах России.

Ежегодно мы поставляем продукции на сумму 30 миллионов долларов США клиентам в США, Великобритании, Австрии, Грузии, Венгрии, Италии, Латвии, Литве, Молдове, Эстонии, Вьетнаме и странах СНГ.

Рыбинский кабельный завод удостоен звания «Лучший российский экспортер 2011 года» (диплом будет прилагаться) и диплома конкурса «100 лучших товаров России 2013».

Рыбинскабель — частый участник международных выставок в Москве, Ганновере, Измире, Сингапуре, Пекине и странах СНГ.

Ассортимент продукции

• Кабели силовые гибкие с резиновой изоляцией (КГ, КГ-ХЛ, КГ-Т, КГН, РПШ, КРШС …)
• Силовые и контрольные кабели с ПВХ изоляцией, в том числе кабели малотоксичные ((А) ВВГ, КВВГ (Е), КВКбШв, (А) ВВГнг (А), (А) ВВГнг (А) -LS, КВВГнг (А) -LS, ВВГнг (А) -LSLTx, ВБШвнг (А) -LSLTx…)
• Силовые кабели с изоляцией из сшитого полиэтилена, номинальное напряжение 6–35 кВ ((A) PvP, (A) PvPu2g, (A) PvBP, (A) PvVng (A) -LS …)
• Силовые кабели с изоляцией из сшитого полиэтилена и изоляцией из ПВХ, включая безгалогенные и огнестойкие версии (PvVG, PvPng (A) -HF (FRHF), PPGng (A) -HF (FRHF) …)
• Силовые и контрольные кабели в ПВХ и полиэтиленовой изоляции, армированные стальной лентой ((А) ВБШв, (А) ВБШвнг (А), (А) КВБбШв, (А) ВБШвнг (А) -LS, (А) КВБбШвнг (А) -LS, (А) ПвБШв (А), (А) ПвБШвнг (А), (А) ПвБШп …)
• Самонесущие провода с изоляцией из сшитого полиэтилена
• Кабели судовые (КНР, НРШМ, НГРШМ, МЕРШМ, КНРП, КМПВ, КМПВЭ, КМПЭВ, КСКТЭнг (В) -ХФФР…)
• Кабели аппаратурные (МКШ, МКЭШв, КМЭВ, КМЕКВнг (А) -ЛС …)
• Кабели пожарной и охранной сигнализации (КПСнг (А) -ФРЛС, КСПВ, КВПСВ)
• Кабели электротранспортные (ППСРМО, ППСРВМ, КПСРВМ, ПпсТВМ, ПС, ПГКрТнг-HF ….)
• Кабели контрольные (КУПР (В), КУПЕР (В), КУПЕР (В) нг (А) -ЛС, КРШУ, КРШУЭ, КУГВВ, КГВВ …)
• Провода и шнуры соединительные (ПВС, ПРС, ШВВП, ШРО …)
• Провода автомобильные и авиационные (ПГВА, ПВА, ПВАМ, БПВЛ, БПВЛЕ …)
• Провода термостойкие с силиконовой изоляцией (ПГРО, ПКГМ, ПРКА, ПВКВ…)
• Монтажные провода (АПВ, (А) ППВ, ПуВ, ПРТО …)

Новые продукты

• Кабели управления, огнестойкие, малодымные, малотоксичные KVVGng (A) -LSLTx, AKVVGng (A) -LSLTx, KVVGEng (A) -LSLTx, AKVVGEng (A) -LSLTx, KVBbShvng (A) -LSBTx (A) -LSBTx (A) -LSBTx A) -LSLTx, KVVGng (A) -FRLSLTx, KVVGEng (A) -FRLSLTx, KVBbShvng (A) -FRLSLTx
• Кабели охранной сигнализации КСПВ, КСПВнг (А), КСПЭВ, КСПЭВнг (А), КСПВГ, КСПВГнг (А), КСПЭВГ, КСПЭВГнг (А)
• Кабели пожарной и охранной сигнализации, огнестойкие, малотоксичные KPSng (A) -FRLSLTx, KPSEng (A) -FRLSLTx, KPSSng (A) -FRLSLTx, KPSSEng (A) -FRLSLTx, KPSBKng (A) -FRLSLTx (APSEBKng) ) -FRLSLTx, KPSBKGng (A) -FRLSLTx, KPSEBKGng (A) -FRLSLTx
• Кабели пожарной и охранной сигнализации огнестойкие KPSSng (A) -FRLS, KPSSEng (A) -FRLS, KPSSng (A) -FRHF, KPSSEng (A) -FRHF, KPSBKng (A) -FRLS, KPSEBKng (A) -FRLS , KPSBKng (A) -FRHF, KPSEBKng (A) -FRHF, KPSBKGng (A) -FRLS, KPSEBKGng (A) -FRLS, KPSBKGng (A) -FRHF, KPSEBKGng (A) -FRHF
• Кабели силовые гибкие для подъемных систем КПГ1У, КПГ2У
• Кабели силовые постоянного тока 1кВ с пластиковой изоляцией и контрольными проводами АВБШв, АВБШвнг (А), АВБШвнг (А) -ЛС-1, АПвБШв сечением 1х800 + 2х1.

  No related posts.
