Процесс затвердевания бетона и набора прочности напрямую связан с температурой на улице. При снижении температуры воздуха до +5°С необходимо принимать меры по предотвращению замерзания бетона. Что делать?

 На помощь приходят специальные нагревательные кабели и провода для прогрева бетона. Обогрев бетона в зимнее время — весьма популярный способ продолжить строительство, связанное с бетонными работами, даже зимой (до -30 градусов).

Секция нагревательная кабельная КДБС это двухжильный резистивный кабель, мощностью 40 Вт на метр.

В процессе прогрева бетона кабель равномерно нагревается до 60 градусов, что не приводит к перегреву или кипению бетона, тем самым исключая образование пузырей и раковин, уменьшающие прочность бетонной конструкции!

Прогрев бетона с помощью кабеля КДБС – идеальный вариант быстрой и правильной заливки, не требующий применения специальных дорогостоящих прогревочных трансформаторов и проводов.

Инструкция по монтажу кабеля 40КДБС.





     1. До начала работ необходимо замерить сопротивление кабеля КДБС и сверить с табличными данными

(паспорт прилагается с кабелем).



                        2. Для простоты расчёта длины кабеля следует учесть, что радиус обогрева кабеля составляет примерно 15 см.



       3. Оптимальным расстоянием между греющими проводами считается  250 мм, при этом соединительная муфта и весь оранжевый элемент полностью погружаются в бетонную смесь!

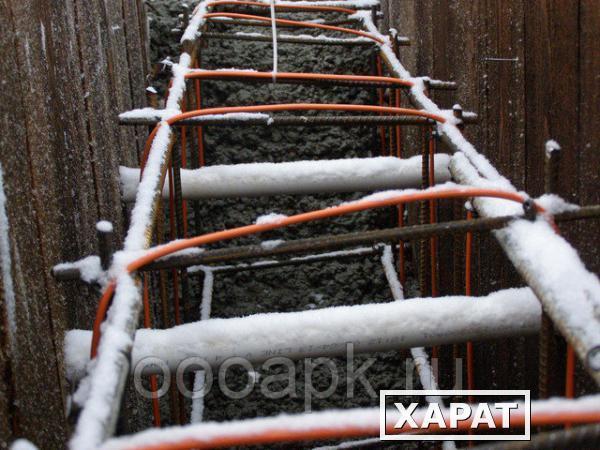

      4. Нагревательный элемент крепится непосредственно к армируемой конструкции с помощью обычных кабельных стяжек. Не допускается крепление вязальной проволокой, во-избежании повреждения греющего элемента.

                                                     5.  Кабель категорически запрещается наращивать, укорачивать и укладывать в нахлест !

6. После завершения монтажа необходимо повторно замерить сопротивление кабеля и убедиться в том ,что секция не повреждена.



7. При раскладке  бетона следите за аккуратным распределением массы, исключая возможность повреждения кабеля.



8. После заливки бетона кабель подключается к сети 220В.



9. Контрольный замер температуры на поверхности бетона спустя 24 часа после заливки.



10. Обогрев бетона обычно занимает  от 3 до 7 суток, в зависимости от температуры окружающей среды.



Преимущество системы нагревательных кабелей КДБС заключается не в цене за метр кабельной продукции, а в снижении расходов на: хранение, обслуживание, аренду и доставку дорогостоящего прогревочного оборудования, привлечение труда специалистов по проведению расчетов, организацию дежурств у прогревочных трансформаторов, а также в возможности совмещения основных объемов монолитных работ с технологическими подливками элементов конструкций.

Основная область применения кабеля для обогрева бетона:

‐при заливке небольших монолитных конструкций;

‐ при заливке колонн, тумб, стенок, технологических подливок, отмосток;

‐ при подаче бетона из миксера на объекте;

‐ при использовании вибратора без опаски повреждения кабеля.

Обогрев бетона обычно занимает  от 3 до 7 суток, в зависимости от температуры окружающей среды.

Благодаря включению специальных добавок и пластификаторов бетонные растворы не теряют своих прочностных характеристик при низких температурах. Но для просушки и отвердевания раствора важно использовать надежные и безопасные конструкции, к которым относится греющий кабель для бетона Bet или КДБС.

Технические и эксплуатационные параметры греющего кабеля

Нагревательная секция для бетона КДБС (или его аналог ВЕТ) – простая в использовании система, которая разработана для сушки и прогрева малых бетонных конструкций, изготавливаемых в деревянной опалубке. Обогрев бетона греющим кабелем является универсальной технологией, успешно работающей при обустройстве разных объектов: ленточные фундаменты, стенки, перегородки, открытые террасы, пандусы, подъезды к паркингам и др.

Кабель для просушки и прогрева бетонных растворов обладает следующими характеристиками:

• допускается укладка кабеля для бетона 40КДБС при температуре воздуха до -25 ºС;

• нет необходимости приобретения дорогостоящего оборудования и привлечения квалифицированного персонала;

• монтаж кабеля осуществляется без подготовки проекта и технологической карты – достаточно выполнить расчет оптимальной длины провода;

• равномерность прогрева бетона без трансформатора, электродов и постоянного контроля процесса – благодаря уникальной системе изоляции и передачи тепла полностью исключается риск закипания раствора даже при прогреве массы до +60 ºС;

• при использовании провода сокращается срок проведения подготовительных работ, после распределения по поверхности конструкции (опалубке, каркасу) система крепится пластиковыми хомутами.

Преимущества обогрева бетона греющим кабелем с разъемом 220В.

Представленные в каталоге кабеля для сушки бетонных конструкций значительно превосходят традиционные системы для прогрева монолитных изделий.

Использование кабеля в сфере гражданского и промышленного строительства – это ряд преимуществ, которые смогут оценить частные и корпоративные застройщики:

• универсальность – использование кабеля для бетона Bet и/или КДБС рекомендовано при обустройстве ленточных фундаментов, открытых террас, опорных стенок и других малых бетонных конструкций;

• экономия – кабель подключается в розетку, поэтому не нужна покупка или аренда подстанций, трансформаторов, генераторов и другого дорогостоящего габаритного оборудования;

• комфорт – готовый к работе кабель для бетона КДБС имеет компактные размеры, прост в хранении и использовании;

• безопасность – в зависимости от габаритов объекта допускается применение миксеров без риска повреждения изоляционного покрытия и стальной жилы.

Согласно нашей статистики, в период с 10.01.19 по 01.11.19 лидерами по покупке нагревательной секции 40-КДБС 220В для  прогрева бетона стали города: Альметьевск, Новосибирск, Омск, Орск, Лабытнанги, Барнаул, Тюмень, Уфа, Казань, Набережные Челны, Томск, Сургут, Ижевск, Магадан, Петропавловск-Камчатский, Сыктывкар, Салехард, Кемерово, Красноярск, Иркутск, Якутск, Самара, Мурманск, Чита и Екатеринбург.



КДБС кабель для прогрева бетона

Секционный нагревательный кабель КДБС (Кабель Двужильный для Бетона в Секциях) является аналогом BET кабеля и практически идентичен ему по свойствам. Отличие лишь в том, что КДБС можно купить не только секционно, но и в бухте. Им можно осуществлять прогрев бетона без использования трансформаторных подстанций. Включается он напрямую к сети 220 вольт.

Отрезки нагревательного кабеля от 10 до 150 метров длиной укладывают внутрь конструкции до заливки бетона. Допускается крепление к арматуре при помощи проволоки. Вся длина нагревательной части КДБС (оранжевого цвета) должна располагаться внутри бетона. Расстояние между секциями не должно быть меньше 7 см. Установочная часть кабеля (черного цвета) длиной 2 метра выводится за пределы конструкции и подключается к розетке. Предварительно у уложенного провода необходимо измерить сопротивление и сравнить его с паспортным.

При прохождении электрического тока из-за высокого сопротивления провода в нем вырабатывается тепловая энергия, нагревающая цементный раствор. Прогреваясь изнутри, бетонная конструкция быстро и в полной мере набирает проектную прочность даже при отрицательных температурах.

Технические характеристики КДБС кабеля

Характеристика	Значение
Напряжение питания	220 — 240 В
Линейная мощность	37–45 Вт/м
Сопротивление изоляции	103 МОм*м
Минимальная температура монтажа	-30 °С
Минимальный радиус изгиба при хранении	150 мм
Минимальный допустимый радиус однократного изгиба	35 мм
Диаметр нагревательного кабеля	5–7 мм
Длина установочного провода	2 м
Минимальное расстояние между нитками нагревательного кабеля	70 мм
Степень защиты	IP67
Гарантийный срок со дня продажи	1 год

Кабель КДБС выпускается в секциях различной длины мощностью 37 и 40 Вт/м. Перечень типоразмеров и их характеристики приведены в таблицах ниже.

Типы КДБС кабеля мощностью 37 Вт/м

Наименование	Длина нагревательной части, м	Стартовая мощность секции, Вт	Номинальная мощность секции, Вт	Сопротивление секции при 20 °С, Ом	Вес секции, кг
37КДБС-3	3,1	113	113	406,2-470,3	0,38
37КДБС-10	10	370	370	124,6-144,5	0,67
37КДБС-15	15	630	490	89,4-103,7	0,85
37КДБС-21	21	880	760	56,3-65,6	1,05
37КДБС-36	36	1510	1350	31,7-37,5	1,57
37КДБС-59	59	2480	1925	22,4-26,3	2,8
37КДБС-71	71	2980	2650	15,1-17,4	2,88
37КДБС-84	84	3530	3140	12,7-14,7	3,47

Типы КДБС кабеля мощностью 40 Вт/м

Наименование	Длина нагревательной части, м	Стартовая мощность секции, Вт	Номинальная мощность секции, Вт	Сопротивление секции при 20 °С, Ом	Вес секции, кг
40КДБС-3	3,1	120	120	393,1-455,1	0,40
40КДБС-10	10	370	370	124,6-144,5	0,77
40КДБС-14	15	550	520	83,44-96,8	0,95
40КДБС-20	21	860	800	53,6-62,5	1,21
40КДБС-36	36	1420	1350	31,7-37,5	1,91
40КДБС-54	54	2200	2100	20,5-24,1	3,15
40КДБС-82	82	3690	3210	12,4-14,4	4,2
40КДБС-100	100	4550	3960	10,1-11,7	5,88
40КДБС-120	120	5520	4800	8,3-9,6	7,84
40КДБС-150	150	6910	6010	6,7-7,7	10,8

Документация по КДБС кабелю

Паспорт и руководство по эксплуатации КДБС кабеля

Расчеты и сипытания КДБС кабеля

Кабель для прогрева бетона 40КДБС-35 220В

Кабель для прогрева бетона 40КДБС-35 220В

Готовая к установке на объекте для прогрева бетона секция резистивного нагревательного кабеля 40КДБС-35 220 Вольт не требующая подключения к трансформатору. Представляет собой готовый к монтажу комплект двухжильного резистивного греющего кабеля для электропрогрева бетонной смеси и железобетона при заливке фундамента, перекрытий и монолитном строительстве любой конструкции.
Главными достоинствами секция нагревательная кабельная 40КДБС-35 являются: • двухжильный нагревательный кабель подключается только с одного конца к обычному однофазному источнику питания 220-240В, а его второй конец с установленной концевой муфтой остается свободным и закрепляется в любой зоне обогрева;
• такая схема упрощает принятие технических решений и установку кабеля на объекте;
• применение резистивного греющего кабеля 40КДБС является более экономически целесообразным по сравнению с медным кабелем ПНСВ, к которому требуется брать в аренду очень дорогостоящий трансформатор и дизельную электростанцию;
• монтаж и подключение нагревательного кабеля можно выполнить силами строительной бригады, без привлечения сторонних исполнителей;
• применение двухслойной изоляции проводника, исключает повреждение и выход из строя нагревательного кабеля в процессе монтажа;
• представлен широкий ассортимент продукции с различными мощностными характеристиками;
• нагревательный кабель КДБС, это оптимальный вариант для равномерного электропрогрева бетона в зимнее время не требующий дополнительных расходов и позволяющий регулировать температурный и временной режим;
• благодаря гибкости и универсальности кабеля ССТ 40КДБС, очень просто составить технологическую карту прогрева бетона при отрицательных температурах;
• схема подключения и укладки греющего кабеля рассчитывается индивидуально для каждого конкретного объекта;
• поставляется в виде готового к установке комплекта, для удобства монтажа смотанным в бухту;

Основные технические характеристики секция нагревательная кабельная 40КДБС-35:

• номинальная выделяемая линейная мощность греющего кабеля — 40 Вт/м;
• длина секции — 35 метров;
• суммарная мощность обогрева нагревательной секции – 1390 Вт в час;
• длина провода подключения — 2 метра;
• температура нагрева: + 50 °C…+ 60 °C;
• диаметр греющего кабеля: 5,0 – 6,0 мм;
• напряжение электропитания ~220–240 В;
• минимальная температура монтажа: — 25 °C;
• степень защиты IP67;
• минимальный радиус изгиба при монтаже – 35мм;
Комплект поставки: Секция нагревательная кабельная 40КДБС-35, мощностью 1390 Вт – 1шт.
Паспорт и инструкция по монтажу — 1шт.

Где и как купить греющий кабель для прогрева бетона 40КДБС-35 по выгодным ценам?

Греющий кабель для прогрева бетона 40КДБС-35, можно выгодно купить в нашей компании ООО АВАКС. Для этого нужно позвонить по указанным на сайте телефонам или отправить заявку на электронную почту. Наши специалисты бесплатно предоставят консультации по всем вопросам, связанным с приобретением и применением товаров этой торговой марки. В зависимости от региона страны определяются условия доставки товара. Доставка товара будет совершенно бесплатной по городу. При желании покупатель может забрать заказ самостоятельно, так как в нашей компании предлагается возможность самовывоза товара, склад и офис находятся в одном месте. Для оплаты заказа можно использовать безналичный расчет. Мы уверены, что можем предложить наиболее экономичный вариант для ваших потребностей. У нас всегда лучшая цена!

Особенности

Резистивный греющий кабель, это гибкий электрический нагревательный кабель, в котором тепловыделяющим элементом является одна или две токопроводящих стальных жилы. Для примерного расчета требуется 0,5-1,5 кВт мощности, в зависимости от погодных условий, количества бетонной смеси и формы конструкции. Минимальное расстояние между витками греющего кабеля составляет 60 мм. Резистивный нагревательный кабель обладает высокой пожаро и электро безопасностью, конструктивно прост, а технология его производства за многие годы достигла оптимального показателя по соотношению цена-качество.Греющий кабель должен быть защищен автоматическим выключателем с характеристикой срабатывания C.

О компании ООО ССТ производителе секция нагревательная кабельная 40КДБС-35

ООО ССТ – это известная российская фирма, которая входит в Группу компаний Специальные системы и технологии. ГК ССТ занимает лидирующую позицию в производстве систем электрообогрева на основе нагревательного кабеля для бытового и промышленного применения. Благодаря применению новейших научно-технических достижений, инновационных продуктов и строжайшей многоступенчатой системе контроля, продукция ГК ССТ по своим эксплуатационным и потребительским свойствам, превосходит аналоги зарубежных производителей. Компания производит в большом ассортименте саморегулирующиеся нагревательные кабели, в том числе с линейной мощностью до 95 Вт на погонный метр и выдерживающие воздействие температуры до 240 оС. Для реализации любого технического решения, специально разработана линейка соединительных коробок, терморегулирующей аппаратуры, комплекты концевой заделки и соединения. Продукция выпускаемая ГК «ССТ» сертифицирована Ростехнадзором, АО «Газпром» и европейскими центрами VDE, SGS, Demko, NANIO CCVE, на соответствие требованиям международных стандартов ISO 9001:2008 и ГОСТ Р 9001-2008 и Международной Электротехнической комиссии для применения во взрывоопасных средах IEC Ex.

Кабель для прогрева бетона КДБС и СТН

Секции кабельные СТН КС (Б) – незаменимый помощник при зимнем бетонировании.

Применение секций СТН КС (Б) позволяет существенно расширить «климатические рамки строительства.

Секции СТН КС (Б) позволяют выполнить все технологические требования, предъявляемые к зимнему бетонированию. Что в дальнейшем обеспечит сохранение эксплуатационных характеристик бетонных конструкций в течении всего срока службы.

 Технические характеристики:

 Секция кабеля СТН КС (Б) состоит из двухжильного кабеля, соединенного с установочным     проводом. Кабель с одной стороны соединен с установочным проводом при помощи    соединительной муфты, а с другой стороны имеет концевую муфту.
 Изоляция-химически сшитый полиэтилен, оболочка-ПВХ.
 Муфты – на основе термоусаживающихся трубок — обеспечивают герметичность соединения.


Напряжение питания-~220-240 В
 Линейная мощность в установившемся режиме-40 Вт/м
 Сопротивление изоляции-10³ МОм*м
 Минимальная температура монтажа—30 °С
 Минимальный радиус изгиба при монтаже-35 мм
 Номинальный размер нагревательного кабеля (диаметр)-5–7 мм
 Длина установочного провода- 2 м
 Минимальное расстояние между нитками нагревательного кабеля- 60 мм
 Степень защиты- IP67



Монтаж:
Кабель СТН КС (Б) монтируется на арматуру в массе бетона, но не глубже 20 см от поверхности,   масса внутри элемента конструкции обычно не прогревается.
Укладка кабеля должна обеспечить равномерность прогрева при единовременной заливке. Пересечение большой площади прогреваемого элемента с бетонными и кирпичными массивами   недопустимо – масса выстудит элемент, мощности прогрева не хватит.
 Обычно на 1 кв. м прогреваемой поверхности идет 4 погонных метра кабеля.
 На 1куб.м монолитного бетонного изделия требуется от 0,4 — 1,5 квт(от 10метров) мощности   прогрева, это зависит от толщины и материала опалубки, устройства парника, температуры и   ветра, также важно учитывать и применяемые присадки для бетона.

схема подключения и укладки, технология

При строительстве монолитных бетонных конструкций в зимнее время применяется несколько технологий для создания необходимых температурных условий. Это может быть установка специальных тепляков, применение тепломатов или специального провода для прогрева бетона. Первый способ наиболее энергоемкий, поэтому экономически невыгоден, второй вариант подразумевает установку тепловых станций, прогревающих только верхние слои, что также вносит ряд ограничений на применение. Последний вариант наиболее востребован, о нем и пойдет речь в данной публикации.

Зачем нужен прогрев бетона?

В холодное время года, когда температура окружающего воздуха опускается ниже точки замерзания воды, возникают проблемы с гидратацией бетонного раствора. Проще говоря, смесь частично замерзает, а не полностью затвердевает. После повешения температуры окружающей среды начинается процесс оттаивания, монолитность смеси может быть нарушена, что отрицательно отразится на монолитности конструкции, ее сопротивлению проникновения воды, что приведет к снижению долговечности.

Последствия заливки раствора на морозе, в этом случае не поможет даже гидрошпонка Аквабарьер или другая гидроизоляция

Чтобы избежать перечисленных последствий, обязательно необходимо зимой делать электропрогрев бетонной смеси. При этом изотермическом процесс не возникает нарушений в ее структуре, что положительно отражается на прочности возводимой конструкции.

Виды нагревательных проводов и кабелей

Чаще всего для электроподогрева бетона применяются провода ПНСВ. Это объясняется его относительно невысокой стоимостью и простым монтажом. Ниже представлен внешний вид термопровода, его конструктивные особенности и расшифровка маркировки.

Внешний вид провода ПНСВ (А), расшифровка маркировки (В) и конструкция (С)

В качестве альтернативы может применяться аналог – ПНСП, основное отличие которого заключается в изоляции, она выполнена из полипропилена, что позволяет незначительно повысить максимальную мощность тепловыделения.

Таблица основных параметров проводов ПНСВ и ПНСП

Обратим внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, которые работают по принципу теплого пола.

Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины. Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т. д.) будет приведено в другом разделе.

Разновидности и особенности кабелей КДБС и ВЕТ

Основной недостаток описанных выше термопроводов – необходимость дополнительного оборудования, позволяющего регулировать мощность тепловыделения путем изменения напряжения. Значительно упростить задачу можно применяя двужильные секционные саморегулирующие термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт. Устройство прогревочного кабеля представлено ниже.

Основные элементы конструкции кабеля обогревочного

Обозначение:

• А – Выходы нагревательных жил.
• В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
• С – Муфта, для подключения нагревательной секции.
• D – Концевая изоляторная муфта.
• Е – Нагревательная секция фиксированной длины.

Конструктивно кабель ВЕТ практически не отличается от рассмотренного выше отечественного аналога, что касается основных технических характеристик, то они приведены в сравнительной таблице ниже.

Таблица сравнительных характеристик кабелей ВЕТ и КДБС

Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ – характеристика линейной мощности, а YY – длина секции. В качестве примера можно привести маркировку 40КДБС 10, которая указывает мощность 40 Вт на метр, а сама секция десятиметровой длины.

Технология прогрева с использованием ПНСВ

Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.

Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода. При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т.д. Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.д.).

Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).

Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).

Электрическая схема подключения ПНСВ А) звездой В) треугольником

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

1. Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
2. Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).
3. Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
4. Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента. Пример как подключить ПНСВ с помощью холодных концов
5. После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.

Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ.

Использование сварочного аппарата в качестве ПТ.

Такой способ подогрева вполне возможен, приведем пример как это можно реализовать такой метод. Допустим, нам необходимо залить плиту объемом 3,7 кубических метра, при температуре на улице – 10°С. Для этой цели потребуется сварочная установка на 200,0-250ампер, клещи для измерения тока, провод ПНСВ, холодные концы и тканевая изоляционная лента.

Нарезаем восемь сегментов по 18,0 метров, каждый такой может выдержать ток до 25,0 А. Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на 250,0 А восемь таких сегментов.

К каждому выходу отрезка подсоединяем на скрутке монтажный провод (подключаем холодные концы). Производим укладку ПНСВ, ее схема будет приведена ниже. Соединение холодных концов (плюс и минус отдельно) желательно делать при помощи клеммника, размещенном на текстолите или любом другом изоляционном материале.

Подключение ПНСВ к сварочному аппарату

Завершив заливку, подключаем прямой и обратный выход аппарата (полярность не имеет значения), предварительно выставив ток на минимум. Проводим измерение тока нагрузки на отрезках, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «проседать», когда это происходит, увеличиваем ее на сварке.

Плюсы и минусы ПНСВ

Прогревать таким способом бетон довольно выгодно. Это объясняется как низкой стоимостью провода и относительно небольшим расходом электричества. Отдельно необходимо отметить устойчивость проволоки к щелочному и кислотному воздействию, что позволяет использовать данный способ при добавлении в смесь различных присадок.

Основные недостатки:

• сложность расчетов при расчете длины провода;
• необходимость использования ПТ.

Понижающие станции стоят довольно дорого, а учитывая длительность процесса брать их в аренду не выгодно (такие услуги обходятся в 10% от себестоимости изделия). Использование сварочных аппаратов делает возможным обогрев небольших конструкций, но поскольку она не рассчитана на такой режим работы, выход ее из строя и последующий дорогостоящий ремонт довольно вероятны.

Монтаж секционного обогревочного кабеля

Поскольку такие нагреватели для бетона поставляются не в бухтах, а готовыми секциями, снимается вопрос с обрезкой. Все что необходимо для сбора установки для зимнего бетонирования это рассчитать мощность сегмента исходя из того сколько кубов бетона в конструкции, после чего выбрать кабель соответствующей длины.

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

• В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:

1. Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
2. Утеплить опалубку.

• Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м² площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
• Защита кабеля позволяет приматывать его к арматуре.
• Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
• Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
• Между разными контурами должно быть не менее 40,0 мм.
• Запрещено пересечение греющих проводников.

Преимущества и особенности сегментированного кабеля

К несомненным положительным качествам продукции данного типа следует отнести:

• Для организации прогрева бетона при помощи не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
• В отличие от сушки электродами вероятность поражения электричеством минимальна.
• Легкий монтаж и несложный расчет длины сегмента.

Особенности:

ВЕТ кабель стоит существенно дороже, чем провод для прогрева бетона ПНСВ. Отечественный КДБС, например производимый компанией ЭТМ в Красноярске, несколько улучшает положение, но не намного. Именно поэтому данные кабели применяются при возведении небольших бетонных и ЖБТ конструкций.

В качестве заключения.

Мы описали только один способ обогрева бетона, на самом деле их значительно больше. Они будут рассмотрены в других публикациях.

В завершении считаем необходимым ответить на вопрос, неоднократно встречающийся в сети, почему нельзя для прогрева бетона использовать нихромовые провода. Во-первых, это удовольствие было бы очень дорогим, во-вторых, правилами техники безопасности запрещено. Именно поэтому не стоит калькулятор для расчета числа витков нихрома, чтобы сделать обогрев трубы или бетона.

Кабель кдбс и пнсв: обогрев бетона греющим кабелем, принцип действия и виды

При строительстве монолитных бетонных конструкций в зимнее время применяется несколько технологий для создания необходимых температурных условий. Это может быть установка специальных тепляков, применение тепломатов или специального провода для прогрева бетона.

Первый способ наиболее энергоемкий, поэтому экономически невыгоден, второй вариант подразумевает установку тепловых станций, прогревающих только верхние слои, что также вносит ряд ограничений на применение.

Последний вариант наиболее востребован, о нем и пойдет речь в данной публикации.

Зачем нужен прогрев бетона?

В холодное время года, когда температура окружающего воздуха опускается ниже точки замерзания воды, возникают проблемы с гидратацией бетонного раствора. Проще говоря, смесь частично замерзает, а не полностью затвердевает.

После повешения температуры окружающей среды начинается процесс оттаивания, монолитность смеси может быть нарушена, что отрицательно отразится на монолитности конструкции, ее сопротивлению проникновения воды, что приведет к снижению долговечности.

Чтобы избежать перечисленных последствий, обязательно необходимо зимой делать электропрогрев бетонной смеси. При этом изотермическом процесс не возникает нарушений в ее структуре, что положительно отражается на прочности возводимой конструкции.

Виды нагревательных проводов и кабелей

Чаще всего для электроподогрева бетона применяются провода ПНСВ. Это объясняется его относительно невысокой стоимостью и простым монтажом. Ниже представлен внешний вид термопровода, его конструктивные особенности и расшифровка маркировки.

Таблица основных параметров проводов ПНСВ и ПНСП

Обратим внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, которые работают по принципу теплого пола.

Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины. Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т. д.) будет приведено в другом разделе.

Разновидности и особенности кабелей КДБС и ВЕТ

Основной недостаток описанных выше термопроводов – необходимость дополнительного оборудования, позволяющего регулировать мощность тепловыделения путем изменения напряжения.

Значительно упростить задачу можно применяя двужильные секционные саморегулирующие термокабели, а именно финский ВЕТ или отечественный КДБС.

Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт. Устройство прогревочного кабеля представлено ниже.

Обозначение:

• А – Выходы нагревательных жил.
• В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
• С – Муфта, для подключения нагревательной секции.
• D – Концевая изоляторная муфта.
• Е – Нагревательная секция фиксированной длины.

Конструктивно кабель ВЕТ практически не отличается от рассмотренного выше отечественного аналога, что касается основных технических характеристик, то они приведены в сравнительной таблице ниже.

Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ – характеристика линейной мощности, а YY – длина секции. В качестве примера можно привести маркировку 40КДБС 10, которая указывает мощность 40 Вт на метр, а сама секция десятиметровой длины.

Технология прогрева с использованием ПНСВ

Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода.

При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т.д.

Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т. д.).

Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).

Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

1. Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
2. Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).
3. Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
4. Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента. Пример как подключить ПНСВ с помощью холодных концов
5. После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.

• Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ.
• Использование сварочного аппарата в качестве ПТ.

Такой способ подогрева вполне возможен, приведем пример как это можно реализовать такой метод. Допустим, нам необходимо залить плиту объемом 3,7 кубических метра, при температуре на улице – 10°С. Для этой цели потребуется сварочная установка на 200,0-250ампер, клещи для измерения тока, провод ПНСВ, холодные концы и тканевая изоляционная лента.

Нарезаем восемь сегментов по 18,0 метров, каждый такой может выдержать ток до 25,0 А. Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на 250,0 А восемь таких сегментов.

К каждому выходу отрезка подсоединяем на скрутке монтажный провод (подключаем холодные концы). Производим укладку ПНСВ, ее схема будет приведена ниже. Соединение холодных концов (плюс и минус отдельно) желательно делать при помощи клеммника, размещенном на текстолите или любом другом изоляционном материале.

Завершив заливку, подключаем прямой и обратный выход аппарата (полярность не имеет значения), предварительно выставив ток на минимум. Проводим измерение тока нагрузки на отрезках, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «проседать», когда это происходит, увеличиваем ее на сварке.

Плюсы и минусы ПНСВ

Прогревать таким способом бетон довольно выгодно. Это объясняется как низкой стоимостью провода и относительно небольшим расходом электричества. Отдельно необходимо отметить устойчивость проволоки к щелочному и кислотному воздействию, что позволяет использовать данный способ при добавлении в смесь различных присадок.

Основные недостатки:

• сложность расчетов при расчете длины провода;
• необходимость использования ПТ.

Понижающие станции стоят довольно дорого, а учитывая длительность процесса брать их в аренду не выгодно (такие услуги обходятся в 10% от себестоимости изделия). Использование сварочных аппаратов делает возможным обогрев небольших конструкций, но поскольку она не рассчитана на такой режим работы, выход ее из строя и последующий дорогостоящий ремонт довольно вероятны.

Монтаж секционного обогревочного кабеля

Поскольку такие нагреватели для бетона поставляются не в бухтах, а готовыми секциями, снимается вопрос с обрезкой. Все что необходимо для сбора установки для зимнего бетонирования это рассчитать мощность сегмента исходя из того сколько кубов бетона в конструкции, после чего выбрать кабель соответствующей длины.

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

• В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:

1. Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
2. Утеплить опалубку.

• Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м 2 площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
• Защита кабеля позволяет приматывать его к арматуре.
• Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
• Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
• Между разными контурами должно быть не менее 40,0 мм.
• Запрещено пересечение греющих проводников.

  Можно ли подключить домашний кинотеатр к компьютеру?

Преимущества и особенности сегментированного кабеля

К несомненным положительным качествам продукции данного типа следует отнести:

• Для организации прогрева бетона при помощи не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
• В отличие от сушки электродами вероятность поражения электричеством минимальна.
• Легкий монтаж и несложный расчет длины сегмента.

Особенности:

ВЕТ кабель стоит существенно дороже, чем провод для прогрева бетона ПНСВ. Отечественный КДБС, например производимый компанией ЭТМ в Красноярске, несколько улучшает положение, но не намного. Именно поэтому данные кабели применяются при возведении небольших бетонных и ЖБТ конструкций.

В качестве заключения.

Мы описали только один способ обогрева бетона, на самом деле их значительно больше. Они будут рассмотрены в других публикациях.

В завершении считаем необходимым ответить на вопрос, неоднократно встречающийся в сети, почему нельзя для прогрева бетона использовать нихромовые провода. Во-первых, это удовольствие было бы очень дорогим, во-вторых, правилами техники безопасности запрещено. Именно поэтому не стоит калькулятор для расчета числа витков нихрома, чтобы сделать обогрев трубы или бетона.

Характеристики прогревочного провода ПНСВ

Расшифровка аббревиатуры и конструкция

Маркировка ПНСВ расшифровывается как:

• П – провод;
• Н – нагревательный;
• С – стальной;
• В – в виниловой оболочке.

Таким образом, в маркировке указано из чего состоит провод: стальная жила, оцинкованная или неоцинкованная, покрыта изоляцией из ПВХ или специального полиэтилена.

Технические характеристики

В таблице перечислены основные технические характеристики ПНСВ:

Кол-во жил	1 шт.
Материал жилы	Сталь
Максимальная температура нагрева	80 градусов Цельсия
Температура при монтаже	Не ниже, чем -15 градусов Цельсия
Рабочие температуры	От -60 до +50 градусов Цельсия
Минимальный радиус изгиба	Не менее 5 наружных диаметров
Допустимые напряжения	380В
Рекомендуемое напряжение питания	60-75В
Удельная мощность	1,5 – 2,5 кВт/м3
Удельное сопротивление	1,2 кв. мм – 0,15 Ом; 2 кв. мм – 0,044 Ом; 3 кв. мм – 0,02 Ом;
Сопротивление изоляции	1 МОм/1 км
Толщина изоляции	0,8-0,17
Режим работы	Повторно-кратковременный или длительный
Расход	50-60 п. м. на 1 м3 бетона
Срок службы	15 лет

В таблице сечений, расположенной ниже, также указан базовый набор характеристик, она поможет в подборе нужного размера провода:

Область применения

Характеристики рассмотрели, теперь расскажем о том, где применяется прогревочный провод ПНСВ. Его используют для подогрева бетона, например, когда его заливают при отрицательных температурах, для его затвердевания.

Кроме того ПНСВ может использоваться для обогрева. В сельском хозяйстве и быту проводник применяется для обогрева почвы, обогрева водопроводных труб и желобов, для канализации, чтобы вода не замерзала в холодное время года.

В помещениях провод нашел своё применение в качестве греющего элемента теплого электрического пола. Как уже было сказано, ПНСВ бывает двух видов: с оцинкованной и неоцинкованной жилой.

Стоит отметить, что неоцинкованная жила подвержена коррозии.

Как подключить и проложить провод

Провод ПНСВ подключается к сети через понижающий трансформатор, напряжение на вторичной обмотке которого должно быть в районе 60-75В. Ток вторички – от десяток до сотен Ампер, в зависимости от мощности обогревателя. При проектировании системы обогрева с проводом ПНСВ нужно добиться, чтобы удельная мощность была в пределах 1,5-2,5 кВт для проводника с сечением 1,2 кв. мм.

Стоит отметить, что наиболее распространены провода с сечением 1,2 – 1,4 мм, но встречаются и варианты с сечением до 6 кв. мм.

Напрямую к трансформатору подключать ПНСВ нельзя, поскольку он греется и вы не получите надежного соединения. Нужно подключать провод к трансформатору холодными концами.

То есть ПНСВ соединяется с токоведущими жилами из меди или алюминия любым надежным способом. Для меди можно применить пайку тугоплавкими припоями (ПОС-60 не рекомендуется, хоть его температура плавления в разы выше рабочей температуры провода).

Пайку совмещают с бандажом из медной проволоки. Возможно применение клеммников и других видов соединений.

1. Это соединение НЕ должно выполняться в бетоне!
2. Схема подключения ПНСВ к трёхфазному трансформатору изображена на рисунке:

Стоит отметить, что длина провода подбирается так, чтобы ток через него не превышал 15А, если вам нужно обогревать большую площадь – совместите такие отрезки секциями. В среднем такой ток обеспечивается при длине секций 15-18 метров и напряжении питания в 70В.

Для питания подойдет КТПТО-80. Это комплектная трансформаторная подстанция с трансформатором на 80 кВА для прогрева бетона. Также можно и подключить прогревочный провод к мощному сварочнику с выходным током в 150-250А. Этот вариант сгодится для домашнего применения, чтобы не арендовать профессиональное мощное оборудование. Вот схема подключения ПНСВ к сварочному аппарату:

Укладку провода нужно производить так, чтобы расстояние между соседними жилами было не меньше чем 15 см. Для получения равномерного теплового поля его можно обмотать слоем из фольги толщиной 0,2-0,5 мм.

Чем его заменить

Для замены ПНСВ можно использовать ПТПЖ, у него похожие характеристики. Аналог можно изгибать на радиус равный 10 минимальным диаметрам, отличием является то, что у него 2 жилы. Для подогрева бетона можно использовать ПТПЖ 2х0,6.

Прогревочный кабель ВЕТ также подойдет для теплого пола или системы прогрева бетона, имеет удельную мощность 40 Вт/м, его конструкция позволяет работать миксером и вибратором. ПНСП – тоже подойдет для замены ПНСВ.

Среди греющих кабелей можно выделить еще и КДБС – этот резистивный нагревательный кабель предназначен для быстрого отвердения бетона.

Напоследок рекомендуем просмотреть полезное видео по теме:

На этом мы и заканчиваем описание характеристик провода ПНСВ. Теперь вы знаете, где может использоваться данный проводник, как он подключается к сети и какие имеет аналоги.

Источник: https://ooobask.ru/baza-znanij/harakteristiki-progrevochnogo-provoda-pnsv

Провод для прогрева бетона: саморегулирующий нагревательный, в зимнее время

Во время сооружения монолитных бетонных конструкций используется несколько технологий, которые требуются для создания оптимальных температурных условий. Это может быть применение специальных проводов для обогрева или теплоавтоматов, а также тепляков. Первый вариант наиболее востребован, поскольку в сравнении с аналогами менее энергоемкий и финансово затратный.

Зачем нужен прогрев бетона

Если вода в растворе бетона замерзнет, он не наберет технологической прочности

Электропрогрев бетона требуется в холодное время года, когда температура окружающей среды опускается ниже температуры замерзания воды, что влечет за собой гидратацию бетонного раствора. Смесь не затвердевает, как требуется, а частично замерзает.

С приходом тепла начинает активный процесс оттаивания, в результате монолитность конструкции нарушается, что отрицательно сказывается на долговечности и сопротивлении проникновения влаги в полости монолитных блоков.

Чтобы предотвратить нежелательные и опасные для здоровья и жизни человека последствия, обязательно осуществляют прогрев бетона в зимнее время специальными проводами. Расчет метража и схемы прокладки проводят на этапе проектирования здания.

Принцип работы и виды прогревочных проводов

Наиболее распространен греющий провод типа ПНСВ. Это обусловлено простотой установки и приемлемой ценой в сравнении с аналогами.

Еще часто используют аналог ПНСП. Его основное конструктивное отличие заключается в изоляционном материале. Состав – полипропилен, за счет которого обеспечивается возможность повышать максимальную мощность тепловыделителя.

В таблице приведены основные технические и физические характеристики проводов типа ПНСП и ПНСВ.

Марка провода	Расчетная масса 1 000 метров провода, кг	Оптимальная длина нагревательной секции при напряжении 220 В, м	Номинальный наружный диаметр, мм	Номинальное значение электрического сопротивления 1 метра нагревательной жилы, Ом
ПНСВ	19	110	2,8	0,12
ПНСВ	18,5	95	2,7	0,18
ПНСВ	18	80	2,6	0,22
ПНСП	16,4	130	2,8	0,11
ПНСП	12,7	100	2,6	0,12
ПНСП	14,5	110	2,7	0,14
ПНСП	11,1	85	2,5	0,18
ПНСП	9,6	75	2,4	0,22

Нагревательные провода типа ПНСП и ПНСВ используются также для организации полов с подогревом в жилых помещениях.

Основная сложность, с которой сталкиваются строители при использовании нагревательных проводов, – необходимость проводить расчет требуемой длины. Незначительные погрешности исправляются за счет регуляции напряжения, которое поступает на прогревочный трансформатор.

Разновидности и особенности кабелей КДБС и ВЕТ

Несмотря на широкое распространение описанные разновидности тепловых кабелей имеют весомый недостаток – необходимость использования специального дорогостоящего оборудования, которое регулирует мощность тепловыделения изменением напряжения.

Решением проблемы становится использование двухжильных секционных саморегулирующихся термокабелей. Отечественная модификация получила название КДБС, а европейская – ВЕТ (производитель – Финляндия). Для их полноценного и бесперебойного функционирования не требуется дополнительное оборудование, они подключаются напрямую к сети в 220 В.

Отличий в конструкции отечественной и европейской модели практически нет. В таблице приведен сравнительный анализ.

Технические особенности	КДБС	ВЕТ
Степень защиты	IP67	IP67
Размер секций, м	От 10 до 150	От 3,3 до 85
Номинальный диаметр, мм	7	6
Рекомендованный радиус изгиба	35	25
Сопротивление изоляционного материала, Мом/м	103	103
Линейная мощность, Вт/м	40	В зависимости от модели и длины колеблется в пределах 35-45
Рабочее напряжение, Вольт	220-240	220-230

Отечественные модели имеют свои особенности маркировки. Кодируются они в следующем виде: ХХКДБС YY, где ХХ – это показатели линейной мощности, а YY – длина секции.

Электропрогрев бетона проводом ПНСВ

Заливка раствора в подготовленную для прогрева форму

После проведения и утверждения всех расчетов и схем приступают к прогреву. Технология следующая:

1. Нагревательный элемент равномерно раскладывается в месте заливки. Важно, чтобы части кабеля не соприкасались друг с другом. Нагревательный объект не должен выходить за границы конструкции и взаимодействовать с опалубкой.
2. Прежде чем выводить концы кабеля за границы обогрева, холодные концы надежно соединяют с нагревательными выходами методом пайки. Для максимальной защиты места пайки дополнительно оборачивают металлической фольгой.
3. Проводится тест-проверка с использованием мегаомметра и измерение размеренной нагрузки тока по фазам.
4. Если система работоспособная и нареканий в реализации проекта нет, конструкцию заливают бетонным раствором.
5. Через понижающую трансформаторную подстанцию подается ток.

Это самый простой способ, позволяющий эффективно без нарушения особенностей эксплуатации прогреть бетон проводом.

Установка провода

Провод прокладывается внутри опалубки еще до начала заливки полостей бетоном. Как правило, его фиксируют мягкой алюминиевой проволокой к арматуре, но по правилам техники безопасности такой подход в реализации не приветствуется. Минимальный радиус закругления не менее 25 см, обусловлено это большой жесткостью стальной жилы. Это правило особенно актуально при понижении температуры окружающей среды, невзирая на то что виниловая изоляция сохраняет свои физические свойства при температуре до -30 градусов. При -10 градусах крутой изгиб может стать причиной нарушения целостности изоляционного слоя.

Для равномерного прогревания провода прокладывают параллельно друг другу с интервалом не более 15 см. Для 5 м.куб. бетона требуется около 30 м кабеля вида ПНСВ 1,2.

При напряжении в 220В требуется около 17 метров кабеля, а при 380В минимум 31 метр. При таком подходе вся система будет прогреваться равномерно. Если же будет проложена секция большей длины, выделение тепла будет происходить не дальше 5-6 метров от места подключения к питающей сети.

Подсоединение кабеля к питающей сети проводится за границами опалубки. Как правило, осуществляется это при помощи алюминиевых жил, которыми концы ПНСВ плотно обматываются несколькими витками.

Преимущества и недостатки

Таким способом прогревать монолитные бетонные конструкции выгодно за счет экономного энергопотребления и низкой стоимости кабелей. Отдельного внимания заслуживает устойчивость проволоки к химическому воздействию (кислотному и щелочному), что позволяет их применять при добавлении в строительную смесь разных присадок.

Несмотря на весомые достоинства, есть и недостатки:

• необходимость в использовании специального оборудования – ПТ;
• сложность в проведении расчетов требуемой длины кабеля.

Стоимость специального оборудования – понижающих станций – высока. Процесс использования недолгий, а стоимость аренды, как правило, составляет около 10% себестоимости агрегата. Применение сварочных аппаратов представляется возможным при обогреве небольших сооружений.

Монтаж секционного обогревочного кабеля

Греющий провод в опалубке

При установке секционного обогревочного кабеля не стоит вопрос с обрезкой, поскольку нагреватели реализуются готовыми секциями, а не в бухтах. Для бетонирования в зимнее время требуется рассчитать мощность обогревающего элемента на основании используемых кубов бетона в монолитной бетонной конструкции.

К технологии ТМО бетона прилагается инструкция, где указано, что на обогрев 1 м.куб. строительной смеси потребуется от 500 до 1500 Вт. Все зависит от погодных условий на улице. Если воспользоваться несколькими несложными техническими приемами, удастся существенно сократить расходы на оплату электроэнергии:

• предварительно утеплить опалубку;
• применять специальные насадки для смеси, которые позволяют понижать точку замерзания раствора.

Если предстоит залить перекрытия или балки, расчет требуемого материала проводится из 4 погонных метров на каждый квадратный метр поверхности. Если предстоит возвести объемные конструкции, например, двутавровые бетонные балки, электрообогрев укладывают ярусами с интервалом не более 0,4 метра. Защита греющих проводов позволяет их надежно приматывать к арматуре.

Интервал между электрообогревателем и поверхностями конструкции должен быть не менее 20 см. Для равномерного обогрева расстояние между кабелями должно быть одинаковым.

Достоинства и недостатки сегментированного кабеля

КДБС кабель для прогрева бетона

Сегментированные провода имеют неоспоримые преимущества в сравнении со своими аналогами:

• несложный расчет длины требуемого обогревательного элемента, простота установки;
• вероятность поражения электроэнергией минимальная;
• для организации прогрева строительного материала не требуется дополнительное использование дорогостоящего оборудования.

К недостаткам можно отнести сравнительно высокую стоимость.

Постобработка бетона

Вскоре после прогрева бетонных монолитных конструкций нельзя приступать к их обработке. Предварительно строительный материал должен затвердеть и достичь оптимальных показателей марочной прочности.

Ударные нагрузки также противопоказаны. Допускается резка. Для этого применяют оборудование, оснащенное алмазными насадками, после которых не образуются трещины. В целом прогрев бетона греющими проводами напоминает работу и устройство теплых полов.

Использование нихромовых кабелей для прогрева бетонной смеси запрещено правилами техники безопасности. Кроме того, такой подход обойдется заказчику в большие финансовые затраты.

Источник: https://StrojDvor.ru/elektrosnabzhenie/elektroprogrev-betona-s-pomoshhyu-provoda-pnsv-raschet-i-sxema-podklyucheniya/

Как правильно подобрать провод (кабель) для прогрева бетона в зимнее время

В настоящее время бетон используется не только для возведения фундамента, но и при строительстве различных перекрытий и опор.

Полное затвердевание после заливки происходит через 28 дней при условии плюсовой температуры.

В холодный же период года вода, входящая в состав бетона, не вступает в химическую реакцию с остальными компонентами и превращается в лед, что приводит к более медленному затвердеванию бетона и потере его прочности. Лучший способ избежать этого – использовать специальный провод для прогрева бетона.

Зачем нужен прогрев бетона

Процессы, происходящие в бетоне во время его застывания, зависят от температуры окружающей среды. В зимнее время, когда температура опускается ниже нуля, происходит замерзание воды, из-за чего появляются проблемы с гидратацией бетона. При этом растров застывает не полностью, так как в некоторых местах проходит лишь его замерзание. Когда же температура окружающей среды начнет повышаться, вода растает, а монолитность раствора нарушится. Данный процесс приведет к нарушению целостности конструкции после застывания и снижению ее долговечности.

При этом посторонних процессов в смеси не происходит, а значит, структура остается однородной, что положительно отражается на долговечности и прочности бетона.

Виды нагревательных проводов и кабелей

В большинстве случаев электропрогрев бетона в зимнее время осуществляется проводом ПНСВ (расшифровка: провод нагревательный, материал жилы – сталь, изоляция – ПВХ), так как среди всех видов он отличается минимальной ценой и максимально простым монтажом.

На втором месте по частоте использования – кабель ПНСП для прогрева бетона. Его основное различие с проводом, представленным выше – изоляция из полипропилена (в отличие от ПНСВ с изоляцией ПВХ).

Данный материал позволяет немного повысить теплопроводность кабеля. Однако его стоимость выше, поэтому применяется он только в случаях, когда длина используемого кабеля имеет определяющее значение.

Чаще такой провод монтируется как теплый пол.

Провода данного типа сложно монтировать, так как необходим точный расчет их длины. Если на стадии проектирования были допущены незначительные ошибки, исправить это можно регулировкой подающего напряжения.

Разновидности и особенности кабелей КДБС и ВЕТ

Если планируется электропрогрев бетона в зимнее время проводом ПНСВ или ПНСП, необходимо включение в систему дополнительного регулирующего оборудования, с помощью которого можно менять мощность в сети для регулирования тепловыделения. Для упрощения системы путем исключения из нее дополнительного оборудования можно использовать двухжильные термокабели, которые регулируют теплоотдачу самостоятельно: финский ВЕТ или российский КДБС.

Кабели данного типа подключаются напрямую к сети 220 вольт, установка дополнительных приборов для регулировки не требуется.

1. Линейная мощность, Вт/м (ВЕТ – 35-45, КДБС – 40).
2. Рекомендованный радиус изгиба, мм (ВЕТ – 25, КДБС – 35).
3. Номинальный диаметр, мм (ВЕТ – 6, КДБС – 7).
4. Размеры секций, м (ВЕТ – 3,3-85, КДБС – 10-150).

Плюсы и минусы ПНСВ

Электропрогрев бетона проводом пнсв – наиболее экономически выгодный вариант. Связано это с дешевизной самого провода, а также сравнительно низким потреблением электрической мощности.  Кроме того, кабель данного типа отличается устойчивостью к воздействию щелочной и кислотной среды, благодаря чему его можно использовать в различных сложных условиях окружающей среды.

1. Сложность проектных работ из-за необходимости точного расчета длины кабеля.
2. Необходимость включения в систему понижающей подстанции.

Стоимость таких подстанций (ПТ) достаточно велика.

Их функционирование требуется постоянно, поэтому брать оборудование в аренду не целесообразно, ведь за это нужно будет отдать не менее 10% от общей стоимости.

В некоторых случаях возможно использование сварочных аппаратов. Однако подходят они только для небольших объектов строительства, так как при интенсивной работе быстро выходят из строя.

Технология прогрева с использованием ПНСВ

Многие считают, что для того чтобы осуществить прогрев бетона проводом ПНСВ, достаточно уложить кабели и подключить их к электрической сети. Данный подход в корне не верен. Для правильного прогрева проводами необходимо четкое регулирование мощности, при котором учитывается много факторов. Как недостаточная, так и излишне высокая температура раствора приведет к разрушению конструкции.

Бетонный раствор, конечно, не закипит, так как оболочка провода начинает плавиться при 80 градусах. Однако в случае, когда она полностью исчезнет, провод может соприкоснуться с металлической арматурой, что приведет к короткому замыканию.

Схема подключения греющего провода должна быть тщательно продумана. Ниже приведен один из наиболее эффективных вариантов под названием «звезда».

1. На данном этапе большая часть от всего объема воды в растворе поглощается, после чего происходит формирование кристаллической структуры. При этом температура бетонной массы достигает 55 градусов (продолжительность нагрева зависит от температуры окружающей среды). Чтобы процесс прогрева был непрерывным и равномерным, необходимо поддержание напряжения 95 вольт.
2. На данном этапе уменьшается величина подаваемого напряжения до 75 вольт для кристаллизации бетонного раствора. Температура внутри поддерживается такая же (55 градусов) за счет инертности раствора. Важно отметить, что если на данном этапе температура окружающей среды резко понизится, необходимо увеличить величину подаваемого напряжения на 10 вольт.
3. Данный этап можно назвать остыванием. При этом провод для прогрева бетона ПНСВ нагрет не более чем на 20 градусов. На последнем этапе бетонный раствор набирает до 80% своей прочности.

Расчет длины

Если планируется прогрев смеси бетона проводом ПНСВ, в первую очередь необходимо рассчитать его длину в зависимости от нескольких параметров. Главный определяющий фактор – расчетное количество тепловой энергии, необходимой для нагрева бетонной массы до требуемой температуры. Количество тепла зависит от окружающей температуры, относительной влажности воздуха, размера объекта.

При расчете длины важно знать основные характеристики ПНСВ, а именно — потребляемую мощность. Для самого популярного диаметра 1,2 мм она равна 0,015 Ом/м, у кабелей большего сечения сопротивление ниже, диаметр 2 мм соответствует сопротивлению 0,044 Ом/м, а 3 мм – 0,02 Ом/м. Для окончательного расчета необходимой мощности нужно полученный показатель умножить на протяженность кабеля.

Подобным образом рассчитываются и понижающие трансформаторы. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.

Монтаж ПНСВ

Схема укладки провода ПНСВ должна быть продумана еще на этапе проектирования объекта. Главное – его монтаж в опалубке до того, как начинается заливка бетонного раствора. В большинстве случаев для прикрепления провода к арматуре используется проволока из алюминия.

Чтобы прогрев бетонной смеси был максимально равномерным, секции монтируются на равном расстоянии друг от друга как по вертикали, так и по горизонтали. Расстояние между соседними должно составлять около 15 сантиметров.

Важно отметить, что если в сети напряжение 380 вольт, длина сегмента должна составлять 31 погонный метр, если 220 – 17 метров.  Только в таком случае прогрев смеси будет проходить равномерно, а значит, он достигнет максимально возможной прочности. В случае, если секция будет смонтирована более длинной, тепловая энергия не будет доходить до самых удаленных участков.

В большинстве случаев это достигается путем присоединения кабеля с жилами из алюминия и его плотной обмотки. Когда бетонная смесь полностью застыла, провод не вытаскивается из него, он навсегда остается внутри и впоследствии может быть использован как «теплый пол».

Монтаж секционного обогревочного кабеля

Кабель для прогрева бетона данного типа поставляется на объект не в бухте, а в виде готовой секции. Данный факт несколько упрощает процесс монтажа, так как нет необходимости в обрезке провода. Сбор системы после следующих подготовительных работ:

1. Расчет необходимой мощности одного сегмента в зависимости от объема бетонной смеси.
2. Выбор длины провода.

Процесс монтажа системы достаточно простой, однако требует определенных знаний и навыков.

• Для обогрева одного кубического метра бетонной смеси в зависимости от состава необходимо 500-1500 Вт (в зависимости от температуры окружающей среды). Сократить расход электрической энергии можно путем добавления специальных присадок для понижения температуры застывания смеси или утеплив опалубку.
• Если бетонной смесью заливается перекрытие или какая-либо балка, расчет электропроводки проводится  с учетом следующих начальных данных: 4 метра провода на 1 квадратный метр поверхности элемента.
• Провод надежно защищен, поэтому его можно крепить к арматуре.
• Провода всегда должны соприкасаться с опалубкой.
• В процессе монтажа важно следить за расстоянием между кабелями, в противном случае электропрогрев бетона греющим проводом будет неравномерным.
• Необходимо выдерживать минимум 4 сантиметра между соседними контурами.

В процессе монтажа необходимо следить за тем, чтобы провода не пересекались.

Преимущества и особенности сегментированного кабеля

Главное достоинство сегментированного кабеля – отсутствие необходимости во включении дополнительного оборудования в систему.

Данный способ прогрева бетона максимально безопасен (в отличие от случаев, когда используются электроды), так как вероятность поражения электричеством практически сведена к нулю.

Еще одно достоинство – простота монтажа и расчетов при использовании нагревательной секции. Материал уже разбит на сегменты, остается лишь высчитать необходимую мощность.

Прогрев бетона в зимнее время проводом ПНСВ значительно дешевле, поэтому сегментированный кабель, который разбит на секции шинопроводов, применяется лишь на небольших объектах, когда в приоритете скорость возведения и точность проводимых работ.

Источник: https://1beton.info/proizvodstvo/rabota/provod-dlya-progreva-betona

Кдбс кабель

Вы здесь: Прогрев бетона »
Оборудование для прогрева бетона »
Греющие провода » Кдбс кабель

Секционный нагревательный кабель КДБС (Кабель Двужильный для Бетона в Секциях) является аналогом BET кабеля и практически идентичен ему по свойствам. Отличие лишь в том, что КДБС можно купить не только секционно, но и в бухте. Им можно осуществлять прогрев бетона без использования трансформаторных подстанций. Включается он напрямую к сети 220 вольт.

Отрезки нагревательного кабеля от 10 до 150 метров длиной укладывают внутрь конструкции до заливки бетона. Допускается крепление к арматуре при помощи проволоки. Вся длина нагревательной части КДБС (оранжевого цвета) должна располагаться внутри бетона.

Расстояние между секциями не должно быть меньше 7 см. Установочная часть кабеля (черного цвета) длиной 2 метра выводится за пределы конструкции и подключается к розетке.

Предварительно у уложенного провода необходимо измерить сопротивление и сравнить его с паспортным.

При прохождении электрического тока из-за высокого сопротивления провода в нем вырабатывается тепловая энергия, нагревающая цементный раствор. Прогреваясь изнутри, бетонная конструкция быстро и в полной мере набирает проектную прочность даже при отрицательных температурах.

Технические характеристики КДБС кабеля

Характеристика Значение

Напряжение питания	220 — 240 В
Линейная мощность	37–45 Вт/м
Сопротивление изоляции	103 МОм*м
Минимальная температура монтажа	-30 °С
Минимальный радиус изгиба при хранении	150 мм
Минимальный допустимый радиус однократного изгиба	35 мм
Диаметр нагревательного кабеля	5–7 мм
Длина установочного провода	2 м
Минимальное расстояние между нитками нагревательного кабеля	70 мм
Степень защиты	IP67
Гарантийный срок со дня продажи	1 год

Кабель КДБС выпускается в секциях различной длины мощностью 37 и 40 Вт/м. Перечень типоразмеров и их характеристики приведены в таблицах ниже.

Типы КДБС кабеля мощностью 37 Вт/м

Наименование Длина нагревательной части, м Стартовая мощность секции, Вт Номинальная мощность секции, Вт Сопротивление секции при 20 °С, Ом Вес секции, кг

37КДБС-3	3,1	113	113	406,2-470,3	0,38
37КДБС-10	10	370	370	124,6-144,5	0,67
37КДБС-15	15	630	490	89,4-103,7	0,85
37КДБС-21	21	880	760	56,3-65,6	1,05
37КДБС-36	36	1510	1350	31,7-37,5	1,57
37КДБС-59	59	2480	1925	22,4-26,3	2,8
37КДБС-71	71	2980	2650	15,1-17,4	2,88
37КДБС-84	84	3530	3140	12,7-14,7	3,47

Типы КДБС кабеля мощностью 40 Вт/м

Наименование Длина нагревательной части, м Стартовая мощность секции, Вт Номинальная мощность секции, Вт Сопротивление секции при 20 °С, Ом Вес секции, кг

40КДБС-3	3,1	120	120	393,1-455,1	0,40
40КДБС-10	10	370	370	124,6-144,5	0,77
40КДБС-14	15	550	520	83,44-96,8	0,95
40КДБС-20	21	860	800	53,6-62,5	1,21
40КДБС-36	36	1420	1350	31,7-37,5	1,91
40КДБС-54	54	2200	2100	20,5-24,1	3,15
40КДБС-82	82	3690	3210	12,4-14,4	4,2
40КДБС-100	100	4550	3960	10,1-11,7	5,88
40КДБС-120	120	5520	4800	8,3-9,6	7,84
40КДБС-150	150	6910	6010	6,7-7,7	10,8

Паспорт и руководство по эксплуатации КДБС кабеля

Расчеты и сипытания КДБС кабеля

БетонПрогрев.РУ 2013-2020

Источник: http://betonprogrev.ru/oborudovanie/greyucshie-provoda/kdbs-kabel.html

Прогрев бетона от 220В греющим кабелем

Строительство бетонных конструкций в зимний период предполагает преодоление разного рода проблем, связанных с низкой температурой окружающей среды. Одной из этих проблем, безусловно, является обогрев бетона.

Для обеспечения набора прочности бетона в холодное время года строители часто прибегают к утеплению и использованию нагревателей бетонных масс, залитых в опалубку.

Важным фактором организации процесса является возможность обеспечить прогрев бетона от 220В.

Процесс застывания бетона представляет собой химическую реакцию, в результате которой происходит гидратация цементной смеси и образование цементного камня.

Этот процесс может протекать несколько недель и зависит от климатических условий.

Прочность бетона во многом обеспечивается за счет содержащейся в нем воды, однако, при низких температурах вода может замерзать до того, как произойдет набор необходимой прочности.

Одним из наиболее эффективных методов прогрева бетонных конструкций является применение нагревательного кабеля и провода. Впервые в отечественном строительстве нагревательные кабели для обогрева бетонных конструкций были применены в 1974 г. Также ЗАО «ЦНИИОМТП» Госстроя СССР разработало основные технологические рекомендации, при обогреве бетонных конструкций нагревательным проводом:

• При температуре окружающей среды +5 °С и ниже, необходимо принимать меры по утеплению бетонных конструкций и использованию дополнительных источников обогрева
• Температура прогрева бетона в любой его точке должна быть не ниже +8 °С (оптимальная от 40 до 50 °С)
• Температура поверхности кабеля должна быть не выше 80 °С, для предотвращения перегрева бетона
• При прогреве бетона обязателен контроль температуры
• Прогрев осуществляется на протяжении от 5 до 7 дней
• Работы по сооружению бетонных конструкций должны производится при температуре не ниже -30 °С

С тех пор кабельными заводами была освоена технология производства нагревательного провода ПНСВ и других марок, который широко применялся для решения данной задачи.

Однако, наряду с положительными факторами, использование провода ПНСВ имеет определенные недостатки, среди которых следует выделить необходимость применения станций прогрева бетона либо других средств понижения напряжения, поскольку провод не рассчитан на питание 220В, а также сложности, связанные с контролем температуры провода. Перегрев бетона в зоне прокладки нагревательного провода в процессе отвердевания приводит к ухудшению его качества и так же нежелателен, как и переохлаждение.

Кабель для обогрева бетона КДБС

В 2014 году одним из крупнейших мировых производителей оборудования для электрообогрева был разработан кабель для прогрева бетона марки КДБС, сочетающий в себе оптимальные технические характеристики (Таблица 1), позволяющие сохранять необходимые свойства бетонных конструкций при производстве работ в зимний период. Обеспечивающий прогрев бетона от 220В.

Таблица 1. Технические характеристики кабеля КДБС

Напряжение питания	220 – 240В
Линейная мощность	40 Вт/м
Сопротивление изоляции	103 Мом*м
Минимальная температура монтажа	-30°С
Минимальный радиус изгиба при хранении	150 мм
Диаметр нагревательного кабеля	5-7 мм
Длина установочного провода	2 м
Минимальный шаг укладки (расстояние между нитками кабеля)	60 мм
Степень защиты	IP67

Нагревательный кабель КДБС поставляется готовыми секциями, длиной от 10 до 150 метров. Предлагаемые к поставке длины приведены в Таблице 2. Нагревательные секции на основе кабеля КДБС оснащены установочным проводом сечением от 1,5 мм² до 4 мм² в зависимости от мощности.

Важной особенностью нагревательного кабеля КДБС является одинаковая удельная установленная мощность по всей длине секции, которая составляет 40 Вт/м. За счет этого происходит равномерный прогрев и затвердевание бетонной конструкции.

Для подключения и подачи питания на нагревательный кабель нет необходимости использовать понижающий трансформатор, поскольку кабель КДБС обеспечит прогрев бетона от 220В.

Таблица 2. Характеристики нагревательных секции на основе кабеля КДБС

Наименование нагревательной секции	Длина нагревательного кабеля, м	Стартовая мощность секции, Вт	Номинальная мощность секции, Вт	Сопротивление секции при +20 °С, Ом
40КДБС-10	10,0	440	400	104,5 – 121,0
40КДБС-20	20,0	910	800	50,5 – 58,5
40КДБС-54	54,00	2250	2120	19,9 – 23,1
40КДБС-82	82,00	4080	3280	11,3 – 13,1
40КДБС-100	100,00	5120	4000	9,0 – 10,4
40КДБС-150	150,00	7680	6000	6,0 – 6,9

Использование кабеля КДБС на объектах строительства

Основываясь на опыте применения нагревательного кабеля КДБС на объектах строительства, инженеры компании «Кабельные Системы и Технологии» установили, что наиболее эффективным решением как с экономической точки зрения, так и с точки зрения наиболее рациональной организации труда является применение данного кабеля при заливке большого количества небольших бетонных конструкций, особенно сложных конфигураций.

Источник: https://cstprom.ru/elektroobogrev/obogrev-betona-nagrevatelnyim-kabelem-220v.html

Прогрев бетона проводом ПНСВ в зимнее время: схема укладки и подключения, расчет

Заливка бетона зимой имеет свои сложности. Главной проблемой считается нормальное затвердевание раствора, вода в котором может замерзнуть, и он не наберет технологической прочности. Даже если этого не случится, низкая скорость высыхания состава сделает работы нерентабельными. Прогрев бетона проводом ПНСВ поможет снять этот вопрос.

Электропрогрев бетона в зимнее время – наиболее удобный и дешевый способ достигнуть нужной твердости материала. Он разрешается нормами СП 70.13330.2012, и может применяться при выполнении любых строительных работ. После отвердевания бетона, провод остается внутри конструкции, поэтому применение дешевого ПНСВ дает дополнительный экономический эффект.

Применение

Прогрев бетона в зимнее время кабелем дает возможность решить две основные проблемы.

При температурах ниже нуля вода в растворе превращается в кристаллики льда, в результате реакция гидратации цемента не просто замедляется, она прекращается полностью.

Известно, что при замерзании вода расширяется, разрушая образовавшиеся в растворе связи, поэтому после повышения температуры он уже не наберет нужной прочности.

Раствор затвердевает с оптимальной скоростью и сохранением характеристик при температуре порядка 20°C.

При падении температуры, особенно ниже нуля, эти процессы замедляются, даже с учетом того, что при гидратации выделяется дополнительное тепло.

Чтобы выдержать технические условия, зимой не обойтись без прогрева бетона проводом ПНСВ или другим предназначенным для этого кабелем в таких ситуациях, когда:

• не обеспечена достаточная теплоизоляция монолита и опалубки;
• монолит слишком массивен, что затрудняет его равномерный прогрев;
• низкая температура окружающего воздуха, при которой замерзает вода в растворе.

Характеристики провода

Кабель для прогрева бетона ПНСВ состоит из стальной жилы с сечением от 0,6 до 4 мм², и диаметром от 1,2 мм до 3 мм. Некоторые виды покрываются оцинковкой, чтобы снизить воздействие агрессивных компонентов в строительных растворах.

Дополнительно он покрыт термоустойчивой изоляцией их поливинилхлорида (ПВХ) или полиэстера, она не боится перегибов, истирания, агрессивных сред, прочна и обладает высоким удельным сопротивлением.

Кабель ПНСВ обладает следующими техническими характеристиками:

• Удельное сопротивление составляет 0,15 Ом/м;
• Стабильная работа в температурном диапазоне от -60°C до +50°C;
• На 1 кубометр бетона расходуется до 60 м провода;
• Возможность применения до температур до -25°C;
• Монтаж при температурах до -15°C.

Кабель подключается к холодным концам через провод АПВ из алюминия. Питание может осуществляться через трехфазную сеть 380 В, подключаясь к трансформатору. При правильном расчете ПНСВ может подключаться и к бытовой сети 220 вольт, длина при этом не должна быть менее 120 м. По системе, находящейся в бетонном массиве должен протекать рабочий ток 14-16 А.

Технология прогрева и схема укладки

Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности.

Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил.

Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.

Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.

К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда».

В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору.

Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением.

Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:

1. Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
2. Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
3. Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.

При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.

Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.

Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.

Расчет длины

Чтобы рассчитать длину провода ПНСВ для прогрева бетона требуется учесть несколько основных факторов. Главный критерий – количество тепла, подаваемого на монолит для его нормального затвердевания. Оно зависит от температуры окружающего воздуха, влажности, наличия теплоизоляции, объема и формы конструкции.

В зависимости от температуры определяется шаг укладки кабеля со средней длиной петли от 28 од 36 м. При температуре до -5°C расстояние между жилами или шаг составляет 20 см, с понижением температуры на каждые 5 градусов, он уменьшается на 4 см, при -15°C он составляет 12 см.

При расчете длины важно знать потребляемую мощность нагревательного провода ПНСВ. Для самого популярного диаметра 1,2 мм она равна 0,15 Ом/м, у проводов с большим сечением сопротивление ниже диаметр 2 мм имеет сопротивление 0,044 Ом/м, а 3 мм – 0,02 Ом/м.

Рабочий ток в жиле должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и составляет 38,4 Вт.

Чтобы подсчитать суммарную мощность необходимо этот показатель умножить на длину уложенного провода.

Подобным образом рассчитывается и напряжение понижающего трансформатора. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.

Применение провода ПНСВ – один из самых дешевых способов прогрева бетона. Но он больше годится для применения профессиональными строителями, поскольку для его подключения требуются специальное знание и оборудование.

Этот кабель можно применять и в бытовых условиях, правильно рассчитав потребляемую мощность.

Снизить расходы при прогреве раствора поможет применение теплоизоляционных материалов, в этом случае нагрев произойдет быстрее, а снижение температуры будет происходить равномернее, что улучшит качество бетона.

Источник: https://betonpro100.ru/tehnologii/progrev-provodom-pnsv

40-КДБС-10 секция электрическая греющая кабельная для прогрева бетона

Секция нагревательная кабельная 40-КДБС-10 для прогрева монолитного бетона и железобетона в холодное время года.

Секция 40-КДБС-10 состоит из тепловыделяющего элемента на основе резистивного нагревательного кабеля в защитной оболочке, оснащенного соединительной и концевой муфтами и установочным проводом.

Технические характеристики 40-КДБС-10:

• Длина кабеля 10 метров / Мощность 370 Ватт
• Напряжение питания, Вольт: ~220 — 240
• Линейная мощность, Ватт / метр: 40
• Сопротивление изоляции, МОм*м: 103
• Минимальная температура монтажа, °С:  -30
• Минимальный радиус изгиба при хранении, мм: 150
• Минимальный допустимый радиус однократного изгиба, мм: 35
• Диаметр кабеля, мм: 6
• Длина установочного провода, м: 2
• Минимальное расстояние между витками нагревательного кабеля, мм: 70
• Степень защиты IP67

Условия монтажа и эксплуатации:

• Перед установкой неоходимо убедиться, что марка секции соответствует напряжению электросети
• Кабель должен быть разложен согласно схеме раскладки и зафиксирован крепежными элементами. При этом не допускаются повреждения оболочки кабеля
• Не допускается использовать одну и ту же секцию для обогрева более одного объекта
• Секция  должна быть заземлена в соответствии с действующими ПУЭ
• После монтажа необходимо проверить омическое сопротивление. Оно должно соответствовать значению, указанному в инструкции
• Кабель не должен подвергаться механическим нагрузкам и растяжению
• Минимальный радиус изгиба не менее 35 мм
• Запрещается самостоятельно вносить изменения в конструкцию секции
• Запрещается подавать напряжение питания на неразмотанные секции в бухтах, даже кратковременно
• Подключение должно осуществляться квалифицированным электриком
• Запрещается использовать экран кабеля в качестве заземлителя
• Секции нагревательные, предназначенные для установки в бетонную стяжку, фиксируются на бетонном основании перед заливкой раствором для обеспечения равномерности шага укладки и предотвращения сближения витков кабеля
• При монтаже секции нагревательной нельзя допускать самопересечения нагревательного кабеля

Бетононагреватель

• эффективный и экономичный способ нагрева бетона при низких температурах
• возможно выполнение монолитно-бетонных работ круглый год
• ускорение схватывания бетона
• стабильная мощность и равномерный нагрев без закипания и перегорания проводов
• простая установка и подключение
• без электрического трансформатора
• оптимальная линейка секций
• высокая механическая стойкость кабеля
• для колонн, балок, технологических растворов

Назначение

Нагревательный кабель укладывается на каркас бетонируемого объекта.После бетонирования в опалубке кабель подключается к электрической сети. Кабель KDBS, демонстрируя свои нагревательные свойства, сушит бетон за время, необходимое в соответствии с эксплуатационными требованиями и размерами бетонной конструкции. После высыхания кабель отключают от электросети, обрезают концы и оставляют внутри бетонной конструкции.

Конструкция

Секция KDBS состоит из двухжильного кабеля, соединенного с монтажным проводом с помощью соединительной муфты.С другой стороны, секция имеет концевую муфту. Муфты обеспечивают герметичность соединения.

Одно- и многопроволочные жилы из различных материалов и сплавов Внутренняя изоляция — полиэтиленовая композиция

Экран — медный дренажный сердечник и алюминизированная полиэтиленовая лента Наружная оболочка — ПВХ-пластик

Технические характеристики

Блок питания	~ 220-240 В
Номинальная мощность (в штатном режиме)	40 Вт / м
Сопротивление изоляции	10³ МОм * м
Минимальная температура монтажа	-30 ° С
Минимальный радиус изгиба при хранении	150 мм
Номинальный размер нагревательного кабеля (диаметр)	5-7 мм
Длина установочного провода	2 мес
Минимальное расстояние между проходами греющего кабеля	60 мм
Степень защиты от проникновения	IP67

Вид нагревательных секций

Исх.тип	Длина теплового блока, м	Пусковая мощность секции, Вт	Номинальная мощность секции, Вт	Сопротивление секции при + 20 ° С, Ом
40КДБС-10	10,0	440	400	104,5-121,0
40КДБС-20	20,0	910	800	50,5-58,5
40КДБС-53	53,0	2250	2120	20,4-23,7
40КДБС-82	82,0	4080	3280	11,3-13,1
40КДБС-100	100,0	5120	4000	9,0-10,4
40КДБС-150	150,0	7680	6000	6,0-6,9

Информация для заказа

Кабель нагревательного участка 40КДБС-53, где 53 — длина нагревательного элемента в м.

Теплая зона

Кабель для обогрева пола в плите

Внутренний теплый пол с подогревом Введение

Кабель для теплого пола In-Slab разработан для установки в новые бетонные плиты.Термокабель прикреплен к повторно сетку и заделывают примерно на 2 дюйма ниже поверхности. Кабель In-Slab использует бетонную плиту для равномерно распределять тепло по намеченной площади. Плита также сохраняет тепло, благодаря чему система. очень эффективным. Кабель доступен по цене и может быть установлен для обогрева любого типа напольные покрытия, включая паркет, ковролин, плитку и т. д.

Система лучистого теплого пола Warmzone In-Slab одна из самых эффективных существующих систем отопления.Система теплого пола предлагает не требует обслуживания, проста в установке и рассчитана на 10-летний Гарантия производителя.

Внутриплитные системы теплого пола

Термокабель In-Slab

Warmzone — прочный, качественный нагревательный кабель, который можно установить, чтобы обеспечить роскошный теплый пол для практически любой тип поверхности пола в жилых или коммерческих помещениях. Тепловой кабель In-Slab популярен, потому что он очень прочный кабель, который доступен по цене, чрезвычайно эффективен и может использоваться в различных приложений.

Термокабель Durable In-Slab

имеет защитную металлический экран и водонепроницаемый, поэтому его можно использовать как во влажных, так и в сухих условиях. Тепловой кабель In-Slab, рассчитанный на выработку 12-27 Вт на квадратный фут, является лучшим излучающим материалом. решение для подогрева пола для внутриплитных применений как в небольших жилых, так и в крупных жилых помещениях. коммерческие проекты лучистого отопления. Система теплого пола обеспечивает комфортное тепло практически для всех типов полов и систем отопления.

Система лучистого теплого пола контролируется технологически продвинутый, простой в использовании термостат со встроенным GFCI и датчиком температуры пола. В программируемый термостат имеет функцию часов, которая позволяет вам устанавливать четыре события в день как а также настройки будних и выходных дней. Систему теплого пола можно запрограммировать так, чтобы ваши полы подогреваются перед тем, как вы встаете утром, а затем выключаются, когда вы уходите на работу.Программируемая функция позволяет эффективно использовать систему лучистого тепла именно тогда, когда вы нужно. Вы также можете временно изменить температуру для одного события с помощью программируемого термостат. После этого система теплого пола вернется к расписанию программы в следующий раз. запланированное мероприятие.

Еще одно преимущество Warmzone In-Slab electric Система теплого пола заключается в том, что тепловой кабель нагревает ваши полы быстро и равномерно.В отличие от некоторых систем которые требуют значительного времени для нагрева пола, электрическая система In-Slab имеет быструю реакцию время, что также увеличивает эффективность системы за счет сокращения времени работы.

Энергоэффективность, не требует обслуживания и проста в эксплуатации. Система лучистого теплого пола Warmzone In-Slab является доступной системой для приложения, требующие, чтобы кабель был встроен в бетонную плиту перекрытия. Позвоните в теплый пол эксперт сегодня, чтобы узнать больше, по телефону 888-488-9276 .

ThermoSlab Кабель для обогрева пола | ThermoSoft

Электрический обогрев пола для бетона

Купить сейчас

Связаться с экспертом Найдите ближайшего к вам дилера

• Предназначен для установки в цемент или песок под цементной плитой
• Легко заменяемые напольные покрытия, когда плита не повреждена
• Тепловая мощность до 18 Вт / фут², в зависимости от расстояния
• Включенный одиночный провод с холодным выводом для легкого подключения
• Абразивно-стойкий нагревательный кабель

1:00 мин.

Лучшее время для установки лучистого тепла — начало вашего строительного проекта.Системы обогрева ThermoSlab состоят из нагревательных кабелей, установленных в фундаменте здания в бетонной плите или песке под ней. Кабель ThermoSlab можно установить при полном строительстве дома или при заливке любой новой бетонной плиты, например, для пристройки комнаты, солярия или гаража. ThermoSlab представляет собой решение для лучистого обогрева, которое функционирует как постоянное дополнение к вашему дому и сохраняется за счет изменения напольного покрытия в этом пространстве с течением времени. Это также отличный вариант для таких помещений, как подвал или гараж, где может быть готовый бетонный пол.Эта система позволяет вам использовать внепиковые тарифы на электроэнергию, поскольку тепловая энергия со временем накапливается и выделяется вашим бетонным фундаментом.

читать дальше »

Нагревательный кабель для плиты

Комбинируйте кабели по мере необходимости, чтобы они соответствовали открытому пешеходному пространству, избегая областей, закрытых шкафами, туалетными столиками или другими постоянными приспособлениями. Нагревательный кабель нельзя укорачивать, поэтому избегайте переполнения. Каждый кабель подключается к термостату, поэтому кабели большего размера уменьшают количество необходимых соединений.На расстоянии 5 дюймов на единственном термостате кабели 120 В покрывают до 122 футов²; кабели 240 В покрывают до 244 футов². НЕ СМЕШАТЬ НАПРЯЖЕНИЯ. Свяжитесь с нами для получения помощи по проекту.

Расстояние между кабелями: 4 дюйма (18 Вт / фут² ) 5 дюймов (14,4 Вт / фут²) 6 дюймов (12 Вт / фут²)

11539 48 футов² ‘

20039 83,5 ‘

Изделие	Размер	Мощность	Цена	Кол-во
TS55-120	23 фут² 55 ‘	2.9A 348W	393 долл. США.79 $ 185,08	Добавить
TS85-120	35,5 футов² 85 ‘	4.3A 516W	$ 535,85 $ 251,85	Добавить
TS115-120	5,8A 696W	642,53 долл. США 301,99 долл. США	Добавить
TS145-120	60,5 фут² 145′	7.3A 876W	781 долл. США.91 $ 367,50	Добавить
TS175-120	73 фут² 175 ‘	8,8A 1056W	871,98 долл. США 409,83	Добавить
TS200-120	10,0 A 1200 Вт	893,62 долл. США 420,00 долл. США	Добавить
TS230-120	96 футов² 230′	11,5 A 1380 Вт	978 долл. США.72 $ 460,00	Добавить
TS290-120	121 фут² 290 ‘	14,5A 1740W	$ 1,162,73 $ 546,48	Добавить
TS330-120 футов 33039 ‘	16,8A 2016W	1235,74 долл. США 580,80 долл. США	Добавить
TS375-120	156,5 фут² 375′	18,8A 2256W	1,404 долл. США.26 660,00 $	Добавьте

Термостаты и критически важные компоненты

Термостат напольного отопления необходим для управления вашей системой лучистого отопления. Большинство наших термостатов для подогрева пола имеют двойное напряжение и включают 5 мА GFCI, в отличие от моделей, предлагаемых онлайн-складами. Термостат рассчитан на нагрузку 15 ампер; добавление силового модуля или реле увеличит нагрузочную способность системы. В каждом из них есть датчик температуры пола, но рекомендуется резервный. Выберите 1 термостат для каждой желаемой зоны.

Резервный датчик

AC112-01 / U

Избегайте головной боли при замене в будущем (15 футов). Включите 1 на термостат.

$ 19,95 Добавить Монтажный комплект

IK-CON

2-канальная электрическая коробка, кабелепровод и соединители. Включите 1 на термостат.

44,95 $ Добавить

Электрические аксессуары

InstAlarm

INSTALRM

Подложки для контроля неисправностей во время установки

$ 19,95 Добавить мультиметр

MULTIMTR

Проверить сопротивление до / после установки

$ 19.95 Добавить Силовой модуль OJ

USG-4000

Удваивает емкость 1 термостата

109,95 $ Добавить

Инструменты и комплекты

Комплект для безопасной установки

IK-TAM

Сэкономьте 15% при покупке отдельно

52,85 долл. США Добавить Базовый установочный комплект

IK-TA

Сэкономьте 9% при покупке отдельно

32,90 $ Добавьте 3/8 «шпатель с зубцами

TRWL3838

Пластиковый шпатель предотвращает случайные порезы на кабеле

$ 12.95 Add 1/2 «Шпатель с зубцами

TRWL3812

Пластиковый шпатель предотвращает случайные порезы кабеля

$ 14,89 Добавить Наколенники из вспененного материала

KNPD-318

Защитите нагревательные провода

$ 5,95 Howl To210 Add

Нагревательный кабель

Этот обзор не заменяет полное прочтение Руководства по установке.

Следующие ниже шаги проведут вас от начала до конца, но, пожалуйста, ознакомьтесь с полным Руководством по установке или позвоните нам, чтобы провести более подробную установку план.

Коврики ThermoTile — это простой способ добавить тепла плиточному полу, и они могут работать практически с любым другим типом напольного покрытия.

Перед началом установки:

• Спланируйте свой заказ с учетом площади покрытия и желаемой удельной мощности
• Учтите в своем плане необходимость держаться на расстоянии 12 дюймов от приспособлений, таких как дренажные трубы, трубы или электрические кабели, но не ограничиваясь ими. .
• Измерьте сопротивление нагревательных кабелей перед началом монтажа, а также в нескольких точках во время монтажа.

ThermoSlab Cable Documents

ThermoSlab Cable FAQ

Что такое ThermoSlab? ThermoSlab — это система надежных нагревательных кабелей, достаточно прочная для установки непосредственно в новый бетонный фундамент или в песок под плитой. ThermoSlab дает вам самый постоянный доступ к лучистому теплу, поскольку он выдерживает любую реконструкцию и даже позволяет сохранять тепло из-за того, что бетон медленно выделяет тепло в течение более длительного периода по сравнению с обычными напольными покрытиями. ? А как насчет ЭМП? Да.Все наши решения для теплого пола проходят тщательную разработку и проверку качества, чтобы гарантировать надежность и безопасность вашей системы теплого пола. Благодаря экранированию и конструкции с двумя кабелями, используемым в продуктах ThermoSoft, наши системы лучистого обогрева практически не добавляют ЭДС. Купить сейчасМогу ли я использовать ThermoSlab с материалом для пола? ThermoSlab устанавливается непосредственно в бетонную фундаментную плиту, поэтому любое напольное покрытие, которое можно установить на бетонную плиту, можно установить поверх ThermoSlab.Shop Now Как установить ThermoSlab? Как подключаются кабели? ThermoSlab укладывается перед заливкой бетонной плиты и может быть прикреплен к сетке или арматуре, если вы используете эти материалы, чтобы упростить прокладку кабелей.Обязательно прочтите полное руководство по установке перед тем, как начать! Кабели ThermoSlab подключаются к термостату теплого пола параллельно. Количество кабелей и расположение в комнате повлияют на точный процесс подключения греющих кабелей. Подробные инструкции см. В Руководстве по установке или обратитесь за помощью к нашим специалистам. Приобрести ли это высоту моему полу? Нет, кабель ThermoSlab будет встроен в бетон и никаким образом не увеличит высоту. Купить сейчас Какую глубину должен быть бетон для ThermoSlab? ThermoSlab можно укладывать в бетон толщиной 2 дюймов или толще.Что делать, если я не заливаю полные 2 дюйма нового бетона? Если вы заливаете бетон на глубину менее 2 дюймов, лучше подойдут маты ThermoTile. Не знаете, как действовать? Позвоните нам, и наши специалисты с радостью помогут! Купить сейчас Могу ли я объединить более одного кабеля ThermoSlab для размещения в помещении? Во многих проектах используется более одного кабеля, но это означает, что несколько кабелей подключаются параллельно термостату. Следует помнить, что вы не соединяете последовательно или не удлиняете нагревательные кабели, а, скорее, кабели работают вместе, чтобы покрыть соответствующий квадратный метр, подключая их параллельно термостату теплого пола.Купить сейчас Могу ли я отрезать или укоротить нагревательный кабель? Нет. Мы не даем гарантии на кабель, если нагревательный элемент порезан. Позвоните нам заранее, и наши специалисты по напольному отоплению подберут для вашего проекта нагревательный кабель нужной длины и посоветуют, как правильно его проложить.Купить сейчасМожно ли укоротить подводящие провода? Да. Подводящие провода, также известные как холодные выводы, поскольку они не выделяют тепло, можно разрезать, укорачивать или соединить с дополнительным кабелем холодного вывода, чтобы удлинить их. Что делать с неотапливаемыми участками? Напольное покрытие устанавливается как нормальный по нагретым и неотапливаемым участкам плиты.Может ли кабель ThermoSlab выдержать заливку новой плиты? Да! ThermoSlab — прочный и долговечный кабель, который мы рекомендуем специально для этого типа применения. Мы также настоятельно рекомендуем использовать один из наших мониторов InstAlarm во время установки. InstAlarm Monitor — это устройство, которое подключается к выводным проводам и издает громкий звук в случае повреждения нагревательного кабеля. Купить сейчас Сколько ватт на квадратный фут выдает ThermoSlab? Это значение может меняться, если расстояние между кабелями отличается от 3 дюймов по центру, но стандартная мощность ThermoSlab составляет около 12 Вт на квадратный фут.Купить сейчас Сколько будет стоить эксплуатация этой системы? Стоимость эксплуатации — сложный вопрос, на который нужно ответить, поскольку тарифы на электроэнергию зависят от района, изоляции вашего дома и даже от времени суток. Кроме того, стоимость эксплуатации еще больше усложняется, потому что деньги, потраченные на ваше лучистое тепло, могут привести к чистой экономии общих затрат на коммунальные услуги за счет сокращения использования вашего традиционного HVAC, к которому добавляется тот факт, что вы будете тратить меньше на техническое обслуживание системы HVAC, полагаясь на электрическое лучистое тепло.Купить сейчас Насколько горячо становится ThermoSlab? Иногда нам нравится отвечать на вопрос дополнительным вопросом. Обычно нас спрашивают, насколько нагревается система по нескольким причинам, поэтому важно понимать, почему вы спрашиваете? Вы беспокоитесь о том, чтобы обеспечить достаточно тепла, чтобы адекватно обогреть ваше пространство? Если это так, правильно установленная ThermoSlab может обеспечить разницу температур примерно на 10-15 градусов по Фаренгейту выше температуры окружающей среды в комнате. На практике этого более чем достаточно даже в очень холодном климате.Мы уверены, что вы будете полностью удовлетворены теплом, производимым ThermoSlab. Вы беспокоитесь о том, что выбранный вами напольный материал слишком нагревается? Если так, не бойтесь! ThermoSlab разработан для мягкого и равномерного распределения тепла из-за характера нагревательных элементов и схемы расположения кабелей. Кроме того, ThermoSlab укладывается в бетон, что позволяет теплу постепенно и равномерно рассеивать тепло. В зависимости от напольного покрытия, которое вы используете, вы можете немного по-другому регулировать температуру.Некоторые напольные покрытия более чувствительны к температуре и ее изменению. Позвоните нам, чтобы наши штатные специалисты ознакомились с некоторыми из этих «передовых методов». Наконец, мы настоятельно рекомендуем выбрать термостат с ограничителем температуры, если это одна из ваших проблем! Купить сейчас Как долго прослужит ThermoSlab? Каков срок гарантии? ThermoSlab не имеет движущихся частей и поэтому не требует регулярного технического обслуживания после правильной установки и при отсутствии помех (помните, что ваша излучающая система находится внизу, когда планируете реконструкцию!).Гарантия на нагревательные кабели составляет 10 лет, но после нескольких десятилетий на рынке мы еще не видели, чтобы система выходила из строя из-за старости. Гарантия на термостаты, которые мы предлагаем, составляет 3 года, потому что мы используем только термостаты с защитой GFCI, которые в соответствии с национальными электрическими правилами рекомендуется заменять каждые 3 года. Заменить термостат просто, легко и недорого. Приобретите сейчас Я все еще не понимаю. Позвоните нам, напишите нам по электронной почте или напишите нам через наш веб-сайт, наши специалисты по системам теплого пола будут рады вам помочь! Купить сейчас

Характеристики кабеля ThermoSlab:

• Присоединяемые на заводе 20-дюймовые подводящие провода
• UL Зарегистрировано в U.Южная и Канада
• Zero EMF
• Подогрев пола добавляет комфорта и ценности собственности
• Устойчивый к установке
• Умный в сочетании с термостатом WiFi
• 10-летняя гарантия на производство дефекты

Наши обязательства перед вами

При поддержке реальных людей

Мы знаем, что быть лучшими не означает просто превосходные продукты, это означает их подкрепление превосходным обслуживанием.

No related posts.
