Содержание

Как называется штекер для интернет кабеля


Все интернет провайдеры используют для построения своих сетей сетевой кабель (витая пара) и оптоволоконный оптический кабель. Принцип работы заключается в следующем: на все многоэтажные дома заводится оптоволокно, ставится распределительный ящик. От этого ящика каждому индивидуально бросается витая пара. Обжимается она с двух сторон специальными штекерами. Один конец вам заводит в квартиру и вставляется в компьютер, второй в распределительном ящике втыкают в маршрутизатор. Со штекером который вставляется в ПК, часто происходят неполадки. То кот играясь, перегрыз, то родители, делая уборку, оторвали случайно или банально вы часто его вытаскиваете. Конечно же, вызывать каждый раз мастера это финансово накладно. Поэтому в данной статье мы решили рассказать, как легко обжать сетевой кабель в домашних условиях, разными способами.

Краткое пояснение, что такое витая пара

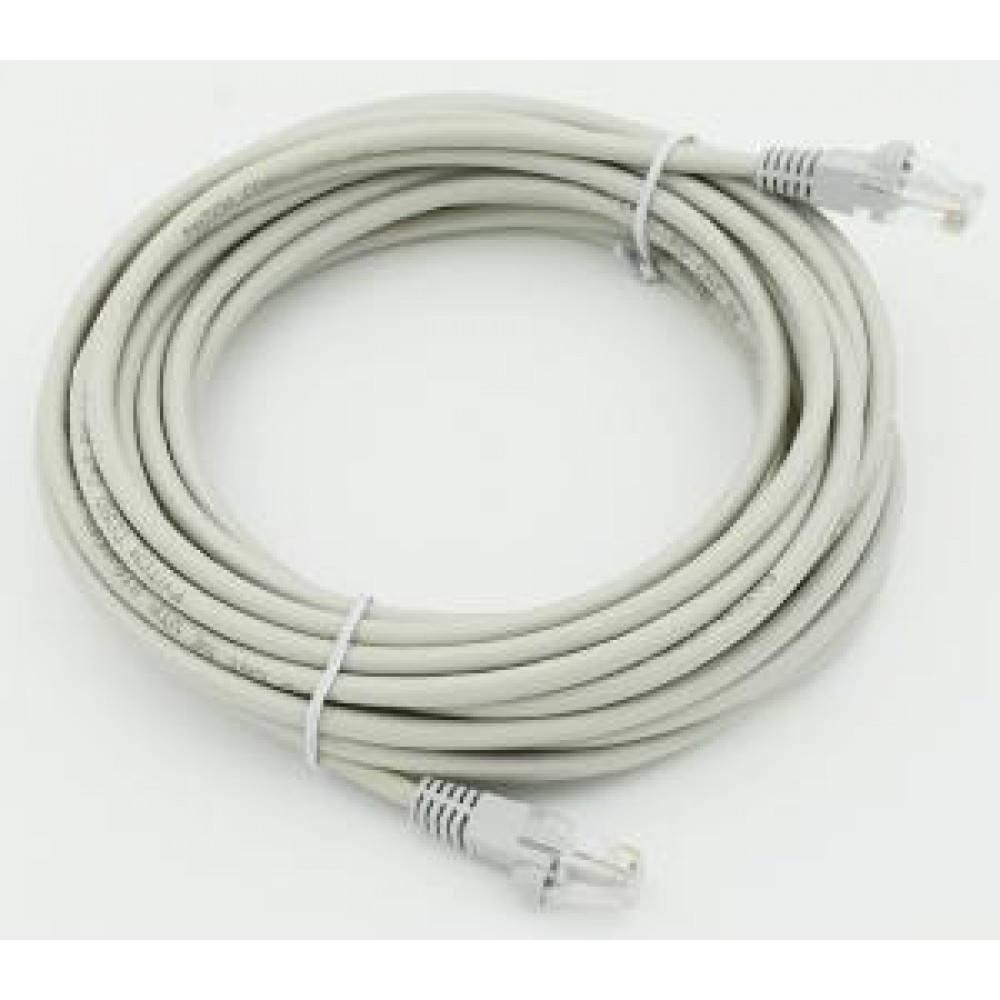

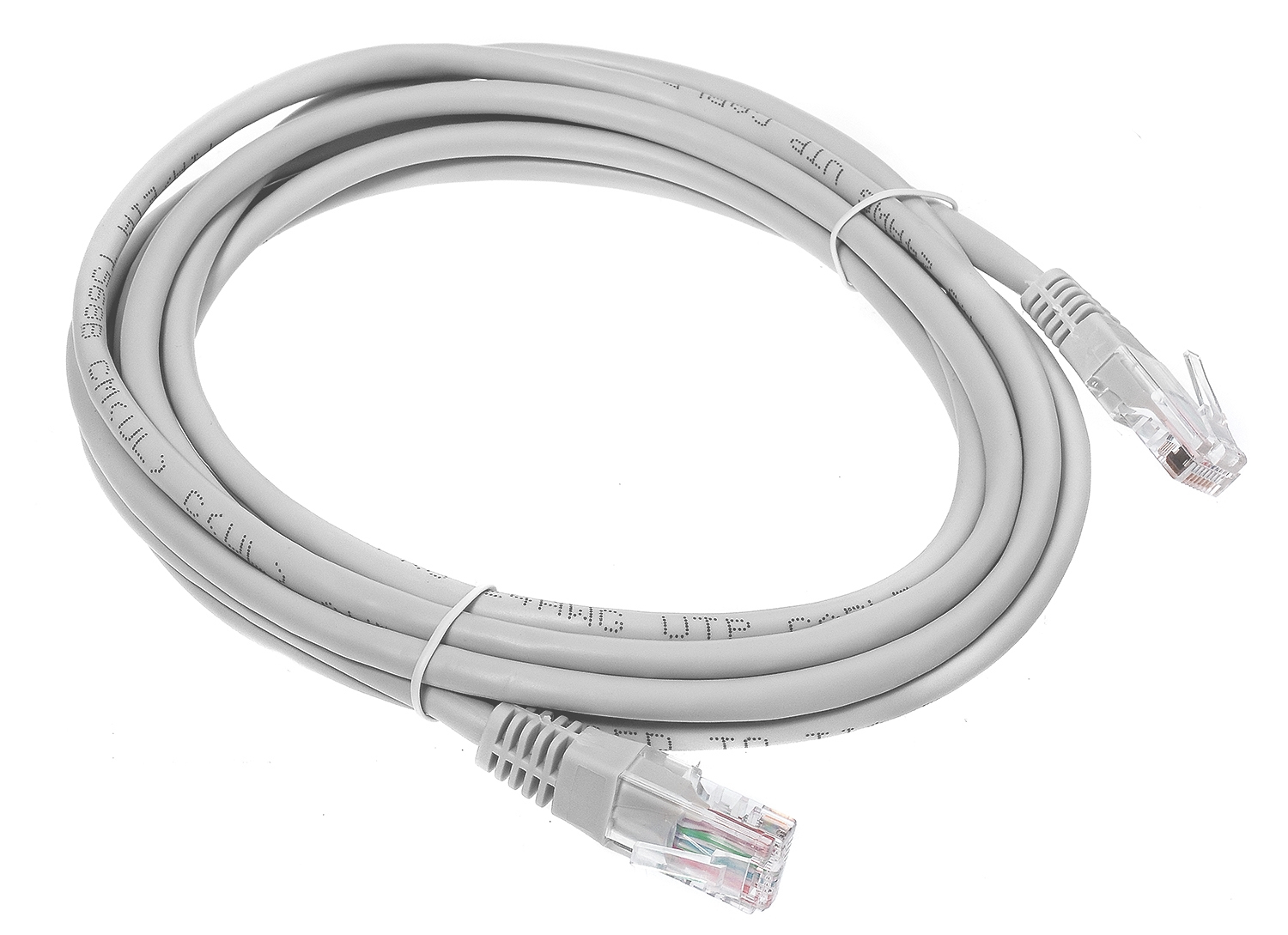

Интернет кабель, который используют для предоставления интернета, называют витая пара. Этот кабель зачастую состоит из двух или четырех пар скрученных равномерно между собой. Жилы состоят из меди или биметалла (омедненный алюминий), толщина бывает разная от 0.4 мм до 0.5 мм. Каждая жила в изоляции. Все эти пары находятся в защитной пластичной внешней оболочке.

Сетевой кабель бывает для наружных работ и внутренних. Для наружных работ внешнюю оболочку делают значительно крепче, чтобы под воздействием внешней среды (дождь, снег, ветер, солнце, перепад температуры) провод как можно дольше прослужил. Сортируется витая пара в бухты, длиной 305 м. На базарах можно купить от одного метра.

Виды витой пары

Ассортимент сетевых кабелей для передачи данных (интернет) небольшой, но все же есть. Рассмотрим самые востребованные и популярные среди пользователей, провайдеров. Ниже на фото мы покажем варианты витой пары.

UTP — самый часто использованный кабель, потому что он недорогой и внутри помещения довольно-таки долго прослужит.

FTP – отличается от UTP наличием экрана, сделанным из тонкой фольги.

SFTP — в этот провод помимо экрана добавили оплетку из металла, чтобы не было разрывов на больших пролетах.

S/STP, STP – кабель с двойным экраном, один общий, второй экранированная каждая пара. Благодаря этому данный провод можно пробрасывать на расстояния более 100 метров. Также его используют при прокладке возле электрических проводов.

SF/UTP – Кабель, в котором сочетаются экран и оплетка из металла.

Существует одножильная и многожильная витая пара.

  • Минус одножильной в том, что она плохо гнется, но при этом показатели передачи данных лучше. Проще выполнить обжим, расстояния прокладки больше.
  • Многожильный сетевой кабель наоборот, отлично гнется, зато расстояние, на которое можно протянуть значительно меньше. При обжатии из-за хрупкости возникают проблемы, приходиться по несколько раз обжимать. Такой провод хорошо подходит для мест, где при проводке много изгибов.

Категории сетевого провода

Для проведения проводного интернета используют категории CAT5, CAT5e,CAT6, CAT6a. Определить какая категория у вашей витой пары несложно, можно просто посмотреть на внешней оболочке. Защитная оболочка бывает разного цвета: серая самая распространенная, обычная витая пара, оранжевая используется в деревянных постройках, потому что она негорючая.

Сколько проводов в витой паре

Чаще всего вы можете встретить кабель lan состоящий из двух пар (это 4 провода), или из четырех пар (это 8 проводов). Отличие у них в пропускной способности, если 2 парный провод может пропустить до 100 Мб, то 4 парный может больше. Часто в 4 парном проводе используют 2 пары для питания оборудования (свитч, точка доступа). Однозначно рекомендуем брать сразу 4 парную витую пару, хоть для передачи интернета и необходимо лишь 2 пары, не стоит забывать об обрывах. Оборвется у вас один провод, не проблема, у вас есть запасные 4 провода.

Работа с кримпером

Далее идет самая ответственная часть работ. Итак, надеваем коннектор и аккуратно обжимаем его кримпером. Для этого вводим проводники в коннектор сетевого кабеля RJ-45. Важно помнить, что все цвета должны соответствовать друг другу, то есть белый подключается строго к белому, синий — к синему и так далее.

Но здесь необходимо отметить один небольшой момент. Перед тем как обжать интернет-кабель, учтите, что сеть будет работать даже в том случае, если к коннектору были подключены разные оттенки проводов. Правда, это касается лишь нескольких типов элементов. К примеру, вместо синего можно подключить бело-синий, вместо оранжевого — оранжево-синий и т. д.

Также проследите за тем, чтобы проводник точно вошел в отведенное отверстие на коннекторе. В противном случае передача данных, а соответственно, и работа Интернета на ПК будет невозможна. Убедившись в правильном соответствии цветов и расположении проводников, берем кримпер и обжимаем сетевой кабель. Делается это так: кабель и коннектор вставляются в устройство и на последнем сжимаются рукоятки. Обратите внимание, что данный элемент имеет несколько отверстий для разных типов проводов (4Р2С, RJ-12 и многие другие), а именно три. Конкретно для кабеля RJ-45 это отверстие находится посередине.

Необходимые инструменты для обжатия витой пары

Берем ethernet кабель. Определиться с выбором можно почитав нашу статью выше.

Покупаем в компьютерном магазине коннекторы рж 45. Берите с запасом, не всегда получается с первого раза обжать.

Клещи для обжима (Кримпер), необходимые для обжатия контактных разъемов. Есть кримперы которыми можно обжимать только определенные разъемы, а бывают многофункциональные. В таких клещах разъемов несколько, поэтому можно обжимать разные штекера. Приобрести такой кримпер, а также весь необходимый инструмент для обжима, можно в LANart перейдя по данной ссылке.

Защитные колпачки для разъемов RJ 45. Полезная вещь, они не дадут выскочить коннектору RG-45 при перепаде температуры(к примеру ночью -8 градусов, а днем +5) из гнезда в роутере, свитче, ноутбуке.

Как обжать кабель для интернета

Вставив проводки в коннектор общий изолятор провода должна войти внутрь коннектора. Когда провода будут вставлены в коннектор нужно его аккуратно вставить в соответствующий проём в обжиматель сетевого кабеля и плотно нажать на его рукоятки. В результате проводники на коллекторе прорежут изоляцию у цветных проводков и войдут с ними в контакт, а общая обмотка проводков будет надёжно зафиксирована коннектором.

Правильно обжать сетевой кабель можно отвёрткой

Если у вас отсутствует специальный инструмент для обжима интернет кабеля то можно воспользоваться обычной плоской отвёрткой и плоскогубцами. Сначала у коннектора со вставленными цветными проводками нужно немного продавить все контакты, а затем с помощью отвёртки додавить их по отдельности. После продавливания контактов нужно отвёрткой надавить на фиксатор чтобы он зафиксировал изолятор провода.

Схема расположения проводов

Как вы уже поняли провода в штекере необходимо как то расположить по какому-то порядку. Порядок этот называется «распиновка». У нас можно выделить два варианта расположения проводов: первый — 568в (прямой), второй – 568а (перекрестный).

Прямое обжатие выполняется, когда необходимо соединить ноутбук с маршрутизатором, свитчем. Перекрестное обжатие витой пары делают, когда нужно объединить ПК с ПК, маршрутизатор с маршрутизатором. Прямая распиновка (568в) более распространенная.

Прямой способ подключения

Как должны располагаться провода в штекере RG 45 при прямой распиновки, мы покажем ниже на фото. Почему эту схему распиновки назвали прямой? Да потому что, кабель в rj 45 штекере с двух сторон обжимается одинаково по цветам.

Перекрестный способ подключения

Схема расположения проводов при перекрестной распиновки приведена ниже. Здесь мы видим, что на другой стороне витая пара обжата в перевернутом порядке.

Распиновка для двухпарного сетевого кабеля

Ещё одна схема для прямого обжатия, двух парной (4 жилы) витой пары.

Для облегчения процесса обжатия на большинство коннекторах rj 45, возле каждого контакта стоит цифра. При помощи наших схем, на которых также есть нумерация, вам будет легче ориентироваться, куда засовывать тот или иной провод.

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже. Обратите внимание, что контакты еще не утоплены в жилы кабеля.

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S. Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения . Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, между континентами. Пока!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter

.

Наверняка многие сталкивались с такой ситуацией, когда «вилка» интернет кабеля в ходе эксплуатации замусоливалась, ломалась (особенно часто это происходит с пластмассовой защелкой) — в общем, контакты отходили и интернет плохо работал. Лечится все просто — надо заново обжать сетевой кабель.

Для этого нам потребуется:

1. Собственно кабель интернет — его еще называют патч-корд, или витая пара.

2. Несколько коннекторов RJ-45 (потребуется один, а остальные про запас)

3. Обжимные клещи — все это можно приобрести на любом радиорынке.

Начинаем с того, что прежде чем обжать витую пару, надо откусить и сохранить старый коннектор — он будет примером нам в дальнейшем. И, конечно, аккуратно, не повредив «витые пары», очистить конец нового кабеля от изоляции. Для этого можно использовать специальный двойной нож на приобретенных клещах или просто вскрыть и очистить изоляцию перочинным ножиком. Перед вами окажутся 4 витые пары цветных проводков. Необходимо их отсоединить друг от друга и ровно обкусить, чтобы все они были одной длины.

Дальше надо определиться, по какой схеме будем обжимать кабель. А их есть две. Надежнее всего посмотреть, как он был обжат раньше — на откусанном коннекторе. Если же обжимаете витую пару с нуля, то придется подумать.

Прямой тип

— подойдет именно для случая обжима сетевого интернет кабеля для того, чтобы подключить им компьютер к интернету или роутеру. Называется прямым, потому что оба конца обжимаются одинаково. Поскольку, один конец уже подключен в коробке вашего провайдера, нам нужно проделать эту процедуру только 1 раз. Если же вам надо соединить ПК с роутером, то второй конец обжимаем точно также, как первый — поэтому такой тип и называется «прямым». Стоит отметить, что для стандарта Ethernet 100Base-T (скорость до 100 мб/с) используется только 4 проводка — оранжевые и зеленые. Остальные же зарезервированы для более скоростного 1000 Мб-ного стандарта. И для прямого обжима есть еще два подтипа — «A» и «B». Разница между ними в том, что поменяны местами оранжевые и зеленые проводки (вместо оранжевого — зеленый, вместо оранжево-белого — зелено-белый). Выглядит последовательность проводов в типе «B» следующим образом:

После того, как сняли внешнюю оплетку надо распрямить все проводки из нашего кабеля и сложить их в нужной последовательности соответственно схеме — главное не перепутать.

Далее самое ответственное — берем в левую руку коннектор защелкой вниз, в правую — кабель. И аккуратно вставляем в пазы проводки — главное, чтобы не нарушилась их последовательность, иначе ничего не будет работать. Вставляем до упора, после чего берем обжимные клещи, вставляем коннектор в соответствующий «разъем» — их бывает несколько для разных типов кабелей. Теперь осталось только обжать витую пару — плотно зажимаем клежи до упора, чтобы проводки на коннекторе прорезали изоляцию и соприкоснулись с проводами из кабеля.

При этом общая внешняя оплетка должна войти внутрь коннектора для надежной фиксации и предотвращения повреждения мелких проводков.

Процесс обжимания витой пары

Ну что, пора узнать как правильно можно обжать витую пару. Приступаем к этому этапу прямо сейчас. Делаем замер кабеля, отрезаем с запасом 0.5 метра. Чтобы не повредить внутренние жилы делайте следующим образом: выполните небольшой надрез на защитной оболочке, а потом просто в этом месте сгибайте. На месте надреза оболочка лопнет, провода откусите кусачками.

  1. Замеряем от края 20 мм и удаляем изоляцию провода.
  2. Все жилы раскручиваем, рассортировываем по схеме (с которой вы определились).
  3. Зажимаем плотно пальцами все жилы, выложенные по цветам схемы и кусачками ровно откусываем.
  4. Берем штекер RG 45, переворачиваем его, чтобы защелка смотрела вниз и не спеша засовываем все провода в коннектор. Они должны равномерно войти в желобки. Не получается с первого раза? Не беда, пробуем ещё раз.
  5. Без фанатизма, продвигаем провода равномерно до конца, пока не почувствуете, что они уперлись. Посмотрите визуально все ли жилы дошли до конца. Защитная оболочка должна также войти в штекер, при обжиме её должно зажать.
  6. Придерживая коннектор с вставленной витой парой, не спеша вставляем в клещи для зажима (кримпер). Сжимаем рукой. Все готово, у вас все замечательно получилось.

Выполняем обжимку без инструментов

Процесс отличаться будет, отсутствием специального инструмента, для обжима. Вам не придется делать ненужные затраты, покупать клещи, ради того чтобы пару раз обжать кабель с rj 45. Заключается метод в том, что функцию кримпера у нас выполнит отвертка или обычный нож. После того как все жилы будут вставлены, берем отвертку и прикладываем его к металлическим контактам на коннекторе, слегка придавливаем. Так нужно будет сделать с каждым контактом.

Обжимаем безынструментальный коннектор

Существуют коннекторы для которых клещи не нужны. Здесь необходимо просто пальцами хорошо нажать и все. Правда, цена на такой штекер совсем не маленькая. Поэтому стоим задуматься, стоит ли оно того. Принцип обжатия прост, каждую жилу заводим сверху в пазы, после того как все провода уложите, закройте плотно обе половинки корпуса. Производит такие коннекторы , а в России «СУПР».

Как обжать интернет-кабель «4 жилы»? Приступаем к работе

Подготовив все необходимые материалы и инструменты, вы можете приступать к работе. Перед тем как обжать интернет-кабель, нужно предварительно снять с него слой внешней изоляции. Что касается длины, для подключения достаточно снять 2,5-3 сантиметра изоляции провода. Удалить толстую пластиковую оболочку можно как с помощью ножа, так и с помощью самого кримпера. Сейчас почти все инструменты для обжима имеют специальное лезвие для снятия лишнего слоя изоляции с витой пары. После этого возле проводов будет видна тонкая капроновая нить — ее можно смело отрезать.

Кстати, при зачистке кабеля длина расплетения витой пары не должна быть выше 1,25 сантиметров. Чтобы было удобнее, желательно воспользоваться специальными «клещами», которые имеют ножи с ограничителем.

Как обжать интернет-кабель теперь? Распутываем две витые пары проводников и выравниваем их для проведения следующих операций. После подготовки можно приступать к процедуре обжима. Она делается строго по схеме.

Обратите внимание, что до обработки витой пары кримпером она должна быть максимально ровной, а провода должны быть расположены параллельно друг другу. По необходимости можно укоротить в два раза выставленный по порядку проводник. Делается это с помощью лезвия на кримпере.

Проверяем качество выполненного обжатия

После любой выполненной работы необходимо её проверить. Чем мы сейчас и займемся.

Первый способ — тестер кабельный

Покупаем тестер кабельный, который может определить качество провода, качество обжима кабеля интернет, обнаружить обрывы. Из-за этих всех неполадок работать интернет на ПК не будет. Разобраться, как ним пользоваться несложно. Инструкция думаем тоже не понадобится. А вот немного денег потратить придется.

Второй вариант — мультиметр

У большинства хозяев в доме есть обычный тестер. Выставляем функцию «прозвон», и приступаем прозванивать каждый цвет на двух концах кабеля.

Третий способ — подключение устройства, с другими устройствами

После обжатия необходимо выполнить прямое подключение. Втыкаем один конец в сетевую карту компьютера, а второй можно вставить в роутер или свитч. Как подключить и настроить роутер, почитайте в другой нашей статье. Если все хорошо, тогда на ПК исчезнет красный крестик на сетевом адаптере, а на роутере загорится светодиод. Если нет роутера или свитча, тогда можно выполнить соединения напрямую двух компьютеров.

Как разветвить интернет кабель

Чтобы у вас был пример как была сделана распиновка интернет кабеля в коннекторе нужно кусачками откусить старый коннектор вместе с небольшим отрезком провода. Если у вас получилось ровно откусить провод вместе со старым коннектором то нужно с помощью маленьких ножниц или ножика очистить основную изоляцию где то на 2 см. Сетевой кабель обычно состоит из четырёх витых пар. Такой 8 жильный кабель для интернета может поддерживать скорость интернета до 1 Гб/с. Сделав разделку сетевого кабеля нужно составить цветные проводки по порядку как на старом коннекторе. Затем нужно у расставленных по порядку цветных проводков отмерить длину в 12 мм от изолятора, а остатки ровно откусить кусачками. Если у вас нет примера как была произведена распайка интернет кабеля в коннекторе то для начала нужно определить какой провод вы хотите обжать.

Ошибки, допущенные при обжатии

Неправильная рассортировка перед обжатием жилы по цвету. Некоторые недобросовестные производители цвет оплетки каждого провода делают очень тусклым, поэтому многие люди при слабом освещении путают бело-зеленую с бело-синей парой. Будьте внимательны.

Каждый проводник в коннекторе должен до предела вставлен. Внимательно проверьте все ли кончики видны.

Необходимо чтобы защитная оболочка витой пары на 0.5 мм — 0.7 мм входила в коннектор. При обжимании её также прижимают, благодаря этому вырвать проводки при вытаскивании из гнезда ноутбука намного сложнее.

Имейте ввиду, что кримпер не вечный, и с годами начинает все чаще обжимать с браком. Коннекторы также делятся на хорошие по качеству и плохие, поэтому лучше взять проверенные, не экономить. Даже опытный монтажник который знает как нужно обжать витую пару, с таким инструментом наделает много косяков.

Способы обжима

Всего существует два метода обжима сетевого провода:

  • Прямой.
  • Перекрестный.

Схемы для обоих вы можете увидеть на фото ниже.


Как мы видим, при прямом варианте оба конца кабеля имеют одинаковое расположение проводников в коннекторе. Перекрестный же способ подразумевает обжим пары на разных сторонах кабеля. При этом используется разный порядок подключения проводников.

Какой же метод применить для подключения домашней сети? Все очень просто — прямой способ используется в тех случаях, когда один компьютер подключается к сети Интернет. Перекрестный же применяется только тогда, когда возникает необходимость в между собой. То есть, имея дома один ноутбук или ПК, лучше воспользоваться прямым способом соединения кабеля.

Как называется штекер для интернета

UTP (Unshielded Twisted Pair) – неэкранированная витая пара. Хотя экранирования в витопарном кабеле нет, но балансная защита от помех присутствует.
Всем доброго времени суток!

В этой статье пойдет речь о сетевом кабеле (Ethernet-кабель, или витая пара, как многие ее называют), благодаря которому компьютер подключается к интернету, создается домашняя локальная сеть, осуществляется интернет-телефония и т. д.

Вообще, подобный сетевой кабель в магазинах продается метрами и на его концах нет никаких коннекторов (вилок и разъемов RJ-45, которые и подключаются к сетевой карте компьютера, роутера, модема и прочих устройств. Подобный разъем показан на картинке-превью слева). В этой статье хочу рассказать, как можно обжать такой кабель, если вы хотите самостоятельно создать у себя дома локальную сеть (ну или, например, перенести компьютер, подключенный к интернету, из одной комнаты в другую). Так же, если у вас пропадает сеть и поправив кабель — она появляется, рекомендую найти время и переобжать сетевой кабель.

З аметка! Кстати, в магазинах есть уже обжатые кабели со всеми разъемами. Правда, они стандартной длинны: 2м., 3м., 5м., 7м. (м — метры). Так же учтите, что обжатый кабель проблемно тянуть из одной комнаты в другую — т.е. тогда, когда его нужно «просунуть» сквозь отверстие в стене / перегородке и пр.. Большое отверстие не сделаешь, а через маленькое — не пролезет разъем. Поэтому, в этом случае рекомендую протянуть сначала кабель, а затем уже его обжать.

Что нужно для работы?

1. Сетевой кабель (называют так же витой парой, Ethernet-кабелем и пр.). Продается в метрах, купить можно практически любой метраж (по крайней мере для домашних нужд найдете без проблем в любом компьютерном магазине). Ниже на скриншоте показано, как выглядит такой кабель.

2. Так же будут нужны коннекторы RJ45 (это такое разъемчики, которые вставляются в сетевую карту ПК или модема). Стоят они копейки, поэтому, покупайте сразу с запасом (тем более, если раньше не имели с ними дела).

3. Кримпер . Это специальные обжимные клещи, с помощью которых коннекторы RJ45 за считанные секунды можно обжимать к кабелю. В принципе, если вы не планируете часто тянуть интернет-кабели, то кримпер можно взять у знакомых, либо обойтись вообще без оного.

4. Нож и обычная прямая отвертка . Это если у вас нет кримпера (в котором, кстати, есть удобные «приспособления» для быстрой подрезки кабеля). Думаю, их фото здесь не нужно?!

Вопрос перед обжатием — что и с чем будем соединять по сетевому кабелю?

Многие не обращают внимание не одну важную деталь. Помимо механического обжатия, есть еще в этом деле и немного теории. Дело все в том, что в зависимости от того, что и с чем вы будете соединять — зависит то, как нужно обжимать интернет кабель !

Всего есть два типа соединения: прямое и перекрестное . Чуть ниже на скриншотах будет понятно и видно о чем идет речь.

1) Прямое соединение

Используется когда вы хотите соединить свой компьютер с роутером, телевизор с роутером.

Важно! Если соединить по такой схеме один компьютер с другим компьютером — то работать локальная сеть у вас не будет! Для этого используйте перекрестное соединение.

На схеме показано, как нужно обжать разъем RJ45 с двух сторон интернет кабеля. Первый провод (бело-оранжевый) помечен Pin 1 на схеме.

2) Перекрестное соединение

Эта схема используется для обжатия сетевого кабеля, который будет применяться для соединения двух компьютеров, компьютера и телевизора, двух роутеров между собой.

То есть сначала определяетесь, что с чем соединять, смотрите схему (на 2-х скриншотах ниже в этом разобраться не так сложно даже начинающим), и только потом начинаете работу (о ней, собственно, ниже)…

Обжатие сетевого кабеля с помощью клещей (кримпера)

Этот вариант проще и быстрее, поэтому начну с него. Затем, скажу пару слов о том, как это можно сделать с помощью обычной отвертки.

1) Подрезка оболочки

Сетевой кабель представляет из себя: твердую оболочку, за которой спрятаны 4 пары тонких проводков, которые окружены еще одной изоляцией (разноцветной, которая была показана в прошлом шаге статьи).

Так вот, первым делом нужно подрезать оболочку (защитную оплетку), можно сразу на 3-4 см. Так вам будет легче распределить проводки в нужном порядке. Кстати, делать это удобно клещами (кримпером), хотя некоторые предпочитают использовать обычный нож или ножницы. В принципе, здесь ни на чем не настаивают, кому как удобнее — важно только не повредить тонкие проводки, спрятанные за оболочкой.

Оболочка снята с сетевого кабеля на 3-4 см.

Далее вставьте защитный колпачок в сетевой кабель, сделать это потом — будет крайне неудобно. Кстати, многие пренебрегают этими колпачками (и я кстати тоже). Он помогает избегать лишних перегибов кабеля, создает дополнительный «амортизатор» (если можно так выразиться).

3) Распределение проводков и выбор схемы

Далее распределяете проводки в том порядке, в каком вам требуется, в зависимости от выбранной схемы (об этом рассказано выше в статье). После распределения проводков по нужной схеме, подрежьте их клещами примерно до 1 см. (подрезать можно и ножницами, если не боитесь их испортить :)).

4) Вставка проводков в коннектор

Далее нужно вставить сетевой кабель аккуратно в разъем RJ45. На скриншоте ниже показано как это нужно сделать.

Важно отметить, что если провода не достаточно подрезаны — они будут торчать из разъема RJ45, что крайне не желательно — любое легкое движение, которым вы заденете кабель может вывести из строя вашу сеть и прервет связь.

Как соединить кабель с RJ45: правильный и не правильный варианты.

После экого аккуратно вставляем разъем в клещи (кримпер) и сжимаем их. После этого наш сетевой кабель обжат и готов к работе. Сам процесс очень простой и быстрый, здесь и комментировать особо нечего…

Процесс обжатия кабеля в кримпере.

Как обжать сетевой кабель с помощью отвертки

Это, так сказать, чисто домашний ручной способ, который пригодится тем, кто хочет соединить побыстрее компьютеры, а не искать клещи. Кстати, такова особенность русского характера, на западе этим люди без специального инструмента не занимаются :).

1) Подрезка кабеля

Здесь все аналогично (в помощь обычный нож или ножницы).

Здесь так же руководствуетесь схемами, приведенными выше.

3) Вставка кабеля в коннектор RJ45

Аналогично (так же, как в случае и с обжимом кримпером (клещами)).

4) Фиксация кабеля и обжатие отверткой

А вот здесь самое интересное. После того, как кабель вставлен в коннектор RJ45, положите его на стол и прижмите одной рукой и его и вставленный в него кабель. Второй рукой возьмите отвертку и аккуратно начните прижимать контакты (рисунок ниже: красные стрелки показывают обжатый и не обжатые контакты).

Здесь важно чтобы толщина конца отвертки не была слишком толстой и вы могли до конца прижать контакт, надежно зафиксировав провод. Обратите внимание, зафиксировать нужно все 8 проводков (на скрине ниже зафиксированы только 2).

После фиксации 8 проводков, необходимо зафиксировать сам кабель (оплетку, защищающую эти 8 «жилок»). Это нужно для того, чтобы когда кабель случайно дернут (например, заденут когда будут тянуть) — не случилось потери связи, чтобы не вылетели эти 8 жил из своих гнезд.

Делается это просто: фиксируете на столе коннектор RJ45, а сверху надавливаете той же отверткой.

Таким образом вы получили надежное и зафиксированное соединение. Можете подключать подобный кабель к ПК и наслаждаться сетью :).

Кстати, статья в тему по настройке локальной сети:

Источник: pcpro100.info

Разъемы ноутбуков и их назначение

Для удобства чтения мы поделили информацию о разъемах на пять групп:

  • Универсальные разъемы – это разъемы, предназначенные для подключения разнообразной периферии: переносных накопителей, клавиатур, мышей, контроллеров, мультимедийных устройств.
  • Разъемы для подключения к Интернет объединены в одну группу с вполне понятным назначением – соединение вашего ноутбука с всемирной сетью.
  • Разъемы для подключения внешних мониторов представлены достаточно широко не только на современных, но и на достаточно старых моделях лэптопов. Вы вряд ли найдете ноутбук, лишенный возможности вывода видеосигнала на внешний монитор или проектор.
  • Расширение функционала. В данной группе мы собрали универсальные, но достаточно специфичные именно для ноутбуков возможности.
  • Прочие разъемы, которые не могут быть отнесены ни к одной из категорий, а также устаревшие и ныне не использующиеся в массовых продуктах интерфейсы.

Универсальные разъемы

Шина USB (Universal Serial Bus – Универсальная последовательная шина) применяется повсеместно. Такому успеху способствовала и способствует высокая пропускная способность, компактность разъема и его долговечность, возможность горячего подключения, универсальность и масштабируемость.

Технология

Датой рождения USB можно считать ноябрь 1995 года, когда была запущена первая версия USB 1.0. Данная версия практически не использовалась, но характеристики её легли в основу массового стандарта USB 1.1 , лишенного некоторых ошибок и «детских болезней» первоначальной версии стандарта.

Характеристики USB 1.0/1.1 следующие:

  • Режим высокой пропускной способности (Full-Speed): 12 Мбит/с
  • Режим низкой пропускной способности (Low-Speed): 1.5 Мбит/с
  • Горячее подключение устройств «на лету» (Hot Swap)
  • Максимальная длина кабеля: до 5 м
  • Максимальное количество подключаемых устройств: до 127
  • Возможность подключения устройств с разной пропускной способностью к одному контроллеру USB
  • Напряжение питания устройств USB: 5 В
  • Максимальный, отдаваемый шиной ток: 500 мА

Ныне используется USB версии 2.0 , спецификация которой была выпущена в апреле 2000 года. Основное новшество версии два-ноль – это введение нового режима скорости Hi-Speed, обеспечивающего пропускную способность до 480 Мбит/с.

В настоящий момент разрабатывается и уже анонсирована новая, третья версия USB, получившая соответствующее название USB 3.0. Скоростные параметры USB 3.0 превышают таковые у USB 2.0 примерно в 10 раз и составляют 4.8-5.0 Гбит/с. Предполагается, что массовое внедрение USB 3.0 начнется в 2010 году.

Разъем USB легко узнать – это прямоугольное отверстие, размером примерно 12х5 мм, с «язычком» внутри.

Пара разъемов Powered USB на ноутбуке

Показанный на фото прямоугольный разъем называется USB type A, он используется на ноутбуках и настольных компьютерах и под него рассчитаны все USB-устройства и кабели.

Разъем на кабеле типа A.
Таким же разъемом оснащены внешние USB-устройства, подключаемые к ноутбуку

Однако на внешних устройствах, соединяемых с ноутбуком при помощи кабеля, разъем типа А не используется; используется либо разъем типа B, либо разновидности mini USB и micro USB.

Разъем типа B на другом конце кабеля

Разъем mini USB на внешнем устройстве

Обычно разъемы type B используются на принтерах, сканерах и внешних накопителях; портом mini USB оснащены коммуникаторы, миниатюрные жесткие диски, некоторые фотокамеры, USB-хабы, картридеры; разновидности micro USB можно встретить на некоторых mp3-плеерах и фотокамерах.

Ноутбуки в большинстве случаев оснащены разъемами USB в количестве от одного до четырех. Лишь изредка и на мощных или профессиональных моделях разъемов может быть больше. Однако малое количество разъемов – это не проблема, потому что преимущество шины USB заключается в масштабируемости: к одному разъему можно подключить несколько устройств. Для этого служат разветвители, чаще именуемые USB-хабами (от английского USB Hub ), которые могут быть как отдельным устройством, так и встроенным в монитор или клавиатуру, либо охлаждающую подставку для ноутбука.

Для подключения устройств с достаточно большим энергопотреблением (таких, например, как внешние жесткие диски) разветвитель может быть оснащен внешним блоком питания от сети 220 В, такой хаб называется активным.

Кроме того, многие компактные и профессиональные модели мобильных компьютеров могут оснащаться док-станциями (покупаются дополнительно), на которых имеются дополнительные порты USB.

Важные сведения
  • Кроме указанных выше версий USB, существует вариант USB On-The-Go , обладающий некоторым расширением функциональности по сравнению с USB 2.0, что делает USB On-The-Go более универсальным и пригодным для подключения различных устройств без использования персонального компьютера. Например, USB OTG используется для соединения фотокамер и принтеров для прямой печати фотографий.
  • Wireless USB , спецификации которого известны с 2005 года, позволяет создать беспроводную сеть на основе сигналов (протокола) USB для соединения внешних устройств. Скорость передачи данных при этом составляет 480 Мбит/с на расстояние до 3 метров и до 110 Мбит/с на расстояние 10 м. Единственным недостатком Wireless USB можно считать отсутствие шины питания устройств, что все равно потребует использования проводов.
  • Стандартный порт USB по спецификации рассчитан на потребление 2.5 Вт электричества подключаемым к нему устройством (5 В и 500 мА на один порт). Однако современные ноутбуки способны выдавать больший ток – до 1000 мА на порт и выше. Порты, способные выдать 5 Вт и выше, называются Powered USB , и в обозначении такого порта на корпусе ноутбука часто (но не всегда) присутствует знак «+».

Обозначение порта Powered USB

  • Подключение внешних накопителей HDD и Flash
  • Подключение телефонов и модемов
  • Подключение мультимедиа (ТВ-тюнер, звуковая карта, веб-камера, фото, аудио)
  • Подключение внешних видеоинтерфейсов
  • Работа с периферийными устройствами
  • Подключение прочих неспецифических устройств

Разновидность последовательной шины, используемой для соединения компьютера и периферийных устройств. Отличие от USB заключается в несколько меньшей функциональности FireWire и совершенно ином протоколе обмена информацией устройств FireWire. Данный тип шины позволяет объединить два компьютера в локальную сеть, что не позволяет сделать USB.

Технология

Стандарт IEEE 1394, известный как FireWire (Apple), i.Link (Sony, JVC), mLAN (Yamaha), Lynx (Texas Instruments), DV (Panasonic), создан в 1995 году, как и USB, однако разработка FireWire началась гораздо раньше USB – в 1986 году. Разработкой занималась компания Apple, ей же принадлежат все патенты.

Преимуществами FireWire являются:

  • Возможность горячего подключения (Hot Swap)
  • Гибкость (многие устройства могут работать в связке без участия ПК)
  • Высокая скорость – разные версии стандарта имеют пропускную способность от 100 до 800 Мбит/с, а новые версии IEEE 1394b – до 3200 Мбит/с
  • Открытая архитектура
  • Питание по шине, и, что важно – большой мощности (8-40 В до 1.5 А)
  • Возможность подключения до 63 устройств к одному порту (в 2 раза меньше, чем USB)

Всего принято 5 спецификаций IEEE 1394 на сегодняшний день.

  • IEEE 1394 первоначально создавался для передачи видео, как скоростной последовательный интерфейс, и был благожелательно воспринят производителями внешних накопителей по причине высокой скорости передачи данных: от 100 до 400 Мбит/с на расстояние до 4.5 м по кабелю
  • IEEE 1394a , утвержденный в 2000 году, технически не отличается от предыдущего стандарта, улучшена совместимость с различными устройствами, уменьшено время ожидания при подключении (сброс шины)
  • IEEE 1394b появился в 2002 году. Основные отличия – повышенная скорость передачи: S800 – до 800 Мбит/с, S1600 – до 1600 Мбит/с. Для достижения повышенных скоростей применяются оптические проводники, но при этом сохранена совместимость со старыми устройствами IEEE 1394. В 2007 году был принят новый скоростной протокол – S3200 с соответствующей скоростью
  • IEEE 1394.1 отличается от всех указанных возможностью подключения огромного числа устройств: 64500.
  • IEEE 1394c , увидевший свет в 2006 году, использует стандартные разъемы RJ-45 и кабели «витая пара» 5 категории. Создан для простого построения компьютерных сетей и может работать вместе со стандартными протоколами LAN, дополняя их

Шина FireWire в основном используется для подключения внешних накопителей, видеокамер MIniDV/DV (и других мультимедиа-устройств), принтеров, сканеров и создания компьютерной сети.

Источник: www.ferra.ru

Выбираем кабели и разъемы для компьютерных сетей и телефонии

Выбираем кабель

Компьютерные сети

Для построения локальных компьютерных сетей, подключения услуг доступа в сеть Интернет используется кабель типа «витая пара». Как следует из названия, кабель состоит из нескольких витых пар. Проводник в паре может быть изготовлен из монолитной медной проволоки (Сu) толщиной 0,4–0,6 мм либо может состоять из большого количества скрученных медных проволок малого диаметра (для гибких кабелей). Самым лучшим считается кабель, центральная жила которого выполнена из меди. Но сейчас на рынке представлен бюджетный кабель с проводником из омедненного алюминия (CCA)

Как правило, толщина проводника обозначается по американскому стандарту в AWG (American Wire Gauge System – американская система оценки кабелей). Каждому значению AWG соответствует диаметр провода, выраженный в мм, и сечение, выраженное в кв. мм. Калибр провода в стандарте AWG отражает его средний диаметр. Отличительной чертой стандарта AWG является то, что чем толще провод, тем меньше его калибр по стандарту AWG. Это имеет свое объяснение: значение AWG характеризует количество этапов обработки проволоки, когда она при изготовлении последовательно протягивается через калибровочные отверстия все меньшего и меньшего диаметра. Например, кабель 24 AWG тоньше, чем кабель, маркированный 22 AWG (табл.).

Стандартная длина кабеля в бухте составляет 305 м. Такая неокругленная величина появилась в результате

того, что стандарты устанавливались в США, где длину принято считать в футах. Если мы переведем 305 м в американскую меру измерения, то получим круглое значение 1 000 футов.

В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги

вокруг скрученных пар – определяют разновидности кабелей:

• неэкранированная витая пара (UTP — Unshielded twisted pair) – без защитного экрана;

• фольгированная витая пара (FTP — Foiled twisted pair) – присутствует один общий внешний экран в виде фольги.

В отличие от кабеля UTP (незащищенная витая пара), кабель FTP не чувствителен к низкочастотным, электромагнитным и высокочастотным радиопомехам. Несмотря на то что традиционно используется UTP, интерес к FTP постоянно возрастает. Это объясняется тем, что в сетях, где будет активно использоваться технология 10-Gigabit Ethernet, экранированные кабели (FTP) позволят исключить не только такие проблемы, как межкабельные наводки, но и фоновые шумы от источников, работающих в том же частотном диапазоне, что и 10 Гбит/с системы.

Кабель для внутреннего применения имеет внешнюю оболочку, выполненную из ПВХ. Для наружного применения – из полиэтилена, как правило, черного цвета, устойчивого к воздействию УФ-лучей.

Кабель может также иметь металлический трос (наиболее характерно для наружного кабеля). Кабель

с тросом обычно используется при прокладке воздушно-кабельных трасс.

Существует несколько категорий кабеля «витая пара», которые нумеруются от Cat. 1 до Cat. 7 и определяют

назначение кабеля и его скоростные возможности передачи данных. Наиболее часто встречаются кабели двух категорий – 3 и 5e.

Cat.3 – это в основном 2-парный кабель. Он используется при построении телефонных и локальных сетей, поддерживает скорость передачи данных до 10 Мбит/с на расстоянии не дальше 100 м. Полоса пропускания составляет 16 МГц.

Cat.5e, в отличие от категории 3, чаще всего 4-парный кабель. Он является самым распространенным и используется для построения локальных компьютерных сетей. Скорость передачи данных по такому кабелю составляет и до 1 000 Мбит/с. Полоса пропускания – 125 МГц *.

Иногда встречается 2-парный кабель категории 5e. Он передает данные с меньшей скоростью – до 100 Мбит/с, но у него есть и свои преимущества: его себестоимость ниже, а толщина меньше (последнее облегчает прокладку в сильно загруженных стояках жилых домов). Такой кабель используется интернет-провайдерами и операторами домашних локальных сетей. до 100 Мбит/с при использовании 2 пар.

Телефония

К проводам, используемым в телефонии (исключая магистральные телефонные кабели), в отличие от кабелей передачи данных, не предъявляется таких жестких требований. Для подключения абонента к телефонным сетям общего пользования зачастую используется однопарный кабель вообще без всякой скрутки (так называемая «лапша»), хотя в современных условиях подключение часто производится более современными типами кабелей, включая витую пару категории 3. В квартире для подключения телефонного аппарата к розетке используется многожильный гибкий телефонный кабель с 2 или 4 проводниками.

Выбираем разъемы

Для соединения разнообразных типов телекоммуникационного оборудования используются стандартизированные разъемы, сокращенно обозначаемые как RJ (Registered jack).

Они различаются по типу применения (RJ11, RJ12 –в телефонии, RJ45 – в локальных сетях), размерам и

количеству контактов, например, 4P4C, 6P4C и т. д. Расшифровывается такое буквенно-цифровое сокращение следующим образом: 6P2C означает «6 позиций (Р – position) – 2 контакта (С – сontact)». То есть в разъеме имеется возможность подключения шести проводов, но используются только два.

Компьютерные сети

Стандартным для подключения компьютеров к локальным сетям является разъем RJ45 c обозначением

8P8C (восьмипроводной с использованием всех восьми контактов).Разъемы следует выбирать в зависимости от того, с каким кабелем вы планируете их использовать – многожильным и одножильным.

Для кабеля с многожильными проводниками (патч-кордового кабеля – соединительного шнура от

компьютерной розетки до сетевой карты компьютера) необходимо использовать разъемы, имеющие специальную конструкцию ножа, предназначенного для прорезывания оболочки проводника кабеля с многожильными проводниками.

Если вы используете кабель с проводниками, состоящими из одной целиковой жилы (такой кабель обычно

используется для прокладки линий по зданию – от центрального оборудования до розетки абонента), то вам понадобятся разъемы, предназначенные для одножильного кабеля.

Подключение жил кабеля к разъему RJ45 8P8C производится по специальной цветовой схеме. Стандартом

определено применение двух вариантов цветовых схем подключения. При изготовлении соединительного шнура, идущего от компьютерной розетки до сетевой карты компьютера (либо от домашнего роутера до компьютера), можно использовать любую схему включения жил кабеля – главное, чтобы с двух концов кабеля она была одинаковой.

Телефония

Самые распространенные в телефонии разъемы обозначаются как RJ11 (иногда RJ12). Они различаются

количеством контактов. Разъем 4P4C (4 позиции — 4 контакта) чаще всего используется на шнурах, соединяющих телефонную трубку и телефонный аппарат (спиральный витой шнур). Разъемы 6P2C, 6P4C, 6P6C применяются для шнуров, соединяющих телефонный аппарат с телефонной розеткой. Для подключения обычных телефонных аппаратов предпочтительнее выбирать 6P4C (допустимо применение

6P2C). В таком случае используется одна пара проводов, подключенных в два центральных контакта разъема.

Разъем 6P6C применяется в основном для подключения системных телефонных аппаратов, с которых производится настройка параметров небольших офисных АТС.

Теперь остается установить разъем и проверить, все ли сделано правильно.

Монтаж и тестирование

Для монтажа разъема на кабель используются специальные клещи для обжима разъемов. Такой универсальный инструмент позволяет зачистить кабель, выровнять и обрезать жилы и обжать разъем после установки в него жил кабеля.

Для проверки целостности кабеля и правильности монтажа можно использовать простое и недорогое приспособление для диагностики – кабельный тестер. Он позволяет выявить обрывы жил и перепутанные пары, проверив тем самым целостность кабеля и правильность подключения жил в разъеме.

Тестер состоит из двух частей – главной и удаленной, на каждой расположено по 4 светодиода. Главная часть подключается с одной стороны проверяемого кабеля, приемник – с другой.

При подключении прибора в кабельную линию, главная часть поочередно отправляет в каждый проводник сигнал, зажигая при этом соответствующий светодиод. Удаленная часть тестера принимает сигнал, на ней загорается светодиод, соответствующий линии с сигналом. При правильном порядке монтажа жил кабеля на обеих частях прибора синхронно и поочередно загораются все светодиоды.

* Чем больше полоса пропускания (полоса частот), тем больше данных можно передать за определенный отрезок времени

без потери качества передачи данных (так как данные передаются одновременно).

Источник: журнал ЭнергоMIX № 3 (4)/2013

Источник: www.netko.ru

Сетевой кабель для роутера

Для подключения к роутеру клиентских устройств используют либо беспроводное соединение Wi-Fi либо кабель. Сегодня большинство пользователей отдают предпочтение первому варианту. Он гораздо практичнее – не нужно опутывать квартиру сетью проводов, а для подключения к сети нового устройства достаточно просто ввести пароль. Но стационарные ПК в большинстве не оснащены беспроводным модулем. Так же, как и некоторые ТВ-приставки или сетевые принтеры. Да и настройку, а тем более перепрошивку роутера рекомендуется выполнять через кабельное соединение, поскольку оно является более надёжным. Поэтому без кабеля в локальной сети не обойтись.

Кабель для роутера

Вы наверняка слышали слова «витая пара», «патч-корд», «сетевой кабель». Так называют кабель для роутера. А ещё шнур для интернета, интернет-кабель, LAN-кабель. Являются ли все эти названия синонимами? И какое из них правильное?

В принципе, все эти слова подразумевают одно и то же – специальный кабель, предназначенный для соединения между собой различных сетевых устройств.

Внутри этого кабеля находятся восемь медных жил, сплетённых (свитых) попарно. Отсюда название – витая пара.

Что такое патч-корд

Само название происходит от английского «patching cord» – «соединительный шнур». То есть так можно назвать любой провод, предназначенный для соединения двух устройств, устройства и розетки и так далее. Но закрепилось оно именно за кабелем для локальных сетей Ethernet.

Патч-корд это кусок витой пары с разъёмами RJ-45 на концах. Он используется для подключения ПК к роутеру или коммутационной розетке локальной сети, а также для прямого соединения друг с другом различных сетевых устройств.

В зависимости от расположения проводов патч-корд бывает прямой или кроссовый. Последний использовался для соединения друг с другом двух компьютеров напрямую. Сегодня найти такой кабель будет проблематично, потому что они практически не применяются. Для соединения роутера и компьютера, а также для подключения к роутеру других устройств используют прямой патч-корд. А современные сетевые карты не нуждаются в специальном кроссовом кабеле, они так же, как и роутер, могут работать с прямыми патч-кордами.

Патч-корды продаются уже готовые. Но, если требуется кабель нестандартной длины или кроссовый патч-корд, его можно изготовить с помощью несложного инструмента для обжимки витой пары.

Какой патч-корд выбрать

Поскольку в этой статье речь идёт о подключении компьютера к роутеру, самым простым решением будет воспользоваться для этих целей патч-кордом, который идёт в комплекте с вашим маршрутизатором. Роутеры всех производителей комплектуются таким кабелем. Но есть один нюанс – обычно он очень короткий, чаще всего около полуметра. Редко бывает длиннее. Поэтому подойдёт вам в том случае, если компьютер и роутер находятся рядом.

Но часто роутер в квартире размещается в прихожей или на кухне, а компьютер стоит в одной из комнат. Поэтому может потребоваться патч-корд длиной несколько метров. Его можно приобрести в магазине. Это наиболее удобный вариант. Можно, конечно, купить нужной длины кусок витой пары и коннекторы RJ-45 и изготовить патч-корд самостоятельно. Но цена комплектующих будет ненамного ниже, чем стоимость готового кабеля. А для обжимки потребуется специальный инструмент, приобретать который ради однократного использования не имеет смысла. Если же вы всё-таки решили обжать витую пару самостоятельно, как это сделать правильно можно узнать из отдельной статьи на нашем сайте.

Категории и разновидности

Наиболее распространённым типом патч-корда является UTP-кабель пятой категории. Это обычный неэкранированный восьмижильный провод, предназначенный для прокладки внутри помещений. Кабели 1-4 категории сейчас не используются, а кабель 6-й категории применяется для построения гигабитных сетей с передачей данных на скорости до 10 Гбит/сек. Таким образом, в обычной домашней сети для соединения компьютера с роутером следует выбрать UTP-патч-корд 5 категории.

Аббревиатура UTP расшифровывается как Unshielded Twisted Pair – «неэкранированная витая пара». Кроме этого, существуют другие разновидности витой пары.

FTP (Foiled Twisted Pair – «фольгированная витая пара») под изоляцией имеет экран из фольги. Он позволяет защитить кабель от электромагнитных помех.

SFTP (Screened Foiled Twisted Pair – «экранированная фольгированная витая пара») кроме защитного слоя фольги, дополнительно защищена оплёткой из проволоки.

На первый взгляд, экранированный кабель надёжней и лучше выбрать его. Но на практике это никакого ощутимого эффекта не даст:

  • Экран должен быть заземлён, иначе пользы от него будет немного. А для этого в сети должно использоваться соответствующее оборудование, имеющее контур заземления.
  • Внутри помещений в целях экономии все провайдеры используют неэкранированный кабель. То есть провод, по которому к вам в квартиру заведен интернет, скорее всего обычный UTP-кабель. А включение в сеть из неэкранированного кабеля небольшой кусок экранированного на качество передачи данных никак не повлияет.
  • В офисах и квартирах нет такого электромагнитного фона, который бы сказался на работе локальной сети.

Поэтому экранированный кабель применяют там, где присутствует высокий уровень помех либо при прокладке сегмента сети вне помещения. Для подключения компьютера к роутеру в квартире защищённый интернет-кабель не нужен.

Источник: naseti.com

Как удлинить интернет кабель: 4 разных способа

Современный мир активно движется в сторону беспроводных технологий и, вероятнее всего в ближайшем будущем мы полностью избавимся от ненавистных проводов, которые доставляют кучу неудобств. Но это все ждет нас впереди, а на данный момент в квартире у каждого из нас проложен не один десяток метров кабеля, который открывает нам доступ ко всемирной паутине. Несмотря на развитие технологий, проводной тип подключения и по сей день имеет несколько неоспоримых преимуществ перед беспроводным типом подключения: он более стабильный, более скоростной и более распространенный. Но самый главный минус проводов — они весьма уязвимы для внешнего воздействия (постоянно рвутся, пережимаются и так далее). Конечно, существуют такие типы оплеток, которые надежно защищают витую пару от физических воздействий, но они предназначены не для домашнего использования. Если вы задаетесь вопросом «Порвался интернет кабель, как соединить?», то этот материал вам поможет.

Как нарастить интернет кабель своими руками

Для такого простого процесса, как соединение кабеля, не обязательно прибегать к помощи специалиста, можно сделать все в домашних условиях своими руками. Самый простой способ — это скручивание проводов между собой. Просто возьмите два провода, зачистите верхний слой оплетки и в соответствии с цветами скрутите их между собой. Более подробно про цветовую схему интернет-кабелей мы рассказывали в этой статье. Затем изолентой обмотайте соединенные провода для лучше изоляции и более эстетического вида.

Такой способ обладает огромным плюсом перед остальными видами соединения: он не требует никаких навыков и дополнительных устройств. Даже обжимать кабель не потребуется. Однако стоит отметить, что при таком соединении очень вероятна потеря сигнала: качество передачи данных сильно снижается. Не рекомендуется использовать такой способ для очень длинных линий, потому что такое ненадежное соединение может стать критичным для пропускной способности. На первое время — быстрый и простой способ.

Более продвинутый вариант скрутки — использование так называемого скотчлока. Скотчлок — очень маленький колпачок для проводов. В него просто заводятся жилы и с помощью плоскогубцев механизм защелкивается. В отличии от простой скрутки этот способ более надежно удерживает провода, не позволяя им разъединиться. Минусы и плюсы абсолютно идентичные с обычным соединением кабеля. Низкая стабильность, потеря сигнала и нетребовательность к инструментам.

Как удлинить интернет кабель с помощью переходника

Один из самых практичных и «правильных»  способов — использование специальных коннекторов, которые называются «джойнеры». Они представляют собой небольшую коробочку размером чуть больше, чем RJ-45 коннектор (такие разъемы находятся на любом сетевом оборудовании для подключения интернета). С обеих сторон находятся разъемы формата RJ-45. В них вставляются два обжатых кабеля и на этом процесс наращивания закончен.

Не трудно догадаться, что такой способ обладает целым рядом недостатков. Во-первых, эти самые джойнеры нужно еще и найти. В продаже встретить их можно крайне редко, придется заказывать в интернет-магазине. К слову, стоят они совсем немного. Во-вторых, требуются обжатые кабели. Не получится просто засунуть провода в коннектор, чтобы все работало. О том, как правильно обжать витую пару мы рассказывали здесь (для этого не обязательно требуется специальный инструмент).

Существенный плюс заключается в том, что качество связи никак не страдает от такого подключения. И если вы обладаете достаточными навыками для обжимки проводов и у вас есть соответствующий инструмент, то процесс не займет много времени.

Как соединить интернет кабель между собой: каплер

В мире сетевого обслуживания существует еще одно незамысловатое устройство под названием каплер. По своей сути — это такой же переходник, как и джойнер, только он позволяет не делать обжимку кабеля. По своей сути это небольшая открывающаяся коробочка, которая внутри имеет 16 ножевых контактов. С помощью отвертки провода зажимаются в контакты в соответствии с цветами и коробочка закрывается. Для этого процесса существует даже специальный инструмент под названием панчер, который выглядит, как нож с V-образным лезвием. Обычному пользователю для того, чтобы один раз удлинить или соединить два кабеля, конечно же, нет смысла его покупать, но технические специалисты пользуются именно им.

У такого способа есть 3 основных плюса. Во-первых, можно обойтись и без специального инструмента. Во-вторых, найти такое устройство очень просто в любом магазине электроники. Ну и, конечно же, качество связи никоим образом не ухудшается. Из минусов следует отметить высокую стоимость среди всех остальных способов.

Как правильно соединить интернет кабель

Если вы не хотите использовать никакие дополнительные переходники, то самый надежный способ — спаять их между собой. Это самый долгий метод среди всех и необходимо обладать некоторыми навыками. Перед пайкой проводится подготовка кабеля. Зачищается изоляция с большой осторожностью, чтобы не повредить медные жилы. Провода подбираются по цвету и прикладываются друг к другу. Чтобы удобно было их паять, можно сцепить между собой. Места соединения после паяния изолируют изоляционной лентой, чтобы они имели лучший эстетичный вид и лучшую герметичность.

Как проверить работоспособность кабеля после удлинения/ремонта

  1. Есть соответствующий прибор, который называется кабельным тестером. Он совместим с большим количеством типов коннекторов. Оба конца кабеля вставляются в соответствующие разъемы, и индикатор показывает, есть ли соединение между частями прибора. Мы думаем, каждый сам сможет разобраться, как пользоваться таким устройством.
  2. Мультиметр может пригодиться вам даже здесь. Сложно в таком процессе проверке тоже ничего нет. Прикладываем концы прибора к каждому цвету с обоих концов кабеля и смотрим на показания.
  3. Самый простой способ — выполнить прямое подключение с помощью компьютера. Если на значке сетевых подключений отсутствует красный крестик, ваш ПК соединен с всемирной паутиной. Значит процесс удлинения/ремонта прошел успешно.

Вывод

Как видите, существует множество вариантов, как удлинить интернет кабель или как соединить два интернет кабеля. В зависимости от ваших навыков, инструментов под рукой и предпочтений, можете выбрать любой. Каждый обладает своими плюсами и минусами, так что самого универсального и «правильного» метода нет.

Читайте также:

Теги интернет

Сетевой кабель, или кабель для интернета

Кабель для интернета или как его еще называют сетевой кабель, витая пара и тд. (UTP, FTP)

Где используют?

Во многих локальных сетях используют сетевой кабель, или же его временами называют кабель для интернета. Поэтому на выбор кабеля влияет множество факторов, например планирование помещения, а также требования по эксплуатации помещения.

Какие бывают провода для интернета?

Обычно используют два вида кабелей: пленумный и непленумный. Название происходит от способа прокладки кабеля, первый вид используется в свободном пространстве между полом, потолком. Для оболочки пленумного кабеля используют негорючий материал — тефлон, в случае горения с такой оболочки не выделяются токсичные газы, а для такого кабеля это хорошее свойство.

Что влияет на кабель для интернета?

На рабочие свойства кабеля влияет множество факторов. Одним из них является сечение жилы. Действительно так называется внутренний диаметр проводника. Для измерения этой величины используется американская классификация — AWG, American Wire Gauge. Чем меньше показатель по этой шкале, тем больше диаметр провода. Следует помнить, что толстым проводником лучше проходит сигнал, а затем работа эффективнее. В некоторых видах кабелей используют стандарты EIA / TIA. К примеру, кабель, витая пара относится к категории, по которой определяются его основные свойства. Кроме защиты от различных механических повреждений, кабель для интернета должен иметь защиту от электромагнитного излучения. Для этого используют экран из фольги, или медной сетки — второй вариант обеспечивает лучшую защиту.

Кабель в котором использована сплошная металлическая жила лучше передает сигнал, кроме того он пригоден к использованию на больших расстояниях. Правда, такой кабель имеет один минус — он становится слишком гибким, поэтому его желательно не перемещать часто, потому что таким образом можно повредить. Что касается плетеного кабеля, то его лучше использовать для небольших расстояний. Кабели, используемые в системе офисных коммуникаций и для передачи информации производятся согласно стандарту ANSI/TIA/EIA-Т568-А. Таким стандартом сегодня пользуется большое количество производителей. Таким образом, есть такие виды кабеля:

Каждый вид подпадает под стандарт из-за учета определенных элементов, таких как: характеристика кабеля, технические критерии, топология, длина сегментов кабеля, специфика коннектора, схема по которой размещены выходы. Кабель для интернета имеет два распространенных вида, которые часто используют, например — RG-8/U — так называемый магистральный кабель, поскольку он среди других видов имеет наибольшую толщину, то соответственно лучше передает сигнал.

Кабель для интернета имеет основную характеристику — пропускная способность кабеля, которая разделена на категории:

CAT1 – рабочие частоты 0,1 МГц;
CAT2 – рабочая частота 1 МГц, 2 проводящие пары, передача данных обеспечивается со скоростью до 4 Мбит/с;
CAT3 – рабочие частоты 16 МГц, 4 пары проводников, при использовании технологии 10BASE-T скорость передачи данных обеспечивается в пределах до 10 Мбит/с, при применении технологии 100BASE-T4 100 Мбит/с на расстоянии не превышающее 100 метров;
CAT4 — рабочая частота 20 МГц, 4 скрученные пары, передача данных по кабелю не более 16 Мбит/с по паре;
CAT5 — рабочая частота 100 МГц, 4 пары, скорость передачи данных по кабелю до 100 Мбит/с по двум пар;
CAT5e – рабочая частота 125 МГц, 2 или 4 пары, является модификацией кабеля 5-й категории. Скорость передачи данных обеспечивается в пределах до 100 Мбит/с по двум парам и до 1000 Мбит/с по четырем;
CAT6 — рабочие частоты 250 МГц, 4 пары проводников, выполняет передачу информации, со скоростью, до 1000 Мбит/с, скорость передачи до 10 гигабит обеспечивается на расстоянии до 50 м;
CAT6a — рабочая полоса частот 500 МГц, обеспечивается передача информации со скоростью до 10 Гбит/с;
CAT7 – рабочие частоты 600—700 МГц, передача данных обеспечивается со скоростью до 10 Гбит/с.

Автор: МЕГА КАБЕЛЬ

Переходник для соединения двух кабелей интернета. Способы сращивания utp кабеля витая пара информационных сетей

В последние годы беспроводная интернет-связь становится все популярнее. Многие начали использовать в домашних условиях беспроводной соединение (с помощью модема и сим-карты, например), но большинство по-прежнему предпочитает проводную связь. И немудрено: недорогие тарифы, качественное соединение, высокая скорость связи.

С таким видом подключения практически не бывает проблем. Впрочем, иногда возникают нестандартные ситуации. К примеру, проблема с кабелем. Так, его длины может не хватить, что бы перенести кабель в другую комнату. Поэтому сегодня мы поговорим о том, как удлинить кабель.

В локальных сетях используется так называемая витая пара — это один из кабелей связи, который представляет из себя несколько изолированных проводников. На кабеле всегда указывается его категория. Для подключения кабеля к оборудованию применяется разъем 8P8C, который часто называют RJ45, что, в общем-то, одно и тоже.

Теперь поговорим об удлинение кабель.

Удлинение с помощью переходника

Вам понадобится приобрести патч корд. Патч кордом называется кабель или коммутационный шнур, изготавливаемый в заводских условиях. К примеру, можете приобрести патч корд на 5 метров, что бы хватило для переноса кабеля в другую комнату.

Кроме того, вам понадобится приобрести переходник для витой пары или, как его еще называют, джойнер RJ45.

В один разъем вставляете патч корд, в другой — ваш уже обжатый кабель. Это один из наиболее удобных и простейших способов удлинения интернет-кабеля.

Удлинение с помощью скрутки

В данном случае, как вы уже догадались, вам необходимо будет приобрести кабель нужной длины и провести скрутку самостоятельно. Сделать это не так уж и сложно, особенно если есть пусть даже небольшой опыт, но скручивать нужно очень аккуратно.

Считается, что при скрутке кабеля теряется часть сигнала. Это действительно так, если сама скрутка сделаны абы как. Кроме того, в некоторых случаях может происходит перелом провода внутри скрутки, в результате чего связь может быть потеряна.

В общем, это далеко не самый идеальный способ удлинения кабеля, так что им стоит пользоваться только в крайних случаях.

Покупка роутера

Вы можете подключить несколько компьютеров к сети с помощью покупки . Для этого основной кабель подключаете к устройство в WAN-порт, а в LAN-порт подключаете патч корд, который другим разъемом подключаете к нужному компьютеру. Очень удобно и недорого.

Разумеется, не стоит забывать о том, что с помощью роутера вы легко можете наладить беспроводную связь, к которой можно подключить различные устройства, поддерживающие Wi-Fi-соединение.

Удлинение витой пары посредством простых подручных инструментов, с минимальными затратами времени и ресурсов. В данном материале будут предоставлены удобные, пошаговые алгоритмы действий, для удлинения сетевых шнуров любого предназначения, данные методы подходят не только для стационарных кабелей, которые устанавливал провайдер, но также и для любых других, дополнительных видов сетевых шнуров.

Удлинение сетевого интернет шнура, проложенного компанией интернет провайдера, соединяющего аппаратные ресурсы их компании с ПК пользователя, является наиболее востребованным запросом в настоящее время. В данной статье, мы будем рассматривать способы удлинения шнуров с витой парой, без использования инструмента для обжима витой пары , для оптоволоконных кабелей, данный материал будет неактуальным.

Необходимость удлинения сетевых шнуров, возникает довольно часто, при проведении бытовых ремонтов, перестановке периферийных устройств и различного оборудования, перемещении мебели и прочих бытовых обусловленностях. В подобных ситуациях, возникает проблема, что попросту немного не хватает длины кабеля, разумеется из данной ситуации есть несколько вариантов выхода: обратиться к услугам компании провайдера либо специализированных контор, подстраиваться под длину имеющегося кабеля, и совершать работы и перестановки относительно имеющихся возможностей, либо же воспользоваться наиболее простым и удобным вариантов – выполнить самостоятельную «подточку» сетевого шнура. Прежде чем приступать к самостоятельной работе с кабелем, рекомендуем ознакомится с полезными советами:

  1. При необходимости удлинить стандартный сетевой шнур, обеспечивающий соединение компьютера с роутером, более рациональным вариантом, может быть приобретение нового кабеля необходимой длины, по цене он обойдется ненамного дороже удлиненного, и при этом его надежность будет более высокой. Так как любое искусственное соединение, посредством дополнительных разъемов и штекеров, а тем более скрутки, не являются достаточно надежными в эксплуатации. Произвести обжим витой пары , можно в практически любом салоне цифровой техники;
  2. На случай если в помещении, еще не размещен роутер, следует обдумать вариант его установки, возможно данный вариант станет более удобным и рациональным для вашей ситуации, в отличии от прокладки нового кабеля, особенно если он является вмонтированным в стены либо проложен другими не поверхностными способами. Если имеются компьютеры стационарного типа, их можно будет подключить к роутеру как посредством прокладки дополнительного шнура, так и установки специального адаптера для приема «Wi-Fi» сигналов. Такие адаптеры являются достаточно удобными, мобильными и несильно дорогими;
  3. Если ситуация сложилась непосредственно вокруг соединения сетевого шнура, можно связаться с представительством вашего интернет провайдера, и объяснить сложившуюся ситуацию, они смогут предложить вам наиболее приемлемые и рациональные решения вашей проблемы. Нередко они идут навстречу своим клиентам, и оказывают бесплатные услуги по замене шнура, либо проводят работу со скидкой и т.п.;
  4. Если помещение оборудовано интернет розетками, можно рассмотреть решение сложившейся проблемы, посредством использования данных розеток.

Если же единственным либо необходимым вариантом является удлинение шнура, самым лучшим способом будет применение специальных соединителей. При правильном соблюдении всех мер процедуры, конечный результат будет достаточно качественным. Пользоваться методом скрутки наиболее неприемлемый вариант (возможно нестабильное соединение), и допустимы лишь в качестве временной меры, если удлинить кабель нужно срочно, но всех нужных элементов нет под рукой.

Удлиняем шнур с помощью соединительного переходника

Данный метод является универсальным и его можно использовать для соединения основного шнура от провайдера, либо для объединения шнура ПК, модема, роутера и т.п.

Такие переходники называют джойнерами, они достаточно просты в исполнении, имеют вид двустороннего разъема, для штекера сетевого шнура. Для применения данного переходника, нужно чтобы концы кабелей, быль обжаты, и оснащены конекторами. Данную операцию можно проделать посредством специальных приборов, либо обычных бытовых инструментов.

Применяя данный метод, в процессе приобретения сетевого кабеля, можно попросить обжать его непосредственно в сервисе, данную операцию проделывают во всех магазинах, занимающихся реализацией подобной продукции. Имея переходник и обжатые кабеля, дальнейший процесс соединения совсем прост, необходимо кабеля подсоединить к разъемам переходника и все, работа окончена.

В качестве аналога, можно использовать переходники типа – каплеры, они являются достаточно удобными, и в эксплуатации даже намного проще чем переходники типа – джойнер, так как при их использовании нет необходимости проводить такую дополнительную операцию как обжимка кабеля. Их часто путают со сплиттерами, данному моменту нужно уделять особое внимание.

Переходник типа – каплер

Удлинение кабеля для ПК, ТВ, модема либо роутера

Если недостаточно длины сетевого шнура, для подключения модема, роутера, или каких-либо периферийных устройств, можно пользоваться все теми же переходниками для сетевых кабелей. Но не стоит забывать, что удлинение кабеля любым способом, всегда будет не столь оптимальным вариантом, по сравнению с полноценным шнуром, и по возможности стараться использовать именно их, либо подключать устройства посредством беспроводных систем.

Соединение сетевого шнура посредством скрутки

Как ранее указывалось в статье, данный метод является не самым надежным (сетевое соединение может быть нестабильным, и периодически вовсе исчезать), однако и он востребован, особенно в тех случаях, когда нужно кратковременно обеспечить соединение двух кабелей, посредством чего удлинить основной шнур.

Данный метод не является каким-то сложным в исполнении, необходимо аккуратно, и в тоже время тщательно зачистить оба концевых участка кабелей, и аккуратно скрутить их в соответствии с цветом каждого из ответвлений. Каждое отдельное ответвление, необходимо в обязательном порядке их изолировать, с помощью изоляционной ленты, либо специальных термоусадочных трубок. Самым сложным моментов в данной операции является зачистка и скрутка ответвлений, в сетевых шнурах проводки достаточно тонкие и хрупкие, и нередко они переламываются.

Для более надежного соединения, в процессе скрутки, можно использовать скотчлоки, они представляют собой небольшие соединительные блочки, которые удобны в использовании и достаточно дешевые (100 штук стоит порядка 4 долларов, в некоторых магазинах они продается поштучно и обойдутся вовсе в копейки).

Выполнив скрутку всех жил кабелей и про изолировав каждый из них отдельно, для большей надежности, необходимо заизолировать и само место соединения кабелей. При использовании скотчлоков, изоляция отдельных жил не нужна, так как данные элементы служат и соединителями, и изоляцией, а вод общая изоляция соединения не помешает, как и при стандартном методе скрутки, это убережет данный соединительный сегмент от разрывов переломов и прочих механических повреждений. Любой из вышеприведенных способов можно использовать не только для удлинения сетевых кабелей, но также и для ремонта кабеля, например, в случае явно установленного повреждения (перелом, пережим, разрыв кабеля и т.п.).

Как удлинить интернет кабель

В последнее время для подключения к интернету провайдеры все чаще используют обычную локальную сеть. Это простой и надежный способ подключения к Всемирной сети. Что особенно важно, при использовании локальной сети пользователю не нужно устанавливать никаких программ, драйверов или дополнительного оборудования (вроде ADSL модема).

Однако даже при использовании локальной сети у пользователей могут возникать трудности. Типичной проблемой является слишком короткий интернет кабель (сетевой кабель). Очень часто при перемещении компьютера оказывается, что кабель не дотягивается до нового места. В этой ситуации перед пользователем встает вопрос, как удлинить интернет кабель. Сейчас мы рассмотрим несколько способов решения данной проблемы.

Для начала сделаем небольшое теоретическое вступление, для того чтобы разобраться с терминологией. Для построения локальный сетей используется восьми жильная витая пара (кабель с восемью проводами). Кабель имеет различные категории.

Для построения современных локальных сетей используется кабель 5 категории (CAT5) или выше. Категория кабеля всегда указана на самом кабеле. Для подключения кабеля к компьютеру роутеру или другому сетевому оборудованию используется разъем 8P8C. Чаще всего этот разъем называют RJ-45, хотя это название не верное. На этом с теорией закончим и рассмотрим способы удлинения интернет кабеля.

Способ №1. Для удлинения интернет кабеля можно использовать соединитель витой пары RJ-45 (мама-мама).

Соединитель витой пары RJ-45 (мама-мама) или «джойнер» это небольшая коробочка, на которой размещены два разъема RJ-45. Таким образом, если у вас есть дополнительный кусок обжатой витой пары, то вы можете присоединить его к вашему интернет кабелю с помощью такой коробочки.

С помощью такого соединителя можно легко удлинить ваш интернет кабель. Но, у этого способа есть большой недостаток. Найти обжатый кабель нужной длины в продаже довольно сложно. А найти соединитель RJ-45 (мама-мама) еще труднее. Поэтому использовать данный способ на практике будет не просто.

Способ № 2. Для удлинения интернет кабеля можно использовать роутер.

Не будем рассматривать использование хаба или другого сетевого оборудования, потому что роутеры стоят недорого и они намного полезней. Установив роутер, вы сможете подключить к интернету любое количество компьютеров (в разумных пределах).

Для того чтобы воспользоваться данным способом удлинения интернет кабеля нам нужен сам роутер и обжатая витая пара (сетевой кабель) нужной длины. В некоторых случаях можно купить уже обжатый кусок витой пары, иногда витую пару обживают прямо в магазине. В крайнем случае, вы можете обжать витую пару самостоятельно.

Ваш интернет кабель нужно подключить в WAN порт (Internet порт) роутера, а обжатую витую пару в обычный LAN порт роутера и в ваш компьютер. После несложной настройки роутера вы сможете пользоваться интернетом как раньше.

Способ № 3. Для удлинения интернет кабеля вы можете сделать скрутку.

Самый простой способ. Все что вам нужно это кусок витой пары нужной вам длины. Приобрести не обжатую витую пару не составляет труда.

После этого вам нужно разрезать ваш интернет кабель в любом удобном месте и вклинить купленный кусок витой пары. Сделать это достаточно просто. Для того чтобы соединить витую пару не нужно ничего спаивать. Все что необходимо сделать, это оголить проводники и аккуратно скрутить витую пару по цветам. Естественно все нужно качественно заизолировать с помощью изоленты. О том, как скручивать витую пару можно посмотреть на видео.

По материалам сайта: http://comp-security.net

В последние годы беспроводная интернет-связь становится все популярнее. Многие начали использовать в домашних условиях беспроводной соединение (с помощью модема и сим-карты, например), но большинство по-прежнему предпочитает проводную связь. И немудрено: недорогие тарифы, качественное соединение, высокая скорость связи.

С таким видом подключения практически не бывает проблем. Впрочем, иногда возникают нестандартные ситуации. К примеру, проблема с кабелем. Так, его длины может не хватить, что бы перенести кабель в другую комнату. Поэтому сегодня мы поговорим о том, как удлинить кабель.

В локальных сетях используется так называемая витая пара — это один из кабелей связи, который представляет из себя несколько изолированных проводников. На кабеле всегда указывается его категория. Для подключения кабеля к оборудованию применяется разъем 8P8C, который часто называют RJ45, что, в общем-то, одно и тоже.

Теперь поговорим об удлинение кабель.

Удлинение с помощью переходника

Вам понадобится приобрести патч корд. Патч кордом называется кабель или коммутационный шнур, изготавливаемый в заводских условиях.

Как удлинить интернет кабель

К примеру, можете приобрести патч корд на 5 метров, что бы хватило для переноса кабеля в другую комнату.

Кроме того, вам понадобится приобрести переходник для витой пары или, как его еще называют, джойнер RJ45.

В один разъем вставляете патч корд, в другой — ваш уже обжатый кабель. Это один из наиболее удобных и простейших способов удлинения интернет-кабеля.

Удлинение с помощью скрутки

В данном случае, как вы уже догадались, вам необходимо будет приобрести кабель нужной длины и провести скрутку самостоятельно.

Сделать это не так уж и сложно, особенно если есть пусть даже небольшой опыт, но скручивать нужно очень аккуратно.

Считается, что при скрутке кабеля теряется часть сигнала. Это действительно так, если сама скрутка сделаны абы как. Кроме того, в некоторых случаях может происходит перелом провода внутри скрутки, в результате чего связь может быть потеряна.

В общем, это далеко не самый идеальный способ удлинения кабеля, так что им стоит пользоваться только в крайних случаях.

Покупка роутера

Вы можете подключить несколько компьютеров к сети с помощью покупки роутера. Для этого основной кабель подключаете к устройство в WAN-порт, а в LAN-порт подключаете патч корд, который другим разъемом подключаете к нужному компьютеру. Очень удобно и недорого.

Разумеется, не стоит забывать о том, что с помощью роутера вы легко можете наладить беспроводную связь, к которой можно подключить различные устройства, поддерживающие Wi-Fi-соединение.

Сетевой шнур используется для подключения к сети: он объединяет два ПК в одно, выполняет соединение с остальными компьютерными приспособлениями.

Он протягивается от провайдера в дом каждому пользователю индивидуально.

От качества его обжатия, напрямую зависит, насколько хорошей будет скорость соединения и сама работа устройства.

Если вы проводите интернет к себе в дом и пригласили специализированную бригаду – проблем не возникнет.

Но иногда возникает необходимость обжать его самостоятельно.

Как правильно обжать интернет кабель – вопрос серьезный и подходить к нему следует ответственно, предварительно проштудировав информацию.

Инструменты для обжатия

Читай также: Как настроить локальную сеть на Windows? Простейшие способы

Для того, чтобы обжать интернет кабель самому, следует иметь кое-какие инструменты :

2 Несколько переходников (запасные, на всякий случай). Приобрести их можно свободно в специализированном магазине.

3 Кримпер – приспособление, используемое для обжима. Стоит он относительно недорого, и если вы планируете заниматься данными манипуляциями, его можно купить.

Работать с ним удобно и безопасно для комплектующих деталей.

3 Защита, которая устанавливается в точке соединения кабеля и переходника.

Полезная вещь, она убережет провод от перелома в месте сопряжения.

Если вы не расположены к трате дополнительных денежных средств, можно использовать инструменты, которые есть под рукой.

Но работать с ними необходимо крайне аккуратно, чтобы не повредить материал.

Можно, например, выполнить обжим, применяя обычную отвертку. Тогда, для манипуляций, в дополнение возьмите еще и нож.

Виды кабеля

Читай также:

Для понимания, как обжать интернет кабель, нужно знать какие их варианты существуют и для чего используются.

Перекрестный – применяется для подключения между собой двух одинаковых устройств .

Например, два персональных компьютера или два .

Его особенностью является то, что каждая из сторон имеет принадлежащий конкретно ему, набор проводов.

Способы обжатия не отличаются между различными типами проводов. Разница состоит лишь в том, для чего предназначен каждый их них.

Варианты схем обжима

Свое название получил благодаря способу обжатия. Он для обоих проводов одинаковый.

Но пользователь проделывает данную манипуляцию один раз, так как вторая часть его уже включена в и находится у провайдера.

Для стандартного интернета со скоростью не более 100 Мб/с протягивают соединитель с 4 жилами.

Его вполне хватает для такой скорости и для нормальной работы.

Если нужна скорость соединения свыше, тогда используется шнур с 8 жилами . Он дороже по стоимости.

На сегодняшний день удобным есть то, что в гаджеты встроена функция, которая позволяет автоматически определить тип соединителя и в автоматическом режиме подобрать и провести необходимые настройки.

Это очень помогает пользователям, которые не имеют профессиональных познаний в сфере IT подключения, но пытаются решить самостоятельно проблему, как обжать интернет кабель в домашних условиях.

Он настроит все автоматически и будет работать абсолютно корректно и без осложнений.

Следует еще отметить, что практически любые нынешние устройства имеют вид Auto MDI-X.

Это говорит о том, что перекрестные виды кабелей устаревают и их уже практически никто не использует.

На смену приходят только такие, что сами могут распознать вид соединения и настроить его.

Обжим кабеля с прямым подключением

Читайте также: [Инструкция] Как подключить принтер к компьютеру на Windows 10 и Mac OS

Итак, рассмотрим подробнее, как правильно обжать интернет кабель.

Для начала нужно очистить провода от их внешней защиты.

Практически во всех проводах, в которых провода находятся в виде витой пары. Также существует специальная нитка, при помощи которой можно с легкостью избавиться от первого слоя.

Отмерить необходимую длину для обрезки (приложите переходник), учитывая то, что малая часть внешней защиты должна зайти в коннектор на несколько миллиметров.

Внутри коннектора находятся разделения, для каждого дротика отдельный.

В них следует аккуратно расположить проводки.

Вставить нужно так, чтобы внешняя оболочка тоже зашла под зажим переходника.

При помощи отвертки нужно зафиксировать коннектор там, где он соприкасается с заизолированной частью провода.

Очень важно следить за проводками, они должны находиться каждый на своем месте.

Следующий шаг – требуется зафиксировать их в контактах переходника.

Для этого действия вам и потребуется кримпер.

С его применением, работа будет выполнена один раз и качественно.

Также обжать кабель можно без обжимных, помогая себе отверткой .

1 Вставить нужно так, чтобы внешняя оболочка тоже зашла под зажим переходника.

2 Удобно расположите его на столе, либо другом удобном месте, которое обеспечит надежное соприкасание предмета с гладкой поверхностью.

При этом зажим должен находиться в свободном положении, чтоб не раздавить его при обработке.

3 Сила давления должна быть такой, при которой каждый проводок правильно сядет на свое место и прорежет изоляцию.

4 Используйте отвертку с плоскими сторонами и аккуратно прижмите коннектор до того момента, пока не будет видно каких-либо зазоров или выступов.

По окончанию обработки требуется проверить работоспособность изделия, используя специальное устройство.

Тестер нужно перед проверкой настроить следующим образом: поставить коммутатор на диагностирование сопротивления или выставить подачу звукового сигнала при изменении силы сопротивления.

Нужно провести тест для каждого провода в отдельности.

Если где-то возникли трудности, и нет реакции индикатора, нужно поджать неработающий провод и провести проверку еще раз.

Конечно, можно сэкономить и не покупать такой наконечник.

Но сбережения будет минимальными, а если провод повредится, нужно будет выполнять проделанную работу заново, или даже покупать другие составляющие, если что-то придет в непригодность.

На этом работа сделана.

Важно то, что чем лучше будет изготовлен переходник и обжат шнур, тем качественней будет интернет соединение с вашим ПК.

Если подача интернета происходит с перебоями, следует проверить соединитель еще раз. Ведь, в таком случае, со временем, он вообще может выйти из строя.

Обжим кабеля с перекрестным подключением

Читайте также:

Его отличие при подключении заключается в том, что провода меняют свою последовательность и располагаются по следующей схеме:

  • бело-зеленый;
  • зеленый;
  • бело-оранжевый
  • синий;
  • бело-синий;
  • оранжевый;
  • бело-коричневый;
  • коричневый.

При этом первый конец обрабатывается вариантом прямого обжима, а второй при использовании перекрестного.

Принцип работы

Читайте также: ТОП-25 лучших прокси-серверов для анонимного серфинга в Сети

Описание

  1. Зачищаем внешний шар на несколько сантиметров.
  2. Разлаживаем провода в правильной последовательности.
  3. Отмеряем необходимую длину. Это можно сделать, используя кримпер.
  4. Засовываем проводки (так, чтобы не перепутать) в переходник. Несколько сантиметров изоляции тоже туда попадает. Все они должны упереться в пластик – только в этом случае работа будет выполнена, верно.
  5. Используем кримпер. Прижимать нужно с силой, чтоб все провода закрепились и оставались без движения.
  6. Можно принимать работу.

Кабель на четыре жилы

Читайте также: Как зарегистрироваться в социальной сети ВК (VK) без номера телефона? Ответ в нашей статье!

Кабеля, в разрезе которых находится витая пара, чаще всего бывают с восемью жилами.

Они использовались первым при появлении интернета в домах.

С распространением такого средства связи, провайдеры придумали способ сэкономить и стали использовать вместо 8-ми жильного кабеля, 4-х жильный. Он намного дешевле.

Четырех жильный провод имеет свою отличительную черту, о которой мало кто знает, и уж точно, о ней в курсе провайдеры.

Дело в том, что он может передавать поток данных скоростью только до 100 Мбит/с.

Если пользователь не предусматривает скорость, больше чем 100 Мбит/с – этот соединитель ему подойдет. В противном случае, следует обратиться к восьмижильному.

Инструменты для обжатия понадобятся такие же, как и описывалось раньше – коннектор и кримпер.

Сложность в работе подобного варианта заключается в том, что нужно разбираться в цветовом оформлении внутренних проводков.

Ведь обжать интернет кабель выйдет правильно, если знаешь, как располагаются цвета.

В последнее время для подключения к интернету провайдеры все чаще используют . Это простой и надежный способ подключения к Всемирной сети. Что особенно важно, при использовании локальной сети пользователю не нужно устанавливать никаких программ, драйверов или дополнительного оборудования (вроде ADSL модема).

Ваш интернет кабель нужно подключить в WAN порт (Internet порт) роутера, а обжатую витую пару в обычный LAN порт роутера и в ваш компьютер. После несложной настройки роутера вы сможете пользоваться интернетом как раньше.

Способ № 3. Для удлинения интернет кабеля вы можете сделать скрутку.

Самый простой способ. Все что вам нужно это кусок витой пары нужной вам длины. Приобрести не обжатую витую пару не составляет труда.

После этого вам нужно разрезать ваш интернет кабель в любом удобном месте и вклинить купленный кусок витой пары. Сделать это достаточно просто. Для того чтобы соединить витую пару не нужно ничего спаивать. Все что необходимо сделать, это оголить проводники и аккуратно скрутить витую пару по цветам. Естественно все нужно качественно заизолировать с помощью изоленты. О том, как скручивать витую пару можно посмотреть на видео.

Как обжать сетевой кабель самому в домашних условиях

Все интернет провайдеры используют для построения своих сетей сетевой кабель (витая пара) и оптоволоконный оптический кабель. Принцип работы заключается в следующем: на все многоэтажные дома заводится оптоволокно, ставится распределительный ящик. От этого ящика каждому индивидуально бросается витая пара. Обжимается она с двух сторон специальными штекерами. Один конец вам заводит в квартиру и вставляется в компьютер, второй в распределительном ящике втыкают в маршрутизатор. Со штекером который вставляется в ПК, часто происходят неполадки. То кот играясь, перегрыз, то родители, делая уборку, оторвали случайно или банально вы часто его вытаскиваете. Конечно же, вызывать каждый раз мастера это финансово накладно. Поэтому в данной статье мы решили рассказать, как легко обжать сетевой кабель в домашних условиях, разными способами.

Краткое пояснение, что такое витая пара

Интернет кабель, который используют для предоставления интернета, называют витая пара. Этот кабель зачастую состоит из двух или четырех пар скрученных равномерно между собой. Жилы состоят из меди или биметалла (омедненный алюминий), толщина бывает разная от 0.4 мм до 0.5 мм. Каждая жила в изоляции. Все эти пары находятся в защитной пластичной внешней оболочке.

Сетевой кабель бывает для наружных работ и внутренних. Для наружных работ внешнюю оболочку делают значительно крепче, чтобы под воздействием внешней среды (дождь, снег, ветер, солнце, перепад температуры) провод как можно дольше прослужил. Сортируется витая пара в бухты, длиной 305 м. На базарах можно купить от одного метра.

Виды витой пары

Ассортимент сетевых кабелей для передачи данных (интернет) небольшой, но все же есть. Рассмотрим самые востребованные и популярные среди пользователей, провайдеров. Ниже на фото мы покажем варианты витой пары.

UTP — самый часто использованный кабель, потому что он недорогой и внутри помещения довольно-таки долго прослужит.

FTP – отличается от UTP наличием экрана, сделанным из тонкой фольги.

SFTP — в этот провод помимо экрана добавили оплетку из металла, чтобы не было разрывов на больших пролетах.

S/STP, STP – кабель с двойным экраном, один общий, второй экранированная каждая пара. Благодаря этому данный провод можно пробрасывать на расстояния более 100 метров. Также его используют при прокладке возле электрических проводов.

SF/UTP – Кабель, в котором сочетаются экран и оплетка из металла.

Существует одножильная и многожильная витая пара.

  • Минус одножильной в том, что она плохо гнется, но при этом показатели передачи данных лучше. Проще выполнить обжим, расстояния прокладки больше.
  • Многожильный сетевой кабель наоборот, отлично гнется, зато расстояние, на которое можно протянуть значительно меньше. При обжатии из-за хрупкости возникают проблемы, приходиться по несколько раз обжимать. Такой провод хорошо подходит для мест, где при проводке много изгибов.

Категории сетевого провода

Для проведения проводного интернета используют категории CAT5, CAT5e,CAT6, CAT6a. Определить какая категория у вашей витой пары несложно, можно просто посмотреть на внешней оболочке. Защитная оболочка бывает разного цвета: серая самая распространенная, обычная витая пара, оранжевая используется в деревянных постройках, потому что она негорючая.

Сколько проводов в витой паре

Чаще всего вы можете встретить кабель lan состоящий из двух пар (это 4 провода), или из четырех пар (это 8 проводов). Отличие у них в пропускной способности, если 2 парный провод может пропустить до 100 Мб, то 4 парный может больше. Часто в 4 парном проводе используют 2 пары для питания оборудования (свитч, точка доступа). Однозначно рекомендуем брать сразу 4 парную витую пару, хоть для передачи интернета и необходимо лишь 2 пары, не стоит забывать об обрывах. Оборвется у вас один провод, не проблема, у вас есть запасные 4 провода.

Необходимые инструменты для обжатия витой пары

Берем ethernet кабель. Определиться с выбором можно почитав нашу статью выше.

Покупаем в компьютерном магазине коннекторы рж 45. Берите с запасом, не всегда получается с первого раза обжать.

Клещи для обжима (Кримпер), необходимые для обжатия контактных разъемов. Есть кримперы которыми можно обжимать только определенные разъемы, а бывают многофункциональные. В таких клещах разъемов несколько, поэтому можно обжимать разные штекера. Приобрести такой кримпер, а также весь необходимый инструмент для обжима, можно в LANart перейдя по данной ссылке.

Защитные колпачки для разъемов RJ 45. Полезная вещь, они не дадут выскочить коннектору RG-45 при перепаде температуры(к примеру ночью -8 градусов, а днем +5) из гнезда в роутере, свитче, ноутбуке.

Схема расположения проводов

Как вы уже поняли провода в штекере необходимо как то расположить по какому-то порядку. Порядок этот называется «распиновка». У нас можно выделить два варианта расположения проводов: первый — 568в (прямой), второй – 568а (перекрестный).

Прямое обжатие выполняется, когда необходимо соединить ноутбук с маршрутизатором, свитчем. Перекрестное обжатие витой пары делают, когда нужно объединить ПК с ПК, маршрутизатор с маршрутизатором. Прямая распиновка (568в) более распространенная.

Прямой способ подключения

Как должны располагаться провода в штекере RG 45 при прямой распиновки, мы покажем ниже на фото.
Почему эту схему распиновки назвали прямой? Да потому что, кабель в rj 45 штекере с двух сторон обжимается одинаково по цветам.

Перекрестный способ подключения

Схема расположения проводов при перекрестной распиновки приведена ниже. Здесь мы видим, что на другой стороне витая пара обжата в перевернутом порядке.

Распиновка для двухпарного сетевого кабеля

Ещё одна схема для прямого обжатия, двух парной (4 жилы) витой пары.

Для облегчения процесса обжатия на большинство коннекторах rj 45, возле каждого контакта стоит цифра. При помощи наших схем, на которых также есть нумерация, вам будет легче ориентироваться, куда засовывать тот или иной провод.

Процесс обжимания витой пары

Ну что, пора узнать как правильно можно обжать витую пару. Приступаем к этому этапу прямо сейчас. Делаем замер кабеля, отрезаем с запасом 0.5 метра. Чтобы не повредить внутренние жилы делайте следующим образом: выполните небольшой надрез на защитной оболочке, а потом просто в этом месте сгибайте. На месте надреза оболочка лопнет, провода откусите кусачками.

  1. Замеряем от края 20 мм и удаляем изоляцию провода.
  2. Все жилы раскручиваем, рассортировываем по схеме (с которой вы определились).
  3. Зажимаем плотно пальцами все жилы, выложенные по цветам схемы и кусачками ровно откусываем.
  4. Берем штекер RG 45, переворачиваем его, чтобы защелка смотрела вниз и не спеша засовываем все провода в коннектор. Они должны равномерно войти в желобки. Не получается с первого раза? Не беда, пробуем ещё раз.
  5. Без фанатизма, продвигаем провода равномерно до конца, пока не почувствуете, что они уперлись. Посмотрите визуально все ли жилы дошли до конца. Защитная оболочка должна также войти в штекер, при обжиме её должно зажать.
  6. Придерживая коннектор с вставленной витой парой, не спеша вставляем в клещи для зажима (кримпер). Сжимаем рукой. Все готово, у вас все замечательно получилось.

Выполняем обжимку без инструментов

Процесс отличаться будет, отсутствием специального инструмента, для обжима. Вам не придется делать ненужные затраты, покупать клещи, ради того чтобы пару раз обжать кабель с rj 45. Заключается метод в том, что функцию кримпера у нас выполнит отвертка или обычный нож. После того как все жилы будут вставлены, берем отвертку и прикладываем его к металлическим контактам на коннекторе, слегка придавливаем. Так нужно будет сделать с каждым контактом.

Обжимаем безынструментальный коннектор

Существуют коннекторы для которых клещи не нужны. Здесь необходимо просто пальцами хорошо нажать и все. Правда, цена на такой штекер совсем не маленькая. Поэтому стоим задуматься, стоит ли оно того. Принцип обжатия прост, каждую жилу заводим сверху в пазы, после того как все провода уложите, закройте плотно обе половинки корпуса. Производит такие коннекторы фирма «Nikomax», а в России «СУПР».

Проверяем качество выполненного обжатия

После любой выполненной работы необходимо её проверить. Чем мы сейчас и займемся.

Первый способ — тестер кабельный

Покупаем тестер кабельный, который может определить качество провода, качество обжима кабеля интернет, обнаружить обрывы. Из-за этих всех неполадок работать интернет на ПК не будет.  Разобраться, как ним пользоваться несложно. Инструкция думаем тоже не понадобится. А вот немного денег потратить придется.

Второй вариант — мультиметр

У большинства хозяев в доме есть обычный тестер. Выставляем функцию «прозвон», и приступаем прозванивать каждый цвет на двух концах кабеля.

Третий способ — подключение устройства, с другими устройствами

После обжатия необходимо выполнить прямое подключение. Втыкаем один конец в сетевую карту компьютера, а второй можно вставить в роутер или свитч. Как подключить и настроить роутер, почитайте в другой нашей статье. Если все хорошо, тогда на ПК исчезнет красный крестик на сетевом адаптере, а на роутере загорится светодиод. Если нет роутера или свитча, тогда можно выполнить соединения напрямую двух компьютеров.

Ошибки, допущенные при обжатии

Неправильная рассортировка перед обжатием жилы по цвету. Некоторые недобросовестные производители цвет оплетки каждого провода делают очень тусклым, поэтому многие люди при слабом освещении путают бело-зеленую с бело-синей парой. Будьте внимательны.

Каждый проводник в коннекторе должен до предела вставлен. Внимательно проверьте все ли кончики видны.

Необходимо чтобы защитная оболочка витой пары на 0.5 мм — 0.7 мм входила в коннектор. При обжимании её также прижимают, благодаря этому вырвать проводки при вытаскивании из гнезда ноутбука намного сложнее.

Имейте ввиду, что кримпер не вечный, и с годами начинает все чаще обжимать с браком. Коннекторы также делятся на хорошие по качеству и плохие, поэтому лучше взять проверенные, не экономить. Даже опытный монтажник который знает как нужно обжать витую пару, с таким инструментом наделает много косяков.

Заключение

В статье мы рассмотрели, как можно обжать кабель лан, все способы и варианты. Как после обжатия проверить работоспособность выполненной работы и на что обратить внимание, чтобы не допустить ошибок. Надеемся, статья была для вас полезная. Вы поняли как можно обжать интернет кабель, чтобы у вас это получилось с первого раза.

Вы также можете почитать:

Категории UTP кабеля витая пара для информационных сетей

Кабель витая пара – это одна или несколько пар скрученных между собой с заданным шагом изолированных проводов помещенных в общую пластиковую оболочку.

При организации кабельных или локальных сетей в быту и небольших офисах о категории сетевого кабеля можно не задумываться, так как на небольших расстояниях и малых скоростях передачи информационных данных этот вопрос не актуален. Сети можно делать практически из любого кабеля, вилок и розеток RJ45, которые предлагает рынок.

В настоящее время для создания компьютерных сетей, как правило, используется неэкранированный кабель витая пара категории CAT5, как недорогой и обеспечивающий достаточную для потребителя скорость передачи данных. Кабель витых пар категории CAT5 Вы видите на фотографии.

Если вы определились с категорией кабеля витая пара, то можете приобрести его в магазине Lan-art, оставив онлайн заявку на доставку в любую точку России и стран СНГ.

Категории lan кабеля витая пара классифицированы в спецификации EIA/TIA-568 и в международном стандарте ISO 11801. В России действует два госта ГОСТ Р 53246-2008 (копия американского ANSI/TIA/EIA-568B) и ГОСТ Р 53245-2008 (разработан на основе технического регламента одного из крупных производителей кабелей витых пар). На странице я привел только часть информации из документов, которая поможет создать компьютерную сеть со знанием дела.

Виды экранирования кабеля витая пара

Конструкцию lan кабеля витая пара обуславливает требуемая скорость передачи данных. Кабель бывает неэкранированный, экранированный и обозначается следующим образом.

Экран выполняет сразу две задачи, снижает излучение электромагнитных полей самими витыми парами в окружающее пространство и защищает их от внешних электромагнитных полей. Экранированный utp кабель применяется исключительно при прокладке магистральных линий и в производственных помещениях с большими электромагнитными полями. В быту и офисах, как правило, используется не экранированный кабель UTP.

Виды жил кабелей витая пара

Жилы витых пар в lan кабелях бывают двух видов, из одиночного проводника и многожильные. Диаметр жил в одножильных витых парах составляет 0,51 мм. Кабели с одножильными проводниками применяют для монтажа сетей в коробах, кабель — каналах и по стенам. К тому же его легче монтировать в коммуникационных приборах.

С многожильными проводниками кабель применяют только там, где он может подвергаться частым изгибам, например, соединять компьютер с розеткой стандарта RJ, их еще называют патч-кордами. Затухание сигнала в кабеле из многожильных витых пар больше, чем у кабеля, сделанного из одножильных проводников. Для обжатия многожильных витых пар нужны специальные коннекторы 8P8C стандарта RJ. Они отличаются тем, что зубцы в ламелях разведены в стороны, как у пилы.

Цвет оболочки кабеля витая пара в зависимости от назначения

Оболочка utp кабеля витая пара, как правило, изготавливается из поливинилхлорида с добавлением мела для хрупкости при зачистке и бывает разных цветов, которые обозначают область применения.

Маркировка кабеля витая пара

По форме lan кабель витая пара бывают круглый и плоский. На оболочке кабеля через каждый метр или фут (0,3 м) наносится маркировка, в которой указан производитель, категория кабеля, метраж и другая информация. Это позволяет определять протяженность проложенной линии без линейки.

Как видно из маркировки на фото, данный кабель предназначен для работы при температуре окружающей среды до 75°С, UTP – без экранирования, 4PR – имеет 4 витые пары, EIA/TIA-568 – соответствует спецификации EIA/TIA-568, метки на кабеле в футах.

Внутри оболочки, параллельно витым парам часто можно встретить капроновую нить, которая служит для повышения механической прочности кабеля в целом, а также позволяет разрезать вдоль оболочку при разделке кабеля без повреждения витых пар. Для этого нужно на пару сантиметров освободить витые пары от оболочки, взяться за нить и потянуть ее в обратную сторону. Оболочка легко прорежется вдоль кабеля. Эту нить еще называют разрезной.

Категории кабеля витая пара

По мере совершенствования технологических возможностей количество категорий увеличивалось, и в настоящее время достигло семи. Главным критерием для отнесения utp кабеля к одной из категорий является его скоростные возможности по передаче информационных данных. Скорость измеряется, в Мбит/сек. Чем число больше, тем больший объем информации способен пропустить кабель витых пар в единицу времени.

Витые пары в lan кабеле имеют волновое сопротивление 100±25 Ом, все дополнительные соединения, в том числе и скрутки, вносят изменение в величину сопротивления, что снижает скорость передачи данных. Особенно актуально влияние на протяженных участках сетей.

В настоящее время на практике повсеместно для построения локальных сетей и Интернет применяется lan кабель витая пара категории САТ5е, данные передаются, как правило, только по 2 парам, оранжевого и зеленого цвета.

Кабель витая пара шестой категории CAT6

Кабель витых пар шестой категории CAT6 легко отличить от кабеля пятой категории, даже не разбираясь в маркировке.

На фотографии видно, что пары проводов в кабеле витая пара шестой категории CAT6 свиты с более частым шагом и по центру кабеля имеется, в отличие от кабеля CAT5, дополнительная изоляция между парами. Такая конструкция позволяет снизить перекрестные помехи и тем самым увеличить скорость передачи информационных данных.

Интернет-кабель

и кабель локальной сети

В мире сетевых технологий два часто используемых термина — это Интернет-кабель и LAN-кабель. Это кабели, используемые для подключения сетевых устройств, таких как компьютеры, сетевые коммутаторы или маршрутизаторы для передачи данных. Эти кабели, по сути, являются носителем или средой, через которую проходят потоки данных. Так это одно и то же? Здесь основное внимание уделяется кабелю Интернета и кабелю локальной сети, чтобы объяснить два типа и некоторые часто задаваемые вопросы.

Интернет-кабель

и кабель локальной сети: что это такое?

Интернет — это всемирная совокупность сетей, объединяющая миллионы предприятий, государственных учреждений, образовательных учреждений и отдельных лиц.Интернет-сервисы, такие как совместное использование файлов, доступ в Интернет и другие, доставляются конечным пользователям через различные типы носителей, которые обычно включают сетевые коммутаторы, маршрутизаторы, оптоволоконные каналы, технологии медных кабелей и т. Д. Таким образом, Интернет-кабели можно рассматривать как физические кабели, используемые в Интернете. Наиболее распространенными типами являются оптоволоконные кабели, коаксиальные кабели, медные кабели и т. Д. Волоконно-оптический кабель содержит одно или несколько оптических волокон внутри изолированного корпуса и обеспечивает передачу сигнала через свет.Он разработан для высокопроизводительных сетей передачи данных и телекоммуникаций на большие расстояния, поскольку обеспечивает более широкую полосу пропускания и может передавать данные на большие расстояния. На основе различных разъемов оптоволоконные кабели делятся на стандартные оптические коммутационные кабели с такими разъемами, как LC или SC, и оптоволоконные кабели MTP. Обычные оптоволоконные кабели широко используются для большинства передач 10G, а кабели MTP предназначены для передач 40 / 100G в центрах обработки данных. Кроме того, волоконно-оптические кабели также используются на открытом воздухе.Эти наружные оптоволоконные кабели, такие как армированные патч-корды или оптоволоконные кабели военного назначения, могут использоваться в суровых условиях, например, при прокладке подземных кабелей на открытом воздухе. Коаксиальный кабель — это один из видов электрического кабеля. Он имеет центральный провод и внешний проводник с изоляционной прокладкой между ними. Он в основном используется в таких приложениях, как магистральные телефонные линии, высокоскоростные компьютерные шины данных, передача сигналов кабельного телевидения и т. Д., Поскольку он может хорошо работать на высоких частотах и ​​обеспечивать превосходный контроль электромагнитных помех.Обратите внимание, что медный кабель также называют кабелем LAN, который также является разновидностью Интернет-кабеля. Его подробная информация будет представлена ​​ниже.

LAN (Local Area Network) — это сеть, которая работает на небольшом расстоянии, обычно в пределах одного здания или университетского городка. ЛВС может быть небольшой, объединяя всего три компьютера, но также может соединять сотни компьютеров, используемых тысячами людей. Кабель LAN относится к кабелям для передачи данных в компьютерных сетях. Есть два основных типа сетевого кабеля.Один из них — это стандартный прямой кабель, обычно известный как патч-кабель Ethernet, который используется для подключения компьютеров к маршрутизаторам или коммутаторам. Обратите внимание, что обычный кабель Ethernet поставляется в виде патч-корда STP и UTP различных марок, как показано в следующей таблице. Кабель STP имеет внешний слой или «экран» из проводящего материала вокруг внутренних проводников, который предназначен для уменьшения воздействия электромагнитных помех. Он широко используется в средах, где высока вероятность электронных помех, например в аэропортах или на заводах.Кабель UTP не имеет экрана для уменьшения помех. Он основан на эффекте отмены, вызванном скручиванием пар проводов, чтобы справиться с электромагнитными помехами. Он работает не так хорошо, как STP в снижении электромагнитных помех. Он часто используется для домашних и офисных соединений Ethernet. Другой тип — это перекрестный кабель, который используется для прямого соединения двух компьютеров без маршрутизаторов, коммутаторов или концентраторов. Что касается прямого и перекрестного кабеля, они используют разные стандарты разводки в разъемах на обоих концах. Два разъема прямого типа используют одни и те же стандарты подключения: T568A или T568B.В то время как разъемы кроссовера используют разные стандарты, один разъем использует T568A, а другой — T568B.

Категория

Скорость

Пропускная способность

Cat5e

1000 Мбит / с

100 МГц

Cat6

1000 Мбит / с

250 МГц

Cat6a

10 Гбит / с

500 МГц

Cat7

10 Гбит / с

600 МГц

Cat8

25/40 Гбит / с

2000 МГц

Интернет-кабель и кабель локальной сети: часто задаваемые вопросы

1, Интернет-кабель и кабель LAN, это одно и то же?

Кабель LAN

относится к кабелю Интернет.Кабель LAN может доставлять данные или информацию из Интернета конечным пользователям через физические соединительные кабели RJ45, действуя как интернет-кабель. В то время как Интернет-кабель содержит более широкий спектр кабелей, таких как оптоволоконные кабели, телефонные провода, кабели HDMI. Фактически, любые кабели, по которым передается Интернет-информация, можно рассматривать как Интернет-кабель.
2, что делает Интернет и кабель LAN?

Для интернет-кабеля, такого как оптоволоконные кабели, они разработаны с более высокой пропускной способностью, которая широко используется в центрах обработки данных, которым требуется более высокая скорость передачи по мере их расширения.Кроме того, волоконно-оптические кабели можно использовать в местах, где присутствуют сильные электромагнитные помехи, например, на заводе, поскольку они не проводят электричество.
С другой стороны, кабели LAN Ethernet могут применяться для передачи голоса, внутренних сетей и приложений POE, поскольку они могут одновременно подавать питание и передавать данные. Перекрестный кабель LAN обычно применяется для объединения в сеть двух аналогичных устройств напрямую без использования концентраторов или маршрутизаторов, например, для соединения двух компьютеров для обмена файлами.
3, Могу ли я использовать кабель LAN в качестве кабеля Ethernet?

Да. Это то же самое в медных сетях, поскольку оба типа используют разъемы RJ45, поэтому они будут взаимозаменяемыми.

Заключение

Что касается кабеля для подключения к Интернету и кабеля для локальной сети, оба типа могут передавать сигналы и подключать сетевое оборудование, например коммутаторы. Кабель LAN — это тип Интернет-кабеля, а Интернет-кабель содержит широкий спектр типов кабелей, таких как оптоволоконные кабели, телефонные провода или коаксиальные кабели.Компания FS предлагает большинство типов интернет-кабелей, включая патч-кабели Cat5e / Cat6 / Cat7 / Cat8, оптоволоконные коммутационные кабели и т. Д. Все продукты превосходного качества по выгодным ценам, круглосуточная техническая поддержка и доставка в тот же день. так же доступно.

Кабели Ethernet

и принцип их работы

Кабель Ethernet — это распространенный тип сетевого кабеля, который используется в проводных сетях. Кабели Ethernet соединяют такие устройства, как ПК, маршрутизаторы и коммутаторы в локальной сети.

Эти физические кабели ограничены по длине и долговечности.Если сетевой кабель слишком длинный или плохого качества, он не сможет передавать хороший сетевой сигнал. Эти ограничения являются одной из причин, по которой существуют разные типы кабелей Ethernet, оптимизированные для выполнения определенных задач в определенных ситуациях.

Как выглядит кабель Ethernet

Кабель Ethernet напоминает традиционный телефонный кабель, но он больше по размеру и содержит больше проводов. Оба кабеля имеют одинаковую форму и вилку, но кабель Ethernet имеет восемь проводов, а телефонный кабель — четыре.Разъемы кабеля Ethernet также больше.

Lifewire

Кабели Ethernet бывают разных цветов, но телефонные кабели обычно серого цвета.

Кабели Ethernet подключаются к портам Ethernet, которые больше, чем порты телефонного кабеля. Порт Ethernet на компьютере доступен через карту Ethernet на материнской плате. Этот порт обычно находится на задней панели настольного компьютера или сбоку ноутбука.

Что такое кабель Ethernet?

Типы кабелей Ethernet

Кабели Ethernet поддерживают один или несколько отраслевых стандартов, включая категорию 5 и категорию 6.Большинство технических специалистов называют эти стандарты CAT5 и CAT6 соответственно. По этой причине многие интернет-магазины, продающие сетевые кабели, также используют этот сокращенный язык.

Кабели Ethernet производятся в двух основных формах:

  • Прочные кабели Ethernet обеспечивают немного лучшую производительность и улучшенную защиту от электрических помех. Они также обычно используются в бизнес-сетях, проводке внутри офисных стен или под полом лабораторий в фиксированных местах.
  • Многожильные кабели Ethernet менее подвержены физическим трещинам и поломкам, что делает их более подходящими для путешествий или домашних сетей.

Перекрестный кабель — это тип кабеля Ethernet, который соединяет два компьютера друг с другом. Напротив, большинство кабелей Ethernet подключают один компьютер к маршрутизатору или коммутатору.

Ограничения кабелей Ethernet

Один кабель Ethernet имеет максимальную дальность действия, что означает, что кабель имеет верхний предел того, сколько времени может пройти до потери сигнала (так называемого затухания). Эта проблема возникает из-за того, что электрическое сопротивление длинного кабеля влияет на производительность.

Оба конца кабеля должны быть достаточно близко друг к другу, чтобы быстро принимать сигналы, и достаточно далеко от внешних электрических помех, чтобы избежать прерываний. Однако эта мера предосторожности не ограничивает размер сети, потому что оборудование, такое как маршрутизаторы или концентраторы, может соединять несколько кабелей Ethernet вместе в одной сети. Это расстояние между двумя устройствами называется диаметром сети.

Максимальная длина кабеля CAT5 до затухания составляет 100 м (328 футов).CAT6 может подниматься на высоту до 700 футов. Кабели Ethernet могут быть длиннее, но могут страдать от потери сигнала, особенно если они проходят рядом с крупными электрическими приборами.

Короткий кабель может отражать свет. Однако некоторые люди не сообщают об отсутствии проблем с длиной кабеля до 4 дюймов.

Разные типы разъемов RJ-45 служат разным целям. Один тип, предназначенный для использования с многожильными кабелями, несовместим с одножильными кабелями. Другие типы разъемов RJ-45 могут работать как с многожильными, так и с одножильными кабелями.

Альтернативы кабелям Ethernet для компьютерных сетей

Беспроводные технологии, такие как Wi-Fi и Bluetooth, заменили Ethernet во многих домашних и деловых сетях. Большинство планшетов и других мобильных устройств не имеют сетевого порта. Эти беспроводные технологии выгодны, если кабель проложен снаружи или в местах с повышенным риском повреждения провода.

Часто задаваемые вопросы

  • Как подключить кабель Ethernet? Найдите порт Ethernet на вашем устройстве.Он имеет квадратную форму, подходящую для стандартного разъема RJ45. Вставьте один конец кабеля в свободный порт вашего компьютера, а другой конец подключите к маршрутизатору или другому сетевому устройству.
  • Какой тип кабеля Ethernet мне нужен? Если ваша сеть поддерживает Gigabit Ethernet, вы можете выбрать кабели Cat5e или Cat6 вместо кабелей Cat5 предыдущего поколения.
  • Могу ли я прокладывать кабели Ethernet снаружи? Да, вы можете проложить кабели Ethernet снаружи между зданиями или над наружными стенами.Выбирайте кабели с защитным покрытием или водонепроницаемые провода, специально разработанные для обеспечения большей устойчивости к погодным условиям.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Трудно понять

Кабель Ethernet и сетевой кабель одинаковы? — Блог

Компьютеры, телевизоры, телефоны — все они используют кабели. И без этих электронных устройств сложно представить нашу жизнь. Таким образом, мы, вероятно, можем сказать, что сетевые кабели являются неотъемлемой частью жизни людей, поскольку некоторые электронные устройства без них не работают.

Поставщик компьютеров продвигает кабель Ethernet, а поставщик телевидения говорит о кабельном соединении. Имея много разных типов кабелей, люди часто не понимают, какой из них купить. Также часто возникает общий вопрос. «Кабели Ethernet и сетевые кабели — это одно и то же?» Давайте проясним это распространенное заблуждение.

Сетевой кабель — это общий термин, который включает в себя множество различных приложений. А Ethernet — это технология доступа к локальной сети. Итак, любой кабель, который обеспечивает соединение с системой / устройством в локальной сети, вы можете назвать его «Ethernet-кабель», или «сетевой кабель».«Видимо, нет никакой разницы в сетевых и ethernet-кабелях. Сетевые кабели состоят из кабеля Ethernet и кабеля LAN.

Сегодня мы постараемся подробно разобраться в технологии Ethernet и кабелях локальной сети. Мы надеемся, что это поможет вам преодолеть всю путаницу, которая у вас есть.

Технология Ethernet

Обращение к любому проводному электронному устройству дома или на рабочем месте, и к нему будет применяться термин «Ethernet». Итак, подключение к сети Ethernet относится ко всем системам, которым для подключения требуется сетевой кабель.Все оборудование, для работы которого не требуется провод, в эту категорию не попадает. Именно Xerox создала Ethernet в 1970-х, а в 1983 году передала ответственность IEEE.

Именно после этого Ethernet стал открытым стандартом, то есть доступным для всех. Поскольку IEEE придерживался мнения, что Ethernet — это не элемент дизайна для некоторого оборудования, а скорее рекомендация. Он просто описывает, как настроить оборудование для подключения.

Кабель Ethernet

Термин Ethernet-кабель произошел от слова Ethernet.UTP (неэкранированная витая пара) является наиболее распространенным типом сетевого кабеля Ethernet типа . Этот тип кабеля доступен в различных сортах, и его наиболее распространенная форма — CAT5. Однако давать UTP название Ethernet-кабель неправильно. Поскольку не все сетевые провода Ethernet являются неэкранированными, некоторые из них являются STP (экранированной витой парой).

Помимо этого, кабели Ethernet за долгую историю увеличились с 10 до 100 мегабайт, а позже — с 1 до 10 гигабайт. Некоторые центры обработки данных достигли даже 40 Гбит / с, а иногда и более 100 Гбит / с.

Кабель LAN

Любой конкретный тип кабеля для передачи данных, который помогает в компьютерных сетях, — это кабель LAN. Он специально предназначен для использования на небольших расстояниях. Он включает в себя большинство видов коаксиальных кабелей и прочего оборудования с разъемами BNC или Ethernet. Эти Lans используют проводные соединения для связывания или доступа к любым данным.

Есть две характеристики, которые помогают отличить Lans друг от друга.

  • Топология сети: Относится к географическому расположению компьютеров и способу установления соединения в локальной сети.
  • Медиа-характеристика: относится к физическому подключению устройства к сети.

Кроме того, существует 2 типа кабелей LAN в зависимости от протоколов:

  • Клиент / сервер Lans:

    Эти участки также известны как двухуровневые. Они состоят из мощных компьютеров, называемых сетями, которые помогают управлять дисковыми накопителями, принтерами и сетевым трафиком. Эти Lans обслуживают персональные компьютеры, рабочие станции и помогают запускать приложения.

  • Одноранговые ланы:

    Их легко настроить, но они не работают при высоких нагрузках. Каждый компьютер или узлы имеют равную долю в работе этих ланов. Кабели локальной сети помогают передавать данные намного быстрее, чем соединения по телефонной линии. Но существует ограничение на количество компьютеров, которые они могут поддерживать, и на расстояние, на которое они могут передавать данные. И поэтому создается так называемая глобальная сеть (WAN).

Надеюсь, эта информация помогла разрешить путаницу, связанную с Lan, Ethernet и сетевыми кабелями .Кроме того, мы предполагаем, что теперь ясны две концепции относительно того, что мы подразумеваем под Lan (локальная сеть) и Wan (глобальная сеть). Будь то кабели Ethernet или LAN, они представляют собой сетевые кабели, которые обеспечивают подключение к устройствам и помогают при передаче данных. Что вы думаете об этом же? Поделитесь с нами.

Объяснение типов подключения к Интернету — CNET

Майкл Смит / Getty Images

Покупка тарифных планов для интернета быстро сбивает с толку, особенно если вы не знакомы с различными технологиями, используемыми для подключения к вашему дому.Между оптоволоконными, фиксированными беспроводными, кабельными, DSL, спутниковыми и домашними интернет-планами 5G есть очень много вопросов, и если вы не понимаете различий, вы рискуете застрять с подключением, которое не так быстро и надежно, как вы хотели, или по доступной цене. Это бесполезно, когда потенциально возможны долгосрочные контракты.

Это руководство проведет вас через различные типы интернет-соединений, которые могут быть доступны в вашем районе, как они работают и какие ограничения вы можете ожидать от них, если таковые имеются.

Оптоволоконный интернет: быстрый и надежный, но ограниченный доступ

Оптоволоконный интернет, возможно, лучший тип подключения, поэтому мы начнем с него. Как следует из названия, оптоволокно относится к интернет-соединению, которое приходит в ваш дом через оптоволоконный кабель, который использует световые импульсы вдоль тонких нитей — или волокон — из стекла или пластика для передачи данных. Эти оптоволоконные жилы обеспечивают скорость и надежность, превосходящие другие типы соединений.

Оптоволоконный кабель может обеспечить скорость загрузки до 2 гигабит (2000 мегабит в секунду) — достаточно быстро, чтобы загрузить двухчасовой фильм в формате HD менее чем за минуту — но вы, вероятно, найдете максимальную скорость загрузки около 1000 Мбит / с от большинства оптоволоконных провайдеров.Скорость загрузки, которая особенно важна при работе и обучении из дома, также значительно выше при использовании оптоволоконной связи.

Доступность — единственный реальный недостаток оптоволокна. Прокладка достаточного количества оптоволоконных кабелей для соединения целых городов и регионов представляет собой огромную логистическую задачу, и из-за большого количества конкуренции и бюрократических проволочек, которые необходимо преодолеть, ни один из крупных поставщиков услуг медленно продвигается к расширению покрытия на недостаточно обслуживаемые районы. Следовательно, по данным Федеральной комиссии по связи, оптоволоконный Интернет доступен только примерно 45% домохозяйств в США, в первую очередь в городских районах.

Оптоволоконные соединения раньше были довольно дорогими с точки зрения интернет-планов, но большинство провайдеров снизили свои цены в последние годы. В результате оптоволоконный интернет теперь, вероятно, будет иметь такую ​​же конкурентоспособную цену, как и любой другой тип подключения — и, учитывая скорость, которую вы получаете за эту цену, на самом деле сейчас это один из самых экономически эффективных типов Интернета. Неудивительно, что все этого хотят.

Известные оптоволоконные интернет-провайдеры

Кабельный интернет обеспечивает соединение с вашим домом через медный коаксиальный кабель — так же, как при традиционном кабельном телевидении.

Тейлор Мартин / CNET

Кабельный Интернет: быстрое и легкодоступное стандартное соединение

Кабельный Интернет не обладает полным потенциалом скорости и надежностью оптоволоконных услуг, но он гораздо более доступен. Кабель — один из наиболее распространенных типов подключения к Интернету, доступный почти для 90% населения США, и вы часто найдете его в комплекте с услугами домашнего телефона и телевизионными пакетами.В этом есть смысл, потому что для кабельного Интернета используются те же коаксиальные соединения, что и для кабельного телевидения.

Коаксиальные кабели не обладают таким же скоростным потенциалом и надежностью, как оптоволоконные кабели, но кабельный Интернет по-прежнему остается одним из самых быстрых типов Интернета. Большинство провайдеров кабельного телевидения предлагают различные варианты скорости, включая гигабитный тариф со скоростью загрузки около 940 Мбит / с. Однако скорость загрузки — это совсем другая история, поскольку немногие поставщики предоставляют скорость загрузки выше 50 Мбит / с. Надежность скорости также может быть проблемой при использовании кабельного Интернета, поскольку коаксиальные кабели подвержены перегрузке сети и снижению скорости, особенно в периоды пиковой нагрузки.

Цены на кабельный Интернет у разных провайдеров сильно различаются, но кабель, по большей части, является одним из наиболее доступных типов подключения к Интернету. Вы можете получить широкополосное соединение от таких поставщиков, как Cox, Mediacom и Xfinity, по цене менее 30 долларов в месяц. Spectrum, еще одно громкое имя в кабельном Интернете, имеет более высокую стартовую цену — около 50 долларов в месяц, но имеет максимальную скорость загрузки 200 Мбит / с.

Известные провайдеры кабельного интернета

Этот портативный мобильный маршрутизатор Netgear Nighthawk принимает входящий сигнал 5G и транслирует его как сеть Wi-Fi, которую ваши близлежащие устройства могут использовать для выхода в Интернет.Если вы подключите его к выделенному маршрутизатору Wi-Fi, соединение может охватывать более широкую область.

Netgear

Мобильный интернет: растет с 5G

Мобильный интернет в значительной степени предназначен для вашего телефона, но по мере развития технологий и увеличения скорости — особенно с появлением 5G — мобильные соединения становятся все более практичными для домашнего использования в Интернете. С этим типом подключения к Интернету оператор сотовой связи, такой как AT&T, T-Mobile или Verizon, отправляет сигналы во всех направлениях, большинство из которых принимаются мобильными телефонами, но в случае домашнего Интернета маршрутизатор получает эти сигналы и поворачивает их. в домашнюю связь.

Если вы живете в городе или другом районе с развитой сотовой инфраструктурой, вы можете подключиться через 5G с такими поставщиками, как Verizon, которые предлагают скорость до 1 Гбит / с. Вы также найдете тарифные планы сотового Интернета, в которых используется LTE, технологии предыдущего поколения или сочетание LTE и 5G.

При покупке мобильного Интернета для домашнего использования, вероятно, у вас будет только один тарифный план, который представляет собой фиксированную ставку для любых скоростей, доступных по вашему адресу. T-Mobile предлагает единый план 5G (50 долларов в месяц для скорости загрузки от 25 до 110 Мбит / с), как и Verizon (70 долларов в месяц для скорости загрузки от 300 до 980 Мбит / с).

Известные провайдеры сотового Интернета


Интернет DSL: отлично подходит для сельской местности, но несколько устарел

DSL относится к цифровой абонентской линии, и вы часто найдете ее доступной в районах, где у вас может не быть доступа к кабельному или оптоволоконному Интернету . При использовании DSL подключение к Интернету осуществляется через телефонные линии. Однако, в отличие от коммутируемого доступа, когда он нарушает ваше соединение с вызовом, с DSL вы можете использовать свой Интернет, не беспокоясь о том, что входящий вызов нарушит ваше соединение.

Интернет DSL лучше всего подходит для тех, кто живет в сельской местности и ищет надежное и доступное подключение к Интернету. Несмотря на то, что он отстает по скорости по сравнению с тарифными планами кабельного Интернета (только около 42% тех, кто имеет право на услугу DSL, могут получить скорости широкополосного доступа, определяемые минимальной скоростью загрузки 25 Мбит / с и минимальной загрузкой 3 Мбит / с), он может быть более дешевой альтернативой спутниковому Интернету. Поскольку DSL использует существующие телефонные линии для предоставления услуг, провайдеры могут удерживать цены на относительно низком уровне.

Известные интернет-провайдеры DSL

При использовании спутникового Интернета ваше соединение осуществляется с радиооборудованных спутников на орбите Земли.Для приема сигнала вам понадобится блюдо.

Эрик Мак / CNET

Спутниковый Интернет: медленный и дорогой, но, возможно, единственный вариант.

Спутниковый Интернет — это наиболее широко доступный тип Интернета, поскольку он не зависит от наземной инфраструктуры, такой как кабели, вышки сотовой связи или соединения антенн прямой видимости. Вместо этого вы будете использовать специальную антенну для связи с геостационарными спутниками, вращающимися далеко над головой.Если у вас есть четкий вид на южное небо, вполне вероятно, что есть спутниковый провайдер, способный обеспечить подключение к Интернету в ваш дом.

Чтобы установить его, ваш провайдер установит спутниковую антенну либо на крыше вашего дома, либо в земле, обращенной на юг. Он лучше всего подходит для тех, кто живет в сельской местности и не имеет доступа к другим возможностям, тем более, что плохая погода и другие препятствия могут повлиять на вашу работу так, как вы не можете контролировать.

В среднем современные провайдеры спутникового Интернета предлагают скорость от 12 до 100 Мбит / с. В большинстве случаев это делает его подходящим вариантом для небольших домашних хозяйств, которые хотят транслировать потоковое видео, просматривать Интернет и обновлять социальные сети. Новые провайдеры, а именно сеть Starlink Илона Маска, которая в этом году начала расширять услуги в отдельных регионах, обещают увеличить эту скорость за счет использования спутников на низкой околоземной орбите, которые находятся ближе к Земле. Это означает, что сигнал не должен распространяться так далеко, что также снижает задержку или задержку.Другие громкие имена тоже стремятся принять участие в космической гонке в Интернете, в том числе Project Kuiper от Amazon.

Усиление конкуренции в индустрии спутникового Интернета может помочь снизить затраты для потребителя. В настоящее время спутниковый Интернет является самым дорогим типом подключения к Интернету. Стартовые цены на спутниковый интернет находятся в диапазоне 50 долларов в месяц, но это для медленных скоростей — максимум 25 Мбит / с — и небольших объемов передачи данных. Если вам нужна более высокая скорость или больше данных, спутниковый интернет может быстро получить до 150-200 долларов в месяц.

Известные провайдеры спутникового Интернета

Фиксированный беспроводной Интернет: как спутниковый Интернет, но лучше

Другой вариант для сельских общин — фиксированный беспроводной Интернет. Как и спутниковый Интернет, фиксированная беспроводная связь требует установки фиксированного приемника или антенны, но она, вероятно, будет намного меньше, чем спутниковая антенна. Антенна принимает сигнал, передаваемый от ближайшего беспроводного концентратора, чтобы обеспечить вам подключение к Интернету.

Фиксированные беспроводные соединения лучше всего подходят для сообществ, которым не хватает ресурсов, необходимых для DSL.Чтобы получить самый сильный сигнал, вам нужно разместить антенну в месте с хорошим обзором неба. Для фиксированного беспроводного подключения к Интернету требуется прямая видимость, поэтому, если поблизости есть холмы, деревья, здания или другие препятствия, они могут нарушить ваше соединение.

Фиксированная скорость беспроводного доступа в Интернет составляет от 5 до 50 Мбит / с, но существует множество переменных, которые могут повлиять на качество входящего сигнала, поэтому ваша скорость может варьироваться. Тем не менее, многие провайдеры предлагают хорошие ограничения на передачу данных по сравнению со спутниковым интернетом.Цены также намного лучше, чем у спутниковых с планами от 35 до 50 долларов в месяц.

Хотя фиксированная беспроводная связь традиционно использовалась в сельских районах, тип подключения быстро расширяется в городских районах благодаря таким поставщикам, как Google Fiber и Starry Internet. Вместо того, чтобы передавать услуги отдельным домам, эти провайдеры отправляют интернет-сигналы целым зданиям, например, жилому комплексу, а затем предоставляют услуги отдельным единицам через кабель Ethernet. Эти провайдеры способны предоставлять скорость намного выше, чем традиционные услуги фиксированной беспроводной связи, с гигабитными скоростями, доступными в отдельных регионах.

Известные провайдеры фиксированного беспроводного Интернета


Выбор подходящего тарифного плана для вас

Итак, какой тип подключения к Интернету подходит вам? Это зависит от нескольких факторов. Первое, о чем следует подумать, — это ваше типичное использование и то, какая скорость вам действительно нужна. Если вы планируете просматривать веб-страницы и проверять только электронную почту, вы можете обойтись более медленным подключением, но небольшие семьи с пользователями, которые транслируют видео, играют в онлайн-игры или загружают файлы для работы или учебы, в идеале захотят получить доступ к скорости загрузки минимум 25 Мбит / с.

Очевидно, что еще одним ключевым фактором являются затраты. Некоторые поставщики объединяют свои различные услуги, чтобы предложить вам скидку, но имейте в виду, что рекламные цены могут не длиться так долго, как контракт на обслуживание. В этом случае вы, например, заплатите больше за ту же услугу в течение второго года.

В конце концов, самый важный фактор, вероятно, находится вне вашего контроля, и это ваше местоположение. В некоторых частях США есть много вариантов выхода в Интернет, в то время как в других практически нет никаких вариантов.

Какой бы выбор вам ни был доступен, понимание различных используемых технологий поможет вам узнать, чего ожидать, прежде чем вы зарегистрируетесь.

Дополнительные консультации в Интернете

Кабель Ethernet

и телефонный кабель: какой вариант? | by jesseyang

Кабели Ethernet и телефонные кабели — хороший выбор для домашней сети. Как разумно выбрать домашнюю сеть с наименьшими затратами, но с высокой производительностью? Этот вопрос включает в себя различные факторы, размеры и типы файлов, которые вы будете передавать, ваше сетевое планирование, бюджет и совместное использование подключения к Интернету.

Телефонная кабельная сеть

Большинство из нас придерживается мнения, что только кабели Ethernet могут обеспечить подключение к домашней сети, и это утверждение неверно. Телефонные кабели также могут управлять сетью посредством мультиплексирования с частотным разделением, что означает, что данные, передаваемые по линиям, работают с другой частотой, чем голосовой трафик. Когда вы используете телефон, данные могут быть отправлены одновременно через телефонную сеть, а также факс может быть отправлен через Интернет.Поскольку данные, отправляемые модемом, модулируются на ту же частоту, что и голосовой трафик, нет необходимости использовать коммутируемый доступ в Интернет.

Телефонный кабель — одно из достоинств телефонной сети. В системе телефонной сети телефонный кабель уже проложен, и поэтому вам не нужно их подключать. Вы можете подключить компьютер к сети в любой комнате, где есть телефонная розетка.

Кабель Ethernet

Кабель Ethernet, также называемый соединительным кабелем Ethernet или сетевым кабелем, является наиболее распространенным типом кабеля, используемого для подключения к домашней и корпоративной сети.Сетевые кабели можно разделить на несколько типов по разным стандартам классификации. Их можно разделить на экранированную витую пару и неэкранированную витую пару. Кабели Ethernet также классифицируются по категориям, наиболее распространенными типами являются Cat5e, Cat6 и Cat6a. Cat5e поддерживает сеть 1G, а Cat6 и Cat6a поддерживают подключение к сети 10G соответственно. По разному типу полироли их также можно разделить на UPC и APC. Эти три типа кабелей основаны на скручивании пар для уменьшения потерь сигнала и имеют оконечные разъемы, называемые RJ45, которые похожи на телефонные разъемы RJ11, но немного больше их.

Кабель Ethernet Vs. Телефонный кабель

— Скорость передачи

Для высокоскоростной передачи данных кабель Ethernet больше подходит для передачи на большие расстояния. Первоначально телефонные сети работали со скоростью от 1 до 2 Мбит / с, но новые сети могут работать со скоростью до 10 Мбит / с. Однако скорость 10 Мбит / с может считаться недостатком для сети этого типа, поскольку даже при использовании новейших технологий скорость сети ограничена 10 Мбит / с. Скорости передачи данных после Cat6 (включая Cat6) могут достигать 10 Гбит / с.Если ваш спрос ограничен только в некоторых близлежащих районах на небольшом расстоянии, тогда ваш выбор — телефонный кабель.

— Бюджет

Условно говоря, сетевые кабели дороже, чем телефонные. Но они стоят своих денег. Если у вас ограниченный бюджет, телефонный кабель также будет хорошим выбором. Достоинствами кабеля Cat6 (сетевой разводки) являются наличие готовых кабелей, возможность прокладки кабеля Ethernet в любом месте, где вы хотите разместить компьютер, и скорость передачи данных.Однако для использования этой кабельной разводки вам потребуется специализированное оборудование в виде концентраторов или коммутаторов. Эти концентраторы и коммутаторы стоят значительно дороже, чем базовое оборудование для телефонной связи, и могут стоить сотни долларов.

— Безопасность

Телефонный кабель и кабель Ethernet имеют высокий уровень безопасности. Но некоторые виды сетевых кабелей при определенных обстоятельствах могут быть хрупкими, например, влажные, белки в лесу, грузовики с большими габаритами и т. Д. Таким образом, телефонный кабель более безопасен, чем сетевой.

Заключение

В этой статье в основном обсуждались телефонный кабель и кабель Ethernet, а также проводилось сравнение с точки зрения скорости передачи, бюджета и безопасности. Выбор между кабелем Ethernet и телефонным кабелем в значительной степени зависит от вашей потребности в скорости и доступного бюджета.

DSL и кабельный Интернет: в чем разница?

В чем разница между DSL и кабелем? Узнайте, как DSL сочетается с кабельным или DSL с кабельным Интернетом.Сравните два ведущих варианта интернет-услуг и узнайте, как они могут помочь вашей семье оставаться на связи.

Что такое DSL?

DSL, также известный как цифровая абонентская линия, представляет собой высокоскоростной доступ в Интернет, при котором для передачи данных используются существующие медные телефонные линии из дома и на предприятии. Для этого типа высокоскоростного Интернета требуется модем DSL, если на вашем компьютере уже нет внутреннего модема (часто называемого модемом голосового диапазона). Как вариант широкополосного доступа, DSL всегда включен, в отличие от традиционного коммутируемого соединения.Что касается скорости, то услуги подключения на основе DSL могут варьироваться от нескольких сотен килобит в секунду (Кбит / с) до миллионов бит в секунду (Мбит / с). Однако производительность снижается с увеличением длины кабеля, соединяющего абонента DSL с ближайшим поставщиком услуг телефонной связи. Это влияет на доступность и общую скорость обслуживания между DSL и кабелем.

Одним из типов передачи DSL является асимметричная цифровая абонентская линия (ADSL). Это в первую очередь вариант проживания для семей, которые выходят в Интернет и могут получать много данных, не отправляя слишком много данных.Этот тип передачи обеспечивает более высокую скорость загрузки по той же линии, что и голосовая услуга абонента.

Другой вариант широкополосной связи на основе DSL — это симметричная цифровая абонентская линия (SDSL). Этот тип подключения больше похож на бизнес-услугу для абонентов, которым требуется видеоконференцсвязь и значительная пропускная способность как для исходящих, так и для исходящих данных. Другие более быстрые формы DSL для предприятий включают цифровую абонентскую линию с высокой скоростью передачи данных (HDSL) и цифровую абонентскую линию с очень высокой скоростью передачи данных (VDSL).

Что такое кабельный Интернет?

Кабельный Интернет — это высокоскоростной широкополосный доступ, который использует кабельный модем и коаксиальный кабель, аналогичный проводке, идущей к вашему телевизору. Вы по-прежнему можете смотреть свои любимые телешоу, просматривая веб-страницы с помощью кабельного Интернета. Когда дело доходит до скорости кабельного Интернета, производительность зависит от кабельного модема пользователя, кабельной сети и нагрузки трафика. Что касается скорости обслуживания между кабелем и DSL, они могут дать аналогичные результаты, если сопоставить их, когда речь идет о скорости загрузки, скорости загрузки и т. Д.

Теперь, когда вы начинаете сравнивать преимущества кабеля, вы можете видеть, что это не обязательно правильный или неправильный выбор. Возможно, вы захотите подумать о настройке вашей домашней сети и всех функций, которые вы надеетесь получить от нее. При сравнении кабельного и DSL нет необходимости беспокоиться о вашем расстоянии от централизованного местоположения поставщика услуг.

Что быстрее: DSL или кабель?

Когда речь идет о кабельном соединении по сравнению с DSL-соединением для доступа в Интернет, скорость может колебаться в зависимости от времени суток и общего использования абонентом.В ходе исследования скорости исследователи обнаружили значительную разницу между заявленной скоростью и допустимой скоростью. У сервисов на основе DSL скорость загрузки составляла 85 процентов от заявленной скорости, в то время как кабельные услуги обеспечивали 99 процентов заявленных скоростей. В самом деле, скорости DSL и кабеля могут быть сопоставимы, но кабель немного опережает с более высокими скоростями. Оба являются высокоскоростными вариантами, которые могут помочь вашей семье оставаться на связи, чтобы они могли больше заниматься любимым делом в Интернете, например загружать файлы с хорошей скоростью загрузки (и выгрузки), транслировать свои любимые шоу и многое другое.

Варианты, которые следует учитывать при выборе DSL или кабельного Интернета

Теперь, когда вы знаете основы широкополосной технологии и сравниваете DSL с кабелем, перед принятием окончательного решения необходимо учитывать и другие факторы. Не обращайте внимания на сходство между ними. Рекомендуется учитывать свое окружение и то, находитесь ли вы в более городской или сельской местности. Узнайте больше о том, как широкополосный доступ в Интернет сочетается с другими услугами (такими как домашний телефон, домашние развлечения и домашняя безопасность).Каковы возможности DSL и кабельного телевидения в вашем районе? Чем отличаются цены? В случае кабельного Интернета и DSL широкополосная связь на основе DSL может быть недоступна из вашего местоположения. Внимательно рассмотрите варианты, прежде чем выбирать услугу, которая подходит именно вам.

Когда дело доходит до принятия решения о выборе широкополосного доступа между DSL и кабельным Интернетом, лучше сначала оценить, как вы будете использовать это соединение. Таким образом, вы можете определить, какие скорости загрузки и выгрузки лучше всего подходят для цифровых нужд вашей семьи.Как только вы найдете выгодную сделку или пакетное предложение от своего интернет-провайдера, вы сможете со временем получить большую ценность и больше не будете беспокоиться о различиях между DSL и кабельным интернетом.

Руководство по кабельному Интернету на 2021 год | Интернет по почтовому индексу

Что такое кабельный Интернет?

Кабельный Интернет — это тип широкополосного доступа, который позволяет пользователям подключаться к Интернету. Кабельные компании используют коаксиальный кабель и оптоволоконные линии для предоставления интернет-услуг в домах, в то время как телекоммуникационные компании используют либо стандартные медные провода, либо оптоволоконные линии.Вскоре после того, как люди начали получать доступ к Интернету в своих домах, в основном с коммутируемым доступом в Интернет, компании кабельного телевидения обнаружили, что те же кабели, которые использовались для передачи кабельного телевидения в дома людей, также могут использоваться для обеспечения высокоскоростного кабельного Интернета. Поскольку у людей уже были коаксиальные кабели, поступающие в их дома от кабельной компании, это был рентабельный и эффективный способ обеспечить более быстрый доступ в Интернет для существующих абонентов кабельного телевидения, а также открыть дверь для новых клиентов, ищущих более быстрый способ подключения к сети. Интернет.Кабельный доступ в Интернет предлагал гораздо более быстрое подключение к Интернету, чем модемное соединение, что быстро сделало его одним из лучших вариантов доступа в Интернет для многих домашних хозяйств.

Как работает кабельный Интернет:

Кабельный доступ в Интернет работает с использованием коаксиального кабеля, оптоволоконного кабеля или их комбинации, называемой гибридным волоконно-коаксиальным кабелем (HFC). Также требуются два аппаратных средства для обеспечения доступа в Интернет по кабелю в вашем доме; совместимый с DOCSIS кабельный модем, установленный в месте нахождения клиента, и оконечная система кабельного модема (CTMS) на главном объекте кабельного провайдера или в узле, где телевизионные сигналы и сигналы данных обрабатываются и правильно распределяются по кабельному телевидению и сети передачи данных.

Что такое

DOCSIS ?

DOCSIS — Аббревиатура, обозначающая Data Over Cable Service Interface Specification. — это стандартная телекоммуникационная спецификация, которую кабельные компании и поставщики услуг связи используют для беспрепятственного внедрения высокоскоростного доступа в Интернет и услуг передачи данных по сетям коаксиального кабельного телевидения. Спецификации DOCSIS имеют большое значение, поскольку они предоставляют поставщикам услуг Интернета и производителям оборудования самые современные стандарты при установке кабельных сетей или создании совместимых с DOCSIS кабельных модемов и другого сетевого оборудования.На каждой итерации DOCSIS поддерживает кросс-версию совместимость или возможности обратной совместимости, позволяя старым модемам подключаться по их текущему стандарту DOCSIS — даже если система оконечной нагрузки кабельного модема использует более свежий стандарт DOCSIS.

Краткое руководство по стандартам и истории DOCSIS:

Это руководство позволяет сравнивать типы стандартов кабельного Интернета DOCSIS и связанные с ними возможности скорости. Стандарты DOCSIS в порядке от новейшего к самому старому:

DOCSIS 3.1 Full Duplex — Последний и самый актуальный стандарт DOCSIS, выпущенный в 2017 году, впервые с момента его создания представил поддержку полностью симметричных потоков загрузки и выгрузки. Это крупное обновление теперь обеспечивает симметричную скорость передачи данных до 10 Гбит / с, что позволяет конкурировать по скорости и емкости, которые традиционно присущи только оптоволоконным сетям.

DOCSIS 3.1 — Впервые выпущенный в 2013 году, DOCSIS 3.1 снова увеличил максимальную скорость загрузки до 10 Гбит / с, при этом максимальная скорость загрузки также увеличилась между 1-2 Гбит / с.

DOCSIS 3.0 — Впервые выпущенный в 2006 году, DOCSIS 3.0 увеличил скорость загрузки из кабельного Интернета до колоссальных 1,2 Гбит / с, а максимальная скорость загрузки также была увеличена до 200 Мбит / с. Поддержка IPV6 также была впервые представлена ​​в этом выпуске.

DOCSIS 2.0 — Впервые выпущенный в 2002 году, DOCSIS 2.0 утроил скорость загрузки до 30 Мбит / с по сравнению с предыдущей максимальной скоростью загрузки 10 Мбит / с.

DOCSIS 1.1 — Впервые выпущен в 2001 году, DOCSIS 1.1 Стандартизировано QoS (качество обслуживания) и добавлена ​​возможность использования телефонных услуг VOIP по сравнению с существующими услугами интернета по коаксиальному кабелю.

DOCSIS 1.0 — Впервые выпущенный в 1997 году, DOCSIS 1.0 предлагает максимальную скорость загрузки 40 Мбит / с и скорость загрузки до 10 Мбит / с.

Насколько быстро работает кабельный Интернет?

Благодаря новейшим технологиям и доступному кабельному интернет-оборудованию скорость кабельного Интернета может достигать почти двух гигабит в секунду. «Может» — вот ключевое слово там.Скорость, которую вы сможете получить, сильно зависит от того, где вы живете, и от того, какой поставщик услуг кабельного Интернета указан в вашем почтовом индексе. В реальном мире типичная скорость загрузки составляет от 20 Мбит / с до 100 Мбит / с во многих областях, хотя гигабитная услуга сейчас развертывается во многих почтовых индексах, поскольку высокоскоростная интернет-технология становится проще и дешевле в реализации.

Кабельный Интернет — хороший выбор, если вам нужна высокая скорость для загрузки больших файлов, видео или изображений.Идеально, если вы работаете из дома. При выборе между DSL, спутниковым или кабельным Интернетом более высокие скорости обычно подталкивают пользователей Интернета к использованию высокоскоростных кабельных услуг. Для обычной электронной почты, просмотра и покупок в Интернете скорость интернета может быть не так важна. Однако высокоскоростной проводной Интернет особенно полезен для таких вещей, как загрузка фильмов в формате HD, потоковая передача музыки и игры в Интернете. Большинство провайдеров кабельного Интернета имеют скорость загрузки выше, чем скорость загрузки, но все больше и больше компаний, предоставляющих кабельный широкополосный доступ, предоставляют одинаковую скорость передачи данных в восходящем и нисходящем направлениях.

Примеры скорости загрузки через кабельный Интернет:

Примеры размеров файлов и носителей

5 Мбит / с

10 Мбит / с

20 Мбит / с

100 Мбит / с

1 гигабит (1000 Мбит / с)

4-минутная композиция — 4 МБ

5 Секунды

3 секунды

1,5 секунды

0,3 секунды

0,05 секунды

5-минутное видео — 30 МБ

40 секунд

30 секунд

13 секунд

3 секунды2 секунды

9-часовая аудиокнига — 110 МБ

2 минуты

90 секунд

45 секунд

10 секунд

1 секунда

45-минутное телешоу — 200 МБ

5 минут

3 минуты 90 секунд

15 секунд

2 секунды

45-минутное ТВ-шоу HD — 600 МБ

15 минут

9 минут

4 минуты

1 минута

5 секунд

1 час фильма — 2 часа кино.5 ГБ

25 минут

21 минута

11 минут

2 минуты

12 секунд

2 часа HD-видео — 4,5 ГБ

2 часа

1 час

30 минут

6 минут Seconds

Краткое руководство по кабельному Интернету VS. Другие типы интернет-услуг:

Определение того, какая услуга быстрее или «лучше», зависит от типа рассматриваемой интернет-услуги, а также от компании, предлагающей услугу.Различные компании, предлагающие один и тот же тип услуг (DSL, кабель, оптоволокно и т. Д.), Могут сильно различаться по скорости и надежности. Помните об этом при выборе интернет-сервиса, который лучше всего подходит для вашей семьи, поскольку при выборе того, какое интернет-соединение вам подходит, важен не только тип технологии. Это руководство по сравнению кабельного интернета и сравнения основано на технологии, лежащей в основе сравниваемого типа интернет-услуг, а не на отдельных провайдерах, предлагающих услуги кабельного интернета.

Кабельный Интернет VS.DSL Internet — Кабель выигрывает у DSL благодаря более высокой общей скорости и аналогичной, если не более низкой стартовой цене.

Кабельный Интернет VS. Оптоволоконный Интернет — При прочих равных, оптоволокно обычно выигрывает над кабелем. В некоторых случаях стоимость оптоволоконного интернета перевешивает преимущества скорости, что делает кабельный интернет экономичной альтернативой в этих сценариях.

Кабельный Интернет VS. Мобильный Интернет — Кабельный Интернет побеждает мобильный Интернет из-за ограниченной скорости мобильного Интернета и ограничений на объем данных.

Кабельный Интернет VS. Спутниковый Интернет — Кабельный Интернет выигрывает у спутникового Интернета из-за ограничений на передачу данных, задержки, плохого соединения в ненастную погоду и ограничений скорости спутникового Интернета.

Кабельный Интернет VS. Беспроводной Интернет — Кабельный Интернет выигрывает по сравнению с фиксированным беспроводным Интернетом из-за стоимости и возможных проблем с прерывистым подключением из-за ненастной погоды.

Плюсы и минусы кабельного Интернета:

Плюсы кабельного Интернета

Минусы кабельного Интернета

+ Кабельный Интернет обеспечивает постоянное подключение к Интернету.

— Кабельный Интернет часто требует платы за установку и оборудование.

+ Кабельный Интернет не требует подключения к дому стационарного телефонного кабеля.

— Услуга кабельного Интернета часто недоступна в сельской местности и чаще доступна в городских и густонаселенных районах.

+ Скорость кабельного Интернета обычно намного выше, чем DSL, мобильный, спутниковый и беспроводной Интернет. Это делает кабель отличным выбором для пользователей, которые транслируют много видео, играют в онлайн-игры или используют другие онлайн-приложения с высокой пропускной способностью.

— Кабельный Интернет — это совместно используемое соединение, то есть доступная полоса пропускания распределяется между каждым клиентом, подключенным к петле коаксиального кабеля локальной сети в вашем районе. По вечерам и во время короткого использования это иногда может привести к снижению скорости интернета.

+ Кабельный Интернет обычно обеспечивает стабильное время безотказной работы и надежность. Обрывы подключения менее распространены в ненастную погоду и в шторм.

Провайдеры кабельного интернета иногда настаивают на том, чтобы вы подписались на кабельное телевидение или телефонные услуги, или, в качестве альтернативы, платите дополнительную плату только за услуги интернета.

Требования к кабельному Интернету:

Чтобы подключиться к кабельному Интернету в вашем доме или квартире, вам, конечно же, потребуется зарегистрироваться у провайдера кабельного Интернета. Тогда вам понадобится кабельный модем DOCSIS. Некоторые кабельные компании предоставляют их клиентам, и иногда вам нужно купить их самостоятельно. Просто убедитесь, что вы получили одобренный и протестированный кабельный модем для работы в сети вашего поставщика услуг кабельного телевидения. В наши дни вам, вероятно, понадобится либо DOCSIS 3.0, либо DOCSIS 3.1. совместимый кабельный модем. Другое ваше оборудование, например компьютер и т. Д.также должны быть достаточно актуальными. На вашем компьютере должна быть либо сетевая карта (NIC), либо кабель Ethernet, подключенный непосредственно к интернет-модему / маршрутизатору, либо поддержка Wi-Fi. Модем также должен быть домашним модемом Wi-Fi, чтобы такие устройства, как ноутбуки, смарт-телевизоры и другие интеллектуальные устройства, могли подключаться к Интернету без прокладки кабеля Ethernet от подключенного устройства к маршрутизатору / модему. Некоторые провайдеры кабельного широкополосного доступа имеют неограниченное использование данных, а некоторые имеют ограничения на объем данных, так что это также то, на что вы захотите обратить внимание, если вы или ваша семья много играете, загружаете музыку, смотрите потоковые фильмы или даже активно просматриваете веб-страницы.

Кабельный Интернет Вопросы и ответы:

Ответ: — Во-первых, вам нужно выяснить, доступен ли кабельный доступ в Интернет в вашем почтовом индексе. После того, как вы сузите список поставщиков услуг кабельного Интернета, которые предлагают услуги в вашем почтовом индексе, вы сможете проверить доступность по своему адресу, чтобы узнать, можно ли использовать кабельный интернет.

Ответ: — Стоимость кабельного Интернета обычно составляет от 30 до 100 долларов в месяц. Сколько стоит кабельный интернет в месяц, зависит от вашего географического положения, количества конкурирующих интернет-провайдеров в вашем районе и скорости, которую вы выбираете при заказе услуги кабельного интернета.

Ответ: — Определение того, какая скорость кабельного Интернет-сервиса подходит для вашей семьи, зависит от того, сколько людей будет подключаться к услуге, а также от того, для чего вы обычно используете Интернет-сервис. Если у вас есть несколько пользователей, транслирующих потоковое видео и игры, вам потребуется более высокая скорость, чтобы приспособиться к такому типу использования полосы пропускания, по сравнению с домашним хозяйством, которое просто использует Интернет для чтения электронной почты или социальных сетей.

Кабель

Добавить комментарий

Ваш адрес email не будет опубликован.
