Содержание

Кабель сечением 6 мм2. Расчет сечения кабеля. Ошибки

Согласно печальной статистике, большинство пожаров происходит из-за неисправной электропроводки. Основной причиной возгораний может быть неверно рассчитанная нагрузка на кабель по сечению или старая электропроводка. Поскольку срок службы проводов ограничен, то ветхую проводку нужно просто вовремя заменять. Но как быть если новый, недавно уложенный кабель начал искрить? Чтобы избежать печальных последствий, важно знать, как правильно рассчитать толщину проводов еще на этапе составления схемы.

  • Алюминий или медь?
  • Расчет нагрузки

Алюминий или медь?

Замена/установка электропроводки – процесс весьма трудоемкий, поэтому ко всем его этапам следует подходить особенно тщательно. Вы же не хотите впоследствии вскрывать стены, чтобы найти место обрыва, при коротком замыкании. А начать лучше всего с выбора материала кабелей вашей будущей электросети. На данный момент используются два вида проводов:

Расчет нагрузки

Если вы все еще сомневаетесь в том, какой металл выбрать, предлагаем разобраться со следующим параметром. На этом этапе нужно произвести расчет потенциальной нагрузки на сеть. Для этого желательно заранее сделать схему, на которой будет отображено все электрооборудование. Помимо этого, схема упрощает проведение технического обслуживания или ремонта электропроводки, а также позволяет точно рассчитать количество кабеля и электроустановочных изделий.


А теперь давайте обратимся к таблице, на которой указан список электроприборов среднестатистического жителя двухкомнатной квартиры. В правом столбце указана средняя мощность потребителей, чтобы узнать точный показатель вашей техники следует обратиться к паспорту изделия.

Согласно вашей схеме электропроводки можно добавить другие электроприборы, чтобы расчет был более точным. Теперь зная общую мощность нужно рассчитать, какую максимальную силу тока должен выдержать кабель. Это делается по следующей формуле:


Где I – сила тока, К – коэффициент одновременности, P – мощность, U – напряжение.

Общая мощность умножается на коэффициент одновременности (он равен 0,75 и нужен на случай, если все приборы будут включены сразу) и делится на напряжение сети (220 или 380 вольт).

Проведя расчет получаем – 10190×0,75/220=34,7 ампер (А). Полученные значения всегда округляются в большую сторону. Это делается для того, чтобы провода работали не на пределе своих возможностей. То есть кабель должен иметь пропускную способность не менее 35 А.

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Но этот расчет проведен для основного (вводного) кабеля, который заходит в помещение из щитка. Если вы используете медные жилы проводов и кабелей, то для отдельных групп электроприборов сечение проводов подбирается исходя из следующей таблицы:


Так, зная мощность приборов, которые будут подключаться, подбирается минимальное сечение кабеля. Например, у вас есть медный кабель сечением 10 мм2, пользуясь таблицей можно определить, что он выдержит ток 70 А, мощностью более 15кВт. Мы выяснили, что вводный кабель должен выдерживать нагрузку более 35 А. В столбце с напряжением 220 В, находим ближайшее большее значение –38 А и видим, что сечение жил должно быть от 4 мм2.

Если вы все-таки выбрали алюминиевые провода, то можно руководствоваться другой таблицей:


Как видите, алюминиевые жилы должны быть гораздо толще, чтобы пропустить ту же силу тока что медные. Например, то же 10 мм, но алюминиевый кабель выдержит лишь 50 А и нагрузку не более 11 кВт. Если у вас дома алюминиевая электропроводка и нет возможности заменить ее целиком, то при частичном ремонте лучше будет использовать аналогичный кабель.

Это что касается общего кабеля до распределительной коробки. Далее, производится расчет сечения по разным помещениям. Как правило, разводка на освещение берется не менее 1,5 мм, на простые до 16А розетки от 2,5 мм, а на мощные приборы (плита, стиральная машина, нагревательный котел и т.

п.) можно рассчитать по формуле или воспользоваться таблицей.

Возьмем для примера частный дом, на кухне которого установлена плита мощностью 6 кВт, стиральная машина – 1,5 кВт и котел на 2,5 кВт. Общая мощность получается 10 кВт. Смотрим по таблице значение и видим, что для 10 кВт нужно сечение медного провода 6 мм2, но это будет максимальная нагрузка, поэтому лучше взять с запасом – 10 мм. Так, если что, вы сможете использовать дополнительные приборы на кухне, потому что максимум провод выдержит уже 15 кВт. Ну если вы решите использовать алюминиевый провод, то для таких же нагрузок нужно будет уже взять 16 мм2 кабель. А ведь это уже провод толщиной с палец, согласитесь, не очень удобно.

Теперь, когда мы разобрались с материалом и сечением проводов, можно было бы рассчитать требуемое количество и смело отправляться в магазин. Но перед этим нужно обговорить еще одну деталь – это маркировка кабелей. При выборе проводов, этот набор непонятных букв ставит в тупик любого неосведомленного покупателя. Поэтому будет лучше заранее ознакомиться с возможными аббревиатурами, чтобы точно знать, что вам нужно. Ниже представлен перечень возможных маркировок, которые могут вам встретиться.


Для примера, давайте разберем маркировку одного кабеля – ВВГ 3×2,5. Это кабель с медными жилами, в поливинилхлоридной изоляции и такой же ПВХ оболочкой. Цифра 3 означает, что у него три жилы, а 2,5 – это их сечение в мм2. Иногда встречаются дополнения, например – ВВГ нг-LS. Нг означает, что изоляция сделана из негорючего материала, а LS что при плавлении изоляция не выделяет дым. Поэтому для дома чаще всего выбирают кабель с маркировкой ВВГ нг.

Конечно, кабель используется далеко не только для электропроводки. Различные производственные мощные силовые установки (станки, линии, оборудование) требуют гораздо большей пропускной способности проводов. Но сечение кабелей в однофазной сети с напряжением 220 В не может быть слишком большим. Поэтому, когда речь заходит о больших пиковых нагрузках, к примеру – 10,15, 50 или 100кВт, целесообразно подключать их к трехфазной сетис напряжением 380 В.

В этом случае число питающих проводов увеличивается и, соответственно, возрастает их пропускная способность, при том же сечении. Например, у вас есть небольшое предприятие с нагрузкой на сеть – около 100 кВт. Естественно, нужна трехфазная сеть напряжением 380 В. По таблице получается, что ближайшее большее значение – 118 кВт, значит, сечение медного провода для нагрузки 100 кВт должно быть 70 мм2, для алюминиевого 95 мм.

Здравствуйте!

Наслышан о некоторых затруднениях, возникающих при выборе техники и её подключении (какая розетка необходима для духовки, варочной панели или стиральной машины). Для того чтобы Вы могли быстро и просто это решить, в качестве доброго совета предлагаю Вам ознакомится с представленными ниже таблицами.

Виды техники Входит в комплект Что ещё необходимо
клеммы
Эл. панель (независимая) клеммы кабель, подведённый от автомата, с запасом не менее 1 метра (для подсоединения к клеммам)
евророзетка
Газовая панель газовый шланг, евророзетка
Газовый духовой шкаф кабель и вилка для электроподжига газовый шланг, евророзетка
Стиральная машина
Посудомоечная машина кабель, вилка, шланги около 1300мм. (слив, залив) для подключения к воде вывод ¾ или проходной кран, евророзетка
Холодильник, винный шкаф кабель, вилка

евророзетка

Вытяжка кабель, вилкой может не комплектоваться гофрированная труба (не менее 1 метра) или короб ПВХ, евророзетка
Кофемашина, пароварка, свч-печь кабель, вилка евророзетка
Виды техники Розетка Сечение кабель Автомат+ УЗО⃰ в щите
Однофазное подключение Трехфазное подключение
Зависимый комплект: эл. панель, духовой шкаф около 11 Квт
(9)
6мм²
(ПВС 3*6)
(32-42)
4мм²
(ПВС 5*4)
(25)*3
отдельный не менее 25А
(только 380В)
Эл. панель (независимая) 6-15 Квт
(7)
до 9 Квт/4мм²
9-11 Квт/6мм²
11-15Квт/10мм²
(ПВС 4,6,10*3)
до 15 Квт/ 4мм²
(ПВС 4*5)
отдельный не менее 25А
Эл. духовой шкаф (независимый) около 3,5 — 6 Квт евророзетка 2,5мм² не менее 16А
Газовая панель евророзетка 1,5мм² 16А
Газовый духовой шкаф евророзетка 1,5мм² 16А
Стиральная машина 2,5 Квт евророзетка 2,5мм² отдельный не менее 16А
Посудомоечная машина 2 Квт евророзетка 2,5мм² отдельный не менее 16А
Холодильник, винный шкаф менее 1Квт евророзетка 1,5мм² 16А
Вытяжка менее 1Квт евророзетка 1,5мм² 16А
Кофемашина, пароварка до 2 Квт евророзетка 1,5мм² 16А

⃰ Устройство защитного отключения

Электрическое подключение при напряжении 220В/380В

Виды техники Максимальная потребляемая мощность Розетка Сечение кабель Автомат+ УЗО⃰ в щите
Однофазное подключение Трехфазное подключение
Зависимый комплект: эл. панель, духовой шкаф около 9.5Квт Рассчитанная на потребляемую мощность комплекта 6мм²
(ПВС 3*3-4)
(32-42)
4мм²
(ПВС 5*2.5-3)
(25)*3
отдельный не менее 25А
(только 380В)
Эл. панель (независимая) 7-8 Квт
(7)
Рассчитанная на потребляемую мощность панели до 8 Квт/3.5-4мм²
(ПВС 3*3-4)
до 15 Квт/ 4мм²
(ПВС 5*2-2.5)
отдельный не менее 25А
Эл. духовой шкаф (независимый) около 2-3 Квт евророзетка 2-2,5мм² не менее 16А
Газовая панель евророзетка 0. 75-1.5мм² 16А
Газовый духовой шкаф евророзетка 0.75-1,5мм² 16А
Стиральная машина 2,5-7(с сушкой) Квт евророзетка 1.5-2,5мм²(3-4 мм²) отдельный не менее 16А-(32)
Посудомоечная машина 2 Квт евророзетка 1.5-2,5мм² отдельный не менее 10-16А
Холодильник, винный шкаф менее 1Квт евророзетка 1,5мм² 16А
Вытяжка менее 1Квт евророзетка 0. 75-1,5мм² 6-16А
Кофемашина, пароварка до 2 Квт евророзетка 1,5-2.5мм² 16А

Выбирая провод, в первую очередь следует обратить внимание на номинальное напряжение, которое не должно быть меньше чем в сети. Во вторую очередь следует обратить внимание на материал жил. Медный провод имеет большую гибкость по сравнению с алюминиевым проводом, и его можно паять. Алюминиевые провода нельзя прокладывать по сгораемым материалам.

Также следует обратить внимание на сечение жил, которое должно соответствовать нагрузке в амперах. Определить силу тока в амперах можно разделив мощность (в ваттах) всех подключаемых устройств на напряжение в сети. Например, мощность всех устройств 4,5 кВт, напряжение 220 V, это 24,5 ампера. Найдем по таблице нужное сечение кабеля. Это будет медный провод с сечением 2 мм 2 или алюминиевый провод с сечением 3 мм 2 . Выбирая провод нужного вам сечения, учитывайте, легко ли его будет подключать к электро-устройствам. Изоляция провода должна соответствовать условиям прокладки.

Проложенные открыто
S Медные жилы Алюминиевые жилы
мм 2 Ток Мощность кВт Ток Мощность кВт
А 220 В 380 В А 220 В 380 В
0,5 11 2,4
0,75 15 3,3
1 17 3,7 6,4
1,5 23 5 8,7
2 26 5,7 9,8 21 4,6 7,9
2,5 30 6,6 11 24 5,2 9,1
4 41 9 15 32 7 12
6 50 11 19 39 8,5 14
10 80 17 30 60 13 22
16 100 22 38 75 16 28
25 140 30 53 105 23 39
35 170 37 64 130 28 49
Проложенные в трубе
S Медные жилы Алюминиевые жилы
мм 2 Ток Мощность кВт Ток Мощность кВт
А 220 В 380 В А 220 В 380 В
0,5
0,75
1 14 3 5,3
1,5 15 3,3 5,7
2 19 4,1 7,2 14 3 5,3
2,5 21 4,6 7,9 16 3,5 6
4 27 5,9 10 21 4,6 7,9
6 34 7,4 12 26 5,7 9,8
10 50 11 19 38 8,3 14
16 80 17 30 55 12 20
25 100 22 38 65 14 24
35 135 29 51 75 16 28

Маркировка проводов.

1 -я буква характеризует материал токопроводящей жилы:
алюминий — А, медь — буква опускается.

2-я буква обозначает:
П — провод.

3-я буква обозначает материал изоляции:
В — оболочка из поливинилхлоридного пластиката,
П — оболочка полиэтиленовая,
Р — оболочка резиновая,
Н — оболочка наиритовая.
В марках проводов и шнуров могут также присутствовать буквы, характеризующие другие элементы конструкции:
О — оплетка,
Т — для прокладки в трубах,
П — плоский,
Ф -т металлическая фальцованная оболочка,
Г — повышенная гибкость,
И — повышенные защитные свойства,
Р — оплетка из хлопчатобумажной пряжи, пропитанная противогнилостным составом, и т. д.
Например: ПВ — медный провод с поливинилхлоридной изоляцией.

Установочные провода ПВ-1, ПВ-3, ПВ-4 предназначены для подачи питания на электрические приборы и оборудование, а также для стационарной прокладки осветительных электросетей. ПВ-1 выпускается с одно-проволочной токопроводящей медной жилой, ПВ-3, ПВ-4 — со скрученными жилами из медной проволоки. Сечение проводов составляет 0,5-10 мм 2 . Провода имеют окрашенную ПВХ изоляцию. Применяются в цепях переменного с номинальным напряжением не более 450 В с частотой 400 Гц и в цепях постоянного тока с напряжением до 1000 В. Рабочая температура ограничена диапазоном -50…+70 °С.

Установочный провод ПВС предназначен для подключения электрических приборов и оборудования. Число жил может быть равным 2, 3, 4 или 5. Токопроводящая жила из мягкой медной проволоки имеет сечение 0,75-2,5 мм 2 . Выпускается со скрученными жилами в ПВХ-изоляции и такой же оболочке.

Применяется в электросетях с номинальным напряжением, не превышающим 380 В. Провод рассчитан на максимальное напряжение 4000 В, с частотой 50 Гц, приложенное в течение 1 мин. Рабочая температура — в диапазоне -40…+70 °С.

Установочный провод ПУНП предназначен для прокладки стационарных осветительных сетей. Число жил может быть равным 2,3 или 4. Жилы имеют сечение 1,0-6,0 мм 2 . Токопроводящая жила из мягкой медной проволоки имеет пластмассовую изоляцию в ПВХ-оболочке. Применяется в электросетях с номинальным напряжением не более 250 В с частотой 50 Гц. Провод рассчитан на максимальное напряжение 1500 В с частотой 50 Гц в течение 1 мин.

Силовые кабели марки ВВГ и ВВГнг предназначены для передачи электрической энергии в стационарных установках переменного тока. Жилы изготовлены из мягкой медной проволоки. Число жил может составлять 1-4. Сечение токопроводящих жил: 1,5-35,0 мм 2 . Кабели выпускаются с изоляционной оболочкой из поливинилхлоридного (ПВХ) пластиката. Кабели ВВГнг обладают пониженной горючестью. Применяются с номинальным напряжением не более 660 В и частотой 50 Гц.

Силовой кабель марки NYM предназначен для промышленного и бытового стационарного монтажа внутри помещений и на открытом воздухе. Провода кабеля имеют одно-проволочную медную жилу сечением 1,5-4,0 мм 2 , изолированную ПВХ-пластикатом. Наружная оболочка, не поддерживающая горения, выполнена также из ПВХ-пластиката светло-серого цвета.

Вот, вроде бы главное, что желательно понимать при выборе техники и проводов к ним))

Содержание:

Надежная и безопасная работа любых электрических приборов и оборудования во многом зависит от правильного выбора проводов. Большое значение имеет сечение медного провода, таблица позволяет определить его необходимые параметры, в зависимости от токовой нагрузки и мощности. Неправильный подбор кабельной продукции может вызвать короткое замыкание и последующее возгорание. При небольшом сечении провода и слишком высокой мощности оборудования произойдет его перегрев, что вызовет аварийную ситуацию.

Сечение и мощность провода

При выборе кабельной продукции в первую очередь необходимо учитывать существенные различия между медными и алюминиевыми проводами.

Сечение проводов по мощности таблица

Медь является более устойчивой к различного рода изгибам, она обладает более высокой электропроводностью и меньше подвержена воздействию коррозии. Поэтому одна и та же нагрузка предусматривает меньшее сечение медного провода по сравнению с алюминиевым. В любом случае, приобретая электропровод, нужно делать определенный запас его сечения, на случай возрастания нагрузок в перспективе, когда будет устанавливаться новая бытовая техника. Кроме того, сечение должно соответствовать максимальной нагрузке, или других защитных устройств.

Величина тока относится к основным показателям, оказывающим влияние на расчеты площади сечения проводов. То есть, определенная площадь имеет возможность пропускать через себя определенное количество тока в течение продолжительного времени. Этот параметр также называется длительно допустимой нагрузкой.


Само сечение представляет собой общую площадь, которую имеет срез токопроводящей жилы. Для его определения используется формула вычисления площади круга. Таким образом, Sкр. = π × r2, где число π = 3,14, а r — будет радиусом измеряемой окружности. При наличии в кабельной жиле сразу нескольких проводников, измеряется диаметр каждого из них, а затем полученные данные суммируются. Чтобы найти радиус, нужно вначале с помощью микрометра или штангенциркуля. Наиболее эффективным методом считается определение площади сечения по специальным таблицам, с учетом необходимых показателей.

Прежде всего, принимаются во внимание конкретные условия эксплуатации, а также предполагаемая величина максимального тока, который будет протекать по данному кабелю в течение продолжительного времени.

Сечение медных проводов и мощность электрооборудования

Перед монтажом того или иного электрического оборудования необходимо выполнить все расчеты. Они проводятся с учетом полной мощности будущих потребителей электроэнергии. Если монтируется сразу несколько единиц оборудования, то расчеты проводятся в соответствии с их суммарной мощностью.

Мощности каждого прибора указываются на корпусе или в технической документации на изделие и отражаются в ваттах (Вт) или киловаттах (кВт). Для того, чтобы рассчитать сечение медного провода по мощности, таблица со специальными параметрами поможет подобрать наиболее оптимальный вариант.

В стандартных городских квартирах как правило действует однофазная система электроснабжения, напряжение которой составляет 220 вольт. Расчеты проводятся с учетом так называемого коэффициента одновременности, составляющему 0,7. Этот показатель означает возможность одновременного включения около 70% установленного оборудования. Данный коэффициент нужно умножить на значение суммарной мощности всех имеющихся приборов. По полученному результату в таблице определяется необходимое сечение проводки в соответствии с заданными техническими и эксплуатационными условиями.

Как определить сечение для многожильного провода

Рано или поздно, любой «рукастый» мужчина сталкивается с тем, что ему случайно понадобилось поменять электропроводку, или просто подключить кухонную электрическую плиту, как произошло недавно у меня. При этом, в магазине электротоваров, менеджеры по продажам всегда готовы Вам «подсунуть» что угодно, только не то, что надо. Они с умным видом, будут Вам доказывать свою правоту, совершенно не разбираясь в сути вопроса. Бывают и другие случаи необходимости разобраться, какой кабель необходим для питания от промышленной сети того, или иного электрического прибора или устройства. Этому и посвящена статья.

В конце статьи имеются две таблички, в которых Вы можете найти для себя информацию, какое сечение кабеля необходимо выбрать для Вашей проводки если она выполнена открыто и скрытно.

Сечение любого провода, в том числе сечение кабеля для электрической проводки определяется строго от выбранного значения величины, которая называется – допустимая плотность тока Δ . Единица измерения — А/мм². Эта величина характеризует нагрузку на провод и выбирается в зависимости от условий эксплуатации электрических проводов. Она может быть в пределах от 2 А/мм² – в закрытой электрической проводке, до 5 А/мм² – для монтажных проводов в несгораемой изоляции. Необходимый диаметр провода по заданной силе тока и его плотности определяется из формулы:

Для обычной электрической проводки плотность тока Δ (норма нагрузки) выбирается около 2 А/мм², поэтому формула принимает вид:

Необходимо выбрать сечение кабеля (найти площадь поперечного сечения) проводки, которое определяется из формулы:

Почему для проводки выбирается маленькое значение плотности тока? А на все случаи жизни, будет очень неприятно вытягивать из стены оплавившуюся проводку из-за того, что чуточку не рассчитали его сечение, или перестарались с нагрузкой на сеть!

Вот, в принципе, и вся «математика»!

Таблица выбора сечения кабеля для открытой проводки электрической сети

Сечение жилы кабеля, мм² Диаметр жилы кабеля, мм Проводка с медной жилой Проводка с алюминиевой жилой
Ток, А Ток, А Мощность, кВт при напряжении сети 220 В Мощность, кВт при напряжении сети 380 В
0,5 0,8 11 2,4
0,75 0,98 15 3,3
1,0 1,12 17 3,7 6,4
1,5 1,38 23 5,0 8,7
2,0 1,59 26 5,7 9,8 21 4,6 7,9
2,5 1,78 30 6,6 11,0 24 5,2 9,1
4,0 2,26 41 9,0 15,0 32 7,0 12,0
6,0 2,76 50 11,0 19,0 39 8,5 14,0
10,0 3,57 80 17,0 30,0 60 13,0 22,0
16,0 4,51 100 22,0 38,0 75 16,0 28,0
25,0 5,64 140 30,0 53,0 100 23,0 39,0

Таблица выбора сечения кабеля для скрытой проводки электрической сети
(в кабель-канале, трубе)

Сечение жилы кабеля, мм² Диаметр жилы кабеля, мм Проводка с медной жилой Проводка с алюминиевой жилой
Ток, А Мощность, кВт при напряжении сети 220 В Мощность, кВт при напряжении сети 380 В Ток, А Мощность, кВт при напряжении сети 220 В Мощность, кВт при напряжении сети 380 В
1 1,12 14 3,0 5,3
1,5 1,38 15 3,3 5,7
2,0 1,59 19 4,1 7,2 14 3,0 5,3
2,5 1,78 21 4,6 7,9 16 3,5 6,0
4,0 2,26 27 5,9 10,0 21 4,6 7,9
6,0 2,76 34 7,7 12,0 26 5,7 9,8
10,0 3,57 50 11,0 19,0 38 8,3 14,0
16,0 4,51 80 17,0 30,0 55 12,0 20,0
25,0 5,64 100 22,0 38,0 65 14,0 24,0
35,0 6,68 135 29,0 51,0 75 16,0 28,0

Обратите внимание, что для скрытой проводки необходимо выбирать сечение кабеля на 25 — 30 % больше, чем для открытой проводки. Связано это с тем, что открытая проводка охлаждается естественным образом, а скрытая проводка, находясь в различных «канал-трубах» или просто «замурованная» в стену, не имеет возможности охлаждаться, особенно если стена выполнена из пористых теплоизоляционных материалов.

Токовые нагрузки по сечению кабеля: таблицы сечений медных проводников

Стандартная квартирная электропроводка рассчитывается на максимальный ток потребления при длительной нагрузке 25 ампер

(на такую силу тока выбирается и автоматический выключатель, который устанавливается на вводе проводов в квартиру)
выполняется медным проводом сечением 4,0 мм2, что соответствует диаметру провода 2,26 мм и мощности нагрузки до 6 кВт
.

Согласно требований п 7.1.35 ПУЭ сечение медной жилы для квартирной электропроводки должно быть не менее 2,5 мм2,

что соответствует диаметру проводника 1,8 мм и силе тока нагрузки 16 А. К такой электропроводке можно подключать электроприборы суммарной мощностью до 3,5 кВт.

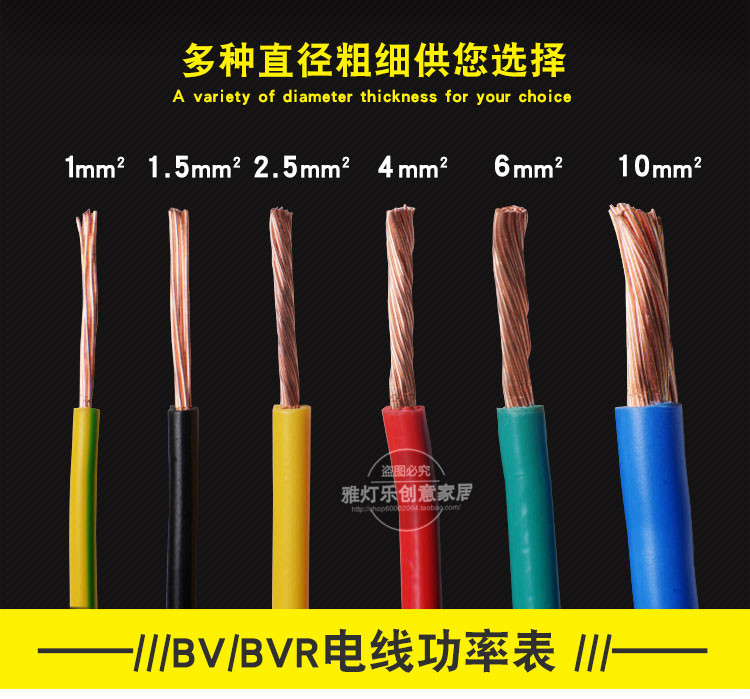

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода.

Чем оно больше, тем большую силу тока может передать провод.

Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.

Формула расчета

Вычислить площадь сечения электрического провода можно разными способами в зависимости от его типа. Для всех случаев применяется единая формула расчета сечения кабеля по диаметру. Она имеет следующий вид:

D – диаметр жилы.

Диаметр жилы обычно указывается на оплетке провода или на общем ярлыке с другими техническими характеристиками. При необходимости определить это значение можно двумя способами: с применением штангенциркуля и вручную.

Первым способом измерить диаметр жилы очень просто. Для этого ее необходимо очистить от изоляционной оболочки, после чего воспользоваться штангенциркулем. Значение, которое он покажет, и есть диаметр жилы.

Если провод многожильный, необходимо распустить пучок, пересчитать проволоки и измерить штангенциркулем только одну из них. Определять диаметр пучка целиком смысла нет – такой результат будет некорректным из-за наличия пустот. В этом случае формула расчета сечения будет иметь вид:

D – диаметр жилы;

а – количество проволок в жиле.

При отсутствии штангенциркуля диаметр жилы можно определить вручную. Для этого ее небольшой отрезок необходимо освободить от изоляционной оболочки и намотать на тонкий цилиндрический предмет, например, на карандаш. Витки должны плотно прилегать друг к другу. В этом случае формула вычисления диаметра жилы провода выглядит так:

L – длина намотки проволоки;

N – число полных витков.

Чем больше длина намотки жилы, тем точнее получится результат.

Выбор сечения медного провода электропроводки по силе тока

Величина электрического тока обозначается буквой «А

» и измеряется в Амперах. При выборе действует простое правило,
чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока
Максимальный ток, А1,02,03,04,05,06,010,016,020,025,032,040,050,063,0
Стандартное сечение, мм20,350,350,500,751,01,22,02,53,04,05,06,08,010,0
Диаметр, мм0,670,670,800,981,11,21,61,82,02,32,52,73,23,6

Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

Онлайн калькулятор для определения силы тока по потребляемой мощности
Потребляемая мощность, Вт:
Напряжение питания, В:

Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

Сечение проводов для разных условий эксплуатации

Сечения проводов удобно измерять в квадратных миллиметрах. Если грубо оценивать допустимый ток, мм2 медного провода пропускает через себя 10 А, при этом не перегреваясь.

В кабеле соседние провода греют друг друга, поэтому для него надо выбирать толщину жилы по таблицам или с поправкой. Кроме того, размеры берут с небольшим запасом в сторону увеличения, а после выбирают из стандартного ряда.

Проводка может быть открытой и скрытой. В первом варианте она прокладывается снаружи по поверхностям, в трубах или в кабель-каналах. Скрытая проходит под штукатуркой, в каналах или трубах внутри конструкций. Здесь условия работы более жесткие, поскольку в закрытых пространствах без доступа воздуха кабель нагревается сильней.

Для разных условий эксплуатации вводятся коэффициенты поправки, на которые следует умножать расчетный длительно допустимый ток в зависимости от следующих факторов:

  • одножильный кабель в трубе длиной более 10 м: I = In х0,94;
  • три одножильных кабеля в одной трубе: I = In х0,9;
  • прокладка в воде с защитным покрытием типа Кл: I = In х1,3;
  • четырехжильный кабель равного сечения: I = In х0,93.

Пример

При нагрузке в 5 кВт и напряжении 220 В сила тока через медный провод составит 5 х 1000 / 220 = 22,7 А. Его сечение составит 22,7 / 10 = 2,27 мм2. Этот размер обеспечит допустимый ток для медных проводов по нагреву. Поэтому здесь следует взять небольшой запас 15 %. В результате сечение составит S = 2,27 + 2,27 х 15 / 100 = 2,61 мм2. Теперь к этому размеру следует подобрать стандартное сечение провода, которое составит 3 мм.

Определение нагрузочной способности электропроводки 220 В выполненной из алюминиевого провода

В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.

В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.

Таблица выбора сечения и диаметра алюминиевого провода для предельной нагрузки
Диаметр, мм1,61,82,02,32,52,73,23,64,55,66,2
Сечение провода, мм22,02,53,04,05,06,08,010,016,025,035,0
Максимальный ток при длительной нагрузке, А1416182124263238556575
Максимальная мощность нагрузки, киловатт (BA)3,03,54,04,65,35,76,88,412,114,316,5

Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.

Как правильно подобрать

При выборе подходящего сечения провода для монтажа линии необходимо придерживаться следующих правил:

  • чтобы провода не нагревались и служили долго, нагрузка на один квадратный миллиметр сечения должна быть не более 9 ампер;
  • по мощности рекомендуется не более 2 кВт;
  • нельзя соединять провода разного сечения;
  • освещение и розетки лучше монтировать на разные автоматы;
  • если их соединяют с одним автоматом, то осветительное и розеточное сечения должно быть одинаковым;
  • для водонагревателей и варочных панелей сечение не менее 6 мм²;
  • для электрической духовки необходимо сечение не менее 4 мм².

Вам это будет интересно Заземляющий провод

К сведению! Кабель сечением более 4 мм² считается повышенной мощности. На каждый электроприбор в щиток устанавливают отдельный автомат и прокладывают автономную линию.


Удлинители для бытовых приборов

На всем протяжении линии исключаются стыки и ответвления, чтобы сохранить ее надежность. Для внутриквартирной разводки используют жесткий провод. Соединения и разветвления производят в зажимных коробках.


Заземляющий контур

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.

В случае если сила потребляемого тока электроприбором неизвестна, то ее можно измерять с помощью амперметра.

Таблица потребляемой мощности и силы тока бытовыми электроприборами при напряжении питания 220 В

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности и силы тока бытовыми электроприборами
Бытовой электроприборПотребляемая мощность, кВт (кBA)Потребляемая сила тока, АРежим потребления тока
Лампочка накаливания0,06 – 0,250,3 – 1,2Постоянно
Электрочайник1,0 – 2,05 – 9До 5 минут
Электроплита1,0 – 6,05 – 60Зависит от режима работы
Микроволновая печь1,5 – 2,27 – 10Периодически
Электромясорубка1,5 – 2,27 – 10Зависит от режима работы
Тостер0,5 – 1,52 – 7Постоянно
Гриль1,2 – 2,07 – 9Постоянно
Кофемолка0,5 – 1,52 – 8Зависит от режима работы
Кофеварка0,5 – 1,52 – 8Постоянно
Электродуховка1,0 – 2,05 – 9Зависит от режима работы
Посудомоечная машина1,0 – 2,05 – 9Максимальный с момента включения до нагрева воды
Стиральная машина1,2 – 2,06 – 9Максимальный с момента включения до нагрева воды
Сушильная машина2,0 – 3,09 – 13Постоянно
Утюг1,2 – 2,06 – 9Периодически
Пылесос0,8 – 2,04 – 9Зависит от режима работы
Обогреватель0,5 – 3,02 – 13Зависит от режима работы
Фен для волос0,5 – 1,52 – 8Зависит от режима работы
Кондиционер1,0 – 3,05 – 13Зависит от режима работы
Стационарный компьютер0,3 – 0,81 – 3Зависит от режима работы
Электроинструмент (дрель, лобзик и т. п.)0,5 – 2,52 – 13Зависит от режима работы

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения медного провода по мощности для сети 220 В

Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности. Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться нижеприведенной таблицей.

Таблица выбора сечения и диаметра медного провода по мощности для сети 220 В
Мощность электроприбора, кВт (кBA)0,10,30,50,70,91,01,21,51,82,02,53,03,54,04,55,06,0
Стандартное сечение, мм20,350,350,350,50,750,751,01,21,51,52,02,52,53,04,04,05,0
Диаметр, мм0,670,670,670,50,980,981,131,241,381,381,61,781,781,952,262,262,52

Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.

Выбор сечения медного провода по мощности для с бортовой сети автомобиля 12 В

Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.

Таблица выбора сечения и диаметра медного провода по мощности для бортовой сети автомобиля 12 В
Мощность электроприбора, ватт (BA)10305080100200300400500600700800900100011001200
Стандартное сечение, мм20,350,50,751,21,53,04,06,08,08,0101010161616
Диаметр, мм0,670,50,81,241,381,952,262,763,193,193,573,573,574,514,514,51

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.

Внимание

, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А. Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

Выбор сечения кабеля

Сечение токопроводящей жилы, кв. мм Медные жилы, проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
Сечение токопро водящей жилы, кв.мм Алюминивые жилы, проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
В расчете применялись: данные таблиц ПУЭ; формулы активной мощности для однофазной и трехфазной симметричной нагрузки

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм2, а нужен по расчетам 10 мм2. Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.

Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Онлайн калькуляторы для вычисления сечения и диаметра провода

Онлайн калькулятор для вычисления сечения провода по диаметру
Введите диаметр провода, мм:

С помощью онлайн калькулятора, представленного ниже можно решить обратную задачу – определить по сечению диаметр проводника.

Онлайн калькулятор для расчета диаметра провода кабеля по сечению
Введите величину сечения провода, мм2:

Сколько киловатт выдерживает провод 6 квадратов медь


Стандартная квартирная электропроводка рассчитывается на максимальный ток потребления при длительной нагрузке 25 ампер

(на такую силу тока выбирается и автоматический выключатель, который устанавливается на вводе проводов в квартиру)
выполняется медным проводом сечением 4,0 мм2, что соответствует диаметру провода 2,26 мм и мощности нагрузки до 6 кВт
.

Согласно требований п 7.1.35 ПУЭ сечение медной жилы для квартирной электропроводки должно быть не менее 2,5 мм2,

что соответствует диаметру проводника 1,8 мм и силе тока нагрузки 16 А. К такой электропроводке можно подключать электроприборы суммарной мощностью до 3,5 кВт.

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода.

Чем оно больше, тем большую силу тока может передать провод.

Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.

Тепловой расчет с использованием поправочных коэффициентов

Для нескольких линий в одном кабель-канале табличные значения максимального тока следует умножить на соответствующий коэффициент:

  • 0.68 — для числа проводников от 2-х до 5 шт.
  • 0.63 — для проводников от 7 до 9 шт.
  • 0.6 — для проводников от 10 до 12 шт.

Коэффициент относится именно к проводам (жилам), а не к количеству проходящих линий. При расчете количества проложенных жил не берется во внимание нулевой рабочий провод или заземляющий провод. Согласно ПУЭ и ГОСТ 16442-80 они на нагрев проводов не влияют при прохождении нормальных токов.

Суммируя вышесказанное, получается, что для корректного и точного подбора сечения проводов необходимо знать:

  1. Сумму всех максимальных мощностей электроприборов.
  2. Характеристики сети: количество фаз и напряжение.
  3. Характеристики материала для кабеля.
  4. Табличные данные и коэффициенты.

При этом мощность не является основным показателем для отдельной линии кабеля или всей внутренней системы электроснабжения. При подборе сечения обязательно следует рассчитать максимальный ток нагрузки, а после сверить его с номинальным током автомата домашней сети.

Выбор сечения медного провода электропроводки по силе тока

Величина электрического тока обозначается буквой «А

» и измеряется в Амперах. При выборе действует простое правило,
чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока
Максимальный ток, А1,02,03,04,05,06,010,016,020,025,032,040,050,063,0
Стандартное сечение, мм20,350,350,500,751,01,22,02,53,04,05,06,08,010,0
Диаметр, мм0,670,670,800,981,11,21,61,82,02,32,52,73,23,6

Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

Онлайн калькулятор для определения силы тока по потребляемой мощности
Потребляемая мощность, Вт:
Напряжение питания, В:

Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

Кратковременные режимы работы

Максимально допустимый кратковременный ток для медных проводов при режимах работы с длительностью циклов до 10 мин и рабочими периодами между ними не более 4 мин приводится к длительному режиму работы, если сечение не превышает 6 мм2. При сечении выше 6 мм2: Iдоп = In∙0,875/√Тп.в.,

где Тп.в — отношение длительности рабочего периода к продолжительности цикла.

Отключение питания при перегрузках и коротких замыканиях определяется техническими характеристиками применяемых защитных автоматов. Ниже приведена схема небольшого щита управления квартиры. Питание от счетчика поступает на вводной автомат DP MCB мощностью 63 А, который защищает проводку до автоматов отдельных линий мощностью 10 А, 16 А и 20 А.

Важно! Пороги срабатывания автоматов должны быть меньше максимально допустимого тока проводки и выше нагрузочного тока. В таком случае каждая линия будет надежно защищена.

Определение нагрузочной способности электропроводки 220 В выполненной из алюминиевого провода

В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.

В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.

Таблица выбора сечения и диаметра алюминиевого провода для предельной нагрузки
Диаметр, мм1,61,82,02,32,52,73,23,64,55,66,2
Сечение провода, мм22,02,53,04,05,06,08,010,016,025,035,0
Максимальный ток при длительной нагрузке, А1416182124263238556575
Максимальная мощность нагрузки, киловатт (BA)3,03,54,04,65,35,76,88,412,114,316,5

Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.

Выбор проводки для отдельных групп потребителей

После того как выбран кабель для подключения к сети и для него подобран защищающий от перегрузок и коротких замыканий автомат ввода, необходимо подобрать провода для каждой группы потребителей.

Нагрузка разделяется на осветительную и силовую. Самым мощным потребителем в доме является кухня, где устанавливаются электроплита, стиральная и посудомоечная машины, холодильник, микроволновка и другие электроприборы.

Для каждой розетки выбираются провода на 2,5 мм2. По таблице для скрытой проводки он пропустит 21 А. Схема снабжения обычно радиальная — от распределительной коробки. Поэтому к коробке должны подходить провода на 4 мм2. Если розетки соединены шлейфом, следует учитывать, что сечению 2,5 мм2 соответствует мощность 4,6 кВт. Поэтому суммарная нагрузка на них не должна ее превышать. Здесь есть один недостаток: при выходе из строя одной розетки, остальные также могут оказаться неработоспособными.

На бойлер, электроплиту, кондиционер и другие мощные нагрузки целесообразно подключать отдельный провод с автоматом. В ванную комнату также делается отдельный ввод с автоматом и УЗО.

На освещение идет провод на 1,5 мм2. Сейчас многие применяют основное и дополнительное освещение, где может потребоваться большее сечение.

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.

В случае если сила потребляемого тока электроприбором неизвестна, то ее можно измерять с помощью амперметра.

Таблица потребляемой мощности и силы тока бытовыми электроприборами при напряжении питания 220 В

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности и силы тока бытовыми электроприборами
Бытовой электроприборПотребляемая мощность, кВт (кBA)Потребляемая сила тока, АРежим потребления тока
Лампочка накаливания0,06 – 0,250,3 – 1,2Постоянно
Электрочайник1,0 – 2,05 – 9До 5 минут
Электроплита1,0 – 6,05 – 60Зависит от режима работы
Микроволновая печь1,5 – 2,27 – 10Периодически
Электромясорубка1,5 – 2,27 – 10Зависит от режима работы
Тостер0,5 – 1,52 – 7Постоянно
Гриль1,2 – 2,07 – 9Постоянно
Кофемолка0,5 – 1,52 – 8Зависит от режима работы
Кофеварка0,5 – 1,52 – 8Постоянно
Электродуховка1,0 – 2,05 – 9Зависит от режима работы
Посудомоечная машина1,0 – 2,05 – 9Максимальный с момента включения до нагрева воды
Стиральная машина1,2 – 2,06 – 9Максимальный с момента включения до нагрева воды
Сушильная машина2,0 – 3,09 – 13Постоянно
Утюг1,2 – 2,06 – 9Периодически
Пылесос0,8 – 2,04 – 9Зависит от режима работы
Обогреватель0,5 – 3,02 – 13Зависит от режима работы
Фен для волос0,5 – 1,52 – 8Зависит от режима работы
Кондиционер1,0 – 3,05 – 13Зависит от режима работы
Стационарный компьютер0,3 – 0,81 – 3Зависит от режима работы
Электроинструмент (дрель, лобзик и т.п.)0,5 – 2,52 – 13Зависит от режима работы

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения медного провода по мощности для сети 220 В

Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности. Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться нижеприведенной таблицей.

Таблица выбора сечения и диаметра медного провода по мощности для сети 220 В
Мощность электроприбора, кВт (кBA)0,10,30,50,70,91,01,21,51,82,02,53,03,54,04,55,06,0
Стандартное сечение, мм20,350,350,350,50,750,751,01,21,51,52,02,52,53,04,04,05,0
Диаметр, мм0,670,670,670,50,980,981,131,241,381,381,61,781,781,952,262,262,52

Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.

Выбор сечения медного провода по мощности для с бортовой сети автомобиля 12 В

Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.

Таблица выбора сечения и диаметра медного провода по мощности для бортовой сети автомобиля 12 В
Мощность электроприбора, ватт (BA)10305080100200300400500600700800900100011001200
Стандартное сечение, мм20,350,50,751,21,53,04,06,08,08,0101010161616
Диаметр, мм0,670,50,81,241,381,952,262,763,193,193,573,573,574,514,514,51

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.

Внимание

, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А. Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

Как рассчитать трехфазную проводку?

На расчет допустимого сечения кабеля влияет тип сети. Если мощность потребления одинакова, допустимые токовые нагрузки на жилы кабеля для трехфазной сети будут меньше, чем для однофазной.

Для питания трехжильного кабеля при U = 380 В применяется формула:

I = P/(√3∙U∙cos φ).

Коэффициент мощности можно найти в характеристиках электроприборов или он равен 1, если нагрузка активная. Максимально допустимый ток для медных проводов, а также алюминиевых при трехфазном напряжении указывается в таблицах.

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

Рассеивание тепла при работе кабеля

Проводник не может разогреваться от проходящего тока бесконечно долго. Одновременно он отдает тепло окружающей среде, количество которого зависит от разности температуры между ними. В определенный момент наступает равновесное состояние и температура проводника устанавливается постоянной.

Важно! При правильно подобранной проводке потери на нагрев снижаются. Следует помнить, что за нерациональный расход электроэнергии (когда провода перегреваются) также приходится платить. С одной стороны плата взимается за лишний расход по счетчику, а с другой — за замену кабеля.

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм2, а нужен по расчетам 10 мм2. Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.

Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Онлайн калькуляторы для вычисления сечения и диаметра провода

Онлайн калькулятор для вычисления сечения провода по диаметру
Введите диаметр провода, мм:

С помощью онлайн калькулятора, представленного ниже можно решить обратную задачу – определить по сечению диаметр проводника.

Онлайн калькулятор для расчета диаметра провода кабеля по сечению
Введите величину сечения провода, мм2:

Выбор электрического кабеля для электропроводки дома

Когда вы приступаете к электрификации дачного дома вам необходимо проработать схему по разводке электропроводки и оконечным нагрузкам.

К сожалению не редко встречаются дома, в которых стоит электрощит с парой выключателей:
— один на свет и
— другой на розетки

Это в лучшем случае…

И вся разводка по дому выполнена гибким проводом ПВС в 1,5 квадрата.
При этом на свет стоит автомат на 16А, а на розетки — 25А.

Так делать категорически нельзя!

Запомните раз и на всегда как аксиому — непреложную ИСТИНУ:


1. ВСЯ разводка по дому делается КАБЕЛЕМ с ТРЕМЯ одножильными проводниками даже в том случае, если у вас нет заземления (в квартирах иногда или в проводке на свет)
2. линии на свет проводятся кабелем сечением в 1,5 квадрата
3. линии на бытовые розеточные потребители (бытовые приборы, которые заканчиваются обычными розетками) проводятся кабелем сечением в 2,5 квадрата
4. автомат в щитке на СВЕТ ставится МАКСИМУМ на 10А, а то и на 6А
5. автомат на РОЗЕТКИ ставится НЕ БОЛЕЕ 16А

— Линии для стационарной мощной техники — варочная панель, духовка и т.п. проводятся отдельными линиями более толстым кабелем в зависимости от потребляемой мощности.

За основу можно взять следующие данные зависимости сечения кабеля, максимального ток допустимого для этого кабеля и максимальная нагрузка:

кабель сечением 1,5мм2 — ток максимальный — 15А — мощность максимальная — 3,3кВт
кабель сечением 2,5мм2 — ток максимальный — 21А — мощность максимальная — 4,6кВт
кабель сечением 4мм2 — ток максимальный — 27А — мощность максимальная — 5,9кВт
кабель сечением 6мм2 — ток максимальный — 34А — мощность максимальная — 7,4кВт
кабель сечением 10мм2 — ток максимальный — 50А — мощность максимальная — 11кВт
кабель сечением 16мм2 — ток максимальный — 80А — мощность максимальная — 17кВт

Не стоит брать крайние значения токовой нагрузки и мощности — в этих значениях кабель будет работать в крайних пределах и может греться.

Итак запомните, что СТАЦИОНАРНУЮ проводку гибким ПРОВОДОМ типа ПВС делать НЕЛЬЗЯ!
Он для этого не предназначен!
Срок его службы крайне мал, по сравнению с одножильным КАБЕЛЕМ.
ПВС в крайнем случае можно использовать для времянки (только его крайне желательно защитить хотя бы гофрированной ПНД трубой.
Также ПВС используется в бытовых удлиннителях. Кстати очень не многие производители используют для этих целей провод сечением 2,5 квадрата — в лучшем случае 1,5 квадрата, а то и все 0,75 квадрата!
Это очень опасно!!!

Какой кабель можно использовать для электропроводки в доме?
Здесь многое зависит от вашего бюджета.

В основном используют два основных типа провода ВВГ и NYM

Лично я предпочитаю ВВГнг-LS, его можно даже прокладывать в земле с дополнительной защитной оболочкой — например пропустив в технической ПНД трубе или в черной гофре (здесь надо конкретно уточнять — какую гофру можно прокладывать в земле — не всякая для этого предназначена)

У кабеля ВВГ (как и NYM) есть такие модификации:


ВВГнг-LS
— ВВГ — «винил-винил-голый», имеет два слоя поливинилхлорида
— нг — не горючий — в случае пожара не распространяет горение при одиночной прокладке.
— ls — (LowSmoke) — малодымный. Означает, что при пожаре не выделяется опасный для дыхания дым.

Возможные варианты «ls» — frls, frlsltx, frhf

ВВГнг(а)-LS
данная маркировка не имеет никакого отношения к алюминию — это тот же кабель из меди.
— (а) — это категория нераспространения горения по ГОСТу.
Данная модификация кабеля не будет распространять горения даже в том случае если такой кабель проложен в пучке — когда по линии ведутся несколько подобных кабелей.

Также в названии кабеля ВВГ может встретиться буква «П» (ВВГ-п) — это означает — «плоский», а не круглый, как в рассмотренных марках выше.

NYM

Одно время в кабеле NNYM наблюдались «протечки» — когда кабель на жаре или при использовании «тек» — внутреннее наполнение кабеля становилось жидким и вытекало наружу портя электро установочные приборы.
Пожалуй это был брак на производстве, но я теперь не рискнул бы покупать этот тип кабеля, хотя по своим характеристикам он такой же что и ВВГ

Что касается производителя кабеля.
Здесь не все так однозначно.
Многие производители откровенно обманывают потребителя выпуская продукцию не соответствующую заявленным характеристикам:
— или кабель сделан не из меди, а из каких то сплавов
— толщина жил не соответствует заявленной, что очень опасно, поскольку нагрузка на кабель расчитывается именно по сечению кабеля.

Зачастую встречаются кабели где вместо заявленный 2,5 квадратов реально присутствует 1,5 квадрата.

Я стараюсь использовать кабель производителя «Севкабель» — пока за ним не наблюдалось таких обманов.

Если есть возможность — можно померить диаметр медной жилы кабеля штангенциркулем или микрометром на соответствие заявленного сечения кабеля.

Посмотрите соответствия диаметра медной жилы кабеля ее сечению по ГОСТу (данные по «классу 1»):

сечение 1,5 мм2 — диаметр жилы — 1,38 мм — по стандарту AWG — 15
сечение 2,5 мм2 — диаметр жилы — 1,78 мм — по стандарту AWG — 13
сечение 4 мм2 — диаметр жилы — 2,25 мм — по стандарту AWG — 11
сечение 6 мм2 — диаметр жилы — 2,76 мм — по стандарту AWG — 9
сечение 10 мм2 — диаметр жилы — 3,57 мм — по стандарту AWG — 7
сечение 16 мм2 — диаметр жилы — 4,5 мм — по стандарту AWG — 5
сечение 25 мм2 — диаметр жилы — 5,65 мм — по стандарту AWG — 3

AWG — American Wire Gauge System — это Американская система калибров проводов.
Чем меньше значение AWG — тем толще провод.
Это показатель сколько раз «протягивают» провод на производстве (каждый раз уменьшаясь в диаметре), чтобы добиться нужного сечения провода.

Например, проволоку AWG 0 (8,25 мм) для того чтобы получить AWG 9 надо протянуть 9 раз.

Однако в последние годы заводы по производству кабельной продукции перешли на так называемые ТУ — Технические Условия, которые позволяют им уменьшать сечения кабелей до 6%.
В результате мы с вами можем купить совсем другие кабеля, нежели рассчитывали изначально.

А теперь посмотрите на соответствия диаметра медной жилы кабеля ее сечению по ТУ:

сечение 1,41 мм2 — диаметр жилы — 1,29 мм
сечение 2,35 мм2 — диаметр жилы — 1,67 мм
сечение 3,76 мм2 — диаметр жилы — 2,11 мм
сечение 5,64 мм2 — диаметр жилы — 2,59 мм
сечение 9,64 мм2 — диаметр жилы — 3,35 мм

Как говорится: «Почувствуйте разницу»…

Если померив диаметр жилы кабеля вы увидите значение меньшее чем по ТУ, то это явный брак.
Такой кабель не стоит покупать ни в коем случае!

Ориентироваться надо на кабели сделанные по ГОСТу.

Выбор толщины провода исходя из потребляемой мощности. Формулы для расчета сечения кабеля. Сечение проводов в зависимости от типа проводки

Каждый мастер желает знать… как рассчитать сечение кабеля для той или иной нагрузки. С этим приходится сталкиваться при проведении проводки в доме или гараже, даже при подключении станков — нужно быть уверенным, что выбранный сетевой шнур не задымится при включении станка…

Я решил создать калькулятор расчета сечения кабеля по мощности, т.е. калькулятор считает потребляемый ток, а затем определяет требуемое сечение провода, а также рекомендует ближайший по значению автоматический выключатель.

Силовые кабели ГОСТ 31996-2012

Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией». При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е. к максимальному току добавляется еще 10% для спокойной работы кабеля 🙂

Например, берем мощность нагрузки 7000 Вт при напряжении 250 Вольт, получаем ток 30.8 Ампер (добавив про запас 10%), будем использовать медный одножильный провод с прокладкой по воздуху, в результате получим сечение: 4 кв.мм., т.е. кабель с максимальным током 39 Ампер. Кабель сечением 2.5 кв.мм. на ток 30 Ампер использовать не рекомендуется, т.к. провод будет эксплуатироваться на максимально допустимых значениях силы тока, что может привести к нагреву провода с последующим разрушением электро изоляции.

Таблица сечения кабеля по току и мощности для медного провода

Ознакомьтесь также с этими статьями

Сечение жилы мм 2 Для кабеля с медными жилами
Напряжение 220 В Напряжение 380 В
Ток А Мощность кВт Ток А Мощность кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6

Данные в таблицах приведены для ОТКРЫТОЙ проводки!!!

Таблица сечения алюминиевого провода по потребляемой мощности и силе тока

Сечение жилы мм 2 Для кабеля с алюминиевыми жилами
Напряжение 220 В Напряжение 380 В
Ток А Мощность кВт Ток А Мощность кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

Калькулятор расчета сечения кабеля


Онлайн калькулятор предназначен для расчета сечения кабеля по мощности.

Вы можете выбрать требуемые электроприборы, отметив их галочкой, для автоматического определения их мощности, либо ввести мощность в ватах (не в киловатах!) в поле ниже, затем выбрать остальные данные: напряжение сети, металл проводника, тип кабеля, где прокладывается и калькулятор произведет расчет сечения провода по мощности и подскажет какой автоматический выключатель поставить.

Надеюсь, мой калькулятор поможет многим мастерам.


Расчет сечения кабеля по мощности:

Требуемая мощность (выберите потребителей из таблицы):

Привет. Тема сегодняшней статьи «Сечение кабеля по мощности» . Эта информация пригодиться как в быту, так и на производстве. Речь пойдет о том, как произвести расчет сечения кабеля по мощности и сделать выбор по удобной таблице.

Для чего вообще нужно правильно подобрать сечение кабеля ?

Если говорить простым языком, это нужно для нормальной работы всего, что связано с электрическим током. Будь-то фен, стиральная машина, двигатель или трансформатор. Сегодня инновации не дошли еще до безпроводной передачи электроэнергии (думаю еще не скоро дойдут), соответственно основным средством для передачи и распределения электрического тока, являются кабели и провода.

При маленьком сечении кабеля и большой мощности оборудования, кабель может нагреваться, что приводит к потере его свойств и разрушению изоляции. Это не есть хорошо, так что правильный расчет необходим.

Итак, выбор сечения кабеля по мощности . Для подбора будем использовать удобную таблицу:

Таблица простая, описывать ее думаю не стоит.

Допустим у нас дом, выполняем монтаж закрытой электропроводки кабелем ВВГ. Берем лист бумаги и переписываем перечень используемого оборудования. Сделали? Хорошо.

Как узнать мощность ? Мощность вы сможете найти на самом оборудовании, обычно имеется бирка, где записаны основные характеристики:

Мощность измеряется в Ваттах (Вт, W), или Киловаттах (кВт, KW). Нашли? Записываем данные, затем складываем.

Допустим, у вас получилось 20 000 Вт, это 20 кВт. Цифра говорит нам о том, сколько энергии потребляют все электроприемники вместе. Теперь нужно подумать сколько вы будете использовать приборов одновременно в течении длительного времени? Допустим 80 %. Коэффициент одновременности в таком случае равен 0,8 . Делаем расчет сечения кабеля по мощности :

Считаем:

20 х 0,8 = 16 (кВт)

Чтобы сделать выбор сечения кабеля по мощности, смотрим на наши таблицы:

Сечение провода по току и мощности – это параметры, которые указывают на предназначение того или иного кабеля. Другими словами, где провод можно использовать и где нельзя.

Сбор данных

Сечение подбирается по мощности или току приборов, которые впоследствии будут подключены. Такой метод называется «по нагрузке», так как приборы и есть – нагрузка на кабель. Если аппаратура требует больших энергетических затрат, то, соответственно, и кабель к ней придётся подключать мощный. Если не требует, то и провода с небольшим сечением будет вполне достаточно. Как выбрать сам кабель и чем руководствоваться?

Прежде всего, нужно собрать данные о тех приборах, к которым будут идти провода. Такие данные называются паспортными, они в обязательном порядке пишутся в техническом паспорте на аппарат. Там содержатся такие данные, как:

  • модель прибора;
  • напряжение;
  • потребляемая мощность;
  • знак сертификата;
  • страна-производитель;
  • дата производства;
  • знак утилизации;
  • класс защиты и так далее.

Кроме того, если техпаспорт, скажем, вы потеряли, то на приборах ставят специальные таблички или клеят наклейки. На них отображаются основные данные. В том числе, потребляемая мощность, которая нам и нужна. Можно выбрать сечение провода по мощности и без этого.

Если и таблички с наклейкой не осталось, но вы помните модель (она может быть написана на корпусе), то не беда. Попробуйте поискать информацию о приборе в сети Интернет. Уж совсем, в крайнем случае, воспользуйтесь данными средней статистики. Существует специальная таблица ориентировочной мощности потребления различных приборов, таких как: дрель, тостер, холодильник, стиральная машина, кондиционер и так далее.

Только тут есть один важный нюанс. Видите, в таблице даётся диапазон мощности? Трудно догадаться: что выбрать.

Всегда берите по максимуму!

Когда вы начнёте делать расчёт сечения кабеля по мощности, то в результате вы получите завышенную мощность прибора. Это очень хорошо, в результате вам нужен будет кабель с большим сечением. Такие кабели мало греются и, соответственно, дольше работают.


Если аппарат требует большую мощность, то провод с малым сечением просто сгорит.

Метод нагрузки

Как уже говорилось, нагрузка – это и есть прибор. Он может быть один, а может быть несколько. Сколько бы их ни было, всегда складывайте все мощности приборов, к которым вы подключите проводник. Все эти мощности должны выражаться только в одной единице измерения! В ваттах или киловаттах, иначе запутаетесь в расчётах.

«Кило» — это умножение на тысячу. 1 кВт = 1000 Вт.

Если значения мощностей приборов разные, то делаем их одинаковыми – переводим. Допустим, у нас один прибор потребляет 100 Вт, а другой – 3,5 кВт. Оставляем значение первого нетронутым, а значение последнего переводим, получаем 3500 Вт. Если хотите Ватты перевести в киловатты, то делите на тысячу.

Мощность посчитали. Теперь выбираем сечение кабеля. Таблица мощности кабеля по сечению представлена ниже. В ней ничего сложного нет, так как необходимо просто выбрать столбики, где указаны фазы. Если у вас одна фаза в сети, то берём напряжение 220 Вольт. Если три – 380 Вольт.

Затем находим число, которое чуть-чуть больше мощности, что вы насчитали. Нашли? Слева указано соответствующее сечение проводника и его диаметр. Вот такой кабель вам и нужен. Если под рукой есть таблица сечения кабеля по мощности, то никаких трудностей не возникнет.

В этой таблице значения для медных и алюминиевых жил разные. Какая жила вам нужна – в таких столбиках и смотрите.

Возникают иногда трудности с выбором материала, из которого сделаны жилы кабеля. В качестве проводки домов и квартир используют медь. Считается, что медные провода гибкие, практичные и надёжные. Правда, они дороже алюминиевых кабелей стоят. Разумеется, если медная жила имеет большое сечение (когда высокая нагрузка в доме), то её гибкой уже не назовёшь. И цена будет выше. Поэтому в таких случаях смело берите алюминиевые провода – хорошая экономия.

По мощности и длине

Выбор сечения кабеля по мощности и длине делается немного по-другому. Бывает, когда проводник имеет длину в несколько десятков, а то и сотен метров. Потери в самих кабелях придётся учитывать, иначе энергии может быть недостаточно для аппаратуры. Есть ещё одна таблица, которая подскажет дальнейшие действия, с учётом всех потерь.

Нужно знать мощность, которая выделяется на дом или здание. Выделенная мощность – это мощность всей аппаратуры, которая работает в доме. И расстояние от столба до здания, откуда идёт кабель. Это расстояние легко измерить самому.

Обязательно берите небольшой запас сечения провода перед тем, как проложить проводку.

При большем сечении провод меньше греется и изоляция, вместе с ним. Значит, вероятность возникновения пожара или замыкания снижается. Ещё, очень часто бывает, что в доме количество приборов может прибавиться. Допустим, вы поставили холодильник, кондиционер и электрическую плиту. А через год решили купить компьютер, тостер, два телевизора и ещё чего-нибудь работающего на электричестве. Проводке просто не хватит мощности выдержать такое количество техники. Вам придётся следить, чтобы мощная аппаратура не была включена одновременно, либо полностью менять проводку. А можно просто заранее прокладывать проводку с запасом сечения. Так рациональнее: мучиться потом не придётся.

Расчёт по току

Также возможен выбор сечения кабеля по току. Для этого необходимо провести такой же сбор данных по стикерам, табличкам или техническому паспорту. Только теперь нам нужна не мощность в ваттах, а сила тока в амперах. В характеристиках указывается ток, который максимально потребляется прибором.

Снова собираем данные со всех приборов и суммируем. И также переводим всё в одну единицу, аналогично: 1мА (миллиампер) = 0,001 А и 1А = 1000 мА. Например, 2,3А – это 2300 мА. Просто иногда зачем-то указывают именно в миллиамперах.

Самая первая таблица, показанная выше, может определить сечение не только по количеству ватт. Она же является таблицей определения сечения проводов по мощности и току одновременно. То есть работать придётся снова с ней. Обратите внимание: числа есть не все. Например, у вас потребляемый ток составляет 25 ампер, и вам нужен медный провод. В таблице этого числа нет. Выбираем большее значение. Оно равно двадцати семи амперам – поэтому и ориентируйтесь. Получается, нужное сечение кабеля по току – 4 квадратных миллиметра.

Никогда не выбирайте меньшее значение, чтобы сэкономить! В лучшем случае, сработает защитный автомат, прекратив подачу электричества. Если такого автомата нет, а это – худший случай, то есть высокая вероятность выхода техники из строя или даже возникновения пожара. Не экономьте на безопасности вашего дома и вас самих.

Прокладка проводов

Всё же, при прохождении тока по проводу, проводник нагревается. Много тока – много тепла. О чём речь: прокладка провода может быть закрытой или открытой. Закрытая – это когда провод находится под специальной трубой. Открытая – когда он ничем не накрыт, то есть, голый провод, прикреплённый к стене.

Тут можно схитрить. Температура будет разной, при разных сечениях проводника, даже если значение тока останется неизменным. Значит, если прокладка кабеля открытая, то меньшее сечение вполне допустимо. Тепло будет уходить в воздух, а провод, соответственно, охладится.

Провода с небольшим сечением, в трубах, кабель-каналах или стене не смогут остыть – теплу же некуда уходить. Поэтому, когда прокладка провода закрыта, необходимо только большее сечение, иначе испортится изоляция. Есть также таблица, которая поможет выбрать проводник с учётом его прокладки. Принцип остаётся таким же: медные или алюминиевые жилы, ток и мощность.

Таблица прокладки кабеля:

Но запутаться можно. Например, нам нужен медный проводник, по мощности в 7,3 кВт (7300 Вт). Сеть однофазная, класть будем закрыто. Смотрим в табличку. Мы помним, что всё берётся по максимальным значениям. Находим число 7,4 кВт. И видим, что нужное сечение составит 6 квадратных миллиметров.

Или же, мы хотим алюминиевый проводник проложить открыто. Нам известно, что раздаточный ток равен 40 амперам. В таблице есть число 39. Нельзя! Берём большее – шестьдесят ампер. Видим, что проводник мы купим с сечением в десять квадратных миллиметров. А если закрыто проложим, то 16. И не ошиблись, и запас есть. Перед тем, как покупать провод, возьмите с собой штангенциркуль и первую табличку. На всякий случай проверьте: такой ли у него диаметр? Если, на самом деле, он окажется меньше заявленного, то не берите этот провод!

Общий ход вычислений начнем с того, что сначала проводим расчеты, используя формулу:

P = (P1+P2+..PN)*K*J ,

  • P – мощность всех потребителей, подключенных к рассчитываемой ветке в Ваттах.
  • P1, P2, PN – мощность первого потребителя, второго, n-го соответственно, в Ваттах.

Получив результат по окончанию вычислений по вышеприведенной формуле, настал черед обратиться к табличным данным.

Теперь предстоит выбор необходимого сечения по таблице 1.

Таблица 1. Сечение жил проводов всегда необходимо выбирать в ближайшую большую сторону (+)

Этап #1 — расчет реактивной и активной мощности

Мощности потребителей указаны в документах на оборудование. Обычно в паспортах оборудования указана активная мощность вместе с реактивной мощностью.

Устройства с активным видом нагрузки превращают всю полученную электрическую энергию, с учетом КПД, в полезную работу: механическую, тепловую или в другой ее вид.

К устройствам с активной нагрузкой относятся лампы накаливания, обогреватели, электроплиты.

Для таких устройств расчет мощности по току и напряжению имеет вид:

P = U * I ,

  • P – мощность в Вт;
  • U – напряжение в В;
  • I – сила тока в А.

Устройства с реактивным видом нагрузки способны накапливать энергию поступающую от источника, а затем возвращать. Происходит такой обмен за счет смещения синусоиды силы тока и синусоиды напряжения.

При нулевом смещении фаз мощность P=U*I всегда имеет положительное значение. Такой график фаз силы тока и напряжения имеют устройства с активным видом нагрузки (I, i — сила тока, U, u — напряжение, π — число пи, равное 3,14)

К устройствам с реактивной мощностью относятся электродвигатели, электронные приборы всех масштабов и назначений, трансформаторы.

Когда есть смещение фаз между синусоидой силы тока и синусоидой напряжения, мощность P=U*I может быть отрицательной (I, i — сила тока, U, u — напряжение, π — число пи, равное 3,14). Устройство с реактивной мощностью возвращает накопленную энергию обратно источнику

Электрические сети построены таким образом, что могут производить передачу электрической энергии в одну сторону от источника к нагрузке.

Реактивная мощность имеет зависимость от угла смещения фаз между синусоидами напряжения и тока. Угол смещения фаз выражают через cosφ.

Для нахождения полной мощности применяют формулу:

P = P р / cosφ ,

Где P р – реактивная мощность в Вт.

Обычно в паспортных данных на устройство указана реактивная мощность и cosφ.

Пример : в паспорте на перфоратор указана реактивная мощность 1200 Вт и cosφ = 0,7. Следовательно, общая потребляемая мощность будет равна:

P = 1200/0,7 = 1714 Вт

Если cosφ найти не удалось, для подавляющего большинства электроприборов бытового назначения cosφ можно принять равным 0,7.

Этап #2 — поиск коэффициентов одновременности и запаса

K – безразмерный коэффициент одновременности, показывает сколько потребителей одновременно может быть включено в сеть. Редко случается, чтобы все устройства одновременно потребляли электроэнергию.

Маловероятна одновременная работа телевизора и музыкального центра. Из устоявшейся практики K можно принять равным 0,8. Если Вы планируете использовать все потребители одновременно, K следует принять равным 1.

J – безразмерный коэффициент запаса. Характеризует создание запаса по мощности для будущих потребителей.

Прогресс не стоит на месте, с каждым годом изобретаются все новые удивительные и полезные электрические приборы. Ожидается, что к 2050 году рост потребления электроэнергии составит 84%. Обычно J принимается равным от 1,5 до 2,0.

Этап #3 — выполнение расчета геометрическим методом

Во всех электротехнических расчетах принимается площадь поперечного сечения проводника – сечение жилы. Измеряется в мм 2 .

Часто бывает необходимо узнать, как грамотно рассчитать проволоки проводника.

В этом случае есть простая геометрическая формула для монолитного провода круглого сечения:

S = π*R 2 = π*D 2 /4 , или наоборот

D = √(4*S / π)

Для проводников прямоугольного сечения:

S = h * m ,

  • S – площадь жилы в мм 2 ;
  • R – радиус жилы в мм;
  • D – диаметр жилы в мм;
  • h, m – ширина и высота соответственно в мм;
  • π — число пи, равное 3,14.

Если Вы приобретаете многожильный провод, у которого один проводник состоит из множества свитых проволочек круглого сечения, то расчет ведут по формуле:

S = N*D 2 /1,27 ,

Где N – число проволочек в жиле.

Провода, имеющие свитые из нескольких проволочек жилы, в общем случае имеют лучшую проводимость, чем монолитные. Это обусловлено особенностями протекания тока по проводнику круглого сечения.

Электрический ток представляет собой движение одноименных зарядов по проводнику. Одноименные заряды отталкиваются, поэтому плотность распределения зарядов смещена к поверхности проводника.

Другим достоинством многожильных проводов является их гибкость и механическая стойкость. Монолитные провода дешевле и применяют их в основном для стационарного монтажа.

Этап #4 -рассчитываем сечение по мощности на практике

Задача : общая мощность потребителей на кухне составляет 5000 Вт (имеется ввиду, что мощность всех реактивных потребителей пересчитана). Все потребители подключаются к однофазной сети 220 В и имеют запитку от одной ветки.

Таблица 2. Если вы планируете в будущем подключение дополнительных потребителей, в таблице представлены необходимые мощности распространенных бытовых приборов (+)

Решение :

Коэффициент одновременности K примем равным 0,8. Кухня место постоянных инноваций, мало ли что, коэффициент запаса J=2,0. Общая расчетная мощность составит:

P = 5000*0,8*2 = 8000 Вт = 8 кВт

Используя значение расчетной мощности, ищем ближайшее значение в таблице 1.

Ближайшим подходящим значением сечения жилы для однофазной сети является медный проводник с сечением 4 мм 2 . Аналогичный размер провода с алюминиевой жилой 6 мм 2 .

Для одножильной проводки минимальный диаметр составит 2,3 мм и 2,8 мм соответственно. В случае применения многожильного варианта сечение отдельных жил суммируется.

Галерея изображений

Расчет сечения по току

Расчеты необходимого сечения по току и мощности кабелей и проводов представят более точные результаты. Такие вычисления позволяют оценить общее влияние различных факторов на проводники, в числе которых тепловая нагрузка, марка проводов, тип прокладки, условия эксплуатации т.д.

Весь расчет проводится в ходе следующих этапов:

  • выбор мощности всех потребителей;
  • расчет токов, проходящих по проводнику;
  • выбор подходящего поперечного сечения по таблицам.

Для этого варианта расчёта мощность потребителей по току с напряжением берется без учета поправочных коэффициентов. Они будут учтены при суммировании силы тока.

Этап #1 — расчет силы тока по формулам

Тем, кто подзабыл школьный курс физики, предлагаем основные формулы в форме графической схемы в качестве наглядной шпаргалки:

«Классическое колесо» наглядно демонстрирует взаимосвязь формул и взаимозависимость характеристик электрического тока (I — сила тока, P — мощность, U — напряжение, R — радиус жилы)

Выпишем зависимость силы тока I от мощности P и линейного напряжения U:

I = P/U л ,

  • I — cила тока, принимается в амперах;
  • P — мощность в ваттах;
  • U л — линейное напряжение в вольтах.

Линейное напряжение в общем случае зависит от источника электроснабжения, бывает одно- и трехфазным.

Взаимосвязь линейного и фазного напряжения:

  1. U л = U*cosφ в случае однофазного напряжения.
  2. U л = U*√3*cosφ в случае трехфазного напряжения.

Для бытовых электрических потребителей принимают cosφ=1, поэтому линейное напряжение можно переписать:

  1. U л = 220 В для однофазного напряжения.
  2. U л = 380 В для трехфазного напряжения.

I = (I1+I2+…IN)*K*J ,

  • I – суммарная сила тока в амперах;
  • I1..IN – сила тока каждого потребителя в амперах;
  • K – коэффициент одновременности;
  • J – коэффициент запаса.

Коэффициенты K и J имеют те же значения, что были применены при расчете полной мощности.

Может быть случай, когда в трехфазной сети через разные фазные проводники течет ток неравнозначной силы.

Такое происходит, когда к трехфазному кабелю подключены одновременно однофазные потребители и трехфазные. Например, запитан трехфазный станок и однофазное освещение.

Возникает естественный вопрос: как в таких случаях рассчитывают сечение многожильного провода? Ответ прост — вычисления производят по наиболее нагруженной жиле.

Этап #2 — выбор подходящего сечения по таблицам

В правилах эксплуатации электроустановок (ПЭУ) приведен ряд таблиц для выбора требуемого сечения жилы кабеля.

Проводимость проводника зависит от температуры. Для металлических проводников с повышением температуры повышается сопротивление.

При превышении определенного порога процесс становится автоподдерживающимся: чем выше сопротивление, тем выше температура, тем выше сопротивление и т.д. пока проводник не перегорает или вызывает короткое замыкание.

Следующие две таблицы (3 и 4) показывают сечение проводников в зависимости от токов и способа укладки.

Таблица 3. Первое, необходимо выбрать способ укладки проводов, от этого зависит, на сколько эффективно происходит охлаждение (+)

Кабель отличается от провода тем, что у кабеля все жилы, оснащенные собственной изоляцией, скручены в пучок и заключены в общую изоляционную оболочку. Более подробно о различиях и видах кабельных изделий написано в этой .

Таблица 4. Открытый способ указан для всех значений сечения проводников, однако на практике сечения ниже 3 мм2 открыто не прокладывают по соображениям механической прочности (+)

При использовании таблиц к допустимому длительному току применяются коэффициенты:

  • 0,68 если 5-6 жил;
  • 0,63 если 7-9 жил;
  • 0,6 если 10-12 жил.

Понижающие коэффициенты применяются к значениям токов из столбца «открыто».

Нулевая и заземляющая жилы в количество жил не входят.

По нормативам ПЭУ выбор сечения нулевой жилы по допустимому длительному току, производится как не менее 50% от фазной жилы.

Следующие две таблицы (5 и 6) показывают зависимость допустимого длительного тока при прокладке его в земле.

Таблица 5. Зависимости допустимого длительного тока для медных кабелей при прокладке в воздухе или земле

Токовая нагрузка при прокладке открыто и при углублении в землю различаются. Их принимают равными, если прокладка в земле проводится с применением лотков.

Таблица 6. Зависимости допустимого длительного тока для алюминиевых кабелей при прокладке в воздухе или земле

Для устройства временных линий снабжения электроэнергией (переноски, если для частного пользования) применяется следующая таблица (7).

Таблица 7. Допустимый длительный ток при использовании переносных шланговых шнуров, переносных шланговых и шахтных кабелей, прожекторных кабелей, гибких переносных проводов. Применяется только медных проводников

Когда прокладка кабелей производится в грунте помимо теплоотводных свойств необходимо учитывать удельное сопротивление, что отражено в следующей таблице (8):

Таблица 8. Поправочный коэффициент в зависимости от типа и удельного сопротивления грунта на допустимый длительный ток, при расчете сечения кабелей (+)

Расчет и выбор медных жил до 6 мм 2 или алюминиевых до 10 мм 2 ведется как для длительного тока.

В случае больших сечений возможно применить понижающий коэффициент:

0,875 * √Т пв

где T пв — отношение продолжительности включения к продолжительности цикла.

Продолжительность включения берется из расчета не более 4 минут. При этом цикл не должен превышать 10 минут.

При выборе кабеля для разводки электричества в особое внимание уделяют его огнестойкости.

Этап #3 — расчет сечения проводника по току на примере

Расчет падения напряжения

Любой проводник, кроме сверхпроводников, имеет сопротивление. Поэтому при достаточной длине кабеля или провода происходит падение напряжения.

Нормы ПЭУ требуют, чтобы сечение жилы кабеля было таким при котором падение напряжения составляло не более 5%.

Таблица 9. Удельное сопротивление распространенных металлических проводников (+)

В первую очередь это касается низковольтных кабелей малого сечения.

Расчет падения напряжения выглядит следующим образом:

R = 2*(ρ * L) / S ,

U пад = I * R ,

U % = (U пад / U лин) * 100 ,

  • 2 – коэффициент, обусловленный тем, что ток течет обязательно по двум жилам;
  • R – сопротивление проводника, Ом;
  • ρ — удельное сопротивление проводника, Ом*мм 2 /м;
  • S – сечение проводника, мм 2 ;
  • U пад – напряжение падения, В;
  • U % — падение напряжения по отношению к U лин,%.

Используя формулы, можно самостоятельно выполнить вне необходимые вычисления.

Пример расчета переноски

Желающим подключить бытовой сварочный аппарат к ветке электросети следует учесть ситу тока, на которую рассчитан применяемый кабель. Вполне возможно, что общая мощность работающих приборов может быть выше. Оптимальный вариант — подключение потребителей к отдельным веткам

Шаг # 1. Рассчитываем сопротивление медного провода, используя таблицу 9:

R = 2*(0,0175 * 20) / 1,5 = 0,47 Ом

Шаг # 2. Сила тока, протекающая по проводнику:

I = 7000 / 220 = 31.8 А

Шаг # 3. Падение напряжения на проводе:

U пад = 31,8 * 0,47 = 14,95 В

Шаг # 4. Вычисляем процент падения напряжения:

U % = (14,95 / 220) * 100 = 6,8%

Вывод: для подключения сварочного аппарата необходим проводник с большим сечением.

Выводы и полезное видео по теме

Расчет сечения проводника по формулам:

Приведенные расчёты справедливы для медных и алюминиевых проводников промышленного назначения. Для других типов проводников предварительно рассчитывается полная теплоотдача.

На основе этих данных производится расчет максимального тока способного протекать по проводнику, не вызывая чрезмерного нагрева.

Стандартная квартирная электропроводка рассчитывается на максимальный ток потребления при длительной нагрузке 25 ампер (на такую силу тока выбирается и автоматический выключатель , который устанавливается на вводе проводов в квартиру) выполняется медным проводом сечением 4,0 мм 2 , что соответствует диаметру провода 2,26 мм и мощности нагрузки до 6 кВт .

Согласно требований п 7.1.35 ПУЭ сечение медной жилы для квартирной электропроводки должно быть не менее 2,5 мм 2 , что соответствует диаметру проводника 1,8 мм и силе тока нагрузки 16 А. К такой электропроводке можно подключать электроприборы суммарной мощностью до 3,5 кВт.

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.

Как видно из формулы, сечение провода легко по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка .

Выбор сечения


медного провода электропроводки по силе тока

Величина электрического тока обозначается буквой «А » и измеряется в Амперах . При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока
Максимальный ток, А 1,0 2,0 3,0 4,0 5,0 6,0 10,0 16,0 20,0 25,0 32,0 40,0 50,0 63,0
Стандартное сечение, мм 2 0,35 0,35 0,50 0,75 1,0 1,2 2,0 2,5 3,0 4,0 5,0 6,0 8,0 10,0
Диаметр, мм 0,67 0,67 0,80 0,98 1,1 1,2 1,6 1,8 2,0 2,3 2,5 2,7 3,2 3,6

Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

Если не известен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

Определение нагрузочной способности электропроводки 220 В


выполненной из алюминиевого провода

В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.

В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.

Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов .

Расчет сечения провода электропроводки


по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.

В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра .

Таблица потребляемой мощности и силы тока бытовыми электроприборами


при напряжении питания 220 В

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности и силы тока бытовыми электроприборами
Бытовой электроприбор Потребляемая мощность, кВт (кBA) Потребляемая сила тока, А Режим потребления тока
Лампочка накаливания 0,06 – 0,25 0,3 – 1,2 Постоянно
Электрочайник 1,0 – 2,0 5 – 9 До 5 минут
Электроплита 1,0 – 6,0 5 – 60 Зависит от режима работы
Микроволновая печь 1,5 – 2,2 7 – 10 Периодически
Электромясорубка 1,5 – 2,2 7 – 10 Зависит от режима работы
Тостер 0,5 – 1,5 2 – 7 Постоянно
Гриль 1,2 – 2,0 7 – 9 Постоянно
Кофемолка 0,5 – 1,5 2 – 8 Зависит от режима работы
Кофеварка 0,5 – 1,5 2 – 8 Постоянно
Электродуховка 1,0 – 2,0 5 – 9 Зависит от режима работы
Посудомоечная машина 1,0 – 2,0 5 – 9
Стиральная машина 1,2 – 2,0 6 – 9 Максимальный с момента включения до нагрева воды
Сушильная машина 2,0 – 3,0 9 – 13 Постоянно
Утюг 1,2 – 2,0 6 – 9 Периодически
Пылесос 0,8 – 2,0 4 – 9 Зависит от режима работы
Обогреватель 0,5 – 3,0 2 – 13 Зависит от режима работы
Фен для волос 0,5 – 1,5 2 – 8 Зависит от режима работы
Кондиционер 1,0 – 3,0 5 – 13 Зависит от режима работы
Стационарный компьютер 0,3 – 0,8 1 – 3 Зависит от режима работы
Электроинструмент (дрель, лобзик и т.п.) 0,5 – 2,5 2 – 13 Зависит от режима работы

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.


для сети 220 В

Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности. Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться ниже приведенной таблицей.


для сети 220 В
Мощность электроприбора, кВт (кBA) 0,1 0,3 0,5 0,7 0,9 1,0 1,2 1,5 1,8 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0
Стандартное сечение, мм 2 0,35 0,35 0,35 0,5 0,75 0,75 1,0 1,2 1,5 1,5 2,0 2,5 2,5 3,0 4,0 4,0 5,0
Диаметр, мм 0,67 0,67 0,67 0,5 0,98 0,98 1,13 1,24 1,38 1,38 1,6 1,78 1,78 1,95 2,26 2,26 2,52

Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.

Выбор сечения медного провода по мощности


для с бортовой сети автомобиля 12 В

Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.

Таблица выбора сечения и диаметра медного провода по мощности
для бортовой сети автомобиля 12 В
Мощность электроприбора, ватт (BA) 10 30 50 80 100 200 300 400 500 600 700 800 900 1000 1100 1200
Стандартное сечение, мм 2 0,35 0,5 0,75 1,2 1,5 3,0 4,0 6,0 8,0 8,0 10 10 10 16 16 16
Диаметр, мм 0,67 0,5 0,8 1,24 1,38 1,95 2,26 2,76 3,19 3,19 3,57 3,57 3,57 4,51 4,51 4,51

Выбор сечения провода для подключения электроприборов


к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.

Внимание , при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм 2 , с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм 2 . Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм 2 .


Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А. Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм 2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм 2 при подключении по схеме «звезда».

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм 2 . Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог — кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм 2 .

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм 2 , а нужен по расчетам 10 мм 2 . Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.

Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Онлайн калькуляторы для вычисления сечения и диаметра провода

С помощью онлайн калькулятора, представленного ниже можно решить обратную задачу – определить по сечению диаметр проводника.

Как вычислить сечение многожильного провода

Многожильный провод, или как его называют еще многопроволочный или гибкий, представляет собой свитые вместе одножильные проволочки. Для вычисления сечения многожильного провода нужно сначала вычислить сечение одной проволочки, а затем полученный результат умножить на их число.


Рассмотрим пример. Есть многожильный гибкий провод, в котором 15 жил диаметром 0,5 мм. Сечение одной жилы равно 0,5 мм×0,5 мм×0,785 = 0,19625 мм 2 , после округления получим 0,2 мм 2 . Так как у нас в проводе 15 проволочек, то для определения сечения кабеля нужно перемножить эти числа. 0,2 мм 2 ×15=3 мм 2 . Осталось по таблице определить, что такой многожильный провод выдержит ток 20 А.

Можно оценить нагрузочную способность многожильного провода без замера диаметра отдельного проводника, измеряв общий диаметр всех свитых проволочек. Но так как проволочки круглые, то между ними находятся воздушные зазоры. Для исключения площади зазоров нужно полученный по формуле результат сечения провода умножить на коэффициент 0,91. При замере диаметра надо проследить, чтобы многожильный провод не сплющился.

Рассмотрим на примере. В результате измерений многожильный провод имеет диаметр 2,0 мм. Рассчитаем его сечение: 2,0 мм×2,0 мм×0,785×0,91 = 2,9 мм 2 . По таблице (смотри ниже) определяем, что данный многожильный провод выдержит ток величиной до 20 А.

Рекомендуем также

Выбор силового кабеля и автоматических выключателей для электропроводки в Хабаровске

Для электропроводки в квартире оптимально ее разбиение на несколько групп. Для каждой группы предусматривается провод или кабель определенного сечения и защитное автоматическое устройство, номинал которого рассчитан заранее. Например, для розеточной разводки — силовых групп медного провода с сечением жил 2,5 мм2; для осветительных групп – 1,5 мм2; для электроприборов повышенной мощности (электроплиты, электродуховки, варочные панели) — 4-6 мм2.

Внимание: медная проводка более предпочтительна, чем алюминиевая, т.к. более надежна и способна выдерживать более высокие токи.

Внимание: мощные бытовые приборы (духовка, варочная поверхность и т.д.) и приборы, которые в процессе работы используют воду (посудомоечная и стиральная машины, водонагреватель и др.), требуют отдельного подключения к распределительному щиту.

Медные провода Сечение провода, мм2 Алюминиевые провода
Мощность, кВт Ток цепи, А Ток автомата, А Ток автомата, А Ток цепи, А Мощность, кВт
220 В 380 В 220 В 380 В
3,3 6,4 15 10 1,5 - - - -
4,6 9 21 20 2,5 16 16 3,5 6,8
5,9 11,5 27 25 4 20 21 4,6 9
7,4 14,5 34 32 6 25 26 5,7 11,1
11 21,4 50 50 10 32 38 8,3 16,3
15,4 30 70 63 16 50 55 12,1 23,5
18,7 36,4 85 80 25 63 65 14,3 27,8
22 42,9 100 100 35 63 75 16,5 32,1
29,7 57,9 135 125 50 100 105 23,1 45

*Табличные данные носят рекомендательный характер . Необходимо учесть все составляющие монтажа: способ, тип строения, назначение линии, марку кабеля и другие.


Для расчета электросети для одного бытового прибора используется формула I=P/U, в соответствии с которой I — сила тока, P — мощность (в ваттах) прибора (указана в паспорте или на корпусе), U — напряжение сети (обычно 220 вольт).

На примере бытовой электроплиты на 220В и мощностью 4,5 кВт видно, что ее токовая нагрузка составляет: 4500 ватт÷220 вольт=20,4 ампера. Следовательно, на линии электропитания данной плиты необходимо использовать  кабель сечением 4мм2 (лучше с запасом -6) и автомат номиналом не меньше чем 23 ампера. Поскольку приборов с таким номиналом не существует, нужно выбирать устройство, ближайший номинал которого составляет 25 ампер.

Для расчета токовой нагрузки группы потребителей вводится так называемый коэффициент спроса Кс (вероятность одновременной работы всех имеющихся потребителей в течение продолжительного периода времени). При Кс=1 значит, что одновременно работают потребители всей группы, что бывает крайне редко. Поэтому рассчитывается это значение в каждом случае отдельно: для отдельных комнат, отдельных потребителей и даже для различного стиля жизни жильцов. Например, коэффициент спроса для телевизора обычно равен 1,а коэффициент спроса пылесоса равен 0,1.

Расчетная мощность группы электропроводки рассчитывается по формуле:

P(расчетная)=Кс×P(мощность установочная для каждого прибора)
I=Р(мощность расчетная)/220 вольт.

Коэффициент спроса выбирается индивидуально. Для упрощения расчетов часто принимают Кс=1.

Затем выбор автомата и кабеля осуществляется по той же схеме, что и при одиночном потребителе.

В нижеприведенной таблице, составленой на основе международного стандарта МЭК 364 и европейского стандарта HD 384, можно ознакомиться с рекомндациями по расчету электропроводки в жилых помещениях:

Тип нагрузки Условия Сечение кабеля (медь) Автоматический выключатель
Рекомендуемый Максимальный
Освещение не более 8 точек** 1,5 мм2 10 А 16 А
Группа розеток на 16 А не более 5 точек 1,5 мм2 10 А 16 А
не более 8 точек 2,5 мм2 16 А 20 А
Отдельные линии для электроприборов (не более 10 А) 1эл. прибор 1,5 мм2 10 А 16 А
Отдельные линии для мощных электроприборов (не более 16 А) 1эл.прибор 2,5 мм2 16 А 20 А
Отдельные линии для мощных электроприборов (не более 32А) 1эл. прибор 6 мм2 (1фаза) 32 А 40 А
2,5 мм2 (3 фазы) 16 А 20 А
Водонагреватель (накопительный) 1эл.прибор 2,5 мм2 16 А 20 А
Оборудование управления и контроля по необходимости 1,5 мм2 2-6 А 16 А
Электрическое отопление 2250 Вт 1,5 мм2 10 А 16А
3500 Вт 2,5 мм2 16 А 20 А
4500 Вт 4 мм2 25 А 32 А
5750 Вт 6 мм2 32 А 40 А
7250 Вт 10 мм2 40 А 50 А

** 1 точка — это:

  • для освещения: система из одной лампочки или групп лампочек (бра, люстра, группы точечных светильников, светодиодной подсветки и т.д.) общей мощностью не более 300Вт, находящихся в одном помещении
  • для розеток:
    • отдельно стоящая одинарная розетка
    • если в одном корпусе две розетки, то это считается как одна точка
    • если в одном корпусе три или четыре розетки, то это считается как две точки
    • если в одном корпусе больше четырех розеток, то это рассматривается как три точки

Сечение кабеля в зависимости от мощности, выбор проводов по току

Общая информация для потребителя

Токонесущая часть кабеля выполняется из металла. Часть плоскости, проходящей под прямым углом к проводу, ограниченная металлом, называется сечением провода. В качестве единицы измерения используют квадратные миллиметры.

Сечение определяет допустимые токи, проходящие в проводе и кабеле. Этот ток, по закону Джоуля-Ленца, приводит к выделению тепла (пропорционально сопротивлению и квадрату тока), которое и ограничивает ток.

Условно можно выделить три области температур:

  • изоляция остается целой;
  • изоляция обгорает, но металл остается целым;
  • металл плавится от высокой температуры.

Из них только первая является допустимой температурой эксплуатации. Кроме того, с уменьшением сечения возрастает его электрическое сопротивление, что приводит к увеличению падения напряжения в проводах.

Однако, увеличение сечения приводит к увеличению массы и особенно стоимости или кабеля.

Из материалов для промышленного изготовления кабельной продукции используют чистую медь или алюминий. Эти металлы имеют различные физические свойства, в частности, удельное сопротивление, поэтому и сечения, выбираемые под заданный ток, могут оказаться различными.

Узнайте из этого видео, как правильно подобрать сечение провода или кабеля по мощности для домашней проводки:

Допустимая плотность электротока

Плотность тока определяется очень просто, это число ампер на сечение. Существует два варианта проводки: открытая и закрытая. Открытая допускает большую плотность тока, за счет лучшей теплоотдачи в окружающую среду. Закрытая требует поправки в меньшую сторону, чтобы баланс тепла не привел к перегреву в лотке, кабельном канале или шахте, что может вызвать короткое замыкание или даже пожар.

Точные тепловые расчеты очень сложны, на практике исходят из допустимой температуры эксплуатации наиболее критичного элемента в конструкции, по которой и выбирают плотность тока.

Таким образом, допустимая плотность тока, это величина, при которой нагрев изоляции всех проводов в пучке (кабельном канале) остается безопасным, с учетом максимальной температуры окружающей среды.

Таблица сечения медного и алюминиевого провода или кабеля по току:

В таблице 1 приводится допустимая плотность токов для температур, не выше комнатной. Большинство современных проводов имеют ПВХ или полиэтиленовую изоляцию, допускающую нагрев при эксплуатации не более 70-90°C. Для «горячих» помещений плотность токов необходимо снижать с коэффициентом 0.9 на каждые 10°C до температур предельной эксплуатации проводов или кабеля.

Теперь о том, что считать открытой и что закрытой проводкой. Открытой является проводка, если она выполнена хомутами (шинкой) по стенам, потолку, вдоль несущего троса или по воздуху. Закрытая проложена в кабельных лотках, каналах, замурована в стены под штукатурку, выполнена в трубах, оболочке или проложена в грунте. Также следует считать проводку закрытой, если она находится в распределительных коробках или щитках. Закрытая охлаждается хуже.

Например, пусть в помещении сушилки градусник показывает 50°С. До какого значения следует уменьшить плотность тока медного кабеля, проложенного в этом помещении по потолку, если изоляция кабеля выдерживает нагрев до 90°C? Разница составляет 50-20 = 30 градусов, значит, нужно трижды использовать коэффициент. Ответ:

Пример подсчета участка проводки и нагрузки

Пусть подвесной потолок освещается шестью светильниками мощностью по 80 Вт каждый и они уже соединены между собой. Нам требуется подвести к ним питание, используя алюминиевый кабель. Будем считать проводку закрытой, помещение сухим, а температуру комнатной. Теперь узнаем, как посчитать силу тока сечения провода по мощности медного и алюминиевого кабелей, для этого используем уравнение, определяющее мощность (сетевое напряжение по новым стандартам считаем равным 230 В):

Используя соответствующую плотность тока для алюминия из таблицы 1, найдем сечение, необходимое для работы линии без перегрева:

Если нам нужно найти диаметр провода, используем формулу:

Подходящим будет кабель АППВ2х1.5 (сечение 1.5 мм.кв). Это, пожалуй, самый тонкий кабель, какой можно найти на рынке (и один из наиболее дешевых). В приведенном случае он обеспечивает двухкратный запас по мощности, т. е. на данной линии может быть установлен потребитель с допустимой мощностью нагрузки до 500 Вт, например, вентилятор, сушилка или дополнительные светильники.

Розетки на эту линию устанавливать недопустимо, так как в них может быть включен (а, скорее всего, и будет) мощный потребитель и это приведет к перегрузке участка линии.

Рекомендации по устройству

Устройство проводки, кроме всего прочего, требует навыков проектирования, что есть не у каждого, кто хочет ее сделать. Недостаточно иметь только хорошие навыки в электромонтаже. Некоторые путают проектирование с оформлением документации по каким-то правилам. Это совершенно разные вещи. Хороший проект может быть изложен на листках из тетрадки.

Прежде всего, нарисуйте план ваших помещений и отметьте будущие розетки и светильники. Узнайте мощности всех ваших потребителей: утюгов, ламп, нагревательных приборов и т. п. Затем впишите мощности нагрузок, наиболее часто потребляемых в разных помещениях. Это позволит вам выбрать наиболее оптимальные варианты выбора кабелей.

Вы удивитесь, сколько тут возможностей и какой резерв для экономии денег. Выбрав провода, подсчитайте длину каждой линии, которую вы ведете. Сложите все вместе, и тогда вы приобретете ровно то, что нужно, и столько, сколько нужно.

Каждая линия должна быть защищена своим автоматом (автоматическим выключателем), рассчитанным на ток, соответствующий допустимой мощности линии (сумма мощностей потребителей). Подпишите автоматы, расположенные в щитке, например: «кухня», «гостиная» и т. д.

Целесообразно иметь отдельную линию на все освещение, тогда вы сможете спокойно чинить розетку в вечернее время, не пользуясь спичками. Именно розетки чаще всего и бывают перегруженными. Обеспечивайте розетки достаточной мощностью – вы не знаете заранее, что вам придется туда включать.

В сырых помещениях используйте кабели только с двойной изоляцией! Используйте современные розетки («евро») и кабели с заземляющими проводниками и правильно подключайте заземление. Одножильные провода, особенно медные, изгибайте плавно, оставляя радиус в несколько сантиметров. Это предотвратит их излом. В кабельных лотках и каналах провода должны лежать прямо, но свободно, ни в коем случае нельзя натягивать их, как струну.

В розетках и выключателях должен быть запас в несколько лишних сантиметров. При прокладке нужно убедиться, что нигде нет острых углов, которые могут надрезать изоляцию. Затягивать клеммы при подключении необходимо плотно, а для многожильных проводов эту процедуру следует сделать повторно, у них есть особенность усадки жил, в результате чего соединение может ослабнуть.

Медные провода и алюминиевые «не дружат» между собой по электрохимическим причинам, непосредственно соединять их нельзя. Для этого можно использовать специальные клеммники или оцинкованные шайбы. Места соединений всегда должны быть сухими.
Фазные проводники должны быть белого (или коричневого) цвета, а нейтрали – всегда синего. Заземление имеет желто-зеленый цвет. Это общепринятые правила расцветки и продажные кабели, как правило, имеют внутреннюю изоляцию именно таких цветов. Соблюдение расцветки повышает безопасность эксплуатации и ремонта.

Предлагаем вашему вниманию интересное и познавательное видео, как правильно рассчитать сечение кабеля по мощности и длине:

Выбор проводов по сечению является главным элементом проекта электроснабжения любого масштаба, от комнаты, до больших сетей. От этого будет зависеть ток, который можно отбирать в нагрузку и мощность. Правильный выбор проводов также обеспечивает электро- и пожарную безопасность, и обеспечивает экономичный бюджет вашего проекта.

Каждый электрик, пусть даже с небольшим опытом, должен знать, как правильно сделать выбор сечения кабеля. Без осуществления правильного расчета кабеля, ожидать качественной безопасности эксплуатации электрических приборов и техники не представляется возможным. Давайте рассмотрим более подробно, в чем заключается важность осуществления корректного расчета.

Для чего учиться делать расчеты?

Прежде всего, осуществление таких математических действий требуется для обеспечения безопасности помещения. Любой кабель или провод являются основными средствами для передачи и распределения тока, подводящего к электрическим приборам.

Практически каждый день, электрику необходимо подключить где-то электрическую кухонную плиту, починить розетку, установить новый светильник. Одним словом, необходимость произвести расчет сечения провода обусловлено обеспечением постоянного притока электроэнергии и избежание различных неприятных ситуаций, которые включают в себя некоторые повреждения в самой электрической проводке.

Если осуществить подключение прибора по кабелю и сечение выбранных проводов будет небольшим, неспособным в нужных объемах обеспечивать нормальное функционирование прибора, в таком случае сам кабель будет перегреваться, что, в свою очередь, приводит к медленному разрушению изоляции. Как следствие возможного возникновения короткого замыкания. В результате снижения надежности и срока службы эксплуатации электропроводки в помещении резко упадет или, более того, исчезнет, то есть сгорит.

Следует отметить, что правильный выбор сечения провода обеспечивает пожаробезопасность и электробезопасность в помещении.

Наиболее распространенной бытовой ситуацией, на сегодняшний день, является попытка сэкономить на стоимости провода, что неизбежно приводит к возникновению коротких замыканий или пожаров.

Именно по этой причине, перед тем как осуществлять электрическую проводку кабеля, выбрать сечение используемых проводов по всей квартире необходимо определить:

  • количество бытовых приборов, которые будут находиться в квартире;
  • суммарную мощность и потребляемую нагрузку приборов с учетом небольшого запаса;
  • осуществить математические расчеты;
  • определить тип и сечение необходимых проводов.

Как делается приблизительный расчет потребляемой мощности?

Для того что бы узнать как определить сечение провода по мощности необходимо выполнить ряд последовательных действий:

  1. Делаем полный список используемых электрических приборов в данном помещении.
  2. Определить общую потребляемую мощность всего оборудования, которое находится в помещении. Для этого берем лист, на котором отмечен весь список приборов и помечаем напротив каждого его потребляемую мощность. Определить это значение возможно, сняв показания с этикетки на каждом приборе или изучить листок-вкладыш от техники.
  3. Суммируем все полученные значения.
  1. Определяем какие приборы будут находиться в непрерывной работе, сколько единиц в периодичной и число редко используемых. Такие мероприятия необходимы для расчета более точного значения сечение всех проводов.
  2. Суммируем мощность постоянно работающих приборов и периодически включающих. Определяем приблизительное время работы проводки с такой нагрузкой (если коэффициент работы составляет 70%, то при дальнейших расчетах необходимо брать значение 0,7).
  3. Делаем расчет сечения кабеля по мощности. Для этого общую мощность потребляемой энергии делим на коэффициент работы сети и получаем требуемое значение мощности провода. Используя специальную таблицу проводов, определяем сечение жил.

Практическое определение сечения

Сечение определяется еще и применительно к их дальнейшему использованию. Так, в стандартной квартире, для розеток используется медный кабель, сечение жил которого 2,5 мм2. Для освещения могут применяться жилы с меньшим сечением – всего 1,5 мм2. А вот для электрических приборов с большой мощностью, применяются от 4-х до 6-ти мм2.

Такой вариант пользуется наибольшей популярностью, когда выполняется расчет сечения провода по нагрузке. Действительно, это очень простой способ, достаточно просто знать, что медный провод в 1,5 мм2 способен выдержать нагрузку по мощности свыше 4-х киловатт и силе тока в 19 ампер. 2,5-миллиметровый — соответственно выдерживает около 6-ти киловатт и 27-ми ампер. 4-х и 6-ти-миллиметровые свободно переносят мощность в 8 и 10 киловатт. При правильном подключении, этих проводов вполне хватит для нормальной работы всей электропроводки. Таким образом, можно создать даже определенный небольшой резерв на случай подключения дополнительных потребителей.

При расчете большую роль играет рабочее напряжение. Мощность электрических приборов может быть одинаковой, однако, токовая нагрузка, приходящая к жилам кабелей, подающих питание, может быть разной. Так провода, рассчитанные на работу при напряжении 220 вольт, будут нести нагрузку более высокую, чем провода рассчитанные на 380 вольт.

Кроме того, чтобы точно рассчитать сечение, нужно учитывать и такие факторы, как их длина, число жил, вид изоляции, способы прокладки и прочее. Только так можно добиться максимального эффекта от дальнейшей эксплуатации проводки.

Сечение кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².

Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.

При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Таблица нагрузок по сечению кабеля:

Сечение кабеля, мм² Проложенные открыто Проложенные в трубе
медь алюминий медь алюминий
ток, А мощность, кВт ток, А мощность, кВт ток, А мощность, кВт ток, А мощность, кВт
220В 380В 220В 380В 220В 380В 220В 380В
0.5 11 2.4
0.75 15 3.3
1 17 3.7 6.4 14 3 5.3
1.5 23 5 8.7 15 3.3 5.7
2.5 30 6.6 11 24 5.2 9.1 21 4.6 7.9 16 3.5 6
4 41 9 15 32 7 12 27 5.9 10 21 4.6 7.9
6 50 11 19 39 8.5 14 34 7.4 12 26 5.7 9.8
10 80 17 30 60 13 22 50 11 19 38 8.3 14
16 100 22 38 75 16 28 80 17 30 55 12 20
25 140 30 53 105 23 39 100 22 38 65 14 24
35 170 37 64 130 28 49 135 29 51 75 16 28

Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.

    Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
  • поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
  • поправочный коэффициент на температуру окружающей среды;
  • поправочный коэффициент для кабелей, прокладываемых в земле;
  • поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Расчет сечения провода

Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.

Если рассмотреть сечение кабеля, то это круг с определенным диаметром.
Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².

Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?

Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.

Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу. Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство.

Соотношение тока и сечения

Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.

Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.

Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.

Сечение жилы провода, мм2 Медные жилы Алюминиевые жилы
Ток, А Мощность, Вт Ток, А Мощность, Вт
0.5 6 1300
0.75 10 2200
1 14 3100
1.5 15 3300 10 2200
2 19 4200 14 3100
2.5 21 4600 16 3500
4 27 5900 21 4600
6 34 7500 26 5700
10 50 11000 38 8400
16 80 17600 55 12100
25 100 22000 65 14300

К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.

Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.

    Для примера обозначим некоторые из них:
  1. Чайник – 1-2 кВт.
  2. Микроволновка и мясорубка 1,5-2,2 кВт.
  3. Кофемолка и кофеварка – 0,5-1,5 кВт.
  4. Холодильник 0,8 кВт.

Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.

Чем отличается кабель от провода

Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Несмотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.

Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.

Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию.

Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.

Выбор кабеля

Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.

Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.

Одножильный или многожильный

При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.

Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не будет шевелиться, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то предпочтительно использовать моножилу.

Вы спросите почему? Все просто! Не смотря на то, насколько хорошо не были бы уложены в защитную изоляционною оплетку проводники, под нее все же попадет воздух, в котором содержится кислород. Происходит окисление поверхности меди.

В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.

Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности. Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах.

Медь или алюминий

В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.

Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.

Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».

Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.

Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.

Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.

Зачем производится расчет

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор Потребляемая мощность, Вт Сила тока, А
Стиральная машина 2000 – 2500 9,0 – 11,4
Джакузи 2000 – 2500 9,0 – 11,4
Электроподогрев пола 800 – 1400 3,6 – 6,4
Стационарная электрическая плита 4500 – 8500 20,5 – 38,6
СВЧ печь 900 – 1300 4,1 – 5,9
Посудомоечная машина 2000 – 2500 9,0 – 11,4
Морозильники, холодильники 140 – 300 0,6 – 1,4
Мясорубка с электроприводом 1100 – 1200 5,0 – 5,5
Электрочайник 1850 – 2000 8,4 – 9,0
Электрическая кофеварка 630 – 1200 3,0 – 5,5
Соковыжималка 240 – 360 1,1 – 1,6
Тостер 640 – 1100 2,9 – 5,0
Миксер 250 – 400 1,1 – 1,8
Фен 400 – 1600 1,8 – 7,3
Утюг 900 –1700 4,1 – 7,7
Пылесос 680 – 1400 3,1 – 6,4
Вентилятор 250 – 400 1,0 – 1,8
Телевизор 125 – 180 0,6 – 0,8
Радиоаппаратура 70 – 100 0,3 – 0,5
Приборы освещения 20 – 100 0,1 – 0,4

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт;
U — напряжение сети, В;
КИ= 0.75 — коэффициент одновременности;
cos для бытовых электроприборов- для бытовых электроприборов.
2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.

Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

    Медь, по сравнению с алюминием, более эффективна:
  • она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
  • меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
  • проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Токовые нагрузки в сетях с постоянным током

В сетях с постоянным током расчет сечения идет несколько по-другому. Сопротивление проводника постоянному напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают).

Кроме этого, для потребителей постоянного тока как правило очень важно, чтобы напряжение на концах было не ниже 0,5В (для потребителей переменного тока, как известно колебания напряжения в пределах 10% в любую сторону допустимы).

Есть формула, определяющая насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:

U = ((p l) / S) I

    где:
  • U — напряжение постоянного тока, В
  • p — удельное сопротивление провода, Ом*мм2/м
  • l — длина провода, м
  • S — площадь поперечного сечения, мм2
  • I — сила тока, А

Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подстановки, или с помощью простейших арифметических действий над данным уравнением.

Если же падение постоянного напряжения на концах не имеет значения, то для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице.

Подобное правило также работает для выбора автоматических выключателей для сетей с постоянным током, например: для цепей с нагрузкой в 25А, нужно брать автомат на 15% меньшего номинала, в нашем случае подходит предыдущий типоразмер автомата — 20А.

Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке.

Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей.

Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Что необходимо для расчёта по нагрузке

Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго.

Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть.

Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:

Для однофазной сети напряжением 220 В:

    Где:
  • Р – это суммарная мощность для всех электроприборов, Вт;
  • U — напряжение сети, В;
  • COSφ — коэффициент мощности.

Для трёхфазной сети напряжением 380 В:

Наименование прибора Примерная мощность, Вт
LCD-телевизор 140-300
Холодильник 300-800
Пылесос 800-2000
Компьютер 300-800
Электрочайник 1000-2000
Кондиционер 1000-3000
Освещение 300-1500
Микроволновая печь 1500-2200

Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля.

Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А.

Сечение токо-
проводящих
жил, мм
Медные жилы проводов и кабелей
Напряжение 220В Напряжение 380В
Ток, А Мощность, кВт Ток, А Мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6

Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.

Сечение токо-
проводящих
жил, мм
Алюминиевые жилы проводов и кабелей
Напряжение 220В Напряжение 380В
Ток, А Мощность, кВт Ток, А Мощность, кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44 170 112,2
120 230 50,6 200 132

Расчёт для помещений

Предыдущий расчёт позволил точно вычислить материал и сечение вводного кабеля, по которому будет идти общая максимальная нагрузка. Теперь следует произвести аналогичные расчёты по каждому помещению и его группам. И вот почему: нагрузка на розеточные группы может значительно отличаться.

Так, розетки с подключённой стиральной машиной и феном нагружены гораздо больше, чем розетка для миксера и кофеварки на кухне. Поэтому не стоит «упрощать» задачу, без раздумий укладывая провод сечением 2,5 квадрата на розетки, так как иногда этого просто не хватит.

Следует помнить, что суммарная нагрузка в помещении состоит из 1) силовой и 2) осветительной. И если с осветительной нагрузкой всё ясно – она выполняется медным проводом с сечением в 1,5 мм кв., то с розетками не так всё просто.

Следует помнить, что обычно кухня и ванная комната – наиболее «нагруженные» линии, так как именно там расположены холодильник, электрочайник, бойлер, микроволновка, а иногда и стиральная машинка. Поэтому лучше всего распределить эту нагрузку по различным розеточным группам, а не использовать блок на 5-6 розеток.

Иногда от «специалистов» можно услышать, что для розеток в остальных помещениях достаточно и «кабеля-полторушки», однако выдели бы вы те чёрные полосы, видные из-под обоев, которые оставляет после себя прогоревший кабель после включения в него масляного обогревателя или тепловентилятора!

    Наиболее распространенные марки проводов и кабелей:
  1. ППВ — медный плоский двух- или трехжильный с одинарной изоляцией для прокладки скрытой или неподвижной открытой проводки;
  2. АППВ — алюминиевый плоский двух- или трехжильный с одинарной изоляцией для прокладки скрытой или неподвижной открытой проводки;
  3. ПВС — медный круглый, количество жил — до пяти, с двойной изоляцией для прокладки открытой и скрытой проводки;
  4. ШВВП – медный круглый со скрученными жилами с двойной изоляцией, гибкий, для подключения бытовых приборов к источникам питания;
  5. ВВГ — кабель медный круглый, до четырех жил с двойной изоляцией для прокладки в земле;
  6. ВВП — кабель медный круглый одножильный с двойной ПВХ (поливинилхлорид) изоляцией, П — плоский (токопроводящие жилы расположены в одной плоскости).

Выбор сечения


медного провода электропроводки по силе тока

Величина электрического тока обозначается буквой «А» и измеряется в Амперах. При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока
Максимальный ток, А 1,0 2,0 3,0 4,0 5,0 6,0 10,0 16,0 20,0 25,0 32,0 40,0 50,0 63,0
Стандартное сечение, мм2 0,35 0,35 0,50 0,75 1,0 1,2 2,0 2,5 3,0 4,0 5,0 6,0 8,0 10,0
Диаметр, мм 0,67 0,67 0,80 0,98 1,1 1,2 1,6 1,8 2,0 2,3 2,5 2,7 3,2 3,6

Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

Если не известен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

Онлайн калькулятор для определения силы тока по потребляемой мощности Потребляемая мощность, Вт: Напряжение питания, В:

Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

Определение нагрузочной способности электропроводки 220 В


выполненной из алюминиевого провода

В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.

В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.

Таблица выбора сечения и диаметра алюминиевого провода для предельной нагрузки
Диаметр, мм 1,6 1,8 2,0 2,3 2,5 2,7 3,2 3,6 4,5 5,6 6,2
Сечение провода, мм2 2,0 2,5 3,0 4,0 5,0 6,0 8,0 10,0 16,0 25,0 35,0
Максимальный ток
при длительной нагрузке, А
14 16 18 21 24 26 32 38 55 65 75
Максимальная мощность нагрузки,
киловатт (BA)
3,0 3,5 4,0 4,6 5,3 5,7 6,8 8,4 12,1 14,3 16,5

Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.

Расчет сечения провода электропроводки


по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.

В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.

Таблица потребляемой мощности и силы тока бытовыми электроприборами


при напряжении питания 220 В

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности и силы тока бытовыми электроприборами
Бытовой электроприбор Потребляемая мощность, кВт (кBA) Потребляемая сила тока, А Режим потребления тока
Лампочка накаливания 0,06 – 0,25 0,3 – 1,2 Постоянно
Электрочайник 1,0 – 2,0 5 – 9 До 5 минут
Электроплита 1,0 – 6,0 5 – 60 Зависит от режима работы
Микроволновая печь 1,5 – 2,2 7 – 10 Периодически
Электромясорубка 1,5 – 2,2 7 – 10 Зависит от режима работы
Тостер 0,5 – 1,5 2 – 7 Постоянно
Гриль 1,2 – 2,0 7 – 9 Постоянно
Кофемолка 0,5 – 1,5 2 – 8 Зависит от режима работы
Кофеварка 0,5 – 1,5 2 – 8 Постоянно
Электродуховка 1,0 – 2,0 5 – 9 Зависит от режима работы
Посудомоечная машина 1,0 – 2,0 5 – 9 Максимальный с момента включения до нагрева воды
Стиральная машина 1,2 – 2,0 6 – 9 Максимальный с момента включения до нагрева воды
Сушильная машина 2,0 – 3,0 9 – 13 Постоянно
Утюг 1,2 – 2,0 6 – 9 Периодически
Пылесос 0,8 – 2,0 4 – 9 Зависит от режима работы
Обогреватель 0,5 – 3,0 2 – 13 Зависит от режима работы
Фен для волос 0,5 – 1,5 2 – 8 Зависит от режима работы
Кондиционер 1,0 – 3,0 5 – 13 Зависит от режима работы
Стационарный компьютер 0,3 – 0,8 1 – 3 Зависит от режима работы
Электроинструмент (дрель, лобзик и т.п.) 0,5 – 2,5 2 – 13 Зависит от режима работы

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения медного провода по мощности


для сети 220 В

Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности. Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться ниже приведенной таблицей.

Таблица выбора сечения и диаметра медного провода по мощности
для сети 220 В
Мощность электроприбора, кВт (кBA) 0,1 0,3 0,5 0,7 0,9 1,0 1,2 1,5 1,8 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0
Стандартное сечение, мм2 0,35 0,35 0,35 0,5 0,75 0,75 1,0 1,2 1,5 1,5 2,0 2,5 2,5 3,0 4,0 4,0 5,0
Диаметр, мм 0,67 0,67 0,67 0,5 0,98 0,98 1,13 1,24 1,38 1,38 1,6 1,78 1,78 1,95 2,26 2,26 2,52

Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.

Выбор сечения медного провода по мощности


для с бортовой сети автомобиля 12 В

Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.

Таблица выбора сечения и диаметра медного провода по мощности
для бортовой сети автомобиля 12 В
Мощность электроприбора, ватт (BA) 10 30 50 80 100 200 300 400 500 600 700 800 900 1000 1100 1200
Стандартное сечение, мм2 0,35 0,5 0,75 1,2 1,5 3,0 4,0 6,0 8,0 8,0 10 10 10 16 16 16
Диаметр, мм 0,67 0,5 0,8 1,24 1,38 1,95 2,26 2,76 3,19 3,19 3,57 3,57 3,57 4,51 4,51 4,51

Выбор сечения провода для подключения электроприборов


к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А. Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм2, а нужен по расчетам 10 мм2. Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.

Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Как вычислить сечение многожильного провода

Многожильный провод, или как его называют еще многопроволочный или гибкий, представляет собой свитые вместе одножильные проволочки. Для вычисления сечения многожильного провода нужно сначала вычислить сечение одной проволочки, а затем полученный результат умножить на их число.

Рассмотрим пример. Есть многожильный гибкий провод, в котором 15 жил диаметром 0,5 мм. Сечение одной жилы равно 0,5 мм×0,5 мм×0,785 = 0,19625 мм2, после округления получим 0,2 мм2. Так как у нас в проводе 15 проволочек , то для определения сечения кабеля нужно перемножить эти числа. 0,2 мм2×15=3 мм2. Осталось по таблице определить, что такой многожильный провод выдержит ток 20 А.

Можно оценить нагрузочную способность многожильного провода без замера диаметра отдельного проводника, измеряв общий диаметр всех свитых проволочек. Но так как проволочки круглые, то между ними находятся воздушные зазоры. Для исключения площади зазоров нужно полученный по формуле результат сечения провода умножить на коэффициент 0,91. При замере диаметра надо проследить, чтобы многожильный провод не сплющился.

Рассмотрим на примере. В результате измерений многожильный провод имеет диаметр 2,0 мм. Рассчитаем его сечение: 2,0 мм×2,0 мм×0,785×0,91 = 2,9 мм2. По таблице (смотри ниже) определяем, что данный многожильный провод выдержит ток величиной до 20 А.

Рассчитать сечение многожильного провода удобно с помощью онлайн калькулятора, достаточно ввести диаметр одной проволочки и количество жил в многожильном проводе.

Онлайн калькулятор для определения сечения многожильного провода Введите диаметр одной жилы, мм: Количество жил в проводе:

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Сечение кабеля, мм2 Диаметр проводника, мм Медный провод Алюминиевый провод
Ток, А Мощность, кВт Ток, А Мощность, кВт
220 В 380 В 220 В 380 В
0,5 мм2 0,80 мм 6 А 1,3 кВт 2,3 кВт
0,75 мм2 0,98 мм 10 А 2,2 кВт 3,8 кВт
1,0 мм2 1,13 мм 14 А 3,1 кВт 5,3 кВт
1,5 мм2 1,38 мм 15 А 3,3 кВт 5,7 кВт 10 А 2,2 кВт 3,8 кВт
2,0 мм2 1,60 мм 19 А 4,2 кВт 7,2 кВт 14 А 3,1 кВт 5,3 кВт
2,5 мм2 1,78 мм 21 А 4,6 кВт 8,0 кВт 16 А 3,5 кВт 6,1 кВт
4,0 мм2 2,26 мм 27 А 5,9 кВт 10,3 кВт 21 А 4,6 кВт 8,0 кВт
6,0 мм2 2,76 мм 34 А 7,5 кВт 12,9 кВт 26 А 5,7 кВт 9,9 кВт
10,0 мм2 3,57 мм 50 А 11,0 кВт 19,0 кВт 38 А 8,4 кВт 14,4 кВт
16,0 мм2 4,51 мм 80 А 17,6 кВт 30,4 кВт 55 А 12,1 кВт 20,9 кВт
25,0 мм2 5,64 мм 100 А 22,0 кВт 38,0 кВт 65 А 14,3 кВт 24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Как рассчитать сечение кабеля по току

Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Расчет кабеля по мощности и длине

Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

Таблица определения сечения кабеля по мощности и длине

Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

Выбор сечения кабеля в зависимости от мощности и типа прокладки

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

ZTE 2-жильный кабель питания постоянного тока 6 мм2 для RRU ZA-RVVP Shield 300V

Panyu 2 × 6 мм2 Кабель питания RRU для ZTE RRU ZA-RVVP Shield 300V, у нас также есть 2×4 мм2, 2 × 10, 2×16 мм2, 3 × 1,5 мм2 RRU Кабель питания.

Тип: изолированный
Применение: оборудование, базовая станция
Материал проводника: медь
Тип проводника: многожильный ПВХ
Стандарт: IEC 60227, IEC60332-1
Экран: оплетка из медной проволоки
Проводник: гибкий медный класс5
Куртка: Z
Температурный диапазон: 90 градусов
Размер: 2×6 мм2
Применение: Телекоммуникационный кабель RRU BBU
Номинальное напряжение: 300 В ZA-RVVP 9002 911 9000 Характеристики питания Кабель
9 0101
Маркировка
6 мм2 ZA-RVVP 300 / 300V 2 × 6 мм2 (TCCAM) RoHS IEC60332-1 XXXXm CE
Описание продукта
Номинальное напряжение (В) 300/300 & 300/500
Номинальная температура (oC) -40 ~ 70
Стандартная аутентификация CE
Огнестойкость A
Холодостойкость Минимальная температура укладки — 20 ℃
Минимальное использование оболочки составляет -40 ℃.
Используемый кабель на открытом воздухе (Да / Нет) Y
Основной стандарт GB / T5023-2008 JB / T8734.5-2012

3 AWG или раздел
Конструкция Единица (мм)
Тип изделия Стандартное ограничение
Материал проводника Медь отожженная
см. Технические параметры
Структура проводника см. Технические параметры
Изоляционный материал Хладостойкая ПВХ-изоляция
Нормальная толщина изоляции см. Технические параметры
Минимальная толщина см. Технические параметры
Диаметр изоляции см. Технические параметры
Материал оплетки CCAAT-15A
Материал оболочки ПВХ
Нормальная толщина ess of Jacket см. технические параметры
Минимальная толщина см. технические параметры
Диаметр кабеля см. технические параметры
Плотность оплетки ≥80%

Электрическая характеристика ZTE 2-жильного кабеля питания RRU 6 мм2 для RRU ZA-RVVP Shield 300V

Условия старения изоляции
Электрическая характеристика
Тип товара Станд.limited Результат теста
Минимальное сопротивление изоляции, 70 ℃ (МОм · км). см. Технические параметры Пройдено
Диэлектрическая прочность (кВ / мин) 2,0 кВ / 5 мин Пройдено
Макс. Сопротивление постоянному току при 20 ℃ (Ом / км) см. Технические параметры Пройдено
Механические характеристики и надежность
Тест на старение Станд.ограничено / Тестирование
Изоляционные свойства
До старения Прочность на разрыв (МПа) ≥10 Пройдено
Удлинение (%) ≥150 Пройдено 96
80 ℃ (± 2) × 168 часов
После старения Скорость изменения прочности на разрыв (%) ≤ ± 20 Пройдено
Скорость изменения удлинения (%) ≤ ± 20 Пройдено
Свойство оболочки
До старения Прочность на растяжение (МПа) ≥10 Пройдено
Удлинение (%) ≥150 Пройдено
Условия старения оболочки 80 ℃ (± 2) × 168 часов
После старения Скорость изменения прочности на разрыв (%) ≤ ± 20 Пройдено
Скорость изменения удлинения (%) ≤ ± 20 Пройдено
Низкотемпературное воздействие -40 ℃ ± 2 Пройдено
Испытание на термический удар 150 ℃ (± 2) * 1h Пройдено
Испытание на открытом воздухе с имитацией Соответствует испытанию на открытом воздухе UL1581

RoHS

9
10
Ограниченное значение (ppm) Тестирование
Pb 800 N.D
Hg 800 ND
Cd 70 ND
Cr6 + 800 ND
PBBs PBB 800 ND

Основные технические параметры

Цвет изоляции Номинальное поперечное сечение Конструкция проводника Диаметр проводника (Ref.) Макс. сопротивление проводника постоянному току при 20 ℃ Номинальная изоляция Мин. толщина изоляции Диаметр изоляции (Ref.) Номинальная толщина внешней оболочки Мин. толщина оболочки Общий диаметр
толщина
мм2 шт / мм (± 0,01) мм Ом / км мм мм мм мм мм мм
Синий, черный 2 × 6 84/0.30 3,2 3,3 0,8 0,62 5,2 ± 0,3 1,2 0,92 14,5 ± 0,5
Синий, красный 2 × 6 84 / 0,30 3,2 3,3 0,8 0,62 5,2 ± 0,3 1,2 0,92 14,5 ± 0,5
Голубой, серый 2 × 6 84 / 0,30 3,2 3,3 0.8 0,62 5,2 ± 0,3 1,2 0,92 14,5 ± 0,5

CommScope — 6 AWG Силовой кабель 6-проводной экранированный

Строительные материалы
Конструкция Тип Небронированный
Материал проводника Медь луженая
Диэлектрический материал ПВХ
Материал дренажного провода Медь луженая
Наполнитель Полипропилен
Материал провода заземления Медь луженая
Изоляционный материал, одиночный ПВХ
Материал оболочки ПВХ
Покрытие внешнего экрана (оплетки) 65%
Калибр внешнего экрана (оплетки) 34 AWG
Материал внешнего экрана (оплетки) Медь луженая
Материал внешнего экрана (ленты) Алюминий / поли, несклеенный
Размеры
Вес кабеля 890.00 фунтов / кв.фут
Диаметр над проводником, одиночный 4,5466 мм на 19 прядей
0,1790 дюйма на 19 прядей
Диаметр над диэлектриком 6,3246 мм | 0,2490 в
Диаметр дренажного провода 2,5700 мм на 7 прядей
0,1012 дюймов на 7 прядей
Диаметр провода заземления 3,759 мм | 0,148 дюйма
Диаметр поверх оболочки 23.368 мм | 0,920 дюйма
Диаметр защитного экрана (оплетка) 19,177 мм | 0,755 дюйм
Толщина оболочки 2,032 мм | 0,080 дюйма
Электрические характеристики
Сопротивление проводника постоянному току 0,44 Ом / кВт | 1,43 Ом / км
Сопротивление проводника постоянному току Примечание Максимальное значение при стандартных условиях 20 ° C (68 F)
Номинальное безопасное напряжение 600 В
Условия окружающей среды
Экологическое пространство Устойчивость к ультрафиолетовому излучению для установки на открытом воздухе и / или в местах захоронения
Рабочая температура от -40 ° C до +90 ° C (от -40 ° F до +194 ° F)
Стандарт безопасности NEC Артикул 336 (Тип TC)
Общие технические условия
Приложение Промышленное
Тип кабеля Мощность
Цвет оболочки Черный
Калибр для проводников, одиночный 6 AWG
Тип проводника, одиночный Многожильный
Токопроводящие жилы, кол-во 6
Конструкция Тип Кабель питания дискретный
Калибр дренажного провода 12 AWG
Дренажный провод типа Многожильный
Калибр провода заземления 8 AWG
Провод заземления Тип Многожильный
Цвет куртки, одиночные Черный с коэкструдированной синей полосой | Черный с зеленой полосой соэкструдированного цвета | Черный с коэкструдированной оранжевой полосой | Красный с коэкструдированной синей полосой | Красный с коэкструдированной зеленой полосой | Красный с коэкструдированной оранжевой полосой

PWRT-606-S | CommScope

Диаметр над проводником, одиночный, удельный 0.1790 дюймов на 19 нитей
Диаметр над диэлектриком 6,325 мм | 0,249 дюйма
Диаметр дренажного провода, специфический 2.5700 дюймов на 7 нитей
Диаметр относительно заземляющего провода 3,759 мм | 0,148 дюйма
Диаметр над рубашкой, номинальный 23.368 мм | 0,92 дюйма
Диаметр поверх куртки, не более 24,511 мм | 0,965 дюйма
Диаметр по экрану (оплетка) 19.177 мм | 0,755 дюйм
Толщина куртки 2,032 мм | 0,08 дюйма
Conductor Gauge, одиночный разряд 6 AWG
Датчик сливного провода 12 AWG
Калибр заземляющего провода 8 AWG
Датчик внешнего щита (оплетки) 34 AWG

2-жильный кабель с алюминиевой броней, 6 кв. Мм по цене 28 рупий / метр | Jaipur

2-жильный кабель с алюминиевой армированной жилой площадью 6 кв. Мм по цене 28 рупий за метр | Джайпур | ID: 18880980630

Спецификация продукта

Количество сердечников1 2 сердечника
Длина 500 метров
Тип проводника Сплошной
Изоляционный материал PVC
Калибр 0.110
Марка Ram sons / H-MAX
Размер 6 кв. Мм
Количество жил 2
Площадь проводника 6
Огнестойкий Да
Минимальное количество заказа 300 Счетчик

Описание продукта

Эти кабели используются для передачи однофазной энергии от электрического столба к электрическому столбу.


Дополнительная информация

Срок поставки 7 дней
Порт отправки Джайпур
Детали упаковки Катушки
Условия оплаты T / T (банковский перевод)

Заинтересовались данным товаром? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 1983

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот R.50 лакх — 1 крор

Участник IndiaMART с июля 2012 г.

GST08AEMPG5448J1Z4

Код импорта и экспорта (IEC) AEMPG *****

Экспорт в Непал

Основанная в 1983 году, Мы, « R-Son Cable Industries », являемся производителем и продавцом проводов ACSR, промышленных проводов, электрических кабелей и т. Д. . Мы предоставляем эти продукты в различных спецификациях, чтобы полностью удовлетворить потребности клиентов. Мы — компания Sole Proprietorship , которая расположена в Джайпуре (Раджастхан, Индия) и построила широкую и хорошо функциональную инфраструктурную единицу, где мы производим эти продукты в соответствии с глобальными установленными стандартами. Под руководством « Сваям Гупта» (менеджер), мы приобрели огромную клиентуру по всей стране.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Одножильный провод с изоляцией из ПВХ BVR 1.5 мм2 2,5 мм2 4 мм2 6 мм2 10 мм2 95 мм2 120 мм2

Одноядерный с ПВХ изоляцией BVR 1,5 мм2,2,5 мм2,4 мм2,6 мм2,10 мм2,95 мм2,120 мм2 Провод электрического кабеля

Технические характеристики
H05V-K 300 / 500V

Номинальное сечение жилы № / диам. Проводника Максимальный наружный диаметр Приблизительный вес
мм2 мм мм2 кг / км
0.3 16 / 0,15 2,3 6,4
0,4 23 / 0,15 2,5 8,1
0,5 16 / 0,2 2,6 9,1
0,75 24 / 0,2 2,8 12,2
1,0 32 / 0,2 3,0 15,1


H07V-K 450 / 750V

Номинальное сечение жилы №/ Dia. Проводника Максимальный наружный диаметр Приблизительный вес
мм2 мм мм2 кг / км
1,5 30 / 0,25 3,4 21,4
2,5 49 / 0,25 4,1 24,5


H07V-K 450 / 750V

Номинальное сечение жилы №/ Dia. Проводника Максимальный наружный диаметр Приблизительный вес
мм2 мм мм2 кг / км
4 56 / 0,20 4,8 51,8
6 84 / 0,30 6,4 71,4
10 84 / 0,30 8,0 12,4

Конструкция
— Проводник: гладкая отожженная круглая медь в соответствии с IEC 60228, класс 1,2, 5 и 6.
— Изоляция: ПВХ пластикат, рассчитанный на 70 ° C или 85 ° C для продолжительной работы.

Описание
Одножильные кабели с медным проводником (одножильным, многопроволочным или гибким) с изоляцией из ПВХ. Кабели производятся в соответствии со спецификациями IEC 60227 и BS 6004.

Области применения
Строительные провода, фиксированные и проложенные в трубах общего назначения

Упаковка и отгрузка
Мы способны соблюдать самые строгие графики поставок в соответствии с заказом на поставку.Соблюдение сроков всегда является высшим приоритетом, поскольку любая задержка с доставкой кабеля может привести к общей задержке проекта и перерасходу средств.
Кабель поставляется в деревянных бобинах, гофрокоробах и бухтах. Концы кабеля заклеиваются самоклеящейся лентой БОПП и негигроскопичными заглушками для защиты концов кабеля от влаги. Требуемая маркировка должна быть нанесена с помощью водонепроницаемого материала на внешней стороне барабана в соответствии с требованиями заказчика.

Обязательства по послепродажному обслуживанию
Shanghai Shenghua Cable (Group) придерживается принципа Шэнхуа «Стремиться к лучшему предприятию, производить лучший продукт, предоставлять лучший сервис, создавать лучший бренд», настаивает на политике качества прежде всего, стремится к тому, чтобы добиваться высокого качества и нулевого брака товара.Таким образом, каждый клиент может в полной мере воспользоваться превосходным качеством и безупречным сервисом Shenghua Cable. Между тем, мы соблюдаем дух Шэнхуа «Делай лучшее, взаимно выигрывай», желаем установить долгосрочные и стабильные отношения с каждым клиентом. Настоящим мы гарантируем, что:
1. Клиент — Бог. Мы бережно относимся к каждому клиенту, каждому сотрудничеству наизусть.
2. Бесплатное предпродажное обслуживание. Мы предоставим лучшее предложение каждому клиенту.
3. Хорошее сервисное обслуживание. При установлении отношений сотрудничества с клиентами мы бесплатно предоставим соответствующие услуги по эксплуатации продукта, советы по техническому обслуживанию и ввод в эксплуатацию установки
.
4. Внимательное послепродажное обслуживание. На наш продукт распространяется гарантия PICC (Народная страховая компания Китая). Мы предоставим
бесплатное обслуживание и отладку в течение 12 месяцев после установки (за исключением случаев неправильного использования).
5. Мы гарантируем решение ваших проблем в течение 24 часов в Шанхае, 72 часа для других районов.
6. Телефон круглосуточной горячей линии. Мы назначим специалиста, который своевременно ответит на ваш вопрос.
Мы всегда твердо верим в то, что «Качество — это линия жизни, сервис — пропускная способность», что сделает нас еще ближе и теснее!

IIS 8.5 Подробная ошибка — 404.11

Ошибка HTTP 404.11 — не найдено

Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную escape-последовательность.

Наиболее вероятные причины:
  • Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере, чтобы отклонять двойные escape-последовательности.
Что можно попробовать:
  • Проверьте конфигурацию / систему.webServer / security / requestFiltering @ allowDoubleEscaping в файле applicationhost.config или web.confg.
Подробная информация об ошибке:
Модуль RequestFilteringModule
Уведомление BeginRequest
Обработчик StaticFile
Код ошибки 0x00000000
Запрошенный URL https: // www.generalcable.com:443/assets/documents/latam%20documents/mexico%20site/cat%c3%a1logos/industrial-cable.pdf?ext=.pdf
Physical Path C: \ inetpub \ GCKentico \ assets \ documents \ latam% 20documents \ mexico% 20site \ cat% c3% a1logos \ industrial-cable.pdf? ext = .pdf
Метод входа в систему Еще не определено
Пользователь входа в систему Еще не определено
Каталог отслеживания запросов C: \ inetpub \ logs \ FailedReqLogFiles
Дополнительная информация:
Это функция безопасности.Не изменяйте эту функцию, пока не полностью осознаете масштаб изменения. Перед изменением этого значения следует выполнить трассировку сети, чтобы убедиться, что запрос не является вредоносным. Если сервер разрешает двойные escape-последовательности, измените параметр configuration/system.webServer/security/[email protected] Это могло быть вызвано неправильным URL-адресом, отправленным на сервер злоумышленником.

Просмотр дополнительной информации »

Сопротивление и реактивность на км медных и алюминиевых кабелей ~ Learning Electrical Engineering

Пользовательский поиск

Для расчета падения напряжения в кабеле в таблице ниже приведены значения реактивного сопротивления и сопротивления для медных и алюминиевых кабелей:

Значения для медных кабелей

Сечение кабеля, S (мм2) Одножильный кабель Двухжильные / трехжильные кабели
R (Ом / км) при 80 ° C X (Ом / км) при 80 ° C R (Ом / км) при 80 ° C X (Ом / км) при 80 ° C
1.5 14,8 0,168 15,1 0,118
2,5 8,91 0,156 9,08 0,109
4 5,57 0,143 5,68 0,101
6 3,71 0,135 3.78 0,0955
10 2,24 0,119 2,27 0,0861
16 1,41 0,112 1,43 0,0817
25 0,889 0,106 0,907 0,0813
35 0.641 0,101 0,654 0,0783
50 0,473 0,101 0,483 0,0779
70 0,328 0,0965 0,334 0,0751
95 0,326 0,0975 0.241 0,0762
120 0,188 0,0939 0,191 0,074
150 0,153 0,0928 0,157 0,0745
185 0,123 0,0908 0,125 0,0742
240 0.0943 0,0902 0,0966 0,0752
300 0,0761 0,0895 0,078 0,075

Значения для
Алюминиевые кабели
Сечение кабеля, S (мм2) Одножильный кабель Двухжильные / трехжильные кабели
R (Ом / км) при 80 ° C X (Ом / км) при 80 ° C R (Ом / км) при 80 ° C X (Ом / км) при 80 ° C
1.5 24,384 0,168 24,878 0,118
2,5 14,680 0,156 14,960 0,109
4 9,177 0,143 9,358 0,101
6 6,112 0,135 6.228 0,0955
10 3,691 0,119 3,740 0,0861
16 2,323 0,112 2,356 0,0817
25 1,465 0,106 1.494 0,0813
35 1.056 0,101 1,077 0,0783
50 0,779 0,101 0,796 0,0779
70 0,540 0,0965 0,550 0,0751
95 0,389 0,0975 0.397 0,0762
120 0,310 0,0939 0,315 0,074
150 0,252 0,0928 0,259 0,0745
185 0,203 0,0908 0,206 0,0742
240 0.155 0,0902 0,159 0,0752
300 0,125 0,0895 0,129 0,075
.
Кабель

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
