Содержание

как практично расположить розетки в квартире

Что такое правильная электрика?

Технические вопросы и вопросы безопасности электрической системы в доме или электрики в квартире профессиональные электрики обычно называют самым важным критерием оценки этой системы. Это конечно так, но комфорт, практичность и универсальность обустройства электросистемы так же имеют очень большое значение.

Для удовлетворения обоих требований — функциональности и безопасности проектировщик должен тщательно спроектировать всю систему, основываясь на требованиях нормативов и регламентов, в то же время учитывая желания заказчика. Это очень важный шаг в механизмах планирования капитального ремонта или строительства квартиры или дома. Перед проектированием Вы изначально должны знать, как будет обустроено то или иное пространство в вашем доме (комнаты, ванная, кухня и так далее).

Профессиональные дизайнеры планируют электрику в домеПрофессиональные дизайнеры планируют электрику в доме

Все вопросы по расположению всех точек электрики, в том числе освещения должны быть решены задолго до начала капитального ремонта или строительства.

Правила и стандарты

По евро стандарту розетки следует устанавливать на расстоянии 30 см от пола. Но это не всегда удобно. Например, в спальне если вы захотите поставить телефон на зарядку или подключить ноутбук, то лёжа на кровати выполнить данную процедуру будет не совсем удобно. Розетки в спальной комнате лучше расположить чуть выше прикроватной тумбочки.

Данное правило относится и к кухне. Разъёмы следует устанавливать над рабочей поверхностью стола. Так будет удобнее в них включать мелкую бытовую технику. Существуют конструкции встраиваемые в мебель.

Обратите внимание. Розетки для холодильника и кухонной плиты лучше разместить в низу, чтобы не было видно лишних проводов. Для вытяжки разъём нужно расположить под потолком.

Ванная комната это объект повышенной опасности, поэтому и розетки в ней должны быть особенные. Класс защиты не ниже IP 44. Располагать их следует на расстоянии не менее шестидесяти сантиметров от ванной, душевой кабины и рукомойника. Конечно, в городской квартире соблюсти данное правило будет очень сложно.

А вот в гостиной комнате и в прихожей можно смело придерживаться евро стандарта и устанавливать разъёмы на расстоянии 30 см от пола. В детской следует установить розетки с защитными шторками. Так ка дети в силу своей любознательности любят совать в отверстия различные предметы. Лучше заранее предостеречь их от не нужных действий.

Что важно знать?

Помимо нюансов и функциональности помещения, следует учитывать нормы и правила установки. Например, по евростандарту расстояние от розетки к двери должно превышать 10 см и высота не должна превышать 90 см от пола.

Рассмотреть, как правильно разместить розетки своими руками можно на простом примере. На схеме ниже изображена обычная двухкомнатная квартира:
Схема электропроводки в двухкомнатной квартиреСхема электропроводки в двухкомнатной квартире

где:

  1. Кухня
  2. Гостиная
  3. Спальня
  4. Совмещенный санузел
  5. Прихожая

Установка и расположение электрофурнитуры руководствуется такими нормативными документами, как СНиП, ПУЭ, и ГОСТ. Узнать о том, какая должна быть высота установки розеток и выключателей света, вы можете из нашей статьи.

Правила по размещению электропроводки

Строгих ограничений не существует. Однако, есть некоторые требования по установлению розеток, например, в ванной комнате или же в промышленных помещениях. А также есть рекомендации по установке выключателей и розеток в квартире, но придерживаться их или нет – дело сугубо ваших потребностей и вкусов.

Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)

В Советском Союзе (во времена старых традиций) считалось, что розетка должна находиться на расстоянии 90 см от пола, а выключатель – на расстоянии 160 см (1,6 м).

Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)

Такие стандарты создавали удобство эксплуатации, поскольку для того, чтобы достать до уровня выключателя, не нужно было нагибаться или присаживаться. Благодаря этому, даже сейчас многие люди придерживаются именно таких правил.

Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)

Новые традиции – евростандарт

Вместе с определением «Евроремонт» из недалёких стран к нам пришёл такой термин, как «Евростандарт» расположения розеток. Что же предполагает европейский стандарт? Эти правила ни в коем случае не ограничивают высоту комнаты или общее число выключателей и розеток в помещении жилища, а лишь помогает рекомендовать правильный способ монтажа в опасных помещениях с учётом мер безопасности.

Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)

В соответствии с европейскими стандартами розетки и выключатели следует размещать следующим образом:

Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)

Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)

Выключатель – на расстоянии 90 см от пола (если заметить, по старым традициям это было место для розетки, однако как считают люди нынешнего поколения, таким образом можно выключать или же включать свет без поднятия руки).

Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)

Розетка же теперь располагается на расстоянии 30 см от пола, что позволяет удобно прятать провода, которые хотелось бы скрыть от посторонних глаз.

Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)

На всех фото, что представлены по тексту и в нашей галерее в конце,  можно увидеть, чем отличается расположение розеток раньше и сейчас.

Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)

Помните, что диаметр штырей европейских розеток значительно больше диаметра штырей отечественных розеток, а сила принимаемого тока составляет примерно от 10 до 16 А, тогда как у российских – лишь 10 А.

Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)


Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)
Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)
Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)
Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)
Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)Поэтому если вы хотите использовать приборы с большей мощностью, то вам безусловно стоит провести в помещении монтаж европейских розеток.

Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)

Планирование монтажа розеток и выключателей в помещении

Любое помещение распланировано своеобразно, а это значит, что для каждой комнаты нужно подобрать варианты расположения электроустановок.

Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)

Правила размещения

Прихожая

Любая квартира включает в себя комнату, которая называется прихожей. Именно в нее в первую очередь входит человек. И в ней также нужно уметь правильно разместить электроустановочные устройства. Как правило, двух розеток на такую комнату бывает вполне достаточно. Ведь в прихожей в основном пользуются сушилкой для обуви либо выполняют подключение дверного звонка или пылесоса.

На схема указывается, как расположить розетки и какое расстояние от окон и углов должно быть:

ПрихожаяПрихожая

Любая квартира индивидуальная. Поэтому для каждой комнаты следует разрабатывать отдельный план – схему расположения всех электроустановочных механизмов. Ведь в каждом доме количество бытовых приборов совершенно разное, но при проекте лучше устанавливать электрические точки с запасом, чтобы со временем все снова не переделывать или же не использовать удлинители.

Напоследок рекомендуем просмотреть полезное видео, на котором рассматриваются ошибки размещения выключателей света и розеток в квартире:

Коридор

В каждой квартире есть небольшая прихожая, где тоже нужно грамотно разместить выключатели, так как это та комната, в которую человек заходит в первую очередь. Обычно в коридоре принимаются за необходимость две или же три розетки.

Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)

Также в прихожей будет полезно расположить распределительный щиток, выключатель (или блок выключателей), электросчётчик и так далее.

Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)Правильное расположение розеток в квартире - стандарты и требования к размещению розеток (115 фото)

Гостиная

В зале или в гостиной существует четыре варианта для того, чтобы расположить розетки. К этим зонам относят:

  1. Дверной проем. Установка в этом месте необходима для того чтобы была возможность подключить незначительные бытовые и электроприборы. Например, радиатор отопления или пылесос. Расположение устройства должно соответствовать нормам, а именно на 10 см от двери и на 30 см от пола.
  2. Зона телевизора. В этом случае размещение устройства будет следующим: либо у подвесного телевизора на стене, либо за телевизором, чтобы техника их смогла спрятать, и чтобы не видно было проводов. Место подключения телевизораМесто подключения телевизора
  3. В диванной зоне. Расположить розетки в этой зоне следует так, чтобы была возможность подключать зарядные устройства для телефонов и ноутбуков. Стоит помнить и про размещение электрокаминов, светильников, торшеров и прочих мелких и необходимых деталей. Также необходим разъем и для кондиционера. Расположение светильников возле диванаРасположение светильников возле дивана
  4. У рабочего стола. Бывают случаи, когда гостиную используют в качестве кабинета. Тогда необходимо увеличить количество разъемов для питания. Следует расположить розетки для настольной лампы и для компьютера или ноутбука. На рисунке указано расстояние от столешницы к электрофурнитуре. Рабочий столРабочий стол

Про удобное размещение розеток за навесным телевизором мастер рассказывается на видео уроке:

1. Зона дивана


Чтобы правильно разместить розетки, вместе с планированием электросети нужно сразу продумать расстановку мебели в комнате. Иначе окажется, что они расположены за диваном или шкафом. Большая часть электроприборов в гостиной всегда включена, например, кондиционер, телевизор, приставки, роутер, телефон. Розетки для них могут быть заслонены креслом или, например, декоративным вазоном. Свободные точки должны быть легкодоступны.

2. ТВ-зона


Если розетки для всех электронных гаджетов гостиной можно оставить на уровне 30 см от пола, то к разъему для телевизора, висящего на стене, или кондиционера нужен отдельный подход. В этом случае предусмотрите место прямо за экраном телеприемника или возле кондиционера, чтобы свисающие провода не портили картину.

Кухня

В кухне есть много бытовой техники, как больших размеров, так и незначительных. Поэтому начинать проектирование устройств необходимо с расположения всех бытовых и электронных приборов в помещении. Основная часть техники находится на кухонном гарнитуре. Существует несколько правил, как расположить розетки на кухонном фартуке:

  1. Для встраиваемой техники розетки лучше расположить за стенками соседних шкафов. Запрещено размещение устройства сразу за электроприборами.
  2. Для вытяжки такой элемент устанавливается на расстоянии в 60 см от верхней части кухонного шкафа.
  3. Размещение розеток над столешницей необходимо для подключения мелких бытовых приборов. Это удобное положение позволяет подключать блендер или электрочайник. Как правило, их устанавливают на высоте до 30 см от рабочей поверхности.

Схема кухонной электросетиСхема кухонной электросети

При этом не стоит забывать про размещение розетки для холодильника, духового шкафа и варочной поверхности. Использовать двойную розетку для подключения варочной панели и духового шкафа не допускается, т.к. она попросту не выдержит нагрузку. Можно разместить один или два элемента недалеко от обеденного стола.

На видео ниже наглядно демонстрируется правильное расположение электрических точек на кухне:

Варочная поверхность и духовка

Сейчас варочную поверхность и духовой шкаф чаще подключают порознь. Потребляемая мощность этих электроприборов велика и их включение одновременно с другим устройством может выбить пробки, например в старом доме. Поэтому для электроплит выпускают специальные трехфазные розетки на 20-25 А. Лучше всего модели со встроенным

УЗО = Устройство защитного отключения.

В итоге количество розеток: 2.

Холодильник

Где разместить розетку для холодильника вопрос важный. Хотя длина провода обычно в пределах 1 метра, прибор нежелательно подключать через удлинитель. Поэтому подключение делаем в месте выхода шнура. Приблизительно в 5 см от края. Для того, чтобы обеспечить к розетке свободный доступ.

Бывает, что холодильную камеру и морозилку встраивают в разных местах. Значит потребуется еще 1 розетка.

Встроенная техника: посудомоечная и стиральная машины и другая

Уделим ей особое внимание. Не размещайте розетку для подключения непосредственно за ними, лучше рядом. Иначе встраиваемые устройства могут не поместиться в нишу по глубине.

Расчет количества розеток тоже лучше начинать с такой техники, потом уже для отдельно стоящих приборов.

Вытяжка

Способ подключения зависит от модели. Открытую вытяжку чаще всего подключают напрямую. Где расположить розетку для вытяжки? Правильное место будет зависеть от габаритов вытяжки и инструкции по монтажу. Например, чуть выше уровня навесных шкафов на 5–6 см.

Рабочая поверхность

Мысленно расставьте приборы, подумайте где будет максимально удобно подключать миксер, кухонный комбайн, чайник и другую утварь. Прибавьте 1–2 розетки про запас, не помешают.

Бывает так, что есть несколько сценариев и не понятно на чем остановиться. Выход такой: разместите несколько групп розеток по 3–4 штуки с равномерным интервалом над рабочей поверхностью. Не забудьте про гнезда на острове.

Спальня

Расположить розетки в спальне можно по нескольким зонам, на которые условно делиться любая спальная комната. В первую очередь их устанавливают у кровати и у прикроватных тумбочек. Это расположение объясняется тем, что возле кровати всегда должен быть светильник или бра, под которым можно почитать на ночь книгу или газету. На схеме указывается приблизительная схема расположения элементов и на каком расстоянии они должны находиться от мебели.

Схема розеток в спальнеСхема розеток в спальне

Если в спальне есть письменный стол, то понадобятся две розетки: одна для компьютера, а другая для настольной лампы. Расположить их лучше в районе 20 см от поверхности стола. А если в комнате планируется установка телевизора, то необходимо разместить еще 3-4 разъема на высоте 130 см от пола. Чтобы провода не мешались, их лучше скрыть телевизором. О том, как спрятать провода в квартире, читайте в нашей статье.

Не стоит забывать и про дверной проем. Расположение розеточных точек у дверей также необходимо. Они нужны для подключения пылесоса или радиатора отопления.

О том, как правильно расположить розетки в спальне рассказывается на видео:

Ванная комната

Наличие розетки в ванной комнате – это не только комфорт и удобство, но еще и крайняя необходимость. Согласно Правилам устройства электроустановок розетки должны находиться на расстоянии 60 см от ванной или душевой кабинки. Так как эта комната является самой влажной, то здесь расположить устройства необходимо в минимальном количестве.

Расположение электроприборов в ванной комнатеРасположение электроприборов в ванной комнате

В совмещенном санузле можно расположить розетки для фена, бритвы или плойки. Как правило, их устанавливают недалеко от раковины, рядом с зеркалом. К сожалению, и возле воды. Поэтому обычная конструкция здесь не подойдет, необходимо устанавливать влагоустойчивый корпус, как на фото ниже:

Влагозащищенный корпусВлагозащищенный корпус

В ее комплектацию входит крышка, которая способна закрывать контакты. Степень защиты электроустановочного устройства должна быть не ниже ip44. Также следует учитывать, что запрещено использовать розетки со схемой подключения без наличия устройства защитного отключения (УЗО).

Про правильное размещение электроточек в ванной рассказывается в этом видео примере:

Возможно вам также будет интересно узнать о том, как расположить светильники на потолке. Простые советы позволят сделать грамотное освещение в квартире либо частном доме!

Важно:
  • Все выключатели и прочее электротехническое оборудование должно соответствовать стандарту для электрооборудования для влажных помещений (класс защиты не менее IP44) и быть надежно заземлены. Дизайнер или проектировщик непременно должен сказать вам об этом
  • Розетку для джакузи и душевой кабины можно установить за их декоративными стенками, вы не будете постоянно включать и выключать эти агрегаты
  • Розетка для вытяжного вентилятора может быть установлена наверху, рядом с ним, хотя чаще всего вытяжной вентилятор подключают к системе освещения: включили свет — зажужжал вентилятор
  • Возле зеркала ванной комнаты, которое обычно висит над умывальником, можно смонтировать одну или две точки. Одну можно использовать для питания светильников над зеркалом, вторую — для фена, бритвы и прочих мелких приборов. Естественно, помним про класс защиты и заземление
  • Если габариты ванной комнаты позволяют установить еще и стиральную машину, помните, что разъем для нее располагается на расстоянии не менее 50-60 см от водопроводных труб

Балкон, лоджия, терраса

При планировании электрики в квартире или доме, нельзя забывать об освещении на балконе или террасе. Планируйте два источника света — основной и акцент в виде настенных ламп.
Домовладельцы должны предусматривать достаточное освещение в подъезде дома, а также освещение двери дома, гаража.

Маленькая уютная лоджияМаленькая уютная лоджияУстановка точек освещения на лоджиях и террасах просто необходимо. При этом выключатель вполне возможно установить внутри помещения перед выходом на лоджию или террасу.

Выключатели для наружного освещения могут быть расположены перед входной дверью дома или на террасе. На фасаде дома должен быть установлен, по меньшей мере, один электрический разъем с влагозащищенной крышкой.

При планировании электрики в доме или квартире, прежде всего, мы должны руководствоваться функциональностью. Осветительные приборы, электрические розетки, выключатели должны быть размещены продуманно и в нужных количествах. Только такой подход позволит Вам жить комфортно, не задумываясь о мелочах.

Детская

Розетка в детскойРозетка в детскойМаленькому ребёнку достаточно розетки для ночника, но стоит учесть, что через пару лет понадобятся источники энергии для игровых приставок и зарядки телефона, планшета, телевизора и компьютера. А если детей несколько, то нагрузка на электросеть возрастает.

Для детских комнат желательно купить безопасные розетки с крышками или заглушками и расположить их так, чтобы малыш не доставал до свисающих проводов.

Розетки с заглушкамиРозетки с заглушками

Кабинет или рабочий стол

Розетки в столеРозетки в столе
На рабочем столе обычно стоит компьютер, монитор, периферийная техника, телефон и настольная лампа. Для комфортной работы потребуется не менее 6 розеток с сетевым фильтром, а чтобы спрятать некрасивую путаницу из проводов, следует смонтировать электрофурнитуру на высоте 25–30 см над уровнем пола и убрать провода под кабель-канал.

Сетевой фильтр можно врезать в рабочий стол, если есть необходимость постоянно переключать устройства.

Рабочее местоРабочее место

Отдельные комнаты и помещения

Если вы хотите спланировать электрику в помещениях, для которых еще не определены конкретные функции и не выбрано назначение исходите из общих типовых предложений. В каждой комнате нужно предусмотреть общее (главное) освещение — чаще всего это бывает светильник в середине потолка. При проектировании на больших пространствах, в помещениях с большой площадью, вы можете дублировать ряд симметрично расположенных светильников на потолке. Кроме того, желательно на одной стене предусмотреть размещение настенного светильника. Размещать его рекомендуется на высоте около 190 см над полом.

Освещение в комнате со скандинавским дизайномОсвещение в комнате со скандинавским дизайномНаличие общих требований по проектированию и монтажу электрики не препятствует воплощению индивидуальных требований.

Еще одной полезной точкой освещения выступает настольная лампа, которая впоследствии разместится на столе или другом подходящем месте. Выключатели для большинства планируемых точек освещения лучше всего устанавливать при входе в это помещение, учитывая при этом сторону открывания входной двери. Оптимальным будет установка выключателя света на противоположной стене относительно стороны открывания двери (так, если дверь распахивается влево, не зависимо от того внутрь или наружу помещения, выключатель целесообразно расположить на стене справа).

Если вы не совсем уверены в том какой будет дизайн и мебель, например, в комнате ребёнка или в гостиной, розетки лучше планировать на каждой стене на расстоянии 50 см от каждого угла комнаты. Наиболее распространенным в таких помещениях являются источники питания для торшеров, настольных ламп, компьютера, утюга и так далее. Вообще, расположение и розеток и выключателей не менее важно чем расположение источников освещения.

Уделите внимание вопросам безопасности

Особенно это актуально для «мокрых зон» в квартире: кухни и ванной. Для этих территорий лучше выбирать влагозащитные розетки и не устанавливать их в непосредственной близости со смесителями и ниже уровня выводов коммуникаций.

Также стоит приобрести розетки с защитными крышками, особенно если в доме есть маленькие дети.

Розетки для акустической и ТВ-техники

Заранее продумайте

✓ Количество техники

✓ Специфику транслирования и его характеристики — это повлияет на количество слаботочных розеток

✓ Расположение техники

Если технику планируется разместить на мебели, то розетки можно расположить одной группой на высоте 25-30 см от пола. Если вы решили повесить телевизор или акустическую систему на стену, то группу розеток для подключения рекомендуется расположить за телевизором на высоте 120 см от пола.Освещение в комнате со скандинавским дизайномОсвещение в комнате со скандинавским дизайном

Источники

  • https://remont-shkola.ru/raznoje/sovety-eksperta-kak-splanirovat-elektriku-v-dome/
  • https://zen.yandex.ru/media/hausmaster/kak-pravilno-raspolojit-rozetki-i-vykliuchateli-v-kvartire-sovet-elektrika-5e1859f4118d7f00adfc2e91
  • https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html
  • https://strojka-gid.ru/raspolozhenie-rozetok/
  • https://legko.com/blog/p/Rozetki-v-dome-kak-rasplanirovat-i-gde-razmestit
  • https://myhome.live/blog/kak-pravilno-raspolozhit-rozetki-i-vyklyuchateli-v-kvartire/
  • https://pol-master.com/dizain/kak-raspolozhit-rozetki-v-kvartire.html
  • https://blog.DomClick.ru/post/kak-pravilno-splanirovat-elektriku-v-kvartire

[свернуть]

10 советов по установке розеток и выключателей в доме / Домоседы

Правильная разводка электропроводки в квартире — основа уюта и благополучия. Поэтому так важно точно знать, где проложить проводку, а где разместить розетки и выключатели.
Казалось бы, закончен ремонт, осталось убрать и расставить мебель, и тут (о ужас!) понимаешь: розетки не там, где нужны, их загораживает мебель. А новые розетки — это новые провода в стене, а значит, надо срывать и снова клеить обои, и так по кругу.

Идеальный вариант — продумать размещение электроприборов и мебели еще на этапе планирования ремонта. Чтобы в следующий раз не наступить на те же грабли, я делал пометки, и моя записная книжка пополнилась разными неочевидными решениями по электрике, которыми я с удовольствием делюсь с читателями!

Выключатель в прихожей, который выключает в квартире всё!

Замечательная идея! Ведь часто бывает, что уже оделся, обулся, и тут выясняется, что на втором этаже горит свет… Или едешь на работу и думаешь: «Выключил ли я утюг?»
Решить все эти проблемы одним махом очень соблазнительно, главное, чтобы холодильник выключался отдельно, а то придется очень часто выбрасывать испорченные продукты.

Розетки в откосах

Розеток, как известно, много не бывает. Розетки в откосах пригодятся, если поверхность подоконника выполняет функцию кухонной рабочей зоны, если кухня маленькая и нужно экономить каждый сантиметр свободного места, если рядом с окном находится стол.
У меня, к примеру, на подоконнике стоит блендер, в котором я ежедневно делаю смузи. А розетки нет… Протянули удлинитель, который портит весь вид.
А перед Новым годом ты скажешь себе спасибо за эту розетку, когда будешь украшать окно в детской (а может, и на кухне) новогодними гирляндами.

Выключатели у кровати

И не только у кровати, а везде в проходных местах. Этот лайфхак давно не нов, я его постоянно встречаю в гостиницах, но многие про него забывают, когда делают ремонт.

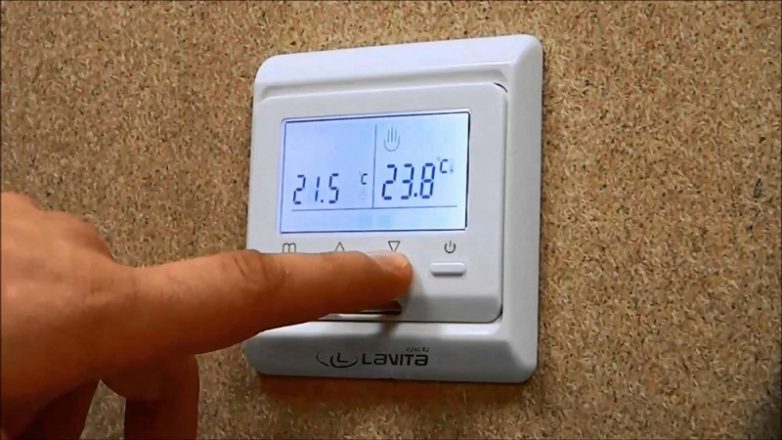

Регулятор для теплого пола — на уровне глаз

Именно на этой высоте его удобно настраивать. Почему же все строители стараются установить его ближе к полу?

Полноценное освещение на балконе

Делаешь освещение лоджии — не забудь про выключатель. А то получается: вышел на балкон, увидел, что темно, и нужно возвращаться в комнату, чтобы включить свет.

Больше розеток в ванной

Фен, стиральная машина, а, может, еще и сушильная, электробритва, электрическая зубная щетка… Для всего нужны розетки, которые, кстати, можно спрятать в шкафчик.

Розетки для пылесосов

У многих не один пылесос, а два: обычный и робот. Для всех этих помощников нужна розетка, причем на определенном уровне: для обычного пылесоса 30–40 см от пола и в каждой комнате, для робота — в прихожей, с учетом места для подзарядки.

Розетка для зарядки гаджетов на кухне

Обязательно ее предусмотри! Представь, что ты готовишь по рецепту с планшета, а планшет разрядился! А у тебя свободной розетки на кухне нет… А теперь будет!
Если речь идет о розетках, предусмотренных под мелкую бытовую технику типа блендера или кофемолки, то подумай заранее, сколько бытовых приборов могут потребоваться тебе при готовке. Если затрудняешься в этом вопросе, то воспользуйся одной из наших рекомендаций.
На каждый погонный метр рабочей поверхности должна быть минимум одна розетка. Это не значит, что розетки должны быть установлены через каждый метр, они вполне могут быть сгруппированы вместе по несколько штук.
Можно поступить еще проще и установить на кухонном «фартуке» по 2–3 розетки над каждой свободной столешницей. Обычно это две или три группы розеток. Не забудь одну или две розетки расположить в зоне обеденного стола. Пригодится, если возникнет необходимость зарядить сотовый телефон или подключить, например, ноутбук.

Спрячь розетки в шкафах

Если на кухонном фартуке уже много розеток и это смотрится некрасиво, спрячь их, например, на дно навесных шкафов.

Розетки для компьютера

Подумай, за каким компьютером ты работаешь: для настольного компьютера понадобится 3–4 розетки, для ноутбука нужно сделать розетку во всех местах, где ты обычно с ним сидишь: рядом со столом, креслом, диваном.

Расположение розеток в квартире: высота, правила установки, фото

Опубликовано 24.05.2019 | Полезная информация

Поделиться статьей:

Правильно располагая розетки в квартире, вы избавитесь от потребности в подключении тройников и удлинителей. В этом случае использование электроприборов будет не только более удобным, но и более безопасным.

Устанавливать розетки в квартире можно практически в любом месте. И все же для большинства помещений есть «классические» точки монтажа — они учитывают специфику комнаты и особенности электроприборов, которые в ней обычно используются. Приведенные в статье рекомендации не являются обязательными, но все же стоит ориентироваться на них при разработке и реализации проекта электроснабжения.



Правила размещения и монтажа розеток и выключателей в квартире

Расположение розеток и выключателей в квартире должно соответствовать нескольким правилам:

  • Место нужно выбирать с учетом беспрепятственного доступа для включения или выключения электрооборудования.
  • Выбор места монтажа должен исключать или минимизировать риск попадания влаги на контакты розетки или выключателя.
  • И сами модели розеток/выключателей, и провода для их присоединения должны выбираться с учетом мощности подключаемого оборудования.
розетки в квартирерозетки в квартире

Высота расположения

Выбирая, где лучше устанавливать выключатели и розетки в квартиру нужно в первую очередь определиться с высотой. Ранее придерживались простого стандарта: розетки ставятся на высоте 90 см от пола, выключатели 160 см.

Но этот стандарт подходил для домов старой постройки, в которых не предусматривалась возможность одновременного подключения нескольких электроприборов. Поэтому сегодня место для установки розеток и выключателей выбирают по трехуровневой схеме:

Выше всего размещают розетки для включения вытяжек, кондиционеров, плазменных панелей и т.д. Оптимальная высота от 2 до 2,5 м в зависимости от среднего роста людей, проживающих в квартире.

Далее идут розеточные группы над кухонными столешницами или рабочими столами в кабинетах. Серии по 3-4 розетки располагаются на высоте 10-15 см над уровнем столешницы (около 120 см от пола).

Ниже всего в 30 см от пола располагают розетки для подключения стационарной техники. Такая высота оптимальна, если вилку не приходится вынимать очень часто: провода не бросаются в глаза, при этом риск случайного попадания воды при влажной уборке сводится к минимуму.

Выключатели сегодня располагают на высоте 90 см от пола. Но если вы сторонник традиционный, то можно устанавливать их и в 160 см.

Расположение розеток в квартире для каждой комнаты выбирается отдельно. Отталкиваться нужно от планируемого размещения электроприборов, а также от планировки. Ниже мы приведем типовые рекомендации для различных помещений.

Прихожая

Прихожая это помещение, в котором электроприборы используются не слишком часто. Блок из двух розеток на высоте в 30 см от пола то, что нужно для подключения электросушилки для обуви или включения пылесоса при генеральной уборке.

А вот к выбору места для установки выключателя нужно подойти очень внимательно. Его стоит расположить так, чтобы при входе в помещении включить свет можно было одним интуитивным движением, не высматривая клавишу выключателя в темноте.

высота розеток в квартиревысота розеток в квартире

Гостиная

Гостиная обычно самая просторная комната в квартире, и больше всего времени жильцы проводят именно здесь. В этом помещении схема расположения розеток разрабатывается с учетом особенностей расстановки мебели. Основными группами будут:

  • Точки подключения для телевизора (1-2). Их располагают либо чуть выше телевизионной тумбы, либо на стене так, чтобы они были скрыты за экраном, и телевизор можно было подключить максимально незаметно.
  • Точки для подключения зарядных устройств, планшетов или ноутбуков. Монтируются либо над тумбами возле кресел, либо около дивана на высоте 30 см от пола. Если гостиная используется в качестве кабинета, то 2-3 розетки можно расположить в 10 см от поверхности рабочего стола.
  • Точки подключения бытовой техники (пылесос, масляный обогреватель) в 10-15 см возле дверного проема на стандартной высоте в 30 см.

Оптимальное место расположения выключателя справа от входа на высоте около 90 см.

расположение розеток в гостинойрасположение розеток в гостиной

Кабинет

Выделение в квартире отдельной комнаты в качестве кабинета оптимальное решение в первую очередь для тех, кто работает дома. При этом современная удалённая работа предполагает активное использование различной электроники, которой нужно обеспечить стабильное электропитание. Делается это путем рационального расположения розеток в таких комнатах:

  • Первая группа из 4-х розеток устанавливается над столешницей, на высоте примерно 10-15 см от ее верхнего края. Такое расположение идеально подходит для включения настольного ПК и другой техники.
  • В нижней части стены, сразу над плинтусом, тоже можно установить группу из 3-х розеток. Они будут использоваться для включения источника бесперебойного питания, системного блока и других стационарных устройств.
  • Обычно в кабинете выделяют зону отдыха рядом с книжным шкафом или полками. На стене возле кресла или журнального столика располагают блок из 2 розеток: для торшера и подключения зарядки ноутбука/планшета. Оптимальная высота от 10 до 3 см.
расположение розеток в кабинетерасположение розеток в кабинете

Кухня

В большинстве квартир именно кухня становится комнатой с максимальной концентрацией электроприборов. Именно поэтому стоит хотя бы в первом приближении распланировать их расположение, и только затем выбирать места монтажа розеток.

Обычно в кухне устанавливают до 10 точек подключения на всех трех уровнях. Стационарная техника включается обычно в нижние розетки, закрепленные по периметру помещения в 30 см от пола. Для вытяжки стоит предусмотреть отдельную точку подключения над верхними модулями кухонного гарнитура либо в любом месте на высоте до 2,5 м.

Мелкая бытовая техника включается в одну или несколько розеточных групп по 3-4 гнезда каждая. Эти группы закрепляются над столешницей на высоте 10-20 см от ее верхнего края (отступ нужен, чтобы исключить попадания влаги).

расположение розеток в кабинетерасположение розеток в кабинете

Ванная комната и туалет

В ванной комнате розетки нужны для подключения:

  • Стиральной машины.
  • Душевой кабинки.
  • Мелкой техники лойки, фена и т.д.

В любом случае расстояние от точки подключения до пола и до источника воды должно быть не меньше 0,6 м.

Для установки в ванной комнате нужно использовать специальные влагозащищенные модели (класс защиты не ниже IP44). В их конструкцию обычно включают крышку, закрывающую отверстия от попадания воды, и пластиковый фланец для дополнительной защиты контактов от влаги.

Целесообразность установки розетки в туалете под вопросом (если санузел не совмещенный). Максимум одна точка подключения, рассчитанная на зарядное устройство для смартфона или планшета. Размещение — не ниже 30 см от пола во избежание попадания влаги.

расположение розеток в кабинетерасположение розеток в кабинете

Спальня

Если вы живете в достаточно просторной квартире, то спальню, скорее всего, используете только для отдыха. В этом случае розетки располагаются по такой схеме:

  • С каждой стороны спального места, у прикроватных тумбочек по две двойные розеточные группы. Одна точка подключения для светильника или бра, вторая для зарядного устройства мобильного телефона.
  • Напротив, кровати, на стене двойная или тройная розеточная группа, которая будет использоваться для подключения телевизора. Если телевизора в спальне нет, то можно ограничиться одной розеткой у двери на высоте 30 см от пола.

В типовых квартирах спальня часто используется и в качестве рабочего кабинета. В этом случае нужно добавить одну или две группы розеток для подключения электроники (компьютер, принтер, Wi-Fi-роутер). Их оптимальное расположение над столешницей.

расположение розеток в кабинетерасположение розеток в кабинете

Детская

Семьи, в которых есть дети, часто выделяют отдельную комнату в квартире в качестве детской. При этом стоит учесть, что со временем потребности в энергоснабжении помещения изменятся – и планировать расположение розеток и выключателей заранее.

Комната, в которой будет жить вначале маленький ребенок, а затем школьник-подросток, оснащается розетками по такой схеме:

расположение розеток в кабинетерасположение розеток в кабинете
  • Одна у двери на высоте 15-30 см для подключения пылесоса или электрообогревателя.
  • Две в 10-15 см над прикроватной тумбочкой. Они будут использоваться для включения ночника или других приборов (например, увлажнителя воздуха).
  • Блок из 4-5 розеток над столешницей рабочего стола. Даже если пока комнату обустраивают для малыша, стоит заранее заложить в проект этот элемент, чтобы потом можно было оборудовать полноценное рабочее место школьника без использования удлинителей.

Естественно, розетки в детскую нужно выбирать специальные, со шторками, перекрывающими контакты и минимизирующими риск поражения ребенка электрическим током.

Конечно, установить розетки в квартире можно и по другим схемам. Но приведенные алгоритмы достаточно рациональны, а главное они учитывают специфику использования разных комнат. Поэтому можно применять их в качестве руководства к действию, при необходимости внося корректировки в расположение оборудования. Именно так поступают профессионалы в области электромонтажа, проектируя и монтируя розеточную сеть дома или квартиры.

Метки:

Размещение розеток в квартире | Составляем схему расположения


Существует простая методика размещения розеток в квартире, пошаговое выполнение которой, поможет сделать ваше жилище комфортным и безопасным. Сейчас, в рамках нашей большой статьи «Проект электрики квартиры | Электропроект своими руками», мы, по данной технологии, выберем места, где лучше всего расположить розетки и создадим подробную схему для электромонтажа.

Для выбора мест установки, нам потребуется план квартиры, подробно о том, как его можно создать, мы уже говорили в статье «План квартиры | Своими руками», в которой, мы нарисовали план двухкомнатной квартиры — «хрущевки».



План квартиры для размещения розеток

На этом примере мы и будем составлять схему расположения розеток в квартире.

1. В первую очередь, необходимо определиться с расположением мебели и нанести ее на план. Чем тщательнее вы продумаете желаемую обстановку, тем более точным и выверенным будет расположение розеток, выключателей, освещения и прочего электрооборудования.


Лучше всего, если вы пройдете по мебельным магазинам и определитесь с конкретными моделями столов, диванов, кресел, которые планируете приобрести. Зная их размеры, вы легко сможете перенести их в масштаб плана квартиры.

В качестве примера, возьмем диван, с габаритными размерами ШхГхВ (ширина, глубина, высота) – 2000мм х 800мм х 850мм.



Расстановка мебели в схеме электрики

Для размещения дивана на плане квартиры, необходимо схематически отобразить его в горизонтальном разрезе.

Размещение мебели на плане квартиры

После перевода реальных размеров дивана в наш масштаб 1:20, чертеж дивана будет иметь следующие параметры:

Размеры мебели после перевода в масштаб

Напомню, масштаб плана квартиры, построенного нами ранее, 1 к 20, т.е. для перевода мебели в данный масштаб, все габаритные размеры необходимо делить на 20 (в миллиметрах).

Теперь можно размещать диван на плане квартиры, в необходимом вам месте, при этом пропорции дивана относительно квартиры, будут полностью соблюдены.

Размещение мебели на плане квартиры

В нашем примере, мы обставим основные зоны, которые обычно есть в каждой квартире:

    1. Спальная зона

    2. Зона отдыха

    3. Рабочее место

    4. Кухонное пространство

    5. Сан. Узел

Наносить проекции мебели на план квартиры вы можете любым удобным для вам образом -рисовать ручкой/карандашом, делать аппликацию (вырезать макеты мебели и прикладывать к чертежу), главное соблюдать масштаб. Мы пошли по самому простому пути, воспользовались графическим редактором и у нас получилось следующее:



images/Jelektromontazh/Razmeshhenie_rozetok/Razmeshhenie_rozetok_6.jpg

2. Следующим шагом мы, по той же методике, расставляем все стационарные потребители электроэнергии. Обозначать их можно схематически, геометрическими фигурами, повторяющими общие габаритные размеры, переведенные в масштаб плана. Лучше всего это делать на отдельной копии плана квартиры с расставленной мебелью.

Указать, в рамках плана, все возможные устройства, которыми вы в будущем будете пользоваться, очень сложно, постарайтесь показать все стационарные, крупногабаритные и энергоемкие, вроде холодильника, стиральной машины, водонагревателя и т.д. Остальные электроприборы, которые вы собираетесь использовать, тоже имейте ввиду, в следующем этапе, когда мы начнем расставлять розетки на плане, эта информация очень понадобиться.


3. Дальше можно начинать расстановку розеток на плане квартиры. Лучше всего делать это последовательно, покомнатно. Принцип тут простой, все постоянные потребители электроэнергии должны иметь возле себя электрическую розетку, плюс некоторое количество розеток нужно иметь в запасе, для устройств, подключаемых периодически.



Размещение розеток в квартире

Представляйте где и какими устройствами вы будете пользоваться и соответственно этому расставляйте розетки на плане. Обязательно проектируйте свободные розетки, тяжело предугадать, какие еще электроприборы вам понадобятся, но места для подключения лучше предусмотреть заранее.

Чем точнее вы продумаете ваш будущий интерьер, его наполнение электроприборами и техникой, тем более точным будет расчет количества и мест установки электрических розеток.

4. После того, как вы нанесли все основные электрические розетки на план квартиры, необходимо определить местоположения остальных электроустановочных устройств — розеток слаботочных сетей, таких как: тв-розеток, интернет (rj45) розеток, аудио и т.п.



Местоположение розеток в квартире


5. При размещении розеток на плане кваритры, следует сразу указывать высоты установки блоков розеток, при этом учитывайте размеры мебели, техники, открывание деверей и т.д., чтобы розетки не оказались закрыты элементами интерьера.
Для удобства, советую сразу определиться с основной высотой установки розеток, о том какие существуют стандарты установки мы писали в статье «Высота установки розеток и выключателей, правила расположения». В дальнейшем, указывать на плане высоту установки розеток нужно лишь в случае, если она отличается от стандартной.

6. Когда вы окончательно определились с местами размещения, нанесли на план квартиры и отметили высоты установки, можно рассчитать размеры точного расположения розеток в реальной квартире. Для этого линейкой измеряем расстояние от ближайшего угла до центра розетки (если это блок розеток – до центра первой розетки в блоке) и полученную величину умножаем на масштаб, в нашем случае на 20.

Пример: Так, на изображении ниже, приведен пример такого перевода размеров. При длине до розетки 60мм на чертеже, реальный размер будет равен 60х20=1200мм.

Перевод размеров в реальный масштаб

7. Наносим на схему расположения розеток все необходимые размеры (указывайте размеры с той стороны, точность с которой наиболее критична).



Расположение розеток в квартире

Учитывайте стандартные размеры блоков розеток:

     — стандартная розетка в сборе имеет размер примерно 80мм х 80мм
     — блок из двух розеток —  80мм х 150мм
     — блок из трех розеток – 80мм х 225мм
     — блок из четырех розеток – 80 х 295мм
     — блок из пяти розеток – 80мм х 365мм

Размеры рамок розеток

Старайтесь не использовать на схеме расположения розеток, блоки более чем из четырех штук (постов), т.к. не у всех производителей есть рамки такого размера. Если вам необходимо сделать рядом более чем 4 розетки, разделите их на группы (2 и 3, 3 и 3 и т.п.)

Следуя этой простой инструкции вы сможете самостоятельно создать подробную схему расположения розеток в квартире. При этом, все розетки будут на своих местах, все электроприборы в квартире будут иметь точки для подключения как к электрическим сетям, так и к слаботочным, сигнальным. Вы навсегда забудете о всевозможных удлинителях и тройниках, о пучках валяющихся и свисающих проводов.

Только такое планомерное, поэтапное проектирование позволит выбрать максимально удобные места расположения розеток. Получившаяся в результате схема розеточной сети в квартире, пригодится для последующего расчета стоимости и непосредственно электромонтажных работ в квартире, будет важной составной частью электропроекта.

Расположение розеток и выключателей доме

Содержание статьи:

До того, как начинать работу по монтажу электроосветительной аппаратуры в своем доме нужно распланировать расположение розеток и выключателей доме. Требуется обозначать места размещения в помещении электроприборов, нарисовать схему их расположения, провести расчеты требуемого их количества для комнаты.

Например, если это жилое помещение то в нем, располагается телевизор, настольные светильники, компьютер. Все это нужно учитывать до начала монтажа.

Если вы сталкивались с электромонтажом в своем жилище, то наверняка озадачивались этим вопросом и думали, на какой высоте устанавливать розетки и выключатели.

Если вам требуется монтаж этих приборов по всем правилам, то вам потребуется изучить Правила устройства электроустановок (ПУЭ), а конкретнее раздел, который затрагивает монтаж проводки в жилых помещениях. Так, например, вам в любом случае предстоит разобраться, как подключить розетки с заземлением, поэтому этими правилами пренебрегать не стоит.

Расположение розеток и выключателей освещения доме

Расположение розеток

  • В жилых комнатах высота розеток от пола составляет 0,2-0,3 м от уровня чистового покрытия. В семьях, у которых имеются маленькие дети, рекомендуется монтировать модели, которые имеют защитные шторки, т.к. на таком уровне они будут им легкодоступны.
  • Высота розеток на кухне должна быть 1,3 от поверхности пола. Это расположение может меняться в зависимости от расположения вашей мебели. К тому же не забывайте о требовании пункта 7.1.50 ПУЭ – самое меньшее расстояние от газопроводов должно быть не меньше, чем 0,5 метра.
  • В помещениях, которые имеют повышенную влажность (туалеты, душевые, ванные) они должны быть установлены не менее, чем 1 метр от пола. Запрещается их монтировать в душевых кабинах.

Правила ПУЭ пункт 7.1.48: расположение любых выключателей и розеток не менее 0,6 метра от дверного проема душевой кабины и обязательно должно быть подключение через защитный аппарат (УЗО).

Расположение розеток и выключателей освещения доме

Расположение выключателей

Имеется большое количество споров о том, какова должна быть высота установки выключателей – уровне опущенной руки или на высоте плеча?

В прошлые советские годы они ставились на высоте плеча человека, а именно около 170-180 см от пола. Сейчас, в основном, устанавливаются по евростандарту:

  • На стене от дверной ручки на удалении не менее, чем 10 см от проема двери;
  • Точка монтажа – 80-90 см, на уровне опущенной руки.

Многие думают, что это удобнее, чем прежние советские стандарты.

Расположение розеток и выключателей освещения доме

Если вспомнить о ПУЭ, то они не требуют конкретных значений по их местонахождению. Однако одну вещь требуется помнить:

7.1.48. Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

7.1.50. Минимальное расстояние до газопроводов должно быть не менее 0,5 м.

Из всех вышеуказанных правил и норм по расположению не нужно упускать основные принципы – чтобы все было удобно и как можно более практично.

Если вы живете в квартире или частном доме, в котором по каким-либо техническим условиям работы или по своим необходимостям необходимо изменять вышеуказанные расстояния, то, в принципе, ничего сверхъестественного не случится, т.к. каждый хозяин будет делать все под себя. Однако про безопасность себя и своих близких не нужно забывать.

Расположение розеток и выключателей освещения доме

А вот если вы будете размещать электротехнические изделия в каком-либо общественном месте, например в магазине, то высота установки розеток и выключателей должна соответствовать правилам ПУЭ и нужно выполнить все как требуется. Все дело в том, что помимо безопасности может впоследствии прийти какой-либо инспектор и оштрафовать вас за невыполнение общепринятых правил и норм.

Установка розеток и выключателей – как не допустить ошибок?

Давайте попробуем представить современную жизнь без электричества.
Что, сложно? Практически невозможно вообразить, что можно отказаться от
привычной стиралки родного компьютера, музыкального центра или утюга. И если
электрочайник или микроволновку, еще можно заменить на газовые или кирпичные
печи для частного дома, холодильник
– на ледник или погреб, вместо
тепловентилятора оборудовать интерьер
зала с настоящим камином, то равноценной замены телевизору в отсутствие
электрики, увы, пока нет. Электричество – это наше все! Сегодня мы узнаем, как
правильно произвести установку
розеток и выключателей, и определим подходящую высоту установки розеток и выключателей в
жилом помещении.

Грамотная установка розеток и выключателей обеспечит комфорт и безопасность в домеГрамотная установка розеток и выключателей обеспечит комфорт и безопасность в доме

Размещение розеток и
выключателей будет зависеть от нескольких факторов:

  • назначение самого помещения;
  • дизайна интерьера;
  • удобства подключения электроприборов;
  • комфорт и личные предпочтения для проживающих.

Основное правило установки электроприборов и оборудования –
это полное согласование с требованиями по технике безопасности и соблюдение
норм электробезопасности
.

Для нашей страны
характерно размещение розеток на
высоте от 50 до 100 см от пола. В последнее время стало модным производить
планировку розеток в соответствии с Евростандартами и устанавливать розетки на
высоте 30 см от пола. Такие надплинтусные розетки имеют поворотные пластинки,
которые под действием пружинного механизма тут же закрывают отверстие розетки,
как только из нее вынут вилку.

Грамотная установка розеток и выключателей обеспечит комфорт и безопасность в домеГрамотная установка розеток и выключателей обеспечит комфорт и безопасность в доме

Собственно, при
проводке электрики основное правило – практичность и удобство при
включении-выключении электрооборудования, установка розеток и выключателей, их количество и
высота – дело вкуса собственников жилья, но все-таки есть пара нюансов.

Например, возле
компьютерного или письменного стола
электрическую розетку лучше разместить чуть выше столешницы, на уровне 80 см от
уровня пола. В рабочей зоне кухни оптимальная высота монтажа розетки немного
выше метра – от 110 до 140 см. Для ванной комнаты, в целях безопасности, высота установки розеток и выключателей может быть не ниже, чем 180 см от пола. Следует сказать, что правила
электробезопасности не рекомендуют устанавливать розетки в помещениях с
повышенной влажностью – ванных и туалетных комнатах, душевых. Розетку для
стиральной машинки целесообразно вынести в коридор.

При размещении выключателей тоже можно
руководствоваться двумя стандартами – российским,
с высотой в 150 см от уровня пола, и европейским, с высотой от 50 до 80
см.

Для выключателей тоже
есть свои требования. Наиболее удобным считается расположение выключателя на
уровне кисти опущенной руки взрослого человека, это где-то 70-80 см от пола. Но
если в доме есть маленькие дети, то правила электробезопасности предполагают,
чтобы установка розеток и
выключателей была на максимально безопасной высоте – для выключателей не
ниже 180 см, а для розеток требуются специальные заглушки или розетки с поворотными
пластинками. Опытные мастера советуют на кухне установить выключатель на уровне
плеча. В спальне выключатели можно продублировать и расположить их возле кровати
на высоте 75 см.

Грамотная установка розеток и выключателей обеспечит комфорт и безопасность в домеГрамотная установка розеток и выключателей обеспечит комфорт и безопасность в доме

В соответствии со
строительными нормами
, на каждые 6 — 10 м жилой площади следует устанавливать
не менее одной розетки. Эти нормы распространяются и на пространства коридоров.Высота установки розеток и выключателей в коридорах не регламентирована: здесь главный принцип – удобство.

Для щитка с
электросчетчиком существуют свои нормативы.В большинстве случаев, его располагают недалеко от входной двери, на
высоте 150 –170 см от уровня пола.

Кухня

На современной кухне,
независимо от ее размеров, должно быть не менее двух розеток. Так записано в
строительных документах. На самом деле, даже этих двух будет явно маловато.
Поэтому сразу же устанавливайте отдельную розетку для каждого бытового прибора:
холодильника, морозильной камеры, посудомоечной машины, плиты, микроволновки,
чайника. Можно сделать несколько доступных розеток для миксера, кофемолки,
чайника на кухонном фартуке.

Категорически не
рекомендуется установка
розеток и выключателей в зоне повышенной влажности – в районе мойки и
плиты, а также за встраиваемой бытовой техникой и выдвижными ящиками, т.е. там,
где к ним затруднен доступ. Следует учесть, что монтаж розетки производится на
расстоянии не меньше 50 см от газовой трубы, системы водопроводных труб,
батарей центрального отопления, электрической плиты, раковины.

Грамотная установка розеток и выключателей обеспечит комфорт и безопасность в домеГрамотная установка розеток и выключателей обеспечит комфорт и безопасность в доме

В соответствии с Правилами
устройства электроустановок высота
установки розеток и выключателей должна быть удобной и для подключаемых
к ним бытовых электроприборов. Можно установить несколько штепсельных розеток
на специальные негорючие плинтусы. Количество розеток берется из расчета
свободной площади, которая находится перед розеткой. В случае если перед
розеткой свободной площади меньше 75 см, то расположить розетку рекомендуется
на высоте от 40 до 125 см. Если площадь свободного пространства составляет 120 см,
то можно установить розетки на уровне 22,5 — 135 см от пола. Резюмируя все выше сказанное, делаем вывод,
что средняя цифра для установки розетки в комнате общего назначения – 30-40 см,
а наиболее приемлемая высота размещения выключателей – 80-90 см.

Когда возникает
необходимость замены или переноса розетки, то установка розеток и выключателей требует работы специалиста.
Самовольный ремонт возможен лишь при наличии соответствующих знаний в области
электробезопасности.

Описание электрических розеток

| Домостроение

Замена розетки и добавление новой в схему — это две из немногих задач, которые может выполнять домашний мастер по электрике, поэтому взгляните на ее ключевые компоненты с помощью этой подробной схемы внутренней работы скромной электрической розетки.

1. Клеммные винты: Обеспечивают ЭЛЕКТРОПИТАНИЕ, ЗЕМЛЮ и НЕЙТРАЛЬ внутри своих КЛЕММ. Не должно быть оголенных проводов; если это так, отрежьте его или загните конец.

2. Земля: Страховочный трос, проводящий то же электричество, что и ЖИВОЙ, если что-то пойдет не так, заземляя его.Земля внутри КАБЕЛЯ оголена и при фиксации на конец надевается желто-зеленая оболочка. Обратите внимание на то, как мост соединяет его с винтами ПЛАСТИНЫ ЛИЦА для безопасности.

Примечание: это одноканальная коммутируемая розетка на 13 ампер. Самый распространенный тип внутренней схемы в Великобритании — это кольцевая схема. Домашний мастер может добавить новую розетку, обычно беря ответвление от существующей точки (по одной на каждую розетку). Послушайте совет, прежде чем делать это, и всегда сначала отключайте сеть. (Изображение предоставлено Дэвидом Стивенсом)

3.Нейтраль: После подачи питания в розетку через LIVE, электричество проходит через нейтраль и возвращается в домашний потребительский блок, замыкая цепь. Нейтраль обшита синим, но до 2004 года была черной (см. LIVE).

4. Монтажная коробка, также известная как задняя коробка: Защищает ТЕРМИНАЛЫ и КАБЕЛЬ, который проходит через отверстие, обычно внизу. Эта сливная коробка изготовлена ​​из оцинкованной стали и может быть установлена ​​внутри твердой штукатурки или гипсокартона, но коробки для открытого монтажа обычно бывают пластиковыми.Они доступны разной глубины, поэтому при замене ЛИЦЕВОЙ ПЛАСТИНЫ измерьте ее, чтобы купить достаточно глубокую коробку.

5. Мягкая втулка: Доступна как открытая, так и «глухая» (без отверстия, поэтому вы можете вырезать отверстие по размеру), обычно из ПВХ или резины, это защищает КАБЕЛЬ от МОНТАЖНОЙ КОРОБКИ. КАБЕЛЬ должен проходить через отверстие только для того, чтобы предотвратить распространение огня.

6. Кабель: Оболочка из PVCu закрывает ЭЛЕКТРИЧЕСКИЙ, ЗАЗЕМЛЕННЫЙ и НЕЙТРАЛЬНЫЙ провода. Это «трехжильный кабель с круглой оболочкой сечением 2,5 мм2».В старых схемах оболочки могут быть резиновыми. Эту проводку должен обновить электрик.

7. Под напряжением: Электроэнергия течет по этому проводу от потребителя к розетке по мере необходимости. Этот проводник «переключается», поэтому вы можете остановить электрический ток. Провод под напряжением в настоящее время коричневого цвета, хотя до внесения изменений в правила в 2004 году (для помощи дальтоникам) он был красным, поэтому, если вы меняете ЛИЦЕВОЙ ПЛАСТИН или добавляете новую розетку в старом доме, это то, что вы найду.

8. Лицевая панель: Доступный в различных материалах и конструкциях, на лицевой панели розетки находятся ТЕРМИНАЛЫ и она привинчивается к МОНТАЖНОЙ КОРОБКЕ. Разъемы LIVE и NEUTRAL находятся на расстоянии 22 мм друг от друга и снабжены заглушками, предотвращающими вставку чего-либо, кроме вилки.

9. Клемма: Они соединяют провода ПОД НАПРЯЖЕНИЕМ, ЗАЗЕМЛЕНИЕМ и НЕЙТРАЛЬНОМ с проводниками на ЛИЦЕВОЙ ПЛАСТИНЕ, которая в конечном итоге передает электричество на вилку. Они закрепляются на месте затягиванием КЛЕММНЫХ ВИНТОВ с помощью отвертки с плоским шлицем.

,

А теперь кое-что, что мы все используем

And Now Something We All Use – The Socket Outlets And Now Something We All Use – The Socket Outlets А теперь кое-что, что мы все используем — розетки (фото Mackdaddy2000 @ Flickr)

Конструкция и сила тока

Розетка — это гнездовая розетка, подключенная к розетке p в здании , в которую можно установить вилку, прикрепленную к концу гибкого шнура прибора, такого как пылесос, электрический камин или электронное оборудование.

Общее расположение розеток аналогично выключателям.Есть коробка , в которой размещается розетка , сама розетка и, наконец, передняя панель.

В случае розеток передняя панель обычно является неотъемлемой частью розетки. В Великобритании большинство розеток, предназначенных для домашнего или коммерческого использования, — это розетки BS 1363 , которые предназначены для подключения вилок 13A . Эти вилки имеют три прямоугольных контакта, а розетки имеют три соответствующих прямоугольных паза для контактов.

В каждой вилке также есть предохранитель, поэтому каждое устройство имеет собственный предохранитель на конце гибкого кабеля или шнура питания.Это защищает кабель или шнур, а предохранители в электропроводке здания должны защищать только постоянную фиксированную электропроводку здания.

Однако могут существовать более старые установки, и вилки и розетки для них все еще производятся. Все старые детали имеют круглые штыри и розетки. Они рассчитаны на 2А, 5А и 15А . Схема 15А все еще используется в Южно-Африканской Республике. Расстояние между контактами и гнездами различается для разных номиналов.

Это гарантирует, что вилка одного номинала не может быть даже намеренно вставлена ​​в розетку другого номинала. Вилки и розетки с номиналом 2, и 5A доступны как в двух-, так и в трехконтактном исполнении, но вилки с номиналом 15A имеют только три контакта.

Розетки меньшего размера полезны в ситуациях, когда требуется включение ламп для чтения.

Два из трех контактов предназначены для сетевого и нейтрального кабелей, а третий — для защитного провода отдельной цепи.Розетки устанавливаются по комнате в подходящих местах, а настенный выключатель в дверном проеме управляет цепью розетки освещения. Затем включаются все лампы для чтения.

Worldwide sockets Worldwide sockets Розетки по всему миру

Следует отметить, что хотя отдельный защитный провод цепи не всегда предусматривался на многих старых установках, он необходим для всех современных методов электромонтажа зданий.

Типичные розетки показаны на рисунке выше. Будет видно, что они доступны с переключателями и без них.В некоммутируемых розетках контакты постоянно подключены к проводке и, следовательно, постоянно находятся под напряжением. Подключаемый прибор включается, как только вилка вставляется в розетку, и отключается, когда вилка вытаскивается.

Если, однако, в розетку встроен выключатель, выключатель должен быть включен до того, как линейный контакт будет подключен к источнику питания. Механизмы выключателей, встроенные для этой цели в розетки, того же типа, что и выключатели освещения.Можно оставить вилку наполовину в розетке, а половину вынуть из розетки, так что на вилках старых типов части неизолированных контактов остаются открытыми.

Если розетка постоянно находится под напряжением, то открытая часть одного из контактов находится под напряжением, и в этом положении на полпути к ней можно прикоснуться маленьким пальцем или куском металла. В новых типах вилок задняя часть штырей изолирована, поэтому проблема со старыми типами верхней части вилок решена.

Также, если устройство, подключенное к вилке, неисправно и потребляет чрезмерный ток, может возникнуть дуга, когда вилка вставляется и выключается.

Этих опасностей можно избежать, если розетка не будет включена до тех пор, пока не будет вставлена ​​вилка. Конечно, ничто не может помешать домовладельцу сначала включить розетку, а потом вставить вилку, и на самом деле многие люди так и делают. Коммутируемые розетки в доме остаются постоянно включенными, так что преимущество выключателя теряется.

Однако люди не научатся правильно пользоваться оборудованием, если они не будут им снабжены, и, возможно, можно пожалеть, что некоммутируемые розетки вообще производятся.

Еще одним усовершенствованием розетки является добавление неонового светового индикатора, который показывает, когда розетка включена. Это может успокоить механически мыслящих людей, которым сложно электричество, и которые чувствуют себя счастливее, если при включении переключателя происходит что-то видимое.

Также удобно, чтобы сразу увидеть, вышел ли из строя источник питания или неисправен прибор, подключенный к вилке.

Как и выключатели, розетки могут быть встроены в стену так, чтобы лицевая сторона была заподлицо с лицевой стороной стены, или они могут быть полностью установлены на поверхности.Розетки, показанные на рисунке 1.5, бывают обоих типов.


Как подключить настенные розетки (ВИДЕО)

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

Ресурс: Проектирование электрооборудования для зданий — Барри Ригби (получите на Amazon)

,

Сухая розетка — Признаки и симптомы | Картинки | Как долго они длятся? | Время исцеления.

Какие они? | Признаки и симптомы. | Картинки. | Как долго они длятся? | Временные рамки исцеления. | Частота появления.

Лунка зуба после удаления.

Что такое сухая розетка?

Это состояние, более формально называемое альвеолярным оститом, является частым послеоперационным осложнением, связанным с удалением зуба.

Речь идет о ситуации, когда процесс заживления места удаления прерывается (задерживается) из-за потери сгустка крови, который обычно занимает пустую лунку зуба.

(На нашем изображении выше показан рентгеновский снимок, на котором виден контур пустой лунки зуба после удаления.)

а) Признаки и симптомы

Хотя особенности могут отличаться, преобладающими характеристиками сухой розетки являются:

  1. Пульсирующая боль.
  2. Неприятный запах и / или привкус от места добычи.
  3. Время, когда эти события впервые появляются через несколько дней после удаления зуба.

Подробнее о признаках и симптомах…

б) Лечение

Сами по себе обезболивающие, даже отпускаемые по рецепту, редко помогают справиться с дискомфортом, связанным с сухостью лунки.

Наиболее эффективное лечение — это лечение, при котором стоматолог пациента накладывает лечебную повязку (при необходимости ежедневно) прямо в рану. Как это делается… В крайнем случае, есть несколько домашних методов лечения. Инструкции, которые можно использовать для облегчения боли.


COVID-19 / Вопросы доступа к лечению.

Из-за пандемии коронавируса 2020 года многие пациенты обнаружат, что их стоматологический кабинет в настоящее время не работает в обычное время.

Должен быть доступен некоторый уровень помощи.

В случае, если вам понадобится помощь при осложнениях, связанных с сухостью лунок, не упускайте из виду тот факт, что даже в этой напряженной среде большинство стоматологических кабинетов по-прежнему должны предлагать своим пациентам неотложную помощь, и полностью ожидать, что вы воспользуетесь этим если необходимо.

Домашние средства правовой защиты.

Вместо этого ссылка выше открывает доступ к нашей странице, где обсуждаются основные домашние средства, которые используются с сухими розетками. И если другой альтернативы нет, этот подход может быть уместным (но желательно в сочетании с телефонным контактом с вашим стоматологом).


c) Факторы риска / предотвращение

Исследования и клинические наблюдения выявили ряд факторов, которые коррелируют с риском развития у пациента сухой лунки. См. Список., Понимание этих факторов может быть полезно для предотвращения их образования.

Этиология — Почему образуются сухие розетки?

Точный патогенез образования сухой лунки до конца не изучен, но известно, что здесь задействованы следующие факторы.

1) Тромб утерян.

Происходит развитие событий, когда сгусток крови, который обычно образуется в лунке зуба после его удаления, не удерживается должным образом. Это либо:

Сгусток крови, который начинает формироваться сразу после удаления, является важной частью процесса заживления.

  • Распадается в результате химического процесса, называемого фибринолизом.

    (Фибрин — это прочный волокнистый белок, образование которого запускается процессом свертывания. Кусочки соединяются вместе, образуя длинные нити, которые затем сшиваются с другими. По мере того, как этот процесс продолжается, и образующаяся сеть захватывает тромбоциты, она превращается в то, что называется тромб.)

    Предполагается, что соединения, ответственные за эту фибринолитическую активность, могут поступать из самой кости лунки, либо в результате инфекции, либо в результате травмы, возникшей в процессе экстракции.(Noroozi)

  • Вытеснен событием или действием.

    (Обычные сценарии включают потерю сгустка в результате сильного взбивания или полоскания, или создание сосательного движения, как при питье через соломинку.)

▲ Ссылки на разделы — Noroozi

2) Исцеление отложено.

Потерянный тромб мог сыграть важную роль в процессе заживления места удаления. Однако из-за его потери прогресс лечения сокета прерывается (задерживается).

Если сгусток крови утерян, костная внутренняя часть лунки обнажается, а не защищается.

3) Костная ткань обнажается.

Сгусток также покрыл бы и защитил костные стенки пустого гнезда, пока он заживает. Теперь, когда он утерян, стены обнажены и раздражаются, что приводит к боли и повышенной чувствительности.


Признаки и симптомы сухих розеток.

Ключ к возможности определить, что у вас формируется сухая лунка, — это сравнить симптомы, которые вы замечаете, с тем, что обычно ожидается при заживлении после удаления.

а) Какая норма? Что обычно происходит после удаления зуба?
  • В большинстве случаев пациент замечает некоторую степень боли в месте удаления в день операции. (Надеюсь, это будет мелочь.)
  • И затем с каждым следующим днем ​​уровень дискомфорта, который они замечают, постепенно снижается, пока наконец не исчезнет.

б) Что происходит, когда начинает образовываться сухая розетка?

По этому сценарию:

  • Пациент сначала обнаруживает, что первоначальный дискомфорт постепенно исчезает в течение первых нескольких дней после удаления.(Как и при нормальном заживлении.)
  • Но затем, обычно где-то между 2 и 4 днями после процедуры, уровень боли начинает усиливаться.

Хотя точное время появления симптомов у человека может варьироваться, 95% случаев сухости лунок выявляются в течение первой недели после операции.

▲ Ссылки на разделы — Kolokythas

Подробнее о характеристиках сухих розеток —

1) Боль.

Как уже было сказано, дискомфорт в месте удаления обычно начинает усиливаться на 2–4 день после первоначального удаления зуба (через 24 часа после процедуры или позже).Эта деталь сама по себе является важной подсказкой для вашего стоматолога, что у вас действительно сухая лунка. Прочие характеристики:

  • Дискомфорт часто (почти что характерно) описывается как тупая пульсирующая боль.
  • Она может быть средней или тяжелой по интенсивности, возможно, даже изнурительной.
  • То, что чувствуется, может быть постоянным или прерывистым. В последнем случае частота появления может варьироваться. В дальнейшем боль, скорее всего, будет постоянной.
  • Боль может оставаться локализованной только в месте удаления, или она может распространяться на другие области на той же стороне головы пациента, такие как ухо или висок, или, возможно, даже глаз или шея.Сообщается также о головных болях.
  • Боль обычно достигает максимального уровня примерно через 72 часа после удаления (Боу). Боль может быть настолько изнурительной, что вызывает потерю сна и влияет на повседневную жизнь человека.

▲ Ссылки на разделы — Bowe

Обратите внимание на потерю кровяного сгустка лунки и обнаженную внутреннюю часть кости.

2) Внешний вид.

  • Лунка зуба будет казаться пустой, а не заполненной сгустком крови или грануляционной тканью (новая развивающаяся ткань), как это наблюдается при нормальном заживлении.

    (Во многих случаях визуализация в лунку невозможна сразу, потому что она заполнена слюной или скопившейся пищей и мусором.)

  • Видна оголенная кость (стенки лунки). Может быть частично покрыт серо-желтым слоем
.

Дом стоимостью 1300000 фунтов стерлингов имеет достаточно розеток для всех на улице

. Сколько розеток — это слишком много розеток? (Изображение: Эндрю Пирс)

Если наличие достаточного количества розеток — одна из ваших проблем, связанных с новым домом — этот дом может быть для вас.

Особняк с пятью спальнями на рынке в Исткот, Мидлсекс, стал вирусным из-за того, что вдоль его стен было разбросано около 320 розеток.

На фотографиях изнутри дома видно, что розетки расположены беспорядочно почти со всех сторон в спальнях и холлах.

В одной комнате есть по крайней мере 40 розеток.

Потолки также усеяны направленными вниз светильниками, которые, кажется, не соответствуют какому-либо установленному образцу, а также несколькими прожекторами, закрепленными на стенах и направленными в разные стороны.

В доме около 320 розеток (фото: Эндрю Пирс) Пользователи социальных сетей размышляли, почему их так много (Фото: Эндрю Пирс) ,
Дом

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
