Как разделить входящий PEN проводник на N и PE

Мне довольно часто приходится сталкиваться с вопросом как правильно разделить входящий PEN проводник на N и PE. Также эти вопросы уже много раз задавались в комментариях на сайте и я обещал опубликовать материал на эту тему. Хоть не так быстро, но все-таки я свое обещание выполнил ))) Об этом говорит данная статья. Приятного чтения!

Как разделить входящий PEN проводник на N и PE

PEN проводник представляет собой совмещенные в одну жилу нулевой рабочий и нулевой защитный проводники. Если говорить простыми словами, то PEN это объединенные «ноль» и «земля». PEN проводник применяется в старых системах заземления TN-C. По современным требованиям нормативных документов этот проводник нужно разделять на два самостоятельных проводника N (нулевой рабочий) и PE (нулевой защитный) и сделать переход на систему заземления TN-C-S.

Об этом гласит ПУЭ п.7.1.13:

Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S.

При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

Данный перевод позволяет во всех розетках подключить защитные контакты, таким образом, позволяет заземлить всю домашнюю технику и обезопасить человека от поражения электрическим током.

Сегодня практически везде в частном секторе и во многих домах советской постройки используется старая система заземления TN-C. Поэтому при реконструкции электропроводки нужно делать переход на TN-C-S, т.е. нужно разделить PEN проводник на самостоятельные N и PE.

Где нужно разделять PEN проводник?

На это нам даст ответ ГОСТ Р 50571.1-2009. В п.312.2.1 есть следующие строки:

В электроустановках жилых и общественных зданий, торговых предприятий, медицинских учреждений запрещено применять PEN-проводники. PEN-проводник распределительной сети должен быть разделен на нейтральный и защитный проводники на вводе электроустановки

Все мы живем в жилых же зданиях и согласно данного пункта мы видим, что PEN проводник у нас запрещено применять. Еще в этом пункте написано, что разделение нужно выполнять на вводе электроустановки. В частных домах, коттеджах и дачах это нужно делать в вводных щитах учета, а в многоквартирных домах это нужно делать в ВРУ.

После разделения в вводном щите PEN проводника на N и PE объединять обратно их уже нельзя, т.е. запрещено. Об этом гласит ПУЭ п. 1.7.131.

Когда нулевой рабочий и нулевой защитный проводники разделены, начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного -проводника.

Также из этого пункта мы видим, что для разделения нужно приготовить две шины. Одна шина для подключения нулевых рабочих проводников и вторая для подключения нулевых защитных проводников. Еще эти шины должны быть соединены между собой. Это соединение делается перемычкой из кабеля.

Приходящий PEN проводник сначала нужно подключать к шине PE и потом от этой шины делать перемычку на шину N.

Теперь смотрим ПУЭ п 1.7.61:

При применении системы TN рекомендуется выполнять повторное заземление PE- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Для повторного заземления в первую очередь следует использовать естественные заземлители. Сопротивление заземлителя повторного заземления не нормируется.

В данном пункте мы видим, что приходящий PEN проводник рекомендуется повторно заземлять. То есть возле ВРУ или щита учета необходимо делать контур заземления или можно использовать естественные заземлители. Затем этот контур заземления нужно соединять с шиной PE, к которой уже подключен PEN проводник. В качестве реализации главной заземляющей шины в щитах для частных домов очень хорошо подходят распределительные блоки.

Также в данном пункте написано, что повторное заземление не нормируется, но все-таки стоит делать контур заземления надежным и качественным. По нормам сопротивление изоляции контура заземления не должно превышать 4 Ом. Вы сами без специального прибора этот параметр измерить не сможете.

Это была небольшая теория по разделению PEN проводника на N и PE с ссылками на пункты нормативных документов.

Теперь давайте рассмотрим несколько наглядных схем, на которых показано это разделение. Данные схемы помогут вам лучше понять как это делается.

Ниже представлена схема разделения PEN проводника для однофазной сети. В принципе, если вы прочитали вышеприведенные пункты, то вам должно быть в ней все понятно. Тут PEN проводник подключается к шине PE, затем эта шина повторно заземляется и от нее идет перемычка к шине N.

Если после вводного коммутационного аппарата (автоматического выключателя) у вас сразу идет прибор учета электроэнергии, то использование перемычки и шины N на вводе теряет смысл. Они становятся лишними болтовыми соединениями, где может ослабнуть контакт и ухудшиться качество соединения. Поэтому в таких схемах шину N можно и не ставить.

Посмотрите следующую схему. В ней нет перемычки и шины N.

В следующей схеме после счетчика установлено вводное УЗО. Может кому-нибудь эта схема пригодится. На номиналы автоматических выключателей и параметры УЗО сильно не смотрите, так как у вас они могут быть совершенно другими.

Если ваш дом подключен к 3-х фазной сети, то в ней суть разделения PEN проводника не меняется. Тут у вас только будет на две жилы (фазы) больше и все. Ниже приведен простой пример разделения PEN проводника для 3-х фазной сети.

Но большинство сетевых компаний не разрешают так делать при подключении частных домов и заставляют идти на нарушение некоторых пунктов нормативных документов. Так они борятся с воровством электроэнергии. Поэтому заставляют приходящий PEN проводник заводить сразу на счетчик, чтобы его можно было опломбировать.

Еще ниже выкладываю небольшой бонус ))) Это 3-х фазная схема вводного щита учета для частного дома. Здесь стоит УЗИП 2-го класса, который защищен с помощью предохранителей. На самой схеме написаны параметры и типы защитных устройств. Данная схема возможно кому-то может пригодиться.

Как правильно разделить PEN проводник | Энергофиксик

Как известно, система заземления TN-C является устаревшей и запрещена к использованию. К применению теперь рекомендуются такие системы как TN-C-S или TN-S. Система TN-S крайне плохо приживается на постсоветском пространстве в силу своей дороговизны, а вот TN-C-S вполне неплохо используется. Но главным условием работоспособности такого вида заземления является расщепление PEN проводника на PE и N. И как это сделать по всем правилам я и расскажу вам в данном материале.

Зачем нужно разделение проводника

Перед тем как узнать как производится разделение, давайте поймем зачем нам это нужно. В первую очередь это наша с вами безопасность, обеспечение которой требует не только здравый смысл, но и техническая документация, а именно ПУЭ 7 издание:

В этом пункте четко прописано, что все электрические установки напряжением от 220 В до 380 В обязаны обладать системой заземления TN-S либо TN-C-S, а так как TN-S практически не используется в России, то остается TN-C-S. И именно в этом варианте требуется расщепление PEN проводника.

Правила разделения PEN проводника согласно ПУЭ

Эти правила прописаны в ПУЭ разделах 1.7 и 7.1

1. Расщепление PEN провода должно осуществляться до любого коммутационного аппарата (в частности вводного автомата). При этом провод непосредственно сажается на разделительную планку, которая также соединяется с нулевой и заземляющей планкой.

Получается, что данное действие необходимо выполнить до прибора учета, а никак ни после.

2. При этом сечение всех проводников ответвления должно быть идентичным.

3. В дальнейшем запрещено вновь соединять в одну точку разделенные проводники.

4. Запрещено применять одну шину для N, а так же PE проводников, правильно делать так:

5. Также желательно выполнить повторное заземление уже непосредственно на вводе.

6. Категорически запрещено использовать какие-либо коммутирующие аппараты в цепях PEN, а так же PE проводниках.

Заземление TN-C-S в частном домовладении

Реализовать подобную систему в частном доме довольно легко как для однофазного, так и для трехфазного ввода. Для этого достаточно сделать качественное заземление дома. И уже во вводном щитке произвести данное расщепление.

А вот с владельцами квартир все намного сложнее.

Заземление TN-C-S в квартире

Для того, чтобы выполнить такую систему в собственной квартире, вам необходимо будет дождаться того момента, пока управляющая компания не выполнит реконструкцию ГЩУ (главного щита управления), где специалистами будет произведено расщепление PEN проводника и уже заземление и рабочий ноль (отдельными проводами) не будут заведены в ваши этажные распределительные боксы.

Если вы уже выполнили реконструкцию своей собственной проводки и вывели в щиток заземляющий провод, то пусть он пока «повисит в воздухе» до того, как компания не сделать расщепление в ГЩУ. Больше вариантов у вас нет.

Выводы

Теперь вы знаете, каким образом выполняется правильное расщепление проводника PEN в системе заземления TN-C-S.

Спасибо за ваше драгоценное внимание!

Заземление в квартире и частном доме — как сделать своими руками

В этой статье описаны наиболее часто встречающиеся схемы заземления, рассмотрены их назначение, принцип действия, достоинства и недостатки.

Для начала — немного терминологии, которая будет использоваться при изложении материала:

• N — нулевой (рабочий) проводник,
• PE — отдельно проложенный проводник защитного заземления,
• PEN — совмещенный нулевой и заземляющий проводник,
• Расщепление — разделение провода PEN на два провода — N и PE.

Рассматриваемые здесь схемы предусматривают использование заземленной нейтрали на стороне трансформаторной подстанции (первая буква Т в обозначении системы).

Схема заземления TN-C.

Отдельный провод заземления здесь отсутствует (рис.1). Этот вариант присущ старым квартирам, дачам, некоторым частным домам. При такой системе проводник PEN на схемах иногда обозначается как N — в том числе в ряде материалов этого сайта.

Попытка заземлить корпус прибора путем соединения его с нулевым проводом может помочь лишь при коротком замыкании фазы на корпус с протеканием по этой цепи тока, достаточного для срабатывания автомата защиты.

В любом другом случае такой вариант чреват появлением на металлических частях электрооборудования опасных напряжений, так что использовать его не надо. Обеспечить электробезопасность в этом случае может устройство защитного отключения (УЗО).

Правда сработает оно только в случае прикосновения человека к корпусу прибора.

Таким образом, уровень обеспечения безопасности при использовании такой системы заземления весьма низок.

Система TN-C-S.

Эта схема предусматривает расщепление PEN провода (рис.2). Одновременно она требует использования вторичного заземления в вводно распределительном устройстве (ВРУ). В квартирах эта система заземления используется достаточно часто.

Как можно видеть в этом случае появляется отдельный проводник PE предназначенный для подключения (при необходимости) заземления электроприборов. При использовании совместно с УЗО при появлении на заземленных частях электрооборудования постороннего напряжения происходит моментальное срабатывание устройства отключения.

Это, безусловно, достоинство системы. Недостатком является то, что при обрыве PEN проводника на корпусах электрооборудования может возникнуть опасное напряжение.

ЗАЗЕМЛЕНИЕ В ЧАСТНОМ ДОМЕ

Сделать заземление в частном доме своими руками, причем не важно -для цепи 220В или 380В вполне реально. Конечно, если строго соблюдать все нормы и правила и ясно представлять себе принцип действия различных систем защиты.

Одна из них — TN-C-S описана выше и может быть рекомендована для частного домовладения. Она требует выполнения двух мероприятий:

• расщепления PEN проводника,
• создания контура заземления.

Начнем с того как самостоятельно выполнить расщепление. Делаем это во вводном щите (рис.3).

Слева — фаза и PEN проводник (или, если привычнее — ноль), подходящие к дому со стороны подстанции (см. статью про подключение электричества). Справа имеем:

• фазу 220В (L),
• рабочий ноль (N),
• отдельный заземляющий проводник (PE).

Внутри щитка устанавливаем три шины, причем первая и вторая должны быть изолированы от корпуса, а третья — иметь с ним электрический контакт.

Остается установить перемычку — 4 и соединить третью шину и корпус щитка с контуром заземления.

В частном доме можно использовать еще один вариант по схеме TT. (рис.4).

При этом все получается гораздо проще. Здесь шины 1,2 изолированы от корпуса, а третья имеет с ним электрический контакт. Думаю дальнейшие пояснения излишни — все достаточно очевидно.

Кстати, система TT гарантирует безопасность при отгорании PEN проводника или перекосе фаз — за счет отсутствия электрического контакта между нулем сети и проводом заземления.

Для повышения уровня электробезопасности настоятельно рекомендую совместно с любой системой заземления использовать устройство защитного отключения.

ТРЕБОВАНИЯ К ПРОВОДАМ ПРИ ОРГАНИЗАЦИИ СИСТЕМЫ ЗАЗЕМЛЕНИЯ

Сечение PEN проводов должно быть не меньше сечения нуля на не менее 10 мм² для меди (16 мм² — для алюминиевых жил).

Сечение проводников PE должно равняться:

• фазным при их сечении до 16 мм²,
• 16 мм² при фазе от 16 мм² до 35 мм²,
• 50% от сечения фазных большего размера.

Цвета проводов по ПУЭ:

• фазный (L) — коричневый или красный,
• рабочий ноль (N) — синий,
• PEN — голубой по всей длине и желто зеленые полосы на концах,
• PE — желто зеленый (полосы).

Сечение фазных и нулевых проводников определяется в зависимости от нагрузки на электропроводку и определяется на стадии проектирования системы электроснабжения.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Как определить какой тип системы заземления в многоквартирном доме или на даче

Иногда при ремонте электропроводки или ее замене возникает необходимость в определении вида системы заземления, а также в определении ее наличия для конкретного дома или квартиры. В этой статье мы рассмотрим, как определить наличие системы заземления.

Определение системы заземления в многоквартирном доме

В старых домах используется система электропитания  TN-C. Одним из главных признаков системы TN-C является четырехпроводной стояк на этажном щитке (L1, L2, L3, PEN). При использовании такого типа проводки в квартиру будет идти два провода (L, PEN) при однофазном подключении. Условно такое подключение можно представить:

При выполнении ремонтных работ делать расщепление PEN проводника в этажном щитке категорически не рекомендуется. Переход в таких домах на более современную систему заземления типа TN-C-S следует отложить до тех пор, пока расщепление совмещенного нулевого проводника PEN не будет выполнено энергокомпанией, обслуживающей дом, или организацией имеющей необходимые разрешения для проведения таких работ.

А вот если в старом доме, имеющим такой же четырёхпроводной стояк, но в квартиру вместо двух проводов (L, PEN) приходит три (L, PE, N), то это означает, что в этажном щитке было выполнено локальное расщепление нуля. Наиболее вероятно, что это было сделано незаконно предыдущим владельцем квартиры.

Четырехпроводной стояк и трехжильный ввод в квартиру является признаком локального расщепления нуля в этажном щитке:

В новом  доме или доме с капитальным ремонтом электросети выполняется повторное заземления (система TN-C-S) и подводится к вводно-распределительному устройству ВРУ, там же и выполняется расщепления PEN проводника.

Признаком этого будет наличие пятипроводного стояка на этажном щитке (L1, L2, L3, N, PE), а в квартиру будет приходить три провода (L1, N, PE). Из этого можно сделать вывод, что основным признаком наличия системы заземления в доме является пятипроводной стояк на этажном щитке и трехпроводной (при трехфазном подключении пятипроводной) ввод в квартиру:

Определение системы заземления в частном доме

Между трансформаторными подстанциями ТП и жилыми домами электроснабжения осуществляется четырехпроводными линиями (L1, L2, L3, PEN). Исключение может составлять система типа TN-S, электроснабжение которой осуществляется пятью проводами (L1, L2, L3, PE, N).

Если при вводе в здание совмещенный PEN проводник не был расщеплен, то в доме будет система TN-C. При использовании ее для питания однофазных потребителей будет осуществляться двумя проводами (фазным L и совмещенным нулевым PEN). Трехфазные потребители – четыре провода (L1, L2, L3, PEN).

Если же на входном устройстве дома или же на опоре линии электропередач было произведено расщепление проводника PEN на N и PE, то в доме реализована система типа TN-C-S. Соответственно электроснабжение при однофазном подключении будет осуществляться трема проводами (L1, N, PE), а при трехфазном подключении пятью проводами (L1, L2, L3, N, PE).

Схема подключения заземления в загородном доме

Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.

Сегодня практически каждый загородный дом оснащен электрическими приборами. Безопасность их эксплуатации обеспечивается соединением установленного в помещениях электрооборудования с заземляющим устройством. Грамотно выполненное защитное заземление исключит вероятность поражения людей электрическим током и предотвратит выход из строя бытовой техники и сложных технических устройств от воздействия перенапряжений, если они защищаются УЗИП. Выбор схемы подключения зависит от различных факторов. В частном доме, в отличие многоквартирного, заземление можно сделать самостоятельно. Разобраться в вопросе его подключения поможет данная инструкция.

Основные элементы схемы подключения заземления загородного дома и правила по их выполнению

Схема подключения заземления в загородном доме выглядит следующим образом: электроприбор— розетка — электрический щит — заземляющий проводник — контур заземления — земля.

Подключение начинается с выполнения на придомовом участке заземляющего устройства в соответствие с правилами, определенными в главе 1.7 ПУЭ 7-го издания. Заземлитель представляет собой металлическую конструкцию, имеющую большую площадь контакта с землей. Предназначен для выравнивания разности потенциалов и уменьшения потенциала заземленного оборудования, в случае замыкания на корпус или появления избыточного напряжения в электросети. Конструкция и глубина его установки определяется исходя из сопротивления грунта на участке (например, сухой песок или влажный чернозем).

От выполненного на участке заземляющего устройства (заземления) прокладываем заземляющий проводник, который подключаем к главной заземляющей шине, с использованием болтового соединения, зажима или сварки. Выбираем проводник сечением не менее 6 мм² для меди и 50 мм² для стали, при этом он должен соответствовать требованиям к защитным проводникам, указанным в таблице 54.2 ГОСТ Р 50571.5.54-2013, а для системы ТТ иметь сечение не менее 25 мм² для меди. Если проводник голый и прокладывается в земле, то его сечение должно соответствовать приведенному в таблице 54. 1 ГОСТ Р ГОСТ Р 50571.5.54-2013.

В электрощитке заземляющий проводник через шину заземления соединяется с защитными проводниками, проложенными к розеткам, имеющим заземляющий контакт и остальным электроприемникам в доме. В результате чего, каждый электроприбор оказывается подключенным к системе заземления.

Зависимость схемы подключения заземления от контура заземления

Если у столба линии электропередач выполнено повторное заземление, то схема подключения заземления в загородном доме выполняется по системам TN-C-S или TT. Когда состояние сетей не вызывает опасений, в качестве заземляющего устройства дома следует использовать повторное заземление линии и подключать дом в соответствии с системой заземления TN-C-S. Если воздушная линия старая, либо качество выполнения повторных заземлений подлежит сомнению, лучше выбрать систему ТТ и оборудовать индивидуальное заземляющее устройство на придомовом участке.

Для заземляющего устройства в первую очередь следует использовать естественные заземлители — сторонние проводящие части, имеющие непосредственный контакт с грунтом (водопроводы, трубы скважин, металлические и железобетонные конструкции загородного дома и прочее). (см. п.1.7.54, 1.7.109 ПУЭ 7-го издания).

При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.

При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.

Наиболее эффективен в использовании, если на вашем участке почва представлена суглинком, торфом, насыщенным водой песком, обводненной глиной. Стандартная длина стержней составляет от 1,5‑х до 3‑х м. Выбирая длину вертикальных электродов, исходим из водонасыщенности вмещающих пород на участке. Заглубленные грунт вертикальные заземлители объединяются горизонтальным электродом, например, полосой, а для минимизации экранирования располагаются на расстоянии, соразмерном длине самих штырей.

Конструкцию заземляющего устройства рекомендуют располагать на расстоянии одного метра от фундамента строения (см. п. 1.7.94 ПУЭ 7-го издания).

Зависимость схемы подключения от типа системы заземления

Заземление объектов жилого фонда выполняют по следующим системам: ТN (подсистемы TN-C, TN-S, TN-C-S) или ТТ. Первая буква в названии обозначает заземление источника питания, вторая – заземление открытых частей электрооборудования.

Последующие буквы после N указывают на совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников. S — нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены. С — функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (РЕN-проводник).

Электробезопасность обеспечивается полноценно, когда уменьшение сопротивления заземлителя не влечет за собой увеличения показателей тока замыкания на землю. Рассмотрим, как схема подключения заземления зависит от выполненной на объекте системы электрической сети.

Система заземления TN-S

Рисунок 1. Система TN-S

На объектах, оборудованных электросетью по системе TN-S, нулевые рабочий и защитный проводники разделены по всей длине, и в случае пробоя изоляции фазы, аварийный ток отводится по защитному РЕ-проводнику. Устройства УЗО и дифавтоматы, реагирующие на появление утечки тока через защитный ноль, отключают сеть с нагрузкой.

Достоинством подсистемы заземления TN-S является надежная защита электрооборудования и человека от поражения аварийным током при пользовании электросетями. За счет чего данную систему относят к наиболее современной и безопасной.

Для выполнения заземления по системе TN-S, требуется прокладка от трансформаторной подстанции отдельного провода заземления к своему строению, что приведет к значительному удорожанию проекта. По этой причине, для заземления объектов частного сектора, подсистема заземления TN-S практически не используется.

Система заземления TN-C. Необходимость перехода на ТN-C-S

Рисунок 2. Система TN-S

Заземление по системе TN-C наиболее распространено для старых построек жилого фонда. Преимуществом является экономичность и проста ее выполнения. Существенным недостатком — отсутствие отдельного проводника РЕ, что исключает наличие в розетках загородного дома заземления и возможности уравнивания потенциалов в ванной.

К загородным постройкам электрических ток подводится по воздушным линиям. К самому строению подходят два проводника: фазный L и совмещенный PEN. Подключить заземление можно, только при наличии в частном доме трехжильной проводки, что требует переделки системы TN-C на TN-C-S, путем разделения нулевого рабочего и нулевого защитного проводника в электрическом щите (см. п. 1.7.132 ПУЭ 7-го издания).

Подключение заземления по системе TN-C-S

Для подсистемы заземления TN-C-S характерно объединение нулевого рабочего и нулевого защитного проводников на участке от линий электропередач до ввода в здание. Заземление по данной системе достаточно простое в техническом исполнении, за счет чего рекомендуется для широкого применения. К недостатку можно отнести потребность в постоянной модернизации, во избежание обрыва PEN проводника, в результате чего электроприборы могут оказаться под опасным потенциалом.

Рассмотрим схему подключения заземления в загородном доме по системе TN-C-S на примере перехода к ней от системы TN-C.

Рисунок 3. Схема главного распределительного щита

Как уже отмечалось, для получения трехжильной проводки, необходимо произвести правильное разделение PEN проводника в распределительном щитке дома. Начинаем с того, что в электрощит устанавливаем шину с обеспечением прочной металлической связи с ним, и подключаем к этой шине идущий со стороны линии электропередач объединенный проводник PEN. Шину PEN соединяем перемычкой со следующей установленной шиной РЕ. Теперь шина PEN выступает в качестве шины нулевого рабочего проводника N.

Рисунок 4. Схема подключения заземления (переход с TN-C на TN-C-S)

Рисунок 5. Схема подключения заземления TN-C-S

Выполнив указанные подключения, соединяем распределительный щиток с заземлителем: от заземляющего устройства заводим проводна шину РЕ. Таким образом, в результате несложной модернизации, мы оснастили дом тремя отдельными проводами (фазным, нулевым защитным и нулевым рабочим).

Правилами устройства электроустановок требуется выполнение повторного заземления для РЕ — и РEN-проводников на вводе в электроустановки, с использованием, в первую очередь, естественных заземлителей, сопротивление которых при напряжении электросети 380/220 В должно быть не более 30 Ом (см. п. 1.7.103 ПУЭ 7-го издания).

Подключение заземления по системе TТ

Рисунок 6. Система TT

Другим вариантом схемы является подключения заземления загородного дома по системе ТТ с глухозаземленной нейтралью источника тока. Открытые токопроводящие элементы электрооборудования такой системы подсоединены к заземляющему устройству, не имеющему электрической связи с заземлителем нейтрали источника питания.

При этом должно соблюдаться следующее условие: значение произведения величины тока срабатывания устройства защиты (Iа) и суммарного сопротивления заземляющего проводника и заземлителя (Rа) не должно превышать 50 В (см. п.1.7.59 ПУЭ). Rа Iа ≤ 50 В.

Для соблюдения этого условия “Инструкция по устройству защитного заземления и уравнивания потенциалов в электроустановках” И 1.03-08 рекомендует выполнять заземляющее устройство с сопротивлением 30 Ом. Данная система достаточно востребована на сегодняшний день и применяется для частных, преимущественно мобильных построек, при невозможности обеспечения достаточного уровня электробезопасности системой TN.

Заземление по системе TТ не требует разделения совмещенного PEN проводника. Каждый из подходящих к дому отдельных проводов подсоединяем к изолированной от электрощита шине. А сам PEN проводник, в таком случае, считаем нулевым проводов (нулем).

Рисунок 7. Схема подключения заземления по системе TT

Рисунок 8. Схема подключения заземления и УЗО по системе TT

Как следует из схемы, системы TN-S и ТТ очень похожи между собой. Отличие состоит в полном отсутствии у ТТ электрической связи между заземляющим устройством и PEN проводником, что, в случае отгорания последнего со стороны источника питания, гарантирует отсутствие избыточного напряжения на корпусе электрических приборов. В этом и состоит очевидное преимущество системы ТТ, обеспечивающее более высокий уровень безопасности и надежности в эксплуатации. Недостатком ее использования можно назвать лишь дороговизну, поскольку для защиты пользователей при косвенном прикосновении, обязательна установка дополнительных устройств защитного отключения питания (УЗО и реле напряжения), что, в свою очередь, требует прохождение апробации и заверение специалистом энергонадзора.

Заключение

Схема заземления в общем виде представляет собой соединение ее элементов: электрооборудования, вводно-распределительного щита, заземляющего проводника РЕ, заземлителя.

Для установки заземляющего устройства в загородном доме необходимо разобраться в особенностях его подключения, в зависимости от следующих факторов:

• способ питания электрической сети (воздушными линиями или кабелем от трансформаторной подстанции)
• тип грунта на придомовом участке, где выполняется контур заземления.
• наличие системы молниезащиты, дополнительных источников питания или специфического оборудования.

Выполняя подключение заземления самостоятельно, необходимо руководствоваться положениями раздела 1.7 Правил устройства электроустановок. При невозможности использования естественных заземлителей, выполняем заземляющее устройство с применением искусственных заземлителей.. Заземление частного дома может быть выполнено по двум системам: TN-C-S или ТТ. Наиболее широкое применение получила модернизированная система TN-C — TN-C-S, за счет простоты ее технического исполнения. Для обеспечения электробезопасности загородного дома по системе TN-C-S, требуется разделение PEN проводника, на нулевой рабочий и нулевой защитный проводники.

Выполнив контур заземления, необходимо проверить качество его монтажа, и произвести замеры сопротивления на соответствие нормам ПУЭ при помощи специальных приборов, для чего может потребоваться привлечение специалистов.

Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.

Требуется консультация по организации заземления и молниезащиты для вашего объекта? Обратитесь в Технический центр ZANDZ.ru!

Смотрите также:

устройство контура, схема монтажа, материалы и порядок работ

На чтение 12 мин Просмотров 117 Опубликовано 01.08.2019 Обновлено 09.07.2019

При обустройстве домашней электросети УЗО и автоматические выключатели не могут в должной мере обеспечить защиту системы и жильцов. Оптимальный вариант предотвращения аварийной ситуации – заземление в частном доме. Данная линия организуется по нескольким схемам, четко регламентированным нормативами.

Что дает заземление

Частицы электрического тока (электроны) направляются к положительным зарядам или контакту заземленных устройств при их наличии. Если не заземлить электрическую сеть, электроны начинают накапливаться в кабелях, повреждая чувствительные части электроприборов. При касании контура питания человек становится точкой отвода электронов. Это приводит к травмам или летальному исходу.

В частном или загородном доме сделать линию заземления необходимо с целью:

• устранения рисков поражения электротоками;
• автоматического выключения питания в помещении;
• изоляции оборудования 2 класса;
• уравнивания потенциалов заряда;
• защиты электролинии, системы малого напряжения;
• изоляции помещений, площадок, рекреационных зон.

Правила устройства электроустановок называют заземление обязательной частью электросети.

Нужно ли заземление на даче и в деревянном доме

Обилие бытовых приборов и законодательное регулирование электробезопасности объясняют необходимость защиты проводки от электротока. Особенно это актуально для дач и зданий из дерева.

В дачном поселке чаще всего строят деревянный или каркасный дом. Основными коммуникациями участка являются трубопроводы на поверхности или минимальной глубине, скважины, колодцы. Во время гроз эти коммуникации могут притягивать молнию.

Если загородный коттедж не оборудован громоотводом либо заземлением, риски возгораний увеличиваются в разы. При отсутствии пожарной службы поблизости огонь распространяется быстро. Владельцы могут лишиться имущества или получить серьезные травмы.

Заземляющего контура на даче недостаточно – нужен молниеотвод.

Системы заземления частного дома

На объектах частного строительства можно сделать заземление на основании систем TN-C-S и TT.

Применение TN-C-S

Основной прибор защиты – автоматы с глухозаземленными нейтралями. Они соединяются с землей общим PEN-кабелем, разделяясь на входе в здание. Опасность системы – возникновение фазного напряжения при обгорании провода PEN и одновременное касание земли и фазы. По этой причине ПУЭ регламентируют строительство линии:

• использование PEN-проводника с механической защитой;
• резервные заземленные столбики через каждые 100-200 м.

Реализовать TN-C-S в сельской местности проблематично.

Особенности системы ТТ

Провод земли подается на распредщиток от индивидуального заземляющего контура. Система отличается устойчивостью к разрывам кабеля, но не функционирует без УЗО. Последний элемент устраняет риски поражения электротокам.

ТТ – резервный вариант, который используется в случаях невозможности организации TN-C-S.

Устройство заземления

Домашний контур заземления является устройством с внутренней и наружной подсистемами. Две из его трасс соединяются в распредщитке, остальная часть находится на улице. Она представляет собой электроды, скрепленные пластинами из металла и вкопанные в грунт. На главный щиток от конструкции протягивается металлическая шина. Устройство работает по принципу отвода электротока в локальный грунт при касании человека к технике.

Из чего делать заземление

Своими руками можно выполнить заземление из металлических прутов 16 мм в диаметре. Один конец элемента затачивают до острого состояния, а на второй прикрепляют сваркой плоскую площадку.

Также используют металлический уголок с выступами в виде полочек длиной 50 мм, которые быстро забиваются кувалдой в мягкую почву.

Трубы со сплющенным или заваренным в конус краем также подойдут для обустройства защиты. Понадобится проделать отверстия с отступом 50 см от края, чтобы система функционировала в условиях пересохшего грунта. Для восстановления работы в элементы заливают раствор соли с водой. Недостаток технологии – необходимость выкапывания или бурения скважины.

Из арматуры заземление делать нельзя – каленый слой изменяет направление тока и быстро расщепляется в почве.

Модульно-штыревое заземление

Конструкция представляет собой стальные штыри длиной 1,5 м с медным покрытием. Готовый комплект модульно-штыревого заземления для дома и дачи соединяется муфтами. Вертикальные и горизонтальные элементы скрепляются латунным зажимом.

Сборка и монтаж осуществляются последовательно:

1. Штырь обрабатывается антикоррозийным средством.
2. На верхнюю часть устанавливается насадка-наконечник для удобства работы с вибромолотком.
3. На второй конец прута надевается заостренный наконечник и покрывается антикоррозийным средством.
4. Наверх штыря надевается плоская площадка.
5. Выкапывается углубление в грунте.
6. Набор для заземления в сборке помещается в яму и ввинчивается на максимальную глубину.
7. Вибромолотом конструкцию погружают в почву, оставляя 20 см для присоединения другого стержня.

Готовый модульный прибор занимает небольшую территорию, не требует проведения сварочных работ. Все части конструкции изготавливаются заводским способом, поэтому собираются без усилий.

Контур из черного металла

Заземляющим электродом являются любые стержни из черного металлопроката – стальные уголки, трубы, гладкая арматура, двутавры. Оптимальное сечение металла для эксплуатации на протяжении 20-30 лет – не меньше 1,5 см2.

Популярный вариант, по которому может делаться защитный контур – в виде треугольника, где электроды являются вершинами. Штыри соединяются полосами из металла, аналогичный элемент протягивается на распределительный щит. В зависимости от сопротивления почвы стержни устанавливаются на расстоянии 1,2 – 3 м.

МЭК 60364.5.54 отмечает, что в условиях песчаников, щелочных грунтов с низким УГВ можно использовать чернометаллические штыри с оцинковкой.

Глубина забивания штырей

Допускается забивание металлических стержней на глубину:

• от 80 до 100 см, но не менее 60 см ниже уровня промерзания почвы;
• от 100 до 200 см при наличии пластичных, подвижных грунтов на участке;
• с выступом на 1/3 во влажных почвах.

Замерзший или пересохший верхний слой увеличивает сопротивление почвы в 10 раз.

Чего делать нельзя

Чтобы безопасно заземлять участок и дом, стоит обращать внимание на запреты ПУЭ. Согласно документу нельзя:

• применять металл с корродированием – существуют риски коротких замыканий;
• использовать арматуру в качестве заземлителя и проводника – ток разрушает каленый слой и прут быстро ржавеет;
• прокладывать контур на расстоянии от жилого здания не более 1 м – система будет неэффективной;
• использовать в качестве контура трубы отопления или подачи воды – система не будет целостной;
• объединять РЕ-проводник с рабочим нулем за участком разделения – защитный автомат начнет срабатывать постоянно;
• ставить перемычку на ноль и РЕ-проводник розетки – при разрыве нуля на корпус бытовой техники будет подаваться фаза.

Подробные рекомендации указаны в Правилах устройства электроустановок.

Как правильно сделать

Для правильного выполнения монтажа на участке защитного заземления и ввода его в дом стоит подобрать материал и форму заземлителей.

Конструкция изготавливается из стальных или медных металлических элементов:

• вертикальных прутьев от 16 мм;
• горизонтальных стержней от 10 мм;
• стальных изделий толщиной от 4 мм;
• стальных труб диаметром от 32 мм.

По форме заземлитель может иметь вид равностороннего треугольника со штырями-вершинами. Второй вариант – линия с 3-мя элементами, расположенными ровно. Третий способ – контур, при котором стержни забиваются с шагом 1 м и соединяются металлосвязями.

Шаг в 1 м подходит для строений с квадратурой от 100 м2.

Порядок действий

Монтаж заземления стоит рассмотреть на примере треугольника. Работают по следующей схеме:

1. Делают разметку в виде треугольников с отступом от начала отмостки до участка монтажа не меньше 150 см.
2. Выкапывают траншеи в виде треугольника. Размер сторон – 300 см, глубина канавок – 70 см, ширина – от 50 до 60 см.
3. Вершину ближе к строению соединяют траншеей 50 см в глубину.
4. На кончиках вершин забивают элементы (круглый штырь или угол) длиной 3 м.
5. Заземлитель опускают ниже уровня почвы на 50-60 см. Над поверхностью дна он возвышается на 10 см.
6. К видимым участям элементов приваривают металлосвязи – полосы 40х4 мм.
7. Треугольник подводят к дому при помощи металлических полос или круглых проводников с сечением от 10 до 16 мм2 и сваривают.
8. Убирают шлак с точек соединения, покрывают конструкцию антикоррозийным средством.
9. Проверяют сопротивление (должно быть до 4 Ом) и делают засыпку канавок почвой без крупных примесей. Каждый слой утрамбовывают.
10. На ввод в дом к полосе приваривают болт с изолированным медным проводником сечением 4 мм2.
11. Подкидывают заземление в щиток. Подключение осуществляется на специальный узел, покрытый консистентным составом.
12. Землю подсоединяют на каждую линию, разведенную по дому.

Согласно ПУЭ, нельзя развести «землю» одним проводником – только в общем кабеле.

Ввод контура заземления в дом

Для ввода контура в дом стоит использовать стальную полосу 24х4 мм, медную проволоку сечением 10 мм2, алюминиевый провод сечением 16 мм2:

• Проводники с изоляцией. На контур следует приварить болт, а на конец проводника – надеть гильзу с круглой бесконтактной площадкой. Далее собрать устройство, накрутив на болт гайку, на нее – шайбу, потом – кабель, шайбу и затянуть все гайкой.
• Стальная полоса. В помещение заводится шина или проводник. Чтобы обеспечить аккуратность выполнения, проводят медную шину с небольшими размерами.
• Переход с металлической шины к медному проводу. На шину приваривают два болта с удалением на 5-10 см. Вокруг элементов обкручивают проводник, прижимают болты шайбами.

Последний метод удобнее для разводки сквозь стену.

Почему нельзя делать отдельные заземления

Установка отдельных заземлений не обеспечит эффективности эксплуатации бытовой техники. Электрический ток может стать причиной поражения человека. Если в доме 2 и больше розетки с отдельными заземлениями, оборудование может выйти из строя. Причина заключается в зависимости сопротивления контуров от состояния грунта на отдельном участке. Между конструкциями может появится разница потенциалов, что выведет технику из строя или причинит электротравму.

Какую систему выбрать

В частном секторе на сегодня применяются только две схемы — TN-C-S и TT. Чаще всего к строению подводится двухжильный проводник на 220 В или четырехжильный – на 380 В.

Устройство системы заземления TN-C-S

Схема заземления TN-C-S  обеспечит качественную защиту только при наличии дифавтомата и УЗО. Подключать все системы на основе проводников тока (водоподачу, армирование фундамента, канализацию, отопление) на земляную шину нужно отдельными проводами:

1. Выбор шин для разводки PEN-кабеля. Понадобится «земля» (PE) с металлическим основанием, нейтраль (N) с диэлектрическим основанием и расщепитель на 4 точки.
2. Подключение металлической шины к металлическому корпусу щитка для образования контактов. Краску на точках крепления удаляют полностью.
3. Монтаж нулевой шины на дин-рейке.
4. Проверка расположения шин – они не пересекаются.
5. Заведение PEN-проводника на расцепитель.
6. Подключение к расцепителю контура заземления.
7. Установка перемычки на земляную шину от одного гнезда при помощи медного провода с сечением 10 мм2.
8. Монтаж перемычки со свободного гнезда на шину нуля или нейтрали – применяется аналогичный провод из меди.

Потребители подсоединяются по принципу протягивания фазы от вводного провода, нуля – от шины нейтрали, земли – от шины РЕ.

Заземление по системе TT

Систему TN-C в старых домах можно преобразовать в ТТ. Фазный кабель от столба используется в качестве фазы, а защитный – фиксируется на нулевую шину и остается нейтралью. Проводник от готового контура сразу выводится на шину заземления.

Минус системы ТТ заключается в защите исключительно оборудования, подкинутого на провод земли. Оставшиеся приборы, подключенные по двухпроводному способу будут под напряжением. В случае заземления корпусов дополнительными проводниками напряжение при скачках остается нулевым, и автомат может разорвать фазу.

Зачем при наличии заземления нужно УЗО

Устройство защитного отключения необходимо для выравнивания фазного и нулевого тока. При вероятности утечки УЗО обесточит линию и даже при касании к корпусу прибора электричество уйдет в грунт.

Схема без заземления и УЗО

Если в доме нет заземления, монтаж защитного устройства осуществляется двумя способами.

На входе. Прибор является единственным средством защиты для всей домашней проводки. Напряжение будет подаваться через кабель ввода на распределительный щит, потом – на двухполюсный автомат, а после – на УЗО. После этого можно подключать автоматы к отходящим линиям.

Схема практически не требует финансовых затрат, обеспечивает компактное расположение всех приборов. Ее минус – срабатывание устройства в режиме токовой утечки и обесточивание всего здания.

На входе и линиях отвода. Вводное приспособление монтируется на входе, а вспомогательные – около автоматов линий отвода. Количество УЗО определяется разветвлением электросети. К защите допускается подсоединять бойлеры, стиралки, электрические плиты и посудомоечные машинки. По такому принципу удобно подключать гараж, погреб или подсобные постройки.

В момент утечки тока срабатывает конкретный прибор, останавливается один вид техники, остальные работают в стандартном режиме. Недостаток системы – заземление долго устанавливается в габаритном щитке, который стоит недешево.

УЗО в системе без защитного проводника TN-C

Система включает трехфазный (4 шт.) или однофазный (2 шт.) провод. Первые состоят из 3-х фаз и одного нуля, вторые – из 2-х фаз и одного нуля. В случаях повреждения изоляционного слоя аппарат не сразу реагирует, поскольку ток утечки не появляется.

При касании к поврежденной технике часть напряжения поступит в тело человека. Только тогда УЗО начнет срабатывать. За 1/10 секунду может произойти многое – от неприятных покалываний до электроожогов.

Схема с защитным проводником (TN-S и TN-C-S) и УЗО

При контакте оборудования, подключенного через УЗО с заземляющим контуром, сразу возникает утечка тока. Она происходит при замыкании фазы на корпусе техники. Автомат активируется, разрывает соединение, ток отводится в грунт.

Газовый котел и УЗО

Заземлять газовый котел следует обязательно, одновременно с установкой УЗО. Необходимость работ обусловлена образованием поверхностного напряжения на корпусе котла при работе. Заземление в данном случае предотвратит выход оборудования из строя, устранит риски воспламенения от статического электричества. Обустройство линии также обеспечит дополнительную пожарозащиту, поскольку газ взрывоопасен.

Заземление электросети – универсальный способ защиты человеческой жизни, предотвращения пробоев изоляции, поломок бытовой техники. Электролинии без заземления являются пожароопасными, но устанавливать защитную систему стоит в соответствии со схемой подключения нейтрали, фазы, земли.

Разделение PEN проводника на PE и N

Разделение PEN проводника на PE и N

Мне довольно часто приходится сталкиваться с вопросом как правильно разделить входящий PEN проводник на N и PE. Также эти вопросы уже много раз задавались в комментариях на сайте и я обещал опубликовать материал на эту тему. Хоть не так быстро, но все-таки я свое обещание выполнил ))) Об этом говорит данная статья. Приятного чтения!

Как разделить входящий PEN проводник на N и PE

PEN проводник представляет собой совмещенные в одну жилу нулевой рабочий и нулевой защитный проводники. Если говорить простыми словами, то PEN это объединенные «ноль» и «земля». PEN проводник применяется в старых системах заземления TN-C. По современным требованиям нормативных документов этот проводник нужно разделять на два самостоятельных проводника N (нулевой рабочий) и PE (нулевой защитный) и сделать переход на систему заземления TN-C-S.

Об этом гласит ПУЭ п.7.1.13:

Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S. При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

Данный перевод позволяет во всех розетках подключить защитные контакты, таким образом, позволяет заземлить всю домашнюю технику и обезопасить человека от поражения электрическим током.

Сегодня практически везде в частном секторе и во многих домах советской постройки используется старая система заземления TN-C. Поэтому при реконструкции электропроводки нужно делать переход на TN-C-S, т.е. нужно разделить PEN проводник на самостоятельные N и PE.

Где нужно разделять PEN проводник?

На это нам даст ответ ГОСТ Р 50571.1-2009. В п.312.2.1 есть следующие строки:

В электроустановках жилых и общественных зданий, торговых предприятий, медицинских учреждений запрещено применять PEN-проводники. PEN-проводник распределительной сети должен быть разделен на нейтральный и защитный проводники на вводе электроустановки

Все мы живем в жилых же зданиях и согласно данного пункта мы видим, что PEN проводник у нас запрещено применять. Еще в этом пункте написано, что разделение нужно выполнять на вводе электроустановки. В частных домах, коттеджах и дачах это нужно делать в вводных щитах учета, а в многоквартирных домах это нужно делать в ВРУ.

После разделения в вводном щите PEN проводника на N и PE объединять обратно их уже нельзя, т.е. запрещено. Об этом гласит ПУЭ п. 1.7.131.

Когда нулевой рабочий и нулевой защитный проводники разделены, начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного -проводника.

Также из этого пункта мы видим, что для разделения нужно приготовить две шины. Одна шина для подключения нулевых рабочих проводников и вторая для подключения нулевых защитных проводников. Еще эти шины должны быть соединены между собой. Это соединение делается перемычкой из кабеля.

Приходящий PEN проводник сначала нужно подключать к шине PE и потом от этой шины делать перемычку на шину N.

Теперь смотрим ПУЭ п 1.7.61:

При применении системы TN рекомендуется выполнять повторное заземление PE- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Для повторного заземления в первую очередь следует использовать естественные заземлители. Сопротивление заземлителя повторного заземления не нормируется.

В данном пункте мы видим, что приходящий PEN проводник рекомендуется повторно заземлять. То есть возле ВРУ или щита учета необходимо делать контур заземления или можно использовать естественные заземлители. Затем этот контур заземления нужно соединять с шиной PE, к которой уже подключен PEN проводник. В качестве реализации главной заземляющей шины в щитах для частных домов очень хорошо подходят распределительные блоки.

Также в данном пункте написано, что повторное заземление не нормируется, но все-таки стоит делать контур заземления надежным и качественным. По нормам сопротивление изоляции контура заземления не должно превышать 4 Ом. Вы сами без специального прибора этот параметр измерить не сможете.

Это была небольшая теория по разделению PEN проводника на N и PE с ссылками на пункты нормативных документов.

Теперь давайте рассмотрим несколько наглядных схем, на которых показано это разделение. Данные схемы помогут вам лучше понять как это делается.

Ниже представлена схема разделения PEN проводника для однофазной сети. В принципе, если вы прочитали вышеприведенные пункты, то вам должно быть в ней все понятно. Тут PEN проводник подключается к шине PE, затем эта шина повторно заземляется и от нее идет перемычка к шине N.

Если после вводного коммутационного аппарата (автоматического выключателя) у вас сразу идет прибор учета электроэнергии, то использование перемычки и шины N на вводе теряет смысл. Они становятся лишними болтовыми соединениями, где может ослабнуть контакт и ухудшиться качество соединения. Поэтому в таких схемах шину N можно и не ставить.

Посмотрите следующую схему. В ней нет перемычки и шины N.

В следующей схеме после счетчика установлено вводное УЗО. Может кому-нибудь эта схема пригодится. На номиналы автоматических выключателей и параметры УЗО сильно не смотрите, так как у вас они могут быть совершенно другими.

Если ваш дом подключен к 3-х фазной сети, то в ней суть разделения PEN проводника не меняется. Тут у вас только будет на две жилы (фазы) больше и все. Ниже приведен простой пример разделения PEN проводника для 3-х фазной сети.

Но большинство сетевых компаний не разрешают так делать при подключении частных домов и заставляют идти на нарушение некоторых пунктов нормативных документов. Так они борятся с воровством электроэнергии. Поэтому заставляют приходящий PEN проводник заводить сразу на счетчик, чтобы его можно было опломбировать. Ниже представлена типичная трехфазная схема щита учета, которую без проблем принимают инспектора сетевых организаций. Это не правильно и поэтому нужно доказывать свою правоту ссылаясь, на приведенные выше, пункты нормативных документов.

Еще ниже выкладываю небольшой бонус ))) Это 3-х фазная схема вводного щита учета для частного дома. Здесь стоит УЗИП 2-го класса, который защищен с помощью предохранителей. На самой схеме написаны параметры и типы защитных устройств. Данная схема возможно кому-то может пригодиться.

Разделение PEN проводника на PE и N

Заземление является неотъемлемой частью электрической сети, конечно если данная сеть проложена согласно нормативным документам. Такая система заземления как TN-C сейчас уже не актуальна, но в связи с отсутствием возможности её замены, эксплуатируется как в многоэтажных, так и в частных домах. Основная особенность системы — разделение PEN-проводника на рабочий ноль и защитный.

Основные разновидности систем заземления

Прежде чем переходить к PEN-проводнику, стоит более подробно рассмотреть классификацию существующих систем заземления и их краткую характеристику.

1. TN. Означает систему с глухозаземлённой нейтралью, когда для подключения рабочего ноля и защитного контура используют общую нейтраль от источника тока (напрямую от генератора или трансформатора, где преобразуется напряжение). Обязательное условие данной системы — подключение корпуса любого электроприбора к общей нейтрали. Заземление TN имеет следующие разновидности:
2. TT. Заземления потребителя выполняется непосредственно по месту его размещения. Наиболее часто применяется в местности, где подача электроэнергии происходит по воздушным ЛЭП. К потребителю поступает 3 фазы и рабочий ноль, а контур заземления монтируется поблизости.
3. IT. Система характерна отсутствием ноля, поступающего к потребителю от источника. Контур заземления монтируется в непосредственной близости от потребителя. Для снижения вероятности поражения электрическим током все корпуса электроприборов подключают к шине заземления.

Необходимость разделения PEN-проводника

Почему многие пользователи разделяют PEN-проводник? Ответ прост, и он прописан в правилах устройства электроустановок (ПУЭ).

Согласно ПУЭ, при подаче напряжения 380/220 В, должна монтироваться система заземления ТN-S, в некоторых случаях допускается ТN-С-S. К сожалению, состояние электропроводки в многоэтажных домах оставляет желать лучшего и в качестве заземления практически везде установлена TN-C. Такие устаревшие нормы небезопасны при нагрузках современных бытовых приборов, а защита электрической сети является главным критерием безопасности проживания в квартире или частном доме.

Обязательным условием перехода на более современные ТN-S или ТN-С-S служит разделение PEN-проводника на PE и N. При такой процедуре PEN-проводник разделяют на рабочий и защитный ноль. Многие пользователи стараются выполнить это самостоятельно, чтобы не привлекать людей с соответствующим образованием, что станет причиной лишней траты средств. Последствием становится неправильный монтаж, что приводит к серьёзным проблемам с эксплуатацией электросети.

Разделение PEN-проводника

ПУЭ гласит: место разделения PEN-проводника должно иметь соответствующие распределительные элементы (шины). Не допускается пересечение рабочего и защитного нолей. Основной PEN-проводник подключается к месту, которые впоследствии будет смонтировано как PE проводник.

Такое объяснение достаточно путанное, но ответ достаточно просто: после разделения приходящего PEN-проводник на PE и N проводники, его нельзя соединять заново. Процесс монтажа ещё проще: достаточно смонтировать 2 шины и соединить их между собой перемычкой. Для того, чтобы при эксплуатации не возникали ошибки, шины следует промаркировать. Нулевая рабочая шина помечается стандартным синими цветом, а на шине заземления ставится соответствующее обозначение.

Перемычкой может стать или провод сечением не менее 10 см², или пластина, выполненная из того же материала что и шины. При этом между шиной рабочего ноля и корпуса щитка должен быть установлен изолятор. Шину заземления допускается крепить непосредственно к щитку.

После такого монтажа, согласно ПУЭ, следует произвести повторное заземление защитной шины. Для этого в правилах предлагают использовать естественные заземлители. После проведения работ, следует проверить сопротивление смонтированного заземляющего устройства и подключить к шине.

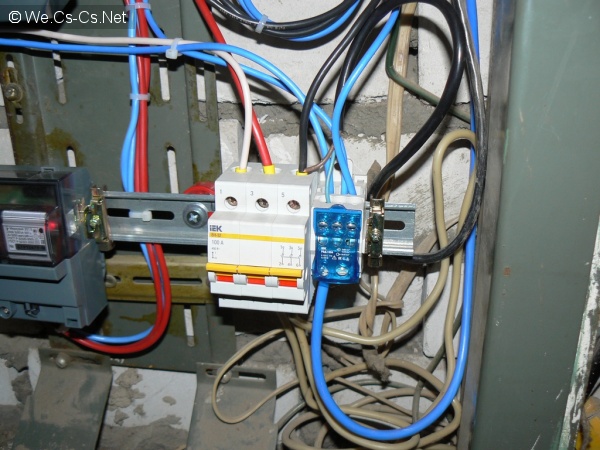

Можно ли разделить PEN-проводник в общем электрощите

Делать самостоятельно это не рекомендуются по причине противоречия ПУЭ и следующим причинам:

• PE проводник после разделения следует повторно заземлить. Сделать же это в щетке на этаже невозможно. Только в основной электрощитовой, где установлен вводный автоматический выключатель, обеспечивающий электроэнергией целый дом.
• Запрещается нарушать принятую определёнными инстанциями схему размещения электрических элементов. Такое действие, в скором времени, приведёт к солидному штрафу. Поэтому разделение PEN проводника следует предоставить соответствующей электротехнической службе.

Сейчас происходит постепенное обновление электротехнического хозяйства в многоэтажных домах. Данный процесс достаточно трудоёмкий и напрямую зависит от наличия средств. При замене старого или установке нового электрического щита, PEN-проводник разделяют на шины PE и N. При этом все действия происходят исключительно на вводе в дом. Многие организации, выполняющую данную разновидность работ, не занимаются щитками, установленными на каждом этаже.

Последовательность разделения PEN-проводника «с нуля»

Для того, чтобы понять правильность данной процедуры, необходимо ознакомиться с примером её последовательности. При отсутствии соответствующего образования и допуска до электротехнических работ, выполнять процесс самостоятельно не рекомендуется.

1. Перед началом монтажа следует отключить напряжение. Для этого достаточно перевести автоматический выключатель, который является основным, в нижнее положение. После его выключения необходимо проверить с помощью индикаторной отвёртки отсутствие опасного потенциала.
2. Можно приступать к монтажу шин. Используют специальные медные или алюминиевые пластины с готовыми отверстиями под болты. Если под рукой таких нет, то их можно изготовить самостоятельно, подойдёт обыкновенная сталь, в которой с помощью дрели и свёрл делают отверстия.
3. Шина рабочего ноля крепится к щитку через изоляторы. Это делают в целях безопасности, так как бывают короткие замыкания в распределительных коробках, при которых отгорает ноль и соприкасается с фазой. Автоматический выключатель в данной ситуации не сработает, но нулевая шина будет под напряжением.
4. Вторую шину, выполняющую роль заземления, можно крепить сразу к щитку, не используя изоляторы. После закрепления, на рабочую шину и шину заземления необходимо нанести соответствующую маркировку. По стандартам ПУЭ, ноль должен быть помечен синим цветом, а на заземлении установлен специальный знак. Чтобы не тратить время, знаки заземления и ноля можно приобрести в магазине, специализирующимся на электротехнической продукции.
5. Между планками необходимо закрепить перемычку. Для этих целей также подойдёт пластина, выполненная из того же материала что и шины.

Важно! Нельзя использовать соединение алюминия и меди. Контакт этих двух металлов со временем окисляется и может стать причиной возгорания.

Следует помнить, что лучше не выполнять вышеописанную процедуру, не имея знаний и опыта в области электрики или электротехники.

Наиболее частые ошибки при разделении PEN-проводника

Выполняя разделение PEN-проводника самостоятельно необходимо неукоснительно соблюдать правильную последовательность данного процесса. Добиваться максимально надёжного контакта всех соединений, использовать качественные электротехнические материалы и иметь под рукой надёжный инструмент, который сэкономит время.

Наиболее частой ошибкой можно назвать подключение входного ноля к шине, которая будет выполнять роль заземления. В ПУЭ имеется соответствующий пункт, указывающий, что входной ноль должен быть подключён к нулевой шине, а не к защитной. Поэтому после работ следует обратить внимание на подключение и ещё раз всё проверить.

В качестве перемычки очень часто используют любой попавший под руку материал, не обращая внимания на его качество. Такая ошибка в скором времени приведёт к возгоранию и необходимости монтажа нового электрического щитка. Не следует экономить на таких важных вопросах как электричество в доме или квартире.

Использование некачественной изолирующей ленты также может быть опасно. При кратковременных нагрузках выше номинальных значений, такая изолента может оплавиться и контакт останется открытым. Что уже является нарушением техники электробезопасности и увеличивает шансы возникновения короткого замыкания. При любых электротехнических работах лучше всего использовать термоусадочную трубку.

При работах с квартирными щитками часто встречается большое количество скруток. Такой способ соединения уже устарел, он даёт некачественный контакт, который, как и использование алюминия с медью, может привести к пожару. Сейчас существуют специальные гидравлические прессы, позволяющие соединить провода с помощью гильз. Стоимость таких изделий высокая, но достигается максимальное качество соединения. При отсутствии подобного инструмента лучше всего применять болтовые соединения с несколькими шайбами.

Способы перехода многоэтажного дома на систему TN-C-S

Не имеет смысла самостоятельно переделывать систему TN-C всего дома, для этого существуют специальные службы. Другой вопрос, когда дойдёт очередь до капительного ремонта всего дома.

Варианты переделки электрической системы многоэтажного дома:

1. Как ни банально, но многие жильца многоэтажных домов предпочитают просто ждать. Сейчас в стране, на федеральном уровне, работают программы по проведению капительного ремонта. В соответствующих инстанциях, отвечающих за коммунальные услуги, можно узнать, стоит ли дом на очереди или нет, и когда запланирован ремонт.
2. Можно не ждать капитального ремонта, а оплатить услуги фирмы, которая занимается монтажом электрических сетей. Конечно данный способ весьма затратный, так как компания прокладывает новые линии, монтирует заземляющее устройства, устанавливают новые электрические щиты. Но помимо электромонтажных работ, фирма также берёт на себя нормативную базу, которую потом самостоятельно заверяет во всех инстанциях. Жильцам остаётся только оплатить услуги.
3. Существует вариант совместной работы. Жильцы предлагают более низкую сумму, но будут активно помогать при проведении работ. К сожалению, на такой вариант соглашаются не многие компании, предпочитая делать всё самостоятельно.

Если не один из перечисленных выше вариантов не устраивает, тогда можно самостоятельно разделить PEN-проводник в электрическом щите на лестничной клетке. Траты при этом будут гораздо меньшими чем при монтаже вводного шкафа целого дома. Если проводить работы самостоятельно, но необходимо только закупить расходные материалы, цены на которые сейчас умеренные.

Видео по теме

Как разделить PEN проводник согласно ПУЭ

Зачем нужно разделять PEN-проводник

PEN проводник — это совмещённые в одном проводе рабочий и защитный нулевой провод. Системы электроснабжения, применявшиеся ранее и называемые TN-C, содержат именно такой проводник, совмещающий ноль и землю. Такая система является потенциально опасной и не обеспечивает условий для защиты от поражающих факторов электрического тока при повреждении PEN. Если указанный проводник каким-то образом окажется в нерабочем состоянии, то электроустановка окажется как без рабочего нулевого проводника, так и без защитного заземления.

В настоящее время системе TN-C пришла на смену более совершенная в отношении электробезопасности система TN-C-S или TN-S. Её использование для электроприёмников, подключенных от сети 380/220В, содержится в п. 7.1.13 (см. Главу 7.1 ПУЭ). В этом же пункте рекомендуется переключение жилых и общественных зданий при их реконструкции с пониженного напряжения 220/127 В и системы заземления TN-C на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

Если вы живете в старом частном доме или «хрущевке», то есть вероятность, что тип системы заземления вашего жилища именно TN-C. В многоквартирном доме при наличии PEN-проводника (см. рис. 1) его подключение производится поэтажно в общих щитках.

Если происходит разрыв проводника PEN или контакта в щите, и фаза не отключится, а электроустановка квартиры останется под напряжением, в то время, как защитный проводник не будет действовать. Фактически при прикосновении к частям оборудования, находящимся под напряжением, человек попадет под действие электрического тока и защита не сработает.

В частном доме может наблюдаться аналогичное явление при совмещенном PEN-проводнике. Разница в том, что частный дом может не иметь этажных щитов, а иметь один вводной щит.

Для того, чтобы подключить все оборудование, в том числе и защитные контакты в розетках, к системе заземления, необходимо перевести заземление ТN-C на TN-C-S, то есть разделить PEN проводник на два независимых провода PE и N.

Кроме ПУЭ, требование разделения совмещённого проводника PEN на вводе в электроустановки жилых и общественных зданий, торговых предприятий, медицинских учреждений, содержится в ГОСТ Р 50571.1-2009 (п.312.2.1).

Как выполнить разделение

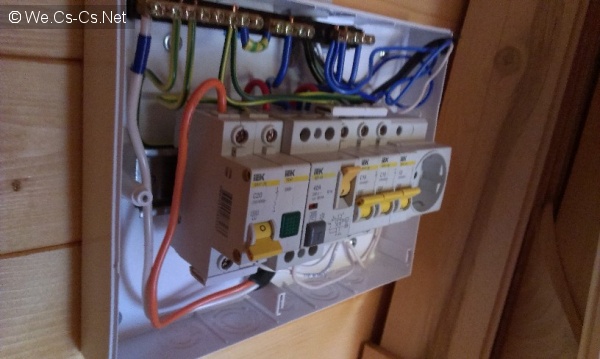

В жилых зданиях: частных домах, коттеджах и дачах это нужно делать в вводных щитах учета до счетчика, а в многоквартирных домах и остальных зданиях это можно выполнить в ВРУ.

После разделения в вводном щите PEN проводника на N и PE объединять их далее в другом месте электрической установки по ходу распределения энергии запрещается. Это требование закреплено в п. 1.7.131 ПУЭ (см. Главу 1.7).

Требования ПУЭ также определяют, что при монтаже в месте разделения PEN-проводника на нулевой защитный и нулевой рабочий провода необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или ГЗШ (шине-расцепителю, рис. 2) или шине нулевого защитного-проводника.

Если на вводе отсутствует коммутационный аппарат или автоматический выключатель, то использование шины расцепителя теряет смысл, так как оно создает лишние болтовые соединения, где может ухудшиться контакт.

Таким образом, необходимо для разделения проводника иметь две шины. Одну шину нужно будет использовать для подключения нулевых защитных проводов, вторую — для нулевых рабочих.

При монтаже обе шины могут соединяться между собой с помощью кабельной перемычки. Вводной совмещённый PEN проводник подключается сначала к шине PE, а затем от этой шины отводится перемычка на шину N.

В соответствии с требованиями ПУЭ (п 1.7.61) при использовании системы TN требуется сделать повторное заземление PE- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах, используя в первую очередь естественные заземлители. Сопротивление заземлителя повторного заземления не нормируется.

Если естественные заземлители отсутствуют, то монтируется искусственное заземление и соединяется с шиной PE, к которой уже подключен PEN проводник.

При однофазном и трехфазном вводе принцип разделения совещенного проводника одинаков. Разница в том, что в однофазной системе электроснабжения один вводной фазный провод, а в трехфазной — три фазных провода.

В новых квартирах с системой заземления TN-C-S разделение совмещенного проводника на нулевой рабочий и нулевой защитный производят в ГРЩ. От него уже идут два провода отдельно на этажный щит и в квартиры, как показано на схеме ниже:

Напоследок рекомендуем просмотреть полезные видео по теме:

Вот и все, что хотелось рассказать вам о том, где должно быть выполнено разделение PEN проводника на PE и N по правилам ПУЭ. Еще раз дублируем ответ, чтобы вы наверняка запомнили: в частных домах провод нужно разделять до счетчика перед вводным коммутационным аппаратом, а в квартирах это делается в ГРЩ.

Будет полезно прочитать:

Почему необходимо разделять PEN-проводник на PE и N

Современные системы энергоснабжения строятся на основе типовых схем, учитывающих способы заземления подключенного к ним оборудования. Делается это с целью защиты конечного потребителя, а также работающего на электроустановках персонала. При организации современных сетей традиционно используются кабели, включающие в свой состав не только фазную жилу, но и рабочий нулевой N, а также защитный PE проводник. В ряде случаев эти два вида шин объединены в одну общую PEN-жилу. Для понимания их функционального назначения сначала придется выяснить, что такое шина PE и как осуществляется цветовая маркировка остальных проводников.

Виды систем заземления

• T означает заземление (от французского «Terre» или земля).
• N – это подсоединение к трансформаторной нейтрали.
• I значит изолированное.
• C – объединение функций рабочего и защитного нулевых проводников («common»).
• S – раздельное применение этих жил («select»).

Обозначение TN-C-S значит, что на каком-то участке силовой цепи два проводника проложены совместно, а затем они разделены по функциональному признаку.

Классификация нулевых шин

По выполняемым функциям входящие в состав системы энергоснабжения нулевые шины делятся на следующие виды:

• N – функциональный или рабочий «нуль», являющийся проводником для токов нагрузки.
• PE – специально прокладываемый защитный «нуль», обеспечивающий возможность организации заземления на приемном конце в удобном месте.
• PEN – проводник, совмещающий функции обеих этих шин.

Каждый из проводников на схемах выделяется определенным цветом (N – синим, PE – желто-зеленым, а PEN – их комбинацией). Они обязательно подбираются по своему сечению, которое не должно быть меньше этого же показателя для фазных шин.

Указанная расшифровка также позволяет понять, зачем нужно разделять PEN проводник, для чего он служит, как можно обустроить заземление на стороне потребителя.

Для чего разделять PEN на две части

Разделять ПЕН провод на жилы PE и N имеет смысл лишь в том случае, когда каждую из них предполагается использовать по своему прямому назначению. Это удается сделать в следующих случаях:

• в частном (загородном) доме, когда в распределительном щите делается отвод от PE шины, используемый для организации местного повторного заземления;
• в городском многоквартирном доме, где жильцы подъезда договорились обустроить общий заземляющий контур на улице рядом с подъездом;
• медный спуск ведется от провода PE к самодельному заземляющему контуру.

Для реализации заземления с самодельным контуром потребуется разрешение от соответствующих энергетических служб и согласование с ЖКХ.

Когда в городских домах в подъездном щитке между шинами ставится перемычка, говорить о полноценном заземлении не приходится. В нормативной документации по этому поводу приводится рекомендация без подробного объяснения действия такого «заземления».

Варианты расщепления проводников

В распределительном щите, где производится разделение PEN проводника, заземление организуется методом расщепления, но между N и PE обязательно устанавливается перемычка. При этом важно, что земляная шина подключается первой, а только после этого оформляется присоединение рабочей жилы. В этой ситуации возможны четыре варианта включения PE провода:

• Перемычка между ней и проводником N отсутствует – рабочий нулевой контакт и заземляющая шина не связаны электрически. УЗО в защитной цепи также не ставится.
• Перемычка между этими клеммами есть, а УЗО не установлено.
• PE для заземления и N закорочены и установлено УЗО.
• Перемычки нет, но есть УЗО.

1. Аварийная фаза попадает на корпус прибора.
2. Затем она поступает на шину заземления.
3. Далее по ней идет на контур трансформаторной подстанции.

При рассмотрении проблемы важно учитывать сопротивление заземляющей цепочки, обычно не превышающей 20 Ом с учетом сечения PE проводника в мм. квадратных. В случае аварии тока КЗ будет недостаточно для отключения вводного автомата. Защитная цепь будет функционировать до тех пор, пока поврежденный участок на приемной стороне не сгорит полностью. Человеку эта ситуация ощутимого вреда принести не сможет, а вот оборудование получит серьезные повреждения (худший вариант – его возгорание и пожар).

Перемычка есть, автомат УЗО отсутствует

В этом случае важную роль играет длина питающей линии (удаление места ее повреждения от вводно-распределительного электрощита), определяющая сопротивление провода для стекания заряда. При аварийном замыкании фазы на корпус поврежденного оборудования ток утечки сначала попадает на заземляющую шину. Далее у него имеется только два пути: часть аварийного электричества уходит в грунт, а другая по нулевой шине вызовет срабатывание автомата на вводе. В рассмотренной ситуации перемычка используется на случай, если по какой-то причине не сработал АВ. Но поскольку последнее практически невозможно, нет разницы, есть ли она или отсутствует.

Перемычка есть и установлено УЗО

Поскольку все защитные и рабочие проводники обладают определенным сопротивлением, в этом случае УЗО должно срабатывать в штатном режиме. При образовании замыкания на корпус ток утечки сначала поступает на само УЗО и лишь после этого уходит на ввод жилого дома. Здесь он, как и в предыдущем случае, разделяется на две части: какая-то доля целого уходит в землю, а часть через перемычку возвращаются в щиток, выключая вводный автомат. Однако до этого дело, как правило, не доходит, поскольку УЗО срабатывает значительно быстрее.

В этой ситуации перемычка не имеет особого значения и является только подстраховкой на всякий случай: если вдруг по странному стечению обстоятельств не сработает УЗО.

Перемычки нет и установлено УЗО

Такая схема будет срабатывать так же, как при наличии перемычки. Единственное отличие от предыдущего случая – отсутствие страховки при выходе из строя УЗО, что маловероятно. Если это все-таки произошло, схема начнет отрабатывать по первому из рассмотренных вариантов. При этом вводный прибор не срабатывает до тех пор, пока КЗ на корпус не трансформируется в фазное короткое замыкание.

Характерные ошибки расщепления фазы связаны с нарушениями порядка коммутаций. Нельзя подключать сначала рабочую жилу и только после нее подсоединять заземление. Другой характерной ошибкой является нежелание устанавливать УЗО. В цепях с искусственным расщеплением PEN проводника наличие устройства защитного отключения обязательно.

Особенности разделения PEN проводника

В частных домах и в городских квартирах в целях исключения воровства электроэнергии представители контролирующей организации вправе требовать, чтобы провод PEN был протянут до счетчика. И лишь после учетного прибора они разрешают разделять его на защитную шину PE и рабочую N. Такое подключение не противоречит требования ПУЭ, но гораздо естественней смотрится разделение, выполненное до счетчика.

Если сначала сделать разделение, а потом опломбировать вводной автомат, никаких возражений со стороны представителей «Энергосбыта» и инспекторов быть не может.

Зачем гадать и переводить с иностранного буквенное обозначение систем распределения электроэнергии, когда расшифровка приводится в ПУЭ (см. п. 1.7.3). Причём, расшифровка буквы Т разная, зависит от того какая буква Т по счёту в аббревиатуре. Из той же расшифровки можно понять, что защитное заземление проводящих корпусов электрооборудования используется только в системах IT и TT. А это редко используемые системы, особенно система IT. В основном для питания потребителей используют систему TN (TN-C, TN-C-S, TN-S). Это система с глухозаземлённой нейтралью трансформатора, где проводящие электрический ток корпуса электрооборудования электрически присоединяются к глухозаземлённой нейтрали трансформатора, т.е. зануляются (выполняется защитное зануление; см. ПУЭ, п. 1.7.31). Защитное зануление никто ещё не отменял и его определение (что это такое) есть в ПУЭ. Вывод: в системах TN заземление корпусов не используется совсем в виду его бесполезности (при пробое изоляции на корпус не обеспечивает безопасный ток через человека). Основная мера защиты в системах TN это автоматическое отключение питания, которое как раз и обеспечивается защитным занулением. Дополнительная мера защиты – применение УЗО. Поэтому никаких договоров с соседями и устройств заземляющих контуров делать не надо, всё уже сделано как надо. Единственное, что можно сделать, это преобразовать систему TN-C (у кого такая) в систему TN-C-S. Но здесь также используется зануление.

PE проводник — что это такое и для чего нужно

Система заземления TN-C, несмотря на то, что она пока еще используется в большинстве многоквартирных домов, является устаревшей и ее активно заменяют на более совершенные в плане защиты TN-S или TN-C-S. Как итог, в схемах электроцепей используется N, как рабочий ноль, и PE проводник – это защитный ноль, который появляется в цепи после разделения провода PEN, или взятый непосредственно из контура заземления.

Основные требования к разделению PEN проводника

Все, что необходимо знать для грамотного выполнения таких работ, прописано в положениях ПУЭ. В частности про необходимость осуществления такого подключения говорится в пункте 7.1.13

Как подключение должно выглядеть на схеме, описано в пункте 1.7.135 – когда в каком-либо месте РЕН проводник разделен на нулевой и заземляющий провода в последующем их объединения не допускается.

После разделения шины считаются разными и должны быть соответствующим образом промаркированы – нулевая синим цветом, а PE помечается желто-зеленым.

Перемычка между заземляющей шиной и нулевой, делается из материала сечение не меньше чем сами шины от которых дальше идут провода PE и N. При этом шина защитного проводника PE может контактировать с корпусом трансформатора, а шина n отдельно устанавливается на изоляторах. PE шина должно быть заземлена – в идеальном варианте для неё должен быть отдельный контур (ПУЭ – 1.7.61).

При использовании устройств УЗО, ноль, использующийся для подключения электрооборудования, никак не должен контактировать с нолем, который приходит на вводной автомат и счётчик. По такому принципу подключаются все эти устройства.

Место разделения PEN проводника на PE и N провод, по ряду причин, осуществляется в ВРУ, который стоит на входе в многоквартирный или частный дом.

Провод PEN, который будет разделяться на рабочий ноль и заземление, должен иметь сечение не меньше 10 мм² если это медь, и 16 квадратов если это алюминий. В противном случае, делать разделение запрещено.

Почему нельзя разделять PEN проводник в этажном щите

Такой вариант нельзя применять по целому ряду причин:

1. Если принимать во внимание исключительно положения ПУЭ, то в них говорится что разделение проводов должно происходить на вводном автомате многоквартирного или частного отдельного дома.
2. Даже если квартирный щиток считать водным автоматом (что сделать довольно-таки проблематично), такое подключение будет неправильным согласно другому требованию, а именно – PE проводник должен быть повторно заземлен, чего в этажном щитке добиться невозможно.
3. Даже если исхитриться и подвести заземление к этажному щитку, то есть еще одно препятствие, грозящее большими штрафами. Дело в том что электрическая схема при строительстве дома утверждается в нескольких инстанциях и ее самовольное изменение это грубейшее нарушение всех существующих правил – по сути это изменение проекта по которому дом был подключен к сети. Такими делами должна заниматься исключительно организация обслуживающая этот дом или район.

Разумеется, если таковая организация и будет планировать какие-либо работы по разделению Pen проводника, то нет смысла возиться с каждым этажном щитком в отдельности. Самым оптимальным вариантом будет разделения его на вводном автомате, что и будет делаться.

Дополнительный довод в пользу разделения Pen проводника на одном автомате жилого дома является требование ПУЭ (п. 7.1.87) монтировать в этом месте система уравнивания потенциалов.

В любом другом месте ее делать запрещено, а это означает, что разделение PEN проводника в этажном щите в любом случае будет сделано без соблюдения всех необходимых правил и мер предосторожности.

Как итог единственный правильный метод сделать в доме заземление это коллективное обращение к организации обслуживающей дом или район.

Зачем разделять PEN проводник, если между PE и N шинами ставится перемычка – «физика» процесса

Прямого ответа на этот вопрос в ПУЭ и ГОСТах не дается – есть только рекомендации «как это сделать», а «почему» – не рассматривается, скорее всего, исходя из того предположения что и так должно быть ясно. Поэтому все последующие объяснения надо воспринимать как мнение автора, подкрепленное принципами подключения электропроводки и требованиями ПУЭ.

Главные моменты здесь следующие:

1. В любой схеме, где иллюстрируется разделение PEN проводника на PE и N, заземление всегда ставится первым и уже от него идет перемычка к рабочему нолю. Это основное требование, от которого надо отталкиваться при разделении PEN проводника – наоборот не делается никогда и ни при каких условиях.
2. Даже отдельно сделанное заземление наиболее эффективно при подключение через автомат УЗО. В противном случае даже если напряжение с корпусом электроприбора Будет уходить в землю всё равно остается риск поражения человека током хотя и значительно меньший.
3. Любой провод обладает неким электрическим сопротивлением, соответственно, чем длиннее провод, тем выше его сопротивление электрическому току.

Чтобы понять саму «физику процесса» надо рассмотреть как ведут себя различные схемы подключения при возникновении нештатной ситуации.

Если нет перемычки и автомата УЗО, ноль и заземление не связаны

Фаза попадает на корпус прибора от него уходит на шину заземления из него уходит в землю по которой идет на трансформаторная подстанцию.

Если взять среднее значение сопротивления заземляющего устройства в 20 Ом, ток короткого замыкания не будет достаточно большим для отключения вводного автомата. Соответственно, электрическая цепь будет работать до тех пор, пока не перегорит повреждённый участок (в любом случае в этом месте будет повышенная температура и провод рано или поздно испортится), или же повреждение не разовьется в полноценное короткое замыкание между фазой и нулем.

В лучшем случае здесь человека может ощутимо «пощекотать» током или устройство может испортиться. В худшем, прибор может воспламениться и спровоцировать пожар.

Если есть перемычка между нолем и заземлением, нет автомата УЗО

В таком случае схема работает примерно так же как если бы просто в дом завести PEN проводник, с той лишь разницей, что человек будет более защищен благодаря заземлению. Это будет происходить как раз из-за длины провода – так как в любом случае ВРУ находится на некотором удалении от квартиры или дома, во внимание надо принимать сопротивление провода.

При замыкании фазы на корпус прибора, ток утечки пойдет на шину заземления, где у него будет только два выхода: часть его уйдет в землю, а другая вернется по нулевому проводу, спровоцировав отключение вводного квартирного автомата.

То есть, в данном случае перемычка нужна для того чтобы сработал защитный автоматический выключатель.

Если есть перемычки между PE и N, установлен УЗО

Так как у нулевого и заземляющего провода есть определенное сопротивление электрическому току, понятно, что в этом случае УЗО будет срабатывать в штатном режиме. Если появляется замыкание на корпус прибора, ток утечки, в первую очередь, идет по проводу к самому УЗО, а дальше уже уходит на ВРУ жилого дома. Здесь он опять же частично уходит в землю и частично через перемычку возвращаются назад провоцируя выключения вводного автомата, но до этого, скорее всего, дело не дойдет, так как УЗО сработает раньше.

Понятно, что в этом случае перемычка не играет особой роли и является больше лишней перестраховкой на тот почти невероятный случай, если не сработает защитный автомат УЗО.

Если нет перемычки между PE и N, установлен УЗО

Такая схема будет отрабатывать точно так же, как если бы перемычка между заземлением и рабочим нулем присутствовала. Единственное исключение в ней это отсутствие страховки на тот случай, если вдруг УЗО выйдет из строя. Тогда схема будет отрабатывать по первому варианту – вводной автомат может не сработать до тех пор, пока замыкания на корпус прибора не превратится в короткое замыкание между фазой и нулем.

На самом деле, такой вариант событий практически невозможен, потому что по факту такое подключение это уже схема заземления TN-S или даже TT, в которых предусмотрена двухфакторная защита – без нее такое подключение не примет энергонадзор.

Особенности разделения PEN проводника на вводе в частный дом

Для предотвращения воровства электроэнергии, представитель энергонадзора может потребовать, чтобы провод PEN был подключен непосредственно к счетчику и уже после него разделяться на линии проводника PE и рабочего N. В целом, такое подключение имеет право на жизнь, но правильнее всё-таки будет разделение выполнить до счётчика и опломбировать вводной автомат. В таком случае подключение будет надежнее, выполняются требования ПУЭ, а инспектора получают линию, защищенную от несанкционированного доступа.

Подробнее о PE и PEN проводниках в частном доме смотрите в этом видео:

Как итог, выполняя разделение PEN проводника достаточно знать и применять требования ПУЭ, которые дают исчерпывающие рекомендации по этому вопросу, независимо от места и способов подключения.

Как разделить дом

Самая популярная последняя директива во многих завещаниях и завещаниях гласит: Мое имущество должно быть разделено поровну между моими детьми.

Но что происходит, когда большая часть, если не все, активы недвижимости являются недвижимостью, чаще всего семейным домом? Как вы разделите это на три части?

В лучшем случае братья и сестры единогласно договорились бы о справедливом и равноправном урегулировании: продать дом и разделить выручку, распределить другие активы, чтобы один наследник сохранил собственность, или договорится о выкупе для тех, кто хочет наличных.

Но лучшие сценарии могут быть столь же неуловимыми, как и семейная гармония, когда умирает второй родитель, по словам Кэтрин Теннисон, главного судьи по наследству округа Малтнома в Портленде, штат Орегон.

«Если братьев и сестер больше одного, у вас обычно есть очень разные представления о том, что должно происходить с семейным домом », — говорит она. «Что меня ошеломляет, так это то, что недовольство, которое нарастало с течением времени в группе братьев и сестер, действительно проявляется после того, как мамы и папы больше нет рядом. Тогда люди ищут расплаты.”

Жилые дома

Даже если члены семьи не злятся, исполнитель может допустить множество ошибок, как юридических, так и иных. Вот что вам нужно знать.

1. Работа исполнителя не из легких.
2. Дождитесь постановления суда, прежде чем действовать.
3. Основная работа: Поддерживать и организовывать.
4. Остерегайтесь освобождения усадьбы.
5. Ищите беспристрастное, справедливое решение.
6. Ярлыки, хорошие и плохие.

Работа исполнителя непростая

Определение судьбы семейного дома после смерти обоих родителей может быть самой сложной и взрывоопасной проблемой, с которой исполнитель — также называемый личным представителем — может столкнуться при исполнении условий завещания.

Помимо рассмотрения разногласий между братьями и сестрами и другими наследниками, вам почти наверняка придется пройти через обычное завещание для передачи документа, если только смена владельца не предусмотрена вне завещания посредством живого траста или аналогичного инструмента. Более быстрое и дешевое упрощенное или сводное завещание разрешено только для «небольших владений» в большинстве штатов.

«Лимит в долларах (для упрощенного завещания) сильно варьируется в зависимости от штата, от нескольких тысяч долларов до примерно 200 000 долларов», — говорит адвокат Мэри Рэндольф, автор «Руководства для исполнителя».«Если вы собираетесь ликвидировать дом, вы, вероятно, закончили, потому что это основано на стоимости всего поместья».

Удерживающий советник рекомендуется и часто требуется при заключении завещания, особенно если речь идет о недвижимом имуществе или вы не знакомы с процессом завещания.

«Когда вас назначают главой поместья, на вас возлагаются серьезные обязанности и обязательства», — говорит Джонатан Альпер, поверенный по имуществу в Хитроу, Флорида. В случае дома вы должны содержать дом, сохранять его. застрахован, сделаем ремонт.Если вы допустили прекращение действия страховки и что-то случится, исполнитель может понести личную ответственность за халатность ».

Поскольку мы можем быть исполнителями только один раз в жизни, немногие из нас добиваются в этом успеха.

Вот что вам следует знать об особых проблемах, с которыми семейный дом сталкивается с управляющим имуществом.

Дождитесь постановления суда, прежде чем действовать.

Совершение каких-либо действий с недвижимым имуществом, не говоря уже о продаже дома, до того, как суд предоставит вам на это право, — одна из самых серьезных ошибок, которые может совершить исполнитель.

«Самая большая проблема — это люди, которые принимают решения, которые им не должны принимать, и берут деньги, которые им не принадлежат», — говорит Теннисон. «Это включает в себя смешивание денег с недвижимого имущества с личными деньгами, получение займов из имущества или распределение денег до того, как это будет предписано судом. Это все, что вам просто не следует делать, но возникает соблазн, когда вы сидите с этим большим банковским счетом «.

Это особенно сложно, если вы жили с родителями и их деньгами и заботились о них.После их ухода их имущество, включая их банковские счета, становится отдельным юридическим лицом со своими собственными правами. Обязательно уважайте эту строку как исполнителя, иначе вы можете нести ответственность за незаконное присвоение и несоответствующее распространение.

Пока даже не думайте о том, чтобы вывесить вывеску «Продается» во дворе дома.

«Есть определенные вещи, которые вы не можете делать в качестве личного представителя без одобрения суда, и продажа объекта недвижимости — одно из них», — говорит Теннисон.

Основная работа: обслуживание и организация

После того, как завещание признано действительным и исполнитель выбран, следует несколько шагов. Вам будет предложено определить и провести инвентаризацию активов и непогашенных долгов, уведомить названные стороны и кредиторов и организовать техническое обслуживание дома до тех пор, пока не будет определена его судьба.

Как исполнитель, вы обязаны поддерживать стоимость активов в наследстве. Расходы, которые вы производите с поместья на уборку дома и оплату текущих счетов по ипотеке, страхованию, коммунальным услугам и обслуживанию, являются уместными и пройдут судебную проверку в отношении вашей промежуточной или окончательной отчетности.Тем не менее, новый бассейн, реконструкция кухни за 50 000 долларов или другие улучшения почти наверняка этого не сделают.

«Как правило, ваша главная директива как исполнителя — не допускать потери стоимости вещей», — говорит Рэндольф. «Это не значит, что вы попечитель и инвестируете, чтобы увеличить стоимость активов. Ты просто не хочешь напортачить «.

Остерегайтесь освобождения усадьбы

В нескольких штатах, включая Флориду, Айову, Канзас, Южную Дакоту и Техас, вам может быть запрещено использовать имущество для содержания семейного дома.Почему? В каждом штате есть освобождение от налога на усадьбу, которое направлено на защиту основного места жительства от кредиторов, не путать с освобождением от налога на усадьбу, которое снижает ваш счет на налог на недвижимость.

В большинстве штатов есть ограничение в долларах на освобождение приусадебных участков; те, кто назван выше, этого не делают. Основное место жительства в штатах с неограниченным освобождением от приусадебного участка обычно передается вне завещания и не считается частью наследственного имущества. Однако дома для отдыха и другая недвижимость обычно остаются частью недвижимости.

Это означает, что если в вашем штате освобождение усадьбы составляет 50 000 долларов, а ваш второй родитель умер в долгу на 75 000 долларов без каких-либо других активов, кредиторы могут наложить залог на дом, чтобы получить 25 000 долларов сверх освобождения.

Законы штатов сильно различаются и содержат множество исключений из льгот для приусадебных участков, поэтому для получения подробной информации лучше проконсультироваться с юристом. Достаточно сказать, что вам следует действовать осторожно, тратя деньги на недвижимость на старый семейный дом.

«По сути, это будет ваш дом, потому что вы наследник», — говорит Альпер.«Кредиторы не могут получить это, но вы не можете просить кредиторов уменьшить имущественные активы, которые они могут получить, чтобы починить ваш дом».

Ищите справедливое, справедливое решение

Если речь идет о семейном доме, вам, вероятно, понадобится постановление суда по наследству, чтобы продать дом или передать дело. В большинстве штатов от вас также потребуется уведомить всех наследников и другие заинтересованные стороны, если и когда вы планируете продать.

И вы должны будете получить оценку, прежде чем приступить к продаже.Помните: ваш фидуциарный долг — получить справедливую рыночную цену.

«Нельзя просто продать его зятю», — говорит Рэндольф. «(Транзакция) должна происходить на свободе, и у вас должна быть документация, объясняющая, почему вы продали ее за определенную сумму».

Решить судьбу семейного дома — сложная задача, — говорит Ральф Нойзил из города Нойзил, Сандерсон, Сигафуз и Флинн из Айова-Сити, штат Айова, который уже 50 лет работает поверенным по недвижимости.

«Что делать, если всем нужна усадьба? Или если усадьба никому не нужна? Каждый может соглашаться на что угодно, пока хочет.Проблемы возникают, когда кто-то думает, что ему не по зубам, — говорит он.

Некоторые распространенные сценарии: один из братьев и сестер жил в доме, заботясь о родителе, и хочет остаться, но не может претендовать на ипотеку для выкупа других. Или лицо, осуществляющее уход, может получить непредвиденный финансовый доход от умершего вне завещания — возможно, в виде совместной собственности, банковских сертификатов или в качестве получателя страхования жизни — что вызывает разногласия между братьями и сестрами, которые затем возмущаются необходимостью передать ему равную часть имущества. .А иногда более богатый брат или сестра будет иметь несправедливое преимущество при приобретении дома на аукционе или продаже по решению суда.

До тех пор, пока не будет назначен единственный наследник, унаследовавший дом, братья и сестры могут свободно выработать любое взаимоприемлемое решение. Если, например, препятствием являются наличные деньги, они могут даже подумать о выплатах с течением времени.

Но как только они согласятся с планом, им все равно потребуется одобрение суда перед распределением активов. «За мой 50-летний опыт, когда семья соглашалась в чем-то, я ни разу не получил от суда отрицания этого.Никогда », — говорит Нойзил.

С другой стороны, если семья не может прийти к согласию, нервозность и гонорары адвокатов, как правило, возрастают в геометрической прогрессии.

«Мой старый профессор права говорил наследникам, что, если вы не поладите, ваш адвокат станет наследником поместья, что, вероятно, не входило в намерения», — говорит Нойзил.

То, что часто следует, когда наследники заходят в тупик, — это действие о разделе, когда наследники, которые хотят продать дом, предъявляют иск, чтобы заставить его продать вопреки желанию тех, кто хочет сохранить его.Как говорит Нойзил: «Это одно из самых подлых, мучительных и слезливых действий».

Быстрые пути, хорошие и плохие

Оселение поместья, когда речь идет о семейной усадьбе, может занять как минимум от шести до девяти месяцев, даже если все стороны согласны, и дольше, если нет. Нойзил только что закрыл поместье, построенное более трех лет назад.

Чтобы упростить наследование семейного дома, в нескольких штатах недавно была принята так называемая передача по свидетельству о смерти, которая, по сути, позволяет домовладельцу обеспечить передачу права собственности, чтобы наследники могли избежать процесса завещания.А еще лучше, если вы живете.

Кроме того, бенефициар передачи по свидетельству о смерти — также называемому актом бенефициара — получает прирост стоимости до справедливой рыночной стоимости имущества на дату смерти, что является обычным способом передачи унаследованного имущества. Например, предположим, что Эд унаследовал дом отца. Когда Эд в конце концов продаст дом, для целей расчета налогов на прирост капитала его стоимость будет эквивалентна стоимости дома на момент смерти его отца.

Заманчивой альтернативой битве за наследство является то, что родитель просто передал родительский дом наследнику, пока он или она еще в состоянии.

«Плохая идея, — говорит Рэндольф. «Во-первых, что, если вы передумаете? Это было известно. В семьях возникают разлады.

“No. 2, налоги на дарение. Это определенно будет больше, чем ежегодное исключение налога на дарение в размере 13 000 долларов США, а это значит, что вам придется подавать налоговую декларацию на дарение. А что, если ребенок, которому вы его отдадите, разведется или обанкротится? Дело в том, что вы можете потерять дом.”

Вы также должны учитывать налоговые последствия. Ребенок, которому передается собственность до смерти родителя, обычно не получает преимущества от полного повышения стоимости. Это может означать увеличение налогового счета, если ребенок в конце концов продаст дом.

Итак, что должны делать вы и ваш оставшийся родитель, если вы хотите сохранить дом в семье и избежать завещания? Разумный курс — использовать живое доверие или перевод по делу о смерти, если он доступен в вашем штате.

Как продать дом от собственника

Когда вы продаете свой дом, естественно, что за заключительным столом вы хотите получить максимальную отдачу от своих инвестиций. По этой и другим причинам некоторые бесстрашные домовладельцы предпочитают продавать свой дом без риэлтора.

Известный как «продажа собственником» или FSBO, листинг, продажа дома без риелтора требует времени, амбиций и усилий, — говорит Сисси Лаппин, брокер по недвижимости из Хьюстона и автор книги «Simple And Sold», справочник для продавцов ФСБО.

FSBO может привести к огромной экономии, если исключить типичную 6-процентную комиссию для агентов по недвижимости. По словам Липпина, на доме за 300 000 долларов это может дать экономию до 18 000 долларов.

Домовладельцы, которые задаются вопросом, как продать дом собственником, должны понимать, что это процесс обучения. В конце концов, люди не продают дом каждый день. Подготовка к тому, что впереди, поможет вам получить максимальную прибыль при закрытии сделки и свести стресс к минимуму.

Вот пример того, как продать дом собственником.

Плюсы и минусы продажи дома без Риэлтора

У продажи дома без Риэлтора есть определенные преимущества и недостатки. Вот некоторые из них:

Плюсы

Экономия на комиссионных: вы сохраните большую часть своей прибыли после закрытия, потому что вам не придется выкладывать деньги на комиссию риэлтора, которая в среднем может составлять 6 процентов от суммы продажная цена дома.
Сохраняйте контроль над ситуацией: у вас нет посредников в ваших отношениях с покупателями и / или их агентами, что иногда может усложнить ситуацию.Вы выбираете, какие предложения рассматривать и как продавать свой дом.

Минусы

Требуются время и терпение: продажа дома сама по себе может быть непосильной задачей. Это означает, что вы делаете все это — готовите его к продаже, анализируете последние продажи, маркетинг, отвечаете на телефонные звонки, назначаете встречи, выставляете предложения и ведете переговоры с покупателем.

Может принести меньше денег для вашего дома: продажа дома без риэлтора обычно приводит к более низкой продажной цене, согласно данным профиля покупателей и продавцов жилья Национальной ассоциации риэлторов за 2018 год.Средняя цена продажи дома FSBO в 2018 году составила 200000 долларов, что почти на 65000 долларов меньше, чем средняя цена продажи жилья с помощью агента в размере 264900 долларов, сообщает NAR.

Установите реалистичную цену с самого начала

Если вы установите слишком высокую цену на свой дом, вы можете отвратить потенциальных покупателей от даже взгляда на него, — говорит Дебрин Олива из D.O. Организуйте в Саратога-Спрингс, Нью-Йорк. Определение цены на дом с самого начала, вероятно, является наиболее важным шагом в процессе продажи, независимо от того, продаете ли вы дом с агентом или без него.

Чтобы оценить ценность своего дома, подумайте о найме профессионального оценщика недвижимости. Вы заплатите от 300 до 400 долларов за услуги оценщика, согласно FixR.com, веб-сайту со списком домашних услуг.

Предупреждение о популярных сайтах поиска недвижимости: будьте осторожны, чтобы не слишком полагаться на оценки стоимости вашего дома на этих сайтах. Иногда значения могут быть неточными и не учитывать недавно проданные дома в вашем районе, которые похожи по возрасту, состоянию и размеру на ваше объявление.

Подготовьте свой дом к рынку

Когда вы продаете дом собственником, вам необходимо придать ему первоклассную форму для размещения фотографий и выставок. Вот несколько советов по подготовке вашего дома к продаже:

Declutter — «У всех нас есть эмоциональная привязанность к нашим домам и вещам в них», — говорит Олива. «Но как только вы решите его продать, ваш дом больше не будет домом. Это продукт на рынке ».

Избавившись от беспорядка и мусора, вы можете максимально увеличить свои деньги и продавать за максимальную сумму в кратчайшие сроки.

Сделай это сверкающим — Немного Windex здесь и немного Pledge там могут принести больше денег. Если ваш бюджет позволяет, подумайте о том, чтобы нанять бригаду по уборке, чтобы она провела глубокую уборку, — предлагает Лаппин.

Добавьте сдержанности — Первые впечатления решают все, а внешний вид вашего дома должен быть безупречным, чтобы привлекать покупателей. Удалите сорняки, добавьте свежую мульчу и храните игрушки или велосипеды вне поля зрения. Добавьте несколько горшков с яркими цветами в прихожую или крыльцо. Наконец, добавьте свежий слой краски на входную дверь и новый приветственный коврик в качестве завершающего штриха.

Наймите профессионального фотографа — По словам Лаппина, показ профессиональных фотографий в Интернете является обязательным условием для привлечения покупателей. Стоимость услуги фотографа по недвижимости может варьироваться в зависимости от вашего местоположения и размера дома, но вы можете потратить несколько сотен долларов. Некоторые фотографы могут также предоставить услуги виртуального тура, чтобы помочь продвинуть ваш дом в Интернете.

Запланируйте день открытых дверей — Вместо частных встреч с потенциальными покупателями запланируйте день открытых дверей во второй половине дня выходных.

«Людям нравится быть незамеченными и не испытывать никакого давления», — говорит Лаппин. Открытый дом предоставляет покупателям прекрасную возможность увидеть ваш дом вблизи без жестких требований к продаже. Подумайте о том, чтобы распечатать листы со списком основных деталей вашего дома, чтобы у посетителей было что взять с собой и чтобы вы могли сделать предложение.

Рекламируйте, продвигайте, продвигайте

Продажа дома без риэлтора может быть более сложной задачей, когда дело доходит до маркетинга вашего дома.По словам Лаппина, как только ваши фотографии будут готовы и цена будет установлена, опубликуйте свой дом в Facebook, Instagram и других социальных сетях. Что еще более важно: попросите людей поделиться сообщениями. «И не стоит недооценивать отличную вывеску у себя во дворе», — добавляет она. «Люди проезжают по районам, в которых хотят жить».

Подтвердите, может ли покупатель позволить себе дом.

Попросите всех покупателей, которые делают предложение, предоставить письмо о предварительном одобрении ипотеки, говорит Лаппин. Как продавец, вы также имеете право позвонить кредитору, но не риэлторы, добавляет она.

Узнайте, какой размер авансового платежа есть у покупателя, какую кредитную программу он использует и насколько они могут занять у кредитора. Если у покупателя есть условное одобрение кредита, узнайте, какие условия он должен выполнить, чтобы получить окончательное одобрение.

Ожидайте более быстрой продажи

Согласно профилю покупателей и продавцов жилья NAR за 2018 год, 73 процента домов FSBO были проданы менее чем за две недели. Но причина такого исключительно быстрого темпа в том, что многие продавцы и покупатели знают друг друга.Скорость продажи дома обычно зависит от способности покупателя получить ипотечный кредит, поэтому очень важно тщательно проверить его финансовое положение и рассмотреть предложения с минимальными непредвиденными обстоятельствами, которые могут замедлить продвижение продажи.

Найдите адвоката (возможно)

Вам не нужен адвокат, чтобы продать свой дом самостоятельно, — говорит Марк Чианчиулли, юрист и риэлтор группы CREM в Лос-Анджелесе.

«Однако, если вы собираетесь продать свой дом самостоятельно, это, вероятно, будет разумным решением и расходами», — советует Чианчулли.Он добавляет, что вам следует нанять кого-нибудь, кто специализируется на праве в сфере недвижимости.

Поверенный по недвижимости, скорее всего, возьмет несколько тысяч долларов, и вы получите во многом те же рекомендации, что и от хорошего маклера, добавляет он.

«Но если бы я продавал сам, мне определенно понадобился бы поверенный, представляющий меня при продаже».

Разберитесь с препятствиями

Чианчиулли считает, что без риэлтора, представляющего интересы продавца, домовладельцы FSBO часто допускают ошибки.Эти ошибки включают в себя слишком высокую или слишком низкую цену на недвижимость и незнание, как заключить сделку по самой высокой цене, не отвлекая покупателей.

«У начинающего продавца действительно могут возникнуть проблемы, когда он пытается продать свой дом, и начинают возникать различные сложности», — говорит Чианчулли.

Некоторые из этих сложных вопросов включают в себя работу с запрещенной работой, проблемы с цепочкой прав собственности, запросы на ремонт и ценовые кредиты во время условного депонирования, проблемы с финансированием и нетипичные структуры финансирования, добавляет он.

Рассмотрите возможность найма риэлтора

У некоторых людей просто нет времени, терпения или организационных навыков, чтобы продать собственный дом, — говорит Адам Апчерч, владелец / риэлтор Marvel Real Estate в Уилмингтоне, Северная Каролина. Продажа дома без риэлтора может оказаться гораздо более сложным и сложным делом, чем ожидают многие продавцы дома.

Апчерч говорит, что многие клиенты обращались к нему за помощью после того, как попытались продать свой дом самостоятельно и столкнулись с препятствиями.

«У них есть жизнь. У них есть работа и дети, и они не могут утверждать каждую встречу или хватать собак, чтобы вывести их из дома на представление », — говорит Апчерч.

Если вы решите нанять агента по недвижимости, найдите кого-нибудь, кто уже несколько лет занимается размещением домов в вашем районе, а также имеет надежных рекомендаций от прошлых клиентов. Имейте в виду, что, хотя комиссии по недвижимости являются предметом переговоров, агент по листингу обычно делит комиссию пополам с агентом покупателя.

Подробнее:

Функция разделения (Visual Basic для приложений)

• 13.12.2018
• 2 минуты на чтение

В этой статье

Возвращает отсчитываемый от нуля одномерный массив, содержащий указанное количество подстрок.

Синтаксис

Разделение ( выражение , [ разделитель , [ предел , [ сравнить ]]])

Синтаксис функции Split имеет следующие именованные аргументы:

Настройки

Аргумент сравнить может иметь следующие значения:

Пример

В этом примере показано, как использовать функцию Split .

  Dim strFull As String (Полная строка)
Dim arrSplitStrings1 () как вариант
Dim arrSplitStrings2 () как вариант
Dim strSingleString1 как строка
Dim strSingleString2 как строка
Dim strSingleString3 как строка
Тусклый я до тех пор, пока

strFull = "Some - Old - Hags - Can - Always - Hide - They - Old - Age" 'Строка, которая будет использоваться.

arrSplitStrings1 = Split (strFull, "-") 'arrSplitStrings1 будет массивом от 0 до 8.
                                            'arrSplitStrings1 (0) = «Некоторые» и arrSplitStrings1 (1) = «Старый».'В разделителе не было пробелов, поэтому пробелы в strFull будут включены в возвращаемые значения массива.

arrSplitStrings2 = Split (strFull, "-") 'arrSplitStrings2 будет массивом от 0 до 8.
                                            'arrSplitStrings2 (0) = «Некоторые» и arrSplitStrings2 (1) = «Старый».
                                            'Разделитель включает пробелы, поэтому они не будут включены в возвращаемые значения массива.'Несколько примеров того, как вернуть значение «Can» (позиция массива 3).

strSingleString1 = arrSplitStrings2 (3) 'strSingleString1 = «Можно».

strSingleString2 = Разделить (strFull, «-») (3) 'strSingleString2 = «Можно».
                                            'Этот синтаксис можно использовать, если весь массив не нужен, а позиция в возвращаемом массиве для желаемого значения известна.

Для i = LBound (arrSplitStrings2, 1) To UBound (arrSplitStrings2, 1)
    Если InStr (1, arrSplitStrings2 (i), "Can", vbTextCompare)> 0 Тогда
        strSingleString3 = arrSplitStrings2 (я)
        Выход для
    Конец, если
Далее я



См. Также

Поддержка и отзывы

У вас есть вопросы или отзывы об Office VBA или этой документации? См. Раздел Поддержка и отзывы Office VBA, чтобы узнать, как получить поддержку и оставить отзыв.

Редактируемая таблица данных | Документация по Dash для Python

DataTable доступен для редактирования. Подобно электронной таблице, его можно использовать
в качестве входных данных для управления моделями с переменным номером
входных данных.

Эта глава включает рецепты для:

• Чтение содержимого DataTable
• Фильтрация нулевых значений
• Загрузка данных
• Определение измененной ячейки
• Добавление или удаление столбцов
• Добавление или удаление строк
• Удаляемые, удаляемые, переименовываемые и скрываемые столбцы
• Таблица экспортных данных

Предопределенные столбцы

В этом примере мы инициализируем таблицу с 10 пустыми строками и
несколькими предопределенными столбцами.Чтобы получить данные, просто прослушайте свойство
data .

Несколько примечаний:
— Если вы копируете и вставляете данные, размер которых превышает размер строк, таблица
расширяется, чтобы содержать содержимое.
Попробуйте, скопировав и вставив этот набор данных.
— В отличие от других программ для работы с электронными таблицами, DataTable имеет фиксированное количество
строк. Итак, если ваша модель имеет произвольное количество параметров
(строк или столбцов), мы рекомендуем инициализировать вашу таблицу с
большим количеством пустых строк и столбцов.
— При копировании данных из таблицы во внешнюю электронную таблицу или
между двумя таблицами на разных вкладках вы можете включить заголовки столбцов
, добавив include_headers_on_copy_paste = True . Однако заголовки
игнорируются при копировании между двумя таблицами на одной вкладке.

  импортная тире
из dash.dependencies import Input, Output
import dash_table
импортировать dash_core_components как dcc
импортировать dash_html_components как html
импортировать панд как pd

приложение = тире.Тире (__ имя__)

params = [
    «Вес», «Крутящий момент», «Ширина», «Высота»,
    «КПД», «мощность», «смещение»
]

app.layout = html.Div ([
    dash_table.DataTable (
       ,
        столбцы = (
            [{'id': 'Модель', 'name': 'Модель'}] +
            [{'id': p, 'name': p} вместо p в параметрах]
        ),
        данные = [
            dict (Model = i, ** {param: 0 для param in params})
            для i в диапазоне (1, 5)
        ],
        editable = True
    ),
    dcc.Graph (id = 'простой-вывод-редактирования-таблицы')
])


@приложение.Перезвоните(
    Вывод ('таблица-редактирование-простой-вывод', 'рисунок'),
    Ввод ('простое редактирование таблицы', 'данные'),
    Ввод ('простое редактирование таблицы', 'столбцы'))
def display_output (строки, столбцы):
    df = pd.DataFrame (строки, столбцы = [c ['name'] для c в столбцах])
    возвращаться {
        'данные': [{
            'type': 'parcoords',
            'Габаритные размеры': [{
                'label': col ['name'],
                'значения': df [col ['id']]
            } для столбцов в столбцах]
        }]
    }


если __name__ == '__main__':
    приложение.run_server (отладка = True)


Интеграция с состояниями загрузки Dash

Начиная с версии таблицы 4.3.0, состояния загрузки Dash также имеют некоторый контроль
над тем, доступна ли таблица для редактирования. Если свойство
данных загружается (например, при получении данных с сервера), вы не сможете редактировать ячейки и раскрывающиеся списки
. Это позволяет избежать случаев
, в которых отредактированное значение (введенное пользователем) конфликтует со значением
, возвращаемым сервером.

В приведенном ниже примере вы можете использовать раскрывающийся список, чтобы выбрать загрузку
либо свойства style_cell , либо свойства data . Когда вы выбираете свойство
, будет имитироваться задержка (чтобы имитировать задержку
, которую вы можете получить при обмене данными с сервером). Хотя в примере
это не так, вы также можете использовать CSS-селектор
.dash-loading , чтобы применить определенный стиль, пока таблица
ожидает.

Если вы выберете style_cell , вы сможете редактировать ячейку по мере загрузки значения
; если вы выберете данные , вы не сделаете этого.Попробуйте
сами!

  из времени импорта сна

из случайного импорта randint, seed

импортировать тире
из dash.exceptions import PreventUpdate
из dash.dependencies import Input, Output
import dash_table
импортировать dash_core_components как dcc
импортировать dash_html_components как html

# Чтобы документация всегда отображала одни и те же значения
семя (0)

app = dash.Dash (__ имя__)

app.layout = html.Div ([

    'Выберите свойство для загрузки:',
    dcc.Dropdown (
       ,
        options = [
            {'label': prop, 'value': prop}
            для опоры в ['style_cell', 'data']
        ]
    ),

    html.Br (),

    dash_table.DataTable (
       ,
        columns = [{
            'name': 'Столбец {}'. format (i),
            'id': 'столбец - {}'. format (i),
            'deletable': Верно,
            'renamable': True
        } для i в диапазоне (1, 5)],
        данные = [
            {'столбец - {}'. формат (i):
             (randint (0, 100)) для i в диапазоне (1, 5)}
            для j в диапазоне (5)
        ],
        editable = True
    )
])


@ app.callback (
    Вывод ('таблица-состояний-загрузки', 'ячейка_стиля'),
    Input ('load-states-table-prop', 'значение')
)
def loading_style_cell (значение):
    если значение == 'style_cell':
        сон (5)
        return {'color': 'rgb ({}, {}, {})'.формат(
            рандинт (0, 255),
            рандинт (0, 255),
            рандинт (0, 255)
        )}
    поднять PreventUpdate


@ app.callback (
    Вывод ('таблица-состояний-загрузки', 'данные'),
    Input ('load-states-table-prop', 'значение')
)
def loading_data (значение):
    если значение == 'данные':
        сон (5)
        возвращаться [
            {'столбец - {}'. формат (i):
             (randint (0, 100)) для i в диапазоне (5)}
            для j в диапазоне (5)
        ]
    поднять PreventUpdate


если __name__ == '__main__':
    приложение.run_server (отладка = True)


Фильтрация пустых ячеек

DataTable всегда будет возвращать все ячейки в таблице, даже
, если ячейки не были заполнены. Итак, вы, вероятно, захотите отфильтровать
из пустых значений.

Когда вы очищаете ячейку, DataTable установит для нее значение ''
(пустая строка). Итак, для согласованности мы рекомендуем инициализировать пустые данные
с помощью '' .

Внимание! В будущем, когда мы введем правильные типы данных,
мы можем инициализировать пустые данные как нечто иное, чем '' .Например,
, если столбец числовой, мы хотим избежать наличия '' в данных
и вместо этого можем инициализировать пустые данные как Нет .

В этом примере мы удаляем все строки, в которых есть пустые ячейки.
Это всего лишь один способ сократить данные; вы можете захотеть очистить данные
по-другому в своем приложении.

  импортная тире
из dash.dependencies import Input, Output
импортировать dash_html_components как html
import dash_table

импортный отпечаток

приложение = тире.Тире (__ имя__)

app.layout = html.Div ([
    dash_table.DataTable (
       ,
        columns = [{
            'name': 'Столбец {}'. format (i),
            'id': 'столбец - {}'. format (i)
        } для i в диапазоне (1, 5)],
        данные = [
            {'column - {}'. format (i): (j + (i-1) * 5) для i в диапазоне (1, 5)}
            для j в диапазоне (5)
        ],
        editable = True
    ),
    html.Div (id = 'редактирование-обрезка-данные-вывод')
])


@ app.callback (Вывод ('редактирование-обрезка-вывод-данных', 'дети'),
              Ввод ('редактирование-обрезать-данные', 'данные'))
def display_output (строки):
    pruned_rows = []
    для ряда в ряды:
        # требовать, чтобы были указаны все элементы в строке
        # нужное вам поведение при обрезке может отличаться от этого
        если все ([ячейка! = '' для ячейки в строке.значения()]):
            pruned_rows.append (строка)

    return html.Div ([
        html.Div ("Необработанные данные"),
        html.Pre (pprint.pformat (строки)),
        html.Hr (),
        html.Div ('Удаленные данные'),
        html.Pre (pprint.pformat (pruned_rows)),
    ])

если __name__ == '__main__':
    app.run_server (отладка = True)


Загрузка данных

Хороший рецепт — связать
dcc.Upload
с компонентом Table. После того, как пользователь загрузил данные, он
может редактировать содержимое или переименовывать строки.

Вот пример, который создает простой плоттер «x-y»: загрузите CSV
с двумя столбцами данных, и мы построим его.
Попробуйте, загрузив этот файл
, а затем загрузив его.

  импорт base64
import io
импортировать тире
из dash.dependencies import Input, Output, State
импортировать dash_core_components как dcc
импортировать dash_html_components как html
import dash_table
импортировать панд как pd

external_stylesheets = ['https://codepen.io/chriddyp/pen/bWLwgP.css']

приложение = тире.Тире (__ имя__, external_stylesheets = external_stylesheets)

app.layout = html.Div ([
    dcc.Upload (
       ,
        children = html.Div ([
            "Перетащите и оставьте или",
            html.A ("Выбрать файлы")
        ]),
        style = {
            'width': '100%', 'height': '60px', 'lineHeight': '60px',
            'borderWidth': '1px', 'borderStyle': 'пунктирная',
            'borderRadius': '5px', 'textAlign': 'center', 'margin': '10px'
        },
    ),
    dash_table.DataTable (id = 'datatable-upload-container'),
    dcc.График (id = 'datatable-upload-graph')
])


def parse_contents (содержимое, имя файла):
    content_type, content_string = content.split (',')
    decoded = base64.b64decode (строка_содержимого)
    если 'csv' в имени файла:
        # Предположим, что пользователь загрузил файл CSV
        вернуть pd.read_csv (
            io.StringIO (decoded.decode ('utf-8')))
    elif 'xls' в имени файла:
        # Предположим, что пользователь загрузил файл Excel
        вернуть pd.read_excel (io.BytesIO (декодировано))


@ app.callback (Вывод ('datatable-upload-container', 'data'),
              Вывод ('datatable-upload-container', 'columns'),
              Ввод ('загрузка данных', 'содержимое'),
              Состояние ('загрузка-данные', 'имя файла'))
def update_output (содержимое, имя файла):
    если содержимое None:
        возвращаться [{}], []
    df = parse_contents (содержимое, имя файла)
    вернуть df.to_dict ('записи'), [{"name": i, "id": i} для i в df.columns]


@ app.callback (Output ('datatable-upload-graph', 'рисунок'),
              Input ('datatable-upload-container', 'данные'))
def display_graph (строки):
    df = pd.DataFrame (строки)

    если (df.empty или len (df.columns) <1):
        возвращаться {
            'данные': [{
                'Икс': [],
                'y': [],
                'тип': 'бар'
            }]
        }
    возвращаться {
        'данные': [{
            'x': df [df.columns [0]],
            'y': df [df.столбцы [1]],
            'тип': 'бар'
        }]
    }


если __name__ == '__main__':
    app.run_server (отладка = True)


Добавление или удаление столбцов

В DataTable мы предоставили встроенный пользовательский интерфейс для , удаляющего столбец
, но не для добавления столбцов. Мы рекомендуем использовать внешнюю кнопку для добавления
столбцов.

Это простой пример, который отображает данные в электронной таблице в виде тепловой карты
. Попробуйте добавить или удалить столбцы!

  импортная тире
от тире.импорт зависимостей Вход, Выход, Состояние
import dash_table
импортировать dash_core_components как dcc
импортировать dash_html_components как html

app = dash.Dash (__ имя__)

app.layout = html.Div ([
    html.Div ([
        dcc.Input (
           ,
            placeholder = 'Введите имя столбца ...',
            значение = '',
            style = {'padding': 10}
        ),
        html.Button ('Добавить столбец' ,, n_clicks = 0)
    ], style = {'height': 50}),

    dash_table.DataTable (
       ,
        columns = [{
            'name': 'Столбец {}'.формат (i),
            'id': 'столбец - {}'. format (i),
            'deletable': Верно,
            'renamable': True
        } для i в диапазоне (1, 5)],
        данные = [
            {'column - {}'. format (i): (j + (i-1) * 5) для i в диапазоне (1, 5)}
            для j в диапазоне (5)
        ],
        editable = True,
    ),

    dcc.Graph (id = 'редактирование-столбцы-график')
])


@ app.callback (
    Вывод ('столбцы редактирования', 'столбцы'),
    Ввод ('кнопка редактирования-столбцов', 'n_clicks'),
    Состояние ('имя-столбца-редактирования', 'значение'),
    Состояние ('столбцы редактирования', 'столбцы'))
def update_columns (n_clicks, value, existing_columns):
    если n_clicks> 0:
        существующие_столбцы.добавить ({
            'id': значение, 'name': значение,
            'renamable': True, 'deletable': True
        })
    вернуть существующие_столбцы


@ app.callback (
    Вывод ('редактирование-столбцы-график', 'рисунок'),
    Ввод ('столбцы редактирования', 'данные'),
    Ввод ('столбцы редактирования', 'столбцы'))
def display_output (строки, столбцы):
    возвращаться {
        'данные': [{
            'тип': 'тепловая карта',
            'z': [[row.get (c ['id'], None) для c в столбцах] для строки в строках],
            'x': [c ['name'] вместо c в столбцах]
        }]
    }


если __name__ == '__main__':
    приложение.run_server (отладка = True)


Добавление или удаление строк

Подобно столбцам, DataTable имеет встроенный пользовательский интерфейс для удаления строк
, но не для добавления строк. Вы можете добавлять строки в таблицу с помощью внешней кнопки
.

  импортная тире
из dash.dependencies import Input, Output, State
import dash_table
импортировать dash_core_components как dcc
импортировать dash_html_components как html

app = dash.Dash (__ имя__)

app.layout = html.Div ([
    html.Div ([
        dcc.Вход(
           ,
            placeholder = 'Введите имя столбца ...',
            значение = '',
            style = {'padding': 10}
        ),
        html.Button ('Добавить столбец' ,, n_clicks = 0)
    ], style = {'height': 50}),

    dash_table.DataTable (
       ,
        columns = [{
            'name': 'Столбец {}'. format (i),
            'id': 'столбец - {}'. format (i),
            'deletable': Верно,
            'renamable': True
        } для i в диапазоне (1, 5)],
        данные = [
            {'column - {}'. format (i): (j + (i-1) * 5) для i в диапазоне (1, 5)}
            для j в диапазоне (5)
        ],
        editable = True,
        row_deletable = Истина
    ),

    html.Кнопка ('Добавить строку' ,, n_clicks = 0),

    dcc.Graph (id = 'добавление строк-график')
])


@ app.callback (
    Вывод ('добавление-таблицы-строк', 'данные'),
    Ввод ('кнопка редактирования-строк', 'n_clicks'),
    Состояние ('добавление-таблицы-строк', 'данные'),
    Состояние ('добавление-таблицы-строк', 'столбцы'))
def add_row (n_clicks, строки, столбцы):
    если n_clicks> 0:
        rows.append ({c ['id']: '' для c в столбцах})
    вернуть строки


@ app.callback (
    Вывод ('добавление-таблицы-строк', 'столбцы'),
    Ввод ('кнопка добавления строк', 'n_clicks'),
    Состояние ('добавление-строк-имя', 'значение'),
    Состояние ('добавление-таблицы-строк', 'столбцы'))
def update_columns (n_clicks, value, existing_columns):
    если n_clicks> 0:
        существующие_столбцы.добавить ({
            'id': значение, 'name': значение,
            'renamable': True, 'deletable': True
        })
    вернуть существующие_столбцы


@ app.callback (
    Вывод ('добавление-строк-график', 'рисунок'),
    Ввод ('добавление-таблицы-строк', 'данные'),
    Ввод ('добавление-таблицы-строк', 'столбцы'))
def display_output (строки, столбцы):
    возвращаться {
        'данные': [{
            'тип': 'тепловая карта',
            'z': [[row.get (c ['id'], None) для c в столбцах] для строки в строках],
            'x': [c ['name'] вместо c в столбцах]
        }]
    }


если __name__ == '__main__':
    приложение.run_server (отладка = True)


Обновление столбцов той же таблицы

Одно из отличных приложений DataTable - это возможность обновлять саму таблицу
при редактировании ячеек.

Одним из ограничений в Dash является то, что выход обратного вызова не может быть
таким же, как Input (циклические зависимости пока не поддерживаются).
Итак, у нас не могло быть Output ('table', 'data') и
Input ('table', 'data') в том же @app.обратный звонок .

Однако мы можем обойти это, используя состояние State ('table', 'data')
и инициируя обратный вызов с помощью Input ('table', 'data_timestamp') .

Этот пример имитирует традиционную электронную таблицу, такую ​​как Excel, путем вычисления
определенных столбцов на основе других других столбцов.

  импортная тире
из dash.dependencies import Input, Output, State
import dash_table
импортировать dash_html_components как html

app = dash.Dash (__ имя__)

приложение.layout = html.Div ([
    dash_table.DataTable (
       ,
        columns = [
            {'name': 'Входные данные', 'id': 'input-data'},
            {'name': 'Input Squared', 'id': 'output-data'}
        ],
        data = [{'input-data': i} для i в диапазоне (11)],
        editable = True,
    ),
])


@ app.callback (
    Вывод ('вычисляемая таблица', 'данные'),
    Ввод ('вычисляемая таблица', 'отметка_данных'),
    Состояние ('вычисляемая таблица', 'данные'))
def update_columns (отметка времени, строки):
    для ряда в ряды:
        пытаться:
            row ['output-data'] = float (row ['input-data']) ** 2
        Кроме:
            row ['output-data'] = 'НД'
    вернуть строки


если __name__ == '__main__':
    приложение.run_server (отладка = True)


Изменить содержимое таблицы данных

Столбцы в таблице можно скрыть, удалить, очистить и переименовать. Каждое из этих действий
представлено маленьким значком в заголовках столбцов. Если имеется более одной строки заголовка,
вы можете выбрать, где будут отображаться значки. Если вы хотите переопределить эти значки, вы можете сделать это
, используя селекторы таблиц CSS, как показано в примере.

При выполнении действия очистки или удаления связанные фильтры также очищаются.
Скрытие или удаление возможно только в том случае, если после выполнения действия в таблице
осталось более одного столбца.

В этом примере мы включили различные действия с столбцами. Попробуйте:

• Очистить первый столбец: содержимое очищается (или несколько столбцов при объединении заголовков)
без удаления самого столбца.
• Удалить второй столбец: столбец удаляется из таблицы и становится невидимым, пока не будет обновлена ​​страница
.
• Переименовать третий столбец: редактируется содержимое выбранных заголовков столбцов.
• Скрыть четвертый столбец: весь столбец скрыт от просмотра и его можно снова сделать видимым
с помощью кнопки переключения столбцов.

  dash_table.DataTable (
    columns = [
        {"name": ["", "Year"], "id": "year", "clearable": "first"},
        {"name": ["City", "Montreal"], "id": "montreal", "deletable": [False, True]},
        {"name": ["City", "Toronto"], "id": "toronto", "renamable": True},
        {"name": ["City", "Ottawa"], "id": "ottawa", "hideable": "last"},
        {"name": ["City", "Vancouver"], "id": "vancouver", "clearable": True, "renamable": True, "hideable": True, "deletable": True},
        {"name": ["Климат", "Температура"], "id": "temp"},
        {"name": ["Климат", "Влажность"], "id": "влажность"},
    ],
    данные = [
        {
            "год": я,
            «монреаль»: i * 10,
            "торонто": я * 100,
            "оттава": i * -1,
            "Ванкувер": i * -10,
            «темп»: i * -100,
            «влажность»: i * 5,
        }
        для i в диапазоне (10)
    ],
    css = [
        {"селектор": ".заголовок столбца - удалить svg "," rule ": 'display:" none "'},
        {"селектор": ".column-header - delete :: before", "rule": 'content: "X"'}
    ]
)


Таблица экспортных данных

Данные таблицы можно экспортировать как файл csv или xlsx. Вы можете настроить заголовки таблицы
в файле экспорта. Заголовки могут быть идентификаторами столбцов, именами или отображаемыми.
Разница между export_headers: name и export_headers: display заключается в том, что у вас есть
возможность загрузить таблицу с объединенными заголовками, если ваши заголовки таблицы объединены.
Наконец, если действие было выполнено над столбцами (очищено, удалено, скрыто, отсортировано, отфильтровано), то
загруженная таблица отобразит текущее представление.

• Обратите внимание, что отображение Режим поддерживается только для export_format: xlsx из-за того, что заголовки
в файлах csv нельзя объединить.

  dash_table.DataTable (
    columns = [
        {"name": ["", "Year"], "id": "year"},
        {"name": ["City", "Montreal"], "id": "montreal", "deletable": [False, True]},
        {"name": ["City", "Toronto"], "id": "toronto", "renamable": True},
        {"name": ["City", "Ottawa"], "id": "ottawa", "hideable": "last"},
        {"name": ["Город", "Ванкувер"], "id": "Ванкувер"},
        {"name": ["Климат", "Температура"], "id": "temp"},
        {"name": ["Климат", "Влажность"], "id": "влажность"},
    ],
    данные = [
        {
            "год": я,
            «монреаль»: i * 10,
            "торонто": я * 100,
            "оттава": i * -1,
            "Ванкувер": i * -10,
            «темп»: i * -100,
            «влажность»: i * 5,
        }
        для i в диапазоне (10)
    ],
    export_format = 'xlsx',
    export_headers = 'дисплей',
    merge_duplicate_headers = Верно
)


Python-управляемая фильтрация, разбиение на страницы, сортировка | Документация по Dash для Python

Внутренний пейджинг

С помощью внутреннего разбиения на страницы мы можем загружать данные в нашу таблицу постепенно.
Вместо того, чтобы загружать все данные сразу, мы будем загружать данные
только по запросу пользователя, когда он нажимает кнопки «предыдущий» и «следующий»
.

Поскольку бэкэнд-пейджинг напрямую интегрируется с вашими обратными вызовами Dash, вы можете
загружать свои данные из любого источника данных Python.

  импортная тире
из dash.dependencies import Input, Output
import dash_table
импортировать панд как pd


df = pd.read_csv ('https://raw.githubusercontent.com/plotly/datasets/master/gapminder2007.csv ')

df ['index'] = диапазон (1, len (df) + 1)

app = dash.Dash (__ имя__)

PAGE_SIZE = 5

app.layout = dash_table.DataTable (
   ,
    columns = [
        {"name": i, "id": i} для i в отсортированном (df.columns)
    ],
    page_current = 0,
    page_size = PAGE_SIZE,
    page_action = 'custom'
)


@ app.callback (
    Вывод ('datatable-paging', 'data'),
    Ввод ('datatable-paging', "page_current"),
    Ввод ('datatable-paging', "page_size"))
def update_table (page_current, page_size):
    return df.iloc [
        page_current * page_size: (page_current + 1) * page_size
    ].to_dict ('записи')


если __name__ == '__main__':
    app.run_server (отладка = True)


С бэкэнд-пейджингом у нас может быть внешняя сортировка и фильтрация
, но он будет фильтровать и сортировать только те данные, которые существуют на странице.

Этого следует избегать. Ваши пользователи будут ожидать, что
сортировка и фильтрация выполняется для всего набора данных, а
с большими страницами могут не знать, что это происходит только
на текущей странице.

Вместо этого мы рекомендуем также реализовать сортировку и фильтрацию на бэкэнде
.То есть по всему базовому набору данных.

Примечание для возвращающихся пользователей - измененные имена свойств:
- Сортированные поля теперь находятся в sort_by , а не sorting_settings
- Строка фильтра теперь находится в filter , а не в filtering_settings

Внутренний пейджинг и номера страниц

Меню разбивки на страницы включает номер текущей страницы и
общее количество страниц. При нативной (т.е. интерфейсной) разбивке на страницы количество страниц
рассчитывается по таблице.Однако при использовании бэкэнда
разбивки на страницы данные передаются в таблицу посредством обратного вызова;
, поэтому таблица не может рассчитать общее количество страниц
. Как следствие, кнопка навигации последней страницы
отключена (хотя все другие кнопки, а также прямая навигация
по-прежнему работают).

Чтобы обойти это, укажите значение параметра page_count
таблицы. Это будет служить «последней страницей», которая
повторно активирует кнопку навигации последней страницы и будет отображаться в меню нумерации страниц
. Обратите внимание, что вы не сможете использовать меню нумерации страниц
для перехода на страницу, которая идет после последней страницы
, указанной в page_count !

  импортная тире
импортировать dash_core_components как dcc
импортировать dash_html_components как html
из dash.dependencies import Input, Output
import dash_table
импортировать панд как pd


df = pd.read_csv ('https://raw.githubusercontent.com/plotly/datasets/master/gapminder2007.csv')

df ['index'] = диапазон (1, len (df) + 1)

приложение = тире.Тире (__ имя__)

PAGE_SIZE = 5

app.layout = html.Div ([
    dash_table.DataTable (
       ,
        columns = [
            {"name": i, "id": i} для i в отсортированном (df.columns)
        ],
        page_current = 0,
        page_size = PAGE_SIZE,
        page_action = 'custom'
    ),
    html.Br (),
    dcc.Checklist (
       ,
        options = [
            {'label': 'Использовать page_count', 'value': 'True'}
        ],
        значение = ['True']
    ),
    'Количество страниц: ',
    dcc.Input (
       ,
        type = 'число',
        мин = 1,
        макс = 29,
        значение = 20
    )
])


@приложение.Перезвоните(
    Вывод ('datatable-paging-page-count', 'data'),
    Input ('datatable-paging-page-count', "page_current"),
    Input ('datatable-paging-page-count', "page_size"))
def update_table (page_current, page_size):
    return df.iloc [
        page_current * page_size: (page_current + 1) * page_size
    ] .to_dict ('записи')

@ app.callback (
    Вывод ('datatable-paging-page-count', 'page_count'),
    Input ('datatable-use-page-count', 'значение'),
    Ввод ('количество-страниц-данных', 'значение'))
def update_table (use_page_count, page_count_value):
    если len (use_page_count) == 0 или page_count_value равно None:
        return None
    вернуть page_count_value

если __name__ == '__main__':
    приложение.run_server (отладка = True)


Бэкэнд-пейджинг с сортировкой

  импортная тире
из dash.dependencies import Input, Output
import dash_table
импортировать панд как pd


df = pd.read_csv ('https://raw.githubusercontent.com/plotly/datasets/master/gapminder2007.csv')

df ['index'] = диапазон (1, len (df) + 1)

app = dash.Dash (__ имя__)

PAGE_SIZE = 5

app.layout = dash_table.DataTable (
   ,
    columns = [
        {'name': i, 'id': i, 'deletable': True} для i в отсортированном (df.столбцы)
    ],
    page_current = 0,
    page_size = PAGE_SIZE,
    page_action = 'индивидуальный',

    sort_action = 'пользовательский',
    sort_mode = 'одиночный',
    sort_by = []
)


@ app.callback (
    Вывод ('разбиение по страницам и сортировка таблицы', 'данные'),
    Ввод ('разбиение по страницам и сортировка таблицы', "текущая_страница"),
    Ввод ('разбиение по страницам и сортировка таблицы', "размер_страницы"),
    Ввод ('разбиение по страницам и сортировка таблицы', 'sort_by'))
def update_table (page_current, page_size, sort_by):
    если len (sort_by):
        dff = df.sort_values ​​(
            sort_by [0] ['column_id'],
            ascending = sort_by [0] ['direction'] == 'asc',
            inplace = Ложь
        )
    еще:
        # Сортировка не применяется
        dff = df

    вернуть dff.iloc [
        page_current * page_size: (page_current + 1) * page_size
    ] .to_dict ('записи')


если __name__ == '__main__':
    app.run_server (отладка = True)


Бэкэнд-пейджинг с сортировкой по нескольким столбцам

Сортировка по нескольким столбцам позволяет сортировать по нескольким столбцам.
Это полезно, когда у вас есть категориальные столбцы с повторяющимися значениями
и вы хотите увидеть отсортированные значения для
каждой категории.

В этом примере попробуйте выполнить сортировку по континентам, а затем по любому другому столбцу.

  импортная тире
из dash.dependencies import Input, Output
import dash_table
импортировать панд как pd


app = dash.Dash (__ имя__)

df = pd.read_csv ('https://raw.githubusercontent.com/plotly/datasets/master/gapminder2007.csv')

PAGE_SIZE = 5

app.layout = dash_table.DataTable (
   ,
    columns = [
        {"name": i, "id": i} для i в отсортированном (df.columns)
    ],
    page_current = 0,
    page_size = PAGE_SIZE,
    page_action = 'индивидуальный',

    sort_action = 'пользовательский',
    sort_mode = 'мульти',
    sort_by = []
)


@приложение.Перезвоните(
    Вывод ('table-multicol-sorting', "data"),
    Input ('table-multicol-sorting', "page_current"),
    Input ('table-multicol-sorting', "page_size"),
    Input ('table-multicol-sorting', "sort_by"))
def update_table (page_current, page_size, sort_by):
    печать (sort_by)
    если len (sort_by):
        dff = df.sort_values ​​(
            [col ['column_id'] для столбца в sort_by],
            по возрастанию = [
                col ['направление'] == 'по возрастанию'
                для столбца в sort_by
            ],
            inplace = Ложь
        )
    еще:
        # Сортировка не применяется
        dff = df

    вернуть dff.iloc [
        page_current * page_size: (page_current + 1) * page_size
    ] .to_dict ('записи')


если __name__ == '__main__':
    app.run_server (отладка = True)


Внутренний пейджинг с фильтрацией

  импортная тире
из dash.dependencies import Input, Output
import dash_table
импортировать панд как pd


app = dash.Dash (__ имя__)

df = pd.read_csv ('https://raw.githubusercontent.com/plotly/datasets/master/gapminder2007.csv')


PAGE_SIZE = 5


app.layout = dash_table.DataTable (
   ,
    columns = [
        {"name": i, "id": i} для i в отсортированном (df.columns)
    ],
    page_current = 0,
    page_size = PAGE_SIZE,
    page_action = 'индивидуальный',

    filter_action = 'пользовательский',
    filter_query = ''
)

операторы = [['ge', '> ='],
             ['le', '<='],
             ['lt', '<'],
             ['gt', '>'],
             ['ne', '! ='],
             ['экв', '='],
             ['содержит '],
             ['datestartswith']]


def split_filter_part (filter_part):
    для operator_type в операторах:
        для оператора в operator_type:
            если оператор в filter_part:
                name_part, value_part = filter_part.split (оператор, 1)
                name = name_part [name_part.find ('{') + 1: name_part.rfind ('}')]

                значение_часть = значение_часть.strip ()
                v0 = часть_значения [0]
                if (v0 == value_part [-1] и v0 in ("'",' "',' '')):
                    значение = часть_значения [1: -1] .replace ('\\' + v0, v0)
                еще:
                    пытаться:
                        значение = число с плавающей запятой (значение_часть)
                    кроме ValueError:
                        значение = значение_часть

                # операторы слов нуждаются в пробелах после них в строке фильтра,
                # но нам это не нужно позже
                возвращаемое имя, operator_type [0].strip (), значение

    return [Нет] * 3


@ app.callback (
    Вывод ('фильтрация таблиц', "данные"),
    Input ('table-filtering', "page_current"),
    Ввод ('фильтрация таблицы', "размер_страницы"),
    Ввод ('фильтрация таблиц', "запрос_фильтра"))
def update_table (page_current, page_size, filter):
    печать (фильтр)
    filtering_expressions = filter.split ('&&')
    dff = df
    для filter_part в filtering_expressions:
        col_name, operator, filter_value = split_filter_part (filter_part)

        оператор if в ('eq', 'ne', 'lt', 'le', 'gt', 'ge'):
            # эти операторы соответствуют именам методов операторов серии pandas
            dff = dff.loc [getattr (dff [имя_столбца], оператор) (значение_фильтра)]
        elif operator == 'contains':
            dff = dff.loc [dff [имя_столбца] .str.contains (значение_фильтра)]
        elif operator == 'datestartswith':
            # это упрощение логики внешней фильтрации,
            # работает только с полными полями в стандартном формате
            dff = dff.loc [dff [имя_столбца] .str.startswith (значение_фильтра)]

    вернуть dff.iloc [
        page_current * page_size: (page_current + 1) * page_size
    ] .to_dict ('записи')


если __name__ == '__main__':
    приложение.run_server (отладка = True)


  импортная тире
из dash.dependencies import Input, Output
import dash_table
импортировать панд как pd


app = dash.Dash (__ имя__)

df = pd.read_csv ('https://raw.githubusercontent.com/plotly/datasets/master/gapminder2007.csv')

PAGE_SIZE = 5

app.layout = dash_table.DataTable (
   ,
    columns = [
        {'name': i, 'id': i, 'deletable': True} для i в отсортированном (df.columns)
    ],
    page_current = 0,
    page_size = PAGE_SIZE,
    page_action = 'индивидуальный',

    filter_action = 'пользовательский',
    filter_query = '',

    sort_action = 'пользовательский',
    sort_mode = 'мульти',
    sort_by = []
)


операторы = [['ge', '> ='],
             ['le', '<='],
             ['lt', '<'],
             ['gt', '>'],
             ['ne', '! ='],
             ['экв', '='],
             ['содержит '],
             ['datestartswith']]


def split_filter_part (filter_part):
    для operator_type в операторах:
        для оператора в operator_type:
            если оператор в filter_part:
                name_part, value_part = filter_part.split (оператор, 1)
                name = name_part [name_part.find ('{') + 1: name_part.rfind ('}')]

                значение_часть = значение_часть.strip ()
                v0 = часть_значения [0]
                if (v0 == value_part [-1] и v0 in ("'",' "',' '')):
                    значение = часть_значения [1: -1] .replace ('\\' + v0, v0)
                еще:
                    пытаться:
                        значение = число с плавающей запятой (значение_часть)
                    кроме ValueError:
                        значение = значение_часть

                # операторы слов нуждаются в пробелах после них в строке фильтра,
                # но нам это не нужно позже
                возвращаемое имя, operator_type [0].strip (), значение

    return [Нет] * 3


@ app.callback (
    Вывод ('таблица-сортировка-фильтрация', 'данные'),
    Input ('table-sorting-filtering', "page_current"),
    Input ('table-sorting-filtering', "page_size"),
    Ввод ('сортировка-фильтрация таблиц', 'sort_by'),
    Ввод ('сортировка-фильтрация таблиц', 'запрос_фильтра'))
def update_table (page_current, page_size, sort_by, filter):
    filtering_expressions = filter.split ('&&')
    dff = df
    для filter_part в filtering_expressions:
        col_name, operator, filter_value = split_filter_part (filter_part)

        оператор if в ('eq', 'ne', 'lt', 'le', 'gt', 'ge'):
            # эти операторы соответствуют именам методов операторов серии pandas
            dff = dff.loc [getattr (dff [имя_столбца], оператор) (значение_фильтра)]
        elif operator == 'contains':
            dff = dff.loc [dff [имя_столбца] .str.contains (значение_фильтра)]
        elif operator == 'datestartswith':
            # это упрощение логики внешней фильтрации,
            # работает только с полными полями в стандартном формате
            dff = dff.loc [dff [имя_столбца] .str.startswith (значение_фильтра)]

    если len (sort_by):
        dff = dff.sort_values ​​(
            [col ['column_id'] для столбца в sort_by],
            по возрастанию = [
                col ['направление'] == 'по возрастанию'
                для столбца в sort_by
            ],
            inplace = Ложь
        )

    page = page_current
    size = page_size
    вернуть dff.iloc [страница * размер: (страница + 1) * размер] .to_dict ('записи')


если __name__ == '__main__':
    app.run_server (отладка = True)


  импортная тире
из dash.dependencies import Input, Output
импортировать dash_core_components как dcc
импортировать dash_html_components как html
import dash_table
импортировать панд как pd

приложение = тире.Тире (__ имя__)

df = pd.read_csv ('https://raw.githubusercontent.com/plotly/datasets/master/gapminder2007.csv')

PAGE_SIZE = 5

app.layout = html.Div (
    className = "строка",
    дети = [
        html.Div (
            dash_table.DataTable (
               ,
                columns = [
                    {"name": i, "id": i} для i в отсортированном (df.columns)
                ],
                page_current = 0,
                page_size = 20,
                page_action = 'индивидуальный',

                filter_action = 'пользовательский',
                filter_query = '',

                sort_action = 'пользовательский',
                sort_mode = 'мульти',
                sort_by = []
            ),
            style = {'height': 750, 'overflowY': 'scroll'},
            className = 'шесть столбцов'
        ),
        html.Div (
           ,
            className = "пять столбцов"
        )
    ]
)

операторы = [['ge', '> ='],
             ['le', '<='],
             ['lt', '<'],
             ['gt', '>'],
             ['ne', '! ='],
             ['экв', '='],
             ['содержит '],
             ['datestartswith']]


def split_filter_part (filter_part):
    для operator_type в операторах:
        для оператора в operator_type:
            если оператор в filter_part:
                name_part, value_part = filter_part.split (оператор, 1)
                name = name_part [name_part.find ('{') + 1: name_part.rfind ('}')]

                значение_часть = значение_часть.strip ()
                v0 = часть_значения [0]
                if (v0 == value_part [-1] и v0 in ("'",' "',' '')):
                    значение = часть_значения [1: -1] .replace ('\\' + v0, v0)
                еще:
                    пытаться:
                        значение = число с плавающей запятой (значение_часть)
                    кроме ValueError:
                        значение = значение_часть

                # операторы слов нуждаются в пробелах после них в строке фильтра,
                # но нам это не нужно позже
                возвращаемое имя, operator_type [0].strip (), значение

    return [Нет] * 3


@ app.callback (
    Вывод ('table-paging-with-graph', "data"),
    Input ('table-paging-with-graph', "page_current"),
    Input ('table-paging-with-graph', "page_size"),
    Input ('table-paging-with-graph', "sort_by"),
    Input ('table-paging-with-graph', "filter_query"))
def update_table (page_current, page_size, sort_by, filter):
    filtering_expressions = filter.split ('&&')
    dff = df
    для filter_part в filtering_expressions:
        col_name, operator, filter_value = split_filter_part (filter_part)

        оператор if в ('eq', 'ne', 'lt', 'le', 'gt', 'ge'):
            # эти операторы соответствуют именам методов операторов серии pandas
            dff = dff.loc [getattr (dff [имя_столбца], оператор) (значение_фильтра)]
        elif operator == 'contains':
            dff = dff.loc [dff [имя_столбца] .str.contains (значение_фильтра)]
        elif operator == 'datestartswith':
            # это упрощение логики внешней фильтрации,
            # работает только с полными полями в стандартном формате
            dff = dff.loc [dff [имя_столбца] .str.startswith (значение_фильтра)]

    если len (sort_by):
        dff = dff.sort_values ​​(
            [col ['column_id'] для столбца в sort_by],
            по возрастанию = [
                col ['направление'] == 'по возрастанию'
                для столбца в sort_by
            ],
            inplace = Ложь
        )

    вернуть dff.iloc [
        page_current * page_size: (page_current + 1) * page_size
    ] .to_dict ('записи')


@ app.callback (
    Вывод ('table-paging-with-graph-container', "children"),
    Input ('table-paging-with-graph', "data"))
def update_graph (строки):
    dff = pd.DataFrame (строки)
    вернуть html.Div (
        [
            dcc.Graph (
                id = столбец,
                figure = {
                    "данные": [
                        {
                            "x": dff ["страна"],
                            "y": dff [столбец], если столбец в dff else [],
                            "тип": "бар",
                            "marker": {"color": "# 0074D9"},
                        }
                    ],
                    "макет": {
                        "xaxis": {"automargin": True},
                        "yaxis": {"automargin": True},
                        «высота»: 250,
                        "margin": {"t": 10, "l": 10, "r": 10},
                    },
                },
            )
            для столбца в ["pop", "lifeExp", "gdpPercap"]
        ]
    )


если __name__ == '__main__':
    приложение.run_server (отладка = True)
