Содержание

Как проверить исправность автоматического выключателя при покупке

Вступление

Проверить исправность автоматического выключателя при покупке задача не из простых. Вы не сможете воспользоваться никакими контрольно измерительными приборами и единственно доступный способ определить исправность, или лучше сказать подлинность автомата защиты это визуальный осмотр.

Лабораторная проверка и проверка автоматов защиты по месту

Точная проверка работоспособности автоматического выключателя возможна только в лаборатории на стандартном тестовом оборудовании. Называется такая проверка – прогрузка.

В лаборатории можно точно проверить автомат защиты по трем основным характеристикам:

  • Номинальному току работы;
  • Току, при котором срабатывает защита;
  • Времени защитного срабатывания при перегрузке (уставка теплового расцепителя)  и коротком замыкании (уставка электромагнитного расцепителя).

Лабораторная (точная) проверка автоматических выключателей делается перед их монтажом, в специализированных лабораториях и стоит денег.

По понятным причинам, лабораторная проверка автоматического выключателя делается в исключительных случаях и уж точно не подходит для проверки выключателя при покупке.

Есть более простая технология проверки автоматов, это тестовая прогрузка автоматического выключателя. Она делается или вернее, должна делаться, перед установкой автомата защиты в электрический щиток. Для местечковой подгрузки автоматов защиты выпускаются специальные подгрузочные устройства.

Если вы делаете электрику своими руками, то для спокойного сна, можно взять в аренду подгрузочное устройство и проверить подгрузкой  все автоматы защиты своего электрического щита квартиры или дома (коттеджа).

Но опять-таки, этот вид проверки автомата защиты не подходит для проверки автомата при покупке. Что же делать?

При покупке автомата защиты придется довольствоваться визуальной и механической проверкой автомата.

Кстати, не стоит быть параноиком и думать, что большинство автоматов защиты потенциально неисправны. Это же относится к «умным» советам в Интернет, что автоматы такой фирмы  «га-но», а вот эти просто класс. Все это бред. Бракованные автоматы могут быть любой фирмы.

Нет никакой гарантии, что купленный дорогой, шведский автомат ABB, будет на 100% исправным и выдержит, заявленные, 2000 срабатываний.

У меня в доме 10 лет назад бесплатно установили автоматы ИЭК, была такая программа, за это время срабатывали раз 20-30, и я не вижу причин их менять.

Нормативная ссылка

ГОСТ Р 50345-2010: Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. (Скачать напрямую в формате DOC)

Как проверить исправность автоматического выключателя при покупке без контрольных приборов

  • Посмотрите нанесение маркировки на корпус автомата. Она должна быть явно заводской и четко различимой;
  • Проверьте правильность маркировки: название фирмы производителя должно быть написано латинскими буквами и точно соответствовать (побуквенно) логотипу производителя;

Например, маркировка автоматов фирмы ИЭК ранее наносилось русскими буквами. Такое обозначение устарело. С 2006 года автоматы этого производителя маркируются IEK. Отсюда вывод. Видим при покупке на автомате ИЭК, а не IEK, значит автомат старой партии. Или вместо ABB видим ABBB явная подделка.

  • Проверьте автомат на вес. Поддельные автоматы легче «родных»;
  • Взведите автомат рукой и после отключите его. При отключении должен быть характерный щелчок.

Хочется отметить, что чаще всего я читал о подделке автоматов защиты ИЭК (IEK). Поэтому приведу отличительные признаки настоящего автомата защиты ИЭК.

Проверка автомата защиты IEK на подлинность

Вес автомата ИЭК;

  • ИЭК ВА 47-29 — 87 гр.
  • ИЭК ВА 47-29М вес 97 гр.
  • ИЭК ВА 47-60 вес 105 гр.

Для сравнения: Пачка сигарет весит 22-23 грамма. Тонкий смартфон-130-140 грамм, «толстый» смартфон весит 170-180 горамм.

Маркировка ИЭК обязательно латинская IEK;

Старая маркировка автомтов защиты ИЭК

Цвет полоски под логотипом IEK должен точно совпадать с цветом рычага взвода;

Новая, правильная маркировка автомата защиты ИЭКВелика вероятность поддельности автомата ИЭК

На корпусе должна быть нанесена информация об автомате и адрес сайта производителя методом штамповки;

Надписи и схема автомата должны четко просматриваться на фасадной части корпуса.

Выводы

К сожалению, выводы неутешительны. Визуально проверить исправность автоматического выключателя при покупке на 100% нельзя. Но это не значит, что этого не нужно делать. Обязательно покупайте автоматические устройства электроцепей в специализированных магазинах, исключите хозяйственные и гипермаркеты. При покупке произведите визуальный осмотр автомата и по явным признакам, описанным в этой статье, проверьте автомат на подлинность.

©Ehto.ru

Статьи по теме

  • Записи не найдены

Похожие посты:

  • Автоматы защиты, зачем они нужны, Рубрика Защита электрики
  • Расчет автоматов защиты, Рубрика Защита электрики
  • Плавкие предохранители: описание, назначение, типы, Рубрика Защита электрики
  • Основные электрические опасности в доме, Рубрика Защита электрики
  • УЗО противопожарной защиты, Рубрика УЗО
  • Назначение УЗО, Рубрика УЗО
  • Про УЗО простыми словами, Рубрика УЗО

Как проверить автоматический выключатель | RuAut

Автоматические выключатели предназначены для выполнения функции защиты электрических цепей напряжением до 1000 В от аварийных режимов работы. Рассматриваемые электрические аппараты могут обеспечивать надежную защиту электрических цепей только в тех ситуациях, когда фактические рабочие характеристики функционирования автоматического выключателя полностью соответствуют заявленным, а сам он находится в исправном техническом состоянии. Именно по этой причине выполнение проверки автоматических выключателей представляет собой один из обязательных необходимых этапов работ при вводе в эксплуатацию электрических щитов разнообразного назначения, а также и в ходе периодической их ревизии. Ниже будут рассмотрены некоторые особенности, которые выявляются про проведении проверки рассматриваемых аппаратов.

На первом этапе требуется осуществить визуальный осмотр аппарата. Корпус самого выключателя автоматического типа должен быть промаркирован надлежащим образом, при поверхностном осмотре не должно быть обнаружено видимых дефектов, зазоров в прилегающих частях корпуса выключателя. Требуется вручную выполнить несколько операций отключения и включения аппарата.

Автоматический выключатель должен зафиксироваться в положении «включен» и он должен отключаться без возникновения каких-либо проблем. Кроме этого следует внимательно оценить качество зажимов автомата. В случае, если никакие видимые повреждения автоматического выключателя обнаружены не были, то переходим ко второму этапу проверки — проверяем рабочие характеристики аппарата.

Конструкция автоматического выключателя подразумевает под собой наличие независимого, теплового и электромагнитного расцепителей. На данном этапе проверка выключателя автоматического типа подразумевает под собой проверку работоспособности расцепителей, которые были перечислены выше, при разнообразных условиях функционирования. Этот процесс носит название «прогрузка».

Прогрузка аппаратов, про которые идет речь, выполняется на специализированном испытательном оборудовании, посредствам которого на испытуемый выключатель можно подать требуемый ток нагрузки, а также благодаря использованию специальной установки можно зафиксировать время срабатывания автоматического выключателя.

Функцией независимого расцепителя является осуществление размыкания и замыкания контактов выключателя автоматического типа в моменты, когда выполнение операций отключения и включения аппарата происходит вручную. Кроме этого независимый расцепитель должен автоматически отключать защитный аппарат при возникновении ситуации, когда на него воздействуют два других расцепителя, которые предназначены для осуществления защиты от сверхтоков.

Тепловой расцепитель предназначен для выполнения защиты от увеличения тока нагрузки, который протекает через выключатель автоматического типа, выше определенного установленного номинального показателя. Основой конструкции рассматриваемого расцепителя является биметаллическая пластина. В случае протекания через эту пластину тока нагрузки, она деформируется из-за нагрева.

Деформация происходит таким образом, что данная пластина отклоняется до определенного фиксированного положения, чем и выполняет определенное воздействие на весь механизм свободного расцепления. А именно этом механизм уже в свою очередь обеспечивает отключение выключателя в автоматическом режиме. Также следует отметить, что время срабатывания теплового расцепителя напрямую зависит от значения тока нагрузки.

Каждый конкретный класс и тип автоматических выключателей имеет свою собственную времятоковую характеристику. В значениям этой характеристики легко проследить зависимость тока нагрузки от времени срабатывания теплового расцепителя именно этого автоматического выключателя.

Когда выполняют проверку теплового расцепителя, то берут несколько значений тока, фиксируют время, за которое происходит автоматическое отключение автоматического выключателя. Значения, которые получены таким образом, сравнивают с теми значениями, которые заявлены во времятоковой характеристике для рассматриваемого аппарата. Также не следует забывать, что температура окружающей среды оказывает влияние на время срабатывания теплового расцепителя.

В паспортных данных, которые прилагаются к автоматическому выключателю, заявлены времятоковые характеристики для температурных условий, которые соответствуют 25 ˚С.

Следует учитывать, что при снижении температуры время срабатывания теплового расцепителя увеличивается, а при повышении температуры, наоборот, время срабатывания уменьшается.

Электромагнитный расцепитель главным образом служит для того, чтобы осуществить защиту электрической цепи от токов, значительно превышающих номинальный ток, и от токов короткого замыкания. Класс автоматического выключателя показывает ту величину тока, при которой сработает данный рассматриваемый расцепитель. Кратность тока срабатывания электромагнитного расцепителя к номинальному току автомата показывает класс автоматического выключателя.

К примеру, класс «C» говорит о том, что электромагнитный расцепитель сработает в том случае, когда значение номинального тока превысится в 5-10 раз. Иными словами, если номинальный ток выключателя 30 А, то ток срабатывания его электромагнитного расцепителя будет находиться в интервале 150-300 А. В отличие от теплового расцепителя электромагнитный расцепитель должен сработать за доли секунды, то есть практически мгновенно.

Автоматические выключатели. Испытания и измерения

Автоматы подлежат испытаниям согласно ПУЭ-7 гл.1.8 п.37 (для новых аппаратов) и ПТЭЭП приложение 3, раздел 28 (для эксплуатируемого оборудования). Можно заметить, что согласно ПУЭ, испытываются все вводные и секционные выключатели, выключатели цепей аварийного освещения, пожарной сигнализации и автоматического пожаротушения, а также не менее 1-2% остальных выключателей. На деле часто пренебрегают этими проверками, и ставят автоматы сразу из коробки. Не буду углубляться в тонкости исполнения правил. Задача данной статьи — показать, как в любительских условиях можно проверять автоматы.

Проверка изоляции автоматических выключателей

Это довольно простая операция, нужен лишь мегаомметр на 1000 В. У неприсоединенного аппарата измеряется сопротивление между разомкнутыми полюсами и между каждым из полюсов и «землей» (например, din-рейкой, на которую он закреплен). Сопротивление не должно быть ниже 0. 5 МОм по нормам, но я бы не советовал применять автоматы с сопротивлением ниже 10 Мом. Низкое сопротивление может наблюдаться по причине нагара и копоти внутри автомата.

Проверка автоматов на срабатывание

В качестве примера приведу ролик, в котором автор из подручных материалов собрал нехитрое устройство, позволяющее определять работоспособность защит и оценивать их соответствие номинальным данным.

Замечена неточность. На интервале 2:20-2:30 автор допустил высказывание, что кратность тока отсечки зависит от завода-изготовителя. На самом деле кратность должна соответствовать характеристике срабатывания автомата (B, C, D и т.д.). Не понятно, как человек выставлял ток отсечки, но грубо это можно сделать, отсоединив провода от автомата и замкнув их накоротко. Можно обойтись менее габаритными приборами. Мне было достаточно 2-амперного ЛАТРа и трансформатора ОСМ-0.16 с переделанной вторичной обмоткой: я использовал всего 5 витков такого сечения, какое только поместилось. Напряжение холостого хода на вторичке было порядка 2.2-2.3 В. Ток короткого замыкания был порядка 600-700 А этого вполне достаточно для проверки модульных автоматов.

Заслуживает внимания приведенный ниже эксперимент. Несмотря на некоторые разногласия с автором, считаю его очень интересным и советую посмотреть. Автор рассказывает довольно неторопливо, поэтому рекомендую увеличить скорость воспроизведения. Некоторые уточнения:

  • Автор несколько раз повторяет то, что цель эксперимента — выявить плохие автоматы, которые сработают раньше. Надо понимать, что плохой автомат — это также тот, который не сработает тогда, когда должен.
  • Автор ожидает, что при длительном времени воздействия, автомат должен сработать при номинальном токе, и пользуется какими-то неправильными графиками характеристик срабатывания. Я же приводил выше график, из которого видно, что порог чувствительности автомата должен быть не ниже 1.13 и не выше 1.45 от номинала.

В целом же очень интересно и познавательно.


Вторая часть:

Третья часть:

Проверка потерь мощности

Измерить потери довольно просто — нужно измерить падение напряжения на каждом полюсе автомата и токи, проходящие через них. И перемножить эти два значения. В любительских условиях сделать это с помощью амперметра или токовых клещей (например, вот такого очень недорогого прибора, который я использую как токоизмерительные клещи) и обычного мультиметра (например, вот этого) в режиме вольтметра. :

Например, при токе в 10А на контактах образуется падение напряжения 0.18В. Перемножаем, получаем 1.8 Вт. Если мощность рассеивания увеличилась, это значит, что ухудшился контакт внутри автомата. Обычно это сопровождается уменьшением тока срабатывания теплового расцепителя и автомат начинает срабатывать не по делу. Такой автомат нужно при первой возможности заменить.

Усенко К.А., инженер-электрик,

[email protected]

Как правильно проверить УЗО и дифференциальный автомат

Как правильно проверить УЗО и дифференциальный автомат

Дифференциальный автомат — это низковольтный комбинированный электрический аппарат, совмещающий в одном корпусе функции двух защитных устройств — УЗО и автоматического выключателя.

Устройства защитного отключения выключатели дифференциального тока предназначены для отключения питания при возникновении тока утечки. Часто это называют дифференциальной защитой. Однако любой коммутационный аппарат необходимо проверять, как на срабатывание как таковое, так и на соответствие номинальным параметрам.

Принцип действия УЗО и дифавтомата и их отличия

Устройство защитного отключения ли как их называют «УЗО» срабатывают при разности токов между полюсами. Простым языком, принцип работы этих устройств заключается в сравнении тока через фазу и ноль.

Если ток через фазу больше чем через ноль, значит его часть потекла по другому пути, например, произошло повреждение изоляции проводников или ТЭН пробило и ток определенной величины «утекает» в землю.

Если корпус электроприбора заземлен — такая ситуация не слишком страшна и при хорошем заземлении даже не опасна, но если у вас в двух проводная электросеть без заземления — то на при попадании потенциала на корпус — он никуда с него не денется. В результате этого, ток потечет в землю через ваше тело, когда вы коснетесь корпуса оголенной частью тела.

В лучшем случае вы почувствуете пощипывания и одёрнете руку. В худшем случае величина тока через ваше тело может превысить допустимую и это приведет к смерти. УЗО бывают электромеханические и электронные, в сущности принцип работы у них одинаков, различается лишь система отработки отключения. В простейшем виде электромеханическое УЗО содержит трансформатор, с его помощью и сравнивается величина тока через один и другой полюс.

Чтобы отличить электронное УЗО от электромеханического, посмотрите на схему на его лицевой панели.

Важно: Устройство защитного отключения реагирует только на дифференциальный ток. Это значит, что УЗО не защищает электропроводку от токов короткого замыкания. От КЗ защищают автоматические выключатели. Дифавтомат — это комбинированное устройство, оно срабатывает и на повышенные токи, как автоматический выключатель, и на дифференциальный ток подобно УЗО. То есть в одном корпусе совмещены два коммутационных защитных аппарата.

Способы проверки

Как вы уже догадались — методика проверки срабатывания УЗО и дифавтомата на утечку аналогична. На лицевой панели и одного и другого прибора есть флажок включения/выключения и кнопка «ТЕСТ». Согласно ПТЭЭП прил. 3, табл. 28, п.28.7 нужно проверять срабатывание с помощью этой кнопки не реже чем раз в квартал (3 месяца).

Важно:

Кнопка «ТЕСТ» проверяет только срабатывание прибора по дифференциальному току или току утечки, но не проверяет срабатывание по превышению номинального тока у дифавтомата.

Есть 5 основных способов проверки:

  • с помощью кнопки «ТЕСТ»;
  • с помощью батарейки;
  • с помощью магнита;
  • резистором
  • специализированным прибором.

Проверка с помощью кнопки «ТЕСТ»

При нажатии на кнопку проверки срабатывания УЗО или дифавтомата внутри прибора подключается резистор между выходящим фазным контактом и приходящим нулевым. Таким образом ток через фазный провод становится больше чем ток через нулевой провод. Если прибор исправен — он отключится. Следовательно, такая проверка возможна только если прибор подключен к электросети и на него подано питание.

Схема проверки УЗО или дифавтомата с помощью этой кнопки изображена на лицевой панели устройства.

Однако специалисты отзываются негативно о такой проверки, ссылаясь на то что рынок насыщен подделками и иногда встречаются такие экземпляры защитных приборов, в которых при нажатии на «ТЕСТ» прибор срабатывает даже если он не подключен к сети. Происходить этого недолжно.

Проверка с помощью батарейки и магнита

Рассмотрим, как проверить УЗО или дифавтомат в магазине не подключая прибор к электросети. Для этого нужна любая батарейка, подойдет и новая пальчиковая и два провода. Нужно подключить провода к батарейке, для этого можете воспользоваться элементарно изолентой, а вторые их концы соединить с клеммами одного из полюсов проверяемого прибора. При этом он должен быть взведен, то есть переведите флажок в положение «ВКЛ».

При этом нужно учесть тот факт, что УЗО или дифавтоматы устроены так, что срабатывают на одну из полуволн. Т.е. важна полярность при тестировании. Это значит, что, если при таком способе проверки прибор не защита не сработала — поменяйте полярность, для этого просто поменяйте провода местами.  Если устройство не срабатывает ни при какой полярности – значит оно электронное, а не электромеханическое!

Примечание: УЗО типа «А» срабатывает при любой полярности, а типа «AC» — только при определенной полярности – переворачивайте батарейку!

С помощью магнита также можно определить исправность УЗО или дифавтомата прямо в магазине. Но такой способ работает только для электромагнитных выключателей дифференциального тока, приборы с электронной начинкой срабатывать не будут.

Для этого нужно поднести магнит к одной из сторон проверяемого прибора. Флажок опять-таки должен быть во включенном состоянии (вверх). Магнитное поле магнита наведет ток в обмотке измерительного трансформатора, в результате чего защита сработает и устройство отключится.

ВАЖНО:

Повторюсь, если УЗО электронное – такая проверка не сработает! Для работы электронных УЗО и дифавтоматов нужно чтобы было подключено питание (фаза и ноль).

Проверка с помощью резистора или лампочки

Предыдущие варианты проверки отражали только работоспособность защиты и реакцию на разность тока как таковую. Вы не могли определить насколько корректно срабатывает прибор. В домашних условиях проверить ток срабатывания можно, хоть и не совсем точно.

Для начала рассчитайте номинал резистора под величину дифференциального тока срабатывания. Например, очень распространены УЗО с током срабатывания в 30 мА, значит условно представим, что в сети 220 вольт (реальные значение измеряйте непосредственно на объекте где будет установлен прибор). Значит нужно взять резистор на:

220/0.030=7333.33 Ом

Мощность на резисторе выделится кратковременно (порядка 6 Ватт), но тем не менее будет лучше если вы выберете как можно более мощный резистор.

После этого подключаем резистор между фазой, выходящей и нулем, приходящим к прибору, как показано на рисунке ниже.

Таким же образом и работает кнопка «ТЕСТ».

ВАЖНО:

При такой проверке УЗО должно быть подключено к сети.

Если прибор не отреагировал на подключение рассчитанного резистора — значит он бракованный. Также вы можете измерить ток с помощью мультиметра. Но так как его протекание будет кратковременным — вы можете не увидеть его величину. Для поверок можно собрать такой прибор, как на видео ниже, только его недостаток в том, что указывается расчетный ток.

Можно конечно измерить реальный ток срабатывания УЗО с помощью амперметра, но такая для этого нужен мощный реостат. Плавно уменьшая сопротивление и измеряя ток, вы сможете определить при каком токе произошло отключение. При этом лучше использовать стрелочные приборы, так как большинство бюджетных цифровых медленно обновляют показания измеряемой величины.

Заключение

Для точной проверки УЗО и дифавтоматов используют специальные приборы, например:

  • Sonel MRP-200;
  • ПЗО-500;
  • ПЗО-500 Про.

Кроме тока утечки с помощью подобных устройств можно проверить приборы при различном угле фазы и измерить скорость срабатывания при различных токах утечки.

Покупать их для частного использования нецелесообразно, так как они дорогие. Монтируя электрощит на объекте, вы можете обратится для получения такой услуги в электролабораторию и отсеять бракованные приборы, если они есть.

Нормы: Согласно ПТЭЭП проверка выключателей дифференциального тока должна осуществляться в соответствии с рекомендациями завода изготовителя. В среднем они включают в себя проверку перемещения флажка «ВКЛ/ВЫКЛ». Он должен четко переключаться из одного положения в другое, а также 1 раз в указанный период проходить проверку нажатием кнопки «ТЕСТ» (но не реже 1 раза в квартал, согласно ПТЭЭП). Ток срабатывания должен быть не менее чем 0.5In (для УЗО на 30 мА — это 15 мА), другие допустимые величины описаны в ГОСТ Р50571.16-99.

Ранее ЭлектроВести писали, что в Лондоне появилась первая улица с фонарями, от которых можно зарядить электрокар. Об этом говорится в блоге компании Siemens, главного разработчика этого проекта.

По материалам: electrik. info.

Как правильно подключить автомат: схемы подключения

Июнь 1, 2014 Автоматы и УЗО admin

Когда в квартире разведена проводка, пришло время установки электрических автоматов и распределительного щитка. Концы всех проводов, которые установлены на стенах, должны быть подписаны, промаркерованые и зачищены для подключения к автоматам.

Электрические автоматы предназначены для включения/выключения общего питания помещения, включая розетки и выключатели для освещения.

Если в доме есть мощное оборудование, требующее большего питания, его следует выводить на отдельные автоматы. Есть, также защитные автоматы, которые называются УЗО, предназначены для защиты человека от поражения током.

Характеристики дифавтоматов

Основными характеристиками этих электротехнических устройств является:

  1. Номинальный рабочий ток, (А)- ток при котором прибор может оставаться включённым длительное время.
  2. Быстродействие (M/с)- время срабатывания аварийного срабатывания электромагнитного расцепителя.
  3. Номинальное напряжение (В)- ток, при котором устройство способно работать длительное время.
  4. Уставка по токовой утечке (мA)- ток отключения схемы, обозначается значком «дельта» с числом соответствующим току утечки.
  5. Тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:
  • «A» – реагирующие на утечки синусоидального переменного (пульсирующего постоянного) тока;
  • «AC» – дифавтоматы, рассчитанные на срабатывания от утечек, содержащих постоянную составляющую тока;
  • «B» – комбинированное исполнение, предполагающее обе указанные ранее возможности.

Также устройства защиты могут работать по селективному принципу, предполагающему наличие задержки по времени срабатывания. Указанная возможность обеспечивает определённую выборочность отключения прибора от сети и электродинамическую устойчивость системы защиты, обзначаетса аббревиатурой «S».

АВДТ — автоматические выключатели дифференциального тока, это устройства, включающие в себя и автоматический выключатель, и УЗО, объединенные в одном корпусе. Дифавтоматы обладают высоким быстродействием срабатывания, защищают от поражения электрическим током в случаях соприкосновения с токопроводящими частями или с электрооборудованием, части которого, вследствие повреждения изоляционного слоя, оказались под напряжением. Также дифференциальные выключатели применяются для отключения участков электрической сети, которые подверглись повреждениям в случаях коротких замыканий или механических воздействий.

АВДТ оснащены системой размыкания при касании токоведущих частей, которая обесточивает находящуюся ниже по цепи систему при нарушении изоляции или случайном контакте человеком находящихся под напряжением элементов. B этих случаях ток через один из проводников питания на землю через тело человека или поврежденную изоляцию, превышающий порог срабатывания, будет вызывать отключение цепи. Очевидно, что таким образом будут защищены только те электроустановки, которые находятся ниже по цепи.

Дифавтоматы с порогом срабатывания IΔn=30мA защищают пользователя от случайного контакта с фазным проводом или другими токоведущими элементами цепи. Следует помнить, что когда защита от контакта осуществляется с использованием устройств защитного отключения, средний провод (нейтраль) должен быть изолирован так же как и фазный и не должен соединяться с землей ниже по цепи чем само устройство или с нейтральным проводом другой цепи.

Устройства защитного отключения с защитой от перегрузки обеспечивают:

  • защиту от поражения электрическим током путем контроля разностных токов
  • защиту от перегрузки
  • защиту от короткого замыкания
  • противопожарную безопасность

Уровень защиты данных автоматов должен быть следующим (CEI EN 60529):

  • IPXXB/IP2X с лицевой стороны: при наружном монтаже пространство вокруг клемм должно быть закрыто крышкой.
  • IPXXD/IP4X для монтажа в соответствующих держателях или панелях .
  • При установке в промышленных помещениях и при наличии особенностей в окружающей среде соответствующий уровень защиты IP должен обеспечиваться за счет установки в корпусах, отвечающих стандарту CEI 64-8/IEC 364.

Примечание: Устройство защитного отключения АВДТ не устраняет ощущений удара электрическим током, однако оно ограничивает промежуток времени, в течение которого ток проходит через тело человека, до уровня, существенно снижающего вероятность летального исхода.

Индикация и причины срабатывания дифавтоматов

  • Черный рычажок управления в нижнем положении (положение О): срабатывание из-за перегрузки, короткого замыкания или защитного отключения (утечка тока на землю).
  • Черный рычажок управления в нижнем положении (положение О) и метка видна через окошко: срабатывание устройства защитного отключения из-за утекания тока на землю.

Повторное включение АВДТ после срабатывания

В случае срабатывания, черный рычажок находится в положении О и метка видна через окошко. Устранив причину срабатывания, восстановите работоспособность диф автомата, переведя черный рычажок в положение I. В случае срабатывания из-за перегрузки, черный рычажок находится в положении О и метка не видна. Устранив причину срабатывания, восстановите работоспособность дифференциального выключателя, переведя черный рычажок в положение I.

Защитное заземление дифавтоматов

Защитное заземление должно выполняться в соответствии cо стандартом CEI64-8/IEC 364. Все металлические каркасы электрического оборудования должны быть заземлены. Cечение проводника заземления не должно быть меньше сечения проводников электропитания.

Примечание: Широко распространено мнение, несмотря на то, что оно неправильно, что для защиты корпусов электроустановок от напряжения электропитания необходимо подключать средний провод непосредственно к металлическому корпусу или к контакту заземления вилки электропитания. При таком соединении, если будет нарушена изоляция, растекающийся ток поврежденного оборудования будет стекать обратно на средний провод (нейтраль), подключенный к соответствующему контакту дифавтомат. При этом нарушения баланса токов происходить не будет и устройство не сработает. Поэтому соединение среднего провода (нейтрали) с металлическими корпусами или контактами защитного заземления вилок недопустимо.

Данное оборудование должно использоваться в соответствии с требованиями стандарта CEI 64-8/IEC 364. Оно оснащено встроенной системой защиты от перегрузки и короткого замыкания, номинальные значения которых указаны на шильдике прибора, и гарантированно защищают от перегрузки выходные проводники системы. B системах защиты, использующих непосредственное заземление металлических частей, дополнительная установка устройств защитного отключения обеспечивает дополнительную защиту от растекания тока на землю, что обеспечивает повышенную безопасность при электрическом контакте. Электропитание может подключаться к диф автомату как сверху, так и снизу.

Как подключить однофазный автомат.

Однофазный автоматический выключатель выполняет 2-е основные функции: защищает от перепадов напряжения и тепловых перепадов, при нагрузке на кабелях.

Перепады напряжения очень частое явление. Оно может возникнуть при коротком замыкании, после чего напряжение в кабелях может достичь до 100А. Электрический автомат сразу отключает питание. Таким образом, предотвращается повреждение проводки.

Что касается тепловой защиты, то она производит отключение питания в случае превышения, более 5А, номинального ампеража автоматического однофазного выключателя.

Это сделано специально, чтобы исключить ложные отключения автомата, в момент запуска оборудования.

Для бытовой проводки, напряжением 220В и частотой 50Гц, достаточно будет однофазного автомата номиналом 25А.

Автоматы устанавливаются только на фазные провода. Чтобы правильно подключить однофазный автомат, необходимо:

  • установить автомат на специальную металлическую рейку, при помощи тыльных зажимов;
  • затем послабить крепежные винты снизу и сверху;
  • сначала подключаем верхний провод (ввод). Вставляем его в клемму и затягиваем до упора;
  • в нижнюю клемму нужно вставить провод потребителя электроэнергии и закрепить его также до упора.

Установка дифавтомата

  • на монтажных рельсах, соответствующих стандарту EN 50022, установка осуществляется с помощью двойной быстродействующей защелки на задней стенке прибора;
  • на настенных панелях с герметизируемыми вводами, и на панелях для встроенной установки .

Пример установки

Инструкции по установке

  • Помните, что при установке АВДТ с малой чувствительностью IΔn 0.03A защита от непрямого контакта обеспечивается только при использовании заземления, выполненного в соответствии с требованиями стандарта CEI 64-8/IEC 364.
  • Если диф автомат обладает высокой чувствительностью IΔn 0.03A, при этом обеспечивается также защита от прямого контакта.
  • Установите устройство на панели или в корпусе, обеспечивающем уровень защиты IРЕ, соответствующий конкретным условиям применения в соответствии с требованиями CEI 64-8 (IEC 364).
  • Подключите оборудование в точном соответствии со схемой.
  • Включите все нагрузки, подключенные к защищаемой цепи. Если АВДТ срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного включения нагрузок. При обнаружении такого устройства его необходимо отключить от сети и проверить исправность.
  • Нажмите кнопку тестирования. Если устройство установлено и запитано правильно, оно должно сработать.
  • Если электрическая система распределена на очень большом пространстве, обычные токи утечки на землю могут быть достаточно велики. B этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищаться своим дифавтоматом.
  • Электрические помехи внешнего (грозы) и внутреннего (мощные реактивные нагрузки) характера могут вызывать значительные броски напряжения, которые, в свою очередь, могут, в худшем случае, повредить электронные элементы данных автоматов, а в лучшем — вызывать ложные срабатывания. Поэтому необходимо защищать потребителей электроэнергии с помощью устройств защиты от бросков напряжения и, при необходимости, использовать АВДТ с задержкой отключения (противопомехового типа AP).
  • Еще больший уровень безопасности достигается, когда каждый пользователь, подключенный к общему заземлению, индивидуально защищается собственным устройством защиты.
  • Установка автомата должна производиться профессиональным электромонтером в соответствии с требованиями стандарта СЕ! 64-8 (!ЕС 364).

Установка дифференциального автоматического выключателя существенно повышает уровень безопасности при работе на электроустановках. Кроме того, если на шильдике устройства имеется обозначение IΔn 0.03A или IΔn 0.01A, обеспечивается защита при случайном контакте с токоведущими частями оборудования. Тем не менее, установка автоматического дифференциального автомата не означает отказа от выполнения всех обычных мер предосторожности при работе на электроустановках. B частности:

  • Не забывайте ежемесячно нажимать кнопку «Т», при этом устройство защиты должно сработать. Если этого не происходит, необходимо немедленно вызвать электрика, поскольку безопасность системы не обеспечивается.
  • При использовании персональных компьютеров, электронных пишущих машинок, электронных кассовых аппаратов или другого оборудования с электронными компонентами, оснащенного вилками с контактом заземления, убедитесь в том, что на шильдике УЗО имеется символ «N». Только в этом случае будет обеспечиваться наилучшая защита, которую предоставляет современный уровень развития техники. Если такое обозначение отсутствует, проконсультируйтесь с электриком.
  • Перед заменой ламп или предохранителей убедитесь в том, что электропитание всей установки отключено, разомкнув главный рубильник.
  • Не пользуйтесь проводами с нарушенной изоляцией, примите немедленные меры к их замене.
  • Для выполнения любых работ на стационарных или мобильных электроустановках вызывайте квалифицированного электрика.

Подключение дифавтомата

АВДТ обеспечивают безопасность даже при случайном обрыве среднего провода (нейтрали). Oни могут использоваться в однофазных электроустановках, питающихся от двух фазных проводов или от фазного провода и нейтрали. Также данные устройства защиты могут устанавливаться в системах, имеющих один из перечисленных ниже видов защиты:

  • подключение к нейтрали или металлоконструкциям выше места установки
  • непосредственное заземление металлических частей
  • активная защита против аварийных токов утечки на землю.

На всех устройствах защитного отключения могут устанавливаться следующие принадлежности:

  • Вспомогательные контакты
  • Контакты сигнализации
  • Катушки с броском тока
  • Катушки минимального напряжения

Дифавтомат схема подключения


Вернуться к списку

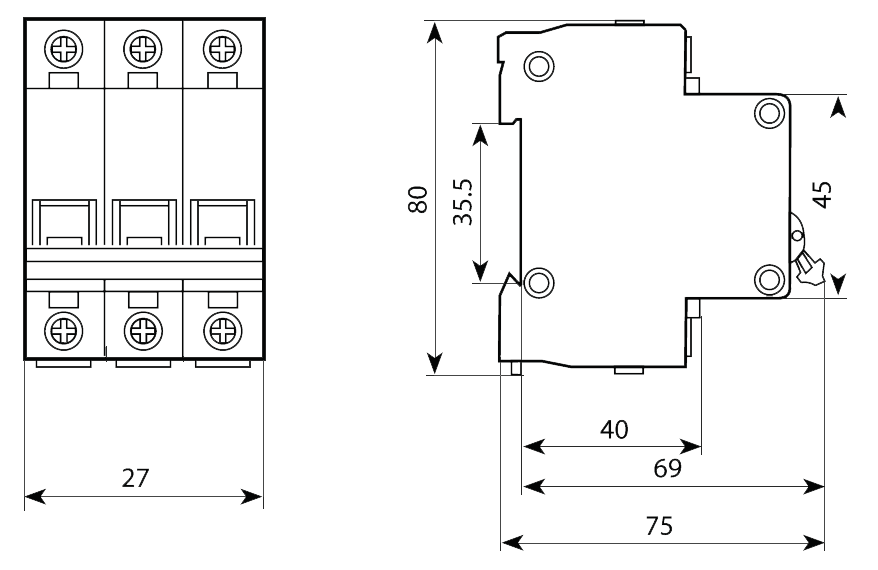

Устройство автомата

Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.

Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.

Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.

Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.

Прогрузка автоматических выключателей | Заметки электрика

Здравствуйте, уважаемые посетители сайта http://zametkielectrika.ru.

Сегодня я Вас познакомлю со статьей на тему прогрузка автоматических выключателей.

После выполнения электромонтажа производят ряд приемо-сдаточных испытаний и измерений, согласно нормативным техническим документам, типа ПУЭ и ПТЭЭП. Один из видов испытаний — это проверка работоспособности коммутационных аппаратов защиты на соответствие номинальным данным.

Аппараты защиты предназначены для защиты электрических цепей от коротких замыканий, соответственно, электромонтаж должен проводиться строго по проекту.

Что же такое номинальные данные аппаратов защиты?

Введение

Для автоматических выключателей основными данными (характеристиками) являются:

  • номинальный ток — допустимая величина тока для работы в нормальном режиме
  • ток срабатывания защиты — величина тока при коротком замыкании или перегрузки в электрической линии
  • время срабатывания защиты — уставка по времени при коротком замыкании или перегрузки

Своими словами можно сказать, что прогрузка автоматических выключателей — это измерение основных характеристик автоматического выключателя.

Измерение основных характеристик автоматических выключателей проводит персонал электролаборатории, прошедший специальную подготовку и имеющий высокую квалификацию.

А сейчас от теории перейдем к практики, и я Вам наглядно продемонстрирую как произвести прогрузку автоматического выключателя.

Устройство для прогрузки автоматических выключателей

Для прогрузки (проверки) автоматических выключателей первичным током применяют специальные прогрузочные устройства. В настоящее время имеется широкий выбор этих устройств для разных типов и номинальных токов.

В своей практики я применяю для прогрузки автоматических выключателей устройство со следующей схемой:

 В состав схемы устройства для прогрузки автоматических выключателей входит:

  • лабораторный автотрансформатор (ЛАТР)
  • ключ управления (КУ)
  • нагрузочный трансформатор (НТ)
  • амперметр с разными пределами измерения (шунт)
  • трансформатор тока (ТТ)
  • соединительные провода соединяют испытуемый автомат с выводами «регулируемый ток»

Также в состав устройства входит секундомер. Но я его на схеме не обозначил.

Данное устройство позволяет наводить во вторичной обмотке нагрузочного трансформатора ток до 50 (А). Для прогрузки автоматов с большим током, я применяю аналогичную схему, только с более мощным нагрузочным трансформатором и источником питания.



Методика прогрузки автоматических выключателей

Методику прогрузки автоматического выключателя я Вам покажу на примере автомата ВА47-29 с номинальным током 6 (А) и защитной характеристикой «С» российского производства IEK.

Этот автоматический выключатель имеет 2 защиты:

  • электромагнитную (мгновенную)
  • тепловую (с выдержкой времени)

Проверять будем и электромагнитную защиту, и тепловую. Для этого в паспорте на наш автоматический выключатель находим график время-токовой характеристики срабатывания.

Она выглядит следующим образом (более подробно о ней читайте в статье про время-токовые характеристики В, С и D — чем отличаются?):

Что же мы видим по графику?

А по графику мы видим абсолютно все характеристики срабатывания нашего испытуемого автомата. Ось Х — это кратность тока, т.е. отношение тока прогрузки к номинальному току. Ось У — это выдержка времени срабатывания автомата.

Зона срабатывания электромагнитной защиты для данного автоматического выключателя находится в диапазоне 5-10 кратности к номинальному току. Т.е. в нашем случае электромагнитная защита сработает при токе от 30-60 (А) за время не превышающее 0,01-0,02 (сек.).

Электромагнитную защиту будем проверять 8-кратным током 48 (А). При этом токе автомат должен отключиться за время не превышающее 0,01 (сек.) — смотрите желтую линию на графике.

Зона срабатывания тепловой защиты ограничена 2 кривыми, которые показывают разное температурное состояние автомата (горячее и холодное состояние).

Тепловую защиту будем проверять 3-кратным током 18 (А). При этом токе автомат должен отключиться за время от 3 — 80 (сек.) — смотрите красную линию на графике.

Если любая из вышеперечисленных защит не отключает автоматический выключатель согласно отведенному ей времени, то такой автоматический выключатель считается неисправным и к дальнейшей эксплуатации запрещен.



Пример

Для более удобного подключения к автоматическому выключателю устанавливаю на него удлиненные вывода из шпилек.

 Подключаем к шпилькам соединительные провода и проводим прогрузку.



Протокол прогрузки автоматических выключателей

После проведения прогрузки автоматического выключателя первичным током (срабатывание электромагнитной и тепловой защиты), все данные по наводимому току и полученной выдержке времени заносим в протокол следующей формы.



Периодичность прогрузки автоматов

Итак, мы подробно рассмотрели статью про прогрузку автоматических выключателей. А ни слова не упомянули о периодичности проверки. Строгих норм по прогрузке автоматов в ПУЭ и ПТЭЭП нет. Периодичность проверки автоматических выключателей определяется нормами заводов-изготовителей. На предприятиях периодичность определяет технический руководитель. Это может быть 1 раз в 3 года, и 1 раз в 6 лет и того реже, все зависит от важности потребителя.

Но я Вам рекомендую во избежании различных проблем,  проводить прогрузку автоматических выключателей 1 раз в 3 года.

Эта рекомендация относится к автоматическим выключателям, установленным, как на производстве, так и в быту.

Рекомендую также прочитать статью о причинах отключения автоматических выключателей.

P.S. И на десерт я Вам приготовил видео-урок о прогрузке автоматического выключателя.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Прогрузка автоматических выключателей своими руками

Сегодня вы узнаете как собрать простое устройство для прогрузки автоматов.

На разработку этого устройства, подтолкнул случай, при производстве ремонта на одном электрооборудовании, на котором, с разным интервалом времени срабатывал автоматический выключатель.

После проверки схемы оборудования и проведения всех замеров, неисправность так и не была выявлена, после чего возникло подозрение, что тепловой расцепитель автомата, не держит свой номинальный ток.

Но, к сожалению, сымитировать номинальный ток (16А), а тем более регулировать его, было нечем. Покупать профессиональное оборудование, для прогрузки автоматических выключателей для решения подобных задач — не имеет смысла.

Из этой статьи, вы узнаете как собрать простое, недорогое устройство для тестирования автоматических выключателей, с возможностью регулировки тока от 0 до 100А (при минимальном переходном сопротивлении). Устройство легко можно собрать в домашних условиях.

Данное устройство помогло протестировать автомат и выявить неисправность (неспособность теплового расцепителя держать свой номинальный ток)

Для сборки нам понадобится

  1. Паяльный пистолет 220В/100Вт (Приобретался в магазине электротоваров. Ссылка на Али)
  2. Лабораторный автотрансформатор (ЛАТР) (Приобретался в магазине электротоваров. Можно купить на АЛИ)
  3. Медный провод не менее 4,0 мм2.
  4. Токовые клещи (Ссылка на АЛИ, с возможностью также измерять и постоянный ток клещами)

Видео версия статьи

Сборка устройства

  1. Снимаем жало с паяльника и припаиваем на его место два медных провода.
  2. Фиксируем кнопку паяльника нажатой.
  3. Подключаем розетку к ЛАТРу.
  4. Собираем схему с автоматом и токовыми клещами.
  5. Плавно поднимаем напряжение ЛАТРом на паяльнике тем самым увеличивая ток через автоматический выключатель.

Тестирование на максимальный ток

При замыкании выхода паяльника, замеры показали ток более 100 Ампер. К сожалению, это предел шкалы измерения для данных токовых клещей. Также максимальный ток сильно зависит от состояния контактов автомата, а точнее, от переходного сопротивления.

Замена ЛАТРа диммером

При отсутствии ЛАТРа, можно воспользоваться диммером. Только в этом случае измерить значение тока не удастся, так как синусоида, после диммера, сильно искажена. Но можно просто проверить способность автомата отрабатывать от теплового расцепителя.

Как проверить и сбросить сработавший выключатель

Представьте себе: ваша семья и друзья скоро приедут, вы используете пылесос, ваша праздничная музыка играет в фоновом режиме, у вас может быть слишком много наборов огней, украшающих ваш дом, и ужин в духовке. Вдруг в доме темнеет, и все отключается! Электричество отключено, и ваши гости могут прийти в любой момент. Вы обнаруживаете, что отключили автоматический выключатель или перегорел предохранитель. Вы знаете, как это исправить?

Всегда полезно знать, что делать в случае, если это произойдет с вами, тем более что это обычная проблема.Знайте, как проверить и сбросить сработавший выключатель, чтобы вы и ваши гости не остались в темноте.

Когда ваш выключатель перегружается, он отключается, чтобы предотвратить получение в цепь дополнительного электрического потока, который может вызвать повреждение или пожар. Проверка панели может показаться хлопотной, но это отключение может предотвратить множество потенциальных повреждений. Выполните следующие простые шаги, чтобы восстановить питание и снова запустить электронику.

1. Выключите все, что вы подключили и запустили.Особенно последнее, что вы подключили, потому что это, вероятно, было причиной вашего отключения.

2. Найдите свою электрическую панель. В зависимости от вашего дома это может быть несколько разных мест, например, подвал, кладовая или кухня. Это может быть где-то темно, поэтому возьмите фонарик или воспользуйтесь мобильным телефоном.

3. Не бойтесь открывать панель. Второй слой стали покрывает все опасные предметы. Но не начинайте волей-неволей переключать выключатели. Некоторые выключатели могут иметь неправильную маркировку, а случайное переключение выключателей может повредить хрупкую электронику. Если вы чувствуете себя некомфортно, обратитесь за помощью к профессионалу.

4. Посмотрите на свою панель на предмет выключателя, который сейчас находится в положении «выключено», или между «включено», и «выключено». У некоторых выключателей даже есть индикатор, который загорится, если ваш выключатель сработал. Если он находится между ними, переместите выключатель в положение «выключено» , прежде чем возвращать его в положение «включено» . Если он уже перешел на сторону «выключено» , включите, выключите, а затем снова включите, чтобы полностью сбросить его.Это восстановит питание. Если этого не произошло, вы можете перевернуть выключатель еще раз.

5. Подключите одно или два устройства к розетке и включите одно, чтобы проверить прерыватель сброса. Если в розетке снова пропадает питание, возможно, вы перегружаете выключатель. Переместите вилку или две в другую розетку, чтобы перераспределить мощность. Узнайте больше о преимуществах использования сетевых фильтров для повышения безопасности.

Если выключатель снова отключится, возможно, в панели произошло короткое замыкание. По-прежнему не удается восстановить питание? Резервный генератор может быть экономичным временным решением, пока вы не обратитесь к электрику.

Лучший способ обеспечить безопасность вашего дома — это периодически проводить аудит электрооборудования у профессионала. Лицензированный электрик сможет полностью осмотреть вашу панель и розетки, чтобы определить любые потенциальные потери энергии, риски или другие дорогостоящие электрические проблемы.

Если у вас возникнут дополнительные вопросы по поиску, проверке и сбросу вашей электрической панели, обратитесь к специалисту Hiller сегодня.

Как проверить автоматический выключатель

Основная функция и назначение автоматических выключателей, используемых сегодня в домах, — это прерывание протекания тока при обнаружении неисправности в цепи относительно каждого из трех типов используемых выключателей — стандартного, GFCI и AFCI. автоматические выключатели (CB).

Стандартный выключатель (рис. 1) предназначен для обнаружения превышения тока, протекающего по цепи и превышающего номинальное значение выключателя, или внезапного скачка тока, например, вызванного коротким замыканием.

GFCI CB (Рис. 2), предназначенный для «определения» малейшей разницы в токе между токами, протекающими по горячей линии, и токами, возвращающимися по нейтральной линии, когда малейшая величина непреднамеренно отводится альтернативным путем, например человеческое тело, тем самым спасая жизни.

Автоматический выключатель AFCI (рис. 3), предназначенный для «обнаружения» любой нерегулярной «дуги», которую не может обнаружить ни один из других типов выключателей, вызванных утечками тока между горячими и нейтральными линиями в цепи, обычно вызванными старыми, вышедшими из строя , или поврежденные кабели. Часто возникающий внутри стен, он известен как наиболее частая причина электрических пожаров.

Автоматические выключатели рассчитаны на десятилетия эксплуатации, но периодические или частые отключения приведут к их износу и, в конечном итоге, к отказу. Регулярный систематический осмотр электрического щита может быть полезным и должен выполняться периодически. Обратите особое внимание на те прерыватели, которые часто срабатывают, поскольку искрение при каждом включении или выключении постепенно разъедает и обжигает контакты. Есть несколько проблем, которые могут предупредить вас о неисправности автоматических выключателей.

Вот пошаговый подход к проверке автоматических выключателей.

Выпуск 1 — Частое срабатывание выключателя или отсутствие постоянного сброса

Во время сброса сработавший выключатель щелкает, когда вы его выключаете, но не остается во включенном положении.Это может быть вызвано коротким замыканием, перегрузкой цепи или возникновением электрической дуги из-за неисправной проводки.

Шаг 1.1 — Выключите прерыватель.

Шаг 1.2 — Отсоединяйте и выключайте все, на что воздействует эта цепь, наблюдая, нет ли сгоревших или обгоревших розеток, вилок и запахов гари. Это даст вам ключ к разгадке возможной причины.

Шаг 1.3 — Снова включите прерыватель. Если он все еще срабатывает, проблема, скорее всего, механическая, и прерыватель необходимо заменить.В противном случае проблема, вероятно, связана с одним из приспособлений или розеток в цепи.

Шаг 1.4 — Включите и снова подключите все снова, ОДИН ЗА РАЗ, выждав несколько минут между каждым из них, пока выключатель снова не сработает.

Шаг 1.5 — С изолированным вероятным виновником отключите и снова выключите все остальное в этой цепи. Если прерыватель по-прежнему срабатывает, это означает, что розетка или то, что к ней подключено, неисправны и требуют ремонта.

Шаг 1.6 — Если он больше не срабатывает при отключенном всем остальном, причиной может быть перегрузка цепи из-за слишком большого количества устройств, что потребует добавления новой розетки.С другой стороны, это может быть электрическая дуга в месте утечки тока в старой или изношенной проводке внутри стен.

Если вы не знаете, что делать, пора обратиться за профессиональной консультацией.

Выпуск 2 — Рычаг переключателя движется свободно, но не может быть сброшен.

Обычно это механическое повреждение одного из внутренних компонентов выключателя (рисунки 4 и 5), приводящего в действие рычаг, но чтобы убедиться, что он не электрический, выключите главный выключатель панели и снова проверьте его.Если проблема не исчезла, замените прерыватель.

Если проблема исчезла, продолжайте поиск и устранение неисправностей, выполнив действия, описанные в разделе «Проблема №1».

Проблема 3 — прерыватель включен, но не питает цепь

Шаг 3.1 — Здесь необходимо принять решение либо вызвать специалиста для дальнейшего расследования и устранения проблемы, либо, если у вас есть соответствующий предыдущий опыт электромонтажных работ внутри электрической панели, чтобы продвинуть ее на шаг впереди.

Шаг 3.2 — На этом этапе безопасность должна быть самой первой проблемой, поскольку доступ открыт для полных 200 с лишним силы тока электрического входа в ваш дом. Возьмите фонарь, работающий от батареи, и выключите главный выключатель на панели (рис. 6 и 7).

Шаг 3.3 — Снимите переднюю крышку главной панели, открыв проводку к каждой клемме выключателя (Рисунок 7).

Шаг 3.4. Убедитесь, что провода правильно прикреплены к каждой клемме, затем снимите прерыватель с шины (Рисунок 8).

Шаг 3.5 — Включите прерыватель и с помощью мультиметра, настроенного на непрерывность, измерьте на выводах переключателя или на каждом выводе переключателя, как на Рисунке 8. Переключатель, показывающий бесконечность (α), является неисправным прерывателем и должен заменить.

Шаг 3.6. Если прерыватель исправен, проблема, скорее всего, связана с обрывом или отключением линии на одной из розеток или монтажных коробок вдоль цепи.

Шаг 3.7 — Установите на место прерыватель, провода и переднюю главную панель, поскольку прерыватель исправен, и приступайте к устранению неисправностей остальной цепи или обратитесь за профессиональной помощью, если вам неудобно делать это самостоятельно.

Выпуск 4 — Стандартное отключение выключателя при малейшей нагрузке

Это общая внутренняя проблема, часто встречающаяся в неисправных автоматических выключателях, когда фактическое номинальное значение выключателя изменяется из-за износа или отказа компонентов. Потребуется замена прерывателя. Однако, если проблема не устранена, продолжите расследование, выполнив шаги с 1.1 по 1.5.

Выпуск 5 — Гудящий звук внутри блока автоматического выключателя

Жужжание, искрение или шипение, исходящие от автоматического выключателя, обычно вызваны неисправным или корродированным внутренним контактором или цепью, потребляющей слишком большой ток.

Шаг 5.1 — Откройте дверцу электрической панели и внимательно осмотрите все выключатели, обращая особое внимание на запах гари, указывающий на перегрев проводов и изоляции или на плавление пластмассового корпуса выключателя.

Шаг 5.2 — При обнаружении запаха гари пощупайте рукой выключатели и окружающие их выключатели на предмет признаков того, что нагревается, чтобы изолировать его и выключить.

Шаг 5.3 — Если нагрев не обнаруживается и запах сохраняется, выключите главный выключатель на панели (Рисунок 6).Для вашей безопасности снятие передней панели должно производиться с выключенным главным выключателем панели и оставаться выключенным до тех пор, пока крышка не будет снова установлена.

Шаг 5.4 — Если вы чувствуете себя комфортно при доступе к внутренней части главной панели, снимите ее переднюю крышку и прислушайтесь, откуда исходит шум, осмотрите провода, клеммные соединения и прерыватели на предмет обгоревших или обгоревших деталей и проводов и обратите внимание на запахи гари и их происхождение.

Обязательно найти и заменить неисправный выключатель, так как гудение или жужжание указывают на сопротивление и, в конечном итоге, могут вызвать пожар.

Каждый раз, когда требуется замена автоматического выключателя, имейте в виду, что существуют автоматические выключатели разных типов, разных производителей и разных номиналов. Там, где был GFCI CB, замена его стандартным CB «сработает», но не обеспечит должной защиты вам и вашей семье, а различные марки не являются взаимозаменяемыми.

Тестирование неисправного автоматического выключателя

Майкл Чотинер

Есть ли в вашей домашней сервисной панели автоматический выключатель, который часто срабатывает? Если ваш ответ утвердительный, вы знаете, почему? Существует ряд возможных причин, от короткого замыкания прибора до ненадежного соединения клемм.Но чтобы понять, что не так с вашим автоматическим выключателем, вы должны понимать, что такое автоматические выключатели, что они должны делать и как они работают.

Автоматические выключатели распределяют и разделяют электроэнергию

Выключатели

, которые находятся в сервисных панелях, распределяющих мощность по нескольким цепям в здании, по сути, являются предохранительными выключателями, которые контролируют поток электроэнергии в отдельную цепь. Каждая цепь предназначена для обслуживания некоторого количества розеток, светильников и / или приборов.Они также позволяют нам отключать питание отдельных цепей, чтобы можно было безопасно работать с проводкой и подключенными к ним приборами.

Автоматические выключатели

определяются по номинальной силе тока, которая представляет собой приблизительное общее количество электроэнергии, которое, как можно ожидать, потребляется приборами в цепи в любой момент времени. Номинальная сила тока — приблизительное число, потому что автоматические выключатели фактически предназначены для отключения своей цепи, если потребляемая сила тока превышает 80% от их номинальной.

Выключатели

имеют внутренний механизм, который нагревается при прохождении через них электричества.Чем больше потребляется ампер, тем сильнее нагревается прерыватель, пока не сработает внутренний механизм и не разомкнется цепь. Таким образом они предотвращают возгорания.

Что вызывает отключение выключателей?

Теперь вернемся к первоначальному вопросу: если один или несколько выключателей в панели обслуживания вашего дома часто срабатывают, в чем причина? Как и в случае с большинством загадок, связанных с обслуживанием дома, лучше всего начать с наиболее вероятных причин, протестировать, чтобы проверить или устранить каждую по порядку, и перейти к менее очевидным объяснениям. Вот несколько типичных причин:

Перегруженный контур

«Перегрузка цепи» — наиболее частая причина срабатывания выключателей. Перегрузка цепи часто является результатом схемы, которая, например, не предусматривала одновременного использования прибора с электродвигателем и другим устройством с нагревательной катушкой. В моем доме, где есть сеть на 200 ампер, и кухня, которая была модернизирована в 1990-х годах с выделенной схемой для электрической плиты, мы не можем одновременно управлять микроволновой печью и тостером, не отключив прерыватель, который защищает цепь. обслуживание торговых точек над прилавками.

Что я буду с этим делать? Я должен добавить к панели выключатель и подключить розетку для микроволновой печи к новой цепи — возможно, когда я снова переделаю кухню. А пока я закончу готовить тосты, прежде чем разогреваю кофе!

Я не собираюсь устанавливать выключатель с более высоким номиналом для управления цепью. Это было бы опасно, поскольку существующая проводка может перегреться, и выключатель не распознает ее как чрезмерную. Прерыватель не сработает, что может привести к пожару.

Это может быть неисправный прибор

Если какое-либо устройство в цепи имеет короткое замыкание или неисправность по иным причинам, это может вызвать срабатывание прерывателя. Ваша сервисная панель должна иметь маркировку, указывающую, какой выключатель управляет каждой цепью. Когда срабатывает прерыватель и вы подозреваете, что проблема может быть в неисправном устройстве, отключите все в этой цепи и сбросьте прерыватель. Подключайте к сети по одному устройству и включайте его.Подождите примерно 15 минут и, если прерыватель не сработает, отключите прибор от сети и проверьте следующий. Если вы найдете виновного, отремонтируйте или замените его.

Или это может быть плохой выключатель!

После устранения упомянутых возможных причин подумайте, что проблема может заключаться в самом выключателе. Для проверки выключателей электрик воспользуется цифровым мультиметром. Они подключат черный провод к общему входу (COM), а красный — к входу с маркировкой 250 мА / 250 В, установив шкалу на 200 на шкале диапазона переменного напряжения.Они также будут использовать отвертки с изолированными ручками, чтобы не допустить поражения электрическим током.

Ваш электрик будет соблюдать некоторые меры предосторожности перед работой на открытой, находящейся под напряжением сервисной панели, включая:

  • Убедитесь, что пол чистый и сухой.
  • Носите обувь на резиновой подошве.
  • Не прикасайтесь к металлическим предметам внутри коробки панели голыми пальцами — они, скорее всего, наденут изолированные перчатки электрика для дополнительной меры безопасности.Можно безопасно прикасаться к пластиковым деталям, например к пластиковым тумблерам, если им нужно их сбросить.

Затем электрик проверит автоматический выключатель с помощью мультиметра, проверяя как ваши однополюсные выключатели (на 15, 20 или 30 ампер, для защиты 120-вольтных цепей), так и ваши двухполюсные выключатели, которые используются для защищать 240-вольтовые цепи, обслуживающие основные электроприборы, такие как электрические плиты, оборудование для кондиционирования воздуха и электрические сушилки. Двухполюсные выключатели выглядят как два однополюсных выключателя, соединенных вместе.

На однополюсном выключателе они проверят, показывает ли счетчик 120 вольт. Низкое значение (или ноль) указывает на неисправный выключатель. Аналогичным образом, на двухполюсном выключателе они проверит показание 240 вольт.
Если электрик обнаружит неисправный выключатель, он заменит его и выяснит, что привело к его поломке. В некоторых случаях это могло быть просто ненадежное соединение на выводе выключателя. В других случаях может потребоваться замена всей сервисной панели.

Об авторе: Майкл Чотинер — бывший плотник и менеджер по строительству, который консультирует домовладельцев по различным темам, связанным с домашним хозяйством.Чтобы узнать больше о выборе центров нагрузки и автоматических выключателей Home Depot, щелкните здесь.

Вернуться к списку электрических изделий

Как определить, какой автоматический выключатель контролирует розетку или свет в вашем доме

Как определить, какой автоматический выключатель управляет освещением или розеткой в ​​вашем доме

Проблема: Вам необходимо выполнить некоторые электромонтажные работы на определенной розетке, выключателе или осветительном приборе в вашем доме. Вы знаете, что первое, что вам нужно сделать, это отключить автоматический выключатель этого устройства.Но какой выключатель правильный.

Решение: Пройдите к главной электрической панели, откройте внешнюю крышку, и вы увидите 20-30 или более автоматических выключателей. Не паникуйте, на обратной стороне крышки панели есть список по номерам выключателей. Рядом с каждым номером выключателя приводится описание каждой цепи и того, что она контролирует. Это, конечно, лучший сценарий. Описание может быть минимальным — например, «освещение» или «розетки» с линией, идущей вверх и вниз, охватывающей 3, 4, 5 или более выключателей.Иногда в этом списке ничего не написано.

Вместо того, чтобы выключать все «осветительные» автоматические выключатели, вы должны идентифицировать и маркировать эти цепи. Для этого вам понадобится помощник. Каждый из вас берет свои сотовые телефоны и, находясь у выключателя и вашего помощника внутри, устанавливает связь. Попросите помощника подойти к устройству, на котором вы хотите работать (розетка, включенный светильник и т. Д.). Если вы работаете от розетки, включите лампу или радио (включенное) в розетку и убедитесь, что розетка находится под напряжением.Если розетка выключена, включите выключатель, чтобы розетка была под напряжением. Если вы работаете с настенным бра или любым типом встраиваемого освещения (освещение, которое не подключено к розетке), убедитесь, что осветительный прибор включен. Теперь, пока у вас есть связь со своим помощником, выключайте выключатели по порядку, пока помощник не сообщит, что свет (или радио) погас. Подключив радио к розетке, вы можете сделать это самостоятельно, увеличив громкость и открыв двери и окна.После того, как вы определили цепь, вы хотите пометить ее на диаграмме рядом с номером выключателя. Вы можете сделать то же самое для других выключателей, чтобы вам не пришлось делать это в будущем.

ПРИМЕЧАНИЕ: Вы можете устранить несколько прерывателей, используя следующую информацию. Автоматические выключатели розеток и освещения должны иметь обозначение «15» AMP или «20» AMP. Групповые выключатели (два выключателя, соединенные вместе на своих выключателях) и выключатели с номиналом «20» AMP не будут использоваться для электрических розеток или цепей освещения.ПРИМЕЧАНИЕ ПО БЕЗОПАСНОСТИ: После того, как вы определили и отключили автоматический выключатель, дважды проверьте мультиметром, чтобы убедиться, что питание отключено. См. Раздел «Как использовать мультиметр» на этом веб-сайте. выс ..

Проверьте автоматические выключатели — Проверка электрического состояния

Регулярная проверка состояния электросети в вашем доме важна для безопасности вашей семьи.Фактически, Комиссия по безопасности потребительских товаров США рекомендует проверять электрическое состояние каждой комнаты в вашем доме не реже одного раза в шесть месяцев. Начните с проверки ваших осветительных приборов. Мощность лампочек должна быть на уровне или ниже рекомендованного максимума, электрические розетки вместе с их выключателями не должны быть горячими на ощупь, лицевые панели должны быть на месте, чтобы предотвратить удары, а неиспользуемые розетки должны быть защищены детскими вилками на случай. в вашем доме есть дети.

Все электрические шнуры следует регулярно проверять на наличие признаков износа и повреждений. Своевременно заменяйте поврежденные шнуры и держите их подальше от пешеходных дорожек, чтобы не споткнуться. Убедитесь, что все электроприборы в доме находятся в рабочем состоянии и используются в соответствии с правилами техники безопасности. Если вы не используете бытовую технику в ванной или кухне, отключайте их от сети, но держите шнуры подальше от источников воды или тепла. Проверьте свои автоматические выключатели, чтобы убедиться, что они не застряли и находятся в хорошем рабочем состоянии.

Как проверить автоматические выключатели

Автоматические выключатели в вашем доме действуют как предохранительные устройства, которые отключают электроэнергию в вашем доме в случае, если через проводку проходит слишком много энергии. Даже если кажется, что все работает нормально, все же важно проверять автоматические выключатели примерно каждые три месяца. Если вы отключили цепь, выполните следующие действия, чтобы ваша система питания снова заработала.

Сначала проверьте, находится ли какой-либо из переключателей на автоматическом выключателе в положении ВЫКЛ.В этом случае переведите их в положение ВКЛ. Прерыватель работает нормально, если после выполнения действий проблема была решена. Если нет, проверьте отсутствие короткого замыкания. Для этого переведите выключатель в положение ВЫКЛ, а затем верните его обратно в положение ВКЛ. Когда вы включаете его, прислушивайтесь к любым необычным звукам или, если выключатель не остается включенным, вытащите из него провод и повторите его выключение и включение. Когда это не поможет, возможно, проблема с проводкой.

Вы можете проверить свою панель с помощью нескольких различных вариантов: с помощью вольтметра, омметра, тестера Виггина или путем замены проводки. Проверив свой выключатель с помощью вышеупомянутых устройств, вы узнаете, неисправен ли выключатель или проблема в панели. Однако, если у вас их нет дома, более простым вариантом будет переместить проводку к другому автоматическому выключателю. Выключите оба прерывателя, переместите проводку, а затем включите новый прерыватель. Если выключатель не работает, значит, неисправна проводка, а если да, то проблема в старом выключателе.

Как использовать средство поиска выключателя

Автоматические выключатели — очень удобные и распространенные устройства безопасности, используемые для защиты вашей электрической системы от перегрузок и других опасностей.Но если ваша электрическая сервисная панель (коробка автоматического выключателя) не будет очень тщательно нанесена на карту, может быть трудно определить, какой выключатель контролирует какие розетки, переключатели или осветительные приборы.

Когда перегрузка или короткое замыкание «срабатывают» выключатель, это легко определить, поскольку рычаг на выключателе защелкивается в положение «выключено». Но когда вы занимаетесь домашним ремонтом и просто хотите отключить цепь, питающую электрическую розетку или осветительную арматуру, поиск правильного автоматического выключателя, который нужно выключить, обычно выполняется двумя людьми, в которых вы будете сидеть у коробки автоматического выключателя, а помощник — на выход и много криков взад и вперед.

Отличным маленьким устройством, упрощающим эту задачу, является электронный искатель выключателя, который легко находит цепь в коробке выключателя и делает все это работой одного человека. Эти устройства работают как с автоматическими выключателями, так и с предохранителями и очень просты в использовании.

Как работает искатель выключателя

Электронный искатель выключателя состоит из двух частей: передатчика и приемника. Передатчик подключается к домашней розетке (или к розетке с помощью адаптера; см. Ниже), для которой вы пытаетесь определить управляющий автоматический выключатель или предохранитель.

В блоке выключателя вы используете электронный приемник, который сопряжен с передатчиком. Когда приемник проходит над автоматическим выключателем, передающим электронный сигнал от передатчика, приемник быстро издает звуковой сигнал и мигает. Это так просто.

Home-Cost.com
  1. Установите аккумулятор приемника

    Приемник на искателях выключателей питается от батареи. Показанная здесь модель использует 9-вольтовую батарею, установленную в ручке.Батарейный отсек легко доступен, сдвинув крышку в нижней части приемника.

    Чтобы использовать искатель автоматического выключателя, сначала установите батарею приемника, затем настройте приемник на максимальную чувствительность. В показанной модели вы просто поворачиваете колесо приемника назад до щелчка и включения светодиода.

    Home-Cost.com
  2. Проверьте приемник и передатчик

    Следующим шагом является подтверждение того, что приемник принимает сигнал передатчика.Включите приемник в розетку. Розетка должна быть включена, а передатчик должен светиться, указывая на наличие питания. Разместите приемник рядом с передатчиком. Приемник должен загореться и / или издать звуковой сигнал, чтобы указать, что он принял сигнал передатчика. Теперь вы можете использовать устройство, чтобы найти соответствующий автоматический выключатель в своей коробке выключателя.

    Home-Cost.com
  3. Сопоставьте цепь с ее выключателем

    Откройте дверь в свой выключатель. Держите приемник так, чтобы наконечник датчика находился под прямым углом и прямо на лицевой стороне прерывателя цепи.Медленно перемещайте приемник вверх и вниз по рядам автоматических выключателей, постоянно снижая чувствительность приемника, пока только один прерыватель или предохранитель не вызовет звуковой сигнал приемника. (Примечание: иногда соседний прерыватель или плавкий предохранитель может вызывать звуковой сигнал из-за прокладки проводов в панели.)

    После того, как вы найдете правильный прерыватель или предохранитель, вы можете отключить цепь, переключив прерыватель в положение «выключено». Ресивер перестанет пищать.

    Вернитесь к розетке, к которой подключен передатчик, и убедитесь, что индикатор передатчика не горит, указывая на то, что цепь больше не находится под напряжением.Это подтверждает, что вы отключили правильный выключатель.

    Home-Cost.com

Использование искателя выключателя с осветительной арматурой

Поскольку передатчик искателя выключателя должен подключаться к розетке, вы можете использовать недорогой адаптер, называемый переходником без ключа, чтобы подключить передатчик к розетке осветительной арматуры.

Чтобы использовать адаптер, выключите светильник настенным выключателем и снимите одну из лампочек на светильнике.Вкрутите переходник в патрон лампочки. Подключите передатчик к адаптеру и включите выключатель света. Передатчик будет работать так же, как если бы он был включен в розетку.

Адаптеры розеток без ключа продаются в хозяйственных магазинах и домашних центрах по цене около 2 долларов.

Home-Cost.com

Как узнать, что мой автоматический выключатель неисправен

Как определить, что мой автоматический выключатель неисправен

Автоматический выключатель может выйти из строя преждевременно из-за летней жары.Если это произойдет, автоматический выключатель может никогда не сработать, даже если через эту цепь протекает слишком много электричества.

Проще говоря — это серьезная проблема, потому что со временем это может привести к электрическому пожару в вашем доме. Это страшная мысль даже для наших электриков.

Типичные признаки неисправного автоматического выключателя:

  • Автоматический выключатель горячий на ощупь

  • Обгоревшие детали, оборванные провода и очевидные признаки износа

Замените автоматический выключатель, если действуют указанные выше знаки.Электрическая панель вашего дома контролирует электричество, протекающее по всему дому.

Исключите эти общие электрические проблемы, прежде чем сделать вывод, что у вас неисправный выключатель

  • Короткое замыкание — обычно возникает, когда некоторые провода случайно соприкасаются.
  • Цепь перегрузки — устройства потребляют больше ампер, чем позволяет автоматический выключатель.

Вы можете подумать, что один из ваших выключателей вышел из строя, потому что он постоянно отключается.Однако это не всегда так. Автоматические выключатели срабатывают, чтобы защитить вас и ваш дом от электрических проблем, таких как короткое замыкание или перегрузка цепей, которые могут привести к пожару.

Как определить, вышел ли из строя ваш автоматический выключатель

1) Определите автоматический выключатель и какие устройства он защищает или этикетку на дверце панели.

Эти ярлыки скажут вам, какую цепь защищает этот выключатель. Просто убедитесь, что они правильно помечены. Мы видели множество панелей с неправильной маркировкой во время своих путешествий.

2) Отключите электроприборы от выключателя

Плотно переведите выключатель в положение ВЫКЛ.

Используя то, что вы обнаружили на этикетке выключателя, отсоедините и отсоедините лампы, телевизор, компьютеры или любое другое электрическое устройство или прибор, связанный с этой цепью.

Не забудьте — исключите случай короткого замыкания или перегрузки.Схема, через которую протекает больше ампер, чем она может выдержать, будет выглядеть как плохая схема. Ссылка на начало этой статьи.

3) Выполните сброс автоматического выключателя

Вы можете сбросить автоматический выключатель, надежно нажав выключатель в положение ВКЛ. Затем посмотрите, что делает автоматический выключатель, чтобы определить вашу проблему.

Если выключатель не срабатывает сразу, а срабатывает после того, как ваши приборы снова подключены и включены, вы столкнулись с двумя проблемами.У две электрические проблемы: короткое замыкание или электрическая перегрузка .

Попросите лицензированного электрика проверить вашу электрическую цепь. Попросите профессиональных электриков Dream Team проверить ваши электрические цепи. Наши электрики определят, если вы:

Прочитав эту статью и выполнив действия, определили, что у вас неисправный выключатель, свяжитесь с нами, и мы отвезем одного из наших опытных электриков к вам домой.

Дом

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
