Скрытая электропроводка в деревянном доме

Здравствуйте, уважаемые посетители сайта http://zametkielectrika.ru.

В этой статье я Вам расскажу как правильно выполнить электромонтаж скрытой электропроводки в деревянном доме, согласно нормативных технических документов типа ПУЭ и ПТЭЭП, а также правил пожарной безопасности.

Начну с не очень радостной статистики. Все Вы смотрите новости, и знаете, что чаще всего пожары случаются по причине повреждений электропроводки. Какие виды повреждения могут возникать в процессе эксплуатации Вы можете познакомиться в моей статье повреждения в электроустановках.

Пожары приносят огромный ущерб материальному имуществу, а самое страшное — могут привести к гибели людей.

Причины возникновения пожаров?

Не удивляйтесь, но причин несколько.

1. Экономия на электромонтаже

Стремление сэкономить на электромонтажных работах, путем привлечения непрофессиональных и неграмотных электриков, приводит к плачевным последствиям. Эти горе-электрики выполняют монтаж скрытой электропроводки в деревянном доме, не выполняя требования к электропроводке.

2. Безответственность и халатность собственника жилья

В чем же проявляется халатность и безответственность?

Да все очень просто. Собственнику деревянного дома, да и не только дома, но и квартиры, необходимо периодически проводить ряд основных электрических измерений:

Но т.к. вышеперечисленные электрические измерения требуют дополнительных финансовых расходов, то ими часто пренебрегают.

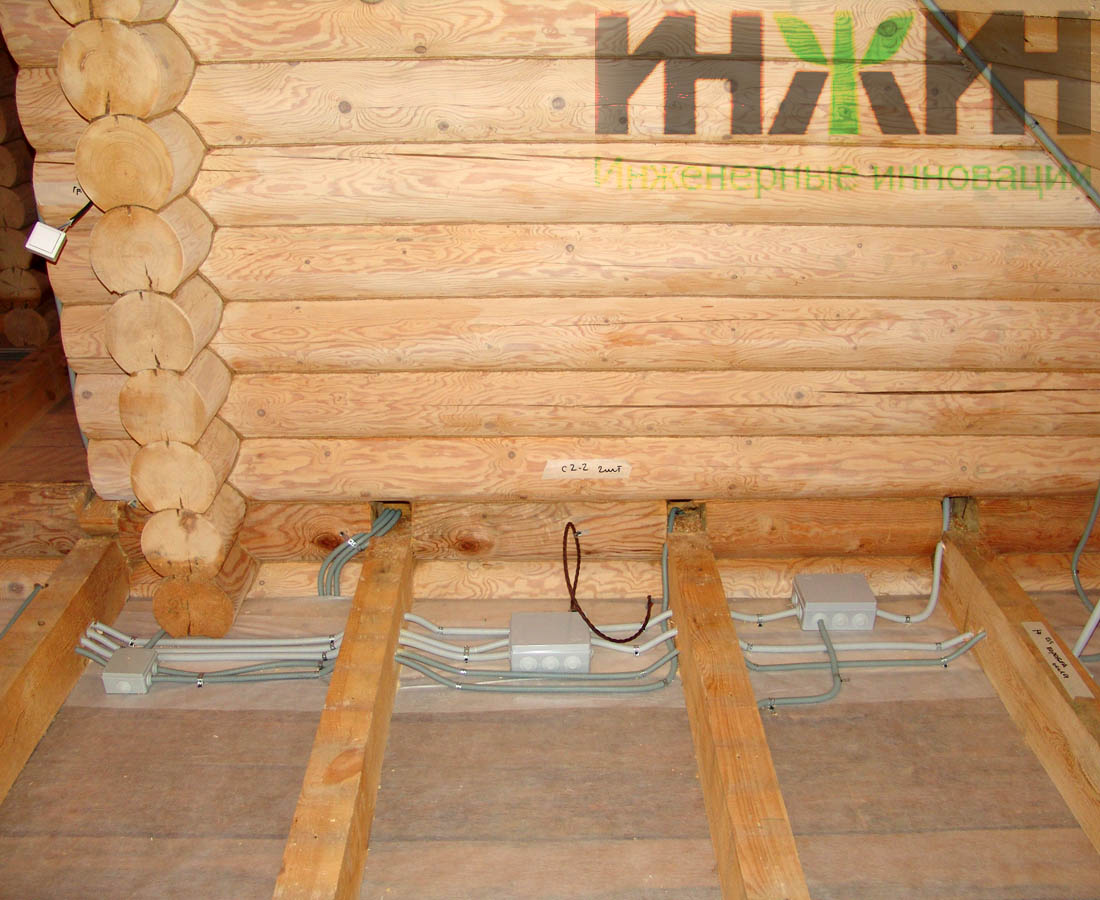

Монтаж скрытой электропроводки в деревянном доме

А с этого момента читаем очень внимательно и запоминаем!!!

Если монтаж скрытой электропроводки в деревянном доме выполняют не специалисты, или как я еще их называю, горе-электрики, то Вам необходимо очень тщательно и внимательно следить за каждым их шагом и действием. Иначе — негативных последствий Вам не избежать.

Но еще раз Вам советую пользоваться услугами ТОЛЬКО специалистов.

Данную статью я пишу, чтобы Вы знали как правильно выполнять электромонтаж в деревянном доме. Потому как, эти требования значительно отличаются от монтажа скрытой электропроводки в квартире.

Большинство электриков при монтаже пытаются быстро проложить кабели (провода) по деревянным поверхностям и спрятать следы своих «правильных» действий в различных пустотах (промежутках) сгораемых конструкций и перекрытиях, а также за обшивкой стен и потолков.

Что нам гласит ПУЭ на счет нашего случая?

А в ПУЭ черным по белому написано, что прокладка скрытой электропроводки по деревянным поверхностям

стен, потолков, полов и др., в гофре, в металлорукаве и в пластиковом канале или коробе строго ЗАПРЕЩЕНА!!!

Почему же ЗАПРЕЩЕНА прокладка скрытой электропроводки в деревянном доме в гофре ПВХ, металлорукаве, пластиковом канале или коробе?

На самом деле причин несколько. Поговорим о них.



Грызуны

Выполняя монтаж в деревянном доме, Вам необходимо задуматься о защите проводов и кабелей от различных грызунов, которых прямо таки тянет поточить зубки о Ваши электрические линии.

А выполнив это в гофре ПВХ, металлорукаве или пластиковом коробе (канале), или вообще одними проводами без защитной оболочки — значит лишиться этой защиты вообще.

Мыши и другие грызуны с необычайной легкостью прогрызают гофру ПВХ и пластиковые короба (каналы), а тем более жилы проводов без защитной оболочки, что приводит к короткому замыканию.

В пустотах деревянного дома скапливается много древесной пыли, и самая маленькая искра от короткого замыкания может привести к пожару. Но самое страшное это то, что очаг возникновения пожара определить очень проблематично и тем более потушить его.

Думаю с этим Вам все понятно.



Человеческий фактор

Второй причиной особенности монтажа является человеческий фактор. Во время электромонтажа можно случайно повредить изоляцию проводов и кабелей. Во время электрических измерений это повреждение может быть не определено, не найдено и не выявлено.

Но во время эксплуатации, когда электрические линии электропроводки нагружены током (особенно в зимний период), возникает нагрев проводов и кабелей, изоляция между жил ухудшается или вообще отсутствует, в результате чего происходит короткое замыкание.

Внимание!!! Стенки гофры ПВХ и пластиковых коробов (каналов) во время короткого замыкания перегорают, что в итоге приведет к пожару.



Можно ли применять металлорукав?

От многих электриков, причем с большим опытом и стажем работы, слышу мнение, что электромонтаж скрытой электропроводки в деревянном доме с помощью металлорукава совершенно безопасен.

Я сейчас объясню Вам, почему это мнение ошибочное.

Металлорукав, также как и гофра ПВХ и пластиковый короб (канал), защищает электропроводку в доме от небольших механических воздействий, но не служит защитой от воспламенения при коротком замыкании электропроводки.

Такое свойство материалов называется, локализационной способностью.

Что такое локализационная способность?

Локализационная способность – это свойство несгораемого материала, в котором проложен провод или кабель, выдерживать токи короткого замыкания в электрической цепи без сгорания стенок несгораемого материала. Т.е. при токах короткого замыкания стенки металлорукава с легкостью перегорают, что конечном результате приведет к пожару.

Думаю теперь все ясно. Монтаж скрытой электропроводки в деревянном доме с помощью металлорукава СТРОГО ЗАПРЕЩЕН!!!

P.S. На этом 1 часть статьи я заканчиваю. Продолжение следует. Подписывайтесь на новые статьи.

Продолжение статьи: (часть 2).

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Гофра для кабеля. Что лучше гофра или кабель-канал?

Для сохранения целостности проводов используют разные приспособления.

Одним из них является гофра, которая представляет собой гибкую трубу из ПВХ, наделенную эластичностью, что облегчает монтаж электросетей в местах, где они могут подвергаться большой нагрузке.

Для чего нужна гофра для кабеля?

Удобство при использовании подобного приспособления для укладки проводки не вызывает сомнений. Гофрированная труба для кабеля используется в таких ситуациях:

  1. Во время прокладки проводов в деревянных или каркасных стенах, а также при горячей отделке.
  2. Когда провода размещаются за отделочными материалами.
  3. При укладке в стяжку или под пол.
  4. При наружной прокладке.

Виды гофры для кабеля

Разновидности подобных приспособлений основаны на разных критериях. По прочности гофра для кабеля разделяется на:

  1. Легкую. Самая высокая степень гибкости при тонких стенках. Используется для прокладки под обшивкой в стенках и потолке.
  2. Среднюю. Показатели немного хуже, чем в предыдущем варианте. Подходят для стен.
  3. Тяжелую. Наделены толстыми стенками, что приводит к потере гибкости. Такая уличная гофра для кабеля укладывается в стяжку или закапывается в землю. Для резких поворотов используют специальные муфты.
  4. Армированную. Представляет собой пластиковую оболочку, нанесенную поверх закрученной в спираль стальной проволоки.

Еще гофра разделяется на варианты с протяжкой и без нее, которая представляет собой тонкий трос или провод, с помощью которого облегчается затяжка кабеля. Использовать ее рекомендуется, когда трасса длинная. По материалам, из которых изготавливают гофру, выделяют следующие виды:

  • поливинилхлоридные;
  • полиэтиленовые;
  • полипропиленовые;
  • металлические.

Что лучше гофра или кабель-канал?

Данные приспособления разработаны для защиты разных проводов от повреждений. Каждый имеет свои достоинства и недостатки.

Гофра под кабель отличается гибкостью, благодаря чему ее можно использовать без применения других элементов, которые нужны при монтаже кабель-канала на неровной поверхности.

Преимуществом последнего является то, что на поверхности можно поместить розетки и выключатели. Среди существенных недостатков можно выделить то, что кабель-канал нельзя уложить вглубь стенки, так как он используется только для наружной прокладки кабеля.


Поделиться записью

Какой провод можно прокладывать без гофры?

Расскажем, какой провод можно прокладывать без гофры на примере ВВГ-нг-LS, а также рассказано о методе открытого и скрытого монтажа проводника.

Можно ли прокладывать кабель без гофры?

У многих, кто решил построить дом под ключ или полностью заменить проводку в доме, может возникнуть вопрос, касающийся того, какой провод можно прокладывать без гофры.

Стоит знать, что оптимальный выбор типа кабеля и метода его монтажа обеспечит безопасную эксплуатацию электрической сети при небольших денежных вложениях. Далеко не всегда возникает необходимость в использовании в процессе прокладки кабеля дорогостоящей гофрированной трубы. Но при этом также нельзя забывать и об электробезопасности, требования к которой регламентированы нормативной документацией.

В соответствии с ГОСТ 31565–2012, в помещениях жилого типа допускается прокладка кабелей, имеющих медные жилы и оболочку, не распространяющую горение. Можно рассмотреть кабель ВВГ-нг-LS, но кроме него есть и аналоги, характеризующиеся еще большей защитой.

В ПУЭ 7 указано, что кабель ВВГнг-LS можно прокладывать скрыто или открыто. В первом случае основание для проводки должно быть создано из трудно сгораемого материала. При этом открытая прокладка рассматриваемого кабеля возможна практически на любом материале. Это значит, что наличие гофры в данном случае не является обязательным.


Особенности прокладки кабеля без гофры

Выбор способа монтажа проводника будет зависеть в первую очередь от его типа, а также материала основания, на котором кабель будет крепиться.
В случае открытой проводки монтаж осуществляется по конструкциям, относящимся к категории сгораемых материалов, а также в случаях, если штробы сделать невозможно. В таком варианте кабель располагают поверх стены или по потолку, отделка которого является законченной. При этом крепить проводник следует с помощью хомутов (скоб) через каждые 40 см. В местах изгиба закреплять кабель необходимо на расстоянии по 10 см с каждой стороны. Провисание кабеля не допускается.

Прокладка кабеля таким способом проводится в подсобках, подвалах и так далее. При наличии у проводника пожаробезопасной оболочки разрешается открытая прокладка провода без гофры и в помещениях жилого типа.


Можно ли прокладывать провод без гофры в деревянном доме

Монтаж проводника в деревянном доме, отделка которого выполнена в ретро стиле, также возможна открытым способом. Но в таком случае монтаж должен выполняться методом скручивания. Крепление к стенам деревянного дома необходимо выполнять при помощи специальных фарфоровых изоляторов.

Кабели, характеризующиеся ретро дизайном, изготавливаются из медных проводов диаметром от 0,75 до 2,5 кв. мм. Они имеют несколько оболочек: слой ПВХ и шелковая декоративная изоляция со специальной негорючей пропиткой. Также иногда в качестве покрытия используется стекловолокно. Но для обеспечения противопожарной защиты в деревянных домах и банях прокладку кабелей все же рекомендуется проводить в гофре.

Гофра является надежной защитой кабельных изделий от агрессивных факторов окружающей среды. Кроме этого, она может помочь в нестандартном дизайнерском оформлении помещения.


Какой провод можно прокладывать без гофры скрыто?

Любой. Скрытая электропроводка позволяет сохранить эстетику дизайна помещения. Суть ее заключается в том, что кабель прячется внутри стены или скрывается под потолком. Для удобного расположения кабеля внутри стены предварительно создаются штробы. Ширина этих бороздок должна соответствовать толщине кабеля, но не быть меньше. При скрытой прокладке кабеля обходятся без гофры, так как делать борозды под нее значительно труднее. Кроме этого, гофра для скрытой проводки вообще не требуется.

После крепления проводки, сверху наносят штукатурку и заканчивают отделочные работы. Очень важно перед началом монтажных работ выполнить разметку электрической сети.
Таким образом, отвечая на вопрос, какой провод можно прокладывать без гофры, можно сделать вывод, что гофра не является обязательным условием для монтажа защищенного кабеля. Ее необходимо использовать только в специальных случаях, указанных в нормативной документации. Если требования к электробезопасности выполняются, как в случае со скрытой проводкой под штукатуркой, то применять гофрированные трубы не нужно. Но в случаях, если кабель не имеет специальной оболочки, не поддерживающей горение, а прокладка осуществляется открытым способом, наличие гофры является обязательным условием требований техники пожарной безопасности.


Прокладка кабеля в гофре — ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

  • серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

  • черный и оранжевый цвет это ПНД – полиэтилен низкого давления
  • синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

«Противопожарные» свойства гофры

Еще одно распространенное заблуждение — считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая «защита» спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

  • грызуны
  • заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально.

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

  • специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

  • больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Ошибки и правила монтажа кабеля в гофре

  • не создавайте острых углов при проектировании трасс
  • для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

  • нельзя протягивать в одной гофре сразу несколько кабельных линий

  • силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний
  • если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

  • на линии освещения как правило используется гофра d=16мм
  • на силовые розетки диаметром не менее 20мм
  • под коаксиал для видеонаблюдения – не меньше 25мм
  • под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

Статьи по теме

Металлорукав для электропроводки. Виды и устройство. Применение

Часто электрическая проводка нуждается во вспомогательной защите, которую может обеспечить металлорукав для кабеля. Он предохраняет электрическую проводку от механических повреждений, уменьшает степень влияния внешних электромагнитных излучений, защищает провода и кабели от влаги, химических реагентов, не позволяет повредить провод во время установки. Такой гибкий кабель-канал уменьшает вероятность возгорания при коротком замыкании. При сильном нагревании электропроводки, находящейся в металлическом рукаве, распространение пламени по нему невозможно.

Основной сферой применения являются места с опасностью возгорания и внешних воздействий на электрическую проводку. Это могут быть уличные сети освещения, производственные цеха, общественные здания, склады. Проведение электрической проводки в деревянных домах в металлическом рукаве запрещается. Это связано с большим риском возгорания при перегреве проводов, а также возможном повреждении рукава.

Разновидности и устройство

Сегодня изготовители электротехнической продукции предлагают несколько видов металлического гофрированного рукава:

  • Оцинкованный. Негерметичный металлорукав, производимый из стальной оцинкованной ленты. Для обеспечения герметичности стыков применяется хлопчатобумажная ткань.

  • Из луженой жести. Негерметичный металлический рукав, изготовленный из жести, которая перед скруткой в гофру обрабатывается электролитическим лужением, с применением оловянного напыления. Этот защитный слой предохраняет гофру от коррозии, что увеличивает срок его службы. Между стыками в качестве изоляции применяется полипропиленовая пленка, которая способна защитить рукав от проникновения влаги. Поэтому такой металлорукав применяется для монтажа электрической проводки в помещениях с высокой влажностью.

  • В поливинилхлоридной изоляции. Такая конструкция обладает герметичными свойствами, и при монтаже обеспечивает герметичность стыка. Она защищает провода и кабели от солнечного света, проникновения влаги и воды, химического и механического воздействия. Металлические гофры в ПВХ изоляции могут применяться для скрытой и открытой электропроводки, как в помещении, так и снаружи дома.
    Однако специалисты рекомендуют монтировать проводку в металлической гофре в траншеях или тоннелях. Фирмы производители заверяют, что изолированный ПВХ изоляцией металлический рукав можно укладывать даже во взрывоопасных зонах.

  • Из нержавеющей стали. Эта разновидность металлической гофры для электропроводки производится из нержавеющей стали, имеет высокую стоимость, но обладает высокими эксплуатационными параметрами, длительным сроком службы.

Особенности укладки
Металлорукав можно применять для открытой и скрытой проводки линии, кроме следующих мест:
  • При образовании сети напряжением выше 380 В. Линия должна быть проложена на несгораемой подкладке из металла или асбеста.
  • При создании линии на быстро воспламеняемых поверхностях – дереве, гипсокартоне, пластмассе и т.д.

Перед укладкой устанавливаются опоры для крепления рукава. Обычно их изготавливают из арматуры, забитой в стену. Существуют металлические рукава, оснащенные специальными креплениями на метизы.

Для качественного монтажа применяют специальные крепления:соединительные муфты, хомуты и скобы. Если экономить на таких креплениях, то будут нарушены правила установки, а также создается опасность для человека и снижается срок эксплуатации рукава. Важным моментом является использование вводных и соединительных муфт, которые дают возможность обеспечить герметичное соединение гофры в одну линию. Если соблюдать все правила применения креплений и муфт, то внутрь рукава не будет проникать пыль и влага. Вводные муфты соединяют гофру к распределительному щиту.

Перед прокладкой линии следует правильно выбирать длину рукава. В линии не должно быть слишком много соединений и изгибов металлической гофры. Это позволяет более экономно расходовать материалы, и обеспечить безопасность линии.

Правила монтажа
  • Перед укладкой проводки следует нарисовать схему и произвести ее разметку. Это даст возможность учесть углы изгиба и другие особенности.
  • Проверить целостность металлорукава на предмет наличия механических повреждений.
  • Снаружи и внутри не должно быть грязи.
  • Перед установкой следует удалить все лишние элементы: защитную транспортировочную пленку, крепления для перевозки и т. д.
  • Разматывать бухту с гофрой следует с соблюдением осторожности, не тянуть ее, так как произойдет ее растяжение и потеря прочности.
  • Для выбора и укладки лучше обратиться к услугам электромонтера, так как рассмотренная информация имеет только ознакомительный характер, а окончательное решение должно быть за специалистом.
  • Не допускается попадание сварки на поверхность рукава, так как это повредит его, а если в нем имеется пыль, то может произойти возгорание.
  • После монтажа линию следует проверить на отсутствие повреждений.
  • Если при установке линии необходимо использовать сварку, либо рядом проводятся сварочные работы, то следует предохранить металлорукав от перегрева.
Металлорукав в деревянном доме
Прокладка электрических проводов и кабелей по поверхности дерева запрещается, что можно объяснить следующими факторами:
  • При повреждении защиты электропроводка создает определенную опасность для деревянного строения. Электромонтер при укладке проводки может не увидеть повреждения гофры, либо скрыть это, чтобы не заменять рукав новым.
  • Опасность от грызунов. По дереву они способны быстро проникнуть в металлическую гофру и нанести повреждения проводам. После этого придется демонтировать весь рукав и искать место разрыва. Также в рукаве накопится много древесной пыли, способной быстро воспламеняться.
Для прокладки скрытой проводки в деревянном доме существует два способа:
  1. Применение металлической трубы.
  2. Укладка кабеля под штукатуркой.

Это дорогостоящие методы. Наиболее оптимальным является первый из них, так как штукатурка постепенно растрескается, и придется менять провода, затрачивая много времени и финансовых вложений.

Для открытой проводки лучше применять гофрированные пластиковые трубы или короба, которые не поддерживают горение. Недостатком такой прокладки является непривлекательная конструкция уложенной проводки. Кабель можно проложить по стене, подложив под него металлическую или асбестовую прокладку, выступающую по бокам на 10 см с каждой стороны.

Советы по выбору
Для правильного выбора металлического рукава необходимо определить условия, в которых он будет работать.
  • Во влажных помещениях потребуется герметичное исполнение, не пропускающее влагу.
  • Для обычного сухого помещения можно применять негерметичное исполнение с оцинкованным покрытием.
  • Если предполагаются жесткие условия работы электропроводки, то лучшим выбором будет металлическая гофра с поливинилхлоридной изоляцией.

Гофрированный рукав продается обычно в бухтах по 30 или 50 метров. Его отрезают по размеру инструментом для резки металла.

Похожие темы:

Прокладка электрического кабеля в деревянном доме

            Монтаж электрики в деревянном доме должен проводиться в соответствии с установленными нормами, поэтому столь ответственную работу следует доверять лишь опытным специалистам. Заказать услуги мастеров вы можете в нашей компании. Мы гарантируем ответственное отношение к делу и оперативность.

       Узнать цены на электропроводку кабелем в деревянных домах можно на нашем сайте в прайсе или же позвонив нам на горячую линию.

КАК ПРОВЕСТИ МОНТАЖ ЭЛЕКТРИКИ?

       Монтаж электрики в деревянном доме осуществляется открытым и закрытым способом. О каждом варианте расскажем подробнее.

  • Скрытая проводка монтируется внутри стен и перекрытий, поэтому остается незаметной и не портит внешний интерьер. Для прокладки понадобится негорючая гофра из металла или ПВХ. Такой вариант монтажа проводов обходится дороже, зато выглядит эстетично.
  • Открытая проводка считается более бюджетным вариантом и монтируется быстрее, нежели скрытый способ.

       От выбранного способа напрямую зависит стоимость прокладки кабеля по дому, поэтому стоит посоветоваться со специалистом и рассчитать плюсы и минусы каждого варианта.

КАЧЕСТВЕННЫЙ ЭЛЕКТРОМОНТАЖ ОТ ОПЫТНЫХ МАСТЕРОВ

       Заказывайте электромонтажные услуги в Истринском районе в компании «ЭЛЕКТРОМАСТЕР». Ни рискуйте своим имуществом, ведь часто из-за неправильно смонтированной эл. проводки случаются пожары.

       У нас работают специалисты с достаточным опытом и всеми необходимыми знаниями. Наши мастера помогут решить любой вопрос, связанный с электрикой, и выполнят работу в соответствии с установленными стандартами. На сайте можно посмотреть прайс-лист с расценками на прокладку кабеля по дому. Также уточнить стоимость можно у наших менеджеров по телефону.

       Профессиональные услуги частного электрика в Истринском районе пригодятся всем, кто построил новый дом, проводит ремонт помещения или хочет заменить электрические провода. Мы поможем создать проект, выбрать тип установки кабеля и выполнить остальную работу. Все инструменты и материалы у нас имеются в наличии, поэтому от вас ничего не потребуется.

       Официальный сайт электриков в Истре от компании «ЭЛЕКТРОМАСТЕР» поможет вам внимательнее ознакомиться с нашими предложениями. Вы можете вызвать электрика в Истринском районе на дом для монтажа эл. проводки, установки электрооборудования и щита. Безупречный сервис гарантирован!

При необходимости мы осуществим качественный и оперативный монтаж электропроводки кабелем в деревянном доме под ключ.







Гофра для электропроводки — назначение, виды и монтаж

Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора. Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для нешуточной аварии.

Гофра для электропроводки

В наше время, при реконструкции старой сети или прокладке новой, кабели и провода часто рекомендуют  заключать в дополнительное защитное покрытие. Для этой цели была разработана удобная гофра для электропроводки. Такая защитная оболочка представлена множеством типов, но всегда представляет собой трубу с ребристыми стенками, за счет чего она становится и более прочной, и очень гибкой.

Чтобы правильно выбрать подобную дополнительную изоляцию для электрического кабеля, не совершив ошибок, необходимо знать, чем отличаются различные типы гофры между собой.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.
  • При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
  • При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.
Подготовка скрытой электропроводки по полу к последующей укладке стяжки
  • Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

  • При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
  • В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Разновидности гофрированных изоляционных труб

Гофра разделяется на несколько типов по разным критериям. Это также следует учитывать, определяясь с выбором материала.

Прочность трубы

По прочности изоляционная труба подразделяется на следующие варианты:

  • Легкая гофра имеет тонкие стенки и обладает хорошей гибкостью, поэтому ее используют для прокладки кабеля, который не испытывает высоких нагрузок, за отделочным материалом стен и потолков. Изделие не отличается устойчивостью к механическим воздействиям и способно выдержать нагрузку до 320 Н / 5 см.
  • Тяжелая в прочностной категории гофрированная труба имеет более прочные стенки и выдерживает нагрузку до 750 Н / 5 см. Она может быть применена для скрытого монтажа проводки в стенах, а также в стяжке. Широко применяется в монолитном строительстве.
  • Сверхтяжелая гофра имеет толстые стенки, поэтому способна выдержать нагрузки до 1250 Н / 5 см, но обладает не столь хорошей гибкостью. Такие изделия используются для укладки в стяжку или же для подземного прокладывания кабеля. Из-за повышенной жесткости для поворотных зон трубы рекомендуется использовать специальные уголки, так как минимальный радиус изгиба получается довольно большой.
Армированная гофротруба способна выдерживать очень серьёзные механические нагрузки без деформации или разрыва.
  • Армированная гофрированная труба. В этой разновидности изделий внутри пластиковой оболочки расположена проволочная спираль, что делает трубу более прочной и позволяет ее использовать при подземной проводке или при монтаже кабеля по улице. Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.

Приспособление для укладки кабеля в гофру

В продаже можно найти гофрированные трубы с проволочной протяжкой или без нее. Протяжка – это токая прочная стальная струна, проходящая по всей длине трубы внутри Удобство гофры с протяжкой заключается в простоте укладывания кабеля в защитную оболочку.

Гофрированная трубка с установленной внутри нее струной-протяжкой.

Если труба не имеет протяжки, то уложить гибкий кабель внутрь нее, особенно в том случае, если он имеет большую длину, будет весьма проблематично.

Материал изготовления гофрированных труб

Гофрированные защитно-изоляционные трубы производятся из нескольких материалов — это поливинилхлорид (ПВХ), полипропилен (ППР), полиэтилен низкого давления (ПНД), полиамид (ПА), металл. Иногда применяются и комбинации нескольких материалов.

Сложилось так, что каждому из материалов (преимущественно) соответствует свой цвет, поэтому на этот фактор также необходимо обратить внимание.

Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам.

Цвет и внешний вид гофрыКраткие характеристики гофрированных труб и область их применения
ППР — полипропилен. Трубы из него производятся чаще всего в синем оттенке.
Этот материал нельзя назвать негорючим, поэтому используется такая гофра обычно для протяжки проводки, на которой не предполагается высокой нагрузки. Пример – сигнальные линии.
ППР отличается хорошей устойчивостью к влажности и ультрафиолету. Изделия обладают повышенной эластичностью, поэтому их легко монтировать. Диапазон эксплуатационных температур полипропилена достаточно широк и составляет от -40 до +45 градусов.
Благодаря своим качествам гофрированные трубы могут использоваться, как внутри помещений, так и в условиях улицы. Из ППР производятся как обычные, так и армированные гофрированные трубы.
ПВХ — поливинилхлорид. Гофрированные трубы из ПВХ чаще всего имеют серый цвет.
Материал является самозатухающим, то есть не распространяет пламя, поэтому при коротком замыкании предотвращается распространения очага горения.
Поливинилхлорид устойчив к воздействию влаги, поэтому может быть использован как в сухих, так и во влажных помещениях.
К слову – это наиболее часто используемый в строительстве тип гофры.
ПНД — полиэтилен низкого давления. Трубы из него могут быть черного или оранжевого цвета.
Материал горючий, но обладает высокой влагостойкостью, а также устойчив к химическим воздействиям. Полиэтиленовая гофра обладает высокой эластичностью, что значительно упрощает проведение монтажных работ. Эксплуатационные температуры варьируются от -40 до +90 градусов.
Изделия могут быть использованы для защиты кабелей, прокладываемых в стяжке, в штробах, проложенных в стенах, выстроенных из негорючего материала, а также в условиях улицы.
Металл. Эта разновидность гофрированной изоляции производится из оцинкованной или нержавеющей стали, поэтому обладает влагостойкостью.
Материал не горюч, устойчив к химическим и механическим воздействием, а также к высокому давлению и динамическим нагрузкам, ультрафиолету и внешним температурам — диапазон очень широк, от -60 до + 400 градусов. Кроме этого, металл обладает биологической инертностью, то есть не является благоприятной средой для грибковых образований, не привлекает насекомых и грызунов.
Материал н за счет полимерного внутреннего покрытия — обладает диэлектрическими качествами. Однако, в силу высокой теплопроводности существует вероятность скопления конденсата внутри трубы, что может привести к снижению сопротивления изоляционного слоя кабелей.
Металлические трубы применяются для изоляции проводки в деревянных строениях, а также в условиях улицы.
Соединений кабеля внутри металлической гофры, используемой на улице, быть не должно.
ПА — полиамид, трубы темно-серого цвета.
Изоляция обладающая отличными характеристиками — это высокая устойчивость к химическим и атмосферным воздействиям, широкий диапазон эксплуатационных температур: от — 60 до +157 градусов.
Материал обладает высокой гибкостью, превосходящую эластичность других полимеров. Изоляция не поддерживает горение, соответствует всем требованиям противопожарной безопасности, устойчива к влаге. Простота монтажа и протяжки кабеля внутри гофры значительно ускоряет работу.
Используются изделия из этого материала для монтажа проводки внутри и снаружи зданий.

При приобретении гофры из любого из вышеназванных материалов, чтобы удостовериться в ее качестве, следует запросить у продавца копии сертификатов противопожарной безопасности и соответствия, а также гигиенического заключения.

Уже говорилось, что наиболее массовой в использовании является гофра из ПВХ. У нее вполне подходящие характеристики по основным параметрам практически для любых участков строительства дома.  Поэтому ее параметры можно выделить особо.

Труба гибкая гофрированная ПВХ серии FL (легкая) и FH (тяжелая)

Наименование параметровПоказатели
Материал изготовленияСамозатухающая полимерная композиция на основе ПВХ
Стандарт изготовленияГОСТ 50827-95
Степень защищенности оболочкиIP55
Прочность:
— для серии FL350 Н / 5 см при t 20 °C
— для серии FH750 Н / 5 см при t 20 °C
Диапазон температур проведения монтажа проводкиот -5 до +60 °C
Диапазон температур эксплуатацииот -25 до +60 °C
Диэлектрическая прочность2000 В (50 Гц) в течение 15 мин.
Сопротивление изоляции гофротрубыне менее 100 МОм (500 В) в течение 1 мин.
ОгнестойкостьСамозатухающие, не поддерживающие горения
Цветстандартно — серый , RAL7035

Цены на гофру

гофра

Конструктивные особенности гофры

Изоляционная труба подразделяется также  по своему конструктивному строению на однослойный и двухслойный вариант.

Двухслойный и однослойный вариант гофрированной трубы ПНД.
  • Полимерные трубы могут состоять из одного или двух слоев. К двухслойным изделиям относится армированная изоляция, так между двумя слоями полимера, внутренним и наружным расположена спиральное армирование металлической пружиной. Однако, двухслойными могут быть и не армированные трубы — в одних внутренний слой повторяет рельеф гофры, в других имеет гладкие стенки. Гофра с гладкими внутренними стенками наиболее удобна для укладки в нее кабеля, так как он не встретит препятствий на своем пути. Недостаток лишь в том, что подобные гладкостенные трубы имеют довольно-таки высокую стоимость.
Металлическая гофрированная трубка, покрытая ПВХ-оболочкой
  • Металло-полимерные трубы иногда состоят из трех слоев — полимерное покрытие, помимо внутренней тонкой оболочки, наносится и снаружи. Этот вариант, пожалуй, самый качественный в плане защиты проложенных кабелей от механической нагрузки и от проникновения влаги и пыли. Металло-полимерные изоляционные трубы способны обеспечить пожаробезопасность даже при высоких нагрузках. Не по зубам изделия из этого материала и грызунам, равно, как и другие металлические гофры.

Размерные параметры гофрированных труб для электрической проводки

Гофрированные трубы для обустройства электрической проводки производятся в довольно широком диапазоне диаметров — от 16 до 65 мм. При выборе подходящего варианта изделия необходимо учитывать, что оценивать придется внутренний и наружный диаметр.

В случае если планируется в одну гофру поместить несколько кабелей, ее диаметр необходимо подобрать так, чтобы незанятым оставалось не менее 65% площади поперечного сечения трубы. Это связано с тем, что слишком «плотное соседство» нескольких кабелей способно привести к их перегреванию, поэтому оставленный пустое пространство необходимо для лучшего отвода тепла.

Кабели, пропущенные в гофру, не должны укладываться плотно – существуют определенные ограничения по заполнению полости трубы

Таблица ниже показывает стандартные размерные параметры большинства гофрированных труб:

Внешний диаметр гофрированной трубы, ммВнутренний диаметр, ммДлина в стандартной заводской бухте, м
1610.750 или 100
2014.150 или 100
2518.325 или 50
3224.325 или 50
4032.515
5039.615
6350.615

А размещенный ниже калькулятор позволит очень быстро рассчитать, какое допустимое количество тех или иных проводов (кабелей) допускается разместить в гофротрубе. Необходимо будет только указать стандартный внешний диаметр выбранной гофры, а также внешний диаметр планируемого к укладке кабеля (провода) круглого сечения, или толщину и ширину — для плоских разновидностей. Эти размеры могут указываться в паспортных характеристиках кабельной продукции, но их несложно измерить и самому – штангенциркулем или даже просто линейкой.

Калькулятор расчета допустимого количества кабелей (проводов) в гофре

Перейти к расчётам

Выбор диаметра гофрированной трубы зависит также от конкретной области ее применения:

  • Проводка, идущая к осветительным приборам, как правило, укладывается в гофру диаметром 16 мм.
  • К выключателям и розеткам используется трубка диаметром не менее 20 мм.
  • От центрального распределительного узла до промежуточной коробки, а также от щитка — не менее 25 мм.
  • Соединение силовой линией двух электрических щитков — гофра не менее 32 мм.
  • Кабели, проходящие через межэтажные перекрытия, должны быть заключены в жесткую гофру диаметром не менее 40 мм.
  • Монтаж кабелей с невысокой нагрузкой (сигнальные кабели, антенна, интернет, стационарный телефон и т.п.) — не менее 25 мм.

Стоимость гофрированной трубы

Точную стоимость гофрированных труб лучше узнавать в регионе, где они будут приобретаться. Причем, стоимость на одно и то же изделие может варьироваться, поэтому, уточнив необходимые характеристики гофры и определившись с выбором, цену на конкретное изделие лучше всего узнать по месту приобретения.

В целом же можно сказать, что самой доступной по стоимости является гофрированная труба, изготовленная из поливинилхлорида (ПВХ), далее идут ПНД и ПП, самым дорогим вариантом остается металлическая гофра.

Трубы, в которые установлена проволочная протяжка, стоят несколько дороже, но ее наличие значительно сократить время монтажных работ. Так что эта назначительная переплата пойдёт только на пользу, не стоит от нее отказываться.

Приобретая гофру, необходимо обратить внимание на толщину стенок — она должна быть одинаковой по все длине, а также на однородность окраса изделия. Эти факторы говорят о качестве изделий.

Бухта гофрированной трубы ПВХ с протяжкой.

Поставляется гофра в продажу в бухтах по 100, 50, 25 или 15 метров, в зависимости от материала изготовления, класса жёсткости и наружного диаметра трубы. Можно приобрести и метражом, но цена в этом случае зачастую становится несколько выше.

Необходимо подчеркнуть, что все без исключения изделия, предназначенные для электротехнического монтажа, рекомендуется приобретать только в специализированных магазинах. Изделия в них могут быть и дороже, но зато и качество — намного выше, поэтому такие цены вполне обоснованы. Следует постоянно иметь в виду, что в этом сегменте рынка, увы, гуляет очень много недоброкачественных подделок.

Рекомендации по проведению монтажных работ

В этом разделе будут рассмотрены некоторые нюансы, связанные с прокладкой проводки с заключением ее в гофрированную трубу. Это необходимо знать, чтобы упростить выполнение монтажных работ.

Укладка кабеля в гофру

Не возникнет особых проблем при размещении кабеля в трубе, оснащенной струной-протяжкой. Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки. Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель. И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.

Закрепив кабель к протяжке, рекомендуется этот соединительный узел «облагородить» изолентой, чтобы он не зацеплялся о внутреннюю гофрированную поверхность трубы.

Если же приобретена гофра без протяжки, то укладку в нее кабеля лучше всего осуществлять с помощником, при этом соблюдая следующие нюансы:

  • В случае протягивания в гофрированную изоляцию нескольких кабелей, их необходимо по всей длине сложить вместе и скрепить кольцами изоленты через каждые 400÷500 мм. Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
  • Конец одного или нескольких кабелей, которым они будут просовываться в трубу, необходимо обмотать примерно на 100÷120 мм изолентой. Так проще будет преодолевать препятствия внутри гофры.
  • Если кабель очень гибкий, то сначала в трубу на всю ее длину протягивается жесткая проволока, то есть, по сути, делается та же протяжка. Затем к ее концу закрепляется кабель, и далее – по уже рассмотренной схеме.
На этой иллюстрации представлены варианты протягивания кабеля через гофрированную трубку в одиночку и с привлечением помощника.

Некоторые мастера протягивают кабель в гофре уже после ее закрепления на поверхности стены или потолка, или же в штрабе. При обустройстве электрической проводки в квартире или доме участки между распределительными коробками, выключателями, розеточными группами, светильниками — небольшие, и, как правило, прямые, максимум, имеющие один-два плавных поворота. Поэтому проблем с протяжкой кабеля в гофре возникнуть не должно. Кстати, такой подход может применяться и при замене вышедшего из строя кабеля на новый, без вскрытия отделки, закрывающей проводку.

Если же производится монтаж значительных по длине участков проводки, например, в условиях улицы, то такой способ вряд ли применим. То есть лучшим вариантом будет сначала уложить кабель в гофру, а затем уже закреплять ее, например, на растянутом тросе.

Как крепятся гофрированные трубы с проводкой?

В различных условиях монтаж гофрированной трубы производится различными способами.



Если проводка-«воздушка» проходит по улице, то гофра подвешивается на натянутый металлический трос.
  • При обустройстве внешней проводки, протянутой «по воздуху» в отдельное строение, гофра чаще всего закрепляется на растянутом между зданиями тросе с помощью пластиковых хомутов-зятяжек. Ими очень удобно пользоваться, и они на первых порах надежно удерживают гофротрубку вместе с кабелем. Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности. Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.

Несмотря на то что на иллюстрации представлена серая гофра ПВХ, лучшим вариантом для улицы будет использование трубки из полиамида (темно-серая), полипропиленовой (синяя), металлической или металло-полимерной гофры. Эти варианты изделий показывают более высокую устойчивость к агрессивному атмосферному воздействию и перепадам температур.

Цены на гофрированную трубу

труба гофрированная

Пластиковые клипсы, которые традиционно используются для фиксации полипропиленовых или металлопластиковых водопроводных труб, отлично подходят и для крепления гофры.
  • Если проводку предполагается проложить наружным способом, закрепив на стене или потолке, то для этой цели часто используются специальные клипсы, изготовленные из пластика. Такие крепежные элементы подбираются под диаметр гофрированной трубы. Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.

Когда клипсы будут закреплены на поверхности, в них поочередно заводится гофрированная трубка и прижимается до щелчка.



Дюбель-хомут и дюбель-шпилька для крепления гофры в штрабе.
  • Если проводку планируется вмуровать в стены, то под прокладку гофры в поверхности вырезаются УШМ («болгаркой») или (и) перфоратором каналы-штрабы. Крепление гофрированной трубки в штрабах осуществляется специальными пластиковыми дюбель-шпильками или дюбель-хомутами.
Закрепление гофры в штрабе с помощью дюбель-шпильки.

Если таких креплений найти не удалось, то можно применить и самодельный крепеж — металлические полоски или даже отрезки жесткой проволоки, которые крепятся обычными дюбелями. еще один вариант — уложенная в трабы гофра просто фиксируется  «ляпами» быстрозастывающего гипсового растора или алебастра. Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.

Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.

В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются. И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие. Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.

Вариант закрепление проводки над подвесным потолком – затяжками по подвесам
  • В случае если проводка будет скрываться подвесным потолком, то гофру фиксируют на подвесах, удерживающих металлические профили.

Разрабатывая схему прокладки электрической проводки, необходимо учитывать некоторые рекомендации, которые упростят работу:

  • Электрическая проводка должна иметь только плавные повороты, особенно в тех случаях, когда планируется кабель монтировать в уже закрепленную гофрированную трубу. Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки. Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.
  • Длина участков между подключаемыми точками или коробками не должна превышать 20÷25 метров, при этом в трассе может быть не более четырех поворотов.
Если предусмотрена прокладка нескольких кабелей, расположенных в разных изоляционных трубках, то их монтируют параллельно друг другу, делая минимальное количество плавных поворотов. Монтаж в несколько ярусов – категорически запрещен.
  • Между двумя поворотами должно быть расстояние не менее 3÷5 метров. Если существует необходимость сократить этот отрезок между поворотами, то рекомендуется установить распределительную коробку и изменить направление кабеля с помощью нее.
Поворот кабеля может быть осуществлен через распределительную коробку.
  • Угол поворота гофры вместе с кабелем не должен быть меньше 90 градусов, но лучше, если он будет больше.
  • В случае если предполагается проложить электропроводку с высокой нагрузкой рядом с кабелями с небольшим напряжением, то их располагают в разных гофротрубах, которые монтируются на расстоянии не менее 20 мм друг от друга. Их пересечение может проходить только под прямым углом.

Эти рекомендации касаются прокладывания электрической проводки внутри помещений, в уличных условиях путем подвешивания ее на тросе, а также подземного варианта. Прокладывая длинную трассу, следует предусматривать возможность замены кабеля, проходящего в гофре, а для этого следует соблюдать перечисленные выше правила.

Сложности при использовании гофры

Решив использовать в качестве изоляции гофрированную трубу, придется столкнуться с некоторыми трудностями, которые следует учитывать, приступая к работе:

Штрабы, прорезанные в бетонной стене под гофрированные трубы электропроводки.
  • Штрабление стен. Этот процесс придется осуществить в тех случаях, когда необходимо сделать скрытую проводку. Именно с ним могут быть связаны основные сложности. Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.

Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.

  • Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры. Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат. Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.
  • Неизбежно удорожание работ по проведению проводки из-за приобретения:

— самих гофрированных труб;

— крепежных элементов;

— распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.

Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.

То есть этот вопрос при проектировании проводки требует тщательного продумывания.

Кабель NYM с надежной тройной изоляцией.

Необходимо отметить, что многие электрики и собственники жилья, отказываясь от гофрированной трубки, отдают предпочтение надежным, оснащенным высококачественной изоляцией кабелям NYM или ВВГнг. Такие линии, действительно, вполне могут прокладываться и без гофры. Правда, стоимость подобной кабельной продукции – тоже весьма немалая.

Так что повсеместное использование гофры для электропроводки все же остается весьма спорным вопросом. Некоторые ее защитные качества многие специалисты считают явно преувеличенными. Яростные дебаты по этим вопросам – не редкость на страницах интернет-форумов. Для примера – предлагаем посмотреть весьма содержательный видеосюжет, у котором его автор высказывает и обосновывает свое мнение по поводу гофрированных оболочек для домашней электропроводки.

Видео: Как же будет правильнее – электропроводка в гофре, или без нее?

Cable Raceway: Surface, Wall & Floor — Cable Management

Surface кабельный канал используется для прокладки проводов через скрытый настенный маскировщик шнура, который улучшит внешний вид практически любой комнаты и является отличным и доступным способом скрыть и защитить кабели как дома, так и в офисе. Наши пластиковые кабельные лотки доступны во многих различных стилях, включая версии с защелкой (1 шт.), С скользящей крышкой и J-образным каналом, установка проста. Многие стили кабельных трасс имеют самоклеящуюся клейкую основу, их можно обрезать до любого желаемого размера и их можно покрасить в соответствии с вашим декором.Аксессуары для настенных шнуров могут помочь вам добавить порты питания и передачи данных или соединения, чтобы изменить направление и / или разделить кабели.

Существует также несколько разновидностей специальных кабельных каналов для промышленного, коммерческого или наружного применения: ограждения проводов для опор электросети, сплошные кабельные лотки для чувствительных оптоволоконных кабелей, дорожки кабельного телевидения, соответствующие требованиям ADA, и многое другое!

Обрыв канатной дороги

Дорожка кабельного ввода, говоря языком организации кабелей, по сути, представляет собой любой жесткий закрытый или полузакрытый канал, который защищает, направляет и скрывает кабели и провода.Поверхностный кабельный канал — отличный выбор для скрытия неприглядных проводов в различных условиях: домашние кинотеатры, офисы, конференц-залы, рабочие станции и т. Д. Но какой из них подходит для вашего приложения? Мы разберем различные стили дорожек качения, которые мы предлагаем, и расскажем о преимуществах каждого из них.

Поверхность Raceway

Поверхность кабельного канала используется для прокладки проводов через скрытый настенный маскировщик шнура, который улучшит внешний вид практически любой комнаты и является отличным и доступным способом скрыть и защитить кабели как дома, так и в офисе.Наша пластиковая кабельная канавка доступна во многих различных стилях, включая защелкивающиеся (цельные), скользящие крышки и версии с J-образным каналом, установка проста. Многие стили кабельных трасс имеют самоклеящуюся клейкую основу, их можно обрезать до любого желаемого размера и их можно покрасить в соответствии с вашим декором. Аксессуары для настенных шнуров могут помочь вам добавить порты питания и передачи данных или соединения, чтобы изменить направление и / или разделить кабели.

Существует также несколько разновидностей специальных кабельных каналов для промышленного, коммерческого или наружного применения: ограждения проводов для опор электросети, сплошные кабельные лотки для чувствительных оптоволоконных кабелей, дорожки кабельного телевидения, соответствующие требованиям ADA, и многое другое!

Дорожка качения с защелкой

Дорожку кабельного ввода с защелкой можно определить по ее откидной или скользящей крышке, которая полностью закрывает кабели внутри канала.Чтобы добавить или удалить провода, просто откройте люк или снимите крышку. Он доступен во многих различных размерах и отлично подходит для прокладки кабелей по всему дому, например, проводов для динамиков или телевизионных шнуров. Клей позволяет ему приклеиваться к плоским поверхностям, таким как стены или столы. Кабельный канал с защелкой — это незаметный способ скрыть и полностью закрыть бытовые провода.

Цельный кабельный канал с защелкой и аксессуары
Экономичный кабельный канал со сплошной стенкой

J Канал

Дорожки качения J Channel или J Hook названы так потому, что их поперечное сечение имеет форму буквы «J».Кабели вставляются, пропуская их через верх, где изгиб «J» изгибается, чтобы удерживать их на месте. Это обеспечивает легкий доступ к кабелям при необходимости, но также означает, что кабели не полностью закрыты. Из-за открытого характера они не могут использоваться в вертикальном положении, например, с защелкивающимся кабельным каналом, и обычно используются на столах для аккуратной прокладки компьютерных кабелей и других связанных проводов над землей. Как и фиксирующая дорожка качения, они часто имеют клейкую основу для облегчения установки.

J Channel Raceway
Humanscale NeatLinks Unxer Desk кабельные менеджеры

Угловой канал

Угловой канал похож на кабельный канал с защелкой, но имеет уникальную форму четверти округлой формы, которая позволяет ему переходить в стыки стен и / или потолка, создавая законченный и законченный вид. Он использует скользящую крышку, чтобы полностью скрыть кабели, и может использоваться горизонтально или вертикально практически в любом углу, даже имитируя внешний вид короны, чтобы еще больше замаскировать его назначение.Они подходят для кабелей мультимедиа, динамиков и домашнего кинотеатра, расположенных в углу комнаты, или для кабелей, свисающих с потолка.

Угловой канал качения

Power Raceway

Дорожка качения включает источник питания непосредственно в дорожку качения. В то время как описанные выше дорожки качения обычно изготавливаются из ПВХ, дорожка качения может быть изготовлена ​​из пластика или металла. В отличие от других типов кабельных каналов, в которых обычно размещаются общие силовые кабели или провода громкоговорителей, силовые кабельные каналы обычно содержат кабели связи, включая провода для передачи голоса / данных, оптоволоконные кабели или другие низковольтные кабели.Благодаря этому он отлично подходит для лабораторий, офисов, школ и других коммерческих приложений, хотя часто требует более опытного установщика, в отличие от большинства других кабельных каналов, которые может легко установить любой мастер.

Опоры Tele-Power от Wiremold
HellermannTyton Infostream Multi-Channel Raceway

Специальные гоночные трассы

…И остальное. Есть много других типов кабельных каналов, которые называются «кабельным каналом», но не помещаются в аккуратные ниши, определенные выше.Например, ограждения для проводов для опор или наружных стен зданий, или системы поддержки кабеля, такие как Cable Runway или Fibre Runner от Panduit. Дорожки качения из экструдированного алюминия долговечны и надежны для промышленного использования на открытом воздухе. и металлические дорожки качения над полом предлагают полупостоянное решение для прокладки кабелей низкого напряжения, которое имеет дополнительное преимущество: Соответствует требованиям ADA, позволяя пешеходам, инвалидным коляскам, тележкам и другим транспортным средствам проезжать прямо по нему.

использование гофрированного и жесткого исполнения

В последнее время довольно популярной считается прокладка электрических кабелей в трубах.Эти трубы можно установить практически в любом месте. Чаще всего трубы монтируют в стяжку пола или оштукатуренные стены. Электромонтаж в трубопроводах имеет ряд существенных преимуществ, к которым можно отнести:

  1. Значительное сокращение длины линии. При такой прокладке кабеля можно сэкономить на его длине.
  2. Кабель всегда можно протянуть, не нарушая целостности стены.

При прокладке проводов в трубе по полу вы значительно сэкономите длину трассы.Все отходящие линии проводов должны спускаться в пол и проходить к местам установки розеток и выключателей. При использовании этого типа прокладки следует учитывать, что линия от электрического щита должна в первую очередь подниматься до распределительной коробки. Ни в коем случае не подключайте коробку через розетку. Если это произойдет, то по мере увеличения нагрузки провода могут просто загореться. Розетки в этом случае необходимо соединить перемычками.


На этом рисунке вы можете увидеть информацию о правильном подключении розетки от электрического щита.Гофрированная труба для электропроводки отлично подойдет для электромонтажа скрытого типа. Оно более эластичное, чем металлическое изделие. Для открытой проводки обычно используются трубы ПВХ. Трубы могут быть с протяжкой и без. Протяжка нужна только в том случае, если нужно быстро протянуть трос. Для этого проволока привязывается к протяжке и просто натягивается. В трубе также можно выполнить ретро-проводку.

Металлические трубы лучше всего подходят для деревянных покрытий. Они способны обеспечить надежную пожарную безопасность вашего дома. Закрепить металлические трубы необходимо с помощью специальных скоб.

Предпочтение использовать трубы из ПВХ и HDPE

Электропроводка в трубах из HDPE и PVC имеет несколько преимуществ. К основным достоинствам можно отнести:

  1. Для крепления труб больше не нужно использовать сварочный аппарат.
  2. Эти изделия имеют меньший вес.
  3. Не вызывают коррозии.
  4. Срок службы может достигать 50 лет.
  5. При необходимости трубы малого диаметра можно гнуть.
  6. Трубы ПВХ будут выглядеть намного лучше металлических труб при прокладке открытой проводки.
  7. Пластиковые трубы обладают прекрасными изоляционными свойствами.
  8. Этот продукт не собирается влагать.

Трубы ПВХ для электропроводки

Трубы ПВХ для электропроводки считаются оптимальным вариантом. Вы можете самостоятельно установить проводку в трубу ПВХ.


Для электромонтажа данным способом могут потребоваться дополнительные детали: тройники, соединители, крестовины и дополнительные витки.


Для крепления их на подвесном потолке можно использовать дюбельную стяжку.Чтобы смонтировать трубу на видных местах, необходимо использовать строительный уровень. На стене труба будет крепиться зажимом.

Электропроводка в металлической трубе

Металлические трубы для электропроводки в последнее время стали менее распространенными. Многие начинают отказываться от них. Эти трубы рекомендуется использовать для оснований, которые могут воспламениться. Их установка занимает больше времени, чем аналогичная установка пластиковых изделий. Между собой трубы необходимо соединить сваркой или резьбой.Для того, чтобы согнуть трубу, вам понадобится трубогиб.

Название продукта

Единица измерения

Добавить

Сфера применения трубного профиля не ограничивается транспортировкой различных материалов — воды, газа, сточных вод и других веществ и продуктов. Такие изделия широко используются для прокладки различных кабелей, где гладкие трубы из ПВХ для электропроводки, изготовленные из ПВХ или пластика, желательно из металла или асбестового профиля. Полимеры практически вытеснили из строительной индустрии традиционные материалы, обладая массой неоспоримых преимуществ.

Основные виды и преимущества ПВХ профилей для электропроводки

При возведении любого строения или здания предусмотрена необходимость обеспечения подачи электроэнергии в точки распределения. Лучше всего прокладывать кабели в специальном канале, который можно использовать как профиль трубы ПВХ.

Трубы электрические — это профиль диаметром от 16 до 50 мм. Он может быть изготовлен в виде измерительных участков по 3 или 6 м, или в бухтах по 25, 50, 100 или 200 м. Размер сечения профиля зависит от количества кабелей, которые нужно пропустить через него.

Трубы ПВХ электрические (НПВХ) для электропроводки бывают гладкими или гофрированными. Кроме того, существуют следующие виды таких профилей:

В электротрубах ПВХ допускается не только армированная проводка по сравнению с допустимыми параметрами при прокладке другими способами, но и прокладка ЛЭП во влажных помещениях, под землей и даже под водой.

Основными преимуществами ПВХ-профилей для прокладки кабелей от слаботочных к силовым являются:

  • Абсолютная невосприимчивость к коррозии, что способствует долгому сроку службы кабельного канала;
  • нет необходимости в защитных или заземляющих проводах;
  • полная герметичность, исключающая попадание влаги в трубу;
  • Без нагрузки на строительные конструкции;
  • простая установка

Цены на гладкие электрические трубы ПВХ (НПВХ) в Москве

Купить трубы ПВХ для электропроводки в Москве по самой низкой цене за метр на отечественном рынке вы можете в нашей компании Торговый Дом Пласт Сервис.Мы являемся дилерами крупнейших российских и зарубежных производителей трубной продукции и продаем только сертифицированный товар, имеющий документ, подтверждающий соответствие товара требованиям качества и безопасности для внутреннего рынка.

При прокладке скрытой проводки чаще всего востребованы трубы ПВХ для электропроводки, однако значительный диапазон надежной защиты токоведущих элементов требует их детального рассмотрения.

1 Почему разводка правда в проводке?

Изначально распределение электроэнергии по жилым и производственным помещениям, объектам социальной и транспортной инфраструктуры осуществлялось на открытом воздухе.Тем более, что и сегодня продолжает активно применяться открытый метод — достаточно вспомнить те же линии электропередач или провода троллейбуса. Открытое расположение проводки выгодно простейшей диагностикой обрывов, легким доступом к месту неисправности и значительно меньшей оценкой затрат на установку и возможный ремонт.

Однако ни о какой эстетике помещения при наличии клубков змеиной проволоки на потолках и стенах и речи быть не может. Декорировать такие «строительные хитрости» сложно, дорого и часто неприемлемо с точки зрения пожарной безопасности.Исключение составляют, пожалуй, слаботочные телефонные и сигнальные провода — но для них уже выпускаются специальные плинтусы с внутренним кабельным каналом.

Такие изделия широко используются в ремонте при укладке ламината, установке и даже при устройстве наливных полов. Главное — помнить, что существует жесткое ограничение по нагрузкам проложенных в них проводов (обычно до 24 Вольт). Стандартный блок питания в пластиковом плинтусе с кабельными каналами размещать нельзя, а протягивать кабель по ремонтируемым стенам — лишать ремонт эстетического смысла. Очевидный выход — скрытая прокладка кабелей и проводов, но с этим все неоднозначно. .

Всем известно скрытое расположение электропроводки в домах советской постройки — силовые кабели либо просто замурованы в кирпичной стене, либо проложены в пазах бетонной стены. На самом деле это вполне достойный и экономичный способ разводки электричества по жилым помещениям — если не учитывать стремительный прогресс рынка строительных и отделочных материалов, если не учитывать долговечность и надежность электропроводки.

В трубах позволяет:

  • Выполнять работы в деревянных, пластиковых и других конструкциях с пожарной опасностью;
  • Обеспечение функциональности кабелей на многие десятилетия за счет их «защиты труб»;
  • Экономьте на изоляции самих проводов — внутри труб не требуется слоев, экранов, армированных оплеток и т. Д .;
  • Легко диагностировать возможную неисправность и обеспечить частичное без открывания стен и потолков, полов, перегородок и потолков;
  • Избегать повреждений при ремонте.При удалении стены, залитой алебастром, бетоном или кирпичной кладкой, вероятно повреждение изоляции или токоведущих проводов — разводка в трубах гарантирует отсутствие подобных ремонтных столкновений;
  • Токовая нагрузка на проводники внутри труб допускается выше, чем при их расположении в толще стен за счет естественной вентиляции за счет внутренних зазоров.

Как выбрать трубы для разводки — металлические или пластиковые, жесткие конструкции или гибкую гофру — зависит от материала стен, используемых отделочных материалов, текущей нагрузки и других особенностей ремонта.

При выборе метода защиты и организации электропроводки важно правильно расставить приоритеты — безопасность, надежность и ремонтопригодность должны преобладать над экономией и скоростью выполнения проекта.

2 Труба стальная для электропроводки — когда уместен металл в стенах?

В первую очередь, когда стены деревянные. Короткое замыкание в гуще дерева — кошмар для любого хозяина и для всех обитателей деревянных построек, оно может привести к фатальным последствиям без всяких кавычек.В любом горючем материале актуальна разводка внутри металлических труб, но прежде всего в деревянных конструкциях.

Большой вес металлоконструкции, ее способность самостоятельно проводить электрический ток приводят к необходимости выполнять работы именно на месте. Стальные трубы должны иметь значительный диаметр, проводники внутри них должны располагаться свободно. Экономия на изоляции проводов в этом случае недопустима, каждый контакт необходимо тщательно изолировать. При устройстве розеток и выключателей в стенах из дерева «стаканы» для их установки также должны быть металлическими.

В домах старой постройки межэтажные перекрытия часто делались деревянными, поэтому проводку между этажами в толщине таких перекрытий необходимо выполнять внутри металлической трубы. Для небольших площадей можно использовать гибкие металлизированные гофры. Электропроводка в металлических трубках дорогая и трудоемкая, но на опасности возгорания лучше не экономить …

3 Труба ПВХ для электромонтажа — как быть с альтернативами?

Пластиковые трубы для электромонтажа скрытого монтажа используются повсеместно и повсеместно.Это связано со следующими преимуществами ремонта, которыми обладают трубы из ПВХ для электропроводки, жесткие «трубопроводы» из ПНД и другие изделия на основе пластика:

  • Коррозионная стойкость и стойкость к химически активным веществам;
  • Легкость. По сравнению с металлической трубой пластик легче в 5-7 раз, а это значительно упрощает монтаж, что немаловажно при работе на высоте, на потолках, в местах с ограниченным доступом;
  • Возможность гибкой укладки. Использовать это свойство пластиковых труб следует с осторожностью, так как согласно ГОСТ и ПУЭ расположение проводников внутри стен « должно быть по возможности прямолинейным и предсказуемым снаружи »;
  • Самостоятельная прокладка пластиковой защиты кабеля и провода возможна, причем с минимальным опытом ремонта.Сварка стыков стальных труб требует специального оборудования и навыков;
  • Недорогие электромонтажные работы и отсутствие вредных выбросов в атмосферу не лишнее для жилых помещений.

Различия между типами пластиковых труб по формуле их состава. Труба ПНД для электропроводки изготавливается из полиэтилена низкого давления , имеет лучшую устойчивость к любой коррозии. Во влажной среде для прокладки кабелей под кровлей с сомнительной надежностью труба ПНД будет оптимальной.LDPE пластик означает полиэтилен высокого давления Он наиболее устойчив к ударам и изгибам, но чувствителен к окислению и, в целом, к газам. Полиэтиленовые трубы экономичны, но технология их выпуска предусматривает толстые стенки, поэтому дешево виртуально.

Трубы из поливинилхлорида (ПВХ) выпускаются в стандартной жесткой форме и в виде гофрированных гибких шлангов. Их основные преимущества — отличная прочность, жесткость и минимальное линейное расширение при установке и эксплуатации.Большой диапазон диаметров (от 15 до 63 мм), широкий выбор переходников и других аксессуаров, совместимость гофры и прямых труб позволяет прокладывать всю электропроводку в одном материале. Термостойкость и пожаробезопасность труб ПВХ выше. Им не страшны перепады температур от -25 ˚C до + 60 ˚C.

В большинстве работ по капитальной замене электропроводки используются трубопроводы ПВХ. Они оптимальны с точки зрения длительного срока эксплуатации и надежной защиты силовых проводов.Кабели следует защищать деревянными стенами. металлические трубы В помещениях с повышенной влажностью — полиэтилен. Разрабатывая электрификацию сложных и / или протяженных объектов, можно (и нужно!) Использовать разные типы труб для электропроводки.

Практически в каждом проекте приходится выбирать разные пластиковые трубы для прокладки кабеля. В связи с этим необходимо четко понимать, в каком случае применять тот или иной вид трубы. Я рассмотрю наиболее часто используемые пластиковые трубы для прокладки кабелей.

Наиболее распространенными являются:

  • трубы гибкие гофрированные;
  • трубы жесткие гладкие;
  • гибкие армированные трубы;
  • трубы гофрированные двустенные;
  • трубы технические.


Пластиковые трубы можно использовать и при заливке бетона, и в стяжке полов, и в воротах стен, и на открытом воздухе, и в земле. По пластиковым трубам можно прокладывать как силовые, так и низковольтные контрольные кабели.При необходимости с помощью дополнительных аксессуаров можно проложить трассу любой сложности и получить степень защиты IP66.

По последним нормативным документам Электропроводка должна быть сменной, а без использования пластиковых труб практически невозможно обойтись.

Сейчас рассмотрю, в каких случаях использовать ту или иную пластиковую трубу.

Трубы гофрированные и гладкие.

Эти трубы в основном используются внутри помещений для открытой и скрытой проводки. При прокладке кабеля на открытом воздухе обратите внимание на то, что труба должна быть устойчивой к атмосферным воздействиям и иметь соответствующий температурный диапазон эксплуатации.Для прокладки кабеля в бетоне и в полу следует предусмотреть более тяжелую серию; для открытой прокладки можно использовать легкую серию труб. В полу я использую жесткие гладкие трубы.


Трубы из полиамида.

Полиамидные трубы обладают высокой ударопрочностью, устойчивы к агрессивным жидкостям и газам, устойчивы к ультрафиолетовому излучению, имеют широкий температурный диапазон эксплуатации и очень гибкие. Эти трубы можно использовать практически везде.В основном они используются в помещениях с агрессивной средой, на улице, в помещениях с высокими температурами.

Гибкие армированные трубы.

Армированные трубы — это, в принципе, обычные гибкие гофрированные трубы, но с улучшенными характеристиками. Эти трубы следует использовать в местах для защиты кабеля, где происходят частые изгибы. Гофрированные трубы можно использовать вместо металлических шлангов, естественно, внутри помещений. Я не использую армированные трубы в своих проектах, считаю, что они больше подходят для защиты кабелей на машинах и других движущихся механизмах.

Для прокладки кабелей в земле используются двустенные гофрированные трубы и трубы из технического полиэтилена. Диаметр труб должен быть не менее 100 мм. Промышленные трубы диаметром 100 мм недоступны, поэтому необходимо использовать трубу диаметром 110 мм. На участках до 5 м допускается использование трубы диаметром не менее 50 мм. Мы этого не практикуем. Для горизонтально-направленного бурения и проколов следует использовать гладкую полиэтиленовую техническую трубу.

Пластиковые трубы не только защищают электропроводку и кабельные линии от механических воздействий, но и создают дополнительную электрическую изоляцию, повышая тем самым безопасность эксплуатации

Для гибки жестких пластиковых труб под углом до 90 градусов предусмотрены пружины из специальной стали.

Для протяжки кабелей в трубы можно использовать специальную нейлоновую проволоку. Их делают от 5 до 30м. Протяжка из нейлона упростит протяжку кабелей в трубы, ведь не все трубы идут с протяжкой (проволокой).

Как прикрыть обнаженный Romex — Модернизированный дом

Около 90 процентов домов в Соединенных Штатах имеют электрическую проводку с использованием ROMEX, торговой марки неметаллических (NM), экранированных кабелей. Этот тип электропроводки прост в эксплуатации и очень удобен.Однако важно, чтобы в вашем доме не было открытых ROMEX, а проводка была полностью закрыта.

Фундамент всех местных строительных норм и правил, Национальный электротехнический кодекс, требует очень конкретных инструкций по установке электрических проводов, чтобы они были защищены от любого повреждения. Хотя есть правильные способы использования ROMEX, которые обычно позволяют избежать оголенных проводов, если вы столкнетесь с этим дома, у вас есть два варианта.

Чтобы скрыть кабель с неметаллической оболочкой, вы можете использовать кабелепровод, такой как ПВХ, ЛОР или EMT, или продукт под названием WireMold, чтобы надежно скрыть провода. Мы подробно рассмотрим ваш выбор, когда дело доходит до сокрытия незащищенного ROMEX, а также некоторые типы и особенности использования этого типа кабелей.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Что такое ROMEX?

Если ваш дом был построен (или реконструирован) после 1965 года, он, вероятно, был оснащен системой проводки, содержащей NM, или кабели с неметаллической оболочкой.ROMEX, как его более часто называют, является наиболее распространенной торговой маркой для этого типа проводки NM.

ROMEX — это электрический кабель, который содержит два или более изолированных проводника и неизолированный медный заземляющий провод внутри внешней пластиковой оболочки. Неметаллический кабель появился еще в 1922 году, когда он был изобретен компанией Romex. Впервые он был признан NEC (Национальный электротехнический кодекс) в 1926 году и получил более широкое распространение в начале 1960-х годов.

Раньше тканый искусственный шелк использовался в качестве внешней оболочки до того, как Romex, а пластиковая оболочка стала отраслевым стандартом.Кабель NM чаще всего используется для прокладки электропроводки в жилых помещениях в скрытых местах, таких как стены, потолки и полости пола. Хотя стандартный кабелепровод является стандартом для более незащищенных мест, бывают случаи, когда проводка NM оказывается незащищенной и ее необходимо спрятать.

Разница между двухпроводными и трехпроводными неметаллическими кабелями

Наиболее часто устанавливаемые кабели Romex считаются «двухжильными» или «трехжильными» кабелями. Это описание означает количество изолированных проводов во внешней оболочке.Однако оба типа кабелей содержат дополнительный провод заземления из неизолированной меди; Итак, обозначение немного вводит в заблуждение.

Однако двухжильный кабель с заземлением содержит один изолированный провод с черной изоляцией, а другой — с белой изоляцией. Белый обычно нейтральный, тогда как черный обычно является проводом под напряжением. Напротив, трехжильный провод с заземлением состоит из белого нейтрального провода, дополнительного черного и красного горячего провода.

Для предотвращения слипания проводов внутри оболочки оба типа имеют бумажную обертку, переплетенную по всей внутренней части.Бумажная обертка, неизолированный медный провод и все изолированные жилы заключены в прочный пластиковый корпус из ПВХ. Внешняя оболочка позволяет кабелю NM быть термостойким и непроводящим.

Типы неметаллических кабелей и их применение

Чтобы лучше понять Romex или неметаллические кабели, вам необходимо знать о различных формах. Каждый из этих типов будет зависеть от предполагаемого использования и расположения проводки.

Строительный кабель (NM-B)

Этот тип кабеля NM является типичным вариантом, используемым для внутренней проводки внутри полов, стен и потолочных проемов.Кабель NM-B разрешается использовать в сухих местах, его нельзя прокладывать на открытом воздухе или закапывать под землю.

Раньше все неметаллические кабели имели белую оболочку, однако имеющиеся на рынке кабели NM-B имеют цветовую маркировку для удобства потребителя. Вот различные формы:

  • Белая оболочка: Этот кабель имеет провода калибра 14 и используется для цепей на 15 ампер.
  • Желтая оболочка: Этот тип содержит провода 12-го калибра и используется в цепях на 20 ампер.
  • Оранжевая оболочка: Оранжевый будет иметь провода 10-го калибра и использоваться в тандеме со схемами на 20 ампер.

Подземный питающий кабель (UF-B)

Если кабельная разводка должна быть проложена под землей, потребуется кабель особого типа. Кабель UF-B или подземный питающий кабель имеет проводники, залитые в твердый пластик, а не в полую внешнюю оболочку.

Этот тип будет использоваться при прокладке цепей под землей в сарае или гараже или когда необходимо подать питание на ландшафтный дизайн.Кабели UF-B обычно серого цвета.

Сервисный входной кабель (SE, USE)

Последний тип кабеля NM в нашем списке используется вашим поставщиком коммунальных услуг для доставки наземных или подземных электрических сетей к вашей собственности. SE относится к типу, который устанавливается над землей, а USE используется для служебных проводов, проложенных под землей. Как домовладелец, вы, скорее всего, никогда не столкнетесь с этим типом, и с вами всегда должны обращаться специалисты по коммунальному обслуживанию.

Варианты прикрытия вашего выставленного ROMEX

Хотя в большинстве случаев неметаллические кабели будут скрыты и защищены в ваших стенах, полу или под землей, вы можете столкнуться с некоторыми оголенными проводами.Согласно Национальному электротехническому кодексу, «Кабель (и) должен быть защищен от физического повреждения там, где это необходимо, с помощью жесткого металлического кабелепровода, промежуточного металлического кабелепровода, металлических электрических трубок, ПВХ-кабелепровода по Таблице 80, типа RTRC, помеченного суффиксом -XW, или другим утвержденным средства.»

Когда вы разбираете его, у вас есть два варианта скрытия вашего открытого ROMEX. Вы можете разместить его в кабелепроводе из ПВХ, ЛОР или ЕМТ или использовать WireMold. Давайте рассмотрим различные варианты.

Пластиковые трубопроводы для закрытия открытых ROMEX

Есть два варианта пластиковых трубопроводов: жесткая ПВХ-труба и ЛОР или электрические неметаллические трубки. Жесткий ПВХ очень универсален и может быть установлен внутри стен, снаружи и под землей. К тому же это очень недорогой материал.

ENT — это гофрированная гибкая пластиковая трубка, которая чаще всего используется в сухих внутренних помещениях или в определенных местах внутри здания, где присутствует влага. Однако сам ЛОР может быть подвержен повреждениям и может быть не лучшим вариантом для покрытия вашего ROMEX в зависимости от вашей ситуации.

EMT, чтобы скрыть открытые ROMEX

EMT — это металлический трубопровод с относительно тонкими стенками. Обычно он изготавливается из оцинкованной стали, но может быть выполнен из алюминия. Этот вид кабелепровода относительно недорогой и является отличным выбором для защиты ваших проводов от физических повреждений.

EMT можно легко разрезать, согнуть и установить в зависимости от ваших конкретных потребностей. При наличии подходящих опор, фурнитуры, крепежа и неагрессивных материалов его можно устанавливать на открытом воздухе.Однако чаще всего он используется в жилых домах для сокрытия проводки.

Использование WireMold для скрытия открытого ROMEX

Последним вариантом покрытия неметаллических проводов является использование дорожки качения WireMold. WireMold — надежный поставщик продуктов для управления кабелями и лидер в своей отрасли. Их продукция — это простой и беспрепятственный способ скрыть кабели и провода.

Однако убедитесь, что вы покупаете продукт WireMold с размерами, соответствующими вашей проводке.В некоторых случаях колена WireMold могут быть слишком тугими изгибами, чтобы соответствовать ROMEX, и вы можете выбрать один из других методов маскировки.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Завершение

Кабели с неметаллической оболочкой

Romex (NM) очень часто используются в большинстве домов по всей территории США. Открыто.

Кабель с неметаллической оболочкой очень легко повредить, если оставить его незащищенным. Romex особенно уязвим при установке под или над потолком или стеной. Именно поэтому Национальный электротехнический кодекс требует, чтобы кабели были покрыты и защищены в этих областях.

Независимо от случая, вы должны использовать пластиковые кабелепроводы, такие как жесткий ПВХ или ЛОР, металлический кабелепровод, такой как EMT, или дорожку качения WireMold, чтобы скрыть и защитить ваши провода. Однако, когда дело доходит до любого вида электромонтажных работ, установка может быть очень опасной, и вы всегда должны проконсультироваться со специалистом.

Обратитесь к разделу «Плюсы и минусы устройств защиты от перенапряжения для всего дома [объяснено]» для получения дополнительных советов и рекомендаций по работе с электричеством для дома.

Электропроводы — тонкое жилищное строительство

Пластмасса и металл

В некоторых местах требуется электрический кабелепровод, чтобы защитить проводку от повреждений, которые могут возникнуть из-за шурупов для гипсокартона, истирания или ультрафиолетовых лучей, которые ухудшают изоляцию при прокладке проводов снаружи.

Поскольку в большинстве домашних центров и домов снабжения имеется несколько разновидностей кабелепроводов, важно знать достоинства каждого из них, а также то, что можно и что нельзя с ними делать.Как и при любых электромонтажных работах, лучший источник информации о том, что использовать, — это последняя редакция Национального электротехнического кодекса (NEC), и всегда полезно позвонить в местный строительный департамент, чтобы узнать, какие кодексы применяются. Существует две разные категории кабелепроводов для электроустановок: пластиковые и металлические. Каждый из них имеет свое место в жилой среде, и в некоторых юрисдикциях для конкретного приложения требуется один тип, а не другой.

Пластиковые трубы

Жесткая труба из ПВХ, электрические неметаллические трубки (ENT) и непроницаемый для жидкости гибкий неметаллический трубопровод (LFNC), скорее всего, являются пластиковыми трубопроводами, которые можно найти в жилых помещениях.

Поскольку он одобрен для непосредственного захоронения и — если это труба сортамента-80 — может использоваться для удовлетворения требований NEC по «защите от физического повреждения», жесткий ПВХ используется в большинстве новых подземных служебных входов в корпус электрического счетчика. Размеры варьируются от ½ дюйма в диаметре. до 3 дюймов в диаметре для обычных жилых помещений. Жесткий ПВХ стоит недорого; легко обрабатывается без дорогостоящих инструментов; и может использоваться в стенах, на улице на солнце и под землей. Соединения производятся клеем ПВХ.Жесткий ПВХ может стать хрупким в холодную погоду, поэтому проверяйте допустимые диапазоны температур производителя.

В большинстве домов в моем районе есть по крайней мере один «хлыст» длиной 6 футов LFNC , прикрепленный к внешнему блоку кондиционирования воздуха. Основными преимуществами LFNC являются гибкость, водонепроницаемость и устойчивость к УФ-лучам, что делает его безопасным для использования на открытом воздухе. Поскольку он изготовлен из ПВХ, его легко разрезать. (Для этого я использую резак для труб из PEX.) Несколько недостатков ограничивают его использование: он имеет тенденцию стоить в два раза больше на фут, чем жесткий ПВХ, стоимость связанных с ним водонепроницаемых фитингов относительно высока, и его нельзя использовать. где он может быть поврежден.Тем не менее, это лучший выбор для множества применений для наружных работ, например, с оборудованием возле бассейнов и гидромассажных ванн, а его гибкость часто делает его единственным подходящим кабелепроводом для конкретного применения.

ENT , или «трубка Smurf» (прозванная из-за ее светло-голубого цвета), представляет собой гофрированную гибкую пластиковую трубку из ПВХ, которая используется в основном для сухих внутренних работ или в определенных местах, таких как подвал или подполье, где присутствует влага. на интерьере здания.ЛОР легче установить, чем жесткий ПВХ, хотя он и его фурнитура примерно вдвое дороже. Однако не во всех юрисдикциях разрешена бытовая проводка с ЛОР, и в некоторых местах в доме ее нельзя установить — например, ее нельзя использовать для открытых работ, и, за некоторыми исключениями, ее необходимо защитить. от физического повреждения. Однако при использовании соответствующей арматуры его можно заключить в бетон и плиты, что делает его жизнеспособным выбором для черновой обработки кухонных островков на плите.

Металлические трубы

Большинство металлических трубопроводов изготовлено из оцинкованной стали, но некоторые типы также могут быть выполнены из алюминия. Наиболее распространенные стальные трубы, используемые в жилых помещениях, и те, которые обычно доступны в местных домашних центрах, — это жесткие металлические трубы (RMC), электрические металлические трубы (EMT), гибкие металлические трубы (FMC) и промежуточные металлические трубы (IMC). ).

RMC — самый толстый, жесткий и самый тяжелый из четырех и требует специальных инструментов для гибки и нарезания резьбы.В большинстве домов в моем районе есть только одна линия RMC, если таковая имеется, и она используется для мачты служебного входа, которая крепится к основанию электросчетчика. Учитывая величину напряжения на мачте из-за воздушной служебной проводки и важность защиты служебных вводных проводов от повреждений, RMC, безусловно, является предпочтительной трубой для этого применения. Однако все другие применения в типичном жилом доме могут быть выполнены с использованием другого типа металлического или пластикового трубопровода, поэтому дальнейшее использование RMC ограничено в большей степени коммерческими и промышленными установками.Большинство RMC изготовлено из оцинкованной стали, но также доступно и из алюминия.

FMC представляет собой спирально намотанную гибкую трубку, чаще всего изготавливаемую из алюминия. Поскольку его нельзя использовать на улице или в других влажных помещениях, его полезность несколько ограничена, но есть несколько применений, для которых это очевидный выбор. Например, большинству новых варочных панелей и духовок с прямым подключением требуется секция FMC для подключения к источнику питания, который может оставаться гибким во время фактической установки устройства, а многие печи и тепловые насосы подключаются к их отключению с помощью короткого взбивания. FMC.По этой причине многие новые духовки и варочные панели поставляются с подключенным FMC, и большинство бытовых центров и домов снабжения имеют диаметр не менее 1⁄2 дюйма. и диаметром 3⁄4 дюйма. FMC и сопутствующая арматура. Его можно разрезать ножовкой, но есть и специализированные режущие инструменты.

EMT — это тонкостенный металлический трубопровод, который чаще всего используется из оцинкованной стали, но он также доступен из алюминия. ЕМТ относительно недорого; может служить защитой от физических повреждений; и может быть легко согнута, разрезана и установлена ​​с помощью минимального количества специальных инструментов.EMT может быть установлен на открытом воздухе при условии, что вся арматура, опоры и крепежные детали изготовлены из коррозионно-стойких материалов. Я часто вижу ЕМТ в старых домах для защиты заземляющего провода, выходящего из основания счетчика, но он может удовлетворить несколько других потребностей при жилищном строительстве и ремонте. Я довольно часто использовал ЕМТ в качестве средства защиты оголенной проводки, например, на стенах гаража для новых розеток или осветительных приборов.

IMC (без изображения) тоньше, чем RMC, но толще и намного жестче, чем EMT.Он редко используется в моем районе, но некоторые электрики могут предпочесть его RMC из-за его более низкой стоимости и меньшего веса. Он одобрен для использования в тех же целях, что и RMC.

Размер имеет значение

Последний, а иногда и самый важный фактор при выборе кабелепровода — это размер трубы, необходимый для безопасной прокладки проводки. Размер каждого проводника (то есть каждого отдельного провода), конфигурация проводника (многожильный или одножильный провод), а также тип и температурный рейтинг изоляции на самом проводе (например, THHN или XHW) определяют, сколько проводников вы используете. может законно проходить через каждую трубу.Здесь есть ряд веских причин, чтобы играть по правилам, и самая важная из них — избежать пожара. Пропускание слишком большого количества проводов по длине кабелепровода не оставляет достаточно свободного воздушного пространства, чтобы проводка оставалась в допустимом диапазоне температур. Это может вызвать перегрев и ухудшение изоляции. Из-за количества задействованных переменных вы должны обратиться к кодовой книге, чтобы определить подходящий размер для вашей установки кабелепровода.

Для получения дополнительной информации:

From Fine Homebuilding # 240

Установка гофрированной кровли — Extreme How To

Мэтт Вебер

Гофрированные кровельные панели изготавливаются из металла, стекловолокна или поликарбоната и обычно устанавливаются поверх системы прогонов.Они популярны для мастерских, сараев, лодочных домов и других хозяйственных построек благодаря своей долговечности и простоте установки. Панели бывают стандартной ширины и длины и крепятся винтами с гибкими шайбами.

Преимущество материала

Персонал EHT выбрал металлическую версию панелей в основном черном цвете для крыши эллинга прошлым летом. В зависимости от кровельного продукта металлическая кровля может прослужить 40 лет и более. Металлическая кровля легко сбрасывает снег и лед, не впитывает воду.Он не гниет, не раскалывается и не трескается, его не могут повредить термиты и вредители. И, в отличие от любого другого типа кровли, цвет предварительно окрашенной металлической кровли можно изменить в соответствии с новыми цветовыми схемами экстерьера. Фактически, перекраска продлит общий срок службы крыши, исключив при этом затраты на замену.

Один из приемов отделения панелей от жгута — это «взбить» панель, чтобы воздух под ней (чтобы они не слипались).

Еще одним преимуществом является небольшой вес гофрированной металлической панели.По сравнению с битумной черепицей, которая в среднем весит 2,5 фунта. на квадратный фут металлические кровельные панели весят всего от 0,7 до 1,3 фунта на квадратный фут, что позволяет устанавливать панели поверх существующих кровельных материалов. Это экономит дорогостоящие расходы на утилизацию и демонтаж, а также упрощает подъем и установку панелей. (В конечном итоге местные строительные нормы и правила и состояние основания вашей крыши определят, можете ли вы установить металлические панели поверх существующей крыши.)

В составе этой строительной бригады один человек доставляет панели двум установщикам на крыше.

Металлическая кровля может отражать до 70 процентов солнечной энергии. Это сводит к минимуму сохранение тепла, поэтому меньше тепла передается в здание.

Закрепите панели с выступом 2 дюйма.

Plus, металлическая кровля является предпочтительным вариантом кровли в районах, подверженных граду. Град вызывает разрушение и раскалывание обычных кровельных материалов. Град не проникает через металлическую крышу.

Безопасность

Как правило, все, кто работает на крыше, должны использовать страховочные ремни и страховочные стропы.Также разумно надевать защитные очки при резке и перчатки при установке или обращении с листами, чтобы предотвратить порезы металла. Надевайте гибкую резиновую обувь, которая сжимает металл при наступлении на него. Никогда не устанавливайте металлическую кровлю под дождем, потому что гладкая влажная поверхность панелей практически гарантирует, что вы поскользнетесь и упадете. И никогда не работайте с металлическими панелями при сильном ветре, потому что ветер может унести отстегнутую панель в воздух, и в этом случае она становится большим летающим лезвием и очень опасно.

Установщики, указанные в этой статье, не использовали соответствующие ремни безопасности, предполагая, что в случае падения они просто упадут в воду.Не следуйте их примеру!

Если вы упадете с крыши и приземлитесь на землю, вы можете сломать себе шею. Всегда носите соответствующую защитное снаряжение.

Склад

Если связки металлических панелей хранятся на открытом воздухе на земле, используйте пластиковую пленку под пучком, чтобы минимизировать конденсацию воды с земли на панели. Жгуты должны быть приподняты над пластиком, чтобы избежать контакта с лужами с водой и позволить воздуху циркулировать вокруг жгутов для сушки конденсата.Храните панели под углом, чтобы обеспечить дренаж из пучка. Защитите хранящиеся панели неплотно прилегающим брезентом, чтобы защитить их от дождя или снега, а также обеспечить циркуляцию воздуха.

Резка

Для резки панелей рекомендуется использовать ножницы для жести, механические ножницы или электрический высекальный инструмент. При резке стали образуются осколки и металлическая стружка, которые следует удалять, чтобы не поцарапать окрашенное покрытие.

Для резки различных панелей, отделки и окладов требуются составные ножницы.Вам будет полезно иметь три пары для разрезов по левому, правому краю и по средней линии.

Чтобы измерить свес, прикрепите тесьму параллельно карнизу в качестве ориентира.

Крепление

Аккумуляторная дрель-шуруповерт с регулируемой скоростью — это все, что вам нужно для заворачивания шурупов.

Предлагаемый образец крепления.

Для крепления металла к деревянному каркасу используйте остроконечные шурупы с цветным покрытием, которые легко проникают в металл и входят в зацепление с деревом.Саморезы с цветным покрытием защищают от коррозии и смешиваются с кровлей, делая их почти незаметными. Винты с шестигранной головкой помогают надежно удерживать крепежные детали при их завинчивании. Все винты должны иметь шайбу, вулканизированную EPDM, чтобы предотвратить утечки и повреждение панелей во время установки.

Боковые круги должны быть направлены в сторону от преобладающего ветра. Если вы не можете использовать полные панели на крыше, следуйте последовательности установки (слева) для правильной конструкции.

Забейте крепежные детали через металлическую кровлю так, чтобы они плотно вошли в каркас.По возможности прибивайте впадину между гребнями, где кровля ближе всего к дереву.

В качестве крепежа можно выбрать винты с цветным покрытием с острыми концами и шайбы из вулканизированной этилен-пропиленового каучука для защиты от воды.

Установка

Двускатные крыши. Для двускатных крыш поместите металлический лист в одном углу крыши, выступая за край на 2 дюйма. Это может помочь прикрепить шнур вдоль карниза, который будет служить ориентиром для разметки свеса.Закрепите примерно 20 шурупами на лист.

Работайте по направлению к сторонам настила крыши, при необходимости обрезая панели по размеру.

Поместите второй гофрированный лист рядом с первым так, чтобы кромка панели перекрывалась. Для более надежной крыши нанесите герметик / герметик между двумя перекрывающимися листами. Второй лист вкрутите через первый в обрамление. Завершите закрепление второго листа и затем повторите процедуру, чтобы завершить нижний ряд.

Эта бригада строит много вальмовых крыш с одинаковым уклоном, и они сделали деревянное приспособление, чтобы направлять разрезы подходящей панели.

Для второго ряда поместите первый лист над первым листом первого ряда. Верхний лист должен перекрывать первый на 6 дюймов. Скрепите лист и завершите второй ряд так же, как и первый. Каждый лист должен перекрывать как лист под ним, так и лист сбоку.

После разметки угла с помощью приспособления панели обрезаются по форме. Для резки панелей рекомендуется использовать ножницы, механические ножницы или электрический высекальный инструмент.

Вальмовые крыши. Для вальмовой крыши, такой как эллинг на фотографиях, определите центральную линию крыши и начните установку панели посередине, двигаясь наружу к сторонам настила крыши и обрезая наклонные вальмовые панели по размеру. Проведите вертикальную меловую линию, чтобы направить размещение первой центральной панели. Панели по-прежнему должны быть установлены так, чтобы боковые перехлесты были обращены в сторону от преобладающего ветра.

Установка гофрированных панелей на двускатных крышах обычно начинается с одной стороны крыши, работая в направлении, противоположном преобладающему ветру.На шатровых крышах эта бригада предпочитает начинать с центра и работать в направлении наружу. Боковые круги должны быть направлены в сторону от ветра.

Металлическая кровля обычно продается с соответствующими металлическими элементами отделки, включая коньковые заглушки, кромки капель, W-образную выемку, грабли и т. Д. Проконсультируйтесь с инструкциями производителя, чтобы узнать о рекомендуемых местах крепления планки.

После сборки кровельных панелей необходимо закрыть коньковые швы на прилегающих участках кровельного настила.

На показанной крыше не было впадин, но монтажники закрыли швы каждого конька соответствующей черной отделкой.

Поставщик металлической кровли должен предоставить инструкцию по деталям отделки. Концы этих коньковых заглушек отмерены на углы сгиба.

Плоскогубцы используются для выполнения прямых загибов по углам среза.

Загнутые концы коньковой накладки скроют углы крыши для более законченного вида.

После завершения строительства новая гладкая металлическая крыша значительно улучшит декор лодочного дома и будет затенять солнце и защищать от дождя на долгие годы.

Начиная с нижней части, закрепите коньковый колпачок поверх открытого конькового шва, чтобы предотвратить проникновение воды и завершить крышу. Поставщики кровельных материалов также предлагают отливы, W-образные впадины, торцевые крышки и различные другие элементы отделки, чтобы завершить практически любую общую конструкцию крыши.

Боковое примечание

Кровля закрытого дома

Для закрытых зданий вы можете нанести рубероид перед добавлением панелей, скрепив скобами каждые 3 дюйма снаружи фетра и примерно 5-7 дюймов внутри.Однопузырьковая изоляция с фольгой также может использоваться под металлической кровлей. Изоляция из пузырчатой ​​пленки с фольгой имеет R-значение прибл. 9.2 и блокирует 97 процентов лучистой тепловой энергии.


Рекомендуемые статьи

Как установить трубы подземных коммуникаций

Вы когда-нибудь задумывались, как установить подземные воздуховоды? Узнайте из этой статьи от JDP!

Пластиковые подземные воздуховоды — самый эффективный способ прокладки и защиты подземных кабелей и труб в домашних условиях.При правильной прокладке он предупредит о любых будущих раскопках о наличии кабелей и труб и позволит легко установить замену.

Но как именно вы собираетесь прокладывать подземные воздуховоды для инженерных труб и кабелей? О чем нужно подумать, планируя, где их установить? Воздуховод какого цвета вам нужен и на какую глубину он должен быть заложен? Это все вопросы, на которые мы ответим в этом руководстве.

К счастью, на самом деле процесс установки подземных воздуховодов не так уж и сложен; вы копаете траншею, прокладываете канал, пропускаете трубу / кабель через канал и заполняете траншею соответствующей засыпкой.Однако сложности возникают при планировании вашей установки и понимании правил и положений для каждого типа коммунальных услуг. Следующие шаги помогут вам найти лучший способ обеспечить правильную и законную установку подземных коммуникационных каналов.

Шаг 1 — Выберите правильный цвет.

Первый шаг к установке любого подземного воздуховода — убедиться, что вы действительно устанавливаете воздуховод правильного цвета. Очень важно, чтобы вы выбрали правильный цвет для своей полезности, поскольку все они имеют очень важное индивидуальное значение.Каждому типу коммунальных услуг был назначен определенный цвет в Великобритании, и закон требует постоянного использования правильного цвета с правильным коммунальным оборудованием. Эта стандартизация гарантирует, что инженеры на месте и экскаваторы мгновенно узнают, что находится в трубах, и могут действовать соответствующим образом, чтобы избежать их повреждения или вмешательства в них. Дополнительные сведения об этой системе цветового кодирования см. В нашей статье о том, почему воздуховоды бывают разных цветов.

Шаг 2 — Выбор подходящего материала.

Доступны несколько разновидностей пластиковых подземных воздуховодов, и, хотя все они технически выполняют одну и ту же работу, все же важно убедиться, что вы выберете правильный вариант для вашей установки. Лучший способ добиться этого — обратиться за рекомендациями к поставщику коммунальных услуг. Однако в качестве общего руководства можно использовать следующие примеры:

  • Короткие участки Если вы прокладываете инженерный кабель / трубу на небольшом расстоянии, лучше всего использовать 6-метровую длину (или жесткую «палку») из гладкостенных жестких воздуховодов из ПВХ (чаще всего используются для телекоммуникаций и оптоволокна). установки оптического кабеля) или трубопровода из двухслойного полиэтилена высокой плотности.И то и другое намного проще в управлении и прокладке, чем бухты 25 м / 50 м гибких воздуховодов из полиэтилена и полиэтилена высокой плотности, если требуется небольшой отрезок.

  • Длинные дистанции

    Если вы прокладываете инженерный кабель / трубу на большом расстоянии, лучшим вариантом будет использование бухт 25 м / 50 м из гибкого полиэтилена (этот тип воздуховодов является «полугибким» и чаще всего используется для прокладки электрических кабелей в здания), или Twinwall HDPE. Как следует из названия, воздуховоды Twinwall HDPE состоят из двух стенок.Наружная стенка гофрирована, что дает гораздо более прочную структуру, чем одностенная труба из того же материала, а внутренняя стенка гладкая, что облегчает прокладку кабелей / труб. Гибкость обоих этих воздуховодов позволяет с легкостью компенсировать незначительные изменения глубины траншеи (никто не роет идеально ровную траншею на большом расстоянии), чем жесткие воздуховоды. Этот тип воздуховодов чаще всего используется для защиты инженерных труб и электрических кабелей.

    Имейте в виду, что высокая гибкость воздуховодов из HDPE Twinwall HDPE означает, что вы должны быть осторожны, чтобы не допускать слишком сильных изгибов для прокладки кабелей.

  • Требуется дополнительная прочность Если вы прокладываете инженерный кабель / трубу в зоне, подверженной более высоким нагрузкам, например, под тяжелым бетоном или под дорогой / тротуаром, лучшим вариантом будет использование воздуховода подходящей прочности. Сам по себе материал не является обязательным условием прочности. Все длины / жесткие «стержни» и гибкие бухты из Twinwall HDPE, PE или uPVC могут изготавливаться с различной прочностью (рейтинг SN) и сопротивлением раздавливанию кН. Дополнительная прочность гарантирует, что внутренние кабели / трубы останутся защищенными.Как правило, в этих ситуациях следует использовать трубы с минимальным пределом прочности на сжатие 450 кН или со значением SN6.

Когда дело доходит до прокладки электрического кабеля под землей, при выборе воздуховода необходимо учитывать дополнительные факторы. Системы подземных электрических кабельных каналов должны соответствовать классам 12-24 ENATS (Техническая спецификация Ассоциации энергетических сетей) и производиться в соответствии с BS EN 61386 (который заменил BS EN 50086). В этой спецификации есть три типа классов, которые информируют, для каких приложений подходят воздуховоды.Эти типы классов следующие:

  • Класс 1 — для приложений высокого напряжения (33 кВ, 66 кВ и 132 кВ с характеристикой сжатия 450 кН при рабочих температурах 75 ° C).
  • Класс 2 — для низковольтных систем (230 В / 11 кВ и 20 кВ с характеристикой сжатия 450 кН при рабочих температурах 50 ° C).
  • Class 3 — для общего применения (производительность сжатия 450 кН при рабочих температурах 23 ° C).

НЕ поддавайтесь искушению выбрать самый дешевый вариант и думать, что все будет хорошо! Помимо нарушения закона, вы создаете опасный риск для здоровья и безопасности для себя и других людей, которые могут соприкоснуться с кабелями в будущем. Если вы не уверены, какой класс кабельных каналов вам понадобится, обратитесь к поставщику коммунальных услуг или поговорите с нашей технической командой для получения совета экспертов.

Шаг 3 — Проверьте законодательство.

При прокладке подземных воздуховодов для инженерных кабелей / труб, к счастью, не так много правил и нормативов, которые необходимо соблюдать, но все же очень важно, чтобы вы их все равно следовали.Если вы до сих пор следовали нашему руководству, значит, вы уже соответствуете первому правилу:

Вы всегда должны придерживаться универсального цветового кода и правильно подбирать цвет вашего воздуховода к коммунальному кабелю / трубопроводу, который он должен защищать.

Если не считать шуток, это требование закона, и к нему следует отнестись серьезно. Перейдите по ссылке в шаге 1 выше, чтобы получить дополнительную информацию о системе цветовой кодировки для подземных воздуховодов.

Второе правило импорта, о котором вам нужно знать, касается глубины выемки для каждой утилиты.Законодательство Великобритании требует прокладки подземных коммуникаций на разной минимальной глубине.

Некоторые рекомендуемые глубины, например, для силовых и электрических каналов, меняются в зависимости от места установки. Например, высоковольтные электрические кабели стандартно следует прокладывать на глубине 450 мм. Однако, если он устанавливается под проезжей частью дороги или на сельскохозяйственных угодьях (которые не подлежат глубокой вспашке), эта глубина должна увеличиться до 750 мм и 1200 мм соответственно.

Водопроводные трубы иногда могут быть установлены на меньшей глубине, если это необходимо (сначала проконсультируйтесь с вашим поставщиком коммунальных услуг), но только если водопроводные трубы обернуты пенопластовой изоляцией (также доступной в JDP) перед тем, как пропустить через систему воздуховодов. Это необходимо для защиты воды от мороза, который может проникнуть через более мелкие глубины почвы.

Здесь важно помнить, что если вы не уверены в том, как установить воздуховод, вам всегда следует обращаться за советом.Использование или дальнейшее использование любого подземного кабеля или трубы является незаконным, если вы знаете, что установка не соответствует действующему законодательству. Проведите исследование, попросите совета и сделайте работу правильно с первого раза, или рискуйте тем, что вам придется сделать все это снова за свой счет.

Дополнительные инструкции и рекомендации по прокладке инженерных кабелей и труб можно найти на правительственном веб-сайте Street Works UK.

Шаг 4 — Спланируйте маршрут установки.

К настоящему моменту вы должны точно знать, какой тип воздуховодов вам нужен и на какую глубину нужно проложить кабель или трубу под землей.Однако, прежде чем вы броситесь хвататься за лопату, чтобы выкопать большую яму, вам нужно точно спланировать, где будет проходить ваш воздуховод.

Для этого вам не нужен чертежник или инженер сайта, вам просто нужно проявить немного здравого смысла. Если вы не устанавливаете новые инженерные сети на новом месте, есть вероятность, что некоторые кабели и трубы уже будут закопаны в землю (надеюсь, в соответствующих воздуховодах). По этой причине вы не хотите просто копаться, не проверив предварительно, что может быть у вас под ногами.

Общение с соответствующими поставщиками коммунальных услуг, просмотр любых планов или карт собственности, к которой у вас есть доступ, и / или использование подземного устройства для определения местоположения кабеля / трубы — лучший способ избежать рытья траншеи, через которую / вдоль которой уже проложены другие коммунальные службы.

Как только вы поймете, где не следует копать, самое время спланировать, где можно. Лучшее практическое правило прокладки подземных кабелей и труб — прокладывать их по очевидному маршруту, например, по тропе или границам участков, и использовать как можно меньше изгибов.

Пожалуйста, обратите внимание: при проведении каких-либо коммуникаций вдоль границ собственности важно поговорить с владельцем соседней собственности, чтобы узнать, где они работают и какая компания за них отвечает.

После того, как вы выбрали свой маршрут, рекомендуется проложить воздуховод на поверхности вдоль запланированного пути, по которому он будет проходить, используя предварительно сформированные изгибы с большим радиусом (для прямых воздуховодов) или получить доступ к камерам для любых изменений в направление.Если вы используете гибкие змеевики воздуховодов и не хотите устанавливать камеры доступа, вам необходимо вместо этого спланировать место для изгиба на 90 градусов на 1 м трубы, чтобы предотвратить заедание или перегиб в кабелях / трубах, когда они протягиваются через воздуховоды. Этот процесс должен помочь убедиться, что у вас есть все детали и детали, необходимые для завершения системы, прежде чем вы начнете копать.

Если вам необходимо соединить какой-либо из ваших воздуховодов, убедитесь, что вы используете метод, соответствующий типу воздуховода, который вы выбрали, и приобрели все соответствующие муфты и соединения.

  • Жесткие воздуховоды — обычно имеют патрубок с выдувным концом на одном конце, что позволяет выполнять простые соединения «гладкий конец с концом патрубка».
  • Гибкие змеевики воздуховода — должны поставляться с предварительно установленным соединителем на одном конце для подключения. При необходимости дополнительные соединители можно приобрести отдельно.
  • Двустенный воздуховод — имеет гладкий конец и требует соответствующих соединителей (приобретаются отдельно) для их соединения.

Главный трюк: При соединении отрезков жесткого воздуховода с конструкцией «гладкий конец к концу раструба» хорошим методом обеспечения плотного уплотнения является закрытие конца одной трубы с муфтой доской или куском дерева. (чтобы защитить его от повреждений), а затем ударьте по нему киянкой или молотком до тех пор, пока болевой конец этой трубы не будет плотно прилегать к концу раструба предыдущей трубы.

После того, как воздуховоды проложены для обеспечения жизнеспособности запланированного маршрута, разметьте предполагаемую траншею, отодвиньте воздуховоды в сторону и переходите к следующему этапу.

Шаг 5 — Выключите затронутые утилиты.

Это простой шаг, который должен быть очевиден … но на всякий случай его стоит проверить дважды. Когда вы имеете дело с электричеством, водой или газом, первостепенное значение имеет подход к безопасности. Перед началом работы убедитесь, что утилиты, которые вы планируете установить, выключены.Если вы собираетесь копать рядом с любыми другими утилитами, о которых вы знаете, вероятно, стоит отключить питание и для них. Если вы знаете, что в земле есть другие инженерные сети, но не знаете, где они находятся … выключите их и очень осторожно копайте.

Шаг 6 — Выройте траншею.

Используете ли вы надежную лопату или мини-экскаватор, осторожность должна быть в центре вашего внимания, когда вы начинаете копать. Несмотря на то, что вы выполнили все проверки и спланировали свой маршрут, чтобы избежать других подземных коммуникаций, мы живем не в идеальном мире.Существуют более старые, менее соответствующие требованиям службы и трубопроводы в глубоких уголках мира … или, возможно, просто в вашем саду, если у вас есть более старая собственность. Об этом всегда стоит помнить, так как:

  • Цвета трубы могут отличаться при плохом или искусственном освещении.
  • Коррозионные загрязнения могут со временем изменить цвет пигментов в каналах, трубопроводах и кабелях.
  • Старая труба или воздуховод может содержать инженерные сети, цветовая кодировка которых не соответствует текущей.
  • Маркерные ленты могут отсутствовать из-за возраста или практики.
  • Старые маркеры не следует воспринимать как точное указание того, что находится ниже.

Если при рытье траншеи вы наткнетесь на старые трубы, кабели или воздуховоды, мы настоятельно рекомендуем вам прекратить то, что вы делаете, и обратиться к профессионалу, который поможет определить, что это такое.

После того, как это будет рассортировано, или если ваш раскопок прошел без проблем, у вас должна быть хорошая траншея для трубы или кабеля, вырытая на глубину, подходящую для вашего коммунального предприятия (см. Таблицу рекомендуемых глубин выше).Однако, прежде чем переходить к установке воздуховода, рекомендуется осмотреть траншею и удалить любые острые выступы или большие камни, которые в противном случае могут повредить вашу трубу воздуховода. Укладка 50 мм острого песка на воздуховод также может помочь в его дальнейшей защите.

Шаг 7 — Установите воздуховод.

Теперь, когда у вас есть хорошо подготовленная траншея для установки воздуховодов, пора приступить к укладке труб. На этом этапе стоит потратить время на осмотр воздуховода на предмет каких-либо трещин или повреждений, которые могли возникнуть в период между доставкой и установкой.Было бы гораздо лучше испытывать неудобства из-за необходимости замены части вашей системы воздуховодов на этом этапе установки, чем иметь возможность повлиять на безопасность вашей системы.

Когда вы будете довольны состоянием воздуховодов, вы можете начать укладывать отрезки / бухты и соединять их вместе с помощью соответствующих муфт, колен и / или камер доступа, если это необходимо.

На данном этапе, однако, разумно рассмотреть возможность продевания 6-миллиметрового шнурка через каждую длину / катушку по ходу движения.Это значительно упростит протягивание инженерных кабелей / труб через воздуховоды на следующем этапе. Некоторые гибкие воздуховоды можно приобрести с уже включенным шнуром, но часто его нужно покупать отдельно. Однако там, где шнурок находится внутри воздуховода, он предназначен для протягивания шнурка, он недостаточно прочен, чтобы тянуть кабели или трубы. Убедитесь, что у вас достаточно материала, чтобы пропустить всю длину вашей системы воздуховодов. Для дополнительного душевного спокойствия проденьте в воздуховод двумя шнурками; один для протягивания кабелей / труб, а другой в качестве резервного на случай, если что-то пойдет не так, или в качестве любезности для будущих установок / ремонта.

Главный трюк При попытке протянуть шнур через воздуховод эффективный способ сделать это — прикрепить тряпку / ткань, которая заполняет ширину трубы, но при этом легко протягивается. Прикрепите пылесос к противоположному концу воздуховода с помощью изоленты, чтобы было герметичное уплотнение. Включите вакуум на некоторое время, а затем введите тряпку, и вакуум должен легко протянуть шнур.

Шаг 8 — Пропустите трубы / кабели через воздуховоды.

Если с установкой воздуховода все прошло хорошо, теперь вы должны быть готовы пропустить через него кабели или трубы.Если вы пропустили шнур через воздуховод, как было предложено в предыдущем шаге, теперь вам просто нужно привязать один конец шнура к кабелю / трубе и протянуть его через систему с шнуром на другом конце.

Если вы не устанавливали шнурок, возьмите его и установите сейчас. Если у вас нет шнурка или вы не хотите его использовать … лучше надавите на этот кабель / трубу и надейтесь, что он нигде не застрянет на пути.

Шаг 9 — Заключительные проверки.

Если все прошло хорошо, теперь у вас должна быть правильно смонтированная система воздуховодов, защищающая ваши инженерные кабели или трубы.Однако, прежде чем закопать все это и заделать траншею, вероятно, стоит потратить время на то, чтобы убедиться, что все подключено и запломбировано правильно, и, если возможно, снова включить инженерные сети, чтобы проверить наличие утечек / проблем с подключением. Сделать это сейчас намного проще, чем когда система спрятана под землей.

Шаг 10 — Установите соответствующую маркерную ленту и засыпьте отверстие.

Когда вы будете довольны тем, что установка прошла успешно, вы можете начинать засыпку траншеи.Рекомендуется сначала покрыть воздуховод 100–150 мм «характерным» песком. Этот слой песка не только будет служить для защиты воздуховода от любых острых камней или больших камней, которые будут брошены обратно вместе с вынутым грунтом или подходящей засыпкой, но и явное изменение материала грунта поможет предупредить будущие раскопки о наличии воздуховода.

На этом уровне вы также должны установить соответствующую предупреждающую маркировочную ленту по всей длине системы. Предупреждающая маркировочная лента служит дополнительной мерой безопасности при будущих раскопках, давая достаточное предупреждение тем, кто копает в районе, где внизу находятся инженерные сети.Для каждого типа коммунальных услуг имеется маркерная лента соответствующего цвета с соответствующим предупреждением, и следует тщательно выбирать ленту, подходящую для работы. Если вы используете неправильную предупреждающую ленту над воздуховодом, вы можете подвергнуть риску чью-то жизнь в будущем.

Закрепив маркерную ленту, вы можете продолжить засыпку и уплотнение траншеи. Все, что осталось сделать, — это снова включить коммунальные службы (если вы еще этого не сделали), привести в порядок свои инструменты и похлопать себя по спине за хорошо выполненную работу.

Если у вас есть какие-либо вопросы о воздуховодах, которые не были рассмотрены в этом руководстве, ознакомьтесь с нашей статьей часто задаваемых вопросов по воздуховодам, чтобы узнать, ответили ли мы на них там. Кроме того, наша техническая команда всегда готова предложить бесплатные и беспристрастные консультации по всем вопросам, связанным с воздуховодом. Свяжитесь с нами сегодня, если у вас есть какие-либо вопросы о ваших текущих или будущих проектах.

Гофрированная труба для прокладки кабелей и проводов. Гофрированная труба: особенности электромонтажа

Не так давно в ассортименте стройматериалов появился новый элемент — гофрированная труба для теплого пола.По эксплуатационным характеристикам этот материал значительно превосходит трубы из полипропилена и меди, а главными достоинствами гофрированной трубы являются отличная прочность и простота монтажа.

Гофрированная труба проста в установке, долговечна и неприхотлива

Важные характеристики труб для теплого пола

Монтаж водяного теплого пола выполняется под бетонную стяжку, поэтому к качеству трубы предъявляются особые требования, ведь для ремонта поврежденного участка придется разобрать пол, а также разбить бетонный слой.Именно поэтому трубы для водяного теплого пола должны иметь определенный набор характеристик.

Какие должны быть трубы для водяного теплого пола


Качество, длительный срок службы, простота монтажа и неприхотливость — очевидные требования, которые предъявляются не только к самим трубам, но и к большинству других строительных материалов и изделий. Помимо них водопроводные трубы для теплого пола должны соответствовать ряду требований:

  • Надежность.Считается, что срок службы труб должен быть сопоставим со сроком службы здания, а значит, составлять не менее 50 лет.
  • Пластик. Водные контуры в среднем имеют длину 60-120 метров, а при прокладке образуют множество изгибов. Поэтому трубы должны быть пластиковыми, не иметь повреждений и не терять своих качеств в местах перегиба. Другими словами: чем легче будет изгибаться труба, тем легче будет ее установить.
  • Непроницаемость для кислорода. Попадание кислорода в трубы — основная причина образования коррозии и разрушения стен.
  • Стоимость. В теплый пол обычно укладывают достаточно большое количество труб, поэтому цена на них должна быть доступной.
  • Механическая прочность. Поскольку для пола используются трубы, они должны выдерживать большие механические нагрузки. В тех случаях, когда их механическая прочность невысока, специалисты рекомендуют укладывать поверх них дополнительный слой армирующей сетки, предохраняющей их от разрушения.

Далеко не все представленные на строительном рынке трубы для теплого пола удовлетворяют всем вышеперечисленным требованиям.Заслуженным доверием пользуются изделия из сшитых полиэтиленовых, медных, металлополимерных труб, а также гофрированные трубы из нержавеющей стали для теплого пола. Однако последний имеет такие преимущества, что делает его наиболее желательным материалом для устройства системы теплых полов.

Преимущества гофрированных водопроводных труб


Как уже было сказано выше, главными преимуществами водогофрированных труб являются их прочность и простота монтажа. Кроме того, металлическая гофрированная труба для теплого пола имеет следующие достоинства:

  • Нетребовательна.В отличие от медных и пластиковых труб, гофра не требует профилактических чисток и периодических замен, поэтому ее можно смело заливать толстым слоем бетона или зашивать панелями.
  • Безопасность. Гофрированная труба устойчива к сверхвысоким температурам и не деформируется даже от кипящей воды (чего нельзя сказать о полимерных материалах).
  • Простота установки. Для монтажа труб не требуется специального оборудования (например, в виде сварочного оборудования и паяльника для соединения полипропиленовых труб).
  • Гибкость. Гофрированная труба для теплого водяного пола легко изгибается под прямым углом, принимая нужное положение и ориентацию. Благодаря этому можно без особых усилий и с минимальным количеством соединительных приспособлений собрать самую сложную схему теплого пола.
  • Эксплуатационная выносливость. Гофрированная труба устойчива к коррозии, плесени и развитию вредных микроорганизмов. Также ей не страшны нападения грызунов, поэтому ее можно использовать в подвалах и на складах.
  • Износостойкость. Гофрированная труба способна выдержать мощный гидроудар с давлением до 65 бар.
  • Универсальность. Гофрированная труба для теплого пола может выступать в роли радиаторов отопления, так как имеет очень высокую теплопроводность и теплоотдачу.

Выбор гофрированных труб для монтажа системы теплого пола

Покупая трубу для организации системы теплого пола в доме, следует обращать внимание не только на то, насколько она соответствует перечисленным выше требованиям; Не менее важны и такие характеристики как:


  • Длина трубы (метр залива).Труба должна быть достаточно длинной, чтобы поместиться в один контур без дополнительных подключений. Это предотвратит возможные протечки воды в точках крепления и поможет создать более надежную и предсказуемую систему.

Важно помнить, что максимальная длина трубы в контуре ограничена ее диаметром. Так, длина контура, построенного из трубы диаметром 16 мм, не должна превышать 70 метров; Диаметр 20 мм — 90 метров; Диаметр 25 мм — 120 метров.

  • Диаметр трубы.Самые популярные трубы сечением 16, 20, 25 мм. Выбирая между толстой и тонкой трубой, следует помнить, что толстая труба имеет большую теплоотдачу, однако для заливки такой трубы требуется значительно больший объем цементной смеси, что, в свою очередь, приводит к увеличению пола. ровность и увеличение нагрузки на настил и перекрытие.
  • Производитель. Стоимость трубы, как и ее качество, варьируется в зависимости от того, кем она изготовлена. Гофрированные трубы сегодня производят российские производители (Ruvinil, Neptun, Kofulso), Южная Корея (Lavita, Hydrosta), Германия (Meibes).


  • Механическая прочность. Это одно из важнейших требований. Металлические стены выдерживают не только давление со стороны бетонной стяжки, но и внутреннее давление воды в контуре. Во время аварийного гидроудара труба должна выдерживать давление 10 бар.

Монтаж гофрированных водопроводных труб

Укладка контуров системы теплого пола — занятие не самое простое, однако, если у вас есть опыт работы с обычными металлическими или пластиковыми трубами, это под силу даже новичку.


Последовательность монтажа водопроводных гофрированных труб следующая:

  1. В первую очередь необходимо гидроизолировать пол гидроизоляционной мембраной, резиновой краской или готовым составом на основе пластификаторов.
  2. После гидроизоляции поверхность пола покрывают керамзитобетонной или растворной стяжкой.
  3. Поверх стяжки укладывается отражатель (например, на основе фольги), а на него кладется металлическая сетка.
  4. На расстоянии 15 см от стены выкладывается гофрированная труба (шаг петель — 20 см) в соответствии с выбранной схемой укладки.

При определении шага петли следует знать, что гофрированная труба нагревает поверхность пола на расстоянии 10 см, поэтому петля 20 см полностью покрывает участок шириной 40 см. Для обеспечения зоны с комфортной температурой петля может иметь ширину до 30 см.

  1. Гофрированная труба (нержавеющая сталь) для теплого пола крепится к металлической решетке с помощью пластиковой стяжки, у которой после монтажа срезаются «хвосты».
  2. Перед заливкой система обжимается 3 часа давлением около 7 атм.
  3. Затем на поверхность пола устанавливают маяки.
  4. Раствор для стяжки готовится по выбранному рецепту.
  5. Раствор заливается на высоту 5 см на каждые 20 см площади.
  6. Стяжка сохнет около 1 месяца (3 недели летом, чуть больше 4 недель в остальное время года).
  7. Первый запуск системы осуществляется в два этапа: первый запуск воды с температурой не более 25 градусов в течение 24 часов; на втором этапе температура воды поднимается до 40 градусов, стяжка просушивается несколько дней, после чего отключают теплый пол.
  8. Укладка плитки.

Ознакомиться с процессом монтажа водопроводных гофрированных труб можно, посмотрев этот видеоролик.

В закладки

Диаметр на гофре всегда указывается внешним, поэтому внутренний диаметр будет меньше.

Отличить электрическую гофру можно и по цвету. Как правило, он выпускается отечественной промышленностью в серых тонах. Зарубежные аналоги могут иметь синий, красный и другой цвет.

При покупке гофры следует обратить внимание на то, что диаметр указан внешний. Это означает, что внутренний диаметр может быть меньше нескольких миллиметров, а в некоторых случаях больше одного сантиметра.

Самыми популярными диаметрами такого материала для электропроводки являются все диаметры, лежащие в диапазоне от 1,6 до 5 см. Гораздо реже встречаются диаметры, меньшие или большие, чем соответствующие экстремальные значения.

Гофры хранятся и продаются в отсеках.Длина трубы в одном пролете напрямую зависит от наружного диаметра. Например, для диаметра 16 мм длина трубы в бухте будет 100 м, для диаметра 50 мм — 20 м.

Монтаж электропроводки в гофре

Гофра для электропроводки изготавливается из негорючего материала, поэтому ее можно устанавливать практически на любую поверхность и на любую конструкцию.

Поскольку гофра для электропроводки выполнена из негорючего материала, ее можно монтировать практически на любой поверхности и на любой конструкции, в том числе на любой деревянной конструкции.Нередки случаи, когда проводка прячется в гофре, а она, в свою очередь, под обшивкой деревянного дома. Такие случаи действительно случаются, хотя в такой ситуации рекомендуется использовать специальные гладкие и жесткие трубы.

Итак, установка начинается с того, что отрезается труба необходимой длины. Сделать это можно обычным острым ножом или ножовкой с мелкими зубьями. Закуски из стальной проволоки бокорезами.

Особое внимание здесь нужно уделить именно проводу.Так как в нем есть некоторое натяжение, то при разрезании конец может «заходить» внутрь.

Тогда достать можно будет, только еще раз разрезав трубу. Чтобы избежать таких ситуаций, протяжку во время резки немного подтягивают и держат, а потом просто отгибают наружу.

Второй шаг — подготовить сам жгут проводов. Если провод только один, то в обучении нет необходимости. Если их несколько, то их просто скрепляют изолентой по всей длине.Лучше всего использовать ленту ПВХ, так как она не создает лишнего трения.

Далее подготовленную жгут, точнее один из ее концов, надежно соединяют с протяжкой. Есть несколько способов. Иногда протяжка просто наматывается на жгут и обжимается плоскогубцами, иногда протяжка протыкает изоляцию проводов, иногда протяжка наматывается на жгут изолентой — способов довольно много. В любом случае конец жгута обматывают изолентой, чтобы провода не цеплялись за внутренние стенки гофры.

Далее наступает момент непосредственного втягивания жгута в гофру. Если это делают два человека, то один просто держит протяжку, а второй сверху накладывает гофру на жгут. Если такие работы выполняются в одиночку, лучше протяжкой второй конец к чему-то подтянуть.

Крепление может производиться с помощью специальной монтажной планки из алюминия.

В том случае, если протяжка отделилась от пакли, выход один — разрезать гофру в месте разрыва.В такой ситуации весь жгут будет лежать в гофре, состоящей из отрезков. Места таких надрезов рекомендуется обмотать лентой ПВХ. Чтобы избежать этой ситуации, затягивайте жгут монотонно и медленно.

После завершения этой процедуры гофру с жгутом внутри к чему-то прикрепляют. Крепление можно производить с помощью специальной монтажной планки из алюминия. Можно использовать пластиковые зажимы. Их подбирают в соответствии с диаметром гофры.Крепежные элементы следует устанавливать равномерно, то есть на одинаковом расстоянии. Это поможет предотвратить провисание гофры на определенных участках.

В месте входа проводов в розетки, выключатели и другие подобные узлы также рекомендуется скрыть гофру проводами. Это нужно для того, чтобы не образовывались открытые участки электропроводки. Специально для этой установки доступны электрические розетки и выключатели с резиновыми уплотнительными вставками. Их нарезают по диаметру гофры.Этот способ монтажа особенно актуален для внешней разводки.

Стоит отметить, что некоторые считают, что использование гофры недопустимо с эстетической точки зрения. Однако, плавно и аккуратно выполнив его установку, вы можете добиться его обычного внешнего вида, который вписывается в общий дизайн интерьера. К тому же зачастую именно гофра становится оптимальным решением для дачи или отдыха на даче с точки зрения экономии, а разводка в гофрированных трубах никогда не будет источником опасности.

Качественные строительные работы в помещении требуют использования на всех этапах только высокотехнологичных материалов. Использование новых технологий при производстве комплектующих позволяет получить не только прочный, но и долговечный материал.

Около 20 лет назад при установке и производстве канализационных труб использовался один материал — чугун. Как известно, он легко подвержен ржавчине и коррозии. Это значительно сокращает срок эксплуатации канализации.

Современный строительный рынок предлагает новое кардинальное решение этого вопроса — гофрированные трубы.Используя их, потребитель полностью забудет о проблемах с канализацией в доме.

Преимущества гофрированных труб

  • силы;
  • долговечность;
  • простота установки и установки;
  • низкая стоимость;
  • высокая функциональность;
  • устойчивость к повреждениям;
  • устойчивость к перепадам температур.

Ведущие мировые производители

Гофрированные канализационные трубы распространены повсеместно.Если они достаточно давно используются на западном рынке, то на территорию Российской Федерации пришли сравнительно недавно.


На постсоветском пространстве лидерами по производству гофрированных труб являются:

  • компания корсис,
  • компания «Прагма».

Чтобы помочь потребителю определиться с выбором производителя, следует внимательно изучить характеристики каждого материала.

Гофрированные трубы от компании Корсис


Производитель занимает одну из лидирующих позиций на российском рынке.Продукция компании «Корсис» соответствует самым высоким стандартам качества.

Основные характеристики:

  1. Поверхность трубы. Снаружи он гофрированный, имеет характерную шероховатость и шероховатость. Внутренняя сторона трубы довольно гладкая. Для получения такой поверхности трубы в производстве используется особый метод — экструзия.
  2. Область применения. Гофрированные трубы Используются для устройства канализации и системы отвода сточных вод и отвода питьевой воды.
  3. Прочность. Гофрированные трубы выдерживают давление воды под давлением 10 атмосфер.
  4. Жесткость. Производитель поставляет трубы 2-х классов: 4 и 8 по жесткости.
  5. Возможность установки изделий на разной глубине.
  6. Защита от повреждений. Для защиты от внешних повреждений гофрированная поверхность трубы покрывается материалом черного цвета. Он нейтрализует падающее на него ультрафиолетовое излучение. Внутренняя поверхность изделия защищена от грязи.Для этого используется специальное белое покрытие.
  7. Длина. Компания производит гофрированные трубы двух стандартов длины. Они составляют 6 погонных метров и 12 погонных метров.

Очевидные преимущества


Гофрированные трубы пока не получили широкого распространения. Однако благодаря своим неоспоримым преимуществам вскоре они смогут занять лидирующие позиции.

  • полная герметичность при установке;
  • высокая степень прочности;
  • надежность;
  • устойчивость к механическим воздействиям;
  • устойчивость к химическому воздействию;
  • материал не подвержен коррозии;
  • малый вес изделий;
  • возможность перевозки в любых объемах;
  • простота установки;
  • возможность использования с другими типами труб;
  • изделия при необходимости поддаются изгибу и деформации;
  • высокий срок службы;
  • низкая ценовая категория.

Установка продукта


Гофрированные трубы Корсис можно монтировать на глубину от 1 до 15 метров.

При укладке трубы необходимо соблюдать следующие правила:

  • поверхность трубы должна быть полностью заполнена;
  • следует заполнить и межреберное пространство труб;
  • для фасовки продуктов рекомендуется использовать материал зернистой фракции. Ближе к поверхности можно использовать грунт или минерал.

Гофрированные трубы компании Pragma


Трубы изготовлены из специального полипропиленового блок-сополимера.

Конструкция представляет собой двухслойную трубу. На его поверхности розетки.

Особенности производства: 2 слоя трубы (внутренний и внешний) изготавливаются одновременно. Для этого Pragma использует метод двойной экструзии.

Применение гофрированных труб: канализация.

Характеристики


Гофрированные трубы обладают высокой степенью жесткости.Производителю удалось добиться этого, сделав внешнюю поверхность со специальными ребрами жесткости. Благодаря им гофрированная труба способна выдерживать высокие нагрузки. Среди других особенностей конструкции труб можно отметить гладкую внутреннюю поверхность. Благодаря его конструкции достигается минимальная степень трения. Таким образом, практически исключено образование засоров.

Трубы Pragma созданы специально для использования в российском климате. Поэтому они обладают высокой степенью устойчивости к перепадам температур, сложным погодным условиям.Конструктивные особенности труб позволяют использовать, устанавливать и транспортировать их даже в плохих погодных условиях, в частности при отрицательных температурах.

Использование трубы


Трубы можно использовать практически на любых почвах. Специальная гофрированная поверхность позволяет использовать трубы даже в самых сложных участках.

Благодаря своим характеристикам трубы способны выдерживать высокую степень давления. Это позволяет монтировать их на участках, проходящих под автомобильными дорогами, железными дорогами и т. Д.

Гофрированные трубы

Pragma устойчивы к воздействию самых сложных материалов, поэтому могут использоваться в качестве ответвлений в горнодобывающей промышленности. Благодаря высокой степени устойчивости конструкции трубы Pragma могут использоваться как в коммунальном хозяйстве, так и на производстве.

Применение гофрированных труб для устройства канализационных систем позволяет добиться их максимальной прочности и прочности.

При реконструкции проводки или установке новой рекомендуется «упаковать» ее в защитную оболочку.Чаще всего используют гофрированные электрические трубы, которые принято называть «гофрой для кабеля и проводов». Это круглый шланг с ребристой поверхностью. За счет оребрения значительно увеличивается его гибкость.

Зачем нужна гофра

В общем, от механического разрушения гофра, даже металлическая, не лучшая защита. Мы можем только надеяться, что когда мы почувствуем, что учение провалилось, мы сможем вовремя остановиться. А чтобы не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам.Ведь не все определяют кабель в гофре даже под нагрузкой. Так что не забудьте залить стяжку, перед отделкой сделайте снимки, зарисуйте расстояние.

Виды гофры для прокладки кабеля

Гофра для кабеля разная по прочности:

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий кабель или проволока, облегчающая затягивание кабеля в гофре.Кабель привязывают к концу кабеля, натягивают за другой его конец, заправляя кабель внутрь. Без протяжки справиться с этой задачей будет сложно — при достаточной жесткости внутрь можно просто вставить несколько метров кабеля, но если дорожка длинная, это будет слишком сложно.


Гофра кабеля может быть с протяжкой (правильное название «щуп») и без

Если говорить о видах пластиковой гофры, надо отметить, что существует двухслойная гофра.Снаружи у него такая же ребристая поверхность, а внутри гладкая. Гофра для такого кабеля стоит дорого, но при необходимости в нее действительно можно протянуть новый кабель. В тех формах, где внутренняя стенка ребристая, это возможно далеко не всегда — если у трассы минимум поворотов, да и то по большому радиусу.


Металлическая гофра для кабелей тоже бывает разной. Изготавливается из оцинкованной или нержавеющей стали. Кроме того, присутствует металлическая гофра с полимерным покрытием.Обладает лучшими характеристиками по защите от пыли, влаги. Такую защитную оболочку еще называют металлополимерной.

Какие материалы

Гофра для кабельных и электрических проводов изготавливается из пластика и металла. Используемые материалы разные, с разными характеристиками. Их нужно выбирать исходя из задач, которые они должны выполнять.

Если говорить о соблюдении норм пожарной безопасности при установке прокладок в горючие стены, идеальным вариантом будет металлическая труба.Это избавляет от нагрузок, которые могут возникнуть при изменении размеров здания. С этим не справятся и грызуны. Это также лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов короткого замыкания и выхода из строя вероятность горения трубы с толщиной стенки 2 мм очень мала. Значит, огонь не начнется. Если прокладка электрических кабелей в трубах вам совершенно не нравится, то можно использовать металлическую или гофру из нержавейки или оцинкованной стали.

Гофра для кабеля, размеры, цены

Гофрированные трубы для электрических сетей выпускаются размером от 16 мм до 65 мм.При выборе размера необходимо учитывать, что эти изделия имеют два диаметра — внешний и внутренний. Если вы собираетесь проложить несколько жил — проводов или кабелей — диаметр нужно выбирать так, чтобы был зазор не менее половины радиуса. Это требование основано на том, что при групповой прокладке (надо, кстати, брать специальный кабель) он сильнее нагреется и наличие воздушной прослойки будет способствовать лучшему отводу тепла.


Выбор размера

Выбор диаметра гофры зависит также от площади, на которой она будет укладываться:

Диаметр гофры для прокладки кабеля выбирается в зависимости от количества и сечения жил.Данные для медных жил приведены в таблице.


Эта информация носит справочный характер, но вы можете сосредоточиться на ней. Можно взять и большего, но не меньшего диаметра.

Цены

Вообще говоря, самая дешевая — гофра для кабеля ПВХ, в среднем — ПП и ПНД, самая дорогая — гофра металлическая. Причем вариант с протяжкой немного дороже, чем без нее. При покупке нужно обращать внимание на одинаковую толщину стенок, однородность цвета.


Гофра для кабеля продается бухтами по 50 и 100 метров, реже бывает метровой, но цена тогда немного выше. В целом цена зависит не только от материала, но и от толщины стен. Самая дешевая — это легкая ПВХ-гофра для кабеля, но иногда она больше похожа на просто пленку. Сложно сказать, от чего это может защитить. Если вы заботитесь о качестве, то лучше покупать все, что связано с электрикой, а не в строительных супермаркетах, таких как Leroy и т. Д.но в специализированных. Качество там обычно лучше, а цены, если выше, разумные. Чтобы вы имели представление о возможных колебаниях цен, в таблице мы суммируем несколько типов гофров с кратким техническим описанием.

Название Тип A Внешний диаметр Внутренний диаметр Протяжка Цена за метр IP Назначение
Гофра ПВХ светлая 16 мм 11.4 мм да 2,4 руб
BCS 15,7 мм 11,3 мм да от 7,5 руб / м 55 для скрытого монтажа
Труба гофрированная ПНД черная BCS 19,5 мм 14,5 мм да от 8,9 руб / м 55 для скрытой проводки
Труба ПНД красная двустенная жесткая 50 мм 41.5 мм да 78,5 руб / м 44 для скрытого монтажа
Труба ПНД тяжелая тяжелая 31 мм 23,4 мм да от 9,7 руб / м 55 прокладка скрытая
Труба ППЛ (полипропилен) гофрированная светлая 19,7 мм 14,8 мм да от 28 руб / м 55 открытая, скрытая прокладка
Гофрированная труба Полиамид черный 21.2 мм 16,8 мм нет от 52 руб / м 68 открытая, скрытая прокладка, устойчива к ультрафиолетовому излучению
Гофрированная труба Полиамид серый 21,2 мм 16,8 мм да от 48 руб / м 68 открытая, скрытая прокладка

Монтаж гофрированных труб

При наружной (открытой) установке используются специальные пластиковые зажимы для крепления гофры для кабелей и проводов, которые подбираются по внешнему диаметру трубы.Зажимы крепятся через 20-30 см к шурупам или дюбелям — в зависимости от типа стены. В установленные клипсы вставляется гофра для калеи, прижимается до щелчка. При установке в штробу фиксируется пластиковыми стяжками или дюбелями. Также можно использовать самодельный крепеж — жестяные полоски с гвоздями или саморезы посередине.

При разработке маршрута следует учитывать следующие рекомендации. Предполагается, что трасса должна быть без крутых поворотов — чтобы при необходимости можно было натянуть новый кусок кабеля.Потому что:

Настоящие правила касаются разработки гусениц под грунт (подвески) в т.ч. Если трасса длинная, и вы хотите иметь возможность «в случае чего» протянуть кабель, не заменяя гофру, при проектировании трассы следует помнить об этих правилах.

Монтаж проводки в гофру

При разводке в доме или квартире между распределительными коробками крепят отрезки гофры, от них к выключателям / розеткам, к осветительным приборам. Здесь участки обычно небольшие, прямые, с максимум одним-двумя витками.Так что с затяжкой троса проблем нет.

Если в гофру для кабеля затянуть несколько жил, то они складываются, скрепляются скотчем или изолентой по всей длине с шагом 30-50 см (в зависимости от жесткости). С одного края зачистите жесткую изоляцию на 10-15 см, скрутите провода в общий жгут, сформируйте из него петлю (закрепите петлю также изолентой или изолентой). Если жгут оказался слишком толстым, можно сформировать петли отдельно, просто протянув шпагат через все.К этой петле привязывают трос, а потом его начинают тянуть с противоположной стороны, натягивая оболочку на тросах. При этом тянуть нужно без рывков, плавно — чтобы не повредить трос или трос.


При установке будьте осторожны, чтобы протяжка не выскользнула. Конечно, вы можете закрепить кабель куском липкой ленты. Возможны два способа установки:

  • Сначала закрепите гофру, затем затяните кабель или провода в готовую деталь.
  • Сначала потяните за кабель, затем установите.

Первый способ хорош при прокладке внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т. Д. Второй способ больше подходит при установке длинных участков.

Особенности открытой кладки по ул.

При прокладке проводки на улице обычно ее подвешивают на трос. Для наружного применения подходит металлическая нержавеющая сталь, а лучше — металлополимерная гофра для кабеля, а также пластиковый полиамид (черный или синий).Все эти материалы устойчивы к ультрафиолету и сохраняют гибкость при минусовых температурах.


Во время установки натянутый в гофру кабель подвешивается на кабеле. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

.
Дом

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
