Установку датчика движения для включения света произвести не сложно, достаточно следовать схемам, которые наш сайт кабельТУТ опишет ниже.

Датчик движения работает, замыкая или размыкая электрическую цепь.

В начале датчики движения производились для работы в системе охранной сигнализации. При появлении движущегося объекта в зоне охраны они подавали звуковой сигнал тревоги. Сейчас же датчики движения продвинулись сильно вперед и способны включать почти любое электрооборудование, которое к ним подключено.

Датчик движения, используемый для включения и выключения света, реагирует на человека или животное, который попадает в зону действия сенсора. Когда в помещении никого не остается, то свет автоматически отключается, так как электрическая цепь размыкается.

Чаще всего датчики движения устанавливают для автоматического включения и выключения света, где он необходим в короткий промежуток времени. Обычно установка датчиков движения для включения света происходит на улице, в подъездах, входных воротах частных домах, а также их устанавливают в коридорах при входе в квартиру. Датчики движения так же помогут в ночное время суток передвигаться по помещению / квартире, так как они работают и в темноте.

Как выбрать место установки датчика движения для включения света

Чтобы датчик движения для включения света работал надежно, важно выбрать правильное место его установки. Необходимо учитывать внешние факторы, которые могут вызвать ложное включение или наоборот помешать срабатыванию датчика.

Не рекомендуется устанавливать их вблизи отопительных приборов, кондиционеров, а также около техники выделяющей электромагнитное излучение.

Монтаж датчика движения целесообразно производить в том месте, где возможно появление человека. Также необходимо брать во внимание и угол охвата датчика. Так как у любых датчиков движения есть свой угол охвата, установка под неправильным углом полностью сведёт на нет его эффективность.

Установка датчика движения с выключателем

Если необходимо учесть режим, когда лампочка не будет выключаться после определенного промежутка времени, в схему монтируют отдельный одноклавишный выключатель.

При такой схеме подключения, выполняют параллельное соединение, то есть питающую фазу подводят и к датчику движения, и к выключателю.

Поскольку у датчика движения три провода, а у выключателя их два, то следует провести параллельное подключение:

• Одновременно завести фазу от автоматического питания на выключатель и датчик. В этом вам помогут клеммы WAGO.
• Далее, также с помощью клемм WAGO, необходимо присоединить второй провод с одноклавишного выключателя к выходному проводнику с датчика.

Такая схема позволяет самостоятельно отключать и включать осветительные приборы в случае поломки датчика движения или более долгого нахождения в комнате.

Установка нескольких датчиков в одном помещении

Если помещение большое, то один датчик движения может не справиться. В этом случае применяют схему с двумя датчиками, которые располагаются в противоположных концах комнаты. Необходимо учитывать, что оба прибора должны работать от одной фазы, иначе произойдет короткое замыкание. Подключать оба датчика нужно по параллельной схеме.

В настоящее время датчики движения являются средством, которое позволяет без лишних усилий включать и выключать практически любой осветительный прибор. Также они позволяют экономить электроэнергию, а значит и ваши денежные средства.

Датчик движения для включения освещения в подъездах или коридоре

Датчики движения — неотъемлемая часть полноценной охранной системы. Они широко применяются для охраны не только особо важных объектов. Большой популярностью пользуется датчик движения для освещения. Такие устройства не только служат для охраны территории, но и позволяют значительно снизить расходы на электроэнергию. Установка датчиков в доме дает возможность управлять освещением в автоматическом режиме. Чтобы система работала эффективно, необходимо правильно подобрать элементы и место их установки.

Разновидности датчиков

Для включения света датчики движения и освещенности устанавливают на территории или внутри дома. Это определяет набор заданных параметров. Устройства классифицируют по принципу работы сенсора и типу питания.

Датчики движения представлены в широком ассортименте

Перед выбором стоит ознакомиться со всеми видами датчиков.

По типу питания

В зависимости от питания устройства делятся на сетевые и автономные. В первом случае прибор функционирует от бытовой электросети с напряжением 220 В. Что касается автономных моделей, то они работают на батарейках или аккумуляторах.

Определение движения

По типу сенсора, который определяет движения, датчики делятся на несколько видов:

• инфракрасные. Сенсор реагирует на тепло, выделяемое телом человека или животного. Оснащен приемником тепловых волн. Основной недостаток — срабатывание на диких и домашних животных;
• акустический. Работает по тому же принципу, что и предыдущий тип. Отличие заключается в том, что в датчиках используется звуковое излучение. Устанавливают в помещениях, которые защищены от шума. Идеально подходят для подвального или цокольного помещения;
• ультразвуковые. Датчики выдают низкочастотный звук, который улавливается сенсором. Срабатывает на движение. Имеет некоторые недостатки в использовании. Устройство не реагирует на незначительное движение. Также оказывает негативное воздействие на нервную систему и слух домашних животных, которые чувствительны к рабочему спектру волн;
• микроволновый датчик. Излучает микроволновые лучи. Сенсор реагирует на отражение волн, в результате чего происходит включение света. Устройства оснащаются излучателями разной мощности, что определяют радиус их действия. К недостаткам относят негативное действие микроволнового излучение на здоровье животных и человека. Поэтому рекомендуется устанавливать за пределами жилого помещения. Подходят для охраны приусадебной территории и улицы;
• комбинированные устройства. Оснащены разными типами сенсоров, что повышает качество и точность работы. К недостаткам относят высокую стоимость датчиков.

Инфракрасные устройства пользуются большой популярностью

В бытовых условиях стоит использовать инфракрасные устройства. Они имеют достаточный радиус действия и полностью безопасны для всех домочадцев, а также домашних животных. На складах и открытой территории устанавливают микроволновые и ультразвуковые устройства. Если говорить о профессиональной охране, то популярностью пользуются СВЧ датчики, которые способны охватить большую площадь.

Обратите внимание! При выборе датчика обращают внимание на чувствительность детектора. Некоторые из них реагируют даже на незначительные изменения в области действия.

Технические характеристики датчиков

При выборе устройств обращают внимание на основные технические характеристики:

• угол обзора. Вариация датчиков довольна разнообразна. Угол обзора составляет 90-360°. Параметр учитывается при выборе места установки. Если необходимо обеспечить охрану со всех сторон, то выбирают устройства, которые охватывают полный круг. Их устанавливают на уличных фонарях или на потолок внутри дома. Если датчик монтируется на стене, то угол обзора не должен быть меньше 180°. Специалисты рекомендуют использовать устройства с максимальным охватом, даже если в помещении устанавливается их несколько;
• дальность действия. Параметр определяет дистанцию, на которой срабатывает сенсор. Минимальное расстояние 4 м. Этого вполне достаточно для установки в небольшой комнате. Максимальная дистанция обнаружения движения составляет 60 м. Такие датчики устанавливают в складских помещениях и на большой территории. Чем больше дальность действия, тем выше вероятность ложного срабатывания;
• мощность подключения. Все устройства имеют определенную мощность, которая учитывается при подключении светильников. Это необходимо для нормальной работы системы. Суммарная мощность осветительных приборов не должна превышать заданный параметр. Чтобы увеличить количество подключаемых светильников, стоит использовать для освещения люминесцентные и светодиодные лампы;
• способ и место монтажа. Все датчики делятся на корпусные и встраиваемые. Первые состоят из корпуса и кронштейна. Недорогие модели широко используются в бытовых условиях. Приспособлены для установки на потолке, стене и других поверхностях. Встраиваемые устройства устанавливаются скрыто в специальных нишах. Имеют небольшие размеры и широко используются для охраны коммерческих помещений.

Важно! Не менее важными характеристиками является задержка отключения света, сенсор освещенности и порог чувствительности.

Комбинированные датчики имеют множество достоинств

Как работает датчик движения для включения света

Принцип работы устройства довольно прост. При обнаружении движения включается реле, которое замыкает цепь, и к лампочкам подается электричество.

В результате этого включается свет. Длительность работы прибора задается в настройках. Свет может гореть от нескольких секунд до 10 мин. А это значит, что при отсутствии движения цепь разрывается, и подача электричества к лампочкам прекращается. В итоге свет выключается.

Чтобы обеспечить нормальную работу системы, важно правильно подключить все элементы

Обратите внимание! Чтобы обеспечить нормальную работу прибора, необходимо учесть множество факторов. Значение имеют дальность действия, чувствительность и тип сенсора. Немаловажным является решение вопроса о выборе места установки.

Как правильно выбрать место установки

Приборы устанавливают как внутри помещений, так и за пределами. Место монтажа выбирается в зависимости от потребностей и возможностей. При решении данного вопроса учитывается ряд требований:

• недопустимо устанавливать вблизи электромагнитных излучателей и осветительных приборов;
• устройства не должны располагаться возле вентиляционных отверстий и отопительных приборов;
• установка вблизи растительности, дорог и пешеходных зон снижает эффективность работы датчиков;
• в зоне действия не должно находиться габаритных предметов.

На улице можно установить комбинированные системы, в состав которых входят уже светильники

Все эти требования учитываются при выборе места установки оборудования.

Как установить датчик для включения освещения

Установка устройства проводится по довольно простой схеме:

1. Выбор места установки.
2. Крепление кронштейна.
3. Установка датчика.
4. Подключение и настройка.
5. Проверка работы.

При неправильной настройке система будет реагировать на животных

Обратите внимание! Если речь идет о встраиваемых моделях, то их установку стоит предусмотреть еще на этапе проведения ремонтных работ. Это связано с тем, что для монтажа потребуется обустройство специальной ниши, размеры которой должны соответствовать габаритам устройства.

Как настроить датчик движения

Важным этапом в установке устройства является его настройка. Для этого выполняется регулировка следующих параметров:

• угол установки. Многие модели оснащены шарниром, что позволяет с легкостью повернуть детектор в нужное направление. Лучи должны покрывать зону с максимально возможной вероятностью возникновения движения;
• чувствительность. На корпусе находятся специальные кнопки или колесико, которое позволяет с легкостью отрегулировать данный параметр. К решению вопроса нужно подойти очень внимательно. Важно отрегулировать оборудование так, чтобы оно реагировало на движение, но в то же время бездействовало при пребывании в зоне домашних животных. В ином случае детектор будет реагировать даже на незначительные изменения;
• освещенность. Данный параметр позволяет отрегулировать работу устройства в зависимости от освещенности помещения. Нет потребности во включении света днем. При правильной регулировке датчик будет срабатывать только вечером и ночью;
• задержка. Параметр обозначает длительность горения осветительного прибора после поступления сигнала на detector. Регулировка осуществляется в каждом случае по-разному. Все зависит от потребностей. Для начала регулятор устанавливается в минимальное положение, после чего происходит увеличение времени задержки. Настраивать подсветку нужно внимательно.

Потолочные светильники просты в установке

Важно! После настройки проводится проверка оборудования в работе. В дальнейшем возможна регулировка в зависимости от потребностей. Все изменения нужно проверить.

Лучшие датчики движения для освещения

На рынке представлен широкий ассортимент современных устройств, используемых для охраны и контроля включения осветительных приборов. Это несколько усложняет выбор. Чтобы упростить решение данного вопроса, стоит рассмотреть популярные модели от известных производителей.

Евроавтоматика «F&F» (Белоруссия)

Компания уже довольно давно предоставляет потребителям широкий выбор автоматики и различных устройств. Среди датчиков движения выделяют такие популярные модели:

Приборы имеют следующие характеристики:

• мощность 300-600 Вт;
• время срабатывания от 3 сек.  до 12 мин.;
• дальность действия до 12 м;
• потребляемая мощность 0,45-0,9 В.

Обратите внимание! Каждая модель имеет определенные технические характеристики, что позволяет использовать ее в том или ином месте. Перед выбором и установкой рекомендуется тщательно изучить информацию об устройстве.

В помещениях устройства часто монтируют на стенах и в углах комнат

TDM Electric

Компания выпускает модельную линейку датчиков движения для включения света в коридоре, подъезде и других местах, которые устанавливают на стены, потолок и в специальные обустроенные ниши. Датчики обладают разными техническими характеристиками. Среди популярных вариантов выделяют:

• ДДС-02 — настенный детектор, который позволяет подключить осветительные приборы с суммарной мощностью 1100 Вт;
• ДДП-01 — потолочный sensor, который ничем не уступает предыдущей модели;

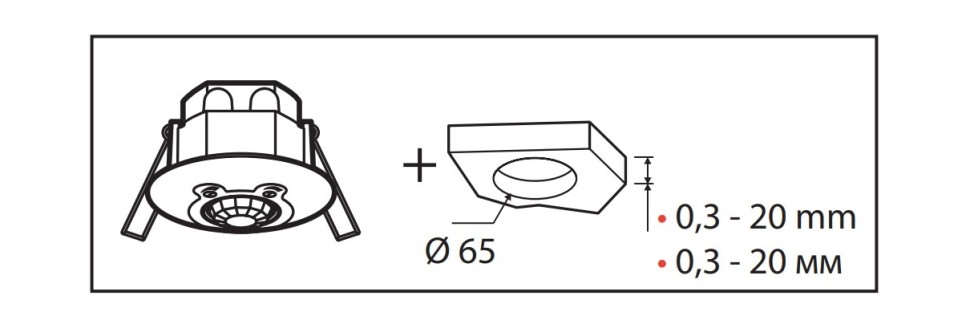

• ДДВ-01 — устанавливается в подготовленные ниши.

Устройства отличаются высоким качеством, надежностью в эксплуатации и простотой настройки.

Legrand

Компания известна во всем мире. Ее продукция пользуется большой популярностью. Особый спрос отмечается на такие модели:

• Д048944. Устройство монтируется в подвесной потолок и подключается к светильникам с суммарной мощностью 1000 Вт;
• Д048945 устанавливается на стены и имеет угол обзора 140°;
• Д048946 — универсальный датчик, который монтируется на потолок или стены.

К сведению! Продукция компании отличается высоким качеством и доступной ценой.

Чтобы создать действительно эффективную систему, необходимо правильно выбрать оборудование и провести монтаж. Специалисты и консультанты помогут в решении этого вопроса. Особое внимание уделяют месту установки датчиков, так как от этого будет зависеть эффективность его работы.

Датчик движения для включения света на улице, уличная организация освещения: выбор, установка, где используются

Где используются уличные датчики движения?
Ассортимент и преимущества уличных датчиков B. E.G.

Датчики движения помогают более рационально организовать автоматизированную систему уличного освещения. Они не только позволяют снизить потребление электроэнергии, но и обеспечивают высокий уровень комфорта и безопасности. Свет в нужных зонах включается и выключается автоматически, не требуя никаких действий от пользователя. При этом не нужно тратить время на то, чтобы подстроить оборудование под время года или собственный график – достаточно задать нужные настройки один раз.

Где используются уличные датчики движения?

• В загородных домах и на прилегающих территориях домов.
• Рядом с административными и общественными зданиями.
• На открытых парковках и в гаражных комплексах.
• В парках и скверах, на улицах населенных пунктов.
• На складских, производственных площадках и других объектах.

Чаще всего уличные датчики включения света используются в двух зонах: у ворот или дверей, а также по периметру территории.

Входные группы. Уличные датчики движения часто располагают рядом с въездом на участок, у калитки, на крыльце или у двери. В таких случаях датчики включают светильники, когда у входа появляется человек или машина. Для того чтобы датчики движения не срабатывали, когда на улице еще светло,  в них встроены сенсоры освещенности.

Периметр участка. Освещение ограждения включается при пересечении границы. Такие решения часто используются в целях обеспечения безопасности: если на участок проникнет посторонний, это сразу будет заметно и, как правило, отпугнет незваного гостя. При необходимости настраивается задержка отключения – время после срабатывания сенсора, в течение которого освещение не погаснет.

Ассортимент и преимущества уличных датчиков B.E.G.

В нашем каталоге представлены четыре серии уличных датчиков движения, которые подходят для использования под открытым небом: RC-plus next, LC-Mini, LC-Click-N и LC-Plus. Все они рассчитаны на работу при температурах от -25 до +50 °С. Модели отличаются друг от друга по углу обнаружения (от 130° до 280°) и дальности действия (до 20 м), поэтому можно подобрать подходящий вариант для любого участка.

Все датчики движения B.E.G. обладают следующими преимуществами:

• датчики имеют предустановленные заводские настройки, что позволяет совершать быстрый ввод устройства в эксплуатацию;
• прочным корпусом, который не выгорает под воздействием солнечных лучей;
• возможностью гибкой настройки под нужды пользователя;
• удобным управлением: можно регулировать работу как вручную, так и с помощью пульта ДУ. Все элементы настройки распложены в нижней части сенсора.

Если у Вас остались вопросы по выбору или установке датчика движения для улицы, обратитесь к специалистам российского представительства B.E.G.

comments powered by HyperComments

Установка датчика движения для включения света

Для проведения установки датчика движения для включения света не нужно много сил и времени, нужно просто следовать схемам, которые будут описаны ниже.

Изначально они использовались в виде охранной сигнализации. Когда в охраняемой зоне обнаруживался движущийся объект, то подавался звуковой сигнал. В настоящее время с их помощью можно включать электрооборудование.

Датчики движения для включения света вы сможете найти в интернет-магазине электромонтажа кабельТУТ!

Датчик движения начинает работать при замыкании электрической цепи.

При попадании человека или животного в зону действия сенсора, датчик для включения и выключения света автоматически срабатывает. Спустя некоторое время освещение выключается, поскольку происходит размыкание цепи.

Как правило, датчики движения для включения света устанавливают там, где освещение нужно непродолжительное время. Например, в подъездах или в коридоре. Также датчики движения удобны для использования в темное время суток, поскольку помогут легко перемещаться ночью.

Выбираем место установки датчика движения для включения света

Необходимо с ответственностью подойти к выбору места для установки датчика движения для включения света. Важно обращать внимание на факторы, которые могут помешать его корректной работе.

Отопительные приборы, кондиционеры и техника, которая выделяет электромагнитное излучение – это те места, где не желательно производить установку.

При монтаже следует учитывать угол охвата датчика движения, чтобы повысить его эффективность. Также важно устанавливать его там, где есть вероятность появления человека.

Установка датчика движения с выключателем

Необходимо, чтобы освещение не отключалось после определенного промежутка времени? Тогда в схему нужно устанавливать отдельный выключатель.

В этом случае нужно выполнить параллельное соединения. Это значит, что датчик движения и выключатель подводят к питающей фазе.

Так как у выключателя два провода, а у датчика движения их три, значит нужно проводить параллельное подключение:

1. С помощью клемм WAGO завести фазу от автоматического питания на датчик и выключатель.
2. Дальше, также применяя клеммы WAGO подсоединить второй провод с одноклавишного выключателя к выходному проводнику с датчика.

При необходимости такой вариант схемы позволит самому включать и выключать электроприборы.

Установка сразу нескольких датчиков в одном помещении

Бывают ситуации, что датчик движения не срабатывает, например, если помещение большое и человек не попадает в поле действия сенсора. При данных обстоятельствах применяют схему с двумя датчиками. Чаще всего их устанавливают в разных точках помещения. Подключение необходимо проводить по параллельной схеме. Важно знать, чтобы не возникло короткое замыкание, нужно чтобы оба датчика движения работали от одной фазы.

В современном мире датчики движения помогают сэкономить расход электроэнергии и без дополнительных стараний включать свет в любом помещении.

Как настроить датчик движения для освещения: угол установки и чувствительность

Характеристики и особенности выбора

Для начала нужно подобрать напряжение, при котором будет работать уличный датчик освещенности: 12 V или 220 V. Другая немаловажная характеристика — категория защиты. В связи с тем, что прибор будет работать на улице, защитный класс должен быть не менее IP 44. То есть внутрь такого устройства не проникнут предметы, размер которых превышает один миллиметр и им не страшны брызги воды. Следующий критерий выбора — допустимые температуры при эксплуатации.

Рекомендуется выбирать такие датчики света для уличного освещения день/ночь, которые с небольшим запасом превышают средние температуры в вашей местности.

Выбирать сумеречный датчик нужно и по мощности подключаемых лампочек и электротоку нагрузки. Тут тоже лучше брать устройства с небольшим запасом.

В некоторых устройствах предусмотрена возможность регулировки чувствительности. Снижать этот показатель рекомендуется при выпадении снега. В этой ситуации свет, отраженный от поверхности снега, может восприниматься датчиком как рассвет. В итоге освещение будет постоянно отключаться и включаться.

Также очень полезной опцией считается задержка срабатывания. К примеру, если в ночное время на фотореле попадет свет автомобильных фар. Если задержка будет очень маленькой, то свет отключится. Но этого не произойдет, если она будет хотя бы пять-десять секунд.

Инструкция Датчик Движения Дд 008

Датчик движения для освещения . Также такой датчик учитывает и уровень освещенности. Для коммутации цепей нагрузки используется встроенное в датчик электромеханическое промежуточное реле. Чаще всего датчики движения применяют для управления освещением улиц или жилых помещений. В настоящее время датчики движения мы устанавливаем на автоматическое управление освещением тамбуров и лестничных площадок подъездов жилых многоквартирных домов. Скоро я опубликую около 1. Подписывайтесь на получение уведомлений о выходе новых статей на сайте.

Форма подписки расположена внизу статьи и в правой колонке сайта. Актуальность применения датчиков движения для включения света обусловлена не только удобством и комфортом

При использовании датчиков движения значительно уменьшается расход электрической энергии, что немаловажно в наше время, а также увеличивается срок службы самих ламп. Принцип работы датчика

Принцип работы датчика движения для включения света очень прост.

Датчики предназначены для автоматического включения и выключения нагрузки в заданном интервале времени в зависимости от наличия движущихся . ДАТЧИКИ ДВИЖЕНИЯ служат для автоматического включения и отключения освещения в целях экономного использования .

При появлении какого- либо движения в зоне чувствительности датчика, он начинает определять уровень освещенности. И если уровень освещенности ниже уставки срабатывания, то датчик срабатывает, тем самым включая своими выходными контактами светильник. Все правильно. Логика здесь прослеживается. Ведь если движение будет в светлое время суток, то зачем включать свет, ведь днем и без того светло. Мощность выходных цепей датчика зависит от типа и разновидности датчика.

Например, у датчика движения типа ДД- 0. ВА) для энергосберегающих ламп и 1. Вт) для ламп накаливания. Согласитесь, очень даже неплохо. Датчик движения для включения света типа ДДДля реализации вышесказанного я использую инфракрасные датчики типа ДД- 0.

ДД- 0. 24. В от фирмы IEK. Проблем с ними не было, поэтому рекомендую их к применению. Вот так он выглядит.

А это его габаритные и установочные размеры. Основные характеристики инфракрасного датчика представлены в таблице ниже (нажмите на картинку для увеличения): Установка датчиков движения. Теперь разберем вопрос установки датчиков, т. Чтобы не было частых ложных срабатываний место его установки тщательно выбирается. Запрещено устанавливать датчик движения, если в его зоне чувствительности находятся: вентиляторы (движущиеся и вращающиеся части, лопасти)проезжающий транспорт (тепло от двигателей)кондиционеры (влияние отрицательной температуры)трубы отопления (влияние положительной температуры)деревья и кустарникиразличные электромагнитные помехи. Не стоит забывать и про угол обзора датчика. При установке датчика на потолке угол обзора составляет 3.

Если же установить его на боковой стене, то угол обзора уменьшиться до 1. Крепеж датчика движения к поверхности выполняется в следующей последовательности. Поворачиваем защитную крышку датчика по часовой стрелке и снимаем ее. Открывается доступ к двум крепежным отверстиям и регулировочным винтам.»LUX» — регулятор уставки срабатывания в зависимости от уровня освещенности»TIME» — регулятор выдержки времени во включенном состоянии»SENS» — регулятор уставки чувствительности к инфракрасному излучению. Схема подключения датчика движения.

Датчик движения должен получать питание через автоматический выключатель или предохранитель, т. Подключение проводов осуществляется к клеммным зажимам. Сечение провода не должно превышать 1,5 кв.

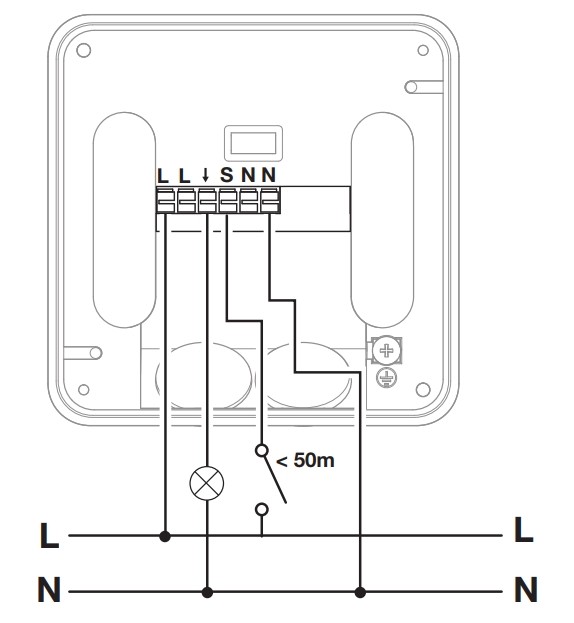

Эта схема самая простая в подключении. L — фаза, N — ноль, А — коммутируемая (выходная) фаза с датчика на светильник. Вариант 2. Второй вариант (не стандартный) схемы подключения смотрите ниже. Эту схему подключения датчика можно применить в том случае, если Вам необходимо, чтобы свет горел какой то период времени, не зависимо от освещенности и движения. Для этого в схему, параллельно датчику, подключаем обычный одноклавишный выключатель (можно и двухклавишный при использовании одного контакта). Вариант 3. Третьим вариантом схемы подключения датчика движения для включения света необходимо воспользоваться при условии, что общая выходная нагрузка (мощность светильников) превышает предельное значение (об этом я говорил в самом начале статьи). Для этого в схему добавляем контактор с напряжением катушки на 2.

В этом видео рассмотрены основные виды датчиков движения. Три провода всего и инструкция вроде не на китайском).

Как настроить датчик движения?

Изменение настроек прибора проводится при помощи рукояток на корпусе. Их количество зависит от модели устройства, обычно переключателей от 2 до 4. Возле каждой ручки находится обозначение настройки, за которую она отвечает (буквенное и символьное), а также направление вращения рукоятки.

Оптимальные параметры и настройки имеет смысл подобрать до монтажа датчика. После подключения, особенно если прибор монтируется под потолком, тестировать настройки и менять их будет не слишком удобно.

LUX означает регулятор освещенности. С помощью этой настройки устанавливается пороговое значение освещенности, после которого датчик реагировать не будет. При первом подключении значение обычно ставится на максимум.

Настройка датчика движения TIME отвечает за промежуток времени после срабатывания, в течение которого свет будет включен. Если движение продолжается после первого срабатывания, таймер начинает отсчет заново, потому при базовой установке время обычно ставится на минимум.

Настройки SENS и MIC (регулятор чувствительности и микрофона) на бытовых моделях датчиков движения встречаются редко. Первый отвечает за «восприимчивость» датчика и устанавливается на максимальное значение, второй — за уровень чувствительности микрофона (ставится на минимум).

Выбор датчика

Для правильного выбора регистратора для автоматического включения осветительных приборов следует ознакомиться с технологией их действия, а именно:

Область применения. Необходимо предварительно определить место установки устройства (во внутренней или наружной части помещения) ввиду того, что на рынке представлены пыле- и влагозащищенные варианты, а по способу крепления – навесные, встраиваемые и на опорных держателях.

Мощность прибора освещения, к которому будет выполняться подключение. Это обусловлено тем, что регистраторы имеют рабочее напряжение от 200 Вт и свыше. Так, к уличному световому прибору целесообразно установить регистратор с максимальным углом обзора, а в квартире установить более дешевый вариант

Особо следует обратить внимание на мощность при планируемом сочетании устройства с энергосберегающей лампой. Перед приобретением нужно рассчитать общую нагрузку и в случае превышения указанной нагрузки в инструкции, потребуется установка промежуточного реле или распределение нагрузки между устройствами.

Угол обзора

В помещениях или с наружной стороны здания (установка выполняется на любой из стен) лучше всего подойдет стандартный датчик, с горизонтальным углом обзора, равный 180 градусов и даже меньше. Можно также установить устройство, имеющее два сенсора, суммарный угол обзора которых будет равен 180 градусам. Для обеспечения максимального угла наблюдения устанавливают прибор с тремя сенсорами, в данном случае угол обзора составляет 360 градусов. Такие устройства монтируют на потолке.

Вид лампы и осветительного прибора. Использование датчиков возможно с любым типом ламп и световых приборов. Рынок предоставляет патроны и выключатели с вмонтированными регистраторами, которые идеально подходят для применения в доме или офисе.

Радиус действия. Данный показатель характеризует максимальное расстояние объекта от устройства, на котором перемещающийся объект может быть обнаружен. Для инфракрасных сенсоров область действия равна 12 метрам.

Двухполюсные или трехполюсные. Первый вид регистратора применяется в сочетании с лампами накаливания. Их подсоединение выполняется последовательно. Последние модели являются более универсальным видом и используются с любым типом ламп.

Инструкция по установке и эксплуатации датчиков движения

Датчики движения являются идеальными элементами практичности и энергосбережения. Принцип действия основан на применении теплочувствительного PIR-элемента, который обнаруживает изменение температуры в лучах, сформированных специальной оптикой.

Датчики срабатывают (включают свет) при попадании движущегося объекта, излучающего тепло (например, человека), в зону чувствительности датчика. Они оснащены таймером, который автоматически выключает свет через четко установленное пользователем время и сенсором, позволяющем учитывать естественное освещение.

Применение: в коридорах, подъездах, проходах, помещениях, где происходит кратковременное пребывание людей.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ.

Использование датчика вне помещений возможно только при условии его правильного монтажа специалистом. Перед установкой убедитесь, что кабель магистрали надежно изолирован. Если Вы сомневаетесь, проконсультируйтесь с квалифицированным электриком перед началом любой работы, связанном с установкой и монтажом электротехнических изделий.

1) ВЫБОР МЕСТОПОЛОЖЕНИЯ.

Удостоверьтесь, что датчик находится на достаточном удалении от любых горючих материалов и/или поверхностей. Используйте Рис.1 для руководства. Дальнейшее руководство по расположению датчика приведено в главе 4) МЕСТОПОЛОЖЕНИЕ ДАТЧИКА ДВИЖЕНИЯ.

2) УСТАНОВКА.

1. После выбора подходящего местоположения, необходимо отметить положение (позицию) для отверстий винтов (используйте монтажную скобу установки датчика как шаблон). Закрепите монтажную скобу при помощи винтов, обеспечив надежное крепление и безопасное использование. Временно установите датчик в выбранном месте.
2. На задней части датчика найдите контактную коробку; удалите винты, которые обеспечивают крепление и снимите крышку, чтобы иметь свободный доступ к контактам. Через канал, расположенный в основании коробки, проведите магистральный кабель внутрь и закрепите его зажимом. Соедините магистральный кабель с соответствующими контактам (см. Рис. 2).
3. После того, как Вы подсоединились, зажмите винты контактов и зажима крепления магистрального кабеля. Закройте и закрепите крышку контактной коробки.
4. Закрепите винты на монтажной скобе датчика, убедитесь, что он надежно закреплен к поверхности. Отрегулируйте угол наклона датчика, ослабляя винты, расположенные с боков монтажной скобы. При достижении желательного угла наклона, зажмите винты до исходного состояния. Удостоверьтесь, что кабель не касается никаких острых предметов и безопасно расположен.

3) ДАТЧИК ДВИЖЕНИЯ.

Датчик движения имеет три регулировочных диска (см. Рис. 3)

Регулирование времени:	время, в течение которого горит свет, может быть отрегулировано от 6 секунд до 20 минут.
Регулирование датчика светочувствительности:	чувствительность света может быть отрегулирована от 0 до 30 люксов.
Регулирование чувствительности диапазона датчика:	подстройка радиуса действия датчика может быть произведена от 0 до 12 метров (макс).

4) МЕСТОПОЛОЖЕНИЕ ДАТЧИКА ДВИЖЕНИЯ.

Местоположение датчика важно для оптимальной работы. Изучите следующую диаграмму для руководства (см

Рис. 4)

Датчик может включаться, когда этого не требуется делать, в следующих случаях:

1. попадания в зону действия датчика потока горячего воздуха или резких порывов ветра;
2. испускания тепла от двигателя проезжающего мимо автомобиля;
3. в дневное временя суток, если датчик размещен в затененном месте (под крышей, деревьями).

Датчик не будет работать удовлетворительно, если он расположен таким образом, что на пути действия датчика движения есть препятствия.

Если температурное различие между объектом(целью), который будет обнаружен и областью окружения датчика является слишком маленьким (например летом), датчик будет реагировать позже, и диапазон обнаружения должен быть уменьшен до 6 метров вместо максимальных 12 метров.

5) ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ.

Ширина (мм)	138	138	138	185
Высота (мм)	195	195	195	296
Глубина (мм)	115	115	115	145
Максимальная мощность (Вт)	1000W	500W	150W	500W
Степень защиты	IP 44	IP 44	IP 44	IP 44
Радиус действия	10 метров	12 метров	5-12 метров	5-12 метров
Угол обзора	180°	180°	120°	120°
Время задержки	От 5с до 10 мин	От 5с до 10 мин	От 5с до 10 мин	От 5с до 10 мин

2 Монтаж и подключение «умного» прожектора

К каждому прожектору должна прилагаться инструкция с описанием как его подключить. Но даже если ее не оказалось, подготовить осветительный прибор к работе будет достаточно просто. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).

Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС либо ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм 2 для светодиодного осветительного прибора. Для галогенового может потребоваться кабель большего сечения – это зависит от мощности его лампы.

Если вблизи прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до ближайшей распредкоробки электросети. Идеальное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.

Подключение светильника

При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним диаметром 16–20 мм, которую крепим к стене. Если надо кабель завести на большое расстояние или на столбе, способ следует использовать воздушный или подземный.

Самое простое подключение прожектора с датчиком движения, который встроен или жестко закреплен на корпусе осветительного прибора. В этом устройстве датчик и лампа уже подсоединены друг к другу. Надо всего лишь открыть крышку контактной коробки прожектора, завести внутрь провод через предназначенное для этого отверстие и подключить его в соответствии с цветовой и буквенной маркировкой:

• черный либо синий к такому же проводу и клемме со значком 0 или N – это ноль;
• красный либо коричневый к Ф или L – это фаза;
• желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.

Установка осветительного прибора

У некоторых осветительных приборов отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную рядом.

Если датчик установлен отдельно, то придется еще тянуть кабель между ним и прожектором, а также правильно подключить их. В этом случае тоже надо следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, иначе его можно сжечь. Его коричневый провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. Второй проводник светильника и синий датчика (клемма N) подсоединяем на ноль.

Схема датчиков движения для освещения

ДД реагирует на движущие объекты и включает свет, при отсутствии движения – отключает

Под задней крышкой устройства установлена клеммная колодка с тремя цветными проводами, выведенными за пределы корпуса. Провода подключают к клеммным зажимам или к изолированным наконечникам, если подключение осуществляется с применением многожильного кабеля. Датчик подключен к сети, питание проходит по коричневому проводу фазы L и по синему проводу нулевой фазы. На выходе из корпуса обе фазы идут к лампе накаливания осветительного устройства или к другим приборам, включение которых необходимо при появлении признаков движения в зоне действия. Если в области чувствительности отмечается движение, устройство срабатывает, происходит замыкание контакта реле с подачей тока на лампу, и она включается.

Получить исчерпывающую информацию о конструкции приобретенного датчика движения можно из приложенной к устройству инструкции производителя. Кроме того, схематичное изображение оптимального способа подключения обозначено на крышке модели.

Принцип действия прост. При появлении движущегося объекта в зоне действия мгновенно замыкается электрическая сеть, включая присоединенные к датчику приборы и оборудование: освещение, системы кондиционирования и вентиляции и т. д. При отсутствии признаков движения в течение определенного промежутка времени электрическая цепь размыкается, все устройства выключаются. Таким образом удается избежать непрерывной эксплуатации энергоемких устройств и экономно расходовать их рабочий ресурс.

На что еще обращают внимание при покупке датчика движения

Если датчик движения для прожектора еще не приобретен, то при его выборе, помимо перечисленных выше особенностей приборов, стоит обратить внимание на производителя и некоторые важные для эксплуатации характеристики

Цены на светодиодные прожекторы

светодиодный прожектор

• Среди компаний, которые пользуются популярностью у потребителей из-за качества их продукции, можно назвать «Theben»  и «Brennenstuhl» (Германия), «Orbis» (Испания), российские бренды «Camelion» ,  «Feron», «TDM», «ЭРА». Многие из перечисленных приборов собираются в Китае, но особых нареканий по качеству нет. Да и чисто китайские бренды «Ultralight» или «REXANT» тоже считаются вполне достойными и конкурентоспособными моделями.
• Допустимая мощность нагрузки должна быть по меньшей мере не ниже потребляемой мощности предназначенного к совместной установке прожектора. А вообще – лучше, чтобы был еще и определенный запас, прядка 30%.
• Для уличного размещения требуется выбирать датчики, которые имеют класс защиты корпуса не ниже IP44.
• Важнейшими параметрами являются дальность срабатывания и угловая ширина сектора обзора.
• Производитель может указывать рекомендуемую высоту установки датчика. Этой рекомендации следует придерживаться, чтобы система автоматического включения света работала корректно, без сбоев и «холостых» пусков.
• Качественные приборы имеют несколько регуляторов настройки – задержка времени выключения и чувствительность сенсора. В недорогих моделях эти параметры могут быть предустановлены, и корректировке не подлежат. Это может быть очень неудобно в эксплуатации.
• Еще одним элементом настройки может быть изменения уровня освещенности для срабатывания прибора. Как правило, в конструкцию датчика движения включается фотореле. То есть прибор будет реагировать на движение включением света только в условиях недостаточной освещенности, ниже предустановленного уровня. Согласитесь, нет смысла в работе такой системы днем.

Если фотореле нет, то придется или ежедневно производиться включение-выключение питания вручную. Или все же приобретать дополнительно фотореле и включать его в общую схему. Как это делается – будет показано ниже.

Подключение датчика

Обычно прибор подключают в сеть вместо выключателя — замыкание цепи происходит автоматически. Если нужно предусмотреть режим, в котором лампа не гаснет после заданного промежутка времени, в схему встраивают отдельный выключатель. Схема подключения предусматривает параллельную работу датчика и обычного выключателя.

В большом помещении один прибор может не справиться с объемом комнаты. Тогда применяют схему с двумя датчиками, расположенными в противоположных углах, которые контролируют один светильник либо зональную подсветку

Важно проследить, чтобы оба прибора работали от одной фазы, в противном случае возникнет короткое замыкание

Для случаев, когда необходимо включить несколько мощных ламп при сигнале от одного датчика (например, при организации уличного освещения), применяют схему подключения с магнитным пускателем.

Проводка

Блиц-советы

Корпус прибора выполнен из пластика, поэтому его следует беречь от механических повреждений

С особой осторожностью необходимо обращаться с линзой, являющейся важнейшим элементом оптической системы устройства.

При установке прибора на улице следует учесть, чтобы регистратор не подвергался воздействию прямых солнечных лучей и атмосферных осадков
Специалисты рекомендуют обустроить защитные козырьки.

Следует принять во внимание, что датчики невосприимчивы к прямому движению по направлению к ним, в таких случаях он не срабатывает. Поэтому располагать его в комнате над дверью, находящейся с противоположной стороны по центру не целесообразно.

Не все регистраторы движения для освещения работают точно со светодиодными и люминесцентными лампами. Бесперебойно работают устройства на обычных электромеханических реле. Поэтому перед его приобретением желательно получить у продавца исчерпывающую информацию касательно данной особенности.

Важные характеристики датчика движения

Перед тем, как продумывать схему подключения датчика движения для освещения, важно убедиться: модель подходит к условиям эксплуатации. Учитываются такие параметры следящего прибора

1. Сетевое напряжение и потребляемая мощность. Обычно на упаковке указывается 220…230 В. В зависимости от сложности устройства, пассивности или активности системы, датчик потребляет 0,5…5 Вт.
2. Диапазон обнаружения или угол охвата (угол зоны чувствительности). Определяет, с каким углом «расходятся» лучи. Кроме того, играет роль положение прибора – на стене, на потолке, высота размещения. Площадь обслуживаемой зоны составляет 1…150 м.кв. и больше.
3. Логически продолжает понятие «зона охвата» термин «дальность действия перпендикулярно и фронтально». Дальность действиям фронтальная – это зона, из которой лучи идут под небольшим углом (менее 30 градусов) к поверхности линзы. Поперечно (перпендикулярно) падающие на линзу лучи определяют размер поперечной зоны дальности. Чем меньше угол между поверхностью линзы и падающим лучом, тем меньше зона. Нахождение объекта непосредственно под датчиком определяют не все модели. В их описании указывается «зона присутствия».
4. Дополнительная функция «защита от подкрадывания» определяет полноту охвата контролируемой зоны. В датчиках с такой функцией дополнительная линза обращена вниз.
5. Габариты, материал и степень защищенности прибора. Для внутреннего использования защищенность от пыли и влаги, материал корпуса менее значимы, чем для наружного монтажа. Стандартная маркировка включает обозначение IP с двузначным цифровым индексом. Корпус обычно изготавливается из поликарбоната, стойкого к ударам пластика.

Разбираясь, как подключить датчик движения для уменьшения затрат на освещение или повышения безопасности на участке (в помещении), важно учитывать перечисленные характеристики приборов

Схемы сборки

Это можно использовать и в системах сигнализации. Один из вариантов — это использование специального термовыключателя, который будет отключать кофеварку. Это объясняется дешевыми комплектующими, простой схемой сборки, отсутствием дополнительных сложных настроек, широким температурным диапазоном работы. Схемы сборки Микроволновый Для контроля открытых пространств и контроля наличия объектов в нужной зоне, существует емкостное реле.
Схема 3. Все работы ведутся только после снятия общего напряжения В.
Видео 2. Провод МГТФ используется для подключения датчика фторопластовая изоляция.
Подключение проводов делаем следующим образом: провод фазы питающего кабеля подключаем вместе с фазным проводом от датчика коричневый и белый.

Статья по теме: как открыть электролабораторию до 1000v

Параметры, требующие правильной настройки

При установке датчика движения важно правильно настроить его по углу обзора

Точная регулировка датчика движения зависит от корректной настройки самых важных опций. В современных приборах можно улучшить чувствительность и освещенность, угол установки и время задержки. При оптимальных значениях эти параметры дают возможность сэкономить до 50% электроэнергии.

Угол установки

В первую очередь регулируют зону освещения прибора – угол установки. Большинство современных светильников оснащены детекторами, которые закреплены на шарнирах

Угол нужно отрегулировать так, чтобы инфракрасные лучи распространялись на максимально большую площадь, при этом важно учитывать и высоту, на которой расположен датчик

Чувствительность

Чувствительность датчика – второй важный параметр работы

Вторым по важности параметром является чувствительность прибора, настройка которой считается самой сложной. Для регулировки используют специальное колесо на корпусе датчика с диапазоном от минимального до максимального

Параметр настраивают так, чтобы детектор не реагировал на мелких животных, но сразу срабатывал, если обнаружит человека. С этой целью значение устанавливают на максимум, затем ждут выключения фонаря и начинают постепенно снижать его до необходимой отметки.

Освещенность

Регулировать освещенность необходимо, чтобы прибор был настроен на включение света только после наступления сумерек. Во время первичной настройки выставляют максимальное значение параметра и доводят его до нужного значения вечером. Если в детекторе отсутствует регулятор, можно дополнительно подключить к прибору специальный датчик.

Схема подключения датчика движения для освещения. Датчик движения дд 008 инструкция по применению

Как настроить датчик движения для освещения – инструкция

Когда мы рассказывали о том, как сделать уличное освещение экономичным и в то же время функциональным, то настоятельно рекомендовали вам установить на прожекторы датчик движения. Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение. Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами.

Чем можно регулировать детектор?

В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.

Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности, как на фото ниже:

Рекомендуем просмотреть инструкцию, на которой объясняется схема работы детектора:

Обзор сенсора

Сейчас мы по отдельности разберем, как настроить датчик движения на прожекторе либо другом варианте светильника.

Угол установки

Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:

Чувствительность

Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.

Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»

Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится

Освещенность

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.

Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.

Время задержки

Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше в

Как работает инфракрасное устройство?

Инфракрасный прибор контроля движения ещё иначе называют пассивным. Если сравнить грубо, то можно ассоциировать его с термометром. Он срабатывает, когда в зону его действия попадает источник тепла.

Но для работы такого устройства понадобятся ещё дополнительные настройки. Например, вы установили такое инфракрасное устройство, и настроили его на появление взрослого человека. Если в помещение войдёт ребёнок, датчик может не сработать. Температура тела у всех одинаковая, а вот количество тепла, которые изучают взрослый человек и ребёнок, разные. Выставить в этом случае прибор на самый минимум тоже не выход из ситуации, он тогда начнёт реагировать на любую вбегающую в помещение кошку или собаку. В этом и заключается недостаток инфракрасных моделей – им потребуется тщательная ручная настройка. Ещё один минус этого датчика в том, что он ложно срабатывает на приборы обогрева, работающие в помещении.

Но такой датчик обладает и рядом преимуществ:

Подробнее об инфракрасном датчике в этом видео:

Настройки детектора движения

Когда вопрос, как подключить датчик движения своими руками, решен, следует произвести еще одну обязательную процедуру. Как и любое техническое устройство, датчик движения для освещения требует после своей установки произвести настройку для максимально эффективного использования.

Для настройки производители обычно устанавливают на корпусе прибора три регулятора-ручки (или рычажка) с маркировками «TIME», «LUX» и «SENS».

Каждый из регуляторов предназначен для управления одним из параметров детектора движения:

1. «TIME» — регулятор времени продолжительности удержания сигнала. Проще говоря, при подключении датчика к прибору освещения это время будет указывать, как долго свет останется включенным после срабатывания детектора. Если до конца этого времени произошла еще одна фиксация движения датчиком, то время начинается отсчитываться заново. Обычно регулятор дает возможность задать диапазон значений от 1 секунды до 10 минут;
2. «LUX» — регулирование уровня освещенности, при которой детектор не будет реагировать на движение и подавать сигнал. Используется для предотвращения включения освещения в дневное время, особенно если датчик движения для включения света смонтирован для освещения на улице;
3. «SENS» — чувствительность прибора. При помощи регулировки чувствительности добиваются реагирования на нужное воздействие и бездействие при меньших влияниях. Так, правильно настроенный детектор будет включать свет при приближении человека, но не станет реагировать на менее массивную кошку. Расстояние, на котором происходит реагирование, также зависит от чувствительности. При высоком уровне чувствительности повышается процент ложных срабатываний.

Из всего описанного несложно сделать вывод, что подключение датчика движения к системе освещения помещений частного дома или квартиры является очень эффективным и удобным способом улучшить комфорт. Кроме того, внесение такого приспособления в свой дом способно довольно ощутимо сберечь бюджет, снизив потребление электроэнергии, которая не станет расходоваться на освещение комнат, где никого нет.

Схема подключения датчика движения

Датчик движения – это устройство, обнаруживающий движение, каких-либо предметов. Такой датчик обычно устанавливают в «Умном доме». Какую функцию он осуществляет? Свет включается при входе человека в комнату автоматически, а когда тот выходит, свет выключится сам. Если вы хотите установить его самостоятельно, вам нужна схема подключения датчика движения.

Из этой статьи вам будет интересно посмотреть:

Рассмотрим, как можно самостоятельно реализовать такую идею.

Приготовьте датчик движения LX-01.Работает этот датчик следующим образом, когда он чувствует движение на территории обнаружения, датчик соединяет цепь, после чего включаются приборы, подсоединенные к нему.

Датчик движения можно настраивать, то есть отключать, воспользовавшись функцией временной интервал, а так же можно регулировать уровень чувствительности и освещенности. Уровень освещенности корректирует яркость света в дневное время. Выяснив уровень освещенности, датчик определяет, необходимо ли включать свет, или в комнате и так достаточно светло.

6 схем подключения датчика движения

Изменять последовательность подключения, изображенную на иллюстрации нельзя, так как при неправильном соединении к сети, можно сжечь датчик.

Схема подключения датчика движения, обозначения:

• Синий провод (N) — ноль;
• Коричневый провод (L) — фаза;
• Красный провод — выходящая фаза.

Схема подключения датчика движения и одной лампочки Итак, на фото справа схема подключения датчика и одной нагрузки (лампочки). На фазе до датчика установлен выключатель, так что датчик можно отключать при необходимости. Чтобы было понятней, привожу ниже вспомогательную схему подключения датчика движения. Провод, уходящий в стену, уходит на лампочку, вместо него прорисованы два проводка (синий и красный).
Схема подключения двух датчиков движения к одной нагрузке На схеме справа подключение двух датчиков движения к одной нагрузке, в нашем случае — к лампочке.
Схема датчика движения с принудительным включением Если на первой схеме выключатель находился до датчика движения, то на этой схеме он расположен после него. С помощью выключателя можно включать лампу для постоянной работы, при этом сигналы датчика движения будут игнорироваться.
Схема подключения датчика движения и двух нагрузок Эта схема подключения датчика движения подойдет для помещений, в которых необходимо не только включать свет, но и удалять загрязненный воздух, к примеру, для курительных комнат. При включении датчика загарается свет и запускается вентилятор, при этом вентилятор работает на 5 минут дольше работы светильника.
Схема управления освещением с помощью диммера На фото справа схема управления света с использованием диммера.
Схема подключения датчиков ванных комнат А эта последня схема подключения датчиков движения подойдет для ванных комнат. Получается, что можно подключить к одной линии несколько датчиков и к ним несколько ламп.

Рекомендую посмотреть видео по схемам подключения датчиков движения, особенно, если на фото вам было что-то непонятно.

А это классное видео, на котором мастер объясняет, как выбирать датчики движения на примере онлайн магазинов. Кстати, в этом втором видео также есть схема подключения датчика движения, аналогичная первому варианту из этой статьи.

Помещение и расположение датчика движения

Внимание нужно уделить и расположению датчика движения. Обратите внимание на параметры комнаты, положение дверей и пути по которым обычно направляется человек. Обзор датчика не должны преграждать предметы, охраняемая территория должна хорошо просматриваться.

Устанавливать такой датчик в санузлы не рекомендуется, так как чтобы свет непрерывно горел во время вашего присутствия в данном помещении, необходимо будет постоянно махать руками у датчика, чтобы свет не выключался. Этот датчик лучше подойдет для установки в комнатах, где люди не задерживаются подолгу, например в коридоре.

Обзор датчика составляет сто двадцать градусов, поэтому его можно установить в угол помещения, откуда будет видно все необходимые области. Если установить его посередине стены, он может упускать какие-то части помещения.





Подключение и установка датчика движения

Чтобы произвести монтаж этого устройства, нужна схема подключения датчика движения. Если вы уже определились к нужно схеме, то можно переходить к работе.

Отключите все электричество в доме и соблюдите все правила техники безопасности во время следующей работы. Воспользовавшись тестером, проверьте проводку и найдите провод, который проходит к лампе от включателя. Далее потяните новый провод к красному контакту датчика. Возьмите провод, проходящий от осветительного прибора до включателя с другой стороны, то есть не со стороны включателя. Затем проведите контакт от этого провода к клемме, провод которого голубого цвета. Все оголенные участки необходимо заизолировать и проверить правильность подключения.

После проделанной работы можно приступить к сбору датчика и его установке на выбранном вами месте. Для этого нужно закрепить в углу металлический держатель датчика движения.

Теперь можно проконтролировать работу датчика движения. Для этого нужно войти в его зону видимости. В случае если свет сразу включился, значит, вы справились с работой и все правильно настроено. Далее можно установить необходимый промежуток включения света.



Прожектор для улицы с датчиком движения

Для удобного управления осветительными приборами и снижению затрат на пользование электрической энергией пользователи всё чаще стали прибегать к использованию автоматических управляющих устройств на основе датчиков движения различной конфигурации. Монтаж таких приборов производится по определенным схемам, которые мы рассмотрим в данной статье.

Где разместить

Для корректной работы датчика освещения, он должен быть правильно установлен. Важно, чтобы:

• Рядом не было ламп или светильников, поскольку в таком случае датчик может ошибаться.
• Рядом не должно быть кондиционера или системы отопления.
• Не должно быть крупных объектов, которые будут закрывать зону действия датчиков.

В просторных помещениях рекомендуется устанавливать датчики на потолке. В таком случае угол обзора должен составлять 360 градусов. Обычно его устанавливают в центре потолка.

Если необходимо контролировать только часть помещения, то ставят датчик таким образом, чтобы его «мертвая зона» была как можно меньше.

Как отрегулировать датчик движения модели TDL-2012-AC

По электронной почте мне пришло письмо от Вячеслава с просьбой помочь разобраться с органами управления датчика движения модели TDL-2012-AC, в связи с тем, что изделие не комплектуется инструкцией по подключению и регулировке.

Вячеслав:

Подскажите, пожалуйста, по китайскому датчику движения модели TDL-2012-AC. Какие параметры регулируют первые два переключателя? Первый, вроде как уровень освещенности, при котором срабатывает датчик. А второй?

Ответ:

Пиктограммы, буквы и цифры обозначают следующее: – переключатель 1 регулирует чувствительность к освещённости, то есть уровень освещенности в помещении, при которой датчик начнет работать; – второй служит для выбора чувствительности к движению; – остальные переключатели под номерами 3-8 предназначены для установки времени, на которое будет включать датчик движения освещение, 5, 40 сек. и 1, 4, 8 или 16 мин.
Об авторе Карта сайта Контакты
© 2011–2020 «Я сам дома мастер – Авторский сайт для мастеров непрофессионалов»

Схемы установки датчиков движения

Самый легкий вариант — установка датчика на проводе, идущем к лампе. Такая схема подключения датчиков прекрасно подходит для темных комнат без окон.

Для уличного освещения или комнаты с окнами лучше дополнительно включить в схему датчик освещенности. При его отсутствии можно использовать в схеме выключатель. В любом случае вы сможете предотвратить включение освещения в дневное время.

Разница лишь в том, что датчик освещенности будет регулировать все самостоятельно, а для применения выключателя необходимо участие человека.

Минусом таких схем является невозможность включить свет на длительное время. Например, сидя на веранде, придется двигаться, чтобы свет не отключился.

Для того, чтобы была возможность длительного включения света при необходимости, в цепь рекомендуется добавить выключатель.

Он позволит свету гореть длительное время, а регулирование с помощью датчика включится только после отключения выключателя.

Монтаж наружного освещения

В первом случае монтаж производится очень просто. В комплекте зачастую идут крепления, с помощью которых вы устанавливаете светильник на поверхности (на стене или имеющемся столбе).

Во втором случае требуется приложить немного труда и потратить пару-тройку дней. Работа здесь разбивается на несколько этапов:

1. Выкопать яму, хорошенько ее утрамбовать.
2. Теперь из бетона нужно сделать столбик, который послужит основанием для будущего фонаря (что-то вроде фундамента).
3. Собираем приобретенный ранее светильник и устанавливаем на нашу опору.

Таким образом, мы получаем хорошо закрепленный источник света для улицы. Далее осталось немного – правильно настроить датчик движения, чтобы светильник не горел всю ночь.

Подключение к сети

Для начала следует изучить инструкцию. Многие этим этапом пренебрегают, что впоследствии приводит к неправильной работе датчика, а то и вовсе быстрому выходу из строя.

Внимание! Все работы нужно проводить только при полном отсутствии электричества. Поэтому заранее выключите электроэнергию в щитке.

Сам светильник следует подключать к сети с помощью кабелей типа ПВС или ШВВП. Обязательно обращаем внимание на то, чтобы провод был трехжильный, если планируется еще и заземление. Для лед прожекторовможно обойтись и двухжильным ввиду их малой мощности.

Задача может быть упрощена, если вы заранее побеспокоились о наличии розетки снаружи дома. Тогда можно подключиться прямо в нее, если не будет других вариантов. Но для постоянного светильника лучше выделить отдельный провод, идущий к щитку. В таком случае его можно будет уложить таким образом, что, независимо от поры года, ему не будут страшны осадки и ветер.

1. Рассмотрим первый вариант, когда светодиодный прожектор с датчиком движения встроенного типа, либо закрепленный жестко на корпусе.

Этот вариант самый простой, поскольку здесь решена уже одна серьезная задача – подключение датчика движения к элементу освещения. В данном случае нужно сделать следующее: раскрутить коробку, завести провод и подключить его. Обязательно контролируйте совпадение цветовой маркировки проводов с обозначениями на контактах.

Чаще всего, темный провод (синий, черный) означают ноль (нейтраль — N), оттенки красного или коричневого – фазу. Желто-зеленый провод по стандартам относится к заземлению.

В некоторых моделях даже не требуется разбор светильника. Кусок провода выведен наружу. Теперь остается только, с помощью клеммной коробки, подключить наш силовой кабель.

2. Второй вариант. Датчик движения расположен отдельно.

Основная сложность на данном этапе состоит в том, что требуется дополнительный кабель, который нужно тянуть к источнику освещения. И затем правильно его подключить, иначе можно просто спалить устройство.

Зачастую, коричневый провод датчика подключается к фазе, а красный – к одному из выводов светильника. Второй провод светильника и синий провод датчика присоединяем к нулю. Вот, вроде, и все.

Здесь, как и ранее, необходимо производить подключение строго в соответствии с инструкцией и маркировкой. Если же инструкции нет, маркировка нечеткая или отсутствует, или вы не уверены в правильности соединения, то, лучше пригласить знакомого, который поможет вам разобраться с подключением.

Рекомендуем:ремонт датчика движения своими руками

Настройка led прожектора с датчиком движения

Большинство моделей регулируется, хотя можно встретить и нерегулируемые датчики. Контролируемый участок можно выделить с помощью настройки прожектора по вертикали или горизонтали. В случае, когда такой возможности нет, нужно сам датчик закрепить таким образом, чтобы его луч покрывал необходимую площадь.

На самом корпусе датчика также есть еще несколько регуляторов. Обязательно присутствуют два: DayLight и Time.

• DayLight. В данном случае мы устанавливаем чувствительность датчика к освещению. Если перевести на простой язык, то это уровень освещения на улице, при котором датчик будет посылать сигнал на включение прожектора. Максимальное левое положение указывает на то, что датчик будет срабатывать только при полном отсутствии света. В противоположность, в правом положении, датчик будет срабатывать в любое время суток, независимо от освещенности.
• Time. Данный регулятор позволяет установить необходимое время освещения, после срабатывания датчика. Оно может варьироваться от нескольких секунд до нескольких минут.
• Sens. Третий датчик, который бывает далеко не у всех моделей. Он позволяет контролировать, как далеко от источника освещения будет засекаться движущийся объект, а также можно указать минимальный размер тела. Это удобно, когда на территории часто бегают мелкие животные, для которых освещение не требуется.

Как видим, в установке и настройке прожекторов с датчиком движения нет ничего сложного. Соблюдая правильный алгоритм действий и технику безопасности, можно самому организовать качественное освещение придомовой территории.

Настройка

Установив лучший датчик движения, его требуется настроить. Для этого корпус датчика оснащают поворотными регуляторами. Их поворачивают, используя небольшую отвертку.

Угол наклона

Для датчика, установленного на стене, прежде всего выставляют угол наклона. Он должен быть таким, чтобы датчик мог контролировать как можно большую площадь. Данный параметр будет зависеть от обзора датчика и высоты, на которой он установлен.

Оптимально устанавливать датчик на высоте 2,4 метра. В таком случае, даже датчики с небольшим углом обзора смогут захватить большую часть помещения.

Чувствительность

С помощью специального регулятора можно изменять уровень чувствительности от минимального до максимального.

Этот параметр позволит исключить срабатывание датчика света на мелких домашних животных.

Время задержки

Датчики имеют определенное время выдержки. Обычно это 3-15 секунд. Некоторые модели позволяют самостоятельно выставить данное значение.

Уровень освещенности

Такой датчик можно настраивать в диапазоне от минимума до максимума.

После установки такой датчик ставят на максимальное значение. В вечернее время, когда по вашему мнению, уже должен включится свет, постепенно поворачивают датчик в сторону минимального значения до тех пор, пока не включится освещение.

Фото датчиков движения для включения света демонстрируют их различные конструкции. Чаще всего корпус датчиков выполняют в белом, сером или черном цвете. Это позволит вам подобрать наиболее подходящий в каждом конкретном случае вариант.

Почему мигает энергосберегающая и светодиодная лампы включенные после датчика движения?

По электронной почте мне пришло письмо от Анатолия из Приморско-Ахтарска.

Анатолий:

Я тоже немного электрик, сам поставил датчик движения. Пока стояла лампа накаливания всё нормально. Поставил сберегающую лампу — при отключении подмаргивает, также введет себя и светодиодная лампа. Как бы избавиться от этого?

Ответ:

Энергосберегающие и светодиодные лампы, в отличие от ламп накаливания внутри имеют электронную схему с выпрямляющими диодами и установленного после них электролитического конденсатора. Для слабого свечения этих ламп необходим ток всего в несколько микроампер. Поэтому если выключателем размыкается не фазный провод, то за счет утечек через воздух вполне может накапливаться заряд в электролитическом конденсаторе и при накоплении его до определенного уровня лампа может мигать. Это явление наблюдается и при использовании выключателей с подсветкой.

При подключении лампы через датчик движения возможны две причины, из-за которых может наблюдаться мигание. В случае, если в датчике в качестве выключателя используется механическое реле (при срабатывании слышен щелчок), следовательно при подключении попутаны местами нулевой и фазный провода.

При применении в датчике движения в качестве выключателя полупроводникового прибора, например симистора, в выключенном состоянии он имеет ток утечки. В таком случае, если при соблюдении правильности подключения фазы и нуля исключить мигание можно будет только, если вместо лампочки подключить электромагнитное реле и через его контакты уже запитать, разрывая фазный провод энергосберегающую или светодиодную лампочку. Можно обойтись и без реле, если параллельно лампочке подключить резистор ватт на 5-10 номиналом 5-10 кОм. Но тогда снижается экономическая эффективность применения энергосберегающих ламп.

Фото датчиков движения для включения света

Пожалуйста, сделайте репост

0

1

Как подключить фонарь с датчиком движения видео

Крупный производитель электроприборов, компания EKF, подготовила для вас видеоматериал о правилах и особенностях подключения датчика движения. В нем наглядно демонстрируется весь процесс, вплоть до настройки готового к работе устройства, а также представлена информация об основных преимуществах использования датчика.

Вообще, многофункциональность светильников позволяет подобрать не только качественную, но еще и красивую модель и продуманным дизайном для использования ее на улице или в доме. Существенная экономия и удобство использования делают фонари с датчиками движения незаменимыми помощниками при освещении самых разных наружных и внутренних пространств.

Услуга по установке света датчика движения

в Нью-Йорке

Стоимость установки уличного датчика движения в Нью-Йорке

Стоимость установки уличного освещения с датчиком движения зависит от таких важных факторов, как количество светильников, продолжительность работы, почасовая оплата компании и минимальная плата за посещение. Вопрос о том, сколько стоит установка датчика движения, важен при планировании вашего бюджета для проекта. Средние цены составляют около 15-70 долларов за базовый прожектор с двумя лампами и могут вырасти до 75-200 долларов за более стильный уличный светильник.Однако расходы значительно увеличиваются, если вы рассматриваете такие варианты, как солнечные батареи, дуга прожектора 240 градусов, дистанционное управление или дистанционный датчик.

Кроме того, время, необходимое для выполнения задачи, зависит от сложности приспособления, что напрямую влияет на цены. Как правило, замена существующей системы проводки стоит дороже, потому что это занимает больше времени. Вы можете обнаружить, что большинство охранных фонарей с датчиками движения построены так, чтобы их было очень легко установить, но лучше всего нанять опытного электрика, обладающего навыками, чтобы выполнить безупречную работу.В HandyKith есть команда высококвалифицированных электриков, которые стремятся обеспечить непревзойденный уровень качества. Давайте вместе с вами поработаем над обновлением системы освещения вашего дома. Вы заслуживаете комфорта современного дома.

Источник питания

Планируя установить в доме свет с датчиком движения, обязательно выберите наиболее подходящий для себя источник питания. Эти светильники могут быть подключены к проводам, питаться от аккумуляторных или сменных батарей и других источников.Наружные датчики движения, работающие на солнечной энергии, действительно экологичны, поскольку они получают энергию от солнца. Ниже приводится более подробная информация о различных типах источников питания и их стоимости.

• Проводные светильники: Они не способны работать от батарей или солнечной энергии, вместо этого они подключаются непосредственно к источнику света и могут работать только при наличии электричества. Обычно они производятся от 120 до 400 Вт. Их главное преимущество в том, что они никогда не теряют мощность, хотя их установка может быть длительной и сложной.В среднем он стоит от 30 до 200 долларов за проводные светильники в зависимости от размера и типа датчика и еще 300 долларов за установку.
• С питанием от батареи: Подсветка с датчиком движения также может работать от перезаряжаемых или сменных батарей в зависимости от модели. Эти типы относительно проще установить, поскольку для них не требуются шнуры и кабели. Они также более универсальны, чем проводные светильники. Единственным недостатком является то, что батареи со временем разряжаются, и их необходимо заменить или перезарядить.Эти фонари стоят от 30 до 200 долларов.
• На солнечных батареях: Это, безусловно, самый экологически чистый выбор. Работающие непосредственно от солнца, они поглощают солнечный свет в течение всего дня и могут использоваться ночью. Как правило, они требуют меньшего ухода и идеально подходят для настилов, садов и лестничных клеток.

Типы датчиков

Если вы заинтересованы в замене системы освещения вашего дома, сенсорные светильники бывают разных типов и с разными лампочками.Механизм активации в этих датчиках может запускаться по-разному. В то время как некоторые могут обнаруживать вибрацию, другие используют датчики, определяющие тепло тела. Ваш выбор датчика определяет стоимость установки ваших светильников с датчиком движения. Вот несколько распространенных типов датчиков и их стоимость:

1. Микроволновая печь

Это типы датчиков, которые излучают микроволновые импульсы, которые затем используются для измерения отражения движущихся объектов.Таким образом, датчики стимулируют производство микроволновых импульсов, что делает их отличным выбором для любого случая. Самое дешевое устройство, которое вы можете купить, стоит от 30 до 50 долларов.

2. Вибрация

Они действительно великолепны и оптимально работают, когда чувствуют вибрацию в окружающих областях. Они очень приятны в домашних условиях, а также их очень легко сделать. Самодельные датчики движения работают отлично, но могут быть весьма ненадежными. Вы можете получить один из них примерно от 30 до 50 долларов.

3. Пассивный инфракрасный порт Пассивный инфракрасный порт (PIR)

Эти датчики работают, обнаруживая инфракрасную энергию в зависимости от изменений температуры тела человека. Они действительно широко используются в системах безопасности для дома. Датчики срабатывают при внезапном изменении уровня инфракрасной энергии, чтобы включить свет. Этот тип датчика очень доступен по цене и не требует значительного обслуживания: каждый блок стоит от 30 до 100 долларов каждый.

4. Пассивный

Они работают как обычный свет и могут включаться и выключаться вручную.Однако для дополнительной безопасности у вас есть возможность снова включить их. Вы должны рассчитывать заплатить от 30 до 100 долларов за единицу.

5. Автомат

Это прямая противоположность пассивному сенсорному освещению. Эти устройства гарантируют, что лампочка срабатывает только при срабатывании датчика, хотя их нельзя выключить. Они больше подходят для служб безопасности, чем для эстетики. Их цена в среднем колеблется от 30 до 100 долларов.

6. Ультразвуковое движение

Импульсы ультразвуковых волн используются для измерения отражений от других движущихся объектов. Их можно разделить на активные или пассивные. Однако они довольно дороги, сложны в обслуживании и подвержены ложному срабатыванию. Ультразвуковые датчики движения стоят от 40 до 100 долларов за единицу.

7. Площадь отражения

Обнаружение движения в этом типе работает путем испускания инфракрасных лучей от светодиода, и полученные отражения могут использоваться для определения расстояния до человека или объекта в пределах обозначенной области.Они удобны для сканирования больших площадей и стоят дороже, в среднем от 40 до 100 долларов.

8. Двойная технология

Датчики с двойной технологией — это шаг вперед в попытке уменьшить количество ложных срабатываний. Они сочетают в себе несколько методов, таких как пассивный инфракрасный (PIR) датчик с микроволновым датчиком. Следовательно, они имеют более высокую точность, и два датчика должны сработать, чтобы вызвать тревогу. Вы можете выбрать один или два датчика, каждый из которых стоит от 50 до 300 долларов.

9. Дистанционное управление движением

Фонари с дистанционным датчиком движения построены с другим датчиком, чем остальная часть устройства. Датчик можно разместить в таких местах, как ваш двор или в доме, чтобы свет был в другом месте. Как только датчик замечает движение, он включает свет. Обычно они стоят от 50 до 500 долларов за штуку.

10. Томографический

Томографический датчик движения работает на принципах томографической технологии, которая похожа на ультразвуковые и микроволновые датчики, поскольку они могут обнаруживать изменения и движение после того, как датчик испускает радиоволны.Хотя они дороги, они все же пригодны для использования любым, кто ищет коммерческий уровень безопасности. Его установка стоит от 300 до 1000 долларов.

Тип света

Прожектор

Установив датчики движения в ваши фары, теперь у вас есть возможность выбрать любой тип, который вам больше нравится. Точечные светильники — очень интересный выбор, они могут придать вашему дому ощущение танцевального зала.

Светодиод

Это наиболее подходящие светильники для вашей системы освещения с датчиком движения.Они очень яркие, прочные и обладают удивительными энергосберегающими свойствами. Вам обязательно стоит попробовать!

Галоген

Галогенные лампы

представляют собой идеальный вариант для установки уличных фонарей с датчиками движения. Они покрывают большие площади и довольно прочные. Вы можете использовать их для проездов, парковок и т. Д.

HID

Газоразрядные лампы высокой интенсивности также очень полезны для домов с датчиками движения. Эти фонари устойчивы к любым погодным условиям и могут использоваться годами, прежде чем вам понадобится

.

на их замену.

Декоративный

Знаете ли вы, что светильники можно устанавливать и в декоративных целях? Перед тем, как вкладывать средства в какие-либо инвестиции, вам следует тщательно изучить возможные осветительные приборы для вашего дома.

Смарт

Они называются интеллектуальными из-за уровня контроля, который вам предоставляется при их установке. Они обязательно сделают ваш дом похожим на рай, а разумное использование электричества является одним из их лучших атрибутов.

Идеи для установки светильников с датчиками движения

Освещение с датчиками движения — практичное дополнение к системе безопасности дома в Массачусетсе, которое довольно легко установить. Когда свет включается, он предупреждает вас о присутствии человека или животного в пределах диапазона освещения. Этот тип освещения с датчиком движения также обеспечивает лучшую видимость, когда вы приходите домой после наступления темноты. Независимо от того, несете ли вы пакеты или своих детей, свет включается без помощи рук, поэтому вам не нужно ничего класть, чтобы включить выключатель.

Как работают светильники с датчиком движения

Освещение детектора движения имеет постоянный источник питания, когда вы подключаете его с помощью проводов, но свет не горит постоянно. После установки встроенный датчик обнаруживает движение и включает свет. Это полезно для установки в качестве экономичной функции, потому что, даже если источник питания подключен постоянно, энергопотребление срабатывает только тогда, когда устанавливаемое вами устройство обнаруживает движение и включается свет, поэтому энергия, за которую вы платите, не потрачено.

Типы датчиков движения, используемых в светильниках

Существуют различные типы датчиков движения, которые необходимо установить, и ваш профессиональный установщик из 128 Plumbing является отличным источником информации о типе датчика освещения и движения, который лучше всего установить для вашего дома. Датчики движения могут обнаруживать движение в зоне на основе изменений температуры, звуков или температуры и звука, используя:

• Инфракрасную технологию
• Микроволны
• Звуковые волны

Типы источников энергии, используемых для освещения движения

В дополнение к Используя различные типы датчиков движения, блоки освещения движения, которые вы можете установить, также предназначены для работы с различными типами источников энергии, включая солнечную, аккумуляторную и электрическую.Хотя электрическое освещение часто идеально подходит для установки в местах рядом с вашим домом, могут быть случаи, когда вы можете предпочесть установить освещение движения с питанием от солнечной или аккумуляторной батареи. Эти типы могут быть идеальными для установки в темном открытом пространстве вашего двора или сада, вдали от дома.

9 практических причин для установки датчиков движения

Когда вы устанавливаете фонари движения, то места, которые вы выбираете для их установки, влияют на их эффективность в качестве меры безопасности дома.Подумайте о местах, где вам нужно установить больше освещения для безопасности или удобства. Есть также ряд деталей, которые следует учитывать перед установкой освещения датчика движения, в том числе близость к переключателю, необходимость в новых проводах при установке переключателя и какие места больше всего нуждаются в дополнительном освещении.

1. Когда нет удобного переключателя света

Освещение движения особенно полезно устанавливать в местах, где поблизости нет переключателя света. Вместо того, чтобы искать выключатель, а затем бежать к двери или окну, если вы слышите что-то на улице или стук в дверь, вы можете установить освещение с датчиком движения, которое срабатывает при движении.Таким образом, все, что вам нужно сделать, это посмотреть на улицу, чтобы увидеть, кто или что активировал датчик движения на свету.

2. Когда вам нужен свет в гараже

Освещение с датчиком движения полезно устанавливать в таких местах, как гараж, потому что датчик движения улавливает ваше движение и включает свет за вас. Таким образом, если ваши руки забиты продуктами или ключами от машины, вы сможете перемещаться по хорошо освещенному гаражу, не добавляя дополнительных шагов для включения света.

3. Освещение ступенек

Установка движущихся огней, которые подсвечивают ступеньки, упрощает просмотр того, куда вы ступаете.Это удобно, если ваша прачечная находится в подвале или наверху, и вы часто носите большие вещи наверх или вниз. Когда вы устанавливаете освещение с датчиком движения, вы можете сосредоточиться на задаче подъема или спуска по лестнице, не тратя время на размышления об освещении.

4. Облегчить посещение ванной комнаты

Ванная комната может быть не первым местом, которое приходит на ум, когда вы хотите установить освещение движения. Тем не менее, подумайте о том, как просто зайти в ванную комнату, когда вы хотите спать и вам не нужно иметь дело с выключателем света или диммером.Установка динамического освещения в ванной также избавляет вас от необходимости выключать свет, когда вы выходите из комнаты, что может быть полезно, если вы хотите спать во время ночного посещения туалета.

6. Добавьте дополнительный свет на крыльцо

Даже если у вас уже есть выключатель света на крыльце, установка динамического освещения — это способ повысить безопасность, которая вам нравится. Когда включается свет движения, который вы устанавливаете, злоумышленник может изначально не знать, был ли свет активирован человеком внутри дома или датчиком движения.Таким образом, включение света может побудить злоумышленника уйти, а также предупредить вас о движении на крыльце.

7. Осветление темных участков снаружи дома

Думайте как нарушитель, ища места для установки освещения вокруг вашего дома. Выйдите на улицу после наступления темноты и поищите потенциальные точки входа в ваш дом, которые плохо освещены и нуждаются в установке датчика движения. Например, если дверь или окна вашего патио находятся в очень темном месте, вы можете установить свет движения.Это те места, где вы можете установить движущееся освещение, потому что это помогает повысить безопасность, которая вам нравится.

8. Повышенная безопасность при ходьбе по помещению

Установка динамического освещения в комнатах, в которые вы часто заходите с вещами, может быть полезна домовладельцам. Такие помещения, как прачечная или кладовая, являются идеальными местами для установки светильника, который активируется детектором движения. Детские игровые площадки и вольеры для домашних животных также являются зонами, в которых установка датчика движения может быть полезной, поскольку она улучшает видимость пешеходных зон, где могут скапливаться игрушки или домашние животные могут спать.

9. Безопасность при парковке или прогулке на открытом воздухе

Установка фонаря движения, освещающего тротуары и парковку, повышает безопасность при входе в дом в ночное время. Дополнительные фары, которые вы устанавливаете, также позволяют легче увидеть, есть ли кто-то рядом с вашей машиной ночью.

10. Осветите свой двор или сад

Вы можете установить движущийся свет, чтобы улучшить ландшафт вокруг вашего дома в Массачусетсе. Установленные вами светильники позволяют видеть темные участки вне дома, когда что-либо движется.Убедитесь, что датчики движения установлены вдали от кустов и веток деревьев, чтобы они не включали свет каждый раз, когда дует ветер.

Улучшите свой дом с помощью светильников с датчиками движения

Существует множество причин для установки светильников с датчиками движения вокруг вашего дома, в том числе:

• Установка светильников с датчиками движения для дополнительной безопасности
• Установка светильников с датчиками движения для улучшения ландшафта вокруг ваш дом
• Установка светильников с датчиком движения, чтобы осветлить темные области внутри и вокруг вашего дома для дополнительного удобства

Установите светильники с датчиком движения в ключевых зонах по периметру вашего дома в Массачусетсе, позвонив сегодня в отдел сантехники 128, чтобы назначить встречу.Наши профессионалы помогут вам определить места, где вам больше всего нужен дополнительный свет, и установят светильники, которые сделают ваш дом более привлекательным.

Как подключить датчик движения к нескольким источникам света (сделайте это!) — Upgraded Home

Датчик движения — это не то, к чему вам следует относиться легкомысленно при установке системы освещения. Это может помочь сохранить удобство освещения, повысить безопасность, а также просто улучшить внешний вид дома. В типичных установках вам понадобится один датчик движения для каждого источника света.Но что произойдет, если вы захотите подключить датчик движения к множеству разных источников света?

Чтобы использовать один датчик движения для нескольких источников света, обычно требуются серьезные знания в области электротехники. Более быстрый способ убедиться, что свет срабатывает через один датчик, — это сделать следующее:

1. Перенаправьте фары от их текущих источников питания и подключите их к тому же концентратору источника питания.
2. Используйте датчик движения для включения концентратора источника питания.
3. При обнаружении движения вы должны увидеть, как загораются несколько огней.

Попытка заставить один датчик активировать несколько источников света может быть трудной, особенно если вы говорите о нескольких источниках света. Вот что вам нужно знать, если вы хотите, чтобы это произошло.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Можно ли самостоятельно подключить датчик движения к нескольким источникам света?

Прежде чем вы начнете и возьмете несколько инструментов, я остановлю вас прямо здесь.Это непростая задача, которая может быть опасна для людей, которые плохо знакомы с электромонтажными работами. Из-за опасности, которая может возникнуть, мы не предлагаем этот проект людям, не прошедшим обучение электромонтажным работам.

Помните: электрические провода могут вызвать пожар, поражение электрическим током или даже короткое замыкание, если вы не знаете, как правильно с ними обращаться. Вместо того, чтобы рисковать счетами за электроэнергию, мы хотим еще раз подчеркнуть, что в миллиард раз разумнее называть профессионала.

Насколько рискованно самостоятельно подключать свет?

Честно говоря, все зависит от того, насколько хорошо вы разбираетесь в проводке фары.Если вы не примете мер предосторожности, то в результате неправильной установки возможно поражение электрическим током или электрический пожар. Даже у новичков, которые принимают меры предосторожности, может возникнуть пожар, если им не повезет.

Однако больший риск с промежуточными звеньями состоит в том, что цепь просто не работает. Каждая схема и настройка, которые вы модифицируете, будут разными, а это значит, что вы можете в конечном итоге выдергивать волосы, пытаясь заставить их работать. Хотя мы прилагаем много усилий, чтобы дать указания, вам нужно будет использовать собственное суждение, чтобы убедиться, что ваша схема работает хорошо.

Пошаговое руководство по подключению датчика движения к нескольким источникам света

Важно подчеркнуть, что инструкции (или действия), которые следуют ниже, являются общим примером того, что вам нужно сделать. Поскольку каждая схема будет отличаться, вам нужно будет использовать собственное суждение, чтобы определить, что вам нужно делать. С учетом сказанного, мы также будем расплывчатыми с шагами просто потому, что вам нужно иметь достаточно знаний, чтобы знать, что делать заранее. Вот основная суть:

1. Начните с выключения источника питания света и датчика. Вы никогда не захотите работать в цепи под напряжением. Если у вас несколько источников питания, убедитесь, что они выключены. Аналогичным образом выключите всю электронику, над которой вы работаете.
2. Определить источник питания фонарей. У большинства фонарей есть несколько источников питания. Вам нужно выяснить, где они находятся, и отметить их.
3. Отключите свет от источника питания и проложите проводку к новому источнику питания. Установите реле, чтобы убедиться, что в цепи, которая проходит через все фонари, достаточно проводов для протекания без короткого замыкания.В частности, черные провода необходимо соединить вместе.
4. Добавьте переключатель, управляемый датчиком движения. Соедините вместе черные провода, чтобы обеспечить возможность подключения ко всем источникам света и дать себе дополнительную свободу действий, чтобы у вас было достаточно проводов, чтобы установка ваших фонарей была легкой. Подключите переключатель к источнику питания по вашему выбору и при необходимости добавьте резисторы.
5. Убедитесь, что вся проводка заклеена, затем попробуйте включить источник питания. Опробуйте вашу установку перед ее установкой. Мы рекомендуем использовать наружную электрическую розетку.

Как сделать эту работу проще?

В последнее время появились более сложные способы настройки. Самый простой способ убедиться, что вы связали все огни вместе, — это купить новый комплект, в котором есть один датчик и несколько источников света. Многие из них являются беспроводными, ими можно управлять с помощью смартфона, и для работы с ними не требуется дополнительная проводка.

Если вы готовы приобрести комплект, то часто это стоит того.Хотя это и стоит немного дороже, деньги, которые вы тратите, обычно окупаются, когда речь идет о затратах на установку. Выбор комплекта означает, что в большинстве случаев вам не нужно беспокоиться о найме профессионала. Итак, вам решать, подходит ли это вам.

Сколько стоит профессиональное подключение светильников?

Поскольку у вас уже есть фонари и они установлены, беспокоиться о расходных материалах как таковых не стоит. Однако это не значит, что у вас будет совсем дешевая цена. В среднем вам нужно будет заплатить от 75 до 130 долларов за работу профессионального электрика, при условии, что у вас есть небольшое количество светильников, которые вы хотите установить.

Количество светильников, которые вам нужно соединить вместе, сильно влияет на то, насколько вам нужно беспокоиться о работе. Вы должны рассчитывать заплатить от 50 до 70 долларов за час работы профессионального электрика. У вас также может быть номинальная плата за замену проводки или выключатель, если вы их не покупали.

Как узнать, что трассировка источников света — это проект «сделай сам»?

Маршрутизация света — это не то, что мы рекомендуем делать, если вы любитель дерева теней. Однако вы можете получить хорошие результаты, если соблюдаете одно из следующих условий:

• В прошлом вы выполнили кучу электромонтажных работ. Вы намотали провод, добавили резисторы, показали, что схему можно перемонтировать, и многое другое? Что ж, возможно, тебе это понравится. Например, если вы заменили электрическую панель в своем доме, вы, вероятно, сможете выяснить, сколько цепей вам понадобится для некоторых лампочек.
• Электромонтажные работы для вас просты и очевидны. Если это одна цепь с тремя разными источниками света, или если огни поступают через комплект, предназначенный для соединения вместе, это, вероятно, безопасно.
• Вы хорошо разбираетесь в том, какой тип проводки вам нужно сделать. Иногда небольшое обучение может сделать много работы с точки зрения вашей безопасности и вашей способности заставить все работать. Если у вас было довольно много наставничества или вы смотрели много видео, посвященных электромонтажным работам, на YouTube, возможно, стоит попробовать.
• Вы собираете меньше пяти огней. Честно говоря, если вы подключаете к розетке более пяти светильников, возможно, вам просто захочется обратиться к профессионалу. Это утомительная работа.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Можно ли добавить датчик движения к любому свету?

Хотите верьте, хотите нет, но вы можете.Датчики движения теперь невероятно легко установить, если у вас есть для этого подходящий комплект. Лучше всего выбрать удаленный датчик движения, который можно спрятать в углу при его установке. Хотя вы всегда можете убедиться, что вы найдете датчик, который работает с вашим светом, вам все равно придется выполнить некоторые электромонтажные работы, чтобы установить его.

Работают ли датчики движения днем?

Большинство людей полагают, что датчики движения работают только ночью, потому что чаще всего они выполняют свою работу ночью.Вопреки распространенному мнению, датчики движения могут работать и работают в течение дня. Причина, по которой вы не видите, что они работают днем, заключается в том, что большинство людей программируют освещение датчиков движения на работу исключительно ночью.

С учетом сказанного, вопрос о том, насколько эффективны датчики движения в дневное время и в необычных обстоятельствах, является предметом обсуждения. Если вам нужно, чтобы они использовались в течение дня, убедитесь, что вы нашли датчик, помеченный для использования в дневное время.

Как долго датчики движения остаются включенными?

Это меняется от модели к модели, и сам ответ остается предметом обсуждения.Некоторые могут оставаться включенными до 40 минут, в то время как другие отключаются в ту минуту, когда перестанут ощущать какие-либо движения рядом с ними. В среднем вы можете ожидать, что ваши датчики движения будут срабатывать от 15 до 20 минут.

Стоит отметить, что большинство комплектов датчиков движения можно запрограммировать на срабатывание в течение установленного времени.

Оссиана Тепфенхарт

Оссиана Тепфенхарт — опытный писатель, специализирующийся на дизайне интерьеров и общих советах по дому.Письмо — это ее жизнь, и это то, что она умеет лучше всего. В ее интересы входят инвестиции в искусство и недвижимость.

Недавно опубликованные

ссылка на Можно ли использовать соль для смягчения воды на подъездной дорожке? (Узнай сейчас!) ссылка на герметизацию проезжей части с помощью распылителя или кисти: какое применение лучше?

Пошаговое руководство по покупке и установке светильников с наружным датчиком движения

Наружные светильники с датчиком движения могут быть идеальным решением для освещения вашего дома и собственности после наступления темноты.Если вы когда-либо беспокоились о том, чтобы вернуться домой в темный дом поздно ночью, о безопасности ваших гостей, поскольку им приходилось возвращаться к своим машинам после захода солнца, или о каких-либо странных ночных шумах в вашем дворе, на улице Подсветка с датчиком движения поможет вам расслабиться.

Лучше всего то, что уличные светильники с датчиками движения могут быть доступными по цене и довольно простыми в установке!

Вот быстрое и простое руководство, которое поможет вам выбрать и настроить идеальное расположение освещения с датчиком движения для вашего дома:

1.Что такое наружные датчики движения

Прежде всего, важно понять, что такое освещение для детектора движения и как оно работает.

Детекторы движения — это электронные устройства, которые воспринимают инфракрасные тепловые волны, создаваемые движущимися объектами. Большинство датчиков движения, используемых для наружного освещения, особенно чувствительны к более теплым движущимся объектам, таким как люди, животные и автомобили. Когда детектор обнаруживает движение в поле зрения, он посылает электрический сигнал, который автоматически включает свет.

Как долго свет будет оставаться включенным, обычно зависит от вас, так как большинство уличных светильников с датчиками движения поставляются с таймерами, которые вы можете предварительно установить. Если извещатель не улавливает больше движения, он автоматически отключается.

Большинство источников света с датчиками движения имеют полукруглое поле зрения, иногда до 240 градусов, и регулируемый диапазон расстояний, который иногда может достигать 70 футов. Многие домовладельцы избегают использования источников света с датчиками движения, потому что их беспокоят «ложные срабатывания сигнализации», когда свет включается, например, проезжающим автомобилем или ветром листьев.Однако вы можете предотвратить большинство этих «ложных тревог», отрегулировав настройку диапазона расстояний и тщательно наведя датчик на определенное поле зрения.

Некоторые наружные светильники с датчиками движения спроектированы так, что их можно использовать как обычное ручное освещение, когда вы выбираете, чтобы свет мог оставаться включенным или выключенным независимо от любого движения. Затем вам обычно просто нужно дважды щелкнуть переключателем, чтобы вернуться к функции обнаружения движения.

2.Какие огни стоит покупать

Чтобы определить, какое освещение вам следует купить, сначала вам нужно оценить вашу собственность и решить, где и сколько света вам нужно.

Вам нужен свет прямо у входной двери, вдоль дорожки, над гаражом, освещая большую часть вашего заднего двора? Декоративный свет меньшего размера, например, кулон или бра, вероятно, идеально подойдет для вашей двери, но вам понадобится более яркий и больший прожектор, если вы пытаетесь осветить целый двор.

Также имеет значение направление света. Если свет направлен в сторону дома соседа или будет освещать пространство прямо за окном, вы, вероятно, захотите использовать лампу меньшего размера и меньшей мощности.

Многие домовладельцы предпочитают заменять существующее наружное освещение альтернативой с датчиком движения. Если это ваш план, вы захотите обратить внимание на то, каким будет поле обзора. Для эффективного захвата движения могут потребоваться некоторые настройки по высоте и размещению.

3. Как установить лампы для наружного датчика движения

После того, как вы приобрели новый датчик движения и будете готовы к его установке, выполните следующие основные действия:

• Подойдите к вашей электрической панели и убедитесь, что выключили прерыватель и выключатель светильника, который вы хотите заменить. Как только все будет отключено, вы можете безопасно удалить старый светильник и приготовиться к установке нового.
• Хотя модели освещения могут отличаться, проводка должна быть аналогичной — соединяйте белый цвет с белым, черный с черным, и, если есть провод заземления, убедитесь, что он подключен к электрической коробке.
• После того, как провода подключены, убедитесь, что индикатор движения надежно закреплен с помощью любого оборудования, которое входит в комплект.
• Включите прерыватель, нажмите выключатель и проверьте, как работает свет. Вы захотите проверить диапазон, в котором будет обнаруживаться движение, чтобы внести необходимые коррективы.
• Быстрый совет: если свет включается слишком часто или в слишком широком диапазоне даже после того, как вы его отрегулировали, вы можете попробовать покрыть изолентой части датчика, пока не получите желаемый диапазон чувствительности.

Для получения дополнительных идей по освещению и ознакомьтесь с коллекцией светильников с датчиками движения для улицы Going Lighting.

Установка датчика фотоэлемента

Что такое датчик фотоэлемента?

Автоматическое освещение, такое как уличные фонари, часто использует датчики фотоэлементов, также известные как фотоэлементы, для почувствуйте, как много окружающего света. Как только фотоэлемент обнаруживает низкий достаточно уровня освещенности, свет включается или наоборот, возрастает внешний уровни света выключат свет.

Фотоэлемент состоит из резистора, прикрепленного к светочувствительному элементу. тарелки. Чем больше света попадает на пластины, тем больше сопротивление (величина ток, который проходит через резистор) изменяется, включая свет и выкл. Эта технология удобна для всех типов наружных работ. локации.

Без необходимости ввода данных пользователем, установка таймеров не требуется. или забываешь включить свет. Фотоэлемент действует аналогично тому, как выключатель света — поэтому датчики с фотоэлементами также иногда называют фотоэлектрические переключатели.

Фотоэлементы работают круглый год, срабатывают в сумерках и выключаются в рассвет, даже когда дни длиннее летом или короче зимой. В качестве они ощущают количество света, а не работают в установленное время, они не нужно настраивать, когда восход или закат смещается с времена года.

Многие установки наружного освещения использовать датчики движения. Однако датчики фотоэлементов и датчики движения обычно служат разным целям. Хотя датчик движения может быть полезно держать бездомных животных подальше от мусорных контейнеров и мусорных баков, для Например, фотоэлемент может безопасно и постоянно освещать парковку. на длительные периоды времени.

Как установить датчик фотоэлемента для использования вне помещений

Следующие шаги проведут вас через установку датчик фотоэлемента. Этот проект требует некоторых электромонтажных работ, поэтому, если вы не чувствуете себя уверенно или безопасно, выполняя эти задачи, вам следует связаться с электрик установит для вас фотоэлемент.

1. Выключите автоматический выключатель для внешнего освещения. Если вы этого не сделаете знать, какой прерыватель питает ваш свет, выключите все прерыватели в здание, чтобы гарантировать, что электричество отключено.Дважды проверьте, что мощность выключите, переключив переключатель на уличное освещение, чтобы убедиться, что он не горит. включить.
2. Разберите корпус, в котором находится внешний свет. Вы можете хотите задокументировать, как это происходит, с фотографиями, чтобы вы могли легко собрать обратно.
3. Вы должны увидеть два черных провода на фотоэлементе. Эти черные провода нужно подключить к черному проводу, который проходит между светом приспособление и основная мощность вашего сооружения. Отсоедините черный провод идущий от дома до светильника.
4. Подключите один черный провод фотоэлемента к черному проводу, который идет в комплекте. от здания. Обязательно скрутите оголенный медный провод так, чтобы он образует плотное соединение.
5. Подключите второй черный провод фотоэлемента к черному проводу на светильник, убедившись, что медный провод скручен вместе полностью.
6. Закройте выполненные вами новые соединения электрическими заглушками. Убедитесь, что колпачок плотно прилегает к проводам.
7. Полностью заклейте все соединения изолентой.Убедитесь, что нет оголенных медных проводов.
8. Чтобы проверить фотоэлемент, снова включите питание на выключателе. Делать убедитесь, что выключатель света находится во включенном положении. Закройте фотоэлемент рукой — если свет включается, когда фотоэлемент закрыт, ваш фотоэлемент работает нормально.
9. Завершите установку фотоэлемента, снова собрав светильник.

Если вы устанавливаете новый светильник, то процедура аналогично приведенному выше.Для установки нового светильника может потребоваться следующие:

• Новый фотоэлектрический выключатель
• Инструмент для зачистки проводов
• Плоскогубцы
• Отвертка
• Тестер напряжения
• Изолента
• Проволочные гайки
• Силиконовый герметик

Шаги по установке нового приспособления:

• Отключите питание автоматическим выключателем.
• Снимите имеющийся светильник.
• Установите новый светильник с предварительно установленным фотоэлектрическим выключателем, следуя прилагаемым к нему инструкциям по монтажу.
• Чтобы подключить новый светильник, с помощью плоскогубцев отрежьте примерно 3/8 дюйма изоляция вдали от проводов. Скрутите черный провод светильник и черный провод вашего дома. Закройте новое соединение с помощью проволочной гайки и убедитесь, что она затянута. Сделайте то же самое с белые провода. Всегда подключайте черные провода к черным и белым проводам. к белым проводам.
• Закройте все соединения изолентой и уберите все провода.
• Завершите установку осветительного прибора в соответствии с инструкциями производителя.
• Как только все будет собрано, проверьте свой свет, как показано выше.

Компания ATG Electronics предлагает фотоэлементы, которые подходят для различных места, в том числе розетки, почтовые лампы или уличные фонари. Наш изделия хорошо сконструированы и отличаются долгим сроком службы. Если ты Если вас интересуют фотоэлементы для светодиодного освещения, свяжитесь с нами.

Вы выключаете свет? Руководство по светильникам с датчиками движения

Светильники с датчиками движения могут осветить путь к входной двери, помочь вам выехать на подъездную дорожку, осветить коридор и обеспечить безопасность вашего бизнеса.Но лучшим преимуществом установки детекторов движения на ваше освещение является их энергоэффективность и способ включения и выключения света без помощи рук.

Светодиодная технология освещения с датчиком движения может помочь вам сэкономить энергию и деньги. Они чрезвычайно практичны, энергоэффективны и могут быть установлены практически где угодно.

Купить все датчики освещения

Energy Efficient

Датчики движения не только удобны, но и могут помочь сократить ваши годовые счета за электроэнергию на сотни долларов.Это означает, что дни, когда вы забыли выключить свет, прошли. Технология датчиков движения устраняет эту проблему и в конечном итоге предлагает более энергоэффективное и экологически безопасное решение.

Установив датчики движения, вы можете сократить количество часов в году, в течение которых ваш свет включен. Это означает, что вы не только экономите деньги на счетах за коммунальные услуги, но также экономите деньги на эксплуатации и техническом обслуживании. Увеличьте срок службы ваших ламп, балластов и светодиодных трубок, установив датчики движения!

Нет переключателя «вкл. / Выкл.»

Датчик движения может сделать всю работу за вас.Они отлично подходят для коммерческих приложений, таких как гаражи, школы, офисные комплексы, ванные комнаты и т. Д. Датчики движения уменьшают необходимость присутствия жильцов и сотрудников для выключения света. Эти световые датчики также отлично подходят для использования в жилых помещениях. Это означает, что вы больше не будете натыкаться на мебель, пытаясь включить свет в темноте.

Универсальность / удобство

Датчики движения и датчики движения могут быть установлены где угодно. Вам нужно, чтобы в офисе загорались лампы, когда вы входите? Без проблем.Устали спотыкаться о свои вещи в гараже? Не стоит беспокоиться. Датчики движения могут обеспечить нужный уровень освещения для любого приложения, сводя к минимуму блики. Они обладают гибкостью, что позволяет использовать их где угодно — от освещения части офиса, освещения коридора до освещения всего этажа.

Безопасность

Датчики движения также работают как средство отпугивания взлома, обнаруживая их присутствие по одному включению за раз. Сэкономьте деньги на модных системах сигнализации и установите вместо них датчики движения.

Датчики движения

Датчик может измерять температуру тела и длину волны для расчета движения. Они также регулируются. Вы можете настроить степень чувствительности обнаружения движения. Эта замечательная функция гарантирует, что ваш свет не будет мигать каждый раз, когда пролетает жук, что, естественно, может сильно раздражать.

Оставайтесь на связи!

Если вам понравился этот блог и вы хотите быть в курсе всех наших текущих блогов, подпишитесь на нас в Twitter и поставьте нам лайк на Facebook!

Вам также может понравиться читать:

Обзор датчика движения Philips Hue Outdoor Motion Sensor: обязательный аксессуар для владельцев интеллектуального освещения Hue

Любой умный прожектор будет иметь датчик движения, который включит свет, когда кто-то войдет в зону его обнаружения.Особенность уличного датчика движения Philips Hue заключается в том, что он может активировать несколько умных лампочек Philips Hue и умных светильников. И эти огни могут быть как снаружи, так и внутри вашего дома.

Когда грабитель задевает прожектор, он может просто пожать плечами, выскочить из луча света и ворваться в ваш дом, думая: «А, это просто тупой прожектор». Но злоумышленник может дважды подумать, если он также увидит, как в вашем доме загорелся свет. Меньше всего типичный вор хочет ворваться в чужой дом.

Установка наружного датчика движения Philips Hue

Чтобы установить датчик, вам нужно прикрутить пластиковый кронштейн к плоской поверхности, зацепить датчик за этот кронштейн, а затем закрепить его на кронштейне с помощью установочного винта. Philips предоставляет дополнительный кронштейн, который позволяет установить датчик во внутреннем или внешнем углу. В руководстве пользователя указан третий вариант монтажа с использованием кабельной стяжки, что может быть хорошим вариантом для крепления к чему-то вроде водосточной трубы водосточного желоба, но Philips не предоставляет кабельную стяжку.

Майкл Браун / IDG

Кронштейн слева от наружного датчика движения Philips Hue позволяет устанавливать датчик как во внутреннем, так и во внешнем углу.

Винты

(которые слишком длинные, если вы устанавливаете кронштейн на деревянную обшивку или обшивку) и анкеры для пустотелых стен (которые могут также подойти для установки на штукатурку или кирпичную кладку) поставляются в коробке, как и складной элемент. Из руководства по установке, которое охватывает только , физическая установка.Хотя в этой документации есть инструкции по вызову меню аксессуаров в приложении Philips Hue, чтобы добавить датчик, это все, что в нем говорится. Вы сами решаете, как настроить приложение для включения света в ответ на движение.

Настройка наружного датчика движения Philips Hue

Michael Brown / IDG

Приложение Philips Hue позволяет запрограммировать освещение Philips Hue для любой сцены на основе движения на улице.

К счастью, эти шаги нетрудно понять.Датчик может включать несколько интеллектуальных лампочек и светильников Philips Hue одновременно, но его срабатывание зависит от помещения, а не от отдельных светильников. Когда вы устанавливаете лампы или светильники Philips Hue, приложение предлагает вам назначить эти устройства «комнатам». Когда вы настраиваете детектор движения, приложение позволяет вам выбрать максимум три комнаты, в которых можно контролировать все лампочки Hue, назначенные этим комнатам, при обнаружении движения.

Я установил датчик над набором французских дверей с сеткой на заднем крыльце и настроил его в приложении для управления освещением в моей комнате на заднем дворе и в комнате с бильярдным столом.В «Backyard» есть один светильник Philips Hue Calla в стиле тумбочки и три ландшафтных прожектора Philips Hue Lily, а в «комнате для бильярда» — пять умных ламп Philips Hue White и Color Ambiance A19 в лампе, висящей над моим бильярдным столом.

Приложение позволяет вам установить два набора действий («поведение», как приложение называет их) для дневных часов и второй набор из двух действий для ночных часов. Вы определяете, когда начинается и заканчивается каждый период. Одно поведение определяет, что будут делать все источники света в каждой комнате при обнаружении движения, а другое контролирует, что будут делать огни, когда движение больше не обнаруживается, в течение определенного пользователем периода в диапазоне от двух минут до одного часа.

Все или ничего

Упомянуто в этой статье

Behaviors может включать все источники света в комнате для переключения на любую из сцен освещения Philips Hue или рецептов освещения, или вы можете запрограммировать приложение так, чтобы освещение в комнате вообще ничего не делало. Вы можете запрограммировать разное поведение для каждой комнаты, но не для отдельных источников света в этой комнате. Я запрограммировал приложение так, чтобы прожекторы Lily и дорожка Calla на моем заднем дворе переключались на самое яркое значение ночью, а свет моего бильярдного стола включался в режиме «ночника».Через 10 минут свет бильярдного стола выключится, а освещение заднего двора вернется в свое прежнее состояние. Этот последний вариант важен, потому что вам может понадобиться более яркий свет только при обнаружении движения, а затем сделать ландшафтное освещение более атмосферным.

Датчик движения обеспечивает дальность действия 12 метров (39,4 фута) с полем обзора по горизонтали 160 градусов и вертикальным полем зрения 80 градусов. Верхняя половина куполообразного датчика закрыта черным пластиковым колпаком, чтобы птицы, летящие над головой, или листья, падающие с ближайших деревьев, не вызывали ложных срабатываний.Датчик обнаруживает вариации инфракрасного излучения в окружающей среде, а его линза отслеживает движение непосредственно под ним, поэтому он реагирует, когда вы открываете дверь и проходите под ней. Верхняя половина линзы обнаруживает движение на больших расстояниях, например, когда кто-то приближается к вашей двери спереди или сбоку.

Майкл Браун / IDG

Автор установил датчик движения Philips Hue Outdoor Motion Sensor над французской дверью своего патио.

Если вы обнаружите, что датчик движения включает свет без необходимости, вы можете настроить его чувствительность в приложении Hue.Устройство также имеет встроенный датчик освещенности, который должен предотвращать ненужное включение света в дневное время (хотя поведение дневного света, которое вы программируете в приложении, может переопределить это).

Незаменимый аксессуар для пользователей Philips Hue

Как и все устройства Philips Hue, наружный датчик движения использует радиомодуль ZigBee для управления и контроля. Таким образом, добавление одного расширит диапазон вашей сети Philips Hue, что может быть особенно полезно, если вы устанавливаете продукты Hue вне дома и обнаруживаете, что требуемый мост Hue не может добраться до них.Вы можете установить любую комбинацию комнатных датчиков Philips Hue, наружных датчиков и беспроводных переключателей, но вы ограничены до 12 таких устройств в одной сети.

Этот датчик бесполезен, если у вас дома нет осветительных приборов Philips Hue, но он значительно повысит ценность экосистемы, если у вас есть.

No related posts.
