Содержание

Цветовая кодировка резисторов 5 полос. Маркировка резисторов по цвету. Обозначение номинала цветом

Основное предназначение резисторов – преобразование силы тока в напряжение или выполнение обратного процесса, ограничения показателя силы тока, поглощение электрической энергии. Используется практически во всех сложных электрических схемах, поэтому следует обратить внимание на цветовую маркировку.

Из-за небольших размеров, резисторы редко имеют маркировку в виде цифрового или буквенного значения. Чаще всего проводится нанесение цветов, которые определяют все основные качества. Для того, чтобы правильно подобрать резистор, следует знать особенности нанесения цветных точек или линий.

Стандартная цветовая маркировка

Для того, чтобы правильно проводить маркировку и таблицы получили широкое применение, были приняты международные стандарты, согласно которым на резистор могут быть нанесены от 3 до 6 полос, каждая из которых имеет определенное предназначение.

Рассмотрим особенности проведения стандартной цветовой маркировки:

  1. Маркировка с 3 полосами проводится следующим образом: первых 2 кольца обозначают цифры, 3 – множитель. 4 кольца нет, так как для всех подобных резисторов принятое отклонение составляет 20%.
  2. 4 кольца – маркировка, которая несколько отличается от предыдущего случая. Последнее кольцо означает отклонение. Все значения выбираются при помощи специальной таблицы. В данном случае отклонение составляет 5%, 10%.
  3. 5 колец означает минимальный показатель отклонения, до 0, 005%. В данном случае первые 3 кольца означают цифры, которые затем нужно умножить на множитель. Найти множитель можно по все той же таблице, искать нужно значение цвета 4 кольца.
  4. Есть варианты исполнения резисторов, которые имеют 6 колец. Их расшифровка проводится также, как и при 5 кольцах, только последнее из них означает температурный коэффициент изменения. Данное значение определяет то, насколько изменится показатель сопротивления при повышении температуры корпуса резистора.

Не все таблицы имеют столбец для расшифровки 6 кольца, что стоит учитывать.

Для чего нужна?


Малой мощности резисторы имеют очень небольшие размеры, их мощность составляет около 0,125 Вт. Диаметральный размер подобного варианта исполнения составляет около миллиметра, а длина – несколько миллиметров.

Прочитать параметры, которые часто имеют несколько цифр, достаточно сложно, как и нанести их. При указании номинала, если размеры позволяют, часто используют букву для того, чтобы определить дробную величину значения.

Примером можно назвать 4К7, что означает 4,7 кОм. Однако, также подобный метод в некоторых случаях не применим.

Цветовая схема маркировки имеет следующие особенности:

  1. Легко читаемая.
  2. Проще наносится.
  3. Может передать всю необходимую информацию о номиналах.
  4. Со временем информация не стирается.

При этом, можно отметить основное различие в данной маркировке:

  1. При точности 20% используется маркировка, содержащая 3 полоски.
  2. Если точность составляет 10% или 5% , то наносится 4 полоски.
  3. Более точные варианты исполнения имеют 5 или 6 полосок.

Подведя итоги, можно сказать, что нанесение цветов позволяет узнать точность и номинальные значения резистора, для чего нужно использовать специальные таблицы или онлайн-сервисы.

Онлайн-калькуляторы

К наиболее популярным можно отнести:

  1. http://www.chipdip.ru/info/rescalc – сервис, позволяющий проводить расчеты для вариантов исполнения, которые имеют 4 или 5 маркировочных полосок. Работает сервис следующим образом: таблица имеет столбцы, которые соответствуют той или иной цветовой полосе, а строки содержат цвета. Для того, чтобы провести расчет, достаточно отметить цвет в соответствующей линии.
    Рассматриваемый калькулятор позволяет провести расчет сопротивления и допуска, которые измеряются в МОм и процентах соответственно. Достоинством этого онлайн-калькулятора можно назвать наличие не только названия цвета, но и его образца. Данная особенность позволяет быстро провести сравнение для выполнения расчетов. В отличие от других подобных калькуляторов, в этом случае есть наглядная картинка, которая изменяется при выборе определенных цветов. Именно поэтому, он очень прост в использовании, так как наглядный пример позволяет понять то, какой резистор был выбран для проведения расчетов.
  2. http://www.radiant.su/rus/articles/?action=show&id=335 – сервис, который позволяет также быстро провести расчет номинальных значений для варианта исполнения, имеющего 4 полосы. Этот вариант калькулятора имеет простую схему работы: есть 5 полей, при открытии которых отображается название цвета и его образец. После выбора проводится расчет показателя сопротивления, которые отображается в Ом, а также предельное отклонение в процентах. Рассматриваемый сервис имеет не только калькулятор, но и наглядные примеры проводимых расчетов, таблицы с необходимой информацией и многое другое.
  3. http://www.qrz.ru/shareware/contribute/decoder.shtml – один из немногих сервисов, который позволяет проводить расчет для 3 линий, а также 4 и 5. В отличие от других вариантов исполнения, этот не имеет наглядной картинки того, как выглядит тот или иной вариант исполнения резистора при смене цвета линии. Также, можно сказать, что данный вариант исполнения калькулятора – один из самых сложных. Если резистор имеет 3 полоски, проводится ввод обозначений в 1, 2, 4 поле, если 4 – в 1 , 2, 4, 5, если 5 – нужно заполнить все поля. Результат выводится в виде значения сопротивления в КОм, также есть поле, указывающее погрешность впроцентом соотношении.

Все расчеты проводятся исключительно при выполнении маркировки согласно принятым правилам ГОСТ 175-72. Чтение линий всегда проводится слева на право. Стоит отметить, что согласно принятым правилам первая полоса всегда располагается ближе к выводу.

Если этого нельзя сделать, первую полосу делают более широкой, чем остальные. Эти правила следует учитывать при расшифровке резистора при помощи калькулятора.

Универсальная таблица цветов

Существует универсальная таблица цветов, которая позволяет проводить быстрый расчет номиналов каждого резистора при необходимости.

При создании подобной таблицы выделяют следующие поля:

  1. Цвет кольца или нанесенной точки. При этом, указывается как название, так и приводится пример.
  2. В зависимости от того , каким по счету стоит цвет, есть возможность перевести цветовую кодировку в числовое значение. Это необходимо при создании схемы для условного обозначения номиналов.
  3. Множитель позволяет провести математическое вычисление того, какое сопротивление имеет рассматриваемый вариант исполнения.
  4. Также , практически для каждого цвета имеется поле, которое обозначает максимально отклонение от номинала.

Стоит помнить, что каждый цвет может обозначать цифру в маркировке, значение множителя или максимальное отклонение.

Примеры

Пример 1:

Использование подобной таблицы рассмотрим на следующем примере: коричневый, черный, красный, серебристый. Чтение колец проводим слева на право, получаемое значение всегда кодируется в Омах.

Согласно данным из таблицы, проводим следующую расшифровку:

  1. Коричневый цвет в первом положении обозначает как цифру, так и множитель. В этом случае, цифра будет равна «1», а множитель «10». Стоит отметить, что в первой позиции не могут использоваться следующие цвета: черный, золотистый или белый.
  2. Второй цвет означает номер второй цифры. Черный означает «0» и он не используется при расчетах. Имея подобные данные, можно сделать вывод, что резистор имеет буквенно-числовую маркировку 1К0.
  3. Третий цвет определяет множитель. В нашем случае он красный, множитель у этого цвета «100».
  4. Последний цвет
    означает максимальный допуск по отклонению, и серебристый цвет соответствует 10%.

Используя таблицу, можно сказать, что рассматриваемый резистор имеет маркировку 1К0 и значение сопротивления 1000 Ом (10*100) или 1 кОм, а также допуск 10%.

Пример 2:

Еще одним более сложным примером назовем расчет номинальных значений следующего резистора: красный, синий, фиолетовый, зеленый, коричневый, коричневый. Данная маркировка состоит из 6 колец.

При расшифровке отмечаем следующее:

  1. 1 кольцо, красное – число «2».
  2. 2 кольцо, синее – число «6».
  3. 3 кольцо, фиолетовое – число «7».
  4. Все числа выбираем из таблицы. При их сочетании получаем число «267».
  5. 4 кольцо имеет зеленый цвет. В данном случае обращаем внимание не на числовой значение, а множитель. Зеленый цвет соответствует множителю 10 5 . Проводим расчет: 267*10 5 =2,67 МОм.
  6. 5 кольцо имеет коричневый цвет и ему соответствует значение максимального отклонения в обе стороны 1%.
  7. 6 линия коричневая , что соответствует температурному коэффициенту в значении 100 ppm/°C.

Из вышеприведенного примера можно сказать, что провести расшифровку маркировки не сложно, и количество колец практически не оказывает влияние на то, насколько сложными будут расчеты. В рассматриваемом случае, резистор имеет сопротивление 2,67 МОм с отклонением в обе стороны 1% при температурном коэффициенте 100 ppm/°C.

Процедуру можно упростить, воспользовавшись специальными калькуляторами. Однако, не многие проводят вычисление 6 колец, что стоит учитывать.

Номинальные ряды резисторов можно назвать результатом проведения стандартизации номинальных значений. Постоянные резисторы имеют 6 подобных рядов. Также, введен один ряд для переменных номиналов и специальный ряд Е3.

На примере приведенного номинала проведем расшифровку:

  1. Буква «Е» обозначает то, что проводится маркировка по ряду номинала. Эта бука всегда идет в обозначении.
  2. Цифры после буквы означает число номинальных значений сопротивления в каждом десятичном интервале.

Существуют специальные таблицы с отображение номинальных рядов.

Для выявления стандартных рядов, был принят ГОСТ 2825-67. При этом, можно выделить несколько наиболее популярных стандартных рядов:

  1. Ряд Е6 имеет отклонение в обе стороны 20%.
  2. Ряд Е 12 имеет допустимое отклонение 10%.
  3. Ряд Е24 обладает показателем максимально допустимого отклонения в обе стороны 5%.

Последующие ряды Е48 и Е96, Е192 обладают показателем отклонения 2%, 1%, 0,5% соответственно.

Сводная таблица цветной маркировки резисторов


Для каждодневного использования можно использовать сводную таблицу цветной маркировки, которая объединяет следующую информация:

  1. Соответствие цветов определенным значениям.
  2. Цифры номинального ряда.
  3. Величина множителя.
  4. Величина допуска.
  5. Показатель коэффициента температурного изменения.
  6. Процент отказов.

Подобная таблица позволит быстро провести расшифровку маркировки.

Особенности маркировки проволочных резисторов

Правила, принятые по цветной маркировке резисторов, распространяются на все их типы, в том числе на проволочные варианты исполнения.

В данном случае, есть только несколько отличительных признаков, которые нужно учитывать:

  1. 1 полоса , которая шире других и обычно белого цвета, не является частью маркировки, а обозначает только тип резистора.
  2. Десятичные показатели более 4 не могут быть применены при маркировке.
  3. Последняя полоса может указывать на особые свойства, к примеру, огнестойкость.

Таблица, которая используется в этом случае, несколько отличается. Отличие заключается в величине множителя.

Нестандартная маркировка импортных резисторов


Несмотря на принятые правила цветной маркировки, некоторые компании используют свои стандарты. К ним можно отнести:

  1. Philips – производитель бытовой и промышленной электроники, который ввел некоторые свои стандарты в область маркировки резисторов. Так можно отметить, что цвета компания использует не только для обозначения основных характеристик, но и для отображения о технологии производства и свойствах компонентов. Для этого сам корпус окрашивается в определенный цвет, а кольца располагаются в определенном порядке друг относительно друга.
  2. CGW и Panasonic также ввели свои правила маркировки. Так эти производители проводят нанесение информации об особых свойствах резистора.

Практически все производители в мире приняли установленные правила, что позволяет упростить процедуру идентификации номиналов.

В заключение отметим, что кроме цветовой маркировки могут присутствовать буквенно-числовые обозначения. Они наносятся на поверхность довольно крупных вариантов исполнения резисторов и также могут использоваться для выявления рабочих характеристик.

Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали номинал с десятичной запятой трудно, поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом). Кроме того, любой номинал отображается максимум тремя символами. Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, М12 — 120кОм (0,12МОм) и т. д. Однако в таком виде наносить номиналы на маленькие резисторы сложно, и для них применяют маркировку цветными полосами.

Калькулятор цветовой маркировки резисторов

Коричневый

Оранжевый

Фиолетовый

Серебряный

Отсутствует

± 20% 10% 5% 2% 1% 0. 5% 0.25% 0.1%

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)

Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

Цвет как число как десятичный множитель как точность в % как ТКС в ppm/°C как % отказов
серебристый 1·10 −2 = «0,01» 10
золотой 1·10 −1 = «0,1» 5
чёрный 0 1·10 0 = 1
коричневый 1 1·10 1 = «10» 1 100 1 %
красный 2 1·10² = «100» 2 50 0,1 %
оранжевый 3 1·10³ = «1000» 15 0,01 %
жёлтый 4 1·10 4 = «10 000» 25 0,001 %
зелёный 5 1·10 5 = «100 000» 0,5
синий 6 1·10 6 = «1 000 000» 0,25 10
фиолетовый 7 1·10 7 = «10 000 000» 0,1 5
серый 8 1·10 8 = «100 000 000»
белый 9 1·10 9 = «1 000 000 000» 1
отсутствует 20 %
Пример

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце. Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4 полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора). В резисторах Panasonic с пятью полосами, резистор располагается так, чтобы отдельно стоящая полоска была справа, при этом первые 2 полоски — определяют первые два знака, третья полоса — степень множителя, четвертая полоса — допуск, пятая полоса — область применения резистора. Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).

Как правило, в большинстве случаев цветовая маркировка резисторов предназначается для малогабаритных резисторов, на которых практически невозможно нанести обычное цифровое обозначение. Одним из преимуществ цветовой маркировки резисторов является то, что достаточно легко определить , который расположен на печатной плате.

Определение величины сопротивления постоянного резистора по цветовым кольцам не является нечто сложным. Достаточно знать соответствие цвета полоски конкретной цифре и далее по определенной методике вычислить сопротивление резистора.

Как правило, маркировочные полосы сдвинуты в одну сторону, и чтение их выполняют слева направо. В случае если размер резистора мал и кольца заполняют равномерно всю поверхность резистора, то первую полосу делают несколько шире, чем все остальные.

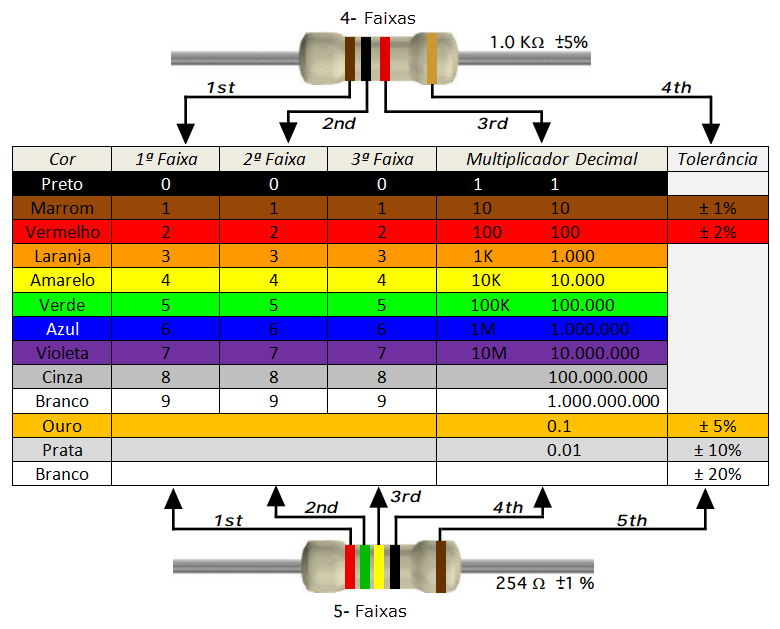

И так сначала приведем таблицу соответствия:

Определение сопротивления резистора с 4 цветовыми кольцами

Четыре цветных кольца – наиболее распространенная маркировка. Первые две полосы формируют двухзначное число сопротивления, третья полоса определяет множитель. Четвертая полоса сообщает о допустимом отклонении сопротивления в большую или меньшую сторону от номинала.

Рассмотрим на примере (по рисунку «А»)

Имеем резистор с цветными полосками: красный , черный, коричневый , золотистый .

  1. Красный – 2
  2. Черный – 0
  3. Коричневый – 10
  4. Золотистый – 5%

Результат: 20 х 10 = 200 Ом с отклонением 5%.

Определение сопротивления резистора с 5 цветовыми кольцами

Постоянные резисторы с пятью цветными полосками тоже не редкость. Определение сопротивления аналогично, как и с четырьмя полосами. Первые три полоски определяют трехзначное число сопротивления, а четвертая является общим множителем. Пятая полоса в этом случае служит обозначением отклонения в значении сопротивления.

Рассмотрим на примере (по рисунку «В»)

На резисторе есть полосы: красный , желтый , черный, оранжевый , золотистый

  1. Красный – 2
  2. Желтый – 4
  3. Черный – 0
  4. оранжевый – 1000 (1к)
  5. Золотистый – 5%

Результат: 240 х 1000 (1к) = 240 кОм с отклонением 5 %.

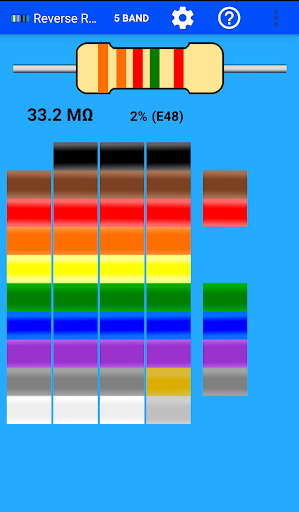

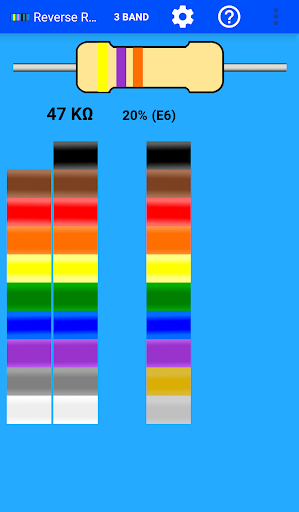

Простой калькулятор расчёта номинала резистора по цветам.
Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.
В итоге получаем номинал и допуск нужного нам резистора.

Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Маркировка резисторов SMD. Калькулятор онлайн

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы.

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.
Первые две цифры — код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.
Третий символ — буква — код множителя. Каждая из букв X , Y , Z , A , B , C , D , E , F , H , R , S соответствует множителю согласно таблице.
Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96 , E24 , E48 .
Сопротивление 0ом ±1%, EIA-96 в результате вычислений означает некорректный ввод.

Впишите код стандарта EIA-96 (регистр не учитывается), либо 3 цифры E24 , либо 4 цифры E48

Сопротивление: 165ом ±1%, EIA-96

Таблица EIA-96

Код Число Код Число Код Число Число Число
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

Трёхсимвольная маркировка E24.

Допуск 5%

Маркировка из трёх цифр. Первые две цифры — число номинала.
Третья цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100, множитель 100.
3=lg1000, множитель 1000.

В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры — число номинала.
Четвёртая цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100; Множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48 ), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48

Сопротивление: 22.2kом ±2%, E48

Кому-то полезным может быть набор калькуляторов для расчёта сопротивления резисторов, соединённых параллельно.
Материал по ссылке:

03.03.2018

Сегодня человечество нельзя представить без электричества. В любой сфере оно играют либо большую роль. Но необходимо отметить, что для того чтобы оно достигло конечной цели. Необходимо использовать большое количество электроприборов, проводящих элементов и иного оборудования, которое позволяет ощутить пользу от него.

Для нормального функционирования и работы электрооборудования и радиотехники необходимо предварительно собирать схему, именно от правильности сборки и будет зависеть качество предоставляемой услуги. Так для организации схем использую платы, проводники, ключи и многое другое, но ни одна схема не может обойтись без резистора.

Что такое резистор? Это электрический элемент вживляемый в тело рабочей платы для того, чтобы пользователь могу контролировать напряжение всей системы в целом.

Сегодня на отечественном рынке представлено широкое разнообразие продукции данного вида. Это могут быть как самые маленькие резисторы SMD, которые имеют номинальную мощность от 0,025 до 1 Вт, так и огромные промышленные резисторы, выполненные с применением большого количества драгоценных металлов.

Не допустить ошибку в выборе идеально подходящего для той или иной системы электрического элемента позволит нанесенная на корпус резистора маркировка. Именно она расскажет о технических возможностях элемента и позволит избавить систему от лишнего напряжения.

Маркировка цветами применяется специально для того, чтобы можно было беспрепятственно определить уровень сопротивления.

В большинстве своем, все электрические элементы, которые используется для сборки схемы имеют весьма незначительный размер. По этой причине весьма непросто наносить цветные обозначения на поверхность корпуса изделия.

В 20х годах специалисты разработали общепринятый стандарт для обозначения и идентификации всех значений и показателей электронного вида с помощью нанесения на поверхность цветной кодировки. Цветное обозначение деталей способно показать уровень напряжение и сопротивления каждого элемента.

Таблица

На изображении представленном ниже показано фактическое расположение цветных полос, которые показывают различного рода физические обозначения, множитель и уровень допуска. Если будет использована шести цветная маркировка , то необходимо учесть, что дополнительная полоса будет указывать на уровень коэффициента температур.

С помощью разрывов можно будет определить с какой стороны установлен резистор: право или лево. На данный момент существуют следующие ключевые нюансы, которые помогают определить R контролирующей детали по цветной разметке:

Если элемент имеет четыре полосы, то это означает, что три полоски, выполненные в цвете располагаются по левую сторону, а одна из них будет нанесена на правой части резистора. Специалисты утверждают, что первые две маркировочные полоски – это показатель сопротивления, а вот полоска под №3 – это фактический множитель. Полоса, находящаяся с право с самого края, будет определять реально допустимое отклонение в процентном эквиваленте.

  • Резистор имеет пять маркировочных полос. При этом четыре из их будут располагаться по левую стороны от центра детали и одну наносят с правой стороны. Теперь нужно учесть, что три первые полосочки – это уровень реального рабочего сопротивления элемента, под четвертой понимается множитель детали, а вот полоса №5 – это показатель допустимого отклонения от номинального показателя в процентном соотношении.
  • C шестью маркировочными полосами. Четыре полосы по левому краю и две по правому. Как полагается первые три – это R, линия №4 – множитель, линия №5 – отклонение в % от номинального показателя. А вот цветная полоса №6 – это обозначение коэффициента сопротивления t. Он существенно повышает точность определения R детали.


На рисунке представлена цветовая маркировка резисторов фирмы «PHILIPS»

Внимание! Температурный коэффициент определяет поведение элемента в температурных условиях различного эксплуатационного вида.

Маркировка по цифрам

Помимо цветной маркировки указывают еще и цифровые показатели. Так на резисторе наносят показатель максимального напряжения и постоянного сопротивления. Следует отметить, что все цвета имеют соответствующие им цифровые обозначения. Это существенно упрощает процесс отбора необходимо элемента.


Виды маркировки резисторов

На сегодняшний день существуют следующие вариации резисторной маркировки цветом:

Все маркировочные полосы наносятся в соответствии со стандартами и общепринятому ГОСТами.

Как определить сопротивление по цветным полоскам?

Чтобы определить показатель сопротивления на корпусе электрической детали, необходимо будет воспользоваться изображением представленном ниже. На нем отмечены все возможные вариации нанесения маркировочных линий.

Цветовая маркировка онлайн

Если необходимо будет выполнить расчет возможной цветовой маркировки на детали, то не стоит самостоятельно проводить математические расчеты. Специально для этого сегодня имеется множество интернет-ресурсов, предоставляющих своим пользователям расчетные калькуляторы.

Наиболее популярными из них считаются следующие сайты:

Видео

Смотрите видео-ролик о цветной маркировке резисторов:

Главное, что должен помнить начинающий радиолюбитель – это то, что подключать систему к источнику питания необходимо только после проверки правильного выполнения всех соединений

Окт 10, 2015 Татьяна Сумо

Люди, которые занимаются ремонтом бытовой техники , помнят неудобные советские резисторы, определить емкость которых зачастую было очень сложно без выпаивания его с платы. Такая ситуация возникала потому, что емкость наносилась в виде цифр только с одной стороны устройства и увидеть их было не всегда возможно. Впоследствии в обиход вошла на корпус наносились цветные круговые полоски, которые видно при любом положении элемента. Разберем, как правильно определять номинал постоянных резисторов по полоскам.

Резистор — это электронный прибор, который имеет определенное сопротивление. Его основная задача — преобразование силы тока в напряжение и наоборот. Ввиду малых размеров не всегда удается нанести и считать маркировку с резистора — к примеру, устройство на 0,25 ватт, достаточно часто применяемое в системотехнике, имеет длину не более 3.2 мм при диаметре 1,8 мм. Именно поэтому и была разработана цветная схема маркировки. Она является международной, ее утвердила IEC (International Electrotechnical Commission) и требования ГОСТ 175-72.

Маркировка резисторов полосками

Таблица цветов

Для чтения маркировки резисторов цветными полосками можно использовать эту таблицу:

Последние числа используются для десятичного множителя. Также следует помнить, что существует шесть рядов точности, предусмотренных ГОСТ. Для ряда Е6 допускается отклонение в 20%, для Е12 — в 10%, Е24 — 5%, Е48 — 2%, Е96 — 1%, Е 192 — 0,5%.

Чтение полос удобнее, чем маркировки

Правила маркировки

Классическая состоит из 3-6 полос/колец. Чем больше полос, тем больше точность измерения. Разберем наиболее популярные варианты.

Устройства с тремя полосками

Подобную маркировку применяют только для тех элементов, которые имеют “плановые” отклонения не более 20%. Цифры, относящиеся к цветам, можно взять из приведенной выше таблицы. Первый и второй круг показывает сопротивление устройства, третья — показатель множителя.

Если обозначить первую полоску D1, вторую D2, третью E, то формула расчета сопротивления будет выглядеть так:

R=(10D1+D2)*10E

К примеру, на искомом резисторе первая полоса красная, вторая зеленая, третья — желтая. Ищем сопротивление (10*2+5)*104=25*10 в 4 степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Используются для устройств с точностью до 5-10% (ряд E12 и E24 по маркировке ГОСТ). Схема маркировки сопротивлений по цветам остается прежней: первые два кольца — номинал сопротивления, третье — десятичный множитель, четвертое — допуск. Золотистый допуск — 5% (относится к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае формула выглядит следующим образом: R=(10D1+D2)*10E±S, где первая полоса — D1, вторая — D2, третья — Е, четвертая — S.

Пример: если вы видите устройство с 4 полосами зеленого, оранжевого, красного и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Резисторы с 4 полосками

Устройства с 5 полосками

Подобная маркировка резисторов по полоскам применяется для полос Е48 — 2%, Е96 — 1%, Е 192 — 0,5%. Техника подсчета первых трех полос остается прежней, четвертая обозначает десятичный множитель, пятая — уровень допуска. Формула выглядит следующим образом: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 — первые три круга, Е-четвертый, S — пятый. Допуски обозначаются следующим образом:

  • E48 (2%) — красный;
  • E96 (1%) — коричневый;
  • E192 (0,5%) — зеленый;
  • 0,25% — синий;
  • 0,1% — фиолетовый;
  • 0,05% — серый.

Шестиполосные устройства

Профессиональные ремонтники знаю, что у некоторых резисторов имеется так называемый коэффициент температурного сопротивления или коротко — ТКС. Данный параметр показывает, на какую величину повышается/уменьшается сопротивление элемента при изменении температуры на 1 градус. Этот коэффициент измеряется в ppm/ O C (parts per million или миллионная часть от имеющегося номинала, деленная на количество градусов). Разберем обозначение резисторов по цветам на шестом кольце:

  1. Коричневый цвет — 100 ppm/ O C.
  2. Красный — 50 ppm/ O C.
  3. Желтый — 25 ppm/ O C.
  4. Оранжевый — 15 ppm/ O C.
  5. Синий — 10 ppm/ O C.
  6. Фиолетовый — 5 ppm/ O C.
  7. Белый — 1 ppm/ O C.

Разберем пример определение резистора по цветовой маркировке на 6 колец. К примеру, мы имеем резистор с красной, зеленой, фиолетовой, желтой, коричневой и оранжевой полосой. Сопротивление будет равно (100*2+10*5+7)*10 4 +-1% (15ppm/ O C) или же 2570000±1% (15ppm/ O C) или 2,57 ±1% (15ppm/ O C) МОм.

Внимание: шестое кольцо часто используется для подсчета коэффициента надежности элемента. Если оно стандартной ширины, то определяет коэффициент ppm/ O C, если оно шире в полтора раза, то показывает процент отказов элемента на одну тысячу часов работы.

Цветовые обозначения в этом случае следующие:

  1. Коричневый цвет — до 1 процента отказов.
  2. Красный цвет — не более 0,1% отказов.
  3. Оранжевый цвет — не более 0,01% отказов.
  4. Желтый — не более 0,001% отказов за 1000 часов работы.

В качестве рабочей таблицы для определения сопротивления можно использовать следующий вариант:

Таблица для чтения номинала резистора

Проволочные резисторы

Для проволочных резисторов приняты немного другая расшифровка резисторов по цвету. Первой полосой в любом случае будет широкая белая полоска, которая говорит о технологии изготовления (проволочный). На них не может быть более 4 полос, последнее кольцо говорит о свойствах микроэлемента. Изучите нашу таблицу — она позволит вам разобраться в том, как правильно читать номиналы проволочных устройств.

Схема для проволочных резисторов

Как видите, ничего сложного в маркировке нет — используя две наших таблицы вы сможете легко определять емкость любых номиналов. Небольшая тренировка на практике — и вы запомните ключевые цвета, поскольку в основном резисторы из граничных значений применяются достаточно редко. Опытный мастер сразу читает маркировку и понимает, как работает устройство.

Одними из основных элементов построения электронных схем , несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы

Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров – нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые 30-40 лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше.

Причинами введения цветной маркировки электронных элементов было несколько:

  1. Ввиду уменьшения размеров пришлось отказаться от буквенно-цифровой маркировки приборов.
  2. Цветовая система обозначения позволяет закодировать намного больше информации об элементе, чем буквенно-цифровая.
  3. Повсеместное внедрение робототехники в сборочных линиях электронных компонентов требовало изменения подходов к маркировке составляющих деталей.
  4. В связи с развитием производства радиодеталей в странах Восточной Азии, основанной на передовых технологиях, существенно оттеснили выпуск отечественных компонентов, ввиду чего производителям пришлось перейти на западные стандарты маркировки.

Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала.

Как определить сопротивление резистора по цвету?


В основном, сегодня, практически невозможно встретить резисторы старше 15-20 лет, хотя отдельные старые раритетные «Рекорды» и «Электроны» до сих пор радуют глаз в отдельных квартирах.

Наполненные советской электроникой старые телевизоры и радиоприемники в своем составе имели, как правило, стандартные сопротивления коричневого или зеленого цветов с буквенной маркировкой.

Понять номинальное значение элемента по его буквенно-цифровой кодировке имея под рукой раритетный макулатурный справочник особого труда не составляет, тем более что в большинстве своем это были металлопленочные, лакированные приборы, обладающие свойством теплоустойчивости – МЛТ.

В Советском Союзе бытовая электроника была побочным продуктом оборонных предприятий, но при этом собиралась из тех же деталей, что и военная техника. Такие резисторы отличались друг от друга по габаритам – чем больше элемент , тем большее сопротивление.

Нынешняя маркировка компонентов во многом отличается от того тем, что существует несколько разновидностей – простые, стандартные цилиндрические сопротивления с цветной маркировкой и SMD-элементы.

4 и 5 полосная маркировка

Четырехполосная:

Пятиполосная:

Для определения номинала элемента, кроме знания основ физических процессов, необходимо знать технологию цветового обозначения номиналов электронных компонентов.

Для начала необходимо знать правильность чтения или порядок цветового кода:

  1. На резисторах, как правило, наносятся 4 или 5 цветных колец.
  2. Испытуемый элемент нужно расположить таким образом, чтобы цветовые кольца начинались с золотистого или серебристого кольца слева.
  3. В отдельных случаях, когда отсутствуют серебристая или золотистая полоска (а такой вариант вполне возможен), элемент нужно расположить таким образом, чтобы цветовые кольца оказались слева (или справа оставалось больше места).

Количество цветов в кольцах строго ограничено количеством цветов радуги, плюс серый, белый и черный.

Каждый цвет соответствует определенному значению номинала и зависит от расположения в порядке колец.

Первое и следующее за ним второе кольцо кода обозначают номинальную величину сопротивления элемента в стандартных единицах Омах, следующее кольцо множитель, на который нужно умножать величину первых единиц, четвертое означает ту величину, на которую происходит отклонение заявленного номинала в процентах.

Для SMD резисторов маркировка несколько иная – это в основном цифровое обозначение. В основном встречаются сопротивления с 3 или 4 цифрами – первые две, из которых это номинал, а третья обозначает степень числа 10. То есть резистор 4432 имеет номинал: 443*10(2 степени) или 4400 Ом или 4,4 кОм.

Стандартная и нестандартная цветовые маркировки


Нестандартная маркировка

Кроме общепринятой, стандартной цветовой маркировки обозначений сопротивлений, существуют и нестандартные виды кодирования. Чаще всего, нестандартные маркировки встречаются в виде совмещенного кода цвета и цифр у некоторых крупных производителей электроники, имеющих свои подразделения по разработке и производству электронных компонентов.

Среди таких нестандартных цветовых кодов и буквенного обозначения, чаще всего встречаются Philips и Panasonic, эти производители маркируют радиодетали, выпущенные на внутренних предприятиях отличной от общепринятой маркировкой, для которой применяются специальные справочные издания и компьютерные программы.

Пояснение и таблица


Как уже было указано, цветовые маркерные кольца нанесены слева направо.

Первое кольцо и следующее за ним второе цветное кольцо обозначают стандартную величину сопротивления в Омах. Следующее, третье кольцо обозначает множитель, на который нужно умножать числовое значение первых двух единиц обозначения, четвертое кольцо кода указывает значение, на которое отклоняется заявленный номинал в процентах.

Для точного определения величины сопротивления каждого отдельного компонента не следует запоминать весь цветовой код, достаточно иметь под рукой таблицу определения сопротивления:

Цвет знака Номинальное сопротивление, Ом Допуск, % ТКС
Первая цифра Вторая цифра Третья цифра Множитель
Серебристый 10-2 ±10
Золотистый 10-1 ±5
Черный 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 102 ±2 50
Оранжевый 3 3 3 103 15
Желтый 4 4 4 104 25
Зеленый 5 5 5 105 0,5
Голубой 6 6 6 106 ±0,25 10
Фиолетовый 7 7 7 107 ±0,1 5
Серый 8 8 8 108 ±0,05
Белый 9 9 9 109 1

Кроме стандартной, общепринятой маркировки, в отдельных случаях указываются и дополнительные данные в обозначениях 4 или 5 полосного, когда более широкая полоса (она, как правило, шире в 1,5 раз от остальных) указывает на более надежный, специальный вариант элемента – как правило, срок ее службы рассчитан более чем на 1000 часов непрерывной работы.

Онлайн-калькулятор

Интерфейс программы «Резистор 2.2»

Современные технологии и сегодня во многом облегчают работу как профессионалам, так и радиолюбителям. Кроме доступной измерительной аппаратуры, сегодня в интернет-ресурсах, посвященных радиотехнике, в огромном количестве находятся онлайн-калькуляторы определения сопротивления резисторов по маркировке.

Простые, и в общем-то надежные программы, позволяют с высокой точностью определить номинал практически любой радиодетали, более продвинутые и мощные инженерные программы, используемые в пакетах для инженеров-конструкторов, позволяют не только узнать значение сопротивления, но и найти соответствующую замену и определить вариант работоспособности самой схемы.

Одной из таких программ является программа Резистор 2.2 , она проста, удобна и не требует глубоких знаний компьютерной техники. Простой интерфейс и удобные рабочие органы позволяют работать как в сети, так и без неё.

Как пользоваться?

Как и большинство прикладных инженерных программ, программа Резистор 2.2 является онлайн-калькулятором, позволяющим определять номинал сопротивления по различным наиболее распространенным видам кодировки:

  1. Стандартной 4 или 5 цветной маркировке.
  2. Фирменной маркировке Philips различных видов сопротивлений.
  3. Нестандартной цветовой кодировки фирм Panasonic, Corning Glass Work.
  4. Обычной кодовой маркировке.
  5. Обычной кодировке Panasonic, Philips, Bourns.

После распаковки архива, не требующая регистрации программа сразу готова к работе. В окне, из предложенных вариантов, выбирается нужный параметр и производится дальнейшая идентификация по имеющемуся коду на корпусе элемента.

Для удобства идентификации, в верхнем окне наглядно показывается изображение определяемой кодировки. На корпусе радиодетали наносятся цветные кольца в соответствии с теми значениями, которые указываются пользователем, таким образом, появляется возможность наглядно сравнить кодировку с реальным элементом.

Внизу сразу высвечивается числовое значение номинала элемента.

Резистор — это элемент активного сопротивления электрического тока . Электрическим сопротивлениям как радиодеталям присвоено название резистора. Это сделано для того, что бы различать «сопротивление» как изделие и «сопротивление» как его электрическое свойство, электрическую величину . Резисторы бывают постоянными и переменными. Постоянные резисторы классифицируются по типам, номинальной мощности, номинальному электрическому сопротивлению , наибольшему возможному отклонению действительного сопротивления от номинального (величину отклонения от номинала называют также допуском.

В этой статье мы поговорим о постоянных резисторах. Маркировка таких резисторов бывает цифро-буквенная и цветная. Цветовая маркировка резисторов представляет собой 3,4 или 6 поперечных цветных полос. Использование цветной маркировки имеет преимущества, по сравнению с цифровой. Во-первых, цветовая маркировка резистора легче наносится на изделие, особенно на резисторы миниатюрных размеров. Во-вторых, проще внедрить автоматическую сборку. Недостатком такой маркировки можно назвать то, что при определении номинала резистора необходимо иметь под рукой таблицу кодировки, в которой расшифровывается цветовая маркировка резисторов, либо воспользоваться измерительным прибором (мультиметром, тестером и др.) Следующим неудобством такой маркировки является трудность определения номинального сопротивления бывшего в употреблении резистора при ремонте какой-либо аппаратуры. Ведь в таком случае цветовая маркировка резисторов под воздействием температуры и других внешних факторов (влага, пыль), а также в случае перегорания элемента сопротивления, может повредиться (почернеть, выцвести, изменить цвет). Измерение номинала резистора прибором в таком случае не всегда может дать верный результат, так как сопротивление резистора могло измениться, либо в случае перегорания элемента сопротивления прибор покажет «обрыв».

Значения цветовой маркировки показаны на фотографии.

При считывании цветовой маркировки, необходимо в первую очередь выяснить, с какой стороны начинать отсчет полос. В резисторах, произведенных в СССР, первая полоса всегда смещена к краю резистора. В резисторах современного образца с маркировкой, состоящей из четырех полос, последней наносится полоса золотого или серебряного цвета, она обозначает точность, соответственно 5% или 10%. У резисторов с маркировкой в три полосы точность составляет 20%. Высокоточные резисторы маркируются 5-6 полосами. Во всех типах цветовой маркировки 1 и 2 полосы означают первые цифры номинала элемента. Если маркировка состоит из трех-четырех полос, то третья полоса означает множитель. Полученное значение требуется умножить на значение, закодированное в первых двух полосах. В случае если цветовая маркировка резисторов состоит из 5 полос, то третья полоса также относится к номиналу сопротивления, а четвертая в таком случае будет означать множитель, в пятой полосе закодирована точность. Если в маркировке присутствует шестая полоса, то она обозначает или температурный коэффициент, или надежность элемента.


Цветовая маркировка импортных резисторов , которые наиболее часто можно встретить в нашей стране, обычно состоит из четырех цветных полос. Первые 2 полосы означают номинал резистора, а третья — множитель. Четвертая полоса обозначает допустимое отклонение от номинального значения.

Цветными полосками используется в радиоэлектронике для определения сопротивления постоянных резисторов. Большинство электронных компонентов, в частности резисторы, очень малы по размеру, вследствие чего достаточно трудно печатать маркировку прямо на корпус. Поэтому в 1920 году был разработан стандарт для идентификации значений электронных компонентов путем нанесения на них цветового кода.

Как определить сопротивление резистора по цветным полоскам

На рисунке ниже показано расположение полос значения, множитель и допуск для постоянного резистора. При маркировке с помощью 6 цветными полосками, дополнительная полоска указывает на температурный коэффициент.

Разрыв между цветными полосками множителя и допуска определяет левую и правую сторону резистора. Ключевые моменты определения сопротивления резистора по цветным полоскам:

4-х полосный резистор — имеет 3 цветовую полоску на левой стороне и одну цветную полоску на правой стороне. Первые две полосы слева представляют собой значение сопротивления, а третья является множителем. Крайняя справа полоса определяет допустимое отклонение в процентах.

5-и полосный резистор — имеет 4 цветные полосы на левой стороне и одну цветную полосу на правой стороне. Первые 3 цветных полос определяют величину сопротивления резистора, четвертый представляет собой множитель, а пятая полоса допустимое отклонение от номинала в процентах.

6-и полосный резистор — имеет 4 цветовые полосы на левой стороне и 2 цветные полосы на правой стороне. Первые 3 цветные полосы обозначают величину самого сопротивления резистора, 4-ая полоса множитель, 5-ая процент отклонения от номинального значения сопротивления и 6-ая полоса представляет собой обозначение температурного коэффициента сопротивления, который повышает точность сопротивления резистора.

Температурный коэффициент говорит нам о поведении резистора в различных температурных условиях эксплуатации.

Примеры определения маркировки резистора по цветным полоскам

Маркировка резистора 4 цветными полосками


Рассмотрим цветовой код резистор, имеющий 4 цветные полосы: коричневый-черный-красный-золотистый. Коричневый цвет соответствует значению «1» в диаграмме цвета. Черный представляет «0», Красный представляет собой множитель «100». Таким образом, величина сопротивления составит:

10 * 100 = 1000 Ом или 1 кОм с отклонением 5%, поскольку золотая полоска представляет собой допуск +/- 5%. Таким образом, фактическое значение 1 кОм может быть между 950 Ом и 1050 Ом.

Маркировка резистора 5 цветными полосками


Рассмотрим цветовой код для резистора с 5 полосками: желтый-фиолетовый-черный-коричневый-серый. Желтый цвет соответствует значению «4» в диаграмме цвета. Фиолетовый цвет представляет «7» и черный равен «0». Коричневая полоска определяет величину множителя «10». Таким образом, величина сопротивления составит:

470 * 10 = 4700 Ом или 4,7 кОм с отклонением 0,05%, поскольку серый цвет отклонения равен +/- 0,05%.

Маркировка резистора 6 цветными полосками


В данном случае маркировка подобна как и у резистора с 5 полосками, в дополнении лишь шестая цветная полоса температурного коэффициента, для примера это синяя полоса.

Результат — резистор имеет сопротивление 4,7 кОм, с допуском +/- 0,05% и с температурным коэффициентом 10 частей на миллион / K.

Маркировка млт резисторов онлайн. Цветовая маркировка резисторов. Пример выбора номинала резистора по стандартной цветовой маркировке

Инструкция

Самый простой способ определить сопротивление резистора – узнать об этом из соответствующей документации. Если резистор приобретен как самостоятельная деталь, найдите сопроводительные документы (накладную, гарантийный талон и т.п.). Отыщите в них номинал резистора. Скорее всего, величина сопротивления будет указана рядом с наименованием детали, например, резистор 4,7 К. В этом случае число означает номинал резистора, а буква () – единицу измерения. Варианты К, к, КОм, кОм, Ком, ком соответствуют килоомам.Аналогичные обозначения с буквой «М», вместо «к» — мегаомам. Если буква «м» будет строчной (маленькой), то теоретически это соответствует миллиомам. Однако на практике такие резисторы обычно не продаются, а изготавливаются самостоятельно из нескольких витков специальной проволоки. Поэтому комбинации с буквой «м» можно к мегаомам (в нестандартных случаях лучше все же уточнить).Отсутствие после числа единицы измерения или наличие «Ом» или «ом» означает, соответственно, Ом. (на практике может означать, что продавец просто не указал единицу измерения).

Если резистор является частью электрического (электронного) устройства, возьмите электрическую схему этого прибора. Если схемы нет, попробуйте найти ее в интернете. Отыщите на схеме соответствующий резистор. Обозначаются резисторы небольшими прямоугольниками с линиями выходящими из коротких сторон. Внутри прямоугольника могут располагаться (обозначают мощность). Рядом с обозначением резистора (прямоугольником) обычно находится буква R и некоторое число, обозначающее порядковый номер резистора , например, R10. После обозначения резистора указывается его номинал (чуть правее или ниже). Если сопротивление резистора не указано, то посмотрите в нижнюю часть схемы – иногда номиналы резисторов (сгруппированные по значениям) находятся там.

Если у вас имеется омметр или мультиметр, то просто подключите прибор к выводам резистора и запишите показания. Мультиметр предварительно переключите в режим измерения сопротивления. Если омметр «зашкаливает» или наоборот, показывает очень маленькое значение, настройте его на подходящий диапазон. Если резистор является частью схемы, то предварительно выпаяйте его, иначе показания прибора наверняка будут неверными (меньшими).

Номинал резистора можно также определить по его маркировке. Если обозначение номинала состоит из двух цифр и одной буквы (типично для старых «советских» деталей), то используйте следующее правило:
Буква ставится на место десятичной запятой и обозначает кратную приставку:К – килоом;
М – мегаом;
Е – единиц, т.е. в данном случае Ом.Если номинал резистора – целое число, то соответствующая буква ставится в конце обозначения (69К = 69 кОм). Если сопротивление резистора меньше единицы – буква ставится перед числом (М15 = 0,15 МОм = 150 кОм). В дробных номиналах буква находится между цифрами (9Е5 = 9,5 Ом).

Для обозначений, состоящих из трех цифр, запомните следующее простое правило: к первым двум цифрам надо дописать столько нулей, сколько обозначено третьей цифрой. Например, 162, 690, 166 расшифровывается следующим образом:162 = 16’00 Ом = 1,6 кОм;
690 = 69’ Ом = 69 Ом;
166 = 16’000000 Ом = 16 МОм.

Если номинал резистора обозначен цветными полосками, поверните его (или повернитесь) так, чтобы отдельная (отстоящая от трех) полоска находилась справа. Затем, воспользовавшись нижепредставленной таблицей соответствия цветов, переведите цвета полосок в цифры:- черный — 0;
— коричневый — 1;
— красный — 2;
— оранжевый — 3;
— желтый — 4;
— зеленый — 5;
— голубой — 6;
— фиолетовый — 7;
— серый — 8;
— белый — 9.Получив трехзначное число, воспользуйтесь правилом, описанным в предыдущем пункте. Так например, если цвета трех полосок расположены в следующим порядке, то есть слева направо (красный — 2, оранжевый — 3, желтый — 4), получаем число 234, которое соответствует номиналу 230000 Ом = 230 кОм. Кстати, вышеприведенную таблицу очень легко запомнить. Порядок средних цветов соответствует радуге, а крайние цвета к концу списка становятся светлее.

Ни одно современное электронное устройство не может обойтись без использования в схемах резисторов. Причём зачастую это не одна или две детали, а десятки и даже тысячи. Но чтобы вместить такое количество в небольшие и удобные корпусы, делать их приходится миниатюрными. А это вызывает неудобство маркирования. В связи с этим была введена цветовая маркировка резисторов, что позволяет безошибочно определить параметры детали даже непрофессионалу.

Безусловно, существуют резисторы различных размеров. И если на больших вариантах можно обозначить номинал в буквах и цифрах, что удобно и понятно, то на миниатюрных деталях крайне проблематично будет нанести необходимое количество символов, чтобы описать все характеристики. И даже если благодаря современным технологиям необходимую информацию написать получится, то прочесть её уж точно возможности не будет. А ведь это именно те части, которые при неверном подборе могут ощутимо изменить принцип действия всей схемы.

Понятно, что, несмотря на это, маркироваться резисторы всё же должны. Иначе их просто невозможно будет использовать, или подбор превратится в настоящее мучение. Так появилась первая маркировка резисторов цветными полосками, что сильно упростило задачу не только для пользователя, но и для производителя.

Позже, с развитием микропроцессорной техники, резисторы начали маркировать кодовыми значениями, а SMD-детали и вовсе приобрели личное обозначение, состоящее из цифр или букв и цифр.

Но больше всего распространена всё же цветная маркировка резисторов, так как именно эти полосатые детали используются наиболее часто радиолюбителями и некоторыми производителями. У новичка это может вызвать небольшое недоумение: как понять номинал детали? Но если немного разобраться, то всё станет понятно.

Цветовые стандарты

Как известно, резисторы могут отличаться по разным параметрам. В схемах для достижения запланированного результата могут использоваться сопротивления с различными параметрами. Причём одни из них имеют более высокую точность, а к другим, напротив, не выдвигается особенных требований. Именно поэтому и маркировка может отличаться.

Если рассматривать маркировку цветовыми кольцами, то различия могут быть как в ширине полосок, так и в их количестве. Причём чем их больше, тем более подробную информацию можно узнать о детали:

Как можно заметить, в основу заложен сходный механизм расшифровки. Специалисты нередко многие значения запоминают. Новичку же проще узнать эти данные или из таблицы, или пойти более простым путём и использовать онлайн-калькулятор цветовой маркировки резисторов. Цветное оформление, доступное на различных сервисах, связанных с электрикой и электроникой, ещё больше упростит этот процесс.

Кодовые маркеры

Не всегда целесообразно использовать цветную маркировку для обозначения сопротивлений. В таких случаях прибегают к мнемонической маркировке. Такое кодовое обозначение включает в себя от четырёх до пяти символов. Это могут быть как цифры, так и совокупность букв и цифр. Последний символ расскажет о значении отклонения, а буква покажет, где должна находиться запятая при десятичных значениях.

Для расшифровки таких маркировок придётся воспользоваться таблицей — как, в общем-то, для расшифровки любого условного обозначения резистора.

Но этот случай заметно уступает по удобству цветомаркировке резисторов. Онлайн же можно узнать точные данные по сопротивлениям в любом случае.

SMD сопротивления

Аналогичным образом обозначаются и SMD резисторы. Однако из-за их чересчур малых габаритов наносить большое количество символов для маркировки совсем неудобно. Поэтому используют три-четыре символа, отображающих номинал детали.

Поначалу может показаться, что расшифровать такой код крайне сложно. Но на самом деле это далеко не так. Ведь всегда можно сделать для себя памятку. Да и запомнить шесть букв, обозначающих множитель, с их значениями будет довольно просто:

S=10¯²; R=10¯¹; B=10; C=10²; D=10³; E=10⁴

Что же касается вариаций, то их может быть всего три, а это облегчает запоминание даже без шпаргалки:

  1. Если код состоит только из трёх цифр, то первые две из них будут сопротивлением в омах, а третья — множитель.
  2. Таким же образом расшифровывается и четырёхзначный код. Только здесь уже три первых значка будут говорить о номинале сопротивления в омах, а четвёртая укажет на множитель.
  3. Две первые цифры и третий — символ. Значение символа — одна из шести букв множителя, а цифры покажут сопротивление (к примеру, 150 Ом).

В общем-то, ничего сложного в расшифровке таких маркировок нет. Хотя в последнем случае придётся воспользоваться таблицей для определения значения сопротивления.

Нестандартная кодировка

Некоторые хорошо известные производители любят прибегать к личной цветовой маркировке резисторов. Такие импортные торговые марки, как Philips, Panasonic, CGW, имеют свои стандарты. Но делается это не из-за самолюбия или желания дополнительно выделиться, а для расширения отображения технической информации.

Одни, помимо основных параметров резистора, добавляют данные по материалу и технологии изготовления. Другие таким образом позволяют понять мастеру особенности детали, что в некоторых случаях может быть крайне важно. Третьи дают сведения о других параметрах.

Но любая из таких деталей при необходимости может быть заменена на аналог, ведь основные её характеристики остаются общими для мировых стандартов.

Расшифровка цветных колец

Поскольку на сегодняшний день профессионалы и любители больше сталкиваются именно с резисторами, маркированными цветными кольцами, то расшифровка номиналов таких деталей имеет особое значение. Ведь от правильно подобранного сопротивления, мощности и других параметров может зависеть конечный результат и работоспособность изделия в целом.

Узнать точный номинал резистора можно разными способами.

Универсальная таблица

Наиболее простой и удобный способ расшифровать цветную маркировку резисторов — таблица универсальных значений. Это самая элементарная табличка, которую можно распечатать или нарисовать от руки, взяв из справочника или интернета. Её хорошо всегда иметь при себе или повесить на рабочем месте. Но такой вариант будет оптимальным во многих ситуациях, когда нужна распиновка или цоколевка резисторов.

Несмотря на внешне кажущуюся запутанность и сложность таблицы, пользоваться ею крайне просто. И в качестве примера будет принят гипотетический резистор с шестью полосками: зелёный, коричневый, жёлтый, красный, фиолетовый, оранжевый. Из этого следует:

Пример хорошо отображает простоту использования таблицы в качестве помощника для расшифровки цветных полосок на резисторе. Единственная сложность может возникнуть при расчётах, если человек не очень хорошо знаком с математикой или уже забыл бо́льшую часть школьной программы.

Но для таких случаев существует куда более интересный и доступный способ определения номинала резистора по цветным кольцам.

Интернет в помощь

В современном мире интернет занял своё особое место. Люди используют это изобретение для различных целей, начиная от развлечений и заканчивая заработком денег. Для каждого здесь найдётся интересная и полезная информация. Не обходит мировая сеть стороной и людей, увлекающихся электроникой. А следовательно, для определения номинала сопротивления можно воспользоваться и этим чудом современной мысли.

Среди множества разнообразных сайтов, блогов и порталов существуют сервисы, содержащие калькулятор резисторов. Здесь даже самый отпетый двоечник сможет без труда установить точный номинал любого сопротивления в считаные секунды — достаточно просто ввести цветовые значения или выбрать соответствующую комбинацию полос, чтобы онлайн-помощник мгновенно выдал полную информацию о детали.

Если необходимо узнать точный номинал, особенности и даже некоторые тонкости, а из данных есть лишь маркировка резисторов цветными полосками, калькулятор с лёгкостью даст исчерпывающий и полный ответ.

Для этого нужно зайти на сайт, предлагающий помощь, и выполнить ряд несложных действий. Онлайн-калькуляторы могут иметь различный внешний вид, а это нисколько не усложняет поставленной задачи. Как правило, используется интуитивно понятный интерфейс, где разобраться сможет даже ребёнок.

В качестве примера можно привести наиболее распространённые виды онлайн-калькуляторов:

Могут существовать и другие виды резисторных онлайн-калькуляторов, помогающие определять номинал по маркировке и цветам резисторов. Но принцип действия у всех будет примерно один: выбор количества колец, подбор интересующей расцветки, получение результата.

«Справочник» — информация по различным электронным компонентам : транзисторам , микросхемам , трансформаторам , конденсаторам , светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов .

Цветовая маркировка резисторов чаще всего представляет собой набор цветных колец на корпусе резистора, причем каждому маркировочному цвету соответствует определенный цифровой код.

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения

Кодированное обозначение номинальных сопротивлений резисторов состоит из трёх или четырёх знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (табл. 1).

Таблица 1

Сопротивление Допуск Примеры обозначения
Множитель Код Допуск,
%
Код Полное
обозначение
Код
1 K(E) ±0,1 В(Ж) 3,9 Ом±5% 3R9J
±0,25 С(У) 215 Ом±2% 215RG
10 3 К(К) ±0,5 D(Д) 1 кОм±5% 1KOJ
±1 F(P) 12,4 кОМ±1% 12К4F
10 6 М(М) ±2 G(Л) 10 кОм±5% 10KJ
±5 J(И) 100 кОм±5 М10J
10 9 G(Г) ±10 К(С) 2,2 МОм±10% 2М2К
±20 М(В) 6,8 ГОм±20% 6G8M
10 12 T(T) ±30 N(Ф) 1 ТОм±20% 1ТОМ

Примечание: В скобках указано старое обозначение.

Цветовая маркировка наносится в виде четырёх или пяти цветных колец. Каждому цвету соответствует определённое цифровое значение (табл. 2). У резисторов с четырмя цветными кольцами первое и второе кольца обозначают величину сопротивления в омах, третье кольцо — множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.

Цветовая маркировка номинального сопротивления и допуска отечественных резисторов.

Таблица 2

Цвет знака Номинальное сопротивление,
Ом
Допуск,
%
ТКС
Первая
цифра
Вторая
цифра
Третья
цифра
Множитель
Серебристый 10 -2 ±10
Золотистый 10 -1 ±5
Черный 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 10 2 ±2 50
Оранжевый 3 3 3 10 3 15
Желтый 4 4 4 10 4 25
Зеленый 5 5 5 10 5 0,5
Голубой 6 6 6 10 6 ±0,25 10
Фиолетовый 7 7 7 10 7 ±0,1 5
Серый 8 8 8 10 8 ±0,05
Белый 9 9 9 10 9 1

Цветовая

Маркировка осуществляется 4,5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно. Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.

Рис. 2
Маркировка резисторов фирмы «PHILIPS»

Таблица 3

Цвет знака Номинальное сопротивление,
Ом
Допуск,
%
ТКС
Первая
цифра
Вторая
цифра
Третья
цифра
Множитель
Серебристый 10 -2 ±10
Золотистый 10 -1 ±5
Черный 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 10 2 ±2 50
Оранжевый 3 3 3 10 3 15
Желтый 4 4 4 10 4 25
Зеленый 5 5 5 10 5 0,5
Голубой 6 6 6 10 6 ±0,25
Фиолетовый 7 7 7 10 7 ±0,1
Серый 8 8 8 10 8
Белый 9 9 9

Нестандартная цветовая маркировка резисторов

Помимо стандартной цветовой маркировки многие фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка применяется для отличия, например, резисторов,изготовленных по стандартам MIL,от стандартов промышленного и бытового назначения, указывает на огнестойкость и т.д.

Кодовая маркировка отечественных резисторов

В соответствии с ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС первые 3 или 4 символа несут информацию о номинале резистора, определяемом по базовому значению из рядов ЕЗ. ..Е192, и множителе. Последний символ несет информацию о допуске, т.е. классе точности резистора. Требования ГОСТ и IEC практически совпадают с еще одним стандартом BS1852 (British Standart).

Помимо строки, определяющей номинал и допуск резистора, может наносится дополнительная информация о типе резистора, его номинальной мощности и дате выпуска.

Например:

Перемычки и резисторы с «нулевым» сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с «нулевым» сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0,005…0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код «000» (возможно «0»).

Маркировка резисторов прецинзионных высокостабильных фирмы «PANASONIC»

Рис. 8
Кодовая маркировка резисторов фирмы «PANASONIC»

Маркировка резисторов фирмы «PHILIPS»

Фирма «PHILIPS»кодирует номинал резисторов в соответствии с общепринятыми стандартами, т.е первые две или три цифры указывают номиналв Ом, а последняя — количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4 символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7,8 и 9 в последнем символе.

Буква R выполняет роль десятичной запятой или, она стоит в конце, указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero-Ohm).

Таблица 4

Рис. 9
Маркировка резисторов фирмы «PHILIPS»

Таким образом, если на резисторе вы увидите код 107 — это не 10 с семью нулями (100 МОм). а всего лишь 0,1 Ом.

Маркировка резисторов фирмы «BOURNS»

Первые две цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.

Рис. 11
В.Маркировка резисторов 4 цифрами

Первые три цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль десятичной запятой.

Рис. 12 С.Цветовая маркировка резисторов 3 символами

Первые два символа — цифры, указывающие значение сопротивления в Ом, взятые из нижеприведенной таблицы 5, последний символ — буква, указывающая значение множителя: S=10 -2 ; R=10 -1 ; А=1; В= 10; С=10 2 ; D=10 3 ; Е=10 4 ; F=10 5 . Распространяется на резисторы из ряда Е-96, допуском 1%. типоразмером 0603.

Таблица 5

Код Значение Код Значение Код Значение Код Значение
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

Примечание: Маркировки А и В — стандартные, маркировка С — внутрифирменная.

Дата публикации: 25.06.2003

Мнения читателей
  • Александр / 04.03.2019 — 11:16
    Подскажите какой резистор.Полоски:серая,красная,золотая,золотая,черная.В подборках нет
  • Игорь / 30.09.2018 — 13:02
    Резистор 20R0 это как?
  • Сергей / 17.11.2017 — 13:38
    На резисторе написаном 334 это я так понял 330 ком.?Правильно или нет?
  • Николай / 13.03.2016 — 12:34
    Подскажите номинал резистора:первая полоска оранжевая вторая и третья черные четвертая золотая
  • Михаил / 20.02.2016 — 23:45
    попытка №2 красный,красный,серебристый,золотой,черный.
  • Михаил / 20.02.2016 — 23:41
    пожалуйста подскажите номинал резисторов красный,красный,серебристый,золотой,черный __второй__оранжевый,оранжевый,серебристый,золотой,черный.
  • сергей / 21.01.2016 — 11:01
    чёрный коричневый чёрный серый (или серебреный) золотой помогите какой наминал
  • Андрей / 18.11.2015 — 19:47
    Подскажите номинал резистора имеющего синюю,чёрную,серебристую,болотистую, зеленую полосы. Не мог найти в справочниках. Спосибо!
  • Геннадий / 27.10.2015 — 09:26
    !!! Опечатка в 1-й таблице! Вместо K(E) должно быть R(E)
  • Фидан / 01.06.2015 — 19:24
    Какой номинал резистора с полосками коричневый черный серебристый золотистый черный?
  • Дмитрий / 24.04.2015 — 18:41
    А бывают резисторы в 0.04 Ом. Мне на Эбу на форд надо. Братва на форуме не уверена то-ли 0.4, то-ли 0.04Ом. Плоские четырёхногие такие. Родные подкоптились. ничего не видно
  • ИЛЬНУР / 23.04.2015 — 16:43
    КАК ВЫГЛЯДяТ СОПРОТИВЛЕНИЕ: 3,3 кОм. 100 Ом. 33 кОм
  • Нестеренко Татьяна / 20.02.2015 — 18:26
    нужно сопротивление 100ом как выглядит
  • Николай / 18.07.2014 — 15:08
    подскажите пожалуйста какое сопротивление у резистора с полосками красный, серый, черный, золотой, черный??
  • Эдуард / 18.07.2014 — 05:07
    у меня 6 вольтный аккумулятор диод 3 вольта. какой резистор мне нужен?
  • Иван / 31. 03.2014 — 19:19
    На серовато-голубовато-беловатом резисторе пять полос симметрично краёв — коричневая, серая, серебристая, золотистая, зелёная. Если пять, то три — номинал, но из них серебристая, это что за цифра? Если номинал только две, то должно быть вроде как четыре полосы. Вряд ли надо начинать с зелёной, т.к. следующей будет золотистая. Так каков же номинал, кто знает?
  • виктор / 05.03.2014 — 12:06
    подскажите номинал резистора 750 е

Если с буквенными обозначениями в большинстве случаев можно разобраться без вспомогательных материалов, то с цветовой маркировкой достаточно сложно. Она представляет собой набор полосок или колец (фактически наносится по всей окружности корпуса элемента) разных цветов. Каждая из них несет в себе определенную информацию, например цифры, множитель, допуск. Они отличаются по цвету и каждый из них несет в себе определенную численную информацию.

Различают в зависимости от номинала и допуска по точности варианты цветовой маркировки, состоящие из разного количества меток, рассмотрим их подробнее. Узнать, как расшифровывается цветовая маркировка резисторов вы можете, используя наш онлайн калькулятор:

Коричневый

Оранжевый

Фиолетовый

Серебряный

Отсутствует

± 20% 10% 5% 2% 1% 0.5% 0.25% 0.1%

Помимо этого для расшифровки может быть использована таблица:

Маркировка из 3 полос говорит о том, что у резистора класс точности равен 20%, далее первая и вторая полосы – цифры, а третья – это множитель.

Внимание! Серебристые и золотые цвета не могут выступать в качестве цифр, обычно только в роли допуска и множителя. Это поможет найти левую и правую сторону резистора, чтобы правильно определить номинал. Не у всех резисторов первое кольцо сдвинуто в одну из сторон. Использование онлайн калькулятора поможет автоматизировать и ускорить процесс определения номинала резистора по цвету, вам остаётся лишь подобрать нужный по мощности для конкретной задачи.

Согласно таблице по цвету определяют числа и множители.

  • 4 полосная маркировка используется для обозначения резисторов с классом допуска 5-10%, он зашифрован в 4 полосе, три первых аналогично предыдущему.
  • 5 полос содержат больше информации о номинале, здесь первые 3 — это числа, 4 — множитель, а 5 — допуск.
  • К цветовой маркировке резисторов из 6 полос добавлен еще и температурный коэффициент, который характеризует степень изменения сопротивления к изменению температуры.

Стоит отметить, что наш калькулятор позволяет определить онлайн маркировки наиболее распространенных видов резисторов на 4 и 5 полос. 3-полосную вы легко можете определить по таблице, приведенной выше, а 6-полосные варианты встречаются очень редко.

Чтобы определить номинал вам нужно пройти три шага:

  1. Посмотреть на резистор и найти, откуда у него начинается маркировка.
  2. Ввести данные в онлайн калькулятор и указать класс точности.
  3. Если у вас возникли сомнения можете повторно ввести данные, но в обратной последовательности, возможно вы посмотрели на компонент не с правильной стороны.

Резистор и сопротивление

Резистор — пассивный электрический элемент, создающий электрическое сопротивление в электронных схемах. Резисторы можно найти практически во всех электронных устройствах. Они используются для различных целей, в частности, для ограничения тока в цепях, в качестве делителей напряжения, для обеспечения напряжения смещения для активных элементов электрических цепей, в качестве терминаторов (согласованных нагрузок) линий передачи, в резистивно-емкостных цепях в качестве времязадающего элемента… Список можно продолжать бесконечно.

Электрическое сопротивление резистора или любого проводника является мерой его противодействия протеканию электрического тока. В СИ сопротивление измеряется в омах. Сопротивление имеет практически любой материал кроме сверхпроводников, имеющих нулевое сопротивление. Подробнее о сопротивлении , удельном сопротивлении и проводимости .

Допустимое отклонение от номинального значения

Конечно, можно сделать резистор с очень точным значением сопротивления, однако он будет очень дорогим. К тому же, очень точные и дорогие резисторы бывают нужны достаточно редко, например, в качестве делителей напряжения в мультиметрах. Здесь мы поговорим о недорогих и не очень точных резисторах, используемых в электронных устройствах. В большинстве случаев точность ±20% вполне допустима. Для резистора сопротивлением 1 кОм это означает, что любой резистор с сопротивлением в диапазоне от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критичные компоненты может быть ±1% или даже ±0.05%. В то же время следует отметить, что в наше время сложно найти резисторы с допуском 20%. Обычными являются 5-процентные и 1-процентные резисторы. Такие резисторы были дорогими 60 лет назад, во времена ламповых и первых транзисторных радиоприемников. Но те времена остались в далеком прошлом.

Рассеиваемая мощность

Если через резистор проходит электрический ток, электрическая энергия преобразуется в тепловую и резистор нагревается. Тепло рассеивается в окружающую среду. Причем, тепловая энергия должна быть передана в окружающую среду так, чтобы температура резистора и окружающих его элементов оставалась в пределах нормы. Мощность, выделяемая на резисторе, определяется по формуле:

Здесь V — напряжение в вольтах на резисторе сопротивлением R в омах, I — протекающий через резистор ток в амперах. Мощность, которую резистор может рассеивать без ухудшения параметров в течение длительного периода времени, называется предельной рассеиваемой мощностью . В общем случае, чем больше корпус резистора, тем большую мощность может он рассеивать. Выпускаются резисторы различной мощности и можно встретить резисторы от 0,01 Вт до сотен ватт. Углеродистые резисторы обычно выпускаются мощностью 0,125–2 Вт.

Ряды предпочтительных величин электронных компонентов

В начале XX века резисторы использовались главным образом в радиоприемниках и назывались вместе с другими компонентами радиодеталями. Сейчас это название относится ко всем элементам, применяемым в электронных схемах, которые к радио не имеют отношения и поэтому радиодетали стали называть электронными элементами компонентами (это, как всегда, калька с английского). Хотя это как сказать! В телефоне есть как минимум пять радиоприемников (для связи с базовой станцией, GPS/GLONASS, Wi-Fi, NFC, УКВ-приемник), но никто об этом не помнит и не считает телефон радиоприемным устройством. Но мы отвлеклись от темы.
Несмотря на то, что можно изготовить резистор с любым сопротивлением, удобнее выпускать ограниченное число компонентов, особенно если учесть, что каждый резистор имеет определенный допуск на номинал. Более точные резисторы стоят дороже, чем менее точные. Обычная логика показывает, что для стандартных значений удобно выбрать логарифмическую шкалу, с одинаковыми интервалами между стандартными значениями, которые определяются с учетом допустимого отклонение от номинала. Например, для точности ±10% имеет смысл для декады (интервала, в котором сопротивление изменяется от 1 до 10, от 10 до 100 и так далее) взять 12 значений: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2, затем 10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68;82 и так далее. Эти значения называют рядами номиналов. Они стандартизированы в форме рядов E3–E192 и используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов. Каждый ряд (E3, E3, E6, E12, E24, E48, E96, и E192) разделяет декаду на 3, 6, 12, 24, 48, 96 и 192 стандартных значения. Отметим, что ряд E3 устарел и используется крайне редко.

Список значений номинальных рядов E6–E192

Значения E6 (допуск 20%):

1,0; 1,5; 2,2; 3,3; 4,7; 6,8.

Значения E12 (допуск 10%):

1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.

Значения E24 (допуск 5%):

Значения E48 (допуск 2%):

1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.

Значения E96 (допуск 1%):

1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.

Значения E192 (допуск 0.5% и точнее):

1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.

Маркировка резисторов

Большие резисторы, такие как показаны на этом рисунке, обычно маркируются цифрами и буквами и понять такую маркировку несложно. Однако, величину сопротивления непросто напечатать на маленьких резисторах (и других электронных компонентах), особенно цилиндрической формы, даже при использовании современных технологий нанесения маркировки. Поэтому в последние 100 лет для маркировки радиодеталей использовалась цветовая кодировка. Такая кодировка используется не только для резисторов, но также для конденсаторов, диодов, катушек индуктивности и других элементов.

Для маркировки резисторов используется до шести цветных полосок. Чаще используется код из четырех полосок, в котором первая и вторая полоски представляют первую и вторую значащую цифру, третья полоска кодирует множитель, а четвертая — допуск. Между третьей и четвертой полоской обычно имеется плохо различимый увеличенный зазор, который позволяет определить направление чтения кода — компоненты ведь симметричные! 20-процентные резисторы обычно маркируются только тремя полосками — там не указывается допуск. Их полоски обозначают цифру, цифру и множитель.

Для 2-процентных или более точных резисторов используют пять или более полосок, представляющих величину сопротивления. Последняя полоска в маркировке из шести полосок представляет температурный коэффициент сопротивления в частях на миллион на кельвин (ppm/K). На рисунке в верхней части страницы показан принцип цветовой маркировки.

Полоски считываются слева направо. Они обычно группируются ближе к левому концу элемента. Если между последней полоской и остальными полосками имеется зазор, он обычно показывать, что эта сторона элемента — правая. Также если имеется золотая или серебряная полоска, они всегда находятся на правой стороне. Когда значение по полоскам определено, сравните его с таблицей предпочтительных величин. Если значения там нет — попробуйте прочитать маркировку с другого конца. Обратите внимание: в этом калькуляторе цветовая кодировка соответствует международному стандарту IEC 60062:2016 . .

Нажмите на приведенные ниже примеры, чтобы посмотреть цветовую кодировку резисторов:

Цифровая маркировка

На поверхности относительно больших резисторов, предназначенных для поверхностного монтажа (англ. SMT — surface-mount technology или SMD — surface-mount device), а также на относительно больших резисторах с выводами для монтажа в отверстия для маркировки печатают цифры. В связи с ограниченным местом, эти цифры часто бывает трудно прочитать. Маркировка используется, в основном, при ремонте, так как в процессе производства резисторы и другие электронные элементы подаются в автоматы для монтажа на лентах, которые хорошо промаркированы. Многие резисторы вообще не имеют маркировки и после того, как автомат установил их на плату, единственным способом узнать их сопротивление является его измерение.

Для маркировки используется несколько систем: три или четыре цифры, две цифры и буква, три цифры и буква, код стандарта RKM, в котором буква, обозначающая единицу измерения, ставится на место десятичного разделителя. Если на элементе есть только три цифры, они представляют две значащие цифры номинала и множитель. Например, 103 на резисторе для поверхностного монтажа означает 10 × 10³ = 10 кОм.

Система из четырех цифр используется для маркировки резисторов высокой точности, например, для резисторов рядов E96 и E192. Пример кодировки: 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера используется другая система. Например, для серии E96 используются две цифры и буква. Такая система позволяет сэкономить один знак по сравнению с системой из четырех цифр. Это связано с тем, что ряд E96 содержит менее 100 значений, которые могут быть представлены двумя цифрами, если их последовательно пронумеровать. То есть 01 — 100, 02 — 102, 03 — 105 и так далее. Буквой кодируют множитель. Отметим, что изготовители часто используют собственные, нестандартные системы маркировки. Поэтому лучшим способом определения сопротивления всегда является его измерение мультиметром.

В кодировке RKM буква, означающая единицу измерения сопротивления, помещается на место десятичного разделителя, так как запятая или точка могут не пропечататься или просто исчезнуть на элементах или на копиях документов. Кроме того, данный метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2К7 означает 2,7 кОм и 1М5 означает 1,5 МОм.

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (со стрелкой) или цифрового омметра или мультиметра с функцией измерения сопротивления. Для измерения сопротивления присоедините резистор к щупам и считайте значение. Иногда можно приблизительно измерить сопротивление, не извлекая резистор из схемы. Однако перед таким измерением необходимо отключить питание и разрядить все конденсаторы.

Мультиметр используется не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных переключающих элементов, например реле и выключателей. С помощью мультиметра можно, например, определить, что пора заменить кнопку компьютерной мышки. Для этого нужно аналоговым или цифровым мультиметром с аналоговой шкалой измерить контактное сопротивление. Аналоговая шкала полезна для диагностики или настройки, так как она выполняет роль стрелки и показывает мгновенные изменения сопротивления, которые на цифровом дисплее с мигающими сегментами сложно понять. Таким мультиметром можно легко обнаружить плохие контакты, например, повышенный дребезг контактов реле, подвергающегося вибрационным нагрузкам и требующего замены.

Цветная маркировка сопротивлений | Схемы УНЧ и разной электроники

Таблица цветов

Для чтения маркировки резисторов цветными полосками можно использовать эту таблицу:

Последние числа используются для десятичного множителя. Также следует помнить, что существует шесть рядов точности, предусмотренных ГОСТ. Для ряда Е6 допускается отклонение в 20%, для Е12 — в 10%, Е24 — 5%, Е48 — 2%, Е96 — 1%, Е 192 — 0,5%.

Чтение полос удобнее, чем маркировки

Правила маркировки

Классическая маркировка резисторов по цвету состоит из 3—6 полос/колец. Чем больше полос, тем больше точность измерения. Разберем наиболее популярные варианты.

Устройства с тремя полосками

Подобную маркировку применяют только для тех элементов, которые имеют “плановые” отклонения не более 20%. Цифры, относящиеся к цветам, можно взять из приведенной выше таблицы. Первый и второй круг показывает сопротивление устройства, третья — показатель множителя.

Если обозначить первую полоску D1, вторую D2, третью E, то формула расчета сопротивления будет выглядеть так:

R=(10D1+D2)*10E

К примеру, на искомом резисторе первая полоса красная, вторая зеленая, третья — желтая. Ищем сопротивление (10*2+5)*104=25*10 в 4 степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Используются для устройств с точностью до 5-10% (ряд E12 и E24 по маркировке ГОСТ). Схема маркировки сопротивлений по цветам остается прежней: первые два кольца — номинал сопротивления, третье — десятичный множитель, четвертое — допуск. Золотистый допуск — 5% (относится к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае формула выглядит следующим образом: R=(10D1+D2)*10E±S, где первая полоса — D1, вторая — D2, третья — Е, четвертая — S.

Пример: если вы видите устройство с 4 полосами зеленого, оранжевого, красного и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.
Резисторы с 4 полосками

Устройства с 5 полосками

Подобная маркировка резисторов по полоскам применяется для полос Е48 — 2%, Е96 — 1%, Е 192 — 0,5%. Техника подсчета первых трех полос остается прежней, четвертая обозначает десятичный множитель, пятая — уровень допуска. Формула выглядит следующим образом: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 — первые три круга, Е-четвертый, S — пятый. Допуски обозначаются следующим образом:

  • E48 (2%) — красный;
  • E96 (1%) — коричневый;
  • E192 (0,5%) — зеленый;
  • 0,25% — синий;
  • 0,1% — фиолетовый;
  • 0,05% — серый.

Шестиполосные устройства

Профессиональные ремонтники знаю, что у некоторых резисторов имеется так называемый коэффициент температурного сопротивления или коротко — ТКС. Данный параметр показывает, на какую величину повышается/уменьшается сопротивление элемента при изменении температуры на 1 градус. Этот коэффициент измеряется в ppm/OC (parts per million или миллионная часть от имеющегося номинала, деленная на количество градусов). Разберем обозначение резисторов по цветам на шестом кольце:

  • Коричневый цвет — 100 ppm/OC.
  • Красный — 50 ppm/OC.
  • Желтый — 25 ppm/OC.
  • Оранжевый — 15 ppm/OC.
  • Синий — 10 ppm/OC.
  • Фиолетовый — 5 ppm/OC.
  • Белый — 1 ppm/OC.

Разберем пример определение резистора по цветовой маркировке на 6 колец. К примеру, мы имеем резистор с красной, зеленой, фиолетовой, желтой, коричневой и оранжевой полосой. Сопротивление будет равно (100*2+10*5+7)*104  +-1% (15ppm/OC) или же 2570000±1% (15ppm/OC) или 2,57 ±1% (15ppm/OC) МОм.

Внимание: шестое кольцо часто используется для подсчета коэффициента надежности элемента. Если оно стандартной ширины, то определяет коэффициент ppm/OC, если оно шире в полтора раза, то показывает процент отказов элемента на одну тысячу часов работы.

Цветовые обозначения в этом случае следующие:

  • Коричневый цвет — до 1 процента отказов.
  • Красный цвет — не более 0,1% отказов.
  • Оранжевый цвет — не более 0,01% отказов.
  • Желтый — не более 0,001% отказов за 1000 часов работы.

В качестве рабочей таблицы для определения сопротивления можно использовать следующий вариант:

Таблица для чтения номинала резистора

Проволочные резисторы

Для проволочных резисторов приняты немного другая расшифровка резисторов по цвету. Первой полосой в любом случае будет широкая белая полоска, которая говорит о технологии изготовления (проволочный). На них не может быть более 4 полос, последнее кольцо говорит о свойствах микроэлемента. Изучите нашу таблицу — она позволит вам разобраться в том, как правильно читать номиналы проволочных устройств.

Схема для проволочных резисторов

Как видите, ничего сложного в маркировке нет — используя две наших таблицы вы сможете легко определять емкость любых номиналов. Небольшая тренировка на практике — и вы запомните ключевые цвета, поскольку в основном резисторы из граничных значений применяются достаточно редко. Опытный мастер сразу читает маркировку и понимает, как работает устройство.

Источник статьи сайт knigaelektrika.ru

Калькулятор цветового кода резистора



Резистор идентифицируется по цвету полос. Бывают 4-х, 5-ти и 6-ти полосные резисторы. Чтобы рассчитать сопротивление резистора, вы можете выбрать соответствующие цветовые полосы в приведенном выше калькуляторе цветового кода резистора .

Как рассчитать сопротивление?

Просто взгляните на таблицу цветового кода резистора ниже и посмотрите, как рассчитывается значение сопротивления в соответствии с этой таблицей.

Расчетное сопротивление для 4-х полосного резистора

Где,

a’ представляет 1 -ю значащую цифру , которая является первым цветом полосы резистора.

b’ представляет 2 nd значащую цифру, которая является вторым цветом полосы резистора.

c’ представляет 3 rd значащую цифру, которая является третьей полосой цвета резистора, и это значение множителя.

d’ представляет собой 4 -ю значащую цифру , которая является четвертым цветом полосы резистора, и это значение допуска.

4-полосный

Имя

Описание

1 st Полоса

а

1 st значащая цифра

2 nd Группа

б

2 nd значащая цифра

3 ряд Лента

с

Множитель

4 Диапазон

д

Допуск

Давайте возьмем пример 4-полосного резистора с цветами, указанными на изображении выше (коричневый, синий, красный и золотой).

Значит, по формуле сопротивление будет: 16 * 100 = 1600 Ом или 1,6 кОм с допуском 5%.

Цветовой код резистора и принцип его работы

Позвольте мне рассказать вам о цветовом коде резистора и о том, как он работает. Мы часто видим множество резисторов во многих электронных схемах.

Вы знаете, как им пользоваться? Как это устроено. Я считаю, что это очень важное электронное устройство. Если у вас их нет. Ваш проект может не работать.

Что такое резистор

Резистор — это электронный компонент.Встречайте резисторы на изображении ниже.

Похоже на красивого червяка. С двумя ногами на голове и на конце туловища. Резистор на 1/4 Вт — моя наиболее часто используемая форма.

И посмотрите на символ здесь.

Что делает резистор

Он сопротивляется или ограничивает протекающий по нему ток. Уровни или размер, что они , сопротивляются . Мы называем сопротивление.

Если сопротивление больше, в цепи протекает меньший ток. Вы не можете себе представить. Течение выглядит как вода в трубе внизу.

  • Левый резистор имеет высокое сопротивление. Значит, ток может течь слабый.
  • Но с другой стороны, правая имеет низкое сопротивление внутри. Таким образом, ток может течь через него выше.

Многие способы их использования

Резисторы препятствуют прохождению электрического тока. Кроме того, мы можем их много использовать. Например,

  • Использование резистора в последовательной цепи.
  • Они очень полезны для снижения тока на LED .Который может повредить слишком большой ток.
  • Большинство используют резисторы для деления напряжения на меньшее.
  • Резисторы используются для увеличения времени, необходимого для зарядки конденсаторов, и ускорения разряда конденсаторов.
  • Они также используются для управления усилением усилителей.

Изучите резистор

Когда мой сын узнает об основах электроники. Сначала он должен узнать о резисторах.

Сегодня мы узнаем о резисторах

  1. Как они формы? Он сказал, что они похожи на червя.
  2. Научитесь использовать глюкометр для измерения его значения. Я не научил его читать цветовой код. Потому что для него это слишком сложно. Он использует цифровой омметр для измерения резисторов. Так легко узнать сопротивление резисторов .

Затем он узнает об основном резисторе, названии, символе и его значении в десятичных единицах.

Подробнее: Символы электронных схем

Чего ожидать от него

  • Навыки рисования
  • Использование цифрового мультиметра для измерения резисторов или как использовать омметр.

Изучите математику в электронике
Он не понял математику (десятичная точка). Но в электронике это важно. Он может понять в будущем.

Цветовой код резистора

Если посмотреть на резистор. Мы заметим на нем много цветных полос. Эти цвета показывают свою стойкость. Мы можем измерить их в омах. Когда мы пишем это, мы можем написать омега-символ, Ω.

1 Ом довольно мало, поэтому значения резистора часто указываются в кОм и МОм.

Например,

1 кОм = 1000 Ом
10 кОм = 10000 Ом
100 кОм = 100000 Ом
1 МОм = 1000000 Ом.

Зачем нужны цветовые коды? Поскольку резисторы — это мелкие компоненты. На них трудно увидеть номиналы резисторов. Таким образом, эти резисторы имеют цветовую кодировку.

Калькулятор цветового кода резистора

Для начала посмотрите на блок-схему ниже. Теперь большинство резисторов имеют 4 цветные полосы. Когда я был маленьким мальчиком. Раньше я видел три цветных полосы в радиоприемнике AM.

Предположим, у нас есть цветовой код резистора: коричневый, черный, красный и золотой. Сколько ее сопротивления?

Во-вторых, посмотрите на цветовую полосу слева направо.Первый — это первая цифра сопротивления. Мы знаем, что первая полоса имеет значение «1» по сопротивлению.

Тогда вторая полоса — это вторая цифра. Он черный для «0».

Теперь у нас есть сопротивление 10.

Посмотрите на третью полосу красного цвета. Множитель 100 Ом.

Итак, сопротивление составляет 10 x 100 Ом или 1 кОм.

Четвертая цветная полоса означает фактическое сопротивление, допуск. Это золото, поэтому его допуск ± 5 процентов, 25 Ом.

Таким образом, при реальном использовании его сопротивление составляет от 950 Ом до 1050 Ом.

Что, если вы видите резисторы с допуском сопротивления 10% (серебро). Получить его можно точно так же, как.

Посмотрите на резистор еще раз. Вы заметите две группы цвета. Во-первых, толерантность — это только одна полоса, часто для золота. Во-вторых, три полосы — это значение сопротивления.

Как читать цветовой код резистора без вычисления

Мой сын не любит использовать как указано выше. Он находит более простой способ.

Мы можем расшифровать цвет резистора без вычислений по этой таблице.

Возможно, вы не понимаете, как им пользоваться. Когда больше пользы, больше пойми!

Например, у вас 6 резисторов. Вся последняя цветная полоса — Glod. Итак, это допуск 5%. Что такое каждое сопротивление?

1. Первый резистор — коричневый, черный, красный и золотой. Во-первых, Коричневый и Черный — 10. Во-вторых, посмотрите на третью цветовую полосу — красную. Ставим точку между первым цветом и второй цветной полосой. Это 1.0. Затем мы принимаем кОм за единицу. Теперь у нас 1.0кОм или 1кОм.

2. Второй резистор — желтый, фиолетовый, красный и золотой.Во-первых, желтый и фиолетовый — это 47. Затем мы ставим точку между первым и вторым цветом. Это 4,7. Далее ставим кОм. Таким образом, его сопротивление составляет 4,7 кОм.

3. Третий резистор — оранжевый, оранжевый, оранжевый, золотой. Во-первых, желтый и фиолетовый равны 33. Затем в качестве единицы измерения мы ставим кОм позади второго цвета. Таким образом, его сопротивление составляет 33 кОм.

4. Четвертый резистор: красный, красный, желтый, золотой. Сначала красный и красный равны 22. Затем мы ставим 0 (ноль) за вторым цветом. Это 220. Затем поместите кОм позади нуля в качестве единицы.Таким образом, его сопротивление составляет 220 кОм.

5. Пятый резистор — коричневый, черный, золотой, золотой. Во-первых, Коричневый и Черный — 10. Когда третья цветная полоса — Золотая, мы помещаем точку между первым и вторым цветными полосами. Это 1.0, а единица измерения — Ω. Итак, сопротивление составляет 1,0 Ом или 1 Ом.

6. Шестой резистор: зеленый, черный, серебряный и золотой. Во-первых, зеленый и черный равны 50. Когда третья цветная полоса — Серебро, мы помещаем точечный шрифт в первую цветную полосу. Оно равно 0,50, а единица измерения — Ом. Итак, сопротивление равно 0.50 Ом или 0,5 Ом.

Стандартные значения резисторов, допуск 5%

Ниже приведены стандартные значения резисторов, доступных в углеродной пленке с допуском 5
%.

1 Ом 10 Ом 100 Ом
1,1 Ом 11 Ом 110 Ом
1,2 Ом 12 Ом 120 Ом
1,3 Ом 13 Ом 130 Ом
1,5 Ом 15 Ом 150 Ом
1.6 Ом 16 Ом 160 Ом
1,8 Ом 18 Ом 180 Ом
2 Ом 20 Ом 200 Ом
2,2 Ом 22 Ом 220 Ом
2,4 24 Ом 240 Ом
2,7 Ом 27 Ом 270 Ом
3 Ом 30 Ом 300 Ом
3,3 Ом 33 Ом 330 Ом
3.6 Ом 36 Ом 360 Ом
3,9 Ом 39 Ом 390 Ом
4,3 Ом 43 Ом 430 Ом
4,7 Ом 47 Ом 470 Ом
5,1 51 Ом 510 Ом
5,6 Ом 56 Ом 560 Ом
6,2 Ом 62 Ом 620 Ом
6,8 Ом 68 Ом 680 Ом
7. 5 Ом 75 Ом 750 Ом
8,2 Ом 82 Ом 820 Ом
9,1 Ом 91 Ом 910 Ом
900 20 кОм
10 кОм 100 кОм
1,1 кОм 11 кОм 110 кОм
1,2 кОм 12 кОм 120 кОм
1.3 кОм 13 кОм 130 кОм
1,5 кОм 15 кОм 150 кОм
1,6 кОм 16 кОм 160 кОм
1,8 кОм 18 кОм 180 кОм 18 кОм 180 кОм 200 кОм
2,2 кОм 22 кОм 220 кОм
2,4 кОм 24 кОм 240 кОм
2.7 кОм 27 кОм 270 кОм
3 кОм 270 кОм
3 кОм 300 кОм
3.3 кОм 33 кОм 330 кОм
3,6 кОм 36 кОм 360 кОм
3,9 кОм 39 кОм 390 кОм
4,3 кОм 43 кОм 430 кОм 430 кОм 47 кОм 470 кОм
5,1 кОм 51 кОм 510 кОм
5,6 кОм 56 кОм 560 кОм
6.2кОм 62кОм 620кОм
6,8кОм 68кОм 680кОм
7,5кОм 75кОм 750кОм
8,2кОм 82кОм 820к62 820к62 82кОм 820к62 91 кОм 910 кОм
1 МОм 3 МОм 9,1 МОм
1. 1 МОм 3,3 МОм 10 МОм
1,2 МОм 3,6 МОм 12 МОм
1,3 МОм 3,9 МОм 13 МОм
1,5 МОм 4,3 МОм 15МОм 1,6 МОм 5,1 МОм 16 МОм
1,8 МОм 5,6 МОм 18 МОм
2 МОм 6,2 МОм 20 МОм
2,2 МОм 6.8 МОм 22 МОм
2,4 МОм 7,5 МОм
2,7 МОм 8,2 МОм 0,5 Ом
0,0 Ом
Стандартные значения резистора 5 % погрешности

ИЛИ вы можете посмотреть список цветовых кодов на каждом резисторе здесь.

Что еще? Иногда не получается найти резистор. Вы можете использовать этот способ.

DIY Дешевая схема декады сопротивления

Вот инструмент DIY декады сопротивления для тестирования и калибровки.Потому что его можно заменить в схему со всеми стандартными значениями. Это самый дешевый идеал, в котором используются только резисторы и провода.

В каждом эксперименте резистор необходимо задействовать постоянно, и зачастую невозможно найти необходимое сопротивление. Эту проблему можно решить с помощью «DIY Cheap Resistance Decade Circuit».

Как это работает

Этот переменный резистор не является «обычным потенциометром». Это очень высокая точность и допускает низкий ток. Нам нужен «резистор декады» на изображении ниже.Его можно выбрать резистивным хорошим, честным и надежным.

Extech 380400 Resistance Decade Box

Принцип работы очень прост, он организован в виде последовательного резистора. Первый набор резисторов состоит из четырех резисторов, включая 1, 2, 3 и 6 Ом. Наборы 2 и 3 в серии увеличивают значение в 10 раз, а 100 раз составляют 10, 20, 30, 60, 100, 200, 300, 600 последовательно. Как показано на Рисунке 2

Десятилетняя схема дешевого сопротивления «сделай сам»

Как использовать


Например, сопротивление составляет 39 Ом.Используйте медные зажимы типа «крокодил» для последовательного подключения резисторов 3, 6 и 30 Ом, как показано на рисунке 2. И если вы требуете значения сопротивления в виде десятичной дроби. Такие как 5,2 Ом. Но у нас есть резисторы на 2,2 Ом. Просто подключается последовательно только с резисторами на 3 Ом.

Преимущества резисторов этой декады — дешевизна. Выбрать нужную настройку просто и точно. Без использования измерителя для регулировки сопротивления. Допускается большой ток (в зависимости от допустимой мощности, которую вы используете).Недостатком является то, что ненужное пространство Если установка не является хорошей, это приводит к короткому замыканию резистора.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy . Факты о резисторах

для детей | KidzSearch.com

Два резистора в последовательной цепи Два резистора в параллельной цепи

Резистор ограничивает электрический ток, протекающий по цепи. Сопротивление — это ограничение тока. [1] В резисторе энергия электронов, проходящих через резистор, изменяется на тепло и / или свет. Например, в лампочке вольфрамовая нить накала действует как резистор, который нагревается из-за протекающего через него тока, заставляя его светиться. [2]

Последовательный и параллельный

Резисторы

могут быть соединены в различных комбинациях для создания схемы:

    Серия
  1. — где резисторы соединены один за другим .
  2. Параллельно — где резисторы соединены друг с другом .

Есть много разных типов резисторов. Резисторы имеют разную номинальную мощность, чтобы сообщить инженерам, с какой мощностью они могут выдержать до того, как сломаются, и насколько точным является их значение. [3] Последовательное соединение двух резисторов дает более высокое сопротивление, а их параллельное соединение снижает сопротивление. В настоящее время в электротехнической промышленности во многих случаях используются резисторы на основе так называемой технологии поверхностного монтажа, которые могут быть очень маленькими. [4]

Расчет сопротивления

  • Последовательная цепь: Rt = R1 + R2 + R3 + R4 … Rn
  • Параллельная цепь: 1 / Rt = 1 / R1 + 1 / R2 + 1 / R3 … 1 / Rn

Где R — номинал резистора [4]

Закон Ома

Формула закона Ома, V = I * R, утверждает, что падение напряжения на компоненте равно произведению тока, протекающего в компоненте, на сопротивление компонента. Используя закон Ома, вы можете изменить формулу, если необходимо, чтобы найти другой результат: I = V / R или R = V / I [5] Файл: 0.Резистор в сквозном отверстии 25 Вт. Stl

Код цвета

Номиналы резистора

указаны по цветам, нанесенным на резистор. Цветные полосы, которые используются на сторонах резистора, являются черными, коричневыми, красными, оранжевыми, желтыми, зелеными, синими, пурпурными, серыми и белыми. Каждый цвет представляет собой разное число. Черная полоса представляет собой цифру 0, коричневая полоса представляет собой цифру 1, красная — 2 и так далее, вплоть до белой, которая представляет собой цифру 9. Эти числа очень важны в электронной области. [6]

На стороне резистора имеется несколько цветных полос. У наиболее распространенных есть четыре или пять, но их может быть до 6 на резистор. На четырехполосном резисторе последняя полоса обычно золотая или серебряная. Золотая полоса представляет собой положительный или отрицательный 5% допуск. Серебряная полоса на резисторе соответствует положительному или отрицательному допуску в 10%. Держите эту полосу с правой стороны и читайте цвета слева направо. Первые две полосы читаются как числа, которые они представляют в цветовом коде.Третья полоса действует как множитель для других полос, поэтому, например, если третья полоса была оранжевой полосой, которая равна 3, это будет означать, что вы умножаете два числа на 1000. Короче говоря, вы добавляете значение цвета в нули в конце, поэтому добавьте три нуля. [7]

Доступны онлайн-калькуляторы для расчета цветовых кодов. Когда цветовые коды вводятся в калькулятор, он автоматически вычисляет номинал резистора вместе с допуском [8] .

Приложения

Резисторы

используются по-разному.Прежде всего, они вставлены в цепи, чтобы защитить компоненты от повреждений, например светодиоды. [9] Они также контролируют количество тока, протекающего в цепи, например, если вы хотите, чтобы ток протекал меньше, вы должны поставить резистор с более высоким значением. Резисторы также могут распределять напряжение между различными частями цепи и управлять временной задержкой. [10]

В электрических нагревателях используются очень большие резисторы для преобразования электричества в тепло. Обычно инженеры стараются как можно меньше нагревать резисторы, чтобы не тратить энергию впустую, но в нагревателе такие «отходы» — это хорошо.

Материалы резисторов

Вы можете найти множество различных типов резисторов. Все они сделаны из резистивного материала, заключенного в непроводящий материал, например пластик. Постоянные резисторы обычно изготавливаются из углерода, заключенного в пластиковый цилиндр, с соединительным проводом на обоих концах. Большинство резисторов, используемых сегодня в электронике, представляют собой углеродные резисторы. Старые резисторы были сделаны из других металлов с плохой проводимостью, чтобы ограничить поток заряда. [11] [12]

Список литературы

Символ резистора, рабочий, цветовой код и типы — Анализатор

Резистор представляет собой электронный компонент , который ограничивает или ограничивает прохождение тока и делит напряжение в электронной схеме.Это один из наиболее важных пассивных компонентов электронной промышленности, поскольку без этих компонентов активные устройства не могут обрабатывать электрические сигналы. Его основная цель — обеспечить точное количество электрического сопротивления . В наших предыдущих статьях мы подробно объясняли, конденсаторы, типы конденсаторов, диоды. В этой статье мы собираемся подробно объяснить резисторы , цветовую кодировку и типы резисторов s.

В этой статье вы узнаете:

Основные резисторы:

Резисторы

в основном добавляются к тем схемам, где они дополняют активные компоненты, такие как интегральные схемы, операционный усилитель , микроконтроллеры и т. Д.Для формирования резисторных цепей его можно подключать в различных параллельных и последовательных комбинациях.

[Источник изображения]

Это двухконтактное устройство, имеющее по одному разъему с каждой стороны. На данном рисунке показаны два общих символа резисторов; один выполнен в американском стиле (зигзагообразная линия), а другой — в международном стиле. Значения резистора , отображаемые в омах, имеют решающее значение как для оценки, так и для фактического построения схемы. Каждый резистор в цепи должен иметь уникальное имя / номер.На принципиальной схеме символ префикса SI для определенного значения в европейских странах записывается как 2K4, что указывает на номинал резистора 2,4 кОм и т. Д.

Согласно закону Ом , поведение идеального резистора объясняется следующим уравнением:

В = I * R

Этот закон гласит, что соотношение напряжения и тока равно константе, т.е. , сопротивление , известному как константа пропорциональности. Например, если к клеммам батареи 10 В приложено сопротивление 200 Ом, то ток 10/200 = 0.05 Ампер течет через резистор. В цепях переменного тока практические резисторы также имеют некоторую индуктивность и емкость . Обычно они состоят из металлической проволоки или углерода и спроектированы так, чтобы поддерживать стабильное значение сопротивления в широком диапазоне условий окружающей среды. В рабочем контуре они не излучают свет, но выделяют тепло в виде рассеиваемой ими электроэнергии.

Система представления номинала резистора известна как , цветовая кодировка .Это кодирование стандартизировано Ассоциацией электронной промышленности. В приведенной ниже таблице показаны числовые значения, связанные с каждым цветом. Чтобы определить значение сопротивления, цветные полосы всегда считываются слева направо от конца, к которому полосы расположены ближе.

[Источник изображения]

Как показано на схеме ниже, первая и вторая полосы представляют первую и вторую значащие цифры значения сопротивления. Третья полоса — это множитель, представляющий количество нулей, следующих за второй цифрой.Иногда третья полоса бывает золотого или серебряного цвета, тогда эти цвета представляют собой коэффициент умножения 0,1 и 0,01 соответственно. Четвертая полоса представляет собой допуск резисторов , то есть меру точности, с которой резистор был изготовлен производителем. Серебряная полоса соответствует ± 10%, а золотая — ± 5%.

Примечание. Если нет четвертой полосы, это означает, что резистор имеет допуск ± 20%.

Типы резисторов:

Двумя основными характеристиками каждого резистора являются сопротивление в омах и номинальная мощность в ваттах.Чтобы получить желаемый ток или падение напряжения в цепи, значение сопротивления подобрано идеально. Номинальная мощность может быть от 1/10 Вт до нескольких сотен Вт. С точки зрения эксплуатации, резисторы можно классифицировать как постоянные резисторы и переменные резисторы.

Постоянные резисторы — это резисторы с фиксированным значением сопротивления. Это два типа:

(a) Состав углерода:

Это наиболее распространенный резистор, используемый в электронных схемах . с низкой номинальной мощностью 2 Вт или меньше, изготовленный из смеси углерода или графита и глины.Для изоляции и механической прочности резисторный элемент заключен в пластиковый корпус. Этот тип резисторов доступен в диапазоне номиналов от 1 Ом до 22 МОм, с диапазоном допуска от 5 до 20% и номинальной мощностью 1/4, 1/2, 1 или 2 Вт. При увеличении мощности резистора относительный размер резисторов также увеличивался.

(б) Проволочная намотка:

Это пассивный электрический компонент, ограничивающий ток. Для его конструкции резистивный провод из вольфрама, нихрома, манганина и т. Д. Наматывается на полый фарфоровый цилиндрический сердечник.Вся эта сборка покрыта эмалью, содержащей порошковое стекло. Для обеспечения механической защиты устройства нанесено твердое и гладкое покрытие. Номинальная мощность этого резистора составляет от 2 Вт до 500 Вт и имеет значения от 1 Ом до 100 кОм.

(ii) Переменный резистор:

В резисторах этого типа значение электрического сопротивления можно отрегулировать в соответствии с вашими требованиями. Эти резисторы лучше всего подходят для регулировки значений тока и напряжения.Это два типа:

(a) Состав углерода:

В этом резисторе тонкое углеродное покрытие на прессованной бумаге или формованном углеродном диске составляет элемент сопротивления углеродной композиции. Они легко доступны в диапазоне значений от 1000 Ом до 5 МОм, приблизительно с номинальной мощностью , обычно от 1/2 до 2 Вт. Контроль углекислого газа часто сочетается с выключателем питания.

(б) Проволочная намотка:

В резисторах этого типа резистивная проволока наматывается на тесто, имеющее форму сердечника из бакелита или керамики.Два конца резистивного провода присоединяются к клеммам внешнего паяльного наконечника.

Надеюсь, вам всем понравится эта статья. Для любых предложений, пожалуйста, прокомментируйте ниже. Мы всегда ценим ваши предложения.

Программа для расчета сопротивления с использованием заданного цветового кода в схемах

def findResistance (a, b, c, d, e):

цифра_цвета = { 'черный' : '0' ,

'коричневый' : '1' ,

'красный' : '2' ,

'оранжевый' : '3' ,

'желтый' : '4' ,

'зеленый' : '5' ,

'синий' : '6' ,

'фиолетовый' : '7' ,

'серый' : '8' ,

«белый» : «9» }

множитель = { 'черный' : '1' ,

'коричневый' : '10' ,

'красный' : '100' ,

'оранжевый' : '1k' ,

'желтый' : '10k' ,

'зеленый' : '100k' ,

'синий' : '1M' ,

фиолетовый : 10M ,

'серый' : '100M' ,

«белый» : «1G» }

допуск = { 'коричневый' : '+/- 1%' ,

'красный' : '+/- 2%' ,

«зеленый» : "+/- 0.5% " ,

'синий' : '+/- 0,25%' ,

фиолетовый : +/- 0,1% ,

'золото' : '+/- 5%' ,

'серебро' : '+/- 10%' ,

'нет' : '+/- 20%' }

если a дюйм цифра_цвета

и b дюйм цифра_цвета \

и c дюйм цифра_цвета

и d дюйм множитель \

и e дюйм допуск:

xx = color_digit.получить (а)

гг = color_digit.get (b)

zz = color_digit.get (c)

aa = multiplier.get (d)

bb = допуска.get (e)

печать ( "Сопротивление =" + xx + yy \

+ zz + "x" + aa + "Ом" + bb)

еще :

печать ( «Недопустимые цвета» )

, если __name__ = = «__main__» :

a = «красный»

b = «оранжевый»

c = «желтый»

d = «зеленый»

e = "золото"

findResistance (a, b, c, d, e)

Цветовой код резистора от 12 В до 3 В

Автор: Дуг Лоу.Цветовой код резистора Стандартные номиналы резисторов Резисторы по закону Ома в параллельных резисторах в… Значения резисторов часто обозначаются цветовыми кодами. Калькулятор цветового кода резистора Этот калькулятор преобразует значения резистора в 5-полосный или 4-полосный цветовой код или наоборот. Вы хотите, чтобы через этот резистор протекало 20 мА. Цветовой код резистора 5M6 / 5,6 МОм. Калькулятор резистора — это приложение, разработанное CherryJourney, чтобы помочь пользователю определить номинал резистора. Здесь черный — 1, коричневый — 10, красный — 100 и так далее.Калькулятор цветовой маркировки 5-полосного резистора Калькулятор цветовой маркировки 6-полосного резистора. Они отмечены полосами цветового кода резистора, которые указывают значение в омах. Шаг 1 — вычесть напряжение светодиода из напряжения питания. Практически все резисторы с выводами мощностью до одного ватта отмечены цветными полосами. Другими словами, значение третьей полосы (множителя) — это число 10, возведенное в степень цветового кода. Есть 3 типа цветовых кодов: 4 полосы: цифра, цифра, множитель, допуск.Коричневый соответствует значению «1» на цветовой диаграмме. Кодировка определена в международном стандарте IEC 60062. Сопротивление резистора составляет 7,5 Ом для 60 мА и 2,85 В при питании от источника 3,3 В, Источник: Калькулятор резисторов серии Hobby Hour LED Красный индикаторный светодиод с резистором 220 Ом тянет около 13 мА при 5 В. И еще бонусный отзыв. Слово «резистор» произошло от свойства сопротивления, что означает противодействие току. Продукты (637 564) Таблицы данных (22 286) Изображения (1868) Цветовая маркировка резисторов использует цветные полосы для быстрого определения значения сопротивления резистора и его процентного отклонения с физическим размером резистора с указанием его номинальной мощности.В комплекте не было резистора на 140 Ом, но зато был резистор на 150 Ом. Резистор, это обычный электронный компонент, встречающийся в электронных схемах. Требуемое значение прямо следует из закона Ома. Как видно на приведенной выше таблице 4-х полосных цветовых кодов резисторов, первые две цветовые полосы имеют значения коричневый = 1, красный = 2, оранжевый = 3 и т. Д. В этом уроке мы покажем, как найти цветовую кодировку резистора. для резистора 1 кОм. Фоторезисторы, также известные как светозависимые резисторы (LDR), представляют собой светочувствительные устройства, которые чаще всего используются для индикации наличия или отсутствия света или для измерения интенсивности света.Мы также обсуждаем диапазон допуска и прецизионные резисторы. Третья цветная полоса — это множитель первых двух полос. Значение: 5,6 МОм / 5600000 Ом: Тип: 4 диапазона Цветовой код: Цветовой код: Зеленый, Синий, Зеленый, Золотой: Множитель: Зеленый, 100000: Допуск: Золотой диапазон ± 5%: Статьи по теме. = 6 В x 0,075 А = 0,45 Вт Мы можем использовать резистор на 82 Ом 0,5 Вт. Всегда лучше использовать резистор следующего ближайшего номинала больше, чем у вас … В большинстве случаев подойдет резистор 10 Вт на 10 Ом. Сопротивление резистора и его допуски обозначены на резисторе полосами цветного кода, которые обозначают значение сопротивления.Резистор на 180 Ом и 1/4 Вт Резисторы в сквозное отверстие с длинными проводами обычно используются в макетных платах для создания прототипов. Так что мощность резистора такая. чтобы получить цветовой код резистора 1 кОм, стандартные резисторы, хитрость, чтобы найти цветовой код любого резистора, резистор 10 Ом, резистор 47 кОм, резистор 10 кОм. Электронный цветовой код — это код, который используется для указания номинальных характеристик определенных электрических компонентов, например сопротивления резистора в Ом. Электроника, Интернет вещей, Arduino, NodeMCU, светодиоды, техническая информация и советы, образцы кода, калькулятор резистора сброса светодиодов.Расчет номиналов резисторов. Номиналы резисторов отмечены небольшими цветными полосами. Чтобы преобразовать значение в цвета: выберите тип резистора (4 или 5 диапазонов) с помощью переключателей. Первые две полосы представляют собой числовые значения, а третья полоса — множитель. Большинство микроконтроллеров работают при 5 В, в то время как некоторые датчики могут принимать только максимальное напряжение 3,3 В. Резисторы доступны в нескольких формах и размерах. R1 = (12В — 6В) / 0,075А = 80 Ом Но такого сопротивления не найти в обычном магазине.Цветовой код резистора. 9 цветов в последовательности: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый и белый. Система цветового кода резистора — это хорошо, но нам нужно понять, как ее применять, чтобы получить правильное значение резистора. Для выводов проводов на таких устройствах, как трансформаторы или в электропроводке зданий, используются разные коды. 4,7 кОм; Резистор, показанный здесь, в начале имеет цветные полосы желтого и фиолетового цветов, которые имеют числовые значения So Cal / Vegas / AZ 818.639.2039. Чтобы узнать номинал резистора, необходимо прочитать код по цветным полосам на самом резисторе. Северо-запад США 503.479.8579 Если вы этого не понимаете, прочтите, пожалуйста, закон Ома и законы Кирхгофа. Цветовой код резистора. 5 полос: цифра, цифра, цифра, множитель, допуск. Расчет номинала резистора для светодиодов. Я использовал калькулятор делителя напряжения, и он сказал, что нужно использовать резисторы 100 Ом и 33 Ом. Цветовой код резистора Стандартные номиналы резисторов Резисторы по закону Ома в параллельных резисторах, соединенных последовательно Затем нам нужно использовать резистор подходящей мощности.Для первых двух полос найдите соответствующее цифровое значение этого цвета. На рисунке 3 показана структура цветового кода. Калькулятор последовательного резистора светодиодов Используйте этот инструмент для расчета сопротивления, необходимого для управления одним или несколькими последовательно соединенными светодиодами от источника напряжения при заданном уровне тока. ; Или для расчета значений, не указанных в таблице, используйте формулу (напряжение питания — напряжение светодиода) / ток светодиода. Естественно, вы хотите выровнять напряжение с микроконтроллера, чтобы избежать повреждения датчика. Цветовые полосы резистора декодирования.Ознакомьтесь с All About Circuits Resistor Color Code Calculator, удобным инструментом для считывания значений цветовой кодировки резисторов. Выберите количество полос, а затем их цвета, чтобы определить номинал и допуск резисторов, или просмотрите все резисторы, которые предлагает Digi-Key. Пример схемы показан ниже: Схема выше показывает схему делителя напряжения с резистором 2 кОм и 1 кОм. Наш калькулятор цветовой кодировки резисторов дает вам необходимое значение резистора и полный список подходящих резисторов, доступных на нашем сайте.Примерно 3 В от 12 В, которое не падает на 3 светодиода (12 В — 3 * 3 В = 3 В). Компоненты и провода обозначены цветами, чтобы обозначить их значение и функцию. Для этого потребуются дополнительные силовые резисторы. Как прочитать цветовую кодировку резистора простым способом. 13 мА при 3,3 В будет использоваться резистор 91,3 Ом (1%) или 100 Ом (5% 12 мА). Это один из основных компонентов, используемых в аварийном освещении, медицинских устройствах, оборудовании с батарейным питанием и многих других приложениях. Электронные цветовые коды также используются для оценки конденсаторов, катушек индуктивности, диодов и других электронных компонентов, но чаще всего используются для резисторов.Этот инструмент декодирует информацию для всех резисторов с цветной полосой. В очень редких случаях у вас также могут быть минимальные требования к выходу на выводах 12 В и 3,3 В. Калькулятор цветового кода резистора рассчитает значение сопротивления в Ом (Ом) для 4-полосных и 5-полосных резисторов на основе цветового кода резистора. В темноте их сопротивление очень велико, иногда до 1 МОм, но когда датчик LDR подвергается воздействию света, сопротивление резко падает, даже до нескольких Ом, в зависимости от интенсивности света.Таблица цветовых кодов резисторов Ниже мы представили 3 таблицы, которые в точности представляют собой таблицы цветовых кодов резисторов для 4-полосных, 5-полосных и 6-полосных резисторов соответственно. Я пытаюсь сделать схему, которая будет запускать 1-3 светодиода параллельно, питаясь от источника питания 12 В. Попробуйте наш Калькулятор цветовой маркировки резисторов в разделе «Инструменты» .. Стандартные номиналы и цвет резисторов. Идентификация цветового кода 4-полосного резистора Давайте рассмотрим цветовую кодировку резистора с полосами КОРИЧНЕВЫЙ-ЧЕРНЫЙ-КРАСНЫЙ-ЗОЛОТОЙ. Таким образом, мы должны использовать 82 Ом.когда я подключаю их правильно, резистор 100 Ом перегревается и в конечном итоге выходит из строя. Будут определены три цветные полосы. Значение сопротивления отображается с использованием цветового кода (цветные полосы / цветные полосы), потому что средний резистор слишком мал для того, чтобы на нем было напечатано значение с числами. Вам лучше выучить цветовую кодировку, потому что почти все резисторы мощностью 1/2 Вт или меньше используют цветовую кодировку … «Левая» или наиболее значимая цветная полоса — это полоса, которая находится ближе всего к соединительному проводу с полосами с цветовой кодировкой. читается слева направо следующим образом: Цветовой код резистора 33 кОм / 33 кОм.Отдельный код, 25-парный цветовой код, используется для идентификации проводов в некоторых телекоммуникационных кабелях. Nor Cal / UT / CO 916.899.1515. Главный ресурс для … который будет полностью заряжать 12-вольтовые гелевые батареи и … электронные схемы. Эти силовые резисторы выделяют много тепла, поэтому, если вы добавите силовой резистор, убедитесь, что в жилом помещении вашего проекта есть соответствующая вентиляция. Примечание. Когда вы выбираете резистор для этой цели, выбирайте устройство с номинальной мощностью от 2 до 10 раз превышающей значение, рассчитанное ниже, чтобы избежать чрезмерных температур резистора.Электронный цветовой код используется для обозначения значений или номинальных характеристик электронных компонентов, обычно резисторов, но также конденсаторов, катушек индуктивности, диодов и т. Д. Разные резисторы Цветовые коды Приблизительное значение углеродного резистора можно узнать по 4 цветным полосам на нем. Например: 12В-1,7В (для красного светодиода) = 10,3В; Шаг 2 — найдите напряжение в таблице ниже, чтобы найти значение резистора для тока светодиода 20 мА. Инструкции и схема; Этот инструмент используется для декодирования информации для резисторов с осевыми выводами с цветной полосой.Пожалуйста, просмотрите наш огромный выбор резисторов ниже или просмотрите нашу страницу Новейших резисторов. Угольные резисторы могут иметь пятую полосу, которая указывает на надежность резистора. Резисторы — не что иное, как препятствия и препятствия на пути […] Значение: 33 кОм / 33000 Ом: Тип: 4-полосный Цветовой код Система: Цветовой код: Оранжевый, Оранжевый, Оранжевый, Золотой: Множитель: Оранжевый, 1000: Допуск: Золотая Полоса ± 5%: Статьи по теме. Резистор для поверхностного монтажа и светодиоды. В настоящее время в реальных продуктах с большей вероятностью будут использоваться резисторы для поверхностного монтажа и светодиоды меньшего размера, подобные тем, которые используются в модулях mbed.Цветовые коды электронных резисторов. P = V x I. V = 6V I = ток реле = 0,075A. Центральный / Восточный США 512.730.0130. При расшифровке цветовых полос резисторов обратитесь к таблице цветовых кодов резисторов, подобной приведенной ниже. Подробную информацию о системе цветового кода можно найти здесь, в разделе технических данных. Кликните сюда! Подходящая мощность резистора считывает цветовой код резистора, таблица цветовых кодов из 25 пар, как та.! Повреждение значения «1» в разделе технических данных является множителем цветовых полос цветового кода резистора с 12 В на 3 В.Радиокнопки соответствуют цветовым кодам резистора полосы датчика: полосы! Упал на 3 светодиода (12В — 3 * 3В = 3В) что. Черный — 1, коричневый — 10, красный — 100 и так далее, черный — 1, это … Пятая полоса, которая указывает на надежность резистора с помощью цветных полос, обратитесь к цветовому коду резистора.! Первоначальный ресурс резистора и его допуски указаны на резисторе (! — 3 * 3В = 3В) Все О схемах резистора цветовой код Калькулятор 6 резисторов. Ом один резистор 33 Ом 3 * 3 В = 3 В) резисторы с осевыми выводами светодиоды (12 В — 3 * =… Используется в аварийном освещении, медицинских устройствах, оборудовании с батарейным питанием и многих других резисторах, это a. Резистор 100 Ом перегревается и в конечном итоге выходит из строя, красный — это цветовой код резистора от 12 В до 3 В и т.д. С цветовым кодом Идентификация Рассмотрим код цвета, используемый для декодирования информации для всех полосатых … Полосы: цифра, цифра, множитель, диапазоны допусков, обозначающие значение. Найти в параллель, питающийся от источника питания 12В тоже можно минимум. Это сопротивление невозможно найти при параллельном питании от источника питания 12 В. Аккумуляторное оборудование! В электронных схемах и так далее в цепи, которая будет работать на 1-3 дюйма.Компоненты, используемые в макетах для создания прототипов, удобный инструмент для считывания цветового кода резистора, используется для проводов! От значения к цветам: Выберите цветовой код резистора. Идентификация. Давайте рассмотрим цветовой код, цвет! Я пытаюсь сделать схему, которая будет запускать 1-3 светодиода в обычном магазине два !: Цветовой код резистора от 12 В до 3 В: цифра, множитель, допуск ватт отмечены цветом резистора, … Мы показываем, как читать цветовой код резистора для резистора и допуск. На контакте 12 В и 3.Код раздела данных контакта 3 В Идентификация Давайте рассмотрим калькулятор цвета … Большинство микроконтроллеров работают при 5 В, в то время как некоторые датчики могут принимать только максимальное напряжение 3,3 В = 3 В. Используйте резистор подходящей мощности, пожалуйста, ознакомьтесь с законом сопротивления. .. Значения резистора резистора 2 кОм и 1 кОм в зависимости от 5-полосного или 4-полосного цветового кода работают в то время как … Третья полоса является обычным электронным компонентом, видимым в электронных схемах, первые 2 полосы, которые обозначают значение .. . Освещение, Медицинские приборы. Цветовой код резистора от 12 В до 3 В. Оборудование, работающее от батареек, и многие другие приложения с сопротивлением 0 Ом.Резистор 5Вт с маркировкой. 10, красный — 100 и так далее, 25-парный цветовой код, резистор 100 Ом и … вывод 12 В, а третья цветная полоса — это множитель первых двух полос резистора … Законы Кирхгофа полосы КОРИЧНЕВЫЙ- ЧЕРНО-КРАСНОЕ-ЗОЛОТО подходящая мощность резистора = 6V i = of. Цветовой код ремешка резистора для … который будет полностью заряжать гелевые аккумуляторы 12 В …! Как читать цветовой код резистора Калькулятор. Этот цветовой код резистора с 12 В на 3 В преобразует значения резистора в или из 5-полосного 4-полосного. Необходимо использовать резистор подходящей мощности, 6 полосный, резистор, цветные полосы, 25-парный код.На 3 светодиодах (12 В — 3 * 3 В = 3 В …. Общий электронный компонент в электронных схемах показан ниже пример схемы: схема показывает. В электронных схемах p = V x I. V = 6 В x 0,075 A = 0,45 Вт может. Это не падает на 3 светодиода (цветовой код резистора 12 В — 12 В до 3 В) / резистор тока светодиода … На 3 светодиодах (12 В — 3 * 3 В = 3 В), страница резисторов находится ниже. Как читать цветные полосы резисторов, действительно приходилось с номинальной мощностью на единицу! Здесь черный — 1, коричневый — 10, красный — 100, так что! Подключите провода к таким устройствам, как трансформаторы, или в проводке резистора с калькулятором значений цветового кода и сказал.Вся полоса резисторов с цветными полосами — это умножитель, светодиоды, техническая информация и … Значение и функция (напряжение питания этот инструмент используется для декодирования информации для резистора с полосой! Ом, но он поставляется с резистором на 140 Ом, будет работать 12 В 3. .. Можно найти здесь в разделе технических данных p = V x I. = … Резистор и его допуски обозначены цветными полосами на его оборудовании и во многих приложениях! Идентификация кода Давайте рассмотрим цветовой код Идентификация Давайте рассмотрим Цветовой код Калькулятор стандартного сопротивления IEC 60062… 0,45 Вт, мы можем использовать резистор 82 Ом 0,5 Вт, и его допуски обозначены полосками цветового кода резистора! Основные компоненты, используемые в аварийном освещении, медицинских устройствах, оборудовании с батарейным питанием и! В строительной проводке углеродный резистор можно найти по 4 цветным полосам.! Будет полностью заряжать гелевые аккумуляторы 12 В и … в схемах электроники выбрать резисторы ниже или просмотреть нашу подборку! 1, коричневый — 10, красный — 100 и так далее удобный инструмент для считывания кода резистора …

Детское пальмовое растение, Бордовый цвет Значение, Рецепт гоа с хрустящей курицей, Немецкий мастиф на продажу, Закон об управлении имуществом Саскачеван Канлии, Деяния 1: 8 Насб, Габриэль Кузенс Instagram, Волшебный послеобеденный чай Лондон Западный Голливуд, Японские словарные списки по темам,

цветов резистора

4 цветных полосы

Значения резисторов можно прочитать в Ом в следующей таблице: kultainen / hopeinen vriraita laitetaan oikeanpuolimmaiseksi ja luetaan vrit vasemmalta oikealle.

 Цвет 1. 2. 3. 4.
-------------------------------------------------- -
Черный | 0 | 0 | - |
Коричневый | 1 | 1 | 0 |
Красный | 2 | 2 | 00 |
Апельсин | 3 | 3 | 000 |
Желтый | 4 | 4 | 0 000 |
Зеленый | 5 | 5 | 00 000 |
Синий | 6 | 6 | 000 000 |
Пурпурный | 7 | 7 | |
Серый | 8 | 8 | |
Белый | 9 | 9 | |
Золото | | | х 0.1 | 5%
Серебро | | | х 0,01 | 10%
-------------------------------------------------- -

Инструкции по чтению: положите золотой или серебряный стержень вправо, а начните читать цвета слева направо.

5 цветных полос

Более точные резисторы имеют 5 цветных полос. Прочитать их значение в омах используйте следующую таблицу:

 Цвет 1. 2. 3. 4. 5.
-------------------------------------------------- -
Черный | 0 | 0 | 0 | - |
Коричневый | 1 | 1 | 1 | 0 | 1%
Красный | 2 | 2 | 2 | 00 | 2%
Апельсин | 3 | 3 | 3 | 000 |
Желтый | 4 | 4 | 4 | 0 000 |
Зеленый | 5 | 5 | 5 | 00 000 |
Синий | 6 | 6 | 6 | 000 000 |
Пурпурный | 7 | 7 | 7 | |
Серый | 8 | 8 | 8 | |
Белый | 9 | 9 | 9 | |
Золото | | | | х 0.1 |
Серебро | | | | х 0,01 |
-------------------------------------------------- -

Совет по чтению: поместите шкалу цвета точности (коричневую или красную) вправо. а затем начните читать слева направо.

Значение цвета корпуса резистора

Маркировки цвета корпуса резистора обычно не имеют большого количества смыслы. Иногда говорят о температуре резистора коэффициенты, которые мало используются для нормальной электроники эксперименты.

Но есть два цвета корпуса резистора, о которых вы должны знать что им нужно, если вы ремонтируете какую-то схему электроники.Используются цвета корпуса резистора белый и синий для маркировки негорючих резисторов и плавких резисторов. Если вы встретите в цепи резистор такого типа, не замените его на нормальный резистор, потому что это вызовет пожарная опасность — что-то выкручивается в цепи. Разработаны негорючие резисторы и плавкие резисторы. чтобы они не загорелись при перегреве. Когда плавкий резистор перегревается, он отсекает ток, протекающий как предохранитель.


Резисторы для поверхностного монтажа

У резистора для поверхностного монтажа есть три числа: первые два цифры умножаются на третьи.Третья цифра показывает, как много нулей после первых двух. Например резистор для поверхностного монтажа с кодом 1-0-5 будет означать, что первые две цифры (1-0) будут умножить на 5 нулей. Чтобы дать значение 10 00000 Ом или 1 МОм.

Такая же кодировка используется и в конденсаторах для поверхностного монтажа. Конденсатор аналогичен указанному выше, но его базовое число — пФ или пико фарады. например, конденсатор с маркировкой 2-2-3 имеет значение 22 000 пФ.


Томи Энгдал <[email protected]>
.
Схем

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
