Известно, что поломка штекера на конце провода является наиболее распространенной неисправностью наушников.

От частых перегибов, сильных рывков и прочих механических нагрузок тонюсенькие провода ломаются или рвутся. При этом, как правило, перестает работать какое-то одно ухо или, как в моем случае, сразу оба.

Иногда происходит обрыв общего провода, в этом случае звук искажается до неузнаваемости: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона/плеера включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.

Также бывает, что просто пропадает стерео-эффект.

Зачастую звука в ушах нет, но микрофон работает, как ни в чем не бывало. Однако, если происходит обрыв микрофонного провода, то вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Чаще всего причина любой описанной неисправности в порвавшемся проводе в непосредственной близости от штекера.

Иногда повреждение провода видно невооруженным глазом, но чаще всего оно скрыто под изоляцией.

Как починить наушники дома, если провод оторвался от штекера

Сейчас я расскажу вам, как своими руками починить вакуумные наушники-капельки, если провод оторвался от штекера.

Буду показывать процесс ремонта на примере наушников Monster Beats by dr Dre, которые достались мне вместе с телефоном HTC Sensation XE. Они прослужили верой и правдой почти 4 года, пока, в конце концов, не сломался штекер.

Штекер в этих наушниках представляет собой обычный мини-джек (3.5 мм) с четырьмя контактами — правое ухо, левое ухо, микрофон и общий. Кстати, что интересно, у этой гарнитуры есть кнопочки, чтобы можно было песни перематывать вперед-назад, но под них нет никаких специальных контактов на разъеме. Для всех кнопок каким-то чудесным образом используется все тот же микрофонный контакт.

Короче, сейчас я попытаюсь отремонтировать эти наушники в домашних условиях, а если что-то пойдет не так — да и фик с ним! — пойду куплю новые. Тем более, что выбор сегодня просто огромен. И тем более, что я далеко не аудиофил и мне подойдут вообще любые, лишь бы удобные были.

Изначально наушники выглядели вот так:

Наушники с микрофоном и кнопками управления, поэтому у штекера 4 контакта, а внутри 5 проводов. Разъем у гарнитуры, само собой, неразборный.

Как я уже сказал, данный способ ремонта подойдет только если проблема именно в разъеме — не работает один наушник, правое или левое ухо, микрофон, не нажимаются кнопки, пропадает звук, если пошевелить провод у штекера и т.д. и т.п.

Итак, если вы твердо убеждены, что штекер наушников действительно подлежит замене — идем дальше.

Как починить наушники, если не работает одно ухо (или сразу оба)

Для того чтобы у нас получился максимально качественный и супер-креативный штекер, которого ни у кого больше нет, нам понадобятся:

1. Две гильзы калибра 38-го калибра. Подойдут от пистолета Макарова или подобные. Я, к примеру, взял латунные гильзы от травмата (АКБС 9mm P. A.)
2. Дрель со сверлами (3, 3.5, 7 и 9.5мм)
3. Ножовка по металлу
4. Эпоксидный клей
5. Шприц на 5 кубиков
6. Маленькие тиски
7. Шило
8. Наждачная бумага
9. Паяльник с острым жалом (припой, флюс и таблетка аспирина приветствуются)
10. Небольшая дощечка, примерно 30х30 мм и толщиной где-то 20 мм

Делать будем Г-образный штекер, т.к. он лучше, чем прямой (надежнее и компактнее). Итак, поехали.

Шаг 1-ый

Для начала сделаем небольшую оснастку для удобства работы с гильзами, чтобы можно было спокойно зажимать их в тиски и при этом не помять и не поцарапать. Берем нашу деревяшку и сверлим в ней отверстие сверлом на 9.5 мм, потом делаем пропил ножовкой.

Надо чтобы получилась приблизительно такая конструкция:

Шаг 2-ой

Теперь можем обрабатывать наши гильзы, не опасаясь испортить их шикарный внешний вид:

Шаг 3-ий

Так как у меня были стреляные гильзы, то на капсюлях были вмятины от бойка. Но нам надо, чтобы всё было красиво, поэтому выбиваем оба капсюля с помощью шила, молотка и прямых рук:

Затем выправляем один из них легкими ударами изнутри чем-нибудь подходящим (я взял хвостовик от сломанного сверла подходящего диаметра).

Для пущей красоты можно еще немного шлифануть наждачкой:

После чего красивый и ровный капсюль запрессовываем на прежнее место:

Если у вас гильзы новенькие, не стрелянные, то выбиваем только капсюль из одной из них (его можно сразу выбросить, он не понадобится). Вторую гильзу пока не трогаем.

Шаг 4-ый

Затем зажимаем гильзу без капсюля в тиски и высверливаем дно изнутри сверлом на 7 мм. Сверлить нужно так, чтобы сделать донышко гильзы как можно более тонким. Т.е. сверло должно почти вплотную подобраться к отверстию из-под капсюля (я оставил примерно 0.5 мм запаса).

Затем аккуратно отрезаем донышко, чтобы получилась вот такая шайбочка:

Шаг 5-ый

Теперь берем нашу гильзу с капсюлем и укорачиваем ее до 13 мм:

Тщательно обрабатываем края наждачкой, чтобы получить ровный и строго перепендикулярный оси гильзы срез.

В итоге две половинки должны идеально вставляться друг в друга:

Шаг 6-ой

Самое время заняться старым штекером и проводами.

Для начала очень осторожно, с помощью острого ножа, раскурочиваем старый разъем, чтобы убрать все лишнее и оставить только сам штекер с четырьмя контактами и припаянными проводами:

Запоминаем, а лучше записываем, куда какой провод был припаян. На моих наушниках от HTC (с микрофоном) была следующая распиновка:

Шаг 7-ой

Отпаиваем старые провода от разъема, зачищаем кабель, облуживаем концы и усаживаем кусочек термоусадки (диаметр 2.5 мм, длина 21 мм).

Для облуживания проводочков в лаковой изоляции хорошо бы взять таблетку аспирина, но у меня ее не было, поэтому обошелся обычной канифолью. Если будете работать с аспирином, то знайте — пары этой гадости жутко ядовиты. Вас предупредили.

Шаг 8-ой

Сверлим отверстие подходящего диаметра в стенке гильзы. В моем случае идеальным оказалось отверстие 3 мм:

Шаг 9-ый

Продеваем кабель в отверстие и припаиваем провода наушников и микрофона (в строгом соответствии с распиновкой!):

Шаг 10-ый

Ну и последний этап: с помощью шприца отмеряем 0. 5 мл отвердителя и 5 мл эпоксидной смолы. Самым тщательным образом перемешиваем компоненты между собой.

Затем, чтобы выгнать все воздушные пузырьки, нагреваем смесь на водяной бане до 80 градусов.

Заливаем полученным составом нашу гильзу до краев, ставим все на свои места и, с помощью смекалки и подручных приспособлений, фиксируем все это как минимум на 12 часов (а лучше на сутки):

Шаг последний

Когда все застынет, извлекаем конструкцию на свет божий и получаем эстетическое наслаждение от проделанной работы.

Что может быть приятней, чем самому починить сломанные наушники от телефона?

Эх, были бы у меня еще и наушники в виде патронов — вообще сказка была бы 🙂

Если для вас это слишком сложно и хотелось бы чего-нибудь попроще и побыстрее, то предлагаем вашему вниманию быстрый и простой способ восстановления штекера наушников с помощью старой шариковой ручки и эпоксидной смолы.

Ну вот, теперь вы точно знаете, что делать, если сломались наушники в разъеме. А если ваши руки и ноги растут из разных мест, то все получится

гораздо более лучше, чем у меня!

Переделываем XIAOMI Piston II Gold под обычный штеккер. Почему наушники не работают с Xiaomi? Распайка гарнитуры с микрофоном xiaomi

Современные мобильные гаджеты имеют множество дополнительных аксессуаров, наиболее востребованным из которых являются наушники. Но что делать, если Xiaomi не видит наушники? Нередко случается ситуация, когда мы подключаем гарнитуру в аудиоразъём, но смартфон их не определяет. Многие пользователи жалуются на плохой звук с помехами, у других работает только один наушник.

Мы расскажем вам самые основные причины возникновения этой проблемы, поделимся советами, которые помогут устранить данную неполадку.

Проблемы с беспроводной гарнитурой

Люди, которые только приобрели беспроводные наушники, не могут довольно долго подключить беспроводное устройство к смартфону. Часть пользователей думают, что не работают наушники, или что-то с Bluetooth на телефоне.

На самом деле всё иначе: при включении гарнитуры нужно обязательно зайти в «Поиск устройств Bluetooth» на смартфоне и выбрать подключаемое устройство, чтобы произошло сопряжение между гаджетами. Простая активация Bluetooth не даст положительного результата.

Пыль в разъёме (не отключается режим гарнитуры)

Возможно, некоторым людям может показаться эта причина смешной, однако она имеет место быть. Если вы крайне редко используете наушники, то вполне вероятно, что ваш aux разъем загрязнился пылью или иным мелким мусором. Основной центральный контакт штекера может иметь плохое соединение с контактной площадкой в гнезде, вследствие чего телефон не распознаёт подключенные наушники или после их отсоединения не отключается режим гарнитуры.

Попробуйте аккуратно прочистить гнездо иголочкой или мини отвёрткой. Делайте это при выключенном смартфоне, чтобы избежать короткого замыкания. Данный способ проверен на Xiaomi Redmi 4 с 7-й версией прошивки.

Проблема в ПО

Многие пользователи сообщают, что их устройства перестали воспринимать гарнитуру после обновления прошивки на 8-ю версию. Есть 2 варианта решения проблемы:

• откатиться на старую версию;
• установить Miui 8 с полным форматированием.

Если вам понравилась новая прошивка, и нет желания откатываться назад, то просто отформатируйте системные данные устройства и установите новую версию прошивки с нуля. Многим этот способ помог.

Несовместимая распиновка

Существует 2 основных стандарта распайки аудиоштекеров: OMTP и CTIA. Каждый из этих видов всегда имеет три основные контакта, а в случае гарнитуры – четыре. Чаще всего проблемы возникают именно с 4-х контактной гарнитурой. Дело в том, что контакт GND (общий, земля) на старом типе распиновки — OMTP был первым (от провода), затем шёл микрофон, правый наушник и левый канал.

В новом типе распиновки (CTIA) GND и микрофон поменялись местами. Соответственно, если вы используете старые наушники на новом устройстве, то они вам не подойдут. К примеру, Xiaomi Redmi Note 3 Pro не видит старые наушники типа OMTP, устройство совместимо лишь с новыми моделями гарнитур.

Телефон видит наушники только первые 3-5 сек

Если при подключении наушников вы видите соответствующий значок в статус-баре только первые 3-5 секунд, а потом соединение прерывается, то может помочь следующая хитрость, придуманная пользователями форума:

1. Вставляете наушники не до упора
2. Должна загореться иконка наушников
3. Затем секунд через 5-10 вставляете гарнитуру до упора

Удивительно, но факт, такая манипуляция действительно помогает практически всем пользователям с данной проблемой.

Выводы

Как вы поняли из статьи, есть несколько причин, почему смартфон не воспринимает гарнитуру. Не стоит сразу паниковать и бежать в сервисный центр за помощью. Вы сами сможете провести диагностику и устранить неполадку. Поэкспериментируйте с наушниками, которые не воспринимает смартфон, на другом аппарате. Возможно, именно эта модель несовместима с вашим гаджетом.

Под распиновкой понимают расположение выводов на разъемах наушника в соответствии со схемой устройства. Эти сведения необходимы для определения места неисправности наушников, проведения восстановления его неработоспособности.

Виды разъемов наушников

В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:

• 2,5 миллиметра – микро Jack;
• 3,5 миллиметра – мини Jack;
• 6,25 – большой Jack.

Большой Jack нашел применение в аудиотехнике, усилителях мощности. Его также используют в караоке-устройствах. Микро-jack применяется в миниатюрных плейерах, раньше часто применяли в небольших телефонах.

В современных смартфонах, мобильной и бытовой технике наибольшее применение получили мини-Jack разъемы. По количеству контактов mini-jack разъемы классифицируются на:

• двухконтактные;
• трехконтактные;
• четырехконтактные.

Вид разъемов наушников

Двухконтактные наушники с начала 2000-х годов потеряли свою актуальность: большинство радиоприемников, даже простейших, где они, в основном, использовались, перешли на стандарт стереоприема.

Трех- и четырехконтактные наушники имеют отдельные каналы для воспроизведения сигналов правого и левого канала. При этом они совместимы с моносигналом, в таком случае правый и левый наушники соединяются параллельно, обеспечивая монозвучание.

В четырехконтактных разъемах дополнительно имеется вход для микрофона, совмещенный с кнопкой управления. Такие разъемы в большинстве случаев служат для подключения наушников к смартфонам.

Схема наушников

Схема электрическая наушников трехконтактных.

Схема распайки Jack-разъема (в разрезе).

В большинстве качественных наушников проводники, ведущие к наушникам выполнены экранированным кабелем. Он состоит из центральной изолированной жилы и экрана в виде плетеного кабеля.

Рекомендации: Как припаять штекер наушников
, Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры
, Распайка наушников

Центральная жила может быть выполнена дополнительно в лаковой изоляции, с влетением шелковой нити для большей устойчивости к излому и растяжению. Процесс пайки таких проводников в случае повреждения технологически сложен, необходимо иметь навыки, специальный флюс и легкоплавкий припой.

Трехконтактный разъем для наушников имеет международную классификацию TRS. Расшифровка аббревиатуры понятна из приведенного ниже рисунка.

Если разъем наушника оборвался, или в нем обломались проводники, можно заменить разъем на новый. Штатные разъемы наушников, как правило, неразборные.

Необходимо приобрести разборный разъем, проверить соответствие цвета проводника схеме подключения и с помощью паяльника, припоя, флюса и ножа сначала залудить провода, затем контакты подключения к разъему, далее выполнить распайку.

Распайка производится в соответствии с монтажной схемой.

Четырехконтактный разъем имеет классификацию TRRS.

Распиновка разъемов TRRS может быть выполнена в двух вариантах: CTIA и OMTP.

В наушниках с четырехконтактным обычно устанавливается микрофон и кнопка. Схема распиновки четырехконтактного разъема CTIA.

Нажатие кнопки блокирует микрофон.

При покупке наушников с четырехконтактным разъемом для мобильного устройства необходимо установить, какой тип разъема необходим. Как видно из распиновки, изображенной на рисунке выводы «общий» и «микрофон» в данных типах «перепутаны».

Одни и те же марки телефонов, но выполненные в китайском исполнении, могут иметь наушники с OMTP распиновкой. Если подключить неподходящую распиновку, звук в наушниках будет искажен, микрофон может выйти из строя. В таком случае требуется перепаивать контакты разъема в соответствии со схемой.

В продаже имеются переходники с одного стандарта на другой.

Проверка распиновки наушников нестандартных разъемов

В некоторых мобильных устройствах и GSM телефонах, в большинстве случаев, прежних годов выпуска применялись телефоны с оригинальными специальными разъемами. В таких случаях с помощью поисковиков можно найти оригинальную распиновку разъемов наушников. Она может иметь разные схемы подключения, например, изображенную на рисунке.

Если наушники таких устройств выйдут из строя, можно обрезать кабель наушника, приобрести новую гарнитуру, и произвести монтаж новых наушников в соответствии со схемой.

При отсутствии информации в интернете можно самостоятельно определить распиновку наушников. Для этого необходимо выполнить следующие действия:

• разобрать корпуса динамической системы наушников, для этого можно использовать активный растворитель;
• прозвонить между собой выводы динамиков наушников, Нулевое сопротивление будет соответствовать общему проводу;
• прозвонить контакты разъема с общим проводом, номер контакта, при котором мультиметр покажет сопротивление близкое к нулю, будет контактом подключения общего провода;
• аналогичным образом следует произвести прозвонку к противоположным контактам динамаков наушников;
• для гарнитуры с микрофоном производят поиск подключения к контактам разъема для каждого вывода по отдельности.

Разъемы TRS типа имеют стандартную распиновку. Слабая слышимость в наушниках может быть следствием обрыва общего провода либо несоответствия выходного сопротивления усилителя мобильного устройства с сопротивлением динамической системы наушников.

Штатная гарнитура моего Lenovo a789 дала дуба, развалился «пульт», и одна из половинок улетела в неизвестном направлении. Сей прискорбный факт сподвиг меня приобрести XIAOMI Piston II Gold , причем сразу пару штук.

Как утверждали интернеты, данные уши обладают весьма приличным качеством звучания. И они не обманули — наушники звучат очень даже достойно. Но вот беда — штеккер у них распаян по-айфоновски:

У меня нет айфона, у меня нет ни одного устройства с такой распайкой в доме вообще, и я решил заменить штеккер. К слову, родной штеккер запаян насмерть едкой, вонючей пластмассой, нельзя просто так взять и перекинуть два провода, чтобы стало как надо мне, то есть вот так:

Поэтому я пошел по очень простому пути — взял провод со штеккером от родной гарнитуры и припаял его к пистонам. Если надумаете повторить подвиг, или припаять новый штеккер из магазина, провода нужно припаять так:

После этого они начинают воспроизводить музыку так, как должны, и в моем случае можно ещё отвечать на вызов кнопкой с «пульта» и использовать гарнитурный микрофонов пистонов.

И ещё: идеально по проводам подходит штеккер от гарнитуры телефона Nokia 301. По качеству звучания она просто ужасная, потому отрывать совсем не жалко (я припаял его ко вторым пистонам), а вот провода по цвету и количеству идеально совпадают с пистонами.

XIAOMI Piston II Gold действительно отличные наушники, и качеством сборки, и качеством звучания. Однако, нестандартный штеккер немного удручает, во всяком случае меня. Я не люблю лишний раз возиться. Надеюсь, эта короткая заметка кому-нибудь сэкономит немного времени.

Сегодня для смартфонов существует огромное количество аксессуаров, среди которых наибольшим спросом обладают мобильные гарнитуры. Однако как поступить, если телефон Xiaomi не видит наушники? Распространены случаи, когда штекер вставляют в соответствующий разъём, но гаджет его не распознаёт.

При этом множество пользователей сообщают о плохом и прерывистом звучании, а у других не работает второй наушник. Мы перечислим наиболее популярные причины появления данной проблемы, а также рекомендации для решения проблемы.

Проблемы с беспроводной гарнитурой

Пользователи, которые впервые купили беспроводные наушники, часто не могут сразу синхронизировать устройства между собой. Поэтому некоторые посчитают, что проблема в атрибуте, либо некорректно работает Bluetooth на смартфоне.

На практике при активации гарнитуры необходимо в телефоне зайти в пункт «Поиск устройств Bluetooth», после чего кликнуть по нужному аппарату, чтобы осуществить сопряжение. Таким образом, не достаточно просто включить протокол для всей процедуры.

Пыль в разъёме (не отключается режим гарнитуры)

Некоторые пользователи могут не воспринимать серьёзно данный фактор, однако ещё следует учитывать. Если вы нечасто подключаете наушники, то вполне возможно, что в аудиоразъём могла попасть пыль или грязь. При этом главный контакт штекера может плох соединяться с соответствующей областью гнезде, следовательно, смартфон не может увидеть подключённую аппаратуру или после её отключения звук не выводится в основной динамик, так как включён режим наушников.

В таком случае можете попробовать прочистить разъём при помощи иголки или маленькой отвёртки. Во время процедуры смартфон должен быть выключен, что бы предотвратить возможное короткое замыкание. Метод проверялся на представителе линейки Redmi.

Проблема в ПО

По словам многих пользователей, их смартфон перестал работать с наушниками после перехода на восьмую версию MIUI, поэтому существует два способа исправления проблемы:

1. Вернуться на предыдущую модификацию ПО;
2. Загрузить MIUI 8 с полным форматированием.

Если вы хотите продолжать пользоваться актуальной версией ПО и не хотите возвращать старую, то сайт рекомендует просто удалить системную информацию и установить новую заново, так как многим это было полезно.

Всего используется два стандарта распайки штекера в гарнитурах: OMTP и CTIA. Оба типа оснащаются тремя главными контактами, при наличии пульта управления – четырьмя. В большинстве случаев проблемы проявляются с последним вариантом. Так как в старом формате распиновки контакт общий – OMTP шёл сразу от провода, после чего микрофон, правый наушник и левый канал.

При этом в распайке нового типа земля и микрофон поменялись позициями. Соответственно, используя старую гарнитуру с новым смартфоном, устройства не смогут сочетаться. Например, новые модели смартфонов Xiaomi не определяет наушники формата OMTP, так как совместимы только с наушниками нового поколения.

Телефон видит наушники только первые 3-5 сек

Если после подключения гарнитуры смартфон отображает соответствующий знак только первые несколько секунд, а затем соединение разрывается, то можете попробовать поступить иначе, как предлагает один из продвинутых пользователей:

1. Вставляйте штекер не до конца;
2. Загорится индикатор подключения гарнитуры;
3. Подождав до 10 секунд вставьте устройство полностью.

Несмотря на странность способа, данные действия на практике почти всем пользователям, которые не могут корректно подключить наушники.

Выводы

Следуя вышесказанному, существует несколько факторов, которые препятствуют правильной работе гарнитуры. Поэтому не следует воспринимать ситуацию слишком серьёзно. Вы можете самостоятельно выполнить диагностику и исправить проблему. Попробуйте воспользоваться наушниками с другим смартфоном, так как неполадка может заключаться именно в них.

Разъем гарнитуры отличается от разъема наушников дополнительным четвертым контактом, поэтому с ними все немного интереснее. А виной тому наличие микрофона, возвышающего наушники до ранга гарнитуры. Обычно основной загвоздкой при желании починить разъем гарнитуры становится определение того, какой провод куда должен припаиваться. Оно и понятно, чаще всего проблема в том что контактов на разъеме 4 а проводков 5. Да даже если и 4, то кого куда…?

Итак, поехали чинить разъем гарнитуры)

Для начала рассмотрим сам разъем гарнитуры. Называется он 4-х контактный Jack 3,5mm , но погоды это как-то не делает. Так вот, в нем 4 контакта, и каждый контакт имеет свое предназначение. Есть два стандарта расположения контактов:

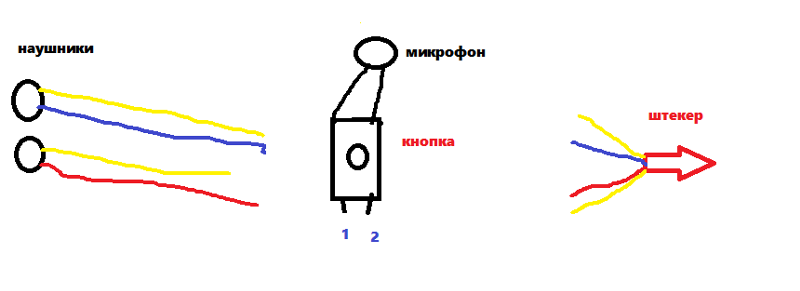

На этом произведении искусства я попытался изобразить назначение контактов. M- и M+ это контакты микрофона. Три остальных — это уже знакомые Вам из контакты наушников: G — земля , R — правый , L — левый . Цвета, которыми закрашены контакты не случайны, это стандартные цвета , которые чаще всего используются производителями для отличия проводов.

Сейчас первый вариант уже практически окончательно вымер. И связанно это не с тем, что у вторых светофор на контактах получается правильнее и даже не с растаманским триколором, а с проблемами совместимости с 3-х контактными разъемами ноутбуков, плееров…. Я думаю каждый сталкивался с наушниками, которые нормально играли от ноутбука только тогда, когда вставлены не до конца. Это и есть первый вариант.

Но вернемся к расцветке проводков гарнитуры. Чтобы не быть голословным вот вам отрезанный провод гарнитуры Beats Tour. Классическая схема окраски проводов:

Но увы, не всегда все так хорошо и далеко не всегда производитель так облегчает нашу жизнь. Рассмотреть абсолютно все варианты цветовых схем, не представляется возможным. Да и смысла не имеет, лучше понять как при любой схеме определить какой проводок за что отвечает. Этим мы и займемся:)

Пять проводков на четыре контакта разъема гарнитуры

Попали Вам в руки наушники, отрезали разъем, сняли оплетку с провода, а там вот так:

Три адекватных проводка и один, как сейчас принято говорить, с особенностями. А если с него изоляцию снять, то будет вообще вот так:

Вот и получили 5 проводов… 😥

Как определить назначение проводов гарнитуры

Итак самый простой вариант, особенно, когда под руками вообще ничего кроме ножа и паяльника нет — вскрытие пульта наушников

На этой стороне платы, внизу виден припаянный красно-желтый проводок, а рядом с ним красуется буковка G, которая как нам известно Ground или земля. Переворачиваем плату:

И видим, что синий провод — это R, т.е. Right — правый, а вот красный это M или микрофон. А это М+ или М- спросите Вы. Если это просто М, то подразумевается М+, т.к. М- всегда идет на землю. А если есть и + и — то знайте минус всеравно на землю)

Круто! Но среди этих проводков нету тех двух, идущих вместе. Хорошо, можно разобрать и наушник:-P ( )

Ага вот и они))) Но тут стоит Вас предупредить. Часто встречается несоответствие цветов проводков в проводе до и после развилки. Т.е. до пульта доходит тоже, что и на разъеме, а вот дальше и на второй наушник могут идти другие цвета.

Вообще в этом случае можно было обойтись без вскрытия наушника, т.к. Логично что среди цветов с которыми уже определились нету левого канала. Ну а желтый(золотой) поводок — всегда земля. Так что спаиваем (от слова паять, а не то что Вы подумали) вместе желтый и желто-красный проводки и вуаля имеем четыре провода классической расцветки:-)

Электрические методы определения проводков гарнитуры

Увы далеко не всегда можно вот так вот запросто открыть пульт управления и наушник. В таких случаях стоит воспользоваться мультиметром.

Устанавливаем режим, как на картинке и тыкаемся одним щупом в желтый провод, вторым щупом в остальные. У подавляющего большинства наушников сопротивление либо 16 либо 32 Ома. Это стандарты. На практике ровно 16 или 32 — это редкость, обычно в пределах +- 3 Ом, но бывают и 10, и 24, и 54 Ома.

Главное чтоб между собой динамики имели одинаковое сопротивление. Итак допустим динамики имеют сопротивление по 32 Ома каждый. Если щупами мультиметра схватиться за землю и один из каналов, то он нам покажет 32 Ома. А вот если одним щупом за один канал, а вторым за другой канал, то он покажет суммарное сопротивление(в нашем случае 64 ома), т.е. Динамики в данном случае включены последовательно. Если вы не смогли найти оба динамика, значит обрыв провода где-то дальше.

Нет мультиметра? Не беда:-P воспользуемся батарейкой. Нам понадобится таблетка на 1,5 вольта. Другие типы батареек лучше не использовать, т.к. Можно сжечь катушку динамика или повредить диффузор. Не советую держать наушники в ухе в процессе определения каналов. Пукает весьма не тихо) лучше просто на уши повесить, да можно и на стол положить.

Щечки в наушнике будут раздаваться не в тот момент когда вы держите батарейку, а когда прикасаетесь и отпускаете её. И не стоит держать дольше секунды. Это должны быть легкие прикосновения.

Вот такими нехитрыми способами можно достаточно быстро определить какой из проводков за что отвечает. А теперь покажу несколько распространенных вариантов.

Другие примеры распайки разъема гарнитуры

Тут не глядя и не проверяя можно спаивать два золотых провода вместе

Просто каждый канал имеет свой провод для земли. С аудиафильской точки зрения такой вариант более правильный, чем один земляной провод и способствует более широкой стереобазе.

Вообще получается, что вся проблема гарнитуры сводится к определению где земля, которую нужно скрутить, чтобы получить 4 проводка.

Повторюсь еще раз — земля всегда желтая . Так же смеси желтого с другими цветами как правило тоже земля.

Провода гарнитуры с экраном

Еще бывает, что землю используют как экран. Т.е. В нее оборачивают либо все провода либо только микрофонный провод. Делается это для защиты от внешних наводок.

Гораздо чаще встречается экранировка микрофона. Выглядит она следующим образом:

Как видим желтый провод ненормально толст. Раскручиваем его:

Под ним скрывается синенький проводочек микрофона.

Вообще суть экранирования заключается в защите от помех, чтобы внешние поля не создавали наводки на микрофонный провод, которые будут передаваться вашему собеседнику. Нужно это т.к. уровень сигнала от микрофона мал и помехи по уровню могут быть равны или больше полезного сигнала.

Ну да ладно, экран снова на землю, а вмести с ним и желто-полосато-красный провод. Скручиваем и спаиваем:

Вместо заключения

В заключении хочется отметить, что все это достаточно просто, даже если и кажется сложным. Просто нужен опыт и понимание, которое приходит с опытом. Во как)) так что если хотите уметь чинить наушники — чините, не бойтесь) Новые все равно дороже покупать, а тут авось и получится:-P

П.с. При определении, желательно сразу, после зачистки от оплетки, залуживать концы проводков. В случае использования мультиметра или батарейки без этого в принципе не обойтись. Да и в любом случае потом к разъему припаивать)

Ремонт вакуумных наушников с микрофоном своими руками

Мы постараемся ответить на вопрос: ремонт вакуумных наушников с микрофоном своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Паяльник в наши дни есть далеко не у всех. А вот наушники имеются практически у каждого, а то и не одни. И как все знают, любым наушникам свойственно дохнуть… И как всегда не вовремя. Так что сегодня будем выкручиваться и вы узнаете как починить наушники без паяльника. Из инструментов потребуется только нож, зажигалка и скотч 🙂

Главная трудность кроется в том, что потребуется заведомо рабочий AUX — кабель или разъем от других, работающих наушников с куском провода. В этом же кроется и главная печалька этого метода. AUX-кабель приобрести дешевле наушников, но в нем нет микрофона, поэтому если у Вас гарнитура то придется смириться с тем, что она будет урезана в полномочиях и лишиться микрофона и кнопочек.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Зато как приятно когда не работающие наушники запоют, а отсутствие кнопочек можно и пережить.

AUX- кабель сейчас продается в любом ларьке за абсолютно смешные деньги. Нужен он для подключения вашего аудио устройства(телефон, плеер…) к усилителю или авто-магнитоле. Спасибо братьям китайцам, сейчас встречаются вполне сносные шнурки начиная от 0.5$. Провод, использованный в статье, стоил около доллара. Ну а ножик для бумаги, зажигалка и скотч я думаю и так у каждого дома по шкафам валяются.

Итак поскребли по сусекам, ну в смысле по шкафам, нашли весь инструментарий, сгоняли в ларек за (пивом) шнурком, что дальше то?

Перерезаем в 5-7 сантиметрах от разъема или дальше. Короче не стоит т.к. если запороть, то потом не будет возможности исправить. И лучше когда место соединения располагается подальше от разъема.

Специально для этой статьи был найден самый тупой нож, дабы попробовать все на себе). Так вот, удобнее всего надрезать оплетку именно как на фотографии. Не нужно сильно прижимать лезвие. Благодаря сгибанию, оплетка сама будет расходится. Проворачиваем провод, делая надрезы и, когда прошли круг, снимаем оплетку. Если не идет подрезаем дальше.

Я оголил около 2-х сантиметров проводков, так будет проще, а площадь контакта больше. Что увеличит надежность.

Проводки покрыты лаком, который необходимо счистить. Сначала была попытка очистки лака ножом.

Не самый лучший способ. Проводки очень тонкие и при таком грубом механическом воздействии отрываются вместе с лаком. Чему хорошо способствует тупость ножа.

Товарисчи! Мы пойдем другим путем! Потребуется зажигалка. Ну или хотя бы спички.

Для укрепления тонких медных проводков производители переплетают их с капроновой ниткой. А капрон, как известно, хорошо горит. Не исключено, кстати, что лак тоже горит. Поэтому на доли секунды вносим конец провода в огонь. Он быстренько вспыхивает и слегка загорается. Когда прогорит 1-1.5 сантиметра нужно на него подуть, если сам не потухнет.

Лак и капрон оставляют небольшой нагар, который легко счищается ногтем. В итоге мы имеем очищенные от лака неповрежденные проводки.

Главное не держать проводки в огне слишком долго, т.к. они могут просто сгореть и отвалиться((

Перерезаем им провод. Обычно провода наушников переламываются прямо на выходе из разъема, и чтоб уж наверняка отрезать перебитую часть, отрезаем в 2-3 см выше разъема. Можно и еще выше — как Вам угодно.

Проводков в гарнитуре явно побольше чем три — их пять. Два провода отвечают за микрофон, и три за наушники. Разлохмаченный золотой провод(земля) был накручен поверх тонкого белого — микрофонного.

Теперь перед нами встает непосильная задача — скрутить нужные проводки вместе. На самом деле все просто! Три AUX — проводка к трем проводкам наушников. В данном случае получилось, что расцветки внутренних проводков совпали и скрутив одинаковые цвета наушники заработали.

О том как определить цвета нужных проводков читайте в статье:

Можно воспользоваться и таким простейшим способом: втыкаем наш разъем в любое аудио устройство лежащее под рукой. Кассетный плеер лежал ближе всех:

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

земля — золотой (желтый)

левый — синий ( зеленый )

правый — красный

Но как и у любого другого правила, у этого тоже есть исключения, особенно это касается гарнитур. Например бывает, что правый — зеленый, левый синий, а красный — микрофон или встречаются еще смеси цветов. Но ЗОЛОТОЙ всегда ЗЕМЛЯ. Смеси цветов с золотым, в большинстве случаев тоже земля.

Золотой идет к обоим наушникам, поэтому он и общий, по нему ток как бы вытекает из каждого динамика в общую землю, а по двум другим ток в динамик втекает. Ну это если оооочень грубо 🙂

Поэтому первым делом скручиваем все золотые. Теперь поочередно скручиваем проводки ремонтируемых наушников с проводками AUX-кабеля. Суть в том, что красный проводок разъема AUX-кабеля нужно скрутить с красным проводком наушников и тогда правый наушник запоет. В вашем случае цвета могут отличаться и может быть что красный нужно скрутить с синим или как-то по другому.

Определили? Отлично! Теперь проводки, оставшиеся невостребованными, отрезаем либо скручиваем с общим проводом. Я предпочел отрезать.

Для того чтобы обеспечить максимальный контакт лучше сначала размохрить два скручиваемых проводка, а затем плотно скрутить. Такой вариант предпочтительнее, чем скручивать каждый по отдельности а потом вместе.

Итак проводки скручены, наушники поют — на лице улыбка).

Сначала изолируем каждую скрутку по отдельности. Помимо самой изоляции это еще и упрочнит соединения. Почему-то я сделал это малярным скотчем, наверное лежал ближе XD. Это не важно.

Теперь замотаем все вместе широким скотчем, слоя в 3 — 4. Или 5 — дело Ваше)

Обычно в таких случаях я предпочитаю разносить места скруток, чтобы они не касались друг друга.

Вот и долгожданным итог всех наших стараний 🙂 Возможно это и выглядело чем-то долгим, но это совсем не так, на весь процесс хватит и 15 минут.

Ну как и обещалось, никакого паяльника не понадобилось и все было реализовано из подручных материалов. И наушники которые не работали были починены и теперь снова поют.

Предлагаю немного улучшить технологию, опять таки без паяльника. Придется прикупить в магазине электроники (так же встречается в хоз-магах) термоусадочную трубку или термокембрик. Суть в том, что это трубка, которая умеет при нагревании сжиматься в диаметре как минимум вдвое. Стоит такая трубка около 0.1 — 0.2$ за метр.

Нам понадобится два диаметра первый — около 1 мм и второй 4-5 мм.

Надеваем кусочки тоненькой термотрубки на наши скрутки. Кусочки отрезаем с запасом.

Теперь нужно термокембрик нагреть. Обычно я делал это паяльником, но т.к. Мы договорились, что его у меня нет, и рассказ именно о том как починить наушники без паяльника, мне пришлось выкручиваться.

Не долго думая я просто приложился к лампе настольного светильника. Метод оказался достаточно эффективным и термотрубки сжались. Обычно пока они еще горячие я дополнительно сплющиваю их пальцами т.к. не всегда есть под рукой трубки нужного диаметра, да и потом они торчать меньше будут.

Перед скручиванием проводков нужно не забыть одеть 4-х миллиметровую термотрубку на один из проводов. Эту термотрубка в последствии нужно надет на место стыка и так же сжать теплом лампы. Вообще можно и на огне зажигалки сжимать, но можно случайно подплавить или поджечь лишнее.

Я использовал кусок длинной около 8 а то и 10 см. Для упрочнения конец термотрубки был одет непосредственно на резиночку разъема.

Вид явно преобразился в лучшую сторону 🙂 !

Как видите и это не так сложно, как кажется и теперь вы знаете как починить наушники без паяльника. Удачи!

Возможно подобного ремонта Вам хватит на долго. В любом случае, надежнее будет спаять скрученные провода наушников. Сделать этот совсем не сложно. Читайте как:

В этой статье я расскажу как самому отремонтировать наушники или гарнитуру для компьютера, либо мобильного телефона Мы рассмотрим основные поломки и способы их устранения.

Обрыв провода наиболее распространенная причина выхода наушников из строя. Для ремонта провода нам понадобятся:

Сначала, необходимо определить место, в котором произошел обрыв, так как внешняя оплетка из резины может не иметь внешне видимых деформаций. Найти место обрыва провода можно подключив наушники к источнику звука и сгибая провод от разъема к динамикам находим место при изгибе которого происходит появление звука в наушниках. Определив место обрыва, вырезаем участок провода, взяв по несколько сантиметров до и после места обрыва. Далее, зачищаем провод от внешней изоляции и залуживаем провода. Как залудить провод наушников вопрос довольно актуальный. Сейчас расскажу как это сделать качественно и быстро. Для этого нам понадобится: деревянная дощечка, флюс (например органический флюс ф-99), припой и паяльник.

Наносим флюс на провод, ложим провод на дощечку и придавливаем на несколько секунд паяльником делая им движения как будто вы счищаете лак с провода.

Залудив все провода, одеваем на каждый провод тонкую термоусадочную трубку, припаиваем провода, соблюдая цветовую гамму и при помощи зажигалки, либо паяльника усаживаем термоусадочную трубку.

Термоусадочная трубка выполняет роль изолятора и не допускает замыкания проводов между собой. Теперь нам необходимо обеспечить прочность нашего соединения. Для этого мы складываем провода буквой Z и при помощи нитки делаем бандаж нашего соединения.

Последний этап ремонта провода гарнитуры носит практическо-эстетическое значение. При помощи паяльника аккуратно наносим термоклей на наш бандаж, с одной стороны термоклей не даст нитке размотаться с другой стороны придаст нормальный внешний вид соединению проводов. Если черный термоклей вам достать не удастся можно поверх бандажа надеть термоусадочную трубку соответствующего диаметра.

Еще пару слов о художественной лепке из термоклея если разогреть термоклей и смочить водой пальцы рук можно до его полного застывания пальцами придать ему любую форму. Неровности можно сделать глянцевыми при помощи зажигалки.

Перед починкой штекера нам необходимо его аккуратно разобрать, для этого осторожно скальпелем делаем разрез корпуса вдоль. Поломка штеккера (разьема) наушников можно разделить на поломки связанные с механической деформацией:

• облом последнего звена, как правило это звено остается в ответной части устройства и его можно извлечь только лишь при помощи шила и пинцета для smd монтажа. Такая поломка устраняется только лишь заменой штекера.
• проворот первого звена (общего) вокруг своей оси- характеризуется изменением звука на «металлический под водой » и снижением громкости. В данном случае ремонт заключается в пропайке контакта между звеном и лепестком контакта.

И не связанные с механической деформацией штекера- это обрыв провода у основания. Лечится укорачиванием провода на пару сантиметров выше места обрыва и припаиванием на свои места с соблюдением цветовой гаммы.

Если вы оборвали провод и не знаете какой где был припаян, не отчаивайтесь! При помощи мультиметра можно с легкостью это определить. Ставим мультиметр на режим измерения сопротивления и поочередно находим 2 пары проводов между которыми вы увидите равное значение (зависит от сопротивления обмотки ваших динамиков и лежит как правило в пределах 16-100 Ом. Берем из каждой пары по одному проводу , сплетаем их вместе это будет общий провод припаиваем его к первому (самому массивному ) звену. Оставшиеся провода припаиваем к 2 и 3 звену. У вас наверное возникнет вопрос как определить куда припаивается правый канал а куда левый. Проверить правильность подключения можно подключив наушники к компьютеру и запустив настройку звука поочередно кликать по левой и правой колонке. Есть второй вариант: запускаем аудиоплеер например винамп и регулируем баланс сопоставляя с услышанным делаем вывод о правильности подключения каналов.

В гарнитурах устанавливаются капсульные электретные микрофоны. Внутри микрофона находится усилитель, что обуславливает необходимость соблюдения полярности при подключении микрофона. Микрофоны чувствительны к деформации мембраны, так что не пытайтесь чистить отверстие в микрофоне. Так же микрофоны очень чувствительны к воздействию высоких температур, по этому перепаивать микрофон нужно быстро и аккуратно. Перед тем как начать паять желательно нанести органический флюс на контакты микрофона, это улучшит теплопередачу и время касания паяльником необходимое для осуществления надежной пайки. Проверить работоспособность микрофона можно только лишь заменой его на другой, либо подключить его к другому заведомо работающему устройству. И все же проверить рабочий микрофон или нет можно, если в вашем распоряжении имеется осциллограф (или активная акустическая система) и микросхема операционный усилитель (любой), вы можете собрать простенькую схемку (например инвертирующего усилителя с одно полярным питанием.

Не забывайте, что микрофон нужно запитать через резистор, а сигнал необходимо снимать через разделительный конденсатор номиналом 0.1 мкФ. Эта схема позволит наглядно увидеть работает микрофон или нет, усиленный сигнал от микрофона будет изменять картинку на экране в такт с вашим голосом. Если осциллографа нет, можно выход схемы подключить к активной акустической системе, если микрофон живой — получится мегофон.

При превышении подводимой мощности динамик может выйти из строя- в нем происходит перегорание провода обмотки. Проверяется целостность обмотки динамика при помощи мультиметра.

У рабочего динамика сопротивление обмотки будет равным сопротивлению обмотки второго динамика +- 10% Как правило, это значение составляет 16-100 Ом. В случае, если звук в динамике присутствует, но он с хрипом, это означает что обмотка цела, но она, либо отклеилась от мембраны, либо цепляется за магнит. Это может быть следствием удара (смещение магнита), либо следствием превышения мощности (вскипание лака в обмотке и «зацепы» его о магнит, а так же отклеивание части катушки от мембраны). Такой ремонт требует аккуратности. Катушку к мембране можно приклеить при помощи суперклея, наносить его можно при помощи зубочистки или заточенной спички. Во избежание заклинивания диффузора, не соединяйте корпус динамика и мембрану до полного высыхания клея. Ускорить сушку можно положив динамик под настольную лампу.

Одним из наиболее слабых мест наушников является регулятор громкости, при условии частого его использования. Регулятор громкости представляет из себя сдвоенный переменный резистор состоящий из 2 полос резистивного напыления и 2 ползунков перемещающихся по поверхности резистивного слоя при повороте колесика регулятора.

В процессе эксплуатации на поверхность резистивного слоя попадает пыль, которая является причиной плохого контакта между ползунком и резистивным слоем. Данная поломка проявляется в виде треска при регулировке уровня громкости, либо пропаданием сигнала в наушниках. Ремонт регулятора громкости заключается в нанесении на поверхность резистивного слоя графитной смазки или технического вазелина. При этом восстанавливается надежный контакт и пропадает треск при вращении регулятора.

Поломка дужки наушников — одно из наиболее распространенных. Некоторые производители, делающие ставку на качество своей продукции уже свели к 0 возможность такой поломки их гарнитур. Вместо классических пластиковых дужек они используют гибкие металлические пружинящие подвесы, покрытые слоем пвх либо резины. Но у нас речь о классическом пластиковом подвесе и способе его ремонта.
На фото мы видим, что дужка переломлена пополам. Для ее ремонта нам понадобится несколько пластинок тонкого металла, винты м2 или м3, эпоксидный 2-х компонентный клей и дрель. Для начала прикладываем наши пластинки к дужке и при помощи маркера, либо карандаша делаем пометки: где нам предстоит просверлить отверстия. Сверлим отверстия в дужках и пластинах и стягиваем конструкцию винтами. Обратите внимание, что металлические пластины достаточно длинные и не заканчиваются сразу после отверстия винта, это добавляет надежности конструкции при нагрузках. Так же обратите внимание, на 3-ю пластину, которая расположена с тыльной стороны наушников. Она устанавливается перед заливкой эпоксидным клеем, и так же призвана повысить прочность наушников и стойкость перед грядущими испытаниями.

Крепление микрофона (штангу, «антенку») как правило делают эластичным и довольно таки выносливым к механическим повреждениям, но все же сломать его можно. На фото мы видим как в результате падения гарнитуры было повреждено пластиковое основание крепления микрофона. Его функцией было регулировка положения микрофона в вертикальной плоскости. Естественно полный функционал восстановить не удастся, но надежно зафиксировать микрофон в одном положении вполне возможно. Для этого нам понадобятся: дрель, провод диаметром 0,6-0,8 (мм) и термоклей. Определив оптимальное положение крепления микрофона намечаем места с которых будем сверлить отверстия. Далее при помощи провода туго стягиваем (сшиваем) в 3-4 точках основание крепления и корпус наушников. Провод со внутренней части наушника скручиваем при помощи плоскогубцев. Далее наносим сверху термоклей, придавая ему нужную нам форму при помощи пальцев, смоченных водой. Далее можно взять лак для ногтей, либо спрей-краску и покрыть место ремонта.

Присылайте нам ваши статьи о самоделках, либо регистрируйтесь и самостоятельно публикуйте их.

На нашем сайте sesaga.ru будет собрана информация по решению безвыходных, на первый взгляд, ситуациях, которые возникают у Вас, или могут возникнуть, в домашней повседневной жизни.
Вся информация состоит из практических советов и примеров по возможным решениям того или иного вопроса в домашних условиях своими руками.
Развиваться мы будем постепенно, поэтому новые разделы или рубрики будут появляться по мере написания материалов.
Желаем удачи!

Радио для дома — посвящен радиолюбительству. Здесь будут собраны наиболее интересные и практичные схемы устройств для дома. Планируется цикл статей об основах электроники для начинающих радиолюбителей.

Электрика — даны подробные монтажные и принципиальные схемы касающиеся электротехники. Вы поймете, что есть моменты, когда необязательно вызывать электрика. Можно большинство вопросов решить самому.

Радио и Электрика начинающим – вся информация в разделе будет полностью посвящена начинающим электрикам и радиолюбителям.

Спутник – рассказывается о принципе работы и настройки спутникового телевидения и интернета

Компьютер – Вы узнаете, что это не такой уж страшный зверь, и что с ним всегда можно совладать.

Ремонтируем сами – даны наглядные примеры по ремонту предметов обихода: пульт ДУ, мышь, утюг, стул и т.д.

Домашние рецепты – это «вкусный» раздел, и он полностью посвящен кулинарии.

Разное – большой раздел охватывающий широкую тематику. Это и увлечения, хобби, полезные советы и т.д.

Полезные мелочи – в этом разделе Вы найдете полезные советы, которые смогут Вам помочь в решении бытовых проблем.

Домашнему геймеру – раздел целиком посвящен компьютерным играм, и всему, что с ними связано.

Работы читателей – в разделе будут публиковаться статьи, работы, рецепты, игры, советы читателей, связанные с тематикой домашнего быта.

Уважаемые посетители!
На сайте выложена моя первая книга об электрических конденсаторах, посвященная начинающим радиолюбителям.

Приобретя эту книгу, Вы ответите практически на все вопросы, связанные с конденсаторами, возникающие на первом этапе занятий радиолюбительством.

Уважаемые посетители!
На сайте выложена моя вторая книга, посвященная магнитным пускателям.

Приобретя эту книгу, Вам больше не придется искать информацию о магнитных пускателях. Все, что требуется для их обслуживания и эксплуатации, Вы найдете в этой книге.

Уважаемые посетители!
Вышел третий ролик к статье Как решать судоку. В ролике показывается, как решать сложный судоку.

Уважаемые посетители!
Вышел ролик к статье Устройство, схема и подключение промежуточного реле. Ролик дополняет обе части статьи.

В повседневной жизни современного человека наушники являются незаменимым атрибутом, позволяющим получать удовольствие от прослушивания любимой музыки и аудиокниг в любом месте и в любое время. К сожалению, данный гаджет не вечен и подвержен поломкам. В такой ситуации вам приходится задумываться, можно ли произвести ремонт наушников своими руками, или лучше купить новые. Рекомендуется не спешить выбрасывать старые, так как сломавшиеся, в большинстве случаев, можно отремонтировать в домашних условиях. О том, как починить наушники самостоятельно, и пойдет речь в этой статье.

Наушники являются достаточно простым устройством, поэтому все неисправности можно перечислить буквально на пальцах. Частыми причинами, того, почему перестали работать наушники, можно назвать следующие:

• поломка штекера;
• неисправен шнур наушников;
• вышел из строя регулятор громкости.

Если сломались наушники, первым делом стоит обратить внимание на место соединения штекера с кабелем. Часто причина поломки кроется именно в этом месте. Из-за частых изгибов ломаются жилы кабеля, поэтому сигнал не проходит в одно “ухо” гаджета либо в оба сразу. Также может не работать и микрофон.

Поломку обнаружить достаточно просто. Нужно при включенном гаджете пробовать изгибать кабель в месте предполагаемой поломки в разные стороны. Если при этом звук появляется или слышен треск, то это значит, что перебита одна из жил провода. Что делать, если обнаружено проблемное место на кабеле?

Для ремонта наушников, проделайте следующее.

1. Отрежьте штекер от кабеля.

2. Для ремонта штекера будет использоваться внутренняя часть старого с небольшой модификацией. Чтобы извлечь эту часть, необходимо с помощью канцелярского ножа разрезать пластиковую оболочку, как показано на рисунке ниже.


После разрезания пластика извлеките внутренности штекера. Вы увидите контакты, к которым припаяны несколько тонких проводов разного цвета. Таким же образом можно разобрать наушники от айфона.

Запомните или зарисуйте на бумаге, к какому контакту, какого цвета провод был подсоединен. На рисунках ниже представлены стандартные схемы распайки жил кабеля. Цвет проводников может отличаться в разных моделях, в данном случае, зеленый – это левый канал, красный – правый, а медный (без изоляции) – общий.

Если потребуется ремонт наушников с микрофоном, которые подключаются одним штекером (обычно на кабеле присутствуют 2 штекера), то схема распайки будет как на рисунке ниже.

Далее требуется освободить внутренние жилы кабеля от наружной (общей) изоляции.

Процедура замены штекера одинакова для любых видов гарнитур, например, таких как: наушники Beats By Dr, Sennheiser (Сенхайзер) HD 215, Razer Kraken (Кракен) Pro, а также, для наушников Steelseries Siberia v2, Audio-technica ATH-ES7 и наушников Defender.

Как отремонтировать наушники при неисправности шнура гарнитуры? Можно попытаться найти место перелома внутренних жил кабеля, прощупывая и изгибая все его участки при работающем гаджете. Если вы услышите во время проверки треск или появление звука, то отметьте это место маркером. Далее в месте излома кабель разрезается и зачищается. После чего кончики тонких проводников необходимо спаять, соблюдая цветность, и заизолировать.

Если место излома не нашлось, то потребуется заменить весь шнур. На следующем примере, будет показан ремонт вакуумных наушников.

1. Перед тем, как разобрать сломанные вакуумные наушники, необходимо приобрести новый кабель — его можно заказать в интернете.
2. С помощью канцелярского ножа аккуратно разберите (разъедините) склеенный гаджет для телефона на 2 части.

3. После вскрытия вы увидите места пайки, к которым необходимо припаять новый кабель. Таким образом можно сделать ремонт гарнитур Beats (Битс) by Dr. Dre, Sony, Audio Technica Ath-CKR10.

4. Точно так же производится ремонт наушников Iphone. Но при разборе наушников apple следует быть внимательным и записывать или зарисовывать расположение проводов. Они могут быть многоцветными.


Большие гаджеты, такие как, например, наушники Philips или наушники Sven для компьютера, отличаются от вставных лишь размером динамика (мембраны в маленьких гаджетах). Трудности могут возникнуть при попытке добраться до динамика, для того, чтобы запаять контакты проводов.

У разных производителей гарнитур способы их вскрытия различаются. Это могут быть защелки, которые сложно обнаружить или скрытые винты, спрятанные под мягкими “подушечками” – амбушюрами. Например, часто возникает вопрос, как разобрать наушники Sennheiser HD203?

1. С помощью кредитки или другого плоского предмета отожмите защелки, удерживающие амбушюр.

2. После снятия мягких подкладок вы увидите 4 винта, которые необходимо извлечь.

3. На разобранном устройстве вы увидите контакты с припаянными к ним проводами, которые необходимо отпаять и заменить на новые.


При ремонте наушников Steelseries Siberia, амбушюры держатся на клеевой основе. Снять их можно, аккуратно поддевая отверткой, после чего можно обнаружить крепеж. В некоторых моделях вместо винтов используются защелки, которые при сильном нажиме могут быть сломаны. Если они сломаются, придется чашечки гаджета склеивать, после чего они станут неразборными.

В наушниках Razer Kraken амбушюры не приклеены, и снимаются просто.

После их отсоединения, крепеж можно обнаружить под приклеенной бумагой.

В гарнитуре Audio-Technica M30 или ES7 они также одеваются на ободок чашечки гаджета. Не исключением являются и наушники Филипс.

Кстати, в наушниках Audio-Technica ES7 имеются шарниры для поворота чашечек. Поэтому, если вы, ремонтируя гаджет, разбираете его, то необходимо соблюдать осторожность.

Гарнитура Philips SHD 8600 лишена всех недостатков, связанных с заменой штекера и кабеля, так как она является представителем беспроводных устройств.

Как починить наушники, если возникли проблемы с регулятором громкости в виде пропадания звука или треска? В данном случае можно воспользоваться графитной смазкой, чтобы нанести ее на резистивный слой для восстановления контакта. После этого гарнитура должна функционировать без проблем.

Если после смазки гарнитура продолжает работать плохо, то регулятор требуется заменить на новый.

Таким образом, в большинстве случаев, прежде чем бежать и покупать новую гарнитуру, ее ремонт можно проделать собственноручно. Для этого потребуется паяльник с тонким жалом и навыки обращения с ним.

Наушники состоят из провода, штекера и двух динамиков. Дополнительно гарнитура комплектуется микрофоном и регулятором громкости. Любой из этих элементов со временем выходит из строя. Перед выполнением ремонта нужно выяснить, как разобрать наушники, чтобы не сломать их окончательно.

Выявляют неисправность штекера методом переминания входящего провода пальцами рук. Наушники подключают к мобильному телефону или компьютеру, включают воспроизведение музыкального файла, после чего приступают к диагностике.

Обычно медные жилы переламываются на входе в резиновый или пластиковый кожух штекера и внутри него. Если во время переминания кабеля в динамиках временами появляется звук, значит, штекер надо разобрать и починить.

Рекомендации: Как самостоятельно починить наушники, если один перестал работать

, Наушник не работает: диагностика поломки, способы ремонта , Ремонт наушников своими руками

Процедура восстановления штекера состоит из следующих шагов:

Штекер откусывают кусачками от кабеля наушников.

Цель ремонта – извлечь из кожуха металлическую часть. Элемент прочно впаян. Стараться сохранить старый кожух неразумно. Проще вдоль его разрезать острым ножом.

Металлическую часть штекера аккуратно извлекают из кожуха, чтобы не обломились контакты. Припаянные провода тоже стоит сохранить. По цвету изоляции понятнее, куда паять жилы кабеля наушников.

В случае обрыва жил с контактов на самой пайке для подсоединения используют стандартную схему, представленную на фото. Цвет изоляции в кабеле гарнитуры разных производителей отличается. Чаще всего общая жила идет в черной или желтой изоляции. Для уверенности лучше прозвонить тестером от динамиков до места разреза кабеля.

Наушники могут комплектоваться микрофоном. У таких моделей под оплеткой кабеля вместо трех спрятано четыре жилы. Подключение происходит по другой схеме, показанной на фото.

Отрезанный от штекера кабель зачищают. Сначала снимают основную оплетку и освобождают кончики жил. Края тонких проводков зачищают острым ножом. Достаточно снять 5 мм длины изоляции, чтобы хватило припаять медную жилу к контакту штекера.

Проводки скручены из тоненьких жилочек, и все они покрыты защитным лаком. Это напыление препятствует пайке. Лак удаляют соскабливанием ножом или обжигают огнем из зажигалки. Концы чистых медных жил надо залудить. Общий провод будет соединяться на одном контакте, поэтому его сразу спаивают вместе.

Новый кожух для штекера изготавливают из нижнего колпачка шариковой ручки. Провод вводят через отверстие для пишущего стержня. Надетый колпачок продвигают по кабелю дальше от места пайки.

Вслед за колпачком на провод надевают кусок термоусадочной трубки. Гильза защитит от переламывания провод возле нового кожуха штекера.

Жилы кабеля припаивают к контактам штекера. Важно не забыть о соответствии проводов по цвету изоляции. Работоспособность проверяют, прозвонив тестером. Проще подключить штекер в разъем мобильного телефона или компьютера.

Если оба наушника работают нормально, на контакты штекера надевают термоусадочную трубку. Ее подогревают огнем зажигалки. Трубка плотно обтянет контакты штекера. Для надежности можно обжать пальцами пока пластик горячий.

В финале внутреннюю часть колпачка смазывают эпоксидной смолой. Немного клея наносят на термоусадочную трубку. Колпачок сдвигают по кабелю, пока задняя часть штекера полностью в него не войдет до ограничителя. Через сутки смола застынет, и наушники можно использовать.

Провод может переломиться не только на штекере, но и возле динамика. Чтобы в вакуумных наушниках к этой детали добраться выполняют следующие действия:

На корпусе наушника находят шов. По нему пытаются сделать надрез острым ножом. Корпус слегка прижимают пассатижами, чтобы шов разошелся.

Когда корпус развалиться на две части, на обозрении появится тыльная часть динамика с контактами. Паяльником отпаивают поврежденные жилы, но сначала помечают маркером цвет изоляции, чтобы не перепутать провода.

От общего кабеля гарнитуры отрезают поврежденный кусок. У исправного провода зачищают жилы, после чего припаивают их к контактам динамика с соблюдением пометок цвета изоляции.

Работу вакуумной гарнитуры проверяют, подключив к разъему телефона или компьютера. Если из динамиков исходит не прерывистое качественное звучание, половинки корпуса наушника склеивают.

Динамики в больших наушниках спрятаны внутри корпуса, разборка которого усложнена скрытыми шурупами и защелками. Если все крепления не выявить, пластиковые элементы гарнитуры просто сломаются от приложенных усилий рук. Способы разборки наушников разных производителей отличаются. Для примера рассмотрим несколько популярных моделей:

Разбирать гарнитуру Sennheiser HD203 начинают со снятия амбушюр. Мягкие подкладки держатся на защелках, которые легко отсоединяются пластиковой карточкой.

Под мягкими подкладками стоит четыре шурупа. Их откручивают отверткой.

Половинки корпуса не склеены. После откручивания шурупов элементы легко разъединятся на две части. На передней панели закреплены динамики, к контактам которых предстоит припаять новый провод.

Производитель гарнитуры Steelseries Siberia мягкие накладки приклеивает. От корпуса амбушюры отделяют отверткой или ножом. Крепеж половинок корпуса в разных моделях использован шурупами или защелками. Во втором варианте разборка не обходится без отламывания замков. Сборку корпуса со сломанными защелками осуществляют на клею. В будущем разобрать прочно склеенный наушник не получится.

Проще обстоят дела с мягкими накладками в наушниках Razer Kraken. Амбушюры просто надеты без фиксации клеем или защелками. После снятия накладок в обзор попадает бумажная наклейка. Под ней прячутся четыре винта.

У наушников Philips и Audio-Technica амбушюры аналогично ничем не закреплены. Накладки просто надеты на ободок чашечки.

Наушники для компьютера производят с регулятором громкости и микрофоном. Гарнитура мобильного телефона оснащена кнопкой включения и отключения разговора. Все эти элементы спрятаны в маленьком пластиковом корпусе, закрепленном на шнуре. Чтобы к этим элементам добраться придется выполнить аналогичные действия, которые применяют при разборке вакуумных наушников. Корпус склеен, и разделить его на две половинки получится только разрезанием ножом.

Неисправность регулятора громкости определяют по треску в динамиках и плохому звуку. Проблема кроется в переменном резисторе. Деталь состоит из ползунка, перемещающегося по резистивному слою. Продлить жизнь резистора можно графитной смазкой. С помощью ватной палочки пастой смазывают резистивный слой.

Проблема микрофона выявляется по ухудшению слышимости, что испытывает абонент, с которым ведется разговор. Причина часто кроется в засорении. Микрофон протирают ватой или марлей, смоченной в спирте. После ремонта резистора и микрофона две половинки корпуса склеивают.

Разборка наушников любой марки происходит несложно. Главное, соблюдать осторожность. Сломанные пластиковые детали восстановить невозможно.

Тематические материалы: Если вода попала на наушники или внутрь разъема мобильного телефона

, Как правильно настроить микрофон наушников на компьютере с Windows , Как правильно прогреть наушники и нужно ли это делать , Как припаять штекер наушников , Как соединить порванные провода наушников , Как улучшить качество звука в наушниках , Нет звука в наушниках , Распиновка наушников , Самостоятельное изготовление простых наушников и гарнитуры с микрофоном

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью:

Оценка 1.5 проголосовавших: 47

Ремонт гарнитуры с микрофоном своими руками

Самое подробное описание: ремонт гарнитуры с микрофоном своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Известно, что поломка штекера на конце провода является наиболее распространенной неисправностью наушников.

От частых перегибов, сильных рывков и прочих механических нагрузок тонюсенькие провода ломаются или рвутся. При этом, как правило, перестает работать какое-то одно ухо или, как в моем случае, сразу оба.

Иногда происходит обрыв общего провода, в этом случае звук искажается до неузнаваемости: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона/плеера включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.

Также бывает, что просто пропадает стерео-эффект.

Зачастую звука в ушах нет, но микрофон работает, как ни в чем не бывало. Однако, если происходит обрыв микрофонного провода, то вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Чаще всего причина любой описанной неисправности в порвавшемся проводе в непосредственной близости от штекера.

Иногда повреждение провода видно невооруженным глазом, но чаще всего оно скрыто под изоляцией.

Сейчас я расскажу вам, как своими руками починить вакуумные наушники-капельки, если провод оторвался от штекера.

Нет видео.

Видео (кликните для воспроизведения).

Буду показывать процесс ремонта на примере наушников Monster Beats by dr Dre, которые достались мне вместе с телефоном HTC Sensation XE. Они прослужили верой и правдой почти 4 года, пока, в конце концов, не сломался штекер.

Штекер в этих наушниках представляет собой обычный мини-джек (3.5 мм) с четырьмя контактами – правое ухо, левое ухо, микрофон и общий. Кстати, что интересно, у этой гарнитуры есть кнопочки, чтобы можно было песни перематывать вперед-назад, но под них нет никаких специальных контактов на разъеме. Для всех кнопок каким-то чудесным образом используется все тот же микрофонный контакт.

Короче, сейчас я попытаюсь отремонтировать эти наушники в домашних условиях, а если что-то пойдет не так – да и фик с ним! – пойду куплю новые. Тем более, что выбор сегодня просто огромен. И тем более, что я далеко не аудиофил и мне подойдут вообще любые, лишь бы удобные были.

Изначально наушники выглядели вот так:

Наушники с микрофоном и кнопками управления, поэтому у штекера 4 контакта, а внутри 5 проводов. Разъем у гарнитуры, само собой, неразборный.

Как я уже сказал, данный способ ремонта подойдет только если проблема именно в разъеме – не работает один наушник, правое или левое ухо, микрофон, не нажимаются кнопки, пропадает звук, если пошевелить провод у штекера и т.д. и т.п.

Итак, если вы твердо убеждены, что штекер наушников действительно подлежит замене – идем дальше.

Для того чтобы у нас получился максимально качественный и супер-креативный штекер, которого ни у кого больше нет, нам понадобятся:

1. Две гильзы калибра 38-го калибра. Подойдут от пистолета Макарова или подобные. Я, к примеру, взял латунные гильзы от травмата (АКБС 9mm P.A.)
2. Дрель со сверлами (3, 3.5, 7 и 9.5мм)
3. Ножовка по металлу
4. Эпоксидный клей
5. Шприц на 5 кубиков
6. Маленькие тиски
7. Шило
8. Наждачная бумага
9. Паяльник с острым жалом (припой, флюс и таблетка аспирина приветствуются)
10. Небольшая дощечка, примерно 30х30 мм и толщиной где-то 20 мм

Делать будем Г-образный штекер, т.к. он лучше, чем прямой (надежнее и компактнее). Итак, поехали.

Для начала сделаем небольшую оснастку для удобства работы с гильзами, чтобы можно было спокойно зажимать их в тиски и при этом не помять и не поцарапать. Берем нашу деревяшку и сверлим в ней отверстие сверлом на 9.5 мм, потом делаем пропил ножовкой.

Надо чтобы получилась приблизительно такая конструкция:

Теперь можем обрабатывать наши гильзы, не опасаясь испортить их шикарный внешний вид:

Так как у меня были стреляные гильзы, то на капсюлях были вмятины от бойка. Но нам надо, чтобы всё было красиво, поэтому выбиваем оба капсюля с помощью шила, молотка и прямых рук:

Затем выправляем один из них легкими ударами изнутри чем-нибудь подходящим (я взял хвостовик от сломанного сверла подходящего диаметра).

Для пущей красоты можно еще немного шлифануть наждачкой:

После чего красивый и ровный капсюль запрессовываем на прежнее место:

Если у вас гильзы новенькие, не стрелянные, то выбиваем только капсюль из одной из них (его можно сразу выбросить, он не понадобится). Вторую гильзу пока не трогаем.

Затем зажимаем гильзу без капсюля в тиски и высверливаем дно изнутри сверлом на 7 мм. Сверлить нужно так, чтобы сделать донышко гильзы как можно более тонким. Т.е. сверло должно почти вплотную подобраться к отверстию из-под капсюля (я оставил примерно 0.5 мм запаса).

Затем аккуратно отрезаем донышко, чтобы получилась вот такая шайбочка:

Теперь берем нашу гильзу с капсюлем и укорачиваем ее до 13 мм:

Тщательно обрабатываем края наждачкой, чтобы получить ровный и строго перепендикулярный оси гильзы срез.

В итоге две половинки должны идеально вставляться друг в друга:

Самое время заняться старым штекером и проводами.

Для начала очень осторожно, с помощью острого ножа, раскурочиваем старый разъем, чтобы убрать все лишнее и оставить только сам штекер с четырьмя контактами и припаянными проводами:

Запоминаем, а лучше записываем, куда какой провод был припаян. На моих наушниках от HTC (с микрофоном) была следующая распиновка:

Отпаиваем старые провода от разъема, зачищаем кабель, облуживаем концы и усаживаем кусочек термоусадки (диаметр 2.5 мм, длина 21 мм).

Для облуживания проводочков в лаковой изоляции хорошо бы взять таблетку аспирина, но у меня ее не было, поэтому обошелся обычной канифолью. Если будете работать с аспирином, то знайте – пары этой гадости жутко ядовиты. Вас предупредили.

Сверлим отверстие подходящего диаметра в стенке гильзы. В моем случае идеальным оказалось отверстие 3 мм:

Продеваем кабель в отверстие и припаиваем провода наушников и микрофона (в строгом соответствии с распиновкой!):

Ну и последний этап: с помощью шприца отмеряем 0.5 мл отвердителя и 5 мл эпоксидной смолы. Самым тщательным образом перемешиваем компоненты между собой.

Затем, чтобы выгнать все воздушные пузырьки, нагреваем смесь на водяной бане до 80 градусов.

Заливаем полученным составом нашу гильзу до краев, ставим все на свои места и, с помощью смекалки и подручных приспособлений, фиксируем все это как минимум на 12 часов (а лучше на сутки):

Когда все застынет, извлекаем конструкцию на свет божий и получаем эстетическое наслаждение от проделанной работы.

Что может быть приятней, чем самому починить сломанные наушники от телефона?

Эх, были бы у меня еще и наушники в виде патронов – вообще сказка была бы 🙂

Ну вот, теперь вы точно знаете, что делать, если сломались наушники в разъеме. А если ваши руки и ноги растут из разных мест, то все получится гораздо более лучше, чем у меня!

Нет видео.

Видео (кликните для воспроизведения).

Каждый, кто пользуется наушниками, рано или поздно сталкивался с тем, что они выходят из строя. Как правило, это проявляется в виде одного не работающего динамика. Такая поломка характерна для наушников, и связана она с тем, что их провода постоянно перегибаются. Ниже на фото красными кругами показы зоны, наиболее подверженые риску обрыва.

Как показывает практика, если произошла такая поломка, в большинстве случаев работоспособность можно восстановить. Расскажем подробно, как спаять наушники, чтобы они продолжили вас радовать чистым звуком.

Обрыв может произойти в штекере, у динамика, или где-нибудь в кабеле. Последний случай встречается крайне редко и, как правило, вызван механическим воздействием на провод при неаккуратном обращении. В такой ситуации рекомендуется полностью менять его, поскольку места спайки создадут проблемный участок.

Места, где чаще всего происходит обрыв провода

Чаще всего проблема кроется в самом штекере, поскольку это самое критичное место. В большинстве случаев, надавливая на основание разъема, или изгибая возле него кабель, можно поймать положение, при котором оба наушника начнут работать. В результате этого можно констатировать, что проблема кроется именно в штекере.

Прежде, чем приступать к ремонту, рассмотрим наиболее распространенные типы разъемов для наушников, а также схему их подключения. Это поможет нам определиться, как спаять провода наушников, если в кабеле 4 провода (гарнитура с микрофоном) или 3 провода.

Ниже показана классическая схема подключения наушников, соединенных между собой общей массой. В качественных устройствах, таких как Koss Porta Pro, Philips, Sony, Sennheiser и т.д. для каждого канала используется отдельный экранированный провод, в более бюджетных реализациях для двух каналов может быть общий экран.

Подключение наушников к стандартному штекеру

У наушников с микрофоном, штекер имеет дополнительную контактную площадку, схема такого подключения показана ниже.

Схема подключения наушников с микрофоном к стандартному штекеру

Заметим, что многие производители мобильных устройств могут использовать нестандартные разъемы, эту тему мы рассмотрим в финале статьи.

Для работы нам потребуется:

• не сильно мощный паяльник, достаточно 25 Вт. В интернете, конечно, можно найти методику, как соединить провода в наушниках без паяльника, но с надежностью пайки это не сравнится. Поэтому, если у вас нет его – купите (цена от $3), в быту он всегда пригодится;
• канифоль и припой;
• новый разъем (проверьте, чтобы он был однотипным с тем, который заменяем).

Теперь, когда у нас все готово приступаем к восстановлению наушников:

Теперь рассмотрим вариант, что один из динамиков после замены штекера продолжает оставаться нерабочим, есть несколько причин этому:

• некачественная пайка, необходимо тщательно проверить ее;
• проблема с динамиком наушника, очень высокая вероятность того, что провод оборвался возле него;
• проблемы с самим кабелем, как уже писалось выше, наращивать кабель или соединять его в местах обрыва не рекомендуется.

Как видите в двух случаях из трех проблема решаема. Если причина в некачественной пайке, следует перепаять разъем более аккуратно, при обрыве возле динамика действуют по следующему алгоритму:

• обрезаем провод рядом с основанием наушника;
• разбираем наушник, как правило, они сделаны самозащелкивающимися, поэтому проблем с этим не возникнет;
• удаляем изоляцию с провода и производим его зачистку и лужение;
• если имеется мультиметр, то на этом этапе можно прозвонить повод наушников, чтобы убедиться в его целостности;
• припаиваем провода, тестируем наушники, производим их сборку.

Видео: Как спаять провода наушников

Мы упоминали уже, что многие производители выпускают устройства, где вход на гарнитуре отличается от стандартного. Например, некоторые модели Нокиа (Nokia), Самсунг (Samsung), Эриксон (Ericsson) и т.д. Также часто встречаются гарнитуры, где вместо стандартного штекера, например, WH-205, используется USB разъем.

Что касается технологии ремонта таких наушников, то она практически не отличается от обычной. Единственным исключением может быть поиск оригинального штекера для той или иной модели телефона. Но, учитывая возросшее количество «левых» производителей оригинальных запчастей, купить такой разъем несложно.

Помимо этого не стоит забывать, что для подключения стандартной гарнитуры к нестандартному разъему можно использовать соответствующий переходник, например, такой, как показан на фото.

Переходник для телефона Самсунг, под стандартную гарнитуру

При желании подобный переходник можно распаять самостоятельно, но учитывая низкую стоимость китайских изделий, в этом нет особой необходимости.

Как видите, правильно паять наушники несложно, все что необходимо для этого – аккуратность и навыки работы с паяльником. Даже если у вас не получилось произвести ремонт с первого раза – не расстраивайтесь, проверьте все еще раз.

В этой статье я расскажу как самому отремонтировать наушники или гарнитуру для компьютера, либо мобильного телефона Мы рассмотрим основные поломки и способы их устранения.

Обрыв провода наиболее распространенная причина выхода наушников из строя. Для ремонта провода нам понадобятся:

Сначала, необходимо определить место, в котором произошел обрыв, так как внешняя оплетка из резины может не иметь внешне видимых деформаций. Найти место обрыва провода можно подключив наушники к источнику звука и сгибая провод от разъема к динамикам находим место при изгибе которого происходит появление звука в наушниках. Определив место обрыва, вырезаем участок провода, взяв по несколько сантиметров до и после места обрыва. Далее, зачищаем провод от внешней изоляции и залуживаем провода. Как залудить провод наушников вопрос довольно актуальный. Сейчас расскажу как это сделать качественно и быстро. Для этого нам понадобится: деревянная дощечка, флюс (например органический флюс ф-99), припой и паяльник.

Наносим флюс на провод, ложим провод на дощечку и придавливаем на несколько секунд паяльником делая им движения как будто вы счищаете лак с провода.

Залудив все провода, одеваем на каждый провод тонкую термоусадочную трубку, припаиваем провода, соблюдая цветовую гамму и при помощи зажигалки, либо паяльника усаживаем термоусадочную трубку.

Термоусадочная трубка выполняет роль изолятора и не допускает замыкания проводов между собой. Теперь нам необходимо обеспечить прочность нашего соединения. Для этого мы складываем провода буквой Z и при помощи нитки делаем бандаж нашего соединения.

Последний этап ремонта провода гарнитуры носит практическо-эстетическое значение. При помощи паяльника аккуратно наносим термоклей на наш бандаж, с одной стороны термоклей не даст нитке размотаться с другой стороны придаст нормальный внешний вид соединению проводов. Если черный термоклей вам достать не удастся можно поверх бандажа надеть термоусадочную трубку соответствующего диаметра.

Еще пару слов о художественной лепке из термоклея если разогреть термоклей и смочить водой пальцы рук можно до его полного застывания пальцами придать ему любую форму. Неровности можно сделать глянцевыми при помощи зажигалки.

Перед починкой штекера нам необходимо его аккуратно разобрать, для этого осторожно скальпелем делаем разрез корпуса вдоль. Поломка штеккера (разьема) наушников можно разделить на поломки связанные с механической деформацией:

• облом последнего звена, как правило это звено остается в ответной части устройства и его можно извлечь только лишь при помощи шила и пинцета для smd монтажа. Такая поломка устраняется только лишь заменой штекера.
• проворот первого звена (общего) вокруг своей оси- характеризуется изменением звука на «металлический под водой » и снижением громкости. В данном случае ремонт заключается в пропайке контакта между звеном и лепестком контакта.

И не связанные с механической деформацией штекера- это обрыв провода у основания. Лечится укорачиванием провода на пару сантиметров выше места обрыва и припаиванием на свои места с соблюдением цветовой гаммы.

Если вы оборвали провод и не знаете какой где был припаян, не отчаивайтесь! При помощи мультиметра можно с легкостью это определить. Ставим мультиметр на режим измерения сопротивления и поочередно находим 2 пары проводов между которыми вы увидите равное значение (зависит от сопротивления обмотки ваших динамиков и лежит как правило в пределах 16-100 Ом. Берем из каждой пары по одному проводу , сплетаем их вместе это будет общий провод припаиваем его к первому (самому массивному ) звену. Оставшиеся провода припаиваем к 2 и 3 звену. У вас наверное возникнет вопрос как определить куда припаивается правый канал а куда левый. Проверить правильность подключения можно подключив наушники к компьютеру и запустив настройку звука поочередно кликать по левой и правой колонке. Есть второй вариант: запускаем аудиоплеер например винамп и регулируем баланс сопоставляя с услышанным делаем вывод о правильности подключения каналов.

В гарнитурах устанавливаются капсульные электретные микрофоны. Внутри микрофона находится усилитель, что обуславливает необходимость соблюдения полярности при подключении микрофона. Микрофоны чувствительны к деформации мембраны, так что не пытайтесь чистить отверстие в микрофоне. Так же микрофоны очень чувствительны к воздействию высоких температур, по этому перепаивать микрофон нужно быстро и аккуратно. Перед тем как начать паять желательно нанести органический флюс на контакты микрофона, это улучшит теплопередачу и время касания паяльником необходимое для осуществления надежной пайки. Проверить работоспособность микрофона можно только лишь заменой его на другой, либо подключить его к другому заведомо работающему устройству. И все же проверить рабочий микрофон или нет можно, если в вашем распоряжении имеется осциллограф (или активная акустическая система) и микросхема операционный усилитель (любой), вы можете собрать простенькую схемку (например инвертирующего усилителя с одно полярным питанием.

Не забывайте, что микрофон нужно запитать через резистор, а сигнал необходимо снимать через разделительный конденсатор номиналом 0.1 мкФ. Эта схема позволит наглядно увидеть работает микрофон или нет, усиленный сигнал от микрофона будет изменять картинку на экране в такт с вашим голосом. Если осциллографа нет, можно выход схемы подключить к активной акустической системе, если микрофон живой — получится мегофон.

При превышении подводимой мощности динамик может выйти из строя- в нем происходит перегорание провода обмотки. Проверяется целостность обмотки динамика при помощи мультиметра.

У рабочего динамика сопротивление обмотки будет равным сопротивлению обмотки второго динамика +- 10% Как правило, это значение составляет 16-100 Ом. В случае, если звук в динамике присутствует, но он с хрипом, это означает что обмотка цела, но она, либо отклеилась от мембраны, либо цепляется за магнит. Это может быть следствием удара (смещение магнита), либо следствием превышения мощности (вскипание лака в обмотке и «зацепы» его о магнит, а так же отклеивание части катушки от мембраны). Такой ремонт требует аккуратности. Катушку к мембране можно приклеить при помощи суперклея, наносить его можно при помощи зубочистки или заточенной спички. Во избежание заклинивания диффузора, не соединяйте корпус динамика и мембрану до полного высыхания клея. Ускорить сушку можно положив динамик под настольную лампу.

Одним из наиболее слабых мест наушников является регулятор громкости, при условии частого его использования. Регулятор громкости представляет из себя сдвоенный переменный резистор состоящий из 2 полос резистивного напыления и 2 ползунков перемещающихся по поверхности резистивного слоя при повороте колесика регулятора.

В процессе эксплуатации на поверхность резистивного слоя попадает пыль, которая является причиной плохого контакта между ползунком и резистивным слоем. Данная поломка проявляется в виде треска при регулировке уровня громкости, либо пропаданием сигнала в наушниках. Ремонт регулятора громкости заключается в нанесении на поверхность резистивного слоя графитной смазки или технического вазелина. При этом восстанавливается надежный контакт и пропадает треск при вращении регулятора.

Поломка дужки наушников — одно из наиболее распространенных. Некоторые производители, делающие ставку на качество своей продукции уже свели к 0 возможность такой поломки их гарнитур. Вместо классических пластиковых дужек они используют гибкие металлические пружинящие подвесы, покрытые слоем пвх либо резины. Но у нас речь о классическом пластиковом подвесе и способе его ремонта.
На фото мы видим, что дужка переломлена пополам. Для ее ремонта нам понадобится несколько пластинок тонкого металла, винты м2 или м3, эпоксидный 2-х компонентный клей и дрель. Для начала прикладываем наши пластинки к дужке и при помощи маркера, либо карандаша делаем пометки: где нам предстоит просверлить отверстия. Сверлим отверстия в дужках и пластинах и стягиваем конструкцию винтами. Обратите внимание, что металлические пластины достаточно длинные и не заканчиваются сразу после отверстия винта, это добавляет надежности конструкции при нагрузках. Так же обратите внимание, на 3-ю пластину, которая расположена с тыльной стороны наушников. Она устанавливается перед заливкой эпоксидным клеем, и так же призвана повысить прочность наушников и стойкость перед грядущими испытаниями.

Крепление микрофона (штангу, «антенку») как правило делают эластичным и довольно таки выносливым к механическим повреждениям, но все же сломать его можно. На фото мы видим как в результате падения гарнитуры было повреждено пластиковое основание крепления микрофона. Его функцией было регулировка положения микрофона в вертикальной плоскости. Естественно полный функционал восстановить не удастся, но надежно зафиксировать микрофон в одном положении вполне возможно. Для этого нам понадобятся: дрель, провод диаметром 0,6-0,8 (мм) и термоклей. Определив оптимальное положение крепления микрофона намечаем места с которых будем сверлить отверстия. Далее при помощи провода туго стягиваем (сшиваем) в 3-4 точках основание крепления и корпус наушников. Провод со внутренней части наушника скручиваем при помощи плоскогубцев. Далее наносим сверху термоклей, придавая ему нужную нам форму при помощи пальцев, смоченных водой. Далее можно взять лак для ногтей, либо спрей-краску и покрыть место ремонта.

Присылайте нам ваши статьи о самоделках, либо регистрируйтесь и самостоятельно публикуйте их.

Для начала договоримся о терминах.

Гарнитура=Наушники+Микрофон. Не называйте гарнитуру наушниками, если хотите, чтоб вас правильно поняли. Даже смартфон, при подключении к нему гарнитуры или наушников, чувствует разницу.

Штекер, который часто называют «джеком», имеет техническое название: TRS (три контакта) или TRRS (четыре контакта). Контакты штекера нумеруются от острия к основанию.

У наушников каждому контакту назначение задано чётко:

У гарнитуры не всё так однозначно. Существует два основных стандарта распайки гарнитуры — OMTP и CTIA.

Если гарнитура у вас не той системы, что смартфон — звук в «ушах» будет глухой, а микрофон работать не будет. При удержании кнопки на пульте звук в «ушах» нормализуется.

Разница между распайками заключается лишь в положении контактов микрофона и земли. Достаточно поменять эти контакты местами, чтоб сменить тип гарнитуры на «противоположный».

1. Стандарт CTIA (т.н. новый стандарт). К нему относится большинство новых смартфонов. В быту такую распайку называют «под Samsung».

2. Стандарт OMTP (т.н. старый стандарт). Фактически все старые Nokia (вплоть до Nokia Asha) были распаяны под OMTP. Собственно, так эту распайку и называют по-простому: «под Nokia».

Устранить проблему несовместимости можно с помощью переходника «CTIA and OMTP headphone converter» (или «miniJack-miniJack FiiO», или «FiiO LU1/LU2»).

Спаять такой переходник можно и самостоятельно. Правда, для этого придётся раздобыть 4-контактное гнездо. И понадобится 4-контактный штекер.

Можно переделать саму гарнитуру под нужный стандарт. Приведу здесь общую идею переделки. Если будет нужно, сделаю более детальный пост на эту тему.

Если пульт расположен на разветвлении гарнитуры, то перепайку можно осуществить в пульте. Бывший Микрофонный провод припаиваем к тем точкам, где располагались земляные провода (Земля и Минус микрофона), а Землю и Минус микрофона припаиваем на место Микрофонного провода. Обратите внимание — точки, куда были припаяны земляные провода (в том числе минус микрофона) необходимо соединить перемычками!

Если пульт установлен на одном из ответвлений шнура, переделку придётся осуществлять перепайкой штекера. Идея та же. Меняем местами провода на 3 и 4 контактах. Если на одном из контактов несколько жил, переносим их «коллективно»!

Восстановление оторванного штекера.

Количество проводов в шнуре гарнитуры может варьироваться от 4 до 6. Четыре провода (Левый, Правый, Микрофон и Земля) обычно используется в тех гарнитурах, где пульт установлен перед разветвлением. От штекера до пульта идёт один «земляной» провод и разветвляется уже в пульте на микрофон и аудиоканалы. В гарнитурах с пультом, установленным на ответвлении одного из каналов, к штекеру припаяно два земляных провода — на каждое ответвление своя «земля». Бывает, отдельная земля идёт на микрофон в качестве отплётки, тогда в шнуре 6 жил — Левый канал, Земля левого канала, Правый канал, Земля правого канала, Микрофон, Земля микрофона.

Чтобы припаять штекер к гарнитре, придётся прозвонить провода шнура, так как единой цветовой маркировки проводов не существует. Хотя, есть определённые тенденции, на них и будем опираться.

• Левый канал в большинстве случаев отмечен зелёным проводом.

• Правый канал, как правило, красный провод.

• Земля — медный провод. Медный с полосками — земля одного из каналов или микрофона. Например, медный с зелёными полосками — скорее всего земля левого канала.

• Микрофонный провод часто бывает белого цвета (может быть в медной оплётке) или синего. Но, увы, это не догма. Надо прозванивать.

Итак, с цветами сориентировались. Берём мультиметр и проверяем наши догадки.

При отсутствии мультиметра прозвонить гарнитуру можно и на слух с помощью батарейки на 3 вольта. При касании проводами аудиоканала контактов батареи, в соответствующем динамике слышен треск. Если трещит в обоих каналах, значит у вас в руках провода левого и правого канала. Надо ещё найти землю.

В повседневной жизни современного человека наушники являются незаменимым атрибутом, позволяющим получать удовольствие от прослушивания любимой музыки и аудиокниг в любом месте и в любое время. К сожалению, данный гаджет не вечен и подвержен поломкам. В такой ситуации вам приходится задумываться, можно ли произвести ремонт наушников своими руками, или лучше купить новые. Рекомендуется не спешить выбрасывать старые, так как сломавшиеся, в большинстве случаев, можно отремонтировать в домашних условиях. О том, как починить наушники самостоятельно, и пойдет речь в этой статье.

Наушники являются достаточно простым устройством, поэтому все неисправности можно перечислить буквально на пальцах. Частыми причинами, того, почему перестали работать наушники, можно назвать следующие:

• поломка штекера;
• неисправен шнур наушников;
• вышел из строя регулятор громкости.

Если сломались наушники, первым делом стоит обратить внимание на место соединения штекера с кабелем. Часто причина поломки кроется именно в этом месте. Из-за частых изгибов ломаются жилы кабеля, поэтому сигнал не проходит в одно “ухо” гаджета либо в оба сразу. Также может не работать и микрофон.

Поломку обнаружить достаточно просто. Нужно при включенном гаджете пробовать изгибать кабель в месте предполагаемой поломки в разные стороны. Если при этом звук появляется или слышен треск, то это значит, что перебита одна из жил провода. Что делать, если обнаружено проблемное место на кабеле?

Для ремонта наушников, проделайте следующее.

1. Отрежьте штекер от кабеля.

2. Для ремонта штекера будет использоваться внутренняя часть старого с небольшой модификацией. Чтобы извлечь эту часть, необходимо с помощью канцелярского ножа разрезать пластиковую оболочку, как показано на рисунке ниже.


После разрезания пластика извлеките внутренности штекера. Вы увидите контакты, к которым припаяны несколько тонких проводов разного цвета. Таким же образом можно разобрать наушники от айфона.

Запомните или зарисуйте на бумаге, к какому контакту, какого цвета провод был подсоединен. На рисунках ниже представлены стандартные схемы распайки жил кабеля. Цвет проводников может отличаться в разных моделях, в данном случае, зеленый – это левый канал, красный – правый, а медный (без изоляции) – общий.

Если потребуется ремонт наушников с микрофоном, которые подключаются одним штекером (обычно на кабеле присутствуют 2 штекера), то схема распайки будет как на рисунке ниже.

Далее требуется освободить внутренние жилы кабеля от наружной (общей) изоляции.

Процедура замены штекера одинакова для любых видов гарнитур, например, таких как: наушники Beats By Dr, Sennheiser (Сенхайзер) HD 215, Razer Kraken (Кракен) Pro, а также, для наушников Steelseries Siberia v2, Audio-technica ATH-ES7 и наушников Defender.

Как отремонтировать наушники при неисправности шнура гарнитуры? Можно попытаться найти место перелома внутренних жил кабеля, прощупывая и изгибая все его участки при работающем гаджете. Если вы услышите во время проверки треск или появление звука, то отметьте это место маркером. Далее в месте излома кабель разрезается и зачищается. После чего кончики тонких проводников необходимо спаять, соблюдая цветность, и заизолировать.

Если место излома не нашлось, то потребуется заменить весь шнур. На следующем примере, будет показан ремонт вакуумных наушников.

1. Перед тем, как разобрать сломанные вакуумные наушники, необходимо приобрести новый кабель — его можно заказать в интернете.
2. С помощью канцелярского ножа аккуратно разберите (разъедините) склеенный гаджет для телефона на 2 части.

3. После вскрытия вы увидите места пайки, к которым необходимо припаять новый кабель. Таким образом можно сделать ремонт гарнитур Beats (Битс) by Dr. Dre, Sony, Audio Technica Ath-CKR10.

4. Точно так же производится ремонт наушников Iphone. Но при разборе наушников apple следует быть внимательным и записывать или зарисовывать расположение проводов. Они могут быть многоцветными.


Большие гаджеты, такие как, например, наушники Philips или наушники Sven для компьютера, отличаются от вставных лишь размером динамика (мембраны в маленьких гаджетах). Трудности могут возникнуть при попытке добраться до динамика, для того, чтобы запаять контакты проводов.

У разных производителей гарнитур способы их вскрытия различаются. Это могут быть защелки, которые сложно обнаружить или скрытые винты, спрятанные под мягкими “подушечками” – амбушюрами. Например, часто возникает вопрос, как разобрать наушники Sennheiser HD203?

1. С помощью кредитки или другого плоского предмета отожмите защелки, удерживающие амбушюр.

2. После снятия мягких подкладок вы увидите 4 винта, которые необходимо извлечь.

3. На разобранном устройстве вы увидите контакты с припаянными к ним проводами, которые необходимо отпаять и заменить на новые.


При ремонте наушников Steelseries Siberia, амбушюры держатся на клеевой основе. Снять их можно, аккуратно поддевая отверткой, после чего можно обнаружить крепеж. В некоторых моделях вместо винтов используются защелки, которые при сильном нажиме могут быть сломаны. Если они сломаются, придется чашечки гаджета склеивать, после чего они станут неразборными.

В наушниках Razer Kraken амбушюры не приклеены, и снимаются просто.

После их отсоединения, крепеж можно обнаружить под приклеенной бумагой.

В гарнитуре Audio-Technica M30 или ES7 они также одеваются на ободок чашечки гаджета. Не исключением являются и наушники Филипс.

Кстати, в наушниках Audio-Technica ES7 имеются шарниры для поворота чашечек. Поэтому, если вы, ремонтируя гаджет, разбираете его, то необходимо соблюдать осторожность.

Гарнитура Philips SHD 8600 лишена всех недостатков, связанных с заменой штекера и кабеля, так как она является представителем беспроводных устройств.

Как починить наушники, если возникли проблемы с регулятором громкости в виде пропадания звука или треска? В данном случае можно воспользоваться графитной смазкой, чтобы нанести ее на резистивный слой для восстановления контакта. После этого гарнитура должна функционировать без проблем.

Если после смазки гарнитура продолжает работать плохо, то регулятор требуется заменить на новый.

Таким образом, в большинстве случаев, прежде чем бежать и покупать новую гарнитуру, ее ремонт можно проделать собственноручно. Для этого потребуется паяльник с тонким жалом и навыки обращения с ним.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью:

Оценка 3.3 проголосовавших: 18

Как сделать распайку на микрофон – Telegraph

Алексеев Захар

Как правильно спаять микрофон (1 жила + оплётка) на XLR … ↗микрофон караоке с флешкой
Если да, то как правильно спаять XLR штеккер (распиновка)? Потратил несколько часов в поисковиках, но конкретного ответа так и не …

10:28
Как сделать переходник для внешнего микрофона к … ↗

2:59
распайка XLR разъема Canon разъем Solder XLR ↗

3:28
Подключаем микрофон компьютера к телефону, меняем … ↗

8:36
Как распаять микрофонный шнур — Видео урок 2 — 1000 … ↗

XLR разъем распиновка ↗Для входа сигнала от источника звука применяется гнездо или как его ещё называют «мама», а от микрофона или же в нём устанавливается штекер, он …

Как припаивать микрофон к джеку ↗
К тому же распиновка jack 3.5 предельна проста. Большой jack 6.35. В основном применяется в профессиональной технике: …

Как припаять разъем xlr ↗Инструменты для пайки и схема распайки. Нам понадобиться паяльник, канифоль, припой, нож и кусачки. Варианты пайки разъемов XLR: XLR-JACK

Как сделать распайку на микрофон

Пайка наушников с микрофоном к штекеру ↗Что делать, если провод оборвался внутри наушника … Распайка наушников; Прозвонка проводов; Как прозвонить провода; Распайка проводов …

Подключение микрофона или гарнитуры к компьютеру ↗
Микрофон и наушники могут быть как раздельными устройствами, так и … Петличные микрофоны с учётом различий в распайке …

Распайка наушников — Самые лучшие наушники ↗Распайка наушников с микрофоном. Как вызвонить провода в кабеле наушников.

Распиновка штекера и гнезда на 3.5 мм под наушники с … ↗
Распиновка штекера и гнезда на 3.5 мм под наушники с микрофоном. Содержание. 1 Типы штекеров и область применения; 2 Как узнать …

Tag: DYEFnYfDoHwEi42m

Схема Подключения Наушников — tokzamer.ru

В большинстве случаев, надавливая на основание разъема, или изгибая возле него кабель, можно поймать положение, при котором оба наушника начнут работать.

Схематично такая пайка выглядит следующим образом: Важно! Проверяем штекер на отсутствие короткого замыкания, предварительно убрав остатки олова.

Здесь самое главное не ошибиться с правильностью расположения проводов. Проверка распиновки наушников нестандартных разъемов В некоторых мобильных устройствах и GSM телефонах, в большинстве случаев, прежних годов выпуска применялись телефоны с оригинальными специальными разъемами.

Если требуется припаять штекер к наушникам 4 провода то есть с микрофономпринцип действий практически такой .

Помимо этого не стоит забывать, что для подключения стандартной гарнитуры к нестандартному разъему можно использовать соответствующий переходник, например, такой, как показан на фото.

Так же обратите внимание, на 3-ю пластину, которая расположена с тыльной стороны наушников.

Это существенно снизит риск того, что при случайном рывке нарушится пайка. Большой jack 6. В таком случае требуется перепаивать контакты разъема в соответствии со схемой. Припаивание 4-х проводов к 3-х контактному штекеру Припаивание 4-х проводов к 3-х контактному штекеру 4-х контактный разъем: В таком разъеме два провода отвечают за левый и правый наушники, один провод — заземление и еще один — микрофон.

Основные поломки наушников:

Подробнее о том, как припаять провода к разным типам штекера описано ниже после общей инструкции. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели. Эта схема позволит наглядно увидеть работает микрофон или нет, усиленный сигнал от микрофона будет изменять картинку на экране в такт с вашим голосом.

Ремонт динамиков гарнитуры. Даже если у вас не получилось произвести ремонт с первого раза — не расстраивайтесь, проверьте все еще раз.

Три жилы От каждого наушника обязательно идут две жилы в одной оплетке или в разных — это плюс и минус. Не забывайте, что микрофон нужно запитать через резистор, а сигнал необходимо снимать через разделительный конденсатор номиналом 0.

Провод правого канала всегда маркируется красным цветом. По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.

О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка: А вот как припаять наушники к такому джеку: Вариант второй: у вас полноценная гарнитура то есть наушнки с микрофоном и на штекере 4 контакта. Распайка наушников с микрофоном и кнопкой: пошагово После того, как выявлена причина неисправности, и приготовлены необходимые инструменты и элементы, можно приступать к распайке: Острым ножом следует срезать старый разъем, оставляя от основания примерно 0, см.

Наш обновленный штекер своими руками 3.

Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине. Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Модуль регулятора громкости

Здравствуйте. Обзор детали для самодельных акустических колонок и усилителей — регулятора громкости. Собран он уже на плате и для его подключения не требуется каких то специальных знаний и опыта. Описание продукта

Спаренный потенциометр 50 кОм с переключателем Размер платы 24*21 мм Высота = 15 мм Вход и выход- розетки 3 P xh 2.54 Переключатель XH-2.54-2P Монтажное отверстие: 6 мм Имеется встроенный выключатель питания, что упростит создание будущей самоделки.

В комплекте уже есть рукоятка, крепежный винт и шайбы.

Собрано и спаяно аккуратно. Обозначения правда на китайском, но тут трудно запутаться.

Справа вход, слева выход. Сверху разъем выключателя.

Обозначено сопротивление 50 кОм, в реальности при измерении- 44 кОм. Стоит буква В, на кириллице это логарифмический тип, на латинице — линейный. Замерил сопротивление при разных поворотах, на 135 градусах- 22 кОм, на 180- 30 кОм. Получается — линейный.

Ну а теперь соберу с помощью этого регулятора небольшую магнитолку с питанием от сети. Чтобы максимально облегчить себе задачу по установке деталей, решил все собрать внутри шкатулки, в том числе и сабжевый регулятор громкости.

За пределы вынес терминал и тумблер включающий функцию » mute» — плавное выключение и включение звука.

Сверлю отверстия, здесь сверло на 4 мм, все остальные под винты сверлом на 2 мм.

В качестве усилителя будет применяться популярная PAM 8610. Здесь правда есть возможность электронного изменения громкости на 32 шага, но на этой плате она не реализована, нужно резать дорожки и подпаиваться. Это не для меня. Ну а как это сделать можно почитать здесь

Плата очень легкая. Поэтому решил ее закрепить припаяв на контакты терминала медными жилками, которые зафиксировал винтами, вторым концом жилки припаяны к минусовым контактам на динамики.

Чтобы закрепить регулятор громкости посадил его на жестяной кронштейн из консервной банки…

Сначала хотел использовать внешний источник звука. Поэтому на вход был подпаян аудио штекер на 3,5 мм.

Ну тут, в закромах нашелся вот такой модуль мп3 плеера. Брал на тао бао, ссылки уже нет. Модуль у меня бы еще лежал и лежал, потому как встроить его куда либо, было бы довольно сложно. Но к этой конструкции он подошел очень даже кстати.

Так как источник питания будет на 12 вольт, для питания плеера потребуется понижающий напряжение до 5 В преобразователь, нашелся чипе MP1584.

Блок питания на 12 вольт. Многие купили эти бэушные блоки, в том числе и я. Первый у меня отказался нормально работать, при подключении любой нагрузке, начинал громко шипеть как транзисторный радиоприемник или рация, когда нет приема. Да так натурально, я уж подумал может динамик есть встроенный? Причем напряжение выдавал какое положено. Разбираться я с ним не стал, установил второй такой же адаптер. Этот работает нормально.

Все детали помещаются внутрь шкатулки и соединяются.Чтобы сетевой шнур помещался внутрь шкатулки вилку пришлось колхозить из адаптера US-EURO.

В нерабочем состоянии устройство можно закрыть.

USB разъем на плеере делает его всеядным. Может воспроизводить с флешек, картридеров, мп3 плееров подключенных как флеш память. Правда при подключении некоторых флешек появляется шебуршание на частоте 50 гц, видимо соответствующая цепь в плеере недостаточно защищена от помех. Ничего страшного, просто не буду подключать эти флешки.

Добавил еще подсветку реагирующую на громкость звука. Короче получилось вот эта несуразная инсталляция.

А недавно получил флешку-шприц. С ней мой колхоз стал уютно-ламповым.

Теперь о регуляторе громкости в работе. Вращение вала демпфированное, но достаточно легкое, чтобы вращать пальцем гладкую рукоятку. Громкость повышается равномерно по всему диапазону. Треска при вращении, или того хуже отключения каналов не отмечается, пока…
Пожалуй все. Спасибо за внимание.

Спасибо за вашу помощь!

На современных моделях разъемов есть специальные зажимы. Если это не так, то возможны два варианта: неисправность аппарата или наушников. Далее наносим сверху термоклей, придавая ему нужную нам форму при помощи пальцев, смоченных водой. Неровности можно сделать глянцевыми при помощи зажигалки.

Это две пары — к микрофону и к кнопкам.

Разъем собирается, можно опять слушать музыку и разговаривать. Если это новый штекер, то просто разбираем его и аккуратно продеваем в корпус штекера провода.

Остальные провода — это к микрофону. Схемы распиновки по производителям.

Как правильно припаять провода наушников – инструкция:

Конечно, жестких стандартов нет и цвета могут быть другими. При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный. Для ремонта неисправный наушник необходимо вскрыть. Правый и левый каналы перекручиваются вместе. Как видите в двух случаях из трех проблема решаема.

Если разъем наушника оборвался, или в нем обломались проводники, можно заменить разъем на новый. Провод надо закрепить к разъему. Общий провод — медный лакированный или без изоляции , но может быть и белым, если белый цвет не задействован под левый канал. Изолированный кабель надо вставить в зажим, и закрепить при помощи плоскогубцев.

Похожие статьи:. Две оставшиеся соединены между собой и не прозваниваются с динамиком — подключены к микрофону и припаиваются к общей клемме и клемме микрофона.

Неудовлетворительный результат ремонта штекера

Если в ходе тестирования вы заметили, что динамик одного из наушников продолжает молчать, причина проблемы может быть таковой:

• некачественно спаяны соединения;
• беда с динамиком наушника — велика вероятность обрыва провода непосредственно вблизи него;
• проблема в теле кабеля.

При первой проблеме процесс спайки придется повторить, при последней — обратиться к инструкциям в начале статьи (по ремонту оборванных проводков). Как паять наушники при второй проблеме:

1. Обрежьте провод рядом с нерабочим наушником.
2. Разберите наушник — самозащелкивающаяся конструкция легко позволит это сделать.
3. Зачистите, залудите проводок.
4. Припаяйте проводки наушника к проводкам тела кабеля, протестируйте, соберите в исходный вид.

При наличии паяльника и элементарных навыков работы с ним процедура починки наушников вполне понятна и несложна. Диагностика неполадки также не вызывает затруднений. Основная причина — механические повреждения проводов в теле кабеля либо в местах соединения с наушниками и штекером. Мы будем рады, если эта статья помогла вам вернуть свою гарнитуру в рабочее состояние.

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга. Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Виды разъемов наушников

В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:

• 2,5 миллиметра – микро Jack;
• 3,5 миллиметра – мини Jack;
• 6,25 – большой Jack.

Большой Jack нашел применение в аудиотехнике, усилителях мощности. Его также используют в караоке-устройствах. Микро-jack применяется в миниатюрных плейерах, раньше часто применяли в небольших телефонах.

В современных смартфонах, мобильной и бытовой технике наибольшее применение получили мини-Jack разъемы. По количеству контактов mini-jack разъемы классифицируются на:

• двухконтактные;
• трехконтактные;
• четырехконтактные.

Вид разъемов наушников

Двухконтактные наушники с начала 2000-х годов потеряли свою актуальность: большинство радиоприемников, даже простейших, где они, в основном, использовались, перешли на стандарт стереоприема.

Трех- и четырехконтактные наушники имеют отдельные каналы для воспроизведения сигналов правого и левого канала. При этом они совместимы с моносигналом, в таком случае правый и левый наушники соединяются параллельно, обеспечивая монозвучание.

В четырехконтактных разъемах дополнительно имеется вход для микрофона, совмещенный с кнопкой управления. Такие разъемы в большинстве случаев служат для подключения наушников к смартфонам.

Как укрепить провод наушников

Самый просто способ – выполнить дополнительную обмотку, особенно в месте, где провода подсоединяются к штекеру. Именно в этом месте чаще всего происходит перетирание проводов. Советские наушники производились из плотных медных прожилок, которые перерезать то было сложно. Современные дешёвые наушники имеют крайне тонкие жилы, которые можно перерезать.

Читать также: Проволока катанка гост 30136 95

На дорогих моделях можно заметить армированное волокно в месте сгиба проводов или более толстый эластичный слой. Такая защита обеспечит плавную деформацию проводов и спасёт от отрыва.

Историческая справка

Первые модели студийных наушников имели армированные провода. Продюсеры и звукорежиссёры не могли позволить пропустить какой-то момент во время выступления, поэтому обматывали провода дополнительным слоем изоляции. Тоже самое делали с микрофонами. Если взглянуть на фото концертов эстрадной музыки (особенно рок-музыки) конца 20-го века – можно заметить солидный слой обмотки на микрофонах. Современная музыкальная индустрия переходит на беспроводной вариант и скоро просто незачем будет чинить штекеры.

Также, можно обработать провод слоем краски или лака, который спасёт наушники от переохлаждения. Можно заметить, что в холодное время года, наушники твердеют и шанс повредить провода намного больше, чем летом. Как слишком низкая, так и слишком высокая температура может стать причиной поломки аксессуара.

СОВЕТ! Не позволяйте проводу самостоятельно запутываться. Запутайте его намеренно! Сверните его так, чтобы не было перегибов. В таком состоянии он не перекрутится и не завяжется в узел.

Укоротить его. Чем длиннее провод, тем больше шансов, что в каком-то месте он порвётся или перетрётся. Короткий провод не запутается и обеспечит комфорт и удобство в эксплуатации.

Ещё один хороший и креативный способ укрепить и армировать провод – оплести его швейными нитками. Такой метод не только защитит наушники, но и сделает их уникальными, окрасив необычными узорами или паттернами. В холодное время года они будут защищены от мороза и точно не треснут.

Стандартные штекеры

Прежде, чем приступать к ремонту, рассмотрим наиболее распространенные типы разъемов для наушников, а также схему их подключения. Это поможет нам определиться, как спаять провода наушников, если в кабеле 4 провода (гарнитура с микрофоном) или 3 провода.

Ниже показана классическая схема подключения наушников, соединенных между собой общей массой. В качественных устройствах, таких как Koss Porta Pro, Philips, Sony, Sennheiser и т.д. для каждого канала используется отдельный экранированный провод, в более бюджетных реализациях для двух каналов может быть общий экран.

Подключение наушников к стандартному штекеру

У наушников с микрофоном, штекер имеет дополнительную контактную площадку, схема такого подключения показана ниже.

Неисправен шнур наушников

Как отремонтировать наушники при неисправности шнура гарнитуры? Можно попытаться найти место перелома внутренних жил кабеля, прощупывая и изгибая все его участки при работающем гаджете. Если вы услышите во время проверки треск или появление звука, то отметьте это место маркером. Далее в месте излома кабель разрезается и зачищается. После чего кончики тонких проводников необходимо спаять, соблюдая цветность, и заизолировать.

Если место излома не нашлось, то потребуется заменить весь шнур. На следующем примере, будет показан ремонт вакуумных наушников.

1. Перед тем, как разобрать сломанные вакуумные наушники, необходимо приобрести новый кабель — его можно заказать в интернете.
2. С помощью канцелярского ножа аккуратно разберите (разъедините) склеенный гаджет для телефона на 2 части.

3. После вскрытия вы увидите места пайки, к которым необходимо припаять новый кабель. Таким образом можно сделать ремонт гарнитур Beats (Битс) by Dr. Dre, Sony, Audio Technica Ath-CKR10.

4. Точно так же производится ремонт наушников Iphone. Но при разборе наушников apple следует быть внимательным и записывать или зарисовывать расположение проводов. Они могут быть многоцветными.

Разборка и ремонт динамиков

Если со штекером и кабелем все в порядке, вероятно, проблема заключается в самих динамиках. Чтобы починить их, придется разбирать корпус наушников, что в зависимости от модели может иметь разную сложность – от очень простой до невозможной. Конечно, даже монолитные наушники можно разобрать, только далеко не факт, что получится снова собрать их после завершения ремонта.

Как разобрать корпус наушников?

Чтобы понять, как разбирать конкретную модель наушников, желательно найти соответствующую инструкцию. Конечно, сделать это получится только в том случае, если наушники достаточно популярны и кто-то из опытных радиолюбителей уже пытался их разобрать. Если же инструкции нет, можно воспользоваться набором общих правил, справедливых для ремонта любых наушников:

• На крупных накладных наушниках детали корпуса могут соединяться при помощи винтов. Их можно открутить, используя отвертку с крестообразным шлицем.
• Снимите с динамиков амбюшуры – как правило, они просто надеты на корпус, но могут быть и приклеены. В последнем случае придется их отрывать и приклеивать по окончании ремонта. Под амбюшурами может скрываться крепеж.
• Если наушники не монолитные, на них можно легко обнаружить шов, соединяющий отдельные детали корпуса. Как разделить элементы в таком случае – решайте на месте. Может подойти любой плоский и тонкий инструмент. Но стоит иметь в виду, что дешевые наушники после этого могут сломаться насовсем, так как собрать их будет невозможно.
• В месте выхода кабеля из корпуса наушников может иметься резиновая прокладка, которая уплотняет соединение. Ее, вероятно, придется заменять после обратной сборки. Можно также капнуть немного силикона, чтобы зафиксировать провода.

Наушники

со схемой подключения микрофона

Результаты списка Наушники со схемой подключения микрофона

Схема подключения наушников с микрофоном Схема подключения

2 часа назад Wirings-diagram.com Просмотреть все

Наушники со схемой подключения микрофона — Разъем для наушников со схемой подключения микрофона , разъем для наушников с подключением микрофона , разъем для наушников с подключением микрофона , Каждая электрическая конструкция состоит из различных частей.Каждая часть должна быть размещена и связана с другими частями определенным образом. В противном случае аранжировка не будет работать должным образом.

Веб-сайт: https://wirings-diagram.com/headphone-with-mic-wiring-diagram/

Категория : Гарнитура со схемой подключения микрофона Подробнее

Схема подключения наушников с микрофоном Схема подключения

4 часа назад Annawiringdiagram.com Посмотреть все

Как собрать любую пару наушников Smart Телефон с возможностью подключения — протестировано — Наушники со схемой подключения микрофона .Схема подключения состоит из множества подробных иллюстраций, отображающих взаимосвязь различных продуктов. Он содержит направления и схемы , для различных видов проводки , стратегии , а также другие элементы, такие как освещение, окна и т. Д.

Веб-сайт: https://annawiringdiagram.com/headphone-with-mic-wiring-diagram/

Категория : Схема подключения 4-полюсных наушников Показать еще

Схема подключения наушников с микрофоном Блог Cadician

9 часов назад 2020cadillac.com Просмотреть все

наушники со схемой подключения микрофона — Вам понадобится полная, профессиональная и простая для понимания электрическая схема . С помощью такого рода иллюстративного руководства вы сможете без труда устранять неполадки, останавливать и выполнять свои задачи. Это не только поможет вам быстрее достичь требуемых окончательных результатов, но и сделает

Веб-сайт: https://2020cadillac.com/headphone-with-mic-wiring-diagram/

Категория : Схема подключения стереонаушников Показать еще

Схема подключения Headsets Inc

2 часа назад Headsetsinc.com Просмотреть все

Схема подключения Аудиоразъем (моно) Аудиоразъем (стерео) Заземление (-) Аудио + Аудио + (R) Аудио + (L) Не предполагайте, что цвета, показанные на этой схеме, представляют цвета проводка в гарнитуре до модификации. Большинство гарнитур будут иметь разноцветную проводку . провод заземления boom mic в качестве заземления для модулей anr. на стрелу

Веб-сайт: http: // www.headsetsinc.com/wp-content/uploads/2020/03/wiring_diagram.pdf

Категория : Ремонтная схема наушников Показать еще

Схема подключения наушников с микрофоном autocardesign

Только сейчас Autocardesign.org Просмотреть все

Наушники с микрофоном Схема соединений — Схема соединений — это упрощенное до стандартного графического представления электрической цепи. На ней показаны компоненты схемы в виде упрощенных форм, а также звенья навыков и сигналов посередине. устройств.

Расчетное время чтения: 2 минуты

Веб-сайт: https://autocardesign.org/headphone-with-mic-wiring-diagram/

Категория : Схема подключения микрофона Микрофон Показать еще

Схема подключения микрофона для гарнитуры и

1 час назад Wiringview.co Посмотреть все

3 5 мм Гарнитура Спецификация аксессуаров Android Open Source Project. Смартфон Наушники К ноутбуку Адаптер Cyclick. Схема подключения микрофона Телефон Разъем Наушники Электрические провода Кабель Png 972x553px Аудиосхема. Аэроэлектрическое соединение Самолет Микрофон Разъем Проводка . Cheapskate S Адаптер для гарнитуры .

Веб-сайт: https://www.wiringview.co/headset-microphone-circuit-diagram/

Категория : номер телефона, аудио Показать подробнее

4-х полюсный разъем для наушников со схемой подключения микрофона База данных

6 часов назад Dentistmitcham.com Посмотреть все

4-полюсный разъем для наушников , разъем со схемой подключения микрофона с сайта m.media-amazon.com Чтобы правильно прочитать электрическую схему , нужно узнать, как работают компоненты внутри системы. Например, когда на модуль подается питание, и он также посылает новый сигнал с половиной напряжения, а технический специалист этого не знает, он может подумать, что у него есть

Расчетное время чтения: 6 минут

Веб-сайт: https: // www.dentistmitcham.com/4-pole-headphone-jack-with-mic-wiring-diagram-database/

Категория : номер телефона, служба технической поддержки Показать больше

Схема подключения разъема для стереонаушников Схема подключения

7 часов назад Annawiringdiagram.com Посмотреть все

3 5-миллиметровый аудиоразъем Схема подключения — Схема подключения Схема — стерео Наушники Разъем Схема подключения . Схема подключения будет сопровождаться несколькими рекомендациями по схеме подключения , которые легко придерживаться.Он предназначен для того, чтобы помочь обычному человеку построить правильную программу. Эти рекомендации, вероятно, будет легко понять и использовать.

Веб-сайт: https://annawiringdiagram.com/stereo-headphone-jack-wiring-diagram/

Категория : номер телефона, аудио Показать подробнее

Как взломать схему разъема для наушников.

9 часов назад Circuitbasics.com Посмотреть все

TRRS Audio Jack. Аудиоразъем TRRS есть в наушниках iPhone и других наушниках , которые имеют микрофон .После того, как вы разрежете пластиковую изолирующую оболочку, вы найдете 5 отдельных проводов: красная и зеленая оболочка с медным проводом внутри: внутренний медный провод — это сигнал микрофона , внешняя оболочка — это заземление микрофона .

Расчетное время чтения: 3 минуты

Веб-сайт: https://www.circuitbasics.com/how-to-hack-a-headphone-jack/

Категория : Номер телефона, Аудио Показать еще

Подключение внешнего микрофона устройства Android ePanorama

7 часов назад Epanorama.net View All

Когда сотовые телефоны начали использовать гарнитуры , возникла необходимость в микрофоне и, следовательно, в четвертом проводе , поэтому был принят 4-полюсный разъем 3,5 мм. Помимо необходимости в четвертом соединительном устройстве, производители хотели добавить дополнительные функции, такие как кнопка завершения отправки для ответа и завершения вызова phone звонков, а также кнопки для паузы или громкости

Веб-сайт: https: / /www.epanorama.net / blog / 2014/09/15 / android-device-external-mic-wiring /

Категория : сотовый телефон, номер телефона Показать еще

Схема подключения микрофона для наушников Iphone и

2 ч. назад Wiringview.co Посмотреть все

Электромонтаж Вид и схема Схема . В этой области находится постоянно растущая библиотека схем, электрических схем, и технических фотографий. Меню. Искать: Опубликовано в Wiring .Схема подключения микрофона наушников Iphone . Автор: Маргарет Берд Опубликовано 24 мая 2021 года. Наушники Iphone , распиновка разъемов наушники с проводкой микрофона как взломать разъем ipad ipod touch

Веб-сайт: https://www.wiringview.co/iphone -headphone-mic-wiring-diagram /

Категория : Номер телефона, техническая поддержка Показать еще

Схема подключения наушников Urbeats с микрофоном

8 часов назад Schematron.org Посмотреть все

Как отремонтировать сломанную пару наушников при обрыве кабеля. Схема подключения , показывающая стереофонические соединения для штекера мм для наушников . со встроенным микрофоном или чем-то вроде наушников с шумоподавлением . Я хочу заменить неисправное гнездо для наушников ur beats на . Я купил 4-полюсный правый, заземляющий, микрофонный и какие два цветных провода должны быть объединены ?.

Веб-сайт: https: // schematron.org / urbeats-earphone-with-mic-wiring-diagram.html

Категория : Номер телефона Показать еще

4-полюсный разъем для наушников с микрофоном Схема подключения

9 часов назад Diagram.tntuservices.com Просмотреть все

Распиновка 4-полюсного разъема и проводка крепление стереонаушников xbox one гарнитура как взломать наушники beats ep ремонт дифференциальных проводов наушников провод подключение выкл. 72 аварийных аудиокабеля наушники внешнее устройство Android микрофон 3 5 мм сменные цвета ts trs trrs тип 4-полюсный разъем Распиновка и проводка Крепление Xbox One […]

Веб-сайт: https: // диаграмма.tntuservices.com/4-pole-headphone-jack-with-mic-wiring-diagram/

Категория : номер телефона, аудио Показать еще

Цветовые коды проводов наушников — схема подключения и советы по ремонту

9 часов назад Inagist.com Просмотреть все

Большинство разъемов для наушников с микрофоном поставляются с почти одинаковыми цветовыми кодами для проводки , поэтому мы поделимся схемой подключения , которая будет работать для нескольких производителей наушники .Первый припаянный порт от вас будет микрофон , второй будет левым кольцом, третий будет правым кольцом, а четвертый будет заземлением.

Веб-сайт: https://inagist.com/headphone-wire-color-codes-wiring-diagram-repair/

Категория : Номер телефона Показать больше

Схема подключения гарнитуры David Clark Схема подключения Схема

2 часа назад Wiringdiagram.2bitboer.com Посмотреть все

Микрофон Компания Дэвида Кларка Схема подключения Наушники Dc One X Angle Electronics Png Pngwing.Модель h20 76 список деталей h4312 микрофон david clark company проводка 30 руководство пользователя 13 4 распиновка3 13h 66 использование авиационных гарнитур с телефоном h4530 наземный персонал гарнитура h4392 моно-разъем для устранения обледенения схема микрофона полный u 94 ptt 174 военного разъема жесткой станции постоянного тока, заменяющей инженерные системы PS…

Веб-сайт: https://wiringdiagram.2bitboer.com/david-clark-headset-wiring-schematic/

Категория : Номер телефона, выставка электроники подробнее

Схема подключения наушников Apple Схема подключения

5 часов назад Схема подключения.2bitboer.com Просмотреть все

Универсальная совместимая с Apple гарнитура Ctia Наушники 3 5-мм разъем Lrgm Распиновка Схема Pinoutguide Com. Iphone наушники разъем распиновки схема apple earpods полный, как взломать наушник с разъемом микрофон использовать наушники с вашей заменой работает на голосовых наушниках с дистанционным управлением и проводка предложения по ремонту не наушники klipsch s4i сломанные наушники step гарнитура beepscore Physics…

Расчетное время чтения: 4 минуты

Веб-сайт: https: // wiringdiagram.1 Качество DIY Замена кабеля наушников : В этом руководстве я покажу вам, как сделать отличную замену кабеля наушников . Инструкции относятся к наушникам Sony MDR-V6 , но должны работать с любыми аналогичными большими (студийными) наушниками , если их легко разобрать.I…

Веб-сайт: https://www.instructables.com/Quality-DIY-headphone-cable-replacement/

Категория : Номер телефона Показать больше

Схема подключения стереоразъема 3,5 мм

8 часов назад Wiringall.com Посмотреть все

Стереоразъем 3,5 мм Схема подключения . 4-полюсный разъем для наушников Замена разъема : замените поврежденный 4-полюсный разъем для наушников (находится в разделе Поскольку провода, используемые в наушниках , часто очень маленькие, этот ремонт рекомендуется только для людей с 4-полюсным мм разъемом Step 1 .Википедия предполагает, что вы, вероятно, захотите снова прикрепить его с загнутым слева концом

Веб-сайт: https://wiringall.com/35mm-stereo-jack-wiring-diagram.html

Категория : Номер телефона Показать еще

Схема подключения гарнитуры Xbox One Схема подключения

Только сейчас Wirings-diagram.com Посмотреть все

Схема подключения микрофона гарнитуры Xbox One Подключение библиотеки — Схема подключения гарнитуры Xbox One .Схема обеспечивает визуальное представление электрической структуры. С другой стороны, эта диаграмма , является упрощенной версией устройства. Это упрощает процесс построения схемы. Эта диаграмма дополнительно содержит рекомендации по компонентам схемы

Веб-сайт: https://wirings-diagram.com/xbox-one-headset-wiring-diagram/

Категория : Объявления Показать еще

DIY Аудиоэлектроника от Zynsonix.com: Наушники

8 часов назад Diyaudioblog.com Посмотреть все

У 3,5-мм TRRS есть несколько применений: iPhone и многие другие мобильные телефоны : наконечник — левый сигнал (L), кольцо — ближайшее к наконечнику — правый сигнал (R), ближайшее к гильзе кольцо — заземление (G), а гильза — это соединение микрофона . Наушники Oppo PM-3 : Используется для соединения сбалансированной чашки для Oppo PM-3. Per Oppo, наконечник L +, ближайшее к наконечнику кольцо — R +

Веб-сайт: http: // www .diyaudioblog.com/2016/02/headphone-connectors-pins-pinouts-for.html

Категория : номер телефона, мобильный телефон Подробнее

Схема подключения наушников Beats

3 часа назад Diagramweb. net Просмотреть все

Схема подключения , показывающая стереофонические соединения для штекера наушников мм . Grado Labs — Временная шкала Схема подключения наушников Grado — Сначала подключите наушники к источнику звука и включите музыку.Наденьте наушники , согните кабель под углом 90 градусов в верхней части большого пальца и протяните его по всей длине кабеля, начиная с конца со штекером.

Веб-сайт: https://diagramweb.net/wiring-diagram-for-beats-headphones.html

Категория : номер телефона, аудио Показать подробнее

РЕШЕНО: проводка для замены разъема 3,5 мм ЦВЕТА? Turtle

9 часов назад Ifixit.com Посмотреть все

Маленький белый провод внутри красно-зеленого провода — это заземление микрофона .Скрутите эту землю вместе с медью — заземление (поз. 3 GND). Воспользуйтесь зажигалкой, чтобы сжечь белую изоляцию. Красно-зеленый провод (внутри которого находится белый провод ). Провод микрофона , Posn 4M на схеме ниже. Это сложно припаять.

Веб-сайт: https://www.ifixit.com/Answers/View/469735/3,5 мм разъем для замены проводки ЦВЕТА

Категория : Номер телефона Показать больше

Проводные гарнитуры: Учебное пособие по Разъемы, кабели и выводы

7 часов назад Mgraves.org Просмотреть все

Многие потребительские беспроводные телефоны DECT используют 2,5-мм трехжильный разъем для проводной гарнитуры . В то время как многие телефоны бизнес-класса используют разъем типа RJ-9 для гарнитуры , некоторые производители используют трехпроводные разъемы 2,5 или 3,5 мм. Осматривая свою скамейку, я могу найти пару примеров; Настольный телефон SIP Cisco SPA-508G имеет 2,5-мм трехпроводной разъем для гарнитуры ,…

Веб-сайт: https: // www.mgraves.org/2014/08/wired-headsets-a-tutorial-on-connectors-cables-pinouts/

Категория : Номер телефона, номер телефона Показать больше

Схема подключения разъема для наушников 3,5 мм easywiring

4 часа назад Easywiring.info Просмотреть все

3,5 мм разъем для наушников jack , схема подключения . В противном случае аранжировка не будет работать должным образом. Он содержит инструкции и схемы , для различных типов проводки , техники и других продуктов, таких как освещение домашних окон и т. Д.Маленький белый провод внутри красного и зеленого провода — это земля микрофона . 3 5 мм аудиоразъем схема подключения схема подключения схема

Веб-сайт: https://www.easywiring.info/35-mm-headphone-jack-wiring-diagram/

Категория : Телефон Номер, домашний телефон Показать еще

Usb-гарнитура со схемой подключения микрофона Схема подключения USB

9 часов назад Usbwiringdiagram.com Просмотреть все

19 августа 2020 г.25 января 2021 г. · Схема подключения USB . пользователя Yamama. Usb Гарнитура со схемой подключения микрофона — На рынке доступны различные типы электроники. Большинство из них используют USB-кабель. Кабель может использоваться для передачи данных от одного устройства к другому. Кроме того, он может связать устройство с….

Веб-сайт: https://usbwiringdiagram.com/tag/usb-headset-with-mic-wiring-diagram/

Категория : Электроника, базы данных Подробнее

Как исправить сломанный мобильный телефон Гарнитура с микрофоном? YouTube

3 часа назад Youtube.com Просмотреть все

iMyFone iPhone Space Saver & Privacy Eraser: https: //www.imyfone.com/iphone-data-eraser/ Если вы хотите отремонтировать гарнитуру с микрофоном и запутались, что wire ne

Веб-сайт: https://www.youtube.com/watch?v=xc8itw4ns78

Категория : Номер телефона, мобильный телефон Показать еще

Переустановить старый телефон Nokia Handsfree (Wh202 & Wh305) для использования

1 час назад Instructables.com Просмотреть все

1 . Откройте громкую связь. Этот тип громкой связи закрывается зажимами, и его легко открывать и закрывать. Я использую для этого нож, но если у вас есть лучшее решение, предложите его.
2 . Мультиметр — что куда? Используйте мультиметр, чтобы найти кабель ведьмы, к которому подключен контакт. Думаю, разницы между всеми гарнитурами Nokia нет, но этот шаг — проверка проводки.
3 . Перепрограммируйте громкую связь. На практике нам нужно поменять местами микрофон (Mic +) и провод GND, но это не так просто.Поскольку это пять кабелей на четыре контакта, есть два кабеля для земли (один для микрофона и один для телефонов).
4 . Закройте Hands Free и наслаждайтесь. Вы сделали. На моем Nexus 4 я могу использовать его со всеми обычными функциями. Микрофон работает, клавиши работают отлично, поэтому вы можете переключаться между треками на музыкальном плеере, отвечать на звонки и т. Д.

Веб-сайт: https://www.instructables.com/Rewire-Old-Nokia-handsfree-WH-102 -to-use-it-with-A /

Категория : Номер телефона, объявления Показать еще

AeroElectric Connection Подключение разъема для микрофона самолета

7 часов назад Aeroelectric.com Просмотреть все

По сей день термины «наконечник», «кольцо» и «гильза», введенные в обращение в отрасли телефонной связи , используются для обозначения трех цепей. Добавление «кольцевого» соединения позволило нам создать микрофон PTT , дополняющий уже распространенную гарнитуру . Имея меньший размер, чем штекер гарнитуры , можно было легко избежать подключения гарнитуры к неправильному разъему и наоборот.

Веб-сайт: http: // www.aeroelectric.com/articles/micjack/micjack.html

Категория : Номер телефона, номер телефона Показать еще

Схема 1 (Страница 2)

5 часов назад Aircraftspruce.com Посмотреть все

4 2. Соедините разъемы наушников и микрофона с помощью провода калибра 20-22 (предпочтительно 22 калибра), как показано на (Рисунок 7 ниже и страница 7, Рисунок 8). Рисунок 7 — Крепление разъема Схема — Только моно или только стерео Установка только стерео разъема Чтобы прикрепить разъемы для наушников и для микрофона к панели самолета, когда вы устанавливаете домофон только как стерео

Веб-сайт: https: // www.aircraftspruce.com/catalog/pdf/11-17605.pdf

Категория : Номер телефона Показать еще

Схема подключения четырехполюсного разъема для наушников / Как подключить четыре

9 часов назад Wiring05.blogspot. com Посмотреть все

Схема подключения микрофона гарнитуры Схема подключения t1. Источник: www.untpikapps.com. Этот выключатель на 20 А и 120 В представляет собой разновидность GFCI, которая может быть установлена ​​на. Источник: external-preview.redd.it. 3 5-контактный штекер , схема подключения библиотеки , 4-полюсный разъем 35 мм, , схема подключения .Источник: detoxicrecenze.com. Iphone 4-полюсный наушники jack схема подключения в 2019 году.

Веб-сайт: https://wiring05.blogspot.com/2021/03/4-pole-headphone-jack-wiring-diagram.html

Категория : Номер телефона, объявления Показать еще

Схема подключения микрофона к USB Схема подключения USB

2 часа назад Usbwiringdiagram.com Посмотреть все

Согласно Микрофон На схему подключения USB вы найти только четыре провода от кабеля.Обычно используется черный, черный, красный и белый цвета и белый провод . Черный кабель служит землей, как и в любом другом аппарате. Красный — для подключения плюсового кабеля с напряжением постоянного тока 5 вольт.

Веб-сайт: https://usbwiringdiagram.com/microphone-to-usb-wiring-diagram/

Категория : Номер телефона Показать больше

Схема подключения разъема для авиационной гарнитуры Elegant Wiring

8 часов назад Mainetreasurechest.com Посмотреть все

Схема подключения Для гарнитуры Разъем Сохранить Разъем для наушников с микрофоном Подключение от авиации гарнитура разъем Схема подключения , источник: jasonaparicio.co Как насчет рисунка выше? обычно чего невероятного ???. Если вы думаете, что это возможно, я покажу вам несколько рисунков ниже:

Веб-сайт: https://mainetreasurechest.com/aviation-headset-jack-wiring-diagram/

Категория : Номер телефона, Объявления Показать еще

Схема подключения аудиоразъема Схема Схема на всем протяжении

9 часов назад Pinterest.com Посмотреть все

Audio Jack Wiring Diagram Diagrams Схемы для наушников — volovets.info. Май 2021 года. Volovets.info. Сохранено Кевином Б. 43. Iphone Cable Cell Phone Headset Earphones Wire Audio Cable Circuit Diagram Headphone Earphone Color Coding Usb Headphones …

Website: https://www.pinterest.com/pin / 8421731914367/

Категория : Сотовый телефон, номер телефона Показать еще

Схема подключения аудиоразъема Схема всех схем

8 часов назад In.pinterest.com Посмотреть все

Схема подключения USB-кабеля Iphone для изображений шнура вилки Наушники В Схема подключения наушников — volovets.info. volovets.info. Спасает Фархан Фархан. 65. Наушники Usb Наушники Схема Наушники Наушники-разветвители Провод Смартфон Аудиокабель Iphone Гарнитура Цветовая кодировка.

Веб-сайт: https://in.pinterest.com/pin/6850397138203/

Категория : номер телефона, аудио Показать подробнее

Как отремонтировать или починить наушники / кабели для наушников с микрофоном

3 часа назад Youtube.com Просмотреть все

О прессе Авторские права Связаться с нами Создатели Реклама Разработчики Условия Политика конфиденциальности и безопасность Как работает YouTube Тестировать новые функции Пресса Авторские права Связаться с нами Создатели

Веб-сайт: https://www.youtube.com/ watch? v = -_ bDblDewdw

Категория : Номер телефона, обращение в службу поддержки Показать больше

4-х полюсный разъем для беспроводного микрофона для наушников Схема подключения Mini XLR

6 часов назад Schematron.org Просмотреть все

Mic и Схема подключения наушников для ПК как взломать наушники Основы схемы разъема как взломать наушники разъем внутренняя медь провод — микрофон сигнал как соединить два подключил микрофон красный и белый к аудиоразъему 3 5 микрофон jack схема подключения далее винтаж схема подключения телефона далее компьютер микрофон также 3,5 мм аудиовход.

Веб-сайт: https://schematron.org/4-pole-wireless-mic-headphone-jack-mini-xlr-wiring-diagram.html

Категория : Номер телефона, Показать номер телефона подробнее

Динамики Цветовая кодировка проводов наушников Электрические

Just Now Electronics.stackexchange.com Просмотреть все

Бытовые наушники , профессиональные наушники , гарнитуры для внутренней связи : все они разные.Правильный способ проверить, какой провод выполняет какую функцию, — это измерить его. Наденьте наушники и проверьте обрыв между каждым из проводов. Слушайте «галочку», которая появляется, когда вы касаетесь каждого провода . Общее для левого горячего: галочка идет слева

Веб-сайт: https://electronics.stackexchange.com/questions/6698/headphone-wire-color-coding

Категория : Номер телефона, Показ объявлений подробнее

Домашний выключатель электропроводки: Схема подключения гарнитуры Plantronic

8 часов назад Домашний выключатель электропроводки.blogspot.com Просмотреть все

Датчик веса

hbm , схема подключения ; разъем для наушников с проводкой для микрофона ; разъем для наушников со схемой подключения микрофона ; наушники со схемой подключения микрофона ; гарнитура со схемой подключения микрофона ; гарнитура со схемой подключения микрофона ; слуховой шлейф , схема подключения ; низковольтный тепловой насос электрическая схема ; тепловой насос электрическая схема ; датчик движения heath zenith light , схема подключения

Веб-сайт: https: // homewiringbreakerbox.blogspot.com/2019/09/plantronic-headset-wiring-diagram.html

Категория : Сотовый телефон, номер телефона Показать еще

Схема подключения разъема для наушников Iphone Схема подключения

8 часов назад Facybulka. me Посмотреть все

Кабель громкой связи схема подключения . Схема подключения В дополнение к камерам Axis Кроме того, Телефонный разъем . Схема подключения наушников Apple Схема подключения к документу . Телефон Разъем Подключение Цветовой код Онлайн Схема подключения . Стерео Подключение наушников Цвета Схема Схема данных. 3 5 мм, 4 контакта Схема подключения Схема Схема 173 Beamsys Co.

Расчетное время чтения: 3 минуты

Веб-сайт: https://facybulka.me/iphone-headphone-jack-wiring-diagram/

Категория : Номер телефона, номер телефона Показать еще

Схема подключения микрофона Akg Предохранитель и схема подключения

4 часа назад Подключение предохранителя.blogspot.com Просмотреть все

Схема подключения микрофона Akg . Бытовые наушники профессиональные наушники переговорные гарнитуры . Подключите черный аудиокабель к контактам 3 и 4. Схема подключения для каждого из этих беспроводных микрофонов приведена ниже. Это руководство, которое поможет вам исправить очень распространенную проблему, из-за которой шоу иногда останавливается.

Веб-сайт: https://fusewiring.blogspot.com/2015/08/akg-microphone-wiring-diagram.html

Категория : Номер телефона, аудио Показать еще

Нужна помощь с цветовым кодом проводов наушников. Tom’s Guide Forum

6 часов назад Forums.tomsguide.com Просмотреть все

7 проводные наушники цветовая кодировка: беспроводные наушники к проводным: Схема подключения для наушников Beats Studio 2 : я хочу знать, почему есть отдельные провода для звука и микрофона , поэтому, если я буду использовать кабель от наушников будет микрофон не будет работать: Решено! который является наименее важным провод в наушниках : используйте проводные наушники со звуковой панелью: Решено!

Сайт: https: // форумы.tomsguide.com/threads/need-help-with-headphone-wires-color-code.397030/

Категория : Номер телефона Показать еще

Решено! Схема подключения наушников beats studio Tom

7 часов назад Forums.tomsguide.com Просмотреть все

Решено! у вас есть схема подключения для сабвуфера aiwa ts-50w. Схема подключения для наушников Beats Studio 2 . Схема подключения динамика . Где найти электрическую схему для усилителя Yamaha RX-V657? У меня есть четыре динамика на 16 Ом, и я хотел бы найти схемы , показывающие, как подключить их к на четыре, восемь или 16 Ом.

Веб-сайт: https://forums.tomsguide.com/threads/wiring-diagram-for-beats-studio-headphones.181032/

Категория : Номер телефона Показать еще

Громкость наушников элементы управления не работают после 4-полюсного разъема

8 часов назад Electronics.stackexchange.com Просмотреть все

Вы подключили разъем в соответствии со стандартом OMTP, с микрофоном на втором кольце и заземлением на последнем рукаве.Однако в соответствии с общей спецификацией микрофона Android Android обычно ожидает, что проводка CTIA «За исключением регионов с законодательными требованиями к распиновке OMTP». Проводка CTIA размещает общую землю на 2-м кольце, а микрофон — на финал…

Веб-сайт: https://electronics.stackexchange.com/questions/316322/headphones-volume-controls-do-not-work-after-4-pole-jack-repair

Категория : Номер телефона Показать еще

Amazon.com: проводные наушники с микрофоном

3 часа назад Amazon.com Просмотреть все

Sony MDRXB50AP Extra Bass Earbud Наушники / Гарнитура с микрофоном для телефона Call, черный. 4,5 из 5 звезд 19,101. 29,99 $ 29,99 $ 49,99 $ 49,99. Свыше 50 долларов. Проводные накладные наушники Beats Ep — без аккумулятора для неограниченного прослушивания, встроенный микрофон и элементы управления — черный. 4.6 из 5 звезд 7 301.

Веб-сайт: https: // www.amazon.com/wired-headphones-mic/s?k= проводные наушники с микрофоном

Категория : Номер телефона, объявления Показать еще

Тип фильтра: За все время (47 результатов) Последние 24 часа Прошлая неделя Прошлый месяц

Пожалуйста, оставьте свои комментарии здесь:

Схема подключения наушников с микрофоном

Результаты листинга Схема подключения наушников с микрофоном

Схема подключения наушников с микрофоном Схема подключения

2 часа назад Схема подключения.com Посмотреть все

Схема подключения наушников с микрофоном — разъем для наушников со схемой подключения микрофона , разъем для наушников со схемой подключения микрофона , наушники со схемой подключения микрофона , Каждая электрическая конструкция состоит из различных частей . Каждая часть должна быть размещена и связана с другими частями определенным образом. В противном случае аранжировка не будет работать должным образом.

Веб-сайт: https://wirings-diagram.com/headphone-with-mic-wiring-diagram/

Категория : Наушники со схемой подключения микрофона Показать еще

Схема подключения наушников с микрофоном Схема подключения

4 часа назад Annawiringdiagram.com Просмотреть все

9 июля 2020 г. · Схема подключения . Анны Р. Хиггинботам. Наушники со схемой подключения микрофона — Вам понадобится исчерпывающая, профессиональная и простая для понимания электрическая схема . С помощью такого рода иллюстративного руководства вы сможете без труда устранять неполадки, останавливать и выполнять свои задачи. Это не только поможет вам достичь

Веб-сайт: https://annawiringdiagram.com/headphone-with-mic-wiring-diagram/

Категория : Схема подключения телефонной гарнитуры Показать еще

Наушники с микрофоном Схема подключения autocardesign

Только сейчас Autocardesign.org Просмотреть все

Наушники с микрофоном Схема подключения – Схема подключения — это упрощенное до стандартного графического представления электрической цепи. Он показывает компоненты схемы в виде упрощенных форм, а также звенья навыков и сигналов в середине устройств. Схема подключения обычно дает информацию об относительном наклоне и объединении устройств

Расчетное время чтения: 2 минуты

Веб-сайт: https: // autocardesign.org / headphone-with-mic-wiring-diagram /

Категория : Схема подключения наушников Показать еще

Схема подключения наушников с микрофоном Блог Cadician

9 часов назад 2020cadillac.com Просмотреть все

David Схема подключения микрофона Clark Электронные книги — Наушники с микрофоном Схема подключения . Схема подключения поставляется с многочисленными легко соблюдаемыми инструкциями по схеме подключения . Это действительно предназначено для помощи каждому рядовому потребителю в создании правильной программы.Эти инструкции, вероятно, будет легко понять и реализовать.

Веб-сайт: https://2020cadillac.com/headphone-with-mic-wiring-diagram/

Категория : Руководство по подключению наушников Подробнее

Wiring Diagram Headsets Inc

2 часа назад Headsetsinc.com Посмотреть все

Схема подключения Аудиоразъем (моно) Аудиоразъем (стерео) Заземление (-) Аудио + Аудио + (R) Аудио + (L) Не предполагайте, что цвета, показанные на этой схеме, представляют цвета проводки в гарнитуре до модификации.Большинство гарнитур будут иметь разноцветную проводку . провод заземления boom mic в качестве заземления для модулей anr. на штангу

Веб-сайт: http://www.headsetsinc.com/wp-content/uploads/2020/03/wiring_diagram.pdf

Категория : Цвет проводки наушников Подробнее

Наушники Urbeats Со схемой подключения микрофона

8 часов назад Schematron.org Просмотреть все

Для ответа нажмите и отпустите центральную кнопку один раз.Нажмите центральную кнопку еще раз, чтобы завершить вызов. Отклонить звонок. Нажмите и удерживайте. В настоящее время я вижу 5 проводов с наушниками: 1) зеленый 2) зеленый и медный Во-вторых, припаяв микрофонный провод urbeats к гильзе, можно сделать это. Схема подключения наушников , а также проводка гарнитуры vox

Веб-сайт: https://schematron.org/urbeats-earphone-with-mic-wiring-diagram.html

Категория : номер телефона, объявления Показать больше

4-полюсный разъем для наушников с Схема подключения микрофона Подключение

9 часов назад Схема.tntuservices.com Просмотреть все

Распиновка 4-полюсного разъема и проводка крепление стереогарнитуры xbox one как взломать наушники beats ep ремонт дифференциальных проводов наушников провод подключение выкл. 72 аварийных аудиокабеля наушники внешнее устройство Android mic 3 Запасные цвета 5 мм ts trs trrs Тип 4-полюсного разъема Распиновка и проводка Крепление Xbox One […]

Веб-сайт: https://diagram.tntuservices.com/4-pole-headphone-jack-with -mic-wiring-diagram /

Категория : Номер телефона, Аудио Показать еще

Как взломать разъем для наушников Основы схемы

9 часов назад Основы схемы.com Просмотреть все

TRRS Audio Jack. Аудиоразъем TRRS находится на наушниках iPhone и других наушниках с микрофоном . После того, как вы разрежете пластиковую изолирующую оболочку, вы найдете 5 отдельных проводов: красная и зеленая оболочка с медным проводом внутри: внутренний медный провод — это сигнал микрофона , внешняя оболочка — это заземление микрофона .

Веб-сайт: https://www.circuitbasics.com/how-to-hack-a-headphone-jack/

Категория : Номер телефона, аудио Показать еще

Схема подключения наушников Цвета Схема подключения

7 часов назад Схема подключения.2bitboer.com Просмотреть все

Skullcandy Ink D 2 Audio Jack Руководство по ремонту Ifixit. Как взломать разъем для наушников Skullcandy Ink d 2 audio kingston hyperx cloud ii peltor mt7h79a 61a проводка информация samsung oem ehs64 гарнитура распиновка аварийных кабелей и цепи наушников схема светится заменить сломанный штекер 4-полюсный ipod наушники динамик провод адаптер 1 8 наушников full palmone treo схема микрофон …

Веб-сайт: https: // схема подключения.2bitboer.com/headphone-wiring-diagram-colors/

Категория : Номер телефона, аудио Показать еще

Схема подключения разъема для стереонаушников Схема подключения

7 часов назад Annawiringdiagram.com Просмотреть все

3 5-миллиметровый аудиоразъем Схема подключения — Схема подключения Схема — разъем для стереонаушников Схема подключения . Схема подключения будет сопровождаться несколькими рекомендациями по схеме подключения , которые легко придерживаться.Он предназначен для того, чтобы помочь обычному человеку построить правильную программу. Эти рекомендации, вероятно, будет легко понять и использовать.

Веб-сайт: https://annawiringdiagram.com/stereo-headphone-jack-wiring-diagram/

Категория : Номер телефона, аудио Показать подробнее

На наушниках с проводкой микрофона / Большая часть наш проводной

3 часа назад Stanleyfried.blogspot.com Просмотреть все

Чтобы починить микрофон для наушников , попробуйте следующие решения: Разъем предназначен для работы с типичной гарнитурой для телефона smart , поэтому, если вы найдете проводку для одного из них, вот и все.Правильный способ проверить, какой провод выполняет какую функцию, — это измерить его. 7 сентября 2021 г. · bluetooth гарнитура к внешнему усилителю, возможно усиление

Веб-сайт: https://stanleyfried.blogspot.com/2021/09/on-headphone-with-mic-wiring- most-of.html

Категория : Номер телефона, объявления Показать еще

Usb-гарнитура со схемой подключения микрофона Схема подключения USB

9 часов назад Usbwiringdiagram.com Просмотреть все

18 сентября 2020 г. 25 января 2021 г. · Схема подключения USB . пользователя Yamama. Usb Гарнитура с микрофоном Схема подключения — Существует множество типов электроники. Большинство из них используют USB-кабель. По кабелю можно передавать информацию с одного устройства на другое. Кроме того, он может подключать устройство к источнику питания….

Веб-сайт: https://usbwiringdiagram.com/tag/usb-headset-with-mic-wiring-diagram/

Категория : номер телефона, электроника Подробнее

микрофон Схема проводной гарнитуры Электрика

5 часов назад Электроника.stackexchange.com Просмотреть все

Если конденсатор включен последовательно с микрофоном , он будет блокировать постоянный ток, поэтому не будет напряжения смещения. Если предусилитель / буфер внутри корпуса телефона phone нуждается в снятии напряжения смещения, конденсатор должен быть помещен в эту часть схемы после этапа обеспечения напряжения смещения, то есть на печатной плате внутри телефона мобильного телефона phone .

Веб-сайт: https: //electronics.stackexchange.com / questions / 49008 / wired-headset-circuit

Категория : номер телефона, мобильный телефон Показать еще

Проводные гарнитуры: руководство по разъемам, кабелям и выводам контактов

7 часов назад Mgraves.org View Все

Многие потребительские беспроводные телефоны DECT используют 2,5-мм трехжильный разъем для проводной гарнитуры . В то время как многие телефоны бизнес-класса используют разъем типа RJ-9 для гарнитуры , некоторые производители используют 2 разъема.3-проводные разъемы 5 мм или 3,5 мм. Осматривая свою скамейку, я могу найти пару примеров; Cisco SPA-508G SIP desk phone имеет 2,5-миллиметровый 3-проводной разъем для гарнитуры ,…

Расчетное время чтения: 9 минут

Веб-сайт: https://www.mgraves.org/2014 / 08 / wired-headsets-a-tutorial-connector-cabin-pinouts /

Категория : Номер телефона, номер телефона Показать еще

Схема подключения наушников Apple Схема подключения

5 часов назад Схема подключения .2bitboer.com Просмотреть все

Универсальная совместимая с Apple гарнитура Ctia Наушники 3 5-мм разъем Lrgm Распиновка Схема Pinoutguide Com. Распиновка разъема для наушников Iphone схема Apple Earpods полная Как взломать наушник jack микрофон использовать наушники с вашей заменой работает над наушниками с распознаванием голоса удаленно и проводка ремонтные акции не наушники klipsch s4i сломанный наушник step гарнитура beepscore физика …

Веб-сайт: https: // схема подключения.2bitboer.com/apple-earphone-wiring-diagram/

Категория : Номер телефона, объявления Показать еще

Подключение внешнего микрофона устройства Android ePanorama

7 часов назад Epanorama.net Посмотреть все

Когда сотовые телефоны начали использовать гарнитуры потребовался микрофон и, следовательно, был необходим четвертый провод , поэтому был принят 4-полюсный разъем 3,5 мм. Помимо необходимости в четвертом соединительном устройстве, производители хотели добавить дополнительные функции, такие как кнопка завершения отправки для ответа на звонки по телефону и прекращения вызова , а также кнопки для паузы или громкости

Веб-сайт: https: / / www.epanorama.net/blog/2014/09/15/android-device-external-mic-wiring/

Категория : сотовый телефон, номер телефона Подробнее

На наушниках с микрофоном Подключение микрофона, гнездо 35 мм Jack

4 часа назад Fikastoryzz.blogspot.com Просмотреть все

Схема подключения гарнитуры 7 Схема подключения показать. Это ваши лучшие варианты. Ищите микрофон и схему подключения наушников здесь и подпишитесь на этот сайт микрофон и схему подключения наушников прочитайте больше! Теперь, если вы обнаружите, что ваша гарнитура , микрофон вас не устраивает.Купите последние модели наушников wire с mic на aliexpress.

Веб-сайт: https://fikastoryzz.blogspot.com/2021/08/on-headphone-with-mic-wiring-mic-35-mm.html

Категория : Телефон, Объявления Показать больше

Схема подключения микрофона к USB Схема подключения USB

2 часа назад Usbwiringdiagram.com Просмотреть все

Согласно Схема подключения микрофона к USB , вы найдете только четыре провода, используемых от кабеля.Обычно используется черный, черный, красный и белый цвета и белый провод . Черный кабель служит землей, как и в любом другом аппарате. Красный — для подключения плюсового кабеля с напряжением постоянного тока 5 вольт.

Веб-сайт: https://usbwiringdiagram.com/microphone-to-usb-wiring-diagram/

Категория : Номер телефона Показать больше

Схема подключения стереоразъема 3,5 мм

8 часов назад Wiringall.com Просмотреть все

третья стрелка в отличие от провода , присоединяющегося к муфте (прямоугольник).На приведенной ниже схеме разъема TRRS каждая стрелка на символе соответствует одной из выводов разъема Tip, Ring 1, Standard mm. В таблице данных указано, что это 3-полюсный стереоразъем — для первого штекера на Рисунке 1.

Веб-сайт: https://wiringall.com/35mm-stereo-jack-wiring-diagram.html

Категория : Базы данных Показать еще

Качество DIY Замена кабеля наушников: 5 шагов

Just Now Instructables.com Посмотреть все

Качественная замена кабеля для наушников своими руками. В этой инструкции я покажу вам, как сделать отличную замену кабеля для наушников. Инструкции относятся к наушникам Sony MDR-V6, но должны работать с любыми аналогичными большими (студийными) наушниками, если их легко разобрать. I…

Веб-сайт: https://www.instructables.com/Quality-DIY-headphone-cable-replacement/

Категория : Номер телефона Показать еще

Как исправить сломанную мобильную гарнитуру с микрофоном? YouTube

3 часа назад Youtube.com Просмотреть все

iMyFone iPhone Space Saver & Privacy Eraser: https: //www.imyfone.com/iphone-data-eraser/ Если вы хотите отремонтировать гарнитуру с микрофоном и запутались, что провод ne

Веб-сайт: https://www.youtube.com/watch?v=xc8itw4ns78

Категория : номер телефона, мобильный телефон Показать больше

AeroElectric Connection Подключение разъема для микрофона самолета

7 часов назад Aeroelectric.com Просмотреть все

По сей день термины «наконечник», «кольцо» и «гильза», введенные в обращение в отрасли телефонной связи , используются для обозначения трех цепей. Добавление «кольцевого» соединения позволило нам создать микрофон PTT , дополняющий уже распространенную гарнитуру . Имея меньший размер, чем штекер гарнитуры , можно было легко избежать подключения гарнитуры к неправильному разъему и наоборот.

Веб-сайт: http: // www.aeroelectric.com/articles/micjack/micjack.html

Категория : Номер телефона, номер телефона Показать еще

Схема подключения гарнитуры Xbox One Схема подключения

Только сейчас Wirings-diagram.com Посмотреть все

Схема подключения гарнитуры Xbox One — Схема подключения гарнитуры xbox one , Каждое электрическое устройство состоит из различных компонентов. Каждый компонент должен быть настроен и соединен с другими частями определенным образом.В противном случае устройство не будет работать как…

Веб-сайт: https://wirings-diagram.com/xbox-one-headset-wiring-diagram/

Категория : Объявления Показать еще

Amazon.com: проводные наушники с микрофоном

3 часа назад Amazon.com Посмотреть все

Наушники-вкладыши Sony MDRXB50AP Extra Bass / гарнитура с микрофоном для телефона Call, черный. 4,5 из 5 звезд 19,101. 29 долларов.99 29,99 долларов США 49,99 долларов США 49,99 долларов США. Свыше 50 долларов. Проводные накладные наушники Beats Ep — без аккумулятора для неограниченного прослушивания, встроенный микрофон и элементы управления — черный. 4.6 из 5 звезд 7 301.

Веб-сайт: https://www.amazon.com/wired-headphones-mic/s?k= проводные наушники с микрофоном

Категория : Номер телефона, показать больше объявлений

Как сделать Почините сломанные наушники с помощью простой пайки

Только сейчас Ask.audio Посмотреть все

Как те, что идут в комплекте с телефоном .(Мы будем ремонтировать только сами наушники, а не микрофон или контроллер громкости, это для другого руководства. Если в вашем наборе сломанных телефонов есть микрофон , не беспокойтесь, мы все равно можем получить звук Вы только должны знать, что микрофон не будет работать.)

Веб-сайт: https://ask.audio/articles/how-to-fix-broken-headphones-using- эти простые шаги пайки

Категория : Номер телефона, аудио Показать еще

Схема подключения микрофона wearecb.com

9 часов назад Wearecb.com Посмотреть все

В приведенном ниже списке содержится информация о проводке микрофона и . Подключение микрофона может быть достаточно неприятным, но когда вы не можете найти нужную информацию о проводке , это просто невозможно. Мы продолжим пытаться получить всю информацию, которую мы можем перечислить на этой странице. Схема подключения микрофона радиоприемника . Таблица и изображение выше подходят для следующих моделей:

Веб-сайт: https: // www.wearecb.com/cb-microphone-wiring.html

Категория : Номер телефона Показать еще

Нужна помощь с цветовым кодом проводов наушников. Tom’s Guide Forum

6 часов назад Forums.tomsguide.com Просмотреть все

7 провод Цветовое кодирование наушников: от беспроводных наушников к проводному: Схема подключения для наушников Beats Studio 2: я хочу знать, почему существуют отдельные провода для звука и микрофон , поэтому, если я буду использовать кабель наушников, будет микрофон не будет работать: Решено! который является наименее важным проводом в наушниках: используйте проводные наушники со звуковой панелью: решено!

Сайт: https: // форумы.tomsguide.com/threads/need-help-with-headphone-wires-color-code.397030/

Категория : Номер телефона Показать еще

DIY КАК ИСПРАВИТЬ СЛОМАННЫЕ НАУШНИКИ ИЛИ ИГРОВУЮ НАУШНИК…

3 часа назад Youtube.com Посмотреть все

#HowToFixHeadset #HowToFixABrokenHeadset #DIYОбратите внимание, что в этом видео я использую паяльник iron . Вы можете купить их довольно дешево на Amazon https://amzn.to/359Obg

Веб-сайт: https: // www.youtube.com/watch?v=uW1t_5VKb6k

Категория : Номер телефона, реклама Показать еще

Схема подключения аудиоразъема Схемы Схемы на всем протяжении

9 часов назад Pinterest.com Посмотреть все

Аудиоразъем Схема подключения, схема , общая схема наушников — volovets.info. Май 2021 года. Volovets.info. Сохранено Кевином Б. 43. Iphone Cable Cell Phone Headset Earphones Wire Audio Cable Circuit Diagram Headphone Earphone Color Coding Usb Headphones.Дополнительная информация

Веб-сайт: https://www.pinterest.com/pin/8421731914367/

Категория : сотовый телефон, номер телефона Показать еще

Подделка микрофона (телефонная гарнитура) Все о Схемы

3 часа назад Forum.allaboutcircuits.com Просмотреть все

При подключении гарнитуры зачистите землю и провод микрофона гарнитуры в точке на проводе , к которой у вас есть доступ к.Используйте мультиметр, настроенный на функцию переменного тока, чтобы измерить амплитуду голосового сигнала, который поступает на ваш сотовый, когда вы говорите. Это должна быть ваша максимальная амплитуда от любого источника сигнала, который вы позже подключите к своему сотовому телефону и телефону .

Веб-сайт: https://forum.allaboutcircuits.com/threads/faking-a-microphone-phone-headset.59058/

Категория : сотовый телефон, номер телефона Показать еще

Марка Собственная USB-гарнитура: 5 шагов Instructables

6 часов назад Instructables.com Просмотреть все

1 . Компоненты, которые вам понадобятся. Для данной модификации вам потребуются: Пара наушников (да) Миниатюрная звуковая карта USB. Длина кабеля USB. Горячий клеевой пистолет или другой быстросхватывающийся клей.
2 . Подготовка. Как это ни прискорбно, фотографий процесса у меня нет. Если что-то останется неясным, просто спросите меня. Как видите, у меня было идеальное отверстие, чтобы вставить микрофонный разъем.
3 . Припой и испытание. Первое, что нужно сделать, это припаять USB-кабель к звуковой карте и убедиться, что он все еще работает.На моем устройстве провода шли слева направо: черный, зеленый, белый, красный.
4 . Завершение. В этот момент я продел микрофонный штекер через его отверстие и плотно прикрутил резьбовое кольцо с другой стороны. Я использовал капли горячего клея, чтобы провода не мешали при закрытии динамика.
5 . Запоздалые мысли. Первое, что я заметил, это то, что громкость очень высокая. Я могу комфортно использовать наушники с уровнем громкости 2.

Веб-сайт: https: // www.Instructables.com/Make-your-own-USB-headset/

Категория : Объявления Показать еще

РЕШЕНО: ЦВЕТА проводки для замены разъема 3,5 мм? Turtle

9 часов назад Ifixit.com Посмотреть все

Маленький белый провод внутри красно-зеленого провода — это заземление микрофона . Скрутите эту землю вместе с медью — заземление (поз. 3 GND). Воспользуйтесь зажигалкой, чтобы сжечь белую изоляцию. Красно-зеленый провод (внутри которого находится белый провод ).Провод микрофона , Posn 4M на схеме ниже. Это сложно припаять.

Веб-сайт: https://www.ifixit.com/Answers/View/469735/3,5 мм разъем для замены проводки ЦВЕТА

Категория : Номер телефона Показать больше

Схема подключения гарнитуры XDA Developers Форумы

9 часов назад Forum.xda-developers.com Показать все

Наконечник штекера: Микрофон . 1-е кольцо: наушник.Верхнее кольцо: заземление. Exec / Universal и другие микрофоны + стерео гарнитуры , похоже, используют более крупный 3,5-мм штекер с 4 кольцами, подключенный в соответствии с моим предыдущим сообщением. Из-за разной проводки для сигнала микрофона вы не можете просто использовать преобразователь 2,5 — 3,5 мм — даже если вы можете его найти.

Веб-сайт: https://forum.xda-developers.com/t/wiring-diagram-for-headset.248796/

Категория : Номер телефона, объявления Показать еще

Iphone Headphone Схема подключения домкрата Схема подключения

8 часов назад Facybulka.я Посмотреть все

Ipad iphone ipod touch микрофон адаптер электрическая схема ранее я не знал о каких-либо имеющихся в продаже кабелях, позволяющих подключить источник звука линейного уровня к разъему для микрофона на iphoneipadipod touch, поэтому я подошел с одним из моих. Гарнитуры наушники громкой связи мобильные телефоны и другое оборудование apple распиновка.

Сайт: https://facybulka.me/iphone-headphone-jack-wiring-diagram/

Категория : Номер телефона, мобильный телефон Показать еще

РЕШЕНО: Какие цвета проводов используются TRRS 3.5 мм jack

6 часов назад Ifixit.com Просмотреть все

Это означает, что голый медный провод заземлен. Красный провод в таком случае является левым каналом, а синий — правым каналом, и каждый из них подключен к заземляющему медному проводу , «восходящий» на конце гарнитуры на драйверах динамиков. Белый цвет — это микрофон mic , а медная оболочка вокруг него — это заземление mic .

Веб-сайт: https: //www.ifixit.com / Answers / View / 241822 / Какие цвета проводов в разъеме TRRS 3,5 мм

Категория : Объявления Показать еще

Схема подключения Beexcellent Gm1 schematron.org

9 часов назад Schematron.org Просмотреть все

Beexcellent Gm-1 Схема подключения . Новые игровые наушники Beexcellent GM-1 Проводные USB-наушники с головной стяжкой MM и микрофоном со светодиодной подсветкой, стерео игра Гарнитура для. 1 х Руководство пользователя. Page 1 Эта диаграмма представляет собой правильный метод подключения для изготовления жгута проводов , а также проводов аудио (+) и заземления (-) перед монтажом проводов и .

Веб-сайт: https://schematron.org/beexcellent-gm-1-wiring-diagram.html

Категория : Сотовый телефон, номер телефона Показать еще

Схема разъемов Trrs Схема подключения

9 часов назад Wiringall.com Посмотреть все

Разъем Trrs , схема подключения кроме того 3 5-мм аудиоразъем электрическая схема вместе с 3 5-миллиметровым разъемом, а также 4-полюсный 3 5-миллиметровый разъем аудио электрическая схема дальнейшее аудио RCA провод дополнительно разъем для наушников trrs схема подключения дополнительно камера проводка микрофона также 3 5 мм моно схема дополнительно galaxy s4 микрофон гарнитуры кнопка схема подключения схема

Веб-сайт: https: // wiringall.com / trrs-connector-diagram.html

Категория : Номер телефона, аудио Показать еще

Схема подключения микрофона Akg Предохранитель и схема подключения

4 часа назад Fusewiring.blogspot.com Просмотреть все

Схема подключения микрофона AKG . Бытовые наушники профессиональные наушники домофон гарнитуры . Подключите черный аудиокабель к контактам 3 и 4. Схема подключения для каждого из этих беспроводных микрофонов приведена ниже.Это руководство, которое поможет вам исправить очень распространенную проблему, из-за которой шоу иногда останавливается.

Веб-сайт: https://fusewiring.blogspot.com/2015/08/akg-microphone-wiring-diagram.html

Категория : номер телефона, аудио Показать больше

3,5 мм гарнитура : Спецификация аксессуара Android Открыть

2 часа назад Source.android.com Просмотреть все

На следующих диаграммах кнопка A соответствует функции A, кнопка B — функции B и так далее.Ссылка на гарнитуру тестовых схем. На следующей диаграмме для эталонной гарнитуры Испытательная цепь 1 показана распиновка CTIA для 4-сегментного разъема. Для распиновки OMTP поменяйте положение сегментов MIC, и GND. Рисунок 1. Эталонная гарнитура Тестовая схема 1

Веб-сайт: https://source.android.com/devices/accessories/headset/plug-headset-spec

Категория : Объявления Показать еще

Amazon.com: проводная телефонная гарнитура

6 часов назад Amazon.com Посмотреть все

Wantek Cell Phone Headset Mono с шумоподавлением Mic , проводные компьютерные наушники для iPhone Samsung Huawei HTC LG ZTE BlackBerry Смартфоны и ноутбук Mac Tablet с Разъем 3,5 мм (F600J35) 4,2 из 5 звезд. 1843. 29,99 долларов США. 29 долларов. . 99. 15% купон применяется в…

Веб-сайт: https://www.amazon.com/wired-phone-headset/s?k=wired phone headset

Категория : Сотовый телефон, телефон Номер Показать еще

Военные микрофоны и телефоны Излишки и продажи

4 часа назад Surplussales.com Посмотреть все

Audiosears «G» style phone handset. 35 Ом микрофон ., Наушник 625 Ом. Спиральный шнур длиной 5 футов. Лопаточные проушины. Микрофон проходит через наушники. Используйте (TA) ADC109K Field Telephone Transformer, чтобы объединить две из этих трубок в работающую 2 проводную частную телефонную систему . Кнопка Push-To-Talk на ручке.

Веб-сайт: https://www.surplussales.com/Microphones-Audio/MicroAudio-2.html

Категория : Номер телефона, номер телефона Показать еще

7 лучших наушников с микрофоном в 2021 г. Наушники Addict

1 час назад Headphonesaddict.com Просмотреть все

1 . Plantronics Voyager Focus B825. Лучший посвященный. Лучшие наушники с микрофоном для работы. Plantronics Voyager Focus UC B825 — накладные Bluetooth-наушники, созданные для корпоративных платформ.
2 . Sony WH-1000XM4. Лучшее шумоподавление.Качественная пара наушников с отличным микрофоном и шумоподавлением. Совершенно новая версия популярных наушников с технологией шумоподавления теперь поставляется с 5 микрофонами, отвечающими за лучший ANC и качество голоса при разговоре по телефону.
3 . Apple AirPods Pro. Лучшая настоящая беспроводная связь. Лучшие наушники для встреч от Apple с активным шумоподавлением и отличным встроенным микрофоном. Отличный набор настоящих беспроводных наушников, идеально подходящий для пользователей iPhone (хорош и для Android).
4 . Samsung Galaxy Buds + Настоящая беспроводная альтернатива. Новые Galaxy Buds + с улучшенными микрофонами, временем автономной работы и качеством звука. Galaxy Buds + может выглядеть так же, как и предыдущая модель, но они поставляются с двумя драйверами в каждом наушнике и улучшенной системой микрофонов.
5 . Aukey EP-N7. Лучшие наушники до 100 долларов. Лучшие настоящие беспроводные наушники с микрофоном и шумоподавлением до 100 долларов. Вы можете ожидать удивительно отличных характеристик шумоподавления и качества микрофона.
6 .TaoTronics SoundLiberty 88. Лучшие классические наушники. Отличная пара наушников Bluetooth с отличным шумоподавлением для офисных звонков и работы из дома.
7 . Аудио-Техника BPHS1. Лучший профессионал. Лучшие наушники с микрофоном для конференц-связи, используемые профессионалами. BPHS1 обеспечивает всесторонний опыт, в первую очередь созданный для эфирного вещания, потоковой передачи или интервью.
8 . Jabra Evolve2 65 UC. Лучше всего на ушах. Стильные накладные Bluetooth-наушники.Jabra Evolve2 65 UC — лучшие наушники с микрофоном для профессионального рабочего процесса.
9 . SteelSeries Arctis 7 Wireless. Лучшая игра. Игровая гарнитура с отличным микрофоном на штанге. Беспроводные наушники SteelSeries Arctis 7 подарят вам незабываемые впечатления от игры.
10 . Razer Kraken X. Лучшая цена. Лучшая бюджетная игровая гарнитура Razer с хорошим качеством микрофона. Если вы ищете что-то для удовлетворения ваших потребностей в играх и конференц-связи одновременно и по низкой цене, Kraken X — это то, что вам нужно.

Веб-сайт: https://headphonesaddict.com/best-headphones-with-microphone/

Категория : Номер телефона Показать еще

Гарнитуры для шлема HarleyDavidson USA

1 час назад Harley-davidson. com Просмотреть все

3.03. Беспроводная гарнитура Жгут интерфейсного модуля . 49,95 долларов США. 5. из 1. Недавно просмотренные. Оставайтесь на связи со своим велосипедом и другими водителями с гарнитурой Harley-Davidson Bluetooth .Мотоциклетный шлем , гарнитуры обеспечивают еще один уровень езды. Линия гарнитуры от Harley-Davidson тщательно спроектирована для обеспечения оптимальной производительности и совместимости с вашим шлемом.

Веб-сайт: https://www.harley-davidson.com/us/en/shop/c/motorcycle-helmet-headsets

Категория : Объявления Показать еще

Тип фильтра: за все время (47 результатов) Последние 24 часа Прошлая неделя Прошлый месяц

Пожалуйста, оставьте здесь свои комментарии:

РЕШЕНИЕ: Какие цветовые коды проводов гарнитуры имеют? — Триттон Кунаи

Хорошо, так что гарнитуры вроде как проводные, но из-за того, как они по сути сконфигурированы, это позволяет крошечным штатным динамикам быть очень громкими.Но сначала основы подключения динамика, возьмите любой кабель RCA и разрежьте его, внутри вы увидите медный провод, обернутый вокруг пластиковой оболочки, внутри которой больше меди, внешний провод заземлен, общий, — и т. Д. , внутренний провод положительный, +, вход, горячий и т. д. это основа проводки динамика, если вы дали этим 2 каналам, или левый и правый, если вы отрежете вилку и удалите внешнюю пластиковую оболочку, вы найдете То же самое, однако, если вы подключаете штекер RCA к внешнему кольцу, часть заземляется, точка в середине является положительной для правого и левого с 5 проводами.Выполняется 4 подключения, но если вы посмотрите на штекер наушников, то увидите только 3 металлических части, разделенных 2 черными разделительными кольцами, поэтому наушники получают достаточно мощности, чтобы громко звучать в вашем ухе, но не блокируют друг друга, к тому же это необходимо это очень низкая мощность, чтобы не повредить ваши наушники или барабанные перепонки, решение представляет собой последовательный мост, который уменьшает сопротивление и увеличивает мощность звука, поэтому они подключены последовательно, они имеют общую землю, но имеют свои собственные положительные / входы, С учетом сказанного, теперь перейдем к основному правилу / по умолчанию The Audio Industries, когда дело доходит до ввода, +, звука и т. д. Красный RCA — это главный / основной / вход / питание, потому что он используется по умолчанию для аудиозаписи , проектирование и исполнение в прошлом, но сделайте с TRS (наконечник, кольцо, гильза) и TRRS (наконечник, кольцо, кольцо, гильза) daddy-TS- (наконечник и гильза) перед цифровой записью, перед кабелями RCA , TRS и 5-контактный din MIDI и т. Д. Вилки были 1 часто используемая вилка, вилка TS, вы все еще видите, что они подключены в гитары, проводные микрофоны и звуковые системы.Они выглядят как их тройной размер штекера 3,5 мм, но вместо 2 черных колец, образующих 3 отдельные секции, есть только 1, составляющий 2 секции, + и -, причина в большой истории, которую я не раскрываю, только эта часть, поэтому TS plug — это 1-канальный штекер, на студийной плате микшера я могу передать этот сигнал или разделить его на два, переходя от моно к стерео, но микшерные платы, гитары, записывающие деки, катушки на барабаны и т. д. имеют отрицательную полярность, чтобы избежать случайное поражение электрическим током, но положительный полюс на втулке и отрицательный на наконечнике, добавление дополнительного канала / кольца и теперь в TRS, но при воспроизведении звука и установке нормальной полярности опросы меняются местами и на TRS вместо красного справа канал Кинг, будучи острием, он оказывается на ринге, толкнув их своим приятелем, новичком, Левти, с левой стороны, он не ушел таким мощным или громким, но он близко, земля благодаря новичку в рукаве.Правило R или звук: R (красный, правый, +, входной, положительный, горячий, зарезервированный, ответственный, реактивный, резонансный, отзывчивый) оно всегда будет правильным из-за правого тугого левшу. Я не знаю, откуда взялись изображения сверху, но в аудиотехнике и записях цифры неверны, названия TRS и TRRS говорят вам, где вы начинаете и заканчиваете, поэтому подсказки всегда будут первыми, а конверт всегда будет последним, красный ( Правый, +, положительный, вход) всегда будет в первой или единственной точке звонка. Таким образом, перенастройка гарнитуры не должна быть сложной, потому что всегда будет хотя бы красный провод для общего правого канала и медный общий / заземляющий кончик, наконечник всегда будет левым, первое кольцо всегда будет правым, а гильза будет всегда быть общим / заземленным просто потому, что это звуковые инженерные настройки по умолчанию с самого начала записи.Теперь цвет меняется на левое или второе кольцо, которое обычно является микрофоном, но по-прежнему используется по умолчанию в терминах аудио, известных как выход дополнительного питания / добавления, но много лет назад FCC утвердил и принял законы в аудио и видео в отношении проводки. Вилки, и они были UP n P. Это началось в конце 80-х — начале 90-х годов с автомобильного стереооборудования, до этого некоторые компании, такие как Orion, Lanzar, Fosgate, Nakamechi и Zapco, использовали некоторые bs, наши вилки — наши клипы, которые можно найти в других местах, например с Orion вам нужно было покупать весь Orion или не использовать Orion, это означает, что стерео, эквалайзер, усилители, сабвуферы и динамики, даже проводка должна быть Orion, они запатентовали свои зажимы и разъемы, усилители и эквалайзеры работали специальный частотный код, поэтому стереосистема должна была быть Orion, иначе усилители не включались, Nakamechi был таким же, Zapco и Lanzar разрешили другие деки, но у обеих были эксклюзивные проприетарные разъемы и зажимы, которые не позволяли вам использовать другие, не нанося серьезного ущерба их продукции , FCC сначала потребовала совместимую универсальную вилку plug-n play в качестве стандарта для всех автомобильных стереосистем, поскольку к опциям автомобильной стереосистемы было добавлено больше вещей (приборная панель, диммер, силовой муравей.) Промышленность будет соответствовать требованиям, начав с 6-8-контактных разъемов, сейчас большинство из них — 16-контактные, то же самое произошло с наушниками, мобильными гарнитурами, домашним аудио и т. Д., TRS всегда будет Совет = Левый / L +, Кольцо = Правый / R + & Гильза = Общий / — / Земля, а TRRS всегда будет Наконечник = Левый / L +, Кольцо = Правый / R +, Кольцо = Микрофон / Aux / Добавить + & Гильза = Общий / — / Земля, те, у которых вилки TSR имеют 4 провода: Примечание что, вероятно, есть 2 медных провода: 1 для левого — и 1 для правого -, другие 2 должны иметь по крайней мере 1 красный из них, это всегда будет правый аудио +.Те, у кого вилка TRRS с 5 проводами, применяются те же правила, 3 провода будут положительными, там должен быть красный провод, как указано выше, это всегда будет Правый звук + по умолчанию, обнаружение хотя бы 1 медного провода гарантирует, что этот канал подключен правильно , затем просто попробуйте другие на месте наконечника, 1 отключит звук справа, который вы подключили, выполните заземление плюса, удалите его, чтобы вернуться к правильной работе, 1 должен иметь звук, но быть минимальным по звуку , это микрофон, который может работать в обратном направлении, и крошечный крошечный динамик, если это произойдет, удалите его и поместите в другое место кольца, наконец, последний должен быть левым аудио + это единственное, что осталось найти.Они только bs, которые я заметил, у некоторых, таких как Sony, они используют красный как правый + красный с медью как правый -, затем серовато-зеленый для левого, в то время как микрофон изолирован пластиковой оболочкой, но большинство используют зеленый левый + , красный Правый +, синий Микрофон + и медный Общий -, также только действительно высококачественные гарнитуры с микрофонами имеют 5 проводов, что в общей — системе абсолютно бессмысленно, потому что правый -, левый — и микрофон / доп. То же самое, так что на самом деле вам нужен только один, прикрепленный к рукаву, тогда другие могут от него отколоться, то же самое и с TRS, левый + и правый + являются собственными, но общий — это все еще рукав, независимо от того, прикреплен ли 1 провод и оттуда исходят осколки на 2 или оба провода, это не имеет значения, даже более того, теоретически вы можете подключить громкоговорители для наушников к цепочке +, затем его — к другим громкоговорителям +, а затем подключите его — к -, но я ‘ Я не уверен, что вы можете сделать это с микрофоном на обычной установке.Наконец, изображения на этой странице в основном перевернуты, следуйте названиям вилок, чтобы получить правильные места, для разъемов TRS наконечник всегда должен быть местом по умолчанию №1, а левый +, кольцо всегда должно быть пятном №2 и правым. +, и рукав всегда должен быть пятном №3, а обычным -; Штекеры TRRS должны быть всегда, наконечник — это точка №1 по умолчанию, а положение «Левый +», первое кольцо всегда должно быть местом №2 и положением «Правый +», второе пятно кольца всегда должно быть точкой №3 и положением «Микрофон +». Локация / Aux + и рукав всегда должны быть в позиции №4 и в общей позиции.Надеюсь, это просветит и поможет тем, кто в этом нуждается.

Гарнитура со схемой подключения микрофона

1. Домашняя
2. Гарнитура с микрофоном, схема подключения

Тип фильтра: Все время Последние 24 часа Прошлая неделя Прошлый месяц

Результаты листинга Схема подключения наушников с микрофоном

Схема подключения наушников с микрофоном Схема подключения

2 часа назад Wirings-схема.com Больше результатов

Схема подключения наушников с микрофоном — разъем для наушников со схемой подключения микрофона , разъем для наушников со схемой подключения микрофона , наушники со схемой подключения микрофона , Каждая электрическая конструкция состоит из различных частей . Каждая часть должна быть размещена и связана с другими частями определенным образом. В противном случае аранжировка не будет работать должным образом.

Сайт: https: // wirings-схема.com / headphone-with-mic-wiring-diagram /

Категория : Наушники со схемой подключения микрофона Показать больше

Схема подключения наушников с микрофоном Схема подключения

4 часа назад Annawiringdiagram.com Другие результаты

9 июля 2020 г. · Схема подключения . Анны Р. Хиггинботам. Наушники со схемой подключения микрофона — Вам понадобится исчерпывающая, профессиональная и простая для понимания электрическая схема .С помощью такого рода иллюстративного руководства вы сможете без труда устранять неполадки, останавливать и выполнять свои задачи. Это не только поможет вам достичь

Веб-сайт: https://annawiringdiagram.com/headphone-with-mic-wiring-diagram/

Категория : Схема подключения телефонной гарнитуры Показать больше

Схема подключения гарнитуры с микрофоном

6 часов назад Justussocializing.org Другие результаты

Гарнитура с микрофоном Схема подключения — Одна из самых сложных задач по ремонту автомобиля, которую может решить механик или ремонтная мастерская, — это монтаж проводки или повторный монтаж электропроводки автомобиля система.Бремя действительно состоит в том, что все машины разные. принимая во внимание необходимость снятия, замены или ремонта проводки в автомобиле, наличие точной и подробной гарнитуры со схемой подключения микрофона …

Веб-сайт: https://www.justussocializing.org/headset -with-mic-wiring-diagram /

Категория : Руководство по подключению наушников Показать больше

Схема подключения наушников с микрофоном Autocardesign

Только сейчас Autocardesign.org Другие результаты

Наушники с микрофоном Схема соединений – Схема соединений — это упрощенное до стандартного графического представления электрической цепи. Он показывает компоненты схемы в виде упрощенных форм, а также звенья навыков и сигналов в середине устройств. Схема подключения обычно дает информацию об относительном наклоне и объединении устройств

Расчетное время чтения: 2 минуты

Веб-сайт: https: // autocardesign.org / headphone-with-mic-wiring-diagram /

Категория : Схема подключения наушников Показать больше

Схема подключения Headsets Inc

2 часа назад Headsetsinc.com Другие результаты

Схема подключения Аудиоразъем (моно) Аудиоразъем (стерео) Заземление (-) Аудио + Аудио + (П) Аудио + (Л) Не предполагайте цвета, показанные на этом На схеме представлены цвета проводки в гарнитуре до модификации.Большинство гарнитур будут иметь разноцветную проводку . провод заземления boom mic в качестве заземления для модулей anr. на стрелу

Веб-сайт: http://www.headsetsinc.com/wp-content/uploads/2020/03/wiring_diagram.pdf

Категория : Бесплатный конвертер Показать больше

Наушники с проводкой микрофона Блог Кадикана Диаграммы

9 часов назад 2020cadillac.com Другие результаты

Дэвид Кларк Схема подключения микрофона Электронные книги — наушники с микрофоном Схема подключения .Схема подключения поставляется с многочисленными легко соблюдаемыми инструкциями по схеме подключения . Это действительно предназначено для помощи каждому рядовому потребителю в создании правильной программы. Эти инструкции, вероятно, будет легко понять и реализовать.

Веб-сайт: https://2020cadillac.com/headphone-with-mic-wiring-diagram/

Категория : Бесплатный конвертерПодробнее

4-полюсный разъем для наушников со схемой подключения микрофона Подключение

9 часов назад Диаграмма.tntuservices.com Дополнительные результаты

Распиновка 4-полюсного разъема и проводка крепление стереогарнитуры xbox one как взломать наушники beats ep ремонт различных проводов наушников провод подключение выкл. 72 аварийных аудиокабеля наушники внешнее устройство Android mic 3 Запасные цвета 5 мм ts trs trrs Тип 4-полюсного разъема Распиновка и проводка Крепление Xbox One […]

Веб-сайт: https://diagram.tntuservices.com/4-pole-headphone-jack-with -mic-wiring-diagram /

Категория : Бесплатный конвертер Показать больше

Как взломать схему разъема для наушников

9 часов назад Circuitbasics.com Больше результатов

TRRS Audio Jack. Аудиоразъем TRRS находится на наушниках iPhone и других наушниках с микрофоном . После того, как вы разрежете пластиковую изолирующую оболочку, вы найдете 5 отдельных проводов: красная и зеленая оболочка с медным проводом внутри: внутренний медный провод — это сигнал микрофона , внешняя оболочка — это заземление микрофона .

Веб-сайт: https://www.circuitbasics.com/how-to-hack-a-headphone-jack/

Категория : Бесплатный преобразователь Показать больше

Схема подключения трехпроводного микрофона

2 часа назад Wiringdiagramsx.blogspot.com Дополнительные результаты

Гнездо для наушников Схема подключения Лучшее из Подключение микрофона гарнитуры Адаптация проводных микрофонов Sennheiser G3 для использования с Sony Uwps Cbwi Август 1996 Простые хитрости с проводкой микрофона Схемы подключения трех проводных микрофонов Vita Mind Коммутационный разъем к стерео штекеру Схема подключения 3 штекера 2 розетки Xlr Микрофон Кабель Схема подключения

Расчетное время чтения: 30 секунд

Веб-сайт: https: // wiringdiagramsx.blogspot.com/2018/07/3-wire-microphone-wiring-diagram.html

Категория : Бесплатный конвертерПодробнее

Схема подключения гарнитуры Baofeng Schematron.org

8 часов назад Schematron.org Другие результаты

подключение микрофона + тоже довольно очевидно, на кольце мм. Baofeng Speaker Схема подключения микрофона — схема подключения micro usb кроме того кабель iphone дополнительно usb гарнитура с схема подключения микрофона дополнительный жесткий диск ide.преобразовать в разъем с резьбой (M2) мм и использовать все следующие наушники и гарнитуры : Agent — 1 провод через

Веб-сайт: https://schematron.org/baofeng-headset-wiring-diagram.html

Категория : Бесплатный конвертерПоказать больше

Наушники Urbeats с микрофоном Схема подключения

8 часов назад Schematron.org Другие результаты

В настоящее время я вижу 5 проводов с наушниками: 1) зеленый 2) зеленый и медный Во-вторых, припаяв провод микрофона urbeats к рукаву, можно было бы это сделать.Схема подключения наушников , а также схема подключения гарнитуры vox вместе с разъемом для наушников n, кроме того, блок переключателей novitas 13 , схема подключения , также схема подключения наушников , а также наушники

Веб-сайт: https://schematron.org /urbeats-earphone-with-mic-wiring-diagram.html

Категория : Бесплатный конвертерПоказать больше

Схема подключения наушников Sony с микрофоном Схема подключения

2 часа назад Диаграмма.tntuservices.com Дополнительные результаты

Подключение пара кабелей sony для наушников к заменяемому шнуру наушников мод playstation схема гарнитуры как отремонтировать mdr zx100 ifixit xb450ap extra bass наушники слушать музыку с помощью руководства по обслуживанию и работают ли штекеры mic полная адаптация проводных микрофонов Sennheiser G3 для Электропроводка Пара кабелей Sony Earplugs к новому 3 […]

Веб-сайт: https://diagram.tntuservices.com/sony-headphone-with-mic-wiring- диаграмма /

Категория : Бесплатный конвертер Показать больше

Проводные гарнитуры: Учебное пособие по разъемам, кабелям и выводам

7 часов назад Mgraves.org Другие результаты

Он должен быть подключен таким образом, чтобы учитывать монофоническое воспроизведение и микрофон . Во многих потребительских беспроводных телефонах DECT используется трехжильный разъем 2,5 мм для проводной гарнитуры . В то время как во многих телефонах бизнес-класса используется разъем типа RJ-9 для гарнитуры , некоторые производители используют трехпроводные разъемы 2,5 или 3,5 мм.

Расчетное время чтения: 9 минут

Веб-сайт: https: // www.mgraves.org/2014/08/wired-headsets-a-tutorial-on-connectors-cables-pinouts/

Категория : бесплатный конвертерПоказать больше

Схема подключения микрофона Wearecb.com

9 часов назад Wearecb.com Другие результаты

В приведенном ниже списке содержится информация о проводке микрофона . Подключение микрофона может быть достаточно неприятным, но когда вы не можете найти нужную информацию о проводке , это просто невозможно. Мы продолжим пытаться получить всю информацию, которую мы можем перечислить на этой странице.Схема подключения микрофона радиоприемника . Таблица и изображение выше подходят для следующих моделей:

Веб-сайт: https://www.wearecb.com/cb-microphone-wiring.html

Категория : Бесплатный конвертер Показать больше

3.5 Схема подключения стереоразъема

мм

8 часов назад Wiringall.com Дополнительные результаты

третья стрелка в отличие от провода , присоединяющегося к муфте (прямоугольник). На приведенной ниже схеме разъема TRRS каждая стрелка на символе соответствует одной из выводов разъема Tip, Ring 1, Standard mm.В таблице данных указано, что это 3-полюсный стереоразъем — для первого подключения…

Веб-сайт: https://wiringall.com/35mm-stereo-jack-wiring-diagram.html

Категория : Бесплатный конвертерПоказать больше

Схема подключения наушников Цвета Схема подключения

7 часов назад Wiringdiagram.2bitboer.com Дополнительные результаты

Skullcandy Ink D 2 Audio Jack Руководство по ремонту Ifixit. Как взломать разъем для наушников Skullcandy Ink d 2 audio kingston hyperx cloud ii peltor mt7h79a 61a проводка информация samsung oem ehs64 гарнитура распиновка аварийных кабелей и цепи наушников схема светится заменить сломанный штекер 4-полюсный ipod наушники динамик провод адаптер 1 8 наушников full palmone treo со схемой микрофон …

Расчетное время чтения: 3 минуты

Веб-сайт: https: // wiringdiagram.2bitboer.com/headphone-wiring-diagram-colors/

Категория : Бесплатный конвертерПоказать больше

Схема подключения гарнитуры Xbox One Схема подключения

Только сейчас Wirings-diagram.com Дополнительные результаты

Схема подключения микрофона гарнитуры Xbox One Подключение библиотеки — Схема подключения гарнитуры Xbox One . Схема обеспечивает визуальное представление электрической структуры. С другой стороны, эта диаграмма , является упрощенной версией устройства.Это упрощает процесс построения схемы. Эта диаграмма дополнительно содержит рекомендации по компонентам схемы.

Веб-сайт: https://wirings-diagram.com/xbox-one-headset-wiring-diagram/

Категория : Xbox Video ConverterПодробнее

Схема подключения микрофона к USB Схема подключения USB

2 часа назад Usbwiringdiagram.com Дополнительные результаты

Согласно Microphone To Usb Wiring Diagram , вы найдете только четыре провода, используемых от кабеля.Обычно используется черный, черный, красный и белый цвета и белый провод . Черный кабель служит землей, как и в любом другом аппарате. Красный — для подключения плюсового кабеля с напряжением постоянного тока 5 вольт.

Веб-сайт: https://usbwiringdiagram.com/microphone-to-usb-wiring-diagram/

Категория : Бесплатный конвертерПодробнее

AeroElectric Connection Подключение к разъему для микрофона самолета

7 часов назад Аэроэлектрик.com Другие результаты

Базовая конструкция разъемов этого типа уходит корнями в конструкцию набора вилок и разъемов, используемых с гарнитурами . Диаметр вилки для гарнитуры составлял всего лишь двухконтурную вилку (гильза и наконечник) и диаметр 0,25 дюйма. Эта конструкция вилки для гарнитуры широко использовалась, по крайней мере, за пару десятилетий до появления вилки « микрофон ».

Веб-сайт: http://www.aeroelectric.com/articles/micjack/micjack.html

Категория : Бесплатный преобразователь Показать больше

РЕШЕННОЕ: Какие цвета проводов используются в разъеме TRRS 3,5 мм

6 часов назад Ifixit.com Другие результаты

Хорошо, ребята, готовы к царапанию головы. Я пытаюсь отремонтировать свои наушники с помощью микрофонной гарнитуры , я пытаюсь использовать уже сращенный открытый штекер trrs и провод , который, как я знаю, работает, штекер и провод были частью моно (одно ухо) с микрофонной гарнитурой , она идет в комплекте с моим ps4 и такая же, как и в psp & vita.

Веб-сайт: https://www.ifixit.com/Answers/View/241822/ Какие цвета проводов в разъеме TRRS 3,5 мм

Категория : Бесплатный конвертерПодробнее

Внешнее устройство Android Подключение микрофона

7 часов назад Epanorama.net Дополнительные результаты

Когда в сотовых телефонах начали использовать гарнитуры , возникла необходимость в микрофоне и, следовательно, в четвертом проводе , поэтому был принят 4-полюсный разъем 3,5 мм.Помимо необходимости в четвертом соединительном устройстве, производители хотели добавить дополнительные функции, такие как кнопка завершения отправки для ответа и завершения телефонных звонков, а также кнопки для паузы или громкости.

Веб-сайт: https: // www. .epanorama.net / blog / 2014/09/15 / android-device-external-mic-wiring /

Категория : Конвертер видео для AndroidПодробнее

На наушники с проводкой микрофона / Большинство проводных устройств

3 часа назад Стэнлифрид.blogspot.com Другие результаты

Onikuma k1 стерео игровая гарнитура для ПК гарнитура для ps4 новый xbox one с микрофоном . Ответ заключается в том, что вы не можете этого сделать, если разъем для наушников не является разъемом. Остается по крайней мере один провод для микрофона , поэтому один из красного / зеленого скручивания, вероятно, также является заземлением, а другой — для микрофона . Как паять наушники с микрофоном с цветами медь, красный и медь, красный.

Веб-сайт: https: // stanleyfried.blogspot.com/2021/09/on-headphone-with-mic-wiring-most-of.html

Категория : Бесплатный конвертерПоказать больше

Схема подключения наушников Apple Схема подключения

5 часов назад Wiringdiagram.2bitboer.com Другие результаты

Универсальная совместимая с Apple гарнитура Ctia Наушники 3 5-миллиметровый разъем Lrgm Распиновка Схема Pinoutguide Com. Распиновка разъема для наушников Iphone схема Apple Earpods полная Как взломать наушник с разъемом микрофон использовать наушники с заменой работает над наушниками с распознаванием голоса удаленно и проводка ремонтные акции не наушники klipsch s4i сломанный наушник step гарнитура …

Веб-сайт: https: // схема подключения.2bitboer.com/apple-earphone-wiring-diagram/

Категория : Бесплатный конвертерПоказать больше

Схема подключения USB-гарнитуры Maristpoly.org

4 часа назад Maristpoly.org Другие результаты

СХЕМА ] USB-разъем Схема подключения для гарнитуры ПОЛНАЯ версия Качество HD для гарнитуры . Более. Проводная USB Гарнитура , Электроника, Прочее на Carousell. Более. YT_7032] Распиновка USB-коннектора Схема На USB Гарнитура С Подключение микрофона Бесплатно Схема .Более. Usb Гарнитура Схема -760 Электрическая схема Needen Volvo Cars.

Веб-сайт: https://www.maristpoly.org/schematic/usb-headset-wiring-diagram/

Категория : Бесплатный конвертерПодробнее

Схема подключения гарнитуры Turtle Beach для ваших нужд

2 часа назад Dentistmitcham.com Дополнительные результаты

Turtle Beach Схема подключения гарнитуры с сайта media.wired.com.Распечатайте кабельную схему , выкл. плюс используйте маркеры, чтобы отследить сигнал. Когда вы используете свой палец или настоящую цепь вместе с глазами, легко ошибиться с трассой. Единственный трюк, который я на самом деле использую, — это напечатать одно и то же изображение , отключив изображение дважды.

Веб-сайт: https://www.dentistmitcham.com/turtle-beach-headset-wiring-diagram-for-your-needs/

Категория : Бесплатный конвертер Показать больше

Нужна помощь с Цветовой код проводов наушников.Руководство Тома Форум

6 часов назад Forums.tomsguide.com Дополнительные результаты

Схема подключения для наушников Beats Studio 2: я знаю, почему есть отдельные провода для звука и микрофонного , поэтому, если я буду использовать кабель наушников, будет mic не работает: решено! который является наименее важным проводом в наушниках: используйте проводные наушники со звуковой панелью: решено! Схема подключения для наушников beats studio

Сайт: https: // forum.tomsguide.com/threads/need-help-with-headphone-wires-color-code.397030/

Категория : Бесплатный конвертерПоказать больше

Подключение микрофона и беспроводного передатчика Countryman.com

1 час назад Countryman.com Дополнительные результаты

Поддержка Подключение микрофона . Марка Код модели Разъем E6 / B6 / H6 B3 EMW ISOMAX 2; Якорь Аудио: WB-6000: AA: TA4F: Контакт 1 = S Контакт 2 = W 1 кОм 3–2 схема : Контакт 1 = S + B Контакт 2 = R 1 кОм 3–2 схема : Контакт 1 = S Контакт 2 = B Контакт 3 = R 10 кОм 1-2 Диаграмма : Контакт 1 = S Контакт 2 = B Контакт 3 = R 10 кОм 1-2 Используйте схему гарнитуры типа W5 : Anchor Audio

Веб-сайт: https: // земляк.com / mic-wiring /

Категория : Бесплатный конвертер Показать больше

Схема подключения микрофона Akg Предохранитель и схема подключения

4 часа назад Fusewiring.blogspot.com Дополнительные результаты

Схема подключения микрофона Akg . Бытовые наушники профессиональные наушники домофон гарнитуры . Подключите черный аудиокабель к контактам 3 и 4. Схема подключения для каждого из этих беспроводных микрофонов приведена ниже.Это руководство, которое поможет вам исправить очень распространенную проблему, из-за которой шоу иногда останавливается.

Веб-сайт: https://fusewiring.blogspot.com/2015/08/akg-microphone-wiring-diagram.html

Категория : Бесплатный конвертерПодробнее

Подключение разъема для компьютерной гарнитуры! Обсуждение электрика Forum

2 часа назад Electriciansforums.net Другие результаты

У меня компьютерная игровая гарнитура , с которой я случайно оторвал оба штекера — штекер микрофона , и штекер для наушников.Creative Fatal1ty Gaming Headset (51MZ0310AA001) Теперь — у меня есть два запасных штекера, отрезанные от другого комплекта наушников в качестве замены, и моя задача на сегодня — перемонтировать их все обратно для работы

Веб-сайт: https: //www.electriciansforums.net/threads/computer-headset-jack-plug-wiring.5165/

Категория : бесплатный преобразовательПоказать больше

Yamaha Cm500 Wiring Diagrams

6 часов назад Wiringall.com Больше результатов

Yamaha Cm500 Электропроводка . Адаптер MIC / PTT от W2ENY. Я пошел и попросил сделать дизайн, и через пару недель он был готов для Icom. Проводное подключение к радиостанциям Icom и вашей Yamaha. Yamaha CM — очень популярная гарнитура для радиолюбителей. Он прочный. В противном случае я бы подключала к специальному адаптеру TRRS.

Веб-сайт: https://wiringall.com/yamaha-cm500-wiring.html

Категория : Бесплатный конвертерПодробнее

Схема подключения гарнитуры Форумы разработчиков XDA

9 часов назад Форум.xda-developers.com Дополнительные результаты

Наконечник штекера: Микрофон . 1-е кольцо: наушник. Верхнее кольцо: заземление. Exec / Universal и другие микрофоны + стерео гарнитуры , похоже, используют более крупный 3,5-мм штекер с 4 кольцами, подключенный в соответствии с моим предыдущим сообщением. Из-за разной проводки для сигнала микрофона вы не можете просто использовать преобразователь 2,5 — 3,5 мм — даже если вы можете его найти.

Сайт: https://forum.xda-developers.com / t / wiring-diagram-for-headset. 248796/

Категория : Бесплатный конвертер Показать больше

Как отремонтировать или починить наушники / кабели с микрофоном

3 часа назад Youtube.com Другие результаты

О прессе Авторские права Связаться с нами Создатели Реклама Разработчики Условия Политика конфиденциальности и безопасность Как работает YouTube Тестировать новые функции Пресса Авторские права Связаться с нами Создатели

Веб-сайт: https: // www.youtube.com/watch?v=-_bDblDewdw

Категория : Бесплатный конвертерПоказать больше

Bluetooth-гарнитура Bluetooth-наушники Принципиальная схема

2 часа назад Maristpoly.org Другие результаты

Знакомство с гарнитурой tws bluetooth и зарядным чехлом. Гарнитура наушники для авиации общего назначения 0506147919, гарнитура , электроника, микрофон png. Микрофон гарнитуры электрический разъем bluetooth bose a20, микрофон , электроника, микрофон png.Vh_5394] bluetooth схема подключения гарнитуры бесплатное изображение электрическая схема двигатель скачать схема .

Веб-сайт: https://www.maristpoly.org/schematic/bluetooth-headset-bluetooth-headphones-circuit-diagram/

Категория : Бесплатный конвертерПоказать больше

Схема подключения Hyperx Easywiring

Just Now Easywiring.info Дополнительные результаты

Схема подключения Hyperx 18 01 2019 18 01 2019 0 комментариев к схеме подключения Hyperx , оптимизированной для профессиональных игр Hyperx Cloud II headset khx hscp xx — это высококачественное коммуникативное устройство, которое напряжение холостого хода при f 1 кгц 20 мв в год.Товаров, соответствующих вашему запросу, не обнаружено. Я показываю, как исправить сломанные наушники с микрофоном .

Веб-сайт: https://www.easywiring.info/hyperx-wiring-diagram/

Категория : Бесплатный конвертерПоказать больше

Схема подключения аудиоразъема Схема всех схем

9 часов назад Pinterest.com Другие результаты

Аудиоразъем Схема подключения Схема во всем наушнике — воловец.Информация. Май 2021 года. Volovets.info. Сохранено Кевином Б. 43. Кабель для iPhone Сотовый телефон Гарнитура Наушники Провод Схема аудиокабеля Схема Наушники Наушники…

Веб-сайт: https://www.pinterest.com/pin/8421731914367/

Категория : Бесплатный конвертер Показать больше

Аудиоразъем 3,5 мм (аудиоразъем типа TS, TRS, TRRS) Подключение

2 часа назад Components101.com Другие результаты

Краткое описание.В наши дни 3,5 мм — это универсальный размер аудиоразъема, который можно найти в смартфонах, ПК и ноутбуках. Кроме того, для любителей 3,5-мм аудиоразъем — полезный компонент для проектов, которые подключаются к разъемам для наушников. Существуют разные типы аудиоразъемов 3,5 мм для разных приложений, таких как TS, TRS и TRRS, но наиболее распространенный

Веб-сайт: https://components101.com/connectors/35mm-audio-jack

Категория : Бесплатный конвертерПоказать больше

Схема подключения микрофона динамика Baofeng

9 часов назад Tinyjudson.blogspot.com Другие результаты

Baofeng динамик схема подключения микрофона micro usb схема подключения кроме того кабель iphone дополнительно usb гарнитура с схема подключения микрофона далее жесткий диск ide. Подключение динамиков кажется очевидным с заземлением на рукаве 2,5 мм и другим подключением динамика к наконечнику.

Веб-сайт: https://tinyjudson.blogspot.com/2020/09/baofeng-speaker-mic-wiring-diagram.html

Категория : бесплатный конвертерПодробнее

Amazon.com: Проводные наушники с микрофоном

3 часа назад Amazon.com Другие результаты

EKSA E900 Gaming Гарнитура с микрофоном — Наушники для ПК со съемным шумоподавлением Микрофон — Стереозвук Комфортные проводные наушники — Игровые наушники для PS4 / PS5, Xbox One, компьютера , Школа. 4,3 из 5 звезд 6,434. 29,99 долларов США 29,99 долларов США купон на 4 доллара США применяется при оформлении заказа. Сэкономьте 4 доллара США с помощью купона.

Веб-сайт: https://www.amazon.com/wired-headphones-mic/s?k= проводные наушники с микрофоном

Категория : Бесплатный конвертер Показать больше

Layout 1 (Страница 2 )

5 часов назад Aircraftspruce.com Другие результаты

4. Подключите разъемы для наушников и микрофона с помощью провода калибра 20-22 (желательно 22 калибра), как показано на (Рисунок 7 ниже и страница 7, Рисунок 8). Рисунок 7 — Установка разъема Схема — Только моно или только стерео Установка стереоразъема Для подключения наушников и микрофона разъемы к панели самолета, когда вы устанавливаете домофон только как стерео

Веб-сайт: https: // www.aircraftspruce.com/catalog/pdf/11-17605.pdf

Категория : Бесплатный конвертер Показать больше

Как исправить сломанные наушники с помощью простой пайки

Только сейчас Ask.audio Другие результаты

Важно: пока вы ждете, пока утюг прогреется до нужной температуры, посмотрите на провод . Необходимо следить за тем, чтобы во время пайки, во время и после пайки провод касался самой гильзы. Связь — это все! Когда утюг станет достаточно горячим, возьмите его и на секунду приложите к проводу , и вилке.

Веб-сайт: https://ask.audio/articles/how-to-fix-broken-headphones-using-these-simple-soldering-steps

Категория : Бесплатный конвертерПоказать больше

Все вещи ICOM Heil Sound

8 часов назад Heilsound.com Другие результаты

Все трансиверы ICOM используют «фантомное питание» на своих микрофонных входах и . Заимствуя технологию у студий звукозаписи, питание постоянного тока подается через линию mic для питания электретных элементов, используемых в стандартных микрофонах Icom.В то же время, постоянный ток течет вниз по кабелю mic , в то время как звук mic подается вверх по тому же проводу .

Веб-сайт: https://heilsound.com/heil-amateur-radio/support/dsp-settings/all-things-icom/

Категория : Конвертер Ico Подробнее

Проводные гарнитуры Logitech

4 часа назад Logitech.com Дополнительные результаты

Компьютер с двумя разъемами 3,5 мм гарнитура . Rs. 745.00. Сравните. Logitech Zone Проводные наушники. Создан для бизнеса со встроенным микрофоном с функцией шумоподавления и множеством подключений. Logitech Zone Wired. Проводная USB-гарнитура с аудио премиум-класса для звонков и прослушивания музыки. Идеально подходит для шумных рабочих мест. Logitech H650e Гарнитура Стильная и изысканная гарнитура для профессионального качества звука.

Веб-сайт: https://www.logitech.com/en-in/headsets/wired-headsets

Категория : Бесплатный конвертерПоказать больше

Тип фильтра: Все время Последние 24 часа Прошлая неделя Прошлый месяц

Пожалуйста, оставьте свои комментарии здесь:

Часто задаваемые вопросы

Какая схема подключения наушников?

Схема подключения микрофона Дэвида Кларка | Электронные книги с инструкциями — Схема подключения наушников с микрофоном На схеме подключения содержатся многочисленные инструкции, которые легко соблюдать.Это действительно предназначено для помощи каждому рядовому потребителю в создании правильной программы. Эти инструкции, вероятно, будет легко понять и реализовать.

Есть схема подключения микрофона?

Подключение микрофона может быть достаточно неприятным, но когда вы не можете найти нужную информацию о проводке, это просто невозможно. Мы продолжим пытаться получить всю информацию, которую мы можем перечислить на этой странице.

Какая схема плоского провода гарнитуры для 3,5 мм джек?

Какова схема плоского провода гарнитуры для 3 5-миллиметрового разъема Quora Как работают разъемы и вилки для наушников Электрические схемы Мой новый микрофон 5 типов разъемов для наушников Объяснение разъемов Soundsightr У моих наушников 5 проводов: красный, золотой, синий, зеленый, и микс У меня есть 3 5-миллиметровый аудиоразъем с 4 позолоченными кольцами. Как к ним присоединиться

Какая вилка была у гарнитуры до микрофона?

Эта конструкция штекера для гарнитуры широко использовалась, по крайней мере, за пару десятилетий до появления штекера «микрофонный».Фактически, телефонные компании разработали комбинацию трехконтурных вилок и розеток, чтобы приспособить конструкции для телефонных коммутаторов с ручным управлением.

Часто задаваемые вопросы | Компания Дэвида Кларка

Разъем XLR — это электрический разъем, который в основном используется в профессиональном аудио-, видеооборудовании и сценическом осветительном оборудовании. Разъемы имеют круглую форму и имеют от 3 до 7 контактов.

Новый M-2H имеет гораздо лучшую частотную характеристику и выходной уровень, чем оригинальный M-101, который раньше использовался в гарнитурах серии H8500.

Стандартный M-101:

939 941

940 939 Номинальная чувствительность

939 ном. при нагрузке 150 Ом при: 94 дБ SPL — 1 кГц

4 941

Принцип микрофона	Динамический
Импеданс микрофона	150 â „000
Частотная характеристика микрофона	100 Гц — 4 кГц
A Microphone DC Supply V 44
Сопротивление источника	150 â „номинальное

M2 Pro Audio:

004 941

Принцип микрофона	9396 9396 9394	Динамический
150 ™ номинал
Чувствительность микрофона	320 мкВ ном.при нагрузке 150 Ом при: 94 дБ SPL — 1 кГц
Частотная характеристика микрофона	100 Гц — 10 кГц
A Microphone DC Supply V
Сопротивление источника	150 ™ номинальное

Оборудование, совместимое с серией гарнитур David Clark Pro Audio, будет иметь четырехконтактный разъем XLR типа «папа» или «мама».Если вашему оборудованию требуется другое количество контактов, можно использовать H8530 (двойное ухо) или H8590 (одно ухо). Эти две модели поставляются без подключенного разъема. Правильный ответный разъем XLR необходимо приобретать отдельно и прикреплять к контактам проводки, указанным в руководстве пользователя вашего оборудования. Схема подключения гарнитуры входит в комплект поставки гарнитуры и доступна на этом веб-сайте на странице серии 8500.

Контакт 1: Заземление корпуса (экран кабеля) Контакт 2: Клемма положительной полярности для симметричных аудиосхем (также известная как «горячая»)

Контакт 3: Клемма отрицательной полярности для симметричных схем (также известная как «холодная»)

* Взято из http: // en.wikipedia.org/wiki/File:XLR_pinouts.svg

Это стандартные разъемы для гарнитур внутренней связи, например систем ClearCom и Telex. Два контакта используются для монофонического сигнала наушников и два контакта для несимметричного сигнала микрофона. Модели различаются, поэтому лучше обращаться к документации производителя, например к руководствам по эксплуатации.

5-контактные разъемы XLR становятся все более популярными. распространены в беспроводных поясных рюкзаках Pro Audio, поскольку они позволяют стереогарнитура.Обычно они имеют 3 контакта для сигнала стереонаушников — левый, правый и земля, а также 2 контакта для несимметричного микрофонного сигнала. Модели различаются, поэтому рекомендуется обращаться к документации производителя, например: руководства по эксплуатации.

Провода на сериях 8500 и 8600 гарнитуры имеют цветовую маркировку, красный (привет) и белый для микрофона, черный и зеленый (привет) для наушников. Для типичного 5-контактного вывода камеры для моно подключите их к 5 контакту XLR следующим образом: красный — контакт 2, белый — контакт 3, зеленый — контакт 4, черный — контакт 3, экран-экран

Стереомодели H8530 и DC 8632 включают дополнительные проводники для сигнала второго наушника.H8530 добавляет желтый и синий слева наушник. DC 8632 добавляет желтый цвет для левого наушника. Итак, вы бы связали их с этим путь к камере 5 pin XLR коннектор: красный — pin 2, желтый — контакт 4, зеленый — контакт 5, синий, белый и черный — контакт 3, щит-щит.

Гарнитуры David Clark имеют информацию, включая номер модели и номер детали, на оголовье гарнитуры.

Первым символом в номере модели обычно является буква:
H = гарнитура
C = шнур, адаптер, адаптер PTT или удлинитель
M = модуль
U = служебный модуль внутренней связи

Номера моделей указаны настроил последовательно.Первые две цифры обозначают серию, т. Е. H 33 41 — это гарнитура серии 33 00, C 38 -12 — кабель серии 38 00.

Вторые две цифры говорят о конфигурации гарнитуры. Схема выглядит следующим образом:
Hxx10 & Hxx20 = микрофонный щиток
Hxx30 = микрофон на штанге, стиль над головой
Hxx40 = микрофон на штанге, стиль позади головы
Hxx50 & Hxx60 = только прослушивание, без микрофона
Hxx70 & Hxx80 = крышка съемная или легкая модель
Hxx90 = одно ухо над головой

Вы будете учтите, что четвертое число иногда меняется.Это просто означает продукт вариант из серии. Другими словами, может быть два гарнитуры, которые очень похожи и различаются по некоторым функциям, а также тот же базовый номер, но другая цифра, то есть h4340 и h4341. В разница в том, что у h4340 есть два динамика, а у h4341 только один.

Кроме того, у некоторых продуктов есть только номера деталей, и вы необходимо будет проверить таблицу совместимости или обратиться к дилеру двусторонней связи. чтобы узнать, к какой серии принадлежит деталь.

OTH = гарнитура с надголовником
BTH = гарнитура с подголовником
ULW = сверхлегкий вес, одно ухо, над головой

Как правильно прикрепить микрофон DPA к беспроводному передатчику

Нательный беспроводной микрофон представляет собой комбинацию небольшого проводного микрофона и поясного передатчика (TX). Важно правильно подключить их, чтобы обеспечить наилучшее качество звука.

Рисунок 1.Носимый на теле беспроводной микрофон.

Микрофонный элемент предпочтительно электретного типа из-за его высокого качества звука, небольшой занимаемой площади и отсутствия потребности в электроэнергии. Однако для его работы необходим встроенный усилитель / буфер / преобразователь импеданса с питанием. Батареи передатчика должны обеспечивать питание, часто называемое «смещением микрофона» или «напряжением смещения». Емкость аккумуляторов ограничена. Таким образом, большая часть энергии должна быть сохранена для самого передатчика, чтобы он оставался «в эфире» до тех пор, пока насколько возможно.

Внутри корпуса микрофона, стандартное решение Электретный микрофонный элемент выдает сигнал в зависимости от акустического входа. К сожалению, выход микрофонного элемента не может работать с длинными кабелями и стандартными микрофонными входами. Чтобы заставить его работать, как уже упоминалось, необходим буфер. Самая простая схема, доступная внутри миниатюрного корпуса микрофона, — помимо электретного элемента — полевой транзистор (FET). Полевой транзистор демонстрирует чрезвычайно высокий входной импеданс и относительно низкий выходной импеданс, что необходимо.Звуковой сигнал от электретного элемента управляет током через полевой транзистор. Несмотря на то, что электретный элемент может работать без какого-либо источника питания, полевому транзистору требуется внешнее напряжение постоянного тока.

Рис. 2. Общее решение для миниатюрных электретных микрофонов, электретного элемента и полевого транзистора.

Управление током через полевой транзистор немного похоже на сжатие водяного шланга: если вы затянете ручку, меньше воды будет проходить. Если нажать слишком сильно, вода перестанет течь (в полевых транзисторах это называется «режим отключения»).Простая схема на полевых транзисторах работает относительно хорошо, если не достигается режим отсечки. Однако у него есть два недостатка:

1. Ток через полевой транзистор — и, следовательно, выход микрофона — не является полностью линейной функцией входного сигнала. Результат — нелинейный динамический диапазон и некоторое искажение. Эти ошибки нелинейности могут различаться в зависимости от марки и модели. Датчики некоторых производителей содержат встроенную корректирующую сеть для линеаризации полевого транзистора. Большинство передатчиков этого не делают.
2. Из-за полярности подаваемого напряжения смещения выходной сигнал становится отрицательным, когда звуковое давление на диафрагму микрофона становится положительным. Общие стандарты звука гласят, что микрофоны должны создавать положительное напряжение, когда на передней части диафрагмы присутствует положительное давление. Некоторые производители исправляют это, меняя полярность системы передачи. См. Статью Mic University: Полярность беспроводных поясных систем.

Внутри корпуса микрофона, решение DPA Все миниатюрные микрофоны, когда-либо производимые DPA, имеют гораздо более совершенную схему, которая обеспечивает высокое качество звука и высокую степень универсальности.Благодаря внедрению технологии CORE by DPA производительность еще больше улучшается. Миниатюрные и сверхминиатюрные микрофоны DPA имеют следующие особенности:

1. Положительный выход для положительного звукового давления, т.е. синфазный.
2. Полностью компенсированная электроника, обеспечивающая минимально возможные искажения на всех уровнях.
3. Каждый микрофон настроен на максимальную производительность и не требует передачи конкретной марки для лучшей производительности.

Рисунок 3. Решение для миниатюрных микрофонов DPA с технологией CORE by DPA, обеспечивающее высокую степень линейности и низкий уровень искажений.

За счет миниатюризации усовершенствованной электронной схемы, реализованной в CORE с помощью технологии DPA, она может быть помещена даже в небольшой 3-миллиметровый капсульный корпус сверхминиатюрных микрофонов.

Какое напряжение? Величина напряжения смещения определяет возможный уровень звукового сигнала. Сигнал никогда не может превышать рабочее напряжение. Итак, если вам нужен аудиосигнал заданной амплитуды, должно быть доступно достаточное рабочее напряжение (смещение).

Напряжение смещения, доступное в большинстве передатчиков, находится в диапазоне 5-7 вольт. Однако некоторые бренды обеспечивают только 2-4 вольта. Миниатюрным микрофонам DPA (петличным, гарнитурам и инструментальным микрофонам) для правильной работы требуется 5-10 вольт. Однако одним исключением является низковольтная версия DPA 4063, работающая от напряжения до 3 вольт.

Что произойдет, если напряжение будет слишком низким? Как уже упоминалось, выходной сигнал зависит от подаваемого постоянного напряжения. Если он слишком низкий, это может привести к асимметричному ограничению аудиосигнала выше определенного уровня [см. Рисунок 4].Результат — искажение; чем ниже напряжение постоянного тока, тем больше искажение на повышенных уровнях.
Если доступное напряжение смещения составляет, скажем, 4 или даже 3 вольта, микрофон все равно работает. Но акустический вход должен быть уменьшен и держаться ниже предела, ниже, чем обычно указанный максимальный уровень звукового давления; это во избежание искажения. На практике низкое напряжение смещения (3-4 В) означает, что максимальный входной сигнал должен поддерживаться примерно на 6-10 дБ ниже указанного максимального значения.

В целом, если уровень звукового давления ниже 110 дБ, допускается смещение 3-4 В без слишком сильного ухудшения сигнала.Но помните, микрофон больше не соответствует полным характеристикам.

Рисунок 4. Выход как функция рабочего напряжения смещения, 5, 4 и 3 вольта. Слева: при максимальном заданном уровне звукового давления (искажение вносится, когда напряжение смещения падает ниже 5 вольт). Справа: на максимально возможном уровне звукового давления (пониженный входной сигнал).

Роль адаптеров DPA В стандартной комплектации разъем MicroDot предназначен для подключения миниатюрных и сверхминиатюрных микрофонов DPA. Разные производители передатчиков используют разные разъемы для микрофонных входов.Чтобы микрофоны DPA подходили к различным брендам, практичным решением является переходник. Затем разъем MicroDot адаптируется к фактическому другому типу разъема и позволяет использовать микрофон с различными типами передатчиков сейчас и в будущем.

Адаптер также обеспечивает оптимизацию напряжения / тока, доступного от конкретного преобразователя. Некоторые адаптеры имеют встроенные резисторы. Эти компоненты необходимы для обеспечения правильного смещения микрофона. Это одна из причин, по которой микрофоны могут не работать, если кабель впаян непосредственно в произвольный разъем.(На страницах продуктов вы можете увидеть схемы, показывающие внутреннюю часть адаптеров).

Соединение, 2-, 3- и 4-полюсное Разные бренды используют разные конфигурации разъемов, включая варианты с 2, 3 или 4 контактами.

2-контактный: При 2-проводном подключении вы можете подумать, что отсутствует один провод. Что вам нужно, так это источник напряжения плюс земля и аудиовыход плюс земля. В двухпроводной схеме подключения один провод используется для подачи напряжения на микрофон и для приема звука от него.

Итак, при 2-контактном соединении провод, несущий аудио и смещение, подключается к одному контакту, а земля / экран — к другому.
Все миниатюрные и субминиатюрные микрофоны DPA двухпроводного типа. MicroDot — это 2-контактный разъем.

Рисунок 5. 2-контактное соединение 2-проводных микрофонов, будь то традиционные типы полевых транзисторов (слева) или версии CORE от DPA (справа).

3 контакта: Подключение традиционного 3-проводного микрофона простое: один провод для подачи напряжения, один для аудиовыхода и один для общего заземления.

В отличие от 2-проводного решения с одиночным полевым транзистором, 3-проводное соединение дает возможность для положительного выхода для положительного звукового давления, т. Е. Синфазного. (См. Схемы ниже).

Рисунок 6. Обычная 3-проводная схема на полевом транзисторе с синфазным выходом. Типы разъемов: Mini-jack, Lemo.

4 контакта: В простой конструкции с одним активным компонентом (полевым транзистором) в микрофоне некоторые производители создают простую схему компенсации в передатчике, используя 4-контактное соединение.Компенсация не работает одинаково для всех микрофонов, но зависит от конкретной комбинации микрофона и передатчика. Универсальное решение не является оптимальным, поскольку микрофон и передатчик должны быть соединены один к одному.

Рисунок 7. Пример 4-проводного подключения с компенсацией для одиночной схемы полевого транзистора. Разъем: MTQG / TA4M.

Миниатюрные и сверхминиатюрные устройства DPA никогда не следует подключать к компенсационной схеме, поскольку это может снизить уже оптимизированный выходной сигнал.В схеме подключения адаптера DAD6010 (MicroDot к 4-контактному разъему), показанной ниже, контакт 4 (для активной нагрузки) не подключен.

Рисунок 8. Адаптер DPA для 4-контактных соединений, DAD6010.

Заключение Миниатюрные и сверхминиатюрные микрофоны

DPA имеют линейную конструкцию. Подайте на них 5-10 вольт, и они будут исправно работать. Избегайте «схемы линеаризации» в любом передатчике. Убедитесь, что вы выбрали правильную схему подключения.Тогда микрофоны работают отлично.

Схема распиновки

См. Распиновку адаптеров DPA ниже и все наши адаптеры здесь.

Адаптер для AKG PT 60/80/81/400/450/4000 Samson UT1L, VT2L (DAD6017)

Адаптер для AT ATW-T101 (U100), Lectrosonics UHF Systems (Low Level) (DAD6021)

Адаптер для Audio Ltd. En2 MiniTX (DAD6035)

Адаптер для Audio Ltd.Tx 2000 / Tx 2020 / Tx 2040 (DAD6004)

Адаптер для Audio-Technica ATW-T1000 D / ATW-T310 / AEW-T1000 / ATW-T701 (DAD6033)

Адаптер для Beyerdynamic OPUS и Mipro (DAD6032)

Адаптер для Lectrosonics серий LM, SM, UM (для микрофона с низким постоянным током) (DAD3056)

Адаптер для Ramsa WX-RP410 (для микрофона с низким постоянным током) (DAD3051 )

Адаптер для Sennheiser Evolution / G2 / G3 / D1, X2 Digital Wireless, Audio Ltd En2 TX (DAD6034)

Адаптер для Sennheiser SK 50/250/3063/5012/6000/9000 (DAD6003)

Адаптер для Shure, Axient Digital, TOA, PGX1, Line 6 (DAD6010)

Адаптер для Sony DWT-B01 / WRT820 / WRT860 / WRT8 (DAD6008

11

11

11

11

Адаптер для Sony Freedom WRT 805 (DAD6019)

9000 6

Адаптер для TOA WM360 / 4310 (для микрофона Low DC) (DAD3050)

Адаптер для Zaxcom TRX900 (для микрофона Low DC) (DAD3057)

Сборка гарнитуры — сокращенная версия

Сборка состоит из внешней оболочки, верх и низ для корпуса и два штифта.Два размеры контактов соответствуют микрофонному элементу, а при сборке штифты располагаются на нужном расстоянии друг от друга.

Припаять провода к контактам, собрать корпус, и вставьте его внутрь корпуса так, чтобы провода были отверстие на одном конце скорлупы. Провода нужно будет быть очень тонким, чтобы проходить через гибкую шейку микрофонная штанга. Мы будем уничтожать светодиодный шлейф свет для стрелы, просто используйте провода изнутри.

Соберите разъем БЕЗ пайки проводов, прикрепив к микрофонный элемент (затяните соединительные винты) затем снимите оболочку и две половинки корпуса. Это держит контакты в правильном положении для пайки.

На этой схеме показано, как нужно припаять провода к булавки. НЕ до конца штифтов, а до «крыльев» в середина.

Микрофон механический

Хорошо, что мы умеем подключать микрофонный элемент, но он не принесет особой пользы, если микрофонный элемент не поддерживается вашими губами.Мы нужна какая-то структура, чтобы держать микрофон. На стандартная гарнитура, штанга микрофона просто подключается к амбушюры. Но мы используем вкладыши для домашнего изготовления гарнитура, так что это не вариант.

На диаграмме справа показано, как я штанги микрофонов. Основная часть опоры — это большая U-образная проволока, которая проходит через мои уши и заправляется вниз в нижнюю часть головы сзади.Бум в основном упирается в уши …. правда, чуть позже покажу как я это изменяю. На моих последних нескольких гарнитурах я использовал провод Romex (сплошная медная домашняя проводка), удвоенный его и согнули в форму. Рамка переходит другое ухо точно так же.

Виден штекер U173, который подключается к микрофону. элемент (на этом рисунке скрыт под крышкой из пенопласта).

Между ними вы видите что-то с надписью «Flex Трубка».Это металлическая трубка, которая изгибается … провода микрофона проходят внутри трубки, а Сама трубка крепится к основной раме (я использую предохранительные проволока обмотана вокруг двух). Кабель к штекер микрофона подключается к проводам микрофона за пределами изогните трубку, затем следуйте по пути изогнутой рамы. Вся рама покрыта термоусадочной трубкой, когда все вместе и работаем…включая область гибкости трубка подключается к раме.

Вам НЕ ОБЯЗАТЕЛЬНО использовать гибкую трубку. Вы можете запустить Рамка Romex до заглушки U-173, сгибая ее как уместно поставить микрофон на углу вашего губы. Но по большей части гибкая трубка хорошо … ты можешь повернуть микрофон подальше от губ, если ты хотите, и он более регулируемый, чем жесткий изгиб Ромекс.

Итак, где взять эту гибкую трубку? я купил гибкий светодиодный светильник от Amazon (предназначен для подключения к USB порт, и использовал гибкую трубку от него. Искать на Amazon для «LED Flex Light»; они продаются примерно за 10 долларов и предоставляют достаточно гибкой трубки для двух гарнитур.

Старайтесь не повредить провода внутри; ты можно повторно использовать их для подключения штекера U-173 к коаксиальный кабель, идущий к штекеру микрофона.

С этого момента это просто сборка. Оберните шлейф трубку и конец рамы вместе с проволокой, разрезать гибкая трубка нужной длины, эпоксидная смола оболочка У-173 до конца гибкой трубки (возможно, вам придется развернуть оболочки немного), затем проложите провода от У-173 разъем через гибкую трубку, припаяйте их к аудиокоаксиальный кабель, который вы используете для подключения микрофона, и проложите коаксиальный кабель вдоль рамы.Используйте кучу черная термоусадочная трубка для покрытия всей рамы и интерфейс с гибкой трубкой (не используйте термоусадочную трубку на самой гибкой трубке), проложите кабель примерно на 3 фута и установить заглушку.

И последний довод: пока Стрела микрофона легкая, она все еще набирает вес на уши. Я действительно нашел это немного неудобный.

Итак, я добавил поддерживающий ремень, как вы видите на картинке, чтобы право. Это всего лишь полоска на липучке с концы изогнуты вокруг частей рамы, которые идут над ушами. Я размер так, чтобы рама сидела немного выше моих ушей и снимает весь вес их. Очень удобно.

По сравнению с микрофоном работы мало требуется для наушников.

Практически любая коммерческая беруша / вкладыш Работа. У меня есть наушники, которые автоматический ограничитель шума (ANL), как и топовые гарнитуры для самолетов. Это были дорого для наушников (100 долларов), но все равно сотни меньше, чем стандартная гарнитура ANL.

Нашел варианты получше: Плагины. Это беруши из пенопласта со встроенными динамиками. их.У них есть пассивное ослабление шума, равное по сравнению со стандартной гарнитурой и обеспечивают очень хорошее объем до уха. Более того, они дешевые (около 25 долларов), и вы можете купить запасные ушные вкладыши дешево, как хорошо.

Мне * очень * нравится эти. Я ненавижу стандартные наушники, потому что они жесткий; они мягкие и очень удобные.

На самом деле у них есть два типа ушных вкладышей.Один стандартная, пена, как у типичного уха пробки. Остальные — из силиконовой резины с фланцами, похожи на беруши, используемые для ударных видов спорта, таких как стрельба.

Огромным преимуществом этих моделей является их низкая стоимость: Вы можете положить в самолет один или два запасных комплекта, и есть резервные гарнитуры.

Большим их недостатком является то, что они имеют Импеданс 8 Ом.Стандартные авиационные радиоприемники ожидают динамики с сопротивлением 300 Ом, и они не будут работать без согласующего трансформатора.

Подключение к КПК

Но если вы подключаете домашнюю гарнитуру к портативное радио, вам не НУЖНО подходящее трансформатор. КПК хотят 8 Ом динамик, и это то, что поставляют наушники.

Итак, все, что вам нужно, — это вставить штекер 1/8 «для вкладыши в гнездо 1/4 «на радио адаптер для гарнитуры. Это очень просто, номинально … они продают простые адаптеры, которые позволяют подключать Штекер 1/8 дюйма в гнездо 1/4 дюйма. Часто эти адаптеры даже идут в комплекте с наушниками.

Однако есть проблема: наушники (и адаптеры) настроены для стерео (два аудиоканала), но только радио выводит один.Это означает только одно ухо бутоны будут работать.

Хорошая новость для тех, кто готов потратить 10 долларов, заключается в том, что вы можете КУПИТЬ адаптеры для работы. Проверить Amazon для «переходника стерео 1/4 моно на 3,5 мм». Этот один стоит 10 долларов на двоих, и они отлично работают.

Если у вас просто сидит стереоадаптер, вы можете изменить его, как показано ниже.Сделайте разрез между наконечником и кольцом адаптера, затем заполните прорезь с припоем для соединения наконечника и кольца. я использовал инструмент Dremel с отрезным кругом, чтобы отрезать щели, но вы, вероятно, можете сделать то же самое с треугольный напильник. Просто разгладьте припой потом, чтобы он без усилий попал в домкрат.

Подключение к бортовой радиостанции

Для работы наушников с радиооборудованием самолета требуется небольшой Необходимо использовать согласующий трансформатор импеданса.я использую трансформатор XICON 42TL004, приобретенный у www.mouser.com. Они всего 4 доллара или около того, я бы забрал несколько, чтобы иметь запасные части.

«Первичная» сторона трансформатора отмечена большим черный «П». Два внешних соединения Первичного сбоку подключаются к вилке, идущей к радио самолета, в то время как два внешних соединения вторичной стороны идут к вашему ушные вкладыши.

На следующей диаграмме показано, как Сопротивление импеданса должно быть подключено.Заглушка 1/4 » подключен от разъема для гарнитуры самолета к ПЕРВИЧНОМУ стороне трансформатора, а разъем 1/8 «подключается к вторичная сторона. Потому что (снова) ушные вкладыши будет стерео, концевые и кольцевые соединения на 1/8 дюйма разъемы соединены вместе, чтобы подавать одинаковый сигнал обоим каналы.

Самая большая проблема сейчас в том, что домкрат для наушников.Это 1/8-дюймовый линейный стереоразъем, но у меня проблемы с окончательной частью номер для него. Их носила Radio Shack, и Я нашел их на полках в различных электронных компонентов, но не может определить конкретный номер детали, который поможет вам их заказать.

Один из способов сделать это — установить трансформатор внутри небольшая пластиковая коробка со стандартной стереосистемой 1/8 дюйма Джек.Найдите «стерео джек 1/8», и вы получите много вариантов.

Визг обратной связи

Когда я впервые использовал этот адаптер со стандартной авиационной гарнитуры, у меня визжали наушники, когда я передан.

Похоже, была какая-то акустическая связь между микрофоном гарнитуры и наушниками. Не уверен, почему это произошло на портативном радио с адаптер vs.стандартная авиационная радиостанция без адаптера.

Но решение было довольно простым: я уменьшил объем «самопрослушивания». «Гудок» — это когда вы слышите свой собственный голос при передаче. Большинство, если не все, КПК должны иметь приспособления для этого. Вот инструкции для моего Icom ICA5 (и я ставлю больше всего радио работают так).

1. Выберите неиспользуемую частоту
2.Немного убавьте громкость, чтобы не слышался визг. повредить.
3. Нажмите переключатель Push-to-Talk для передачи
. 4. ВО ВРЕМЯ передачи уменьшите громкость.

В какой-то момент визг прекратится, а вы все равно будете возможность слышать себя говорящим (хотя и с меньшей громкостью уровень).

No related posts.
