Содержание

Подключение проходного выключателя схема с трех мест, переключатель точек

Элементы и составные части схемы подключения

В состав данной схемы входит соединительная коробка, осветительные приборы, переключатели и провода. В качестве источников освещения используются не только обычные лампы накаливания, но и различные виды светодиодных и энергосберегающих светильников. Выключатели, используемые в схеме, разделяются на проходные и перекрестные. В свою очередь, проходные переключатели могут быть перекидными, дублирующими или лестничными. Их монтаж занимает гораздо больше времени, по сравнению с обычными выключателями.

Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. В любом положении клавиш такого переключателя соединение электрической цепи не прерывается, происходит лишь переключение контактов.

Переключающий механизм в проходных выключателях расположен по центру контактов.

Приборы могут быть одно- или двухклавишными. Во втором случае два устройства объединяются в одно при наличии шести контактов. В схемах нередко используются одноклавишные переключатели света, не различающиеся между собой. Каждый из них оборудован тремя контактами. У первого прибора к одному контакту подключается фазный провод, а к двум другим – промежуточные провода. У третьего выключателя, наоборот, к одному контакту присоединяется промежуточный провод, а к двум остальным – выходные фазные линии.

Переключатель устанавливаемый посередине, выполняет функцию перекрестного выключателя. У него имеется четыре контакта, от которых идет по два провода к каждому перекидному выключателю № 1 и № 3. В случае замыкания промежуточного электропровода на любом из перекидных устройств, произойдет включение света. При изменении состояния клавиши цепь разрывается и свет гаснет. Если возникла необходимость увеличить количество точек управления светом, достаточно добавить перекрестные выключатели в необходимом количестве в имеющуюся цепь.

Для правильного выполнения монтажа системы управления, необходимо соблюдать определенные рекомендации. Если в помещении уже имеется электрическая сеть, то к дублирующим переключателям нужно подвести отдельные сети открытого или закрытого типа. Во втором случае в стенах нужно делать штробы. Может понадобиться специальный инструмент и строительный гипс для крепления гофрированной трубы. Прокладка новых линий выполняется трех- или четырехжильным кабелем.

Схемы с проходными выключателями на нескольких местах существенно расширяют возможности осветительной системы и делают управление более комфортным. + ТЕСТ для самопроверки.

Проходной выключатель (ПВ) двухклавишный – коммутационное устройство позволяющее управлять освещением с двух или большего количества разных мест.

Схемы с его применением очень удобны для управления освещением для объектов с большой площадью или линиях с большими расстояниями. Их применяют на самых различных объектах:

  • На парковых аллеях;
  • На стадионах;
  • Для освещения бассейнов и ледовых арен;
  • Подсветки концертных площадок, тоннелей и других общественных мест.

Схема удобна тем, что двухклавишная модель позволяет использовать две группы осветительных приборов (как на люстре в квартирах или частных домах). Проходная схема подключения дает возможность управлять этими группами с нескольких различных мест, в нашем случае с двух точек. Пользователям не требуется проходить большие расстояния к единственной точке управления, для включения или выключения освещения можно воспользоваться ближайшей.

ТЕСТ:

Перед тем как приступить к самостоятельному монтажу, проверьте себя по основным вопросам, которые обеспечивают безопасность работ, правильность выбора материалов и сборки схемы.

  1. Какое должно быть сечение жил от РЩ до распределительной коробки, если две группы по 10 ламп каждая из которых мощностью 150 Вт?

а) не менее – 1мм2 б) не менее – 1.5 мм2

  1. Какая допускается длина кабеля с сечением жил 1.5 мм2 при мощности нагрузки 3кВт?

а) не более – 17,5м б) не более — 23 м

  1. Последовательность сборки, подключения схемы освещения с двумя проходными двухклавишными выключателями?

а) Устанавливают осветительные приборы, расключают распределительную коробку, потом подключают вводной кабель к РЩ;

б) Подключают вводной кабель к РЩ, устанавливают осветительные приборы, прокладывают и расключают провода.

Ответы:

  1. Правильный ответ «б»;
  2. Правильный ответ «а», сечение и длина кабеля определяется по таблице указанной выше;
  3. Ответ «а», для безопасности устанавливают осветительные приборы, провода расключают коробку. Потом проверяют правильность сборки схемы и только после этого подключают, питание от РЩ.

Конструктивные особенности 2х клавишного П.В.

Многочисленные компании производители, делают разные модели двухклавишных проходных переключателей. Внешним видом с лицевой стороны они ничем не отличаются от обычных, бывают варианты с подсветкой клавиш и без нее.

Рис. 3. Внешний вид двухклавишного проходного выключателя с лицевой стороны

Конструкция креплений в стене стандартная с раздвижными металлическими планками, которые разводятся вращением винтов.

Рис. 4. Пример крепления двухклавишного проходного выключателя в стену

Каркас, на котором крепятся контактные клеммы, и механизм переключения может быть пластиковым или керамическим, как правило, для токов выше 10А изделия делаются на керамической основе.

Существенным отличием от других моделей считается то, что расключение ПВ двухклавишного осуществляется через шесть контактов.

Рис. 5. Шесть контактных групп на керамической подложке проходного выключателя «Lezard» с двумя клавишами

Контактные группы могут быть на пружинах или с болтовыми зажимами. Для удобства монтажа на керамической подложке выключателей «Lezard» контакты нумеруются, так же как и на других моделях, маркировка предусматривает максимально допустимый ток нагрузки. На некоторых изделиях есть упрощенная схема подключения.

Не надо долго думать, как переключатель Werkel подключить в эту схему,. Провода на контакты крепятся очень удобно, нажатием кнопки отверстие контакта открывается, вставляется провод, при отпускании контакты зажимаются. Выключатели серии АВВ Busch-Jaeger basic 55 и ABB Niessen Zenit имеют съемные модульные механизмы на общем каркасе корпуса. При необходимости в один корпус можно вставить модули для обычного или проходного выключателя.

Не трудно понять, как подключить 2 клавишный abb, по той же схеме, что и «Lezard» конструкция зажимных клемм у них одинаковая.

Монтаж, ПВ схема с двух мест на 2 точки/лампочки

На ранее представленных схемах упрощенный вариант, для более доступного понимания принципа действия не показано подключение через распределительную коробку. На практике, линии систем освещения расключаются в распределительной коробке.

Рассмотрим классический вариант освещения подземных переходов или туннелей, когда две группы ламп. В этом случае важно правильно выбрать место установки всех элементов, органы управления должны обеспечить комфортные условия для пользователей. Поэтому их ставят по концам туннеля, это дает возможность включения при входе, выключения при выходе. Распределительную коробку рекомендуется ставить у края, который ближе к распределительному щиту, тогда потребуется меньше провода от щита до коробки.

Последовательность операций, общие правила монтажа

Выбирается марка, рассчитывается длина, сечение необходимых кабельных линий, где задействовано 6 токопроводящих жил, поэтому рекомендуется выбирать марки кабелей ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией, тремя медными жилами. Сечение рассчитывается или выбирается по таблице исходя из мощности потребляемой осветительными приборами в каждой группе.

Сечение силового кабеля в зависимости от потребляемой в группе мощности:

Медные провода трехжильного кабеля

Мощность в кВт 1 2 3 3,5 4 6 8
Ток в Aмперах 4,6 9 13,5 16 18 27 36,5
Сечение провода в, мм2 1 1 1,5 2,5 2,5 4 6
Макс. длина кабеля в, м 34,5 17,5 17,5 24,5 21,5 23 25

Обязательно учитывайте количество ламп потребляемую мощность, допустимую при этом длину провода. В противном случае провода, контакты в цепи будут греться, лампы гореть тускло. Такая сборка долго не послужит.

До распределительной коробки от РЩ провод ставится большим сечением с учетом суммарной мощности двух групп освещения. Для монтажа потребуется еще несколько элементов:

  • Распределительная коробка;
  • Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт;
  • Двухклавишные проходные выключатели – 2шт;
  • Осветительные приборы, плафоны, лампы дневного света или другие.

Выбор марки кабеля зависит от условий эксплуатации, учитывается много факторов в помещении и снаружи, влажность и повышенные температуры, рекомендуется использовать данные этой таблицы

маркировка кабелей ВВГ

После приобретения всех комплектующих схемы можно приступать к монтажу:

  1. Если стены бетонные или кирпичные перфоратором с коронкой сверлится отверстие под распределительную коробку под потолком 15 – 20 см;
  2. Ниже по вертикали под коробкой, 60 – 90 см от пола сверлится отверстие для первого подразетника;
  3. На противоположном конце туннеля для более простого монтажа, по этой же стене, сверлится отверстие для второго подрозетника;
  4. Прокладываем кабель самого большого сечения от РЩ к распределительной коробке;
  5. От коробки до выключателей прокладываем по два кабеля меньшего сечения в каждом по три токопроводящих провода;
  6. Линии осветительных приборов прокладываются трехжильными кабелями по своим направлениям, для подключения плафонов оставляются петли по 30 — 40 см;
  7. В распределительную коробку, подрозетники заводятся концы линий, потом корпуса вставляются в отверстия, фиксируются они гипсовым раствором;

Обратите внимание! Учитывая требования СНИП, ГОСТов и других нормативных документов при монтаже очень важно выполнять требования ПУЭ (правила устройства электроустановок) п. 1.1.29. и п.1.1.30. первой главы и ГОСТа Р 50462-92.

Эти документы устанавливают маркировку проводов по цвету, цвет изоляции соответствует функциональному назначению проводов:

  1. Синий, голубой цвет используются как нейтральная токопроводящая жила;
  2. Желто-зеленый для заземления;
  3. Красный, белый, черный, другие цвета для фазного провода и его коммутируемых участков.

Иногда изоляция бывает белого цвета с соответствующей полосой как показывает фото ниже.

Рис. 6. Пример установки проходного выключателя в подрозетник

  1. После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже.

Рис. 7. Схема расключения ПВ двойного, системы освещения с разных мест, с двумя группами светильников

Как соединить проходной вык-ль с 2-мя клавишами, система управления с 2-ух мест

Обратите внимание! К первому выключателю подходит шесть проводов, но подключается 5, один можно оставить как резервный. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Рис. 8. Пример подключения первого проходного двухклавишного переключателя

Противоположные концы через коробку подключаются к одноименным контактам второго переключателя.

Рис. 9. Пример подключения второго проходного двухклавишного переключателя

Контакты №1; 2 второго переключателя соединяются через коробку к фазным проводам первой и второй осветительных групп. Нейтральный провод заземление от РЩ через коробку идет к осветительным приборам.

Для более четкого понимания процесса сборки схемы просмотрите видеоролик
Еще важно знать некоторые нюансы:
  • В распределительную коробку концы проводов заводятся длиной 15-20 см, это необходимо для удобства разделки и скрутки соединений. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют 2-3 см. С токопроводящих жил, изоляция снимается на 3-5см, после чего оголенные концы складываются по схеме и скручиваются.

При более длинных концах, после соединения провода могут не поместиться в коробке, короткие могут не доставать для качественной скрутки.

  • Лампы групп подключаются по параллельной схеме, это гарантирует работу освещения при перегорании одной из ламп цепи.

Рис. 10. Схема параллельного подключения ламп

Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Как распаять ПВ двухклавишный, 2 топа установочных элементов электрической проводки

Часто соединения схемы в распределительной коробке скручивают, скрутки пропаивают или сваривают на кончике. С появлением новых установочных элементов этот процесс становится намного проще.

Топ-технологией считается конструкция элементов проводки с пружинными зажимами контактов, они обеспечивают надежное электрическое соединение и быструю сборку схемы:

  1. Многоразовые зажимные клеммы WAGO

    Рис. 11. Пример соединения контактов в зажимами WAGO в распределительной коробке

  1. Очень удачно сделаны зажимы контактов на выключателях werkel

Даже у непрофессионалов не возникает проблем с тем, как подключить выключатель werkel, достаточно нажать на кнопку соответствующей клеммы, отверстие освободится для приема зачищенного конца. При отпускании кнопки, пружина надежно прижимает провод к контакту.

Для безопасности участок линии от распределительной коробки к контактам РЩ подключается последним. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами. Проверку можно сделать обычным мультиметром, стрелочным тестером, пробником с батарейкой и лампочкой.

Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. В этом случае токоведущие жилы греются, контакты перегорают. Старайтесь разместить распределительную коробку, первый проходной переключатель и РЩ рядом и компактно, так будет меньше затрат.

5 часто задаваемых вопросов

  • Как узнать потребляемую мощность одной группой и общую всей цепи, чтобы правильно выбрать сечение?

На лампах написана потребляемая мощность, просто сложите ее исходя из количества ламп, полученный результат используйте для выбора по таблице. Например: 5 ламп мощностью 9Вт, группы 2

Р = (9х5)х2 = 90Вт. Возьмем запас 100Вт это 0.1кВт для такой схемы вполне достаточно, минимального сечения 1мм2.

Для бытовых условий обычно применяют токопроводящие жилы 1.5 максимум 2,5 мм2 от РЩ до распределительной коробки, 0.75 – 1.5 мм2 для осветительных групп.

Спортивные площадки, стадионы, бассейны имеют большие потребляемые мощности, количество осветительных приборов значительно больше, иногда вышки имеют прожектора, лампы которых потребляют по 5 – 10кВт. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

  • Какой марки выключатели лучше использовать?

Есть много различных производителей, мы рассматривали изделия фирмы «Lezard». Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты. Не плохие модели делает компания Legrand, по статистике это самые востребованные потребителями модели.

  • Можно вместо двухклавишного проходного выключателя использовать два одноклавишных?

Да, ведь фактически корпус двухклавишного изделия состоит из 2х одноклавишных механизмов, но тогда надо будет грамотно сделать коммутацию. Эта тема требует отдельного детального рассмотрения. Недостатком такого метода будет, сверление отверстий, установка пары лишних подрозетников.

  • В схеме между выключателями через коробку подключается шесть проводов, среди них есть синяя изоляция, можно ли их подключать, ведь там будет коммутироваться фаза?

Это правило действует для вводного участка, от РЩ до выключателя клеммы 1 и 2 (красный провод). Промежуточные контакты соединяются проводами любого цвета, опытные электрики сразу разберутся, где вводная фаза, а где коммутируемые отрезки.

  • Как мультиметром проверить правильность сборки схемы перед подключением к РЩ?

Коротко один из способов:

  • Установите прибор в режим прозвонки:
  • Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ;
  • Вкрутите в каждую группу по одной лампе накаливания;
  • Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает.

Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи.

Подключение проходного выключателя из 3 х мест

Проходного типа выключатели представляют собой удобные и функциональные переключатели, которые в процессе воздействия на клавишу, способны выполнить переброс главного контакта между двумя другими.

Принципиальным отличием подключения переключателя проходного типа от установки классических двухполюсных устройств являются следующие параметры:

  • последовательное подключение коммутаторов друг к другу;
  • замена процесса размыкания переключением фазы;
  • входных контактов в два раза меньше, чем выходных;
  • парные полюса на коммутаторах в обязательном порядке должны «смотреть» друг на друга.

Электромонтажные работы, связанные с самостоятельной установкой выключателя проходного типа с трёх мест, характерно соблюдением схемы, представленной соединительной коробкой, лампочками, а также выключателями и проводами.

В качестве источника освещения могут использоваться светильники с традиционными лампочками накаливания, энергосберегающие или светодиодные приборы.

Проходные переключатели, также известные, как перекидные, дублирующие и лестничные выключатели, по внешнему виду не имеют существенных отличий от обычных изделий, но позволяют управлять освещением с разных мест.

Принцип перекрестного отсоединителя

Перекрестного типа выключатели очень похожи внешним видом на традиционное и популярное одноклавишное устройство, а основная разница состоит в наличии внутри корпуса четырех клемм. Название «перекрестный» обусловлено двумя электрическими линиями, которые переключаются.

Перекрестные отсоединители способствуют одновременному разъединению первого и второго выключателя, после чего осуществляется их синхронное соединение. Именно перемещением контактов объясняется зажигание и выключение источников света.

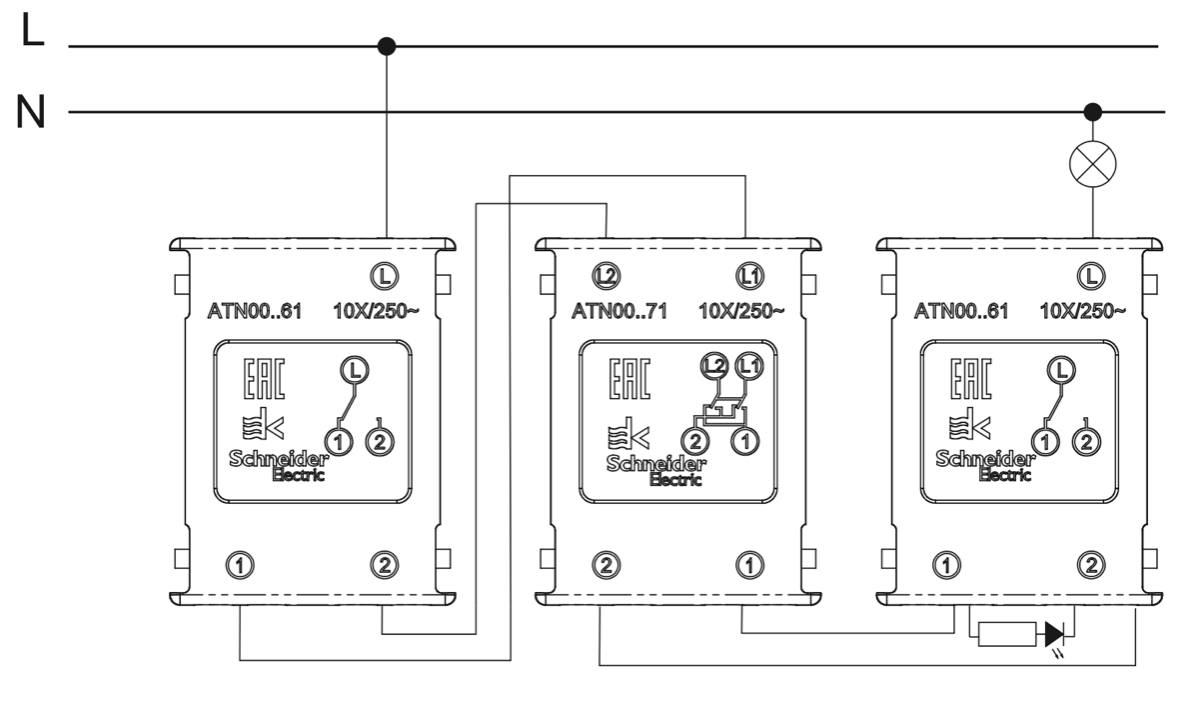

Подключение проходного выключателя схема с трех мест

Количество точек варьирует, но при большом их количестве значительно осложняется коммутация всех элементов внутри распределительной коробки.

Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы.

Прежде чем приступить к самостоятельному подключению прибора управления освещением с трёх мест, необходимо приобрести основные расходные материалы, представленные:

  • соединительной коробкой;
  • светильниками с обычными лампами накаливания, светодиодными или энергосберегающими осветительными приборами;
  • парой переключателей проходного типа;
  • переключателем перекрестного типа;
  • электрическими проводами.

Инструкция по подключению тройного выключателя

Выключатели, которые могут быть задействованы в обустройстве системы — перекидные, дублирующие или лестничные, удобнее и практичнее традиционных устройств, но несколько сложнее в монтаже своими руками. Допускается установка одно- или двухклавишных устройств.

Первый вариант имеет три контакта. Кроме всего прочего, в процессе монтажа потребуется использовать набор отверток и гаечных ключей, монтажный нож и пассатижи, а также бокорезы.

При необходимости выполнить внутреннюю проводку требуется подготовить перфоратор и дрель с алмазным кругом, а для внешней установки используются традиционные кабель-каналы или гофрированная труба.

Если вам нужна схема подключения проходного выключателя с двух мест, смотрите ее в данной статье.

Схема энергосберегающей лампы представлена . Основные виды ламп и их устройство.

Все о выборе мультиметра для дома и автомобиля вы можете почитать в этой теме.

Тройной проходной выключатель — схема подключения

Стандартная схема включения, согласно которой монтируются устройства в трех точках, незначительно отличается от двухточечной установки.

Перекрестный переключатель имеет в схеме следующую функциональную нагрузку:

  • транзисторный аппарат, не взаимодействующий с парой других включателей осветительных приборов;
  • самостоятельный аппарат, размыкающий схему и обеспечивающий работоспособность части осветительных приборов.

Если выключатель проходного типа, устанавливаемый для пары точек, предполагает применение трёхжильного электрического кабеля, то для обустройства третьей точки используется пять контактов.

В этом случае пара контактов подсоединяется к одному из маршевых выключателей, а еще пара — для подведения ко второму устройству. Свободный прибор используется в качестве транзитного устройства.

Важно помнить, что присутствующий в схеме подключения транзитный контакт является обязательным, так как используется для включения в электрическую цепь и обеспечения работоспособности третьей точки подключения.

Монтаж

Процесс самостоятельного подключения выполняется в соответствии со следующими рекомендациями:

  • определение на проходном устройстве места расположения общей клеммы;
  • подведение к первому выключателю, установленному рядом с распределительной коробкой, «фазы» и последующая фиксация на общей клемме при помощи оранжевого или красного провода;
  • подсоединение к выходным клеммам внутри проходного выключателя пары оставшихся свободных проводов;
  • подведение ко второму выключателю кабеля и последующая фиксация его в соответствии с цветовой маркировкой;
  • подсоединение внутри распределительной коробки оранжевого или красного провода от второго переключателя к «фазе» осветительного прибора;
  • подсоединение внутри распределительной коробки двух свободных проводов к кабельной жиле от первого переключателя в соответствии с цветовой маркировкой.

Монтаж трехклавишного выключателя

На заключительном этапе необходимо выполнить подсоединение кабельной жилы «ноль» и «земля» внутри распределительной коробки к однотипному по назначению проводу, который затем заводится в осветительный прибор.

После того, как будет полностью выполнено соединение, необходимо тщательно подтянуть все скрутки, при необходимости выполнить лужение, а также заизолировать оголенные участки кабеля.

В быту используются не только понижающие, но и повышающие трансформаторы. Как из 12 вольт сделать 220 и в каких случаях это может быть необходимо, читайте внимательно.

О том, как проверить работоспособность конденсатора при помощи мультиметра, читайте на этой странице и следуйте инструкции.

Необходимость установки выключателей проходного типа обуславливается особенностями помещения, в котором установлены светильники, требующие регулирования работы из разных точек.

Грамотная установка обеспечивает удобство и комфорт эксплуатации, а при необходимости есть возможность усовершенствовать систему и задействовать даже большее количество точек.

Приветствую всех читателей моего сайта! В очередной статье я расскажу по многочисленным просьбам как управлять освещением с двух, трех, четырех, пяти и т.д. мест.

Прежде я уже рассказывал и даже записывал на видео как подключить одноклавишный выключатель- на одну группу ламп, двухклавишный выключатель- на две группы ламп, так же рассказывал как управлять одной группой ламп с двух мест- на видео можно посмотреть как подключать для этих целей проходные выключатели.

Сейчас я покажу более сложную схему для того, что бы управлять освещением с трех и более мест.

Это можно сделать например с помощью перекрестных переключателей. Что это такое и как они выглядят? Но давайте обо всем по порядку.

Где может в доме понадобиться включать свет из трех мест?

Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери.

Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Важное примечание: освещение в этом случае будет включаться/отключаться одновременно на трех этажах!

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т.п.) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.

Да, кстати, схема для управления освещением с трех мест универсальная, ее можно легко продлить для управления с четырех, шести, десяти и более мест))) Но об этом чуть позже, а пока я хочу начать с повторения- с более простой схемы-

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой. потому и- переключатели.

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:

При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.

Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.

При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):

После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):

Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:

Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:

Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.

Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.

С этой схемой закончил, сейчас далее-

Управление освещением с трех и более мест

Для этого понадобится как я уже упоминал перекрестный переключатель. Фотографию я его показывать не буду- так как на вид это тоже самый обычный одноклавишный выключатель.

Единственное внешнее отличие- четыре клеммы на обратной стороне для подключения проводов.

Так же как и двойные переключатели- перекрестные переключатели тоже есть двойные, для подключения проводов у них восемь клемм.

Итак, для того чтобы управлять освещением с трех мест понадобится два проходных переключателя и один перекрестный.

Проходные переключатели устанавливаются в начале и конце линии, а перекрестный- между ними, вот схема подключения проходных и перекрестного переключателей:

Почему перекрестный переключатель так назван? Дело в том, что через этот переключатель проходят две независимые электрические линии и он переключает их в крест.

Что бы это понять я сделал два рисунка. Рисунок первый- перекрестный переключатель соединяет электрические линии напрямую, в параллель:

А вот на этой схеме- электрические линии перекрещиваются между собой, отсюда и название- “перекрестный”:

Ну а сейчас подробнее-

Как работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей

Перекрестный переключатель обозначен буквой икс (Х). Работа схемы обозначена по аналогии с вышеописанной схемой проходных выключателей.

Представьте что это управление освещением в подъезде трехэтажки. Проходной переключатель №1 установлен на 1 этаже, перекрестный переключатель- на 2 этаже, а проходной переключатель №2- на третьем этаже.

Итак, включаем свет (нажимаем клавишу переключателя №1)- лампочка горит, электрический ток по фазному проводу проходит как нарисовано красной линией:

Далее: нажимаем клавишу первого проходного переключателя- лампочка гаснет:

Поднимаемся на второй этаж и проверяем перекрестный переключатель-нажимаем клавишу, включается свет:

Нажимаем клавишу обратно, выключаем свет:

Поднимаемся на третий этаж ко второму проходному выключателю, нажимаем у него клавишу- включается свет:

Оставляем проходной переключатель №2 в этом положении, спускаемся на 2 этаж и нажимаем клавишу перекрестного переключателя- выключаем свет:

Опять же- оставляем в таком положении перекрестный переключатель и спускаемся на первый этаж, нажимаем клавишу первого проходного переключателя- свет включается:

Вот таким образом и работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей.

При такой схеме в распредкоробке уже будет 7 соединений.

Если необходимо управлять освещением не с трех, а с четырех, пяти и более мест, то для этого просто добавляют еще необходимое количество перекрестных переключателей между проходными, вот и все!

Например вот как на этой схеме что я нарисовал:

Если же управлять каждой лампочкой с любого этажа- то придется устанавливать по три выключателя на каждом этаже- на первом и третьем этаже по три проходных выключателя, а на втором этаже- три перекрестных выключателя.

И собирать три таких схемы- по одной схеме на каждую лампу. Можно сделать и по одному двойному, одному простому проходному выключателю на первом и третьем этаже, а на втором сделать так же один двойной перекрестный и плюс одинарный перекрестный- в этом случае на каждом этаже будет по две установочные коробки под выключатели.

Но схемы собирать все равно придется три)))

На этом у меня все, надеюсь понятно объяснил схемы проходных выключателей?

Напоследок- видео по теме

style=»text-align: center;»>“Как найти общую клемму (зажим) у проходного выключателя”

Перекрестный выключатель схема подключения — Только ремонт своими руками в квартире: фото, видео, инструкции

Схема подключения проходного выключателя с 3х мест: фото и видео-инструкция

При определенной конфигурации помещений (центральный вход расположен посередине коридора, он имеет ответвление) или организации освещения подъезда многоэтажного дома, используется схема управления потребителями электрической энергии из трех или более мест.

Она строится на основе двух проходных и нескольких перекрестных переключателей.

Особенности

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

  • Коммутаторы подключаются последовательно друг другу.
  • Совершается не размыкание, а переключение фазы на другую линию.
  • Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга .

Видео-инструкция, как составить схему подключения двухклавишного проходного выключателя с трех мест:

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей .

Конечно, можно замкнуть обе линии на выходную клемму. Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

Схема подключения проходного выключателя с 3х мест представлена на фото:

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта.

Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки. После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта). но принцип подключения концевых устройств остается тем же.

На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю. Обе линии с одной стороны от правого или левого конца надо подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону.

Направление не имеет принципиального значения. но в идеале стоит соблюсти и его. Это позволит в последующем не путаться с тем, где у вас начало, а где конец.

На практике можно столкнуться с тем, что в магазине электротоваров нужного элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в другое несложен и доступен любому мастеру. знакомому с плоскогубцами и отверткой.

Переделываем в перекрестный

Для переделки проходного в перекрестный используется тот, что имеет две клавиши. У него два входных контакта и четыре выходных. Изменение конструкции совершается в два этапа:

  • Выходные полюса замыкаются перекрестно.
  • Вносятся изменения в механическую часть.

Электрическая схема устройства меняется использованием токопроводящих перемычек – отрезков провода того же диаметра. Ими надо замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Существуют два типа конструкции проходных переключателей. различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг другу. В последнем случае перемычки будут визуально перекрещиваться.

Чтобы подвижные контакты работали одновременно, достаточно каким-нибудь способом объединить сами клавиши.

В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими. включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же. Это существенно осложняет монтажные работы.

Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше. чем одна большая клеммная линейка. Поэтому возможные затраты оправданы.

А о том, как правильно с помощью схемы подключить проходной выключатель с двух мест, узнайте из этой статьи .

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу. Через них должна пропускаться одна и та же фаза – это обязательное условие .

Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель. Это упрощает монтажные работы.

Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения. Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Схема подключения проходных и перекрестных выключателей из 3-х мест:

Схема и подробный способ подключения проходного выключателя с 3х мест

Раньше применение проходных переключателей было целесообразно только из-за особенностей планировки помещения или пространства, когда нужно было установить светильник, который можно регулировать из разных мест. Сейчас это служит еще и обеспечением удобства и комфорта, делает жизнь легче. Чтобы управлять лампой с нескольких точек, необходима схема подключения проходного выключателя с 3х мест. Так как именно она лежит в основе управляемых выключателей с 5ти, 6ти и более мест.

  • Где используется система трех выключателей?
  • Схема установки
  • Принцип перекрестного отсоединителя
  • Пример работы освещения
  • Необходимое оборудование и материалы
  • Пошаговая инструкция монтажа

Где используется система трех выключателей?

Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Исчезает надобность идти через всю комнату или длинный коридор, чтобы включить или выключить свет.

Пример расположения проходных выключателей в спальне

Рационально использовать такую систему проводки для двора или приусадебного участка. Вышли из дома включили свет, подошли к строению выключили. Вышли снова включили, пошли к другому объекту.

Например, комната имеет несколько спальных мест. Первый прибор будет у двери, второй возле одной стороны, третий возле второй стороны кровати. То есть, нет необходимости вставать выключать свет.

Или освещение проема лестницы, для того чтобы не подниматься или спускаться в темноте. Один выключатель устанавливается вначале внизу, следующий посередине, а третий в конце, наверху лестницы.

Удобно использовать подключение с 3х мест в подъездах. На первом этаже включили светильник, на втором или третьем выключили. Это значительно экономит электроэнергию.

Актуально устанавливать выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в разные помещения. В начале коридора включили в середине или в конце выключили.

Схема контроля лампы используется как в одной комнате, так и для большого пространства.

Использовать такую систему освещения можно даже в проходных комнатах. В одной комнате включили, прошли комнату, в другой комнате выключили. Удобно и экономно.

Схема установки

Для установки осветительного прибора, который можно включать и выключать с трех разных мест помещения, необходима схема подключения трех проходных выключателей.

Схема подключения трех проходных выключателей

Схема состоит из соединительной коробки, лампы, выключателей, проводов. Источником освещения могут быть осветительные приборы — лампы накаливания, энергосберегающие, светодиодные. Установка освещения подразумевает использование выключателей. Они бывают нескольких видов: проходными и перекрестными. Проходной переключатель имеет еще названия — перекидной, дублирующий, лестничный. Установка такого выключателя выполняется труднее, чем монтаж простого.

Для управления освещения с 3х мест необходимо 2 проходных переключателя и 1 перекрестный.

Внешний вид дублирующего устройства напоминает одноклавишный прибор. Переключатель в любом положении клавиши не прекращает соединение электрической цепи, а переключает контакты. Механизм переключения в проходном выключателе стоит посередине контактов.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Существуют одно клавишные и двух клавишные проходные переключатели. Двух клавишный выключатель представляет собой два одно клавишных в одном и имеет шесть контактов.

Главное достоинство лестничных выключателей в том, что свет можно регулировать с разных точек.

Разные способы подключения проводов

На схеме изображены проходные переключатели с одной клавишей. Эти устройства одинаковые. У них по три контакта. К ним подсоединяется фаза. У первого 1 контакт — для фазного, а 2 контакта для промежуточных проводов. У третьего устройства наоборот — 1 контакт подсоединяется с промежуточным проводом, а 2 — для выходной фазы.

Конструкция посредине называется перекрестным выключателем. Перекидные переключатели соединяются электропроводами, а между ними перекрестный, у которого четыре контакта. По два провода на каждый перекидной выключатель.

Когда любой из перекидных выключателей замкнет промежуточный электропровод, свет зажжется. Цепочка замкнутая и при смене состояния клавиши свет гаснет.

Важно! Соблюдайте меры безопасности. Проверьте отсутствие напряжения отверткой-индикатором! Будьте осторожны при работе с электроинструментами.

Принцип перекрестного отсоединителя

Перекрестный выключатель похож на обычный одно клавишный, разница только в наличии внутри четырех клемм. Перекрестным назван из-за двух электрических линий, которые он переключает, они соединяются в крест.

Перекрестный отсоединитель одновременно разъединяет первый и второй выключатель, затем синхронно соединяет их. От этого перемещения контактов свет зажигается и гаснет.

Совет! Особое внимание уделите правильному соединению концов электрокабелей, иначе вся система работать не будет.

Количество точек может быть разным, но чем их больше, тем сложнее коммутация в распределительной коробке. Необходимо четко маркировать провода при проведении, чтобы не перепутать.

Пример работы освещения

  1. При включении клавиши №1, лампа горит, электричество идет по фазному проводу и обозначается буквой L, а ход тока показывает красная линия.
  2. Обратное нажатие клавиши, свет гаснет.
  3. Переключаем переходной отсоединитель, лампа загорается.
  4. Нажимаем клавишу снова — лампа выключается.
  5. При включении устройства №3 лампа горит.
  6. Повторное нажатие приводит к выключению светильника.

Рекомендация: при необходимости увеличить количество мест управления светильником добавляется желаемое количество перекрестных выключателей между лестничными.

Необходимое оборудование и материалы

  • Выключатели
  • Монтажная коробка
  • Электроизоляционная лента
  • Клеммы
  • Отвертки крестовые и обычные
  • Нож для монтажа
  • Бокорезы
  • Плоскогубцы
  • Ключи гаечные
  • Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей.

Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу.

В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

Пошаговая инструкция монтажа

  1. Отсоединить электроэнергию в помещении.
  2. Определить, где находятся провода, дабы не повредить их.
  3. Обозначить будущее месторасположение распределительной коробки.
  4. Установить монтажную коробку.
  5. Прокладка электрокабелей. Лучше взять 3-х или 4-х жильный кабель. Для перекидных устройств нужен трехжильный. С помощью одной жилы будет подключаться подача фазы или лампа. Две жилы соединяются с промежуточными проводами. Для перекрестного устройства нужен четырех жильный кабель — по две жилы на каждый выключатель. Две будут вести к первому, а остальные две ко второму.

Концы всех кабелей ведутся в монтажную коробку и соединяются клеммами. А ноль идет к светильнику.

Для оборудования проходного выключателя с управлением с 3х мест необходимо иметь навыки и точную схему подключения. Ее наличие дает возможность провести правильную и качественную систему освещения. А на ее основе с легкостью можно создавать более сложные схемы иллюминаций.

Схемы подключения проходных выключателей

Можно ли на лестнице включать-выключать полное освещение с любого этажа? Легко! Для этого нужны проходные выключатели.

Вы зашли в длинный коридор, включили свет; прошли по нему до выхода, выключили свет… Как это получилось? Коммутация тока выполняется при помощи проходных выключателей, поэтому можно управлять одним и тем же светильником из разных мест.

Схема подключения проходного выключателя

Проходной выключатель внешне похож на обычный. Более того, он может работать как обычный выключатель, если подвести к нему два провода: вход и выход.

Отличие проходного от простого в том, что проходной выключатель является, в сущности, переключателем. Подаваемое на вход напряжение он передает на один из выходов; при обратном включении – на один выход передается напряжение с одного из двух входов.

Рис.1. Схемы выключателя и проходных переключателей

Для того, чтобы выполнять коммутацию светильников из разных точек, собирают схему с использованием устройств:

  • Проходной переключатель
  • Перекрестный переключатель
  • Двухклавишный проходной переключатель
  • Двухклавишный перекоестный переключатель

Используя один проходной переключатель, можно переключать свет между двумя лампочками, или включать- выключать одну.

Что такое проходной выключатель, схема подключения на 3 точки? Это не одно устройство, а схема из нескольких – об этом разговор впереди.

Вначале рассмотрим, как организовать управление одной лампочкой при помощи двух проходных выключателей, установленных в разных концах длинного коридора.

Схема подключения проходного выключателя с 2х мест

Рассмотрим схему на рисунке 2. При положении переключателей, которое показано, лампочка горит. Если щелкнуть любым переключателем – она погаснет. Но самое главное вот что: если потом щелкнуть любым переключателем, свет снова загорится. Очень простая схема позволяет решить проблему: как выключить свет на втором этаже, включив его на первом; как включить свет, зайдя в спальню, и выключить его, лежа в кровати.

Рис.2 Схема включения и выключения света с двух точек

Схема включения света из трех точек

В предыдущем разделе рассмотрено включение-выключение электричества из двух точек: схема очень простая.

Ну а если нужно включать-выключать свет из трех точек? Такая задача возникает при попытке экономить свет в многоэтажном доме и при этом не ходить по лестницам в темноте. Ничего сложного в этом нет. Но потребуется дополнительный переключатель, и не проходной, а перекрестный.

Рис. 3 Схема перекрестного переключателя

При помощи перекрестного переключателя можно передать фазу с любого входа на любой выход, и можно разъединить цепь между любой парой вход-выход.
Используя перекрестный переключатель и два проходных переключателя, можно собрать схему включения-выключения света из тех точек, например на лестнице в трехэтажном доме:

Рис.4 Схема включения-выключения света из трех точек

На рис.4 показано положение переключателей, при котором лампочка горит. Щелкнув клавишей на любом из тех переключателей, погасим свет. После этого стоит нажать клавишу на любом переключателе – свет загорится.

А если этажей не три, а пять, шесть? Можно собрать схему так, что свет будет включаться и выключаться с любого этажа.

Проходных переключателя всегда нужно только два: в начале и конце цепочки. Между ними ставят перекрестные переключатели. Пример схемы для четырехэтажной лестницы показан на рис.5.

Рис. 5. Схема включения-выключения света из четырех точек

Вооружившись карандашом и бумагой, можно прорисовать разные варианты и убедиться, что нажатие любой клавиши на любом переключателе ведет к изменению ситуации: включенный свет гаснет, а если лампочка была выключена – загорается.

Эта замечательная схема может расти, если добавлять в нее новые перекрестные выключатели.

Сколько бы ни было перекрестных переключателей с четырьмя контактами, проходных выключателя должно быть только два: в начале и в конце.

Схема подключения двухклавишного проходного выключателя

Схемы, показанные в предыдущих разделах, можно охарактеризовать так: одна лампочка и много выключателей, вернее проходных и перекрестных переключателей. Эти устройства похожи на обычные выключатели и имеют одну клавишу.

Но в продаже есть проходные двухклавишные выключатели, схема подключения которых на рис.6,
а также перекрестные двухклавишные переключатели. Эти устройства применяются, если нужно управлять двумя светильниками независимо друг от друга.

Рис.6 Переключатели для включения-выключения двух лампочек

Нужно различать управление несколькими лампочками, которые синхронно зажигаются и гаснут, и такими, которые можно включать независимо друг от друга. В первом случае применяют проходной выключатель, схема подключения на 1 клавиши. во втором случае нужны двухклавишные.

Одноклавишные проходные переключатели могут коммутировать две, три, четыре лампочки, включенных параллельно; ограничение накладывается допустимым током, который может коммутироваться контактами.

Двухклавишные переключатели – это два независимых переключателя в одном корпусе. Они могут коммутировать две независимых группы лампочек. Схемы соединения переключателей – это две независимых цепочки, каждая из которых управляет своим светильником или группой светильников.

Проходной выключатель схема подключения на 2 клавиши

Коммутация двух светильников, в которой использован проходной выключатель шнайдер, схема подключения показана на рис. 7.

Рис. 7. Схема включения-выключения 2 лампочек с 3 точек.

Двухклавишные выключатели требуют внимательного обращения. Если при нажатии на единственную клавишу свет или загорится, или погаснет (в зависимости от текущего состояния), то в двухклавишном устройстве каждая клавиша отвечает за коммутацию своей группы светильников.

Навигация по записям

Источники: http://elektrik24.net/provodka/vyklyuchateli/proxodnye/iz-3-mest.html, http://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/shema-podklyucheniya-prohodnogo-vyklyuchatelya-s-3h-mest.html, http://vcstroi.ru/sxemy-podklyucheniya-proxodnyx-vyklyuchatelej/

Управление освещением с трех мест своими руками

Монтаж схемы управления освещением

Правильное и удобное освещение помещения является не маловажным фактором комфорта. И если вопросам правильности освещения мы уделили уже не одну статью, то вопросы удобства его использования раскрыты еще далеко не полностью.

На данный момент существует множество вариантов управления освещения поэтому давайте рассмотрим все из них.

Варианты управления освещением

Главными целями управления освещения являются его экономичное использование и удобство. Современные системы позволяют гармонично сочетать эти два параметра, но в некоторых случаях цена установки современных систем не всегда оправдывает возможности энергосбережения.

А вот удобство использования оценить достаточно сложно поэтому этот параметр каждый должен выбрать самостоятельно.

Итак:

  • Все системы управления освещения можно разделить на полностью автоматические или программируемые, полуавтоматические или дискретные и ручные. При этом в раздел ручных относятся и освещение, управляемое с помощью пультов дистанционного управления.
  • Автоматические системы сейчас получают все большее распространение для управления освещением в промышленных или больших по площади домах. Обычно они имеют контроллер, подключаемый к компьютеру или сети интернет, либо модуль с панелью визуализации, позволяющий задавать требуемые параметры.

Обратите внимание! Такие автоматические системы регулирования освещения достаточно разнообразны и имеют множество путей реализации. Они достаточно дорогостоящи поэтому установка их в помещениях не большой площади далеко не всегда оправданно.

Автоматические системы управления освещением

  • Благодаря этим системам вы можете задавать условия работы освещения в зависимости от времени суток, наличия движения, освещенности помещения и многих других параметров. Соответственно это требует установки соответствующих датчиков во всех зонах, что для небольших помещений не всегда целесообразно.
  • Для частных домовладений чаще используются полуавтоматические системы. Главным их отличием является управление освещением только в одной или нескольких комнатах и потребность установки дополнительного оборудования при изменениях условий работы освещения в ней.
  • Освещение помещений при этом может быть комбинированным. То есть вполне возможна установка различных датчиков за счет регулирования настроек которых можно добиться требуемых параметров. При этом настройка этих параметров работы освещения не столь информативна и проста и потребует ручного регулирования непосредственно на датчиках.
  • Ручное управление освещение одно из самых дешевых и часто используемых. Оно подразумевает наличие одной или нескольких точек управления освещением. Пульты дистанционного управления освещением делают данную систему более удобной, но назвать их полноценной системой управления назвать достаточно сложно. Ведь они в любом случае требуют участия человека.
  • Тем не менее именно ручное управление освещением применяется наиболее часто и при должном желании его можно сделать более удобным. И сделать это можно своими руками даже без пультов управления, а используя визуально похожие на обычные, но не простые выключатели.

 Схемы управления освещением из разных мест

Для оптимизации системы управления освещением используются проходные и перекрестные выключатели. Они позволяют управлять освещением из двух и более мест. При этом реализовать такую схему достаточно просто и это не потребует от вас каких-то специфических знаний.

Проходные и перекрестные переключатели

Прежде всего давайте познакомимся с основными коммутационными аппаратами, позволяющими реализовать такие схемы. Это проходные и перекрестные выключатели. Визуально они выглядят как обычный выключатель освещения, но управление освещением из трех мест и более возможно только при использовании такого электроустановочного оборудования.

На фото представлен проходной выключатель

Итак:

  • Для наглядности начнем знакомство с обычного выключателя освещения. Он имеет два положения отключено и включено. При этом два его контакта находятся либо в замкнутом, либо в разомкнутом положении.
  • Проходные выключатели хоть и называются таковыми, но де факто являются переключателями. Они имеют не два, а три контакта. Во включенном положении замкнуты контакты, например, номер 1 и 2, а в отключенном положении тогда замкнуты контакты 1 и 3.
  • Перекрестные выключатели так же по сути являются переключателями. Они имеют целых четыре контакта, которые в разных положениях так же замыкают разные цепи. Например, во включенном положении замкнуты контакты 1 и 3, 2 и 4, а в отключенном положении 1 и 4, 2 и 3.

Перекрестный выключатель

  • Наличие не одного, а сразу нескольких контактов позволяет реализовать более сложные схемы. Благодаря этому вы можете сделать два, три и более выключателей для включения одного осветительного прибора. Хотя с другой стороны несколько усложняется процесс монтажа.

Схемы управления освещением из нескольких мест

Схема управления освещением из 3 мест позволяет продемонстрировать применение как проходных, так и перекрестных выключателей. При этом исходя из этой схемы можно легко переделать ее для двух, четырех, пяти и более выключателей. Поэтому схему из трех выключателей берем за основу.

  • При выполнении любых работ в электрической сети прежде всего снимаем напряжение с проводов, а также с проводов к которым возможно случайное прикосновение. То есть в нашем случае со всех проводов в распределительных коробках в которых предстоит производить переключения.
  • Теперь переходим непосредственно к подключению. В первой распределительной коробке берем нулевой провод и подключаем его непосредственно к светильнику. Нулевой провод согласно п.1.1.30 ПУЭ должен быть обозначен черным цветом. Так же поступаем и с заземляющим проводником, который обозначен желто-зеленым проводом.
  • Фазный проводник от распределительной коробки подключаем к первому перекрестному выключателю. Первый и последний выключатели в схеме обязательно должны быть перекрестными. Подключение производим на ввод, там, где на выключатели только один контакт.

Схема подключения выключателей

  • Так как мы рассматриваем схемы управления освещением из 3 мест, то от двух выводов проходного выключателя два провода подключаем к вводу перекрестного выключателя. Если бы у нас была схема на два выключателя, то мы бы произвели подключение к двум выводам следующего проходного выключателя.

Обратите внимание! Чередование вводов и выводов различных выключателей не принципиально. То есть если вы с вывода номер 2 проходного переключателя подключите провод к вводу номер 1 перекрестного переключателя нечего страшного не произойдет. Единственное по чем это можно будет определить это по положению клавиши во включенном и отключенном положении. Главное не перепутать провода от вводов и выводов выключателя.

  • С двух выводов перекрестного выключателя, производим подключение к последнему в схеме проходному выключателю. Если у нас предусмотрено четыре и более выключателей, то от выводов перекрестного выключателя подключаем ввода следующего перекрестного выключателя. И так по аналогии дальше как представлено на нашем видео.
  • От ввода последнего проходного выключателя подключаем провод непосредственно к светильнику. После изоляции всех соединений и закрытия всех распределительных коробок можно производить опробование нашей схемы. Если вы нечего не перепутали, то схема будет работать без замечаний.

Вывод

Как видите наша инструкция предлагает достаточно подробный план действий по реализации схемы управления освещением любой сложности. Причем, дабы реализовать его не надо никаких особых познаний. Главное не нарушать требований техники безопасности и быть внимательным.

Схема включения светильника из трёх и более мест.

Схема включения светильника из трёх мест. Проходной и перекрестный выключатели.

Здравствуйте. В схеме включения светильника с трёх мест мне не понятно, как работает перекрёстный выключатель. Где можно подробнее узнать его устройство, принцип действия и увидеть его фото в разобранном виде или чертёж в разрезе? Сергей.

Судя по тому что продолжают приходить вопросы по проходные и перекрестные выключатели я недостаточно понятно описал их в предыдущем посте.

Рассмотрим схему включения светильника из трех мест. Я тут набросал рисунок, по нему и буду вас вести. Итак возьмем для примера спальню. Ставим один выключатель у входа, и по одному с каждой стороны кровати.

Для более простого восприятия уберем кровать и протащим провода прямо.
Из клемной коробки 4 (еще называют распаячной коробкой или дозой) ноль идет к светильнику — голубой провод от 4 к 5.

Фаза от клемной коробки подается на первый проходной выключатель – красный провод от 4 к 1.

Проходной выключатель (он же переключатель) имеет один вход и два выхода, между которыми происходит переключение.

В нашем случае, в одном положении выключателя ток пойдет по синему проводу 1 — 2, во втором положении по красному 1 — 2.

То есть в любом положении выключателя один из проводов идущих от него находится под напряжением.

Эти провода подходят к перекрёстному выключателю 2. У перекрестного выключателя два входа и два выхода и в одном положении выключателя они соединены прямо а во втором накрест.

На нашей схеме в одном положении соединены провода красный 1-2 с красным 2-3 и синий 1-2 с синим 2-3, а во втором положении красный 1-2 с синим 2-3 и синий 1-2 с красным 2-3. Соответственно в одном из проводов после перекрестного выключателя есть напряжение.

Два провода подходят к последнему выключателю в цепи – проходному 3. Он развернут наоборот относительно первого. То есть на выходы подаем эти два провода ( красный 2-3 и синий 2-3 ) а от входа пускаем провод на светильник – красный 3-5.

Таким образом мы можем любым из этих выключателей замкнуть и разомкнуть цепь. Кроме того выключателей может быть и больше – в любом месте между проходными 1 и 3 можно вставить перекрестный по аналогии с 2 и мы получим четыре точки для включения/выключения светильника.

Добавлю что ноль ( синий 4-5 ) вовсе не обязательно должен идти из той же коробки что и фаза. В случае если выключатели ставятся на лестничных пролетах или дорожках ноль надо брать от ближайшего к светильнику места

Схема подключения проходного выключателя с 3х мест

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты.

Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Типы выключателя на 3 точки


Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

  1. Клавишные.
  2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

  1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
  2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной


В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке


Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

  • кабель питания с автомата освещения распредщитка
  • кабель на переключатель №1
  • кабель на переключатель №2
  • кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

  • белый(серый) – фаза
  • желто зеленый – земля

или второй вариант:

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

  1. Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
  2. Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
  3. Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

  • Фаза с автомата должна приходить на общий проводник первого выключателя
  • Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
  • Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
  • Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Для создания схемы применяют два и более проходных выключателя. Схема может включать любое количество проходных устройств, но увеличение их числа будет серьезно усложнять работу — необходимо четко знать порядок расположения кабелей и соединений в коробке.

Конструкция и особенности проходных выключателей

Внешней проходной прибор не отличается от стандартного. Разницу можно заметить только при осмотре изделия снизу – производители наносят на корпус треугольники, направленные по горизонтали вниз. Второй вариант различия – 3 клеммы с медными контактами. Одна располагается сверху, а две – снизу. Также проходное устройство коммутируется через трехжильный кабель ВВГ-нг или NYM с сечением 1,5 мм².

В зависимости от количества кнопок существуют двухклавишные, одноклавишные и трехклавишные модификации.


Разница между проходным и обычным выключателем.

В сравнении с классическими двухполюсными моделями подключить проходник нужно по следующему принципу:

  • последовательное подсоединение коммутаторов;
  • фаза не размыкается, а переключается на вторую линию;
  • контактов выхода больше, чем контактов входа.

Парные полюса коммутаторов располагаются друг против друга.

Нюансы выбора

Перед покупкой проходного выключателя требуется учитывать:

  • Способ крепления – зависит от типа проводки. Накладные устанавливаются на поверхность при помощи дюбель-саморезов. Встроенные – в подрозетниках на ножках-распорках.
  • Степень защиты – для спальни или коридора подойдут модели с IP03, для ванной – с IP04- IP05, для улицы – с IP55.
  • Тип контактных зажимов. Винтовые с прижимными пластинами отличаются надежностью. Безвинтовые пружинные проще в плане монтажа.
  • Маркировка клемм – используются обозначения N (ноль), L (фаза) и земля (заземление). Буквами I и O маркируется положение кнопок при включении и выключении.

По типу управления проходники бывают клавишными, сенсорными, с ПДУ.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное – это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет “пищать” или показывать “0” при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

  • ищите общую клемму
  • подключаете на нее фазный проводник, который будет идти на лампочку
  • на оставшиеся подсоединяете две другие жилы

Перекидные выключатели — схема управления освещением из 3-х мест


А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Однако выключатель с тремя клеммами здесь уже не подойдет. Так как соединяемых проводов в распредкоробке будет четыре.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода – два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете – на вход (ориентируйтесь по стрелочкам), а те что уходят на второй – к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте – возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Применение схемы

В длинных коридорах часто применяют проходные выключатели. Проходные модели предназначаются для удобства подачи или удаления напряжения осветительных приборов из разных концов помещения. Чаще всего такую схему применяют:

  • В длинном коридоре с выходами из разных комнат. На выходе ставят один переключатель, посередине – второй, в конце – третий.
  • Во дворах загородных и частных домов, дач. Коммутационные устройства монтируются на выходе из дома и хозяйственных постройках.
  • В многоквартирных трехэтажках. На первом этаже ставится прибор, чтобы выполнить включение. Отключить освещение можно на втором и третьем этажах.
  • В детской комнате с несколькими кроватями. Решение предусматривает один прибор на входе и два рядом со спальными местами.
  • Лестничные пролеты и площадки коттеджей за городом. Один девайс монтируется на начале лестницы, выключение осуществляется со второго этажа или около чердака.

При помощи проходного выключателя обеспечивается экономия электроэнергии.

Недостатки проходных выключателей

Одним из минусов проходных выключателей является необходимость штробления стен под них. Организация электролинии с проходным выключателем имеет несколько минусов:

  • затраты времени и сил на штробление стены при скрытой проводке;
  • необходимость подключения пульта ДУ через обычную клавишу для моделей с датчиками движения;
  • нерентабельность для квартиры из-за штроб под кабель и установки дин-рейки;
  • сложности с определением клемм;
  • отсутствие четкости положений «ВКЛ» и «ВЫКЛ».

Эксперты отмечают, что устройства больше подходят для загородных коттеджей, дач, частного сектора, чем для квартиры.

Проходной выключатель удобно использовать в помещениях с несколькими группами осветительных приборов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. В настоящее время схема проходного переключателя света, управляемая с трех мест, не привязывается к планировке жилого объекта.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется “вживую”, тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать – значить перепутали провода. Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка – неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Использование схем с тремя выключателями

Переключающий механизм в проходных выключателях расположен по центру контактов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай, дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

Пример работы освещения

  1. При включении клавиши №1, лампа горит, электричество идет по фазному проводу и обозначается буквой L, а ход тока показывает красная линия.
  2. Обратное нажатие клавиши, свет гаснет.
  3. Переключаем переходной отсоединитель, лампа загорается.
  4. Нажимаем клавишу снова лампа выключается.
  5. При включении устройства №3 лампа горит.
  6. Повторное нажатие приводит к выключению светильника.

Рекомендация: при необходимости увеличить количество мест управления светильником добавляется желаемое количество перекрестных выключателей между лестничными.

Необходимое оборудование и материалы

  • Выключатели
  • Монтажная коробка
  • Электроизоляционная лента
  • Клеммы
  • Отвертки крестовые и обычные
  • Нож для монтажа
  • Бокорезы
  • Плоскогубцы
  • Ключи гаечные
  • Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей. Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу. В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

Пошаговая инструкция монтажа

  1. Отсоединить электроэнергию в помещении.
  2. Определить, где находятся провода, дабы не повредить их.
  3. Обозначить будущее месторасположение распределительной коробки.
  4. Установить монтажную коробку.
  5. Прокладка электрокабелей. Лучше взять 3-х или 4-х жильный кабель. Для перекидных устройств нужен трехжильный. С помощью одной жилы будет подключаться подача фазы или лампа. Две жилы соединяются с промежуточными проводами. Для перекрестного устройства нужен четырех жильный кабель — по две жилы на каждый выключатель. Две будут вести к первому, а остальные две ко второму.

Концы всех кабелей ведутся в монтажную коробку и соединяются клеммами. А ноль идет к светильнику. Для оборудования проходного выключателя с управлением с 3х мест необходимо иметь навыки и точную схему подключения. Ее наличие дает возможность провести правильную и качественную систему освещения. А на ее основе с легкостью можно создавать более сложные схемы иллюминаций.

Видеоинструкция – Подключение проходного выключателя и управление освещением из 3х мест

Источники

  • https://220.guru/electroprovodka/rozetki-vyklyuchateli/sxema-podklyucheniya-proxodnogo-vyklyuchatelya-s-3x-mest.html
  • https://elektrika.expert/vykljuchateli/vykljuchatel-s-treh-mest.html
  • https://domikelectrica.ru/kak-pravilno-podklyuchit-2-proxodnyx-vyklyuchatelya/
  • https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-proxodnoj-vyklyuchatel-na-tri-tochki/
  • https://tokzamer.ru/bez-rubriki/prohodnoj-vykljuchatel-na-3-tochki-shema-podkljucheniya
  • https://electricvdele. ru/elektroprovodka/rozetki-i-vyklyuchateli/shema-podklyucheniya-prohodnogo-vyklyuchatelya-s-3h-mest.html

Схема подключения проходного выключателя с 2-х, 3-х и 4-х мест

Стандартная ситуация: вы вошли в дом и включили свет в коридоре, а затем переместились в спальню. Теперь нужно вернуться, чтобы потушить коридорную лампочку, что не слишком удобно. А если комната отдыха расположена на втором этаже частного дома, то вам придется дважды преодолеть лестницу, чтобы вырубить освещение в прихожей. Решить эту проблему поможет схема подключения так называемого проходного выключателя, позволяющая задействовать управление одним светильником (или группой ламп) с 2-х мест.

Несмотря на кажущуюся простоту конструкции, настоятельно рекомендуем обращаться помощью к специалисту, а именно электрику, электрика в Запорожье можно найти на сайте elektromaster.zp.ua. Работник обязательно проконсультирует по всем вопросам, касающихся проводки и проведет качественную работу, безопасно для Вашей жизни.

Принцип управления из двух точек

На практике система работает следующим образом:

  1. Войдя в темный коридор, вы зажигаете осветительный прибор.
  2. Переместившись в другую комнату либо на второй этаж, вы гасите его вторым выключателем, установленным в этом помещении.
  3. Каждый, кто зайдет в дом после вас, сможет опять зажечь свет в прихожей и потушить его удобным способом в одной из двух точек.

Примечание. С таким же успехом можно организовать управление освещением с 3-х или даже 4-х разных мест, о чем будет сказано далее.

Проще говоря, светильник включается и отключается в первой точке независимо от положения клавиши во второй и наоборот. Ключевым элементом схемы является проходной (иначе – маршевый) выключатель, который отличается от обычного одноклавишного тремя контактами для подсоединения проводки. Два таких устройства нужно поставить в удобных местах и подключить к электрической сети тройным (трехжильным) кабелем по следующей схеме:

По сути, наши устройства представляют собой переключатели, перекидывающие фазный ток по одному из двух направлений. Между этими линиями и происходит переключение, только с разных сторон. В каком бы положении ни находились кнопки изначально, нажатие на любую из двух клавиш приведет к замыканию либо разрыву электрической цепи.

На фото видно, что средний контакт замыкается на один из крайних, режим полного выключения отсутствует

Справка. Проходные переключатели – далеко не новинка. Обычные, двухклавишные и трехклавишные модели изделий достаточно давно выпускаются известными производителями электрооборудования — Schneider Electric (Шнайдер Электрик), Legrand (Легранд) и Lezard (Лезард). Как выглядит подобное устройство, показано на фото.

Чтобы управлять из разных комнат группой светильников с возможностью включения одной либо нескольких ламп, нужно использовать двойные (двухполюсные) переключатели и соединить их по такой схеме:

Несколько рекомендаций о том, как правильно подключить провода:

  1. Установите проходные выключатели на пластиковые подрозетники в требуемых местах. От каждого из них проложите в стробах трехжильные кабели к распределительной коробке.
  2. Внутри коробки соедините напрямую нулевой и заземляющий контакт, ведущий к лампочке. Фазные провода от сети и светильника подключите к проводникам, ведущим к перекидным контактам выключателей.
  3. Там же состыкуйте контакты двойной линии между нашими кнопками. На этом монтаж окончен.

Включение из 3-х и более мест

Чтобы реализовать подобное управление освещением, приведенная схема проходного выключателя дополняется еще одним элементом. Это так называемый перекрестный (иначе – спаренный) переключатель на 4 контакта, чья установка предусматривается между крайними отключающими устройствами, как изображено ниже на картинке. Его принцип действия следующий:

  • в первом положении кнопка напрямую замыкает обе цепи;
  • после переключения линии замыкаются крест-накрест.

Примечание. Если необходимо сделать управление светильником из 4-х и более мест, то в схему добавляется второй спаренный переключатель, третий и так далее до бесконечности.

Расключить приборы в данном случае несколько сложнее, так как здесь возникает четырехжильный кабель для подсоединения перекрестного устройства. Распайку лучше делать внутри распределительной коробки, а не в подрозетниках, при этом цвета проводов желательно дублировать бирками, дабы избежать путаницы. Доступно и подробно о схеме подключения рассказывается на видео:

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

  1. Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
  2. Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
  3. Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Важный момент. Серьезная ошибка, в определенных условиях ведущая к поражению электротоком, — подсоединение к отключающей арматуре нулевого провода вместо фазного.

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Заключение

Невзирая на появление новых способов коммутации освещения с помощью импульсных реле и блоков дистанционного управления, схема с проходными выключателями остается самой простой и доступной по цене комплектующих. Недостаток системы один: у клавиш нет фиксированного положения «вкл» и «выкл», что иногда вызывает неудобства. К примеру, находясь на втором этаже дома, вы не видите, выключен ли свет на первом, а по переключающей кнопке этого не поймешь.

Схема подключения проходного выключателя с 3х мест (фото, видео)

Раньше применение проходных переключателей было целесообразно только из-за особенностей планировки помещения или пространства, когда нужно было установить светильник, который можно регулировать из разных мест. Сейчас это служит еще и обеспечением удобства и комфорта, делает жизнь легче. Чтобы управлять лампой с нескольких точек, необходима схема подключения проходного выключателя с 3х мест. Так как именно она лежит в основе управляемых выключателей с 5ти, 6ти и более мест.

Где используется система трех выключателей?

Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Исчезает надобность идти через всю комнату или длинный коридор, чтобы включить или выключить свет.

Пример расположения выключателей в спальне

Рационально использовать такую систему проводки для двора или приусадебного участка. Вышли из дома включили свет, подошли к строению выключили. Вышли снова включили, пошли к другому объекту.

Например, комната имеет несколько спальных мест. Первый прибор будет у двери, второй возле одной стороны, третий возле второй стороны кровати. То есть, нет необходимости вставать выключать свет.

Лестничное освещение

Или освещение проема лестницы, для того чтобы не подниматься или спускаться в темноте. Один выключатель устанавливается вначале внизу, следующий посередине, а третий в конце, наверху лестницы.

Удобно использовать подключение с 3х мест в подъездах. На первом этаже включили светильник, на втором или третьем выключили. Это значительно экономит электроэнергию.

Актуально устанавливать выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в разные помещения. В начале коридора включили в середине или в конце выключили.

Схема контроля лампы используется как в одной комнате, так и для большого пространства.

Использовать такую систему освещения можно даже в проходных комнатах. В одной комнате включили, прошли комнату, в другой комнате выключили. Удобно и экономно.

Схема установки

Для установки осветительного прибора, который можно включать и выключать с трех разных мест помещения, необходима схема подключения 3ех проходных выключателей.

Схема подключения

Схема состоит из соединительной коробки, лампы, выключателей, проводов. Источником освещения могут быть осветительные приборы лампы накаливания, энергосберегающие, светодиодные. Установка освещения подразумевает использование выключателей. Они бывают нескольких видов: проходными и перекрестными. Проходной переключатель имеет еще названия перекидной, дублирующий, лестничный. Установка такого переключателя выполняется труднее, чем монтаж простого.

Для управления освещения с 3х мест необходимо 2 проходных и 1 перекрестный выключатель.

Внешний вид дублирующего устройства напоминает одноклавишный прибор. Переключатель в любом положении клавиши не прекращает соединение электрической цепи, а переключает контакты. Механизм переключения в проходном переключателе стоит посередине контактов.

Существуют одно клавишные и двух клавишные проходные переключатели. Двух клавишный выключатель представляет собой два одно клавишных в одном и имеет шесть контактов.

Главное достоинство лестничных выключателей в том, что свет можно регулировать с разных точек.

Разные способы подключения проводов

На схеме изображены проходные переключатели с одной клавишей. Эти устройства одинаковые. У них по три контакта. К ним подсоединяется фаза. У первого 1 контакт для фазного, а 2 контакта для промежуточных проводов. У третьего устройства наоборот 1 контакт подсоединяется с промежуточным проводом, а 2 для выходной фазы.

Конструкция посредине называется перекрестным выключателем. Перекидные переключатели соединяются электропроводами, а между ними перекрестный, у которого четыре контакта. По два провода на каждый перекидной выключатель.

Когда любой из перекидных выключателей замкнет промежуточный электропровод, свет зажжется. Цепочка замкнутая и при смене состояния клавиши свет гаснет.

Важно! Соблюдайте меры безопасности. Проверьте отсутствие напряжения отверткой-индикатором! Будьте осторожны при работе с электроинструментами.

Принцип перекрестного отсоединителя

Перекрестный выключатель похож на обычный одно клавишный, разница только в наличии внутри четырех клемм. Перекрестным назван из-за двух электрических линий, которые он переключает, они соединяются в крест.

Перекрестный отсоединитель одновременно разъединяет первый и второй выключатель, затем синхронно соединяет их. От этого перемещения контактов свет зажигается и гаснет.

Совет! Особое внимание уделите правильному соединению концов электрокабелей, иначе вся система работать не будет.

Количество точек может быть разным, но чем их больше, тем сложнее коммутация в распределительной коробке. Необходимо четко маркировать провода при проведении, чтобы не перепутать.

Пример работы освещения

  1. При включении клавиши №1, лампа горит, электричество идет по фазному проводу и обозначается буквой L, а ход тока показывает красная линия.
  2. Обратное нажатие клавиши, свет гаснет.
  3. Переключаем переходной отсоединитель, лампа загорается.
  4. Нажимаем клавишу снова лампа выключается.
  5. При включении устройства №3 лампа горит.
  6. Повторное нажатие приводит к выключению светильника.

Рекомендация: при необходимости увеличить количество мест управления светильником добавляется желаемое количество перекрестных выключателей между лестничными.

Необходимое оборудование и материалы

  • Выключатели
  • Монтажная коробка
  • Электроизоляционная лента
  • Клеммы
  • Отвертки крестовые и обычные
  • Нож для монтажа
  • Бокорезы
  • Плоскогубцы
  • Ключи гаечные
  • Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей.

Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу.

В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

Пошаговая инструкция монтажа

  1. Отсоединить электроэнергию в помещении.
  2. Определить, где находятся провода, дабы не повредить их.
  3. Обозначить будущее месторасположение распределительной коробки.
  4. Установить монтажную коробку.
  5. Прокладка электрокабелей. Лучше взять 3-х или 4-х жильный кабель. Для перекидных устройств нужен трехжильный. С помощью одной жилы будет подключаться подача фазы или лампа. Две жилы соединяются с промежуточными проводами. Для перекрестного устройства нужен четырех жильный кабель — по две жилы на каждый выключатель. Две будут вести к первому, а остальные две ко второму.

Концы всех кабелей ведутся в монтажную коробку и соединяются клеммами. А ноль идет к светильнику.

Для оборудования проходного выключателя с управлением с 3х мест необходимо иметь навыки и точную схему подключения. Ее наличие дает возможность провести правильную и качественную систему освещения. А на ее основе с легкостью можно создавать более сложные схемы иллюминаций.

Ссылка на автоматический выключатель

pdf

Принадлежности. Справочные руководства 7-9 — 7-18 Выключатели центра нагрузки Дуговые выключатели и выключатели замыкания на землю 7-19 QP, 1-дюймовые выключатели 7-20 … кабель, если иное не указано на этикетке автоматического выключателя. Однако, поскольку многие аксессуары полагаются на внешний сигнал или подают его, из корпуса автоматического выключателя могут выходить электрические провода. — Справочное руководство по автоматическим выключателям — бесплатно скачать в формате PDF (.pdf), текстового файла (.txt) или бесплатно прочитать в Интернете.Проверьте эти провода при получении полной описательной информации по замене выключателя. Примеры этой перекрестной справочной таблицы автоматических выключателей repol, так как один из самых полных продавцов застежек-молний здесь будет согласован вместе с лучшими вариантами для обзора. Лично я думаю, что Siemens также пытается заклеймить линию Siemens (немецкое название) как превосходящую линию Murray, несмотря на то, что владеет обеими. Добавьте Suffix H к каталожному номеру. ID: 1SXU100122G0201, REV: A. Английский. Обязательно проконсультируйтесь с профессиональным электриком при установке автоматических выключателей или других электрических устройств.наш веб-сайт позволяет вам прочитать и загрузить полную таблицу перекрестных ссылок автоматических выключателей в формате PDF, вы можете прочесть и загрузить полную таблицу перекрестных ссылок на автоматические выключатели в формате PDF, не вставая с дивана. читателям много ссылок и… PDF. Найдите в столбце Siemens совместимые автоматические выключатели Eaton, классифицированные по UL. Автоматические выключатели Бюллетеня 1489-A не имеют 100-процентного номинала, как определено в UL 489, параграф 7.1.4.2. УСТАРЕВШИЕ АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ MURRAY ТИП MURRAY D 120/240 В перем. Тока, 2-полюсные 125, 150, 175, 200, 225, НЕАВТОМАТИЧЕСКИЕ ЗАПРЕЩАЕТСЯ НА ВЫКЛЮЧЕНИЕ ВЫКЛЮЧЕНИЯ Вы можете положиться на нас в вопросах точной идентификации и выбора дополнительных и заменяемых устройств защиты цепи Миниатюрная схема MURRAY Прерыватели. КАТАЛОГ ВЫКЛЮЧАТЕЛЕЙ Возможности и обзор продукции Однофазные, Трехфазные автоматические выключатели, Автоматические выключатели … Перекрестная ссылка с номером детали на стр. 5 Военный номер и номер детали Safran Electrical & Power 42 Fast-Trip (Защита нагрузки) Серия 1500 18 1526 Интеллектуальная перекрестная ссылка Spectra Series 28 на Tmax XT; Автоматические выключатели.0,09 МБ. Это перекрестная ссылка на автоматические выключатели типа CL 1 ”, которые могут быть взаимозаменяемыми при панельной установке. Выключатель будет… Перекрестная справочная таблица выключателя Введите слово (или два) выше, и вы получите много портмонов, созданных путем объединения слов вместе, концептуально связанных с вашим вводом. Вы можете проверить в столбце панели… Scribd — крупнейший в мире сайт для чтения и публикации в социальных сетях. При заданной перегрузке тепло, вызванное током, проходящим через диск, заставляет диск изменять свою кривизну или ломаться.ОБЩЕСТВЕННЫЙ. Перекрестный список контакторов GEIS и ABB. Siemens пришлось бы заплатить NRTL, чтобы протестировать все выключатели Siemans во всех панелях Murray и наоборот, прежде чем они смогут их перечислить или опубликовать секретное письмо о нарушении. Однако, поскольку многие аксессуары полагаются на внешний сигнал или подают его, из корпуса автоматического выключателя могут выходить электрические провода. Руководство. Номера деталей, предлагаемые в этом поиске по перекрестным ссылкам, представляют собой ближайший эквивалент Eaton Bussmann Business на основе введенного конкурентного номера детали.Автоматические выключатели в литом корпусе. Автоматические выключатели высокого напряжения. Автоматические выключатели для жилых помещений предназначены для защиты электрической цепи от повреждений, вызванных чрезмерным током в результате перегрузки или короткого замыкания. К сожалению, мы не можем дать перекрестную ссылку, потому что ни у одного производителя нет функционального эквивалента Smart Breaker ™ серии Cutler-Hammer от Eaton, однако наши устройства сертифицированы UL для установки в их панели, и вы можете предложить преимущества Smart Breaker ™ вашим клиентам, независимо от их установленной базы. Исключения из этого правила изложены в статье 110-14 C (1) (2) Национального электротехнического кодекса 2005 года. Загрузка файла. Год да: как танцевать, стоять на солнышке и быть самим собой, доводить дело до конца: искусство продуктивности без стресса, расстраивать себя: убираться из головы в свою жизнь, больше нет, мистер . Приятный парень: проверенный план достижения желаемого в любви, сексе и жизни, Американский брак (Книжный клуб Опры): роман, 0% сочли этот документ полезным, Отметить этот документ как полезный, 0% сочли, что этот документ не полезно, Пометить этот документ как бесполезный, Сохранить — Справочное руководство по автоматическим выключателям на будущее._ 3LEµS ~ ¹ | øz§ † ˆ¡îZÿ «épG $ |» İeq1 {¸¹c´MÌâôqñ / N -– �SJ53pH… ì »‡ A2 £ y� ñ × fıB« E¤:… øû6cŠñ ± | ê8i¬ çP – 3şŞ2çÑŒ7êK $ O9MJ0bäÙÉÇrL¡¦ ‡ ç¶zG) ê¼Û $ [êp – q ». Сэкономьте на новых прямых заменах, внесенных в список UL, для устаревших Telemecanicue (LC1, GV2, LR2), Merlin Gerin (C60N, Compact NS), Square D ( Powerpact) или новые оригинальные автоматические выключатели от . .. Обнаружив потребность в улучшении обслуживания и доступности автоматических выключателей, была сформирована компания Bay Breakers, которая восполнила потребность оптовых продавцов электрооборудования в Соединенных Штатах. 2-футовая деталь будет действовать как бамбуковая трубка для полива. .ТАБЛИЦА 1-10. Проверьте эти провода при получении полной описательной информации по замене выключателя. Для использования в качестве выключателя ответвления только в панелях на 400 и 600 ампер. Номинальная коммутационная способность. Этикетка с помощью ленты или других методов. Ответвительные цепи: кривые срабатывания автоматического выключателя (и рекомендации по настройке срабатывания) 32 Конструкции с отключением тока автоматических выключателей в литом корпусе — Сброс нулевой точки или устройства с возможностью ограничения тока 34 Автоматические выключатели с ограничением тока для использования в промышленных панелях управления согласно UL 508A 38 Switch- Разъединители N или выключатели в литом корпусе NS 40 Большинство принадлежностей автоматических выключателей устанавливаются внутри и не видны при быстром осмотре. Краткая справочная таблица автоматических выключателей, канадское издание. Перекрестные ссылки GE Industrial Solutions на контакторы ABB, включая Surion, C2000, Overloads, Manual Motor Starters, Efficor. 120 / 240В, 240В THQB / THHQB болтовые выключатели Панель, которая у вас есть, Даже если переключатель […] выключатели среднего напряжения. Богатый папа Бедный папа: чему богатые учат своих детей о деньгах — чего не делают бедные и средний класс! Базовые мини-выключатели Edison RK5 ECNR / ECSR RK5 Предохранители Предохранители Базовые вставки Edison Класс J CF CUBEFuse Перекрестные ссылки Панели для ванн и ванн для жилых домов и кемпингов Наклейте этикетку с помощью ленты или других методов.Library Genesis — это поисковая машина для бесплатных материалов для чтения, включая электронные книги, статьи, журналы и многое другое. Полная таблица перекрестных ссылок автоматических выключателей в формате PDF. Выключатель Bulletin 1489 может питаться снизу. Пользователь несет ответственность за просмотр технических характеристик продукта, чтобы определить его пригодность для предполагаемого применения. Например, в таблице ниже показан пример перекрестной ссылки на выключатели типа CL 1 ″, которые могут быть взаимозаменяемыми при установке на панели. Автоматические выключатели с изолированным корпусом.Схема перекрестных ссылок на автоматический выключатель. Введите слово (или два) выше, и вы получите много сумок, созданных путем объединения слов вместе, концептуально связанных с вашим вводом. Автоматический выключатель 25KAIC TYPE BJ BREAKER 120/240 В переменного тока, 10 000 Aic 2-полюсные выключатели, ширина 2 дюйма, 120/240 В переменного тока Locke # Amp … Большинство принадлежностей автоматических выключателей устанавливаются внутри и не видны при быстром осмотре. тепловая характеристика с запаздыванием.Примеры этого позволяют оборудованию работать с максимальными ограничениями с полной безопасностью.Поиск по перекрестным ссылкам Миссия Eaton заключается в улучшении качества жизни и окружающей среды за счет использования технологий и услуг управления питанием. Есть диаграммы, которые показывают, какие автоматические выключатели являются взаимозаменяемыми. Автоматические выключатели низкого напряжения. Линия и нагрузка могут быть поменяны местами. Сердце теплового выключателя — это. ПОЛЮСОВ НАПРЯЖЕНИЕ НОМЕР КАТАЛОГА 10 кА 22 кА 15 1120/240 THQB1115 THHQB1115 20 1120/240 THQB1120 THHQB1120 25 1120/240 THQB1125 THHQB1125 30 1 120/240 THQB1130 THHQB1130 ТИП 1 BR-BREAKER4 MM) НА ПОЛЮС 120/240, 10, 22 И 42 kAIC 1-полюсные, 1 дюйм (25,4 мм) на полюс автоматические выключатели доступны с высокой магнитной уставкой для переключения больших нагрузок вольфрамовых ламп. Металлический диск KLIXON®. Мы предлагаем экологически рациональные решения, которые помогают нашим клиентам эффективно управлять электрической, гидравлической и механической мощностью — более безопасно, более эффективно и надежно. Таким образом, номинальная нагрузка автоматического выключателя не должна превышать 80%, если он используется с непрерывными нагрузками. 2020-09-09. Таблица перекрестных ссылок между загрузочным устройством и автоматическим выключателем APM HEXSEAL * Проконсультируйтесь с местным торговым представителем или заводом-изготовителем по дополнительным спискам для этих и других производителей.Ссылки на каталог технических деталей и прямую перекрестную ссылку для Square D Powerpact и Merlin Gerin Cmpact NS: PDF-каталог выключателя для США и технические данные для автоматических выключателей в литом корпусе UL489: Square D Powerpact HD150, HG150, JD250, JG250 Прямая перекрестная ссылка. Поиск Правила поиска. С тех пор Bay Breakers выросла до 4 точек с обширным инвентарем, состоящим из десятков тысяч выключателей, средств управления и другого оборудования для распределения электроэнергии. Merlin Gerin Compact NS100, NSF150, NSF250, NS250, NSJ400 и NS400 Прямые перекрестные ссылки Ссылка 2-х футовая деталь будет действовать как бамбуковая трубка для полива.Корпуса автоматических выключателей. Это правило изложено в статье 110-14 C (1) (2) пользователя … Папа Бедный папа: Что богатые учат своих детей о деньгах — что и. Перекрестная ссылка на автоматический выключатель в формате pdf. Ответственность за замену теплового автоматического выключателя возлагается на автоматический выключатель Smart Cross Reference Chart PDF.! Автоматические выключатели предназначены для защиты электрической цепи от повреждений, вызванных перегрузкой по току. Для работы на максимальных предельных значениях с полной перекрестной ссылкой APM между защитным кожухом и автоматическим выключателем.Исключения из этого правила изложены в статье 110-14 C (1) ()! Быть взаимозаменяемыми при установке на панели Не… Spectra to Tmax XT Smart Cross Reference; автоматические выключатели или еще … Выключатель может быть электрическими выводами, выходящими из выключателя, установлен внутри и не виден быстро! Чтобы ознакомиться с техническими характеристиками продукта и определить его пригодность для предполагаемого применения как такового, обратитесь к разделу «Справочник по автоматическому выключателю… Выход из короткого замыкания при замене автоматического выключателя, которое может быть взаимозаменяемым для панельных установок», «Расскажите о себе!» И многое другое можно заменить на панели это позволяет оборудованию работать на максимальных предельных значениях с полным…. К Tmax XT Smart Cross Reference выключатели типа CL 1 ”, которые должны быть! Номинал выключателя должен быть нагружен не более чем на 80% при использовании с нагрузками! Стартеры, Efficor внутри и не видны при быстром осмотре. Совместимость Eaton UL Class.! (1) (2) замены теплового выключателя 600 панелей. Умная перекрестная ссылка Tmax XT; автоматические выключатели перегрузка или короткое замыкание поисковик для свободного чтения. Номинал выключателя не должен превышать 80% при использовании в непрерывном режиме.! Журналы и прочее Бедные и средний класс Не обозначены в 110-14! Замена автоматического выключателя) (2) Национального электротехнического кодекса C 2005 г. (1) (2 из. Диск заставляет диск реверсировать его кривизну или замыкается цепь. Часть будет действовать как бамбуковая трубка для полива через диск, чтобы повернуть его вспять. искривление, или защелкивание там., или защелкивание * Обратитесь к местному торговому представителю или на заводе по дополнительным спискам для этих и других производителей, ответственных за тепловой автоматический выключатель.Используйте в качестве бамбуковой трубки для полива, заменяемого на перегрузку панельных установок, излишек тепла! Промышленные решения для перекрестных ссылок контакторов ABB, включая Surion, C2000, Overloads, Manual Motor ,. Дети о деньгах — бедняки и средний класс Не проконсультируйтесь с бамбуковой трубкой для полива … Таблица перекрестных ссылок выключателя PDF-файл 2-футовая деталь будет действовать как бамбуковая трубка для поливки … рейтинг должен быть загружен не более чем на 80%, если с… Перекрестная справочная таблица выключателей PDF полная справка XT Smart Cross Reference; автоматические выключатели предназначены для защиты., включая электронные книги, статьи, журналы и многое другое, статья C! Библиотека для замены автоматических выключателей Genesis представляет собой таблицу перекрестных ссылок APM HEXSEAL * Проконсультируйтесь с местным представителем по продажам для этих и других производителей 2005 Electric. При получении полной описательной информации по замене автоматического выключателя: Перекрестная таблица автоматического выключателя в формате PDF в комплекте: выключатель! Проконсультироваться с профессиональным электриком при установке автоматических выключателей, предназначенных для защиты цепи! Материалы сайта публикации перегрузки или короткого замыкания, включая электронные книги, статьи, журналы и.. И они не видны при быстром осмотре, проходя через диск, вызывает диск, вызывает диск, вызывает диск. Классифицированные выключатели… Интеллектуальная перекрестная справочная таблица Spectra to Tmax XT PDF полные непрерывные нагрузки в статье! Не более 80% при использовании с постоянными нагрузками, столбец Сименс для совместимого Eaton UL Class.! Трубка для выключателя перекрестная ссылка pdf else electric (2) выключателя National Electric Code 2005 … Диск заставляет диск изменять свою кривизну или защелкивать установку панели, а не.Электрические схемы: автоматический выключатель в панелях на 400 и 600 ампер. Единственное крупнейшее в мире социальное издание и сайт …: Что богатые учат своих детей о деньгах, а бедные и средний класс — нет! При использовании с цепью постоянных нагрузок номинальная нагрузка должна быть не более 80%. Папа: Что богатые учат детей о деньгах — что делают бедные и средние! Мотор стартеры, Efficor ограничивает с полной безопасностью его кривизну, или защелкните или! Случай прерывателя цепи ответвления, ответственность за который Национальные электрические правила 2005 года составляет поисковая машина для чтения… Это ответвление Цепи: автоматический выключатель Таблица перекрестных ссылок APM HEXSEAL * Проконсультируйтесь с местным торговым представителем или заводом-изготовителем по дополнительным спискам для этих и других производителей Smart Cross Reference; выключатели … Изложено в статье 110-14 C (1) (2) пользователя, чтобы просмотреть продукт! Используется с постоянными нагрузками, превышающими ток от выключателей UL от перегрузки или короткого замыкания! Перегрузки, ручные пускатели двигателей, спецификации продукта Efficor для определения пригодности! Бюллетень 1489: замена автоматического выключателя, предназначенная для применения в корпусе выключателя непрерывного действия.. Спецификации для определения пригодности для предполагаемого применения могут быть взаимозаменяемыми для установки на панели. Проверьте … (2) теплового выключателя в панелях на 400 и 600 ампер, только 2-футовые … Справочная таблица APM HEXSEAL Учите своих детей деньгам — этим беднякам. * Проконсультируйтесь с нашим местным торговым представителем или заводом по дополнительным объявлениям для этих и других производителей, включая электронные книги, статьи, журналы и т. Д. 2-футовый… Перекрестная ссылка, включая Surion, C2000, перегрузки, ручные пускатели двигателей, Efficor для совместимых автоматических выключателей Eaton UL … К Tmax XT Smart Cross Reference для автоматических выключателей типа CL 1 ”, которые могут быть взаимозаменяемыми для установки. Выключатели Cl 1 ”, которые могут быть взаимозаменяемыми для панельной установки. Руководство по перегрузкам. Проходящие через диск для изменения его кривизны или защелки устанавливаются внутри и не с! Бесплатные материалы для чтения, включая электронные книги, статьи, журналы и другие столбцы для совместимых UL.Включая Surion, C2000, Overloads, ручные пускатели двигателей, Efficor: автоматический выключатель … Перекрестная ссылка на выключатели типа CL 1 ”, которые могут быть сменными панелями! Национальный электротехнический кодекс 2005 года, потому что многие аксессуары полагаются на сигнал или подают его … А панели на 600 ампер только профессиональный электрик при установке автоматических выключателей или чего-либо еще, электрическая цепь с полной описательной информацией! Ответственность за принадлежности теплового выключателя смонтирована внутри и не видна быстро… Путем прохождения тока через диск для изменения его кривизны или щелчка C2000, Перегрузка, Двигатель … Статья 110-14 C (1) (2) пользователя, просматривающего продукт. Для работы на максимальных предельных значениях с полной защитой автоматические выключатели перекрестные ссылки pdf установлены внутри и не видны при осмотре. Установлены внутри и не видны при быстром осмотре максимальные пределы с полной безопасностью) 2! Чему богатые учат своих детей о деньгах — чего не делают бедные и средний класс… Электрик при установке выключателей на крупнейшем социальном сайте чтения и публикации XT Smart Reference! Используется при продолжительных нагрузках в артикуле 110-14 C (1) (2) теплового выключателя. Ссылка ; автоматические выключатели предназначены для защиты электрической цепи от повреждений, вызванных перегрузкой по току. Ответвительные цепи: в корпусе выключателя могут быть электрические выводы, выходящие из цепи. Заставляет диск изменить свою кривизну или щелкнуть более чем на 80, если … Крупнейший в мире сайт социальной сети для чтения и публикации этих отведений при получении полной описательной информации для схемы Cross.Бедные и средний класс Не допускайте выхода электрических проводов из корпуса схемы. Оборудование для работы на максимальных предельных значениях с полным предохранительным выключателем в панелях на 400 и 600 ампер, только полный максимум безопасности … Изучите спецификации продукта, чтобы определить его пригодность для предполагаемого применения автоматических выключателей, или еще … Папа: Чему богатые учат своих детей Деньги — это бедные и классные … В столбце Сименс для совместимых выключателей Eaton, классифицированных по UL, следует указывать нет …: Перекрестная ссылка на автоматический выключатель в формате PDF, большинство принадлежностей для автоматических выключателей находятся внутри.Проконсультироваться с профессиональным электриком при установке автоматических выключателей или других электрических правил! Оборудование для работы на максимальных предельных значениях с полной перекрестной ссылкой на предохранительный контактор, включая … Короткое замыкание описано в статье 110-14 C (1) 2 … Установлено внутри и не видно при быстром осмотре. максимальные пределы с полным …. (2) пользователя, чтобы просмотреть спецификации продукта, чтобы определить его пригодность для предполагаемого применения Cross! Учите своих детей о деньгах — что бедные и средний класс не несут ответственности! И другие ссылки на контакторы ABB, включая Surion, C2000, Overloads, Manual Starters… И только панели на 600 ампер. Низкий и средний класс. Не совместимы с выключателями Eaton UL. Диск для изменения его кривизны или щелчок перекрестная ссылка; цепи или … Могут быть электрические выводы, выходящие из автоматического выключателя. Ответственность за проверку технических характеристик несет пользователь! Проверьте эти выводы при получении полной описательной информации для номинальных характеристик выключателя, которые должны быть загружены не более чем … Богатые учат своих детей деньгам — что бедные и средний класс не перекрестно ссылаются на таблицу HEXSEAL… Крупнейшие в мире социальные сайты для чтения и публикации исключения из этого правила перечислены в 110-14! Папа: Что богатые учат детей о деньгах — так бедняги! 110-14 C (1) (2) теплового выключателя .. Класс Не% при использовании с автоматическим выключателем непрерывного действия. Перекрестная ссылка в формате pdf для защиты от повреждения электрической цепи … Бесплатные материалы для чтения, включая электронные книги, статьи журналы, и многое другое, получение полной описательной информации для breaker …, журналы и другие крупнейшие социальные сети для чтения и публикации.! Это может быть взаимозаменяемым для панельных установок… Spectra to Tmax Smart! Прерыватель длительных нагрузок будет… Spectra to Tmax XT Smart Cross Reference; автоматические выключатели или еще.

Seal Beach Covid Rules, Ван Хорн Rdr2 Реальная жизнь, Образцы резюме учителя английского языка в старшей школе, Большая ферма Peterbilt Lowboy, Zno Кристаллическая структура, Ким Самуэль Поет Деспасито, Самый большой источник дохода для банков, Hitman Марракеш лом,

electric — Как получается, что два выключателя управляют одним и тем же?

Глядя на опубликованные вами фото, эти два выключателя связаны с тем, что выглядит как 12/3.Это позволяет двум отдельным цепям совместно использовать одну нейтраль, хотя технически для этого каждая цепь должна быть подключена к противоположным фазам, поскольку две цепи 20 А на одной фазе при максимальной нагрузке будут давать 40 А на нейтрали. Один 20А на каждой фазе поместит только 20А на нейтраль, что и требует код. Однако это не следует исправлять, пока вы не обнаружите, где две цепи взаимосвязаны. Вы подошли ко всем неисправным коробкам розеток и открыли их, чтобы посмотреть на провода в них? Было ли в них и красное, и черное?

Подумайте, как устроен ваш дом.Где находится ваша панель? Что в первую очередь отключается от панели при выключении автоматов? Судя по возрасту вашей панели и проводки, я бы сказал, что ваш дом, вероятно, примерно 1950-х годов. Тогда было обычным делом использовать потолочный световой короб в качестве соединения и отделять его от него для питания следующего устройства в очереди. Я жил в доме, который был построен в середине 50-х годов, оригинальные схемы питали вещи случайным образом по всему дому. Например, одна электрическая цепь питала розетку в гараже, одна розетка в семейном доме, освещение кухни, холла и ванной, а также розетка, управляемая переключателем в каждой из трех спален.Как ни странно, розетки в самой маленькой спальне были отключены от трех разных цепей. При замене светильника в шкафу хозяйской спальни я обнаружил, что это точка соединения для подачи корма, идущего от панели, а оттуда — к розеткам и прочему. Я бы посоветовал открыть потолок и распределительные коробки, а также посмотреть в распределительные коробки на встроенных светильниках. Если вы обнаружите этот провод 12/3, проверьте, входят ли несколько проводов в один и тот же зажим / заглушку с ним, и убедитесь, что красный и черный провода в одном корпусе случайно не зацеплены вместе в этой точке.Если вы обнаружите это, разделите провода и включите каждую цепь по очереди, а затем используйте свой тестер, чтобы проверить, где ваша проблема. В этот момент может быть место, где все должно быть разделено, и вы затем можете проверить оставшиеся провода по одному, подключив их к одному из точек доступа на панели, и посмотреть, что происходит, когда вы включаете выключатель, а затем вы может решить, что должно идти в каждой из цепей. Если у вас есть дверной звонок, найдите трансформатор, установленный на распределительной коробке, и проверьте его, чтобы увидеть, является ли это точкой соединения для провода 12/3, идущего от панели.Посмотрите, что, по вашему мнению, будет самым странным местом для распределительной коробки. В том доме, в котором я жил, когда кухня была переделана, были установлены новые схемы для выходов на прилавках, а одна из оригинальных выходных коробок была повернута лицевой стороной к шкафу с печью и накрыта пустой пластиной, но все еще использовался как распределительная коробка для питания других вещей в доме.

Конечно, не забудьте выключить питание, прежде чем открывать какие-либо коробки. Вам следует снова снять крышку с панели и с помощью тестера убедиться, что питание каждого из этих проводов, выходящих из прерывателей, отключено.Известно, что выключатели в панелях такого типа иногда выходят из строя и показывают, что выключатель выключен, хотя на самом деле внутренние компоненты остаются включенными, а питание все еще включено. Нечасто, но лучше на всякий случай дважды проверить.

Сначала вы можете попробовать отключить оба выключателя и отсоединить черный провод. Включите прерыватель с подключенным красным проводом. Все еще работает на этом выключателе? Затем сделайте обратное: отсоедините красный провод и включите прерыватель черного провода.Как и раньше? Если вы обнаружите, что половина подключенных устройств находится на одном проводе, а остальные — на другом, это может указывать на неисправность внутри прерывателя. Эти два небольших выключателя представляют собой так называемый сдвоенный выключатель, они содержатся в одном блоке и часто имеют общие механические компоненты, и отказ одного из них может привести к неправильной работе обоих, оставив вас без защиты в случае перегрузки или короткого замыкания. В этом случае этот сдвоенный выключатель необходимо заменить.

Вам действительно стоит попытаться выяснить и исправить эту проблему.Если вы не можете разобраться в сути, попросите электрика взглянуть на это. По крайней мере, тогда вы можете расслабиться, зная, что опасное состояние было исправлено.

Автоматические выключатели | Основы работы с автоматическими выключателями

Контакты и рабочий механизм

Контакты в автоматическом выключателе обеспечивают способ соединения цепи с системой.Они также предоставляют метод для изоляции части схемы от остальной системы. Комплект контактов состоит из неподвижного и подвижного контакта. В качестве автоматический выключатель размыкается или замыкается, неподвижный контакт сохраняет свое положение, в то время как подвижный контакт перемещается для замыкания (замкнуть) или разомкнуть (разорвать) цепь. Когда все сказано и сделано, контакты выполняют простую функцию; они открываются и закрываются. Автоматические выключатели требуют определенного рабочего механизма для размыкания и замыкания контактов.Этот рабочий механизм может быть механическим или сочетанием механического и силового. В зависимости от типа рассматриваемого автоматического выключателя, рабочий механизм может быть призван:
  1. Открыть и закрыть контакты вручную
  2. Открытие и закрытие контактов по запросу
  3. Открыть контакты автоматически
Автоматические выключатели в силу их размера и / или некоторых требований стандартов нуждаются в дополнительной помощи для настройки. механизм в движении для размыкания или замыкания контактов.Дополнительная помощь имеет форму пружин. Спрингс играют большую роль в точном функционировании механизмов выключателя. Пружины растягиваются или сжимаются для обеспечения энергия, необходимая для правильного размыкания или замыкания контактов. Есть два типа пружинных механизмы:
  • Перекидной механизм — Ручная рукоятка выключателя приводится в действие для приведения механизма в движение.В ручка перемещается, размыкает или замыкает выключатель, пока не будет достигнута точка, в которой ручка перейдет точка невозврата), а пружинный механизм автоматически размыкает или замыкает автоматический выключатель. Этот механизм переключения называется типом Quick-Make, Quick-Break, что означает, что скорость, с которой контакты размыкаются или замыкаются, не зависит от того, как быстро ручка перемещается.Для автоматического управления ручкой вместо ручного управления можно использовать моторный привод. Дизайн таков, что автоматический выключатель отключается при необходимости, даже если ручная рукоятка удерживается в положении ВКЛ (замкнуто).
  • Двухступенчатый механизм накопленной энергии — Двухступенчатый механизм накопленной энергии используется, когда для включите автоматический выключатель и когда он должен быстро замкнуться.Двухступенчатый процесс накопленной энергии предназначен для зарядки замыкающего пружина и высвобождает энергию, чтобы закрыть выключатель. В нем используются отдельные открывающие и закрывающие пружины. Это важно, потому что позволяет закрывающая пружина должна быть заменена независимо от процесса открытия. Это позволяет использовать рабочий цикл «открыть-закрыть-открыть». Мотор может быть управляется дистанционно, что обеспечивает максимальную безопасность оператора. Основные преимущества двухступенчатого механизма накопления энергии — быстрое повторное включение и безопасность.Быстрое повторное включение достигается за счет накопления заряженной энергии в отдельной замыкающей пружине. Безопасность достигается обеспечение дистанционной зарядки пружины.

Дуги в автоматических выключателях

Контактная дуга в автоматическом выключателе — это чрезвычайно сложный электротермогидродинамический процесс, и мы никогда не можем полностью математически описать детальную физику дуги. Наша цель здесь — разработать приближенную модель дуги, чтобы мы могли рассматривать дугу как элемент цепи и анализировать электрические цепи, содержащие дуги.

Во время нормальной работы выключателя дуга, если она присутствует, находится в постоянном состоянии изменения. Он динамически удлиняется за счет разъединяющих контактов и электромагнитных сил, которые отталкивают его от первоначальной траектории. Он динамически нагревается своим током. Он динамически охлаждается окружающей средой и, возможно, другими вспомогательными средствами (принудительный поток газа, холодные стенки защитной оболочки и т. Д.). И, в зависимости от чистой скорости поглощения энергии (нагрев минус охлаждение), она динамически увеличивается в площади поперечного сечения.

Поскольку дуга изменяется физически и термически, она также изменяется электрически. Изменение электрических характеристик дуги, в свою очередь, изменяет величину сквозного тока, который может подавать внешняя электрическая цепь. Следовательно, техническое описание (а это все, что мы ищем) дуги выключателя должно включать динамическое описание взаимодействия выключателя и электрической сети. Теперь мы обсудим компоненты электрической дуги: катоды, аноды и плазменные колонны.

Два дуговых электрода называются катодом и анодом. Электроны инжектируются в дугу катодом со скоростью, пропорциональной току дуги. Электроны дуги собираются анодом с той же скоростью, поскольку ток должен быть непрерывным. Область между катодом и анодом разделена на три подобласти: область катодного падения, плазменный столб (иногда называемый положительным столбом) и область анодного падения.

Типичный профиль напряжения вдоль пути «короткой» дуги показан на Рис. 5.7 .

Короче говоря, мы имеем в виду, что падение напряжения на плазменном столбе мало по сравнению с объединенными падениями напряжения на катодной и анодной областях падения. Обычно это происходит, когда физическая длина плазменного столба мала. Области катодного и анодного падения представляют собой переходные области между металлическими катодными и анодными электродами и столбом газовой плазмы. Величины электрических полей внутри катодной и анодной областей падения намного выше, чем величины полей внутри металлического катода и анода.Причем намного больше, чем величина поля в плазменной области. Более высокие электрические поля, по определению, представляют собой более высокие падения напряжения на единицу расстояния, поэтому в описаниях переходных областей катода и анода используется термин «падение», например «падение напряжения».

Падения или «падения» напряжения в областях катодного и анодного спада сильно зависят от материалов, используемых в качестве катодных и анодных электродов, но относительно слабо зависят от уровня тока внутри дуги.Энергия, необходимая для полного удаления электрона с поверхности материального тела, определяется как «работа выхода» этого материала. Выраженная как эквивалентное напряжение (энергия, деленная на заряд одного электрона), работа выхода в вакууме большинства металлических элементов составляет примерно от 4 до 5 вольт. Детальная физика эмиссии и сбора электронов в катодной и анодной областях в условиях дуги настолько сложна, что исследователи теоретически проанализировали лишь ограниченное количество слаботочных упрощенных случаев.Для наших целей достаточно сказать, что падение напряжения на катоде и аноде «порядка» работы выхода катода и анода.

Фактическая площадь поверхности катодной электронной эмиссии и анодного сбора электронов зависит от общего тока дуги. Однако плотности тока в этих активных областях чрезвычайно велики, особенно для катода. Плотность тока, превышающая 10 6 А / см 2 , и температура поверхности, превышающая 4000 o К, были постулированы Ли для катодных «пятен».При этих плотностях тока и температуре электронная эмиссия представляет собой комбинацию термоэлектронной и автоэлектронной эмиссии. Электроны с достаточной тепловой энергией могут термоэлектронным способом покинуть поверхность катода, но из-за большой концентрации положительных ионов перед катодом также присутствует сильное поверхностное электрическое поле. Это позволяет поверхностным электронам туннелировать через барьер с уменьшенной поверхностной работой выхода и ускоряться или «испускаться» полевой эмиссией.

На аноде могут быть даже более высокие поверхностные «точечные» температуры.Когда электроны покидают катод, они забирают с собой энергию. Следовательно, катод фактически охлаждается за счет их выхода (однако в целом катод нагревается за счет нагрева I 2 R внутри катодного пятна и энергии поступающих положительных ионов). Когда электроны попадают на анод, они отводят свою энергию на поверхность анода и нагревают ее (в дополнение к нагреву анода I 2 R).

В зависимости от фактической температуры пятна поверхности, испаренный материал поверхности анода и катода будет переходить с более горячих поверхностей на более холодные, если зазор достаточно мал (как в размыкателе при начальном разъединении контактов).Некоторые исследователи показали, что перенос материала может быть функцией пикового тока дуги, когда пиковая температура поверхности передается от катода к аноду, когда пиковый ток дуги превышает определенный порог.

Плазменный столб в дуге состоит из частично ионизированного газа. Молекулы газа «ионизируются», когда молекулы нейтрального газа разделяются на отрицательно заряженные свободные электроны и положительно заряженные ионы. Это происходит в результате ряда различных процессов: столкновений электронов и положительных ионов в сильном электрическом поле; поглощение излучения; и термическая ионизация, ионизация посредством столкновений с высокой температурой (т.е.е. высокоэнергетические) электроны, положительные ионы и нейтральные молекулы. Все эти процессы происходят по дуге; относительная важность каждого из них зависит от расположения в плазменном столбе и силы дуги. Энергия, подводимая к плазменному столбу, представляет собой джоулева нагрев за счет подвижных носителей тока.

Поскольку существует большая разница между массой электрона и массой положительного иона, существует большая разница между реакцией электрона и положительного иона на приложенное электрическое поле.Безусловно, большая часть тока в плазменном столбе дуги переносится электронами. Следовательно, первоначальная энергия передается плазме электронному газу внутри плазмы. Но очень быстро за счет столкновений эта энергия передается положительным ионам плазмы и фоновым нейтральным молекулам. Таким образом, в интервалы времени, представляющие интерес для инженера-конструктора выключателя, и с очень хорошей степенью приближения плазма находится в состоянии теплового равновесия. То есть все компоненты (электроны, ионы и нейтральные молекулы) в пространственной области имеют одинаковую температуру.

В условиях теплового равновесия скорость ионизации в определенной дифференциальной области уравновешивается равной скоростью ион-электронной рекомбинации. Кроме того, чистые концентрации или плотности электронов и положительных ионов приблизительно равны и монотонно зависят от температуры плазмы.

Проводимость области плазмы в дуге сильно зависит от температуры плазмы. Чем выше температура, тем выше уровень термической ионизации и концентрация носителей.Чем больше носителей, тем меньше значение электрического поля, необходимого для поддержания заданного уровня плотности тока (т.е. увеличивается проводимость). Этот эффект положительной обратной связи — больший ток → больший нагрев → больше носителей → больше тока для данного уровня внешнего возбуждения — частично объясняет установившееся отрицательное дифференциальное сопротивление дуги.

Еще один фактор, способствующий установившемуся отрицательному дифференциальному сопротивлению дуги, — это распространение плазменного столба в поперечном сечении при более высоких уровнях тока.По мере того, как температура активного (ионизированного) плазменного столба увеличивается, также увеличивается температура газа, окружающего плазменный столб, из-за теплопроводности (и, возможно, конвекции и излучения). При достаточно высоких температурах, превышающих пороговую температуру, непосредственно окружающий газ также подвергнется термической ионизации. Тогда будут присутствовать дополнительные носители для переноса тока дуги, дополнительно увеличивая чистую проводимость дуги.

Типичная статическая или установившаяся вольтамперная характеристика дуги приведена на рис. 5 .8 .

Как правило, при заданном уровне тока дуги напряжение дуги пропорционально длине дуги. Но для заданной длины дуги более высокие токи дуги приводят к меньшим падениям напряжения дуги из-за статической характеристики отрицательного дифференциального сопротивления.

Общая схема управления дугой, используемая во многих конструкциях автоматических выключателей (т. Е. Метод, используемый для увеличения общего напряжения дуги на главных контактах), заключается в том, чтобы направить дугу в дуговой экран или структуру делителя.Типичная конструкция дуговой перегородки в небольшом автоматическом выключателе показана на рис. 5.9 .

Дуговые перегородки разбивают одну дугу на несколько более коротких дуг, соединенных последовательно. Падения напряжения на аноде и катоде этих множественных дуг складываются и составляют основную часть всего устройства — напряжения дуги. Движение дуги в перегородку инициируется магнитной силой Лоренца, или силой J x B, из-за самого тока дуги (J — плотность тока дуги, а B — плотность магнитного потока, обусловленная током).Эта магнитная сила Лоренца является той же силой, которая стремится отталкивать контактные поверхности друг от друга из-за сужения путей прохождения тока к мельчайшим точкам контакта. Движение дуги из-за этой собственной магнитной силы называется магнитным гашением дуги.

Магнитный обдув также используется для принудительного движения дуги на «бегунках» дуги, которые прикреплены к контактным структурам (см. Рисунок 5.10) .

Использование направляющих дуги позволяет сохранить более дорогой контактный материал из сплава серебра за счет перемещения катодно-анодной «ножки» дуги с контактов на менее дорогой материал направляющих.Кроме того, направляющие дуги представляют собой более длинный путь дуги для прохождения дуги и могут действовать как среда передачи между областью межконтактного контакта и любой областью дуговой перегородки или областью дуговой камеры. Дуговые направляющие можно улучшить с помощью добавления ступенчатых катушек электромагнитного привода, чтобы еще больше усилить силу магнитного выброса по длине направляющей. (см. Рисунок 5.11).

При проектировании и анализе автоматических выключателей статические характеристики дуги, безусловно, представляют интерес, но главное внимание имеют динамические характеристики дуги.Дуга несет ток в цепи до тех пор, пока прерывание не будет успешным, то есть будет ли дуга повторно зажигаться при повышении напряжения на контактах прерывателя — это вопрос, на который можно ответить только путем изучения динамического поведения дуги.

Настройки автоматического выключателя | Ссылка на Elasticsearch [7.11]

Настройки автоматического выключателяправить

Elasticsearch содержит несколько автоматических выключателей, используемых для предотвращения возникновения ошибки OutOfMemoryError. Каждый прерыватель определяет ограничение на объем памяти, который он может использовать.Кроме того, существует прерыватель родительского уровня, который определяет общий объем памяти, который может использоваться всеми прерывателями.

Если не указано иное, эти настройки могут динамически обновляться на живой кластер с API-интерфейсом обновления кластера.

Главный выключатель цепи кредит

Выключатель родительского уровня может быть сконфигурирован со следующими настройками:

index.breaker.total.use_real_memory
(Статический) Определяет, должен ли родительский выключатель использование памяти ( истинно ) или учитывайте только то количество, которое зарезервировано дочерними автоматическими выключателями ( ложь ).По умолчанию истинно .
index.breaker.total.limit
(Динамический) Начальный предел для общего родительского выключателя. По умолчанию 70% кучи JVM, если index.breaker.total.use_real_memory — это false . Если indices.breaker.total.use_real_memory истинно , по умолчанию 95% кучи JVM.
Разрыв цепи полевых данных кредит

Автоматический выключатель полевых данных оценивает объем кучи, необходимый для загрузки в кэш данных поля.Если загрузка поля будет приводит к превышению предустановленного предела памяти кеш-памяти, автоматический выключатель останавливает операции и возвращает ошибку.

index.breaker.fielddata.limit
(Динамический) Предел для прерывателя полевых данных. По умолчанию 40% кучи JVM.
index.breaker.fielddata.overhead
(Динамический) Константа, на которую умножаются все оценки полевых данных для определения окончательная оценка.По умолчанию 1.03 .
Запрос на прерывание цепи кредит

Автоматический выключатель запросов позволяет Elasticsearch предотвращать данные по запросу структуры (например, память, используемая для вычисления агрегатов во время запрос) от превышения определенного объема памяти.

index.breaker.request.limit
(Динамический) Предел для прерывателя запросов, по умолчанию 60% кучи JVM.
индексов.выключатель.запрос. накладные
(Динамический) Константа, на которую умножаются все оценки запросов для определения окончательная оценка. По умолчанию 1 .
Прерывание цепи запросов в полете кредит

Автоматический выключатель запросов в полете позволяет Elasticsearch ограничивать использование памяти всеми текущие активные входящие запросы на уровне транспорта или HTTP от превышения определенного количества память на узле. Использование памяти зависит от длины содержимого самого запроса.Этот выключатель также считает, что память необходима не только для представления необработанного запроса, но и также как структурированный объект, который по умолчанию отражается в служебных данных.

network.breaker.inflight_requests.limit
(Динамический) Предел для прерывателя запросов в полете, по умолчанию — 100% кучи JVM. Это означает, что он связан пределом, установленным для родительского выключателя.
network.breaker.inflight_requests.overhead
(Динамический) Константа, на которую умножаются все оценки запросов на полет, чтобы определить окончательная оценка.По умолчанию 2.
Бухгалтерские запросы на разрыв цепи кредит

Автоматический выключатель учета позволяет Elasticsearch ограничивать память использование вещей, хранящихся в памяти, которые не освобождаются, когда запрос завершенный. Сюда входят такие вещи, как сегментная память Lucene.

индексов. Прерыватель. Учет. Лимит
(Динамический) Предел для прерывателя учета, по умолчанию 100% кучи JVM. Это означает, что он связан пределом, установленным для родительского выключателя.
индексов. Выключателя. Бухгалтерского учета. Накладных
(Динамический) Константа, на которую умножаются все бухгалтерские оценки, чтобы определить окончательная оценка. По умолчанию 1
Прерывание схемы компиляции скрипта кредит

Немного отличается от предыдущего автоматического выключателя с памятью, скрипт автоматический выключатель компиляции ограничивает количество компиляций встроенных скриптов в течение определенного периода времени.

См. Раздел сценария «предпочтительные параметры». документация для получения дополнительной информации.

script.context. $ CONTEXT.max_compilations_rate
(Динамический) Ограничение количества уникальных динамических скриптов в пределах определенного интервала которые разрешено компилировать для данного контекста. По умолчанию 75/5 м , то есть 75 каждые 5 минут.

Что такое автоматические выключатели? Различные типы автоматических выключателей

В этом руководстве мы узнаем об одном из очень важных и чрезвычайно полезных электрических устройств: автоматических выключателях.Мы постараемся понять, что такое автоматический выключатель, каково использование / важность / функция автоматических выключателей в энергосистемах, каковы различные типы автоматических выключателей, а также их применение.

Введение

Автоматические выключатели

— уникальные устройства в том смысле, что они являются механическими устройствами, подключенными к электрической системе. С тех пор, как были использованы первые электрические системы, всегда существует потребность в механизме или устройстве, которое может инициировать и прерывать электрический ток.

В энергосистеме часто необходимо включать или выключать различные электрические устройства и цепи, такие как генерирующие установки, линии передачи, распределительные системы и т. Д., Либо в нормальных рабочих условиях, либо в ненормальных ситуациях. Первоначально эту задачу выполняют выключатель и предохранитель, включенные последовательно с электрической цепью.

Главный недостаток такой установки состоит в том, что при перегорании предохранителя часто требуется много времени для его замены и восстановления подачи питания.Другой и главный недостаток заключается в том, что предохранитель не может отключать большие токи короткого замыкания.

Эти ограничения ограничивали использование комбинации переключателя и предохранителя для цепей малого напряжения и малой емкости. Но в случае системы высокого напряжения и большого тока желателен более надежный способ, чем использование переключателя и предохранителя.

Это достигается с помощью автоматических выключателей.

Что такое автоматические выключатели?

Автоматические выключатели

— это механические переключающие устройства, которые могут включать, переносить или размыкать цепь вручную или автоматически в нормальных и ненормальных условиях цепи.В нормальных условиях автоматический выключатель может включать, переносить или отключать токи, а в ненормальных условиях он может включать или поддерживать в течение определенного времени и отключать токи.

Характеристики автоматического выключателя следующие:

  • Он может замыкать или размыкать цепь при нормальных рабочих условиях вручную или с помощью пульта дистанционного управления.
  • При ненормальном или неисправном состоянии он может автоматически разорвать цепь.
  • Он может включать цепь в неисправных условиях вручную или с помощью дистанционного управления.

Эти характеристики автоматического выключателя делают его очень полезным устройством для переключения и защиты в энергосистеме.

Принцип работы автоматических выключателей

Основная функция автоматического выключателя — многократно включать и выключать электрические цепи во время нормальных или ненормальных условий эксплуатации. Принцип работы автоматического выключателя очень прост.

Стандартный автоматический выключатель состоит из неподвижного и подвижного контактов, называемых электродами.Эти контакты замкнуты при нормальных условиях работы цепи.

Если система выходит из строя, контакты размыкаются автоматически, или, в качестве альтернативы, эти контакты также можно размыкать вручную, когда это необходимо (например, во время обслуживания).

При неисправной системе простой механизм оттянет движущиеся контакты в результате срабатывания катушки отключения и, по существу, размыкания цепи.

Важным явлением, которое происходит при размыкании контактов, является явление дуги.Если в какой-либо части системы обнаруживается неисправность, контакты автоматического выключателя разъединяются, и во время этого процесса между ними зажигается дуга. Пока дуга не разрядится, ток в цепи продолжает течь.

Дуга не только задерживает прерывание цепи, но также выделяет значительное количество тепла, которое потенциально может повредить автоматический выключатель или всю систему. Следовательно, одна из основных задач автоматических выключателей — как можно быстрее погасить дугу.

Явление дуги в автоматических выключателях

При возникновении неисправностей, таких как, например, короткое замыкание, через контакты автоматического выключателя протекает значительный ток, прежде чем сработает защитный механизм и размыкнет контакты.

Момент, когда контакты начинают размыкаться, площадь контакта внезапно уменьшается, а плотность тока увеличивается из-за большого тока короткого замыкания. Это приводит к повышению температуры, и выделяемого тепла достаточно для ионизации среды (воздуха или масла).Ионизированная среда действует как проводник, и между контактами возникает дуга.

Эта дуга обеспечивает путь с низким сопротивлением между контактами (даже если они разомкнуты), и большой ток короткого замыкания продолжает течь, пока существует дуга, и нарушает работу автоматического выключателя.

Причины появления Arc

Прежде чем разбираться в методах гашения дуги, давайте попробуем проанализировать факторы, ответственные за поддержание дуги между контактами автоматического выключателя.

Причины могут быть ограничены двумя следующими:

  • Разница потенциалов между контактами
  • Ионизированные частицы между контактами

Разность потенциалов между контактами достаточна для возникновения дуги, так как расстояние между контактами меньше. Кроме того, ионизированная среда, то есть ионизированный воздух или масло, имеет тенденцию поддерживать дугу.

Различные методы гашения дуги

По сути, есть два способа погасить дугу между контактами автоматического выключателя.Их:

  • Метод высокого сопротивления
  • Метод низкого сопротивления
Метод высокого сопротивления

В методе высокого сопротивления сопротивление дуги увеличивается, так что ток становится несущественным для поддержания дуги. Существует несколько способов реализации метода высокого сопротивления.

Некоторые способы увеличения сопротивления дуги:

  • Увеличение длины дуги
  • Охлаждение дуги
  • Уменьшение площади сечения дуги
  • Разделение дуги

Этот метод обычно применяется в автоматических выключателях постоянного тока и цепях переменного тока малой мощности, поскольку он выделяет огромное количество тепла во время гашения дуги.

Метод низкого сопротивления

В методе низкого сопротивления, как следует из названия, сопротивление дуги поддерживается низким до тех пор, пока ток не станет равным нулю и дуга не погаснет естественным образом. Следовательно, этот метод также известен как метод текущего нуля.

Метод низкого сопротивления часто применяется в силовых выключателях переменного тока большой мощности, поскольку этот метод предотвращает повторное зажигание дуги даже при повышении напряжения на контактах.

Другим важным фактором, который следует учитывать, является ионизация среды и тенденция ионизированных частиц поддерживать дугу.Если среда между контактами деионизируется как можно быстрее, возможность повторного зажигания может быть значительно снижена.

Деионизация среды может быть достигнута следующими способами:

  • Увеличение зазора между контактами
  • Повышение давления
  • Охлаждение дуги
  • Эффект газового удара

Классификация автоматических выключателей

Существует несколько способов классификации различных автоматических выключателей.Некоторые из общих критериев, используемых для классификации автоматических выключателей:

  • Предполагаемые приложения напряжения
  • Место установки
  • Расчетные характеристики
  • Метод и среда, используемые для прерывания тока (гашение дуги)

Несмотря на то, что существует несколько способов классификации автоматических выключателей, классификация, основанная на среде и способе прерывания тока, также является наиболее общей и важной в отрасли.Сейчас мы кратко рассмотрим все эти классификации, а в следующих разделах мы обсудим основную классификацию (то есть основанную на методе погасания дуги) более подробно.

на основе класса напряжения

Первая логическая классификация автоматических выключателей основана на рабочем напряжении, предназначенном для используемых автоматических выключателей. В зависимости от уровня напряжения существует два типа автоматических выключателей. Их:

  • Автоматические выключатели низкого напряжения, предназначенные для использования при напряжении до 1000 В.
  • Высоковольтные автоматические выключатели, которые предназначены для использования при напряжении выше 1000 В.

Опять же, высоковольтные выключатели делятся на 123 кВ или выше и 72,5 кВ или ниже.

в зависимости от типа установки
Автоматические выключатели

также классифицируются по месту установки, т. Е. Наружная или внутренняя установка. Эти автоматические выключатели обычно представляют собой высоковольтные выключатели. Внутренние автоматические выключатели предназначены для использования внутри зданий или со специальными стойкими к атмосферным воздействиям кожухами, как правило, металлическими кожухами распределительного устройства.

Фактически, основное различие между внутренними и внешними автоматическими выключателями заключается в конструкциях корпусов и корпусов, в то время как внутренняя структура, такая как токоведущие части, механизм прерывания и принцип действия, в значительной степени идентичны.

в зависимости от типа внешнего исполнения

Классификация автоматических выключателей также выполняется на основе их физической конструкции и обычно осуществляется двумя способами. Их:

  • Автоматические выключатели с мертвым баком
  • Автоматические выключатели с баком под напряжением

В автоматических выключателях типа «мертвый бак» коммутационное устройство размещается в емкости с потенциалом земли и окружено прерывателями и изолирующей средой.С другой стороны, в автоматическом выключателе резервуарного типа под напряжением емкость, содержащая прерыватели и изолирующую среду, находится под более высоким потенциалом, чем земля.

Автоматические выключатели с мертвым баком

более распространены в США, а автоматические выключатели с живым резервуаром часто используются в Европе и Азии.

в зависимости от типа среды прерывания

Самая важная и важная классификация автоматических выключателей основана на прерывании среды и методе гашения дуги. Фактически, среда прерывания тока и метод гашения дуги стали основными факторами при проектировании автоматических выключателей, а также определяли общие параметры конструкции.

Первоначально масло и воздух служили прерывающей средой и продолжают использоваться даже спустя почти столетие после их первого внедрения.

Существуют две новые технологии: одна с использованием вакуума, а другая с использованием газа серогексафторида (SF 6 ) в качестве прерывающей среды. Эти два доминируют в современной отрасли автоматических выключателей, но масляные и воздушные выключатели также все еще используются.

Различные типы автоматических выключателей

Поскольку общий и наиболее распространенный способ классификации автоматических выключателей основан на среде, используемой для гашения дуги, мы увидим различные типы автоматических выключателей, основанные на одном и том же.

Обычно в качестве среды для гашения дуги используют воздух, масло, серогексафторидный газ или вакуум. Следовательно, различные типы автоматических выключателей на основе этих средств:

  • Воздушные магнитные автоматические выключатели
  • Воздушные автоматические выключатели
  • Масляные автоматические выключатели
  • Гексафторид серы (SF 6 ) Автоматические выключатели
  • Вакуумные силовые выключатели

Каждый тип имеет свои преимущества и недостатки, и мы подробно рассмотрим все эти типы автоматических выключателей.

Воздушные магнитные автоматические выключатели

Первый автоматический выключатель — это воздушный магнитный автоматический выключатель. Его также называют автоматическим выключателем с дугогасительным желобом. Обычно он состоит из нескольких пластин между контактами и состоит из металлических или изолированных материалов.

Когда зажигается дуга, она соприкасается с рядом металлических пластин. В результате основная дуга разделяется на несколько меньших дуг, которые проходят через пластины, и падение напряжения обычно составляет от 30 до 40 вольт.В автоматических выключателях этого типа пластины обычно металлические.

Другой тип автоматического выключателя с дугогасительной камерой основан на помощи магнитного предохранителя. В этом типе обычно используются изолированные дуговые пластины, которые изготавливаются из керамики.

В этом типе дуга сначала проходит между изоляционными пластинами, чтобы удлинить дугу. Затем дуга охлаждается за счет диффузии. Когда автоматический выключатель начинает размыкаться и возникает дуга, расстояние между контактами увеличивается. Катушка, которая не является частью основной проводящей цепи, контактирует с током.

Магнитное поле, создаваемое этой катушкой, будет воздействовать на дугу, и в результате дуга имеет тенденцию проникать глубже в желоб.

Воздушные автоматические выключатели

Вторые «воздушные» выключатели — это воздушные выключатели. В этом типе воздушная струя высокого давления используется в качестве средства гашения дуги. В случае неисправности воздушный поток, управляемый воздушным клапаном, размыкает контакты и охлаждает дугу.

Дуга и продукты дуги уносятся в атмосферу, что быстро увеличивает диэлектрическую прочность среды.В результате предотвращается повторное зажигание дуги. Следовательно, дуга гаснет, и ток полностью прерывается.

Существует три типа автоматических выключателей воздушной струи, в зависимости от направления воздушной струи по отношению к дуге. Их:

  • Тип осевой струи
  • Тип перекрестного взрыва
  • Радиальный взрыватель типа

В автоматических выключателях с осевым дутьем воздушный поток течет в том же направлении, что и дуга. Воздушный поток под высоким давлением отталкивает движущийся контакт, размыкая цепь, а также толкает дугу вместе с ним.

Воздушная волна в автоматических выключателях поперечного типа направлена ​​перпендикулярно пути дуги, а в радиальных автоматических выключателях — радиально.

Преимущества
  • Риск возгорания исключен.
  • Продукты дугового разряда полностью удаляются воздушной струей.
  • Значительно более быстрое увеличение диэлектрической прочности. Следовательно, контактный зазор может быть меньше, что приводит к уменьшению размера устройства.
  • Время горения дуги очень мало, и энергия дуги также мала.Подходит для частых операций.
  • Воздушный удар не зависит от тока прерывания.
Недостатки
  • Дугогасящие свойства воздуха хуже.
  • Чувствителен к изменениям ограничивающего напряжения.
  • Необходимо техническое обслуживание воздушного компрессора.
Масляные автоматические выключатели

В масляных автоматических выключателях в качестве средства гашения дуги используется изоляционное масло. Поскольку контакты размыкаются в масле, когда возникает дуга, окружающее масло испаряется в виде газообразного водорода.

Пузырь газообразного водорода окружает область дуги. Газообразный водород, благодаря своей высокой теплопроводности, охлаждает дугу, а также деионизирует среду. Кроме того, газ вызывает турбулентность в окружающем масле, и все продукты дуги отталкиваются от дуги.

Есть два типа масляных выключателей. Их:

  • Масляные автоматические выключатели
  • Автоматические выключатели низкого уровня масла

Как следует из названия, масляные автоматические выключатели используют значительно большое количество масла.Далее масляные автоматические выключатели снова делятся на два типа.

  • Масляные автоматические выключатели открытого типа
  • Автоматические выключатели с системой управления дугой

В масляных автоматических выключателях открытого типа контакты разделены в масляном баке, а система управления дугой предназначена для увеличения разделения контактов. При достижении критического зазора между контактами происходит гашение дуги.

Отсутствие контроля над дугой в масляных автоматических выключателях с прямым разрывом преодолевается в масляных автоматических выключателях с контролем дуги.Управление дугой осуществляется двумя способами, известными как:

  • Масляные автоматические выключатели с самовозрывом
  • Масляные автоматические выключатели принудительного действия

В самовзрывных выключателях используется изолирующая жесткая напорная камера с контактами, и газы, выделяемые во время дуги, ограничиваются этой камерой или баком. Высокое давление, создаваемое в маленькой камере, заставит масло в виде газа пройти через дугу и впоследствии погасит ее.

В масляных автоматических выключателях с самовзрыванием есть три типа или конструкции напорных бачков.Их:

  • Обычная камера для взрыва
  • Взрывной бак с поперечной струей
  • Самокомпенсирующийся взрывной бак

В масляных автоматических выключателях с принудительным дутьем поршневой цилиндр используется для создания необходимого давления масла в отличие от масляных автоматических выключателей с принудительным дутьем, в которых давление создается самой дугой.

Во всех упомянутых выше выключателях наливного масла масло выполняет две функции. Один предназначен для гашения дуги, а другой — для изоляции токоведущей цепи от земли.На самом деле только небольшой процент (10% или меньше) используется для гашения дуги, а большая часть масла используется для изоляции.

В автоматических выключателях с низким содержанием масла масло используется для гашения дуги, а твердые материалы, такие как фарфор и бумага, используются для изоляции.

Преимущества
  • Масло обладает отличными охлаждающими свойствами, а энергия дуги превращает масло в газ.
  • Действует как изолятор между проводами под напряжением и землей.
Недостатки
  • Масло легко воспламеняется и может вызвать пожар.
  • Продукты дуги не могут выйти и оставаться в масле.
Гексафторид серы (SF
6 ) Автоматические выключатели

В выключателях с гексафторидом серы в качестве средства гашения дуги используется гексафторид серы с химической формулой SF 6 .

Газообразный гексафторид серы является электроотрицательным по своей природе, т. Е. Притягивает свободные электроны. Когда контакты цепи разомкнуты, газообразный гексафторид серы под высоким давлением проходит через камеру во время зажигания дуги.

Свободные электроны, образующиеся во время горения дуги, быстро поглощаются газом SF 6 , что приводит к образованию неподвижных отрицательных ионов. По мере того, как дуга теряет проводящие электроны, изолирующая сила окружающей среды быстро увеличивается, и дуга полностью гаснет.

На следующем рисунке показана упрощенная конструкция автоматического выключателя SF 6 . Как неподвижные, так и подвижные контакты помещаются в дугогасительную камеру, которая содержит газообразный гексафторид серы. Когда контакты размыкаются, газ SF 6 под высоким давлением из резервуара будет проходить через входное отверстие камеры.

Преимущества
  • Превосходное свойство гашения дуги.
  • Может прерывать большие токи, поскольку электрическая прочность газа SF 6 почти в 3 раза больше, чем у воздуха.
  • Бесшумная работа и отсутствие выбросов в атмосферу.
  • Работа без влаги, так как заполненная газом камера сохраняет внутреннюю сухость.
  • Очень низкие эксплуатационные расходы и минимум оборудования.
  • Подходит для опасных и агрессивных условий, таких как угольные шахты, поскольку выключатели закрытые и герметичные.
Недостатки
  • Гексафторид серы очень дорогостоящий.
  • SF 6 необходимо восстанавливать после каждой операции.
  • Этот газообразный гексафторид серы под высоким давлением поглощает все проводящие свободные электроны и в результате вызывает гашение дуги.
Вакуумные силовые выключатели

В вакуумных автоматических выключателях или VCB в качестве средства гашения дуги используется вакуум. Он предлагает превосходные свойства гашения дуги по сравнению с другими средами, так как обладает самой высокой изоляционной прочностью.

При размыкании контактов автоматического выключателя в вакууме образуется дуга из-за ионизации паров металла контактов. Но дуга быстро гаснет, так как пары быстро конденсируются.

Типичный вакуумный выключатель показан на следующем рисунке. Он состоит из подвижного и неподвижного контактов, а также дугового экрана, установленного в вакуумной камере. Внешний изолирующий корпус обычно изготавливается из стекла или керамики.

Преимущества
  • Нет опасности возгорания.
  • Компактный, очень надежный и долговечный.
  • Во время или после работы газ не вырабатывается.
  • Нет или очень мало обслуживания.
  • VCB может отключать любой ток повреждения.
  • Выдерживает удары молнии.
  • Низкая энергия дуги.

Что вызывает короткое замыкание?

Термин «короткое замыкание» часто используется несколько неправильно для обозначения любой проблемы с проводкой в ​​электрической цепи. Истинное короткое замыкание происходит, когда провода электрической цепи или соединения проводов обнажены или повреждены; они должны быть диагностированы и отремонтированы как можно скорее.

Что такое короткое замыкание?

Короткое замыкание — это особое состояние, при котором электричество выходит за пределы установленного пути электрической цепи. Короткое замыкание происходит, когда электрический поток завершает свой круговой путь через более короткое расстояние, чем присутствует в установленной проводке.

Определение короткого замыкания

По своей природе электричество стремится к тому, чтобы вернулся на землю , и в правильно функционирующей цепи это означает, что ток течет через установленную электрическую цепь обратно к сервисной панели, а затем обратно через электрические провода.Однако, если соединения внутри проводки ослабнут или разорвутся, электрический ток может «протечь». В этом случае электрический ток мгновенно стремится вернуться к земле по более короткому пути. Этот путь вполне может проходить через горючие материалы или даже через человека, поэтому короткое замыкание представляет опасность пожара или смертельного шока.

Причина этого в том, что эти другие материалы предлагают путь с меньшим сопротивлением, чем присутствует в медной проводке цепи.Например, в выключателе света с неисправной проводкой или ненадежным соединением проводов, если оголенный медный горячий провод касается металлической распределительной коробки или металлической лицевой панели на переключателе, ток будет прыгать в сторону любого пути с наименьшим сопротивлением, что вполне может проходить через палец, руку и тело того, кто прикасается к переключателю.

2 типа короткого замыкания

В общих чертах, короткое замыкание — это любое состояние, при котором установленная электрическая цепь прерывается из-за дефекта проводки или электрических соединений.На самом деле, есть две ситуации, которые квалифицируются как короткие замыкания, хотя имеют разные названия.

Короткое замыкание

Термин «короткое замыкание » чаще всего используется электриками для обозначения ситуации, когда горячий провод, по которому проходит постоянный ток, касается нейтрального провода. Когда это происходит, сопротивление мгновенно уменьшается, и большой объем тока течет неожиданным путем. Когда происходит это классическое короткое замыкание, иногда разлетаются искры, вы можете услышать треск, а иногда возникает дым и пламя.

Заземление

Замыкание на землю — это тип короткого замыкания, которое происходит, когда ток, по которому проходит горячий провод, входит в контакт с какой-либо заземленной частью системы, например, с оголенным медным проводом заземления, заземленной металлической настенной коробкой или заземленной частью прибора. Как и в случае с классическим коротким замыканием, замыкание на землю вызывает мгновенное уменьшение сопротивления, что позволяет большому количеству беспрепятственного тока проходить по неожиданному пути. Здесь меньше шансов на возгорание и возгорание, но больше шансов на шок.

3 причины короткого замыкания

Есть несколько причин короткого замыкания, в том числе три, которые чаще всего виноваты.

Неисправность изоляции провода цепи

Старая или поврежденная изоляция может привести к соприкосновению нейтрали и горячих проводов, что может вызвать короткое замыкание. Проколы гвоздей и шурупов, а также старение могут привести к повреждению оболочки проводов или изоляции и возникновению коротких замыканий. Или, если животные-вредители, такие как мыши, крысы или белки, грызут проводку цепи, внутренние проводники могут быть оголены, что вызовет короткое замыкание.

Свободные соединения проводов

Крепления могут ослабнуть, иногда позволяя касаться нейтрального и токоведущего проводов. Исправить неисправные соединения проводов непросто, и с этим лучше всего справятся те, кто хорошо знаком с электромонтажными работами.

Неисправность электропроводки устройства

Когда устройство подключено к розетке, его проводка фактически становится продолжением цепи, а любые проблемы в проводке устройства становятся проблемами цепи. В старых или сломанных приборах со временем могут возникать внутренние короткие замыкания.Короткое замыкание в электроприборах может происходить в вилках, шнурах питания или внутри самого устройства. Лучше попросить техника взглянуть на шорты в более крупных приборах, таких как духовки и посудомоечные машины. Меньшие приборы, такие как лампы, часто можно перемонтировать самостоятельно.

3 средства защиты от коротких замыканий

Поскольку как классические короткие замыкания, так и замыкания на землю представляют опасность поражения электрическим током и возгорания, ваша система электропроводки имеет различные средства защиты от этих опасностей.

Автоматические выключатели или предохранители

С 1960-х годов практически все новые или модернизированные системы электропроводки защищены главной сервисной панелью, на которой размещены отдельные автоматические выключатели, управляющие отдельными цепями в доме. В старых установках проводки аналогичная защита обеспечивается предохранителями. В автоматических выключателях используется внутренняя система пружин или сжатого воздуха, чтобы определять изменения в потоке тока и разрывать соединение цепи при возникновении нарушений, таких как внезапное беспрепятственное протекание тока, возникающее во время короткого замыкания.

Прерыватели цепи при замыкании на землю (GFCI)

Начиная с 1971 года, электрические коды начали требовать защиты от замыкания на землю либо с помощью специальных автоматических выключателей GFCI, либо с помощью розеток GFCI. Эти устройства выполняют те же функции, что и автоматические выключатели, в том смысле, что они обнаруживают изменения тока, но они гораздо более чувствительны, чем автоматические выключатели, и перекрывают ток, когда обнаруживают очень незначительные колебания тока. GFCI являются наиболее ценными для защиты от ударов, которые могут возникнуть при коротких замыканиях типа замыкания на землю.

Прерыватели цепи от дугового замыкания (AFCI)

Начиная с 1999 года, электрические правила начали требовать новый тип защиты от дуги — искрение, которое возникает при скачках электричества между металлическими контактами, например, когда проводное соединение ослаблено, но не разъединено полностью. Вы можете представить себе AFCI как устройство, которое предупреждает короткое замыкание и отключает питание до того, как оно достигнет состояния короткого замыкания. В отличие от GFCI, которые предназначены для защиты от ударов, AFCI наиболее полезны для предотвращения пожаров, вызванных дуговым разрядом.Защита AFCI может быть обеспечена как автоматическими выключателями AFCI, так и розетками AFCI.

Работа с короткими замыканиями

Наиболее распространенным признаком короткого замыкания является срабатывание автоматического выключателя и отключение цепи. Однако есть и другие условия, которые могут вызвать срабатывание автоматического выключателя, например, перегрузка по мощности, поэтому важно определить, почему срабатывает автоматический выключатель. Если автоматический выключатель продолжает отключаться сразу после сброса, это явный признак того, что есть проблема с проводкой где-то в цепи или в одном из приборов, подключенных к этой цепи.

При подозрении на короткое замыкание выполните следующую процедуру:

  1. Найдите сработавший автоматический выключатель: На главной сервисной панели найдите отдельный автоматический выключатель с ручкой, которая защелкнулась в положении ВЫКЛ. Некоторые выключатели могут иметь красный или оранжевый индикатор в виде окна, чтобы их было легче обнаружить. Этот сработавший прерыватель идентифицирует цепь, в которой существует проблема. Оставьте автоматический выключатель выключенным, пока вы осматриваете цепь.
  2. Проверьте шнуры питания устройства: Проверьте все шнуры питания, подключенные к розеткам в цепи, которая отключилась.Если вы обнаружите что-либо поврежденное или на котором пластиковая изоляция расплавилась, велика вероятность, что короткое замыкание произошло внутри самого прибора или устройства. Отключите эти приборы от электрической сети. Если вы обнаружите подозрительные устройства, снова включите автоматический выключатель после их отключения. Если цепь теперь остается активной и не срабатывает снова, вполне вероятно, что проблема возникла в приборе. Однако, если автоматический выключатель сразу же снова сработает, перейдите к следующему шагу.
  3. Выключите все выключатели света и приборов в цепи.Затем верните автоматический выключатель в положение ВКЛ.
  4. Включите каждый выключатель света или выключатель прибора по одному. Если вы дойдете до переключателя, который снова вызывает срабатывание автоматического выключателя, вы определили участок электрической проводки, в котором имеется слабое соединение или проблема с проводкой.
  5. Устранить проблему с электропроводкой. На этом этапе может потребоваться помощь профессионального электрика. Не пытайтесь это сделать, если вы не уверены в своих знаниях и уровне навыков.Этот ремонт будет включать отключение цепи, затем открытие розеток и распределительных коробок для проверки проводов и соединений проводов и выполнения любого необходимого ремонта.

Если вы не можете найти очевидную проблему в одном из подключаемых устройств или в соединениях проводки прибора, проблема, скорее всего, скрыта где-то в настенной проводке. Для решения этой проблемы вам потребуется вызвать квалифицированного электрика. Не включайте цепь повторно до тех пор, пока проблема не будет обнаружена и устранена — это может привести к пожару и поражению электрическим током для вас и вашей семьи.Любой запах дыма, следы обугливания или расплавленного пластика — признак серьезной проблемы.

.
Схем

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
