Доброго времени суток уважаемые читатели. Решил все-таки уделить перекрестному выключателю отдельную подробную тему.

Мы знаем стандартное управление освещением когда просто щелкаем клавишу выключателя и гасится тот, или иной светильник, или светильники. Но есть и возможность управлять освещением из нескольких мест, при помощи уже не выключателей, а так называемых «проходных выключателей» об этом у меня кстати написана отдельная статья.

Проходные выключатели сконструированы таковым образом, что полностью схожи с простыми выключателями, но внутри технически исполнены по-другому. Суть их использования проста — предположим у нас имеется коридор и мы ставим проходные выключатели освещения в его начале и конце. В начале коридора мы включаем освещение, в конце коридора выключаем и наоборот при выходе. Такую схему можно применять не только в коридорах, но и межэтажной лестнице, прихожей или комнате.

Теперь хотелось бы усложнить нашу схему, сделать управление освещением из трех более мест, но чтобы реализовать таковую схему одних проходных выключателей будет мало, понадобится «перекрестный выключатель» Давайте взглянем — что из себя представляет перекрестный выключатель.

Как видим он также ничем не отличается внешне от обычных выключателей и проходных.

Общий вид встраиваемого перекрестного выключателя. Изображение взято из открытых источников.

Общий вид встраиваемого перекрестного выключателя. Изображение взято из открытых источников.

А это изображение внутренности под клавишей

перекрестный выключатель под клавишей. Изображение взято из открытых источников

перекрестный выключатель под клавишей. Изображение взято из открытых источников

Как видим из изображения выше, внутренности перекрестного выключателя действительно в исполнение отличаются от простых, тут больше контактных входов и выходов. Давайте же взглянем на типовую схему управления освещением из трех мест с применением перекрестного выключателя.

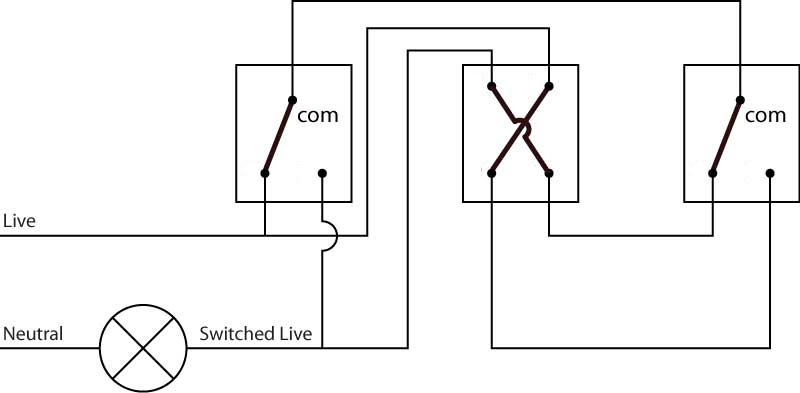

Схема управления освещением из трех мест. Изображение взято из отрытых источников.

Схема управления освещением из трех мест. Изображение взято из отрытых источников.

Также есть и другой способ реализации данной схемы — это расключение с применением распределительных коробок для каждого элемента в отдельности. Стоит отметить, что такая схема чуть более сложная и применяется в той или иной ситуации требующей этого.

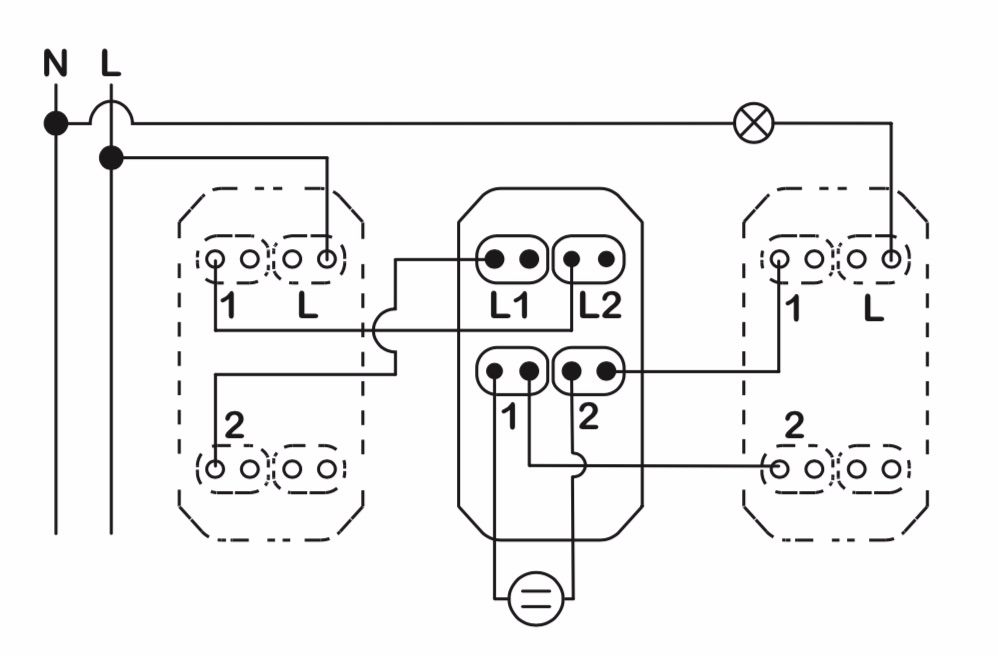

Схема управления освещением из трех мест с применением нескольких и более распределительных коробок. Изображение взято из отрытых источников.

Схема управления освещением из трех мест с применением нескольких и более распределительных коробок. Изображение взято из отрытых источников.

Стоить отметить, что на изображении выше (оно взято из открытых источников) центральный элемент назван как проходной выключатель, но это не совсем верно, ведь если так спроектировать, и занести в спецификацию три проходных выключателя, то мы не сможем реализовать данную схему по факту. Именно поэтому перекрестный выключатель и имеет отличное от других техническое исполнение.

Для общего понимания — проходные выключатели позволяют управлять группой освещение из двух мест. Применяя в схеме перекрестный выключатель мы можем осуществлять управление из трех, четырех, пяти и более.

Для наглядности представлю схему управления освещением из четырех мест.

Схема управления освещением из четырех мест. Изображение взято из отрытых источников.

Схема управления освещением из четырех мест. Изображение взято из отрытых источников.

Теперь мы видим, что проходные выключатели будут всегда в количестве двух штук, а дополнительные места управления могут быть только с внесением в схему дополнительных перекрестных выключателей. Для схемы из пяти мест управления будут 2 проходных и три перекрестных выключателя и так далее с последующим добавлением перекрестного выключателей в схему.

Сейчас наглядно посмотрим, как мы можем реализовывать данную схему при проектировании. Предположим у нас есть спальня с двумя входами один выход в коридор другой выход на кухню. Нам будет удобно управлять освещением с обоих входов и лежа на кровати. Как видим, в самом низу изображения, у нас подводится кабель на освещение всей комнаты, соответственно коробку расключения лучше расположить скрытно в углу при вводе кабеля в помещение и вести до проходных и перекрестного выключателя К1, и из этой же коробки к люстре в центре комнаты с такой же маркировкой К1.

Выкопировка из проекта электроснабжения жилой квартиры. Изображение взято из личного материала.

Выкопировка из проекта электроснабжения жилой квартиры. Изображение взято из личного материала.

Управление освещением в данном случае очень удобно и позволяет минимизировать множество лишних действий.

Друзья, в этой статье мы подробно разобрали стандартные решения по управлению освещение, нужно не забывать, что есть и более сложные нетипичные решения. Предлагаю в комментариях делиться личным опытом. В следующей статье мы разберем другие интересные вопросы в области проектирования и монтажа электроснабжения.

Проходной и перекрестный выключатели схемы подключения

Очень часто в новых квартирах нас встречают длинные коридоры или лестничные пролеты, и тогда сразу встает вопрос с их освещением. Многие ставят один выключатель, и когда темно и есть необходимость погасить свет возвращаться по темноте. Но есть решение, которое поможет. Решение старое и достаточно простое – перекрестный или проходной выключатель.

Что такое проходной выключатель

В обычном выключателе у нас 2 контакта, т.е. выключая или включая свет клавишей мы просто прерываем цепь. В перекрестном выключателе таких контакта три, т.е при выключении или включении выключатель переключается не на воздух, а на другой контакт. Соответственно если в разных конца коридора поставить такие выключатели, можно выключать и выключать свет с обоих концов! Это потребует конечно не только наличие 2 специальных выключателей, но и немного другую проводку, поэтому наличие таких переключателей необходимо предусмотреть еще на этапе ремонта помещения.
Бывают и 2 клавишные перекрестные выключатели, они позволяют реализовать более сложные и нетрадиционные задачи освещения.

Схема подключения

На анимации ниже представлена схема подключения проходных выключателей, данная схема подойдет для лестничных пролетов, длинных коридоров, тропинок и др. По краям установлены проходные выключатели, т.е. с какой бы мы стороны не заходили мы можем включить и выключить свет с любой стороны коридора.

Что такое перекрестный выключатель

Перекрестный выключатель устройство более сложное, чем проходной. В нем не 3, а 4 контакта, а сам выключатель может замкнуть любую из двух линий. Такой выключатель используется для включения например сложной группы светильников.

Схема подключения

Ниже на анимации представлена схема подключения 2 проходных и 1 перекрестного выключателя. Внимательно посмотрите анимацию и принцип работы вам сразу станет ясен.

Видео о подключении

Как подключить перекрёстный (промежуточный, крестовый) выключатель?

Перекрёстный выключатель

Перекрёстный выключатель (он же крестовый или промежуточный), применяется только в схемах совместно с проходными выключателями. Сначала разберёмся, для чего служит перекрёстный выключатель

. Если в схемах только с проходными выключателями Вы имеете возможность включить или выключить свет только с двух разных мест, то с применением промежуточного (крестового)  выключателя количество мест коммутации увеличивается в неограниченное число раз. То есть, у Вас есть реальная возможность выключать или включать один световой прибор с разных мест (от 3 до бесконечности). Преимущества особенно ощутимы, если у Вас большая территория, или площадь. Например дом с несколькими этажами, где требуется например включать или выключать освещение на лестнице с каждого этажа, предприятие большой площади с нескольким входными дверями, расположенные с разных концов здания, много комнат и т. д.

Внешне крестовый выключатель-механизм не отличишь от одноклавишного обычного выключателя или же проходного. Некоторые компании-производители ставят на клавише особый знак в виде двух треугольников, расположенных горизонтально и смотрящими своей вершиной в правую и левую сторону. Если же заглянуть на прижимные контакты, то в одноклавишном перекрёстном выключателе таких контактов будет четыре (два входных контакта и два выходных). Зная эту особенность, Вы уже его не спутаете с проходным или обычным выключателем. Аналогом же схем выключения света с разных мест могут только быть схемы с импульсными реле. Перекрёстный включатель коммутирует только фазный провод. Нулевой подключается напрямую к лампе светильника!

Тут возникает ещё второй вопрос-как подключить перекрёстный выключатель. Как я ранее упоминал, управлять включением света можно как минимум с трёх мест: проходной — промежуточный — проходной, или же с более трёх мест: проходной — промежуточный — промежуточный (неограниченное их количество) — проходной.





Всё довольно просто. На схеме выше представлена схема управления светом с трёх мест

с применением одного промежуточного и двух проходных выключателей. Вся коммутация производиться в распаечной коробке желательно медным проводом. Схема монтажа соединений в распределительной коробке для рабочей коммутации перекрёстного (крестового) выключателя указанная на рисунке, позволяет собрать правильную и рабочую схему управления с трёх мест.

Принцип вот какой-если Вы новичок в электрике. Изначально всё сводим в распределительную коробку. В неё войдёт: двойной провод питания 220 Вольт, можно и трёхжильный, если планируете заземлять люстру. Два трёхжильных от каждого проходного выключателя, провод от люстры. И один четырёхжильный или же два двухжильных от перекрёстного выключателя. Можно в коробке понадевать бирки  с цифрами, как на схеме. Затем уже соединять по цифровой схеме сборки. Если в итоге схема не заработает, то попробуйте поменять на клеммах крестового выключателя провода с метками 8 и 9, местами.

Уж если не получиться, вызывайте электрика.

Перекрестный выключатель схема подключения — Только ремонт своими руками в квартире фото, видео,

Перекрестный выключатель схема подсоединения

Схема подсоединения проходного выключателя с 3х мест: фото и видео-инструкция

При конкретной комбинации помещений (центральный вход размещён в середине коридора, он имеет ответвление) или организации освещения подъезда высотного дома, применяется схема управления потребителями электроэнергии из трех или более мест.

Она выстраивается на основе 2-ух проходных и нескольких перекрестных переключателей.

Характерности

Принцип подсоединения проходных переключателей выделяется от того, который применяется при установке традиционных устройств с 2-мя полюсами.

• Коммутаторы подключаются постепенно друг дружке.
• Происходит не отключение питания, а переключение фазы на иную линию.
• Кол-во выходных контактов у проходного выключателя вдвое больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» один на один

.

Видео-инструкция, как составить схему включения двухклавишного проходного выключателя с 3-х мест:

Монтаж третьей точки управления

Потому как проходные устройства соединены постепенно, то третья и дальнейшие точки управления организовываются в разрыве между ними. Если в качестве 3-го коммутатора применять такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей .

Разумеется, можно замкнуть две линии на выходную клемму. Но в данном варианте вы превратите его в традиционный бытовой выключатель. Такая схема будет работать, но исключительно в одном направлении.

Схема подсоединения проходного выключателя с 3х мест представлена на фото:

Допустим, что вы вошли в помещение коридора, включили свет и дошли до места, где поставлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это некомфортно.

Благодаря этому применяется другой вид коммутатора – перекрестный. У него 4-ре клеммы. Если его разобрать, то в середине вы сможете увидеть два соединенных подвижных контакта.

Одним движением клавиши перемещаются оба. Четвертый выходной полюс также имеет две контактные точки. После нажатия на кнопку фазные линии условно

перекрещиваются (без электрического контакта). однако принцип подсоединения концевых устройств остается тем же.

На обратную сторону корпуса перекрестных переключателей наносится маркировка полюсов и относительное направление движения фазы от клемной коробки к потребителю. Две линии с одной стороны от правого или левого конца нужно включать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону.

Направление не имеет большого значения. но в совершенстве необходимо соблюсти и его. Это даст возможность дальше не путаться с тем, где у вас начало, а где конец.

На самом деле можно соприкоснуться с тем, что в магазине электрических товаров необходимого элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов.

Процесс переделки одного в иное несложен и доступен любому мастеру. знакомому с плоскогубцами и отверткой.

Переделываем в перекрестный

Для переделки проходного в перекрестный применяется тот, что имеет две клавиши. У него два входных контакта и 4-ре выходных. Изменение конструкции происходит в два этапа:

• Выходные полюса замыкаются перекрестно.
• Вносятся изменения в механическую часть.

Электросхема устройства меняется применением проводящих ток перемычек – отрезков провода того же диаметра

. Ими нужно замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Есть два типа конструкции проходных переключателей. различающихся расположением входных клемм – они бывают устроены как с одной стороны корпуса, так и навстречу друг дружке. В последнем варианте перемычки будут зрительно перекрещиваться.

Чтобы двигающиеся контакты работали одновременно, достаточно каким-нибудь способом соединить сами клавиши.

В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно применять в модели управления одной лампой или несколькими. включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же. Это значительно осложняет установочные работы.

Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше. чем одна большая клеммная линейка. Благодаря этому допустимые расходы оправданы.

А про то, как правильно при помощи схемы присоединить проходной выключатель с 2-ух мест, узнайте из данной публикации .

Определенные нюансы

Если требуется создать несколько промежуточных точек управления приборами освещения, к примеру, для маршей на лестницах подъезда пятиэтажного дома, то они все включаются постепенно друг дружке. Через них должна пропускаться таже самая фаза – это важное требование .

Есть мнение, что для монтажа промежуточных точек включения-выключения светильников стоит применять только четырехжильный провод. Это облегчает установочные работы.

Часть правды в этом есть, но есть настоящая угроза включать в линию кабель ненадлежащего сечения. Все благодаря тому, что кабели с подобным количеством проводников предназначаются для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подсоединяется к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работу по подключению добавочной точки включения-выключения проводятся со снятым напряжением и соблюдением других мер электрической безопасности.

Схема подсоединения проходных и перекрестных выключателей из 3-х мест:

Схема и детальный способ подсоединения проходного выключателя с 3х мест

До недавнего времени использование проходных переключателей было лучше исключительно из-за свойств планировки помещения или пространства, когда необходимо было установить осветительный прибор, который можно настраивать из различных мест. На сегодня это служит еще и обеспечением комфорта и удобства, выполняет жизнь легче. Чтобы управлять лампой с нескольких точек, нужна схема подсоединения проходного выключателя с 3х мест. Так как собственно она лежит в основе управляемых выключателей с 5ти, 6ти и более мест.

• Где применяется система трех выключателей?
• Установочная схема
• Принцип перекрестного отсоединителя
• Пример работы освещения
• Специальное оборудование и материалы
• Подробная инструкция монтажа

Где применяется система трех выключателей?

Оборудование выключателя с управлением с 3-х различных точек обеспечивает функциональность. Пропадает надобность идти через всю комнату или удлиненный коридор, чтобы включить или выключить свет.

Пример расположения проходных выключателей в спальной комнате

Правильно применять систему такого рода проводки для двора или дачного участка. Вышли из дома включили свет, подошли к зданию выключили. Вышли опять включили, пошли к иному объекту.

К примеру, комната имеет пару мест для сна. Первый прибор будет возле двери, второй возле одной стороны, 3-ий возле обратной стороны кровати. Другими словами, нет надобности вставать отключать свет.

Или освещение проема лестницы, Для того чтобы не подниматься или опускаться в темноте. Один выключатель ставится сначала внизу, следующий в середине, а 3-ий в конце, сверху лестницы.

Хорошо применять подключение с 3х мест в подъездах. На нижнем этаже включили осветительный прибор, на втором или третьем выключили. Это существенно экономит электрическую энергию.

Важно ставить выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в различные помещения. В начале коридора включили в середине или в конце выключили.

Схема контроля лампы применяется как в одной жилой зоне, так же и для широкого пространства.

Применять такую осветительную систему можно даже в проходных помещениях. В одной жилой зоне включили, прошли комнату, в иной комнате выключили. Комфортно и практично.

Установочная схема

Для установки светильника, который можно включать и отключать с 3-х различных мест помещения, нужна схема подсоединения трех проходных выключателей.

Схема подсоединения трех проходных выключателей

Схема состоит из клеммной коробки, лампы, выключателей, проводов. Светильником могут быть источники освещения — лампы с нитью накала, энергосберегающие, светодиодные. Установка освещения предполагает применение выключателей. Они могут быть разных видов: проходными и перекрестными. Проходной переключатель имеет еще названия — перекидной, дублирующий, лестничный. Монтаж такого выключателя делается сложнее, чем монтаж обычного.

Для управления освещения с 3х мест нужно 2 проходных переключателя и 1 перекрестный.

Внешний вид дублирующего устройства напоминает одноклавишный прибор. Переключатель в разных положениях клавиши не прекращает соединение электрической цепи, а переключает контакты. Механизм переключения в проходном выключателе стоит в середине контактов.

Наши читатели советуют!

Для экономии на платежах за электрическую энергию наши читатели рекомендуют “Экономитель энергии Electricity Saving Box”. Аннуитетные платежи станут на 30-50% меньше, чем были до применения экономителя. Он убирает реактивную составляющую из сети, из-за чего уменьшается нагрузка и, как последствие, ток употребления. Электрические приборы потребляют меньше электрической энергии, уменьшаются расходы на ее оплату.

Есть одно клавишные и 2-ух клавишные проходные переключатели. 2-ух клавишный выключатель собой представляет два одно клавишных в одном и имеет шесть контактов.

Главное положительное качество лестничных выключателей в том, что свет можно настраивать с различных точек.

Любые способы подсоединения проводов

На схеме нарисованы проходные переключатели с одной клавишей. Данные устройства одинаковые. У них по три контакта. К ним присоединяется фаза. У первого 1 контакт — для фазного, а 2 контакта для промежуточных проводов. У 3-го устройства наоборот — 1 контакт присоединяется с промежуточным проводом, а 2 — для выходной фазы.

Конструкция посередине именуется перекрестным выключателем. Перекидные переключатели соединяются электрическими проводами, а между ними перекрестный, у которого 4-ре контакта. По два провода на каждый перекидной выключатель.

Когда любой из перекидных выключателей замкнет переходный электрический провод, свет зажжется. Цепочка закрытая и при смене состояния клавиши свет гаснет.

Важно! Соблюдайте меры безопасности. Необходимо проверить отсутствие напряжения отверткой-индикатором! Будьте осторожны во время работы с электрифицированными инструментами.

Принцип перекрестного отсоединителя

Перекрестный выключатель похож на традиционный одно клавишный, разница только в наличии в середине четырех клемм. Перекрестным назван из-за 2-ух электрических линий, которые он переключает, они соединяются в крест.

Перекрестный отсоединитель одновременно разъединяет первый и второй выключатель, потом синхронно соединяет их. От этого перемещения контактов свет зажигается и гаснет.

Совет! Большое внимание нужно уделить правильному соединению кончиков электрических кабелей, иначе вся система работать не будет.

Кол-во точек бывает разным, но если их много, тем труднее коммутация в клеммной коробке. Нужно четко маркировать провода при проведении, чтобы не спутать.

Пример работы освещения

1. При включении клавиши №1, лампа горит, электричество идет по фазному проводу и отмечается буквой L, а ход тока показывает красная линия.
2. Обратное нажатие клавиши, свет гаснет.
3. Переключаем переходной отсоединитель, лампа воспламеняется.
4. Нажимаем кнопку опять — лампа отключается.
5. При включении устройства №3 лампа горит.
6. Еще одно нажатие приводит к выключению осветительного прибора.

Рекомендация: если понадобится расширить кол-во мест управления источником освещения добавляется желанное кол-во перекрестных выключателей между лестничными.

Специальное оборудование и материалы

• Выключатели
• Монтажная коробка
• Электроизоляционная лента
• Клеммы
• Отвертки крестовые и простые
• Нож для монтажа
• Бокорезы
• Плоскогубцы
• Ключи гаечные
• Электрический кабель

Если в пространство помещения уже проведена проводка, и необходимо установить дублирующие выключатели, тогда необходимо сделать штробы или открытый монтаж кабелей.

Для того чтобы сделать штробы понадобиться перфаратор и штроборез. Еще необходим строительный гипс. Он будет крепить гофтрубу.

В случае открытого монтажа нужна клеммная колодка, при помощи гофтрубы она фиксируется на стенку.

Подробная инструкция монтажа

1. Отсоединить электрическую энергию в помещении.

2. Определить, где есть провода, дабы не повредить их.
3. Отметить грядущее расположение клемной коробки.
4. Установить монтажную коробку.
5. Прокладка электрических кабелей. Лучше взять 3-х или 4-х жильный провод. Для перекидных устройств необходим трехжильный. При помощи одной жилы будет подключаться подача фазы или лампа. Две жилы соединяются с переходными проводами. Для перекрестного устройства необходим четырех жильный провод — по две жилы на каждый выключатель. Две будут вести к первому, а прочие две к другому.

Концы всех кабелей ведутся в монтажную коробку и соединяются клеммами. А ноль идет к осветительному прибору.

Для оборудования проходного выключателя с управлением с 3х мест нужно иметь умения и точную схему включения. Ее наличие помогает провести правильную и хорошую осветительную систему. А на ее основании очень легко можно создавать более непростые схемы иллюминаций.

Схемы подсоединения проходных выключателей

Можно ли на лестнице включать-выключать полное освещение с любого этажа? Легко! Для этого необходимы проходные выключатели.

Вы зашли в удлиненный коридор, включили свет; прошли по нему до выхода, выключили свет… Как это вышло? Коммутация тока делается с применением проходных выключателей, благодаря этому можно управлять одним и тем же источником освещения из различных мест.

Схема подсоединения проходного выключателя

Проходной выключатель внешне похож на традиционный. Кроме того, он способна работать как традиционный выключатель, если подвести к нему два провода: выход и вход.

Отличие проходного от обычного в том, что проходной выключатель считается, в сущности, переключателем. Подаваемое на вход напряжение он передает на один из выходов; при обратном включении – на один выход подается напряжение с одного из 2-ух входов.

Рис.1. Схемы выключателя и проходных переключателей

Для того, чтобы исполнять коммутацию осветительных приборов из различных точек, собирают схему с применением устройств:

• Проходной переключатель
• Перекрестный переключатель
• Двухклавишный проходной переключатель
• Двухклавишный перекоестный переключатель

Применяя один проходной переключатель, можно переключать свет между 2-мя лампочками, или включать- отключать одну.

Что такое проходной выключатель, схема подсоединения на 3 точки? Это не одно устройство, а схема из нескольких – про это разговор впереди.

Сначала рассмотрим, как организовать управление одной лампочкой с помощью 2-ух проходных выключателей, установленных в различных концах продолговатого коридора.

Схема подсоединения проходного выключателя с 2х мест

Рассмотрим схему на рисунке 2. При положении переключателей, которое показано, лампочка горит. Если щелкнуть любым переключателем – она погаснет. Но самое основное вот что: если потом щелкнуть любым переключателем, свет опять загорится. Упрощённая схема дает возможность решить проблему: как выключить свет на втором этаже, включив его на первом; как включить освещение, зайдя в спальную комнату, и выключить его, находясь в кровати.

Рис.2 Схема выключения и включения света с 2-ух точек

Схема включения света из трех точек

В прошлом разделе рассмотрено включение-выключение электричества из 2-ух точек: схема упрощённая.

Ну а если необходимо включать-выключать свет из трех точек? Эта задача появляется при попытке экономить свет в высотном доме и при этом не ходить по лестницам в темноте. Абсолютно ничего сложного в данном нет. Но потребуется дополнительный переключатель, и не проходной, а перекрестный.

Рис. 3 Схема перекрестного переключателя

С помощью перекрестного переключателя можно передать фазу с любого входа на любой выход, и можно разделить цепь между любой парой вход-выход.
Применяя перекрестный переключатель и два проходных переключателя, можно собрать схему включения-выключения света из тех точек, к примеру на лестнице в трехэтажном доме:

Рис.4 Схема включения-выключения света из трех точек

На рис.4 показано положение переключателей, при котором лампочка горит. Щелкнув клавишей на любом из тех переключателей, погасим свет. Потом стоит нажать кнопку на любом переключателе – свет загорится.

А если этажей не три, а пять, шесть? Можно собрать схему так, что свет будет выключаться и включаться с любого этажа.

Проходных переключателя всегда необходимо только два: в начале и конце цепочки. Между ними ставят перекрестные переключатели. Пример схемы для четырехэтажной лестницы показан на рис.5.

Рис. 5. Схема включения-выключения света из четырех точек

Вооружившись карандашиком и бумагой, можно обозначить разнообразные варианты и удостовериться, что нажатие любой клавиши на любом переключателе ведет к изменению ситуации: включеный свет гаснет, а если лампочка была выключена – воспламеняется.

Эта идеальная схема может расти, если добавлять в нее новые перекрестные выключатели.

Сколько бы ни было перекрестных переключателей с четырьмя контактами, проходных выключателя должно быть всего лишь два: в начале и в конце.

Схема подсоединения двухклавишного проходного выключателя

Схемы, показанные в прошлых разделах, можно обозначить так: одна лампочка и много выключателей, точнее проходных и перекрестных переключателей. Данные устройства сходны на простые выключатели и имеют одну кнопку.

Но в продаже имеется проходные двухклавишные выключатели, схема подсоединения которых на рис.6,
а еще перекрестные двухклавишные переключатели. Данные устройства используются, если необходимо управлять 2-мя осветительными приборами независимо один от одного.

Рис.6 Переключатели для включения-выключения 2-ух лампочек

Необходимо распознавать управление несколькими лампочками, которые синхронно зажигаются и гаснут, и такими, которые можно включать независимо один от одного. В первом варианте используют проходной выключатель, схема подсоединения на 1 клавиши. в другом варианте необходимы двухклавишные.

Одноклавишные проходные переключатели могут коммутировать две, три, 4-ре лампочки, включенных параллельно; ограничение накладуется возможным током, который может коммутироваться контактами.

Двухклавишные переключатели – это два независимых переключателя в одном корпусе. Они могут коммутировать две независимых группы лампочек. Схемы соединения переключателей – это две независимых цепочки, любая из них управляет собственным источником освещения или группой осветительных приборов.

Проходной выключатель схема подсоединения на 2 клавиши

Коммутация 2-ух осветительных приборов, в которой применен проходной выключатель шнайдер, схема подсоединения показана на рис. 7.

Рис. 7. Схема включения-выключения 2 лампочек с 3 точек.

Двухклавишные выключатели просят внимательного обращения. Если при нажатии на одну-единственную кнопку свет или загорится, или погаснет (в зависимости от текущего состояния), то в двухклавишном устройстве каждая клавиша в ответе за коммутацию собственной группы осветительных приборов.

(PDF) Перекрестный массив электромеханических переключателей с электростатическим приводом для цепей переменного тока

Международная конференция по магнетике, машинам и приводам (AICERA-2014 ICMMD)

Автоматический выключатель. Падение напряжения и потери мощности коммутационной матрицы MEMS

во включенном состоянии сравнительно очень низки. Ток в выключенном состоянии

и потери мощности равны нулю. Следовательно,

ясно, что предлагаемая система даст хорошие характеристики

с точки зрения падения напряжения, тока утечки и потерь мощности.

VII. ЗАКЛЮЧЕНИЕ

В данной статье представлен комплекс перекрестно связанных электрических переключателей

микромеханических систем (МЭМС)

, приводимых в действие электростатическим способом, для прерывания цепи переменного тока. Обычные электромагнитные выключатели

и силовая электроника

Автоматические выключатели

изучаются и моделируются, чтобы понять

их рабочие характеристики. Электростатический переключатель MEMS

и электромагнитный переключатель MEMS проанализированы на

для достижения миниатюризации в размере.Предложена перекрестно связанная матрица переключателей M × n MEMS

. Система переменного тока 230 В (среднеквадратичное значение) —

, рассматриваемая для моделирования и сравнительного исследования. Результат моделирования

предложенной конфигурации массива переключателей MEMS

сравнивался с традиционными переключателями

. Сравнительное исследование показывает, что предлагаемая матрица переключателей

обеспечивает лучшую производительность с точки зрения падения напряжения

, тока утечки и потерь мощности. Сравнение показывает

, что предложенная матрица переключателей MEMS обеспечивает лучшую производительность

и может использоваться в системах защиты переменного тока и коммутации

.

ССЫЛКИ

[1] RN Eldine et al., «Интеллектуальный низковольтный твердотельный выключатель переменного тока

для интеллектуальных сетей», Global Journal of Advanced Engineering

Technologies, Vol2, Issue, pp. 71-79,2013

[2] W. Pusorn et al., «Недорогой твердотельный выключатель переменного тока»,

Международная конференция по силовой электронике и приводным системам,

стр. 1724-1729, 2007.

[3] Капур и А. Шукла, «Моделирование и управление выключателем гибридной цепи

с возможностью ограничения тока короткого замыкания», Международная конференция IEEE

по силовой электронике, приводам и энергетическим системам, стр.1-6

, декабрь 2012 г.

[4] Маннинен и др., «Микромеханические компоненты в электротехнике

Метрология», IEEE Transactions on Instrumentation и

Measurement, Vol: 50, Issue: 2, pp. 440 — 444, апрель 2001.

[5] M.Dahmardeh et al., «Мощный МЭМС-переключатель, обеспечиваемый контактом углеродных нанотрубок

и приводом из сплава с памятью формы», Physica Status

, статья Solidi, Vol. 210, № 4, стр. 631–638, апрель 2013 г.

[6] Миниатюрный автоматический выключатель S 200 S, Технический паспорт, ABB, стр.1-8, 2011.

[7] А. Вудворт, «Высоковольтные тиристоры GTO оптимизируют мощность —

коммутационных схем», журнал «Электроника», стр. 129131, 1981 г.

[8] Хайман и М. Мехрегани, « Контактная физика золотых микроконтактов

для переключателей MEMS », IEEE Transaction on Components и

Packaging Technology, Vol. 22, № 3, сентябрь 1999 г.

[9] Райчоудхури и др., «Интегрированные МЭМС-переключатели для защиты от утечек

Контроль систем с батарейным питанием», IEEE Custom Intergrated

Circuits Conference (CICC), 2006.

[10] JE Wong et al., «Электростатический переключатель MEMS для приложений питания

», IEEE Conference on Micro Electro Mechanical

system, pp. 633-638, 2000.

[11] H. Шобак и др., «Стробирование схем СБИС с использованием переключателей MEMS

в приложениях с низким энергопотреблением» Международная конференция по микроэлектронике

, стр. 1-5, 2011 г.

[12] Б.Го, Д.А.Похльман, «А. математическая модель модифицированной кривой Пашена

для пробоя в микромасштабных зазорах », Журнал

Прикладная физика, Vol.107, No. 10, pp. 103303-103330, May 2010.

[13] Л. Вадхва, «Техника высокого напряжения», New Age Science, 3-е издание

, 2010 г.

[14] М. Хасегава, «Явление электрического контакта при коммутации

— дуговые разряды в коммутационных контактах», Международная конференция

по технологии коммутации электрического оборудования, 2011 г.

[15] Дж. Вольф, «Низковольтное переходное отклонение плазменной дуги», Proc. ESA

Ежегодное собрание по электростатике, стр.1-6, 2011.

[16] Дж. Дж. Аллен, «Проектирование микроэлектромеханических систем», CRC Press,

2005.

[17] Д. Нгуен и Б. Леман, «Адаптивная солнечная фотоэлектрическая матрица

.

Использование алгоритма реконфигурации на основе модели »,

Транзакции IEEE

в промышленной электронике

, Том 55, № 7, июль 2008 г.

[18] Дж. М. Ребеиз,« Теория, дизайн и технология RF MEMS » , Wiley,

2003.

Что такое промежуточный коммутатор?

Промежуточный выключатель — это трехпозиционный выключатель света. Он используется, когда у вас есть три или более переключателя, управляющих одним светом, средний переключатель должен быть промежуточным переключателем света.

Типичный пример этого — лестничная площадка в доме, когда, возможно, есть переключатель внизу лестницы, один наверху лестницы и один в конце лестничной площадки. В этой схеме вам понадобится средний переключатель (например, тот, который находится наверху лестницы), чтобы быть промежуточным переключателем.

Это может быть продолжено для нескольких коммутаторов, поэтому это применимо к трем или более коммутаторам.Представьте, например, общую лестничную площадку в многоквартирном доме.

Подробнее о различных доступных переключателях читайте ниже.

Промежуточный переключатель используется только в определенных случаях, поэтому сначала давайте рассмотрим другие переключатели и когда они вам понадобятся.

Стоит отметить, что все эти переключатели выглядят одинаково спереди, хотя и по-другому выглядят сзади.

Что такое обычный переключатель?

Существует два типа «обычных переключателей»: односторонний и двусторонний.

Переключатели в одну сторону

Односторонний переключатель используется, когда у вас есть только один переключатель для света.

Схема одностороннего переключателя

Двухпозиционные переключатели

Двусторонние переключатели могут использоваться, когда есть только один переключатель для света, вместо одностороннего переключателя. Щелкните здесь, чтобы узнать больше о двухстороннем переключателе света.

Их также можно использовать при наличии двух переключателей на один свет. Два классических примера — это либо комната с двумя разными входами (например, проходная комната), либо свет для лестничной площадки, где есть переключатель наверху лестницы и один внизу.Часто для этого по ошибке заказывают промежуточный выключатель. Хотя для этого подойдет промежуточный переключатель, он определенно не нужен, и двусторонний переключатель отлично справится с этой задачей.

Схема двустороннего переключателя

Промежуточные переключатели

Итак, промежуточный выключатель.

Это очень универсальный переключатель, который можно использовать в большинстве случаев освещения, но на самом деле он дороже, поэтому обычно вы используете его только при необходимости.То есть, когда у вас есть три переключателя, управляющих одним светом, тогда средний должен быть промежуточным переключателем (остальные должны быть двухсторонними).

Схема промежуточного переключателя

Иерархия переключателей

Промежуточный переключатель может использоваться как односторонний или двусторонний (но он более дорогой, поэтому обычно не используется для этого).

Двусторонний переключатель может использоваться как односторонний или как двусторонний переключатель. Они часто используются как оба.Фактически, многие розничные продавцы электрооборудования (включая Socket Store) не продают односторонние переключатели, так как разница в цене незначительна, и двухсторонний вариант подойдет для обоих.

Почему так много?

Последний вопрос, который нам часто задают. Почему это стоит намного дороже? Ответ прост. Это более сложная схема (см. Иллюстрации выше), поэтому ее производство дороже.

Мы надеемся, что все это поможет, но, конечно, если вы все еще не уверены, позвоните нам по телефону 02920 004887, и мы будем рады ответить на любые ваши вопросы.

polatis — коммутатор серии 7000 384×384 — кросс-коннект

Сетевой оптический коммутатор Polatis Series 7000 — это коммутатор с наибольшей емкостью и максимальной плотностью размещения. высокопроизводительный и самый надежный неблокирующий полностью оптический матричный коммутатор, доступный в индустрия.Полностью оптический коммутатор Series 7000 384×384 предназначен для наиболее требовательные приложения с исключительно низкими оптическими потерями, компактными размерами и быстродействием скорость переключения. С поддержкой программно-определяемых сетей (SDN) через встроенные Интерфейсы управления NETCONF и RESTCONF, Series 7000n может маршрутизировать критичный ко времени трафик с очень малой задержкой, что позволяет новые виртуальные облачные сервисы в гибридных пакетно-оптических центрах обработки данных. Серия 7000n — последнее дополнение к продукту Polatis. линейку оптических коммутаторов и модулей, создавая широчайший портфель решений для динамического кросс-коммутации оптоволокна (до 384×384), все они построены на запатентованной платформе оптической коммутации DirectLight® компании Polatis, которая зарекомендовала себя в самых сложных центры обработки данных, телекоммуникации и оборона, а также тестовые приложения уже более десяти лет.

• Непревзойденная мощность и плотность коммутатора, до 384×384 портов
• Двунаправленная, широкополосная передача с минимальным ухудшением сигнала обеспечивает действительно прозрачные соединения
• Коммутация по темному оптоволокну обеспечивает предварительное выделение ресурсов и использование с прерывистыми сигналами
• Низкие оптические потери позволяют создавать новые динамические сетевые архитектуры с минимальным воздействием на систему
• Превосходные оптические характеристики позволяют работать DWDM со скоростью 400 Гбит / с и выше
• SDN Интерфейсы NETCONF и RESTCONF обеспечивают более быстрое развертывание новых решений для оркестровки сети
• Быстрое время переключения обеспечивает эффективное предоставление услуг и защиту
• Поддерживает богатый набор настраиваемых дополнительных функций, включая мониторинг оптической мощности, переменное затухание и автономное переключение защиты оптического уровня

Как сделать схему детектора перехода через нуль

Сделать схему детектора перехода через ноль на самом деле очень просто, и ее можно было бы эффективно применить для защиты чувствительного электронного оборудования от скачков напряжения при включении сетевого выключателя.

Схема детектора перехода через ноль в основном используется для защиты электронных устройств от скачков включения, гарантируя, что во время включения питания фаза сети всегда «входит» в схему в своей первой точке перехода через нуль. другой популярный онлайн-сайт до сих пор рассматривал это важное применение концепции детектора пересечения нуля, я надеюсь, что они обновят свои статьи после прочтения этого сообщения.

Что такое детектор пересечения нуля?

Мы все знаем, что фаза переменного тока нашей сети состоит из чередующихся фаз синусоидального напряжения, как показано ниже:

В этом переменном переменном токе можно увидеть переменный ток через центральную нулевую линию и через верхний положительный и нижний отрицательный пиковые уровни через определенный фазовый угол.

Этот фазовый угол можно увидеть экспоненциально возрастающим и уменьшающимся, что означает, что он происходит постепенно возрастающим и постепенно уменьшающимся образом.

Переменный цикл в сети переменного тока происходит 50 раз в секунду для сети 220 В и 60 раз в секунду для входов сети 120 В, как установлено стандартными правилами. Эта характеристика в 50 циклов называется частотой 50 Гц, а частота 60 Гц называется частотой 60 Гц для этих сетевых розеток в наших домах.

Всякий раз, когда мы включаем прибор или электронное устройство в сеть, он подвергается внезапному переходу фазы переменного тока, и если эта точка входа находится на пике фазового угла, это может означать, что максимальный ток будет принудительно пропущен. устройство в точке включения.

Хотя большинство устройств будут готовы к этому и могут быть оснащены ступенями защиты с использованием резисторов, NTC или MOV, никогда не рекомендуется подвергать их таким внезапным непредсказуемым ситуациям.

Для решения такой проблемы используется каскад детектора пересечения нуля, который гарантирует, что всякий раз, когда гаджет включается от сети, схема пересечения нуля ждет, пока цикл фазы переменного тока не достигнет нулевой линии, и в этот момент она включается сетевое питание гаджета.

Как разработать детектор пересечения нуля

Спроектировать детектор пересечения нуля несложно. Мы можем сделать это, используя операционный усилитель, как показано ниже, однако, используя операционный усилитель для простой концепции, поскольку это выглядит излишним, поэтому мы также обсудим, как реализовать то же самое, используя обычную конструкцию на основе транзистора:

Операционный усилитель Схема детектора перехода через ноль

Примечание: входной переменный ток должен быть от мостового выпрямителя

На рисунке выше показана простая схема детектора перехода через нуль на основе операционного усилителя 741, которую можно использовать для всех приложений, требующих выполнения на основе перехода через нуль.

Как можно видеть, 741 сконфигурирован как компаратор, в котором его неинвертирующий вывод соединен с землей через диод 1N4148, что вызывает падение потенциала 0,6 В на этом входном выводе.

Другой входной контакт № 2, который является инвертирующим контактом устройства iC, используется для обнаружения пересечения нуля и подается с предпочтительным сигналом переменного тока.

Как мы знаем, до тех пор, пока потенциал контакта №3 ниже, чем контакт №2, выходной потенциал на контакте №6 будет 0 В, и как только напряжение на контакте №3 поднимется выше контакта №2, выходное напряжение будет быстро переключитесь на 12В (уровень питания).

Следовательно, в пределах подаваемого входного сигнала переменного тока в периоды, когда фазное напряжение значительно выше нулевой линии или, по крайней мере, выше 0,6 В над нулевой линией, выход операционного усилителя показывает нулевой потенциал …. но в течение периодов когда фаза собирается войти или пересечь нулевую линию, на контакте № 2 будет опорный потенциал ниже 0,6 В, установленный для контакта № 3, что приведет к немедленному переключению выходного напряжения на 12 В.

Таким образом, выходной сигнал во время этих точек становится высоким уровнем 12 В, и эта последовательность запускается каждый раз, когда фаза пересекает нулевую линию своего фазового цикла.

Результирующий сигнал можно увидеть на выходе ИС, который четко выражает и подтверждает обнаружение пересечения нуля ИС.

Использование схемы BJT оптопары

Хотя описанный выше детектор пересечения нуля операционного усилителя очень эффективен, то же самое можно реализовать с помощью обычного BJT оптопары с достаточно хорошей точностью.

Примечание: входной переменный ток должен быть от мостового выпрямителя

Ссылаясь на изображение выше, BJT в виде фототранзистора, связанного внутри оптопары, может быть эффективно сконфигурирован как простейшая схема детектора перехода через ноль.

Сеть переменного тока подается на светодиод операционного усилителя через резистор высокого номинала. Во время фазовых циклов, пока сетевое напряжение выше 2 В, фототранзистор остается в проводящем режиме, а выходной отклик поддерживается на уровне около нуля вольт, однако в периоды, когда фаза достигает нулевой линии своего хода, светодиод внутри opto отключается, вызывая отключение транзистора, этот ответ мгновенно вызывает появление высокого логического уровня в указанной выходной точке конфигурации.

Практическая прикладная схема, использующая обнаружение пересечения нуля

Практический пример схемы, использующей обнаружение пересечения нуля, можно увидеть ниже, здесь симистор никогда не разрешается переключать в любой другой фазовой точке, кроме точки пересечения нуля, всякий раз, когда включается питание .

Это гарантирует, что цепь всегда защищена от скачков тока при включении и от связанных с этим опасностей.

Примечание. Входной переменный ток должен поступать от мостового выпрямителя

В приведенной выше концепции симистор запускается через малосигнальный тиристор, управляемый PNP BJT.Этот PNP BJT сконфигурирован для выполнения определения перехода через нуль для предполагаемого безопасного переключения симистора и связанной нагрузки.

В любое время, когда питание включено, SCR получает анодное питание от существующего источника триггера постоянного тока, однако его напряжение затвора включается только в момент, когда вход проходит через свою первую точку пересечения нуля.

Как только SCR срабатывает в безопасной точке пересечения нуля, он запускает симистор и подключенную нагрузку и, в свою очередь, становится фиксированным, обеспечивая постоянный ток затвора для симистора.

Этот вид переключения в точках пересечения нуля каждый раз при включении питания обеспечивает стабильное безопасное включение нагрузки, устраняя все возможные опасности, которые обычно связаны с внезапным включением питания.

Устранение ВЧ-шума

Еще одно замечательное применение схемы детектора перехода через ноль — это устранение шума в схемах переключения симистора. Возьмем, к примеру, схему электронного регулятора освещенности. Обычно мы обнаруживаем, что такие схемы излучают много радиочастотных шумов в атмосферу, а также в электрическую сеть, вызывая ненужный сброс гармоник.

Это происходит из-за быстрого пересечения проводимости симистора через положительные / отрицательные циклы через линию пересечения нуля … особенно вокруг перехода пересечения нуля, когда симистор подвергается воздействию неопределенной зоны напряжения, вызывая быстрые переходные процессы тока. которые, в свою очередь, излучаются как радиочастотный шум.

Детектор пересечения нуля, если он добавлен к схемам на основе симистора, устраняет это явление, позволяя симистору срабатывать только тогда, когда цикл переменного тока полностью пересекает нулевую линию, что обеспечивает чистое переключение симистора, тем самым устраняя переходные процессы RF.

Ссылка:

Схема пересечения нуля

3.3: Реализация схемы переключателя для включения света

В этом проекте вы подключите макетную плату к источнику питания, а затем подключите положительную и отрицательную боковые полосы. Затем вы поместите переключатель на плату и подключите переключатель к светодиоду, чтобы переключатель мог включать и выключать светодиод. Это завершит проект.

\ (\ PageIndex {1} \) Макет

В этом разделе описана макетная плата в ваших лабораторных наборах.Для получения дополнительной информации о макетных платах перейдите по следующей ссылке:

http://en. Wikipedia.org/wiki/Breadboard

Ниже показан типичный макет:

Рисунок \ (\ PageIndex {1} \): Типовой макет

На макетной плате по бокам проходят две длинные полосы, называемые рельсами. Красная шина обычно подключается к положительному (+5 В) источнику питания, а синяя шина обычно подключается к земле (0 В). Обратите внимание, что рельсы должны быть подключены к батарее или другому источнику питания для их питания.

На доске 10 рядов отверстий, разделенных пустым столбцом в центре. В ряду соединяются группы по 5 отверстий с каждой стороны пустого столбца. Связи между рядами нет.

Схема подключения макета показана на рисунке \ (\ PageIndex {2} \). Для положительной шины и шины заземления по длине платы проходит провод, который соединяет отверстия в положительной и отрицательной шинах. Обратите внимание, что направляющие на противоположных сторонах макета не соединены.Питание одной стороны рельсов не приводит к питанию обеих сторон, и рельсы должны быть соединены для полного питания платы. Это будет сделано в рамках схемы, созданной в этой главе.

Рисунок \ (\ PageIndex {2} \): Макет

Этот макет макета также показывает, что группы из 5 отверстий в каждом ряду также соединены, хотя верхняя и нижняя группы из 5 отверстий — нет. Обычно отверстия в этих группах по 5 отверстий на двух сторонах доски должны быть разделены. Это будет иметь смысл, когда чипы будут установлены и использованы.

Группы из пяти отверстий пронумерованы от 1 до 60 с каждой стороны макета. Каждая группа из пяти отверстий соединяется вместе, поэтому два провода, помещенные в отверстия в одной группе в ряду, соединяются. Это будет использоваться для подключения цепей.

\ (\ PageIndex {2} \) Зачистка проводов

Для контакта с отверстиями в макетной плате необходимо удалить изоляцию с концов проводов. Для этого будут использоваться приспособления для зачистки проводов. Типичные устройства для зачистки проводов показаны на следующем рисунке.Устройства для зачистки проводов острые и могут легко разрезать провод, который мы здесь используем, поместив провод в нижнюю часть кусачков (1) и замкнув их. Тем не менее, выемки в приспособлениях для зачистки проводов — это места, где между двумя лезвиями есть заранее определенное расстояние, равное размеру медного провода внутри нашей изоляции. Помещая провод в выемку с маркировкой 22 AWG (или 0,60 мм) (2), изоляция обрезается, а провод — нет. Затем, просто вытягивая провод из приспособлений для зачистки, можно получить чистый конец провода, который больше не изолирован.Это то, что будет вставлено в отверстия в макете. При зачистке проводов снимите примерно от 1/4 до 1/2 дюйма изоляции. Отверстия в макете захватывают проводов, когда они помещаются внутрь, и обеспечивают хороший контакт. Если вы удалите слишком мало изоляции с провода, соединение с макетной платой, вероятно, будет плохим, и ваши схемы не будут работать. Если снять слишком много изоляции, в цепи может произойти короткое замыкание. Снимите достаточно изоляции, чтобы провода зажали в отверстии, но не слишком сильно.

Рисунок \ (\ PageIndex {3} \): Инструмент для зачистки проводов

Конец устройства для зачистки проводов (3) можно использовать в качестве плоскогубцев и согнуть конец провода. Это полезно, если вы реализуете схемы таким образом, чтобы провода проходили вдоль платы заподлицо, как в этой книге. Если вы обрежете очень длинные провода и проведете их над доской, как это делают многие ученики, вы не захотите согнуть конец провода. Прокладка проводов заподлицо вдоль платы делает схему более аккуратной и легкой для чтения, но затрудняет подключение схемы и требует гораздо больше времени для реализации.

Рисунок \ (\ PageIndex {4} \): зачищенный провод

\ (\ PageIndex {3} \) Питание цепи

Теперь вы готовы реализовать схему. Шаги по созданию схемы будут следующими.

1. Питание будет подаваться на макетную плату.
2. В макет будет вставлен переключатель.
3. Выходной сигнал переключателя будет отправлен на светодиод, который замыкает цепь.

Первым делом нужно подать питание на макетную плату.Рисунки, показывающие, как запитать макетную плату, показаны на Рисунке \ (\ PageIndex {6} \) и Рисунке \ (\ PageIndex {9} \). Эти цифры содержат числа, соответствующие приведенным ниже пошаговым инструкциям. Как упоминалось ранее, провода в этой цепи, которые всегда имеют положительное напряжение, — это красный , провода заземления — черный , а провода, которые могут принимать любое значение — желтый .

1. Найдите регулятор напряжения 7805 (показан на Рисунке \ (\ PageIndex {5} \)). Стабилизатор напряжения 7805 принимает входное напряжение 9 вольт от батареи и преобразует его в 5 вольт, необходимых микросхемам, которые будут использоваться в схеме ⁵ .Разместите регулятор напряжения 7805 так, чтобы он охватил ряды 1, 2 и 3 на макетной плате, как показано на рисунке \ (\ PageIndex {6} \). Посадка может быть тугой, поэтому аккуратно вставляйте ее внутрь, чтобы не согнуть ноги.
2. Вход на контакт 1 (контакт в строке 1 макета) 7805 — это положительное напряжение 9 В от батареи. На рисунке красный провод используется для обозначения того, что этот провод всегда подключен к положительному входу. Подключите провод к любому отверстию в первом ряду, оставив один конец ни с чем не соединенным.Он будет подключен к положительному выводу батареи, когда на макетную плату подается питание. Чтобы проверить, правильно ли это, подключите длинную ногу светодиода к положительному выходу регулятора 7805, а короткий конец — к земле, как показано на рисунке \ (\ PageIndex {5} \). Убедитесь, что батарея новая и прочная, иначе вы можете получить питание через регулятор 7805. Рисунок \ (\ PageIndex {5} \): регулятор напряжения 7805
   Рисунок \ (\ PageIndex {6} \): питание макета

3. Вход к контакту 2 7805 (контакт в строке 2 макета) теперь подключен к земле, исходящей от 9-вольтовой батареи.На рисунке черный провод используется для обозначения того, что провод всегда подключен к земле. Подключите провод к любому отверстию во втором ряду, оставив один конец ни с чем не соединенным. Он будет подключен к отрицательному выводу батареи, когда на макетную плату подается питание.
4. Подсоедините шину заземления макета к ряду 2. Шина заземления — это синий столбец, который проходит по краю платы. Обратите внимание, что в строке 2 есть три соединения: входное заземление от батареи, средний контакт на микросхеме 7805 и выходной провод к синей боковой шине заземления.
5. Выход 5 В на 7805 — это контакт в ряду 3. Для питания платы подключите ряд 3 к положительной шине макетной платы. Положительный рельс — это красный столбец, который проходит по краю доски.
6. Левая половина платы готова к подключению к аккумулятору. Вставьте 9-вольтовую батарею в защелку батареи и подключите провода от батареи к красному и черному проводам из шагов 3 и 4. (Обязательно подключите положительный провод к положительному входу, а отрицательный провод — к отрицательному входу!) Плата должна теперь есть власть.Это можно проверить, поместив светодиод между положительной и отрицательной шинами на плате. Обратите внимание, что у светодиода две ножки, одна из которых длиннее другой, как показано на рисунке \ (\ PageIndex {7} \). Обязательно поместите положительную (длинную) ножку в положительную (красную) шину, а короткую — в заземляющую (синюю) шину. Должен загореться свет. Если это не так, у вас проблема с отладкой. Вот несколько вещей, которые стоит попробовать:
   1. Убедитесь, что батарея подключена правильно: положительный полюс к положительному, а отрицательный — к отрицательному.Если это не так, ваш чип 7805 быстро начнет нагреваться. В этом случае отключите аккумулятор и дайте чипу остыть. Когда чип остынет, правильно подключите аккумулятор.
   2. Убедитесь, что светодиод правильно ориентирован. Эти простые ошибки часто вызывают путаницу, поэтому при использовании светодиода всегда следите за его правильной ориентацией.
   3. Убедитесь, что батарея и защелка в порядке, вставив светодиод непосредственно в 9-вольтный зажим аккумулятора. Если светодиод горит, переходите к шагу d.
   4. Убедитесь, что ток подается на плату правильно. Подключите аккумулятор к положительным и отрицательным выводам (для питания платы) и поместите светодиод между рядами 1 и 2 платы, чтобы убедиться, что у вас хорошее соединение с выводами. Если светодиод горит, переходите к шагу e.
   5. Убедитесь, что у вас есть ток, идущий от 7805, подключив светодиод между рядами 3 и 2. Если светодиод не горит, что-то не так с 7805. Убедитесь, что вы установили его правильно (например, не наоборот).Рисунок \ (\ PageIndex {7} \): светодиод

7. Левая половина макетной платы теперь должна быть запитана, но правая половина все еще не подключена. Чтобы соединить правую половину макета, перейдите к последнему ряду с синей и красной направляющими. Проведите провод от левой красной направляющей (внешняя левая направляющая) к правой красной направляющей (внутренняя правая направляющая), как показано на рисунке \ (\ PageIndex {6} \). Проделайте то же самое с синей рейкой. Это должно привести к питанию направляющих с правой стороны макета.Вы можете проверить, запитаны ли теперь обе шины, используя светодиод между синей и красной направляющими с правой стороны макета, как в шаге 6 выше.

Макетная плата запитана.

\ (\ PageIndex {4} \) Установка коммутатора

Назначение этой первой схемы состояло в том, чтобы включить / выключить свет выключателем. В этом разделе описывается, как установить коммутатор. Приведенные ниже инструкции относятся к рисунку \ (\ PageIndex {9} \).

0. Устанавливаемый коммутатор показан на рисунке \ (\ PageIndex {8} \).На переключателе есть две гайки и две шайбы. Они не будут использоваться в схемах из этой книги и усложнят использование переключателя. Удалить их. Вы можете сохранить их на тот случай, если вы когда-нибудь будете использовать этот переключатель в другой цепи.
1. Чтобы установить переключатель, вставьте его в 5 рядов макета. На этом рисунке переключатель расположен в строках 9–13. К переключателю будут подключены только 1-й (9-й ряд), 3-й (11-й ряд) и 5-й (13-й ряд) ряды. Рисунок \ (\ PageIndex {8} \): Тумблер

2. Первый вывод — положительный вход.Подключите первый штифт (ряд 9) переключателя к положительной шине.
3. Третий вывод — отрицательный вход. Подключите третий штифт (ряд 13) переключателя к отрицательной шине.
4. Второй или средний контакт — это выход. Подключите второй или средний контакт (ряд 11) к светодиоду конечного выхода, пропустив провод от выхода (4a) переключателя к светодиоду (4b) в нижней части платы. Рисунок \ (\ PageIndex {9} \): замкнутый контур

Этот тип переключателя всегда производит выходной сигнал от контакта, противоположного направлению переключателя.Когда переключатель указывает на первый (положительный) вход, выход переключателя отрицательный, а когда переключатель указывает на третий (отрицательный) вывод, выход положительный. Также есть среднее положение переключателя. Среднее положение всегда является неизвестным состоянием, поэтому оно может перейти как в положительное, так и в отрицательное. Никогда не проверяйте цепь с переключателем в среднем положении.

Коммутатор установлен. Снова можно проверить переключатель, чтобы увидеть, правильно ли он установлен, подключив выход переключателя (контакт 12) к отрицательной шине с помощью светодиода.Если переключатель установлен правильно, он должен включать и выключать светодиод.

\ (\ PageIndex {5} \) Завершение схемы

Теперь цепь можно замкнуть. Следующие шаги относятся к рисунку \ (\ PageIndex {9} \).

5. Поместите резистор в ряд после того, где вы проложили провод в 4b. Резистор используется для снижения тока в цепи, чтобы светодиод не светился так ярко и не перегорал так быстро.
6. Поместите светодиод на плату между строкой для 4b и резистором.Помните, что светодиод является направленным, поэтому вы должны правильно его ориентировать. Более длинная ветвь всегда должна подключаться к положительному напряжению (4b), а более короткая — к земле (5). Сориентируйте светодиод так, чтобы более длинная ножка находилась ближе к переключателю (положительный полюс), и чтобы светодиод пересекал два ряда.

Цепь должна быть замкнутой. Если все сделано правильно, переключатель должен включать и выключать светодиод. Похлопайте себя по спине, вы выполнили первый круг.

---

⁵ Микросхемы, используемые в схемах, обычно используют либо 5 Вольт, либо 3.3 вольта. Все микросхемы, используемые в этой книге, будут работать с напряжением 5 вольт, поэтому схемы будут питаться от напряжения 5 вольт.

Коммутация цепей — мультиплексирование с разделением

Коммутация каналов создает прямое физическое соединение между двумя устройствами, такими как телефоны или компьютеры. Например, на рисунке 9.1-1 вместо двухточечных соединений между тремя телефонами слева (A, B и C) и четырьмя телефонами справа (D, E, F и G), требуя 12 ссылок, мы можем использовать четыре переключателя, чтобы уменьшить количество и общую длину ссылок.На рис. 9.1-1 телефон A подключен через переключатели I, II и III к телефону D. Перемещая рычаги переключателей, любой телефон слева можно подключить к любому телефону справа.

Коммутатор цепи — это устройство с n входами и m выходами, которое создает временное соединение между входным звеном и выходным звеном (см. Рисунок 9.1-2). Количество входов не обязательно должно совпадать с количеством выходов.

Коммутатор, сложенный n на n, может соединять n линий в полнодуплексном режиме. Например, он может подключать n телефонов таким образом, чтобы каждый телефон мог быть подключен к любому другому телефону (см. Рисунок 9.1-3).

Коммутация каналов сегодня может использовать любую из двух технологий: переключатели с пространственным разделением каналов или переключатели с временным разделением (см. Рисунок 9.1-4).

Рис. 9.1-1 Сеть с коммутацией каналов

Рис. 9.1-1 Сеть с коммутацией каналов

Рис. 9.1-2 Переключатель цепи Переключатель

Рис. 9.1-3 Сложенный переключатель

Рис. 9.1-3 Сложенный переключатель

Коммутация цепей

Коммутация с разделением по пространству Коммутация с разделением по времени

Рис.9.1-4 Переключение

9.1.1 Коммутаторы с пространственным разделением

В коммутаторе с пространственным разделением пути пути в цепи пространственно разделены друг от друга. Эта технология изначально была разработана для использования в аналоговых сетях, но в настоящее время используется как в аналоговых, так и в цифровых сетях. Он эволюционировал за долгую историю создания множества дизайнов. Однако сегодня используется только перекладина. Переключатели поперечные

Поперечный переключатель соединяет n входов с m выходами в сети, используя электронные микропереключатели (транзисторы) в каждой точке пересечения (см. Рисунок 9.1-5). Основное ограничение этой конструкции — необходимое количество переключателей. Для подключения n входов к m выходам с помощью перекрестного переключателя требуется nxm точек пересечения. Например, для подключения 1000 входов к 1000 выходов требуется перекладина с 1 000 000 точек пересечения. Этот фактор делает перекладину непрактичной, потому что она делает ее огромными, и неэффективной, поскольку статистика показывает, что на практике в данный момент используется менее 25 процентов точек пересечения. Остальные простаивают.

Рис.9.1-5 Поперечный переключатель

Многоступенчатые переключатели

Решением ограничений поперечного переключателя является многоступенчатое переключение, при котором поперечные переключатели объединяются в несколько этапов. При многоступенчатой ​​коммутации устройства связаны с коммутаторами, которые, в свою очередь, связаны с иерархией других коммутаторов (см. Рисунок 9.1-6).

Конструкция многоступенчатого переключателя зависит от количества ступеней и количества требуемых (или желаемых) переключателей на каждой ступени. Обычно на средних ступенях меньше переключателей, чем на первой и последней ступенях.Например, представьте, что мы хотим, чтобы многоступенчатый переключатель, показанный на рис. 9.1-6, выполнял работу одиночного перекрестного переключателя 15 на 15. Предположим, что мы выбрали трехступенчатую схему, в которой используются три переключателя на первой и последней ступенях и два переключателя на средней ступени. Поскольку их три, каждый из переключателей первой ступени имеет входы от одной трети устройств ввода, что дает им по пять входов каждый (5 X 3 = 15).

Рис. 9.1-6 Многоступенчатый переключатель

Затем каждый из переключателей первой ступени должен иметь выход на каждый из промежуточных переключателей.Есть два промежуточных переключателя; следовательно, каждый переключатель первой ступени имеет два выхода. Каждый переключатель третьей ступени должен иметь входы от каждого из промежуточных переключателей; два промежуточных переключателя означают два входа. Промежуточные переключатели должны подключаться ко всем трем переключателям первой ступени и всем трем переключателям последней ступени и, следовательно, должны иметь три входа и три выхода каждый. Многопутевые переключатели Многоступенчатые коммутаторы предоставляют несколько вариантов подключения каждой пары связанных устройств. На рис. 9.1-7 показаны два способа перемещения трафика от входа к выходу с помощью переключателя, созданного в приведенном выше примере.

На рисунке 9.1-7a путь устанавливается между входной линией 4 и выходной линией 9. В этом случае путь использует нижний промежуточный переключатель и центральную выходную линию этого переключателя для достижения переключателя последней ступени, подключенного к линии 9. Он так же легко мог использовать верхний промежуточный переключатель.

На рис. 9.1-7b показан путь между входной линией 13 и выходной линией 2. Какие еще пути можно было использовать для создания этого соединения?

Блокировка Давайте сравним количество перекрестных точек в одноступенчатом перекрестном переключателе 15 на 15 и многоступенчатом переключателе 15 на 15, который мы описали выше.В одноступенчатом коммутаторе нам нужно 225 точек пересечения (15 X 15). В многоступенчатом переключателе нам нужно

• Три переключателя первой ступени, каждый с 10 точками коммутации (5X2), всего 30 точек коммутации на первой стадии.

• Два коммутатора второй ступени, каждый с 9 точками коммутации (3×3), всего 18 точек коммутации на второй стадии.

• Три коммутатора третьей ступени, каждый с 10 точками коммутации (5X2), всего 30 точек коммутации на последней стадии.

4 подключено к 9 4 подключено к 9

Рис.9.1-7 Путь переключения

4 подключено к 9 4 подключено к 9

Рис. 9.1-7 Путь переключения

Общее количество перекрестных точек, необходимых для нашего многоступенчатого коммутатора, составляет 79. В этом примере многоступенчатому коммутатору требуется всего на 35 процентов меньше перекрестных точек, чем одноступенчатому коммутатору.

Однако за эту экономию приходится платить. Уменьшение количества точек пересечения приводит к явлению, называемому блокировкой в ​​периоды интенсивного трафика. Блокировка относится к случаям, когда один вход не может быть подключен к выходу, потому что между ними нет пути — все возможные промежуточные переключатели заняты.

В переключателе single-sage блокировки не происходит. Поскольку каждая комбинация входов и выходов имеет свой собственный переключатель, всегда есть путь. (Случаи, когда два входа пытаются связаться с одним и тем же выходом, не учитываются. Этот путь не заблокирован; выход просто занят.) Однако в многоступенчатом переключателе, описанном в приведенном выше примере, только два из первых пяти входов могут используйте переключатель за раз; только два из пяти вторых входов могут использовать переключатель одновременно, и так далее. Небольшое количество выходов на среднем этапе еще больше увеличивает ограничение на количество доступных ссылок.

В больших системах, например, имеющих 10 000 входов и выходов, количество этапов может быть увеличено, чтобы сократить количество требуемых точек пересечения. Однако с увеличением количества ступеней увеличивается и возможное блокирование. Многие люди сталкивались с блокировкой телефонных систем общего пользования после стихийного бедствия, когда количество звонков, сделанных для проверки или успокоения родственников, намного превышало обычную нагрузку на систему. В таких случаях часто невозможно установить соединение.Однако при нормальных обстоятельствах блокировка обычно не является проблемой. В странах, которые могут себе это позволить, количество переключений между линиями рассчитывается таким образом, чтобы блокировка была маловероятной. Формула для определения этого числа основана на статистическом анализе, который выходит за рамки этой книги.

9.1.2 Переключатели с временным разделением

В переключателе с временным разделением слоты делятся по времени, а не по пространству. Коммутация осуществляется с использованием мультиплексирования с временным разделением (TDM). Однако одного TDM недостаточно; необходимо использовать устройство, известное как обмен временными интервалами (TSI).X На рисунке 9.1-8a показаны результаты обычного мультиплексирования с временным разделением каналов. Как видите, желаемого переключения не произошло. Данные выводятся в том же порядке, в котором они вводятся. Данные из A идут в W, из B идут в X, из C идут в Y, а из D идут в Z.

Однако на рис. 9.1-8b мы вставляем в канал устройство, называемое обменом временных интервалов (TSI). TSI меняет порядок слотов в зависимости от желаемых подключений. В этом случае он изменяет порядок ввода A, B, C, D на C, D, A, B.Теперь, когда демультиплексор разделяет слоты, он передает их на соответствующие выходы.

Коммутация

Рис. 9.1-8 Мультиплексирование с временным разделением, без и с обменом временными интервалами (TSI)

Принцип работы TSI показан на Рисунке 9.1-9. TSI состоит из оперативной памяти (RAM) с несколькими ячейками памяти. Размер каждого местоположения такой же, как размер одного временного интервала. Количество ячеек такое же, как и количество входов (в большинстве случаев количество входов и выходов равно).ОЗУ заполняется входящими данными из временных интервалов в порядке получения. Затем слоты отправляются в порядке, основанном на решениях блока управления.

Читать здесь: Tsi

Была ли эта статья полезной?

Siemens Крышка Тумблер, Автоматический выключатель, Перекрестный переключатель Delta Алюминий (металлический) 5TG6241 | getgoods

технические характеристики продукта

Описание

DELTA i-system алюминий-металл Кулисный переключатель для универсального переключателя Переключение / выключение для промежуточного выключателя и выключателя для нейтрального переключателя, переключатели DELTA 55×55 мм и розетки — дизайн и качество до совершенства от Siemens.Благодаря своим неизменно стильным формам и множеству цветов, наш обширный ассортимент продукции дает вам множество индивидуальных вариантов дизайна, которые умело подчеркнут эстетику любой комнаты. Благодаря нашему высокому уровню производственной компетенции мы также можем гарантировать высокую ценность и длительный срок службы наших выключателей и розеток DELTA — от отдельных частей до готового продукта. Ключевые особенности деталей, разработанных Сименсом, таких как рокеры и рамы: 1. Многогранный дизайн поверхностей из высококачественных материалов, таких как стекло, дерево, металл и пластик.2. Новейшие цвета для вашего интерьера. 3. Компенсация штукатурки 3 мм обеспечивает надежную работу даже в сложных условиях стен. 4. Многогранные конструкции, такие как качели с подсветкой или полями для надписей. 5. Больше поверхностей для мультимедиа и общения.

Информация:
Коромысло защелкивается в раме, образуя единое целое.

Ключевые слова

4001869233697, Сименс, 5TG6241

Номер производителя:

5TG6241

Система DELTA i, алюминиевая металлическая перекидная клавиша для универсального переключателя
Переключатель / выключение для перекрестного и двухпозиционный переключатель для нейтральной кнопки, 55x
55 мм

Функция типа переключателя:

Тумблер + автоматический выключатель + крестовой переключатель

Компонент типа переключателя:

Крышка

Цвет:

Алюминий (металлик)

Категория:

Переключить ассортимент продукции

Тип продукта:

Переключить ассортимент продукции

.
