Стабилизатор напряжения на lm317 схема включения

Стабилизатор напряжения на lm317 схема включения

Понадобилось мне подключить некое устройство, которому требуется стабильные 4 вольта к автомобильной сети, в которой, как известно, напряжение гуляет в районе 12 — 14 вольт. И решил я по-быстрому собрать простой стабилизатор, он же регулятор напряжения на LM317. Cхема питания на LM317 состоит всего из нескольких деталей.

Как известно, LM317 — это регулятор напряжения, также эта микросхема может работать в режиме регулятора тока, и использоваться как драйвер для светодиодов, но об этом в другой статье.

Характеристики LM317(в корпусе ТО-220)

• Рабочий ток — 500 mA
• Максимальный ток — 1,5 А
• Максимальная мощность 20 W
• Входное напряжение — 1,2…37 V
• Защита от перегрузки по току и от перегрева

 Скачать даташит на LM317

Купить ЛМ317 можно недорого у наших китайских друзей

LM317 схема подключения

Подобрать сопротивления для другого выходного напряжения можно воспользовавшись формулой, или калькулятором.

 Vo=1.25(1+R₂/R₁)

КАЛЬКУЛЯТОР LM317

Напряжение на выходе: V
R1 = Ом
R2 = Ом

Расчет

LM317 схема включения может работать всего с двумя сопротивлениями, номиналы которых задают выходное напряжение схемы. Но лучше добавить пару конденсаторов.

С такими номиналами сопротивлений данная схема выдает 4 V, при входном напряжении 6…37 V

Стабилизатор напряжения на lm317

lm317 схема включения

Работа данной схемы питания на lm317

Для проверки работы используется:

• регулируемый источник питания (серая коробка с показаниями напряжения и тока), подает напряжение на вход платы LM317
• вольтметр, показывает напряжение на выходе платы LM317
• лампочка, в качестве нагрузки

Включаю блок питания, начинаю увеличивать напряжение

Продолжаю увеличивать напряжение на входе, на выходе так же напряжение растет.

LM317 стабилизировала напряжение на уровне 3,87V, когда входное дошло до 5,9V

Продолжаю увеличивать входное напряжение. На выходе зафиксировалось стабильно 3,87V

Входное уже 14.3V, на выходе стабильно 3,87V

Входное уже 24.3V, на выходе стабильно 3,87V

Через некоторое время микросхема LM317 нагрелась и ушла в защиту, лампочка погасла. Ничего не трогая, микросхема немного остыла и после этого сама включилась, но далее снова нагрелась и ушла в защиту.

Чем больше разница между входным напряжением и выходным на LM317, тем больше выделяется тепла.  К тому же ток в 0.77A это немного больше рабочего, который составляет 0,5А, но меньше максимального 1А. Микросхема способна держать такую нагрузку, с такой разницей входного и выходного напряжения, но при условии использования радиатора охлаждения.

Преимущества LM317

• простая схема с минимумом деталей обвески
• невысокая стоимость
• широкий диапазон входного напряжения
• хорошая стабильность выходного напряжения

Недостатки LM317

• невысокий КПД при большой разнице входного и требуемого на выходе напряжения
• необходим радиатор охлаждения, так, как микросхема работает в линейном режиме и нагревается

Альтернативные варианты стабилизаторов напряжения на LM317

Китайские друзья по достоинству оценили возомжности данной микросхемы и предоставляют возможность купить готовые варианты стабилизаторов тока на LM317

На рисунке сверху имеется выпрямитель напряжения в виде диодной сборки и дополнительный сглаживающий конденсатор. Так что можно просто цеплять трансформатор и получить блок питания с регулировкой напряжения на lm317. Под ним более миниатюрная плата питания, которая работает аналогично собранной мной, но там есть переменный резистор для регулировки.

Если все-таки хочется съпаять самому, есть набор для самостоятельной сборки

LM317

LM317 в корпусе TO-220

LM317 — регулируемый стабилизатор положительного напряжения в трёхвыводном корпусе. Пределы регулировки стабилизированного напряжения — 1.25 − 37 В при токе до 1.5 А. Он обладает защитой от короткого замыкания и перегрева. Все защиты остаются работоспособны даже при обрыве цепи регулировочного вывода. Выпускается LM317 как в корпусе TO-220, так и в SOT-223.

Цоколёвка LM317 в корпусе TO-220

Цоколёвка LM317 в корпусе SOT-223

Внутренняя схема LM317

Стабилизатор LM317 очень прост в использовании. Для работы ему минимально нужно только два внешних резистора для установки выходного напряжения.

LM317 — простейшая схема включения

Простейшая схема включения LM317

LM317 — классическая схема включения

Классическая схема включения LM317

• Конденсатор Ci не является обязательным, если стабилизатор LM317 находится в непосредственной близости от конденсаторов сглаживающего фильтра блока питания. Иначе, он нужен.
• Конденсатор Co также не является обязательным, но он улучшает переходные ситуации при резком изменении тока нагрузки.
• Выходное напряжение Vo стабилизатора LM317 подсчитывается по формуле:
  V_o=V_ref(1+R2/R1)+(I_adj×R₂)
  I_adj обычно составляет в пределах 50 мкА и в большинстве случаев ничтожно мал.
• C_adj необходим для лучшего сглаживания пульсаций.
• Если возникнет ситуация, при которой вход LM317 окажется замкнут на «землю», то в дело вступят защитные диоды D1 и D2. Выходные конденсаторы разрядятся через эти диоды, а не через низкоомные цепи LM317, что может её повредить. Т.е., напряжение на выходе и на регулируемом выводе стабилизатора LM317 не должно быть выше напряжения его входа. Это справедливо для всех интегральных стабилизаторов.

Характеристики LM317

Обозначение	Параметр	Условия		Мин.	Тип.	Макс.	Ед. изм.
ΔVO	Нестабильность выходного напряжения  в линии	VI — VO = 3 — 40 В	TJ = 25°C		0. 01	0.04	%/В
					0.02	0.07
ΔVO	Нестабильность выходного напряжения на нагрузке	VO ≤5 В  IO от 10 мA до IMAX	TJ = 25°C		5	25	мВ
					20	70
		VO ≥5 В  IO от 10 мA до IMAX	TJ = 25°C		0.1	0.5	%
					0. 3	1.5
IADJ	Ток на регулирующем выводе				50	100	мкА
ΔIADJ	Изменение тока на регулирующем выводе	VI — VO от 2.5 до 40 В IO от 10 мА до 500 мА			0.2	5	мкА
VREF	Опорное напряжение LM317	VI — VO от 2.5 до 40 В IO = от 10 мА до 500 мА, PD ≤ PMAX		1.2	1.25	1.3	В
ΔVO/VO	Выходное напряжение, температурная стабильность				1		%
IO(min)	Минимальный нагрузочный ток LM317	VI — VO = 40 В			3. 5	10	мА
IO(max)	Максимальный нагрузочный ток LM317	VI — VO ≤ 15 В, PD < PMAX		1.5	2.2		А
		VI — VO = 40 В, PD < PMAX, TJ = 25°C			0.4
eN	Выходное напряжение шумов (в процентах от VO)	B = от 10 Гц до 100 кГц, TJ = 25°C			0.003		%
SVR	Отклонение напряжения питания	TJ = 25°C, f = 120 Гц	CADJ=0		65		dB
			CADJ=10 мкФ	66	80

Использование регулятора напряжения LM317

Минимальное включение подразумевает использование двух внешних резисторов. Отношение сопротивлений этих резисторов задает выходное напряжение регулятора, и двух конденсаторов на входе и выходе микросхемы.

Наиболее важные электрические параметры микросхемы — это опорное напряжение Vref и тое в цепи управляющего вывода Iadj. опорное напряжение — это напряжение, которое микросхема стремиться поддерживать на резисторе R1, то есть, если замкнуть накоротко резистор R2, то на выходе регулятора мы получит это самое опорное напряжение. Это напряжение может немного меняться от экземпляра к экземпляру и составляет 1.2 … 1.3 В ( в среднем 1.25В.) Чем выше падение напряжение на резисторе R2, тем выше выходное напряжение регулятора. Вычислить выходное напряжение просто, оно равно падению напряжения на R2 + 1. 25 (Vref).

Затем уточнить номиналы в реальных условиях в работающей схеме.

Приведем пример номиналов для пары стандартных напряжений:

Для напряжения 5В R1 = 120 Ом, R2 = 360 Ом
Для напряжения 12В R1 = 240Ом, R2 = 2000 Ом

Однако, для типовых напряжений вроде 5, 12, 15 и т.д. вольт проще и удобнее использовать регуляторы на фиксированные напряжения вроде 7805 или 7812. Использовать 317 для этих целей лучше только в том случае если регулятора на фиксированное напряжение не оказалось под рукой, а сделать источник питания нужно срочно.

Конфигурация выводов микросхемы LM317 в разных корпусах



Регулируемый источник питания на микросхеме LM317



Также легко сделать на этой микросхеме источник с несколькими фиксированными напряжениями, которые можно переключать программно, с помощью микроконтроллера. Для этого в управляющую цепь включаем цепочки из транзисторов и резисторов, как показано на рисунке ниже. Базы транзисторов соединяем с портами микроконтроллера. При подаче высокого уровня на каждый последующий транзистор он будет подключать параллельно R2 еще один дополнительный резистор и выходное напряжение будет уменьшаться:




LM317 можно использовать не только для стабилизации напряжения, но и в качестве стабилизатора тока. Схема получается еще проще, так как здесь нужен всего один единственный внешний резистор, задающий выходной ток:




На LM317 можно сделать несложное зарядное устройство для аккумуляторов с номинальным напряжением 12В.  Номиналы резисторов R1 и R2 задают конечное напряжение на заражаемой батарее, а  резистор Rs устанавливает максимальный зарядный ток.  Это схема из даташита на микросхему:




Двуполярный регулируемый источник питания (например как основа для лабораторного блока питания) можно собрать на двух LM317, но тогда придется использовать трансформатор с двумя обмотками и два выпрямителя, то есть каналы источника питания нужно будет делать независимыми друг от друга. Это хорошее, но дорогое решение. Можно упростить себе жизнь, если использовать микросхему LM337 — аналог микросхемы LM317, но на отрицательное напряжение. Тогда схема нашего регулируемого двуполярного источника может выглядеть например так:



На следующей схеме изображен регулируемый источник питания на ток до 20 ампер и напряжение от 1.3 до 12 вольт. Транзисторы и микросхему LM317 необходимо установить на радиаторы.  Резисторы в эмиттерных цепях транзисторов должны быть рассчитаны на мощность не менее 5 Вт.


cxema.org — Регулируемый стабилизатор (1,25-37V) на LM317

Vin (входное напряжение): 3-40 Вольт
Vout (выходное напряжение): 1,25-37 Вольт
Выходной ток: до 1,5 Ампер
Максимальная рассеиваемая мощность: 20 Ватт
Формула для расчета выходного (Vout) напряжения: Vout = 1,25 * (1 + R2/R1)
*Сопротивления в Омах
*Значения напряжения получаем в Вольтах

Данная простая схема позволяет выпрямить переменное напряжение в постоянное благодаря диодному мосту из диодов VD1-VD4, а затем точным подстрочным резистором типа СП-3 выставить нужное вам напряжение в пределах допустимых интегральной микросхемы-стабилизатора.

В качестве выпрямительных диодов взял старые FR3002, которые когда-то давно выпаял из древнейшего компьютера 98-го года. При внушительных размерах (корпус DO-201AD) их характеристики (Uобратное: 100 Вольт; Iпрямой: 3 Ампера) не впечатляют, но мне и этого хватает с головой. Для них даже пришлось расширять отверстия в плате, уж больно выводы у них толстые (1,3мм). Если немного изменить плату в лейоте можно впаять сразу готовый диодный мост.

Радиатор для отведения тепла от микросхемы 317 обязателен, даже лучше небольшой вентилятор поставить. Еще, в месте соединения подложки корпуса TO-220 микросхемы с радиатором капните немного термопасты. Степень нагрева будет зависеть от того, сколько мощности рассеивает микросхема, а также от самой нагрузки.

Микросхему LM317T я не устанавливал прямо на плату, а вывел от неё три провода, с помощью которых и соединил этот компонент с остальными. Это было сделано для того, чтобы ножки не расшатывались и вследствие чего не были переломанными, ведь данная деталь будет прикреплена к рассеивателю тепла.

Подстрочный резистор для возможности использования полного вольтажа микросхемы, то есть регулировки от 1,25 и аж до 37 Вольт устанавливаем с максимальным сопротивлением 3432 кОма (в магазине самый близкий номинал 3,3кОм.). Рекомендуемый тип резистора R2: подстрочный многооборотный (3296).

Саму микросхему-стабилизатор LM317T и подобные ей выпускает множество, если не все компании по производству электронных компонентов. Покупайте только у проверенных продавцов, потому что встречаются китайские подделки, особенно часто микросхемы LM317HV, которая рассчитана на входное напряжение аж до 57 Вольт. Опознать ненастоящую микросхему можно по железной подложке, в фейке она имеет множество царапин и неприятный серый цвет, также неправильную маркировку. Еще нужно сказать, что микросхема имеет защиту от короткого замыкания, а также перегрева, но на них сильно не рассчитывайте.

Не забываем, что данный (LM317Т) интегральный стабилизатор способен рассеивать мощность с радиатором только до 20 Ватт. Плюсами этой распространённой микросхемы являются её маленькая цена, ограничение внутреннего тока короткого замыкания, внутренняя тепловая защита

Платку можно нарисовать качественно даже обычным пергаментным маркером, а потом вытравить в растворе медного купороса/хлорного железа…

Фото готовой платы.

Как вы знаете, существует множество интегральных микросхем-стабилизаторов напряжения в разных корпусах и с различными характеристики входного и выходного напряжения и тока. Внизу я прикрепил удобную таблицу названия самых распространенных и не только микросхем и их краткие характеристики.

Печатная плата в формате lay6

С уважением, ЕГОР Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Правильная схема и плата для стабилизаторов на микросхемах LM317, LM337, LM350

Изучая темы, касающиеся использования трехвыводных стабилизаторов напряжения серии LM, нигде не нашлось рекомендуемого проекта печатной платы. Поэтому будем восполнять пробел и приведем несколько правил, позволяющих добиться высоких параметров от стабилизатора. Представляем свой проект размещения элементов, прототип схемы собранной на макетной плате и результаты измерений. Уверены, что это пригодится не только новичкам, так как LM317, LM337, LM350 очень часто используются в разных блоках питания как отдельно, так и в составе приборов.

Схема включения стабилизатора

Итак, нужен был линейный стабилизатор симметричного напряжения +/- 5 В при токе порядка 2 А для питания аналоговой схемы. На входе стабилизатора используется дешевый импульсный блок питания 9 В, 3 А.

К сожалению, выходные напряжения импульсных блоков питания содержат значительные пульсации — для нагрузки 2 А амплитуда пульсаций около 0. 1 В.

На что обратить внимание

1. Благодаря использованию керамических конденсаторов SMD можно их разместить очень близко к выводам микросхемы LM3xx (конденсаторы C2 и C4 в корпусах 0805, можно припаять даже непосредственно на полях пайки стабилизатора.
2. Элементы R2 и D2 следует поставить именно в такой последовательности (R2 ближе к U1).
3. Нижний вывод резистора R1 не подключен напрямую к массе, только заканчивается полем припоя. Необходимо подключить как можно ближе к массе, тогда будут компенсацией падения напряжения на проводах массы.
4. В качестве диодов D1 и D3 возможно стоит применить диоды Шоттки.

После сборки по такой схеме, не удалось заметить на осциллографе никаких пульсаций на выходе при токе нагрузки до 2,5 А даже в диапазоне 50 мВ/см. Падения напряжения не заметно с нагрузкой и без.

Печатная плата для LM3ХХ

Вот для LM317 (LM350 — это версия LM317 с более высоким током) указан рекомендуемый вид печатной платы.

Большое влияние на возможное возбуждение схемы оказывает слишком большой конденсатор на выходе. В каком-то даташите даже было написано, что на выходе может быть максимум 10 мкФ low ESR, лучше танталовый. Когда-то сами в этом убедились, когда LM317 работала как источник тока. Выходное напряжение скакало от нуля до максимума. Уменьшение емкости на выходе до 10 мкФ эффективно устранило этот дефект. Кроме того, большой конденсатор на выходе может вызвать большие броски тока в нагрузке, когда что-то пойдет не так. С другой стороны, отсутствие конденсатора вызывает инерцию при изменениях тока нагрузки.

Учтите, что для микросхемы LM350 токи довольно больше, что вызывает заметное падения напряжения на дорожках. Подробнее читайте в даташите на ЛМ350.

Задача диода D1 в разрядке выходного конденсатора в ситуации, когда напряжение на LM3xx стало выше, чем раньше (например, во время регулировки).

Еще один важный момент — в блоке питания диоды D1 и D3 должны быть подобраны соответствующим образом для предохранителя так, чтобы именно предохранитель сгорел, а не они. Проще всего установить их самые большие по току, какие имеются в наличии (по схеме 6А6 на 6 ампер).

LM317: распиновка, КАЛЬКУЛЯТОР и схемы

В таком случае нам нужно создать регулируемый источник питания постоянного тока с выходным током 1 А и возможностью регулировки примерно до 30 В.

Большинство людей будут использовать LM317 из-за его высокой эффективности, простоты применения и дешевизны.

Неужели? Вы узнаете ниже.

Он имеет регулируемый трехконтактный стабилизатор положительного напряжения, предназначенный для подачи тока нагрузки более 1,5 А с выходным напряжением, регулируемым в пределах 1.Диапазон от 2 до 37 В.

Имеет внутреннее ограничение тока, определение температуры отключения и компенсацию безопасной зоны.

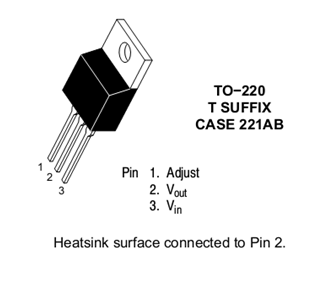

Распиновка LM317

Рисунок 1: Распиновка LM317 на TO-220

Посмотрите:

Схема подключения различных Распиновка LM317

LM317T на TO-220: выход 1. 5A
LM317L на TO-220 выход 100 мА
LM317K на TO-3: выход 1,5 А
LM317 на DPARK: выход 1,5 А

Основные характеристики

• Выходной ток превышает 1.5A
• Выход, регулируемый в диапазоне от 1,2 В до 37 В
• Внутреннее ограничение тока короткого замыкания или выход защищен от короткого замыкания
• Внутренняя защита от тепловой перегрузки или постоянное ограничение тока с температурой
• Компенсация зоны безопасной работы выходного транзистора
• TO -220 Пакет на транзисторах 2SC1061.
• Есть выходное напряжение 1% Долговечность
• Есть макс. Регулирование линии 0,01% / В (LM317) и регулирование нагрузки 0,3% (LM117)
• Подавление пульсаций 80 дБ

Рисунок 2 принципиальная схема

Принципиальная схема

Если питание Фильтр питания слишком удален от IC-регулятора.Tt должен вставить Ci для снижения шума перед входом IC.

Далее на рисунке схема. Co не нужен, если вы не высокопроизводительный, но мы его лучше выразим. Это снизит пульсацию на выходе.

Поскольку Iadj контролируется до менее 100 мкА, небольшая ошибка не важна для большинства приложений.

Входное напряжение LM317 должно быть как минимум на 1,5 В выше выходного напряжения.

Калькулятор LM317

Этот калькулятор будет работать с большинством регуляторов напряжения постоянного тока с опорным напряжением (VREF), равным 1.25. Обычно программный резистор (R1) составляет 240 Ом для LM117, LM317, LM138 и LM150.

Некоторые говорили, что Iadj имеет очень низкий ток.

Значит, можно уменьшить. Быть короче и проще.

Vout = 1,25 В x {1 + R2 / R1}

Что лучше?

Например:
Вы используете R1 = 270 Ом и R2 = 390 Ом. Это приводит к выходу 3,06 В

Это просто? Если у вас есть выбор напряжения с большинством резисторов. В ближайших к вам магазинах.

посмотрите список:

Выходное напряжение с R1 и R2 Список

1.43 В: R1 = 470 Ом, R2 = 68 Ом
1,47 В: R1 = 470 Ом, R2 = 82 Ом
1,47 В: R1 = 390 Ом, R2 = 68 Ом
1,51 В: R1 = 330 Ом, R2 = 68 Ом
1,51 В: R1 = 390 Ом, R2 = 82 Ом
1,52 В: R1 = 470 Ом, R2 = 100 Ом
1,53 В: R1 = 390 Ом, R2 = 82 Ом
1,56 В: R1 = 330 Ом, R2 = 82 Ом
1,57 В: R1 = 270 Ом, R2 = 68 Ом
1,57 В : R1 = 470 Ом, R2 = 120 Ом
1,57 В: R1 = 390 Ом, R2 = 100 Ом
1,59 В: R1 = 390 Ом, R2 = 100 Ом
1,60 В: R1 = 240 Ом, R2 = 68 Ом
1,63 В: R1 = 330 Ом, R2 = 100 Ом
1,63 В: R1 = 270 Ом, R2 = 82 Ом
1.64 В: R1 = 390 Ом, R2 = 120 Ом
1,64 В: R1 = 220 Ом, R2 = 68 Ом
1,65 В: R1 = 470 Ом, R2 = 150 Ом
1,66 В: R1 = 390 Ом, R2 = 120 Ом
1,68 В: R1 = 240 Ом, R2 = 82 Ом
1,71 В: R1 = 330 Ом, R2 = 120 Ом
1,71 В: R1 = 270 Ом, R2 = 100 Ом
1,72 В: R1 = 220 Ом, R2 = 82 Ом
1,72 В: R1 = 180 Ом, R2 = 68 Ом
1,73 В : R1 = 470 Ом, R2 = 180 Ом
1,73 В: R1 = 390 Ом, R2 = 150 Ом
1,76 В: R1 = 390 Ом, R2 = 150 Ом
1,77 В: R1 = 240 Ом, R2 = 100 Ом
1,81 В: R1 = 270 Ом, R2 = 120 Ом
1,82 В: R1 = 150 Ом, R2 = 68 Ом
1. 82 В: R1 = 330 Ом, R2 = 150 Ом
1,82 В: R1 = 180 Ом, R2 = 82 Ом
1,83 В: R1 = 390 Ом, R2 = 180 Ом
1,84 В: R1 = 470 Ом, R2 = 220 Ом
1,86 В: R1 = 390 Ом, R2 = 180 Ом
1,88 В: R1 = 240 Ом, R2 = 120 Ом
1,89 В: R1 = 470 Ом, R2 = 240 Ом
1,93 В: R1 = 330 Ом, R2 = 180 Ом
1,93 В: R1 = 150 Ом, R2 = 82 Ом
1,94 В : R1 = 270 Ом, R2 = 150 Ом
1,96 В: R1 = 390 Ом, R2 = 220 Ом
1,97 В: R1 = 470 Ом, R2 = 270 Ом
1,99 В: R1 = 390 Ом, R2 = 220 Ом
2,02 В: R1 = 390 Ом, R2 = 240 Ом
2,03 В: R1 = 240 Ом, R2 = 150 Ом
2.06 В: R1 = 390 Ом, R2 = 240 Ом
2,08 В: R1 = 330 Ом, R2 = 220 Ом
2,10 В: R1 = 220 Ом, R2 = 150 Ом
2,12 В: R1 = 390 Ом, R2 = 270 Ом
2,13 В: R1 = 470 Ом, R2 = 330 Ом
2,16 В: R1 = 330 Ом, R2 = 240 Ом
2,16 В: R1 = 390 Ом, R2 = 270 Ом
2,19 В: R1 = 240 Ом, R2 = 180 Ом
2,23 В: R1 = 470 Ом, R2 = 390 Ом
2,25 В : R1 = 150 Ом, R2 = 120 Ом
2,27 В: R1 = 270 Ом, R2 = 220 Ом
2,27 В: R1 = 330 Ом, R2 = 270 Ом
2,29 В: R1 = 470 Ом, R2 = 390 Ом
2,29 В: R1 = 180 Ом, R2 = 150 Ом
2,31 В: R1 = 390 Ом, R2 = 330 Ом
2. 36 В: R1 = 270 Ом, R2 = 240 Ом
2,37 В: R1 = 390 Ом, R2 = 330 Ом
2,40 В: R1 = 240 Ом, R2 = 220 Ом
2,44 В: R1 = 390 Ом, R2 = 390 Ом
2,50 В: R1 = 470 Ом, R2 = 470 Ом
2,57 В: R1 = 390 Ом, R2 = 390 Ом
2,61 В: R1 = 220 Ом, R2 = 240 Ом
2,65 В: R1 = 330 Ом, R2 = 390 Ом
2,66 В: R1 = 240 Ом, R2 = 270 Ом
2,73 В : R1 = 330 Ом, R2 = 390 Ом
2,74 В: R1 = 470 Ом, R2 = 560 Ом
2,75 В: R1 = 150 Ом, R2 = 180 Ом
2,76 В: R1 = 390 Ом, R2 = 470 Ом
2,78 В: R1 = 270 Ом, R2 = 330 Ом
2,78 В: R1 = 220 Ом, R2 = 270 Ом
2.84 В: R1 = 390 Ом, R2 = 470 Ом
2,92 В: R1 = 180 Ом, R2 = 240 Ом
2,96 В: R1 = 270 Ом, R2 = 390 Ом
2,97 В: R1 = 240 Ом, R2 = 330 Ом
3,03 В: R1 = 330 Ом, R2 = 470 Ом
3,05 В: R1 = 390 Ом, R2 = 560 Ом
3,06 В: R1 = 270 Ом, R2 = 390 Ом
3,06 В: R1 = 470 Ом, R2 = 680 Ом
3,08 В: R1 = 150 Ом, R2 = 220 Ом
3,13 В : R1 = 220 Ом, R2 = 330 Ом
3,14 В: R1 = 390 Ом, R2 = 560 Ом
3,18 В: R1 = 240 Ом, R2 = 390 Ом
3,25 В: R1 = 150 Ом, R2 = 240 Ом
3,28 В: R1 = 240 Ом, R2 = 390 Ом
3,35 В: R1 = 220 Ом, R2 = 390 Ом
3. 37 В: R1 = 330 Ом, R2 = 560 Ом
3,43 В: R1 = 270 Ом, R2 = 470 Ом
3,43 В: R1 = 390 Ом, R2 = 680 Ом
3,43 В: R1 = 470 Ом, R2 = 820 Ом
3,47 В: R1 = 220 Ом, R2 = 390 Ом
3,50 В: R1 = 150 Ом, R2 = 270 Ом
3,54 В: R1 = 180 Ом, R2 = 330 Ом
3,55 В: R1 = 390 Ом, R2 = 680 Ом
3,70 В: R1 = 240 Ом, R2 = 470 Ом
3,82 В : R1 = 180 Ом, R2 = 390 Ом
3,83 В: R1 = 330 Ом, R2 = 680 Ом
3,84 В: R1 = 270 Ом, R2 = 560 Ом
3,88 В: R1 = 390 Ом, R2 = 820 Ом
3,91 В: R1 = 470 Ом, R2 = 1K
3,92 В: R1 = 220 Ом, R2 = 470 Ом
3.96 В: R1 = 180 Ом, R2 = 390 Ом
4,00 В: R1 = 150 Ом, R2 = 330 Ом
4,02 В: R1 = 390 Ом, R2 = 820 Ом
4,17 В: R1 = 240 Ом, R2 = 560 Ом
4,33 В: R1 = 150 Ом, R2 = 390 Ом
4,36 В: R1 = 330 Ом, R2 = 820 Ом
4,40 В: R1 = 270 Ом, R2 = 680 Ом
4,43 В: R1 = 220 Ом, R2 = 560 Ом
4,44 В: R1 = 470 Ом, R2 = 1,2 K
4,46 V: R1 = 390 Ом, R2 = 1K
4,50 В: R1 = 150 Ом, R2 = 390 Ом
4,51 В: R1 = 180 Ом, R2 = 470 Ом
4,63 В: R1 = 390 Ом, R2 = 1K
4,79 В: R1 = 240 Ом, R2 = 680 Ом
5,04 В: R1 = 330 Ом, R2 = 1K
5. 05 В: R1 = 270 Ом, R2 = 820 Ом
5,10 В: R1 = 390 Ом, R2 = 1,2 K
5,11 В: R1 = 220 Ом, R2 = 680 Ом
5,14 В: R1 = 180 Ом, R2 = 560 Ом
5,17 В: R1 = 150 Ом , R2 = 470 Ом
5,24 В: R1 = 470 Ом, R2 = 1,5 K
5,30 В: R1 = 390 Ом, R2 = 1,2 К
5,52 В: R1 = 240 Ом, R2 = 820 Ом
5,80 В: R1 = 330 Ом, R2 = 1,2 K
5,88 В: R1 = 270 Ом, R2 = 1 K
5,91 В: R1 = 220 Ом, R2 = 820 Ом
5,92 В: R1 = 150 Ом, R2 = 560 Ом
5,97 В: R1 = 180 Ом, R2 = 680 Ом
6,04 В: R1 = 470 Ом, R2 = 1,8 К
6,06 В: R1 = 390 Ом, R2 = 1.5K
6,32 В: R1 = 390 Ом, R2 = 1,5 K
6,46 В: R1 = 240 Ом, R2 = 1K
6,81 В: R1 = 270 Ом, R2 = 1,2 K
6,92 В: R1 = 150 Ом, R2 = 680 Ом
6,93 В : R1 = 330 Ом, R2 = 1,5 кОм
6,94 В: R1 = 180 Ом, R2 = 820 Ом
7,02 В: R1 = 390 Ом, R2 = 1,8 кОм
7,10 В: R1 = 470 Ом, R2 = 2,2 кОм
7,33 В: R1 = 390 Ом, R2 = 1,8 кОм
7,50 В: R1 = 240 Ом, R2 = 1,2 кОм
8,07 В: R1 = 330 Ом, R2 = 1,8 кОм
8,08 В: R1 = 150 Ом, R2 = 820 Ом
8,19 В: R1 = 270 Ом, R2 = 1,5 кОм
8,30 В: R1 = 390 Ом, R2 = 2,2 кОм
8,43 В: R1 = 470 Ом, R2 = 2. 7K
8,68 В: R1 = 390 Ом, R2 = 2,2 K
9,06 В: R1 = 240 Ом, R2 = 1,5 K
9,58 В: R1 = 330 Ом, R2 = 2,2 K
9,77 В: R1 = 220 Ом, R2 = 1,5 K
9,90 В: R1 = 390 Ом, R2 = 2,7 кОм
10,03 В: R1 = 470 Ом, R2 = 3,3 кОм
10,37 В: R1 = 390 Ом, R2 = 2,7 кОм
10,63 В: R1 = 240 Ом, R2 = 1,8 кОм
11,25 В : R1 = 150 Ом, R2 = 1,2 кОм
11,44 В: R1 = 270 Ом, R2 = 2,2 кОм
11,48 В: R1 = 330 Ом, R2 = 2,7 кОм
11,67 В: R1 = 180 Ом, R2 = 1,5 кОм
11,83 В: R1 = 390 Ом, R2 = 3,3 кОм
12,40 В: R1 = 390 Ом, R2 = 3,3 кОм
12.71 В: R1 = 240 Ом, R2 = 2,2 К
13,75 В: R1 = 330 Ом, R2 = 3,3 К
15,31 В: R1 = 240 Ом, R2 = 2,7 К
16,25 В: R1 = 150 Ом, R2 = 1,8 К
16,53 В: R1 = 270 Ом, R2 = 3,3 кОм
16,59 В: R1 = 220 Ом, R2 = 2,7 кОм
18,44 В: R1 = 240 Ом, R2 = 3,3 кОм
19,58 В: R1 = 150 Ом, R2 = 2,2 кОм
20,00 В: R1 = 220 Ом, R2 = 3,3 К
23,75 В: R1 = 150 Ом, R2 = 2,7 К
24,17 В: R1 = 180 Ом, R2 = 3,3 К
28,75 В: R1 = 150 Ом, R2 = 3,3 К

Например, вам нужно 4,5 V от АА 1. 5Vx3 в серию. Но у вас их нет.Как сделать? У вас только LM317 и много резисторов. Да, он может использовать это вместо этого.

Посмотрите на приведенный выше список для напряжения 4,5 В, мы можем использовать R1 = 150 Ом, R2 = 390 Ом.

Это просто, правда?

Калькулятор радиатора LM317

Какого размера достаточно радиатора?

Пока LM317 работает. Это так жарко. Хотя есть предохранитель от перегрева. Но нам он горячий не нужен. Всегда устанавливаем радиатор.

Кто-нибудь спросит меня. Сколько стоит использовать самый маленький радиатор? LM317 имеет максимальную температуру 50 ° C / Вт без радиатора.

Я нашел этот сайт хорошим с калькулятором радиатора LM317.

Радиатор LM317, какого размера?

Вы можете найти LM317 на Amazon здесь, если вам интересно.

Например, схема LM317

1. Первый источник переменного тока
   Это мой первый источник питания, который я построил. Хотя очень старый, все еще использую более 20 лет. Почему это здорово?
2. Линейный селектор Регулятор источника питания
   Выход напряжения 1 легко выбрать.5 В, 3 В, 4,5 В, 5 В, 6 В, 9 В при 1,5 А
3. Двойной источник питания постоянного тока 30 В
   Это высокое напряжение (0-60 В) при 1,5 А и пусковое напряжение с нуля! Молодец.
4. Great Источник питания постоянного тока
   Высококачественный регулируемый регулятор напряжения 3A. Использовать LM317 и 2N3055 так просто и дешево. Отрегулируйте напряжение с шагом 3 В, 6 В, 9 В, 12 В. И в норме от 1,25В до 20В.
5. 4 схемы зарядного устройства свинцово-кислотных аккумуляторов
   См. 4 схемы зарядного устройства свинцово-кислотных аккумуляторов LM317 для аккумуляторов 6, 12 и 24 В.С автоматической зарядкой и индикатором полной зарядки с использованием TL431. Легко построить.
6. Двойной источник питания 3 В, 5 В, 6 В, 9 В, 12,15 В
   Двойная цепь питания, можно выбирать уровни напряжения 3 В, 5 В, 6 В, 9 В, 12,15 В при 1 А и -3 В, -5 В, -6 В , -9V, -12V, -15V при 1A, используйте LM317 (положительный) LM337 (отрицательный) […]
7. Замена батареи USB
   Это схема понижающего преобразователя USB 5V в 1,5V. Когда мы используем дешевый MP3-плеер, в котором в качестве источника питания используется только одна батарея AA 1,5 В.
8. Регулятор 5 В с низким падением напряжения
   Это схема регулятора с низким падением напряжения на 5 В с использованием транзистора и светодиода, очень простая, минимальное входное напряжение составляет 6 В, поэтому на нем только 1 В, выход составляет 5 В 0,5 А
9. Зарядное устройство для гелевых аккумуляторов схема
   Он может заряжать гелевые батареи любого размера и продлевать срок службы гелевых батарей. Пока цепь работает, светодиод показывает зарядку.
10. Зарядное устройство Nicad для аккумуляторов с использованием LM317T
    Вот схема универсального зарядного устройства для никель-кадмиевых и никель-металлгидридных аккумуляторов.Он использует ток управления IC LM317T (Hot IC) менее 300 мА, размер батареи 2,4 В, 4,8 В, 9,6 В. Недорогая схема

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Несколько схем регулятора напряжения LM317, которые имеют много применений

Некоторые схемы на базе регулятора напряжения LM317

Здесь показано несколько полезных схем, использующих микросхему регулятора напряжения LM317. LM317 — это микросхема стабилизатора напряжения с тремя выводами от National Semiconductors.ИС способна выдавать выходной ток до 1 А. Входное напряжение может достигать 40 В, а выходное напряжение — от 1,2 В до 37 В.

Типовая схема регулятора положительного напряжения на LM317.

Регулируемый регулятор

Выше показана классическая схема регулятора напряжения на LM317. Входное напряжение подается на контакт 3 (v in) IC, а регулируемое выходное напряжение поступает на контакт 2 (V out) IC. Сеть резисторов, состоящая из R1 и R2, соединенных вместе с выводом 1 (adj), используется для установки выходного напряжения.C1 — конденсатор входного фильтра, а C2 — конденсатор выходного фильтра. Выходное напряжение схемы регулятора зависит от уравнения: Vout = 1,25 В (1 + (R2 / R1)) + I adj R2.

Регулируемый регулятор с цифровым выбором выхода.

Выше показана очень простая схема регулируемого регулятора с цифровым выбором выхода. Схема представляет собой всего лишь модификацию обычного стабилизатора напряжения на LM317.Параллельно резистору R4 добавляются еще четыре ответвления резистора, каждая с транзисторным переключателем, и эти резисторы могут быть включены или исключены из схемы путем включения соответствующего переключающего транзистора. Проще говоря, выходное напряжение будет соответствовать логическому уровню цифровых входов A, B, C и D. Высокий логический уровень на клемме A включит Q1, поэтому резистор R5 будет добавлен параллельно R4 и так далее. Добавление каждого сопротивления параллельно R4 уменьшит эффективное сопротивление пути, и поэтому выходное напряжение сопротивления будет уменьшаться ступенчато.Ширина каждого шага зависит от номинала резисторов, которые вы выбираете. Резистор R4 устанавливает максимальное выходное напряжение в соответствии с уравнением V out Max = 1,25 В (1 + (R4 / R3)) + (Iadj x R4).

5A стабилизатор постоянного напряжения постоянного тока.

Схема, показанная выше, представляет собой регулятор постоянного тока / постоянного напряжения на 5 А с использованием LM317. Такая схема — неизбежное устройство на рабочем месте энтузиаста электроники.Помимо LM317, в схеме используется еще один операционный усилитель LM310. Диод D3 и конденсатор C3 образуют схему компенсации для операционного усилителя. Выходное напряжение схемы регулятора подается обратно на неинвертирующий вход операционного усилителя, в то время как выходное напряжение операционного усилителя подается обратно на инвертирующий вход самого операционного усилителя через конденсатор C7. Резистор R16 ограничивает входной ток до LM317 и базовый ток до транзистора Q5. C6 — это конденсатор входного фильтра, а C9 — конденсатор выходного фильтра.POT R10 может использоваться для регулировки выходного тока, а POT R11 может использоваться для регулировки выходного напряжения. Светодиод D2 обеспечивает визуальную индикацию, когда цепь работает в режиме постоянного тока.

Цепь повторителя мощности с использованием LM317.

Цепь повторителя напряжения — это цепь, которая обеспечивает значительное усиление по току, в то время как усиление по напряжению поддерживается равным единице (или близко к ней). Повторитель мощности — это не что иное, как повторитель напряжения, способный выдерживать большие токи. Типичная схема повторителя напряжения, разработанная с использованием транзистора с малым сигналом, может выдерживать ток в несколько сотен миллиампер.Схема повторителя мощности, показанная ниже, может выдерживать выходной ток до 600 мА. Схема, показанная ниже, представляет собой не что иное, как схему эмиттерного повторителя с использованием силового транзистора LM195 (Q6) со схемой ограничителя тока на основе LM317, подключенной к эмиттеру. Проще говоря, схема ограничения тока заменяет «эмиттерное сопротивление» классического транзисторного эмиттерного повторителя. Конденсатор С10 — входной фильтр. LM195 — монолитный силовой транзистор с полной защитой от перегрузки.

Примечания.

• Все схемы, показанные выше, могут быть подключены к монтажной плате.
• В любом случае печатная плата — лучший вариант, если вы можете это сделать.
• Максимальный ток нагрузки, который может выдержать LM317, составляет 1 А.
• Радиатор должен быть установлен на LM317 во всех приложениях, где выходной ток превышает 250 мА.
• Радиатор может быть размером 2 x 2 x 2 см из ребристого алюминия.
• LM195 также требует аналогичного радиатора.
• Используйте держатель для крепления LM301.
Для
• MJ4502 требуется радиатор из ребристого алюминия размером 6 x 6 x 2 см.
• Размеры радиатора являются приблизительными, и вы можете использовать радиаторы немного большего или меньшего размера в зависимости от наличия. Всегда больше — лучше, и нет ничего хорошего в радиаторе большего размера.
• Конденсаторы входного и выходного фильтров в этих схемах предпочтительнее твердотельного танталового типа.

Похожие сообщения

с использованием регулятора напряжения LM317

До сих пор мы обсуждали различные микросхемы стабилизаторов напряжения, включая 7805 723 и т.д., но следует отметить, что все они были фиксированными регуляторами напряжения.Итак, теперь мы увидим, как спроектировать простой регулируемый регулятор напряжения с использованием микросхемы LM317.

Эта схема, как и все регуляторы напряжения, должна соответствовать одной и той же общей блок-схеме

Здесь у нас есть входной переменный ток высокого напряжения, входящий в трансформатор, который обычно понижает переменный ток высокого напряжения от сети до переменного тока низкого напряжения, необходимого для нашего приложения. Следующий мостовой выпрямитель и сглаживающий конденсатор для преобразования его переменного напряжения в нерегулируемое постоянное напряжение. Но это напряжение будет меняться в зависимости от нагрузки и стабильности входа. Это нерегулируемое постоянное напряжение подается в регулятор напряжения, который поддерживает постоянное выходное напряжение и подавляет нерегулируемые пульсации напряжения. Теперь это напряжение можно подавать на нашу нагрузку.

Поскольку мостовой выпрямитель уже обсуждался на предыдущей странице, я не буду углубляться в этот раздел, поэтому перейдем непосредственно к схеме регулятора

Во-первых, давайте обсудим необходимость сглаживающей емкости.Как вы знаете, выход мостового выпрямителя будет

Как вы можете видеть, хотя форму волны можно рассматривать как постоянное напряжение, поскольку выходная полярность не инвертируется сама по себе, большие пульсации, которые существуют на выходе, делают его практически невозможным для использования в любых приложениях питания. именно для удаления этих пульсаций используется сглаживающий конденсатор [C1]. Теперь выход после конденсатора будет

Теперь для проектирования конденсатора мы используем простое уравнение Y = 1 / (4√3fRC)

где,

• Y = коэффициент пульсации
• f = частота (здесь 50 Гц)
• R = Требуемое выходное напряжение, деленное на максимальный требуемый выходной ток
• C = значение используемой емкости

Для вычисления Y мы используем уравнения:

Y = V _ac-rms / V _dc

В _ac-rms = В _r / 2√3

В _{постоянного тока =} В _Макс — (В _r /2)

Теперь все, что нам нужно знать, это значение Vr, которое можно выбрать в соответствии с нашими потребностями.Обычно мы принимаем его равным 0,4 В, что означает, что максимальный размер пульсаций в выходном сигнале будет 0,4 В. Одним из недостатков этого метода является то, что коэффициент пульсации зависит от выходного тока, т. е. при изменении нагрузки пульсации могут становиться больше или меньше. Это причина, по которой абсолютно необходимо, чтобы после конденсатора была микросхема регулятора напряжения.

Самая важная часть этой схемы — регулятор напряжения 317. 317 — это монолитная интегральная схема с регулируемым трехконтактным стабилизатором положительного напряжения, рассчитанная на питание более чем 1.5 А тока нагрузки с регулируемым выходным напряжением в диапазоне от 1,2 В до 37 В. Он также имеет внутреннее ограничение тока, тепловое отключение и компенсацию безопасной зоны, что делает его очень хорошим кандидатом в качестве регулятора, если нам нужен умеренно точный источник питания со средней выходной мощностью. Для получения более подробной информации вы можете обратиться к техническому описанию. Как видите, у него три контакта,

• INPUT — Здесь мы даем нерегулируемый вход
• ВЫХОД — здесь мы получим регулируемый выход
• ADJUST — Переменный резистор, подключенный к этому выводу, регулирует выходное напряжение.

Конструкция резисторов очень проста, все, что нам нужно сделать, это следовать уравнениям, приведенным в таблице данных

Vo = 1.25 х (1 + R2 / R1) + Iadj x R2

где,

• Vo = выходное напряжение
• R1, R2 = Значения резистора
• Iadj = ток через вывод ADJUST

Следует отметить несколько важных моментов:

• ADJUST, ток на выводе должен быть от 50 до 100 мкА. Таким образом, мы можем пренебречь вторым членом уравнения, чтобы купить простоту ценой точности.
• Значение R1 должно быть довольно небольшим, где-то до 500 Ом. Это необходимо для удовлетворения требований минимального напряжения ИС.

Таким образом, у нас остается еще два компонента в цепи, требующие нашего внимания, конденсаторы C2 и C4. C2 используется, чтобы избежать пульсации, если фильтрация выполняется на некотором расстоянии от регулятора. Его вентиль принимается равным 0,33 мкФ, как указано в паспорте. Емкость C4 очень важна в схеме из-за того, что без этой емкости 317 имеет тенденцию действовать как генератор в диапазонах МГц. Это также имеет дополнительное преимущество, заключающееся в улучшении переходной характеристики схемы.

Хотя это необходимые компоненты для правильной работы регулятора, мы рекомендуем добавить еще несколько элементов, чтобы не только повысить эффективность схемы, но и обеспечить дополнительную защиту. Модифицированная схема приведена ниже,

Емкость C3 в обход вывода ADJUST на землю улучшит способность подавления пульсаций, в то время как диоды используются для защиты регулятора от избыточного протекания через него, если аккумулятор или любой другой источник напряжения подключен к выходным клеммам регулятор.Поскольку значение C1 очень велико, при возникновении таких условий он будет иметь тенденцию действовать как короткое замыкание. Это приведет к тому, что через регулятор будет протекать большой ток, что сделает его бесполезным. При добавлении диода D5 ток будет проходить через диод, а не через регулятор, что защищает его. Диод D6 делает то же самое с конденсатором C3. Значение C3 можно принять равным 10 мкФ.

Из таблицы данных также видно, что в худшем случае выпадение напряжения для LM317 составляет почти 2.3 В. Таким образом, на всякий случай рекомендуется выбирать трансформатор, по крайней мере, на 4 В больше требуемого выходного напряжения (2,3 В для 317 + 1,4 В мостового выпрямителя).

Теперь у нас есть полный регулятор переменного напряжения на LM317.

Не стесняйтесь оставлять любые сомнения в комментариях ниже.

LM317 для вывода 3,3 В

Я создал простую схему, используя LM317 для вывода 3,3 В при входном напряжении 5 В или выше. Почему? Потому что количество модулей для Arduino (или Pinguino) занимает 3.3 Вольта. Это правда, некоторые из Arduinos имеют стабилизатор напряжения 3,3 В (и, следовательно, источник 3,3 В), однако он может не иметь достаточной силы тока. Кроме того, если вы являетесь поклонником DIY (сделай сам) Pinguinos (как и я), вам понадобится источник 3,3 В для их сопровождения, поскольку у них его нет.

Итак, иметь под рукой источник питания 3,3 В весьма кстати! Вот как выглядит схема:

Я сохраняю прокладки из пеноматериала, которые поставлялись с материнскими платами для ПК, которые я купил, и вырезаю части, чтобы разместить их под схемами, которые я сделал, чтобы защитить от коротких замыканий.Подушечки удерживаются на месте двусторонней липкой лентой.

Вот принципиальная схема Fritzing:

Если вам нужен исходный код Fritzing для приведенной выше диаграммы, загрузите его отсюда.

LM317 — регулируемый линейный регулятор напряжения. Он может принимать входное напряжение 3-40 В постоянного тока и выдает фиксированное напряжение от 1,2 до 37 В постоянного тока. Выход регулируется резисторами на регулировочном штифте. Вот удобный калькулятор для расчета сопротивления, необходимого для получения желаемого выходного напряжения.Я использую 545 Ом (470 + 75) для вывода желаемого 3,3 В.

Обратите внимание, что у меня есть двухконтактный разъем или разъем питания в качестве источника входного сигнала (справа на рисунках), а на выходе — двухконтактный разъем (на рисунках слева).

Я тестировал эту схему, используя модули ESP8266 и NL6621-Y1, о которых я писал в предыдущих статьях. Эти модули требуют 3,3 В, и оба работают нормально.

Я подумал об интеграции этой схемы в платы DIY Pinguino, которые я сделал, и, возможно, сделаю это в следующий раз, когда собираюсь сделать их больше.Однако я думаю, что автономная схема более гибкая в использовании. Например, вы можете подключить кабель USB к RS-232 (вот так):

напрямую к цепи (вход 5 В и GND) и к беспроводному модулю (Tx и Rcv от кабеля, 3,3 В и GND от схемы) и даже не требует Arduino / Pinguino.

с LM317 — ток 5 ампер с контролем напряжения — блог Prithwiraj Bose

Давайте сделаем сильноточный источник питания с регулятором напряжения LM317, который может обеспечивать до 5 ампер. LM317 — один из самых старых, наиболее используемых и замечательных линейных регуляторов напряжения. Мне лично очень нравится эта микросхема (да, это не транзистор) не потому, что она хорошо справляется с назначением, а потому, что она дешевая, простая и никогда не разочарует вас при создании регулируемого источника питания постоянного тока . В этом блоге мы сделаем сильноточный источник питания с регулятором напряжения LM317 и парой силовых транзисторов.

Как вы знаете, я айтишник. Электроника — мое хобби, и мне, как любителю, нужны блоки питания на заказ чаще, чем другим.Это потому, что я не могу позволить себе лабораторный блок питания стоимостью несколько сотен долларов. Поэтому я предпочитаю делать собственный блок питания по мере необходимости. И вот тут-то и появилась проблема. Да, как ни странно, специалисты по электронике предпочитают покупать модуль питания постоянного тока, а не делать его самостоятельно. Поверьте мне, это то, что я накопил на собственном опыте, выбивая двери нескольких форумов по электронике и досок объявлений. К тому времени я уже был расстроен бессердечностью блогов по электронике, в которых содержалось несколько сотен страниц непроверенных, неработающих и намеренно неправильно изготовленных схем.Ни один из них не работает безупречно — извините!

И вдруг вы задаете себе вопрос о том, как сделать простой сильноточный источник питания с LM317 на StackExchange, и они предлагают множество предложений по использованию регулятора режима переключения. Yaak! Я ненавижу это. Это сложно, вам часто нужны индукторы, мощные индукторы редко доступны, ферритовые трансформаторы — практически невозможно найти на местном рынке (в отличие от китайских продавцов на Ebay или AliExpress). Помните, что импульсный источник питания НИКОГДА не является вашим первым выбором при работе над хобби или студенческим проектом.На создание самого источника питания уходит половина всего времени вашего проекта. Вам нужно быстрое, простое и дешевое решение. И LM317 служит этой цели лучше, чем кто-либо другой. Я расскажу, почему специалисты форума электроники всегда рекомендуют использовать SMPS. Они не вундеркинды, они агенты индустрии. И SMPS — единственное решение, если вы делаете коммерческий продукт в электронной промышленности. Несомненно, они энергоэффективны. Но кого волнует энергоэффективность для проекта колледжа.Это переоценка, дружище!

Хорошо, хватит вступления. Давайте перейдем к делу. В этом сообщении блога я собираюсь поделиться ПОЛНОСТЬЮ РАБОЧЕЙ, ИСПЫТАННОЙ Цепью источника питания постоянного тока . Сегодня я создал схему на Хлебной доске и протестировал ее. Это сработало просто отлично. Поскольку мой транзистор 2N3055 висел на проводах без надлежащего радиатора, я не смог проверить его при токе 5 ампер. Однако, учитывая, что номиналы 2N3055 намного превышают 5 ампер, эта схема должна нормально работать при 5 ампер.Я тестировал до 2,5 ампер, и все было идеально; Я не заметил сильного падения напряжения при нагрузке 2,5 А, и это здорово.

Эта схема не является оригинальной, она скопирована из технического описания LM317 (Раздел 8.3.12 Цепь сильноточного регулируемого стабилизатора ). Тем не менее, я немного изменил схему, чтобы убедиться, что вы не застряли в недоступности компонентов. Например, в нем используется резистор на 500 Ом. Не волнуйтесь, 500 Ом не обязательно, вы можете просто использовать 470 Ом вместо него.Когда 470 Ом найти действительно легко, то 500 Ом найти очень и очень сложно. Если вы любитель и не разбираетесь в каждом компоненте схемы и их функциях, эти значения часто будут вас беспокоить. Любой автор, не предназначенный для того, чтобы запутать читателя, НИКОГДА не должен использовать такие компоненты. Интересно, почему даташит LM317 не так совершенен, как сама микросхема 🙂!

Принципиальная схема регулируемого сильноточного источника постоянного тока на основе LM317

Давайте сначала посмотрим на принципиальную схему.Чтобы увидеть увеличенную версию изображения, нажмите на схему ниже.

Ничего страшного, небольшое пояснение принципа работы схемы. LM317 здесь выполняет свою обычную работу. С помощью делителя напряжения, созданного резистором R5 и последовательными резисторами R4, регулируется напряжение R7 на выводе Adj LM317. Это помогает LM317 регулировать выходное напряжение и поддерживать его постоянным на желаемом уровне. R4 — это потенциометр (предварительно установленный, если он установлен), который помогает вам регулировать выходное напряжение.Транзистор 2N3055 (Q1) вместе с TIP2955 (Q2) на схеме позволяет протекать более высоким токам на выходе, что превышает возможности LM317 (1,5 А). В сочетании LM317 управляет выходным напряжением, а пара транзисторов NPN-PNP позволяет большей части тока течь от входа к выходу. Имеет смысл? Напишите в комментариях.

Список компонентов

Ниже приводится список компонентов. Почти никто из Electronic Blogger не заботится о написании альтернативных компонентов при публикации схемы.Это казалось самым подозрительным. Я не делаю этой ошибки 🙂

905 905 Ом потенциометр

0 1 905 N

Идентификатор компонента	Номер детали	Альтернативы
IC U1	LM317 TO-220 Package	LM338 тоже будет работать (не проверено)
Transistor Q1 99	Transistor Q1 99	Transistor Q1 99	Transistor Q1 99		TIP3055, TIP41 (большой радиатор), TIP73
Транзистор Q1	TIP2955 TO-247 Корпус	MJE2955, TIP42, BD140
Резистор R1	4.7 кОм 0,5 Вт	5 кОм
Резистор R2	22 Ом 1 Вт	18 Ом
Резистор R3	470 Ом 0,5 Вт	500 Ом	Резистор	Потенциометр 5 кОм, предустановка 4,7 кОм
Резистор R5	120 Ом 0,5 Вт	150 Ом, 220 Ом тоже подойдет, диапазон регулируемого напряжения будет изменяться
Резистор R7	2. 2 кОм 0,5 Вт	1,8 кОм
Конденсатор C1	4700 мкФ, 50 В, электролитический	2 x 2200 мкФ, параллельный 50 В тоже будут работать
Конденсатор C2	50 мкФ, 50 мкФ
Конденсатор C3	47 мкФ, 50 В, электролитический	100 мкФ, 50 В
Выпрямитель BR1	GBU808	GBPC606 или любой 6-амперный мостовой выпрямитель	400 905N 905N 1995 905N	5
Трансформатор	12-0-12 Центральный понижающий трансформатор на 5 А.Оставьте центральный отвод неиспользуемым, используйте 2 концевых клеммы	0-18 или 0-24 Трансформатор с ограничением тока 5 А или меньше (120 или менее ВА Trafo)
Радиаторы	Большой радиатор TO-3 + радиатор LM317

Вы можете купить компоненты блока питания онлайн на Jujubuy.com или Ebay.in.

Сборка схемы

Я должен сказать, что тестировать схему на макетной плате на более высоком токе небезопасно. Разъемы макетной платы и перемычки не рассчитаны на ток 5 ампер.Итак, соберите схему на плате Dot Vero или Transistor Vero. По желанию, если вы знакомы с процессом изготовления печатной платы, вы можете использовать следующий макет печатной платы для печати схемы на плате с медным покрытием и сборки схемы на печатной плате.

Схема платы сильноточного источника питания на основе LM317

Нажмите на изображение ниже, чтобы загрузить схему печатной платы в формате PDF для печати (страница A4). Вы также можете скачать doc-файл схемы блока питания.

ПРИМЕЧАНИЯ:

• JP1: Припаяйте толстую проволоку между двумя отверстиями JP1.
• 2N3055: Припаяйте 3 толстых провода к отверстиям, предназначенным для 2N3055. Припаяйте транзистор к концу трех проводов печатной платы. 2N3055 должен быть установлен на большом радиаторе, совместимом с TO-3, и его нельзя паять на печатной плате. Итак, он должен быть подключен к печатной плате с помощью проводов.
• 4.7K POT: Припаяйте 3 провода к отверстиям, предназначенным для 4.7K Pot. Припаяйте потенциометр к концу 3 проводов печатной платы. Он подключается к плате с помощью проводов, что позволяет закрепить потенциометр на передней панели шкафа питания.
• I / P и OP: Используйте 2 винтовых зажима или припаяйте толстый провод к отверстиям, предназначенным для входа переменного тока и регулируемого выхода постоянного тока. I / P напрямую подключен к 2 оконечным клеммам трансформатора CT.

Проверка регулируемого источника питания

В идеале для тестирования такого сильноточного источника питания с регулируемым напряжением вы должны подключить к выходу нагрузку. Однако оставление выходных клемм разомкнутыми не вредит самой схеме. Однако, если вы попытаетесь измерить выходное напряжение с помощью мультиметра, вы можете получить нежелательные результаты.Выход схемы проходит через конденсатор C3. Подключите резистор 2,2 кОм 1 Вт к конденсатору и измерьте напряжение или ток на выходе. Чем меньше сопротивление нагрузки, тем выше будет текущее показание. Эта схема плохо защищена от короткого замыкания. Следовательно, никогда не рекомендуется измерять ток в замкнутой цепи без подходящей нагрузки. Это доведет ток цепи до абсолютного максимального предела трансформатора (часто выше 5 А для 5 А Trafo) и повредит несколько частей цепи.

Я очень хочу увидеть ваши ответы и предложения. Пожалуйста, дайте мне знать, если вам понадобится помощь в изготовлении этого сильноточного источника питания. Буду рад помочь.

Кредиты: Спасибо за помощь www.electronicspoint.com

Схема источника постоянного тока

LM317 — схемы DIY

Источник постоянного тока может подавать фиксированный ток на нагрузку независимо от входного напряжения или изменения нагрузки. Источник постоянного тока LM317 — одна из самых простых конструкций.

Микросхема LM317 весьма полезна в качестве источника постоянного тока, работает в широком диапазоне входных напряжений, от 3 В до 40 В, и к тому же дешевая, вот техническое описание.

Итак, вот источник постоянного тока на основе LM317, его конструкция и немного о принципе работы.

Схема источника постоянного тока LM317

Во-первых, взгляните на принципиальную схему, она довольно проста.

Всего три компонента, не считая источника питания и соединительных проводов. Это действительно просто, вы можете собрать схему на макетной плате или просто припаять компоненты друг к другу.

LM317 считается чувствительным к обратной полярности, в большинстве конструкций перед входом используется защитный диод. Но это добавит еще одно падение напряжения от 0,7 В до 1 В, поэтому я исключил его.

LM317 Калькулятор постоянного тока

Значение R устанавливает величину постоянного тока, используйте формулу ниже.

Где I — величина постоянного тока, а R — последовательный резистор.

Итак, R должен быть достаточно точным и уметь рассеивать выделяемое тепло.

Металлопленочные резисторы являются хорошим выбором из-за их допуска 1%. Но вы не можете найти резистор на 12,5 Ом, 6,25 Ом или 1,25 Ом для тока 100 мА, 200 мА и 1 А соответственно.

Итак, хитрость состоит в том, чтобы использовать несколько резисторов большего номинала в параллельной комбинации. Как и в случае резистора на 12,5 Ом, вы можете использовать восемь резисторов на 100 Ом параллельно.Или для резистора 1,25 Ом используйте параллельно восемь резисторов по 10 Ом по 0,5 Вт.

Использование параллельных резисторов имеет много преимуществ по сравнению с одним резистором.

1. Группа резисторов может быть намного точнее, чем один резистор большой мощности.
2. Они могут рассеивать тепло более эффективно, чем одиночный резистор.
3. Легче получить резисторы небольшого размера, чем одиночный резистор большой мощности, да и дешевле.

Как насчет рассеивания тепла на микросхеме регулятора LM317? LM317 доступен в различных корпусах, обычно доступный корпус TO-220 может рассеивать до 500 мВт без радиатора в течение нескольких минут.

Прототип и испытания

Я построил на макете прототип источника постоянного тока 100 мА LM317.

Блок резисторов состоит из восьми параллельно подключенных углеродных пленочных резисторов на 100 Ом, с сопротивлением около 12,8 Ом, измеренным дешевым мультиметром.

Постоянный выходной ток составляет около 99,4 мА, что довольно близко к расчетному значению. Входное напряжение составляло около 4,10 В, один литий-ионный аккумулятор 18650.

Я использовал его для измерения нескольких резисторов с низким сопротивлением, 1 Ом, 0.33 Ом и 0,05 Ом. Он показал себя на удивление хорошо, разница от 1% до 2% по сравнению с отмеченными значениями.

Возможные применения

Вы можете использовать этот текущий источник разными способами, некоторые из них приведены ниже.

1. Источник питания с регулируемым током.
2. Светодиод для измерения прямого напряжения в режиме постоянного тока.
3. Измерение низкого сопротивления.
4. Измерение емкости аккумулятора.
5. Зарядное устройство постоянного тока.
6. Надежный светодиодный драйвер, хотя и не очень эффективный.

Вот и все об источнике постоянного тока. Следующим источником постоянного тока будет переменный тип, 4 выбираемых диапазона, 1 А, 500 мА, 100 мА, 10 мА, следите за обновлениями! Если у вас есть предложения, вопросы, просто оставьте комментарий.

Схема цифрового управления переменным источником питания

с использованием Lm317

решения для преподавания и обучения

Список компонентов двигателя RKP18 и инструкции Компоновка печатной платы Принципиальная схема собранной печатной платы Печатная плата проекта RKP18Motor Page 1 Описание Печатная плата проекта RKP18Motor была разработана для использования микроконтроллеров PIC

Подробнее

ПРОЕКТ АУДИОУСИЛИТЕЛЯ

Введение в Electronics 110 — Проект усилителя звука ПРОЕКТ АУДИОУСИЛИТЕЛЯ В этом проекте вы узнаете, как управлять устройством, изучив все его части и собрав его вместе с партнером. Наш подопытный:

Подробнее

ГЛАВА 5. Регулятор напряжения

ГЛАВА 5 Регулятор напряжения В вашем роботе энергия поступает от батарей. В частности, есть два набора батарей, подключенных для работы в качестве источников напряжения; батарея 9 В и две батареи 1,5 В в

Подробнее

Модуль 3B: Arduino как источник питания

Имя / NetID: Teammate / NetID: Модуль 3B: Краткое описание лаборатории По мере того, как вы работаете в лаборатории в течение семестра и над некоторыми модулями, вы можете продолжать экспериментировать дома.К счастью, микропроцессор

Подробнее

LTC4089 / -5 ОПИСАНИЕ

LTC4089 / -5 ОПИСАНИЕ Демонстрационная схема DC929A-A / B представляет собой монолитный импульсный понижающий стабилизатор высокого напряжения (6–36 В), USB-контроллер Powerpath и зарядное устройство для литий-ионных аккумуляторов. Он основан на LTC4089 / -5

Подробнее

ПРОГРАММА КУРСОВ ВСТРОЕННЫХ СИСТЕМ

На миссии по преобразованию талантов ПРОГРАММА КУРСА ПО ВСТРОЕННЫМ СИСТЕМАМ Содержание Модуль 1: Обзор базовой электроники и программного обеспечения для печатных плат (Продолжительность: 1 неделя)…2 Модуль 2: Встроенное программирование на C (Продолжительность:

Подробнее

РУКОВОДСТВО ПО СТАРТЕРНОМУ ЩИТУ SP (V3.0)

ОБЗОР: Щит SP Starter предоставляет полную платформу обучения для новичков и новичков. Плата оснащена множеством датчиков и компонентов, таких как реле, пользовательская кнопка, светодиод, ИК-пульт и

. Подробнее

DEV-1 Доска для разработки HamStack

Sierra Radio Systems DEV-1 Справочное руководство для платы разработки HamStack, версия 1. 0 Содержание Введение Обзор аппаратного компилятора Структура программы Примеры кода Примеры проектов Для получения дополнительной информации,

Подробнее

Самопроверка по физическим вычислениям

Самопроверка по физическим вычислениям Ниже приведены вопросы, на которые вы должны уметь ответить к середине семестра в разделе Введение в физические вычисления. Ставьте себе 6.5 баллов за вопросы, где вы

Подробнее

PIC DESIGN (версия 1) 11.02.2009

PIC DESIGN (версия 1) 2/11/2009 Решение разработать и сконструировать собственный микроконтроллер было продиктовано как практическими, так и образовательными соображениями.Хотя платы для разработки микроконтроллеров легко доступны

Подробнее

Универсальный адаптер для ключей 3+

Универсальный адаптер для ключей 3+ Комплект универсального адаптера для ключей версии 3+ позволит вам подключить практически любой передатчик или трансивер с помощью прямого ключа, электронного ключа, последовательного или параллельного порта компьютера

Подробнее

A4988 Держатель драйвера шагового двигателя

A4988 Держатель драйвера шагового двигателя A4983 / A4988 Держатель драйвера шагового двигателя с размерами. Обзор Этот продукт является несущей платой или коммутационной платой для микрошагового драйвера Allegro A4988 DMOS с

Подробнее

Робототехнические системы ECE 401RB, осень 2006 г.

Следующие примечания взяты из: Robotic Systems ECE 401RB, осень 2006 г. Лекция 15: Процессоры, часть 3, глава 14, Г. МакКомб и М. Предко, Robot Builder’s Bonanza, третье издание, Mc-Graw Hill, 2006. I. Периферийные устройства

Подробнее .

No related posts.
