Ремонт электроплиты своими руками

В статье предложим инструкцию по ремонту электроплиты в домашних условиях. Электроплита – самый мощный бытовой электроприбор. И условия ее эксплуатации не самые комфортные. На ее работоспособность влияют следующие факторы:

• Высокая температура приводит к высыханию и повреждению изоляции;
• Коммутируемые органами управления токи приводят к износу и поломкам переключателей;
• Загрязнения от готовящейся пищи, попадающие внутрь плиты, при достаточном количестве могут привести к поломкам.

Ремонт электроплиты своими руками: основные сложности

Ремонт электроплит усложняется в зависимости от:

• Числа конфорок;
• Наличия духового шкафа;
• Количества ступеней или плавной регулировки мощности конфорок.

Плита с двумя конфорками и духовым шкафом



Тем не менее, отремонтировать плиту может каждый, кто способен держать в руке отвертку и разобраться в электрической схеме электроплиты.

Четырехконфорочная плита с духовым шкафом



Для тех, кто имеет уже опыт ремонта, схема не всегда нужна. Она также не потребуется при поиске большинства типовых неисправностей, встречающихся у электроплит. Вот они:

• Обрыв проводников, окисление контактных соединений;
• Выход из строй конфорки;
• Поломка переключателя или регулятора.

Схема четырехконфорочной плиты с духовым шкафом

Рассмотрим, как найти и устранить эти неисправности.

Не работает плита – с чего начать? Инструкция

Сначала проверяем напряжение питающей сети. Начинать нужно с розетки: однофазной или трехфазной, к которой подключена плита. При питании от трех фаз измеряется напряжение между всеми фазами и нулевым рабочим проводником (должно быть 220 В), а также между всеми фазами (должно быть 380 В). При однофазном питании производим одно измерение – между фазой и нулем.

Если розетка исправна, проводим те же измерения на вводном клеммнике электроплиты. Если на нем будет чего-то не хватать, то виноват кабель электропитания.

Корпуса электроплит заземляются. Но если по каким-то причинам заземление отсутствует, то при поломках плит нужно сразу проверить, не появилась ли на корпусе «фаза». Для этого используется однополюсный индикатор напряжения. Так как корпус окрашен, делать это желательно на шляпках болтов и на конфорках, включив их предварительно в работу. Если «фаза» обнаружена, то продолжать ремонт надо с осторожностью.

Если плита заземленная «бьется» током, то придется поискать две причины: сначала – куда пропала связь с контуром заземления, а затем – в каком месте электроплиты утечка.

В случае, если питающее напряжение в норме, потребуется определить масштабы поломки. Если не работает отдельный элемент (конфорка, духовой шкаф), то искать неисправность нужно в ее цепи. Если не работает вся плита или часть конфорок – потребуется проверка общих цепей питания. При наличии нескольких режимов работы конфорок и духового шкафа нужно заранее выяснить, все ли они включаются. Для этого потребуется время, так как конфорки придется по нескольку раз нагревать и остужать.

Отсутствие индикации работы конфорки не всегда означает, что она неисправна. Возможно, не горит индикаторная лампа.

Итак, район поиска сужен до минимума. Обесточиваем плиту, вынув вилку питания из розетки, и разбираем ее. У переносных плит для этого удаляем крышку внизу, у стационарных – откручиваем пару винтов и поднимаем верхнюю крышку.

Делаем внешний осмотр. Обращаем внимание на надежность крепления разъемных электрических соединений, состояние изоляции проводов, наличие запахов горелой изоляции и состояние поверхностей коммутационных элементов. Часть неисправностей определяется как раз таким образом. Если это не помогло – читаем дальше.

Про подключение электроплиты читайте в статье: «Подключение электроплиты: основные вопросы»

Ремонт контактных соединений

Поскольку токи, потребляемые нагревательными элементами плиты, большие, то и требования к качеству контактных соединений предъявляются высокие. А соединений в кухонной плите много: нагревательные элементы подключаются через переключатели, а они – соединяются между собой в общую цепь.

Коммутация производится с помощью разъемов, провода к которым присоединяются опрессовкой. Паять нельзя – под действием температуры соединение разрушится. Сами разъемы должны плотно фиксироваться на выводах элементов. Стоит им ослабнуть, как в этом месте появляется переходное сопротивление. Под действием тока нагрузки оно греется, поверхность окисляется, нарушается контакт. Найти место обрыва можно по почерневшему разъему и обгоревшей изоляции провода.

Разъем придется отрезать и заменить новым, а изоляцию провода – восстановить. Для ремонта проводов в электроплитах изолентой пользоваться нельзя – она расплавится и сгорит. Для этого годятся специальные трубки из стекловолокна, продающиеся в магазинах электротоваров.

Новый разъем приобретается там же, еще для этой цели годятся автомобильные разъемы того же размера. Продаются изделия из латуни, у которых больше недостатков, чем достоинств. Самый главный – без специального инструмента опрессовать его на проводе не получится. Можно, воспользовавшись двумя пассатижами, завернуть его фиксаторы, одна пара которых зажимает провод, а другая – его изоляцию. Но потребует этот процесс максимума упорства.

Самый неудачный наконечник

Второй их недостаток – если гибкий провод зажать еще можно, то жесткий, сечением до 6 мм² –нереально. Если прочного обжима не получится – через некоторое время придется проделать это снова, но опять с новым разъемом.

Лучше дело обстоит с изолированными наконечниками. Для их обжима тоже потребуются пресс клещи, они недорого стоят и пригодятся в дальнейшем.

Клещи для опрессовки изолированных наконечников

Наконечников выпускается много:

Виды изолированных наконечников
РПИ-М	Разъем плоский изолированный (мама)
РПИ-П	Разъем плоский изолированный (папа)
НКИ	Наконечник круглый изолированный
НВИ	Наконечник вилочный изолированный

В плитах применяются разъемы РПИ-М,

Наконечник РПИ-М

но для соединения под винт используются и НКИ, НВИ.

Наконечник НВИ и НКИ

Диагностика нагревательных элементов

Нагревательные элементы (ТЭНы) проверяются мультиметром, для чего измеряется их сопротивление. Оно находится в пределах сотен Ом. Низкое сопротивление указывает на короткое замыкание в ТЭНе (при этом должен отключаться автоматический выключатель питания электроплиты), бесконечность указывает на обрыв элемента. В обоих случаях его придется поменять.

Спиральный нагревательный элемент

Конфорки могут иметь 4 вывода, в этом случае в них содержатся два нагревательных элемента. Это нужно для ступенчатой регулировки мощности. Элементы имеют разную мощность и разное сопротивление.

Конфорка с двумя нагревательными элементами

Нагревательный элемент не должен иметь электрической связи с корпусом. При ее обнаружении элемент меняют.

Переключатель конфорок

Диагностика переключателей

Работа переключателей проверяется мультиметром. Для этого иногда приходится сравнивать его диаграмму работы с соседним исправным или посмотреть на принципиальную схему плиты. Обнаруженные подгоревшие контакты зачищают наждачной бумагой, разобрав переключатель. Но, если он сильно поврежден, лучше заменить элемент на новый. Если в плите есть регулятор температуры, то его контакты тоже проверяются мультиметром. В холодном состоянии они замкнуты.

Оцените качество статьи:

СХЕМА ЭЛЕКТРОПЛИТЫ

   Еще в каменном веке, человек понял, что мясо, которое поджарилось в огне, значительно вкуснее сырого мяса. С тех пор люди научились готовить пищу на огне, постепенно добавляя своеобразные приправы и новые ингредиенты, так появилась кулинария. Прошли века тысячелетия, но технология не изменилась, изменились только условия. Сейчас почти у каждого из нас в доме есть плита — газовая или электрическая. Электроплита имеет свои достоинства и особенности, в отличии от газовой, она более безопасна, меньше рисков пожара и отравления угарным газом. Хотя и она может привести к возгоранию при неосторожном обращении, так как визуально не заметно — включена она или нет.

   Электроплита состоит из рабочего стола, на котором расположены 4 конфорки. Чаще всего каждая делается на определенную мощность, которая отличается от соседних конфорок. Конфорки имеют разные диаметры, очень часто конфоркой служит ТЭН — нагревательный элемент. На рабочий стол может одеваться сетка, она для удобства пользования. Мощность каждой конфорки главным образом зависит от конкретного типа.

   Чугунные конфорки делают из сплавов разных металлов (железо, медь алюминий), они как правило более мощные (900-1600вт), конфорки в виде спирали (ТЭН) делают обычно на мощность 400-600 вт.

   В духовке электроплитки установлены 2 нагревателя, часто в виде прямоугольных тэнов. Мощность одного такого тэна в районах 1000-1700 вт. Нагревательные элементы духовки расположены в вертикальном положении. В духовке также имеется подсветка, для наблюдения за процессом приготовления пищи. На панели управления электроплиты можно увидеть ручки управления, которые предназначены для управления конфор и духовки.

Рядом с каждой ручкой может находится встроенный индикатор, который уведомляет о включении определенной конфоры. Схема электроплитки:

   В более старых моделях электроплит, ручка просто переключает режимы работы конфоры, в современных газовых плитах, где реализована цифровое управление, имеется система плавной регулировки температуры, а в последних новинках ручки и вовсе заменены на сенсоры. Ток, потребляемый электроплитой, может достигать 20 ампер при полной мощности и чтобы выдержать такой ток необходим хорошие, мощные контакты розетки и сетевой вилки. После установки электроплиты и подключения ее к розетке необходимо проверить фазу между «землей» и нулевой фазой, показания омметра должны быть бесконечность и 4-10 Ом соответственно. После этого можно подавать напряжение на электроплиту.

Originally posted 2018-12-11 14:08:46. Republished by Blog Post Promoter

Схема подключения конфорки

Людей, у которых есть электроплиты, отслужившие не один десяток лет, часто интересуют схемы подключения конфорок. Это неудивительно, ведь со временем эти элементы выходят из строя, и единственная возможность всё исправить — это установить новые конфорки.

В теории при идеальных условиях эксплуатации конфорки могут служить практически вечно, но так, конечно же, не бывает. Дело в том, что мы часто забываем их выключить, от чего ТЭНы накаляются до невообразимых температур. В некоторых случаях на поверхности перегоревших конфорок можно увидеть даже трещины. Но это касается только старых моделей, с новыми подобного не случается.

Когда перегорает конфорка плиты, то владельцу приходится задуматься о подключении нового элемента. Само собой, что без схемы здесь не обойтись. Конечно же, она должна быть в техническом паспорте изделия. Но нужно признать, что спустя 20 лет документы теряются или же приходят в нечитаемое состояние.

Внимание! В идеале вы должны осуществлять подключение новой конфорки к электроплите точно по схеме, которая указана в техническом паспорте.

Схемы подключения популярных плит

Мечта 8

Это одна из самых продаваемых плит прошлых времён. Неудивительно, что на кухнях у многих людей можно увидеть именно её. Она состоит из таких ключевых узлов:

• ТЭН Е1+ Е2,
• ТЭН Е3-Е5,
• S1-S4,
• F,
• индикаторы.

ТЭНы E1-2 располагаются соответственно в конфорке 1 и 2. Это можно легко увидеть на схеме в технической документации плиты. ТЭН Е3-Е5 — это духовой шкаф. S1-S4 представляют собой коммутационный узел, при помощи которого можно осуществлять управление электроплитой.

Индикаторы, имеющиеся в электроплите, согласно схеме бывают двух типов HL1 и HL. Они отвечают за работу ТЭНов. Также в наличии HL3. Но это просто подсветка жарового шкафа, чтобы всегда была возможность посмотреть, в каком состоянии блюдо.

Внимание! В большинстве конструкций используется тепловое реле Т-300. При этом мощность каждого ТЭНа — 1 кВт.

За регулировку степени нагрева отвечает переключатель S1. Он имеет четыре позиции, с помощью которых можно обеспечивать разную интенсивность огня. В первом положении замыкаются Р1-2 и Р2-3.

Когда это происходит, то активируется ТЭН E3. При этом ток пройдёт следующий маршрут:

• всё начинается с контакта ХР,
• потом идёт реле F,
• Р1-2,
• Е4-5 + Е3,
• Р2-3.

Первый пункт назначения — это контакт вилки. Данный нагревательный элемент имеет последовательное подключение к четвёртому ТЭНу и к пятому. Мало того, он параллельно соединён со вторым и третьим. Во всём этом вы можете легко убедиться самостоятельно, посмотрев на схему внизу.

Когда происходит переключение в положение под номером два, то активируются Р1-1 и Р2-3. Естественно, цепь, через которую проходит ток, меняется. Всё начинается с контакта вилки, находящегося снизу, который подписывается, как ХР. Потом следуют такие промежуточные точки:

Заканчивается всё штекером XP, который сверху. При активации данной цепи запускается исключительно ТЭН E3. Увеличения мощности удаётся добиться за счёт уменьшения сопротивления. Главное достоинство такой схемы подключения конфорки электроплиты заключается в том, что оно является возможным, при неизменном напряжении в сети, которое составляет 220 В.

Для S1 есть позиция номер 3. В таком случае происходит замыкание Р1-1 и Р2-2. Из-за этого происходит подключение ТЭНов Е4+5. Если же говорить про S4, то этот переключатель отвечает за работу лампы. На стандартной схеме работы конфорок электроплиты она имеет обозначение HL3.

Электра 1002

Второй, самой часто используемой в домах и квартирах электроплитой является Электра 1002. Поэтому знать о её схеме подключения конфорок — просто необходимо. К счастью, она не представляет особой сложности и в ней может разобраться даже новичок.

Итак, в наличии у электроплиты есть четыре конфорки, естественно, схема подключения у каждой из них своя. Первые два нагревательных элемента имеют индексы h2и h3. Их главным отличием является трубчатая структура.

Третья конфорка в схеме подключения электроплиты имеет индекс Н3. Она делается из чугуна и является довольно большой — 200 мм. Н4 также делается из чугуна. Её размер 145 мм.

За регулировку температуры отвечают регуляторы Р1 и Р2. У них, нет как таковых ступеней мощности. Но этот недостаток с лихвой компенсируют семиступенчатые переключатели П3 и П4. В свою очередь, ПШ отвечает за духовой шкаф и имеет 3 позиции.

За блокировку отвечает переключатель П5. Сигнальные лампы конфорок в схеме электроплиты это Л1-4. Пятая Л позволяет подсветить духовой шкаф. Также в наличии Л6. Она включается, когда в шкафу достигается соответствующая температура.

За нагрев духового шкафа отвечают соответственно элементы H5-6. Семёрка — это гриль. Терморегулятор обозначается простой буквой T. Также в наличии клавишный включатель — это B. Седьмая Л освещает духовой шкаф.

Внимание! Моторедуктор обозначается как большая буква M.

Схемы для других популярных моделей

Безусловной, электроплиты Электра 1002 и Мечта 8 были одним из самых популярных в своё время. Но сейчас люди предпочитают покупать себе продукцию совсем других брендов, среди самых известных можно вспомнить Gorenje и Нansa. Именно их плиты большинство устанавливает у себя на кухнях.

Также можно вспомнить бренд «Лысьва». Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой. В общем, ниже вы найдёте схемы подключения конфорок электроплит от самых популярных брендов.

С помощью этой схемы подключения конфорок электроплиты вы легко выполните все работы самостоятельно. Но для их качественного выполнения не помешают хотя бы базовые знания работы электросетей и электрических приборов.

Нюансы подключения ТЭНа и его проверка

ТЭН обеспечивает нормальную работу конфорки электроплиты. Фактически это её основной элемент, без которого невозможно нормальное функционирование всей схемы. Но чтобы всё прошло нормально, необходимо учесть множество нюансов. Среди основных:

• Контактные соединения не должны касаться корпуса электроплиты, иначе подсоединение может окончиться плачевно.
• Контакты необходимо качественно заизолировать. Лучше всего для этой цели подойдёт кембрик. В крайнем случае вы можете использовать обычную изоленту. Но её надёжность не в пример хуже.
• Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным.

Чтобы протестировать ТЭН конфорки электроплиты вам понадобится специальный прибор. Его называют омметр. Мультиметр также вполне сгодится для этой цели. Эти приборы созданы для того, чтобы измерять сопротивление в схеме.

Если вы используете мультиметр, то для начала необходимо настроить соответствующий режим измерения. Дальше два провода необходимо подсоединить к соответствующими гнёздам.

После этого нужно включить прибор. При помощи двух щупов вы сможете измерить сопротивление ТЭНов. Чтобы это сделать необходимо щупами осуществить подключение к контактам ТЭНа конфорки для электроплиты.

Если вашим измерительными прибором является цифровой мультиметр, то после подключения его щупов к контактам — дисплей сразу покажет результат. Возможны три положения:

• разрыв,
• полная непригодность,
• сопротивление.

Само собой, чтобы осуществить подключение ТЭНа конфорки к электроплите согласно схеме необходимо, чтобы мультиметр показал третье положение. В противном случае ничего не получится.

После подключения ТЭНа электроплиты у каждого человека возникает вопрос, а будет ли после этого работать конфорка? Все ли провода подсоединены правильно? Особенно это верно, когда речь касается конфорок.

Внимание! Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии.

Для диагностики вам понадобится всё тот же прибор. Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат.

Итоги

Осуществить подключение конфорки и всех её элементов к электроплите по схеме несложно. Достаточно иметь соответствующую схему и базовые знания функционирования электрической сети и электроплиты.

Схема устройства и принцип работы электроплиты

Современные городские квартиры в многоэтажных домах имеют только электрическую проводку, без газопровода, поэтому на кухне устанавливаются электрические плиты. Многих новоселов интересует принцип работы электроплиты, а также ее устройство. В этой статье мы постараемся дать исчерпывающий ответ.

Общая схема работы

Устройство любой модели электроплиты отечественного или импортного производства практически аналогичное, но у всех есть свои оригинальные нюансы. Например, современные электроплиты Hansa из Германии имеют особую комплектацию, но мы рассмотрим стандартный вариант, который есть у каждой модели электрической плиты. Традиционно эти изделия представляют собой комбинированный электрический прибор, предназначенный для приготовления пищи, он объединяет:

• варочную поверхность с конфорками;
• духовой шкаф;
• нижний ящик для хранения посуды и противней.

Принцип действия стандартный для большинства электроприборов: ток, проходя через ТЭН, нагревает его до заданной температуры. Для удобного управления на передней лицевой панели расположены регуляторы — они могут быть механического или электронного типа в зависимости от класса изделия. Как правило, на этой же панели расположены два индикатора: один, извещающий о включении устройства в сеть, а второй оповещает о включении духовки. На некоторых плитах есть только первый индикатор. При помощи регуляторов пользователи могут устанавливать режим приготовления пищи на любой конфорке или в духовом шкафу.

На рисунке ниже показана схема устройства стандартной электроплиты.

Расшифруем обозначения:

1. регулятор мощности;
2. клеммная коробка;
3. конфорка;
4. опорная планка;
5. датчик температуры духовки;
6. петля;
7. стопор;
8. держатель тэна духовки;
9. тэн духовки;
10. внутренняя облицовочная панель;
11. фиксатор защелки дверцы;
12. гнездо защелки;
13. изолирующая прокладка;
14. тэн для гриля;
15. ободок конфорки;
16. шнур электропитания;
17. земляная клемма;
18. регулировочные ручки.

Виды электроплит по принципу нагрева

Совершенно естественно, что при разработке бытовой кухонной техники инженеры стараются предложить пользователю максимум удобства и эффективности применения электроплит. Поэтому сегодня классическая электроплита уходит в прошлое, уступая дорогу более современным и высокотехнологичным решениям, также работающим на электричестве.

Электроплита классической конструкции

Основной рабочий элемент данной плиты — нагреватель, накрытый достаточно толстой чугунной пластиной. Такая конструкция имеет ряд недостатков. В частности, блок неэффективно транспортирует тепло из-за наличия воздушных прослоек.

Такая конфорка имеет значительную инерционность. Невозможно правильно контролировать температурные режимы из-за того, что эта деталь медленно нагревается и остывает.

Из-за своей относительно низкой энергоэффективности и значительного расхода классические плиты теряют популярность у потребителя. А если добавить к их недостаткам сложность ухода за пластиной конфорки, такое негативное отношение становится еще более обоснованным. Однако классическое решение имеет и свои достоинства. Среди них:

• доступный ценник;
• инерционность поверхности конфорок позволяет некоторое время подогревать пищу;
• можно использовать любой тип посуды;
• конфорки ремонтопригодны, легко заменяются даже своими руками.

А перечень главных недостатков выглядит так:

• конфорка долго нагревается, подобрать режим готовки сложно;
• стоимость потребленной электроэнергии высока в сравнении с другими решениями;
• время безаварийной эксплуатации конфорок весьма мало.

Печи индукционного нагрева

Безопасность, скорость установки режима транспорта тепла, гибкое управление — все это индукционные печи предлагают своим владельцам. За ними легко ухаживать. Основной энергогенерирующий орган здесь — катушка индуктивности, которая находится за слоем из каленого стекла.

Оно прочное, не царапается, легко отмывается от любых загрязнений.

При этом нет опасности ожогов. Пока на конфорку не установлена металлическая емкость или сковородка, транспорта энергии не происходит. Стекло быстро остывает, и получить ожог невозможно. То есть, печь нагревает не свою поверхность, а непосредственно стенки металлической посуды.

У индукционных электроплит масса достоинств.

1. Выбрать режим приготовления можно очень точно. Параметры работы катушки индуктивности устанавливаются достаточно строго даже аналоговыми регуляторами.
2. Хорошая энергоэффективность. Печь передает энергию только стенкам металлической посуды. Она не тратит ее на подогрев воздуха, своей поверхности. Как только посуда снята, передача энергии мгновенно прекращается. Экономия достигает от 30 до 60% в сравнении с классическими решениями.
3. Поверхность плиты безопасна, об нее нельзя обжечься. Специальное прочное стекло почти невозможно разбить при обычной эксплуатации устройства.
4. За электроплитой легко ухаживать. К стеклу ее поверхности не прикипают никакие загрязнения.

Но есть и ряд недостатков такого, казалось бы, идеального решения. Во-первых, у индукционных плит высокий ценник. Однако стоит честно отметить, что с каждым днем он становится доступнее. Во-вторых, для индукционной плиты понадобится специальная посуда. Если у нее нет нужной поверхности дна, печь не сможет передать энергию и просто не запустится.

Галогенные плиты

Галогенные печи претендуют на звание продукта с применением самых современных технологий. Источник тепла в них — стеклянные трубки со смесью газов и солей металлов, называемой галогеном. Применяются и ленточные нагревательные катушки. При подаче напряжения галоген или металлический элемент разогревается до высокой температуры, начиная передавать тепло инфракрасным излучением.

Трубки или ленточные нагреватели во время работы светятся красным, сигнализируя об опасности высокой температуры и одновременно обозначая зону для установки посуды.

С применением такого класса источников тепла достигается большое удобство управления. Причем не только температурой. Включая или выключая отдельные нагреватели, можно получить область для посуды с круглым дном разного размера. Или выделить зону для установки овальных емкостей.

Поверхность галогенных плит делается из керамики. Во время работы она нагревается до высокой температуры. Это потенциальный источник опасности ожогов. Однако большинство современных моделей плит оснащаются индикаторами нагрева, кроме этого, керамика быстро остывает. Плиту легко настроить на определенный тепловой режим, отдача энергии очень интенсивная, поток постоянный, подается без задержки.

У галогенных плит масса достоинств.

1. Посуда и пища в ней очень быстро прогреваются, общий процесс готовки становится короче.
2. Поверхность плиты остывает быстро, устройства снабжаются индикацией.
3. Управление точное и понятное. Современные системы предлагают как цифровые решения с пультами ДУ и без них, так и надежные аналоговые регуляторы.
4. Поверхность плиты легко моется.
5. Устройство стильно смотрится.

Но минусов у галогенных электроплит тоже достаточно.

1. Ценник на устройства очень высок.
2. Устройство потребляет значительную мощность, для него в большинстве квартир понадобится отдельная линия подключения.
3. Попадание влаги на горячую керамику может повредить ее. На плиту запрещено ставить мокрую посуду.
4. При чистке поверхность со временем покрывается царапинами.
5. На плиту нельзя ставить посуду с неровным дном.

Но главный недостаток галогенных плит — их срок службы. Среднее время наработки на отказ нагревателей составляет от 5 до 8 лет при каждодневном использовании.

Духовой шкаф

Необходимый для приготовления различных блюд жар внутри шкафа вырабатывается при помощи особой конфигурации ТЭНов. В бюджетных моделях ТЭН один и расположен снизу. В большинстве современных электродуховок 2 ТЭНа: внизу и вверху. Как правило, верхний отвечает за функцию «гриль». Самые продвинутые модели имеют еще боковые ТЭНы, позволяющие готовить пищу еще быстрее. Величина нагревания внутри регулируется расположенным на панели управления переключателем — терморегулятором.

Большинство духовых шкафов оснащаются таймером, который не только отключает устройство в нужное время, но и может включить — если пользователь заранее установит необходимую программу.

Некоторые модели имеют конвекцию — вентилятор распределяет горячий воздух равномерно по всему объему шкафа, поэтому нет нужды переворачивать, например, тушку утки во время ее запекания на противне.

На всю поверхность духовки в самых продвинутых моделях нанесено специальное высокого качества покрытие из эмали, благодаря которому поддерживать внутреннюю чистоту довольно просто. Например, у бренда Ханса есть специальный режим — пиролитическая очистка, при включении которого весь капающий жир мгновенно превращается в пепел.

Электрические плиты считаются не только уникальным изделием для качественного приготовления пищи — они могут стать изюминкой дизайна вашего кухонного интерьера. Каждый покупатель найдет свою модель, выполненную в классическом или современном стиле — разнообразие габаритов и цветовых решений, наличие большого количества функциональных особенностей позволяет выбрать электроплиту соответственно личным приоритетам.

Схемы подключения конфорок на плите

В помощь ремонтнику

Вашему обзору предлагаем для самостоятельного ремонта электрические схемы электроплит!

Представлены плиты российского и импортные производства, которые не меняются годами.
Для увеличения просмотра нажмите на рисунок.

Основные элементы и узлы плиты: ТЭН Е1 (в первой конфорке), Е2 (во второй конфорке), Е3-Е5 (в жарочном шкафу), коммутационный узел, состоящий из переключателей S1-S4, тепловое реле F типа Т-300, индикаторы HL1 и HL (газоразрядные для индикации работы ТЭНа), HL3 (накального типа для подсветки жарочного шкафа). Мощность каждого ТЭН составляет порядка 1кВт

Для регулировки мощности и степени нагрева ТЭН жарочного шкафа используется 4-х позиционный переключатель S1. При установке его ручки в первое положение замкнутся контакты Р1-2 и Р2-3. При этом к сети с помощью штепсельной вилки будут подключены: ТЭН Е3 последовательно с параллельно соединёнными ТЭН Е2 и Е3.Ток будет проходить по пути: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, Е3, Р2-3, верхний контакт штепсельной вилки ХР. Поскольку ТЭН Е3 подключен к ТЭН Е4 и Е5 последовательно, то 38 сопротивление цепи будет максимальным, а мощность и степень нагрева минимальными. Кроме того, будет светиться неоновый индикатор НL1 за счёт прохождения тока по цепи: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, R1, HL1, верхний контакт ХР.

Подключение узлов Мечта 8:

Во втором положении включаются контакты Р1-1, Р2-3. В этом случае ток пойдёт по цепи: нижний контакт вилки ХР, F, Р1-1,Е3, Р2-3, верхний контакт ХР. В этой ситуации будет работать только один ТЭН Е3 и мощность будет больше за счёт уменьшения общего сопротивления при неизменном сетевом напряжении 220В.

В третьем положении переключателя S1 замкнутся контакты Р1-1, Р2-2, что приведёт к подключению к сети только параллельно соединённых ТЭН Е4 и Е5. Выключатель S4 используется для включения лампы HL3 подсветки жарочного шкафа.

Н1, Н2 – конфорки трубчатые, Н3 – конфорка чугунная 200мм, Н4 – конфорка чугунная 145мм, Р1, Р2-бесступенчатые регуляторы мощности , П3, П4-семипозиционные переключатели мощности, ПШ – трехступенчатый переключатель жарочного шкафа, П5-блокирующий переключатель, Л1…. Л4 – сигнальные лампы включения конфорок, Л5- сигнальная лампа включения нагревателей жарочного шкафа или гриля, Л6- сигнальная лампа достижения заданной температуры в жарочном шкафу, Н5,Н6 – нагреватели жарочного шкафа, Н7- гриль, Т -терморегулятор, В- выключатель клавишный, Л7 – лампа освещения жарочного шкафа, М- моторедуктор.

6.ПЕРЕКЛЮЧАТЕЛИ КОНФОРОК Горение, Нansa, Электра, Лысьва:

Схема подключения конфорки электроплиты — познаем в общих чертах

Не во всех местностях газ подведен к жилым зданиям. В таких ситуациях приходится обходиться электрическими плитками. В обиходе еще остались старые модели. С ними иногда происходят неприятные ситуации, которые требуют замены определенных элементов. Нелишней будет схема подключения конфорки, т. к. часто именно ТЭНы выходят из строя и требуют замены.

Общие сведения

Когда происходит перегрев конфорок плиты, то владельцу приходится задуматься о том, как подключить новый элемент. Естественно, что без правильной схемы здесь не обойтись, и при этом схема должна быть прописана в техническом паспорте печи. Но признайте, что спустя 20 лет использования мало кто помнит, где находятся документы от печки.

Обратите внимание, что в идеале следует осуществлять подключение новых конфорок к электрической плите строго по той схеме, которая есть в техническом паспорте.

Популярные схемы подключения для плит

Мечта 8

Это одна из наиболее популярных плит времен СССР. Неудивительно, что на кухне у большинства людей стоит именно эта печь.

У нее есть следующие ключевые узлы:

Итак, ТЭН Е1+Е2 расположены возле первой и второй конфорки. Это можно увидеть, если посмотреть на схему в технической документации на плиту. ТЭН Е3-Е5 представляет духовой шкаф. S1-S4 — это узел коммуникации, и при его помощи можно выполнять управление электрической плитой. Индикаторы, которые в электрической плите, по схеме есть двух разновидностей, а именно НL1 и НL. Но это лишь обычная подвеска жарового шкафа, чтобы была возможность в любой момент посмотреть, в каком состоянии находится блюдо.

Обратите внимание, что чаще всего в конструкциях используют тепловое реле Т-300, а мощность каждого ТЭНа равна 1 кВт.

Переключатель S1 отвечает за регулирование степени нагрева. У него есть 4 разных позиции, и при помощи них можно убавлять или добавлять огонь, т.е. контролировать интенсивность. В первом положении они будут замкнуты. Когда это выполнено, то активируется ТЭН Е3.

К слову, в этом случае ток пройдет такой маршрут:

• Начнется все с контакта ХР.
• После ток пойдет на F реле.
• Р1-2.
• Е4-Е5 + Е3.
• Р2-3.

Первый пункт – это контакты вилки, и такой нагревательный элемент обладает соединительным подключением к ТЭНу №4 и 5. Кроме того, он имеет параллельное соединение со ТЭНом №2 и 3. В этом можно убедиться, если смотреть схему, которая размещена ниже. Кода начинается переключение на №2, то активируется Р1-1 и Р2-3. Естественно, что цепь, по которой пойдет ток, изменится. Все начнется с контакта вилки, который расположен снизу, и обозначен как ХР.

После этого пойдут такие промежуточные точки:

Все будет замкнуто штекером под обозначением ХР, который расположен сверху. Во время активации каждой цепи в схеме подключения плиты запускается лишь ТЭН Е3. Можно добиться увеличения мощности за счет уменьшения сопротивления. Главным достоинством данной схемы является подключение конфорки от электрической плиты в том, что оно возможно при постоянном напряжении в сети, равном 220 В. Для S1 выделена позиция 3, и тогда произойдет замыкание Р1-1 и Р2-2. Вслед за этим подключаются ТЭНы Е4+5. Если же речь идет про S4, то такой переключатель будет отвечать за работу лампы. На обычной схеме работы конфорок электрической плиты она обозначается, как Н3.

Электра 1002

Вторая из наиболее популярных плит в квартирах и домах используют электрическую плиту Электра 1002. По этой причине не будет лишним рассказать, как в ней подключать конфорки.

К счастью, это не представляет сложностей и с этой задачей справится даже новичок. Итак, у такой плиты есть 4 конфорки, а схема подключения для каждой из них индивидуальна. Первая пара нагревательных элементов имеет индекс Н1 и Н2. Их главное отличие – трубчатая структура. Третья конфорка Н3 изготовлена из чугуна и достаточно больше – 20 см. Н4 тоже изготовлена из чугуна, и имеет размер в 14.5 см.

За регулирование температур отвечают регуляторы Р, но у них отсутствуют ступени мощности. Такой недостаток можно с лихвой компенсировать тем фактом, что вместо них есть переключатели семиступенчатого типа П3 и П4. В свою же очередь, ПШ будут отвечать за духовку, и иметь сразу 3 позиции. За функцию блокировки отвечает переключатель типа П5. Индикаторные лампы конфорок в электросхеме для плиты обозначены как Л1-Л4. Л5 дает возможность подсвечивать духовку, а еще есть и Л6. Его подключают, когда в шкафу температура соответствует заданному уровню.

За нагревание духовки будет отвечать элемент Н5-Н6. Седьмой элемент отвечает за гриль, а терморегуляционный элемент обозначен просто, буквой Т. Еще есть клавишный включатель В, а седьмая Л отвечает за освещение в духовом шкафу. Интересно, что мотор-редуктор обозначают буквой М.

Другие схемы

Естественно, что схема подключения плиты Мечта и Электра были наиболее популярны в свое время, но на данный момент люди привыкли покупать уже новые бренды, другую продукцию и даже другие типы плит. А кто-то может быть даже помнит бренд «Лысьва», и хотя такие плиты на данный момент мало кто решается купить, при многообразии более красиво и респектабельной техники, но круг потребителей компании достаточно большой. Ниже вы найдете множество схем подключений для остальных популярных брендов.

При помощи этих схем подключения вы сможете выполнить все работы самостоятельно, но для того, чтобы все было качественно, не помешают минимальные знания о работе электрических сетей и приборов.

Схемы подключения конфорок на плите- Инструкция и Схема

Схемы подключения плит (конфорок) + пошаговая инструкция

Люди, которые имеют в своем доме или квартире электрические плиты, которые отработали далеко не один десяток лет, часто интересуются, какие есть схемы подключения плит. Это совсем неудивительно, так как подобные устройства со временем выходят из строя, и единственный доступный вариант все исправить – это выполнить установку новых конфорок.

В теории даже при идеальных эксплуатационных условиях конфорки способны служить чуть ли не вечность, но вы понимаете, что такого быть просто не может. Проблема заключается в том, что частенько мы забываем выключить их, а из-за этого ТЭН способен нагреваться до невероятно высокой температуры. В определенных случаях на поверхности перегоревших конфорок можно найти даже трещинки. Но такое явление можно увидеть в старых печах, с новыми моделями такого не бывает.

Общие сведения

Когда происходит перегрев конфорок плиты, то владельцу приходится задуматься о том, как подключить новый элемент. Естественно, что без правильной схемы здесь не обойтись, и при этом схема должна быть прописана в техническом паспорте печи. Но признайте, что спустя 20 лет использования мало кто помнит, где находятся документы от печки.

Обратите внимание, что в идеале следует осуществлять подключение новых конфорок к электрической плите строго по той схеме, которая есть в техническом паспорте.

Популярные схемы подключения для плит

Мечта 8

Это одна из наиболее популярных плит времен СССР. Неудивительно, что на кухне у большинства людей стоит именно эта печь.

У нее есть следующие ключевые узлы:

• ТЭН Е₁+Е₂,
• ТЭН Е₃-Е₅,
• S₁-S₄,
• F,
• Световые индикаторы.

Итак, ТЭН Е₁+Е₂ расположены возле первой и второй конфорки. Это можно увидеть, если посмотреть на схему в технической документации на плиту. ТЭН Е₃-Е₅ представляет духовой шкаф. S₁-S₄ — это узел коммуникации, и при его помощи можно выполнять управление электрической плитой. Индикаторы, которые в электрической плите, по схеме есть двух разновидностей, а именно НL₁ и НL. Но это лишь обычная подвеска жарового шкафа, чтобы была возможность в любой момент посмотреть, в каком состоянии находится блюдо.

Обратите внимание, что чаще всего в конструкциях используют тепловое реле Т-300, а мощность каждого ТЭНа равна 1 кВт.

Переключатель S₁ отвечает за регулирование степени нагрева. У него есть 4 разных позиции, и при помощи них можно убавлять или добавлять огонь, т.е. контролировать интенсивность. В первом положении они будут замкнуты. Когда это выполнено, то активируется ТЭН Е₃.

К слову, в этом случае ток пройдет такой маршрут:

Первый пункт – это контакты вилки, и такой нагревательный элемент обладает соединительным подключением к ТЭНу №4 и 5. Кроме того, он имеет параллельное соединение со ТЭНом №2 и 3. В этом можно убедиться, если смотреть схему, которая размещена ниже. Кода начинается переключение на №2, то активируется Р_1-1 и Р_2-3. Естественно, что цепь, по которой пойдет ток, изменится. Все начнется с контакта вилки, который расположен снизу, и обозначен как ХР.

После этого пойдут такие промежуточные точки:

Все будет замкнуто штекером под обозначением ХР, который расположен сверху. Во время активации каждой цепи в схеме подключения плиты запускается лишь ТЭН Е₃. Можно добиться увеличения мощности за счет уменьшения сопротивления. Главным достоинством данной схемы является подключение конфорки от электрической плиты в том, что оно возможно при постоянном напряжении в сети, равном 220 В. Для S₁ выделена позиция 3, и тогда произойдет замыкание Р_1-1 и Р_2-2. Вслед за этим подключаются ТЭНы Е₄₊₅. Если же речь идет про S₄, то такой переключатель будет отвечать за работу лампы. На обычной схеме работы конфорок электрической плиты она обозначается, как Н₃.

Электра 1002

Вторая из наиболее популярных плит в квартирах и домах используют электрическую плиту Электра 1002. По этой причине не будет лишним рассказать, как в ней подключать конфорки.

К счастью, это не представляет сложностей и с этой задачей справится даже новичок. Итак, у такой плиты есть 4 конфорки, а схема подключения для каждой из них индивидуальна. Первая пара нагревательных элементов имеет индекс Н₁ и Н₂. Их главное отличие – трубчатая структура. Третья конфорка Н₃ изготовлена из чугуна и достаточно больше – 20 см. Н₄ тоже изготовлена из чугуна, и имеет размер в 14.5 см.

За регулирование температур отвечают регуляторы Р, но у них отсутствуют ступени мощности. Такой недостаток можно с лихвой компенсировать тем фактом, что вместо них есть переключатели семиступенчатого типа П₃ и П₄. В свою же очередь, ПШ будут отвечать за духовку, и иметь сразу 3 позиции. За функцию блокировки отвечает переключатель типа П₅. Индикаторные лампы конфорок в электросхеме для плиты обозначены как Л₁-Л₄. Л₅ дает возможность подсвечивать духовку, а еще есть и Л₆. Его подключают, когда в шкафу температура соответствует заданному уровню.

За нагревание духовки будет отвечать элемент Н₅-Н₆. Седьмой элемент отвечает за гриль, а терморегуляционный элемент обозначен просто, буквой Т. Еще есть клавишный включатель В, а седьмая Л отвечает за освещение в духовом шкафу. Интересно, что мотор-редуктор обозначают буквой М.

Другие схемы

Естественно, что схема подключения плиты Мечта и Электра были наиболее популярны в свое время, но на данный момент люди привыкли покупать уже новые бренды, другую продукцию и даже другие типы плит. А кто-то может быть даже помнит бренд «Лысьва», и хотя такие плиты на данный момент мало кто решается купить, при многообразии более красиво и респектабельной техники, но круг потребителей компании достаточно большой. Ниже вы найдете множество схем подключений для остальных популярных брендов.

При помощи этих схем подключения вы сможете выполнить все работы самостоятельно, но для того, чтобы все было качественно, не помешают минимальные знания о работе электрических сетей и приборов.

Нюансы подсоединения ТЭНа и проверка

ТЭН позволяет обеспечивать нормальную работу конфоркам в электрических плитах. Фактически это даже основной элемент, и без него нормальное функционирование невозможно.

Но для того, чтобы все получилось как надо, следует учесть некоторые нюансы, а именно:

• Контактные соединения не должны прикасаться к корпусу электрической плиты, так как в противном случае все может закончиться крайне печально.
• Контакты следует хорошо заизолировать, и для этой цели лучше всего подойдет кембрик. В крайнем случае допускается использование обычной изоленты, но ее надежность в разы хуже.
• Очень важно выполнить тестирование ТЭНа в конфорке плиты, чтобы будущее подключение было успешным.

Для выполнения тестирования конфорки в электрической плите, потребуется использование особого прибор, который называется омметром. Мультиметр в целом тоже подойдет. Такие приборы были созданы для измерения сопротивления по схеме. Если вы используете второй вариант устройства, то для начала следует выставить соответствующий режим измерений. После этого два провода следует подсоединить к нужным гнездам.

Теперь подключите прибор и при помощи двух щупов измерьте сопротивление ТЭНа. Чтобы выполнить эту операцию, следует щупами подключиться к контактам ТЭНа конфорки для электрической плиты. Если вы используете мультиметр, то после подключения вы сразу увидите результат на дисплее (при условии, что это цифровое устройство).

Есть три варианта положения:

• Полная непригодность.
• Разрыв.
• Сопротивление.

Естественно, что для подключения ТЭНа от конфорки к плите по схеме следует сделать так, чтобы мультиметр показывал сопротивление, а иначе у вас попросту ничего не выйдет. После того, как будет выполнено подключение ТЭНа плиты каждый человек задается вопросом, а будет ли она правильно работать? Все ли провода правильно подсоединены? Это на самом деле важно.

Важно! Диагностика подключения проводов к общей схеме должна быть выполнена в пассивном состоянии.

Для выполнения диагностики потребуется тот же омметр или мультиметр. Перед началом теста следует отключить нагрузку электрической плиты, а после подключить переключатель мощности и выполнить подключение щупов к вилке. Дисплей отобразит результат.

Заключение

Выполнить подключение конфорок и электрической плиты в целом по схеме не составит руда, достаточно лишь иметь схему и базовые навыки/знания о том, как функционирует электрическая плита и сеть.

Самостоятельное подключение электроплиты к сети 220 В, 380 В

Электричество — дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут быть сделаны самостоятельно без привлечения специалистов. Например, подключить электроплиту можно имея лишь отдаленные представления об электричестве. Особенно, если розетка уже смонтирована. Все что остается — установить на шнур вилку и правильно его подключить к разъемам плиты. Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Только помните, что все работы производят при отключенном электропитании.

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку. Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль». Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Схема подключения конфорки электроплиты

Людей, у которых есть электроплиты, отслужившие не один десяток лет, часто интересуют схемы подключения конфорок. Это неудивительно, ведь со временем эти элементы выходят из строя, и единственная возможность всё исправить — это установить новые конфорки.

В теории при идеальных условиях эксплуатации конфорки могут служить практически вечно, но так, конечно же, не бывает. Дело в том, что мы часто забываем их выключить, от чего ТЭНы накаляются до невообразимых температур. В некоторых случаях на поверхности перегоревших конфорок можно увидеть даже трещины. Но это касается только старых моделей, с новыми подобного не случается.

Когда перегорает конфорка плиты, то владельцу приходится задуматься о подключении нового элемента. Само собой, что без схемы здесь не обойтись. Конечно же, она должна быть в техническом паспорте изделия. Но нужно признать, что спустя 20 лет документы теряются или же приходят в нечитаемое состояние.

Схемы подключения популярных плит

Мечта 8

Это одна из самых продаваемых плит прошлых времён. Неудивительно, что на кухнях у многих людей можно увидеть именно её. Она состоит из таких ключевых узлов:

ТЭНы E1-2 располагаются соответственно в конфорке 1 и 2. Это можно легко увидеть на схеме в технической документации плиты. ТЭН Е3-Е5 — это духовой шкаф. S1-S4 представляют собой коммутационный узел, при помощи которого можно осуществлять управление электроплитой.

Индикаторы, имеющиеся в электроплите, согласно схеме бывают двух типов HL1 и HL. Они отвечают за работу ТЭНов. Также в наличии HL3. Но это просто подсветка жарового шкафа, чтобы всегда была возможность посмотреть, в каком состоянии блюдо.

За регулировку степени нагрева отвечает переключатель S1. Он имеет четыре позиции, с помощью которых можно обеспечивать разную интенсивность огня. В первом положении замыкаются Р1-2 и Р2-3.

Когда это происходит, то активируется ТЭН E3. При этом ток пройдёт следующий маршрут:

• всё начинается с контакта ХР,
• потом идёт реле F,
• Р1-2,
• Е4-5 + Е3,
• Р2-3.

Первый пункт назначения — это контакт вилки. Данный нагревательный элемент имеет последовательное подключение к четвёртому ТЭНу и к пятому. Мало того, он параллельно соединён со вторым и третьим. Во всём этом вы можете легко убедиться самостоятельно, посмотрев на схему внизу.

Когда происходит переключение в положение под номером два, то активируются Р1-1 и Р2-3. Естественно, цепь, через которую проходит ток, меняется. Всё начинается с контакта вилки, находящегося снизу, который подписывается, как ХР. Потом следуют такие промежуточные точки:

Заканчивается всё штекером XP, который сверху. При активации данной цепи запускается исключительно ТЭН E3. Увеличения мощности удаётся добиться за счёт уменьшения сопротивления. Главное достоинство такой схемы подключения конфорки электроплиты заключается в том, что оно является возможным, при неизменном напряжении в сети, которое составляет 220 В.

Для S1 есть позиция номер 3. В таком случае происходит замыкание Р1-1 и Р2-2. Из-за этого происходит подключение ТЭНов Е4+5. Если же говорить про S4, то этот переключатель отвечает за работу лампы. На стандартной схеме работы конфорок электроплиты она имеет обозначение HL3.

Электра 1002

Второй, самой часто используемой в домах и квартирах электроплитой является Электра 1002. Поэтому знать о её схеме подключения конфорок — просто необходимо. К счастью, она не представляет особой сложности и в ней может разобраться даже новичок.

Итак, в наличии у электроплиты есть четыре конфорки, естественно, схема подключения у каждой из них своя. Первые два нагревательных элемента имеют индексы h2и h3. Их главным отличием является трубчатая структура.

Третья конфорка в схеме подключения электроплиты имеет индекс Н3. Она делается из чугуна и является довольно большой — 200 мм. Н4 также делается из чугуна. Её размер 145 мм.

За регулировку температуры отвечают регуляторы Р1 и Р2. У них, нет как таковых ступеней мощности. Но этот недостаток с лихвой компенсируют семиступенчатые переключатели П3 и П4. В свою очередь, ПШ отвечает за духовой шкаф и имеет 3 позиции.

За блокировку отвечает переключатель П5. Сигнальные лампы конфорок в схеме электроплиты это Л1-4. Пятая Л позволяет подсветить духовой шкаф. Также в наличии Л6. Она включается, когда в шкафу достигается соответствующая температура.

За нагрев духового шкафа отвечают соответственно элементы H5-6. Семёрка — это гриль. Терморегулятор обозначается простой буквой T. Также в наличии клавишный включатель — это B. Седьмая Л освещает духовой шкаф.

Схемы для других популярных моделей

Безусловной, электроплиты Электра 1002 и Мечта 8 были одним из самых популярных в своё время. Но сейчас люди предпочитают покупать себе продукцию совсем других брендов, среди самых известных можно вспомнить Gorenje и Нansa. Именно их плиты большинство устанавливает у себя на кухнях.

Также можно вспомнить бренд «Лысьва». Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой. В общем, ниже вы найдёте схемы подключения конфорок электроплит от самых популярных брендов.

С помощью этой схемы подключения конфорок электроплиты вы легко выполните все работы самостоятельно. Но для их качественного выполнения не помешают хотя бы базовые знания работы электросетей и электрических приборов.

Нюансы подключения ТЭНа и его проверка

ТЭН обеспечивает нормальную работу конфорки электроплиты. Фактически это её основной элемент, без которого невозможно нормальное функционирование всей схемы. Но чтобы всё прошло нормально, необходимо учесть множество нюансов. Среди основных:

• Контактные соединения не должны касаться корпуса электроплиты, иначе подсоединение может окончиться плачевно.
• Контакты необходимо качественно заизолировать. Лучше всего для этой цели подойдёт кембрик. В крайнем случае вы можете использовать обычную изоленту. Но её надёжность не в пример хуже.
• Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным.

Чтобы протестировать ТЭН конфорки электроплиты вам понадобится специальный прибор. Его называют омметр. Мультиметр также вполне сгодится для этой цели. Эти приборы созданы для того, чтобы измерять сопротивление в схеме.

Если вы используете мультиметр, то для начала необходимо настроить соответствующий режим измерения. Дальше два провода необходимо подсоединить к соответствующими гнёздам.

После этого нужно включить прибор. При помощи двух щупов вы сможете измерить сопротивление ТЭНов. Чтобы это сделать необходимо щупами осуществить подключение к контактам ТЭНа конфорки для электроплиты.

Если вашим измерительными прибором является цифровой мультиметр, то после подключения его щупов к контактам — дисплей сразу покажет результат. Возможны три положения:

• разрыв,
• полная непригодность,
• сопротивление.

Само собой, чтобы осуществить подключение ТЭНа конфорки к электроплите согласно схеме необходимо, чтобы мультиметр показал третье положение. В противном случае ничего не получится.

После подключения ТЭНа электроплиты у каждого человека возникает вопрос, а будет ли после этого работать конфорка? Все ли провода подсоединены правильно? Особенно это верно, когда речь касается конфорок.

Для диагностики вам понадобится всё тот же прибор. Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат.

Итоги

Осуществить подключение конфорки и всех её элементов к электроплите по схеме несложно. Достаточно иметь соответствующую схему и базовые знания функционирования электрической сети и электроплиты.

Подключение электроплит hansa, electrolux, bosch, zanussi и других

Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать.Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!

Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность — это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.

Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.

Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением 220 и 380 Вольт своими руками.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты:

1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
3. Для подключения розетки используйте только медный кабель.
4. Сечение кабеля должно соответствовать таблице приведенной выше.
5. Розетка устанавливается на ровную, не горючую поверхность.
6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.

Шаг 3 — Откройте заднюю панель плиты

Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.

Задняя стенка бытовой плиты

Шаг 4 – Крепление кабеля

После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.

Отверстие под проводку кабеля ЗВИ

Шаг 5 – Установка медных перемычек

В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.

Подключение проводов к бытовой плите

Шаг 6 — Подключите провода

Очень важно правильно подключить провода на клеммной колодке! В документации и зачастую на самом корпусе, возле крышки, есть схема подключения с различными видами питающей сети. Согласно схеме, которая подходит в вашем случае, подключите провода к клеммам. Цвет проводов должен соответствовать подключению в вилке и розетке. Первым подключает провод заземления — желто-зеленый, затем нейтральный провод — синий. Затем фазные провода, коричневый и два черных. Здесь главное ничего не напутать, чтобы не вывести оборудования из строя.

Перемычкой соединияем изолированную нейтраль и заземление

Шаг 7 – Закрытие панели

После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок. Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.

Итоговое подключение проводов к бытовой электроплите

Шаг 8 – подключение к сети

Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций.

Видео: видео-инструкция по подключению электроплиты

Подключение плиты в однофазной сети

В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое квартирах. Большинство плит имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и заземляющий контакт.

Для подключения такой электроплиты в домашнюю однофазную сеть 220 В необходимо:

• поставить перемычку между клеммами L1 и L2, L2 и L3,
• подключить к L2 фазный провод — коричневого цвета;
• оставить перемычку между клеммами N1 и N2;
• подключить к N2 нейтральный провод — синего цвета;
• к заземляющему контакту, отмеченному специальным значком, подключить провод заземления — желто-зеленого цвета.

Количество и название клемм может отличаться, уточняйте эти данные в документацию на прибор.

Однофазная схема подключения электрической плиты

Подборка видео-руководств по теме:


https://www.youtube.com/watch?v=nP2fLbOR6FI

Схема подключения конфорки

Не во всех местностях газ подведен к жилым зданиям. В таких ситуациях приходится обходиться электрическими плитками. В обиходе еще остались старые модели. С ними иногда происходят неприятные ситуации, которые требуют замены определенных элементов. Нелишней будет схема подключения конфорки, т. к. часто именно ТЭНы выходят из строя и требуют замены.

Распространенные модели

В своей задумке нагревательные элементы для старых плиток не должны ломаться, но это все равно происходит. Связано это может быть с тем, что нагреватель плитки долгое время работает вхолостую после того, как его забыли выключить, или происходит резкий скачок напряжения, который сказывается на конфорке. Если на поверхности ТЭНа видны механические повреждения в виде трещин, тогда можно точно сказать, что он разогревался до очень высоких температур. Изначально схема по подключению находится в паспорте изделия. В случае его удовлетворительного состояния ее легко уточнить, но чаще всего такие документы утеряны или их уже выбросили, тогда можно воспользоваться руководством, которое будет дано в статье.

Электра

Электра является одной из тех плит, которые устанавливались в новостройках или докупались самостоятельно. Речь идет о плите с модельным номером 1002. Схема, которая была разработана конструкторами для подключения не отличается особой сложностью, поэтому разобраться сможет даже человек, далекий от электричества. На верхней части плиты находится четыре нагревательных элемента. Каждый из них обозначается цифрой от 1 до 4 и имеет буквенный индекс «Н». Первые две конфорки плиты являются именно ТЭНами, т. е. трубчатыми нагревателями. Элемент под порядковым номером 3 выполнен из чугуна и имеет большой диаметр в 20 см. Четвертый элемент выполнен подобно третьему, но его диаметр немного меньше и составляет 14 см.

На каждую конфорку плиты идет свой переключатель. Они также имеют цифровое обозначение, но первые два имеют приставку из буквы «Р», а третий и четвертый – из буквы «П». Последние имеют преимущество регулировки мощности на семь ступеней, что позволяет выбрать требуемый режим. Духовой шкаф плиты имеет отдельный регулятор на три положения. Он обозначается сокращением «ПШ». Индикаторные лампы на схеме имеют обозначение буквой «Л» и порядковым номером от 1 до 4, который также соответствует и номеру конфорки. Для духового шкафа также есть своя лампа, которая обозначена цифрой 5. В духовке находятся еще два нагревательных элемента, которые обозначены цифрами 5 и 6 с соответствующей буквой. Седьмой нагреватель находится в верхней части духовки и представляет собой гриль.

Замена любого из ТЭНов заключается в том, что он первым делом демонтируется с плитки. Для этого придется снять защитные колпаки и планки. Во время разборки можно проследить, куда в плите уходят проводники от конкретного нагревателя. Если провода расплавились, тогда уточнить этот момент можно по схеме, которая приведена выше. На ней также находится порядок подключения питающей линии. Новый нагреватель просто устанавливается в плиту, фиксируется и подключается.

Мечта

Еще более популярной, чем Электра, была плита Мечта с модельным номером 8. Она представляет собой небольшую духовку, на верхней грани которых располагается два ТЭНа. На схемах к этой плите нагреватели, которые находятся на конфорках обозначаются цифрами 1 и 2, рядом с ними находится буквенный индекс «Е». Нагреватели с 3 по 5 находятся внутри духовки. Основной модуль, благодаря которому выполняется настройкой обозначается цифрами 1 по 4 и имеет индекс S. В конструкции предусмотрены световые индикаторы. Они могли сигнализировать о работе конфорок, ТЭНов внутри духовки и просто подсветку. В паспорте они обозначены как HL и имеют цифры от 1 до 3.

В плите реализована возможность управления интенсивностью нагрева. Оно производится переключателем S1. Благодаря замыканию контактов электрический ток поступает от вилки, которая обозначена XP и через предохранитель F подается на нагреватель, который находится в духовке. Он соединен последовательно с остальными ТЭНами, которые находятся в духовке. Это означает, что до того, как выполнить замену, необходимо определить, какой конкретно нагреватель вышел из строя. Сделать это можно изменением положения переключателя в такое положение, чтобы питание подавалось отдельно на один или два нагревателя в духовке. Для каждой конфорки также есть свой переключатель. На схеме обозначено, как идут провода для подключения каждого отдельного нагревателя.

Лысьва

Еще одним производителем, который довольно часто встречался раньше является Лысьва. Например, ниже приводится схема, которая позволит заменить конфорку на плите, которая имеет три основных нагревателя и те, что находятся в духовом шкафу. Каждый нагреватель на конфорке имеет 6 режимов регулировки. Выполняется задача путем повышения или уменьшения сопротивления проводников. На схеме видны установленные резисторы. По три из них идут на каждый ТЭН и еще четыре на духовку. Руководствуясь тем, как идет ток по схеме, можно легко установить новый нагреватель. В конце статьи будет видео о подключении конфорки с четырьмя выводами.

Дополнительные советы

До того как приступить к замене элемента на плите, необходимо убедиться, действительно ли он вышел из строя. Обычной прозвонкой этого сделать практически невозможно, т. к. ТЭН имеет свое сопротивление. Именно сопротивление и необходимо проверять. Производитель указывает, какое значение является нормальным для исправного узла. Необходимо закрепить два щупа мультиметра на контактах нагревателя и переключиться в режим измерения сопротивления. По окончании процесса необходимо свериться с эталонным значением.

Во время монтажа будьте внимательны на местах соединения. Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме.

Заключение

Как видно, имея схему, выполнить замену нагревателя не так сложно. Никогда не стоит спешить отключать какие бы то ни было провода. Лучше для начала сфотографировать их на смартфон или цифровую камеру, чтобы знать, как выполнять подключение в обратном порядке.

Источники:
http://arbolit.org/poleznoe/podklyuchenie-elektrokonforki.html
http://domsdelat.ru/poleznie-soveti/sxemy-podklyucheniya-konforok-na-plite.html
http://stroychik.ru/elektrika/podklyuchenie-elektroplity
http://bouw.ru/article/shema-podklyucheniya-konforki-elektropliti
http://www. asutpp.ru/podklyuchenie-elektroplity.html
http://2proraba.com/elektrika/sxema-podklyucheniya-konforki.html
http://poli-r.ru/product/termostoykaya-emal-elcon

Схема электроплиты мечта 2 х конфорочная с духовкой

Ремонт электроплиты Мечта

На днях, мне пришлось столкнуться с ремонтом электрической плиты Мечта, точнее сказать с ремонтом духовки данного изделия.

По рассказам хозяев данного чуда, плита периодически живёт своей жизнью, то одна конфорка не работает, спустя время начинает работать, но не реагирует другая. Духовка трудолюбиво накормила своих домочадцев на новогодние праздники, а на рождество наотрез отказалась печь гуся. В таком состоянии я её и застал. На включение духового шкафа, плита реагировала только подсветкой духовки, давать тепло, а тем более печь пироги, она категорически отказывалась.

Приехав по звонку, я особо не готовился к глобальному ремонту электроплиты Мечта 12-03 (кстати, принцип расключения с другими моделями схож ). Взял с собой походный ящик с необходимыми инструментами и поехал на заявку.

Беглый осмотр основных электрических соединений плиты не дал никаких результатов. Всё было на своих местах и в очень удовлетворительном состоянии. ОК. Отсутствие быстрого результата – тоже результат. Далее пошёл по стандартной цепочке от силовых входящих распределительных клемм. По ходу цепочки проверил термостат электроплиты Мечта – без нареканий, и медленно но уверенно следуя по наглядной схеме, подобрался к переключателю мощности ПМ-16-5-01.

То, что через него не проходил ноль, я понял сразу, но не снимать переключатель, ни разгадывать ребусы зигзагов пятиступенчатого переключателя не стал, решив подготовившись, творчески подойти к процессу.

Так же, как и обнаружить с наскока неисправность духовки электроплиты Мечта, мне не удалось найти схему подключения данной чудо техники. Но нашёл важнее, режимы работы пятиконтактного переключателя мощности. Что касаемо схемы электроплиты Мечта, вопрос был решён следующим образом. Хоть и визуальная, а главное до меня никем не нарушенная схема у меня была, но сделав запрос на завод изготовитель, к своему удивлению, я довольно быстро получил ответ, а следом и монтажную схему электрической плиты Мечта 12-03, за что отдельное спасибо менеджеру Наталье, с данного производства.

Читайте также:  Перенос розеток и выключателей

Вооружившись схемами, я совершил повторную атаку на ремонт электрической духовки чудо плиты Мечта.

Мои первоначальные предположения подтвердились, неисправность скрывалась в переключателе режима духовки, а конкретней, два контакта от нагрева «поплыли» в сторону, а контактные пластины имели каленый вид от перегрева. Вердикт – переключатель мощности режимов духового шкафа Мечта, под замену.

Но, поскольку в нашем городе, таких переключателей в наличии не нашлось, только под заказ, по просьбе хозяев плиты «сделать хоть что-нибудь», поведённые отходящие контакты были восстановлены на место, посредством прогрева, а сами контактные поверхности очищены от обугливания спиртом, (к счастью их поверхность при подгорании не пострадала).

Как вариант, для временной трудоспособности переключателя мощности ПМ-16-5-01 и других из этой же серии, если «подгоревший» контакт деформировался от температуры и не замыкает контактную пластину, его можно подогнуть. По месту это сделать не получится, а сняв контактную группу с корпуса, предварительно вытащив удерживающую его контактную перемычку (указано на фото стрелкой), его возможно подогнуть.

При этом, учитывая температурную деформацию и ослабления металла, угол подгибания берите градусов на 20 больше соседних рабочих контактов. Перед установкой переключателя на электрическую плиту Мечта, убедитесь, что согласно рабочим режимам «подлеченный» контакт замыкает группу, а в остальных режимах имеется видимый разрыв.

Гарантию на такой ремонт электроплиты Мечта дать сложно, но до прихода нового переключателя мощности, она точно продержится.

В завершении своего описания по ремонту электрической плиты, выложу все схемы, что удалось найти в сети и те что прислал завод изготовитель (кстати, в моём случае фактический монтаж отличался от заводской схемы).

Схема контактных групп переключателя мощности ПМ-16-5-01

Так выглядит непосредственно сам переключатель духовки (да и конфорок) электроплиты Мечта:

Читайте также:  Фанкойлы. Тип систем, конструкции

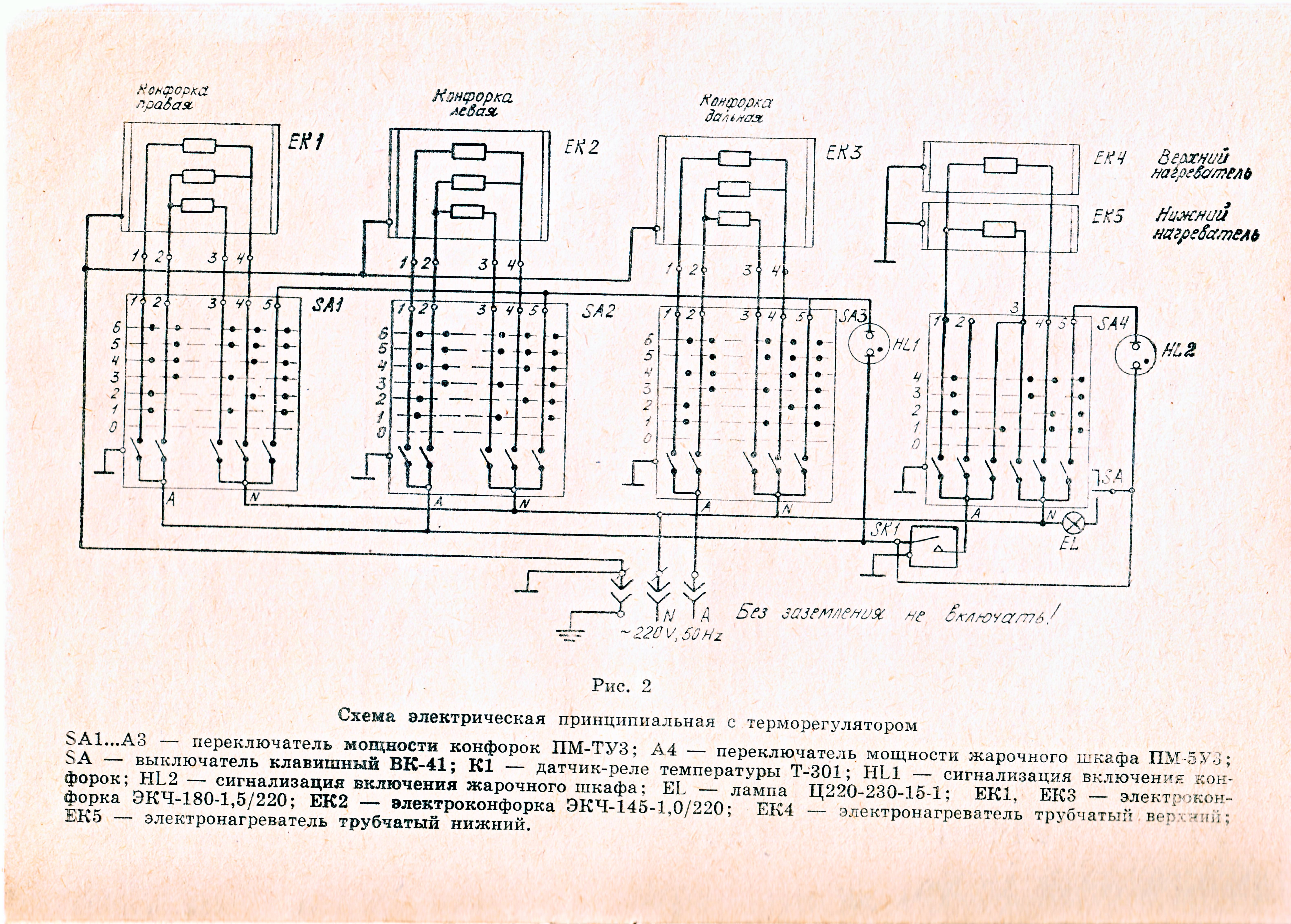

Электрическая схема электроплиты с духовкой Мечта (хоть и двух конфорочная, но расключение проводов переключателя духовки совпадает.

Монтажная схема электрических соединений электрической плиты Мечта 8

Схема электрических соединений электрической плиты Мечта 12-03

Электрическая схема двухконфорочной плиты с духовым шкафом модели «Мечта 221Ч»

Электрическая схема плиты модели «Мечта 29»

И на всякий случай, для ознакомления:

Руководство пользователя электрической плитой Мечта 12-03

Руководство пользователя электрических плит моделей — 221Ч, 251Ч, 221Т, 251Т

Руководство по эксплуатации и обслуживанию Мечта 12-06

Паспорт электроплиты Мечта 15M

Инструкция по эксплуатации и обслуживанию Мечта 29

Руководство по эксплуатации и обслуживанию моделей — Мечта 341Т, 341Ч

Руководство по эксплуатации электроплит — Мечта 443Ч, 443Ч-01, 443Ч-02, 443Ч-03

Инструкция по эксплуатации газоэлектрической плиты Мечта 450 ГЭ, 450-01 ГЭ, 451 ГЭ

Руководство по обслуживанию, характеристики комбинированных плит Мечта 221 ГЭ, 221-01 ГЭ, 251 ГЭ, 251-01 ГЭ

Инструкция, характеристики настольных электроплиток Мечта 111, 111Т, 112, 112Т, 211, 211Т, 212, 212Т

Паспорт по эксплуатации и обслуживанию электроплиты Злата 231Т (Мечта)

У кого возникнут вопросы по ремонту электроплиты Мечта, пишите на почту: [email protected] — я обязательно отвечу и помогу чем смогу.

Схема электропроводки плиты мечта 2 конфорки с духовкой

Электроплита МЕЧТА 15 М схема замена переключателей

Меняем сначала левый переключатель потом правый

и переключатель духовки

Обязательно меняем все подгоревшие фастоны

я заменил восемь штук

===

===

===

на схеме показана конфорка на 1200 ват

также существуют конфорки на 1000 ват сопротивление спиралей

у неё 120 ом и 80 ом

Показания омметра при подключении к сетевой вилке

будут 1- 200 ом 2- 120 ом 3- 80 ом 4- 50 ом

при переключении духовки 1-40 ом 2- 75 ом 3- 75 ом 4- 150 ом

сопротивления могут отличатся на 1-3 ома допускается гостом

Электроплита МЕЧТА 15 М схема

Переключатель ПМ-16-05-06

Переключатель ПМ-16-05-01

Терморегулятор WY 320-653-21F2

===

Красноярск ремонт электропечей т. 8 902 918 93 34

Помоги сайту

===

На днях, мне пришлось столкнуться с ремонтом электрической плиты Мечта, точнее сказать с ремонтом духовки данного изделия.

По рассказам хозяев данного чуда, плита периодически живёт своей жизнью, то одна конфорка не работает, спустя время начинает работать, но не реагирует другая. Духовка трудолюбиво накормила своих домочадцев на новогодние праздники, а на рождество наотрез отказалась печь гуся. В таком состоянии я её и застал. На включение духового шкафа, плита реагировала только подсветкой духовки, давать тепло, а тем более печь пироги, она категорически отказывалась.

Приехав по звонку, я особо не готовился к глобальному ремонту электроплиты Мечта 12-03 (кстати, принцип расключения с другими моделями схож ). Взял с собой походный ящик с необходимыми инструментами и поехал на заявку.

Беглый осмотр основных электрических соединений плиты не дал никаких результатов. Всё было на своих местах и в очень удовлетворительном состоянии. ОК. Отсутствие быстрого результата – тоже результат. Далее пошёл по стандартной цепочке от силовых входящих распределительных клемм. По ходу цепочки проверил термостат электроплиты Мечта – без нареканий, и медленно но уверенно следуя по наглядной схеме, подобрался к переключателю мощности ПМ-16-5-01.

То, что через него не проходил ноль, я понял сразу, но не снимать переключатель, ни разгадывать ребусы зигзагов пятиступенчатого переключателя не стал, решив подготовившись, творчески подойти к процессу.

Так же, как и обнаружить с наскока неисправность духовки электроплиты Мечта, мне не удалось найти схему подключения данной чудо техники. Но нашёл важнее, режимы работы пятиконтактного переключателя мощности. Что касаемо схемы электроплиты Мечта, вопрос был решён следующим образом. Хоть и визуальная, а главное до меня никем не нарушенная схема у меня была, но сделав запрос на завод изготовитель, к своему удивлению, я довольно быстро получил ответ, а следом и монтажную схему электрической плиты Мечта 12-03, за что отдельное спасибо менеджеру Наталье, с данного производства.

Вооружившись схемами, я совершил повторную атаку на ремонт электрической духовки чудо плиты Мечта.

Мои первоначальные предположения подтвердились, неисправность скрывалась в переключателе режима духовки, а конкретней, два контакта от нагрева «поплыли» в сторону, а контактные пластины имели каленый вид от перегрева. Вердикт – переключатель мощности режимов духового шкафа Мечта, под замену.

Но, поскольку в нашем городе, таких переключателей в наличии не нашлось, только под заказ, по просьбе хозяев плиты «сделать хоть что-нибудь», поведённые отходящие контакты были восстановлены на место, посредством прогрева, а сами контактные поверхности очищены от обугливания спиртом, (к счастью их поверхность при подгорании не пострадала).

Как вариант, для временной трудоспособности переключателя мощности ПМ-16-5-01 и других из этой же серии, если «подгоревший» контакт деформировался от температуры и не замыкает контактную пластину, его можно подогнуть. По месту это сделать не получится, а сняв контактную группу с корпуса, предварительно вытащив удерживающую его контактную перемычку (указано на фото стрелкой), его возможно подогнуть.

При этом, учитывая температурную деформацию и ослабления металла, угол подгибания берите градусов на 20 больше соседних рабочих контактов. Перед установкой переключателя на электрическую плиту Мечта, убедитесь, что согласно рабочим режимам «подлеченный» контакт замыкает группу, а в остальных режимах имеется видимый разрыв.

Гарантию на такой ремонт электроплиты Мечта дать сложно, но до прихода нового переключателя мощности, она точно продержится.

В завершении своего описания по ремонту электрической плиты, выложу все схемы, что удалось найти в сети и те что прислал завод изготовитель (кстати, в моём случае фактический монтаж отличался от заводской схемы).

Схема контактных групп переключателя мощности ПМ-16-5-01

Так выглядит непосредственно сам переключатель духовки (да и конфорок) электроплиты Мечта:

Электрическая схема электроплиты с духовкой Мечта (хоть и двух конфорочная, но расключение проводов переключателя духовки совпадает.

Монтажная схема электрических соединений электрической плиты Мечта 8

Монтажная схема электрических соединений электрической плиты Мечта 12-03

Электрическая схема двухконфорочный плиты с духовым шкафом модели «Мечта 221Ч»

И на всякий случай, вдруг кому захочется ознакомиться:

Руководство пользователя электрической плитой Мечта 12-03

Руководство пользователя электрических плит моделей — 221Ч, 251Ч, 221Т, 251Т

Руководство по эксплуатации и обслуживанию Мечта 12-06

Паспорт электроплиты Мечта 15M

Инструкция по эксплуатации и обслуживанию Мечта 29

Руководство по эксплуатации и обслуживанию моделей — Мечта 341Т, 341Ч

Руководство по эксплуатации электроплит — Мечта 443Ч, 443Ч-01, 443Ч-02, 443Ч-03

Инструкция по эксплуатации газоэлектрической плиты Мечта 450 ГЭ, 450-01 ГЭ, 451 ГЭ

Руководство по обслуживанию, характеристики комбинированных плит Мечта 221 ГЭ, 221-01 ГЭ, 251 ГЭ, 251-01 ГЭ

Инструкция, характеристики настольных электроплиток Мечта 111, 111Т, 112, 112Т, 211, 211Т, 212, 212Т

Паспорт по эксплуатации и обслуживанию электроплиты Злата 231Т (Мечта)

У кого возникнут вопросы по ремонту электроплиты Мечта, пишите на почту: [email protected] — я обязательно отвечу и помогу чем смогу.

Электроплита МЕЧТА 15 М схема замена переключателей

Подключение конфорки электроплиты

Не во всех местностях газ подведен к жилым зданиям. В таких ситуациях приходится обходиться электрическими плитками. В обиходе еще остались старые модели. С ними иногда происходят неприятные ситуации, которые требуют замены определенных элементов. Нелишней будет схема подключения конфорки, т. к. часто именно ТЭНы выходят из строя и требуют замены.

Распространенные модели

В своей задумке нагревательные элементы для старых плиток не должны ломаться, но это все равно происходит. Связано это может быть с тем, что нагреватель плитки долгое время работает вхолостую после того, как его забыли выключить, или происходит резкий скачок напряжения, который сказывается на конфорке. Если на поверхности ТЭНа видны механические повреждения в виде трещин, тогда можно точно сказать, что он разогревался до очень высоких температур. Изначально схема по подключению находится в паспорте изделия. В случае его удовлетворительного состояния ее легко уточнить, но чаще всего такие документы утеряны или их уже выбросили, тогда можно воспользоваться руководством, которое будет дано в статье.

Электра

Электра является одной из тех плит, которые устанавливались в новостройках или докупались самостоятельно. Речь идет о плите с модельным номером 1002. Схема, которая была разработана конструкторами для подключения не отличается особой сложностью, поэтому разобраться сможет даже человек, далекий от электричества. На верхней части плиты находится четыре нагревательных элемента. Каждый из них обозначается цифрой от 1 до 4 и имеет буквенный индекс «Н». Первые две конфорки плиты являются именно ТЭНами, т. е. трубчатыми нагревателями. Элемент под порядковым номером 3 выполнен из чугуна и имеет большой диаметр в 20 см. Четвертый элемент выполнен подобно третьему, но его диаметр немного меньше и составляет 14 см.

На каждую конфорку плиты идет свой переключатель. Они также имеют цифровое обозначение, но первые два имеют приставку из буквы «Р», а третий и четвертый – из буквы «П». Последние имеют преимущество регулировки мощности на семь ступеней, что позволяет выбрать требуемый режим. Духовой шкаф плиты имеет отдельный регулятор на три положения. Он обозначается сокращением «ПШ». Индикаторные лампы на схеме имеют обозначение буквой «Л» и порядковым номером от 1 до 4, который также соответствует и номеру конфорки. Для духового шкафа также есть своя лампа, которая обозначена цифрой 5. В духовке находятся еще два нагревательных элемента, которые обозначены цифрами 5 и 6 с соответствующей буквой. Седьмой нагреватель находится в верхней части духовки и представляет собой гриль.

Замена любого из ТЭНов заключается в том, что он первым делом демонтируется с плитки. Для этого придется снять защитные колпаки и планки. Во время разборки можно проследить, куда в плите уходят проводники от конкретного нагревателя. Если провода расплавились, тогда уточнить этот момент можно по схеме, которая приведена выше. На ней также находится порядок подключения питающей линии. Новый нагреватель просто устанавливается в плиту, фиксируется и подключается.

Мечта

Еще более популярной, чем Электра, была плита Мечта с модельным номером 8. Она представляет собой небольшую духовку, на верхней грани которых располагается два ТЭНа. На схемах к этой плите нагреватели, которые находятся на конфорках обозначаются цифрами 1 и 2, рядом с ними находится буквенный индекс «Е». Нагреватели с 3 по 5 находятся внутри духовки. Основной модуль, благодаря которому выполняется настройкой обозначается цифрами 1 по 4 и имеет индекс S. В конструкции предусмотрены световые индикаторы. Они могли сигнализировать о работе конфорок, ТЭНов внутри духовки и просто подсветку. В паспорте они обозначены как HL и имеют цифры от 1 до 3.

Обратите внимание! На схеме также можно найти элемент с обозначением Т-300. Это тепловое реле, которое отвечало за отключение при достижении определенной температуры.

В плите реализована возможность управления интенсивностью нагрева. Оно производится переключателем S1. Благодаря замыканию контактов электрический ток поступает от вилки, которая обозначена XP и через предохранитель F подается на нагреватель, который находится в духовке. Он соединен последовательно с остальными ТЭНами, которые находятся в духовке. Это означает, что до того, как выполнить замену, необходимо определить, какой конкретно нагреватель вышел из строя. Сделать это можно изменением положения переключателя в такое положение, чтобы питание подавалось отдельно на один или два нагревателя в духовке. Для каждой конфорки также есть свой переключатель. На схеме обозначено, как идут провода для подключения каждого отдельного нагревателя.

Лысьва

Еще одним производителем, который довольно часто встречался раньше является Лысьва. Например, ниже приводится схема, которая позволит заменить конфорку на плите, которая имеет три основных нагревателя и те, что находятся в духовом шкафу. Каждый нагреватель на конфорке имеет 6 режимов регулировки. Выполняется задача путем повышения или уменьшения сопротивления проводников. На схеме видны установленные резисторы. По три из них идут на каждый ТЭН и еще четыре на духовку. Руководствуясь тем, как идет ток по схеме, можно легко установить новый нагреватель. В конце статьи будет видео о подключении конфорки с четырьмя выводами.

Дополнительные советы

До того как приступить к замене элемента на плите, необходимо убедиться, действительно ли он вышел из строя. Обычной прозвонкой этого сделать практически невозможно, т. к. ТЭН имеет свое сопротивление. Именно сопротивление и необходимо проверять. Производитель указывает, какое значение является нормальным для исправного узла. Необходимо закрепить два щупа мультиметра на контактах нагревателя и переключиться в режим измерения сопротивления. По окончании процесса необходимо свериться с эталонным значением.

Обратите внимание! Замер сопротивления необходимо производить на демонтированном нагревателе, в противном случае будет выведено значение всей системы.

Во время монтажа будьте внимательны на местах соединения. Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме.

Заключение

Как видно, имея схему, выполнить замену нагревателя не так сложно. Никогда не стоит спешить отключать какие бы то ни было провода. Лучше для начала сфотографировать их на смартфон или цифровую камеру, чтобы знать, как выполнять подключение в обратном порядке.

Электроплита МЕЧТА 15 М схема замена переключателей Меняем сначала левый переключатель потом правый  и переключатель духовки Обязательно меняем все подгоревшие фастоны я заменил восемь штук === === === на схеме показана конфорка на 1200 ват также существуют конфорки на 1000 ват сопротивление спиралей  у неё 120 ом и 80 ом  Показания омметра при подключении к сетевой вилке будут 1- 200 ом 2- 120 ом 3- 80 ом 4- 50 ом при переключении духовки 1-40 ом 2- 75 ом 3- 75 ом 4- 150 ом сопротивления могут отличатся на 1-3 ома допускается гостом Электроплита МЕЧТА 15 М схема Переключатель ПМ 16-05-06 Переключатель ПМ 16-05-01 Терморегулятор WY 320-653-21F2 === Электроплита Мечта 29 не работает духовка переключатель духовки на ПМ 16-5-01 схема Электроплита Мечта 12-06-03с схема выбивает автомат Красноярск ремонт электропечей т. 8 902 918 93 34 Помоги сайту ===

Ремонт электроплиты своими руками. Подключение электроконфорки

Из практики можно наблюдать, что подключение электроплит к внешней электрической сети в зависимости от их предназначения сфер обслуживания, бывают с однофазной сетью подключения \220В\ и трехфазной сетью с нейтралью \380В\, нейтраль- нулевой провод.

К способам обеих подключений в дополнение идет провод заземления.  В электроплитах и их схемах наглядно можно видеть, что провод заземления подключен к внешней стороне корпуса электроконфорок, нагревателям жарочного шкафа и непосредственно как и в любом другом оборудовании,- к самому корпусу электроплиты.  Монтажные подключения электроплит при однофазном исполнении схем имеют три клеммы соединений, связанных перемычкой с левой стороны и две клеммы соединений с перемычкой с правой стороны, шестая клемма служит для заземления.  Каждая клемма монтажного соединения в схеме пронумерована, где можно без труда разобраться, куда от монтажного соединения подключен тот или иной провод.  Берем любую схему электроплиты и прослеживаем электрическую цепь соединений.  В примере описания схема  четырех конфорочной электроплиты с жарочным электро шкафом.

Схема имеет три подсоединенных провода от трех монтажных клемм допустим фазного потенциала и два подсоединенных провода от двух монтажных клемм нулевого потенциала.  Отводящие провода от клемм подсоединены к переключателям мощности.  Переключатели мощности бывают как ступенчатого исполнения так и плавного перехода,- служат для изменения сопротивления.

В этом описании на каждую электро конфорку и нагреватели жарочного шкафа в целом,- идет свой отдельный переключатель мощности.  К каждой конфорке от переключателя мощности подсоединены четыре провода, почему именно четыре?, потому что каждая электроконфорка имеет три спирали накаливания и каждая  спираль электро конфорки имеет свое сопротивление.   Спираль с меньшим сопротивлением  будет создавать температуру с наибольшим нагревом, спираль с большим сопротивлением будет создавать температуру с наименьшим нагревом.  Переключатели мощности выполняют роль потенциометра \принцип работы потенциометра был изложен ранее\, следовательно, с помощью изменения сопротивления как на самом переключателе мощности так и на самой электро конфорке,- можно регулировать температурой нагрева.

Как починить электрическую плиту?

В жарочном шкафу, в зависимости от модификации электроплиты, могут располагаться либо два либо четыре нагревателя \в быту их называют тэнами\. Мощность нагревателей должна соответствовать мощности самого переключателя.  При неправильном подборе переключателя мощности к нагревателям жарочного шкафа,- может произойти постепенное подгорание контактной группы в самом переключателе по мощности.

В конструкции электроплит и в самих схемах можно проследить установку терморегуляторов.  Терморегуляторы работают по принципу термового реле, при нагревании биметаллической пластины до определенной температуры происходит деформация самой пластины и контакт разъединяется.  Здесь должно иметь место правильное соотношение между терморегулятором и нагревателями как самого жарочного  шкафа  так и отдельных конфорок.  Неправильный подбор может привести в результате длительного перегрева, — к разрыву в электрической цепи и срок службы электроплиты будет незначительным.

Так же в электроплитах может устанавливаться моторедуктор.  Моторедуктор- электродвигатель с малым вращающимся магнитным полем обмоток статора, в результате обороты вращения ротора малы.  Механический привод- редуктор, приводит в вращение сам вертел.

Сигнальные лампы включения и отключения в контакте с терморегулятором,- для предотвращения от перегрева как самих конфорок так и нагревателей жарочного шкафа.

Что делать, если сломалась электрическая плита?

(Электроплитка Мечта, ханса, индезит, горение и др.)

В случае поломки электроплиты, будь то с духовкой или нет… — нужно протестировать пробником либо мультиметром на сопротивление отдельную цепочку электрической схемы, их соединения, прозвонить каждую конфорку, каждый нагреватель жарочного шкафа,  проверить исправность каждой лампы.

Тестирование электрической схемы нужно проводить пассивным способом,- когда электроплита не подключена к внешнему источнику питания.  При подключенной электроплите к внешнему источнику,- мы можем выполнить с помощью прибора только измерение напряжения и силы тока на том или ином участке электрической цепи.

Подключение конфорок электроплиты

Допустим для  электроплиты GORENIE — Е 405  состоящей из трех конфорок мощностью:

• две конфорки по 1500 Вт \каждая\;
• одна конфорка \1200 Вт\,

— сопротивление  на каждую конфорку имеет следующее значение:

• на 1500 Вт \60 ом — 90 ом — 60 ом\;
• на 1200 Вт \130 ом — 90 ом — 60 ом\.

В данной схеме показано подключение контактных соединений конфорок с контактными соединениями переключателя.  В зависимости от подключения того или иного сопротивления конфорки —  будет соответствовать  температура  нагрева конфорки.

Схемы подключения электрических розеток

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

Эта страница содержит схемы подключения большинства бытовых розеток, с которыми вы столкнетесь, включая: заземленные и незаземленные дуплексные розетки, прерыватели цепи замыкания на землю (GFCI), розетки на 20, 30 и 50 ампер для цепей на 120 и 240 вольт.

Подключение заземленной дуплексной розетки

Это стандартная электрическая схема настенной розетки на 15 А и 120 В. Это поляризованное устройство. Длинный паз слева — это нейтральный контакт, а короткий паз — горячий контакт.Заземленный контакт внизу, в центре в форме полумесяца. Не используйте эту розетку, если нет провода заземления.

Эту розетку обычно можно найти в розетках в гостиной и спальне. Одним из них можно управлять с помощью переключателя и / или подключать к другим выходам в цепи. Для такой розетки на 15 ампер следует использовать кабель 14/2 с заземлением для питания цепи.

Подключение незаземленной поляризованной розетки

Это более старая версия розетки на первой схеме.Разъемы имеют разные размеры для подключения поляризованных вилок, но в них отсутствует разъем для заземления. В этой розетке не используется заземляющий провод, и отсутствует защита от поражения электрическим током, как это обеспечивается заземленной розеткой.

При замене незаземленной поляризованной розетки используйте этот тип, а не заземленный тип, упомянутый ранее, если он не заземлен с помощью перемычки к металлической розетке, которая привязана к заземлению служебной панели дома через непрерывный металлический кабелепровод.

Подключение незаземленной неполяризованной розетки

Это самая старая версия настенной розетки, которую вы найдете.В нем отсутствует заземляющий контакт, а разъемы для вилок имеют одинаковый размер. В этих устройствах не использовался провод заземления, и оба разъема для вилки были одинаково полярны. Оба провода, используемые с этими розетками, обычно были черными.

В этой конфигурации любой провод в цепи может быть всегда горячим, и нет никакой защиты от поражения электрическим током. При замене незаземленного устройства в более старой цепи, подобной этой, используйте поляризованное устройство, указанное выше, а не заземленную розетку наверху, если только оно не заземлено на металлическую розетку, которая сама заземлена к электрической системе дома через непрерывный металлический кабелепровод.

Подключение прерывателя цепи замыкания на землю

На розетке прерывателя цепи замыкания на землю (gfci) имеется два набора отдельных клемм: клеммы линии и клеммы нагрузки. Источник от цепи должен быть подключен к линейным клеммам, и любая стандартная дуплексная розетка или другое устройство, подключенное к нагрузочным клеммам, будет защищено этим устройством защиты. На кухне, где доступна только одна розетка и требуются как выключатель для вывоза мусора, так и розетка gfci, можно использовать комбинацию выключатель / gfci, как показано на схеме по этой ссылке.

Чтобы подключить более одной розетки GFCI в одной цепи, подключите источник к линейным клеммам на каждом устройстве с помощью соединительного кабеля. Клеммы нагрузки в этой цепи не используются. См. Дополнительные схемы подключения GFCI по этой ссылке.

Схема подключения дуплексной розетки на 20 А и 120 В

Подобная дуплексная розетка на 20 А, 120 В должна быть установлена ​​в цепи с использованием кабеля 12 AWG и автоматического выключателя на 20 А. Эти розетки обычно находятся в настенных розетках на кухне, где необходимы две ответвления для раздельного обслуживания небольших приборов и холодильника.

При использовании этого устройства для тяжелой бытовой техники, такой как стиральные машины и микроволновые печи, его следует подключать к специальному автоматическому выключателю на 20 А / 120 В. С 2014 года в прачечной для стиральной машины теперь требуется розетка GFCI.

Подключение к розетке прибора на 20 А и 240 В

Эта розетка обычно используется для больших нагрузок, например, для большого кондиционера. Розетка должна быть подключена к выделенному автоматическому выключателю на 20 А / 240 В на сервисной панели с помощью кабеля 12 | 2 AWG.

В этой проводке и черный, и белый провода используются для передачи 120 вольт каждый, а белый провод обматывается изолентой, чтобы обозначить его горячим. В этой схеме не используется нейтральный провод, а заземляющий провод подключается к клемме заземления на устройстве. Слоты настроены так, чтобы принимать только штекеры от совместимых устройств.

Подключение розетки на 30 А и 240 В

Цепь 30 А когда-то была нормой для больших высоковольтных приборов, таких как сушилки для одежды и кухонные плиты.Эти сосуды больше не разрешены в новых установках, но все еще используются там, где они уже существуют.

Эта розетка обеспечивает питание 240 вольт и 30 ампер. Трехжильный кабель необходим для подключения двух проводов на 120 вольт и нейтрали, итого 240 вольт. Такая компоновка позволяет запитать нагревательные элементы в приборе, используя два объединенных 120 вольт и только 120 вольт для питания таймеров и освещения. Наименьший кабель, разрешенный для использования со схемой на 30 ампер, имеет калибр 10, но в одной из этих схем также можно найти калибр 8.Схема подключена к выделенному автоматическому выключателю на 30 А.

Схема подключения

к розетке сушилки на 30 А

Это более новая версия устаревшей розетки на 30 А, показанной на предыдущей схеме. Этот контур используется для установки новой розетки сушилки для белья. Эта розетка имеет заземление, отсутствующее в более старых 30-амперных цепях, для дополнительной защиты от поражения электрическим током.

Для такой розетки на 30 А требуется кабель 10/3 с заземлением. Кабель содержит два провода на 120 В, нейтральный провод и заземляющий провод.Эта розетка подключена к выделенному автоматическому выключателю на 30 А и обеспечивает в общей сложности 240 В для питания нагревательных элементов сушилки и 120 В для питания ламп и других функций устройства.

Подключение к розетке прибора на 50 А, 240 В

Данная электрическая схема используется для розетки прибора на 50 А. Розетка должна быть подключена к выделенному автоматическому выключателю на 50 А с помощью кабеля 6 AWG. Цепь на 50 ампер требуется для новых установок некоторых крупных приборов, требующих 240 вольт.Два провода на 120 В каждый могут быть объединены для подачи высокого напряжения в цепи нагрева, а один из проводов на 120 В может обслуживать лампы или другие цепи низкого напряжения в приборе. Нейтральный провод обеспечивает обратный путь для цепи, а заземляющий провод обеспечивает дополнительную защиту от поражения электрическим током, отсутствующую в более старых 30-амперных и 240-вольтных устройствах.

Еще подобное на Do-It-Yourself-Help.com

Примеры подключения и инструкции

Примеры подключения и инструкции

Для чего угодно!

Нужна небольшая помощь с проводкой или подключением?

Примеры подключения и инструкции с видео и обучающими материалами

---

Мой сайт посвящен тому, чтобы помочь вам подключиться.Будь то попытка найти крысиное гнездо за вашим телевизором или просто переключение настенного выключателя или розетки, я здесь, чтобы помочь.

Я не только покажу вам, как подключить двухпозиционный переключатель или как подключить трехпозиционный переключатель или даже , как подключить розетку , но также научу вас немного теории о том, как схема контролируется. Так что, если вы немного зеленеете, но все же делаете все сами, надеюсь, я смогу предоставить вам основную информацию, необходимую для выполнения работы.

Мое меню слева должно быть самым быстрым методом определения того, что требуется в вашей ситуации, но если нет, то у меня также есть список наиболее популярных схем подключения справа. Если ничего не помогает, попробуйте мою страницу Карта сайта , чтобы найти интересующую вас тему. Вы также можете прокрутить страницу вниз и найти большинство основных тем, обсуждаемых на моем сайте. Я ценю ваш визит и надеюсь, что вы сможете получить ответы, которые вы ищете, с информацией, которую я предоставляю, о подключении или проводке чего-либо.

Скоро в продаже!

Еще темы по домашней электропроводке.
Видео с пошаговыми инструкциями.
Срочно нужен местный электрик? Нажмите здесь

Правовая оговорка

Заявление об отказе от ответственности, комментарии на этом сайте с инструкциями должны использоваться только квалифицированным персоналом.

Карта сайта

Карта сайта, вот список всех страниц на моем сайте

Электрические схемы

Электрические схемы для 2-позиционных переключателей, 3-х позиционных переключателей, 4-х позиционных переключателей, розеток и прочего.

Подключение 2-позиционного переключателя

Как подключить двухпозиционный переключатель, Как заменить или заменить базовый двухпозиционный переключатель

Подключение трехпозиционного переключателя

Как подключить трехпозиционный переключатель, Как подключить цепь трехпозиционного переключателя и научить вас, как эта схема работает.

Подключение 4-позиционного переключателя

Как подключить 4-х позиционный переключатель, Как подключить 4-х позиционный переключатель в цепи 3-х ходового переключателя.

Как установить диммерный переключатель

Как подключить диммерный переключатель, Инструкции по установке диммерного переключателя или замене двухпозиционного переключателя диммерным переключателем

Подключение розетки

Как подключить розетку, Как подключить дуплексную розетку или розетку различными способами.

Провод потолочного вентилятора

Как подключить потолочный вентилятор, один с комплектом освещения, а другой без комплекта освещения.

Электропроводка ландшафтного освещения

Подключение ландшафтного освещения, получите базовые знания о том, как выполнять электромонтаж ландшафтного и садового освещения.

Провод термостата

Как подключить термостат, цветовую кодировку проводки термостата и электрические схемы.

Проволока шнура сушилки

Как подключить шнур сушилки, Как переключиться с шнура с 3 штырями на шнур с 4 штырями.

Проволока выхода сушилки

Как подключить выход сушилки, Как подключить выход сушилки с 3 контактами и выход сушилки с 4 контактами.

Провод прицепа

Как подключить прицеп, я покажу вам основные концепции и цветовую кодировку 4-проводного, 6-проводного и 7-проводного разъема, используемого для подключения прицепа.

Схема подключения компьютера

Схема подключения компьютера, Как подключить компьютер. Схема подключения, показывающая, какие устройства подключаются к портам с цветовой кодировкой.

Как подключить реле

Как подключить реле. Позвольте мне показать вам, как подключить реле. Инструкция по работе реле.

Схемы компонентов

Схемы компонентов, Как подключить компоненты домашнего кинотеатра. Включая DVD-рекордеры, blue-ray и объемный звук.

Магазины «Сделай сам»

Магазины «Сделай сам», Список магазинов How-To-Wire-It.com для всех ваших товаров для самостоятельной работы.

Другие ресурсы

Другие ресурсы, Ссылки на качественные веб-сайты с дополнительной базовой информацией о домашней проводке.

Найдите местного электрика

Найдите местного электрика, Найти местного электрика легко с Networx. Теперь, имея огромное количество последователей, вы можете найти электрика прямо в вашем районе.

Ссылка на нас

Ссылка на нас, добавьте ссылку на мой сайт на свой сайт или в блог и предоставьте дополнительный контент вашим посетителям.

Я люблю SBI

I Love SBI, Site Build Он позволяет вам наслаждаться жизнью и жить, руководствуясь собственными увлечениями.

Обо мне

Обо мне и как подключиться к It.com

Схема подключения

— подробное руководство

Что такое электрическая схема?

Схема подключения — это визуальное представление компонентов и проводов, относящихся к электрическому соединению. Эта графическая диаграмма показывает нам физические связи, которые очень легко понять в электрической цепи или системе.Одна электрическая схема может обозначать все межсоединения, тем самым сигнализируя об относительных местоположениях. Использование электрической схемы положительно распознается в производственных проектах или проектах по поиску и устранению электрических неисправностей. Это может предотвратить множество повреждений, которые даже подорвут электрическую схему.

В этой статье мы узнаем некоторые интересные факты о электрической схеме , их важности и полезном онлайн-инструменте, то есть Edraw Max, для их быстрого рисования.

Источник изображения : smartdraw.com

Почему мы используем схемы подключения?

Электрические схемы широко используются при производстве схем или других проектах электронных устройств. Компоновка облегчает общение между инженерами-электриками, проектирующими электрические схемы и реализующими их.Фотографии также пригодятся при ремонте. Он показывает, была ли установка спроектирована и реализована надлежащим образом, подтверждая регуляторы безопасности.

Схема подключения также может быть полезна при ремонте автомобилей и строительстве домов. Например, домостроитель может легко найти правильное расположение осветительных приборов и электрических розеток, чтобы избежать дорогостоящих дефолтов или любых нарушений норм.

Преимущества схем подключения:

Рисование электрической схемы дает несколько преимуществ, как указано ниже.

• Диаграммой легко поделиться даже в электронном виде.
• Процесс создания диаграммы быстрый и допускает обычное построение.
• Доступ к сотням и тысячам символов подключения делает схему более понятной.
• Диаграмму легко редактировать в зависимости от различных условий.
• Подходящий инструмент обеспечивает точное размещение символов, что невозможно сделать вручную или другими способами.

Тип схемы подключения

С использованием различных символов электрическая схема в основном состоит из трех основных типов. Все, что связано с электрической системой, можно отобразить на одной из диаграмм, чтобы убедиться, что соединения работают правильно.Его три основных вида заключаются в следующем.

A. Принципиальные схемы

Схематические диаграммы показывают схему цепи с ее впечатлением, а не подлинным изображением. Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. Функции различного оборудования, используемого в схеме, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии.Однако известно, что эти линии показывают поток системы, а не ее провода.

B. Схемы электрических соединений

Схема соединений представляет исходную и физическую схему электрических соединений. Схема подключения на картинке с разными символами показывает точное расположение оборудования во всей цепи. Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома.Его компоненты показаны на иллюстрации, чтобы их было легко идентифицировать.

C. Изображение

Это наименее эффективная схема среди электрических схем. Часто это фотографии, прикрепленные к подробным чертежам или этикеткам физических компонентов. Графическое изображение даже не прилагает усилий, чтобы быть четким или эффективным. Человек, хорошо разбирающийся в схемах электропроводки, может понять только изображения.

Схема подключения

Принципиальная схема VS

Эта концепция может сбивать с толку, поскольку электрическая схема указывает на физическую компоновку или расположение компонентов, в то время как схемы показывают функции различного оборудования, используемого в цепи.

Давайте посмотрим на его сходства и различия.

Сходства

Отличия

Как читать электрические схемы: символы, которые вы должны знать

Чтобы прочитать электрическую схему , вы должны знать различные используемые символы, такие как основные символы, линии и различные соединения.

Стандартные или основные элементы, используемые в электрической схеме, включают источник питания, заземление, провода и соединения, переключатели, выходные устройства, логический вентиль, резисторы, свет и т. Д.

1. Переключатель — Переключатель на электрической схеме включает вспомогательные символы, такие как размыкающий переключатель, размыкающий переключатель, двухпозиционный переключатель, переключатель DPST, переключатель DPDT и т. Д.
2. Батарея — Батарея представляет собой более одной ячейки для обозначения электрической энергии. Причем работает от постоянного напряжения.
3. Резистор — резистор показывает ограничение протекания тока. Он используется вместе с конденсатором в цепи синхронизации.
4. Провод и соединение — Обозначения проводов и соединений включают провод, соединенный провод и несоединенный.Соединенные провода обычно образуют двутавровое соединение, тогда как несоединенные провода представляют собой просто пересекающиеся несоединенные провода.
5. Конденсатор — Конденсатор — это накопитель электрического заряда. Символ используется с резистором, а также может отображаться как фильтр для пропускания сигналов переменного тока и блокировки сигналов постоянного тока.
6. Логический вентиль — Логический вентиль — это своего рода сигнал процесса, используемый для представления истинного (высокий, 1, вкл., + Vs) или ложного (низкий, 0, выкл., OV).Он также содержит субсимволы, такие как AND, NOT, NAND, NOR и OR.
7. Semiconductor — Полупроводниковые символы являются интеллектуальными и обычно используются для обозначения таких компонентов, как биполярный, MOSFET, управляемый выпрямитель, управляемый переключатель, диод, диод, диод, симистор и т. Д.
8. Motor — A Motor представляет собой преобразователь, с помощью которого электрическая энергия преобразуется в кинетическую энергию.
9. Динамик — Динамик представляет собой цифровой вход, преобразованный в аналоговые звуковые волны. Это одна из важнейших частей различных продуктов, таких как телефоны и телевизоры.
10. Индуктор — это компонент электрической цепи, обладающий индуктивностью. Он также включает в себя различные символы, такие как индуктивность передатчика положения, половина индуктивности, взаимная индуктивность и т. Д.

Примеры электрических схем

1.Схема 2-ходового переключателя

В схеме двухпозиционного переключателя необходимо управлять потоком мощности (включение / выключение) на нагрузку (лампа, свет, потолочный вентилятор, розетка и т. Д.). Однако типичная схема будет включать в себя 3-проводной кабель. называется Ромекс. Он состоит из белого, черного и неизолированного медных проводов.

A. Белый провод = нейтраль

B. Черный провод = горячий или силовой

С. Оголенный медный провод = Земля

Подключение двухпозиционного переключателя требует, чтобы вы управляли горячим или черным проводом для включения и выключения нагрузки.

На схеме показано, что источник питания входит слева. Здесь единственный провод, то есть черный провод, управляется двухпозиционным переключателем. К одному винту на боковой стороне двухпозиционного переключателя подводится черный провод или провод под напряжением. Черный провод также идет от другого винта двухпозиционного переключателя, идущего к нагрузке.Комбинированные белые провода помогают продолжить цепь.

Источник изображения : how-to-wire-it.com

Также важно подключить коммутатор к заземляющему проводу. Зеленый винт представляет собой заземляющий провод для подключения, как показано ниже.

Источник изображения : инструкции по подключению.com

Теперь подключены все оголенные медные провода или провода заземления. Схема двухпозиционного переключателя, показанная ниже, поможет вам понять базовую концепцию подачи электроэнергии к нагрузке. Здесь вы должны воспринимать контролируемую нагрузку как свет.

Источник изображения : how-to-wire-it.com

2.Схема 3-ходового переключателя

В этом трехпозиционном переключателе также используется трехпроводной кабель Romex, идущий от источника. Между 3-проводным кабелем и 3-проводными переключателями также проложен 4-проводный кабель. Трехжильный кабель содержит тот же провод, что и белый провод, черный провод и неизолированный медный провод, тогда как четырехжильный кабель содержит дополнительный красный провод, который также является горячим.

Источник изображения : инструкции по подключению.com

Левая коробка

Здесь левый винт в нижнем положении является стандартным и получает черный провод от 3-проводного источника. Тем не менее, левый винт в верхней части получает черный провод от 4-х проводной правой коробки.

Правая коробка

В ней левый винт в нижнем положении получает черный провод от 3-х проводной нагрузки.Левый винт в верхнем положении получает красный провод от 4-х проводной левой коробки. Его правый винт в верхней части получает черный провод от 4-проводной левой коробки.

Источник изображения : how-to-wire-it.com

3. Подключите розетку

Стандартные розетки также являются дуплексными розетками.При подключении розетки необходимо выбрать один из нескольких вариантов. Вам понадобится 3-проводной кабель в обеих розетках, чтобы подключить розетку (горячую. Кроме того, вам понадобится 4-проводной кабель, чтобы переключить верхнюю или нижнюю розетку.

Источник изображения : how-to-wire-it. com

Черный или горячий провод слева — это основной источник питания. Провод перевязан проводом, идущим к черному проводу и выключателю, который далее идет к розетке.

Источник изображения : how-to-wire-it.com

Как нарисовать электрическую схему в Edraw?

После того, как мы получили лучшее понимание основной концепции, мы должны перейти к изучению того, как нарисовать схему подключения с помощью одного из лучших онлайн-инструментов — Edraw Max.Чтобы создать схему подключения в Интернете, перейдите на официальный сайт Edraw и выполните следующие действия.

Шаг 2: Выберите Электротехника и Базовая электрика. Поскольку создание электрической схемы — это электрическая концепция, вам необходимо выбрать Электротехника на боковой панели. Это приведет вас к различным параметрам в главном интерфейсе, откуда вы должны перейти к Basic Electrical .

Шаг 3: Создайте шаблон. Следующим шагом будет создание вашего шаблона. Во-первых, вам нужно выбрать значок + Basic Electrical . Этот выбор приведет вас к основному интерфейсу создания диаграммы, как показано ниже.

Шаг 4: Создайте электрическую схему с помощью различных инструментов.

В этом окне вы можете создать свою электрическую схему, выбирая различные символы коммутационной схемы из библиотеки символов. Доступны различные символы, такие как путь передачи, квалификационные символы, полупроводниковые устройства, переключатели и реле и другие необходимые электрические символы.

Статьи по теме

Схемы электропроводки жилых помещений

Резюме: Схемы электропроводки в жилых помещениях являются важным инструментом для установки и тестирования домашних электрических цепей, и они также помогут вам понять, как электрические устройства подключены и как работают различные электрические устройства и элементы управления.

Иллюстрированные электрические схемы для домашних электрических проектов

Схемы подключения могут быть полезны во многих отношениях, включая иллюстрированные цвета проводов, показывающие, где разные элементы вашего проекта использовать электрические символы и показать, какой провод идет куда.

Вот почему хороший Схема важна для точной проводки в вашем доме в соответствии с электрическими правилами.

Держите диаграмму под рукой. Вы захотите часто к нему обращаться пока вы работаете над своим проектом.После завершения электрического проекта диаграмма будет полезна для тестирования и поиска неисправностей в цепи.

Директория электрических схем Электрические схемы для розеток Подключение настенной розетки Электропроводка переключаемой розетки Подключение сливной розетки Подключение розеток GFI Подключение к розетке сушилки Подключение выходной розетки Подключение сварочной розетки Символы проводки Символы для розеток Обозначения переключателей Обозначения для светильников

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки.

Когда дело доходит до бытового электричества, нужно учитывать гораздо больше, чем просто включить или выключить переключатель. В этих статьях вы найдете некоторые из наиболее распространенных вопросов, которые домовладельцы задают о переключателях. После того, как вы поймете различные типы переключателей и розеток и будете следовать схеме подключения, вы сможете установить новую электропроводку в своем доме или устранить существующие проблемы с переключателями и розетками.

Вот некоторые из наиболее распространенных конфигураций выключателей и розеток.

После изучения следующей информации вы сможете подключать переключатели так же хорошо, как и профессионалы.

Домашние электрические схемы

• Со схемами наиболее распространенных электрических устройств, используемых в доме

• Схемы электрических переключателей

1. Одиночный переключатель
2. 3-позиционный переключатель
3. 4-позиционный переключатель
4. Диммерные переключатели

• Схемы подключения розеток на 120 В

1. Розетка настенная
2. Выход GFCI
3. Выход AFCI
4. Розетки с переключателем

• Схемы подключения розеток на 240 В

1. Сушилка для одежды
2. Розетка для кухонной плиты

Цвета электрических проводов

Цветные схемы переключателей имеют преимущество перед черно-белыми схемами. * Отдельные провода на схеме должны быть того же цвета, что и провода, которые вы будете использовать. Зеленый или оголенный провод — это провод заземления. Белый провод или не совсем белый — нейтральный. Нейтральный провод возвращает питание к сервисной панели. Черный провод указывает на горячий провод. Горячий провод передает питание от панели к устройству, которое вы подключаете. Красный провод синий или другие цвета также указывают на наличие горячих проводов. * Важное примечание: Когда провода или кабели, такие как Romex, используются в коммутационных приложениях и в качестве ножек переключателя, функция цветного провода может отличаться от того, что указано здесь. Единственный способ точно определить провода, используемые для любого приложения, — это купить хороший тестер напряжения и понять, как его использовать. Узнайте больше о типах проволоки и о том, для чего они используются. Подробнее о домашнем электрическом проводе Подробнее об электрических тестерах

Обозначения электропроводки

При просмотре любой схемы переключателя сначала ознакомьтесь с используемыми символами.

Электрические символы не только показывают, где что-то должно быть установлено, но и какой тип устройства устанавливается. Прежде чем приступить к проекту, убедитесь, что вы понимаете символы на диаграмме.

На диаграмме должна быть диаграмма, показывающая, что представляют собой различные используемые символы, во многом как легенда на карте.

Подробнее об электрооборудовании дома

Электросхемы и чертежи жилого дома

Схема подключения

Поверхностный потолочный светильник будет обозначен одним символом, утопленный потолочный светильник будет иметь другой символ, а поверхностный люминесцентный свет будет иметь другой символ. Каждый тип переключателя будет иметь свой символ, как и разные розетки. Вы даже найдете символы, показывающие расположение детекторов дыма, звонка в дверь и термостата.
Подробнее о электрических схемах и символах

Схема подключения переключателя

Один коммутатор обеспечивает переключение только из одного места. «Однополюсный» может показаться простым, но существуют разные способы подключения однополюсного переключателя. Электропитание может поступать либо от распределительной коробки, либо от монтажной коробки, и набор электрических схем подключения переключателя четко объяснит вам каждый из этих сценариев.
Подробнее о электрических схемах переключателей

Схема 3-позиционного переключателя

• 3-позиционные переключатели используются для управления одним или несколькими приборами из двух разных мест. Это обычная конфигурация в коридорах и на лестничных клетках.
• Есть много способов подключить 3-позиционный переключатель. Электропитание может начинаться с прибора или любого из двух переключателей. Без схемы подключения переключателя очень легко совершить серьезную ошибку, которая приведет к неисправности цепи и, возможно, станет опасной.

Подробнее о схемах трехстороннего переключателя

4-позиционные электрические переключатели

• Одна из самых сложных схем подключения — это 4-позиционный переключатель. Эти переключатели позволяют вам управлять одним или несколькими приборами из трех или более мест. Было бы почти невозможно написать инструкции таким образом, чтобы вы могли просто прочитать их и завершить свой проект без этих схем подключения.
• Схемы подключения, которые я подготовил, позволят вам успешно подключить один или несколько 4-позиционных переключателей.
• Знаете ли вы, что на одной световой цепи можно установить любое количество 4-позиционных переключателей? Как только вы увидите, как подключены эти переключатели, вы будете поражены. Как вы увидите, это всего лишь еще один шаг вперед по сравнению с конфигурацией трехпозиционного переключателя.

Подробнее о электрических схемах 4-позиционного переключателя

Схема 3-позиционного переключателя яркости

• Диммерный переключатель может быть поворотным или ползунковым, который позволяет регулировать интенсивность света.Оба подключены одинаково.
• Какой отличный способ насладиться более мягким светом и меньшими счетами за электроэнергию!

Подробнее о подключении 3-позиционного диммерного переключателя

Схемы коммутаторов

Какими бы важными ни были электрические схемы для успешного завершения вашего электромонтажного проекта, безопасность и уважение к электричеству также важны.

• Никогда не работать в цепях под напряжением. Перед тем, как начать свой проект, определите цепь, над которой вы работаете, и затем отключите питание этой цепи на главной панели.
• Затем убедитесь, что питание отключено с помощью тестера напряжения.

Подробнее о тестерах электрического напряжения

ВАЖНО:
Если в какой-то момент вы не уверены в том, что делаете, позвоните лицензированному подрядчику по электрике.

Розетки 110 В

• Стандартную настенную розетку обычно легко заменить и подключить, однако может быть обнаружено, что проводка неправильная или розетка не заземлена и потребует дополнительного внимания.Схемы подключения и инструкции помогут вам в таких ситуациях.
• Коммутируемые розетки очень популярны и обычно встречаются в спальнях и гостиных, где они используются для управления торшерами или настольными лампами. Существующие розетки можно переоборудовать для обеспечения желаемой функциональности практически в любой комнате.
• Ключевые элементы для этих сценариев подключения — это описание со схемами подключения и инструкциями. Вывоз мусора на кухне обычно подключается к розетке под раковиной, которая обычно управляется переключателем на столешнице.розетка для утилизации или выключатель может потребовать замены, или в рамках проекта модернизации может потребоваться установка проводки для новой розетки для утилизации. Схемы розеток, инструкции и схемы помогут в вашем проекте.
Розетки
• GFI или розетки GFCI требуются в некоторых частях дома, и часто может потребоваться их замена или более старый проект модернизации дома потребует установки розеток с защитой GFCI.
• Подключение этих устройств может быть непростым, поэтому я посвятил раздел описанию нескольких методов подключения розеток GFCI и розеток GFCI.

Подробнее о подключении розеток

Розетки 220 В

• Электрические сушилки для одежды могут иметь 3-проводной или 4-проводный шнур или конфигурацию розетки на 220 В, требующую особого внимания к соединениям, как указано в инструкциях и схемах.
• Кухонная электрическая плита также может быть оснащена 3-проводным или 4-проводным шнуром или розеткой на 220 вольт, что потребует правильных электрических соединений и проводки, как указано на схемах и инструкциях.
• Для большинства аппаратов дуговой сварки требуется специальная электрическая цепь и розетка на 220 В, размер которой соответствует техническим характеристикам сварщика, как описано в дополнительной информации.

Подробнее о подключении розеток 220 В

Схемы электропроводки в жилых помещениях

Электропроводка электрических розеток

Розетки 110 В

Розетки 220 В

Обозначения на электрических схемах

Подробнее о электрических схемах:

Справка по 3-позиционному переключателю Установка электропроводки трехпозиционного переключателя Вопрос: Можно ли установить трехпозиционные переключатели на кнопочные и трубные системы? Ответ: Да, трехпозиционные переключатели могут быть установлены в системе с ручкой и трубкой, если установлены соответствующие провода для поддержки трехпозиционного переключения. Я рекомендую вам подумать о модернизации электропроводки, когда это возможно. Электромонтаж с 3-позиционными переключателями Вопрос: У меня в старом доме горит светильник, общий провод горячий. Освещение банок находится на трехпозиционном переключателе. Как я могу вернуть свой обычный провод? Ответ: Общий провод можно использовать для трехстороннего переключения, и это типично, не то, что общий переключается, а то, что «белый провод», который выглядит как общий, используется для переключения.Так что в этом случае вы не сможете вернуться или использовать «общий» провод. Может потребоваться установить новую проводку, чтобы выполнить то, что вы пытаетесь сделать. Основы подключения к существующим коммутаторам Вопрос: Могу ли я добавить выключатель к существующему выключателю с основным источником питания? Если могу, то как это можно подключить. У меня есть три провода к трехпозиционному переключателю, и я пытаюсь отсоединить его, чтобы добавить переключатель для света под шкафом. Ответ: Вам может помочь следующее: Ключи к использованию существующей проводки переключателя Определите расположение источника питания, что означает как горячий, так и нейтральный (и, конечно же, землю). Поймите, что переключение — это просто петля горячего провода, независимо от цвета проводов. Часто белые провода, которые используются для коммутации, необходимо пометить черной лентой или черным маркером, но во многих случаях это не так, поэтому назначение проводов необходимо тщательно проверять с помощью тестера напряжения. 4 провода в одной потолочной распределительной коробке Вопрос: Я заменил распределительную коробку в потолке моей кухни. В него входят 4 провода Romex Type NM. Какие провода нужно соединить вместе, а какие — к потолочному вентилятору / свету? Ответ: Подключение отдельных проводов будет зависеть от того, для чего используется каждый кабель или к чему он подключен. Каждый кабель и комплект проводов необходимо проверить, чтобы сделать это определение. Обычно кабели подключаются к настенным выключателям, другим источникам света или розеткам, а также к источнику питания. После того, как провода будут идентифицированы, можно будет понять правильные соединения. Электропроводка для встраиваемого освещения Вопрос: Я хочу установить в гостиной встроенное освещение. В настоящее время у меня есть свет, подключенный к розетке, где верхняя вилка розетки управляется настенным выключателем, а нижняя имеет постоянное питание. Могу ли я подключить проводку для встраиваемых светильников (4-6 штук) к верхней части розетки или мне нужно отвести ее от настенного выключателя? Ответ: Да, источник питания для осветительных приборов может быть подключен, как вы описали, при условии, что цепь выдерживает дополнительную нагрузку, которая будет помещена на существующую розетку. Последние вопросы и комментарии Дополнительные сведения см. В списке категорий «Электрические вопросы».

Советы по домашнему электромонтажу Автоматический выключатель, розетка на настенном выключателе, светильник без заземляющего провода, Помощь с проектами домашней электропроводки. Поможем правильно подключить Просмотреть другие видео от Ask The Electrician: Узнайте больше из моего видеокурса по домашнему электричеству:

Как читать схемы подключения панели управления

Большая часть устранения неполадок, ремонта и построения электрической системы начинается с умения техника прочитать схему подключения. На схемах подключения показаны компоненты системы, а также их соединения.

Блог по теме: Идентификация и объяснение ключевых компонентов вашей промышленной панели управления

Будь то простой бытовой прибор или электрическая схема панели управления, большинство систем и устройств будут включать источники питания, заземление и переключатели. Однако на схемах панели управления будут показаны реле, пускатели двигателей, аварийные сигналы, реле и контрольные устройства.

Как читать электрическую схему

Хотя неопытному глазу они могут показаться чуждыми, символы на схемах должны напоминать физический объект, который они представляют.Антенна на схеме очень похожа на антенну, которую можно увидеть на старых телевизорах. Провода обычно обозначаются основными черными вертикальными линиями, идущими к каждому компоненту. Понятную схему будет довольно просто прочитать, если вы определите основные компоненты системы. Для целей статьи будет использоваться лестничная диаграмма:

Определите источник питания — частыми источниками питания являются коммерческие линии электропередач, генераторы и батареи. Источник питания переменного или постоянного тока зависит от конструкции и применения системы.Помимо хороших мер безопасности, лучше всего найти источник напряжения до начала работы с системой.

Линии — Вертикальные линии (шины) образуют границы цепи и подают напряжение на компоненты. Пунктирными линиями показано внешнее оборудование (двигатели, пилотные устройства), которое все еще является частью системы. Горизонтальные линии (ступеньки лестницы) — это пути, по которым подается ток. Постоянные провода в системах управления пронумерованы так, чтобы каждый провод в электрически непрерывной точке имел одинаковый номер независимо от размера.

Выключатели и индикаторы

— индикаторы и выключатели являются важной частью быстрого устранения неполадок. Световые индикаторы являются индикаторами состояния системы (независимо от того, работают ли двигатели и включены ли аварийные сигналы). Селекторные и испытательные переключатели позволяют техническим специалистам изолировать часть системы, минуя пилотные устройства, и избежать нарушения проводки.

Другие типы переключателей, обычно встречающиеся в системе промышленных панелей управления, включают:

• Поплавковые переключатели — размыкание и замыкание переключателя в зависимости от уровня жидкости в резервуарах
• Реле потока — контролирует уровни газов или жидкостей в трубах или трубопроводах

Схемы подключения дают общее представление о проводке и устройствах в системе.Возможность правильно читать диаграммы позволяет средствам промышленного управления обслуживать, эксплуатировать и устранять неисправности по мере необходимости.

Понимание электрических чертежей

---

---

Голы

1. Распознавайте символы, часто используемые на диаграммах двигателя и управления.

2. Прочтите и постройте лестничные диаграммы.

3. Прочтите электрические схемы, однолинейные и блок-схемы.

4. Ознакомьтесь с клеммными соединениями для различных типов. моторов.

5. Прочтите информацию, содержащуюся на паспортных табличках двигателя.

6. Ознакомьтесь с терминологией, используемой в цепях двигателей.

7. Ознакомьтесь с принципами работы ручных и магнитных пускателей двигателей.

При работе с двигателями используются разные типы электрических чертежей. и их схемы управления. Чтобы облегчить создание и чтение электрические чертежи, используются определенные стандартные символы.

Для чтения чертежей электродвигателя необходимо знать как значение символов и как работает оборудование.

Этот раздел поможет вам понять использование символов в электрических рисунки. В разделе также объясняется моторная терминология и это с практическим применением.

---

ЧАСТЬ 1 Символы — Сокращения — лестничные диаграммы

Обозначения двигателей

Цепь управления двигателем может быть определена как средство подачи питания к и отключение питания от двигателя. Символы, используемые для обозначения различные компоненты системы управления двигателем можно рассматривать как тип технической стенографии.

Использование этих символов способствует упрощению схемотехнических схем. и легче читать и понимать.

В системах управления двигателями символы и соответствующие линии показывают, как цепи соединены друг с другом. К сожалению, не все электрические и электронные символы стандартизированы. Вы найдете немного разные символы, используемые разными производителями. Также символы иногда выглядят ничего похожего на настоящую вещь, поэтому вам нужно узнать, что означают символы.FGR. 1 показаны некоторые типичные символы, используемые в принципиальных схемах двигателей.

Сокращения терминов двигателя

Аббревиатура — это сокращенная форма слова или фазы. Заглавные буквы используются для большинства сокращений. Ниже приводится список некоторых из аббревиатуры, обычно используемые в принципиальных схемах двигателей.

Переменный ток Якорь ARM АВТО автоматический выключатель BKR COM общий Реле управления CR Трансформатор тока CT DC постоянный ток DB динамическое торможение Поле FLD FWD вперед GRD заземление Мощность в лошадиных силах L1, L2, L3 Соединения линии электропередачи Концевой выключатель LS MAN ручной двигатель MTR Пускатель двигателя M NEG отрицательный NC нормально замкнут NO нормально разомкнутый OL реле перегрузки PH фаза PL сигнальная лампа положительная мощность PWR PRI первичная кнопка PB

REC выпрямитель REV обратный RH реостат SSW предохранительный выключатель SEC вторичный 1PH однофазный соленоид SOL SW переключатель T1, T2, T3 клеммные соединения двигателя 3-фазный трехфазный трансформатор с выдержкой времени TD

Лестничные схемы двигателей

На чертежах управления двигателем

представлена ​​информация о работе схемы, устройства. расположение оборудования и инструкции по подключению.Символы, используемые для представления переключатели состоят из узловых точек (мест, где друг друга), панели контактов и конкретный символ, который конкретный тип переключателя, как показано в FGR. 2.

Хотя управляющее устройство может иметь более одного набора контактов, только Используемые в схеме контакты представлены на контрольных чертежах.

Для установки, обслуживания и ремонта используются различные схемы и чертежи. и устранение неисправностей в системах управления двигателем.К ним относятся лестничные диаграммы, электрические схемы, линейные схемы и блок-схемы. «Лестничная диаграмма» (считается некоторыми в виде схематической диаграммы) фокусируется на электрическом функционировании цепи, а не физическое расположение устройства. Например, два кнопки остановки могут физически находиться на противоположных концах длинного конвейера, но электрически рядом на лестничной диаграмме.

Лестничные диаграммы, например, показанная в FGR. 3, нарисованы двумя вертикальные линии и любое количество горизонтальных линий.Вертикальные линии (называемые рельсами) подключаются к источнику питания и обозначаются как линия 1 (L1) и линия 2 (L2). Горизонтальные линии (называемые ступенями) соединяются через L1 и L2 и содержат схему управления.

Лестничные диаграммы предназначены для чтения, как книгу, начиная с вверху слева и читая слева направо и сверху вниз.

Поскольку лестничные диаграммы легче читать, они часто используются при трассировке. через работу цепи.Большинство программируемых логических контроллеров (ПЛК) используют концепцию лестничных диаграмм в качестве основы для своего программирования. язык.

FGR. 1 Символы управления двигателем.

FGR. 2 Переключите компоненты символа.

FGR. 3 Типовая лестничная диаграмма.

FGR. 4 Электропроводка двигателя и цепи управления.

Большинство лестничных диаграмм иллюстрируют только однофазную цепь управления. подключены к L1 и L2, а не к трехфазной цепи питания мотор.FGR. 4 показана схема подключения силовой цепи и цепи управления.

На схемах, включающих разводку цепей питания и управления, вы можете увидеть как тяжелые, так и легкие проводники. Жирные линии используются для силовая цепь с более высоким током и более светлые линии для более слаботочной цепь управления.

Представлены проводники, которые пересекаются, но не имеют электрического контакта. путем пересечения линий без точки.

Проводники, которые входят в контакт, обозначены точкой на стыке.В большинстве случаев управляющее напряжение получается непосредственно от источника питания. цепи или от понижающего управляющего трансформатора, подключенного к источнику питания схема.

Использование трансформатора позволяет снизить напряжение (120 В переменного тока) для управления цепи при питании цепи питания трехфазного двигателя с повышенным напряжение (480 В переменного тока) для более эффективной работы двигателя.

Релейная диаграмма дает необходимую информацию для упрощения следования последовательность работы схемы.

Это отличный помощник в поиске и устранении неисправностей, поскольку он просто показывает, эффект, который открытие или закрытие различных контактов оказывает на других устройствах в схема. Все переключатели и релейные контакты классифицируются как нормально открытый (NO) или нормально закрытый (NC). Позиции, изображенные на диаграммах, электрические характеристики каждого устройства, которые будут обнаружены, когда куплен и не подключен ни в какую цепь. Иногда это называют как «готовое» или обесточенное состояние.Это важно чтобы понять это, потому что он также может представлять обесточенное положение в цепи. Обесточенное положение относится к положению компонента когда цепь обесточена или в цепи нет напряжения. Эта точка отсчета часто используется в качестве отправной точки в анализе. работы схемы.

FGR. 5 Идентификация катушек и связанных контактов.

Обычный метод, используемый для идентификации катушки реле и задействованных контактов им — поместить букву или буквы в круг, представляющий катушка (FGR.5). Каждый контакт, которым управляет эта катушка, будет иметь буква катушки или буквы, написанные рядом с символом контакта.

Иногда при наличии нескольких контактов, управляемых одной катушкой, число добавляется к письму для обозначения контактного номера. Хотя там являются стандартными значениями этих букв, на большинстве диаграмм представлен список ключей показать, что означают буквы; обычно они взяты из названия устройства.

Нагрузка — это компонент цепи, имеющий сопротивление и потребляющий электрическую энергию. питание подается от L1 к L2.Катушки управления, соленоиды, рожки и пилот огни являются примерами нагрузок. Должно быть включено хотя бы одно загрузочное устройство на каждой ступени лестничной диаграммы. Без загрузочного устройства управление устройства будут переключать разомкнутую цепь на короткое замыкание между L1 и L2. Контакты от устройств управления, таких как переключатели, кнопки, и реле считаются не имеющими сопротивления в замкнутом состоянии. Связь контактов параллельно с нагрузкой также может привести к короткому замыканию когда контакт замыкается.Ток в цепи будет минимальным. сопротивление через замкнутый контакт, замыкая нагрузку под напряжением.

Обычно нагрузки размещаются в правой части лестничной диаграммы рядом с к L2 и контактам с левой стороны рядом с L1. Одно исключение из этого Правило — размещение нормально замкнутых контактов, контролируемых устройство защиты двигателя от перегрузки. Эти контакты нарисованы справа сторона катушки стартера двигателя, как показано на FGR.6. Когда две и более загрузки должны быть запитаны одновременно, они должны быть подключены параллельно. Это гарантирует, что полное линейное напряжение от L1 и L2 будет появляются при каждой загрузке. Если нагрузки подключены последовательно, ни получит все сетевое напряжение, необходимое для правильной работы. Отзывать что при последовательном соединении нагрузок приложенное напряжение делится между каждая из нагрузок. При параллельном подключении нагрузок напряжение на каждая нагрузка одинакова и равна приложенному напряжению.

Управляющие устройства, такие как переключатели, кнопки, концевые выключатели и давление переключатели управляют нагрузками. Обычно подключаются устройства, запускающие нагрузку. параллельно, а устройства, останавливающие нагрузку, подключаются последовательно. За Например, несколько пусковых кнопок управляют одним и тем же пускателем двигателя. катушка будет подключена параллельно, а несколько кнопок останова будут подключены последовательно (FGR.7). Все устройства управления идентифицированы с соответствующей номенклатурой устройства (например,г., стоп, старт). Точно так же все нагрузки должны иметь сокращения для обозначения тип нагрузки (например, M для катушки стартера). Часто дополнительный числовой суффикс используется для различения нескольких устройств одного типа. За Например, цепь управления с двумя пускателями двигателя может идентифицировать катушки как M1 (контакты 1-M1, 2-M1 и т. д.) и M2 (контакты 1-M2, 2-M2 и т. д.).

FGR. 6 Нагрузки размещены справа, а контакты слева.

FGR. 7 Стопорные устройства подключаются последовательно, а пусковые устройства подключаются параллельно.

FGR. 8 Лестничная диаграмма с подробными номерами ступеней.

По мере увеличения сложности схемы управления ее лестничная диаграмма увеличивается в размере, что затрудняет чтение и поиск контактов контролируются какой катушкой. «Нумерация звеньев» используется для помощи в чтении и понимании больших лестничных диаграмм. Каждая ступенька обозначена лестничная диаграмма (ступеньки 1, 2, 3 и т. д.)), начиная с верхней ступени и чтение вниз. Ступеньку можно определить как полный путь от L1 до L2, содержащий нагрузку. FGR. 8 иллюстрирует маркировку каждой ступени в линейная диаграмма с тремя отдельными ступенями:

• Путь для ступени 1 завершается нажатием кнопки реверса, цикл кнопка запуска, концевой выключатель 1LS и катушка 1CR.

• Путь для ступени 2 завершается с помощью кнопки реверса, реле контакт 1CR-1, концевой выключатель 1LS и катушка 1CR.Обратите внимание, что ступень 1 и ступень 2 идентифицируются как две отдельные ступени, даже если они управляют одним и тем же нагрузка. Причина в том, что либо кнопка запуска цикла, либо контакт реле 1CR-1 завершает путь от L1 до L2.

• Путь для ступени 3 завершается через контакт реле 1CR-2 к и соленоид SOL A.

«Числовые перекрестные ссылки» используются вместе с нумерация звеньев для нахождения вспомогательных контактов, управляемых катушками в цепь управления.Иногда вспомогательные контакты не находятся в непосредственной близости на лестничной диаграмме к катушке, контролирующей их работу. Чтобы найти номера звеньев этих контактов указаны справа от L2 в скобках. на ступеньке катушки, контролирующей их работу.

В примере, показанном в FGR. 9:

• Контакты катушки 1CR появляются в двух разных местах на линии. диаграмма.

• Цифры в скобках справа от линейной диаграммы обозначают расположение линии и тип контактов, контролируемых катушкой.

• Цифры в скобках для нормально разомкнутых контактов имеют без специальной маркировки.

• Номера, используемые для нормально замкнутых контактов, обозначаются подчеркиванием. или завышение числа, чтобы отличить их от нормально открытых контактов.

• В этой схеме катушка управляющего реле 1CR управляет двумя наборами контактов: 1CR-1 и 1CR-2. Это показано цифровым кодом 2, 3.

Какой-то тип «идентификации провода» необходим для правильного подключите проводники цепи управления к их компонентам в цепи.Метод, используемый для идентификации проводов, зависит от производителя. FGR. 10 иллюстрирует один метод, в котором каждая общая точка в цепи присвоен справочный номер:

• Нумерация начинается со всех проводов, подключенных к стороне L1 блок питания, обозначенный номером 1.

• Продолжение в верхнем левом углу диаграммы со звеном 1, новый номер назначается последовательно для каждого провода, пересекающего компонент.

• Электрически общие провода имеют одинаковые номера.

• После обозначения первого провода, напрямую подключенного к L2 (в в этом случае 5) все остальные провода, напрямую подключенные к L2, будут отмечены с таким же номером.

• Количество компонентов в первой строке лестничной диаграммы определяет номер провода для проводников, напрямую подключенных к L2.

FGR. 9 Числовая система перекрестных ссылок.

FGR. 10 Нумерация проводов.

FGR. 11 Альтернативная идентификация проводки с документацией.

FGR. 12 Представление механических функций.

FGR. 13 Заземление управляющего трансформатора: (а) управляющий трансформатор правильно заземлен на сторону L2 цепи; (б) управляющий трансформатор неправильно заземлен на стороне L1 цепи.

FGR. 11 иллюстрирует альтернативный метод назначения номеров проводов.При использовании этого метода все провода, напрямую подключенные к L1, обозначаются 1, а все подключенные к L2 обозначены 2. После всех проводов с 1 и 2 отмечены, остальные номера присваиваются в последовательном порядке начиная с верхнего левого угла диаграммы.

Преимущество этого метода в том, что все провода подключаются напрямую. до L2 всегда обозначаются как 2. Лестничные диаграммы могут также содержать ряд описаний, расположенных справа от L2, которые используются для документирования функция схемы, управляемая устройством вывода.

Пунктирная линия обычно указывает на механическое соединение. Не делают ошибка чтения ломаной линии как части электрической цепи. В FGR. 12 вертикальные пунктирные линии на кнопках прямого и обратного хода указывают, что их нормально замкнутые и нормально разомкнутые контакты механически связаны. Таким образом, нажатие на кнопку откроет один набор контактов. и закрыть другой. Пунктирная линия между катушками F и R указывает что они механически взаимосвязаны.Следовательно, катушки F и R не могут одновременное закрытие контактов из-за механической блокировки устройства.

Когда управляющий трансформатор должен иметь одну из вторичных линий заземлен, заземление должно быть выполнено так, чтобы случайное заземление в цепи управления не запустит двигатель или не сделает кнопку остановки или управление не работает. FGR. 13a иллюстрирует вторичный элемент управления. трансформатор должным образом заземлен на сторону L2 цепи.Когда цепь исправна, вся цепь слева от катушки M является Незаземленная цепь (это «горячая» нога). Путь неисправности к земле в незаземленной цепи вызовет короткое замыкание, вызывая предохранитель управляющего трансформатора разомкнут. FGR. 13b показывает ту же схему неправильно заземлен на L1. В этом случае короткое замыкание на массу на слева от катушки M возбудит катушку, неожиданно запустив двигатель. Предохранитель не сработает, чтобы размыкать цепь и нажимать стопор, но тонна не обесточила бы катушку М.Повреждение оборудования и травмы персонала было бы очень вероятно. Очевидно, что выходные устройства должны быть подключены напрямую к заземленной стороне цепи.

ЧАСТЬ 1 ВИКТОРИНА

1. Определите, что означает термин «цепь управления двигателем».

2. Почему символы используются для обозначения компонентов на электрических схемах?

3. Электрическая цепь содержит три контрольных лампы. Что приемлемо можно ли использовать символ для обозначения каждого источника света?

4.Опишите основную структуру принципиальной электрической схемы.

5. Линии используются для обозначения электрических проводов на схемах.

а. Чем провода, по которым проходит большой ток, отличаются от проводов, нести слабый ток?

г. Как провода, которые пересекаются, но не соединяются электрически, дифференцируются из тех, которые подключаются электрически?

6. Контакты кнопочного переключателя размыкаются при нажатии кнопки. К какому типу кнопок это относится? Почему?

7.Катушка реле с маркировкой TR содержит три контакта.

Какую приемлемую кодировку можно использовать для идентификации каждого из контактов?

8. Ступенька на лестничной диаграмме требует наличия двух нагрузок, каждая из которых рассчитана на полное линейное напряжение, запитывается, когда переключатель замкнут. Какая связь нагрузок необходимо использовать? Почему?

9. Одним из требований для конкретного двигателя является то, что выключатели должны быть замкнуты до того, как двигатель будет запущен.Какие связи переключателей надо использовать?

10. Маркировка проводов на нескольких проводах электрического панели проверяются и обнаруживают, что имеют тот же номер. Что это значит?

11. Пунктирная линия, обозначающая механическую функцию электрического Схема ошибочно принята за проводник и подключена как таковая. Какие два типа к чему это могло привести?

---

ЧАСТЬ 2 Электромонтажные однолинейные блочные схемы

Электрические схемы

FGR.14 Типовая электрическая схема пускателя двигателя.

Этот материал и связанные с ним авторские права являются собственностью и используются с разрешения Schneider Electric.

Электрические схемы используются для демонстрации двухточечной проводки между компонентами. электрической системы, а иногда и их физического отношения друг к другу. Они могут включать идентификационные номера проводов, присвоенные проводникам в лестничная диаграмма и / или цветовое кодирование. Катушки, контакты, двигатели и подобные показаны в фактическом положении, которое можно найти на установке.Эти схемы полезны при подключении систем, потому что соединения могут делаться именно так, как показано на схеме. Схема подключения дает необходимую информацию для фактического подключения устройства или группы устройств или для физического отслеживания проводов при поиске и устранении неисправностей. Тем не мение, По такому рисунку сложно определить работу схемы.

FGR. 15 Прокладка проводов в кабелях и коробах.

FGR.16 Электромонтаж с внутренними подключениями магнитного пускателя опущено.

Схемы подключения представлены для большинства электрических устройств. FGR. 14 иллюстрирует типовая электрическая схема, предусмотренная для пускателя двигателя. На диаграмме показано, как можно точнее фактическое расположение всех составных частей устройства. Открытые клеммы (отмечены открытым кружком) и стрелки представляют собой соединения, сделанные пользователем. Обратите внимание, что жирные линии обозначают цепь питания, а более тонкими линиями показана схема управления.

Прокладка проводов в кабелях и трубопроводах, как показано в FGR. 15, является важной частью электрической схемы. Схема расположения кабелепровода указывает начало и конец электропроводки и показаны приблизительные путь, пройденный любым каналом при переходе от одной точки к другой. Интегрированный с чертежом такого рода — кабелепровод и спецификация кабеля, которые сводит в таблицу каждый канал относительно количества, размера, функции и обслуживания, а также включает количество и размер проводов, проложенных в кабелепроводе.

На электрических схемах показаны подробности реальных подключений. Редко они попытаться показать полную информацию о монтажной плате или подключении оборудования. В схема подключения FGR. 15, приведенный к более простому виду, показан на FGR. 16 без внутренних соединений магнитного пускателя. Провода заключенные в кабелепровод C1, являются частью силовой цепи и рассчитаны на текущее требование двигателя. Провода, заключенные в кабелепровод C2, являются частью цепи управления низкого напряжения и рассчитаны на текущие требования управляющего трансформатора.

FGR. 17 Комбинированная проводка и лестничная диаграмма.

FGR. 18 Однолинейная схема моторной установки.

FGR. 19 Однолинейная схема системы распределения электроэнергии.

Электрические схемы часто используются вместе с лестничными диаграммами для упростить понимание процесса управления. Примером этого является проиллюстрировано в FGR. 17. На схеме подключения показаны питание и управление. схемы.

Включена отдельная лестничная диаграмма цепи управления, чтобы более четкое понимание его работы. Следуя лестничной диаграмме видно, что сигнальная лампа подключена так, что она будет гореть всякий раз, когда стартер находится под напряжением.

Силовая цепь для ясности опущена, так как ее можно проследить. легко на монтажной схеме (жирные линии).

Однолинейные схемы

Однолинейная диаграмма (также называемая однострочной) использует символы вместе с одна линия, чтобы показать все основные компоненты электрической цепи.Немного производители оборудования для управления двигателем используют однолинейный рисунок, например тот, что показан в FGR. 18, как дорожная карта в изучении моторного контроля установки. Монтаж сводится к максимально простому виду, тем не менее, он по-прежнему показывает основные требования и оборудование в цепи.

Энергетические системы — это чрезвычайно сложные электрические сети, которые могут быть географически распределенным на очень больших территориях. По большей части они также трехфазные сети — каждая силовая цепь состоит из трех проводов и все устройства, такие как генераторы, трансформаторы, выключатели и разъединители и Т. Д.установлен во всех трех фазах. Эти системы могут быть настолько сложными, что полная стандартная схема, показывающая все соединения, непрактична. В этом случае использование однолинейной схемы — это краткий способ сообщение базовой компоновки компонента энергосистемы. FGR. 19 показана однолинейная схема малой системы распределения электроэнергии. Эти типы диаграмм также называют схемами «стояка мощности».

Блок-схемы

Блок-схема представляет основные функциональные части сложных электрических / электронных системы блоками, а не символами.Отдельные компоненты и провода не показаны. Вместо этого каждый блок представляет электрические цепи, которые выполнять определенные функции в системе. Функции, которые выполняют схемы написаны в каждом блоке.

Стрелки, соединяющие блоки, указывают общее направление тока пути.

FGR. 20 показана блок-схема частотно-регулируемого электродвигателя переменного тока. Частотно-регулируемый привод регулирует скорость двигателя переменного тока путем изменения частота, подаваемая на двигатель.Привод также регулирует мощность напряжение пропорционально выходной частоте, чтобы обеспечить относительно постоянное соотношение (вольт на герц; В / Гц) напряжения к частоте, если требуется характеристиками двигателя переменного тока для создания соответствующего крутящего момента. В Функция каждого блока резюмируется следующим образом:

• На выпрямительный блок подается трехфазное питание частотой 60 Гц.

• Блок выпрямителя — это схема, которая преобразует или выпрямляет трехфазную Напряжение переменного тока в напряжение постоянного тока.

• Блок инвертора — это схема, которая инвертирует или преобразует вход постоянного тока. напряжение обратно в напряжение переменного тока.

Инвертор состоит из электронных переключателей, которые переключают напряжение постоянного тока. включение и выключение для создания регулируемой выходной мощности переменного тока с желаемой частотой и напряжение.

FGR. 20 Блок-схема частотно-регулируемого привода переменного тока.

ЧАСТЬ 2 ВИКТОРИНА

1. Каково основное назначение электрической схемы?

2.Помимо цифр, какой еще метод можно использовать для идентификации провода на схеме подключения?

3. Какую роль может играть электрическая схема в поиске неисправностей двигателя? схема управления?

4. Перечислите фрагменты информации, которые, скорее всего, можно найти в канале. и перечень кабелей для установки двигателя.

5. Объясните цель использования электрической схемы двигателя вместе с с лестничной схемой цепи управления.

6. Каково основное назначение однолинейной схемы?

7. Каково основное назначение блок-схемы?

8. Разъяснить функцию выпрямительного и инверторного блоков переменной частоты. Привод переменного тока.

---

ЧАСТЬ 3 Клеммные соединения двигателя

Классификация двигателей

Электродвигатели были важным элементом нашей промышленной и коммерческая экономика более века.

Большинство промышленных машин, используемых сегодня, приводятся в движение электродвигателями. Отрасли перестанут функционировать без должным образом спроектированных, установленных, и обслуживаемые системы управления двигателем. В целом моторы классифицируются в зависимости от типа используемой мощности (переменного или постоянного тока) и принципа двигателя операции. «Генеалогическое древо» моторных типов довольно обширно, как показано вверху следующей страницы:

В США Институт инженеров по электротехнике и электронике (IEEE) устанавливает стандарты моторного тестирования и методологий тестирования, пока Национальная ассоциация производителей электрооборудования (NEMA) готовит стандарты характеристик двигателей и классификации.

Дополнительно должны быть установлены двигатели в соответствии со статьей 430. Национального электротехнического кодекса (NEC).

Подключение двигателя постоянного тока

В промышленных приложениях используются двигатели постоянного тока, поскольку соотношение скорости и момента можно легко варьировать. Двигатели постоянного тока обладают регулируемой скоростью. плавно спускаемся до нуля, сразу после чего разгон в обратном направление. В аварийных ситуациях двигатели постоянного тока могут подавать более пяти раз. номинальный крутящий момент без остановки.Динамическое торможение (энергия, генерируемая двигателем постоянного тока подается на резисторную сетку) или рекуперативное торможение (двигатель постоянного тока энергия возвращается в источник питания двигателя постоянного тока) может быть получено с двигателями постоянного тока в приложениях, требующих быстрой остановки, что устраняет необходимость в или уменьшение размеров механического тормоза.

FGR. 21 показаны символы, используемые для обозначения основных частей прямого составной двигатель постоянного тока.

FGR. 21 Детали составного двигателя постоянного тока.

Вращающаяся часть двигателя называется якорем; стационарный часть двигателя называется статором, который содержит серию обмотка возбуждения и шунтирующая обмотка возбуждения. В машинах постоянного тока A1 и A2 всегда указывают выводы якоря, S1 и S2 указывают последовательные выводы поля, а Fl и F2 обозначают выводы поля шунта.

Это вид возбуждения поля, обеспечиваемый полем, который отличает один тип двигателя постоянного тока от другого; конструкция арматуры не имеет отношения к моторной классификации.Есть три основных типа двигателей постоянного тока, классифицируемых по способу возбуждения поля как следует:

• В шунтирующем двигателе постоянного тока (FGR. 22) используется шунт со сравнительно высоким сопротивлением. обмотка возбуждения, состоящая из множества витков тонкой проволоки, соединенных параллельно (шунт) с арматурой.

• В последовательном двигателе постоянного тока (FGR. 23) используется последовательное поле с очень низким сопротивлением. обмотка, состоящая из очень небольшого количества витков толстого провода, соединенных последовательно с арматурой.

• Составной двигатель постоянного тока (FGR. 24) использует комбинацию шунтирующего поля (многие витков тонкой проволоки) параллельно якорю, а последовательное поле (несколько витков толстого провода) последовательно с якорем.

FGR. 22 Стандартные параллельные подключения двигателя постоянного тока для вращения против часовой стрелки и вращение по часовой стрелке.

FGR. 23 Стандартные соединения двигателя постоянного тока для вращения против часовой стрелки и вращение по часовой стрелке.

FGR.24 стандартных соединения постоянного (кумулятивного) двигателя для счетчика часов мудрое и вращение по часовой стрелке. Для дифференциального соединения, обратное S1 и S2.

Все соединения, показанные на рисунках 22, 23 и 24, выполнены против часовой стрелки. и вращение по часовой стрелке, обращенное к концу, противоположному приводу (конец коллектора). Одна из целей нанесения маркировки на клеммы двигателей в соответствии с к стандарту, чтобы помочь в установлении соединений, когда предсказуемое вращение направление обязательно.Это может быть тот случай, когда неправильное вращение может привести к небезопасной эксплуатации или повреждению. Маркировка клемм обычно используется пометить только те клеммы, к которым нужно подключать извне схемы.

Направление вращения двигателя постоянного тока зависит от направления магнитное поле и направление тока в якоре. Если либо направление поля или направление тока через якорь реверсируется, двигатель вращается в обратном направлении.Тем не мение, если оба этих фактора поменять местами одновременно, двигатель будет продолжайте вращаться в том же направлении.

Подключение двигателя переменного тока

Асинхронный двигатель переменного тока является доминирующей технологией двигателей, используемых сегодня, что составляет более 90 процентов установленной мощности двигателей. Индукция двигатели доступны в однофазной (1?) и трехфазной (3?) конфигурациях, размерами от долей лошадиных сил до десятков тысяч Лошадиные силы.Они могут работать с фиксированной скоростью — обычно 900, 1200, 1800, или 3600 об / мин — либо оснащаться регулируемым приводом.

Наиболее часто используемые двигатели переменного тока имеют конфигурацию с короткозамкнутым ротором. (FGR.25), названный так из-за вставленной в него алюминиевой или медной беличьей клетки. внутри железных пластин ротора. Нет физического электрического подключение к беличьей клетке. Ток в роторе индуцируется вращающееся магнитное поле статора.

Роторные модели, у которых витки проволоки вращают обмотки ротора, также доступны. Это дорого, но обеспечивает больший контроль над двигателем. эксплуатационные характеристики, поэтому их чаще всего используют для особого крутящего момента приложений для ускорения и для приложений с регулируемой скоростью.

FGR. 25 Трехфазный асинхронный двигатель переменного тока с короткозамкнутым ротором.

FGR. 26 Асинхронный двигатель переменного тока с разделением фаз.

FGR.27 Соединения статора двухфазного двигателя с двойным напряжением.

ПОДКЛЮЧЕНИЯ ДЛЯ ОДНОФАЗНОГО ДВИГАТЕЛЯ

Большинство однофазных асинхронных двигателей переменного тока сконструированы мощности для источников питания от 120 до 240 В, 60 Гц. Хотя там несколько типов однофазных двигателей они в основном идентичны кроме средств запуска. «Двухфазный двигатель» наиболее широко используется для приложений со средним запуском (FGR.26). Операция сплит-двигателя кратко описывается следующим образом:

• Двигатель имеет пусковую и основную или рабочую обмотки, которые находятся под напряжением. при запуске мотора.

• Пусковая обмотка создает разность фаз для запуска двигателя. и отключается центробежным переключателем при приближении к рабочей скорости. Когда двигатель достигает примерно 75 процентов своей номинальной скорости при полной нагрузке, пусковая обмотка отключена от цепи.

• Мощность двигателя с расщепленной фазой составляет примерно ½ лошадиных сил. Популярные приложения включают вентиляторы, воздуходувки, бытовую технику, такую ​​как стиральные машины и сушилки, и инструменты, такие как небольшие пилы или сверлильные станки, к которым нагрузка прилагается после двигатель набрал свою рабочую скорость.

• Двигатель можно реверсировать, переставив провода к пусковой обмотке. или основной обмотки, но не к обеим. Как правило, отраслевой стандарт поменять местами провода пусковой обмотки

В двухфазном двигателе с двойным напряжением (FGR.27) ходовая обмотка разделен на две части и может быть подключен для работы от 120-вольтной или источник 240 В. Две обмотки подключаются последовательно при работе. от источника 240 В и параллельно для работы на 120 В.

Пусковая обмотка подключается к линиям питания низкого напряжения. и по одной линии до середины ходовых обмоток для высокого напряжения. Это гарантирует, что все обмотки получат 120 В, на которые они рассчитаны. работать в.Чтобы изменить направление вращения разветвителя с двойным напряжением фазного двигателя, поменяйте местами два провода пусковой обмотки.

Двигатели с двойным напряжением подключаются для получения желаемого напряжения следующим образом. схема подключения на заводской табличке.

Номинальная мощность двухфазного двигателя с двумя напряжениями составляет 120/240 В. любого типа двигателя с двойным напряжением, более высокое напряжение предпочтительнее, когда возможен выбор между напряжениями. Мотор использует столько же мощности и производит такое же количество лошадиных сил при работе от напряжение питания 120 В или 240 В.Однако, поскольку напряжение увеличивается вдвое с 120 В до 240 В ток уменьшается вдвое. Работа двигателя на этом пониженном уровень тока позволяет использовать проводники цепи меньшего размера и снижает потери мощности в линии.

FGR. 28 Двигатель с постоянным разделением конденсаторов.

Во многих однофазных двигателях конденсатор используется последовательно с одним из статоров. обмотки для оптимизации разности фаз между пусковой и рабочей обмотками для запуска.Результат — более высокий пусковой крутящий момент, чем у расщепленной фазы. мотор можно производить. Есть три типа конденсаторных двигателей: конденсаторные. пуск, при котором фаза конденсатора находится в цепи только при пуске; постоянно разделенный конденсатор, в котором фазы конденсатора в цепи как для запуска, так и для работы; и двухзначный конденсатор, в котором — разные значения емкости для запуска и работы. Постоянный раскол конденсаторный двигатель, изображенный на FGR.28, постоянно использует конденсатор соединены последовательно с одной из обмоток статора. Эта конструкция ниже по стоимости, чем двигатели с конденсаторным пуском, которые включают переключение конденсаторов системы. Установки включают компрессоры, насосы, станки, воздушные кондиционеры, конвейеры, воздуходувки, вентиляторы и другие трудно запускаемые устройства.

СОЕДИНЕНИЯ ТРЕХФАЗНОГО ДВИГАТЕЛЯ

Трехфазный асинхронный двигатель переменного тока — наиболее распространенный двигатель, используемый в коммерческих и промышленное применение.

Однофазные двигатели большей мощности обычно не используются, потому что они неэффективны по сравнению с трехфазными двигателями. Кроме того, однофазные двигатели не запускаются самостоятельно на своих рабочих обмотках, как трехфазные моторы.

Двигатели переменного тока большой мощности обычно бывают трехфазными.

Все трехфазные двигатели имеют внутреннюю конструкцию с рядом отдельных намотанные катушки. Независимо от количества отдельных катушек, индивидуальные катушки всегда будут подключены вместе (последовательно или параллельно) для получения трех отдельные обмотки, которые называются фазой A, фазой B и фазой С.Все трехфазные двигатели подключены так, что фазы соединены в конфигурация звезды (Y) или треугольника (?), как показано на FGR. 29.

ПОДКЛЮЧЕНИЯ ДВИГАТЕЛЯ ДВОЙНОГО НАПРЯЖЕНИЯ

FGR. 29 Подключение электродвигателя трехфазной звездой и треугольником.

Обычно производят трехфазные двигатели, которые могут быть подключены работать на разных уровнях напряжения.

Наиболее распространенный номинал нескольких напряжений для трехфазных двигателей — 208/230/460. В.Всегда проверяйте характеристики двигателя или паспортную табличку на предмет надлежащего напряжения. номинал и схема подключения для способа подключения к источнику напряжения.

FGR. 30 иллюстрирует типичную идентификацию терминала и подключение таблица для девятипроводного трехфазного двигателя с двойным напряжением, соединенным звездой. Один конец каждой фазы внутренне постоянно подключен к другим фазам.

Каждая фазная катушка (A, B, C) разделена на две равные части и соединена либо последовательно для работы от высокого напряжения, либо параллельно для работы с низким напряжением операция.Согласно номенклатуре NEMA, эти отведения имеют маркировку от T1 до Т9. Подключения высокого и низкого напряжения приведены в прилагаемых таблица соединений и клеммная колодка двигателя. Тот же принцип серии Применяется (высоковольтное) и параллельное (низковольтное) подключение катушек для трехфазных двигателей с двойным напряжением, соединенных звездой-треугольником. Во всех случаях см. электрическую схему, поставляемую с двигателем, чтобы убедиться в правильности подключения. для желаемого уровня напряжения.

Прод. к части 2 >>

ОСНОВНЫЕ ЭЛЕКТРОПРОВОДКИ ДЛЯ ДОМА

Рассматриваете ли вы систему резервного питания, хотите добавить еще одну электрическую цепь или собираетесь установить новый прибор, важно понимать основы электропроводки дома и применимые правила.

Во-первых, давайте кратко рассмотрим, как электричество попадает в ваш дом. В большинстве жилых и легких коммерческих домов в США есть однофазное трехпроводное соединение , 120/240 В, .Он состоит из двух перевернутых относительно друг друга линий и заземленной нейтрали. Подключение электрической нагрузки между любой линией и нейтралью дает 120 вольт переменного тока. Подключение между обеими линиями дает 240 В переменного тока (см. Диаграмму). Две шины 120 В являются производными от понижающего распределительного трансформатора, который обычно устанавливается на опоре. Его вторичная обмотка имеет заземленный центральный отвод, подключенный к нейтральному проводу. Две концевые клеммы электрически «горячие» по отношению к нейтрали. Обратите внимание, что обе линии получены из одной и той же фазы энергоснабжения.Вот почему такую ​​конфигурацию часто называют «, расщепленная фаза, » (это не двухфазная схема, как некоторые ее неправильно называют). Три проводника идут от полюса к электросчетчику. От счетчика они идут к панели с главным выключателем обслуживания. Оттуда линии идут к магнитным выключателям , которые защищают отдельные ветви. Выключатели ответвлений могут быть установлены в отдельной распределительной панели или могут быть встроены в главную панель. Отдельные розетки в домах обычно дуплекс NEMA 5-15R.Национальный электрический кодекс (NEC®) 2017 определяет десять мест в жилых домах, в которых розетки должны иметь GFCI (статья 210.8). В частности, GFCI должен быть в ванных комнатах, гаражах, кухнях и т. Д.

Статью 210.12 дополнительно требуются специальные прерыватели дугового замыкания (AFCI) для большинства типов помещений. Конечно, если вы не трогаете его, вам не нужно обновлять, но если вы изменяете, заменяете или расширяете любую ветвь, вы должны добавить AFCI либо в начале этой ветви, либо в ее первой. торговая точка.

Зачем, спросите вы, нам нужна 3-проводная конфигурация? Разве не хватит одной шины на 120 В? Дело в том, что стандартная настенная розетка NEMA 5-15R рассчитана на 15 А. Следовательно, максимальная мощность, которую вы можете получить от такой розетки, составляет 15 × 120 = 1800 вольт-ампер. Кроме того, для длительных нагрузок NEC® рекомендует ограничивать ток в розетках до 80%. Следовательно, установившийся ток должен быть менее 12 А (что соответствует 120 × 12 = 1440 ВА).

Что делать, если ваше устройство потребляет больше энергии? Есть, конечно, сильноточные розетки, такие как поворотный замок 125 В 30 А NEMA L5-30R.Однако большие приборы, такие как центральный кондиционер или сушилки, обычно рассчитаны на работу от 240 В. Это сделано для того, чтобы снизить потери энергии в кабелях. Помните, что мощность — это вольты, умноженные на амперы. Когда вы удваиваете напряжение, вам понадобится половина тока, чтобы обеспечить ту же мощность. А для меньших токов можно использовать провод меньшей толщины. Это основная причина, по которой мы получаем 240 В. Как вы можете видеть из этой схемы подключения, он получается от двух линий 120 В переменного тока, поэтому у нас есть два уровня напряжения. Конечно, теоретически, если бы большинство небольших бытовых приборов не было рассчитано на 120 В, мы могли бы отказаться от этого и использовать более эффективную систему на 240 В или любую другую систему с более высоким напряжением.Как известно, в Европе и большинстве других стран используется двухпроводная проводка 220-240 В. Исторически сложилось так, что США изначально адаптировали более низкий уровень потенциала в основном потому, что оригинальные электрические лампочки Эдисона были оптимизированы для 110 В. Позже его повысили до 120 В. Обратите внимание, что общий электрический ток, потребляемый вашим домом, делится между двумя линиями, и вы должны попытаться сбалансировать свои нагрузки.

Обратите внимание, что номинальные характеристики розетки — не единственный фактор, ограничивающий ток, который вы можете получить от нее.Часто каждый выключатель обслуживает несколько розеток. Поэтому допустимая сила тока также ограничена номиналом автоматических выключателей и размером проводов. Продолжительная электрическая нагрузка в каждой цепи не должна превышать 80% номинальных значений выключателя, указанных в таблице 210.21 (B) (2) стандарта NFPA70®. Ответвления должны быть рассчитаны на 125% максимальной нагрузки.

Как видно из схемы выше, стандартные розетки имеют дополнительную клемму заземления. Он подключается к нейтральной шине в панели выключателя, которая, в свою очередь, заземлена.В тех устройствах, которые питаются от трехжильного кабеля, этот провод заземляет корпус устройства. Раньше в приборах не использовался провод защитного заземления, а просто нейтраль была подключена к корпусу. Точно так же старые розетки, которые все еще можно найти во многих домах, имели две дырки вместо трех.

ПРИМЕЧАНИЕ . Информация на этом сайте предоставляется AS IS только для технических справок без каких-либо гарантий и ответственности любого типа, ни явных, ни подразумеваемых. Он выражает только личное мнение автора и не является профессиональной консультацией — см.
