Как сделать освещение в бане своими руками

Условия эксплуатации электрической проводки в бане самые неблагоприятные. Соответственно, к ней предъявляются жесткие требования по безопасности, пренебрежительное отношение к ним может стать причиной возгорания помещений или поражения током моющихся.

Как сделать освещение в бане

Мы настоятельно советуем перед началом производства работ хотя бы ознакомиться со следующими действующими нормативными актами:

• ПУЭ Глава 7.1. Электроустановки жилых сооружений;
• СНиП 2.08.01–89;
• и ГОСТ Р 50571.11-96.

Содержание материала

Файлы для скачивания. Нормативные документы, регламентирующие правила монтажа электропроводки в зданиях

ПУЭ

СНиП 2.08.01-89

ГОСТ Р 50571.11-96

Не приступайте к монтажу электрической проводки, если у вас недостаточно знаний, такие эксперименты могут закончиться очень печально. Вначале дадим несколько практических советов по расчету технических показателей электрической проводки, подбору кабелей и электрической арматуры.

Занимайтесь монтажом электропроводки, только имея достаточно знаний

С чего начинать

Электрическая проводка для освещения бани состоит из несколько систем: вводного щитка с арматурой безопасности, электрических кабелей и защитных кожухов, коробок разводки (коробок Бермана), выключателей, розеток и осветительных приборов. Это классический «бюджетный» набор. Для эксклюзивных бань этот перечень может значительно расширяться за счет установки электронного оборудования управления декоративной подсветкой, дополнительными датчиками движения и т. д.

Схема подключения электроприборов

Согласно принятой классификации, бани делятся на четыре зоны безопасности:

• ограничительная зона 0. Зона касается  внутреннего душевого поддона и полок парной;
• ограничительная зона 1. Располагается на расстоянии ≥ 60 сантиметров от различных типов разбрызгивателей воды;
• ограничительная зона 2. Ограничена горизонтальной плоскостью на удалении 2 м над полом;
• ограничительная зона 3. Горизонтальная и вертикальная ограничительные условные плоскости располагаются на удалении 2,25 м.

Размеры зон

В зависимости от того, в какой зоне вы планируете устанавливать электрические приборы, выбирается степень их защиты. Электрооборудование должно иметь степень защиты от IPX7 (в зоне 0) и до IPX1 (в зоне 3). Степень защиты электрических приборов указывается на корпусе или в инструкции по применению.

Показатель защиты электроприборов IP

Марку кабелей нужно выбирать с учетом максимальной пиковой мощности и температурных условий эксплуатации.

Практический совет. Размер сечения турецких и китайских кабелей на практике не соответствует заявленным. Почему? Медь – дорогой металл, с целью его экономии производители умышленно несколько уменьшают сечение токопроводящих жил и не указывают это в инструкции. Кроме того, оборудование для производства кабелей устаревшее, оно не может давать одинаковое сечение по всей длине жил. Если на кабеле указывается, к примеру, сечение 1 мм2, то это на практике означает, что это максимальный диаметр. А по его длине бывают участки и с сечением 0,9, и с сечением 0,8, и с сечением 0,75 мм2. Если вы покупаете такие кабели, то сразу увеличивайте запас по мощности на 25% от указанного производителем, при необходимости иметь кабель сечением 1 мм2 покупайте кабель этих производителей не менее 1,25 мм2.

Толщина жил кабеля для медных проводов

Но и это не все проблемы с недобросовестными компаниями. Для изготовления изоляции они применяют некачественные пластики, в большинстве случаев после вторичной переработки. Уверенности в их надежности нет никакой. Надежность изоляции во многом зависит от окружающей температуры, каждая марка кабеля имеет свои допустимые пределы. Кроме того, чем выше температура кабеля, тем выше сопротивление токопроводящей жилы. В свою очередь, чем выше сопротивление провода, тем больше он нагревается. И получается замкнутый круг, который может стать причиной перегорания кабеля или пожара.

Силовой медный кабель ВВГ

Способы прокладки проводов в бане

Вывод. Стремление сэкономить на дешевых кабелях приводит к вполне реальным убыткам и неоправданным рискам, не связывайтесь с ними. Намного выгоднее сразу приобретать дорогие кабели известных зарубежных или отечественных брендов. Ознакомьтесь с таблицами, характеризующими технические параметры кабелей отечественного и иностранного производства.

Значения сопротивления изоляции

Как проверять изоляцию, мы расскажем ниже. Часто самостоятельно сделать проверку невозможно, придется обращаться за помощью к специализированным компаниям. Одновременно он могут составить акт соответствия проводки существующим государственным нормативным актам. Они же проверят и качество соединения контактов электрической проводки.

Таблица подбора кабелей по сечению

Эта таблица распространяется только на продукцию добросовестных производителей. Всем остальным увеличивайте сечение кабеля минимум на 25%.

Рекомендованные кабели для использования в помещениях

Не используйте эти кабели на открытом воздухе, они боятся жесткого ультрафиолетового излучения и резких перепадов температур.

Рекомендованные кабели к использованию на открытом воздухе

Это часто универсальные кабели, пригодны и для монтажа в помещениях. Но довольно высокая цена делает экономически невыгодным их применение в помещениях, есть намного дешевле варианты.

[adrotate group=»5″]

Отечественная маркировка кабелей

Эта таблица поможет вам разобраться с каждой буквой и цифрой, указанной на маркировке. Теперь будет намного проще выбирать марки в точном соответствии с потребностями. Следует отметить, что медные кабели – удовольствие не из дешевых, за счет специальных знаний можно сэкономить вполне внушительные суммы.

С теоретическим разделом более-менее разобрались, можно переходить к практическим шагам монтажа освещения в бане.

Цены на УЗО

УЗО

Этапы монтажа электрического освещения в бане

Очень важно. Это уже не теория, а практика. Так сложилось, что в нашей стране до сих пор считают заземление чем-то лишним. Если в развитых странах вы не найдете ни одного электрического прибора без заземления, то наши соотечественники привыкли все делать по старинке. Европейский стандарт обязывает производителей выпускать вилки и розетки только с заземлением, специальная конструкция вилок и розеток не позволяет пользоваться обыкновенными соединителями. Но мы переделываем их и пытаемся «запихивать» устаревшие вилки в современные розетки или наоборот. Мы настоятельно просим вас сделать в бане заземление и во время прокладки электрических сетей пользоваться только трехжильными кабелями. Если у вас в бане будет трехфазный ток, то количество жил должно возрасти минимум до пяти.

Сделать заземление не трудно, для этого нужно лишь вбить в землю металлический штырь на глубину минимум один метр и присоединить к нему провод заземления.

Схема заземления в бане

Что нужно заземлять в банях

Конкретная глубина зависит от физических характеристик грунтов и общей мощности используемых приборов.

Параметры заземлителей

Проверяется заземление специальным прибором мегаомметром. Он, кстати, используется и во время проверки изоляции и надежности соединения кабелей в коробках разводки. Стоит такой прибор довольно дорого, но он вам и не нужен. Все равно разрешение на подключение бани будет давать официальный представитель энергетических сетей, попросите его и он прозвонит проводку и заземление.

Мегаомметр

Теперь можно непосредственно заниматься электрической проводкой в бане.

Шаг 1. Нарисуйте план помещений бани и примерное расположение в ней осветительных приборов, розеток и выключателей. Если планирует использовать электрические обогреватели, котлы, бытовые приборы – продумайте их размещение. Не спешите принимать окончательное решение, прикиньте несколько вариантов. Имейте в виду, что входной щиток нужно располагать в раздевалке, тамбуре или комнате отдыха. В парной категорически запрещается размещать выключатели и розетки. На плане пометьте не только розетки, выключатели и осветительные приборы, но и места установки разводок.

Проводка в бане

Шаг 2. Укажите места переходов линии из одного помещения в другое. При этом имейте в виду зоны безопасности и предусматривайте необходимые методы защиты линий от механических повреждений.

Шаг 3. Подсчитайте общую мощность всех потребителей электрической энергии. Настоятельно рекомендуем увеличить полученную мощность минимум в полтора раза и исходя из этой цифры делайте дальнейшие расчеты. Никто не может предугадать, какие приборы вы пожелаете установить в бане через год-два, проводка должна выдерживать непредвиденное увеличение мощности. Намного дешевле сразу чуть больше заплатить за электрические кабели, чем потом переделывать всю проводку. В зависимости от мощности подбираются кабели и предохранительная арматура.

Цены на комплект заземления

комплект заземления

Как подобрать сечение кабелей и защитной арматуры

Как это делается и зачем это нужно? Дело в том, что все кабели обозначаются по сечению жил, а розетки, выключатели и защитная арматура по максимальной силе тока.

Мощность электрических приборов определяется по формуле

P = I × U,

где P – мощность, I – сила тока, U – напряжение.

Соответственно, сила тока, протекающая в приборе, потребляющим максимальную мощность, определяется по формуле

I = P / U

Напряжение в бане в большинстве случаев 220 В. Суммируйте мощность всех приборов и определите максимальную силу тока. Далее по таблице с учетом наших рекомендаций подберите сечение кабелей.

Это будет главный кабель, от него по разным помещениям отводятся отдельные линии, сечение этих кабелей рассчитывается в соответствии с максимальной нагрузкой в каждом из помещений бани. От общей мощности зависят характеристики и номенклатура защитных устройств. Есть электронные, электромеханические и механические защитные устройства, мы рекомендуем применять последние. По надежности они вполне удовлетворяют требования государственных стандартов, а по цене намного дешевле. Устройство работает просто: при возрастании тока сверх установленных значений биметаллическая пластина увеличивает линейные размеры и через систему рычагов выключает разъединитель.

Бытовой защитный автомат

Критерии выбора потребителей электрического тока и арматуры

Для каждого помещения бани нужно подбирать приборы с учетом условий эксплуатации. По международной классификации корпус маркируется кодом IPXX. XX – две цифры, указывающие на степень защиты от проникновения сторонних предметов (первая) и влаги (вторая). Познакомьтесь с предлагаемыми таблицами, они помогут вам выбрать для каждого помещения бани оптимальные приборы.

Класс защиты корпуса от проникновения посторонних предметов и пыли

Класс защиты корпуса от проникновения воды

Определим, к примеру, какие светильники нужно выбрать для наиболее «сложного» помещения бани – парной. Пыли там нет, достаточно, чтобы корпус защищал от проникновения предметов ≥ 2,5 мм (первая цифра на коде должна быть «3»). В парилке могут не только париться, но и обливать тело водой. Это значите, что корпус должен защищать от такого воздействия, согласно таблице цифровое обозначение соответствует «5». Это значит, что корпус светильника в парной должен иметь обозначение IP35. Мы так подробно рассказываем о различных классах защиты не только потому что это напрямую влияет на безопасность, но и потому что класс защиты корпуса существенно изменяет цену приборов.

По таким же параметрам следует подбирать монтажные коробки, розетки и т. д.

Монтажная коробка IP54

Цены на монтажные коробки IP54 и IP55

коробка монтажная распределительная с крышкой для открытого монтажа IP54 -IP44

Несколько практических советов по выбору осветительных приборов в парной

В сети можно встретить рекомендации использовать для парной энергосберегающие лампочки, они позволяют экономить электрическую энергию, создавать различные дизайнерские подсветки и т. д. Мы с этим не спорим, все это правда, только не имеет отношения к парной. Почему?

[adrotate group=»5″]

1. Все энергосберегающие лампочки имеют встроенную в цоколь электронику для понижения напряжения, подачи импульса и так далее. Режимы работы электроники не допускают ее перегрева, при высоких температурах она выходит из строя. А какие температуры в парной?
2. Время горения осветительных приборов в бане ограничивается несколькими часами в неделю. За какой период времени может окупиться очень высокая стоимость энергосберегающих приборов? По нашим весьма оптимистичным подсчетам при таком режиме работы цена лампочек может окупиться лет через 70.

Мы советуем в парной устанавливать обыкновенные лампы накаливания. Но если уж очень хочется париться в разноцветных лучах светодиодов – максимально защищайте их от перегрева. Размещайте в максимальной близости к полу, используйте дополнительные плафоны, кожухи и т. д. для теплозащиты.

Освещение в парной

Цветная светодиодная лента в парной

Как соединять электрические кабели

И здесь существуют стандарты, нарушать которые запрещается. Каждая жила кабеля имеет свою расцветку, посмотрите на таблицу.

Буквенная и цветовая маркировка токопроводящих жил

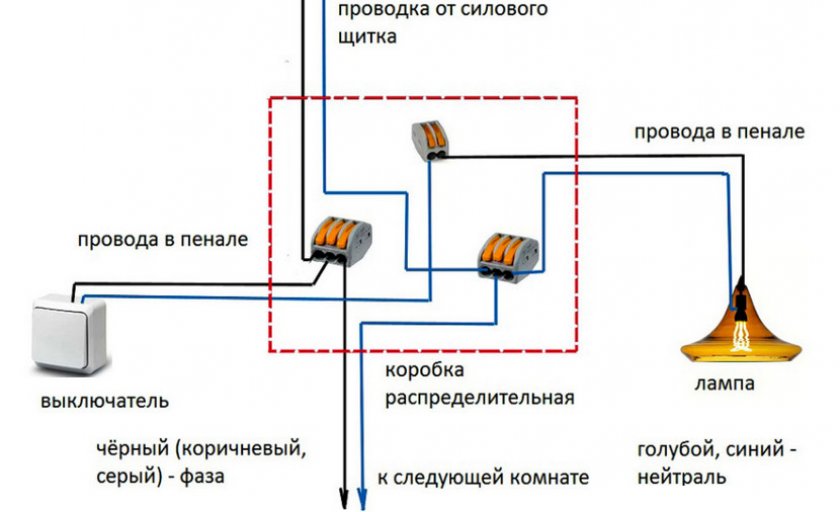

Проще говоря, для однофазной схемы синий цвет нужно подсоединять к «нулю», коричневый к «фазе», а зелено-желтый к «земле». Это очень важное правило, всегда его соблюдайте. В противном случае можно не только запутаться в проводах, но и подвергнуть опасности электрика, выполняющего ремонт проводки.

Соединение проводов

В настоящее время использование алюминиевых токопроводящих жил для внутренней разводки запрещено, но в старых банях такие кабели существует.

Очень важно. Никогда напрямую не соединяйте медные и алюминиевые жилы, такое соединение быстро окисляется, проводимость значительно сокращается, место скрутки нагревается. В лучшем случае, соединение просто перегорит, в худшем случае станет причиной пожара. Для соединения меди и алюминия нужно использовать стальные переходники, с одной стороны фиксируется алюминиевый кабель, а с другой стороны медный. Ток протекает через стальной переходник с алюминиевого к медному кабелю.

Желательно пользоваться электрической арматурой, имеющей специальные клеммники. Если таковых не найти, то все места скруток нужно надежно изолировать и разводить по разным углам монтажных коробок.

Виды электрической проводки в бане

Проводка в бане может быть открытой и закрытой, монтаж закрытой выполняется в коробках Бермана, для открытых используются обыкновенные внешние монтажные коробки.

Закрытая монтажная коробка (Бермана)

Эти коробки выпускаются различных размеров, с крышками, с дополнительными местами фиксации в стенах. В коробках Бермана не только делается разводка освещения, но и устанавливаются выключатели и розетки при скрытой проводке.

Инструкция по монтажу подрозетника в бане

Скрытая проводка монтируется под обивкой стен и потолков, кабели обязательно должны защищаться металлическими кожухами. Это могут быть трубы или металлические гофрированные гибкие шланги. Использовать пластик не рекомендуется – велика вероятность повреждения грызунами. Разводку кабелей под освещение бани для скрытой проводки следует начинать делать еще до финишной отделки стен и потолков. Одновременно с обшивкой вырезаются посадочные места под светильники, розетки, выключатели и монтажные коробки.

Проводка в гофре

Открытую проводку делать намного проще, освещение бани подключается к кабелям, проложенным по стенам. Кабели обязательно должны защищаться пластиковыми трубками, можно дополнительно закрывать проводку декоративными кожухами.

Очень важно. Перед подключением питания нужно обязательно прозвонить поводку на разрыв, короткое замыкание и эффективность заземления.

Варианты размещения светильников в бане

Если все вышеописанные советы имеют обязательный характер, то конкретные места размещения светильников носят лишь рекомендательный.

Какое напряжение выбрать для светильников

Государственные стандарты не запрещают подключать светильники во всех помещениях бани к напряжению 220 В, но можно встретить рекомендации устанавливать для них понижающие трансформаторы на 36 В или 12 В. По этому поводу можно сказать следующее. Если электропроводка имеет качественные УЗО (устройства защиты оборудования), система заземления отвечает требованиям ПУЭ – безопасность гарантируется. А если вы еще сделаете СУП (систему выравнивания потенциалов), то ни один самый строгий проверяющий не сможет найти нарушений.

Понижающий трансформатор 220/36 вольт

Не убедились или панически боитесь высокого напряжения? Нет проблем, приобретайте и устанавливайте для освещения любой понижающий трансформатор. Только имейте в виду, что в продаже довольно трудно найти светильники, рассчитанные на 12 В или 36 В, а если они и есть, то их дизайнерские характеристики очень далеки от совершенства.

Модные тренды освещения бани

Светодиодная подсветка

В сауне создан эффект звездного неба

Для придания бане индивидуальной эксклюзивности часто используется декоративная подсветка. Для парных применяются оптоволоконные устройства. Сам осветительный прибор размещен за пределами парной, свет в помещение подается оптическими волокнами. Удовольствие очень дорогое, но красота этого стоит. Такая подсветка может устанавливаться в любом месте, от потолка и до пола. Светодиоды не занимают много места, с их помощью можно создавать различные фигуры и орнаменты.

[adrotate group=»5″]

Видео – Освещение в бане

Монтаж светодиодной ленты

Светодиодная подсветка способна полностью изменить интерьер бани, создать праздничную необычную обстановку. А это немаловажно для качественного отдыха. В наличии большой выбор различных типов светодиодных лент с различными техническими показателями, но неопытному потребителю порой довольно трудно в них разобраться.

Светодиодная подсветка в бане

Светодиодное освещение в бане

Мы уже не говорим о подключении, тем более что подключать можно только то, что хорошо знакомо. Прежде чем рассматривать монтаж ленты о светодиодами, узнаем более подробно ее технические характеристики.

Краткие характеристики светодиодной ленты

Светодиодная лента

Ленты светодиодные

Как можно догадаться, в качестве светильников используются светодиодные лампочки, напряжение питания 12 В или 24 В. Стандартная длина ленты 5 м, но некоторые производители не соблюдают эти показатели. Светодиодные ленты могут быть одноцветными (монохромными) или многоцветными (полихромными). Полихромные обозначаются RGB и могут светиться зеленым, желтым, синим, красным и белым цветами или их комбинацией.

Виды светодиодных лент

Свечение меняется при помощи контроллера, напряжение понижается блоком питания. Если вы планируете устанавливать монохромную светодиодную ленту, то контролера не понадобится.

Сенсорный контроллер с ПДУ для светодиодной ленты

Это что касается света и световых эффектов, теперь рассмотрим вопросы защиты – для бани очень важная тема. Все светодиодные ленты по степени защищенности от влаги делятся на три группы.

Группы светодиодных лент	Описание
Влагонезащищенные	Наиболее простые в устройстве, допускаются к использованию только в помещениях, исключающих риски попадания влаги на все элементы.
Влагозащищенные	Могут использоваться в помещениях с повышенными показателями влажности, но от попадания прямых брызг не защищены. В бане можно использовать во всех помещениях, кроме душевой и парной.
Влагостойкие	Не боятся попадания брызг воды под различными углами, можно использовать в душевой и парной. Хотя в парной все светодиоды рекомендуется использовать очень осторожно. Почему? Если вы откроете инструкцию по пользованию, то увидите, что в случае необходимости пайки контактов нужно пользоваться самым маломощным паяльником – светодиоды боятся перегрева. От повышения температуры сгорит близлежащий светодиод, а так, так они работают по три в привязке к одному резистору, то следом за первым выйдут из строя и два следующих. Еще один нюанс для влагостойких светодиодов – для герметизации они «упакованы» в силиконовую трубку, а она поглощает довольно много светового потока. Это нужно иметь в виду во время расчетов освещенности помещений.

Сила светового потока зависит от количества и индивидуальных характеристик светодиодов, в лентах на 12 В их не больше 120 штук на погонный метр, в лентах на 24 В их количество может возрастать до 240 шт. Как использовать эти показатели во время монтажа светодиодных лент в бане мы расскажем ниже. Для того чтобы было легче ориентироваться в технических характеристиках светодиодной ленты ознакомьтесь с таблицей. Это универсальные обозначения, их знание позволяет подбирать оптимальные марки.

Маркировка светодиодных лент

Цены на светодиодную ленту

светодиодная лента

Как рассчитывается сила светового потока

Для того чтобы ленточная светодиодная подсветка не только выглядела оригинально, но и выполняла свою непосредственную задачу (освещала помещение), нужно уметь рассчитать ее параметры. Не будем углубляться в сложные физические формулы, скажем только главное. Большинство лент имеет светодиоды мощностью светового потока по 5 лм, умножайте их мощность на количество на одном погонном метре и получите значение силы потока с метра ленты. К примеру, на погонном метре 50 светодиодов, общая сила светового потока 50×5=250 лм. Далее смотрите в таблицу и определяйте нужную длину ленты в зависимости от требуемого освещения помещения.

Световой поток ламп в зависимости от мощности

Данные по конкретным типам светодиодных ламп. Потребление тока различными типами ламп

Согласно таблице 1 метр нашей расчетной ленты дает столько света, сколько лампочка накаливания мощностью 20 Вт. Значит, если вы желаете заменить в помещении лампу накаливания в 100 Вт, то нужно взять 5 метров ленты со светодиодами, имеющей по 50 лампочек на каждый метр.

Технические показатели светодиодных лам различных типов даны в таблице.

Технические характеристики

Думаем, что теперь вы самостоятельно сможете рассчитать силу светового потока в каждом помещении бани с учетом его назначения. Это понятно? Двигаемся далее.

Как комплектовать светодиодную ленту

Если вам достаточно стандартной пятиметровой ленты – нет проблем, набор уже укомплектован соответствующим блоком питания, а если есть необходимость увеличивать мощность, то нужно выполнять расчет ленты на величину потребляемого тока.

Важно. Для блока питания имеет значение не только величина напряжения, но и величина тока. Если светодиодные ленты будут требовать большую величину тока, то блок питания быстро выйдет из строя. Опытные электрики рекомендуют, чтобы по показателям тока блок питания имел запас минимум 25% от максимальной мощности лент.

Как подсчитать этот показатель? Добросовестные производители указывают параметр силы тока в инструкции, если не указано, то придется делать расчеты самостоятельно. Посчитайте число светодиодов на ленте, возьмите из таблицы величину тока потребления каждого из них с учетом типа. В нашем примере на метре было 50 лампочек типа LED-CW-SMD5050, на пяти метрах их было 250 шт. Один светодиод требует 0,02 А, все светодиоды должны употреблять 250×0,02=5 А. Но, как видно из схемы ленты, светодиоды подключаются по три штуки к одному резистору, следовательно, ток уменьшается в три раза 5:3=1,7 А. У нас лента длиной 10 м – максимальный ток 17 А.

Схема светодиодной ленты

Компактный блок питания нужно покупать с увеличением по мощности не менее 25%, значит в нашем примере необходимо, чтобы он выдерживал 17+3,75=20,75 А. Теперь узнаем его мощность – умножим напряжение (12 В) на силу тока (20,75А) и получим мощность 249 Вт.

Итак, вы подсчитали световой поток ленты, с учетом этого показателя подобрали блок питания и контролер, теперь можно приступать к их монтажу. Предварительно ознакомьтесь с предлагаемыми схемами.

Подключение светодиодной ленты с контролером

Схема подключения двух светодиодных лент

Мы уже упоминали, что контролер служит для изменения цвета ленты, режимов свечения и создания различных эффектов.

[adrotate group=»5″]

Этапы подключения светодиодной ленты

Шаг 1. Учитывая наши советы, выполните все предварительные расчеты, закупите комплектующие, в том числе и контроллер с пультом удаленного управления.

Светодиодная лента Novotech

Контроллер для светодиодной ленты RGB c пультом

Компактный блок питания для светодиодной ленты

Шаг 2. Определитесь с местом установки блока питания и контроллера. Их лучше монтировать в незаметных местах. Имейте в виду, что все электрические приборы, а особенно с электронными схемами, имеют три главных врага: резкое колебание напряжения, высокую влажность и температуру. Соответственно, не пытайтесь их устанавливать в парной или душевой.

Самые распространенные варианты установки

Шаг 3. Замерьте количество гибкого кабеля от источника питания до блока. Запитывать можно как от центрального электрического щитка, так и от розетки. Решение принимайте самостоятельно с учетом планировки помещений и наличия в них розеток.

Шаг 4. Закрепите блок питания и контроллер, для этого нужно снять крышку корпуса и в монтажные отверстия вкрутить саморезы или дюбели. Подведите к блоку питания кабель на 220 В.

Шаг 5. Установите в нужном месте светодиодную ленту, закрепите ее при помощи стандартных липучек или любых приспособлений.

Шаг 6. При помощи коннекторов (они реализуются в комплекте или отдельно) присоедините провода.

Коннекторы для светодиодных лент

Если светодиодная лента полихромная, то к ней прилагается контроллер. Соблюдайте цветность проводов. Для блока питания обязательно смотрите за фазностью. Помните, что «нулевой» провод только синий, цвет фазных может изменяться в зависимости от марки кабеля и производителя.

Схема подключения RGB-контроллера для светодиодной ленты

Видео – Подключение контроллера к светодиодной ленте. LED контроллер

На выходе из блока питания фазность также важна. Правда, если вы перепутаете провода, лента не сгорит, она просто не будет работать. Поменяйте местами провода на выходе из блока питания и все заработает.

Если вам нужно отрезать кусок от ленты – делайте это только по указанным меткам с помощью обыкновенных ножниц. Но мы бы не советовали ее резать, постарайтесь сделать изгибы, повороты и т. д.

Метки для разрезания светодиодной ленты

Светодиодная лента режется через три диода

Шаг 7. Прозвоните тестером соединения, все нормально – можете подавать напряжение 220 В.

Несколько слов следует сказать о китайских изделиях. Все они имеют очень короткие провода с целью экономии дорогой меди. Кроме того, качество спайки ниже всякой критики. Мы настоятельно советуем перед монтажом исправить все слабые места, потом заниматься этими делами будет довольно трудно.

Китайское «изделие»

Начнем с коротких проводов, они настолько малы, что даже обыкновенное подключение вызывает большие сложности. Проводы придется сильно натягивать, а они в это время будут вырываться из пайки или клемм. Настоятельно советуем сразу их перепаять и заменить более длинными. Для пайки используйте маломощный паяльник, не допускайте перегрева светодиодов.

Пайка контактов

Вместо них присоедините более длинные, это расширит возможности монтажа ленты с учетом конкретных особенностей помещений. На второй конец припаянных проводов можно надеть специальные наконечники или просто залудить их.

С одного конца снимите изоляцию 5 мм, с другого конца 10 мм

Наконечники для провода сечением 0,75 мм

Обжим для наконечников

Обжим наконечника с помощью специального инструмента

Получились аккуратные провода с наконечниками, которые обеспечат надежный контакт при установке в клеммную колодку контроллера, диммера или блока питания

Лужение концов проводов

Вот и все, включайте светодиодные ленты, устанавливайте любимый цвет и радуйтесь. Но долго радоваться вы сможете только при одном условии – все наши рекомендации были в точности соблюдены.

[adrotate group=»5″]

Сауна, включена красная подсветка

Видео – Подключение светодиодной ленты

 Как повесить осветительный плафон

Светильник стационарной установки

Банный светильник с плафоном из дерева

Классический светильник в баню

Осветительных плафонов настолько много, что рассмотреть подключение каждого из них нереально. Мы расскажем лишь об общих универсальных правилах.

Шаг 1. Отключите питание сети. Если щиток расположен далеко – обязательно повесьте на него табличку с предупреждением. Это очень важно, включение по оплошности питания третьими лицами бывали неоднократно.

Электропроводка в бане

Содержание:

1. Общие требования
2. Схема электропроводки
3. Схема электрощита

1. Общие требования

Основные требования к электропроводкам большинства объектов приведены в главе 2.1. ПУЭ 7 издания и в ряде других глав. Если вы собрались делать проводку в бане своими руками вам нужно учесть ряд факторов, таких как: количество комнат, необходимость установки розеток и подключения электропечи или других мощных потребителей, тип освещения в душевой, комнате отдыха, парилке и многое другое. В этой статье мы расскажем об особенностях электромонтажа в бане и других помещениях с повышенной влажностью и температурой.

Материал стен и выбор способа прокладки кабеля

Различают два вида электропроводки по способу прокладки — по поверхности стен или «открытая» и внутри стен или «скрытая». В зависимости от материала стен и доступных средств выбирают способ электромонтажа. Рассмотрим несколько типичных ситуаций.

Вариант №1: Баня построена из шлакоблока, пенобетона, газобетона и других твёрдых негорючих материалов, а парилка обшита вагонкой или другими видами облицовочных материалов из дерева и его производных.

В этом случае правильным решением будет скрытая электропроводка в штробах во всех комнатах. Это решение обеспечивает защиту кабеля от механических повреждений и высокой температуры.

Вариант №2: Баня построена из дерева, например,из сруба. Стены всех помещений, соответственно, деревянные.

В этом случае возможно два варианта — дешевле (открытая проводка) и дороже (скрытая).

В первом случае проводку прокладывают в кабельных каналах и гофрах по поверхности стен в каждой комнате, возможна «маскировка» линии, например, за элементами отделки интерьера или прокладка в плинтусах с лотком для кабеля.

Проводка в коробе

Возможно, вам понравится идея ретро-проводки на изоляторах. Это действительно красивый вид открытой электропроводки, к тому же допускается согласно ПУЭ, в частности, п. 2.1.4, 2.1.37, 2.1.39, 2.1.40, табл. 2.1.2, 2.1.3.

Электропроводка на изоляторах

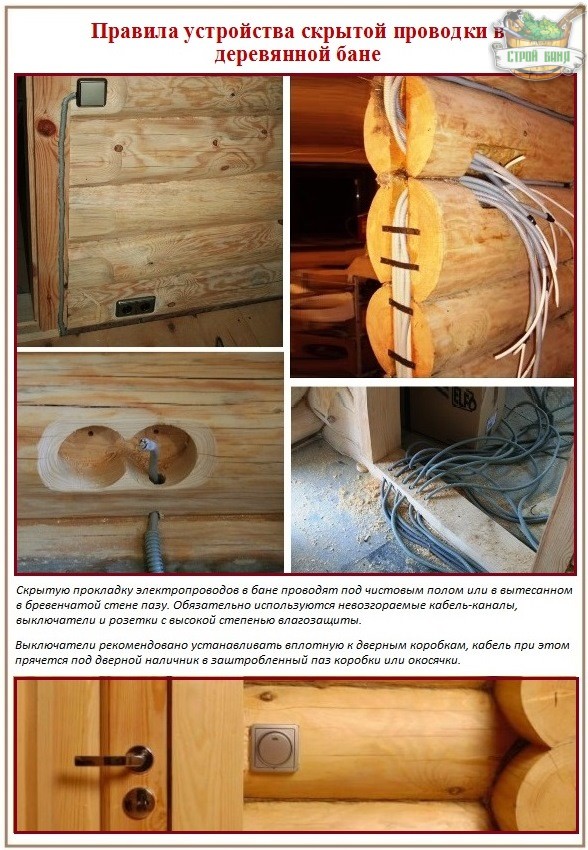

Во втором, дорогом, варианте проводку прокладывают скрыто — внутри стен, за наличниками дверных проёмов и других местах в металлических трубах. Преимуществом этого варианта является то, что кабель защищен от негативных воздействий окружающей среды, но есть значительный недостаток — монтаж скрытой проводки в дереве должен выполняться на стадии возведения сруба,в противном случае эти операции либо испортят внешний вид помещения, либо работа усложнится. К тому же учитывайте и стоимость металлических труб, трудности их монтажа, типа сварки стыков и прочие строительно-монтажные нюансы.

Именно такие варианты электромонтажа в деревянных зданиях предписывает пункт 2.1. ПУЭ и таблица выбора способа прокладки проводки (табл. 2.1.3).

Вариант №3 — Каркасная баня. Сейчас множество вариантов быстрого возведения каркасных зданий, поэтому нельзя оставить без внимания этот вид строительства. Основной документ, в котором приведены нормы для каркасного строительства — это СП 31-105-2002.

В случае каркасной постройки прокладка электропроводки также может быть как скрытой, так и открытой. Но есть некоторая разница. Если при прокладке скрытой проводки в деревянных зданиях используются металлические трубы, то в приведенном выше Своде Правил, а именно его главе 13.5 «Электропроводки» п.13.5.1, сказано:

«Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий в соответствии с рисунком 13-9. Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.»



Рисунок 13-9 из СП 31-105

То есть, как вы можете видеть, что ни о каких металлических трубах нет и речи, но п. 13.5.2 требует использовать «изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение».

Примечание: С общими правилами монтажа электропроводки вы можете ознакомиться в статье: Монтаж электропроводки.

Выбор кабеля

Если опустить рассуждения о группах горючести и определениях из ПУЭ, поскольку это вечный предмет для споров, то на практике для электропроводки в бане наиболее подходящим вариантом будет кабель типа ВВГнг-LS (однако при этом следует учитывать что его максимальная рабочая температура составляет 70°C), либо провод РКГМ — его оболочка из кремнийорганической резины и защитная оплетка из стекловолокна устойчивы к воздействию высоких температур, к тому же данный провод отлично подходит для прокладки на изоляторах (см. выше), что делает его практически идеальным вариантом провода для бани, и в особенности в помещении парной (сауны).



Примечание: Для расчета сечения жил кабеля вы можете воспользоваться нашим онлайн калькулятором расчета сечения кабеля по мощности.

Какие светильники и розетки устанавливать в бане?

При выборе светильников и розеток для бани следует учитывать, что такие помещения как душевая и парная (сауна) согласно ПУЭ относятся к особо опасным и характеризуются такими факторами как высокая влажность, и высокая температура. Следовательно применяемое в таких помещениях оборудование должно иметь соответствующее исполнение.

Корпуса применяемых розеток и светильников должны иметь влагозащищенное исполнение со степенью защиты не ниже IP54 (защита от водяных брызг). Светильники устанавливаемые в парной дополнительно должны иметь термостойкое исполнение, например светильники серии НПБ.

2. Схема электропроводки

Перейдем к практической части статьи, а именно составлению схемы электропроводки. В качестве примера рассмотрим небольшую баню размером 6х3 метра, в которой есть комната отдыха, душевая, туалет и парная. Чертеж и размеры комнат приведены на рисунке ниже.

В настоящее время популярны два варианта печи для парилки — каменка на дровах и электрическая каменка.Если печь на дровах, то схема электропроводки сводится к разводке освещения и нескольких розеток: одной для бойлера, и еще одной или нескольких для подключения других электроприборов, например, телевизора в комнате отдыха или для зарядки гаджетов, на случай необходимости. Если же вы решите установить электрическую каменку — нужно добавить еще одну однофазную или трёхфазную линию для её питания.

Так как в парилке всегда повышенная температура и влажность, то в этом помещении существует повышенный риск поражения электрическим током. Поэтому освещение следует подключать через понижающий трансформатор 220/12 вольт.Сейчас промышленно производятся ящики с понижающим трансформатором (сокращенно ЯТП), они удобны тем, что на их корпусе есть автоматический выключатель по высокой стороне (220В), а иногда и по низкой стороне, а также розетка для подключения потребителей.

Внутреннее их устройство крайне простое, и вы его видите на следующей иллюстрации. Для подключения стационарной проводки к такому ящику нужно будет его разобрать, найти выводы обмотки низкого напряжения и подключиться непосредственно к ним.

ЯТП бывают разной мощности, она обозначается в ВА или кВА — в вольт-амперах, к примеру, на предыдущем рисунке изображен ящик с трансформатором на 250 ВА или 0. 25 кВА.Чтобы подобрать подходящий вы должны сложить мощность всех лампочек, которые будут от него запитаны и добавить 15-20 процентов запаса (чем больше — тем лучше, но без фанатизма).

На приведенном ниже плане нанесем один из вариантов схемы прокладки линий электропроводки. Если у вас не будет электропечи, то, соответственно, оранжевой линии, как на схеме ниже, не будет. Ящик с понижающим трансформатором можно установить, как показано на плане или под электрощитом, в зависимости от обстановки и ваших пожеланий.

Схема разводки электропроводки в бане

ВАЖНО! Сечение жил кабелей применяемых в цепях 12 Вольт необходимо проверить на потери напряжения (они в любом случае не должны составить более 2 Вольт). В случае если потери будут выше нормы необходимо взять кабель с большим сечением жил. Данную проверку можно выполнить с помощью нашего онлайн калькулятора расчета потери напряжения в кабеле.

Схемы соединения проводов в распредкоробках приведены ниже. Розетки могут подключаться кабелями (проводами) напрямую к автоматическому выключателю в электрощитке без соединений в распредкоробках, как и линия на каменку (если она есть).

Номера распредкоробок соответствуют плану прокладки линий.



Предполагается, что электрощит бани будет подключаться к распределительному щиту дома. В таком случае следует установить автоматический выключатель в распределительном щите дома для защиты кабельной линии от дома до бани, его номинал следует подбирать строго по сечению кабеля, вы это также можете сделать с помощью онлайн-калькулятора выбора автомата по сечению кабеля как и сечение самого кабеля по мощности можно посчитать воспользовавшись онлайн-кальку

Как сделать электропроводку в бане своими руками

Добавил(а): Наталья — 24 ноября

Каждый владелец частного дома считает баню необходимым атрибутом на своём участке. Сегодня с комфортом оборудованная баня может стать не просто помещением для соблюдения личной гигиены, но и местом для настоящего отдыха. В статье подробно рассмотрим, как сделать электропроводку в бане своими руками.

Устройство освещения в бане

При оборудовании помещения бани различными устройствами и вспомогательными приборами особое внимание следует уделить монтажу электропроводки. В данном случае требования к качеству используемого материала более высокие, поскольку проводка чаще всего подвергается экстремальным условиям — таким как высокая температура, резкие перепады температур в двух смежных помещениях, повышенная влажность. К тому же баня, в особенности деревянная, является объектом, представляющим повышенную пожароопасность.

Простейшая схема устройства электропроводки в бане выглядит следующим образом:

Кабель подводится в баню к общему автомату, рядом с которым предусмотрено УЗО — устройство защитного отключения, далее подключается водонагреватель (бойлер) и светильники — по одному-два на каждое помещение: раздевалку (предбанник), помывочную и парилку (сауну)

Для монтажа электропроводки рекомендуется пригласить специалистов-электриков, если вы не уверены, что сможете справиться самостоятельно.

Однако в целях экономии, имея соответствующий опыт и знания, данную операцию можно провести самостоятельно. Одними из основных условий при устройстве электропроводки в бане являются применение материалов высокого качества, предварительный точный расчёт метража и параметров используемого оборудования для монтажа, а также обязательное соблюдение техники безопасности при проведении работ.

Подготовка

Итак, если вы решили провести монтаж электропроводки в бане самостоятельно, делайте это правильно:

• Запрещается вести проводку напротив входных дверей, по угловым стыкам помещений, а также к одному переключателю подключать более двух светильников.
• Недопустимо скручивать и перегибать проводку.
• Распределительные короба, в которых прокладывается кабель, должны иметь свободный доступ и находиться на виду — на случай, если придётся устранять неисправности с электрикой.
• Желательно до начала работ по прокладке проводов изобразить карандашом на стене их расположение, а также местоположение выключателей, розеток и светильников.
• Скопировать на бумагу схему и сохранить её — возможно, она ещё не раз пригодится.

Способы монтажа

Существует два основных варианта — открытый и скрытый. Первый способ менее трудоёмкий и не требует больших финансовых затрат, более ремонтопригоден. Единственным недостатком этого способа является не совсем эстетичный внешний вид разводки, который, впрочем, можно улучшить какими-либо элементами декора, или элементарно проложить кабель в коробах или лотках.

Способ скрытой проводки более трудоёмок, а в финансовом плане потребует больше затрат. Хотя это компенсируется более эстетичным внешним видом стен.

В настоящее время торговые сети предлагают электротехнический плинтус, использование которого во многом облегчает монтаж электропроводки в помещениях. Изделие нужной длины крепится к полу или потолку, внутри него по специальному каналу протягивается проводка, в нужном месте сверлится отверстие, через которое и выводится проводник необходимой длины.

Выбор материала и советы по выбору

При приобретении электропроводов следует предварительно узнать суммарную электрическую мощность оборудования, которое планируется запитывать в помещении бани. Зная эту величину, можно определить минимально допустимое поперечное сечение используемого провода.

Например, для 2 кВт мощности достаточно использовать провод с поперечным сечением в 1 мм². Другие же значения, по которым можно ориентироваться, приведены на фото ниже (см. табл.):

В таблице указаны ориентировочные расчетные значения для подбора поперечного сечения кабеля в зависимости от величины мощности запитываемых приборов и способа прокладки кабеля

Совет. Приобретая тот или иной провод для монтажа, следует помнить о необходимости прибавления к расчётной мощности 20% (для более надёжной работы).

Для электропроводки в бане желательно использовать провода с медной составляющей, имеющие двойную резиновую изоляцию. При монтаже освещения чаще всего используется провод марки ВВГнг-LS 3х1,5, поскольку изоляция его слабо подвержена горению, а при возможном возгорании практически не задымляет помещение. Проводка обычно закрывается гофрированными трубками, изготовленными из ПВХ-материала. Такая конструкция уверенно выдерживает температуру до 180 градусов.

Важно! Использование металлических трубок или каких-либо иных изделий из металла для открытой прокладки не допускается!

Необходимые инструменты

Чтобы монтаж электропроводки проходил без задержек, опытные мастера советуют иметь под рукой следующие инструменты:

1. Стремянку с молотком и строительным шпателем.
2. Перфоратор, набор отверток, шуруповерт, болгарку.
3. Пассатижи с кусачками, сверла разного размера, рулетку, строительный нож, маркер.
4. Удлинитель, инструмент для обжима наконечников кабеля и снятия изоляции.
5. Инструмент для измерительных работ: лазерный уровень, индикаторную отвертку, мультиметр.

Пошаговая инструкция: делаем электропроводку своими руками

Ведение проводки в баню

Существует два варианта прокладки кабеля — подземный и воздушный. Наиболее простым и доступным является воздушный путь. Как правило, в этом случае применяется кабель типа СИП, обладающий повышенной устойчивостью к разрушительному воздействию ультрафиолета.

На значительном расстоянии бани от магистральной линии электропередачи следует закрепить электропровода на дополнительных устойчивых опорах (см. ниже схему прокладки и место ввода).

На схеме показаны размеры по СНиП

При монтаже провода на стене бани следует придерживаться следующих правил: крепление электропровода должно находиться на расстоянии не менее 200 мм от козырька крыши строения и не менее 2750 мм от земли. Вводится кабель в помещение через трубу в стене. Полость изоляционной трубы заливается расплавленным битумом.

Кабель подводится непосредственно к бане по воздуху, при этом необходима установка дополнительной опоры

Подземная прокладка кабеля более трудоёмкая и требует больше финансовых затрат, однако придаёт прилегающему участку более эстетичный вид благодаря отсутствию лишних проводов.

Кабель зарывается на глубину не менее 0,5 м от поверхности земли — и обязательно прокладывается в трубе-футляре длиной 1–1,5 м

При подземном монтаже используется либо бронированный кабель ВБ6Шв 3х2,5 с медными жилами, либо небронированный ВВГ3х2,5, который необходимо защитить трубами соответствующего диаметра.

После подготовки кабель укладывается в траншею глубиной до 70 см и присыпается слоем песка в 5–10 см, затем траншея закапывается грунтом и выравнивается с поверхностью прилегающего участка

Совет. Необходимо каким-либо способом отметить место прокладки кабеля во избежание его повреждения при последующих земляных работах перед территорией бани.

Установка щитка в бане

Главное назначение щитка — распределение электропитания к потребителям энергии в помещениях бани. Необходимое условие при установке щитка — сухое, хорошо проветриваемое место с достаточно свободным доступом, по возможности с наименьшими колебаниями температур. Как показывает практика, самым подходящим местом является предбанник или комната отдыха.

Следует располагать провода внутри щитка особенно аккуратно, не допуская применения лишних предметов и деталей

Щиток устанавливается на такой высоте, чтобы верхняя крышка его находилась на расстоянии 1800мм от пола. Проводка в щитке применяется однофазная, кабель — трехжильный (для монтажа заземления).

В этом случае прокладка электрической проводки является вшитой в электротехнический плинтус

Разводка проводов от щитка

При разводке проводов следует помнить:

• От щитка провода разводятся к потребителям только цельным кабелем.
• Выключатели и розетки монтируются в вертикальном положении только в сухих помещениях.
• Категорически не допускается устанавливать выключатели и розетки в парилках, душевых кабинах и моечных помещениях.
• Соединение проводов производится методом сварки или пайкой.
• Все используемые в бане приборы должны иметь заземление.

Кроме того, перед первым включением щитка необходимо убедиться в отсутствии ошибок подключения всех приборов.

Запитка идет от электрощитка через распределительные коробки и подаётся к потребителям

Монтаж светильников

Любой прибор, используемый в помещении бани, должен быть изготовлен из жаропрочного и термостойкого материала, хорошо противостоящего большим перепадам температур. Поэтому использовать пластиковые плафоны в осветительных приборах нежелательно, необходимо также при выборе приборов освещения обратить на влагостойкость материала.

В помещениях бани небольшой площади достаточно установить по одному осветительному прибору

Для освещения помещения достаточно подбирать лампы мощностью 75 Вт. Свет по возможности должен быть рассеянным — это более благоприятно действует на восприятие. Помещения, имеющие высокий уровень влажности, можно освещать лампами с питающим напряжением в 12 В.

Совет. Для освещения помывочных специалисты рекомендуют дополнительно «вешать» светильники на понижающие трансформаторы.

Так рекомендуется устанавливать приборы освещения в предбаннике и парилке: в сеть дополнительно включается понижающий трансформатор, благодаря которому можно избежать перегорания лампы при коротком замыкании

Желательно располагать приборы освещения на стенах, а не на потолке, где температура воздуха несколько выше. Недопустимо использование для освещения внутренних помещений бани ламп дневного света.

Не очень удачное местоположение осветительных приборов в предбаннике — почти под потолком помещения

Важно! Лампы, размещённые в парной и моечных помещениях, должны иметь дополнительную защиту с помощью термостойких влагонепроницаемых плафонов.

Электропроводку в парной желательно проводить в специальном коробе, обеспечив при этом кабелю хорошую паро- и гидроизоляцию.

Устанавливают светильники в защищённом от прямого огня месте

Если при бане имеется бассейн, то освещение помещения необходимо более яркое, обеспечивающее своеобразный комфорт. Поскольку у бассейна температура не такая высокая, как в парной, то устанавливаются люминесцентные, светодиодные лампы, подсветки различных форм и цветов.

Красивое оформление бассейна — ещё один шаг к комфортному отдыху

При этом, конечно, необходимо принять все возможные меры для их безопасного использования. При желании устанавливается и освещение в воде, однако тут следует использовать только специальные светильники с повышенной герметичностью, которые будут работать на пониженном напряжении.

Для бассейнов, расположенных рядом с саунами, можно оформить подсветку, вмонтировав герметичный светильник непосредственно в стенку

Монтаж розеток

На этом этапе следует помнить:

• Размещают розетки в бане только в комнатах для отдыха или же в предбанниках.
• Категорически запрещено устраивать розетки в помещениях с повышенной влажностью воздуха.
• Высота размещения розеток не должна быть выше 1 м от уровня пола. При этом желательно подбирать розетки, снабжённые крышками.
• При использовании розеток не рекомендуется подключать в одно гнездо более одного прибора.
• Для предотвращения попадания влаги внутрь розеток и выключателей провода подводятся к ним сбоку или снизу.

Все розетки рекомендуется монтировать в предбаннике и обязательно с защитными крышками, чтобы внутрь не попал конденсат

Дополнительное оборудование

В последнее время для обогрева в банях всё чаще начинают использоваться электропечи. Они компактны, просты в эксплуатации, их легко подключить. Электропечи способны автоматически поддерживать заданную температуру, и, что немаловажно, в процессе эксплуатации не накапливается мусор и зола.

Компактная электропечь не займёт много места, но подарит такое же тепло, как и дрова. Её достоинство заключается в том, что при работе не выделяются вредные дымовые газы и отсутствует мусор

Долговечность и нормальная работа электропечи в большой степени зависит от грамотно проведённого монтажа электропроводки. Для этой цели используются провода с изоляцией, способной выдерживать температуру до 170 градусов. Проводка дополнительно закладывается в гофрированную трубу. В целях безопасности устанавливается температурный ограничитель, отключающий печь от электропитания при достижении температуры в парилке выше 140 градусов.

Видео: освещение в бане (парной и пр.)

Несмотря на то что проведение электричества в бане своими руками кажется сложным, произвести укладку кабеля не составит большого труда. Главное правило — соблюдение условий техники безопасности и грамотное распределение нагрузок на запитку от магистрали. Учитывая полученные рекомендации, можно установить выключатели и провести освещение в баню самостоятельно.

Оцените статью: Поделитесь с друзьями!

Свет в парилке и бане своими руками: как сделать

Коммуникации в бане начинают прокладываться после укладки чернового пола, потолка, установки дверей, окон. Правильно провести свет в парилке и других банных помещениях без теоретических знаний сложно.

При покупке осветительных приборов для бани нельзя выбирать классические светильники. Внутри помещения на предметы воздействуют агрессивные факторы. Важно грамотно подойти к выбору светильников, проводки для бани.

Нормативные требования к проводке в банных помещениях

Свет в бане и парилке своими руками может провести любой человек. В банных помещениях на декоративные покрытия, предметы воздействует:

Предметы, изготовленные из некачественных материалов, без защиты быстро разрушатся.

Светильники для парилок, моечных должны иметь степень защиты IP-54. Расшифровка:

• IP — аббревиатура, указывающая на отметку международной защиты;
• 5 — стойкость к ударам, механическому воздействию;
• 4 — степень защищенности устройства от попадания влаги.

При выборе светильника для бани нужно учитывать ряд факторов:

1. Яркость осветительного прибора должна быть умеренной. Яркий свет не даст расслабиться, тусклый — начнет навевать сон.
2. Плафон должен быть герметичным, высокопрочным — выдерживать механическое воздействие, перепады температуры.
3. Корпус светильника не должен пропускать влагу, пар внутрь. Все плафоны должны быть плотно закрытыми. Если внутри установлена лампочка накаливания, при попадании влаги она лопнет.
4. Корпус, внутренние детали осветительных приборов должны быть устойчивыми к сильному нагреванию.

В парилке и моечной запрещено использовать лампы накаливания. При попадании капель влаги лампочка взорвется.

Принципы проведения электричества

Прежде чем начинать делать подсветку в парилке нужно изучить принцип проведения работ. Необходимо подобрать светильники по мощности, правильно расположить их в банных помещениях.

Выбор мощности

При покупке светильника нужно обратить внимание на мощность устройства:

• оптимальный уровень напряжения — 12 В;
• максимальная мощность — 75 ватт.

Более мощные осветительные приборы выбирать нельзя, поскольку у них будет перегреваться плафон. Со временем это приведет к нарушению герметичности, выходу светильника из строя. Чтобы поддерживать один уровень напряжения, нужно купить трансформатор. Он должен быть расположен в предбаннике, закрыт металлическим коробом.

Для бани можно выбирать светильники, изготовленные из термостойкой пластмассы, керамики, фарфора.

Не рекомендуется покупать подвесные светильники.

Также внимание нужно уделить наличию уплотнителя. Он должен изготавливается из термостойкой резины, плотно закрывать место соединения плафона с корпусом светильника.

Выбор осветительного оборудования

Типы осветительных приборов:

1. Стандартные. Классические светильники, лампочка в которых закрывается плафоном. Могут закрепляться на горизонтальных или вертикальных поверхностях. Форма чаще круглая или овальная. Для изготовления плафонов применяется термостойкое матовое стекло.
2. Оптоволоконные. Светильники, изготавливающиеся из стеклонити, которая на обеих сторонах имеет источники света. Внешне напоминают светильник веер со множеством нитей, на конце которых светятся лампочки. Оптоволоконные нити выдерживает нагревание до 200 °C. Не разрушаются при воздействии влаги, ультрафиолетового излучения. Выдают мягкий, рассеянный свет, который помогает расслабиться. Осветительный прибор можно собрать самостоятельно из отдельных трубок. Важно заизолировать все скрутки, места соединения проводов.
3. Светодиодные. Устойчивы к воздействию влаги, перепадам температуры. Подходят для установки под водой. Это позволяет сделать подсветку бассейна. Высокий показатель герметичности устройств объясняется наличием силиконовой уплотнительной пленки. Степень интенсивности светового потока зависит от размера светодиодов. С помощью пульта дистанционного управления можно изменять степень освещения.

Виды светильников по источнику света:

1. Лампы накаливания. Имеют нить накаливания внутри. На выработку света у них уходит только 5% от потребляемой электроэнергии. Лампы накаливания быстро нагреваются. При попадании влаги на раскаленные поверхности произойдет взрыв. Одна из разновидностей — галогеновые лампочки. По техническим характеристикам превосходят стандартные изделия.
2. Светодиодные. Безвредные источники света. Обладают малой мощностью, ярко светят. Не содержат ртути, являются энергосберегающими. По сроку службы опережают аналоги. Выдают направленный поток света. Для полноценного освещения помещения нужно использовать несколько светильников или светодиодную ленту светодиодной ленты, которую можно расположить на потолке или стенах.
3. Люминесцентные. Классические энергосберегающие лампы. Это газоразрядные трубки мощностью около 11 Ватт. Преобразуют ультрафиолетовое излучение в видимый свет. В трубки закачены ртутные пары, люминофор. Производители заявляют, что люминесцентные лампы безвредные, но время работы они выделяют в воздух ртутные пары.

Правила выбора светильника для бани:

1. Запрещено использовать в моечной, парилке переносные осветительные приборы, которые подключаются к сети.
2. Лучше выбирать матовые изделия.
3. В моечной парной запрещено использовать лампы, содержащие ртуть. При ударе выбрасывают в воздух токсины, которые губительны для здоровья. Ртутные источники света часто лопаются при перепадах температуры.
4. Качественная лампа не может стоить дешево. Заранее рекомендуется узнать, какие производители являются лучшими на мировом рынке, уточнить их слабые стороны.
5. Нужно купить светодиодную ленту, сделать из нее аварийное освещение. Выключатель следует вывести отдельно.
6. При покупке розеток нужно выбирать изделия с маркировкой IP 54.
7. Если баню посещает большое количество человек, нужно установить на плафоны дополнительную защиту.

Проверять лампы нужно во время покупки.

Расположение элементов

При обустройстве света в бане нужно выбрать место для светильников:

1. Запрещено размещать осветительные приборы рядом с печью, дымоходом, каменкой. Даже термостойкие плафоны не способны выдержать сильное нагревание.
2. Свет приборов не должен напрягать глаза. Поэтому светильники лучше установить в углу помещения.
3. Рекомендуется сделать подсветку из светодиодной ленты под пологами в парилке.
4. Не рекомендуется устанавливать слишком большое количество осветительных приборов, яркие источники холодного или теплого света. Он должен быть рассеянным, мягким, чтобы не напрягать глаза при посещении бани.

Можно сделать два уровня освещения — на высоте пояса и чуть выше головы. Для первого варианта подойдет светодиодная лента, для второго — стандартные светильники, которые можно закреплять на вертикальных поверхностях.

Проведение электричества своими руками

Важно заранее подготовить чертеж, на котором будет отображена разводка проводов к точкам освещения. Рисунок поможет не запутаться при подключении светильников.

Розетки и выключатели из парилки и моечной нужно вынести в предбанник или зону отдыха с минимальным уровнем влажности.

Инструменты и расходники

Инструменты, расходные материалы:

• лампочки, плафоны;
• провода, гофра;
• острый нож, набор отверток;
• мультиметр, шуруповерт;
• дрель, сверла по дереву;
• плоскогубцы, обжимной инструмент.

Также нужно подготовить изоленту, скотч, резиновые уплотнители.

В парилке

Процесс установки светильников в каждой комнате бани одинаковый и состоит из нескольких этапов:

1. Отметить расположение осветительных приборов.
2. Для проводки нужно использовать трехжильный провод, который должен проходить через защитную гофру.
3. Провода в гофре должны быть спрятаны внутри деревянного каркаса, на котором закрепляется гидроизоляция, декоративный материал. Гофру можно закрепить специальными клипсами.
4. При прокладке провода нужно постоянно проверять на наличие напряжения с помощью лампы, патрона.
5. Когда провода будут на месте, нужно закрепить в деревянном каркасе плиты утеплителя. В них нужно сделать углубления под гофру с проводами.
6. Поверх утеплителя необходимо закрепить фольгированную пленку.
7. Поверх пленки следует набить рейки, чтобы получился вентиляционный зазор.

Останется закрепить декоративный материал, вывести через него концы проводов. После этого подключатся лампы, устанавливаются плафоны с уплотнителем.

В моечной

Для комнаты с бассейном, душевой и купелью лучше выбирать светодиодные лампы. Они могут быть стандартными или многоцветными. Особенности обустройства освещения в моечной:

1. Светильники не должны попадать под струи воды.
2. Количество светильников может быть неограниченным, но нельзя забывать про напряжение глаз.
3. Розетки, выключатели нужно вынести в предбанник или зону отдыха с минимальным уровнем влажности.
4. Провода должны проходить внутри гофры.
5. Кабели должны иметь качественную гидроизоляцию.

В комнате отдыха

При монтаже осветительных приборов в комнате отдыха можно проявить фантазию и попробовать создать нечто уникальное. Чтобы люди продолжали наслаждаться отдыхом, нельзя устанавливать слишком яркие светильники.

Рекомендуется установить несколько осветительных приборов на разной высоте. Отдельные места (обеденный и бильярдный стол, бар) можно осветить навесными светильниками.

Выключатели и розетки должны быть вынесены в предбанник. Для них нужно выделить отдельное место.

Декоративные решетки

Для украшения светильников в бане можно использовать деревянные решетки, изготовленные своими руками. Они улучшают вид осветительного прибора, рассеивают свет. При самостоятельном изготовлении решетки нужно учитывать некоторые особенности:

1. Светильник должен свободно располагаться под решеткой.
2. Длину отдельных реек подбирают индивидуально.
3. При расположении лампы на стене решетка может быть полукруглой, квадратной, прямоугольной формы. Если конструкция находится в углу, нужно делать треугольную конструкцию.
4. Крепежные элементы должны быть скрыты. Для соединения отдельных реек лучше использовать деревянные шканты.
5. Если хочется сделать необычную решетку, можно отшлифовать рейки, чтобы они получились полукруглыми.

Проведение коммуникаций в бане — ответственный вариант. При выборе осветительных приборов необходимо учитывать технические характеристики устройств, устойчивость к агрессивным условиям. Если светильники, провода выбраны правильно, сделать освещение легко.

80 фото безопасного монтажа и подключения электропроводки

Вы построили баню и решили обзавестись электропроводкой, поскольку необходимо напряжение для освещения и различных приборов, но вы не знаете, как ее сделать? Не отчаивайтесь постепенно разберемся в этом вопросе. Главное, помните, что в этом помещении особенные условия из-за близости воды, наличия пара и высокой температуры.

Чтобы электропроводка в бане соответствовала нормам безопасности необходимо проработать план монтажных работ, подобрать, подходящие инструменты, материалы.

Краткое содержимое статьи:

Основные требования к созданию проводки в бане

Из-за наличия условий для передачи напряжения к человеку установлены особые требования к проводке в бане, поскольку рядом вода и источники воздействия на целостность проводов. Не забывайте о способности материалов к возгоранию, поскольку обычно бани создают из дерева оно может загореться в случае короткого замыкания где-то в сети.

Выделим перечень основных требований:

Вводной распределительный щиток рекомендуется монтировать в защищенной области строения – это может быть специальное место, выделенное для него, тамбур либо отделение для отдыха. Необходима установка дополнительного УЗО либо дифавтомата с чувствительностью на утечку тока менее, чем в 0,05 Ам на основе требований IP 44.

Рекомендуем использовать дополнительное заземление с помощью PE-проводника на основе высокого уровня емкости, чтобы хватило для всех потребителей. Для котла необходимо обеспечить отдельное заземление.

Если есть возможность используйте оборудование с защитой на уровне IP55, поскольку кабели, использующиеся для него обладают тремя жилами и собственным заземлением с изоляцией стойкой в температурном режиме от -40 до +130 по Цельсию.

Желательно применить неразъемную линию подачи электрического тока от щитка ко всем потребителям. Это очень удобно и возможно, поскольку баня обычно не обладает большими размерами. И это поможет избавиться от использования распределительных коробок.

Рекомендуем монтировать провода в металлорукава либо огнеупорные версии гофры. Изоляцию разрешается создавать на основе невозгораемых материалов либо с эффектом самозатухания.

Элементы проводки закрепляются с помощью различных диэлектриков, а саморезы, шурупы либо гвозди полностью исключены.

Вся информация, касающаяся безопасности электропроводки в бане содержится в ПУЭ. Потратьте немного времени и изучите правила, поскольку в них раскрываются очень важные моменты способные облегчить процесс монтирования правильной электропроводки. Ознакомьтесь с фото проводки в бане чтобы вы знали, как она выглядит в правильных примерах.

Что сделать на подготовительном этапе?

В первую очередь создается подробная схема проводки в бане с учетом специфики помещения. Для этого рекомендуем обратится к специалисту, обладающему опытом работы с подобными строениями, поскольку необходимо учитывать различные нюансы, заключающиеся в суммарной мощности и количестве потребителей электрической сети.

Можно использовать однофазный вариант либо трехфазный, если потребуется увеличенная мощность. Обычно используется однофазная линия с мощностью до 14 кВт. А трехфазная требуется, если мощность будет достигать до 42 кВт. Далее вычисляется продолжительность сечения проводов, вид УЗО, версия, использующихся автоматов и других элементов входящих в сеть.

Напряжение к бане: воздушным или подземным способом?

Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.

Выбранный вариант отмечается на схеме, чтобы со временем не забыть где был ввод и от куда велись провода, на какой высоте и какой вид кабеля использовался.

Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:

• Нельзя опускать кабель ниже шести метров до проезжей части;
• Расстояние до пешеходной части не менее 3,5 метра;
• Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
• Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Рекомендуем использовать кабель типа СИП-4, обладающий сечением не меньше 16 мм2 на основе алюминиевого сердечника. Для однофазного варианта применяется версия на две жилы, а для трехфазного на четыре.

Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.

Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.

Как использовать этот способ:

• Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
• Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
• Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
• Для ввода в баню применяется стальная втулка;
• Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
• Создается качественное заземление и потребуется установка громоотвода.

Как сделать внутреннюю проводку в бане?

Это этап отличается упрощенными монтажными работами. Но рекомендуем ознакомиться с правилами ПУЭ и учитывать любые нюансы чтобы проводка, оказалась, безопасной и пригодной для продолжительной эксплуатации.

Как это сделать:

• Необходимо правильно установить распределительный щиток;
• Вся разводка идет от распределительного щитка;
• Подключаются осветительные приборы;
• Монтируются необходимые розетки.
• Выполняется остальная часть указанная в схеме проводки.

Очень важно осуществить правильную установку щитка. Опирайтесь на такие требования к его безопасности и работоспособности:

• Для него отводится место рядом с выходом из бани. Оно должно обладать отличной вентиляцией, упрощенным доступом и полноценным освещением;
• Устройство должно обладать корпусом на основе надежного материала с увеличенной защитой от воздействия влаги;
• Верхняя части распределительного щитка не может находится ближе, чем в 1,4 – 1,8 метра к полу.

Чтобы правильно создать разводку от самого щитка также необходимо придерживаться правил безопасности. Рассмотрим основные моменты без соблюдения, которых уровень безопасности будет сомнительным:

• Рекомендуем использовать однородный кусок кабеля без использования распределительных коробок;
• Если строение создано из дерева потребуется открытый тип проводки кабеля;
• Запрещено опираться на оболочку для проводов на основе ПВХ либо металлических труб;
• Разрешается монтировать кабеля по вертикали либо горизонтали, но нельзя перекручивать либо перегибать их в любых направлениях – они должны прокладываться ровно;
• Выключатели, различные розетки монтируются в тамбуре, отделении для отдыха. В парильной комнате или обмывочном отделении их монтирование запрещено;
• Жилы различных проводов можно соединять с помощью пайки либо сварки;
• Под печкой никакие провода никогда не прокладываются, поскольку это запрещено из соображений безопасности.

На основе этой информации вы сможете провести проводку своими руками внутри бани, а также и снаружи с условием наличия продвинутых навыков. Но мы рекомендуем не рисковать и нанять специалистов для выполнения всех этапов создания проводки, поскольку с электричеством не шутят.

Фото проводки в бане

Электропроводка в бане – правила безопасности и технология монтажа

Электрооборудование позволяет озарить светом парилку и предбанник, установить в предбаннике розетки, и даже перейти с дровяного нагрева воды на электрический.

Необходимо помнить об особых правилах монтажа, применяемых для влажных помещений с повышенной температурой воздуха внутри. Если их игнорировать, электропроводка в бане становится опасной для жизни и имущества.

Разделение парилки на зоны

Электропроводка в парилке будет находиться в разных условиях в зависимости от ее расположения. Самые горячие области – под потолком и у печи. Неизменным на территории парилки остается только наличие влаги и брызг воды.

Чтобы сформировать четкие требования к электрооборудованию в парилке и его размещению, ее разделяют на 4 зоны.

Зона №1 – место для размещения устройств для нагрева воды. Они могут быть и электрифицированными, но в любом случае никакого другого электрооборудования там быть не должно. Зона ограничивается расстоянием в 0,5 м от корпуса печи по горизонтали. Верхний край ее определяется нижней границей зоны №4.

Зона №2 – в ней может быть размещено оборудование без ограничений по воздействию температуры. Она начинается от пола парилки и заканчивается на высоте 0,5 м над ним.

Зона №3 уже требует, чтобы размещенное в ее пределах электрооборудование было термостойким. Изоляция кабелей должна быть рассчитана на температуру не менее 170˚С, все остальное – не менее 125˚С.

Зона №4 предназначена только для установки устройств управления работой электропечей, то есть датчиков температуры. Ее границы – 0,3 м от уровня потолка. Все оставшееся от зон №1, 2 и 4 пространство относится к зоне №3.

Если для нагрева воды в парилке используется электронагреватель, то в зоне №4 обязательно должен устанавливаться датчик, отключающий подогрев при температуре в ней более 140˚С. Само собой, это значение можно регулировать в меньшую сторону в зависимости от пожеланий моющихся. Но увеличивать значение порога отключения в 140˚С нельзя.

Ни в одной из зон парилки нельзя устанавливать штепсельные розетки, какой бы защитой от действия температуры они не обладали. Светильники можно разместить в зонах №2 и №3, а вот традиционно, на потолке, уже не выйдет – зона №4 этого не разрешает.

Класс защиты электрооборудования в парилке

Все электротехнические изделия по степени защиты от попадания внутрь корпуса посторонних предметов и воды разделяются на классы. Маркировка наносится на упаковку и корпус изделия и состоит из обозначения IP и минимум двух цифр.

Минимальное требование к электротехническим компонентам в парилке по этому параметру – IP24.

Первая цифра указывает, какой величины предметы не должны попадать внутрь корпуса. Для цифры «2» это частицы с размером не более 12,5 мм.

Вторая цифра определяет условия, при которых вода не должна попасть в корпус. Для «4» брызги или капли, падая под любым углом к изделию, внутрь проникнуть не должны.

Расшифровка степеней защиты электрооборудования

Поскольку IP24 — это минимальное требование, то с увеличением цифр в маркировке оно тоже соблюдается. Если изделие имеет IP44, то его тоже можно использовать, а вот IP21 или IP20 – уже нельзя.

Класс защиты указывается на корпусах всех без исключения электроустановочных изделий.

Что запрещено использовать в бане

В помещениях бани прокладывать кабели в металлических трубах или коробах запрещено. Эти изделия даже не могут иметь металлической оболочки. Связано это с тем, что металл во влажной среде подвержен коррозии, которая нарушит его связь с заземляющим устройством. Если при этом на металлической поверхности появится опасный для жизни потенциал, своевременное отключение аварийного участка будет невозможно. А появиться он может из-за повреждения изоляции кабеля, проложенного внутри.

По тем же причинам нельзя использовать для прокладки кабели, имеющие металлическую оболочку.

При использовании пластиковых труб внутренняя полость должна быть герметичной, не пропускать влагу. Иначе говоря, для полостей с кабельной линией должен быть обеспечен все тот же IP24.

В парилке нельзя устанавливать:

• штепсельные розетки;
• выключатели;
• соединительные коробки.

Прокладка скрытой электропроводки

Правила устройства электроустановок (ПУЭ) допускают как наружную прокладку кабелей и проводов в бане, так и скрытую.

Скрытой электропроводке в бане отдается предпочтение, но теоретически возможны оба варианта. Какой же выбрать?

Начнем с того, из каких материалов выполнены стены. Если это кирпич или бетон, то выполнение скрытой электропроводки более чем оправдано. Все кабели будут скрыты в штробах, заделанных раствором. Электропроводка при этом максимально защищена от механических повреждений.

Основные элементы скрытой проводки

Скрытая прокладка кабелей внутри стен из дерева или под вагонкой тоже возможна, но для этого необходимо дополнительно защитить их, поместив в пластиковые трубы. Напомним: они не должны иметь металлической оболочки. Для труб внутри стен придется выбирать пазы. Чтобы в итоге все получилось достаточно красиво, то сделать это нужно еще в процессе возведения стен бани.

К недостаткам скрытого способа прокладки кабелей относится:

• повышенная трудоемкость и стоимость выполнения работ;
• после окончания работы что-то переделать сложно;
• нужно запомнить расположение трасс, чтобы при попытке забить гвоздь в стену не попасть в кабельную линию;
• доступ к кабельным изделиям закрыт навсегда.

ПУЭ требует, чтобы была возможность замены кабелей, проложенных в трубах. Но на самом деле их можно поменять, если сделать трассу с минимумом изгибов. При использовании гофрированных труб, скрытых в стене, такая возможность обычно теряется.

При монтаже скрытой электропроводки в помещениях с деревянными стенами необходима особенная тщательность. Любой задир на кабеле, использование некачественной продукции, ошибки в монтаже могут со временем привести к загоранию. Несмотря на то, что пластик для труб горит неохотно, все-таки существует вероятность возгораний даже при использовании кабелей, не поддерживающих горение. Найти такой очаг будет трудно.

Открытая прокладка кабелей

Наружная прокладка кабелей выполняется в виде:

• проводов на роликах;
• кабелей непосредственно по поверхности;
• в пластиковых кабель каналах;
• в гофре;
• в трубах.

Но каждый из этих способов имеет ограничения к применению в зависимости от материала стен и степени горючести кабелей. Рассмотрим их подробнее.

Прокладка проводов на роликах

Этот способ копирует старую электропроводку, применявшуюся еще на заре электрификации страны. На траектории прокладки с помощью обычного гвоздя или самореза крепятся фарфоровые ролики. Провода свиваются между собой и надеваются на выемки в этих роликах. Получается этакое ретро.

Монтаж проводов на роликах

Но скрученные двужильные провода при таком способе можно использовать только в сухих помещениях. Какую бы они не имели изоляцию, применять их в бане или сауне запрещено.

Открытая прокладка по поверхностям

Непосредственно по поверхностям любых стен можно прокладывать кабели в оболочке из трудносгораемых или несгораемых материалов. Если они не удовлетворяют этому условию, то такой способ годится только для негорючих стен.

Монтаж кабелей скобами

Для прокладки используются пластиковые скобы особой формы, имеющие выемку для удержания кабеля и отверстие для крепления к стене. При этом кабель не имеет никакой дополнительной защиты, что является серьезным недостатком. Вероятность механического повреждения кабеля в бане ничтожно мала по сравнению с хозяйственными постройками. Но кто даст стопроцентную гарантию, что так будет всегда?

Другой недостаток – низкая эстетичность полученной конструкции.

Прокладка кабелей в каналах

Пластиковые кабель каналы делают электропроводку более эстетичной. Их можно устанавливать как на сгораемых, так и на несгораемых поверхностях из любых материалов. При этом кабели могут быть легко вынуты, заменены новыми, а также в канал можно добавить дополнительную линию в любой момент. Главное – не забивать их до отказа, чтобы не нарушались условия охлаждения.

Монтаж кабелей в пластиковых каналах

Но в парилке бани этот метод применять нельзя: каналы невозможно сделать идеально герметичными. Зато в предбаннике им самое место.

Прокладка кабелей в гофре

Гофрой сокращенно называют пластиковую гофрированную трубу. То есть, это та же пластиковая труба, только гибкая. Что дает ей всеобъемлющую пространственную свободу: ее можно согнуть где угодно и как угодно, проложив по любой замысловатой траектории. Радиус изгиба ограничивается только допустимым радиусом изгиба для кабеля, находящегося внутри.

Для крепления гофры к поверхности используются пластиковые клипсы или металлические скобки. Для каждого диаметра трубы эти изделия персональные, так как призваны четко фиксировать ее, не сминая и не допуская послаблений. Клипсы еще интересны тем, что могут собираться в блоки для крепления сразу нескольких параллельных линий.

Монтаж электропроводки в гофре

Диаметр гофротрубы выбирается по наружному диаметру кабеля. Он должен свободно заходить внутрь. Для затаскивания кабеля в трубу внутри нее проложен стальной тросик – кондуктор.

Применительно для прокладки в сырых помещениях к электропроводке в гофре предъявляется требование: в нее не должна попадать влага. Поэтому, если в сухих помещениях достаточно подвести гофру к светильнику, а кабель ввести внутрь него через сальник, то в бане гофра должна сама зайти в этот сальник. При вводе в соединительную коробку, хоть она уже и не находится во влажном помещении, рекомендуется поступить так же.

Прокладка электропроводки в трубах

Поскольку в бане допускается использование только пластиковых труб, то упоминать про металлические не имеет смысла. По сравнению с гофрированными, которые можно проложить быстро и не затратить на это серьезных усилий и финансовых средств, пластиковые потребуют более серьезного подхода.

На самом деле такой монтаж очень похож на сборку трубопроводов водоснабжения. Каждый поворот, вход в светильник, коробку, выключатель или розетку потребует дополнительной фурнитуры. Всю трассу придется заранее разметить, подсчитать количество необходимых материалов. Только после их приобретения стоит браться за монтаж. При этом размеры труб должны быть выдержаны с необходимой точностью, иначе после крепления конструкции к стенам в ней возникнут дополнительные разрушающие усилия.

Несмотря на сложность, такая разводка имеет массу преимуществ над всеми предыдущими. Она обеспечивает самую надежную механическую защиту. Лучше – только стальные трубы, но в случае с баней их нельзя использовать. Гофра способна переламываться, да еще и не всякая для бань годится – вспомним про термостойкость. И для пластиковых, и для гофрированных труб требования при размещении в парилке такие же, как и к электрооборудованию.

Пластиковая труба внутри скользкая и ровная, поэтому обеспечивается требование ПУЭ выполнять электропроводки в бытовых помещениях сменяемыми. Это качество может пригодиться для модернизации электросети.

И еще одно достоинство: проходы кабелей через стену из парилки в предбанник нужно выполнить в трубах при любом типе электропроводки. Причем в одной трубе должен находиться один кабель. Если электропроводка изначально выполнена в пластиковых трубах, то это получится очень органично.

Выбор кабелей

Про требование к стойкости изоляции кабелей к температуре было указано выше. Но это только для изделий, прокладываемых по территории парилки. Все остальные кабели или провода, проходящие по предбаннику, могут и не обладать такими качествами.

Допустимый материал жил для кабелей – медь. Применение алюминия в бытовых зданиях допускается только в случае, если его сечение равно или превышает 16 мм². Исключение возможно только для инженерного оборудования, к которому относятся:

• калориферы;
• вентиляторы;
• кондиционеры;
• насосы.

Но и в этом случае сечение алюминиевой жилы не должно быть менее 2,5 мм².

А вот минимальное сечение для медных кабелей, использующихся в бытовых помещениях, не должно быть меньше 1,5 мм² для сетей освещения, и 2,5 мм² для розеточных групп. Какое оно должно быть на самом деле – рассчитывается по току нагрузки. Изменение возможно только в большую сторону.

Для однофазных потребителей (светильников, розеток, вытяжных вентиляторов и т.д.) количество жил в кабеле должно быть равно трем. Если светильник управляется двухклавишным выключателем – используется 4 жилы.

Назначение жил в трехжильном кабеле: фазный, нулевой и защитный проводник. В качестве нулевого всегда используется синяя жила, защитного – желто-зеленая. Для фазного – то, что осталось, обычно это белый или коричневый цвет. Использовать синий или желто-зеленый проводники для другой цели запрещено.

Цвета жил трехжильного кабеля

То же самое касается и пятижильных кабелей, использующихся для подключения трехфазной нагрузки.

Назначение жил в пятижильном кабеле

Даже если в розетке нет заземляющего контакта, а светильник заключен в пластиковый корпус, не имеющий вывода для подключения заземления, кабель к ним все равно нужно проложить трехжильный.

Применение электрических нагревателей для бани

Сторонников топить баню по старинке, дровами, немало. Но желающих париться с большим комфортом, при этом прикладывая минимум усилий на подготовительные операции, становится все больше. Для этого воду для бани и воздух в парилке нагревают электричеством.

Для этих целей либо применяется одно устройство, либо разные. В первом случае в парилке устанавливается электрическая печь, нагревающая и воду для мытья, и воздух. Во втором — печь греет только воздух, а для получения горячей воды используется обычный бойлер, установленный в предбаннике. При наличии бойлера необходима система водоснабжения. Есть и другие варианты, например, использование наружного накопительного бака.

Бойлер в предбаннике

Место установки электронагревателя в парилке относится к зоне №1. Кроме него там ничего не должно находиться, а как же быть с кабелем питания? Вспомним про традиционный метод отопления дровами: ведь их подкидывают не из парилки, а из предбанника. Так же и с электричеством: кабель подключается к электронагревателю со стороны парилки.

Размещение электрооборудования

Теперь, когда основные принципы размещения электрооборудования в бане известны, можно приступать к разработке проекта. От того, насколько все будет продумано заранее, зависит конечный результат.

С электрооборудованием в парилке раздумывать долго не придется. Там можно установить только светильники и, при необходимости, датчики температуры. Останется эти самые светильники выбрать в соответствии с требованиями, обозначенными выше.

Количество розеток в предбаннике зависит от личных пожеланий: потребуется определиться с тем, какие электроприборы вы там будете использовать. Вариантов много, некоторые так основательно подходят к процессу отдыха, что не обходятся там даже без телевизора. Да еще и хотят иметь возможность заряжать мобильные телефоны.

Минимально же возможное количество потребителей предбанника составляет электрическое освещение и розетка.

Теперь определяемся с точным местоположением розеток, светильников и выключателей. Напомним: все выключатели располагаются в предбаннике. Современные правила допускают их установку на высоте не более 1 м, при этом расстояние до дверного или оконного проема должно быть не менее 10 см.

Допустимые расстояния до розеток и выключателей

Розетки допускается устанавливать на высоте 30 см от пола и более. Но здесь мельчить не стоит. Если предполагается оперативно подключать к розетке электроприборы, надо обеспечить к ней лучший доступ. Поэтому под столом стоит спрятать только те розетки, в которые подключаются стационарные электроприборы, например, телевизор или радиоприемник.

Розетку же для бойлера можно вообще установить повыше, чтобы его шнур питания не болтался под ногами. Но при этом пространство в 20 см до потолка нужно оставить свободным от электропроводки, за исключением осветительной.

Электрический щиток и защитные аппараты

Без этого элемента в бане не обойтись. В него придет питающий кабель, там разместятся элементы защиты. Из него же по бане разбегутся кабельные линии. А их необходимо защитить от перегрузок и коротких замыканий, для чего в щиток устанавливаются автоматические выключатели.

Электрический щиток в бане

Для начала определимся с тем, сколько линий будет и какие. Начнем с простого – освещения. Делить его на отдельные группы нецелесообразно: вряд ли все осветительные приборы в бане будут иметь существенную нагрузку. Складываем их мощности, предполагая, что освещение может работать все одновременно. Разделив полученную цифру в ваттах на 220 (напряжение в сети), получим максимальный потребляемый ток.

Даже при наличии 5 ламп накаливания мощностью по 100 Вт каждая получается мизерная величина: 5*100/220=2,3 А. Для такой ситуации, казалось бы, подойдет автоматический выключатель на 4 А – ближайший стандартный, выпускаемый промышленностью. Но применительно к освещению лучше немного завысить это значение. Лампы при включении потребляют незначительный пусковой ток, независимо от того, какого они типа: накаливания, энергосберегающие или светодиодные. В последних двух видах в момент включения заряжаются конденсаторы в драйверах. Этот факт может привести к ошибочному срабатыванию защиты.

Прибавим к этому, что линии освещения будут выполнены медным кабелем сечением 1,5 мм². Он длительно выдерживает ток нагрузки до 15 А. В данном случае автомат больше нужен для защиты кабельной линии, поэтому для сетей освещения принято использовать автоматические выключатели на 6 или 10 А.

Автоматический выключатель на 16 А с характеристикой С

Также поступаем и с розеточной линией. Смысла дробить ее на отдельные группы в бане тоже нет. Но для некоторых потребителей потребуется отдельная линия с персональным кабелем от щитка до розетки. Это:

• бойлер;
• стиральная машина;
• кондиционер.

Еще это относится к электроплитам, но в бане они не уместны. Зато, при наличии электронагревателя в парилке, для него тоже делается отдельная линия со своим автоматическим выключателем. Выбор автомата для его защиты производится так же. Для этого по номинальной мощности рассчитывается потребляемый ток.

Для бойлеров, стиральных машин и кондиционеров производители нередко указывают рекомендуемые параметры защитных устройств в паспорте. Если этих данных нет, то вполне допустимо использовать автоматы на 16 А, а электропроводку от них проложить все тем же медным трехжильным кабелем на 2,5 мм².

Расчет суммарной мощности потребителей, планируемых для подключения к остальным розеткам, целесообразен, только если среди них есть электронагреватели. Во всех остальных случаях автоматических выключателей на 10 или 16 А бывает вполне достаточно.

И еще один немаловажный момент: все отходящие розеточные линии в бане, включая линию питания электронагревателя, бойлера, кондиционера и стиральной машины, нужно дополнительно защитить с помощью УЗО. Дифференциальный ток применяемого устройства – не более 30 мА, номинальный ток контактной системы – на ступень выше, чем у автомата линии.

Устройство защитного отключения (УЗО)

Теперь, собрав вместе всю защитную аппаратуру, нужно выбрать корпус распределительного щитка так, чтобы в него все это поместилось. Типовая схема щитка приведена ниже, но вариантов ее бывает много.

Типовая схема щитка для бани

Рекомендуется оставить процентов 30 запаса по объему на расширение и развитие. Щиток устанавливаем в предбаннике так, чтобы в него было удобно ввести питающую линию.

Прокладка линии питания

Баню не требуется подключать к воздушным линиям сетей, транспортирующих электроэнергию по дачному поселку или деревне. Ее подключают к электрощитку, расположенному в основном строении. Возможно подключение к вводно-распределительному щитку, где находится электросчетчик, при условии, что в нем имеется место для установки дополнительного автоматического выключателя и возможность вывода дополнительной линии.

Автоматический выключатель, защищающий линию питания бани, выбирается из суммарного тока ее нагрузки. Для этого потребуется сложить мощности всех одновременно включаемых потребителей. По этому току выбирается сечение кабеля или СИП.

Подачу напряжения в баню можно выполнить двумя способами: воздушной или подземной линией. Рассмотрим, как сделать лучше, определив достоинства и недостатки обоих способов.

Воздушная линия питания

Такой способ ввода питания в помещение бани выгоден, если прокопать траншею для кабеля на участке не представляется возможным.

Времена алюминиевых проводов, закрепленных на фарфоровых изоляторах, канули в лету. Теперь воздушные линии прокладываются с использованием самонесущего изолированного провода, сокращенно – СИП. Его жилы имеют изоляцию по всей длине, устойчивую к атмосферному воздействию и не разрушающуюся под действием солнечных лучей.

А главное достоинство СИП – он не боится так падения деревьев, как голый алюминиевый провод. Мало того, что он выдерживает большее усилие на разрыв, но и за счет прочной изоляции организовать на линии короткое замыкание очень трудно. По этим же причинам он безопасен, поскольку собранная правильно линия не имеет открытых токопроводящих элементов.

Конструктивно самонесущие изолированные провода разделяются на типы:

• СИП-1, СИП-1а – рабочие изолированные проводники скручены вокруг несущей жилы, имеющей увеличенное сечение. Эта жила используется в качестве нулевого защитного (РЕ) или совмещенного (PEN) проводника. У СИП-1 она не имеет изоляции, поэтому прокладка его по стенам зданий и в зоне, доступной для прикосновения, запрещена. Крепление провода – за несущую жилу.
• СИП-2, СИП-2а – имеют ту же конструкцию, но больший рабочий температурный диапазон.
• СИП- 4 (не путать с четырехжильными проводами!) – все жилы одинакового сечения, крепление осуществляется путем их одновременного зажима.

Провод СИП-4 используется только для выполнения вводов в здание, для прокладки магистральных линий его использовать нельзя. Для этого используются СИП-1 и СИП-2. Их-то как раз и потребуется применить для транспортировки электроэнергии от дома к бане.

Для крепления СИП используется специальная арматура – анкерные зажимы, крепящиеся либо за несущую жилу (СИП-1, СИП-2), либо за все жилы одновременно (СИП-4). Чтобы зацепить зажим к столбу или стене дома, используются соответствующие кронштейны. Естественно, что для каждой модели провода арматура своя.

Арматура для крепления СИП

Конструкция линии СИП от дома к бане будет зависеть от местных условий: расстояния между объектами, наличия на трассе препятствий, возможности крепления анкеров к фасадам. При больших расстояниях могут потребоваться дополнительные опоры, возможно использование существующей опоры, на которой находится узел учета. От всего вышеперечисленного будет зависеть выбор как самого провода (возможно даже применение СИП-4), так и крепежной арматуры для него.

При проектировании линии лучше обратиться к специалистам в этой области.

Ввод СИП в здания с подключением непосредственно к коммутационным аппаратам хоть и применяется, но имеет ряд недостатков:

• Сложно обеспечить хорошее соединение с зажимами автоматических выключателей, так как материал токопроводящей жилы СИП плохо деформируется, контакт получается точечным. В месте присоединения возможен перегрев.
• Провод очень жесткий, резкие повороты в малых объемах распределительных щитков трудновыполнимы.
• Из-за того, что жилы не имеют общей оболочки, трудно обеспечить защиту ввода от попадания влаги и пыли там, где это необходимо.

Поэтому для ввода в здание используются обычные кабели.

Ввод в здание от СИПа кабелем

Подключение их к проводам линии производится с помощью герметичных ответвительных зажимов, также относящихся к стандартной арматуре для СИП.

Кабельная линия питания

Главное достоинство питания бани кабелем – полная его невидимость. Но это же свойство является и главным недостатком: при необходимости со временем провести на участке земляные работы про него нужно не забыть.

Если прокладка кабеля производится в процессе строительства дома вместе с баней, то места для вывода и ввода линии организуются заблаговременно. Для этого заранее выполняется закладка труб в фундаментах. На этом этапе можно прокопать траншею, закопать в нее кабель, оставив его концы внутри недостроенных зданий. При этом обеспечив их надежную защиту от попадания влаги.

Если же прокладка выполняется между уже готовыми зданиями, то в местах ухода кабеля под землю он защищается от механических воздействий стальными трубами. Они обязательно сгибаются так, чтобы переход кабеля из вертикальной плоскости в горизонтальную проходил внутри трубы. К трубам обязательно привариваются болты для подключения к контуру заземления. Делается это до прокладки кабеля в них.

Через стальные трубы осуществляется и проход кабелей сквозь стену. Место ввода герметизируется несгораемыми материалами.

Траншея для прокладки – глубиной не менее 0,8 м. На дно ее насыпается песчаная «подушка» толщиной около 10 см, после прокладки кабеля она засыпается еще таким же слоем песка. Не стоит вытягивать кабель в струнку – небольшие зигзаги позволят демпфировать влияние сезонных подвижек грунта.

Прокладка кабелей в земле

Поверх песчаной подушки укладывается красный кирпич для механической защиты. В последнее время допускается вместо этого покрыть все дно траншеи поверх кабеля специальной сигнальной лентой, чтобы при раскопках заблаговременно обнаружить место, где рыть дальше нельзя.

Далее траншея засыпается грунтом без строительного мусора.

Контур заземления бани

Баня относится к объектам повышенной электроопасности, поэтому наличие собственного контура повторного заземления крайне желательно. Его сопротивление не нормируется, поэтому можно обойтись без сложных расчетов.

Если ваш дом, от которого питается баня, сам не имеет контура заземления – вопрос становится еще более актуальным.

Простейший контур заземления можно сделать из трех стальных труб или уголков длиной 2-3 метра, забитых треугольником на расстоянии 2–3 м друг от друга. Перед этим нужно выкопать траншею по периметру этого треугольника глубиной 0,5 м.

Схема контура повторного заземления здания

Трубы почти полностью забиваются по углам, соединяются между собой стальной полосой. Соединение выполняется сваркой, места швов окрашиваются для защиты от коррозии. Все остальные детали, находящиеся в земле, окрашены быть не должны.

От контура к стене здания выводится контактный вывод из той же полосы. К нему приваривается болт для крепления заземляющего проводника. Сам проводник желто-зеленого цвета сечением не менее 10 мм² соединяет с контуром РЕ-шину щитка бани. Место соединения защищают от коррозии, допускается применение специального бокса.

Вывод от контура заземления

Стальная полоса, начиная от места выхода из земли, окрашивается в черный цвет, либо чередующимися желто-зелеными полосами.

И напоследок

Как видите, даже такой простой с точки зрения электроснабжения объект, как баня, при электрификации требует некоторых специальных знаний и навыков. Здесь вы сможете разобраться с основными нюансами работ и выполнить подключение самостоятельно.

Если же вы сомневаетесь в своих силах, рекомендуем воспользоваться профессиональной помощью. В таком случае представленный здесь материал поможет проконтролировать, насколько эта помощь была действительно профессиональной.

Схемы подключения электрических розеток

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

Эта страница содержит схемы подключения большинства бытовых розеток, с которыми вы столкнетесь, включая: заземленные и незаземленные дуплексные розетки, прерыватели цепи замыкания на землю (GFCI), розетки на 20, 30 и 50 ампер для цепей на 120 и 240 вольт.

Подключение заземленной дуплексной розетки

Это стандартная электрическая схема настенной розетки на 15 А и 120 В. Это поляризованное устройство. Длинный паз слева — это нейтральный контакт, а короткий паз — горячий контакт.Заземленный контакт внизу, в центре в форме полумесяца. Не используйте эту розетку, если нет провода заземления.

Эту розетку обычно можно найти в настенных розетках в гостиной и спальне. Одним из них можно управлять с помощью переключателя и / или подключать к другим выходам в цепи. Для такой розетки на 15 А следует использовать кабель 14/2 с заземлением для питания цепи.

Подключение незаземленной поляризованной розетки

Это более старая версия розетки на первой схеме.Разъемы имеют разные размеры для подключения поляризованных вилок, но в них отсутствует разъем для заземления. В этой розетке не используется заземляющий провод, и отсутствует защита от поражения электрическим током, как это обеспечивается заземленной розеткой.

При замене незаземленной поляризованной розетки используйте этот тип, а не заземленный тип, упомянутый ранее, если только он не заземлен перемычкой с металлической розеткой, которая привязана к заземлению служебной панели дома через сплошной металлический кабелепровод.

Подключение незаземленной неполяризованной розетки

Это самая старая версия настенной розетки, которую вы найдете.У него отсутствует заземляющий контакт, а разъемы для вилок имеют одинаковый размер. В этих устройствах не использовался провод заземления, и оба гнезда для вилок были одинаково полярны. Оба провода, используемые с этими розетками, обычно были черными.

В этой конфигурации любой провод в цепи может всегда быть горячим, и нет защиты от поражения электрическим током. При замене незаземленного устройства в более старой цепи, подобной этой, используйте поляризованное устройство, указанное выше, а не заземленную розетку наверху, если только оно не заземлено на металлическую розетку, которая сама заземлена к электрической системе дома через непрерывный металлический кабелепровод.

Подключение прерывателя цепи замыкания на землю

На розетке прерывателя цепи замыкания на землю (gfci) имеется два набора отдельных клемм: клеммы линии и клеммы нагрузки. Источник от цепи должен быть подключен к линейным клеммам, и любая стандартная дуплексная розетка или другое устройство, подключенное к нагрузочным клеммам, будет защищено этим GFCI. На кухне, где доступна только одна розетка и требуются как выключатель для вывоза мусора, так и розетка gfci, можно использовать комбинацию выключатель / gfci, как показано на схеме по этой ссылке.

Чтобы подключить более одной розетки GFCI в одной цепи, подключите источник к линейным клеммам на каждом устройстве с помощью переходника. Клеммы нагрузки в этой цепи не используются. См. Дополнительные схемы подключения GFCI по этой ссылке.

Схема электрических соединений дуплексной розетки на 20 А и 120 В

Подобная дуплексная розетка на 20 А, 120 В должна быть установлена ​​в цепи с использованием кабеля 12 AWG и автоматического выключателя на 20 А. Эти розетки обычно находятся в розетках на кухне, где необходимы две ответвления для раздельного обслуживания небольших приборов и холодильника.

При использовании этого устройства с тяжелой бытовой техникой, такой как стиральные машины и микроволновые печи, его следует подключать к специальному автоматическому выключателю на 20 А / 120 В. С 2014 года в прачечной для стиральной машины теперь требуется розетка GFCI.

Подключение к розетке прибора на 20 А и 240 В

Эта розетка обычно используется для больших нагрузок, например, для большого кондиционера. Розетка должна быть подключена к выделенному автоматическому выключателю на 20 А / 240 В на сервисной панели с помощью кабеля 12 | 2 AWG.

В этой проводке и черный, и белый провода используются для передачи 120 вольт каждый, а белый провод обматывается изолентой, чтобы обозначить его горячим. В этой схеме не используется нейтральный провод, а заземляющий провод подключается к клемме заземления на устройстве. Слоты настроены так, чтобы принимать только штекеры от совместимых устройств.

Подключение розетки на 30 А и 240 В

Цепь на 30 А когда-то была нормой для больших высоковольтных приборов, таких как сушилки для одежды и кухонные плиты.Эти сосуды больше не разрешены в новых установках, но все еще используются там, где они уже существуют.

Эта розетка обеспечивает питание 240 вольт и 30 ампер. Трехжильный кабель необходим для подключения двух проводов на 120 вольт и нейтрали, итого 240 вольт. Такая компоновка позволяет запитать нагревательные элементы в приборе, используя два объединенных 120 вольт и только 120 вольт для питания таймеров и освещения. Наименьший кабель, разрешенный для использования со схемой на 30 ампер, имеет калибр 10, но в одной из этих схем также можно найти калибр 8.Схема подключена к выделенному автоматическому выключателю на 30 А.

Схема подключения

к розетке сушилки на 30 А

Это более новая версия устаревшей розетки на 30 А, показанной на предыдущей схеме. Этот контур используется для установки новой розетки сушилки для белья. Эта розетка имеет заземление, отсутствующее в более старых 30-амперных цепях, для дополнительной защиты от поражения электрическим током.

Для такой розетки на 30 А требуется кабель 10/3 с заземлением. Кабель содержит два провода на 120 В, нейтральный провод и заземляющий провод.Эта розетка подключена к выделенному автоматическому выключателю на 30 А и обеспечивает в общей сложности 240 В для питания нагревательных элементов сушилки и 120 В для питания ламп и других функций устройства.

Подключение к розетке прибора на 50 А, 240 В

Эта электрическая схема используется для розетки на 50 ампер. Розетка должна быть подключена к выделенному автоматическому выключателю на 50 А с помощью кабеля 6 AWG. Цепь на 50 ампер требуется для новых установок некоторых крупных приборов, требующих 240 вольт.Два провода на 120 В каждый могут быть объединены для подачи высокого напряжения в цепи нагрева, а один из проводов на 120 В может обслуживать лампы или другие цепи низкого напряжения в приборе. Нейтральный провод обеспечивает обратный путь для цепи, а заземляющий провод обеспечивает дополнительную защиту от поражения электрическим током, отсутствующую в более старых 30-амперных и 240-вольтовых устройствах.

Еще подобное на Do-It-Yourself-Help.com

Прочитать и перевести текст

Некоторые правила безопасной практики и предотвращения поражения электрическим током.

Электричество может быть опасным и даже смертельным для тех, кто не понимает простых правил безопасности. Существует множество несчастных случаев со смертельным исходом, в которых участвует хорошо обученный персонал, который нарушает основные правила личной безопасности.

Токи выше 100 миллиампер или только одной десятой ампера смертельны. Рабочий, который контактировал с током выше 200 миллиампер, может дожить до следующего дня, если ему будет оказано быстрое лечение. Ток ниже 100 миллиампер может быть серьезным и болезненным.Безопасное правило: не подвергайте себя шоку.

Вот несколько правил, которые следует соблюдать, чтобы избежать поражения электрическим током.

1. Прежде чем приступить к работе с оборудованием, убедитесь в состоянии оборудования и имеющихся опасностях. Многие спортсмены убиты предположительно из незаряженного оружия; многие техники убиты предполагаемыми «мертвыми» цепями.

2. Никогда не полагайтесь на защитные устройства, такие как предохранители, реле и системы блокировки, чтобы защитить себя.Они могут не работать и не защищать, когда это больше всего необходимо.

3. Ни в коем случае не удаляйте заземляющий штырь трехпроводной входной вилки. Это исключает возможность заземления оборудования, что создает потенциальную опасность поражения электрическим током.

4. Не работайте на загроможденной скамейке. Неорганизованный беспорядок соединительных проводов, компонентов и инструментов приводит только к небрежному мышлению, коротким замыканиям, ударам и несчастным случаям. Выработайте привычки систематизированных и организованных процедур работы.

5.Не работайте на влажных полах. Ваше контактное сопротивление с землей существенно снижается. Работайте на резиновом коврике или на утепленном полу.

6. Не работайте в одиночку. Просто разумно иметь рядом кого-нибудь, кто отключит электричество, сделает искусственное дыхание и вызовет врача.

7. Никогда ни с кем не разговаривайте во время работы. Не позволяйте себе отвлекаться. Также ни с кем не разговаривайте, если он работает с опасным оборудованием. Не будь причиной аварии.

8.При работе с электрическими цепями всегда двигайтесь медленно. Резкие и быстрые движения приводят к случайным ударам и коротким замыканиям.

Словарь.

Нарушение правил

Личная безопасность

Быстрое лечение.

Система блокировки

Заземляющий контакт

Трехпроводная входная вилка

Работа на загроможденной скамейке

Соединительные провода

Искусственное дыхание

Отвлечься

Буйные и быстрые движения

5.Ответь на вопросы.

1. В каком случае электричество может быть опасным и фатальным?

2. Какие токи смертельны?

3. Почему рабочий не должен полагаться на предохранители, реле и системы блокировки?

4. Почему так важно не отсоединять заземляющий штырь трехпроводной входной вилки?

5. К чему приводит загроможденная скамья?

6. Почему электрику так необходимо работать на резиновом коврике?

7. Электрик должен работать один или в компании кого-нибудь?

8.Почему электрику важно избегать резких и быстрых движений?

6. Вам звонить:

а) процесс ухода за электрическими механизмами на борту судна?

б) действия, которые вы выполняете, когда хотите защитить себя?

в) инструменты, которые можно переносить из одного места в другое в руках?

г) люди, которые заботятся о любом типе оборудования?

д) вещи, которые вы надеваете на руки, когда хотите позволить себе прикоснуться к горячей линии?

е) вещи, которые вы надеваете на ноги, чтобы защитить себя от импульсного напряжения?

г) средства, обеспечивающие вашу индивидуальную защиту?

h) вещи, которые вы надеваете на лицо, чтобы защитить легкие и кожу?

7.Убедитесь, что вы правильно поняли значение текста:

1. Вызван электротравматизм:

а) электробезопасность; б) переносной аксессуар; в) формальный инструктаж по безопасным методам работы.

2. Использование электроэнергии связано с:

а) возможные пожары; б) тепловое воздействие электрического тока; в) условия окружающей среды.

3. Нормальное состояние судового электрооборудования нарушается при:

а) вы не надеваете специальные рукавицы;

б) изоляция не выдерживает рабочего напряжения;

c) возникнут повреждения.

4. При нарушении нормального состояния бортового электрооборудования:

а) используются клипсы;

б) надеты защитные очки;

в) возникают дуговые и искровые разряды.

5. Основными средствами защиты являются те, которые:

а) защита от импульсного напряжения;

б) помогают выдерживать рабочее напряжение;

в) предназначены для индивидуальной защиты.

6. К дополнительным средствам защиты относятся:

а) защищают от светового, термического и механического воздействия;

б) защищают от воздействия электрической дуги;

c) позволяют прикоснуться к частям горячей линии.

(. 6) | Pandia.ru

б) изоляторы общие

4. Воздух, бумага и пластмассы —

а) изоляторы общие

б) общие жилы

5. при подаче высокого напряжения на изолятор

а) не проводит ток

б) проводит ток

6. изоляторы используются

а) для накопления электрического заряда

б) т) уменьшить напряжение

c) для предотвращения короткого замыкания между проводящими проводами

7.металлы повышают свою сопротивляемость

а) при понижении температуры

б) при повышении температуры

8. Углерод снижает сопротивление

а) при повышении температуры

б) при понижении температуры

9. Металлы имеют

а) положительный температурный коэффициент сопротивления l

б) отрицательный температурный коэффициент сопротивления l

В

Заканчивайте предложения словами с противоположным значением:

1.У проводников низкое сопротивление. 2. Ток через изоляторы проходит с большим трудом … ….

3. Металлы — обычные проводники … …. 4. Чтобы изоляторы проводили ток, должны быть приложены большие токи … …. 5. Углерод снижает свое сопротивление при повышении температуры …. 6. Металлы имеют положительный температурный коэффициент сопротивления ….

С

Ответьте на следующие вопросы:

В чем разница между проводниками и изоляторами? 2.Как ток проходит через изоляторы? 3. Какие материалы обычно используются для изготовления изоляторов? 4. Какие материалы обычно используются для изготовления проводов? 5. В каком случае изоляторы проводят ток? 6. Как изменяется сопротивление при понижении температуры?

А

1 — б; 2 — а; 3 — а; 4 — а; 5 — б; 6 — а, в; 7 — б; 8 — а; 9 — а.

1. Изоляторы … высокие

2. проводники .. легко

3. Изоляторы воздушные, бумажные, резиновые, пластмассовые

4.проводники .. низкие

5. металлы. Увеличение

6. карбон. отрицательный

1. значение сопротивления

2. с большим трудом

3. Воздух, бумага, резина, пластмассы

4. металлы

5. подано высокое напряжение

6. углерод увеличивается, металлы уменьшаются.

Урок 9
ТРАНСФОРМАТОРЫ
трансформатор	номер
передача	поворот
ядро ​​	получить
обмотка	шаг вперед
первичная обмотка	частота
вторичная обмотка

Трансформатор используется для передачи энергии; за счет трансформатора электрическая мощность может передаваться с высоким напряжением и снижаться в точке, где она должна быть использована, до любого значения.Кроме того, трансформатор используется для изменения значения напряжения и тока в цепи.

Двухобмоточный трансформатор состоит из закрытого сердечника и двух катушек (обмоток). Первичная обмотка подключена к источнику напряжения. Он получает энергию. Вторичная обмотка подключена к сопротивлению нагрузки и подает энергию на нагрузку.

Значение напряжения на вторичной клемме зависит от количества витков в ней. В случае, если оно равно количеству витков в первичной обмотке, напряжение во вторичной обмотке такое же, как и в первичной,

Если у вторичной обмотки больше витков, чем у первичной, выходное напряжение больше входного.Напряжение во вторичной обмотке превышает напряжение в первичной во столько раз, сколько количество витков во вторичной обмотке больше, чем количество витков в первичной обмотке. Трансформатор этого типа увеличивает или увеличивает напряжение и называется повышающим трансформатором. Если у вторичной обмотки меньше витков, чем у первичной, выходное напряжение ниже, чем при понижении или понижении напряжения трансформатора, это называется понижающим трансформатором.

Сравните T1 и T2. T1 имеет железный сердечник. По этой причине он используется для токов низкой частоты. Т2 имеет воздушный сердечник и используется для высоких частот.

Распространенные неисправности трансформаторов — обрыв в обмотке, короткое замыкание между первичной и вторичной обмотками и короткое замыкание между витками. В случае неисправности трансформатора он перестает работать или работает плохо. Заменить неисправный трансформатор.

; ,. ,.

— ().. . .

. ,,,.

,,,,. ,,,,. . ,,,,. ,.

% PDF-1.6 % 1891 0 объект > endobj xref 1891 177 0000000016 00000 н. 0000006795 00000 н. 0000007131 00000 п. 0000007288 00000 н. 0000008353 00000 п. 0000008428 00000 н. 0000008875 00000 н. 0000008975 00000 н. 0000009782 00000 н. 0000009918 00000 н. 0000010703 00000 п. 0000011364 00000 п. 0000011831 00000 п. 0000012325 00000 п. 0000012793 00000 п. 0000013215 00000 п. 0000013735 00000 п. 0000014317 00000 п. 0000014893 00000 п. 0000015195 00000 п. 0000015802 00000 п. 0000015875 00000 п. 0000015914 00000 п. 0000016674 00000 п. 0000017409 00000 п. 0000017629 00000 п. 0000017744 00000 п. 0000017773 00000 п. 0000018194 00000 п. 0000018697 00000 п. 0000019057 00000 п. 0000019598 00000 п. 0000020130 00000 н. 0000020538 00000 п. 0000020663 00000 п. 0000020812 00000 п. 0000021495 00000 п. 0000022037 00000 п. 0000022150 00000 п. 0000022273 00000 п. 0000022998 00000 н. 0000023437 00000 п. 0000023530 00000 п. 0000025271 00000 п. 0000025463 00000 п. 0000025655 00000 п. 0000025847 00000 п. 0000025997 00000 п. 0000026169 00000 п. 0000026360 00000 п. 0000026553 00000 п. 0000026744 00000 п. 0000026936 00000 п. 0000027129 00000 п. 0000027321 00000 п. 0000027514 00000 п. 0000027707 00000 п. 0000027857 00000 п. 0000029805 00000 п. 0000031317 00000 п. 0000031483 00000 п. 0000031744 00000 п. 0000032003 00000 п. 0000032192 00000 п. 0000034687 00000 п. 0000036883 00000 п. 0000037396 00000 п. 0000037534 00000 п. 0000038071 00000 п. 0000038834 00000 п. 0000039513 00000 п. 0000040165 00000 п. 0000040317 00000 п. 0000040466 00000 п. 0000040556 00000 п. 0000040586 00000 п. 0000042303 00000 п. 0000042419 00000 п. 0000042568 00000 п. 0000042694 00000 п. 0000042844 00000 п. 0000044742 00000 п. 0000045034 00000 п. 0000045457 00000 п. 0000047300 00000 п. 0000085950 00000 п. 0000086105 00000 п. 0000089079 00000 п. 0000096609 00000 п. 0000102576 00000 н. 0000107731 00000 н. 0000113696 00000 н. 0000116526 00000 н. 0000116608 00000 н. 0000121859 00000 н. 0000121958 00000 н. 0000122062 00000 н. 0000122170 00000 н. 0000132446 00000 н. 0000132530 00000 н. 0000132776 00000 н. 0000132878 00000 н. 0000132982 00000 н. 0000133128 00000 н. 0000133254 00000 н. 0000133374 00000 н. 0000133504 00000 н. 0000133644 00000 н. 0000133754 00000 н. 0000133854 00000 н. 0000137586 00000 н. 0000137853 00000 н. 0000140622 00000 н. 0000140693 00000 п. 0000144908 00000 н. 0000145001 00000 п. 0000145089 00000 н. 0000145119 00000 п. 0000145233 00000 н. 0000145290 00000 н. 0000145384 00000 п. 0000145488 00000 н. 0000145545 00000 н. 0000145629 00000 п. 0000145874 00000 н. 0000183927 00000 н. 0000184031 00000 н. 0000426938 00000 п. 0000427586 00000 п. 0000427642 00000 н. 0000428131 00000 п. 0000428178 00000 н. 0000433488 00000 н. 0000433582 00000 н. 0000442252 00000 н. 0000462853 00000 п. 0000469471 00000 н. 0000489641 00000 н. 0000497117 00000 н. 0000499769 00000 н. 0000545796 00000 н. 0000553126 00000 н. 0000572602 00000 н. 0000572667 00000 н. 0000572744 00000 н. 0000573081 00000 н. 0000573117 00000 н. 0000573186 00000 н. 0000573306 00000 н. 0000573383 00000 н. 0000573720 00000 н. 0000573756 00000 н. 0000573825 00000 н. 0000573947 00000 н. 0000574377 00000 н. 0000574683 00000 п. 0000578394 00000 н. 0000578841 00000 н. 0000579346 00000 н. 0000582072 00000 н. 0000582154 00000 н. 0000582429 00000 н. 0000582500 00000 н. 0000582680 00000 н. 0000582709 00000 н. 0000583023 00000 н. 0000587304 00000 н. 0000587789 00000 н. 0000588352 00000 п. 0000630022 00000 н. 0000630052 00000 н. 0000630129 00000 н. 0000630488 00000 н. 0000630512 00000 п. 0000630581 00000 п. 0000630699 00000 н. 0000003836 00000 н. трейлер ] >> startxref 0 %% EOF 2067 0 объект > поток xWyTSge5HĠ,> V # m @ DtyZPp) ՠ (R = c @ X; TusNkk99] ~ w {{

Английский язык: 2014

Читать статью из маленького городка в мир на странице 9 книги «Лидер рынка» и разработайте упражнения от А до Б.

A. Прочтите эту статью. Затем заполните диаграмму ниже.

	Она замужем за Грегом, имеет сына и двух дочерей.
	Ей нравится есть пиццу с детьми или играть с ними в баскетбол.

B. Решите, верны ли эти утверждения (T) или ложь (F). Исправить неправильные. 1. Burberry — американская компания. (F) Это британская компания. 2. Burberry глобальная модная компания (T) 3. Все Дети Арендц — подростки (Ж) одной дочери 11 лет. 4. Они в школе в Америке. (F) Дети учатся в американской международной школе. В Лондоне. 5. Большинство утром Арендтс встает до 5 утра.м. (Т) 6. Она уехал по делам большую часть недель. (F) Она путешествует по делам одну неделю в месяц. 7. У нее много интересов вне работы. (F) быть с семьей. 8. Для Арендс, важно поддерживать связь с родственниками. (Т) 2.1.2 Открыть Ваша книга «Лидер рынка» на странице 16, прочтите статью Бизнес-дневник: Евгений Kaspersky и разработайте упражнения от A до E. Отправьте эти упражнения в файле Word. в соответствии с Учебным пособием 1. НЕ фотографируйте страницы и не вставляйте их в файле Word; вы должны ввести эти упражнения (включая инструкции). A. Прежде чем читать статью, обсудите эти вопросов. 1. Что делать Вы думаете, это типичный день из жизни генерального директора большой компании? Очень занят за все это должен ответить. 2 Сколько время, которое руководители проводят в поездках? Очень много время, должно быть доступно для этого. 3. У руководителей нужны праздники? B. Прочтите статью. Вы можете найти идей, которые вы обсуждали в упражнении A? C. Ответьте на эти вопросы. 1. Является ли Касперский — официальный или неформальный генеральный директор? Он неформальный, обычно носит рубашки и джинсы, но у него есть костюм для важных встреча.2. Наиболее своего бизнеса в России или в других странах? Большинство из Компания продает за пределами России. 3. Он работать 24/7 (24 часа в сутки, семь дней в неделю)? D. Решите, верны ли эти утверждения (T) или ложь (F) Исправьте ложные. 1. Касперский много путешествует. (Т) 2. Он носит формальная деловая одежда в офисе. (Т) 3. Он получает рано вставать каждый день. (F) В Москве, он не встает рано, особенно после командировки. 4 Он идет в спортзал после работы.(Т) 5. Ему нравится успеть расслабиться, когда он в Москве. (Т) 6. Он только отдыхает летом. (F) «в зимой я катаюсь на лыжах » 2.1.3 Разработайте упражнения от A до E на стр. 24 Ваша книга «Лидер рынка». A. Какое из этих прилагательных описывает работу в колл-центр? Плохо платный / расточка / интересная / шумный / тихий / расслабляющий / стрессовая / хорошо платный Б.Три сотрудника call-центра отвечают на звонок. вопрос «Какие для вас самые большие проблемы на работе?». Прочтите их ответы. C. Посмотрите на график и отметьте «Проблемы» О чем говорят в ответах сотрудники call-центра. Кто говорит о каждой проблеме? Напишите Биргит (B), Виджай (V) или Кевин (K).

Долгие часы на рабочем месте

Д.Какие три физические проблемы упоминаются в Биргит есть ответ? Открыть свою книгу «Лидер рынка» на стр. 8 и разработайте упражнения от А до Б по аудированию. Джереми Кили — консультант. Послушайте, как он представляется в первой части интервью и решите, верны ли эти утверждения (T) или ложны (F). Исправить неправильные. 1. Он живёт В Лондоне. (Т) 2. У него есть трое очень маленьких детей. (Т) 3. Он бежит его собственный бизнес. (Т) 4. Его бизнес-работа для организаций в США и Азии.(F) Работает на организации по всей Великобритании и Европе. 5. Он помогает лидеры становятся лучшими лидерами. (Т)
6. Он всегда здоровается за руку при встрече с людьми. (Т)

статей на английском языке — About Words — Cambridge Dictionaries Online blog

by Liz Walter

У многих изучающих английский язык возникают проблемы с статьей (слова a, и ), особенно когда они не существуют на их родном языке. В этом блоге рассматриваются некоторые основные правила.

Правило номер один таково: если слово исчисляемо (например, одна книга, две книги), вы всегда должны использовать статью (или my, his, и т. Д.):

Я читаю книгу. √

Читаю книгу.

Это верно, даже если перед существительным стоят прилагательные:

Он водит старую машину. √

Он водит старую машину.

Никогда не используйте или со словом во множественном числе (например,грамм. книги, деревья) или бесчисленные (например, вода, советы):

Я попросил у нее совета. √

Я попросил у нее совета.

Обратите внимание, что мы используем a перед словами, которые начинаются с согласного звука ( лошадь, морковь) и перед словами с гласным звуком ( яблоко, слон).

Следующая важная вещь, которую необходимо понять, — это разница между a / an и a / an .Обычно мы используем a / an , когда нам не нужно говорить, о чем мы говорим. Мы используем и , чтобы говорить о конкретной вещи:

Я поймал поезд до Лондона. (неважно, какой поезд)

Поезд опоздал. (именно этот поезд опоздал)

Мы часто используем a , когда упоминаем что-то в первый раз, а затем меняем на на , когда ясно, о чем мы говорим:

Он разговаривал с мужчиной . Мужчина смеялся.

Она дала ему подарок . Настоящий был очень дорогим.

Мы также используем и , когда очевидно, о чем мы говорим, или когда есть только одно из чего-то:

Не могли бы вы закрыть дверь , пожалуйста?

Сегодня утром убрала ванную комнату .

Он объездил мир .

Солнце сегодня жарко.

Если вы будете придерживаться приведенных выше правил, вы будете правы почти во всех случаях. Однако есть несколько исключений, и наиболее полезными для изучения являются следующие:

Мы не используем или перед названиями блюд:

Обедали в полдень.

Мы не используем или перед такими словами, как школа, тюрьма, или колледж , когда мы говорим о них в общем виде:

Надеюсь поступить в институт .

Он провел в тюрьме три года.

Слово «больница» означает различие между британским и американским английским языком:

Мой брат в больнице (Великобритания) / в больнице (США).

Мы используем и перед названиями магазинов или мест, куда мы обращаемся за услугами, тогда как это те, в которые мы обычно ходим:

Мне нужно в супермаркет.

No related posts.
