Стабилизатор тока на двух транзисторах (схема, плата, сборка, испытание) — Схемка: Электронные Радиосхемы

Схема простейшего стабилизатора тока

Выше представлена очень простая схема линейного стабилизатора тока на двух транзисторах: полевом и биполярном, первый силовой, он управляет нагрузкой (на схеме светодиод), а второй (маломощный) полупроводниковый прибор задаёт режим работы первого.

Принцип работы (работа стабилизатора тока)

Пусть наша нагрузка это R, будем считать, что её сопротивление почти не изменяется (R = const), ток мы хотим неизменный (I = const), а что у нас остаётся – только выходное напряжение на источнике тока, его то и будет подбирать схема, причём не просто от балды, а именно такое, при котором через вышеупомянутою нагрузку R потечёт ровно тот ток I, на который рассчитано устройство.

А вот разбор работы самой схемы:

после подключения источника питания через резистор R1 открывается полевой транзистор, через резистор R2-открытый канал сток-исток VT1 и нагрузку (светодиод) течёт ток.
Чем больший ток, тем больше будет падать напряжения на резисторе, и когда оно достигнет значения открытия VT2 (для кремниевого биполярного примерно 0,60-0,75 В) тот откроется, через его ЭК потечёт ток от минуса к затвору VT1, тем самым прикрыв его, но не полностью, ведь R1 никуда не девается.

Примечание. Детали для данного экземпляра взяты со старых плат, в частности мощный полевой N-канальный транзистор MTD20N06V в DPAK (TO-252) исполнении с материнки, у него сопротивление открытого канала 65 мОм, а максимальное длительно приложенное напряжение затвор-исток 20 Вольт, питается схема от БП 12 Вольт (скачки напряжения не более нескольких Вольт), поэтому диод Зенера не понадобится. Биполярный транзистор – это известный

BC847A в SOT-23 корпусе. Резистор R1 = 11 кОм, R2 = 2 Ом типоразмера 1205 и мощностью 0.25 Вт. Этот экземпляр предназначен для стабилизированного тока:

Iстаб = UБЭ * R2 = 0. 6 В / 2 Ом = 300 мА

Испытание

Дорожки были начерчены маркером, поэтому плата немного отличается от разработанной, крепления под винтики сделаны не были. Подключаем устройство к источнику питания (у меня был трансформатор 12В с диодным мостом и конденсатором), теперь зная, что ток относительно невелик я тупо замкнул выход амперметром, рассчитанным на измерение постоянного тока до 20А, показания ниже:



Это адекватный результат для такой схемы. Далее были подключены по очереди два светодиода 10 Вт с различным напряжением питания. Для СД с одним кристаллом напряжение вышло  Uвых = 2.72 В при токе Iвых = 0.31 А, при этом на входе Uпит = 10.88 В, т.е. рассеивается примерно:

P1 = (Uпит — Uвых)*Iвых = (10.88-2.72)*0.31 = 8.16*0.31 = 2.53 Вт

Для второго светодиода, в котором три кристалла соединены последовательно Uвых = 10. 32 В, Iвых = 0.29 А при Uпит = 11.22 В, получаем:

P2 = (Uпит — Uвых)*Iвых = (11.22-10.32)*0.31 = 0.9*0.31 = 0.279 Вт

Когда входное напряжение как можно меньше отличается от нужного напряжения питания для обеспечения требуемого тока, тогда и достигается высокий КПД (со вторым СИД η = 92%) при простоте исполнения.

Заменим резистор, определяющий выходной ток источника тока на 470 Ом, тогда получим выходной ток:

Iвых = UБЭ/R2 = 0.6 / 471 = 1276 мкА

Проверка амперметром:

Таким образом при питании 12 В подключаем светодиод 5 мм, через него проходит ток ~1.3 мА, через два/три светодиода ток будет такой же, ведь напряжения питания хватает для этого.

Ещё сделал небольшой график зависимости выходного стабильного тока от напряжения питания стабилизатора тока. Сначала происходит выход на номинальный ток (когда напряжения питания не хватает для Iст

), а потом всё прекрасно, при изменении напряжения в три раза (с 10 до 30 В) изменение тока всего на 0.64 мА или 4.22%.

Увеличение стабильности

При работе часть энергии рассеивается, происходит нагрев платы и компонентов схемы, параметры плывут, а главное изменяется напряжение насыщения ( UБЭ) транзистора VT2, те самые ~0,7 В будут изменяться, что приведёт к изменению выходного тока.

ТКН (Температурный Коэффициент Напряжения) pn-перехода транзистора отрицательный, при повышении температуры UБЭ будет уменьшаться. Для термостабилизации вводим дополнительно элемент с положительным

ТКН – стабилитрон (с Uст > 6.5 В), тогда при нагреве напряжение на одном компоненте (VT2) будет уменьшаться, а на другом (D1) увеличиваться, таким образом получается компенсация. В совершенстве ТКН обоих приборов должен быть равен по величине и противоположным по знаку, а нагрев происходить одинаково (именно поэтому они расположены рядом на плате).

Также добавлен ещё один транзистор VT3, который выступает источником тока для VT2, что придаст ещё большей стабильности, т.к. при изменении напряжения питания в определённом диапазоне ток базы

VT2 почти не будет изменяться.

Печатные платы

Всё уместилось на маленьком кусочке (3 на 2 см) фольгированного текстолита, тепло отводится путём крепления всей платы на кусок алюминия винтами, спроектирована она с расчётом на крепёж M2, чтобы легко и надёжно закрепить её или попросту приклеить к теплоотводу теплопроводящим клеем (Stars 922). При необходимости её можно легко уменьшить почти в два раза раза два.

Список компонентов

Видео

В конечном счете

Такой условный источник тока можно использовать как стабилизатор тока для светодиодов в автомобиле (12 В-14,4 В), с помощью него подключать лазеры к какому-то трансформатору или ИБП со скачущим напряжением в несколько вольт или использовать в схемах зарядных устройств.

Но, как вы поняли использовать данное устройство можно с любой другой нагрузкой, требующей стабильного значения электрического тока. Этот стабилизатор рассеивает “лишнюю” энергию в виде теплоты, что может быть неприемлемо в ситуациях, когда разница напряжений большая и протекающий ток не мал, но, например, в условиях когда входное напряжение не сильно превышает выходное и ток стабилизации мал, почему бы и нет?

Стабилизатор тока на транзисторе

В процессе работы электрических сетей постоянно возникает необходимость в стабилизации тока. Данная процедура осуществляется с помощью специальных приборов, в число которых входит стабилизатор тока на транзисторе. Они широко применяются в различных электронных устройствах, а также при зарядке аккумуляторов всех типов. Стабилизаторы используются в интегральных микросхемах в качестве генераторов тока, создавая преобразовательные и усилительные каскады.

Простой стабилизатор тока на транзисторе

Обычные стабилизаторы тока обладают большим выходным сопротивлением, исключая тем самым влияние факторов сопротивления нагрузки и входного напряжения на величину выходного тока. Основным недостатком этих устройств является необходимость использования источника питания с высоким напряжением. В этом случае стабильность тока достигается применением резисторов с большим сопротивлением. Поэтому мощность, выделяемая резистором (P = I2 x R) при больших значениях токов может стать неприемлемой для нормальной работы системы. Гораздо лучше зарекомендовали себя стабилизаторы тока на транзисторах, которые выполняют свои функции, независимо от величины входного напряжения.

Наиболее простыми устройствами считаются диодные стабилизаторы. Благодаря им, электрические схемы значительно упрощаются, что приводит к снижению общей стоимости приборов. Работа схем становится более устойчивой и надежной. Эти качества сделали диодные стабилизаторы просто незаменимыми в обеспечении питания светодиодов. Диапазон напряжений, в котором они могут нормально функционировать, составляет 1,8-100 вольт. За счет этого становится возможным преодолевать импульсные и продолжительные изменения напряжения.

Поэтому свечение светодиодов может быть разной яркости и оттенков, в зависимости от тока, протекающего в цепи. Несколько таких светильников, включенных последовательно, работают в нормальном режиме при участии всего лишь одного диодного стабилизатора. Данная схема может быть легко преобразована, в зависимости от количества светодиодов и питающего напряжения. Необходимый ток задается стабилизаторами, включенными параллельно в светодиодную цепь.

Такие стабилизаторы установлены во многих конструкциях светодиодных светильников, в том числе применяется и стабилизатор тока на биполярном транзисторе. Это связано со свойствами светодиодов, обладающих нелинейной вольтамперной характеристикой. То есть, когда на светодиоде изменяется напряжение, изменение тока происходит непропорционально. При постепенном увеличении напряжения, вначале наблюдается очень медленное возрастание тока и свечение светодиода отсутствует. После достижения напряжением порогового значения свет появляется и одновременно наблюдается очень быстрый рост тока.

Если напряжение продолжает увеличиваться, наступает критическое возрастание тока, что приводит к сгоранию светодиода. Поэтому значение порогового напряжения всегда указывается в числе характеристик светодиодных источников света. Светодиоды повышенной мощности выделяют много тепла и должны подключаться к специальным теплоотводам.

В связи с широким разбросом порогового напряжения, все светодиоды должны подключаться к источнику питания через стабилизатор. Даже у однотипных светодиодов может быть разное прямое напряжение. Следовательно, при параллельном подключении двух источников света, через них будет проходить разный ток. Отличие может быть настолько велико, что один из светодиодов раньше времени выйдет из строя или сразу сгорит.

С помощью стабилизатора для светодиода устанавливается значение заданного тока, независимо от напряжения, приложенного к схеме. Когда напряжение превышает пороговый уровень, ток, достигнув нужного значения, дальше уже не изменяется. При дальнейшем росте напряжения, оно остается неизменным на светодиоде, а возрастает лишь на стабилизаторе.

Стабилизатор тока на полевом транзисторе схема

Скачки сетевого напряжения очень часто приводят к выходу из строя электроприборов, устройств и прочего оборудования. Для того чтобы предупредить возникновение подобных ситуаций применяются различные стабилизирующие устройства. Среди них широкой популярностью пользуются стабилизаторы тока на полевых транзисторах, обеспечивающие стабильную работу электрооборудования. В быту часто используется стабилизатор постоянного тока своими руками, схема которого позволяет решать основные задачи.

Основной функцией данных устройств является компенсация перепадов и скачков напряжения в сети. Стабилизаторы автоматически поддерживают точно заданные параметры тока. Помимо скачков тока, компенсируется изменение мощности нагрузки и температуры окружающей среды. Например, если мощность, потребляемая оборудованием, возрастет, то соответственно увеличится и потребляемый ток. Как правило это приводит к падению напряжения на сопротивлении проводов и источника тока.

Среди многих стабилизирующих устройств, наиболее надежной считается схема стабилизатора тока на полевике, в которой транзистор подключается последовательно с сопротивлением нагрузки. Это вызывает лишь незначительные изменения нагрузочного тока, тогда как значение входного напряжения постоянно меняется.

Для того чтобы знать, как работают такие стабилизаторы, нужно знать устройство и принцип действия полевых транзисторов. Данные элементы управляются электрическим полем, в связи с этим и возникло их название. Само электрическое поле возникает под действием приложенного напряжения, следовательно, все полевые транзисторы являются полупроводниковыми приборами, работающими под управлением напряжения, открывающего каналы этих устройств.

Принцип действия полевого транзистора

Полевой транзистор состоит из трех электродов – истока, стока и затвора. Вход заряженных частиц происходит через исток, а выход – через сток. Закрытие или открытие потока частиц осуществляется с помощью затвора, выполняющего функции крана. Заряженные частицы будут течь лишь при условии напряжения, которое должно быть приложено между стоком и истоком. Если напряжение отсутствует, то и тока в канале не будет. Следовательно, чем выше подаваемое напряжение, тем больше открывается кран. За счет этого ток в канале между стоком-истоком увеличивается, а сопротивление канала – уменьшается. Для источников питания предусмотрена работа полевых транзисторов в режиме ключа, обеспечивающая полное открытие или закрытие канала.

Данные свойства позволяют сделать расчет стабилизатора тока на транзисторе, обеспечивающего поддержание токовых параметров на определенном уровне. Использование полевых транзисторов определяет и принцип действия такого стабилизатора. Всем известно, что каждый идеальный источник тока обладает ЭДС, стремящейся к бесконечности и также бесконечно большим внутренним сопротивлением. Это позволяет получить ток с необходимыми параметрами, вне зависимости от сопротивления нагрузки.

В таком идеальном источнике возникает ток, который остается на одном и том же уровне, несмотря на изменения сопротивления нагрузки. Поддержание тока на неизменном уровне требует постоянного изменения величины ЭДС в диапазоне свыше нуля и до бесконечности. То есть сопротивление нагрузки и ЭДС должны изменяться таким образом, чтобы ток при этом стабильно оставался на том же уровне.

Однако на практике такая идеальная микросхема стабилизатора тока не сможет обеспечить всеми необходимыми качествами. Это связано с тем, что диапазон напряжения на нагрузке сильно ограничен и не поддерживает требуемого уровня тока. В реальных условиях источники тока и напряжения используются совместно. В качестве примера можно привести обычную сеть, напряжением 220 вольт, а также другие источники в виде аккумуляторов, генераторов, блоков питания и других устройств, вырабатывающих электроэнергию. К каждому из них могут последовательно подключаться стабилизаторы тока на полевых транзисторах. Выходы этих устройств по сути являются источниками тока с нужными параметрами.

Таким образом, зависимость нагрузки и выходных характеристик полевого транзистора оказывает влияние на значение тока при минимальном и максимальном значении входного напряжения. Однако токовые изменения незначительны и не оказывают отрицательного влияния на потребителей.

Сборка стабилизатора тока из двух транзисторов

Стабилизаторы тока. Виды и устройство. Работа и применение

Стабилизаторы тока предназначены для стабилизации тока на нагрузке. Напряжение на нагрузке зависит от его сопротивления. Стабилизаторы необходимы для функционирования различных электронных приборов, например газоразрядные лампы.

Для качественного заряда аккумуляторов также необходимы стабилизаторы тока. Они используются в микросхемах для настройки тока каскадов преобразования и усиления. В микросхемах они играют роль генератора тока. В электрических цепях всегда есть разного рода помехи. Они отрицательно влияют на действие приборов и электрических устройств. С такой проблемой легко справляются стабилизаторы.

Виды стабилизаторов тока

Отличительной чертой стабилизаторов тока является их значительное выходное сопротивление. Это дает возможность исключить влияние напряжения на входе, и сопротивления нагрузки, на значение тока на выходе устройства. Стабилизаторы тока поддерживают выходной ток в определенных пределах, меняя при этом напряжение таким образом, что ток, протекающий по нагрузке, остается постоянным.

Стабилизаторы тока на резисторе

В элементарном случае генератором тока может быть схема, состоящая из блока питания и сопротивления. Подобная схема часто используется для подключения светодиода, выполняющего функцию индикатора.

Из недостатков такой схемы можно отметить необходимость использования высоковольтного источника. Только при таком условии можно использовать резистор, имеющий высокое сопротивление, и получить хорошую стабильность тока. На сопротивлении рассеивается мощность P = I 2 х R.

Стабилизаторы на транзисторах

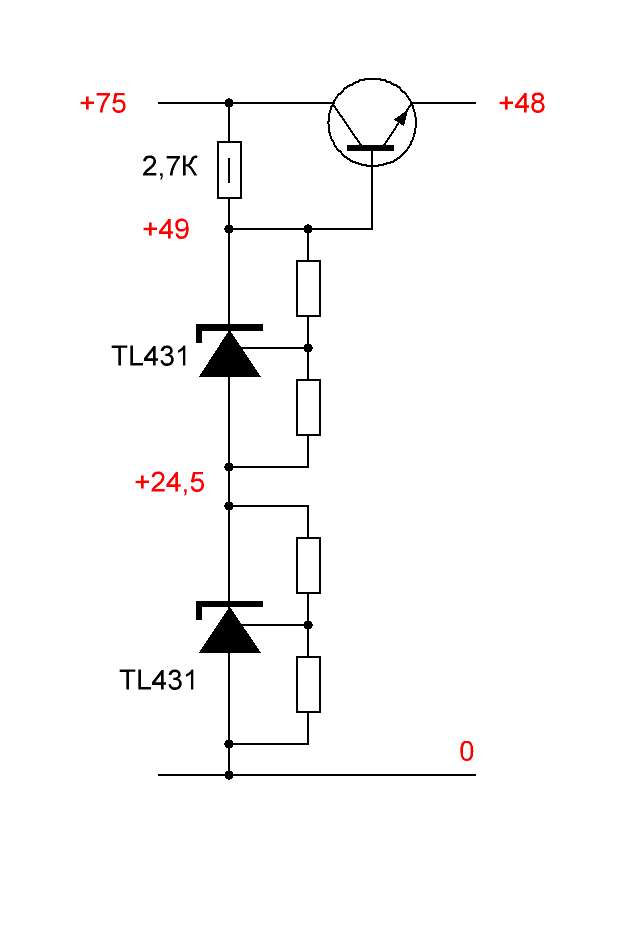

Значительно лучше функционируют стабилизаторы тока, собранные на транзисторах.

Можно выполнить настройку падения напряжения таким образом, что оно будет очень маленьким. Это дает возможность снижения потерь при хорошей стабильности тока на выходе. На выходе транзистора сопротивление очень большое. Такая схема применяется для подключения светодиодов или зарядки аккумуляторных батарей малой мощности.

Напряжение на транзисторе определяется стабилитроном VD1. R2 играет роль датчика тока и обуславливает ток на выходе стабилизатора. При увеличении тока падение напряжения на этом резисторе становится больше. Напряжение поступает на эмиттер транзистора. В итоге напряжение на переходе база-эмиттер, которое равно разности напряжения базы и эмиттерного напряжения, снижается, и ток возвращается к заданной величине.

Схема токового зеркала

Аналогично функционируют генераторы тока. Популярной схемой таких генераторов является «токовое зеркало», в которой вместо стабилитрона применяется биполярный транзистор, а точнее, эмиттерный переход. Вместо сопротивления R2 применяется сопротивление эмиттера.

Стабилизаторы тока на полевике

Схема с применением полевых транзисторов более простая.

Нагрузочный ток проходит через R1. Ток в цепи: «+» источника напряжения, сток-затвор VТ1, нагрузочное сопротивление, отрицательный полюс источника – очень незначительный, так как сток-затвор имеет смещение в обратную сторону.

Напряжение на R1 положительное: слева «-», справа напряжение равно напряжению правого плеча сопротивления. Поэтому напряжение затвора относительно истока минусовое. При снижении нагрузочного сопротивления, ток повышается. Поэтому напряжение затвора по сравнению с истоком имеет еще большую разницу. Вследствие этого транзистор закрывается сильнее.

При большем закрытии транзистора нагрузочный ток снизится, и возвратится к начальной величине.

Устройства на микросхеме

В прошлых схемах имеются элементы сравнения и регулировки. Аналогичная структура схемы применяется при проектировании устройств, выравнивающих напряжение. Отличие устройств, стабилизирующих ток и напряжение, заключается в том, что в цепь обратной связи сигнал приходит от датчика тока, который подключен к цепи нагрузочного тока. Поэтому для создания стабилизаторов тока используют популярные микросхемы 142 ЕН 5 или LМ 317.

Здесь роль датчика тока играет сопротивление R1, на котором стабилизатор поддерживает постоянное напряжение и нагрузочный ток. Величина сопротивления датчика значительно ниже, чем нагрузочное сопротивление. Снижение напряжения на датчике влияет на напряжение выхода стабилизатора. Подобная схема хорошо сочетается с зарядными устройствами, светодиодами.

Импульсный стабилизатор

Высокий КПД имеют импульсные стабилизаторы, выполненные на основе ключей. Они способны при незначительном напряжении входа создавать высокое напряжение на потребителе. Такая схема собрана на микросхеме МАХ 771.

Сопротивления R1 и R2 играют роль делителей напряжения на выходе микросхемы. Если напряжение на выходе микросхемы становится выше опорного значения, то микросхема снижает выходное напряжение, и наоборот.

Если схему изменить таким образом, чтобы микросхема реагировала и регулировала ток на выходе, то получится стабилизированный источник тока.

При падении напряжения на R3 ниже 1,5 В, схема работает в качестве стабилизатора напряжения. Как только нагрузочный ток повышается до определенного уровня, то на резисторе R3 падение напряжения становится больше, и схема действует как стабилизатор тока.

Сопротивление R8 подключается по схеме тогда, когда напряжение становится выше 16,5 В. Сопротивление R3 задает ток. Отрицательным моментом этой схемы можно отметить значительное падение напряжения на токоизмерительном сопротивлении R3. Эту проблему можно решить путем подключения операционного усилителя для усиления сигнала с сопротивления R3.

Устройство и принцип действия

На нестабильность нагрузочного тока влияет значение сопротивления и напряжения на входе. Пример: в котором сопротивление нагрузки постоянно, а напряжение на входе повышается. Ток нагрузки при этом также возрастает.

В результате этого повысится ток и напряжение на сопротивлениях R1 и R2. Напряжение стабилитрона станет равным сумме напряжений сопротивлений R1, R2 и на переходе VT1 база-эмиттер: Uvd1=UR1+UR2+UVT1(б/э)

Напряжение на VD1 не меняется при меняющемся входном напряжении. Вследствие этого ток на переходе база-эмиттер снизится, и повысится сопротивление между клеммами эмиттер-коллектор. Сила тока на переходе коллектор-эмиттере и нагрузочное сопротивление станет снижаться, то есть переходить к первоначальной величине. Так выполняется выравнивание тока и поддержание его на одном уровне.

Стабилизатор для светодиодов
Изготовить такое устройство самостоятельно можно с применением микросхемы LМ 317. Для этого останется только подобрать резистор. Питание для стабилизатора целесообразно применять следующее:
  • Блок от принтера на 32 В.
  • Блок от ноутбука на 19 В.
  • Любой блок питания на 12 В.

Достоинством такого устройства является низкая стоимость, простота конструкции, повышенная надежность. Сложную схему нет смысла собирать самостоятельно, проще ее приобрести.
