Стабилизатор напряжения 220в для дома своими руками схема

Бытовые устройства чувствительны к скачкам напряжения, быстрее подлежат износу, и появляются неисправности. В электрической сети напряжение часто изменяется, снижается, либо возрастает. Это взаимосвязано с отдаленностью источника энергии и некачественной линии питания.

Чтобы подключать приборы к устойчивому питанию, в жилых помещениях применяют стабилизаторы напряжения. На его выходе напряжение обладает стабильными свойствами. Стабилизатор можно приобрести в торговой сети, однако такой прибор можно изготовить своими руками.

Имеются допуски на изменение напряжения не более 10% от номинального значения (220 В). Это отклонение должно быть соблюдено как в большую сторону, так и в меньшую. Но идеальной электрической сети не бывает, и величина напряжения в сети часто меняется, усугубляя тем самым работу подключенных к ней устройств.

Электрические приборы отрицательно реагируют на такие капризы сети и могут быстро выйти из строя, потеряв при этом свои заложенные функции.

Чтобы избежать таких последствий, люди применяют самодельные приборы под названием стабилизаторы напряжения. Эффективным стабилизатором стал прибор, выполненный на симисторах. Как сделать стабилизатор напряжения своими руками мы и рассмотрим.

Характеристика стабилизатора

Это устройство стабилизации не будет иметь повышенную чувствительность к изменениям напряжения, подающегося по общей линии. Сглаживание напряжения будет производиться в том случае, если на входе напряжение будет находиться в пределах от 130 до 270 вольт.

Включенные в сеть устройства будут питаться напряжением, имеющим величину от 205 до 230 вольт. От такого прибора можно будет питать электрические устройства, суммарная мощность которых до 6 кВт. Стабилизатор будет производить переключение нагрузки потребителя за 10 мс.

Устройство стабилизатора

Схема устройства стабилизации.

Стабилизатор напряжения по указанной схеме имеет в своем составе следующие части:

1. Питающий блок, в который входят емкости С2, С5, компаратор, трансформатор, теплоэлектрический диод.
2. Узел, задерживающий подключение нагрузки потребителя, и состоящий из сопротивлений, транзисторов, емкости.
3. Выпрямительного моста, измеряющего амплитуду напряжения. Выпрямитель состоит из емкости, диода, стабилитрона, нескольких делителей.
4. Компаратора напряжения. Его составными частями являются сопротивления и компараторы.
5. Логического контроллера на микросхемах.
6. Усилителей, на транзисторах VТ4-12, резисторов, ограничивающих ток.
7. Светодиодов в качестве индикаторов.
8. Оптитронных ключей. Каждый из ник снабжается симисторами и резисторами, а также оптосимисторами.
9. Электрического автомата, либо предохранителя.
10. Автотрансформатора.

Принцип действия

Рассмотрим, как функционирует стабилизатор напряжения, выполненный своими руками.

После подключения питания емкость С1 находится в состоянии разряда, транзистор VТ1 открытый, а VТ2 закрытый. VТ3 транзистор также остается закрытым. Через него поступает ток на все светодиоды и оптитрон на основе симисторов.

Так как этот транзистор пребывает в закрытом состоянии, то светодиоды не горят, а каждый симистор закрыт, нагрузка выключена. В этот момент ток поступает через сопротивление R1 и приходит на С1. Дальше конденсатор начинает заряжаться.

Диапазон выдержки идет три секунды. За этот период производятся все процессы перехода. После их окончания срабатывает триггер Шмитта на основе транзисторов VТ1 и VТ2. После этого открывается 3-й транзистор и подключается нагрузка.

Напряжение, выходящее с 3-й обмотки Т1, выравнивается диодом VD2 и емкостью С2. Далее ток поступает на делитель на сопротивлениях R13-14. Из сопротивления R14, напряжение, величина которого прямо зависит от величины напряжения, включена в каждый неинвертирующий компараторный вход.

Число компараторов становится равным 8. Они все выполнены на микросхемах DА2 и DА3. В то же время на инвертируемый вход компараторов подходит постоянный ток, подающийся с помощью делителей R15-23. Дальше вступает в действие контроллер, осуществляющий прием входного сигнала каждого компаратора.

Стабилизатор напряжения и его особенности

Когда напряжение входа становится меньше 130 вольт, то на выходах компараторов появляется логический уровень малого размера. В этот момент транзистор VТ4 находится в открытом виде, первый светодиод мигает. Эта индикация сообщает о наличии низкого напряжения, что означает невозможность выполнения регулируемым стабилизатором своих функций.

Все симисторы закрытии и нагрузка отключена. Когда напряжение находится в пределах 130-150 вольт, то сигналы 1 и А имеют свойства высокого значения логического уровня. Такой уровень имеет низкое значение. В таком случае транзистор VТ5 открывается, и начинает сигнализировать второй светодиод.

Оптосимистор U1.2 открывается, так же, как и симистор VS2. Через симистор будет протекать нагрузочный ток. Затем нагрузка зайдет в верхний вывод катушки автотрансформатора Т2.

Если напряжение входа 150 – 170 В, то сигналы 2, 1 и В имеют повышенное значение логического уровня. Другие сигналы имеют низкий уровень. При таком напряжении входа транзистор VТ6 открывается, 3-й светодиод включается. В этот момент 2-й симистор открывается и ток поступает на второй вывод катушки Т2, являющийся 2-м сверху.

Собранный самостоятельно стабилизатор напряжения на 220 вольт будет соединять обмотки 2-го трансформатора, если уровень напряжения входа достигнет соответственно: 190, 210, 230, 250 вольт. Чтобы сделать такой стабилизатор, необходима печатная плата 115 х 90 мм, изготовленная из фольгированного стеклотекстолита.

Изображение платы можно отпечатать на принтере. Затем с помощью утюга переносят это изображение на плату.

Изготовление трансформаторов

Изготовить трансформаторы Т1 и Т2 можно самостоятельно. Для Т1, мощность которого 3 кВт, необходимо применить магнитопровод с поперечным сечением 1,87 см², и 3 провода ПЭВ – 2. 1-й провод диаметром 0,064 мм. Им наматывают первую катушку, с количеством витков 8669. Другие 2 провода применяются для образования остальных обмоток. Провода на них должны быть одного диаметра 0,185 мм, с числом витков 522.

Чтобы не изготавливать самому такие трансформаторы, можно применить готовые варианты ТПК – 2 – 2 х 12 В, соединенные последовательно.

Чтобы изготовить трансформатор Т2 на 6 кВт, применяют магнитопровод тороидальной формы. Обмотку наматывают проводом ПЭВ – 2 с числом витков 455. На трансформаторе необходимо вывести 7 отводов. Первые 3 из них наматываются проводом 3 мм. Остальные 4 отвода наматываются шинами сечением 18 мм². С таким сечением провода трансформатор не нагреется.

Отводы выполняют на таких витках: 203, 232, 266, 305, 348 и 398. Витки считают с нижнего отвода. В этом случае электрический ток сети должен поступать по отводу 266 витка.

Детали и материалы

Остальные элементы и детали стабилизатора для самостоятельной сборки приобретаются в торговой сети. Перечислим их перечень:

1. Симисторы (отптроны) МОС 3041 – 7 шт.
2. Симисторы ВТА 41 – 800 В – 7 шт.
3. КР 1158 ЕН 6А (DА1) стабилизатор.
4. Компаратор LМ 339 N (для DА2 и DА3) – 2 шт.
5. Диоды DF 005 М (для VD2 и VD1) – 2 шт.
6. Резисторы проволочные СП 5 или СП 3 (для R13, R14 и R25) – 3 шт.
7. Резисторы С2 – 23, с допуском 1% — 7 шт.
8. Резисторы любого номинала с допуском 5% — 30 шт.
9. Резисторы токоограничивающие – 7 шт, для пропускания ими тока 16 миллиампер (для R 41 – 47) – 7 шт.
10. Конденсаторы электролитические – 4 шт (для С5 – 1).
11. Конденсаторы пленочные (С4 – 8).
12. Выключатель, оснащенный предохранителем.

Оптроны МОС 3041 заменяются на МОС 3061. КР 1158 ЕН 6А стабилизатор можно менять на КП 1158 ЕН 6Б. Компаратор К 1401 СА 1 можно установить в качестве аналога LM 339 N. Вместо диодов можно использовать КЦ 407 А.

Микросхему КР 1158 ЕН 6А надо устанавливать на теплоотвод. Для его изготовления применяют алюминиевую пластинку 15 см². Также на него необходимо установить симисторы. Для симисторов допускается применять общий теплоотвод.

Площадь поверхности должна превышать 1600 см². Стабилизатор необходимо снабдить микросхемой КР 1554 ЛП 5, выступающей в качестве микроконтроллера. Девять светодиодов располагаются так, что попадают в отверстия на панели прибора спереди.

Если устройство корпуса не дает установить их таким образом, как на схеме, то их размещают на другой стороне, где расположены печатные дорожки. Светодиоды необходимо устанавливать мигающего типа, но можно монтировать и немигающие диоды, при условии, что они будут светиться ярким красным светом. Для таких целей применяют АЛ 307 КМ или L 1543 SRC — Е.

Можно выполнить сборку более простых исполнений приборов, но они будут иметь определенными особенностями.

Достоинства и недостатки, отличия от заводских моделей

Если перечислять достоинства стабилизаторов, изготовленных самостоятельно, то основным достоинством является низкая стоимость. Производители приборов часто завышают цены, а своя сборка в любом случае обойдется меньшей стоимостью.

Другим преимуществом можно определить такой фактор, как возможность простого ремонта своими руками устройства, Ведь кто, если не вы знаете лучше устройство, собранное своими руками.

В случае поломки хозяин прибора сразу найдет неисправный элемент и заменит его на новый. Простая замена деталей создается таким фактором, что все детали приобретались в магазине, поэтому их можно будет легко снова купить в любом магазине.

Недостатком самостоятельно собранного стабилизатора напряжения необходимо выделить его сложную настройку.

Простейший стабилизатор напряжения своими руками

Рассмотрим, каким образом можно изготовить самостоятельно стабилизатор на 220 вольт собственными руками, имея под рукой несколько простых деталей. Если в вашей электрической сети напряжение значительно снижено, то такой прибор подойдет вам как нельзя кстати. Чтобы его изготовить, понадобится готовый трансформатор, и несколько простых деталей. Лучше взять такой пример прибора себе на заметку, так как получается неплохое устройство, обладающее достаточной мощностью, например, для микроволновки.

Для холодильников и различных других бытовых устройств понижение напряжения сети очень вредно, больше чем повышение. Если поднять величину напряжения сети, применяя автотрансформатор, то во время уменьшения напряжения сети на выходе прибора напряжение будет нормальной величины. А если в сети напряжение станет в норме, то на выходе мы получим повышенное значение напряжения. Например, возьмем трансформатор на 24 В. При напряжении на линии 190 В на выходе устройства получится 210 В, при значении сети 220 В на выходе получится 244 В. Это вполне допустимо и нормально для работы бытовых устройств.

Для изготовления нам понадобится основная деталь – это простой трансформатор, но не электронный. Его можно найти готовый, либо изменить данные на уже имеющемся трансформаторе, например, от сломанного телевизора. Трансформатор будем соединять по схеме автотрансформатора. Напряжение на выходе будет получаться примерно на 11% выше напряжения сети.

При этом нужно соблюдать осторожность, так как во время значительного перепада напряжения в сети в большую сторону, на выходе устройства получится напряжение, которое значительно превышает допустимую величину.

Автотрансформатор будет добавлять к напряжению линии сети всего 11%. Это значит, что мощность автотрансформатора берется также на 11% от мощности потребителя. Например, мощность микроволновки равна 700 Вт, значит трансформатор берем 80 Вт. Но лучше брать мощность с запасом.

Регулятор SA1 дает возможность, если нужно, подсоединять нагрузку потребителя без автотрансформатора. Конечно, это не полноценный стабилизатор, но зато для его изготовления не требуется больших вложений и много времени.

Стоит ли собирать стабилизатор напряжения своими руками

Идеальным вариантом работы электросетей является изменение значений тока и напряжения как в сторону уменьшения, так и увеличения не более чем на 10% от номинальных 220 В. Но поскольку в реальности скачки характеризуются большими изменениями, то электроприборам, подключенным к сети напрямую, грозит потеря проектных возможностей и даже выход из строя.

Избежать неприятностей поможет использование специального оборудования. Но поскольку оно отличается весьма высокой ценой, то многие предпочитают собирать стабилизатор напряжения сделанный своими руками. Насколько оправдан такой шаг и что потребуется для его реализации?

Конструкция и принцип действия стабилизатора

Конструкция прибора

Решив собрать прибор самостоятельно придется заглянуть внутрь корпуса промышленной модели. Она состоит из нескольких основных деталей:

• Трансформатора;
• Конденсаторов;
• Резисторов;
• Кабеля для соединения элементов и подключения устройства.

Принцип действия самого простого стабилизатора основан на работе реостата. Он повышает или понижает сопротивление в зависимости от силы тока. Более современные модели обладают широким набором функций и способны в полной мере защитить бытовую технику от скачков напряжения в сети.

Виды приборов и их особенности

Виды и их применения

Классификация оборудования зависит от методов, используемых для регулировки тока. Поскольку эта величина представляет собой направленное движение частиц, то воздействовать на нее можно одним из способов:

• Механическим;
• Импульсным.

Первый основывается на законе Ома. Приборы, работа которых основана на нем называют линейными. Они включают в себя два колена, которые соединяются при помощи реостата. Поданное на один элемент напряжение проходит по реостату и таким образом оказывается на другом, с которого поступает к потребителям.

Приборы этого типа позволяют очень только выставлять параметры выходного тока и могут быть модернизированы дополнительными узлами. Но использовать такие стабилизаторы в сетях, где разница между входным и выходным током велика нельзя, так как они не смогут обезопасить бытовую технику от КЗ при больших нагрузках.

Смотрим видео, принцип работы импульсного прибора:

Импульсные модели работают по принципу амплитудной модуляции тока. В цепи стабилизатора используется выключатель, разрывающий ее через определенные промежутки времени. Такой подход позволяет равномерно накапливать ток в конденсаторе, а после его полной зарядки и далее на приборы.

В отличие от линейных стабилизаторов импульсные не имеют возможности задавать определенную величину. В продаже встречаются модели повышающе-понижающие – это идеальный выбор для дома.

Также стабилизаторы напряжения делятся на:

1. Однофазные;
2. Трехфазные.

Но так как большинство бытовых приборов работают от однофазной сети, то в жилых помещениях используют как правило оборудование, относящееся к первому типу.

Приступаем к сборке: комплектующие, инструменты

Поскольку наиболее эффективным считается симисторный аппарат, то в своей статье мы рассмотрим, как самостоятельно собрать именно такую модель. Сразу следует отметить, что этот стабилизатор напряжения, выполненный своими руками, будет выравнивать ток при условии, что входное напряжение находится в диапазоне от 130 до 270В.

Допустимая мощность приборов, подключаемых к такому оборудованию не сможет превышать 6 кВт. При этом переключение нагрузки будет осуществляться за 10 миллисекунд.

Что касается комплектующих, то для сборки такого стабилизатора понадобятся следующие элементы:

• Блок питания;
• Выпрямитель для измерения амплитуды напряжения;
• Компаратор;
• Контроллер;
• Усилители;
• Светодиоды;
• Узел задержки включения нагрузки;
• Автотрансформатор;
• Оптронные ключи;
• Выключатель-предохранитель.

Из инструментов буду необходимы паяльник и пинцет.

Этапы изготовления

Чтобы собрать стабилизатор напряжения 220В для дома своими руками сначала нужно подготовить печатную плату размером 115х90 мм. Она изготавливается из фольгированного стеклотекстолита. Схема размещения деталей может быть напечатана на лазерном принтере и при помощи утюга перенесена на плату.

Смотрим видео, самодельный несложный прибор:

схема электрическая принципиальная

Далее переходим к сборке трансформаторов. Для одного такого элемента потребуется:

• магнитопровод площадью сечения 1,87 см²;
• три кабеля ПЭВ-2.

Первый провод используется для создания одной обмотки, при этом его диаметр составляет 0,064 мм. Число витков должно равняться 8669.

Два оставшихся провода потребуются для выполнения других обмоток. Они отличаются от первого диаметром, составляющим 0,185 мм. Количество витков для этих обмоток будет равно 522.

Если хотите упростить себе задачу, то можно воспользоваться двумя готовыми трансформаторами ТПК-2-2 12В. Их соединяют последовательно.

В случае изготовления этих деталей самостоятельно после того как будет готов один из них переходят к созданию второго. Для него будет нужен тороидальный магнитопровод. Для обмотки выбирают тот же ПЭВ-2, что и в первом случае, только количество витков составит 455.

Также во втором трансформаторе придется выполнить 7 отводов. Причем для первых трех используется провод диаметром 3мм, а для остальных – шины, сечением 18 мм². Это поможет избежать нагревания трансформатора в процессе работы.

соединение двух трансформаторов

Все остальные комплектующие для прибора, создаваемого своими руками лучше приобретать в магазине. После того, как все необходимое закуплено можно приступать к сборке. Начинать лучше всего с установки микросхемы, выполняющей роль контроллера на теплоотвод, который изготавливается из алюминиевой платины площадью более 15 см². На него также монтируются симисторы. Причем теплоотвод, на который предполагается их установка должен иметь охлаждающую поверхность.

Далее необходимо установить на плату светодиоды. Причем лучше выбирать мигающие. Если не получается расположить их согласно схеме, то можно разместить на стороне, где находятся печатные проводники.

Если сборка симисторного стабилизатора напряжения 220В своими руками для вас кажется сложной, то можно остановиться на более простой линейной модели. Она будет обладать аналогичными свойствами.

Эффективность изделия, выполненного своими руками

Что толкает человека на изготовление того или иного прибора? Чаще всего – его высокая стоимость. И в этом смысле стабилизатор напряжения, собранный своими руками, конечно, превосходит фабричную модель.

К преимуществам самодельных устройств можно отнести и возможность самостоятельного ремонта. Человек, собравший стабилизатор разобрался как в его принципе действия, так и строении и поэтому сможет устранить неисправность без посторонней помощи.

Кроме того, все детали для такого прибора предварительно покупались в магазине, поэтому в случае выхода их из строя всегда можно будет найти аналогичную.

Если же сравнивать надежность стабилизатора, собранного своими руками и произведенного на предприятии, то здесь преимущество на стороне заводских моделей. В домашних условиях разработать модель, отличающуюся высокой производительностью практически невозможно, так как нет специального измерительного оборудования.

Заключение

Существуют различные типы стабилизаторов напряжения, причем некоторые из них вполне реально сделать своими руками. Но для этого придется разобраться в нюансах работы оборудования, приобрести необходимые комплектующие и выполнить их грамотный монтаж. Если вы не уверены в своих силах, то лучший вариант – приобретение устройства заводского изготовления. Стоит такой стабилизатор дороже, но и по качеству значительно превосходит модели, собираемые самостоятельно.

Электронный стабилизатор напряжения 220 своими руками. Виды и схемы стабилизаторов напряжения

Исследовав источники и ряд сайтов в Интернете, я упростил стабилизатор переменного напряжения, описанный в статье . Число микросхем удалось сократить до четырёх, число оптосимисторных ключей — до шести. Принцип действия стабилизатора такой же, как у прототипа .

Основные технические характеристики стабилизатора напряжения:

• Входное напряжение, В …. .135…270
• Выходное напряжение, В. . . .197…242
• Максимальная мощность нагрузки, кВт ………………5
• Время переключения или отключения нагрузки,мс …….10

Схема предлагаемого стабилизатора показана на рисунке. Устройство состоит из силового модуля и блока управления. Силовой модуль содержит мощный автотрансформатор Т2 и шесть ключей переменного тока, обведённых на схеме штрихпунктирной линией.

Остальные детали образуют блок управления. Он содержит семь пороговых устройств: I — DA2.1 R5 R11 R17, II -DA2.2 R6 R12 R18, III — DA2.3 R7 R13 R19, IV — DA2.4 R8 R14 R20, V — DA3.1 R9 R15 R21, VI — DA3.2 R10 R16 R22, VII -DA3.3 R23. На одном из выходов дешифратора DD2 присутствует напряжение высокого уровня, которое вызывает включение соответствующего светодиода (одного из HL1 — HL8).

Мощный автотрансформатор Т2 включён иначе, чем в прототипе. Напряжение сети подаётся на один из отводов обмотки или на обмотку целиком через один из симисторов VS1—VS6, а нагрузка подключена к одному и тому же отводу. При таком включении расходуется меньше провода на обмотку автотрансформатора.

Напряжение обмотки II трансформатора Т1 выпрямляют диоды VD1, VD2 и сглаживает конденсатор С1. Выпрямленное напряжение пропорционально входному. Оно используется как для питания блока управления, так и для измерения входного напряжения сети. С этой целью оно подаётся на делитель R1—R3. С движка подстроечного резистора R2 поступает на неинвертирующие входы операционных усилителей DA2.1 —DA2.4, DA3.1—DA3.3. Эти ОУ используются в качестве компараторов напряжения. Резисторы R17—R23 создают гистерезис переключения компараторов.

В таблице ниже показаны пределы изменения выходного напряжения Uвых и логические уровни напряжения на выходах операционных усилителей и входах дешифратора DD2, а также включённые светодиоды в зависимости от входного напряжения Uвх без учёта гистерезиса.

Микросхема DA1 вырабатывает стабильное напряжение 12 В для питания остальных микросхем. Стабилитрон VD3 вырабатывает образцовое напряжение 9 В. Оно подаётся на инвертирующий вход ОУ DA3.3. На инвертирующие входы других ОУ оно поступает через делители на резисторах R5—R16.

При сетевом напряжении ниже 135 В напряжение на движке резистора R2, а значит, и на неинвертирующих входах ОУ меньше, чем на инвертирующих. Поэтому на выходах всех ОУ низкий уровень. На всех выходах микросхемы DD1 также низкий уровень. В этом случае появляется высокий уровень на выходе О (вывод 3) дешифратора DD2. Включён светодиод HL1, показывая слишком низкое напряжение сети. Все оптосимисторы и симисторы закрыты. Напряжение на нагрузку не подаётся.

При напряжении сети от 135 до 155 В напряжение на движке резистора R2 больше, чем на инвертирующем входе DA2.1, поэтому на его выходе высокий уровень. На выходе элемента DD1.1 также высокий уровень. В этом случае появляется высокий уровень на выходе 1 (вывод 14) дешифратора DD2 (см. таблицу). Светодиод HL1 гаснет. Включается светодиод HL2, течёт ток через излучающий диод оптрона U6, вследствие чего оптосимистор этого оптрона открывается. Через открытый симистор VS6 напряжение сети подаётся на нижний по схеме отвод (вывод 6) относительно начала обмотки (вывода 7) автотрансформатора Т2. Напряжение на нагрузке больше напряжения сети на 64…71 В.

При дальнейшем повышении напряжения сети оно будет переключаться на следующий вверх по схеме вывод автотрансформатора Т2. В частности, напряжение сети от 205 до 235 В непосредственно поступает на нагрузку через открытый симистор VS2, а также на выводы 1—7 автотрансформатора Т2.

При напряжении сети от 235 до 270 В на выходах всех ОУ, кроме DA3.3, высокий уровень, ток течёт через светодиод HL7 и излучающий диод U1.2. Напряжение сети через открытый симистор VS1 подключено ко всей обмотке автотрансформатора Т2. Напряжение на нагрузке меньше напряжения сети на 24…28 В.

При напряжении сети более 270 В на выходах всех ОУ высокий уровень, а ток течёт через светодиод HL8, который сигнализирует о чрезмерно высоком напряжении сети. Все оптосимисторы и симисторы закрыты. Напряжение на нагрузку не подаётся.

Маломощный трансформатор Т1 аналогичен применённому в прототипе, за исключением того, что его вторичная обмотка содержит 1400 витков с отводом от середины. Мощный автотрансформатор Т2 — готовый от промышленного стабилизатора VOTO 5000 Вт. Отмотав вторичную обмотку и часть первичной, я сделал новые отводы, считая от начала обмотки (вывода 7): вывод 6 от 215-го витка (150 В), вывод 5 от 236-го витка (165 В), вывод4 от 257-го витка (180 В), вывод 3 от 286-го витка (200 В), вывод 2 от 314-го витка (220 В). Вся обмотка (выводы 1—7) имеет 350 витков (245 В).

Постоянные резисторы — С2-23 и ОМЛТ, подстроечный резистор R2 — С5-2ВБ. Конденсаторы С1 —СЗ— К50-35, К50-20. Диоды (VD1, VD2) можно заменить на — , КД243Б— КД243Ж.

Микросхему можно заменить отечественными аналогами КР1157ЕН12А, КР1157ЕН12Б.

Налаживание выполняют с помощью ЛАТРа. Вначале устанавливают пороги переключения. Для достижения более высокой точности установки резисторы R17—R23, создающие гистерезис, не устанавливают. Мощный автотрансформатор Т2 не подключают. Устройство подключают к сети через ЛАТР. На выходе ЛАТРа устанавливают напряжение 270 В. Перемещают движок подстроечного резистора R2 снизу вверх по схеме до включения светодиода HL8. Далее на выходе ЛАТРа устанавливают напряжение 135 В. Подбирают резистор R5 так, чтобы напряжение на инвертирующем входе (вывод 2) ОУ DA2.1 было равно напряжению на его неинвертирующем входе (вывод 3). Затем последовательно подбирают резисторы R6…R10, устанавливая пороги переключения 155 В, 170 В, 185 В, 205 В, 235 В, сверяя логические уровни с таблицей. После этого устанавливают резисторы R17— R23. В случае необходимости подбирают их сопротивления, устанавливая необходимую ширину петли гистерезиса. Чем больше сопротивление, тем меньше ширина петли. Установив пороги переключения, подключают мощный автотрансформатор Т2, а к нему нагрузку, например, лампу накаливания мощностью 100…200 Вт. Проверяют пороги переключения и измеряют напряжение на нагрузке. После налаживания светодиоды HL2—HL7 можно удалить, заменив их перемычками.

ЛИТЕРАТУРА:

1. Годин А. Стабилизатор переменного напряжения. — Радио, 2005, № 8.
2. Озолин М. Усовершенствованный блок управления стабилизатора переменного напряжения. — Радио, 2006, № 7.

В статье рассматривается возможность безразрывного переключения цепей переменного тока с помощью электромеханических реле. Показана возможность уменьшения эрозии контактов реле и, как следствие повышение долговечности и уменьшение помех от работы на примере стабилизатора напряжения сети для квартиры.

Идея

Встретил в интернете рекламу на сайте ООО «Прибор», г. Челябинск:
Стабилизаторы напряжения марки Селен, выпускаемые нашим предприятием, основаны на принципе ступенчатого регулирования напряжения путем безразрывного переключения обмоток автотрансформатора (патент на изобретение № 2356082). В качестве ключей используются мощные быстродействующие реле.
Приведены картинки переключений (слева «Селен», справа — с обычными характеристиками)

Меня эта информация заинтересовала, я вспомнил, что в кинопередвижке «Украина» тоже было безразрывное переключение напряжения – там, на время переключения между смежными контактами переключателя подключался проволочный резистор. Я стал искать в интернете, что-либо полезное по этому поводу. Ознакомиться с изобретением №2356082 я не смог.

Мне удалось найти статью «Типы стабилизаторов напряжения», где рассказывалось о возможности подключения диода к контактам реле в момент переключения. Идея заключается в том, чтобы в переменном напряжении произвести переключение во время положительного полупериода. При этом можно подключить диод параллельно контактам реле на время переключения.

Что дает такой способ? Переключение 220В меняется на переключение всего 20В, и так как нет разрыва тока нагрузки, то и практически нет дуги. Кроме того, при малых напряжениях дуга практически не возникает. Нет дуги – контакты не подгорают и не изнашиваются, надежность увеличивается в 10 и более раз. Долговечность контактов будет определяться только механическим износом, а он составляет 10 миллионов переключений.

На базе этой статьи были взяты самые обычные реле и измерены время отключения, время нахождения в разорванном состоянии и время включения. Во время измерений увидел на осциллографе дребезг контактов, который вызывал большое искрение и эрозию контактов, что резко уменьшает ресурс работы реле.

Для реализации и проверки этой идеи был собран релейный стабилизатор переменного тока мощностью 2 кВт, для питания квартиры. Вспомогательные реле подключают диод только на время переключения основного реле во время положительного полупериода. Оказалось, что реле имеют значительные времена задержки и дребезга, но, тем не менее операцию переключения удалось умесить в один полупериод.

Принципиальная схема

Состоит из автотрансформатора переключаемого как по входу, так и по выходу при помощи реле.
В схеме применено прямое измерение переменного напряжения микроконтроллером. Выходное напряжение через делитель R13, R14, R15, R16 поступает на вход микроконтроллера через конденсатор C10 .
Питание реле и микросхемы осуществляется через диод D3 и микросхему U1 . Кнопка SB1 совместно с резистором R1 служат для калибровки стабилизатора. Транзисторы Q1-Q4 – усилители для реле.
Реле Р1 и Р2 – основные, а реле Р1а и Р2а совместно с диодами D1 и D5 и замыкают цепь во время переключения основных реле. Для уменьшения времени отключения реле в усилителях реле, применены транзисторы BF422 и обмотки реле шунтированы диодами 1N4007 и диодами Зенера на 150 Вольт, включенными встречно.
Для уменьшения импульсных помех, попадающих из сети, на входе и выходе стабилизатора стоят конденсаторы C1 и C11.
Трехцветный светодиод индицирует уровни напряжения на входе стабилизатора: красный – низкое, зеленый – норма, синий – высокое.

Программа

Программа написана на языке СИ (mikroC PRO for PIC), разбита на блоки и снабжена комментариями. В программе применено прямое измерение переменного напряжения микроконтроллером, что позволило упростить схему. Микропроцессор применен PIC16F676 .
Блок программы zero ожидает появление спадающего перехода через ноль
По этому перепаду происходит либо измерение величины переменного напряжения, либо начинается переключение реле.
Блок программы izm_U измеряет амплитуды отрицательного и положительного полупериодов

В основной программе производиться обработка результатов измерений и если необходимо дается команда на переключение реле.
Для каждой группы реле написаны отдельные программы включения и выключения с учетом необходимых задержек R2on , R2off , R1on и R1off .
5-й бит порта C задействован в программе для подачи импульса синхронизации на осциллограф, чтобы можно было посмотреть на результаты эксперимента.

Технические характеристики

При изменении входного напряжения в пределах 195-245 Вольт выходное напряжение поддерживается с точностью 7%. При изменении входного напряжения в пределах 185-255 Вольт выходное напряжение поддерживается с точностью 10%
Выходной ток в длительном режиме 9 А.

Детали и конструкция

При сборке использован трансформатор ТПП 320-220-50 200 Вт. Обмотки его соединены на 240 Вольт, что позволило уменьшить ток холостого хода. Основные реле TIANBO HJQ-15F-1 , а вспомогательные LIMING JZC — 22F .
Все детали установлены на печатной плате, закрепленной на трансформаторе. Диоды D1 и D5 должны выдерживать ток 30-50А в течение времени переключения (5-10 мсек).

Прибор повешен на стене и закрыт кожухом из жести

Настройка

Налаживание устройства заключается в проверке безобрывного переключения и установке номинального напряжения 220 Вольт с помощью построечного резистора R15 и кнопки SB1.
Необходимо подать на вход напряжение от ЛАТР»а через лампу накаливания мощностью 100 – 150 Вт, установить напряжение 220 Вольт и удерживая кнопку добиться зеленого свечения, вращая построечный резистор.
После этого кнопку отпустить, вольтметр подключить к выходу устройства и вращая ЛАТР проверить пороги переключения: нижний 207 Вольт и верхний 232 вольта. При этом лампа накаливания при переключениях не должна вспыхивать или светиться, что свидетельствует о правильной работе. Также работу безобрывного переключения можно увидеть на осциллографе, для этого надо подключить внешний запуск к порту RC5 и наблюдать выходное напряжение стабилизатора в, изменяя входное напряжение. В моменты переключений синусоида на выходе не должна разрываться.
При напряжении на выходе меньше 187V горит красный диод, а зеленый мигает.
При напряжении на выходе больше 242V горит синий диод, а зеленый мигает.

Стабилизатор работает у меня 3-й месяц и показал себя очень хорошо. До этого у меня работал стабилизатор предыдущей разработки . Он работал хорошо, но иногда в момент его переключения срабатывал источник бесперебойного питания компьютера. С новым стабилизатором эта проблема исчезла безвозвратно.

Учитывая, что в реле резко уменьшилась эрозия контактов (практически нет искрения), можно было бы в качестве основных использовать менее мощные реле (LIMING JZC — 22F).

Замеченные недостатки

Довольно сложно было подобрать в программе время задержки реле.
Для такого включения желательно применять более быстродействующие реле.

Выводы

a) Безобрывное переключение цепей переменного тока с помощью реле – вполне реальная и разрешимая задача.
b) Можно в качестве вспомогательного реле применить тиристор или симистор, тогда на реле не будет падения напряжения, а симистор за 10 мсек не успеет нагреться.
c) В таком режиме искрение контактов резко уменьшается, а долговечность возрастает, и уменьшаются помехи от переключений реле

Использованы источники

1. на сайте “Энергосбережение в Украине”
2. Официальный web-сайт предприятия ООО «Прибор», г. Челябинск
3. Даташиты на детали

Файлы

Схема, чертеж печатной платы и программа с прошивкой
▼ 🕗 12/08/12 ⚖️ 211,09 Kb ⇣ 165 Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.

Хорош! Халява кончилась. Хочешь файлы и полезные статьи — помоги мне!

Стабилизатор напряжения для дома | Заметки электрика

Здравствуйте, уважаемые читатели сайта http://zametkielectrika. ru.

Тема сегодняшней статьи относится к таким неотъемлемым в настоящее время устройствам, как стабилизаторы напряжения для дома. Сейчас я Вам поясню почему неотъемлемые. Энергоснабжающая организация не уделяет должного внимания на качество поставляемой электроэнергии потребителям. Причиной этому может являться отсутствие законов и наложение санкций при несоответствующем качестве. К тому же не стоит забывать, что энергоснабжающая организация является монополистом по поставке электрической энергии.

Поставляемая электроэнергия является товаром. И если этот «товар» будет не надлежащего качества, то это может привести к выходу из строя электрооборудования. Поэтому каждый потребитель должен позаботиться о себе сам, применив стабилизаторы напряжения для дома, которые предназначены для поддержания стабильного напряжения питания нагрузок бытового и промышленного назначения.

Что же такое «качество» электрической энергии?

Для этого обратимся к следующим нормативным документам, где регламентируются параметры электрической сети от источника питания до потребителя.

В этих ГОСТах представлена расшифровка параметров и цифровые показатели качества электрической энергии, методы их измерения, причины и вероятности появления того или иного отклонения качества.

Кстати, скачать ПУЭ 7 издание Вы можете с моего сайта.

Теперь давайте рассмотрим основные показатели качества электрической энергии, согласно ГОСТ 13109-97.

Основные показатели электрической энергии

1. Отклонение напряжения

Существуют следующие нормы отклонений:

• нормально-допустимые (±5%)
• предельно-допустимые (±10%)

Согласно ГОСТа 21128-83, номинальное действующее напряжение однофазной бытовой сети должно составлять 220 (В). Отсюда следует, что предел напряжений от 209 — 231 (В) является нормально-допустимым отклонением, а предел напряжений от 198 — 242 (В) — предельно-допустимым отклонением.

2. Провал напряжения

Провал напряжения — это падение напряжения ниже, чем 198 (В) длительностью более 30 секунд. Глубина провала напряжения может достигать до 100%.

3. Перенапряжение

Перенапряжение — это превышение амплитудного значения напряжения больше 339 (В).

Напоминаю, что амплитудное значение 310 (В) соответствует действующему значению 220 (В).

Более подробно о причинах возникновения перенапряжений читайте в моей статье: виды перенапряжений и их опасность.

Так что же такое стабилизатор напряжения для дома?

Стабилизатор напряжения — это автоматическое устройство, которое при изменении входного напряжения, на выход выдает стабильное заданное напряжение 220 (В). Схематично можно изобразить так:

Рассмотрим проблемы, которые могут возникнуть с питающим напряжением в своих домах, коттеджах и садах.

Наружная электропроводка для большинства дачных поселков была построена и рассчитана еще в прошлом веке, когда нормы потребления на каждый дом принимались около 2 (кВт). В настоящее время только один электрический чайник потребляет около 1 (кВт), стиральная машинка около 2 (кВт), не говоря уже об электрических плитах, мощность которых достигает 10 (кВт) и больше.

По причине долгого срока эксплуатации состояние питающих линий с каждым годом ухудшается. Обслуживающие электрики приезжают на линию только по аварийным заявкам и вызовам. Периодические проверки и обслуживание линий ведется по минимуму.

От воздействий атмосферных осадков происходит окисление проводов, что уменьшает их сечение, в местах соединений проводов ухудшается электрический контакт, что приводит к дополнительным потерям. Также увеличивается число потребителей на одну и ту же линию. Хотя в последнее время в технических условиях на подключение дома энергоснабжающая организация обязывает установку ограничителей мощности.

Что в итоге мы имеем?

Когда линия не нагружена, то величина питающего напряжения не выходит за рамки норм. Как только нагрузка на линии начинает постепенно расти (люди приходят с работы), питающее напряжение начинает уменьшаться. По личному примеру скажу, что в одной из деревень величина напряжения в вечернее время достигала 150 (В). При таком напряжении холодильники выходят из строя, лампочки светят тускло, электрические печи не греют до номинальной температуры и т.д.

Как выходит из данной ситуации энергоснабжающая организация?

Очень просто.

Они выставляют на питающем трансформаторе с помощью привода ПБВ или РПН изначально повышенный уровень напряжения, чтобы в часы максимальной нагрузки напряжение было в норме, ну или почти в норме. Но ведь изначально выставленный повышенный уровень напряжения на питающем трансформаторе приводит к скорому перегоранию лампочек, а также к выходу из строя бытовой аппаратуры и техники.

Что же получается? Палка о «двух концах»?

Кто в данном тексте увидел свою проблему, то рекомендую Вам позаботиться о себе самостоятельно, вооружившись стабилизатором напряжения для дома. Ниже я познакомлю Вас с типами стабилизаторов.

Типы стабилизаторов напряжения для дома

Рассмотрим классификацию стабилизаторов напряжения для дома.

1. Феррорезонансные или магниторезонансные стабилизаторы напряжения

Это самые «древние» стабилизаторы напряжения для дома, которые применялись для питания первых цветных телевизоров. Помните, такую «коробку»?

Стабилизатор напряжения для дома «Украина-2″ мощностью всего то 315 (Вт).

А это еще один феррорезонансный стабилизатор напряжения.

Принцип их работы основывается на явлении магнитного насыщения ферромагнитных сердечников трансформаторов или дросселей.

У этих стабилизаторов напряжения недостатков пожалуй гораздо больше, чем достоинств. Во-первых, они выпускались небольшой мощности (до 600 Вт). Во-вторых, они очень сильно искажают синусоидальную форму выходного напряжения. В-третьих, они очень сильно гудят, а также у них узкий диапазон стабилизации и они частенько выходят из строя при повышенном напряжении в сети.

2. Дискретные (ступенчатые) стабилизаторы напряжения

Следующий тип стабилизаторов напряжения для дома, который мы рассмотрим, называются дискретными или ступенчатыми.

Принцип их работы основывается на ступенчатой коррекции напряжения, осуществляемой переключением отводов обмотки автотрансформатора с помощью ключей.

Ключи бывают либо релейными, либо полупроводниковыми (симисторы).

Ниже на рисунке приведена упрощенная схема дискретного стабилизатора для дома с прямым включением 5 ключей. Обычно такая схема применяется у самых дешевых моделей. Каждый ключ (реле или симистор) настроен на определенный порог срабатывания по уровню входного напряжения сети. При достижении этого значения ключ замыкает часть обмотки автотрансформатора.

Про достоинства таких типов стабилизаторов напряжения для дома могу сказать то, что они обладают высокой скоростью реакции на изменение входного напряжения, что необходимо для двигательных нагрузок, таких как холодильник, стиральная машина, глубинный насос и др.

Время реакции на изменение входного напряжения зависит от количества обмоток и скорости работы ключей.

Также у них небольшой вес и габариты, отсутствуют движущиеся части, в отличие от электромеханических стабилизаторов, а также широкий диапазон входных напряжений.

Из недостатков можно отметить то, что напряжение на выходе меняется ступенчато и во время процесса регулирования происходит прерывание выходного напряжения.

Сейчас мы рассмотрим электромеханические стабилизаторы напряжения для дома. Их принцип работы основан на регулировании напряжения за счет перемещения щетки по обмотке автотрансформатора.

Непрерывность фазы выходного напряжения обеспечивается конструкцией токосъемника, т.е. щеткой. Ширина щетки приблизительно равна 2,2 диаметра провода обмотки автотрансформатора, чтобы при переходе с одного витка на другой электрический контакт не терялся.

Достоинства электромеханического стабилизатора напряжения:

• плавное регулирование
• отсутствие помех при работе
• отсутствие искаженной формы напряжения
• отсутствие электронных ключей, коммутирующих рабочий ток
• высокая точность удержания выходного напряжения — 220 ± 3% (в отличие от дискретных — 220 ± 7%)

Недостатки электромеханического стабилизатора напряжения:

• необходимо следить за износом щетки
• искрение во время перемещения щетки по обмотке автотрансформатора
• во время работы двигателя сервопривода слышно гудение

Выводы

Про необходимость установки стабилизаторов напряжения для дома я Вам пояснил. Далее решать только Вам. С типами стабилизаторов я Вас познакомил. Рекомендую Вам приобретать только дискретные или электромеханические стабилизаторы (сам лично склоняюсь к последним), про феррорезонансный вообще забудьте.

P.S. В следующей статье мы научимся выбирать стабилизатор напряжения по мощности. Покажу Вам пример расчета мощности стабилизатора для своей квартиры. А также поговорим о месте их установки и креплении. Чтобы не пропустить выход новых статей — пройдите процедуру подписки. Форма находится в конце каждой статьи и в правой колонке сайта.

zametkielectrika.ru

стабилизатор напряжения 220в своими руками — Меандр — занимательная электроника

Цифровой вольтметр сетевого напряжения на микроконтроллере ATTINY26, содержит 10-разрядный АЦП, трехразрядный светодиодный индикатор с динамической индикацией, линейный стабилизатор 7805, ну еще несколько токоограничительных резисторов. Конечно, большая часть рассыпухи используется для работы безтрансформаторного БП. Ниже приведена схема вольтметра. Детали: все диоды в схеме использованы типа 1N4007, но подойдут и любые другие с прямым током от 0,5А …

В статье приведено описание устройства, которое позволяет наглядно с помощью двух светодиодных линеек отображать текущее значение напряжения сети ~220 В и тока потребления в контролируемой линии, а также осуществлять звуковую сигнализацию при выходе уровней напряжения и тока за установленные границы. Идея контролировать состояние домашней питающей сети возникает, думаю, у многих, особенно после очередной оплаты за …

R1, R2, R3 — делители напряжения в диапазонах 0-1,2В, 0-12В и 0-120В. Вольтметр индикатор собран на микросхеме LM3914. Ток протекающий через каждый светодиод может достигать 30мА. R4 — регулирует яркость светодиодов. Каждый светодиод имеет шаг 1,2В (в диапазоне 12В). Изменив значения делителей напряжения R1 R2 R3 Вы можете самостоятельно подобрать необходимый Вам диапазон измерения напряжения.

Технические характеристики: Напряжение питания – 10-17 В Шаг индикации напряжения – 0.5 В Диапазон измерения напряжения – 10.5-16 В Количество точек индикации – 12 Максимальный ток потребления – 40 мА Устройство представляет собой универсальный линейный индикатор напряжения на базе КР1003ПП1. Сигнал индицируется шкалой из 12 светодиодов, загорающихся последовательно в зависимости от входного напряжения. При использовании …

meandr.org

Подключение стабилизатора напряжения пошаговая инструкция

В зависимости от того, какой стабилизатор напряжения вы выбрали, стоит рассмотреть несколько вариантов подключения. (Меню кликабельно)

Кроме того, важно определиться с местом расположения стабилизатора

Зачастую бывает так, что в квартире (доме, офисе) есть необходимость подключить только одно-два устройства под стабилизатор, а остальные в таком не нуждаются.

Это случается тогда, когда входящее напряжение в сети незначительно отличается от номинальных 220 вольт и его перепады незначительны (+/- 15 вольт).

В таких случаях, действительно нет необходимости подключать полностью весь дом и достаточно защитить плазменный телевизор, спутниковый тюнер или компьютер.

Для подключения по такой схеме необходимо, тем не менее, позаботиться о том, чтобы высокоточная техника (аудио, видеосистемы, ПК) были дополнительно подключены через сетевой фильтр. Это необходимо для того, чтобы эти источники не давали помехи друг на друга, а также, чтобы отфильтровать скачки напряжения от работы сварки во дворе, например.

Стоит отметить, что в случае подключения газового котла, необходимо также включить в схему ИБП – источник бесперебойного питания, который обеспечит корректную работу оборудования даже при отключении электричества.

Непосредственно к самому выпрямителю можно подключать мощные токоприемники, такие, как насос, холодильник, микроволновая печь, электродуховка, пылесос, пароварка, утюг. Эти потребители не требуют особой точности в стабилизации и мало зависят от перепадов напряжения.

Схема подключения всей квартиры через стабилизатор напряжения

Этот способ подключения стабилизатора напряжения наиболее приемлем для современных квартир и домов.

Выпрямитель в этом случае является самым первым прибором после электросчетчика и обеспечивает стабильным и ровным напряжением все токоприемники квартиры, дачи или дома.

При таком подключении наиболее правильным считается проведение отдельных линий под разные типы электроприборов. Каждая из линий должна оборудоваться своими пакетниками (освещение, насос, телевизор+аудиосистема, компьютер и т.д.)

Но очень редко на этапе строительства учитывается, какие электроустановки будут включаться в ту или иную розетку, поэтому возникают ситуации, когда с помощью удлинителя удобно подключить маломощную, но точную технику (телевизор, спутниковая антенна) в одну розетку с «грубой» (холодильник, стиральная машина, насос, утюг).

При этом «грубая» техника при включении будет создавать помехи, которую стабилизатор, расположенный на входе в дом, отфильтровать не в состоянии. Поэтому старайтесь избегать такого соседства и подключать такие электроприборы как можно дальше друг от друга.

Если же это невозможно, то перед «точной» техникой должен обязательно стоять сетевой фильтр.

Три фазы

Нередко в помещение заходит не одна, а три фазы. В этом случае нужно подключать один трехфазный стабилизатор напряжения или три однофазных.

Первый из них используется только в том случае, если будут применяться электроприборы, рассчитанные на 380 вольт, например мощные электродвигатели, но такие устройства в быту обычно не используются.

Подключение стабилизаторов к трем фазам

Если же в дом поступает три фазы (380 вольт), то лучше использовать схему из трех стабилизаторов, которая обеспечит качественным, ровным 220 В электричеством всю элетрику в доме.

Более того, даже в промышленных масштабах рекомендуется использовать схему из трех однофазных, т.к. в случае выхода из строя или попросту отключения одного из них, в сети остается 220 вольт, что невозможно при использовании трехфазного – тот попросту отключает электричество полностью.

Поэтому, если в сети преобладают потребители по 220 вольт, а не по 380 – следует использовать схему из трех стабилизаторов.

Схема подключения показана на рисунке.

Трехфазный вход имеет четыре провода – один из которых – ноль, является общим для всех трех стабилизаторов в системе, а каждая отдельная фаза пропускается через отдельный выпрямитель.

Перепады напряжения негативно сказываются на любой бытовой технике. Особенно это касается высокоточной электроники, регулирующей работу отопительных приборов.

Для того, чтобы выровнять ток в домашних условиях используют стабилизатор напряжения. В самом простом варианте он работает по принципу реостата, повышая и понижая сопротивление в зависимости от силы тока. Но есть и более современные приборы, которые в полной мере защищают технику от скачков напряжения. О том, как их сделать и поговорим.

Стабилизатор напряжения и принцип его действия

Для более детального понимания работы прибора рассмотрим составляющие электрического тока:

• сила тока,
• напряжение,
• частота.

Сила тока – это количество заряда, который прошел через проводник за определенный промежуток времени. Напряжение, если объяснять очень просто, эквивалентно понятию работы, которое совершает электрическое поле. Частота – это скорость, с которой поток электронов меняет свое направление. Данная величина характерна исключительно для переменного тока, который циркулирует в электросети. Большинство бытовых приборов рассчитано на напряжение в 220 Вольт, при этом сила тока должна быть 5 Ампер, а частота 50 Герц.

В большинстве случаев бытовая техника имеет допустимую вилку по каждому из параметров, но любая защита рассчитана на то, что условия работы приборов длительное время будут неизменными. В нашей же сети колебания тока происходят практически постоянно. Амплитуда составляет до 2 А по силе тока и до 40-50 В, по напряжению. Частота тока, также отлична от 50 Гц и составляет от 40 Гц до 60 Гц.

Данная проблема связана со многими факторами, но главный среди них, — удаленность конечного потребителя от источника электричества. В результате достаточно длительной транспортировки и многократной трансформации, ток теряет стабильность. Данный дефект электросетей присутствует не только у нас, но и в любых других странах, которые пользуются электричеством. Поэтому был придуман специальный прибор, позволяющий стабилизировать выходной ток.

Виды стабилизаторов напряжения

Так как ток – это направленное движение частиц, для его регулировки используются:

• механический метод,
• импульсный метод.

Механический основан на законе Ома. Такой стабилизатор называется линейным. Он состоит из двух колен, соединенных между собой реостатом. Напряжение подается на одно колено, проходит по реостату и попадает на второе колено, с которого уже и раздается далее. Преимущества данного метода заключается в том, что он позволяет достаточно точно установить параметры выходного тока. В зависимости от предназначения, линейный стабилизатор модернизируют дополнительными запчастями. Стоит отметить, что прибор эффективно справляется со своей задачей только в том случае, если разница между входным и выходным током невелика. В противном случае стабилизатор будет иметь низкий КПД. Но даже этого достаточно, чтобы защитить бытовую технику и обезопасить себя от короткого замыкания в случае перенагрузки сети.

Импульсный стабилизатор напряжения основан на принципе амплитудной модуляции тока. Схема стабилизатора напряжения устроена таким образом, что в цепи есть выключатель, который автоматически разрывает цепь через равные промежутки времени. Это позволяет подавать ток частями и равномерно накапливать его в конденсаторе. После того, как он зарядится, уже выровненный ток подается на приборы. Недостаток этого метода в том, что он не позволяет задать определенную величину. Тем не менее, достаточно часто встречаются импульсные повышающе-понижающие стабилизаторы, которые оптимально подходят для бытового использования. Они выравнивают ток в пределах чуть ниже или чуть выше нормы. В обоих случаях все параметры тока не выходят за допустимую вилку.

Важно отметить и разделение приборов на:

• стабилизатор напряжения однофазный,
• стабилизатор напряжения трехфазный.

После перераспределения в трансформаторе, выходит трехфазная линия, она как правило идет до распределительного щитка на отдельно взятый дом. Далее от щитка в квартиру идут уже стандартные фаза и ноль. Таким образом большинство бытовых приборов рассчитано именно на однофазную сеть. Поэтому в типовых квартирах целесообразно использовать однофазный стабилизатор. К тому же, стоит он в 10 раз дешевле трехфазного, даже если собрать его своими руками.

Стабилизаторы напряжения для дачи могут быть и трехфазными. Особенно актуально это для мощных насосов, культиваторов и тяжелой строительной техники. В таком случае необходимо сделать стабилизатор, рассчитанный на трансформацию тока под конкретный прибор. На практике сделать это достаточно сложно. Поэтому проще взять его в аренду. Использование указанных выше приборов носит временный характер, поэтому смысла тратить время и деньги на трехфазный стабилизатор напряжения нет.

Основные элементы стабилизатора напряжения

Для того, чтобы собрать простой выравниватель тока не понадобится ни особых навыков, ни специфических деталей. Стабилизаторы напряжения для дома состоят из:

• трансформатора,
• конденсаторов,
• резисторов,
• диодов,
• провода для соединения микросхемы.

Идеально, если есть старый сварочный аппарат. Переделать его в стабилизатор напряжения очень легко, к том же не понадобится покупать дополнительные запчасти и конструировать корпус для микросхем. Этому вопросу посвящено видео в конце статьи. Но, ненужная сварка – это большая редкость, поэтому рассмотрим процедуру создания стабилизатора напряжения с нуля. Так как импульсный стабилизатор не позволяет провести точную настройку параметров, рассматривать будем линейный стабилизатор напряжения.

Изготовление самодельного стабилизатора напряжения

Его основа – это трансформатор. На практике трансформаторы намного меньше, чем массивные будки для выравнивания высокого напряжения, приходящего с электростанции. Они представляют собой две катушки, образующие индуктивную электромагнитную связь. Проще говоря, ток подается на одну катушку, заряжает ее, затем возникает электромагнитное поле, которое заряжает вторую катушку, с которой ток идет далее. Эта взаимосвязь выражена формулой:

U 2	=	N 2	=	I 1
U 1		N 1		I 2

• U 1 – напряжение на первичной обмотке,
• U 2 – напряжение на вторичной обмотке,
• N 1 – число витков на первичной обмотке,
• N 2 – число витков на вторичной обмотке,
• I 1 – сила тока на первичной обмотке,
• I 2 – сила тока на вторичной обмотке.

Формула не идеальна, так как позволяет либо понижать напряжение, либо его повышать. В 90% случаев к потребителю доходит ток с низким напряжением. Поэтому имеет смысл сразу же сделать повышающий трансформатор. Индуктивные катушки к нему продаются в магазинах электротехники либо на любом блошином рынке. Важно отметить, что число витков должно быть не менее 2000 тысяч, так как иначе трансформатор будет очень сильно греться и вскоре сгорит. Для того, чтобы выбрать мощность трансформатора, необходимо замерять напряжение в сети. Для расчетов возьмем значение 196 В. Формула приобретает такой вид:

Как видно из формулы, сила напряжения на выходе будет 220х4/196=4,4 А. Большинство электроприборов допускает вилку в 1 А. Поэтому полученная величина достаточна для нормальной работы техники.

Стабилизатор напряжения, энергия в котором увеличивается на заданную величину готов. Но, если в сети произойдет скачек мощности, то формула примет следующие значения:

Это приведет к поломке большинства электроприборов.

Для устранения данного дефекта воспользуемся законом Ома:

• U– напряжение,
• I– сила тока,
• R– сопротивление.

264=4,47хR, R=264/4,47=60. Данная формула говорит о том, что в идеале сопротивление всех элементов в системе будет составлять 60 Ом. Если понизить сопротивление, то напряжение уменьшиться:

220=4,47хR, R=220/4,47=50.

Для изменения сопротивления сети используется прибор, под названием реостат. Естественно, регулировать его вручную достаточно неудобно. Поэтому понадобится микросхема-стабилизатор напряжения, на которой будет отмечен путь следования электрического тока после выхода из трансформатора.

Наиболее простой способ – это вывести ток с трансформатора на конденсатор. Желательно использовать 12-16 конденсаторов одинаковой емкости. Это позволит накопить ток и сделать его более однородным. Далее все конденсаторы подсоединяются к реостату. Сила тока в сети после трансформатора будет в пределах 4,5-5 А, а желаемое напряжение должно составлять 220 В. Следовательно, имеем формулу R=220/4,75=46. При усредненных показателях сопротивление должно составлять 46 Ом.

Для достижения более плавного выравнивания, желательно установить несколько параллельных реостатов. Таким образом соединяясь в один поток после конденсаторов, цепь необходимо распределить на 4,6,8 отдельных веток, подключенных к реостатам. При этом следует использовать формулу R/число реостатов. Если делать цепь из 6 реостатов, то согласно представленным данным, каждый из них должен иметь сопротивление в 8 Ом.

После прохождения реостатов, цепь снова собирается в один поток и выводится на диод. Диод подключается к обычной розетке.

Все указанные манипуляции относятся к проводу на котором находится фаза, ноль просто пропускаем напрямую к розетке.

Указанный с реостатами способ является достаточно архаичным. Намного более эффективно использовать вместо них обычное устройство защитного отключения. Ток от трансформатора подается на УЗО, ноль также подключается к УЗО. Далее от него идет выход напрямую к розетке.

В том случае, если напряжение или сила тока возрастут в следствии скачка напряжения, УЗО разомкнет цепь, и бытовая техника не пострадает. В остальное время трансформатор будет качественно выравнивать ток.

При повышенном напряжении понадобится понижающий трансформатор. Собирается он по аналогии, за тем исключением, что обмотка на второй катушке должна быть сделана из более толстой проволоки, иначе трансформатор сгорит.

Наиболее эффективно собрать оба трансформатора. Тем более, что есть конструкции понижающе-повышающего типа. В первом случае понадобится ручное переключение провода, во втором — процесс поддается автоматизации. Как видно, сделать стабилизатор напряжения не сложно, но работа с электричеством предполагает предельный уровень осторожности.

Советы по работе с самодельным стабилизатором напряжения

Важно : описанная схема идеально подходит для постоянных условий, но в электросети достаточно часто случаются перебои и скачки, как вверх, так и вниз.

Поэтому при сборке стабилизатора напряжения рекомендуем отталкиваться от параметров конкретной техники, т.е.:

• продумать разводку по квартире,
• если ремонта не предполагается, установить удлинители под определенные группы электроприборов со схожими параметрами,
• подключить каждую группу к отдельному стабилизатору.

Любая бытовая техника либо на тыльной стороне, либо в паспорте содержит ведомости о требованиях к электропитанию. Отталкиваясь от конкретных цифр значительно проще создать эффективный стабилизатор, так как нет необходимости подстраиваться под сеть. Еще один полезный гаджет – это электронный вольтметр. Желательно подключить его в схему стабилизатора для визуального контроля за его работой.

Для корпуса подойдет любой материал кроме дерева. Достаточно часто самодельные стабилизаторы помещают в пластиковые контейнеры для еды.

Изготовление самодельных стабилизаторов напряжения – практика довольно частая. Однако по большей части создаются стабилизирующие электронные схемы, рассчитанные на относительно малые выходные напряжения (5-36 вольт) и относительно невысокие мощности. Устройства используются в составе бытовой аппаратуры, не более того.

Мы расскажем, как сделать мощный стабилизатор напряжения своими руками. В предложенной нами статье описан процесс изготовления устройства для работы с напряжением сети 220 вольт. С учетом наших советов вы без проблем самостоятельно справитесь со сборкой.

Стремления обеспечить стабилизированное напряжение бытовой сети – явление очевидное. Такой подход обеспечивает сохранность эксплуатируемой техники, зачастую дорогостоящей, постоянно необходимой в хозяйстве. Да и в целом, фактор стабилизации – это залог повышенной безопасности эксплуатации электрических сетей.

Для бытовых целей чаще всего приобретают , автоматика которого требует подключения к электропитанию, насосного оборудования, сплит систем и подобных потребителей.

Промышленная конструкция стабилизатора сетевого напряжения, которую несложно приобрести на рынке. Ассортимент подобного оборудования огромен, но всегда остаётся возможность сделать собственную конструкцию

Решить подобную задачу можно разными способами, самый простой из которых – купить мощный стабилизатор напряжения, изготовленный промышленным способом.

Предложений на коммерческом рынке масса. Однако нередко возможности приобретения ограничиваются стоимостью устройств или другими моментами. Соответственно, альтернативой покупке становится сборка стабилизатора напряжения своими руками из доступных электронных компонентов.

При условии обладания соответствующими навыками и знаниями электромонтажа, теории электротехники (электроники), разводки схем и пайки элементов самодельный стабилизатор напряжения можно реализовать и успешно применять на практике. Такие примеры есть.

Примерно так может выглядеть оборудование стабилизации, изготовленное своими руками из доступных и недорогих радиодеталей. Шасси и корпус можно подобрать от старого промышленного оборудования (например, от осциллографа)

Схемные решения стабилизации электросети 220В

Рассматривая возможные схемные решения под стабилизацию напряжения с учётом относительно высокой мощности (не менее 1-2 кВт), следует иметь в виду разнообразие технологий.

Существует несколько схемных решений, которыми определяются технологические способности приборов:

• феррорезонансные;
• сервоприводные;
• электронные;
• инверторные.

Какой вариант выбрать, зависит от ваших предпочтения, имеющихся материалов для сборки и навыков работы с электротехническим оборудованием.

Вариант #1 – феррорезонансная схема

Для самостоятельного изготовления самым простым вариантом схемы видится первый пункт списка – феррорезонансная схема. Она работает на использовании эффекта магнитного резонанса.

Структурная схема простого стабилизатора, выполненного на основе дросселей: 1 – первый дроссельный элемент; 2 – второй дроссельный элемент; 3 – конденсатор; 4 – сторона входного напряжения; 5 – сторона выходного напряжения

Конструкцию достаточно мощного феррорезонансного стабилизатора допустимо собрать всего на трёх элементах:

1. Дроссель 1.
2. Дроссель 2.
3. Конденсатор.

Однако простота в данном варианте сопровождается массой неудобств. Конструкция мощного стабилизатора, собранная по феррорезонансной схеме, получается массивной, громоздкой, тяжелой.

Вариант #2 – автотрансформатор или сервопривод

Фактически речь идет о схеме, где используется принцип автотрансформатора. Трансформация напряжения автоматически осуществляется за счет управления реостатом, ползунок которого перемещает сервопривод.

В свою очередь сервопривод управляется сигналом, получаемым, к примеру, от датчика уровня напряжения.

Принципиальная схема сервоприводного аппарата, сборка которой позволит создать мощный стабилизатор напряжения для дома или на дачу. Однако этот вариант считается технологически устаревшим

Примерно по такой же схеме действует устройство релейного типа с той лишь разницей, что коэффициент трансформации меняется, в случае надобности, подключением или отключением соответствующих обмоток с помощью реле.

Схемы подобного рода выглядят уже более сложными технически, но при этом не обеспечивают достаточной линейности изменения напряжения. Собрать вручную прибор релейный или на сервоприводе допустимо. Однако разумнее выбрать электронный вариант. Затраты сил и средств практически одинаковые.

Вариант #3 – электронная схема

Сборка мощного стабилизатора по схеме электронного управления при обширном ассортименте радиодеталей в продаже становится вполне возможной. Как правило, такие схемы собираются на электронных компонентах – симисторах (тиристорах, транзисторах).

Также разработан целый ряд схем стабилизаторов напряжения, где в качестве ключей используются силовые полевые транзисторы.

Структурная схема модуля электронной стабилизации: 1 – входные клеммы устройства; 2 – симисторный блок управления трансформаторными обмотками; 3 – микропроцессорный блок; 4 – выходные клеммы на подключение нагрузки

Изготовить мощный аппарат полностью под электронным управлением руками неспециалиста достаточно сложно, лучше . В этом деле без опыта и знаний в сфере электротехники не обойтись.

Под самостоятельное производство рассматривать этот вариант целесообразно, если имеется сильное желание построить стабилизатор, плюс наработанный опыт электронщика. Далее в статье рассмотрим конструкцию электронного исполнения, пригодную для изготовления своими руками.

Подробные инструкции по сборке

Рассматриваемая под самостоятельное изготовление схема, скорее является гибридным вариантом, так как предполагает использование силового трансформатора совместно с электроникой. Трансформатор в данном случае применяется из числа тех, что устанавливались в телевизорах старых моделей.

Вот такой примерно силовой трансформатор потребуется под изготовление самодельной конструкции стабилизатора. Однако не исключается подбор других вариантов или же намотка своими руками

Правда в ТВ приёмниках, как правило, ставились трансформаторы ТС-180, тогда как для стабилизатора требуется как минимум ТС-320 чтобы обеспечить выходную нагрузку до 2 кВт.

Шаг #1 – изготовление корпуса стабилизатора

Для изготовления корпуса аппарата подойдёт любой подходящий короб на основе изолирующего материала – пластмассы, текстолита и т.п. Главный критерий – достаточность места под размещение силового трансформатора, электронной платы и других компонентов.

Также корпус допустимо изготовить из листового стеклотекстолита, скрепив отдельные листы с помощью уголков или иным способом.

Допустимо подобрать корпус от любой электроники, подходящий под размещение всех рабочих компонентов схемы самодельного стабилизатора. Также корпус можно собрать своими руками, к примеру, из листов стеклотекстолита

Короб стабилизатора необходимо оснастить пазами под установку выключателя, входного и выходного интерфейсов, а также других аксессуаров, предусмотренных схемой в качестве контрольных или коммутационных элементов.

Под изготовленный корпус нужна плита-основание, на которую «ляжет» электронная плата и будет закреплён трансформатор. Плиту можно сделать из алюминия, но следует предусмотреть изоляторы под крепёж электронной платы.

Шаг #2 – изготовление печатной платы

Здесь потребуется изначально спроектировать макет на размещение и связку всех электронных деталей согласно принципиальной схеме, кроме трансформатора. Затем по макету размечают лист фольгированного текстолита и рисуют (отпечатывают) на стороне фольги созданную трассировку.

Изготовить печатную плату стабилизатора вполне доступными способами можно непосредственно в домашних условиях. Для этого нужно приготовить трафарет и набор средств для травления на фольгированном текстолите

Полученный таким способом печатный экземпляр разводки зачищают, облуживают оловом и производят монтаж всех радиодеталей схемы с последующей пайкой. Так выполняется изготовление электронной платы мощного стабилизатора напряжения.

В принципе, можно воспользоваться сторонними услугами по травлению печатных плат. Этот сервис вполне приемлем по цене, а качество изготовления «печатки» существенно выше, чем в домашнем варианте.

Шаг #3 – сборка стабилизатора напряжения

Укомплектованная радиодеталями плата подготавливается для внешней обвязки. В частности, от платы выводятся линии внешней связи (проводники) с другими элементами – трансформатором, выключателем, интерфейсами и т.д.

На опорную плиту корпуса устанавливают трансформатор, соединяют с трансформатором цепи электронной платы, закрепляют плату на изоляторах.

Пример самодельного стабилизатора напряжения релейного типа, изготовленного в домашней обстановке, помещённого в корпус от пришедшего в негодность промышленного измерительного прибора

Останется только подключить к схеме внешние элементы, смонтированные на корпусе, установить ключевой транзистор на радиатор, после чего корпусом закрывают собранную электронную конструкцию. Стабилизатор напряжения готов. Можно приступать к настройке с дальнейшими испытаниями.

Принцип работы и тест самоделки

Регулирующим элементом электронной схемы стабилизации выступает мощный полевой транзистор типа IRF840. Напряжение для обработки (220-250В) проходит первичную обмотку силового трансформатора, выпрямляется диодным мостом VD1 и поступает на сток транзистора IRF840. Исток этого же компонента соединен с минусовым потенциалом диодного моста.

Схема принципиальная стабилизирующего блока высокой мощности (до 2 кВт), на основе которой были собраны и успешно используются несколько аппаратов. Схема показала оптимальный уровень стабилизации при указанной нагрузке, но не выше

Часть схемы, в которую включена одна из двух вторичных обмоток трансформатора, образуется диодным выпрямителем (VD2), потенциометром (R5) и другими элементами электронного регулятора. Этой частью схемы формируется управляющий сигнал, который поступает на затвор полевого транзистора IRF840.

На случай повышения напряжения питающей сети управляющим сигналом понижается напряжение затвора полевого транзистора, что приводит к закрытию ключа. Соответственно, на контактах подключения нагрузки (XT3, XT4) возможное повышение напряжения ограничивается. Обратным вариантом работает схема на случай понижения сетевого напряжения.

Настройка прибора особой сложностью не отличается. Здесь потребуется обычная лампа накаливания (200-250 Вт), которую следует включить на клеммы выхода прибора (X3, X4). Далее вращением потенциометра (R5) напряжение на отмеченных клеммах доводят до уровня 220-225 вольт.

Выключают стабилизатор, отключают лампу накаливания и включают прибор уже с полноценной нагрузкой (не выше 2 кВт).

После 15-20 минут работы вновь отключают аппарат и производят контроль температуры радиатора ключевого транзистора (IRF840). Если нагрев радиатора существенный (более 75º), следует подобрать более мощный теплоотводящий радиатор.

Если процесс изготовления стабилизатора показался вам слишком сложным и нерациональным с практической точки зрения, без особых проблем можно найти и приобрести устройство заводского исполнения. Правила и критерии приведены в рекомендуемой нами статье.

Выводы и полезное видео по теме

В видеоролике ниже рассматривается одна из возможных конструкций стабилизатора домашнего изготовления.

В принципе, можно взять на заметку этот вариант самодельного аппарата стабилизации:

Сборка блока, стабилизирующего сетевое напряжение, своими руками возможна. Это подтверждается многочисленными примерами, когда радиолюбители с небольшим опытом вполне успешно разрабатывают (или применяют существующую), готовят и собирают схему электроники.

Трудностей с приобретением деталей для изготовления стабилизатора-самоделки обычно не отмечается. Расходы на производство невысоки и естественным образом окупаются, когда стабилизатор вводят в эксплуатацию.

Оставляйте, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме статьи в находящемся ниже блоке. Расскажите о том, как собрали стабилизатор напряжения собственными руками. Поделитесь полезной информацией, которая может пригодиться посещающим сайт начинающим электротехникам.

⚡️Самодельный стабилизатор напряжения 220в | radiochipi.ru

На чтение 3 мин Опубликовано 01.10.2017 Обновлено 14.03.2020

Электронный стабилизатор напряжения — это промежуточное устройство между бытовой электросети и электропотребителем (нагрузкой). Такое устройство предназначено для поддержания напряжения на определенном уровне, а в частности 220В.

Нередко случается в квартирах, а часто в своих домах, напряжения в розетке далеко от идеала 220В, оно или сильно занижено, либо завышено, а порой просто резко скачет. В таких ситуациях включенные бытовые приборы в розетку ведут себя как-то странно, освещение тускло горит, холодильник начинает гудеть, вода в электрочайнике медленно закипает. На помощь нам приходит стабилизатор сетевого напряжения.

[info]Стабилизаторы бывают промышленные и бытовые. Промышленные стабилизаторы напряжения работают от трех фазного напряжения 380В, бытовые от однофазного и делятся на электронные, феррорезонансные, релейные, электромеханические, инверторные.[/info]

Рассмотрим принципиальную схему упрощенного электронного стабилизатора напряжения. В диодном мосту VD2 по диагонали расположен полевой транзистор VT2, когда он закрыт, то первичная обмотка вольтодобавочного трансформатора Т1 отключена от сети. Выходное U на холостом ходу, равно сетевому за исключением, малого падения напряжения на вторичной обмотке трансформатора Т1.

По схеме начало первичной обмотки L1-1 трансформатора Т1 соединен непосредственно к сети 220В. Для того чтобы подключить второй конец первичной обмотки L2-1’ трансформатора Т1 к сети 220В, необходимо открыть полевой транзистор VT2 (IRF840), после чего к нагрузке приложится сумма напряжений на вторичной обмотке L1 1-2, L2 2’-1’ и напряжения сети.

На биполярный транзистор VT1 структуры n-p-n перехода подается напряжение, через нагрузку, трансформатор Т2 и диодный мост VD1. Потенциометром R1 выставляется выходное U=220В порог срабатывания устройства на нагрузке, биполярный транзистор VT1 открывается, при этом транзистор VT2 закрывается. Если напряжение в сети упадет и станет ниже 220В, то закроется транзистор VT1, откроется транзистор VT2.

Диодный мост VD1 КЦ405В выпрямляет переменное U=12В на вторичной обмотке трансформатора Т2, после постоянное напряжение подается на стабилизатор DA1 КР142ЕН8А и запитывает коллекторную цепь транзистора VT1 КТ972А. Конденсатор С5 и резистор R6 соединены параллельно истоку стоку транзистора VT2 и образуют гасящую цепочку от нежелательных скачков напряжения. С1 выполняет роль фильтрующего конденсатора от сетевых помех, тем самым улучшает процесс работы устройства.

Подбирая номиналы сопротивлений резисторов R3, R5 добиваются наилучшей и устойчивой работы стабилизации напряжения. Включение/выключение устройства и нагрузки осуществляется выключателем SA1. В стабилизаторе напряжения предусмотрено отключение стабилизирующего напряжения на нагрузке выключателем SA2. Собранный по схеме стабилизатор включают в сеть 220В и переменным резистором R1 выставляют U=220В на нагрузке.

С каталогом масляных трансформаторов можно ознакомиться по ссылке.

Вольтодобавочный трансформатор Т1 собран на основе готового трансформатора марки СТ-320, ранее использовавшегося в БП-1 блоках питания телевизоров УЛПЦТ-59. Трансформатор необходимо разобрать полностью, снять магнитосердечник, после чего смотать все вторичные обмотки, необходимо оставить только сетевую (первичную обмотку). Заново намотать поровну вторичные обмотки эмалированным медным проводом ПЭВ, ПЭЛ.

Одинаковые две катушки имеют следующие намоточные данные:

Полевой транзистор VT2 необходимо закрепить на радиаторе!

Стабилизатор напряжения 220в для дачи какой выбрать?

Автор aquatic На чтение 7 мин. Просмотров 5.2k. Обновлено 31.05.2020

Как правило, для комфортного проживания на даче туда необходимо привезти целое множество крупной и мелкой бытовой техники, например, электрочайник, утюг и холодильник. Кроме того, для совершения любых строительных и ремонтных работ на участке вам понадобится специальное оборудование. Однако многих дачников останавливает следующий фактор: зачастую частные сектора плохо снабжаются электроэнергией, велики риски скачков напряжения и выхода включенной в сеть техники из строя. Для решения этой проблемы прекрасно подходит стабилизатор напряжения 220В для дачи. Какой выбрать, как установить и какому производителю отдать свое предпочтение – вы узнаете в данной статье.

Из-за того, что частный сектор плохо снабжается электроэнергией, то для любой дачи необходим выпрямитель

Стабилизатор напряжения: необходимость использования, условия эксплуатации

Необходимость подключения данного устройства обусловлена, прежде всего, часто пониженным напряжением в сети загородных районов. Подобное явление обуславливается следующими факторами:

• Использование старых трансформаторов, при установке которых не была учтена необходимость обеспечения электричеством большого количества дачных участков, и соответственно, не было расчета на высокий расход электроэнергии.
• Одновременным вынужденным использованием целого множества бытовых и строительных электроприборов. В данной ситуации часть техники либо работает некорректно, либо не включается вовсе.

Из-за частых скачков напряжения, часто наблюдаемых на дачах, техника может сгореть

В свою очередь повышенное давление там наблюдается довольно редко. Но и оно способно вывести из строя технику, и не важно, насколько часто вы бываете на даче и пользуетесь электроприборами. Таким образом, единственным логичным выходом из этой ситуации будет купить и установить стабилизатор напряжения 220в для дачи. Какой выбрать, как правильно вмонтировать и какой производитель лучше – все это вы сможете узнать в нижеизложенных пунктах.

Вне зависимости от того, насколько часто вы бываете на даче, для корректной работы техники необходим регулятор напряжения

Статья по теме:

Какой выбрать стабилизатор напряжения 220В для дома. Это устройство способно уберечь ваше жилище от многих неприятностей. И к выбору надо отнестись должным образом. А в помощь вам наш специальный обзор.

Стабилизатор напряжения 220в для дачи. Какой выбрать тип?

В зависимости от того, какое техническое решение было применено в устройстве, можно выделить целый ряд разнообразных регуляторов. Каждая конструкция имеет как свои плюсы, так и минусы, на которые следует обязательно обратить внимание перед покупкой.

Релейные устройства

Данное устройство работает за счет специального автотрансформатора и силовых реле, которые по необходимости регулируют напряжение. Подобный стабилизатор не может обеспечить высокой точности регулировки, поэтому чаще всего его используют, если на участке используются исключительно маломощные электроприборы.

Плюсами данного решения является высокая скорость реакции прибора и его сравнительно низкая стоимость. Минусы же заключаются в малой мощности и больших погрешностях регулирования напряжения.

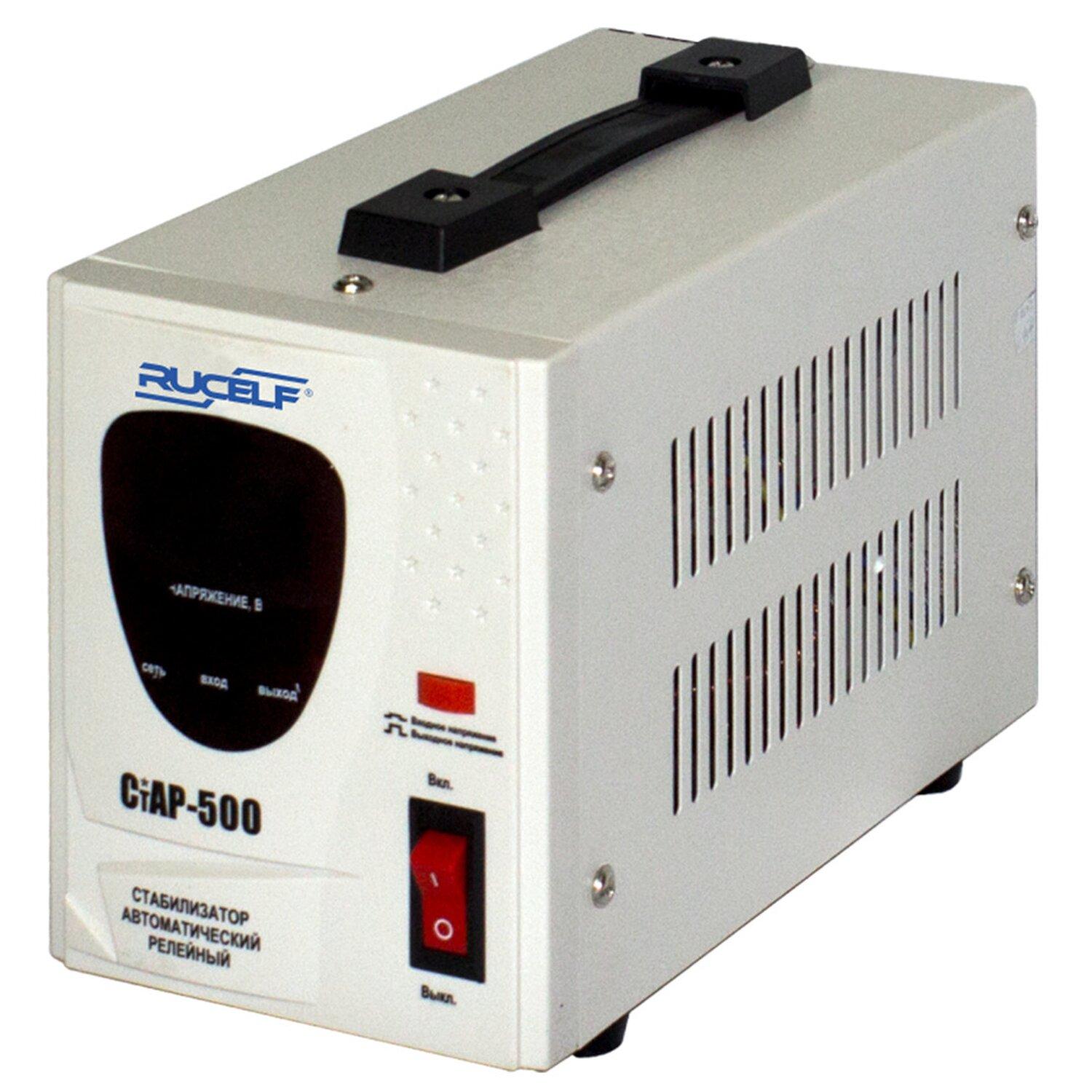

Релейный стабилизатор: устройство прибора

Симисторные агрегаты

Данный тип выпрямителей представляет собой электронную конструкцию, в основу которой положена схема работы релейных устройств. Благодаря тому, что в подобном приборе нет подвижных механических частей, и автотрансформатор управляется при помощи электронных ключей, уровень шума, издаваемого прибора, является минимальным. Кроме этого, скорость переключения также весьма и весьма высока. Однако, как и в случае с релейными устройствами, данный тип также не отличается высокой точностью регулировки.

Пример симисторного устройства

Сервоприводные стабилизаторы

Такой тип работает по принципу всем известного реостата. При помощи электроэнергии он меняет положение механических деталей, тем самым регулируя напряжение. Плюсами данного устройства является высокая точность и плавность регулировки выходного напряжения. Главный же минус состоит в низкой скорости реакции и ненадежных подвижных деталях. Таким образом, данный тип подходит исключительно для сетей, где отсутствуют резкие скачки напряжения.

Схема работы сервоприводного прибора

Феррорезонансные модели

Данные устройства являются наиболее надежными, и обеспечивающими наилучший уровень защиты электроприборов. Минусами же является высокая стоимость, большой вес и недопустимость работы при частых перегрузках в системе.

Устройство феррорезонансного стабилизатора

Виды стабилизаторов: однофазные и трехфазные

Отдельно следует сказать и о видах регуляторов, которые бывают однофазными и трехфазными. Выбор зависит от того, какой тип кабеля подведен к дому.

Пример однофазного выпрямителя

Если в нем два или три провода – применяется электронный стабилизатор напряжения однофазный, если четыре – то подключается трехфазный, либо же три однофазных.

Схематичный принцип работы трехфазного прибора

На видео ниже представлен стабилизатор напряжения 220в для дома на 10квт Ресанта. Данный материал поможет вам более углубленно разобраться в работе подобных устройств.

Стабилизатор напряжения 220в для дачи. Цена от разных производителей, критерии выбора

Перед тем как выбрать оптимальное устройство, обратите внимание на перечень критериев, который поможет вам подобрать нужный вариант:

• Тип, по которому производится электроснабжение вашего участка – однофазный или трехфазный.
• Суммарный показатель мощности всей техники, имеющейся на вашем дачном участке.
• Диапазон переносимых нагрузок, и, соответственно, нагрузки, возможные в вашем районе.
• Соотношение цена/качество, надежность производителя.

Полезный совет! Внимательно подойдите к критериям выбора – важно помнить, что все характеристики устройства должны соответствовать вашим требованиям и условиям участка.

Все критерии прописаны в технических характеристиках устройства на сайте поставщика или на коробке устройства

Предлагаем вам ознакомиться со сравнительной таблицей наиболее популярных производителей стабилизаторов напряжения 220в для дачи. Цена и технические характеристики прилагаются.

Данная таблица будет полезной при выборе стабилизаторов напряжения для дачи.  Отзывы, и советы о том, какой лучше, вы также можете найти в свободном доступе в интернете.

Только правильно подобранное устройство будет выполнять возложенные на него задачи

Стабилизатор напряжения: нюансы монтажа

Различные производители представляют различные решения монтажа устройств, но  в условиях небольших пор размеру дачных помещений лучше использовать именно настенные варианты – они позволят сэкономить место без ущерба для производительности.

Настенное размещение является оптимальным вариантом для дачи

Установка прибора производится рядом с электросчетчиком. Достаточно просто прикрепить к стене специальную монтажную пластину, на которую потом будет повешено само устройство.

Установка устройства должна производится подготовленным человеком или профессионалом

Полезный совет! Для удобства вы легко можете разместить выпрямитель в любом подсобном помещении – это не сыграет роли для его корректной работы.

Для работы регулятора нет температурных ограничений, поэтому он может работать и в неотапливаемом помещении

На этом монтаж устройства закончен. Как можно было заметить, установка бытового стабилизатора напряжения для дома и дачи довольно проста.

Делаем выводы

Таким образом, в данной статье мы подробно разобрали правила выбора стабилизатора напряжения 220в для дачи. Какой выбрать – это ваше решение, материалы для анализа и сравнения предоставлены в данном обзоре.

Правильно подобранный выпрямитель обеспечит вам комфортный отдых на даче

Подключение стабилизатора к сети (видео)

Стабилизатор постоянного напряжения 220в схема. Схема стабилизатора напряжения сети. Советы по работе с самодельным стабилизатором напряжения

Бытовые устройства чувствительны к скачкам напряжения, быстрее подлежат износу, и появляются неисправности. В электрической сети напряжение часто изменяется, снижается, либо возрастает. Это взаимосвязано с отдаленностью источника энергии и некачественной линии питания.

Чтобы подключать приборы к устойчивому питанию, в жилых помещениях применяют стабилизаторы напряжения. На его выходе напряжение обладает стабильными свойствами. Стабилизатор можно приобрести в торговой сети, однако такой прибор можно изготовить своими руками.

Имеются допуски на изменение напряжения не более 10% от номинального значения (220 В). Это отклонение должно быть соблюдено как в большую сторону, так и в меньшую. Но идеальной электрической сети не бывает, и величина напряжения в сети часто меняется, усугубляя тем самым работу подключенных к ней устройств.

Электрические приборы отрицательно реагируют на такие капризы сети и могут быстро выйти из строя, потеряв при этом свои заложенные функции. Чтобы избежать таких последствий, люди применяют самодельные приборы под названием стабилизаторы напряжения. Эффективным стабилизатором стал прибор, выполненный на симисторах. Как сделать стабилизатор напряжения своими руками мы и рассмотрим.

Характеристика стабилизатора

Это устройство стабилизации не будет иметь повышенную чувствительность к изменениям напряжения, подающегося по общей линии. Сглаживание напряжения будет производиться в том случае, если на входе напряжение будет находиться в пределах от 130 до 270 вольт.

Включенные в сеть устройства будут питаться напряжением, имеющим величину от 205 до 230 вольт. От такого прибора можно будет питать электрические устройства, суммарная мощность которых до 6 кВт. Стабилизатор будет производить переключение нагрузки потребителя за 10 мс.

Устройство стабилизатора

Схема устройства стабилизации.

Стабилизатор напряжения по указанной схеме имеет в своем составе следующие части:

1. Питающий блок, в который входят емкости С2, С5, компаратор, трансформатор, теплоэлектрический диод.
2. Узел, задерживающий подключение нагрузки потребителя, и состоящий из сопротивлений, транзисторов, емкости.
3. Выпрямительного моста, измеряющего амплитуду напряжения. Выпрямитель состоит из емкости, диода, стабилитрона, нескольких делителей.
4. Компаратора напряжения. Его составными частями являются сопротивления и компараторы.
5. Логического контроллера на микросхемах.
6. Усилителей, на транзисторах VТ4-12, резисторов, ограничивающих ток.
7. Светодиодов в качестве индикаторов.
8. Оптитронных ключей. Каждый из ник снабжается симисторами и резисторами, а также оптосимисторами.
9. Электрического автомата, либо предохранителя.
10. Автотрансформатора.

Принцип действия

Рассмотрим, как функционирует .

После подключения питания емкость С1 находится в состоянии разряда, транзистор VТ1 открытый, а VТ2 закрытый. VТ3 транзистор также остается закрытым. Через него поступает ток на все светодиоды и оптитрон на основе симисторов.

Так как этот транзистор пребывает в закрытом состоянии, то светодиоды не горят, а каждый симистор закрыт, нагрузка выключена. В этот момент ток поступает через сопротивление R1 и приходит на С1. Дальше конденсатор начинает заряжаться.

Диапазон выдержки идет три секунды. За этот период производятся все процессы перехода. После их окончания срабатывает триггер Шмитта на основе транзисторов VТ1 и VТ2. После этого открывается 3-й транзистор и подключается нагрузка.

Напряжение, выходящее с 3-й обмотки Т1, выравнивается диодом VD2 и емкостью С2. Далее ток поступает на делитель на сопротивлениях R13-14. Из сопротивления R14, напряжение, величина которого прямо зависит от величины напряжения, включена в каждый неинвертирующий компараторный вход.

Число компараторов становится равным 8. Они все выполнены на микросхемах DА2 и DА3. В то же время на инвертируемый вход компараторов подходит постоянный ток, подающийся с помощью делителей R15-23. Дальше вступает в действие контроллер, осуществляющий прием входного сигнала каждого компаратора.

Стабилизатор напряжения и его особенности

Когда напряжение входа становится меньше 130 вольт, то на выходах компараторов появляется логический уровень малого размера. В этот момент транзистор VТ4 находится в открытом виде, первый светодиод мигает. Эта индикация сообщает о наличии низкого напряжения, что означает невозможность выполнения регулируемым стабилизатором своих функций.

Все симисторы закрытии и нагрузка отключена. Когда напряжение находится в пределах 130-150 вольт, то сигналы 1 и А имеют свойства высокого значения логического уровня. Такой уровень имеет низкое значение. В таком случае транзистор VТ5 открывается, и начинает сигнализировать второй светодиод.

Оптосимистор U1.2 открывается, так же, как и симистор VS2. Через симистор будет протекать нагрузочный ток. Затем нагрузка зайдет в верхний вывод катушки автотрансформатора Т2.

Если напряжение входа 150 – 170 В, то сигналы 2, 1 и В имеют повышенное значение логического уровня. Другие сигналы имеют низкий уровень. При таком напряжении входа транзистор VТ6 открывается, 3-й светодиод включается. В этот момент 2-й симистор открывается и ток поступает на второй вывод катушки Т2, являющийся 2-м сверху.

Собранный самостоятельно стабилизатор напряжения на 220 вольт будет соединять обмотки 2-го трансформатора, если уровень напряжения входа достигнет соответственно: 190, 210, 230, 250 вольт. Чтобы сделать такой стабилизатор, необходима печатная плата 115 х 90 мм, изготовленная из фольгированного стеклотекстолита.

Изображение платы можно отпечатать на принтере. Затем с помощью утюга переносят это изображение на плату.

Изготовление трансформаторов

Изготовить трансформаторы Т1 и Т2 можно самостоятельно. Для Т1, мощность которого 3 кВт, необходимо применить магнитопровод с поперечным сечением 1,87 см 2 , и 3 провода ПЭВ – 2. 1-й провод диаметром 0,064 мм. Им наматывают первую катушку, с количеством витков 8669. Другие 2 провода применяются для образования остальных обмоток. Провода на них должны быть одного диаметра 0,185 мм, с числом витков 522.

Чтобы не изготавливать самому такие трансформаторы, можно применить готовые варианты ТПК – 2 – 2 х 12 В, соединенные последовательно.

Чтобы изготовить трансформатор Т2 на 6 кВт, применяют магнитопровод тороидальной формы. Обмотку наматывают проводом ПЭВ – 2 с числом витков 455. На трансформаторе необходимо вывести 7 отводов. Первые 3 из них наматываются проводом 3 мм. Остальные 4 отвода наматываются шинами сечением 18 мм 2 . С таким сечением провода трансформатор не нагреется.

Отводы выполняют на таких витках: 203, 232, 266, 305, 348 и 398. Витки считают с нижнего отвода. В этом случае электрический ток сети должен поступать по отводу 266 витка.

Детали и материалы

Остальные элементы и детали стабилизатора для самостоятельной сборки приобретаются в торговой сети. Перечислим их перечень:

1. Симисторы (отптроны) МОС 3041 – 7 шт.
2. Симисторы ВТА 41 – 800 В – 7 шт.
3. КР 1158 ЕН 6А (DА1) стабилизатор.
4. Компаратор LМ 339 N (для DА2 и DА3) – 2 шт.
5. Диоды DF 005 М (для VD2 и VD1) – 2 шт.
6. Резисторы проволочные СП 5 или СП 3 (для R13, R14 и R25) – 3 шт.
7. Резисторы С2 – 23, с допуском 1% — 7 шт.
8. Резисторы любого номинала с допуском 5% — 30 шт.
9. Резисторы токоограничивающие – 7 шт, для пропускания ими тока 16 миллиампер (для R 41 – 47) – 7 шт.
10. Конденсаторы электролитические – 4 шт (для С5 – 1).
11. Конденсаторы пленочные (С4 – 8).
12. Выключатель, оснащенный предохранителем.

Оптроны МОС 3041 заменяются на МОС 3061. КР 1158 ЕН 6А стабилизатор можно менять на КП 1158 ЕН 6Б. Компаратор К 1401 СА 1 можно установить в качестве аналога LM 339 N. Вместо диодов можно использовать КЦ 407 А.

Микросхему КР 1158 ЕН 6А надо устанавливать на теплоотвод. Для его изготовления применяют алюминиевую пластинку 15 см 2 . Также на него необходимо установить симисторы. Для симисторов допускается применять общий теплоотвод. Площадь поверхности должна превышать 1600 см 2 . Стабилизатор необходимо снабдить микросхемой КР 1554 ЛП 5, выступающей в качестве микроконтроллера. Девять светодиодов располагаются так, что попадают в отверстия на панели прибора спереди.

Если устройство корпуса не дает установить их таким образом, как на схеме, то их размещают на другой стороне, где расположены печатные дорожки. Светодиоды необходимо устанавливать мигающего типа, но можно монтировать и немигающие диоды, при условии, что они будут светиться ярким красным светом. Для таких целей применяют АЛ 307 КМ или L 1543 SRC — Е.

Можно выполнить сборку более простых исполнений приборов, но они будут иметь определенными особенностями.

Достоинства и недостатки, отличия от заводских моделей

Если перечислять достоинства стабилизаторов, изготовленных самостоятельно, то основным достоинством является низкая стоимость. Производители приборов часто завышают цены, а своя сборка в любом случае обойдется меньшей стоимостью.

Другим преимуществом можно определить такой фактор, как возможность простого ремонта своими руками устройства, Ведь кто, если не вы знаете лучше устройство, собранное своими руками.

В случае поломки хозяин прибора сразу найдет неисправный элемент и заменит его на новый. Простая замена деталей создается таким фактором, что все детали приобретались в магазине, поэтому их можно будет легко снова купить в любом магазине.

Недостатком самостоятельно собранного стабилизатора напряжения необходимо выделить его сложную настройку.

Простейший стабилизатор напряжения своими руками

Рассмотрим, каким образом можно изготовить самостоятельно стабилизатор на 220 вольт собственными руками, имея под рукой несколько простых деталей. Если в вашей электрической сети напряжение значительно снижено, то такой прибор подойдет вам как нельзя кстати. Чтобы его изготовить, понадобится готовый трансформатор, и несколько простых деталей. Лучше взять такой пример прибора себе на заметку, так как получается неплохое устройство, обладающее достаточной мощностью, например, для микроволновки.

Для холодильников и различных других бытовых устройств понижение напряжения сети очень вредно, больше чем повышение. Если поднять величину напряжения сети, применяя автотрансформатор, то во время уменьшения напряжения сети на выходе прибора напряжение будет нормальной величины. А если в сети напряжение станет в норме, то на выходе мы получим повышенное значение напряжения. Например, возьмем трансформатор на 24 В. При напряжении на линии 190 В на выходе устройства получится 210 В, при значении сети 220 В на выходе получится 244 В. Это вполне допустимо и нормально для работы бытовых устройств.

Для изготовления нам понадобится основная деталь – это простой трансформатор, но не электронный. Его можно найти готовый, либо изменить данные на уже имеющемся трансформаторе, например, от сломанного телевизора. Трансформатор будем соединять по схеме автотрансформатора. Напряжение на выходе будет получаться примерно на 11% выше напряжения сети.

При этом нужно соблюдать осторожность, так как во время значительного перепада напряжения в сети в большую сторону, на выходе устройства получится напряжение, которое значительно превышает допустимую величину.

Автотрансформатор будет добавлять к напряжению линии сети всего 11%. Это значит, что мощность автотрансформатора берется также на 11% от мощности потребителя. Например, мощность микроволновки равна 700 Вт, значит трансформатор берем 80 Вт. Но лучше брать мощность с запасом.

Регулятор SA1 дает возможность, если нужно, подсоединять нагрузку потребителя без автотрансформатора. Конечно, это не полноценный стабилизатор, но зато для его изготовления не требуется больших вложений и много времени.

Современная жизнь сопряжена с постоянным использованием различной техники, а некоторые сферы просто немыслимы без нее. Естественно, каждый человек желает, чтобы срок службы таких приборов был максимален, некоторые с этой целью покупают только продукцию известных брендов для большей надежности. Однако не всегда высокая стоимость гарантирует сохранность в критических эксплуатационных условиях. К таковым относятся резкие перепады напряжения сети. Особенно это касается той категории бытовой техники, которая подразумевает постоянное сетевое подключение, например, холодильник.

Для того, чтобы обезопасить себя от неприятных последствий подобных скачков напряжения можно обзавестись специальным техническим устройством, стабилизирующим выходной ток. Для регулировки напряжения используется два метода:

1. Механический. Для этого способа используется линейный стабилизатор, состоящий из 2-х колен и реостата, соединяющего их. Напряжение поступает на первое колено и через реостат передается второму, которое раздает поток далее. Данный метод эффективен в условиях небольшой разницы входного и выходного тока, в других случаях КПД снижается.

2. Импульсный. В конструкцию стабилизатора входит выключатель, периодически разрывающий цепь на определенное время. Это дает возможность подавать ток порционно и накапливать его равномерно в конденсаторе. После полной зарядки конденсатора к приборам подается выровненный поток без скачков.

Основным недостатком данного способа является невозможность задать конкретную величину параметра. Поэтому, если вы решили собрать стабилизатор напряжения 220В своими руками, ориентироваться нужно на механический метод. Для создания простого линейного однофазного выравнивателя тока потребуются:

• Трансформатор;
• Конденсаторы;
• Резисторы;
• Диод;
• Провода, которыми будут соединяться микросхемы.

Трансформатор представляет собой пару катушек, которые образуют индуктивную электромагнитную связь, т.е. попадая на первичную обмотку, ток ее заряжает, а возникающее электромагнитное поле заряжает другую катушку. Такая взаимосвязь напряжения (U), силы тока (I) и числа витков (N) на обеих обмотках выражается формулой:

I2/I1 = N2/N1 = U2/U1

Сами индуктивные катушки можно найти в каждом магазине электротехники. Количество витков на первой не должно быть ниже 2000. Замерив напряжение в сети, можно рассчитать необходимое количество витков на вторичной обмотке. Например, фактическое напряжение 198 В, тогда вторая катушка должна иметь х/2000 = 220/198 = 2223 витка. По такому же принципу определяется вырабатываемая сила тока. По этой схеме при резком увеличении мощности на входе, напряжение пропорционально увеличится и на выходе. Поэтому для регулировки подобных ситуаций необходим реостат, изменяющий сопротивление сети. Путь, по которому следует ток после трансформатора, отмечается на микросхеме-стабилизаторе.

Из трансформатора ток выводится на конденсаторы одинаковой емкости для накопления и выравнивания потока, их потребуется примерно 16 штук. Далее конденсаторы необходимо подсоединить к реостату. Его сопротивление при напряжении 220 В и силе тока 4,75 А (среднее значение диапазона 4,5-5 А) после трансформатора должно быть 46 Ом. Для максимально плавного выравнивания напряжения можно установить несколько реостатов, распределяя сопротивление на каждый поровну. После того, как цепь пройдет реостаты, она снова соединяется в единый поток и следует на диод, который подключается непосредственно к розетке.

Данные операции применимы к проводу с фазой, ноль напрямую пропускается к розетке. Подобные стабилизаторы лучше всего подходят к постоянным условиям напряжения и собираются, руководствуясь параметрами конкретного прибора, что значительно повышает эффективность устройства.

Изготовление самодельных стабилизаторов напряжения – практика довольно частая. Однако по большей части создаются стабилизирующие электронные схемы, рассчитанные на относительно малые выходные напряжения (5-36 вольт) и относительно невысокие мощности. Устройства используются в составе бытовой аппаратуры, не более того.

Мы расскажем, как сделать мощный стабилизатор напряжения своими руками. В предложенной нами статье описан процесс изготовления устройства для работы с напряжением сети 220 вольт. С учетом наших советов вы без проблем самостоятельно справитесь со сборкой.

Стремления обеспечить стабилизированное напряжение бытовой сети – явление очевидное. Такой подход обеспечивает сохранность эксплуатируемой техники, зачастую дорогостоящей, постоянно необходимой в хозяйстве. Да и в целом, фактор стабилизации – это залог повышенной безопасности эксплуатации электрических сетей.

Для бытовых целей чаще всего приобретают , автоматика которого требует подключения к электропитанию, насосного оборудования, сплит систем и подобных потребителей.

Промышленная конструкция стабилизатора сетевого напряжения, которую несложно приобрести на рынке. Ассортимент подобного оборудования огромен, но всегда остаётся возможность сделать собственную конструкцию

Решить подобную задачу можно разными способами, самый простой из которых – купить мощный стабилизатор напряжения, изготовленный промышленным способом.

Предложений на коммерческом рынке масса. Однако нередко возможности приобретения ограничиваются стоимостью устройств или другими моментами. Соответственно, альтернативой покупке становится сборка стабилизатора напряжения своими руками из доступных электронных компонентов.

При условии обладания соответствующими навыками и знаниями электромонтажа, теории электротехники (электроники), разводки схем и пайки элементов самодельный стабилизатор напряжения можно реализовать и успешно применять на практике. Такие примеры есть.

Примерно так может выглядеть оборудование стабилизации, изготовленное своими руками из доступных и недорогих радиодеталей. Шасси и корпус можно подобрать от старого промышленного оборудования (например, от осциллографа)

Схемные решения стабилизации электросети 220В

Рассматривая возможные схемные решения под стабилизацию напряжения с учётом относительно высокой мощности (не менее 1-2 кВт), следует иметь в виду разнообразие технологий.

Существует несколько схемных решений, которыми определяются технологические способности приборов:

• феррорезонансные;
• сервоприводные;
• электронные;
• инверторные.

Какой вариант выбрать, зависит от ваших предпочтения, имеющихся материалов для сборки и навыков работы с электротехническим оборудованием.

Вариант #1 – феррорезонансная схема

Для самостоятельного изготовления самым простым вариантом схемы видится первый пункт списка – феррорезонансная схема. Она работает на использовании эффекта магнитного резонанса.

Структурная схема простого стабилизатора, выполненного на основе дросселей: 1 – первый дроссельный элемент; 2 – второй дроссельный элемент; 3 – конденсатор; 4 – сторона входного напряжения; 5 – сторона выходного напряжения

Конструкцию достаточно мощного феррорезонансного стабилизатора допустимо собрать всего на трёх элементах:

1. Дроссель 1.
2. Дроссель 2.
3. Конденсатор.

Однако простота в данном варианте сопровождается массой неудобств. Конструкция мощного стабилизатора, собранная по феррорезонансной схеме, получается массивной, громоздкой, тяжелой.

Вариант #2 – автотрансформатор или сервопривод

Фактически речь идет о схеме, где используется принцип автотрансформатора. Трансформация напряжения автоматически осуществляется за счет управления реостатом, ползунок которого перемещает сервопривод.

В свою очередь сервопривод управляется сигналом, получаемым, к примеру, от датчика уровня напряжения.

Принципиальная схема сервоприводного аппарата, сборка которой позволит создать мощный стабилизатор напряжения для дома или на дачу. Однако этот вариант считается технологически устаревшим

Примерно по такой же схеме действует устройство релейного типа с той лишь разницей, что коэффициент трансформации меняется, в случае надобности, подключением или отключением соответствующих обмоток с помощью реле.

Схемы подобного рода выглядят уже более сложными технически, но при этом не обеспечивают достаточной линейности изменения напряжения. Собрать вручную прибор релейный или на сервоприводе допустимо. Однако разумнее выбрать электронный вариант. Затраты сил и средств практически одинаковые.

Вариант #3 – электронная схема

Сборка мощного стабилизатора по схеме электронного управления при обширном ассортименте радиодеталей в продаже становится вполне возможной. Как правило, такие схемы собираются на электронных компонентах – симисторах (тиристорах, транзисторах).

Также разработан целый ряд схем стабилизаторов напряжения, где в качестве ключей используются силовые полевые транзисторы.

Структурная схема модуля электронной стабилизации: 1 – входные клеммы устройства; 2 – симисторный блок управления трансформаторными обмотками; 3 – микропроцессорный блок; 4 – выходные клеммы на подключение нагрузки

Изготовить мощный аппарат полностью под электронным управлением руками неспециалиста достаточно сложно, лучше . В этом деле без опыта и знаний в сфере электротехники не обойтись.

Под самостоятельное производство рассматривать этот вариант целесообразно, если имеется сильное желание построить стабилизатор, плюс наработанный опыт электронщика. Далее в статье рассмотрим конструкцию электронного исполнения, пригодную для изготовления своими руками.

Подробные инструкции по сборке

Рассматриваемая под самостоятельное изготовление схема, скорее является гибридным вариантом, так как предполагает использование силового трансформатора совместно с электроникой. Трансформатор в данном случае применяется из числа тех, что устанавливались в телевизорах старых моделей.

Вот такой примерно силовой трансформатор потребуется под изготовление самодельной конструкции стабилизатора. Однако не исключается подбор других вариантов или же намотка своими руками

Правда в ТВ приёмниках, как правило, ставились трансформаторы ТС-180, тогда как для стабилизатора требуется как минимум ТС-320 чтобы обеспечить выходную нагрузку до 2 кВт.

Шаг #1 – изготовление корпуса стабилизатора

Для изготовления корпуса аппарата подойдёт любой подходящий короб на основе изолирующего материала – пластмассы, текстолита и т.п. Главный критерий – достаточность места под размещение силового трансформатора, электронной платы и других компонентов.

Также корпус допустимо изготовить из листового стеклотекстолита, скрепив отдельные листы с помощью уголков или иным способом.

Допустимо подобрать корпус от любой электроники, подходящий под размещение всех рабочих компонентов схемы самодельного стабилизатора. Также корпус можно собрать своими руками, к примеру, из листов стеклотекстолита

Короб стабилизатора необходимо оснастить пазами под установку выключателя, входного и выходного интерфейсов, а также других аксессуаров, предусмотренных схемой в качестве контрольных или коммутационных элементов.

Под изготовленный корпус нужна плита-основание, на которую «ляжет» электронная плата и будет закреплён трансформатор. Плиту можно сделать из алюминия, но следует предусмотреть изоляторы под крепёж электронной платы.

Шаг #2 – изготовление печатной платы

Здесь потребуется изначально спроектировать макет на размещение и связку всех электронных деталей согласно принципиальной схеме, кроме трансформатора. Затем по макету размечают лист фольгированного текстолита и рисуют (отпечатывают) на стороне фольги созданную трассировку.

Изготовить печатную плату стабилизатора вполне доступными способами можно непосредственно в домашних условиях. Для этого нужно приготовить трафарет и набор средств для травления на фольгированном текстолите

Полученный таким способом печатный экземпляр разводки зачищают, облуживают оловом и производят монтаж всех радиодеталей схемы с последующей пайкой. Так выполняется изготовление электронной платы мощного стабилизатора напряжения.

В принципе, можно воспользоваться сторонними услугами по травлению печатных плат. Этот сервис вполне приемлем по цене, а качество изготовления «печатки» существенно выше, чем в домашнем варианте.

Шаг #3 – сборка стабилизатора напряжения

Укомплектованная радиодеталями плата подготавливается для внешней обвязки. В частности, от платы выводятся линии внешней связи (проводники) с другими элементами – трансформатором, выключателем, интерфейсами и т.д.

На опорную плиту корпуса устанавливают трансформатор, соединяют с трансформатором цепи электронной платы, закрепляют плату на изоляторах.

Пример самодельного стабилизатора напряжения релейного типа, изготовленного в домашней обстановке, помещённого в корпус от пришедшего в негодность промышленного измерительного прибора

Останется только подключить к схеме внешние элементы, смонтированные на корпусе, установить ключевой транзистор на радиатор, после чего корпусом закрывают собранную электронную конструкцию. Стабилизатор напряжения готов. Можно приступать к настройке с дальнейшими испытаниями.

Принцип работы и тест самоделки

Регулирующим элементом электронной схемы стабилизации выступает мощный полевой транзистор типа IRF840. Напряжение для обработки (220-250В) проходит первичную обмотку силового трансформатора, выпрямляется диодным мостом VD1 и поступает на сток транзистора IRF840. Исток этого же компонента соединен с минусовым потенциалом диодного моста.

Схема принципиальная стабилизирующего блока высокой мощности (до 2 кВт), на основе которой были собраны и успешно используются несколько аппаратов. Схема показала оптимальный уровень стабилизации при указанной нагрузке, но не выше

Часть схемы, в которую включена одна из двух вторичных обмоток трансформатора, образуется диодным выпрямителем (VD2), потенциометром (R5) и другими элементами электронного регулятора. Этой частью схемы формируется управляющий сигнал, который поступает на затвор полевого транзистора IRF840.

На случай повышения напряжения питающей сети управляющим сигналом понижается напряжение затвора полевого транзистора, что приводит к закрытию ключа. Соответственно, на контактах подключения нагрузки (XT3, XT4) возможное повышение напряжения ограничивается. Обратным вариантом работает схема на случай понижения сетевого напряжения.

Настройка прибора особой сложностью не отличается. Здесь потребуется обычная лампа накаливания (200-250 Вт), которую следует включить на клеммы выхода прибора (X3, X4). Далее вращением потенциометра (R5) напряжение на отмеченных клеммах доводят до уровня 220-225 вольт.

Выключают стабилизатор, отключают лампу накаливания и включают прибор уже с полноценной нагрузкой (не выше 2 кВт).

После 15-20 минут работы вновь отключают аппарат и производят контроль температуры радиатора ключевого транзистора (IRF840). Если нагрев радиатора существенный (более 75º), следует подобрать более мощный теплоотводящий радиатор.

Если процесс изготовления стабилизатора показался вам слишком сложным и нерациональным с практической точки зрения, без особых проблем можно найти и приобрести устройство заводского исполнения. Правила и критерии приведены в рекомендуемой нами статье.

Выводы и полезное видео по теме

В видеоролике ниже рассматривается одна из возможных конструкций стабилизатора домашнего изготовления.

В принципе, можно взять на заметку этот вариант самодельного аппарата стабилизации:

Сборка блока, стабилизирующего сетевое напряжение, своими руками возможна. Это подтверждается многочисленными примерами, когда радиолюбители с небольшим опытом вполне успешно разрабатывают (или применяют существующую), готовят и собирают схему электроники.

Трудностей с приобретением деталей для изготовления стабилизатора-самоделки обычно не отмечается. Расходы на производство невысоки и естественным образом окупаются, когда стабилизатор вводят в эксплуатацию.

Оставляйте, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме статьи в находящемся ниже блоке. Расскажите о том, как собрали стабилизатор напряжения собственными руками. Поделитесь полезной информацией, которая может пригодиться посещающим сайт начинающим электротехникам.

Подборка радиолюбительских схем и конструкций стабилизаторов напряжения собранных своими руками. Часть схем рассматривают стабилизатор без защиты от КЗ в нагрузке, в других заложена возможность плавного регулирования напряжения от 0 до 20 Вольт. Ну а отличительной чертой отдельных схемы является возможность защиты от короткого замыкания в нагрузке.

5 очень простых схем в основном собранных на транзисторах, одна из них, с защитой от КЗ

Очень часто бывает когда для питания вашей новодельной электронной самоделки требуется стабильное напряжение, которое не меняется от нагрузки, например, 5 Вольт или 12 Вольт для питания автомагнитолы. И чтобы сильно не заморачиваться с конструированием самодельного блока питания на транзисторах, используются так называемые микросхемы стабилизаторы напряжения. На выходе такого элемента мы получим напряжение, на которое спроектирован этот прибор

Многие радиолюбители уже неоднократно собирали схемы стабилизаторов напряжения на специализированных микросхемах серий 78хх, 78Мхх, 78Lxx. Например, на микросхеме KIA7805 можно собрать самодельную схему рассчитаную на выходное напряжение +5 В и максимальный ток нагрузки 1 А. Но мало кто знает, что имеются узко специализированный микросхемы серии 78Rxx, которые сочитают в себе стабилизаторы напряжения положительной полярности с малым напряжением насыщения, которое не превышает 0, 5 В при токе нагрузки 1 А. Одну из этих схем мы и рассмотрим более подробно.

Регулируемый трехвыводной стабилизатор положительного напряжения LM317 обеспечивает ток нагрузки 100 мА в диапазоне выходного напряжения от 1.2 до 37 В. Стабилизатор очень удобен в применении и требуют только два внешних резистора для обеспечения выходного напряжения. Кроме того, нестабильность по напряжению и току нагрузки у стабилизатора LM317L имеет лучшие показателями, чем у традиционных стабилизаторов с фиксированным значением выходного напряжения.

Для стабилизации напряжения постоянного тока достаточно большой мощности в числе других применяются компенсационные стабилизаторы непрерывного действия. Принцип действия такого стабилизатора заключается в поддержании выходного напряжения на заданном уровне за счет изменения падения напряжения на регулирующем элементе. При этом величина управляющего сигнала, поступающего на регулирующий элемент, зависит от разницы между заданным и выходным напряжениями стабилизатора.

При стационарной эксплуатации аппаратуры, CD и аудиоплейеров возникают проблемы с БП. Большинство блоков питания, выпускаемых серийно отечественным производителем, (если быть точным) практически все не могут удовлетворить потребителя, так как содержат упрощенные схемы. Если говорить об импортных китайских и им подобных блоках питания, то они, вообще, представляют интересный набор деталей «купи и выброси». Эти и многие другие проблемы заставляют радиолюбителейно изготовлять блоки питания. Но и на этом этапе любители сталкиваются с проблемой выбора: конструкций опубликовано множество, но не все хорошо работают. Данная радиолюбительская разработка представлена как вариант нетрадиционного включения операционного усиителя, ранее опубликованного и вскоре забытого

Почти все радиолюбительские самоделки и конструкции имеют в своем составе стабилизированный источник питания. А если ваша конструкция работает от напряженияпять вольт, то лучшим вариантом будет использование трехвыводного интегрального стабилизатора 78L05

Стабилизатор напряжения на 220 вольт

Разработчики электрических и электронных устройств, в процессе их создания, исходят из того, что будущее устройство будет работать в условиях стабильного питающего напряжения. Это необходимо для того, чтобы электрическая схема электронного устройства, во-первых, обеспечивала стабильные выходные параметры в соответствии со своим целевым назначением, а во-вторых, стабильность питающего напряжения защищает устройство от скачков, чреватых слишком большими потребляемыми токами и перегоранием электрических элементов устройства. Для решения задачи обеспечения неизменности питающего напряжения применяют какой-либо вариант стабилизатора напряжения. По характеру потребляемого устройством тока различают стабилизаторы переменного и постоянного напряжения.

Стабилизаторы переменного напряжения

Стабилизаторы переменного напряжения применяют, если отклонения напряжения в электрической сети от номинального значения превышают 10% . Такая норма выбрана исходя из того, что потребители переменного тока при таких отклонениях сохраняют свою работоспособность весь срок эксплуатации. В современной электронной технике, как правило, для решения задачи стабильного электропитания используют импульсный блок питания, при котором стабилизатор переменного напряжения не нужен. А вот в холодильниках, микроволновых печах, кондиционерах, насосах и т.п. требуется внешняя стабилизация питающего переменного напряжении. В таких случаях чаще всего используют стабилизатор одного из трёх типов: электромеханический, главным звеном которого является регулируемый автотрансформатор с управляемым электрическим приводом, релейно- трансформаторный, на базе мощного трансформатора, имеющего несколько отводов в первичной обмотке, и коммутатора из электромагнитных реле, симисторов, тиристоров или мощных ключевых транзисторов, а также чисто электронный. Широко распространенные в прошлом веке феррорезонансные стабилизаторы в настоящее время практически не используются из-за наличия многочисленных недостатков.

Для подключения потребителей к сети переменного тока 50 Гц применяют стабилизатор напряжения на 220 В. Электрическая схема стабилизатора напряжения такого типа изображена на следующем рисунке.

Трансформатор А1 повышает напряжение в сети до уровня, достаточного для стабилизации выходного напряжения при низком входном напряжении. Регулирующий элемент РЭ осуществляет изменение выходного напряжения. На выходе управляющий элемент УЭ измеряет значение напряжения на нагрузке и выдает управляющий сигнал для его корректировки, если это необходимо.

Электромеханические стабилизаторы

В основе такого стабилизатора — использование бытового регулируемого автотрансформатора или лабораторного ЛАТРа. Применение автотрансформатора обеспечивает более высокий КПД установки. Рукоятка регулирования автотрансформатора удаляется, а на корпусе вместо нее соосно устанавливают небольшой двигатель с редуктором, обеспечивающим усилие вращения достаточное для поворота бегунка в автотрансформаторе. Необходимая и достаточная скорость вращения – около 1 оборота за 10 — 20 сек. Этим требованиям удовлетворяет двигатель типа РД-09, который раньше применялся в самопишущих приборах. Управляет двигателем электронная схема. При изменении сетевого напряжения в пределах +- 10 вольт выдаётся команда на двигатель, который поворачивает бегунок до достижения на выходе напряжения 220 В.

Примеры схем электромеханических стабилизаторов приведены ниже:

Электрическая схема стабилизатора напряжения с использованием логических микросхем и релейного управления электроприводом

Электромеханический стабилизатор на основе операционного усилителя.

Достоинством подобных стабилизаторов является простота реализации и высокая точность стабилизации напряжения на выходе. К недостаткам следует отнести невысокую надёжность из — за присутствия механических подвижных элементов, относительно малую допустимую мощность нагрузки (в пределах 250 … 500 Вт), малую распространенность в наше время автотрансформаторов и необходимых электродвигателей.

Релейно — трансформаторные стабилизаторы

Релейно — трансформаторный стабилизатор является более популярным в силу простоты реализации конструкции, применения распространенных элементов и возможности получения значительной выходной мощности (до нескольких киловатт), значительно превышающей мощность примененного силового трансформатора. На выбор его мощности влияет минимальное напряжение в конкретной сети переменного тока. Если, к примеру, оно не меньше 180 В, то от трансформатора потребуется обеспечение вольтодобавки 40 В, что в 5,5 раз меньше номинального напряжения в сети. Выходная мощность у стабилизатора во столько же раз будет больше, чем мощность силового трансформатора (если не учитывать КПД трансформатора и максимально допустимый ток через коммутирующие элементы). Число ступеней изменения напряжения, как правило, устанавливают в пределах 3 … 6 ступеней, что в большинстве случаев обеспечивает приемлемую точность стабилизации напряжения на выходе. При вычислении количества витков обмоток в трансформаторе для каждой ступени напряжение в сети принимается равным уровню срабатывания коммутирующего элемента. Как правило, в качестве коммутирующих элементов используют электромагнитные реле — схема выходит достаточно элементарной и не вызывающей затруднений при повторении. Недостатком такого стабилизатора является образование дуги на контактах реле в процессе коммутации, что разрушает контакты реле. В более сложных вариантах схем переключение реле производят в моменты перехода полуволны напряжения через нулевое значение, что предотвращает возникновение искры, правда при условии использования быстродействующих реле или коммутации на спаде предшествующей полуволны. Использование в качестве коммутирующих элементов тиристоров, симисторов или других бесконтактных элементов надёжность схемы резко возрастает, но усложняется из-за необходимости обеспечения гальванической развязки между цепями управляющих электродов и модулем управления. Для этого применяют оптронные элементы или разделительные импульсные трансформаторы. Ниже приведена принципиальная схема релейно — трансформаторного стабилизатора:

Схема цифрового релейно — трансформаторного стабилизатора на электромагнитных реле

Электронные стабилизаторы

Электронные стабилизаторы имеют, как правило, небольшую мощность (до 100 Вт) и необходимую для работы многих электронных устройств высокую стабильность выходного напряжения. Они обычно строятся в виде упрощённого усилителя низкой частоты, имеющего достаточно большой запас изменения уровня питающего напряжения и мощности. На его вход от электронного регулятора напряжения подаётся сигнал синусоидальной формы с частотой 50 Гц от вспомогательного генератора. Можно использовать понижающую обмотку силового трансформатора. Выход усилителя подключен к повышающему до 220 В трансформатору. Схема имеет инерционную отрицательную обратную связь по значению выходного напряжения, что гарантирует стабильность выходного напряжения с неискажённой формой. Для достижения мощности на уровне нескольких сотен ватт используют другие методы. Обычно применяют мощный преобразователь постоянного тока в переменный на основе использования нового вида полупроводников — так называемых IGBT транзисторо.

Эти коммутирующие элементы в ключевом режиме могут пропустить ток в несколько сотен ампер при максимально допустимом напряжении более 1000 В. Для управления такими транзисторами используются специальные виды микроконтроллеров с векторным управлением. На затвор транзистора с частотой в несколько килогерц подают импульсы с переменной шириной, которая меняется по программе, введенной в микроконтроллер. По выходу такой преобразователь нагружен на соответствующий трансформатор. Ток в цепи трансформатора меняется по синусоиде. В то же время напряжение сохраняет форму исходных прямоугольных импульсов с разной шириной. Такая схема используется в мощных источниках гарантированного питания, используемых для бесперебойной работы компьютеров. Электрическая схема стабилизатора напряжения такого типа очень сложна и практически недоступна для самостоятельного воспроизведения.

Упрощенные электронные стабилизаторы напряжения

Такие устройства применяют, когда напряжение бытовой сети (особенно в условиях сельских населенных пунктов) нередко оказывается пониженным, практически никогда не обеспечивая номинальных 220 В.

В такой ситуации и холодильник работает с перебоями и риском выхода из строя, и освещение оказывается тусклым, и вода в электрочайнике долго не может закипеть. Мощности старенького, еще советских времен, стабилизатора напряжения, рассчитанного на питание телевизора, как правило, недостаточна для всех остальных бытовых электропотребителей, да и значение напряжения в сети часто падает ниже уровня, допустимого для подобного стабилизатора.

Существует простой метод для повышения напряжение в сети, путем использования трансформатора мощностью значительно меньшей мощности применяемой нагрузки. Первичная обмотка трансформатора включается непосредственно в сеть, а нагрузка подключается последовательно к вторичной (понижающей) обмотке трансформатора. При правильной фазировке напряжение на нагрузке окажется равным сумме снимаемого с трансформатора и сетевого напряжения.

Электрическая схема стабилизатора напряжения, действующего по этому несложному принципу, приведена рисунке ниже. Когда стоящий в диагонали диодного моста VD2 транзистор VT2 (полевой) закрыт, обмотка I (являющаяся первичной) трансформатора Т1 к сети не подключена. Напряжение на включенной нагрузке почти равно сетевому за минусом небольшого напряжения на обмотке II (вторичная) трансформатора Т1. При открытии полевого транзистора первичная обмотка трансформатора окажется замкнутой, а к нагрузке будет приложена сумма сетевого и напряжения вторичной обмотки.

Схема электронного стабилизатора напряжения

Напряжение с нагрузки, через трансформатор Т2 и диодный мост VD1 подается на транзистор VT1. Регулятор подстроечного потенциометра R1 должен быть выставлен в положение, обеспечивающее открытие транзистора VT1 и закрытие VT2, когда напряжение на нагрузке превышает номинальное (220 В). Если напряжение меньше 220 вольт транзистор VT1 закроется, a VT2 — откроется. Полученная таким способом отрицательная обратная связь сохраняет напряжение на нагрузке примерно равным номинальному значению.

Выпрямленное напряжение с моста VD1 используется и для запитки коллекторной цепи VT1 (через цепь интегрального стабилизатора DA1). Цепочка C5R6 гасит нежелательные скачки напряжения сток-исток на транзисторе VT2. Конденсатор С1 обеспечивает снижение помех, проникающих в сеть в процессе работы стабилизатора. Номиналы резисторов R3 и R5 подбирают, получая наилучшую и устойчивую стабилизацию напряжения. Выключатель SA1 обеспечивает включение и выключение стабилизатора и нагрузки. Замыкание выключателя SA2 отключает автоматику, стабилизирующую напряжение на нагрузке. Оно в таком варианте оказывается максимально возможным при текущем напряжении в сети.

После включения собранного стабилизатора в сеть, подстроечным резистором R1 устанавливают на нагрузке напряжение, равное 220 В. Нужно учесть, что вышеописанный стабилизатор не может устранить изменения сетевого напряжения, превышающие 220 В, или оказавшиеся ниже минимального, использованного при расчете обмоток трансформатора.

Замечание: В некоторых режимах работы стабилизатора мощность, рассеиваемая транзистором VT2, оказывается весьма значительной. Именно она, а не мощность трансформатора, может ограничить допустимую мощность нагрузки. Поэтому следует позаботиться о хорошем отводе тепла от этого транзистора.

Стабилизатор, устанавливаемый в сыром помещении, нужно обязательно поместить в заземленный металлический корпус.

Смотрите также схемы.

80 фото и советы по выбору

Низким напряжением и его скачками в сети сейчас никого не удивишь. Эта проблема является актуальной для многих семей. Ее следствием является выход из строя бытовой техники. Чтобы защитить все или отдельные приборы и устройства в доме, используются стабилизаторы напряжения.

Но для правильного выбора нужного устройства, необходимо понять принцип действия и достоинства отдельных типов.

Назначение и особенности функционирования

Стабилизатор напряжения представляет собой прибор электронного или электромеханического типа действия, предназначенный для преобразования электроэнергии на входе.

В результате появляется возможность поддерживать параметры сетевого напряжения в заданном диапазоне в случае, если будут происходить существенные по величине скачки входного напряжения и нагрузочного тока на выходе.

Стабилизатор на 220 В может быть сетевого или магистрального типа. Первая модификация используется для контроля напряжения при подключении одного или нескольких по выбору устройств. Присоединение производится к стандартной розетке в доме.

А вот магистральные устройства рассчитаны на преобразование электроэнергии до нужных параметров для всех приборов в квартире. Их мощность достаточно высока – более 4 кВт, поэтому подключают к электромагистрали.

Благодаря работе стабилизаторов, решаются такие задачи:

• при отклонениях в параметрах напряжения осуществляется повышение или понижение до стандартных значений 220-230 В;
• при возникновении серьезных перепадов в сети, например меньше 165 В и выше 255 В, производится отключение электроприборов в автоматическом режиме.

Основные типы стабилизаторов

Прежде чем определять, какие стабилизаторы напряжения лучше, целесообразно рассмотреть основные типы устройств, принцип их действия и основные преимущества.

Релейные

Такие ступенчатые модели функционируют по схеме переключения трансформаторных обмоток специальным реле силового вида, которое активизируется автоматически. Располагаются такие реле или на плате, или на корпусе устройства.

Параметры напряжения на входе оцениваются непрерывно, а при их отклонении от заданного уровня активизируется переключатель на увеличение или снижение напряжения. Достоинствами моделей считаются:

• компактность;
• высокая точность корректировки;
• расширенный предел регулировки;
• устойчивость к перегрузкам;
• возможность нормальной работы при температуре от -20 до +40 градусов;
• невысокий уровень шума;
• долговечность эксплуатации.

Это недорогие модификации, недостатком которых является ступенчатый механизм выравнивания напряжения.

Электронные

Такие стабилизаторы могут быть симисторными и тиристорными. Первый вид имеет высокие параметры КПД и отличную скорость реагирования.

Вторые также демонстрируют прекрасные свойства стабилизации, но имеют более высокую стоимость. Например, в однофазных моделях устанавливаются два параллельных тиристора, а стабилизатор на 380 В для дома имеет шесть единиц – на все фазы.

Электронные устройства отличаются такими преимуществами:

• повышенной точностью регулировки;
• исключение потерь в мощности при стабилизации;
• устранение задержек;
• малая шумливость.

Но при этом прибор достаточно массивен по весу и размерам, стоит он дорого.

Электромеханические

Такие стабилизаторы имеют в составе автотрансформатор, а регулирование происходит за счет движения электрода угольного типа по обмоткам. Приводится в действие электроприводом. Устройства могут быть сетевого и магистрального подключения.

А достоинства следующие:

• компактность и невысокая цена;
• работа в диапазоне напряжения на входе от 130 В до 260 В;
• отсутствие искажений;
• стойкость к высоким нагрузкам и помехам.

Однако даже лучшие стабилизаторы данного типа имеют невысокие параметры быстродействия, работают шумно, не могут задействоваться при низких температурах.

Феррорезонансные

В цепи «конденсатор-трансформатор» возникает эффект феррорезонанса напряжения. На этом принципе и основана работа стабилизатора. Это очень крупные и шумные устройства, которые могут задействоваться в условиях высокой влажности и повышенных температур.

Инверторные

Это очень дорогие модели. В них установлен микроконтроллер, а также генератор кварцевого типа. В приборе последовательно происходит два типа преобразований:

• переменное входное напряжение во внутреннее постоянное;
• постоянное напряжение в переменное на выходе.

Сами приборы очень компактны, работают бесшумно с пределом параметров на входе 115-290 В. Стабилизация производиться очень быстро.

Основные условия выбора

Многих людей интересует вопрос, как выбрать стабилизатор напряжения для дома, чтобы он работал эффективно и без поломок. Здесь нужно учитывать несколько свойств.

Фазность

Существуют однофазные стабилизаторы и трехфазные. Для безопасной эксплуатации стандартных бытовых приборов требуется 220 В, а поэтому поддержание производится однофазными моделями.

А вот электроплиты, насосы и другие агрегаты работают от сети 3х380 В. Следовательно, вам надо будет приобрести трехфазный стабилизатор.

Мощность

Покупая стабилизирующее устройство надо знать суммарную мощность всех электроприборов, которые будут к нему подключаться. Сведения о потребляемой номинальной мощности можно узнать из паспорта.

Но при этом агрегаты с электродвигателем работают с пусковыми токами – для них требуемое количество электроэнергии будет превышать номинальные параметры.

В связи с этим рекомендуют брать устройства с допустимой мощностью в 3-5 раз, превышающей суммарную величину всех подключаемых электроприборов.

Кроме того, нужно учитывать что существуют:

• приборы с активной нагрузкой. Они преобразуют электроэнергию в тепловую энергию или освещение – утюги, чайники, лампочки и т.д.
• устройства с реактивной нагрузкой, например имеющие электродвигатели.

Для первых нет поправочных коэффициентов, и в расчет принимается номинальная мощность в кВт. А вот для вторых надо полную мощность в кВА корректировать на косинус фи или его усредненную величину 0,7. И, конечно же, стоит предусмотреть запас 20% по мощности стабилизатора для долговечности его работы.

Рабочий диапазон

Этот параметр отражает размер входного напряжения, при котором стабилизирующее устройство будет его корректировать без отключения от сети. При превышении предела произойдет отключение.

Средний диапазон составляет 130-270 В для бытовых моделей. Для подбора стабилизатора следует произвести замеры напряжения в доме.

Точность корректировки

Данный параметр отражает величину наибольшего допустимого отклонения выходного питания от номинала. Обычно бытовые приборы работают в режиме 220 В ± 5-7%, в вот для освещения точность не должна быть больше 3%. Поэтому изучайте паспортные данные домашних агрегатов и используйте несколько стабилизаторов или ставьте минимальный параметр.

Способы установки оборудования

На фото стабилизаторов напряжения изображены разнообразные модификации устройств. При этом они могут крепиться на стену или устанавливать на полу.

Приборы требовательны к условиям эксплуатации. Не допускается работа в помещениях с высокой влажностью, запыленностью, перегревом.

Известные производители

Рекомендуется при покупке устройства отдавать предпочтение только известным брендам, например ORTEA, «Бастион», «РЕСАНТА», «Штиль». Среди моделей на 5 кВт популярностью пользуются RUCELF SRFII-6000-L, Ресанта ACH-5000/1-Ц, Эра STA-W-5000.

Для более мощных подключений на 5-10 кВт целесообразно выбирать RUCELF SRWII-9000-L, Sven AVRPRO LCD10000, Ресанта LUX АСН-10000Н/1-Ц, Luxeon WDR – 10000, Энергия Voltron PCH-10000.

Для обеспечения надежной работы бытовых приборов требуется выбор качественных и надежных стабилизаторов. Решения надо принимать, основываясь на технических параметрах подключаемых агрегатов и подбираемых моделей стабилизирующих устройств.

Фото стабилизаторов напряжения для дома

Также рекомендуем посетить:

Схема автоматического стабилизатора напряжения для телевизоров и холодильников

Здесь мы рассмотрим конструкцию простого автоматического стабилизатора сетевого напряжения переменного тока, который может применяться для защиты таких приборов, как телевизор и холодильник, от колебаний напряжения.

Стабилизатор напряжения — это устройство, которое предназначено для определения несоответствующих колебаний напряжения на входах сети переменного тока и их корректировки для получения стабилизированного напряжения для подключенных устройств или устройств.

Как работает схема

Обращаясь к рисунку, мы обнаруживаем, что предлагаемая схема автоматического стабилизатора напряжения сконфигурирована с одним операционным усилителем IC 741.Он становится управляющей частью всей конструкции. Операционный усилитель подключен как компаратор, мы все знаем, насколько хорошо этот режим подходит для IC 741 и других операционных усилителей. Два входа подходят для указанных операций.

На вывод №2 ИС устанавливается опорный уровень, создаваемый резистором R1 и стабилитроном, в то время как на вывод №3 подается напряжение выборки от трансформатора или источника питания.

Это напряжение становится напряжением считывания для ИС и прямо пропорционально изменяющемуся входному переменному току нашей сети.

Предустановка используется для установки точки срабатывания или пороговой точки, при которой напряжение может считаться опасным или несоответствующим. Мы обсудим это в разделе процедуры настройки.

Вывод №6, который является выходом ИС, переходит в высокий уровень, как только контакт №3 достигает заданного значения и активирует ступень транзистора / реле.

В случае, если сетевое напряжение пересекает заранее установленный порог, неинвертирующая ИС обнаруживает это, и ее выход немедленно становится высоким, включая транзистор и реле для желаемых действий.

Реле, которое является реле типа DPDT, имеет свои контакты, подключенные к трансформатору, который является обычным трансформатором, модифицированным для выполнения функции стабилизирующего трансформатора.

Первичная и вторичная обмотки соединены между собой таким образом, что при соответствующем переключении отводов трансформатор может добавлять или вычитать определенную величину сетевого напряжения переменного тока и создавать результирующую для выходной подключенной нагрузки.

Контакты реле соответствующим образом интегрированы в ответвления трансформатора для выполнения вышеуказанных действий в соответствии с командами, подаваемыми с выхода операционного усилителя.

Таким образом, если входное напряжение переменного тока имеет тенденцию к увеличению установленного порогового значения, трансформатор вычитает некоторое напряжение и пытается не дать напряжению достичь опасного уровня и наоборот в ситуациях низкого напряжения.

Полная принципиальная схема

Расчеты операционного усилителя

Если вместо стабилитрона на выводе №2 использовался резисторный делитель, соотношение между опорным уровнем на выводе №2 операционного усилителя с резистивным делителем и Vcc можно было бы представить следующим образом:

Vref = (R2 / R1 + R2) x Vcc

Где R2 — резистор, используемый вместо Z1.

Схема подключения реле трансформатора

Список деталей

Для изготовления этой самодельной схемы автоматического стабилизатора сетевого напряжения вам потребуются следующие компоненты:

• R1, R2 = 10K,
• R3 = 470K или 1M, более медленная коррекция напряжения)
• C1 = 1000 мкФ / 25 В
• D1, D2, D3 = 1N4007,
• T1 = BC547,
• TR1 = 0-12 В, 500 мА,
• TR2 = 9-0-9 В, 5 А,
• IC1 = 741,
• Z1, Z2 = 4.7 В / 400 мВт
• Реле = DPDT, 12 В, 200 или более Ом, приблизительное выходное напряжение для данных входов

Пропорции стабилизированного выхода и нестабилизированного входного напряжения

ВХОД —— ВЫХОД

200 В — ——- 212 В
210 В ——— 222 В
220 В ——— 232 В
225 В ——— 237 В
230 В ——- — 218V
240V ——— 228V
250V ——— 238V

Как настроить схему

Обсуждаемая простая схема автоматического стабилизатора напряжения может быть настроена с помощью следующих шагов:

Первоначально не подключайте трансформаторы к цепи, также оставьте R3 отключенным.

Теперь, используя регулируемый источник питания, запитайте цепь через C1, положительный вывод питания идет на линию контакта №7 операционного усилителя, а отрицательный — на линию отрицательного контакта №4 операционного усилителя.

Установите напряжение примерно на 12,5 и отрегулируйте предустановку так, чтобы выход IC просто становился высоким и запускал реле.

Помните, здесь мы предположили, что выход постоянного тока 12,5 В от TR1 соответствует входному напряжению около 225 В переменного тока от сети …. Для вашей схемы обязательно подтвердите это перед выполнением этой процедуры настройки.Это означает, что если предположим, вы обнаружите, что ваш выход постоянного тока TR1 соответствует 13 В для входа 225 В, то завершите эту процедуру, используя 13 В … и так далее.

Теперь при понижении напряжения примерно до 12 В операционный усилитель должен отключить реле в исходное состояние или обесточить его.

Повторите и проверьте действие реле, изменив напряжение с 12 до 13 вольт, что должно заставить реле срабатывать соответственно.

Ваша процедура настройки окончена.

Теперь вы можете подключить трансформатор в соответствующие положения со схемой, а также восстановить соединения R3 и реле в их исходных точках.

Ваша простая самодельная схема стабилизатора напряжения сети готова.

При установке реле срабатывает всякий раз, когда входное напряжение превышает 230 вольт, доводя выходное напряжение до 218 вольт, и поддерживает это расстояние постоянно, когда напряжение достигает более высоких уровней.

Когда напряжение снова падает до 225, реле обесточивается, подтягивая напряжение до 238 вольт, и сохраняет разницу при дальнейшем падении напряжения.

Вышеупомянутое действие поддерживает выходное напряжение устройства в диапазоне от 200 до 250 вольт с колебаниями в диапазоне от 180 до 265 вольт.

Предупреждение: единичное неправильное подключение может привести к возгоранию или взрыву, поэтому будьте осторожны. Всегда используйте 100-ваттную защитную лампу последовательно с линией электросети, которая изначально идет к стабилизирующему трансформатору. После подтверждения операций вы можете снять эту лампочку.

2) Вся цепь не изолирована от сети, поэтому пользователям рекомендуется соблюдать особую осторожность при проверке устройства в открытом положении и при включенном питании, чтобы избежать смертельного поражения электрическим током.

Как сделать автоматический стабилизатор напряжения? Схема, объяснение конструкции

Введение

На рынке доступно огромное количество разнообразных стабилизаторов напряжения, и, конечно же, не составляет большого труда приобрести один в соответствии с потребностями. Но, конечно, может быть очень забавно построить один дома самостоятельно и увидеть, как он действительно работает. Схема автоматического стабилизатора напряжения (АВС), описанная в этой статье, на самом деле очень проста по конструкции, достаточно точна и обеспечит хорошую защиту подключенного к ней электронного устройства.Это особенно защитит их от опасных высоких напряжений, а также от возможных отключений (низкого напряжения). Выходной сигнал будет находиться в диапазоне 200–255 В переменного тока при входном напряжении 175–280 В переменного тока.

Как работает стабилизатор напряжения?

В одной из моих предыдущих статей вы, должно быть, узнали о работе автотрансформатора. Там мы изучили, как автотрансформатор может быть использован для создания напряжений выше и ниже, чем входное напряжение сети переменного тока.Автотрансформатор фактически играет самую важную роль в цепи стабилизатора напряжения.

Схема стабилизатора напряжения в основном состоит из датчика напряжения. Он настроен на обнаружение повышения или понижения напряжения сети переменного тока до опасного уровня. Как только он обнаруживает опасное входное напряжение, он немедленно включает реле, подключенные к нему. Эти реле, в свою очередь, меняют местами и переключают соответствующие клеммы обмотки автотрансформатора для корректировки и стабилизации выходного напряжения.Таким образом, устройство, подключенное к выходу схемы стабилизатора напряжения, всегда получает безопасное, допустимое напряжение и может надежно функционировать независимо от колеблющихся входных напряжений.

Давайте перейдем к изучению деталей, необходимых для его постройки, а также деталей его конструкции.

Необходимые детали

Для схемы потребуются следующие детали:

• Резистор Вт, CFR R1 = 2 K 7,

• Предустановка P1 = 10 K Линейная,

• Транзистор T1 = BC 547,

• Стабилитрон Z1 = 3 В / 400 мВт,

• Диод D1, D2 = 1N4007,

• Конденсатор = 220 мкФ / 25 В

• Реле RL1 = 12 В / DPDT mini ( двойной полюс, двойной ход),

• Трансформатор T1 = 12 — 0 — 12 В / 5 ампер.T2 = 0 — 12 В / 500 мА (вход в соответствии со спецификациями страны)

• Плата общего назначения = 3 дюйма на 3 дюйма

Строительные подсказки

С помощью данной принципиальной схемы (на следующей странице ) Построение этой простой схемы AVS может быть выполнено с помощью следующих простых шагов:

• В данную часть платы общего назначения вставьте транзистор, припаяйте и отрежьте его выводы.

• Закрепите и припаяйте остальные связанные детали вместе с реле вокруг транзистора.

• Свяжите их все согласно принципиальной схеме.

• Наконец, подключите первичный и вторичный провода трансформатора к контактам реле, как показано на схеме.

На следующей странице описаны схема и детали конструкции этой схемы автоматического стабилизатора напряжения.

Описание схемы

Функционирование этой простой схемы стабилизатора напряжения можно понять по следующим пунктам:

Обращаясь к рисунку ( Нажмите, чтобы увеличить ), мы видим, что транзистор T1 составляет основную активную часть всей системы. схема.

Напряжение от меньшего трансформатора выпрямляется посредством D1 и фильтруется через C1, чтобы обеспечить требуемую рабочую мощность для схемы управления, состоящей из транзистора T1, предварительно установленного P1, стабилитрона Z1 и реле DPDT.

Вышеупомянутое напряжение также используется как базовое опорное или чувствительное напряжение. Поскольку это напряжение будет изменяться пропорционально изменениям приложенного входного напряжения.

Например, если обычно рабочее напряжение постоянного тока составляет около 12 вольт, увеличение или уменьшение входного напряжения сети переменного тока, скажем, на 25 вольт будет пропорционально увеличивать или уменьшать напряжение постоянного тока до 14 или 10 вольт соответственно.

Предварительная установка P1 установлена ​​так, что транзистор проводит и управляет реле всякий раз, когда входная сеть переменного тока имеет тенденцию отклоняться выше точного нормального напряжения (110 или 225 вольт) и наоборот.

Если входное напряжение превышает вышеуказанный предел, T1 проводит и активирует реле. Контакты реле подключают соответствующие соединения трансформатора стабилизатора мощности, чтобы вычесть 25 вольт на входе, то есть довести выход примерно до 205 вольт. С этого момента, если сетевое напряжение продолжает увеличиваться, выходное напряжение для приборов будет на 25 вольт ниже него.Это означает, что даже если напряжение достигнет 260 В, выходная мощность будет только до 260 — 25 = 235 вольт.

Совершенно противоположное произойдет, если входной переменный ток упадет ниже нормального уровня, т.е. в этом случае к выходу будет добавлено 25 вольт, и даже если вход продолжит падать и достигнет 180 вольт, выход достигнет только до 180 + 25 = 205 вольт.

Настоящая конструкция очень проста и проста, поэтому стабилизация не может быть очень точной. Но, конечно, он будет поддерживать выходное напряжение в пределах 200 и 250 вольт против предельных входных напряжений от 180 до 275 вольт (или в пределах 100 и 125 против 90 и 130 вольт).

Как это проверить?

Готовая печатная плата простого стабилизатора напряжения может быть протестирована следующим образом:

• Для процедуры тестирования вам потребуется универсальный регулируемый источник питания постоянного тока 0–12 вольт.

• Можно предположить, что максимальное напряжение источника питания 12 В соответствует входному напряжению приблизительно 230 В переменного тока. Это напряжение примем за напряжение срабатывания или за напряжение переключения стабилизатора.

• Подключите источник питания к клеммам питания собранной печатной платы.

• Поддерживайте максимальное напряжение источника питания 12 вольт.

• Тщательно отрегулируйте предустановку, чтобы реле просто сработало.

• Теперь при уменьшении напряжения питания на 1 вольт, т.е. до 11 вольт, реле должно вернуться в деактивированное положение.

• На этом настройка устройства завершена. Он должен поддерживать выходное напряжение в диапазоне от 200 до 255 вольт с предельным входным напряжением от 175 до 280 вольт.

Ваш стабилизатор напряжения теперь готов и должен защищать все бытовые электронные устройства, подключенные к его выходу.

Автоматический стабилизатор переменного напряжения — Поделиться проектом

ВВЕДЕНИЕ С шести лет я подумал, что было бы круто сделать своего собственного веб-кастера. Не зная тогда многого, я подумал, что могу использовать леску с присоской на конце, и это может помочь.3D-принтеры только становились доступными, а у нас их в то время не было. Итак, идея проекта была отложена. С тех пор мы с папой стали Творцами. Это натолкнуло меня на мысль, что, если бы в «Стихах-пауках» был другой персонаж — скажем, 14 лет, единственный ребенок, выросший со старыми моторами и механическими деталями в подвале и электронными приборами. У него накопилось два 3D-принтера и сварщик. В 9 лет он открыл канал Maker (Raising Awesome). Его отец импульсивно купил швейную машинку в Prime Day, и ТОГДА, в 14 лет, его укусил радиоактивный жук Maker… ну арахнид. Сначала он был Создателем, а затем получил свои паучьи способности. На что был бы похож этот персонаж? Итак, мы придумали перчатку Webslinger Gauntlet и Spidey-Sense Visual AI Circuit. ДИЗАЙН ПРОЕКТА WebSlinger В перчатке Webslinger находится 16-граммовый баллончик с CO2, с помощью которого можно выстрелить в крючок, привязанный к кевлару. Для этого не требуется никакого микроконтроллера, только клапан, который вы найдете для накачивания велосипедных шин. У него будет двигатель в перчатке, чтобы отследить кевлар. Spider-SenseКамера и amp; датчик приближения был вшит в спину рубашки.Raspberry Pi A + служил мозгом для всего костюма, управляя всеми датчиками и камерами внутри костюма. Наряду с этим мы использовали Pi SenseHat со встроенным дисплеем RGB для изменения логотипов, например, при срабатывании «Spidey Sense». Учитывая время этого конкурса, я смог выиграть последний костюм на Хэллоуин. Вы можете найти модель на нашем сайте GitHub: https://github.com/RaisingAwesome/Spider-man-Into-the-Maker-Verse/tree. /master. Это код для запуска RGB и вибрации: from sense_hat import SenseHat время импорта импорт RPi.GPIO как GPIO # Режим GPIO (ПЛАТА / BCM) GPIO.setmode (GPIO.BCM) # установить контакты GPIO GPIO_ECHO = 9 GPIO_TRIGGER = 10 GPIO_VIBRATE = 11 # установить направление GPIO (IN / OUT) GPIO.setup (GPIO_TRIGGER, GPIO.OUT) GPIO.setup (GPIO_ECHO, GPIO.IN) GPIO.setup (GPIO_VIBRATE, GPIO.OUT) смысл = SenseHat () г = (0, 255, 0) б = (0, 0, 255) у = (255, 255, 0) ш = (255,255,255) г = (204, 0, 0) a1 = [ б, г, б, б, б, б, г, б, б, г, б, б, б, б, г, б, б, б, г, г, г, г, б, б, б, б, б, г, г, б, б, б, г, г, г, г, г, р, г, г, б, б, б, г, г, б, б, б, б, б, г, б, б, г, б, б, б, г, б, б, б, б, г, б ] a2 = [ б, б, г, б, б, г, б, б, б, г, б, б, б, б, г, б, б, б, г, г, г, г, б, б, г, б, б, г, г, б, б, г, б, г, г, г, г, г, г, б, г, б, б, г, г, б, б, г, б, б, г, б, б, г, б, б, б, б, г, б, б, г, б, б ] a3 = [ г, б, б, б, б, б, б, г, б, г, б, б, б, б, г, б, б, б, г, г, г, г, б, б, г, б, б, г, г, б, б, г, б, г, г, г, г, г, г, б, г, б, б, г, г, б, б, г, б, б, г, б, б, г, б, б, б, г, б, б, б, б, г, б ] def animate (): # dist дано в футах.# скорость рассчитывается по линейному уравнению y = mx + b, где b = 0 и m = 0,1 sense.set_pixels (a1) time.sleep (0,05 * расстояние ()) sense.set_pixels (a2) time.sleep (0,05 * расстояние ()) sense.set_pixels (a1) time.sleep (0,05 * расстояние ()) sense.set_pixels (a3) time.sleep (0,05 * расстояние ()) def distance (): # Возвращает расстояние в футах StartTime = time.time () timeout = time.time () timedout = Ложь # установите для Trigger значение HIGH, чтобы подготовить систему GPIO.вывод (GPIO_TRIGGER, True) # установите Триггер через 0,00001 секунды (10 мкс) на НИЗКИЙ, чтобы отправить пинг от датчика time.sleep (0,00010) GPIO.output (GPIO_TRIGGER, ложь) # чтобы не ждать вечно, установим тайм-аут, если что-то пойдет не так. а GPIO.input (GPIO_ECHO) == 0: # если мы не получили ответ, чтобы сообщить нам, что он собирается пинговать, двигайтесь дальше. # датчик должен сработать, сделать свое дело и начать отчитываться через миллисекунды.StartTime = time.time () если (time.time () & gt; тайм-аут + .025): timedout = True сломать #print («Истекло время ожидания эхо от низкого до высокого:», время ожидания) timeout = Время начала StopTime = Время начала а GPIO.input (GPIO_ECHO) == 1: # если мы не получаем отскока на датчике с верхней границей диапазона его обнаружения, двигайтесь дальше. # Ультразвук движется со скоростью звука, поэтому он должен возвращаться, по крайней мере, # быстро для вещей, находящихся в пределах допустимого диапазона обнаружения.timedout = Ложь StopTime = time.time () если (time.time () & gt; тайм-аут + .025): timedout = True сломать #print («Тайм-аут эха от высокого до низкого:», время ожидания) # записываем время, когда оно вернулось к датчику # разница во времени между стартом и прибытием TimeElapsed = StopTime — Время начала # умножаем на звуковую скорость (34300 см / с) # и разделим на 2, потому что он должен пройти через расстояние и обратно # затем преобразовать в футы, разделив все на 30.48 см на фут расстояние = (Истекшее время * 17150) / 30,46 #print («Расстояние:», расстояние) если (расстояние & lt; .1): расстояние = 5 distance = round (расстояние) если расстояние & lt; 5: вибрировать () обратное расстояние def vibrate (): # если что-то очень близко, вибрируйте spidey-sense #code pending GPIO.output (GPIO_VIBRATE, Истина) time.sleep (.1) GPIO.output (GPIO_VIBRATE, ложь) # Следующая строка позволит этому скрипту работать автономно, или вы можете # импортировать скрипт в другой скрипт, чтобы использовать все его функции.если __name__ == ‘__main__’: пытаться: GPIO.output (GPIO_TRIGGER, ложь) GPIO.output (GPIO_VIBRATE, ложь) время сна (1) в то время как True: анимировать () # Следующая строка — это пример из импортированной библиотеки SenseHat: # sense.show_message («Шон любит Бренду и Коннора !!», text_colour = желтый, back_colour = синий, scroll_speed = .05) # Обработка нажатия CTRL + C для выхода кроме KeyboardInterrupt: print («\ n \ nВыполнение Spiderbrain остановлено.\ n «) GPIO.cleanup () Визуальный AII Если вы видели Человека-паука: Возвращение домой, вы бы знали о совершенно новом ИИ под брендом Старка, Карен, которую Питер использует в своей маске, чтобы помочь ему в миссиях. Карен была разработана, чтобы иметь возможность выделять угрозы и предупреждать Питера о его окружении, а также управлять многими функциями его костюма. Хотя создание чат-бота с ИИ, который отвечает голосом и чувством эмоций, может быть не самой простой задачей для этого соревнования, мы заранее продумали возможность включения способа создания этого искусственного «паучьего чутья».«Мы решили, что сейчас самое подходящее время, чтобы воспользоваться всплеском популярности Microsoft Azure и API машинного зрения, предоставляемого Microsoft. Мы создали решение« видеть в темноте »с помощью Raspberry Pi Model A и камера NoIR: облачный сервис Microsoft Computer Vision может анализировать объекты на изображении, которое снимается камерой Raspberry Pi (также известной как моя камера Pi-der), прикрепленной к ремню. Чтобы активировать это супер-шестое чувство, у меня как только акселерометр Sense Hat стабилизируется, снимок будет сделан автоматически.Используя личную точку доступа моего мобильного телефона, API Azure анализирует изображение, а пакет eSpeak Raspberry Pi сообщает мне об этом через наушник. Это позволяет костюму определять, приближается ли за мной машина или злой злодей. Python Visual AI для Microsoft Azure Machine Vision: import os запросы на импорт из Picamera импорт PiCamera время импорта # Если вы используете блокнот Jupyter, раскомментируйте следующую строку. #% matplotlib встроенный import matplotlib.pyplot как plt из PIL импорта изображения из io импорт BytesIO камера = PiCamera () # Добавьте ключ подписки Computer Vision и конечную точку в переменные среды. subscription_key = «ЗДЕСЬ ВАШ КЛЮЧ !!!» endpoint = «https://westcentralus.api.cognitive.microsoft.com/» Analyse_url = конечная точка + «видение / версия 2.0 / анализ» # Установите image_path как локальный путь к изображению, которое вы хотите проанализировать. image_path = «image.jpg» def spidersense (): камера.start_preview () время сна (3) camera.capture (‘/ home / spiderman / SpiderBrain / image.jpg’) camera.stop_preview () # Считываем изображение в байтовый массив image_data = open (image_path, «rb»). read () headers = {‘Ocp-Apim-Subscription-Key’: subscription_key, ‘Content-Type’: ‘application / octet-stream’}. params = {‘visualFeatures’: ‘Категории, Описание, Цвет’} ответ = запросы.post ( analysis_url, headers = headers, params = params, data = image_data). отклик.Raise_for_status () # Объект «анализ» содержит различные поля, описывающие изображение. Большинство # соответствующий заголовок для изображения получается из свойства ‘description’. анализ = response.json () image_caption = analysis [«описание»] [«captions»] [0] [«текст»]. capitalize () the_statement = «espeak -s165 -p85 -ven + f3 \» Коннор. Я вижу «+ \» «+ image_caption +» \ «—stdout | aplay 2 & gt; / dev / null» os.system (the_statement) #print (image_caption) паучье чувство () СОЗДАЙТЕ ВИДЕО Чтобы увидеть все это вместе, вот наше видео о сборке:

Причины использования стабилизаторов, как правильно выбрать стабилизатор напряжения

Общие причины низкого напряжения

Большинство устройств, связанных с нашей повседневной деятельностью, требуют плавного и стабильного потока электроэнергии.Падение напряжения может вызвать у нас большое разочарование.

Одна из самых важных проблем — колебания напряжения.

Проще говоря, флуктуация напряжения — это непрерывное изменение напряжения, когда широко используются устройства или приборы, требующие более высокой нагрузки. В крайних случаях колебания напряжения могут нанести серьезный ущерб вашей жизни и имуществу. Важно выяснить основную причину колебаний напряжения в вашем доме или офисе.

Что такое стабилизатор напряжения?

Стабилизатор напряжения — это устройство для автоматического поддержания постоянного уровня напряжения.

Это электрическое устройство, которое используется для обеспечения стабильного выходного напряжения на нагрузке на ее выходных клеммах независимо от каких-либо изменений на входе, то есть входящем питании.

Основное назначение стабилизатора напряжения — защита тяжелых товаров, которые потребляют много электроэнергии (например, кондиционер, холодильник, телевизор и т. Д.).

Как аналоговые, так и цифровые автоматические стабилизаторы напряжения используются в офисах или дома.

Однофазные стабилизаторы напряжения обеспечивают выходное напряжение 220-230 вольт или три фазы, которые обеспечивают выходное напряжение 380/400 вольт.

При недостаточном питании могут произойти три вещи: колебания напряжения, скачки напряжения и скачки напряжения. Эффекты этого уменьшения напряжения включают в себя плохую работу прибора, тусклое освещение, периодическое отключение света и т. Д. Из-за этого приборы не получают должного количества энергии, в котором они нуждаются, они перегреваются и, таким образом, перестают нормально работать.

Неуравновешенность проводов влияет на распределение мощности

Неравномерное распределение этих проводов в каждом доме может вызвать снижение напряжения.

Подключаются от электроприбора к дому.

Один провод называется регулятором нейтрали.

Любая неисправность, которая происходит с этими проводами, заставляет один провод перекрываться с другим, и, таким образом, провод, который перегружен, начинает давать низкое напряжение.

Как правильно выбрать стабилизатор напряжения

Стабилизатор напряжения — эффективное решение для наших домов по разумной цене.

При покупке стабилизатора напряжения люди очень запутались.

Как покупатель вы должны понимать назначение и назначение стабилизатора напряжения. Вам необходимо знать общую номинальную мощность вашего устройства. Соответственно, купите хороший стабилизатор напряжения, исходя из потребляемой мощности и номинальной мощности вашего прибора.

Стабилизаторы напряжения теперь стали основной потребностью каждого домашнего хозяйства. Он защищает бытовую технику в вашем доме от повреждений и обеспечивает им долгий срок службы. Moglix предлагает инновационные технологические особенности и надежную конструкцию для защиты всех подключенных устройств от колебаний напряжения.Мы предлагаем широкий ассортимент цифровых стабилизаторов для защиты вашей техники от бесчисленных скачков напряжения и скачков напряжения. Вы можете проверить в Интернете лучшую цену от наших различных брендов, таких как Luminous, Microtek, V-Guard, Pulstron и т. Д.

Схема регулятора напряжения со схемой

За прошедшие годы мы опубликовали на этом веб-сайте несколько схем регуляторов напряжения, которые служат многим целям. В этой статье я составляю краткий список лучших схем стабилизатора напряжения, которые будут полезны всем вам.Термин «регулятор напряжения» носит несколько общий характер — это может быть регулятор AC-AC или регулятор DC-DC. В основном то, что он делает, очень просто — он регулирует и поддерживает постоянный желаемый уровень напряжения на выходных клеммах. Итак, давайте начнем копать в нашем большом списке 🙂

Регулятор 6 В с использованием 7806

Это простая в сборке схема с использованием микросхемы IC 7806 (которая представляет собой трехконтактный стабилизатор положительного напряжения). Схема спроектирована таким образом, что напряжение сети 230 вольт понижается до 9 вольт с помощью трансформатора, а затем регулируется до 6 вольт на выходе.Эта ИС является стабильной с внутренним ограничением тока и тепловым отключением. При использовании надлежащего радиатора он может выдавать ток на выходе более 1 А.

Регулируемый импульсный регулятор с использованием LM317

Линейные регуляторы напряжения неэффективны, поскольку они рассеивают много энергии в виде тепла. Чтобы решить такие проблемы с энергоэффективностью, мы можем использовать импульсный стабилизатор, который может сэкономить до 85% мощности по сравнению с линейным регулятором. Здесь у нас есть схема с использованием микросхемы LM317, которая представляет собой импульсный стабилизатор напряжения и может выдавать до 3 ампер тока.Импульсный стабилизатор работает, забирая небольшие биты энергии от источника входного напряжения и затем передавая их на выход с помощью твердотельного переключателя и схемы управления.

Регулятор 9 В с использованием 7809

Итак, вот еще одна простая схема регулятора напряжения, которая использует IC 7809 для регулирования входного напряжения 16 вольт. Сеть на 230 В понижается с помощью трансформатора, затем преобразуется в 16 В постоянного тока с помощью моста, а затем регулируется с помощью ИС.Как вы знаете, 7809 — это надежная ИС с внутренним ограничением тока, тепловым отключением, безопасной рабочей зоной и т. Д.

Схема регулируемого регулятора напряжения с использованием LM317

Ну, это набор схем регулятора напряжения , использующих LM317 IC — который является регулируемым регулятором напряжения. LM317 — трехконтактный регулируемый стабилизатор от National Semiconductors, входное напряжение которого может составлять до 40 вольт. Выходное напряжение можно регулировать от 1 до 1.От 2 В до 37 В. Теперь эта статья представляет собой набор из 4 схем, использующих LM317.

1. Обычный стабилизатор положительного напряжения — выходное напряжение можно регулировать, изменяя потенциометр и резистор. Для вычисления V0ut дано уравнение.

2. Схема регулируемого регулятора напряжения — выходное напряжение может выбираться цифровым способом. Эта схема представляет собой не что иное, как простую модификацию схемы обычного регулятора напряжения на LM317. Здесь вместо потенциометра параллельно подключены 4 резистора, которые активируются только соответствующими транзисторами.Таким образом, каждый транзистор действует как логический уровень и включается или выключается. Выбрав транзисторы и включив их, можно отрегулировать уровень выходного напряжения.

3. 5 ампер стабилизатор постоянного тока / постоянного напряжения — Вы поняли это из названия обряда? По сравнению с вышеперечисленными схемами эта немного тяжелая и в ней больше компонентов. Он использует операционный усилитель LM310 вместе с LM317.

4. Схема силового повторителя — запуталась что это? Ни что иное, как повторитель напряжения с высокой токовой нагрузкой.

Регулируемый регулятор напряжения 10 ампер с использованием MSK5012

Это простая в изготовлении схема регулятора напряжения постоянного тока с использованием надежной микросхемы MSK5012. Выходное напряжение можно программировать с помощью двух резисторов R1 и R2. Особенностью этой ИС является низкое падение напряжения из-за использования полевого МОП-транзистора в качестве внутреннего элемента последовательного прохода. MS5012 отличается высокой точностью и подавлением пульсаций.

Регулятор 12 В с использованием 7812

Итак, вот действительно мощный 12-вольтный стабилизатор, использующий IC 7812, который может обеспечивать ток до 15 ампер.Стабилизатор 7812 используется для поддержания выходного напряжения на уровне 12 вольт, а три транзистора TIP 2599 используются для повышения тока. Это дорогостоящая схема из-за используемых компонентов высокой мощности. Так что собирайте, только если он вам нужен.

Регулятор 12 В на стабилитроне

Итак, появился первый стабилизатор напряжения, управляемый стабилитроном. Таким образом, эта схема действительно проста и легко собирается с использованием стабилитрона и последовательного транзистора (2N3055). Он может обеспечивать выходной ток до 3 ампер.Когда вы используете стабилитрон в качестве регулятора напряжения, теоретически вы получите на выходе на 0,7 вольт меньше. В данном случае — 11,3 вольт.

От 2 до 37 вольт Регулируемый регулятор напряжения с использованием LM723

Стабилизатор напряжения на микросхеме LM723 — линейный регулятор производства National Semiconductors. Входное напряжение может быть до 40 вольт, а выходное — от 2 до 37 вольт. Без каких-либо настроек ИС может выдавать ток до 150 мА, а дальнейшее улучшение тока может быть достигнуто путем добавления транзистора с последовательным проходом — в нашем случае MJ3001 транзистор Дарлингтона.

13 вольт 5 ампер Регулируемый регулятор напряжения с использованием LM338

Микросхема

LM338 произведена в компании ST Microelectronics. ИС имеет временное ограничение тока, терморегуляцию и выпускается в корпусе с 3-выводными транзисторами. LM338 имеет диапазон выходного напряжения от 1,2 В до 30 В и может выдавать выходной ток более 5 ампер. R1 и R2 настраиваются для программирования желаемого выходного напряжения.

25 В Регулируемый регулятор с использованием LM117

Хм !! Это самая простая схема регулятора напряжения на нашем сайте! Только что получил IC LM117 и 4 пассивных компонента.Вы можете регулировать выходное напряжение, изменяя потенциометр. LM117 — это надежная ИС, которая может выдавать стабилизированное напряжение в диапазоне от 1,2 до 37 вольт. Этот блок питания может обеспечивать ток до 0,5 ампер.

Набор импульсных регуляторов

Эта статья предназначена скорее для образовательных целей, чем для ваших практических нужд. Принцип коммутации отличается от линейного регулирования напряжения. Главное преимущество импульсного регулятора — энергоэффективность.Эта статья достаточно хороша, и она познакомит вас с теоретическими аспектами импульсного регулирования, простыми схемами переключения, некоторыми практическими применениями импульсных регуляторов. Ближе к концу вы найдете объяснение линейного регулирования по сравнению с коммутационным регулированием. Я настоятельно рекомендую вам эту статью для повышения ваших знаний.

Регулятор 3 А с использованием LM350

ИС

LM350K имеет такие функции, как терморегулирование, защита от короткого замыкания и т. Д. Это простая в сборке схема, которая, как было обнаружено, имеет лучшее подавление пульсаций и стабильность по сравнению с элементарным регулятором напряжения, использующим LM350 IC.Выходное напряжение можно регулировать от 1,2 до 25 вольт, изменяя POT R2. Мы можем получить до 3 ампер тока от этого схемного приложения.

Схема повышающего преобразователя 12 В с использованием LM2698

А вот и первая схема повышающего преобразователя на микросхеме LM2698 (от National Semiconductors). LM2698 — это повышающий преобразователь общего назначения с диапазоном выходных сигналов от 2,2 В до 17 В постоянного тока. В этой конкретной схеме вы можете получить на выходе 12 В постоянного тока от 4,5 до 5 В постоянного тока в качестве источника входного сигнала.

Схема регулируемого регулятора напряжения с использованием L200

Еще одна простая схема, использующая монолитный интегрированный регулируемый стабилизатор напряжения IC L200. Эта ИС имеет такие функции, как ограничение тока, тепловое отключение, ограничение мощности, защита от перенапряжения на входе и т. Д. Резисторы R1 и R2 должны быть отрегулированы для получения желаемого выходного напряжения. Мы можем получить выход от 2,8 до 15 вольт при токе 1 ампер.

Преобразование кВА в амперы: калькулятор + 3 примера

кВА (киловольт-ампер) — составная единица.Он состоит из электрического потенциала (вольт) и электрического тока (ампер). 1 кВА — часто используемая единица; это составляет 1000 вольт-ампер. Во многих случаях полезно преобразовать кВА в усилители.

Самый частый вопрос: «Сколько ампер x кВА» . Для расчета ампер мы должны использовать формулу кВА:

I (Ампер) = S (ВА) / В (Вольт)

S означает полную мощность ; то, что измеряется, — это вольт-амперы (ВА).По сути, вы, возможно, уже догадались, что вольт-ампер эквивалентно ватту (1 Вт = 1 А * В = 1 AV).

Используя эту формулу, мы подготовили калькулятор для преобразования кВА в амперы.

Под калькулятором вы найдете таблицу кВА в амперы (необходимо знать напряжение — обычно 220 В) , а также 2 решенных примера преобразования кВА в амперы . Вы можете использовать его здесь:

кВА к калькулятору ампер (с таблицей)

Теперь мы можем рассчитать таблицу кВА в амперы:

кВА (полная мощность)	Напряжение (220 В)	Сила тока (А)
Сколько ампер в 1 кВА?	220 В	4.55 ампер
Сколько ампер в 5 кВА?	220 В	22,73 А
Сколько ампер в 10 кВА?	220 В	45,45 А
Сколько ампер в 20 кВА?	220 В	90,91 А
Сколько ампер в 30 кВА?	220 В	136,36 А
Сколько ампер в 45 кВА?	220 В	204,55 А
Сколько ампер в 60 кВА?	220 В	272.73 Ампер
Сколько ампер в 90 кВА?	220 В	409,09 А
Сколько ампер в 120 кВА?	220 В	545,45 А

Чтобы продемонстрировать, как работает расчет отношения кВА к амперам, давайте рассмотрим эти 3 примера:

Пример 1: Сколько ампер у генератора 65 кВА?

Одним из распространенных примеров преобразования кВА в амперы является генератор. Например, у вас есть генератор Americas Generators 65 кВА (на 220 В), и вы хотите знать, сколько ампер вы можете получить от него.

Давайте воспользуемся приведенным выше калькулятором кВА в усилители, чтобы ответить на этот вопрос:

Как мы видим, генератор на 65 кВА при 220 В может создать ток почти 300 ампер.

Пример 2: Что такое 1 кВА в амперах?

Чтобы рассчитать ампер для себя, полезно знать, что такое 1 кВА в амперах. Конечно, это также зависит от напряжения, которое вы используете. Допустим, у нас есть стандартное напряжение (220 В). Вот сколько ампер вы получите от устройства на 1 кВА:

Вы можете использовать эту информацию, чтобы подсчитать, сколько ампер вы получаете от устройств с несколькими кВА.

Пример 3: Генератор для кондиционера на 5000 БТЕ

Допустим, у вас есть небольшой портативный кондиционер на 5000 БТЕ, и вы хотите купить генератор для его работы. Блоку переменного тока мощностью 5000 БТЕ требуется около 500 Вт электроэнергии. Это означает, что вам понадобится генератор 0,5 кВА. Сколько ампер он потребляет? Давайте узнаем:

Как видите, если генератор имеет напряжение 220 В, он будет создавать 2,27 ампер электрического тока.

С этим у вас есть все необходимое для преобразования кВА в амперы.Если у вас есть вопросы, вы можете задать их в комментариях ниже.

Низкое напряжение в вашем доме на колесах? Не позволяйте этому случиться с вами

Низкое напряжение в вашем доме на колесах? Не позволяй этому случиться с тобой

Некоторые автофургоны на собственном горьком опыте усвоили, что электрики «втыкают» новые электрические соединения автофургона в кемпинге. Иногда случается, что в кемпинге будет проводиться 220 вольт, тогда как оно должно быть только 120 вольт, что приводит к проблемам с высоким напряжением, таким как закопченная проводка и сгоревшая электроника.

С другой стороны, низкое напряжение в вашем доме на колесах от электрической системы на стоянке для домов на колесах может быть еще одной проблемой, которая также может привести к неожиданным повреждениям и дорогостоящему ремонту.

Убедитесь, что в вашем доме на колесах нет низкого напряжения.

По мере того, как все больше и больше домов на колесах отправляются в путь, обычным делом становятся заполненные кемпинги. Некоторые старые стоянки для домов на колесах могут иметь древние электрические системы, которые могут не обеспечивать эффективное питание для новых домов на колесах. Заполните кемпинг современными единицами, требующими своей доли сока, это может привести к низкому напряжению в вашем доме на колесах и всем связанным с этим проблемам.

Кондиционер — это одна из систем, на которую влияет низкое напряжение в вашем доме на колесах. Для работы требуется определенная мощность. Если напряжение низкое, блок все равно будет работать, но при этом будет работать в горячем состоянии. Это создает огромную нагрузку на двигатель компрессора. Если доставить достаточно хлопот, что-то сломается, и это будет недешево.

Практика энергетической безопасности жилого дома

Что представляет собой небезопасная ситуация с низким напряжением? Национальный электрический кодекс (NEC) указывает, что 114 вольт — это самое низкое допустимое рабочее напряжение.

Это отличный стандарт. Но в реальном мире 108 вольт могут быть самым низким рабочим напряжением, которое может вывести вас из строя. Если оно ниже, мотор вашего компрессора может избавиться от призрака.

Ремонт может быть очень дорогим. Другое оборудование (особенно что-либо с двигателем в нем) также может вызвать повреждение из-за низкого напряжения. Кроме того, низкое напряжение в вашем доме на колесах может сказаться на чувствительной электронной аппаратуре, что приведет к преждевременной смерти.

К счастью, есть несколько способов защитить свой дом на колесах. В нижней части ценового диапазона купите, установите и используйте монитор линии электропередачи. Это простое подключаемое устройство показывает напряжение в системе, а некоторые модели могут указывать, безопасно ли подключена розетка для кемпинга.

Чтобы использовать устройство в кемпинге, просто подключите монитор к электрической розетке на месте (вам может потребоваться один или несколько адаптеров для подключения к источнику питания).

Убедитесь, что монитор мощности показывает «исправную» проводку — отсутствие обратной полярности, отсутствие ситуаций с заземлением.Любой из этих индикаторов может привести к проблемам с безопасностью. После подключения монитор можно подключить к розетке внутри дома на колесах, что позволит вам в любое время следить за линейным напряжением на территории кемпинга.

Дополнительные системы для жилых автофургонов, которые следует рассмотреть…

Также доступны автоматизированные системы мониторинга или устройства защиты от перенапряжения. Эти электрические устройства подключаются между электросетью кемпинга и вашим домом на колесах.

Постоянно следит за уровнем напряжения. Если напряжение падает ниже безопасного уровня, он автоматически отключает питание RV до тех пор, пока оно не вернется к безопасному уровню.Есть и другие блоки, обеспечивающие защиту от скачков напряжения и скачков напряжения. Однако стоит ожидать, что вы потратите более 300 долларов на установку такой защиты.
