Импульсный стабилизатор тока

Изобретение относится к области электротехники и может применяться для формирования стабилизированных разрядных токов кольцевого лазера (КЛ), работающего в экстремальных условиях.

Известен линейный (последовательный) аналоговый стабилизатор тока (Ирвинг М. Готтлиб «Источники питания. Инверторы, конверторы, линейные и импульсные стабилизаторы» // М.: Постмаркет, 2000, с. 228-234). Его работа основана на том, что в цепь нагрузки последовательно с ней включен управляющий элемент. Для обеспечения импульсного режима работы стабилизатор тока включается по внешнему синхроимпульсу. Данный тип преобразователя отличается простотой и малым уровнем пульсаций. Основным недостатком данного стабилизатора является его низкий КПД. Это требует применения больших радиаторов, которые существенно увеличивают массу и габариты конечного изделия.

Известны импульсные стабилизаторы тока. Их работа основана на преобразовании постоянного входного напряжения в высокочастотный переменный ток для его последующей трансформации в напряжение нужного уровня и выпрямления.

Основное преимущество преобразователей данного типа заключается в их КПД, который при правильном проектировании может превышать 90%. Это избавляет от необходимости использования больших радиаторов что, в свою очередь, существенно снижает габариты изделия. Однако применение стабилизаторов данного типа вызывает необходимость использования конденсаторов большой емкости на выходе импульсного стабилизатора для снижения пульсаций и достижения требуемой стабильности его выходного тока.

Большинство импульсных стабилизаторов тока используют широтно-импульсные (ШИМ) преобразователи, в которых регулируется скважность выходных импульсов. Известно устройство многоканального импульсного стабилизатора тока (Патент РФ №2624635 приоритет от 23.04.2013, «Многоканальный импульсный стабилизатор тока (варианты)», авторы Абышев А.А., Акулин Е.Г., МПК: Н02М 3/335, опубликовано 05.07.2017 Бюл. №17), содержащее блок управления, устройство обратной связи и N параллельно включенных импульсных стабилизаторов тока. Принцип работы данного устройства заключается в том, что фазы ШИМ-сигналов управления каналами сдвинуты относительно друг друга на 2π/N. Емкость выходного конденсатора стабилизатора выбирается минимальной, и при этом длительность четверти периода LC-фильтра должна быть меньше максимально допустимой длительности переднего фронта входного импульса. Таким образом, можно добиться существенного снижения пульсации выходного тока без использования конденсаторов большой емкости, поскольку пульсации на выходах стабилизатора идут в противофазе и частично компенсируются.

Недостатками данного устройства является сложность схемы, и наличие множества резонансных контуров, понижающих помехоустойчивость работы стабилизатора.

Известен импульсный стабилизатор тока (Патент РФ №2234790 приоритет от 02.09.2002, «Импульсный стабилизатор тока», авторы: Зиновьев Н.Д., Лачин В.И., Проус В.Р., МПК: Н02М 3/335, опубликовано 27.03.2004 Бюл. №9), выполненный на биполярном транзисторном инверторе и импульсных трансформаторах.

В каждом такте работы инвертора, выполненного на двух биполярных транзисторах и силовом импульсном трансформаторе, в двух трансформаторах обратной связи происходит автоматическое поддержание требуемого магнитного потока, исключающее насыщение их магнитопроводов. При этом величина тока нагрузки передается в схему управления по линейному закону. Выпрямление выходного напряжения осуществляют диоды и LC-фильтр.

Достоинствами данного стабилизатора тока является простота схемы и небольшие габариты устройства. К недостаткам устройства можно отнести невысокую точность стабилизации выходного тока из-за нелинейной работы трансформаторов и невозможность подключения к нагрузке внешнего высоковольтного источника питания, необходимого для накачки КЛ.

Известен импульсный высокоточный стабилизатор тока (Патент РФ №2420853 приоритет от 17.05.2010, «Высокоточный способ управления импульсным стабилизатором тока», авторы: Иордан В.И., Соловьев А.А., МПК7: Н02М 3/335, опубликовано 10.

06.2011 Бюл. №16). Данный импульсный высокоточный стабилизатор тока является наиболее близким по техническим характеристикам к заявляемому устройству и выбран в качестве наиболее близкого аналога. Способ стабилизации тока заключается в том, что с помощью шунта измеряют текущее значение тока непосредственно в цепи нагрузки, оцифровывают его и сохраняют в памяти микроконтроллера. Далее программным способом вычисляют скважность ШИМ-сигнала одновременно по последовательности сохраненных значений и заданному значению тока, и после этого формируют ШИМ-сигнал управления инвертором, а затем выпрямляют и сглаживают выходной ток инвертора. Известный импульсный высокоточный стабилизатор тока обладает малой погрешностью (не более 0,02%) стабилизации тока, протекающего через нагрузку без предварительной трансформации, и возможностью регулирования тока в широком диапазоне значений от 1 до 25 А.

Недостатками данного устройства являются сложность схемы и, следовательно, большие габариты и невысокая надежность работы из-за применения большого количества полупроводниковых элементов, а также отсутствие импульсного развязывающего трансформатора, что приводит к наличию непосредственной гальванической связи между входным и выходным шинами питания и снижает помехоустойчивость работы стабилизатора.

Техническая проблема, на решение которой направлено заявляемое изобретение, заключается в создании надежного импульсного устройства, которое обеспечивает формирование высокостабилизированных токов для приборов, работающих в экстремальных условиях.

Техническими результатами, на достижение которых направлено заявляемое изобретение, являются повышение надежности, точности стабилизации и помехоустойчивости. Дополнительно за счет выбора типов электронных компонентов обеспечиваются малые габариты устройства и его повышенная стойкость к ионизирующему излучению, что повышает ресурс работы импульсного стабилизатора тока кольцевого лазера при космическом применении.

Данные технические результаты достигаются тем, что в импульсном стабилизаторе тока, содержащем ШИМ-контроллер, нагрузку, новым является то, что дополнительно введены первый, второй и третий резистивные делители напряжения, резистор, первый и второй конденсаторы, импульсный трансформатор, блок высоковольтных ключей, индикатор тока разряда, дроссель, вход которого соединен с выходом блока высоковольтных ключей, а выход соединен с первым выводом первого резистивного делителя напряжения, второй вывод которого соединен с первым выводом первого конденсатора, с первой общей шиной и с входом нагрузки, выход которой является первым выходом импульсного стабилизатора тока, третий вывод первого резистивного делителя напряжения соединен со вторым выводом первого конденсатора и первыми выводами второго и третьего резистивных делителей напряжения, вторые выводы которых соединены соответственно с первым и вторым входами ШИМ-контроллера, третий вход которого является входом питания, а четвертый и пятый входы соединены соответственно с первыми выводами резистора и второго конденсатора, вторые выводы которых соединены с первой общей шиной, к которой подключены третьи выводы второго и третьего резистивных делителей напряжения и первый выход ШИМ-контроллера, второй выход которого соединен с входом импульсного трансформатора, первый и второй выходы которого соединены соответственно с первым входом блока высоковольтных ключей и первым входом индикатора тока разряда лазера, второй вход которого является входом питания, а первый выход является вторым выходом импульсного стабилизатора тока, второй выход индикатора тока разряда и второй вход блока высоковольтных ключей соединены со второй общей шиной.

Основу заявляемого стабилизатора тока составляет ШИМ-контроллер, нагруженный на импульсный трансформатор, который осуществляет гальваническую развязку входного и выходного питаний. С выхода трансформатора запускаются высоковольтные ключи, на выходе которых установлен первый резистивный делитель, напряжение на средней точке (третий вывод) которого пропорционально выходному напряжению анода кольцевого лазера. Повышение точности стабилизации тока нагрузки осуществляется за счет применения второго и третьего резистивных делителей напряжения, обеспечивающих отрицательные связи по току и напряжению, которые поступают на входы ШИМ-контроллера и регулируют скважность его сигнала.

Применение импульсного трансформатора позволяет осуществить гальваническую развязку входного низковольтного и выходного высоковольтного питаний, что повышает помехоустойчивость стабилизатора.

На фиг. 1 представлена функциональная блок-схема импульсного стабилизатора тока. На фиг.

2 представлен вариант реализации импульсного стабилизатора тока.

Импульсный стабилизатор тока (фиг. 1) содержит ШИМ-контроллер 1, резистор 2, первый 3 и второй 4 конденсаторы, импульсный трансформатор 5, блок 6 высоковольтных ключей, дроссель 7, первый 8, второй 9 и третий 10 резистивные делители напряжения, нагрузку 11, индикатор 12 тока разряда.

Вход дросселя 7 соединен с выходом блока 6 высоковольтных ключей, а выход соединен с первым выводом первого резистивного делителя напряжения 8. Второй вывод первого резистивного делителя напряжения 8 соединен с первым выводом первого конденсатора 3, с первой общей шиной и с входом нагрузки 11. Выход нагрузки 11 является первым выходом импульсного стабилизатора. Третий вывод первого резистивного делителя напряжения 8 соединен со вторым выводом первого конденсатора 3 и первыми выводами второго 9 и третьего 10 резистивных делителей напряжения. Вторые выводы второго 9 и третьего 10 резистивных делителей напряжения соединены соответственно с первым и вторым входами ШИМ-контроллера 1. Третий вход ШИМ-контроллера 1 является входом питания. Четвертый и пятый ШИМ-контроллера 1 входы соединены соответственно с первыми выводами резистора 2 и второго конденсатора 4. Вторые выводы резистора 2 и второго конденсатора 4 соединены с первой общей шиной. К первой общей шине подключены третьи выводы второго 9 и третьего 10 резистивных делителей напряжения и первый выход ШИМ-контроллера 1. Второй выход ШИМ-контроллера 1 соединен с входом импульсного трансформатора 5. Первый и второй выходы импульсного трансформатора 5 соединены соответственно с первым входом блока 6 высоковольтных ключей и первым входом индикатора 12 тока разряда. Второй вход индикатора 12 тока разряда является входом питания. Первый выход индикатора 12 тока разряда является вторым выходом импульсного стабилизатора тока. Второй выход индикатора 12 тока разряда и второй вход блока 6 высоковольтных ключей соединены со второй общей шиной.

ШИМ-контроллер 1 (фиг. 1 и фиг. 2) может быть выполнен на микросхеме DA1 и предназначен для формирования сигналов управления высоковольтными ключами. Выходные транзисторы ШИМ-контроллера 1 управляют токами первичных обмоток импульсного трансформатора 5 (Т1), выполненного на ферритовом кольце. Резистор R8 предназначен для ограничения импульсного тока выходного транзистора микросхемы DA1. Цепочки конденсаторов C1, С2 и резистора R5 обеспечивают частотную коррекцию ШИМ-контроллера 1. Для предотвращения насыщения Трансформатора выходы транзисторов ШИМ-контроллера 1 подключают к первичным обмоткам управляющего трансформатора Т1 через керамический конденсатор С6. Трансформатор Т1 регулирует работу блока 6 высоковольтных ключей и формирует сигнал индикации тока разряда КЛ.

Конденсатор 4 (С3) является интегрирующим и предназначен для плавного запуска ШИМ-контроллера 1 (DA1) при подаче напряжения питания. Резистор 2 (R6) задает частоту генератора импульсов ~80 кГц.

Блок 6 высоковольтных ключей предназначен для повышения величины пробивного напряжения сток-исток и может быть организован на полевых высоковольтных транзисторах VT1-VT3, включенных последовательно. Резистивным делителем напряжения R12-R14, подключенным к цепям затворов транзисторов с шунтирующими конденсаторами С9, С10 и диодами VD3, VD4, задается напряжение сток-исток на каждом транзисторе.

Дроссель 7 (L1) может быть выполнен на ферритовом кольце и предназначен для поддержания тока в цепях при разомкнутых высоковольтных ключах блока 6.

Выход нагрузки 11 (нагрузочный резистор R22), являющийся первым выходом импульсного стабилизатора, предназначен для подключения к аноду разрядного промежутка КЛ, на катод которого подают постоянное высокое напряжение амплитудой минус 850 В с третьего внешнего источника питания Е3.

Первый конденсатор 3 (С13) через резистор R20 (первый резистивный делитель напряжения 8) осуществляет интегрирование импульсов с ШИМ-контроллера 1 и блока 6 высоковольтных ключей в постоянное выходное напряжение стабилизатора тока.

Первый резистивный делитель напряжения 8 может быть выполнен на резисторах R20, R21 и обеспечивает передачу амплитуды выходного напряжения на входы ШИМ-контроллера 1 для осуществления процесса стабилизации тока разряда КЛ.

Второй резистивный делитель напряжения 9 может быть выполнен на резисторах R1, R2 и предназначен для обеспечения обратной связи по напряжению.

Третий резистивный делитель напряжения 10 может быть выполнен на резисторах R3, R4 и предназначен для обеспечения обратной связи по току.

Индикатор 12 тока разряда может быть выполнен на транзисторе с открытым коллектором VT4, работающим в ключевом режиме, П-образных емкостных фильтрах на конденсаторах С11, С12 и резисторах R18, R19 и предназначен для формирования сигнала индикации тока IND.

Величина выходного напряжения источника питания E1 может изменяться в пределах от 10 до 35 В, источника питания Е2 — от 5 до 35 В, источника питания Е3 — от минус 800 до минус 900 В. Выбор источника питания зависит от требования к изделию применения.

Импульсный стабилизатор тока работает следующим образом.

Перед началом работы к импульсному стабилизатору тока подключают первый и второй внешние источники питания. Первый выход импульсного стабилизатора тока подключают к разрядному промежутку (аноду) КЛ.

Вначале для запуска работы кольцевого лазера на его катод подается напряжение накачки амплитудой ~ минус 850 В и несколько высоковольтных импульсов поджига амплитудой напряжения ~4 кВ и длительностью около одной секунды каждый. В результате поджига происходит ионизация газа между разрядными промежутками кольцевого лазера, и в его резонаторе начинает течь ток, величину которого необходимо стабилизировать для обеспечения точностных характеристик прибора.

Ток стабилизации течет через резисторы R20-R22 (первый резистивный делитель напряжения 8 и нагрузку 11), дроссель 7 и полевые транзисторы VT1-VT3 (блок 6 высоковольтных ключей). Стабилизация тока достигается за счет управления работой блока 6 высоковольтных ключей (транзисторов VT1-VT3 по цепям их затворов). Импульсная стабилизация тока разряда обеспечивается за счет обратных связей по току и напряжению, снимаемых с резистивных делителей R1-R4 (второй 9 и третий 10 резистивные делители напряжения).

Конденсатор 4 (С3) реализует плавный запуск ШИМ-контроллера 1 при подаче напряжения питания 15 В, а резистор 2 (R6) задает частоту генератора импульсов ~80 кГц.

Скважность ШИМ-сигнала определяется напряжением сигнала обратной связи, который поступает на инвертирующий вход (FB) усилителя ошибки микросхемы DA1. Внешняя цепь R5, C2 на входе внутреннего компаратора (СОМР) микросхемы DA1 компенсирует частотную характеристику преобразователя и устанавливает требуемый коэффициент усиления. Использование режима регулирования по току (вход CS в DA1) позволяет ШИМ-преобразователю быстрее корректировать изменение входного напряжения и получить более устойчивую работу стабилизатора тока.

Выходные транзисторы ШИМ-контроллера 1 управляют током первичной обмотки импульсного трансформатора 5 (Т1). Резистор R8 ограничивает величину импульсного тока выходного транзистора микросхемы DA1, а керамический конденсатор С6 предотвращает насыщение трансформатора Т1. С первой выходной обмотки трансформатора Т1 регулируется работа блока 6 высоковольтных ключей VT1-VT3, а со второй обмотки формируется сигнал индикаций тока разряда КЛ с помощью транзистора VT4. Резистивным делителем R12-R14, подключенным к цепям затворов транзисторов с шунтирующими конденсаторами С9, C10 и диодами VD3, VD4, задается напряжение сток-исток на каждом транзисторе.

Дроссель L1 изготовлен на ферритовом кольце и предназначен для поддержания тока в цепях при разомкнутых высоковольтных ключах. Конденсатор 3 (С13) через резистор R20 осуществляет интегрирование импульсов с ШИМ-контроллера 1 и блока 6 высоковольтных ключей в постоянное выходное напряжение преобразователя.

Импульсный стабилизатор тока, содержащий ШИМ-контроллер, нагрузку, отличающийся тем, что дополнительно введены первый, второй и третий резистивные делители напряжения, резистор, первый и второй конденсаторы, импульсный трансформатор, блок высоковольтных ключей, индикатор тока разряда, дроссель, вход которого соединен с выходом блока высоковольтных ключей, а выход соединен с первым выводом первого резистивного делителя напряжения, второй вывод которого соединен с первым выводом первого конденсатора, с первой общей шиной и с входом нагрузки, выход которой является первым выходом импульсного стабилизатора тока, третий вывод первого резистивного делителя напряжения соединен со вторым выводом первого конденсатора и первыми выводами второго и третьего резистивных делителей напряжения, вторые выводы которых соединены соответственно с первым и вторым входами ШИМ-контроллера, третий вход которого является входом питания, а четвертый и пятый входы соединены соответственно с первыми выводами резистора и второго конденсатора, вторые выводы которых соединены с первой общей шиной, к которой подключены третьи выводы второго и третьего резистивных делителей напряжения и первый выход ШИМ-контроллера, второй выход которого соединен с входом импульсного трансформатора, первый и второй выходы которого соединены соответственно с первым входом блока высоковольтных ключей и первым входом индикатора тока разряда, второй вход которого является входом питания, а первый выход является вторым выходом импульсного стабилизатора тока, второй выход индикатора тока разряда и второй вход блока высоковольтных ключей соединены со второй общей шиной.


О стабилизаторах напряжения и стабилизаторах тока «Крен» привет

В обсуждениях электрических схем часто встречаются термины «стабилизатор напряжения» и «стабилизатор тока». Но какая между ними разница? Как работают эти стабилизаторы? В какой схеме нужен дорогой стабилизатор напряжения, а где достаточно простого регулятора? Ответы на данные вопросы вы найдёте в этой статье.

Рассмотрим стабилизатор напряжения на примере устройства LM7805.В его характеристиках указано: 5В 1,5А.  Это значит стабилизирует он именно напряжение и именно до 5В. 1,5А — это максимальный ток, который может проводить стабилизатор. Пиковая сила тока. То есть от может отдать и 3 миллиампера, и 0,5 ампер, и 1 ампер. Столько, сколько тока требует нагрузка. Но не больше полутора. Это главное отличие стабилизатора напряжения от стабилизатора тока.

Виды стабилизаторов напряжения

Различают всего 2 основных типа стабилизаторов напряжения:

  • линейные
  • импульсные

Линейные стабилизаторы напряжения

Например, микросхемы КРЕН или LM7805LM1117LM350.

Кстати, КРЕН — это не аббревиатура, как многие думают. Это сокращение. Советская микросхема-стабилизатор, аналогичная LM7805 имела обозначение КР142ЕН5А. Ну а ещё есть КР1157ЕН12В, КР1157ЕН502, КР1157ЕН24А и куча других. Для краткости всё семейство микросхем стали называть «КРЕН». КР142ЕН5А тогда превращается в КРЕН142.

Советский стабилизатор КР142ЕН5А. Аналог LM7805.

Стабилизатор LM7805

Наиболее распространенный вид. Недостаток их в том, что они не могут работать на напряжении ниже, чем заявленное выходное напряжение. Если LM7805 стабилизирует напряжение на 5 вольтах, то на вход ему подать нужно как минимум на полтора вольта больше. Если подать меньше 6,5 В, то выходное напряжение «просядет», и мы уже не получим 5 В. Еще один минус линейных стабилизаторов — сильный нагрев при нагрузке. Собственно, в этом и заключается принцип их работы — всё, что выше стабилизируемого напряжения, просто превращается в тепло. Если мы на вход LM7805 подадим 12 В, то 7 потратятся на нагрев корпуса, а 5 пойдут потребителю. Корпус при этом нагреется настолько сильно, что без радиатора микросхема просто сгорит. Из всего этого вытекает ещё один серьёзный недостаток — линейный стабилизатор не стоит применять в устройствах с питанием от батареек. Энергия батареек будет тратиться на нагрев стабилизатора. Всех этих недостатков лишены импульсные стабилизаторы.

Импульсные стабилизаторы напряжения

Импульсные стабилизаторы — лишены недостатков линейных, но и стоят дороже. Это уже не просто микросхема с тремя выводами. Выглядят они, как плата с детальками.

Один из вариантов исполнения импульсного стабилизатора.

Импульсные стабилизаторы бывают трех видов: понижающие, повышающие и всеядные. Наиболее интересные — всеядные. Независимо от напряжения на входе, на выходе будет именно то, которое нам нужно. Всеядному импульснику все равно, что на входе напряжение ниже или выше нужного. Он сам автоматом переключается в режим повышения или понижения напряжения и держит заданное на выходе. Если в характеристиках заявлено, что стабилизатору на вход можно подать от 1 до 15 вольт и на выходе будет стабильно 5, то так оно и будет. Кроме того, нагрев импульсных стабилизаторов настолько незначителен, что в большинстве случаев им можно пренебречь. Если ваша схема будет питаться от батареек или размещаться в закрытом корпусе, где сильный нагрев линейного стабилизатора недопустим — ставьте импульсный.

Купить  —  LM7805 10 штук на Алиєкспресс

Импульсный стабилизатор (повышайка) MT3608 2A на Алиєкспресс

Импульсный стабилизатор 5А (понижайка) XL4015на Алиэкспресс

Хорошо. А что со стабилизатором тока?

Не открою Америку, если скажу, что стабилизатор тока стабилизирует ток.
Токовые стабилизаторы ещё иногда называют светодиодным драйвером. Внешне они похожи на импульсные стабилизаторы напряжения. Хотя сам стабилизатор — маленькая микросхема, а всё остальное нужно для обеспечения правильного режима работы. Но обычно драйвером называют всю схему сразу.

Примерно так выглядит стабилизатор тока. Красным кружком обведена та самая схема, которая и является стабилизатором. Всё остальное на плате — обвязка.

Итак. Драйвер задаёт ток. Стабильно! Если написано, что на выходе будет ток в 350мА, то будет именно 350мА. А вот напряжение на выходе может меняется в зависимости от требуемого потребителем напряжения. Не будем пускаться в дебри теории о том. как всё это работает. Просто запомним, что вы напряжение не регулируете, драйвер сделает все за вас исходя из потребителя.

Ну так и зачем всё это нужно то?

Теперь вы знаете, чем стабилизатор напряжения отличается от стабилизатора тока и можете ориентироваться в их многообразии. Возможно, вам так и не стало понятно, зачем эти штуки нужны.

Пример: вы хотите запитать 3 светодиода от бортовой сети автомобиля. Главное  для светодиода важно контролировать именно силу тока. Используем самый распространенный вариант соединения светодиодов: последовательно соединены 3 светодиода и резистор. Напряжение питания — 12 вольт.

Резистором мы ограничиваем ток на светодиоды, чтобы они не сгорели. Падение напряжения на светодиоде пусть будет у нас 3.4 вольта.
После первого светодиода остается 12-3.4= 8.6 вольт.
Нам пока хватает.
На втором потеряется еще 3.4 вольта, то есть останется 8.6-3.4=5.2 вольта.
И для третьего светодиода тоже хватит.
А после третьего останется 5.2-3.4=1.8 вольта.
При желании добавить четвёртый светодиод — уже не хватит.
Если напряжение питания поднять до 15В, то тогда хватит. Но тогда и резистор тоже надо будет пересчитать. Резистор — простейший стабилизатор (ограничитель) тока. Их часто ставят на те же ленты и модули. У него есть минус — чем ниже напряжение, тем меньше будет и ток на светодиоде (закон Ома, с ним не поспоришь). Значит, если входное напряжение нестабильно (в автомобилях обычно так и есть), то предварительно нужно стабилизировать напряжение, а потом можно ограничить резистором ток до необходимых значений. Если используем резистор, как токовый ограничитель там, где напряжение не стабильно, нужно стабилизировать напряжение.

Стоит помнить, что резисторы имеет смысл ставить только до определенной силы тока. После некоторого порога резисторы начинают сильно греться и приходится ставить более мощные резисторы . Тепловыделение растёт, КПД падает.

Импульсный стабилизатор тока

Импульсный стабилизатор тока тоже называют светодиодным драйвером. Часто те, кто не сильно разбирается в этом, стабилизатор напряжения называют просто драйвером светодиодов, а импульсный стабилизатор тока — хорошим светодиодным драйвером. Он выдаёт сразу стабильное напряжение и ток. И почти не нагревается. Вот так он выглядит:


Импульсный стабилизатор тока схема — Самоделки

Импульсный стабилизатор тока схема



Написал MACTEP в 11.04.2012 19:00:00

Трёхвыводные импульсные стабилизаторы тока HV9921, HV9922, HV9923 производства фирмы Supertex.inc предназначены для питания светодиодов стабилизированным током 20, 50 и 30 мА соответственно в условиях изменения напряжения источника питания в весьма широких пределах — от 20 до 400 В [1—4]. В частности, таким источником может служить выпрямительный мост, на который подано напряжение сети, причём применение конденсатора, сглаживающего пульсации выпрямленного напряжения, необязательно. Регулирование тока через светодиоды не предусмотрено.







Использование этих микросхем позволяет предельно упростить сетевой блок питания светодиодов.
Вместо светодиодов к стабилизатору тока можно подключить стабилитрон и тем самым получить простой импульсный понижающий преобразователь напряжения. В зависимости от тока нагрузки КПД стабилизатора может достигать 80 % и более. Такой источник хорошо подойдёт для питания узлов управления мощными высоковольтными коммутирующими электронными приборами (транзисторами, тиристорами и др.).


Стабилизаторы HV9921— HV9923 выпускают в миниатюрных пластмассовых корпусах ТО-92 (рис. 1; с штампованными жёсткими лужёными выводами, для традиционного монтажа) и SOT-89 (рис. 2; для поверхностного монтажа). К обозначению микросхемы в корпусе ТО-92 добавлены символы N3 (например, HV9921N3), а в корпусе SOT-89 — N8(HV9921N8).


Если к обозначению прибора через дефис добавлена буква G (от Green), это означает, что он не содержит свинца. От наличия или отсутствия этого индекса электрические параметры приборов не зависят.
К теплоотводящему фланцу (вывод 4) микросхемы в корпусе SOT-89 не следует подключать токоведущие цепи и детали.


Упрощённая функциональная схема прибора представлена на рис. 3, а его цоколёвка — в табл. 1.



     Рис. 3. Функциональная схема прибора



Таблица 1

Номер вывода Обозначение Функциональное назначение
1 DRAIN Плюсовой вывод питания; сток переключательного транзистора
2 GND Общий вывод; минусовый вывод питания
3 VDD Вывод для подключения блокировочного конденсатора



Таблица 2.

Значение тока Выходной стабилизированный ток микросхемы, мА
HV9921 HV9922 HV9923
Номинальное 20 50 30
Минимальное 18,5 49 28,2
Максимальное 25,5 63 38,2



Классификационный параметр микросхем рассматриваемой группы — выходной стабилизированный ток — указан в табл. 2. Микросхемы стабилизируют не среднее значение тока через светодиоды, как микросхема МР2481 [5], а максимальное. Среднее значение тока оказывается немного меньше из-за пульсаций, о чём будет подробно рассказано ниже.


Основные технические характеристики

Напряжение питания между выводами 1 и 2, В 20. ..400
Собственный потребляемый ток, мА,
          типовое значение 0,2
          максимальный 0,35
Номинальное напряжение внутреннего стабилизатора, В 7,5
Сопротивление канала открытого выходного транзистора при токе IDRAIN 20 мА, Ом, не более



210

Ёмкость между выводами 1 и 2,пФ,
          типовая 1
          максимальная 5
Ток насыщения канала выходного транзистора, мА,
          типовое значение 150
          минимальное значение 100
Время закрытого состояния выходного   транзистора (Toff), мкс,
          минимальное 8
          номинальное 10,5
          максимальное 13
Время отключения сигнала датчика тока (tBLANK), НС,
          минимальное 200
          номинальное 300
          максимальное 400
Минимальное время открытого состояния выходного транзистора (tONmin), НС

650





Предельно допустимые значения

Напряжение на выводе 3 относительно вывода 2, В -0,3. ..+10
Максимальный ток внешней нагрузки, подключаемой к выводам 3 и 2, мА 5
Максимальная рассеиваемая мощность, Вт, при температуре окружающей среды 25 °С
          для микросхемы в корпусе ТО-92 0,74
          для микросхемы в корпусе SOT-89 1,6
Рабочий интервал температуры окружающей среды, °С -40…+85
Температура кристалла, °С -40…+125
Температура хранения, °С -65…+150





Стабилизатор тока содержит устройство управления, RS-триггер DD1, управляющий выходным транзистором VT1, с буферным усилителем сигнала DA2, элемент временной задержки DT1, компаратор напряжения DA1, источник образцового напряжения G1, резистор R1 — датчик тока истока выходного транзистора, управляемый электронный выключатель SA1 и встроенный стабилизатор DA3 с выходным напряжением 7,5 В, обеспечивающий питание всех узлов прибора.



Рис. 4. Типовая схема включения HV9922



Типовая схема включения стабилизатора тока показана на рис. 4. Питаемые от стабилизатора светодиоды EL1 — ELN соединяют последовательно. Для работы стабилизатора необходим накопительный дроссель L1 и диод \/01 с малым временем восстановления обратного сопротивления tr.


После подачи напряжения питания его значение анализирует устройство управления. Если напряжение находится в допустимых пределах, устройство управления устанавливает RS-триггер DD1 в состояние высокого уровня на выходе, в результате чего выходной транзистор VT1 открывается. Начинается зарядка паразитной ёмкости дросселя L1, диода VD1 и самого транзистора током его насыщения Iнас. завершающаяся через короткое время tс.



На время tBLANK=300 мс устройство управления размыкает «контакты» электронного выключателя SA1, разрывая цепь ОС с резистором R1 — датчиком тока через канал транзистора VT1. За это время должны завершиться зарядка паразитной ёмкости и другие переходные процессы (такие, в частности, как восстановление обратного сопротивления диода VD1).


После зарядки паразитной ёмкости начинается этап накопления энергии в дросселе. Ток lL через него линейно увеличивается, как показывает упрощённый график на рис. 5 (lc — ток стока транзистора VT1; lL — ток через дроссель L1; ton + toff — период следования импульсов тока).



Рис. 5


По истечении временного интервала tBLANK замыкаются «контакты» выключателя SA1, восстанавливающие цепь ОС резистора R1 с неинвертирующим входом компаратора DA1.
Когда напряжение на датчике тока — резисторе R1 — превысит образцовое напряжение источника G1, компаратор переключится в состояние с высоким уровнем на выходе и переведёт RS-триггер в состояние низкого уровня на прямом выходе. В результате выходной транзистор закроется.



После этого открывается внешний диод VD1 (см. схему на рис. 4) и продолжается питание нагрузки (светодиодов EL1— ELN) энергией, накопленной дросселем L1. Ток через дроссель линейно уменьшается, но не до нуля, а на глубину пульсаций ΔI.




Если не разомкнуть на время tBLANK цепь ОС, то транзистор VT1 будет выключен не током дросселя, а током через паразитную ёмкость, в результате чего дроссель не сможет за период работы стабилизатора накопить энергию, необходимую для питания светодиодов.


После закрывания выходного транзистора сигнал с инверсного выхода триггера поступит на вход элемента временной задержки DT1, а через фиксированный отрезок времени toff — на верхний по схеме вход S триггера. В результате триггер вернётся в исходное состояние и транзистор вновь откроется.
Микросхема стабилизирует максимальный ток через дроссель на уровне Imax. Средний ток через светодиоды равен:





Размах пульсаций ΔI фирма—производитель микросхем рекомендует устанавливать не превышающим 30 % от Imax:


Индуктивность L1 дросселя выбирают исходя из формулы




где UCB — суммарное падение напряжения на светодиодах EL1—ELN; tOFF — длительность закрытого состояния выходного транзистора микросхемы, равная 10,5 мкс.



 Например, для стабилизатора тока HV9922 Imax=50 мА, ΔI=0,3Imax=15 мА. Пусть Uсв = 30 В, тогда по формуле (3) L1≈20мГн.


Индуктивность дросселя не должна быть меньше расчётной, но и чрезмерно увеличивать её не следует, так как большей индуктивности дросселя сопутствует его большая собственная ёмкость.
По истечении временного интервала tOFF выходной транзистор стабилизатора тока снова открывается, начиная очередной интервал tBLANK минимальная продолжительность которого равна 200 нc. Первые 50 нc уходят на восстановление обратного сопротивления внешнего диода VD1. На зарядку паразитной ёмкости остаётся 150 нc.


Пусть напряжение питания стабилизатора Uпит = 300 В, а минимальный ток насыщения выходного транзистора Uнас мин = 100 мА. Тогда за 150 нс он сообщит заряд Q = 15нКл, отсюда следует, что общая паразитная ёмкость не превышает

Из них 8 пФ — ёмкость диода VD1, 1 пф — ёмкость транзистора, учтём также ёмкость монтажа. Поэтому собственная ёмкость дросселя L1 в этом примере не должна превысить 30 пф.





Для промышленно изготавливаемых катушек вместо собственной ёмкости обычно в справочниках указывают собственную резонансную частоту f0, по которой легко вычислить собственную ёмкость С0 по известной формуле




где L0— номинальная индуктивность.


Если дроссель самодельный или его частота собственного резонанса неизвестна, желательно её измерить хотя бы с помощью гетеродинного индикатора резонанса (ГИР) или иных приборов.
В общем случае паразитная ёмкость Сп должна удовлетворять [7] неравенству




Если светодиоды выдерживают перегрузку током Iнас в течение времени tBLANK max = 400 мс, то конденсатор С1 (см. рис. 4) можно не устанавливать. Однако он не только предотвращает перегрузку светодиодов (поскольку импульсы зарядки паразитной ёмкости протекают через него, а не через нагрузку), но и устраняет влияние индуктивности проводов светодиодной цепи, а также паразитное излучение ими электромагнитных колебаний (антенный эффект). Поэтому во всех практических случаях конденсатор С1 удалять не следует.



На этом период работы стабилизатора тока завершён. В следующем периоде все процессы повторяются. В каждом периоде происходит зарядка паразитной ёмкости Сп до напряжения питания Uпит, а также переключение диода VD1 током Iнас из открытого состояния в закрытое в течение времени t,.



Поэтому мощность, рассеиваемая транзистором при переключении Psw, равна [3]



где fs — частота колебаний, которую можно вычислить по формуле




где η, — КПД стабилизатора тока, который в расчётах фирма—производитель микросхем рекомендует принимать равным 0,7. Подставляя (7) в (6), получим



Сопротивление канала открытого выходного транзистора r0N не равно нулю. Когда транзистор открыт, на нём рассеивается мощность I2выхrON а когда закрыт, микросхема потребляет от источника питания ток Iпот, рассеиваемая мощность равна Iпот Uпот Зная коэффициент заполнения D коммутирующих импульсов, получим формулу для расчёта рассеиваемой мощности



В качестве Iвых в формулу подставляют средний ток через светодиоды, вычисленный по формуле (1). Для упрощения расчётов вместо среднего тока можно подставить максимальный  Iвых max. так как рассеиваемую мощность лучше рассчитать с избытком.


Коэффициент заполнения коммутирующих импульсов D рассчитывают по формуле



Общая рассеиваемая микросхемой мощность равна сумме значений, рассчитанных по формулам (8) и (9):




Если к выводам VDD и GND подключена нагрузка, то потребляемый ею ток складывается с током, потребляемым микросхемой. Это необходимо учесть в формуле (9).


Следует отметить, что выходное напряжение UCB не может быть близко к нулю. Минимальная длительность tON может достигать 0,65 мкс, a tOFF — 8 мкс. Отсюда следует, что минимальное значение D



Подставив (12) в (10), получим




Говоря иначе, нельзя требовать от стабилизатора понижения напряжения более чем в 20 раз от максимального. Например, при напряжении питания 300 В падение напряжения на цепи светодиодов должно превышать 15 В. Фирма—производитель рассматривавмых микросхем рекомендует выбирать максимальное выходное напряжение на уровне 80 % от напряжения питания [1]. Кроме этого, если разность Uпит — Uвых будет менее 20 В, устройство управления закроет транзистор VT1, решив, что напряжение питания микросхемы недостаточно.


Устройство, собранное по схеме на рис. 4, может быть использовано в качестве источника стабильного напряжения, снимаемого с цепи светодиодов или любой её части. Светодиоды можно также заменить стабилитронами, включёнными в обратной полярности (катодом к плюсовому выводу источника питания). Такой источник питания вырабатывает стабилизированное напряжение на выходе относительно плюсового провода высоковольтного питания.


На практике может потребоваться источник, соединённый с минусовым проводом питания. Для этого случая, соблюдая полярность, меняют местами микросхему и остальные элементы, т. е. включают двухполюсник VD1L1C1EL1—ELN в разрыв провода от вывода 2 микросхемы (показано на рис. 4 крестом). Конденсатор С2 оставляют подключённым к выводам 2 и 3. Заменив светодиоды стабилитроном на необходимое напряжение, получают понижающий преобразователь напряжения с высоким КПД и общим минусовым проводом.


Заметим, что у такого источника питания выходное напряжение не может быть меньше вычисленного по формуле (13) значения. Есть у него и недостаток — по той же причине он не выдерживает замыкания цепи нагрузки, поскольку при этом выходное напряжение становится равным нулю, что противоречит формуле (13).


Для преодоления этого недостатка фирма—производитель рекомендует включить последовательно с дросселем резистор [6], подобранный так, чтобы падение напряжения на нём превысило вычисленное по формуле (13). Этот резистор, однако, делает форму тока через дроссель не линейной, а близкой к экспоненциальной, что существенно усложняет расчёты.

Миниатюрный импульсный стабилизатор напряжения — Блоки питания (импульсные) — Источники питания

                                          Миниатюрный импульсный стабилизатор напряжения

Импульсный стабилизатор напряжения постоянного тока, о котором пойдет речь, разрабатывался под кон­кретный корпус, в качестве которого был взят корпус из белого полистирола от миниатюрной телефонной розетки 2xRJ11 размерами 58x42x21 мм. Устройство предназначено для подключения в качестве дополни­тельного модуля к лабораторному блоку питания с выходным напряжением 10…24 В постоянного тока и рассчитано на подключение нагрузки с номинальным напряжением питания 5 В при’токе до 0,5 А. Практи­ческая необходимость в таком стабилизаторе была обусловлена тем, что при отладке макетов конструк­ций для их питания часто требуется несколько напря­жений, обычно +5 В, и одно или несколько напряже­ний в диапазоне +8 +24 В Это вынуждает использо­вать или многоканальный лабораторный блок питания, который может быть занят питанием других устройств, или вынуждает задействовать несколько вспомога­тельных блоков питания, что не только загромождает рабочий стол, но и нередко требует их синхронного включения/выключения.

Схема

Стабилизатор напряжения +5 В постоянного тока построен на широко распространенной интегральной микросхеме МС34063АР. Структурный состав этой микросхемы показан на рис. 1.

 Использованная в кон­струкции ИМС выполнена в корпусе DIP-8, более эф­фективно отводящим тепло, чем вариант исполнения этой микросхемы в корпусе SO-8, предназначенного для поверхностного монтажа Микросхема работоспо­собна при входном напряжении до 40 В. Максималь­ный импульсный ток выходного транзистора может до­стигать 1,5 А.

Принципиальная схема устройства представлена на рис. 2.

 Напряжение питания 10…24 В через фильтр С1, L1, С2, самовосстанавливающийся предохрани­тель FU1 и защитный диод Шоттки VD1 поступает на вход микросхемы импульсного стабилизатора напря­жения DA1. Конденсаторы С4, С5, С6 сглаживают пуль­сации входного напряжения. Конденсатор С7 опреде­ляет рабочую частоту преобразователя напряжения, которая в этом устройстве составляет 30…80 кГц в за­висимости от входного напряжения питания и потреб­ляемом нагрузкой токе. Дроссель L2 — накопительный. Конденсаторы С8 , С12 и дроссель L3 сглаживают пуль­сации выходного напряжения, размах амплитуды ко­торых при максимальном токе нагрузки на превыша­ет 5 мВ на частоте преобразования. Выходное напря­жение определяется соотношением сопротивлений ре­зисторов R2 и R3 Чем больше сопротивление R3, тем будет выше выходное напряжение. Стабилитрон VD3 с напряжением стабилизации 6,2 В защищает нагруз­ку от повреждения высоким выходным напряжением при неисправности DA1. В случае, если составной клю­чевой транзистор микросхемы будет пробит, выход­ное напряжение стабилизатора будет стремиться по величине достигнуть входного, стабилитрон VD3 от­кроется и ограничит выходное напряжение на уровне напряжения стабилизации VD3. Ток через этот стаби­литрон резко возрастет, также возрастет ток и через самовосстанавливающийся предохранитель FU1, пре­дохранитель быстро разогреется и перейдет в состояние высокого сопротивления, протекающий через него и через нагрузку ток резко снизится. Сверхъяркий светодиод HL1 сигнализирует о наличии выходного на­пряжения. Самовосстанавливающийся предохранитель необходим также и для защиты исправной микросхемы от перегрузки, поскольку, при некоторых сочетаниях тока нагрузки и входного напряжения стабилизатора, встро­енная в микросхему защита может оказаться неэф­фективной.

При входном напряжении импульсного стабилиза­тора 12 В и потребляемом нагрузкой токе 0,5 А, потреб­ляемый стабилизатором ток составит около 280 мА. Та­ким образом, КПД преобразователя напряжения со­ставит около 60 %. Если бы на месте импульсного ста­билизатора был линейный стабилизатор напряжения, то при таких же условиях его КПД оказался бы не бо­лее 41 %. Причем, с ростом входного напряжения раз­рыв в КПД между импульсным и линейным стабили­затором будет увеличиваться. Микросхемы серии МС34063 при работе в качестве понижающих преоб­разователей напряжения не являются лидерами по КПД, одна из причин этого — составной транзистор Дарлингтона в качестве силового ключа. Тем не ме­нее, понижающие преобразователи напряжения на этих ИМС экономичнее линейных, дешевы, компакт­ны, благодаря чему широко распространены и в про­мышленных устройствах. Например, импульсные ста­билизаторы на МС34063 можно встретить в многофунк­циональных телефонных модемах Zyxel серии Omni 56К, планшетных сканерах Genius ColorPage.

Детали

Вид на монтаж устройства показан на рис. 3.

Интегральную микросхему МС34063АР можно за­менить ~на МС34063АР1, МС33063АР1, MC33063AVP (термостойкая), КА34063А, IP33063N, IP34063N. Для повышения надежности микросхемы к ее корпусу не­обходимо приклеить латунный или медный теплоотвод с площадью охлаждающей поверхности 6… 10 см2 (одна сторона). Приклеить теплоотвод можно с помо­щью теплопроводящего клея «Алсил», «Радиал». Такой клей должен быть консистенции жидкой сметаны (в продаже очень часто встречается просроченный или уже затвердевающий клей). При отсутствии такого клея можно воспользоваться моментальным клеем «Секунда» или аналогичным, способным склеивать ме­таллы. Склеиваемые поверхности зачищают средне- зернистой наждачной бумагой и обезжиривают аце­тоном, чистым спиртом. После нанесения на обе по­верхности первого тонкого слоя моментального клея его просушивают 20 минут. Затем надо нанести второй слой, после чего склеиваемые компоненты соединяют. Дио­ды с барьером Шоттки 1N5819 можно заменить на MBRS140T3, MBR150, MBR160, BYV10-40. Вместо ста­билитрона 1 N5341 подойдет 2С456А, КС162А. Светодиод RL30-CD744D можно заменить любым аналогич­ным сверхъярким синего или белого свечения. Подой­дут и другие светодиоды общего применения. Конден­саторы С1, С2, СЗ — керамические или пленочные на рабочее напряжение не ниже 35 В. С4, С6 — керами­ческие или танталовые (SMD) на рабочее напряжение не менее 25 В. С7 — пленочный или керамический. С8, С10, С12-танталовые. С11 — керамический. С5, С9- оксидные алюминиевые. Резистор R1 — МЛТ, С1 -4 или импортный аналог. Остальные резисторы применены малогабаритные для поверхностного монтажа (SMD). Все дроссели могут быть изготовлены на кольцах из низкочастотного феррита НМ2000 размером 10x6x5. Дроссель L1 содержит один виток сложенного вдвое многожильного монтажного провода. Дроссель L2 со­стоит из двух таких колец, склеенных вместе -15 вит­ков литцендрата ПЭВ-1 11×0,13. Дроссель L3- 10 вит­ков такого же или одножильного провода ПЭВ-2 0,68. Перед укладкой обмоток острые края колец затупля­ют, после чего кольца плотно обматывают лакотканью. Собранные дроссели L2, L3 желательно пропитать трансформаторным лаком или компаундом. Самовос­станавливающийся предохранитель можно заменить на MF-R030, LP60-025, LP60-030.

Эксплуатация

Безошибочно собранный из исправных деталей стабилизатор начинает работать сразу. При необхо­димости подбором сопротивления резистора R3 мож­но изменить выходное напряжение. При настройке ста­билизатора на питание нагрузки напряжением +5 В ре­комендуется устанавливать выходное напряжение в пределах 5,05.. 5,1 В, чтобы компенсировать падение напряжения в соединительных проводах. Благодаря наличию диода VD1 этот стабилизатор можно подклю­чать к сетевым адаптерам с выходным напряжением переменного тока. Подойдут адаптеры питания с на­пряжением на вторичной обмотке силового трансфор­матора 12… 16 В.

Литература

1. Бутов А.Л Импульсный стабилизатор для телефонного аппарата. — Радиомир, 2008, №11, стр. 6, 7

2. Бутов А.Л. Регулируемый блок питания с импульсным стабилизатором напряжения. — Радио, 2008 №10,

Андрей Бутов

Ярославская область, с. Курба E-mail: [email protected]

Импульсный стабилизатор напряжения 10А | Radio-любитель

Модель

Модель

Всем здравствуйте, на рынке представлен очень большой выбор блоков питания с различными параметрами, размерами и ценами. Тем не менее, стоимость покупки высокоэффективного, мощного импульсного блока питания достаточно затратна. Так что давайте посмотрим возможно ли самим сделать блок питания.

Предлагается конструкция импульсного стабилизатора с регулируемым выходным напряжением и следующими параметрами.

— диапазон регулировки выходного напряжения Uвых 1,3 … 15 В,
— максимальный ток нагрузки: 10 А,
— колебания выходного напряжения как функция изменения напряжения питания 25 мВ с изменением 190 … 240 В (коэффициент стабилизации 0,5%),
— изменение выходного напряжения как функция тока нагрузки: 30 мВ при изменении 0,5 … 10 А,

Выбор был сделан на известном стабилизаторе LM2575 в качестве управления. Это недорогой импульсный стабилизатор с максимальным током нагрузки 1А. Существует целый ряд вариантов для различных постоянных выходных напряжений (3,3; 5,0; 12; 15 В), а также LM2575T-ADJ (регулируемый). Это стабилизатор с возможностью регулировки выходного напряжения в пределах 1,2 … 37 В.

Все перечисленные микросхемы отличаются по сопротивлению одного из резисторов (R2) делителя напряжения (рисунке), который встроен в структуру микросхемы, если это выполнено как вариант с постоянным выходным напряжением.

Делитель напряжения в микросхеме

Делитель напряжения в микросхеме

В версии ADJ делитель вынесен наружу, что дает возможность регулировать выходное напряжение. Стабилизатор изменяет выходное напряжение таким образом, чтобы поддерживать выходное напряжение постоянного напряжения делителя R1-R2 равным 1,23В.

Делитель питается от выходного напряжения, а изменение сопротивления R2 приводит к изменению выходного напряжения до такой степени, что напряжение делителя по-прежнему равно 1,23V. Вывод прост при изменении R2 изменяется выходное напряжение. Если вы посмотрите более внимательно на структуру микросхем с постоянным выходным напряжением, вы увидите, что у нас есть доступ к делителю в точке FB (обратная связь).

Давайте рассмотрим на примере LM2575-3.3. Если мы включим потенциометр последовательно с R2, как показано на рисунке, мы можем отрегулировать Uвых от Uвых min = 3,3В (R3 = 0) до Uвых max = 37 В (R3 = 274 ом). Может возникнуть вопрос, зачем эти телодвижения, поскольку существует целый ряд микросхем для разных напряжений? Во-первых, у нас может не быть необходимой микросхемы стабилизатора, а во-вторых, с небольшими затратами мы получаем регулируемый стабилизатор.

Включение потенциометра последовательно

Включение потенциометра последовательно

И что нам делать, когда мы хотим уменьшить Uвых ниже номинального уровня? Просто увеличьте Uвых в цепи обратной связи (рисунок). Как уже упоминалось, что максимальный выходной ток микросхемы не превышает 1А, что не всегда достаточно. Ограничение вызвано внутренним ключом транзистора. Его можно обойти, подключив внешний ключевой транзистор с гораздо более высоким током.

Представленная схема использует LM2575 в качестве контроллера, а ключевым элементом является транзистор IRF1404, сопротивление которого RDS (on) = 0. 004, а максимальный ток I DS составляет 162А! Если мы обеспечим полное открытие и закрытие ключевого транзистора, то мощность, статически теряемая на стоке при токе 10А, равна 0,4Вт. Это вполне удовлетворительно, поскольку транзистор не требует радиатора.

Для обеспечения полного открытия транзистора между источником и затвором должно быть приложено напряжение 10 … 20В. Поэтому на вход стабилизатора подается напряжение на 12В выше, чем входное напряжение (ножка 1). С выхода стабилизатора это напряжение подается на затвор транзистора, и в открытом состоянии затвор всегда имеет напряжение на 12В выше, чем напряжение на источнике (рисунок). Это происходит, когда транзистор открыт. Когда транзистор закрыт, это напряжение по отношению к массе близки к нулю.

Рабочая частота инвертора составляет около 52 кГц, и в этом случае время переключения транзистора является важным, то есть время, когда транзистор находится в активной рабочей области, и мощность для его нагрева теряется. Время переключения ключевого транзистора зависит от свойств самого элемента, мы не имеем влияния и зависит от схемы, которая во многом зависит от нас. Собственное время переключения транзистора (сумма времени включения и выключения) составляет около 0,25мс, что дает чуть более 1% времени одного цикла.

Второй причиной увеличения времени переключения является наличие входной емкости транзистора, которую необходимо заряжать и разряжать как можно быстрее. Эта емкость довольно значительная и составляет около 7500 пФ. Зарядка входной емкости ключевого транзистора обеспечивает выходной каскад стабилизатора, разрядка происходит через резистор R3 (см. рисунок). Значение сопротивления R3 составляет 270 ом, что является компромиссом между мощностью, потерянной на стабилизаторе и сопротивлении R3, и временем разряда входной емкости (около 1,5мс).

Схема предлагаемого преобразователя приведена на рисунок, а печатная плата на следующем.

Схема импульсного блока питания

Схема импульсного блока питания

Печатная плата

Печатная плата

Дополнительное напряжение, приложенное к клеммам P3-4, получается путем намотки на трансформатор нескольких десятков витков провода диаметром 0,35 . .. 0,5 мм. Коэффициент полезного действия этой вспомогательной обмотки должен быть не менее 0,2 А.

Единственный элемент, который необходимо изготовить, это дроссель L1, намотанная на ферритовый стержень длиной 100 мм и диаметром 10 мм. Использовался стержень из ферритовой антенны старого радиоприемника, на котором произведена намотка двумя слоями эмалированной провода диаметром 1,5 мм. Индуктивность катушки составляет около 500 микрогенри.

Диод D1 представляет собой два диода Шоттки, соединенных вместе. Каждый из них может (при надлежащем охлаждении) проводить ток 10 А. Резистор R4 представляет собой шунт с сопротивлением 0,05 ом. (3 резистора соединены параллельно 0,15ом / 5 Вт). Используется для измерения тока и может использоваться в цепи ограничения тока. Чтобы выключить стабилизатор, просто нужно подать логическую «1» на ножку 5 (EN).

Потенциометр R2 на самом деле представляет собой два точных, связанных друг с другом потенциометра, обеспечивающих плавную и грубую регулировку. Марка его СП5-35. Его можно заменить двумя потенциометрами, соединенными последовательно с сопротивлениями 5 … 10К и 200 … 400 ом. Резистор R3 используется для ограничения максимального выходного напряжения, для Uвых = 16В и R2 = 10 К – 820 ом.

Полупроводниковые элементы, которые нагреваются (транзистор, диод D1 и стабилизатор) были установлены на одном радиаторе (120 × 50 × 17 мм) с использованием прокладок и изолирующих втулок. Циркуляция охлаждающего воздуха осуществляется вентилятором. На этом же радиаторе также установлен диодный мост на 35A, который нагревается сильнее всего. В значительной степени присутствие вентилятора обусловлено необходимостью охлаждения моста.

Импульсный стабилизатор 12В

Для чего в автомобиле нужен стабилизатор напряжения? Не все знают, что многие светодиодные осветительные приборы, не имеющие встроенного стабилизатора, рассчитаны на напряжение питания 12В +-10%. Однако при заведенном двигателе в бортовой сети автомобиля напряжение должно находиться в районе 14В, чтобы генератор мог зарядить аккумулятор. Яркий пример — светодиодные ленты.

В это трудно поверить, но при превышении напряжения питания всего на 2 Вольта, ток через диоды увеличивается в 2 раза. Такие особенности схемы включения трех диодов через резистор. Чтобы предотвратить выход из строя светодиодов ленты, их желательно запитывать через стабилизатор напряжения.

Популярна схема на интегральном стабилизаторе 7812. Но опять не все знают, что разница напряжения между входом и выходом у него составляет 2-2,5В. То есть, как стабилизатор он работает при напряжении питания выше 14-14,5В, а при напряжении ниже этих значений лишь понижает входное напряжение на 2В. Так как это линейный стабилизатор, то при больших токах он сильно греется и требует радиатор. Его максимальный ток 1-1,5А.

Импульсные стабилизаторы могут выдавать значительный ток без нагрева. Им не нужен радиатор.
Данный стабилизатор имеет падение напряжения всего 0,5В при токе нагрузки до 2А.

Стабилизатор напряжения:
Входное напряжение 12,5…20 В.
Выходное напряжение 12+-1% (можно перенастроить при заказе).
Выходной максимальный ток 2 А.
Падение напряжения 0,5 В.
Габариты 50х15х17 мм.

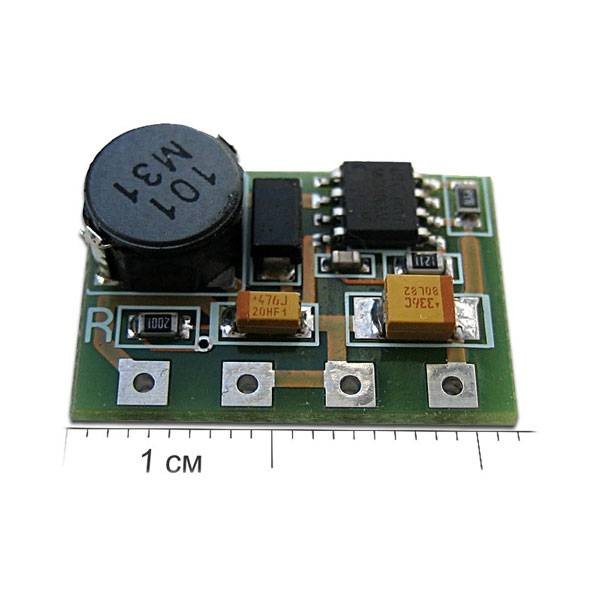

На плате мощный дроссель с низким сопротивлением, диод Шоттки, входные и выходные керамические конденсаторы большой емкости.
Защита от перегрева и ограничение тока на уровне 4 А.
Гарантия 2 года.

‘), prdu = «/other/stabilizatory/impulsnyy-stabilizator-12v/»; $(‘.reviews-tab’).append(loading) .load(prdu + ‘reviews/ .reviews’, { random: «1» }, function(){ $(this).prepend(‘

LM25011 — 42 В, 2 А импульсный стабилизатор с регулируемым порогом ограничения тока

Автор: admin

17 Авг

Понижающий стабилизатор напряжения LM25011 содержит все элементы, необходимые для реализации недорогого и эффективного понижающего стабилизатора напряжения с нагрузочной способностью до 2 А.

Данный высоковольтный стабилизатор содержит n-канальный коммутатор для понижающего преобразования, стабилизатор напряжения запуска, схему обнаружения токовой перегрузки и схему управления пульсациями. Использование метода стабилизации с постоянством времени проводящего состояния позволило избавиться от цепей компенсации, ускорить переходные процессы по нагрузке и упростить схему включения.

Рабочая частота остается постоянной вне зависимости от входного напряжения и тока нагрузки. Встроенная регулируемая схема обнаружения токовой перегрузки обеспечивает плавность перехода из режима стабилизации напряжения в режим ограничения тока при превышении порога по току, не прибегая при этом к загибу нагрузочной характеристики. Для индикации о нахождении выходного напряжения в 5-процентной зоне относительно номинального уровня предусмотрен выход PGD. К числу дополнительных особенностей относятся: малые выходные пульсации, блокировка при снижении входного напряжения VIN, регулируемый плавный запуск, защитное отключение при перегреве, предварительный заряд затвора, блокировка при снижении напряжения управления затвором и ограничение максимального заполнения импульсов.

Отличительные особенности:

  • Диапазон входного напряжения: 6…42 Вольта
  • Абсолютное входное напряжение: 45 Вольт
  • Интегрированный N-канальный понижающий коммутатор на 2 Ампера
  • Регулируемый ограничитель тока
  • Регулируемое выходное напряжение от 2.51 Вольта
  • Минимальная пульсация напряжения на выходе VOUT
  • Выход сигнала «напряжение в норме» (Power Good)
  • Частота коммутации до 2 МГц
  • Частота коммутации практически неизменна при изменениях тока нагрузки и входного напряжения
  • Сверхскоростная переходная характеристика
  • Не требуется цепь компенсации
  • Высокая стабильность работы при использовании на выходе керамичеких конденсаторов
  • Регулируемое время плавного пуска
  • Отключение при перегреве
  • Точность сигнала обратной связи 2%





Запросить образцы, средства разработки или техническую поддержку



Документация на LM25011 (англ.)

Документация на оценочную плату для LM25011 (англ.)

  • Рубрика: National Semiconductor
  • Стабилизатор напряжения переменного тока

    с использованием широтно-импульсной модуляции

    Стабилизатор напряжения переменного тока с использованием широтно-импульсной модуляции

    Международный журнал научных и технических исследований, том 5, выпуск 12, декабрь 2014 г. 928

    ISSN 2229-5518

    Напряжение переменного тока Стабилизатор с использованием широтно-импульсной модуляции

    OMБатт, С.М. Х. Гиллани, М. Ахмед, А. Аслам, Х.Т. Мустафа

    Аннотация. Для безопасной и эффективной эксплуатации устройства требуется постоянное напряжение переменного тока. Для этого требуются регуляторы напряжения. Для этого существует множество различных техник. Условно по этой причине используется электромеханический прием. Но в новой технике вместо механической части используется электронная схема, что увеличивает ее эффективность и надежность. Эта электронная схема генерирует определенную широтно-импульсную модуляцию для управления трансформатором, чтобы обеспечить соответствующий выходной сигнал.
    Ключевые слова: стабилизатор переменного напряжения, транзистор, широтно-импульсная модуляция (ШИМ), полупроводниковый металлооксидный полупроводник

    (Mosfet), понижающий-повышающий трансформатор, микроконтроллер PIC, стабилитрон, аналоговый сигнал

    ———— ——————  ——————————

    C Стабилизатор и регулятор напряжения — это система, которая поддерживает постоянную подачу переменного напряжения на нагрузку.
    Обычно он основан на трех различных конфигурациях: понижающий (понижающий), повышающий (повышающий) или понижающий повышающий.Тип конфигурации зависит от требований.
    Обычно электромагнитный стабилизатор напряжения представляет собой комбинацию двух частей, электрической и механической. Электрическая часть приводит в движение механическую часть для получения соответствующего выходного сигнала. Обычно эта механическая часть состоит из серводвигателя и реле, которое меняет обмотку трансформатора для стабилизации выходного переменного напряжения [1]. Движущиеся части серводвигателя и реле вызывают износ. Из-за этого механического движения время отклика не могло быстро компенсировать колебания напряжения.Несмотря на такую ​​низкую скорость коррекции, будут наблюдаться выбросы напряжения и падение напряжения. Эти недостатки приводят к плохому регулированию напряжения и снижению эффективности и надежности.
    Чтобы уменьшить эти эффекты, вводится электронная схема на основе некоторых полупроводниковых или силовых переключающих устройств, которые заменяют эти движущиеся механические части. В качестве устройства питания, которое предлагается в этой статье, используется силовой полевой МОП-транзистор IRF-
    840. Этот силовой полевой МОП-транзистор генерирует соответствующую широтно-импульсную модуляцию в соответствии с входом, который приводит в действие трансформатор для стабилизации выходного переменного напряжения.
    Это уменьшение (вычитание) или повышение (добавление) основного напряжения с широтно-импульсной модуляцией. Это последовательно изменяет вторичное напряжение повышающего трансформатора, что приводит к стабильному выходному напряжению [2].

    ————————————————

    О. М. Батт в настоящее время учится на бакалавриате по программе электротехники в Университете Пенджаба, Лахор, Пакистан.

    Электронная почта: [email protected]

    С. М. Х. Гиллани и М. Ахмед в настоящее время учатся по программе бакалавриата по программе электротехники в Университете Пенджаба, Лахор, штат Пенсильвания,

    кистан.

    А.Н. Аслам в настоящее время является доцентом кафедры электротехники в Пенджабском университете, Лахор, Пакистан

    Х.Т. Мустафа в настоящее время преподает на кафедре электротехники в

    Пенджабском университете, Лахор, Пакистан

    Блок-схема предлагаемой техники

    Рис. 3

    Проект в основном основан на двух основных секциях, а именно «Секции Контроллера» и «Секции понижающего и повышающего давления».Предлагаемая конструкция более эффективна, надежна и стабильна. Этот метод намного лучше работает и работает по сравнению с обычным.
    В новой конструкции отсутствует механическая движущаяся часть, поэтому она продлевает срок службы оборудования, а также требует незначительного обслуживания, поскольку отсутствует износ. Эта конструкция компенсирует напряжение быстрее, чем старая электромеханическая конструкция, поскольку в этой традиционной конструкции некоторые механические переключатели, такие как реле или серводвигатель, используются для изменения обмоток трансформатора для компенсации напряжения.Этот механический процесс требует времени и в конечном итоге не может компенсировать быстрые скачки и всплески. Но в этой новой конструкции используется устройство переключения мощности (силовой MOSFET IRF840), время переключения которого составляет 0,106 мс [3]. Следовательно, это может увеличить эффективность до 90%. Важным преимуществом этой новой конфигурации является ее размер и возможность выдерживать большие нагрузки. Обычный электромеханический стабилизатор становится больше, неэффективен и некомпетентен по мере увеличения нагрузки переменного тока до киловольт-ампер.Но эта новая конструкция может более эффективно, экономично и эффективно справляться с большими нагрузками.

    2.1 Секция контроллера

    Эта секция основана на электронной схеме, состоящей из микроконтроллера [4]. В предлагаемой топологии PIC16F877A используется для вышеуказанной цели. Микроконтроллер PIC является наиболее подходящим для данной конструкции, поскольку он имеет множество встроенных функций, связанных с решением указанной выше проблемы. Это может быть-

    IJSER © 2014 http: //www.ijser.org

    International Journal of Scientific & Engineering Research, Volume 5, Issue 12, December-2014 929

    ISSN 2229-5518


    Возникающий шум, создаваемый аналоговым сигналом входного переменного тока (источник переменного тока), имеет встроенный аналого-цифровой преобразователь (аналого-цифровой преобразователь) и, что наиболее важно, встроенный модуль ШИМ (широтно-импульсной модуляции) [5], [6].

    Последовательность ШИМ в режиме понижающего и повышающего напряжения

    Желтый, Синий = Последовательность широтно-импульсной модуляции

    Красный = Входное напряжение переменного тока r

    Зеленый = Выход

    Рисунок 3 d

    Принципиальная схема секции контроллера

    Рисунок 1

    Аналоговый сигнал будет поступать на порт «A», вывод 2 контроллера от трансформатора.Здесь АЦП (аналого-цифровой преобразователь) преобразует этот аналоговый сигнал в цифровой и измеряет его уровень в соответствии с эталонным значением. Напряжение, пропорциональное основному, подается от трансформатора.

    2.1.1 Расчеты и вычисления

    Это пропорциональное напряжение изменяется при изменении основного напряжения. Это изменение можно рассчитать следующим образом:
    Для сети 220 В используется понижающий трансформатор на 9 В и стабилитрон на 10 В.
    Выход при управлении = 9 = 12.7 В
    Напряжение, подаваемое на вывод АЦП = 12,7 — 10 = 2,7 В
    Точно так же оно будет составлять 5 В при повышении напряжения в сети 259 и падение
    до нуля при 172 напряжениях. Таким образом, ADC получит диапазон
    колебаний переменного напряжения в сети и измерит компенсацию. Согласно измерению уровня напряжения, PIC16F877A генерирует ШИМ (широтно-импульсную модуляцию) на выводах
    16 и 17. Эта ШИМ добавляет (повышает) или вычитает (понижает) синусоидальное напряжение в сети, чтобы поддерживать постоянный уровень переменного напряжения на нагрузке, которое составляет собственно желаемая цель.
    на порте D, который генерирует прямоугольный импульс из полуволнового выпрямленного низкого напряжения (9 В) от трансформатора (9V-0–
    9V). Частота 50 Гц от основного источника будет использоваться как эталон для положительных и отрицательных полупериодов. Это по очереди будет генерировать импульсы в точках A и B. Эти импульсы изменяются по своей ширине и поэтому называются широтно-импульсной модуляцией.

    2.1.2 Программирование микроконтроллера

    Во время инициализации PIC16F877A порт A устанавливается как вход, а порт B и порт C устанавливаются как выход.Порт B будет отображать основное напряжение переменного тока, которое необходимо стабилизировать. Контакты 16 и 17 порта C будут использоваться для подачи широтно-импульсной модуляции на силовой Mosfet IRF 840 [4]. Первоначально устанавливается максимальное значение периода, чем значения до и после масштабирования устанавливаются на «1» [6].
    После инициализации таймер устанавливается на «включено», и аналоговый сигнал принимается через порт A. Здесь аналого-цифровой преобразователь оцифровывает этот принимаемый сигнал, используя «Vss» и Vdd в качестве ссылки [5]. Затем эти оцифрованные данные сравниваются и изменяют рабочий цикл ШИМ, получаемого на выходе из порта C.Затем этот ШИМ алгебраически добавляется к возмущенному входу. Когда выходное напряжение стабилизируется, контроллер будет ждать в этом состоянии, пока не произойдет прерывание или изменение входного напряжения.

    IJSER © 2014 http://www.ijser.org

    Международный журнал научных и инженерных исследований, том 5, выпуск 12, декабрь 2014 г. 930


    ISSN 2229-5518

    Установить канал RP0 как аналог вход

    Установить CCP1 и CCP2 порта C

    как выход PWM

    Установить Vss и Vdd как эталон

    Turn Timer2

    Сохранить данные с выравниванием по левому краю

    Данные из ADC сданы

    Поверните преобразователь “ ВКЛ »

    N Проверить, равно

    Вход = 220 В

    Рассчитать изменение от 220

    Если преобразование завершено

    Нет

    Да

    Сохранить результат преобразования в регистре ADRESH

    ДА

    ШИМ будет генерироваться с нулевым режимом

    Если

    Вход>

    220 В

    ДА

    Входной сигнал Нет цикла

    положительный

    Подождите, пока преобразование не изменится

    Нет ДА ​​

    Блок-схема аналогово-цифрового преобразователя

    Рисунок 4

    Увеличение

    ДА

    Положительный цикл входа

    Увеличение

    Увеличение

    Нет

    Увеличение

    Блок-схема широтно-импульсной модуляции

    Рисунок 5

    2.2 Секция понижающего / повышающего напряжения

    Импульсы, генерируемые ULN2003, вводятся в секцию понижающего / повышающего напряжения. Эти импульсы запитывают выводы затвора силовых полевых МОП-транзисторов (IRF840) [7]. Обмотки трансформатора с центральным ответвлением запитываются затвором полевого МОП-транзистора. Этот полевой МОП-транзистор (IRF840) переключает выпрямленную синусоидальную волну, проходящую через мостовой выпрямитель, для получения нефильтрованной синусоидальной волны.
    Наконец, компенсационные напряжения на вторичной стороне трансформатора последовательно добавляются к основному входному напряжению для стабилизации выходного напряжения.Чтобы сгладить эту нефильтрованную синусоидальную волну, которая возникает из-за силового MOSFET, конденсатор вентилятора

    IJSER © 2014 http://www.ijser.org

    International Journal of Scientific & Engineering Research, Volume 5, Issue 12, December -2014 931

    ISSN 2229-5518

    Б / у. Эта волна добавляет или вычитает сетевое напряжение для получения стабилизированного выходного переменного напряжения.
    Регулирование с помощью импульсного регулятора пониженно-повышающего напряжения », журнал« Электротехника », Институт инженеров, Том EE 31, № 1 и 2, декабрь 2004 г., стр. 27 — 31

    [3] Паспорт силового полевого МОП-транзистора IRF 840, ВИШАЙ — Документ

  • , S11-0506-REV.C, 21 марта 2011 г.
    [4] П.К. Садху, Г. Сркар и А. Ракшит, «Источник синусоидального напряжения с переменной частотой и переменной частотой на основе микроконтроллера-
    с новой стратегией генерации ШИМ», ELSEVIER, Measurement (45) 2012, стр. 59 — 67
    [5] Микроконтроллер PIC и встроенные системы (Мухаммед Али Мазиди, Ролин Д. Маккинлей, Дэнни Кози)
    [6] Микроконтроллеры PIC (Милан Верле) [7] Силовая электроника (Х. М. Рашид)

    Принципиальная схема секции понижающего повышения

    Рис. 6

    В этом исследовании обсуждается усовершенствованная новая конструкция стабилизатора напряжения с низкой стоимостью, микроконтроллером и более точным и точным типом.Эта конструкция очень эффективна и стабильна следующим образом:
    • Прямое преобразование переменного тока в переменное без выпрямления в постоянный ток, это повышает эффективность, надежность и уменьшает количество компонентов.
    • Генерация широтно-импульсной модуляции (ШИМ) на силовом каскаде для увеличения КПД
    • Использование системы обратной связи с использованием цифровой обработки сигналов.
    • Сведение к минимуму искажения выходного сигнала до 7%.
    • Долговечность, поскольку отсутствует износ.
    Эта конструкция рассчитана всего на 5 ампер тока и 220 вольт переменного тока.Кроме того, некоторые другие устройства переключения мощности, такие как IGBT или другие полупроводниковые устройства с высокой скоростью переключения и более высокими номинальными токами, могут использоваться для большой нагрузки и повышения эффективности. Более того, эта конструкция может быть легко усовершенствована для тяжелых промышленных нагрузок и трехфазных систем.

    Guidaince of Asst. Профессор А. Н. Аслам и лектор Х. Т. Мустафа получили высокую оценку за эту исследовательскую работу. Этот проект получил финансовую поддержку от Министерства информационных технологий Пакистана.

    [1] С. Венкатеш и К. Мутиах, «Колебания мощности — использование серво стабилизаторов напряжения в промышленности», Журнал прикладных инженерных исследований, Диндигул, том 2, № 1, 2011 г., стр.
    283 — 289
    [2] П. К. Банерджи, Массачусетс Чоудхури и Г.Т. Расул, «Напряжение переменного тока

    IJSER © 2014 http://www.ijser.org

    9783659893179: Автоматический стабилизатор напряжения с использованием широтно-импульсной модуляции — AbeBooks

    Эта книга написана в результате последнего года работы автора, получившего диплом электротехники.Он включает в себя уникальную идею более эффективной и действенной стабилизации переменного напряжения с использованием электронной схемы, а не традиционных методов. Он содержит всю конструкцию стабилизатора и детали деталей, из которых он изготовлен. Фактически эта книга помогает читателю составить полное представление о стабилизаторе напряжения.

    «синопсис» может принадлежать другой редакции этого названия.

    Об авторе :

    Engr.Усама М. Батт — выпускник кафедры электротехники Univ. Пенджаба, Пакистан. На сегодняшний день опубликовал пять научных статей в признанных журналах и на международной конференции (США). Эта книга — суть его исследовательских возможностей. В настоящее время он работает в департаменте избранных. Энгг, ПУ, пак. как самый молодой преподаватель.

    «Об этом заголовке» может принадлежать другой редакции этого заголовка.

    Импульсный стабилизатор тока для зарядки автомобильного аккумулятора. Зарядное устройство стабилизированное по току

    Бывают случаи, когда вам нужно пропустить стабильный ток через светодиоды, ограничить зарядный ток аккумуляторов или проверить источник питания, но под рукой нет реостата.В этом, и не только, корпусе помогут специальные схемные решения ограничения, регулирования и стабилизации тока. Далее подробно рассматриваются схемы стабилизаторов и регуляторов тока.

    Источники тока, в отличие от источников напряжения, стабилизируют выходной ток, изменяя выходное напряжение, так что ток через нагрузку всегда остается неизменным.
    Таким образом, источник тока отличается от источника напряжения, как вода отличается от земли. Типичные области применения источников питания — это питание светодиодов, зарядка аккумуляторов и т. Д.
    Внимание! Не путайте стабилизатор тока со стабилизатором напряжения! Это могло плохо кончиться =)

    Стабилизатор тока простой на КРЕНК

    Для данного стабилизатора тока достаточно применить КР142ЕН12 или ЛМ317. Это регулируемые стабилизаторы напряжения, способные работать с токами до 1,5 А, входными напряжениями до 40 В и рассеивать мощность до 10 Вт (в зависимости от тепловых условий).
    Схема и применение показаны на рисунках ниже.


    Собственное потребление этих микросхем относительно невелико — около 8 мА и это потребление практически не меняется при изменении тока, протекающего через батарею, или изменении входного напряжения.Как вы можете видеть на приведенных выше схемах, регулятор LM317 работает как регулятор напряжения, поддерживая постоянное напряжение на резисторе R3, которое может регулироваться в определенных пределах с помощью строительного резистора R2. В этом случае R3 называется резистором, задающим ток. Поскольку сопротивление R3 не меняется, ток через него будет стабильным. Ток на входном валке будет примерно на 8 мА больше.

    Таким образом, мы получили стабилизатор тока, простой как веник, который можно использовать как электронную нагрузку, источник тока для зарядки аккумуляторов и т. Д.

    Встроенные стабилизаторы достаточно быстро реагируют на изменение входного напряжения. Недостатком такого регулятора тока является очень высокое сопротивление резистора установки тока R3 и, как следствие, необходимость использования более мощных и более дорогих резисторов.

    Стабилизатор тока простой на двух транзисторах

    Широкое распространение получили простые стабилизаторы тока на двух транзисторах. Главный недостаток этой схемы — не очень хорошая стабильность тока в нагрузке при изменении напряжения питания.Однако для многих приложений такие характеристики также будут работать.

    Ниже представлена ​​схема транзисторного регулятора тока. В этой схеме резистор, устанавливающий ток, равен R2. С увеличением тока через VT2 будет увеличиваться напряжение на токозадающем резисторе R2, который при значении примерно 0,5 … 0,6В начинает открывать транзистор VT1. Транзистор VT1 открывается и начинает закрывать транзистор VT2 и ток через VT2 уменьшается.



    Вместо биполярного транзистора VT2 можно применить — полевой транзистор.

    Стабилитрон

    VD1 выбран на напряжение 8 … 15В и необходим в тех случаях, когда напряжение блока питания достаточно высокое и может пробить затвор полевого транзистора. Для мощных полевых МОП-транзисторов это напряжение составляет около 20 В. Ниже показана схема регулятора тока с использованием полевого МОП-транзистора.


    Следует иметь в виду, что полевые МОП-транзисторы открываются при напряжении на затворе не менее 2В, соответственно, напряжение, необходимое для нормальной работы схемы стабилизатора тока, увеличивается.При зарядке аккумуляторов и некоторых других задачах достаточно будет включить транзистор VT1 с резистором R1 непосредственно на источник питания как показано на рисунке:


    В схемах стабилизатора тока на транзисторах необходимое значение резистора задания тока для заданного значения тока примерно в два раза меньше, чем в схемах со стабилизатором на КР142ЕН12 или LM317. Это позволяет использовать резистор настройки тока меньшей мощности.

    Стабилизатор тока на операционном усилителе (на ОУ)

    Если необходимо собрать широкодиапазонный регулируемый стабилизатор тока или стабилизатор тока с резистором, задающим ток на порядок или даже на два меньше, чем в схемах, показанных ранее, можно использовать схему с усилителем ошибки на ОУ. -усилитель (операционный усилитель).Схема такого стабилизатора тока представлена ​​на рис.

    .


    В этой схеме текущая уставка — резистор R7. Операционный усилитель DA2.2 усиливает напряжение на резисторе установки тока R7 — это напряжение усиленной ошибки. OA DA2.1 сравнивает опорное напряжение и напряжение ошибки и регулирует состояние полевого транзистора VT1.

    Обратите внимание, что для схемы требуется отдельный источник питания для разъема XP2. Напряжение питания должно быть достаточным для работы компонентов схемы и не превышать значение напряжения пробоя затвора полевого МОП-транзистора VT1.

    В качестве генератора опорного напряжения в схеме на рис. 7 используется микросхема DA1 REF198 с выходным напряжением 4,096 В. Это довольно дорогая микросхема, поэтому ее можно заменить обыкновенной накаткой, а если напряжение питания схемы (+ U) стабильно, то можно вообще обойтись без регулятора напряжения в этой схеме. В этом случае переменный резистор R подключается не к REF, а к + U. В случае электронного управления схемой контакт 3 DA2.1 может быть подключен непосредственно к выходу ЦАП.

    Для настройки схемы нужно установить ползунок переменного резистора R1 в верхнее положение по схеме, подстроечным резистором R3 выставить необходимое значение тока — это значение будет максимальным. Теперь резистором R1 можно регулировать ток через VT1 от 0 до максимального тока, установленного при настройке. Элементы R2, C2, R4 необходимы для предотвращения возбуждения цепи. Из-за этих элементов синхронизация не идеальна, как видно из осциллограммы.

    На осциллограмме луч 1 (желтый) показывает напряжение нагруженного ИП (источника питания), луч 2 (синий) показывает напряжение на резисторе установки тока R7.Как видите, за 80 мкс по цепи протекает ток в несколько раз больше установленного.

    Стабилизатор тока на микросхеме импульсного регулятора напряжения

    Иногда требуется, чтобы стабилизатор тока не только работал в широком диапазоне питающих напряжений и нагрузок, но и имел высокий КПД. В этих случаях компенсирующие стабилизаторы не подходят и заменяются импульсными (ключевыми) стабилизаторами. Кроме того, импульсные регуляторы могут получать высокое напряжение на нагрузке с небольшим входным напряжением.

    • Напряжение питания 2 … 16,5 В
    • Собственное потребление 110uA
    • Выходная мощность до 15 Вт
    • КПД при токе нагрузки 10 мА … 1 А достигает 90%
    • Опорное напряжение 1,5 В

    На рисунке показан один из вариантов включения микросхемы, именно его мы возьмем за основу нашей схемы.


    Процесс стабилизации упрощается следующим образом. Резисторы R1 и R2 являются делителями выходного напряжения микросхемы, как только разделенное напряжение, подаваемое на вывод FB MAX771, превышает опорное напряжение (1.5V) микросхема снижает выходное напряжение и наоборот — если напряжение на выводе FB меньше 1,5В, микросхема увеличивает входное напряжение.

    Очевидно, если схемы управления изменены так, что MAX771 реагирует (и регулирует) выходной ток, то мы получаем стабилизированный источник тока.
    Ниже показаны модифицированная схема ограничения выходного напряжения и вариант нагрузки.

    При небольшой нагрузке, если падение напряжения на резисторе R3 измерения тока меньше 1.5 В, схема на рисунке 10а действует как регулятор напряжения, стабилизируя напряжение на уровне стабилитрона VD2 + 1,5 В. Как только ток нагрузки становится достаточно большим, падение напряжения на R3 увеличивается, и схема переходит в режим стабилизации тока.

    Резистор R8 устанавливается, если напряжение стабилизации может быть большим — более 16,5В. Резистор R3 является уставкой тока и рассчитывается по формуле: R3 = 1,5 / Iст.
    Недостатком схемы является довольно большое падение напряжения на токоизмерительном резисторе R3.Этот недостаток устраняется применением операционного усилителя (ОУ) для усиления сигнала с резистора R3. Например, если сопротивление резистора необходимо уменьшить в 10 раз при заданном токе, тогда усилитель на операционном усилителе должен усилить напряжение, падающее на R3, также в 10 раз.

    Заключение

    Итак, было рассмотрено несколько схем, выполняющих функцию стабилизации тока. Конечно, эти схемы можно улучшить, увеличив скорость, точность и т. Д. Можно использовать специализированные микросхемы в качестве датчика тока и делать сверхмощные регулирующие элементы, но эти схемы идеальны в тех случаях, когда нужно быстро создать инструмент для облегчить вашу работу или решить определенный круг задач.

    Давно известно, что внутреннее оборудование автомобиля не полностью заряжает аккумулятор. Для подзарядки используется специальное устройство. Его выбор требует определенных знаний.
    Автомобилистам, разбирающимся в радиотехнике, будет интересно познакомиться с простым стабилизатором напряжения, который успешно применяется в качестве зарядного устройства.

    Выбор зарядного устройства

    Для качественной подзарядки аккумулятора необходимы стабильное напряжение и сила тока.

    Типичное зарядное устройство включает:

    Силовой узел. Предназначен для приема постоянного напряжения … Для этого используется понижающий трансформатор или импульсное устройство с выпрямителем;
    блок стабилизации тока. Он предназначен для поддержания заданного значения зарядного тока с высокой точностью.
    Согласно рекомендациям производителей зарядка осуществляется током 1/10 емкости аккумулятора. Например, зарядный ток составляет 6 А при емкости аккумулятора 60 А / ч;
    блок стабилизации напряжения.Предназначен для генерации стабилизированного и регулируемого напряжения.
    Это напряжение требуется на завершающей стадии зарядки.
    Рекомендуется начать зарядку током до 50% от емкости аккумулятора, а затем установить напряжение 14,5 В. Автомобильный аккумулятор заряжается до 14,4 В.

    Популярны у автолюбителей, прежде всего, несложные схемы стабилизации напряжения.

    Выбор схемы регулятора напряжения

    Устройство собрано на полевом (MOSFET) транзисторе Q1, который действует как регулирующий силовой элемент.Схема предназначена для работы с полупроводником IRLZ44N в ключевом режиме.
    Устройство, в зависимости от установленного радиатора полевого транзистора, переключает токи до 10 А.

    Микросхема TL431 используется в качестве регулируемого стабилитрона U1.
    Совместно с переменным резистором RV1 регулируется выходное напряжение цепи. Отечественный аналог микросхемы — стабилитрон КР142ЕН19А.

    Электролиты C1 C2 C3 50 V являются сглаживающими элементами.Они обеспечивают стабильную работу схемы.

    На вход схемы подается напряжение от 6 до 50 В, а на выходе формируется необходимое напряжение от 3 до 27 В.
    Минимальное напряжение 3 В определяется управляющим напряжением полевого транзистора.

    Рассеиваемая мощность устройства не более 50 Вт.
    Для отвода тепла полевой транзистор установлен на радиаторе площадью эквивалентной 0,02 м2.
    Термопаста или резиновая основа используются для улучшения теплоотвода.

    Соединительные провода подключаются к устройству с помощью двухполюсных разъемов.

    Печатная плата выглядит так:

    Устройство в сборе выглядит так:

    В целом устройство малогабаритное с большими возможностями собрано из недорогих и доступных радиодеталей.
    Кстати, некоторые детали взяты от блока питания компьютера.
    Желаем удачной сборки.

    Эта статья является ответом на вопрос одного из посетителей сайта. Схема зарядного устройства представлена ​​на рисунке 1.

    В целом схема представляет собой одну из типовых схем включения трехполюсного регулируемого интегрального стабилизатора положительного напряжения ЛМ317, российский аналог — КР142ЕН12А.

    Схема работает следующим образом. При небольшом токе, протекающем через сопротивление нагрузки, схема ведет себя как обычный стабилизатор напряжения, выходное напряжение которого задается резистором R3.Сопротивление этого резистора можно рассчитать по приведенным формулам. При уменьшении сопротивления нагрузки, т.е. при увеличении тока, протекающего по микросхеме, увеличивается падение напряжения на резисторе R1. Когда напряжение на этом резисторе приближается к напряжению открытия транзистора VT2, это примерно, где-то около 0,6 В, часть тока нагрузки начнет протекать через последний. Это означает, что после определенного количества тока нагрузки весь основной ток возьмет на себя мощный транзистор… Максимальный ток стабилизатора в этом случае будет ограничен максимальным током коллектора применяемого транзистора. Но в схеме есть система ограничения тока, состоящая из транзистора VT1 и резистора R2. В этом случае резистор R2 является датчиком тока и от его значения будет зависеть уровень его ограничения. Схема ограничения тока работает следующим образом. Предположим, по какой-то причине ток, протекающий через транзистор VT2, увеличился, и падение напряжения на резисторе R2, датчике тока, также увеличилось.Когда это напряжение снова достигнет примерно 0,6 В, транзистор VT1 откроется и сам по себе шунтирует переход база-эмиттер транзистора VT2, тем самым уменьшая ток его коллектора. Переходит в режим ограничения тока. При резисторе R2 на 0,1 Ом и с учетом того, что для открытия кремниевых транзисторов требуется напряжение около 0,6 В, находим, что ограничение тока произойдет примерно на 6 А. I = U / R = 0,6 / 0,1 \ u003d 6.
    Недостатком данной схемы является невозможность плавной регулировки выходного стабильного тока, но если это зарядное устройство используется для зарядки однотипных аккумуляторов, то этим можно пренебречь.Выбор диодов зависит, конечно, от тока нагрузки. Если зарядное устройство будет использоваться для автомобильных аккумуляторов, то ТС-180 можно использовать как сетевой трансформатор. Читайте как перематывать

    Мне недавно пришлось сделать собственное зарядное устройство для автомобильного аккумулятора на ток 3-4 ампера. Конечно, чтобы быть мудрее, чего-то не было желания, некогда было, и в первую очередь вспомнил схему стабилизатора зарядного тока. Изготовить зарядное устройство по такой схеме очень просто и надежно.

    Вот схема самого зарядного устройства:

    Установлена ​​старая микросхема (К553УД2), правда старая, просто некогда было попробовать новые, да к тому же она была под рукой.Шунт от старого тестера идеально подходит на место резистора R3. Резистор, конечно, можно сделать сами из нихрома, но при этом сечение должно быть достаточным, чтобы выдерживать ток через себя и не нагреваться до предела.


    Устанавливаем шунт параллельно амперметру, подбираем его с учетом габаритов измерительной головки. Собственно, мы устанавливаем его на самый терминал головы.

    Вот так выглядит печатная плата стабилизатора тока зарядного устройства:



    Любой трансформатор можно подать от 85 вольт и выше.Вторичная обмотка должна быть 15 вольт, а сечение провода должно начинаться от 1,8 мм (диаметр меди). Выпрямительный мост заменен на 26МВ120А. Он может быть немного большим для такой конструкции, но его очень легко установить, прикрутить и надеть клеммы. Можно установить любой диодный мост. Для него основная задача — выдержать соответствующий ток.

    Стабилизатор: обозначение, описание, схемы

    Современный человек постоянно окружен огромным количеством электрического оборудования, как бытового, так и промышленного.Трудно представить нашу жизнь без электроприборов, они незаметно проникли в дома. Даже в наших карманах таких устройств всегда несколько. Все это оборудование для стабильной работы требует бесперебойного питания. Фактически, скачки сетевого напряжения и тока чаще всего становятся причиной выхода устройств из строя.

    Для обеспечения качественного питания технических устройств лучше всего использовать стабилизатор тока. Он сможет компенсировать провалы в сети и продлить срок службы.

    Стабилизатор тока — это устройство, которое автоматически поддерживает ток потребителя с заданной точностью. Он компенсирует скачки частоты тока в сети, изменение мощности нагрузки и температуры окружающей среды. Например, увеличение мощности, потребляемой устройством, приведет к изменению потребляемого тока, что вызовет падение напряжения на сопротивлении источника, а также на сопротивлении проводки. Чем больше значение внутреннего сопротивления, тем сильнее будет изменяться напряжение с увеличением тока нагрузки.

    Регулятор компенсационного тока представляет собой саморегулирующееся устройство, содержащее петлю отрицательной обратной связи. Стабилизация достигается в результате изменения параметров регулирующего элемента при воздействии на него импульса обратной связи. Этот параметр называется функцией выходного тока. По форме регулирования компенсирующие стабилизаторы тока бывают: непрерывные, импульсные и смешанные.

    Основные настройки:

    1. Коэффициент стабилизации на основе значения входного напряжения:

    TO st.т. = (ΔU дюйм / ΔI H ) * (I H / U дюйм ), где

    I Mr. , ΔI Mr. — текущее значение и приращение текущего значения в Загрузка.

    Коэффициент К ст.т. рассчитывается с постоянным сопротивлением нагрузки.

    2. Значение коэффициента стабилизации в случае изменения сопротивления:

    K R H = (ΔR Mr. / R Mr. ) * (I H / ΔI H ) = r і / R H, где

    R H , ΔR Mr. — сопротивление и приращение сопротивления нагрузки;

    г i — значение внутреннего сопротивления стабилизатора.

    Коэффициент K R H рассчитывается при постоянном входном напряжении.

    3. Значение температурного коэффициента стабилизатора: γ = ΔI г / Δt окр.

    В энергетические параметры стабилизаторов входит КПД: η = P out / P in.

    Рассмотрим несколько схем стабилизаторов.

    Стабилизатор тока в полевом транзисторе с закороченными затвором и истоком, U в = 0. Транзистор в этой схеме включен последовательно с сопротивлением нагрузки. Точки пересечения прямой нагрузки с выходной характеристикой транзистора будут определять текущее значение при наименьшем и наибольшем значении входного напряжения. При использовании такой схемы ток нагрузки изменяется незначительно при значительном изменении входного напряжения.

    Импульсный регулятор тока по своей отличительной особенности имеет работу транзистора-регулятора в состоянии переключения. Это позволяет повысить эффективность работы устройства. Импульсный стабилизатор тока представляет собой разновидность однотактного преобразователя, покрытого петлей отрицательной обратной связи. Такие устройства в зависимости от реализации силовой части можно разделить на два типа: с последовательным подключением дросселя и транзистора; при последовательном включении дроссельной заслонки и параллельном включении регулирующего транзистора.

    An9931 Драйвер светодиодов (стабилизатор тока) с импульсным преобразованием и корректором мощности

    Главная / Участники / Продукция / Драйвер светодиода An9931 (стабилизатор тока) с импульсным преобразованием и корректором мощности Производитель: ПАО «Ангстрем»
    Контактное лицо: Канунников Владимир
    Почта: [email protected]
    Телефон: +7 499 720-83-83
    Сайт: www.angstrem.ru

    Основное назначение:

    Автономное светодиодное освещение, уличное освещение,

    дорожные знаки, декоративное освещение.

    Технические характеристики и функциональные параметры:

    • Низкое ЭМГ-излучение;

    • Работа с фиксированной частотой преобразования или в фиксированное время с низкой рабочей частотой;

    • Встроенный аналоговый контроллер питания IC с диапазоном до 550В;

    • Чувствительность по входному и выходному току;

    • Ограничение входного тока;

    • Возможности отключения, ШИМ и фазового затемнения.

    Конкурентные преимущества:

    • Бренд Ангстрем гарантирует качество и надежность выпускаемой продукции.

    • Запланированное время

    • Конкурентоспособная цена, обеспечиваемая нашей собственной разработкой

    • Универсальность

    • Высокая эффективность, управление светодиодными сетями и световыми панелями, а также всеми типами преобразователей (buck, boost, SEPIC)

    • Работоспособность от сети 220В без преобразователей

    Вернуться к списку

    KEPCO, INC.: ОБЗОР ПРОДУКТА — ЗАВЕРШЕНИЕ

    Для разбивки модульных источников питания и источников питания Kepco по параметру


    см. Руководство по выбору продукции.

    Если веб-сайт Kepco был полезен в поиске ответа на ваши потребности в энергосистемах, наши страницы предлагают вам способ быстрого внедрения, не выходя из браузера (не ходить к факсу! Никаких запросов! Никаких документов!). Если вы ищете быстрый ответ, вы можете быстро подготовить решение, обычно в течение 24 часов.Продукты Kepco, доступные для покупки в Интернете, перечислены ниже. Ознакомившись со спецификациями модели, нажмите «КУПИТЬ СЕЙЧАС», чтобы разместить заказ.

    ИСТОЧНИКИ ПИТАНИЯ ДЛЯ ПРИБОРОВ

    BOP
  • 100Вт, 200Вт, 400Вт
  • Программируемый
  • линейный
  • Биполярный
  • Дополнительный GPIB или RS232
  • Дополнительное управление через Ethernet:
    через веб-страницу или с помощью команд SCPI
    через Telnet.
  • Стабилизатор напряжения / тока
  • Опция L оптимизирована для индуктивных / магнитных нагрузок
  • Вариант C оптимизирован для емкостных нагрузок.
  • BOP-MG 1 кВт
    BOP-ME 1 кВт
  • 1000 Вт
  • Биполярный
  • 4-квадрантный
  • Источник-приемник
  • Рекуперация энергии
  • Аналоговое / цифровое управление
  • Программируемый GPIB (суффикс MG)
  • Программируемый LAN / Ethernet (суффикс ME)
  • Стабилизатор напряжения / тока
  • BOP-GL 1 кВт
    BOP-EL 1 кВт
  • 1000 Вт
  • Биполярный
  • Оптимизирован для индуктивных нагрузок
  • 4-квадрантный
  • Источник-приемник
  • Рекуперация энергии
  • Аналоговое / цифровое управление
  • Программируемый GPIB (суффикс GL)
  • Программируемый LAN / Ethernet (суффикс EL)
  • Стабилизатор напряжения / тока
  • KLP
  • Полная мощность 1200 Вт
  • от 0-10 В до 0-600 В
  • GPIB, стандарт RS 232
  • Дополнительно: GPIB, LAN (LXI)
  • Внешний аналоговый программируемый
  • точность
  • Цифровой
  • Стабилизатор напряжения / тока
  • Вход 88-265 В переменного тока
  • 19 дюймовx 1U
  • Схема
  • RODC (опция R) быстро разряжает выходную емкость, значительно сокращая время отклика на снижение выходного напряжения
  • KLN
  • 750 Вт (1U, половина стойки)
  • 1500 Вт (1U, полная стойка)
  • 3000 Вт (2U, полная стойка)
  • Входное напряжение:
  • 750 Вт, 1500 Вт: 100 ~ 240 В переменного тока,
    127 ~ 373 В постоянного тока
  • 3000 Вт: 190 ~ 240 В переменного тока, 254 ~ 370 В постоянного тока
  • Низкопрофильный
  • автоматический кроссовер
  • высокопроизводительный
  • по выгодной цене
  • конюшня
  • программируемый
  • Аналоговое программирование и RS 485
  • Интерфейс GPIB или LAN опционально
  • 39 Модели: от 0-6 В до 0-600 В, до 400 А
  • KLN Расширенный диапазон
  • 5кВт, 10кВт, 15кВт
  • импульсный блок питания
  • Выход: 80/250/350/500/650 В постоянного тока
  • Постоянная мощность
  • Преобразователь переменного тока в постоянный
  • Вход: 3-фазный универсальный переменный ток, 180-460 В переменного тока, 47/63 Гц с PFC> 0.95
  • программируемое напряжение / ток
  • Соответствует RoHS
  • принудительное разделение тока для параллельной работы
  • Интерфейс LAN (LXI) в комплекте
  • Моделирование встроенной солнечной батареи
  • Сохранение до 16 запрограммированных последовательностей
  • Параллельно до 10 устройств (ведущий / ведомый)
  • Дополнительный GPIB, USB, последовательные интерфейсы
  • Дополнительное изолированное аналоговое программирование
  • KLR
  • 2400 Вт
  • Прямоугольный вывод От 0 — 20 В до 0 — 300 В
  • GPIB, стандарт RS 232
  • Дополнительно: GPIB, LAN
  • Внешний аналоговый программируемый
  • точность
  • Цифровой
  • Стабилизатор напряжения / тока
  • Вход 200-240 В переменного тока
  • 19 дюймовx 1U
  • Контур RODC (опция R) быстро разряжает выходную емкость, значительно сокращая время отклика на снижение выходного напряжения.
  • EL Электронная нагрузка
  • Электронная нагрузка постоянного тока
  • Для тестирования источников питания
    :
  • Батареи
  • Источники питания
  • Генераторы
  • Зарядные устройства
  • Топливные элементы и т. Д.
  • Модули от 1 кВт до 5 кВт
  • Масштабируемый
  • 19 дюймовx 1U
  • BOP-HV
  • 40 Вт
  • 500 В, 1000 В
  • Биполярный
  • линейный
  • Программируемый
  • Стабилизатор напряжения / тока
  • BHK-MG
  • 200Вт, 40Вт
  • линейный
  • Программируемый
  • GPIB
  • Высокое напряжение:
    300/500/1000/2000 В
  • Стабилизатор напряжения / тока
  • ATE
  • 50Вт, 100Вт, 250Вт,
    500Вт, 1000Вт
  • точность
  • линейный
  • Программируемый
  • Стабилизатор напряжения / тока
  • 1 Выход: от 0 до 6/15/25/36/55/75/100/90 252 150 В постоянного тока
  • ATE-DMG
  • 1000 Вт
  • точность
  • Цифровой
  • линейный
  • GPIB
  • Программируемый
  • Стабилизатор напряжения / тока
  • JQE
  • 100Вт, 250Вт,
    500Вт, 1000Вт
  • линейный
  • Программируемый
  • В стабилизатор
  • Аналоговый программируемый
  • Вход: 115/230 В переменного тока
  • 1 Выход: от 0 до 6/15/25/36/55/75/100/
    150 В
  • HSP
  • 1000, 1500 Вт
  • Горячая замена
  • N + 1, резервирование
  • PFC
  • Импульсный источник питания
  • Широкий диапазон входов переменного тока
  • 1 Вывод: 3.3/5/12/15/24/28/48/125 В
  • HSF
  • 50Вт, 100Вт, 150Вт, 300Вт,
    600Вт, 1200Вт, 1500Вт
  • Горячая замена, N + 1
  • Импульсный источник питания
  • 1 Выход: 3,3 / 5/12/15/24/28 / 48В
  • Широкодиапазонный вход:
    95-264 В переменного тока / 125-370 В постоянного тока
  • HSF-1UR
  • 50 Вт, 100 Вт, 150 Вт
  • Профиль 1U
  • Горячая замена, N + 1
  • Импульсный источник питания
  • 1 Выход: 5/12/15/24/28/48 В
  • Широкодиапазонный вход:
    95-264 В переменного тока / 125-370 В постоянного тока
  • TBC
  • 300Вт, 600Вт,
    1500Вт, 3000Вт
  • Зарядное устройство
  • Встроенный селектор поплавкового выравнивания с таймером
  • Стойка / настенное крепление
  • Вход: 115/230 В переменного тока (1500/3000 Вт: 230 В только
    переменного тока)
  • 1 Выход 12, 24, 48 В постоянного тока
  • MST
  • 200, 400 Вт
  • Программируемый
  • Коммутатор
  • PFC
  • Стабилизатор напряжения / тока
  • Шина IEEE 1118 / GPIB
  • Вход: 100-240 В переменного тока / 24/28/48 В постоянного тока
  • 1 Выход: от 0 до 6/15/25/40/55/65/90 252 75/100/150 В постоянного тока
  • MAT
  • 360, 720, 1080 Вт
  • Программируемый
  • Шина IEEE 1118
  • Дополнительный адаптер GPIB
  • Стабилизатор напряжения / тока
  • Вход: 115/230 В переменного тока
  • 1 Выход: от 0 до 6/15/25/36/55/75/100/
    150 В
  • ABC
  • 100 Вт
  • точность
  • Программируемый
  • GPIB
  • Цифровой
  • Стабилизатор напряжения / тока
  • 1 Выход: от 0 до 10/15/25/36/60/125 В
  • МПС
  • 70 Вт
  • Низкий уровень шума
  • Стабилизатор напряжения
  • лом перенапряжения
  • Регулируемый предел тока
  • Скамья
  • Вход: 115/230 В переменного тока
  • 3 выхода
  • от 0 до 6 В (с OVP) / от 0 до 5 А
  • от 0 до +20 В / от 0 до 1 А
  • от 0 до -20 В / от 0 до 1 А

  • МСК
  • 100 Вт
  • линейный
  • Настольный
  • Вход: 115/230 В переменного тока
  • 1 Выход: от 0 до 10/20/40/60/126 В постоянного тока
  • PAT
  • 20 Вт
  • линейный
  • Программируемый
  • Стабилизатор напряжения / тока
  • вход: 115/230 В переменного тока
  • 1 Выход: от 0 до 7/15/21/40/72/100 В постоянного тока
  • PRR
  • 1000 Вт
  • Фиксированный выход
  • феррорезонансный
  • Крепление в стойку
  • Стабилизатор напряжения
  • Вход: 120 В переменного тока
  • 1 Выход: 12/24/28/48 В постоянного тока
  • PTR
  • 60 Вт
  • линейный
  • Программируемый
  • Стабилизаторы напряжения / тока
  • Отдельные каналы стабилизации V / C
  • Вход: 115/230 В переменного тока
  • 1 Выход: от 0 до 7/15/21/40/72/100 В постоянного тока
  • CC
  • 20 Вт
  • линейный
  • Программируемый
  • быстрое восстановление
  • Стабилизатор тока
  • Вход: 115/230 В переменного тока
  • 1 Выход: 0-7 / 15/21/40/72 / 100В постоянного тока
  • ОБТ
  • 360 Вт
  • линейный
  • Программируемый
  • Стабилизатор напряжения / тока
  • Клавиатура
  • ЖК-дисплей
  • Шина IEEE 1118 (последовательная)
  • GPIB и RS 232 опционально
  • Вход: 115/230 В переменного тока
  • 1 Выход: от 0 до 6/15/25/36/55/75/100/90 252 150 В постоянного тока
  • PCX-MAT
  • 20 Вт
  • линейный
  • Программируемый
  • Высокая скорость
  • Стабилизатор напряжения
  • Крепление на столе / стойке
  • Вход: 115/230 В переменного тока
  • 1 Выход: 0-7 / 15/21/40/72/100/
    200 В постоянного тока
  • МОДУЛЬНЫЕ ИСТОЧНИКИ ПИТАНИЯ

    AE
  • 800 Вт, 1500 Вт
  • импульсный блок питания
  • Преобразователь переменного тока в постоянный, из постоянного в постоянного тока
  • Вход: универсальный, PFC,
    90-264 В переменного тока / 127-370 В постоянного тока
  • 1 выход: 12/15/24/30/90 252 36/48/60 В постоянного тока
  • выбираемый дополнительный выход
  • RS 232 / RS 485 / I 2 C,
  • Соответствует RoHS
  • Низкая стоимость
  • Программируемое напряжение / ток 0-105%
  • Принудительное разделение тока для параллельной работы
  • АК
  • 75 Вт, 100 Вт, 150 Вт,
    200 Вт, 350 Вт, 450 Вт,
    650 Вт, 1000 Вт, 1500 Вт,
    3000 Вт,
  • импульсный блок питания
  • 1 выход + дополнительный выход
  • Вывод:
    5/7.5/12 / 13,5 / 15/24/27 / 48В постоянного тока
  • Преобразователь переменного тока в постоянный, постоянного тока в постоянный
  • Вход: универсальный, PFC,
    90-264 В переменного тока / 127-370 В постоянного тока
  • программируемое напряжение / ток
  • Соответствует RoHS
  • принудительное разделение тока для параллельной работы
  • низкая стоимость
  • AEK
  • 3000 Вт
  • импульсный блок питания
  • Преобразователь переменного тока в постоянный, постоянного тока в постоянный
  • Вход: универсальный, PFC,
    90-264 В переменного тока / 127-370 В постоянного тока
  • 1 Выход:
  • LV: 12/15/24/30/36/48 / 60V d-c
  • HV: 200/250/400V d-c
  • Выбираемый дополнительный выход
  • RS 232 / RS 485 / I 2 C,
  • Программируемое напряжение / ток
  • Соответствует RoHS
  • Принудительное разделение тока для параллельной работы
  • Низкая стоимость
  • DV
  • 150 Вт, 240 Вт, 480 Вт
  • 1 выход 24, 48V d-c
  • преобразователь переменного тока в постоянный,
    преобразователь постоянного тока в постоянный
  • Вход: универсальный, PFC,
    88 В — 264 В переменного тока,
    124 — 373 В постоянного тока
  • Импульсный источник питания
  • Низкая стоимость
  • Внесен в список UL 508
  • Соответствует RoHS

  • DN
  • 10Вт, 20Вт, 40Вт,
    60Вт, 100Вт
  • 1 выход: 12/15/24/48 В постоянного тока
  • преобразователь переменного тока в постоянный,
    преобразователь постоянного тока в постоянный
  • Вход: универсальный, PFC,
    88 В — 264 В переменного тока,
    124 — 370 В постоянного тока
  • импульсный блок питания
  • Низкая стоимость
  • Внесен в список UL 508
  • Соответствует RoHS
  • UL 1310, класс 2 Блок питания / проход LPS
  • GE
  • 25Вт, 35Вт, 50Вт,
    75Вт, 100Вт, 150Вт
  • Ввод: универсальный
  • Преобразователь переменного тока в постоянный
  • Конвекционное охлаждение
  • Низкая стоимость
  • Коммутационная мощность
    Питание
  • 1 выход: 3.3/5/12/15/24/48 В постоянного тока
  • Соответствует RoHS
  • ME
  • 5Вт, 10Вт, 15Вт,
    20Вт, 1200Вт
  • Импульсный источник питания
  • Преобразователь переменного тока в постоянный
  • Вход: универсальный, PFC
  • 1 Выход:
  • 5/12/15 / 24V d-c
  • 1200W: добавляет 30/36/48 / 60V d-c
  • одобрено для медицинской безопасности,
  • Соответствует RoHS
  • Низкая стоимость,
  • МП
  • 5Вт, 10Вт, 15Вт,
    20Вт, 45Вт, 60Вт,
    150Вт, 250Вт, 350Вт,
    450Вт
  • открытый блок питания
    ,
  • Преобразователь переменного тока в постоянный,
  • Ввод: универсальный,
  • 1 Выход:
  • 5/12/15 / 24V d-c
  • 45W to 450W: добавляет 48V d-c
  • одобрено для медицинской безопасности,
  • Соответствует RoHS
  • 60601-1 / Класс 2 утвержден
  • УП
  • 150 Вт, 200 Вт, 350 Вт, 500 Вт
  • U-образный переключающий блок питания
    источник питания
  • Преобразователь переменного тока в постоянный
  • Ввод: универсальный
  • 1 Выход: 12/15/20/24/30/90 252 36/48 В постоянного тока
  • Конвекционное охлаждение
  • Низкая стоимость
  • Соответствует RoHS
  • HSM
  • 1000 Вт, 1500 Вт
  • Импульсный источник питания
  • резервирование N + 1
  • Широкий диапазон входов переменного тока
  • PFC
  • 1 Вывод: 3.3/5/12/15/24/28/48/125 В
  • PAT
  • 20 Вт
  • линейный
  • Программируемый
  • Стабилизатор напряжения / тока
  • Вход: 115/230 В переменного тока
  • 1 Выход: от 0 до 7/15/21/40/72/100 В постоянного тока
  • PRM
  • 60Вт, 120Вт, 180Вт,
    280Вт, 300Вт, 450Вт
  • линейный
  • феррорезонансный
  • Стабилизатор напряжения
  • Вход: 115 В переменного тока
  • 1 Выход (фиксированный): 5/8/12/15/21/24/26/28/90 252 36/48/60/120/240 В постоянного тока
  • RMW
  • 300 Вт
  • Конвекционное охлаждение
  • первичный выход
    регулируемый 10%
  • Соответствует RoHS
  • Выход:
  • Одинарный: 5/12/15/24 / 48V d-c
  • Тройной: 5 / + 12 / -12V d-c
  • RTW
  • 50 Вт, 100 Вт, 150 Вт, 300 Вт
  • Импульсный источник питания
  • Преобразователь переменного тока в постоянный
  • Соответствует RoHS
  • Компактность
  • PFC
  • Вход: Широкодиапазонный вход: 85-265 В переменного тока
  • 1 Вывод: 3.3/5/12/15/24/28/48 d-c
  • Соответствие FCC / VDE, класс B
  • Дистанционное включение / выключение
  • MTW
  • 15 Вт, 30 Вт, 60 Вт,
  • Широкодиапазонный вход:
    90-264 В переменного тока / 130-370 В постоянного тока
  • 3 выхода: + 5 / 12В постоянного тока
  • Соответствует RoHS
  • PTR
  • 50 Вт
  • линейный
  • Программируемый
  • Стабилизатор напряжения / тока
  • Отдельные каналы стабилизации V / C
  • Вход: 115/230 В переменного тока
  • Выход: от 0 до 7/15/21/40/72/100 В постоянного тока
  • RKE
  • 1500 Вт
  • закрытый
  • Преобразователь переменного тока в постоянный,
    преобразователь постоянного тока в постоянный
  • 1 Выход: 24/48 d-c
  • Вход: широкий диапазон,
    85-265 В переменного тока / 120-370 В постоянного тока
  • Активный PFC
  • Соответствие FCC / VDE, класс B
  • Широкий диапазон регулировки мощности
  • Работа с резервированием N + 1
  • Дистанционное включение / выключение
  • Соответствует RoHS
  • HWS
  • 300, 600, 1000,
    1500 Вт
  • Дистанционное программирование
  • Ограниченная пожизненная гарантия
  • Утверждено UL 508
  • Маленький размер
  • Полностью закрытый, 1 выход:
  • 300 Вт, 600 Вт: 3.3/5/12/15/24/48 В постоянного тока
  • 1000 Вт, 1500 Вт: 3,3 / 5/6 / 7,5 / 12/15/24/
    36/48/60 В постоянного тока
  • Semi F47 совместимый (высокая линия переменного тока)
  • Универсальный вход (85-265 В переменного тока)
  • Соответствует RoHS
  • SNP-C03, -C04, -C06, -C08, -C10 и -C15
  • 30 Вт, 45 Вт пик
  • 40 Вт, 60 Вт пик
  • 60 Вт, 90 Вт пик
  • 80 Вт, 120 Вт пик
  • 100 Вт, 150 Вт пик
  • 150 Вт, 220 Вт пик
  • Полностью закрытый
  • Один и несколько выходов
  • Индикатор включения
  • Признание безопасности ITE
  • Соответствует RoHS
  • Рентабельность
  • Знак CE
  • СНП-G04, -GK6, -G12
  • 40 Вт, 55 Вт пик
  • 60 Вт, 84 Вт пик
  • 120 Вт, 200 Вт пик
  • Один выход:
  • 40 Вт, 120 Вт: 12/15/18/24/28/36/48 В постоянного тока
  • 60 Вт: 12/15/18/24/28/36/48/60 В постоянного тока
  • Конструкция карты ПК
  • Компактность
  • Версии для медицинского применения и ITE
  • Green Power
  • Соответствует RoHS
  • СНП-G16, -G20, -E30
  • 160 Вт, 320 Вт пик
  • 200 Вт, 320 Вт пик
  • 300 Вт, 400 Вт пик
  • Один выход: 12/15/18/24/28/36/90 252 48 В постоянного тока
  • Конструкция карты ПК
  • 160 Вт, 200 Вт: дополнительные U-образный кронштейн и крышка
  • 300 Вт: U-образное шасси, крышка / вентилятор охлаждения в стандартной комплектации
  • Версии для медицинского применения и ITE
  • Green Power
  • Соответствует RoHS
  • SWS
  • 50 Вт, 75 Вт, 100 Вт,
    150 Вт, 300 Вт, 600 Вт,
    1000 Вт
  • Коррекция коэффициента мощности
  • Универсальный вход (85-265 В переменного тока).
  • Защита от переходных процессов на входе
  • Уровень B EMI
  • Коррекция коэффициента мощности
  • Один выход:
  • 50 Вт, 75 Вт, 100 Вт: 3,3 / 5/12/15/24 В постоянного тока
  • 150 Вт: 3,3 / 5/12/15/18/24 В постоянного тока
  • 300 Вт: 3,3 / 4/5 / 7,5 / 12/15 / 24/36/48 В пост. Тока
  • SWS600: 3,3 / 5/12/15/24/36/48 В пост. Тока
  • SWS600L: 3,3 / 5/12/15/24/36/48/60 В пост. Тока
  • 1000 Вт: 3,3 / 5/12/15/24/36/48/60 В постоянного тока
  • Полностью закрытый
  • Низкая стоимость
  • Глобальные сертификаты безопасности
  • Соответствует RoHS
  • ПОДКЛЮЧЕНИЕ / ГОРЯЧАЯ ЗАМЕНА ИСТОЧНИКОВ

    HSF
  • 300Вт, 600Вт,
    1200Вт, 1500Вт,
  • Горячая замена, N + 1
  • Импульсный источник питания
  • 1 Вывод: 3.3/5/12/15/24/28/48 В
  • Широкодиапазонный вход:
    95-264 В переменного тока / 125-370 В постоянного тока,
  • HSF
  • 50 Вт, 100 Вт, 150 Вт
  • Горячая замена, N + 1
  • Импульсный источник питания
  • 1 Выход: 3,3 / 5/12/15/24/28 / 48В
  • Широкодиапазонный вход:
    95-264 В переменного тока / 125-370 В постоянного тока
  • HSF-1UR
  • 50 Вт, 100 Вт, 150 Вт
  • Профиль 1U
  • Горячая замена, N + 1
  • Импульсный источник питания
  • 1 Выход: 5/12/15/24/28/48 В
  • Широкодиапазонный вход:
    95-264 В переменного тока / 125-370 В постоянного тока,
  • HSP
  • 1000, 1500 Вт
  • Горячая замена
  • N + 1, резервирование
  • PFC
  • Импульсный источник питания
  • Широкий диапазон входов переменного тока
  • 1 Вывод: 3.3/5/12/15/24/28/48/125 В
  • MAT
  • 360, 720, 1080 Вт
  • Программируемый
  • Стабилизатор V / C
  • Шина IEEE 1118
  • Дополнительный адаптер GPIB
  • вход: 115/230 В переменного тока
  • 1 Выход:
    от 0 до 6/15/25/36/55/75/100/150 В постоянного тока
  • MST
  • 200, 400 Вт
  • Программируемый
  • Коммутатор
  • PFC
  • Стабилизатор V / C
  • Шина IEEE 1118 / GPIB
  • Вход: 100-240 В переменного тока / 24/28/48 В постоянного тока
  • 1 Выход: от 0 до 6/15/25/40/55/65/90 252 75/100/150 В постоянного тока
  • ПРОГРАММАТОРЫ / КОНТРОЛЛЕРЫ / ИНТЕРФЕЙСЫ

    BIT 802E
    (управление через Ethernet)
  • Управляет BOP через веб-страницы
    и интерфейсы socket
    .
  • Настройка с помощью веб-страницы.
  • Драйверы Labview G, C.
  • LXI версия 1.4
    совместимая
  • Мягкая калибровка
  • Двухдиапазонный, 16 бит
  • Разрешение 15 бит для полного
    и 1/4 масштаба вывода.
  • Генератор сигналов произвольной формы.
  • BIT 4886
    (управление GPIB)
  • Подключает BOP к шине
    IEEE 488.2
  • Поддержка разговора / слушания
  • 16 бит
  • Разрешение 1/2 16
  • Поддерживает SCPI / CIIL
  • PC Card вставлена ​​в BOP
  • MBT-G
  • полнофункциональный ОБТ
  • Интерфейс между IEEE
    488.2 или RS 232 и
    Шина управления Kepco (IEEE 1118)
  • Управляет до 27 источниками питания Kepco
    (MAT, MBT, MST, BOP и т. Д.)
  • Пульт дистанционного управления до 1000 футов.
  • Поддерживает SCPI / CIIL
  • Инструмент настольный
  • MST 488-27
  • Интерфейс между
    IEEE 488.2 или
    RS 232 и
    шиной управления Kepco (IEEE 1118).
  • Управляет до 27 источниками питания Kepco
    (MAT, MBT, MST, BOP и т. Д.)
  • Пульт дистанционного управления до 1000 футов.
  • Поддерживает SCPI / CIIL
  • Модульный (ширина стойки 1/9)
  • Подходит для адаптера стойки RA 55 / CA 400, используемого с источниками питания
    MST.
  • ТМА 4882-27
  • Интерфейс между
    IEEE 488.2 или
    RS 232 и
    Шина управления Kepco
    (IEEE 1118)
  • Управляет до 27 источниками питания Kepco
    (MAT, MBT, MST, BOP и т. Д.)
  • Пульт дистанционного управления до 1000 футов.
  • Поддерживает SCPI / CIIL
  • На скамейке / в стойке
  • TMA VXI-27
  • Интерфейс между шиной VXI
    и шиной управления Kepco
    (IEEE 1118)
  • Управляет до 27 источниками питания Kepco power
    (MAT, MBT, MST,
    BOP и т. Д.)
  • Пульт дистанционного управления до 1000 футов.
  • Поддерживает Plug and Play,
  • Поддерживает SCPI / CIIL.
  • SN 488-B, -D Программные платы
  • для программатора
    SNR 488
  • 1 на блок питания
  • -B для ввода Hex
  • -D для ввода 3-битного BCD
  • SN 488
  • Цифровой программатор
  • 1 или 2 канала
  • Слушатель IEEE 488 для программируемых моделей
    Kepco
    (JQE, ATE, PAT, PTR и т. Д.))
  • Точный аналоговый выход 0-10 В
  • SNR 488
  • Цифровой программатор
  • Многоканальный
  • Ц / А преобразование
  • Слушатель IEEE 488 для
    до 8 программируемых моделей (JQE,
    ATE, PAT, PTR и т. Д.)
  • Ввод: шестнадцатеричный или 3-битный двоично-десятичный код
  • Выход: точный от 0 до 10 В
    или аналоговый 1 В
  • РУКОВОДСТВО ПО ЗАКАЗУ ОБСЛУЖИВАНИЯ

    Словарь по сварке | MillerWelds

    MTE = Miller Technology Exclusive

    Выберите первую букву искомого термина: A C D E F G H I K L M O P R S T V W

    А

    Accu-Pulse ® (MTE) : Процесс сварки MIG, который обеспечивает точное управление дугой даже при прихватках и в узких углах.Обеспечивает оптимальный и точный контроль образования луж.

    Accu-Rated ™ Power (MTE) : Стандарт для измерения мощности генератора с приводом от двигателя. Гарантии сдачи всей мощности обещаны.

    Active Arc Stabilizer ™ (MTE) : Улучшает зажигание дуги и обеспечивает более мягкую дугу во всех диапазонах, с меньшей турбулентностью лужи и меньшим разбрызгиванием.

    Adaptive Hot Start ™ (MTE) : Автоматически увеличивает выходную силу тока в начале сварного шва, если этого требует запуск.Помогает исключить прилипание электрода при зажигании дуги.

    Advanced Active Field Control Technology ™ (MTE) : Простой и надежный запатентованный способ точного управления мощностью сварного шва генератора двигателя.

    Воздушно-угольная дуговая резка (CAC-A) : Процесс резки, при котором металлы плавятся под действием тепла дуги с использованием угольного электрода. Расплавленный металл отталкивается от разреза струей нагнетаемого воздуха.

    Переменный ток (AC) : Электрический ток, который меняет свое направление через равные промежутки времени, например 60 циклов переменного тока (AC) или 60 герц.

    Aluminium Pulse Hot Start ™ (MTE) : Автоматически обеспечивает большую мощность дуги для Millermatic® 350P, чтобы исключить «холодный запуск», свойственный алюминиевому запуску.

    Сила тока : Измерение количества электричества, проходящего через заданную точку в проводнике в секунду. Ток — это еще одно название силы тока.

    Arc : Физический зазор между концом электрода и основным металлом.Физический зазор вызывает нагревание из-за сопротивления току и дуговым лучам.

    Arc-Drive (MTE) : Автоматически улучшает сварку палкой, особенно труб, за счет фокусировки дуги и предотвращения выхода электрода.

    Auto-Crater ™ (MTE) : Позволяет дуге TIG на аппаратах серии Trailblazer® исчезнуть кратер, давая время для добавления наполнителя без потери защитного газа. Устраняет необходимость в дистанционном управлении на конце дуги.

    Auto-Line ™ (MTE) : Обеспечивает любое первичное входное напряжение в диапазоне, одно- или трехфазное, 50 или 60 Гц. Также регулирует скачки напряжения во всем диапазоне.

    Auto-Link® (MTE) : Схема внутреннего источника питания инвертора, которая автоматически подключает источник питания к приложенному первичному напряжению (230 В или 460 В), без необходимости вручную связывать клеммы первичного напряжения.

    Автоматический запуск на холостом ходу (MTE) : Двигатель запускается сразу же после запуска, что продлевает срок службы двигателя и снижает расход топлива и уровень шума.

    Автоматическая сварка : Использует сварочное оборудование без постоянной регулировки органов управления сварщиком или оператором. Оборудование контролирует выравнивание суставов с помощью автоматического датчика.

    Auto-Refire ™ (MTE) : Автоматически контролирует вспомогательную дугу при резке металлического листа или нескольких металлических частей без повторного запуска вручную.

    Auto Remote Sense ™ (MTE) : Автоматически переключает машину с панели на дистанционное управление при подключенном дистанционном управлении.Доступно для Dimension ™ NT 450, XMT® 350, Trailblazer® Series и PRO 300. Устраняет путаницу и необходимость в переключателе панели / дистанционного управления.

    Auto-Stop ™ (MTE) : Позволяет останавливать дугу TIG без потери защитного газа на серии Trailblazer®.

    Axcess ™ File Management (MTE) : Программное обеспечение, которое превращает стандартный КПК Palm в карту данных и удаленный брелок для всех систем Axcess. Позволяет отправлять по электронной почте, хранить и передавать программы сварки.

    К

    Сварочный аппарат с постоянным током (CC) : Эти сварочные аппараты имеют ограниченный максимальный ток короткого замыкания. У них отрицательная кривая вольт-амперной характеристики, и их часто называют «падающими».

    Устройство подачи проволоки с постоянной скоростью: Устройство подачи работает от 240 или 120 В переменного тока от источника сварочного тока.

    Сварочный аппарат с постоянным напряжением (CV) и постоянным потенциалом (CP): Этот тип выхода сварочного аппарата поддерживает относительно стабильное постоянное напряжение независимо от выходной силы тока.Это приводит к относительно ровной кривой вольт-амперной характеристики.

    Cool-On-Demand ™ (MTE) : Встроенный охладитель работает только при необходимости на Syncrowave® 250 DX и 350 LX.

    Ток: Другое название силы тока. Количество электричества, проходящего через точку в проводнике каждую секунду.

    Д

    Дефект: Один или несколько дефектов сплошности, которые вызывают сбой при испытании сварного шва.

    Dig: Также называется Arc Control.Предоставляет источнику питания переменную дополнительную силу тока в условиях низкого напряжения (короткая длина дуги) во время сварки. Помогает избежать «залипания» стержневых электродов при короткой длине дуги.

    Постоянный ток (DC): Протекает в одном направлении и не меняет его направление на противоположное, как переменный ток.

    Отрицательный электрод постоянного тока (DCEN): Направление тока, протекающего через сварочную цепь, когда вывод электрода подсоединен к отрицательной клемме, а рабочий провод подсоединен к положительной клемме сварочного аппарата постоянного тока.Также называется постоянным током прямой полярности (DCSP).

    Положительный электрод постоянного тока (DCEP): Направление тока, протекающего через сварочную цепь, когда вывод электрода подключен к положительной клемме, а рабочий провод подключен к отрицательной клемме сварочного аппарата постоянного тока. Также называется постоянным током обратной полярности (DCRP).

    Dual Power Option ™ (MTE) : Дает возможность приводу двигателя PipePro® 304 использовать входную одно- или трехфазную электрическую мощность 230 В, что исключает износ двигателя, шум и выбросы, а также затраты на топливо. .

    Рабочий цикл: Количество минут из 10-минутного периода времени, в течение которого аппарат дуговой сварки может работать с максимальной номинальной мощностью. Примером может служить 60-процентный рабочий цикл при 300 ампер. Это означало бы, что при 300 А сварочный аппарат можно использовать в течение шести минут, а затем дать ему остыть при работающем двигателе вентилятора в течение четырех минут.

    E

    Engine Save Start ™ (MTE): Двигатель работает на холостом ходу через три — четыре секунды после запуска на Trailblazer® 275 DC и 302.Увеличивает срок службы двигателя и снижает расход топлива.

    Факс

    Fan-On-Demand ™ (MTE) : Внутренняя система охлаждения источника питания, которая работает только при необходимости, сохраняя внутренние компоненты в чистоте.

    Контактный наконечник FasTip ™ (MTE) : Запатентованный однооборотный наконечник для быстрой замены — никаких инструментов!

    Стационарная автоматизация: Автоматическая сварочная система с электронным управлением для простых, прямых или круглых сварных швов.

    Гибкая автоматизация: Автоматизированная роботизированная сварочная система для сложных форм и применений, где сварочные пути требуют изменения угла наклона горелки.

    Дуговая сварка порошковой проволокой (FCAW): Процесс дуговой сварки, при котором плавятся и соединяются металлы путем их нагрева дугой между непрерывной плавящейся электродной проволокой и изделием. Экранирование достигается за счет флюса, содержащегося в сердечнике электрода. Дополнительная защита может быть обеспечена или не обеспечена от поступающего извне газа или газовой смеси.

    г

    Газовая дуговая сварка металла (GMAW): См. Сварка MIG.

    Газовая вольфрамовая дуговая сварка (GTAW): См. Сварка TIG.

    Заземление: Безопасное соединение рамы сварочного аппарата с землей. См. Раздел «Подключение детали», чтобы узнать о разнице между рабочим соединением и заземлением.

    Провод заземления: При подключении сварочного аппарата к объекту см. Предпочтительный термин «Вывод заготовки».

    Gun-On-Demand ™ (MTE) : Позволяет использовать либо стандартный пистолет, либо пистолет Spoolmatic® на Millermatic® 210, 251 и 350 без переключения переключателя. Автомат определяет, какой пистолет вы используете, когда вы нажимаете на спусковой крючок.

    H

    Герц: Герц часто называют «циклами в секунду». В Соединенных Штатах частота или направление изменения переменного тока обычно составляет 60 герц.

    Высокая частота: Охватывает весь частотный спектр выше 50 000 Гц.Используется при сварке TIG для зажигания и стабилизации дуги.

    Hot Start ™ (MTE) : Используется на некоторых станках с ручным приводом (SMAW), чтобы упростить запуск электродов, которые трудно запускать. Используется только для зажигания дуги.

    Я

    Инвертор: Источник питания, который увеличивает частоту поступающей первичной мощности, что позволяет уменьшить размер машины и улучшить электрические характеристики сварки, такие как более быстрое время отклика и больший контроль при импульсной сварке.

    К

    кВА (киловольт-ампер): киловольт-ампер. Сумма вольт, умноженная на ампер, деленная на 1000, потребляемая источником сварочного тока от первичной мощности, предоставляемой энергокомпанией.

    кВт (киловатт): Первичная кВт — это фактическая мощность, используемая источником питания при его номинальной выходной мощности. Вторичный кВт — это фактическая выходная мощность источника сварочного тока. Киловатты находятся путем деления вольт на ампер на 1000 и учета любого коэффициента мощности.

    л

    Lift-Arc ™ (MTE) : Эта функция позволяет зажигать дугу TIG без высокой частоты. Зажигает дугу при любой силе тока, не загрязняя сварной шов вольфрамом.

    Low OCV Stick ™ (MTE) : Снижает OCV на некоторых моделях Maxstar® и Dynasty®, когда источник питания не используется, устраняя необходимость в дополнительных редукторах напряжения.

    LVC ™ (компенсация линейного напряжения) (MTE): Сохраняет выходную мощность источника питания постоянной, несмотря на незначительные колебания входной мощности.

    м

    Микропроцессор: Одна или несколько интегральных схем, которые можно запрограммировать с помощью сохраненных инструкций для выполнения множества функций.

    Сварка MIG (GMAW или газовая дуговая сварка металла): Также называется сваркой сплошной проволокой. Процесс дуговой сварки, при котором металлы соединяются путем их нагрева дугой. Дуга возникает между непрерывно подаваемым присадочным (расходуемым) электродом и заготовкой. Газ или газовые смеси, подаваемые извне, обеспечивают защиту.

    Существует четыре основных режима переноса металла:

    Передача короткого замыкания: Получила свое название от сварочной проволоки, фактически «замыкающей» (касаясь) основного металла много раз в секунду. При этом образуются брызги, но перенос можно использовать во всех положениях сварки и на металле любой толщины.

    Globular Transfer: Названо в честь «шариков» сварочного металла, перемещающихся по дуге под действием силы тяжести. Капли на дуге обычно больше диаметра электрода.Это не дает очень гладкого внешнего вида сварного шва, и могут возникать брызги. Обычно ограничивается плоскими и горизонтальными положениями сварки и не используется для тонких металлов.

    Распылительный перенос: Назван в честь «распыления» крошечных капель расплава поперек дуги, обычно меньше диаметра проволоки. Использует относительно высокие значения напряжения и силы тока, и дуга постоянно горит после того, как дуга образовалась. Очень мало брызг, если они вообще есть. Обычно используется для сварки толстых металлов в плоском или горизонтальном положении.

    Импульсный перенос распылением: Для этого варианта распыления сварочный аппарат «пульсирует» выходной сигнал между высокими пиковыми токами и низкими фоновыми токами. Сварочная ванна немного остывает во время фонового цикла, что немного отличается от режима распылительного переноса. Это позволяет выполнять сварку во всех положениях как тонких, так и толстых металлов.

    Дополнительную информацию о сварке MIG см. В разделе «Технические советы MIG».

    MVP ™ (Multi-Voltage Plug) (MTE) : Позволяет подключать Millermatic® DVI ™ или Passport ™ к розеткам на 115 или 230 В без инструментов — просто выберите вилку, которая подходит к розетке.

    О

    Напряжение холостого хода (OCV): Как следует из названия, в цепи нет тока, потому что цепь разомкнута. Однако напряжение воздействует на цепь, так что, когда цепь замыкается, ток сразу же течет.

    п.

    Совместимость с ОС Palm ™: Заменяет необходимость в картах данных и подвесках дистанционного управления на моделях Axcess.

    Плазменная дуговая резка: Процесс дуговой резки, при котором металл разрезается за счет использования суженной дуги для плавления небольшой части детали.Этот процесс может разрезать все металлы, проводящие электричество. Дополнительные сведения о плазменной резке см. В разделе «Советы по плазменной резке».

    фунтов на квадратный дюйм (psi): Измерение, равное массе или весу, приложенному к одному квадратному дюйму площади поверхности.

    Энергоэффективность: Насколько хорошо электрическая машина использует поступающую электроэнергию.

    Коррекция коэффициента мощности: Обычно используется в однофазных источниках питания постоянного тока для снижения величины первичного тока, требуемого энергокомпанией во время сварки.

    Первичная мощность: Часто называется входным линейным напряжением и силой тока, доступными сварочному аппарату от основной линии электропередачи в цехе. Первичная входная мощность, часто выражаемая в ваттах или киловаттах (кВт), — это переменный ток, который может быть однофазным или трехфазным.

    Pulsed MIG (MIG-P): Модифицированный процесс переноса распылением, при котором не образуются брызги, поскольку проволока не касается сварочной ванны. Области применения, наиболее подходящие для импульсной сварки MIG, — это те области, которые в настоящее время используют метод передачи короткого замыкания для сварки стали калибра 14 (1.8 мм) и выше.

    Pulsed TIG (TIG-P): Модифицированный процесс TIG, подходящий для сварки более тонких материалов.

    Импульсный: Последовательность и управление величиной тока, частотой и продолжительностью сварочной дуги.

    R

    Номинальная нагрузка: Сила тока и напряжение, на которые рассчитан источник питания в течение определенного периода рабочего цикла. Например, 300 ампер, 32 вольта нагрузки, при рабочем цикле 60 процентов.

    Регулируемое напыление металла (RMD®) (MTE) : Точно управляемая технология передачи короткого замыкания, доступная в качестве опции для моделей Axcess®. Для уменьшения разбрызгивания, снижения тепловложения до 20 процентов или заполнения зазоров.

    Контактная точечная сварка (RSW): Процесс, в котором два металлических куска соединяются путем пропускания тока между электродами, расположенными на противоположных сторонах свариваемых деталей. В этом процессе нет дуги. Для получения дополнительной информации о контактной точечной сварке см. Технические советы по контактной точечной сварке.

    RMS (среднеквадратичное значение): «Эффективные» значения измеренного переменного напряжения или силы тока. Среднеквадратичное значение равно 0,707 максимального или пикового значения.

    S

    Сварочный полуавтомат: Оборудование контролирует только подачу электродной проволоки. Движение сварочной горелки контролируется вручную.

    SharpArc® (MTE) : Оптимизирует размер и форму дугового конуса, ширину и внешний вид валика, а также текучесть лужи. Доступно для Millermatic® 350 / 350P.

    Дуговая сварка экранированного металла: См. Сварка палкой.

    Защитный газ: Защитный газ, используемый для предотвращения атмосферного загрязнения сварочной ванны.

    Однофазная цепь: Электрическая цепь, производящая только один переменный цикл в течение 360 градусов.

    Умный топливный бак (MTE) : Конструкция бака сводит к минимуму вероятность обратного потока топлива.

    Брызги: Частицы металла, вылетающие из сварочной дуги.Эти частицы не становятся частью готового сварного шва.

    Точечная сварка: Обычно выполняется на материалах, имеющих конструкцию соединения внахлест. Может относиться к точечной сварке сопротивлением, MIG или TIG. Точечная сварка сопротивлением выполняется электродами с обеих сторон стыка, а точечная сварка сваркой в ​​условиях сварки и MIG выполняется только с одной стороны.

    Squarewave ™: Выход переменного тока источника питания, который может быстро переключаться между положительной и отрицательной полупериодами переменного тока.

    Сварка палкой (SMAW или дуговая сварка защищенного металла): Процесс дуговой сварки, при котором плавятся и соединяются металлы путем их нагрева дугой между покрытым металлическим электродом и изделием. Защитный газ получают из внешнего покрытия электрода, часто называемого флюсом. Присадочный металл в основном получают из сердечника электрода. Для получения дополнительной информации о сварке штангой см. Технические советы по Stick.

    Дуговая сварка под флюсом (SAW): Процесс, при котором металлы соединяются дугой или дугами между неизолированным металлическим электродом или электродами и изделием.Экранирование обеспечивается гранулированным легкоплавким материалом, который обычно подается на работу из бункера для флюса.

    Sun Vision ™ (MTE): Позволяет легко считывать показания цифровых счетчиков при прямом солнечном свете или в тени на Trailblazer® 275 DC и 302.

    SureStart ™ (MTE): Обеспечивает постоянное зажигание дуги Axcess® за счет точного управления уровнями мощности для определенных комбинаций проволоки и газа.

    Syncro Start ™ (MTE) : Позволяет выбрать индивидуальный запуск дуги на Syncrowave® 200, 250 DX и 350 LX

    Т

    Трехфазная цепь: Электрическая цепь, дающая три цикла в пределах временного интервала в 360 градусов, при этом циклы разнесены на 120 электрических градусов.

    Сварка TIG (GTAW или газовая вольфрамовая дуга): Этот процесс сварки, который часто называют сваркой TIG (вольфрамовый инертный газ), соединяет металлы путем их нагрева вольфрамовым электродом, который не должен становиться частью завершенного сварного шва. Иногда используется присадочный металл, а для защиты используются инертный газ аргон или смеси инертных газов. Для получения дополнительной информации о сварке TIG см. Технические советы по TIG.

    Tip Saver Short Circuit Protection ™ (MTE) : Отключает выход, когда контактный наконечник MIG замыкается на рабочий элемент на Millermatic® 135 и 175.Увеличивает срок службы контактного наконечника и защищает машину.

    Сброс триггера: Обеспечивает быстрый сброс на пистолете, а не на станке.

    Горелка: Устройство, используемое в процессе TIG (GTAW) для управления положением электрода, передачи тока на дугу и направления потока защитного газа.

    Torch Detection ™ (MTE) : Syncrowave® 250 DX и 350 LX определяют, имеет ли горелка TIG водяное или воздушное охлаждение.

    Touch Start: Процедура зажигания дуги низкого напряжения и малой силы тока для сварки TIG (GTAW).Вольфрам касается заготовки; когда вольфрам поднимается из заготовки, возникает дуга.

    Технология Tri-Cor ™ (MTE) : Конструкция стабилизатора Bobcat ™ 250, которая обеспечивает более гладкие сварные швы и снижает разбрызгивание с электродами E7018 без снижения производительности с электродами E6010.

    Вольфрам: Редкий металлический элемент с чрезвычайно высокой температурой плавления (3410 ° Цельсия). Используется при производстве электродов TIG.

    В

    Напряжение: Давление или сила, толкающая электроны через проводник.Напряжение не течет, но вызывает ток или силу тока. Напряжение иногда называют электродвижущей силой (ЭДС) или разностью потенциалов.

    Устройство подачи проволоки с датчиком напряжения: Устройство подачи проволоки работает от напряжения дуги, генерируемого источником сварочного тока.

    Кривая вольт-ампер: График, показывающий выходные характеристики источника сварочного тока. Показывает возможности напряжения и силы тока конкретной машины.

    Вт

    Управление файлами WaveWriter ™ (MTE) : Включает все функции управления файлами Axcess ™, а также простую графическую программу формирования сигналов для наиболее требовательных приложений импульсной сварки MIG.

    Сварка на холостом ходу (MTE) : Позволяет PipePro ™ 304 автоматически сваривать при более тихой и низкой скорости вращения при меньшем расходе топлива. Когда требуется большая мощность, станок переходит на высокую скорость без изменения дуги.

    Металл сварного шва: Электрод и основной металл, расплавленный во время сварки. Это формирует сварной валик.

    Перенос сварного шва: Метод, при котором металл переносится из проволоки в расплавленную лужу.

    Wet-Stacking: Несгоревшее топливо и моторное масло собираются в выхлопной трубе дизельного двигателя, причем выхлопная труба покрыта черным липким маслянистым веществом.Состояние вызвано тем, что двигатель работает со слишком малой нагрузкой в ​​течение продолжительных периодов времени. При раннем обнаружении это не вызывает непоправимого ущерба и может быть уменьшено, если приложить дополнительную нагрузку. В случае игнорирования возможно необратимое повреждение стенок цилиндров и поршневых колец. Благодаря более строгим нормам выбросов и более качественному топливу двигатели в последние годы менее подвержены складированию в мокром состоянии.

    Wind Tunnel Technology ™ (MTE) : Внутренний воздушный поток на многих инверторах Miller, который защищает электрические компоненты и печатные платы от загрязнения, значительно повышая надежность.

    Скорость подачи проволоки: Выражается в дюймах / мин или мм / с и относится к скорости и количеству присадочного металла, подаваемого в сварной шов. Как правило, чем выше скорость подачи проволоки, тем выше сила тока.

    Присоединение заготовки: Средство для крепления кабеля массы (рабочего кабеля) к заготовке (металл, на который нужно приваривать). Кроме того, точка, в которой установлено это соединение. Один тип рабочего соединения осуществляется с помощью регулируемого зажима.

    Свинец заготовки: Проводящий кабель или электрический проводник между аппаратом для дуговой сварки и изделием.

    .
  • Стабилизат

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
