На сегодняшний день ни одна техника не обходится без источника энергии. Как правило, им выступает электричество, которое мы черпаем из электросетей, проведенных в наших домах. Посредником между электрической сетью и устройством выступаем розетка, к которой подключается устройство при помощи штекера.

В данной статье пойдет речь о такой вещи, как розетка для электроплиты. Мы рассмотрим ее особенности и категории, как ее выбрать, планы ее подключения, нормы установки и как при необходимости перенести ее куда-либо.

Особенности

Силовой разъем, который может выдерживать серьезный нагрузки, обычно применяется для эксплуатации какой-то мощной бытовой техники, например, электроплиты.

От простой розетки 220 подобное решение отличается тем, что может осуществлять пропуск существенно больших значений тока номинального типа, нежели обычные бытовые розетки.

Обычно, чтобы подключить такой элемент к однофазной сети, применяется специальный 3-жильный провод, который в себе содержит кабели нуля, заземления и фазы с соответствующим сечением. Простые розетки рассчитаны на ток в районе 10–16 ампер, а нужные в рассматриваемом варианте – на 25, 32 и 40 А. То есть такой ток даже не нагревает их контакты, что со временем не приведет к износу.

Решение, что имеет повышенную мощность, как и обычная розетка, имеет следующие составные элементы:

• рабочая часть;
• шурупы;
• декоративная накладка, что выполняет эстетическую и защитную функции.

Из трех элементов от обычной розетки будет отличаться лишь внутренний механизм. При его разборке станет ясно, что внутри есть специальные клеммы входного типа, чтобы подключить кабель питания и контакты выходного типа, что позволяют осуществлять передачу электротока в вилку, что вставляется в розетку.

Виды

Следует сказать, что розетки силового типа бывают разными. Они классифицируются обычно по нескольким критериям.

Предназначение

Существует несколько виды розеток, что отличаются по предназначению.

• Разъем, не имеющий заземления. Подобное решение будет наиболее простым в техническом плане типом силовых розеток для подсоединения электроплит. Он применяется обычно в паре с вилкой, что не имеет заземления защиты.
• Встроенная силовая розетка, что комплектуется заземлением . Кроме отверстий для штырьков, подобное решение имеет еще и специальный штекер-штырь категории F. Есть и похожие решения, но с контактами по бокам. Данный вариант осуществляет соединение с контактами заземления еще до момента, когда вилочные штекеры соприкоснутся с контактами силового типа.
• Разъемы, имеющие защитные шторки. В таких вариантах дырки под контакты силового типа просто перекрываются пластиковыми пластинами. Шторки могут открываться в варианте, когда вилочные штырьки прикасаются к обоим контактам сразу.
• Розетка с выталкивателем . Она имеет в корпусе спецприспособление для выталкивания вилки, что срабатывает при нажатии на соответствующую клавишу.
• Разъем с таймером. Тут просто можно программировать розетку на время подключения и выключения.
• Решения с УЗО. Такие варианты будут отличным решением в местах, где есть серьезные риски, что связаны с безопасностью.

Время эксплуатации

Длительность работы и надежность контактов будет зависеть от заданного производителем значения в вопросе максимального числа включений и отключений устройства.

Если розетка качественная, то она может выдержать около сотни тысяч циклов включения и выключения.

Методика монтажа

По этому критерию силовые розетки подразделяются на закрытые и открытые. Второй вариант применяется в соответствующей проводке и монтируется прямо в стене как накладка. Обычно проводку такого типа применяются в лоджиях, домах из дерева, на улице и так далее.

Если монтаж закрытого типа, силовой разъем врезается в подрозетник. Тогда проводка также будет находиться внутри стены. Именно второй способ считается наиболее распространенным и делается в большинстве категорий жилых помещений.

Устойчивость к внешнему воздействию

Обычно данный момент узнается по маркировке, которая указывается на каждом изделии. Она, как правило, состоит из специального буквенного кода, а именно букв IP, а также различных цифр. Буквы означают наличие защиты от проникновения, а цифры от 0 до 8 – степень этой защиты.

При выборе следует обращать внимание на следующие факторы:

• наличие пружинного контактного механизма – лучше, если у устройства есть пара контактных лапок;
• категория зажима – как правило, это можно быть либо двойная, либо быстрозажимная конструкция;
• диаметр вилочного отверстия – по европейскому стандарту его размер должен иметь 4,8 миллиметра, в постсоветских странах такой показатель составляет 4 миллиметра.

Как выбрать?

Теперь поговорим, как выбирается такая розетка, чтобы смонтировать духовой шкаф либо подключить электроплиту. При выборе важна допустимая величина тока.

Как уже упоминалось, большинство обычных розеток, что рассчитаны на ток в 10 либо 16 ампер. Но если подключить своими руками на кухне к подобной розетке прибор высокой мощности, то произойдет слишком сильное нагревание контактов и последующие возгорание.

Лучше подбирать розетку по максимальному нагрузочному току. В случае с рассматриваемыми типами оборудования, что имеют показатель потребляемой мощности до 7 кВт, потребуется иметь под рукой стандартный комплект «вилки-розетки», рассчитанный на ток номинального значения на 32 ампера, но с допустимой нагрузкой на короткое время на 40 ампер.

Если техника на кухне потребляет более 7 кВт, то показатель для розетки возрастает до 63 ампер.

Следующий момент в плане выбора – количество фаз. Однофазный способ подключения представляет собой стандарт для бытовых приборов. Тогда применяется 2-полюсная вилка, которая или имеет заземление, или нет. Время от времени применяется 3-й контакт – зануление, что соединяет металлокорпус прибора с нулевым потенциалом относительно земли.

Схемы подключения

Обычно все электроплиты попадают в магазины с уже подключенной розеткой, но бывает так, что требуется подключить ее собственноручно. Это не будет проблемой, если обладать информацией.

Для начала следует понять, как будет осуществляться питание электроплиты, ведь однофазная и трехфазная схема подсоединения будут отличаться. Тут важно понимать, что работать электропечи могут как от розетки 220 вольт, так и от розетки 380 В.

Наиболее распространенной будет 1-фазная схема подключения, поэтому ее сначала и рассмотрим. Вилки тогда будут иметь 3 выхода, где контакт представляет собой фазный кабель, еще один – нулевой, а оставшийся – защитный.

Если уже была проведена установка розетки, то следует найти каждый из указанных кабелей, и к необходимым контактам подключить кабели, расположенные на штекере.

Если розетка еще не подключалась, то крайняя клемма слева будет фазной, крайняя справа – нулевой, а оставшийся вариант будет защитным кабелем.

Следующим шагом является подключение рассматриваемой техники. Человека, который имеет небольшой опыт, целых 6 контактов могут озадачить, но ничего сложного в этом нет. Контакты с обозначением 1–3 и L1–L3 нужны для подключения фазного провода. Если оно будет однофазным, то между указанными клеммами следует смонтировать перемычку и поставить кабель фазы. Ряд производителей поставляют устройства со смонтированной перемычкой.

Контакты с обозначениями 4–5 и N1–N2 – контакты нулевых выводов устройства. Между ними тоже должна быть перемычка и указанный тип кабеля легко поставить в любой контакт. Тот, что имеет обозначение PE, предназначен для защитного кабеля. Когда все это выполнено, то подключение собственноручно в случае однофазной сети считается завершенным.

Посмотрим, как делать трехфазное подключение правильно. Монтаж розетки для рассматриваемой цели будет несколько отличаться. На штекере и на розетке будет располагаться 5 контактов. А в данном случае 1 провод будет защитным, 1 – нулевым и 3-фазных. Тогда последние будут подключаться к контактам, расположенным друг с другом, сверху будет располагаться контакт нулевого провода, а снизу – для защитного.

Фазные кабели нужно подключить от штекера к выводам 1–3 либо L1–L3. Тут есть важный момент – если производитель смонтировал перемычки между выводами 1–3 либо L1–L3, то их следует демонтировать. Или тогда гарантированно будет короткое замыкание. А защитный и нулевой провод необходимо подключить, как и в прошлом варианте.

Правила установки

Процесс проведения электромонтажных работ с розеткой особых трудностей не предоставляет. Необходимо иметь начальные знания в электрической технике и уметь работать с инструментами.

Установка включает несколько шагов.

• Сначала требуется прекратить подачу энергии на кухне и снизить напряжение в электросети до нуля. Для этого следует отключить квартирный либо домовой счетчик.
• Теперь следует выбрать место для монтажа разъема. Тут следует делать так, чтобы было максимально удобно. Будет лучше, если комбинированная или вообще любая розетка будет располагаться за электрическим устройством сверху или за откидной панелью. Можно это сделать и неподалеку от плиты.
• Прокладывание провода. Сначала следует подобрать необходимый кабель силового типа. Для этого применяется формула, по которой сумма всех мощностей конфорок и поверхностей для нагрева и духовки должна быть разделена на напряжение, что будет задействовано. Полученный нами результат в ходе таких вычислений будет являться величиной тока, что проходит по кабелю питания при полной нагрузке. Но обычно в рассматриваемых ситуациях применяется 3-жильный кабель с 4-миллиметровым сечением. Данное ограничение является следствием общей мощности потребления не более 7 кВт либо 32 ампер.
• Установка защитного оборудования. Речь идет об автомате-выключателе силовой категории. Нам потребуется решение на 32 ампера, что будет соответствовать максимальному напряжению в сети при полной загрузке.
• Перед непосредственным подключением плиты требуется приготовить необходимые инструменты, чтобы они были всегда под рукой – нож, отвертка, штекер, сама розетка и плоскогубцы.
• Теперь переходим непосредственно к монтажу кухонной розетки. Сначала требуется получить доступ к соединительному узлу такой техники, что расположен на панели сзади. Откручиваем болты, чтобы осуществить ослабление контактов в проводке соединительного типа. Зачищаем провод и проводим разделку жил. Теперь провода с контактами. Следует сказать, что красный является фазой, желтый – землей, синий – нулем.
• Расключение кабелей. Сначала вскрываем вилочный штекер, путем откручивания крепежного болта снимаем верхнюю часть корпуса. Снизу можно будет увидеть поверхности контактного типа с клеммами. Требуется подключить к клеммам 3 провода, которые отходят от электроплиты.
• Теперь осуществляем установку розетки. Кухонная розетка монтируется так:
  • осуществляем разметку места, где будет ставить ее;
  • пробиваем в стене дырки, используя перфоратор;
  • осуществляем подключение проводов – ослабляем элементы крепежа, каждая жила присоединяется к необходимому зажиму;
  • теперь на размеченное место ставим розеточную панель и закрепляем болтами.
• Подключение автомата защиты. Место для его монтажа следует выбирать так, чтобы была возможность быстро его отключить, если потребуется. Установка займет где-то 7–10 минут. Сначала следует установить основу, которая будет удерживать данный автомат – специальную DIN-рейку, а также подсоединить нужные проводники. Точнее, только фазную жилу. Сначала при помощи ножа зачищаем оплетку кабеля и находим провод красного цвета. Его следует рассечь и зачистить кончики. Провода к контактам подсоединяем в соответствии с планом подключения, который есть на автомате-выключателе.

Важным моментом монтажа 32-амперного автомата будет то, что зачищенные кабеля должны иметь определенную длину. Подобные жилы не должны выделяться из группы контактов. Когда автомат подключен, его следует перевести в нулевое положение, после чего включается проводник к электросчетчику, что заводится в распределительный ящик.

Как перенести ее в другое место?

Часто бывает так, что при проведении ремонтных работ либо перестановок на кухне требуется осуществить перенос розетки для электроплиты. Учитывая, что розетка обычно лишь одна, все оборудование будет привязано к месту, где она находится, и осуществить монтаж плиты и панели для варки, что работают от электричества, в другом месте мы не можем.

Существует ряд методов переноса розетки для электроплиты. Одни – крайне просты и безопасны, а некоторые – сложны и не всегда безопасны, поэтому они потребуют определенных знаний и навыков.

Попробуем рассмотреть наиболее простые решения, чтобы не слишком усложнять то, что можно сделать просто.

• Наиболее простой метод переноса варочной панели либо электроплиты – применять удлинитель. Тут все будет крайне просто – вилку удлинителя подключаем в розетку, что есть, а разъем подводим к нужному нам месту, где располагается техника. Такой способ прост и доступен по цене. Но не всегда можно найти удлинитель, где применяется 3-фазное подключение. Да и такое соединение нельзя назвать очень надежным. А также повышается риск нанесения этой конструкции механических повреждений, ведь провод обычно кладется на пол или проходит в мебели. В общем, выгода в таком случае есть, но и минусов хватает.
• Замена силового кабеля питания для электроплиты от щита. Данный способ имеет максимальную надежность, но и затраты тут будут максимальные, ведь следует покупать нужный кабель определенной длины, закладывать его снова и так далее. А часто хочется, чтобы такая проводка была скрытая и внутренняя, а значит, придется разбивать стену. Тоже есть свои преимущества и минусы.
• Наверное, оптимальным будет простое наращивание кабеля, что есть и его прокладывание до нового места расположения техники. В целом там не будет ничего сложного, прокладывание кабеля будет повторять описанные выше действия. Такой способ сочетает в себе преимущества двух описанных выше методов и практически не имеет недостатков. Он безопасен, надежен, не слишком дорогой и обеспечит отличную работу вашей кухонной техники в новом месте на долгое время.

О том, как правильно перенести розетку для электроплиты, смотрите в следующем видео.

Установка 3-фазной розетки для электроплиты

Приобретение новой электроплиты приносит много радости хозяйке, особенно если новая плита обладает большим количеством неизведанных функций. Но при подключении возникает свойственный вопрос о том, как её правильно установить, подключить, учесть все нюансы и тонкости. Электроплита является источником повышенного энергопотребления, и для её включения в сеть потребуется специальная линия и розетка для электроплиты 220 В.

Разновидности силовых розеток

Установка электроплиты обязательно включает этап её подключения к энергосети. В некоторых случаях для этой процедуры вызывается специалист, но чаще справляются своими силами.

Чтобы новое оборудование прослужило долгий срок и не вызывало лишних проблем, нужно изучить все правила и требования по безопасности для её установки. Особое внимание уделяется для выбора силовой розетки для электроплиты.

Обычная розетка не подойдёт, она не рассчитана на такой объем электроэнергии, и спустя время попросту нагреется, расплавится и выйдет из строя, а также может создать пожароопасную ситуацию. Для таких высоких нагрузок используют разъёмы, которые переназначены для подключения потребителей свыше 8 кВт и более.

Все варианты розеток, которые представлены на рынке, имеют отличия по цвету, материалу, форме, варианту установки и выдерживаемой мощности. Как правило, покупка производится комплектом, вилку и розетку покупают совместно, одного производителя. Иногда они идут в комплекте с плитой.

По материалу изготовления они бывают из пластика и карболита. Второй вариант обладает чёрным цветом, и он дешевле. Пластиковые представляются в белой расцветке, отличаются хорошим качеством и высоким уровнем стойкости к внешней среде.

Можно выделить два способа установки:

1. Для поверхностной установки, когда основная часть располагается поверх стены.
2. Внутренней установки, в этом случае установка производится на подрозетник вглубь стены, и вилка для электроплиты с кабелем уходит также вглубь стены, в розетку. Этот вариант является оптимальным, но гораздо сложнее в установке.

Высокомощная розетка для электроплиты 3-фазная используется для установки в домах и квартирах, которые обеспечены трехфазной электросетью. А также они бывают как с заземляющим контактом, так и без него. Можно встретить сети питания одно, двух, и трехфазные, в зависимости от этого параметра делается выбор.

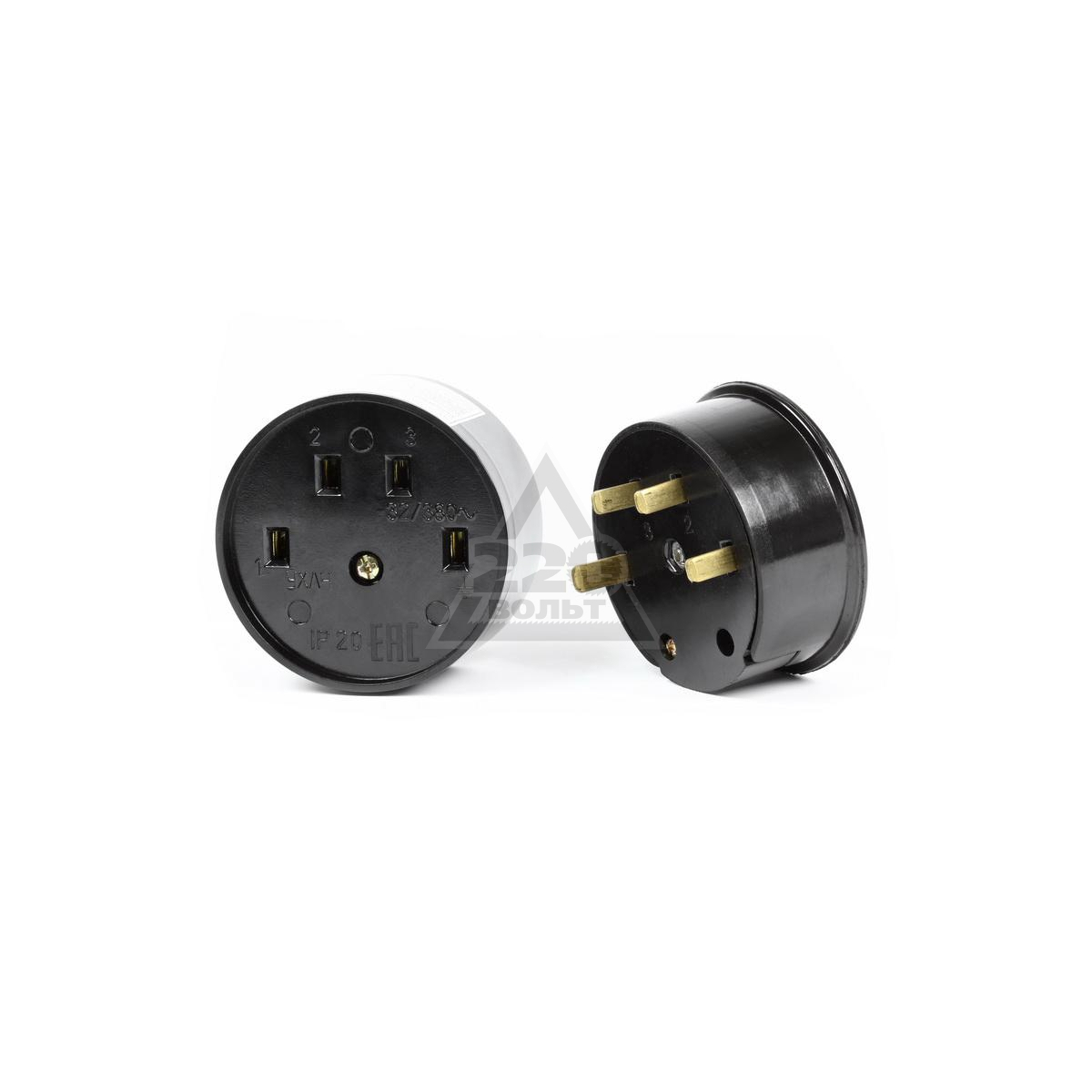

Техническое устройство разъема

Силовой разъем, который предназначен для выдерживания больших нагрузок, используется для подключения мощных бытовых устройств. Он способен пропускать большой уровень тока.

Для подключения такого разъёма используется трехжильный кабель, который включает в себя фазу, ноль, и заземление. Если сравнить с простой розеткой, то трёх-пиновая способна пропускать кратно больше напряжения, от 25А и выше.

Состоит из контактного механизма, декоративной накладки и элементов крепления.

Правильная установка розетки

Вопрос о её установки возникает в различные периоды, этот может быть как конец косметического ремонта, так и начало.

Первоначально требуется определить, где будет располагаться электроплита, в случае если модель, её габариты и технические параметры известны, проблемы подбора розетки и кабеля не возникнет. Электроточку можно расположить на уровне 100 миллиметров от пола.

Далее, прокладываем линию питания от щитка на кухню. Кабель берём с минимальным сечением 6 мм² и только медный, который производится в соответствии с ГОСТом. Отдельная линия питания обуславливается тем, что требуется отдельный автомат в щитке, для оперативного его срабатывания в случае нештатной ситуации и выхода из строя какого-либо компонента.

Прокладка провода регламентируется сводом правил СП 31−110.2003; пункт 9.2. Согласно ему, есть чёткий запрет подключения дополнительных элементов энергопотребления, таких как розетки, светильники, выключатели. Для однофазной сети используется провод с тремя жилами сечением не менее 6 мм², а для трехфазной — пятижильный.

Выбрав нужный провод, требуется установить защиту на эту линию. Для этого в распределительном щитке устанавливают автоматический выключатель на 32 ампера. И после него для принятия дополнительных мер ставится устройство защитного отключения на 40 ампер. Совокупность этих мер позволит уберечь жилое помещение от возгорания и повреждения имущества, в случае скачка напряжения или оплавления токопроводящих контактов.

Выбор оптимального расположения

Выбирая месторасположения розетки для плиты на кухне, стоит учитывать требования и правила безопасности.

И также по правилам, плита должна без посторонних соединений включаться в розетку. Самым удобным вариантом считается установка позади плиты или в шкафчике поблизости.

Запрещается устанавливать:

• Под раковиной, по причине риска попадания влаги.
• За стиральной машиной.
• Вблизи посудомоечной машины.
• Над самой плитой и в непосредственной близости.

После выбора плиты нужно очень внимательно изучить документацию производителя и комплектацию устройства. Зачастую производитель комплектует свою плиту набором для подключения.

Если вы решили проводить подключение самостоятельно, то вам потребуются соответствующие инструменты и сами материалы для работы. Пред тем как начать работы, линию нужно обесточить и проверить, что напряжение отсутствует.

Розетка для электроплиты — как правильно выбрать и подключить

Чаще всего розетка для электроплиты конструктивно отличается от стандартных устройств, так как она предназначена для подключения приборов максимальной мощности. В таких случаях для подключения требуется отдельная линия, которая выводится непосредственно на главный щиток. Если ее не провели еще когда выполнялся монтаж электропроводки, то надо быть готовым к дополнительным работам.

Отличительные особенности

Вне зависимости от того, будет устанавливаться розетка для варочной панели или духового шкафа, для них должна устанавливаться именно силовая розетка. Их существует достаточно много разновидностей – каждый производитель может делать дизайн по своему усмотрению, соблюдая при этом требования ГОСТа или ПУЭ. Ее главное отличие от бытовой это способность работать с токами высокой мощности, что отражается в толщине проводящих контактов.

Подавляющее большинство электроплит, варочных панелей и духовых шкафов имеют наружные металлические детали, которые при неблагоприятном стечении обстоятельств могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяется заземление, контакты которого в обычных розетках имеют вид прижимных усиков. Розетка для духового шкафа не может быть оборудована такой защитой, так как она является недостаточной при токах высокого ампеража. Как итог – розеточный контакт заземления вынесен на саму вилку отдельным штырем. Некоторые при этом путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и заземление.

Требования к проводке

Если проводка на которую будет проводиться установка розетки для духового шкафа не соответствует следующим требованиям, то ее надо менять, причем, уточнить этот вопрос желательно еще до покупки устройства:

1. Отдельная линия. Стандартный провод и розетка рассчитаны на номинальный ток в 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно подсчитать максимальную мощность розетки для электрической плиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 помножить на 220 получается 3520 Ватт или 3,52 кВт. Это значит, что если розетка для приобретенных варочной панели и духового шкафа будет подключена в общий кухонный контур, то этими устройствами можно будет пользоваться только поочередно, причем выключив все остальное – микроволновку, чайник и прочее. Если же к одной розетке подключить духовой шкаф, а к другой, на той же линии, к примеру, варочную панель или другое достаточно мощное устройство, то проводка будет греться и скоро выйдет из строя, если не замкнет сразу.
2. Сечение провода. В проводке закрытого типа медный кабель сечением 2,5 мм² выдерживает подключение приборов мощность до 4,6 кВт. Если устройство мощнее, то подбирать провод надо по следующей таблице:


По этим данным можно рассчитать не только весь провод на кухне, но и какая розетка нужна для подключаемой варочной панели. Ясно, что если сечение провода подобрано впритык, то в одну розетку, даже двойную, нельзя будет включать больше одного устройства, поэтому, на случай возникновения такой необходимости, проводка на кухне должна подбираться с запасом.

Выбор розетки по количеству фаз и заземлению

Так как производителю неизвестно какая будет использоваться розетка под конкретную электрическую плиту, то большинство устройств продается без них. Дело даже не в том, что розетки бывают разные – просто большинство устройств могут быть включены как в однофазную бытовую сеть, так и к трехфазному источнику. Соответственно, только после определения типа устройства, что будет приобретаться, решается какую розетку выбрать.

Однофазная силовая розетка крупнее обычной и может подводить к устройству фазу, рабочий ноль и заземляющий. Если в квартире не предусмотрено заземление, то один контакт остается пустой.

Трехфазная розетка для электрического духового шкафа или под варочную панель является силовой по определению – даже самая слабая из них рассчитана на ток 32 Ампера. В зависимости от наличия или отсутствия заземления на ней может быть 4, 5 или 7 контактов. Последний вариант встречается редко, так как это способ установки дополнительной защиты и в подавляющем большинстве случаев не применяется.

Как итог – основной выбор розетки для электрической оснастки сводится к определению мощности, на которую она должна быть рассчитана, количеству фаз от которых она будет работать, и наличия заземления.

Советы по выбору конструкции

Когда известно, какая должна быть розетка для приобретаемой плиты по мощности и количеству фаз, то можно оценить второстепенные характеристики, которые будут влиять на комфорт ее использования.

внутренняя розетка для электроплиты

Внешняя или внутренняя. Первый вариант позволяет установить розетку для электроплиты непосредственно на поверхность стены – в некоторых случаях для этого сперва устанавливается подставка, но чаще она крепится обычными дюбелями. Во втором случае установка силовой розетки для электроплиты делается внутрь стены, для чего придется вырезать в ней посадочное гнездо. Это удобнее тем, что штекер варочной поверхности будет не так сильно выступать над поверхностью, да и с точки зрения безопасности такое подключение надежнее.

Наличие фиксатора. Если он есть, то это очень хорошо, так как электрический ток, особенно большой мощности, создает вибрационное воздействие на контакты. В большинстве случаев зажимы контактов с этим справляются, но перестраховка с мощными устройствами лишней никогда не будет. Фиксация происходит за счет защелки, которая поднимается кнопкой или резьбовая – накидной гайкой.

силовая розетка с защитной шторкой

Предохранительные шторки. Чаще всего розетки устанавливаются невысоко, что представляет потенциальную опасность, если в доме есть ребенок. Шторки в силовой розетке под духовой шкаф сделаны таким образом, что кроме штепселя в них вставить ничего нельзя.

Степень защиты. В документах и на самой розетке обозначаются как IPXX. Вместо XX ставится цифровой код, указывающий на степень защиты контактов от попадания на них посторонних предметов и влаги. Минимальное значение это IP00, а максимальное – IP68. Полностью защищенные розетка и штепсель для электрической плиты исключают попадание на контакты воды даже при погружении их корпусов в воду. На кухне разрешается использование устройств с классом защиты не меньше чем IP24 – это значит, что корпус предохраняет контакты от прямого попадания брызг воды, независимо от того, с какой стороны они прилетят.

розетка со встроенным УЗО

Есть еще модели со встроенным УЗО и другой дополнительной защитой, но насколько оправдано их использование и стоит ли переплачивать за такие «плюшки», стоит оценивать в каждом случае отдельно, в зависимости от общего качества устройства.

Подробнее о выборе розетки для электроплиты смотрите в этом видео:

Подключение розетки

В целом, подключение силовой розетки для электроплиты последовательностью операций ничем не отличается от установки обычной бытовой. Самая главная особенность заключается в строго определенном подключении контактов. Если для бытовой розетки нет разницы, как подключить фазу и ноль, то перепутать контакты у силовых, под варочную панель или для духовки, чревато коротким замыканием или появлением фазы на металлических частях устройства, независимо от того, одно или трехфазный подключается прибор. Силовые розетки сделаны таким образом, что неправильно вставить в них вилку невозможно, но при подключении надо быть внимательным.

Однофазные розетки

Казалось бы, что в них важно только то, как подключить провод заземления – остальные ведь это обычные фаза и ноль. На практике же подключение варочной панели и духового шкафа делают к определенным контактам, так как многие модели рассчитаны для работы от одной и трех фаз – надо только в нужном месте снять или установить специальную перемычку.

Чтобы не перепутать что и куда подключать, на корпусе с внутренней стороны розетки и зачастую на ее крышке стоят метки, указывающие на каком контакте должна быть фаза, где ноль и заземление. Остается только внимательно смотреть, чтобы каждый устанавливаемый провод оказался на своем месте.

Трехфазные розетки

Устанавливать и подключать трехфазную розетку надо так же как и однофазную, с той разницей, что есть некоторые вольности с подключением фаз. Если нулевой и заземляющий провод должены быть установленный строго на свое место, то на оставшиеся контакты фазы можно крепить в любом порядке – разницы никакой.

Так как нулевой и фазный провода надо подключать на определенное место, то каждый контакт промаркирован – фазы цифробуквенным обозначением L1, L2, L3, нулевой провод литерой N, а заземление тремя горизонтальными линиями, каждая из которых короче предыдущей.

Отдельный момент касается кабеля, которым будет запитываться розетка. К проводам одинакового сечения в зависимости от количества фаз можно подключать разные по мощности устройства, причем разница может составлять 50-80%. Провода при этом все же желательно выбирать такого сечения как будто подключение будет производиться однофазным способом. Дело в том, что если к примеру взять трехконфорочную электроплиту, то каждая из них может быть подключена на свою фазу. Соответственно, когда включена одна из них, то и в работе только один фазный провод. Чаще всего это не имеет значения, так как мощность одной конфорки 1,5-2 кВт, с которой справится и тонкий провод на 0,5-1 мм², но лишний раз узнать какая схема подключения не помешает, а еще лучше – просто взять сечение провода с запасом.

Подключение контактов к печке

Большинство печей и электрических плит имеют типовую схему подключения, которая показывает можно ли подключать устройство только к одной или еще и к трем фазам. Если у прибора универсальная схема, то она представляет собой 6 контактов, три из которых для подсоединения фаз, два для ноля и последний – для заземления. Маркировка точно такая же, как и на розетках – фазные контакты это L1, L2, L3, ноль обозначается как N, а заземление стандартным значком.

схема подключения электроплиты на одну фазу

Если производится трехфазное подключение, то все провода просто подключаются к соответствующим контактам. В случае с однофазной сетью в комплекте устройства надо искать перемычки – одна из них замыкает между собой фазные клеммы, а вторая нулевые. Соответственно, фазный провод теперь можно подключать к любой из первых трех клемм, нулевой к любой их двух следующих, а землю к последней. Если вдруг перемычки нет, то их нужно изготовить самостоятельно, для чего подойдет кусок провода, такой же, что использовался для монтажа розетки.

Важно! На некоторых устройствах перемычки уже установлены с завода – если они будут использоваться в трехфазной сети, то перемычки обязательно надо снять. В противном случае сразу же после подключения к сети возникнет не гарантийная неисправность.

У некоторых устройств нет контактов, а вместо них просто выведен провод, который надо подключать к штепселю. Независимо от количества фаз цвета изоляции заземляющего провода будут желто-зелеными, нулевой – синий, а фазные – любых других.

В любом случае перед подключением надо изучить инструкцию – если устройство от нормального производителя, то к нему должна быть схема понятная даже непрофессионалу.

Очень подробная инструкция по подключению электроплиты содержится в этом видео:

а краткую инструкцию можно найти здесь:

Несколько слов о безопасности

Вышеперечисленных инструкций достаточно чтобы подключение электроплиты смог выполнить человек хотя бы мало-мальски обладающий знаниями по электротехнике или же желающий разобрать, что и как надо делать. В противном случае лучше заложить в бюджет покупки средства, чтобы пригласить для этой цели профессионала, особенно если понадобится проводить заземление или штробить в стене пазы для подведения кабеля.

Несмотря на то, что монтаж розетки для кухонной плитки или духового шкафа можно сравнить со сбором конструктора, следует помнить, что электричество никогда не прощает ошибок и в обращении с собой требует не только уважения, но и достаточных навыков.

Установка розетки для электроплиты – низкие цены на монтаж в Москве, МО

Современная и стильная кухня часто снабжается не газовыми, а электрическими плитами. Данное оборудование безопаснее и дешевле в обслуживании. Но для такой бытовой техники необходим подходящий источник подключения электроэнергии. Высокое энергопотребление и требования электробезопасности превращают монтаж розетки для электроплиты в высокопрофессиональную услугу.

Качественно поставить розетку может только квалифицированный мастер-электрик. Выбор исполнителя услуги лучше всего осуществлять через наш онлайн-сервис — Lider uslug. Благодаря информационным возможностям портала вы сможете получить:

• грамотного специалиста;
• качество исполнения на высшем уровне;
• своевременное, быстрое исполнение заказа;
• гарантию на выполненную работу.

В этом случае подключение электрической плиты будет профессиональным, качественным, надежным.

Установка розетки для электроплиты – Цены, гарантии

Поисковый ресурс Лидер Услуг позволит выбрать наиболее приемлемый вариант исполнителя из множества предложений, а естественная конкуренция мастеров обеспечит выгодную стоимость работы.

Самостоятельная, непрофессиональная, технически неправильная установка розеток может привести к неприятностям и даже непоправимым бедам:

• выходу из строя кухонной техники и дорогостоящему ремонту;
• поражению электрическим током, нанесению увечий;
• пожару;
• смерти людей.

Не стоит надеяться на продуктивность самостоятельного поиска специалиста: есть вероятность нарваться на случайного человека. Если же вам необходима быстрая, качественная и безопасная установка розетки для электроплиты по адекватной, приемлемой цене, с гарантией результата, закажите услуги электрика в Москве, Московской области через нашу удобную площадку.

Розетка для электроплиты своими руками

Выбор розетки для электроплиты

Обычная розетка для электрической плиты не подойдет, для такого оборудования нужно что-то помощнее — розетка на 20 или 32 Ампер. В некоторых случаях, когда электроплита не оборудована духовкой и имеет всего пару конфорок, подойдет и обычная бытовая розетка.

В рассматриваемом нами случае нужна будет специальная розетка с заземленным штекером, что обеспечит соединение вилки с заземлением, а уже только потом с силовыми контактами. Такая розетка идет в комплекте розетка+вилка.

Выбор розетки будет зависеть от максимального тока будущей нагрузки.

Определить сколько ампер потребляет электроплита, можно при помощи простой формулы:

(P (кВт)*1000)/220 В — для однофазного подключения

((P (кВт)*1000)/220 В)/3 — для трехфазного.

При расчете значения тока нужно учесть, что полученный результат будет приблизительным, так как не учитывается коэффициент мощности, характеризующий потери электроэнергии.

Однофазное и трехфазное подключение

«Фазность» электроприемника — это еще один показатель, на который нужно ориентироваться при выборе и подключении розетки.

Существует 2 вида фазных подключений:

1. Однофазное

2. Трехфазное

Как видно по рисункам, для однофазного подключения нужна розетка с тремя разъемами, а для трехфазного — с пятью.

Чаще всего используется именно однофазное подключение, так как в жилых домах обычно отсутствует возможность подключения к трехфазной сети. Трехфазное подключение выполняется в промышленных предприятиях или же при установке плиты импортного производства.

Установка розетки для электроплиты

Монтаж розетки для электроплиты ничем не отличается от установки обычной электрической розетки. Но все же нужно учитывать основные различия таких розеток по способу установки и фазному подключению.

Для того чтобы подключить плиту с однофазным питанием, необходимо использовать трехпроводный кабель, а для трехфазного питания понадобится пятипроводный с отдельными проводниками.

Виды розеток по способу установки

По способу установки различают всего 2 вида розеток:

1. Скрытой установки

2. Открытой установки

Первый тип применим в жилых помещениях. Розетка устанавливается в специальную нишу в стене или же, если стена деревянная — на изолирующую подкладку.

Второй тип, предназначенный для открытой проводки, предполагает установку розетки накладным способом. Это подключение нужно в помещениях с повышенной влажностью, например, в ванной комнате.

В данном случае будет рассмотрена установка розетки скрытой установки.

Процесс установки розетки

Прежде чем приступить к установке, нужно при помощи перфоратора устроить в стене отверстие, неподалеку от самой плиты, и установить в него специальный подрозетник.

Подрозетник закрепляется в отверстии при помощи гипса или штукатурного раствора.

Далее в электрощитке устанавливается отдельный автоматический выключатель и прокладывается трехжильный медный кабель с сечением не менее 4 кв.мм. Для этого нужно выдолбить отдельную штробу в стене и проложив в ней кабель, подвести его к готовому отверстию.

Как только провод будет уложен, можно начать его соединение с соответствующими клеммами розетки для электроплиты.

Важно! Концы жил нужно обязательно хорошо зачистить и залудить, чтобы защитить их от окисления.

Соединение проводов производится в соответствии с цветовой маркировкой, при этом особое внимание нужно уделить заземлению, который подключается к центральной клемме розетки.

Если в вашем доме нет заземления, то его нужно обязательно провести отдельно.

Но иногда определить провод заземления крайне сложно, так как провода не отличаются цветом, что характерно для старых домов. В этом случае придется воспользоваться мультиметром: отключив напряжение нужно зацепить один щуп прибора за трубу или радиатор отопления, а вторым щупом поочередно касаться концов каждого из проводов, и тот, который покажет наименьшее сопротивление, является заземляющим.

Разобравшись с подключением, можно зафиксировать розетку в подрозетнике. Для этого следует воспользоваться саморезами, всего их понадобится 2 штуки.

По окончанию работ одевается крышка и проверяется работоспособность розетки.

Важно! При подключении электроплиты нужно соблюдать максимальную точность, чтобы избежать окисления контактов и короткого замыкания.

Такая работа, как подключение розетки для электрической плиты, требует от хозяина дома большой внимательности к процессу и некоторых познаний. Но изучив достаточно материла по данной теме, можно сделать это самостоятельно и без особого труда. Такие знания могут пригодиться неоднократно, ведь теперь газовые плиты значительно уступают современным электрическим в эффективности и заменяются чуть ли не повсеместно.

Полезное видео о подборе розеток для электроплит:

Видео об установке электрической плиты и силовой розетки:

Больше информации

Задать вопрос

Установка розеток для плиты. Как подключить розетку для электроплиты, варочной панели или духового шкафа

Установка розеток для плиты. Как подключить розетку для электроплиты, варочной панели или духового шкафа

Чаще всего розетка для электроплиты конструктивно отличается от стандартных устройств, так как она предназначена для подключения приборов максимальной мощности. В таких случаях для подключения требуется отдельная линия, которая выводится непосредственно на главный щиток. Если ее не провели еще когда выполнялся монтаж электропроводки, то надо быть готовым к дополнительным работам.

Отличительные особенности

Вне зависимости от того, будет устанавливаться розетка для варочной панели или духового шкафа, для них должна устанавливаться именно силовая розетка. Их существует достаточно много разновидностей – каждый производитель может делать дизайн по своему усмотрению, соблюдая при этом требования ГОСТа или ПУЭ. Ее главное отличие от бытовой это способность работать с токами высокой мощности, что отражается в толщине проводящих контактов.

Подавляющее большинство электроплит, варочных панелей и духовых шкафов имеют наружные металлические детали, которые при неблагоприятном стечении обстоятельств могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяется заземление, контакты которого в обычных розетках имеют вид прижимных усиков. Розетка для духового шкафа не может быть оборудована такой защитой, так как она является недостаточной при токах высокого ампеража. Как итог – розеточный контакт заземления вынесен на саму вилку отдельным штырем. Некоторые при этом путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и заземление.

Требования к проводке

Если проводка на которую будет проводиться установка розетки для духового шкафа не соответствует следующим требованиям, то ее надо менять, причем, уточнить этот вопрос желательно еще до покупки устройства:

1. Отдельная линия. Стандартный провод и розетка рассчитаны на номинальный ток в 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно подсчитать максимальную мощность розетки для электрической плиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 помножить на 220 получается 3520 Ватт или 3,52 кВт. Это значит, что если розетка для приобретенных варочной панели и духового шкафа будет подключена в общий кухонный контур, то этими устройствами можно будет пользоваться только поочередно, причем выключив все остальное – микроволновку, чайник и прочее. Если же к одной розетке подключить духовой шкаф, а к другой, на той же линии, к примеру, варочную панель или другое достаточно мощное устройство, то проводка будет греться и скоро выйдет из строя, если не замкнет сразу.

Двойная розетка для электроплиты. Розетка для электроплиты: виды, установка и подключение

На сегодняшний день ни одна техника не обходится без источника энергии. Как правило, им выступает электричество, которое мы черпаем из электросетей, проведенных в наших домах. Посредником между электрической сетью и устройством выступаем розетка, к которой подключается устройство при помощи штекера.

В данной статье пойдет речь о такой вещи, как розетка для электроплиты. Мы рассмотрим ее особенности и категории, как ее выбрать, планы ее подключения, нормы установки и как при необходимости перенести ее куда-либо.

Особенности

Силовой разъем, который может выдерживать серьезный нагрузки, обычно применяется для эксплуатации какой-то мощной бытовой техники, например, электроплиты. От простой розетки 220 подобное решение отличается тем, что может осуществлять пропуск существенно больших значений тока номинального типа, нежели обычные бытовые розетки.

Обычно, чтобы подключить такой элемент к однофазной сети, применяется специальный 3-жильный провод, который в себе содержит кабели нуля, заземления и фазы с соответствующим сечением. Простые розетки рассчитаны на ток в районе 10–16 ампер, а нужные в рассматриваемом варианте – на 25, 32 и 40 А. То есть такой ток даже не нагревает их контакты, что со временем не приведет к износу.

Решение, что имеет повышенную мощность, как и обычная розетка, имеет следующие составные элементы:

• рабочая часть;
• шурупы;
• декоративная накладка, что выполняет эстетическую и защитную функции.

Из трех элементов от обычной розетки будет отличаться лишь внутренний механизм. При его разборке станет ясно, что внутри есть специальные клеммы входного типа, чтобы подключить кабель питания и контакты выходного типа, что позволяют осуществлять передачу электротока в вилку, что вставляется в розетку.

Виды

Следует сказать, что розетки силового типа бывают разными. Они классифицируются обычно по нескольким критериям.

Предназначение

Существует несколько виды розеток, что отличаются по предназначению.

• Разъем, не имеющий заземления . Подобное решение будет наиболее простым в техническом плане типом силовых розеток для подсоединения электроплит. Он применяется обычно в паре с вилкой, что не имеет заземления защиты.
• Встроенная силовая розетка, что комплектуется заземлением . Кроме отверстий для штырьков, подобное решение имеет еще и специальный штекер-штырь категории F. Есть и похожие решения, но с контактами по бокам. Данный вариант осуществляет соединение с контактами заземления еще до момента, когда вилочные штекеры соприкоснутся с контактами силового типа.
• Разъемы, имеющие защитные шторки . В таких вариантах дырки под контакты силового типа просто перекрываются пластиковыми пластинами. Шторки могут открываться в варианте, когда вилочные штырьки прикасаются к обоим контактам сразу.
• Розетка с выталкивателем . Она имеет в корпусе спецприспособление для выталкивания вилки, что срабатывает при нажатии на соответствующую клавишу.
• Разъем с таймером . Тут просто можно программировать розетку на время подключения и выключения.
• Решения с УЗО . Такие варианты будут отличным решением в местах, где есть серьезные риски, что связаны с безопасностью.

Переходник для розетки электроплиты. Особенности трехфазных розеток и вилок

Напряжение трехфазной розетки, в отличие от обычной в 220 В, равно 380 В. Чаще такие розетки и вилки используют не в быту, хотя все зависит от того, какой бытовой прибор надо подключить к электросети. На рынке продается много видов трехфазных розеток.

Силовые розетки имеют 4 контакта или более: 3 – фазы, а 4-ый – заземление. Вилка для такой розетки тоже нужна с аналогичным «строением». Есть такие электроплиты, которые могут работать только от сети в 380 В, и розетка должна соответствовать этой мощности.

Для переноса розетки выполняются все те же работы, что и раньше:

• Штробится стена;
• Устанавливается подрозетник;
• Делается штроба и под провод.

Для установки розетки потребуется стандартный набор инструментов

Проверьте с помощью индикатора отсутствие электричества в самой розетке, которую собираетесь переносить. После снятия старой силовой розетки важно проверить подключение всех проводов к ней в том же порядке. Если провода окрашены (нулевой – в синий, защитный – в желто-зеленый цвет), то это отлично. Однако, если такой маркировки нет, следует подписать провода и клеммы на розетке, чтобы избежать короткого замыкания в случае неверного подключения.

Вне зависимости от того, будет устанавливаться розетка для варочной панели или духового шкафа, для них должна устанавливаться именно силовая розетка. Их существует достаточно много разновидностей – каждый производитель может делать дизайн по своему усмотрению, соблюдая при этом требования ГОСТа или ПУЭ. Ее главное отличие от бытовой это способность работать с токами высокой мощности, что отражается в толщине проводящих контактов.

Подавляющее большинство электроплит, варочных панелей и духовых шкафов имеют наружные металлические детали, которые при неблагоприятном стечении обстоятельств могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяется заземление, контакты которого в обычных розетках имеют вид прижимных усиков.

Розетка для духового шкафа не может быть оборудована такой защитой, так как она является недостаточной при токах высокого ампеража. Как итог – розеточный контакт заземления вынесен на саму вилку отдельным штырем. Некоторые при этом путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и заземление.

Розетка для плиты и духовки. Параметры плит и выбор розетки

Схема розеток духового шкафа и плиты

Современные духовки и варочные панели относятся к категории мощной бытовой техники. Для работы они требуют мощности от до 10 кВт. Чтобы подсоединить такую технику, нужно выбрать правильную розетку и кабель подходящего сечения. Бытовая техника мощностью до 3,5 кВт оснащена собственным разъемом розетки на 16 А и рассчитана на сеть 220 В.

Для варочной панели требуется самостоятельно выбрать весь комплект для подключения к электросети. Мощные устройства с нагрузкой от 3,6 кВт до 7 кВт нужно подключать через силовую розетку на 32 А.

Силовые электророзетки бывают накладные и внутренние. Накладные изделия используются при прокладке электропроводки открытым способом. Обычно такие модели устанавливаются в деревянных домах и помещениях с повышенным уровнем влажности благодаря их защищенности от пыли и воды. Внутренние розетки монтируются в саму стену и используются в панельных и кирпичных зданиях.

По назначению и особенностям конструкции розетки бывают:

• для однофазных сетей 220В;
• для трехфазных сетей 380В;
• имеющие отдельный контакт для заземления или без него;
• с фиксацией,кнопочной или резьбовой, с помощью накидной гайки;
• с интегрированными устройствами – УЗО, реле отключения, таймер;
• со шторками, закрывающими входные отверстия розетки.

Основные критерии выбора розеток для духовых шкафов:

• Сила тока. Нужно заранее узнать максимальную нагрузку от бытовой техники, которая будет подключаться к точке питания. С учетом этого значения выбирается электророзетка.
• Фаза – 220 В или 380 В. В квартирах однофазные сети, в загородных домах – трехфазные.
• Степень защищенности от влаги и пыли. Записывается как IPxx, где первая цифра – уровень защиты от пыли, вторая – защита от влаги. Кухня является помещением с повышенным уровнем влажности, для нее минимальный показатель составляет IP24.

В квартире проложена проводка со своими параметрами, выполненная из определенного материала. Эти данные потребуются для дальнейшего подключения бытовой техники.

В домах, построенных до 2001 года использовалась алюминиевая проводка. Новые дома или здания, в которых проводился капитальный ремонт с заменой электропроводки, оснащены более безопасными и устойчивыми медными проводами.

Сечение кабеля варочной панели и духового шкафа

Сечение кабеля выбирается с учетом нагрузки. Узнать его можно по специальным таблицам, в которых представлена зависимость диаметра провода от подключаемой нагрузки. Расчет производится на основе ПУЭ 7. Например, для медного кабеля сечением 6 кв. мм максимальная мощность не должна превышать 7,4 кВт для скрытой проводки и 11 кВт для открытой. Для алюминиевого провода аналогичного сечения эти значения будут равны 5,7 кВт для скрытой и 8,5 для открытой проводки. На медный кабель сечением 4 кв.мм можно подавать максимальную мощность до 5,9 кВт при скрытой проводке и до 9 кВт при открытой. Аналогичный алюминиевый кабель выдерживает 4,6 кВт и 7кВт соответственно.

Кабель должен иметь двойную изоляцию, выполняться из негорючего и водостойкого материала. Рекомендуется брать провода марки ВВГ с тремя или пятью жилами (в зависимости от количества фаз).

Выбор средств защиты

На мощные бытовые приборы обязательно должны устанавливаться средства защиты. К ним относятся автоматические выключатели и УЗО. На духовой шкаф и варочную панель мощностью до 5,9 кВт нужен автоматический выключатель на 32 А. Ток автомата аналогичным образом выбирается по таблице с учетом суммарной нагрузки.

При выборе автомата нужно брать ближайшее значение, которое чуть выше рассчитанного тока. Сильно завышать значения нельзя. В этом случае повышается риск пропуска превышения нагрузки, что может привести к выводу из строя техники или возгоранию.

Силовая розетка это. Зачем нужны силовые розетки и вилки

Каждый вид оборудования имеет свои требования к мощности сетевых подключателей. Силовые розетки и вилки созданы для присоединения к сети бытового и промышленного оборудования 16А или 63А при напряжении как 220В, так 380В. Они используются в работе с переносным и стационарным оборудованием, а выгодно приобрести их можно, например, здесь  contactica.com.ua .

Особенности и преимущества силовых розеток и вилок

Вы их оцените. Как розетки с вилками, так и плюсы от их использования.

1. Степень защиты на уровне IP44 и IP67. Это очень высокие показатели, которые буквально нам говорят о том, что использовать силовиков можно не только в помещении, но и там где есть место для влаги и грязи (на улице, например). Некоторые виды силовиков не боятся и полного погружения в воду. Работают в таком режиме они абсолютно нормально.
2. 100% безопасность. Корпус силовых розеток и вилок изготовлен из специального пластика, кроме того – у них есть «шторки» и заземление.
3. Качественные материалы изготовления. Особая неуязвимость и безопасность силовиков в использовании обеспечивается производством из ударопрочной самозатухающей пластмассы.

Очевидно, силовые розетки нужны там, где есть мощное оборудование, а условия работы являются не самыми благоприятными для техники (влага и т.д.).

Предназначение силовых розеток и вилок

Преимущества силовиков открыли для нас одну истину – такие розетки и вилки нужны для подключения мощного оборудования. Промышленного, бытового? Здесь уже разницы нет. Мощной может быть электроплита, в равной степени, как и деревообрабатывающий станок.

Ценность силовых розеток и вилок в том, что они рассчитаны на высокое напряжение и плохие рабочие условия. Они отличаются разными показателями водо- и пыленепроницаемости. Во всех случаях – высокими. Такие розетки и вилки обеспечивают одно- и трехфазное подключение. Однофазники созданы для использования в бытовых условиях, например, для подключения мощной техники. Трехфазники – больше стандарт промышленного электрооборудования. Хотя и для подключения некоторых видов импортной бытовой техники они также используются.

Конкретной области применения силовых розеток и вилок нет. Они могут пригодиться везде, где есть электричество и мощное оборудование. Как у вас дома, так и на производстве. А чтобы их правильно выбрать, нужно разбираться в существующих типах силовиков.

Розетка для электроплиты 380в. Как подключить электроплиту к розетке на 220 Вольт

Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.

Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.

По обще принятым нормам в кабеле для подключения электроплиты ноль будет  синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.

Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).

Иногда с электроплиты может выходить 5 проводов , из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.

При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат .

Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.

Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:

1. Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов.  В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.
2. Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу.  Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
3. Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом.  В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.

Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.

Видео монтаж розетки для электроплиты.

Розетка для электроплиты

С приобретением новой духовки или электрической варочной панели всегда приходят новые заботы и новые задачи по подключению обновки к домашней электросети. Требования правил безопасной эксплуатации мощных электроприборов предусматривают оборудование дополнительной отдельной розетки для электроплиты. При этом право выбора модели и конструкции розетки для плиты производитель великодушно оставляет новым владельцам, на конце обрезанного метрового сетевого кабеля электроплиты болтается лишь бирка с обозначением заземляющей жилы проводки.

Требования к выбору конструкции розетки

На самом деле это не шутка или недосмотр продающего менеджера — таковы правила продаж мощной электрической бытовой техники. Подразумевается, что подключение к сети будет выполнено только после того, как мастер установит розетку, подключит заземление, сетевой шнур, и только после всего этого дойдет дело до вилки для электроплиты.

Производитель дает возможность самостоятельно выбрать розетку для электроплиты в соответствии с национальными стандартами и правилами. Во многих странах устройство розеток для электроплит может серьезно отличаться от тех, что приняты в стране изготовления варочной поверхности. Но в любом случае, в паспорте на электроплиту должна быть отдельная графа или раздел, посвященный требованиям к розетке, заземлению, сечению проводки.

В любом случае, розетка для варочной панели мощностью более 2 кВт должна соответствовать следующим требованиям:

• Корпус из высококачественного ударопрочного пластика, но не из карболита. Лучше всего наружного исполнения;
• Контактная группа смонтирована на керамическом блоке, каждый контакт имеет подпружиненную клеммную пару спиральной, а не лепестковой пружиной;
• Все контакты на вилке, включая заземление электроплиты, должны быть выполнены в виде штырьков округлой или прямоугольной формы. Соответственно на розетке должно быть эквивалентное количество контактных клеммных отверстий.

Причина столь жестких требований к конструкции розетки объясняется просто. По статистике, на клеммах вилки в розетке при работе мощной электроплиты из-за плохого контакта может выделяться в виде тепла до 5% потребленной электроэнергии. Для электроплиты мощностью в 10 кВт это всего 500 Вт, но выделившегося тепла достаточно, чтобы нагреть и даже расплавить корпус розетки.

Особенности устройства розетки для мощной электроплиты

Розетку для подключения мощных электроплит достаточно легко отличить по внешнему виду. На корпусе не должно быть лепесткового контакта заземления, как на хваленой евророзетке.

Количество штырьков должно соответствовать типу электросети – для однофазной сети на вилке и розетке будет по четыре контакта или штырька, для трехфазной – пять. Заземление электроплиты выполняется отдельно.

При работе электроплиты потребляемый ток может достигать 10-30 А, поэтому розетка должна быть не просто на определенное количество штырьков, этого мало. Желательно, чтобы все штырьки вилки одинаково плотно прилегали к клеммным парам розетки.

Обычную розетку для пылесоса, кондиционера или даже небольшой электроплиты или утюга опытные мастера подбирают из нескольких вариантов по следующим признакам:

• Вилка заходит в клеммные гнезда розетки с небольшим усилием;
• После того как вилку вставили в розетку, в разъеме не должно быть даже малейшего люфта;
• Штырьки вилки установлены в корпусе на специальных термостойких втулках.

К сведению! Последнее условие является достаточно важным. Если из-за перегрева вилку заклинило или приварило к клеммам розетки, термостойкие вкладыши-втулки дадут возможность вытащить вилку без разрушения и риска удара током.

Для мощных электроплит этого мало. Во–первых, мастера рекомендуют выбирать розетки и вилки с плоскими контактами, именно такое устройство штырьков обеспечивает равномерный контакт на всех клеммах. Во-вторых, нужно избегать конструкций, в которых клеммные пары изготовлены из стали и имеют оцинкованное покрытие. При сильном нагреве цинк начинает выгорать, а если еще и штырьки вилки изготовлены из латуни, то при полной нагрузке электроплитки штырьки просто приварятся к клеммам корпуса розетки.

Вариант хорошей розетки для электроплиты

Многие из старых специалистов – электриков рекомендуют устанавливать для электроплит наилучший, по их мнению, вариант розетки и вилки в карболитовом корпусе, фото. Как правило, это очень надежные и выносливые устройства, но стоит помнить, что карболитовые корпуса имеют ряд недостатков:

• Карболит при нагреве выделяет неприятный запах, каждый раз, когда электроплита проработает более 40-60 мин., в кухне будет чувствоваться отчетливый химический аромат;
• Корпус из черного пластика очень чувствителен к ударам, легко трескается и ломается, особенно, если крепежные болты перетянуты. Приходится прятать корпус в декоративный отсек под электроплитой.

Срок службы такой розетки при правильной установке и подключении плиты кабелем с медными жилами на 4 мм² составляет не менее 20 лет, чего не скажешь о дешевых китайских, турецких или отечественных моделях.

Более современными и достаточно практичными считаются сдвоенные модели из ударопрочного термостойкого пластика ПКБ-ППУ.

Современная модель розетки для электроплиты

В качестве примера неплохого по качеству и относительно недорогого устройства приведем модель RA32-211R-B линейки Prima производства Schneider Electric. Конструкция розетки выполнена в виде двойного блока белого цвета. В розетке имеется высокоамперный разъем на 32А для подключения очень больших нагрузок, при необходимости, кроме электроплиты, можно подключить кондиционер, и даже сварочный аппарат или фуговальный станок на период выполнения ремонта в доме. Вторая точка подключения – обычный разъем под евровилку, максимум 16А, для электроплиты мало, но можно включать комбайн.

Продается Прима в комплекте с подкладочной металлической пластиной и крепежом. Установка комплекта достаточно проста и не требует специальных навыков слесаря-электрика.

Первоначально необходимо выбрать место для установки розеточного блока, обычно провод от электроплитки до розетки рекомендуют делать по возможности коротким, но не в ущерб комфортности включения вилки. Для монтажа лучше всего подойдет кирпичная или бетонная стена, если таковой нет поблизости, то блок для электроплиты можно установить и на обычной деревянной поверхности, но с прокладкой из паронита или асбеста. Разумеется, к месту установки необходимо заблаговременно провести отдельный силовой кабель от распределительного щита.

На выбранное место прикладывают установочную пластину, размечают точку сверловки под дюбеля и пробивают отверстия для крепежа. На место устанавливают стальную подкладку и прикручивают саморезом.

Следующий этап – установка контактных блоков. В розетке их два – первым устанавливается высокоамперный блок для электроплиты. Для этого раскручиваем корпус, достаем блок и прикручиваем его на стальную пластину. Аналогично ставим блок на 16А.

Далее выключаем автомат на распределительном щите и переходим к сборке розеточного блока электроплиты.

Далее необходимо завести на клеммы силовой кабель. Зачищаем каждый провод от изоляции на стандартные 11 мм и вставляем в боковые приемники клемм. Сразу же в клеммники проводки заводим два отрезка медного провода в термостойкой изоляции, которые подключаем на входные разъемы второго блока евророзетки. Остается затянуть винты, и блок для электроплиты подключен. Никаких спаек или скруток при сборке контактной группы под электроплиту делать нельзя.

Обычно мастера проверяют надежность затяжки клемм простым способом. Не одевая корпус в клеммный блок, включают вилку мощного электроприбора, например, электрочайника. После того как вода закипит, выключают автомат на распредщите и рукой проверяют температуру нагрева контактов, если металл остается холодным, то можно устанавливать корпус и испытывать электроплиту.

Заключение

Бытует мнение, что вилка и розеточный блок под электроплиту не нужны, они только занимают место и мешают работе. Вместо них проводку от распределительного щита запаивают с кабелем, идущим от электроплиты. На самом деле установка дополнительного разъема являет обязательным условием и гарантией безопасной эксплуатации электроплиты, которую необходимо периодически обесточивать, если ней не пользуются, или возникают проблемы в работе.

Какая вилка вам нужна для электрической плиты? — Улучшенный дом

У вас могут быть свои причины, но многие люди рано или поздно переходят на электрическую плиту. Установка печи нового типа — задача не для обычного человека, поскольку для этого требуются электромонтажные работы.

Вам необходимо подключить электрическую плиту к розетке 220 вольт, чтобы удовлетворить ее требования к питанию. Для работы электрических плит требуется постоянный поток высокого напряжения. Включать электроплиту в розетку на 110 вольт небезопасно и неэффективно.

Я хочу поделиться с вами самым простым способом установить новую розетку и решить еще одну задачу по благоустройству дома. Здесь есть удобный ценовой справочник, а также сравнение печей других типов.

Требуется электрик для установки вам розетки?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Инструкция по установке розетки 220 В

Одна из основных причин, по которой люди переходят на электрическую плиту, заключается в ее невероятной мощности.К сожалению, их нельзя просто включить в старую розетку. В США самая распространенная розетка для печки имеет напряжение всего 110 вольт.

Если вы сомневаетесь в своих способностях, знаниях и опыте выполнения электромонтажных работ, обратитесь к специалисту. При работе с электрическими материалами существует потенциальная угроза безопасности, особенно если вы не обладаете надлежащей квалификацией.

Электрическая плита Требования к напряжению и проводке

Поскольку электрические плиты более мощные, им требуется постоянный поток более высокого напряжения.Это помогает ему быстро создавать и поддерживать тепло. Вы найдете другие приборы, такие как сушилки и водонагреватели, использующие те же методы.

Шаг 1

Первое, что вам нужно сделать при установке новой розетки, — это выключить источник питания. Для этого откройте электрическую коробку и переключите главный выключатель в положение «выключено». Важно отметить, что это отключит электричество во всем доме.

Как только вы это сделаете, проверьте, сработало ли это. Вы можете попробовать включить свет, чтобы снизить риск получения травмы электрическим током при работе с проводкой.

Шаг 2

Затем вам необходимо установить новый выключатель в монтажной коробке, чтобы контролировать розетку печи. Вам понадобится два открытых слота в одном ряду, чтобы было достаточно места. Это потому, что вы будете устанавливать автоматический выключатель двойной ширины вместо одинарного.

Следуя инструкциям производителя, используйте инструкции по установке новых переключателей. Еще вам понадобится установить разъем сбоку на монтажной коробке. Это позволяет подключить электрический кабель внутри коробки.

Помните: если вы чувствуете себя некомфортно в работе в этот или любой момент, остановитесь и обратитесь за помощью к профессионалу.

Шаг 3

Третий шаг — пропустить кабель через стены, пока не дойдете до места, где вы планируете установить новую розетку. Для этого может потребоваться просверлить каркас вашего дома, чтобы избежать путаницы с другой проводкой.

Шаг 4

Снимите изоляцию на конце кабеля и подключите его к новой розетке. Затем вверните розетку в стену, и все почти готово.Понимаете, дело не в том, что работа тяжелая; это просто более опасно, чем другие проекты по благоустройству дома.

Шаг 5

И последнее, но не менее важное: возьмите кабель и пропустите его через разъем, который был установлен в монтажной коробке. Заземлите клемму, а затем подключите кабель к автоматическому выключателю. Если вы чувствуете, что все установлено правильно, переведите новые переключатели в положение «выключено».

Затем снова включите основное питание в доме, прежде чем переводить новые переключатели в положение «включено».Проверьте розетку с помощью вольтметра, чтобы убедиться, что она выдает не менее 220 вольт. Тогда вы будете готовы приготовить и испечь любые вкусности.

Альтернативные электроплиты

Существует две основных альтернативы электроплитам: газовая и индукционная. Оба они обладают замечательными качествами и нуждаются в улучшении. Давайте посмотрим на оба типа, чтобы лучше понять, что лучше всего соответствует вашим потребностям.

Газ

Есть много людей, которые любят пользоваться газовыми плитами.Вот некоторые из основных причин, по которым они предпочитают газ электричеству.

Плюсы

• Газовая плита нагревается сразу после включения пламени.
• Пропан и природный газ дешевле, чем электричество.
• Задачи по приготовлению пищи, такие как обжаривание овощей, легче выполнять на газовой плите.
• Легче контролировать, так как пламя можно увидеть визуально.
• Газовые плиты более долговечны и лучше выдерживают повседневный износ.

Минусы

Есть несколько недостатков использования газовой плиты, которые вы также можете рассмотреть.

• Их труднее чистить из-за неровной поверхности.
• Поскольку газовые плиты имеют более высокую тепловую мощность, они могут повысить общую температуру в вашем доме.
• Некоторым домовладельцам не нравится первоначальный запах газа.
• Существует опасность утечки газа, если горелки остаются включенными без пламени.
• Газовые плиты требуют специальных трубопроводов, что требует другого проекта и дополнительных затрат.

Индукция

Вот главные преимущества и недостатки использования индукционной плиты.

Плюсы

• Благодаря электромагнитному циклу вы сможете готовить и печь вдвое быстрее.
• Индукционные печи потребляют меньше энергии, что лучше для окружающей среды и снижает ваши счета за электроэнергию.
• Это безопаснее для домов с детьми или домашними животными, потому что горелки быстро остывают.
• Их невероятно легко чистить мокрой тряпкой для мытья посуды благодаря полностью стеклянной поверхности.
• Индукционные плиты выглядят современнее и привлекательнее.
• Они невероятно быстро прогреваются.

Минусы

• Основным недостатком индукционных плит является их дороговизна.
• Магнитная посуда необходима, если вы хотите, чтобы индукционный процесс работал.
• Если отключится электричество, вы не сможете пользоваться плитой.
• При использовании индукционной плиты слышно жужжание или гудение.

Стоимость установки электрической варочной панели

Не знаю, как вы, но мне нравится составлять бюджет на проекты по благоустройству дома.Это помогает мне не сбиться с пути и не дает мне тратить слишком много. Ниже приводится руководство по ценам, чтобы вы могли оценить, сколько может стоить установка электрической плиты.

В среднем по стране $ 706 Средний диапазон 325,04–712,37 долл. США Минимальная стоимость 469,22 долл. США Максимальная стоимость $ 942,71

Требуется электрик для установки вам розетки?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Сколько ампер на выходе печки?

Большинство электрических розеток имеют мощность около 15 ампер. Электрическая розетка плиты или духовки должна иметь не менее 50 ампер энергии. Его может быть больше, если система не может перегружать.

Можно ли использовать трехжильный шнур на четырехпроводной плите?

Это зависит от возраста вашего дома. Дом, построенный в 1950-х годах, считается соответствующим нормам для установки печи или сушилки с использованием трехжильного кабеля.Те, у кого есть четвертый провод, используют его как заземляющий провод.

Если вы не знаете, где находится ваш дом, всегда консультируйтесь со специалистом.

Можно ли заменить газовую плиту на электрическую?

Да, с помощью квалифицированного электрика. Газовые плиты потребляют около 120 вольт энергии, в то время как электрические плиты нуждаются в 220. Электрик проложит больший провод от автоматического выключателя к более сильной розетке.

Существует также требование закрыть газовую линию, чтобы предотвратить утечку.В случае утечки газа важно немедленно выйти из дома, не прикасаясь к источникам энергии. Это не та работа, которую вы хотели бы выполнять в одиночку без соответствующих знаний.

Как установить розетку для электрической плиты 2021: полное руководство вверху

Если вы не понимаете Как установить розетку для электрической плиты , вы вызовете механика, который установит ее для вас.

Но что, если вы не станете поваром, а готовить придется отчаянно? Не переживай.В этом руководстве вы узнаете, что именно вам нужно, и расскажет, как лучше всего это поместить в электрическую плиту.

Придерживайтесь руководства, чтобы узнать больше. Желаю вам фантастических впечатлений!

Обзор процедуры

Смотрите видео:

Плита должна быть подключена к выделенному контуру, а это означает, что она работает только с этим прибором. Как следствие, вы не будете связывать сокет с другим курсом.

Вы собираетесь связать его прямо с доской.Требуемый кабель состоит из трех жил и заземляющего кабеля. Пара проводников сексуальны, и каждый подключается к другому 50-амперному выключателю.

Выключатели соединены между собой, и каждый подключается к другой шине, что делает напряжение между горячими проводами 220 вольт, а не 110 литров. Шнур нейтрали и заземления подключается к шине нейтрали и пола на панели.

Кабель заканчивается в розетке, которую необходимо прикрепить к электрической коробке, надежно закрепленной на шпильке.Стандартная розетка для этой конкретной программы — розетка NEMA 14-50R, доступная в любом хозяйственном магазине.

Эта розетка включает в себя две металлические клеммы для проводов под напряжением, хромовую клемму нейтрали и клемму заземления.

Если ваша плита имеет трехконтактную вилку, электрический код позволяет кабелю работать сразу после изготовления плиты.

Это неправда. Это означает, что вам следует заменить трехконтактную вилку на четырехконтактную, которая подходит прямо к розетке NEMA 14-50R.

Перед установкой электрической розетки для электрической духовки

Подготовка к электрику

Электрики обходятся дорого, и вы захотите нанять вас, чтобы присоединиться к розетке диапазона. Можно сэкономить время и деньги сантехника, установив электрическую коробку в розетку и проложив кабель до точки, близкой к панели.

Кабель 8-го калибра, который вам нужен для этой конкретной установки, жесткий и плотный, поэтому, если вы пропустите его за стеной, просверлите отверстия, которые вы просверливаете, достаточно большими, чтобы вместить его.

Диаметр 1/2 дюйма — это хорошо, но 3/4 дюйма намного лучше. Вытяните отличный уровень в панели и оставьте достаточно свисать, чтобы попасть на встречу, с запасом от 12 до 16 дюймов.

Если вы протянете его через электрическую коробку, вы захотите оставить более чем достаточно, чтобы ваш электрик смог выполнить соединения.

Установка заглушки для плиты

Если ваша плита имеет трехконтактную вилку, вы можете устранить ее, подключив электрическую клемму на задней панели плиты.Найдите клеммный винт, ослабьте их и снимите заглушку.

Процесс установки новой заглушки зависит от настройки терминала. Клемма заземления может быть прикреплена к нейтральной клемме, либо клемма заземления может отсутствовать. Идеально отойти от установки этой вилки к электрику, который выскакивает розетку.

Инструкции по установке розетки 220 к электросети

Если говорить об энергопотреблении, электрическая плита — это электростанция.Следовательно, вы не можете просто подключить их к обычным розеткам на 110 вольт, которые наиболее типичны в Соединенных Штатах — вместо них во многих печах используется характерная розетка на 220 вольт.

Если вы реконструируете или строите кухню, продолжайте читать, чтобы получить краткое изложение того, как лучше всего установить эти отличительные розетки для подключения к электрической плите.

Но имейте в виду, что установка розетки или другие электромонтажные работы не для любителей. Если вы не уверены в своем опыте или квалификации, обратитесь за помощью к электрику, а не приступайте к запоминающейся и потенциально опасной процедуре установки новой розетки для электрической плиты.

Электрическая плита Требования к напряжению и проводке

Розетка 220 вольт позволяет электрической плите потреблять энергию для быстрого создания и поддержания тепла. Такие же мощные розетки можно использовать для дорогостоящих бытовых приборов, таких как электрические сушилки и водонагреватели, иногда с небольшими изменениями.

Первым шагом при установке розетки, как и при полностью электрических работах, должно быть отключение источника питания. Откройте вашу электрическую коробку, а затем измените первичный разъединитель на ВЫКЛ, отключив питание всего дома.

Было бы полезно, если бы вы дважды проверили, что вы отключили энергию, попытавшись использовать какой-нибудь свет или устройство, чтобы исключить любой шанс пореза себя током после того, как вы начнете разбираться с проводкой.

Подробнее: https://www.thespruce.com/how-to-wire-electric-range-receptacles-4125808

Автоматические выключатели, кабели и розетки

Затем вы должны внести изменения в блок схемы, чтобы управлять своим новым сокетом. Начните искать два доступных слота подряд, чтобы гарантировать место для установки кнопки автоматического выключателя двойной ширины, а затем установите ее в соответствии с инструкциями производителя.

Вам нужно вставить разъем на лицевую сторону монтажной коробки, чтобы соединить электрический кабель внутри коробки. Если вы не уверены на каком-либо другом этапе и вам нужна помощь, спросите. Электрик сможет убедиться, что установка вашей розетки для печи выполнена безопасно и эффективно.

Затем пропустите кабель через стену в то место, где вы хотите найти розетку для вашей электроплиты. Возможно, вы захотите просверлить отверстия в каркасе собственности, чтобы кабель прошел на кухню, не мешая дополнительным инженерным сетям или системам электропроводки.

Когда все выровнено, снимите изоляцию с конца кабеля и подключите его к розетке. Вкрутите розетку в стену, и вы почти готовы к работе.

Заключение

Только сейчас есть вещи, которые вы хотите подготовить сами и настроить розетку для подключения вашей собственной электрической плиты. Когда вы это разберетесь, для вас не будет ничего сложного, уместное?

Мы могли бы сделать это без найма механика, если вы уверены в своих силах.Успехов в установке и эксплуатации электрической плиты.

Мы посоветуем, как сделать бытовую технику для вашей кухни более современной и роскошной. Присоединяйтесь к нам сегодня!

Может вам понравится:

Plug VS Hardwire Appliances

В вашем доме полно приборов и устройств, которым требуется электричество для работы и облегчения вашей повседневной жизни. Некоторым из этих приборов для работы требуется большое количество энергии и электричества. Эти более крупные предметы вмонтированы в ваш дом.У других есть шнуры, которые вставляются в электрические розетки. Явная разница между проводными и подключаемыми продуктами, очевидно, заключается в том, что один из них подключается к вашему дому электриком, а другой подключается к электрической розетке . У обоих типов продуктов есть свои плюсы и минусы.

Вилка

Большинство бытовых приборов подключаемые, даже большие. Вилки бывают разных размеров и разного напряжения в зависимости от мощности, необходимой для работы прибора.Стандартная вилка для американского прибора — 110 вольт и 60 герц. В более крупных бытовых приборах, таких как стиральная и сушильная машины, используется трех- или четырехконтактный шнур на 240 вольт для подключения к специальной розетке. Для более мелких бытовых приборов, таких как микроволновые печи и тостеры, для подключения к электросети используется обычный двухконтактный шнур на 110 вольт. Подключаемые устройства проще устанавливать и при необходимости перемещать. Единственное ограничение для подключения устройств заключается в том, что вы можете перемещать их только настолько, насколько позволяет шнур, и вы должны быть осторожны, чтобы не сломать вилку, вынимая ее из розетки.Проще перенести вилку на проводную, чем наоборот.

Hardwire

Большинство бытовых приборов и продуктов имеют штепсельную вилку, но некоторые приборы имеют проводной монтаж. Более крупная бытовая техника, такая как посудомоечные машины, духовки и плиты, может быть встроена в ваш дом. Проводные устройства подключаются непосредственно к электросети дома. Эти продукты обычно устанавливаются , когда дом был построен или третьей стороной. У проводного устройства есть свои плюсы и минусы.В проводных устройствах меньше проводов, что обеспечивает более чистый и организованный вид. Как правило, их установка дороже, и их труднее переместить без профессиональной помощи.

Потенциальные затраты и вещи, на которые следует обращать внимание

В мире вилок и проводных устройств есть несколько вещей, на которые следует обращать внимание во время покупок и работ по благоустройству дома. Установка электроприборов с проводным подключением требует более высоких затрат на установку из-за того, что электроприбор должен быть подключен к дому профессионалом.Подключаемые устройства дешевле и проще в установке, однако в проводных соединениях меньше проводов, и они выглядят более организованными. Если вы переходите от розетки к проводному устройству, вам нужно помнить о нескольких вещах. Во-первых, вам следует обратиться к местному электрику , чтобы он вышел и осмотрел устройство, которое вы хотите подключить, чтобы убедиться, что это возможно и безопасно. Если они подтвердят, что вы можете подключить это устройство, вам следует обратиться за помощью к профессионалу.Будет относительно недорого платить только за рабочую силу и материалы. Менее затратно переключение с вилки на проводную, чем с проводной на вилку. Вам потребуется установить новую электрическую розетку. Вы должны оплатить не только установку розетки, но и труд, а также использованные материалы. Это может быть немного дороже, но у вашего прибора будет шнур, и его будет легко перемещать.

У обоих типов приборов есть много плюсов и минусов. Переключение с проводного подключения на подключаемый модуль или наоборот может стать проблемой, если вы попытаетесь это сделать без профессиональной помощи.Если у вас есть вопросы, свяжитесь с нами по телефону (484) 459-4940.

Каков электрический код для установки розетки 220 вольт

»Помогаем правильно подключить!
» Дом »Электромонтажные работы

На какой высоте должна быть коробка розеток 220 вольт над полом? Примеры установки розеток 220 В в определенных приложениях и Кодексе NEC.

Код розетки 220 В
[блок объявления] Электрический вопрос: Насколько высоко должна быть коробка розетки 220 В над полом?

• Какая минимальная высота над полом для коробки розеток 220/240 В согласно NEC?

Этот вопрос по электропроводке поступил от Берни из Джексонвилла, Флорида.

Подробнее о домашней электропроводке для Флориды

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Берни.

Код NEC для розеток 220 В

Электротехнические нормы и правила для высоты розетки 220 В

Электрические нормы и правила применяются к каждому конкретному проекту и применению. Поэтому общий вывод или утверждение о том, насколько высока должна быть розетка 220 вольт, невозможно, не зная больше о конкретном проекте и применении. Имея это в виду, в следующей информации будут рассмотрены несколько примеров, когда розетки 220 вольт устанавливаются в определенных приложениях.

Пример №1: Электрическая плита 220 В

Расположение: кухня, столовая, столовая.
Оборудование: электрическая плита 220 вольт.
Устройство и применение: Высота розетки диапазона 220 В.
Применимый электрический кодекс: Код NEC 210.52 (c) (5).

• Код NEC 210.52 (c) (5) — Range Appliance
  • Применение: Емкости следует устанавливать на высоте не более 20 дюймов над кухонной столешницей.
  • Примечание по установке: Обычно розетка на 220 В устанавливается рядом с полом, прямо над плинтусом.Это позволит расположить шнур и розетку в углублении, предусмотренном конструкцией большинства производителей электрических плит. Это также позволяет располагать диапазон вплотную к стене и без препятствий.

Пример № 2: Электрическая сушилка для одежды 220 В

Расположение: Гараж.
Оборудование: электрическая сушилка 220 вольт.
Устройство и применение: Высота розетки осушителя 220 вольт.
Применимые электрические коды: Нет.

• Нет специального кода NEC для высоты розетки сушилки 220 вольт в гараже.

• Розетка осушителя 220 В Примечания по установке:
  • Обычно в индивидуальном домашнем проекте розетка сушилки на 220 вольт устанавливается за сушилкой под верхней частью панели управления, где шнур и розетка не будут видны.
  • Для большинства путевых домов или специальных домов розетка сушилки на 220 В может быть установлена ​​над панелью управления сушилки, где будет доступ к шнуру.

Подробнее об установке розеток 220 В

Подключение кухонной плиты 220 В

Подключение кабеля питания кухонной плиты

Полностью описанная установка электрической плиты с типичной системой электропроводки 220 Вольт.Вы можете выбрать 3-проводную или 4-проводную электрическую плиту. Давайте посмотрим, как подключена электрическая плита и что делать, если ваш шнур не подходит к вилке.

Подключение осушителя 220 В для 3-проводных и 4-проводных шнуров

3-проводная и 4-проводная конфигурации для сушилок для одежды

См. Установку электрической сушилки с типичной системой электропроводки на 220 Вольт. Вы можете выбрать 3-проводную или 4-проводную электрическую сушилку или 3-проводную или 4-проводную розетку.Давайте посмотрим, как устроена электрическая сушилка и что делать, если ваш шнур не подходит к вилке.

Схема подключения 220 В

Электропроводка розетки 220 В

Домашняя электропроводка включает розетки и розетки на 220 вольт, которые обычно можно найти в каждом доме. Посмотрите, как разводятся электрические розетки в доме.

Коды домашней электропроводки

Электрические кодексы для домашней электропроводки

Директория электрических кодов, охватывающая электрические коробки, электрические цепи, электрические розетки и многое другое.

Вам также могут быть полезны следующие данные:

Сопроводительное руководство Дэйва по домашней электропроводке:

» Вы ​​можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу . Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки на 1206 и 240 В Электропроводка выключателей света Электропроводка 3-проводного и 4-проводного электрического диапазона Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Поиск и устранение неисправностей и ремонт электропроводки Модернизация электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Сколько времени обычно занимает установка отдельно стоящей электрической духовки?

Один час 61% Один-два часа 26% 36 31 Не уверен 2% Вопрос: Сколько времени обычно занимает установка отдельно стоящего электрического духового шкафа? Самый популярный ответ (61% из 34 голосов): Один час. Ответ: От одного до двух часов Объяснение: Если не требуется изменение места или проводки, установка займет всего 1-2 часа T&C Appliance / HVAC Ремонт Ответ: Один час Объяснение: Отдельностоящая электрическая духовка просто должна быть правильно установлена ​​в нужном месте и подключена к источнику питания 7 дней ремонта прибора Ответ: Один час Пояснение: Установка отдельно стоящей духовки обычно занимает менее часа. Ремонт бытовой техники JJP ProMatcher Ответ: Один час Объяснение: Вставьте шнур и вставьте новый блок. , затем убедитесь, что он работает. Ремонт бытовой техники всех брендов Ответ: Один час Объяснение: Обычно они заменяют, и им просто нужно установить, подключить и выровнять правильный электрический скребок.Новое строительство может занять больше времени, если необходимо провести электрические линии, если духовка должна быть подключена жестко (большинство отдельно стоящих подключаются). John’s Appliance Installations Ответ: От одного до двух часов Пояснение: В зависимости от того, сколько парней и используется ли тележка для печи. Надлежащие знания и обучение работе могут быть выполнены быстро и эффективно. Appliance Alliance ProMatcher Ответ: От одного до двух часов Пояснение: ЭТО ДВА ТЯЖЕЛЫХ AND BYRD ОТОПЛЕНИЕ И ВОЗДУХ И РЕМОНТ ПРИБОРОВ Ответ: Один-два часа Пояснение: Обычно час, если вы приобрели подходящую вилку. В некоторых старых домах есть розетка с тремя контактами, а в новых домах — розетка с четырьмя контактами. Дополнительное время потребует покупки необходимых запчастей La Rose Home Repair Ответ: Один-два часа Пояснение: Зависит от открытия Гарантия ремонта прибора , ООО ProMatcher

Розетка с тремя зубцами против шнура с четырьмя зубцами — Belco Inc.

Если у вас есть дом, построенный до середины 90-х, и вам пришлось заменить электрическую сушилку для белья или кухонную плиту, вы, скорее всего, столкнулись с дилеммой, как подключить 4-контактный шнур к существующему трехконтактному. торговая точка. Можно ли заменить шнур на приборе, или вам нужно заменить розетку в стене, или еще хуже… вам нужно добавить совершенно новую цепь с панели выключателя? Да не тревожится твое сердце! Это действительно очень простое решение.

Розетка с 3 штырями

В жилых домах, построенных до 1996 года, Национальный электротехнический кодекс (NEC) требовал наличия только трехконтактной розетки для электрических сушилок и плит.Поскольку требования безопасности стали более строгими, NEC начал требовать 4-контактные розетки для новых схем, обеспечивающих питание этих устройств. Для новых домов, находящихся в стадии строительства, или для существующих домов, которые перестраиваются с газовых приборов на электрические, теперь требуется установить 4-контактные розетки.

Причина в безопасности. Старые трехконтактные розетки соединяли вместе нейтральный и заземляющий провода. Это открывало возможность протекания тока по заземляющему проводу и могло привести к подаче напряжения на металлический каркас печи или сушилки.В этом случае пользователь может получить электрошок при прикосновении к прибору. Итак, что делать человеку, когда он приходит домой и обнаруживает, что его новый прибор не подходит к старой розетке на стене? Вы просто заменяете шнур прибора. Большинство розничных торговцев бытовой техникой и даже многие крупные розничные магазины продают сменные шнуры для сушилок и печей.

Розетка с 4 контактами

Когда NEC ввел в действие 4-проводные розетки в новых домах, оно также осознало, что для многих домовладельцев может быть слишком дорого и сложно заменить старую розетку на новую розетку с 4 контактами и заменить провод внутри стен для модернизации. к новой 4-проводной системе.Таким образом, согласно нормам и правилам, продолжать использовать существующую трехконтактную розетку и просто заменить четырехконтактный шнур на приборе на трехконтактный шнур, соответствующий вашей существующей розетке. Подключения на приборе очень простые, и винтовые клеммы обычно имеют указание, какой провод где подключается.

Вам не нужно перетягивать провода на кухне или в прачечной, чтобы установить более новую, более современную и эффективную технику, которая делает жизнь лучше. Все, что вам нужно, это немного спланировать, чтобы убедиться, что вы вернетесь домой с подходящим шнуром, подходящим к вашей розетке, и вы в пути! Если мы можем вам помочь или если вы не уверены, что ваша существующая розетка безопасна, позвоните нам по телефону 770-455-4556 или вы можете найти нас в Интернете по адресу www.belcoinc.com. Мы готовы помочь вам в любое время, когда мы вам понадобимся!

Можно ли перейти с газовой плиты на электрическую?

Есть разные причины, по которым вы можете захотеть заменить свою газовую плиту на электрическую. Вы можете предпочесть его внешний вид, преимущества безопасности, простоту использования или дизайн, не требующий особого ухода. Электроприборы также стоят значительно дешевле газовых. Этот переключатель включает в себя несколько важных шагов, поэтому вам, вероятно, понадобится помощь электрика.

Газопровод

Нет необходимости полностью снимать трубопровод природного газа.Однако профессионалу следует не только закрыть клапан, но и закрыть трубу крышкой. Этот шаг имеет решающее значение для предотвращения повреждений кухни и угроз безопасности; линия должна быть полностью герметизирована, чтобы исключить утечку газа.

Ваша газовая плита подключается к стандартной розетке на 110 вольт. С другой стороны, электрическая модель потребляет гораздо больше энергии и обычно требует розетки на 220 В. Электротехнические подрядчики должны установить проводку большой емкости при замене розеток 110 В на блоки 220 В, поэтому этот процесс не так прост, как замена одного типа розетки на другой.

Схема

В отличие от газовых приборов, электрические модели нуждаются в выделенных цепях с высоким током, поэтому для переключателя может потребоваться модернизация электрической панели. Требования к силе тока зависят от конкретной модели и размера устройства. Если плита имеет варочную панель и духовку, она, вероятно, потребует 40 или 50 ампер мощности.

Если возможно, вам, возможно, придется обновить источник электричества в вашем доме. Вам понадобится более мощный генератор, чтобы питать кухню электрическими приборами.Если вы не можете позволить себе это обновление, вы можете использовать оборудование 220 В во время отключений электроэнергии. Дополнительные фотоэлектрические панели могут потребоваться, если в вашем доме используется солнечная энергия.

Соединение

Последний шаг включает подключение электрического провода к новой плите и розетке. Производители обычно не подключают эти шнуры к высоковольтным приборам Omaha, но местный электрик или техник может быстро выполнить эту задачу за вас. Проволока часто продается как отдельный продукт.

Как домовладелец, который переходит с газовой плиты на электрическую, важно знать, как защитить электрические розетки! Без надлежащей защиты они могут нанести вред всем, кто живет в вашем доме. Не допускайте попадания воды! Вы можете попросить водонепроницаемую коробку для защиты любых наружных розеток.

После того, как вы переключитесь на электрическую плиту, у вас могут появиться идеи для новой кофеварки или микроволновой печи. Обновление — это здорово, но имейте в виду, что эти приборы создают много пара, поэтому убедитесь, что у вас нет оборудования под розеткой или рядом с ней!

Вы не уверены, какие приборы нуждаются в ремонте? Обычно их необходимо заменять, если вы используете их каждый день.Если ваш холодильник протекает или еда быстро портится, это может быть признаком того, что вам нужно обновить! Или это твоя морозилка? Издает необычные звуки и накапливается наледь? Это несколько признаков того, что он больше не работает. Это ненормально, что ваша микроволновая печь меняет тепло, пора обновить! Если у вас есть другие вопросы о вашей технике Omaha, обязательно обратитесь за советом к специалисту!

Переход с газовой плиты на электрическую, хотя и включает в себя несколько этапов, дает значительные преимущества.Свяжитесь с нами, чтобы начать. Наши сотрудники ускорят этот проект, обеспечив безопасность и защиту вашего дома. Когда вам необходимо установить или отремонтировать бытовую технику, домовладельцы Омахи всегда могут положиться на ServiceOne.

_______________

С нашей командой квалифицированных и вежливых профессионалов в области кондиционирования воздуха ServiceOne мы сделаем ваш дом или бизнес комфортным круглый год! На протяжении более 25 лет компании ServiceOne доверяют предоставление первоклассных услуг по продажам и обслуживанию домов и предприятий в районе метро Омаха / Каунсил-Блафс и в Дубуке, штат Айова.С более чем 90 сотрудниками, готовыми помочь, вы всегда можете доверить нам предоставление 100% удовлетворительного обслуживания.
