Можно ли вывести розетку от выключателя? | ASUTPP

Данный, уже 48 по счету вопрос именно с таким заголовком задала читательница Анастасия. А я продолжаю публикации для рубрики «вопрос-ответ». Напоминаю, что если у вас есть свой вариант ответа на вопрос, то пишите его в комментарии ниже. Я и другие читатели будем рады ознакомиться с ним.

Привожу сам текст вопроса дословно:

Здравствуйте! В квартире уже сделан ремонт, проводка вся находится в стенах. Выведены только выключатели и розетки. Розеток категорически мало. Можно ли протянуть снаружи кабели? И откуда их взять?

Фото носит иллюстративный характер

Фото носит иллюстративный характер

Я рассмотрел вопрос и проконсультировал Анастасию в рамках своих знаний и квалификации следующим образом:

Как правило, все выключатели разрывают только один фазный проводник для коммутации электрооборудования. А для подключения штепсельной розетки вам требуется и фазный, и нейтральный проводник. Поэтому в большинстве случаев запитать штепсельную розетку от выключателя не получится, если только к коммутатору не подходит кабель сразу с обоими проводами.

Если вам настолько критично увеличить число штепсельных розеток, то можете использовать тройники и удлинители, они увеличат число точек подключения и смогут рассредоточить домашние электрические цепи.

Помимо этого допускается прокладка электрической проводки открытым способом по наружной поверхности стен. В таком случае линию подключают к распределительной коробке или монтируют напрямую от вводного щитка. Чтобы скрыть кабель и улучшить дизайн интерьера их устанавливают в специальные кабель-каналы.

Заметьте, перед началом монтажных работ ознакомьтесь со схемой электропроводки в вашей квартире, чтобы в процессе не повредить существующие линии.

Также хочу обратить ваше внимание, что подключение смонтированного электрооборудования выполняется только при отключенном напряжении. Обязательно рассчитайте мощность подключаемых приборов, возможно, такое количество штепсельных розеток было рассчитано на определенную нагрузку, а увеличение их числа может привести к перегреванию электропроводки.

Как от выключателя провести розетку?

Автор jovialfox На чтение 3 мин. Просмотров 6 Опубликовано 26.11.2020

В связи с повешенным количеством электроприборов, и меньшему количеству рабочих розеток в помещении, у многих людей возникает вопрос: «Можно ли от выключателя провести розетку схема какая»?
Естественно, можно попробовать проложить новую электропроводку, и вывести намного больше точек. Конечно, данный процесс обойдется дорого, и нужно будет делать капитальный ремонт. Новая проводка требует штробление стен, поэтому можно пойти на небольшую хитрость, и попробовать самостоятельно провести розетку от выключателя. Соответственно, сделать такое подключение возможно, но в нем будет много нюансов, и процесс немного усложняется.

Для данного выхода из ситуации, который намного дешевле и быстрее, необходимо сначала разобраться в отличительных свойствах двух приборов.

В чем заключается техническая разница?

Чтобы было максимально просто понять, как правильно от выключателя провести розетку, нужно знать разницу между ними. Поле этого, уже можно решить, стоит ли выполнять данные работы.
Электрическая розетка выполняет главную функцию — обеспечивает бесперебойную подачу электроэнергии к подключенным электроприборам. В конструкции у розетки, чтобы выполнять подачу находится два потенциала: фаза (L) и ноль (N). Розетки с заземлением, имеют три потенциала: фаза (L), ноль (N) и заземление (PE).
Выключатель осветительных приборов (люстры, светильников) отличается: внутренней конструкцией и функцией. Задача выключателя просто замыкать и размыкать готовую цепь. У выключателя имеется один потенциал: фаза (L).
Выше описаны различия двух приборов. Из полученных данных видно, что подключить розетку от выключателя без вмешательств в электричество не возможно. Монтажные работы необходимы, чтобы в последующем электроприбор смогу стабильно функционировать, ему необходимы два потенциала, а у выключателя он один.

К чему приведет параллельное подключение?

Есть попробовать подключить розетку к выключателю без особых вмешательств — параллельно, итог будет негативным: при любом использовании новой розетки, электрический ток непременно будет проходить через имеющийся светильник. Соответственно, он будет загораться.
Данная схема — строго не рекомендуется, из-за многочисленных ограничений:

Если через данное изделие подсоединять электрические приборы, имеющие увеличенную мощность, это приведет к обильному накаливанию и лампа будет периодически ломаться;
Некоторые устройство от данной розетки, нес могут стабильно функционировать. К такому оборудованию относятся: холодильник, морозильная камера, стиральная и посудомоечная машина;
Есть риск короткого замыкания, и других пагубных ситуаций.
Чтобы избежать выше указанного перечня негативных ситуаций, можно просмотреть пару других способов, и определиться нужно ли такое изделие в помещении.

Способ No 1 Замена

Можно просто отказаться от выключателя, и полностью заменить его электрической розеткой. Естественно, данный метод подойдет, если владелец дома согласен на отказ от освещения в комнате. Либо в помещении есть дополнительное искусственное освещение. Тогда одним светильником можно пожертвовать.

Перечень работ:

Полностью отключить подачу электроэнергии;
Снять выключатель, и отключить его;
На свободное место, установить розетку и осуществить подключение проводников к клеммам;
Провести всю работу, проверить итоговый результат.

Способ No 2 Совместно с двойным выключателям

Если в комнате находится двойной выключатель, можно попробовать провести новую розетку, которая будет работать без вмешательства в освещение.

Очередность работ:

Стоит понимать, что выше описанный перечень от человека требует определенных знаний и навыков. Настоятельно рекомендуется исполнителю быть осторожным и аккуратным.

Электрическая схема коробка выключатель розетка лампочка. Установка и подключение розеток и выключателей

Для установки выключателя потребуется:

• выключатель;
• соединительные провода;
• распределительная коробка;
• изолента;
• отвертка;
• желательно иметь еще тестер

Подсоединение выключателя непосредственно к светильнику – это дело очень простое, разберется даже школьник, но нельзя все же забывать о главном правиле – фазный провод подключается к лампе посредством выключателя, т. е. фаза всегда подключается на разрыв. Это необходимо соблюдать для безопасности дальнейшей эксплуатации электроприборов. В противном случае, если выключатель выключает от сети не фазу, а ноль, то проводка остается под напряжением всегда, а это очень опасно. Фазный провод определяем при помощи индикатора и подключаем его к патрону лампочки так, чтобы она была подключена к фазе центральным контактом.

А вот как подсоединить через одну распределительную коробку провода от светильника, выключателя и щитка, тут надо разобраться.

Схема выключателя состоит из:

• лампочки – одна или несколько, включенных параллельно;
• одноклавишного (в нашем случае) выключателя;
• распределительной коробки;
• источник питания 220V.

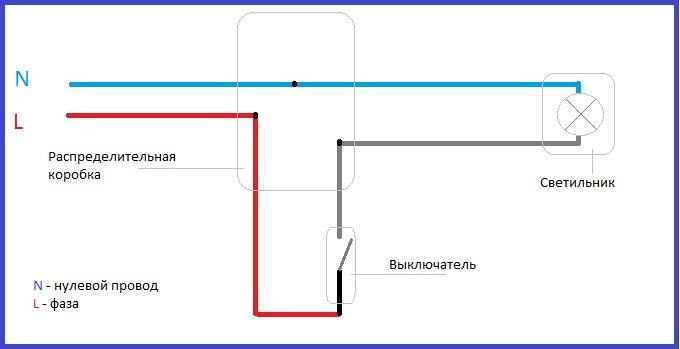

С распределительного щитка к коробке отходит кабель, состоящий из двух проводов. Лучше, чтобы они были разных цветов. Далее, к этой же коробке подходят провода от выключателя и светильника. Фаза от распредщитка обычно красного цвета и соответственно подсоединяется к красному проводу, подходящему к выключателю.

Синий провод от выключателя подсоединяем к красному, подключенному к лампе, тем самым делаем фазу коммутируемой.

Нулевой синий провод от электрощитка подключаем к нулю, идущему на лампу. В итоге ноль от распредкороба выходит прямо на лампочку, а фаза подключается через выключатель. Получается, что при нажатии кнопки выключателя цепь замыкается, фаза подается на лампочку и она начинает светиться. В завершение работы все оголенные провода тщательно изолируются и аккуратно умещаются в коробке. Для большей надежности соединений можно наряду со скруткой применить еще и пайку.

Если в квартире имеются общие распределительные коробки, к которым подключены все розетки и выключатели, то разобраться, что и к чему подсоединяется достаточно трудно. Например, если в одной распредкоробке подключены вместе выключатель от лампы и розетка.

В этом случае от щитка к коробу идут два провода – один красного цвета с фазой, а другой синего с нулем. Схема подключения аналогичная, как было описано выше. Розетка подключается параллельно – фаза к фазе (провода оба красные), ноль к нулю (синие провода).

1. Удаляем защитную накладку от гнезда розетки или выключателя, при этом надо оставить запас провода на 5-6 см.
2. Отвинчиваем распорные винты для того, чтобы можно было вытащить выключатель из короба в стене.
3. Выключатели монтируют в фазе разрыва, провода устанавливают в патрон крепления. Это дает быстрое разъединение электрической системы в коротком замыкании и обеспечивают замену патронов и ламп.
4. При монтаже выключателя обратите внимание, делается ли включение нажатием главной кнопки или верхней части ключа.
5. Одноклавишные выключатели монтируют так, чтобы контакты проводов были внизу.
6. Установка и соединение розетки с выключателем следующая:

• на стене закрепляют подрозетник;
• розетка раскрывается;
• основание розетки двумя винтами привинчивают к выключателю;
• к розетке и основанию выключателя винтами привинчивают кабель.

Мы рассмотрели краткий экскурс, как подключить розетки и выключатели. Если для вас остались неясные моменты, то обратите внимание на видео и фото. И помните о безопасности.

При выполнении электромонтажных работ в домашних условиях нередко возникает задача правильно подключить различные расположенные рядом устройства. Типичный вопрос из этой серии: как подсоединить розетку с выключателем два в одном. Прежде чем мы перейдем непосредственно к его рассмотрению, нужно сначала напомнить основные правила подключения розеток и выключателей, а также порядок их установки вместе.

Как правильно соединить выключатель и розетку

Рассмотрим самый простой случай с использованием в электросети двухжильного провода. При подсоединении выключателя в распределительной коробке фазовый проводник, который идет к подключаемому прибору (например, светильнику) разрывается. Затем в этот разрыв подключается выключатель, а потом уже при необходимости к коробке подсоединяется розетка (см. ниже).

Аналогичным образом к этой же коробке можно подключить второй выключатель, который расположен чуть дальше (но не слишком далеко). Удобнее всего использовать проводку с красным фазовым и синим нулевым проводом. Весь процесс подключения показан на видео:

Обратите внимание: Через выключатель к управляемому прибору всегда подключается только фазный провод! Это очень важно с точки зрения безопасности – в противном случае подсоединенное устройство постоянно будет находиться под напряжением.

Видео подключения выключателей и розеток

Если нам нужно подключить рядом с выключателем розетку, мы просто подсоединяем ее к коробке. При этом два провода от розетки (фаза и ноль) подсоединяются к соответствующим жилам от питающего кабеля. Если в сети используется трехжильная проводка, то аналогичным образом нужно будет подключить и заземляющий провод (обычно зеленый или зелено-желтый). Смотрите процесс подключения на видео:

Прежде чем перейти к вопросу, как подсоединить розетку с выключателем два в одном, можно посмотреть следующее видео. Здесь показано, как сделать, чтобы выключатели хорошо держались, как заменить провод, произвести ремонт и оформление розеток.

Обратите внимание: Если вы хотите подсоединить розетку через ранее установленный выключатель, то это скорее всего не получится без использования распределительной коробки либо прокладки дополнительной электропроводки. Это связано с тем, что на одиночно установленный на стене выключатель обычно подходит только фазный провод.

Как подсоединить розетку с выключателем два в одном

Сегодня получили распространение совмещенные блоки розеток и выключателей. Количество тех и других в сборке обычно один-два, но может быть и больше. Большинство подобных устройств рассчитано на трехжильную проводку. При их подключении все розетки подсоединяются параллельно, т. е. запараллеливаются все три группы проводников от каждой (фаза, ноль, земля).

На все входы выключателей фазовый провод также подается параллельно. С каждого выключателя выход подсоединяется к управляемому им устройству. Удобнее всего подсоединять фазу на выключателях посредством короткой перемычки с соответствующего контакта розетки. В сети есть много фото со схемами подключений подобных изделий. Видео установки блока с тремя розетками и выключателем:

Как подсоединить управляемую выключателем розетку два в одном

В заключение рассмотрим еще одну ситуацию. Можно подключить розетку таким образом, чтобы выключатель управлял подачей на нее напряжения. Аналогичным образом можно подсоединить несколько управляемых розеток сразу, как это показано на видео:

Видео, как подсоединить розетку с выключателем два в одном.

Выключатель управляет напряжением в розетке:

Подключение выключателя от розетки — процедура хоть и не очень сложная, но зачастую помогающая решить массу проблем. В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем существенно сэкономить не только на проводах, но и на количестве дополнительных работ, таких как штробление стен.

Поэтому, если вы столкнулись с проблемой подключения дополнительного освещения и не хотите по-новому делать ремонт в комнате, такой вариант станет идеальным решением.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя. К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение. Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

Итак:

• Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле, где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
• Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. ).

Обратите внимание! В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм 2 для медного провода или 2,5 мм 2 для алюминиевого.

• Еще один аспект, который следует учесть при выборе провода — это способ его прокладки. Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм 2 соответственно для медного и алюминиевого провода.
• Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм 2 соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель. Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

• В первую очередь, выбираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А. Можно найти и более мощные выключатели, но они встречаются редко.
• Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой. Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

• Также наша инструкция советует учитывать и место установки выключателя. Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель. Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней. Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

Итак:

• Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
• На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
• На следующем этапе вскрываем розетку, к которой предстоит подключение, и проверяем отсутствие напряжения.
• Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
• Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Обратите внимание! Если используется двух- или трехклавишный выключатель, то от выводов выключателя провода подключаются к соответствующим светильникам. В остальном схема подключения идентична.

• К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
• На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Подключение от розетки только фазного провода

Так как в выключателе размыкается только фазный провод, то иногда значительно проще взять от розетки только фазный провод. Нулевой же провод проще подключить непосредственно в ближайшей к светильнику распределительной коробке.

Благодаря этому вы не только сэкономите провода, но и во многом облегчите себе задачу прокладки провода.

• Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки. Кроме того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в которой предстоит подключать нулевой провод.
• Теперь вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем непосредственно к светильнику.
• Теперь вскрываем распределительную коробку. Определяем нулевой провод. Возможно это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который затем подключаем к светильнику. Таким же способом подключаем защитный провод к соответствующим контактам в светильнике и в распределительной коробке.
• После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.

Обратите внимание! В связи с тем, что для нормальной работы выключателя необходим только один фазный провод, вопрос: как вывести розетку от выключателя, — имеет однозначный ответ – никак. К сожалению, от выключателя розетку подключить нельзя. Возможно только подключить фазный провод, а нулевой вести от распредкоробки. Но этот вариант не самый оптимальный. Ведь зачастую ток на розетке значительно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему еще и розетки просто перегорит.

Как провести розетку на балкон

Если вы решили преобразовать обычный балкон в жилое помещение, то обязательно столкнетесь с проблемой подведения электричества к своей новой комнате. Подключение балкона к электрической сети целесообразно, поскольку так вы обеспечите нормальное функционирование различных приборов. Речь идет о ноутбуке (если вы планируете превратить балкон в рабочее место), лобзике для мастерской или же телевизоре в комнате для постоянного проживания. Для того чтобы обеспечить полноценное освещение на балконе, также не обойтись без электричества. Конечно, можно воспользоваться обычным удлинителем, однако для постоянного использования это не слишком удобно. Вот почему на балконе должна быть хотя бы одна розетка.

Особенности установки розетки на балконе

Прежде всего необходимо выбрать для розетки оптимальное место и протянуть до него кабель, другой конец которого подсоединен к электрической сети в остальной квартире. Однако протягивать кабель от электрического счетчика далеко и сложно. Как правило, он подсоединяется к максимально близко расположенной розетке. Перед началом подобных работ отключите в квартире электричество.

Установка розетки на балконе проводится в несколько этапов:

1. подготовка канала для кабеля и просверливание отверстия для вывода провода на балкон;
2. подготовка места для розетки;
3. подсоединение кабеля к розетке в комнате, и протяжка его на балкон;
4. установка розетки на балконе;
5. проверка ее работоспособности.

Определите маршрут, по которому провод будет проходить от розетки в комнате к балконному помещению. Можно сделать канал для провода в несущей конструкции комнаты с помощью перфоратора и зубила. Можно также приобрести кабель-канал, который закрепляется на несущей конструкции. После того, как кабель будет проложен, в первом случае отверстие заделывается с помощью шпатлевки, во втором – прикрывается специальной крышкой. Отверстие на внешней стене необходимо проделывать в любом случае, поэтому позаботьтесь о наличии мощного перфоратора или бура.

При возникновении сложностей с проведением электричества на балкон, составлением схемы разводки или установкой розеток, выключателей и светильников, вы можете обратиться за профессиональной помощью в компанию «ПанОкна». Мы предлагаем услуги по проведению электромонтажных работ на балконах и лоджиях в Москве и Московской области.

Розетки могут быть накладного или встроенного характера. Последний вариант более распространен, поскольку такие устройства практически не выступают из несущей конструкции. Тем не менее, для встроенных приборов потребуется делать в стене соответствующее углубление. При этом используется перфоратор с насадкой круглой формы. В углублении закрепляется подрозетник, на который впоследствии устанавливается сама розетка. При желании можно установить блок розеток.

При этом соблюдайте определенные правила. Розетка должна иметь защиту от влаги. Кроме того, для надежности следует установить автомат дифференциального типа.

Что касается кабеля, то он бывает двухжильным или трехжильным. Это зависит от того, сколько проводов подходит к розетке. Вам необходимо измерить необходимую длину и уложить кабель, после чего в месте канала его можно зафиксировать с помощью скоб. С одной стороны провод присоединяется к комнатной розетке, с другой стороны – фиксируется в разъеме балконной розетки. На концах провода осторожно разрезается оплетка (постарайтесь не повредить изоляцию). Концы кабеля зачищаются. После того, как провода будут подсоединены, розетка фиксируется с помощью винтов.

Для того чтобы соединить провода, используйте клеммник. Это актуально, если при изготовлении проводов использовались различные материалы (например, медь и алюминий). Соприкосновение данных металлов нежелательно, поскольку впоследствии это может привести к возгоранию.

Особенности монтажа нескольких электрических точек

После того, как вы разобрались с розеткой, возможно установить привычный потолочный светильник и удобный выключатель. Для этого проводится монтаж коробки распределительного типа, в состав которой входит кабель из соседней комнаты. Уже из этой коробки проводится разводка по всему балкону. В этом случае лучше использовать кабель, изготовленный из меди. Пространство от коробки до потолочного покрытия должно составлять примерно 20-30 сантиметров. Желательно выбрать такую коробку распределительного типа, которая соответствует отделке на балконе.

От коробки до зон, где планируется размещение светильника и выключателей, протягиваются кабели. Вы можете также воспользоваться кабель-каналами или же специальными креплениями, которые фиксируются на несущей конструкции или потолке с помощью гвоздиков. Монтаж проводки до проведения отделочных работ на балконе позволит скрыть все провода под отделкой.

При выполнении работ важно правильно скрепить провода во внутренней части коробки. Для того чтобы правильно подсоединить светильник и выключатель, определите фазу с помощью индикатора напряжения. К этой фазе подведите провод, исходящий от выключателя, к нулю присоедините провод от светильника. С помощью двух проводов соедините эти два прибора.

Если вы желаете провести в балконное помещение антенну, предназначенную для телевизора, процедура монтажа будет схожа с установкой розетки. Однако кабель необходимо протягивать на определенном расстоянии от электрического провода для предотвращения помех.

Таким образом, приложив немного усилий, вы можете превратить обычный балкон в настоящую жилую комнату с освещением и полноценной работой всех электрических устройств.

Калькулятор остекления балконов и лоджий

Как выбрать выключатель или розетку

Хотя бы раз в жизни перед любым мастером вставал вопрос о том, как правильно выбрать розетку и выключатель освещения.

Первое, с чего нужно начать, это определиться, для какой электропроводки будут использоваться электроустановочные изделия. Электроустановочными изделиями называют ряд электрических устройств, к которым относятся розетки, выключатели, переключатели, светорегуляторы и другие устройства, которые позволяют управлять освещением и подключать различные приборы дома, в офисе и других зданиях и сооружениях.

1. Открытый или скрытый способ монтажа?

Электропроводка бывает двух видов. Открытая — провода проложены поверх стен, и скрытая — находятся внутри стены. Электроустановочные изделия по типу проводки делятся на группы скрытого и открытого монтажа. Изделия для открытого монтажа крепятся на поверхность стены, обладают заметно выступающим корпусом и обычно используются в деревянных домах. К этому типу относятся серии «Рим», «Прага», «Минск», «Мурманск».

Скрытый монтаж подразумевает утапливание рабочего механизма в стену. Снаружи остается внешняя панель и декоративная рамка, прикрывающая монтажные элементы. Такой метод установки аккуратно и гармонично сочетается с любыми современными интерьерами в кирпичных и железобетонных домах. К такому типу подойдут серии «Лондон» и «Минск».

2. Стандартный или современный дизайн?

Помимо основной функциональной задачи электроустановочных изделий, важным является поддержка или усиление эстетического вида интерьера.

3. Необходимость пылевлагозащиты?

Для помещений с повышенной влажностью и запыленностью – мастерских, гаражей, подвальных и промышленных помещений – используют пылевлагозащищенные изделия. Данные изделия имеют защитную крышку и герметичные, прорезиненные соединения. Если существует необходимость установки данного вида розеток и выключателей, то обратите внимание на серию «Венеция» со степенью защиты IP54. Она полностью соответствует данным требованиям и задачам.

4. Какие бывают розетки?

1. С заземлением. Важный критерий выбора розетки – наличие или отсутствие заземляющего проводника в проводке помещения. Если таковой присутствует, то необходимо выбрать розетку с дополнительным заземляющим контактом. У розеток с заземлением есть специальные заземляющие «усики». К этим «усикам» следует подключать заземляющий провод РЕ.
2. Розетки с защитными шторками. Применяются, как правило, для установки в детских комнатах для защиты детей от поражения электрическим током. У таких розеток отверстия закрыты специальными шторками, которые открываются при одновременном введении и с небольшим усилием пары металлических контактов, таких как в электрической вилке.
3. Розетки с защитными крышками. Используются для помещений с повышенной влажностью. Имеют специальную защитную крышку, которая закрывает весь корпус и препятствует проникновению влаги внутрь.
4. Также существуют розетки для подключения телефонного кабеля, интернет-кабеля и ТВ.

5. Какие бывают выключатели?

• Выключатель с клавишами. Классическое исполнение выключателя. Самый популярный тип, который присутствует во всех сериях. Бывает как одноклавишный, так и с несколькими клавишами. Кроме этого есть возможность выбрать вариант с индикатором, что позволит видеть его расположение в темное время суток.
• Проходной выключатель. Применяются в тех случаях, когда необходимо включить свет в одной части помещения, пройти в другой конец и выключить свет. Но как мы понимаем, обычным выключателем этого сделать не удастся. Одноклавишный проходной выключатель имеет три контакта в отличие от привычного выключателя, снабженного только двумя контактами. Таким образом, при соответствующем подключении, при помощи проходных выключателей есть возможность включать/выключать освещение из двух и более точек.
• Светорегулятор, или, как его еще называют, диммер – это такой же выключатель, который способен не только включать или отключать освещение, но и регулировать его яркость. Этим достигается экономичный расход электроэнергии, потребляемой лишь при необходимости и в достаточных количествах. Также увеличивается срок службы ламп, имеющий зависимость от величины подающегося на лампу напряжения.

6. Как отличить качественную розетку от некачественной?

Основные и простые моменты, на которые стоит обратить внимание при выборе качественной розетки или выключателя:

• Пластик. Корпус розетки или выключателя, а также рамка не должны легко деформироваться. При монтаже розетка, «сердцевина» которой изготовлена из мягкого материала, изменит свою геометрическую форму, вилка не будет свободно входить в отверстия с контактами или будет вываливаться. К тому же мягкий пластик быстро поцарапается, и любая самая красивая розетка потеряет внешний вид.
• Вес. На хороший конструктив, способный обеспечить надежность, требуется материал хорошей толщины. Где много материала, там более весомая масса.
• Качество контактов. Не всегда есть возможность проверить этот аспект, разобрав изделие при покупке, но косвенно можно определить качество, оценив заземляющий контакт, который «усиками» вылезает наружу. Внешний контакт должен быть в меру упругим. Слишком тонкий и мягкий контакт сминается при встрече розетки с вилкой, а слишком твердый доставляет неудобство.
• Гарантия. Производитель, который беспокоится об удовлетворении потребителя, всегда предоставляет на свой товар гарантию и сопровождает изделие паспортом и инструкциями по установке и эксплуатации.
• Эстетичный внешний вид. Ровная поверхность, гладкие углы, аккуратные линии.

Прояснив для себя основные вещи по выбору розеток и выключателей, Вы без труда сможете подобрать необходимые позиции. Весь ассортимент представлен на нашем сайте, в разделе «Электроустановочные изделия».

Прайс-лист-стоимость услуг электрика | Электрика56

       Вас интересует сколько стоят услуги электрика?

Или, может-быть : « Сколько стоит у вас точка?»

А нет у нас точек. У нас есть прайс -лист на услуги, который поможет Вам сориентироваться в ценах.

      Например розетки и выключатели у Вас оказались совсем не там, где они должны быть. Или их нет совсем. Так бывает.

     Для того, что-бы перенести розетку, нужно подготовить для нее место, то есть пробурить отверстие в стене. Стоимость зависит от материала стены (150р. если стена бетонная; 100 р. кирпич; 70р. — гипсокартон). Затем, необходимо решить, как к розетке будут подходить провода.

     Тут возможны варианты. Скрытая проводка — штробление по бетону — 150р/м; по кирпичу — 100р/м. Либо, если не хочется портить отделку стен, можно обойтись установкой кабель-канала (монтаж кабель-канала 30р/м).

     Затем, монтаж подрозетника к которому будет крепиться розетка — 50р. Укладка провода от распредкоробки до розетки в штробу или кабель-канал — 30р/м. Ну и собственно установка розетки — 50р.

     В итоге перенос розетки на расстояние в 1 метр по кирпичной стене обойдется в:

100 (отверстие)+100 (штроба)+30 (укладка кабеля)+50 (подрозетник)+50 (розетка) =330р.

     Или нужна новая розетка для стиральной машины. Розетка будет накладная, провод пойдет в кабель-канале, расстояние от электрощитка до розетки — 5 метров. Значит 100р(установка розетки накладной)+40*5 (монтаж кабель-канала)+30*5 (укладка трехжильного провода сечением 2.5мм в кабель-канал) = 400р.

Если какие-то операции делать не нужно — они не считаются.

     Вот как-то так.

     Для более точного подсчета Вам необходимо позвонить и договориться о встрече на вашем объекте. Контакты тут.

Монтаж розетки/выключателя скрытых:

сверление отверстия:
…Бетон—————————————————-300р/шт,
…Кирпич—————————————————200р/шт,
…Гипсокартон——————————————100р/шт,
…Установка подрозетника————————50р/шт,
…Монтаж розетки в подрозетник—————100р/шт,

.

Монтаж розетки/выключателя накладных-100р/шт.

Монтаж розетка электроплиты—————1000р/шт,
Блок выключателей ванна/кухня/туалет—500р/шт.
Монтаж и расключение распредкоробки —-200р/шт.

.

Штробление 20*20мм:

Бетон—————————————————-150р/м,
Кирпич—————————————————100р/м,
Гипсокартон——————————————70р/м.
Монтаж кабель-канала —————————40р/м.

.

Укладка кабеля сечением до 4мм в штробу/кабель-канал—————————————————-30р/м,

Укладка кабеля сечением более 4мм в штробу/кабель-канал—40р/м.

Монтаж кабеля сечением до 4мм в гофре— 50р/м.

Монтаж кабеля сечением более 4мм в гофре—70р/м.
Сверление сквозных отверстий в стене —150р/шт.

.

Монтаж автоматов защиты и электрощитков:

Однополюсного с подключением————-130р/шт,
Двухполюсного с подключением—————160р/шт,
Трехполюсного с подключением—————200р/шт,
Дифавтомат———————————————200р/шт,
Электромонтаж щитка с 6 автоматами——700р,
Электромонтаж щитка с 12 автоматами—-1700р,
Электромонтаж щитка с 24 автоматами—-3500р,
Установка 1/3 фазного счетчика ———— 400/800р.

.

Установка люстры простой, светильника

типа Армстронг——————————————200р/шт.

Монтаж подсветки диодной————————100р/м.

Подключение контроллера подсветки ——300р.

Подключение блока питания подсветки—-300р.

.

Установка вентилятора в вытяжку————300р/шт.

Мотаж, подключение реле времени/датчика движения/освещенности—400р/шт.
Установка звонка————————————300р/шт.
Монтаж контура заземления————от 4000р.

Демонтаж эл.оборудования ——————от 50р.

Диагностика неисправностей—————от 400р.



Указана стоимость работы электрика, без материалов.

Цены действительны для объема от 5т.р.

Небольшие заказы обговариваются индивидуально.

Транспортные расходы (закупка материалов, выезд за город), по договоренности.



как провести и сделать электропроводку

Содержание статьи

Сегодня многие владельцы городских квартир с помощью остекления и утепления превращают свои балконы и лоджии в подобие веранды, где в летнюю пору можно проводить время с большим удовольствием. Но «для полного счастья» эту часть квартиры следует обеспечить электроснабжением, без которого современную жизнь просто невозможно представить. Прежде всего, необходимым является искусственное освещение, да и розетка на балконе не будет лишней: наверняка вам или вашим домочадцам захочется посидеть здесь с ноутбуком или вскипятить чайку, чтобы полюбоваться окружающим видом, прихлебывая вкусный напиток.

Монтаж электропроводки на балконе практически невозможно осуществить без сверления и штробления стен, поэтому эти работы целесообразнее всего включить в план капитального или хотя бы косметического ремонта квартиры. Если же такое мероприятие в ближайшем будущем не предвидится, откладывать устройство балконной электросети все равно не стоит: масштабы разрушений будут весьма незначительными и их легко можно будет скрыть.

Готовность номер один

Перед тем как начать работы по монтажу электропроводки на лоджии или балконе, следует подготовить все необходимое. Вот какие изделия и материалы нам понадобятся:

1. Провод ВВГ НГ или ПВС.

Количество жил зависит от того, каким проводом подключена ближайшая к балкону розетка в смежной комнате, ведь наша система электроснабжения будет запитываться именно от нее. Если розетка заземлена, будем использовать провод с тремя жилами, если нет – только с двумя. Сечение жил подбирают в соответствии с величиной предполагаемой нагрузки. Для источников освещения будет достаточно провода сечением 1,5 кв. мм. Если же будет включаться обогреватель – следует применять провод сечением 2,5 кв. мм. Ну а для подключения распределительной коробки, от которой будут запитаны несколько потребителей, необходимо воспользоваться проводом с сечением 3 или 4 кв. мм.

Кабель-канал для электропроводки

2. Гофрированная труба диаметром 16 или 20 мм из самозатухающего материала.

3. Распределительная коробка (по необходимости).

4. Кабель-канал с двойной изоляцией (можно ШВВП-2х0,5).

5. Дюбели 5х22.

6. Клеммы.

7. Саморезы 4,2х16 с пресс-шайбой.

8. Штукатурная или шпаклевочная смесь.

9. Электророзетка с классом пыле- и влагозащиты IP44. Столь высокий класс обусловлен высокой влажностью, которая характерна для балкона. Если же он вообще не имеет остекления, устанавливать на нем розетку не рекомендуется.

10. Автомат-выключатель.

Из домашнего арсенала нужно будет взять:

1. Дрель с перфоратором.
2. Набор буров диаметром от 6 до 20 мм и длиной от 0,1 до 1 м.
3. Зубило.
4. Молоток.
5. Плоскогубцы.
6. Набор отверток.
7. Нож.
8. Индикатор напряжения или тестер.

Подготовительные работы

Перед тем как провести розетку на балкон или лоджию, необходимо подготовить трассу, вдоль которой будет уложен ведущий на балкон провод. Существует два варианта решения данной задачи:

Скрытая прокладка

От ближайшей к балкону розетки, находящейся в смежной комнате, в стене в направлении балкона с помощью бура и перфоратора прокладывается канал (штроба).

Как можно сделать розетку на балконе с помощью скрытой проводки

Совет: В случае скрытой прокладки провода очень важно записать или зарисовать его маршрут, чтобы в дальнейшем по забывчивости не повредить его перфоратором или вбиваемым в стену гвоздем.

Открытая прокладка

Штробление стен сопровождается образованием большого количества мусора и пыли, поэтому многие предпочитают более чистый способ – прокладку провода в открытую. Для этого на стену с помощью дюбелей прикручивают кабель-канал, в котором и будет уложен провод. Дюбели можно завинчивать с шагом в 400 мм. Недостаток открытой прокладки состоит в том, что короб с проводом оказывается на виду.

Как вывести розетку на балкон в этом случае? После того как вопрос о прокладке провода вдоль стены будет решен, приступают к выполнению отверстия в стене между комнатой и балконом. Разумнее всего делать это именно в той точке, где будет установлена балконная розетка. Учитывайте при этом, что оптимальная высота установки розетки над полом составляет 80 см. Диаметр отверстия должен быть такой величины, чтобы в нем помещалась гофрированная труба.

На заметку: Проще всего начинать сверление буром самого малого диаметра. Затем отверстие рассверливают и углубляют буром большего диаметра.

После того, как отверстие будет выполнено, его расширяют со стороны балкона с помощью специальной круглой насадки для перфоратора до размеров, необходимых для установки подрозетника. Затем в отверстие заводится гофрированная труба (согласно требованиям нормативов, она не должна контактировать с горючими утеплителями). Теперь можно приступать непосредственно к установке розетки.

Наличие на балконе розетки будет крайне полезным, если вы собираетесь воспользоваться балконным термошкафом для хранения овощей зимой. Подробнее о нем вы можете узнать на нашем сайте.

А если нужно быстро высушить белье? Электрическая сушка для белья также требует подключение к электросети.

Для чего еще может потребоваться электричество и дополнительное освещение? Про выращивание на балконе клубники читайте в этой статье.

Надо заметить, что в определенных случаях возможно крепление розеток без подрозетников непосредственно к обшивке. А как это сделать правильно показано на видео.

Монтаж розетки на балкон

1. В подготовленный канал в стене или короб укладываем провод. Со стороны розетки, от которой будет производиться запитка, оставляем выпуск длиной в 40 – 50 мм: он понадобится для подключения к ее контактам.

Если провод укладывается в кабель-канал, его достаточно будет закрыть крышкой. В штробе провод необходимо зафиксировать скобами. Затем через отверстие в стене провод выводится на балкон.

2. В подготовленное отверстие устанавливаем подрозетник.

3. Провод со стороны балкона необходимо подрезать так, чтобы длина его свободного конца, торчащего из подрозетника, составляла около 50 – 60 мм.

4. С помощью ножа с провода необходимо снять внешнюю оплетку. При этом очень важно сохранить невредимой изоляцию жил. Лучше всего для демонтажа оплетки воспользоваться специальным ножом.

5. Концы провода следует зачистить, сняв с них изоляцию. Тут уже можно применить обычный нож.

6. Жилы заводим в контакты розетки и плотно зажимаем винтами.

7. Розетка устанавливается в подрозетник и фиксируется длинными саморезами. Далее устанавливается рамка розетки.

Готовая розетка с выключателем

8. Перед подключением провода к находящейся в комнате розетке квартиру необходимо обесточить. Очень важно предусмотреть меры по предотвращению случайного возобновления электроснабжения кем-нибудь из соседей или ваших домочадцев. Лучше всего пригласить кого-то в помощники и попросить его посторожить щиток, пока вы осуществляете подключение.

Совет: Даже при выключенном электричестве не начинайте работу, не удостоверившись в отсутствии напряжения посредством индикатора или тестера.

9. Сняв внешнюю панель с розетки, подсоедините жилы ведущего на балкон провода к ее контактам. Провода с разным сечением или из разных материалов не должны контактировать, для их соединения следует использовать клеммы. После подключения панель розетки возвращаем на место.

10. Возобновив электроснабжение квартиры, проверяем работоспособность балконной розетки. Если все в порядке, штукатурным раствором или шпаклевкой заделываем отверстия и каналы в стенах.

Розетку на балконе можно подключить через выключатель, который устанавливается на стене в смежной комнате. Это дает возможность владельцу квартиры при выходе из дома или в любой другой ситуации одним щелчком обесточивать балкон.

Установка распределительной коробки

Монтаж распаячной коробки на лоджии

Если на балконе предполагается установить несколько точек электропотребления, например, двух светильников и розетки, возникает необходимость в монтаже распределительной коробки. Лучше всего установить ее вверху помещения, в 150 – 200 мм от потолка.

Распределительная коробка запитывается от комнатной розетки по описанной выше схеме (используется провод сечением 3 или 4 кв. мм), затем к ней подключают всех потребителей.

Подключение коробки должно выполняться через УЗО (так сокращенно обозначается устройство защитного отключения). Его размещают в смежной с балконом комнате.

Напомним еще раз, что при подключении проводов с разным сечением или из разных материалов следует использовать клеммник.

Как снять розетку с выключателя?

1 Ответ

1. Выключите прерыватель.
2. Снимите лицевую панель.
3. Снимите переключатель и соедините два черных провода с помощью гайки.
4. Включите прерыватель и проверьте розетку .
5. Установите глухую лицевую панель на (теперь соединительный блок)
6. Установите шкафы.
7. Вырежьте отверстие в задней части шкафа для доступа к распределительной коробке.

Нажмите, чтобы увидеть полный ответ

Впоследствии еще можно спросить, а как поменять розетку на Некоммутируемую?

При отключенном выключателе выньте выход из коробки. Снимите переключающий провод и закройте его проволочной гайкой, аккуратно загнув обратно в коробку. Снимите верхний черный провод и соедините его с двумя 6-дюймовыми перемычками. Установите по одной перемычке на каждый из латунных винтов, там, где раньше были горячий и переключаемый провода. .

Кроме того, сколько проводов можно подключить к розетке • Подсчет проводов в электрических коробках Каждый изолированный провод , все кабельные зажимы вместе, все неизолированные провода вместе, и каждая опора для света или другого приспособления считается как , один провод .Каждый коммутатор, розетка или другое устройство считается за два провода .

Еще могут спросить, а как вынуть язычок из розетки?

Снимите выход Hot Tab Между двумя винтами и лицевой стороной выходного отверстия вы заметите небольшой латунный кусок металла (называемый выступом ), соединяющий горячую подачу. Просто отломите его, вставив под него отвертку, и согните его вперед-назад.Вы также можете использовать плоскогубцы, чтобы ослабить его.

Как подключить красно-белую и черную электрическую розетку?

Подсоедините черный провод к розетке , которая должна быть всегда подключена (обычно к верхней), а красный провод к коммутируемой розетке . Подключите белый провод к любому из хромированных винтов (помните, они все еще соединены), а провод заземления к зеленому винту заземления.

Как заменить электрические розетки и переключатели

Перед началом электромонтажных работ ознакомьтесь с местными нормативами и требованиями к разрешениям.Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

Начиная с NEC 2011 года, большинство новых и заменяемых розеток должны быть защищены от несанкционированного доступа.Это требование разработано для защиты маленьких детей от травм путем предотвращения вставки посторонних предметов, кроме электрических вилок, в контакты розетки. Некоторые исключения из этого требования включают настенные розетки, которые находятся на высоте более 62 дюймов от уровня пола, и большие розетки для бытовых приборов, расположенные вне досягаемости.

Старый переключатель можно заменить на переключатель того же типа, или вы можете заменить однополюсный переключатель на реостатный диммер, если он управляет одобренным осветительным прибором. Старые переключатели могут не иметь клеммы заземления, а в распределительной коробке может отсутствовать заземляющий провод.В этих случаях, если это заземленная металлическая коробка, клемма заземления на новом переключателе должна быть подключена к ней. В противном случае следует использовать непроводящую лицевую панель, чтобы избежать прямого контакта с металлом на переключателе при включении света. См. Ниже информацию о NEC 2008 года об отсутствии провода заземления в распределительной коробке.

Новые настенные розетки и выключатели будут иметь два типа контактов: винты клемм по бокам и отверстия сзади. Винты могут быть предназначены для крепления проволоки с крючками к устройству, когда ее заводят домой, или они могут использоваться для затягивания зажима вокруг конца прямого провода.

Отверстия в задней части устройства используются для вставки прямого провода во внутренний зажим. Отверстия будут помечены, чтобы указать, какой размер провода они могут принять.

И переключатели, и розетки доступны для цепей на 15 и 20 ампер, поэтому обязательно используйте заменяющее устройство подходящего размера для схемы, над которой вы работаете.

В более старом доме устройства и проводка могут быть устаревшими, и вы найдете незаземленные или даже незаземленные и неполяризованные розетки.Всегда используйте розетки подходящего типа для замены существующей на замену. Например, не заменяйте незаземленную розетку на новую, заземленную, если нет заземляющего провода.

2008 NEC на отсутствие провода заземления в распределительной коробке

404,9 (B) Исключение. « Если в корпусе переключателя с защелкой отсутствуют средства для подключения к заземляющему проводу оборудования или если метод подключения не включает или не предусматривает заземляющий провод оборудования, для целей замены допускается использование переключателя с защелкой без подключения к заземляющему проводнику оборудования. Только.

Выключатель мгновенного действия, подключенный согласно положениям этого исключения и расположенный в пределах досягаемости земли, земли, проводящих полов или других проводящих поверхностей, должен быть снабжен лицевой панелью из непроводящего, негорючего материала или должен быть защищен прерывателем цепи замыкания на землю. «

Анатомия выключателя света

Существует 3 основных типа настенных выключателей, с которыми вы можете столкнуться в большинстве ситуаций. Однополюсный переключатель является наиболее распространенным, и его можно определить по двум винтовым клеммам, а в случае новых устройств — по третьей клемме заземления.

Второй наиболее распространенный тип переключателя в жилых домах — это трехпозиционный переключатель. Их можно определить по трем клеммным винтам и четвертому зеленому винту для подключения заземляющего провода. Трехпозиционный переключатель используется для управления освещением из двух мест, например, вверху и внизу лестничного пролета.

Еще один переключатель, который вы можете найти в своем доме, — это 4-позиционный переключатель. У них есть четыре клеммных винта и пятый зеленый для заземляющего провода. Четырехпозиционные переключатели используются между двумя 3-позиционными переключателями для управления освещением из 3 или более мест.Это может быть удобно, если у вас есть большая комната с несколькими входами, требующая управления освещением из нескольких мест.

Удаление старого устройства

Отключите электричество на сервисной панели цепи, над которой вы будете работать. Проверьте цепь с помощью заведомо исправной лампы или другого электрического устройства, чтобы убедиться, что она выключена. Щелкните выключателем, чтобы убедиться, что лампа не загорается, или используйте вольтметр, чтобы проверить провода и убедиться, что цепь отключена. Снимите крышку, а также верхний и нижний винты, которыми крепежная лента крепится к выпускной коробке.Это длинные винты, и их легче открутить с помощью дрели, если она у вас есть.

Возьмитесь за верхний и нижний кронштейны и вытащите устройство из розетки, чтобы можно было достать его по бокам и сзади. Если вы собираетесь утилизировать старое устройство, полностью открутите клеммные винты. Это значительно упростит освобождение загнутых концов проводов. Оставьте провода загнутыми в крючки, если вы будете использовать клеммные винты для подключения нового устройства. Если вы будете использовать отверстия в задней части, обрежьте провода прямо под крючком, чтобы у вас был прямой кусок, который можно было вставить в отверстия.Снимите примерно ½ дюйма изоляции с меди, чтобы выполнить соединение.

Если существующая розетка или выключатель подключается через отверстия на задней панели, вставьте ювелирную отвертку или инструмент аналогичной формы в прорезь рядом с каждым отверстием, чтобы ослабить давление зажима, и вытяните провод.

Установка нового устройства

Присоедините провода к новому выключателю, соединяющему источник горячего питания с одной клеммой, а провод, идущий к свету, с другой. На розетке черный провод от источника идет к горячим винтам цвета латуни, а белый — к нейтральным винтам серебристого цвета.Если в розетке есть два набора проводов, храните их в наборах, используя верхние клеммы для одного и нижние клеммы для другого набора. Расположите крючки так, чтобы они указывали по часовой стрелке, а изоляция доходила до самого винта. Не оставляйте оголенный провод между клеммой и изоляцией. Затяните винты, чтобы зажать провода. То же самое касается зажимов, которые натягиваются на прямой провод, на них не должно быть обнаженной меди.

Если вы используете отверстия в задней части, вставляйте их в соответствующие отверстия, пока зажим не зафиксируется и не зафиксирует их на месте и не будет видно обнаженной меди.Потяните за каждый провод, чтобы убедиться, что он надежно подключен. Подключите заземляющий провод к клемме заземления на устройстве и к любым клеммам заземления в розетке. Если есть несколько заземляющих проводов, свяжите их все вместе короткими отрезками провода, известным как косичка, для подсоединения к клеммным винтам. Нет отверстия в розетке или переключателе для заземляющего провода, только винт.

Оставьте устройство свободно свисающим, чтобы оно ни с чем не соприкасалось, и проверьте его, чтобы убедиться в правильности проводки, прежде чем устанавливать его в розетку.Включите выключатель и снова включите питание на коробке выключателя, чтобы проверить цепь освещения. Используйте анализатор розеток, чтобы проверить правильность подключения розетки. Если возникла проблема с проводкой, снова выключите питание и устраните проблему.

Если проводка правильная, выключите питание и установите устройство в розетку. Осторожно сложите провода, чтобы они поместились в коробку, и надавите на устройство ладонью, пока оно не сядет ровно и не совместится с монтажными отверстиями. Заверните винты монтажной планки и сдвиньте заменяющее устройство влево или вправо по мере необходимости, чтобы выровнять его в коробке, когда вы затягиваете их.Установите крышку, снова включите цепь и снова проверьте устройство.

Еще подобное на Do-It-Yourself-Help.com

Как заменить настенную розетку выключателя света | Руководства по дому

Настенную розетку с выключателем света необходимо заменить, если она повреждена или вы переходите на новый стиль. Комбинации «выключатель-розетка» состоят из рычага или кулисного переключателя с розеткой на 110 В внизу, а существующие электрические провода подключаются к клеммным винтам по бокам нового выключателя-розетки.Обычно внутри дома используются пластиковые или декоративные накладки, а в мастерских — металлические. Замена комбинации «выключатель-розетка» дает любителю, который делает все своими руками, возможность применить базовые навыки работы с электричеством.

Выключить прерыватель электрической цепи к розетке на электрощите. Если прерыватели не имеют маркировки, включите свет выключателем или вставьте лампу в розетку и переключайте каждый прерыватель, пока индикатор не погаснет.

Ослабьте и снимите винт, фиксирующий декоративную крышку, с помощью отвертки и снимите крышку.Установите тестер напряжения на «Вольт» и прикоснитесь концом каждого провода тестера к клеммному винту на противоположных сторонах розетки выключателя. Если счетчик показывает показания, выключите главный прерыватель на панели.

Ослабьте винты, которыми крепятся верхние и нижние металлические выступы розетки выключателя на лицевой стороне распределительной коробки у стены. Вытяните устройство из коробки, чтобы получить доступ к клеммным винтам, к которым прикреплены электрические провода.

Обратите внимание на цвета электрических проводов, которые крепятся к винтам клемм переключателя.Как правило, черный провод подключается с одной стороны, а синий, красный или оранжевый провод — с противоположной стороны. К противоположным сторонам розетки прикрепите черно-белый провод. При необходимости отметьте цвета и соединения на бумаге.

Ослабьте винты клемм на каждой стороне розетки выключателя и вручную отсоедините провода от каждой клеммы.

Поместите новую розетку выключателя в электрическую коробку так, чтобы выключатель был сверху, а розетка снизу. Присоедините каждый электрический провод к соответствующим клеммам с каждой стороны и надежно затяните винты.

Совместите внутренние концы прилагаемых винтов на верхнем и нижнем металлических выступах на розетке выключателя с отверстиями на лицевой стороне распределительной коробки. Затяните верхние и нижние винты, чтобы прикрепить устройство к коробке. При необходимости ослабьте винты на пол-оборота и вручную выровняйте розетку выключателя по вертикали, затем затяните винты.

Прикрепите новую или существующую декоративную крышку с помощью отвертки, чтобы затянуть винт крышки.

Справочная информация

Предупреждения

• Не выполняйте никаких электрических работ, если цепь не активна, иначе вы рискуете поражением электрическим током.

Writer Bio

Уильям Мачин начал работать в строительстве в возрасте 15 лет, еще учась в средней школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби — лошади, мотоциклы, шоссейные гонки и спортивная рыбалка. Он изучал архитектуру в колледже Тафта.

Почему профессиональные маляры снимают пластины переключателей и крышки розеток

Профессиональные маляры всегда снимают пластины переключателей и крышки розеток перед покраской комнаты, потому что это гарантирует, что законченная покраска будет иметь чистый вид.Если вы хотите, чтобы ваш проект внутренней покраски дома выглядел так, как будто его сделал профессионал, вам нужно сделать то же самое.

Конечно, вы могли бы потратить время на обмотку всех пластин переключателей и крышек розеток бумагой и лентой, но вскоре вы обнаружите, что на липкой ленте остается клей, который трудно удалить. Вы также обнаружите, что краска имеет тенденцию приклеивать пластины к стене, поэтому, если вам когда-нибудь придется позже заменить выключатель или вилку, вы в конечном итоге испортите аккуратную покраску.

Как снять пластины переключателя и крышки розеток

Снять пластины переключателей и крышки розеток очень просто.Вы просто откручиваете винт, которым пластина крепится к выключателю или розетке, и снимаете пластину.

За прошедшие годы мы обнаружили, что эти винты очень легко потерять. Так что у нас выработалась привычка вкручивать их обратно в выключатель или розетку, из которой они были сняты. При желании можно положить все пластины и винты в пластиковый пакет на молнии.

Другие настенные панели, с которыми вы можете встретиться

Обходя комнату, вы можете встретить телефонные розетки, розетки кабельного телевидения, соединения DSL и т. Д.Если возможно, их тоже нужно открутить. Часто полностью снять крышку не удается, но ее можно прикрепить к стене, чтобы она не мешала.

Если вы обнаружите, что невозможно избежать свисающей крышки, накройте ее пластиковым пакетом для сэндвичей и закрепите его липкой лентой. Затем вы можете обрезать выпускное отверстие, не нанося на него никакой краски. Это займет всего несколько минут и значительно упростит закрашивание отверстий в стене.

Повторная установка пластин переключателей и крышек розеток

Дайте внутренней краске дома высохнуть в течение нескольких часов перед установкой пластин переключателей и крышек розеток.Вкручивайте пластины только так, чтобы они не раскачивались. Не затягивайте слишком сильно. Крышки могут прилипнуть к свежей и мягкой краске, если их слишком затянуть.

Если вы удалите все настенные панели и крышки розеток, вы обнаружите, что покраска будет легче. И готовый вид не говорит о том, что работу сделал любитель.

Изменение цвета розеток с бежевого на белый

Узнайте, как изменить цвет розеток, не выполняя электромонтажные работы (и не покрашивая их)!

Изменить розетку с бежевой на белую намного проще, чем вы думаете.

Розетки белого цвета в наши дни являются стандартом. Белые розетки выглядят яркими и чистыми, в то время как бежевые розетки могут выглядеть грязно и устаревать.

Как изменить цвет розетки?

Наем электрика для изменения цвета розеток может оказаться дорогостоящим мероприятием. Средняя плата за электрику составляет от 50 до 100 долларов в час. И хотя заменить электрическую розетку несложно, это может быть опасно делать своими руками, если вы не знакомы с электромонтажными работами.

В результате действия этих ограничивающих факторов многие люди пытаются решить эту проблему одним из двух способов.

Во-первых, они меняют крышку пластины на белый, но оставляют лицевую сторону электрических компонентов бежевой. У вас будет розетка, которая выглядит так:

Как видите, выглядит даже хуже, чем было бы, если бы вся розетка и тарелка были бежевыми.

Это сообщение может содержать партнерские ссылки. Если у вас есть какие-либо вопросы, посетите мою страницу отказа от ответственности.

Можно ли покрасить розетки в белый цвет?

Второй способ решить эту проблему — покрасить электрические розетки в белый цвет.

Это не работает по нескольким причинам. Во-первых, это опасно, так как покраска розетки может стать причиной пожара. Во-вторых, поскольку выпускное отверстие выполнено из пластика, краска не остается на поверхности и часто царапается.

Как прикрыть старые торговые точки?

Поскольку покраска не работает в течение длительного времени и опасна, замена только крышки пластины не выглядит красиво, а наем электрика стоит дорого, самый простой и дешевый способ изменить розетку с бежевой на белую — это прикрыть вся розетка.

Недавно я нашел на Amazon продукт, который упростил замену моих торговых точек на белые!

Эти крышки розеток скрывают всю электрическую розетку, вместо того, чтобы иметь вырезы для электрических компонентов. В результате вся торговая точка закрыта и выглядит обновленной.

В качестве дополнительного бонуса, если у вас ослаблена розетка и вилки легко выпадают, эти крышки для пластин, кажется, решают эту проблему.

Чтобы использовать их, просто открутите центральный винт, которым крепится выпускная крышка, и снимите выпускную крышку.Затем прикрутите новую выпускную крышку на место — и все готово!

Моя любимая часть этого решения — цена. Крышка розетки стоит примерно 2 доллара за крышку, что дешевле, чем покупка крышки пластины и розетки для самостоятельной замены, и гораздо дешевле, чем нанять электрика для выполнения этой работы.

Вот как они выглядят:

Намного лучше, правда?!?

Должны ли пластины переключателей и крышки розеток совпадать?

Да!

Поскольку крышки розеток и пластины переключателей должны быть одного цвета, я начал искать простой способ изменить цвет переключателей света.Опять же, я не хотел менять крышку пластины и иметь белую пластину с бежевым переключателем.

Итак, я заказал эту тройную крышку переключателя света, чтобы попробовать.

Сначала переключатели света казались мне слишком квадратными. Они выглядели немного странно, так как я никогда не видел, чтобы выключатели света выглядели так. Но после недели, когда они висели на стене, я их даже не замечаю.

Некоторые рецензенты на Amazon указали, что они не работают должным образом, но у меня нет проблем с включением и выключением света с помощью этих крышек переключателей.

Я заказал крышку с тройным переключателем света, чтобы попробовать, но они также продаются как крышки с одним переключателем, крышки с двумя переключателями и крышки с двумя переключателями и розетками.

Если вы хотите простой и недорогой способ обновить электрооборудование в своем доме, возьмите эти чехлы! Мне нравится, как легко изменить цвет розетки с бежевого на белый, но при этом вся комната выглядит обновленной!

Изменение цвета розеток с бежевого на белый

Поделиться — это забота!

Преобразование коммутируемой розетки в горячую

Уважаемый г-н.Электрик: Как всегда перевести выключенную розетку на горячую?

Ответ: Обычно требуется несколько простых изменений подключения проводки к розетке, чтобы переключить розетку на постоянную подачу тепла. Однако новичку проще всего просто отключить настенный выключатель и соединить два провода от выключателя с помощью соединителя. Затем вы можете установить глухую настенную пластину, чтобы закрыть неиспользуемую распределительную коробку. ПРИМЕЧАНИЕ. Некоторые текстовые ссылки ниже ведут к применимым продуктам на EBay.

На фотографиях ниже показана работа, которую я выполнил для клиента, где я установил два настенных выключателя и потолочный вентилятор, используя существующее расположение выключателя розетки. В рамках задачи нужно было поменять переключаемую розетку на горячую, чтобы я мог питать новый вентилятор.

На фото вверху поста видно, что в распределительной коробке не было нулевого проводника. Белый провод на переключателе использовался в качестве горячего провода, а черный шел к разделенной коммутируемой розетке, изображенной ниже.

Согласно Национальному электротехническому кодексу белый провод, используемый в качестве горячего, необходимо заменить на другой цвет. Нет ничего необычного в том, что белый провод используется в качестве проводника под напряжением на переключателе, но его все равно необходимо идентифицировать другим цветом.

Если вы работаете с горячим белым проводом, найдите время, чтобы повторно идентифицировать его с помощью изоленты другого цвета. Не используйте зеленый или серый цвет. Вы также можете использовать перманентный чернильный маркер, чтобы раскрасить проволоку.

Работа по переоборудованию коммутатора, изображенная ниже, была выполнена с использованием пластиковых электрических коробок. Если вас больше интересует преобразование металлической электрической коробки с одним блоком в двухрядный или более, посетите этот мой пост .

Я подал заявление на разрешение на электрооборудование для работы ниже за несколько недель до начала работы. Инспектору не требовалась грубая проверка, потому что это была небольшая работа. После того, как работа была завершена, мне потребовался только осмотр у городского электротехника.

В свое заявление о разрешении я включил на машинке одну страницу с подробным описанием того, что я буду делать. Это помогает инспектору лучше понять, что происходит.

Первым делом отключите питание автоматическим выключателем. Проверьте провода с помощью вольтметра, косички или бесконтактного детектора напряжения , чтобы убедиться, что они обесточены. Затем отсоедините существующий выключатель и отдельно закрепите концы провода. Не соединяйте провода переключателя вместе.

Подойдите к розетке и снимите белый провод с группы тёплых проводов. Подключите этот белый провод к другим белым нейтральным проводам в коробке. Сделать это можно прямо на розетке или соединив их все вместе и добавив косички.

Вставьте небольшой гвоздь, скрепку или маленькую отвертку в пазы на задней стороне розетки, чтобы освободить провода, если они не наматываются на винты.

Подключите все черные горячие провода к горячей стороне розетки или гибкого кабеля.

Наполовину переключаемая розетка с белым проводом ЛИНИЯ питания к переключателю

Если розетка розетки разделена, как указано выше, вам необходимо заменить ее.

Ниже показано то же место выхода с соединенными вместе горячими проводами и белыми нейтралами под одним и тем же соединителем. Для предотвращения прохождения полной НАГРУЗКИ выходной цепи через розетку использовались косички.

См. Мой пост о электрических схемах коммутируемых розеток для руководства.

Настенная электрическая розетка вытащена из стены и преобразована из коммутируемой с помощью косичек

После постоянного преобразования коммутируемой розетки в «горячую», у меня были горячая и нейтраль в месте существующего переключателя.Я протянул кабель Romex 14/3 к месту нового потолочного вентилятора от переключателей, чтобы у меня был переключатель для вентилятора и переключатель для светильника, висящего на вентиляторе.

Одна вещь, которая не изображена на фотографии выше, — это удлинитель розетки, который я использовал, чтобы заполнить пространство между утопленной розеткой и готовой поверхностью стены. Мой пост про использование удлинителей розеток можно посмотреть здесь .

Я вырезал отверстие для новой двухконтактной распределительной коробки , пока старая оставалась на месте.Чем больше отверстие, тем легче вытащить старое.

Замочная кольцевая пила использовалась для вырезания отверстия для новой двухконтактной распределительной коробки. Я прижал лицевую сторону нового двухрядного старого рабочего ящика к существующему переключателю и провел вокруг него линию, чтобы направлять меня во время резки.

ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ОДНОЙ ПАНЕЛИ НА 2 ПАНЕЛИ Отверстие распределительной коробки увеличено для новой двухрядной старой распределительной коробки

Я заклеил концы провода в существующей распределительной коробке перед тем, как попытаться снять коробку.Несмотря на то, что питание отключено, я все равно обращаюсь с проводами так, как будто они горячие, пока я работаю с ними.

Используя старую отвертку, оторвите имеющуюся распределительную коробку от деревянной стойки

. Я храню большую старую отвертку с плоской головкой в ​​своей сумке для инструментов на случай ситуаций, когда нужно немного поддеть, но монтировка слишком велика. Осторожно поднесите отвертку к гвоздям, чтобы коробка снялась.

Одна пластиковая распределительная коробка, отделенная от каркаса стены

Существующая распределительная коробка была первоначально установлена ​​во время строительства этого дома.Пластиковые ящики для гвоздей устанавливаются быстро и дешево. Внутри распределительной коробки все еще остается пыль от оригинальной конструкции, потому что установщик не нашел времени, чтобы очистить коробку.

В процессе снятия старой коробки кусок затвердевшего герметика откололся и оставил зазубрину в правом нижнем углу. К счастью, домовладелец планировал покрасить после того, как я закончу.

Отрезание гвоздей коробки переключателей с помощью моих диагональных плоскогубцев Knipex

с высоким рычагом Мне очень нравятся мои диагональные плоскогубцы Knipex 10 ″ .Никогда не проблема подрезать ногти. Обрезка гвоздей позволяет легко снять распределительную коробку со стены.

Снята старая распределительная коробка и увеличено отверстие для новой двухконтактной пластиковой старой рабочей распределительной коробки

Как только старая распределительная коробка вытащилась, у меня было достаточно места, чтобы протянуть новый кабель для установки потолочного вентилятора.

Ниже вы можете видеть, что я сделал две красные косички из лишнего провода на 14/3, который я потянул. Пигтейлы подают питание на новые переключатели. Белые нейтральные провода соединены вместе.Я обычно использую черный провод на 14/3 для управления НАГРУЗКОЙ вентилятора и красный провод для включения и выключения освещения НАГРУЗКА.

Двухконтактный пластиковый старый рабочий блок переключателей, протертый с помощью сращивания проводов и соединенных косичками

Вы не можете легко увидеть на фотографии выше, , но я вколол один винт для листового металла через правую сторону коробки в деревянную стойку стены. Обычно я делаю это, чтобы сделать коробку более надежной. Будьте осторожны, чтобы не перетянуть и не деформировать коробку.

Переключатель потолочного вентилятора и регулятор освещенности в

Для управления освещением потолочного вентилятора использовался регулятор освещения.Для вентилятора использовался стандартный настенный выключатель. Регулятор скорости потолочного вентилятора можно было бы установить вместо стандартного настенного переключателя для управления потолочным вентилятором.

Готовый настенный выключатель и диммер в двухклавишной распределительной коробке

Новые органы управления потолочными вентиляторами состоят из настенного выключателя Leviton Decora для вентилятора и диммера Lutron Skylark для освещения вентилятора.

Потолочный вентилятор с прикрепленным комплектом освещения, свисающий с потолка

Щелкните здесь, чтобы преобразовать переключаемую розетку в потолочный вентилятор с использованием металлических распределительных коробок.

Смотрите мои другие сообщения относительно установки cei ling fan .

Мой пост со схемами подключения потолочного вентилятора будет полезен.

Замена настенных переключателей и розеток

Замена настенного электрического переключателя

Неисправный настенный переключатель может быть реальной проблемой, но заменить переключатель просто.

Осторожно: Перед началом работы отключите питание переключателя: выньте предохранитель или отключите автоматический выключатель, который управляет розеткой.

Шаг 1. Определение типа коммутатора

Однако вы должны использовать правильный тип коммутатора.

Самый распространенный тип — однополюсный выключатель; он управляет светом или розеткой, у которой нет другого переключателя.

Если свет управляется двумя переключателями — например, вверху и внизу лестницы, — используемые переключатели являются трехпозиционными переключателями.

Убедитесь, что вы выбрали правильный тип. Приведенные здесь инструкции предназначены только для однополюсных выключателей. Если вы предпочитаете посмотреть видео о замене электрических настенных выключателей, а не читать статью, вот полезная статья.

Шаг 2. Удаление старого переключателя

Отключив питание, снимите крышку переключателя.

Если он был закрашен, аккуратно обрежьте край пластины однолезвийным лезвием. Выверните винты и снимите пластину.

Коммутатор крепится к распределительной коробке двумя винтами. Выкрутите эти винты и осторожно вытащите переключатель из коробки, как раз достаточно далеко, чтобы можно было добраться до проводов.

Теперь осмотрите проводку.

В средней части коробки есть два набора проводов, соединяющих два черных провода с клеммами переключателя. Нет необходимости отключать белый провод или заземляющий провод.

Если переключатель находится на конце электрического кабеля, он использует петлю переключателя, к переключателю подключаются два провода: белый и черный.

Если коммутатор находится где-то посередине отрезка кабеля, вы увидите в коробке два кабеля, каждый с белым и черным проводом.

В этой ситуации черный провод каждого кабеля подключается к двум клеммам переключателя, а два белых провода подключаются друг к другу.

Не прикасайтесь ни к этим подключенным белым проводам, ни к оголенным или зеленым проводам заземления, которые могут быть видны.

Теперь отсоедините старый выключатель. Ослабьте два винта клемм на выключателе и отсоедините два соединенных с ними провода. Выбросьте старый выключатель.

Шаг 3: Установка нового коммутатора

Осмотрите новый коммутатор, и вы можете обнаружить, что он имеет вставные клеммы, а также винтовые клеммы, такие как старый.

С их помощью вы подключаете коммутатор, снимая примерно 1/2 дюйма изоляции с проводов и вставляя их в отверстия в задней части коммутатора.

Чтобы отсоединить провода, вставьте узкую отвертку в прорези рядом с отверстиями

Если у нового переключателя есть только клеммы, ослабьте те же два винта клемм на новом переключателе и установите переключатель в коробку, удерживая его. место.

Для установки переключателя подключите каждый черный провод (или один белый и один черный провод) к соответствующей клемме.

Для подключения установите петлю на конце каждого провода вокруг правильного клеммного винта так, чтобы петля была направлена ​​по часовой стрелке, чтобы ее можно было аккуратно и плотно вкрутить.

Затяните винты клемм.

Поместите новый коммутатор в распределительную коробку и закрепите его двумя крепежными винтами.

Установите на место крышку переключателя и закрепите ее винтами.

Наконец, восстановите питание цепи переключателя.

Замена электрической розетки

Неработающая электрическая розетка разочаровывает больше, чем отсутствие розетки вообще, но это легко исправить Если вы предпочитаете посмотреть видео о замене электрической розетки, а не читать статью, вот полезный.

Осторожно: Перед началом работы отключите питание от розетки, либо удалите соответствующий предохранитель, либо отключите автоматический выключатель на главной входной панели или в коробке .

Шаг 1. Определение типа розетки старого образца

Замените мертвую розетку на новую того же типа, незаземленную или незаземленную.

Незаземленные розетки имеют гнезда для двухконтактных вилок, в заземленных розетках также есть отверстия для установки трехконтактных вилок.

Осмотрите старую розетку и купите новую того же типа, чтобы заменить ее

Шаг 2: Удаление старой розетки

Чтобы заменить розетку, снимите пластину, которая закрывает ее, отвинтите центральный винт и снимите пластину.

Если пластина была закрашена, осторожно обрежьте ее однолезвийным лезвием перед снятием.

Выкрутите два винта, по одному с каждой стороны, которые удерживают розетку в распределительной коробке.

Осторожно вытащите розетку из коробки, пока провода внутри не выходят, не выталкивайте провода.

Внимательно посмотрите на провода, чтобы увидеть, как они подключены: вы должны точно так же подключить новую розетку.

Чтобы снять розетку, отсоедините провода от винтов клемм, на которых они прикреплены.

На незаземленной розетке нужно отключить два провода, черный или красный и белый, на заземленной (трехконтактной) розетке также есть зеленый или оголенный провод.

Если вы не уверены, что помните, какой провод куда идет, пометьте провода и их соединения на старой розетке этикетками из малярной ленты.

Выньте розетку из коробки.

Незаземленная розетка состоит из двух проводов: черного или красного и белого. Подключите провода к клеммам розетки. Винты.

Шаг 3. Установка новой розетки

Чтобы установить новую розетку, подсоедините провода в коробке точно так, как они были подключены к старой розетке.

Одно отличие состоит в том, что у новой розетки, скорее всего, будут вставные клеммы, а также винтовые клеммы.

Клеммы push-in легко подсоединяются.

Вы просто снимаете примерно 1/2 дюйма изоляции (или распрямляете петли, которые наматывались вокруг старых клемм) и вставляете оголенные провода в отверстия в задней части новой розетки.

Если вставить отвертку с узким лезвием в пазы рядом с отверстиями, провода разъединятся. Инструкции на упаковке и самой розетке объясняют, куда подключать черный, красный и зеленый провода.

Если в вашей новой розетке нет вставных клемм или вы предпочитаете использовать винтовые клеммы, подключите черный или красный провод к темному винту на выходе, а белый провод к винту серебристого цвета.

Для заземленной (трехконтактной) розетки подключите зеленый или неизолированный заземляющий провод к латунному или зеленому отмеченному винту на розетке, а затем к электрической коробке.
