Как заменить розетку — установка и замена розетки своими руками

Довольно часто люди сталкиваются с тем, что необходимо заменить вышедшею из строя электрическую розетку на новую. Быстрее всего портятся розетки, которыми чаще пользуются. Так вот, если розетка вышла из строя, для жителей дома или квартиры, или обитателей офиса начинаются проблемы: некуда включить телевизор, стиральную машинку, кондиционер, компьютер или другую бытовую технику. Остро встает вопрос о срочной замене вышедшей из строя розетки.
Чаще всего является единственно возможной самостоятельная замена розетки, поскольку только своими руками можно сделать эту работу оперативно и без особых финансовых затрат.

Способы замены сгоревшей электрической розетки

Замену розетки своими руками осуществляют, используя различные способы, среди которых самые популярные:

1. Обращение за помощью к соседу, у которого есть опыт работы с электрикой. Однако, не всегда с вами по соседству живет электрик.
2. Вызов электрика. Можно найти телефон электрика, предлагающего свои услуги по интернету или в газете. Однако, навряд-ли вам удастся найти электрика, который согласиться приехать к вам для замены одной-единственной розетки.
3. Замета вышедшей из строя розетки своими руками.

Самостоятельная замена неисправной электрической розетки.

Замена сгоревшей электрической розетки

Если в вашем доме есть электрическая розетка, которая не вышла из строя, но давно уже ее не меняли, она сидит на своем месте неплотно, а когда из нее вытаскивается вилка любых электрических приборов, она «старается» выпасть из своего гнезда. Значит, вам необходимо сделать полную замену розетки и реконструкцию подрозетника.

Самостоятельная замена сгоревшей розетки.

Когда снимается крышка такой электрической розетки, то можно увидеть расшатанные распорные лапки, которые уже не способны удерживать розетку в отведенном для нее месте. Для фиксации самого механизма в стене потребуется совсем немного времени, однако, это будет временным решением проблемы, а особенно, если при установке этой старой розетки не использовалась подрозеточная коробка. В этом случае не избежать полной модернизации по замене розетки и установки нового подрозетника.

Для того, чтобы своими руками заменить розетку, вначале обратите внимание на то, как она укреплена в стенке. Нередко бывает так, что она не держится в своем посадочном месте, в результате чего не исключено возникновение короткого замыкания в электропроводке, которое может закончиться возгоранием.

Как заменить электрическую розетку

Неаккуратное обращение с электрической энергией крайне опасно, поэтому замену розетки необходимо производить поэтапно.

Вначале обязательно выполняется обесточивание электрической сети, от которой запитывается эта розетка. Многоэтажные дома отличаются тем, что в подъездах на каждой лестничной площадке установлен электрический щит, в который вмонтированы пакетные выключатели (так называемые пакетники), которыми при необходимости можно прервать подачу электрической энергии в определенную квартиру. Остается только найти среди них пакетник, который соответствует квартире, в которой производится замена розетки, и перевести его в положение «выключено».

Если вам захотелось не обесточивать всю квартиру, а довольствоваться только обесточиванием комнаты, в которой будете заменять розетку, это возможно. Однако, вы должны знать точно, где находится автомат, который отключит только необходимую линию. И все-таки наиболее надежный вариант – это обесточить всю квартиру.

Вы, конечно, понимаете, что если отключите полностью электричество в квартире, то уже невозможно будет в ней включить свет. А иногда розетка меняется в условиях сумерек или темноты (если это нужно сделать срочно), поэтому перед выполнением работ подготовьте альтернативный источник света, которым может быть обычный фонарик.

Перед выполнением работ по замене электрической розетки необходимо вначале подумать о том, как вы это будете делать. Потому что для работы вы должны будете подготовить следующие инструменты:

1. Новую электрическую розетку;
2. При необходимости новый подрозеткин;
3. Прямую и крестовую отвертки;
4. Кусачки или пассатижи;
5. Индикатор фаз.

Индикатор фазы является недорогим электроизмерительным прибором (отверткой-пробником), который необходимо иметь каждому мужчине, поскольку он часто используется.

Замена сгоревшей или старой розетки.

Вначале необходимо старую розетку снять с панели. Это делается очень просто: используя крестовую или прямую отвертку (это зависит от того, какая головка у болта), производят выкручивание центрального болта.

Для того, чтобы полностью быть уверенным об обесточивании электрической линии, необходимо, используя индикатор, проверить контакты розетки. Каждый электрик или человек, хоть немного знакомый с электричеством знает, что один контакт розетки соединен с фазным проводом, а другой – с нулевым. Когда в розетке есть напряжение, прикасаясь индикатором к фазному проводу, вы увидите, что лампочка на индикаторе загорелась.

Когда вы проверите оба контакта розетки, и лампочка не загорится, значит, вы действительно полностью обесточили линию, и можете спокойно заменять розетку, не применяя никаких защитных мер.

Ослабляете болты в зажимах контактов розетки, и отсоединяете от них провода. Затем необходимо отвинтить болты, удерживающие внутренние распоры розетки, которые удерживают ее в коробке, и вытащить розетку из коробки. Если розетка сидит прочно, нужно аккуратно проворачивать ее в разные стороны, пока не удастся достать.

После того, как розетка удалена из своего места установки, проверяете наличие подрозетника (коробки для розетки). Если его нет, значит, розетку устанавливали, сделав в стене отверстие. Так устанавливать розетки не рекомендуется, поскольку она в этом случае укреплена ненадежно. Но раньше чаще всего использовался именно такой способ установки электрических розеток – прямо в углубление в стене, без подрозетника.

Можно встретить и металлический подрозетник, который устанавливается без использования крепежных болтов. Крепление розеток в таких подрозетниках осуществляется при помощи распорных механизмов розетки. Это тоже считается ненадежным креплением.

Затем нужно примерка нового стандартного подрозетника. Хорошо, если отверстие подходит для него. Когда подрозетник не помещается в отверстие, его укорачивают – отрезают его заднюю часть. Если это нежелательно, расширяют отверстие, чтобы в него мог поместиться подрозетник, не деформируясь при монтаже.

Возможно, старая розетка была установлена с металлическим подрозетником. Тогда его осторожно вынимают из отверстия, стараясь существенно не повредить стену, во избежание дальнейшего ремонта стены. Если без мелких повреждений вынуть подрозетник не удалось, не расстраивайтесь – они будут скрыты под панелью новой розетки.

Устанавливаем подрозетник под новую электрическую розетку

После того, как подрозетник вставлен в подготовленное для него отверстие в стене, он фиксируется. Для этого необходимо приготовление раствора: смешиваются гипсовая и цементно-песочная смеси и разводятся в воде. Лучшим вариантом является использование для этой цели гипсового раствора.

Чтобы его приготовить, подготовьте емкость, налейте в нее небольшое количество воды и добавьте в нее сухую гипсовую смесь (рекомендуется добавление строительного гипса – алебастра, который обладает способностью быстро подсыхать).

Затем приготовленный раствор с большом количестве берется на шпатель и переносится в отверстие в стенке, равномерно разравнивается. После этого часть этого же раствора нужно нанести на торец подрозетника. Перед этим торцевая часть подготавливается – в ней выламывается окошко, в которое потом будут введены электрические провода.

Затем в окошко вставляют провода и подрозетник устанавливается в отверстие в стене. Заполняете щели, которые, возможно, остались в отверстии той же смесью и заделываете ею обнаруженные вами трещины или другие повреждения в стене. На этом установка нового подрозетника заканчивается. Остается только дождаться полного высыхания раствора, чтобы приняться за работу по установке новой розетки.

Рекомендации по установки подрозетника.

Для подготовки проводов, которые будут подключать электропитание к розетке, нужно кусачками подготовить их края: снимается изоляция и «откушивается» лишняя часть жил. Если электрическая проводка проложена с использованием алюминиевого провода, проложенного в туннеле, проделанном в стене, лишнюю длину провода не стоит убирать, лучше спрятать ее в стенной туннель.

Может случиться так, что длина провода недостаточная. В этом случае его удлиняют – присоединяют небольшие отрезки нового провода.

Эту работу выполняют только соблюдая следующие правила:

1. Если удлиняют алюминиевый провод, используют для этого клеммную колодку.
2. При удлинении медного провода необходимо скрутить провода, после чего они запаиваются и соединение изолируется.

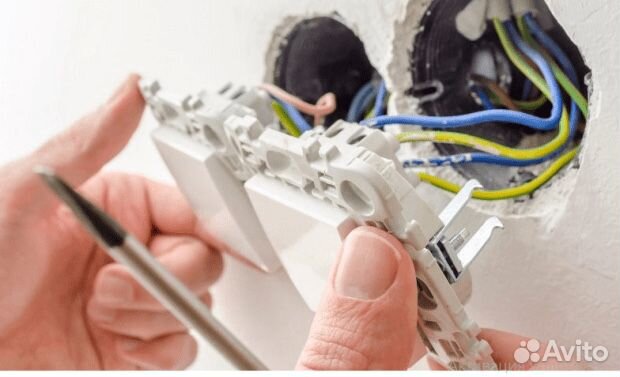

Подключаем и устанавливаем новую электрическую розетку

Выполнив все выше описанные работы вы можете расслабиться, поскольку приблизились к завершению замены вышедшей из строя электрической розетки на новую. Осталось только выполнить подключение новой розетки и ее надежная фиксация.

Для этого необходимо снять с розетки панель – откручивается центральный болт. В контакты розетки вставляются подготовленные провода и закрепляются в них путем затягивания соответствующих болтов контактов, используя для этого отвертку.

Подключение и установка новой розетки.

Подключение фазного провода производится к правому контакту, а нулевого – к левому. Проверка фазы питающего провода производится до того, как он будет подключен к розетке. Для этого используется пробник. Желательно сделать пометку фазного провода, используя обычный маркер.

После этого вставьте розетку в подрозетник, выровняйте его по горизонтальной плоскости и зафиксируйте с помощью нижнего и верхнего винта. Чтобы исключить перекос розетки, завинчивайте каждый винт по очереди, пока надежно не зафиксируете каждый из них.

Заключительным этапом замены старой электрической розетки на новую является монтаж панели (устанавливается крышка), которую фиксируют с помощью центрального болта. Для этого не стоит прикладывать чрезмерные усилия, которыми можно повредить панель.

Затем проверяете, надежно ли зафиксирована розетка. Для этого в нее вставляется вилка любого электрического прибора, а затем вытаскивается. При недостаточной фиксации розетки в коробке необходимо лучше закрутить болты. Затем снова установите панель розетки и подключайте электрическое питание, которое вы отключили на щитке перед началом работ.

Пошаговая инструкция как поменять розетку своими руками

 КАК ПОМЕНЯТЬ РОЗЕТКУ СВОИМИ РУКАМИ

 Если замена смесителя в ванной — дело 5 минут, то работая с электрическим током, нужно быть предельно осторожным и внимательным. Но, в тоже время, вызывать электрика на дом из-за одной неисправной розетки, не целесообразно. И все-таки выход есть – заменить розетку своими руками.

КАК ПОМЕНЯТЬ РОЗЕТКУ ДОМА: ПОДГОТОВИТЕЛЬНЫЙ ЭТАП

 К данной работе необходимо заранее подготовить нужный инвентарь. Для этого потребуется: индикатор напряжения, отвертка, зубило, молоток, клеммник, розетка, алебастр, шпатель, салфетки, губки.

Прежде чем начинать работу по замене электрических розеток, нужно выключить электрическое питание в помещении. Для этого следует опустить тумблеры в щитке или пробки в электрическом счетчике. Затем, с помощью индикатора напряжения, убедиться в том, что подача электроэнергии отсутствует. Если лампочка на индикаторе не загорается, то все сделано правильно, и ток отсутствует. В противном случае (если лампочка загорается), подача тока не прекращена, и замена электрических розеток недопустима.

 Отвертка, молоток и зубило нужны для демонтажа старой розетки. Алебастр необходим в том случае, если размеры демонтируемой коробки и новой не совпадают. С помощью алебастра «подгоняют» размеры.

 КАК ПОМЕНЯТЬ РОЗЕТКУ ДОМА: ЭТАП ДЕМОНТАЖА

После приготовления необходимых инструментов и отключения электрического тока, можно переходить к дальнейшему этапу замены электрических розеток – к их демонтажу. Сначала нужно снять защитную лицевую крышку розетки с помощью отвертки. Защита крепится винтами, обычно их не более трех. Под защитной крышкой расположен механизм розетки, как показано на фотографии.

Дальнейшая замена розетки своими руками сводится к тому, чтобы снять старый механизм. По бокам розетки находятся распорные пластины, которые держат болты. Эти болты необходимо ослабить с помощью отвертки. После этой процедуры розетка легко выйдет из посадочного места коробки.

Затем нужно отсоединить электрические провода, открутив винты на клеммах. Отсоединять провода нужно аккуратно. В старых розетках используются обычно алюминиевые провода, они очень хрупкие и ломкие. Если во время замены розетки своими руками обломился электрический провод, либо он был изначально коротким, необходимо воспользоваться клеммником для наращивания проводов до нужной длины.

 Затем необходимо вытащить старую розетку полностью. Дальнейшая замена электрических розеток подходит к третьему этапу работы – монтажу.

 КАК ПОМЕНЯТЬ РОЗЕТКУ ДОМА: ЭТАП МОНТАЖА

Новые образцы розеток отличаются от старых. Защитной функцией обладает не вся рама, а только ее центральная часть. Наружная рама выполняет функцию декора, закрывая металлическую рамку.

 Замена розетки своими руками продолжается тем, что производится замер размера отверстия в стене под новую коробку. Диаметр современной коробки часто не совпадает с диаметром демонтируемой – он намного меньше. Тут и понадобится алебастр. Его нужно развести водой до пастообразной консистенции. Затем губкой смочить отверстие, и с помощью шпателя наложить гипс до нужных размеров. Через 10-15 минут замена розетки своими руками может быть продолжена.

 Далее нужно завести провода в клеммы монтируемой розетки, и закрепить их.

 Затем в посадочное место заправляют провода и механизм розетки с помощью специальных винтов, которые идут в комплекте с новой розеткой.

 Убедившись, что механизм стоит по уровню, его закрывают лицевой (декоративной) панелью.

 Прикрутив лицевую панель, замена розетки своими руками подходит к концу. Осталось лишь проверить качество работы. Для этого нужно включить подачу электрического тока в помещении и, с помощью индикатора, проверить присутствие тока в новой розетке.

 Если на индикаторе напряжения лампочка горит, то работа выполнена безупречно. Иначе, придется работу переделывать или же воспользоваться услугами профессионалов.

Опубликовано: 2014-12-16 г. Обновлено: 2018-01-03 г.

В США хозяин дома даже розетку не имеет права сам вставить. Почему я хочу, чтобы в России было тоже самое | Стеклянная сказка

Фото автора

Мой хороший знакомый Валера три года назад вернулся из США, где прожил в общей сложности семь лет. Дом, семья, машина, крепкая и стабильная работа, гарантия выплатить ипотеку лет так через ***дцать, обеспеченная пенсия… но не срослось. Менталитет не тот: ничего не значащие улыбки, отсутствие настоящих друзей, стукачество соседей, не с кем бухнуть на кухне под огурчики и последняя капля — розетка.

Да, да, именно розетка. Обыкновенная розетка на 110 вольт.

В доме Валеры заискрила розетка. Что делает в такой ситуации типичный американец? Есть два пути.

Первый. Типичный американец вызывает сервис-мастера или специализированную фирму. В назначенное время к нему приезжает лицензированный электрик, который всё проверит, посмотрит, починит и выкатит счёт. А поскольку лицензия стоит дорого, то сами материалы будут стоить примерно долларов 15-40 (в зависимости от хотелок хозяина дома), а работа минимум долларов 120-150.

В час!

И если случай серьёзный, то можно влететь на 300 — 400 долларов за два или три часа работы. И это с одной розеткой!

Второй. Если типичный американец ощущает себя гуру электричества и ремонта в одном флаконе, эдаким Мегавольтом и Алексеем Земсковым, то он может пойти в муниципалитет, заплатить за лицензию на проведение ремонтных работ своими силами, побожиться, что его не убьёт (по крайней мере сразу). После чего купить в магазине стройматериалов розетку и вставить её самостоятельно.

Причём в любое время к нему в гости могут заглянуть сотрудники этого самого муниципалитета и проверить: не убило ли? правильно ли поставил? нет ли угрозы соседям?

А теперь, угадайте, что делает типично русский, рукастый до мозга костей мужик, в типичной Америке?

Правильно!

Он делает всё сам, забыв уведомить об этом муниципалитет! А потом во время барбекю или или ещё какого-нибудь междусобойчика, типичная русская жена типичного русского мужика вдруг решает похвастаться соседям, какой у неё рукастый муж: Валера сам розетку починил!

Что делают типичные американские соседи?

Совершенно верно!

Типично стучат на соседа в муниципалитет.

(Нет, вы не подумайте, не со злости или из зависти! Из беспокойства за соседа. А вдруг он сгорит, а пожар на их дом перекинется. Опасно).

И от муниципалитета рукастому мужику прилетает тикет (штраф) в кратном размере. И Вася, Петя, Коля, а в нашем случае Валера попадает на 1200 долларов. Да ещё и банк может дать леща, так как дом в залоге по ипотеке.

Короче, весело. Обхохочешься!

И, знаете, при всей кажущейся дебильности этих правил, я сегодня реально убедился, что так нужно сделать у нас в России.

Фото автора

Захотел мой сосед сделать у себя в нише кабинета дополнительную розетку. Правда захотел он это сделать только после того, как уже прикрутил весь гипсокартон.

Хорошая мысля приходит опосля!

Что делает сосед?

1. Идёт ко мне за электролобзиком и тестером.

2. Лезет сам в щиток, ставит в него автомат с таким огромным запасом по силе тока, что даже если весь дом сгорит, автомат не сработает. В довесок ещё и получает пару раз разрядом. Электричество, оказывается, дёргает!

3. Режет гипсокартон лобзиком, попадая в деревянную обрешётку, прорезая и её, соответственно внизу, за гипсой, у него лежит куча опилок, сухих как порох.

4. Тянет из купленного бог знает где кабеля, не подобрав нужное сечение, новую линию и подключает её к розетке. Без заземления! Без гофры! Просто так, на авось! На отвали! Как себе самому, да?

5. Идёт ко мне с вопросом:

— Сосед, глянь, я там всё подключил, но коробка от розетки в стену упирается. У тебя есть перфоратор?

Я шёл от соседа и думал: то, что он сделал — это бомба замедленного действия, при малейшей искре полыхнёт так, что мало не покажется. Может быть типичные американские соседи Валеры были правы, когда сообщили о нём в муниципалитет?

Как поменять электрическую розетку своими руками, техника безопасности

Что нам стоит поменять розетку? «Ведь это так сложно» — скажут многие, и будут не правы! Тут много знать не надо, но нужно быть аккуратным и знать, как она устроена, эта розетка.

Немного теории об электричестве

Если не уходить глубоко, то знаний об электрики для замены розетки самостоятельно требуется совсем чу-чуть. В розетке 2 отверстия (контакта), собственно, это видно. В одну заходит ток, в другую выходит. Внутри розетки есть 2 провода, которые соединяются с контактами розетки, по одному ток приходит, по другому уходит. Так же от одной розетки могут идти провода к другой розетке — это называется «параллельное соединение».

Если вы касаетесь фазного провода (по которому приходит ток), то вас бьёт током. Если вы касаетесь нулевого провода (по которому ток уходит), то током вас не бьёт (если с электрикой всё нормально и на нуле нет большого напряжения).

Так же бывает 3-й провод — защитное заземление. Оно не обязательно, но крайне желательно.

Начнём с устройства розетки, из чего она состоит

В основном это крышка, рамка и механизм.

Но бывают исключения.

Сам механизм выглядит так, и состоит из следующих элементов.

Клеммы, куда вставляется провод могут быть как на болтах, так и просто, провода могут туда втыкаться. Всё зависит от выбранной модели розетки.

Как поменять розетку и не обо****ься от страха!

Первым делом нужно снять старую… Хотя нет. Первым делом нужно выключить защитный автомат у вас на лестничной площадке. То есть нужно себя обезопасить и обесточить заменяемую розетку.

Обесточили? Всю квартиру? Только розетки? Если автоматы у вас старые, дом тоже не нов, у вас на лестничной площадке есть 3-4 автомата. Один основной, на всю квартиру, остальные 3 — это: 1) верхний свет в квартире, 2) розетки в квартире и 3) плита. И да, там ещё нужно понять где ваша квартира, если не знаете, что бы не поотключать соседей.

Какой что отключает можно узнать методом тыка, либо попробовать рассмотреть на них надписи, точнее силу тока, на которую рассчитан автомат. Для верхнего света это будет 10А (Ампер), для розеток 16 А, для плиты 32А или около того.

Получается нам нужно отключить автомат на 16А и обесточить все розетки.

Ежели у вас новая проводка и щиток с автоматами расположен в квартире, то нужно просто отключить подходящий автомат.

Отключаем автоматы и проверяем напряжение в розетке

Обесточив розетку, проверяем напряжение. Для этого потребуется тестер-индикатор. Индикаторная отвёртка. Приобретается в любом строительном магазине, в принципе можно купить самую дешёвую с одной лампочкой, но с дисплеем отвёртки лучше, поскольку показывают примерное напряжение. Если отвёртка показывает 220В — провод под напряжением, если 0-12-110В — бояться в принципе нечего — это либо наведённый ток, либо ещё что-то, в общем безопасно.

А у индикаторов с одной лампочкой есть один минус — нужно ориентироваться на яркость свечения лампы. И иногда не понятно, под напряжением провод или нет.

Втыкаем индикатор в отверстие и смотрим есть ли там напряжение. Скорее всего нет, ведь мы автомат отключили.

Если напряжения нет, то всё хорошо.

Снимаем старую розетку

1. Снимаем верхнюю крышку, для этого откручиваем винты, которые видим на крышке.
2. Далее откручиваем винты, которые крепят розетку на стене. Это могут быть винты, которые держат розетку в распор, на фото выше они показаны. Либо винты, которые прикручивают её к подрозетнику, если розетка относительно новая.
3. Сняв розетку, откручиваем или снимаем контакты с неё. При необходимости срезаем.

Важно! Здесь нужно не повредить провода, особенно, если проводка старая.

Устанавливаем новую! Если что-то не получается, то смотрим тут. Включаем автоматы и пробуем, работает ли наша новая розетка! Спрашивайте, если что-то не понятно.

Как поставить розетку. Основные правила, фото, видео

Автор Alexey На чтение 7 мин. Просмотров 615 Опубликовано 03.03.2016 Обновлено 05.03.2016

Многие люди задавались вопросом, как правильно подключить розетку (штепсельное соединение), но лишь некоторые решаются самостоятельно сделать данный электромонтаж, не прибегая к услугам специалистов.

Если это не противоречит законам (в некоторых странах подобная не лицензированная деятельность запрещена), нормативным актам и договорам аренды, или купли-продажи (без актов на установку электрооборудования дом невозможно будет продать) то поменять розетку, или самому подключить новую, будет по силам любому человеку, даже не обладающим знаниями в электротехнике и технологическими навыками.

Поскольку ставить розетки скрытой установки труднее чем наружной, то речь пойдёт в основном именно о них.

Минимальный набор инструментов

Если при капитальном ремонте дома с заменой электропроводки, многие доверяют весь комплекс работ специалистам, то о том, как поменять розетку единожды, задумывается большинство владельцев частных домов или квартир, тем более, что ничего сложного в этом нет. Необходимо будет запастись минимальным набором инструментов:

Данных инструментов вполне хватит, чтобы поменять розетку, устанавливаемую в существующий подрозетник. Но, если стоит вопрос, о том, как подключить тройную розетку, или целый блок, то без установки новых подрозетников не обойтись, поэтому потребуется дрель-перфоратор и специальное сверло в виде коронки.

Для розеток наружной установки потребуется сверло под дюбель.

Меры электротехнической безопасности

Обязательно необходимо обесточить электропроводку перед тем, как починить розетку или устанавливать новую. Индикатор необходим, чтобы убедиться в том, что напряжение гарантированно снято, для этого жало индикаторной отвертки поочерёдно вставляют в каждое гнездо штепсельного соединения, и убеждаются, что лампочка не загорается при контакте с клеммами.

После снятия крышки будет не лишним проверить наличие опасного напряжения ещё раз, визуально проконтролировав прикосновения щупа индикатора к контактам. Только после этого можно приступать к дальнейшим действиям.

Может оказаться, что замена розетки не потребуется, очень часто бывает, что при некачественном монтаже подпружиненный провод со временем вываливается из недожатого зажима.

Ремонт штепсельного соединения

Если требуется устранить неисправность в розетке, то после снятия крышки внимательно осматривают контакты и клеммы. Если контакты штепсельного соединения целые, нет подгоревших поверхностей, то возможно плохо зажат провод на клеммах.

В этом случае следует дотянуть зажимы и включить питание на автомате. Проверка индикатором может не дать результатов из-за повреждения в цепи нулевого провода, поэтому следует осторожно вставить в гнёзда вилку любого электроприбора, таким способом проверяя работоспособность контактов штепсельного соединения.

Если подключение розетки выглядит исправным, а питания нет, то необходимо проверить электропроводку и монтаж в распределительной коробке. Перед тем, как поменять розетку, нужно убедиться в работоспособности питающих проводов при помощи описанного выше способа.

Если провода целы и обеспечивают питание, то ремонт розетки будет заключаться в аккуратном отключении проводников от клемм, демонтаже старой сердцевины, и установке нового штепсельного соединения, с подключением соответствующих проводов.

Проверка старого подрозетника

Ответ на вопрос, как установить розетку скрытой установки подразумевает применение дополнительного вопросительного слова: «где?». Если монтажная коробка (подрозетник) в нормальном состоянии, также как и питающие провода, то установка штепсельного соединения заключает следующие этапы:

Подобным образом, если монтажная коробка и провода исправны, можно подключить двойную розетку, устанавливаемую в один стакан подрозетника.

Установка нового штепсельного соединения

Если старая металлическая монтажная коробка полностью проржавела и пришла в негодность, то её следует удалить, и установить новую. То же самое придётся сделать, если речь идёт о том, как подключить розетку там, где её раньше не было, только в этом случае придётся монтировать электропроводку и устанавливать подрозетник в бетонной или кирпичной стене.

Для установки монтажной коробки в бетонную стену делают штробление канав под электропроводку, в стенном материале вырезают отверстие для подрозетника при помощи специального сверла-коронки.

Фиксируют подрозетник в стене при помощи быстро застывающего раствора гипса или алебастра. Таким способом можно установить трехфазную розетку для подключения соответствующего оборудования, или поставить целый блок розеток для множества потребителей.

Естественно, что подключить розетку, рассчитанную на три фазы можно только при условии, что существует трехфазная электропроводка. Если используется гипсокартон, то электропроводку прокладывают за листами и конструкциями, а отверстия вырезают при помощи коронки.

Как поменять розетку, добавляя заземление?

По нормативам ПУЭ седьмого издания, все штепсельные соединения должны иметь три контакта для заземления подключаемых электроприборов по системе TN-S, TN-С-S.

Соответственно в электропроводке должен присутствовать третий провод заземления PE, который подключается к специальному заземляющему контакту, который есть у трехконтактных розеток.

Согласно ПУЭ, требуется, чтобы PE проводник неразрывно следовал от общей шины до заземляющего контакта розетки, то есть, данный провод можно подвести к подрозетнику дополнительно и подсоединить его к PE контакту розетки, без замены проводки.

Как сделать розетку ванной комнаты безопасной?

В помещении ванной необходимо ставить розетки с заземлением, имеющие защитные крышки и степень электротехнической защиты не менее IP 44.

При этом электропроводка санузла должна быть защищена с помощью УЗО. Согласно ПУЭ, в ванной комнате существуют зоны электробезопасности, согласно которым, штепсельные соединения могут устанавливаться только в третьей зоне, которая находится не ближе, чем 60 см от источника распространения капель воды.

Источником брызг является сама ванная, душевой поддон или раковина умывальника.

Итоги

Таким образом, придерживаясь норм электробезопасности, можно самостоятельно поменять розетку, не прибегая к услугам электромонтёра, соблюдая правила электромонтажа:

• Снимать изоляцию (1-1,5 см) очень аккуратно, не повредив жилу;
• При монтаже новой розетки, выступающие из подрозетника проводники должны иметь длину около 10 см – таким образом, они легко уместятся в монтажной коробке, и их легко будет подключать.
• Концы провода лучше загнуть в петлю, улучшая контакт и надёжность соединения – нужно будет снять больше изоляции и полностью снять болты зажимов;
•  При установке сердцевины в подрозетник следует проявлять особую бдительность, чтобы фиксирующие скобы не прижали провода. Для этого их изгибают зигзагообразно, и они компактно помещаются за сердцевиной в пространстве подрозетника;
• После установки сердцевины, нужно ещё раз затянуть клеммы. Затяжка клемм должна производиться с усилием, но не чрезмерным, так как можно повредить сами зажимы или диэлектрический материал сердцевины.
• Есть негласное правило, согласно которому фазу подключают к левой клемме розетки;
• дополнительной мерой достижения электрической безопасности будет установка розетки, оборудованной защитными шторками.

Как поменять или починить розетку?

Вооружаемся инструментами

Для того чтобы отремонтировать или поменять розетку нужно собрать набор необходимых инструментов, в который входит:

Также понадобится изоляция и мультиметр.

При помощи муьтиметра можно точно определить объемы предстоящей работы. Прибор позволяет определить причину поломки и выяснить, в розетке ли дело или же в проводке или пакетнике.

Как измерить напряжение в розетке при помощи мультиметра?

Для того чтобы изменить переменное напряжение, необходимо сперва настроить нужные показатели на мультиметре. Для этого следует выставить предел измерения переменного напряжения, переместив ручку на 750 Вольт или же 600 Вольт (зависит от самого мультиметра, ведь их моделей большое множество).

Далее нужно вставить щупы мультиметра в розетку так, как показано на рисунке. При этом не важно, как их туда вставлять, потому как переменное напряжение не имеет ни плюса, ни минуса.

На экране прибора может и не появиться ожидаемых 220 Вольт, но это не означает, что напряжение в 215 или 219 Вольт свидетельствует о каких-то проблемах. То, что напряжение немного нестабильно — это норма.

Правила безопасности

Убедившись в том, что напряжение есть и проблема кроется именно в розетке, можно начинать подготовительные работы по ее ремонту или же замене.

Прежде чем начать работу, нужно обесточить все автоматы на счетчике и выкрутить предохранители. При этом нужно соблюдать максимальную осторожность, чтобы не коснуться токоведущих элементов.

После этого нужно снова проверить напряжение в розетке при помощи мультиметра: если оно отсутствует, значит, можно приступать к ремонту.

Важно! Всех, кто еще находится в доме, нужно обязательно оповестить о том, что ведутся ремонтные работы, чтобы никто из них не включил приборы.

Причины поломки розетки и как ее починить

Для того чтобы понять, что нужно: ремонт или полная замена, необходимо определить причины возникшей неисправности. Для этого нужно открутить болт, снять накладку с розетки и осмотреть состояние ее контактов.

1. Все контакты должны иметь медный цвет. «Нездоровые» контакты будут иметь зеленый, черный или серый цвет, свидетельствующий об окислении или о плохом контакте. Для устранения неисправности, нужно зачистить их наждачной бумагой или же вообще заменить.

2. Все детали, которые плохо держатся и разболтались, нужно подтянуть отверткой. Если же розетка вообще выпадет, то нужно крепко затянуть установочные болты. В случае повреждения клеммы или зажимного болта, их придется заменить на новые.

3. Исследуйте концы проводов, если они почернели и оплавились, то их нужно отрезать, зачистить и заново присоединить к клемме.

4. Причиной поломки может стать засорение защитных «шторок». Их нужно будет аккуратно почистить, удалив пыль и грязь.

Как поменять розетку

Если устранить неисправность не получается, то розетку придется менять. Для этого ее нужно вытащить из коробки в стене. После этого станут видны два или три провода:

2 провода — это электрическая цепь, а 3-й — это заземление (не всегда присутствует).

Для того чтобы подключить к ним новую розетку, кончики проводов нужно зачистить. Далее их нужно вставить в клеммы розетки и тщательно закрутить.

Важно! Оголенные участки проводов нужно обязательно изолировать.

После этого можно укладывать провода в коробку и прикручивать розетку к стене.

Как перенести розетку

Часто требуется не ремонт или замена розетки, а ее перенос в другое место. Например, если на ее место будет установлена новая мебель.

Розетка может быть перенесена:

• На другую стену

• На другую высоту

• В другое помещение

Для переноса розетки нужно подготовить новое отверстие, просверлив его перфоратором. После этого, предварительно проверив, отсутствует ли в розетке напряжение, ее можно снимать со старого места. Оставшийся провод демонтируется.

Новый провод прокладывается от распределительного щита к новому месту по проштробленному отверстию. После этого действует стандартная схема подключения розетки и соединения проводов в соответствии с цветовой маркировкой.

В случае переноса розетки на соседнюю стену, можно нарастить провод электропроводки.

Как нарастить провода в розетке

Наращивание провода производится при помощи скрутки, либо же можно установить распределительную коробку.

Устройство коробки удобно только в том случае, если это нужно не для одной розетки, а сразу для нескольких розеток. В ином же случае можно воспользоваться скруткой проводов.

Ниже проиллюстрированы примеры скрутки:

Готовую скрутку нужно обязательно изолировать муфтой, в роли которой может выступить оболочка провода, которые имеет большее сечение.

Инфо! При скрутке нужно учитывать материал проводов, если это медь и алюминий, то лучше использовать соединение «под болт». В ином случае, из-за разности в проводимости материалов скрутка возгорится.

Справившись с процедурой ремонта и замены розетки, можно улучшить понимание устройства бытовых электрических сетей. В дальнейшем эти знания упростят ремонт более сложных электрических приборов.

Видео-инструкции по теме:

1. Замена розетки

2. Проверка напряжения в розетке

3. Наращивание проводов (скручивание)

Больше информации

Задать вопрос

Как установить или заменить розетку и выключатель своими руками. Диммер. | Своими руками

Замена розетки или выключателя вопрос не такой простой как может показаться, особенно если связать его с правильным выбором и того и другого. Да и не такой редкий, как принято думать.

Во первых, большинство россиян и украинцев зачастую пользуются выключателями и электрическими розетками китайского и турецкого производства, а про качество их товаров никому рассказывать не надо, сам только около недели назад менял на кухне выгоревший многорозеточный удлинитель (турецкого производства), выгоревший изнутри.

Во вторых, при неправильной схеме прокладки электропроводки в доме или квартире на розетку может лечь неоправданно высокая нагрузка (многие видели, как в одну розетку через тройник подключается и мощный электрический чайник и микроволновка и тостер) какая розетка выдержит?

Правило «один-прибор-одна розетка» одни не соблюдают по небрежности, вторые не хотят портить дизайн установкой дополнительных розеток, третьи сделать этого не могут, потому что как говорят в народе «руки не доходят».

Тем у кого «руки дошли» и пригодиться эта статья.

Розетку нужно менять если:

1. розетка вытаскивается вместе с вилкой;
2. розетка не работает;
3. розетка искрит и нагревается.

В худшем из всего возможного является то что на заземлении вдруг оказывается фаза, а значит и возникает угроза жизни, особенно в таких влажных помещениях, как например ванная.

Легкие и быстрые варианты замены розетки или выключателя не всегда хороши. Самая распространенная ошибка – когда работы выполняются неквалифицированным специалистом.

Но случаи, когда профессиональные электрики не присоединяют заземляющий провод к заземляющему контакту розетки. Поэтому это еще один повод делать всё своими руками .

Также по теме: Установка своими руками розеток и выключателя в гипсокартонные стены

Выбираем место для розетки

С точки зрения безопасности нужно учесть количество и суммарную мощность потребителей, которые будут питаться от одной розетки. Лучше, чтобы мощность не превышала 2 кВт.

Кроме исключения прямого попадания воды на розетку, важно защитить ее от пара и конденсата.

Чтобы в будущем не перегружать помещения проводами и удлинителями, стоит позаботиться о запасных розетках, даже если сейчас в них нет потребности. Высоту и место монтажа выбирают исходя из вида подключаемой техники: розетку для телевизора можно спрятать в стене прямо за экраном, для пылесоса удобна розетка над плинтусом, для кухонной утвари – чуть выше столешницы или под ней.

Рекомендации которые важно учесть при выборе и монтаже электрической розетки.

В ассортименте розеток можно запросто запутаться. Современные правила электробезопасности требуют устанавливать конструкции только с заземлением. От обыкновенных двухконтактных розеток их отличает наличие третьего, в простонародье его называют земля, если розетку задействуют то первым подключается именно «земля» и только потом ток.

Кроме этого, вы можете подобрать рамки с многопостовыми комбинациями и установить розетки с выключателями или телефонными, TV- и HI-FI-розетками.

Обращайте внимание на гарантию, которую обязан давать производитель (не менее 5000 рабочих циклов согласно IEC 60884-1 для розеток и 40 000 циклов включения/выключения для выключателей IEC 60669-1).

Другой критерий определения надежности и качества розетки или выключателя – корпус механизма. Качественное изделие отличает высокопрочный и термостойкий пластик (до 850 °С).

Для помещений с повышенной влажностью рекомендую использовать специальные влагозащищенные розетки со степенью защиты IP44 и выше. В качественных розетках защитой IP55 предусмотрена защита от водяных струй с любого направления.

Если к той розетке которую Вы пытаетесь установить своими руками в дальнейшем Вы планируете подключать очень мощные приборы с большим энергопотреблением, то задумайтесь о покупке экстренного, защитного отключения – это во первых предохранит Вас от удара током, во вторых убережет прибор и электропроводку от возгорания.

Специальные розетки для кухонь и ванных, конечно, дороже обычных, но цена полностью оправдывает себя – на них есть крышки и уплотнители, которые не пропускают влагу внутрь механизма

Розетки делят на внешние (накладные) и внутренние (встроенные). В соответствии с видом покупают и монтажную коробку.

Классические розетки не имеют выхода на заземление, а значит, небезопасны.

Единственное неудобство евро-розеток – глубина, которая может не подходить для старых вилок. В этом случае лучшее решение – сменить вилку на современную.

Заземление обязательно для большинства электроприборов. Но мало купить розетку с заземлением – важно грамотно подключить ее

Установка электрической розетки своими руками – фото 1

1. Снимают главную крышку и защитную оправу
2. Раскручивают винты крепления розетки в коробке
3. Удаляем порванную резинку, которая держала зажимы-фиксаторы
4. Советские розетки предусматривали только два провода. В данном случае присутствует кабель «на землю». Отключаем его.
5. Фломастером маркируют провод заземления
6. Извлекают провод заземления и отводят его в сторону
7. Извлекают фиксированные винтом провода «на питание»
8. Собственно монтаж производят в обратной последовательности

Выключатели – выбор и монтаж своими руками

На тот случай если у Вас есть дети то от общепринятой высоты установки выключателя в приблизительных полтора метра, можно отказаться – в таком случае делайте на удобную для Вас и «домашней челяди» высоту. В последнее время все чаще и чаще встречаюсь с тем, что выключатели установлены на высоте в 25-30 сантиметров от пола.

Общее правило установки выключателей рядом с входом в помещение, комнату. В туалете и особенно в ванной, по соображениям техники безопасности устанавливаются снаружи, рядом с дверью. Спальню лучше оснастить сразу 2мя выключателями – возле входа и возле кровати.

Разборка и установка нового выключателя взамен старого – фото 2-3

1. Подрезают и зачищают провода. Под напряжением тестером вычисляют фазовый провод.

2.Снимают защитные накладки, и декоративную рамку

3.Поочередно откручивают винты крепления системы к стене

• 3 (а) (на фото 3) Аккуратно извлекают выключатель из монтажной коробки
• 3 (б) (на фото 3) К двум клавишам идут три провода, к одной – два

4. Откручивают винтовой зажим кабеля питания

5. Также разжимают второй, зафиксированный контакт

6. При будущем монтаже надо учесть положения клавиш вкл./выкл.

7. Распорки, держащие выключатель, можно подогнуть отверткой

8. Распорки новых выключателей прижимают обычной резинкой

Совет: Захватите в магазин схему светильника. Продавец подскажет, с каким выключателем тот сможет работать и как правильно собрать систему, а чтобы не пачкать стены вокруг выключателя, купите специальные накладки. Ими можно декорировать систему или, наоборот, сделать ее неприметной

Выбор диммера

В связи с запретом на производство и использование ламп накаливания в Европе и скором переходе на них в России, на их смену приходят энергосберегающие и светодиодные лампы. При этом диммеры с такими лампочками работать не могут, точнее, не могли до последнего времени.

Кстати эту проблему попробовала решить компания Osram.

Диммер для энергосберегающих лампочек.

Для того чтобы была возможность изменять яркость современных энергосберегающих лампочек, люминесцентных и светодиодных ламп компания Osram и известные с известными производители диммеров «JUNG», «Gira», «Berker» и «Insta» предложила технологию «Leditron», предусматривающий подачу управляющих сигналов на люминесцентные и светодиодные лампы с обычными цоколями.

В возможности этого интерфейса входит еще одна такая интересная особенность, что с его помощью, применительно к светодиодным лампочкам, можно будет менять не только ярокость как в обыкновенном диммере, но и их цвет..

Сам диммер будет доступен на рынке ближе к середине 2012 года. До этого времени в магазинах будут представлены изделия, которые подходя лишь для обычных ламп накаливания.

Так что как видим, от привычных многим диммеров можно будет и не отказываться, главное выждать когда все это хозяйство будут выпускать массово, и цены упадут до среднестатистических.

Установка диммера своими руками – фото 4

1. Подрезают и зачищают провода. Под напряжением тестером вычисляют фазовый провод.

2. Находят на диммере разъем для подключения фазового провода.

3. Вставляют провода в соответствующие разъемы и надежно зажимают.

4. Проверяют, как легли провода. Включают напряжением проверяют фазу. Отключают питание.

5. Привинчивают регулировочные болты и ровно выставляют диммер.

6. Одевают наружную рамку, включают напряжение, проверяют работу.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Как заменить розетку

Если электрическая розетка больше не держит вилку должным образом, это повод для беспокойства. Поэтому, прежде чем вы попадете в аварию с электрическим током, вам следует как можно скорее заменить розетку. Менять розетку может не электрик, так как это не требует каких-либо специальных навыков или знаний. В этом сообщении в блоге команда Fantastic Services объяснит, как самостоятельно заменить розетку.

Итак, если вы:

• Умеете самостоятельно производить мелкий ремонт электрооборудования;
• Желаете заменить старую розетку на новую;
• Хотите узнать, как правильно подключить розетку,

Тогда этот пост для вас!

Признаки неисправности розетки

Если возникла проблема с вашей электрической розеткой, это будут очевидные признаки. Если вы заметили что-либо из следующего, пора что-то с этим сделать.

• Розетка не работает. Если ваша розетка не работает или вы замечаете, что питание вашего прибора мерцает, это признак того, что розетка нуждается в замене. Тем не менее, на всякий случай проверьте другие свои торговые точки. Проблема может быть в общем источнике питания.
• Обгоревшая или оплавленная панель. Если вы заметили плавление пластиковой крышки или темные следы ожогов на ней или стене вокруг розетки, вам следует как можно скорее что-то предпринять.Вскоре розетка может стать источником электрического возгорания.
• Розетка горячая. Может быть, панель не оплавлена ​​и не обгорела, но каждый раз, когда вы к ней прикасаетесь, она становится горячей, даже если к ней ничего не подключено. В принципе, еще рано, но скоро вы можете почувствовать запах расплавленного пластика или дыма. Не позволяйте этому становиться слишком поздно. Действуй быстро.
• Вы чувствуете запах дыма или слышите жужжание. Если вы не уделяете внимания своим выходам, то вам следует доверять другим своим чувствам.Если ситуация становится критической, вы, вероятно, почувствуете запах дыма или услышите искры, гудящие из розетки.
• Заглушки не остаются на месте . Если вы подключаете прибор к розетке, но вилка легко выскальзывает, значит, у вас неисправная розетка. Розетки должны плотно удерживать вилки внутри. Если они этого не делают, вы должны быстро что-то с этим делать.

Вам также может понравиться:

Распространенные причины неисправной электрической розетки

Есть несколько основных причин, по которым у вас может быть неисправная розетка.Например:

Перегрузка цепи

Электрический ток прерывается из-за перегоревшего предохранителя или неисправного автоматического выключателя. Это может вызвать перегрузку (через провод проходит слишком большой ток), что, в свою очередь, нагревает провод и может вызвать расплавление. Таким образом, накладка нагреется, оплавится или обгорится.

Обрыв цепи

Если в цепи есть разрыв, к которому подключен провод, электрический ток не может течь к месту назначения.Это означает, что цепь прерывается. Из-за этого электрическая розетка может вызвать мерцание электропитания на вашем устройстве, или розетка может вообще не работать.

Короткие замыкания

Короткое замыкание возникает, когда образуется непреднамеренное соединение с заземляющим проводом или другим объектом, который связан с землей. Это приводит к тому, что электричество выходит из цепи, размыкая прерыватель и образуя искру. Если это произойдет, электрическая коробка вашего дома отключит электричество, чтобы предотвратить дальнейшие осложнения.

Посетите главный сайт, чтобы узнать цены на наших профессиональных электриков!

Как заменить электрическую розетку

Необходимые инструменты:

• Сменная розетка;
• Замена панели;
• Отвертки;
• Тестер напряжения;
• Устройства для зачистки проводов;
• Плоскогубцы.

Теперь, когда вы увидели признаки неисправной розетки и знаете, что может быть причиной ее неисправности, пора приступить к работе.Вот краткое руководство по замене розетки от профессиональных электриков из Fantastic Services.

1. Отключить питание .

   Первое, что вам нужно сделать, это отключить питание в розетке. Никогда не выполняйте никаких электромонтажных работ, если питание все еще включено! После выключения питания используйте тестер напряжения, чтобы убедиться, что через розетку не течет энергия.

2. Снимите крышку .

   С помощью отвертки открутите болты, удерживающие пластиковую крышку на месте.Как только вы вытащите его из стены, вы увидите прикрепленные к нему провода. Должно быть три провода разного цвета — синий, коричневый, а также зелено-желтая полоска. Если ваше здание было подключено до 2006 года, цвета электропроводки могут быть красными, черными, зелеными и желтыми полосами.

3. Снимите провода .

   Внимательно осмотрите старую переднюю часть розетки, чтобы увидеть, где прикреплены провода. Ослабьте винты клемм и освободите провода. Вы можете увидеть, что провода одного цвета скручены вместе.Конец скрученных проводов не должен торчать, изношен или поврежден. Если вы видите это, отрежьте около 5 мм каждой проволоки и снимите оплетку. Подготовьте открытые шнуры к установке в новую панель розеток, скрутив их вместе с помощью плоскогубцев.

4. Установите новую головку.

   Теперь вам нужно подключить провода к клеммам новой передней панели. Важно подключить провода к правильным клеммам. На обратной стороне вашей новой розетки вы должны увидеть три клеммы с разной маркировкой.(N) — нейтраль, (L) — ток и (E) — земля. Подсоедините синий / черный провод к клемме (N), коричневый / красный провод к клемме (L), а желто-зеленый провод — к клемме (E). Затяните клеммы вверх.

5. Вставьте новую розетку на место .

   После этого все, что вам осталось сделать, это вставить новую розетку e обратно в стену и надежно закрепить на месте.

6. Включите источник питания.

   По окончании установки верните выключатели в рабочее положение и проверьте розетку с помощью вольтметра. Если все сделано правильно, розетка должна работать безупречно.

Положитесь на профессионального мастера, который сделает всю работу за вас

Замена электрической розетки — не сложная задача. Если вы знаете, что делаете, эту работу с электричеством можно будет выполнить самостоятельно. Однако, исходя из нашего опыта, мы заметили, что многие люди предпочитают не брать в руки самодельные электрические приборы из-за связанных с этим опасностей.Если это относится к вам, нет ничего постыдного в том, чтобы попросить помощи у профессионала. Команда Fantastic Services всегда готова помочь. Получите дипломированного электрика уже сегодня!

Нужен профессиональный электрик?

Фантастические услуги здесь для вас!

  $ sudo systemctl enable docker.услуга
$ sudo systemctl включить containerd.service


  $ sudo systemctl отключить docker.service
$ sudo systemctl отключить containerd.service


  $ curl https://raw.githubusercontent.com/docker/docker/master/contrib/check-config.sh> check-config.sh

$ bash ./check-config.sh


  Не удается подключиться к демону Docker.На этом хосте запущен демон докера?


  [Сеть]
...
IPForward = ядро
# ИЛИ
IPForward = true


  ПРЕДУПРЕЖДЕНИЕ: локальный (127.0.0.1) DNS-преобразователь найден в resolv.conf и контейнерах
не могу его использовать. Использование внешних серверов по умолчанию: [8.8.8.8 8.8.4.4]


  ПРЕДУПРЕЖДЕНИЕ: Ваше ядро ​​не поддерживает возможности ограничения подкачки. Ограничение снято.
