Почему нельзя измерять ток в розетке? — Радиомастер инфо

В интернете и различных других источниках много информации о том, как научиться пользоваться мультиметром, как измерять напряжение, ток, сопротивление. Все показывают, рассказывают, но начинающие мастера продолжают совершать ошибки при проведении измерений. Эти ошибки дорого обходятся – выходят из строя измерительные приборы, иногда сгорают устройства в которых производят измерения, или того хуже, люди получают удары током и другие травмы. Цель этой статьи – на конкретных примерах показать и доходчиво объяснить почему нельзя делать некоторые вещи при проведении измерений. Человек должен не запомнить почему нельзя, а понять, как надо и почему нельзя иначе.

Начнем с целей ради которых проводятся измерения.

Невозможно визуально, путем внешнего осмотра, определить режимы работы элементов электрической цепи или схемы.

Для этого измерительными приборами проводят измерения, т.

е. определяют, нет ли перегрузки отдельных элементов, соответствуют ли норме питающие напряжения и т.д.

А теперь главное, измерительный прибор не должен влиять на схему при его подключении к ней, иначе измеренные значения не будут соответствовать тем значениям, которые они имеют на самом деле. Другими словами, состояние схемы без подключенного измерительного прибора должно оставаться таким же и после того, как прибор подключили.

Как это реализуется в различных режимах:

  1. Измерение напряжения. Напряжение – это разность потенциалов между двумя точками. Например, есть две точки А и Б.

Потенциалы у них разные, следовательно —  между ними существует напряжение. Нам нужно его измерить. Чтобы его измерить необходимо к этим точкам подключить вольтметр. Вольтметр не должен при подключении изменить состояние точек А и Б. Это возможно в том случае, когда вольтметр будет иметь бесконечно большое сопротивление (реально это десятки, а то и сотни мегаом) и при его подключении к точкам А и Б практически не будет тока, иначе наличие тока повлияет на величину потенциалов точек. Чем выше класс вольтметра, тем выше его внутреннее сопротивление и меньше влияние на схему при проведении измерений.

Вывод вольтметр имеет бесконечно большое внутреннее сопротивление, подключается к измеряемым точкам параллельно, при включенном питании. Перед измерением необходимо выбрать режим – постоянное напряжение или переменное, выставить предел выше ожидаемого результата измерений и произвести измерение.



  1. Измерение тока. Электрический ток – это направленное движение электронов. Для протекания тока между точками А и Б необходимо выполнение двух условий: наличие разности потенциалов (напряжения) между точками А и Б и наличие электрической цепи, соединяющей эти точки. Величина тока будет определяться величиной напряжения между точками А и Б и величиной сопротивления электрической цепи. Это закон Ома
    I =
    U/R. На рисунке ниже электрической цепью является лампочка, ее характеристики — напряжение 12 В и ток 5 А.

Чтобы измерить ток амперметр нужно включить в цепь. Для этого ее нужно разорвать и пустить ток лампочки через амперметр. Согласно принципа минимального влияния на электрическую цепь, понятно, что сопротивление амперметра должно быть минимальным. Реально сопротивление хорошего амперметра доли Ом, иногда даже тысячные. Фактически мы амперметром заменим кусок провода.

Вывод амперметр имеет бесконечно малое внутренне сопротивление, подключается в разрыв существующей электрической цепи, при выключенном питании. Перед измерением необходимо выбрать режим – постоянный ток или переменный, выставить предел выше ожидаемого результата измерений, включить питание и произвести измерение.



А теперь самое главное. Есть розетка, у нее две точки, назовем их так же, А и Б. На розетке написано   ̴ 6 А, 220 В.

Некоторые начинающие мастера увидев это думают, а ну ка я проверю свой приобретенный прибор.

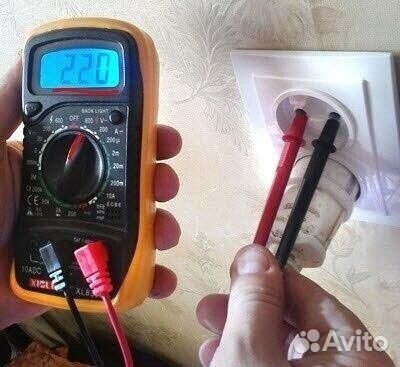

Видит надпись   ̴  220 В. Он ставит режим измерения переменного напряжения, предел выставляет больше этого значения, например, 750 В, и щупы в розетку, видит результат измерений 220 В. Тут все правильно. Это аналогично нашему примеру измерения напряжения в начале этой статьи.

А теперь я измеряю ток, покажет ли он мне эти 6 А, как указано на розетке. На розетке написано 6 А, ставит предел прибора на 10 А и щупы в розетку !!! Искры, бахи и прибора нет!!! Повезет, если пробки сработают. Сколько приборов сгорело от таких измерений. Вот как это выглядит при моделировании ситуации в программе «Начала электроники»:

Давайте детально разберем почему, чтобы не запомнить, что так нельзя, а понять.

Для протекания электрического тока, как сказано выше, необходимо два условия: разность потенциалов и электрическая цепь, по которой этот ток будет протекать.

Разность потенциалов в розетке есть, мы ее измерили, она составляет 220 В. А электрической цепи нет, к розетке ничего не подключено. Когда мы подключили амперметр к розетке он и стал электрической цепью, а поскольку сопротивление амперметра минимальное, всего доли Ом, то ток в цепи состоящей только из амперметра согласно закону Ома (

I = U/R) стремится к максимально большому значению и будет расти столько, сколько позволит мощность источника питания или прочность элементов цепи. Посчитайте, какой будет ток если сопротивление амперметра, например, 0,01 Ом. По закону Ома   I = 220 В : 0,01 Ом. Получается 22000 Ампер. Сопротивление электропроводки существенно не ограничит этот ток, например для меди, сечением 2,5 мм/кв оно составляет 0,007 Ом/м. Естественно такого значения ток не достигнет, потому что при 10 А сработает автомат, а если там «жучок», то сгорит провод в самом тонком месте. Вот в этом и есть причина аварии. Другими словами — такое подключение амперметра равносильно короткому замыканию.

Надпись на розетке 6А и 220 В обозначает, что контакты розетки и ее изоляция рассчитаны на токи до 6 А и напряжения до 220 В. Это значит, что к этой розетке нельзя подключать нагрузку, которая потребляет ток больше 6А. При напряжении 220 В это соответствует мощности до 1320 Вт.

Для проверки состояния электрической сети службы эксплуатации проводят измерения петли фаза-ноль. Один из специальных приборов который используется для этих целей называется  MZC-300 (фирмы Sonel). Принцип работы прибора основан на измерении падения напряжения на калиброванном нагрузочном сопротивлении, как и рекомендовано ГОСТом  50571.16-99.

Смысл этих измерений заключается в том, что в соответствии с требованиями ПТЭЭП (правила технической эксплуатации электроустановок потребителей) и ПУЭ (правила устройства электроустановок) ток короткого замыкания электрической сети должен в разы превышать ток срабатывания автоматических выключателей, для предотвращения пожаров.



  1. Измерение сопротивления. Принцип измерения сопротивления основан на измерении тока протекающего через элемент цепи, сопротивление которого мы измеряем.
    При этом источником тока является батарейка прибора. Отсюда вывод – других источников тока или напряжения не должно быть, иными словами, питание цепи, элементы которой мы проверяем, должно быть отключено. В противном случае величина измеренного сопротивления не будет соответствовать действительности или, того хуже, прибор может выйти из строя. И еще одна важная деталь при измерении сопротивления – измерительный ток от батарейки прибора должен протекать только через один элемент цепи, тот, сопротивление которого мы измеряем. Для этого нужно отпаять от общей схемы хотя бы один контакт проверяемого элемента.

Пример измерения сопротивления:

Все резисторы имеют номинал 1кОм.

Измерение сопротивления при подключенном питании схемы, всего 1,5 В. Прибор показывает 736 Ом, а не 1 кОм. Причин две:

  1. В схеме подключена батарейка, которая создает дополнительный ток через измеряемое сопротивление.
  2. Параллельно измеряемому сопротивлению подключены еще сопротивления и через них также протекает измеряемый ток.



Измерение сопротивления при отключенном питании схемы, но измеряемый резистор не выпаян из схемы. Прибор показывает 833 Ом, а не 1 кОм. Причина в том, что батарейка в схеме отключена, но параллельно подключенные сопротивления остались.

Измерение сопротивления при отключенном хотя бы одном выводе. Это правильный метод измерения сопротивления, на приборе мы видим истинное значение сопротивления проверяемого резистора, 1000 Ом что равно 1кОм. Ток омметра протекает только через измеряемое сопротивление.

При использовании измерителей емкости конденсаторов и приборов для измерения индуктивности необходимо соблюдать вышеприведенные правила.

Материал статьи продублирован на видео:







Как измерить мультиметром ток в розетке.

Как измерить переменный ток мультиметром


Как мерить ток мультиметром — Всё о электрике в доме

Как измерить силу тока мультиметром

Чтобы ответить на вопрос, как измерить силу тока мультиметром, необходимо разобраться, что такое сила тока, и что собой представляет мультиметр. Итак, начнем с первой позиции.

Со школьной скамьи известно, что сила тока – это количество (объем) электроэнергии, который проходит через какой-нибудь проводник, к примеру, это может быть обычная лампочка или кусок проволоки. Сам же электрический ток – это направленное движение электронов. Так вот сила тока – это, по сути, количество электронов, прошедших через какую-то одну точку в проводнике за единицу времени (обычно считается за одну секунду). Чисто с физической стороны – это один ампер, равный одному кулону в секунду. На этом информацию по школьной программе можно считать законченной.

Теперь переходим к электрике. Для чего необходимо измерять силу тока? Основное назначение данной процедуры – это определить, не является ли проходящий через проводник ток выше, чем этот проводник может выдержать. Другого назначения нет.

А вот измерять лучше именно мультиметром, который собой представляет универсальный измерительный прибор, с помощью которого можно измерить не только силу тока, но и напряжение, и сопротивление электрической цепочки.

Виды мультиметров

В настоящее время рынок предлагает два вида мультиметров.

Первая модель в своей конструкции имеет шкалу, на которой установлены показатели напряжения, силы тока и сопротивления, а также стрелку, указывающую измеряемые параметры электрических проводников. Начнем с того, что аналоговые мультиметры очень популярны среди новичков. Это и понятно, их цена в несколько раз ниже, чем у цифровых. Плюс возможность научиться на простом приборе.

Недостатков много, и один из главных – это большая погрешность показаний. Правда, в конструкции прибора есть построечный резистор, с помощью которого погрешность можно уменьшить. И все равно, если есть необходимость более точного определения параметров электрической цепи, то лучше выбирать цифровой вариант.

Цифровой мультиметр

Чисто с внешней стороны эта модель отличается от аналоговой только дисплеем, на который выводятся измеряемые величины. Экран в старых моделях светодиодный, в новых жидкокристаллический. При этом это самые точные мультиметры на сегодняшний день, который очень просты в обращении (нет необходимости заниматься подгонкой градуировки, как в случае с аналоговыми моделями).

Конструктивные особенности

Итак, в мультиметре есть два вида выходов, они обозначены цветом: красным и черным. А вот гнезд может быть на разных моделях разное количество: два, четыре или больше. Черный выход – это масса, то есть, общий (обозначается или «com», или минусом). Красный используется именно для измерений, то есть, является потенциальным. Здесь может быть несколько гнезд для измерения каждого параметра электрической цепи, то есть, сопротивления, напряжения и силы тока. На мультиметре такие гнезда обозначаются единицей измерения параметров, так что не ошибетесь.

Второй внешний элемент – это рукоятка, вращающаяся по кругу. С ее помощью устанавливается предел измерений. Так как перед нами стоит вопрос, как можно измерить силу тока мультиметром, то нас должна интересовать шкала с амперами. Хотелось бы отметить, что таких пределов на аналоговых тестерах меньше, чем на цифровых. Плюс ко всему последние комплектуются разными полезными опциями, к примеру, звуковым сигналом.

А вот теперь один из важных моментов. У каждого мультиметра есть предел по току, который является максимальным. Поэтому выбирая проверяемую электрическую сеть, необходимо сопоставить проверяемую ситу тока цепи с пределом в тестере. К примеру, если в проверяемой электрической цепочке предполагается, что проходящий по ней ток будет иметь показатель 200 А, то не стоит проверять эту цепь мультиметром с максимальным пределом в 10 А. Предохранители прибора тут же сгорят, как только вы начнете тестирование. Кстати, максимальный показатель обязательно указывается на корпусе прибора или в его паспорте.

Измеряем силу тока

Что нужно сделать в первую очередь:

  • устанавливаем щупы: черный в черное гнездо, красный в красное с обозначением ампера – «А»;
  • переключаем тумблер, который показывает, какой ток надо будет проверять: переменный «AC» или постоянный «DC»;
  • устанавливается интервал измеряемых пределов так, чтобы не спалить сам прибор, то есть, предел установить таким, который будет выше ожидаемого уровня силы тока в электрической цепи.

Подготовительный этап закончен, мультиметр готов, можно проводить измерение силы тока.

Внимание! Перед тем как проводить замеры, необходимо электрическую сеть обесточить. Не стоит проводить тестирование во влажной среде или в помещении с высокой влажностью. Придерживайтесь обязательно требований техники безопасности.

К примеру, как проверить участок электропроводки. Для этого концы участка надо оголить (удалить изоляцию на проводах) и подключить к ним два щупа от мультиметра. Кстати, на конце черного провода установлен «крокодил», так что подсоединить его к проводке не составит труда. На красном проводе установлен именно щуп в виде шила. Его придется вручную подсоединять, прикладывая щуп к оголенному концу.

Итак, если все приготовления закончены, можно подавать на участок проводки напряжение. На дисплее мультиметра должны показаться цифровые обозначения силы тока. Если на экране высветились нули, то это или обрыв сети, или неправильно установлен предел измерений. Поэтому выключите подачу тока на участок, отсоединить мультиметр и настройте его под другую ожидаемую величину. И все, то же самое, проведите заново.

Полезные советы

Что можно дополнительно посоветовать?

  • Будет лучше, если перед тем как начать работу по тестированию проводника, ознакомиться с инструкцией к прибору. Особое внимание надо уделить разделу, где описываются меры предосторожности.
  • Обязательно при использовании мультиметра надевать на руки защитные резиновые перчатки.

Какой лучше выбрать мультиметр – рекомендации специалиста

  • Разбираемся как проверить варистор мультиметром

  • Как правильно проверить сопротивление мультиметром

    Как правильно пользоваться мультиметром – производим измерения часть 2

    Доброго времени суток читатели сайта electricvdome. ru. В первой части статьи «Как пользоваться мультиметром» мы рассматривали их разновидности, обозначения и основные функции. Сегодня поговорим о практике – измерения мультиметром .

    Измерение сопротивления

    Как правило, диапазон измерения сопротивления мультиметра разбит на пять диапазонов:

    Большинство мультиметров имеют еще один диапазон, обозначенный значком диода или зуммера – он предназначен для проверки контакта. Когда контакт замкнут, загорается светодиод и звучит сигнал. В некоторых видах мультиметров эту функцию выполняет диапазон 200 Ом.

    В быту измерение сопротивления, как правило, используется для проверки обрывов в электрической цепи, а также исправности некоторых бытовых приборов, например, электрических лампочек, утюга, обмотки электродвигателя и т.д.

    Измеряя сопротивление, можно проверить исправность предохранителя, работоспособность выключателя и других коммутирующих устройств.

    Если в левой части дисплея появляется единица, то это значит, что сопротивление измеряемой цепи выше включенного диапазона, необходимо переключиться на следующий. Единица во всех диапазонах измерения сопротивления говорит о наличии обрыва в цепи.

    Измерение переменного напряжения

    Для измерения переменного напряжения переключатель мультиметра необходимо установить в сектор, обозначенный как ACV или V

    Обычно сектор имеет два положения 200V и 750V.

    Измерение напряжения мультиметром необходимо начинать, установив переключатель в положение с самым большим значением. Если показания прибора меньше, чем верхняя граница предыдущего диапазона, то можно переключаться на более низкий диапазон (например, если в положении 750В прибор показывает 50 В, то можно поставить диапазон 200В), чтобы показания были более точными.

    Нельзя прикасаться рукой к оголенной части щупа, а также работать очень аккуратно, чтобы не вызвать короткого замыкания. Перед работами важно убедиться в исправности прибора, проводов и щупов.

    При измерении переменного напряжения полярность соблюдать не обязательно.

    Измерение постоянного напряжения

    Для измерения постоянного напряжения переключатель тестера необходимо установить в сектор, обозначенный как DCV или буквой V. подчеркнутой пунктирной линией. Как и в случае с переменным напряжением, измерения необходимо начинать, поставив переключатель в максимальное положение и постепенно уменьшать его.

    В противном случае мультиметр может выйти из строя.

    Измерение мультиметром постоянного тока

    Сила тока измеряется при наладке различных электронных узлов, схем и устройств. В быту тестер для измерения силы тока может применяться, например, для контроля зарядного тока аккумулятора, когда на зарядном устройстве нет соответствующего прибора или он вышел из строя.

    Шкала постоянного тока обычно имеет четыре предела:

    Если измерения производятся в перечисленных пределах, то щупы подключаются к тем же гнездам, что и при измерении других величин: черный провод – к гнезду, обозначенному значком заземления или надписью COM, красный — к гнезду VΩmA.

    Если же диапазон измеряемых токов лежит выше, чем 200 мА, то необходимо щуп из гнезда VΩmA переключить в гнездо 10А, в противном случае прибор выйдет из строя. Черный провод при этом остается в гнезде со значком заземления.

    Измерение переменного тока данная модель мультиметра не производит.

    Также как и при измерении напряжения мультиметром, измерять силу тока необходимо начинать с максимального предела, чтобы предотвратить выход из строя мультиметра.

    Переключать прибор на более низкий предел нужно только после того, как убедились, что показания прибора ниже установленного предела. Если нет необходимости в более точных измерениях, то на нижний предел можно и не переключать.

    Самое главное, нужно всегда помнить, что для измерения силы тока тестер подключается в цепь последовательно, а при измерении напряжения и сопротивления – параллельно.

    Силу тока в розетке измерить невозможно – прибор мгновенно выйдет из строя! Поэтому, прежде чем подключать щупы к точкам измерения, обязательно нужно убедиться в том, что переключатель мультиметра установлен в нужном секторе и на необходимом пределе измерений.

    Замена питающего элемента прибора

    Как только вы заметите на дисплее значок батарейка, это значит что батарей от которой питается прибор «подсела» и пришла пора ее заменить. Для этого необходимо открутить отверткой два болтика, снять заднюю крышку и установить новый элемент питания – батарейку на 9 V.

    Надеюсь в данной статье на все ваши вопросы «как правильно пользоваться мультиметром » был дан полноценный ответ, если нет — задавайте вопросы в комментариях.

    Похожие материалы на сайте:

    Как точно измерить силу тока мультиметром — пошаговая инструкция

    Этот недорогой прибор для бытового применения является универсальным. С помощью мультиметра, в зависимости от его модификации, можно решить несколько задач. К примеру, измерить силу тока. Как это правильно сделать?

    Подготовка мультиметра к работе

    Переключатель переводится в сектор «измерение тока» (A или DA). При этом выбирается его соответствующий предел. В некоторых моделях мультиметров есть отдельные позиции для цепей переменного и постоянного напряжения. Символика, нанесенная на лицевой панели, не даст ошибиться. Главное – знать, что обозначают литеры. Они идентичны для любого прибора.

    В зависимости от величины и параметров тока (постоянный он или переменный) в соответствующие гнезда устанавливаются щупы.

    Порядок измерения силы тока

    Если при определении величины напряжения прибор присоединяется к цепи параллельно, то в данном случае он включается в ее разрыв. Значение тока, протекающего через чувствительный элемент мультиметра, отражается на его ЖК-экране или шкале (величину показывает стрелка).

    Как разорвать цепь, в которой измеряется величина силы тока? В зависимости от обстоятельств. К примеру, отпаять один из выводов радиодетали. В некоторых случаях придется перекусывать проводник. Если мультиметром производится измерение тока АКБ или батарейки, то еще проще. Цепь собирается с нуля.

    Что учесть при измерении
    • В измерительную цепь обязательно включается ограничительное сопротивление. Это может быть резистор или «лампочка Ильича» (ее нить накала). Они позволяют защитить мультиметр от выхода из строя. Проще говоря, он не «сгорит».

    • Если индикатор силу тока не показывает, значит, предел измерения выбран неправильно. Его следует уменьшить на 1 позицию. И так до появления какого-то значения.
    • Замер производится кратковременно. Касания щупом проводов – не более пары секунд. Это особенно важно при измерении силы тока маломощных источников питания. Например, батареек. Длительный замер может привести к частичному, а то и полному разряду элемента.

    Вот, в принципе, и вся инструкция по измерению мультиметром силы тока в электрической цепи. Ничего сложного здесь нет.

    Рекомендовано для вас:

    Как передать показания счетчика электроэнергии через интернет, телефон и терминал Ремонт светодиодных ламп — основные неисправности и способы их устранения своими руками Что делать, если разбилась энергосберегающая люминесцентная лампочка?

    Источники: http://onlineelektrik.ru/elaboratoriya/eizmereniya/kak-izmerit-silu-toka-multimetrom.html, http://electricvdome. ru/instrument-electrica/kak-polzovatsa-multimetrom-chast-2.html, http://electroadvice.ru/working/kak-izmerit-silu-toka-multimetrom/

  • electricremont.ru

    Как измерить переменный ток мультиметром

    Как измерить ток и напряжение мультиметром?

    1)Значок сопротивления. Этот значок говорит нам о том, что мы собираемся мерять сопротивление. На фотографии показан диапазон сопротивления, который мы можем измерить мультиметром — от 0 Ом до 200 МегаОм.

    2)Значок постоянного напряжения. Означает, что ставя переключатель на него, мы сможем измерять постоянный ток. В данном приборе, диапазон измерения постоянного напряжение от 0 миливольт до 1000 Вольт.

    3)Значок переменного напряжения. Диапазон измерения в данном случае от 0 миливольт до 750 Вольт.

    4)Значок для измерения коэффициента усиления транзисторов . Но я им не пользуюсь, потому как нет надобности.

    5)Значок емкости конденсаторов. Емкость измеряется в Фарадах. Диапазон от 0 и до 200 микроФарад.

    6)Значок измерения силы тока постоянного напряжения. Диапазон от 0 до 20 Ампер.

    7)Значок измерения силы тока переменного напряжения. Диапазон от 0 до 20 Ампер.

    8)Диодная прозвонка. Показывает именно падение напряжения на замеряемом элементе в миллиВольтах. Да-да, можно не протирать глаза, чтобы еще раз прочитать предыдущее предложение ;-). Прелесть данной функции в том, что если высвечивается падение напряжения меньше, чем 100 миллиВольт (для различных моделей оно разное), из мультиметра доносится пикающий сигнал. Очень удобная для проверки диодов, а также целостности проводов, предохранителей (в конце статьи ссылки, как это сделать). Покупая мультиметр, берите такой, чтобы эта функция была однозначно, иначе мультиметр резко теряет свой функционал.

    Измеряем силу тока.

    Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин — параллельно.

    На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

    Черный щуп, который воткнут в гнездо СОМ — его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х — максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь мерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

    Давайте проверим, как все это работает в деле.

    В нашем случае нагрузкой является кулер от компа. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручкукрутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на блоке питания.

    Как правильно пользоваться мультиметром – производим измерения часть 2

    Доброго времени суток читатели сайта electricvdome.ru. В первой части статьи «Как пользоваться мультиметром» мы рассматривали их разновидности, обозначения и основные функции. Сегодня поговорим о практике – измерения мультиметром .

    Измерение сопротивления

    Как правило, диапазон измерения сопротивления мультиметра разбит на пять диапазонов:

    Большинство мультиметров имеют еще один диапазон, обозначенный значком диода или зуммера – он предназначен для проверки контакта. Когда контакт замкнут, загорается светодиод и звучит сигнал. В некоторых видах мультиметров эту функцию выполняет диапазон 200 Ом.

    В быту измерение сопротивления, как правило, используется для проверки обрывов в электрической цепи, а также исправности некоторых бытовых приборов, например, электрических лампочек, утюга, обмотки электродвигателя и т.д.

    Измеряя сопротивление, можно проверить исправность предохранителя, работоспособность выключателя и других коммутирующих устройств.

    Если в левой части дисплея появляется единица, то это значит, что сопротивление измеряемой цепи выше включенного диапазона, необходимо переключиться на следующий. Единица во всех диапазонах измерения сопротивления говорит о наличии обрыва в цепи.

    Измерение переменного напряжения

    Для измерения переменного напряжения переключатель мультиметра необходимо установить в сектор, обозначенный как ACV или V

    Обычно сектор имеет два положения 200V и 750V.

    Измерение напряжения мультиметром необходимо начинать, установив переключатель в положение с самым большим значением. Если показания прибора меньше, чем верхняя граница предыдущего диапазона, то можно переключаться на более низкий диапазон (например, если в положении 750В прибор показывает 50 В, то можно поставить диапазон 200В), чтобы показания были более точными.

    Нельзя прикасаться рукой к оголенной части щупа, а также работать очень аккуратно, чтобы не вызвать короткого замыкания. Перед работами важно убедиться в исправности прибора, проводов и щупов.

    При измерении переменного напряжения полярность соблюдать не обязательно.

    Измерение постоянного напряжения

    Для измерения постоянного напряжения переключатель тестера необходимо установить в сектор, обозначенный как DCV или буквой V. подчеркнутой пунктирной линией. Как и в случае с переменным напряжением, измерения необходимо начинать, поставив переключатель в максимальное положение и постепенно уменьшать его.

    В противном случае мультиметр может выйти из строя.

    Измерение мультиметром постоянного тока

    Сила тока измеряется при наладке различных электронных узлов, схем и устройств. В быту тестер для измерения силы тока может применяться, например, для контроля зарядного тока аккумулятора, когда на зарядном устройстве нет соответствующего прибора или он вышел из строя.

    Шкала постоянного тока обычно имеет четыре предела:

    Если измерения производятся в перечисленных пределах, то щупы подключаются к тем же гнездам, что и при измерении других величин: черный провод – к гнезду, обозначенному значком заземления или надписью COM, красный — к гнезду VΩmA.

    Если же диапазон измеряемых токов лежит выше, чем 200 мА, то необходимо щуп из гнезда VΩmA переключить в гнездо 10А, в противном случае прибор выйдет из строя. Черный провод при этом остается в гнезде со значком заземления.

    Измерение переменного тока данная модель мультиметра не производит.

    Также как и при измерении напряжения мультиметром, измерять силу тока необходимо начинать с максимального предела, чтобы предотвратить выход из строя мультиметра.

    Переключать прибор на более низкий предел нужно только после того, как убедились, что показания прибора ниже установленного предела. Если нет необходимости в более точных измерениях, то на нижний предел можно и не переключать.

    Самое главное, нужно всегда помнить, что для измерения силы тока тестер подключается в цепь последовательно, а при измерении напряжения и сопротивления – параллельно.

    Силу тока в розетке измерить невозможно – прибор мгновенно выйдет из строя! Поэтому, прежде чем подключать щупы к точкам измерения, обязательно нужно убедиться в том, что переключатель мультиметра установлен в нужном секторе и на необходимом пределе измерений.

    Замена питающего элемента прибора

    Как только вы заметите на дисплее значок батарейка, это значит что батарей от которой питается прибор «подсела» и пришла пора ее заменить. Для этого необходимо открутить отверткой два болтика, снять заднюю крышку и установить новый элемент питания – батарейку на 9 V.

    Надеюсь в данной статье на все ваши вопросы «как правильно пользоваться мультиметром » был дан полноценный ответ, если нет — задавайте вопросы в комментариях.

    Похожие материалы на сайте:

    kolobok100500 › Блог › Как пользоваться мультиметром

    Мультиметр также часто называют «мультитестером», потому что он предназначен для снятия довольно широкого спектра показателей: измерение постоянного и переменного напряжения, сопротивления и силы тока. Во многих мультиметрах также присутствует возможность измерения коэффициента усиления транзисторов и предусмотрен специальный режим для тестирования диодов, прозвонка цепи на короткое замыкание и т.д. Одним словом — «мульти» (для многого) «тестер».

    Дорогие модели подобных измерительных устройств включают в себя и дополнительные функции: замера температуры (с помощью щупа-термопары), индуктивности катушек, емкости конденсаторов.

    Учиться пользоваться мультиметром мы будем на примере бюджетного устройства китайского производства стоимостью в 10-15 долларов «XL830L», каким пользуюсь я.

    В комплект его поставки входит набор простеньких «щупов» (красный и черный провода на фото выше), при помощи которых и производятся измерения. Их, по необходимости, можно заменить на более качественные или — удобные.

    ? Примечание: будьте готовы сразу же чем-то (скотчем, изолентой) зафиксировать места входа обеих проводов в полые пластмассовые трубки-держатели. Дело в том, что проводники в трубках жестко не зафиксированы и при поворотах и изгибах «щупа» могут запросто оторваться (в силу крайне хлипкого припоя) возле основания измерительного наконечника.

    Перед тем, как начать пользоваться мультиметром по полной программе — посмотрим на наш цифровой тестер поближе.В его верхней части мы видим семисегментное цифровое табло, которое может отображать до четырех цифр (9999 — максимальное значение). При разряде питающей батареи на нем появляется соответствующая надпись: «bat».

    Под табло находятся две кнопки. Слева кнопка «Hold» — удержание показаний последнего значения (чтобы не держать в памяти при переписывании в блокнот). И справа — «Back Light» — подсветка экрана синим цветом (при замерах в условиях плохого освещения). С тыльной стороны на корпусе мультиметра имеется откидная ножка-подставка (для удобного размещения тестера на столе).

    Питается цифровой мультиметр 9-ти вольтовой батарейкой типа «Крона». Правда чтобы добраться до нее нам придется снять резиновый защитный чехол и заднюю крышку тестера.Внизу красным обведен наш элемент питания, а вверху — плавкий предохранитель, который (я надеюсь) защитит наш измеритель от выхода из строя в случае перегрузки.

    Итак, перед тем, как начать пользоваться мультиметром надо правильно подсоединить к нему измерительные «щупы». Общий принцип здесь следующий:Черный провод (его называют по разному: общий, com, common, масса) это — минус. Мы подсоединяем его к соответствующему гнезду мультитестера с подписью «COM». Красный — в гнездо справа от него, это — наш «плюс».

    Оставшееся свободным гнездо слева — для измерения постоянного тока с пределом до 10-ти ампер (большие токи) и — без предохранителя, о чем свидетельствует предупреждающая надпись «unfused». Так что будьте внимательны — не сожгите устройство!

    Также обратите внимание на знак предупреждения (красный треугольник). Под ним написано: MAX 600V. Это — максимально допустимый предел измерений напряжения для данного мультиметра (600 Вольт).

    ? Предупреждение. Запомните следующее правило: если измеряемые значения напряжения (Вольты) или силы тока (Амперы) заранее неизвестны, то для предотвращения выхода мультитестера из строя устанавливайте его переключатель на максимально возможный предел измерений. И только после этого (если показания слишком малы или — не точны) переключайте прибор на предел, ниже текущего.

    Теперь, собственно, — как пользоваться мультиметром и как переключать эти самые «пределы»?

    Работать с мультиметром надо с помощью кругового переключателя с указывающей стрелкой. По умолчанию она выставлена в положение «OFF» (прибор выключен). Стрелку мы можем вращать в любом направлении и таким образом «говорим» мультитестеру что именно хотим измерить или — с каким максимальным пределом будем работать.

    Тут есть один очень важный момент! Работая с цифровым мультиметром, мы имеем возможность измерять значения как переменного, так и постоянного тока и напряжения. Сейчас в промышленности и быту в подавляющем большинстве используется переменный ток. Именно он «течет» по высоковольтным линиям проводов от генераторов электростанций в наши дома, «зажигает» наши лампы освещения и «питает» различные бытовые электроприборы.

    Переменный ток, по сравнению с постоянным, намного легче преобразовывать (с помощью трансформаторов) в ток другого (нужного нам) напряжения. Например: 10 000 Вольт могут быть с легкостью превращены в 220 и совершенно спокойно направлены для нужд жилого дома. Переменный ток (по сравнению с постоянным) также намного проще «добывать» в промышленных масштабах и передавать его (с меньшими потерями) на большие расстояния.

    Пользоваться мультиметром надо, учитывая все сказанное выше. Поэтому, запомните наизусть следующие сокращения:

    DCV = DC Voltage — (анг. Direct Current Voltage) — постоянное напряжениеACV = AC Voltage — (анг. Alternating Current Voltage) — переменное напряжениеDCA — (анг. Direct Current Amperage) — сила тока постоянного напряжения (в амперах)ACA — (анг. Alternating Current Amperage) — сила тока переменного напряжения (в амперах)

    Теперь, — можем учиться пользоваться мультиметром дальше. Приглядитесь к циферблату своего измерителя и Вы обязательно увидите, что он делится строго на две части: одна для измерения постоянного и вторая — переменного напряжений.Видите — две буквы «DC» в левом нижнем углу на фото выше? Это значит что левее (относительно положения «OFF») мы будем работать с мультиметром, измеряя постоянные значения напряжения и силы тока. Соответственно правая часть мультитестера отвечает за измерения тока переменного.

    Теперь предлагаю Вам сразу закрепить полученные знания на практике. Покажем пример использования мультиметра для замера емкости обычной батарейки для биоса «CR 2032» номиналом 3,3 Вольта.Помните наше предупреждение красного цвета? Всегда выставлять предел выше, чем измеряемые значения. Мы знаем, что в батарейке — 3,3V и это — ток постоянный. Соответственно — выставляем на круговом переключателе «предел» измерений по шкале постоянного тока в 20 Вольт.

    Обратите внимание на отмеченный красным знак «+» на батарейке. К этой ее стороне мы прикладываем «плюс» (красный щуп), а к обратной стороне — «землю» (черный).

    Примечание: если перепутать полярность (к плюсу — минус, а к минусу — плюс) т.е. — поменять «щупы» местами — ничего страшного не произойдет, просто перед результатом на цифровом табло Вы увидите знак «минус». Сами значения измерений останутся верными.

    Итак, мы воспользовались мультиметром и каков результат? Посмотрите (фото выше) на цифровое табло тестера. Там отображаются цифры «1.42». Значит в нашей батарейке сейчас 1.42 Вольта (вместо положенных трех). С размаху ее — в мусорное ведро. Сбрасывать настройки биоса с такой батарейкой компьютер будет автоматически при каждом включении.

    Чтобы научиться пользоваться мультиметром и эффективно с ним работать, нам надо знать (запомнить, записать, вызубрить, вытатуировать) следующие обозначения, которые мы наверняка встретим на аналогичных измерителях, не зависимо от их модели.Более совершенные образцы мультиметров показывают еще и емкость элементов — «F» (она измеряется в Фарадах) и индуктивность — «L» (вычисляется в Генри — «Гн»).

    Следующая позиция переключателя — 600 Вольт по шкале переменного тока. Она как нельзя лучше подходит для измерения напряжения в бытовой электросети (ток — переменный и значение шкалы — в несколько раз выше необходимого — 220-ти V.).Порядок «щупов» в розетке роли не играет.

    Следующая позиция — 200 Вольт (вот на ней напряжение в розетке мерить не нужно — сгорит мультиметр !). Правее у нас — цифра «200» со значком «µ» (микроампер — миллионная часть ампера). Подобные значения величин могут использоваться в разного рода электрических схемах.

    Следующим на шкале — «2m» (два миллиампера — две тысячных Ампера). Показатель встречается преимущественно в транзисторах. Далее — «200m» — аналогично, но отсчет начинается с двухсот миллиампер. Следующее положение переключателя — «10A» (максимальная сила тока — десять Ампер). Это — территория больших токов, будьте внимательны. Здесь нам нужно будет красный «щуп» включить в специальное гнездо, обозначенное на фото как «10ADC».

    Значок акустической волны (прозвонка) линии на короткое замыкание. Какая нам от этого польза? Давайте разберем на примере.

    Представьте себе такую ситуацию (как оказалось — весьма реальную), что часть кабелей забыли подписать. Получается следующее: на другом крыле здания (у компьютерной розетки пользователя) мы не можем сказать, какому именно кабелю из ста принадлежит данное конкретное окончание и поиск «счастливого конца» автоматически превращается в отдельную задачу

    Вот тут-то нам на выручку и придет режим использования мультитестера в качестве «звонилки» кабеля на короткое замыкание. Поскольку в самом названии заключена подсказка, то нам остается следующее — организовать это самое КЗ (короткое замыкание).

    В слаботочных сетях (к которым относятся компьютерные ЛВС) это — совсем не страшно. На концах кабелей с обеих сторон снимаем защитное покрытие, выбираем один конкретный кабель (который мы хотим найти (прозвонить)) и также очищаем от изоляции любую пару его проводников. А затем — просто скручиваем их между собой, создавая в линии «петлю». Ей богу, это быстрее показать на фото, чем описывать словами.

    Источники: http://www.ruselectronic.com/news/multimjetr-i-izmjerjenija/, http://electricvdome.ru/instrument-electrica/kak-polzovatsa-multimetrom-chast-2.html, http://www.drive2.ru/b/3260991/

    electricremont.ru

    Как пользоваться мультиметром

    В первую очередь вы должны знать – мультиметр позволяет диагностировать неисправности электрооборудования, электросетей, электроматериалов и т.д.

    В настоящее время существует большое число разнообразных моделей тестеров, которые, в основном, отличаются количеством функций и точностью измерения. Для того, чтобы правильно пользоваться цифровым мультиметром, давайте рассмотрим, что же он из себя представляет.

    При этом, я намеренно не буду описывать возможности профессиональных устройств, ведь для домашнего использования подойдет практически любой, даже самый простой цифровой тестер, который в любом случае сможет измерять напряжение, сопротивление и силу тока в электрических цепях переменного или постоянного тока.

    Стандартный цифровой мультиметр выглядит примерно так:

    У него есть:

    — Экран. На нем отражаются результат

    — Колесо выбора режимов, с различными диапазонами измерений. Им выбираются параметры тестирования

    — Два щупа – красный и черный. Ими выполняются непосредственно измерения требуемых участков цепи

    Давайте более подробно рассмотрим эти основные компоненты, а также режимы работы, способы измерения, всё то, что необходимо знать, чтобы научиться пользоваться цифровым тестером.

    Экран мультиметра

    У бытовых моделей тестеров экраны монохромные ЖК (жидкокристаллические), чаще всего без подсветки, различаются они по количеству отображаемых символов, наиболее распространены модели с четырьмя разрядами. При этом обычно не все 4 символа могут быть в диапазоне от 0 до 9ки, чаще первая цифра может быть 0 или 1, а вот оставшиеся три могут быть от 0 до 9 каждая.

    Чем больше диапазон отображения, тем более точные вы получите показания. Но не следует путать это с погрешностью или точностью измерения приборов, тестер с отображаемыми 5тью разрядами и 4мя, могут одинаково точно выполнять замеры, но вот у первого вы сможете увидеть больше цифр значения, например, после запятой, когда как устройство с четырьмя разрядами, крайнюю цифру не покажет, округлив её значение.

    На дисплее так же может отображаться различная дополнительная информация, вроде заряда батареи, выбранного режима измерения и т.д. кроме этого обязательно показывается знак минус, если значение отрицательное.



    Колесо выбора режимов работы тестера

    Для того, чтобы указать на цифровом тестере функцию, которой вы хотите воспользоваться – существует колесо управления, поворачивая которое, вы выбираете нужный режим и предел измерений.

    Чаще всего у стандартного тестера существуют следующие функции измерения:

    V=  Измерение напряжения постоянного тока

    V~  Измерение напряжения переменного тока (жми чтобы узнать как измерить напряжение в розетке или определить фазу мультиметром)

    A=  Измерения постоянного тока (Узнай, можно ли измерить ток в розетке и как это сделать правильно)

    Ω  Измерение сопротивления

    -hFE  Проверка транзисторов

    o))) Прозвонка электрических цепей (жми на ссылку, узнай больше об этом режиме, как его включать и многое другое)

    OFF  Выключение прибора

    Вместо значков переменного «~» и постоянного «=» тока, может так же применяться аббревиатура AC и DC, что означает буквально следующее:

    AC — Alternating Current – переменный ток

    DC — Direct Current – постоянный ток

    И измерение, допустим, постоянного напряжения, в этом случае записывается как, DCV или VDC.

    Многие из этих режимов, имеют несколько пределов измерения — диапазонов, которые обычно сгруппированы на панели прибора и соответствующим образом промаркированы, чтобы вы не ошиблись к какой функции они относятся.

    Пределы нужны, в том числе, потому, что тестером, в разных областях, требуется измерять совершенно разные величины, где-то показания измеряются сотнями тысяч единиц, а в каких-то сферах измеряются лишь десятые доли.

    Чтобы отобразить на экране мультиметра показания для каждого случая, необходимо отржение как минимум 6-7 разрядов (именно столько цифр требуется для того, чтоб показать, миллион Ом – 1 МегаОм), а как вы помните у нас для отображения доступно только 3-4 символа.

    Поэтому, когда вы измеряете, сопротивление, которое должно быть 10 Ом, а у вас выставлен на тестере диапазон 2 Мом (МегаОм), то на экране вы увидите лишь нули, а вот искомую величину экран отразит при выборе диапазона 20 кОм.

    Различные пределы измерения обозначаются соответствующими единицами этой величины, для удобства сокращения к ним добавляются общеизвестные приставки: микро, мили, кило, мега. Ниже приведены значения этих приставок:

    — μ микро n/1 000 000

    — m мили n/1 000

    — k кило n*1 000

    — M мега n*1 000 000

    , где n-основная единица измерения.

    Так, например, 2 милиАмпер = 2/1000 = 0,002 Ампер.

    Проводя измерения, не зная какой результат будет получен, всегда начинайте с самого большого показателя диапазона!

    Например, измеряя напряжение в сети переменного тока, сперва выставляйте показатель регулятора на 600 Вольт и лишь затем понижайте его.

    Разъемы для подключения и щупы мультиметра



    Обычно, даже бытовые мультиметры имеют съемные щупы разного цвета — один черный другой красный, а кроме того два или три разъема для их подключения на панели прибора.

    Разъемы цифрового тестера, как в нашем случае, маркируются следующим образом:

    10ADC – разъем используется только для измерения постоянного тока в диапазоне до 10 А. В него подключается красный щуп, когда требуется измерить силу тока

    COM (common общий) – общий разъем, при различных режимах измерения так же может быть минусовым или заземленным. В него подключается черный щуп

    VΩmA – разъем для основных измерений — сопротивления, напряжения или тока (кроме высоких токов более 10А) В него подключается красный щуп

    Наиболее часто пользуются именно общим и VΩmA разъемами, ими делаются основные измерения.

    Когда будете пользоваться цифровым мультиметром, проводя измерения, не бойтесь перепутать местами щупы, или приложить черный к плюсовой клемме, если вы перепутаете полюсы измерения, мультиметр не сгорит, а лишь укажет на это знаком «-» на экране, так кстати определяется фаза и ноль у переменного тока и плюс с минусом у источников постоянного тока.

    Как измерять мультиметром

    Существует три основных способа измерений мультиметром, каждый применяется для разных режимов:

    Подключение щупов последовательно, в разрыв электрической сети, так измеряется сила тока.

    Подключение щупов параллельно электрической сети, так измеряется напряжение.

    Подключение щупов к полюсам исследуемого объекта, так измеряется сопротивление и делается прозвонка.

    Один из вариантов последовательного подключения, разница лишь в том, что источником питания для получения показаний является сам мультиметр, а проверяется так обесточенный элемент.

    Теперь, когда вы имеете общее представление о том какие есть режимы работы и пределы измерений, а главное, как пользоваться мультиметром для измерения основных величин, предлагаю закрепить эти знания и приступить к замерам. Вы удивитесь, как много реально полезной информации можно получить тестером в быту.

    В следующей статье, я расскажу, как прозвонить провода, как проверить батарейку, узнать напряжение сети и многое-многое другое, а пока вступайте в нашу группу вконтакте, следите за выходом новых материалов!

    rozetkaonline.ru

    Как измерить вольтаж мультиметром — Всё о электрике в доме

    Как измерять мультиметром.

    С момента открытия электричества возникла необходимость надзора и контроля над этими процессами. Так как электрический ток мы не можем увидеть и услышать. Мы его только можем почувствовать, что в некоторых случаях может привести к весьма плачевным ситуациям.Вот для этого, чтобы наблюдать за электрическим током, а не испытывать на себе, люди вооружились всякими устройствами, одно из которых это мультиметр. Рассмотрим на примере вот такой мультиметр:

    Что можно измерить мультиметром?

    Измеряется постоянное напряжение и обозначается на мультиметре как DCV, где DC — постоянное напряжение, а V — вольтаж. Из этого понятно, что измерения ведутся в вольтах. На данном мультиметра можно измерять постоянное напряжение от 200mV до 500V.Следующее, что можно измерить мультиметром, это переменное напряжение от 200V до 500V, которое обозначается на устройстве как ACV. Здесь также все понятно AC — это переменное напряжение, а V — вольтаж.Можно еще измерить постоянный ток в диапазоне от 200 микроампер до 200 миллиампер. Обозначается как DCA.Измеряется сопротивление в Омах. Диапазон 200Ом до 2000 kОмС помощи мультиметра можно еще проверять на работоспособность диоды и транзисторы.

    Несколько примеров как измерять мультиметром.

    Перед проведением измерений до мультиметра необходимо присоединить щупы. Для щупов на мультиметре специально предусмотрены гнезда и подключаются вот таким методом как показано на рисунке:

    Измеряем постоянное напряжение. для этого проверяем батарейку типа Крона. Напомним, постоянное напряжение бывает только в аккумуляторах и в гальванических элементах. Чтобы измерить в батарейке напряжение нам нужно переключить главный переключатель на 20 вольт. Почему 20 вольт? Перед этим необходимо поинтересоваться, что мы измеряем и какое там приблизительное напряжение. Так как в Кроне примерно 9-12 вольт, поэтому и мы кладем переключатель на 20 вольт, то есть с запасом. Если мы не знаем приблизительное напряжение, то кладем на максимальное значение. Это для того, чтобы не вышел из строя наш мультиметр. Сами щупы прикладываем к батарейке вот так:

    Электронный мультиметр имеет преимущество перед аналоговым потому, если перепутать полярность (фазу с нулем) то ничего страшного не будет. Просто перед значением покажет на экране мультиметра знак минуса. Вот так:

    Измеряем переменное напряжение. Нам пригодится обычная розетка в квартире. Главный переключатель переключаем на переменное напряжение 750 вольт. И два щупы вставляем в розетку. И что получили:

    Измеряем сопротивление. Для этого нам нужен диод. В данном случае наш диод имеет номинал 680 Ом. Переключаем главный переключатель на нужную нам границу, а это 2000 Ом и измеряем. Вот что мы получили:

    Измеряем постоянный ток. Для этого главный переключатель кладем в нужное для нас положение. Запомните, для измерения постоянного тока более 0,2 А нужно изменить гнездо на мультиметре вот так:

    В данном случае мы будем измерять ток использующий маленькая лампочка, поэтому порога 200 мА должно хватить. Смотрите, что мы получили:

    Как правильно пользоваться мультиметром – производим измерения часть 2

    Доброго времени суток читатели сайта electricvdome.ru. В первой части статьи «Как пользоваться мультиметром» мы рассматривали их разновидности, обозначения и основные функции. Сегодня поговорим о практике – измерения мультиметром .

    Измерение сопротивления

    Как правило, диапазон измерения сопротивления мультиметра разбит на пять диапазонов:

    Большинство мультиметров имеют еще один диапазон, обозначенный значком диода или зуммера – он предназначен для проверки контакта. Когда контакт замкнут, загорается светодиод и звучит сигнал. В некоторых видах мультиметров эту функцию выполняет диапазон 200 Ом.

    В быту измерение сопротивления, как правило, используется для проверки обрывов в электрической цепи, а также исправности некоторых бытовых приборов, например, электрических лампочек, утюга, обмотки электродвигателя и т.д.

    Измеряя сопротивление, можно проверить исправность предохранителя, работоспособность выключателя и других коммутирующих устройств.

    Если в левой части дисплея появляется единица, то это значит, что сопротивление измеряемой цепи выше включенного диапазона, необходимо переключиться на следующий. Единица во всех диапазонах измерения сопротивления говорит о наличии обрыва в цепи.

    Измерение переменного напряжения

    Для измерения переменного напряжения переключатель мультиметра необходимо установить в сектор, обозначенный как ACV или V

    Обычно сектор имеет два положения 200V и 750V.

    Измерение напряжения мультиметром необходимо начинать, установив переключатель в положение с самым большим значением. Если показания прибора меньше, чем верхняя граница предыдущего диапазона, то можно переключаться на более низкий диапазон (например, если в положении 750В прибор показывает 50 В, то можно поставить диапазон 200В), чтобы показания были более точными.

    Нельзя прикасаться рукой к оголенной части щупа, а также работать очень аккуратно, чтобы не вызвать короткого замыкания. Перед работами важно убедиться в исправности прибора, проводов и щупов.

    При измерении переменного напряжения полярность соблюдать не обязательно.

    Измерение постоянного напряжения

    Для измерения постоянного напряжения переключатель тестера необходимо установить в сектор, обозначенный как DCV или буквой V. подчеркнутой пунктирной линией. Как и в случае с переменным напряжением, измерения необходимо начинать, поставив переключатель в максимальное положение и постепенно уменьшать его.

    В противном случае мультиметр может выйти из строя.

    Измерение мультиметром постоянного тока

    Сила тока измеряется при наладке различных электронных узлов, схем и устройств. В быту тестер для измерения силы тока может применяться, например, для контроля зарядного тока аккумулятора, когда на зарядном устройстве нет соответствующего прибора или он вышел из строя.

    Шкала постоянного тока обычно имеет четыре предела:

    Если измерения производятся в перечисленных пределах, то щупы подключаются к тем же гнездам, что и при измерении других величин: черный провод – к гнезду, обозначенному значком заземления или надписью COM, красный — к гнезду VΩmA.

    Если же диапазон измеряемых токов лежит выше, чем 200 мА, то необходимо щуп из гнезда VΩmA переключить в гнездо 10А, в противном случае прибор выйдет из строя. Черный провод при этом остается в гнезде со значком заземления.

    Измерение переменного тока данная модель мультиметра не производит.

    Также как и при измерении напряжения мультиметром, измерять силу тока необходимо начинать с максимального предела, чтобы предотвратить выход из строя мультиметра.

    Переключать прибор на более низкий предел нужно только после того, как убедились, что показания прибора ниже установленного предела. Если нет необходимости в более точных измерениях, то на нижний предел можно и не переключать.

    Самое главное, нужно всегда помнить, что для измерения силы тока тестер подключается в цепь последовательно, а при измерении напряжения и сопротивления – параллельно.

    Силу тока в розетке измерить невозможно – прибор мгновенно выйдет из строя! Поэтому, прежде чем подключать щупы к точкам измерения, обязательно нужно убедиться в том, что переключатель мультиметра установлен в нужном секторе и на необходимом пределе измерений.

    Замена питающего элемента прибора

    Как только вы заметите на дисплее значок батарейка, это значит что батарей от которой питается прибор «подсела» и пришла пора ее заменить. Для этого необходимо открутить отверткой два болтика, снять заднюю крышку и установить новый элемент питания – батарейку на 9 V.

    Надеюсь в данной статье на все ваши вопросы «как правильно пользоваться мультиметром » был дан полноценный ответ, если нет — задавайте вопросы в комментариях.

    Похожие материалы на сайте:

    Как правильно пользоваться мультиметром?

    Мультиметр – универсальный переносной прибор, предназначенный для измерения различных электрических (электронных) величин. Мультиметр способен заменить несколько приборов, т.к. с помощью него можно измерять напряжение, силу тока, сопротивление и т.д.

    Например, функционал некоторых мультиметров дополнительно позволяет измерять температуру, проверять транзисторы, полупроводники и т.д. У многих моделей мультиметров присутствует функция автоматического выключения дисплея, когда прибор не активен, а также есть функция подсветки.

    В качестве переносных измерительных приборов мультиметры уже давно используются и на производстве, и в быту.

    Современные мультиметры выпускают двух видов: аналоговые и цифровые. При использовании аналогового мультиметра измеряемую величину определяют по положению стрелки на шкале прибора. У цифровых мультиметров измеряемая величина отображается на жидкокристаллическом дисплее в виде чисел.

    Цифровые мультиметры на практике используются чаще аналоговых. Главная причина – высокая точность измерений и удобство при отображении измеряемой величины. Но у аналоговых приборов тоже есть свои преимущества.

    Для правильного пользования мультиметром необходимо знать его базовое устройство и основные режимы работы. Мультиметры разных моделей могут отличаться размером, внешним видом и числом измеряемых величин, но основной функционал у всех одинаков.

    Простоту устройства, базовый функционал и дополнительные режимы демонстрирует цифровой мультиметр DT-831.

    Устройство и комплектация мультиметра DT-831

    В верхней части передней панели находится цифровой дисплей, по центру многопозиционный переключатель режимов измерения, а в нижней части находятся три гнезда под измерительные щупы.

    Приобретая мультиметр, не лишним будет знать, что входит в комплект поставки. Каждое изделие, в том числе и DT-831, комплектуется двумя измерительными щупами, одной батарейкой «крона» 9В, одной инструкцией пользователя и упаковочной коробкой.

    Функционал мультиметра

    Независимо от типа и вида любой мультиметр позволяет измерять основные электрические величины. Это относится и к модели DT-831.

    • Измерение переменного напряжения производится в режиме ACV (alternating current voltage).
    • Измерение постоянного напряжения выполняется в режиме DCV (direct current voltage).
    • Измерение постоянного тока выполняется в режиме DCA (direct current amps).
    • Электрическое сопротивление измеряется в режиме Ω.

    Для измерений кроме основных режимов используются и дополнительные. Например, изображение полупроводника – это режим проверки диодов. Изображение звука – режим прозвонки цепей зуммером.

    Выключение прибора выполняется установкой многопозиционного переключателя в режим OFF.

    Перед измерениями щуп чёрного цвета подключается к общему гнезду с обозначением COM (общий), а измерительный щуп красного цвета к гнезду VΩmA. Иногда необходимо измерить постоянный ток значением более 200мА. В этом случае красный измерительный щуп необходимо подключить к гнезду «10А».

    Как пользоваться мультиметром DT-831 для чайников — Видео

    Измерение переменного напряжения

    В бытовых условиях чаще всего напряжение измеряют в розетках, в переходных коробках, в распределительных щитках, в щитках учёта. Стандартная величина такого напряжения около 220В. На производстве переменное напряжение измеряют в распределительных устройствах, силовых шкафах, на аппаратах защиты и т.д. Если в бытовой сети напряжение, как правило, однофазное, то на производстве встречается как однофазное напряжение 220В, так и трёхфазное 380В.

    Первое измерение производится следующим образом. Многопозиционный переключатель ставится на максимальный предел. У мультиметра DT-831 это 750В. После этого, собственно, выполняется измерение путём параллельного подключения мультиметра к измеряемому элементу или участку цепи. Например, измеряется напряжение фазы относительно нуля (фазное напряжение), или между двумя фазами трёхфазной сети (линейное напряжение).

    Если значение напряжения (да и другой величины при другом режиме измерения) значительно меньше максимального предела (например, 150В), то для большей точности многопозиционный переключатель переключается на меньший предел. В режиме ACV это будет предел 200В.

    Измерение постоянного напряжения

    В домашних бытовых условиях измерение постоянного напряжения сводится к замеру вольтажа обычных батареек, автомобильных аккумуляторов, блоков питания от бытовой техники. На производстве источниками постоянного напряжения являются выпрямители, генераторы постоянного тока и др.

    Измерение постоянного напряжения мало чем отличается от измерения переменного напряжения. Разница лишь в том, что измерение в режиме DCV выполняется между плюсом и минусом. Кроме непосредственного измерения напряжения, режим DCV позволяет определить полярность в цепях постоянного тока.

    Если перед замером заранее известно значение напряжения (например, пальчиковая батарейка 1,5В), то многопозиционный переключатель можно сразу выставить на ближайший предел (20В).

    Измерение постоянного тока

    Данное измерение выполняется в режиме DCA. Мультиметр подобно амперметру включается последовательно в разрыв цепи. Желательно заранее представлять величину тока, чтобы выставить соответствующий предел измерения.

    Как измерить сопротивление мультиметром

    В любой модели мультиметра есть функция измерения сопротивления. В режиме Ω можно измерять сопротивление резисторов, значение сопротивления электрической изоляции проводов и т.д. Часто в режиме Ω выполняют прозвонку электрических цепей.

    У мультиметра DT-831 пять пределов измерения сопротивления, начиная от 200 Ом и заканчивая 2000 кОм (2МОм). Сопротивление измеряют, предварительно выбрав один из пяти пределов.

    Если измеряемая величина окажется больше, чем выставленный предел, то на дисплее мультиметра будет отображено «1». В этом случае достаточно установить переключатель на больший предел. Если на дисплее отображаются все нули, то фактическое значение сопротивления значительно меньше установленного предела и поэтому предел необходимо уменьшить.

    Выполнять измерение сопротивления разрешается только при отключённом напряжении во избежание выхода мультиметра из строя.

    Источники: http://mojdom.net.ua/remont/elektrika/izmerenie_muljtimetrom.php, http://electricvdome.ru/instrument-electrica/kak-polzovatsa-multimetrom-chast-2.html, http://aquagroup.ru/articles/kak-pravilno-polzovatsya-multimetrom.html

    electricremont.ru

    Как измерить напряжение в розетке мультиметром?

    Смотрите также обзоры и статьи:

    Мультиметр – это универсальный портативный ручной электронный инструмент, предназначенный для измерения постоянного и переменного напряжения, постоянного и переменного тока, сопротивления. Обладает большим жидкокристаллическим экраном, на который выводятся значения измерений в цифровом виде.

    Комплектация устройства

    Для измерения всех показаний используются контактные измерительные щупы черного и красного цветов, которые идут в комплекте с устройством. Один – минус, а другой – плюс. Также часто прибор имеет возможность измерять температуру при помощи специальной термопары, частоту, скважность сигнала и прочие вспомогательные величины, которые помогают лучше выяснить причину отсутствия работоспособности того или иного элемента.

    Мультиметр — электронный измерительный прибор, сочетающий в себе несколько функций измерения. С помощью данного многофункционального устройства можно измерить амперы, вольты, сопротивление (омы), децибелы. Мультиметр позволяет выполнять различные измерения, но понятно, что правила подключения, в соответствии с тем что вы хотите измерить, остаются такие же, как и на отдельных устройствах.

    Отличие от осциллографа

    Прибор показывает истинное значение, а оно зависит от формы сигнала, амплитуда определена по осциллографу, но там опять же не синусоида. И вообще в любом руководстве, если пройтись с точки зрения метрологии не все так чисто, например, не указано, как и чем измерять кг (но величина его упоминается), а для этого согласно каких ТУ (нет данных) необходимо подключать RC цепь к КТ на передней панели Д95 и проводить измерения. При наличии RC цепи форма изменится, кг станет другим и все будет хорошо, к заводу не подкопаешься, но модем не ответит и нам лучше не станет.

    Мультиметры имеют шунта. Их хватает, чтобы проверить силу тока батарейки без внешней нагрузки. Приспособление в режиме измерения тока имеет сопротивление 0 (ноль) Ом, что позволяет легко проверять 220 мультиметром без особых трудностей.

    Как определить напряжение мультиметром?

    Чаще всего данным прибором определяют значения напряжения, силы тока и сопротивления в розетках, электрощитовых помещениях и т.п. Многих интересует вопрос можно ли мультиметром измерять напряжение в розетке, и ответ на него довольно прост: конечно, можно, но только в положении переменного значения.

    Что это значит? Это значит, что каждый мультиметр на лицевой панели обладает специальным тумблером, которым можно переключать режимы измерения, в том числе и на такие как измерение конденсаторов, резисторов, диодов. На данном тумблере имеется также отдельный указатель переменной силы напряжения, на который и следует выставить прибор. В значениях силы напряжения для бытовой сети подойдет отметка в 750 вольт.

    После чего, чтобы измерять 220 мультиметром, нужно взять контактные щупы и в правую «дырку» розетки вставить черный щуп, а в левую – красный. На табло рывкообразно будет высвечиваться искомое значение. При чем оно может колебаться как от 198 вольт, так и указывать на 250 вольт. Для домашней сети подача такого напряжения является абсолютно нормальной по всем стандартам – она может отличаться на целых 10% от классических 220 вольт.

    Опубликовано: 2020-11-06 Обновлено: 2021-08-30

    Автор: Магазин Electronoff

    ПОДХОДЯЩИЕ ТОВАРЫ

    Поделиться в соцсетях

    Как правильно измерить переменное напряжение 220 В в розетке мультиметром, тестером.

    Порой бывают случаи когда нужно измерить величину напряжения в обычной бытовой розетки 220 вольт. И тут новичок может столкнуться с некоторыми вопросами. Ведь многие слышали, что напряжение 220 В опасно для жизни, и незнание техники безопасности или неумение правильно пользоваться измерительным прибором может привести к плачевным последствиям. В этой статье предлагаю разобраться и выяснить как, все таки, правильно произвести измерения сетевого напряжения, как при этом пользоваться измерительным прибором, и соблюдать основные правила техники электробезопасности.

    Итак, для начала нужен измеритель напряжения, который называется вольтметром. Думаю у многих домашних мастеров имеется обычный электронный мультиметр. На нем можно измерять два типа электрического напряжения – постоянное и переменное. На приборе переменное напряжение обозначается буквами ACV, а постоянное DCV. В обычной бытовой электросети, как известно, переменное напряжение величиной 220 вольт, следовательно переключатель мультиметра выставляем на область ACV, выбирая предел 750 вольт. Поскольку предела 220 вольт будет мало, он используется для более низких переменных напряжений. Далее проверьте, чтобы провода щупов находились на правильных гнездах. Черный провод щупа должен находится на нижнем гнезде COM. Красный же щуп должен быть в гнезде измерения V, и не в коем случае в гнезде для измерения тока 10 ампер. Поскольку это вызовет мгновенное короткое замыкание с розетке.

    Далее, что касается самого процесса измерения. Держать щупы мультиметра обязательно нужно в одной руке. Это связано с электробезопасностью. К примеру, если вы будете держать один щуп в одной руке, а другой в другой, то при случайном контактировании ваших рук с оголенными частями щупов электрический ток потечет через ваши руки. А именно, путь тока будет такой – одна рука, область груди, вторая рука. Протекание электрического тока по телу человека вызывает сокращение мышц. Следовательно, наиболее опасными для жизни являются спазм сердца и легких. При ударе тока, в этом случае, у человека может остановится сердце, что повлечет за собой возможную смерть. Если же держать оба щупа в одной руке, то даже при случайном ударе тока дергает только вашу руку в области кисти. Никаких жизненно важных органов ток при этом не заденет.

    По поводу увиденного на экране значения, которое может отличаться от стандартной величины 220 вольт. Дело в том что величина переменного напряжения бытового использования стандартизирована значением 220 В. Но действительное значение может отклонятся плюс, минус 5-10% (5% это нормально допустимые значения и 10% это предельно допустимые значения). То есть в зависимости от состояния электросети на мультиметре можно увидеть переменное напряжение от 198 В до 242 В. Дело в том, что это самое сетевое напряжение зависит от различных факторов. Первым из которых является величина нагруженности электросети. Ведь когда одновременно начинают люди включать различные электроприборы (особенно в вечернее время), то образуется падение напряжения в сети.

    Теперь по поводу путаницы тока и напряжения. Для новичков может казаться что ток и напряжение это одно и тоже, поскольку связано с электричеством. Но на самом деле это совсем разные величины, даже противоположные в чем-то. И измеряются они также совсем по разному. Ведь если вы случайно, по незнанию, на мультиметре выставите измерения тока и начнете щупы тестера засовывать в розетку, произойдет короткое замыкание, полетят искры и перегорят пробки, выбьет автоматы на щитке. Ведь электрический ток измеряется в разрыв с конкретной электрической нагрузкой. Электрическое напряжение измеряется параллельным приложением щупов к контактам электросети. И это важно учесть, во избежании аварии.

    А на что может повлиять заниженное или завышенное напряжение в электрической сети 220 вольт, которые можно увидеть на мультиметре при измерении? Как уже сказал выше, предельно допустимая величина отклонения напряжения от нормы равна 10%. В этих пределах ничего плохого с электротехникой не произойдет. Большинство электротехники у себя внутри имеют блоки питания, у которых имеются схемы стабилизации. При незначительных изменениях сетевого напряжения схемы просто компенсируют недостаток или переизбыток вольтажа. Ну, а если степень отклонения уже больше допустимой нормы, то тут уж различные устройства могут начать себя вести неправильно, вплоть до выхода из строя. Если Ваша электрическая сеть нестабильна и имеет значительные отклонения, то пожалуй вам стоит обзавестись стабилизатором напряжения, и автоматической защитой от чрезмерного завышения или занижения напряжения сети.

    P.S. На самом деле нестабильная электрическая сеть грозит, как минимум нестабильной работой электротехники, а то и вовсе ее поломками. Да еще это может быть причиной аварийный ситуаций, которые могут повлечь за собой трагические последствия. Так что при такой проблеме не стоит оставлять такие дела без внимания. Необходимо принимать определенные меры для восстановления нормальной работоспособности электросети. Выясняйте причины, ставьте стабилизаторы напряжения, автоматические системы защиты и т.д.

    на что влияет и как измерить Сергей Сафронов, блог Малоэтажная Страна

    Во многих странах, частота тока в розетке одинаковая. Есть общие всемирные нормы. В России и в Европе это 220 – 240 вольт и 50 герц, в Америке 120 вольт и 60 герц. В некоторых странах действуют оба стандарта частоты тока. Так давайте вместе с вами разберёмся, почему частота тока в сети именно такая.

    Из истории

    Чтобы понять, откуда эти нормы, нам нужно посмотреть историю. В 19 веке активно изучалось электричество. Многие учёные проводили эксперименты, и лишь Эдисону удалось сделать первый прорыв в электричестве. После появления первой лампочки, стали строить электростанции, подающие постоянный ток.

    Первые дуговые лампочки светили за счёт электрического разряда двух электродов, которые горели на открытом воздухе. Проводимые тогда эксперименты показали, что при 45 вольтах дуга становится более устойчивой. Но лампочка должна быть и безопасной, поэтому для ее включения использовали всего двадцать вольт.

    Долгое время использовали постоянное напряжение в 60 вольт, лишь со временем заменили на 110. Но все же передавать ток на длинные расстояния было невозможно. Потери при подаче были большие, как и затраты на передачу постоянного тока по линиям.

    Прорыв в электричестве совершил Никола Тесла. Он спроектировал и ввёл в работу генераторы переменного тока. Железные трансформаторы, занижали напряжение до 127 В на каждой из трёх фаз, в итоге люди получали его в виде переменного тока. Частота тока делалась такой, чтобы лампочки не мигали, а энергию можно было передавать на десятки километров.

    Несмотря на все технологии, в СССР долгое время подача переменного тока была по сетям с напряжением 127 В. Только в 60-х годах 20 века в розетках появились привычные нам 220В.

    Доливо-Добровольский был ученый, который изучал все возможности электроэнергии и ее передачи. Именно он был родоначальником в использовании синусоидального тока для передачи. Поначалу считалось, что частоты в 40 герц будет достаточно, но позже остановились на частоте в 50 герц в СССР и 60 герц в США. Эти значения остались и по сей день, поэтому, ещё со школы многие запоминают, сколько герц в розетке 220В – 50.

    Сейчас уже возможно сделать частоту тока и в 1000 герц, но все электролинии и электростанции построены для частоты тока в 50 – 60 герц, и перестраивать всё нерентабельно, так как обойдется это в очень большие суммы. Соответственно, можно утверждать, что частота электросети не может быть больше чем 60 герц.

    Как понять какая частота тока в электрической сети

    Есть несколько способов проверить:

    • Самый популярный и простой метод дискретного счёта. Этот метод часто используется цифровыми частомерами.
    • Измерить с помощью магнитно-электрического ампера методом перезаряда конденсатора.
    • Методом измерения резонансных частот. Этот метод довольно точный и минимальной погрешностью, однако применяют его для частот больше 50 герц.

    На что влияет частота тока

    В соответствии со стандартами на электростанциях всегда должен поддерживаться один уровень частоты переменного тока. В нашей стране это значение в 50 герц, плюс минус 0,2 герц. Минимальное отклонение от нормативов, ни на что не повлияет. А вот если отклонение от нормы выше минимального, то это будет влиять на работу электроприборов. Изменения в частоте тока негативно сказывается на работе электродвигателей, меняется скорость вращения, быстрее изнашиваются детали. На работу осветительных приборов это почти ни как не влияет. Большую нагрузку и сбой работы, изменение частоты тока, создаётся на электростанциях. Чтобы обеспечить безопасную и безаварийную работу всех электроприборов, на электростанциях предъявляют особые требования к частоте переменного тока.

    Еще интересное о токе в розетках, в видео:

    В заключение

    Частота тока во всех розетках России одинаковая, но может быть с небольшими отклонениями. Если перепады становятся большими, то бытовая техника и электроника может быстро вылететь из строя. Такое бывает редко, но возможно, и чтобы защитить себя от потерь, неплохо установить в доме защиту от перепадов электричества.

    Напишите в комментариях – лично вы пробовали измерять частоту тока в ваших розетках, замечали ли при этом колебания в частоте?

    Как измерить напряжение мультиметром в розетке? | Электрика для всех

    Измерение рабочих параметров электрической сети может оказаться очень важным при ремонте, прокладке, а также монтаже и обслуживании электроустановочных изделий. Лучшим вариантом проведения таких измерений служит специальный прибор, который носит название – мультиметр. С его помощью можно проводить различные тесты. Здесь есть возможность провести измерения:

    • величины напряжения постоянного или переменного тока;
    • сопротивления на резисторах или на определенном участке сети;
    • частотных, а также емкостные характеристик;
    • силы постоянного и переменного тока;
    • характеристик транзисторов и диодов;
    • некоторых других опций, которые могут включаться или не включаться, в зависимости от типа устройства и его параметров.

    Также можно измерить напряжение в розетке мультиметром, что является наиболее востребованной характеристикой. О том, как это сделать, и зачем такие тестирования необходимы, речь и пойдет в данной статье которая подготовлена при поддержке специалистов компании LK Studio, российского производителя розеток, выключателей и светорегуляторов.

    Зачем знать напряжение в розетке?

    Для чего возникает потребность проверить напряжение в розетке? Основные причины могут быть различными, это может быть:

    • постоянный выход из строя осветительных или бытовых приборов, которые подключаются от одной и той же розетки;
    • неработающая конкретная розетка, при условии, что остальные точки электропитания в доме работают исправно;
    • прокладка проводов для оборудования новой точки электропитания;
    • установка розетки или выключателя;
    • при ремонте участка электросети;
    • для других целей.

    Выход из строя бытовых приборов может свидетельствовать о том, что на них подавалось напряжение больше 220 вольт, а точнее больше возможной погрешности подачи электроэнергии по величине напряжения. При перегрузке практически все бытовые приборы выходят из строя, хоть и рассчитаны на некоторый диапазон для нормальной работы.

    Проверить напряжение в розетке является первым шагом диагностики неисправности, и для этого необходимо воспользоваться мультиметром. Следует отметить, что нормальная работа сети и правильно выполненная прокладка кабеля, имеет большое значение. Особенно если подключается относительно мощное по свои рабочим характеристикам оборудование. Здесь очень важно также выбирать качественные розетки и выключатели.

    Под качеством следует понимать способность работать под номинальным напряжением, близким к номиналу тока в розетке, а также суммарной мощности подключенных электроприборов около 3,5 кВт длительное время и без потери своих параметров. Поэтому и выбирать электрофурнитуру следует хорошо зарекомендовавшую себя и от хорошего производителя.

    Здесь подойдут розетки и выключатели известных зарубежных компаний. Среди наших российских брендов можно выделить продукцию фирмы LK Studio. В серии LK60 представлены электроустановочные изделия, которые по уровню качества соизмеримы с лучшими компаниями, но предлагаются по нашим ценам. Есть большой выбор также и по дизайну.

    Техника безопасности

    Чтобы измерить напряжение при помощи мультиметра, необходимо соблюдение техники безопасности и правил эксплуатации прибора. Если вы включите щупы для измерения в неправильный разъем, или будете проводить тестирование мультиметром в режимах, на которые он не предназначен, то прибор может выйти из строя.

    Щуп должен быть выполнен с ручкой, изготовленной из непроводящего материала, а сама проводка не должна иметь повреждений. Перед выполнением тестирования, вам необходимо выставить работу мультиметра в соответствующий режим, подключить щупы к нужным разъемам, а затем проводить измерения напряжения. Как это делать, рассмотрим порядок действий.

    Порядок действий

    Для того чтобы измерить напряжение в розетке при помощи мультиметра, необходимо:

    • в правильные разъемы подключить щупы;
    • выставить режим работы прибора, соответствующий параметрам электросети;
    • на нужные контакты установить провода для измерения;
    • получить результат тестирования.

    В комплект любого мультиметра должны входить кроме самого устройства и специально выполненные провода для тестирования, оканчивающиеся щупами с изоляцией. С другой стороны такой проводки имеются контакты для подключения их к самому мультиметру.

    Таких провода 2 шт., один имеет красный, а другой черный цвет. Поэтому их использование должно соответствовать и цветовым параметрам.

    Подключение измерительных щупов

    Если вы хотите измерить напряжение, то сначала вам следует выбрать нужные разъемы на мультиметре, в которые следует подключить щупы. Таких разъема чаще всего три штуки:

    • под наименование «COM»;
    • с названием «VΩmA»;
    • с обозначением «10А» или «10АDC».

    Черный провод следует подключать к первому разъему, который имеет обозначение «COM». Красный провод необходимо соединить с разъемом «VΩmA», если нам нужно замерить напряжение.

    Последний разъем дает возможность провести измерение силы тока до значения в 10А. В данном случае он нам не понадобиться, но если вам понадобиться проверить силу тока, то красный провод следует подключать именно к этому гнезду.

    Выставление нужного режима

    В мультиметре можно измерить напряжение и силу тока для постоянной и переменной электрической цепи. Для этого переключатель управления следует установить в нужное поле. Традиционно, по типу подаваемого напряжения имеются такие обозначения:

    • DCV – для постоянного;
    • ACV – для переменного.

    Цифры в полях будут означать то ограничение величины напряжения, которое мы имеем. Поэтому и вам следует установить переключатель на такое число, которое отвечает порогу напряжения измеряемой сети или электрической цепи.

    В нашем случае бытовые электросети имеют характеристики: 220 вольт, переменного тока с частотой 50Гц. Поэтому для измерения напряжения в розетке мы должны выставить значение на мультиметре в поле ACV со значением 750 (500). Почему именно 750 или 500? Чаще всего в этом поле есть два значения 200 и 750 (500). Сети имеют величину напряжения 220 вольт, а значит величины в 200 будет недостаточно, т.к. этот параметр задает верхнее пороговое значение.

    Измерение величины напряжения

    После того, как мы выставили нужный режим при помощи переключателя, а также подсоединили щупы, можно замерить напряжение в сети. Для этого красный провод необходимо соединить с одним контактом розетки, а черный с другим. В итоге, на имеющемся у прибора дисплее мы увидим величину фактического напряжения, которое подается в сеть.

    Стоит предупредить, что во время проведения тестирования переводить переключатель в другие режимы работы нельзя. Также важно понимать, что неправильно выбранный режим работы может привести к выходу из строя самого устройства. Здесь вы должны понимать, для каких целей вы его используете и в каких ситуациях.

    Результаты

    Напряжение в 220 вольт для бытовых сетей является идеальным значением. На практике же эта величина может отличаться от данного значения. Вы можете получить результат несколько больший данного эталона, а можете обнаружить, что количество вольт окажется ниже отметки в 220.

    Поэтому можно говорить о том, что существует нормальное значение напряжения, а есть опасная величина, которая будет говорить о том, что сетями или конкретно взятой розеткой пользоваться нельзя, и требуется вызов специалиста электрика. Стоит отметить, что большинство бытовых приборов рассчитываются для работы на напряжении в 230 и даже 250 вольт. Поэтому некоторые расхождения им не опасны.

    Нормальное напряжение

    В наших сетях погрешность по величине напряжения может допускаться, и составляет она 10%. Другими словами, если на мультиметре вы получили значение в пределах 200 — 230В, до 240В, то такие результаты можно считать нормальными. Чаще всего величина фактического напряжения будет отличаться на несколько единиц от идеальной величины.

    После получения такого результата тестирования вы можете сделать заключение, что данная линия электроснабжения работает в штатном режиме, и к ней можно подключать бытовые приборы.

    Аварийная величина

    Какое же напряжения можно считать небезопасным? Если оно будет отличаться по значению больше, чем на +/- 10% от идеального числа в 220В, то данную сеть или линию электропроводки можно считать небезопасной. Даже если вы столкнулись с ситуацией, когда показания прибора отклоняются от нормы каждый раз на разную величину, хоть и в пределах допустимой погрешности в 10%, то стоит позаботиться над тем, чтобы установить в доме стабилизаторы напряжения.

    Такое дополнительное оборудование позволит вам выровнять скачки, а также предохранить электрические сети и бытовые приборы в вашем доме от перегрузок. При появлении результата тестирования выше порогового значения даже с учетом погрешности, важно принять меры, как можно раньше. Даже в своем номинальном значении хорошего качества розетка рассчитана на работу при напряжении максимум 250В.

    Отсутствие напряжения

    Что будет, если вводной автомат включен, электроэнергия подается, другие точки электроснабжения работают нормально, а на одной розетке отсутствует напряжение? В этом случае можно судить о поломке, которая может заключаться в:

    • поломке защитного распределительного автомата, установленного на данной линии;
    • неисправности токоведущей линии от ввода до распределительной коробки;
    • повреждении кабеля от распределительной коробки до розетки;
    • выходе из строя самой точки электроснабжения.

    Для этого вам придется разобрать розетку и посмотреть все ли в порядке с подключением кабеля, исправен ли механизм? Если проблема в проводах, то проверить их целостность. Часто потери или отсутствие тока на линии может означать, что провод где-то перебит. Хотя наиболее распространенная причина, поломка розетки. В этом случае лучшим решением будет замена на новую, стильную и надежную модель.

    Измерение других значений

    Кроме определения величины напряжения на сетях переменного тока, мультиметр может проводить и другие измерения. В какой-то степени он и получил свое название из-за способности проводить и другие варианты тестирований. Какие еще параметры способен измерять данный прибор, рассматриваем другие поля значений, которые у него имеются:

    • DCV – измерение напряжения постоянного тока, об этой опции мы уже говорили;
    • DCA – определение силы постоянного тока;
    • 10А – разъем щупа для определения силы тока до 10 ампер;
    • Ω – функция определения сопротивления;
    • разъем для проверки транзисторов;
    • режим проверки «прозвонка».

    Есть и другие возможности у этого прибора, которые могут входить в его опции. Для примера, измерение температуры на контактах. Их наличие зависит от модели устройства. В любом случае такой измерительный прибор будет очень полезен в хозяйстве, не говоря уже о его профессиональном использовании.

    какая сила тока и напряжение; для чего используется розетка трехфазная и однофазная? Классификация ЛЭП по напряжению

    Люди давно привыкли к благам электричества и многим все равно, какой ток в розетке. На планете 98% вырабатываемой электроэнергии – это переменный ток . Его намного легче производить и передавать на значительные расстояния, чем постоянный. При этом напряжение может многократно изменяться по величине в сторону понижения и повышения. Сила тока существенно влияет на потери в проводах.

    Передача электроэнергии на расстояние

    Параметры домашней сети всегда известны: переменный ток, напряжение 220 вольт и частота 50 герц. Они подходят преимущественно для электродвигателей, холодильников и пылесосов, а также ламп накаливания и многих других приборов. Многие потребители работают при постоянном напряжении в 6-12 вольт. Особенно это относится к электронике. Но питание приборов должно приводиться к одному типу. Поэтому для всех потребителей ток в розетке должен быть переменным, с одним напряжением и частотой.

    Различие между токами

    Переменный ток периодически изменяется по величине и направлению. С генераторов электростанции выходит переменный ток с напряжением 220-400 тыс. вольт. До многоэтажного дома оно снижается до 12 тыс. вольт, а затем на трансформаторной подстанции преобразуется до 380 вольт.

    Схема подключений в квартире от однофазной сети переменного тока

    В квартире напряжение подается на счетчик, а с него поступает через отдельные автоматы на соединительные коробки каждого помещения. С коробок делается разводка по комнате на две цепи осветительных приборов и розеток. В схеме рисунка на каждое помещение приходится по одному автомату. Возможен другой способ подключений, когда на осветительную и розеточную цепи устанавливается по одному защитному устройству. В зависимости от того, на сколько ампер рассчитана розетка, она может быть в группе или к ней подключается отдельный автомат. Постоянный ток отличается тем, что его направление и свойства не изменяются со временем. Он применяется во всей электронике дома, светодиодной подсветке и в бытовых приборах. При этом многие не знают, какой ток в розетке. Он приходит из сети переменным, а затем преобразуется в постоянный внутри электроприборов, если в этом есть необходимость.

    Если сделать схему снабжения квартиры постоянным током , обратное его преобразование в переменный обойдется значительно дороже.


    Преобразователь постоянного тока

    Параметры розеток

    Определяющими характеристиками для розеток являются уровень защиты и контактная группа. Для хозяина квартиры при выборе розетки необходимо учитывать:

    • место установки: внешняя, скрытая, в помещении или снаружи;
    • форма и соответствие друг другу вилки и розетки, безопасность использования;
    • характеристики сети, особенно, сколько ампер через нее может проходить.

    Требования к штепсельным соединениям

    Для подключения электроприбора к сети розетка с вилкой являются соответственно источником и приемником энергии, образуя штепсельное соединение. К нему предъявляются следующие требования.

    1. Надежный контакт. Слабое соединение приводит к разогреву и выходу его из строя. Важно также обеспечить надежную фиксацию от самопроизвольного отключения. Здесь удобно применять пружинящие контакты в розетке.
    2. Изоляция токонесущих частей друг от друга.
    3. Защита от прикосновения руками или разными предметами к деталям, находящимся под напряжением. Для защиты от детей в розетках предусматриваются специальные шторки, открывающиеся только тогда, когда вставляется вилка.
    4. Обеспечение полярности при подключении. Это важно, если через соединение течет постоянный ток или устройство применяется в сочетании с однополюсным выключателем. Конструкция розетки не допускает неправильного подключения.
    5. Наличие заземления для приборов 1 класса защиты. В розетках важно правильно подключить заземление.

    В зависимости от условий эксплуатации розетки выполняют с разными уровнями защиты, которые обозначаются кодом IP и следующими за ним двумя числами. Первое (0-6) означает, насколько устройство не допускает попадание внутрь предметов, пыли и т.п. Следующее (0-8) предусматривает защиту от воды. Если розетка обозначена кодом IP68, значит, она имеет самую высокую защиту от внешних воздействий.

    По типам изделия обозначаются латинскими буквами. Отечественные выпускаются без заземления (С) и с заземлением (F).


    Разновидности розеток

    Приборы группы AC (~) предназначены для переменного тока. Постоянный ток обозначается DC (-).

    Главным показателем является сила тока, которая допускается для той или иной розетки. Если на ней есть обозначение 6 А, то суммарная подключаемая нагрузка не должна превышать указанного количества ампер. При этом не имеет особого значения, переменный ток через нее проходит или постоянный.

    Сколько нагрузки выдержит соединение, оценивают по общей мощности всех подключенных приборов. Для таких потребителей, как микроволновая печь, посудомоечная или стиральная машина используются отдельные розетки не менее чем на 16 ампер с обозначением типа тока. Особое место занимает электроплита, для которой сила номинального тока составляет 25 ампер или больше. Ее следует подключать через отдельное УЗО. За основу берется номинальный ток – количество ампер, которое способна пропустить розетка в течение длительного времени.


    Ампер – это единица измерения, по которой измеряется сила тока. Если указана только паспортная мощность, допустимый ток составит I = P/U, где U = 220 вольт. Тогда при мощности 2200 ватт сила тока будет равна 10 ампер.

    Обратите внимание на подключение к розеткам электроприборов через удлинители. Здесь легко можно ошибиться с определением, сколько потребуется суммарной мощности нагрузки. Кроме того, удлинитель также должен соответствовать предъявляемым требованиям, поскольку у него имеются свои розетки с маркировкой.

    Для переменного тока полярность в штепсельных соединениях особенно не нужна. Фазу обычно находят, если надо подключать к светильникам автомат или однополюсный выключатель. При их отключении прикосновение к нулевому проводу будет не таким опасным.

    Розетки расширенной функциональности

    Сейчас выпускают новые типы розеток с новыми функциями:

    1. Встроенные таймеры отключения.
    2. Переключение типа тока.
    3. С индикацией величины нагрузки (цвет меняется от зеленого до красного).
    4. Со встроенным УЗО.
    5. С автоматической блокировкой.

    Проверка подключения

    Напряжение проверяется в розетке подключением вольтметра или тестера. При его наличии прибор укажет, сколько в ней вольт.


    Тестер напряжения в розетке

    Сила тока может определяться амперметром, подключенным последовательно с работающей нагрузкой.

    Электрики проверяют наличие напряжения индикатором. Однополюсный – выполняется в виде отвертки с лампочкой. С его помощью можно найти фазу, но подключение нулевого провода он не покажет. Это можно сделать двухполюсным индикатором, подключив его между фазой и нулем. Легко можно проверить напряжение в розетке контрольной лампой, которому она должна соответствовать.

    Монтаж. Видео

    Про монтаж подрозетника в бетон рассказывается в этом видео.

    В быту и промышленности преобладает переменный электрический ток. Его проще передавать на расстояния и изменять по величине. Для бытовых нужд переменный ток подается на освещение и к розеткам в доме, где подключаются электроприборы.

    Представить жилище современного человека без электрических розеток невозможно. И поэтому многие хотят знать больше о силе, несущей цивилизации тепло и свет, заставляющей работать все наши электроприборы. И начинают с вопроса: какой ток в нашей розетке, постоянный или переменный? И какой из них лучше? Чтобы ответить на вопрос, какой ток в розетке и чем обусловлен этот выбор, выясним, чем они отличаются.

    Источники постоянного напряжения

    Все эксперименты, проводимые учеными с электрическим током, начинались именно с него. Первые, еще примитивные, источники электроэнергии, подобные современным батарейкам, способны были выдавать именно постоянный ток.

    Его основная особенность – неизменность величины тока в любой момент времени. Источниками, кроме гальванических элементов, являются специальные генераторы, аккумуляторы. Мощным источником постоянного напряжения является атмосферное электричество – разряды молний.

    Источники переменного напряжения

    В отличие от постоянного, величина переменного напряжения изменяется во времени по синусоидальному закону. Для него существует понятие периода – времени, за которое происходит одно полное колебание, и частоты – величины, обратной периоду.


    В электрических сетях России принята частота переменного тока, равная 50 Гц. Но в некоторых странах эта величина равна 60 Гц. Это нужно учитывать при приобретении бытовых электроприборов и промышленного оборудования, хотя большая его часть прекрасно работает в обоих случаях. Но лучше в этом убедиться, прочитав инструкцию по эксплуатации.

    Преимущества переменного тока

    В наших розетках протекает переменный ток. Но почему именно он, чем он лучше постоянного?

    Дело в том, что только величину переменного напряжения можно изменять с помощью преобразовательных устройств – трансформаторов. А делать это приходится многократно.

    Теплоэлектростанции, гидроэлектростанции и атомные электростанции находятся далеко от потребителей. Возникает необходимость передачи больших мощностей на расстояния, исчисляемые сотнями и тысячами километров. Провода линий электропередач имеют малое сопротивление, но все же оно присутствует. Поэтому ток, проходя по ним, нагревает проводники. Более того, за счет разности потенциалов в начале и конце линии, к потребителю приходит меньшее напряжение, чем было на электростанции.

    Бороться с этим явлением можно, либо уменьшив сопротивление проводов, либо снизив значение тока. Уменьшение сопротивления возможно только с увеличением сечением проводов, а это дорого, а порой – невозможно технически.

    А вот уменьшить ток можно, увеличив значение напряжения линии. Тогда при передаче одной и той же мощности ток по проводам пойдет меньший. Уменьшаться потери на нагрев проводов.


    Технически это выглядит так. От генераторов переменного тока электростанции напряжение подается на повышающий трансформатор. Например, 6/110 кВ. Далее по линии электропередач напряжением 110 кВ (сокращенно – ЛЭП-110 кВ) электрическая энергия отправляется до следующей распределительной подстанции.

    Если эта подстанция предназначена для питания группы деревень в районе, то напряжение понижается до 10 кВ. Если при этом нужно отправить весомую часть принятой мощности энергоемкому потребителю (например, комбинату или заводу), могут использоваться линии напряжением 35 кВ. На узловых подстанциях для разделения напряжения между потребителями, находящихся на разном удалении и потребляющими разные мощности, используются трехобмоточные трансформаторы. В нашем примере это – 110/35/6 кВ.

    Теперь напряжение, полученное на сельской подстанции, претерпевает новое преобразование. Его величина должна стать приемлемой для потребителя. Для этого мощность проходит через трансформатор 10/0,4 кВ. Напряжение между фазой и нулем линии, идущей к потребителю, становится равным 220 В. Оно и доходит до наших розеток.


    Думаете, что это все? Нет. Для полупроводниковой техники, являющейся начинкой наших телевизоров, компьютеров, музыкальных центров эта величина не подойдет. Внутри них 220 В понижаются до еще меньшего значения. И преобразуется в постоянный ток.

    Вот такая метаморфоза: передавать на большие расстояния лучше переменный ток, а нужен нам, в основном – постоянный.

    Еще одно достоинство переменного тока: проще погасить электрическую дугу, неизбежно возникающую между размыкающимися контактами коммутационных аппаратов. Напряжение питания изменяется и периодически переходит через нулевое положение. В этот момент дуга гаснет самостоятельно при соблюдении определенных условий. Для постоянного напряжения потребуется более серьезная защита от подгорания контактов. Но при коротких замыканиях на постоянном токе повреждения электрооборудования от действия электрической дуги серьезнее и разрушительнее, чем на переменном.

    Преимущества постоянного тока

    Энергию от источников переменного напряжения нельзя хранить. Его можно использовать для зарядки аккумуляторной батареи, но выдавать она будет только постоянный ток. А что будет, если в силу каких-то причин остановится генератор на электростанции или оборвется линия питания села? Его жителям придется пользоваться фонариками на батарейках, чтобы не остаться в темноте.

    Но и на электростанциях тоже есть источники постоянного напряжения – мощные аккумуляторные батареи . Ведь для того, чтобы запустить остановившееся из-за аварии оборудование, необходимо электричество. У механизмов, без которых запуск оборудования электростанции невозможен, электродвигатели питаются от источников постоянного напряжения. А также – все устройства защиты, автоматики и управления.

    Также на постоянном напряжении работает электрифицированный транспорт: трамваи, троллейбусы, метро. Электродвигатели постоянного тока имеют больший вращающий момент на низких скоростях вращения, что необходимо электропоезду для успешного трогания с места. Да и сама регулировка оборотов двигателя, а, следовательно, и скорости движения состава, проще реализуется на постоянном токе.

    Содержание:

    Люди уже давно пользуются электричеством и практически никогда не задаются вопросом, какой ток в розетке — переменный или постоянный. Ответ достаточно простой, поскольку 98% всей производимой электроэнергии относится к переменному току. Такое преимущество объясняется легкостью производства и возможностью передачи на большие расстояния по сравнению с постоянным током. Во время передачи величина переменного тока может неоднократно повышаться или понижаться. Таким образом, большинство розеток работают с переменным током. Но, существует немало потребителей из области электроники, работающих от постоянного тока, напряжением от 6 до 12 вольт.

    Постоянный ток

    Понятие электрического тока заключается в упорядоченном движении заряженных частиц, на которые оказывают воздействие силы электрического поля или другие сторонние силы. Направлением тока считается направление, в котором двигаются положительно заряженные частицы.

    Если значение силы электрического тока и его направление остаются неизменными, данный ток считается постоянным. Для его существования необходимы свободные заряженные частицы, а также источник тока, преобразующий энергию в энергетику электрического поля. Под действием сторонних сил в происходит перемещение заряженных частиц. Их возникновение обусловлено разными причинами . Например, для аккумуляторов и гальванических элементов это будут химические реакции. Генераторы вырабатывают ток с использованием проводника, движущегося в магнитном поле. В фотоэлементах свет воздействует на электроны полупроводников и металлов.

    Постоянный ток применяется в промышленности, облегчая запуск оборудования с большим пусковым моментом. Электродвигатели постоянного тока используются для плавной регулировки скорости, с их помощью значительно сглаживается пусковой момент. Постоянный ток вырабатывается аккумуляторами и батарейками. Его величина может колебаться от 6 до 24 вольт.

    Переменный ток

    В отличие от постоянного тока, переменный обладает способностью изменяться по направлению и величине через одинаковые промежутки времени. Он вырабатывается. В которых возникновение электродвижущей силы происходит под действием электромагнитной индукции.


    Переменный ток широко применяется в различных областях , благодаря возможности преобразовывать его силу и напряжение с минимальными потерями энергии. Он может быть однофазным и трехфазным. В последнем случае электрическая система включает в себя три цепи с одинаковой частотой и ЭДС, сдвинутые между собой по фазе на 120 градусов.

    С помощью переменного тока стала возможной передача электрической энергии на большие расстояния. Во время проводной передачи возникают определенные потери в количестве, пропорциональном квадрату тока. Чтобы снизить потери, необходимо уменьшение напряжения. Сниженный ток вызывает необходимость в существенном повышении напряжения. Поэтому электроэнергия передается на дальние расстояния только при наличии высокого напряжения . Преобразование токов до необходимых параметров осуществляется с помощью трансформаторов, представляющих собой электромагнитные аппараты понижающего или повышающего типа.

    Виды и параметры розеток

    Электрические розетки являются достаточно простыми устройствами . Тем не менее, они обладают важными функциями, прежде всего, обеспечивают надежный контакт между бытовыми приборами и электросетью. Розетки надежно защищают от прикосновений к токоведущим частям, обеспечивают надежную изоляцию. В большинстве современных моделей розеток присутствует функция защитного заземления , выполняемая отдельным контактом.


    Все электрические розетки разделяются на несколько типов. В соответствии с применяемым креплением, они могут быть открытыми или скрытыми. Например, наружная проводка требует накладных розеток открытого типа. Они просты в установке и не требуют отверстий для подрозетников. Встроенные модели розеток отличаются привлекательны внешним видом , надежным креплением и высокой степенью защиты от поражения электротоком за счет расположения токоведущих частей в глубине стены.

    Розетки различаются между собой и по величине тока. Большинство современных розеток рассчитано на ток в 6, 10 и 16 ампер. Максимальный ток старых советских моделей составлял всего 6,3 ампера. Потребители с повышенной мощностью подключаются к специальным розеткам, обладающих высокой стойкостью к большим токам. Как правило, это стационарное оборудование. Максимально допустимый ток розетки должен соответствовать мощности потребителя, подключаемого к электрической сети.

    Как измерить переменное напряжение в розетке

    В этой статье хотелось бы порассуждать, конечно же вместе с вами, о различных токах , которые протекают в электрических розетках.

    Ток в розетке может быть двух видов — постоянный (+ и -) и переменный (между фазой и нулём или между фазой и фазой).

    Розетки для постоянного тока — это, как правило, слаботочные розетки. Через них протекает ток в 12, 24, 36 Вольт и т.д. Останавливаться на данных розетках мы с вами не будем, так как они очень редко находят применение в наших с вами квартирах и частных домах. Исключение составляют только телефонные розетки, в которых протекает постоянный ток в 36 Вольт.

    Слаботочные розетки с постоянным током не представляют большой угрозы нашей жизни и здоровью, но как говорится: «Бережённого Бог бережёт». Так что и с постоянным током в розетках нужно быть очень осторожными.

    Как правило, в наших квартирах в электрических розетках протекает переменный ток напряжением в 220 и 380 Вольт. Ток напряжением в 220 В образуется между фазой и нулём, а напряжение в 380 В образуется между двумя фазами.

    На сегодняшний день в современных розетках присутствует ещё один контакт — это заземление. Может ли возникнуть электрический ток между фазой и заземлением? Да, заземление может прекрасно выступать в роли нулевого проводника. Ноль — это и есть заземление, идущее от подстанции… Но об этом подробнее в другой раз.

    Как проверить наличие тока в розетке?

    Для этого существует много способов и различных электрических инструментов.

    Самый простой способ — это подключить к проверяемой розетке электроприбор соответствующего напряжения. Если в розетке имеется ток, то электроприбор начнёт работать.

    Начнём с того, что суть вопроса поставлена не верно! А именно, говорить напряжение тока не правильно, для сравнения можно привести выражение — горячий лёд. Давайте подробнее разберёмся с такими основополагающими электрическими понятиями как напряжение, ток и сопротивление. После чего будет вполне понятно, что и как называется и каково изначальное значение электрических терминов и понятий. Итак, возьмём пример с обычной водой в трубах.

    Есть сама вода, состоящая из атомов, есть трубы, по которым она течёт, есть преграды, которые препятствуют течению водного потока. Электричество также состоит из мельчайших частиц, которые называются электронами и передвигаются не в трубах, как это делает вода, а в различных электрических проводниках (в основном это металлы). На эти электрически заряженные частицы действуют определённые силы, одни заставляют их двигаться, а другие, наоборот, стремятся препятствовать их движению.

    В чём же неправильность выражения напряжения тока в сети 220? Напряжение и ток в некотором смысле противоположные понятия. Как и вода, при отсутствии преград на своём пути, вода течёт с максимальной скоростью и потоком. Также и в электричестве. Электрический ток это упорядоченный поток заряженных частиц (электронов), движущейся внутри проводника. Напряжение же возникает (точнее говоря оно увеличивается) если на пути движения потока частиц возникает препятствие в виде определённого сопротивления. Для воды это будет уменьшение диаметра канала, по которому она течёт, что повышает давление воды. Для электричества это будет препятствие в виде различных факторов, замедляющих движение электронов (молекулярная структура проводника, его температура и т.д.), что повышает напряжение на некотором участке между двумя точками (потенциалами).

    Таким образом получаем, что между двумя различными точками в электрической цепи (между которыми мы делаем свои измерения) при увеличении сопротивления, препятствующее току заряженных частиц в проводнике, увеличивается электрическое напряжение . И наоборот, при его уменьшении, напряжение становиться меньше, а сила тока в цепи увеличивается. Думаю теперь более или менее стало ясно, почему говорить напряжение тока не правильно.

    В обычной домашней электросети стандартное переменное напряжение с величиной 220 вольт. А вот сила тока зависит от подключаемой нагрузке. Чем мощнее устройство мы включим в розетку, тем больше тока появится в проводнике, соединяющее этот прибор с питающей сетью. При этом будет некоторое падение напряжение на в сети (не значительное, если конечно питающая подстанция не перегружена другими людьми или вами). Для этого каждому потребителя отводится определённая мощность, которую он может использовать без негативных воздействий на общую электрообеспечивающую сеть (систему).

    Что бы обезопасить сеть 220 от перегрузок используются различные защитные устройства, начиная от самых простых в виде плавких предохранителей, и заканчивая всевозможными электрическими и электронными устройствами. Они отсекают нагрузку при возникновении максимально допустимой величины тока или короткого замыкания.

    P.S. Имея верные представления о том, как именно работает та или иная система, будь то электрическая, механическая, гидравлическая и прочие, появляется возможность правильной работы с ней (обслуживание, ремонт, усовершенствование и т.д.). Так что думаю после этой статьи вы не будете больше говорить о напряжении тока, а разделять эти понятия должным образом.

    Оптимальным источником энергии, для нагрева испарительной емкости, является квартирная электрическая сеть, напряжением 220 В. Можно просто использовать для этих целей бытовую электроплиту. Но, при нагреве на электроплите, много энергии расходуется на бесполезный нагрев самой плиты, а также излучается во внешнюю среду, от нагревательного элемента, не совершая при этом, полезной работы. Эта, понапрасну затрачиваемая энергия, может достигать приличных значений — до 30-50 %, от общей затраченной мощности на нагрев куба. Поэтому использование обычных электроплит, является нерациональным с точки зрения экономии. Ведь за каждый лишний киловатт энергии, приходится платить. Наиболее эффективно использовать врезанные в испарительную емкость эл. ТЭНы. При таком исполнении, вся энергия расходуется только на нагрев куба + излучение от его стенок вовне. Стенки куба, для уменьшения тепловых потерь, необходимо теплоизолировать. Ведь затраты на излучение тепла, от стенок самого куба могут так же, составлять до 20 и более процентов, от всей затрачиваемой мощности, в зависимости от его размеров. Для использования в качестве нагревательных элементов врезанных в емкость, вполне подходят ТЭНы, от бытовых эл.чайников, или другие подходящие по размерам. Мощность таких ТЭНов, бывает разная. Наиболее часто применяются ТЭНы с выбитой на корпусе мощностью 1.0 кВт и 1.25 кВт. Но есть и другие.

    Поэтому мощность 1-го ТЭНа, может не соответствовать по параметрам, для нагрева куба и быть больше или меньше. В таких случаях, для получения необходимой мощности нагрева, можно использовать несколько ТЭНов, соединенных последовательно или последовательно-параллельно. Коммутируя различные комбинации соединения ТЭНов, переключателем от бытовой эл. плиты, можно получать различную мощность. Например имея восемь врезанных ТЭНов, по 1.25 кВт каждый, в зависимости от комбинации включения, можно получить следующую мощность.

    1. 625 Вт
    2. 933 Вт
    3. 1,25 кВт
    4. 1,6 кВт
    5. 1,8 кВт
    6. 2,5 кВт

    Такого диапазона вполне хватит для регулировки и поддержания нужной температуры при перегонке и ректификации. Но можно получить и иную мощность, добавив количество режимов переключения и используя различные комбинации включения.

    Последовательное соединение 2-х ТЭНов по 1.25 кВт и подключение их к сети 220В, в сумме дает 625 Вт. Параллельное соединение, в сумме дает 2.5 кВт.

    Мы знаем напряжение, действующее в сети, это 220В. Далее мы так же знаем мощность ТЭН, выбитую на его поверхности допустим это 1,25 кВт, значит, нам нужно узнать силу тока, протекающую в этой цепи. Силу тока, зная напряжение и мощность, узнаем из следующей формулы.

    Сила тока = мощность, деленная на напряжение в сети.

    Записывается она так: I = P / U .

    Где I — сила тока в амперах.

    P — мощность в ваттах.

    U — напряжение в вольтах.

    При подсчете нужно мощность, указанную на корпусе ТЭН в кВт, перевести в ватты.

    1,25 кВт = 1250Вт . Подставляем известные значения в эту формулу и получаем силу тока.

    I = 1250Вт / 220 = 5,681 А

    R = U / I, где

    R — сопротивление в Омах

    U — напряжение в вольтах

    I — сила тока в амперах

    Подставляем известные значения в формулу и узнаем сопротивление 1 ТЭНа.

    R = 220 / 5.681 = 38,725 Ом.

    Rобщ = R1+ R2 + R3 и т.д.

    Таким образом, два последовательно соединенных ТЭНа, имеют сопротивление равное 77,45 Ом. Теперь нетрудно подсчитать мощность выделяемую этими двумя ТЭНами.

    P = U 2 / R где,

    P — мощность в ваттах

    U 2 — напряжение в квадрате, в вольтах

    R — общее сопротивление всех посл. соед. ТЭНов

    P = 624,919 Вт , округляем до значения 625 Вт .

    В таблице 1.1 приведены значения для последовательного соединения ТЭНов.

    Таблица 1.1

    Кол-во ТЭН Мощность (Вт) Сопротивление (Ом) Напряжение (В) Сила тока (А)
    1 1250,000 38,725 220 5,68
    Последовательное соединение
    2 625 2 ТЭН = 77,45 220 2,84
    3 416 3 ТЭН =1 16,175 220 1,89
    4 312 4 ТЭН=154,9 220 1,42
    5 250 5 ТЭН=193,625 220 1,13
    6 208 6 ТЭН=232,35 220 0,94
    7 178 7 ТЭН=271,075 220 0,81
    8 156 8 ТЭН=309,8 220 0,71

    В таблице 1.2 приведены значения для параллельного соединения ТЭНов.

    Таблица 1.2

    Кол-во ТЭН Мощность (Вт) Сопротивление (Ом) Напряжение (В) Сила тока (А)
    Параллельное соединение
    2 2500 2 ТЭН=19,3625 220 11,36
    3 3750 3 ТЭН=12,9083 220 17,04
    4 5000 4 ТЭН=9,68125 220 22,72
    5 6250 5 ТЭН=7,7450 220 28,40
    6 7500 6 ТЭН=6,45415 220 34,08
    7 8750 7 ТЭН=5,5321 220 39,76
    8 10000 8 ТЭН=4,840 220 45,45

    Еще один немаловажный плюс, который дает последовательное соединение ТЭНов, это уменьшенный в несколько раз протекающий через них ток, и соответственно малый нагрев корпуса нагревательного элемента, тем самым не допускается пригорание браги во время перегонки и не привносит неприятного дополнительного вкуса и запаха в конечный продукт. Так же ресурс работы ТЭНов, при таком включении, будет практически вечным.

    Раньше все было просто, у среднестатистического жителя были только телевизор, пылесос, холодильник и небольшая плита на 2–3 конфорки. А подключались они к сети через стандартные розетки, с ограничением нагрузки до 6 Ампер. В обычной городской квартире и речи не шло о высокомощных электроприборах (индукционных плитах, водонагревательных котлах, обогревателей и др.).

    Но современные жилища просто напичканы энергоемкими устройствами, например, варочные панели с духовыми шкафами. Их потребляемая мощность порой доходит до 7 киловатт. Это значит, что плиту невозможно подключить к обычной розетке, с пропускной способностью 16 А.

    • Какая у вас электропроводка?

    Формула расчета силы тока в розетке

    Для начала, давайте освежим в памяти некоторые термины:

    • Ампер (А) – единица измерения силы тока, т.е. количество частиц, проходящих за промежуток времени через проводник.
    • Напряжение (В) –физическая величина, означающая разность потенциалов противоположных концов проводника.
    • Мощность (Вт) – величина, обозначающая скорость передачи электрической энергии.

    I=P/(U*cos ф)

    где I — Сила тока (ампер), P — мощность подключенного оборудования (Вт), U — напряжение в сети (Вольт), cos ф — коэффициент мощности (если этого показателя нет, принимать 0,95)

    С помощью этих трех составляющих очень просто определить, какую нагрузку выдержит розетка и проводка. Например, в советское время, бытовые розетки были рассчитаны на максимальную мощность – 1,3 кВт. А высчитывалось это по физической формуле – сила тока в амперах (6 А) умножается на напряжение (220В). В результате получается наибольшая мощность подключаемых приборов в ваттах (1320 Вт), т.е. 1,3 киловатт.

    Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

    Многие задаются вопросом – 16 А, это сколько киловатт, то есть от какой максимально допустимой мощности бытового прибора не расплавится розетка? При современных 16 А розетках получается следующий пример – 16 А×220В = 3520 Вт. Это значит, что розетка выдержит нагрузку до 3,5 кВт, а это большинство простых электроприборов (компьютеры, холодильники, кондиционеры и т. п.).

    Но что же делать, если вы купили энергоемкое устройство, мощностью 5–6 кВт? Ответ, казалось бы, очевиден, купить розетку на 25 или 32 А и все. Так-то оно верно, но нужно помнить еще о некоторых важных вещах.

    Какая у вас электропроводка?

    Этот вопрос должен волновать больше, чем – сколько Ампер в розетке. Потомучто новая розетка то выдержит, но как поведет себя старая проводка? При удачном стечении обстоятельств сработает автомат, но ведь может и пожар случиться. Поэтому перед покупкой новой техники следует позаботиться обо всей системе электроснабжения вашего жилища.

    Особенно если вы проживаете в старых постройках, с алюминиевой проводкой. Конечно, лучше всего полностью заменить электропроводку на медную, но, если бюджет ограничен, то есть обходной вариант. Можно протянуть от щитка отдельный силовой кабель соответствующего сечения к оборудованию. Для подбора оптимального сечения кабеля можно воспользоваться, расположенной ниже таблицей.

    Не забудьте про автоматический выключатель

    Еще одна важная составляющая системы электроснабжения – это автоматы (раньше они назывались пробками). Если вы посмотрите в свой распределительный щиток, то должны увидеть там такие устройства с маленькими цветными переключателями и указанием максимального рабочего тока. Это и есть выключатель. Городские квартиры чаще всего оснащаются 16, 25 или 32 А автоматами. Так вот, пользуясь формулой, вы можете рассчитать, какой прибор нужно поставить для безопасного использования мощной техники.

    Вернемся к приобретенной плите, мощностью скажем 6 кВт (6000 Вт). Используя формулу, получаем – 6000 Вт/220В = 27 А. Соответственно для нормального функционирования вашей плиты нужно установить автомат на 32 А. И желательно все же на каждый мощный прибор устанавливать отдельный автомат. Потому что если на нем «висят» еще, скажем розетки, то при одновременном включении с техникой, автомат может выбить.

    Если вы всерьез решили заняться самостоятельным монтажом оборудования или проводки у себя дома, то лучше будет пройти краткий онлайн-курс электрика. Потому что без базовых знаний нечего и делать в распределительном щитке.

    Кажется, что нет ничего проще, чем подсоединить пару проводков, но стоит немного ошибиться и короткое замыкание вам обеспечено.Поэтому, чтобы избежать неприятных последствий, всегда перепроверяйте все соединения. А при затруднении не стесняйтесь обращаться за помощью к специалистам.

    Розеток, без которых невозможно получение потребителем электрического тока. Эти приборы можно увидеть практически во всех жилых и рабочих помещениях. При выполнении работ для более точного расчета нагрузки электрической сети, нередко возникает вопрос, сколько ампер в розетке 220в.

    Использование розеток разной мощности

    В современных условиях в быту и на производстве используются электрические приборы, обладающая разной мощностью. Поэтому и электророзетки для них должны подбираться в соответствии с этими параметрами. Необходимо учитывать, что современные бытовые приборы обладают более высокой мощностью, чем раньше.

    Если в прошлом времени розетка при напряжении 220 вольт была ограничена нагрузкой в 6 ампер, то сейчас это значение возросло до 16 ампер. При больших нагрузках практикуется использование трехфазных сетей, напряжение которых составляет 380 вольт. Здесь же используются электророзетки, рассчитанные на нагрузки до 32-х ампер. Эти разъемы чаще всего применяются в мастерских, на объектах общественного пользования или в частных домах при наличии большого количества нагревательных приборов. Одновременно с усиленной электрической фурнитурой устанавливается проводка повышенной мощности.

    Параметры розеток для расчетов

    О значении напряжения в розетках известно каждому человеку. Стандартное значение напряжения для российских электросетей составляет 220 вольт. Поэтому, практически вся современная техника соответствует именно этим параметрам.

    При монтажных работах учитывается не только напряжение, но и сколько в розетке ампер, а также предполагаемых потребителей. Большинство современных розеток рассчитаны на нагрузку в 16 и 25 ампер. Таким образом, сила тока электрической розетки находится в прямой пропорциональной зависимости с мощностью подключаемых приборов и оборудования.

    Мощность розетки имеет большое значение, поскольку даже электрический чайник со стандартными параметрами может потреблять от 1-го до 2,5 киловатт. При одновременном включении сразу нескольких мощных бытовых приборов, обычная электророзетка может не выдержать нагрузки. При монтаже электрических сетей в доме или квартире, для подключения наиболее мощных бытовых приборов рекомендуется выделять отдельную линию с собственной розеткой. Для обеспечения безопасности, здесь легко подключается и устройство защитного отключения.

    Как измерить напряжение и ток

    При проведении электричества в новый дом хозяевам приходится покупать розетки. Но как их правильно выбрать, чтобы обеспечить нормальную работу всех электроприборов, знает не каждый. Ведь для этого нужно учитывать не только сколько вольт в розетке, но и количество ампер, потому что более мощная техника доставляет сети усиленные перегрузки.

    ГОСты для современных квартир

    Почему важно знать, сколько ампер в розетке

    При Советском Союзе на квартиру распространялось ограничение нагрузки до 6 ампер и напряжение 220В. Но постепенно рост числа домашней техники и ее потребляемых мощностей привел к пересмотру ГОСТов, и сегодня для квартир стандартной нагрузкой считается 16 ампер.

    Объясняем разницу. Если вы устанавливаете розетку в 6 ампер, то к ней можно подключать технику, мощность которой не превышает 1,5 кВт. Даже мелкие приборы, к примеру, электрочайники сегодня уже превысили этот показатель, и многие из моделей имеют мощность около 2 кВт. И если воткнуть такой чайник в эту розетку, то будет выбивать пробки. Поэтому оптимальный вариант розеток для бытовой техники — в 16 ампер. Они потянут нагрузку до 3,5 кВт на одну точку.

    В продаже можно найти и розетки с нагрузкой в 25 ампер. Такие модели востребованы в домах, где стоят не газовые, а электрические плиты . При включении всех конфорок они потребляют большое число электроэнергии, поэтому требуют мощной розетки.

    Если прокладываются электросети в мастерских с деревообрабатывающими станками и иным подобным оборудованием, то напряжения в 220В уже маловато. В этом случае требуется монтаж трехфазной сети , имеющей напряжение 380В. Для такой электросети выпускаются особые трехфазные розетки, рассчитанные на нагрузку 32 ампера. Кстати, и в частных домах такие разъемы тоже встречаются, если обогрев здания производится с помощью электричества. Правда, придется усиливать и проводку.

    Сравните цены на — скидки до 40%.

    Важно ли, сколько в розетке герц

    Еще один показатель, влияющий на работу техники, — частота тока. Для людей, которые сидят в одной стране и никуда не ездят, этот показатель ни на что не влияет, так как по общепринятым стандартам в российской электросети используется напряжение в 50 Герц частотой. И все приборы «заточены» именно под этот показатель.

    Другое дело, если человек по роду занятий часто бывает за границей и возит с собой нужную технику (ноутбук, телефон и пр.). Он может столкнуться с проблемой, что там, куда он приехал, предусмотрен другой показатель частоты и напряжения. К примеру, в США используется напряжение в 120В с частотой 60 Герц. И чтобы пользоваться в этой стране привезенной техникой, понадобится адаптер, а иногда и переходник, если тип розетки не подойдет к вашим вилкам. Точно такой казус может произойти, если покупать технику за рубежом. Поэтому лучше заранее узнавать, на какое напряжение и силу тока рассчитаны приборы, которые вы собираетесь приобрести.

    Сложность простого

    Для человека, знакомого с электротехникой, вопрос о том, какой ток в розетке, покажется очень простым. И в то же время одним из самых сложных, если возникнет необходимость пояснять свои ответы новичкам, имеющим лишь отдаленное представление об электрических процессах. Почему же так происходит? На самом деле все объясняется достаточно просто: ответить на вопрос о том, какой ток в розетке, можно по-разному (в зависимости от того, какую именно характеристику рассматривать).

    Характеристика первая — мощность

    Как известно, единицей для измерения силы электрического тока служит ампер. Определить численное значение можно с помощью специального прибора — амперметра, включаемого в цепь последовательно. Теоретически максимальное значение может равняться возможностям понижающего трансформатора, от которого запитана исследуемая розетка, минус потери на передачу энергии, связанные с сопротивлением проводов и количеством единовременно задействованных потребителей. На практике же все немного иначе.

    Рассматривая, какая сила тока в розетке, нужно помнить, что пока к контактам не подключена электрическая нагрузка, формирующая замкнутую цепь, амперметр будет показывать ноль. Другими словами, если нет подключения к розетке, то ток отсутствует. Вместо него на контактах есть потенциал (напряжение). Но стоит подключить нагрузку, как возникнет цепь, а заряженные частицы устремятся обратно к генератору, формируя ток. Силу потока зафиксирует амперметр, подключенный последовательно с нагрузкой. Она будет тем больше, чем выше значения напряжения и мощности включенного прибора. Для бытовых нужд максимальный ток обычно ограничивают на значениях 16 или 25 ампер, устанавливая соответствующие автоматические выключатели. Значение тока, потребляемое тем или иным бытовым прибором, может быть рассчитано по формуле I=P/U, где U — 220 В, а P — паспортная активная мощность подключенной нагрузки в ваттах.

    Характеристика вторая — род

    Говоря о том, какой ток в розетке, нельзя не упомянуть такое понятие, как его род. Существует всего две разновидности — постоянный и переменный. Так как потери, связанные с передачей электрической энергии на расстояния, значительно меньше при использовании переменного тока, именно он и получил наибольшее распространение.

    При необходимости преобразование выполняется схемами самих приборов-потребителей. Таким образом, следующий ответ на вопрос о том, какой ток в розетке, звучит так: переменный. В таких сетях один провод является фазным (прикосновение к нему может вызвать травму), а другой нулевым (заземлен на стороне генератора). При возникновении цепи появившейся ток периодически изменяет направление своего движения на противоположное. Скорость такой смены зависит от конструктивных особенностей генератора. В разных странах мира используются различные частоты переменного тока: от 50 до 60 герц (именно столько раз происходит смена за секунду). Для численного определения и графического отображения синусоиды данного параметра электрической сети используют прибор осциллограф. Кроме того, если говорить о том, какой ток в розетке, то обязательно следует указать на возможность его модулирования: именно по такому принципу работает проводное радио. Также нельзя забывать о количестве фаз и ряде других характеристик.

    Основные характеристики электрических приборов – тип электрического тока, напряжение и ток. Для его подключения надо знать, какое напряжение в розетке, и на какой максимальный ток она рассчитана. Эти параметры указывают на корпусе розетки, чаще всего на ее корпусе или лицевой панели. В быту используют переменный однофазный или трехфазный ток, напряжением 220 или 380 вольт соответственно.

    А ответ на вопрос, какова сила тока в розетке 220В зависит от сечения подключенных проводов и мощности электроприбора. Для того чтобы определить силу тока надо мощность разделить на напряжение – полученное число и будет силой тока, измеряемой в амперах (А).

    Какая сила тока в розетке 220в и 380в?

    Для большинства бытовых электроприборов необходимы розетки 220 вольт. Раньше для их подключения использовали два провода (фазу и ноль). Сегодня применяют трехпроводную схему подключения, где третий провод соединяет корпус электроприбора с контуром заземления. Если в процессе эксплуатации нарушится изоляция и корпус окажется под напряжением, то при касании к нему человека автоматически сработает устройство защитного отключения (УЗО) и подача электропитания будет немедленно прекращена.

    Выбирая, какую розетку установить, надо учесть мощность приборов, которые предполагается к ней подключать. Например, розетка 25А 220В рассчитана на потребляемую мощность 5,5 кВт, т.е. способна выдерживать большинство бытовых электроприборов. Для ее подключения необходимо использовать медный провод сечением 2,5 мм2. Но, для большинства приборов (компьютер, телевизор, пылесос) можно использовать и менее мощные розетки на 16А. Они рассчитаны на 3,5 кВт. А вот для подключения электроплит и духовок потребуется оборудование, рассчитанное на 32А 220В, мощностью до 7 кВт.

    Измеряем силу тока и находим фазы

    Впрочем, для подключения мощных бытовых электроприборов и электроинструмента, как правило, используют розетку 380 вольт с трехфазным током. Применение трехфазного тока позволяет уменьшить сечение кабеля или провода, а так же более рационально использовать электроэнергию. Некоторые электродвигатели и оборудование могут работать только на трехфазном токе.

    Для определения, сколько вольт в розетке можно воспользоваться измерительными приборами вольтметром или тестером, но это можно определить и по форме электроустановочных изделий. Однофазная штепсельная розетка имеет три контакта (фазу, ноль и заземление). Количество штырьков может быть два или три, в зависимости от типа подключения кабеля к контуру заземления. Двухштырьковое соединение применяется при расположении заземляющего контакта на корпусе.

    В отличие от однофазной розетка 3 х фазная имеет 5 контактов: три фазы, ноль и заземление. Количество штырьков так же зависит от расположения заземляющего контакта (отдельным штырьком или на корпусе розетки) и может иметь 4 или 5 штырьков. Как правило, конструкция трехфазной розетки делается такой, чтобы предотвратить возможность случайного прикосновения к контактам, которые имеют большие размеры, чем для подключения к однофазной сети. Корпус закрывает допуск к контактной группе до начала соединения.

    Существует некоторое отличие в том, как определить, какой ток в розетке для трехфазного тока. Правило расчета почти такое же, как и для однофазного ока, только надо учесть, что по каждому проводу подведено 220В, следовательно, при расчете общей мощности надо суммарное напряжение (220Вх3=660В) умножить на силу тока. Это означает, что к розетке 25А 380В можно подключить электрическое устройство мощностью 16,5 кВт.

    Но иногда возникает необходимость, как определить в каком контакте имеется фаза. Проще всего это сделать при помощи индикатора, в котором зажигается лампочка или светодиод при прикосновении к контакту под напряжением. Опытные мастера могут определить это при помощи тестера или контрольной лампы. Но этим способом лучше пользоваться при наличии опыта.

    Люди давно привыкли к благам электричества и многим все равно, какой ток в розетке. На планете 98% вырабатываемой электроэнергии – это переменный ток. Его намного легче производить и передавать на значительные расстояния, чем постоянный. При этом напряжение может многократно изменяться по величине в сторону понижения и повышения. Сила тока существенно влияет на потери в проводах.

    Передача электроэнергии на расстояние

    Параметры домашней сети всегда известны: переменный ток, напряжение 220 вольт и частота 50 герц. Они подходят преимущественно для электродвигателей, холодильников и пылесосов, а также ламп накаливания и многих других приборов. Многие потребители работают при постоянном напряжении в 6-12 вольт. Особенно это относится к электронике. Но питание приборов должно приводиться к одному типу. Поэтому для всех потребителей ток в розетке должен быть переменным, с одним напряжением и частотой.

    Различие между токами

    Переменный ток периодически изменяется по величине и направлению. С генераторов электростанции выходит переменный ток с напряжением 220-400 тыс. вольт. До многоэтажного дома оно снижается до 12 тыс. вольт, а затем на трансформаторной подстанции преобразуется до 380 вольт.

    Ввод в частный дом может быть трехфазным или однофазным. Три фазы заходят в многоэтажный дом , а затем в каждую квартиру с межэтажного щитка, через пакетный выключатель снимается 220 вольт между нейтральным проводом и фазой.


    Схема подключений в квартире от однофазной сети переменного тока

    В квартире напряжение подается на счетчик, а с него поступает через отдельные автоматы на соединительные коробки каждого помещения. С коробок делается разводка по комнате на две цепи осветительных приборов и розеток. В схеме рисунка на каждое помещение приходится по одному автомату. Возможен другой способ подключений, когда на осветительную и розеточную цепи устанавливается по одному защитному устройству. В зависимости от того, на сколько ампер рассчитана розетка, она может быть в группе или к ней подключается отдельный автомат. Постоянный ток отличается тем, что его направление и свойства не изменяются со временем. Он применяется во всей электронике дома, светодиодной подсветке и в бытовых приборах. При этом многие не знают, какой ток в розетке. Он приходит из сети переменным, а затем преобразуется в постоянный внутри электроприборов, если в этом есть необходимость.

    Если сделать схему снабжения квартиры постоянным током, обратное его преобразование в переменный обойдется значительно дороже.


    Преобразователь постоянного тока

    Параметры розеток

    Определяющими характеристиками для розеток являются уровень защиты и контактная группа. Для хозяина квартиры при выборе розетки необходимо учитывать:

    • место установки: внешняя, скрытая, в помещении или снаружи;
    • форма и соответствие друг другу вилки и розетки, безопасность использования;
    • характеристики сети, особенно, сколько ампер через нее может проходить.

    Требования к штепсельным соединениям

    Для подключения электроприбора к сети розетка с вилкой являются соответственно источником и приемником энергии, образуя штепсельное соединение. К нему предъявляются следующие требования.

    1. Надежный контакт. Слабое соединение приводит к разогреву и выходу его из строя. Важно также обеспечить надежную фиксацию от самопроизвольного отключения. Здесь удобно применять пружинящие контакты в розетке.
    2. Изоляция токонесущих частей друг от друга.
    3. Защита от прикосновения руками или разными предметами к деталям, находящимся под напряжением. Для защиты от детей в розетках предусматриваются специальные шторки, открывающиеся только тогда, когда вставляется вилка.
    4. Обеспечение полярности при подключении. Это важно, если через соединение течет постоянный ток или устройство применяется в сочетании с однополюсным выключателем. Конструкция розетки не допускает неправильного подключения.
    5. Наличие заземления для приборов 1 класса защиты. В розетках важно правильно подключить заземление.

    В зависимости от условий эксплуатации розетки выполняют с разными уровнями защиты, которые обозначаются кодом IP и следующими за ним двумя числами. Первое (0-6) означает, насколько устройство не допускает попадание внутрь предметов, пыли и т.п. Следующее (0-8) предусматривает защиту от воды. Если розетка обозначена кодом IP68, значит, она имеет самую высокую защиту от внешних воздействий.

    По типам изделия обозначаются латинскими буквами. Отечественные выпускаются без заземления (С) и с заземлением (F).


    Разновидности розеток

    Приборы группы AC (~) предназначены для переменного тока. Постоянный ток обозначается DC (-).

    Главным показателем является сила тока, которая допускается для той или иной розетки. Если на ней есть обозначение 6 А, то суммарная подключаемая нагрузка не должна превышать указанного количества ампер. При этом не имеет особого значения, переменный ток через нее проходит или постоянный.

    Сколько нагрузки выдержит соединение, оценивают по общей мощности всех подключенных приборов. Для таких потребителей, как микроволновая печь, посудомоечная или стиральная машина используются отдельные розетки не менее чем на 16 ампер с обозначением типа тока. Особое место занимает электроплита, для которой сила номинального тока составляет 25 ампер или больше. Ее следует подключать через отдельное УЗО. За основу берется номинальный ток – количество ампер, которое способна пропустить розетка в течение длительного времени.


    Ампер – это единица измерения, по которой измеряется сила тока. Если указана только паспортная мощность, допустимый ток составит I = P/U, где U = 220 вольт. Тогда при мощности 2200 ватт сила тока будет равна 10 ампер.

    Обратите внимание на подключение к розеткам электроприборов через удлинители. Здесь легко можно ошибиться с определением, сколько потребуется суммарной мощности нагрузки. Кроме того, удлинитель также должен соответствовать предъявляемым требованиям, поскольку у него имеются свои розетки с маркировкой.

    Для переменного тока полярность в штепсельных соединениях особенно не нужна. Фазу обычно находят, если надо подключать к светильникам автомат или однополюсный выключатель. При их отключении прикосновение к нулевому проводу будет не таким опасным.

    Розетки расширенной функциональности

    Сейчас выпускают новые типы розеток с новыми функциями:

    1. Встроенные таймеры отключения.
    2. Переключение типа тока.
    3. С индикацией величины нагрузки (цвет меняется от зеленого до красного).
    4. Со встроенным УЗО.
    5. С автоматической блокировкой.

    Проверка подключения

    Напряжение проверяется в розетке подключением вольтметра или тестера. При его наличии прибор укажет, сколько в ней вольт.


    Тестер напряжения в розетке

    Сила тока может определяться амперметром, подключенным последовательно с работающей нагрузкой.

    Электрики проверяют наличие напряжения индикатором. Однополюсный – выполняется в виде отвертки с лампочкой. С его помощью можно найти фазу, но подключение нулевого провода он не покажет. Это можно сделать двухполюсным индикатором, подключив его между фазой и нулем. Легко можно проверить напряжение в розетке контрольной лампой, которому она должна соответствовать.

    Монтаж. Видео

    Про монтаж подрозетника в бетон рассказывается в этом видео.

    В быту и промышленности преобладает переменный электрический ток. Его проще передавать на расстояния и изменять по величине. Для бытовых нужд переменный ток подается на освещение и к розеткам в доме, где подключаются электроприборы.

    Проектируя электропроводку в помещении, начинать надо с расчета силы тока в цепях. Ошибка в этом расчете может потом дорого обойтись. Электрическая розетка может расплавиться под действием слишком сильного для нее тока. Если ток в кабеле больше расчетного для данного материала и сечения жилы, проводка будет перегреваться, что может привести к расплавлению провода, обрыва или короткого замыкания в сети с неприятными последствиями, среди которых необходимость полной замены электропроводки – еще не самое плохое.

    Знать силу тока в цепи надо и для подбора автоматических выключателей, которые должны обеспечивать адекватную защиту от перегрузки сети. Если автомат стоит с большим запасом по номиналу, к моменту его срабатывания оборудование может уже выйти из строя. Но если номинальный ток автоматического выключателя меньше тока, возникающего в сети при пиковых нагрузках, автомат будет доводить до бешенства, постоянно обесточивая помещение при включении утюга или чайника.

    Формула расчета мощности электрического тока

    Согласно закону Ома, сила тока(I) пропорциональна напряжению(U) и обратно пропорциональна сопротивлению(R), а мощность(P) рассчитывается как произведение напряжения и силы тока. Исходя из этого, ток в участке сети рассчитывается: I = P/U.

    В реальных условиях в формулу добавляется еще одна составляющая и формула для однофазной сети приобретает вид:

    а для трехфазной сети: I = P/(1,73*U*cos φ),

    где U для трехфазной сети принимается 380 В, cos φ – это коэффициент мощности, отражающий соотношение активной и реактивной составляющих сопротивления нагрузки.

    Для современных блоков питания реактивная компонента незначительна, величину cos φ можно принимать равной 0,95. Исключение составляют мощные трансформаторы (например, сварочные аппараты) и электродвигатели, они имеют большое индуктивное сопротивление. В сетях, где планируется подключение подобных устройств, максимальную силу тока следует рассчитывать с использованием коэффициента cos φ, равного 0,8 или рассчитать силу тока по стандартной методике, а потом применить повышающий коэффициент 0,95/0,8 = 1,19.

    Подставив действующие значения напряжения 220 В/380 В и коэффициента мощности 0,95, получаем I = P/209 для однофазной сети и I = P/624 для трехфазной сети, то есть в трехфазной сети при одинаковой нагрузке ток втрое меньше. Никакого парадокса тут нет, так как трехфазная проводка предусматривает три фазных провода, и при равномерной нагрузке на каждую из фаз она делится натрое. Поскольку напряжение между каждым фазным и рабочим нулевым проводами равно 220 В, можно и формулу переписать в другом виде, так она нагляднее: I = P/(3*220*cos φ).

    Подбираем номинал автоматического выключателя

    Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:

    • 6 А – 1,2 кВт;
    • 8 А – 1,6 кВт;
    • 10 А – 2 кВт;
    • 16 А – 3,2 кВт;
    • 20 А – 4 кВт;
    • 25 А – 5 кВт;
    • 32 А – 6,4 кВт;
    • 40 А – 8 кВт;
    • 50 А – 10 кВт;
    • 63 А – 12,6 кВт;
    • 80 А – 16 кВт;
    • 100 А – 20 кВт.

    С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.

    При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:

    • электросауна (12 кВт) — 60 А;
    • электроплита (10 кВт) — 50 А;
    • варочная панель (8 кВт) — 40 А;
    • электроводонагреватель проточный (6 кВт) — 30 А;
    • посудомоечная машина (2,5 кВт) — 12,5 А;
    • стиральная машина (2,5 кВт) — 12,5 А;
    • джакузи (2,5 кВт) — 12,5 А;
    • кондиционер (2,4 кВт) — 12 А;
    • СВЧ-печь (2,2 кВт) — 11 А;
    • электроводонагреватель накопительный (2 кВт) — 10 А;
    • электрочайник (1,8 кВт) — 9 А;
    • утюг (1,6 кВт) — 8 А;
    • солярий (1,5 кВт) — 7,5 А;
    • пылесос (1,4 кВт) — 7 А;
    • мясорубка (1,1 кВт) — 5,5 А;
    • тостер (1 кВт) — 5 А;
    • кофеварка (1 кВт) — 5 А;
    • фен (1 кВт) — 5 А;
    • настольный компьютер (0,5 кВт) — 2,5 А;
    • холодильник (0,4 кВт) — 2 А.

    Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.

    Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.

    На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.

    Я получил мощность: как ее измерить?

    Мы устранили путаницу в основах, которые вам необходимо знать при выборе розеток для вашего дома. В этой статье мы обсудим различные значения силы тока и особенности розеток, чтобы у вас было достаточно энергии, когда дело доходит до решения, как подключить ваш дом.

    Электрические розетки предназначены для вилок, которые подключаются к электрической системе и обеспечивают питание проводного устройства. Эта предоставленная мощность измеряется ее напряжением.Вольт измеряет силу, прилагаемую к источнику питания. Сила тока измеряет силу электрического тока в цепи. Ватты измеряют сопротивление электрической мощности.

    Эту концепцию сложно осмыслить. Взаимосвязь между вольтами, амперами и ваттами обычно описывается аналогией с водопроводной трубой. Вольт равняется давлению воды или измерению количества энергии, необходимого для передачи силы тока через цепь. Амперы равны скорости потока или тому, насколько быстро электричество проходит по цепи.Ватты равны размеру трубы (действующему сопротивлению), выраженному в Омах.

    Используя этот пример, четко определено соотношение между вольтами и амперами. Точно так же, как размер трубы влияет на количество воды, протекающей за определенный период времени, мощность в ваттах влияет на количество энергии, потребляемой устройством.

    Сдай (Сдай)

    Бытовая электропроводка излучает в среднем 120 вольт. Это означает, что домашние цепи рассчитаны на ток от 15 до 20 ампер.Электрические розетки рассчитаны на силу тока 15 или 20 ампер. Размер провода (калибр) определяет силу тока: для розеток на 15 ампер используется провод 14 калибра, а для розеток на 20 ампер — провод 12 калибра.

    Большинство электрических розеток — двухуровневые, в них есть 2 электрические розетки. На следующем рисунке изображена дуплексная розетка на 15 ампер. Розетка на 20 А имеет Т-образный контакт, а розетка на 15 А имеет две прямые планки. Обе розетки имеют заземляющий штырь под планками вилки для стабилизации вилки в розетке.


    Как проверить силу тока в розетке

    Определение вашей домашней электросети может сбить с толку, особенно если вы пытаетесь выяснить, сколько электрического тока или силы тока проходит через конкретную розетку. В то время как отдельные схемы имеют маркировку с указанием их предельного значения ампер, это …

    Осмотр автоматического выключателя

    1. Прочтите этикетку схемы, чтобы увидеть уровень усилителя. Посмотрите на отдельные цепи в коробке выключателя и найдите этикетку.Обратите внимание, что большинство домашних цепей имеют маркировку «15» или «20», поскольку это традиционный уровень электрического тока, который безопасно проходит через большинство цепей. Прежде чем приступить к работе, обратите внимание на то, сколько мощности могут выдержать ваши схемы, чтобы иметь представление о том, с чем вы работаете. [1]
      1. Например, схема на 20 А может обрабатывать больше электричества, чем схема на 15 А.
      2. Некоторые системы электропроводки могут включать в себя цепи как на 15, так и на 20 ампер.
    2. Проверьте, какие цепи соответствуют определенным розеткам. Посмотрите на внутреннюю дверцу автоматического выключателя и посмотрите, есть ли там таблица или система маркировки, в которой указано, какие цепи к каким розеткам подходят. Обратите внимание, что разные группы цепей питают разные розетки в вашем доме, например, розетку сушилки. [2]
      1. Эти диаграммы могут сбивать с толку, поэтому не расстраивайтесь, если вы не можете понять, какая цепь соответствует какой розетке.
    3. Проверьте свои цепи с помощью прибора для поиска выключателей, если у вас нет диаграммы. Вставьте 1 часть искателя автоматического выключателя в розетку, которую вы хотите проверить, затем перетащите другую часть искателя автоматического выключателя вниз по выключателю. Как только этот инструмент издаст звуковой сигнал, вы узнаете, какой прерыватель соответствует розетке. [3]
      1. Вы можете приобрести устройство для поиска выключателей в местном магазине товаров для дома.
      2. Дважды проверьте все цепи с помощью искателя выключателя, чтобы убедиться, что вы нашли правильную розетку.

    Проверка выходной цепи

    1. Полностью выключите автоматический выключатель. Найдите в доме автоматический выключатель. Возможно, вам придется открутить несколько винтов, чтобы получить доступ к отдельным цепям. Для вашей же безопасности переведите схемы в положение «выключено», чтобы не подвергнуть себя риску электрошока. [4]
      1. Если вы знаете, с какой схемой вы будете работать, просто выключите ее.
      2. Большая часть электропроводки в вашем доме управляется и контролируется через большой металлический ящик или автоматический выключатель. Этот ящик может быть в вашем подвале или в другой части вашего дома.Если вы не совсем уверены, дважды проверьте схемы своего дома.
    2. Присоедините зажим амперметра или мультиметра к обозначенному проводу цепи. Найдите мультиметр (устройство, которое измеряет несколько настроек) или амперметр (устройство, которое специально измеряет силу тока) с зажимом в виде когтя, который может прикрепляться к предметам. Возьмите этот зажим и прикрепите его к проводу, выходящему из обозначенной цепи, которую вы хотите проверить. [5]
      1. Еще раз убедитесь, что вы подключаете мультиметр или амперметр к правильному проводу, иначе ваши показания могут быть неверными.
      2. Вы можете прикрепить мультиметр или амперметр к цепи вместе с выключателем, но это очень рискованно, если у вас нет опыта.
    3. Установите на устройстве настройку «amp». Убедитесь, что ваш мультиметр или амперметр настроен на ток, который будет отмечен буквой «A» или чем-то подобным. Если ваше устройство не настроено на правильную настройку, показания не будут очень полезными. [6]

    4. Включите розетку, чтобы питание поступило. Поверните выключатель, подключенный к назначенной розетке, чтобы энергия текла по проводу и через мультиметр или амперметр. Вы можете увидеть, что показания на вашем устройстве немного изменились после включения автоматического выключателя, что является нормальным явлением. [7]
      1. Если вам неудобно работать с электрическим током, находящимся под напряжением, у его источника, обратитесь за помощью к электрику или специалисту по ремонту.
    5. Подключите полосу защиты от перенапряжения к проверяемой розетке. Найдите розетку, которую вы хотите проверить, и вставьте в нее удлинитель с защитой от перенапряжения. Эта полоска поможет вам измерить силу тока нескольких устройств, а также защитит ваши устройства от скачков напряжения. [8]
      1. Если вы тестируете только 1 элемент, возможно, вам не придется беспокоиться об использовании удлинителя.
      2. Разветвители питания можно найти в большинстве магазинов электроники.
    6. Подключите 1 элемент к удлинителю и посмотрите, сколько ампер он потребляет. Проверьте мультиметр или амперметр, чтобы узнать значение. Имейте в виду, что для некоторых устройств требуется большая сила тока, чем для других. [9]
      1. Например, мусоропровод может регистрировать только 4 ампера, в то время как тепловая пушка, установленная на высокий уровень, может регистрировать как 12 ампер.
    7. Добавьте дополнительный элемент к удлинителю и следите за уровнем усилителя. Проверьте мультиметр или амперметр и посмотрите, что это за показания. Помните об общем уровне усилителя вашей схемы при добавлении различных приборов, чтобы не перегружать схему. [10]
      1. Например, вы вряд ли сможете подключить микроволновую печь, холодильник и посудомоечную машину к одной розетке.
    8. Отключите амперметр после завершения тестирования. Отсоедините устройство от провода цепи, чтобы вернуть автоматический выключатель в исходное положение. Храните его где-нибудь поблизости на случай, если вы захотите снова протестировать какую-либо из ваших цепей.

    9. Обратитесь к электрику, если возникнут проблемы с силой тока вашей розетки. Обратитесь к специалисту, если что-то покажется странным или привередливым с вашей проводкой. Не пытайтесь исправить это самостоятельно — системы электропроводки действительно опасны, и вы можете получить травму, если не знаете, что делаете. [11]

    Карим Винтерс

    Как пользоваться мультиметром

    Мультиметр может быть устрашающим устройством для непосвященного. Но это не так сложно использовать, как кажется — вот несколько простых шагов, которые нужно выполнять в наиболее распространенных ситуациях.

    Как измерить напряжение переменного тока (например, 240 В переменного тока, 24 В переменного тока)

    1. Выберите вариант напряжения переменного тока и, если мультиметр его поддерживает, диапазон напряжения. Например, если вы измеряете 240 В переменного тока, выберите самый низкий вариант выше 240 в разделе напряжения переменного тока.
    2. Убедитесь, что красный датчик подключен к разъему «В / Ом / мА». Черный зонд должен быть подключен к разъему «COM».
    3. Измерьте напряжение между двумя проводниками, прикоснувшись к каждому щупу.

    Как измерить напряжение постоянного тока (например,грамм. 12 В постоянного тока, 24 В постоянного тока)

    1. Выберите вариант напряжения постоянного тока и, если мультиметр его поддерживает, диапазон напряжения. Например, если вы измеряете 24 В постоянного тока, выберите самый низкий вариант выше 24 в разделе напряжения постоянного тока.
    2. Убедитесь, что красный датчик подключен к разъему «В / Ом / мА». Черный зонд должен быть подключен к разъему «COM».
    3. Измерьте напряжение между двумя проводниками, прикоснувшись к каждому щупу.

    Как измерить ток (в амперах)

    1. Выберите вариант «10A» или «A» в текущем разделе.
    2. ВАЖНО: Убедитесь, что красный зонд вставлен в гнездо ’10A’. Черный зонд должен быть подключен к разъему «COM».
    3. Измерьте ток, пропустив электричество через мультиметр (последовательно с электрической цепью).

    Как измерить ток (в миллиамперах или меньше)

    1. Выберите параметр тока мА и, если мультиметр поддерживает его, диапазон тока. Например, если вы ожидаете, что ток будет максимум 100 мА, выберите вариант «200» или «200 м» в текущем разделе.
    2. Убедитесь, что красный датчик подключен к разъему «В / Ом / мА». Черный зонд должен быть подключен к разъему «COM».
    3. Измерьте ток, пропустив электричество через мультиметр (последовательно с электрической цепью).

    Как проверить целостность (проводимость)

    1. Выберите опцию проверки целостности или диода.
    2. Убедитесь, что красный датчик подключен к разъему «В / Ом / мА». Черный зонд должен быть подключен к разъему «COM».
    3. Измерьте непрерывность между двумя проводниками, прикоснувшись к каждому щупу.Большинство мультиметров выдают звуковой сигнал, указывающий на непрерывность; в качестве альтернативы дисплей может просто отображать значение, близкое к нулю.

    Как измерить сопротивление

    1. Выберите вариант сопротивления (Ом) и, если мультиметр его поддерживает, ожидаемый диапазон сопротивления. Например, если вы ожидаете, что максимальное сопротивление будет 150 Ом, выберите опцию «200» в разделе сопротивления.
    2. Убедитесь, что красный датчик подключен к разъему «В / Ом / мА». Черный зонд должен быть подключен к разъему «COM».
    3. Измерьте сопротивление между двумя проводниками, прикоснувшись к каждому щупу.

    Очевидно, что мультиметр следует использовать с осторожностью и здравым смыслом: мы не несем никакой ответственности за травмы или ущерб, вызванные неправильным использованием электрического оборудования.

    Как использовать мультиметр для проверки розетки и измерения

    Что такое мультиметр?

    Мультиметр еще называют мультитестером или ВОМ. Это измерительный прибор, или вы можете сказать, что это электронное измерительное устройство, используемое для различных функций измерения, таких как ток, сопротивление, напряжение и т. Д.На рынке представлены мультиметры двух типов; цифровой мультиметр и аналоговый мультиметр. Все это имеет отличительные функции измерения.

    Преимущества мультиметра

    • Мультиметры облегчают вашу работу, поскольку они легко оценивают и интерпретируют значения.
    • Они позволяют создавать идеальные соединения, задавая идеальные значения
    • Устройство оснащено функцией автоматического отображения результатов
    • Снижают шансы на электричество, возгорание почти до 99%
    • Они содержат функции автоматической полярности
    • Мультиметры позволяют получать точные результаты

    Мультиметр Характеристики

    Мультиметр позволяет понять внутреннюю систему ваших схем; они показывают вам изнутри ваши схемы.Если что-то пойдет не так в вашей цепи, мультиметр поможет вам понять и решить эту проблему. Например, если какой-то провод сломан и не пропускает ток должным образом, мультиметр приведет вас к проблеме.

    На рынке представлено так много разновидностей мультиметров, они обладают разными функциями, разными уровнями точности и предназначены для разных целей, а также бывают во многих ценовых диапазонах.

    Базовые мультиметры (с дешевыми тарифами) обычно используются для измерения простых и наиболее важных значений тока, сопротивления и напряжения.Вы можете выбрать наиболее подходящий продукт в соответствии с вашим бюджетом и потребностями. Но для наилучшего использования вам необходимо понять несколько моментов.

    Раздел дисплея: Как следует из названия, именно здесь отображается все; в этой области отображаются измерения, уровни и работа. Это как экран, на котором отображаются результаты и причины.

    Порты: Слово «порты» говорит о его назначении; это область, используемая для зондов. Здесь подключены зонды, чтобы работа продолжалась.

    Зонды: Они вставляются в порты для работы; Обычно мультиметр содержит два щупа, красный и черный. Они различаются по цвету, но содержат почти одинаковые критерии функционирования. Черный зонд всегда подключен к порту COM, а подключение красного зонда зависит от области измерения.

    Как пользоваться мультиметром

    Мультиметр используется очень часто, и одно из них включает в себя проверку обесточенной розетки. Кроме того, с помощью мультиметра можно исследовать общие бытовые проблемы, такие как сработавшие автоматические выключатели, выключатели света, тусклый свет и поражение электрическим током.

    Вы также можете использовать цифровой мультиметр для работы в автомобиле. Также читайте: Лучший мультиметр для автомобильных работ

    Однако перед экспериментами с электричеством следует проявлять особую осторожность. Самый простой и безопасный способ проверить розетки — использовать лучший мультиметр. В этой статье вы подробно узнаете, как использовать цифровой мультиметр для проверки розетки, измерения напряжения и сопротивления.

    Как использовать мультиметр для проверки розетки

    Мультиметр можно использовать по-разному; с его помощью можно определить ответы на следующие вопросы:

    • Может ли мощность достигать розетки? Или где-то между строк есть обрыв?
    • Розетка не работает из-за неправильного заземления?
    • Провода в розетке правильно подключены, или они являются реальной причиной проблемы?

    Игра с электричеством может быть так же опасна, как ток в активной розетке, достаточно смертельной, чтобы причинить телесные повреждения.Перед проверкой того, неисправна розетка, всегда следует надевать защитные перчатки.

    • Сначала включите мультиметр и при настройке переменного тока (AC) установите его на измерение напряжения (V).
    • Всегда полезно проверить сам мультиметр перед проверкой розетки. Для этого следует использовать мультиметр для проверки активной и работающей розетки, чтобы убедиться, что она дает правильные результаты.
    • Ко всем мультиметрам прилагаются два щупа: красный (положительный) и черный (отрицательный).Установите шкалу для измерения напряжения переменного тока и вставьте один щуп в любые вертикальные прорези, а другой — в другой.
    • При измерении напряжения переменного тока помните, что не имеет значения, какой датчик вставлен в какой разъем, поскольку ток постоянно меняется между положительным и отрицательным. Экран дисплея, показывающий напряжение от 110 до 120 вольт, означает, что ваш мультиметр находится в идеальном рабочем состоянии.
    • Сейчас. Вставьте щупы в розетку, которую нужно проверить. Если на экране отображается напряжение от 110 до 120 вольт, розетка исправна.Однако, если на экране отображается напряжение «ноль», это будет означать, что либо розетка не подключена к надлежащему автоматическому выключателю, либо соединение между монтажной панелью и розеткой ослаблено / нарушено.
    • Чтобы проверить, правильно ли заземлена розетка, вставьте черный щуп в любую вертикальную розетку, а красный — в меньшую клемму заземления.
    • Если розетка идеально заземлена, то на экране должно отображаться 110-120 вольт. Однако, если он показывает нулевое напряжение, либо заземляющий провод оборван, либо розетка имеет неправильную проводку.

    Как использовать мультиметр для проверки выходного напряжения?

    Перед тем, как подключить электронное устройство к розетке, сначала необходимо протестировать розетку. Плохая проводка и плохое заземление могут серьезно повредить ваши чувствительные электронные устройства или заставить их вести себя очень непредсказуемо. Используя лучший мультиметр и следуя описанному выше методу, вы всегда можете проверить напряжение ваших розеток и избежать каких-либо неопределенностей.

    Как использовать мультиметр для проверки выхода сушилки?

    В электрической сушилке используется розетка с относительно высоким напряжением по сравнению с другими розетками.Поэтому напряжение в розетке должно быть 220 вольт, при условии, что напряжение для правильной и безопасной работы электрической сушилки достаточное. Процедура проверки такой розетки выглядит следующим образом:

    При настройке переменного тока (AC) установите мультиметр на измерение 220–240 вольт. Теперь вставьте щупы в «горячие разъемы» розетки и отметьте показания мультиметра; оно должно быть от 220 до 240 вольт. Например, если у вас розетка с 3 прорезями, датчики необходимо вставить в две вертикальные прорези рядом.

    Как использовать мультиметр для проверки розетки?

    Неисправная розетка может быть причиной того, что ваши приборы не работают так, как раньше. В таком случае рекомендуется проверить напряжение в розетке.

    Убедитесь, что неправильная полярность розеток не создает проблем во время испытаний; мультиметры имеют функцию автоматической настройки полярности.

    Это также помогает избежать ошибок параллакса или различных значений интерпретации, если показания снимаются под разными углами.Шаги, описанные выше, можно быстро выполнить, чтобы проверить розетку.

    Как использовать мультиметр для проверки напряжения

    Ниже приведены основные этапы измерения напряжения с помощью мультиметра;

    • Прежде всего, необходимо замкнуть подачу тока в цепь и убедиться, что ток не проходит, потому что это может причинить вред
    • Прикрепите режим к V волнистой или прямой линией (в зависимости от ваших потребностей)
    • Необходимо подтвердить, что красный зонд подключен к порту, V рядом с ним
    • Присоедините красный щуп (всегда) к положительной стороне компонента (откуда идет ток),
    • Присоедините датчик COM с другой стороны компонента, к той стороне, которая необходима согласно рулетке
    • Затем считайте значение (показанное на экране)

    Мультиметр используется для измерения различных аспектов, как упоминалось выше, в зависимости от типа измерения.Здесь мы обсудим несколько основ, для которых используется мультиметр;

    С помощью мультиметра можно измерять как переменное, так и постоянное напряжение. Однако оба показаны по-разному. VΩ с волнистой линией показывает напряжение переменного тока, а прямая линия показывает напряжение постоянного тока.

    Подключите мультиметр в направлении « параллельно» для измерения напряжения.

    Как измерить сопротивление мультиметром

    После отключения питания от цепи общие измерения напряжения и тока не имеют большого значения.Вместо этого измерение сопротивления становится единственным вариантом определения активных компонентов и проводников.

    Лучшим мультиметром для использования в таком случае будет цифровой мультиметр, который недавно превзошел мультиметр аналогового типа. Точность, компактность и простота считывания измерений — некоторые из выдающихся характеристик цифрового мультиметра.

    Он выполняет все функции переменного и постоянного тока, которые предлагает аналоговый измеритель, причем некоторые из них предлагают дополнительные преимущества измерения частоты и температуры.

    Первым и наиболее сложным шагом в измерении сопротивления является выбор диапазона, который может быть непростым, особенно если вы не уверены в диапазоне, который нужно исправить. Диапазон может варьироваться от 1 Ом до 1 мегаом (один миллион).

    Простые шаги для измерения сопротивления: Сопротивление любой цепи можно измерить, выполнив следующие шаги:

    • Выключите питание схемы.
    • В гнездо COM вставьте черный измерительный провод, а в отрицательное входное гнездо поместите красный измерительный провод.
    • Удерживая наконечники пробников, подключите их к той части или компоненту цепи, для которой необходимо определить сопротивление.
    • Теперь вам нужно переместить циферблат, начать с наименьшего омического значения в омической области, затем отрегулировать циферблат на сопротивление, большее, чем измеряемое, для достижения оптимальной чувствительности.
    • Диапазон значений от 200 Ом до 2 МОм.

    Как измерить сопротивление в цепи с помощью мультиметра?

    Поток электричества в цепи можно поддерживать с помощью мультиметра.Как мы знаем, если цепь разорвана, электричество перестает циркулировать, а свет, розетки и т. Д. Перестают работать, независимо от причины, это может быть слабое соединение или поврежденный провод. При правильном использовании мультиметр может помочь в диагностике и ремонте. Для проверки цепи необходимо выполнить следующие шаги.

    Определите тип напряжения (переменного или постоянного тока), с которым вы работаете. Обычно устройства, работающие от домашнего электричества, являются переменным током, а устройства, питаемые напрямую от аккумулятора (например, автомобиля), — постоянным током.

    • Определите подходящее напряжение и поверните переключатель выбора на него.
    • Найдите COM-выход на мультиметре и подключите к нему черный провод.
    • Найдите разъем, помеченный буквой V, и подсоедините его к красному проводу.
    • Поверните переключатель и установите максимальное значение.
    • Выключите питание или извлеките аккумулятор из устройства, с которым работаете.
    • На одной стороне тестируемой цепи прикоснитесь к черному, а с другой стороны к красному проводу.

    Как измерить сопротивление мультиметром в параллельной цепи?

    Параллельные цепи используются в местах, где необходимо подключить несколько электрических компонентов к одной точке. Они полезны тем, что даже если один компонент выходит из строя, другие остаются нетронутыми. Ток в параллельной цепи делится, но напряжение остается прежним.

    Рождественские огни и домашняя электропроводка — очень хорошие примеры таких схем. С помощью мультиметра можно проверить сопротивление и напряжение компонентов в параллельной цепи, выполнив следующие действия:

    • Отдельно измерьте сопротивление каждого резистора.
    • Включите мультиметр и поверните ручку в сторону греческой буквы Омега, чтобы измерить сопротивление.
    • Установите щуп мультиметра на каждый кабель резистора и запишите результаты.

    Как измерить сопротивление изоляции мультиметром?

    Мультиметр чрезвычайно полезен при измерении изоляции проводов, особенно высоковольтных. Он одинаково полезен при измерении изоляции одиночного шнура и изоляции между двумя шнурами.Мы упростили этот процесс, выполнив следующие шаги:

    • Используйте мультиметр для измерения сопротивления. Подключите красный провод к положительной клемме, а черный провод к отрицательной клемме.
    • Подключите один провод к проводу, а другой — к другому.
    • начните со стандарта и установите испытательное напряжение.
    • Снимите показания и замените шнуры.
    • Когда закончите со всеми парами шнуров, объедините их все и подключите к одному проводу, а второй провод подсоедините к внешнему экрану.Это даст вам полное сопротивление шнура.

    Как использовать цифровой мультиметр Cen-Tech для проверки напряжения

    Cen-Tech имеет хорошую репутацию в области производства высококачественных цифровых мультиметров. Мультиметр Cen-Tech — это электронный прибор, который измеряет напряжение, демонстрируя мощность, хранящуюся в батарее. Этот диагностический прибор также может измерять ток в амперах и сопротивление в омах. Они используются для проверки автомобильных аккумуляторов на их текущее состояние и исправность.

    Цифровой мультиметр Cen-Tech может измерять постоянное и переменное напряжение, ток и сопротивление. Батареи установлены в двигателе или, если вы не обнаружите их там, обратитесь к руководству по поиску.
    В исправном аккумуляторе транспортного средства исправно 12,6 вольт; тем не менее, разумно проверять напряжение покоя, что означает проверку напряжения в начале дня, когда транспортное средство какое-то время отдыхает в ночное время.

    По этим строкам вы получите точное значение заряда батареи.После продолжительной поездки вы получите более высокое значение, что может вводить в заблуждение; поэтому вам следует проверить точность напряжения покоя. Вы можете увидеть, что аккумулятор вашего автомобиля разрядился, пока он не преодолел точку невозврата и не разрядился. Но тогда есть явные признаки, которые покажут, что аккумулятор вашего автомобиля разрядился.

    Несмотря на то, что автомобильные аккумуляторы изнашиваются через 3-5 лет, они зависят от множества различных компонентов. Транспортные средства, используемые для коротких прогулок, не позволяют полностью зарядить аккумулятор, а автомобили, оставленные на более длительное время, сталкиваются с саморазрядкой аккумулятора.

    Территория, на которой вы живете, также будет влиять на срок службы вашей батареи, как в более прохладных местах; Автомобильные аккумуляторы служат дольше, в то время как в более теплых местах их хватает почти на 3 года.

    Рекомендуется, чтобы после того, как аккумулятор вашего автомобиля разрядился в течение 3 лет, вам необходимо начинать его ежегодное тестирование. Эти тесты помогут вам узнать конкретную степень разрушения батареи.

    Поскольку аккумулятор и генератор имеют решающее значение для эффективного управления автомобилем, вы должны поддерживать их в исправном состоянии.Если они выйдут из строя, это напрямую повлияет на электрическую систему и, возможно, выйдет из строя. В этот момент у вас не будет возможности управлять двигателем, впредь двигатель не будет включаться.

    Основные этапы использования цифрового мультиметра Cen-Tech

    Использование цифрового мультиметра Cen-Tech совсем несложно, и самое приятное то, что если вы знаете, как использовать один из мультиметров, вы сможете использовать другие модели от Cen-Tech.Инструкции по использованию каждого мультиметра одинаковы.

    Цифровой мультиметр Cen-Tech может измерять постоянное и переменное напряжение, ток, сопротивление, тестирование, диоды, транзисторы и батареи. Эти функции имеют определенные настройки цифрового мультиметра, и каждая из этих функций содержит определенные настройки чувствительности.

    Поэтому очень важно выбрать настройку чувствительности при выборе функции. Убедитесь, что вы не выбрали слишком высокую или низкую чувствительность, потому что вы получите неточные показания или вообще не получите показания.

    Что означает символ на мультиметре Cen-Tech: Цифровой мультиметр cen-Tech поставляется с главным селекторным колесиком или диском, используемым для выбора функции. Вращая этот диск, вы выбираете функцию, где;

    • DCV означает постоянное напряжение
    • ACV означает переменное напряжение
    • DCA относится к постоянному току
    • hFE для настройки транзистора
    • Ом относится к измеренному сопротивлению
    • Ом
    • ACA относится к переменному току, а крестик относится к диоду
    • , наконец, горизонтальная линия обозначает зону тестирования батареи.

    Измерение с помощью мультиметра Cen-Tech: Вам потребуются только следующие шаги;

    • Во время измерения вам необходимо повернуть шкалу в соответствии с функцией, которую вы собираетесь выполнять, и убедиться, что провода правильно подключены; черный в COM-порте и красный в VΩnA-порту.
    • Затем вы должны записать номер, отображаемый на светодиодном экране, удерживая провода.
    • Обязательно подключите цепь к источнику питания при измерении тока и напряжения и наоборот для измерения сопротивления и целостности.
    • Для тока и сопротивления вам нужно будет подключить черный провод к COM-порту, и вместо того, чтобы подключать красный провод к порту VΩnA, вы теперь подключите его к порту 10 ADC.
    • Для тестирования батарей у вас будет область переменного тока вверху, подключите черный провод к COM-порту и красный провод к порту VΩnA.
    • Затем вы прикоснетесь концом черного провода к отрицательной клемме аккумулятора, а концом красного провода — к положительной клемме аккумулятора.
    • Не рекомендуется использовать его для 12-вольтовых автомобильных аккумуляторов.

    При использовании цифрового мультиметра рекомендуется носить защитные очки, остерегаться устройств под напряжением и никогда не измерять сопротивление в цепи под напряжением.

    ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

    Как использовать мультиметр для проверки батареи?

    Если вы хотите проверить аккумулятор мультиметром, вам потребуется следующая процедура;

    • Установите мультиметр между 15 и так вольт
    • Затем подключите к нему положительную и отрицательную клеммы аккумулятора.
    • Он даст значение, если оно ниже 12.6 вольт, значит аккумулятор в плохом состоянии.

    Как проверить, работает ли мультиметр?

    Установите минимальное значение сопротивления, прижмите красный и черный щупы друг к другу. Для исправного мультиметра показание на дисплее должно быть «0», что означает отсутствие сопротивления между датчиками.

    Как проверить мультиметром 110 вольт?

    Выполните настройку мультиметра, подключите щупы к гнездам, затем считайте показания напряжения сети.Показания от 110 до 120 вольт показывают правильную работу.

    Как использовать мультиметр для проверки проводов?

    Если вы любите обнаруживать короткое замыкание с помощью мультиметра, вам необходимо отсоединить провод и включить мультиметр, чтобы проверить целостность процесса. Затем подключите щупы к их клеммам. Если результат равен нулю или близок к нему, значит, провод в хорошем состоянии.

    Как использовать мультиметр для проверки целостности цепи?

    Большинство мультиметров имеют функцию измерения непрерывности.Таким образом, через них можно проверить целостность цепи (чтобы избежать неисправностей и их недостатков). Например, вы можете найти в нем проблему с проводом или неисправность (искру) и решить проблему в нужное время.

    Вердикт:

    Мы надеемся, что после прочтения всей статьи вы получили все необходимые ответы для тех, для кого пришли сюда. В нем представлена ​​вся основная информация о мультиметре и его работе, а также даны правильные инструкции по использованию мультиметра.

    Советы по электрическому тестированию | Устройство помощи



    Чаще всего вы измеряете два электрических параметра при устранении неполадок в вашем приборе: сопротивление (измеряемое в единицах, называемых «омами») и напряжение. Как правило, оба этих измерения производятся на одном измерителе, называемом мультиметром, который вы можете настроить для измерения либо сопротивления, либо напряжения переменного тока.


    На рисунке 1 показано, как измерить сопротивление. Сопротивление (или целостность цепи) измеряется в единицах, называемых «омами».«Обычно вам нужно знать сопротивление таких вещей, как элементы для выпечки и соленоидные катушки. Например, хороший элемент для выпечки обычно имеет сопротивление около 30 Ом. Если ваша духовка не работает, и вы измеряете сопротивление элемента для выпечки и счетчик не двигается, значит, вы знаете, что у вас неисправный элемент. Все хотят сэкономить, от купонов до налоговых вычетов, поэтому выяснение возможности ремонта до покупки нового устройства может быть отличным способом экономия. Простое измерение сопротивления может сэкономить много денег 🙂

    Рисунок 1- Как измерить сопротивление омметром


    Амперметр: На рисунке 2 показан амперметр (или амперметр) с зажимными клещами, который используется для измерения тока, протекающего через провод.Это обычный тест для определения того, является ли воспламенитель газовой духовки хорошим или плохим — единственный способ точно узнать — это измерить его потребляемый ток и сравнить его с номинальным потреблением. Вы также захотите измерить ток / потребление в тех случаях, когда у вас есть электродвигатель, который работает в течение нескольких минут, а затем отключается, когда он встроен в безопасность, чтобы увидеть, не связана ли проблема с двигателем, потребляющим чрезмерный ток.

    Рисунок 2 — Измерение тока через провод с помощью амперметра


    Вольтметр: На рисунке 3 показано, как измерить напряжение.Измерение напряжения на розетке должно быть первым делом, когда у вас есть полностью неработающий прибор … требуется простой тест мощности, если ваша электрическая сушилка работает без нагрева, чтобы убедиться, что у вас есть обе мощности на сушилке.

    Рисунок 3- Измерение напряжения с помощью вольтметра


    Тест 4-контактной вилки 220-240 В для сушилки


    Тест 4-контактной вилки питания 220-240 вольт для диапазона


    Тест сетевой розетки на 110-120 вольт


    Проверка трехконтактной вилки 220-240 вольт для диапазона


    Испытание трехконтактной вилки 220-240 В для сушилки


    Несколько полезных советов по тестированию напряжения и сопротивления…

    Ом: Когда ом (непрерывность) проверяет переключатель, термостат, элемент и т. Д., Вам нужно будет изолировать элемент, отсоединив провода к этому элементу, чтобы вы могли правильно проверить его … (запишите, какой провод идет куда первым! ) Это случается не часто, но иногда переключатель может нормально работать, но все равно выходит из строя, когда на него подается реальная мощность. R X 1 — хорошая шкала, с которой можно начать при тестировании сопротивления / целостности цепи.

    Volt: Будьте осторожны !! Испытание напряжением В должно проводиться на переключателе, термостате, заливном клапане (Рисунок 4) и т. Д…. например — проверка напряжения на термостате осушителя — показание 220-240 вольт переменного тока на выводах термостата — это разомкнутая цепь / термостат … показание 0 (ноль) — замкнутая цепь / термостат. Чтение 220-240 вольт переменного тока через два провода к запекаемому элементу и отсутствие тепла от элемента — это плохой элемент.

    Рисунок 4 — Тестирование наполнительного клапана


    Вольт / омметр

    Номер позиции DM10T



    Как проверить выключатель GFCI с помощью мультиметра всего за пять шагов

    Вам интересно, вышел ли из строя ваш прерыватель цепи замыкания на землю (GFCI)? Вы можете проверить свой выключатель самостоятельно, просто активировав встроенный тестер и подключив электрическое устройство к розетке.Это устройство укажет, полностью ли отключено питание.

    Однако, просто так вы не сможете определить основную проблему. Чтобы определить причину неисправности этой розетки, узнайте, как проверить выключатель GFCI с помощью мультиметра.

    Признайте важность мультиметров в ваших электрических дилеммах, которые, в данном случае, связаны с вашим выключателем GFCI. Используйте эту статью в качестве руководства для точного устранения неполадок GFCI.

    Что вам понадобится

    Хотя то, с чем мы имеем дело, — это просто взломщик GFCI, не стоит недооценивать его важность.Более того, если у вашей торговой точки возникнут проблемы, вам необходимо вооружиться подходящими материалами для работы.

    1. Мультиметр

    Мультиметр, также известный как вольт-омметр, является лучшим устройством для поиска и устранения неисправностей прерывателя GFCI. Он измеряет такие параметры электричества, как сила тока, напряжение и электрическое сопротивление. Вы можете выбрать одну из двух версий — аналоговую или цифровую.

    Аналоговый мультиметр имеет градуированную шкалу со стрелкой, указывающей на соответствующие значения силы тока и тока.Такой мультиметр — самый дешевый из возможных.

    Однако этот инструмент очень хрупкий, и пользователи могут столкнуться с трудностями при считывании точного измерения ампер. Тем не менее, он по-прежнему превосходен, особенно при использовании в качестве амперметра, поскольку имеет низкое сопротивление и высокую чувствительность.

    С другой стороны, цифровые мультиметры являются более совершенными из-за их более высокого сопротивления и точного цифрового дисплея (ЖК-экран). Считывание мощности розетки может быть довольно сложным, особенно когда вы пытаетесь получить точное измерение напряжения от проводов.Могу сказать, что эта версия справляется с электрическими напряжениями лучше, чем аналоговая, при тестировании розетки GFCI с помощью мультиметра.

    2. Средства индивидуальной защиты

    Ожидайте, что вы столкнетесь с опасной опасностью поражения электрическим током, поэтому необходимо иметь средства индивидуальной защиты. Один инцидент может привести к множественным травмам или, что еще хуже, к смерти. Избегайте этих рисков, используя эти основные электрические СИЗ перед испытанием выключателя GFCI:

    Ваши руки будут первой частью вашего тела, которая, возможно, соприкоснется с проводом под напряжением.Убедитесь, что вы надели изолированную перчатку, которая предотвращает попадание электрического тока в вашу руку. Вы должны использовать продукт, который полностью и надежно изолирует электричество. Электрические изолированные резиновые перчатки ShuangAn — отличный тому пример.

    Далее идет изоляционное покрытие, которое останавливает передачу электричества от пола через ваше тело в случае замыкания на землю. Поскольку вы собираетесь работать в зоне высокого напряжения, этот коврик служит защитным слоем между вами и землей.

    Наконец, помните, что до и после устранения неисправностей выключателя GFCI лучше всего иметь датчик напряжения для определения любого тока, протекающего в источнике питания.Вы не хотите по ошибке работать с действующим выключателем GFCI, поэтому возьмите такой, который покажет уровень электричества в данный момент.

    Шаги по тестированию выключателя GFCI с помощью мультиметра

    Чтобы предотвратить возникновение замыкания на землю, вы должны иметь возможность обнаруживать его признаки, устраняя неисправности самого GFCI. Это простой процесс с использованием мультиметра. Это подробные шаги, которые вы можете выполнить, чтобы узнать, неисправен ли ваш прерыватель GFCI.

    Шаг 1. Кнопки тестирования и сброса

    На вашем GFCI есть две кнопки между двумя разъемами, обозначенные как TEST и RESET.Это особенность только для данного типа розеток.

    Вручную нажимайте кнопку ТЕСТ, пока не услышите щелчок срабатывания розетки, указывающий на отключение питания.

    Шаг 2. Вставьте мультиметр в разъемы

    Пока ваша розетка выключена, проверьте, есть ли еще электричество, вставив вилки щупов мультиметра в вертикальные разъемы — сначала черный провод, затем красный провод.

    Если он показывает ноль, значит, ваша розетка безопасна и все еще работает.Теперь вы можете нажать кнопку RESET, чтобы включить питание и продолжить измерение напряжения вашей розетки.

    Шаг 3. Измерьте напряжение в розетке.

    На этом этапе вы стремитесь определить, передает ли ваша розетка GFCI правильное напряжение. Не забудьте установить напряжение переменного тока мультиметра на максимальную шкалу.

    Если вы работаете с однополюсным выключателем, вы должны иметь возможность показывать 110 вольт, в то время как двухполюсные выключатели должны иметь 220 вольт. Однако, если вы по-прежнему получаете отсутствующие показания, вам необходимо проверить проводку внутри.

    Шаг 4. Проверьте проводку розетки.

    Перед тем, как разобрать розетку для проверки проводки, обязательно отключите питание от главной электрической панели. После этого проверьте, нет ли неправильного подключения или переключаемых проводов.

    У вас правильное электрическое соединение, если черный провод подключается к «линейной» паре проводов, а белый провод — к «нагрузочной» паре проводов. Цвета должны совпадать — от черного к черному и от белого к белому.

    Также еще раз проверьте, надежно ли закреплены гайки проводов на разъемах.Наконец, включите электричество и внимательно проверьте мультиметром правильность напряжения в розетке.

    Шаг 5. Проверьте правильность заземления розетки.

    Эта процедура аналогична измерению напряжения в розетке, за исключением того, что черный провод мультиметра помещается в заземляющий (U-образный) разъем GFCI.

    Если розетка правильно заземлена, значение напряжения будет таким же. И наоборот, если ваш мультиметр показывает напряжение, отличное от предполагаемого, это означает, что он неправильно заземлен или имеет обратную проводку.

    Не забывайте ежемесячную задачу по поиску и устранению неисправностей прерывателя GFCI. Это необходимо для вашей безопасности. Не забудьте заменить розетку, если она не работает, как раньше; он может отказаться от вас в любое время без вашего ведома.

    Заключение

    Вы нашли этот урок интересным? Устранение неисправностей прерывателя цепи при замыкании на землю может быть сложной задачей. Невозможно сразу определить причину неисправности, просто используя метод ручного тестирования, поэтому мультиметр является эффективным и безопасным инструментом к вашим услугам.

    Теперь, когда вы знаете, как проверить выключатель GFCI с помощью мультиметра, примените знания об использовании этого инструмента для решения других электрических проблем в доме.

    Что вы думаете об этой статье с пошаговыми инструкциями? Оставьте комментарий ниже и поделитесь с нами своими мыслями, поскольку мы будем рады услышать их от вас.

    Как проверить розетку электронным мультиметром

    Если вы хотите проверить свои электрические розетки, электронный мультиметр может стать очень недорогим и бесценным инструментом в вашем распоряжении.Существуют разные типы электронных мультиметров, но все они выполняют одну и ту же функцию. Мультиметр будет измерять различные аспекты вашей электрической системы. Они будут измерять вольт переменного тока (VAC), вольт постоянного тока (VDC) или сопротивление электрического тока. Использование электронного мультиметра для проверки вашей электрической розетки — это то, что домовладелец может сделать очень легко.

    Шаг 1. Используйте правильную настройку

    Проверьте мультиметры на Amazon.

    Когда вы собираетесь использовать электронный мультиметр для проверки электрических розеток в вашем доме, вам нужно будет использовать настройку VAC. Включите мультиметр, а затем поверните шкалу к соответствующему значению VAC. Если ваш конкретный мультиметр не имеет настройки VAC, он может просто читать «Volts».

    Шаг 2 — Подключите тестовые провода

    Есть 2 разных провода, которые вы будете использовать для проверки электрической розетки в вашем доме. Один окрашен в красный цвет и должен быть подключен к входу «вольт» мультиметра.Вокруг него может быть красное кольцо. Также есть черный провод, который будет подключен к входу «com» ​​устройства. На нем может быть черное кольцо, чтобы отличить его от правильного.

    Шаг 3 — Вставьте выводы в розетку

    После того, как вы подключите провода к мультиметру, вы можете приступить к проверке стенной розетки. Для этого вам нужно вставить выводы в саму розетку. Обычно, когда вы работаете с электрическими розетками, вам нужно отключить питание, чтобы не нанести себе травму.Однако, чтобы проверить ток, вам нужно держать питание включенным. Помните об этом, вставляя провода в розетку. Важно, чтобы правильный ход оказался в нужном слоте.

    Шаг 4 — Начните с красного провода

    Начните вставлять выводы в гнездо, начав с красного провода в правую вертикальную прорезь. Вставьте черный провод в левую вертикальную прорезь.

    Шаг 5 — Проверка показаний

    После того, как у вас есть провода, вы должны проверить электронный мультиметр, чтобы увидеть, какие показания.При стандартном бытовом токе у вас должно быть значение 110 В переменного тока или 120 В переменного тока. Если вы не видите такого сообщения, значит, проблема с розеткой. Выньте черный провод из гнезда и вставьте его в овальное гнездо в центре гнезда. Если у вас нет показаний, значит, у вас проблемы со схемой.

    Шаг 6 — Отсоедините провода

    После того, как вы проверили электрическую розетку с помощью электронного мультиметра, вам нужно будет отсоединить провода.Насколько важно знать, в какой вертикальный паз вставлять выводы, также важно удалять их в том же порядке. Сначала выньте черный провод из вертикального овального паза. Затем выньте красный провод из гнезда, в котором он находится.

    Шаг 7 — Замените розетку

    Если вы обнаружите, что электрическая розетка работает неправильно, вы можете заменить ее в это время. Если мультиметр работает странно, вы можете попробовать его починить несколькими способами.

    Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

    .
    Розетк

    Добавить комментарий

    Ваш адрес email не будет опубликован.
