Защита от повышенного напряжения в сети


Тут архив со схемами и печатными платами.

Бытовая техника, как правило, имеет внутренний источник питания, который в случае перегрузки выходит из строя. Постоянно контролировать сетевое напряжение невозможно, так как перегрузка при работающей радиоаппаратуре может произойти в любой момент времени.
Предлагаемые ниже устройства позволяют предотвратить повреждение электроприборов и радиоаппаратуры от повышенного или пониженного напряжения.



Данное устройство в качестве коммутатора использует симистор, порог открывания которого устанавливается с помощью резистора R4 на уровне 260V (действующее значение).

Конденсатор С1 устраняет срабатывание схемы от кратковременных помех (выбросов).

Устанавливать светодиод HL1 не обязательно, но при его наличии  удобно настраивать устройство (когда управление симистором отключено).

Ток потребления в ждущем режиме не более 3 мА.


АВТОМАТИЧЕСКАЯ ЗАЩИТА.

Схема контролирует состояние сети и в случае несоответствия сетевого напряжения (170…260В) отключает нагрузку.

При нажатии на кнопку ВКЛ (SB1), реле К1 срабатывает с задержкой примерно в 1 секунду и контактами К1.2 блокирует кнопку. Время задержки включения реле зависит от номинала емкости С2 и резистора R7. Выключение реле К1 может производиться кнопкой ОТКЛ (SB2) или от схемы автоматики, когда на выходе появится импульс или лог. «1» (при выходе напряжения за допуск).

Реле К1 с рабочим напряжением 24В.

Если у трансформатора Т1 имеется свободная обмотка на напряжение 6…12 В, то она может быть подключена к цепям 5 и 6 (вместо R1,R3 установить перемычки, а R4 и R10 исключить из схемы).

Схема контроля напряжения состоит из транзисторов, работающих в режиме микротоков. В нормальном состоянии резисторами R12 и R15 устанавливаем на коллекторах VT2 и VT3 лог. «0» и лог. «1» соответственно.

В этом случае транзисторы VT4 и VT5 заперты и на резисторе R19 нет напряжения (при его появлении сработает VS1).

Меняя напряжение, устанавливаем порог срабатывания схемы: резистором R12 при напряжении ниже 170В, а R15 — при превышении 260В.



Устройство аварийной защиты от превышения сетевого напряжения.



Устройство отличается малым потребляемым током в дежурном режиме — около 2 мА.

В исходном состоянии реле К1 выключено и на конденсаторе С1 накапливается энергия за счет его заряда от сети через резистор R2. Стабилитрон VD1 ограничивает величину напряжения на конденсаторе С1 уровнем 33V.

Как только напряжение в сети превысит на резисторе R5 порог открывания стабилитрона VD3 — открываются транзистор VT1 и тиристор VS1. За счет накопленной на конденсаторе С1 энергии срабатывает реле К1.

Группа контактов К1.1 подключает резистор R1 параллельно с R2. Проходящий через него ток удерживает реле во включенном состоянии после срабатывания, когда конденсатор разрядится через обмотку.

Конденсатор С2 предотвращает срабатывание защиты от кратковременных помех в сети.

Индикатором срабатывания защиты является светодиод HL1.

Диод VD8 предохраняет светодиод от воздействия высокого обратного напряжения.  Вернуть схему в исходное состояние можно, нажав на кнопку «сброс» (SB1).

Детали:

R1 типа ПЭВ на 25 Вт, а остальные — постоянные резисторы типа МЛТ соответствующей мощности.

Подстроечный R5 типа СП5-16А-1 Вт.

Диоды VD1, VD2, VD5…VD7 подойдут любые выпрямительные на ток 0,5А и обратное напряжение не менее 400 В. Транзистор VT1 КТ3102 можно заменить на КТ315 или КТ312.

Стабилитрон VD3 любой из серии прецизионных с напряжением стабилизации 6,6…9,1 В, VD4 на КС533А.

Светодиод HL1 из серии КИПД или АЛ310А. Светодиод можно заменить неонкой. Тиристор VS1 из серий Т112 или Т122, например Т122-20-6 (последняя цифра в обозначении указывает класс допустимого обратного напряжения и в данной схеме значения не имеет).

Реле К1 может быть типа ТКЕ54ПОД или из серии РНЕ44. Такие реле допускают коммутацию напряжения 220В и позволяют пропускать через свои контакты ток более 10А.

Уровень повышенного сетевого напряжения, при котором срабатывает защита, устанавливается резистором R5.

Номинал резистора R6 подбирается для получения нужной яркости свечения светодиода HL1.



Реле контроля напряжения «РН»  предназначено для контроля  питающей сети и автоматического отключения участка цепи (нагрузки) при превышении или понижении напряжения питания выше или ниже установленного предела с целью защиты электрооборудования.

Имеет нижний (175 ±5В) и верхний (245 ±5В) пороги включения, ток нагрузки до 40А.


Схема  рис.1

Обозначения элементов на плате:  «L» — клемма «фаза», «N» — клемма «нейтраль».


Элементы C1, R1, D1-D4 и С2 образуют источник постоянного напряжения величиной около 30В, который питает реле К1. Элементы R5, DW1 и С4 образуют источник постоянного напряжения величиной 12В, для питания микросхемы LM324N, содержащей 4 операционных усилителя, которые используются как компараторы. Элементы R6-R9, DW2 используются для формирования опорных напряжений для компараторов (с анода стабилитрона DW2 снимается напряжение около 6,2 В). Опорное напряжение Uoп2, определяющее величину верхнего опорного, поступает на инвертирующий вход компаратора верхнего порога DA2, опорное напряжение Uoп1, определяющее величину нижнего порога, поступает на неинвертирующий вход компаратора нижнего порога DA3. Сетевое напряжение отслеживается посредством цепочки R2;D5;R3;R4;C3.

Постоянное напряжение с плюсового вывода СЗ (величина которого находится в соответствии с напряжением питающей сети) поступает на инвертирующий вход компаратора нижнего порога и неинвертирующий  вход компаратора верхнего порога.

Если напряжение питающей сети ниже нижнего порога, то напряжение на инвертирующем входе компаратора DA3 меньше опорного напряжения Uoп1, соответственно, на его выходе имеем условную лог.

«1» (напряжение, несколько меньшее напряжения питания компараторов). Транзистор Т2 открыт, напряжение на неинвертирующем входе компаратора DA1 близко к нулю, поэтому на его выходе имеем условный лог.»0″ (напряжение, близкое к нулю). Транзистор Т1 закрыт, реле обесточено, нагрузка отключена.

Теперь предположим, что входное сетевое напряжение находится в пределах нормы, т.е. выше нижнего порога и ниже верхнего. При этом напряжение на инвертирующем входе компаратора DA3 превышает опорное напряжение Uоп1, поэтому на его выходе будет условный лог.»0″. В то же время напряжение на неинвертирующем входе компаратора DA2 меньше опорного напряжения Uon2, поэтому но его выходе также будет условный лог.»0″. Транзистор Т2 закрыт, напряжение на неинвертирующем входе компаратора DA1 больше опорного напряжения Uоп2, поэтому условная лог.»1″ на его выходе открывает транзистор Т1, реле К1 через контакты К1.1 подключает нагрузку. Если входное сетевое напряжение станет больше верхнего порога, то напряжение на неинвертирующем входе компаратора DA2 превысит опорное напряжение Uon2, условная лог.

«1» но его выходе откроет транзистор Т2, условный лог.»0″ на выходе компаратора DA1 закроет транзистор T1, реле выключится, нагрузка будет отключена. Индикацию роботы обеспечивает двухцветный светодиод LED. В нормальном режиме, когда нагрузка подключена, лог.»1″ с выхода DA1 зажигает нижний (по схеме) светодиод зеленого цвета свечения. Если нагрузке отключена, питающее напряжение через реле К1 зажигает верхний (по схеме) светодиод красного цвета свечения.

Задержку перед первым и повторным включением (после того, как сетевое напряжение вошло в норму) обеспечивают элементы R14 и С6.

С указанными номиналами обеспечивается задержка около 1,5 мин. Элементы R12, R11, C5 подавляют помехи и импульсы с частотой питающей сети, которые могут иметь место при колебании входного напряжения вблизи верхнего или нижнего порогов.

Резистор R10 обеспечивает гистерезис компаратора DA3.

В процессе эксплуатации было замечено, что при кратковременном пропадании напряжения (<1c), якорь реле успевает отпуститься, а коммутирующий транзистор еще не закрылся и при восстановлении сетевого напряжения конденсатор в БП не может накопить необходимый заряд для повторного включения реле т. к. шунтирован подключенной катушкой силового реле.

Так все и остается, горит светодиод все ОК, а силовое реле не включено.

Проблема исправлена заменой резистора R11 с 100кОм на 2,4кОм, С3 на 10 мкФ и С1 на 470мф. Теперь транзистору Т2 достаточно тока, чтоб успеть разрядить конденсатор С6.  Схема перейдет в аварийный режим, светодиод загорится красным цветом.



Защита от превышения напряжения сети

Устройство весьма экономично, поскольку для управления полевыми транзисторами IRF840, требуется очень небольшая статическая мощность.


Если вероятно появление напряжения до 380В (амплитудное —540В), следует применить полевые транзисторы с большим допустимым напряжением сток—исток.

Узел управления содержит RS-триггер на DD1 — К561ТМ2 и ключ на VT1.

Питают узел управления от выпрямителя на диоде VD3 и параметрического стабилизатора напряжения, собранного на стабилитроне VD6 и гасящем резисторе R6, с фильтрующим конденсатором С2. Диоды VD4, VD5 и резистор R8 защищают выход микросхемы от импульсных сетевых помех.

   Выпрямленное напряжение через резистор R3 поступает на подстроечный резистор R1, а с его движка на последовательно включенные стабилитроны VD1, VD2 и подстроечный резистор R2. Если сетевое напряжение соответствует норме или немного меньше, стабилитроны VD1, VD2 закрыты и напряжение на резисторе R2 равно нулю. Транзистор VT1 закрыт, поэтому конденсатор С1 заряжается через резистор R7, когда напряжение на конденсаторе и, соответственно, на входе S микросхемы DD1 1 достигнет высокого уровня, на выходе триггера также появится высокий уровень. Транзисторы VT2 и VT3 открываются, и сетевое напряжение поступает на нагрузку.

Если сетевое напряжение увеличится, стабилитроны VD1. VD2 начнут открываться. На резисторе R2 появятся импульсы напряжения которые через резистор R4 поступают на вход R триггера, а с движка резистора R2 — на базу транзистора VT1 Транзистор открывается, и конденсатор С1 разряжается, поэтому на входе S триггера присутствует низкий уровень.

При дальнейшем повышении сетевого напряжения амплитуда импульсов на резисторе R2 увеличится. Когда она достигнет высокого логического уровня на входе R, триггер переключится — на его выходе появится низкий уровень. Коммутирующие полевые транзисторы закроются, и нагрузка отключится.

Если теперь сетевое напряжение начнет уменьшаться, амплитуда импульсов на резисторе R2 также будет снижаться и станет меньше высокого логического уровня, но состояние триггера не изменится. При дальнейшем снижении сетевого напряжения амплитуда импульсов уменьшится настолько, что транзистор VT1 открываться не будет и конденсатор С1 вновь начнет заряжаться на входе S триггера DD1.1 и, соответственно, на его выходе появится высокий уровень, полевые транзисторы откроются, и на нагрузку поступит сетевое напряжение.

Стабилитроны KC551A(VD1; VD2) можно заменить одним КС591А; КС600А или тремя включенными последовательно КС527А, 2С530А, 2С536А, диод КД105Б (VD3) — КД105В, КД105Г диоды КД521А (VD4\ VD5) — КД503А. КД510А, КД522Б.

Если ток нагрузки превышает 2А полевые транзисторы необходимо установить на теплоотводы.

Налаживание:

Движок подстроенного резистора R2 устанавливают в верхнее, а резистора R1 — в левое по схеме положение и подают на устройство напряжение, соответствующее порогу отключения, (250В) Медленно перемещая движок резистора R1, добиваются отключения нагрузки.

Затем на входе устройства устанавливают напряжение подключения нагрузки, (230В) и, перемещая движок резистора R2, добиваются ее включения.

Чтобы увеличить гистерезис (разность значений напряжения отключения и подключения), общее напряжение стабилизации последовательно включенных стабилитронов VD1, VD2 следует уменьшить.



Схема представленная ниже, отключит нагрузку, когда напряжение превысит 242В или станет ниже 170В.

В исходном состоянии контакты реле находятся в положении указанном на схеме.


Подключение нагрузки к сети происходит при нажатии на кнопку SB1 «Пуск». Сетевое напряжение через гасящий конденсатор С1 и резистор R10 поступает на выпрямитель на диодах VD9, VD10, и заряжает конденсатор С3. Напряжение на конденсаторе стабилизировано стабилитроном VD11. От этого выпрямителя питается маломощное реле К2, которое управляет работой мощного реле К1.

Через диод VD2 сетевое напряжение поступает на узел включения реле К2.

Если напряжение в сети будет более 170В стабилитрон VD7 откроется, что позволит зарядиться конденсатору С2 до напряжения достаточного для открывания транзистора VT1, который включит реле К2. Параллельно катушке реле К2 включен диод VD8 для защиты транзистора от ЭДС самоиндукции, при выключении реле К2.

Это реле своим контактом К2.1 включит мощное реле К1, а оно своими контактами К1.1…К1.4 подаст сетевое напряжение в нагрузку.

При этом загорается светодиод HL2, сигнализирующий о нормальной работе устройства.  Светодиод HL1 погаснет, устройство вошло в рабочий режим.

Защита от понижения напряжения

Если напряжение сети станет меньше, чем 170В, стабилитрон VD7 закроется, и зарядка конденсатора С2 прекратится. Это приведет к тому, что конденсатор С2 разрядится через резистор R8 и переход база – эмиттер транзистора VT1. Транзистор закроется и промежуточное реле К2 отключится и контактом К2.1 выключит мощное реле К1 – нагрузка обесточена.

Защита от повышенного напряжения

Узел защиты от превышения напряжения собран на тиристоре VS1. Сетевое напряжение, а точнее его положительная полуволна, через диод VD2 поступает на соединенные последовательно стабилитроны VD3… VD6, а через них на резисторы R2 и R3. При повышении сетевого напряжения свыше 242В стабилитроны откроются и на резисторе R3, создастся падение напряжения, величина которого будет достаточна для открытия тиристора VS1.

Открытый тиристор через резистор R5 «посадит» напряжение на конденсаторе С3 реле К2 выключится, а вместе с ним отключится реле К1, и нагрузка будет отключена.

Повторное включение нагрузки можно осуществить лишь нажатием кнопки «Пуск».

Детали: подстроечный резистор типа СП3-3 или СП3-19. Конденсатор С1 типа К73-17 на напряжение не ниже 630v. Диоды VD1, VD2, VD8…VD10 любые маломощные с обратным напряжением не менее 400 В, типа 1N4007.

Транзистор VT1 можно заменить на КТ817Г, КТ603А,Б или КТ630Д.

В качестве мощного реле К1 использовано реле с катушкой на переменное напряжение 220В.

Реле К2 с напряжением срабатывания около 50В и током катушки не более 15 мА.

В качестве VD3… VD6, указанных на схеме, возможно применение стабилитронов КС600А, КС620А, КС630А, КС650А, КС680А.

Налаживание:

Сначала следует настроить верхний порог, подбором стабилитронов VD3…VD6 и резистора R3 добиться отключения прибора при напряжении 242В. Точная настройка осуществляется подбором резистора R3. При настройке вместо него установить переменный резистор сопротивлением около 10 ком, а по окончании настройки заменить его постоянным. Чтобы не происходило срабатывания устройства по нижнему порогу движок резистора R7 установить в верхнее по схеме положение.

После настройки верхнего порога следует с помощью резистора R7 добиться отключения устройства при понижении напряжения до 170В.



Автомат защиты

Отключает нагрузку от сети в случае выхода напряжения за установленные пределы (185…250 В), и обеспечивает 5и минутную задержку включения после нормализации сетевого напряжения.

Схема устройства приведена на рис. 1.

Напряжение питания поступает от однополупериодного выпрямителя на диоде VD3 с гасящим конденсатором С1. Стабилитрон VD2 пропускает положительные полупериоды тока гасящего конденсатора и стабилизирует выходное напряжение в отрицательных полупериодах.

Контроль сетевого напряжения выполнен на сдвоенном ОУ DA1, элементы которого работают в режиме компараторов.

Измерительный выпрямитель на диоде VD1 формирует пропорциональное средневыпрямленному значению переменного сетевого постоянное напряжение. Оно поступает на входы ОУ микросхемы DA1 с движков подстроечных резисторов R2 и R6. Ими регулируют соответственно верхнюю и нижнюю границы допустимого интервала изменения сетевого напряжения.

Специализированная «часовая» микросхема DD1 отсчитывает пятиминутный интервал задержки включения холодильника. Частоту задающего генератора (2,12 кГц) устанавливают подборкой резистора R11. Импульсы этой же частоты использованы для управления симистором VS1. Светодиод HL1, служит индикатором режима работы устройства.

На вторые входы ОУ со стабилитрона VD4 подано образцовое напряжение. Если напряжение в сети вышло за установленные пределы, уровень на одном из выходов DA1 станет высоким (относительно минусового вывода конденсатора СЗ).

Поступив через диод VD5 или VD6 на вход R (выв. 9) счетчика-делителя на 60 микросхемы DD1, этот уровень запрещает работу счетчика, на выходе М которого будет установлен низкий уровень. В результате импульсы с выхода элемента DD2.1 не проходят на выход элемента DD2.2.

Симистор VS1, на управляющий электрод которого не поступают открывающие импульсы, закрыт — нагрузка обесточена. Транзистор VT2 открыт, светодиод HL1 включен и сигнализирует о временной блокировке.

Как только напряжение сети придет в норму, на обоих выходах DA1 будет установлен низкий уровень. Так как конденсатор С5 разряжен, уровень на выходе элемента DD2 4 тоже низкий. Таким же, благодаря связи через резистор R24, станет и уровень на входе R счетчика-делителя на 60. Счетчик заработает и через 5 мин, низкий уровень на его выходе М сменится высоким. Дальнейшее поступление импульсов с выхода S2 микросхемы DD1 на вход С счетчика будет заблокировано открывшимся диодом VD7, и счетчик останется в этом состоянии, пока не будет возвращен в исходное высоким уровнем на входе R.

Высокий уровень на выходе М разрешает прохождение импульсов частотой 2,12 кГц через элемент DD2.2. Продифференцированные цепью C6R22 и усиленные транзистором VT3, эти импульсы открывают симистор VS1 — нагрузка подключена, а светодиод HL1 погашен.

Перемычку S1 устанавливают при налаживании устройства или в случае, если задержка включения нагрузки не требуется. За счет увеличения частоты импульсов, поступающих на счетный вход счетчика-делителя на 60, продолжительность задержки сокращается приблизительно до 20 мс, что равносильно ее отсутствию.

Детали:

Конденсатор С1 — К73-17 на 630v, С4 и С6 — любого типа. Подстроечные резисторы — СПЗ-386. Симистор ВТ137-600 — ТС106-10 на напряжение не ниже 600V.

Вместо К157УД2 подойдет любой сдвоенный ОУ, Стабилитрон КС133Г можно заменить любым на напряжение 3…3,6V.

Налаживание  автомата:

устанавливают требуемую задержку включения холодильника, пороги срабатывания узла контроля сетевого напряжения и время срабатывания токовой защиты.

Для получения пятиминутной задержки частота импульсов на выходе элемента DD2.1 должна быть равна 2,12 кГц. Ее устанавливают подборкой резистора R11.

На время регулировки порогов рекомендуется отключить задержку, установив перемычку S1, как показано на рис. 2 штриховой линией.

Подав на автомат переменное напряжение 185В, установите движок резистора R2 в положение, соответствующее границе включения светодиода HL1.

Затем, увеличив напряжение до 250В повторите процедуру, вращая на этот раз движок резистора R6.

Ложные срабатывания автомата удается устранить увеличением емкости конденсатора С2 до 100…220 мкФ.

Учитывая возможность аварийного повышения напряжения в сети до 380В, следует применять конденсатор С1 на напряжение не менее 1000 В.



ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ

     При превышении напряжения выше заданного безопасного уровня, устройство замкнёт сеть и сгорят или выбьют пробки. Напряжение срабатывания защиты примерно 270 В. Резистором R1 можно в небольших пределах изменять напряжение срабатывания. Конденсаторы С1 и С2 образуют с R1 RC-цепочку, которая препятствует срабатыванию устройства при импульсных выбросах в сети.


При напряжении в сети до 270В стабилитроны VD3, VD4 и тиристоры закрыты. При превышении напряжения свыше 270В открываются стабилитроны VD3, VD4, и на управляющие электроды тиристоров поступает открывающее напряжение. В зависимости от полярности полупериода сетевого напряжения, ток проходит либо через тиристор VS1, либо через VS2 которые открываясь — замкнут сеть.

Без конденсаторов С1 и С2 время срабатывания не превышает одного полупериода напряжения сети, но возможны ложные срабатывания.

С конденсаторами С1 и С2 снижается быстродействие устройства, можно сделать и однополупериодную схему с одним тиристором (VS1), удалив VS2, С2, VD1, VD2 и VD6.

Радиолюбитель №9 2006г стр. 9



Устройство защиты аппаратуры от аномального напряжения в сети.


Устройство отключает нагрузку при выходе сетевого напряжения за пределы 180…240В. Когда напряжение сети придет в норму, устройство отрабатывает паузу (10 с) и автоматически подключает нагрузку к сети.

Элемент, коммутирующий переменный ток — пара полевых транзисторов VT2 и VT3 с изолированным затвором, включенных встречно-последовательно.

На ОУ DA1.1 собран компаратор, контролирующий снижение напряжения сети, а на ОУ DA1.2 — повышение.

Резисторы R1—R3 образуют делитель выпрямленного напряжения сети, пульсации которого сглажены конденсатором С1.

На неинвертирующие входы обоих компараторов поступает образцовое напряжение со светодиода HL1, ток через который стабилизирован полевым транзистором VT1.

Логические элементы микросхемы DD1 обрабатывают сигналы компараторов и формируют напряжение затвор-исток транзисторов VT2 и VT3, управляющее их состоянием. Микросхемы DA1 и DD1 получают питание от конденсатора С2, который заряжается импульсами напряжения сети через диод VD1, резистор R4 и встроенный защитный диод транзистора VT2. Напряжение на конденсаторе С2 ограничено с помощью стабилитрона VD2.

Когда напряжение сети упадет ниже 180В, напряжение на движке подстроенного резистора R2 станет меньше образцового, в результате чего на выходе компаратора DA1.1 установится высокий уровень, на выходе элемента DD1.1 — низкий уровень, на выходе элемента DD1.4 — высокий уровень, светодиод HL2 погаснет, диод VD3 откроется, конденсатор СЗ быстро зарядится через токоограничительный резистор R6 и диод VD5.

Напряжение с конденсатора СЗ подается на верхний по схеме вход (вывод 1) элемента DD1. 2, а с анода диода VD3 — на верхний по схеме вход (вывод 12) элемента DD1.3. RS-триггер, собранный на этих элементах, переключится в состояние низкого уровня на выводе 3 микросхемы DD1. Именно это напряжение подано на затворы транзисторов VT2 и VT3. Эти транзисторы закроются и отключат нагрузку от сети.

Когда напряжение сети превысит 240В, напряжение на резисторе R3 станет больше образцового, в результате чего на выходе компаратора DA1.2 установится низкий уровень, на выходе элемента DD1.4 — высокий уровень, светодиод HL2 погаснет. Конденсатор СЗ зарядится, как описано выше. Высокий уровень на выводе 1 микросхемы DD1 и низкий уровень на ее выводе 13 аналогично переключат триггер на элементах DD1.2 и DD1.3, транзисторы VT2 и VT3 закроются и отключат нагрузку от сети. Когда напряжение сети вернется в допустимые пределы, на выходе компаратора DA1.1 установится низкий уровень, а на выходе компаратора DA1.2 — высокий. На выходе элемента DD1.4 установится низкий уровень, включится светодиод HL2 — индикатор допустимого напряжения сети. Но нагрузка включена не будет, пока конденсатор СЗ не разрядится через резисторы R9, R6 и выход элемента DD1.4. Пауза продолжается около 10с из-за большого сопротивления резистора R9. Лишь когда напряжение на конденсаторе СЗ, а значит, и на верхнем по схеме входе элемента DD1.2 будет соответствовать низкому логическому уровню, произойдет переключение триггера в состояние высокого уровня на выводе 3 микросхемы DD1, в результате чего транзисторы VT2 и VT3 откроются и подключат нагрузку к сети.

Если во время паузы напряжение сети выйдет за допустимые пределы, на выходе элемента DD1.4 установится высокий уровень, светодиод HL2 погаснет, конденсатор снова быстро зарядится через резистор R6 и диод VD5. Поэтому, когда напряжение сети войдет в допустимые пределы, пауза будет отработана снова. Благодаря этой паузе нагрузка защищена от колебаний напряжения сети.

Транзисторы VT2 и VT3 должны быть рассчитаны на максимальный ток нагрузки и напряжение не менее 600В, чтобы устройство выдерживало аварийное повышение напряжения сети до 380В.

Если мощность нагрузки не превышает 700 Вт, можно применить транзисторы КП707Б— КП707Г. Если напряжение сети не превышает 350В, можно применить транзисторы из серии IRF840. Транзистор VT1 — из серии КП303 с начальным током стока 1,6—2 мА. Светодиод HL1 — с падением напряжения 1.7…1,9В при указанном выше прямом токе. Светодиод HL2—любой, свечение которого заметно под прямым током около 1 мА. Диод VD1 на прямой ток не менее 100 мА и обратное напряжение не менее 600 В. Стабилитрон VD2 — с напряжением стабилизации 11… 15В при токе 5мА. Диоды VD3— VD5 из серий КД521, КД522. Микросхему LM358N (DA1) можно заменить на КР1040УД1, КР1464УД1Р.

Налаживание:

Резистор R2 устанавливают в верхнее по схеме положение, а R3 — в нижнее. На входе подают напряжение 240В, при этом светодиод HL2 должен быть погашен.  Перемещают движок резистора R3 до включения светодиода HL2. Затем подают напряжение 180В и перемещают движок резистора R2 до гашения светодиода HL2. После этого изменяя напряжение, отслеживают включение и отключение нагрузки, а также длительность паузы, которую можно изменить подбором резистора R9. Для надежности устройства можно измерить сопротивление резистора R3 и обоих участков резистора R2, после чего впаять вместо них постоянные резисторы.



Схема ниже, применяется как защитный элемент электрических цепей с напряжением от 115 до 180V.

Она содержит цепь контроля напряжения на транзисторах VT1;VT2, включенных по лавинно-встречной схеме, простенький усилитель управляющего тока на VT3 и собственно тиристор.

В исходном состоянии тиристор и усилитель выключены, а цепь контроля потребляет ничтожный ток. Цепь контроля сравнивает два напряжения: опорное со стабилитрона VD1 и уменьшенное делителем R1;R2;R3 исходное напряжение. Для предотвращения случайных срабатываний ограничителя при различных помехах, небольших скачках напряжений и т.п. имеется сглаживающий конденсатор C1, причём постоянная времени цепочки R2;R3;C1 выбрана порядка миллисекунд. На транзисторе VT1 происходит собственно сравнение напряжений. В исходном состоянии VT1 и VT2 закрыты. Когда на эмиттере VT1 напряжение становится больше на 0.7V, чем на базе, VT1 открывается. При этом ток через коллектор VT1 поступает в базу VT2, что приводит к его открытию. Открывающийся транзистор VT2 начинает забирать ток из точки опорного напряжения и передавать его для открытия VT3. Уменьшение опорного напряжения приводит к ещё большему открытию VT1, который в свою очередь ещё больше открывает VT2. Через некоторое время оба транзистора оказываются в состоянии насыщения. Поскольку ток с лавинной пары недостаточен для открывания тиристора, имеется усилительный каскад на VT3. Открытый поступающим с VT2 током транзистор VT3 надёжно и уверенно открывает тиристор, и тот начинает шунтировать схему.



Защита от аварийного напряжения сети.

Устройство отключает нагрузку от электросети при снижении или превышении сетевым напряжением заранее установленных значений (195 и 245 В).


Характеристики:

Нижний порог отключения нагрузки,  160. ..195V Верхний порог отключения нагрузки,  230…260V

Время отключения нагрузки при возникновении аварийной ситуации в сети,    1 …3с

Время включения после восстановления напряжения сети,  30…60с

Схема устройства показана на рис. 1. На диодах VD2, VD3 собран выпрямитель с балластными конденсаторами С5, С6, а на стабилитроне VD6 и транзисторе VT1 — ограничитель выходного напряжения выпрямителя, резистор R1 ограничивает зарядный ток конденсаторов С5, С6 при подключении устройства к сети. Резисторы R6, R8 обеспечивают разрядку конденсаторов С5, С6 при отключении устройства, они включены последовательно, так как большинство резисторов (например, МЛТ, С2-23, Р1-4) имеют рабочее напряжение не более 250 В. На диоде VD1 собран однополупериодный выпрямитель, конденсаторы С2, СЗ — сглаживающие, С1, С4 подавляют высокочастотные помехи. ОУ DA1.1, DA1.2 — компараторы напряжения, светодиод HL1 индицирует включение устройства в сеть, а HL2 — нормальное напряжение сети. Диоды VD4 и VD5 образуют «монтажное ИЛИ», напряжение питания компараторов стабилизировано интегральным стабилизатором на микросхеме DA2, оно использовано и как образцовое.

После подключения устройства к сети на выходе микросхемы DA2 напряжение будет около 12В, на конденсаторах СЗ, С4 — постоянное напряжение, значение которого зависит от сетевого напряжения и сопротивления резисторов R2— R5. При напряжении сети 220 В это напряжение примерно равно 2,5 В. Резисторами R7 и R9 устанавливают верхний и нижний пороги отключения нагрузки. Если напряжение сети в норме, то на выходах ОУ низкий уровень, транзистор VT2 закрыт и начинается зарядка конденсатора С9 через резисторы R13, R14. Через 30…60 с напряжение на конденсаторе С9 становится достаточным для открывания полевого транзистора VT3, а затем и биполярного транзистора VT4. На реле К1 поступает напряжение питания, оно сработает и своими контактами К1.1 подключит нагрузку к сети. Одновременно светит светодиод HL2, сигнализируя, что сетевое напряжение в норме и оно подано на нагрузку.

Если напряжение сети превысит верхний порог отключения, компаратор на ОУ DA1.1 переключится, на его выходе установится высокий уровень, транзистор VT2 откроется и конденсатор С9 быстро разрядится через этот транзистор и резистор R14. Транзисторы VT3, VT4 закроются, светодиод HL2 погаснет и реле отключит нагрузку от сети. При уменьшении напряжения сети до нижнего порога переключится компаратор на ОУ DA1.2, процесс повторится и нагрузка также будет отключена от сети. Длительность временного интервала между моментом возникновения аварийной ситуации и отключением нагрузки (1…3с) зависит от скорости разрядки конденсатора С9 (т. е. от его емкости и сопротивления резистора R14), напряжения открывания транзистора VT3 и постоянной времени цепи выпрямителя (R4, R5, конденсаторы С2, СЗ).

Когда напряжение сети вернется в допустимые пределы, транзистор VT2 закроется, начнется зарядка конденсатора С9 и через 30…60 с реле К1 подключит нагрузку к сети. Время задержки зависит от сопротивления резистора R13, емкости конденсатора С9 и напряжения открывания транзистора VT3.

В устройстве применены конденсаторы С5, С6 — К73-17, оксидные — К50-35, остальные   —   К10-17.   Транзисторы

2N2222 заменимы на КТ3102 с любыми буквенными индексами (VT2) или КТ3117А, КТ815А, КТ815Б, КТ815В (VT1, VT4). Транзистор BS170P можно заменить на КП501А, КП501Б, взамен стабилитрона КС518А можно применить любой маломощный стабилитрон с напряжением стабилизации 15…22 В. Светодиоды допустимы любые в пластмассовом корпусе диаметром 3…5 мм, желательно разного цвета свечения, с рабочим током 5….20 мА. Автор применил многооборотные подстроечные резисторы W3296 (R7, R9), но подойдут СП5-2ВБ, постоянные резисторы — С2-23, МЛТ, реле — TRJ-12VDC, но можно использовать и аналогичные TRIL-12VDC, TRU-12VDC, TRV-12VD с одной группой контактов на замыкание или переключение.

Налаживание:

На выход устройства подают напряжение 220V, светодиод HL1 должен светить, на конденсаторе С11 — напряжение примерно 12V, а на выводах 2 и 5 микросхемы DA1 — около 2,5V. Резистором R7 устанавливают на выводе 6 микросхемы DA1 напряжение 2,9V, что соответствует верхнему порогу отключения (около 245V), а резистором R9 — напряжение 2,2V на выводе 3 микросхемы DA1, что соответствует нижнему порогу отключения (около 195V). После установки напряжений подключают нагрузку, ЛАТРом изменяют напряжение и проверяют напряжения отключения нагрузки. При необходимости их изменяют в нужную сторону резисторами R7 и R9.

Примечание:

Примененные конденсаторы К73-17(С5, С6), хотя и имеют рабочее напряжение 630V, но амплитуда приложенного к ним переменного напряжения не должна превышать 50 % этого значения (315V). Поэтому при сетевом напряжении 230V и более конденсаторы будут работать в запредельном режиме, что снижает надежность устройства. Поэтому лучше использовать конденсаторы К75-10 (2 х 0,47мкФ на 500V или 1 шт. 1мкФ на 500V).



БЛОК ЗАЩИТЫ

Следит за уровнем напряжения в сети, и если его величина выходит за заданные пределы отключает нагрузку.

Включение нагрузки происходит не сразу после прихода напряжения сети в норму, а через несколько секунд после этого. Задержка не дает переходным процессам, возникшим в сети, отрицательно повлиять на оборудование.

Включение и выключение нагрузки осуществляется с помощью реле К1. Схема питаются от трансформаторного источника питания на Т1. Напряжение питания микросхемы D1 поддерживается с помощью стабилизатора А1.

Датчиком величины сетевого напряжения служит выпрямитель на VD4 и СЗ, а так же, R1-R4.

На выходе выпрямителя (VD4-СЗ) будет постоянное напряжение, пропорциональное переменному напряжению в сети. Резисторы R1-R4 представляют собой два подстраиваемых делителя напряжения.

Элементы микросхемы D2 образуют своеобразные усилители сигналов датчика. Резистором R4 выставляют нижний порог напряжения сети, а резистором R3 — верхний. Когда в сети напряжение ниже установленного порога напряжение на входе D2.1 сползает в сторону логического нуля. Напряжение на выходе D2.1 начинает повышаться и элемент D1.1 переключается в нулевое состояние на выходе. Это приводит к переключению элемента D1.2 в единичное состояние.




Конденсатор С4 быстро заряжается через VD5 и R5. На выходе D1.3 возникает ноль. Транзисторы VT1-VT2 выключаются и реле К1 отключает нагрузку. При входе напряжения в норму происходит обратный процесс и на выходе D1.2 устанавливается ноль. При этом разрядка конденсатора С4 происходит через относительное большое сопротивление R8, поэтому на включение нагрузки уходит несколько секунд (пока С4 разряжается до порога логического нуля). Если напряжение в сети превышает установленный резистором R3 максимальный предел, то срабатывает элемент D2.2. На его выходе напряжение снижается и это приводит к переключению элемента D1.2 в состояние единицы на выходе. Дальше все, как и в случае с понижением напряжения.
Детали. Конденсатор С3 должен быть на напряжение не ниже 400V. Трансформатор Т1 – со вторичной обмоткой 9+9V, и током 300mA. Тип реле К1 зависит от максимальной мощности нагрузки.



Устройство защиты.

Работает оно следующим образом:

При выходе напряжения сети за установленные пределы (регулируют нижний R4, верхний — R6) срабатывает таймер DD2 и на его выходе 3 устанавливается низкий уровень, зеленый светодиод VD6 гаснет, семистор ТС 106 отключает нагрузку.

Низкий уровень на выходе 7 таймера DD2 разрешает работу счетчика DD1 К176ИЕ5, который выполняет роль второго таймера, формирующего время задержки на включение нагрузки. Это время зависит от номиналов R14 и С6 и, при указанных на схеме, составляет около 4 минут.

По прошествии 4 минут через дифцепочку С5 R15 и Т2 проходит очень короткий импульс сброса таймера DD2 и, если напряжение в сети нормализовалось, на выводе 3 таймера установится высокий уровень, засветится зеленый светодиод и симистор VD10 ТС106 подключит нагрузку. В противном случае пройдет еще 4 минуты и все повторится, и так будет происходить до тех пор, пока напряжение в сети не нормализуется.

Красный светодиод VD7 индицирует работу таймера на DD1 и, если все нормально, должен мигать каждые 2-3 сек.
Детали: R2 — не менее 1 Вт, СЗ — с малым током утечки. Оптосимистор VD9 МОС 3022 можно заменить на МОС 3020-3062. С1 — не менее чем на 400 В.
Симистор ТС-106 может коммутировать нагрузку до 10А, если необходим больший ток, то нужно заменить его на более мощный (например ТС-132).
Защита предназначена для круглосуточной работы и боится только КЗ на выходе.
При первом включении через защиту нагрузка подключится через 4 минуты, далее — автоматический режим работы.



Схема устройства (рис.3).

На операционном усилителе (ОУ) DA1.1 выполнен компаратор, который опрокидывается в состояние лог.»0″ при достижении напряжения сети 195В, на DA1.2 компаратор, который устанавливается в состояние лог «1» при достижении напряжения сети 200В.

На прямые входы ОУ подается опорное напряжение около 6,2В.

Пороги срабатывания компараторов выставляются переменными резисторами R3 и R4.

Если напряжение в сети, ниже 195В, на выходах обоих компараторов присутствует лог «1». На выходе инвертора DD1.1 – лог «0», который устанавливает RS-триггер на элементах DD1.2, DD1.3 в «единичное» состояние (уровень лог.»0″ на выводе 4 DD1.3). При этом транзисторы VT2 и VT3 закрыты и реле К1 обесточено.

При повышении сетевого напряжения до 195В в состояние отрицательного насыщения перебрасывается компаратор DA1. 1, на его выходе устанавливается лог «0» и, соответственно, на входе S RS-триггера — уровень лог «1», и триггер остается в «единичном» состоянии.


Печатная плата показана на рис.4.


При повышении сетевого напряжения до 200В в состояние лог.»0″ переходит и компаратор DA1.2. Уровень лог.»0″ появляется на входе R RS-триггера, и он переключается в «нулевое» состояние. Уровнем лог.»1″ с инверсного выхода RS-триггера открываются транзисторы VT2 и VT3, включается реле К1.

При понижении сетевого напряжения до 200В на выходе компаратора DA1.2 появляется лог»1″, но триггер все равно остается в «нулевом» состоянии, по-прежнему выходное напряжение будет равно сетевому. И только когда сетевое напряжение понизится до 195В, на выходах обоих компараторов появится лог.»1″, на входе S RS-триггера появится лог.»0″, и триггер переходит в «единичное» состояние, реле К1 отпускает. Таким образом, схема не реагирует на повышение напряжения от 195 до 200В и на понижение от 200 до 195В, и «триггерный эффект» в ней отсутствует.

Неиспользуемые выводы (выходы) DA1 и DD1 нужно удалить.



По материалам:
http://www.radioradar.net/
http://elwo.ru/
http://pro-radio.ru/
http://lib.qrz.ru/
http://pro-radio.ru/

Устройства защиты от перенапряжений

Обычно в любых электрических сетях напряжение находится в пределах, определяемых техническими нормативами, но иногда оно отклоняется от допустимых значений. Предельно допустимое напряжение находится в пределах ±10 % от номинального значения напряжения, т. е. для однофазной сети в диапазоне 198—242 В, а для трехфазной — 342—418 В. Отклонения от указанных значений называются перенапряжениями. Перенапряжения имеют различную природу и в зависимости от этого отличаются длительностью и величиной. Длительные перенапряжения (свыше 0,01 с) обычно возникают из-за неисправности понижающего трансформатора на подстанции или обрыва нулевого провода в питающей сети.

Такие перенапряжения имеют сравнительно небольшие значения (от 230 В до величины междуфазного напряжения — 380 В), но действуют длительное время и представляют вполне реальную угрозу и для человека, и для оборудования. Длительное повышение напряжения может произойти и в случае неравномерного распределения нагрузок по фазам во внешней сети. Тогда возникает перекос фаз, при котором на самой загруженной фазе напряжение становится ниже, а на незагруженной — выше номинального. Кратковременные всплески напряжения могут произойти и в результате переключений в энергосети или во время включения мощных реактивных нагрузок.

Для надежной защиты домашней электропроводки от перенапряжений рекомендуется создание многоуровневой (по крайней мере, трехступенчатой) системы защиты из УЗИП разных классов. УЗИП класса В (тип 1) рассчитано на номинальный разрядный ток 30— 60 кА, УЗИП класса С (тип 2) — на ток 20—40 кА. УЗИП класса D (тип 3) на ток 5—10 кА. При создании многоступенчатой системы защиты от перенапряжений следует обеспечить соответствие мощности каждой ступени, т. е. максимальный ток, протекающий через них, не должен превышать их номинальных характеристик. Но в первую очередь необходимо создать эффективную систему заземления.

Мощные импульсные перенапряжения (с токами до 100 кА) могут возникать при воздействии грозовых разрядов. При этом напряжение может достигать десятков киловольт. Такие импульсы длятся в течение максимум сотни микросекунд, и защитные автоматы не успевают на них среагировать, так как самые современные типы автоматов имеют время срабатывания единицы миллисекунд, что может стать причиной пробоя и повреждения изоляции между фазой и нейтралью или между фазой и землей. Как правило, это не приводит к короткому замыканию и не нарушает работу сети, но в месте повреждения изоляции возникает небольшой ток утечки. И если он проходит между фазой и нейтралью, то не фиксируется УЗО и автоматами защиты, но зато приводит к повышенному нагреву изоляции и ускорению процесса ее старения. С течением времени сопротивление изоляции на этом участке уменьшается, а ток утечки возрастает.

Последствия воздействия этих негативных факторов на электронное оборудование и электропроводку могут быть фатальными, поэтому домашняя сеть требует комплексной защиты от перенапряжений с использованием различных типов устройств (УЗИП, ОП, PH и т. д.).

Возможность использования различных УЗИП для выполнения конкретных защитных функций определяется по техническим характеристикам, отраженным в маркировке прибора.

Уровень напряжения защиты U является важнейшим параметром, характеризующим УЗИП. Он определяет значение остаточного напряжения, появляющегося на выводах УЗИП вследствие прохождения разрядного тока. Для УЗИП 1-го класса Up не должен превышать 4 кВ, для устройств 2-го класса — 2,5 кВ, для 3-го класса УЗИП устанавливается Up не более 1,5 кВ — тот уровень микросекундных импульсных перенапряжений, который должна выдерживать бытовая техника.

Максимальный разрядный ток Imax — величина импульса тока, которую должно выдержать УЗИП однократно, сохранив при этом работоспособность.

Номинальный разрядный ток 1n — величина импульса тока, которую УЗИП должно выдержать многократно при условии его остывания до комнатной температуры в промежутке между импульсами.

Максимальное длительное рабочее напряжение Uc — действующее значение напряжения переменного или постоянного тока, которое длительно подается на выводы УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения при различных нештатных режимах работы сети. Номинальный ток нагрузки Ii( — максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке, защищаемой УЗИП. Данный параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. Так как большинство УЗИП подключаются параллельно цепи, то данный параметр у них не указывается.

При необходимости дополнительной защиты конкретных приборов используются устройства, выполненные в виде вставок и удлинителей, — сетевые фильтры. В их конструкцию включены варисторы, подавляющие импульсные скачки напряжения.

Варисторы — это полупроводниковые резисторы, в работе которых используется эффект уменьшения сопротивления полупроводникового материала при увеличении приложенного напряжения, за счет чего они являются наиболее эффективным (и дешевым) средством защиты от импульсных напряжений любого вида. Варистор включается параллельно защищаемому оборудованию и при нормальной эксплуатации находится под действием рабочего напряжения защищаемого устройства. В рабочем режиме ток через варистор пренебрежимо мал, и он в этих условиях представляет собой изолятор. При возникновении импульса напряжения сопротивление варистора резко уменьшается до долей ома. В этом случае через него кратковременно может протекать ток, достигающий нескольких тысяч ампер. После гашения импульса напряжения он вновь приобретает очень большое сопротивление.

Выбор УЗИП производится в соответствии с принятой системой защиты. При этом обязательно учитываются технические характеристики устройств, которые должны быть приведены в каталоге и нанесены на лицевой части корпуса прибора.

При установке УЗИП необходимо, чтобы расстояние между соседними ступенями защиты было не менее 10 м по кабелю электропитания. Выполнение этого требования очень важно для правильной последовательности срабатывания защитных устройств. Первая ступень защиты класса В монтируется за пределами дома во входном щите.

УЗ-6/220, УЗ-18/380 предназначены для защиты сети от кратковременных (до 12 кВ) и длительных перенапряжений, вызванных коммутационными, индуктивными и грозовыми процессами. Устройства относятся к УЗИП 2-го и 3-го классов и выполнены на варисторах. Для надежной защиты от длительных перенапряжений, вызванных авариями в сети, прибор нужно подключать после УЗО и заземлять. Только при таком подключении создается ток утечки и обеспечивается срабатывание УЗО.

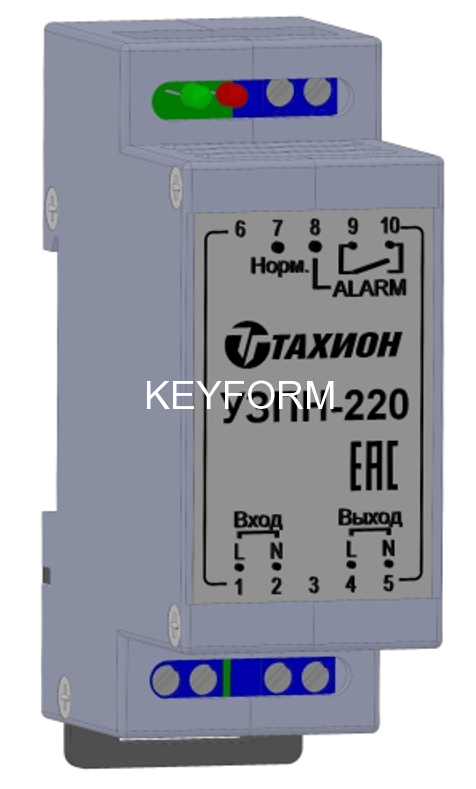

Устройство защиты от импульсных перенапряжений (УЗИП) предназначено для предотвращения возможных повреждений бытовой техники от мощных импульсных перенапряжений, вызванных авариями в питающей сети или грозовыми разрядами. Устройства такого типа могут называться ограничителями перенапряжений (ОП). Они, как правило, изготовлены на базе разрядников или варисторов и часто имеют индикаторные устройства, сигнализирующие о выходе их из строя. Обычно УЗИП на базе варисторов изготавливаются с креплением на DIN-рейку. Сгоревший варистор можно заменить простым извлечением модуля из корпуса УЗИП и установкой нового.

В зависимости от защищаемой зоны ограничители перенапряжений подразделяются на классы или типы. Приборы класса В (тип 1) защищают объекты от атмосферных и коммутационных перенапряжений, прошедших через разрядники класса А внешних сетей. Они устанавливаются на вводном устройстве дома и ограничивают величину перенапряжений до 4,0 кВ, защищая вводные счетчики и электрическое оборудование распределительного щита.

Ограничители класса С (тип 2) защищают электрооборудование от перенапряжений, прошедших через ограничители класса В, и ограничивают величину перенапряжения до 2,5 кВ. Они устанавливаются в распределительных щитках внутри дома или квартиры и осуществляют защиту автоматических и дифференциальных выключателей, внутренней проводки, контакторов, выключателей, розеток и др. Ограничители класса D (тип 3) являются защитой от перенапряжений, прошедших через приборы класса С, и ограничивают их величину до 13 кВ. Такие ограничители устанавливаются в распределительные коробки, розетки и могут встраиваться в само оборудование. Ограничители этого класса осуществляют защиту электрического оборудования с электронными приборами, а также переносных электрических устройств.

Ограничитель перенапряжений серии 0П-101 на основе варистора предназначен для защиты электрооборудования от импульсных перенапряжений, вызванных ударами молнии или коммутационными перенапряжениями. При возникновении скачка перенапряжения варисторы прибора переходят в проводящее состояние, ток возрастает на несколько порядков, достигая сотен и тысяч ампер и ограничивая при этом дальнейшее нарастание напряжения на выводах. После прохождения волны перенапряжения ограничитель возвращается в непроводящее состояние. Время срабатывания прибора составляет около 25 нс.

Ограничители перенапряжений серии 0П-101 бывают однофазными или трехфазными. Трехфазные устройства класса В устанавливаются на трехфазном вводе. Однофазные (класса D) используются для защиты отдельных потребителей или групп.

В распределительном щите внутри дома устанавливаются варисторные УЗИП класса С или D (тип 2 и 3). Недостатком УЗИП на базе варисторов является то, что после срабатывания оно нуждается в охлаждении, чтобы снова прийти в рабочее состояние. Это ухудшает защиту при многократных разрядах. Безусловно, использование УЗИП снижает вероятность выхода из строя оборудования или поражения людей, но лучше всего во время грозы отключать наиболее важные приборы.

Устройство защиты многофункциональное (УЗМ) предназначено для защиты оборудования (в доме, квартире или офисе и пр.) от разрушающего воздействия мощных импульсных скачков напряжения, а также для отключения оборудования при выходе сетевого напряжения за допустимые пределы (170—270 В) в однофазных сетях. Включение напряжения происходит автоматически при восстановлении его до нормального по истечении задержки повторного включения. Устройство представляет собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное защитой на варисторах.

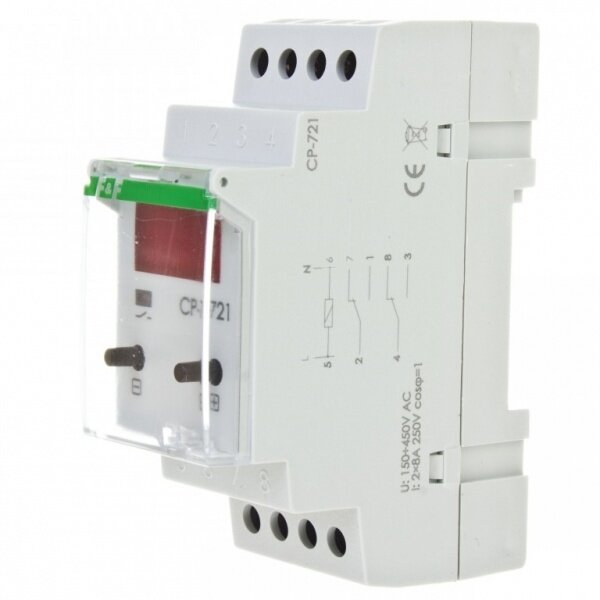

Реле напряжения (PH) — это прибор, сочетающий в себе электронное устройство контроля напряжения и электромагнитный расцепитель, собранные в одном корпусе. Реле напряжения серии PH — весьма эффективное устройство для защиты оборудования при возникновении длительных перенапряжений. Оно предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 ГЦ при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления ее параметров. Реле может быть изготовлено на базе микропроцессора или простого компаратора и оснащено устройством регулировки верхнего и нижнего порога срабатывания.

Реле напряжения могут быть как однофазными, так и трехфазными. Трехфазные реле напряжения используются на трехфазном вводе для защиты трехфазного оборудования. Они, как правит, отключают сеть не напрямую, а через электромагнитный контактор. При отсутствии трехфазных потребителей лучше всего будет поставить на каждую фазу по однофазному реле напряжения.

В зависимости от способа подключения реле напряжения могут быть выполнены в виде переносного устройства типа «вилка—розетка» или для установки в распределительном шкафу на DIN-рейку. Обычно такие реле имеют широкий диапазон регулировок и могут работать в нескольких независимых режимах: как реле напряжения, как реле минимального напряжения, как реле максимального напряжения или как реле времени с задержкой на включение.

Реле напряжения работают в диапазоне 100—400 В и делятся на устройства, имеющие свою контактную группу и управляющие нагрузкой самостоятельно, а также реле, которые управляют нагрузкой через более мощные контакторы.

Некоторые типы реле напряжения могут использоваться для самостоятельного отключения электрической сети при возникновении аварийного напряжения. Они обладают большей коммутационной способностью и управляют сетью с нагрузкой до 13 кВт, что вполне достаточно для квартиры или частного дома. Приборы устанавливаются на вводе после электросчетчика и УЗО на DIN-рейку.

Реле напряжения не имеет встроенной защиты от высоких токов, поэтому его нужно устанавливать после автоматического выключателя. При этом номинальный ток реле должен быть на 20—30 % выше номинального тока автомата. Реле напряжения также не защищают от высокого напряжения остаточных токов грозовых разрядов.

Датчик превышения напряжения ДПН 260 предназначен для ограничения максимально допустимого напряжения на нагрузке. Он работает совместно с УЗО или дифференциальным автоматом с током утечки 30—300 мА Напряжение срабатывания ДПН 260 устанавливается в пределах 255—260 В, время срабатывания — 0,01 с. Он выполнен в стандартном модуле на базе обычного варистора и предназначен для установки на DlN-рейку 35 мм. Следует отметить, что датчик создает ток утечки и вызывает срабатывание УЗО, которое не может включиться самостоятельно, что является его основным недостатком.

Контактор — это коммутационный аппарат дистанционного действия, коммутирующий нагрузки переменного или постоянного тока, который предназначен для частых включений и отключений. Они могут управлять осветительными, обогревательными и другими устройствами в силовых цепях постоянного и переменного тока с напряжением до 380 В и частотой 50 Гц.

Контакторы не обладают защитными функциями, но эффективно работают совместно с реле напряжения, обеспечивая своевременное отключение сети. Достоинством этих устройств является надежная контактная группа, способная выдержать большое число включений и отключений при значительной мощности управляемой нагрузки.

Контакторы могут использоваться, например, для управления режимом работы системы обогрева полов, когда мощность нагревательных кабелей превышает допустимую мощность терморегулятора.

Контактор, управляемый выключателем, импульсным реле, таймером или другим датчиком, позволяет включить (выключить) необходимую нагрузку, с которой электронные реле, рассчитанные на сравнительно небольшие токи, самостоятельно справиться не могут. Контакторы являются незаменимым элементом многофункциональной системы типа «Умный дам».

Контакторы могут быть как однофазными, так и трехфазными. Основными параметрами, по которым осуществляют выбор контакторов, являются следующие:

  • Номинальное рабочее напряжение сети
  • Номинальный рабочий ток
  • Напряжение катушки управления
  • Каличество/вид дополнительных контактов

Смотрите также:

защита от перенапряжений от Schneider Electric

Анна Архангельская

Наиболее эффективными средствами для обеспечения защиты от перенапряжений в квартирах и частных домах служат модульные аппараты, устанавливаемые в распределительные щиты. Также с целью частичной защиты могут использоваться сетевые фильтры.

Дифференциальные выключатели нагрузки (УЗО) предназначены в первую очередь для защиты  людей от поражения электрическим током и предотвращения возгораний. Однако в линейке модульного оборудования Easy9, разработанного компанией Schneider Electric, также есть УЗО, совмещающие защиту от утечки тока и от превышения напряжения. Если в сети возникнет переходное напряжение промышленной частоты, к примеру, из-за обрыва нейтрального провода в подъезде многоквартирного дома, питание будет отключено. Такое устройство позволит защитить и проводку, и оборудование, и человеческую жизнь.

Устройства защиты от импульсных перенапряжений (УЗИП) помогают предотвратить последствия от непрямых ударов молний и аварийных скачков напряжения, губительных для дорогостоящей электроники; они компенсируют сильные броски напряжения, с которыми УЗО справиться не в состоянии. Как правило, электроника может выдержать перенапряжения до 1300-1500 В, в том время, как скачки напряжения при ударе молнии могут достигать 10 000 В. Задача УЗИП — сгладить импульсные перенапряжения до приемлемого уровня в 1000-1300 В.

Наиболее распространенный вариант УЗИП — это сетевые фильтры (удлинители с кнопкой), однако УЗИП в модульном исполнении (к примеру, Easy9 от Schneider Electric) обеспечивает значительно более надежную и качественную защиту от перенапряжений. К тому же, размещение аппарата в распределительном щитке на входе в квартиру позволяет защитить не только компьютер, но и кухонные приборы, климатическое оборудование, охранную сигнализацию, мультимедийные системы, поставленные на зарядку смартфоны и т.д. К сожалению, пока модульными аппаратами УЗИП оснащено не более 1 % российских домохозяйств.

При выборе устройств защиты от импульсных перенапряжений важно учитывать наличие молниеотвода, организацию системы заземления, информацию о токах короткого замыкания (КЗ). К примеру, если на здании или в 50 метрах от него установлен молниеотвод, можно использовать УЗИП класса I, в остальных случаях — класса II. Поскольку УЗИП не рассчитан на длительное пребывание под действием высокого напряжения, его следует защищать от КЗ с помощью автоматического выключателя.

Наличие УЗИП в электроустановке низкого напряжения обеспечивает полную защиту системы электроснабжения квартиры или частного дома и гарантирует сохранность всех видов дорогостоящей бытовой техники и электроники. При этом защитное оборудование линейки Easy9 характеризует доступная цена.

Ограничители перенапряжений Acti 9 предназначены в первую очередь для промышленных и административных зданий. Однако и в этой серии есть оборудование, которое при необходимости можно применять в жилых помещениях для надежной защиты от атмосферных перенапряжений. Это ограничители перенапряжения типа 2 со встроенным разъединителем — iQuick-PF, iQuick-PRD и модульные ограничители перенапряжений типа 2 — iPF & iPRD. В оборудовании Acti 9 предусмотрена сертифицированная координация срабатывания с автоматическими выключателями, кроме того, аппараты очень легко монтировать на объекте, а их состояние можно отслеживать удаленно с помощью системы мониторинга. Для телекоммуникационных сетей могут использоваться устройства защиты iPRC и iPRI.

Помимо этого в продуктовом портфеле Schneider Electric есть бытовые устройства защиты от всплесков напряжения APC SurgeArrest Performance. Сетевые фильтры этой серии предназначены для обеспечения минимально необходимой защиты компьютеров, бытовых электронных приборов и телефонных линий от импульсных помех.

При выборе решений для защиты от перенапряжений, важно учитывать несколько факторов. Во-первых, стоимость защищаемого оборудования и последствия его выхода из строя. Во-вторых, риски возникновения перенапряжений, которые напрямую связаны с состоянием сети и грозовой активностью в конкретной местности. Продумывая защиту электрооборудования, важно не забывать и о телекоммуникационных сетях (телефонные сети, пожарные и охранные сигнализации, системы «умный дом» и т.д.), которые также могут пострадать от перенапряжений.

6.06. Защита от больших напряжении

Cтабилизаторы напряжения и источники питания

Проектирование теплоотвода мощных схем



Как было отмечено в разд. 6.03, полезно на выходе стабилизированного источника питания иметь какую-нибудь защиту от превышения номинального напряжения. Рассмотрим, например, источник питания +5 В, питающий большую цифровую систему (мы встретим много таких примеров после гл. 7). Входное напряжение стабилизатора может быть от + 10 до + 15 В. Если проходной транзистор выйдет из строя и коллектор замкнется на эмиттер (обычная неисправность), то все нестабилизированное напряжение будет приложено к питаемой схеме и результаты будут разрушительны. Хотя предохранитель, возможно, и расплавится, но вообще-то предохранитель и кремниевые элементы в схеме будут соревноваться — кто быстрее выйдет из строя, — и скорее всего предохранитель расплавится позже. Эта проблема особенно серьезна для логических схем ТТЛ, которым требуется питание + 5 В и которые не могут выдерживать больше 7 В. Другая опасная ситуация создается при работе от «стендового» источника питания с широким диапазоном выходных напряжений, имеющего нестабилизированное входное напряжение 40 В или выше, независимо от значения выходного напряжения.

Датчик перенапряжений на стабилитроне. На рис. 6.8 показана известная схема защиты, которая выпускается также в виде модуля фирмами Lambda (тип L-6-OV-5) и Motorola (МРС2004). Ее вставляют между выходом стабилизатора и землей. Если напряжение на выходе стабилизатора превзойдет пробивное напряжение стабилитрона и прямое напряжение на диоде (для изображенной схемы — порядка 6,2 В). КУВ включится и останется в этом состоянии до тех пор, пока его анодный ток не упадет до нескольких миллиампер. Недорогой КУВ типа 2N4441 может отводить ток 5 А постоянно и выдерживать всплески тока до 80 А, перепад напряжения на нем в проводящем состоянии обычно равен 1 В при 5 А. Резистор 68 Ом должен обеспечить нормальный ток стабилитрона (10 мА) при включении КУВ, а конденсатор добавлен, чтобы схема зашиты не срабатывала от безвредных коротких всплесков напряжения.

Рис. 6.8. Защита от перенапряжения.

Описанная схема, как и все схемы защиты подобного типа, жестко устанавливает при срабатывании по напряжению на выводах источника питания напряжение «короткого замыкания» 1 В. и может быть выключена только при отключении пита- ния. Так как на КУВ в проводящем состоянии падает небольшое напряжение, нет проблем с перегревом самой схемы защиты, поэтому такая схема защиты надежна. Важно только, чтобы источник стабилизированного питания имел какую-нибудь токоограничивающую схему или хотя бы плавкий предохранитель на случай короткого замыкания. Могут появиться проблемы с перегревом самого стабилизатора при срабатывании схемы защиты. Если он содержит внутреннюю токоограничивающую схему, то плавкий предохранитель не сработает и источник питания так и будет сидеть на схеме защиты с низким напряжением на выходе, пока кто-нибудь этого не заметит. Здесь хорошо применить схему защиты от короткого замыкания с обратным наклоном характеристики.

С этой простой схемой защиты связано несколько вопросов, в основном по поводу выбора напряжения стабилитрона. Последние выпускаются только на определенные значения пробивного напряжения, задаваемого, вообще говоря, с большим допуском, и часто не имеют резкого излома на вольт-амперной характеристике. Вместе с тем желаемое напряжение срабатывания схемы защиты может быть задано с довольно жестким допуском. Рассмотрим источник питания 5 В, питающий цифровую логическую схему. Обычный допуск напряжения питания составляет 5-10% от номинала, таким образом, напряжение срабатывания схемы защиты не может быть ниже 5,5 В. Эту цифру еще нужно увеличить из-за переходных процессов в источнике питания: при резком изменении тока нагрузки может произойти скачок напряжения — всплеск и вслед за ним затухающие пульсации. Эта проблема усугубляется, если измерительные элементы отдалены и подсоединены длинными проводами (индуктивность). Получающиеся колебания накладывают динамические помехи на уровень выходного напряжения, и схема защиты не должна срабатывать. Поэтому ее напряжение срабатывания не должно быть меньше 6 В, с другой стороны, оно не должно превосходить 7 В во избежание повреждений логических схем. И вот когда вы начнете обдумывать схему с учетом допусков стабилитронов, конкретных значений их номинальных напряжений и допусков напряжения срабатывания КУВ, то вам приходится решать хитрую задачу. В схеме рис. 6.8 напряжение срабатывания может оказаться от 5,9 до 6,6 В даже при использовании обозначенного на схеме сравнительно дорогого 5%-ного стабилитрона.

ИС — датчик перенапряжений. Проблемы возникающие при построении простой схемы защиты на стабилитроне и КУВ (плохая предсказуемость и отсутствие подстройки), превосходно решаются при использовании специальной триггерной ИМС защиты, такой, например, как МС3423-5, TL431 или МС34061-2. Это недорогие ИМС в удобных корпусах (8-штырьковом мини-DIP или 3-выводном ТО-92), напрямую управляющие КУВ и очень простые в использовании. Например, ИМС МС3425 имеет регулируемые порог и время срабатывания, а также имеет вывод для сигнализации о недопустимом уменьшении напряжения питания (очень удобно для схем с микропроцессорами). ИМС содержит встроенный источник опорного напряжения, несколько компараторов и драйверов, и для построения всей схемы защиты требуется еще только два внешних резистора, КУВ и конденсатор (необязательно). Эти ИМС защиты относятся к классу схем «слежения за источником питания», куда входят такие сложные ИМС, как МАХ691, которые не только воспринимают падение напряжения, но и переключаются на батарейное питание в случае отключения питания в сети переменного тока, генерируют сигнал обратного переключения при восстановлении нормального питания и непрерывно контролируют отсутствие замыкания в схеме микропроцессора.

Модули защиты. Зачем что-то строить, если можно это купить?! С точки зрения разработчика самой простой схемой зашиты является приспособление с двумя выводами, у которого на крышке написано «защита». Вы можете купить такие устройства у фирм Lambda или Motorola, которые предлагают серию модулей защиты от перенапряжения в нескольких дипазонах по току. Вы только выбираете необходимые вам номинальные напряжения и ток и подсоединяете защиту на выход стабилизированного источника питаниия постоянного тока. Например, самые маленькие устройства такого типа, выпускаемые фирмой Lambda, рассчитаны максимум на 2 А при следующем наборе фиксированных значений напряжения: 5, 6, 12, 15, 18, 20 и 24 В. Они выпускаются в монолитном исполнении в корпусе ТО-66 (малый металлический корпус для мощных транзисторов) и стоит 2,5 долл. за шт. Монолитные ИМС фирмы Lambda на 6 А выпускаются в корпусе ТО-3 (большой металлический корпус для мощных транзисторов) по цене 5 долл. за штуку. Выпускаются также гибридные ИМС защиты на 12, 20 и 35 А. Вся серия МРС2000 (Motorola) выпускается в монолитном исполнении (только 5, 12 и 15 В, рассчитанные на номинальный ток 7,5, 15 или 35 А). Первые два номинала выпускаются в корпусе ТО-220 (мощный пластмассовый), последний (только на 5 В) — в корпусе ТО-3 (мощный металлический). Цены неправдоподобно низкие — при покупке небольшими партиями ИМС этих трех номиналов по току стоят всего лишь по 1,96, 2,36 и 6,08 долл. соответственно. Эти схемы зашиты имеют одну приятную особенность — у них высокая точность, например, 5-вольтовое устройство фирмы Lambda имеет точку срабатывания 6,6 ± 0,2 В.

Ограничители. Другое возможное решете вопроса защиты от перенапряжения — установка мощного стабилитрона или его аналога параллельно выходу источника питания. Это снимает вопрос о срабатывавши на всплесках, так как стабилитрон немедленно перестает проводить, как только исчезает «лишнее» напряжение (не то что КУВ, у которого память, как у слона). На рис. 6.9 показана схема «активного стабилитрона». К сожалению, схема защиты на мощном стабилитроне также имеет свои недостатки. Если стабилизатор выйдет из строя, схеме защиты придется справляться с рассеянием большой мощности (UстIогр) и она сама может выйти из строя. Это и случалось, например, с серийным источником питания для магнитного диска на напряжение 15 В и ток 4 А. Когда в нем портился проходной транзистор, на стабилитроне 16 В, 50 Вт рассеивалась мощность больше расчетной и он тоже выходил из строя.

Рис. 6.9. Мощный «активный» стабилитрон.


Нестабилизированные источники питания


Russian HamRadio — Устройство защиты от превышения напряжения блока питания усилителя.

Как защитить конструкцию от превышения допустимого напряжения, поступающего с нестабилизированного блока питания? Для этого можно изготовить защитное устройство, о котором будет рассказано более подробно. Нередко причиной выхода из строя различной радиоаппаратуры становится возрастание напряжения питания свыше допустимых пределов.

Особенно оно опасно, если в конструкции используются микросхемы, а питание нестабилизированное. Правда, применение нестабилизированных блоков питания имеет свои преимущества —простота, сравнительно большая допустимая мощность нагрузки, поскольку отсутствуют регулирующие элементы с большим выделением тепла, и т.п.

Однако самый главный недостаток подобных блоков — значительная зависимость выходного напряжения от напряжения сети. Поэтому при увеличении сетевого напряжения будет возрастать и выходное напряжение блока, что может привести к аварийной ситуации. Чтобы исключить подобное, предлагаю дополнить блок питания несложным устройством, которое будет постоянно контролировать напряжение на его выходе и в случае превышения напряжения сверх нормы отключит нагрузку от блока.

 Рис.1.

Схема такого устройства изображена на рис. 1. В его состав входят цифровая микросхема DD1, транзистор VT1, управляющий включением реле К1, и интегральный стабилизатор DA1. При включении блока питания, если на его выходе напряжение находится в пределах нормы, цепь задержки R3C2 удержит пороговый элемент DD1.1 (триггер Шмитта) в состоянии высокого уровня на выходе (вывод 3). И тем самым не даст сработать реле во время переходных процессов, поскольку на выходах остальных триггеров (DD1.2—DD1.4) будет низкий уровень, который не позволит открыться транзистору. Нагрузка будет питаться через нормально-замкнутые контакты К1.1, К1.2 реле.

Контролируемое напряжение с блока питания поступает через резистор R2 и подстроечный R1 на вход триггера DD1.1. Подстроечным резистором устанавливают порог переключения триггера. Пока напряжение на выводе 1 триггера ниже порогового, он будет находиться в состоянии высокого уровня на выходе. Если же напряжение с блока питания превысит установленное значение, триггер переключится в другое состояние, на его выходе появится низкий уровень, а на выходах остальных триггеров — высокий. В результате откроется ключ на транзисторе VT1, реле сработает и контактами К1.1, К1.2 разомкнет цепь питания нагрузки.

В таком состоянии устройство будет находиться даже в случае понижения напряжения до прежнего значения. Для возврата устройства в исходное состояние нужно отключить блок питания от сети на некоторое время. Если при повторном включении превышения напряжения не будет, устройство будет в исходном состоянии. В противном случае оно вновь отключит нагрузку, но через время задержки, определяемое номиналами деталей цепочки R3C2 (в данном случае около 0,1 с).

Таким образом, устройство реагирует даже на кратковременные броски напряжения, также опасные для нагрузки. Длительность реакции определяется в большей степени емкостью конденсатора С1, но влияние оказывает и суммарное сопротивление резистора R2 и рабочей части подстроечного резистора.

Конденсатор С1 выполняет еще одну роль — исключает срабатывание устройства от импульсных помех. Эта же роль отведена и конденсатору СЗ. Светодиод HL1, который зажигается одновременно со срабатыванием реле, индицирует аварийную ситуацию. Интегральный стабилизатор DA1 необходим для питания устройства стабилизированным напряжением +12 В.

Кроме указанной на схеме, в устройстве можно применить микросхему КР1561ТЛ1 либо импортный аналог 4093. Транзистор — любой маломощный кремниевый с допустимым током коллектора не ниже тока через обмотку реле, например, КТ3102, КТ315 или более мощный КТ503 с любым буквенным индексом, а также импортный BFP729, ВС182В, ВС318, KSC853R. Диод — любой из серий КД243, КД503, КД521, КД522,1 N4001—1 N4007. Светодиод — любой отечественный или импортный, желательно красного цвета свечения.

Рис.2.

Тип интегрального стабилизатора DA1 зависит, как и тип транзистора, от рабочего тока через обмотку реле. Так, при токе около 45 мА можно установить КР1157ЕН12А, КР1157ЕН12Б, КР1168ЕН12, а при токе более 90 мА — более мощный, например, КР142ЕН8Б, КР142ЕН8Д, КР1162ЕН12А, КР1162ЕН12Б, 78М12.

Реле использовано импортное с рабочим напряжением 12В и током около 45 мА. Но подойдет любое другое с таким же рабочим напряжением. Контакты реле должны выдерживать максимальный ток потребления конструкции, на которую нагружен блок питания. Собрано устройство защиты на печатной плате (рис. 2) из односторонне фольгированного стеклотекстолита. Реле и светодиод расположены вне платы.

Настройка

защита от превышения напряжения — это… Что такое защита от превышения напряжения?

защита от превышения напряжения
  1. OVP
  2. overvoltage protection



защита от превышения напряжения

[А.С.Гольдберг. Англо-русский энергетический словарь. 2006 г.]

Тематики

  • энергетика в целом

EN

  • overvoltage protection
  • OVP

Русско-английский словарь нормативно-технической терминологии. academic.ru. 2015.

  • защита от превышения мощности в региональной энергосистеме
  • защита от превышения температуры пара

Смотреть что такое «защита от превышения напряжения» в других словарях:

  • защита от превышения напряжения — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN overvoltage protectionOVP …   Справочник технического переводчика

  • защита — 3.25 защита (security): Сохранение информации и данных так, чтобы недопущенные к ним лица или системы не могли их читать или изменять, а допущенные лица или системы не ограничивались в доступе к ним. Источник: ГОСТ Р ИСО/МЭК 12207 99:… …   Словарь-справочник терминов нормативно-технической документации

  • защита оборудования — Параллельные тексты EN RU Protection of equipment This Clause details the measures to be taken to protect equipment against the effects of: – overcurrent arising from a short circuit; – overload and/or loss of cooling of motors;… …   Справочник технического переводчика

  • Защита временем — уменьшение вредного действия неблагоприятных факторов производственной среды и трудового процесса на работающих за счет снижения времени их действия: введение внутрисменных перерывов, сокращение рабочего дня, увеличение продолжительности отпуска …   Российская энциклопедия по охране труда

  • Защита электрической сети —         система мероприятий, предотвращающих и ограничивающих развитие аварии на линиях электропередачи и электрических подстанциях. Имеет целью обеспечить надёжность снабжения потребителей электрической энергией должного качества. Подавляющее… …   Большая советская энциклопедия

  • ГОСТ Р 51330.8-99: Электрооборудование взрывозащищенное. Часть 7. Защита вида e — Терминология ГОСТ Р 51330.8 99: Электрооборудование взрывозащищенное. Часть 7. Защита вида e оригинал документа: 3.12.3 аккумулятор или батарея: Электрически перезаряжаемая электрохимическая система, способная накапливать электроэнергию и… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ Р МЭК 60204-1-2007: Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования — Терминология ГОСТ Р МЭК 60204 1 2007: Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования оригинал документа: TN систем питания Испытания по методу 1 в соответствии с 18.2.2 могут быть проведены для каждой цепи… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ 28668-90 Э: Низковольтные комплектные устройства распределения и управления. Часть 1. Требования к устройствам, испытанным полностью или частично — Терминология ГОСТ 28668 90 Э: Низковольтные комплектные устройства распределения и управления. Часть 1. Требования к устройствам, испытанным полностью или частично оригинал документа: 7.7. Внутреннее разделение НКУ ограждениями или перегородками… …   Словарь-справочник терминов нормативно-технической документации

  • 1: — Терминология 1: : dw Номер дня недели. «1» соответствует понедельнику Определения термина из разных документов: dw DUT Разность между московским и всемирным координированным временем, выраженная целым количеством часов Определения термина из… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ Р МЭК 60050-826-2009: Установки электрические. Термины и определения — Терминология ГОСТ Р МЭК 60050 826 2009: Установки электрические. Термины и определения оригинал документа: ( длительный ) допустимый ток ((continuous) current carrying capacity ampacity (US)): Максимальное значение электрического тока, который… …   Словарь-справочник терминов нормативно-технической документации

  • система — 4.48 система (system): Комбинация взаимодействующих элементов, организованных для достижения одной или нескольких поставленных целей. Примечание 1 Система может рассматриваться как продукт или предоставляемые им услуги. Примечание 2 На практике… …   Словарь-справочник терминов нормативно-технической документации

Каталог радиолюбительских схем. Защита аппаратуры от повышенного напряжения в сети.

Каталог радиолюбительских схем. Защита аппаратуры от повышенного напряжения в сети.

Защита аппаратуры от повышенного напряжения в сети.

Повышенное напряжение в сети может появиться в результате аварии. Особенно эта проблема актуальна в сельской местности или на даче, где такие явления не редки. Это связано с тем, что подходящие сетевые провода имеют открытую (воздушную) проводку и возможен их обрыв с замыканием.

Большая часть современной радиоаппаратуры имеет импульсные источники питания, которые в случае перегрузки выходят из строя. Постоянно контролировать сетевое напряжение неудобно, да и не эффективно. Ведь перегрузка при работающей радиоаппаратуре может произойти в любой момент времени. Предлагаемое устройство позволяет предотвратить повреждение электроприборов и радиоаппаратуры от повышенного напряжения.

Простейший вариант защиты аппаратуры от перегрузки можно выполнить, используя специальный разрядник, включенный после входных предохранителей. Он имеет такую характеристику, что пробой газа внутри корпуса происходит при превышении действующего напряжении выше 270 В. Сработавший разрядник имеет очень малое внутреннее сопротивление и закорачивает сетевую цепь. В этом случае просто перегорят плавкие вставки (или сработает защитный электромеханический автомат), что прервет подачу напряжения на все включенные бытовые устройства.

Основными недостатками разрядника является его дефицитность и нерегулируемый порог срабатывания.

Приведенная схема аналогична по принципу работы разряднику. Только вместо него использован более доступный электронный коммутатор — симистор. При этом порог открывания VS1 можно установить с помощью резистора R4 на уровне 260 В (действующее значение). Конденсатор С1 устраняет срабатывание схемы от кратковременных помех (выбросов). Устанавливать светодиод HL1 не обязательно, но его удобно иметь при настройке, когда управление симистором можно временно отключить.

Проверить работоспособность устройства и установить порог срабатывания защиты можно при помощи ЛАТРа (установив предохранители FU1 на небольшой ток — 1 …2 А). В ждущем режиме схема потребляет ток не более 3 мА. Защитное устройство можно сделать более «умным», если дополнить его схемой, реагирующей на ток в цепи.

(Работа ее описана здесь, где также приведена методика изготовления токового трансформатора.) При этом устройство будет срабатывать только в том случае, если к сети подключены потребители энергии.

Источник материала





Как стабилитрон выполняет защиту от перенапряжения в цепи?

Защита от перенапряжения необходима для предотвращения повреждений в результате электрических переходных процессов. Это функция источника питания, которая отключает источник питания или ограничивает выход, когда напряжение превышает заданный уровень. В большинстве источников питания используется схема защиты от перенапряжения для предотвращения повреждения электронных компонентов. Они предлагают некоторую форму схемы защиты от перенапряжения (OVP) для обнаружения и быстрого снижения перенапряжения.Здесь представлена ​​наиболее распространенная защита стабилитроном.

1. Фон перенапряжения

Каждая конструкция схемы работает с различными уровнями напряжения, при этом наиболее распространенными уровнями напряжения для цифровой схемы являются 3,3 В, 5 В и 12 В. Но каждая конструкция уникальна, и наличие более одного рабочего напряжения также является нормальным для схемы. Например, стандартная компьютерная система SMPS будет работать на шести различных уровнях напряжения, а именно ± 3,3 В, ± 5 В и ± 12 В. В этих случаях, если маломощное устройство работает от высокого напряжения, компонент будет постоянно поврежден, если для питания различных типов компонентов используются различные уровни напряжения.Поэтому, чтобы избежать вреда от перенапряжения, разработчик всегда должен концентрироваться на реализации схемы защиты от перенапряжения в своих проектах.
Для любой части или цепи будет три различных номинальных напряжения, а именно минимальное рабочее напряжение, рекомендуемое или нормальное рабочее напряжение и максимальное рабочее напряжение. Для любых цепей или деталей любое значение, превышающее максимальное рабочее напряжение, может быть фатальным. Использование схемы защиты от перенапряжения на стабилитронах — очень распространенное и экономичное решение.

2. Основы защиты входа стабилитрона

Для защиты схемы от условий перенапряжения стабилитроны часто являются первым вариантом. Стабилитрон следует той же теории диодов, которая блокирует ток в обратном направлении. Однако есть недостаток, заключающийся в том, что стабилитрон блокирует прохождение тока в обратном направлении только для ограниченного напряжения, определяемого номинальным напряжением стабилитрона. Стабилитрон 5,1 В блокирует протекание тока в обратном направлении до 5.1 В Если напряжение на стабилитроне больше 5,1 В, через него проходит ток. Эта функция стабилитрона делает его отличным компонентом защиты от перенапряжения.

3. Простая схема защиты от перенапряжения с использованием стабилитрона

Рассмотрим схему, в которой требуется защита микроконтроллера от перенапряжения. Все, что имеет максимальное напряжение 5 В на выводах ввода-вывода микроконтроллера. Таким образом, напряжение более 5В приведет к повреждению микроконтроллера.

Рисунок 1.Защита от перенапряжения для микроконтроллера

В приведенной выше схеме используется стабилитрон с напряжением 5,1 В. В случае перенапряжения он будет работать отлично. Он может передавать ток и регулировать напряжение до 5,1 В, если напряжение превышает 5,1 В. На практике, однако, он будет вести себя как обычный диод и блокировать менее 5,1 В
На изображении ниже представлена ​​имитация схемы защиты стабилитрона. Полное описание симуляции вы можете сделать исходя из ваших потребностей.

Рисунок 2. Моделирование схемы защиты от перенапряжения

На приведенной выше схеме присутствует входное напряжение, которое является источником постоянного тока. R1 и D1 — это два компонента, которые защищают выход от защиты от перенапряжения. D1, 1N4099, в данном случае — стабилитрон. Когда V1 достигает 6,8 В, выход будет защищен. Максимальное выходное напряжение — 6,8 В в качестве опорного напряжения 1N4099.
Давайте посмотрим, как вышеуказанная схема работает как схема защиты входа стабилитрона и защищает выход более чем от 6.Напряжение 8 В.

Используя каденцию PSpice, смоделирована вышеуказанная схема. Выходной сигнал остается постоянным на уровне 5,999 В при входном напряжении 6 В на V1 (что составляет 6,0 В).

Входное напряжение в приведенном выше моделировании составляет 6,8 В. Таким образом, производительность составляет 6,785 В, что аналогично 6,8 В. Давайте дальше поднимем входное напряжение и создадим ситуацию перенапряжения.

Теперь входное напряжение составляет 7,5 В, что больше 6,8 В. Спектакль сейчас на 6.883V. Вот как стабилитрон успешно спасает подключенную схему от ситуации перенапряжения, даже когда напряжение возвращается ниже 6,8 В, как показано на предыдущем этапе, схема снова будет нормально работать. Другими словами, стабилитрон не перегорает даже при перенапряжении, в отличие от предохранителя.
Для выбора различных пределов перенапряжения в приведенной выше схеме можно использовать любые другие стабилитроны с другими значениями, например 3,3 В, 5,1 В, 9,1 В, 10,2 В.

4.Как выбрать стабилитрон для защиты цепи?

Следующей важной частью является выбор номинала стабилитрона. Приведенные ниже пункты помогут вам выбрать правильное значение стабилитрона и номер детали.
1) Сначала выберите напряжение стабилитрона. Это значение напряжения, которое будет служить замыканием для стабилитрона и защищать нагрузку от перенапряжения. Напряжение стабилитрона в Pspice для вышеприведенного примера составляет 6,8 В.
В некоторых случаях целевое напряжение стабилитрона отсутствует.В таких случаях можно выбрать значение, близкое к значению стабилитрона. Например, для защиты от перенапряжения до 7 В ближайшим значением является стабилитрон 6,8 В.
2) Рассчитайте ток нагрузки, подключенный к цепи защиты от перенапряжения. Для нашего примера, описанного выше, это 50 мА. Помимо тока нагрузки, стабилитроны требуют тока смещения. Следовательно, полный ток плюс ток смещения стабилитрона должен быть равен току нагрузки. Для вышеупомянутого примера это может быть общий ток = 50 мА + 10 мА = 60 мА.
3) Для стабилитронов существует рейтинг мощности. Следовательно, для надлежащего отвода тепла требуется правильная номинальная мощность стабилитрона. На основании измеренного полного тока в фазе — 2, который составляет 60 мА, можно рассчитать номинальную мощность. Следовательно, номинальная мощность стабилитрона будет равна напряжению стабилитрона, который соединяет полный ток, протекающий через диод.
4) Рассчитайте номинал резистора, дифференцируя напряжение источника и общее напряжение.Предел, который может быть применен к схеме, будет исходным напряжением. Например, оно может составлять 13 В для максимального перенапряжения, которое может возникнуть, или может быть добавлено в качестве напряжения питания.
Падение напряжения на резисторе будет = 13 В-6,8 В = 6,2 В. В соответствии с законом сопротивления сопротивление резистора будет = 6,2 В / 0,060 A = 103R. Можно выбрать резистор 100R стандартного номинала.
5) Типичные значения стабилитрона: 5,1 В, 5,6 В, 6,2 В, 12 В и 15 В — самые общие значения; у них также есть 3В, 5В, 12В, 18В, 24В.

5. Обзор защиты от перенапряжения на стабилитронах

Самым простым и простым способом защиты устройств от перенапряжения является схема защиты от перенапряжения с использованием стабилитронов. В этом методе напряжение остается регулируемым, а стоимость этой схемы намного ниже по сравнению с другими методами.
Хотя недостатки у такой схемы, конечно, есть. Рассеивание мощности — главный недостаток схемы такого типа. Он по-прежнему рассеивает тепло из-за подключенного последовательного резистора и приводит к потерям энергии.

Ограничитель перенапряжения, перенапряжения и защита от перегрузки по току

Некоторые файлы cookie необходимы для безопасного входа в систему, но другие необязательны для функциональной деятельности. Сбор наших данных используется для улучшения наших продуктов и услуг. Мы рекомендуем вам принять наши файлы cookie, чтобы обеспечить максимальную производительность и функциональность нашего сайта. Для получения дополнительной информации вы можете просмотреть сведения о файлах cookie. Узнайте больше о нашей политике конфиденциальности.

Принять и продолжить Принять и продолжить

Файлы cookie, которые мы используем, можно разделить на следующие категории:

Строго необходимые файлы cookie:
Это файлы cookie, которые необходимы для работы аналога.com или предлагаемые конкретные функции. Они либо служат единственной цели передачи данных по сети, либо строго необходимы для предоставления онлайн-услуг, явно запрошенных вами.
Аналитические / рабочие файлы cookie:
Эти файлы cookie позволяют нам выполнять веб-аналитику или другие формы измерения аудитории, такие как распознавание и подсчет количества посетителей и наблюдение за тем, как посетители перемещаются по нашему веб-сайту. Это помогает нам улучшить работу веб-сайта, например, за счет того, что пользователи легко находят то, что ищут.
Функциональные файлы cookie:
Эти файлы cookie используются для распознавания вас, когда вы возвращаетесь на наш веб-сайт. Это позволяет нам персонализировать наш контент для вас, приветствовать вас по имени и запоминать ваши предпочтения (например, ваш выбор языка или региона). Потеря информации в этих файлах cookie может сделать наши службы менее функциональными, но не помешает работе веб-сайта.
Целевые / профилирующие файлы cookie:
Эти файлы cookie записывают ваше посещение нашего веб-сайта и / или использование вами услуг, страницы, которые вы посетили, и ссылки, по которым вы переходили.Мы будем использовать эту информацию, чтобы сделать веб-сайт и отображаемую на нем рекламу более соответствующими вашим интересам. Мы также можем передавать эту информацию третьим лицам с этой целью.
Отклонить файлы cookie

Новый надежный подход к защите от перенапряжения для чувствительных электронных сигнальных входов

Высокие требования к надежности электронных систем, особенно в промышленных средах, постоянно ставят перед разработчиками большие задачи. Защита от перенапряжения является одним из ключевых соображений и проблем при проектировании, поскольку обычно требуются дополнительные компоненты для защиты систем от событий перенапряжения, но они часто влияют и, в худшем случае, могут даже искажать сигналы.Кроме того, эти компоненты требуют дополнительных затрат и способствуют пространственным ограничениям. Следовательно, при разработке схемы защиты традиционные решения часто требуют компромисса между точностью системы и уровнем защиты.

Обычно общий и простой метод проектирования использует внешние защитные диоды, обычно диоды подавления переходных напряжений (TVS), зажатые между сигнальной линией и источником питания или землей. TVS-диоды имеют преимущество, поскольку они могут мгновенно реагировать на временные скачки напряжения.Этот тип внешней защиты от перенапряжения показан в левой части рисунка 1.

Рис. 1. Традиционная конструкция защиты от перенапряжения с дополнительными дискретными компонентами.

Если возникает положительный импульс переходного напряжения, он фиксируется током через диод D1 на VDD. Таким образом, напряжение ограничивается значением VDD плюс прямое напряжение диода. Если импульс отрицательный и меньше VSS, то же самое применяется, за исключением того, что он ограничивается VSS через D2. Однако, если ток утечки, вызванный перенапряжением, не ограничен, это может привести к повреждению диодов.По этой причине в тракте также есть ограничивающий ток резистор. В очень суровых условиях окружающей среды двунаправленный TVS-диод на стороне входа часто используется для усиления защиты.

Недостатки, связанные с этим типом схемы защиты, проявляются, например, в виде увеличенного времени нарастания и спада фронта и емкостных эффектов. Более того, он не обеспечивает никакой защиты, когда цепь находится в обесточенном состоянии.

Фактические компоненты, такие как аналого-цифровые преобразователи (АЦП), операционные усилители и т. Д., обычно имеют встроенную защиту. Это может быть архитектура коммутатора, как показано на правой стороне рисунка 1. Рисунок 1 также показывает, что защитные диоды со стороны входа и выхода присутствуют на обеих шинах питания. Обратной стороной этой настройки является то, что, когда плавающие сигналы появляются в обесточенном состоянии (ИС не запитана), переключатель может действовать так, как если бы он был активен (даже если он выключен), поскольку ток будет течь через диоды. и шины питания. Это позволяет току проходить, что приводит к потере защиты сигнальной линии.

Архитектура коммутатора с защитой от сбоев

Одним из решений проблем, упомянутых выше, является архитектура переключателя с защитой от сбоев, дополненная двунаправленной ячейкой ESD, как показано на рисунке 2. Вместо TVS-диодов на входной стороне теперь ячейка ESD фиксирует переходные процессы напряжения, постоянно сравнивая входное напряжение с VDD или VSS. В случае постоянного перенапряжения нижестоящий выключатель размыкается автоматически. Входное напряжение больше не ограничивается защитными диодами, прикрепленными к шинам питания.Ограничивающим фактором теперь является максимальное номинальное напряжение переключателя. Дополнительными преимуществами являются более высокая устойчивость и надежность системы. Также практически отсутствует влияние на фактические сигналы и их точность. Кроме того, дополнительный токоограничивающий резистор не требуется, поскольку токи утечки очень малы, когда переключатель разомкнут.

Рис. 2. Защита от перенапряжения со встроенной двунаправленной ячейкой ESD.

Этот тип входной структуры характерен для четырехпозиционного переключателя SPST (однополюсный, однонаправленный) ADG5412F от Analog Devices Inc.(ADI). Этот переключатель допускает постоянное перенапряжение до ± 55 В независимо от наличия напряжения в сети. Ячейка ESD, встроенная в каждый из четырех каналов, фиксирует переходные напряжения до 5,5 кВ. В условиях перенапряжения открывается только затронутый канал, а остальные каналы продолжают работать в обычном режиме.

Заключение

Благодаря этому типу переключателей защиты от перенапряжения электрические схемы могут быть значительно упрощены. Преимущества по сравнению с традиционным дискретным решением многочисленны как с точки зрения обеспечения оптимальных характеристик переключения и надежности точной сигнальной цепи, так и с точки зрения пространственной оптимизации.Следовательно, защита от перенапряжения, предлагаемая ADG5412F, особенно подходит для высокоточных измерений в суровых условиях.

Что такое защита от перенапряжения? — Определение из Техопедии

Что означает защита от перенапряжения?

Защита от перенапряжения — это процесс защиты электрической системы от возможных повреждений, которые могут быть вызваны перенапряжением, за счет использования таких устройств, как дугогасительные сигнальные устройства, прикрепленные к линиям передачи, и стабилитроны для электронных схем.Перенапряжение — это состояние, при котором напряжение в цепи быстро достигает своего верхнего расчетного предела из-за такого явления, как скачок напряжения от ударов молнии.

Techopedia объясняет защиту от перенапряжения

Защита от перенапряжения является неотъемлемой частью любой электрической и электронной системы. Это гарантирует, что система работает, как задумано, и не имеет повреждений, несмотря на изменения внешних условий, особенно те, которые вызывают перенапряжение и скачки напряжения. Типичные причины перенапряжения включают природные явления, такие как удары молнии, искусственные источники, такие как индуктивные нагрузки, такие как двигатели и электромагниты, и электромагнитные импульсы.Все это приводит к скачку уровня напряжения и тока в цепи, что может привести к повреждению некоторых ее частей, а для электронных схем, требующих лишь минимального напряжения, скачок может поджарить большинство чувствительных компонентов, таких как микрочипы.

В более крупных электрических системах, таких как сама электросеть, также должен быть хороший уровень защиты от перенапряжения. В линиях передачи высокого напряжения, например, такие события, как скачок напряжения или перенапряжение, могут привести к тому, что электрическое поле превысит электрическую прочность или удельное сопротивление воздуха, что приведет к возникновению электрической дуги между проводниками или проводами и над изоляторами.Это вызывает сильные вспышки тепла, которые могут расплавить изоляторы и повредить провод; это также вызывает короткое замыкание. В этом случае дуговые рожки устанавливаются на участках, подверженных возникновению дуги, поскольку они обеспечивают почти бесконечное сопротивление, гарантируя, что скачки напряжения и перенапряжения не вызовут проблем.

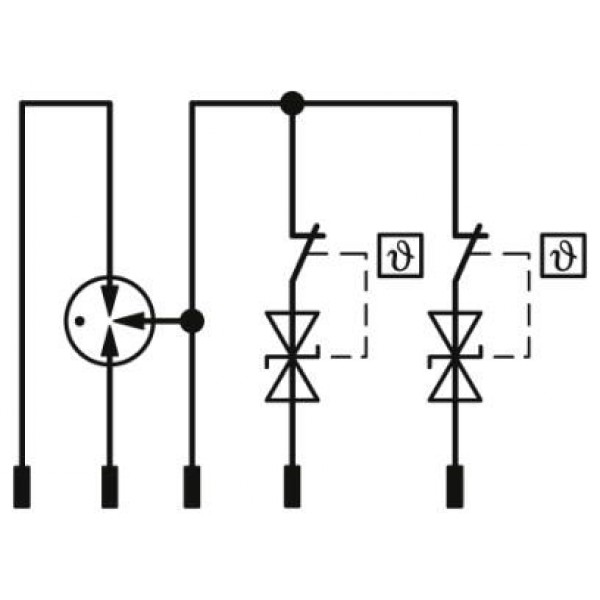

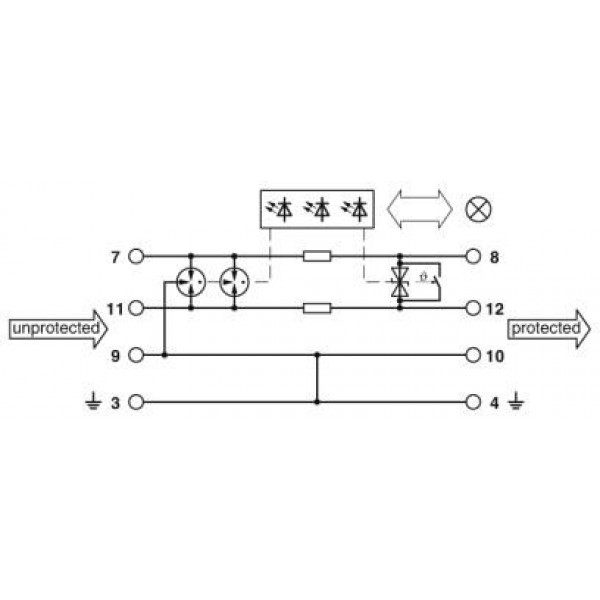

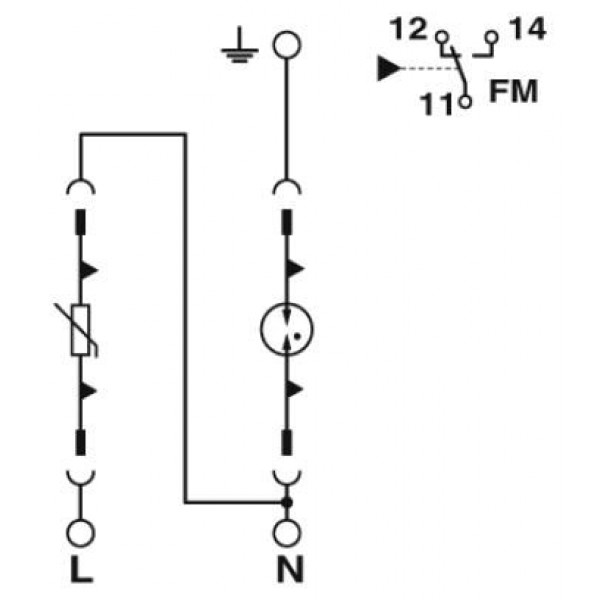

Защита от перенапряжения | WAGO

Защита от перенапряжения | WAGO

{{$ wgi18n (‘product.color.label’)}}

{{ элемент.categoryNames [0]}} {{item.familyCategory.name | decodeText}} {{formattedCode}}

{{plaintextShortName}}

{{(индекс> 0)? «;»: «»}} {{текст}}

{{$ wgi18n (‘product.stocktype’)}}

{{productStatus.text}} {{$ wgi18n (‘product.status.cancelled.followup.text ‘)}}

{{$ wgi18n (‘product.status.announced.available’)}}: {{item.purchasableFrom}}

{{$ wgi18n (‘product.status.announced.info’)}}

{{$ wgi18n (‘product.ready.for.despatch’)}}: {{productAvailabilityValue}}

{{$ wgi18n (‘product.product.price.list.piece ‘)}} * {{список цен}}

{{$ wgi18n (‘product.product.price.piece.your’)}} * {{$ wgi18n (‘product.volumePrices.log.for.price’)}} {{priceValue}}

{{$ wgi18n (‘quickOrder.quantity.types’)}}: {{item.numberPackageUnits}} ({{item.numberContentUnits}}) {{ элемент.unit.name}}

{{$ wgi18n (‘basket.page.entry.pos.price’)}} {{productSumFormatted}}

{{ показатель }}

Теперь вы можете добавить желаемое количество этого продукта в корзину.

Подождите пожалуйста …

Защита от перенапряжения | UL

Чтобы помочь вам узнать больше о том, как требования к защите от перенапряжений от молнии и коммутационных перенапряжений цепей безопасности были пересмотрены в соответствии с изданием 2021 года Национальной ассоциации противопожарной защиты (NFPA) 79, UL и экспертов подразделения Eaton Bussmann. объединились, чтобы ответить на следующие часто задаваемые вопросы нашего веб-семинара.

Требуется ли дополнительная защита от перенапряжения, если она включена в оборудование, обеспечивающее функцию безопасности?

Как правило, большая часть оборудования, в котором используются чувствительные электронные схемы, снабжена каким-либо типом защиты от перенапряжения. Эта защита от перенапряжения обычно представляет собой сборку компонентов типа 5 или 4. Тип защиты от перенапряжения, используемый в оборудовании, может не обеспечивать желаемый уровень защиты. Необходимая защита может варьироваться в зависимости от условий подачи питания на оборудование, расположения оборудования в цепи и расстояния от источника питания.Если известно, что источник питания чувствителен к скачкам напряжения в сети, а скачки напряжения из-за ударов молнии являются распространенной проблемой, защита от перенапряжения, поставляемая с оборудованием, может не обеспечить подходящей защиты. Если источник питания не соответствует этим условиям или оборудование расположено значительно ниже по потоку от того места, где находится источник питания, защита от перенапряжения, поставляемая с оборудованием, может обеспечить подходящую защиту. При разработке схемы, включающей чувствительное электронное оборудование, особенно схемы для промышленной панели управления, лучше всего проконсультироваться с производителем оборудования, чтобы определить, обеспечивает ли защита от перенапряжения, входящая в состав оборудования, требуемую защиту.

Должно ли устройство защиты от перенапряжения (SPD) подключаться к сети переменного тока (В переменного тока) 120 В или к системе постоянного тока 24 В (В постоянного тока), которая питает цепь безопасности?

Как правило, SPD следует устанавливать как можно ближе к устройству, которое необходимо защитить. Таким образом, если устройство, выполняющее функцию безопасности, находится на стороне 24 В постоянного тока, то именно там должно быть установлено УЗИП. Однако нередко применять SPD перед этим SPD для обеспечения повышенной защиты.

Требуется ли защита от перенапряжения для всех промышленных панелей управления промышленного оборудования?

Нет, защита от перенапряжения требуется только для промышленных панелей управления, которые питают цепи безопасности промышленного оборудования. Устройства защиты от перенапряжения могут быть установлены в цепи управления и / или силовой цепи в зависимости от конкретной конструкции и конструкции цепи безопасности.

Если SPD снабжен проводниками для фазных и нейтральных проводов, следует ли уменьшить длину этих проводов, если это возможно?

Да, для обеспечения наилучших характеристик и защиты SPD очень важно, чтобы проводники от SPD были как можно короче и по возможности избегали изгибов под углом 90 градусов.

Какой рейтинг наиболее важен для СПД?

Для SPD существует несколько важных рейтингов. С точки зрения безопасности очень важно, чтобы номинальное напряжение системы и номинальный ток короткого замыкания (SCCR) были правильно выбраны для применяемой системы. С точки зрения производительности и защиты наиболее важными параметрами являются номинальный ток разряда (In), максимальное непрерывное рабочее напряжение (MCOV) и номинальное напряжение защиты (VPR).

Bourns представляет линию защиты от перенапряжения GMOV ™, разработанную для устранения ограничений надежности и безопасности только MOV

RIVERSIDE, Calif., 29 апреля 2019 г. — Bourns, Inc., ведущий производитель и поставщик электронных компонентов, сегодня представила линейку компонентов для защиты от перенапряжения GMOV ™. Инновационная гибридная конструкция Bourns сочетает в себе запатентованную компактную газоразрядную трубку (GDT) с технологией FLAT® с металлооксидным варистором (MOV) для создания компактного и улучшенного устройства защиты от перенапряжения, которое заменяет стандартные 14 и 20 мм MOVs.

Bourns разработал свое новое семейство GMOV ™ как улучшенное решение для защиты, которое помогает преодолеть проблемы деградации и катастрофических отказов, которые могут возникнуть в дискретных MOV, которые подвергаются переходным скачкам или временному перенапряжению, превышающему их максимальные номинальные значения.GDT используется для изоляции MOV от сетевого напряжения, чтобы он оставался «на связи, но не дежурил», тем самым защищая его от переходных процессов и временных всплесков перенапряжения, которые обычно со временем повреждают MOV. Еще одно существенное преимущество сочетания двух технологий заключается в том, что устройство GMOV ™ обеспечивает сверхнизкую утечку (<0,1 мкА), помогая уменьшить повреждения из-за потерь мощности на нагрев. Результатом является более надежное решение защиты с практически нулевым потреблением энергии в режиме ожидания.

Защита от перенапряжения остается постоянным требованием для защиты от нестабильных скачков напряжения в электросети, коммутационных и грозовых скачков напряжения.MOV являются популярными устройствами защиты от перенапряжения, но они подвержены деградации и сбоям в некоторых суровых и неконтролируемых средах. Отказ может произойти из-за теплового разгона, который определяет срок службы MOV. Условия теплового разгона могут также увеличить риск возгорания в MOV, что приведет к возникновению пожарной опасности, побуждающей конструкции, как правило, требовать дополнительных предохранителей или устройств термического отключения для обеспечения безопасности.

Компоненты

Bourns® GMOV ™ экономично повышают надежность приложений, обеспечивая предсказуемый режим отказа.Это устраняет необходимость в схемах индикации и более дорогих устройствах MOV с термической защитой. Еще одно преимущество состоит в том, что протекторы GMOV ™ помогают устранить необходимость в более дорогостоящих и высокопроизводительных MOV для соответствия испытаниям на потерю нейтрали UL1449. И что немаловажно, устройства GMOV ™ предлагают более высокий уровень безопасности, постоянно срабатывая предохранители и прерыватели, по сравнению с одними только MOV, для защиты от повышенного напряжения.

Доступные сейчас, компоненты Bourns® GMOV ™ предлагаются в версиях 14 и 20 мм с максимальным продолжительным рабочим напряжением от 45 В действующего значения до 320 В действующего значения .Версия 14 мм имеет максимальный номинальный импульсный ток 6 кА, а версия 20 мм — максимальный импульсный ток 10 кА. Семейство Bourns® GMOV ™ признано UL 1449 Type 5 и соответствует требованиям RoHS *. Более подробную информацию о преимуществах устройств Bourns® GMOV ™ можно найти в официальном документе: www.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
