Защита от перенапряжения в сети 380 вольт

Защита от перенапряжения в сети

Перенапряжения, которые возникают в электросети, сопровождаются, как правило, выходом из строя электрических приборов. Кроме того, перенапряжения, могут привести к таким негативным последствиям как пожар или даже гибель людей. В данной статье рассмотрены устройства, которые применяются для защиты от перенапряжения в сети.

Довольно часто в наших домах и квартирах можно наблюдать то, что напряжение в розетках несколько отличается от положенных 220 В. Зависит это от разных причин и диапазон таких отклонений напряжения может колебаться от 170 – 380 В до нескольких тысяч В.

Не трудно догадаться, что такие перепады напряжения часто становятся причиной выхода из строя бытовой техники. Понятно, что пониженное напряжение может привести к не корректной работе электрооборудования, а повышенное к выходу его из строя, особенно это касается таких устройств как компьютеры, телевизоры, плазменные панели, холодильники и т.

п.

Перенапряжением называется такое значение установившегося напряжения, которое превышает значение предельно допустимого напряжения.

Государственным стандартом качества электрической энергии установлены нормы отклонения напряжения в точке подключения потребителей электрической энергии. Существует понятие допустимое и предельно допустимое значение напряжения. Эти значения равны соответственно ±5 и ±10 % от номинального значения напряжения и в точках общего присоединения потребителей.

То есть нормальным считается напряжение:

  • — для однофазной сети в диапазоне 198 – 242 В;
  • — для трехфазной сети 342 – 418 В.

Причины возникновения перенапряжения

1) Самой распространенной причиной перенапряжения для бытовых потребителей является обрыв нулевого провода (N).

Нулевой провод при несимметричных нагрузках выравнивает фазные напряжения у потребителя электроэнергии. При обрыве или отгорании нулевого провода ток будет циркулировать между фазами. Часть потребителей получит повышенное напряжение, вплоть до 380 В, а часть заниженное.

2) Неправильное или ошибочное подключение в электрощитовой, когда вместо нулевого провода вы подключаете фазный, при этом в дом приходит не 220 В, а 380 В.

3) Во время грозовых разрядов, удар молнии в линию электропередачи, возникают импульсные перенапряжения которые по величине могут достигать нескольких тыс. В.

4) Регулирования напряжения на подстанциях энергосистем.

Защита от перенапряжения

— применение стабилизаторов напряжения предохраняет вашу сеть от перепадов напряжения, делая эксплуатацию электротехники безопасной. Большинство таких приборов имеют дисплей, на котором отображается напряжение сети, график скачков напряжения и т.п.

Стабилизаторы оснащены функцией контроля напряжения, если значение напряжения сети выходит за диапазон контроля стабилизатора, например ниже 150 В или выше 260 В, то стабилизатор блокируется и отключает от сети потребителя.

Как только напряжение сети возобновляется до допустимых значений, стабилизатор снова включается .

реле напряжения защищает и отключает бытовую технику при возникновении недопустимых перепадов напряжения и автоматически включает потребителей после восстановления его допустимых значений.

Реле напряжения широко используется для защиты от перенапряжения бытовых электроприборов. Целесообразно использовать реле напряжения в квартирах так как в таких сетях не редко возникают опасные перенапряжения из за обрыва нулевого провода.

Реле напряжения по своей структуре могут использоваться для защиты как одного конкретного потребителя, так и для защиты всего дома или квартиры.

При защите одного или группы потребителей, реле напряжения подключается по схеме приемник – реле — розетка, то есть прибор подключается к реле, затем само реле включается в розетку.

Для защиты от перенапряжения всего дома или квартиры, реле напряжения устанавливается на DIN-рейку в распределительном щитке.

— комбинированное использование датчика повышенного напряжения (ДПН) и УЗО такой способ борьбы с перенапряжением получил широкое распространение благодаря незначительной цене.

Принцип работы весьма прост: ДПН контролирует наличие напряжения сети, УЗО отключает сеть при возникновении перенапряжения.

Устройства защиты от перенапряжения в сети

Защита от перенапряжения в сети – очень важное мероприятие, которое позволит не только продлить срок службы электропроводки, но и повысит безопасность при скачках напряжения. Если не защитить линию от перенапряжения. то можно не только вывести из строя всю бытовую технику, но и подвергнуть свое жилье пожару, не говоря уже о собственном здоровье. Далее мы рассмотрим основные причины возникновения перенапряжения, а также устройства, которые позволят уберечь электропроводку от губительных последствий данного явления.

Основные причины возникновения

Чаще всего перенапряжение в сети 220 и 380 Вольт возникает по следующим причинам:

  1. Обрыв нулевого провода (на схеме обозначается как N, синего цвета). Предназначение нуля – выровнять ток в фазах и, соответственно, при его обрыве происходит резкий сбой, при котором одни потребители получают меньше необходимых 220 В, а часть больше, вплоть до 380 В. Если в первой случае техника будет просто некорректно работать, то во втором она попросту выйдет из строя, если не установлены устройства защиты.
  2. Невнимательность при подсоединении контактов в щите, в результате чего по жилам пойдет перенапряжение — не 220, а 380 В.
  3. Возникло импульсное напряжение вследствие попадания грозы в ЛЭП (именно поэтому рекомендуют отключать всю бытовую технику во время грозы, а также делать молниезащиту на участке ).
  4. Питание от одной линии с мощным заводом, который в определенный момент может запустить все свое оборудование, создав огромный скачок тока в сети. Происходит редко, но все же отдельные случаи наблюдались.

Наглядный видео пример действия перенапряжения

Как Вы видите, на перегрузку в однофазной и трехфазной сети влияет множество факторов, в том числе и природные. Поэтому домашнюю проводку нужно обязательно защитить, чтобы не стать жертвой несчастного случая.

Устройства для решения проблемы

В современном мире существует множество различных устройств для защиты от перенапряжения в сети, которые несложно подключить своими руками. Изделия могут эффективно справляться не только с перепадами напряжения, но и со сверхтоками, которые также губительно влияют на домашнюю проводку.

Среди наиболее полезных для применения в доме и квартире выделяют:

  1. Стабилизатор. Является своего рода предохранителем, который контролирует напряжение в сети и в случае его предельно допустимого отклонения, отключает электричество в доме. К примеру, на своем опыте могут сказать, что стабилизатор не раз спасал нашу бытовую технику от перепадов, вызванных сварочными работами, проходящими вблизи. Устройства имеют диапазон от 150 В и до 240 В (как пример). Как только значение выйдет из данного диапазона, аппарат выключится.
    В то же время, когда все стабилизируется, устройство защиты снова включится. О том, как подключить стабилизатор напряжения. мы рассказывали в соответствующей статье!
  2. Реле. Вы наверняка не раз сталкивались с данными устройствами, которые являются миниатюрной версией стабилизатора. Чаще всего реле напряжения используется для защиты от перенапряжения одного определенного агрегата, к примеру, компьютера. Работает по такой же схеме, как и предыдущий вариант. Может быть представлен в виде электрической вилки (к примеру, ЗУБР), удлинителя и отдельного аппарата (всем известный Барьер), которое крепится на DIN-рейку щита. О том, как выбрать реле напряжения мы рассказывали в отдельной статье.
  3. Устройство защитного отключения. Широко применяется для защиты сети в домашних условиях, что вызвано высоким качеством работы и небольшой стоимостью. УЗО должно работать в паре со специальным датчиком ДПН, который будет подавать сигнал на отключение, если обнаружит перенапряжение в сети.
    Вместо этого можно использовать альтернативный вариант для защиты дома — устройство защиты многофункциональное. О том, как работает УЗМ-51М и как его подключить, мы рассказали в отдельной статье.
  4. Источник бесперебойного питания. Опять-таки, на своем опыте подтвержу его эффективность. Более десяти раз ИБП спасал мой компьютер от резкого выключения при срабатывании стабилизатора. «Бесперебойник» имеет небольшую стоимость, поэтому купить такой вариант защиты от перенапряжения при наличии ПК крайне необходимо.
  5. УЗИП. От импульсных напряжений (возникают во время грозы и могут вывести технику из строя) можно защититься, установив в доме УЗИП. Данный аппарат является достаточно популярным на сегодняшний день и широко применяется как в быту, так и на производстве. Более подробно о том, что такое УЗИП и как он работает, мы рассказали в отдельной статье, с которой настоятельно рекомендуем ознакомиться. Следует отметить, что УЗИП могут также называть модульными ограничителями перенапряжения (ОПН).

Купив все эти устройства для защиты от перенапряжения в сети 220 и 380 Вольт можно не беспокоиться о том, что пострадает бытовая техника, электропроводка и главное – Ваша жизнь в опасной ситуации.

Видео пример срабатывания ДПН и УЗО

Устройство релейной защиты от перенапряжения дома

Как правило, в электрических сетях напряжение должно находиться в пределах, определенных техническими нормативами, но иногда оно может и отклоняться от допустимых параметров. Предельно допустимое напряжение должно находиться в пределах ±10% от номинальных параметров напряжения, таким образом для однофазной сети в оно будет равно от 198 до 242 В, а для трехфазной сети от 342 до 418 В. И любые отклонения от данных значений будут называться перенапряжениями.

Чем опасны перенапряжения и с чем связаны?

Перенапряжения имеют разную природу и от этого различаются длительностью и величиной. Обычно длительные перенапряжения возникают из-за какой-либо поломки понижающего трансформатора на подстанции или обрыва нулевого провода в сети.

Пути разноса перенапряжения

Данные перенапряжения обладают сравнительно небольшими показателями, но действуют достаточно долгое время и представляют реальную угрозу для человека, и для вашего оборудования.

Долгое повышение напряжения может случиться из-за неравномерного распределения нагрузок по всем фазам во внешней сети. Именно тогда возникнет перекос фаз, при котором напряжение на загруженной фазе будет ниже, а на незагруженной естественно выше номинального.

Краткие по времени всплески напряжения могут появиться из-за переключений в энергосети или во время включения достаточно сильных реактивных нагрузок.

Сильные импульсные перенапряжения возникают в результате воздействия грозовых разрядов.

И напряжение может достигнуть десятков киловольт. Данные импульсы длятся в течение сотни микросекунд, и специальные защитные автоматы просто не успевают на них среагировать, потому что самые современные виды автоматов имеют время срабатывания единицы миллисекунд, и это может быть причиной выхода из строя и повреждения изоляции между фазой и нейтралью.

Хотя, это не приведет к короткому замыканию и не нарушит работу сети, но приведет к небольшой утечке тока в месте повреждения изоляции. И если будет проходить между фазой и нейтралью, то не будет фиксироваться и автоматами защиты, и это приведет к повышенному нагреву изоляции и ускоренному процессу ее старения. По истечении времени сопротивление изоляции на данном участке значения уменьшается, и ток утечки возрастет.

Последствия перенапряжения в частном доме

Последствия воздействия данных негативных факторов на электронное оборудование и электропроводку в доме могут быть катастрофическими, поэтому для домашней сети необходимо устройство защиты от перенапряжений.

Возможность применения разных УЗИП для выполнения определенных защитных функций характеризуется по техническим показателям, отраженным в маркировке конкретного прибора.

  • Показатель уровня напряжения защиты U — это важный параметр, характеризующий устройство защиты от импульсных перенапряжений.

Он точно определяет параметр остаточного напряжения, которое появляется на выводах УЗИП после прохождения разрядного тока.

  • Максимальный разрядный ток – это величина импульса тока, которое УЗИП выдерживает однократно, с сохранением своей работоспособности.
  • Номинальный разрядный ток – это величина импульса тока, которое УЗИП выдерживает многократно при условии, что он будет остывать до комнатной температуры в промежутке между электрическими импульсами.
  • Максимальное длительное рабочее напряжение — это значение напряжения переменного либо постоянного тока, длительно подаваемое на выводы УЗИП. Оно будет равно номинальному напряжению при учете возможного завышения напряжения при разных нештатных режимах работы всей сети.

Постоянный ток, который подается к нагрузке, защищенной УЗИП. Этот параметр важен для УЗИП, включаемых в сеть последовательно с защищенным оборудованием.

Большое количество устройств защиты от импульсных перенапряжений подключаются параллельно цепи, и этот параметр у них, как правило, не отмечается.

Для более надежной и качественной защиты домашней электрической проводки от перенапряжений нужно создать многоуровневую систему защиты из УЗИП разных классов. УЗИП 1 класса рассчитано на ток 60 кА, УЗИП 2 класса на ток 40 кА.

УЗИП 3 класса на ток 10 кА.

При введении многоступенчатой системы защиты от перенапряжений в сети необходимо обеспечить соответствующую мощность каждой ступени, т.е. их максимальный ток не должен превысить их номинальные показатели. И в первую очередь нужно создать качественную систему заземления и защиты от перенапряжения.

Варисторы — это резисторы полупроводниковые, и при их работе применяется эффект снижения сопротивления полупроводникового материала при повышении приложенного напряжения, благодаря этому они являются более эффективными устройствами импульсной защиты.

Варистор нужно включать параллельно защищаемому оборудованию и при нормальной работе он будет находиться непосредственно под действием рабочего напряжения защищаемого механизма. При рабочем режиме ток, проходящий через варистор очень мал, и он в данных условиях представляет собой изолятор.

При появлении импульса напряжения сопротивление варистора резко уменьшится до долей ома. В данном случае через него кратковременно будет протекать ток в нескольких тысяч ампер. После гашения данного импульса напряжения он снова приобретет очень высокое сопротивление.

В соответствии с системой защиты производится выбор УЗИП. Обязательно учитываются все технические показатели устройств, которые указаны в каталоге и нанесены на лицевую часть корпуса прибора.

Прибор УЭ-18/380 предназначен для защиты электрической сети от кратковременных перенапряжений, вызванных грозовыми процессами.

Данное устройство обеспечивает защиту и относится к УЗИП 3-го класса и выполнено на варисторах. Для качественной защиты от длительных перенапряжений, связанных с авариями в электрической сети, прибор необходимо подключать после УЗО и заземлять.

Именно при таком подключении будет создаваться ток утечки, и обеспечиваться срабатывание УЗО.

При установке и монтаже УЗИП нужно, чтобы расстояние между ступенями защиты было не меньше 10 м по кабелю электрического питания.

Исполнение данного требования достаточно важно для правильной последовательности включения защитных устройств. У защиты класса В первая ступень устанавливается за пределами дома во входном специальном щите.

От защищаемой зоны все ограничители перенапряжений можно разделить на классы или виды. Приборы 1 типа защищают объекты от внешних атмосферных и коммутационных перенапряжений, проходящих через разрядники класса А внешних электрических сетей. Как правило, они монтируются на вводном устройстве жилого дома и ограничивают величину перенапряжений до 4,0 кВ, сопутствуют защите вводных счетчиков и электрического оборудования распределительного щита.

Специальное устройство импульсной защиты необходимо для предотвращения всевозможных повреждений домашней бытовой техники от сильных импульсных перенапряжений, которые вызваны различными авариями в питающей сети либо грозовыми разрядами. Данные устройства называются также ограничителями перенапряжений (ОП). Обычно они выполнены на базе разрядников либо варисторов и имеют специальные индикаторные устройства, которые сигнализируют о их поломке. УЗИП на базе варисторов производятся со специальным креплением на DIN-рейку.

Здравствуйте, уважаемые читатели сайта http://elektrik-sam.info!

В этой публикации мы рассмотрим, как обезопаситься от перепадов и скачков напряжения в трехфазных электрических сетях 380В.

О том, как влияют перепады напряжения на электропроводку и подключенные к ней приборы я уже подробно рассматривал. Напомню вкратце.

Повышение напряжения выше допустимого приводит к выходу из строя бытовой техники – она просто сгорает.

Снижение напряжения ниже допустимого уровня опасно для бытовой техники с электродвигателями, поскольку увеличиваются пусковые токи, что может привести к повреждению их обмоток.

Поэтому, с целью защиты электропроводки и подключаемых к ней электроприборов, применяют реле контроля напряжения, которые также еще называют реле перенапряжения, «барьерами» или реле максимального и минимального напряжения.

Эти реле осуществляют контроль действующего значения напряжения в электрической сети и, в случае выхода его за установленный диапазон, отключают внешнюю питающую электрическую сеть от внутренней сети, защищаю саму внутреннюю электропроводку и подключенные к ней электрические приборы.

В этой статье мы рассмотрим две различные схемы и два различных варианта использования реле напряжения в трехфазных электрических сетях 380В на примере реле напряжения DigiTOP.

Цель этой статьи – показать схематичное решение по защите от перепадов напряжения в трехфазных электрических сетях. Можно применять реле других производителей, принцип остается такой же.

Подробно описание принципа работы самого реле напряжения и схемы я рассматривал в статье по реле напряжения в однофазных сетях. Подробную инструкцию на само реле вы можете скачать в интернете, здесь напомню вкратце, что реле имеет две уставки:

— первая при превышении напряжением максимального значения, по умолчнию 250В;
— вторая уставка при снижении напряжения ниже 170В (по умолчнию).

Эти параметры выставляются на передней панели самого реле с помощью кнопок.

При выходе напряжения за этот диапазон, реле размыкает свой силовой контакт и отключает внешнюю электрическую сеть от внутренней.

Также можно задать время задержки на повторное подключение. После того, как реле отключилось, схематехника реле отслеживает значение напряжения, и когда оно снова возвращается в рабочий диапазон, спустя задержку времени реле снова замыкает свой силовой контакт и подключает внешнюю электрическую сеть к внутренней.

В тех квартирах и домах, где электропроводка трехфазная, все равно в основном используются однофазные потребители – обычные бытовые приборы и техника.

Потребители группируются по фазам, чтобы по возможности была равномерная нагрузка по каждой из фаз.

Давайте рассмотрим все это на конкретном примере.

Трехфазное напряжение подводится через вводной автоматический выключатель, трехфазный счетчик электрической энергии к электропроводке квартиры.

Потребители сгруппированы по каждой из трех фаз следующим образом:

— в первую фазу LA подключена электроплита;
— во вторую фазу LB подключены кондиционер, стиральная машина и розетки одной из комнат;
— в третью фазу LC подключены розетки кухни, розетки другой комнаты и освещение.

Для того, чтобы при выходе напряжения за свои допустимые значения при срабатывании реле контроля напряжения не обесточивалась сразу вся квартира, вместо одного общего устанавливают три отдельных реле напряжения в каждую фазу.

Если в одной из фаз напряжение выйдет за свой рабочий диапазон, сработает соответствующее реле и отключит внутреннюю проводку только в этой фазе. В оставшихся фазах, если величина напряжения находится в заданном диапазоне, потребители останутся подключенными и работоспособными.

Подробно пошаговую работу этой схемы смотрите в видео внизу этой статьи.

В случае подключения трехфазных потребителей применяется несколько другая схемотехника.

Для этого применяют специальное трехфазное реле напряжения, которое позволяет контролировать напряжение в каждой отдельной фазе, последовательность чередования фаз и контроль перекоса фаз.

Схема подключения в этом случае будет выглядеть следующим образом.

К реле напряжения подключаются все три фазы и ноль, чтобы контроллер реле контролировал напряжение отдельно по каждой из фаз, правильность чередования фаз и контроль перекоса фаз.

Через силовые контакты реле контроля напряжения подключен контактор К1. Один конец обмотки контактора подключен к нулевому проводу, второй через силовые контакты реле подключен к одной из фаз. На нашей схеме к фазе LA.

Силовые нормально-разомкнутые контакты К1.1, К1.2, К1.3 контактора подключают внешнюю трехфазную электрическую сеть к трехфазной нагрузке. Это могут быть электродвигатели, мощные калориферы, проточные водонагреватели и др.

Реле напряжения контролирует уровень действующих напряжений во всех трех фазах и, если они находятся в допуске, то через силовой контакт реле подается питание на контактор К1. Контакты контактора находятся в замкнутом состоянии и трехфазное напряжение внешней сети подается к нагрузке.

Если в одной из фаз напряжение выходит за установленный диапазон, реле напряжения размыкает свой силовой контакт, снимая питание с обмотки контактора К1. Контакты контактора размыкаются, отключая нагрузку от внешней трехфазной сети.

Когда напряжение вернется в свой рабочий диапазон, реле напряжения, спустя выдержку времени, вновь замкнет свой силовой контакт, подавая питание на обмотку контактора.

Контакты контактора замкнутся и нагрузка снова подключится к питающей сети.

Таким вот образом работает эта схема. В быту эта схема применяется редко, это больше промышленный вариант, чаще всего применяется первая схема.

Более подробно пошагово смотрите работу этих схем в видео:

Реле контроля напряжения. Защита от скачков напряжения в трехфазных сетях

Рекомендую материалы по теме:

Защита от перенапряжения в сети

Перенапряжения, которые возникают в электросети, сопровождаются, как правило, выходом из строя электрических приборов. Кроме того, перенапряжения, могут привести к таким негативным последствиям как пожар или даже гибель людей. В данной статье рассмотрены устройства, которые применяются для защиты от перенапряжения в сети.

Довольно часто в наших домах и квартирах можно наблюдать то, что напряжение в розетках несколько отличается от положенных 220 В. Зависит это от разных причин и диапазон таких отклонений напряжения может колебаться от 170 – 380 В до нескольких тысяч В.

Не трудно догадаться, что такие перепады напряжения часто становятся причиной выхода из строя бытовой техники. Понятно, что пониженное напряжение может привести к не корректной работе электрооборудования, а повышенное к выходу его из строя, особенно это касается таких устройств как компьютеры, телевизоры, плазменные панели, холодильники и т.п.

Перенапряжением называется такое значение установившегося напряжения, которое превышает значение предельно допустимого напряжения.

Государственным стандартом качества электрической энергии установлены нормы отклонения напряжения в точке подключения потребителей электрической энергии. Существует понятие допустимое и предельно допустимое значение напряжения. Эти значения равны соответственно ±5 и ±10 % от номинального значения напряжения и в точках общего присоединения потребителей.

То есть нормальным считается напряжение:

  • — для однофазной сети в диапазоне 198 – 242 В;
  • — для трехфазной сети 342 – 418 В.

Причины возникновения перенапряжения

1) Самой распространенной причиной перенапряжения для бытовых потребителей является обрыв нулевого провода (N).

Нулевой провод при несимметричных нагрузках выравнивает фазные напряжения у потребителя электроэнергии. При обрыве или отгорании нулевого провода ток будет циркулировать между фазами. Часть потребителей получит повышенное напряжение, вплоть до 380 В, а часть заниженное.

2) Неправильное или ошибочное подключение в электрощитовой, когда вместо нулевого провода вы подключаете фазный, при этом в дом приходит не 220 В, а 380 В.

3) Во время грозовых разрядов, удар молнии в линию электропередачи, возникают импульсные перенапряжения которые по величине могут достигать нескольких тыс. В.

4) Регулирования напряжения на подстанциях энергосистем.

Защита от перенапряжения

— применение стабилизаторов напряжения предохраняет вашу сеть от перепадов напряжения, делая эксплуатацию электротехники безопасной. Большинство таких приборов имеют дисплей, на котором отображается напряжение сети, график скачков напряжения и т.п.

Стабилизаторы оснащены функцией контроля напряжения, если значение напряжения сети выходит за диапазон контроля стабилизатора, например ниже 150 В или выше 260 В, то стабилизатор блокируется и отключает от сети потребителя. Как только напряжение сети возобновляется до допустимых значений, стабилизатор снова включается .

реле напряжения защищает и отключает бытовую технику при возникновении недопустимых перепадов напряжения и автоматически включает потребителей после восстановления его допустимых значений.

Реле напряжения широко используется для защиты от перенапряжения бытовых электроприборов. Целесообразно использовать реле напряжения в квартирах так как в таких сетях не редко возникают опасные перенапряжения из за обрыва нулевого провода.

Реле напряжения по своей структуре могут использоваться для защиты как одного конкретного потребителя, так и для защиты всего дома или квартиры.

При защите одного или группы потребителей, реле напряжения подключается по схеме приемник – реле — розетка, то есть прибор подключается к реле, затем само реле включается в розетку.

Для защиты от перенапряжения всего дома или квартиры, реле напряжения устанавливается на DIN-рейку в распределительном щитке.

— комбинированное использование датчика повышенного напряжения (ДПН) и УЗО такой способ борьбы с перенапряжением получил широкое распространение благодаря незначительной цене.

Принцип работы весьма прост: ДПН контролирует наличие напряжения сети, УЗО отключает сеть при возникновении перенапряжения.

Устройства защиты от перенапряжения в сети

Защита от перенапряжения в сети – очень важное мероприятие, которое позволит не только продлить срок службы электропроводки, но и повысит безопасность при скачках напряжения. Если не защитить линию от перенапряжения. то можно не только вывести из строя всю бытовую технику, но и подвергнуть свое жилье пожару, не говоря уже о собственном здоровье. Далее мы рассмотрим основные причины возникновения перенапряжения, а также устройства, которые позволят уберечь электропроводку от губительных последствий данного явления.

Основные причины возникновения

Чаще всего перенапряжение в сети 220 и 380 Вольт возникает по следующим причинам:

  1. Обрыв нулевого провода (на схеме обозначается как N, синего цвета). Предназначение нуля – выровнять ток в фазах и, соответственно, при его обрыве происходит резкий сбой, при котором одни потребители получают меньше необходимых 220 В, а часть больше, вплоть до 380 В. Если в первой случае техника будет просто некорректно работать, то во втором она попросту выйдет из строя, если не установлены устройства защиты.
  2. Невнимательность при подсоединении контактов в щите, в результате чего по жилам пойдет перенапряжение — не 220, а 380 В.
  3. Возникло импульсное напряжение вследствие попадания грозы в ЛЭП (именно поэтому рекомендуют отключать всю бытовую технику во время грозы, а также делать молниезащиту на участке ).
  4. Питание от одной линии с мощным заводом, который в определенный момент может запустить все свое оборудование, создав огромный скачок тока в сети. Происходит редко, но все же отдельные случаи наблюдались.

Наглядный видео пример действия перенапряжения

Как Вы видите, на перегрузку в однофазной и трехфазной сети влияет множество факторов, в том числе и природные. Поэтому домашнюю проводку нужно обязательно защитить, чтобы не стать жертвой несчастного случая.

Устройства для решения проблемы

В современном мире существует множество различных устройств для защиты от перенапряжения в сети, которые несложно подключить своими руками. Изделия могут эффективно справляться не только с перепадами напряжения, но и со сверхтоками, которые также губительно влияют на домашнюю проводку.

Среди наиболее полезных для применения в доме и квартире выделяют:

  1. Стабилизатор. Является своего рода предохранителем, который контролирует напряжение в сети и в случае его предельно допустимого отклонения, отключает электричество в доме. К примеру, на своем опыте могут сказать, что стабилизатор не раз спасал нашу бытовую технику от перепадов, вызванных сварочными работами, проходящими вблизи. Устройства имеют диапазон от 150 В и до 240 В (как пример). Как только значение выйдет из данного диапазона, аппарат выключится. В то же время, когда все стабилизируется, устройство защиты снова включится. О том, как подключить стабилизатор напряжения. мы рассказывали в соответствующей статье!
  2. Реле. Вы наверняка не раз сталкивались с данными устройствами, которые являются миниатюрной версией стабилизатора. Чаще всего реле напряжения используется для защиты от перенапряжения одного определенного агрегата, к примеру, компьютера. Работает по такой же схеме, как и предыдущий вариант. Может быть представлен в виде электрической вилки (к примеру, ЗУБР), удлинителя и отдельного аппарата (всем известный Барьер), которое крепится на DIN-рейку щита. О том, как выбрать реле напряжения мы рассказывали в отдельной статье.
  3. Устройство защитного отключения. Широко применяется для защиты сети в домашних условиях, что вызвано высоким качеством работы и небольшой стоимостью. УЗО должно работать в паре со специальным датчиком ДПН, который будет подавать сигнал на отключение, если обнаружит перенапряжение в сети. Вместо этого можно использовать альтернативный вариант для защиты дома — устройство защиты многофункциональное. О том, как работает УЗМ-51М и как его подключить, мы рассказали в отдельной статье.
  4. Источник бесперебойного питания. Опять-таки, на своем опыте подтвержу его эффективность. Более десяти раз ИБП спасал мой компьютер от резкого выключения при срабатывании стабилизатора. «Бесперебойник» имеет небольшую стоимость, поэтому купить такой вариант защиты от перенапряжения при наличии ПК крайне необходимо.
  5. УЗИП. От импульсных напряжений (возникают во время грозы и могут вывести технику из строя) можно защититься, установив в доме УЗИП. Данный аппарат является достаточно популярным на сегодняшний день и широко применяется как в быту, так и на производстве. Более подробно о том, что такое УЗИП и как он работает, мы рассказали в отдельной статье, с которой настоятельно рекомендуем ознакомиться. Следует отметить, что УЗИП могут также называть модульными ограничителями перенапряжения (ОПН).

Купив все эти устройства для защиты от перенапряжения в сети 220 и 380 Вольт можно не беспокоиться о том, что пострадает бытовая техника, электропроводка и главное – Ваша жизнь в опасной ситуации.

Видео пример срабатывания ДПН и УЗО

Устройство релейной защиты от перенапряжения дома

Как правило, в электрических сетях напряжение должно находиться в пределах, определенных техническими нормативами, но иногда оно может и отклоняться от допустимых параметров. Предельно допустимое напряжение должно находиться в пределах ±10% от номинальных параметров напряжения, таким образом для однофазной сети в оно будет равно от 198 до 242 В, а для трехфазной сети от 342 до 418 В. И любые отклонения от данных значений будут называться перенапряжениями.

Чем опасны перенапряжения и с чем связаны?

Перенапряжения имеют разную природу и от этого различаются длительностью и величиной. Обычно длительные перенапряжения возникают из-за какой-либо поломки понижающего трансформатора на подстанции или обрыва нулевого провода в сети.

Пути разноса перенапряжения

Данные перенапряжения обладают сравнительно небольшими показателями, но действуют достаточно долгое время и представляют реальную угрозу для человека, и для вашего оборудования.

Долгое повышение напряжения может случиться из-за неравномерного распределения нагрузок по всем фазам во внешней сети. Именно тогда возникнет перекос фаз, при котором напряжение на загруженной фазе будет ниже, а на незагруженной естественно выше номинального.

Краткие по времени всплески напряжения могут появиться из-за переключений в энергосети или во время включения достаточно сильных реактивных нагрузок.

Сильные импульсные перенапряжения возникают в результате воздействия грозовых разрядов.

И напряжение может достигнуть десятков киловольт. Данные импульсы длятся в течение сотни микросекунд, и специальные защитные автоматы просто не успевают на них среагировать, потому что самые современные виды автоматов имеют время срабатывания единицы миллисекунд, и это может быть причиной выхода из строя и повреждения изоляции между фазой и нейтралью.

Хотя, это не приведет к короткому замыканию и не нарушит работу сети, но приведет к небольшой утечке тока в месте повреждения изоляции. И если будет проходить между фазой и нейтралью, то не будет фиксироваться и автоматами защиты, и это приведет к повышенному нагреву изоляции и ускоренному процессу ее старения. По истечении времени сопротивление изоляции на данном участке значения уменьшается, и ток утечки возрастет.

Последствия перенапряжения в частном доме

Последствия воздействия данных негативных факторов на электронное оборудование и электропроводку в доме могут быть катастрофическими, поэтому для домашней сети необходимо устройство защиты от перенапряжений.

Возможность применения разных УЗИП для выполнения определенных защитных функций характеризуется по техническим показателям, отраженным в маркировке конкретного прибора.

  • Показатель уровня напряжения защиты U — это важный параметр, характеризующий устройство защиты от импульсных перенапряжений.

Он точно определяет параметр остаточного напряжения, которое появляется на выводах УЗИП после прохождения разрядного тока.

  • Максимальный разрядный ток – это величина импульса тока, которое УЗИП выдерживает однократно, с сохранением своей работоспособности.
  • Номинальный разрядный ток – это величина импульса тока, которое УЗИП выдерживает многократно при условии, что он будет остывать до комнатной температуры в промежутке между электрическими импульсами.
  • Максимальное длительное рабочее напряжение — это значение напряжения переменного либо постоянного тока, длительно подаваемое на выводы УЗИП. Оно будет равно номинальному напряжению при учете возможного завышения напряжения при разных нештатных режимах работы всей сети.

Постоянный ток, который подается к нагрузке, защищенной УЗИП. Этот параметр важен для УЗИП, включаемых в сеть последовательно с защищенным оборудованием.

Большое количество устройств защиты от импульсных перенапряжений подключаются параллельно цепи, и этот параметр у них, как правило, не отмечается.

Для более надежной и качественной защиты домашней электрической проводки от перенапряжений нужно создать многоуровневую систему защиты из УЗИП разных классов. УЗИП 1 класса рассчитано на ток 60 кА, УЗИП 2 класса на ток 40 кА.

УЗИП 3 класса на ток 10 кА.

При введении многоступенчатой системы защиты от перенапряжений в сети необходимо обеспечить соответствующую мощность каждой ступени, т.е. их максимальный ток не должен превысить их номинальные показатели. И в первую очередь нужно создать качественную систему заземления и защиты от перенапряжения.

Варисторы — это резисторы полупроводниковые, и при их работе применяется эффект снижения сопротивления полупроводникового материала при повышении приложенного напряжения, благодаря этому они являются более эффективными устройствами импульсной защиты.

Варистор нужно включать параллельно защищаемому оборудованию и при нормальной работе он будет находиться непосредственно под действием рабочего напряжения защищаемого механизма. При рабочем режиме ток, проходящий через варистор очень мал, и он в данных условиях представляет собой изолятор.

При появлении импульса напряжения сопротивление варистора резко уменьшится до долей ома. В данном случае через него кратковременно будет протекать ток в нескольких тысяч ампер. После гашения данного импульса напряжения он снова приобретет очень высокое сопротивление.

В соответствии с системой защиты производится выбор УЗИП. Обязательно учитываются все технические показатели устройств, которые указаны в каталоге и нанесены на лицевую часть корпуса прибора.

Прибор УЭ-18/380 предназначен для защиты электрической сети от кратковременных перенапряжений, вызванных грозовыми процессами.

Данное устройство обеспечивает защиту и относится к УЗИП 3-го класса и выполнено на варисторах. Для качественной защиты от длительных перенапряжений, связанных с авариями в электрической сети, прибор необходимо подключать после УЗО и заземлять.

Именно при таком подключении будет создаваться ток утечки, и обеспечиваться срабатывание УЗО.

При установке и монтаже УЗИП нужно, чтобы расстояние между ступенями защиты было не меньше 10 м по кабелю электрического питания.

Исполнение данного требования достаточно важно для правильной последовательности включения защитных устройств. У защиты класса В первая ступень устанавливается за пределами дома во входном специальном щите.

От защищаемой зоны все ограничители перенапряжений можно разделить на классы или виды. Приборы 1 типа защищают объекты от внешних атмосферных и коммутационных перенапряжений, проходящих через разрядники класса А внешних электрических сетей. Как правило, они монтируются на вводном устройстве жилого дома и ограничивают величину перенапряжений до 4,0 кВ, сопутствуют защите вводных счетчиков и электрического оборудования распределительного щита.

Специальное устройство импульсной защиты необходимо для предотвращения всевозможных повреждений домашней бытовой техники от сильных импульсных перенапряжений, которые вызваны различными авариями в питающей сети либо грозовыми разрядами. Данные устройства называются также ограничителями перенапряжений (ОП). Обычно они выполнены на базе разрядников либо варисторов и имеют специальные индикаторные устройства, которые сигнализируют о их поломке. УЗИП на базе варисторов производятся со специальным креплением на DIN-рейку.

как реле обеспечивает защиту электроприборов, как защитить сеть 380 В

Электрические приборы сегодня присутствуют в каждом доме. Удобство их использования и срок службы напрямую зависит от подаваемого напряжения. Зачастую в бытовых сетях происходят скачки, из-за которых современная электроника выходит из строя. Уберечь её от поломок помогут специальные приборы, такие как реле защиты от перенапряжения, устройство защитного отключения и другие.

Причины и последствия перенапряжения

Сетевое перенапряжение может быть чревато поломкой дорогостоящих приборов. Есть несколько факторов, по которым величина напряжения в сети резко меняется:

  • Неверное соединение проводов в щите. Случается это чаще всего из-за банальной невнимательности. Если подлежащие соединению провода были перепутаны, это приведёт к возникновению скачка.
  • Разрыв нулевого провода. Именно он отвечает за то, чтобы в сети было правильное ровное напряжение без перепадов. Его разрыв непременно повлечёт за собой сбой, при котором один участок электрической цепи получит 220 В, а другой — 380 В.
  • Просчёт операторов. В процессе работы на подстанциях иногда специалисты производят несогласованное регулирование подаваемого тока.
  • Электропитание от одной линии. Такие линии обладают заводом очень большой величины. Когда всё оборудование, подключённое к ней, одномоментно запускается, внутри сети происходит резкий подъём тока.
  • Природные факторы. В первую очередь к таким факторам относится гроза. Разряд молнии, попадающий в линию электропередач, провоцирует импульсное напряжение, достигающее десятков тысяч вольт. Чтобы не нарушить работу электрических приборов в такой ситуации следует в обязательном порядке обесточивать их во время грозы либо заранее позаботиться об установке молниезащиты.

Современные приборы, работающие от электросети, создаются с учётом возникновения небольшого перенапряжения. Если его величина не превосходит 1000 В, то благодаря встроенной защите поломки не случаются. Но в случаях когда перепад превышает установленную норму, наступает короткое замыкание, проявляющееся в перегреве проводов, пробоях изоляционной оболочки, появлению искр. Подобная ситуация весьма опасна для человека.

Стабилизатор тока

Опасность короткого замыкания заключается в том, что оно может вызвать возгорание оборудования и пожар. Именно поэтому защита от перенапряжения сети 220 В, применяемого в быту, чрезвычайно важна. Для этих целей потребители часто используют стабилизатор напряжения. При его выборе необходимо учитывать следующие характеристики:

  • Тип сети. По числу проводов они делятся на однофазные (с двумя проводами) и трехфазные (с четырьмя проводами).
  • Мощность. Перед приобретением стабилизатора следует посчитать суммарную нагрузку всех устройств, которые планируется защитить. Показатель мощности защитного прибора должен на ступень превосходить полученное число.
  • Пусковой ток. Этот параметр необходимо брать во внимание при защите устройств с асинхронными двигателями (насосов, холодильников). Для их бесперебойной работы требуется стабилизирующее устройство с запасом до 25%.

Что касается необходимого числа стабилизирующих приборов, то оно зависит от того, сколько электрических устройств работает в одной сети. Система, состоящая из 2−3 маломощных электроустройств, будет эффективно работать при наличии одного стабилизатора, встроенного в неё на входе.

Если в электросистему входит много мощных постоянно функционирующих дорогостоящих устройств, каждое из них придётся защищать отдельным стабилизатором.

Защитное реле и УЗО

Уменьшенным вариантом стабилизатора является реле защиты от перенапряжения. В зависимости от модификации оно может иметь вид:

  • Удлинителя. Имеет несколько розеток, защищённых одним предохранителем.
  • Электрической вилки (модель «Зубр»). Присоединяется к квартирной розетке, имеет цифровое табло, на котором высвечивается уровень напряжения в данный момент.
  • Отдельного модуля, устанавливающегося на DIN-рейку в электрощитке (модель «Барьер»). Способен обезопасить всю технику в пределах одной квартиры (дома). Для этого его потребуется установить внутри распределительной коробки.

Все модели защитных реле имеют схожую схему работы и могут обезопасить как отдельное устройство (компьютера, телевизора и др.), так и несколько приборов. Преимущество реле перед стабилизатором заключается в быстроте его действия. Скорость срабатывания однофазного прибора в случае перенапряжения в сети 220 В составляет несколько наносекунд.

С помощью трехфазного реле может быть обеспечена защита от перенапряжения в сети 380 вольт, которое используется для работы городского транспорта (метро, трамваев, троллейбусов).

Ещё одна возможность обезопасить домашнюю электросеть — приобрести устройство защитного отключения (УЗО), отличающееся высоким качеством при достаточно невысокой стоимости. В процессе его работы происходит сравнение величины тока в фазном и нулевом проводнике. При наличии высокой разницы между показателями срабатывает автоотключение. Для полноценной защиты от опасных скачков тока УЗО должно дополняться специальным датчиком, сигнализирующим о перенапряжении и отключающим электропитание приборов.

Стабилизация сетей 380 вольт

Электросетям, работающим под напряжением в 380 В, отводится важная роль. С их помощью обеспечивается работа общественного транспорта (троллейбусов, электричек, метро), работают уличные фонари, электрифицируются частные дома в посёлках. Защита высоковольтных линий имеет свои особенности:

  • Должно постоянно отслеживаться распределение электричества по фазам.
  • Для предохранения от перепадов лучше использовать несколько однофазных приборов, чем один трехфазный. Таким образом удастся сохранить электропитание в сети при выходе из строя одного стабилизирующего прибора. Ремонт такого прибора обойдётся дешевле.
  • Работа электродвигателей в высоковольтной системе должна быть защищена трехфазными стабилизирующими устройствами.

При выборе стабилизирующих агрегатов, обеспечивающих защиту высоковольтных систем, следует обращать внимание на их основные характеристики. Как и в случае с сетями 220 вольт, основными параметрами считаются мощность, скорость срабатывания, срок службы, удобный интерфейс, регулировка настроек, стоимость.

Защита от перенапряжения сети 🔌 220в, 380в и скачков напряжения для дома и квартиры

Современная жизнь приводит к появлению все большего количества сложной бытовой техники, оборудования и электроники в наших домах и квартирах. При этом качество электроснабжения желает быть лучшим по различным причинам. С другой стороны, промышленность предлагает целый ряд электротехнических приборов, позволяющих решать обозначенные проблемы своими руками в собственном жилье. Давайте познакомимся с ними и сделаем свой выбор.

Контроль уровня напряжения в сети

Виды скачков напряжения в сети электроснабжения

Трудно выбрать правильную систему защиты от перепадов напряжения, не зная их природу и характер. При этом все они имеют природный или техногенный характер:

  1. Зачастую напряжение в сети становится стабильно низким. Причина – перегрузка устаревшей линии электропередачи (ЛЭП), например, в результате массового подключения электронагревателей или кондиционеров в соответствующий сезон.
  2. В этих же условиях напряжение может оказаться завышенным длительное время при недостаточной нагрузке.
  3. Возможна ситуация, когда при стабильном общем уровне питания в линии электроснабжения появляются импульсы и скачки высокого напряжения. Причиной бывает работа сварочного аппарата, мощного электроинструмента, технологического оборудования или некачественного контакта в ЛЭП.
  4. Довольно неприятной неожиданностью является обрыв нулевого провода в сети 380 В питающей подстанции. В результате различной нагрузки по трем фазам возникает перекос напряжения, то есть на Вашей линии оно окажется слишком низким или завышенным.
  5. Удар молнии в ЛЭП вызывает огромный скачок перенапряжения, что приводит к выходу из строя и бытовой техники, и внутренней проводки зданий, что приводит к пожару.

Как защищают бытовую технику пробки и автоматы

Долгое время в наших домах и квартирах универсальным средством обороны от перечисленных выше неприятностей оставались плавкие предохранители под названием пробки. На смену им пришли современные автоматические выключатели (автоматы), и бесшабашный народ перестал ставить «жучки», восстанавливая сгоревшие пробки. Сегодня во многих квартирах автоматические выключатели остаются практически единственным средством защиты от проблем в домашней электросети.

Автоматические выключатели приходят на смену плавким предохранителям

Во время работы автоматический выключатель срабатывает, когда протекающий через него ток превышает значение, указанное на его корпусе. Это позволяет защитить электропроводку от перегрева, короткого замыкания и возгорания в случае перегрузки. При этом перенапряжение успевает вывести из строя электронику, а при коротком скачке автомат даже не сработает.

Таким образом, мощный импульс, вызванный ударом молнии, проходит через автоматический выключатель и может пробить проводку с перечисленными последствиями.

Иными словами, от повышенного напряжения и его скачков или перепадов автомат не спасает.

Зачем в домашней сети подключают УЗИП

Специально для организации системы защиты от ударов молнии и возникающих при этом импульсов перенапряжения разработаны УЗИП – устройства защиты от импульсных помех. Отметим, что ЛЭП имеют определенные средства компенсации ударов молнии. Также в блоках питания современных электронных устройств имеются УЗИП класса III.

Модульные УЗИП для монтажа в электрощите

Однако этого недостаточно, если Вы живете в частном доме, запитанном от воздушной линии электропередачи. Методика выбора и подключения УЗИП приводится в статье «Устройство защиты от импульсных грозовых перенапряжений, схема подключения». В любом случае для защиты от молнии поможет громоотвод, о котором рассказано в статье «Как правильно сделать громоотвод и молниезащиту в частном доме своими руками».

Функции УЗО в схеме электроснабжения дома

В схеме электроснабжения современного дома обязательно присутствует УЗО – устройство защитного отключения. Его основное предназначение – защита людей от удара электрическим током, а также защита электропроводки от пробоя и утечки, что может привести к пожару. Методика выбора и подключения УЗО приводится в специальной статье.

Однофазное и трехфазное УЗО

Несомненно, если в Вашем доме еще не установлено УЗО, это нужно обязательно сделать. При этом от перепадов напряжения устройство защитного отключения спасает лишь в некоторой степени и косвенным образом.

Защита электроприборов с помощью стабилизатора напряжения

Электрический стабилизатор — это прибор, который поддерживает на выходе стабильное напряжение при его изменении на входе в допустимых пределах. Прибор может иметь различную мощность и обеспечивать стабильное электропитание всего дома, либо отдельных потребителей.

Стабилизаторы напряжения различной мощности

Стабилизатор прекрасно справляется с коррекцией медленно меняющегося пониженного или повышенного напряжения. В зависимости от принципа работы он компенсирует резкие скачки или импульсы перенапряжения в разной степени.

В современных агрегатах имеется функция отключения подачи питания, когда его уровень в сети принимает предельные значения. После возвращения входного напряжения к допустимой величине электроснабжение восстанавливается.

При этом прибор не защищает от грозового перенапряжения.

Из рассмотренных нами устройств стабилизатор является наиболее дорогим. Читайте статью «Как правильно выбрать бытовой стабилизатор напряжения 220в для дачи и частного дома».

Альтернативный вариант — реле контроля напряжения в сети

Бюджетной альтернативой стабилизатору является реле контроля напряжения, которое выполняет оговоренную нами функцию отключения электропитания при выходе напряжения в сети за допустимые пределы. В зависимости от исполнения, устройство срабатывает при перенапряжении, либо контролирует и его нижний уровень.

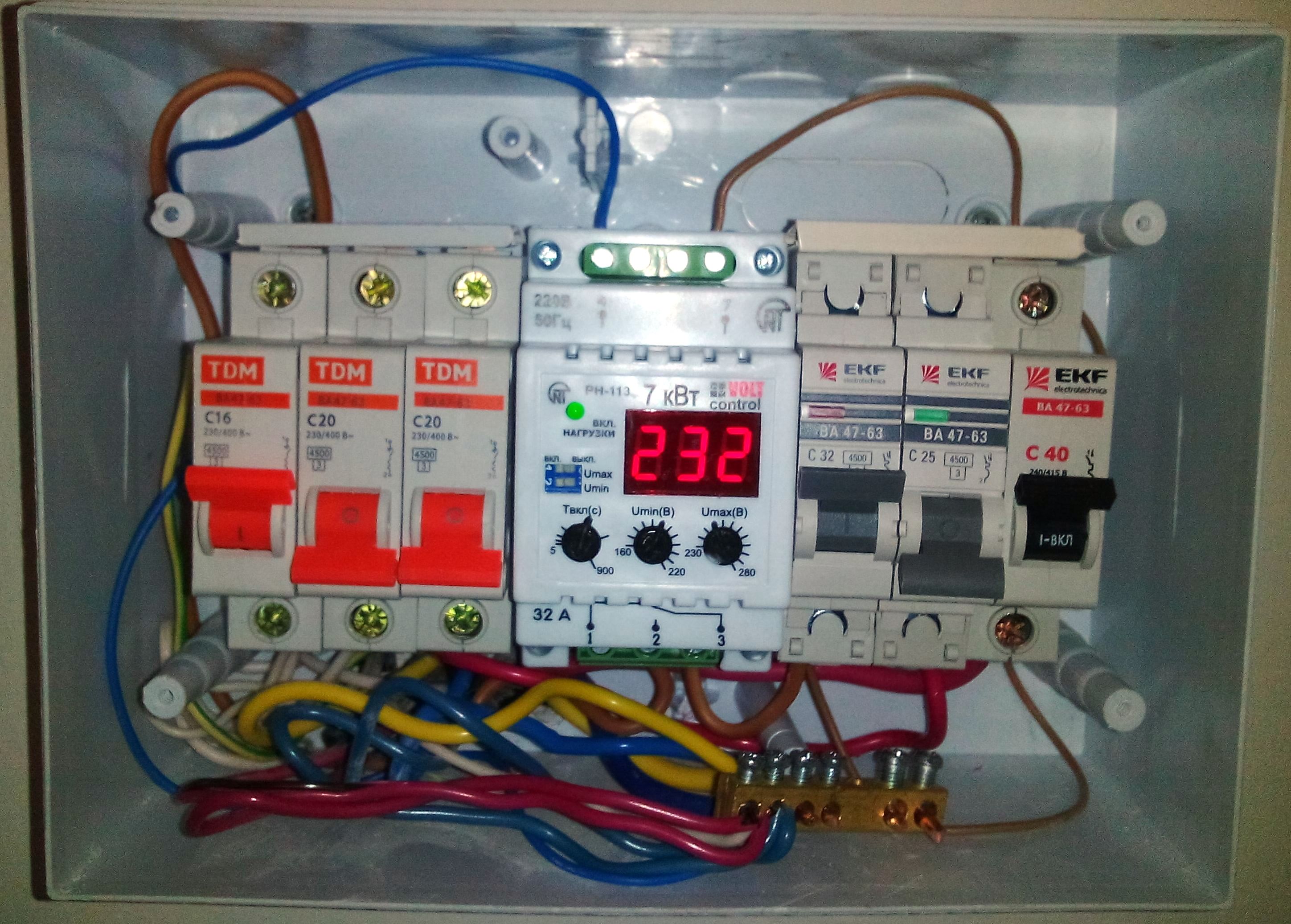

Варианты модульных реле напряжения

Существуют модификации реле, которые восстанавливают питание автоматически при его возвращении к допустимым пределам, или это нужно делать вручную. Наиболее совершенные устройства предоставляют возможность установки уровней напряжения, при которых наступает отключение потребителей и времени задержки при возвращении питания. Например, холодильник нельзя включать в сеть повторно в течение пяти минут, чтобы не повредить компрессор. Именно такое значение можно задать на реле.

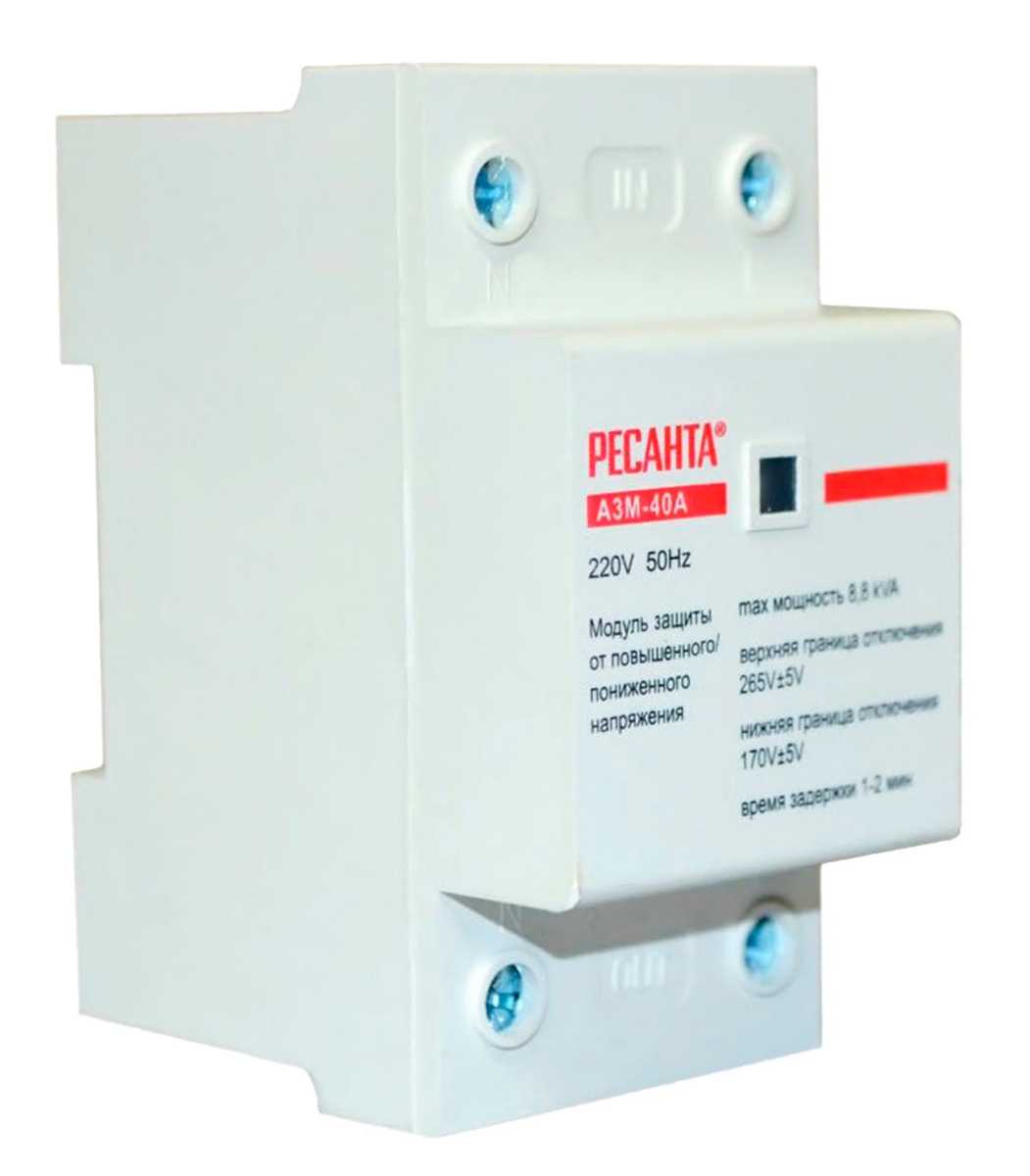

Реле напряжения ASV-3M после срабатывания необходимо включить вручную

При этом реле не обеспечивает стабильное напряжение, не компенсирует импульсные скачки и не защищает от грозового перенапряжения. Иными словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе, в результате аварии в сети электроснабжения.

Реле напряжения для маломощных потребителей

Существуют варианты исполнения для защиты отдельных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные приборы в модульном исполнении монтируются на электрощите.

Реле модульного типа может иметь на выходе переключающую группу контактов, нормально разомкнутые контакты, а также две отдельные группы нормально разомкнутых или нормально замкнутых контактов. Это позволяет реализовать разные варианты управления питанием потребителей.

Монтажная схема подключения реле напряжения в сети 220В

Электромонтаж реле напряжения модульного типа можно выполнить по вышеприведенной иллюстрации. В любом случае устройство подключается после входного автомата. Нулевой провод подсоединяется к клемме N, а провода фазы — к нормально разомкнутым контактам реле.

Для защиты более дорогого устройства его номинальный рабочий ток выбирается на ступень выше, чем значение, указанное на корпусе входного автомата. Например, если перед реле установлен автомат на 40А, выбирают прибор с номинальным значением 50А.

Если устройство с необходимым значением рабочего тока отсутствует, либо стоит слишком дорого, его можно заменить реле напряжения с минимальным параметром нагрузки. При этом к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребители.

Схема подключения реле напряжения с применением контактора

Электромонтаж реле напряжения в паре с контактором приведен на схеме. В данном примере собственно реле напряжения подключается также после входного автомата, счетчика и УЗО. Провод фазы с выходного контакта реле подключается к клемме управляющей обмотки контактора, а к ее второй клемме подсоединяется нулевой провод (выступающая часть корпуса). На выходные клеммы контактора (дальняя часть корпуса) сверху подаются фаза питания и ноль, а снизу подключаются провода фазы и нуля потребителей.

При наличии нормального уровня напряжения в сети реле контроля замыкает выходные контакты и подает питание на обмотку контактора. Он, в свою очередь, замыкает выходные контакты и подает питание потребителям. При отсутствии напряжения в сети или выходе его за допустимые пределы цепи последовательно разрываются и питание нагрузки отключается.

Схема подключения нескольких реле напряжения в однофазной сети

В ряде случаев удобно использовать несколько реле напряжения для разных типов потребителей. При этом для наиболее дорогих электронных потребителей, как, например, компьютеры, можно задать с помощью соответствующего реле допустимый диапазон входного питания в пределах 200-230В.

Бытовым электроприборам с электродвигателями, как, например, холодильник или стиральная машина, можно установить диапазон напряжения 185-235В. Потребители типа утюга, обогревателя или водонагревателя могут питаться напряжением 175-245В. Внутренние таймеры реле можно настроить на разное время задержки возобновления питания.

Как работает реле контроля фаз в сети 380В

В сети 380В может быть установлено трехфазное реле напряжения. Это имеет смысл, если в доме имеется оборудование с трехфазным питанием.

Подключение реле напряжения в сети 380В

В этом случае реле срабатывает при отклонении напряжения на любой фазе и отключает нагрузку по всем трем линиям. При отсутствии потребителей с питанием 380В удобнее и дешевле подключить три отдельных реле напряжения. В этом случае мы получаем три группы потребителей 220В, для которых могут быть установлены различные предельные значения напряжения и время задержки.

Схема подключения реле напряжения на каждой фазе в сети 380В

От чего защищает ИПБ

Основная задача источника бесперебойного питания (ИПБ) – обеспечение потребителей электроэнергией при отсутствии напряжения в сети. Наиболее часто этот прибор используют для питания компьютеров. Хотя ИПБ обеспечивает напряжение 220 вольт непродолжительное время, имеется возможность сохранить информацию и выключить компьютер. Актуально применение источника бесперебойного питания при использовании малогабаритной электростанции для беспрерывной подачи энергии в момент ее запуска.

Распространенный источник бесперебойного питания

Очевидно, что применение ИПБ функционально, если в сети электроснабжения дома установлено реле напряжения. При использовании аккумулятора достаточной емкости к источнику бесперебойного питания может быть подключен газовый котел. Аккумулятора на 60 АЧ хватит для обеспечения напряжением котла мощностью 160Вт примерно в течение суток.

ИПБ с двойным преобразованием работает при изменении напряжения на входе в широких пределах, однако стоит очень дорого.

Вероятно, в большинстве случаев, в бытовых целях практичнее использовать одновременно недорогой источник бесперебойного питания и стабилизатор или реле напряжения.

Чем поможет сетевой фильтр

Чаще всего бытовые сетевые фильтры выполнены в виде удлинителя. Таким образом, к нему может быть подключено сразу несколько единиц бытовой техники. Фильтры отличаются количеством розеток и длиной кабеля. Обычно устройство снабжается собственным выключателем с индикацией подачи питания. Фильтр может иметь индивидуальные выключатели питания для каждой розетки.

Популярные сетевые фильтры

Ряд моделей имеют защиту от короткого замыкания и перегрузки. Общий ток нагрузки устройств такого рода не превышает 6-16А. Собственно фильтр таких устройств состоит из нескольких конденсаторов и катушек индуктивности. Таким образом, обеспечивается защита электроники от маломощных и коротких импульсов помех. Последние могут создаваться, в том числе, бытовой техникой, подключенной в домашней сети.

Заметим, что блоки питания большинства современных электронных приборов уже имеют аналогичные схемы в своем составе. Иными словами, подобные сетевые фильтры можно рассматривать как удлинители с дополнительной фильтрацией и сервисными возможностями.

Система защиты от скачков напряжения своими руками

Ознакомившись с вышеизложенной информацией, Вы сможете подобрать систему с защиты домашней сети от нестабильности напряжения разного рода. При этом важно правильно оценить характер угрозы. В зависимости от обстоятельств может быть обеспечена защита от скачков напряжения как всей сетевой проводки в доме, так и отдельных приборов. В статье «Как выбрать стабилизатор для защиты холодильника от перепадов и скачков напряжения 220в» мы рассказываем о том, как можно сделать импровизированный стабилизатор для холодильника своими руками.

Защита от перенапряжения в сети. Как защитить сеть от перенапряжения и что для этого нужно Схемы устройств защиты от перенапряжения сети 220в

Скачки напряжения распространены в бытовых электросетях. Регулярные сбои параметров сети приводят к быстрому выходу из строя домашней техники. А это уже является прямой угрозой для организма человека.

Перенапряжение – состояние электросети, при котором напряжение выходит за лимиты рабочего. Допустимый диапазон для электросетей 0, 38 кВ: 0,198..0,242 для однофазных, 0,342..0,418 для трехфазных. Т.е. отклонение колеблется в пределах 5-10% на вводах к потребителям.

Причины возникновения

Причины возникновения перенапряжений в сети:

  1. Удары молнии. При этом по проводам течек ток, с импульсными напряжениями в несколько десятков тысяч вольт.
  2. Ошибки операторов при обслуживании оборудования на питающих подстанциях. Случается из-за несогласованности регулирования напряжения на ПС.
  3. Неправильное соединение проводов в щитовой. Происходит, когда на ноль, подключают фазу.
  4. Нарушение в нейтрали. Возникает при обрывах или обгорании проводника. Является самой распространённой причиной возникновения перенапряжений в бытовых сетях. При разрыве, не происходит перекос фаз, чем и вызываются скачки напряжений.

Опасность для электроприборов

Бытовая техника рассчитывается на присутствие скачков электроэнергии, превышающих рабочие значения в три раза (до 1000 В). Если происходит аварийная ситуация, то значение скачков может превышать предельно допустимые нормы. При этом происходит перегрев кабелей, пробой изоляционной оболочки, и как следствие искрение и возникновение пожаров. КЗ могут возникать даже на участках электросети без нагрузки.

Защита от импульсных перенапряжений

Мерами безопасности являются УЗИП (устройства защиты от импульсных перенапряжений).

Различают два вида:

  1. Полная. Предусматривает устройство приборов на вводе в квартиры, а также перед каждым бытовым электроприбором.
  2. Частичная. В этом случае аппараты устанавливаются только в электрощитовой.

Современные меры безопасности УЗИП

Виды защит от перенапряжения:

  • Реле. Производит аварийное отключение бытовых приборов при достижении электросетью критических параметров и автоматическое включение после нормализации напряжения.

Используются для защиты всей сети, так и для каждого электроаппарата в отдельности.

  • Стабилизаторы напряжения – .
  • Современные модели устроены на микропроцессорной базе, имеют дисплей и многофункциональный интерфейс. Совместное использование УЗО и ДПН (датчика повышенного напряжения). Последний прибор осуществляет мониторинг параметров сети, а УЗО производит аварийное отключение.

Устройства, предназначенные для:

  • мониторинга симметрии напряжения в бытовых электросетях;
  • предотвращения асимметрии нагрузки;
  • правильность последовательности фаз в трехфазных сетях.

Применяются в системах с автоматическим управлением.

Импортное оборудование очень требовательно к качеству электросетей. Отсутствие надлежащих мер контроля электричества приводит к быстрому износу и полному выходу из строя электроаппаратов. Реле контроля фаз также предназначено для стабилизации параметров питающей сети.

Преимущества:

  1. работа на микропроцессорной базе;
  2. высокая точность показаний и надёжность;
  3. простота конструкции.

Принцип работы основан на явлении самовозврата параметров. При подаче напряжения устройство осуществляет контроль. Происходит аварийное отключение, когда возникают сбои.

Места установки :

  • для защиты отдельно стоящего оборудования или группы электроустановок непосредственно перед розеткой;
  • для общедомовой защиты на DIN-рейку вводно-распределительного устройства.

При одновременном пропадании нескольких фаз, устройство срабатывает без задержки во времени.

Устройство автоматического ввода резервного питания

Причины срабатывания реле:

  1. перекос фаз;
  2. несоответствие подключение фазных проводов;
  3. обрыв фазного кабеля.

Типы стабилизаторов

Различают феррорезонансные, симисторные, релейные стабилизаторные электроприборы и сервоприводные стабилизаторы.

Феррорезонансные

В системе трансформатор-конденсатор использует эффект феррорезонанса. Выполняют стабилизацию параметров в выбранном диапазоне нагрузок. Малораспространенный тип из-за сложностей внедрения в бытовые системы электоснабжения и высокой стоимости.

Преимущества:

  • точность срабатывания;
  • длительный срок эксплуатации;
  • быстродействие;
  • надёжность работы.

Недостатки:

  • громоздкость;
  • искажение синусоидальности;
  • малый диапазон нагрузок;
  • невозможность работы в режиме ХХ и перегрузе.

Симисторные

Принцип действия – срабатывание сигнала по релейному типу. Разъединение цепи осуществляется симисторами.

Преимущества:

  • при получении сигнала стабилизаторы способны к быстрому коммутированию;
  • отсутствие шума;
  • плавность регулировки.

Недостатки :

  • завышенная стоимость;
  • ступенчатая регулировка.

Релейные

Используются для предохранения электроаппаратов малой мощности. Прибор включает в себя силовое реле и автотрансформатор. При изменении параметров внешней сети происходит срабатывание релейного элемента и переключение обмоток автотрансформатора.

Преимущества :

  • быстродействие.

Недостатки :

  • ступенчатость регулировки;
  • невысокая точность срабатывания;
  • искажение синусоидальности.

Сервоприводные

Устроены по схеме реостата. Электропривод при изменениях параметров электросети перемещает подвижные контакты на обмотке автотрансформатора до необходимого положения.

Преимущества:

  • высокая чувствительность электроприбора к нарушению параметров сети;
  • отсутствие синусоидальных искажений;
  • плавность управления.

Недостатки :

  • низкая надёжность;
  • медленное срабатывание электроники.

Автоматический стабилизатор напряжения

Работа в сетях 220 В

Монтаж выполняется в соответствии с требованиями электробезопасности – без нагрузки. Присоединение в цепь выполняют непосредственно после счётчика. Соединение фазного провода – с разрывом.

В устройстве имеется три контакта:

  • Ноль. Нейтраль подключается без разрыва.
  • «Вход». На этот контакт присоединяется провод, идущий от вводного автомата.
  • «Выход». Присоединяется к отходящему на потребителей проводнику.

В случае четырёхконтактного подключения схема аналогична. Фазные жилы и нейтраль, идущие от главного автомата, присоединяются путём разрыва на стабилизатор.

  • Не реже 1 раза в год необходимо проводить осмотр.
  • При работе приборы не производят звуков. Посторонние шумы говорят о нестабильности работы.

После установки производится пробное включение – без нагрузки. Если происходит отключение сети, то монтаж выполнен с ошибками.

Существуют переносные стабилизирующие устройства. Представляют собой короб с вилкой и несколькими розетками для подключения электроприборов. Являются переходниками между питающей сетью и нагрузкой.

Работа в сетях 380 В

Эксплуатация стабилизаторов в сетях 380 В:

  • Стабилизаторы должны следить за равномерностью распределения тока по фазам.
  • Применение трехфазных устройств необходимо в тех случаях, когда в сети 380 Вольт будут использоваться электродвигатели.
  • Как правило, все потребители 220В, поэтому целесообразно применять комплект из 3 однофазных стабилизаторов. При выходе из строя одного из трёх устройств, подача электричества не прекратится, в отличие от случая с трехфазным. Замена вышедшей из строя фазы обойдётся в 3 раза дешевле.

При выборе стабилизирующего аппарата необходимо учитывать: стоимость оборудования, срок эксплуатации, быстродействие, удобство интерфейса, устройство регулировки, характеристику нагрузки бытовой сети.

Место установки защитных устройств

Приборы устанавливают в специально оборудованных помещениях – электрощитовых. Если такого нет, то местом установки могут стать тамбуры, кладовые, подсобки. Главное условие для комнаты – обеспечение качественной вентиляции.

При установке стабилизаторов в утопленные полки и ниши, необходимо отступить от стен на 10 см для исключения перегрева соседних поверхностей. Также рядом не должно быть легковоспламеняющихся материалов – пластиковых панелей, синтетических штор и т. д.

Выбор стабилизирующих устройств

Подбор стабилизаторов:

  • По типу сети. На жилые дома с трехфазной электросетью устанавливается минимум один комплект для трехфазной нагрузки.

Однофазный устанавливают для потребителей, запитанных от сети

  • По мощности. Характеристика прибора должна быть на ступень выше, отпущенной потребителю нагрузки. Для таких случаев следует учесть нагрузку всех защищаемых электроустановок.

В расчётах используют полную мощность, учитывающую (актив и реактив).

  • Значение пускового тока. Учитывается при выборе защитных устройств как холодильники, насосы и другие, т. е. те, схема которых содержит асинхронные двигатели. Для этих аппаратов стабилизаторы выбирают с запасом до 25%.

Для защиты устройств электроосвещения используются стабилизаторы с точностью не менее 3%. Именно с этого значения можно зафиксировать мерцание ламп.

Стоит ответить на вопрос, что лучше один стабилизатор на дом или несколько для каждого электроприбора?

Для маломощных систем подходит схема установки одного комплекта на вводе. Такой способ защиты экономически оправдан.

Если предполагается использование большого количества электроустановок, то целесообразно ставить защиту на каждый прибор или на группу с учётом важности и экономической целесообразности.

ИБП используют для подключения дорогостояще техники: телевизоры, холодильники, компьютеры и т. д.

Установка реле напряжения. Видео

Каким образом осуществляется установка реле от защиты от перенапряжения, рассказывает это видео.

При проектировании электроснабжения жилого дома следует особое внимание уделить защите сети от перенапряжений. Применение комплексных мероприятий позволяет снизить риск аварийной ситуации до минимума. Также следует не забывать об элементарных правилах использования и содержания электроприборов. Это не только защищает жизнь людей, но и экономит средства на последующие ремонт и замену испорченного электрооборудования.

Несмотря на различные законы и нормативные акты, касающиеся энергоснабжения, если из-за некачественной электроэнергии случится поломка дорогой бытовой техники, то очень трудно будет добиться компенсации.

Стабилизатор напряжения

К сожалению, неполадки на линиях случаются часто, как и различные обстоятельства непреодолимой силы, ведущие к выходу параметров энергоснабжения за предельно допустимый порог.

Чтобы обезопасить свою бытовую технику от некачественной электроэнергии, нужно применить стабилизатор напряжения, или хотя бы защитное реле.

Прежде, чем ознакомиться с принципом работы данных устройств, нужно разобраться, какие негативные процессы происходят в сети, ведущие к неполадкам электроприборов.

Предельно допустимые параметры электропитания

Напряжение в однофазной сети далеко не всегда соответствует номинальному значению, которое указывается на всех электроприборах – 220 вольт, очень часто оно бывает ниже или выше этого значения.

К счастью, бытовые электроприборы рассчитаны на работу в диапазоне 209 — 231В, и могут выдержать предельно допустимые отклонения 198 – 242В, иначе они бы все давно вышли из строя. Отклонения от номинальных значений заставляют работать аппаратуру в режиме перегрузки, что неблагоприятно сказывается на её долговечности.

В этом случае выбор стабилизатора напряжения будет лучшим решением для защиты бытовой техники от таких перегрузок. Но, намного большую опасность для электронной аппаратуры таит резкий скачёк напряжения, называемый перенапряжением .

Виды перенапряжений

Перенапряжения бывают краткосрочные и продолжительные. Краткосрочные подразделяются на импульсные грозовые, коммутационные и электростатические.

Стабилизатор напряжения защищает от всех видов перенапряжения, кроме грозового импульса, в этом случае нужны специальные грозозащитные устройства.

При разряде молнии возникает электромагнитный импульс, который индукционным способом наводит электрические потенциалы на окружающих место удара молнии проводниках, и в них происходит кратковременное (около 100 мс) резкое превышение напряжения, которое может достигать нескольких тысяч вольт, даже, если молния не ударила напрямую в воздушную линию электропередач.


График скачкообразного перенапряжения в сети

Визуально на графике можно увидеть грозовой пик перенапряжения, резко устремляющийся вверх.

Коммутационное перенапряжение

Такой тип перенапряжения возникает при коммутации (включении – выключении) мощной индуктивной нагрузки, (электродвигатели, трансформаторы, блоки питания, мощные электроинструменты).

Данный эффект связан с двумя законами коммутации: ток в индуктивной катушке не может моментально измениться, подобно как и напряжение на конденсаторе. При включении или разрыве цепи с данной индуктивной (реактивной) нагрузкой, в месте контакта возникает электрический потенциал, связанный с самоиндукцией и переходными процессами, происходящими во время коммутации.

В момент переходного процесса идёт выброс напряжения, обратного по полярности к входящему. Из-за того, что проводники электросети имеют незначительную емкость, возникает кратковременный резонанс, при котором генерируются колебания высокой частоты, которые прекращаются в момент окончания переходного процесса.

Длительность и величина перенапряжения, которая может достигать 1000 и больше вольт, в данном случае зависит от индуктивности нагрузки, реактивной мощности, емкости подключающих проводов и моментального значения напряжения во время коммутации.

Негативные эффекты

Благодаря тому, что изоляция предназначена выдерживать превышение напряжения с запасом, во многих случаях пробоя не происходит, а кратковременность импульса не позволяет поднять до критического уровня выходное напряжение блоков питания, у которых имеется свой стабилизатор постоянного напряжения.

Часто при кратковременном перенапряжении спираль лампочки накаливания даже не успевает перегреться, лишь на долю секунды засветив ярче. Но, если при большом перенапряжении случается пробой изоляции, возникает электрическая дуга – ток через микротрещины в изоляции находит себе путь и течёт сквозь газы, заполняющие микроскопические пустоты, расширяя токопроводящий канал из-за большого тепловыделения дуги.

Таким образом, происходит лавинообразный процесс, при котором ток нарастает постепенно, что замедляет срабатывание автомата защиты на несколько мгновений, достаточных для того, чтобы проводка вышла из строя.

Для защиты электроприборов от таких перенапряжений применяются:

  • Система молниезащиты;
  • реле перенапряжения;
  • датчик повышенного напряжения (ДНП) в комбинации с устройством защитного отключения;
  • стабилизатор напряжения, имеющий функцию моментальной отсечки при опасном перенапряжении;

Принцип защиты

Для защиты от электростатических перенапряжений, возникающих из-за электризации диэлектриков в процессе трения, необходимо заземление корпусов электроприборов, в которых есть движущиеся детали.

Пройдясь по ковру в резиновых тапочках, можно зарядиться до нескольких тысяч вольт, но разряд длится несколько наносекунд, и опасен только для некоторых радиодеталей, поэтому стоит избегать брать их за контакты и паять только заземлённым паяльником.

Но, чтобы защититься от грозового импульса, нужно выполнить целый комплекс мер по обустройству молниезащиты, и установить специальный разрядник грозозащиты и устройство защиты от импульсных перенапряжений, сокращённо УЗИП:

Для защиты от некачественной электроэнергии, поступающей от системы энергоснабжения, применяют реле напряжения:

и датчики перенапряжения:

Нужно понимать, что реле и датчик не работают как стабилизатор напряжения, их назначение выключить питание, если перенапряжение превышает допустимый порог, который указывается в паспорте защитного прибора или выставлен в регулируемых устройствах.

Реле перенапряжения включается снова, если параметры электросети входят в норму. ДПН будет защищать только в паре с УЗО, при срабатывании он создает ток утечки, который заставляет сработать УЗО.

В этом случае придётся вручную его снова включить. Этого недостатка лишён стабилизатор напряжения, который имеет регулируемую задержку времени возобновления энергоснабжения при срабатывании от перенапряжения. Это нужно для питания холодильников и кондиционеров – при повторном включении нужно дождаться, чтобы фреон стёк вниз, к компрессору.

Подключение датчика перенапряжения параллельно с УЗО в однофазную и в трехфазную сеть

Причины продолжительных перенапряжений

На данном этапе нужно выяснить, что собой являют продолжительные перенапряжения, почему происходят, и сможет ли стабилизатор напряжения защитить от них. Даже неспециалисту с одного взгляда на качество монтажа понятны причины аварий на подобной линии.

Обрыв нулевого провода при таких подключениях является очень частым явлением. Неравномерность нагрузки по фазам приводит к тому, что напряжение на разорванном нулевом проводе будет смещено к фазе с наибольшей нагрузкой (перекос фаз).

Иными словами, неравномерный трехфазный ток формирует напряжение на нулевом проводе, который не имеет контакта с землёй. Такое перенапряжение, которое может превышать 300В, будет продолжаться сколько угодно долго, пока не починят или не случится ещё одна авария.

В случае обрыва ноля, напряжение в розетке будет меняться соответственно нагрузке, подключаемой на разные фазы другими пользователями, не подозревающими об аварии. Такой сетью лучше не пользоваться, даже имея надёжный стабилизатор напряжения, так как параметры сети будут часто выходить за пределы стабилизации данного прибора, и он будет очень часто переключаться и выключаться.

Слишком мало вольт

Очень часто бывает, особенно в сельской местности, что напряжение опускается ниже допустимого порога, электрики называют данное перенапряжение провалом, или проседанием.

Провалы опасны тем, что некоторая бытовая техника (стиральные машины, холодильники, котлы отопления) имеет несколько блоков питания, и один из них может на короткое время отключиться, в то время как другие будут работать.

При данных обстоятельствах работа будет остановлена и появится сообщение об ошибке, то есть можно остаться без отопления, если такое случится с котлом отопления. Стабилизатор напряжения в этом случае не допускает провала, повышая напряжение до номинального значения.

Качество энергоснабжения на селе

Нужно также сказать о ещё одном виде перенапряжения для защиты от которого пригодится стабилизатор напряжения.

Превышение параметров случается из-за преднамеренных действий служб, занимающихся электроснабжением – при большой нагрузке на линии возникает большое падение напряжения на трансформаторной подстанции, работающей на пределе возможностей, и чтобы скомпенсировать данный провал, они подкручивают специальные регуляторы, поднимая напряжение на трансформаторе.


Специальный регулятор напряжения на трансформаторе называется ПБВ

Но ночью, кода нагрузки почти нет, включаемая лампочка перегорает из-за перенапряжения, в то время как вечером она еле светила из-за пониженного напряжения питания.

В этом случае единственным спасением будет стабилизатор напряжения для частного дома в сельской местности, где такие проблемы особенно распространены.

  • Инженерные системы ,
  • Электрика

Наличие в доме дорогостоящей электробытовой и электронной технике, природные катаклизмы и низкое качество электроснабжения в городских сетях вынуждают собственников жилья принимать меры, чтобы минимизировать возможный ущерб от вышеуказанных факторов.

В данной статье речь пойдёт о практических мерах по , которые можно реализовать при организации электроснабжения частного дома. Причём эти работы можно выполнить как при новом строительстве, так и при модернизации существующих систем электроснабжения частного дома.

Я выполнял указанные работы при переводе электропитания дома с однофазной на трёхфазную схему. Причём работы были не только выполнены, но и приняты представителями горэлектросетей без замечаний, а правильное функционирование приборов и эффективность защиты от перенапряжения проверена на практике в процессе эксплуатации. Известно, что основным условием подключения к городским электросетям является выполнение технических условий (ТУ), которые выдаются собственнику жилья. Как показал личный опыт, надеяться на то, что в данных ТУ будут отражены все мероприятия по безопасной эксплуатации электрооборудования, можно с определённым скептицизмом. На фото ниже показаны ТУ, выданные мне в горэлектросетях.

Примечание: пункты, помеченные на фото красным цветом, были мной реализованы самостоятельно ещё до получения тех. условий. Пункт, помеченный синим цветом, больше обусловлен интересами самих горсетей (защитить себя от ответственности за ущерб перед собственником дома по причине возможных проблем в зоне их ответственности).

Поэтому при разработке проекта схемы электроснабжения частного дома было решено использовать дополнительные меры по защите электрооборудования, которые не были отражены в ТУ. Ниже на фото показан фрагмент проекта электроснабжения моего жилого дома.

Как видно из фото, в учётно-распределительном шкафу (ЩР1), устанавливаемом внутри дома, предусмотрено устройство защиты от импульсных перенапряжений (УЗИП-II) согласно требованиям ТУ, выданных городскими электрическими сетями.

Так как ввод в дом осуществляется по воздушной линии, то с учётом требований ПУЭ (правил устройства электроустановок), на вводе в дом должны устанавливаться ограничители перенапряжений, что и было мной учтено в проекте (УЗИП-I на фото), которые установлены в шкафу (ЩВ1) на фасаде здания. Для защиты индивидуальных электроприёмников в доме используются ИБП (источники бесперебойного питания) и стабилизаторы напряжений.

Таким образом, защита электрооборудования дома от перенапряжений реализована в трёх зонах (уровнях):

  • на вводе в дом
  • внутри дома, в учётно-распределительном шкафу
  • индивидуальная защита электроприборов внутри помещений дома

Что важно учесть при выполнении работ

В первую очередь должен отметить специфические особенности, предъявляемые к выполнению электромонтажных работ со стороны представителей городских электросетей. Для примера с точки зрения учёта потребляемой электроэнергии достаточно поверить и опечатать счётчик электроэнергии. Но поскольку в каждом из нас они видят «потенциальных расхитителей электроэнергии», то всё, что касается монтажа оборудования, присоединений на участке от городской опоры и до счётчика включительно, должно быть «недоступным для потребителя», закрытым (в боксы, шкафы) и опломбированным. Причём даже в том случае, если эти «требования» противоречат требованиям технической документации на установленное оборудование, создают риск возникновения отказов в работе оборудования и т. д. Более подробно об этих «специфических требованиях» будет сказано ниже.

Теперь о технической стороне вопроса:

Для защиты электрооборудования, установленного в доме, я использовал следующие приборы и аппараты.

1. В качестве УЗИП (устройства защиты от импульсных перенапряжений) — I уровня мной были использованы ограничители перенапряжений нелинейные (ОПН), российского производства (Санкт-Петербург), в количестве трёх штук (по одному, на каждый фазный проводник). Заводское обозначение данных приборов — ОПНд-0,38. Установлены они в опечатанном пластиковом боксе в стальном шкафу на фасаде дома.

Что важно отметить по данному оборудованию:

  • Данные приборы защищают только от импульсных (кратковременных) перенапряжений, возникающих при грозах, а также от кратковременных коммутационных перенапряжений, причём в обе стороны. При длительных перенапряжениях, вызванных авариями и неполадками в городской электросети, данные приборы защиту дома не обеспечат.
  • В техническом плане ОПН представляет собой варистор (нелинейный резистор). Прибор подключается параллельно нагрузке между фазным и нулевым проводом. При появлении бросков (импульсов) напряжения, внутреннее сопротивление прибора моментально снижается, при этом ток через прибор резко и многократно возрастает, уходя в землю. Таким образом, происходит сглаживание (снижение) амплитуды импульсного напряжения. В связи с вышесказанным, при монтаже данных приборов нужно обратить особое внимание на устройство контура заземления и надёжного подключения ОПН к нему.
  • В зависимости от схемы электроснабжения дома, количество используемых ОПН может варьироваться. Например, для однофазного воздушного ввода достаточно установить один такой прибор, при питании от городской сети по двухпроводной линии. Для трёхфазного воздушного ввода в большинстве случаев достаточно установить три прибора (по числу фаз). Если ввод в дом осуществляется по трёхфазной, но пяти проводной схеме, или приборы ставится на участке после разделения общего проводника на нулевой рабочий (N) проводник и защитный проводник (PE), то потребуется установка дополнительного прибора между нулевым и защитным проводником.

2. В качестве УЗИП — II уровня я использовал аппараты УЗМ-50 М (устройство защитное многофункциональное) российского производства.

Из особенностей данных аппаратов можно отметить следующее:

  • В отличие от ОПН, данные аппараты обеспечивают защиту не только от импульсных перенапряжений, но и защиту от длительных (аварийных) перенапряжений и просадок (недопустимого падения напряжения).
  • В конструктивном отношении представляют собой реле контроля напряжения, дополненное мощным реле и варистором, заключенным в один корпус.
  • Для однофазной сети необходимо установить один аппарат, для трёхфазной сети потребуется три аппарата, не зависимо от числа проводников питающей линии.

3. Третий немаловажный момент, касающийся правильного монтажа и работы УЗИП при их последовательном включении (показаны на фото красными прямоугольниками УЗИП-1 и УЗИП-2) заключается в том, что расстояние между ними (по длине кабеля) должно быть не менее 10 метров. В моём случае оно равно 20 метрам.

Примечание: приобрести указанное оборудование (ОПН и УЗМ) в моём городе оказалось невозможным, ввиду его отсутствия в продаже, заказывал через интернет. Такой расклад навеял мысль о том, что вопросу защиты электрооборудования, по крайней мере, в нашем городе, внимания практически никто не уделяет.

Практическое выполнение работ

Практическое выполнение работ не представляет собой большой сложности и показано на фото ниже, с небольшими пояснениями.

Монтаж ОПН-0,38 на вводе в дом

На фото показан монтаж ОПН в пластиковом боксе. Из особенностей нужно учесть, что специальных боксов для ОПН не существует, ибо конструктивно они крепятся на опорной конструкции и по типу своего исполнения могут устанавливаться открыто. Установка ОПН в боксе — мера вынужденная. Бокс должен иметь возможность для пломбировки. Для установки ОПН в боксе сделана самодельная конструкция из оцинкованной стали толщиной 1 мм, которая закреплена вместо штатной дин рейки, установленной в боксе на заводе-изготовителе.

При монтаже ОПН и подключении к ним проводов использование граверных шайб — обязательно. По требованиям ТУ, вводной автомат должен устанавливаться в боксе с возможностью пломбировки. Использовался аналогичный бокс, как для ОПН, что и показано на фото ниже (верхний пластиковый бокс в металлическом шкафу).

Такое нагромождение конструкций (пластиковых боксов в металлическом шкафу) на фасаде дома, обусловлено, как я отмечал ранее, именно специфическими требованиями горэлектросетей и вызывает не только заметное удорожание работ, но и дополнительных затрат сил, времени и нервов. На мой взгляд, правильное в техническом плане выполнение работ при воздушном вводе, выполненное проводом СИП, должно бы быть следующим: от опоры горэлектросетей до фасада дома прокладываем провод СИП, крепим на фасаде дома и обрезаем с небольшим напуском. Затем на каждый провод СИП крепим прокалывающий зажим с отводом из медного провода сечением 10 мм2, который заводится в шкаф (или бокс) на клеммы вводного автомата. Срезы проводов СИП закрываем герметичными колпачками. Таким образом, мы правильно «перешли» с алюминия (провод СИП) на медь. При этом у нас не возникло бы проблем с подключением медного провода (сечением 10 мм2) к клеммам модульного вводного автомата. Но такую работу представители горсетей не примут.

Поэтому провод СИП сечением 16 мм2 необходимо завести непосредственно на клеммы вводного автомата, который должен быть установлен в пластиковый бокс. Сделать это на практике очень сложно, так как нужно сохранить степень защиты бокса (для наружной установки не ниже IP 54), при этом провод СИП должен быть зафиксирован по отношению к пластиковому боксу и т. д.

На практике пришлось просто купить ещё один стальной шкаф, в котором установил сами пластиковые боксы, затем провод СИП был заведён в шкаф и закреплён в нём. Ниже на фото показаны завершающие работы по монтажу шкафа и его крепления на фасаде дома. Работы были приняты без замечаний и претензий.

Ещё один важный момент, на который нужно обратить внимание, связан с тем, что ОПН при работе во время грозы отводит ток в землю посредством подключения самого ОПН к контуру заземления. При этом токи могут достигать значительных величин: от 200 — 300 А и до нескольких тысяч ампер. Поэтому важно обеспечить кратчайший путь от самих ОПН до контура заземления медным проводником сечением не менее 10 мм2. Ниже на фото показано, как данное подключение выполнил я. Для надёжности работы ОПН я сделал подключение приборов к контуру заземления двумя медными проводами сечением 10 мм2 каждый. На фото провод в желто-зеленой трубке ТУТ (термоусаживающаяся трубка).

Монтаж аппаратов УЗМ-50М в учётно-распределительном шкафу

Выполнение электромонтажных работ проблем не доставляет, поскольку аппараты имеют штатное крепление на DIN-рейку. Фрагмент выполнения работ по монтажу УЗМ-50М в шкафу показан на фото ниже. Аппараты также должны устанавливаться в пластиковый бокс с возможностью пломбирования. На фото верхняя крышка бокса не показана.

С точки зрения электрической схемы подключения (хотя схема имеется в паспорте на аппарат и на корпусе самого аппарата) у неподготовленного читателя могут возникнуть вопросы. Чтобы пояснить особенности подключения аппарата, ниже на рисунке приводится схема подключения, приведённая в паспорте на УЗМ-50М, с некоторыми моими пояснениями.

Во-первых, как видно из схемы, УЗМ-50М является однофазным коммутирующим аппаратом и для своего функционирования требует обязательного подключения проводников L и N к верхним клеммам. Это показано на схеме подключения в обоих случаях (а и б). Далее, между схемой а и схемой б появляется различие, о котором производитель не даёт ни какого пояснения и приходится потребителю самостоятельно додумывать, как и в каких случаях какую схему использовать.

Различие заключается в том, что по верхней схеме (а) нагрузка подключается к аппарату по двум проводам (L и N). Т. е. в случае аварийного срабатывания аппарата цепь будет разорвана как по фазному проводнику (L), так и по проводнику (N).

В нижней схеме (б) нагрузка к аппарату подключается только по одному фазному проводнику (L), а второй провод (N) подключается к нагрузке напрямую, минуя аппарат. Т. е. в случае аварийного срабатывания аппарата он разомкнёт только фазный проводник, а проводник N остаётся подключенным всегда. Исходя из вышесказанного, а также зная, в каком случае допускается разрывать проводник N, а в каком — не допускается, можно сделать следующий вывод:

В случае подключения дома (квартиры) по двухпроводной линии (система TN-C), необходимо подключать аппарат УЗМ-50М по нижней схеме (б), так как в этом случае провод N выполняет две функции (нулевого рабочего проводника и нулевого защитного проводника), и его разрывать ни в коем случае нельзя.

В случае если подключение дома (квартиры) выполнено по трёхпроводной схеме (TN-S), либо аппарат установлен в системе (TN-C-S), на участке после разделения общего (PEN) проводника (на N и PE), то провод N можно разрывать. В этом случае аппарат УЗМ-50М нужно подключать по верхней схеме (а). Почему аппарат, согласно схеме производителя, нужно подключать после счётчика (на рисунке поставил знак вопроса) — мне малопонятно. Я, например, свои аппараты в шкафу подключал до счётчика, что бы они защищали всё оборудование, установленное в доме, в том числе и оборудование, установленное в самом шкафу. Кроме того, поскольку разделение общего PEN выполнено в шкафу (ЩР1) в доме, то подключал аппараты защиты по схеме а, т. е. с отключением как фазных, так и нулевого проводников. Что и показано на фото ниже.

Ещё один важный момент: поскольку данные аппараты не предназначены для использования в многофазной сети то необходимо знать и учитывать следующее.

В случае трёхфазного подключения дома и использования данных аппаратов, если в доме имеются только однофазные электроприёмники, никаких проблем с использованием и работой данных аппаратов быть не должно. Но если в доме имеются трёхфазные потребители, например, трёхфазный электродвигатель, то в случае аварийного срабатывания аппаратов (одного или двух), трёхфазный электроприёмник (например, электродвигатель) может выйти из строя. Таким образом, в данном случае потребуются дополнительные технические мероприятия по отключению трёхфазных потребителей при аварийном срабатывании аппаратов УЗМ.

Использование индивидуальных защитных приборов

Применение ИБП стабилизаторов напряжения для защиты отдельных электроприёмников в доме (телевизор, компьютер и т. д.) настолько стало привычным и распространённым, что какого-либо особого пояснения не требует, поэтому здесь не приводится.

Выводы

1. Опыт эксплуатации показал, что при сильной грозе защита может работать неоднократно, на относительно небольшом промежутке времени. С учётом этого можно смело утверждать, что при сильных грозах и при отсутствии защиты, электрооборудование, установленное в доме, может быть выведено из строя с достаточно высокой степенью вероятности.
2. В случае невозможности выполнения аналогичных работ в своём доме, в качестве защитной меры при грозовых разрядах необходимо хотя бы отключать электроприборы от сети, что, кстати, делают далеко не все.

Данный вариант защиты электрооборудования является недорогим бюджетным решением, но вполне работоспособным, надёжным и проверенным на практике. В случае применения аналогичного оборудования импортного производства и приглашения для выполнения работ специалистов цена вопроса может увеличиться в разы, что даже для средне обеспеченной семьи может быть накладно.

Хотя подача электричества в квартиры и дома регулируется законодательством, жильцам не стоит полностью рассчитывать на то, что соответствующие службы обеспечат подачу электроэнергии нужного качества. Если из-за бросков сетевого напряжения дорогостоящие электроприборы выйдут из строя, получить компенсацию будет практически невозможно. А поскольку неполадки на электролиниях – не редкость, то стоит самостоятельно принять меры, которые помогут уберечь бытовую технику от поломки. Для этого нужна защита от перенапряжения, обеспечить которую можно, установив в сети соответствующий прибор – защитное реле, датчик с УЗО или стабилизатор напряжения.

Допустимые параметры электроэнергии

Номинал напряжения, обозначенный на всей бытовой электротехнике, составляет 220В, однако в реальной жизни это значение стабильно далеко не всегда. Это учитывается при изготовлении современных приборов, и они могут устойчиво работать при колебании напряжения от 209 до 231В, а также переносить разброс от 198 до 242В. Если бы небольшие перепады разности потенциалов не были предусмотрены конструкцией бытовой техники, она ломалась бы постоянно. Более значительные отклонения приводят к перегрузке сети, и это снижает эксплуатационный ресурс аппаратуры.

Чтобы сгладить колебания напряжения и обеспечить безопасность приборов, достаточно установить стабилизатор. Гораздо опаснее для электротехники перенапряжение (так называется резкий скачок разности потенциалов).

Разновидности перенапряжений

Перенапряжение может длиться как короткое, так и достаточно продолжительное время. Оно может быть вызвано ударом молнии во время грозы или коммутацией, возникшей из-за неполадок подстанции. Для защиты от них в сеть 220 или 380 Вольт (бытовую или промышленную) включается УЗИП (устройство защиты от импульсных перенапряжений). Его автоматическое срабатывание помогает обезопасить линию при воздействии, например, мощного грозового разряда, от которого не сможет спасти стабилизатор напряжения.

Наглядно про УЗИП на видео:

Удар молнии приводит к появлению мощного электромагнитного импульса, под влиянием которого в расположенных рядом с местом разряда проводниках возникают электрические потенциалы, и происходит резкий скачок напряжения. Длится он всего около 0,1 с, но величина разности потенциалов при этом составляет тысячи вольт.

Понятно, что при поступлении такого напряжения в домашние и производственные сети последствия могут быть очень тяжелыми.

Перенапряжение в результате коммутации

Такое явление может произойти при включении в линию или выключении приборов, дающих высокую индуктивную нагрузку. К ним относятся блоки питания, электромоторы, а также мощные инструменты, запитывающиеся от сети.

Этот эффект обусловлен законами коммутации. Моментальное изменение величины тока в соленоиде, а также разности потенциалов на конденсаторе произойти не может. Когда цепь с такой нагрузкой соединяется или размыкается, то в месте контакта отмечается появление вызванного самоиндукцией и коммутационными процессами электрического потенциала.

Течение переходного процесса всегда сопровождается выбросом напряжения, которое обладает полярностью, обратной входному. Небольшая емкость проводников в сети вызывает резонанс, длящийся короткое время и вызывающий высокочастотные колебания. По завершении переходного процесса они затухают.

Сколько продлится перенапряжение и какова будет его величина, зависит от следующих показателей:

  • Индуктивность нагрузки.
  • Моментальное значение разности потенциалов при коммутации.

  • Емкость подключающих электрических кабелей.
  • Реактивная мощность.

Опасность перенапряжения

Поскольку изоляция проводов рассчитана на величину напряжения, значительно превышающую номинал, пробоя чаще всего не случается. Если электроимпульс действует в течение незначительного времени, то напряжение на выходе блоков питания со стабилизатором не успевает возрасти до критического показателя. Это же касается и обычных лампочек – если резко возросшее напряжение быстро нормализуется, то спираль не успевает не только перегореть, но даже перегреться.

Если же изоляционный слой не выдерживает увеличившегося напряжения и происходит его пробой, то появляется электрическая дуга. В этом случае поток электронов проникает сквозь микротрещины, возникшие в изоляции, и идет через газы, которыми наполнены образовавшиеся мельчайшие пустоты. А большое количество тепла, выделяемое дугой, способствует расширению токопроводящего канала. В итоге нарастание тока происходит постепенно, и автомат защиты срабатывает с некоторым опозданием. И хотя оно занимает всего несколько мгновений, их оказывается вполне достаточно для выхода электропроводки из строя.

Какими устройствами обеспечивается защита сети от перенапряжения?

Схема защиты электрической линии от скачков напряжения может включать в себя:

  • Систему молниезащиты.
  • Стабилизатор напряжения.
  • Датчик повышенного напряжения (устанавливается вместе с УЗО).
  • Реле перенапряжения.

Отдельно нужно сказать о блоках бесперебойного питания, через которые в домашних сетях чаще всего подключают компьютеры. Этот прибор не предназначен для защиты от перенапряжения в сети. Его функция заключается в другом: при внезапном отключении света он работает как аккумулятор, позволяя пользователю сохранить информацию и спокойно выключить ПК. Поэтому путать его со стабилизатором напряжения не следует.

Принцип работы защитных устройств

Для защиты от электроимпульсов, возникающих под действием молнии, устанавливается грозозащитный разрядник вместе с УЗИП. А обезопасить линию от потока электронов, параметры которого не соответствуют рабочим характеристикам сети, можно с помощью специальных датчиков, а также реле перенапряжения.

Следует сказать, что как ДПН, так и реле по принципу действия и назначению отличаются от стабилизатора.

Задача этих элементов состоит в том, чтобы прекратить подачу электроэнергии в случае превышения величиной перепада максимального порога, указанного в техническом паспорте средства защиты или выставленного регулятором.

После нормализации параметров электрической линии происходит самостоятельное включение реле. ДПН для защиты линии следует устанавливать только в паре с устройством защитного отключения. Его задача заключается в том, чтобы при обнаружении неполадок вызвать утечку тока, под воздействием которой сработает УЗО.

Наглядно про реле напряжения на видео:

Недостаток такой схемы заключается в необходимости ее ручного включения после того, как напряжение придет в норму. В этом плане выгодно отличается стабилизатор напряжения. Это устройство предусматривает регулируемую временную задержку токоподачи, если происходит его срабатывание под воздействием чрезмерного напряжения. Стабилизатор часто используют для подключения кондиционеров и холодильных аппаратов.

Длительные перенапряжения

Продолжительные перенапряжения очень часто происходят из-за обрыва нулевого проводника. Неравномерность нагрузки на фазных жилах становится причиной перекоса фаз – смещения разности потенциалов к проводнику с самой большой нагрузкой.

Иначе говоря, под воздействием неравномерного трехфазного электротока на нулевом кабеле, не имеющем заземления, начинает скапливаться напряжение. Ситуация не нормализуется до тех пор, пока повторная авария окончательно не выведет линию из строя или специалист не устранит неисправность.

При обрыве нулевого провода в электророзетке будет происходить изменение напряжения в соответствии с нагрузкой, которую пользователи, не знающие о неполадках, будут подключать на различные фазы. Пользоваться неисправной цепью практически невозможно, даже если в линию питания включен хороший стабилизатор. Дело в том, что сетевые параметры, регулярно выходящие за пределы стабилизации, приведут к тому, что прибор будет постоянно выключаться.

Наглядно про обрыв ноля и что нужно при этом делать – на видео:

Недостаток напряжения (провал)

Это явление особенно хорошо знакомо людям, проживающим в деревнях и селах. Провалом (проседанием) называется падение величины напряжения ниже допустимого предела.

Опасность проседаний заключается в том, что в конструкцию многих бытовых приборов входит несколько блоков электропитания, и недостаток напряжения приведет к тому, что один из них кратковременно выключится. Аппарат среагирует на это выдачей ошибки на дисплее и остановкой работы.

Если речь идет об отопительном котле, а неисправность произошла в зимнее время, то дом останется без отопления. Избежать такой ситуации поможет подключение стабилизатора. Этот прибор, зафиксировав проседание, повысит величину напряжения до номинала. Стабилизатор может спасти ситуацию, даже если напряжение в сети упало по вине трансформаторной подстанции.

Заключение

В этой статье мы рассказали, для чего нужна защита от перенапряжения в сети, какими устройствами она обеспечивается и как правильно ими пользоваться. Приведенные рекомендации помогут читателям разобраться в причинах сбоя сетевого напряжения, а также выбрать и установить устройство для защиты электросети.

В современных бытовых приборах используется чувствительная электроника, что делает эти устройства уязвимыми перед перепадами напряжения. Поскольку устранить их не представляется возможным, необходима надежная защита. К сожалению, ее организация не входит в сферу обязанностей службы ЖКХ, поэтому заниматься этим вопросом приходится самостоятельно. Благо защитные устройства приобрести сегодня не проблема. Прежде чем перейти к описанию и принципу действия таких приборов, кратко расскажем о причинах, вызывающих скачки напряжения, и их последствиях.

Что такое перепад напряжения и его природа?

Под этим термином подразумевается краткосрочное изменение амплитуды напряжения электросети, с последующим восстановлением, близким к первоначальному уровню. Как правило, длительность такого импульса исчисляется я миллисекундами. Существует несколько причин для его возникновения:

  1. Атмосферные явления в виде грозовых разрядов, они способны вызвать перенапряжение в несколько киловольт, что не только гарантированно выведет электроприборы из строя, а и может стать причиной пожара. В данном случае жителям многоэтажек проще, поскольку организация защиты от таких предсказуемых явлений входит в обязанности поставщиков электричества. Что касается частных домов (особенно с воздушным вводом), то их жильцы должны самостоятельно заниматься этим вопросом или обращаться к специалистам.
  2. Скачки при коммутационных процессах, когда происходит подключение-отключение мощных потребителей.
  3. Электростатическая индукция.
  4. Подключение определенного оборудования (сварка, коллекторный электродвигатель и т.д.).

На рисунке ниже наглядно продемонстрирована величина грозового (U гр) и коммутационного импульса (U к) по отношению к номинальному напряжению сети (U н).

Для полноты картины следует упомянуть и о долгосрочном повышении и понижении напряжения. Причиной первого является авария на линии, в результате которой происходит обрыв нулевого провода, что вызывает повышение до 380 вольт (если быть точным, то). Нормализовать ситуации никакими приборами не получится, потребуется ждать устранения аварии.

Длительное снижение напряжения можно часто наблюдать в сельской местности или дачных поселках. Это связано с недостаточной мощностью трансформатора на подстанции.

В чем заключается опасность перепадов?

В соответствии с допустимыми нормами, допускается отклонение от номинала в диапазоне от -10% до +10%. При скачках напряжение может существенно выйти за установленные границы. В результате блоки питания бытовой техники подвергаются перегрузке и могут выйти из строя или существенно сократить свой ресурс. При высоких или длительных перепадах велика вероятность возгорания проводки, и, как следствие, пожара.

Пониженное напряжение также грозит неприятностями, особенно к этому критичны компрессоры холодильных установок, а также многие импульсные блоки питания.

Защитные устройства

Существует несколько видов защитных устройств различающихся как по функциональности, так и по стоимости, одни из них обеспечивают защиту только одному бытовому прибору, другие – всем имеющимся в доме. Перечислим хорошо зарекомендовавшие себя и наиболее распространенные защитные устройства.

Сетевой фильтр

Наиболее простой и доступный по деньгам вариант защиты маломощного бытового оборудования. Отлично зарекомендовал себя при бросках до 400-450 вольт. На более высокие импульсы устройство не рассчитано (в лучшем случае оно примет удар на себя, спасая дорогостоящую аппаратуру).


Основной элемент защиты у такого устройства – варистор (полупроводниковый элемент изменяющий сопротивление в зависимости от приложенного напряжения). Именно он выходит из строя при импульсе более 450 В. Вторая важная функция фильтра – защита от высокочастотных помех (возникают при работе электродвигателя, сварки и т.д.) отрицательно влияющих на электронику. Третьим элементом защиты является плавкий предохранитель, срабатывающий при КЗ.

Не следует путать фильтры с обычными удлинителями, которые не обладают защитными функциями, но похожи по внешнему виду. Чтобы различить их достаточно посмотреть паспорт изделия, где приведены полные характеристики. Отсутствие такового должно само по себе вызывать подозрение.

Стабилизатор

В отличие от предыдущего типа приборы этого класса позволяют нормализовать напряжение в соответствии с номинальным. Например, установив границу в пределах 110-250 В, на выходе устройства будет стабильные 220 В. Если напряжение выйдет за пределы допустимого, прибор отключит питание и возобновит его подачу после нормализации работы электросети.


В некоторых случаях (например, в сельской местности) установка стабилизатора является единственным способом повысить напряжение до необходимой нормы. Бытовые стабилизаторы выпускают двух модификаций:

  • Линейные. Они предназначены для подключения одного или нескольких бытовых приборов.
  • Магистральные, устанавливаются на входе электросети здания или квартиры.

И первые, и вторые следует подбирать исходя из мощности нагрузки.

Источники бесперебойного питания

Основное отличие от предыдущего типа является возможность продолжения подачи питания подключенного устройства после срабатывания защиты или полного отключения электричества. Время работы в таком режиме напрямую зависит от емкости аккумуляторной батареи и мощности нагрузки.


В быту эти устройства в основном используются для подключения стационарных компьютеров, чтобы при проблемах с электросетью не потерять данные. При срабатывании защиты ИБП будет продолжать подачу питания в течение определенного времени, как правило, не более получаса (зависит характеристик устройства). Этого времени вполне достаточно, чтобы сохранить необходимые данные и корректно отключить компьютер.

Современные модели ИБП могут самостоятельно управлять работой компьютера через USB интерфейс, например, закрыть текстовый редактор (предварительно сохранив открытые документы), после чего произвести отключение. Это довольно полезная функция, если пользователь при срабатывании защиты не находился рядом.

Устройства защиты от импульсных перенапряжений

Все перечисленные выше приборы обладают общим недостатком, у них не реализована действенная защита от импульса высокого напряжения. Если таковой произойдет, он, практически гарантированно выведет такие устройства из строя. Следовательно, защита должна быть организована таким образом, чтобы после срабатывания можно было оперативно привести ее в рабочее состояние. Этому требованию, как нельзя лучше отвечают УЗИП. На их основе организуется многоуровневая система защиты внутренних линий частного дома.

Одна из принятых классификаций таких устройств показана в таблице.

Таблица 1. Классификация УЗИП

Категория Применение
В (I) Обеспечивают защиту при прямом попадании грозового разряда по системе молниезащиты. Место установки – вводно-распределительное устройство или главный распределительный щит. Основная нормирующая характеристика – величина импульсного тока.
С (II) Защищают токораспределительную сеть от коммутационных импульсов, а также играют роль второго защитного уровня при грозовом разряде. Место установки – распределительный щит.
D (III) Обеспечивают последний уровень защиты, при которой к потребителям не допускаются остаточные броски напряжения и дифференциальные перенапряжения. Помимо этого обеспечивается фильтрация высокочастотных помех. Установка производится перед потребителем. Могут быть выполнены в виде модуля под розетку, удлинителя и т.д.

Пример организации трехуровневой защиты продемонстрирован ниже.


Конструктивные особенности УЗИП.

Устройство представляет собой платформу (С на рис. 6) со сменным модулем (В), внутри которого находятся варисторы. При их выходе из строя индикатор (А) изменит цвет (в приведенной на рисунке модели на красный).


УЗИП Finder (категория II)

Внешне устройство напоминает автоматический выключатель, крепление – такое же (под DIN рейку).

Особенностью УЗИП является необходимость замены модулей при выходе варисторов из строя (что довольно просто). Конструкция модулей выполнена таким образом, что установить их на платформу с другим номиналом невозможно. Единственный серьезный недостаток связан с характерными особенностями варисторов. Им необходимо время, чтобы остыть, многократное попадание грозового разряда существенно усложняет этот процесс.

Защитное реле

В завершении рассмотрим реле контроля напряжения (РКН), эти устройства способны обеспечить защиту бытовых приборов от коммутационных импульсов, перекоса фаз, а также пониженного напряжения. С грозовыми импульсами они не справятся, поскольку на это не рассчитаны. Их сфера применения – защита внутренней сети квартиры, то есть там, где обеспечение грозозащиты входит в обязанности электрокомпаний.

Приборы могут устанавливаться во входном щитке, непосредственно, после электросчетчика, для этого предусмотрено крепление под DIN рейку.


Помимо этого выпускаются модификации приборов в виде удлинителей питания и модулей под розетку.


Данные устройства могут произвести только защитное отключение сети, при выходе напряжения за указанные пределы (устанавливается кнопками управления), после нормализации электросети производится ее подключение. Стабилизация и фильтрация не производятся.

Предостережения

Не следует доверять защиту своего дома самодельным конструкциям, в бытовых условиях бывает проблематично настроить собранную схему и протестировать ее работу в критических режимах.

Не имея практического опыта в организации грозозащиты, не стоит пытаться реализовать ее самостоятельно, эту работу лучше доверить профессионалам. Рекомендуем рассматривать эту часть статьи как информационную.

Все манипуляции с электрощитом, приборами и проводкой необходимо проводить только при отключенном электропитании.

Защита от перенапряжения в частных домах

Скачки напряжения распространены в бытовых электросетях. Регулярные сбои параметров сети приводят к быстрому выходу из строя домашней техники. А это уже является прямой угрозой для организма человека.

Современные защиты

Перенапряжение – состояние электросети, при котором напряжение выходит за лимиты рабочего. Допустимый диапазон для электросетей 0, 38 кВ: 0,198..0,242 для однофазных, 0,342..0,418 для трехфазных. Т.е. отклонение колеблется в пределах 5-10% на вводах к потребителям.

Причины возникновения

Причины возникновения перенапряжений в сети:

  1. Удары молнии. При этом по проводам течек ток, с импульсными напряжениями в несколько десятков тысяч вольт.
  2. Ошибки операторов при обслуживании оборудования на питающих подстанциях. Случается из-за несогласованности регулирования напряжения на ПС.
  3. Неправильное соединение проводов в щитовой. Происходит, когда на ноль, подключают фазу.
  4. Нарушение в нейтрали. Возникает при обрывах или обгорании проводника. Является самой распространённой причиной возникновения перенапряжений в бытовых сетях. При разрыве, не происходит перекос фаз, чем и вызываются скачки напряжений.

Опасность для электроприборов

Бытовая техника рассчитывается на присутствие скачков электроэнергии, превышающих рабочие значения в три раза (до 1000 В). Если происходит аварийная ситуация, то значение скачков может превышать предельно допустимые нормы. При этом происходит перегрев кабелей, пробой изоляционной оболочки, и как следствие искрение и возникновение пожаров. КЗ могут возникать даже на участках электросети без нагрузки.

Защита от импульсных перенапряжений

Мерами безопасности являются УЗИП (устройства защиты от импульсных перенапряжений).

Различают два вида:

  1. Полная. Предусматривает устройство приборов на вводе в квартиры, а также перед каждым бытовым электроприбором.
  2. Частичная. В этом случае аппараты устанавливаются только в электрощитовой.

Современные меры безопасности УЗИП

Виды защит от перенапряжения:

  • Реле. Производит аварийное отключение бытовых приборов при достижении электросетью критических параметров и автоматическое включение после нормализации напряжения.

Используются для защиты всей сети, так и для каждого электроаппарата в отдельности.

  • Стабилизаторы напряжения – защищают бытовую технику от скачков напряжения в сети.
  • Современные модели устроены на микропроцессорной базе, имеют дисплей и многофункциональный интерфейс. Совместное использование УЗО и ДПН (датчика повышенного напряжения). Последний прибор осуществляет мониторинг параметров сети, а УЗО производит аварийное отключение.

Реле контроля фаз

Устройства, предназначенные для:

  • мониторинга симметрии напряжения в бытовых электросетях;
  • предотвращения асимметрии нагрузки;
  • правильность последовательности фаз в трехфазных сетях.

Применяются в системах с автоматическим управлением.

Импортное оборудование очень требовательно к качеству электросетей. Отсутствие надлежащих мер контроля электричества приводит к быстрому износу и полному выходу из строя электроаппаратов. Реле контроля фаз также предназначено для стабилизации параметров питающей сети.

Реле контроля фаз

Преимущества:

  1. работа на микропроцессорной базе;
  2. высокая точность показаний и надёжность;
  3. простота конструкции.

Принцип работы основан на явлении самовозврата параметров. При подаче напряжения устройство осуществляет контроль. Происходит аварийное отключение, когда возникают сбои.

Места установки:

  • для защиты отдельно стоящего оборудования или группы электроустановок непосредственно перед розеткой;
  • для общедомовой защиты на DIN-рейку вводно-распределительного устройства.

При одновременном пропадании нескольких фаз, устройство срабатывает без задержки во времени.

Устройство автоматического ввода резервного питания

Причины срабатывания реле:

  1. перекос фаз;
  2. несоответствие подключение фазных проводов;
  3. обрыв фазного кабеля.

Типы стабилизаторов

Различают феррорезонансные, симисторные, релейные стабилизаторные электроприборы и сервоприводные стабилизаторы.

Феррорезонансные

В системе трансформатор-конденсатор использует эффект феррорезонанса. Выполняют стабилизацию параметров в выбранном диапазоне нагрузок. Малораспространенный тип из-за сложностей внедрения в бытовые системы электоснабжения и высокой стоимости.

Преимущества:

  • точность срабатывания;
  • длительный срок эксплуатации;
  • быстродействие;
  • надёжность работы.

Недостатки:

  • громоздкость;
  • искажение синусоидальности;
  • малый диапазон нагрузок;
  • невозможность работы в режиме ХХ и перегрузе.

Симисторные

Принцип действия – срабатывание сигнала по релейному типу. Разъединение цепи осуществляется симисторами.

Преимущества:

  • при получении сигнала стабилизаторы способны к быстрому коммутированию;
  • отсутствие шума;
  • плавность регулировки.

Недостатки:

  • завышенная стоимость;
  • ступенчатая регулировка.

Релейные

Используются для предохранения электроаппаратов малой мощности. Прибор включает в себя силовое реле и автотрансформатор. При изменении параметров внешней сети происходит срабатывание релейного элемента и переключение обмоток автотрансформатора.

Преимущества:

  • быстродействие.

Недостатки:

  • ступенчатость регулировки;
  • невысокая точность срабатывания;
  • искажение синусоидальности.

Сервоприводные

Устроены по схеме реостата. Электропривод при изменениях параметров электросети перемещает подвижные контакты на обмотке автотрансформатора до необходимого положения.

Преимущества:

  • высокая чувствительность электроприбора к нарушению параметров сети;
  • отсутствие синусоидальных искажений;
  • плавность управления.

Недостатки:

  • низкая надёжность;
  • медленное срабатывание электроники.

Автоматический стабилизатор напряжения

Работа в сетях 220 В

Монтаж выполняется в соответствии с требованиями электробезопасности – без нагрузки. Присоединение в цепь выполняют непосредственно после счётчика. Соединение фазного провода – с разрывом.

В устройстве имеется три контакта:

  • Ноль. Нейтраль подключается без разрыва.
  • «Вход». На этот контакт присоединяется провод, идущий от вводного автомата.
  • «Выход». Присоединяется к отходящему на потребителей проводнику.

В случае четырёхконтактного подключения схема аналогична. Фазные жилы и нейтраль, идущие от главного автомата, присоединяются путём разрыва на стабилизатор.

Рекомендации:

  • Не реже 1 раза в год необходимо проводить осмотр.
  • При работе приборы не производят звуков. Посторонние шумы говорят о нестабильности работы.

После установки производится пробное включение – без нагрузки. Если происходит отключение сети, то монтаж выполнен с ошибками.

Существуют переносные стабилизирующие устройства. Представляют собой короб с вилкой и несколькими розетками для подключения электроприборов. Являются переходниками между питающей сетью и нагрузкой.

Работа в сетях 380 В

Эксплуатация стабилизаторов в сетях 380 В:

  • Стабилизаторы должны следить за равномерностью распределения тока по фазам.
  • Применение трехфазных устройств необходимо в тех случаях, когда в сети 380 Вольт будут использоваться электродвигатели.
  • Как правило, все потребители 220В, поэтому целесообразно применять комплект из 3 однофазных стабилизаторов. При выходе из строя одного из трёх устройств, подача электричества не прекратится, в отличие от случая с трехфазным. Замена вышедшей из строя фазы обойдётся в 3 раза дешевле.

При выборе стабилизирующего аппарата необходимо учитывать: стоимость оборудования, срок эксплуатации, быстродействие, удобство интерфейса, устройство регулировки, характеристику нагрузки бытовой сети.

Место установки защитных устройств

Приборы устанавливают в специально оборудованных помещениях – электрощитовых. Если такого нет, то местом установки могут стать тамбуры, кладовые, подсобки. Главное условие для комнаты – обеспечение качественной вентиляции.

При установке стабилизаторов в утопленные полки и ниши, необходимо отступить от стен на 10 см для исключения перегрева соседних поверхностей. Также рядом не должно быть легковоспламеняющихся материалов – пластиковых панелей, синтетических штор и т. д.

Выбор стабилизирующих устройств

Подбор стабилизаторов:

  • По типу сети. На жилые дома с трехфазной электросетью устанавливается минимум один комплект для трехфазной нагрузки.

Однофазный устанавливают для потребителей, запитанных от сети

220 В.

  • По мощности. Характеристика прибора должна быть на ступень выше, отпущенной потребителю нагрузки. Для таких случаев следует учесть нагрузку всех защищаемых электроустановок.

В расчётах используют полную мощность, учитывающую (актив и реактив).

  • Значение пускового тока. Учитывается при выборе защитных устройств как холодильники, насосы и другие, т. е. те, схема которых содержит асинхронные двигатели. Для этих аппаратов стабилизаторы выбирают с запасом до 25%.

Для защиты устройств электроосвещения используются стабилизаторы с точностью не менее 3%. Именно с этого значения можно зафиксировать мерцание ламп.

Стоит ответить на вопрос, что лучше один стабилизатор на дом или несколько для каждого электроприбора?

Для маломощных систем подходит схема установки одного комплекта на вводе. Такой способ защиты экономически оправдан.

Если предполагается использование большого количества электроустановок, то целесообразно ставить защиту на каждый прибор или на группу с учётом важности и экономической целесообразности.

ИБП используют для подключения дорогостояще техники: телевизоры, холодильники, компьютеры и т. д.

Установка реле напряжения. Видео

Каким образом осуществляется установка реле от защиты от перенапряжения, рассказывает это видео.

При проектировании электроснабжения жилого дома следует особое внимание уделить защите сети от перенапряжений. Применение комплексных мероприятий позволяет снизить риск аварийной ситуации до минимума. Также следует не забывать об элементарных правилах использования и содержания электроприборов. Это не только защищает жизнь людей, но и экономит средства на последующие ремонт и замену испорченного электрооборудования.

Оцените статью:

Защита бытовых электроприборов от скачков напряжения.

Перепады и скачки напряжения в существующих электросетях, к сожалению не редкость. Для защиты от таких сюрпризов на предприятиях устанавливают специальные устройства, установка таких устройств в электрощитах жилых домов не входит в обязанности ЖКХ.

Чем же опасны перепады напряжения в сети?

Возгоранием электропроводки, выходом из строя бытовой техники и потерей данных в поврежденных компьютерах.

По Российскому ГОСТу допустимое колебание напряжение в сети должно не выходить за пределы 10% от номинального, другими словами напряжение в розетке не должно опускаться ниже 198 и подыматься выше 242 Вольт, а в момент скачков напряжение может проседать до 35 и подыматься до 400 Вольт.

Необходимо понимать, что опасно не только повышенное напряжение, но и значительно пониженное.

От повышенного напряжения происходит повреждение блоков питания, которые сгорают сразу от перегрузки или значительно сокращают ресурс работоспособности.

Пониженное напряжение опасно в меньшей степени, но тем не менее, тоже зачастую приводит к выходу из строя блоков питания или компрессора холодильника и т.д.

Причины возникновения бросков напряжения:

Разряды молний вблизи линий электропередач. Во время грозы необходимо обязательно отключать от сети бытовую технику.

Аварии на подстанциях, при которых высокое напряжение порядка (6-10 тыс. Вольт) попадает на сторону низкого напряжения.

Отгорание или обрыв нулевого провода на подстанции и в электрошкафах – довольно распространенная причина. Как правило, происходит по причине неправильного или ненадежного присоединения. При его обрыве или отгорании, происходит «перекос фаз», и в части квартир повышается напряжение до 380 В и выше, а у некоторых опускается до 40 В.

Чтобы защитить бытовую электронику от гибели, а квартиру от пожара устанавливают специальную защиту. Конечно это дополнительные расходы, но они окупаются. Ведь ремонт вышедших из строя холодильников, стиральных машин, телевизоров и компьютеров влечет за собой не только денежные расходы, но и немалую потерю времени.

В настоящее время выпускается достаточно много устройств защищающих от скачков напряжения, и все они различаются как по качеству, так и по цене. Давайте познакомимся поближе с наиболее распространенными и проверенными из них.

Сетевой фильтр

Пожалуй, является самым распространенным и доступным вариантом защиты. Применяется для отдельно расположенного электроприбора и получившего название «Пилот» благодаря марке самого массового сетевого фильтра.

Сетевой фильтр способен защитить только маломощное электрооборудование. Например, компьютер или аудиосистема, но только от малых скачков напряжения, от значительных перепадов он не спасет, скорее сгорит сам.

Работа сетевого фильтра основана на трех основных компонентах

Предохранитель или плавкая вставка выполняет защиту от короткого замыкания и токов перегрузки.

Режекторный фильтр защищает от помех, образующихся при работе электродвигателя, генератора или сварочных аппаратов недалеко от вашего дома.

Но все вышеописанные компоненты присутствуют только в настоящих сетевых фильтрах, в дешевых удлинителях может присутствовать максимум автоматический предохранитель. Поэтому, перед покупкой стоит внимательно изучить тех. паспорт на изделие, в котором указаны все защиты присутствующие в той или иной модели. Стоит упомянуть, что для работы любого сетевого фильтра обязательно наличие заземления, так как все помехи и перенапряжения сбрасываются на землю через заземляющий проводник.

Если контур заземления отсутствует, тогда сетевой фильтр превращается в обыкновенный удлинитель.

Источник бесперебойного питания (ИБП) UPS

Источники бесперебойного питания (UPS) применяются для защиты компьютеров и другой периферийной компьютерной и вычислительной техники от основных неполадок с электропитанием: скачков напряжения, электромагнитных и радиочастотных помех, высоковольтных выбросов и полного исчезновения напряжения в электросети. При напряжении до 270 Вольт ИБП переходит на работу от аккумуляторов, что позволит продолжать работу от нескольких минут, до нескольких часов в зависимости от модели.

Подбор ИБП происходит по мощности защищаемого электроприбора.

Стабилизаторы напряжения.

Установка стабилизатора напряжения является идеальным вариантом для тех, кто пользуется дорогостоящей электронной аппаратурой. В отличие от ИБП и сетевых фильтров стабилизатор напряжения постоянно нормализует напряжение до 220 Вольт. А при повышении напряжения до 250 Вольт, отключит подачу электроэнергии. После нормализации напряжения в электросети, стабилизатор в автоматическом режиме подключит электропитание.

Установка стабилизатора напряжения возможна как на отдельный электропотребитель, так и на всю сеть дома или квартиры. В последнем случае подбор стабилизатора напряжения происходит исходя из мощности всего электрооборудования дома.

Реле контроля напряжения.

Реле контроля напряжения устанавливают именно для защиты от скачков напряжения. Причем реле защищают не только от повышенного, но и от пониженного напряжения. Реле работает полностью в автоматическом режиме и восстанавливает электроснабжение с небольшой задержкой после возвращения его показателей на входе в норму. Устанавливаются реле в щитах на DIN – рейку. В настоящее время выпускается множество моделей реле с индикацией и возможностью ручной корректировки пределов напряжений, а так же времени отключения и подключения нагрузки.

В любом случае если у вас возникают трудности с выбором технического устройства для защиты от перепадов напряжения лучше обратится к специалистам.

Материалы, близкие по теме:

Как подключить защиту от перенапряжения

Для всех нас стало нормой, что в распределительных щитках жилых домов, обязательна установка вводных автоматических выключателей, модульных автоматов отходящих цепей, УЗО или дифф.автоматов на помещения и оборудование, где критичны возможные утечки токов (ванные комнаты, варочная панель, стиральная машинка, бойлер).

Помимо этих обязательных коммутационных аппаратов, практически никому не требуется объяснять, зачем еще нужно реле контроля напряжения.

Устанавливать их начали все и везде. Грубо говоря оно защищает вас от того, чтобы в дом не пошло 380В вместо 220В. При этом не нужно думать, что повышенное напряжение попадает в проводку по причине недобросовестного электрика.

Вполне возможны природные явления, не зависящие от квалификации электромонтеров. Банально упало дерево и оборвало нулевой провод.

Также не забывайте, что любая ВЛ устаревает. И даже то, что к вашему дому подвели новую линию СИПом, а в доме у вас смонтировано все по правилам, не дает гарантии что все хорошо на самой питающей трансформаторной подстанции – КТП.

Там также может окислиться ноль на шинке или отгореть контакт на шпильке трансформатора. Никто от этого не застрахован.

Именно поэтому все новые электрощитки уже не собираются без УЗМ или РН различных модификаций.

Что же касается устройств для защиты от импульсных перенапряжений, или сокращенно УЗИП, то у большинства здесь появляются сомнения в необходимости их приобретения. А действительно ли они так нужны, и можно ли обойтись без них?

Подобные устройства появились достаточно давно, но до сих пор массово их устанавливать никто не спешит. Мало кто из рядовых потребителей понимает зачем они вообще нужны.

Первый вопрос, который у них возникает: ”Я же поставил реле напряжения от скачков, зачем мне еще какой-то УЗИП?”

Никакое реле напряжения от этого не спасет, а скорее всего сгорит вместе со всем другим оборудованием. В то же самое время и УЗИП не защищает от малых перепадов в десятки вольт и даже в сотню.

Например устройства для монтажа в домашних щитках, собранные на варисторах, могут сработать только при достижении переменки до значений свыше 430 вольт.

Поэтому оба устройства РН и УЗИП дополняют друг друга.

Гроза это стихийное явление и просчитать его до сих пор не особо получается. При этом молнии вовсе не обязательно попадать прямо в линию электропередач. Достаточно ударить рядышком с ней.

Даже такой грозовой разряд вызывает повышение напряжения в сети до нескольких киловольт. Кроме выхода из строя оборудования это еще чревато и развитием пожара.

Даже когда молния ударяет относительно далеко от ВЛ, в сетях возникают импульсные скачки, которые выводят из строя электронные компоненты домашней техники. Современный электронный счетчик с его начинкой, тоже может пострадать от этого импульса.

Общая длина проводов и кабелей в частном доме или коттедже достигает нескольких километров.

Сюда входят как силовые цепи так и слаботочка:

    интернет Единственное что поможет и защитит всю аппаратуру, стоимостью несколько сотен тысяч, это маленькая коробочка называемая УЗИП.

    Монтируют их преимущественно в коттеджах, а не в квартирах многоэтажек, где подводка в дом выполнена подземным кабелем. Однако не забывайте, что если ваше ТП питается не по кабельной линии 6-10кв, а воздушной ВЛ или ВЛЗ (СИП-3), то влияние грозы на среднем напряжении, также может отразиться и на стороне 0,4кв.

    Поэтому не удивляйтесь, когда в грозу в вашей многоэтажке, у многих соседей одновременно выходят из строя WiFi роутеры, радиотелефоны, телевизоры и другая электронная аппаратура.

    Молния может ударить в ЛЭП за несколько километров от вашего дома, а импульс все равно прилетит к вам в розетку. Поэтому не смотря на их стоимость, задуматься о покупке УЗИП нужно всем потребителям электричества.

    Цена качественных моделей от Шнайдер Электрик или ABB составляет примерно 2-5% от общей стоимости черновой электрики и средней комплектации распредщитка. В общей сумме это вовсе не такие огромные деньги.

    На сегодняшний день все устройства от импульсных перенапряжений делятся на три класса. И каждый из них выполняет свою роль.

    Модуль первого класса гасит основной импульс, он устанавливается на главном вводном щите.

    После погашения самого большого перенапряжения, остаточный импульс принимает на себя УЗИП 2 класса. Он монтируется в распределительном щитке дома.

    Если у вас не будет устройства I класса, высока вероятность что весь удар воспримет на себя модуль II. А это может для него весьма печально закончится.

    Однако давайте посмотрим, что говорит об этом не знакомый электрик, а ведущая фирма по системам грозозащиты Citel:

    То есть в тексте прямо сказано, класс II монтируется либо после класса 1, либо КАК САМОСТОЯТЕЛЬНОЕ УСТРОЙСТВО.

    Третий модуль защищает уже непосредственно конкретного потребителя.

    Если у вас нет желания выстраивать всю эту трехступенчатую защиту, приобретайте УЗИП, которые изначально идут с расчетом работы в трех зонах 1+2+3 или 2+3.

    Такие модели тоже выпускаются. И будут наиболее универсальным решением для применения в частных домах. Однако стоимость их конечно отпугнет многих.

    Схема качественно укомплектованного с точки зрения защиты от всех скачков и перепадов напряжения распределительного щита, должна выглядеть примерно следующим образом.

    На вводе перед счетчиком — вводной автоматический выключатель, защищающий прибор учета и цепи внутри самого щитка. Далее счетчик.

    Между счетчиком и вводным автоматом — УЗИП со своей защитой. Электроснабжающая организация конечно может запретить такой монтаж. Но вы можете обосновать это необходимостью защиты от перенапряжения и самого счетчика.

    В этом случае потребуется смонтировать всю схемку с аппаратами в отдельном боксе под пломбой, дабы предотвратить свободный доступ к оголенным токоведущим частям до прибора учета.

    Однако здесь остро встанет вопрос замены сработавшего модуля и срыва пломб. Поэтому согласовывайте все эти моменты заранее.

    После прибора учета находятся:

      реле напряжения УЗМ-51 или аналог
      УЗО 100-300мА – защита от пожара
      УЗО или дифф.автоматы 10-30мА – защита человека от токов утечки
      простые модульные автоматы

    Если с привычными компонентами при комплектации такого щитка вопросов не возникает, то на что же нужно обратить внимание при выборе УЗИП?

    На температуру эксплуатации. Большинство электронных видов рассчитано на работу при окружающей температуре до -25С. Поэтому монтировать их в уличных щитках не рекомендуется.

    Второй важный момент это схемы подключения. Производители могут выпускать разные модели для применения в различных системах заземления.

    Например, использовать одни и те же УЗИП для систем TN-C или TT и TN-S уже не получится. Корректной работы от таких устройств вы не добьетесь.

    Здесь самое главное не перепутать место подключения вставного картриджа N-PE. Если воткнете его на фазу, создадите короткое замыкание.

    Схема трехфазного УЗИП в системе TT или TN-S:

    Схема подключения 3-х фазного устройства в системе TN-C:

    На что нужно обратить внимание? Помимо правильного подключения нулевого и фазного проводников немаловажную роль играет длина этих самых проводов.

    От точки подключения в клемме устройства до заземляющей шинки, суммарная длина проводников должны быть не более 50см!

    А вот подобные схемы для УЗИП от ABB OVR. Однофазный вариант:

    Трехфазная схема:

    Давайте пройдемся по некоторым схемкам отдельно. В схеме TN-C, где мы имеем совмещенные защитный и нулевой проводники, наиболее распространенный вариант решения защиты – установка УЗИП между фазой и землей.

    Каждая фаза подключается через самостоятельное устройство и срабатывает независимо от других.

    В варианте сети TN-S, где уже произошло разделение нейтрального и защитного проводника, схема похожа, однако здесь монтируется еще дополнительный модуль между нулем и землей. Фактически на него и сваливается весь основной удар.

    Именно поэтому при выборе и подключении варианта УЗИП N-PE, указываются отдельные характеристики по импульсному току. И они обычно больше, чем значения по фазному.
    Помимо этого не забывайте, что защита от грозы это не только правильно подобранный УЗИП. Это целый комплекс мероприятий.

    Их можно использовать как с применением молниезащиты на крыше дома, так и без нее.

    Особое внимание стоит уделить качественному контуру заземления. Одного уголка или штыря забитого в землю на глубину 2 метра здесь будет явно не достаточно. Хорошее сопротивление заземления должно составлять 4 Ом.

    Принцип действия УЗИП основан на ослаблении скачка напряжения до значения, которое выдерживают подключенные к сети приборы. Другими словами, данное устройство еще на вводе в дом сбрасывает излишки напряжения на контур заземления, тем самым спасая от губительного импульса дорогостоящее оборудование.

    Определить состояние устройства защиты достаточно просто:

      зеленый индикатор – модуль рабочий
      красный – модуль нужно заменить

    При этом не включайте в работу модуль с красным флажком. Если нет запасного, то лучше его вообще демонтировать.

    УЗИП это не всегда одноразовое устройство, как некоторым кажется. В отдельных случаях модели 2,3 класса могут срабатывать до 20 раз!

    Чтобы сохранить в доме бесперебойное электроснабжение, необходимо также установить автоматический выключатель, который будет отключать узип. Установка этого автомата обусловлена также тем, что в момент отвода импульса, возникает так называемый сопровождающий ток.

    Он не всегда дает возможность варисторному модулю вернуться в закрытое положение. Фактически тот не восстанавливается после срабатывания, как по идее должен был.

    В итоге, дуга внутри устройства поддерживается и приводит к короткому замыканию и разрушениям. В том числе самого устройства.

    Автомат же при таком пробое срабатывает и обесточивает защитный модуль. Бесперебойное электроснабжение дома продолжается.

    Запомните, что этот автомат защищает в первую очередь не разрядник, а именно вашу сеть.

    При этом многие специалисты рекомендуют ставить в качестве такой защиты даже не автомат, а модульные предохранители.

    Объясняется это тем, что сам автомат во время пробоя оказывается под воздействием импульсного тока. И его электромагнитные расцепители также будут под повышенным напряжением.

    Это может привести к пробою отключающей катушки, подгоранию контактов и даже выходу из строя всей защиты. Фактически вы окажетесь безоружны перед возникшим КЗ.


    Есть конечно специальные автоматические выключатели без катушек индуктивности, имеющие в своей конструкции только терморасцепители. Например Tmax XT или Formula A.

    Однако рассматривать такой вариант для коттеджей не совсем рационально. Гораздо проще найти и купить модульные предохранители. При этом можно сделать выбор в пользу типа GG.

    Они способны защищать во всем диапазоне сверхтоков относительно номинального. То есть, если ток вырос незначительно, GG его все равно отключит в заданный интервал времени.

    Есть конечно и минус схемы с автоматом или ПК непосредственно перед УЗИП. Все мы знаем, что гроза и молния это продолжительное, а не разовое явление. И все последующие удары, могут оказаться небезопасными для вашего дома.

    Защита ведь уже сработала в первый раз и автомат выбил. А вы об этом и догадываться не будете, потому как электроснабжение ваше не прерывалось.

    Поэтому некоторые предпочитают ставить УЗИП сразу после вводного автомата. Чтобы при срабатывании отключалось напряжение во всем доме.

    Однако и здесь есть свои подводные камни и правила. Защитный автоматический выключатель не может быть любого номинала, а выбирается согласно марки применяемого УЗИП. Вот таблица рекомендаций по выбору автоматов монтируемых перед устройствами защиты от импульсных перенапряжений:

    Если вы думаете, что чем меньше по номиналу автомат будет установлен, тем надежнее будет защита, вы ошибаетесь. Импульсный ток и скачок напряжения могут быть такой величины, что они приведут к срабатыванию выключателя, еще до момента, когда УЗИП отработает.

    И соответственно вы опять останетесь без защиты. Поэтому выбирайте всю защитную аппаратуру с умом и по правилам. УЗИП это тихая, но весьма своевременная защита от опасного электричества, которое включается в работу мгновенно.

    Толку от такой защиты не будет никакого. И первое же “удачное” попадание молнии, сожгет вам как все приборы, так и саму защиту.

    2 Не правильное подключение исходя из системы заземления.

    Проверяйте техдокументацию УЗИП и проконсультируйтесь с опытным электриком ответственным за электрохозяйство, который должен быть в курсе какая система заземления используется в вашем доме.

    3 Использование УЗИП не соответствующего класса.

    Как уже говорилось выше, есть 3 класса импульсных защитных устройств и все они должны применяться и устанавливаться в своих щитовых.

    В современных бытовых приборах используется чувствительная электроника, что делает эти устройства уязвимыми перед перепадами напряжения. Поскольку устранить их не представляется возможным, необходима надежная защита. К сожалению, ее организация не входит в сферу обязанностей службы ЖКХ, поэтому заниматься этим вопросом приходится самостоятельно. Благо защитные устройства приобрести сегодня не проблема. Прежде чем перейти к описанию и принципу действия таких приборов, кратко расскажем о причинах, вызывающих скачки напряжения, и их последствиях.

    Что такое перепад напряжения и его природа?

    Под этим термином подразумевается краткосрочное изменение амплитуды напряжения электросети, с последующим восстановлением, близким к первоначальному уровню. Как правило, длительность такого импульса исчисляется я миллисекундами. Существует несколько причин для его возникновения:

  1. Атмосферные явления в виде грозовых разрядов, они способны вызвать перенапряжение в несколько киловольт, что не только гарантированно выведет электроприборы из строя, а и может стать причиной пожара. В данном случае жителям многоэтажек проще, поскольку организация защиты от таких предсказуемых явлений входит в обязанности поставщиков электричества. Что касается частных домов (особенно с воздушным вводом), то их жильцы должны самостоятельно заниматься этим вопросом или обращаться к специалистам.
  2. Скачки при коммутационных процессах, когда происходит подключение-отключение мощных потребителей.
  3. Электростатическая индукция.
  4. Подключение определенного оборудования (сварка, коллекторный электродвигатель и т.д.).

На рисунке ниже наглядно продемонстрирована величина грозового (Uгр) и коммутационного импульса (Uк) по отношению к номинальному напряжению сети (Uн).

Грозовой и коммутационный импульсы перенапряжения

Для полноты картины следует упомянуть и о долгосрочном повышении и понижении напряжения. Причиной первого является авария на линии, в результате которой происходит обрыв нулевого провода, что вызывает повышение до 380 вольт. Нормализовать ситуации никакими приборами не получится, потребуется ждать устранения аварии.

Длительное снижение напряжения можно часто наблюдать в сельской местности или дачных поселках. Это связано с недостаточной мощностью трансформатора на подстанции.

В чем заключается опасность перепадов?

В соответствии с допустимыми нормами, допускается отклонение от номинала в диапазоне от -10% до +10%. При скачках напряжение может существенно выйти за установленные границы. В результате блоки питания бытовой техники подвергаются перегрузке и могут выйти из строя или существенно сократить свой ресурс. При высоких или длительных перепадах велика вероятность возгорания проводки, и, как следствие, пожара.

Пониженное напряжение также грозит неприятностями, особенно к этому критичны компрессоры холодильных установок, а также многие импульсные блоки питания.

Защитные устройства

Существует несколько видов защитных устройств различающихся как по функциональности, так и по стоимости, одни из них обеспечивают защиту только одному бытовому прибору, другие – всем имеющимся в доме. Перечислим хорошо зарекомендовавшие себя и наиболее распространенные защитные устройства.

Сетевой фильтр

Наиболее простой и доступный по деньгам вариант защиты маломощного бытового оборудования. Отлично зарекомендовал себя при бросках до 400-450 вольт. На более высокие импульсы устройство не рассчитано (в лучшем случае оно примет удар на себя, спасая дорогостоящую аппаратуру).

Фильтр удлинитель Swen Fort Pro

Основной элемент защиты у такого устройства – варистор (полупроводниковый элемент изменяющий сопротивление в зависимости от приложенного напряжения). Именно он выходит из строя при импульсе более 450 В. Вторая важная функция фильтра – защита от высокочастотных помех (возникают при работе электродвигателя, сварки и т.д.) отрицательно влияющих на электронику. Третьим элементом защиты является плавкий предохранитель, срабатывающий при КЗ.

Не следует путать фильтры с обычными удлинителями, которые не обладают защитными функциями, но похожи по внешнему виду. Чтобы различить их достаточно посмотреть паспорт изделия, где приведены полные характеристики. Отсутствие такового должно само по себе вызывать подозрение.

Стабилизатор

В отличие от предыдущего типа приборы этого класса позволяют нормализовать напряжение в соответствии с номинальным. Например, установив границу в пределах 110-250 В, на выходе устройства будет стабильные 220 В. Если напряжение выйдет за пределы допустимого, прибор отключит питание и возобновит его подачу после нормализации работы электросети.

Стабилизатор EDR-1000 от производителя Luxeon

В некоторых случаях (например, в сельской местности) установка стабилизатора является единственным способом повысить напряжение до необходимой нормы. Бытовые стабилизаторы выпускают двух модификаций:

  • Линейные. Они предназначены для подключения одного или нескольких бытовых приборов.
  • Магистральные, устанавливаются на входе электросети здания или квартиры.

И первые, и вторые следует подбирать исходя из мощности нагрузки.

Источники бесперебойного питания

Основное отличие от предыдущего типа является возможность продолжения подачи питания подключенного устройства после срабатывания защиты или полного отключения электричества. Время работы в таком режиме напрямую зависит от емкости аккумуляторной батареи и мощности нагрузки.

Бесперебойный блок питания APC, модель SC-420

В быту эти устройства в основном используются для подключения стационарных компьютеров, чтобы при проблемах с электросетью не потерять данные. При срабатывании защиты ИБП будет продолжать подачу питания в течение определенного времени, как правило, не более получаса (зависит характеристик устройства). Этого времени вполне достаточно, чтобы сохранить необходимые данные и корректно отключить компьютер.

Современные модели ИБП могут самостоятельно управлять работой компьютера через USB интерфейс, например, закрыть текстовый редактор (предварительно сохранив открытые документы), после чего произвести отключение. Это довольно полезная функция, если пользователь при срабатывании защиты не находился рядом.

Устройства защиты от импульсных перенапряжений

Все перечисленные выше приборы обладают общим недостатком, у них не реализована действенная защита от импульса высокого напряжения. Если таковой произойдет, он, практически гарантированно выведет такие устройства из строя. Следовательно, защита должна быть организована таким образом, чтобы после срабатывания можно было оперативно привести ее в рабочее состояние. Этому требованию, как нельзя лучше отвечают УЗИП. На их основе организуется многоуровневая система защиты внутренних линий частного дома.

Одна из принятых классификаций таких устройств показана в таблице.

Таблица 1. Классификация УЗИП

Категория Применение
В (I) Обеспечивают защиту при прямом попадании грозового разряда по системе молниезащиты. Место установки – вводно-распределительное устройство или главный распределительный щит. Основная нормирующая характеристика – величина импульсного тока.
С (II) Защищают токораспределительную сеть от коммутационных импульсов, а также играют роль второго защитного уровня при грозовом разряде. Место установки – распределительный щит.
D (III) Обеспечивают последний уровень защиты, при которой к потребителям не допускаются остаточные броски напряжения и дифференциальные перенапряжения. Помимо этого обеспечивается фильтрация высокочастотных помех. Установка производится перед потребителем. Могут быть выполнены в виде модуля под розетку, удлинителя и т.д.

Пример организации трехуровневой защиты продемонстрирован ниже.

Организация трехуровневой защиты от перенапряжения

Конструктивные особенности УЗИП.

Устройство представляет собой платформу (С на рис. 6) со сменным модулем (В), внутри которого находятся варисторы. При их выходе из строя индикатор (А) изменит цвет (в приведенной на рисунке модели на красный).

УЗИП Finder (категория II)

Внешне устройство напоминает автоматический выключатель, крепление – такое же (под DIN рейку).

Особенностью УЗИП является необходимость замены модулей при выходе варисторов из строя (что довольно просто). Конструкция модулей выполнена таким образом, что установить их на платформу с другим номиналом невозможно. Единственный серьезный недостаток связан с характерными особенностями варисторов. Им необходимо время, чтобы остыть, многократное попадание грозового разряда существенно усложняет этот процесс.

Защитное реле

В завершении рассмотрим реле контроля напряжения (РКН), эти устройства способны обеспечить защиту бытовых приборов от коммутационных импульсов, перекоса фаз, а также пониженного напряжения. С грозовыми импульсами они не справятся, поскольку на это не рассчитаны. Их сфера применения – защита внутренней сети квартиры, то есть там, где обеспечение грозозащиты входит в обязанности электрокомпаний.

Приборы могут устанавливаться во входном щитке, непосредственно, после электросчетчика, для этого предусмотрено крепление под DIN рейку.

РКН можно подключать после счетчика

Помимо этого выпускаются модификации приборов в виде удлинителей питания и модулей под розетку.

Согласно общепринятой номенклатуре принято называть оборудование означенного типа – УЗИП. Принцип работы подобных устройств достаточно прост и понятен даже школьнику, который увлекается электричеством на уроках физики.

В большинстве случаев, защита от перенапряжений состоит из трёх ступеней, каждая из которых оптимизируется под конкретную величину импульсного тока. Принцип ВАХ невозможно отменить.

Настройка защиты происходит, опираясь на крутость волны, а так же на её фронт.

Первая ступень устанавливается ещё до того, как электроэнергия зайдёт в здание. Крутизна волны первой ступени равняется 10-350 мкс. Чаще всего, перенапряжение гасится именно здесь.

Конструктив устройства, а так же его монтаж

Стоит отметить, что практически все устройства означенного класса повторяют один и тот же конструктив. Однако, отличия заключаются в защитном элементе, точнее говоря, в его уникальных характеристиках.

Устройство состоит из двух частей:

  • неподвижная база;
  • съёмный модуль.

База должна монтироваться на при помощи DIN-рейки на специальные распределительные шкафы. Съёмный модуль монтируется на базу при помощи ножевых контактов.

Таким образом, заменой испорченного модуля может заниматься даже не профессионал, у которого отсутствуют какие-либо инструменты. Роль нелинейного элемента в большинстве случаев исполняет варистор либо разрядник.

Импортные устройства (практически все) оснащаются специальной системой индикации. То есть функционирование или поломка устройства видна сразу. Перегрев нелинейного элемента, и его выход из строя, может быть пресечён при помощи терморасцепителей.

На видео демонстрируется классическое устройство сети от импульсных перенапряжений:

«>

% PDF-1.3 % 775 0 объект > эндобдж xref 775 69 0000000016 00000 н. 0000001731 00000 н. 0000001889 00000 н. 0000001945 00000 н. 0000003955 00000 н. 0000004186 00000 п. 0000004252 00000 н. 0000004402 00000 п. 0000004458 00000 п. 0000004575 00000 н. 0000004671 00000 п. 0000004727 00000 н. 0000004853 00000 н. 0000004909 00000 н. 0000005036 00000 н. 0000005092 00000 н. 0000005148 00000 п. 0000005466 00000 н. 0000005583 00000 н. 0000005764 00000 н. 0000005787 00000 н. 0000007379 00000 н. 0000007402 00000 н. 0000007473 00000 н. 0000007544 00000 н. 0000008957 00000 н. 0000008980 00000 н. 0000010486 00000 п. 0000010509 00000 п. 0000011937 00000 п. 0000011960 00000 п. 0000013174 00000 п. 0000013197 00000 п. 0000013409 00000 п. 0000014329 00000 п. 0000014551 00000 п. 0000014686 00000 п. 0000014817 00000 п. 0000015028 00000 п. 0000016310 00000 п. 0000016333 00000 п. 0000018287 00000 п. 0000019510 00000 п. 0000019533 00000 п. 0000019556 00000 п. 0000019737 00000 п. 0000020263 00000 п. 0000020938 00000 п. 0000020968 00000 н. 0000021134 00000 п. EW-: ‘? އ> 9 yu] 뾯 97

Защита от перенапряжения — обзор

CM Защита от перенапряжения с использованием протекторов каналов CMOS

Гораздо более простая альтернатива для защиты от перенапряжения это устройство защиты канала CMOS .Устройство защиты канала — это устройство, включенное последовательно с трактом прохождения сигнала; например, перед входом операционного усилителя. Он обеспечивает защиту от перенапряжения, динамически изменяя свое сопротивление в условиях неисправности. Функционально он имеет явное преимущество, заключающееся в обеспечении защиты чувствительных компонентов от скачков напряжения, независимо от того, присутствуют ли источники питания или нет. Типичными устройствами являются ADG465 / ADG466 / ADG467, которые представляют собой устройства защиты каналов с опциями одиночного, тройного и восьмеричного каналов. Поскольку эта форма защиты работает независимо от наличия источников питания, устройства идеально подходят для использования в приложениях, где часто встречаются перенапряжения на входе или где не всегда может быть гарантирована правильная последовательность питания.Одним из таких примеров являются стеллажи с возможностью горячей установки.

Применение устройства защиты канала для защиты от перенапряжения в прецизионной буферной схеме показано на Рисунке 7-68. Одноканальное устройство ADG465 на U2 используется здесь на входе буфера прецизионного операционного усилителя U1, OP777.

Рисунок 7-68. Использование микросхемы защиты канала ADG465 с прецизионным буфером обеспечивает большую простоту защиты и отказоустойчивую работу при отключении питания.

При работе устройство защиты канала ведет себя так же, как последовательный резистор от 60 Ом до 80 Ом при нормальной работе (т.е.е., исправные условия). Устройство защиты, состоящее из последовательного соединения нескольких полевых МОП-транзисторов P и N, динамически регулирует сопротивление канала в соответствии с напряжением на выводе V D . Нормальная проводимость возникает при V D , превышающем пороговый уровень выше или ниже рельсов, то есть (V SS + 2 В) D <(V DD — 1,5 В). При возникновении неисправности аналоговое входное напряжение превышает этот диапазон, вызывая отключение одного из последовательных полевых МОП-транзисторов, повышая сопротивление канала до высокого уровня.Это ограничивает выходной сигнал V S в одном крайнем диапазоне, либо V SS + 2 В, либо V DD — 1,5 В, как показано на Рисунке 7-68.

Основным преимуществом устройства защиты канала является то, что обеспечивается защита как цепи, так и источника сигнала в случае перенапряжения или потери мощности. Хотя здесь показано, что они работают от источников питания операционного усилителя ± 15 В, эти устройства защиты каналов могут выдерживать общее напряжение до 40 В. Они также могут выдерживать входные перенапряжения от В SS — 20 В до В DD + 20 В при включенном питании. (или ± 35 В в показанной цепи).При выключенном питании (V DD = V SS = 0 В) максимальное входное напряжение составляет ± 35 В. Максимальная утечка канала при комнатной температуре составляет 1 нА, что делает их пригодными для операционных усилителей и усилителей с токами смещения в несколько раз. н.э. и выше.

С серией устройств защиты каналов ADG46x связано несколько защищенных от сбоев мультиплексоров , например семейства ADG508F / ADG509F и ADG438F / ADG439F. И устройства защиты каналов, и мультиплексоры с защитой от сбоев являются устройствами с низким энергопотреблением, и даже в условиях сбоя их ток питания ограничивается уровнями ниже микроампер.Еще одним преимуществом устройств мультиплексора с защитой от сбоев является то, что они сохраняют надлежащую изоляцию каналов даже в условиях, когда на входе одного канала наблюдается перенапряжение; то есть остальные каналы по-прежнему работают.

CM Защита от перенапряжения с использованием высокого напряжения CM в усилителе

Максимальная простота защиты аналогового канала от перенапряжения достигается за счет резистивного входного затухания, опережающего прецизионный операционный усилитель. Эта комбинация соответствует высокому напряжению в усилителе, таком как AD629, который способен линейно обрабатывать дифференциальные сигналы, передаваемые с напряжениями CM до ± 270 В.Кроме того, что наиболее важно с точки зрения защиты от перенапряжения, резисторы на кристалле обеспечивают защиту от синфазного или дифференциального напряжения до ± 500 В. Все это достигается за счет прецизионной матрицы тонкопленочных резисторов с лазерной подгонкой и ОУ, как показано на Рисунке 7-69.

Рисунок 7-69. Высоковольтная интегральная схема усилителя AD629 обеспечивает защиту от перенапряжения на входе ± 500 В, однокомпонентную простоту и отказоустойчивое отключение питания. приложенное напряжение CM при V IN с коэффициентом 20/1.AD629 одновременно обрабатывает входной сигнал дифференциального режима V IN на несимметричный выход, привязанный к локальной земле, с коэффициентом усиления, равным единице. Ошибки усиления не превышают ± 0,03% или 0,05%, а напряжение смещения не превышает 0,5 мВ или 1 мВ (в зависимости от класса). AD629 работает в диапазоне питания от ± 2,5 В до ± 18 В.

Сочетание этих факторов делает AD629 простым однокомпонентным выбором для защиты внешних аналоговых входов, которые могут потенциально видеть опасные переходные напряжения.Из-за использования относительно высоких номиналов резисторов защита устройства также обеспечивается без подачи питания, поскольку входные резисторы надежно ограничивают токи повреждения. Кроме того, он предлагает рабочие преимущества, присущие входному усилителю: высокий CMR (минимум 86 дБ при 500 Гц), превосходную общую точность постоянного тока и гибкость простой смены полярности. С другой стороны, несколько факторов делают выходной шум и дрейф AD629 относительно высокими по сравнению с более низким коэффициентом усиления в конфигурации усилителя, такой как AMP03.Это шум Джонсона резисторов высокого номинала и высокий коэффициент усиления шума топологии (21 ×). Эти факторы увеличивают шум операционного усилителя и дрейф вместе с шумом резистора в несколько раз выше, чем обычно. Конечно, независимо от того, относится ли это к отдельному заявлению, потребуется оценка в каждом конкретном случае.

Тиристоры SIDAC | Защитные тиристоры SIDAC | Тиристоры

SIDACtor ® Критерии выбора устройства

При выборе устройства SIDACtor ® используйте следующие критерии:

Напряжение в закрытом состоянии (В

DRM )

V DRM устройства SIDACtor ® должно быть больше максимального рабочего напряжения цепи, которую защищает устройство SIDACtor ®.

Пример 1: Для приложения POTS (Plain Old Telephone Service) преобразуйте максимальное рабочее напряжение звонка (150 VRMS) в пиковое напряжение и добавьте максимальное смещение постоянного тока батареи центрального офиса:

  • 150 В RMS v2 + 56,6 В PK = 268,8 В PK
  • ∴ В DRM > 268,8 В

Пример 2: Для приложения ISDN добавьте максимальное напряжение источника постоянного тока к максимальному напряжению передаваемого сигнала (для U.S. приложений, U-интерфейс не будет иметь постоянного напряжения, но европейские и японские приложения ISDN могут):

  • 150 В ПК + 3 В ПК = 153 В ПК
  • ∴ В DRM > 153 В

Напряжение переключения (В

S )

Значение V S устройства SIDACtor ® должно быть равным или меньше номинального мгновенного пикового напряжения компонента, который он защищает.

Пример 1: В S = В Неисправность реле

Пример 2: V S = SLIC V PK

Пиковый импульсный ток (I

PP )

Для цепей, не требующих дополнительного последовательного сопротивления, номинальный импульсный ток (I PP ) устройства SIDACtor ® должен быть больше или равен импульсным токам, связанным с испытаниями на устойчивость к ударам молнии в соответствии с применимыми нормативными требованиями ( Я ПК ):

Для цепей, в которых используется дополнительное последовательное сопротивление, номинальный импульсный ток (I PP ) устройства SIDACtor ® должен быть больше или равен доступным импульсным токам, связанным с испытаниями на устойчивость к ударам молнии в соответствии с применимыми нормативными требованиями (I ПК (в наличии) ):

Максимальный доступный импульсный ток рассчитывается путем деления пикового импульсного напряжения (В PK ) на общее сопротивление цепи (R ИТОГО ):

  • I PK (в наличии) = V PK / R ИТОГО

Для продольных скачков напряжения (наконечник-заземление, кольцо-заземление) R ИТОГО рассчитывается как для наконечника, так и для кольца:

  • R ИСТОЧНИК = V PK / I PK
  • R ИТОГО = R НАКОНЕЧНИК + R ИСТОЧНИК
  • R ИТОГО = R КОЛЬЦО + R ИСТОЧНИК

Для металлических скачков (Tip-Ring):

  • R ИСТОЧНИК = V PK / I PK
  • R ИТОГО = R НАКОНЕЧНИК + R КОЛЬЦО + R ИСТОЧНИК

Пример 1: Производитель модема должен соответствовать требованиям TIA-968-A к импульсным перенапряжениям типа A без какого-либо последовательного сопротивления.

  • I PK = 100 A, 10×560 мкс
  • IPP = 100 A, 10×560 мкс
  • Следовательно, будет выбрано устройство SIDACtor ® с рейтингом «B» или «C».

Пример 2: Производитель линейной карты должен соответствовать требованиям GR 1089 к скачкам напряжения с 30 O на наконечнике и 30 O на кольце.

  • I PK = 100 A, 10×1000 мкс
  • В ПК = 1000 В
  • R ИСТОЧНИК = V PK / I PK = 10 O
  • R ИТОГО = R ИСТОЧНИК + R НАКОНЕЧНИК = 40 O
  • I PK (в наличии) = V PK / R ВСЕГО = 1000 V / 40 O
  • ∴ I PP = 25 A

Ток удержания (I

H )

Потому что TIA-968-A 4.4.1.7.3 указывает, что зарегистрированное оконечное оборудование не превышает 140 мА постоянного тока на провод в условиях короткого замыкания, ток удержания устройства SIDACtor ® установлен на 150 мА.

В соответствии с конкретными критериями проектирования ток удержания (I H ) устройства SIDACtor ® должен быть больше, чем постоянный ток, который может подаваться во время работы и состояния короткого замыкания.

Емкость в закрытом состоянии (C O )

Если предположить, что критическая точка вносимых потерь составляет 70 процентов от исходного значения сигнала, устройство SIDACtor ® можно использовать в большинстве приложений со скоростью передачи до 30 МГц.Для скоростей передачи более
30 МГц настоятельно рекомендуется новая серия MC.

Нормативные требования

Из-за огромной стоимости прерывания обслуживания и выхода из строя сетевого оборудования поставщики услуг телефонии приняли различные спецификации, помогающие регулировать надежность и производительность приобретаемых ими телекоммуникационных продуктов. В Европе и на большей части Дальнего Востока наиболее распространенными стандартами являются ITU-T K.20 и К.21.

В Северной Америке большинство операционных компаний основывают свои требования на NEB, которые содержат требования GR1089, TIA-968-A (ранее известный как FCC Part 68) и UL 60950-1.

Этот раздел является перефразированием существующих документов и не охватывает полностью перечисленные рекомендации, стандарты или нормативные требования. Эта информация предназначена только для справки. Для получения точных спецификаций получите ссылочный документ из соответствующего источника.

Описание семейства SIDACtor ®

Broadband Optimized ™ Protection

Семейство продуктов ™, оптимизированных для широкополосной связи, ориентировано на удовлетворение требований к производительности и нормативных требований к широкополосному оборудованию. Семейство Broadband Optimized с широким спектром решений предоставляет приложениям опции, необходимые для удовлетворения уникальных потребностей в защите оборудования DSL (до VDSL), а также Ethernet (до 1000baseT).Оптимизация выполняется с использованием запатентованных и запатентованных подходов, которые сводят к минимуму негативное влияние емкости устройства на широкополосные сигналы. Семейство , оптимизированное для широкополосной связи, обеспечивает решение для защиты от перенапряжения, которое помогает приложениям соответствовать требованиям Telcordia GR-1089, выпуск 4, и рекомендациям ITU-T K.20, K.21, K.44 и K.45.

SLIC Защита

Семейство продуктов SLIC ориентировано на удовлетворение уникальных потребностей в защите наборов микросхем SLIC (схемы интерфейса абонентской линии).Семейство предлагает фиксированного напряжения и Battrax ® решения для защиты от слежения за аккумулятором, способные защитить устройства SLIC от переходных процессов, вызванных молнией и перекрестным напряжением переменного тока. Семейство SLIC предоставляет решение для защиты от перенапряжения, которое помогает приложениям соответствовать требованиям Telcordia GR-1089, выпуск 4, и рекомендациям ITU-T K.20, K.21, K.44 и K.45.

Защита LCAS

Семейство продуктов LCAS ориентировано на специализированную защиту коммутаторов доступа к линейным каналам (LCAS).В этом семействе используется специализированная асимметричная конструкция, специально разработанная для устройств LCAS. Семейство LCAS обеспечивает решение для защиты от перенапряжения, которое помогает приложениям соответствовать требованиям Telcordia GR-1089, выпуск 4, и рекомендациям ITU-T K.20, K.21, K.44 и K.45.

Защита основной полосы частот

Семейство продуктов Baseband ориентировано на удовлетворение требований к производительности и нормативных требований телекоммуникационного оборудования основной полосы частот, такого как голос, модемы и DS1.Они предлагают решение для защиты от перенапряжения, которое помогает приложениям соответствовать требованиям Telcordia GR-1089, выпуск 4, рекомендациям ITU-T K.20, K.21, K.44 и K.45, а также TIA-968-A.

Защита от сильных перенапряжений

Продукты High Surge Current представляют собой уникальное семейство очень надежных твердотельных защитных устройств, предназначенных для использования в средах с высокой степенью воздействия. В это семейство входят продукты, специально разработанные для первичной защиты, такие как устройства ячейки и TO-220.В семействе High Surge Current также есть устройства, способные выдерживать ток 5 кА 8/20 мкс для использования в экстремальных условиях. Для повышения требований к вторичной защите в корпусе DO-214 доступно устройство с рейтингом D, способное выдерживать ток 1000 А 2/10 мкс. Семейство устройств защиты от перенапряжения High Surge Current Protection обеспечивает защиту от перенапряжения, которая помогает приложениям соответствовать требованиям Telcordia GR-1089, выпуск 4, и рекомендациям ITU-T K.20, K.21, K.44 и K.45.

Таблица выбора приложений семейства SIDACtor ®
Приложение Telecom Broadband Optimized ™ Protection Защита SLIC Защита основной полосы частот (Voice-DS1) Защита LCAS Защита от сильных перенапряжений
ADSL
ADSL2 / 2 +
VDSL
VDSL2
HDSL2 / 4
ISDN
Ethernet 10/100 / 1000BaseT
PoE
VoIP FXO
VoIP FXS
Отрицательный сигнал SLIC
Положительный и отрицательный сигнал SLIC
Реле LCAS
POTS-Телефонные и беспроводные
Модем MDC
PCI-модем
Многофункциональный принтер-факс
T1 / E1 / J1 (DS1)
Система безопасности
Модули первичной защиты
Модули вторичной защиты — Ленточные протекторы
Установки с малым числом пар
Усилители мощности CATV
Базовые станции

SIDACtor ® Строительство и эксплуатация

Устройства SIDACtor — это тиристорные устройства, используемые для защиты чувствительных цепей от электрических помех, вызванных скачками напряжения, вызванными молнией, импульсами с индуктивной связью и неисправностями в сети переменного тока.Уникальная конструкция и характеристики тиристора используются для создания устройства защиты от перенапряжения с точными и воспроизводимыми характеристиками включения с возможностью перескока низкого напряжения и высокого импульсного тока.

Ключевые параметры

Ключевые параметры для устройств SIDACtor : V DRM , I DRM , V S , I H и V T (см. Рисунок 1 .3 на странице 11).

В DRM — это повторяющееся пиковое значение напряжения в закрытом состоянии устройства (также известное как резервное напряжение) и непрерывная пиковая комбинация переменного и постоянного напряжения, которая может быть приложена к устройству SIDACtor в его выключенное состояние.

I DRM — максимальное значение тока утечки, которое возникает в результате применения V DRM .

Напряжение переключения (В S ) — это максимальное напряжение, которому могут подвергаться последующие компоненты во время состояния быстрого нарастания (100 В / мкс) перенапряжения.

Ток удержания (I H ) — это минимальный ток, необходимый для поддержания устройства во включенном состоянии.

Напряжение в открытом состоянии (В T ) — это максимальное напряжение на устройстве во время полной проводимости.

Эксплуатация

Устройство работает как выключатель. В выключенном состоянии устройство имеет токи утечки (I DRM ) менее 5 мкА, что делает его невидимым для цепи, которую оно защищает. Когда переходное напряжение превышает V DRM устройства, устройство начинает переходить в защитный режим с характеристиками, аналогичными лавинному диоду.При подаче достаточного тока (I S ) устройство переключается во включенное состояние, шунтируя скачок напряжения от защищаемой цепи. Находясь во включенном состоянии, устройство может потреблять большой ток из-за низкого падения напряжения (V T ) на устройстве. Как только ток, протекающий через устройство, прерывается или падает ниже минимального тока удержания (I H ), устройство перезагружается, возвращаясь в свое выключенное состояние. Если значение I PP превышено, в устройстве обычно происходит постоянное короткое замыкание.

Физика

Устройство представляет собой полупроводниковое устройство, имеющее четыре слоя переменной проводимости: PNPN (рисунок 1.2 ниже). Четыре уровня включают в себя эмиттерный слой, верхний базовый слой, средний слой и нижний базовый слой. Эмиттер иногда называют катодной областью, а нижний базовый слой — анодной областью.

Рисунок 1.2 Геометрическая структура двунаправленных устройств

SIDACtor

По мере того, как напряжение на устройстве увеличивается и превышает V DRM устройства, электрическое поле на центральном переходе достигает значения, достаточного для того, чтобы вызвать лавинное умножение.Когда происходит лавинное умножение, сопротивление устройства начинает уменьшаться, и ток начинает увеличиваться до тех пор, пока коэффициент усиления устройства по току не превысит единицу. При превышении единицы устройство переключается с высокого импеданса (измеренного при V S ) на низкое (измеренное при V T ) до тех пор, пока ток, протекающий через устройство, не станет ниже его удерживающего тока (I H ). ).

Сравнение защиты от перенапряжения

Четыре наиболее часто используемых технологии защиты от перенапряжения:

  • Устройства SIDACtor ®
  • Газоразрядные трубки (ГДТ)
  • Металлооксидные варисторы (MOV)
  • TVS диоды

Все четыре технологии соединены параллельно с защищаемой схемой, и все они демонстрируют высокий импеданс в закрытом состоянии при смещении напряжением, меньшим, чем их соответствующие напряжения блокировки.

Устройства SIDACtor ®

Устройство SIDACtor ® — это устройство PNPN, которое можно рассматривать как тиристорное устройство без затвора. При превышении пикового напряжения в закрытом состоянии (V DRM ) устройство SIDACtor ® ограничивает переходное напряжение в пределах номинального напряжения переключения устройства (V S ). Затем, как только ток, протекающий через устройство SIDACtor ®, превысит его ток переключения, устройство сработает лом и имитирует состояние короткого замыкания.Когда ток, протекающий через устройство SIDACtor ®, меньше, чем ток удержания устройства (I H ), устройство SIDACtor ® будет сброшено и вернется к своему высокому импедансу в закрытом состоянии.

Преимущества

Преимущества устройства SIDACtor ® включают его быстрое время отклика (рис. 1.1), стабильные электрические характеристики, долгосрочную надежность и низкую емкость. Кроме того, поскольку устройство SIDACtor ® представляет собой лом, его нельзя повредить под напряжением.

Ограничения

Поскольку устройство SIDACtor ® представляет собой лом, его нельзя использовать непосредственно через линию переменного тока; его необходимо разместить за грузом. Невыполнение этого требования приведет к превышению максимального номинального тока в открытом состоянии устройства SIDACtor ®, что может привести к переходу устройства в состояние постоянного короткого замыкания.

Приложения

Хотя устройства SIDACtor ® используются и в других приложениях, они в основном используются в качестве основного устройства защиты от перенапряжения в телекоммуникационных цепях и цепях передачи данных.Для приложений за пределами этой области следуйте критериям проектирования в « SIDACtor ® Критерии выбора устройства».

Газоразрядные трубки

Газоразрядные трубки (GDT) представляют собой стеклянные или керамические корпуса, заполненные инертным газом и закрытые с каждого конца электродом. Когда переходное напряжение превышает номинальное значение пробоя постоянного тока устройства, перепад напряжения вызывает зажигание электродов газовой трубки, что приводит к возникновению дуги, которая, в свою очередь, ионизирует газ внутри трубки и обеспечивает путь с низким импедансом для переходного процесса. следить.Как только переходный процесс падает ниже напряжения и тока удержания постоянного тока, газовая трубка возвращается в выключенное состояние.

Преимущества

Газоразрядные трубки имеют высокий импульсный ток и низкую емкость. Номинальный ток может достигать
20 кА, а номинальная емкость может достигать 1 пФ при нулевом напряжении смещения.

Приложения

Газоразрядные трубки

обычно используются для первичной защиты из-за их высокой стойкости к импульсным перенапряжениям. Однако их низкий уровень помех для высокочастотных компонентов делает их кандидатом на использование высокоскоростных каналов передачи данных.

Металлооксидные варисторы

Металлооксидные варисторы (MOV) представляют собой компоненты со сквозными отверстиями с двумя выводами, которые обычно имеют форму дисков. Изготовленные из спеченных оксидов и схематически эквивалентные двум взаимно соединенным PN-переходам, MOV шунтируют переходные процессы, уменьшая их сопротивление при приложении напряжения.

Преимущества

Поскольку импульсные характеристики MOV определяются их физическими размерами, доступны высокие номинальные значения импульсного тока.Кроме того, поскольку MOV являются фиксирующими устройствами, их можно использовать в качестве устройств защиты от переходных процессов во вторичных линиях электропередачи переменного тока.

Приложения

Хотя использование MOV ограничено во многих телекоммуникационных приложениях (кроме одноразового оборудования), они полезны в приложениях переменного тока, где требуется зажимное устройство, а жесткие допуски по напряжению — нет.

TVS диоды

Ограничители напряжения переходных процессов (TVS) — это ограничители напряжения с ограничением напряжения, которые имеют взаимно соединенные PN-переходы.Во время проводимости TVS-диоды создают путь с низким импедансом, изменяя свое сопротивление при приложении напряжения к их клеммам. Как только напряжение будет снято, диод выключится и вернется к своему высокому импедансу в закрытом состоянии.

Преимущества

Поскольку TVS-диоды являются твердотельными устройствами, они не устают и не изменяют свои электрические параметры, пока они работают в установленных пределах. TVS-диоды эффективно фиксируют быстрорастущие переходные процессы и хорошо подходят для низковольтных приложений, которые не требуют шунтирования большого количества энергии.

Приложения

Из-за низкой номинальной мощности TVS-диоды не используются в качестве первичных защитных устройств интерфейса между наконечником и кольцом, но их можно использовать в качестве вторичных защитных устройств, встроенных в схему.

Уровни перерегулирования по сравнению с dv / dt

На рисунке 1.4 ниже показано сравнение пикового напряжения между устройствами SIDACtor ®, газоразрядными трубками (GDT), металлооксидными варисторами (MOV) и TVS-диодами, все с номинальным номинальным напряжением отключения 230 В.Ось X представляет dv / dt (рост напряжения во времени), приложенного к каждому устройству защиты, а ось Y представляет максимальное падение напряжения на каждом устройстве защиты.

Рисунок 1.4 Уровни перерегулирования в зависимости от dv / dt

Защита телекоммуникаций

Поскольку раннее телекоммуникационное оборудование было сконструировано из таких компонентов, как механические реле, катушки и электронные лампы, оно было в некоторой степени невосприимчиво к ударам молнии и сбоям питания.Но по мере того, как пошаговые переключатели и несущие цифровой петли уступили место более современному оборудованию, такому как мультиплексоры, маршрутизаторы, шлюзы и IP-коммутаторы, возрастает потребность в защите этого оборудования от переходных процессов в системе, вызванных молнией и сбоями питания.

Молния

Во время грозы переходные напряжения индуцируются в телекоммуникационной системе токами молнии, которые проникают в проводящий экран подвешенного кабеля или через подземные кабели через токи заземления.

Когда это происходит, ток, проходящий через проводящий экран кабеля, создает одинаковое напряжение как на концевом, так и на кольцевом проводниках на оконечных концах. Пиковое значение и форма волны, связанная с этим условием, известное как продольный скачок напряжения, зависит от расстояния, на которое переходный процесс проходит по кабелю, и материалов, из которых изготовлен кабель.

Хотя скачки напряжения, вызванные молнией, всегда имеют продольный характер, дисбаланс, возникающий из-за оконечного оборудования и асимметричной работы первичных защитных устройств, также может привести к металлическим переходным процессам.Перенапряжение между наконечником и кольцом обычно наблюдается в оконечном оборудовании и является основной причиной, по которой большинство регулирующих органов требует, чтобы телекоммуникационное оборудование имело как продольную, так и металлическую защиту от перенапряжения.

Сбой питания

Другой системный переходный процесс, который является обычным явлением для телекоммуникационных кабелей, — это воздействие системы электропитания переменного тока. Обычное использование столбов, траншей и заземляющих проводов приводит к различным уровням воздействия, которые можно классифицировать как прямое повреждение питания, индукция мощности и повышение потенциала земли.

Непосредственный сбой питания возникает, когда линия питания напрямую контактирует с телекоммуникационными кабелями. Прямой контакт обычно вызывается падающими деревьями, зимним обледенением, сильной грозой и дорожно-транспортными происшествиями. Непосредственный сбой питания может привести к появлению в линии больших токов.

Индукция мощности обычна, когда силовые и телекоммуникационные кабели проложены в непосредственной близости друг от друга. Электромагнитная связь между кабелями приводит к наведению системных переходных процессов на телекоммуникационные кабели, что, в свою очередь, может вызвать чрезмерный нагрев и возгорание оконечного оборудования, расположенного на концах кабеля.

Повышение потенциала земли является результатом больших токов короткого замыкания, протекающих на землю. Из-за различного удельного сопротивления почвы и наличия нескольких точек заземления могут возникнуть различия в потенциалах системы.

Молния

Молния — одно из самых распространенных и опасных явлений в природе. В любой момент времени по всему земному шару происходит около 2000 гроз, при этом молния ударяет по Земле со скоростью более 100 раз в секунду. Согласно IEEE C.62, в течение одного года в Соединенных Штатах молния ударяет в среднем 52 раза на квадратную милю, что приводит к 100 смертельным случаям, 250 травмам и повреждению оборудования на сумму более 100 миллионов долларов.

Явление молнии

Молния возникает в результате сложного взаимодействия дождя, льда, восходящих и нисходящих сквозняков, возникающих во время типичной грозы. Движение капель дождя и льда внутри облака приводит к сильному накоплению электрических зарядов вверху и внизу грозового облака. Обычно положительные заряды концентрируются в верхней части грозового разряда, в то время как отрицательные заряды накапливаются внизу. Сама молния не возникает до тех пор, пока разность потенциалов между двумя зарядами не станет достаточно большой, чтобы преодолеть изолирующее сопротивление воздуха между ними.

Формирование молнии

Молния между облаками и землей начинает формироваться, когда уровень отрицательного заряда, содержащегося на нижних уровнях облаков, начинает увеличиваться и притягивать положительный заряд, находящийся на Земле. Когда формирование отрицательного заряда достигает своего пикового уровня, волна электронов, называемая ступенчатым лидером, начинает устремляться к Земле. Двигаясь с шагом 50 метров, ступенчатый лидер инициирует электрический путь (канал) для удара молнии. По мере того как ступенчатый лидер приближается к земле, взаимное притяжение между положительными и отрицательными зарядами приводит к тому, что положительный поток электронов подтягивается от земли к ступенчатому лидеру.Положительно заряженный поток известен как стример. Когда коса и ступенчатый лидер входят в контакт, он замыкает электрическую цепь между облаком и землей. В этот момент взрывной поток электронов движется к земле со скоростью, равной половине скорости света, и завершает формирование молнии.

Удар молнии

Первая вспышка молнии возникает, когда ступенчатый лидер и коса соединяются, в результате чего ток проходит на землю.Последующие удары (3-4) происходят по мере того, как большое количество отрицательного заряда движется дальше вверх по ступенчатому лидерству. Эти последующие удары, известные как возвратные удары, нагревают воздух до температуры, превышающей 50 000 ° F, и вызывают мерцающую вспышку, связанную с молнией. Общая продолжительность большинства молний составляет от 500 миллисекунд до одной секунды.

Во время удара молнии соответствующие напряжения находятся в диапазоне от 20000 В до 1000000 В, а токи в среднем составляют около 35000 А. Однако максимальные токи, связанные с молнией, были измерены до 300000 А.

10 ключевых фактов о Lightning

  1. Молния поражает землю в среднем 100 раз в секунду.
  2. Удары молнии могут поражать компьютеры и другое электронное оборудование на расстоянии до километра.
  3. Молния вызывает кратковременные перенапряжения (очень быстрые электрические скачки) на линиях электропитания, передачи данных, а также в сигнальных и телефонных линиях. Эти скачки затем переносятся на уязвимое оборудование и воздействуют на него.
  4. К электронному оборудованию, подверженному риску, относятся компьютерное и периферийное оборудование, системы управления зданием, системы IP-PBX, оборудование кабельного телевидения, системы пожарной безопасности и безопасности, системы PoE и системы освещения.
  5. Переходные перенапряжения могут вызвать мгновенное повреждение оборудования и его схем, что приведет к дорогостоящим и длительным остановкам в работе и скрытым повреждениям, а также может привести к поломкам через несколько недель или месяцев.
  6. Даже оборудование в здании со структурной молниезащитой по-прежнему подвергается большому риску, поскольку структурная защита предназначена для предотвращения повреждения здания и предотвращения гибели людей.
  7. В то время как большинство предприятий подвержены риску, университетские городки или объекты, состоящие из нескольких зданий, как правило, особенно уязвимы.
  8. Молния может поражать и поражает одно и то же место и может поражать одно и то же место несколько раз. Сайты, которые однажды пострадали, оказались уязвимыми и часто снова страдают в течение нескольких месяцев.
  9. Стоимость защиты электронных систем от кратковременного перенапряжения составляет лишь небольшую часть стоимости ущерба.
  10. Littelfuse разрабатывает и производит качественное молниезащитное оборудование.

Формы всплесков напряжения для различных стандартов
GR 1089 ‐ Core
ITU-T K.20 и K.21
TIA-968-A (ранее известный как FCC Part 68)
TIA-968-A (ранее известный как FCC Part 68)
IEC 61000-4-2, 4-4 и 4-5 Резюме
Стандарт материкового Китая-YD / T 950-1998
Стандарт материкового Китая-YD / T 993-1998
Стандарт материкового Китая-YD / T 1082-2000
Администрация по сертификации и аккредитации
Китайской Народной Республики
UL 497
UL 497A
UL 497B
UL 497C
UL 497D
UL 60950-1 2 nd Edition

Что такое джоули для защиты от перенапряжения и сколько мне нужно?

Среди факторов, которые следует учитывать при выборе устройства защиты от перенапряжения — количество розеток, оптимальная длина шнура и такие опции, как защита для подключения коаксиального кабеля — возможно, наиболее важным фактором является номинальная мощность устройства защиты в джоулях.

Что такое джоули?

джоулей — это мера энергии, выделяемой за период времени. Например, при среднем ударе молнии за долю секунды выделяется около одного миллиарда джоулей энергии.

Класс защиты от перенапряжения в джоулях. указывает, сколько энергии он может поглотить, прежде чем выйдет из строя. Чем выше число джоулей, тем лучше обеспечивается защита от перенапряжения. Ключи к определению необходимой степени защиты включают тип и стоимость защищаемого оборудования.

Ценное оборудование требует более высокого рейтинга в джоулях

Вы можете спросить: «Сколько джоулей защиты от перенапряжения мне нужно?». Ответ зависит от того, защищаете ли вы ПК за 500 долларов или домашний кинотеатр за 5000 долларов. Очевидно, что чем выше стоимость вашего оборудования, тем выше требуемый уровень джоулей для защиты от перенапряжения. В то время как любое устройство, подключенное к розетке переменного тока, может получить защиту от перенапряжения, недорогие компоненты, такие как лампы, цифровые часы и блендеры, не нуждаются в высоком уровне защиты.

Для этой небольшой электроники достаточно блока с защитой от перенапряжения до 1000 джоулей. Некоторые компоненты имеют чувствительные схемы, требующие защиты, но не хранят обширных данных. Сетевой фильтр мощностью от 1000 до 2000 джоулей обеспечит достаточную защиту электроинструментов и офисного оборудования, такого как принтеры, копировальные устройства и маршрутизаторы. Рассмотрим самые высокие рейтинги в джоулях — 2000 и выше — для компонентов домашнего кинотеатра, игровых консолей и любого компьютера, на котором хранятся важные данные… от списков клиентов до финансовой информации до незаменимых фотографий и личных записей.

Местоположение также является фактором

В районах с частыми грозами требуется более высокий уровень защиты. Однако одна мать-природа не создает всех скачков, разрушающих вашу электронику. Проблемы в энергокомпании также могут вызвать скачки напряжения. В промышленных зонах инструменты и тяжелое оборудование также могут вызвать разрушительные скачки напряжения и помехи в линии.

Даже в самом тихом жилом районе до 80 процентов всех скачков напряжения происходят внутри дома или офиса.При включении электроинструмента, при включении кондиционера и даже при включении и выключении холодильника или духовки небольшие скачки напряжения, которые вы можете не заметить, могут ударить по электронике. Система защиты от перенапряжения всего дома не предотвратит такие скачки напряжения.

Как работает сетевой фильтр

Когда напряжение поднимается выше допустимого уровня, устройство защиты от перенапряжения подавляет избыточное напряжение, чтобы предотвратить его повреждение. В частности, внутренние компоненты, называемые металлооксидными варисторами (MOV), поглощают избыточное напряжение и безопасно отводят его к заземляющему проводу, предотвращая его попадание на подключенное оборудование.

Ваш сетевой фильтр все еще работает?

Устройства защиты от перенапряжения

не отображают доступное количество джоулей защиты, но в большинстве моделей есть светодиод, который показывает наличие защиты. Однако эти огни могут игнорироваться или быть вне поля зрения, если сетевой фильтр расположен за мебелью или под столом. Никакой сетевой фильтр не работает вечно. Если у вас произошло серьезное электрическое событие, такое как молния, которая вызвала сбой питания, или если ваши устройства использовались в течение нескольких лет, сегодня отличное время, чтобы сделать небольшие инвестиции в новые устройства защиты от перенапряжения и обеспечить большее спокойствие. разум.


Импульсный источник питания

S8VK-T (модели на 120/240/480/960 Вт) / Технические характеристики

* 1. Значение соответствует номинальному выходному напряжению и номинальному выходному току.
* 2. Не используйте инверторный выход для продукта. Доступны инверторы с выходной частотой 50/60 Гц,
но повышение внутренней температуры продукта может привести к возгоранию или возгоранию. Если вход
подключенный к ИБП, не подключайте ИБП с прямоугольным выходом.Это вызовет внутреннюю температуру
продукта может увеличиться, что может стать причиной курения или ожога.
* 3. Значение определяется в соответствии с Законом о безопасности электрических устройств и материалов.
* 4. Значения для холодного пуска при 25 ° C. Для получения подробной информации см. Пусковой ток, Время запуска, Время удержания выхода в каталоге.
* 5. Если регулятор выходного напряжения (V. ADJ) повернуть, напряжение увеличится больше, чем регулировка напряжения.
диапазон.При настройке выходного напряжения проверьте фактическое выходное напряжение продукта и убедитесь, что
груз не поврежден.
* 6. Значение соответствует номинальному выходному напряжению и номинальному выходному току. Характеристика, когда
рабочая температура окружающей среды 25 ° C.
* 7. Это максимальное изменение выходного напряжения, когда входное напряжение постепенно изменяется в пределах
допустимый диапазон входного напряжения при номинальном выходном напряжении и номинальном выходном токе.
* 8. Когда входное напряжение составляет от 380 до 480 В переменного тока, это максимальное изменение выходного напряжения, когда выходное напряжение
ток постепенно изменяется в диапазоне от 0 А до номинального выходного тока.
* 9. Значение соответствует номинальному выходному напряжению, номинальному выходному току и комнатной температуре (25 ° C).
Для получения подробной информации см. Пусковой ток, Время запуска, Время удержания выхода в каталоге.
* 10. При температуре от -40 до -25 ° C потребуется время до вывода номинального выходного напряжения после подачи входного напряжения.
Кроме того, значение шума пульсации может превышать значение, указанное в приведенной выше таблице. (Только 3-фазный вход от 380 до 480 В переменного тока)
* 11. Среднее время безотказной работы рассчитывается согласно JEITA RCR-9102.
* 12. См. Рекомендуемые периоды замены и Периодическая замена для профилактического обслуживания на
Подробности в каталоге.
* 13. При использовании 2-фазного входа соответствует EN 61000-3-2 при следующих условиях 960 Вт: при номинальном выходном напряжении
и 80% или меньше номинального выходного тока
* 14.Чтобы соответствовать стандартам безопасности, вход должен быть подключен к продукту через рекомендуемые
автоматический выключатель или предохранитель. Для получения подробной информации см. Рекомендуемые автоматические выключатели и предохранители в каталоге.
* 15. Показаны категории перенапряжения на входе переменного тока UL 61010-2-201, EN / IEC 61010-2-201 и CSA C22.2 No. 61010-2-201.
в таблице ниже.
Информацию о системе распределения входных данных см. В разделе Типы сетей в каталоге.

Боллард Bellhop H 380 мм Dali F003A31D005

Боллард Bellhop H 380 мм Dali F003A31D005 | Flos Стол БоллардПолЗемляГрафическое освещениеСтена / потолокСтол наверхуПоточечные светильникиПодводный свет Просмотр галереи

цветов (7)

АнтрацитЧерныйГлубоко-коричневыйЛесно-зеленыйСерыйНержавеющая стальБелый

Стол БоллардПолЗемляГрафическое освещениеСтена / потолокСтол наверхуПоточечные светильникиПодводный свет

Светодиод — 3000K — CRI 80 — ЛУЧ 85

Код товара: F003A31D005

Боллардовая версия коллекции Bellhop Outdoor для рассеянного света.Bellhop изготовлен из экструдированного и отлитого под давлением алюминия или нержавеющей стали, доступен в двух вариантах высоты для модели болларда, а также с различными люменами и мощностью светильника, чтобы соответствовать любым требованиям наружной обстановки и сценария освещения.
Блок питания 100–240 В. Готов к установке на твердую поверхность.
Каждый светильник снабжен кабелем длиной 200 мм для подключения внутри корпуса светильника.
Рекомендуемое соединение с 2-сторонней клеммной колодкой 4 полюса IP68 h3O Stop, заказывается отдельно.

цветов (7)

АнтрацитЧерныйГлубоко-коричневыйЛесно-зеленыйСерыйНержавеющая стальБелый

Технический чертеж
Схематический чертеж света
Основные характеристики
  • Категория лампы: LED
  • Мощность (Вт): 8.00
  • CCT (К): 3000 К
  • CRI: 80
  • Чистый просвет (лм): 580
  • Крепления: Земля
  • Окружающая среда: Наружное влажное помещение
Оптический
  • Тип освещения: Прямое
  • Тип светодиода: Светодиод питания
  • Распределение света: Симметричный
  • Оптический тип: Рассеянный свет
  • Угол свечения (°): 85
  • Угол свечения C90-270 (°): 85
Электрооборудование
  • Частота (Гц): 50-60
  • Напряжение (В): 220-240
  • Диммируемая: Да
  • Драйвер: Встроенный
  • Тип драйвера: Диммируемая DALI 1
  • Аварийный: Без
  • Класс изоляции: I
Физические
  • Цвет: Нержавеющая сталь
  • Ориентация: Фиксированная
  • Вес (кг): 2.20
Банкноты

Примечания: Во время установки и обслуживания светильников важно соблюдать осторожность и избегать повреждений лакокрасочного покрытия. Повреждения покрытия под воздействием внешних условий или воды могут вызвать коррозию. Химические вещества влияют на защиту антикоррозионного покрытия.Что касается светодиодных светильников, есть свидетельства того, что большая часть повреждений связана с электрическими воздействиями, связанными с изоляцией, которые вызывают разрушительные электрические разряды. Эти эффекты часто вызываются: • перенапряжение в сети, к которой подключен прибор. • электростатический разряд (ESD), исходящий из окружающей среды. Использование защитного устройства от перенапряжения в электрической установке настоятельно рекомендуется, чтобы снизить интенсивность некоторых из этих явлений и предотвратить необратимые повреждения.Выбор типа используемого устройства необходимо регулировать в зависимости от электроустановки.

Подстанция высокого напряжения

После установки подстанции частное высоковольтное оборудование и сети необходимо периодически обслуживать в соответствии с обязанностями и обязательствами в соответствии с требованиями Правил подачи электроэнергии на работу.Эксплуатация и обслуживание высоковольтных систем требует специальных навыков, все монтажники HV Power имеют опыт обслуживания и тестирования большинства типов распределительных устройств от 415 В до 33 кВ, а также у нас есть квалифицированные инженеры для тестирования систем защиты, используемых в частных высоковольтных сетях.

Высоковольтное обслуживание и техническое обслуживание подстанций Специалисты IRIS по высоковольтному оборудованию обучены и сертифицированы в различных областях технологий профилактического обслуживания, чтобы гарантировать, что приложены все усилия для получения четкого и краткого отчета о состоянии вашего высоковольтного оборудования.23 ноября 2020 г. · Компания Siemens Smart Infrastructure установила технологию технологической шины на новой высоковольтной подстанции в Лос-Саусес для одного из крупнейших перуанских операторов распределительных сетей, Лус-дель-Сур. Эта установка с технологической шиной с объединяющими устройствами Siprotec и защитными устройствами Siprotec является одной из первых полностью оцифрованных систем автоматизации энергетики в …

23 октября 2020 г. · Высоковольтный автоматический выключатель является основным компонентом распределительного устройства высокого напряжения, а следовательно, и высоковольтной цепи. выключатель должен иметь специальные функции для безопасной и надежной работы.Неправильное отключение и переключение цепи высокого напряжения случаются очень редко.

— Простая модернизация выключателя до полной высоковольтной подстанции под ключ — Мы работаем со всем оборудованием от распределительного устройства до ЛЭП, подстанции и до вашего оборудования для распределения электроэнергии — Строительство, ремонт и техническое обслуживание линии опор — Протягивание кабеля, заделка и Обнаружение неисправности — мы можем предоставить линейных специалистов, техников, автовышки — шины, работающие круглосуточно и без выходных, могут иметь площадь поперечного сечения всего 10 квадратных миллиметров (0.016 кв. Дюймов), но электрические подстанции могут использовать в качестве шин металлические трубы диаметром 50 миллиметров (2,0 дюйма) (2000 квадратных миллиметров (3,1 кв.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
