Как же правильно удалить изоляцию без брака?

Защитное покрытие любого многожильного медного провода должно быть двоякофункциональным: крепким и при этом эластичным. Другими словами, не допускать на медь влаги и последующего окисления провода и легко поддаваться частичному необходимому съему с жилы.  Вам поможет наша пошаговая инструкция, как правильно зачищать провода.

Какие повреждения стоит ожидать от непрофессиональной зачистки концевика провода?

• уменьшение сечения проводника;
• изломы части медных нитей в жиле и падение прочностной характеристики;
• скрытые дефекты при использовании тупых зачистных устройств – от растяжки и сгибания;
• потеря части медных ниток в многожилке;
• загрязнение остатками изоляции токопровода.

Зачищаем правильно

Все выше описанное – результат деятельности дилетантов в электроделе. Профессионалы могут только посмеяться над тем, как мужик рвет оплетку и так уже непрочными зубами или с трудом стаскивает ее с концевика заржавевшими кусачками. Это можно посмотреть на многочисленных интернетовских фото зачистки проводов.

Электрики с опытом владеют всеми секретами в работе с проводами, пользуются одним или несколькими инструментами для обнажения жил. И не только многонитевых, но и одинарных и толстых — медных или алюминиевых, для внутренней разводки и уличной.

Ниже – выверенная методика электроинженеров и мастеров о том, как зачистить провод от изоляции своими руками быстро и качественно. Сначала о простоте для чайников.

С помощью обычного ножа

Хорошо заточенному лезвию легко поддается оплетка из поливинилхлорида и резиновой защиты. Первая – самая массовая ныне оболочка для медных и других проводов сечением от полумиллиметра до четырех.  Нажали лезвием на оболочку и резко дернули. Чаще кусок обертки красиво и эффективно снимается. Но иногда оплетка не поддается ножу.

Это происходит на сечении больше 2,5 миллиметра. Тогда тем же ножом окольцуйте защитную поверхность, стараясь не достать до медных ниток провода. Лучше эту процедуру выполнить на дощечке, прокатав нож по окружности. Еще один способ — рассечение по поперечке. Согнуть провод и легко сделать насечку наверху сгиба. Легко дальше снимется.

Продольная насечка. Концом острого лезвия проведите вдоль длины намеченного снятия оплетки. Старайтесь не достать до медных проводов. Отгибаете ее и отрезаете. Такой метод подойдет для оплетки с двумя-тремя слоями различной защиты.

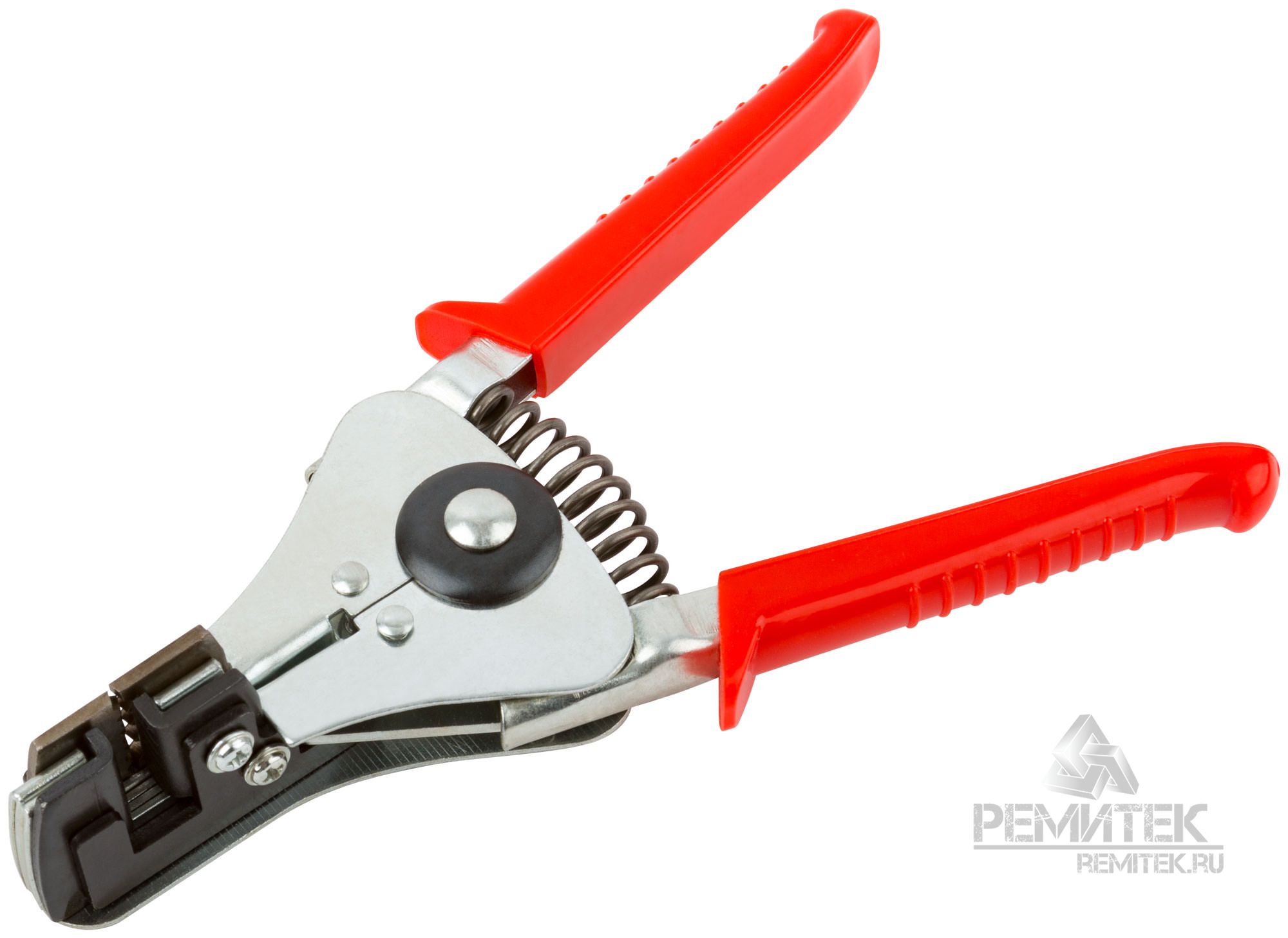

Щипцы

Заводских инструментов для снятия оплетки немало. Ассортимент по цене – от бюджетного до эксклюзивного. В обычном два приспособления: первое – калибром снимается оплетка, а другим отверстием защищаются медные провода.

Щипцы хорошо подойдут для работы с бэушным проводом, в котором медь немного подгорела. Очистив жилу, можно провод второй раз использовать в электропроводке.

Термосредство

ПВХ хорошо плавится и горит. Этим пользуются многие электрики вне мастерской, когда необходимо срочно снимать часть оплетки на проводе. Подойдет зажигалка или спички. Но нужно соблюдать правила безопасности, например, такое. Прежде чем обжигать оплетку, мокрую тряпочку держите рядом с огнем на проводе, она же и очистит от сажи медные нити.

Но с огнем не усердствуйте и по второй причине: тонкие медные или алюминиевые провода просто расплавятся, особенно на газовой зажигалке. И помните: ПВХ при горении токсичный.

Термоэлемент электрический

Такой проволочный нагреватель не подожжет всю оплетку и не расплавит тонкие провода в жиле кабеля. И вокруг такого среза появляется кольцевой герметичный термонарост, который не пропустит внутрь жилы влагу, и медь не будет корродировать. Эффективный метод только на обмотке из поливинилхлорида, а не на резине или фторопласте.

Не дешевите на КСИ

Комплекс снятия изоляции – так раскрывается аббревиатура этого ручного полуавтомата. Стриппер мягко надрезает оплетку по окружности, оставляя минимальный зазор.

Второе приспособление легко снимет остатки ПВХ. Он у разных производителей отличается по разбросу цен, поэтому сначала разберитесь с инструкцией, чтобы стриппер  подошел к вашим потребностям. Изучите модельную линейку фирмы Khipex, или АМD, Jokari и ряда других.

Фото зачистки проводов от изоляции

КВТ Инструмент для снятия изоляции

Вопрос

Чем отличается новая модель стриппера WS-10 от привычной модели WS-03A?

Ответ

Новая модель стриппера устранила единственный недостаток старой, любимой всеми модели – в WS-10 появилась функция резки проводов. Механизм резки расположен под рабочей частью инструмента, и чтобы перерезать провод сечением до 6 мм² (максимальное сечение, которое зачищает этот стриппер), достаточно всего лишь сомкнуть рукоятки. Это эксклюзивная модель, такой инструмент можно приобрести только в нашей компании. Такая же функция присутствует в модели WS-13, единственная разница, что механизм резки расположен в теле инструмента, а не между рукояток.

Вопрос

Стриппер WS-07. Чем он отличается от WS-04?

Ответ

Это самая популярная модификация любимого всеми стриппера WS-04. Главное отличие новой модели – это наличие специального «окна», через которое выпадает снятая изоляция. На WS-04 такого отверстия не было, и снятую изоляцию приходилось просто вытряхивать из инструмента, что не очень удобно, и отнимало лишнее время. С новым стриппером WS-07 такой проблемы не будет.

Вопрос

Каким инструментом можно быстро снять оболочку с провода ПВС?

Ответ

С такой задачей прекрасно справляются стрипперы моделей WS-05, WS-09, WS-20 и WS-21. Эти инструменты оборудованы специальным V-образным лезвием для снятия оболочек с круглых кабелей типа ПВС или NYM. Помимо этого, модели WS-20 и WS-21 оснащены отдельным модулем для продольной разделки круглых кабелей.

Вопрос

На некоторых многофункциональных стрипперах предусмотрены специальные дополнительные профили для опрессовки. Какие именно наконечники ими можно обжимать?

Ответ

Если Вас волнует результат, то наконечники лучше обжимать не инструментом для снятия изоляции, а специальными, для этого предназначенными, пресс-клещами. Но, в крайнем случае, если возникает сильная необходимость опрессовать какой-либо наконечник, то можно использовать и эти профили. Они рассчитаны на разные типы наконечников, в зависимости от модели стриппера – изолированные, втулочные, медные небольших сечений, автоклеммы, ряд специфичных коннекторов. Но хорошего результата с их помощью достигнуть не удастся.

Вопрос

Почему иногда при правильно подобранной паре провод-калибр в ручных стрипперах, инструмент вместе с изоляцией отрезает отдельные проводки токонесущей жилы?

Ответ

Чаще всего эта проблема возникает при использовании некачественного провода. Если посмотреть на провод с торца, то токонесущая жила должна быть расположена в изоляции четко по центру. Если она, как это часто бывает, смещена в сторону, то с большей степенью вероятности, при зачистке ручными стрипперами она будет повреждена. В таком случае лучше использовать автоматические модели инструмента, или попробовать соседний больший калибр.

Вопрос

Каким инструментом я могу зачищать плоские провода?

Ответ

Зачищать плоские двух- и трехжильные провода типа ППВ, ВВГ-П, ПУНП небольших сечений (до 2,5 мм2 максимум), телефонные провода ТПП и им подобные можно следующими моделями стрипперов: WS-04А и В, WS-07, WS-11, WS-12, WS-14, WS-15 и WS-17. Однако следует учесть, что эти инструменты снимают оболочку не со всех плоских проводов (зависит от материала и толщины оболочки), поэтому перед покупкой стриппер лучше протестировать.

Вопрос

Чем можно снять оболочку с НЕ круглых виниловых кабелей?

Ответ

Очень удобные для разделки именно круглых кабелей с виниловой оболочкой, стрипперы моделей КС, совершенно не подходят, если нужно снять оболочку с многожильного кабеля типа ВВГ, который в сечении представляет собой квадрат или многоугольник. В этом случае на помощь придет монтерские ножи НМИ-01 «КВТ» или НМИ-01А «КВТ» со специальной «пяткой» на лезвии. Так же можно использовать нож модели НМ-09 «КВТ» — одно из двух лезвий предназначено именно для такой работы. Этими ножами можно снять оболочку с кабеля любой формы.

Вопрос

Можно ли снимать изоляцию или оболочку с кабеля, находящегося под напряжением?

Ответ

Зачищать или разделывать кабель, находящийся под напряжением, не рекомендовано никаким инструментом вообще. Перед любыми работами линия должна быть обесточена, но если такая необходимость существует, или нет гарантии, что никто не подаст напряжение в тот момент, когда Вы работаете с проводом, то нужно использовать только специальный изолированный инструмент, который позволяет работать под напряжением до 1000 В.

Вопрос

Почему некоторые инструменты маркированы значениями, не совпадающими с известными сечениями провода?

Ответ

Такие инструменты чаще всего импортные. А в большинстве стран сечения проводов обозначаются по американскому стандарту AWG, который в принципе обозначений совершенно не соотносится с сечениями в мм². Например, сечение 0,5 мм² по стандарту AWG обозначается как 20. Чем больше цифра, тем меньше сечение провода. Для более подробной информации см. «Таблица перевода сечений кабеля из стандарта AWG в систему СИ».

Вопрос

Каким инструментом можно зачищать моножильный провод небольших сечений?

Ответ

Моножильный провод лучше зачищать ручными стрипперами с калиброванными отверстиями (WS-01C «КВТ», WS-01D «КВТ»). Дело в том, что моножильный провод достаточно жесткий, а при зачистке автоматическими стрипперами он немного изгибается. При длительной работе он может повредить механизм автоматических инструментов.

Зачистка изоляции провода: выберите самый безопасный инструмент

Зачистка изоляции проводов — задача практическая, независимо от того, какой инструмент вы используете. Зачем делать это опаснее, чем должно быть? Иногда лучше использовать более простой инструмент, но только в том случае, если он безопасен. Вместо того, чтобы использовать универсальный нож с опасно острым традиционным лезвием, посмотрите эту демонстрацию в полевых условиях, как ручной универсальный нож Slice ^® 10550 легко прорезает изоляцию кабеля, не повреждая провода внизу или пользователя.

Зачистка изоляции проводов может выполняться с помощью самых разных инструментов и машин. Вы найдете ручной инструмент для снятия изоляции с кабеля в местном хозяйственном магазине по очень разумной цене. С другой стороны, механическое устройство для снятия изоляции кабеля стоит тысячи долларов.

Одним из лучших инструментов для зачистки проводов является универсальный нож, такой как Slice ^® 10550 Manual Utility Knife, и вы можете использовать его двумя руками, как показано в этом видео. Использование нашего универсального ножа с удобной для пальцев кромкой лезвия ^® дает вам красивый, чистый срез без каких-либо повреждений изолированных проводов внутри кабеля.

Что еще более важно, вероятность получения травмы меньше. При использовании обычного лезвия достаточно одного скольжения ножа по твердой внешней поверхности, и вероятным результатом является прокол или порез. Другими характеристиками наших удобных для пальцев лезвий, которые делают их особенно подходящими для электромонтажных работ, являются их непроводящие, искробезопасные и немагнитные свойства.

Идеальные инструменты для зачистки проводов и кабелей

Любой, кто выполняет большой объем электромонтажных работ, вероятно, захочет приобрести инструмент для снятия изоляции с кабеля или какой-либо инструмент для снятия изоляции, особенно если вы подключаете розетки, устанавливаете осветительные приборы или сращиваете провода.

Если вы выполняете различные электромонтажные работы, вы, вероятно, обнаружите, что вкладываете средства в различные типы и размеры инструментов для зачистки проводов, просто чтобы убедиться, что у вас есть подходящий инструмент для работы, когда он вам нужен.

Можете ли вы позволить себе владеть каждым устройством для зачистки кабеля? Разве не было бы намного дешевле иметь один безопасный и надежный инструмент, который мог бы справиться с любой работой, с которой вы столкнетесь? Тот, который вы могли бы легко найти, не копаясь в своем ящике с инструментами, чтобы найти правильный инструмент для обработки конкретного провода, который вам нужно разрезать?

Slice производит широкий спектр режущих инструментов, которые более безопасны для использования в электромонтажных работах из-за их непроводящих, искробезопасных и немагнитных свойств.Если вам случится прикоснуться к проводу под напряжением или к проводу, который несет остаточное напряжение, одним из наших лезвий ножа, электрический заряд не будет передан вам, как это было бы с металлическим лезвием ножа. Электромонтажные работы могут быть очень опасными. Наши лезвия безопасности уменьшают ваш риск при использовании инструмента для снятия изоляции Slice.

Мы также производим линейку керамических ножниц с такими же лезвиями, которые мы используем во всех наших ножах. Эти ножницы могут легко отрезать тонкие кусочки медной проволоки, что делает их удобными дополнениями к ремню с электроинструментами.

Если вы работаете в ограниченном пространстве или под неудобным углом, наш керамический скальпель 10568 станет универсальным и полезным инструментом. В нем используются наши сменные лезвия для аварийного катания, многие из которых используются в электромонтажных работах, например, лезвия для зачистки углов 10532, лезвия рыхлителя с острым концом 10537 и лезвия с острым концом 10519 с прямыми краями.

В дополнение к нашему ручному универсальному ножу, другие ножи для резки, которые хорошо работают в электрических приложениях, включают складной универсальный нож 10562, ручной резак 10513 и наш ручной промышленный нож 10559.Эти ножи дают вам возможность выбрать ручку и глубину реза, которые вы предпочитаете.

Различия между проводом и кабелем

Хотя в электротехнической промышленности термины «провод» и «кабель» используются взаимозаменяемо, это очень разные вещи.

Провода представляют собой одножильные или многопроволочные одножильные жилы, обычно изготовленные из алюминия или меди. Провода либо оголены, либо изолированы цветной оболочкой для их защиты.

Кабель состоит из двух или более изолированных проводов, заключенных во внешнюю оболочку.Выделяют четыре основных типа:

• Витая пара
• Коаксиальный
• Многожильный
• Волоконно-оптический кабель

Что особенного в меди?

Хотя волоконная оптика лучше передает сигналы, свойства меди делают ее лучшим выбором для большинства приложений. Во-первых, медь очень хорошо проводит электричество. Медь также обладает превосходной пластичностью; его можно растянуть на очень большую длину, не ослабляя и не ломаясь.

Из-за «скин-эффекта» электроны текут по внешней поверхности провода, что приводит к очень высоким температурам поверхности. При переменном токе (AC) температура поверхности провода постоянно колеблется, что может выдержать медь. Наконец, медь широко доступна во всем мире, поэтому она стала мировым стандартом для использования в электротехнике.

Нужен ли мне инструмент для зачистки кабеля или подойдет ли нож для снятия изоляции?

Это вопрос с подвохом! Независимо от того, знаете ли вы его как средство для снятия изоляции с проводов, нож для снятия изоляции с проводов или инструмент для снятия изоляции с кабеля, все эти инструменты для снятия изоляции с кабеля выполняют одну и ту же функцию: удаление изоляции с провода или кабеля.

Они различаются по форме; те физические характеристики, которые определяют внешний вид, такие как размер и форма ручки, покрытие ручки (часто прорезиненная изоляция для защиты от поражения электрическим током), цвет и размеры инструмента. Также они отличаются посадкой; как инструмент соотносится с материалом, на котором он используется, например, количество и размер выемок для проволоки различного калибра.

Ни одна модель устройства для зачистки проводов или ножа не подойдет каждому электрику. Вы должны решить, какой инструмент лучше всего соответствует вашим производственным потребностям и вашим предпочтениям.Какой бы нож или инструмент вы ни выбрали, сделайте его более безопасным. Незаменим хороший универсальный нож, который также может зачистить проволоку.

Как электрик, вы часто работаете с небольшими закругленными поверхностями, которые могут легко скользить под давлением. Это может привести к травме рук. Без полноценного использования рук вы не сможете выполнять свою работу, что может отстранить вас от работы на несколько недель или даже навсегда. Когда дело доходит до зачистки изоляции проводов, вы можете оставаться в безопасности, используя один из токонепроводящих инструментов Slice с лезвиями и своими руками.

Зачистка проводов и кабелей (часть первая)

Практически все провода и кабели, используемые в качестве электрических проводников, имеют изоляцию определенного типа. Чтобы выполнить электрические соединения с проводом, необходимо удалить часть этой изоляции, чтобы обнажить оголенный провод. Медный провод можно зачистить разными способами в зависимости от размера и изоляции. На Рис. 4-100 перечислены некоторые типы инструментов для снятия изоляции, рекомендуемые для различных размеров проводов и типов изоляции. Алюминиевую проволоку необходимо зачищать с особой осторожностью, поскольку отдельные жилы очень легко ломаются после надрезов.

При зачистке проводов любого типа рекомендуются следующие общие меры предосторожности:

1. При использовании любого типа устройства для зачистки проводов держите провод перпендикулярно режущим лезвиям.
2. Тщательно отрегулируйте автоматические зачистные инструменты; следуйте инструкциям производителя, чтобы не порезать, не порезать или иным образом повредить пряди. Это особенно важно для алюминиевых проводов и медных проводов меньше No.10. Осмотрите зачищенные провода на предмет повреждений. Отрежьте и перережьте, если длина достаточна, или отклоните и замените любые провода с более чем допустимым количеством зазубренных или оборванных жил, указанным в инструкциях производителя.
3. Убедитесь, что изоляция имеет чистый разрез, без потертостей или рваных краев. При необходимости подрезать.
4. Убедитесь, что вся изоляция удалена с зачищенной области. Некоторые типы проводов поставляются с прозрачным слоем изоляции между проводником и первичной изоляцией.Если он присутствует, удалите его.
5. При использовании ручных инструментов для зачистки проводов для снятия изоляции длиннее 3⁄4 дюйма это легче выполнить за две или более операций.
6. Скрутите медные жилы вручную или при необходимости с помощью плоскогубцев, чтобы восстановить естественную укладку и плотность жилы.

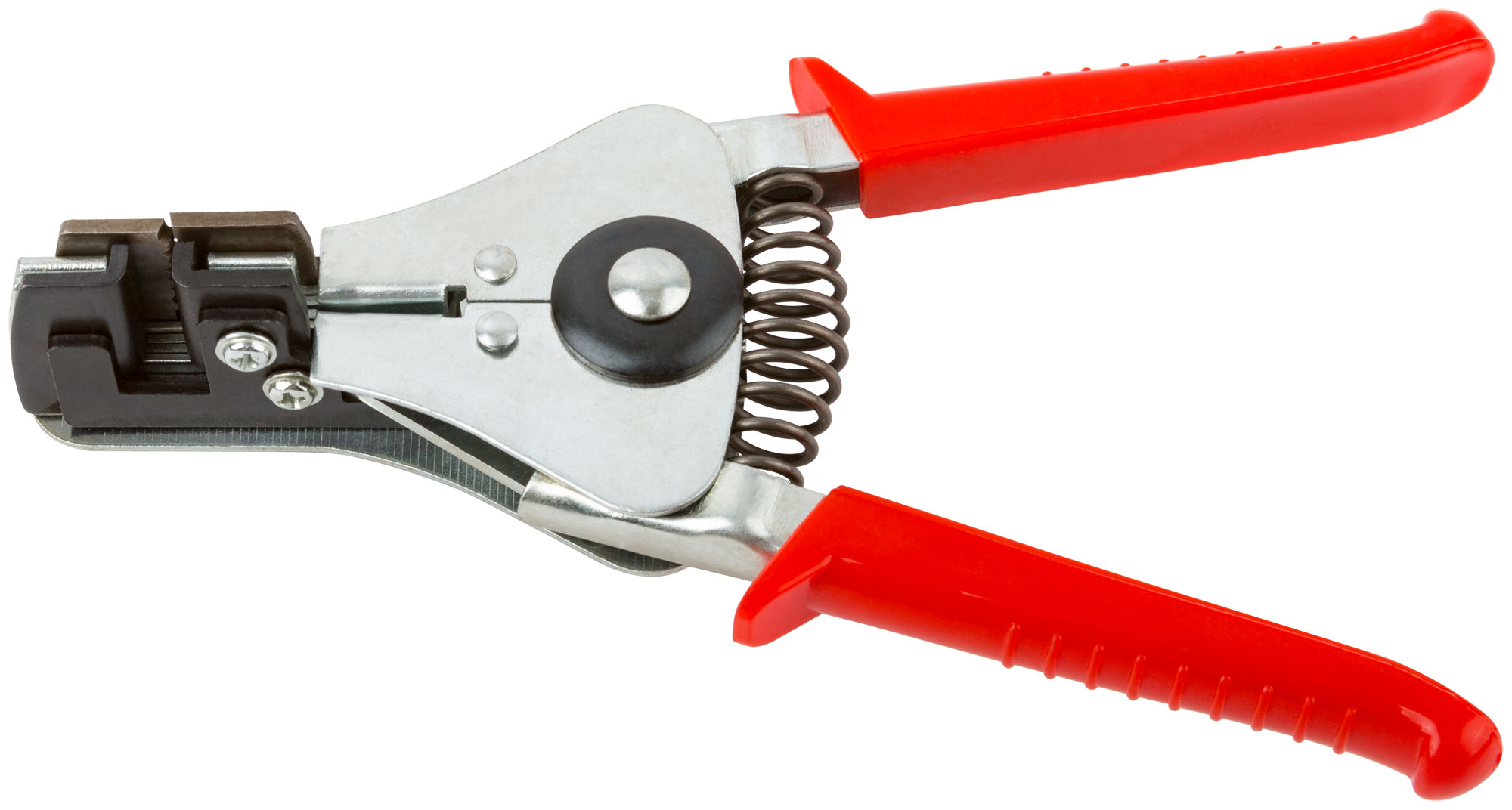

Пара ручных инструментов для зачистки проводов показана на Рисунке 4-101.

Этот инструмент обычно используется для зачистки большинства типов проводов. Следующие общие процедуры описывают шаги по зачистке провода ручным инструментом для зачистки.[Рисунок 4-102]

1. Вставьте проволоку точно в центр режущего паза, соответствующего размеру проволоки, которую нужно зачищать. На каждом слоте указан размер провода.
2. Сложите ручки до упора.
3. Освободите ручки, позволяющие держателю проволоки вернуться в открытое положение.
4. Удалите зачищенный провод.

Беспаечные клеммы и соединения

Следует свести к минимуму сращивание электрического кабеля и полностью избегать его в местах, подверженных сильной вибрации.Отдельные провода в группе или пучке обычно можно сращивать, если готовое сращивание находится в месте, где его можно периодически проверять. Соединения следует располагать в шахматном порядке, чтобы пучок не стал чрезмерно увеличенным. Для сращивания отдельных проводов доступно множество типов авиационных соединителей. Обычно предпочтительны самоизолированные стыковые соединители; однако можно использовать неизолированный стыковой соединитель, если стык закрыт пластиковой втулкой, закрепленной с обоих концов. Можно использовать соединения припоя, но они особенно хрупкие и не рекомендуются.

непрерывных пробегов. Клеммные наконечники и стыки без пайки изготавливаются из меди или алюминия и могут быть предварительно изолированы или неизолированы, в зависимости от желаемого применения.

Клеммные наконечники обычно доступны трех типов для использования в различных условиях пространства. Это флажковые, прямые и угловые ушки. Клеммные наконечники прижимаются к проводам с помощью ручных или силовых инструментов для обжима, иногда их называют заостренными или обжатыми.

Бортовой механик рекомендует

Как зачистить электрический провод

Возможно, вы заменяете выключатель, вставляете новую вилку в удлинитель, вешаете люстру в столовой или ремонтируете лампу.Есть один незаменимый инструмент для электромонтажных работ, который есть в каждом ящике для инструментов, — это инструмент для зачистки проводов.

Что нужно для зачистки проводов

Настоящий универсальный инструмент, щипцы для зачистки проводов — это, по сути, подпружиненные плоскогубцы, в челюстях которых есть выемки разного размера. Их основная функция — разрезать и снимать пластиковую изоляцию с одножильного или многожильного медного электрического провода без разрезания самого провода, чтобы его можно было прикрепить к клемме или прикрутить к другому проводу.

Их также можно использовать для резки, сгибания и вытягивания проволоки. Многие модели могут даже обрезать небольшие винты, используемые для крепления розеток и переключателей к электрическим рабочим коробкам, сохраняя при этом резьбу винтов.

Прогуляйтесь по местному хозяйственному или большому магазину, и вы найдете базовые устройства для зачистки проводов, а также более специализированные модели, которые также обжимают клеммы, снимают изоляцию с коаксиального кабеля и даже одним движением разрезают и удаляют ненужную изоляцию. .

Выбор инструмента для зачистки проводов

Чтобы выбрать подходящий инструмент для зачистки, вы должны знать размер провода, с которым вы будете работать, по AWG (American Wire Gauge).

Числа AWG увеличиваются по мере уменьшения калибра провода. Большинство устройств для зачистки предназначены для работы с проводами определенного диаметра — например, 10–18 AWG для одножильного провода и 12–20 AWG для многожильного провода.

Обычная бытовая электропроводка, известная как кабель NM, он же Romex, обычно состоит из сплошных медных проводников с изоляцией AWG 14 или AWG 12 в пластиковой оболочке. Двухжильный провод, используемый для удлинительных шнуров малой мощности или шнуров питания для ламп и других легковых приборов, часто называют шнуром лампы, и он изготовлен из многожильного, а не сплошного медного провода, обычно меньшего размера 16 или 18 AWG.

Отдельные жилы, составляющие каждый проводник, тонкие, их легко разрезать или сломать, поэтому при зачистке важно не перерезать изоляцию.

Шаги для зачистки провода

Удаление кожуха и изоляции

1. Чтобы зачистить кабель NM, сначала необходимо отрезать внешнюю оболочку, чтобы получить доступ к проводникам. Важно не разрезать и не надрезать проводники под оболочкой, но есть инструмент, называемый L’il Ripper Stripper, который разрезает оболочку, не повреждая проводники.Еще один гениальный многофункциональный инструмент, он также предназначен для затягивания скрученных соединителей проводов (обычно называемых проволочными гайками), а также для скручивания и зацикливания проводов — и стоит он всего около пяти долларов. Вы также можете использовать универсальный нож, чтобы разрезать оболочку, но, опять же, вы должны быть осторожны, чтобы не порезать изоляцию проводов.
2. Поместите кабель на плоскую поверхность и осторожно разрежьте по длине проводов и между ними, чтобы обнажить провод необходимой длины.
3. Снимите оболочку с проводов и отрежьте ее.После того, как куртка будет снята, определите длину изоляции, которую вы хотите удалить. (Для большинства применений достаточно около 1 дюйма). Вставьте провод в прорезь подходящего размера в губках устройства для зачистки, сожмите ручки и потяните его от провода.

Процедура зачистки шнура лампы такая же, как и у кабеля NM, за исключением того, что нет оболочки, которую нужно снимать. Чтобы предотвратить разрезание жил, сначала проведите испытание на ломе, чтобы определить AWG проволоки.

Если вы окажетесь без инструмента для зачистки проводов, воспользуйтесь острым ножом.

Положите провод на плоскую поверхность и осторожно прорежьте изоляцию по всему периметру, не разрезая медный провод, затем снимите ненужную изоляцию.

Этот метод проще использовать с сплошной медью — вы не рискуете порезать проводник так сильно, как при использовании многожильного медного провода.

Как быстро и эффективно зачистить провода

Провода и кабели часто изолированы пластиком или другим не нагревающим или не проводящим электричество материалом. Чтобы использовать провода, необходимо снять изоляцию.

Быстро зачистить провод — дело непростое. Есть несколько способов снятия изоляции с проводов.

Некоторые методы работают быстро, а некоторые значительно медленнее. Некоторые из них более эффективны, чем другие.

Метод, который вы выберете для зачистки проводов, будет зависеть от длины, размера и количества проводов, которые вам нужно зачистить.

Выбор метода также будет зависеть от причины, по которой вы хотите отключить провода. Будь то для домашнего использования или перепродажи.

Ниже приведены варианты зачистки проводов. Методы обсуждаются от наименее эффективных до наиболее эффективных.

Это самые быстрые инструменты для зачистки проводов, о которых я расскажу позже в посте:

Есть несколько причин, по которым вам может потребоваться зачистка проводов, в том числе перемонтаж старых ламп, продажа меди или зачистка. на обрезки, установку нового дверного звонка или даже добавление новых розеток в доме.

Что бы вы ни делали своими руками, вот как это сделать.

В этом посте мы рассмотрим:

Девять способов быстрой зачистки провода

Не волнуйтесь, зачистка провода — это простой навык, и вы можете сделать это с помощью специальных инструментов или вручную с помощью различных методов.

Метод солнечного обогрева

Вы можете использовать этот метод только при ярком солнечном свете, который довольно сильно нагревается. Это возможно только летом.

Поскольку большая часть изоляции сделана из пластика, размещение проводов на солнце может помочь смягчить пластик.Это облегчает его выполнение.

Когда провод станет достаточно горячим и мягким, снимите изоляцию, чтобы снять с него провод. Однако этот метод может оказаться неэффективным для толстых кабелей и сильно изолированных проводов.

Метод нагревания на солнце можно использовать вместе с другими методами, такими как резка или ручной инструмент для зачистки проводов.

Метод кипячения

Для зачистки проводов с помощью этого метода нагрева вам понадобятся следующие предметы.

• Металлическая бочка
• Вода
• Дрова

Первый метод, который вы можете использовать для удаления пластиковой изоляции с ваших кабелей, — это нагревание.Для использования метода отопления вам понадобится металлическая бочка, вода и дрова.

• Вскипятите воду в бочке и окуните в нее изолированные провода. Делать это нужно на открытом воздухе или на открытом пространстве.
• Оставьте проволоку в кипящей воде примерно на 10 минут или больше.
• Снимите провод и потяните за него, чтобы снять изоляцию. Вы должны сделать это, как только вытащите его из воды, прежде чем он снова станет холодным и жестким.

Будьте осторожны, чтобы не обжечься.Метод нагрева не очень эффективен при зачистке более толстой проволоки. Кроме того, в процессе кипячения могут выделяться токсичные пары, вредные для вашего здоровья.

Не сжигайте изолированные провода, чтобы достать кабели. Горящие пластиковые кабели загрязняют окружающую среду. Из-за этого у вас могут возникнуть проблемы с законом. Горение также разрушает провода и снижает их качество.

Метод резки

Эти предметы вам понадобятся для этого метода.

1. Режущее лезвие
2. Толстые перчатки

Выбранный вами нож или режущее лезвие должны быть очень острыми.Надевайте толстые перчатки, чтобы защитить себя от порезов и ушибов от порезов. Этот метод можно разумно использовать только в том случае, если вам нужно зачистить несколько проводов.

Этот метод прост в применении, а материалы легко доступны. Однако за один раз можно зачистить только несколько кабелей. Это довольно медленно.

Процесс обрезки с целью зачистки провода начинается с отметки точки или длины, которую вы хотите зачистить. Затем держите нож или режущее лезвие над рынком. Надавите на нее и поверните проволоку.

Когда вы поворачиваете провод, режущее лезвие прорезает изоляцию. Будьте осторожны и слегка нажмите на нее, чтобы не порезать проволоку внутри. Как только вы увидите провод, возьмитесь за конец кабеля и снимите изоляцию. Вы можете схватить его плоскогубцами или рукой.

Использование самодельного настольного устройства для зачистки проводов

Вам понадобятся следующие предметы:

• Деревянная доска
• Плоскогубцы
• 2 винта
• Режущее лезвие
• Перчатки

Существует множество способов сделать настольный инструмент для зачистки проводов в домашних условиях.Это один из самых простых в изготовлении. Вы легко можете сделать это самостоятельно в гараже, используя перечисленные выше предметы.

Также читайте: Ремни для инструментов для электрика

Самодельный инструмент для зачистки может пригодиться, когда вам нужно зачистить пару проводов. Вы можете легко сделать это самостоятельно в гараже, используя перечисленные предметы.

Использование ручного инструмента для зачистки проводов

Это один из наиболее быстрых методов зачистки проводов и кабелей. Особенно, если нужно зачистить много проводов.В основном они настольные, но ручные.

Они не используют электричество. На рынке есть много приспособлений для зачистки проводов, и вы можете купить один в зависимости от вашего использования и бюджета.

Ручные устройства для зачистки проводов приводятся в действие вручную с помощью ручного мотора, и они фиксируются с помощью регулируемых ножей. Лезвия можно менять через некоторое время, если исходные затупились.

Использование электрического устройства для зачистки проводов

Лучше всего использовать электрические устройства для зачистки проводов. Они наиболее эффективны, когда нужно зачистить большую часть проводов.

Электрические устройства для зачистки проводов немного дороже, чем ручные устройства для зачистки проводов. Они являются хорошей инвестицией, если вы хотите зачистить провода для продажи или для других коммерческих целей. Они в основном используются торговцами металлоломом, но вы также можете приобрести их для домашнего использования.

Вам необходимо прочитать все инструкции на машине перед ее использованием. Он эффективен для снятия изоляции с проводов всех типов и размеров

С помощью термофена

Это очень быстрый и простой метод удаления изоляции с провода.Прежде всего, наденьте толстые перчатки, чтобы не обжечь руки и пальцы.

Затем включите нагревательный пистолет и подержите его близко к проводу не менее 30 секунд. Вы заметите, что провод начинает изгибаться, а изоляция начинает медленно плавиться. Следите, чтобы провод не почернел и не обгорел — это нехорошо.

Примерно через 30 секунд снимите изоляцию руками… она легко снимется и вуаля! Вы зачистили провод за секунды.

С ножницами электрика

Не пытайтесь использовать обычные ножницы, если вы не профессионал и не умеете обращаться с ножницами.При использовании этого метода вы рискуете порезаться и пораниться.

Вместо этого вам следует использовать ножницы для электриков, которые сделаны специально для электрических проводов. Они толще и не такие острые. Вам нужно несколько раз повернуть ножницы вокруг проволоки. Вы увидите, что он начинает срезать покрытие.

Затем руками и пальцами можно начать снимать изоляцию несколькими движениями. Будьте осторожны, чтобы не порезать проволоку ножницами. Будьте осторожны.

Использование плоскогубцев

У каждого есть плоскогубцы, лежащие вокруг ящика для инструментов. Поэтому этот способ — один из самых простых. Секрет этой техники заключается в том, чтобы не сжимать ручку плоскогубцев слишком сильно, иначе вы рискуете разрезать проволоку пополам.

Вместо этого возьмитесь за кусок проволоки губками плоскогубцев, чтобы удерживать его на месте, но не сжимайте сильно. Сжимая, постоянно вращайте проволоку внутри губок.

На этом этапе, когда вы вращаете провод, лезвия разрезают изоляцию.Продолжайте делать это, пока пластик не ослабнет. Теперь снимите оболочку плоскогубцами. Возможно, придется немного повозиться с оболочкой, пока она не соскользнет. Этот метод эффективен, но занимает немного больше времени.

Какой инструмент для снятия изоляции лучше всего?

Инструмент, известный как инструмент для зачистки проводов, представляет собой небольшой ручной инструмент, похожий на плоскогубцы. Однако он используется для снятия электрической изоляции с электрических проводов.

Этот тип инструмента относительно недорог, и его полезно иметь дома, потому что вы никогда не знаете, когда вам нужно выполнить некоторые электромонтажные работы.

Также вы можете использовать его для зачистки проводов, которые хотите использовать в качестве обрезков.

Прежде всего, подумайте, какой тип инструмента вам нужен и для чего вы его используете.

Если вам нужно, например, много зачищать провода при ремонте дома, лучше всего приобрести промышленный или коммерческий инструмент для зачистки проводов.

Они автоматические и облегчают вашу работу.

Автоматическая машина для зачистки проводов StripMeister

(просмотреть больше изображений)

Этот тип автоматического устройства для зачистки проводов отлично подходит, если вы хотите зачистить всю проводку.Он подходит для проволоки разной толщины, что делает его универсальным.

Кроме того, он отлично подходит для снятия изоляции с провода Romex, что очень полезно. Фактически, провод Romex — самый популярный тип проводки в домах.

Этот инструмент работает очень быстро, поэтому вы можете быстро выполнить больше работы.

Здесь вы можете увидеть его в действии:

Если вам просто нужен ручной инструмент для зачистки проводов для небольших электрических работ по дому или для быстрого самостоятельного выполнения работ, мы рекомендуем хороший ручной инструмент для зачистки проводов.

Проверьте это здесь, на Amazon

Klein Tools 11063 8-22 AWG Katapult Wire Stripper

(просмотреть больше изображений)

Мы рекомендуем именно этот инструмент для зачистки проводов, потому что он прост в использовании. Вам нужно всего лишь сделать одно движение рукой, и он снимет проволоку с оплетки.

И вообще не повреждает провод. Он также удаляет с проводов до 24 мм изоляции.

Самое приятное то, что у него есть механизм натяжения, который надежно удерживает трос на месте.После зачистки провода пружина возвращается в исходное положение.

Проверить цены и наличие можно здесь

Самый доступный инструмент для зачистки проводов: Инструмент для зачистки проводов Horusdy

Если вы новичок или впервые пытаетесь зачистить провод, мы рекомендуем вам использовать специальный инструмент, называемый устройством для зачистки проводов. Мы упоминали об этом выше, и им легко пользоваться.

Вот еще один доступный вариант:

(просмотреть больше изображений)

Этот тип ручного инструмента для зачистки проводов имеет множество выемок, которые соответствуют разным размерам и толщине проводов.

Вы можете использовать этот инструмент для зачистки, резки и обжима, так что это удобный инструмент, который можно носить дома.

FAQ

Как зачистить провод вручную?

Прежде чем приступить к зачистке провода, сначала определите калибр вашего провода, сравнив его с отверстиями на боковой стороне инструмента.

Затем вы помещаете кончик проволоки на расстоянии 1-1 / 2 дюйма от конца и прямо в губки инструмента. Убедитесь, что на нем правильно сделана выемка калибра подходящего размера.

Затем закройте приспособление для зачистки проводов и убедитесь, что оно плотно прилегает к проводу.Это гарантирует, что он прорежет оболочку провода.

Наконец, когда губки инструмента все еще плотно сомкнуты, начните снимать оболочку с конца проволоки.

Как зачистить длинный провод?

Лучше всего использовать наш наконечник №4, самодельный инструмент для зачистки проводов. Таким образом, вы можете легко протянуть проволоку через лезвие. Кроме того, мы рекомендуем инструмент для зачистки электрических проводов, если вам нужно зачистить много проводов, поскольку это экономит время.

Как быстро зачистить медные провода?

Для быстрой зачистки медных проводов мы рекомендуем использовать ножницы.Наденьте перчатки и просто потяните нож для резки бумаги вдоль провода, и он сразу же срежет изоляцию. Это все равно, что снимать пластик с провода. Используйте этот метод, если вам нужно зачистить небольшое количество проволоки, если вам нужно сделать много, это утомит вашу руку и вы рискуете порезаться.

Как быстрее всего зачистить проволочный лом?

Как зачистить очень тонкие провода?

Как упоминалось ранее, метод зачистки проводов будет зависеть от размера, длины и количества проводов.Однако вы можете комбинировать методы для быстрой зачистки проводов.

Прецизионный инструмент для снятия изоляции с адаптированными лезвиями

Прецизионные устройства для снятия изоляции со специальных изоляционных материалов

Две пары ножей: разделение труда для желаемого результата

Устройства для зачистки проводов Knipex 12 12 02 были специально разработаны для очень жестких и твердых изоляционных материалов, которые необходимо почти полностью прорезать, чтобы их можно было снять.Две пары ножей врезаются в изоляцию кабеля по всей окружности. Лезвия имеют такую ​​форму и заточены, что разрез подходит очень близко к проводнику. После надрезания одна из пар ножей остается неподвижной и фиксирует разрезанную изоляцию. Другая пара ножей снимает изоляцию с кабеля.

С регулируемым ограничителем длины для обеспечения постоянной длины зачистки проводов при серийном производстве

Ограничитель длины для воспроизводимых результатов зачистки

«Изоляция, используемая здесь, должна выдерживать большие нагрузки, в том числе быть термостойкой и прочной.Срезать подобную изоляцию с одиночных проводников во время снятия изоляции также сложно. С помощью обычных инструментов для зачистки проводов трудно, а зачастую и невозможно добиться чистого результата зачистки проводов. С помощью этих специальных приспособлений для зачистки проводов, напротив, даже трудно снимаемая изоляция удаляется точно и надежно за один рабочий этап. Показанная здесь модель 12 12 02 имеет дополнительное приспособление для вставки для точного размещения кабеля в точках зачистки проводов лезвия.Другие прецизионные устройства для зачистки проводов Knipex из этой серии можно найти в таблице ниже ».

Вставьте кабель, пресс-клещи закрыты — кабель снят

Эти устройства для зачистки проводов экономят огромную работу. После вставки кабеля весь процесс зачистки проводов происходит как бы сам по себе одним нажатием руки. Даже труднообрабатываемые изоляционные материалы надежно удаляются с помощью точных и, благодаря ограничителю длины, точных повторных измерений: преимущество для монтажников, например.грамм. в области энергетики, машиностроения и автомобилестроения

Для резки и снятия изоляции с проводов и кабелей — электрические системы авиационной силовой установки

Чтобы упростить установку, техническое обслуживание и ремонт, в самолетах провода и кабели прерываются в определенных местах соединениями, такими как разъемы, клеммные колодки или шины. Перед установкой на эти соединения провода и кабели необходимо обрезать до нужной длины.

Все провода и кабели следует обрезать до длины, указанной на чертежах и схемах подключения.Разрез должен быть чистым и квадратным, а провод или кабель не должны деформироваться. При необходимости проволоку большого диаметра после резки следует изменить форму. Хорошие пропилы можно делать только в том случае, если лезвия режущих инструментов острые и не имеют зазубрин. Затупившееся лезвие деформирует и выдавливает концы проволоки.

Зачистка проводов и кабелей

Рисунок 1.Устройства для зачистки медной проволоки.

При зачистке проводов любого типа рекомендуются следующие общие меры предосторожности:

1. При использовании любого типа устройства для зачистки проводов держите провод перпендикулярно режущим лезвиям.
2. Тщательно отрегулируйте инструменты для автоматической зачистки; следуйте инструкциям производителя, чтобы не порезать, не порезать или иным образом повредить пряди. Это особенно важно для алюминиевых проводов и медных проводов меньше No.10. Осмотрите зачищенные провода на предмет повреждений. Отрежьте и перережьте, если длина достаточна, или отклоните и замените любые провода с более чем допустимым количеством зазубренных или оборванных жил, указанным в инструкциях производителя.
3. Убедитесь, что изоляция имеет чистый разрез, без потертостей или рваных краев. При необходимости подрезать.
4. Убедитесь, что вся изоляция удалена с зачищенной области. Некоторые типы проводов поставляются с прозрачным слоем изоляции между проводником и первичной изоляцией.Если он присутствует, удалите его.
5. При использовании ручных инструментов для зачистки проводов для снятия изоляции длиннее 3/4 дюйма это легче выполнить за две или более операций.
6. Скрутите медные пряди вручную или, если необходимо, с помощью плоскогубцев, чтобы восстановить естественный укладку и плотность прядей.

Пара ручных инструментов для зачистки проводов показана на Рисунке 2.

Этот инструмент обычно используется для зачистки большинства типов проводов.Следующие общие процедуры описывают шаги по зачистке провода ручным инструментом для зачистки. [Рисунок 3]

1. Вставьте проволоку точно в центр режущей кромки, соответствующей размеру проволоки, которую нужно зачищать. На каждом слоте указан размер провода.
2. Сложите ручки до упора.
3. Ручки освобождения, позволяющие держателю проволоки вернуться в открытое положение.
4. Удалить зачищенный провод.

Клеммы и соединения без пайки

Клеммы для медных проводов

Медные провода заканчиваются изолированными прямыми медными наконечниками без пайки.Изоляция является частью клеммного наконечника и выходит за пределы его цилиндра, так что она покрывает часть изоляции провода, что делает ненужным использование изоляционной втулки. [Рисунок 4]

Кроме того, предварительно изолированные наконечники клемм содержат изоляционную ручку (металлическую усиливающую втулку) под изоляцией для дополнительной прочности захвата изоляции провода.Предварительно изолированные клеммы подходят для проводов более одного размера; изоляция обычно имеет цветовую кодировку, чтобы определить размеры проводов, которые могут быть заделаны каждым из размеров наконечников клемм.

Обжимные инструменты

Для обжима наконечников клемм доступны ручные, переносные и стационарные электроинструменты. Эти инструменты прижимают цилиндр клеммного наконечника к проводнику и одновременно прижимают изоляционный зажим к изоляции провода.

Все ручные обжимные инструменты имеют самоблокирующуюся трещотку, которая предотвращает открытие инструмента до тех пор, пока обжим не будет завершен.Некоторые ручные обжимные инструменты оснащены гнездами вставок разного размера, подходящими для клеммных наконечников разного размера. Другие используются только с наконечниками одного размера. Все типы ручных обжимных инструментов проверяются манометрами на предмет правильной регулировки обжимных губок.

1. Зачистите изоляцию провода до нужной длины.
2. Вставьте клеммный наконечник, выступом вперед, в обжимные губки цилиндра ручного инструмента так, чтобы цилиндр контактного наконечника встал заподлицо с упором инструмента.
3. Вставьте зачищенный провод в цилиндр наконечника клеммы, пока изоляция провода не будет на одном уровне с концом цилиндра.
4. Сожмите рукоятки инструмента до тех пор, пока трещотка не освободится.
5. Снимите собранную сборку и проверьте ее на предмет обжатия.

Некоторые типы неизолированных наконечников клемм изолированы после сборки на провод с помощью кусков прозрачных гибких трубок, называемых гильзами.Рукав обеспечивает электрическую и механическую защиту в месте соединения. Если размер используемых втулок таков, что они плотно прилегают к клеммной проушине, втулки не нужно связывать; в противном случае его следует завязать шнурком [Рис. 6]

Клеммы для алюминиевых проводов

Сращивание медных проводов с использованием предварительно изолированных проводов Предварительно изолированные постоянные медные сращивания соединяют небольшие провода сечением от 22 до 10.Каждый размер сращивания можно использовать для более чем одного размера провода. Сращивания обычно имеют цветовую кодировку так же, как предварительно изолированные небольшие медные клеммные колодки. Некоторые стыки изолированы белым пластиком. Соединения также используются для уменьшения диаметра проволоки [Рис. 8]

Зачистка изоляции проводов перед лужением
