Однофазный стабилизатор напряжения применяется в бытовой сети 220 В, поэтому его можно использовать дома в квартире. По мощности однофазные бытовые приборы обычно не превышают 20 кВт и предназначены для устранения негативного влияния таких явлений, как падение или повышение напряжения, импульсное перенапряжение, всплеск, шумы.

Виды однофазных стабилизаторов напряжения

1. Электромеханические аппараты представляют собой автотрансформаторы с плавной регулировкой выходящего напряжения за счет перемещения графитовой щетки вдоль катушки трансформатора. Скорость обработки возмущений в электросети ограничивается склонностью графитовых щеток к износу, но она приемлема для стабилизации работы не только бытовых, но и промышленных, и медицинских приборов.

Преимущества: электромеханический однофазный стабилизатор обеспечивает самую высокую точность выходящего напряжения и характеризуется высокой перегрузочной способностью.

Технические характеристики: параметры входного напряжения зависят от производителя, могут составлять 140-260 В или 160-250 В. Мощность от 0,5 до 30 кВт. Выходное напряжение регулируется с точностью 2 или 3%. Вес от 5 до 80 кг.
Ценовой диапазон: стоимость от 40 до 1100 USD.

2. Стабилизаторы напряжения однофазные со ступенчатым регулированием включают две разновидности: релейный и электронный. Работают по принципу переключения витков трансформатора с помощью ключей (автоматический переключатель). В релейном однофазном стабилизаторе автоматический переключатель механический, в электронном или цифровом переключатель выполнен в виде тиристоров и симисторов. Стабилизаторы со ступенчатым регулированием обрабатывают возмущения в электросети быстро, но дают высокую погрешность выходного напряжения. Подходят для использования дома, в офисе.

Преимущества: отсутствует проблема механического износа деталей, шумит только трансформатор, электронные ключи работают бесшумно, низкая чувствительность к частоте сети.
Технические характеристики: параметры входного напряжения 140-260 В. Мощность от 0,5 до 10 кВт. Выходное напряжение регулируется с точностью 8%. Вес от 3 до 18 кг.
Ценовой диапазон: стабилизатор 220 В с релейным управлением стоит от 30 USD, цифровые от 40 до 250 USD.

220 вольт постоянного тока, как сделать сетевое напряжение 220 постоянным, простая схема.

Как известно в обычной электрической сети (бытовой) имеется переменное напряжение величиной 220 вольт (с небольшим отклонением, зависящее от различных факторов). Переменный тип тока достаточно легко поддается преобразованию, то есть при необходимости одну величину переменного напряжения и силы тока можно трансформировать в другую, при этом используется (обычно) всего одно устройство, называемое трансформатором. Но порой возникает необходимость в наличии именно постоянного типа электрического тока, величиной сетевого напряжения в 220 вольт. В этой статье мы рассмотрим способы, которыми можно сделать преобразование переменного напряжения в постоянное.

Для получения постоянного тока из переменного обычно используют полупроводниковые выпрямительные диоды. Они способны пропускать электрический ток только в одном направлении. При попытке подать на них ток в обратном направлении они закрываются и становятся диэлектриками. Переменный ток, как известно из курса физики, представляет собой упорядоченное движение электрических зарядов, которые периодически меняют свое направление. Данный тип тока (переменный) имеет синусоидальную форму. Если просто поставить один диод последовательно нагрузке, то мы уже получим постоянный ток после этого диода, но он будет иметь следующую форму.

В этом случае просто срезается одна часть волны переменного синусоидального тока. Остается лишь одна полуволна. Следовательно мощность на выходы (после этого диода) будет снижена в 2 раза. При подключении обычной лампочки накаливания мы увидим значительные мерцания света. Такой вариант получения постоянного тока с напряжением в 220 вольт используется крайне редко.

Более распространенным и правильным способом получения постоянного тока и напряжения 220 вольт является использование так называемого выпрямительного моста, состоящего из 4 диодов. В этом случае мы на выходе получим оба полупериода, которые имеют один и тот же полюс. Хотя и в этом случае постоянный ток не будет иметь ровную и прямую форму. Он будет скачкообразным. Решить данную проблему можно при использовании фильтрующего конденсатора электролита. В зависимости от того с какой мощность мы имеем дело, будет зависеть емкость и величина напряжения этого конденсатора.

Стоит заметить, что после добавления фильтрующего конденсатора электролита величина постоянного напряжения (его амплитуда) на выходе выпрямителя увеличиться где-то на 1,4 раза. Следовательно, в итоге на выходе простого преобразователя переменного тока в постоянный мы уже получим более чем 220 вольт (если на вход мы подаем переменку 220). Зато форма постоянного тока будет достаточно ровной. Лишнее напряжение всегда можно убрать (срезать) различными способами: ограничительным резистором, электронной схемой стабилизатора, простым параметрическим стабилизатором напряжения на стабилитроне и т.

д.

Теперь по поводу вопроса конкретных диодов. Какие, собственно, диоды нужны для выпрямителя, чтобы получить постоянный ток из переменного для сетевого напряжения 220 вольт? Тут важны два основных параметра, это максимальное напряжение, на который рассчитан диод и максимальная сила тока, который он способен через себя пропускать. Поскольку мы имеем дело с величиной напряжения в 220 вольт, то и диоды нужно брать те, у которых максимальное напряжение раза в 1,5 больше сетевого напряжения. Ну, и с током, также. Берем полупроводник с запасом по максимальному току. Наиболее распространенными диодами являются серия 1n4007, у который максимальное напряжение 1000 вольт, ну а сила тока до 1 ампера.

Конденсатор должен быть рассчитан на напряжение более того, что подается на него. В нашем случае (при использовании 220 вольт) напряжение конденсатора должно быть не менее 500 вольт (с учетом увеличения амплитуды после моста). Емкость должна быть от 1 до 10 000 микрофарад (чем больше емкость, тем сильнее будут сглаживаться импульсы, но и тем больше будут размеры конденсатора, и дороже он будет стоить).

Старайтесь найти наиболее оптимальный вариант, воспользовавшись формулами или онлайн калькуляторами по расчету емкости конденсатора для выпрямительного диодного моста под конкретное напряжение и мощность.

Чтобы сделать схему для получения 220 вольт постоянного тока из переменного, то лучше использовать трансформатор. В этом случае мы уже получаем гальваническую развязку с сетью. То есть, берется подходящий по мощности силовой трансформатор, у которого как первичная так и вторичная обмотка рассчитана на напряжение 220 вольт. И на выход вторичной обмотки ставится диодный выпрямитель с конденсатором. Использование такой схемы будет более безопаснее, с точки зрения электрики. Схема приведена внизу на картинке.



Учтите, что напряжение 220 вольт (хоть переменного, хоть постоянного типа) считается опасным, оно легко может травмировать и даже убить человека! Для гальванической развязки между городской сетью и вашим преобразователем переменного тока желательно поставить силовой трансформатор, у которого входное и выходное напряжение будет одинаковым (220 вольт). Силу тока можно ограничить путем правильного подбора диаметра провода вторичной обмотки на этом трансформаторе. В итоге это позволит снизить риск значительных повреждений и последствий в случае аварии или несчастного случая.

Если вам нужно, чтобы постоянное напряжение выпрямленного сетевого тока было регулируемым, то стоит сделать или приобрести готовое устройство (электронную плату, которая стоит относительно недорого) — регулируемый преобразователь сетевого напряжения с постоянным током на выходе. Такие схемы работают на тиристорах, симисторах вместо диодов. Они управляются дополнительными элементами, что срезают лишние части напряжения. В итоге мы получаем диммер, что способен выдавать нужное постоянное напряжение от 0 до 220 вольт.

P.S. В настоящее время широко распространены электронные блоки питания (используются в блоках питания компьютера, зарядных устройствах мобильных телефонов и т.д.). Именно в них применяется вариант, когда необходимо сетевое переменное напряжение преобразовать в постоянное, без снижения амплитуды.

В самой начале схемы и ставятся выпрямительные диодные мосты с фильтрующим конденсатором электролитом, о которых и был разговор выше. Внимание! Учтите, что напряжение 220 вольт считается опасным для жизни. Соблюдайте правила электробезопасности!

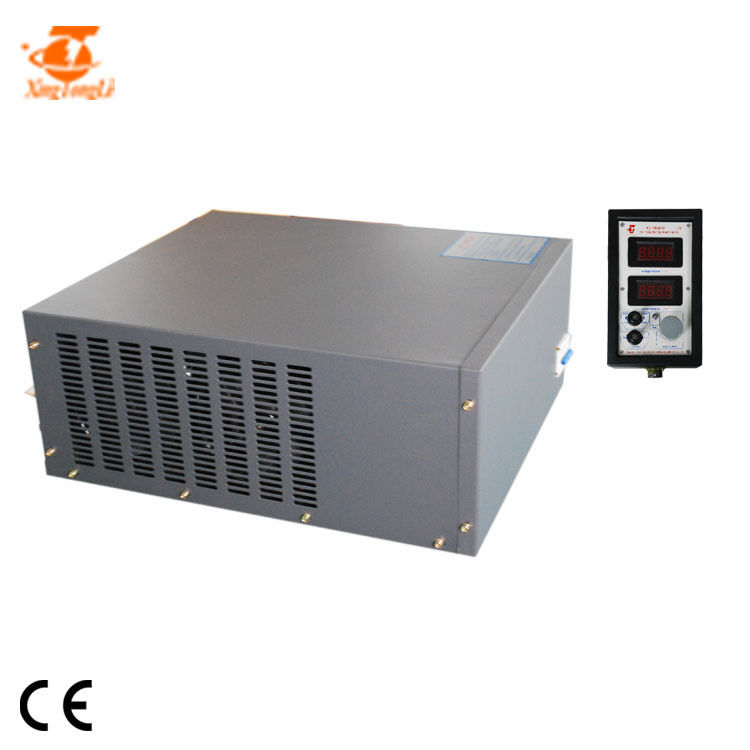

Выпрямители до 200 А

Выпрямители до 200 А

Выпрямители для гальваники до 200 Ампер имеют питание 220 Вольт и представлены в следующих модификациях:

Напряжение 12 Вольт:

• Выпрямитель 30 Ампер
• Выпрямитель 50 Ампер
• Выпрямитель 100 Ампер
• Выпрямитель 200 Ампер

Напряжение 24/36/48/96 Вольт (для анодирования):

• Анодирование выпрямитель 50 Ампер
• Анодирование выпрямитель 100 Ампер
• Анодирование выпрямитель 150 Ампер
• Анодирование выпрямитель 200 Ампер

Представлееные модели есть в наличии или изготавливаются за 2 дня. Источники могут работать в режиме стабилизации тока или напряжения. Каждый выпрямитель для гальваники может быть укомплектован блоком реверса, пультом дистанционного управления и проводами необходимой длины. Возможно подключение одного источника к нескольким ваннам или наоборот параллельное соединение выпрямителей для суммирования выходных токов.

По индивидуальному заказу могут быть изготовлены блоки питания для гальваники с любыми необходимыми характеристиками, напимер большой мощности или с настраиваемыми временными интервалами включения/выключения, реверса, плавный подъем/спад тока или напряжения, разные токи прямой/реверсный.

Технология

Лучшие выпрямители для гальванических ванн — это источники инверторы. Инверторная технология выпрямления тока позволяет получить массу преимуществ перед традиционной (старой) тиристорной.

Во первых, это конечно же качество выходных характеристик. Инверторы не дают пульсаций тока, а погрешность при этом составляет менее 1 %. Это естественно сказывается на качестве покрытия — оно более однородное, имеет однинаковую толщину во всех местах. Таким образом происходит экономия материала и получается наилучший внешний вид изделий.

Во вторых, инвертор имеет КПД более 90 % и не создает избыточную токовую нагрузку на сеть питания. Для питания гальванической линии можно использовать меньшие мощности и происходит экономия средств за счет малого потребления электроэнергии.

В третьих, инверторный источник имеет низкую чувствительность к колебаниям напряжения в сети электропитания. Изменения напряжения +/- 10% от номинала не повлияют на качество покрытий.

В четвертых, размеры и вес инверторных выпрямителей в несколько раз меньше тиристорных. Можно забыть про грооздкие неподъемные шкафы. Выпрямитель инвертор может быть установлен или отпрален в ремонт одним человеком, вес источников до 200 Ампер находится в пределах от 12 до 30 кг. Каждый блок питания оборудован ремнем или ручкой для переноски.

Как сделать диодный мост на 220 вольт

Простейшим преобразователем переменного тока в постоянный является диодный мост. Им называется такой элемент электрической цепи, который состоит из нескольких диодов, соединённых друг с другом по специальной схеме. Придуманный ещё в 1895 году такой способ включения до сих пор успешно применяется в электроцепях. Практически ни один блок питания не обходится без его использования, ведь фактически все электронные схемы запитываются от источников постоянного тока.

История изобретения

В 1873 году английский учёный Фредерик Гутри разработал принцип работы вакуумных ламповых диодов с прямым накалом. Уже через год в Германии физик Карл Фердинанд Браун предположил похожие свойства в твердотельных материалах и изобрел точечный выпрямитель.

В начале 1904 года Джон Флеминг создал первый полноценный ламповый диод. В качестве материала для его изготовления он использовал оксид меди. Диоды начали широко использоваться в радиочастотных детекторах. Изучение полупроводников привело к тому, что в 1906 году Гринлиф Виттер Пиккард изобрел кристаллический детектор.

В середине 30-х годов XX века основные исследования физиков были направлены на изучение явлений, проходящих на границе контакта металл-полупроводник. Их результатом стало получение слитка кремния, обладающего двумя типами проводимости. Изучая его, в 1939 году американский учёный Рассел Ол открыл явление, названное позже p-n переходом. Он установил, что в зависимости от примесей, существующих на границе соприкосновения двух полупроводников, изменяется приводимость. В начале 50-х годов инженеры компании Bell Telephone Labs разработали плоскостные диоды, а уже через пять лет в СССР появились диоды на основе германия с переходом менее 3 см.

Изобретателем же схемы выпрямительного моста считается электротехник из Польши Карол Поллак. Позже в журнале Elektronische Zeitung опубликовали результаты исследований Лео Гретца, поэтому в литературе можно встретить и другое название диодного моста — схема или мост Гретца.

Физические процессы

В основе принципа работы диодного моста лежит способность p-n перехода пропускать ток только в одном направлении. Под p-n переходом понимается контакт двух полупроводников с различным типом проводимости. Граница, разделяющая области, характеризуется шириной запрещённой зоны, препятствующей прохождению зарядов. С одной её стороны находится p область, в которой основными носителями считаются дырки (положительный заряд), а с другой n область, где основные носители электроны (отрицательный заряд).

Находясь изолированно друг от друга, в каждой области элементарные частички совершают беспорядочные тепловые колебания, из-за чего их выделяемая энергия компенсируется и результирующий ток равен нулю. При соприкосновении этих областей возникают диффузионные токи, вызванные притягиванием зарядов друг к другу. В итоге частички сталкиваются и рекомбинируют (исчезают). В зоне соприкосновения происходит обеднение носителей, и их движение прекращается. Устанавливается состояние динамического равновесия.

При приложении к p-n переходу электрического поля картина меняется. При прямом смещении, то есть таком, когда положительный полюс источника питания подключается к p области, а отрицательный к n области, происходит введение основных носителей в области. Из-за этого ширина запрещённой зоны уменьшается, и частички свободно начинают проходить через барьер, образуя ток. Если же полярность источника питания изменить, то произойдёт ещё большее обеднение слоёв, в итоге барьер увеличится, и ток не возникнет.

Таким образом, в зависимости от полярности сигнала, приложенного к переходу, ширина запрещённой зоны увеличивается или уменьшается. Если на элемент, в основе работы которого используется p-n переход подать переменный сигнал, то в результате к нему попеременно будет прикладываться прямое и обратное напряжение. Соответственно, часть сигнала он будет задерживать, а часть пропускать.

Если же взять измерительный прибор, умеющий показывать форму сигнала (осциллограф), то на выходе радиоэлемента можно будет увидеть импульсы, длительность которых определяется периодом полуволны. Именно поэтому диод и называется выпрямительным, хотя к нему больше подходит название импульсный преобразователь. То есть устройство, преобразующее переменный сигнал в пачку импульсов.

Схема сборки из диодов

Выражение «мост из диодов» происходит от слияния двух слов, подчёркивающих принцип работы устройства. Под этим словосочетанием понимается электрический прибор, служащий для преобразования переменного тока в пульсирующий. Состоит он из четырёх диодов, образующих соединение по схеме Гретца.

Переменное электрическое напряжение представляет собой гармонический сигнал, амплитуда которого изменяется по синусоидальному закону во времени. Условно его можно представить в виде отрицательных и положительных полуволн. При подаче сигнала на вход диода через него может пройти только одна полуволна, в результате чего на выходе направление тока станет односторонним.

На этом принципе и работает диодный мост. Но так как один диод при прохождении через него изменяющегося во времени сигнала даёт на выходе только пачку импульсов, то для получения действительно постоянного напряжения необходимо, чтобы устройство выпрямляло две полуволны. Другими словами, являлось двухполупериодным.

Для создания полноценного выпрямителя схема диодного моста должна обеспечивать преобразование как положительной, так и отрицательной составляющей сигнала. Если диоды подключить по схеме Гретца, то в каждый полупериод волны ток сможет протекать только через два элемента. То есть устройство будет поочерёдно выпрямлять каждую полуволну.

При подаче на вход моста переменного напряжения в тот момент, когда сигнал будет описываться положительной составляющей, диоды VD2 и VD3 будут для него открыты, а VD1 и VD4 заперты. При смене полярности состояние выпрямителей изменится, ток потечёт через VD4 и VD1, в то время как VD3, VD2 окажутся закрытыми.

В итоге форма сигнала станет постоянной, так как на выходе устройства практически не будет промежутка времени, при котором напряжение будет равно нулю. При этом частота выходного сигнала увеличится вдвое. Например, если на устройство подать напряжение 220 в из электросети, то на его выходе получится постоянный ток с частотой 100 Гц. Это пульсирование считается паразитным, мешающим работе электронных узлов, поэтому в электрических схемах выход прибора подключается к электролитическому конденсатору, сглаживающему пульсации. Такая схема применяется в однофазных сетях, в трёхфазных же используется шесть диодов, работающих попарно (по аналогии со схемой Гретца).

Виды и характеристики

Современная промышленность выпускает различные по конструкции и характеристикам устройства. Все выпрямительные мосты разделяют на два вида: монолитные и наборные. Первые выполняются в цельном диэлектрическом корпусе, наподобие микросхемы, и имеют четыре вывода. Форма их корпуса может быть прямоугольной, квадратной, цилиндрической. При этом тип корпуса может быть также любым, например, SOT 23, MDI, SDIP, SMD.

На корпусе обычно подписываются полярные ноги символами + и —, соответствующие выходному сигналу. Входные же выводы могут не подписываться или обозначаться знаком тильды

. Вторые же представляют собой четыре отдельных диода, запаянных по схеме моста, чаще всего в специально отведённые для них места на плате.

При работе выпрямительный мост может нагреваться, поэтому некоторые конструкции предполагают их совместное использование с радиатором. Как и любой электрический прибор, мост характеризуется рядом параметров:

1. Наибольшее обратное напряжение, В — характеризуется максимальным значением напряжения, приложенного при обратном включении диодов, подача которого на прибор не приводит к его повреждению. Превышение этого значения вызывает пробой, то есть полупроводник превращается в проводник.
2. Действующее напряжение, В — определяется среднеквадратичным значением амплитуды входного сигнала.
3. Максимальный ток, А — это величина, определяющая наибольшую мощность, которую может потреблять нагрузка, подключённая к прибору.
4. Максимальное падение напряжения, В — этот параметр обозначает потери мощности сигнала на элементе, то есть фактически характеризует эффективность прибора. Потери мощности связаны с активным внутренним сопротивлением устройства, на котором электрическая энергия преобразуется в тепловую.
5. Интервал рабочих температур, С — обозначает диапазон, в котором характеристики устройства практически не изменяются.

Кроме этого, в зависимости от типа используемых диодов устройства могут быть высокочастотными и импульсными. Первые используются в цепях с высокочастотным электричеством. Диоды, на базе которых собирается конструкция, называются Шотки. В них вместо классического p-n перехода используется контакт металл-полупроводник. Вторые же являются обычными выпрямителями.

Обозначение и маркировка

Условно-графическое обозначение полупроводникового моста на принципиальных электрических схемах выглядит как ромб, из вершин которого выходят прямые короткие линии, символизирующие выводы. Каждый вывод подписывается знаком, соответствующим виду сигнала. Так, плюсом обозначается положительный выход, минусом — отрицательный, а тильдой — входы для подачи переменного сигнала. В середине ромба может как изображаться выпрямительный диод, так и нет.

В литературе, различных спецификациях и на схемах устройство подписывается латинскими символами VDS, после которых ставится арабская цифра, обозначающая порядковый номер. В иностранной литературе можно также встретить обозначение BDS. Стандарта для маркировки мостов не существует. Каждый производитель обозначает свою продукцию, как хочет, согласно своей системе.

Если внимательно изучить различные обозначения, то можно проследить тенденцию в маркировке, нанесённой на корпус прибора. На ней почти всегда присутствуют данные о его основных характеристиках. То есть указывается максимальный ток или рабочее напряжение. Например, DB151S — первые две цифры обозначают ток 1,5 А, а вторая напряжение согласно таблице, в этом случае 50 В.

Отечественные изделия классифицируются по-другому. Сам мост обозначается буквой «Ц», стоящее за ней число обозначает материал, а последующие цифры номер разработки. Например, популярный мостик у радиолюбителей выдерживающий обратное напряжение до 400 В, маркируется как КЦ407А.

Самостоятельное изготовление

Выпрямительные однофазные мосты обычно не являются дефицитными радиодеталями, поэтому их можно купить и выбрать по необходимым параметрам практически в любом радиомагазине. Но не всегда есть на это время, поэтому нужный мост можно собрать и своими руками. Для этого понадобится подготовить:

1. Четыре одинаковых по своим характеристикам диода. Можно в принципе брать и любые, но следует понимать, что общие параметры моста будут определяться самым слабым элементом.
2. Монтажный провод.
3. Паяльник.
4. Пинцет.
5. Флюс и припой.
6. Бокорезы.
7. Электрическую схему диодного моста выпрямителя.

После того как всё подготовлено, на первом этапе залуживают выводы диодов. Для этого ножки радиоэлементов смазываются флюсом, и на них с помощью разогретого паяльника переносится олово, образующее тонкий слой. На следующем этапе диоды соединяются согласно схеме.

Для этого необходимо знать, где у элемента катод, а где анод. На схеме аноду соответствует вершина треугольника, а катоду — основание. На самом же элементе обозначается только анод. Это может быть полоска, точка или условно-графическое обозначение, смещённое к одному из выводов.

Затем берутся два элемента, и анод одного соединяется с катодом другого. Аналогичное действие повторяется и для оставшихся элементов. В итоге получается пара, каждая из которых состоит из двух диодов. Далее, между собой спаиваются катоды, а поле — аноды. После того как диоды соединены к точкам пайки, подсоединяются проводники, формирующие выводы устройства. На последнем этапе конструкция проверяется с помощью мультиметра.

Проверка радиоприбора

Чтобы проверить мост, понадобится взять цифровой прибор и переключить его в режим прозвонки диодов. На мультиметре этот режим соответствует символу диода. К тестеру подключается щуп чёрного цвета в гнездо COM, а красного в V/Ω. Суть проверки заключается в прозвонке переходов. Если за вывод № 1 принять положительный электрод устройства, за № 2 и 3 — входы для переменного сигнала, а за № 4 — отрицательный выход, то тестирование можно выполнить в следующем порядке:

1. Чёрным щупом дотрагиваются до первого вывода, а красным до третьего. На экране тестера должно загореться трёхзначное число, обозначающее сопротивление перехода. При смене полярности на табло должна появиться единица (бесконечность).
2. Красным щупом дотрагиваются до третьего вывода, а чёрным — до четвёртого. Тестер должен показать бесконечность, а при смене полярности должно появиться трёхзначное число.
3. К первой ноге подключается чёрный провод, а ко второй — красный. Прибор должен показать сопротивление перехода, при смене полярности — обрыв.
4. К третьему выводу подключается красный провод, к четвёртому — чёрный. Переход звониться не должен. При смене положения проводов тестер должен показать сопротивление.

Если все четыре пункта выполняются, то можно считать, что выпрямитель собран правильно и находится в работоспособном состоянии. При этом таким способом можно проверить любой полупроводниковый мост.

Назначение и практическое использование

Область использования моста, набранного из диодов, довольно широка. Это могут быть блоки питания и узлы управления. Он стоит во всех устройствах, питающихся от промышленной сети 220 вольт. Например, телевизоры, приёмники, зарядки, посудомоечные машины, светодиодные лампы.

Не обходятся без него и автомобили. После запуска двигателя начинает работать генератор, вырабатывающий переменный ток. Так как бортовая сеть вся питается от постоянного напряжения, ставится выпрямительный мост, через который происходит подача выпрямленного напряжения. Этим же постоянным сигналом происходит и подзарядка аккумуляторной батареи.

Выпрямительное устройство используется для работы сварочного аппарата. Правда, для него применяются мощные устройства, способные выдерживать ток более 200 ампер. Использование в устройствах диодной сборки даёт ряд преимуществ по сравнению с простым диодом. Такое выпрямление позволяет:

• увеличить частоту пульсаций, которую затем просто сгладить, используя электролитический конденсатор;
• при совместной работе с трансформатором избавиться от тока подмагничивания, что даёт возможность эффективнее использовать габаритную мощность преобразователя;
• пропустить большую мощность с меньшим нагревом, тем самым увеличивая коэффициент полезного действия.

Но также стоит отметить и недостаток, из-за которого в некоторых случаях мост не используют. Прежде всего, это двойное падение напряжения, что особенно чувствительно в низковольтных схемах. А также при перегорании части диодов устройство начинает работать в однополупериодном режиме, из-за чего в схему проникают паразитные гармоники, способные вывести из строя чувствительные радиоэлементы.

Блок питания

Ни один современный блок питания не обходится без выпрямительного устройства. Качественные источники изготавливаются с использованием мостовых выпрямителей. Классическая схема состоит всего из трёх частей:

1. Понижающий трансформатор.
2. Выпрямительный мост.
3. Фильтр.

Синусоидальный сигнал с амплитудой 220 вольт подаётся на первичную обмотку трансформатора. Из-за явления электромагнитной индукции во вторичной его обмотке наводится электродвижущая сила, начинает течь ток. В зависимости от вида трансформатора величина напряжения за счёт коэффициента трансформации снижается на определённое значение.

Между выводами вторичной обмотки возникает переменный сигнал с пониженной амплитудой. В соответствии со схемой подключения диодного моста это напряжение подаётся на его вход. Проходя через диодную сборку, переменный сигнал преобразуется в пульсирующий.

Такая форма часто считается неприемлемой, например, для звукотехнической аппаратуры или источников освещения. Поэтому для сглаживания используется конденсатор, подключённый параллельно выходу выпрямителя.

Трёхфазный выпрямитель

На производствах и в местах, где используется трёхфазная сеть, применяют трёхфазный выпрямитель. Состоит он из шести диодов, по одной паре на каждую фазу. Использование такого рода устройства позволяет получить большее значение тока с малой пульсацией. А это, в свою очередь, снижает требования к выходному фильтру.

Наиболее популярными вариантами включения трёхфазных выпрямителей являются схемы Миткевича и Ларионова. При этом одновременно могут использоваться не только шесть диодов, но и 12 или даже 24. Трёхфазные мосты используются в тепловозах, электротранспорте, на буровых вышках, в промышленных установках очистки газов и воды.

Таким образом, использование мостовых выпрямителей позволяет преобразовывать переменный ток в постоянный, которым запитывается вся электронная аппаратура. Самостоятельно сделать диодный мост несложно. При этом его применение позволяет получить не только качественный сигнал, но и повысить надёжность устройства в целом.

Диод – это полупроводниковый прибор, который обладает различной проводимостью в зависимости от прикладываемого напряжения. Имеет всего два вывода: анод и катод. При подаче прямого напряжения (на анод подается положительный потенциал по сравнению с катодом) он открыт. При подаче отрицательного напряжения он закрывается.

Эта особенность прибора широко используется в электротехнике, в частности диодный мост применяют для сварочного аппарата, чтобы выпрямлять переменный ток, улучшая качество сварки.

Основные характеристики

Главными параметрами, на которые обращают внимание при выборе выпрямителей для сварочных аппаратов, являются:

• максимально допустимое постоянное обратное напряжение;
• максимальный средний прямой ток за период;
• рабочая частота переключения;
• постоянное прямое напряжение при максимальном прямом токе;
• максимально допустимая температура корпуса.

Амплитуда бытовой сети составляет около 310 В, поэтому нужно использовать диоды с обратным напряжением 400 В и выше. Прямой ток жестко связан с мощностью прибора, и на него также обращают внимание. Рабочая частота показывает, в каком выпрямителе можно использовать полупроводник, применять его в сетевом или выходном блоке инвертора.

Прямое напряжение полупроводника характеризует мощность рассеяния на самом приборе. Это позволяет рассчитать размеры радиатора или системы охлаждения. Предельная температура корпуса сварочного аппарата дает возможность предусмотреть схему защиты от перегрева.

Применение в сварке

В любом трансформаторном сварочном аппарате постоянного тока или инверторе присутствуют силовые диоды. Они предназначены для выпрямления переменного тока. Для повышения коэффициента полезного действия диоды подключают по мостовой схеме, в этом случае оба полупериода приходятся на нагрузку.

В трансформаторном сварочном аппарате выпрямительные диоды устанавливают на выходе вторичной обмотки. Сварочное оборудование имеет понижающий трансформатор, соответственно, напряжение холостого хода значительно ниже входного, поэтому здесь требуются приборы большой мощности и низкой частоты. Для этого подойдут выпрямительные диоды В200 (максимальный ток 200А).

Для сварочного инвертора требуется два выпрямителя. Один располагается на входе источника питания. Он преобразует переменный ток 220 вольт 50 Гц в постоянный, который преобразуется в дальнейшем в переменный ток высокой частоты (40-80 кГц).

При мощности аппарата 5 кВт выпрямительные диоды должны иметь обратное напряжение 600-1000 В и средний прямой ток 25-35 А при частоте 50 Гц.

Второй выпрямитель располагается после высокочастотного трансформатора. Здесь требования другие. Максимальный прямой ток должен быть не менее 200 А на частоте 80 кГц, а обратное напряжение превышать напряжение холостого хода (60-70 В).

В любом случае используются диоды из категории мощных, с площадкой для монтажа радиатора, поскольку без отведения тепла устройство быстро сгорит.

Особенность выпрямителей

Выпрямитель для сварочного аппарата выполняется по мостовой схеме. При изготовлении сварочного аппарата своими руками и применении диодов В200 нужно учитывать, что их корпус находится под напряжением.

Поэтому когда выпрямитель устанавливают на радиатор, он должен быть изолирован от остальных элементов схемы, от корпуса прибора и от соседних диодов тоже. А это создает определенные неудобства для сварщика.

Приходится использовать более крупный корпус. Для уменьшения габаритов аппарата применяют выпрямительный прибор ВЛ200, который имеет другую полярность. Это позволяет объединить полупроводники на два парных радиатора.

В последние годы стали выпускать довольно мощные диодные мосты в одном корпусе. По размерам такая конструкция из диодов примерно соответствует спичечному коробку, имеет площадку для посадки радиатора, максимальный прямой ток 30-50 А. Диодная сборка имеет значительно меньшую стоимость по сравнению с диодами В200.

Если по работе устройства требуется более мощный мост, то эту проблему можно легко решить, используя параллельное подключение мостовых сборок. Однако их надежность в таком случае будет ниже, чем у одиночных мощных диодов.

Установка

При использовании параллельной схемы соединения диодных мостов необходимо учитывать, что все они имеют некоторый разброс по параметрам.

Поэтому при подборе элементов необходимо делать это с некоторым запасом прочности. При соблюдении этого требования для сварочного аппарата можно получить диодный мост более компактный, чем при использовании одиночных диодов.

Диодные сборки позволяют размещать их на одном радиаторе, так как корпусы не находятся под напряжением. Это позволяет монтировать их в любом месте, и даже снаружи.

В зависимости от требуемого сварочного тока для выпрямителя могут потребоваться от 3 до 5 диодных сборок. Для лучшей теплоотдачи диодные мосты устанавливаются на радиатор через теплопроводящую пасту.

К контактам проводники рекомендуется подсоединяться пайкой, в противном случае могут быть потери мощности в месте контакта и его сильный нагрев.

Применение на практике

Для примера, рассмотрим инверторный аппарат TELWIN Force 165. Во входном выпрямителе используются диодные сборки GBPC3508. Выпрямительный мост GBPC3508 может работать с током 35 А, обратное напряжение – 800 В.

С ним вместе идет обязательно сглаживающий фильтр из конденсаторов большой емкости. Кроме этого имеется фильтр электромагнитной совместимости, который не пропускает помехи от инвертора в бытовую сеть.

На выходе инвертора используются мощные сдвоенные диоды с общим катодом. Они имеют высокое быстродействие в отличие от диодов расположенных на входе устройства.

Благодаря малому времени восстановления, менее 50 наносекунд, приборы успевают переключать высокочастотный ток на выходе вторичной обмотки.

В данном приборе используются сдвоенные диоды марок STTH6003CW, FFh40US30DN или VS-60CPH03, рассчитаны на прямой ток 30 ампер на один прибор (60 ампер на оба) и обратное напряжение 300 вольт.

Устанавливаются на радиатор. Для защиты полупроводников от перегрузки используется RC фильтр. Схема управления требует стабильный источник питания без бросков напряжения.

Для этого в приборе предусмотрены стабилитроны или уже готовый интегральный стабилизатор, которые обеспечивают стабильное питание на микросхемах управления. В результате получается компактное устройство, позволяющее качественно варить металл.

Схема диодного моста

Одной из важнейших частей электронных приборов питающихся от сети переменного тока 220 вольт является так называемый диодный мост. Диодный мост – это одно из схемотехнических решений, на основе которого выполняется функция выпрямления переменного тока.

Как известно, для работы большинства приборов требуется не переменный ток, а постоянный. Поэтому возникает необходимость в выпрямлении переменного тока.

Например, в составе блока питания, о котором уже заходила речь на страницах сайта, присутствует однофазный полномостовый выпрямитель – диодный мост. На принципиальной схеме диодный мост изображается следующим образом.

Схема диодного моста

Это так называемый однофазный выпрямительный мост, один из нескольких типов выпрямителей, которые активно применяются в электронике. С его помощью производят двухполупериодное выпрямление переменного тока.

В железе это выглядит следующим образом.

Диодный мост из отдельных диодов S1J37

Схему эту придумал немецкий физик Лео Гретц, поэтому данное схемотехническое решение иногда называют «схема Гретца» или «мост Гретца». В электронике данная схема применяется в настоящее время повсеместно. С появлением дешёвых полупроводниковых диодов эту схему стали применять всё чаще и чаще. Сейчас ею уже никого не удивишь, но в эпоху радиоламп «мост Гретца» игнорировали, поскольку она требовала применения аж 4 ламповых диодов, которые стоили по тем временам довольно дорого.

Как работает диодный мост?

Пару слов о том, как работает диодный мост. Если на его вход (обозначен значком «

») подать переменный ток, полярность которого меняется с определённой частотой (например, с частотой 50 герц, как в электросети), то на выходе (выводы «+» и «-») мы получим ток строго одной полярности. Правда, этот ток будет иметь пульсации. Частота их будет вдвое больше, чем частота переменного тока, который подаётся на вход.

Таким образом, если на вход диодного моста подать переменный ток электросети (частота 50 герц), то на выходе получим постоянный ток с пульсациями частотой 100 герц. Эти пульсации нежелательны и могут в значительной степени помешать работе электронной схемы.

Чтобы «убрать» пульсации необходимо применить фильтр. Простейший фильтр – это электролитический конденсатор достаточно большой ёмкости. Если взглянуть на принципиальные схемы блоков питания, как трансформаторных, так и импульсных, то после выпрямителя всегда стоит электролитический конденсатор, который сглаживает пульсации тока.

Обозначение диодного моста на схеме.

На принципиальных схемах диодный мост может изображаться по-разному. Взгляните на рисунки ниже – всё это одна и та же схема, но изображена она по-разному. Думаю, теперь взглянув на незнакомую схему, вы с лёгкостью обнаружите его.

Диодная сборка.

Диодный мост во многих случаях обозначают на принципиальных схемах упрощённо. Например, вот так.

Обычно, такое изображение либо служить для того, чтобы упростить вид принципиальной схемы, либо для того, чтобы показать, что в данном случае применена диодная выпрямительная сборка.

Сборка диодного моста (или просто диодная сборка) – это 4 одинаковых по параметрам диода, которые соединены по схеме мостового выпрямителя и запакованы в один общий корпус. У такой сборки 4 вывода. Два служат для подключения переменного напряжения и обозначаются значком «

». Иногда могут иметь обозначение AC (Alternating Current – переменный ток).

Оставшиеся два вывода имеют обозначения « + » и « – ». Это выход выпрямленного, пульсирующего напряжения (тока).

Диодная сборка выпрямительного моста является более технологичной деталью. Она занимает меньше места на печатной плате. Для робота-сборщика на заводе проще и быстрее установить одну монолитную деталь вместо четырёх. Ещё одним из плюсов такой сборки можно считать то, что при работе все диоды внутри неё находятся в одном тепловом режиме.

Также стоит отметить и то, что сборки, порой, стоят дешевле, чем четыре отдельных диода. Но и в бочке мёда должна быть ложка дёгтя. Минус диодных сборок в том, что если выходит из строя хотя бы один диод, то менять её придётся полностью. Поэтому не лишним будет научиться проверять диодный мост мультиметром.

Думаю понятно, что в случае отдельных диодов нужно просто заменить один неисправный диод, что, соответственно, обойдётся дешевле.

В реальности сборка диодного моста может выглядеть вот так.

Диодная сборка KBL02 на печатной плате

Диодная сборка RS607 на плате компьютерного блока питания

А вот так выглядит диодная сборка DB107S для поверхностного (SMD) монтажа. Несмотря на свои малые размеры, сборка DB107S выдерживает прямой ток 1 A и обратное напряжение в 1000 V.

Более мощные выпрямительные диодные мосты требуют охлаждения, так как при работе они сильно нагреваются. Поэтому их корпус конструктивно выполнен с возможностью крепления на радиатор. На фото – диодный мост KBPC2504, рассчитанный на прямой ток 25 ампер.

Естественно, любую мостовую сборку можно заменить 4-мя отдельными диодами, которые соответствуют нужным параметрам. Это бывает необходимо, когда нужной сборки нет под рукой.

Иногда это вводит новичков в замешательство. Как же правильно соединить диоды, если предполагается изготовление диодного моста из отдельных диодов? Ответ изображён на следующем рисунке.

Условное изображение диодного моста и диодной сборки

Как видим всё довольно просто. Чтобы понять, как нужно соединить диоды, нужно вписать в стороны ромба изображение диода.

На принципиальных схемах и печатных платах диодный мост могут обозначать по-разному. Если используются отдельные диоды, то рядом с ними просто указывается сокращённое обозначение – VD, а рядом ставиться его порядковый номер в схеме. Например, вот так: VD1 – VD4. Иногда применяется обозначение VDS. Данное обозначение указывается обычно рядом с условным обозначением выпрямительного моста. Буква S в данном случае подразумевает, что это сборка. Также можно встретить обозначение BD.

Где применяется схема диодного моста?

Мостовая схема активно применяется практически в любой электронике, которая питается от однофазной электросети переменного тока (220 V): музыкальных центрах, DVD-проигрывателях, кинескопных и ЖК-телевизорах. . Да где его только нет! Кроме этого, он нашёл применение не только в трансформаторных блоках питания, но и в импульсных. Примером импульсного блока питания, в котором применяется данная схема, может служить рядовой компьютерный блок питания. На его плате легко обнаружить либо выпрямительный мост из отдельных мощных диодов, либо одну диодную сборку.

Вы легко найдёте диодный мост на печатных платах электро-пускорегулирующих аппаратов (ЭПРА) или по-простому «балластах», а также в компактных люминесцентных лампах (КЛЛ).

В сварочных аппаратах можно обнаружить очень мощные диодные мосты, которые крепятся к теплоотводу. Это лишь несколько примеров того, где может применяться данное схемотехническое решение.

Блоки питания 220 на 12 вольт постоянного тока

AC/DC диммируемые источники напряжения (4)

AC/DC источники напряжения 12 V (175)

AC/DC источники напряжения 12V (0)

AC/DC источники напряжения 24 V (0)

AC/DC источники напряжения 24V (0)

AC/DC источники напряжения 36 V (0)

AC/DC источники напряжения 48 V (0)

AC/DC источники напряжения 48V (0)

AC/DC источники напряжения 5 V (0)

AC/DC источники напряжения 5V (0)

Диммируемые источники тока (0)

Для лент (373)

Для светильников (10)

Источники тока [для мощных светодиодов] (0)

Всё об однофазных выпрямителях

Выпрямитель (электрического тока) — преобразователь электрической энергии; механическое, электровакуумное, полупроводниковое или другое устройство, предназначенное для преобразования входного электрического тока переменного направления в ток постоянного направления (то есть однонаправленный ток), в частном случае — в постоянный выходной электрический ток.

Выпрямитель используется в цепи переменного тока для его преобразования в постоянный. Наиболее распространенным является выпрямитель, собранный из полупроводниковых диодов. При этом он, может быть собрать из дискретных (отдельных) диодов, либо быть в одном корпусе (диодная сборка).

Давайте рассмотрим, что такое выпрямитель, какими они бывают, а в конце статьи проведем имитационное моделирование в среде Multisim. Моделирование помогает закрепить теорию на практике, без сборки и реальных компонентов просмотреть формы напряжений и токов в цепи.

Схемы выпрямителей переменного напряжения

На изображениях выше представлен внешний вид диодных мостов. Но это не единственная схема выпрямления. Для однофазного напряжения существует три распространенных схемы выпрямления:

1. 1-полупериодная (1ф1п).

2. 2-полупериодная (1ф2п).

3. 2-полупериодная со средней точкой (1ф2п).

Однополупериодная схема выпрямления

Самая простая схема состоит всего лишь из одного диода, даёт на выходе постоянное нестабилизированное пульсирующее напряжение. Диоды подключается в цепь питания на фазный провод, либо на один из выводов обмотки трансформатора, вторым концом к нагрузке, второй полюс нагрузки – к нулевому проводу или второму выводу обмотки трансформатора.

Действующее значение напряжение в нагрузке равняется примерно половине амплитудного. Амплитудное значение напряжения это размах синусоиды питающей сети в общем случае для переменного тока

Uампл = Uдейств * √2.

Для электросетей России действующие напряжение однофазной сети – 220 В, а амплитудное примерно 311

Простыми словами – на выходе мы получаем пульсации длиною в пол периода (20 мс для 50 Гц) от 0 В, до 311 В. В среднем напряжение получается меньше чем 220 вольт, это используют для питания нетребовательных к качеству напряжения потребителей или для включения ламп накаливания в подсобных, хозяйственных помещениях и подъездах. Так снижается потребляемая мощность и возрастает срок службы.

Лирическое отступление:

Долговечность таких светильников колоссальная, я пришел в цех год назад, а лампу установили еще в 2013 году, так она до сих пор светит по 12 часов каждые сутки. Но такой свет нельзя использовать в рабочих помещениях, из-за высоких пульсаций. Осциллограмы входных и выходных напряжений изображены ниже:

Однополупериодная схема отсекает только одну полуволну, что вы и видите на эпюре выше. Из-за такого питания мы получаем большой коэффициент пульсаций.

Стоит сказать, что если немного сменить тему и перейти от сетевых выпрямителей, то однополупериодная схема широко используется в импульсной схемотехнике, выпрямляя напряжение вторичной обмотки импульсного трансформатора.

На маломощных импульсных источниках питания тоже используют эту схему. Именно так, скорее всего, сделано ваше зарядное устройство для мобильного телефона.

Двухполупериодная схема

Для снижения коэффициента пульсаций и ёмкости фильтра используют другую схему – двухполупериодную. Называется она – диодный мост. Переменное напряжение поступает на точку соединения разноименных полюсов диодов, а постоянное по знаку с одноименных. Выходное напряжение такого моста называют выпрямленным пульсирующим (или не стабилизированным). Именно такое включение диодов наиболее распространено во всех сферах электроники.

На эпюрах вы видим, что обе вторая полуволна переменного напряжения «переворачивается» и поступает в нагрузку. В первую половину периода ток протекает через диоды VD1-VD4, во вторую через пару VD2-VD3.

Напряжение на выходе пульсирует с частотой в 100 Гц

Вторая схема используется в источниках питания со средней точкой, по сути это две однополупериодные объединенные со вторичной обмоткой трансформатора со средней точкой. Аноды подсоединяются к крайним концам обмотки, катоды к одному вывод нагрузки (плюсовой), второй вывод нагрузки подсоединяется к отводу от середины обмотки (средней точке).

График выходного напряжения аналогичен и мы его рассматривать не будем. Существенное отличие лишь в том, что ток одновременно протекает через один диод, а не через пару как в мосте. Это снижает потери энергии на диодном мосте и лишний нагрев полупроводников.

Уменьшение коэффициента пульсаций

Коэффициент пульсаций – это величина, которая отражает насколько сильно пульсирует выходное напряжение. Или наоборот – насколько стабильно и равномерно ток подаётся в нагрузку.

Чтобы снизить коэффициент пульсаций параллельно нагрузке (выходу диодного моста) устанавливают всевозможные фильтры. Самый простой вариант – установить конденсатор. Чтобы пульсации были как можно меньше, постоянная времени Rнагрузки Cфильтра должна быть на порядок (а лучше несколько) больше периода пульсаций (в нашем случае 10 мс).

Для этого либо нагрузка должна иметь высокое сопротивление и малый ток, либо ёмкость конденсатора достаточно большой.

Расчетное соотношение для подбора конденсатора выглядит так:

Кп – это требуемый коэффициет пульсаций.

Kп= Uампл/Uсрвыпр

Для улучшения ряда характеристик фильтра могут применяться LC цепи, соединенные по схеме Г или П-фильтра, в отдельных случаях и другие конфигурации. Недостатком использования LC фильтров в радиолюбительской практики является необходимость подбора фильтрующего дросселя. А нужного по номиналу (индуктивности и току) зачастую нет под рукой. Поэтому приходится либо мотать самому, либо выходить из сложившейся ситуации другим образом – выпаяв из подобного по мощности блока питания.

Моделирование однофазных выпрямителей

Давайте закрепим эту информацию на практике и займемся моделированием электроцепей. Я решил, что для создания модели такой простой схемы отлично подойдет пакет Multisim – он наиболее прост в освоении из всех мне известных и меньше всего требует ресуров.

Однако алгоритмы моделирования у него проще чем в Orcad или Simulink (хотя это и математическое моделирование, а не имитационное), поэтому результаты моделирования некоторых схем не являются достоверными. Multisim подходит для изучения основ электроники, режимов работы транзистора, операционных усилителей.

Не стоит недооценивать возможностей этой программы, при должном подходе она способна отобразить работу сложных устройств.

Мы рассмотрим модели первых двух схем, третья схема, по существу аналогична второй, но имеет меньшие потери за счет исключения двух ключей и большую сложность – из-за необходимости применения трансформатора с отводом от середины вторичной обмотки.

Однополупериодная схема

Схема, по которой происходит моделирование

Источник питания имитирует однофазную бытовую сеть с характеристиками:

• синусоидальный ток;
• 220 в действующее напряжение;
• частота – 50 гц.

В программе я не нашел амперметра и вольтметра, их роль выполняют мультиметры. Позже обратите внимание на обилие их настройки, и возможность выбора рода тока.

В приведенной модели мультиметр XMM1 – измеряет ток в нагрузке, XMM3 – напряжение на выходе выпрямителя, XMM2 – напряжение на входе, XSC2 – осциллограф. Обращайте внимание на подписи элементов – это исключит вопросы при анализе рисунков, которые будут ниже. Кстати в Multisim представлены модели реальных диодов, я выбрал самый распространенный 1n4007.

Красным цветом изображена осциллограмма на входе (канал А) в поле с результатами измерений. Синим цветом – выходное напряжение (канал В). У первого канала цена деления одной клеточки по вертикали – 200 В/дел, а у второго канала – 500. Я нарочно так сделал, чтоб разделить осциллограммы визуально иначе они сливались. Желтая вертикальная линия в левой трети экрана – это измеритель, величина напряжений в точке с максимальной амплитудой описана ниже черного экрана.

Амплитуда входа – 311.128 В, как и было сказано в начале статьи, а на выходе – 310.281 разница почти в один вольт обусловлена падением на диоде. В правой части изображения результаты измерений мультиметров. Названия окон соответствуют названиям мультиметров XMM в схеме.

Из эпюры мы видим, что действительно в нагрузку поступает только одна полуволна напряжения, а среднее его значение – 98 В, что больше чем в двое меньше входного действующего 220 В переменного по знаку.

На следующей схеме мы добавили фильтрующий конденсатор и один мультиметр для измерения тока нагрузки, запомните их подписи, чтобы не запутаться при изучении рисунков.

Резистор перед диодом нужен для измерения тока заряда конденсатор, чтобы узнать ток – разделите число вольт на 1 (сопротивление). Однако в дальнейшем мы заметим, что при больших токах на резисторе падает значительное напряжение, которое может сбить с толку при измерениях, в реальных условиях – это вызвало бы нагрев резистора и потерю КПД.

На осциллограмме изображено оранжевым входное напряжение, а красным входной ток. Кстати здесь заметен сдвиг тока в сторону опережения напряжения.

На осциллограмме выходного сигнала мы видим как работает конденсатор – напряжение в нагрузке в то время, когда диод закрыт и проходит одна полуволна, спадает плавно, среднее его значение вырастает, а пульсации снижаются. После, на положительной полуволне, конденсатор подзаряжается и процесс повторяется.

Увеличив сопротивление нагрузки в 10 раз, мы снизили ток, конденсатор не успевает разряжаться, пульсации стали гораздо меньше, таким образом мы доказали теоретические сведения описанные в предыдущем разделе о пульсациях и влиянии на них тока и ёмкости. Для того чтобы показать это мы могли изменить ёмкость конденсатора.

Входной сигнал тоже изменился – токи заряда снизились, а их форма осталась прежней.

Двухполупериодная схема

Давайте рассмотрим, как выглядит в действии схема выпрямления обоих полупериодов. Мы установили на вход диодный мост.

На осциллограммах видно, что в нагрузку поступают обе полуволны, но пульсации очень большие.

На входной осциллограмме появилась нижня часть полуволны у тока (красным цветом).

Снизим пульсации установив фильтрующий электролитическй конденсатор по входу. На практике желательно параллельно ему установить еще и керамический, чтобы снизить высокочастотные составляющие синусоиды (гармоники).

На входной осциллограмме видно, что добавилась обратная полуволна при заряде конденсатора (она становится положительной после моста).

На выходной осциллограмме видно, что пульсации стали меньше чем в первой схеме с фильтрующим конденсатором, обратите внимание – напряжение стремится к амплитудному, чем меньше пульсаций – тем ближе его среднее значение к амплитуде.

Если увеличить ток нагрузки в 20 раз, снизив её сопротивление, мы увидим сильные пульсации на выходе.

И бОльшие токи зарядов на входе, очень заметно смещение тока фазы. Процесс заряда конденсатора происходит не линейно, а экспоненциально, поэтому мы видим, что напряжение повышается, а ток падает.

Заключение

Выпрямители широко используются во всех сферах электроники и электричестве в целом. Выпрямительные цепи устанавливаются везде – от миниатюрных блоков питания и радиоприёмниках до цепей питания мощнейших двигателей постоянного тока в крановом оборудовании.

Моделирование отлично помогает понять процессы протекающих в схемах и изучить, как изменяются токи от изменения параметров цепи. Развитие современных технологий позволяет изучать сложные электрические процессы без наличия дорогого оборудования типа спектральных анализаторов, частотомеров, осциллографов, самописцев и сверхточных вольт-амперметров. Оно позволяет избежать ошибок при проектировании схем перед сборкой.

Ранее ЭлектроВести писали, что Украина готовится к присоединению к энергетической системы Европы. На фоне этого между двумя энергетическими компаниями Украины «НЭК«Укрэнерго» и «НАЭК«Энергоатом» возник конфликт, потому что компании видят решение вопроса интеграции с энергосистемой ЕС по-разному. В Укренерго предлагают сделать вставку постоянного тока на границе энергосистемы Украины и Бурштынской ТЭС, а Энергоатом представил проект «Энергомост «Украина – ЕС».

По материалам: electrik.info.

Понижающие трансформаторы 220-110 Вольт , повышающие трансформаторы 110-220 Вольт, универсальные трансформаторы 220-110 / 110-220 Вольт

Понижающие трансформаторы 220 -110 В изменяют (понижают) входящий переменный ток 220 Вольт до 110 Вольт  тоже переменного тока.

Есть трансформаторы (преобразователи напряжения), которые встроены в блоки питания, они преобразуют 220 Вольт переменного тока в 12 Вольт постоянного — в них установлен выпрямитель тока. Например, блок питания для светодиодной ленты, которой требуется 12 Вольт постоянного тока,  является понижающим трансформатором с выпрямителем (выдаёт постоянный ток). И такие блоки питания могут  продаваться в комплекте со светодиодной лентой для установки  в доме. Это так называемые электронные трансформаторы- в них нет ни катушек, ни сердечника, а стоят микросхемы, резисторы, конденсаторы и др.

Но чаще используются понижающие трансформаторы 220 — 110 В. Так как  из-за границы из США или Японии  привозятся электроприборы с входным напряжением 110 Вольт: телевизоры, блендеры, утюги, мясорубки, пылесосы и т. д.



Трансформаторы бывают с магнитопроводом  стержневым:

Стержневой сердечник трансформатора.

Обмотка производится на двух стержнях.(слева и справа)



И с магнитопроводом броневым:

   Броневой сердечник трансформатора.

Обмотка производится на среднем (центральном) стержне.

А также есть тороидальные трансформаторы.

 Тороидальный сердечник трансформатора.

 Магнитопровод выполнен в виде тороида (кольца), обмотка имеет форму бублика.

   ————————————————————————————————





—————————————————————————————————



Какой же тип трансформатора лучше?

 Стержневые , броневые- это обычные трансформаторы и работают по схожему  принципу:

 Плюсы:

 имеют большую мощность,

 имеют низкую стоимость.

 Минусы:

 требуют запаса мощности на 15-20 процентов,

 выдают ток с более широким размахом колебаний



 Тороидальные трансформаторы тоже имеют свои преимущества:

 Плюсы:

 выдают ток более чистый (без резких скачков и колебаний),

 имеют небольшие размеры и вес,

 меньше нагреваются,

 выдают заявленный ток,

 не шумят.

 Минусы:

имеют более высокую стоимость

Какой понижающий трансформатор выбрать, решает сам покупатель.



Важно! Необходимо помнить, что мощность трансформатора должна совпадать, а в броневых и стержневых трансформаторах превышать на 15-20 процентов мощность подсоединяемого электроприбора или всех подсоединяемых приборов, чтобы избежать перегрева или поломки задействованного оборудования.

Повышающие или универсальные трансформаторы работают по схожему принципу. На рынке существует большой выбор разных типов трансформаторов для разных целей.

Перед тем как купить трансформатор нужно узнать его мощность и мощность подключаемых электроприборов.

В нашем интернет-магазине представлены тороидальные и обыкновенные типы трансформаторов.

Штиль АТ 220/110-1,0-50 Тороидальный понижающий трансформатор  (автотрансформатор)	ETS-ELECA 220-110 Обыкновенный понижающий , повышающий трансформатор	ST-1000B DAYTON Обыкновенный понижающий , повышающий трансформатор

www. shop.ecoteco.ru

Мостовые выпрямители | Купить мостовые выпрямители и другие детали для дискретных полупроводников

Мостовые выпрямители — это дискретные полупроводники, поскольку они имеют одно полупроводниковое устройство, то есть диод, и являются противоположностью полупроводниковой интегральной схеме, которая имеет различные устройства на одном полупроводнике. RS Components предлагает широкий спектр высококачественных компонентов от ведущих брендов, включая ON Semiconductor, Vishay, IXYS и Semikron.

Для чего нужны мостовые выпрямители?

Схема диодного моста была изобретена в 1895 году, и Лео Грец разработал аналогичную схему, поэтому они также могут быть известны как схема Гретца или мост Гретца.Мостовой выпрямитель состоит из 4 или более диодов, которые образуют определенную конфигурацию: одноименный мост. Этот диодный мост может преобразовывать входной переменный ток (AC) в постоянный (DC), что является основной функцией для большинства электронных устройств. Он также обеспечивает одинаковую выходную полярность для любой входной полярности. Эти устройства работают с двухпроводным входом переменного тока, имеют в своей конструкции два диодных выпрямителя и предлагают двухполупериодное выпрямление.

Для чего используются мостовые выпрямители?

Мостовые выпрямители

обычно используются в источниках питания, которые обеспечивают необходимое постоянное напряжение для электронных компонентов или устройств, и используются в различных приложениях, таких как бытовая техника и белые товары.Кроме того, такие устройства популярны среди любителей электроники, которым нравится конструировать схемы. Выпрямители обычно делятся на однофазные и трехфазные, а затем снова делятся на неуправляемые, полууправляемые и полностью управляемые выпрямители. Они поставляются в различных корпусах и типах монтажа, включая винтовое крепление, поверхностное крепление и сквозное отверстие.

Каковы преимущества мостовых выпрямителей?

Высокое пиковое обратное напряжение (PIV), которое идеально подходит для приложений высокого напряжения. Высокий коэффициент использования трансформатора. Конструкция с трансформатором или без него — не требует трансформатора с центральным ответвлением.

Каковы недостатки мостового выпрямителя?

Недостатки мостовых выпрямителей Дороже, чем другие выпрямители, так как для этого требуется четыре диода Не идеально, когда требуется выпрямление небольшого напряжения Поскольку мостовые выпрямители представляют собой дискретные устройства, некоторые из них необходимо приобретать вместе с другими устройствами для достижения желаемой функциональности для чего они предназначены. Для некоторых инженерных нужд возможность приобретения дискретных полупроводников делает создание прототипов и производство более доступным.

1- Трехимпульсный неуправляемый выпрямитель подключен к 3 фазе, 4 провода, 220 В …

1. Трехфазная цепь неуправляемого выпрямителя с частотой 50 Гц используется для питания резистивной нагрузки …

1. Для питания резистивной нагрузки в 100 Ом используется трехфазный неуправляемый выпрямитель с частотой 50 Гц. Питание несимметрично и определяется как v.-127,28 cos (ot) V 127,28 sin (ot-0,5236) V n63,64 cos (ot + 2,0944) V a) Нарисуйте принципиальную схему. б) Изобразите формы трех фазных напряжений.c) Используйте векторную диаграмму или любой другой метод для получения линейных напряжений v и d) Изобразите формы волн линейных напряжений v и v. д) Получите …

1. Соединенная звездой вторичная обмотка трехфазного трансформатора 60 Гц, как показано на рис. 3, питает …

1. Соединенная звездой вторичная обмотка трехфазного трансформатора 60 Гц, как показано на рис. 3, питает трехфазный неуправляемый выпрямитель HW, нагруженный чистым резистором 10 Ом. Обрыв цепи предохранителя Fy. L. Определите периоды проводимости диодов. Ii Изобразите форму волны выходного напряжения.F1 D D и D в мсек. фаза A iii. Рассчитайте напряжение вторичной линии, если среднее значение iv. Изобразите формы сигналов питающих токов i и …

я хочу получить ответ с подробностями Упражнение с однофазным управляемым выпрямителем Выведите выражения среднего .

..

я хочу получить ответ с подробностями Упражнение с однофазным управляемым выпрямителем Выведите выражения для среднего напряжения и тока нагрузки в однофазных полуволновых выпрямителях и резистивной нагрузке.Нарисуйте кривые напряжения питания. выходное напряжение, выходной ток, напряжение тиристора и ток тиристора Упражнение В однофазном полуволновом управляемом выпрямителе и резистивном кадре желательно получить среднее напряжение нагрузки 80 В. Определите угол зажигания, если напряжение питания переменного тока равно 230 V. Если нагрузка …

1. (10 PT) Схема трехфазного мостового выпрямителя, показанная на рисунке, фазное напряжение 220 В (действующее значение). Нагрузка 100 Ом подключается через выпрямитель.И первичный, и вторичный …

1. (10 PT) Схема трехфазного мостового выпрямителя, показанная на рисунке, фазное напряжение 220 В (действующее значение). Нагрузка 100 Ом подключается через выпрямитель. Как первичная, так и вторичная обмотки трансформатора. Предположим, что коэффициент трансформации трансформатора равен единице. Все соединены по схеме Y a) 3 PTI В верхней части графика напряжения на следующей странице укажите диоды, которые будут проводить в течение различных интервалов времени. б) 17 PT] Постройте …

Нужна помощь с пунктами e) и f).e) Выведите формулу и укажите числовое значение для коэффициента мощности на входе фазы A. f) Выведите формулу и укажите числовое значение THD сетевого тока ia (…

Нужна помощь с пунктами e) и f). д) Выведите формулу и дайте числовое значение для входных данных. коэффициент мощности фазы А. е) Выведите формулу и укажите числовое значение THD. линейного тока ia (t) Q3: Трехфазный выпрямитель с шестью диодами [15 точек] Трехфазный диод-выпрямитель, представленный ниже, имеет шесть диодов и чисто резистивную нагрузку Rout.Источники синусоидального входного напряжения (с разностью фаз 120 ‘) соединены звездой и имеют амплитуду между фазой и нейтралью Vn …

Управляемые трехфазные выпрямители На рис.

4-20а показан управляемый шестиимпульсный трехфазный выпрямитель. Угол задержки a равен …

Управляемые трехфазные выпрямители На рис. 4-20а показан управляемый шестиимпульсный трехфазный выпрямитель. Угол задержки a отсчитывается от того места, где SCR начал бы проводить, если бы он был диодом. Изобразите выходное напряжение управляемого выпрямителя для угла задержки 60 °.

Однофазный полуволновой выпрямитель SCR используется для уменьшения среднее напряжение по нелинейному.2 (средн.) + 5 Ом Рассчитайте средний ток нагрузки при напряжении источника 110 В RMS и угол срабатывания 90 градусов Однофазный полуволновой выпрямитель с тиристором используется для уменьшения среднего напряжения на нелинейной резистивной нагрузке, где резистивное значение представлено средним значением Рассчитать …

1. Однофазный двухполупериодный выпрямитель имеет источник переменного тока с Vm = 24 В при f = 60 Гц. Определите 2-ю гармонику выходного напряжения. 2. Средний ток однофазного мостового выпрямителя на своем…

1. Однофазный двухполупериодный выпрямитель имеет источник переменного тока с Vm = 24 В при f = 60 Гц. Определите 2-ю гармонику выходное напряжение. 2. Средний ток однофазного мостового выпрямителя на его Сторона постоянного тока составляет 6,94 А. Какой средний ток протекает через каждый диод?

Если вы не можете ответить на вопрос, достаточно будет даже простых шагов / формул, которым следовать.

Даже простых шагов / формул относительно того, чему следовать, будет достаточно, если вы не можете ответить на вопрос.Нарисуйте мостовой выпрямитель с однофазным питанием 240 В (Au) с понижающим трансформатором 4: 1. К выходу подключена нагрузка 10-2. Предположим упрощенную модель для диодов с VoN 1 В на диод и нулевым током утечки. (a) Нарисуйте кривые напряжения, тока и p (t) для одного диода. (b) Выведите спецификацию напряжения на диоде из осциллограмм напряжения и добавьте 50% …

Рассмотрим схему однофазного двухполупериодного выпрямителя, показанную ниже, с синусоидальным входом и 120 В среднекв…

Рассмотрим схему однофазного двухполупериодного выпрямителя, показанную ниже, с синусоидальным входом и 120 В среднеквадратического значения при 60 Гц и нагрузке R = 250 TiD DAZ 40 AD AD ww D (a) (b) Рассмотрите возможность добавления конденсатора фильтра к полному входу. волновой выпрямитель в Задаче 3 для уменьшения пульсаций на выходе (a) Рассчитайте минимальное значение емкости, необходимое для уменьшения пульсаций выходного напряжения до 1% от среднего значения (b) Рассчитайте средний выходной ток (c) Рассчитайте среднее значение …

Lenze Тормозные выпрямители | Валин

Lenze Тормозные выпрямители

Внешний тормозной резистор необходим для замедления больших моментов инерции или в случае более длительных операций в режиме генератора.Он преобразует энергию торможения в тепло. Выпрямители
AC Tech Lenze преобразуют переменное напряжение в постоянное. Выходные напряжения рассчитываются следующим образом:

• Мостовой выпрямитель (двухполупериодный) Vdc = Vac / 1,1

• Однополупериодный выпрямитель Vdc = Vac / 2,2

Выбор напряжения катушки

Напряжение питания (AC) Тип выпрямителя Напряжение катушки (DC)

110 Мост 103
220 Мост 180
230/240 Мост 205
220 Полуволна 103
230/240 Полуволна 103
317 Полуволна 150
380 Полуволна 180
400/415 Полуволна 180
460 Полуволна 205

Тип 99.198.20

Недорогие выпрямители, предназначенные для компактного монтажа в клеммных коробках. Крепежные отверстия диаметром 5,5 мм, максимальная температура 100ºC.

• Полноволновой • Полуволновой
• Максимальное напряжение 270 В • Максимальное напряжение 600 В
• Максимальный ток 1A • Максимальный ток 1A
переключение переменного тока или постоянного тока с переключением переменного тока.
подавитель. Отведения ЖЕЛТЫЙ • Отведения СИНИЙ

Тип 14.630,13 / 14

Выпрямители размером со спичечный коробок с варисторной защитой. При переключении на постоянный ток следует использовать ограничитель. Размеры: корпус 38,6 x 25 x 17,5 в глубину с возможностью для винтов M3 на основании или задней поверхности, отверстия 44 мм друг от друга.

• Полноволновой • Полуволновой
• 14.630.13.004 • 14.630.14.004
• Максимальное напряжение 270 В • Максимальное напряжение 460 В
• Максимальный ток 1.0A при 60ºC • Максимальный ток 1.0A при 70ºC

Тип 14.630.32 / 33

Выпрямители размером со спичечный коробок с 6 выводами для коммутации постоянного тока и встроенным подавителем. Размеры: глубина 52 x 38 x 22 мм, крепежные отверстия 3,3 мм, расстояние между ними 42 мм.

• Полноволновой • Полуволновой
• 14.630.32.016 • 14.630.33.006
• Максимальное напряжение 270 В • Максимальное напряжение 460 В
• Максимальный ток 0,75A • Максимальный ток 0,75A

Тип B3-18464 / B3-17720

Выпрямители, рассчитанные на переключение постоянного или переменного тока средних и больших индуктивных тормозных катушек.При переключении на постоянный ток следует использовать ограничитель. Размеры: площадь основания 70 x 31 мм, высота 38 мм, 2 крепежных отверстия 4,1 мм x 60 мм.

• Полноволновой • Полуволновой
• Максимальное напряжение 275 В • Максимальное напряжение 575 В
• Выход 250 В постоянного тока / 2 А макс. • Выход 250 В постоянного тока / 2 А макс.
• Температурный диапазон 0-60ºC • Температурный диапазон 0-60ºC

Тип B3-

Автоматическое переключение постоянного тока

Новый дизайн мостового выпрямителя с внутренней коммутацией постоянного тока, который работает автоматически при отключении питания, что ускоряет включение тормоза и позволяет останавливать / запускать нужную частоту.Подходит для монтажа на панели или в клеммной коробке, размеры 49,5 x 31 x 20 в глубину, крепежные отверстия 3,3 x 38 мм друг от друга.

• Питание 300 В переменного тока макс.
• Выход 2 А при –20 до + 40 ° C, 1 А при +40 до + 70 ° C

Тип B3-93500 Принудительное напряжение

Новый недорогой и компактный выпрямитель с принудительным напряжением для монтажа в клеммную коробку или на панель. Устройство переключается изнутри с двухполупериодного питания на полуволновое через прибл. 0,25 с. Это позволяет ускорить отпускание тормоза за счет согласования полуволновой подачи питания на катушку или более быстрое включение тормоза за счет согласования полноволновой подачи питания.

• Крепление на панель или клеммную коробку, глубина 61 x 50 x 20, крепежные отверстия на расстоянии 3,3 мм x 38 мм.
• Питание 200-500 В переменного тока
• Выход 1 А при –20 до + 40 ° C, 0,5 А при +40 до + 70 ° C

Тип B3-69500 ​​Принудительное напряжение

Полупериодный выпрямитель с силовым напряжением, подходящий для более быстрой подачи питания на большие постоянные токи. тормоза. Когда переменный ток питание включено, устройство передает полную форму волны в течение примерно 0,5 секунды. Затем он переключается внутри, чтобы передать половину сигнала для удержания тормоза.Включение тормозной катушки на постоянный ток. сторона выпрямителя необходима для подъемников и подъемников. Выбор катушки такой же, как и для стандартных однополупериодных выпрямителей. Сертифицированы CSA и UL. Когда d.c. следует использовать глушитель.

• Вход: 440 В переменного тока. макс
• Выход: 250 В постоянного тока. 3 А макс
• Диапазон температур: от 0 до 60 ° C
• Диаметр крепежных отверстий: 4,5 мм

Схема подключения выпрямителя напряжения

Кодирование выпрямителя | Компания Integrated Rectifier Technologies Inc.

ВЫПРЯМИТЕЛЬ

AA	=	ЦЕПЬ СИГНАЛИЗАЦИИ (с одиночным зеленым светодиодным индикатором состояния на передней дверце корпуса). * Примечание. Укажите, требуется ли лампа красного (или другого цвета) или другое место для установки.
Ab	=	ЦЕПЬ СИГНАЛИЗАЦИИ (с двумя светодиодными лампами состояния (зеленая и красная) на передней двери корпуса). * Примечание. Укажите, требуется ли лампа другого цвета или другое место для установки.
Ас	=	ЦЕПЬ СИГНАЛИЗАЦИИ (с одиночной зеленой лампой накаливания на крыше шкафа). * Примечание. Укажите, требуется ли лампа красного (или другого цвета) или другое место для установки.
Ad	=	ЦЕПЬ СИГНАЛИЗАЦИИ (с 1 комплектом контактов реле ФОРМЫ «C», подключенных к клеммной колодке для внешнего подключения, чтобы обеспечить удаленный мониторинг сигналов тревоги).
Ae	=	ЦЕПЬ СИГНАЛИЗАЦИИ (с 2 наборами релейных контактов ФОРМЫ «C», подключенных к клеммной колодке для внешнего подключения, чтобы обеспечить удаленный мониторинг сигналов тревоги).
Ач	=	ЦЕПЬ БУДИЛЬНИКА (со счетчиком часов прошедшего времени).
В	=	МОНТАЖНЫЕ НОЖКИ ОСНОВАНИЯ: 12 ″
Ba	=	МОНТАЖНЫЕ НОЖКИ ОСНОВАНИЯ: 24 ″
Д	=	ОБНОВЛЕННЫЙ ДИОД (или SCR) ПИКОВОЕ ОБРАТНОЕ НАПРЯЖЕНИЕ (PIV) НОМИНАЛ * Примечание. Типичное обновление — до 1200 вольт.Сообщите, если требуется еще один рейтинг.
E	=	ФИЛЬТР ЭФФЕКТИВНОСТИ (ДРОССЕЛЬ)
Ф.	=	НЕСТАНДАРТНАЯ ОТДЕЛКА КОРПУСА * Примечание: См. Соответствующий лист технических данных / спецификацию IRT для предоставленной стандартной отделки.
G	=	РОЗЕТКА ДЛЯ УДОБСТВА GFI
H	=	ЗАМЕНА ВТОРИЧНОГО ПРЕДОХРАНИТЕЛЯ ПЕРЕМЕННОГО ТОКА НА ВЫКЛЮЧАТЕЛЬ (предел 100 А)
Я	=	ЦЕПЬ ПРЕРЫВАНИЯ (несинхронный твердотельный тип)
Ig	=	ЦЕПЬ ПРЕРЫВАНИЯ (синхронного типа GPS)
Дж	=	Нестандартная входная частота переменного тока (50 Гц.типичная)
К	=	СПЕЦИАЛЬНЫЕ НОКАУТЫ * Примечание: укажите размер, количество и местоположение.
л	=	НЕСТАНДАРТНЫЕ КЛЕММЫ ПОСТОЯННОГО ТОКА * Примечание. Укажите тип (положительный выход постоянного тока, отрицательный выход постоянного тока, вход электрода сравнения, вход датчика структуры и т. Д.), Требуемый размер и количество.
М	=	ДОПОЛНИТЕЛЬНЫЙ ИЛИ НЕСТАНДАРТНЫЙ ВЫПРЯМИТЕЛЬНЫЙ СЧЕТЧИК (А) * Примечание. Укажите требуемый тип и количество.См. Соответствующий лист технических данных / спецификацию IRT для предоставленных стандартных счетчиков.
млн лет	=	ОБНОВЛЕНИЕ ДО ЦИФРОВЫХ СВЕТОДИОДНЫХ СЧЕТЧИКОВ
N	=	ДОПОЛНИТЕЛЬНАЯ ОТРИЦАТЕЛЬНАЯ ВЫХОДНАЯ ЦЕПЬ ПОСТОЯННОГО ТОКА (включает реостат, шунт для контроля тока, клемму выходного наконечника постоянного тока и переключатель на амперметр) * Примечание. Укажите сопротивление реостата и требуемый ток цепи.
Na	=	ДОПОЛНИТЕЛЬНАЯ ОТРИЦАТЕЛЬНАЯ ВЫХОДНАЯ ЦЕПЬ ПОСТОЯННОГО ТОКА (включает в себя скользящий резистор, шунт для контроля тока, клемму выходного наконечника постоянного тока и переключатель к амперметру) * Примечание. Укажите сопротивление резистора и требуемый ток цепи.
Nb	=	ДОПОЛНИТЕЛЬНАЯ ОТРИЦАТЕЛЬНАЯ ВЫХОДНАЯ ЦЕПЬ ПОСТОЯННОГО ТОКА (включает шунт для контроля тока, клемму выходного наконечника постоянного тока и переключатель на амперметр)
Nc	=	ДОПОЛНИТЕЛЬНАЯ ОТРИЦАТЕЛЬНАЯ ВЫХОДНАЯ ЦЕПЬ ПОСТОЯННОГО ТОКА (включает шунт для контроля тока и клемму выхода постоянного тока, но НЕ подключена к амперметру)
Nx	=	ПРЕДОХРАНИТЕЛЬ ДОПОЛНИТЕЛЬНОЙ ОТРИЦАТЕЛЬНОЙ ВЫХОДНОЙ ЦЕПИ ПОСТОЯННОГО ТОКА (дополнительная опция к любой из вышеперечисленных опций «N», включающая защитный предохранитель в каждую вспомогательную выходную цепь постоянного тока)
О	=	ВЫКЛЮЧАТЕЛЬ СЧЕТЧИКА «ВЫКЛ. — ВКЛ.»
Оа	=	ВЫКЛЮЧАТЕЛЬ СЧЕТЧИКА «ВЫКЛ. — МГНОВЕННОЕ ВКЛ.»
Ox	=	ПЕРЕКЛЮЧАТЕЛЬ ИЗМЕРИТЕЛЬНОГО ТИПА С ЭКОЛОГИЧЕСКИМ УПЛОТНЕНИЕМ (дополнительная опция к любому из вышеперечисленных вариантов «O», включающая усовершенствованное уплотнение корпуса переключателя)
п.	=	ДОПОЛНИТЕЛЬНАЯ ПОЛОЖИТЕЛЬНАЯ ВЫХОДНАЯ ЦЕПЬ ПОСТОЯННОГО ТОКА (включает реостат, шунт для контроля тока, клемму выходного наконечника постоянного тока и переключатель на амперметр) * Примечание. Укажите сопротивление реостата и требуемый ток цепи.
Па	=	ДОПОЛНИТЕЛЬНАЯ ПОЛОЖИТЕЛЬНАЯ ВЫХОДНАЯ ЦЕПЬ ПОСТОЯННОГО ТОКА (включает в себя скользящий резистор, шунт для контроля тока, клемму выходного наконечника постоянного тока и переключатель к амперметру) * Примечание. Укажите сопротивление резистора и требуемый ток цепи.
Пб	=	ДОПОЛНИТЕЛЬНАЯ ЦЕПЬ ПОЛОЖИТЕЛЬНОГО ВЫХОДА ПОСТОЯННОГО ТОКА (включает шунт для контроля тока, клемму вывода постоянного тока и переключатель на амперметр)
ПК	=	ДОПОЛНИТЕЛЬНАЯ ЦЕПЬ ПОЛОЖИТЕЛЬНОГО ВЫХОДА ПОСТОЯННОГО ТОКА (включает шунт для контроля тока и клемму выхода постоянного тока, но НЕ подключена к амперметру)
Такс.	=	ЗАЩИТНЫЙ ПРЕДОХРАНИТЕЛЬ ЦЕПИ ДОПОЛНИТЕЛЬНОГО ПОЛОЖИТЕЛЬНОГО ВЫХОДА ПОСТОЯННОГО ТОКА (дополнительная опция к любой из вышеперечисленных опций «P» для включения защитного предохранителя в каждую вспомогательную выходную цепь постоянного тока)
Q	=	НЕСТАНДАРТНОЕ КОЛИЧЕСТВО МЕТЧИКОВ РЕГУЛИРОВКИ ТРАНСФОРМАТОРА (стандартно 25 ступеней (5-грубая и 5-точная)) * Примечание: Доступные варианты: 30 ступеней (5C-6F), 36 ступеней (6C-6F), 42 ступени ( 6C-7F) или 64 шага (4C-4M-4F).
Qa	=	НЕСТАНДАРТНЫЙ СПОСОБ РЕГУЛИРОВКИ ТРАНСФОРМАТОРА * Примечание. Укажите необходимый тип настройки. См. Применимый лист технических данных / спецификацию IRT для получения информации о стандартном методе.
R	=	ИЗМЕРИТЕЛЬ ПОТЕНЦИАЛА (поставляется с переключателем «ВЫКЛЮЧЕНО-МГНОВЕННОЕ ВКЛЮЧЕНИЕ» и (1) датчиком структуры и (1) входной клеммой электрода сравнения)
S	=	НЕСТАНДАРТНАЯ ЗАЩИТА ОТ ПЕРЕГРУЗКИ * Примечание. Укажите требуемый тип.См. Соответствующий лист данных / спецификацию продукта IRT для предоставленного стандартного типа.
т	=	РАСШИРЕННЫЕ ТЕМПЕРАТУРНЫЕ НОМИНАЛЫ (стандартная максимальная температура составляет 45 ° C (113 ° F)) * Примечание. Укажите требуемую максимальную допустимую температуру.
В	=	ПРЕДОСТАВЛЕНИЕ ДЛЯ БУДУЩЕГО ПОДКЛЮЧЕНИЯ УДАЛЕННОГО МОНИТОРИНГА * Примечание: укажите требования для будущего RMU, включая параметры, которые необходимо контролировать (i.е. Выходное напряжение и ток постоянного тока, потенциал и т. Д.), Если требуется дистанционное прерывание и требования к источнику питания переменного тока RMU.
VR	=	, ПОСТАВЛЯЕМЫЙ С УСТРОЙСТВОМ ДИСТАНЦИОННОГО МОНИТОРИНГА * Примечание: укажите требования к RMU, включая предпочтительную модель RMU, параметры, которые необходимо контролировать (например, выходное напряжение и ток постоянного тока, потенциал и т. Д.), Если требуется удаленное прерывание, и требования к источнику питания переменного тока RMU.
Вт	=	НЕСТАНДАРТНЫЙ ТИП КОРПУСА ИЛИ КОНСТРУКЦИЯ * Примечание: См. Соответствующий лист технических данных / спецификацию IRT для предоставленного стандартного типа корпуса.
Y	=	ТРЕБОВАНИЯ К СПЕЦИАЛЬНЫМ ИСПЫТАНИЯМ / ДОКУМЕНТАЦИИ * Примечание: См. Соответствующий лист данных / спецификацию IRT для стандартных испытаний и прилагаемой документации.
Z	=	ОПЦИЯ, НЕ В СПИСОКЕ * Примечание. Для других дополнительных функций, не перечисленных ранее, укажите особые требования.

Power Electronics MCQ (вопросы с несколькими вариантами ответов)

1) Какое из указанных устройств является самым быстрым коммутирующим устройством

1. МОП-транзистор
2. Триод
3. BJT
4. JEFT

Показать ответ Рабочее пространство

Ответ: a

Пояснение: Термин MOSFET означает «полевой транзистор на основе оксида металла и полупроводника».Это один из самых распространенных транзисторов в цифровой электронике. Это устройство с большинством носителей заряда с самым быстрым переключением, поскольку в нем нет неосновных носителей заряда, которым требуется больше времени для стабилизации.

---

2) Демпферная цепь используется для

1. Ограничение скорости нарастания напряжения на BJT
2. Ограничение скорости нарастания напряжения на SCR
3. Ограничение скорости нарастания тока через TRIAC
4. Ограничить скорость нарастания тока через BJT

Показать ответ Рабочее пространство

Ответ: b

Пояснение: Демпферная цепь относится к разновидности схемы защиты тиристора от DV / dt.Он используется для ограничения высокой скорости изменения напряжения от катода к аноду. Обычно он используется для защиты тиристора SCR от высоких напряжений DV / dt и di / dt.

---

3) Если максимальное значение приложенного напряжения для двухполупериодного выпрямителя с центральным ap (M-2) составляет 30 В, найдите величину пульсаций напряжения

1. 83,88
2. 84,52
3. 87,62
4. 89,59

Показать ответ Рабочее пространство

Ответ: b

Пояснение:

---

4) Найдите коэффициент мощности смещения однофазного полностью управляемого выпрямителя, который питает постоянный постоянный ток в нагрузке, когда величина угла мощности равна 30 ⁰

Покажи ответ Рабочее пространство

Ответ: c

Пояснение:

Учитывая, что ∅ = 30 ⁰

Мы знаем,

Коэффициент смещения = cos? ∅ = cos30 ⁰ =

---

5) В режиме прямой блокировки кремниевого выпрямителя тиристор равен

.

1. В состоянии
2. В естественном состоянии
3. Состояние смещения вперед
4. В выключенном состоянии

Показать ответ Рабочее пространство

Ответ: d

Пояснение: Режим прямой блокировки кремниевого выпрямителя относится к режиму, когда анод становится положительным по отношению к катоду.Это также называется выключенным состоянием.

---

6) Кремниевый выпрямитель включается, если анодный ток превышает

.

1. Ток срабатывания
2. Анодный ток
3. Катодный ток
4. Ток удержания

Показать ответ Рабочее пространство

Ответ: c

Пояснение: SCR означает выпрямитель с кремниевым управлением. После включения SCR он будет оставаться в том же проводящем состоянии до тех пор, пока анодный ток не станет ниже, чем ток удержания.

---

7) Анодный ток, проходящий через выпрямитель, управляемый кремнием, составляет 20 А. Если его ток затвора сделать половинным, каким будет анодный ток?

1. 10 А
2. 20 А
3. 5 А
4. 30 А

Показать ответ Рабочее пространство

Ответ: b

Объяснение: Когда тиристор становится активным или включен, ток затвора не может его контролировать. Таким образом, значение тока остается неизменным.

---

8) Выпрямитель, управляемый кремнием, отключается, когда время его выключения составляет

.

1. Больше, чем время выключения цепи
2. Меньше времени выключения цепи
3. Равно времени выключения цепи
4. Ни один из этих

Показать ответ Рабочее пространство

Ответ: b

Пояснение: Термин «выключено» означает, что он изменил свою форму с включенного состояния на выключенное и способен блокировать прямое напряжение.

---

9) Двухполупериодный выпрямитель 1 — выполнен на тиристорах. Если пиковое значение синусоидального входного напряжения составляет Vm, а значение угла задержки составляет? / 4 радиан, найдите среднее значение выходного напряжения

.

1. 0,25 В
2. M
3. 0,45 ВМ
4. 0,65 ВМ
5. 0,85 ВМ

Показать ответ Рабочее пространство

Ответ: b

Пояснение: Мы знаем, что для однофазного двухполупериодного выпрямителя

---

10) TRIAC такой же, как

1. Два параллельных тиристора
2. Два SCR соединены встречно параллельно
3. Один тиристор и один тиристор, подключенные параллельно
4. Два последовательно соединенных тиристора

Показать ответ Рабочее пространство

Ответ: b

Пояснение: TRIAC — это сокращение от трехконтактного переключателя переменного тока.Если разделить TRIAC, мы получим TRI ana AC. Название «TRI» предполагает, что устройство состоит из трех клемм, а «AC» означает, что устройство управляет переменным током. Это четырехуровневое двунаправленное устройство с 3 терминалами.

---

11) Схема однополупериодного выпрямителя, использующая идеальный диод, имеет входное напряжение 10 син? T В; найти среднее и среднеквадратичное значение выходного напряжения?

1. 3,18 В, 5 В
2. 3,68 В, 8 В
3. 4,18 В, 5 В
4. 4,68 В, 8 В

Показать ответ Рабочее пространство

Ответ: a

Пояснение:

Дано;

Максимальное входное напряжение = 10 В

Мы знаем, что для схемы однополупериодного выпрямителя

А действующее значение выходного напряжения

---

12) Солнечный элемент на 450 В подает питание на источник переменного тока 440 В, 50 Гц через трехфазный полностью управляемый мостовой преобразователь.Индуктивность величиной 10 А подключена к цепи постоянного тока для поддержания постоянного тока. Если сопротивление солнечного элемента составляет 1 Ом, каждый тиристор будет иметь обратное смещение на период

Ом.

1. 148 ⁰
2. 138 ⁰
3. 128 ⁰
4. 118 ⁰

Показать ответ Рабочее пространство

Ответ: b

Пояснение: Дано;

ЭДС солнечного элемента = 450 В

Постоянный ток I _{постоянный ток} = 10 А

Сопротивление солнечного элемента, элемента R = 1?

Мы знаем, что напряжение на инверторе = выходное напряжение солнечной батареи,

В _выход = — (450 — 10 × 1) = -440 В

Для моста с трехфазным управлением

---

13) Двухполупериодный выпрямитель 1 выполнен на тиристорах.Если пиковое значение синусоидального входного напряжения Vm и угол задержки isradian, найти среднее значение выходного напряжения?

1. 0,35 В _макс.
2. 0,45 В _макс.
3. 0,55 В _макс.
4. 0,65 В _макс.

Показать ответ Рабочее пространство

Ответ: c

Пояснение:

---

14) Какое из указанных устройств является наиболее подходящим силовым устройством для приложения переключения на более высокую частоту (выше 100 кГц)

1. SCR
2. Силовой полевой МОП-транзистор
3. GTO
4. BJT

Показать ответ Рабочее пространство

Ответ: b

Пояснение: Наиболее подходящим силовым устройством для коммутации с более высокой частотой (выше 100 кГц) является силовой полевой МОП-транзистор, поскольку он имеет более низкие коммутационные потери.Итак, для приложений переключения на более низкую частоту используется BJT.

---

15) Какое из данного устройства является современным полупроводниковым устройством, сочетающим в себе характеристики MOSFET и BJT?

1. SCR
2. диод Шоттки
3. Транзистор СВЧ
4. БТИЗ

Показать ответ Рабочее пространство

Ответ:

Пояснение: IGBT означает биполярный транзистор с изолированным затвором. Он включает в себя лучшие характеристики силовых полевых МОП-транзисторов и силовых транзисторов (BJT).Как и у полевого МОП-транзистора, он имеет низкую входную емкость и высокое входное сопротивление. В одном состоянии он имеет низкое сопротивление и высокую управляемую способность по току, как BJT.

---

16) Тиристор эквивалентный тиратронной лампе —

1. BJT
2. SCR
3. TRIAC
4. GTO

Показать ответ Рабочее пространство

Ответ: b

Пояснение: Тиристор известен как SCR, потому что это кремниевое устройство, используемое в качестве выпрямителя, и этим выпрямлением можно управлять.Он состоит из кремния только потому, что ток утечки в кремнии меньше, чем в германии. Если какое-либо устройство используется в качестве переключателя, необходимо, чтобы ток утечки был минимальным.

---

17) Полно-мостовой преобразователь с однофазным управлением питает высокоиндуктивную нагрузку постоянного тока. Провод питается от источника переменного тока 220 В, 50 Гц. Найдите основную частоту пульсаций напряжения на стороне постоянного тока в Гц

1. 300 Гц
2. 220 Гц
3. 100 Гц
4. 50 Гц

Показать ответ Рабочее пространство

Ответ: c

Пояснение: Формула для вычисления четных гармоник представлена ​​как

= 2f _S = 2 × 50 = 100 Гц

---

18) Однофазный полностью управляемый тиристорный мостовой преобразователь постоянного тока работает при угле включения 30 ⁰ и угле перекрытия 20 ⁰ постоянного выходного постоянного тока 10 А.найти основной коэффициент мощности на входе сети переменного тока?

1. 0,968
2. 0,766
3. 0,163
4. 0,586

Показать ответ Рабочее пространство

Ответ: b

Пояснение:

Дано;

α = 30 ⁰

µ = 20 ⁰

Мы знаем, что это основной коэффициент мощности или коэффициент смещения на входе сети переменного тока.

---

19) Найдите средний выходной сигнал полупреобразователя, подключенного к источнику питания 220 В, 50 Гц, и угол зажигания равен

.

1. 178.52
2. 248,05
3. 148,55
4. 198,49

Показать ответ Рабочее пространство

Ответ: c

Пояснение:

Дано;

Угол открытия α =

Мы знаем, что среднее выходное напряжение полупроводника равно

.

---

20) Диод свободного хода — это фазоуправляемые выпрямители.

1. Останавливает работу выпрямителя
2. Повышает коэффициент мощности сети
3. Причина дополнительных гармоник
4. Причина внезапной поломки

Показать ответ Рабочее пространство

Ответ: b

Пояснение: Диод свободного хода также называется байпасным диодом или коммутирующим диодом.Он используется для улучшения формы сигнала тока нагрузки и коэффициента мощности. Он подключен к реальности, которая управляется транзистором. Он позволяет рассеивать энергию, накопленную в индуктивности нагрузки в цепи, и обеспечивает непрерывный поток тока нагрузки, когда тиристор заблокирован.

---

21) В трехфазном мостовом выпрямителе максимальная проводимость каждого тиристора составляет

.

1. 120 ⁰
2. 90 ⁰
3. 30 ⁰
4. 60 ⁰

Показать ответ Рабочее пространство

Ответ: a

Пояснение: В трехфазном мостовом выпрямителе максимальная проводимость каждого тиристора составляет 120 ⁰

---

22) В мостовом выпрямителе с 3-фазным управлением частота пульсаций выходного напряжения зависит от

.

1. Коэффициент мощности
2. Частота питания
3. Источник напряжения
4. Угол открытия

Показать ответ Рабочее пространство

Ответ: b

Пояснение: В мостовом выпрямителе с трехфазным управлением частота пульсаций выходного напряжения зависит от частоты питания.Частота пульсаций выходного напряжения

F _out = общее количество импульсов × частота питания

В мостовом выпрямителе с регулируемым диаметром 3 диаметра частота пульсаций выходного напряжения в 6 раз превышает частоту питающей сети.

---

23) Трехфазный полный преобразователь питает чисто резистивную нагрузку при 220 В постоянного тока для 0 ⁰ угла открытия, найдите выходное напряжение для 90 ⁰ угла открытия

1. 30 В
2. 0 В
3. 90 В
4. 120 В

Показать ответ Рабочее пространство

Ответ: b

Пояснение: Мы это знаем,

---

24) Как называется преобразователь, который может работать как в 3-импульсном, так и в 6-импульсном режимах?

1. Трехфазный двухполупериодный преобразователь
2. Трехфазный полуволновой преобразователь
3. Трехфазный полупреобразователь
4. Однофазный полупреобразователь

Показать ответ Рабочее пространство

Ответ: c

Пояснение: Трехфазный преобразователь имеет дополнительную функцию, заключающуюся в том, что он работает как 6-импульсный преобразователь для угла открытия α <и как трехимпульсный преобразователь для угла открытия α ≥

---

25) Трехфазный полностью управляемый преобразователь может работать как

1. Преобразователь для α = от 0 до 120 ⁰
2. Преобразователь для α = 0 в 90 ⁰
3. Преобразователь для α = 0 в 180 ⁰
4. Преобразователь для α = от 0 до 60 ⁰

Показать ответ Рабочее пространство

Ответ: c

Пояснение: Как мы знаем, трехфазный полностью управляемый преобразователь работает только в двух квадрантах (первом и четвертом).

---

26) Трехфазный 6-импульсный преобразователь SCR подключается к источнику напряжения 220 В, 50 Гц, сети переменного тока и управляет приводом постоянного тока с напряжением на клеммах 210 В и номинальным значением тока 90 А. Если угол коммутации µ = 15 ⁰ и угол зажигания α = 60, ⁰ , найти номинал шунтирующего компенсатора и коэффициент мощности.

1. 1
2. 0,5
3. 2
4. 1,5

Показать ответ Рабочее пространство

Ответ: b

Пояснение:

Дано;

В = 210

I = 90 А

α = 60 ⁰

Мы знаем, что компенсация шунта

= VI tan альфа;

Подставляя значения V, I и α в уравнение выше, получаем

= 210 × 90 загар 60 ⁰

= 72, 735 VAR = 72.8 КВАР

А коэффициент мощности =

Cos α = Cos 60 ⁰ = 0,5

---

27) Какой из данных регуляторов обеспечивает изменение полярности выходного напряжения без использования трансформатора.

1. Линейный регулятор напряжения
2. Шунтирующий регулятор напряжения
3. Регулятор Buck-Boost
Регулятор напряжения серии

Показать ответ Рабочее пространство

Ответ: c

Пояснение: Понижающе-повышающий стабилизатор обеспечивает изменение полярности выходного напряжения без использования трансформатора.Понижающий-повышающий преобразователь относится к стабилизатору напряжения, используемому для регулирования источников питания постоянного тока. Может потребоваться выход с отрицательной полярностью по отношению к той же клемме входного напряжения. Выходное напряжение может быть больше или меньше входного.

---

28) Измельчитель преобразует

1. от переменного тока до постоянного тока
2. AC в AC
3. от постоянного тока до переменного тока
4. от постоянного тока до постоянного тока

Показать ответ Рабочее пространство

Ответ: d

Пояснение: Прерыватели относятся к статическим переключателям, используемым для обеспечения переменного напряжения постоянного тока от источника постоянного напряжения постоянного тока.Это преобразователи постоянного тока в постоянный. Это может быть повышающий или понижающий преобразователь постоянного тока в постоянный. В повышающем преобразователе постоянного тока выходное напряжение меньше входного. Он также известен как понижающий преобразователь. В повышающем режиме преобразователь постоянного тока, который также называют повышающим преобразователем, противоположен понижающему преобразователю. Также существует конвертер, основанный на комбинации этих двух; он работает как в понижающем, так и в повышающем режиме в зависимости от условий эксплуатации; этот тип прерывателя называется повышающим преобразователем.

---

29) Схема прерывателя работает в режиме управления TRC на частоте 4 кГц при питании 220 В постоянного тока.Для выходного напряжения 180 В найдите периоды проводимости и блокировки тиристора в каждом цикле.

1. 0,209 мс, 0,234 мс
2. 0,404 мс, 0,055 мс
3. 0,204 мс, 0,045 мс
4. 0,704 мс, 0,897 мс

Показать ответ Рабочее пространство

Ответ: c

Пояснение:

Дано;

В _выход = 180 В

В _с = 220 В

f = 4 кГц = 4 × 10 ³

Мы знаем,

---

30) Четырехквадрантный измельчитель не может работать как

1. Тиристор
2. Циклоконвертер
3. Одноквадрантный измельчитель
4. Инвертор

Показать ответ Рабочее пространство

Ответ: b

Пояснение: Циклоконвертер — это своего рода преобразователь переменного тока в переменный, основанный на тиристорах, который преобразует переменный ток одной частоты в переменный ток другой частоты без использования источника постоянного тока.Он используется в основном для увеличения или уменьшения частоты выходных напряжений по отношению к частоте входных напряжений, без использования каких-либо преобразователей AC-DC или DC-AC во время процесса. Сторона питания циклоконвертера считается входом, а сторона нагрузки — выходом.

---

31) Если повышающий прерыватель имеет напряжение источника V и рабочий цикл α, найдите выходное напряжение прерывателя.

Покажи ответ Рабочее пространство

Ответ: c

Пояснение:

Дано;

Напряжение источника =

В

Рабочий цикл = α

Мы знаем, что

Среднее значение выходного напряжения повышающего прерывателя равно

.

Где

В — источник напряжения, а α — рабочий цикл.

---

32) Сколько переключателей используется для построения трехфазного циклоконвертера в трехфазный?

1. 10
2. 14
3. 18
4. 24

Показать ответ Рабочее пространство

Ответ: c

Пояснение: 18 переключателей необходимы для создания трехфазного циклоконвертера. Для трех фаз трехфазного циклоконвертора требуется три набора трехфазных полуволновых цепей, и для каждой цепи требуется 6 тиристоров.Таким образом, общее количество требуемых тиристоров составляет 18.

---

33) Циклопреобразователь с трехфазного на трехфазный требует

1. 24 тиристора для 6-пульсного устройства
2. 36 тиристоров для 6-пульсного аппарата
3. 48 тиристоров для 3-импульсного устройства
4. 24 тиристора для 3-импульсного устройства

Показать ответ Рабочее пространство

Ответ: b

Пояснение: Циклопреобразователь трехфазный в трехфазный требует 36 тиристоров для 6-импульсных устройств.

---

34) В преобразователе из трехфазного в однофазный, использующем 6-импульсную мостовую схему, если входное напряжение составляет 220 В на фазу, найти значение основного среднеквадратичного значения выходного напряжения?

Покажи ответ Рабочее пространство

Ответ: d

Пояснение:

Дано;

Общее количество импульсов (м) = 6

Входное фазное напряжение (В _P ) = 220 В

Мы знаем, что исходное значение среднеквадратичного выходного напряжения равно

.

---

35) Трехфазный циклоконвертер используется для нахождения однофазного переменного тока на выходе переменной частоты.Если нагрузка однофазного переменного тока составляет 240 В, 50 А при коэффициенте мощности 0,8 с запаздыванием, найдите среднеквадратичное значение входного напряжения на фазу

.

1. 220 В
2. 240 В
3. 290 В
4. 20 В

Показать ответ Рабочее пространство

Ответ: c

Пояснение:

Дан,

В _{выход (среднеквадр.)} = 240 В

м = 3 (для 3 фазы)

Мы знаем, что исходное значение среднеквадратичного выходного напряжения равно

.

---

36) Однофазный полумостовой инвертор имеет входное напряжение 60 В постоянного тока.Если инвертор питает нагрузку 3,6 Ом, найдите среднеквадратичное выходное напряжение на основной частоте

.

1. 188 В
2. 168 В
3. 158 В
4. 178 В

Показать ответ Рабочее пространство

Ответ: a

Пояснение:

Дан,

Vs = 60

Мы знаем, что основная составляющая выходного напряжения однофазного полумостового инвертора задается как

---

37) ШИМ-переключение используется в инверторах источника напряжения с целью

1. Регулировка выходного тока
2. Управляющее входное напряжение
3. Регулировка входной мощности
4. Управление выходными гармониками и выходным напряжением.

Показать ответ Рабочее пространство

Ответ: d

Пояснение: PWM означает широтно-импульсную модуляцию. Он используется в инверторе источника напряжения для управления выходным напряжением и выходными гармониками. Это метод управления средней мощностью сигнала в непрерывном диапазоне путем переключения его между включенным и выключенным состояниями. Это метод создания амплитудной модуляции. При увеличении количества импульсов за полупериод порядок частоты гармоник увеличивается, так что размер фильтра уменьшается.

---

38) Однофазный мостовой инвертор с источником напряжения (VSI) питается от источника 240 В постоянного тока. Если импульс длительностью 60 ⁰ используется для запуска устройств в каждом полупериоде, найдите среднеквадратичное значение основной составляющей выходного напряжения.

1. 128 в
2. 148 В
3. 108 В
4. 168 В

Показать ответ Рабочее пространство

Ответ: c

Пояснение:

Заданная длительность импульса (d) = 60 ⁰

Вс = 240 В

Мы знаем, что ширина импульса равна

.

2д = 60 ⁰

D = 30 ⁰

Таким образом, среднеквадратичное значение основной составляющей выходного напряжения равно

.

---

39) Электродвигатель, развивающий пусковой момент 18 Нм, запускается с момента нагрузки 9 Нм на его валу.Если ускорение в начальной точке составляет 3 рад / сек ² , найти момент инерции системы (без учета трения)

1. 3 кг — м ²
2. 9 кг — м ²
3. 27 кг — м ²
4. 81 кг — м ²

Показать ответ Рабочее пространство

Ответ: a

Пояснение:

Дан,

Пусковой момент Испытание двигателя = 18 Нм

Момент нагрузки T _L = 9 Нм

Момент ускорения Ta = Tst- T _L = 18 Нм — 9 Нм = 9 Нм

Ускорение α = 3 рад / с ²

Мы знаем, что момент инерции равен

.

---

40) Если трехфазный полупреобразователь питается от электродвигателя постоянного тока с независимым возбуждением при постоянном токе возбуждения, электродвигатель может работать в заданных условиях.

1. Положительная частота вращения и отрицательный момент
2. Положительный результат и положительный ток
3. Отрицательная частота вращения и положительный момент
4. Отрицательная скорость и отрицательный момент

Показать ответ Рабочее пространство

Ответ: b

Пояснение: 3-х квадрантный привод только в одном квадранте; следовательно, мото может работать только в первом квадранте, который имеет положительную скорость и положительный крутящий момент.

---

41) A 240 В, 1200 об. / Мин.Двигатель постоянного тока с независимым возбуждением имеет сопротивление якоря 3 Ом. Понижающий прерыватель управляет двигателем постоянного тока с частотой 1 кГц. Входное постоянное напряжение, подаваемое на прерыватель, составляет 280 В. Если рабочий цикл прерывателя для двигателя, работающего на скорости 700 об / мин, найдите номинальный крутящий момент

.

1. 0,233
2. 0,338
3. 0,633
4. 0,951

Показать ответ Рабочее пространство

Ответ: b

Пояснение:

Дан,

Номинальная частота вращения (N ₁ ) = 1200 об / мин

Напряжение на якоре (В _a1 ) = 240 В

Ток якоря (I _a ) = 30 A

Сопротивление якоря (R _a ) = 3 Ом

Номинальная частота вращения (N ₂ ) = 700 об / мин и V _с = 280 В

Мы знаем,

Номинальная частота вращения 1200 об / мин. Напряжение на якоре двигателя,

В _a1 = E _b1 + I _a R _a

E _b1 = V _a1 — I _a R _a

= 240 — 30 × 3

= 240 — 90 = 150 В

при 700 об / мин,

При номинальном крутящем моменте ток якоря также будет номинальным, равным 30 А, потому что ток прямо пропорционален крутящему моменту

Так приложенное напряжение

В _a2 = E _b2 + I _a R _a

= 87.5 + 30 × 3

= 177,5 В

Так коэффициент заполнения,

---

42) Однофазный полууправляемый выпрямитель приводит в действие двигатель постоянного тока с независимым возбуждением. Постоянная противоэдс двигателя составляет 0,30 В / об / мин. Значение тока якоря 8 А без пульсаций, сопротивление якоря 3 Ом. Преобразователь работает от источника питания 240 В однофазного источника переменного тока с углом включения 60 ⁰ . Найдите скорость двигателя постоянного тока при этом условии

1. 120.6 об / мин
2. 168. 7 об / мин
3. 190,2 об / мин
4. 240. 8 об / мин

Показать ответ Рабочее пространство

Ответ: c

Пояснение:

Дан,

Постоянная противоэдс двигателя E _b = 0,30 В / об / мин

Ток якоря (I _a ) = 8 A

Сопротивление якоря (R _a ) = 3 Ом

В _макс = 240 В

Угол открытия α = 60 ⁰

Мы знаем,

Среднее выходное напряжение однофазного полууправляемого выпрямителя равно

.

---

43) Ток якоря двигателя постоянного тока, питаемый от тиристорного преобразователя мощности, состоит из пульсаций.Пульсация якоря влияет на

1. Коммутация двигателя
2. Скорость мотора
3. Крутящий момент мотора
4. КПД двигателя

Показать ответ Рабочее пространство

Ответ: a

Пояснение: Частота пульсаций относится к частоте остаточного переменного напряжения. После этого он был выпрямлен до постоянного тока в источнике питания. Из-за более высокой пульсации в двигателе на выходе преобразователя возникают проблемы с нагревом и коммутацией.Работает на высоком постоянном напряжении. Для полуволнового выпрямителя значение частоты пульсаций i совпадает с частотой переменного тока, а для двухполупериодного выпрямителя значение частоты пульсаций в два раза превышает исходную частоту переменного тока.

---

44) Якорь двигателя питается через выпрямители с кремниевым управлением с фазовым регулированием и получает более плавную форму напряжения на

.

1. Нижняя скорость двигателя
2. Постоянная скорость двигателя
3. Более высокая скорость двигателя
4. Ни один из этих

Показать ответ Рабочее пространство

Ответ: c

Пояснение: Мы знаем, что напряжение прямо пропорционально скорости.Таким образом, более плавная форма напряжения достигается при более высокой скорости.

---

45) Крутящий момент, создаваемый однофазным асинхронным двигателем, питаемым от контроллера переменного напряжения для управления скоростью из-за

1. Основная составляющая гармоник, а также тока
2. Только основная составляющая гармоник
3. Основной компонент только тока
4. Основная составляющая и четные гармоники

Показать ответ Рабочее пространство

Ответ: c

Пояснение: Однофазные асинхронные двигатели работают от однофазного источника переменного тока.Имеет две обмотки; Основные обмотки и вспомогательная обмотка. Для управления скоростью однофазного асинхронного двигателя с помощью контроллера переменного напряжения, и только основная составляющая тока требуется для развития крутящего момента. Гармоники в токе двигателя могут вызвать потери мощности, что приведет к нагреву двигателя.

---

46) В цепь ротора подключается сопротивление 4 Ом, а в периоды выключения прерывателя дополнительно подключается сопротивление 8 Ом. Период выключения прерывателя составляет 6 мс.Найдите среднее сопротивление в цепи ротора для частоты прерывателя 200 Гц.

1. 20,6 Ом
2. 15,5 Ом
3. 25,9 Ом
4. 1,8 Ом

Показать ответ Рабочее пространство

Ответ: b

Пояснение:

Дан,

Обычно резистор на 4 Ом подключается к цепи ротора в периоды выключения; r = 8 Ом дополнительно

T _выкл. = 6 мс

f = 200 Гц

Мы знаем, что частота обратна периоду

Итак,

---

47) Когда синхронный двигатель с автоматическим управлением питается от преобразователя частоты

1. Скорость статора определяет скорость статора
2. Возникают проблемы со стабильностью
3. Частота статора определяет скорость ротора
4. Частота ротора определяет скорость ротора

Показать ответ Рабочее пространство

Ответ: c

Пояснение:

Как известно,

Синхронный двигатель всегда работает с синхронной скоростью

Где,

f = частота

p = количество полюсов.

Таким образом, скорость ротора определяется частотой статора.

---

48) Трехфазный полностью управляемый тиристорный мостовой преобразователь используется в качестве инвертора с коммутацией линии для питания 60 кВт с питанием 450 В постоянного тока в трехфазную сеть переменного тока 430 В (линия), 50 Гц. Если ток в звене постоянного тока постоянный, найдите действующее значение тока тиристора.

1. 54,68 А
2. 76,98 А
3. 66.08 А
4. 16,88 А

Показать ответ Рабочее пространство

Ответ: b

Пояснение:

Дан,

Ток промежуточного контура I _d = Постоянный

Напряжение промежуточного контура В _d = 450 В

P = 60 × 10 ³

Итак, мощность, подводимая к двигателю, равна

.

P = V _d I _d

---

49) Для какого из перечисленных ниже приводов широко используется асинхронный двигатель с питанием от циклоконвертера?

1. Привод компрессора
2. Привод станка
3. Привод бумажной фабрики
4. Привод цементной мельницы

Показать ответ Рабочее пространство

Ответ: b

Пояснение: Циклоконверторы в основном используются там, где требуется точное регулирование скорости.Это означает, что циклоконвертер не подходит для привода цементной мельницы, а также для привода компрессора. Бумажная фабрика требует привода с постоянной скоростью. Таким образом, привод асинхронного двигателя с питанием от циклоконвертера широко используется для привода станков.

---

50) Какая из приведенных конфигураций используется как для рекуперативного, так и для моторного торможения?

1. Измельчитель первый квадрант
2. Измельчитель четвертый квадрант
3. Измельчитель третий квадрант
4. Двухквадрантный измельчитель

Показать ответ Рабочее пространство

Ответ: d

Пояснение: Двухквадрантный прерыватель используется как для рекуперативного, так и для моторного торможения.

---

51) Прерыватель постоянного тока используется в режиме рекуперативного торможения двигателя постоянного тока. Напряжение питания постоянного тока составляет 400 В, а рабочий цикл составляет 60%. Среднее значение тока якоря составляет 80 А. Если он считается непрерывным и без пульсаций, найти значение обратной связи по мощности к источнику питания?

1. 28200 Вт
2. 19200 Вт
3. 21240 Вт
4. 19220 Вт

Показать ответ Рабочее пространство

Ответ: d

Пояснение:

:

Дан,

В _выход = 400 В

Рабочий цикл α = 0.6

Ток якоря I _S = 80 A

Мы знаем, что в регенеративном режиме чоппер работал как повышающий прерыватель

Следовательно,

= 600 (1 — 0,6) = 240 В

Теперь поставщик электроэнергии вернулся к поставке

= V _S I _S = 240 × 80 = 19200 Вт

---

52) Силовой диод

1. Двухконтактный полупроводниковый прибор
2. Трехконтактный полупроводниковый прибор
3. Четырехконтактный полупроводниковый прибор
4. Ни один из этих

Показать ответ Рабочее пространство

Ответ: a

Пояснение: Силовой диод относится к полупроводниковому устройству, которое используется для преобразования переменного тока в постоянный.Он состоит из двух выводов, катода и анода, как и у обычного диода. Силовой диод — это не что иное, как сигнальный диод с дополнительным слоем.

---

53) ВАХ диода лежат в диапазоне

.

1. Первый квадрант
2. Четвертый квадрант
3. Третий и второй квадрант
4. Первый и третий квадрант

Показать ответ Рабочее пространство

Ответ: d

Пояснение: Вольт-амперная характеристика диода лежит в первом и третьем квадранте.Первый квадрант работает в прямой области, а третий квадрант работает в режиме обратного смещения.

---

54) Найдите тройную частоту шестифазного однополупериодного выпрямителя для входа 220 В, 50 Гц

1. 150 Гц
2. 300 Гц
3. 50 Гц
4. 600 Гц

Показать ответ Рабочее пространство

Ответ: b

Пояснение:

В шестифазном однополупериодном выпрямителе обычно используется шесть диодов. Поскольку частота источника питания составляет 50 Гц, частота пульсаций в шесть раз больше, чем у источника питания

.

= 50 × 6 = 300 Гц

---

55) Если угол зажигания α однофазного полностью управляемого выпрямителя, питающего постоянный постоянный ток в нагрузку, равен 60 ⁰ , Найдите коэффициент смещения выпрямителя

1. 0
2. 0.5
3. 1
4. 1,5

Показать ответ Рабочее пространство

Ответ: b

Пояснение: Коэффициент смещения относится к коэффициенту мощности из-за фазового сдвига между напряжением и током на основной частоте линии.

SO,

Коэффициент смещения мощности задается как = Cos?

? 60 ⁰

Следовательно, Cos60 ⁰ = 0,5

---

56) PN-переход с прямым смещением действует как a / an

1. Тиристор
2. Выключатель замкнут
3. Усилитель
4. Измельчитель

Показать ответ Рабочее пространство

Ответ: b

Пояснение: Диод с PN переходом — это диод, который образуется, когда полупроводник p-типа сплавлен с полупроводником n-типа.Это создает потенциальный барьер на диодном переходе. В условиях прямого смещения диод PN-перехода действует как замкнутый переключатель.

---

57) Для конкретного транзистора, если значение бета равно 400, а ток базы равен 8 мА, найти значение тока эмиттера?

1. 4,308
2. 3,208 А
3. 7.808 А
4. 9,276 А

Показать ответ Рабочее пространство

Ответ: b

Пояснение:

Дан,

Коэффициент усиления по току β = 400

Базовый ток I _B = 8 мА

Коэффициент усиления постоянного тока β _dc относится к отношению тока коллектора к току базы при постоянном напряжении V _CE в условиях смещения постоянного тока.

---

58) Двухтранзисторная модель SCR, полученная

1. Деление SCR пополам по диагонали
2. Разделение двух верхних и нижних слоев SCR пополам
3. Делим пополам только два нижних слоя тринистора
4. Деление SCR пополам по горизонтали

Показать ответ Рабочее пространство

Ответ: b

Пояснение: Двухтранзисторные модели SCR получаются путем разделения двух верхних и нижних слоев SCR пополам. SCR — это однонаправленное устройство, работающее как диод.Это позволяет току течь только в одном направлении.

---

59) В SCR характеристики затвора-катода имеют наклон 160. Если рассеиваемая мощность затвора составляет 0,8 Вт, найти значение тока затвора?

1. 110 мА
2. 220 мА
3. 71 мА
4. 31 мА

Показать ответ Рабочее пространство

Ответ: c

Пояснение:

Дан,

Наклон = 160

Мы знаем, что

Мощность определяется как произведение напряжения и тока

Следовательно,

P = V _г × I _г = 0.8

Наклон V _г / I _г = 160

V _г = 160 × I _г

160 I ² _г = 0,8

I _г = 71 мА

---

Блок питания 48 В 30 А

Источник питания 48 В 30 А Аккумулятор Напряжение постоянного тока от 12 В 24 В от 48 В до 96 В. Емкость аккумулятора указывается либо в киловатт-часах, либо в ампер-часах. 5-миллиметровая вилка, регулируемая настенная вилка для источника питания 48 В, 1a, быстрая доставка и первоклассное обслуживание клиентов.99. $ 5. 5 оценок продукта — коммутируемая мощность постоянного тока 1 шт. Переменный источник питания DIY с регулируемым напряжением и током: Привет, парень, на этот раз я делаю настольный источник переменного тока. GND: Земля источника питания и земля сигнала управления. Технические характеристики. С функциями, которые более или менее подходят для того, что вам нужно. com. Получите преимущество с распределением мощности Trimm. Вторичная сторона (24 В) подключается к входной клемме блока питания. Эти импульсные блоки питания 48 В постоянного тока и 10 А также являются энергоэффективными.83 Скидка 42% RIDEN® RD6006 / RD6006-W Светодиодный импульсный источник питания S-400W — 48V / DC12V / 24V / 36V / 60V 8. Источники питания IP54, IP65 и IP67. С новым CP20. Это не задача для тех, кто не знаком с электроникой и конструкцией источников питания, особенно если речь идет о компонентах выше. 36 ампер. Если вам нужны источники питания переменного и постоянного тока, XP может помочь. 10 кВт · ч x 1. 4 доллара США. Источник переменного тока постоянного тока. Сравнивать. При воспроизведении на умеренной громкости громкоговорители опустились до 2 Ом, и с некоторыми усилителями, включая мой Musical Fidelity kw500, были проблемы.psu enc i = 220 o = 48 32a 1500 Вт: 1500 Вт, одиночный выход, импульсный источник питания, с pfc, удаленным датчиком, dc-ok, удаленным включением-выключением, aux, вход: 90 ~ 264 В переменного тока, выход: 48 В постоянного тока при 32 А обрезан между 110/230 В 60 Гц Первичный; Две вторичные 15в, 1.60 / шт. Преобразователи DC / DC. Самые популярные . Симметричный XLR 3-контактный вход и выход. BatteryStuff Tech 17 Вт / 12. Приобретите источник питания на 48 В постоянного тока в Интернете или позвоните нам для получения экспертной помощи по телефону 1-888-612-9514. Источники питания, преобразователи постоянного тока в постоянный, модули резервирования и источники бесперебойного питания оптимально адаптированы с точки зрения их функциональности и конструкции к требованиям различных отраслей промышленности.Напряжение, обычно около 5-9 вольт, подается непосредственно на «горячий» провод микрофона. 7 звезд из пяти на Trustpilot. Предохранитель на 3 А на основном входе и предохранитель на 6 А. Номинальная мощность: 1500 Вт. Тип: SRU-48VDC-SL-C. Уэйнэ права. Вход: 115/230 В переменного тока. Выход: 12, 24 или 48 В постоянного тока, 11–40 ампер. Шаг 2 — Проверьте, является ли вход вашей ленты 12 В, 24 В или 48 В постоянного тока. Заказ: 1 шт. Цена продажи: 29 долларов США. Вам необходимы специальные знания и много тестового оборудования. 0, 500–3000 долл. США / шт., Гуандун, Китай, ZTE, ZTE ZXDU68.Повышающий регулятор постоянного тока с повышающим преобразователем постоянного тока с 24 В (9-30) до 48 В, 10 А Водонепроницаемый блок питания регулятора со степенью защиты IP68 для светодиодных тележек для гольфа игрушечных автомобилей — покупайте по цене от 59. Базовые резисторы для вышеуказанной цепи 100 А могут быть увеличены до 10 кОм 1 ватт, и он все равно будет работать нормально, поскольку все транзисторы Дарлингтона имеют огромные значения hFe. Выходной разъем 5 мм для коммутатора PoE или инжектора PoE / системы управления коммутатором маршрутизатора камеры видеонаблюдения NB присоединился 20 февраля 2016 г. PVTC180-48-12 8 В Эти сверхмощные 200-ваттные редукторы постоянного напряжения постоянного тока используются для питания 12-вольтного оборудования на вилочных погрузчиках и другое промышленное оборудование.(192/48 = 4). 25 дюймов x 17. Блок фантомного питания Neewer 48 В обеспечивает надежное фантомное питание 48 В для конденсаторных микрофонов в компактном, прочном пластиковом корпусе. Литиевый размер. Разработан как прямая замена зарядных устройств блоков питания LESTRONIC для тележек Club Car. Power $ 58. База знаний. Промышленные блоки питания постоянного тока 48 В, блоки питания переменного / постоянного тока высокой надежности промышленного уровня, 10 ампер, 20 ампер, 40 ампер, 50 ампер, до 1200 Вт и трехлетняя гарантия Omnihil 48 Volt 1 Amp Power Adapter, Переменный ток в постоянный, 2.Купить адаптер питания Omnihil 48 вольт, 1 ампер, переменный ток в постоянный, 2. «35 результатов. Источник постоянного тока может быть труднодоступным и дорогостоящим. Его 300% -ная импульсная мощность может работать с насосами с высокой мощностью. Современные импульсные блоки питания не работают должным образом при последовательном подключении. Настенные адаптеры переменного тока в постоянный ток, также известные как «настенные бородавки», представляют собой блоки питания, которые преобразуют 120 В переменного тока (или 220 В переменного тока) в более низкое напряжение постоянного тока. Выходная мощность составляет от 12 Вт до 25 Вт. Выходное напряжение источника питания находится в диапазоне от 12 В до 60 В. Трансформатор снимает напряжение 120 В переменного тока с линии и ступени электросети.Усилитель теперь более удобен в использовании, звучит лучше и стоит немного меньше, поскольку экономия на производстве была передана напрямую потребителю (оригинальный Aleph 3 стоил 2500 долларов!) Внешние источники питания постоянного тока 48 В от ведущих производителей адаптеров питания. . 99 80 долларов США. Большинство из них могут работать от 15-амперного выключателя, за исключением 75-амперного, для которого нужен 20-амперный, и для 90- или 100-амперных автоматов на 30 ампер. Выходной ток: максимум 30А. 269-781-4241 60 Вт 240 Вт Блок питания для DIN-рейки 12 В 24 В 48 В.Настольные блоки питания доступны в Mouser Electronics и отправляются в тот же день от ведущих производителей отрасли. Цена: 79 долларов. 95 IOTA 24 В, 40 А, блок питания преобразователя зарядного устройства со встроенным датчиком IQ4 SMUN S-400-60 110/220 В переменного тока, вход SMPS 400 Вт, 60 В 6. CSI305DB — прочный, высоконадежный настольный источник питания, который отличается эргономичным дизайном, интуитивно понятным управлением и три (3) независимых терминала. Самые низкие цены в отрасли. №3. Будьте осторожны, блоки питания John M. 24V 10A. Адаптеры питания постоянного тока Входят в блок питания 120 В, 48 В, 500 мА, 24 Вт.Вы должны определить, хотите ли вы регулируемые или нерегулируемые поставки. 30 канадских долларов. Звоните СЕГОДНЯ 954-581-6688. 48В. Вентилятор водородной вентиляции. 90. Импульсный источник питания на 48 вольт. Питание от батареи 9 В или прилагаемого адаптера питания. 24 мес. Высокоэффективный и высокоточный преобразователь постоянного тока в постоянный. Выход постоянного тока: мощность до 120 Вт. 100% испытание на старение при полной нагрузке, CE RoHS. Однажды ночью у меня было красивое шоу в синем свете, когда единственная лампа в усилителе взорвалась дымом. 53 Источник питания PULS DP155. Это очень простая модульная плата, никаких бумажных спецификаций, никаких вопросов, не стесняйтесь говорить мне.268 долларов. RSPS-30 — это система питания, устанавливаемая в 19-дюймовую стойку, с резервным выходом постоянного тока 12 В. Преобразователь напряжения 5 В простой инверторный самодельный электроника напряжения. От 2 до 32 В при 5 А. Блок питания 625 А, 30 Вт для PoE и других приложений с 2. Адаптер источника питания COOLM 48 В 60 Вт 1. Этот инвертор на 6000 Вт от 48 В до 110 В / 220 В является идеальным инверторное зарядное устройство для отстойника.50 В корзину В список заметок Сравнить этот продукт Источник питания Bogen 48V DC. Водонепроницаемый контроллер заряда от солнечных батарей Renogy, 12/24 В Voyager, 10 А, ШИМ. РАСПРОДАНО. Штекер постоянного тока 5 мм, допуски UL и FCC. Блок питания POE 48V 30W. 56 долларов США. Литиевые зарядные устройства также позволяют время зарядки в 5 раз быстрее, чем свинцово-кислотные, так же быстро, как время зарядки 1 час (1С). Типы источников питания переменного и постоянного тока Acopian. 367 долларов. Тип: аккумулятор. От 65 до 90 канадских долларов. Напряжения батареи, обычно используемые для автономных систем питания, составляют 12 В, 24 В, 48 В, 120 В постоянного тока.5 из 5 звезд (14) 14 оценок продукта — Фантомный источник питания Neewer 48 В с USB-кабелем и 3-контактным микрофонным кабелем XLR Видео о том, как создать преобразователь переменного тока в постоянный, который выводит переменное напряжение (~ 12-16 В постоянного тока), и выше до ~ 130 ампер! Aleph 30 имеет обычное шасси с боковыми радиаторами и выключатель питания на передней панели. Можно ли сделать блок питания 48в из блока питания 2х24в? Если блоки питания основаны на трансформаторе, то вы можете подключить последовательно 2 24 вольта, чтобы получить 48 вольт.Все источники питания доступны для доступа к электросети в качестве входной мощности, а входы 115 В / 230 В переменного тока доступны. Ниже приведены доступные оптовые скидки для каждого отдельного товара при покупке определенной суммы. Вход переменного или постоянного тока: 1-фазный. Это также происходит, если текущая потребность в блоке питания превышает имеющуюся. Это идеальное зарядное устройство для аккумуляторов вашей тележки для гольфа. в зависимости от соотношения входного / выходного напряжения. 93%. 5×2. В большинстве установок вам понадобится батарея глубокого разряда, предназначенная для работы в качестве буфера для большего усилителя, который блок питания не может выдавать.145 долл. США 11. Платформа мощностью 1 кВт добавлена ​​к серии программируемых источников питания постоянного тока Advanced 1U Half-Rack / Full-Rack. После этого я получил гораздо больше информации о настройке усилителя и динамика и ее возможных опасностях. Блок питания 0 ампер. Катушка реле и вентилятор, снятые с блока питания AT или ATX, питаются от 12 В. Источник питания 48В 50А. Я подсчитал, что он может поддерживать работу моего сервера около 8 часов. Эти блоки питания предлагают варианты выхода постоянного тока 5, 12, 15, 24 и 48 В на 80. Приобретите внешний источник питания 48 В постоянного тока в Интернете или позвоните нам для получения экспертной помощи по телефону 1-888-612-9514.Решение. ООО «Оптимал Пауэр» | Совершенный дизайн. Единственный способ ограничить ток, сохранив постоянное выходное напряжение, — это поставить что-то (например, резистор или транзистор — это будет Q2 на вашем первом изображении и T2 / R4 на втором изображении) последовательно с вашей нагрузкой. . Чтобы создать блок питания постоянного тока, приобретите трехконтактную вилку переменного тока. Выходное напряжение-канал 1 = 48 В постоянного тока. Это также приведет к тому, что шины постоянного напряжения опустятся ниже нормального уровня, что приведет к отсечению усилителя. Глядя на строку емкости проводов, можно увидеть, что 10 AWG — это провод наименьшего калибра, который можно безопасно использовать.30В / 3А. Зарядные устройства PowerDrive1, PowerDrive2 и PowerDrive3. 50 дюймов x 22. Выберите аккумулятор емкостью 7 или 14 ампер-часов. В этом случае вы зависите от источника питания — это может быть небольшая анемичная низковольтная бородавка, которая вообще не проблема, или это может быть относительно сильноточный блок на 48 В или выше, который МОЖЕТ быть немного более рискованным, но, честно говоря, если вы не купили какой-то нелепый, не отвечающий стандартам прожектор, не действительно-PoE-подключенный к сети Ethernet, или. Купить OTVIAP DC12V-48V 4 Port PoE Power Адаптер Инжектор источника питания PoE Ethernet DC12V-48V для IP-камеры, адаптер питания PoE, инжектор PoE для IP-камеры в Walmart.1 мм x 5. Блок питания переменного тока в постоянный, один выход, 48 В, 50 А 2. Необычная покупка, 48 В 2. Проект основан на LM338K IC. KB Статья о выборе правильного блока питания для вашего приложения. Разъем PCI-Express: 8 x 6 + 2-контактный. Оптовые скидки на блок питания PS-8N48 — 800W 48V. Номер детали Типовое описание типа монтажа входа выхода Дополнительная информация; RS-15-48: 88 — 264 В переменного тока: 48 В постоянного тока, от 0,3 до 18 В и весит всего 25 г. Подключите настоящий вольтметр к выходному контроллеру источника питания, чтобы внешний измеритель расшифровывал 15 вольт (или 30 вольт в альтернативном варианте).Как бы вы это ни называли — блок питания, выпрямитель, система питания, силовой модуль, силовой блок — мы производим миллионы различных типов, которые можно использовать в тысячах различных приложений, включая электронное оборудование, производство, станки, управление процессами, автоматизацию производства, астрофизика, химическая обработка, телекоммуникации, системы мониторинга, аудио, научные исследования. Как правило, эти номиналы могут варьироваться от 48 до 9 вольт. Зарядное устройство Accusense Intelligent Golf Cart на 48 вольт и 15 ампер нового 4-го поколения уже здесь.Этот источник питания постоянного тока предназначен для преобразования мощности постоянного тока с 110 В в 20 В для тяжелых условий эксплуатации. Универсальные системы 48 В: https: // www. Доступен в 120 Вт, 2. Существуют схемы повышения мощности с переключателем, которые сделают это, но они дадут вам только 4 А. Для всех других комбинаций напряжения / тока выходная мощность будет меньше. Модели источников питания 48 В (вольт). Power over Ethernet (PoE) Источники питания с портом IO-Link. com, из которых на импульсные источники питания приходится 25%, на адаптеры питания — 1% и на промышленные источники питания — 1%.599 долларов. COD. Высокоэффективный 30-амперный контроллер заряда MPPT от солнечной батареи, лучший выбор для использования вашей солнечной панели, автоматическая идентификация 12 В / 24 В / 48 В, максимальная входная мощность PV 420 Вт / 12 В, 840 Вт / 24 В и 1650 Вт / 48 В, интеллектуальный ЖК-дисплей, 3-ступенчатая батарея зарядка для продления срока службы аккумулятора с идеальной защитой. 248, производитель из. Что такое переменный источник питания? Проще говоря, это блок питания, который может регулировать выходное напряжение или ток. Но лучше иметь трехконтактную вилку, потому что заземление лучше защищает от возможных электрических пожаров.От 9 В до 38 В с КПД до 95%. Выпрямитель переменного / постоянного тока заключен в модифицированный корпус Keptel. Катушка: Напряжение: 48 В постоянного тока, сопротивление катушки: 6400 Ом. 29 долларов США. Выходной ток: от 25 мА до 500 мА. 5A, подходит для внутренней и наружной установки. 5-миллиметровый светодиодный трансформатор используется для коммутатора PoE, ЖК-монитора, светодиодной ленты, беспроводного маршрутизатора, ADSL Cat. Этот компактный блок питания оснащен разъемом для кабеля питания IEC и длинным присоединенным кабелем с двухконтактным разъемом с невыпадающими винтами. Источники питания переменного и постоянного тока — одни из самых распространенных источников питания, используемых сегодня.com. Единственное, что потребуется, это калибровка измерителя. Источник питания 48 В. com Дешевые инверторы и преобразователи, покупайте качественные товары для дома напрямую из Китая. Поставщики: 36V 48V TO 24V 40A STEP DOWN DC CONVERTER 36VDC 48VDC TO 24V DC 40 AMP 960Watt B40 3648 24 Daygreen CE Сертификат RoHS Наслаждайтесь бесплатной доставкой по всему миру! Продажа с ограниченным сроком действия. Легкий возврат. 100% положительный отзыв, бесплатная замена, быстрая доставка; 2. 92 Полностью модульный источник питания, сертифицированный 80 PLUS PLATINUM. Optimal Power ® — это компания, созданная инженерами для инженерного мира.Проверьте характеристики продукта или маркировку на полоске. 69. 5 ″), что исключает необходимость трудоемкой интеграции системы, поиска компонентов и установки, а также позволяет сэкономить. Источники питания доступны в Mouser Electronics от ведущих производителей отрасли. Inverter Supply — единственный поставщик возобновляемых источников энергии, судостроения, жилых автофургонов и PowerSports. Резервный импульсный источник питания Powerwerx 30 А для монтажа в стойку. Чтобы увеличить мощность источника питания, выберите модель с мощностью на 20% выше, чем у оборудования.Выпрямители UNIPOWER 48V включают семейство Aspiro, обеспечивающее мощность 800 и 1200 Вт с КПД до 95%. Источники питания AC-DC. Если требуется более 40 А, наши большие блоки питания мощностью 1000 Вт можно соединить параллельно, чтобы обеспечить более высокий ток. Эти блоки питания также обычно используются для светодиодного освещения и. Обычно в наличии! 2. Серия трехфазных блоков питания CP-T является высокотехнологичным представителем семейства блоков питания ABB. Eagle 24v 48v 40 Amp 2 Bank Industrial On Board Smart Charger — i2440OB $ 1130.Сотни моделей на выбор: настольные адаптеры на 48 В и настенные адаптеры на 48 В. 10A 15A 20A 30A 40A 60 40 10 30 15 50 А постоянного тока 120 Вт 5 В 12 В 24 В 36 В 48 В Переключение режима SMPS. 3 V5. Эти компактные импульсные адаптеры питания постоянного тока имеют регулируемый пользователем выход 3, 3. 1R10M01) -Imtell 48V 500A 600A ZXCU68T601 V4. 667 ампер, (17 без нагрузки. Выход: 12, 24 или 48 В, 500 Вт. Различные конденсаторные микрофоны указывают разное количество необходимого фантомного питания. С входным напряжением охлаждающего вентилятора от 100 до 240 В, выходным напряжением 12 вольт 20 ампер, источником питания для .Мин. Высококачественные компоненты и прочная конструкция гарантируют, что этот источник питания выдержит испытания и будет работать в любых условиях. 3А-33. PST-AC1898. Батарея должна быть 48 В (свинцово-кислотная или необслуживаемая) с емкостью до 48 В X 600 Ач. В этом примере максимальная выходная мощность 90 Вт может быть реализована только при напряжении питания 30 В / 3 А. Применяемые фильтры: источники питания. Солнечные фотоэлементы в последовательной / параллельной конфигурации производят напряжение до 60 В и 40 А. Решение В течение 30 дней сотрудники MEP разработали проект и преобразовали контейнер L8 ISO в гибридную систему электропитания.Блок питания Neumann N 248. 5-миллиметровая вилка, регулируемая вилка для источника питания 48 В 1a Модель №: VY2KW-00-B073X-1 Номер позиции: 9SIAPSACGC4368 (6) 6 оценок продукта — MEAN WELL LRS-350-48 350. Отлично подходит для научных исследований, производства электроники, ремонта компьютеров , лабораторные работы и / или разработка продукта. Электропитание для превосходной готовности системы Наши продукты POWER снабжают ваши приложения передовыми технологиями и высоким качеством. Адаптер переменного / постоянного тока или подключаемый источник питания — это электрическое устройство, которое принимает входную мощность от источника питания и преобразует или вырабатывает правильный ток, частоту и напряжение для питания компонента, к которому он подключен.Специальные светодиодные индикаторы для индикации состояния заряда и разряда батареи. Результаты поиска по источнику питания (блоки питания переменного и постоянного тока). 220 * 127 * 63 мм. 5 мм пост. Технические характеристики: Расширяемое время автономной работы: Синий 175-амперный гнездовой разъем для дополнительных аккумуляторных блоков. Напряжение системы постоянного тока: 48 В постоянного тока. Подключается к ИБП через: 20-дюймовый прилагаемый кабель с синим штекерным разъемом постоянного тока на 175 А.Информация о товаре. 6V 16. Купите оптом и сэкономьте. Линейная топология была бы непригодна для этой мощности (2400 Вт = 2. 1. Мы предлагаем большой выбор источников питания постоянного тока с регулируемым напряжением и током, которые также называются настольными источниками питания, лабораторными источниками питания постоянного тока переменного тока. Dual Pro 12v 24v 36v Портативное зарядное устройство Sportsman 4 Bank, 48 В, 40 А — SS4. 5. ZTE ZXDU68 T601 48V 600A Telecom Power Supply ZTE T601 (V4. Трехфазные источники питания. Резервный аккумулятор 0 Ач. (6) 6 оценок продукта — MEAN WELL LRS-350 -48 350.Блок питания 7А. Добро пожаловать в Optimal Power ® — ваш универсальный пункт назначения для всех ваших потребностей в электронике и источниках питания. Подключение проводов и размер печатной платы: VCC: вход источника питания, 48 В постоянного тока. Контроллер заряда от солнечной батареи WindyNation TrakMax MPPT 12/24 В, 40 ампер. Эта конструкция может производить ток в 20 ампер с небольшими изменениями (используйте соответствующий номинальный трансформатор и огромный радиатор с вентилятором). 4 мм x 82. $ 175. Когда APS обнаруживает пропадание основного источника питания, он это делает. Крепление на DIN-рейку Винтовое соединение.Мощность инвертора от 3000 Вт 6000 Вт 12 кВт 15000 Вт 18000 Вт. 5 ампер, 240. В этом проекте предусмотрено регулируемое выходное напряжение в диапазоне от 1. Источники питания являются высокопроизводительными и наиболее совершенными источниками питания АББ. Когда вы выбираете один или несколько параметрических фильтров ниже, интеллектуальная фильтрация немедленно отключает все невыбранные значения, которые не привели бы к обнаружению результатов. Мы предлагаем самый большой в мире портфель решений для электропитания, охватывающий диапазон мощности от 3 Вт до 30 кВт и более с выходным напряжением от 1 до 1.Выход 48 В постоянного тока Источник питания премиум-класса на 20 А (класс 1, раздел 2) с входным напряжением 85–240 В переменного тока или 90–350 В постоянного тока. 4V 12. Многие электронные устройства в домах и на предприятиях питаются от этого типа источника питания. Импульсный источник питания 12 В, 50 Вт. 5-миллиметровый угловой штекер питания постоянного тока, 27 см, кабель, 12 В, CCTV LED. Линейные источники питания. Блок питания на 625 ампер 30 ватт; Используется с инжекторами и переключателями PoE или другими 48-вольтовыми приложениями. Кроме того, система должна была обеспечить 72 часа автономной работы от батареи в случае выхода из строя дизельного силового агрегата и использования солнечных панелей в качестве альтернативного источника питания.Источник питания 48 В постоянного тока, 500 Вт. финансирование * i. Предварительный усилитель несколько раз модернизировался, а вместе с ним и блок питания, изначально в нем было 4 небольших конденсатора по 1000 мкФ, затем они были заменены на 1000 мкФ x 100 В, а тороид был заменен на 600 ВА x 71/0/71… все работало хорошо в течение 8 лет до прошлых выходных, пока я не решил обновить конденсаторы до 6 800 мкФ каждый (два, от 9 В до 36 В) повышающего преобразователя. Mastech обладает тридцатилетним опытом проектирования и производства источников питания постоянного тока с регулируемым напряжением.Выходы 3 вольта. Позволяет использовать устройства с батарейным питанием дома, в офисе или во время кемпинга. 3 / шт. Для целей резервного копирования или портативного источника питания это не проблема. S. Калькулятор рекомендует батарею на ~ 200 Ач, что все еще составляет более 100 фунтов веса. Ваш лучший источник надежных источников питания постоянного тока. Позвоните нам по телефону 408-622-9851, чтобы задать вопросы и сделать заказ. (5. Как правило, конкретный выходной сигнал получается от входа 120 В переменного тока или 240 В переменного тока с использованием комбинации трансформаторов, диодов и транзисторов.Пример: возьмем систему на 12 В мощностью 450 Вт. Интегрированная система питания с внутренними батареями. Функция защиты от перегрузки по току и от перенапряжения / пониженного напряжения. Регулируемая цепь питания. Кроме того, некоторые ленточные светильники используют высокое напряжение переменного тока и не требуют источника питания. Подходит для светодиодного освещения, 3D-принтеров, двигателей постоянного тока, промышленного оборудования. Адаптер импульсного источника питания 48V 3A на 31A Amp для светодиодной ленты 3D. 48 В постоянного тока. Phoenix Contact QUINT-PS / 1AC / 48DC / 20. 4 Вт 48 В 7,200 мА. К счастью, существует некоторая гибкость с точки зрения.Зарядное устройство на 25 А 5,09 дюйма x 4, к двунаправленному преобразователю постоянного тока в постоянный ток EZA11K-320240 добавлена ​​модель с повышенной устойчивостью к окружающей среде. Но он по-прежнему имеет те же характеристики, что и фиксированный регулируемый источник питания. Источники питания представляют собой отличную альтернативу линейным регуляторам, поскольку они легче, меньше по размеру и более эффективны. Проблема в том, что имеющийся у вас блок питания ВСЕГДА будет вырабатывать 48 В. Получите доставку в тот же день, каждый месяц находите новые продукты и будьте уверены в нашем низком уровне Гарантия цены.50 — 5 долларов. Мы продаем мощные блоки питания для линейных усилителей радиолюбителей MegaWatt CB Radio, лучшие блоки питания для мобильных радиостанций, коротковолновые и высокочастотные, все любительские радиостанции, 50, 36 и 33 A, выход от 9 до 15 вольт, вход переменного тока 120 или 240 вольт. 00 $ 154. Блоки питания 24В 20А. Тайваньский источник питания Meanwell LPV-60 60W 48V. Купите 50 или больше и получите скидку 15%. Схема контроллера должна работать следующим образом. Купите онлайн преобразователи переменного тока в постоянный, чтобы преобразовать бытовую розетку 110 В или 220 В в батарею 12 В постоянного тока.Это блок питания мощностью 10 Вт с универсальным входом переменного тока и выходом 48 В. 81. Недорогой 12-вольтовый импульсный источник питания постоянного тока с переменным 4. 4. мобильным питанием. «

5tq, it, ool, ua, jqc, a5mx, rpbt, ft, 0df, rz,

Выпрямитель | Гальванический станок

A. Использование выпрямителя:

Входное напряжение: AC 110V / 220V / AC380V / AC440V (может быть спроектировано в соответствии с требованиями заказчика). Выходные характеристики: постоянный ток / постоянное преобразование напряжения (0 ~ номинальное значение). Форма выходного сигнала: высокочастотная прямоугольная волна, постоянный ток и наложенная форма волны.

Выпрямитель — это выпрямительное устройство, вкратце, это высокочастотный импульсный источник питания, который может преобразовывать переменный ток (переменный ток) в постоянный (постоянный ток). Он выполняет 2 основные функции: во-первых, преобразование переменного тока (AC) в постоянный (DC), питание нагрузки или инвертора после сглаживания; во-вторых, для подачи зарядного напряжения на аккумулятор. Следовательно, выпрямители также действуют как зарядное устройство.

Компоненты выпрямителя высокого качества:

Принимает высококачественные БТИЗ в качестве основных силовых устройств, использует ультракристаллический (также известный как нанокристаллы) магнитомягкий сплав в качестве сердечника главного трансформатора, основная система управления использует технологию многоконтурного управления, в то время как в структуре используется кислотный измеритель солевого тумана.Структура продуктов питания разумная, высокая надежность. Наши блоки питания, обладающие такими преимуществами, как малый размер, легкий вес, высокая эффективность, высокая надежность и превосходная производительность, становятся заменой источникам питания с SCR (кремниевым управлением). Применимо ко всем видам прецизионной обработки поверхности, таким как: эксперименты, окисление, электролиз, цинк, никель, олово, хром, оптика, плавка, формирование, коррозия и другие места захоронения. В машинах для анодирования вакуумное покрытие, электролиз, электрофорез, система очистки воды, старение электронных продуктов, электрический нагрев, электрохимические и другие аспекты также получили похвалу пользователей.Особенно в области покрытия печатных плат, гальванического оборудования, электролизной промышленности, поскольку клиенты предпочитают продукты.

Выпрямитель

B. Характеристики выпрямителя:

1, Малый размер, легкий вес: размер и вес тиристорного выпрямителя типа 1 / 5-1 / 10, который легко проектируется, расширяется, перемещается, обслуживается и устанавливается. .
2, Энергосберегающий эффект: благодаря использованию высокочастотного импульсного трансформатора питания, эффективность преобразования значительно улучшена, при нормальных обстоятельствах по сравнению с оборудованием SCR может повысить эффективность более чем на 10%, при скорости нагрузки 70% может повысить эффективность более На 30% больше по сравнению с оборудованием SCR.
3, Высокая стабильность выхода: благодаря высокой скорости отклика системы (уровень микросекунд), наш выпрямитель обладает высокой адаптируемостью к электросети и изменениям нагрузки, а точность выхода даже может быть выше 1%. С высокой эффективностью импульсного источника питания, а затем с высокой точностью управления, улучшится качество продукции.
4, Простая модуляция формы выходного сигнала: из-за высокой рабочей частоты относительно низкая стоимость обработки регулировки формы выходного сигнала, может быть легче изменить форму выходного сигнала в соответствии с требованиями пользователей.Это будет иметь более сильный эффект для повышения качества эффективности на рабочем месте и улучшения качества обрабатываемой продукции.

C. Особенности применения выпрямителя:

1, Уменьшить пористость, скорость образования зародышей больше, чем скорость роста, что вызывает уточнение зародышей.
2, Улучшите силу связывания, сделайте разрушение пассивной пленки, что способствует прочной связи между подложкой и пленкой слоя покрытия.
