Монтаж выключателя с подсветкой своими руками: схема подключения

Огромное количество современных инноваций направлено на увеличение уровня комфорта и удобства нашей с вами жизни. Электрические приборы, в том числе и простые выключатели, тоже не стоят на месте. Мало того, что дизайнеры занимаются наиболее удобной формой для кнопок, в то же время не забывают и о таких старых идеях, как простая подсветка.

  • Сегодня мы разберем схему подключения выключателя с подсветкой, то какие виды подобных бывают, чем они отличаются, и о многом другом.

Особенности

Верю в то, что вам уже приходилось лично видеть, или хотя-бы фото выключателя с подсветкой, ведь когда я еще был ребенком, у нас в квартире стояли такие выключатели.

Старый такой, советский образец выключателя с подсветкой, у которого небольшая красная лампочка располагалась сверху, и была спрятана за матовым, едва прозрачным, пластиком.

Судя по всему, идея была взята от бабушки и деда, ведь у них в доме были абсолютно такие же выключатели, или же их ставили в одно и то же время.

В любом случае, как показывает личный опыт – это весьма удобно. В то время о проходных выключателях никто не слышал, а потому посреди ночи приходилось по памяти ориентироваться в пространстве.

Вернее, приходилось бы, ведь мне повезло, и в доме были такие вот выключатели. В полной темноте они давали достаточно света, чтоб понимать где вы находитесь, ну и собственно где находится выключатель.

Современные виды выключателей с подсветкой стали более аккуратными и утонченными. Конструкции становятся тише, а размер – меньше. То же касается и светодиодных элементов. Сейчас их основная задача просто в темноте дать информацию о том, где находится выключатель.

Кроме того, есть определенные ограничения, касательно сфер использования подобных устройств. Касаются они в основном портативных источников света, или тех, что получают питание от низковольтных линий.

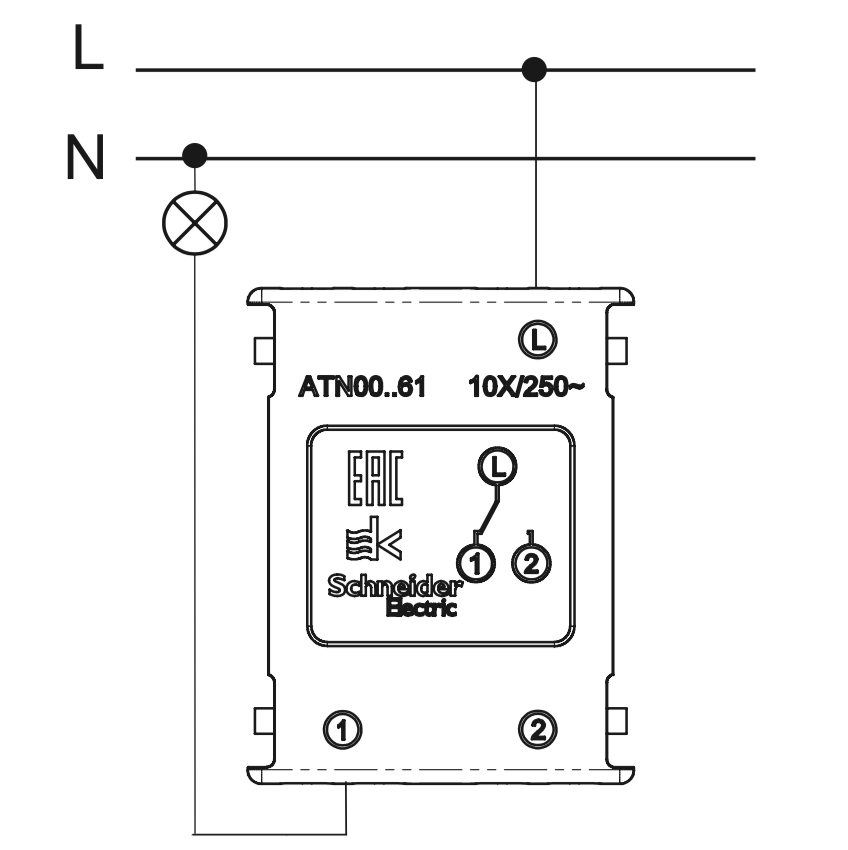

Подключение

Скоро вы поймете, что монтаж выключателя с подсветкой своими руками достаточно простой процесс, притом мало чем отличающийся от установки обычного варианта. Для начала нужно понимать, по какой схеме вам нужно двигаться.

Вся сложность заключается в подключении выключателя так, чтоб в выключенном положении светодиод внутри светился, и выключался, когда выключатель замыкает контур. Кстати, волноваться за этот светодиод не стоит, и за то, что он перегорит. Перед ним стоит отдельный диод, который защищает осветительный элемент от перегрузки и скачков напряжения.

Есть еще одна интересная особенность. Производители таких выключателей прямо говорят, что использование их продукции в паре со светодиодными лампочками может привести к некорректной работе.

Более того, в качестве совместимых источников света указаны только обычные лампочки накаливания, которые постепенно исчезают из современного жилища. И ведь дело не только в том, что они потребляют намного больше электроэнергии, помимо этого перегорают они тоже весьма исправно.

Монтаж

Если говорить о современных версиях, которые сейчас можно встретить на полках магазинов, то монтаж выключателя с подсветкой своими руками производится весьма просто. Если производитель не халтурил, то процесс установки не будет отличаться от обычного выключателя.

Все потому, все необходимые контакты уже подключены. Обычно светодиод уже подключен к нолю и фазе, и когда цепь замыкается, а значит освещение задействуется, он выключается. Обратно включается после того, как замок разомкнут, и питание идет непосредственно из фазы только к нему.

Инструкция

Для тех, кому нужна инструкция, как подключить выключатель с подсветкой, наступает самый интересный момент. Начинать, как и в случае с обычными выключателями, нужно с обесточивания рабочей зоны.

Если нет возможности отключить питание на отдельный выключатель, то следует это сделать с комнатой, или же домом. Дальше, даже если вы уверенны в том, что питание отключено, воспользуйтесь отверткой-тестером, и убедитесь в своей правоте.

Если у вас установлен старый выключатель, и вы производите замену, то дальше наступает этап демонтажа. Нужно снять клавиши старого выключателя.

Если у вас возникли проблемы, то возьмите отвертку, и немного подденьте их со сторон. Дальше нужно снять декоративную накладку, но учтите, она снимается только после клавиш.

Теперь вам нужно открутить крепления основной части выключателя, после чего аккуратно отсоединить провода из контактов. Делать это осторожно стоит как минимум потому, что поврежденные провода подлежат удалению, а чем короче они будут в коробке, тем сложнее будет производить их монтаж и последующую установку выключателя.

Теперь, когда у вас есть пустая коробка, из которой только торчат несколько проводов, можно начинать монтаж нового выключателя. Обычно, на обратной стороне есть маркировка, которая показывает к какому контакту нужно подсоединять какой провод.

Подключаете ноль и фазу, после чего нужно закрепить выключатель в подрозетнике. Дальше можно одеть кнопки и проверить работоспособность. Даже если у вас нет опыта в этом деле, метод проб и ошибок выведет вас на нужный результат.

Фото подключения выключателя с подсветкой

Вам понравилась статья? Поделитесь 😉

Источник: https://electrikexpert. ru/sxema-podklyucheniya-vyklyuchatelya-s-podsvetkoj/

Выключатель с подсветкой: описание подключения, общие принципы работы и варианты современного дизайна (85 фото)

В каждом жилом и промышленном помещении присутствуют выключатели света. Для того чтобы в ночное время суток было проще обнаружить их, устанавливается специальная подсветка.

  • Но прежде чем приступать к рассмотрению схемы подключения выключателя с подсветкой, нужно разобраться с разновидностями выключателей.

Разновидности выключателей

Выделяют следующие виды выключателей с подсветкой:

Клавишные. Характеризуются наличием одной или нескольких клавиш. Обладают достаточно простой конструкцией, легко устанавливаются и обслуживаются. Имеют доступную цену.

Проходные. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света. Бывают одинарными, двойными, тройными.

Как правило, установка такого типа выключателей осуществляется в длинных коридорах, в многоэтажных домах, а также в больших по площади зданиях. К примеру, включить свет можно с одной стороны большой столовой, а выключить – с другой.

Кнопочные. Выделяются тем, что вместо клавиш на выключателе присутствуют кнопки. Кнопки бывают абсолютно разных форм, круг, квадрат, прямоугольник, в детских комнатах даже создают на заказ выключатели, где в качестве кнопки выступает какой-то мультяшный или сказочный герой. В большинстве случаев, для изготовления таких выключателей используется качественный пластик или нержавеющая сталь.

  1. Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой.
  2. Что касается того, как выбрать лучший выключатель из представленных видов, то здесь стоит детально ознакомиться с отзывами пользователей прибора и проконсультироваться у профессионального электрика.

Схема устройства прибора

Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор.

Схема представленного прибора не содержит в себе никаких сложностей. Происходит подсоединение светодиодной лампочки к выводам выключателя.

Когда используя выключатель, выполняется отключение осветительного оборудования, происходит подключение светодиода через малое сопротивление лампы к нулевому кабелю, вследствие чего, загорается индикатор подсветки. Когда осветительный прибор включен, схема индикатора становиться закороченной и как результат, он гаснет.

Осветительный прибор не горит при включенном индикаторе, поскольку проходящего по системе тока, недостаточно для его работы.

Правильный монтаж

Если ранее не осуществлялся монтаж таких приборов, то нужно следовать представленной ниже инструкции как подключить выключатель:

Следует обеспечить цепь освещения. Для предотвращения возможного удара током, нужно измерить напряжение, для этого предпочтительнее всего использовать мультиметр или пробник.

В стене создается выемка, в которую выполняется монтаж и закрепление коробки выключателя. Если осуществляется замена старого оборудования, то изначально нужно его демонтировать.

С нового прибора нужно снять кнопку или клавишу и осуществить подсоединение силовых проводов. Вместе с этим, выполняется подключение выводов подсвечивающихся индикаторов.

Корпус прибора монтируется в уже закреплённую коробку, крепится он с применением специальных винтов. Выполняется активация сети и осуществляется проверка функционирования выключателя.

Если выполняется установка выключателя проходного типа, то нужно заранее обеспечить устройство проводки под два выключателя. В этом случае фаза подсоединяется ко второму выключателю, а с обратного конца выходят два кабеля, которые присоединяются к контактам первого выключателя. После этого, один из фазных проводов подключается к лампочке.

Создание выключателя с подсветкой своими руками

Если нет желания покупать, а затем осуществлять монтаж выключателя с подсветкой, его вполне можно создать своими руками. Для этого нужно следовать такому плану:

  • Со стены удаляется выключатель.
  • Из резистора и диода создается цепь (значение мощности составляет 2 Вт, сопротивления – 50 кОм). Чтобы собрать цепь необходимо воспользоваться паяльником.
  • Полученная конструкция с применением паяльника, присоединяется к контакту выхода и входа.
  • В корпус помещается диодная лампочка.
  • Монтируется выключатель.
  • Недостатком изготовленного собственными руками прибора является отсутствие на его клавишах прозрачных панелей, вследствие чего придется самостоятельно высверливать окошки.
  • Эта работа является довольно трудоемкой и требует концентрации, поэтому если у вас нет времени и минимальных навыков электрики, то лучше всего будет приобрести прибор в специализированном магазине.
  • К тому же при отсутствии познаний в электрике, рекомендуется для установки выключателя пригласить профессионала – это избавит вас от лишних травм и стрессов.

Комбинирование ламп энергосбережения и выключателей с подсветкой

В большинстве случаев, если одновременно использовать лампы, сберегающие электрическую энергию и выключатель, содержащий в себе подсветку, возникает ряд довольно неприятных проблем. Самой распространённой проблемой является мигание лампы.

В данном случае, проблема заключается непосредственно в сберегающей энергию лампе, поскольку даже небольшого напряжения, который проходит через диод вполне достаточно для заряда конденсатора лампочки.

Как итог, возникает активация стартера и включается освещение. Представленное действие повторяется несколько раз, ровно до того момента, пока не возникнет перегорание осветительного прибора.

Но эту ситуацию вполне можно решить:

  • Следует отказаться от сберегающих энергию лампочек и использовать классические лампочки накаливания, также в качестве замены можно воспользоваться галогенными приборами.
  • Следует отказаться от подсветки.
  • Осуществить монтаж дополнительного резистора.

Выключатели с подсветкой являют собой довольно удобное приспособление, поскольку с их помощью можно избежать многочисленного количества бытовых травм. Теперь не придется по несколько минут ощупывать стенку, чтобы найти выключатель, ведь подсветка избавит вас от этих поисков.

Фото выключателей с подсветкой

Источник: https://electrikmaster.ru/vyklyuchatel-s-podsvetkoj/

Подключение выключателя с подсветкой: виды, устройство и схема

В домах, квартирах и остальных помещениях, куда проведена электроэнергия, обязательно установлены выключатели. Современные модели позволяют не только включать/выключать освещение, но и программировать работу отдельных приборов и систем, например, теплый пол.

Среди всех разновидностей самые удобные в использовании те, которые оборудованы подсветкой. Установка и подключение выключателя с подсветкой имеют свои нюансы и правила.

Как устроен выключатель с подсветкой

Основное отличие устройства с подсветкой от классических моделей — наличие индикатора. Это может быть неоновая лампочка или светодиод.

Схема соединения проста. Индикатор идет параллельно выводам устройства. При выключении приборов эта маленькая деталь подключается к проводу ноль (с помощью сопротивления лампы) и начинает светиться. При включении света схема закорачивается, индикатор выключается.

Выключатель с подсветкой/индикатором не будет работать с такими видами устройств:

  • люминесцентные лампы;
  • приборы освещения с электронными пусковыми регуляторами;
  • некоторые виды светодиодных ламп.

По функциональности различают приборы одно-, двух-, трех- и четырехклавишные, шнуровые и кнопочные и т. д.

Выключатели с подсветкой имеют массу преимуществ:

  1. Дизайн и конструкция почти не отличаются от стандартных устройств. Единственное отличие — наличие светодиода на передней панели, что делает нахождение в темном помещении более комфортным.
  2. Большинство схем отличаются экономичностью. Встроенные индикаторы потребляют совсем немного электроэнергии.
  3. Обслуживание светодиода не требует больших энергозатрат.

Часто устройства с подсветкой устанавливаются в спальнях. Работающая подсветка помогает быстро сориентироваться в комнате при внезапном пробуждении.

Важно! Из недостатков можно выделить потребление большого количество электроэнергии при подключении по отдельным схемам (с использованием резистора).

Виды в зависимости от типа подсветки

Параметром для разделения на виды, кроме функциональности, будет и вид подсветки:

  1. С резистором. Такая схема подключения выключателя с подсветкой имеет недостаток — не будет работать, если в осветительных приборах стоят светодиодные лампы. Это легко объяснить. При работе подобных устройств не получится создать высокое напряжение, потому что светодиоды имеют большее, чем лампы накаливания, сопротивление. Сюда можно подсоединить энергосберегающую лампочку, но она мигает после выключения.
  2. Светодиод с конденсатором. Схема позволяет увеличить КПД и уменьшить уровень потребляемой подсветкой электрической энергии. Резистор здесь выступает ограничителем тока конденсатора.
  3. С неоновой лампой. Выключатели такого типа недостатков почти не имеют. Способны работать с любыми приборами освещения, в том числе обычными лампами, люминесцентными и светодиодными.

В быту используются приборы всех перечисленных видов.

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

Для этого:

  1. С помощью плоской отвертки снять клавишу.
  2. Осторожно убрать декоративную накладку.
  3. Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
  4. Ослабить крепления, отсоединить провода.

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

  1. Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
  2. Вкрутить болты.
  3. Установить декоративную рамку.
  4. Вставить клавишу.
  5. Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

  1. Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства.
  2. Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
  3. Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить. Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети.
  4. Обесточить сеть.
  5. Провода зачистить от изоляции.
  6. Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
  7. С помощью измерительного прибора определить положение «Выкл.». Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
  8. Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
  9. Провод, идущий к люстре, соединить с контактом и закрепить.
  10. Последний провод закрепить под контакт, на котором нет пластин.
  11. Проверить правильность подключения.
  12. Вставить внутреннюю часть выключателя в монтажную коробку.
  13. Закрепить винты.
  14. Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

Отключение подсветки выключателя

Устройство позволяет на время или навсегда отключить «светлячок». Сделать это просто:

  1. Как и в остальных случаях, сначала необходимо отключить электроэнергию.
  2. С помощью плоской отвертки поддеть, потом снять клавиши.
  3. Снять декоративную рамку.
  4. Открутить болтики.
  5. Вытащить внутреннее наполнение из подрозетника/монтажной коробки.
  6. Используя индикаторную отвертку, проверить наличие напряжения на проводах.
  7. Отсоединить провода от контактов.
  8. Найти в конструкции выключателя защелку, скрепляющую две части. Разделить их.
  9. Найти резистор и светодиод.
  10. Взять кусачки и перекусить провода, направленные к подсветке. Альтернативный вариант — выпаять светодиод.
  11. Собрать выключатель, повторяя вышеописанные действия в обратном порядке.

Теперь индикатор не будет работать.

Как самому установить подсветку в выключатель

Схема и устройство выключателя с подсветкой несложные. Собрать устройство возможно в домашних условиях своими руками. Достаточно приобрести обычный выключатель и светодиод.

Схема состоит из основных частей:

  • светодиод;
  • ограничивающий резистор;
  • диод, подключающийся параллельно светодиоду.

Для светодиодов подойдет резистор с номиналом 100 кОм и мощностью не меньше 1 Вт. Для защиты следует применять диод КД521.

Обратите внимание! Эта схема имеет недостаток — большое потребление электроэнергии. В месяц ее количество может достигать 1 кВт.

Чтобы сэкономить электроэнергию, можно воспользоваться другой схемой, которая ограничивает ток светодиода с помощью конденсатора. Его емкость должна быть равна 1 мкФ.

При подключении цепи следом за конденсатором будет подключаться резистор, ограничивающий ток заряда. Эта схема имеет недостаток, который касается процесса монтажа.

Часто конденсаторы имеют немалые размеры, что может привести к трудностям с их установкой в выключатель.

Конструкции, в которых в качестве подсветки используется светодиод, гармонично работают исключительно с обычными лампами накаливания. Люминесцентные ламы в такой цепи будут мигать после выключения. Светодиодные осветительные приборы вообще не будут работать, поскольку сопротивление светильника всегда больше.

Более эффективна схема с неоновой лампой в составе, предусматривающая последовательное подключение резистора с сопротивлением от 0,5 до 1 мОм.

Установить подсветку в выключатель очень просто. Светодиод или неоновую лампу необходимо закрепить на корпусе, используя обычный клей. В клавише нужно просверлить отверстие для света.

Заключение

Подключение выключателей со светодиодом, неоновой лампой и т. д. выполнить довольно просто. Процесс напоминает монтаж обычного устройства и не зависит от разновидности (одно-, двух- или трехклавишный).

Схемы настолько просты, что подсветку можно установить самостоятельно, используя минимум времени и сил. Необходимо лишь приобрести обычный выключатель и индикатор.

Подключение выключателя с подсветкой: виды, устройство и схема

Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/podklyuchenie-vyklyuchatelya-s-podsvetkoj.html

Как подключить светодиодный выключатель: схемы для устройства с подсветкой

Для выполнения элементарных электротехнических работ совершенно необязательно вызывать мастера. Зная, как подключить светодиодный выключатель, можно самостоятельно провести его монтаж. Согласитесь, такой навык особенно пригодится, если предстоит капитальный ремонт и обновление электропроводки.

Мы расскажем о схеме подключения, способе установки и о трудностях, которые могут возникнуть во время монтажа. Вы также сможете своими руками усовершенствовать обычный выключатель, сделав в нем подсветку.

Как устроен и работает выключатель с подсветкой

Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.

Механизм состоит из следующих элементов:

  • одной входной, двух выходных клемм;
  • токоограничивающего резистора;
  • подвижных контактов.

Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.

Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки.

Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль.

Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

По такой схеме работает светодиодный выключатель.

Если осветительная лампа перегорит или ее выкрутят, то цепь будет разомкнута, и подсветка в устройстве работать не будет (+)

После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю. Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы.

Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства (+)

Применение светодиодного выключателя

Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно. Применяют его также в помещениях, доступ к которым необходим ночью.

Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш

Чем больше источников освещения, тем больше потребуется клавиш на выключателе. Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд.

Для управления освещением из нескольких мест приобретают специальный проходной выключатель с подсветкой.

Как выбрать светодиодный выключатель

Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая.

В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.

Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее

Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые.

По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.

Но на что действительно нужно обратить внимание, так это на класс защищенности (IP) — он указывает на возможность применения оборудования в тех или иных условиях.

Например:

  1. Класс IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
  2. Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
  3. Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.

Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.

Как правильно провести монтаж

Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен. Для подсветки устройства может использоваться небольшая неоновая лампа или светодиод вместе с элементом сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.

Подготовка к установке и обязательные меры безопасности

Без элементарных знаний по технике безопасности лучше вовсе не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.

Основные правила поведения при работе с электричеством:

  • все работы должны проводиться в обесточенной сети;
  • недопустимо перегружать электросеть;
  • проверить маркировку проводов на соответствие к подключаемой сети;
  • поврежденный участок сети лучше заменить, а не ремонтировать;
  • нельзя прикасаться к подключенному оборудованию мокрыми руками.

Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр. Индикатора достаточно, если электрическая сеть однофазная. Для анализа трехфазной сети используют мультиметр.

Поднеся одно из щупалецев мультиметра к фазе, другую фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.

Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор.

Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.

Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки

Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник.

Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении.

Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через распаячную коробку на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом.

Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод (+)

Почему мигают энергосберегающие лампы

Светодиодный выключатель несовместим с работой энергосберегающих ламп. Конфликт устройств проявляется в кратковременном вспыхивании лампы в отключенном состоянии или в так называемом тлеющем режиме, когда лампа не выключается полностью, а еле-еле светится.

Время службы светодиодной или энергосберегающей лампы в неправильном режиме существенно сокращается и составляет от одного до двух месяцев

  • Происходит это потому, что внутри люминесцентной лампы есть электронный преобразователь (конденсатор), который постепенно подзаряжаясь от тока, проходящего через лампу подсветки, вспыхивает.
  • Аналогичное явление происходит и с блоками питания светодиодных лент, в которых также есть конденсатор, и который подпитывается от небольшого тока, поступающего от выключателя с подсветкой.
  • Производители энергосберегающих ламп указывают, что использование их продукции не совместимо с применением светодиодных выключателей и светорегуляторов.

Обойти это ограничение можно, если управлять работой осветительного прибора с помощью реле. От выключателя команда поступает сначала к реле, которое уже непосредственно руководит освещением.

Реле выпускается многими производителями электротоваров: Schneider Electric, ABB, Siemens. Поместить его можно под колпачком люстры, за карнизом, в котором установлена светодиодная линейка.

Можно применить еще один вариант решения проблемы — отключить неоновую лампу или светодиод от питания. Сделать это можно путем отсоединения проводов подсветки от клемм. Но тогда светодиодный выключатель утратит свои преимущества.

Рассмотрим решения, которые все же позволяют совместить подсветку и использование энергосберегающих ламп.

Как совместить лампы и выключатель

Если после выключения люминесцентная лампа мигает или слабо светится, проблему можно устранить, подключив параллельно точке освещения дополнительное сопротивление (резистор или конденсатор).

Для этого понадобится резистор номиналом 50 кОм и мощностью 2 Вт. Он поглотит лишний ток при включенной подсветке и не даст заряжаться конденсатору лампы.

Размещают резистор в распаечной коробке в плафоне или патроне люстры, предварительно подсоединив к двум проводам и заизолировав оголенные участки.

Для изоляции можно использовать термоусадочную трубку (+)

Такой способ устранения причины мигания энергосберегающих ламп считается довольно опасным и опытные электрики не советуют применять его без достаточных навыков в проведении электротехнических работ.

Лучше использовать готовый блок защиты для люминесцентных и светодиодных ламп, который устраняет мерцание, защищает от перепадов электроэнергии, исключает помехи, идущие от ламп. Его подключение обязательно, если используется выключатель с подсветкой.

Максимальная мощность ламп при использовании блока ГРАНИТ БЗ-300-Л — 300 Вт. Защита срабатывает при напряжении в сети 275—300 Вт

Защитный блок подключается параллельно лампам, которые работают некорректно — мерцают или слабо светятся в выключенном состоянии. Устанавливают его в корпус светильника или в стакан люстры.

При использовании осветительных приборов с двумя и более группами освещения на каждую из групп устанавливают отдельный блок (+)

Решения популярных проблем и неисправностей светодиодных ламп подробно изложены в этих статьях:

Выключатель с подсветкой своими руками

В процессе эксплуатации электрооборудования иногда оказывается, что в каком-то из помещений неплохо было бы иметь подсветку выключателя. Для этого необязательно покупать устройство — можно самостоятельно усовершенствовать старое.

Что для этого понадобится:

  • обычный выключатель;
  • светодиод с любыми характеристиками;
  • резистор на 470 кОм;
  • диод 0,25 Вт;
  • провод;
  • паяльник;
  • дрель.

С помощью паяльника начинают собирать схему. Катод диода (помечен черной полоской) подсоединяют к аноду светодиода (у анода ножка длиннее). Резистор припаивается к положительному контакту светодиода и к проводу, который будет служить соединением с выключателем. Второй провод подсоединяется к катоду светодиода.

Если под рукой нет резистора подходящей мощности или не хватает места для размещения, то его можно заменить двумя резисторами меньшей мощности выполнив их последовательное подключение (+)

Далее подсоединяют все к механизму включения-выключения. Фазный проводник, который ведет к лампе, подключают в клемму вместе с одним из проводов, ведущих к светодиоду. Другой проводок подключают к входной клемме вместе с фазным проводом, который подает ток из электросети.

Нужно тщательно заизолировать оголенные участки провода и исключить касание проводников к корпусу, это особенно важно сделать, если он металлический.

Проверяют схему подключения выключателя с подсветкой на работоспособность так: клавиша, замыкая контакт, приводит к загоранию люстры или светильника, в выключенном состоянии загорается лампа светодиода. Если схема работает правильно, можно устанавливать приспособление в корпус.

Чтобы было видно освещение, выводят лампу светодиода в просверленное отверстие вверху корпуса. Делать это необязательно, если корпус светлый — свет будет пробиваться сквозь него.

Подсветку выключателя можно выполнить с помощью неоновой лампы. В схеме используется газоразрядная лампочка HG1 и сопротивление любого типа номиналом 0,5—1,0 МОм с мощностью более 0,25 Вт (+)

Выключатель с индикатором включения

Выключатели с индикаторами отличаются от светодиодных совершенно другим принципом использования — лампа в них загорается тогда, когда включено освещение. Основное назначение контрольной лампы — сигнализировать о включенном освещении в подвале, на чердаке, в кладовой или на улице.

Используется для контроля расхода электроэнергии. Индикатор может устанавливаться для каждой из клавиш или только для одной из них.

Схема подключения и работы выключателя с функцией подсветки выстроена по следующему принципу. Контрольная лампа параллельно подключается к клеммам выключателя. Когда цепь замыкается, ток проходит через индикатор и осветительный прибор — оба загораются. Если выключатель выключен, ток не поступает ни к индикатору, ни к лампе.

Индикация включенного освещения может быть выполнена в комбинации: 1 контрольная лампа на одну клавишу или для каждой клавиши по одной лампе (+)

Выводы и полезное видео по теме

  1. Инструкция по подключению светодиодного выключателя:
  2. Как установить подсветку своими руками:
  3. Что делать, если энергосберегающие лампы светятся или мигают после выключения:

Выключатель с подсветкой может участвовать практически во всех схемах электрического освещения. Но для его правильного монтажа необходимо изучить конструкцию, принцип работы и нюансы, возникающие при взаимодействии с другим электротехническим оборудованием.

Поделитесь с читателями вашим опытом подключения светодиодного выключателя. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Источник: https://sovet-ingenera. com/elektrika/rozetk-vykl/kak-podklyuchit-svetodiodnyj-vyklyuchatel.html

Как подключить выключатель с индикатором? Очень просто!

Проблема – как подключить выключатель с индикатором — таковой на самом деле не является, поскольку это пустячное дело. Главное – знать, как и что куда подсоединяется. Если уж вы справились с задачей правильного подключения теплого пола или произвели монтаж пластиковых панелей своими руками, с выключателем точно справитесь.

Что такое – выключатель с подсветкой?

Всем нам знакома ситуация, когда в темноте заходишь в помещение, а свет включить – проблема, потому что эту самую заветную кнопку еще нужно отыскать! Но нас ведет маячок – крошечный огонек, горящий на корпусе выключателя, поэтому мы сможем добраться до него и включить свет, не получив травму или не разбив по пути пару дорогих ваз…

Устройство прибора

Оно очень простое. Внешне он не отличается от обычного, за исключением того, что на нем имеется маленький светодиод или неоновая лампа. Они работают, только если клавиши установлены в режим «выключено».

Принцип работы

Когда мы включаем свет, замыкается цепь тока, идущего от «фазы» к выключателю, а через него – на осветительный прибор и, наконец, на «ноль». А индикатор подключается к цепи параллельно таким образом, чтобы при ее размыкании ток начал проходить через него. Но, чтобы при этом не загорались лампы накаливания, и не перегорел сам светодиод, перед ним устанавливается резистор, понижающий напряжение и силу тока. Для работы крошечного источника света нужно совсем небольшое напряжение, а вот для обычной лампы их будет недостаточно. В результате люстра не горит, а маленький маячок индикатора сигнализирует о месте расположения выключателя.

Последовательность подключения выключателя с индикатором

Она очень проста — выключатель с индикацией можно установить на место обычного. Отличие заключается в наличии двух проводков, идущих от светодиода. Они крепятся к тем же контактам, что и силовые кабели.

Важное замечание: не стоит подключать выключатель с индикатором, если в качестве осветительных приборов вы используете светильники низкого напряжения – светодиоды и люминесцентные лампы. Напряжения, создаваемого в цепи при работе резистора, оказывается достаточно для их мерцания или даже полноценной работы – просто не будет выключаться свет. А вот при использовании галогенок или обычных ламп накаливания проблем не будет.

Как установить выключатель с индикатором | isolux

Очень часто в современной практике установки выключателей фигурируют выключатели с подсветкой или, по-другому, с индикацией. В данной статье я хотел бы дать несколько советов и предложить схему включения выключателей с индикатором в цепь.

Виды выключателей с индикатором

Подключение выключателя с индикатором во многом зависит от его вида. Индикаторные выключатели делятся по тем же критериям, что и обычные, то есть бывают одноклавишные, двухклавишные, многоклавишные, проходные и т. д. Различие состоит лишь в наличии светодиодного или неонового индикатора.

По типу подсветки различают индикаторы с неоновой лампой или светодиодами. Их основное отличие – возможность работы с небольшими токами. Так, светодиодные индикаторы отлично зарекомендовали себя при работе с лампами накаливания, но в светодиодных светильниках они вызывают эффект мерцания из-за подачи ограниченного по величине тока. Выключатели с неоновой подсветкой такого недостатка практически лишены. Установка выключателя с подсветкой своими руками, при этом, не займет много времени. Я уверен, что каждый сможет подключить такой выключатель самостоятельно. Вы также можете прочитать статью о том, как установить выключатель своими руками.

Подключение линии

Вся проводная разводка остается такой же, как и в случае с обычными выключателями. Основное отличие – параллельно им в выключенном состоянии выключателя подключается светодиод с резистором (так называемый, светодиодный контур), неоновая лампа с обвязкой также подключается параллельно на выключенном состоянии выключателя.

Отвечая на вопрос о том, как подключить выключатель с подсветкой, можно в двух словах описать принцип разводки проводов. Индикатор всегда подключается параллельно таким образом, чтобы при выключении и, соответственно, размыкании цепи, ток проходил через его контур. В результате, он начинает гореть и ток все еще поступает в цепь, хотя и сильно ограниченный сопротивлением резистора или неоновой лампы.

Схема подключения индикатора

Теперь рассмотрим вопрос о том, как подключить выключатель с индикатором на практике. Чаще всего для этого потребуются те же инструменты, что и при установке выключателя. Запомните только одно – если вы подключаете светодиодный индикатор, он просто встраивается в цепь параллельным контуром с большим сопротивлением. Это значит, что при отключении тока выключателем, на самом деле, ток будет течь через этот контур с большим сопротивлением.

Если выключатель снабжен индикатором на неоновой лампе, то один ее конец подключается к контакту выключателя, а другой – к нулевому проводу. Это значит, что цепь неоновой лампы получается замкнутой на ноль самостоятельно. Ток не проходит через контур люстры или другого источника света. Именно поэтому выключатели с неоновой лампой безопаснее и могут применяться с любым видом люстр, в том числе и со светодиодными.

Такова схема подключения выключателя с подсветкой для одноклавишного выключателя. Используя приведенные простые правила можно включить индикатор с подсветкой в любую цепь. Нужно лишь помнить о принципе подключения.

Вы можете также узнать, как подключить двухклавшиный выключатель к домашней сети.

Включить в цепь выключатель с индикатором на самом деле очень просто – это сможет сделать любой человек, хоть раз державший в руках отвертку и имеющий начальные знания о фазе и нуле. В результате, вы получите отличный выключатель с подсветкой, который всегда видно в темноте.

Подключение выключателя с подсветкой: схема, устройстово, особенности


Особенности

Верю в то, что вам уже приходилось лично видеть, или хотя-бы фото выключателя с подсветкой, ведь когда я еще был ребенком, у нас в квартире стояли такие выключатели. Старый такой, советский образец выключателя с подсветкой, у которого небольшая красная лампочка располагалась сверху, и была спрятана за матовым, едва прозрачным, пластиком. Судя по всему, идея была взята от бабушки и деда, ведь у них в доме были абсолютно такие же выключатели, или же их ставили в одно и то же время.

В любом случае, как показывает личный опыт – это весьма удобно. В то время о проходных выключателях никто не слышал, а потому посреди ночи приходилось по памяти ориентироваться в пространстве. Вернее, приходилось бы, ведь мне повезло, и в доме были такие вот выключатели. В полной темноте они давали достаточно света, чтоб понимать где вы находитесь, ну и собственно где находится выключатель.

Современные виды выключателей с подсветкой стали более аккуратными и утонченными. Конструкции становятся тише, а размер – меньше. То же касается и светодиодных элементов. Сейчас их основная задача просто в темноте дать информацию о том, где находится выключатель.

Кроме того, есть определенные ограничения, касательно сфер использования подобных устройств. Касаются они в основном портативных источников света, или тех, что получают питание от низковольтных линий.

Варианты использования ламп подсветки

В качестве примера рассмотрим варианты использования ламп подсветки в изделиях «Легранд»

Режим подсветки на иллюстрации обозначен рисунком месяца, установка выключателя с индикацией работы — изображением лампочки.

Одноклавишный выключатель с ночной подсветкой подключен по классической схеме: лампочка на контактах L. Для индикации работы, на лампу подсветки необходимо завести рабочий нуль.

Подключение двухклавишного выключателя выполняется аналогично. На каждую рабочую линию предусмотрена отдельная индикаторная лампочка. Схема обеспечивает раздельную индикацию двойного выключателя, каждая подсветка работает для своей линии.

Так же точно работает и выключатель трехклавишный. Только индикаторов будет уже три. Кстати, это еще один довод для противников подсветки: трехклавишник в режиме индикации тратит энергии в 3 раза больше, чем двойной выключатель.

Проходной выключатель тоже может работать с подсветкой. Только схема включения будет иная. Индикатор подключается к тем контактам, которые будут разомкнуты при положении клавиши «вниз». В результате, если вы включаете свет одним из «проходников», на нем гаснет подсветка.

При использовании подсветки в качестве индикации работы лампы, индикатор подключается со стороны светильника, и на него заводится отдельный рабочий нуль. Вне зависимости от положения «проходников», при включении освещения загорится индикатор.

Legrand продает лампы подсветки отдельно. По сути — это обычный светодиод с гасящим резистором и обратным диодом, упакованный в термоусадочный кембрик.

Если нет желания переплачивать за логотип на ценнике, можно изготовить запасной индикатор самостоятельно. Схема простая: для того, чтобы через LED элемент не протекал обратный ток (у нас в сети переменное напряжение, полярность меняется с частотой 50 Гц), устанавливается обратный диод (типа Д226). А поскольку падение напряжения на светодиоде 2–3 вольта (в зависимости от цвета), в цепь устанавливается токоограничительный резистор. Схема и номиналы деталей на иллюстрации:

Таким индикатором можно оснастить любой выключатель, главное — чтобы свет пробивался через пластик.

Как установить выключатель с подсветкой — разобрались, теперь будем бороться с паразитными засветками. Ушлые мастера уже предлагают в продаже некие модули, которые подключаются параллельно экономкам и LED лампам.

По сути, это обычные нагрузочные резисторы. Они действительно блокируют нежелательное свечение, при этом расходуя энергии столько-же, сколько маломощная лампа накаливания. То есть, свет у вас выключен, а счетчик продолжает мотать.

Чтобы «подружить» выключатель с подсветкой и светодиодные (экономные) лампы, нужен проходной переключатель.

Вы подключаете на один выход рабочую лампу, а на второй — индикатор с отдельно заведенным рабочим нулем. При этом фаза работает только на одного потребителя: либо на основную лампу, либо на индикатор. Никакого паразитного свечения не может быть в принципе.

Да, схема включения более сложная (придется тянуть нулевой провод). Но за комфорт использования надо платить. Электроэнергия расходуется минимальная, мощность не более 1 ватта.

Подключение

Скоро вы поймете, что монтаж выключателя с подсветкой своими руками достаточно простой процесс, притом мало чем отличающийся от установки обычного варианта. Для начала нужно понимать, по какой схеме вам нужно двигаться.

Вся сложность заключается в подключении выключателя так, чтоб в выключенном положении светодиод внутри светился, и выключался, когда выключатель замыкает контур. Кстати, волноваться за этот светодиод не стоит, и за то, что он перегорит. Перед ним стоит отдельный диод, который защищает осветительный элемент от перегрузки и скачков напряжения.

Есть еще одна интересная особенность. Производители таких выключателей прямо говорят, что использование их продукции в паре со светодиодными лампочками может привести к некорректной работе.

Более того, в качестве совместимых источников света указаны только обычные лампочки накаливания, которые постепенно исчезают из современного жилища. И ведь дело не только в том, что они потребляют намного больше электроэнергии, помимо этого перегорают они тоже весьма исправно.

Что требуется:

  1. Светодиоды, яркие зеленые, для подсветки символов клавиш изнутри. Я использовал импортные, удлиненной формы, Kingbright, в Чип-Дип-овском каталоге страницы 132-133, выбирайте любые, какие вас устраивают, еще лучше заехать и купить прямо по выбору с витрины, единственное ограничение- колбочка не длиннее 6-7 мм, и диаметр не более 5-6 мм. Но эти ограничения только для такого варианта подсветки, когда должен быть виден только символ на клавише. В случае, когда можно сделать зеленый фон и по контуру клавиши, ограничения те же только по диаметру, а длина может быть до 10-11мм.
  2. Светодиоды желательно прозрачные, т.к. матовые не дают яркости, символ клавиши вплавлен в материал и плотный на просвет, матовый светодиод не даст нужного эффекта.
  3. Красные светодиоды также любые, использовал АЛ-307, отечественные.
  4. Резисторы, малой мощности, использовал на 0,125 ватт, 1,2 кОм, любого производителя, в том же Чипе-Дипе выбор очень большой.
  5. Повода обычные, метр-полтора-два, сечение 0,12-0,35, большее сечение трудно укладывать, токи тут мизерные. Но желательно найти еще немного (метр) тонкого 0,1 многожильного провода во фторопластовой изоляции, в Митино есть, он идеально подходит для подключения красного светодиода внутри клавиши. Этот провод тонкий и «скользкий», внутри клавиши мало места, и если он где-нибудь пережмется, то фторопласт обеспечивает гибкость, заломов и потертостей не будет.
  6. Пару вилок (на каждый выключатель) ножевого типа — «папы», для установки в задние площадки выключателей, стандартные, 8-10 р- десяток в любом автомагазине, и ответные части «мамы» — вилки, стандартные, там же, их надо по две на каждый выключатель.
  7. Всего для пяти передних выключателей надо «пап и мам»- по15 штук, по паре для небольшого резерва, причем, если кто будет переводить обогрев на один режим работы, то надо парочку «пап» найти потолще.
  8. Очень удобно иметь стандартную обжимку для электротехнических работ, но при известной сноровке можно и плоскогубцами, ток маленький, еще лучше — пайка.
  9. Пара отверток.
  10. Маленькие бокорезы, типа радиотехнических.
  11. Сверла: 5.2 мм и 2 мм диаметром.
  12. Дрель, можно и без оной.
  13. Клей «Момент», для фиксации светодиодов внутри клавиши, и возможен другой, который хорошо держит пластмассу, в случае случайных сколов, (как вариант — SuperGlue, китайский — в тюбике).
  14. Паяльник, возможно, есть вариант работы и без применения паяльника, но не рассматривался, т.к. для меня паяльник — вторая авторучка, и кое-какие вещи просто удобно сделать пайкой.

Вариант изготовления был выбран для максимальной подготовки дома всех составляющих по принципу: сделал, спустился к машине, вставил в гнезда и все, т.е. максимальная модульность конструкции, чтобы при возможных будущих разборках панели, никаких проводов не пришлось перекусывать и размыкать без фишек на концах проводов. Подобный вариант подсветки может быть сделан и для клавиш на туннеле КПП, там, где есть еще резервы под клавиши для других функций.

Как делается:

Лучше всего начать с «туманок», т.к. если что и сломается, не критично в данное время года, да и туман не каждый день. Затем обогрев заднего стекла, антенна, вентилятор, хотя порядок установки может быть любой. Первая клавиша заняла 3 часа чистого времени, с прикидками, короче, весь вечер. Вторая — час, остальные — полчаса. Антенну сделал за пять минут, но она и проще, т.к. нет индикации включения, тоже вариант для особо ленивых. Кстати, клавишу антенны сделал без подсветки контура снизу, можно сравнить. Подключение ответных частей разъемов от клавиш заняло неспешно полтора часа, с перекурами и с проверкой болтающихся проводов внутри панели. Желательно все клавиши сделать по типовому подключению одинаково, тогда проще выполнить всю работу.

Монтаж

Если говорить о современных версиях, которые сейчас можно встретить на полках магазинов, то монтаж выключателя с подсветкой своими руками производится весьма просто. Если производитель не халтурил, то процесс установки не будет отличаться от обычного выключателя.

Все потому, все необходимые контакты уже подключены. Обычно светодиод уже подключен к нолю и фазе, и когда цепь замыкается, а значит освещение задействуется, он выключается. Обратно включается после того, как замок разомкнут, и питание идет непосредственно из фазы только к нему.

Лада 2107 सात › Бортжурнал › Кнопка головного света от восьмёрки (с подсветкой)

Всем привет. Давно у меня валялась кнопка света, с подсветкой символа. И вот решил я ее установить, но стал вопрос о том, как ее подключить, и начал искать в интернете и на D2. Но к сожалению нигде толком ничего не нашёл. Подумав, решил подключать своими силами, с моими минимальными знаниями электрики. Оказалось все не так трудно, но голову поломать пришлось, так как там много комбинаций подключения, при которых контакты либо постоянно замкнуты, либо замыкаются не так как нужно, причем это происходит параллельно с другим рядом контактов, короче одного источника плюса не достаточно, и методом тыка я нашел вариант, при котором все включается как на стоковой кнопке, и не требует никаких изменений в проводке. Кнопку заказывал в интернете, так как у нас их нет, и конечно же фишек здесь нет тоже, поэтому старую я снял, и подключал клеммы по отдельности, предварительно их обмотав изолентой, дабы не замкнуло нечаянно. Не буду все описывать конкретно, где и когда появляется плюс, а где он есть постоянно, я просто кину схему, сделанную на скорую руку, которая работает, и там все написано. Подсветка работает при включении габаритов, и соответственно света, а в выключенном варианте кнопки, не горит. Лампочку я поставил диодную, и плюс соответственно подключил, лампочка зеленая (какая была), но потом поменяю на синюю, благо это займет секунд 30. Кстати, встала кнопка почти без доработок, просто нужно немного подрезать цепляющиеся места, короче там по месту все понятно. У меня на стоке было так: черный провод (и дублирующий) это плюс, зеленый (двойной) головной свет, желтый (и дублирующий) это габариты. Сильно не приглядывался, возможно на этих проводах есть полоски какие нибудь, но мне это не важно. Два плюса я подключил к центральным контактам кнопки, а габариты и свет к боковым контактам, плюс на лампочку запитал от бокового маленького контакта, так как там появляется плюс с габаритами. Схема ниже, если что не понятно — пишите в комментариях. В планах заменить все кнопки, на кнопки с подсветкой символов.

Стоковый вариант

Вариант подключения

Схема

www.drive2.ru

Инструкция

Для тех, кому нужна инструкция, как подключить выключатель с подсветкой, наступает самый интересный момент. Начинать, как и в случае с обычными выключателями, нужно с обесточивания рабочей зоны.

Если нет возможности отключить питание на отдельный выключатель, то следует это сделать с комнатой, или же домом. Дальше, даже если вы уверенны в том, что питание отключено, воспользуйтесь отверткой-тестером, и убедитесь в своей правоте.

Если у вас установлен старый выключатель, и вы производите замену, то дальше наступает этап демонтажа. Нужно снять клавиши старого выключателя. Если у вас возникли проблемы, то возьмите отвертку, и немного подденьте их со сторон. Дальше нужно снять декоративную накладку, но учтите, она снимается только после клавиш.

Теперь вам нужно открутить крепления основной части выключателя, после чего аккуратно отсоединить провода из контактов. Делать это осторожно стоит как минимум потому, что поврежденные провода подлежат удалению, а чем короче они будут в коробке, тем сложнее будет производить их монтаж и последующую установку выключателя.

Теперь, когда у вас есть пустая коробка, из которой только торчат несколько проводов, можно начинать монтаж нового выключателя. Обычно, на обратной стороне есть маркировка, которая показывает к какому контакту нужно подсоединять какой провод.

Подключаете ноль и фазу, после чего нужно закрепить выключатель в подрозетнике. Дальше можно одеть кнопки и проверить работоспособность. Даже если у вас нет опыта в этом деле, метод проб и ошибок выведет вас на нужный результат.

Ответные разъемы (фишки) и подключение

  1. Далее изготавливаем общий провод — гребенку с «мамами» на концах, как показано на эскизе, для подключения общего провода освещения клавиш при включенных габаритах. Длина 50-70 см.
  2. Изготавливаем провод — гребенку с припаянными резисторами по числу выключателей и такими же «мамами» для подачи плюса на цепи освещения клавиш. Для варианта подключения к лампе освещения прикуривателя также изготавливаются два дополнительных коротких разветвителя. Толстый нужен для изменения режима работы обогревателя заднего стекла.
  3. Можно резисторы с проводом затянуть термоусадочной трубкой, но я обошелся тонкой изолентой.
  4. Питание для всей этой бодяги я брал с освещения прикуривателя, для этого снимал пластиковую крышку на ручке КПП, и снимал пепельницу, масса уже есть рядом на выключателях. Плюс питания можно взять так же и с блока предохранителей, оба варианта равнозначны.
  5. «Мамы» с проводов гребенки вставляем в ответные разъемы выключателей, и массу, и питающий плюс. Там нужна тонкая отвертка или тонкое тупое шило, чтобы отогнуть усы крепления «мам» в ответных частях разъемов. Обратно «мамы» вставляются до легкого щелчка.
  6. Все вставили, пощелкали, убедились, что все работает, можно вставлять клавиши в панель обратно. Днем зеленый свет почти не виден, но в темное время, я вас уверяю, вы за себя порадуетесь.
  7. Последнее. В случае переделки обогрева стекла, надо новый переключатель на два положения — на эскизе видно, куда что перекинуть и соединить. Вилки I и U вынимаются из ответной части выключателя, соединяются между собой и сажаются на массу. Перемычка V и D снимается совсем, на ее место подпаивается подсветка.

Обогрев в таком случае работает только во втором, сильном режиме. Сегодня специально трогал рукой — рука терпит, значит меньше 45 градусов, нормально.

Здесь вы можете посмотреть, как осуществляется переделка. Первые пять картинок — изображения подключения проводов к кнопкам и их вид до и после переделок. На шестой изображены необходимые дополнительные провода с разъемами.

Фото подключения выключателя с подсветкой


Вам понравилась статья? Поделитесь

0

Выключатель viko с подсветкой как подключить

Как подключить выключатель вико?

Устройство и принцип работы

Любой двойной выключатель состоит из следующих конструктивных элементов:

  • Две клавиши, способные изменять положение в зависимости от производимых действий.
  • Пластиковый корпус, снимаемый с прибора перед началом подключения.
  • Клеммники для подключения входных и выходных проводников.

В некоторых моделях клеммники заменяются винтовыми зажимами. Первый вариант считается более надежным, поэтому он используется во всех современных изделиях. Винтовые зажимы постепенно ослабевают и требуют периодического подтягивания для восстановления нормального контакта.

Внутри выключателя располагается входной фазный провод и выходные провода, соединенные с осветительными приборами. Замыкание и размыкание контактов на каждой из клемм производится независимо друг от друга. За счет этого может включаться одна, две или сразу несколько ламп. Подачу напряжения рекомендуется выполнять при помощи многожильных проводов.

Работа выключателя на две клавиши заключается в использовании различных вариантов включения и выключения, позволяющих создать требуемый уровень освещения:

  • Вариант № 1. Включается одна клавиша, и в этом положении напряжение поступает на одну лампочку или отдельную группу светильников.
  • Вариант № 2. Приводится в действие вторая клавиша переключателя, осуществляя подачу напряжения на две лампочки или группу светильников с другим количеством ламп. Такое переключение дает возможность изменить освещение в помещении, когда это необходимо.
  • Вариант № 3. Включаются обе клавиши, начинают работать все осветительные приборы, обеспечивая максимальное освещение.

Во многих современных выключателях подключается подсветка. Она представляет собой неоновую лампочку или светодиод, соединенный последовательно с резистором ограничения тока. Данная цепочка подключается параллельно с контактом выключателя. Независимо от положения клавиш, она все время будет оставаться под напряжением.

Таким образом, при выключенном освещении получается следующая цепочка: напряжение фазы проходит через резистор ограничения тока, далее – через светодиод и клеммы подключения ток попадает на светильник и по нити лампы накаливания идет на нейтраль. В таком положении подсветка постоянно включена. При включении света контакт замыкается и производит шунтирование цепочки. Поскольку у него очень низкое сопротивление, ток перестает течь через подсветку, а начинает проходить по контакту. В этом случае светодиод не горит вообще или светится едва заметно.

Виды выключателей с подсветкой

Общим недостатком таких устройств является невозможность их подключения к любым лампам дневного света, оборудованных стартерами. В этом случае конденсатор через светодиод будет постепенно заряжаться, и при достижении полной зарядки он направит все накопившееся электричество в лампу. Возникает короткая вспышка, которая периодически повторяется и сильно раздражает окружающих.

Основным критерием выбора выключателей является способ их включения. Наибольшее распространение получили стандартные клавишные устройства, предназначенные для внутренней и наружной установки. Их конструкция предельно простая, а в эксплуатации они надежны и удобны. Замыкание и размыкание цепи осуществляется посредством механического двухпозиционного переключателя.

В разных моделях в качестве подсветки используются светодиоды или неоновые лампочки. Несмотря на внешнее сходство, они существенно отличаются техническими характеристиками. Например, неоновые лампы отличаются низким энергопотреблением, но они же способствуют высокому падению напряжения. То есть, при минимальном токе свечения 0,1 мА, падение напряжения составляет 70 В. У светодиодов эти показатели соответственно будут 2 мА и 2 В.

Подсветка может устанавливаться не только в двойных выключателях, но и в устройствах с тремя и даже четырьмя клавишами, а также на проходных моделях. Светящаяся точка обычно располагается на корпусе или на клавишах – сверху, в центре или снизу.

Схемы подключения

Светодиодная подсветка может подключаться по разным схемам и не ограничиваться одним лишь резистором. Тем более, что использование обычного сопротивления имеет ряд существенных недостатков. В процессе эксплуатации резистор подвержен сильному нагреву, а схема подключения способствует возникновению обратного тока в этой цепи и последующему пробою светодиода. Кроме того, модели со светодиодами потребляют примерно 300 ватт в месяц.

При использовании нескольких выключателей в течение года общее энергопотребление может оказаться слишком высоким. Все эти проблемы вполне разрешимы с помощью других, более экономичных и безопасных схем.

Схема с использованием диода

Схема позволяет успешно преодолеть отрицательные эффекты, вызываемые обратным током, в первую очередь – избежать пробоя светодиода. В этом случае параллельно лампочке подсветки устанавливается диод. Резистор, используемый в схеме, обладает минимальной рассеиваемой мощностью в 1 ватт, а его сопротивление составляет 100-150 кОм. Выбор параметров диода осуществляется в соответствии с характеристиками светодиода.

Недостатком данной схемы является заметный нагрев резистора и общее высокое энергопотребление подсветки. Такая подсветка полностью подходит только для ламп накаливания. С лампами дневного света она будет работать некорректно.

Схема подключения с конденсатором

Проблема сильного нагрева резистора преодолевается путем использования схемы подключения с добавлением в цепь конденсатора. Параметры сопротивления необходимо изменить, поскольку резистор будет ограничивать заряд конденсатора. Показатели конденсатора обычно составляют 100-500 Ом. Емкость равна 1 мФ, а сам он рассчитан на напряжение 300 вольт. Выбор характеристик резистора осуществляется опытным путем.

При необходимости, обычный диод можно заменить вторым светодиодным элементом, устанавливаемым на обратную сторону корпуса или на свободную клавишу. Данная схема потребляет минимальное количество электроэнергии – средний расход за месяц составляет около 50 Вт. Однако, установка конденсаторов возможна не во все выключатели, а проблема работы с энергосберегающими и светодиодными лампами полностью не разрешается.

Подготовка к подключению

Выключатель с подсветкой подключается к сети точно так же, как и обычный. Дополнительная цепь не оказывает влияния на основные функции двухклавишного выключателя. К самому устройству подводится фазный провод. Это позволяет избежать появления напряжения на патроне светильника при выключенном состоянии прибора. Нулевые провода, наоборот, подключаются напрямую к осветительному прибору. Перед началом работ электрическая сеть должна быть обесточена путем отключения автомата или выкручивания предохранительных пробок.

Вначале следует разобрать выключатель чтобы ознакомиться с его конструкцией. Разборка начинается с клавиш, закрепленных штырьками или пластиковыми защелками. Обычно, они вытаскиваются с небольшим усилием, поочередно – сначала одна, а потом другая.

После клавиш корпус освобождается от декоративной рамки. Ее крепление выполняется двумя шурупами, которые легко откручиваются. Когда все пластиковые детали сняты, электрическая часть устройства становится полностью открытой для обзора. Сразу же нужно определить места расположения клемм, куда будут подключаться провода. Сами клеммы оборудуются в виде небольших медных площадок с прижимными винтами. Провод очищается от изоляции, вставляется на свое место и прижимается винтом.

При наличии подсветки необходимо зачистить провод и вставить его в нужный пружинный разъем. Внутренняя пружина одновременно обеспечивает надежную фиксацию и качественный контакт.

Подключение

После изучения конструкции выключателя можно выполнять непосредственное подключение выключателя. Тем, кто впервые столкнулся с подобной задачей, рекомендуется заранее составить схему, по которой будут прокладываться провода к выключателю и осветительным приборам.

Стандартная схема подключения включает в себя фазный провод, находящийся под напряжением. Он обозначается буквой L и через выключатель подводится к светильнику. Кроме него существует нулевой или нейтральный провод N, который подводится напрямую к патрону осветительного прибора. При наличии провода заземления, он также подключается напрямую к светильнику.

Провода могут быть проложены закрытым или открытым способом, если это предусматривает схема подключения. В первом случае потребуется устройство штроб в стенах, в во втором – гофрированные трубы или кабель-каналы. При скрытой проводке под выключатель в стене высверливается отверстие.

Для того чтобы обеспечить надежное подсоединение и качественный контакт с клеммами, конец каждого проводника зачищается примерно на 1-1,5 см. При использовании многожильных проводов, рекомендуется провести опрессовку их концов. К двухклавишному выключателю подводится три провода. Первый является фазным и подается на вход, а второй и третий идут на выход и подводятся непосредственно к светильнику. Нулевой и заземляющий проводники соединяются с контактами источников света. Место ввода фазного провода указывается внутри выключателя стрелкой. Сама фаза определяется тестером.

После того как все провода установлены на свои места и выполнено подключение двойного выключателя с подсветкой, необходимо произвести изоляцию потенциально опасных мест. Затем вся конструкция вместе с проводами устанавливается в монтажную коробку и закрепляется растяжками при помощи винтов. По завершении основных работ нужно установить на место декоративную панель и обе клавиши.

При наличии подсветки, для подключения двойного выключателя необходимо воспользоваться дополнительными проводками, соединенными с мини-индикаторами, установленными на клавишах. Один из них соединяется с фазой на входе в верхней части, а другой – с одним из проводов, идущих к светильникам. Когда свет будет выключен, цветные индикаторы продолжат светиться на каждой клавише.

Как просто и быстро подключить выключатель Viko

Компания Viko – одна из тех компаний, которые могут достойно представлять Турцию на международном рынке.

С момента своего основания в 1988 году Viko сразу взяла курс на удовлетворение спроса на такие товары, как розетки, выключатели, удлинители, аксессуары и боксы под автоматы.

Изначально политика компании была направлена не только на удовлетворение внутреннего спроса в Турции, но и для поставки своих товаров на экспорт.

Как результат, на сегодняшний день более 70% всей производимой продукции Viko поставляет на экспорт, что говорит о высоком качестве их товаров.

Благодаря использованию высококачественного сырья и материалов, а также высоким требованиям к качеству выпускаемой продукции, сегодня viko – это один из крупнейших поставщиков выключателей, розеток и иных предметов электрики.

Ценовая политика компании предусматривает охват нижнего и среднего сегмента. Viko – это прежде всего надежность, долговечность и практичность в использовании, но не дизайнерские «излишества»

Тем не менее, если вы решили установить выключатели Viko в своей квартире, то вы всегда сможете найти в единой стилистике и розетки, и накладки, и горизонтальные, и вертикальные рамки – все это помогает выдержать единый стиль в оформлении интерьера вашего дома.

Выключатель марки Viko серия Carmen

Среди продукции Viko наиболее популярным у российских потребителей является серия товаров Carmen.

Это обусловлено как привлекательной ценой, так и универсальностью применения практически к любому интерьеру.

Выпуклый квадрат со скругленными углами в двух основных цветах, белый и кремовый, подходит практически к любому интерьеру и активно используется электромонтажниками.

Электрики – профессионалы уважают и рекомендуют Viko за надежность, простоту монтажа, долговечность и отсутствие бракованных изделий.

Выключатели этой серии бывают одноклавишными, двухклавишными, трехклавишными, проходными, с подсветкой и без таковой.

Все они работают безотказно и не нуждаются ни в каком техническом обслуживании весь период эксплуатации.

Кроме того, в продаже всегда имеются элементы от выключателей/розеток Viko из других серий, благодаря чему вы с легкостью всегда сможете поменять дизайн на более приемлемый, например из серии Karre или Vera.

Схема подключения

двухклавишный выключатель схема подключения

одноклавишный выключатель схема

Итак, когда выключатель разобран, в зависимости от того, какой тип расцепителя вы выбрали, нужно производить его подключение.

Схема подключения при этом не сильно отличается. В любом случае, на выключатель приходит один провод (фаза), а от него отходит один, два или три провода, если вы подключаете одноклавишный, двухклавишный и трехклавишный выключатели соответственно.

Двухклавишный выключатель Viko с подстветкой

Тем не менее, при всей простоте конструкции у некоторых людей возникают вопросы по установке выключателей Viko с подсветкой.

Действительно, многие выбирают такие типы выключателей за их практичность.

Слабое красное свечение индикатора позволяет с легкостью найти клавишу включения света в темноте и, несомненно, это имеет свои неоспоримые преимущества.

Индикаторы в выключателях Viko нужно подключать самостоятельно.

Если вы выбрали такой тип конструкции, то после снятия клавиш (как это было описано выше) вы обнаружите светодиод, от которого отходят два красных провода.

Эти провода необходимо подсоединить таким образом, чтобы один из них был подключен ко «входу» — внизу, а второй к одному из «выходов» вверху.

При этом полярность не имеет значение. Индикатор будет загораться тогда, когда та клавиша выключателя, к «выходу» которой вы его подключили, будет находиться в состоянии «ВЫКЛ»

Монтаж на стену

Перед монтажом выключателя на стену следует:

  1. С помощью индикатора напряжения найти провод, по которому подходит фаза и отделить его от всех остальных проводов
  2. Отключить подачу электроэнергии на выключатель

Полезный совет: перед проведением работ по монтажу любых электроприборов убедитесь в том, что электроэнергия отключена. Повесьте на пакетниках табличку с предупреждающей надписью, например «Не включать, работают люди!»

Дальнейшие действия нужно проводить только при отключенном электричестве:

  1. Зачистить провода в подрезетнике от изоляции на длину 8-10 мм
  2. Согнуть зачищенную часть проводов под 90°
  3. Провод, который вы отметили как фазный должен подходить к выключателю снизу, остальные провода подключаются сверху
  4. Поместите фазный провод в соответствующее отверстие в нижней части рамки выключателя.
  5. В это же отверстие поместите один из красных проводов светодиодного индикатора.
  6. Закрепите провода с помощью резьбового зажима
  7. Поместите выходные провода в соответствующие отверстия, соблюдая необходимый порядок и закрепите их резьбовыми зажимами.
  8. Следует учитывать, что оставшийся провод светового индикатора следует соединять с одним из указанных проводов.
  9. После этого конструкция помещается в подрозетник и закрепляется сначала с помощью шурупов, которые поставляются вместе с подрозетником и закручиваются в соответствующие места его пластикового корпуса. Отмечено стрелкой на рисунке

    Стрелкой отмечены монтажные винты

  10. С помощью имеющегося механизма, выключатель закрепляется путем зажима «монтажными лапками» с использованием отвертки
  11. Накладывается декоративная рамка
  12. Декоративная рамка фиксируется пластиковой прозрачной накладкой, снятой ранее
  13. Устанавливаются клавиши выключателя

Видеоинструкция установка выключателя Viko с подсветкой

Розетка с таймером – элемент умного дома Немецкие розетки ABB объединяют надежность и стильный дизайн Как подключить проходной выключатель Lezard и какую при этом использовать схему. Что надо знать об автоматическом выключателе, чтобы выбрать надежную и главное безопасную модель?

Источник: http://electricadom.com/kak-prosto-i-bystro-podklyuchit-vyklyuchatel-viko.html

Выключатель 2-клав с подсветкой сх.5а Белый Schneider-Electric Glossa GSL000153

Выключатель GSL000153 двухклавишный с подсветкой,10А, 1П, 250В Цвет Белый; Серия Glossa; Производитель Schneider Electric

  • с ориентационной подсветкой

Выключатель двухклавишный для управления двумя группами освещения.

Выключатели Glossa, особенности:



  1. Прочный металлический суппорт с дополнительными ребрами жесткости
  2. Прочные и острые монтажные лапки, зафиксированные в корпусе для удобного монтажа
  3. Механизм из специального огнестойкого пластика
  4. Контакты выключателей из технического серебра (сплав серебра и никеля)
  5. Клавиши из прочного пластика, стойкого к УФ-излучению и появлению царапин

Технические характеристики:

  • Тип изделия: выключатель, схема 5а
  • Параметры сети: 250В 50Гц
  • Номинальный ток: 10AX
  • Число полюсов: 1
  • Число клавиш: 2
  • Подсветка: есть
  • Клеммы: винтовые, сечение до 2,5мм2
  • Монтаж: скрытый
  • Габаритные размеры: 71х71х38,5мм
  • Защита: IP20

Схема подключения:

Серия Glossa (Schneider Electric)

Серия розеток и выключателей Glossa производится в России. При этом, в серии используются немецкие механизмы.  Приятный дизайн и широкая цветовая гамма делают изделия Glossa универсальными для любого интерьера. Технологические особенности серии позволяют легко и быстро монтировать розетки и выключатели. А высокая надежность механизмов обеспечит долгую и безопасную эксплуатацию.

Серия Glossa от Schneider Electric

  • Широкая цветовая гамма: 14 цветов: белый, молочный, бежевый, перламутр, алюминий, платина, титан, дуб, фисташковый, сиреневый туман, графит, шоколад, антрацит, баклажановый.
  • Легкий монтаж: удобное подключение, надежные лапки, быстрое выравнивание при многопостовой установке, прочный суппорт
  • Качественные материалы: накладки из прочного долговечного пластика, контакты розеток из латуни с высоким содержанием меди
  • Безопасность: токоведущие части закрыты пластиком, контактные группы выключателей из технического серебра
  • Множество функций: силовые розетки; выключатели одно-, двух,- трехклавишные; карточные выключатели; переключатели, USB-розетки, ТВ-розетки, коммуникационные розетки.
  • Рамки, горизонтальная и вертикальная установка, до 4-х постов.

Выключатель 2-клав с подсветкой сх.5а Белый Schneider-Electric Glossa
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Выключатель 2-клав с подсветкой сх.5а Белый Schneider-Electric Glossa — цена, фото, технические характеристики. Для того, чтобы купить Выключатель 2-клав с подсветкой сх.5а Белый Schneider-Electric Glossa в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Выключатель 2-клав с подсветкой сх. 5а Белый Schneider-Electric Glossa оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

  • ожидается Щелковская. Пункт самовывоза
  • ожидается Щелковская. Магазин
  • ожидается Удаленный склад (доставка +2 дня)
Цвет белые
Тип устройства выключатели/включатели
Кол-во линий Двухклавишный (2 клавишный)
Комплектация Механизм с клавишами
Подсветка с подсветкой
Материал пластик
Степень защиты IP20 (для сухих помещений)
Монтаж встраиваемые

Viko сделала все, чтобы их выключатели подключались легко и просто



Компания Viko – одна из тех компаний, которые могут достойно представлять Турцию на международном рынке.

С момента своего основания в 1988 году Viko сразу взяла курс на удовлетворение спроса на такие товары, как розетки, выключатели, удлинители, аксессуары и боксы под автоматы.

Изначально политика компании была направлена не только на удовлетворение внутреннего спроса в Турции, но и для поставки своих товаров на экспорт.

Как результат, на сегодняшний день более 70% всей производимой продукции Viko поставляет на экспорт, что говорит о высоком качестве их товаров.

Благодаря использованию высококачественного сырья и материалов, а также высоким требованиям к качеству выпускаемой продукции, сегодня viko – это один из крупнейших поставщиков выключателей, розеток и иных предметов электрики.

Ценовая политика компании предусматривает охват нижнего и среднего сегмента. Viko – это прежде всего надежность, долговечность и практичность в использовании, но не дизайнерские «излишества»

Тем не менее, если вы решили установить выключатели Viko в своей квартире, то вы всегда сможете найти в единой стилистике и розетки, и накладки, и горизонтальные, и вертикальные рамки – все это помогает выдержать единый стиль в оформлении интерьера вашего дома.

Выключатель марки Viko серия Carmen

Среди продукции Viko наиболее популярным у российских потребителей является серия товаров Carmen.

Это обусловлено как привлекательной ценой, так и универсальностью применения практически к любому интерьеру.

Выпуклый квадрат со скругленными углами в двух основных цветах, белый и кремовый, подходит практически к любому интерьеру и активно используется электромонтажниками.

Электрики – профессионалы уважают и рекомендуют Viko за надежность, простоту монтажа, долговечность и отсутствие бракованных изделий.

Выключатели этой серии бывают одноклавишными, двухклавишными, трехклавишными, проходными, с подсветкой и без таковой.

Все они работают безотказно и не нуждаются ни в каком техническом обслуживании весь период эксплуатации.

Кроме того, в продаже всегда имеются элементы от выключателей/розеток Viko из других серий, благодаря чему вы с легкостью всегда сможете поменять дизайн на более приемлемый, например из серии Karre или Vera.

Материалы и инструменты для монтажа:

Итак, если вы остановили свой выбор на выключателе Viko и хотите самостоятельно его подключить, то вам будут необходимы следующие материалы и инструменты:

  • Кабель – лучше использовать медный, т.к. медь является лучшим проводником по сравнению с алюминием и срок службы такого кабеля значительно выше.
  • Нож для зачистки кабеля
  • Отвертка плоская
  • Отвертка крестовая
  • Индикатор напряжения (пробник)

Все выключатели Viko монтируются очень просто и особенных условий практически нет.

Порядок проведения работ при этом соблюдается один и тот же.

Разборка



Выключатели продаются в собранном виде и перед монтажом их нужно разобрать, для этого:

  • Поддеть плоской отверткой клавиши выключателя и снять их
  • Поддеть отверткой пластиковую прозрачную накладку, находящуюся под клавишами и снять ее тоже
  • Отделить декоративную накладку от металлической рамки.

Вся эта процедура занимает менее одной минуты, для сборки выключателя вам придется повторить все эти действия в обратном порядке.

Схема подключения

двухклавишный выключатель схема подключения

одноклавишный выключатель схема

Итак, когда выключатель разобран, в зависимости от того, какой тип расцепителя вы выбрали, нужно производить его подключение.

Схема подключения при этом не сильно отличается. В любом случае, на выключатель приходит один провод (фаза), а от него отходит один, два или три провода, если вы подключаете одноклавишный, двухклавишный и трехклавишный выключатели соответственно.

Двухклавишный выключатель Viko с подстветкой

Тем не менее, при всей простоте конструкции у некоторых людей возникают вопросы по установке выключателей Viko с подсветкой.

Действительно, многие выбирают такие типы выключателей за их практичность.

Слабое красное свечение индикатора позволяет с легкостью найти клавишу включения света в темноте и, несомненно, это имеет свои неоспоримые преимущества.

Индикаторы в выключателях Viko нужно подключать самостоятельно.

Если вы выбрали такой тип конструкции, то после снятия клавиш (как это было описано выше) вы обнаружите светодиод, от которого отходят два красных провода.

Эти провода необходимо подсоединить таким образом, чтобы один из них был подключен ко «входу» — внизу, а второй к одному из «выходов» вверху.

При этом полярность не имеет значение. Индикатор будет загораться тогда, когда та клавиша выключателя, к «выходу» которой вы его подключили, будет находиться в состоянии «ВЫКЛ»

Монтаж на стену

Перед монтажом выключателя на стену следует:

  1. С помощью индикатора напряжения найти провод, по которому подходит фаза и отделить его от всех остальных проводов
  2. Отключить подачу электроэнергии на выключатель

Полезный совет: перед проведением работ по монтажу любых электроприборов убедитесь в том, что электроэнергия отключена. Повесьте на пакетниках табличку с предупреждающей надписью, например «Не включать, работают люди!»

Дальнейшие действия нужно проводить только при отключенном электричестве:

  1. Зачистить провода в подрезетнике от изоляции на длину 8-10 мм
  2. Согнуть зачищенную часть проводов под 90°
  3. Провод, который вы отметили как фазный должен подходить к выключателю снизу, остальные провода подключаются сверху
  4. Поместите фазный провод в соответствующее отверстие в нижней части рамки выключателя.
  5. В это же отверстие поместите один из красных проводов светодиодного индикатора.
  6. Закрепите провода с помощью резьбового зажима
  7. Поместите выходные провода в соответствующие отверстия, соблюдая необходимый порядок и закрепите их резьбовыми зажимами.
  8. Следует учитывать, что оставшийся провод светового индикатора следует соединять с одним из указанных проводов.
  9. После этого конструкция помещается в подрозетник и закрепляется сначала с помощью шурупов, которые поставляются вместе с подрозетником и закручиваются в соответствующие места его пластикового корпуса. Отмечено стрелкой на рисунке

    Стрелкой отмечены монтажные винты

  10. С помощью имеющегося механизма, выключатель закрепляется путем зажима «монтажными лапками» с использованием отвертки
  11. Накладывается декоративная рамка
  12. Декоративная рамка фиксируется пластиковой прозрачной накладкой, снятой ранее
  13. Устанавливаются клавиши выключателя

Видеоинструкция установка выключателя Viko с подсветкой



Высота и размещение розеток на кухне в современной квартире Почему строители выбирают розетки Легранд или как не сэкономить себе в убыток Розетка с таймером – элемент умного дома Устанавливаем розетку в ванную комнату правильно

Монтаж выключателя с подсветкой своими руками: схема подключения

Огромное количество современных инноваций направлено на увеличение уровня комфорта и удобства нашей с вами жизни. Электрические приборы, в том числе и простые выключатели, тоже не стоят на месте. Мало того, что дизайнеры занимают наиболее удобную форму для кнопок, в то же время не забывают и о таких старых идеях, как простая подсветка.

  • Сегодня мы разберем схему подключения выключателя с подсветкой, то какие виды подобных бывают, чем они отличаются, и о многом.

Особенности

Верю в то, что вам уже приходилось лично, или хотя-бы фото выключателя с подсветкой, когда я еще был ребенком, у нас в квартире стояли такие выключатели.

Старый такой советский образец выключателя с подсветкой, у которого небольшая красная лампочка располагалась сверху, и была спрятана за матовым, невероятным, пластиком.

Судя по всему, идея была абсолютно такими же выключателями, или же их ставили в одно и то же время.

В любом случае, как показывает личный опыт — это весьма удобно. В то время о проходных выключателях никто не слышал.

Вернее, приходилось бы, ведь мне повезло, и в доме были такие вот выключатели. В полной темноте они давали света, чтоб понимать где вы находитесь, ну и собственно где находится выключатель.

Современные виды выключателей с подсветкой стали более аккуратными и утонченными.Конструкции становятся тише, а размер — меньше. То же касается и светодиодных элементов. Сейчас их основная задача просто в темноте дать информацию о том, где находится выключатель.

Кроме того, есть использование ограничения, касательно сфер подобных устройств. Касаются они в основном портативных источников света, или тех, которые получают питание от низковольтных линий.

Подключение

Скоро вы поймете, что монтаж выключателя с подсветкой своими руками достаточно простой процесс, притом мало чем отличающийся от установки обычного варианта.Для начала нужно понимать, по какой схеме вам нужно двигаться.

Вся сложность заключается в подключении так, чтобы в выключенном положении включился светодиод внутри светился, и выключался, когда выключатель замыкает контур. Кстати, волноваться за этот светодиод не стоит, и за то, что он перегорит. Перед ним стоит отдельный диод, который защитный элемент от перегрузки и скачков напряжения.

Есть еще одна интересная особенность. Производители таких выключателей прямо говорят, что использование их продукции в паре со светодиодными лампочками может привести к некорректной работе.

Более того, в качестве совместимых источников света указаны только обычные лампочки накаливания, которые постепенно исчезают из современного жилища. И ведь дело не только в том, что они потребляют намного больше, помимо этого перегорают они тоже весьма исправно.

Монтаж

Если говорить о современной версиих, которые сейчас можно встретить на полках магазинов, то монтаж выключателя с подсветкой своими руками производится весьма просто. Если производитель не халтурил, то процесс установки не будет отличаться от обычного выключателя.

Все потому, все необходимые контакты уже подключены. Обычно светодиод уже подключен к нолю и фазе, и когда цепь замыкается, а значит освещение задействуется, он выключается. Обратно включается после того, как разомкнут, и питание идет непосредственно из фазы только к нему.

Инструкция

Для тех, кому нужна инструкция, как подключить выключатель с подсветкой, наступает самый интересный момент. Начинать, как и в случае с обычными выключателями, нужно с обесточивания рабочей зоны.

Если нет возможности отключить питание на отдельный выключатель. Дальше, даже если вы уверенны в том, что питание отключено, воспользуйтесь возможностью отверткой-тестером, и убедитесь в своей правоте.

Если у вас установлен старый выключатель, и вы производите замену, то дальше наступает этап демонтажа. Нужно снять клавиши старого выключателя. Если у вас возникли проблемы, возьмите отвертку, и немного подденьте их со сторон. Дальше нужно снять декоративную накладку, но учтите, она снимается только после клавиш.

Теперь вам нужно открутить крепления основной части выключателя, после чего аккуратно отсоединить провода из контактов. Делать это осторожно стоит как минимум, потому что поврежденные провода подлежат удалению, тем более сложным образом они должны быть в коробке и последующей установке выключателя.

Теперь, когда у вас есть пустая коробка, можно начинать монтаж нового выключателя. Обычно, которая на обратной стороне есть маркировка, показывает к какому контакту нужно подключить какой провод.

Подключаете ноль и фазу, после чего нужно закрепить выключатель в подрозетнике. Дальше можно одеть кнопки и проверить работоспособность. Даже если у вас нет опыта в этом деле, метод проб и ошибок выведет вас на нужный результат.

Фото подключения выключателя с подсветкой

Вам понравилась статья? Поделитесь 😉

Источник: https://electrikexpert.ru/sxema-podklyucheniya-vyklyuchatelya-s-podsvetkoj/

Выключатель с подсветкой: описание подключения, общие принципы работы и варианты современного дизайна (85 фото)

В каждом жилом и промышленном помещении присутствуют выключатели света.Для того чтобы в ночное время суток было встроено их, устанавливается специальная подсветка.

  • Прежде чем приступать к рассмотрению схемы подключения выключателя с подсветкой, нужно разобраться с разновидностями выключателей.

Разновидности выключателей

Выделяют следующие виды выключателей с подсветкой:

Клавишные. Характеризуются наличием одной или нескольких клавиш. Обладают достаточно простой конструкцией, легко устанавливаются и обслуживаются.Имеют доступную цену.

Проходные. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключаются только источник света. Бывают одинарными, двойными, тройными.

Как правило, установка такого типа выключателей осуществляется в длинных коридорах, в многоэтажных домах, а также в больших по площади зданиях. К примеру, включить свет можно с одной стороны большой столовой, а выключить — с другой.

Кнопочные. Выделяются тем, что вместо клавиш на выключателе присутствуют кнопки. Кнопки бывают абсолютно разных форм, круг, квадрат, прямоугольник, в детских комнатах даже на заказ выключатели, где в качестве кнопки выступает какой-то мультяшный или сказочный герой. В большинстве случаев изготовления таких выключателей используется качественный пластик или нержавеющая сталь.

  1. Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой.
  2. Что касается того, как выбрать лучший выключатель из представленных видов, то здесь стоит детально ознакомиться с отзывами пользователей прибора и проконсультироваться у профессионального электрика.

Схема устройства прибора

Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор.

Схема представленного прибора не содержит никаких сложностей.Происходит подключение светодиодной лампочки к выводам выключателя.

Когда используя выключатель, происходит отключение осветительного оборудования, происходит подключение светодиода через малое сопротивление лампы к нулевому кабелю, дополнительно чего, загорается индикатор подсветки. Когда осветительный прибор включен, схема индикатора становиться закороченной и как результат, он гаснет.

Осветительный прибор не горит при включенном индикаторе, поскольку проходящего по системе тока, недостаточно для его работы.

Правильный монтаж

Если ранее не осуществлялся монтаж таких приборов, то нужно выполнить представленной ниже инструкции как подключить выключатель:

Следует цепь освещения. Для предотвращения возможного удара током, нужно измерить напряжение, для этого предпочтительнее всего использовать мультиметр или пробник.

В установке выполняется выемка, в которой выполняется монтаж и закрепление коробки выключателя. Если осуществляется замена старого оборудования, то изначально нужно его демонтировать.

С нового прибора нужно снять кнопку или подключить и осуществить подсоединение силовых проводов. Вместе с этим происходит подключение выводов подсвечивающихся индикаторов.

Корпус прибора монтируется в уже закреплённую коробку, крепится он с применением специальных винтов. Выполняется активация сети и осуществляется проверка функционирования выключателя.

Если выполняется установка выключателя проходного типа, то нужно заранее обеспечить устройство проводки под два выключателя.В этом случае фаза подсоединяется ко второму выключателю, а с обратного конца выходят два кабеля, которые присоединяются к контактам первого выключателя. После этого, один из фазных проводов подключается к лампочке.

Создание выключателя с подсветкой своими руками

Если нет желания покупать, а затем выполнить монтаж выключателя с подсветкой, его вполне можно создать своими руками. Для этого нужно следовать такому плану:

  • Со стены удаляется выключатель.
  • Из резистора и диода создается цепь (значение мощности составляет 2 Вт, сопротивление — 50 кОм). Чтобы собрать цепь необходимо воспользоваться паяльником.
  • Полученная конструкция с применением паяльника, присоединяется к контакту выхода и входа.
  • В корпус помещается диодная лампочка.
  • Монтируется выключатель.
  • Недостатком изготовленного собственными руками прибором является отсутствие на его клавишах прозрачных панелей, комплект чего придется самостоятельно высверливать окошки.
  • Эта работа является довольно трудоемкой и требует использования, поэтому у вас нет времени и минимальных навыков электрики, то лучше всего будет прибор в специализированном магазине.
  • К тому же при отсутствии познаний в электрике рекомендуется для установки выключателя пригласить профессионала — это избавит вас от лишних травм и стрессов.

Комбинирование ламп энергосбережения и выключателей с подсветкой

В большинстве случаев, если одновременно использовать лампы, сберегающие электрическую энергию и выключатель, возникает в себе подсветку, возникают довольно неприятные проблемы.Самой распространённой проблемой является мигание лампы.

В данном случае напряжения, проблема заключается непосредственно в сберегающей энергии лампе, даже небольшого, который проходит через диод вполне достаточно для заряда конденсатора лампочки.

Как итог, возникает активация стартера и включается освещение. Представленное действие повторяется несколько раз, ровно до того момента, пока не возникает перегорание осветительного прибора.

Но эту ситуацию вполне можно решить:

  • Следует отказаться от лампочек накаливания и использовать классические лампочки накаливания, также в качестве замены можно использовать галогенными приборами.
  • Следует отказаться от подсветки.
  • Осуществить монтаж дополнительного резистора.

Выключатели с подсветкой являют собой довольно удобное приспособление, поскольку их можно избежать большого количества бытовых травм. Теперь не придется по несколько минут ощупывать стенку, чтобы найти выключатель, ведь подсветка избавит вас от этих поисков.

Фото выключателей с подсветкой

Источник: https: // electrikmaster.ru / выключатель-с-подсветкой /

Подключение выключателя с подсветкой: виды, устройство и схема

В домах, квартирах и других помещениях, куда проведена электроэнергия, установлены выключатели. Современные модели позволяют не только включать / выключать освещение, но и программировать работу отдельных приборов и систем, например, теплый пол.

Среди всех разновидностей самые удобные в использовании те, которые подсветкой. Установка и подключение выключателя с подсветкой свои нюансы и правила.

Как устроен выключатель с подсветкой

Основное отличие устройства с подсветкой от классических моделей — наличие индикатора. Это может быть неоновая лампочка или светодиод.

Схема соединения проста. Индикатор идет параллельно выводам устройства. При выключении приборов эта маленькая деталь подключается к проводу ноль (с помощью сопротивления лампы) и начинает светиться. При включении света схема закорачивается, индикатор выключается.

Выключатель с подсветкой / индикатором не будет работать с такими видами устройств:

  • люминесцентные лампы;
  • приборы освещения с электронными пусковыми регуляторами;
  • некоторые виды светодиодных ламп.

По функциональности различают приборы одно-, двух-, трех- и четырехклавишные, шнуровые и кнопочные и т. д.

Выключатели с подсветкой имеют массу преимущества:

  1. Дизайн и конструкция почти не отличаются от стандартных устройств. Единственное отличие — наличие светодиода на передней панели, что делает нахождение в темном помещении более комфортным.
  2. Большинство схем отличаются экономичностью. Встроенные индикаторы потребляют совсем немного электроэнергии.
  3. Обслуживание светодиода не требует больших энергозатрат.

Часто устройства с подсветкой устанавливаются в спальнях. Работающая подсветка помогает быстро сориентироваться в комнате при внезапном пробуждении.

Важно! Из недостатков можно потребление большого количества электроэнергии при подключении по схемам (с использованием резистора).

Виды в зависимости от типа подсветки

Параметром для разделения на виды, кроме функциональности, будет и вид подсветки:

  1. С резистором.Такая схема подключения выключателя с подсветкой имеет недостаток — не будет работать, если в осветительных приборах стоят светодиодные лампы. Это легко объяснить. При работе подобных устройств не получится высокое высокое напряжение, потому что светодиоды имеют большее, чем лампы накаливания, сопротивление. Сюда можно подключить энергосберегающую лампочку, но она мигает после выключения.
  2. Светодиод с конденсатором. Схема позволяет увеличить КПД и уменьшить уровень потребляемой подсветкой электрической энергии.Резистор здесь выступает ограничителем тока конденсатора.
  3. С неоновой лампой. Выключатели такого типа недостатков почти не имеют. Способны работать с любыми приборами освещения, в том числе обычными лампами, люминесцентными и светодиодными.

В быту использовались приборы всех перечисленных видов.

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

Для этого:

  1. С помощью плоской отвертки снять квартиру.
  2. Осторожно убрать декоративную накладку.
  3. Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
  4. Ослабить крепления, отсоединить провода.

По окончании манипуляций в руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором / подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

  1. Вставить «внутренности» в подрозетник, не прикрепляя прикрепить провода к контактам выключателя.
  2. Вкрутить болты.
  3. Установить декоративную рамку.
  4. Вставить отпуск.
  5. Включитьэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Монтаж и подключение выключателей с большими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами потребуются отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

  1. Как и в последнем случае, в первую очередь необходимо обесточить квартиру / дом. Далее начинается демонтаж старого устройства.
  2. Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
  3. Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить. Действовать нужно осторожно, потому что этот этап требует наличия напряжения в сети.
  4. Обесточить сеть.
  5. Провода зачистить от изоляции.
  6. Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
  7. С помощью измерительного прибора определить положение «Выкл.». Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
  8. Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
  9. Провод, идущий к люстре, соединить контактом и закрепить.
  10. Последний провод закрепить под контакт, на котором нет пластин.
  11. Проверить правильность подключения.
  12. Вставить внутреннюю часть выключателя в монтажную коробку.
  13. Закрепить винты.
  14. Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в создании света с разных мест установить проходной / перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта.Если включить включение / выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

Отключение подсветки выключателя

Устройство позволяет на время или навсегда отключить «светлячок». Сделать это просто:

  1. Как и в остальных случаях, сначала необходимо отключить электроэнергию.
  2. С помощью плоской отвертки поддеть, потом снять клавиши.
  3. Снять декоративную рамку.
  4. Открутить болтики.
  5. Вытащить внутреннее наполнение из подрозетника / монтажной коробки.
  6. Используя индикаторную отвертку, проверьте наличие напряжения на проводах.
  7. Отсоединить провода от контактов.
  8. Найти в конструкции выключателя защелку, скрепляющую две части. Разделить их.
  9. Найти резистор и светодиод.
  10. Взять кусачки и перекусить провода, направить к подсветке. Альтернативный вариант — выпаять светодиод.
  11. Собрать выключатель, повторяя вышеописанные действия в обратном порядке.

Теперь индикатор не будет работать.

Как установить подсветку в выключатель

Схема и устройство выключателя с подсветкой несложные.Собрать устройство возможно в домашних условиях своими руками. Достаточно приобрести обычный выключатель и светодиод.

Схема состоит из основных частей:

  • светодиод;
  • ограничивающий резистор;
  • диод, подключающийся параллельно светодиоду.

Для светодиодов подойдет резистор с номиналом 100 кОм и мощностью не меньше 1 Вт. Для защиты следует применять диод КД521.

Обратите внимание! Эта схема имеет недостаток — большое потребление электроэнергии.В месяц ее количество может достигать 1 кВт.

Чтобы сэкономить электроэнергию, можно использовать другую схемой, ограничивает ток светодиода с помощью конденсатора. Его емкость должна быть равна 1 мкФ.

При подключении цепи следом за конденсатором будет подключаться резистор, ограничивающий ток заряда. Эта схема имеет недостаток, который касается монтажа.

Часто конденсаторы имеют немалые размеры, что может привести к трудностям с их установкой в ​​выключатель.

Конструкции, используемые в качестве подсветки, используются светодиодно, гармонично работают исключительно с обычными лампами накаливания. Люминесцентные ламы в такой цепи будут мигать после выключения. Светодиодные осветительные приборы вообще не будут работать, поскольку сопротивление светильника всегда больше.

Более эффективна схема с неоновой лампой в составе, предусматривающая последовательное подключение резистора с сопротивлением от 0,5 до 1 мОм.

Установить подсветку в выключатель очень просто. Светодиод или неоновую лампу необходимо закрепить на корпусе, используя обычный клей. В клавише нужно просверлить отверстие для света.

Заключение

Подключение выключателей со светодиодом, неоновой лампой и т. д. довольно выполнить просто. Процесс напоминает монтаж обычного устройства и не зависит от разновидности (одно-, двух- или трехклавишный).

Схемы настолько просты, что подсветку можно установить самостоятельно, используя минимум времени и сил.Необходимо лишь обычный приобрести выключатель и индикатор.

Подключение выключателя с подсветкой: виды, устройство и схема

Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/podklyuchenie-vyklyuchatelya-s-podsvetkoj.html

Как подключить светодиодный выключатель: схемы для устройства с подсветкой

Для выполнения элементарных электротехнических работ совершенно необязательно вызвать мастера. Зная, как подключить светодиодный выключатель, можно провести его монтаж.Согласитесь, такой навык особенно пригодится, если предстоит капитальный ремонт и обновление электропроводки.

Мы расскажем о схеме подключения, способе установки и о трудностях, которые могут возникнуть во время монтажа. Вы также сможете своими руками усовершенствовать обычный выключатель, сделав в нем подсветку.

Как устроен и работает выключатель с подсветкой

Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.

Механизм состоит из следующих элементов:

  • одной входной, двух выходных клемм;
  • токоограничивающего резистора;
  • подвижных контактов.

Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.

Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки.

Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу.Далее, напряжение проходит через осветительный прибор и выходит через ноль.

Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

По такой схеме работает светодиодный выключатель.

Если осветительная лампа перегорит или ее выкрутят, то цепь будет разомкнута, и подсветка на устройстве работать не будет (+)

После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю.Ток поступает и на цепь подсветки, но он мал, что его недостаточно даже для работы неоновой лампы.

Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальной конструкции и способе подключения к обычному устройству (+)

Применение светодиодного выключателя

Оснащенная подсветка выключатель там, где даже в дневное время темно, постоянное использование осветительного прибора нецелесообразно.Применяют его в помещениях.

Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш

Чем больше источников освещения, тем больше потребуется клавиш на выключателе. Для управления освещением, состоящим из трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд.

Для управления освещением из нескольких мест приобретают специальный проходной выключатель с подсветкой.

Как выбрать светодиодный выключатель

Покупка светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая.

В условиях бытового использования достаточно будет применения качественного пластикового выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.

Для гостиничных номеров используют выключатели с подсветкой, управляют с помощью ключ-карты.Они могут быть с задержкой времени отключения или без нее

Осуществляет выбор также из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые.

По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в декоративном покрытии применяют сланец, позолоту и даже кожу.

. Но на что действительно нужно обратить внимание, так это на класс защищенности (IP) — он указывает на возможность применения оборудования в тех или существующих условиях.

Например:

  1. Класс IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
  2. Класс IP 45 используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и ​​т. д.
  3. Класс с IP от 65 Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги.Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода резиновый уплотнитель.

Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.

Как правильно провести монтаж

Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен.Для подсветки устройства может лампа небольшая неоновая или светодиод вместе с устройством сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.

Подготовка к установке и обязательные меры безопасности

Без элементарных по технике безопасности лучше не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.

Основные правила поведения при работе с электричеством:

  • все работы должны проводиться в обесточенной сети;
  • недопустимо перегружать электросеть;
  • проверить маркировку проводов на соответствие к подключаемой сети;
  • поврежденный участок сети лучше заменить, а не ремонтировать;
  • нельзя прикасаться к подключенному оборудованию мокрыми руками.

Определить характер проводников — где ноль, где фаза — поможет обычная отвертка-индикатор или мультиметр.Индикатора достаточно, если электрическая сеть однофазная. Для анализа трехфазной сети использовать мультиметр.

Поднеся одно из щупалец мультиметра к фазе, другого фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения.В другом типе конструкции необходимо подключить провода, которые питают светодиодную или неоновую лампу.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подключить самостоятельно.

Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

В первую очередь поддевают отверткой или другим подходом инструментом и снимают их.Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определите правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой стороны, проверяют, включен или выключен прибор.

Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы прочой стороной располагались сверху.

Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки

из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту Один клавиши.Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подключают и фазный проводник.

Два отводящих фазных провода, которые идут к люстре, подключаются к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Второе влияние не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении.

Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через распаяную коробку на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом.

Далее к контактам устройства L1 и L2 подключают два отводящих фазных провода, которые ведут к люстре также распределительную коробку.Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

В результате правильного подключения первая клавиша будет включить одну лампу, вторую две клавиши, включить две клавиши, приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод (+)

Почему мигают энергосберегающие лампы

Светодиодный выключатель несовместим с работой энергосберегающих ламп.Конфликт устройств проявляется в кратковременном вспыхивании лампы в отключенном состоянии или в так называемом тлеющем режиме, когда лампа не выключается полностью, а еле-еле светится.

Время службы светодиодной или энергосберегающей лампы в неправильном режиме сокращается и составляет от одного до двух месяцев

  • Происходит это потому, что внутри люминесцентной лампы есть электронный преобразователь (конденсатор), который постепенно подзаряжаясь от тока, проходящего через лампу подсветки, вспыхивает.
  • Аналогичное явление происходит и с блоками питания светодиодных лент, в которых также есть конденсатор, который и подпитывается от небольшого тока, поступающего от выключателя с подсветкой.
  • Производители энергосберегающих ламп, что использование их продукции не совместимо с использованием светодиодных выключателей и светорегуляторов.

Обойти это ограничение, если управлять работой осветительного прибора с помощью реле. От выключателя команда поступает сначала к реле, которое уже непосредственно руководит освещением.

Реле выпускается производителями электротоваров: Schneider Electric , ABB , Siemens . Поместить его можно под колпачком люстры, за карнизом, в котором установлена ​​светодиодная линейка.

Можно применить еще один вариант решения проблемы — неоновую лампу или светодиод от питания. Сделать это можно путем отсоединения проводов подсветки от клемм. Но светодиодный выключатель утратит свои преимущества.

Рассмотрим решения, которые позволяют совместить подсветку и использование энергосберегающих ламп.

Как совместить лампы и выключатель

Если после выключения люминесцентная лампа мигает или слабо светится, проблему можно устранить, подключив точку освещения дополнительное сопротивление (резистор или конденсатор).

Для этого понадобится резистор номиналом 50 кОм и мощностью 2 Вт. Он поглотит лишний ток при включенной подсветке и не даст заряжаться конденсатору лампы.

Размещают резистор в распаечной коробке в плафоне или патроне люстры, первоначальное подключение к двум проводам и заизолировав оголенные участки.

Для изоляции можно использовать термоусадочную трубку (+)

Такой способ устранения миганий энергосберегающих ламп считается опасным и опытные электрики не советуют применять его без достаточных навыков в проведении электротехнических работ.

Лучше использовать готовый блок защиты для люминесцентных и светодиодных ламп, который устраняет мерцание, защищает от перепадов электроэнергии, исключает помехи, идущие от ламп. Его обязательно подключение, если используется выключатель с подсветкой.

Максимальная мощность ламп при использовании блока ГРАНИТ БЗ-300-Л — 300 Вт. Защита срабатывает при напряжении в сети 275—300 Вт

Защитный блок подключается параллельно лампам, которые работают некорректно — мерцают или слабо светятся в выключенном состоянии. Устанавливают его в корпус светильника или в стакан люстры.

При использовании осветительных приборов с двумя и более группами освещения на каждую из устанавливают отдельный блок (+)

Решения популярных проблем и неисправностей светодиодных ламп подробно изложены в этих статьях:

Выключатель с подсветкой своими руками

В процессе эксплуатации электрооборудования иногда оказывается, что в каком-то из помещений неплохо было бы иметь подсветку выключателя.Для этого необязательно покупать устройство — можно самостоятельно усовершенствовать старое.

Что для этого понадобится:

  • обычный выключатель;
  • светодиод с любыми характеристиками;
  • резистор на 470 кОм;
  • диод 0,25 Вт;
  • провод;
  • паяльник;
  • дрель.

С помощью паяльника начинают собирать схему. Катод диода (помечен черной полоской) присоединяют к аноду светодиода (у анода ножка длиннее).Резистор припаивается к положительному контакту светодиода и к проводу, который будет служить соединением с выключателем. Второй провод подсоединяется к катоду светодиода.

Если под рукой нет резистора подходящей мощности или не хватает места для размещения, то его можно заменить двумя резисторами меньшей мощности, выполнив последовательное подключение (+)

Далее соединяют все к механизму включения-выключения. Фазный проводник, который ведет к лампе, подключают в клемму вместе с одним из проводов, ведущих к светодиоду.Другой проводок подключают к входной клемме вместе с фазным проводом, который подает ток из электросети.

Нужно тщательно заизолировать оголенные участки провода и исключить касание проводников к корпусу, это особенно важно сделать, если он металлический.

Проверяют схему подключения выключателя с подсветкой на работоспособность так: клавиша, замыкая контакт, приводит к загоранию люстры или светильника, в выключенном состоянии загорается лампа светодиода. Если схема работает правильно, можно установить приспособление в корпус.

Чтобы было видно освещение, выводят лампу светодиода в просверленное отверстие вверху корпуса. Делать это необязательно, если корпус светлый — свет будет пробиваться сквозь него.

Подсветку выключателя можно выполнить с помощью неоновой лампы. В схеме используется газоразрядная лампочка HG1 и сопротивление любого типа номиналом 0,5—1,0 МОм мощностью более 0,25 Вт (+)

Выключатель с индикатором включения

Выключатели индикаторов отличаются от светодиодных совершенно другим принципом использования — лампа в них загорается тогда, когда включено освещение.Основное назначение контрольной лампы — сигнализировать о включенном освещении в подвале, на чердаке, в кладовой или на улице.

Используется для контроля расхода электроэнергии. Индикатор может устанавливаться для каждой из клавиш или только для одной из них.

Схема подключения и работы выключателя с функцией подсветки выстроена по следующему принципу. Контрольная лампа параллельно подключается к клеммам выключателя. Когда цепь замыкается, ток проходит через индикатор и осветительный прибор — оба загораются.Если выключатель выключен, ток не поступает ни к индикатору, ни к лампе.

Индикация включенного освещения может быть выполнена в комбинации: 1 контрольная лампа на одну комбинацию или для каждой клавиши по одной лампе (+)

Выводы и полезное видео по теме

  1. Инструкция по подключению светодиодного выключателя:
  2. Как установить подсветку своими руками:
  3. Что делать, если энергосберегающие лампы светятся или мигают после выключения:

Выключатель с подсветкой может участвовать практически во всех схемах электрического освещения.Но для его правильного монтажа необходимо изучить конструкцию, принцип работы и нюансы, участвующие при взаимодействии с другими электротехническим оборудованием.

Поделитесь с читателями опытом подключения светодиодного выключателя. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме и участвуйте в обсуждении.

Источник: https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-svetodiodnyj-vyklyuchatel.html

Как установить выключатель с индикатором | Isolux

Очень часто в современной практике установки выключателей фигурируют выключатели с подсветкой или, по-другому, с индикацией. В данной статье я хотел бы дать несколько советов и предложить схему включения выключателей с индикатором в цепи.

Виды выключателя с индикатором

Подключение выключателя с индикатором во многом зависит от его вида. Индикаторные выключатели делятся по тем же критериям, что и обычные, то есть бывают одноклавишные, двухклавишные, многоклавишные, проходные и т.д. Различие состоит лишь в наличии светодиодного или неонового индикатора.

По типу подсветки различают индикаторы с неоновой лампой или светодиодами. Их главное отличие — возможность работы с небольшими токами. Так, светодиодные индикаторы отлично зарекомендовали себя при работе с лампами накаливания, но в светодиодных светильниках возникает эффект мерцания из-за подачи ограниченного по величине тока. Выключатели с неоновой подсветкой такого недостатка практически лишены. Установка выключателя с подсветкой своими руками, при этом, не займет много времени.Я уверен, что каждый сможет подключить такой выключатель самостоятельно. Вы также можете прочитать статью о том, как установить выключатель своими руками.

Подключение линии

Вся проводная разводка остается таким же, как и в случае с обычными выключателями. Основное отличие — параллельно им в выключенном состоянии выключателя подключается светодиод с резистором (так называемый, светодиодный контур), неоновая лампа с обвязкой также подключается на выключенном состоянии выключателя.

Отвечая на вопрос о том, как подключить выключатель с подсветкой, можно в двух словах описать принцип разводки проводов. Индикатор всегда происходит параллельным образом, чтобы при выключении, соответственно, размыкании цепи, проходил через его контур. В результате он начинает гореть ток все еще поступает в цепь, хотя и сильно ограниченный сопротивлением резистора или неоновой лампы.

Схема подключения индикатора

Теперь рассмотрим вопрос о том, как подключить выключатель с индикатором на практике.Чаще всего для этого потребуются те же инструменты, что и при установке выключателя. Запомните только одно — если вы подключаете светодиодный индикатор, он просто встраивается в цепь параллельным контуром с большим сопротивлением. Это значит, что при отключении тока выключателем, на деле, ток будет течь через этот контур с большим сопротивлением.

Если выключатель снабжен индикатором на неоновой лампе, то один ее конец подключается к контакту выключателя, а другой — к нулевому проводу.Это значит, что цепь неоновой лампы получается замкнутой на ноль самостоятельно. Ток не проходит через контур люстры или другого света. Именно поэтому выключатели с неоновой лампой безопаснее и могут с любым видом люстр, в том числе и со светодиодными.

Такова схема подключения выключателя с подсветкой для одноклавишного выключателя. Используя приведенные простые правила, можно включить индикатор с подсветкой в ​​любую цепь. Нужно лишь помнить о принципе подключения.

Вы можете также узнать, как подключить двухклавшиный выключатель к домашней сети.

Включить в цепи выключатель с индикатором на самом деле очень просто — это сможет сделать любого человека, хоть раз державшегося в руках, отвертку и имеющий начальные знания о фазе и нуле. В результате вы получите отличный выключатель с подсветкой, который всегда видно в темноте.

Подключение выключателя с подсветкой: схема, устройствостово, особенности


Особенности

Верю в то, что вам уже приходилось видеть лично, или хотя-бы фото выключателя с подсветкой, ведь когда я еще был ребенком, у нас в квартире стояли такие выключатели.Старый такой советский образец выключателя с подсветкой, у которого небольшая красная лампочка располагалась сверху, и была спрятана за матовым, невероятным, пластиком. Судя по всему, идея была взята от бабушки и деда, ведь у них были абсолютно такие же выключатели, или же их ставили в одно и то же время.

В любом случае, как показывает личный опыт — это весьма удобно. В то время о проходных выключателях никто не слышал.Вернее, приходилось бы, ведь мне повезло, и в доме были такие вот выключатели. В полной темноте они давали света, чтоб понимать где вы находитесь, ну и собственно где находится выключатель.

Современные виды выключателей с подсветкой стали более аккуратными и утонченными. Конструкции становятся тише, а размер — меньше. То же касается и светодиодных элементов. Сейчас их основная задача просто в темноте дать информацию о том, где находится выключатель.

Кроме того, есть ограничения, касательно использования подобных устройств.Касаются они в основном портативных источников света, или тех, которые получают питание от низковольтных линий.

Варианты использования ламп подсветки

В качестве примера рассмотрим варианты использования лампочек подсветки в изделиях «Легранд»

Режим подсветки на изображенных рисунком месяца, установка выключателя с индикацией работы — Изображение лампочки.

Одноклавишный выключатель с ночной подсветкой подключен по классической схеме: лампочка на контактах L.Для индикации работы, на лампу подсветки необходимо завести рабочий нуль.

Подключение двухклавишного выключателя выполняется аналогично. На каждую рабочую комплектацию отдельная индикаторная лампочка. Схема обеспечивает раздельную индикацию двойного выключателя, каждая подсветка работает для своей линии.

Так же точно работает и выключатель трехклавишный. Только индикаторов будет уже три. Кстати, это еще один довод для противников подсветки: трехклавишник в режиме индикации тратит энергии в 3 раза больше, чем двойной выключатель.

Проходной выключатель тоже может работать с подсветкой. Только схема включения будет иная. Индикатор подключается к тем контактам, которые будут разомкнуты при положении клавиши «вниз». В результате, если вы включаете свет одним из «проходников», на нем гаснет подсветка.

При использовании подсветки в качестве индикации работы лампы, индикатор подключается со стороны светильника, и на него заводится отдельный рабочий нуль. Вне зависимости от положения «проходников», при включении освещения загорится индикатор.

Legrand продает лампы подсветки отдельно. По сути — это обычный светодиод с гасящим резистором и обратным диодом, упакованный в термоусадочный кембрик.

Если нет желания переплачивать за логотип на ценнике, можно изготовить запасной индикатор самостоятельно. Схема простая: для того, чтобы через светодиодный элемент не протекал обратный ток (у нас в сети переменное напряжение, полярность меняется с изменением 50 Гц), устанавливается обратный диод (типа Д226). А поскольку падение напряжения на светодиоде 2–3 вольта (в зависимости от цвета), в цепи устанавливается токоограничительный резистор.Схема и номиналы деталей на иллюстрации:

Таким индикатором можно оснастить любой выключатель, главное — чтобы свет пробивался через пластик.

Как установить выключатель с подсветкой — разобрались, теперь будем бороться с паразитными засветками. Уш мастера уже обслуживают в продаже некие модули, которые подключаются параллельно экономкам и светодиодным лампам.

По сути, это обычные нагрузочные резисторы. Они действительно блокируют нежелательное свечение, при этом расходуя энергии столько-же, сколько маломощная лампа накаливания.То есть, свет у вас выключен, а счетчик продолжает мотать.

Чтобы «подружить» выключатель с подсветкой и светодиодные (экономные) лампы, нужен проходной переключатель.

Вы подключаете на один выход рабочую лампу, а на второй — индикатор с отдельно заведенным рабочим нулем. При этом фаза работает только на одного потребителя: либо на основную лампу, либо на индикатор. Никакого паразитного свечения не может быть в принципе.

Да, схема включения более сложная (придется тянуть нулевой провод).Но за комфорт использования надо платить. Электроэнергия расходуется минимальная, мощность не более 1 ватта.

Подключение

Скоро вы поймете, что монтаж выключателя с подсветкой своими руками достаточно простой процесс, притом мало чем отличающийся от установки обычного варианта. Для начала нужно понимать, по какой схеме вам нужно двигаться.

Вся сложность заключается в подключении выключателя так, чтобы в выключенном положении светодиод внутри светился, и выключался, когда выключатель замыкает контур.Кстати, волноваться за этот светодиод не стоит, и за то, что он перегорит. Перед ним стоит отдельный диод, который защитный элемент от перегрузки и скачков напряжения.

Есть еще одна интересная особенность. Производители таких выключателей прямо говорят, что использование их продукции в паре со светодиодными лампочками может привести к некорректной работе.

Более того, в качестве совместимых источников света указаны только обычные лампочки накаливания, которые постепенно исчезают из современного жилища.И ведь дело не только в том, что они потребляют намного больше, помимо этого перегорают они тоже весьма исправно.

Что требуется:

  1. Светодиоды, яркие зеленые, для подсветки символов клавиш изнутри. Я использовал импортные, удлиненной, Kingbright, в Чип-Дип-овском каталоге страницы 132-133, выбирайте любые, какие вас устраивают, еще лучше заехать и купить прямо по выбору с витрины, единственное ограничение- колбочка не длиннее 6-7 мм, и диаметр не более 5-6 мм.Но эти ограничения только для такого варианта подсветки, когда должен быть виден только символ на клавише. В случае, когда можно сделать зеленый фон и по контуру клавиши ограничения, длина может быть до 10-11мм.
  2. Светодиоды желательно прозрачные, т.к. матовые не дают яркости, символы клавиш вплавлен в материал и плотный на просвет, матовый светодиод не даст нужного эффекта.
  3. Красные светодиоды также любые, использовал АЛ-307, отечественные.
  4. Резисторы, малой мощности, использовал на 0,125 ватт, 1,2 кОм, любого производителя, в том же Чипе-Дипе выбор очень большой.
  5. Повода обычные, метр-полтора-два, сечение 0,12-0,35, большее сечение трудно укладывать, токи тут мизерные. Но желательно найти еще немного (метр) тонкого 0,1 многожильного провода во фторопластовой изоляции, в Митино есть, он идеально подходит для подключения красного светодиода внутри клавиш. Этот провод и «скользкий», внутри мало клавиш, и если он где-нибудь пережмется, то фторопласт обеспечивает гибкость, заломов и потертостей не будет.
  6. Пару вилок (на каждый выключатель) ножевого типа — «папы», для установки в задние площадки выключателей, стандартные, 8-10 р- десяток в любой автомагазине, и ответные части «мамы» — вилки, стандартные, там же, их надо по две на каждый выключатель.
  7. Всего для пяти передних выключателей надо «пап и мам» — по15 штук, по паре для небольшого резерва, причем, если кто будет переводить обогрев на один режим работы, то надо парочку «пап» найти потолще.
  8. Очень удобно иметь стандартную обжимку для электротехнических работ, но при известной сноровке можно и плоскогубцами, ток маленький, еще лучше — пайка.
  9. Пара отверток.
  10. Маленькие бокорезы, типа радиотехнических.
  11. Сверла: 5,2 мм и 2 мм диаметром.
  12. Дрель, можно и без оной.
  13. Клей «Момент», для фиксации внутри клавиш, и возможен другой светодиод, который держит пластмассу, в случае случайных сколов, (как вариант — SuperGlue, китайский — в тюбике).
  14. Паяльник, возможно, есть вариант работы и без применения паяльника, но не рассматривался, т.к. для меня паяльник — вторая авторучка, и кое-какие вещи просто удобно сделать пайкой.

Вариант изготовления был выбран для максимальной подготовки дома всех составляющих по принципу: сделал, спустился к машине, вставил в гнезда и все, т.е. максимальная модульность конструкции, чтобы при потенциальных разборках панели, никаких проводов не пришлось перекусывать и размыкать без фишек на концах проводов. Подобный вариант подсветки может быть сделан и для клавиш на туннеле КПП, там, где есть еще резервы под клавиши для других функций.

Как делается:

Лучше всего начать с «туманок», т.к. если что и сломается, не критично в данное время года, да и туман не каждый день. Затем обогрев заднего стекла, антенна, вентилятор, хотя порядок установки может быть любой.Первая клавиша заняла 3 часа чистого времени, с прикидками, короче, весь вечер. Вторая — час, остальные — полчаса. Антенну сделал за пять минут, но она и проще, т.к. нет индикации включения, тоже вариант для особо ленивых. Кстати, ро антенны сделал без подсветки контура снизу, можно сравнить. Подключение ответных частей разъемов от клавиш неспешно полтора часа, с перекурами и с проверкой болтающихся проводов внутри панели. Желательно все клавиши сделать по типу подключению одинаково, тогда выполнить выполнить работу.

Монтаж

Если говорить о современной версиих, то монтаж выключателя с подсветкой своими руками производится весьма просто. Если производитель не халтурил, то процесс установки не будет отличаться от обычного выключателя.

Все потому, все необходимые контакты уже подключены. Обычно светодиод уже подключен к нолю и фазе, и когда цепь замыкается, а значит освещение задействуется, он выключается. Обратно включается после того, как разомкнут, и питание идет непосредственно из фазы только к нему.

Лада 2107 सात ›Бортжурнал› Кнопка головного света от восьмёрки (с подсветкой)

Всем привет. Давно у меня валялась кнопка света, с подсветкой символа. И вот решил я ее установить, но стал вопрос о том, как ее подключить, и начал искать в интернете и на D2. Но к сожалению нигде толком ничего не нашёл. Подумав, решил подключать своими силами, с моими минимальными знаниями электрики. Как там много комбинаций подключений, которые постоянно замкнуты, либо замыкаются, не так, как нужно, и это происходит параллельно другим контактам, короче одного источника плюса достаточно, и методом тыка я нашел вариант, при котором все включается как на стоковой кнопке, и не требует никаких изменений в проводке.Кнопку заказывал в интернете, так как у нас их нет, поэтому старую я снял, и подключил клеммы по отдельности, первоначальное их обмотав изолентой, дабы не замкнуло нечаянно. Не буду все описывать конкретно, где и когда появляется плюс, а где он есть постоянно, я просто кину схему, сделанную на скорую руку, которая работает, и там все написано. Подсветка работает при включении габаритов, и соответственно света, а в выключенном варианте кнопки не горит. Лампочку я поставил диодную, и соответственно, лампочка зеленая (какая была), но потом поменяю на синюю, благо это займет секунд 30.Кстати, встала кнопка почти без доработок, просто нужно немного подрезать цепляющиеся места, короче там по месту все понятно. У меня на стоке было так: черный провод (и дублирующий) это плюс, зеленый (двойной) головной свет, желтый (и дублирующий) это габариты. Сильно не приглядывался, возможно на этих проводах есть полоски какие нибудь, но мне это не важно. Два плюса я кнопки подключил к центральным контактам, а габариты и свет к боковым контактам, плюс на лампочку запитал от бокового маленького контакта, так как там появляется плюс с габаритами.Схема ниже, если что не понятно — пишите в комментариях. В планах заменить все кнопки, на кнопки с подсветкой символов.

Стандартный вариант

Вариант подключения

Схема

www.drive2.ru

Инструкция

Для тех, кому нужна инструкция, как подключить выключатель с подсветкой, наступает самый интересный момент. Начинать, как и в случае с обычными выключателями, нужно с обесточивания рабочей зоны.

Если нет возможности отключить питание на отдельный выключатель, то следует сделать это с помощью, или же домом. Дальше, даже если вы уверенны в том, что питание отключено, воспользуйтесь возможностью отверткой-тестером, и убедитесь в своей правоте.

Если у вас установлен старый выключатель, и вы производите замену, то дальше наступает этап демонтажа. Нужно снять клавиши старого выключателя. Если у вас возникли проблемы, возьмите отвертку, и немного подденьте их со сторон.Дальше нужно снять декоративную накладку, но учтите, она снимается только после клавиш.

Теперь вам нужно открутить крепления основной части выключателя, после чего аккуратно отсоединить провода от контактов. Делать это осторожно стоит как минимум, потому что поврежденные провода подлежат удалению, тем более сложным образом они должны быть в коробке и последующей установке выключателя.

Теперь, когда у вас есть пустая коробка, можно начинать монтаж нового выключателя.Обычно, которая на обратной стороне есть маркировка, показывает к какому контакту нужно подключить какой провод.

Подключаете ноль и фазу, после чего нужно закрепить выключатель в подрозетнике. Дальше можно одеть кнопки и проверить работоспособность. Даже если у вас нет опыта в этом деле, метод проб и ошибок выведет вас на нужный результат.

Ответные разъемы (фишки) и подключение

  1. Далее изготавливаем общий провод — гребенку с «мамами» на концах, как показано на эскизе, для подключения общего провода освещения клавиш при их габаритах.Длина 50-70 см.
  2. Изготавливаем провод — гребенку с припаянными резисторами с включенными выключателями и такими же «мамами» для подачи плюса на цепи освещения клавиш. Для варианта подключения к лампе освещения прикуривателя также изготавливаются два дополнительных коротких разветвителя. Толстый нужен для изменения режима работы обогревателя заднего вида.
  3. Можно резисторы с проводом затянуть термоусадочной трубкой, но я обошелся тонкой изолентой.
  4. Питание для всей этой бодяги я брал с освещения прикуривателя, для этого снимал пластиковую крышку на ручке КПП, и снимал пепельницу, масса уже есть рядом на выключателях.Плюс питания можно взять так же и с блока предохранителей, оба варианта равнозначны.
  5. «Мамы» с проводов гребенки вставляем в ответные разъемы выключателей, и массу, и питающий плюс. Там нужна тонкая отвертка или тонкое тупое шило, чтобы отогнуть усы крепления «мам» в ответных частях разъемов. Обратно «мамы» вставляются до легкого щелчка.
  6. Все вставили, пощелкали, убедились, что все работает, можно вставить клавиши в панель обратно. Днем зеленый свет почти не виден, но в темное время, я вас уверяю, вы за себя порадуетесь.
  7. Последнее. В случае переделки обогрева стекла, надо новый переключатель на два положения — на эскизе видно, куда что перекинуть и соединить. Вилки I и U вынимаются из ответной части выключателя, соединяются между собой и сажаются на массу. Перемычка V и D снимается совсем, на ее место подпаивается подсветка.

Обогрев в таком случае работает только во втором, сильном режиме. Сегодня специально трогал рукой — рука терпит, значит меньше 45 градусов, нормально.

Здесь вы можете посмотреть, как осуществляется переделка.Первые пять картинок — изображения подключения проводов к кнопкам и их вид до и после переделок. На шестой изображены дополнительные дополнительные провода с разъемами.

Фото подключения выключателя с подсветкой


Вам понравилась статья? Поделитесь

0

Viko сделала все, чтобы их выключатели подключались легко и просто



Компания Viko — одна из тех компаний, которые могут достойно представлять Турцию на международном рынке.

С момента своего основания в 1988 году Viko сразу взяла курс на удовлетворение спроса на такие товары, как розетки, выключатели, удлинители, аксессуары и боксы под автоматы.

Изначально политика компании направлена ​​не только на удовлетворение внутреннего спроса в Турции, но и для поставки своих товаров на экспорт.

Как, на сегодняшний день, более 70% продукции Viko поставляет на экспорт, что о высоком качестве их товаров.

использование высококачественного сырья и материалов, а также высоких требований к качеству выпускаемой продукции, сегодня viko — это один из источников поставщиков, розеток и предметов электрики.

Ценовая политика компании предусматривает охват нижнего и среднего сегмента. Viko — это прежде всего надежность, долговечность и практичность в использовании, но не дизайнерские «излишества»

Тем не менее, если вы установите выключатели Viko в своей квартире, то вы всегда сможете найти в единой стилистике и розетки, и накладки и т.д. горизонтальные, и вертикальные рамки — все это помогает выдержать ваш единый стиль в оформлении интерьера дома.

Выключатель марки Viko серия Carmen

Среди продукции наиболее популярным у российских потребителей является серия товаров Carmen.

Это обусловлено как привлекательной ценой, так и универсальностью применения к любому интерьеру.

Выпуклый квадрат со скругленными углами в двух основных цветах, белый и кремовый, подходит практически к любому интерьеру и активно используется электромонтажниками.

Электрики — уважают и рекомендуют Viko за надежность, простоту монтажа, долговечность и отсутствие бракованных изделий.

Выключатели этой серии бывают одноклавишными, двухклавишными, трехклавишными, проходными, с подсветкой и без таковой.

Все они работают безотказно и не нуждаются ни в каком техническом обслуживании весь период эксплуатации.

Кроме того, в продаже имеются элементы от выключателей / розеток Viko из других серий, благодаря которым вы с легкостью сможете сделать его более приемлемым, например из серии Karre или Vera.

Материалы и инструменты для монтажа:

Итак, если вы остановили свой выбор на выключателе, Viko и хотите его самостоятельно подключить, то вам будут необходимы следующие материалы и инструменты:

  • Кабель — лучше использовать медный, т.к. медь является лучшим проводником по сравнению с алюминием и срок службы такого значительно вышеупомянутого кабеля.
  • Нож для зачистки кабеля
  • Отвертка плоская
  • Отвертка крестовая
  • Индикатор напряжения (пробник)

Все выключатели Viko монтируются очень просто и особенных условий практически нет.

Порядок проведения работ при этом соблюдается один и тот же.

Разборка



Выключатели продаются в собранном виде и перед монтажом их нужно разобрать, для этого:

  • Поддеть плоской отверткой клавиши выключателя и снять их
  • Поддеть отверткой пластиковую прозрачную накладку, находящуюся под клавишной металлической накладкой и снять ее тоже
  • Отделить декоративную накладку от выключателя рамки.

Вся эта процедура занимает менее одной минуты, для сборки выключателя вам придется повторить все эти действия в обратном порядке.

Схема подключения

двухклавишный выключатель схема подключения

одноклавишный выключатель схема

, когда выключатель разобран, в зависимости от того, какой тип расцепителя вы выбрали, нужно его подключение.

Схема подключения при этом не сильно отличается. В любом случае, на выключатель приходит один провод (фаза), если вы подключаете один, два или три провода, если вы подключаете одноклавишный, двухклавишный и трехклавишный выключатели соответственно.

Двухклавишный выключатель Viko с подстветкой

Тем не менее, при всей простоте конструкции у некоторых людей возникают вопросы по установке выключателей Viko с подсветкой.

Действительно, многие выбирают такие типы выключателей за их практичность.

Слабое красное свечение индикатора позволяет с легкостью найти допустимые включения света в темноте и, несомненно, имеет свои неоспоримые преимущества.

Индикаторы в выключателях Viko нужно подключать самостоятельно.

Если вы выбрали такую ​​конструкцию, то после снятия клавиш (как это было описано выше) вы обнаружите светодиод, от которого отходят два красных провода.

Эти провода необходимо подключить таким образом, чтобы один из них был подключен «входу» — внизу, а второй к одному из «входов» вверху.

При этом полярность не имеет значения. Индикатор будет загораться тогда, когда та клавиша выключателя, к «выходу», к которому вы его подключили, будет находиться в состоянии «ВЫКЛ»

Монтаж на стене

Перед монтажом выключателя на стену следует:

  1. С помощью индикатора напряжения найти провод, по которому подходит фаза и отделить его от всех остальных проводов
  2. Отключить подачу электроэнергии на выключатель

Полезный совет: перед проведением работ по монтажу любых электроприборов убедитесь в том, что электроэнергия отключена.Повесьте на пакетниках табличку с предупреждающей надписью, например «Не вход, работают люди!»

Дальнейшие действия нужно проводить только при отключенном электричестве:

  1. Зачистить провода в подрезетнике с изоляцией на длину 8-10 мм
  2. Согнуть зачищенную часть проводов под 90 °
  3. Провод, который вы отметили как фазный должен подходить к выключателю снизу, остальные провода подключаются сверху
  4. Поместите фазный провод в соответствующее отверстие в нижней части рамки выключателя.
  5. В это же отверстие поместите один из красных проводов светодиодного индикатора.
  6. Закрепите провода с помощью резьбового зажима
  7. Поместите выходные провода в соответствующие отверстия, соблюдая необходимый порядок и закрепите их резьбовыми зажимами.
  8. Следует учитывать, что оставшийся провод светового индикатора соединять одним из указанных проводов.
  9. После этого конструкция помещается в подрозетник и закрепляется сначала с помощью шурупов, которые поставляются вместе с подрозетником и закручиваются в соответствующие места его пластикового корпуса.Отмечено стрелкой на рисунке

    Стрелкой отмечены монтажные винты

  10. .

Видеоинструкция установка выключателя Viko с подсветкой



Розетка с таймером — элемент умного дома Как подключить проходные выключатели в вашем доме, советы.Монтаж наружной розетки своими руками, подробная инструкция Как подключить трехклавишный выключатель, схема, инструкция, советы.

Выключатель с подсветкой: устройство, подключение, изготовление

Оглавление:
Выключатель с подсветкой: как он работает
Разновидности выключателя с подсветкой
Как установить выключатель с подсветкой
Как сделать подсветку выключателя своими руками

Одним из самых первых бытовых электрических приборов, который получил свою собственную независимую подсветку, стал выключатель.Решая проблему поиска этого устройства в темноте, производители вмонтировали в него небольшую лампочку, служащую человеку маячком. Ориентируясь на него в темноте, можно просто найти не только сам выключатель, но и зайти в какое-либо помещение. В этой статье вместе с сайтом stroisovety.org мы поговорим про выключатель с подсветкой — мы ознакомимся с его конструкцией, изучим принцип работы и рассмотрим вопросы: как его самостоятельно изготовить и установить?

Выключатель с подсветкой фото

Выключатель с подсветкой: как он работает

Устройство выключателя с подсветкой отнюдь не является сложным, если говорить о принципиальной разнице между ним и обычным выключателем, не имеющим подсветки, то оно заключено исключительно в наличии одной единственной лампочки, правильно подобранной по сопротивлению.Эта лампочка, которая работает с выключателем, благодаря тому, что происходит этот момент, когда сам выключатель не пропускает ток. Здесь работают законы физики, которые заставляют двигаться электрический ток по пути наименьшего сопротивления. Когда выключатель пропускает ток, ему проще двигаться по прямой, минуя лампочку (соответственно она не светится), когда же выключатель не пропускает ток, заряженным электронам просто некуда деваться, и они движутся непосредственно через лампочку подсветки.Все просто, хотя для кого-то это может оказаться непонятно.

Подключение выключателя с подсветкой фото

Естественно, что для обеспечения видимости подсветки, выключателю пришлось несколько модернизировать — в частности, в корпусе или клавишах выключателя было добавлено небольшое окошко, закрытое прозрачным пластиком. Через это окошко свет от миниатюрной лампы становится заметным. Во всем остальном, кроме лампочки и окошка, данный тип выключателя ничем не отличается от обыкновенного устройства включения и выключения света.Еще одно различие, которое можно наблюдать в выключателях с подсветкой, это сами лампочки — они могут быть неоновыми (современными изделиями этого типа выключателей уже практически не используются) и светодиодными, которые получили сегодня огромное распространение.

Разновидности выключателя с подсветкой

По большому счету, это устройство может иметь точно такие же разновидности, как и стандартный выключатель без подсветки. Их можно классифицировать всего по нескольким признакам.

  1. Самый главный из них — это принцип включения и выключения. В этом отношении их можно разделить на клавишный выключатель с подсветкой, кнопочный и сенсорный. В силу своей доступной стоимости наибольшее распространение поучили клавишные выключатели. Кнопочные выключатели с подсветкой вообще в быту приложения разве что в технике. А сенсоры, хотя и предназначены для бытового использования, благодаря своей высокой стоимости тоже практически не используются.
  2. Следующим критерием, позволяющим разделить группы на подвиды, выступает количество, которое она может выполнять.Проще говоря, их можно классифицировать по количеству клавиш, кнопок или сенсоров. В этом отношении можно выделить одноклавишный, двухклавишный и трехклавишный выключатель с подсветкой — управление более чем группами осветительных приборов с помощью одного устройства не производится. Если нужно больше клавиш, тогда комбинируйте эти выключатели между собой и установите их по два, по три, а то и по пять штук в один блок.
  3. В отдельной группе можно выделить так называемый проходной выключатель с подсветкой — его конструкция в корне отличается от устройства стандартных выключателей и позволяет управлять одной или несколькими группами приборов из нескольких мест.Они удобны в больших помещениях с выходами или длинных коридорах, соответственно, на лестничных маршах. Переоценить их достаточно сложно. Как и стандартные электрические приборы этого типа, они могут подразделяться на виды по количеству клавиш — существует как одинарный, так и тройной, и двойной выключатель с подсветкой проходного типа.

    Клавишный выключатель с подсветкой фото

В принципе, это все разновидности использования на сегодняшний день выключателей, используемых в быту.Существуют, конечно, и другие выключатели, но их либо в быту не применют, либо выключателями их можно назвать с натяжкой. Взять, к примеру, диммер. Он вроде бы и работает как выключатель, но по большому счету, это регулятор освещенности.

Как установить выключатель с подсветкой

Как-то даже и освещать этот вопрос не очень хочется — подключение выключателя с подсветкой производится точно так же, как и подключение в цепь обычного освещения выключателя без подсветки.Сложность может быть только в одном случае — если вы приобретете «полуфабрикат», в котором находится не на своем месте, а просто лежит в упаковке рядом с выключателем. Сложность — это даже громко сказано, скорее всего, это просто маленькое-маленькое препятствие.

В таких ситуациях нужно просто соединить два провода лампочки с разными проводами, находящимися в подрозетнике — если это одноклавишный выключатель, то тут вообще все элементарно просто. Несколько сложнее осуществляется подключение двухклавишного выключателя, оборудованного двумя лампочками (в большинстве случаев их оснащают одним индикатором).В такой ситуации индикаторные ламы объединяются одним своим проводом друг с другом (эта скрутка подключается к приходящей на выключатель фазе), другими своими концами они подключаются к двум разным исходящим фазам. Что касается самого выключателя, то здесь все обстоит стандартным образом.

Как установить выключатель с подсветкой фото

Как сделать подсветку выключателя своими руками

Для людей даже с минимальными познаниями в электротехнике, этот вопрос, можно сказать, уже решен.Все, что необходимо для самостоятельного изготовления выключателя с подсветкой, уже описанное выше. Не хватает разве что схемы и небольших расчетов сопротивления. Для начала разберемся со схемой — здесь вариант двоякий и зависит от типа используемой лампы. Если это небольшой неоновый индикатор, то последовательно ему нужно будет включить сопротивление на 500-1000кОм. Если это диод, то надобность в сопротивлении может вообще отпасть, если вы выберете правильную его модель — светодиод просто должен быть рассчитан на напряжение в 220В.

Если говорить о непосредственной технологии решения вопроса, как сделать выключатель с подсветкой, то описать ее можно следующим образом.

  1. Приобретаем обычный выключатель и специальный светодиод — последний момент, чтобы не ошибиться, лучше уточнить у продавца.
  2. Дальше в клавише выключателя, в соответствии с диаметром светодиода, просверливаем отверстие. В принципе, их можно насверлить несколько, но меньшего диаметра — здесь смотрите сами, как посчитаете нужным, так оно и будет.
  3. Дальше крепим светодиод внутри выключателя, вернее под клавишами на его корпусе. Самый простой вариант — это приклеить светодиод с помощью термоклея или какого-либо другого клеящего вещества. По большому счету, учитывая вес светодиода, подойдет даже жвачка.
  4. Теперь просто подключаем светодиод в соответствии с приложенной схемой.

    Как сделать выключатель с подсветкой фото

Вот и все! Самодельный выключатель с подсветкой готов — теперь остается только любоваться своей работой и хвастаться друзьям, какой я умелый мастер.

Если говорить откровенно, то выключатель с подсветкой проще, и дело здесь, как вы понимаете, не в сложности его изготовления этого причин — несколько. Во-первых, вы потратите много времени на поиски нужных лампочек; во-второй, так красиво, как на предприятии, изготовить выключатель с подсветкой у вас не получится. Ну а так, ради спортивного интереса, получится или не получится, можно, конечно, сделать такое устройство.

Автор статьи Александр Куликов

Выключатель 2-клав с подсветкой сх.5а Белый Schneider-Electric Glossa GSL000153

Выключатель GSL000153 двухклавишный с подсветкой, 10А, 1П, 250В Цвет Белый; Серия Glossa; Производитель Schneider Electric

  • с ориентационной подсветкой

Выключатель двухклавишный для управления двумя группами освещения.

Выключатели Glossa, особенности:

  1. Прочный металлический суппорт с дополнительными ребрами жесткости
  2. Прочные и острые монтажные лапки, зафиксированные в корпусе для удобного монтажа
  3. Механизм из специального огнестойкого пластика
  4. Контакты выключателей из сплава серебра и никеля
  5. Клавиши из прочного пластика, стойкого к УФ-излучению и появлению царапин

Технические характеристики:

  • Тип изделия: выключатель, схема 5а
  • Параметры сети: 250В 50Гц
  • Номинальный ток: 10AX
  • Число полюсов: 1
  • Число клавиш: 2
  • Подсветка: есть
  • Клеммы: винтовые, сечение до 2,5мм 2
  • Монтаж: скрытый
  • Габаритные размеры: 71х71х38,5мм
  • Защита: IP20

Схема подключения:

Серия Glossa (Schneider Electric)

Серия розеток и выключателей Glossa производится в России.При этом, в серии используются немецкие механизмы. Приятный дизайн и широкая цветовая гамма делают изделия Glossa универсальными для любого интерьера. Технологические особенности серии позволяют легко и быстро монтировать розетки и выключатели. Высокая надежность механизмов обеспечения долгую и безопасную эксплуатацию.

Серия Glossa от Schneider Electric

  • Широкая цветовая гамма : 14 цветов: белый, молочный, бежевый, перламутр, алюминий, платина, титан, дуб, фисташковый, сиреневый туман, графит, шоколад, антрацит, баклажановый.
  • Легкий монтаж : удобное подключение, надежные лапки, выравнивание при многопостовой установке, прочный суппорт
  • Качественные материалы : накладки из прочного пластика, контакты розеток из латуни с высоким содержанием меди
  • Безопасность : токоведущие части закрытые пластиком, контактные группы выключателей из технического серебра
  • Множество функций : силовые розетки; выключатели одно-, двух, — трехклавишные; карточные выключатели; переключатели, USB-розетки, ТВ-розетки, коммуникационные розетки.
  • Рамки, горизонтальная и вертикальная установка, до 4-х постов.

Выключатель 2-клав с подсветкой сх.5а Белый Schneider-Electric Glossa
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты может быть установка без предварительного уведомления. Описание данной страницы не является публичной офертой.

Выключатель 2-клав с подсветкой сх.5а Белый Schneider-Electric Glossa — цена, фото, технические характеристики. Для того, чтобы купить Выключатель 2-клав с подсветкой сх.5а Белый Schneider-Electric Glossa в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Выключатель 2-клав с подсветкой сх.5а Белый Schneider-Electric Glossa оптом. оптовым отделом по телефону +7 (495) 664-64-28

  • ожидается Щелковская. Пункт самовывоза
  • ожидается Щелковская.Магазин
  • ожидается Удаленный склад (доставка +2 дня)
Цвет белые
Тип устройства выключатели / включатели
Кол-во линий Двухклавишный (2 клавишный)
Комплектация Механизм с клавишами
Подсветка с подсветкой
Материал пластик
Степень защиты IP20 (для сухих помещений)
Монтаж встраиваемые

Установка выключателей.

Выключатель стал неотлемой частью любого помещения, где присутствует искусственный источник света, и его замена может быть вызвана различными факторами. И сходив в магазин и прикупив там новый выключатель, большинство впадает в ступор, потому что не знают как его правильно установить. А на самом деле, установить выключатель совсем не сложно.


Для начала необходимо найти фазный провод. Это не сложно сделать с помощью пробника-отвертки. Лучше всего использовать активный пробник, который показывает фазу через изоляцию, на картинке он прозрачный, но если у Вас его нет, то подойдет и желтый пробник, он показывает фазу, если дотронуться им до оголенного провода.

Берем его в руки и приставляем к каждому проводу. Если в подрозетнике 2 провода, то один ноль, другой фаза. Если в подрозетнике 3 провода, то один фаза и 2 других нули соответсвенно. Провод, на котором засветиться пробник, помечаем маркером или кусочком изоленты. Если в подрозетнике цветные провода, то просто запоминаем цвет фазы.

Прежде чем приступить к следующему шагу, необходимо полностью обесточить проводку.

Снимаем клавиши на выключателе.

Затем снимаем рамку. У модели выключателя она снимается по-разному, поэтому четких рекомендаций дать не могу. Главное, не нужно прилагать слишком много силы, чтобы не поломать выключатель. В примере двухклавишный выключатель фирмы EL-BI.

Определяемся, к каким клеммам прикручивать фазу и нули. Как правило, на выключателях с обратной стороны возле каждой клеммы стрелочками показывается направление движения тока (ток всегда идет от фазы к нулю).Но если их нет, то найти нужную клемму не составляет труда. Если выключатель одноклавишный, к нему всего 2 клеммы, к одной из них подключаем фазу, а к другому ноль. Если двухклавишный, то у него должно быть на одной стороне 1 клемма, на другой 2 клеммы. Вот к той клемме, которая одна, и подключается фаза, а к двум другим нули.

Засовываем выключатель в подрозетник и зажимаем выключатель. Зажать его можно закручивая монтажные лапки, или просто вкрутить 2 самореза в специальные места в подрозетнике.

Если у Вас не один выключатель, то установите их так же в соседних подрозетниках.

После установки нужно проверить работоспособность, и если все нормально, то надеемся рамку и защелкиваем клавиши. Если же свет не загорается, то из все шаги по установке еще раз.

Еще несколько слов по установке выключателей с подсветкой (индикатором).

Существуют выключатели со светодиодной подсветкой и с лампочкой индикатором.Светодиодная подсветка встроена в сам монтажный корпус выключателя и не требует дополнительного подключения. Другими словами, для того, чтобы индикатор светился, достаточно правильно подключить фазу и ноль. А вот если к Вам в руки попал выключатель с индикаторной лампочкой, то индикатор необходимо дополнительно подключить. Для этого достаточно один проводок индикатора засунуть в клемму с фазой, другой провод в клемму с нулем.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
