Реле напряжения для квартиры как выбрать

Обязательно ли сегодня использовать для щитовой квартиры реле напряжения или можно обойтись обычными модульными автоматическими выключателями? Давайте сперва разберемся что это такое реле напряжения? Это устройство для отключения электроэнергии при перепадах напряжения в заданных диапазонах от нормального. А какое напряжение считается нормальным? Раньше номинальным считалось напряжение 220 Вольт. На сегодняшний день произошли некоторые изменение. Есть ГОСТ 29322-2014 напряжения стандартные, который устанавливает уровни напряжения:

• ⚡номинальное напряжение – 230В (не 220В!)
• ⚡наибольшее напряжение питания – 253В
• ⚡наименьшее напряжение питания – 207В
• ⚡наименьшее используемое напряжение – 198В

То есть как видно из данных, перепады напряжения при которых оборудование еще может работать, не должны превышать 10%.

Причины изменения напряжения

Основные причины того, что напряжение может в кратковременный, либо длительный период времени выйти из этих диапазонов следующие:

• ⚡обрыв нулевого питающего провода
• ⚡короткое замыкание нулевого проводника с фазным
• ⚡неравномерное распределение нагрузки

Как защитить свои электроприборы от этого? Есть два способа:

• ⚡установить стабилизатор напряжения (более дорогое решение)
• ⚡использовать реле напряжения для квартиры (экономичное решение)

При этом не стоит путать роль стабилизатора и реле напряжения.

Реле напряжения не поддерживает напряжение в заданном диапазоне, оно лишь прерывает его подачу при повышении или понижении.

Также реле напряжения, равно как и стабилизатор, не способны полноценно защитить вашу эл.проводку от молниевого удара. Для этого есть другие специальные устройства.

Еще помните, что стабилизатор не всегда способен защитить вас от резких перепадов из-за своей инерционности.

Чтобы сгорела техника достаточно долей секунд. Время срабатывания большинства реле напряжений – 0,02 сек.

Повышенное и пониженное напряжение

При понижении напряжения сверх номинала может:

• ⚡“сгореть” холодильник, кондиционер, стиральная машинка
• ⚡тускло светить лампа освещения
• ⚡не запускаться компрессор или двигатели
• ⚡долго готовиться пища в микроволновке, нагреваться вода в эл. титане и др.

Повышение напряжения просто приведет к выходу из строя техники, а может даже к пожару.

Виды реле

Реле напряжения состоит из электронного блока и силовой части, собранных в одном корпусе. Самый главный параметр реле – его быстродействие, причем порог срабатывания вы можете устанавливать сами по заданной шкале.

Основные типы реле напряжения:

Рассмотрим в отдельности каждый вид реле.

Реле розетка-вилка – включается непосредственно в розетку, если Вам необходимо защитить конкретный прибор, либо нет возможности установить отдельное реле в щитовую. Отключение потребителя происходит эл.магнитным расцепителем внутри реле. Для настройки имеются кнопки и цифровое табло. Обычно рассчитано на максимальный рабочий ток в 10-16А.

Реле удлинитель. Совпадает по исполнению с предыдущим, только может иметь несколько розеток. Например, если Вам от одной розетки нужно защитить несколько приборов малой мощности.

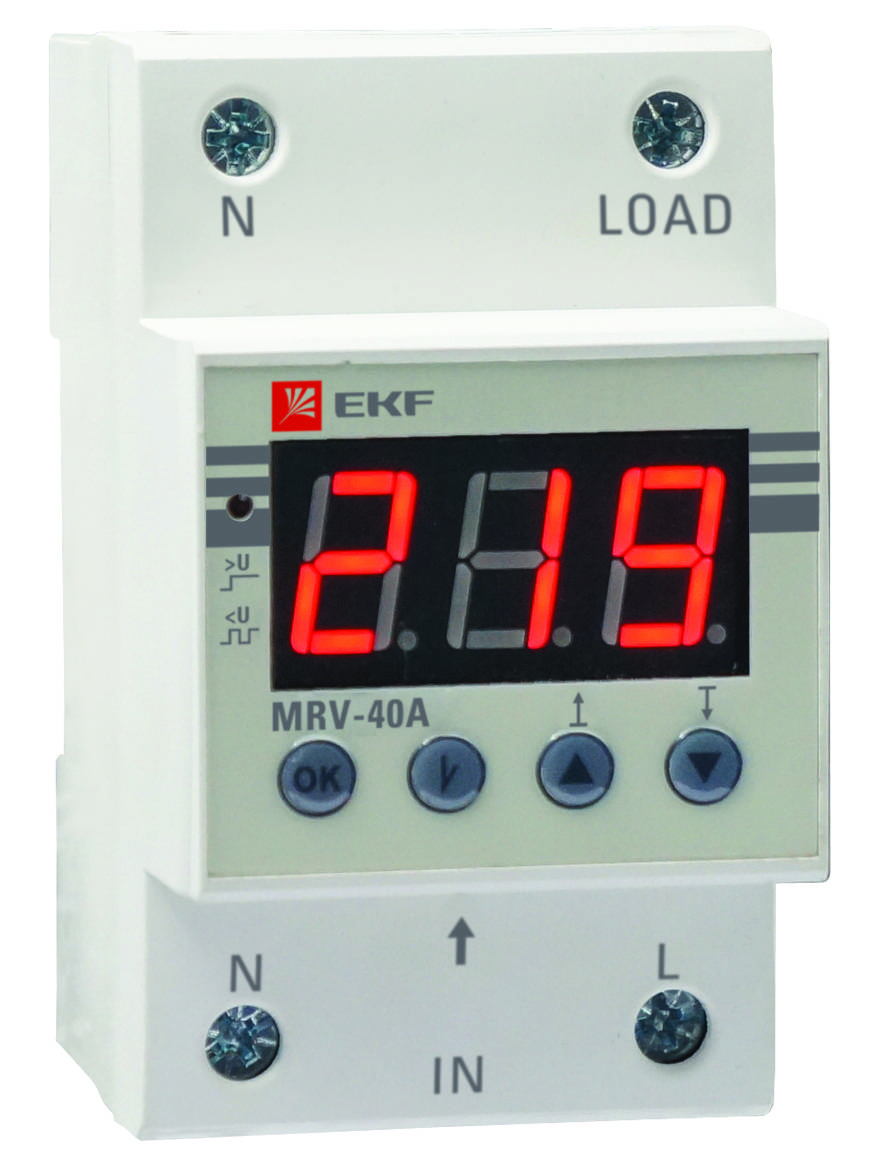

Реле под Din-рейку устанавливается в распредщиток.

С помощью его защищается вся квартира или дом. Они имеют наибольший диапазон регулировок. Рассчитаны на мощность до 7квт. При большей мощности, необходимо еще использовать магнитный контактор.

Выбор реле напряжения для квартиры

Как правильно выбрать реле напряжения?

Реле напряжения всегда нужно использовать в связке с автоматическим выключателем.

Само по себе оно не способно защитить от короткого замыкания.

Номинальный ток реле должен быть на порядок больше, чем подключенный перед ним автомат.

Например — установлен автомат 25А, реле выбираем 32А. Автомат 16А, тогда реле – 25А. Учтите, что номинальный ток реле – это ток, который проходит через него в нормальном режиме.

Что такое время задержки в реле напряжения и зачем оно нужно? При отключении реле по причине перепада напряжения, его ”мозги” контролируют входное напряжение и при нормализации параметров, реле включается. Однако такие скачки могут быть очень частыми. Кто-то занимается сварочными работами на вашей фазе, где-то ветром схлестывает провода и т.д. Частые включения-отключения электроэнергии крайне отрицательно сказываются на аппаратуре.

Холодильники, кондиционеры, рекомендуется включать с перерывом 5-6 минут – это время необходимое для конденсации и спада давления хладагента.

Поэтому в реле вручную можно установить время задержки, через которое происходит его включение. Если у Вас в группе электропроводки нет подключенного холодильного оборудования, можно выставить время до 10 сек. В противном случае от 5 минут и более.

Еще одной головной болью может стать вопрос выставления порога срабатывания реле. С одной стороны, если поставить минимальные значения от номинала, это максимально защитит вашу аппаратуру. Но с другой стороны, приведет к очень частым коммутациям, или постоянным включениям-выключениям напряжения.

Бороться с этим можно, установив несколько реле напряжения, отдельно под каждую группу электро-приемников.

Для телевизоров, компьютеров и другой видео и радио аппаратуры рекомендуется установить диапазон 200-230В. Для другой бытовой техники 190-235В. Если имеется нагревательное оборудование – тены, бойлеры и т.д. для них можно увеличить диапазон от 170 до 250В.

Подводя итого можно однозначно сделать вывод, что имея в современном доме большое многообразие электроприборов и аппаратуры без реле напряжения для квартиры просто не обойтись. И главный вопрос должен стоять не в том, устанавливать или нет данную защиту, а в том — на каком производителе остановить свой выбор?

Статьи по теме

• Реле напряжения Zubr, digitop, УЗМ-51М, РН111 — обзор, схема подключения
• 4 вида стабилизаторов напряжения. Выбор лучшего. Сравнение цен за 1квт.
• Реле напряжения в розетку — РН-101М и Zubr R116y
• Устройства защиты УЗМ 51МД и УЗИС С1 40. Сравнение, технические характеристики, схемы подключения.
• 5 в 1 — УЗО, УЗИП, УЗИС, реле напряжения, автомат. Обзор УЗО Элта 2Д — недостатки и преимущества.
• Выбор места установки стабилизатора напряжения в доме — правила и советы

Какое реле напряжения выбрать? Как выбрать реле для квартиры

Время прочтения: 5 мин

Дата публикации: 26-03-2021

Напряжение в электросети редко бывает стабильным, а иногда и вовсе выходит за все допустимые рамки. Учитывая, что качество электропитания является важной составляющей для долгой службы бытовой техники и электроники, следует позаботиться об установке защиты.

Существуют разные устройства защиты, которые находят свое применение как в промышленности, так и в быту. Для рядового пользователя одним из решающих критериев является цена, так как устанавливать дорогое оборудование для защиты обычной бытовой техники — не самая разумная идея. Поэтому высокой популярностью у жителей Украины пользуются реле напряжения.

В данном обзоре мы рассмотрим, какое реле напряжение выбрать для надежной защиты всего дома или отдельной техники. Рассмотрим основные разновидности реле, доступных на рынке на данный момент, и их возможности.

Что такое реле напряжения

Данный прибор предназначен для защиты электрооборудования от перепадов напряжения и недопустимого значения тока. Тем не менее, в отличие от других видов защиты (стабилизаторы напряжения, ИБП), никакого влияния на электрический сигнал реле напряжения не оказывает. Функция данного прибора — это контроль параметров сетевого напряжения.

По своей сути реле напряжения является примерно тем же, чем является обычный автомат — отсекателем. Разница заключается в способе контроля параметров сети и в функциональных возможностях. Реле напряжения обесточивает нагрузку, обнаружив скачок тока или напряжения.

Основным силовым элементом прибора является электромагнитное реле. Именно через него осуществляется питание потребителя при нормальных параметрах электрической сети. В случае серьезных отклонений микроконтроллер размыкает реле, обесточивая потребителя в защитных целях.

Главным достоинством реле напряжения по отношению к другим способам защиты сети является простейшая схема, а вместе с ней и низкая цена в соотношении с мощности. Реле может стоить в десять раз меньше, чем электронный стабилизатор напряжения той же мощности.

Подбираем реле напряжения для квартиры

Чаще всего пользователи интересуются, как выбрать реле напряжения для квартиры. В этом нет ничего сложного, если ознакомиться с основными параметрами данного прибора и с тем, что на данный момент предлагает рынок. Кратко разберемся в этом вопросе.

Для квартиры, понятное дело, требуется однофазное реле напряжения. С этим вряд ли у кого-то возникнут проблемы. А вот дальше стоит задуматься над способом подключения. Тут всего две разновидности реле: с клеммным подключением и с подключением в розетку. Очевидно, что в розетку подключаются только маломощные реле напряжения, предназначенные для работы одного или нескольких потребителей. Максимальный ток таких реле обычно не превышает 16А, что является допустимым показателем для одной розетки. По понятным причинам более мощные реле для розеток не выпускаются. Реле напряжения с клеммным подключением предназначены для установки на монтажную DIN-рейку в электрощите и защищают весь дом или квартиру. При мощности в 8 кВт и выше цена таких приборов лишь немного выше, чем цена аналогов для подключения в розетку, т.к основное отличие заключается только в электромагнитном реле

Далее было бы неплохо определиться с функциональностью. Самые простые реле напряжения, например Новатек-Электро VC-115 имеют на корпусе лишь механические регуляторы для выставления пределов срабатывания защиты и таймера задержки восстановления питания. Такой прибор не даст Вам широкие настраиваемые возможности, зато делает максимально простой и интуитивной регулировку самых основных параметров. Другими параметрами, скорее всего, большинство вовсе не пользуется, предпочитая предустановленные заводские настройки. Если же Вы четко знаете требуемый режим работы, обратите внимание на более функциональные модели. Реле напряжения Adecs, к примеру, предлагают очень широкие настраиваемые возможности и удобную индикацию благодаря двум дисплеям. Реле Adecs, помимо основных параметров, позволяет установить предпочитаемый максимальный ток, допустимое напряжение (нарушение границ приведет к отключению лишь с задержкой), предельное напряжение (мгновенное срабатывание) и другие параметры.

Если Вы ожидаете от реле напряжения максимально комфортного мониторинга и интуитивно понятных настроек, обратите внимание на модели, поддерживающие Wi-fi. Так Вы сможете контролировать работу реле через приложение откуда угодно, если у смартфона есть доступ к интернету.

Кому стоит установить реле напряжения

Основная проблема выбора заключается в том, стоит ли устанавливать реле напряжения, или обратить внимание на стабилизатор. Тут все зависит от стабильности электросети. Если Вас часто беспокоят перепады напряжения, рекомендуется установить стабилизатор, так как в случае с реле регулярно будет срабатывать защитное отключение. Особенно если Вы установили реле для всей квартиры. Постоянные отключения, пусть и защитные, не будут сильно радовать. Лучше установить стабилизатор для квартиры, который обеспечит стабильные 220В и будет отключаться лишь в случае нештатных ситуаций, когда колебания в сети имеют слишком высокую амплитуду.

Реле напряжения является идеальным выбором для стабильных сетей, чтобы защитить технику от нештатных ситуаций. Нештатные ситуации могут случиться где угодно и когда угодно. Даже если в Вашей сети постоянные колебания не наблюдаются, нельзя исключать возникновение аварийной ситуации на ЛЭП или подстанции, что может привести к резким и опасным скачкам. Вряд ли устройство для защиты всей квартиры стоимостью в несколько сотен грн сильно ударит по бюджету, зато в случае резкого скачка напряжения оно сэкономит много тысяч, вовремя обесточив потребителя.

Как выбрать реле напряжения. Выбор реле напряжения

Время прочтения: 5 мин

Дата публикации: 23-12-2020

После того, как очередная неполадка в питающей сети приводит к нестабильному напряжению и, соответственно, выходу какой-либо техники из строя, многие жители Украины начинают всерьез задумываться об установке защиты. И хорошо, если решение это принимается не на личном опыте, а после знакомства с чужим. Что бы ни говорили скептики, а защита от перепадов напряжения для оборудования, работающего в нестабильной сети, нужна. Это же говорят и цифры. Производители сертифицированного в Украине электрооборудования, согласно ГОСТ, гарантируют исправную работу лишь при отклонении сетевого напряжения не более чем на 10% от номинального значения, что для одной фазы составляет 198-242В. В сети произошел лавинообразный всплеск напряжения и оборудование вышло из строя? О гарантии придется забыть, так как формально Вы допустили работу оборудования в сети, не соответствующей требованиям.

Если же Вы хотите обеспечить долгую и безотказную работу техники, в интернет-магазине стабильного электропитания «Вольтмаркет» для Вас доступен обширный выбор вспомогательного защитного оборудования различных типов, которое можно купить по заманчивой цене в Киеве, Харькове, Одессе, Днепре и с доставкой по всей Украине. Данное оборудование можно разделить на три группы, каждая из которых отличается степенью защиты и, соответственно, ценой:

Источники бесперебойного питания — обеспечивают многоуровневую защиту от любых проблем в питающей сети и непрерывную работу при кратковременных перебоев электроснабжения;

Стабилизаторы напряжения — обеспечивают защиту от перепадов напряжения, позволяя чувствительному оборудованию нормально работать в довольно нестабильной сети;

Реле напряжения — наш сегодняшний герой, о выборе которого мы будем говорить. Реле оказывают наиболее простую защиту, а именно — недопущение работы потребителя в нестабильной сети.

Мы рассмотрим, что такое реле напряжения, как оно работает, и на что смотреть, дабы сделать наиболее правильный выбор среди огромного многообразия моделей. А Вы, в свою очередь, можете проконсультироваться с нашими специалистами и испытать понравившуюся модель в магазинах «Вольтмаркет» в Киеве, Харькове, Одессе и Днепре, либо оформить заказ с быстрой курьерской доставкой в любой город страны.

Реле напряжения и его защитные свойства

Для того, чтобы сделать наиболее осознанный выбор, следует хотя бы отчасти понимать, что такое реле напряжения и как оно работает. Давайте же начнем. И начнем, пожалуй, издалека.

Электромагнитное реле — это простейшее устройство, которое находит широкое применение в схемах автоматизации. Реле — словно триггер — может находиться в одном из двух состояний, а именно в замкнутом или разомкнутом. Состояние реле зависит от подачи управляющего сигнала на намагничивающую катушку. Сигнал пришел — катушка намагничивается, притягивает к себе специальный якорь, а тот, в свою очередь, перемещает контакты, изменяя их состояние. Были разомкнутыми — стали замкнутыми, или наоборот. Вот это устройство и является основным силовым компонентом любого реле напряжения.

Как столь простое устройство может обеспечивать защиту потребителя от нестабильного электропитания? Все гораздо проще, чем кажется. В любом реле напряжения, помимо силовой части, есть «мозги» в лице микроконтроллера, которые осуществляют управление процессом работы всего прибора. Разумеется, также имеется входной вольтметр — прибору как-то ведь надо измерять сетевое напряжение. Наверняка многие к этому моменту уже догадались о том, как функционирует защита в реле напряжения. Тем не менее, давайте разберемся более детально.

Вольтметр измеряет входное напряжение и подает соответствующий сигнал на микроконтроллер. Тот, в свою очередь, обрабатывает это значение и сравнивает его с теми, которые допустимы согласно установленной программе. Если измеренное напряжение находится в рамках допустимых пределов — электромагнитное реле остается замкнутым и потребитель получает питание. Если же напряжение вышло за так называемый рабочий диапазон, то происходит мгновенное защитное отключение. Ну как мгновенное… Многие производители разрабатывают реле напряжения таким образом, чтобы отключение оборудования производилось в самый благоприятный момент, а именно — в момент прохождения синусоидой нулевой оси. Ну и некоторые намеренно предустановленные задержки не стоит исключать. После срабатывания реле напряжения произойдет автоматическое восстановление электроснабжения, как только параметры сети восстановятся и отработают необходимые задержки. Таким образом своевременное защитное отключение позволяет уберечь потребителя от воздействия на него опасных номиналов напряжения.

Вот и весь принцип работы реле напряжения. Просто? Да. Доступно? Да. Эффективно? Тоже да. Разумеется, такой радикальный подход к защите путем отключения потребителей уступает тому, что предлагают стабилизаторы напряжения, которые отключаются только при сильной амплитуде сетевых колебаний, а в рамках рабочего диапазона удерживают выходное напряжения в пределах 220В с определенной погрешностью. Зато цена реле напряжения в некоторых случаях не оставляет стабилизаторам никаких шансов. Оценить возможности реле напряжения и лично протестировать их работу на испытательном стенде можно в наших торговых точках, работающих в Киеве, Харькове, Днепре и Одессе.

Типы реле напряжения и их выбор

Реле напряжения — это довольно разнообразный класс устройств защиты, тем не менее выбор подходящей модели не составляет труда, так как различия, в основном, радикальные и очевидные.

Давайте сперва пройдемся по типам реле напряжения с точки зрения монтажа.

Самые популярные реле напряжения, судя по отзывам, предназначены для монтажа в электрощитовой или в электрошкафу на стандартную 30-мм DIN-рейку. Вход и выход, соответственно, подключаются клеммами. У такого варианта есть более «домашняя» альтернатива, а именно — реле напряжения с настенным монтажом. Все то же самое, только вот DIN-рейка не нужна. Прекрасный пример — отечественное реле напряжения Новатек-Электро РН-102.

Вышеперечисленные реле напряжения чаще всего применяются для защиты всей квартиры, целого дома или промышленного оборудования. Существуют реле напряжения, предназначенные для защиты от нестабильного электроснабжения лишь одного отдельного электроприбора. Такие реле подключаются непосредственно в розетку, когда как выходная розетка дублируется на корпусе. Никаких проводов. Вставили в розетку — и прибор тут же готов к работе. У данного способа подключения есть еще более интересный вариант исполнения, а именно — в виде удлинителя. Вы подключаете входной кабель в розетку, а на выходе получаете от 2 до 6 штук. Просто и удобно. Выбор способа монтажа реле напряжения очень прост, так как сфера применения того или иного варианта более-менее очевидна. К примеру, вряд ли для защиты одного прибора кому-то придет в голову купить реле с монтажом на DIN-рейку и наоборот, для всего дома установить реле-розетку.

С точки зрения типа потребителя реле напряжения бывают однофазные и трехфазные. Разница между ними, думаем, понятна и в пояснениях не нуждается. Другое дело — это специальные реле, предназначенные для работы однофазных потребителей в трехфазной сети. Речь идет о реле выбора фазы, например Рубеж РВФ-3/40. Данное реле напряжения позволяет выбирать наиболее оптимальную фазу для работы потребителя. Если на текущей фазе возник серьезный перекос напряжения, прибор переводит потребителя на другую, причем этот переход происходит очень быстро, не позволяя оборудованию отключиться ввиду кратковременного обесточивания.

Разумеется, одним из важнейших критериев выбора является номинальная мощность, характеризующая количество потребителей, которые могут работать под защитой реле напряжения. Модели с монтажом в розетку и в виде удлинителя имеют ограниченную мощность в 3.5 кВт, так как питание большого количества потребителей от одной розетки небезопасно. Трехфазные реле напряжения также обычно не обладают высокой мощностью, потому что прожорливых промышленных потребителей разумнее защищать, контролируя работу контактора соответствующей мощности. Хотя бывают и исключения, например РУБЕЖ РКН3Ф-40. Данное трехфазное реле напряжения позволяет работать без внешнего контактора, обладая собственной мощностью в 26.4 кВа.

Ну и последний по порядку, но не по значению критерий выбора — это устройства индикации и управления. Реле напряжения в данном плане довольно разнообразны. С точки зрения элементов управления, с помощью которых устанавливаются основные параметры (верхний порог срабатывания по напряжению, нижний порог срабатывания по напряжению и время задержки на повторное включение после восстановления сети), реле напряжения могут содержать обычные кнопки, либо регуляторы. Кнопки управления подразумевают наличие дисплея, который нужен для перемещения по меню при установке параметров. Если же реле напряжения содержит регуляторы, то экран вовсе не обязателен, так как вокруг каждого регулятора нанесена шкала со значениями. Тем не менее, модели с дисплеями тоже имеются, например Новатек-Электро РН-150 VOLT CONTROL.

Некоторые производители стараются расширить возможности индикации своих реле напряжения. К примеру, высокой популярностью, судя по отзывам покупателей из Украины, пользуются реле напряжения Adecs, оснащенные двумя дисплеями: один для отображения сетевого напряжения, а другой — для нагрузки. К сожалению, возможность измерять ток — опциональна. Измеренный ток может выводиться на экран как в амперах, так и в перерасчете на мощность в киловаттах. А вот DigiTOP MP-63 отображает все сразу при помощи трех LED-дисплеев. Существуют также продвинутые модели, позволяющие выводить информацию о работе на экран смартфона через мобильное приложение, например TESSLA SR16. Согласитесь, очень удобно контролировать прибор и управлять его работой откуда угодно.

И так, какой можно сделать вывод? Несмотря на то, что мы перечислили немало возможных критериев выбора реле напряжения, трудного в подборе подходящей модели ничего нет, так как необходимость наличия той или иной особенности очевидна исходя из сферы применения. Если же у Вас возникли трудности в выборе, обратитесь к нашим специалистам за консультацией, после чего реле напряжения можно купить с доставкой в Киев, Харьков, Днепр, Одессу и другие города Украины.

Реле напряжения. Выбор, описание и параметры

Реле напряжения необходимо для защиты электрической сети от перепадов напряжения. В настоящее время вопрос о стабильной величине напряжения электросети стоит достаточно остро.

Сетевые организации не спешат делать реконструкции и модернизации линий электропередач, подстанций и трансформаторов. Тем временем ситуация только усугубляется, поэтому колебания напряжения в наших сетях довольно частое явление.

Согласно ГОСТ 29322-92 напряжение в электросети нашей страны должно быть в пределах 230 В при одной фазе и 400 В между фазами. Но если вы живете в сельской местности или недалеко от города, то проблемы с постоянной величиной напряжения очень высоки, да и в самом городе этого исключать не стоит, особенно в старом жилом фонде.

Перепады напряжения очень пагубно влияют на электроприборы в доме. Например, из-за низкого напряжения может сгореть холодильник или кондиционер (компрессор не запустится и перегреется), сильно снижается мощность микроволновки, тускло светят лампы накаливания.



Ну а высокое напряжение просто «убьет» вашу бытовую технику. Уверен, что многие слышали про «отгорание нуля» в многоэтажках, и как целыми подъездами носят в мастерские ремонтировать бытовую технику.

Причины возникновения колебаний напряжения в сети бывают разные:

• Замыкание одной из фаз на нейтраль, в итоге в розетке будет 380 Вольт.
• Отгорание (обрыв) нуля, если у вас в это время низкая нагрузка, то напряжение будет тоже стремится к 380 В.
• Неравномерное распределение нагрузки по фазам (перекос), в итоге на наиболее загруженной фазе напряжение снижается, и если к ней подключены холодильник и кондиционеры, то высокая вероятность, что они «сгорят».

Решать проблему скачков напряжения в сетях помогают специальные устройства — реле контроля напряжения. Принцип действия таких реле достаточно прост, есть «электронный блок», который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть.

Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные — одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от «Меандра», Zubr от «Электроникс» и все остальные. Никому ничего не навязываю — это мое личное мнение.

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.

Отмечу особенности этого реле напряжения.

Индикация напряжения на устройстве — показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.

Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее — от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.

Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение — 190 Вольт.

У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева.  Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) — он отключается.

Реле Zubr занимает 3 модуля или 53 мм  на дин-рейке и бывают только однофазными.

В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.

Схема подключения реле напряжения Zubr



В настоящее время, производители уверяют, что реле  можно подключать по номиналу. Если номинал Зубра меньше номинала вводного автомата, тогда нужно применять в схеме подключения реле напряжения — контактор.

Гарантию на реле напряжения Zubr производитель дает целых 5 лет! Имеет очень хорошие отзывы от коллег — форумчан. И также, как у Меандра на форуме МастерСити есть представитель Zubra, который не боится общаться публично. И кстати, показательно на примере УЗМ и Зубра, что представители производителей качественной продукции не боятся общаться на форумах.

В настоящее время реле напряжения Zubr, продают в России под другим названием Rbuz (слово Zubr наоборот).

Связано это с тем, что в России торговая марка Zubr зарегистрирована за другим производителем и поменялось только названием реле, а все компоненты остались прежними.



Реле контроля напряжения УЗМ-51М

В настоящее время УЗМ-51М зарекомендовало себя надежностью и простотой подключения.

УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке (ширина 35 мм). При стандартном исполнении температура эксплуатации УЗМ от — 20 до +55 градусов, поэтому устанавливать в щите на улице не рекомендую.

Есть правда и от -40 до +55, но такие мне в продаже не встречались, если только обращаться непосредственно в ЗАО «Меандр». Максимальная уставка по верхнему отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного включения задается самостоятельно — это или 10 секунд или 6 минут. Может использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.

Меандр производит еще два типа однофазных реле напряжения — это УЗМ-50М и УЗМ-16. Главное отличие УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М — уставка «жесткая», по верхнему пределу напряжения — 265 В, а по нижнему — 170 В.

УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на отдельный электроприемник. Например, чтобы не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через УЗМ-16, на котором устанавливают задержку на включение 6 минут, а на основном УЗМ-51М в 10 секунд.

Я выставляю на УЗМ-51М максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение — 180 Вольт.

Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я уже писал выше, такие реле используют в основном для защиты двигателей.

Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с контактором, как это обычно делают с другими реле напряжения. Устройство производится в России. Гарантия на УЗМ 2 года. Что немаловажно, представитель Меандра присутствует на самом популярном форуме Mastercity, всегда проконсультирует по продукции, а также внимательно относится к комментариям пользователей форума, замечания которых в свое время и помогли улучшить УЗМ-51М.



Пожалуй один недостаток в УЗМ-51М относительно других реле напряжения — это отсутствие индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с контактором, позволяет купить и поставить вольтметр отдельно.





схема подключения и принципы устройства РКН

Реле контроля напряжения (РКН) – устройство, позволяющее защитить бытовые приборы, электроинструмент и другое электрооборудование, запитанные от электрической сети. Оно служит для непрерывного контроля напряжения и отключения потребителей при выходе его значения за допустимые пределы, которые задаются в настройках. РКН чаще всего устанавливают в зданиях старого жилого фонда, сельской местности и других местах, для которых характерно нестабильное напряжение.

Назначение РКН

Выясним, для чего нужно реле контроля напряжения. При достижении критически высокого или критически низкого значения напряжения реле обесточит электросеть и защитит электрические аппараты от повреждений, требующих дорогостоящего ремонта, или полного выхода из строя. При восстановлении нормальных параметров тока РКН генерирует команду на включение приборов с определенной выдержкой по времени.

Возможные причины срабатывания РКН:

• Обрыв проводов линии воздушных передач. Перехлестывание фазного и нулевого проводов приводит к резкому росту напряжения в фазном проводе.
• Обрыв нулевого провода в трехфазной системе. Приводит к опасному явлению, которое называется перекосом фаз. При обрыве нулевого проводника на одной из фаз вольтаж может резко понизиться, а на другой – возрасти.
• Включение высокомощного потребителя. Становится причиной резкого падения напряжения и перекоса фаз.

Принцип работы реле напряжения

Прибор состоит из двух блоков – измерительного и исполнительного. Измерительный блок контролирует напряжение в электросети. При выходе его значения за обозначенные в настройках пределы измерительный блок формирует сигнал, в соответствии с которым исполнительный механизм немедленно отключает электропотребителей. После нормализации параметров электротока в сети измерительный блок формирует сигнал исполнительному механизму на включение потребителей. Временная выдержка может длиться от нескольких секунд до 15 минут.

Реле контроля напряжения работает на основе таких устройств, как компараторы или микропроцессоры. Первый вариант является более простым и дешевым, а второй способен обеспечить более точную настройку устройства. Большинство современных моделей РКН оснащены именно микропроцессорной базой.

Самые простые РКН имеют два светодиода, показывающие наличие напряжения на входе и выходе. Технически более совершенные устройства оснащены дисплеем, на котором отображаются: текущий вольтаж в электросети и заданные допустимые пределы напряжения.

Для регулирования пороговых вольтажей предназначены: потенциометр с градуированной шкалой или кнопки. В последнем случае выставляемые пороговые значения отображаются на экране.

Реле, обеспечивающее коммутацию электрических цепей, построено по бистабильной схеме. Оно имеет два стабильных состояния, для сохранения которых затраты электроэнергии не требуются. Энергия затрачивается только при переходе из одного стабильного состояния в другое.

Типы реле напряжения

Эти защитные устройства могут предназначаться для однофазной или трехфазной сетей. Однофазные модели обычно востребованы в квартирах, частных домах и на дачах. Трехфазные РКН устанавливаются в ремонтных мастерских, на производственных объектах для защиты станков с трехфазным питанием. Главная особенность трехфазных реле – полное отключение электропитания даже при скачке только на одной из фаз.

По способу установки приборы бывают стационарными и переносными.

Стационарные

Устройства стационарного монтажа делятся на две группы – встроенные в розетку (розеточные) и располагаемые на электрощитках.

Розеточные модели используются в случае, если прибор невозможно установить в электрощитке или в ситуациях, когда конкретный потребитель нуждается в индивидуальной защите. Розеточные устройства часто сочетают с основной защитой – реле напряжения, установленным в распределительном шкафу. Например, после нормализации параметров сети РКН, встроенное в щиток, включает нагрузки с выдержкой в 1 минуту. Компрессорные потребители (холодильники, кондиционеры) требуют более длительное время выдержки – не менее 300 сек. Для них устанавливают индивидуальное розеточное реле.

Приборы, предназначенные для установки на электрощитке, обеспечивают защиту всех электропотребителей объекта, что избавляет от необходимости индивидуально защищать каждую нагрузку. Обычно такие РКН имеют широкий диапазон настроек и возможность работать в нескольких независимых режимах: как устройства наибольшего или наименьшего напряжения, с задержкой времени на включение.

Переносные

Переносные РКН разделяют на два типа: вилка-розетка и удлинитель. Такие устройства удобны своей мобильностью, отсутствием необходимости монтажных работ, возможностью задавать индивидуальные настройки для конкретных потребителей (как и в случае стационарных розеточных моделей).

• Вилка-розетка вставляется непосредственно в розетку. Ее работа управляется микроконтроллером, который анализирует текущий вольтаж и отображает его на экране. Допустимые пределы устанавливаются кнопками.
• Удлинитель – устройство, по принципу действия аналогичное вилке-розетке. Но он может иметь две и более розеток и защищать сразу несколько потребителей.

Какие параметры учитывают при выборе реле контроля напряжения

Перед тем как выбрать реле контроля напряжения, необходимо определиться, какие технические характеристики РКН подходят для конкретных условий применения. Это:

• рабочий диапазон;
• допустимые верхний и нижний пороги срабатывания;
• наличие или отсутствие индикаторов, показывающих уровень напряжения;
• быстродействие – время, требуемое для обесточивания нагрузки при срабатывании РКН;
• время задержки после нормализации вольтажа в сети;
• наличие или отсутствие функции защиты устройства от перегрева;
• максимальную коммутируемую мощность или максимальный пропускаемый ток, по этим характеристикам необходим запас не менее 20 %.

При эксплуатации удобны модели с дисплеем, позволяющим визуально контролировать вольтаж электросети. Материал корпуса должен быть прочным, не поддерживающим горение.

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

• Установка порогового срабатывания по максимальному значению – Umax.
• Установка минимального значения, при котором происходит срабатывание устройства – Umin.
• Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

• Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
• Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
• При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Этапы работ:

• Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
• Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
• Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
• Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
• Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
• Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
• Включить РКН и выставить пороговые значения и время задержки включения.

Схема подключения трехфазных РКН в электрическую цепь

Трехфазные реле контроля напряжения могут подключаться двумя способами:

• Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
• Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Проверка работоспособности реле контроля напряжения

Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.

Реле напряжения: какие бывают, как выбрать и подключить?

Смотрите также обзоры и статьи:

Реле контроля напряжения прочно вошло в нашу жизнь по причине частых сбоев и перегрузок к электросети, из-за чего постоянное напряжение становится нестабильным и рывкообразным. Чтобы предотвратить сбои и возможность короткого замыкания и существует реле контроля напряжения. К числу его основных функций принадлежит также способность повышать или понижать в случае необходимости входное напряжение на электроприборы, будь то телевизор, ноутбук, компьютер, кондиционер, лампа, микроволновка, холодильник, стиральная машинка и прочая бытовая техника.

Активно используют реле напряжения не только в домашних условиях, но и в промышленных, на производстве. Сегодня невозможно представить ни один строительный объект без наличия в нем современного реле – это настоящий спаситель от скачков напряжения в сети.

Что такое реле напряжения

По сути реле напряжения называется специализированное устройство, которое в случае опасно высокого или крайне низкого напряжения в электрической сети, выравнивает его. Если его не применить во время монтажа электропроводки, то есть велика вероятность, что при подаче повышенного питания с трансформатора или электростанции в вашем городе, электроприборы могут выйти из строя или даже перегореть. Словом, оно призвано предотвращать разного рода перегрузку в сети.
Есть несколько базовых причин и предпосылок, которые строго предписывают применение реле контроля напряжения, и к числу основных из них обычно относятся такие как:

• Использование воздушной сети, если вы живете в частном секторе – если из-за порывов ветра или других погодных условий произойдет обрыв сети, то линейный кабель может соприкасаться с нейтральным, а значит в дом придет не положенные 220 В, а все 380 В, поэтому без реле напряжения — это очень опасно;
• Если внезапно оборвется нейтральный кабель проводки, что случается довольно часто: напряжение снова-таки подымится до критичного значения в 380 вольт, но в отличие от предыдущей ситуации практически точно это может стать концом для вашей бытовой техники;
• Если квартира или частный дом расположен на максимальном удалении от источника питания (трансформаторной), то напряжение в какой-то может критически упасть, что будет как минимум выражаться в тусклом свете, крайне медленной работы микроволновки или электрической печки – именно для этого и стоит установить реле, чтобы оно как бы «дотянуло» мощность, которой не хватает;
• Реле устанавливают и в случае перегрузки одной из трех фаз в сети в момент включения мощного источника потребления, например, электрического чайника – перегруз может привести к выходу из строя электрического двигателя или попросту он перегорит.

Если у вас есть хотя бы одна из вышеуказанных предпосылок для установки реле контроля напряжения у себя дома – непременно стоит поставить его в распределительном шкафу!

Какие бывают реле напряжения

На самом деле их огромное множество, однако многие из них – крайне ограниченного использования, только в отдельных сферах промышленности и в лабораторных условиях. Поэтому поговорим только о самых основных из них.

К числу таковых, которые повсеместно можно встретить в жилых и нежилых помещениях, относится, например, реле РНПП-311 или так называемое трехфазное реле контроля напряжения. Оно одно из самых распространенных, которое можно встретить в большинстве потребителей электроэнергии. Практически все схемы АВР не обходятся без него, а кроме того и схемы управления питания.

Не менее распространенным вариантом, правда в основном для частных потребителей в бытовых условиях, является реле РН-101, которое вставляется в розетку, как тройник или переходник. Такое устройтсво часто можно встретить на дачах и загородных домишках, где установлена еще довольна старая проводка. Сфера ее влияния на напряжения не так и высока, однако зачастую ее бывает достаточно. Речь о 3,5 кВт или 16 ампер тока – это его максимальная нагрузка. Срабатывает при понижении напряжения в пределах от 160 и до 210 вольтах, и при его повышении в пределах от 230 и до 280 вольт. После аварийного выключения может подключится повторно минимум через пять секунд, хотя интервал может составлять и 250 секунд в случае серьезного сбоя.

Реле напряжения РН -111 является однофазным, а это значит, что оно располагается мастером в электрическом распределительном щитке на специальную алюминиевую DIN-рейку. Оно оказывает автоматическое выключение питания, если нагрузка в сети находится на пределе до 3,5 киловатт. Если вдруг данная нагрузка становится больше, то для разрыва питания уже потребуется к нему дополнительная установка такого вспомогательного элемента как магнитный пускатель.

Одним из наиболее современных реле напряжения на сегодня бесспорно является модель ZUBR или его второе название — P316Y, который может одновременно защитить от весомых перепадов напряжения в сети сразу несколько бытовых приборов или предметов оргтехники. Его мощность аналогична предыдущим – до 3,5 киловатт он самостоятельно обрывает питание в сети.

Устройство и принцип действия реле напряжения

Данное устройство состоит из двух основных частей, которые и производят все процессы в нем – это микросхема или микроконтроллер и собственно само электромагнитное реле. Микроконтроллер – это по сути небольшой компьютер, который считывает данные о эксплуатационных характеристиках электричества, и как только напряжение в сети доходит до критично малой или критично высокой отметки, посылает сигнал или импульс электромагнитному реле, чтобы то отключило питание в домашней проводке.

Конечно, данный процесс не происходит моментально, на преобразование сигналов реле микропроцессору требуется от половины до двух секунд. Именно поэтому в современных квартирах, где в распределительном щитке внутри квартиры установлен данный прибор, свет в осветительных элементах появляется не сразу, а с небольшой заминкой.

Современные реле, в частности вышеупомянутый Зубр, оснащен небольшим жидкокристаллическим дисплеем, на котором при включении выключателя в квартире или доме сначала включится именно реле, продемонстрирует какое на данный момент входное напряжение и дотянет или сбавит его до нужной величины. Этот процесс полностью автоматический, уже не требуется каждый раз бегать в распределительную, чтобы перегрузить вылетевшие пробки – эти времена уже канули в лету.

Частым вопросом, который интересует всех, кто устанавливает реле в частном доме, является полная уверенность, что такое устройство сможет защитить ваше жилое помещение, а может и нежилое – на ферме, сарай, гараж – от попадания молнии и в частности ее разрядов. Спешим вас расстроить, но такой небольшой прибор просто не в состоянии выдержать подобную колоссальную нагрузку на сеть. Ведь в реле значения напряжения могут варьироваться в пределах от 100 и до 400 вольт, в то время, как разряд молнии при попадании в сеть способен достигать тысяч вольт.

Для подобной защиты требуется куда более мощное оборудование: газонаполненные разрядники, специальные столбы, ограничители перенапряжение и т.п. Стоит также отметить, что реле могут использоваться в широком функциональном диапазоне от минус 20 градусов до плюс 40 градусов по Цельсию внутри помещений.

Как подобрать реле напряжения для квартиры

Чтобы правильно и разумно подобрать подходящее для вашей квартиры реле напряжения, необходимо исходить из потребностей электрической сети, а также массы других важных факторов. Среди них в частности, например, такие как:

• Определиться однофазное ил трехфазное реле вы хотите;
• Приемлемую для себя стоимость, которая заключается в том, что самым дешевым вариантом является реле, подключаемое в розетку, с удлинителем – в средней ценовой категории, а на алюминиевую рейку – наиболее дорогое;
• Более качественные, а отсюда – и дороже устройства предотвращения скачков напряжения зарубежные или импортные, а отечественные являются более приемлемыми по цене;
• Если стоимость не является приоритетом, а все же надежность и качество, то стоит выбрать модель с дополнительными ручными или автоматическими регулировками и возможностью настройки;
• Если остановили свой выбор на однофазном приборе, то стоит брать его с запасом мощности на 25% больше, чем в электроприборе, который он будет регулировать, т. е. силовые контакты реле порядка 100 ампер, что следует учесть;
• Трехфазные в этом плане приобрести легче и безо всяких специальных знаний или консультаций – они все изготовлены под одну силу тока, равную 16 амперам;
• Не забудьте во время установки в первую очередь подключить выключатель автоматического типа для аварийного прерывания питания в сети;
• Желательно выбрать современную модель с жидкокристаллическим дисплеем, поскольку так намного легче контролировать выходные и входные значения напряжения;
• Отдайте предпочтение корпусу прибора из поликарбоната, который имеет достаточно неплохие противопожарные свойства и не плавится при перегреве;
• Розеточные типы реле практически всегда требуют дорогостоящих двигателей, чтобы обезопасить свою работу;
• Важно также знать, через какое время с момента подачи напряжения сработает реле, чем быстрее, тем лучше – лучше это также иметь возможность контролировать и многое-многое другое.

Стоит также отметить, что приобретать подобный специализированный товар необходимо только в качественном и проверенном магазине, где предоставляют сертификат качества, гарантию на продукцию от известного поставщика и завода-производителя, гарантийный талон сроком не менее 12 месяцев, подробную инструкцию. Все это необходимо для того, чтобы вы знали, как правильно и безопасно эксплуатировать реле, как самостоятельно можно подключить его к электрической системе дома или квартиры.

Выводы по статье

Конечно, лучше всего, чтобы такие устройства подключали и выбирали исключительно специалисты, имеющие допуск до работы с электроустановками и приборами данного типа. Они правильно подключат и реле, и вводной автомат, и все клеммы с рейками, качественно и надежно затянув.

Обязательно подключайте такие приборы, если в вашем доме есть нагревательный электрический котел, мощный холодильник, бойлер, индукционная варочная поверхность и другие установки, которые могут значительно повышать нагрузку на электрическую сеть.

Учитывая дороговизну всей бытовой техники, а также опасность возгорания или короткого замыкания в случае каких-либо неисправностей на подстанции или ан воздушной линии электропередач настоятельно рекомендует все же приобрести реле контроля напряжения и установить его, чтобы обезопасить собственный дом и всю технику в нем.

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Реле напряжения для квартиры, какое выбрать

Залог безопасности вашей электросети

Сегодня, в условиях невероятно быстрого развития технического потенциала цивилизованных стран, всё большую роль в их существовании начинают играть электроприборы. Пожалуй, нет такого дома, в котором не найдётся хотя бы одного прибора, использующего электричество в качестве источника энергии. Отдельным и неизменным в течение всей истории существования контролируемой электроэнергии стоял вопрос о безопасности её использования. Провалы и всплески напряжения в сети создали множество проблем для пожарных двух последних веков. С течением времени человечеством было найдено эффективное средство минимизации риска использования электричества в бытовых условиях. Таким средством стало использование реле напряжения в электроцепях. Данный прибор мгновенно реагирует на изменение напряжения в цепи, предотвращая возгорание и поломку оборудования.

На текущий момент, наверное, не существует электроприборов, в которых не использовалось бы реле напряжения. Оно состоит из двух основных частей — это разъединитель электрической цепи и установленный непосредственно в само реле регулятор напряжения. Последнее производится на основе микропроцессора либо – в более примитивном исполнении – на основе компаратора. Реле напряжения, созданное на основе микропроцессора, имеет возможность плавной регулировки величин срабатывания.

Главным требованием, определяющим качество реле, является скорость его срабатывания. Самые современные срабатывают практически мгновенно, вплоть до милисекунд. После того, как сеть была обесточена, а реле контроля напряжения обеспечило подачу питания в рамках приемлемых показателей, подача электрического тока возобновляется. Это происходит через заранее запрограммированный промежуток времени. При возникновении критических аварийных ситуаций именно реле напряжения становится главным гарантом их ликвидации.

Чтобы избежать неприятных случаев неисправности реле, приобретать их следует в фирменных магазинах наподобие АВС электро http://avselectro-msk.ru/catalog/4192-rele. Вы сразу можете произвести выбор реле по интересующим вас ценам и параметрам, разом охватывая вниманием весь ассортимент.

Они могут выпускаться в форме удлинителей, разветвителей, тройников, а также в виде модуля с вилкой и розеткой – в зависимости от метода подключения электроприбора.

Модуль инсталлируется непосредственно в розетку. Микроконтроллер модуля контролирует состояние напряжения в электросети, проецируя данные на цифровое табло. В случае возникновения необходимости электромагнитное реле осуществляет прерывание подачи тока. Установление величин срабатывания реле и определение времени задержки производится при помощи специальных кнопок на модуле.

Удлинители, тройники, разветвители и прочие аппараты, служащие для распределения потока электропитания между несколькими электроприборами, устроены в основном аналогично описанным ранее модулям, за исключением того, что в приборе находится несколько розеток, отключение которых в случае возникновения необходимости производится одновременно.

В случае, если обезопасить от скачков напряжения предполагается целый дом, реле напряжения устанавливается в распределительном шкафу. Используя свои функциональные и конструктивные особенности, этот вид реле обладает способностью работать в различных независимых друг от друга режимах.

Принцип работы реле прост: напряжение цепи, находящееся в пределах нижнего порога срабатывания, компенсируется контактами самого реле. Как только напряжение превышает заданные величины, специальный магнитный инициатор прерывает цепь.

Что выбрать — реле или стабилизатор?

Реле контроля напряжения

Реле напряжения — это защитное устройство, предназначенное для отключения питания цепи потребителей при превышении либо понижении значений входного напряжения при достижении установленного порога. Реле напряжения изготавливают на базе микропроцессора или компаратора. Отличие микропроцессорной начинки в том, что благодаря ей, регулировка происходит более плавно.

Быстродействие является основным параметром реле. Диапазон срабатывания колеблется от десятых долей секунды до наносекунд.

По типу подключения реле контроля напряжения бывают:

1. Вилки-розетки. Такой тип реле подключается к розетке и управляется с помощью микроконтроллера. Цифровое табло показывает текущее напряжение сети.
2. Удлинители. Имеют несколько розеток, подключенных к одному источнику. Позволяют защитить больше приборов одновременно.
3. Для монтажа на DIN-рейку. Устанавливаются в электрическом шкафу.

При отсутствии трехфазной нагрузки используют однофазные реле напряжения. При нагрузке потребителя свыше 8.5 кВт предпочтительны электромагнитные пускатели, контакторы или автоматы.

Стабилизатор напряжения

Принцип действия устройства заключается в выравнивании скачков тока, не отключая сеть и подавая потребителю стабильное напряжение.

Выделяют 3 основных вида стабилизаторов напряжения:

1. Сервоприводные. Принцип действия стабилизатора состоит в том, что выходное напряжение регулируется с помощью трансформатора. Сервоприводный мотор изменяет положение ползунка трансформатора, тем самым стабилизируя напряжение. Главное достоинство сервоприводных стабилизаторов — дешевизна, но из-за наличия большого количества механических деталей они ненадежны.
2. Релейные. Принцип действия схож с сервоприводными стабилизаторами, но положение ползунка изменяется переключениями реле. Достоинство релейных стабилизаторов — это приятная цена, недостаток — низкая надежность. Частой поломкой является залипание реле, как и во всех устройствах, использующих подобный принцип.
3. Электронные. Стабилизация напряжения осуществляется с помощью электронных ключей. Достоинства таких стабилизаторов — высокая надежность и быстродействие. Минусом можно считать высокую стоимость.

Делаем выбор в пользу реле или стабилизатора

Реле напряжения не стоит использовать как защиту для вычислительной техники, потому что моментальное отключение от сети чревато серьезными последствиями для компьютера. Для таких случаев лучше использовать стабилизаторы напряжения. Стабилизаторы напряжения занимают много места, потому вы должны заранее найти и подготовить место для блока. С реле напряжения дела обстоят проще: они и компактнее, и практичнее.

Если необходимо обеспечить защиту электрической техники, бюджет ограничен, рекомендуем выбирать реле напряжения. Реле обойдется дешевле и в эксплуатации покажет себя с высокой эффективностью.

Стабилизаторы напряжения убирают мерцания лампочек.

Нужно ли использование реле?

Назначение реле контроля напряжения широко распространено. Вот некоторые ситуации, в которых помощь данного прибора необходима:

• Устанавливают данные приборы при частых попаданиях проводов на нейтральную фазу, тогда напряжение растет с нормальных 220 В до 380 В. Такие случаи очень часто происходят в частных домах.
• Также необходима установка реле, если трансформаторная подстанция находится на большом расстоянии. Так, как не будет достаточного напряжения для работы приборов.
• Существует возможность обрыва нейтрали, что приведет к перенагрузке сети.
• Опасность перегрузки сети существует и при использовании трехфазной системы. Если одна из фаз потребляет большее количество напряжения, в остальных будет недостаток, из-за этого могут пострадать многие бытовые приборы.

В большинстве случаев стоимость реле контроля напряжения довольно не высока.

Что такое и для чего служит реле напряжения для дома

Многие путают такие устройства, как «реле напряжения» и «стабилизатор», что в корне неверно. Несмотря на то, что ими выполняется похожая работа – защита бытовых электроприборов, делается это по-разному. Стабилизатор сглаживает скачки без отключения электричества, а вот реле максимального напряжения отключает сеть при критическом снижении или повышении. Стоимость стабилизатора значительно выше, да и по габаритам он крупнее. Реле напряжения 220 В по размерам напоминает обычный автомат (речь идёт об устройстве, монтируемом на DIN-рейку).

Реле напряжения 220 В для дома: зачем оно нужно

Опытные электромонтёры советуют подключать дорогую бытовую технику только через подобные устройства, независимо от наличия перепадов напряжения в квартире или частном доме. Приведём пример. На подстанции произошла авария – фазный провод замкнул на нулевой. В этом случае ноль отгорает, а в квартиру начинает подаваться 2 фазы, что вкупе составит 380 В. В результате все включённые в сеть бытовые приборы выходят из строя.

Такие устройства легко устанавливаются в распределительный щит или бокс

Ещё одна ситуация. На две фазы из трёх в многоквартирном доме создана слишком большая нагрузка, с которой подстанция справиться не может. В результате перекоса фаз на третью напряжения не хватает. И если для ламп накаливания это не столь важно (только свечение станет тускнеть), то для холодильника и кондиционера такая ситуация губительна. Это приведёт к выходу из строя компрессора, который не сможет запуститься и перегреется.

Схема подключения реле напряжения Zubr

В настоящее время, производители уверяют, что реле  можно подключать по номиналу. Если номинал Зубра меньше номинала вводного автомата, тогда нужно применять в схеме подключения реле напряжения – контактор.

Технический паспорт Zubr D63t

Гарантию на реле напряжения Zubr производитель дает целых 5 лет! Имеет очень хорошие отзывы от коллег – форумчан. И также, как у Меандра на форуме МастерСити есть представитель Zubra, который не боится общаться публично. И кстати, показательно на примере УЗМ и Зубра, что представители производителей качественной продукции не боятся общаться на форумах.

Предупрежден, значит вооружен

А вооружиться проще всего эффективным и сравнительно недорогим (в сопоставлении со стоимостью ремонта или замены бытовой техники) реле напряжения.

Реле для установки в щиток защитит сразу несколько электроприборов или вообще всю квартирную проводку. По ширине оно занимает от 1 до 3 модулей и монтируется на стандартную DIN-рейку 35 мм сразу после электросчетчика и вводного «автомата».

Принцип работы контрольного устройства

Работает реле контроля напряжения по следующему принципу. Схема этого прибора сконструирована так, что электроэнергия постоянно поступает в него из сети. Элемент измеряет разность потенциалов, и если полученное значение находится в допустимых пределах, то встроенные в РКН ключи остаются открытыми, и поток электронов беспрепятственно поступает к потребителям.

Наглядно про реле на видео:

При возникновении перекоса фаз в цепи или появлении мощного импульса, вызванного ударом молнии или коммутацией, ключи мгновенно закрываются, происходит срабатывание устройства, и подача электричества в сеть прекращается. Это позволяет не допустить повреждения подключенных бытовых приборов. Процесс срабатывания занимает несколько миллисекунд.

После нормализации параметров потока электронов включается таймер задержки. Она предусмотрена схемой таких приборов, как кондиционеры, холодильники и морозильные камеры, и должна соблюдаться для их правильной работы.

Контрольные устройства регулируют время задержки, выдерживая нужный период. Когда запрограммированное время истечет, подача электричества возобновится в обычном порядке.

Технические параметры

К основным характеристикам РН относится рабочее напряжение, количество подключаемых фаз и максимальная пропускная мощность. Ниже рассмотрены параметры одного из популярных реле — RV-32.

Характеристика	Значение
Питающее напряжение	220 В
Максимальная активная мощность потребителя	7 кВт
Предельный ток нагрузки	32 А
Погрешность измерений	+/-1 %
Степень защиты от пыли и влаги	IP20
Количество рабочих циклов реле	100 тыс.
Рабочая температура	от -5 до+40°C
Предельное сечение подключаемых проводов	6 кв. мм

Из характеристики следует, что реле питается от сетевого напряжения 220 В. Внутренние контакты способны длительно пропускать ток, равный 32 А, что соответствует потребителю мощностью 7 кВт. Класс IP 20 говорит, что устройство непригодно для работы во влажном помещении или на улице. Его допустимо устанавливать в специальный электрический щит. 100 тыс. рабочих циклов — это количество включений и отключений реле, которые оно способно перенести без разрушения.

Реле напряжения DigiTOP Vp-50A IP20к содержанию ↑

Как реле работает

Итак, понятно почему нужно реле напряжения в квартире, но каков его принцип действия. Ведь человеку перед покупкой необходимо отчетливо понимать, как работает реле. В противном случае возможна либо неправильно установка, несмотря на наличие инструкций, либо невозможность правильно среагировать в экстренной ситуации.

Если говорить просто, то вся конструкция основана на микроконтроллере, что отвечает за управление. Благодаря ему производится подача сигнала на электромагнитное реле, что в свою очередь либо замыкает, либо размыкает цепь. Нужно также понимать, что сама микросхема на пассивной основе производит регулировку поступающего напряжения, показывая это сигналами на реле.

Подключение РН 111м с контактором — 3 способа

Производится это прибор компанией «Новатек-Электро».

РН 111м предназначено для отключения нагрузки в случае выхода параметров сети за допустимые пределы. При возврате этих значений к номинальным значениям, устройство снова подаёт питание в сеть.

На лицевой панели есть два светодиода, сигнализирующих о наличии напряжения в питающей сети и состоянии самого прибора — включенный или выключенный.

Регулировка прибора производится тремя ручками:

• верхнее значение срабатывания устройства;
• нижнее значение;
• время задержки перед повторным включением.

Схемы подключения реле

Ответы на 3 вопроса о способах подключить реле

1. Допускается ли подключение электроприборов прямо после устройства? Это подключение применяется, если нагрузка не превышает номинальную мощность устройства 16А или 3,5кВт.
2. Как подключить контактор? Контактор подключается к выходным клеммам устройства, а к нему подключаются все электроприборы .
3. Какой ещё есть способ подключения? Смешанный. В этом случае часть оборудования подключается прямо к РН 111м, а часть (самое мощное, чаще всего электротопление или электроплита) через пускатель.

Подключение пускателя к РН

Управление и дополнительные возможности устройства

Для управления работой на наружной поверхности корпуса размещены кнопки или регулировочные винты, посредством которых осуществляется настройка верхнего и нижнего предела значений рабочего напряжения.

Внешний вид реле марки «Зубр» с расшифровкой кнопок управления

Кроме этого, прибор может быть оснащён световым индикатором наличия напряжения во внутренней сети, цифровым табло, отображающим ткущее значение этого параметра, а также иметь функцию памяти, позволяющую отображать параметры последнего из выполненных отключений.

Определяемся с типом подключения

На сегодняшний день выбору потребителя предлагаются реле, выполненных в нескольких конструктивных исполнениях, в зависимости от типа подключения в домашнюю сеть:

1. Вилка-розетка.
2. Удлинитель.
3. Модуль, установленный на дин-рейку.

Все вышеперечисленные типы реле исполнения имеют широкое применение и являются актуальным и проверенным вариантом контроля параметров электросети. Несведущему человеку тяжело определиться, как правильно подобрать реле напряжения, приемлемое для дома или для квартиры. Ответ на вопрос надо искать исходя из тех задач, которые будут возложены на защитное устройство.

Вилка-розетка устанавливается непосредственно в квартирной розетке. Выбор этого варианта контроля идеален для защиты от всплесков и спадов напряжений в сети отдельно взятого электроприбора. Цифровое табло, которым оснащено это устройство, высвечивает текущую величину напряжения в сети.

Удлинитель по принципу действия идентичен вилке-розетке, отличие составляет то, данное устройство оснащено двумя или более розетками. Приобретая РН для защиты нескольких потребителей, целесообразно выбрать удлинитель.

Реле в виде модуля, установленного на дин-рейку, подключается в распределительном щите квартиры или дома и предназначено для защиты от недопустимых скачков напряжения всех электропотребителей квартиры или дома. Конструкция предусматривает работу устройства в режиме максимального и минимального реле, а также выполнять функции реле времени.

РН имеют ограничения нагрузки по току, их силовые контакты рассчитаны на максимальную нагрузку 11 кВА. Если суммарная потребляемая мощность потребителей превышает этот номинал, аппарат следует использовать, как реле промежуточное. В качестве разъединителя силовой сети необходимо установить магнитный пускатель или контактор, выбрать который надо с учетом общей нагрузки домашней сети.

В каких сферах оно используется

Очевидно, что в первую очередь защита от скачков напряжения необходима дома. И даже несмотря на то, что напряжение для дома, как правило, ограничено 220 В, это бывает достаточно для нанесения большого ущерба. Следовательно, исходя из того, что главная задача реле — это защищать электроприборы, то есть модели как на одну, так и на три фазы одновременно. Это значит, что его использование допустимо везде, а в особенности в тех местах, где на приборы должно стабильно подаваться большое напряжение.

Самые популярные в домашних щитках

Это общещитовые однофазные реле на 32А и 40А (как для нашего примера чуть выше) – их коммутируемой мощности хватает для защиты всей электроцепи средней квартиры или небольшого частного дома.

Если помещение запитано тремя фазами, и у Вас нет трехфазных энергопотребителей, используйте однофазные реле на каждую фазу.

Трехфазные реле напряжения не рекомендуем: срабатывание происходит даже при небольшом, некритическом перекосе одной из фаз (например, на одной фазе 230В, на второй 220В), что нормально для большинства бытовой техники. Нужны ли Вам «ложные срабатывания»? – риторический вопрос.

Обратите внимание, что на DIN-рейку устанавливаются также номиналы и меньшего значения 10А и 16А, но их используют только для индивидуальной защиты электроприборов.

Как сделать правильный выбор?

Ознакомившись немного с устройством и работой обоих приборов защиты, возникает вопрос, как узнать, какое в доме напряжение, чтобы сделать правильный выбор. Ответ здесь один – надо измерить параметры энергоснабжения. Самостоятельно это проделать нельзя. Лучше обратиться к соответствующим специалистам, имеющим специальные измерительные приборы. Они сделают замер напряжения, поступающего в квартиру определенное время.

Если результаты замеров укажут на отсутствие продолжительного пониженного или повышенного напряжения, тогда с экономической точки зрения лучше поставить реле. Сама установка РН обойдется дешевле и за расход электроэнергии меньше придется платить.

Разделение РН по количеству фаз

Напряжение в сети квартир чаще всего составляет 220 В (за исключением многоквартирных домов, где установлены трёхфазные плиты), а вот в частных секторах обычно подводится 380 В. РН для этих сетей отличаются как по способу подключения, так и по функционалу. Рассмотрим 3-фазное и 1-фазное реле контроля напряжения более подробно.

Однофазное реле с сенсорным управлением немного дороже, чем с механическим

Однофазное реле контроля напряжения и его особенности

Такие устройства применяются для всех видов бытовых электроприборов, за исключением варочных плит, требующих для работы напряжения 380 В.

Полезная информация! Если к вводному щиту частного дома подходит три фазы, и они распределены по разным группам жилища (задействованы все), стоит устанавливать 3 однофазных РН. Причиной тому служит возможный перекос из-за большего потребления мощности одной из групп. В случае перекоса при монтаже трёхфазного реле напряжения, будут происходить периодические отключения по всем линиям, подключённым к РН.

Трёхфазные приборы не всегда применимы. Их область – электромоторы

Трёхфазные РН и область их применения

Область применения таких приборов защиты весьма ограниченна. Их устанавливают для защиты трёхфазных электродвигателей. Другого применения им не нашлось. Здесь установка трёх однофазных РН не подойдёт – перекос фаз губителен для электромоторов. Обмотки двигателя начинают греться, что приводит к замыканию или отгоранию жилы.

Выбираем фазность и номинальный ток аппарата

РН подразделяются на трехфазные и однофазные. Трехфазные модели применяются в сетях 380 вольт для защиты электрических приводов. Для квартирной сети 220 вольт следует выбрать однофазное реле напряжения.

Также не менее важно выбрать номинальный ток РН. Для этого первоначально нужно определить потребляемую мощность электроприборов и подобрать характеристики аппарата с запасом в 20-30%. К примеру, если вам нужно выбрать РН для кондиционера, номинальный ток которого 5 Ампер, вполне достаточно приобрести реле, рассчитанное на номинальный ток 10 Ампер. Если же вам нужно защитить всю электропроводку в квартире либо доме, обратите внимание на номинал автоматического выключателя. Если стоит автомат на 25А, нужно выбрать реле на 32А либо 40А. Если же номинальный ток автомата составляет 32А, ток РН должен составлять 40, а лучше 50 А.

Чтобы вы понимали, однофазные реле напряжения для установки в розетку рассчитаны на ток от 6 до 16 Ампер. Аппараты, устанавливаемые на DIN-рейку может выдерживать нагрузку от 8 и вплоть до 80А (максимальный ток, при этом номинальный составляет 63А, модель VA-protector 63A).

Остается немаловажный вопрос, какую марку аппарата лучше выбрать для обеспечения защиты электрооборудования квартиры. На российском рынке наиболее популярна линейка ZUBR компании DC Electronics. Для справки необходимо отметить, что ZUBR – это устаревшее название бренда, в настоящее время продукция фирмы поставляется в РФ под названием RBUZ.

Напоследок рекомендуем просмотреть полезное видео по теме:

Советы экспертов

Теперь вы знаете, как выбрать реле напряжения для дома и квартиры. Как вы видите, критерии выбора достаточно простые: нужно определиться с вариантом исполнения аппарата, фазностью, номинальным током и маркой.

Будет полезно прочитать:

• Что такое устройство защиты от импульсных перенапряжений
• Как выбрать стабилизатор для дома
• Как разделить электропроводку на группы

Советы экспертов

Нравится

0)Не нравится

0)

Защищает ли реле контроля напряжения от молнии

К сожалению многих, реле контроля напряжения не способно предотвратить разряд молнии, так как оно работает при напряжении от 100 до 400 Вольт. Разряд молнии обычно несет напряжение в несколько тысяч вольт.

Предохраниться от такого напряжения возможно только при наличии газонапольных разрядников, которые в обязательном порядке устанавливаются с заземлениями для перенаправления перегрузок в землю. Только таким образом возможно защитить технику от попадания молний в электрическую сеть.

Данные приборы имеют четырехступенчатую систему предохранения. Первая из ступеней устанавливается на опорном столбе, остальные устанавливаются в распределительном столбе.

Итог

Внутренняя конструкция реле напряжения EZ9C1240 из линейки Easy 9 рассчитана на долгую и безотказную работу. В частности, все внутри реле есть гибкие соединители, которые имеют ряд преимуществ по сравнению с другими типами электрических соединений. Дело в том, что реле является необслуживаемым устройством, и все внутренние соединения выполняются с помощью точечной сварки, качество и надежность которой напрямую влияет на срок службы изделия.

Именно гибкое соединение позволяет получить максимально надежный контакт, который к тому же не подвержен механическим нагрузкам т.к. такое соединение делается с запасом по длине. Кроме того, гибкие соединения являются более устойчивыми к вибрациям, которые неизбежно возникают при работе электрооборудования.

По этой причине подобного рода соединения применяются практически повсеместно в электрооборудовании, например, в модульных автоматических выключателях и дифференциальных устройствах любых производителей, в автоматических выключателях литого исполнения до 630 А и даже в оборудовании среднего напряжения 6-10 кВ (например, автоматический выключатель Evolis от Schneider Electric). Устанавливается реле напряжения на входе в электрощит, сразу после вводного автомата.

Выбор реле напряжения для квартиры

Как правильно выбрать реле напряжения?

Реле напряжения всегда нужно использовать в связке с автоматическим выключателем.

Само по себе оно не способно защитить от короткого замыкания.

Номинальный ток реле должен быть на порядок больше, чем подключенный перед ним автомат.

Например — установлен автомат 25А, реле выбираем 32А. Автомат 16А, тогда реле – 25А. Учтите, что номинальный ток реле – это ток, который проходит через него в нормальном режиме.

Что такое время задержки в реле напряжения и зачем оно нужно? При отключении реле по причине перепада напряжения, его ”мозги” контролируют входное напряжение и при нормализации параметров, реле включается. Однако такие скачки могут быть очень частыми. Кто-то занимается сварочными работами на вашей фазе, где-то ветром схлестывает провода и т. д. Частые включения-отключения электроэнергии крайне отрицательно сказываются на аппаратуре.

Холодильники, кондиционеры, рекомендуется включать с перерывом 5-6 минут – это время необходимое для конденсации и спада давления хладагента. Поэтому в реле вручную можно установить время задержки, через которое происходит его включение. Если у Вас в группе электропроводки нет подключенного холодильного оборудования, можно выставить время до 10 сек. В противном случае от 5 минут и более.

Еще одной головной болью может стать вопрос выставления порога срабатывания реле. С одной стороны, если поставить минимальные значения от номинала, это максимально защитит вашу аппаратуру. Но с другой стороны, приведет к очень частым коммутациям, или постоянным включениям-выключениям напряжения.

Бороться с этим можно, установив несколько реле напряжения, отдельно под каждую группу электро-приемников. Для телевизоров, компьютеров и другой видео и радио аппаратуры рекомендуется установить диапазон 200-230В. Для другой бытовой техники 190-235В. Если имеется нагревательное оборудование – тены, бойлеры и т.д. для них можно увеличить диапазон от 170 до 250В.

Подводя итого можно однозначно сделать вывод, что имея в современном доме большое многообразие электроприборов и аппаратуры без реле напряжения для квартиры просто не обойтись. И главный вопрос должен стоять не в том, устанавливать или нет данную защиту, а в том — на каком производителе остановить свой выбор?

Как подключить – общие рекомендации

В случае использования моделей типа реле напряжения «вилка-розетка» и реле напряжения «удлинитель» нет никаких сложностей с их подключением, т.к. для этого используется обычное штепсельное соединение.

Размещение в осветительном щитке утопленного типа

В случае применения реле, устанавливаемого в распределительном щитке или шкафу, следует соблюдать определённые правила, облегчающие обслуживание и эксплуатацию подобных устройств:

• Реле всегда устанавливается после прибора учёта.
• Рекомендуется перед реле установить аппарат защиты, имеющий токовую установку ниже, чем используемое реле (на 20–30%).
• Наличие дополнительных средств защиты (УЗО, стабилизаторы и прочие) сделает эксплуатацию более безопасной.
• Место размещения должно быть выбрано таким образом, чтобы была возможность выполнять настройки прибора, а также осуществлять визуальный контроль за его работой.

Размещение в квартирном щитке

Советы и рекомендации

Сделать правильный выбор реле контроля напряжения помогут следующие критерии:

1. Количество фаз.
2. Место монтажа.
3. Скорость реагирования устройства.
4. Наличие дополнительных функций.
5. Стоимость РКН.

Важно учесть степень защиты корпуса. Код указывается в виде IPXX, где первая цифра – степень защиты от пыли, а вторая – степень защищенности устройства от влаги. К дополнительным функциям можно отнести присутствие дополнительных реле (контролируют ток или мощность). Далее важно наличие термозащиты, энергопамяти и встроенного Wi-Fi модуля.

Не упускайте из вида также следующие факторы

• удобство настроек. Достаточно субъективный параметр зависит от конкретных серий и производителя, но существуют и общие рекомендации. Так, по словам консультанта «Аксиом Плюс», в части настроек вызывает затруднения ADECS. До 60% покупателей жалуются на то, что функций много, а как пользоваться – не разберешься. На этой почве случаются даже возвраты. А вот продукция от «Новатек-Электро» более «дружелюбна» в плане простоты управления;
• в случае, если в квартире нет модульного щита, или же он опломбирован, можете использовать – РН-102 от «Новатек-Электро» хороший вариант с креплением на поверхность (например, на стену).
• заплатив процентов на 10-15% больше, Вы можете купить «DigiTOP» VA-protector VА-40 с функцией контроля тока.
• используйте щитовое реле только в паре с автоматическим выключателем (их тоже можно выбрать на сайте магазина по детальным техническим параметрам). В идеале схема подключения должна выглядеть: вводный «автомат» – реле – «автоматы» на отдельные линии.

Детальные характеристики, приведенных в пример реле, есть по ссылке вместе с инструкциями и трёхмрными фотографиями.

Фото реле контроля напряжения

Вам понравилась статья? Поделитесь 😉

Голосование за лучшее защитное реле

Какое бы вы выбрали защитное реле или посоветовали?

УЗМ-51М устройство защиты многофункциональное

DigiTop Vp-63A V-protector, DIN

БАСТИОН АЛЬБАТРОС220/3500АС

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Средняя стоимость РН на российском рынке

Сейчас разберёмся, по какой стоимости можно купить реле напряжения 220В для дома, попутно отметив некоторые характеристики устройств. Средняя стоимость, отмеченная в таблице, указана по состоянию на апрель 2018 года.

Есть и более дорогие модели, но в сегодняшнем обзоре мы их рассматривать не будем. Те же, которые вошли в нашу таблицу, можно смело назвать идеальными по соотношению «цена−качество».

Электрощит должен быть настолько аккуратно смонтирован, насколько это возможно

Проверяем работу устройства

Чтобы проверить работоспособность изделия потребуется собрать электрическую схему, включающую источник питания, нагрузку, предохранитель-автомат и реле. Для подачи питания используется трансформатор лабораторного типа ЛАТР, оснащенный рукояткой для плавной корректировки напряжения в диапазоне от 0 до 250 В. После программирования порогов срабатывания производится включение цепи питания, а затем выполняется понижение и повышение вольтажа. Для проверки значения параметра используется тестовый прибор, переключенный в режим вольтметра.

Настройка по срабатыванию

Необходимо также рассмотреть принцип настройки задержки срабатывания реле контроля напряжения. Отталкиваться здесь необходимо от актуального состояния самой сети. Следовательно, рекомендуется уделить внимание:

1. Напряжению в розетке. Необходимо понимать, что в реальности 220 В нет никогда. Зачастую это диапазон от 190 до 240 В. Это означает, что настраивать для отключения при 210 В просто бессмысленно.
2. Потребляемой мощности. Есть те устройства, что потребляют много энергии именно на этапе их включения. Это создает особую контрольную точку, которую необходимо учитывать для исключения ложного срабатывания.
3. Времени суток. Здесь нужно брать во внимание верхний номинал срабатывания, потому что ночью мало что используется. Это закономерно приводит к «естественному» напряжению в розетке до 230–240 В.

Если все сделать правильно, то «осечек» в экстренной ситуации не будет.

Подводя итоги

В заключение можно сказать, что на сегодняшний день реле напряжения стало не роскошью, на которую не стоит тратиться, а необходимым устройством, способным защитить от огромной дыры в бюджете в случае сильного скачка напряжения и выхода из строя бытовых домашних приборов. Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю. Редакция Seti.guru будет рада ответить на ваши вопросы (если они появились по ходу прочтения) в обсуждениях ниже. Там же можно поделиться своим опытом в использовании подобного оборудования – он будет весьма полезен начинающим домашним мастерам. А напоследок предлагаем посмотреть короткое, но весьма информативное видео по сегодняшней теме.

Как избежать 3 ошибок при установке РН

Неопытные электромонтёры иногда допускают следующие ошибки:

• Неправильное подключение проводов к клеммам реле. Не будет включаться совсем или при включении произойдёт короткое замыкание.
• Подключены только подходящие провода. Реле будет срабатывать, но аппаратура останется незащищённой.
• К одной клемме подключены разные провода одножильные разного сечения, одно- и многожильные или медный вместе с алюминиевым. Это приведёт к плохому контакту, нагреву клеммы с выгоранием устройства.

Избежать их поможет изучение инструкции к устройству и ПУЭ (Правил Устройства Электроустановок).

Советы по выбору реле | Конструкция машины

Автор: Joseph Zintel
Magnecraft & Struthers-Dunn
Darlington, S.C.

Реле от Magnecraft & Struthers-Dunn бывают различных форм, размеров и номиналов, включая версии для монтажа на розетку или на DIN-рейку.

Емкостные нагрузки хотят поддерживать постоянное напряжение.Когда контакты замкнуты, скачок тока может спаять контакты вместе.

Индуктивные нагрузки хотят поддерживать постоянный ток. При размыкании контактов реле происходит скачок напряжения, чтобы поддерживать постоянный ток. Этот выброс вызывает искрение на контактах.

Программируемые логические контроллеры (ПЛК) и компьютерные контроллеры отлично подходят для обработки логики и задач сбора данных для промышленных систем управления.Но когда дело доходит до двигателей, нагревателей, клапанов, ламп или источников питания, ПЛК не выдают достаточного тока. Лучшая идея — позволить ПЛК управлять съемными реле.

Помимо коммутируемого тока, реле имеют и другие преимущества. Реле выполняет эффективную работу по электрической изоляции ПЛК от электросети, переходных процессов, генерируемых нагрузкой, и последствий неисправного устройства. Типичный выход ПЛК приводит в действие катушку реле, а контакты реле переключают силовые нагрузки. Между катушкой и контактами реле нет электрического соединения.Дополнительные контакты реле могут использоваться для сообщения о состоянии реле в ПЛК.

Системы управления, оснащенные съемными реле, легко ремонтировать, если система повреждена из-за внешней неисправности, например скачка напряжения, удара молнии или отключения электроэнергии. Более того, уровень навыков, необходимых для замены съемного реле, значительно ниже, чем уровень навыков, необходимых для переподключения поврежденного ПЛК.

Некоторые реле также обладают преимуществом интеллектуальной работы. Эти устройства имеют индикаторы состояния, показывающие питание катушек, и механические флажки, указывающие на закрытые контакты.Также для диагностического тестирования предусмотрены механические кнопки для управления выходом реле для проверки управляемых устройств. А блокирующий привод на механической кнопке может удерживать реле в рабочем положении.

ПЛК с реле могут значительно упростить конструкцию, работу и надежность системы управления при правильном выборе реле. Учтите следующие факторы при выборе реле для использования в промышленных системах управления:

• Напряжения, управляющие нагрузками — это первая проблема.Номинальное напряжение реле должно быть больше или равно напряжению, управляющему нагрузкой. Частота коммутируемого напряжения также имеет решающее значение. Поскольку переменный ток колеблется от положительного до отрицательного, пересекая ноль, коммутируемое напряжение будет варьироваться от максимального напряжения до нуля. Напряжение постоянного тока, с другой стороны, всегда находится на максимальном значении, вызывая максимальный износ контактов при каждом переключении. Обычно реле, рассчитанное на 240 В переменного тока, будет рассчитано только на 24 В постоянного тока.
• Требуемый ток зависит от типа нагрузки.Большинство нагрузок не потребляют постоянный ток. Фактически, текущий спрос на большинство нагрузок несколько предсказуемо варьируется.

Также важно избегать коммутационных токов, которые слишком малы для надежной работы реле. Правильная работа переключателя в некоторой степени зависит от переключения некоторого минимального тока. Этот ток часто называют током протирания, потому что он выжигает следы загрязнений, которые могут накапливаться на контактах реле. Нижний предел тока, который можно надежно переключать, зависит от нескольких факторов, таких как материал контакта, геометрия контакта и механическое скольжение контактных поверхностей.

Реле с позолоченными контактами могут надежно коммутировать токи до 10 мА. Реле с разветвленными (разделенными) контактами также переключают токи нижнего уровня в диапазоне 10 мА. Герметичные реле, герконовые реле и герконовые реле, смоченные ртутью, предназначены для низкоуровневых применений. Преимущества позолоченных контактов заключаются в том, что реле можно использовать для смешанных нагрузок, когда один набор контактов может переключать номинальные токи, а другой набор контактов может переключать токи низкого уровня. Позолота защищает контакты, когда реле находится на полке и при переключении токов низкого уровня.Золото исчезает с поверхности при переключении номинального тока.

• Резистивные нагрузки не проявляют скачков напряжения при включении. Как и идеальные резисторы, они всегда имеют одинаковое значение сопротивления. Самый распространенный пример резистивной нагрузки — простой нагреватель. Если он указан на 10 А, его можно безопасно переключить с помощью реле на 10 А. К сожалению, чисто резистивных нагрузок очень мало. Большинство из них представляют собой комбинацию двух или более типов.
• Ламповые нагрузки имеют высокие скачки напряжения на входе.Нить накаливания обычной лампы накаливания имеет высокий температурный коэффициент. В горячем состоянии сопротивление нити лампы часто в 20 раз превышает сопротивление холодной лампы. Пожалуй, самое сильное колебание нагрузки — это обычная лампа накаливания. Обычная лампочка мощностью 75 Вт потребляет 0,625 А. при нормальной работе. Но когда нить накала холодная и лампа впервые включается, пусковой ток достигает 13 А. Этот скачок длится всего около десятой доли секунды, но следует учитывать ток, если лампа включается и выключается много раз.Реле с номинальным сопротивлением 10 А может безопасно включить лампу, потребляющую 0,625 А. в горячем состоянии.
• Нагрузки двигателя также демонстрируют высокие скачки напряжения на входе. Обычный однофазный синхронный двигатель 110 В, ¹ ⁄3 л.с. обычно потребляет 4,1 А. Но при запуске или при заблокированном роторе тот же двигатель может потреблять более 24 А. Если механическая нагрузка снимается с двигателя, и он работает без нагрузки, двигатель может потреблять 6 А. Реле с резистивным сопротивлением 10 А было протестировано UL и рассчитано на ¹ ⁄3 л.с. при 120 В переменного тока.
• Емкостные нагрузки демонстрируют сильные скачки тока при включении. Конденсатор пытается поддерживать постоянное напряжение. Коммутируя напряжение на конденсаторе, имеющем нулевое напряжение, конденсатор пытается замкнуть напряжение, чтобы поддержать начальное нулевое напряжение. Этот высокий ток при включении может привести к замыканию контактов. Типичные емкостные нагрузки включают в себя выходы источника постоянного тока и другие источники питания с фильтрами.
• Индуктивные нагрузки имеют плавное включение, что означает, что ток медленно растет при включении, но при отключении нагрузки на контактах возникают скачки напряжения.Катушка индуктивности пытается поддерживать постоянный ток. Но когда нагрузка отключена, индуктор пытается поддерживать ток, увеличивая напряжение на контактах. Напряжение на контактах может возрасти настолько, что возникнет дуга. Дуга может расплавить контакты и повредить их в каждом случае. Типичные нагрузки с высокой индуктивностью включают соленоиды и клапаны с электрическим управлением.

Конечно, параметры компонентов могут быть снижены. Это увеличивает срок службы системы за счет выбора компонентов с большей прочностью, чем теоретически требуется для выполнения работы.Уравнение снижения номинальных характеристик реле:

, где R _d = коэффициент снижения, I _o = фактический ток и I _R = номинальный ток.

Следовательно, реле на 12 А, используемое при 10 А, имеет интенсивность отказов 100/144 или около 70% от таковой у реле 10 А, работающего при 10 А.

Подробная информация о выборе высоковольтного реле и контактора

от GIGAVAC

В самых общих чертах реле — это дистанционно управляемый переключатель, предназначенный для отключения напряжения, а контактор — это дистанционно управляемый переключатель, предназначенный для переключения мощности.В повседневных применениях между реле и контактором нет четко определенной разницы. Реле и контакторы GIGAVAC имеют разные конструктивные характеристики, но оба имеют то преимущество, что они герметичны, обеспечивая безопасную и предсказуемую среду переключения.

Ниже приведены некоторые основные вопросы, которые помогут выбрать подходящее реле или контактор GIGAVAC:

1- Какое у вас напряжение в цепи или что вам нужно изолировать?

2- Должно ли реле переключаться под нагрузкой, размыкаться или замыкаться при протекании тока?

• Если да и напряжение в вашей цепи ниже 1500 В, то контакторы GIGAVAC, вероятно, лучший выбор.
• Если да и напряжение в вашей цепи превышает 1500 В, тогда вы можете выбрать реле высокого напряжения GIGAVAC.
• Если не переключаться под нагрузкой, то практически любой продукт GIGAVAC может удовлетворить потребности вашего приложения с учетом других требований.Некоторые из них описаны ниже.

После определения требований к напряжению и коммутации появляется ряд других факторов, на которые следует обратить внимание на страницах сводных и подробных спецификаций.

---

---

---

Какое напряжение катушки требуется?

GIGAVAC предлагает стандартные номиналы катушек от 5 до 240 В переменного тока, в зависимости от продукта. Могут быть выполнены самые специальные требования к змеевику.

---

---

Существуют ли какие-либо механические размеры или требования к монтажу, монтажу на печатной плате, монтажу на панели и т. Д.?

GIGAVAC предлагает широкий выбор вариантов комплектации и монтажа.Для вашего приложения могут быть предусмотрены специальные требования к упаковке.

---

Есть ли какие-либо факторы окружающей среды, такие как экстремальные температуры, удары, вибрация и т.д.?

В каждом подробном техническом описании продукции GIGAVAC указаны экологические характеристики. В большинстве случаев продукты можно модифицировать для соответствия специальным требованиям, например, к более высоким температурам окружающей среды.

---

Это лишь некоторые из наиболее распространенных переменных приложения. Мы приветствуем телефонный звонок или электронную почту, чтобы подробно обсудить ваше приложение с нашими экспертами, чтобы определить, какой продукт GIGAVAC наилучшим образом соответствует нашим потребностям.Руководство по выбору высоковольтных реле

Реле высокого напряжения — это электромеханические устройства, используемые для коммутации сигналов высокого напряжения (> 1 кВ). Они работают с использованием тех же основных принципов, что и электромеханические реле, но имеют функции, позволяющие использовать их в высоковольтных устройствах. Контакты реле высокого напряжения обычно находятся в вакууме, заключенном в стекло или керамику, что предотвращает искрение контактов. Изделия высокого напряжения также сконструированы иначе, чем обычные реле, поскольку их катушка расположена вне вакуума и дальше от контактов.

Конструкция реле высокого напряжения. Изображение предоставлено: TE Connectivity

Технические характеристики

Технические характеристики

Покупатели высоковольтных реле должны обращать особое внимание на технические характеристики продукта, включая максимальное напряжение и электрическую прочность.

Максимальное коммутируемое напряжение реле просто означает величину напряжения, которую продукт может выдержать без физического повреждения.Аналогичным образом, максимальный ток продукта относится к максимальному продолжительному току, допустимому на выходных клеммах при определенных условиях окружающей среды. Максимальный ток иногда называют максимальным током переключения.

Диэлектрическая прочность также называется напряжением изоляции и определяется как максимальный градиент потенциала, который изоляционный материал может выдержать без физического повреждения. Эта характеристика выражается в вольтах (В) или киловольтах (кВ), с которыми материал может выдержать до пробоя.

Технические характеристики коммутатора

База данных Engineering360 SpecSearch содержит информацию о переключателе высоковольтного реле, включая количество полюсов и ходов.

Термин , полюс описывает количество отдельных цепей, управляемых переключателем. Количество цепей, управляемых реле, определяет количество контактов переключателя, которое, в свою очередь, определяет полюса, необходимые для замыкания или размыкания контактов. Выключатели обычно имеют от одного до четырех полюсов.

На приведенных ниже изображениях слева направо показаны однополюсный (SP), двухполюсный (DP) и трехполюсный переключатель (3P). Обратите внимание, что на последнем изображении переключатель подключен к трем отдельным цепям и имеет три контакта.

Изображение предоставлено: Enasco | Излишки Skycraft | Фрэнк Алапини

Размах определяет количество различных положений, в которых может находиться переключатель.Важно, чтобы ходы релейного переключателя соответствовали его применению.

Переключатели простого хода (ST) разомкнуты в одном положении и замкнуты в другом. Например, однополюсный однопозиционный переключатель (SPST) представляет собой простой двухпозиционный переключатель, такой как переключатель света. Двухполюсный однопозиционный переключатель (DPST) — это двухполюсный переключатель, который размыкает и замыкает два контакта одним движением.

Двухходовые переключатели (DT) — это устройства двустороннего действия.Реле двойного действия имеют три контакта и два положения: в первом положении контакты 1 и 2 находятся в контакте, а третье остается разомкнутым. Во втором положении это соединение обратное к контактам 2 и 3.

Технические характеристики около контактов , включая ориентацию контактов и максимальные характеристики, важно учитывать при выборе электромеханических реле.

Ориентация контактов относится к положению переключателя, когда катушка реле не находится под напряжением.Как следует из названия, нормально разомкнутый (NO) переключатель разомкнут в состоянии покоя, без напряжения; когда через реле проходит ток, переключатель замыкается. Таким образом, нормально замкнутый (NC) переключатель (NC) перевернут: замкнут в состоянии покоя и разомкнут при включении. Перекидные переключатели содержат контакты как нормально разомкнутого, так и нормально замкнутого типа.

Контакты

часто рассчитаны на прием максимально допустимого тока при указанном тепловыделении и окружающих условиях.Максимальный ток иногда называют максимальным коммутируемым напряжением (выраженным в вольтах) или максимальным коммутируемым током.

Характеристики скорости реле включают время включения и время отключения. Время включения — это время, необходимое переключателю для срабатывания и замыкания контакта, а время отключения — это количество времени, необходимое для размыкания и размыкания контакта. Скорость переключения обычно измеряется и указывается в миллисекундах. У более высокоскоростных устройств есть несколько преимуществ перед низкоскоростными.В приложениях с высоким напряжением быстрое переключение снижает искрение и возможность физического повреждения.

Крепление

Реле высокого напряжения

можно устанавливать различными способами.

• Кронштейн (или фланец) Установленные реле снабжены фланцем для монтажа. Фланец обычно устанавливается путем прикручивания устройства к соответствующему фланцу, который затем приваривается к соответствующей стене.
• Установленные на DIN-рейку устройства оснащены крепежными деталями, которые можно установить на DIN-рейку.DIN-рейки — это монтажные устройства, стандартизированные Немецким институтом норм и правил (DIN).
• Панельный монтаж Реле изготавливаются для монтажа на электрическую панель.
• PCB Реле монтируются на печатных платах (PCB) с использованием сквозных контактов или технологии поверхностного монтажа (SMT).
• Реле Socket монтируются на печатные платы с помощью штыревых разъемов.

Изоляция

Реле высокого напряжения

может использовать один из нескольких различных методов изоляции контактов.Как упоминалось выше, в продукте может использоваться вакуум в качестве метода изоляции, а также для предотвращения искрения. В других реле в качестве диэлектрического изоляционного материала может использоваться воздух или смесь газов. Герконовые переключатели также используются для изоляции и могут переключать такие устройства, как соленоиды, контакторы и двигатели.

Список литературы

National Instruments — Как выбрать правильное реле

Применение реле

| Основы работы с реле 1-3 | OMRON

Параметры электрического реле

Номинальные параметры реле включают номиналы катушек и номинальные токи контактов.

1. Спецификация катушки

При фактическом использовании убедитесь, что не превышают номинал катушки; это может привести не только к снижению производительности, но и к сгоранию катушки из-за перенапряжения и т. д. Обязательно тщательно выбирайте спецификацию катушки переменного тока, проверив соответствующий источник питания каждого реле (номинальное напряжение, номинальная частота).

Некоторые типы реле не могут работать при определенном номинальном напряжении и номинальной частоте.
Использование в таких условиях может вызвать ненормальный нагрев и неисправность.
В следующей таблице показаны характеристики катушки переменного тока.

Пример: 100 В переменного тока

Названия рейтингов *	Применимый источник питания (номинальное напряжение, номинальная частота)	Этикетки товаров	Описание в каталоге
Рейтинг 1	AC 100 В 60 Гц	100 В переменного тока 60 Гц	AC 100 В 60 Гц
Рейтинг 2	100 В переменного тока 50 Гц, 100 В переменного тока 60 Гц	100 В переменного тока	AC 100 В
Рейтинг 3	100 В переменного тока 50 Гц, 100 В переменного тока 60 Гц 110 В переменного тока 60 Гц	100/110 В переменного тока, 60 Гц 100 В переменного тока, 50 Гц или 100 / (110) В переменного тока	AC 100 / (110) В
Рейтинг 4	100 В переменного тока 50 Гц, 100 В переменного тока 60 Гц 110 В переменного тока 50 Гц, 110 В переменного тока 60 Гц	100/110 В переменного тока	AC 100/110 В

* Примечание: указывает, что указанные здесь рейтинговые названия официально не определены Японскими промышленными стандартами (JIS) или подобными.

2. Контактная информация

Номинальные параметры контактов являются стандартными значениями для гарантированной работы реле и обычно указывают номинальный ток контактов реле.
Номинальные характеристики зависят от применяемого напряжения и типов электрических нагрузок. Другими словами, номинал включает в себя спецификацию максимального напряжения, подаваемого на контакты реле, и максимального тока, который может быть пропущен для управления электрической нагрузкой.

• Номиналы контактов обычно указываются в соответствии с резистивными нагрузками.
  Убедитесь, что вы выбрали правильный тип реле, применимый к управляемой вами электрической нагрузке и отвечающий вашим требованиям к долговечности.

Пусковой ток электрического реле

Пусковой ток — это большой ток, который протекает мгновенно при первом включении питания и подается в электрическую цепь для управления нагрузкой, превышая значение тока в установившемся режиме.
Это происходит с электрическими нагрузками, такими как электродвигатели и лампы накаливания.

1. Пусковой ток

• Активная нагрузка

  Сразу после включения питания ток остается на постоянном уровне.

• Ламповая нагрузка

  Пусковой ток, примерно в 10 раз превышающий ток в установившемся состоянии, протекает сразу после включения питания, а затем возвращается к своему постоянному уровню.

2. Пусковой ток и рейтинги

Рейтинг TV — это один из представительных рейтингов, утвержденных правилами UL и CSA для оценки способности выдерживать пусковой ток.Рейтинг показывает уровень способности реле переключать нагрузку, включая пусковой ток.

Например, реле для блоков питания телевизоров должны иметь рейтинг ТВ.
T Испытание на переключение (испытание на долговечность) этих реле выполняется с использованием вольфрамовой лампы в качестве нагрузки и должно выдержать в общей сложности 25000 раз испытание на долговечность.

Рейтинг ТВ	Пусковой ток	Устойчивый ток	Пример видов продукции
ТВ-3	51 А	3 А	G2R-1A G2RL-1A-E-ASI
ТВ-5	78 А	5 А	G5RL-1A (-E) -LN
ТВ-8	117 А	8 А	G4W-1112P-US-TV8 G5RL-U1A-E G5RL-K1A-E G5RL-1A-E-TV8
ТВ-10	141 А	10 А	G7L
ТВ-15	191 А	15 А	G4A

Цепи постоянного тока

Дуга — это электрическая искра, возникающая между контактами, когда реле замыкает электрическую цепь.
По мере увеличения амплитуды напряжения и тока возникает дуга. Когда переключатель замыкается медленно, для образования дуги требуется больше времени. Это может привести к быстрому износу контактов.

Коммутация цепей постоянного тока

При переменном токе (AC), который постоянно меняет направление потока, дуга гаснет каждый раз, когда возникает перенапряжение.
С другой стороны, косвенный ток (постоянный ток) течет только в одном направлении, что позволяет формировать дугу дольше, что приводит к более быстрому износу контактов и снижению долговечности.

Также возникает переходное явление контакта, которое может вызвать неровности в точках контакта, что может вызвать неисправности, которые невозможно разделить, потому что они защемлены.

• Контакты, соединенные последовательно, увеличивают контактный зазор на равную длину, что позволяет эффективно контролировать дугу.

Приложение минимальной нагрузки электрических реле

Реле может столкнуться с проблемой увеличения контактного сопротивления при переключении приложений с минимальной нагрузкой.При повышении контактного сопротивления контакты обычно восстанавливаются при последующей операции. Контактное сопротивление также может увеличиваться из-за образования пленки.

Определение того, предсказывает ли измеренное значение контактного сопротивления отказ реле, должно зависеть от того, вызывает ли оно проблему в цепи или нет.
По этой причине в качестве стандартной интенсивности отказов контактного сопротивления реле указаны только значения по умолчанию. Интенсивность отказов (*) выражается как уровень P (эталонное значение) как один показатель минимальных применимых нагрузок.

* Примечания: Частота отказов

Процент отказов в единицу времени (или количество операций) во время непрерывного переключения реле при индивидуально заданных типах испытаний и нагрузках.

Скорость может меняться в зависимости от частоты переключения, условий окружающей среды и ожидаемого уровня надежности. Следовательно, пользователи должны протестировать реле в реальных условиях эксплуатации, чтобы убедиться в его применимости.

В этом каталоге частота отказов указывается как уровень P (эталонное значение).Это выражает уровень отказа на уровне надежности 60% (λ 60) (JIS C5003).

Использование реле с минимальной нагрузкой

При выборе подходящего реле для переключения приложения с минимальной нагрузкой обязательно учитывайте тип нагрузки, которую вы переключаете, а также требуемый материал контактов и расположение контактов.

Надежность контакта при управлении минутными нагрузками во многом зависит от материала контакта и расположения контактов.
Например, сдвоенные контактные точки более надежны, чем одиночные контактные точки для приложений с минимальной нагрузкой просто по той причине, что резервирование при параллельной работе сдвоенного контакта обеспечивает большую надежность, чем то, что обеспечивает одинарный контакт.

Долговечность и срок службы электрического реле

Долговечность (срок службы) реле — это количество раз, которое реле может переключаться до тех пор, пока оно не перестанет соответствовать указанным значениям с точки зрения рабочих характеристик и рабочих характеристик. Реле
делится на две категории: механическая прочность (срок службы реле) и электрическая прочность (срок службы реле).

Механическая износостойкость (срок службы реле)

Здесь показано, сколько циклов реле может проработать при указанной частоте коммутации без нагрузки на контакты.

Электрическая износостойкость (срок службы реле)

Здесь показано, сколько циклов может проработать реле при указанной частоте коммутации с номинальной нагрузкой, приложенной к контактам.

Коммутационная способность

Пользователи должны проверить максимальную коммутационную способность каждого реле, используя графики, чтобы найти реле, подходящее для их приложений.
Кривая максимальной коммутационной способности и долговечности может использоваться в качестве руководства при выборе реле.
Обратите внимание, что полученные здесь значения являются ориентировочными; реле необходимо протестировать в условиях реальной нагрузки.
Ниже показано, как читать графики максимальной коммутационной способности и кривой долговечности.

Например, если контактное напряжение (V1) уже определено, максимальный контактный ток (I1) может быть получен из точки пересечения на характеристической кривой.
И наоборот, если максимальный контактный ток I1 уже определен, может быть получено контактное напряжение (V1).
Затем полученное значение I1 используется для получения количества рабочих циклов из кривой долговечности.

Пример на этих графиках:
Если напряжение контакта 40 В,
Ток переключения контактов до 2A …… * 1
Количество рабочих циклов при максимальном токе контакта 2A составляет прибл.340 000 раз …… * 2

• Срок службы реле сильно зависит от типа нагрузки, условий переключения и условий окружающей среды; Работа реле должна быть проверена и оценена в реальных условиях.

Анализ отказов электрических реле

Пользователи могут столкнуться с определенными проблемами, связанными с реле при эксплуатации своего оборудования.
В таких случаях причину необходимо определить с помощью метода FTA (анализа дефектных трещин).
В следующей таблице перечислены конкретные виды отказов и возможные причины.

Проблемы, видимые снаружи реле

События отказа	Контрольный список	Возможные причины
Реле не работает	1. Напряжение может быть неправильно подано на релейный вход	Перегорел предохранитель или сработал автоматический выключатель Неправильная проводка, возможна утечка Ослабленные винтовые клеммы
	2.Спецификация реле может быть неправильно выбрана для используемого с ним входного напряжения.	К реле было приложено переменное напряжение 200 В с номинальным напряжением 100 В переменного тока.
	3. Возможны падения входного напряжения.	Недостаточная мощность источника питания Длинная проводка
	4. Реле может быть повреждено.	Обрыв катушки реле Причина в падении, повреждение в результате механического удара
	5.Выходная цепь может работать неправильно.	Проверить источник питания на выходной стороне Сбой нагрузки Неправильная проводка Ошибка подключения
	6. Контакты реле могут работать неправильно.	Плохое выравнивание контактов Изношены контакты (до конца срока службы реле) Механическая неисправность
Нет признаков восстановления реле	1.Напряжение на реле может вообще не подаваться.	Утечка тока из цепи защиты (поглотитель перенапряжения) Напряжение, подаваемое через байпасную цепь Использование полупроводниковой цепи управления, сохраняющей остаточное напряжение
	2. Ненормальное состояние реле	Контактная сварка Износ изоляции Механическая неисправность Индуцированное напряжение (большая длина проводки)
Ошибка работы реле. Световой индикатор не работает должным образом.	1. Напряжение на входной клемме реле могло превысить номинальное напряжение.	Индуцированное напряжение (большая длина проводки) Цепь байпаса от индуктивного напряжения (реле с фиксацией не удерживает.)
	2. Возможно, реле подверглось сильной вибрации или ударам.	Плохие условия эксплуатации
Перегорание	1.Возможное выгорание катушки	Катушка реле не подходит для применения Напряжение превысило номинальный диапазон напряжений Неправильная работа электромагнита с характеристиками переменного тока (недостаточное соединение якоря)
	2. Возможное выгорание контактов	Ток, превышающий номинал контакта Пусковой ток превышает допустимую Ток короткого замыкания Плохое соединение с внешними компонентами (ненормальное тепловыделение из-за нарушения соединения, например, с розетками)

Проблемы, видимые изнутри реле

События отказа	Контрольный список	Возможные причины
Контактная сварка	1.Возможно, был большой ток.	Бросок тока напр. от ламповой нагрузки Ток короткого замыкания нагрузки
	2. Контактный компонент может испытывать ненормальную вибрацию.	Подвержены внешним силам (например, ударам / вибрации) Реле переменного тока гудит Дребезжащий шум в контактах при падении напряжения, вызывающем нарушение работы (напряжение может упасть сразу после запуска двигателя).
	3. Возможно, реле превысило свою коммутационную способность контактов (слишком высокая частота коммутации).	–
	4. Возможно, срок службы реле подошел к концу.	–
Обрыв контакта	1. На контактных поверхностях могут быть посторонние предметы.	Силикон, уголь или другие посторонние вещества
	2.Возможна коррозия контактных поверхностей.	Контактное сульфирование от SO2 и h3S
	3. Выход из строя контактов может быть вызван механическими повреждениями.	Смещение клеммы, смещение контакта или след контакта
	4. Возможен износ контактов.	Окончание срока службы реле
Жужжащий звук	1.Приложенное напряжение не может быть приложено.	Катушка реле не подходит для применения Колебания рабочего напряжения с коэффициентом пульсаций Входное напряжение медленно растет
	2. Тип реле может быть неправильно выбран для приложения.	Характеристики постоянного тока, используемые для линий переменного тока
	3. Электромагнит может работать неправильно.	Между подвижным якорем и железным сердечником застрял посторонний предмет
Чрезмерный износ контактов реле	1. Тип реле может быть неправильно выбран для приложения.	Номинальные значения напряжения, тока и пускового тока не соответствуют приложению
	2. При переключении нагрузки необходимо принять во внимание меры против перенапряжения (например, элемент поглощения перенапряжения).	Пусковой ток двигателя, соленоида, ламповой нагрузки

Выбор подходящего реле силы тока

Номинальные характеристики и ограничения реле

Реле часто имеют два номинала: переменного и постоянного тока. Эти характеристики показывают, сколько мощности можно переключить через реле. Это не обязательно говорит каковы пределы реле. Например, реле на 5 А, рассчитанное на 125 В переменного тока, также может переключать 2,5 А при 250 В переменного тока. Точно так же реле на 5 ампер номинальное напряжение 24 В постоянного тока может переключаться 2.5 А при 48 В постоянного тока или даже 10 А при 12 В постоянного тока.

Вольт x Ампер = Ватты — никогда не превышайте ватт!

Самый простой способ определить предел реле — это умножить номинальное напряжение на номинальный ток. Это даст вам общую мощность, которую может выдержать реле. выключатель. Каждое реле будет иметь два номинала: переменного и постоянного тока. Вы должны определить мощность переменного тока и мощность постоянного тока и никогда не превышать эти значения.

Пример расчетов

Вольт переменного тока x Амперы переменного тока = Переменный ток Ватт	Вольт постоянного тока x Амперы постоянного тока = Ватты постоянного тока
Пример: реле на 5 А рассчитано на 250 В переменного тока.5 x 250 = 1250 Вт переменного тока	Пример: реле на 5 А рассчитано на 24 В постоянного тока. 5 x 24 = 120 Вт постоянного тока
Если вы переключаете устройства переменного тока, убедитесь, что мощность переменного тока переключаемого устройства НЕ превышает 1250 при использовании реле 5А.	Если вы переключаете постоянный ток Устройства, убедитесь, что мощность постоянного тока коммутируемого устройства НЕ Превышение 120 при использовании реле 5А.

Резистивные и индуктивные нагрузки

Реле часто рассчитаны на переключение резистивных нагрузок.Индуктивные нагрузки могут сильно воздействовать на контакты реле. Резистивная нагрузка — это устройство, которое остается бесшумным при включении, например, лампа накаливания. Индуктивная нагрузка обычно приводит к резкому запуску требование напряжения или силы тока, такое как двигатель или трансформатор.

Загрузки при запуске и во время работы

Для индуктивных нагрузок обычно требуется в 2-3 раза больше рабочего напряжения или силы тока при первой подаче питания на устройство. Например, мотор при 5 А, 125 В переменного тока часто требует 10-15 ампер только для того, чтобы привести вал двигателя в движение.В движении двигатель может потреблять не более 5 ампер. При управлении этими типами нагрузок выберите реле, которое превышает первоначальные требования двигателя. В таком случае, Для максимального срока службы реле следует использовать реле на 20–30 ампер.

Конденсаторы подавления индукции

Контролирующий для индуктивных нагрузок необходимо использовать конденсаторы для подавления индукции. Этот конденсатор предназначен для поглощения высоких напряжений. генерируются индуктивными нагрузками, блокируя их от контактов реле.Без этого конденсатора срок службы реле будет значительно уменьшенный. Индукция может быть настолько сильной, что электрически мешает микропроцессору плата, возможно, требует, чтобы плата была выключена и снова выключена.

---

		Relay Pros, LLC 800-960-4287 [email protected]	Реле Профи, ООО 780 2-я Улица Osceola, MO 64776
		www.relaypros.com facebook.com/RelayPros

Реле. Меры предосторожности при использовании | Средства автоматизации | Industrial Devices

Реле может подвергаться воздействию различных условий окружающей среды во время фактического использования, что может привести к неожиданному отказу. Следовательно, необходимы испытания в практическом диапазоне в реальных условиях эксплуатации. Соображения по применению должны быть рассмотрены и определены для правильного использования реле.

Чтобы использовать реле должным образом, характеристики выбранного реле должны быть хорошо известны, а условия использования реле должны быть исследованы, чтобы определить, подходят ли они к условиям окружающей среды, и в то же время катушка Условия, условия контактов и условия окружающей среды для фактически используемого реле должны быть заранее известны в достаточной степени.
В таблице ниже приведены основные моменты выбора реле. Его можно использовать в качестве справочного материала для исследования предметов и предупреждений.

Элемент спецификации		Рекомендации по выбору
Катушка	a) Номинальное значение b) Напряжение срабатывания (ток) c) Напряжение отпускания (ток) d) Максимальное длительное подаваемое напряжение (ток) e) Сопротивление катушки f) Полное сопротивление g) Повышение температуры	1) Выберите реле с учетом пульсации источника питания. 2) Уделите достаточное внимание температуре окружающей среды, повышению температуры змеевика и горячему запуску. 3) При использовании в сочетании с полупроводниками необходимо уделять особое внимание применению. Остерегайтесь падений напряжения при запуске.
Контакты	a) Расположение контактов b) Мощность контактов c) Материал контактов d) Срок службы e) Сопротивление контакта	1) Желательно использовать стандартный продукт с количеством контактов больше необходимого. 2) Полезно, чтобы срок службы реле соответствовал сроку службы устройства, в котором оно используется. 3) Соответствует ли материал контактов типу нагрузки? Особенно осторожно следует проявлять осторожность при низком уровне нагрузки. 4) Номинальный срок службы может сократиться при использовании при высоких температурах. Срок службы следует проверять в реальной атмосфере. 5) В зависимости от схемы релейный привод может синхронизироваться с нагрузкой переменного тока. Поскольку это приведет к резкому сокращению срока службы, необходимо проверить фактическую машину.
Время срабатывания	a) Время срабатывания b) Время отпускания c) Время дребезга d) Частота переключения	1) Для звуковых цепей и подобных приложений полезно уменьшить время дребезга.
Механические характеристики	a) Вибростойкость b) Ударопрочность c) Температура окружающей среды d) Срок службы	1) Учитывайте характеристики при вибрации и ударах в месте использования. 2) Реле, в котором используется изолированный медный провод с высокой термостойкостью, если оно будет использоваться в среде с особенно высокими температурами.
Прочие предметы	a) Напряжение пробоя b) Способ монтажа c) Размер d) Защитная конструкция	1) Можно выбрать способ подключения: тип разъема, тип печатной платы, пайка, клеммы-вкладыши и тип винтового крепления. 2) Для использования в неблагоприятной атмосфере следует выбирать герметичную конструкцию. 3) При использовании в неблагоприятных условиях используйте герметичный тип. 4) Есть ли особые условия?

Основы работы с реле

• Для сохранения исходных характеристик следует соблюдать осторожность, чтобы не уронить реле и не задеть его.
• При нормальном использовании реле сконструировано таким образом, что корпус не отсоединяется. Для сохранения первоначальной производительности корпус снимать не следует. Характеристики реле не могут быть гарантированы при снятии корпуса.
• Использование реле в атмосфере при стандартной температуре и влажности с минимальным количеством пыли, SO ₂ , H ₂ S или органические газы. Для установки в неблагоприятных условиях следует рассмотреть один из герметичных типов.
  Избегайте использования силиконовых смол рядом с реле, потому что это может привести к выходу из строя контакта. (Это также относится к реле с пластиковым уплотнением.)
• При подключении катушек поляризованных реле проверьте полярность катушек (+, -) на внутренней схеме подключения (Схема).Если выполнено какое-либо неправильное подключение, это может вызвать неожиданную неисправность, например, чрезмерный нагрев, огонь и тд, и схемы не работают.
  Избегайте подачи напряжения на установленную катушку и катушку сброса одновременно.
• Для правильного использования необходимо, чтобы на катушке подавалось номинальное напряжение. Используйте прямоугольные волны для катушек постоянного тока и синусоидальные волны для катушек переменного тока.
• Убедитесь, что подаваемое напряжение катушки не превышает максимально допустимого напряжения.
• Номинальная коммутируемая мощность и срок службы приведены только для справки.Физические явления на контактах и ​​срок службы контактов сильно различаются в зависимости от от типа нагрузки и условий эксплуатации. Поэтому обязательно перед использованием внимательно проверьте тип нагрузки и условия эксплуатации.
• Не превышайте допустимые значения температуры окружающей среды, указанные в каталоге.
• Используйте флюсовый или герметичный тип, если будет использоваться автоматическая пайка.
• Хотя реле экологически герметичного типа (пластиковое герметичное и т. Д.)) можно чистить, Избегайте погружения реле в холодную жидкость (например, в чистящий растворитель) сразу после пайки. Это может ухудшить герметичность.
  Реле клеммного типа для поверхностного монтажа является герметичным и может очищаться погружением. Используйте чистую воду или растворитель на спиртовой основе.
  Рекомендуется очистка методом кипячения (Температура очищающей жидкости должна быть 40 ° C или ниже). Избегайте ультразвуковой очистки реле. Использование ультразвуковой очистки может вызвать обрыв катушки или небольшое залипание контактов из-за ультразвуковой энергии.
• Избегайте сгибания клемм, так как это может привести к неисправности.
• В качестве ориентира используйте монтажное давление Faston от 40 до 70 Н {4 до 7 кгс} для реле с лепестковыми выводами.
• Для правильного использования прочтите основной текст.

Применение номинального напряжения является основным требованием для точной работы реле. Хотя реле будет работать, если приложенное напряжение превышает напряжение срабатывания, требуется, чтобы на катушку подавалось только номинальное напряжение без учета изменений сопротивления катушки и т. Д., из-за различий в типе источника питания, колебаний напряжения и повышения температуры.
Также необходимо соблюдать осторожность, поскольку могут возникнуть такие проблемы, как короткое замыкание слоев и выгорание в катушке, если приложенное напряжение превышает максимальное значение, которое может применяться непрерывно. В следующем разделе содержатся меры предосторожности относительно входа катушки. Пожалуйста, обратитесь к нему, чтобы избежать проблем.

1. Основные меры предосторожности при обращении с катушкой

Тип работы переменного тока

Для работы реле переменного тока источником питания почти всегда является коммерческая частота (50 или 60 Гц) со стандартными напряжениями 6, 12, 24, 48, 100 и 200 В переменного тока.Из-за этого, когда напряжение отличается от стандартного, продукт является предметом специального заказа, и факторы цены, доставки и стабильности характеристик могут создавать неудобства. По возможности следует выбирать стандартные напряжения.
Кроме того, для типа переменного тока, потери сопротивления затеняющей катушки, потери на вихревые токи магнитной цепи и выход с гистерезисными потерями, и из-за более низкого КПД катушки обычно превышение температуры выше, чем для типа постоянного тока.
Кроме того, поскольку гудение возникает при напряжении ниже срабатывания и выше номинального напряжения, необходимо соблюдать осторожность в отношении колебаний напряжения источника питания.
Например, в случае запуска двигателя, если напряжение источника питания падает, и во время гудения реле, если оно возвращается в восстановленное состояние, контакты подвергаются ожогу и сварке с возникновением ложного срабатывания. самоподдерживающееся состояние.
Для типа переменного тока существует пусковой ток во время работы (для изолированного состояния якоря полное сопротивление низкое и протекает ток, превышающий номинальный; для закрепленного состояния якоря полное сопротивление высокое и номинальное значение протекающего тока), поэтому в случае использования нескольких реле при параллельном подключении необходимо учитывать потребляемую мощность.

Тип работы постоянного тока

Для работы реле постоянного тока существуют стандарты для напряжения и тока источника питания, при этом стандарты постоянного напряжения установлены на 5, 6, 12, 24, 48 и 100 В, но в отношении тока значения, выраженные в каталогах в миллиамперах пусковой ток.
Однако, поскольку это значение тока срабатывания является не чем иным, как гарантией того, что якорь практически не перемещается, необходимо учитывать изменение напряжения питания и значений сопротивления, а также увеличение сопротивления катушки из-за повышения температуры. наихудшее состояние работы реле, заставляя считать текущее значение равным 1.В 5–2 раза больше тока срабатывания. Кроме того, из-за широкого использования реле в качестве ограничивающих устройств вместо счетчиков как напряжения, так и тока, а также из-за постепенного увеличения или уменьшения тока, подаваемого на катушку, вызывая возможную задержку движения контактов, существует вероятность того, что назначенная управляющая способность может не быть удовлетворена. При этом необходимо проявлять осторожность. Сопротивление обмотки реле постоянного тока изменяется в зависимости от температуры окружающей среды, а также от собственного тепловыделения примерно на 0.4% / ° C, и, соответственно, при повышении температуры из-за увеличения срабатывания и отпускания напряжения требуется осторожность. (Однако для некоторых поляризованных реле эта скорость изменения значительно меньше.)

2.Источник питания для входа катушки

Напряжение питания катушки переменного тока

Для стабильной работы реле напряжение включения должно находиться в диапазоне +10% / — 15% от номинального напряжения. Однако необходимо, чтобы форма волны напряжения, приложенного к катушке, была синусоидальной.Нет проблем, если источником питания является коммерческий источник питания, но когда используется стабилизированный источник питания переменного тока, возникает искажение формы волны из-за этого оборудования, и существует возможность ненормального перегрева. С помощью затеняющей катушки для катушки переменного тока гудение прекращается, но с искаженной формой волны эта функция не отображается. На Рис. 1 ниже показан пример искажения формы сигнала.
Если источник питания для рабочей цепи реле подключен к той же линии, что и двигатели, соленоиды, трансформаторы и другие нагрузки, при работе этих нагрузок напряжение в сети падает, и из-за этого контакты реле подвергаются воздействию вибрации и последующие ожоги.В частности, если используется трансформатор небольшого типа и его мощность не имеет запаса прочности, при наличии длинной проводки или в случае использования в быту или небольшом магазине, где проводка тонкая, необходимо принять меры предосторожности, потому что нормальных колебаний напряжения в сочетании с другими факторами. При возникновении неисправности следует провести обследование ситуации с напряжением с помощью синхроскопа или аналогичных средств и принять необходимые контрмеры, и вместе с этим определить, следует ли использовать специальное реле с подходящими характеристиками возбуждения или выполнить аварийное отключение. изменение в цепи постоянного тока, как показано на рис.2, в который вставлен конденсатор для поглощения колебаний напряжения. В частности, когда используется магнитный переключатель, поскольку нагрузка становится подобной нагрузке двигателя, в зависимости от применения, следует попытаться разделить рабочую цепь и силовую цепь.

Источник питания для входа постоянного тока

Мы рекомендуем, чтобы напряжение, подаваемое на оба конца катушки в реле постоянного тока, находилось в пределах ± 5% от номинального напряжения катушки.
В качестве источника питания для реле постоянного тока используется батарея или схема полуволнового или двухполупериодного выпрямителя со сглаживающим конденсатором. Характеристики напряжения возбуждения реле будут изменяться в зависимости от типа источника питания, и поэтому для отображения стабильных характеристик наиболее желательным методом является идеальный постоянный ток.
В случае пульсации, включенной в источник питания постоянного тока, особенно в случае схемы полуволнового выпрямителя со сглаживающим конденсатором, если емкость конденсатора слишком мала из-за влияния пульсации, возникает гудение и неудовлетворительное состояние производится.
Для конкретной схемы, которая будет использоваться, абсолютно необходимо подтвердить характеристики.
Необходимо рассмотреть возможность использования источника постоянного тока с пульсацией менее 5%. Также обычно следует подумать о следующем.

• 1. Для реле шарнирного типа нельзя использовать однополупериодный выпрямитель, если вы не используете сглаживающий конденсатор. Для правильного использования необходимо оценить пульсацию и характеристики.
• 2.Для реле шарнирного типа существуют определенные приложения, которые могут или не могут использовать сам по себе двухполупериодный выпрямитель. Пожалуйста, уточняйте технические характеристики у оригинального производителя.
• 3. Напряжение на катушке и падение напряжения
  Ниже показана схема, управляемая одним и тем же источником питания (батареей и т. Д.) Как для катушки, так и для контакта.
  На электрическую долговечность влияет падение напряжения в катушке при включении нагрузки.
  Убедитесь, что на катушку подается фактическое напряжение при фактической нагрузке.


3. Максимально допустимое напряжение и превышение температуры

При правильном использовании необходимо, чтобы на катушке подавалось номинальное напряжение катушки. Однако обратите внимание, что если напряжение больше или равно максимальному продолжительному напряжению Давление на катушку может привести к возгоранию катушки или замыканию ее слоев из-за повышения температуры.Кроме того, не превышайте допустимый диапазон температуры окружающей среды, указанный в каталоге.

Максимальное длительное напряжение

Помимо обеспечения стабильности работы реле, максимальное непрерывное напряжение сжатой катушки является важным ограничением для предотвращения о таких проблемах, как термическое повреждение или деформация изоляционного материала, или возникновение опасности возгорания.
При фактическом использовании с изоляцией E-типа при температуре окружающей среды 40 ° C, предел повышения температуры 80 ° C считается разумным в соответствии с методом сопротивления.Однако при соблюдении Закона о безопасности электроприборов и материалов эта температура становится 75 ° C.

Повышение температуры из-за импульсного напряжения

Когда используется импульсное напряжение со временем включения менее 2 минут, повышение температуры катушки никак не связано со временем включения. Это зависит от отношения времени включения к времени выключения, и по сравнению с протеканием постоянного тока она довольно мала.
В этом отношении различные реле по существу одинаковы.

Текущее время прохождения	%
Для непрерывного прохода	Значение превышения температуры составляет 100%
ВКЛ: ВЫКЛ = 3: 1	Около 80%
ВКЛ: ВЫКЛ = 1: 1	Около 50%
ВКЛ: ВЫКЛ = 1: 3	Около 35%

Изменение рабочего напряжения из-за повышения температуры катушки (горячий старт)

В реле постоянного тока, после непрерывного прохождения тока в катушке, если ток выключен, то сразу же снова включается, из-за повышения температуры в катушке рабочее напряжение станет несколько выше.Кроме того, это будет то же самое, что использовать его в атмосфере с более высокой температурой.
Отношение сопротивления / температуры для медного провода составляет около 0,4% для 1 ° C, и с этим соотношением сопротивление катушки увеличивается. То есть, чтобы реле работало, необходимо, чтобы напряжение было выше рабочего напряжения и рабочее напряжение повышается в соответствии с увеличением значения сопротивления. Однако для некоторых поляризованных реле эта скорость изменения значительно меньше.

4.Приложенное напряжение катушки и время срабатывания

В случае работы на переменном токе время срабатывания сильно варьируется в зависимости от точки фазы, в которой переключатель включен для возбуждения катушки, и выражается в виде определенного диапазона, но для миниатюрных типов это в большинстве случаев. часть 1/2 цикла. Однако для реле довольно большого типа, где дребезг велик, время срабатывания составляет от 7 до 16 мс, с временем срабатывания порядка от 9 до 18 мсек. время быстрое, но если оно слишком быстрое, время дребезга контакта «Форма А» увеличивается.Имейте в виду, что условия нагрузки (в частности, когда пусковой ток большой или нагрузка близка к номинальной) могут привести к сокращению срока службы и незначительному свариванию.

5. лотковые цепи (байпасные цепи)

В случае построения схемы последовательности из-за байпасного потока или альтернативной маршрутизации необходимо следить за тем, чтобы не было ошибочной или ненормальной работы. Чтобы понять это условие при подготовке цепей последовательности, как показано на рис.4, где 2 строки записаны как линии источника питания, верхняя линия всегда (+), а нижняя линия (-) (когда цепь переменного тока, применяется то же самое). Соответственно, сторона (+) обязательно является стороной для контактных соединений (контакты для реле, таймеров, концевых выключателей и т. Д.), А сторона (-) — это сторона цепи нагрузки (катушка реле, катушка таймера, катушка магнита, соленоид. катушка, мотор, лампа и т. д.).
На рис. 5 показан пример паразитных цепей. На рис. 5 (a) при замкнутых контактах A, B и C после срабатывания реле R ₁ , R ₂ и R ₃ , если контакты B и C разомкнуты, имеется последовательная цепь через A, R ₁ , R ₂ и R ₃ , и реле будут гудеть и иногда не переходят в состояние отключения.
Подключения, показанные на Рис. 5 (b), выполнены правильно. Кроме того, что касается цепи постоянного тока, поскольку она проста с помощью диода для предотвращения паразитных цепей, следует применять правильное применение.

6. Постепенное увеличение напряжения на катушке и цепь самоубийства

Когда напряжение, подаваемое на катушку, увеличивается медленно, операция переключения реле нестабильна, контактное давление падает, дребезг контактов увеличивается, и возникает нестабильное состояние контакта.Этот метод подачи напряжения на катушку использовать не следует, и следует рассмотреть способ подачи напряжения на катушку (использование схемы переключения). Кроме того, в случае реле с фиксацией, использующих контакты «собственной формы B», используется метод цепи собственной катушки для полного прерывания, но из-за возможности развития неисправности следует проявлять осторожность.
Схема, показанная на рис. 6, вызывает синхронизацию и последовательную работу с использованием реле герконового типа, но это не лучший пример со смесью постепенного увеличения приложенного напряжения для катушки и схемы самоубийства.В части синхронизации для реле R ₁ , когда время ожидания истекло, возникает дребезжание, вызывающее проблемы. В первоначальном тесте (пробное производство) он показывает удовлетворительную работу, но по мере увеличения количества операций почернение контактов (карбонизация) плюс дребезжание реле создают нестабильность в работе.

7. синхронизация фаз при переключении нагрузки переменного тока

Если переключение контактов реле синхронизировано с фазой питания переменного тока, может произойти сокращение электрического срока службы, сварные контакты или явление блокировки (неполное размыкание) из-за переноса материала контакта.Поэтому проверяйте реле, пока оно работает в реальной системе. При управлении реле с таймерами, микрокомпьютерами и тиристорами и т. Д. Возможна синхронизация с фазой питания.

8. Ошибочная работа из-за индуктивных помех

Для длинных проводов, когда линия для цепи управления и линия для подачи электроэнергии используют один кабелепровод, индукционное напряжение, вызванное индукцией от линии питания, будет подаваться на рабочую катушку независимо от того, подается ли управляющий сигнал. выключенный.В этом случае реле и таймер не могут вернуться в исходное состояние. Поэтому, когда проводка проходит на большом расстоянии, помните, что наряду с индуктивными помехами отказ соединения может быть вызван проблемой с распределительной способностью, или устройство может выйти из строя из-за воздействия внешних скачков напряжения, например, вызванных молнией.

9. долгосрочный токонесущий

Цепь, которая будет непрерывно проводить ток в течение длительных периодов времени. без переключения реле.(цепи для аварийных ламп, сигнальных устройств и проверка ошибок, которая, например, восстанавливается только при неисправности и выводе предупреждений с контактами формы B)
Непрерывный, длительный ток, подаваемый на катушку, способствует ухудшению изоляции катушки. и характеристики за счет нагрева самого змеевика. Для таких схем, используйте фиксирующее реле с магнитной фиксацией. Если вам нужно использовать одно стабильное реле, используйте реле герметичного типа, на которое непросто влияют условия окружающей среды, и обеспечивайте отказоустойчивость схемотехника, учитывающая возможность выхода из строя или размыкания контактов.

10.Использование при нечастом переключении

Пожалуйста, проводите периодические проверки контактной проводимости, если частота переключения составляет один или меньше раз в месяц.
Если переключение контактов не происходит в течение длительного времени, на контактных поверхностях может образоваться органическая мембрана, что приведет к нестабильности контакта.

11.О электролитической коррозии катушек

В случае схем катушек сравнительно высокого напряжения, когда такие реле используются в атмосфере с высокой температурой и высокой влажностью или при непрерывном прохождении тока, можно сказать, что коррозия является результатом возникновения электролитической коррозии.Из-за возможности возникновения обрыва цепи следует обратить внимание на следующие моменты.

• 1. Сторона (+) источника питания должна быть подключена к шасси. (См. Рис.8) (Общий для всех реле)
• 2. В случае неизбежного заземления стороны (-) или в случае, когда заземление невозможно.
  (1) Вставьте контакты (или переключатель) в сторону (+) источника питания. (См. Рис. 9) (Общий для всех реле)
  (2) Если заземление не требуется, подключите клемму заземления к (+) стороне катушки.(См. Рис.10) (NF и NR с клеммой заземления)
• 3. Когда (-) сторона источника питания заземлена, всегда избегайте перекрещивания контактов (и переключателей) на (-) стороне. (См. Рис.11) (Общий для всех реле)
• 4. В случае реле с клеммой заземления, когда клемма заземления не считается эффективной, отсутствие подключения к земле играет важную роль в качестве метода предотвращения электролитической коррозии.

Примечание. Обозначение на чертеже указывает на вставку изоляции между железным сердечником и корпусом.В реле, где имеется клемма заземления, железный сердечник можно заземлить непосредственно на шасси, но с учетом электролитической коррозии более целесообразно не выполнять подключение.

КОНТАКТ

Контакты — важнейшие элементы конструкции реле. На характеристики контактов заметно влияет материал контакта, а также значения напряжения и тока, подаваемые на контакты (в частности, формы сигналов напряжения и тока во время включения и отключения), тип нагрузки, частота переключения, окружающая атмосфера, форма контакта. , скорость переключения контактов и дребезга.
Из-за переноса контактов, сварки, аномального износа, увеличения контактного сопротивления и различных других повреждений, которые приводят к неправильной работе, следующие пункты требуют тщательного изучения.

*	Мы рекомендуем вам проверить в одном из наших офисов продаж.

1. Основные меры предосторожности при контакте

Напряжение

Когда в цепь включена индуктивность, в качестве напряжения контактной цепи генерируется довольно высокая противоэдс, и поскольку, в пределах значения этого напряжения, энергия, приложенная к контактам, вызывает повреждение с последующим износом контактов и переносом контактов, поэтому необходимо проявлять осторожность в отношении управляющей способности.В случае постоянного тока нет точки нулевого тока, как в случае с переменным током, и, соответственно, после того, как возникла катодная дуга, поскольку ее трудно погасить, увеличенное время дуги является основной причиной. Кроме того, из-за фиксированного направления тока явление смещения контактов, как отдельно отмечено ниже, возникает в связи с износом контактов. Обычно приблизительная контрольная мощность указывается в каталогах или аналогичных технических паспортах, но одного этого недостаточно.Со специальными контактными цепями для каждого отдельного случая производитель либо оценивает на основе прошлого опыта, либо проводит испытания в каждом случае. Кроме того, в каталогах и аналогичных технических паспортах упомянутая управляющая способность ограничена резистивной нагрузкой, но для этого класса реле указано широкое значение, и обычно допустимую токовую нагрузку следует рассматривать как таковую для цепей переменного тока 125 В .
Минимальные допустимые нагрузки указаны в каталоге; однако они приведены только в качестве ориентира для нижнего предела, который может переключать реле, и не являются гарантированными значениями.
Уровень надежности этих значений зависит от частоты коммутации, условий окружающей среды, изменения желаемого контактного сопротивления и абсолютного значения.
Используйте реле с контактами AgPd, когда требуется точный аналоговый контроль нагрузки или контактное сопротивление не более 100 мОм (для измерений, беспроводных приложений и т. Д.).

Текущий

Существенное влияние оказывает ток как во время замыкания, так и во время размыкания контактной цепи.Например, когда нагрузкой является двигатель или лампа, в зависимости от пускового тока во время замыкания цепи, износ контактов и степень передачи контактов увеличиваются, а контактная сварка и перенос контактов делают разделение контактов невозможным.

2. Характеристики обычных контактных материалов

Характеристики материалов контактов приведены ниже. Обращайтесь к ним при выборе реле.

Материал контактов	Ag (серебристый)	Электропроводность и теплопроводность — самые высокие из всех металлов.Обладает низким контактным сопротивлением, недорогой и широко используется. Недостатком является то, что он легко образует сульфидную пленку в сульфидной атмосфере. Требуется осторожность при низком напряжении и низком уровне тока.
	AgSnO 2 (серебро-олово)	Обладает превосходной сварочной стойкостью; однако, как и в случае с Ag, он легко образует сульфидную пленку в сульфидной атмосфере.
	AgW (серебро-вольфрам)	Высокая твердость и температура плавления, отличная устойчивость к дуге и высокая устойчивость к переносу материала.Однако требуется высокое контактное давление. Кроме того, контактное сопротивление относительно высокое, а устойчивость к коррозии оставляет желать лучшего. Также есть ограничения на обработку и установку на контактные пружины.
	AgNi (серебро-никель)	Равно по электропроводности серебра. Отличное сопротивление дуге.
	AgPd (серебро-палладий)	Обладает высокой устойчивостью к коррозии и сульфидированию при комнатной температуре; однако в контурах низкого уровня он легко поглощает органические газы и образует полимеры.Следует использовать золотое покрытие или другие меры для предотвращения накопления такого полимера.
Поверхность	Правовое покрытие (родий)	Сочетает в себе отличную коррозионную стойкость и твердость. В качестве гальванических контактов используются при относительно небольших нагрузках. В атмосфере органического газа необходимо соблюдать осторожность, поскольку могут образовываться полимеры. Поэтому он используется в реле с герметичным уплотнением (герконовые реле и т. Д.).
	Au плакированный (плакированный золотом)	Au с отличной коррозионной стойкостью приваривается к основному металлу под давлением.Особые характеристики — равномерная толщина и отсутствие проколов. Очень эффективен, особенно при низких нагрузках в относительно неблагоприятных атмосферных условиях. Часто бывает трудно реализовать плакированные контакты в существующих реле из-за конструкции и установки.
	Золотое покрытие (позолота)	Эффект аналогичен алюминиевому покрытию. В зависимости от используемого процесса нанесения покрытия очень важен надзор, так как существует вероятность появления точечных отверстий и трещин. Относительно легко применить золочение в существующих реле.
	Вспышка золотом (тонкопленочное золотое покрытие) от 0,1 до 0,5 мкм	Назначение — защита основного металла контактов при хранении переключателя или устройства со встроенным переключателем. Однако определенная степень устойчивости контактов может быть получена даже при переключении нагрузок.

3.Защита от прикосновения

Счетчик ЭДС

При переключении индуктивных нагрузок с помощью реле постоянного тока, таких как цепи реле, двигатели постоянного тока, муфты постоянного тока и соленоиды постоянного тока, всегда важно поглощать скачки напряжения (например.грамм. с диодом) для защиты контактов.
Когда эти индуктивные нагрузки отключены, возникает противоэдс от нескольких сотен до нескольких тысяч вольт, что может серьезно повредить контакты и значительно сократить срок службы. Если ток в этих нагрузках относительно невелик и составляет около 1 А или меньше, противо-ЭДС вызовет зажигание тлеющего или дугового разряда. Разряд разлагает органические вещества, содержащиеся в воздухе, и вызывает образование черных отложений (оксидов, карбидов) на контактах. Это может привести к выходу из строя контактов.

Пример счетчика ЭДС и фактического измерения

На рис. 12 (a) противоэдс (e = -L di / dt) с крутой формой волны генерируется через катушку с полярностью, показанной на рис. 12 (b), в момент отключения индуктивной нагрузки. Счетчик ЭДС проходит по линии питания и достигает обоих контактов.
Обычно критическое напряжение пробоя диэлектрика при стандартной температуре и давлении воздуха составляет от 200 до 300 вольт.Следовательно, если противоэдс превышает это значение, на контактах возникает разряд для рассеивания энергии (1 / 2Li ² )
, хранящейся в катушке. По этой причине желательно поглощать противоэдс до 200 В или меньше.

Явление переноса материала

Передача материала контактов происходит, когда один контакт плавится или закипает, и материал контакта переходит на другой контакт. По мере увеличения количества переключений появляются неровные контактные поверхности, такие как те, что показаны на рис.13. Через некоторое время неровные контакты замыкаются, как будто они были сварены вместе. Это часто происходит в цепях, где в момент замыкания контактов возникают искры, например, когда постоянный ток велик для индуктивных или емкостных нагрузок постоянного тока или когда большой пусковой ток (несколько ампер или несколько десятков ампер).
Цепи защиты контактов и контактные материалы, устойчивые к переносу материала, такие как AgSnO ₂ , AgW или AgCu, используются в качестве контрмер. Обычно на катоде появляется вогнутое образование, а на аноде — выпуклое образование.Для емкостных нагрузок постоянного тока (от нескольких ампер до нескольких десятков ампер) всегда необходимо проводить фактические подтверждающие испытания.

Схема защиты контактов

Использование контактных защитных устройств или схем защиты может снизить противоэдс до низкого уровня. Однако учтите, что неправильное использование приведет к неблагоприятным последствиям. Типовые схемы защиты контактов приведены в таблице ниже.
(G: хорошо, NG: плохо, C: осторожно)

Избегайте использования схем защиты, показанных на рисунках справа. Хотя индуктивные нагрузки постоянного тока обычно труднее переключать, чем резистивные нагрузки, использование соответствующей схемы защиты повысит характеристики до уровня резистивных нагрузок.

Хотя чрезвычайно эффективен для гашения дуги при размыкании контактов, контакты подвержены свариванию, так как энергия накапливается в C, когда контакты размыкаются, и ток разряда течет из C, когда контакты замыкаются.

Хотя чрезвычайно эффективен для гашения дуги при размыкании контактов, контакты подвержены свариванию, поскольку при замыкании контактов зарядный ток течет к C.

Установка защитного устройства

В реальной схеме необходимо найти защитное устройство (диод, резистор, конденсатор, варистор и т. Д.).) в непосредственной близости от нагрузки или контакта. Если оно расположено слишком далеко, эффективность защитного устройства может снизиться. Ориентировочно расстояние должно быть в пределах 50 см.

Аномальная коррозия при высокочастотном переключении нагрузок постоянного тока (образование искры)

Если, например, клапан постоянного тока или сцепление включается с высокой частотой, может образоваться сине-зеленая ржавчина. Это происходит из-за реакции азота и кислорода в воздухе, когда во время переключения возникают искры (дуговые разряды).Следовательно, необходимо соблюдать осторожность в цепях, в которых искры возникают с высокой частотой.

4. Меры предосторожности при использовании контактов

Подключение нагрузки и контактов

Подключите нагрузку к одной стороне источника питания, как показано на рис. 14 (a). Подключите контакты к другой стороне. Это предотвращает образование высокого напряжения между контактами. Если контакты подключены к обеим сторонам источника питания, как показано на Рис. 14 (b), существует риск короткого замыкания источника питания при коротком замыкании относительно близких контактов.

Эквивалент резистора

Поскольку уровни напряжения на контактах, используемых в слаботочных цепях (сухих цепях), низкие, результатом часто является плохая проводимость. Одним из способов повышения надежности является добавление фиктивного резистора параллельно нагрузке, чтобы намеренно увеличить ток нагрузки, достигающий контактов.

Избегайте замыканий между контактами формы A и B

• 1.Зазор между контактами формы A и B в компактных элементах управления небольшой. Следует учитывать возникновение короткого замыкания из-за дуги.
• 2. Даже если три контакта Н.З., Н.О. и COM соединены таким образом, что они закорачивают, цепь никогда не должна быть спроектирована так, чтобы допускать возможность возгорания или создания сверхтока.
• 3. Запрещается проектировать цепь прямого и обратного вращения двигателя с переключением контактов формы A и B.

Плохой пример использования форм A и B

Короткое замыкание между разными электродами

Хотя существует тенденция к выбору миниатюрных компонентов управления из-за тенденции к миниатюризации электрических блоков управления, необходимо соблюдать осторожность при выборе типа реле в цепях, где между электродами в многополюсном реле прикладываются разные напряжения, особенно при переключении. две разные схемы питания.Это не проблема, которую можно определить по схемам последовательности. Необходимо проверить конструкцию самого элемента управления и обеспечить достаточный запас прочности, особенно в отношении утечки между электродами, расстояния между электродами, наличия барьера и т. Д.

Тип нагрузки и пусковой ток

Тип нагрузки и характеристики ее пускового тока, а также частота коммутации являются важными факторами, вызывающими контактную сварку.В частности, для нагрузок с пусковыми токами измерьте установившееся состояние и пусковой ток.
Затем выберите реле с достаточным запасом прочности. В таблице справа показано соотношение между типичными нагрузками и их пусковыми токами.
Также проверьте фактическую полярность, поскольку, в зависимости от реле, на срок службы электрической части влияет полярность COM и NO.

Тип нагрузки	Пусковой ток
Резистивная нагрузка	Устойчивый ток
Соленоид нагрузки	От 10 до 20 раз больше установившегося тока
Нагрузка двигателя	В 5-10 раз больше установившегося тока
Нагрузка лампы накаливания	От 10 до 15 раз больше установившегося тока
Нагрузка ртутной лампы	Прибл.В 3 раза больше установившегося тока
Нагрузка натриевой лампы	От 1 до 3 раз больше установившегося тока
Емкостная нагрузка	От 20 до 40 раз больше установившегося тока
Нагрузка трансформатора	От 5 до 15 раз больше установившегося тока

Волна и время пускового тока нагрузки

(1) Нагрузка лампы накаливания

Пусковой ток / номинальный ток: i / i _o ≒ 10-15 раз

(2) Нагрузка ртутной лампы i / i o ≒ 3 раза

Газоразрядная трубка, трансформатор, дроссельная катушка, конденсатор и т. Д., объединены в общие цепи газоразрядных ламп. Обратите внимание, что пусковой ток может быть от 20 до 40 раз, особенно если полное сопротивление источника питания низкое в типе с высоким коэффициентом мощности.

(3) Нагрузка люминесцентной лампы i / i o ≒ 5-10 раз

(4) Нагрузка двигателя i / i o ≒ 5-10 раз

• Условия становятся более суровыми, если выполняется заглушка или толчкование, поскольку переходы между состояниями повторяются.
• При использовании реле для управления двигателем постоянного тока и тормозом импульсный ток во включенном состоянии, нормальный ток и ток отключения во время торможения различаются в зависимости от того, является ли нагрузка на двигатель свободной или заблокированной. В частности, с неполяризованными реле, при использовании контакта «от b» или «от контакта» для тормоза двигателя постоянного тока, на механический срок службы может влиять ток тормоза. Поэтому, пожалуйста, проверьте ток при фактической нагрузке.

(5) Нагрузка на соленоид i / i o ≒ от 10 до 20 раз

Обратите внимание, что, поскольку индуктивность велика, дуга длится дольше при отключении питания.Контакт может легко изнашиваться.

(6) Нагрузка на электромагнитный контакт i / i o ≒ от 3 до 10 раз

(7) Емкостная нагрузка i / i o ≒ от 20 до 40 раз

При использовании длинных проводов

Если в цепи контактов реле должны использоваться длинные провода (от 100 до 300 м), пусковой ток может стать проблемой из-за паразитной емкости, существующей между проводами.Добавьте резистор (примерно от 10 до 50 Ом) последовательно с контактами.

Электрическая долговечность при высоких температурах

Проверьте фактические условия использования, так как использование при высоких температурах может повлиять на электрическую долговечность.

• Блокировочные реле поставляются с завода в состоянии сброса. Удар по реле во время транспортировки или установки может привести к его переходу в установленное состояние.Поэтому рекомендуется использовать реле в цепи, которая инициализирует реле в требуемое состояние (установка или сброс) при каждом включении питания.
• Избегайте подачи напряжения на установленную катушку и катушку сброса одновременно.
• Подключите диод, как показано, поскольку фиксация может быть нарушена при использовании реле в следующих цепях.
  Если установочные катушки или катушки сброса должны быть соединены вместе параллельно, подключите диод последовательно к каждой катушке. Рис.16 (а), (б)

Кроме того, если заданная катушка реле и катушка сброса другого реле подключены параллельно, подключите диод к катушкам последовательно.Рис.16 (c)

Если установленная катушка или катушка сброса должны быть подключены параллельно с индуктивной нагрузкой (например, другой катушкой электромагнитного реле, двигателем, трансформатором и т. Д.), Подключите диод к установленной катушке или катушке сброса последовательно. Рис.16 (d)

Используйте диод, имеющий достаточный запас прочности для повторяющихся приложений обратного постоянного напряжения и пикового обратного напряжения и имеющий средний выпрямленный ток, превышающий или равный току катушки.

• Избегайте приложений, в которых часто возникают скачки напряжения в электросети.
• Избегайте использования следующей схемы, поскольку самовозбуждение на контактах будет препятствовать нормальному состоянию удержания.

Четырехконтактное фиксирующее реле

В схеме с двумя катушками с защелкой, как показано ниже, одна клемма на одном конце установленной катушки и одна клемма на одном конце катушки сброса соединены совместно, и напряжения той же полярности прикладываются к другой стороне для набора. и сбросить операции.В схеме этого типа закоротите 2 контакта реле, как указано в следующей таблице. Это помогает поддерживать высокую изоляцию между двумя обмотками.

Минимальная ширина импульса

В качестве ориентира установите минимальную ширину импульса для установки или сброса реле с фиксацией, по крайней мере, в 5 раз больше установленного времени или времени сброса для каждого продукта и подайте номинальное напряжение прямоугольной формы.Также проверьте работу. Поинтересуйтесь, если вы не можете получить длительность импульса, по крайней мере, в 5 раз превышающую установленное время (время сброса). Также обращайтесь по поводу конденсаторного привода.

Тип реле		Терминалы №
DS	1c	–
	2c	15 и 16
СТ		*
СП		2 и 4

Реле

*	* Реле ST сконструированы таким образом, что катушка настройки и катушка сброса разделены для обеспечения высокого сопротивления изоляции.
*	DSP, TQ, S неприменимы из-за полярности.

Индукционное напряжение с двумя катушками-защелками

Каждая катушка в двухкатушечном реле-защелке намотана с установленной катушкой и катушкой сброса на одних и тех же железных сердечниках.
Соответственно, индукционное напряжение генерируется на обратной стороне катушки, когда напряжение подается и отключается на каждую катушку.
Хотя величина индукционного напряжения примерно такая же, как и номинальное напряжение реле, вы должны быть осторожны с напряжением обратного смещения при управлении транзисторами.

1. Температура и атмосфера окружающей среды

Убедитесь, что температура окружающей среды при установке не превышает значения, указанного в каталоге. Кроме того, для использования в атмосфере с пылью, сернистыми газами (SO ₂ , H ₂ S) или органическими газами следует рассмотреть вариант с защитой от окружающей среды (пластиковый герметичный).

2. силиконовый

Когда источник силиконовых веществ (силиконовый каучук, силиконовое масло, силиконовые материалы для покрытия и силиконовые наполнители и т. д.) используется вокруг реле, может образовываться силиконовый газ (низкомолекулярный силоксан и т. д.). Этот силиконовый газ может проникнуть внутрь реле.
Когда реле остается и используется в этом состоянии, силиконовый компаунд может прилипнуть к контактам реле, что может привести к выходу из строя контакта.
Не используйте вокруг реле какие-либо источники силиконового газа (включая пластиковые уплотнения).

3. NOx поколения

Когда реле используется в атмосфере с высокой влажностью для переключения нагрузки который легко создает дугу, NOx, создаваемый дугой, и поглощенная вода извне реле объединяются для производства азотной кислоты.Это разъедает внутреннюю металлические детали и отрицательно сказываются на работе.
Избегайте использования при относительной влажности окружающей среды 85% или выше (при 20 ° C).
Если использование при высокой влажности неизбежно, обратитесь к нашему торговому представителю.

4. Вибрация и удары

Если реле и магнитный переключатель установлены рядом друг с другом на одной пластине, контакты реле могут на мгновение отделиться от удара, производимого при срабатывании магнитного переключателя, и привести к неправильной работе.Меры противодействия включают установку их на отдельные пластины, использование резинового листа для поглощения удара и изменение направления удара на перпендикулярный угол. Кроме того, если реле будет постоянно подвергаться вибрации (поезда и т. Д.), Не используйте его с розеткой. Рекомендуем припаивать непосредственно к клеммам реле.

5. Влияние внешних магнитных полей

Если рядом расположен магнит или постоянный магнит в любом другом крупном реле, трансформаторе или динамике, характеристики реле могут измениться, что может привести к неправильной работе.Влияние зависит от силы магнитного поля, и его следует проверять при установке.

6. Условия использования, хранения и транспортировки

Во время использования, хранения или транспортировки избегайте мест, подверженных воздействию прямых солнечных лучей. и поддерживать нормальные условия температуры, влажности и давления.
Допустимые спецификации для сред, подходящих для использования, хранения и транспортировки приведены ниже.

Конденсация

Конденсация возникает при резком падении температуры окружающей среды. от высокой температуры и влажности, или реле и микроволновое устройство внезапно переключаются из-под низкой температуры окружающей среды к высокой температуре и влажности.Конденсация вызывает такие сбои, как ухудшение изоляции, отсоединение проводов, ржавчина и т. д.
Panasonic Corporation не гарантирует отказы, вызванные конденсацией.
Теплопроводность оборудования может ускорить охлаждение самого устройства, и может произойти конденсация. Пожалуйста, проведите оценку продукта в наихудших условиях фактического использования. (Особое внимание следует обращать на близкие к устройству детали, нагревающиеся при высокой температуре. Также учтите, что внутри устройства может образоваться конденсат.)

Обледенение

Конденсат или другая влага может замерзнуть на реле. когда температура становится ниже 0 ° C.
Обледенение вызывает заедание подвижной части, задержка срабатывания и нарушение проводимости контакта и т. д.
Panasonic Corporation не гарантирует отказы, вызванные обледенением.
Теплопроводность оборудования может ускорить охлаждение самого реле. и может произойти обледенение.
Пожалуйста, проведите оценку продукта в наихудших условиях фактического использования.

Низкая температура и низкая влажность

Пластик становится хрупким, если выключатель подвергается воздействию низких температур, среда с низкой влажностью в течение длительного времени.

Высокая температура и высокая влажность

Хранение в течение длительного времени (включая периоды транспортировки) при высокой температуре или высокой влажности или в атмосфере с органическими газами или сульфидные газы могут вызвать образование сульфидной или оксидной пленки на поверхностях контактов и / или это может мешать работе.
Проверьте атмосферу, в которой должны храниться и транспортироваться устройства.

Пакет

Что касается используемого формата упаковки, приложите все усилия, чтобы избежать воздействия влаги, органических газов и сульфидных газов до абсолютного минимума.

Требования к хранению

Так как клеммы для поверхностного монтажа чувствительны к влажности Он упакован в герметично закрывающуюся влагостойкую упаковку. Однако при хранении обратите внимание на следующее.

7. Вибрация, удары и давление при транспортировке

При транспортировке, если к устройству, в котором установлено реле, приложена сильная вибрация, удар или большой вес, может произойти функциональное повреждение. Поэтому, пожалуйста, упакуйте таким образом, чтобы использовать амортизирующий материал и т. Д., Чтобы не превышался допустимый диапазон вибрации и ударов.

Терминология реле

| Средства автоматизации | Промышленные устройства

1.Обозначение катушки

Черная катушка представляет состояние под напряжением. Для реле с фиксацией на схемах обычно показана катушка в состоянии сброса. Следовательно, символ катушки также показан для катушки сброса в ее состоянии сброса.

2.Номинальное напряжение катушки (номинальное напряжение катушки)

Одно значение (или узкий диапазон) напряжения источника, предназначенное по конструкции для подачи на катушку или вход.

3.Номинальный рабочий ток

Значение тока, протекающего в катушке, когда на катушку прикладывается номинальное напряжение

4.Номинальная рабочая мощность

Значение мощности, потребляемой катушкой при номинальном напряжении. Для катушек постоянного тока выражается в ваттах; Переменный ток выражается в вольт-амперах. Номинальная мощность (Вт или ВА) = номинальное напряжение × номинальный ток.

5.Сопротивление катушки

Это сопротивление постоянному току катушки в реле постоянного тока для температурных условий, указанных в каталоге. (Обратите внимание, что для определенных типов реле сопротивление постоянному току может быть для температур, отличных от стандартных 20 ° C 68 ° F.)

6. поднимающее напряжение (втягивающее или обязательное напряжение)

По мере увеличения напряжения на неработающем реле значение, при котором или ниже которого все контакты должны функционировать (переходить).

7. падение напряжения (отпускающее или обязательное напряжение отпускания)

По мере уменьшения напряжения на сработавшем реле значение, при превышении которого все контакты должны вернуться в свое неработающее положение.

8.Максимальное приложенное напряжение

Максимальное напряжение, которое может непрерывно подаваться на катушку без повреждения.Кратковременные выбросы более высокого напряжения могут быть допустимыми, но этого не следует предполагать без предварительной консультации с производителем.

1. Контактные формы

Обозначает контактный механизм и количество контактов в контактной цепи.

2.Контактные символы

Контакты формы A (нормально открытые контакты)
Контакты формы B (нормально замкнутые контакты)
Контакты формы C (переключающие контакты)

Контакты формы A также называются N.О. связывается или заводить контакты. Контакты
формы B также называются Н.З. контактами или размыкающими контактами. Контакты
формы C также называются переключающими контактами или переключающими контактами.

3.MBB Контакты

Сокращение для замыкающих контактов. Контактный механизм, при котором контакты формы A (нормально открытые контакты) замыкаются до размыкания контактов формы B (нормально закрытые контакты).

4. Номинальная коммутируемая мощность

Расчетное значение в ваттах (постоянного тока) или вольт-амперах (переменного тока), которое может безопасно переключаться с помощью контактов.Это значение является произведением коммутируемого напряжения на коммутируемый ток и будет ниже, чем максимальное напряжение и максимальный ток.

5.Максимальное коммутируемое напряжение

Максимальное напряжение холостого хода, которое может безопасно переключаться контактами. Максимальные значения постоянного и переменного напряжения в большинстве случаев различаются.

6. Максимальный ток переключения

Максимальный ток, который можно безопасно переключать контактами. Максимальные значения переменного и постоянного тока могут отличаться.

7.Максимальная коммутируемая мощность

Верхний предел мощности, которую можно переключать контактами. Следует проявлять осторожность, чтобы не превысить это значение.

8.Максимальная коммутационная способность

Это указано в столбце данных для каждого типа реле как максимальное значение контактной емкости и представляет собой взаимосвязь максимальной мощности переключения, максимального напряжения переключения и максимального тока переключения. Ток переключения и напряжение переключения можно получить из этого графика.Например, если напряжение переключения фиксировано в определенном приложении, максимальный ток переключения может быть получен из пересечения между напряжением на оси и максимальной мощностью переключения.

Максимальная коммутационная способность Пример: при использовании реле TX при напряжении переключения 60 В постоянного тока максимальный ток переключения составляет 1 А. (* Максимальная коммутационная способность дана для резистивной нагрузки.Обязательно внимательно проверьте фактическую загрузку перед использованием.)

9.Минимальная коммутационная способность

Это значение является ориентиром для минимально возможного уровня, при котором нагрузка низкого уровня может позволить переключение. Уровень надежности этого значения зависит от частоты коммутации, условий окружающей среды, изменения желаемого контактного сопротивления и абсолютного значения. Пожалуйста, используйте реле с контактами AgPd, если вам нужны аналоговые нагрузки низкого уровня, управление или контактное сопротивление 100 мОм или меньше.Мы рекомендуем вам связаться с одним из наших офисов продаж относительно использования.

10.Сопротивление контакта

Это значение представляет собой совокупное сопротивление сопротивления, когда контакты касаются друг друга, сопротивления клемм и контактной пружины. Контактное сопротивление измеряется методом падения напряжения, как показано ниже. Обозначены измерительные токи.

Испытательные токи

Номинальный контактный ток или ток переключения (A)	Испытательный ток (мА)
Менее 0.01	1
0,01 или более и менее 0,1	10
0,1 или более и менее 1	100
1 или более	1 000

Сопротивление можно измерить с приемлемой точностью миллиомметром YHP 4328A.
Как правило, для реле с номинальным током контакта 1 А или более измеряйте методом падения напряжения при 1 А 6 В постоянного тока.

11.Максимальный ток нагрузки

Максимальный ток, который после замыкания или до размыкания контакты могут безопасно пройти, не подвергаясь повышению температуры сверх их расчетного предела или расчетного предела других термочувствительных компонентов реле (катушка, пружины, изоляция и т. Д. .). Это значение обычно превышает максимальный ток переключения.

12. Емкость

Это значение измеряется между клеммами при 1 кГц и 20 ° C 68 ° F.

1. Сопротивление изоляции

Значение сопротивления между всеми взаимно изолированными проводящими секциями реле, то есть между катушкой и контактами, между разомкнутыми контактами и между катушкой или контактами к любому сердечнику или корпусу при потенциале земли. Это значение обычно выражается как «начальное сопротивление изоляции» и может уменьшаться со временем из-за разрушения материала и накопления загрязнений.
— Между катушкой и контактами
— Между разомкнутыми контактами
— Между группами контактов
— Между установленной катушкой и катушкой сброса

2. пробивное напряжение (высокая или диэлектрическая прочность)

Максимальное напряжение, которое может выдерживать реле без повреждений в течение определенного периода времени, обычно измеряется в тех же точках, что и сопротивление изоляции. Обычно указанное значение выражается в VAC (RMS) в течение одной минуты.

3. импульсное напряжение пробоя

Способность устройства противостоять аномальному скачку напряжения, производимому извне, например, при ударе молнии или другом явлении.Обычно указывается импульсный тестовый сигнал с указанием времени нарастания, пикового значения и времени спада.

4. время срабатывания (заданное время)

Время, прошедшее с момента подачи питания на катушку до замыкания контактов формы A (нормально разомкнутые). (Для многополюсных устройств время до замыкания последнего контакта.) Это время не включает время дребезга.

5.Release Time (время сброса)

Время, прошедшее с момента первоначального отключения питания катушки до повторного включения контактов формы B (нормально замкнутые) (последний контакт с многополюсным). Это время не включает время отказов.

6. Отскок контакта (время)

Обычно выражается во времени (мс), это относится к явлению прерывистого переключения контактов, которое происходит из-за столкновения между подвижными металлическими частями или контактами, когда реле приводится в действие или отпускается.

1.Ударопрочность

1) Функциональный

Удар, который может выдержать реле во время обслуживания, не вызывая размыкания замкнутых контактов дольше указанного времени или без замыкания открытых контактов на время, превышающее указанное. (обычно 10 мкс)

2) Разрушительный

Удар, который может выдержать реле во время транспортировки или установки без его повреждения и без изменения его рабочих характеристик.Обычно выражается в буквах «G». Однако испытание проводилось в общей сложности 18 раз, по шесть раз в каждом по трем осям.

2. Устойчивость к вибрации

1) Функциональный

Вибрация, которую реле может выдерживать во время обслуживания, не вызывая размыкания замкнутых контактов дольше указанного времени или не вызывая замыкания открытых контактов более указанного времени.(обычно 10 мкс)

2) Разрушительный

Вибрация, которую реле может выдержать при транспортировке, установке или использовании, не повреждая его и не вызывая изменения его рабочих характеристик. Выражается как ускорение в G или смещении и частотный диапазон. Тем не менее, тест длился в общей сложности шесть часов, по два часа в каждом направлении по трем осям.

3.Механическая жизнь

Минимальное количество срабатываний реле в номинальных условиях (напряжение катушки, температура, влажность и т. Д.) Без нагрузки на контакты.

4. Электрическая жизнь

Минимальное количество срабатываний реле в номинальных условиях с определенной нагрузкой, переключаемой контактами.

5. Максимальная частота переключения

Это относится к максимальной частоте переключения, которая удовлетворяет механическому или электрическому сроку службы при повторяющихся операциях за счет подачи последовательности импульсов при номинальном напряжении на рабочую катушку.

6. жизненный цикл

Он указан в столбце данных для каждого типа реле. Срок службы (количество операций) можно оценить по коммутируемому напряжению и коммутируемому току. Например, для реле DS, работающего при:
Напряжение переключения = 125 В переменного тока
Ток переключения = 0,6 А
Ожидаемый срок службы составляет 300 000
операций. Однако это значение относится к резистивной нагрузке. Обязательно внимательно проверьте фактическую загрузку перед использованием.

Кривая срока службы

1.Изоляция

Высокочастотные сигналы проходят через паразитную емкость контактов, даже если контакты разъединены. Эта утечка называется изоляцией. Символ дБ (децибел) используется для выражения величины сигнала утечки. Это выражается как логарифм отношения величин сигнала, генерируемого утечкой, к входному сигналу. Чем больше величина, тем лучше изоляция.

2. Вносимая потеря

В высокочастотной области искажения сигнала возникают из-за самоиндукции, сопротивления и диэлектрических потерь, а также из-за отражения из-за несоответствия импеданса в цепях.Потери из-за любого из этих типов помех называются вносимыми потерями. Следовательно, это относится к величине потери входного сигнала. Чем меньше величина, тем лучше реле.

3.V.S.W.R. (Коэффициент стоячей волны напряжения)

Высокочастотный резонанс возникает из-за интерференции входного сигнала и отраженного (волнового) сигнала.
V.S.W.R. относится к отношению максимального значения к минимальному значению сигнала. V.S.W.R. равен 1, когда нет отраженной волны.Обычно становится больше 1.

Примечания:
1.	Если не указано иное, вышеуказанные испытания проводятся при стандартной температуре и влажности (от 15 до 35 ° C, от 59 до 95 ° F, от 25 до 75%).
2.	Напряжение, приложенное к катушке при испытаниях переключения, представляет собой прямоугольную волну при номинальном напряжении.
3.	Фаза работы нагрузки переменного тока случайна. No related posts. Разное Похожие записи Распайка интернет кабеля 8 жил: Распиновка сетевого кабеля 8 жил 09.09.2021 Напольный электрический водонагреватель: Напольные электрические накопительные водонагреватели купить по низкой цене в магазине 08.09.2021 Распред коробки внутренние: Внутренние распределительные коробки скрытой установки 06.09.2021 Монтаж щитов: Монтаж щитов, пультов и комплектных объемных устройств | Подстанции 05.09.2021 Узо марки: Выбор узо для квартиры и для частного дома, расчет номинала, выбор марки 05.09.2021 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт +7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected] Карта сайта
