Собрать электрощит в квартире своими руками

• Расчеты и организационные вопросы
• Подготовка места и монтаж щитка

В этой статье я хочу дать рекомендации по сборке электрощита в квартире своими руками. Сразу подчерку, статья рекомендательная, если Вы слабо разбираетесь в электрике, доверьте это работу квалифицированному электрику. Статья написана опираясь на собственный опыт и связанные с монтажом трудности. Перед монтажом щитка рекомендую получить у Вашей энергокомпании технические требования. Все интересующие Вас вопросы, можно задать ниже в комментариях к статье. Перед тем как приступить к работе, советую прочитать статью  «Технология электромонтажных работ»

В моем случае электрощит монтировался в самую последнюю очередь, когда все группы проводов, из всех помещений квартиры, уже были подведены к месту монтажа.



Расчеты и организационные вопросы

Планировалась замена старого советского счетчика, на новый, отвечающий современным требованиям. Замена основного алюминиевого провода, идущего на квартиру с распределительного щитка, на хороший моножильный медный провод сечением 4 мм. И собственно монтаж и сборка электрощита в квартире. Первые два пункта решено было доверить электрику из энергокомпании. Он обещал и с переоформлением нужных документов помочь, за отдельную плату.

Своими руками я решил сделать монтаж электрощита на место и подключением автоматов, УЗО и разводкой электропроводки внутри щита. Именно об этом я напишу ниже более подробно.

Электропроводку в квартире я разбил на следующие группы и как описано статье «Проектируем электропроводку в квартире» подсчитал примерную нагрузку на каждую группу и необходимый тип автоматов:

— гараж (25 А, автоматический выключатель)

— электрическая духовка (16 А, автоматический выключатель)

— стиральная машина (16 А, дифференциальный автомат)

— посудомоечная машина (16 А, дифференциальный автомат)

— кондиционер сплит для зала (10 А, автоматический выключатель)

— кондиционер сплит для спальни (6 А, автоматический выключатель)

— освещение и розетки в ванной комнате (6 А, дифференциальный автомат)

— освещение и розетки на кухне (16 А, дифференциальный автомат)

— освещение и розетки в прихожих (6 А, дифференциальный автомат)

— освещение зала (6 А, автоматический выключатель)

— освещение спальни (6 А, автоматический выключатель)

— розетки зала (16 А, дифференциальный автомат)

— розетки спальни (16 А, дифференциальный автомат)

— группа розеток на систему видеонаблюдения, домашний роутер и дверной звонок (6 А, автоматический выключатель, эту группу планировалось запитать от источника бесперебойного питания)

В квартиру у меня приходила одна фаза, на входе решено было поставить автомат на 32 А, чего хватило бы для одновременного подключения потребителей на 7кВт.

При прокладке и монтаже провода важно не путать цвета провода и обозначения:

L – фаза, обычно используют провода белого, коричневого или красного цвета для нее;

N – нулевой провод, для него идет синий провод ;

PE – защитный провод, заземление, обычно для него идет желто-зеленый провод;

Из всех видов щитков, я выбрал металлический щит для внутреннего монтажа на 24 места для автоматов и местом под счетчик.

Подготовка места и монтаж щитка

Нишу под электрический щит лучше делать на высоте 1,5-1,8 метра от пола. И расположить его лучше возле входа в квартиру. Перед началом лучше узнать толщину стены в которой собираетесь делать нишу под монтаж щитка, если она не достаточная для монтажа, лучше повесить внешний щиток. Если стены бетонные запаситесь терпением и специальными дисками на «болгарку» по бетону. Или сделайте фальшстену из гипсокартона перед бетонной, под нее и приходящие провода будет удобно спрятать.  На этом этапе мне повезло, стены у меня дома из крымской ракушки, очень податливый материал.

После того как будущее место для монтажа было готово, я занялся сборкой щитка. Поставить на место нулевую шину и шину заземления.



Так же нужно было сделать заземление дверцы и самого щитка(требования энергокомпании), для этого я подвел к ним провод как показано на фото.

Определив места для всех автоматических выключателей, я установил их на рейку. Автоматы самых «сильных» групп потребителей я разместил ближе к главному автомату на 32 А.

Дальше нужно было сделать перемычки между ними. Перемычки я сделал из того же медного провода сечением 4мм как показано на рисунке. Но лучше использовать специальную шину.

Оставалось только поставить щиток на место.

Через специальные отверстия в щитке я ввел в него все группы проводов, заранее помеченных (если заранее не пометить к какой группе идет каждый провод, дальше может начаться путаница)

И начал вводить провода в автоматические выключатели и дифференциальные автоматы. Монтажным ножом срезал с кабеля внешнюю, белую оплетку и по цветам протягивал провода к местам подключения.

Пока новый счетчик не встал на место я подал питание на щиток со старого счетчика. По мере подключения новой группы я подавал питание на нее.

Если сделать правильно не хватает средств, ниже я показал более дешевую, но тоже надежную схему.

umelyeruki.com

Что выбрать накладной или встроенный электрощит для квартиры

Вопрос, что выбрать накладной или встроенный электрощит для квартиры совсем не праздный. От ответа зависит и объем будущих работ, и материал который нужно покупать и дизайн помещения.

Для начала вспомним, что такое накладной и встроенный электрощиты

Электрощит

Квартирный электрощит или просто, электрощит это металлический или пластиковый короб (бокс), с установленными в нем коммутационными, защитными и другими электротехническими устройствами.

Устройства  соединяются в общую распределительную или учетно-распределительную, электрическую цепь. Схема электрощита позволяет распределить поступающую электрическую энергию на групповые цепи квартиры (дома). Такая сборка щита может происходить на заводе изготовителя или делаться своими руками по месту установки.

Электрощит с установленным электросчетчиком называют учетно-распределительный щит. Щиты, предназначенные для квартир, называют квартирные электрощитки. По своей конструкции электрощитки имеют определенное количество мест под коммутационные устройства. Одно место называется модулем и оно предназначено для установки одного, однополюсного автомата защиты или,что тоже самое, автоматического выключателя. Количество модулей возможных для установки указывается в маркировке щитка. Обычно в импортных щитках (боксах) это 6, 8, 12, 24, 54 модуля, в отечественных щитках выбор несколько богаче, хотя эстетика щитов проигрывает.

Накладной электрощит

Накладной электрощит устанавливается на стену и не требует работ изготовлению ниш и других долбежных работ.

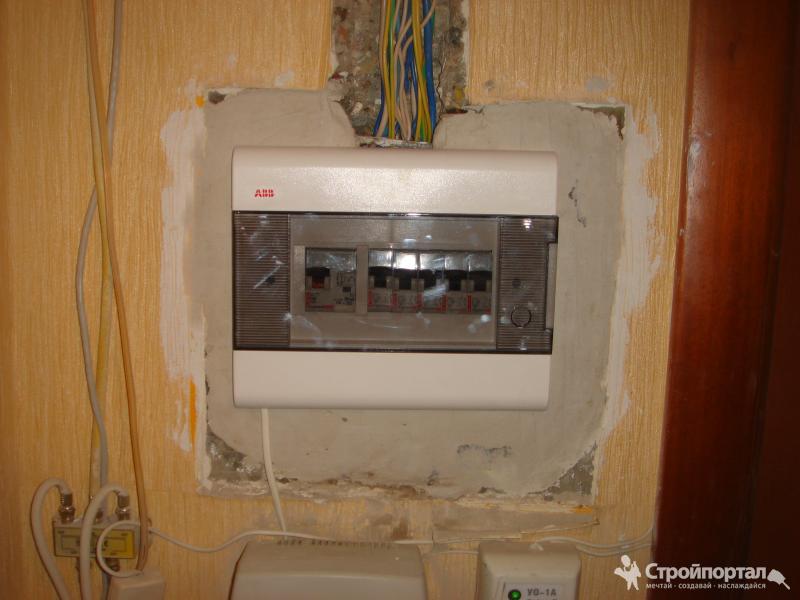

Встроенный электрощит

Встроенный электрощит устанавливается в специально сделанную нишу. В бетонных, кирпичных и других монолитных конструкциях ниша выдалбливается. В гипсокартонных перегородках встроенный электрощит устанавливается в каркас перегородки и обшивается гипсокартонном.

Особенности работы с накладным электрощитом

Накладной электрощит имеет ряд несомненных преимуществ в монтаже.

• Для его установки не нужно проводить грязных и шумных работ по выдалбливанию ниши;
• Накладной электрощит можно установить, как для скрытой, так и для открытой электропроводки;
• Такой щит легко демонтируется и меняется, при необходимости, на щит с большим количеством модулей.
• Относительный недостаток такого электрощита, это выступание из стены на несколько сантиметров.

 Особенности работы с встроенным электрощитом

• Встроенный электрощит требует серьезных демонтажных работ, по выбиванию ниши в стене. Работа шумная и грязная.
• Используется встроенный электрощит только для скрытой электропроводки.
• Несмотря на то, что щит утапливается в стену, крышка пластикового бокса, все равно будет выступать из стены, на 10-15 мм и только металлический встроенный щит будет закрываться в уровень со стеной.
• Также нужно понимать, что встроенный электрощит устанавливается раз и навсегда. Демонтаж такого щита, опять потребует серьезных ремонтных работ.

Так что же выбрать накладной или встроенный электрощит для квартиры

Честно говоря, у меня нет конкретного совета, какой электрощит установить в своей квартире. Но несколько советов помогут вам в выборе.

• Если вы планируете делать скрытую проводку и вам, в любом случае, предстоят работы по штроблению, ставьте встроенный электрощит.
• Перед выбором щитка определитесь с местом его установки, и промерьте толщину этой стены. Не во всякую стену можно встроить электрощит и не всякую стену можно разрушать.
• И последнее, ставьте квартирный электрощит в доступном месте с быстрым доступом к нему. Это нужно для соблюдения правил электробезопасности. Вы всегда быстро и просто должны отключить электропитание квартиры.
• При покупке электрощита купите щит с несколькими запасными модулями для резерва.

©Ehto. ru

Записи по теме:

ehto.ru

Современные электрощиты, особенности их сборки

Современные электрощиты, особенности их сборки

Распределительный щит — комплектное устройство, предназначенное для приема и распределения электрической энергии при напряжении менее 1000 В одно- и трехфазного переменного тока частотой 50—60 Гц, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях.

Современный бытовой электрощит значительно отличается от тех, что были в прошлом веке. Особых изменений коснулась сборка схемы и разбивка потребителей на группы, а также введение защитных устройств типа УЗО или дифавтоматов. Также изменились и применяемые материалы. Но обо всем по порядку, в этой статье мы расскажем об особенностях сборки современных электрощитов.

В чем разница между квартирными щитами прошлого и настоящего

Обычно в квартирах устанавливался счетчик, пробки с предохранителями или автоматические пробки и всё, дальше происходила разводка проводов по комнатам.

В лучшем случае устанавливался счетчик с двумя парами пробок, тогда нагрузка могла распределяться по комнатам и возможностью отключать отдельно каждую из них.

Сейчас в квартирах находится больше мощных потребителей электроэнергии и, как минимум, отдельные автоматические выключатели устанавливаются на:

1. Розеточную группу всей квартиры.

2. Освещение.

3. Водонагревательный бак.

4. Электроплита.

5. Стиральная машина.

В итоге примерная схема проводки современной квартиры получится такой:

Клеммники, общая заземляющая и нулевая шины, автоматы, УЗО с током срабатывания порядка 30 мА – в общей сложности 9 единиц, не считая счетчик. Здесь уже возникает необходимость установки электрического щита.

Виды щитов

Электрощиты различаются по типу монтажа:

1. Наружные или накладные. Монтируются на стену, съедают полезное пространство комнаты. Их удобно использовать в хозяйственных помещениях, гаражах и пр.

2. Внутренние или встроенные.

Монтируются в нишу, такие щиты удобно использовать в коридорах квартир и в офисах.

По материалу, из которого они изготовлены:

1. Металлические. Прочные электрощиты, подходят для хозяйственных помещений, а также в общественных местах в антивандальных целях с целью предотвращения доступа к автоматам посторонним лицам. Они обычно запираются на ключ.

2. Пластиковые. Выглядят обычно привлекательнее, чем металлические и лучше вписываются в интерьер.

Чтобы уменьшить вероятность поражения электрическим током все соединения и провода тоже закрываются панелями. Ниже изображен пример встраиваемого металлического щита на 12 модулей с din-рейкой.

Как выбрать щит?

Выбор щита основывается на свободном пространстве и возможности сделать в стене нишу для внутреннего щита. Далее подбирают щит подходящего размера. Для этого нужна схема будущей проводки.

В современных щитах вся аппаратура крепится на DIN-рейку. Поэтому для выбора щита подходящих размеров нужно знать, сколько будет установлено в него модулей (УЗО, автоматов и прочего). Свободные места в щите закрываются заглушками, пластиковыми или металлическими панелями. Кроме размеров уделяют внимание и классу защиты IPxx, если щит будет висеть в сыром и пыльном помещении.

Сборка электрощита

Чтобы собрать схему подключений в электрощите используют перемычки из провода или гребенчатые шины. Использование таких шин повышает надежность, эстетику и аккуратность монтажа.

Они бывают одинарными или однофазными и с большим количеством медных пластин – двух- и трёхполюсные. Такие шины покрыты защитным кожухом из материала подобного пластику, что обеспечивает изоляцию и снижает вероятность поражения электрическим током и случайных замыканий.

Рядом стоящие шины изогнуты таким образом, чтобы все входили в одну линию, это нужно, для подключения, например, к трёхфазному или двухполюсному автомату. Контакты могут быть и штыревыми. Не каждая гребенчатая шина подходит к различным модулям. Проблема возникает с шинами на которых контакты вилочного типа – они могут не влезть в клеммы автоматов.

Как уже было сказано, почти все элементы электрощита крепятся на din-рейку. Это универсальный способ крепления оборудования. Она выполняется из металлической перфорированной или сплошной полосы выгнутой в П-образную форму.

Такое крепление позволяет удобно заменить автоматы и другие элементы электрошкафа, а также ускоряют сборку, потому что избавляет от необходимости что-то сверлить и закручивать.

На картинке изображен способ крепления электрообрудования на DIN-рейку, вам нужно просто шлицевой отверткой или другим инструментом потянуть вверх фиксатор и завести модуль на рейку. Есть и другой вариант с использованием защелок, на картинке вы видите его на общей шине справа.

Таким же образом крепятся не только автоматы и УЗО, но и другие изделия, типа клеммников шин, розеток, таймеров, модулей управления…

Клеммы для монтажа на дин-рейку

Розетка для электрощита:

Для небольших установок

Если вам нужно подключить буквально несколько автоматов, нет необходимости покупать целый шкаф, есть специальные модульные щиты или коробки, они предназначаются для монтажа небольшого количества модулей от 1 до 4, есть и больше, но тогда возникает вопрос о целесообразности их установки и нужно рассмотреть вариант установки электрощита. Например, на 6-8 модулей.

Они бывают открытого типа, та что изображена на картинке вмещает 1 или 2 автомата, если выломать заглушки её стоимость очень маленькая – до 0.5$. Или с крышкой, они красивее выглядят и закрывают от любопытных посторонних глаз автоматы.

Основные рекомендации

Чтобы подвести итоги, перечислим основные рекомендации по сборке электрических щитов:

1. Прежде чем закупать оборудование и щит, составьте схему проводки на объекте. Это поможет подобрать щит нужных размеров и оборудование с подходящими характеристиками.

2. Защищайте себя от поражения электрическим током. Чтобы электрооборудование не било током установите дифавтоматы или УЗО с током срабатывания 10-30 мА. Это рекомендуется сделать хотя бы для основных мощных потребителей электроэнергии типа бойлера, электроплиты и духового шкафа, кстати о там как их подключить мы рассказывали недавно в статье.

3. Не выламывайте больше заглушек, чем нужно для модулей, чтобы ограничить доступ к шинам или проводам.

4. Гибкие провода с многопроволочными жилами следует подключать к автоматам и другим элементам с помощью наконечников типа НШВИ. Их можно обжать с помощью специальных клещей или плоскогубцами. Иначе контакт ослабнет, начнет греться, что может привести к выходу из строя автомата, ложному его срабатыванию.

5. Подсоединять к группе автоматов питающие провода лучше медными гребенчатыми шинами. Это повысит надежность.

6. Периодически рекомендуется проверять затяжку винтовых клемм на автоматах, хотя бы 1 раз через полгода – год после монтажа электрощита. Медь – мягкий металл и контакт в винтовой клемме может ослабнуть, особенно если он греется. Контакт должен быть отличным, все окислы нужно удалять с проводников.

Ранее ЭлектроВести писали, что Украина в январе-марте 2019 года увеличила экспорт электроэнергии на 4,1% (на 66,2 млн кВт-ч) по сравнению с аналогичным периодом 2018 года – до 1 млрд 662,1 млн кВт-ч.

По материалам: electrik.info.

Квартирный электрощит – Правильный ремонт от компании «Декада»

Если вы недавно купили квартиру в новостройке Москвы, то ремонт в ней нужен «еще вчера». И здесь на первый план выходит поиск компании, способной быстро и профессионально сделать правильный ремонт квартир в новостройках.
Не тратьте свое время на поиски надежного партнера — мы уже здесь! Компания «Декада» делает ремонт квартир в Москве с 2005 года по всем правилам (официальный договор, реальные сроки, соблюдение всех технологий, профессиональные рабочие, прозрачная отчетность по расходам и много другое).
Держать все органы управления потребителями тока жилища в одном месте очень удобно. Именно для этих целей используется электрический щиток.

В нем могут располагаться следующие элементы (органы управления и контроля):

— электрический счетчик,
— автоматы (автоматические предохранители для тока),
— устройство защитного отключения (аббревиатура УЗО),
— иногда специальные розетки.

Электрические щитки могут быть встроенными или наружными.

Первый вид электрощитков применяется для монтажа в нише (полости в стене), благодаря чему он не мешает в проходе, более безопасен (его тяжелее повредить), гораздо эффективнее вписывается в интерьер, если он располагается внутри жилого помещения. Однако, потому как все подводки кабелей располагаются в узкой нише, внутри нее монтажные работы проводить заметно сложнее.

Внешний электрощиток применяют, как правило, при отсутствии специальной ниши. Во всем остальном процедура установки в него приборов аналогична процедуре со встраиваемым электрическим щитком.

В первую очередь для установки щитка необходимо определиться с местом его монтажа. Лучше всего для общего удобства как жильцов, так для контролирующих организаций, монтировать щиток ближе ко входу в дом/квартиру.

Обычно его располагают перед или за входной дверью. Самым выгодным вариантом будет наличие специальной ниши в стене для его установки, куда выведена необходимая электропроводка всех приборов и потребителей тока.

Далее необходимо определиться с количеством потребителей тока, их мощностью. Для особо требовательных приборов стоит выделить отдельную линию со своим автоматическим предохранителем.

Важно не забыть учесть характеристики входной электрической линии.

Зная количество полного набора требуемых автоматов, размер счетчика, УЗО, можно подобрать такую коробку щитка, которая вместит в себя все эти элементы.

Непосредственно монтаж и подключение автоматов, счетчиков и других электрических элементов проводки должен осуществлять специалист, который имеет допуск к электромонтажным работам.

Для монтажа самого щитка и элементов в нем вам могут понадобится следующие инструменты:

— ударная дрель или перфоратор с набором сверл/буров – для крепления щитка к стене,
— кусачки,
— плоскогубцы,
— сами элементы для монтажа (счетчик, автоматы, УЗО) и элементы проводки для их подключения (клеммные колодки, провода, изоляционные материалы),
— устройство для зачистки контактов,
— диэлектрические резиновые перчатки,
— прибор для измерения тока.

Многие компании требуют предоплаты, затягивают работы, увеличивают стоимость ремонта в процессе, ссылаюсь на просчеты и т.д. Наша компания подходит ко всему профессионально, это значит, что у нас такого не будет. В процессе составления сметы мы предусмотрим все детали сразу, стоимость ремонта в нашем исполнении не изменится по нашей инициативе в одностороннем порядке, а установленным срокам работ мы будем следовать неукоснительно, если не будет объективных причин для остановок.

Оплата возможна частями — после сдачи каждого из этапа работ по специальному акту. Все расходы и техническую документацию наши клиенты смогут просматривать в любое время в личном кабинете заказчика на нашем сайте.

Заказать составление сметы можно бесплатно: по телефону или через специальную форму нашего сайта.

Монтаж, подключение, установка электрощита в квартире в СПБ и ЛО

Монтаж электрощита в квартире

Предназначенные для размещения автоматических выключателей, модульного оборудования, управления линиями электропитания, квартирные электрощиты устанавливаются в квартирах, частных домах и офисах. Подключение щитка в квартире проводится путем его размещения на стене (накладные, навесные) или в нише (встраиваемый вариант).

Подключение квартирного щитка

Установка щитка в квартире, признанного основным компонентом электросистемы, обеспечивает распределение электричества между потребителями в помещении. При подключении электрощита в квартире он выполняет функцию не только коммутирующего устройства, но и служит для размещения модульного оборудования: электросчетчика, защитных автоматов, ЗУ, реле напряжения, трансформаторов, звонка и других устройств.

Состав компонентов при установке щита квартирного может изменяться с учетом конкретного помещения, но обязательным условием является вводной кабель и выходная внутриквартирная проводка.

Подключение электрощита в квартире

Основанием для подключения электрощита в квартире является разработанный проект электросхемы, определяющий марку и количество автоматов, реле и прочих устройств.

Для оперативного и качественного монтажа электрощита в квартире специалист должен установить его параметры:

• встроенный или навесной тип;
• вид стены;
• цвет и материал (металл, пластмасса) крышки;
• цена комплектующих и расходных материалов;
• удобство обслуживания и ремонта.

Компания «Vulelectro» предлагает провести монтаж и подключение электрощита в квартире в Санкт-Петербурге и Ленинградской области, гарантируя качество продукции и оказываемых услуг. По вопросам предоставления услуг по установке электрощита в квартире можно позвонить по телефону +7 (981) 785-86-88 и написать на email [email protected]

Основные этапы работ

Компания «Vulelectro», являясь производителем продукции, предлагает купить и провести установку электрощита в квартире в соответствии с действующими Правилами и нормативами.

Определившись со спецификацией комплектующих и материалов, специалисты планируют этапы работ, связанных с монтажом щитка в квартире:

• выбирают и приобретают квартирный щиток и автоматы защиты;
• выполняется ниша под электрический щит
• проводится подключение щитка в квартире;
• устанавливаются автоматы защиты;
• заделываются ниши в стене.

Особенности установки щита квартирного

При выборе модификации оборудования для подключения квартирного щитка рекомендуется предусмотреть вариант с запасом модулей. Одновременно необходимо укомплектовать распределительный щит электроарматурой: вводный автомат защиты, УЗО, шины распределительные, дин-рейки и другие позиции согласно электросхемы. Проведение работ по установке щита квартирного требует соответствующего слесарно-монтажного инструмента (перфоратор, рулетка, отвертки, кусачки и прочие наименования).

Размещать и проводить подключение электрощита в квартире рекомендуется ближе к вводу электропитания в квартиру на высоте 1,4-1,7 м, обеспечивая к нему свободный доступ. При небольшом количестве линий электропроводки (3-6 линий) достаточно провести установку однорядного щита квартирного. При увеличении количества линий электропроводки предпочтительно выбрать двухрядный, а в ряде случаев и трехрядный щит.

4 Устаревшие и небезопасные электрические панели, которые могут скрываться в вашем доме — Energy Today Электрики

Если у вас есть старый дом (построенный до 1990 года), у вас может быть одна из этих устаревших основных электрических панелей / коробок, спрятанных в вашем доме.

Если у вас есть старый дом (построенный до 1990 года), возможно, в вашем доме прячется одна из этих устаревших основных электрических панелей / ящиков.

И эти устаревшие панели не только сделают вас не крутым, как пара устаревших брюк-клеш.Они также могут быть крайне опасными.

Видите ли, электрические панели содержат предохранительные устройства (плавкие предохранители или автоматические выключатели), которые срабатывают и отключают питание, когда через них проходит слишком много электричества. Это помогает предотвратить возгорание из-за перегрева проводов.

Тем не менее, во многих домах в районе Сарасоты есть старые устаревшие панели, которые могут работать не так, как задумано, что делает их уязвимыми для домашнего пожара. Вот 4 типа небезопасных панелей, которые следует заменить, если они у вас есть …

Панели Federal Pacific Electric (FPE)

В течение долгого времени (1950-1980-е годы) Federal Pacific Electric была одним из самых популярных производителей электрооборудования. панели в США.И они были установлены в миллионах домов.

Но эти панели крайне опасны.

Почему они небезопасны : Автоматические выключатели электрических панелей FPE не срабатывают, когда должны (при коротком замыкании или перегрузке цепи). Эта проблема привела к тысячам пожаров в Соединенных Штатах, в том числе в Центральной Флориде.

Также много сообщений о том, что схемы FPE в выключенном состоянии по-прежнему подают питание на схему. Это может вызвать поражение электрическим током при работе с цепью, которая, по вашему мнению, отключена.

Как определить, есть ли у вас одна : панели FPE наиболее часто встречаются в домах, построенных между 1950 и 1980 годами. Скорее всего, на крышке вашего блока выключателя будет написано о Federal Pacific Electric. Внутри найдите название Stab-Loc (торговая марка автоматических выключателей).

Панели Zinsco

Панели Zinsco или GTE-Sylvania были популярными электрическими панелями, устанавливаемыми в домах на протяжении 1970-х годов. Zinsco сейчас не существует, но во многих домах все еще есть эти панели.

Почему они небезопасны : Автоматические выключатели внутри многих панелей Zinsco плавятся до основной «шины».Это означает, что выключатель не может сработать даже при коротком замыкании или перегрузке. Поэтому, если когда-либо произойдет короткое замыкание или другие проблемы, скачок напряжения расплавит провода и вызовет пожар в вашем доме.

Как узнать, есть ли у вас : Имя Zinsco в любом месте панели — верный признак того, что его следует заменить. Кроме того, многие панели GTE-Sylvania или Sylvania являются просто ребрендированными панелями Zinsco или содержат проблемный дизайн Zinsco. Их также следует заменить.

Однако не все панели под брендами Sylvania и GTE-Slyvania опасны.Поэтому, если он у вас есть, электрик должен будет осмотреть его, чтобы убедиться, что у него проблемная конструкция.

Электрические панели с разделенной шиной

Типичный современный автоматический выключатель имеет единственную металлическую шину. Электричество поступает в панель, проходит через главный выключатель и к шине. Затем шина подключается к каждому автоматическому выключателю, обеспечивая питание всего вашего дома.

Затем вы можете отключить питание шины (и, следовательно, всего вашего дома), просто отключив главный выключатель.

Электрические панели с разделенной шиной бывают разными. У них есть 2 шины и нет единого главного выключателя. У них есть до 6 выключателей, помеченных как «основные». Один из этих главных выключателей управляет питанием половины (нижнего) выключателей в панели. Остальные главные выключатели подключаются непосредственно к первой шине.

Выше фотография разделенной панели шины со снятой передней крышкой. Вы можете увидеть, как 3 верхних прерывателя подключаются непосредственно к входящему источнику питания (большие черные провода вверху). Затем третий выключатель подает питание на нижние выключатели (см. Синие провода, соединяющие их).

Почему они небезопасны : Сами по себе панели сплит-шины небезопасны. Однако эти типы панелей не использовались более 40 лет. Это истекает их ожидаемый срок службы, а это означает, что автоматические выключатели могут не сработать так, как они предназначены.

Плюс, электрический код больше не допускает многократного отключения.

Как узнать, есть ли у вас один : Откройте переднюю крышку электрического блока. Ваши выключатели разделены на 2 группы? Нет ли выключателя с одним разъединителем? Это хороший признак того, что у вас панель с разделенной шиной.

Блок предохранителей

Блок предохранителей — это старые электрические панели, в которых вместо автоматических выключателей используются предохранители для защиты проводов от перегрузки. Когда цепь потребляет слишком много электроэнергии, предохранитель перегорает и его необходимо заменить.

Почему они небезопасны : Предохранители небезопасны по своей сути. Они работают так же, как автоматические выключатели (за исключением того, что они не могут быть сброшены и должны быть заменены). Однако большинство блоков предохранителей в современных домах небезопасны, потому что они были модифицированы, чтобы попытаться удовлетворить сегодняшние потребности в энергии.

Домовладельцы (а иногда и подрядчики) создают проблемы во многих блоках предохранителей, что делает их небезопасными. Вот несколько:

• Размещение слишком большого количества вещей на одной цепи . Поскольку в блоках предохранителей обычно меньше цепей, домовладельцы часто подключают слишком много электроприборов к одной розетке. Это приводит к частому перегоранию предохранителей, что может привести домовладельцев к …
• Замена предохранителя на предохранитель большего размера . Если вы замените предохранитель на 15 ампер на предохранитель на 20 ампер (или больше), предохранитель может перестать перегорать.Однако вы также создадите серьезную опасность пожара. Провода в этой цепи рассчитаны только на 15 ампер, а не на 20!
• Замена предохранителя на что-нибудь металлическое . Некоторые домовладельцы идут еще дальше и вставляют металлический предмет (например, пенни) на место сгоревшего предохранителя. Опять же, это устраняет перегоревшие предохранители, но также полностью устраняет безопасность, которую обеспечивают предохранители. Ваши провода могут потянуть большое количество электричества, перегреться и вызвать пожар.

Как узнать, есть ли у вас один : Скорее всего, если у вас есть блок предохранителей, вы его уже знаете.Но если вы не уверены, найдите свою главную электрическую панель и откройте ее. Вместо связки выключателей (автоматов) вы должны увидеть предохранители.

Что делать, если у вас есть одна из этих панелей

Если у вас одна из этих небезопасных и устаревших электрических панелей, мы настоятельно рекомендуем их заменить. По крайней мере, вы должны попросить электрика осмотреть панель, чтобы увидеть, есть ли какие-либо признаки проблем.

Energy Today предоставляет отмеченные наградами электрические услуги в Сарасоте, Флориде и прилегающих районах, таких как Брадентон, Тампа и Порт-Шарлотт.

Нет электрического отключения? Скорее всего, не.

Распространенный вопрос, который я часто вижу на форумах домашних инспекторов, — это то, допустимо ли иметь электрическую панель без главного выключателя. Этот вопрос обычно сопровождается фотографией электрической панели, которая выглядит примерно так:

С первого взгляда вы заметите, что нет отключения от сети. Большие красный и черный провода наверху обеспечивают питание всей панели.Если бы это была основная сервисная панель, это определенно было бы проблемой… но это не так.

Это подпанель

Панель, показанная выше, на самом деле не является основной служебной панелью, это вспомогательная панель. Любая панель, подключенная ниже по потоку от основной сервисной панели, является вспомогательной панелью, и она должна быть подключена немного иначе. Если вы внимательно посмотрите на фотографию выше, то заметите, что нейтральный (белый) и заземляющий (голая медь) провода никогда не касаются друг друга. На главной панели, более известной как «служебное оборудование», заземление и нейтраль соединяются вместе.Одного этого должно быть достаточно, чтобы дать понять, что это вспомогательная панель, а не основная.

Для субпанели нормально отключаться от сети, но это не обязательно. В этом случае разъединитель был расположен за пределами кондоминиума. В многоквартирных домах все основные панели обычно располагаются в одной комнате, обычно в подвале здания.

Иногда это запертая комната, в которую мы не можем попасть во время проверки. Это не проблема, если соблюдены некоторые требования.Раздел 230.72 (C) Национального электротехнического кодекса (NEC) разъясняет это за исключением:

В таунхаусах нет ничего необычного в том, что ряд основных панелей расположен рядом друг с другом. Обычно нам нужно обойти все здание таунхауса, чтобы найти его во время осмотра.

Нетипично иметь главный выключатель отдельно от панели, где находится большинство автоматических выключателей в жилом строительстве, но это случается.Самая частая причина этого — дополнение. Если кто-то хочет добавить пристройку к задней части дома, где энергия поступает из переулка, они обычно оставляют существующую главную панель на месте в подвале, преобразуют ее во вспомогательную панель и добавляют основную панель в другом месте. снаружи дома. На фото ниже показано, как это может выглядеть снаружи после завершения.

Да, размещение главной панели снаружи дома — это нормально. У меня было много клиентов, которые были шокированы этим, потому что это не типичное место для домов в Миннесоте, но в этом нет ничего плохого.

Правило главных разъединителей

Где бы у вас ни было отключение от сети, у вас также есть основное обслуживание. Каждая услуга требует отключения от сети. Этот разъединитель обычно представляет собой одиночный автоматический выключатель, но может также быть блоком предохранителей, который вытаскивается. Однако это разъединение не обязательно должно состоять из одного выключателя. Раздел 230.71 (A) NEC допускает до шести главных выключателей, сгруппированных вместе или в общем корпусе.

Ни разу за всю свою карьеру в области домашнего осмотра я не встречал услуги без основных отключений.Однако я встречал несколько домов, в которых их было больше шести, и все они были в домах, соединенных панелями с раздельными шинами. На следующей неделе я буду обсуждать панели сплит-шины.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Электрические панели разделенной шины — без главного выключателя.

НЕОБХОДИМО ли на панели электрооборудования иметь главный размыкающий выключатель? »

Главный выключатель

Простой ответ на этот вопрос: «Нет, наверное, нет.”

Поскольку большинство электрических сервисных панелей НЕ устанавливаются домовладельцами или «дядей Гарри», на самом деле довольно редко можно найти главную панель без сетевого разъединителя. Есть несколько причин, по которым он может «казаться» отсутствующим, но на самом деле он все-таки есть. Моя цель — сделать этот пост достаточно простым, чтобы большинство читателей могли понять, о чем я говорю.

Агенты по недвижимости и владельцы домов должны понимать основные принципы, чтобы, когда инспектор требует замены того, что кажется совершенно хорошей панелью, они могли понять, почему.

Первое, что я хочу отметить, это то, что ВСЕ электрические сети в доме ДОЛЖНЫ иметь средства отключения всего питания.

Возможность отключения всего питания обычно достигается с помощью главного размыкающего выключателя в электрической сервисной панели — и должен иметь соответствующую маркировку. (Я не буду говорить о предохранителях в этом посте). Это немного сбивает с толку, когда главный выключатель отключения находится в другом месте от панели в доме — например, за пределами дома у электросчетчика (как в передвижных домах, таунхаусах, кондоминиумах и других случаях).В этих случаях панель в доме не является электрооборудованием, а вместо этого называется субпанелью . Этот тип панели не требует главного выключателя, если он не находится в отдельно стоящей конструкции. Конечно, это не повредит, и его часто устанавливают для удобства.

На следующем рисунке изображена субпанель, очень близкая к правильно подключенной. Как инспектор дома в Сиэтле, я люблю находить панели с такой хорошей проводкой. Этот тип панели обычно не имеет главного выключателя — он будет располагаться на электрооборудовании — обычно там, где расположены счетчики.

Подпанель с хорошей разводкой

Существует еще один тип панели, в которой, на первый взгляд, может отсутствовать главный выключатель. Этот тип панели сконфигурирован так, что для полного отключения питания требуется максимум 6 бросков.

Этот тип сервисной панели называется панелью с разделенной шиной.

На следующем рисунке показана типичная секционная панель шины с установленной глухой передней крышкой. Обратите внимание на надпись «ОБСЛУЖИВАНИЕ ОТКЛЮЧЕНИЯ» в центре между верхними прерывателями?

Электрическая панель с разделенной шиной

Это означает, что, когда все эти верхние выключатели выключены, все питание выключателей в панели будет отключено, включая нижние выключатели.

Следующее изображение представляет собой разделенную панель шины с снятой крышкой — обратите внимание, насколько она похожа на изображение субпанели выше (ну, если не считать аккуратности)?

Электрическая сервисная панель с разделенной шиной

Отличия панелей можно увидеть на следующем рисунке с наложенными описаниями.

Электрическая сервисная панель с разделенной шиной

Синие пунктирные линии — это места, где питание, поступающее на панель, подключается к шинам. Обратите внимание, что шесть верхних ячеек двухполюсных выключателей обведены синими пунктирными линиями и пронумерованы от 1 до 6.Обратите внимание, как провода от выключателя №2 проходят вниз за шесть промежутков и прикрепляются (поверьте мне) к стержням нижних выключателей, выделенных красным. Также обратите внимание на то, что некоторые из двухполюсных выключателей в области, обозначенной «Служебные разъединители», были заменены на однополюсные выключатели, что нарушает правило шести переключений. Нарушения этого типа обычны для этих панелей, поскольку требуется больше цепей, а в панели просто больше нет места.

Вот еще одна панель с тремя двухполюсными выключателями в шести верхних ячейках, но у одного из них есть синие провода, идущие к шинам нижних цепей.

Электрическая сервисная панель с разделенной шиной

В этом случае требуется всего три хода, чтобы отключить все питание в панели — все еще в соответствии с правилом шести операций.

Эти панели были распространены в начале 70-х годов, и я до сих пор нахожу их очень часто. Большинство производителей панелей делали такие панели — и во многих различных версиях. Код допускает использование панелей этого типа при условии, что вся мощность может быть отключена за 6 или менее ходов — известное как «Правило 6 раз». Инспекторы и домовладельцы иногда ошибочно принимают эти панели с разделенной шиной за субпанели и неправильно требуют ремонта из-за того, как они подключены, или задаются вопросом, где находится главный выключатель.Я не хочу вдаваться в подробности о различиях в том, как служебные панели подключаются по-разному от субпанелей, но просто поймите, что они подключены ОЧЕНЬ по-разному, и для домашнего инспектора важно знать эти различия.

Резюме:

В типовой разделенной шинной панели , находящейся в жилом доме, будет предусмотрено «6» двухполюсных выключателей (или меньше) — один из которых является разъединителем для всех выключателей, расположенных ниже 6 мест расположения двухполюсных выключателей. Провода будут идти от этого одного выключателя и подключаться непосредственно к шинам другой секции выключателей.(Шины — это металлические шины под напряжением, к которым подключаются автоматические выключатели.)

Эти панели часто переполнены, и на них больше нет места для выполнения современных требований к проводке. В большинстве случаев я рекомендую своим покупателям обновить эти панели. Часто самого размера службы достаточно для дома — на панели просто не хватает места для добавления новых цепей. Замена только панели почти всегда будет дешевле, чем новая услуга по дому.

Чарльз Бьюэлл, домашний инспектор Сиэтла

Если вам понравился этот пост, и вы хотите получать уведомления о новых сообщениях в моем блоге, пожалуйста, подпишитесь по электронной почте в маленьком поле справа.Я обещаю НЕ рассылать спам на вашу электронную почту

Требования к электрооборудованию для модернизации здания — высокое напряжение

Несколько поколений назад даже самые большие жилые дома имели базовые потребности в электричестве, такие как освещение здания и использование стиральных машин. У жителей тогда обычно были только телевизор, радио, несколько ламп и несколько кухонных приборов. До недавнего времени старые жилые дома, построенные более века назад и электрифицированные позже, могли обеспечивать достаточно электроэнергией для нужд своих жителей.

В наши дни у жителей квартир часто есть кондиционеры, осушители, системы очистки воздуха, стирально-сушильные машины, звуковые системы, компьютерные системы и многие другие устройства, все из которых потребляют энергию через электрическую систему здания. Хотя человек может жить в прекрасном старом историческом здании, он и его соседи из-за потребностей 21-го века могут сделать электрическую систему здания не такой хорошей. В таких устаревших зданиях может потребоваться модернизация их электрической системы или отдельных блоков, и эти обновления могут быть, а могут и не быть финансовой ответственностью жильца.

Несмотря на то, что этот процесс может быть сложным, в старых зданиях есть некоторые возможности для модернизации своих электрических систем. Для каждого члена совета директоров или управляющего недвижимостью, обеспокоенного необходимостью обновления электрической системы здания, первым вопросом в процессе модернизации должен быть следующий: сколько работы необходимо выполнить? Иногда отдельный блок можно модернизировать, но есть здания, которым может потребоваться капитальный ремонт электрооборудования, чтобы они соответствовали современным требованиям.

Исторически сложилось, здания не обновлены

Вообще говоря, исторические и известные жилые дома города не подвергались полной реконструкции за последние годы, потому что такая модернизация может быть сложной и дорогостоящей. Модернизация электрических систем зданий в городе часто проводилась поэтапно, что в некоторых случаях фактически требует более комплексного подхода. По словам Джеффа Хейдингса, президента Siren Management Corp., если жители здания постоянно модернизируют свои помещения и улучшают свои электрические системы, может потребоваться полная модернизация электроснабжения здания., компания по управлению недвижимостью на Манхэттене. «Во многих довоенных зданиях нынешней мощности недостаточно», — говорит он.

В некотором смысле, модернизация электроснабжения жилых домов является примером закона спроса и предложения на работе. Люди обязаны модернизировать свои инструменты и электронику в соответствии со своим стилем жизни, иногда намного опережая то, на что способна электрическая система здания. Привести электрическую инфраструктуру здания в соответствие с потребностями жителей не просто или быстро.По словам Мэтью Детора, владельца Detore Electrical Construction на Манхэттене, во многих старых жилых зданиях города может быть сложно провести капитальный ремонт электрической системы здания из-за методов и материалов, используемых в историческом строительстве.

Но пределы возведения построек, построенных более века назад, не должны сдерживать ожиданий жителя квартиры 21 века.Тим Голд, вице-президент дистрибьютора электрических систем Midtown Electric Supply, говорит, что во многих случаях житель может получить любое электроснабжение, которое он хотел бы получить в свое подразделение. Он отмечает, что отчасти это зависит от конструкции здания.

«Проблема в том, что во многих старых зданиях невозможно просверлить стены, залитые штукатуркой. Поэтому вам придется монтировать проводку на поверхности», — говорит Голд. Он добавляет, что стены старых жилых домов часто покрыты 11/2-дюймовым слоем штукатурки, под которым находится слой листовой породы, под которым находится слой токарного или токарного станка по дереву.«Если вам нужно протянуть провода к стене, вам нужно врезать [в] стену», — говорит он.

Некоторые типы молдингов, которые скрывают электрические провода и которые должны выглядеть как обычные плинтусы, доступны в качестве менее затратной альтернативы полноценному ремонту электрооборудования или в тех случаях, когда конструкция здания препятствует размещению электрических линий в стене. Радиоуправляемые электрические системы также доступны для тех жителей, которые считают такую ​​технологию более соответствующей их потребностям.

Для полной модернизации здания электроэнергетической компании может потребоваться добавить трансформатор или два к своим линиям перед зданием. Или, по словам Кенни Московица, со-президента Avon Electrical Supplies в Хауппауге, может потребоваться установка новых проводов, соединяющих линии электропередачи со зданием. Электрик или инженер-электрик должен определить, какие работы потребуются для модернизации.

Обратите внимание на признаки сбоя системы

Жильцы и управляющие имуществом должны знать об очевидных признаках перегруженной электрической системы, потому что перегруженная система может привести к пожару в здании.Обычно контрольные признаки проявляются еще до выхода из строя системы. Когда автоматические выключатели срабатывают из-за кажущегося чрезмерного использования электрических розеток, или когда предохранители перегорают по тем же причинам, эти события могут быть симптомами перегрузки электрической системы. Если свет подозрительно тускнеет, это также может быть признаком перенапряжения системы. Теплые на ощупь розетки также могут указывать на проблему с электрической системой.

Эти симптомы могут поражать старые здания, потому что многие из них не имеют всесторонних обновлений своих электрических систем.Электрические линии, которых было достаточно для квартиры много лет назад, теперь настолько устарели, что простое использование нескольких приборов одновременно может сработать.

Хотя существует вероятность того, что перегрузка электрической системы здания может вызвать возгорание в конструкции, эта возможность весьма мала, сказал Детор. «Вот для чего нужны ваши выключатели и предохранители. Выключатель защищает электрический провод от возгорания», — говорит он. Детор добавляет, что многие старые здания нуждаются в обновленных электрических щитах.

Завершение модернизации электрооборудования

Первым шагом в обновлении электричества кооперативного дома или кондоминиума является оценка максимальной электрической мощности здания. Для проведения оценки следует нанять электрика или инженера-электрика. При такой оценке профессионал пойдет в подвал здания, чтобы увидеть, сколько электрических выключателей в здании, и рассчитать нагрузку на электрическую систему.

«Это вопрос измерения потребления электроэнергии в здании», — говорит Хейдингс.При расчете электрической мощности учитываются такие факторы, как квадратные метры здания, количество пользователей и единиц в нем. В дополнение к возможности модернизации оборудования и линий, обслуживающих здание, управляющие недвижимостью, наблюдающие за полным обновлением электроснабжения, часто обнаруживают, что им также необходимо добавить новые переключатели и блоки счетчиков.

Хотя обновление отдельных юнитов может быть сложнее, чем полные улучшения здания, ни один из этих процессов не является простым, когда люди живут в здании во время выполнения работ.

«Обычно вы стараетесь не оставлять людей без электричества», — говорит Деторе, чья компания специализируется на строительстве и перестройке электрических систем. «Мы в первую очередь устанавливаем панели в квартирах. Если бы у них была панель на 40 А, мы бы просто запускали питание из подвала».

Очевидно, что идеальной ситуацией была бы такая, в которой подрядчик как можно меньше причиняет неудобства жителям.Но неудобства одного человека — хлопоты другого человека. Дело в том, что провести модернизацию электричества в здании очень сложно, когда люди живут в квартирах, особенно когда электромонтажник должен вскрыть стены, чтобы выполнить работу, говорит Деторе. «Вы же не хотите жить там, когда у нас в квартире новые [электрические провода]».

Издержки и выгоды

На первый взгляд, полная модернизация электрической системы здания может показаться непомерно дорогостоящей, но такое серьезное улучшение может сделать здание гораздо более привлекательным местом для потенциальных (и нынешних) жителей.Серьезная модернизация электрооборудования также может сделать здание более безопасным за счет снижения вероятности электрических пожаров и, в конечном итоге, может привести к снижению (или неизменности) страховых взносов. Деньги, потраченные на улучшения сейчас, также могут сэкономить деньги за счет налоговых льгот, полученных за выполнение работы.

В некоторых случаях финансовая помощь в той или иной форме может быть доступна для улучшения электричества, запланированного для здания. В зависимости от объема ремонта, некоторые обновления электрической системы здания могут быть частично профинансированы за счет государственных стимулов, таких как программа налоговых льгот по капитальному ремонту Нью-Йорка J-51.Льгота по городскому налогу доступна для квалифицированных улучшений, которые выполняются в масштабах всего здания. Департамент сохранения и развития жилищного фонда города Нью-Йорка также предоставляет стимулы для модернизации жилых домов. Свидетельство о капитальном ремонте позволит владельцу здания не платить государственную пошлину на материалы и рабочую силу, использованные при ремонте здания.

Кроме того, Con Edison предлагает программы скидок, которые побуждают управляющих недвижимостью жилых домов устанавливать энергоэффективное освещение.Эта скидка предоставляется, когда руководство проводит капитальный ремонт системы освещения здания. Другие программы, реализуемые через Министерство энергетики, также доступны для улучшения зданий, которые способствуют повышению энергоэффективности здания.

Джонатан Барнс — писатель-фрилансер из Питтсбурга, регулярно пишет The Cooperator и другие публикации.

Почему вам следует перейти с 60-ампер на 100-ампер Сервисное обслуживание

В наши дни люди подключают что-нибудь почти к каждой электрической розетке в доме.Тостеры, чайники, компьютеры, широкоэкранные телевизоры, зарядные устройства для сотовых телефонов — вы называете это, и он, вероятно, подключен к розетке. Люди потребляют больше энергии, чем когда-либо прежде, поэтому в недавно построенных домах есть электроснабжение, способное выдержать всю эту нагрузку, но раньше этого не было. В домах, построенных сегодня, есть электричество на 100 ампер, но во многих старых домах было электричество только на 60 ампер. Тогда этого было достаточно, но сейчас этого может не хватить.

Предостережение: эта статья касается домов, а не обычных кондоминиумов.Обычные кондоминиумы обычно полностью застрахованы корпорацией кондоминиумов. Поэтому, если вы живете в многоквартирном доме или таунхаусе, требования к услугам при страховании здания могут отличаться.

Тогда

Если вы живете в доме, который был построен в Эдмонтоне на рубеже веков, то есть в прошлом веке, в вашем доме, вероятно, было всего 30 ампер. В наши дни даже тостер и электрическая плита не работают одновременно. Одновременное использование фена и чайника приведет к перегоранию предохранителя.Эти 30-амперные электрические сети были обычным явлением до начала 1940-х годов, когда строители перешли на 60-амперные сети, и к настоящему времени все 30-амперные системы в Эдмонтоне должны были быть заменены как минимум 60-амперными.

Обслуживание на 60 А не так уж и плохо, если у вас есть газовая плита и газовая сушилка

60-амперный сервис был не так уж плох в 1950-х, если у вас была газовая плита и газовая сушилка, а у большинства людей была газовая плита — и они развешивали белье для сушки или, возможно, имели газовую сушилку, — которая работала отлично .Однако сегодня этого часто недостаточно — в настоящее время вам действительно нужно иметь 100-амперный сервис для страховки и для использования в будущем. Например, что если вы захотите поменять плиту на электрическую? Что у вашей газовой сушилки ломается или вы хотите перейти на электрическую? К концу 1950-х годов в домах начали использовать 100-амперные сети, поэтому, если ваш дом был построен раньше, возможно, это были 60-амперные сети.

В чем дело?

Так почему все это так важно? Что ж, я думаю, что почти ни у кого больше нет 30-амперной службы, так что вы можете забыть об этой проблеме, но поскольку такой строительный бум произошел сразу после Второй мировой войны, в Эдмонтоне есть много домов, построенных в 1940-х годах. и многие из них имеют более низкую силу тока, чем требуется сегодня.И это само по себе может не иметь большого значения — с вашим домом может быть все в порядке, — но вы должны учитывать страховые компании. Многие страховые компании решили, что обслуживание на 60 А не так безопасно, как обслуживание на 100 А, и они часто не застраховывают собственность с панелью на 60 А. Они не будут просто брать с вас больше — часто они вообще не страхуют это! Некоторые страховые компании могут предоставить вам временную страховку, если вы обновите электрическую систему в разумные сроки, но это может зависеть.Это большая проблема для нового домовладельца, потому что без страховки у вас не может быть ипотеки, а без ипотеки у вас часто не может быть дома! Что ты должен делать? Что ж, если вы не можете получить некоторую свободу действий от страховой компании, вам нужно будет обновить эту панель довольно скоро после того, как вы переедете, или продавцам придется обновиться, если для вас.

Страховые компании часто не застраховывают недвижимость с помощью электроснабжения на 60 ампер.

Так как узнать, что есть в доме? Электрическая панель может быть расположена в нескольких разных местах — обычно в задней части дома в подвале или возле задней двери.Если у вас новый отдельно стоящий гараж, иногда вместо него стоит панель. Однако это не характерно для старых домов, если только они не были обновлены. Обязательно найдите эту панель и проверьте, что такое электрические услуги. Если сеть работает только на 60 ампер, на главном выключателе будет указано «60». Если это 100 ампер, будет просто написано «100». Очень легко. Это не означает, что вам не следует нанимать домового инспектора при покупке дома, я думаю, вам следует, но вы можете проверить выключатель самостоятельно заранее.

Вот как выглядит главный выключатель на 100 А:

Электрическая панель с главным выключателем на 100 А.

А вот как выглядит выключатель на 60 ампер. Нелегко заметить разницу, так что смотрите внимательно!

Электрощит с выключателем на 60 А. Присмотритесь к цифрам, их может быть трудно прочитать!

Что задействовано

Если вы домовладелец и еще не обновили свою электрическую систему, это может стать камнем преткновения для покупателя в будущем.

Разве не было бы так круто, если бы вы могли повесить новую коробку на стену, подключить линию питания и получить обслуживание на 100 ампер? Было бы так здорово! К сожалению, это не так. Проблема в том, что у вас есть провод определенного калибра, идущий от полюса питания обратно к вашему дому, и эту линию необходимо обновить, чтобы пропускать дополнительный ток в ваш дом — старый не перережет его. И вам может потребоваться обновить всевозможные другие элементы, когда вы получите эту новую услугу. Это не самостоятельный проект.Вы не можете отсоединять линии электропередач и копать землю во дворе, чтобы модернизировать свою панель — для этого вам понадобится мастер-электрик. В общем, модернизация панели может стоить тысячи долларов, так что это недешево, но сделает дом более пригодным для жизни и продажи. Если вы являетесь домовладельцем и еще не повысили свою электрическую сеть до 100 А, возможно, вы захотите внести в нее бюджет, поскольку это может стать камнем преткновения для покупателя в будущем. Если вы новый покупатель, и дом еще не переоборудован на 100-амперный, это почти наверняка придется сделать в какой-то момент — и, скорее всего, в ближайшее время — так что звоните, чтобы узнать подробности, бюджет на это у вас предложение или, возможно, вы можете договориться о том, чтобы продавец сделал это, прежде чем вы вступите во владение.

Вот новая электрическая панель в доме 1920-х годов в Эдмонтоне. Вы можете увидеть, что сервис входит в левый верхний угол.

Потребности домовладельцев в электричестве изменились с годами, но кажется, что 100 ампер уже достаточно давно. В новых домах, построенных сегодня, по-прежнему есть 100-амперная сеть, поэтому можно поспорить, что если вы измените ее, вам не придется беспокоиться об этом, пока вы живете в своем доме. Я знаю, что некоторые люди выбирают автоматические выключатели на 150 ампер, думая, что в будущем им может потребоваться больше энергии, но с более эффективными приборами и освещением это пока не кажется проблемой в Альберте.

Если вы живете в кондоминиуме, вам, вероятно, не нужно беспокоиться о электричестве в вашем доме в отношении страховки. Поскольку кондоминиум застрахован в целом, обслуживание каждой квартиры обычно не вызывает беспокойства. Однако любые изменения в электрической нагрузке кондоминиума могут вызвать проблемы — например, если владелец хочет добавить белье в квартиру, где ее нет. В противном случае вполне может хватить 60 или даже 50 ампер.

Обязательно проконсультируйтесь с домашним инспектором об услугах электроснабжения при проведении осмотра, и если у вас или у инспектора возникнут какие-либо проблемы, обратитесь к квалифицированному электрику, чтобы узнать, нуждается ли что-либо в ремонте или модернизации.

---

, автор: + Алан Ф. Макдональд REALTOR® | Авторские права © — gimme-shelter.com

[40007]

Распространенные проблемы с электропроводкой в ​​старых домах: 1960-1980-е годы

В нашей последней статье, , мы обсудили общие проблемы с электропроводкой в ​​домах первой половины двадцатого века. Сегодня мы рассмотрим дома, построенные во второй половине. 1960-е и 1970-е годы принесли огромные изменения. По мере того, как наш образ жизни начал меняться, наши потребности в электричестве возросли.В результате электрические системы, которые мы использовали, нужно было изменить, чтобы они соответствовали этим новым стандартам.

Вверх

В 1950-е годы большинство домов легко запитывались системами на 60 ампер. К 1960-м годам эта сила тока была увеличена до 100. Это позволило домовладельцам подключать микроволновую печь, посудомоечную машину и холодильник к одной цепи. Хотя это было здорово для наших заводных бабушек и дедушек, этого увеличения недостаточно для поддержания нашей современной техники. Новые дома строятся с несколькими выделенными цепями, потому что каждый из наших приборов потребляет гораздо больше электроэнергии.Поскольку 100-амперные панели 1960-х годов имели ограниченное пространство для выключателей, тем, у кого все еще есть эти устройства в своем доме, потребуется дополнительная панель или новая панель.

Начало GFCI

В 1961 году инженер-электрик Чарльз Далзил изобрел прерыватель цепи замыкания на землю, или GFCI. Это устройство представляет собой автоматический выключатель, который отключит электроэнергию в случае замыкания на землю. Это происходит, когда электричество просачивается через землю вместо того, чтобы возвращаться обратно по цепи.Замыкания на землю — это не просто пустая трата энергии — они могут привести к поражению электрическим током, ожогам и даже пожару. Использование GFCI после их изобретения поначалу шло медленно. Изначально их использовали только около бассейнов. В конце концов их пришлось устанавливать в ванных комнатах. Но только в 1987 году GFCI требовалось использовать в гаражах и любых емкостях в пределах шести футов от раковины. Домовладельцам, чьи дома были построены до этого года, потребуется электрик для проверки и устранения неисправностей.

Алюминиевая проводка

До 1960-х годов медь была самым распространенным материалом, используемым в бытовой электропроводке. Но из-за огромной нехватки этого металла стоимость этого металла стала слишком высокой для среднего домовладельца. В результате строители обратились к алюминиевой проводке в новостройках. Алюминий — отличный проводник и был относительно дешевым, так что это был очевидный выбор. К сожалению, несколько лет спустя в домах с алюминиевой проводкой возникло множество пожаров. Видите ли, когда промышленность перешла на алюминиевую проводку, они не внесли никаких изменений в выключатели света или розетки.Все эти устройства имели клеммы из меди или других металлов. Люди быстро узнали, что при соединении между двумя разнородными металлами происходит коррозионная химическая реакция. Таким образом, хотя алюминиевая проводка сама по себе не опасна, ее необходимо тщательно осмотреть, чтобы определить, будет ли она безопасной для вашего дома.

Дома, построенные с 1960-х годов, как правило, меньше нуждаются в капитальном ремонте, чем их предшественники начала века, но это не значит, что у них нет своих уникальных проблем.Если у вас более старый дом, обязательно, чтобы квалифицированный электрик проверил дом на предмет любой из этих проблем. Простой осмотр поможет вам сэкономить время и деньги, а может быть, и ваш дом. Не откладывайте, позвоните специалистам в 4-Star сегодня по телефону 403-768-1863!

7 факторов, определяющих затраты на установку электрических панелей в Колорадо — Plumbline Services

Независимо от того, модернизируете ли вы электрическую панель в своем доме из соображений безопасности, дополнительной мощности или для продажи дома, вы, вероятно, задаетесь вопросом, во что обойдется вам этот проект. конец дня.

Стоимость модернизации электрической панели в Колорадо колеблется от 3200 долларов до более 8000 долларов. Средний домовладелец заплатит 5 000 долларов за модернизацию своей главной панели.

Так что же определяет окончательную цену?

Что ж, факторы, которые влияют на цену обновления электрической панели, включают:

1. Размер новой панели
2. Требуется ли рытье траншеи
3. Требуется ли перемонтаж электропроводки во всем доме
4. Дополнительные розетки / приспособления
5. Требуется ли коммунальной компании новый счетчик?
6. Есть ли у вас воздушные или подземные коммуникации?
7. Трудовые отношения?

Давайте обсудим эти факторы и то, как они влияют на окончательную стоимость модернизации вашей системы электроснабжения.

Требуется расценки на модернизацию вашей электрической панели? Просто свяжитесь с нами — мы пришлем квалифицированного электрика.

Звоните для установки сегодня

Ценовой фактор №1: Размер новой панели

Вот итоги : Чем больше новая панель, тем дороже она будет стоить.

Размеры электрических панелей указаны в «амперах», которые измеряют силу электрического тока , который панель посылает в ваш дом. Размеры бытовых панелей могут варьироваться от 100 до 400 ампер .

Большинство домов, построенных сегодня, имеют панели на 100 или 200 ампер. Минимум, требуемый Национальным электротехническим кодексом (NEC), — это панель на 100 ампер. Но если ваш дом был построен в 1960-х годах или раньше, в нем может быть очень устаревшая панель на 60 ампер.

Наше предложение? Если вы планируете модернизировать главную панель своего дома и у вас есть 60-амперный или 100-амперный, обновите как минимум до 200-амперной панели . Панель на 200 ампер может удовлетворить электрическую нагрузку большинства жилых домов и их современной электроники.

Не знаете, какой размер панели у вас сейчас? Иногда вы можете определить размер, проверив номинальную силу тока главных выключателей. Если вы все еще не знаете, какой у вас размер панели, обратитесь к электрику. Они смогут определить силу тока панели по размеру проводки в вашем доме.

Ценовой фактор №2: требуется ли рытье траншеи

Вот итоги : Если электрикам нужно «траншеи» (т. Е. Выкопать) и заменить линии, идущие от электросети в ваш дом, чтобы установить новую панель , это будет стоить дополнительно от 1500 до 3000 долларов к цене .

Каждая главная электрическая панель, независимо от размера, получает питание от инженерных сетей по подземным или воздушным линиям. Эти линии предназначены для соответствия силе тока вашей панели. Поэтому при переходе на панель большего размера вам, скорее всего, придется заменить эти строки. А если у вас есть подземные коммуникации, это будет связано с рытьем траншей.

Длина этих электрических линий и легкость доступа определяют, сколько еще будет стоить рытье траншеи.

Ценовой фактор # 3: требуется ли переустановка электропроводки во всем доме

Вот итог : Если ваш дом необходимо полностью перестроить, чтобы разместить новую панель, вы можете рассчитывать заплатить дополнительно от 4000 до 8000 долларов + .

К сожалению, если у вас устаревшая панель на 60 А и вы модернизируете свою электрическую панель, вам также придется обновить электропроводку в вашем доме. Это потому, что в вашем доме вероятна проводка:

1. Старая, хрупкая и неисправная проводка
2. Не предназначена для работы с более высокой силой тока вашей новой панели.

fire! )

Во многих случаях даже обновление панели на 100 А до панели на 200 А потребует некоторого изменения проводки.Если вы не уверены, требует ли модернизация вашей панели электропроводки во всем доме, обратитесь к электрику. Они изучат вашу текущую электрическую систему и определят, выдержит ли проводка повышенный ток.

Ценовой фактор №4: Добавление торговых точек

Вот итоги : за каждую торговую точку, которую вы добавляете в свой дом, вы можете рассчитывать заплатить дополнительных 200-400 долларов .

Если у вас старый дом с устаревшей электрической панелью, весьма вероятно, что в нем недостаточно розеток, чтобы обеспечить соответствие нормам норм и правил.Согласно NEC (Национальный электротехнический кодекс) розетка должна устанавливаться на каждые 12 футов стены.

Хороший электрик осмотрит ваш дом, чтобы определить, нужно ли устанавливать розетки, чтобы дом соответствовал нормам.

Ценовой фактор # 5: Требуется ли коммунальной компании новый контейнер для счетчика

Вот итоги : Если коммунальное предприятие должно модернизировать ваш текущий контейнер для электросчетчика / корпус, это будет стоить дополнительно 500 + долларов.

Иногда местная коммунальная компания может потребовать новый кожух рычажного байпасного счетчика.Новое устройство для обеспечения безопасности технических специалистов при работе с вашим глюкометром.

Ценовой фактор № 6: Наземные или подземные коммуникации.

Как мы уже упоминали в ценовом факторе № 2 (рытье траншей), основная электрическая панель каждого дома питается через инженерные сети. Теперь в Колорадо эти сервисные линии проходят либо под землей, либо над землей.

Обычно, если у вас есть воздушные линии связи , модернизация панели будет стоить больше , чем если у вас есть подземные линии обслуживания (если не требуется рытье траншей).Это связано с тем, что для изменения воздушных линий связи требуется больше времени и труда.

Ценовой фактор № 7: электрика / подрядчика, которого вы выбираете

Вот итоги: Чем выше качество и больше опыта у электрика или подрядчика, тем больше они обычно берут за свои услуги. Но если вы заплатите больше за качественного электрика, это сэкономит вам деньги в долгосрочной перспективе и обеспечит безопасность вашего дома и семьи.

Вы бы не выбрали мозгового хирурга, который предлагает самые низкие цены, верно? Та же логика должна применяться к электрику, которого вы выбираете для обновления электрической системы вашего дома.Небрежная или неопытная работа быстро приведет ко многим необходимым ремонтам или, что еще хуже, к электрическому пожару.

Мы предлагаем выбрать электрика, который:

• Имеет лицензию и застрахован в штате Колорадо
• Имеет большой опыт модернизации панелей
• Имеет опыт работы не менее 5-10 лет
• Имеет хорошие отзывы о BBB (Better Business Bureau) и Yelp

Нужна дополнительная помощь в выборе лучшего электрика для работы? Просто загляните в наш блог « Как найти лучшего электрика в Денвере, штат Колорадо, ».
