Содержание

Резисторы

Резистор (или сопротивление) — пассивный элемент электрической цепи. Он может обладать конкретным значением сопротивления или переменным. Резисторы используются практически во всех электронных и электрических устройствах. В электрических цепях резисторы используют в разных целях:

  • Для преобразования силы тока в напряжение
  • Для преобразования напряжения в силу тока
  • Для ограничения тока
  • Для поглощения эл. энергии

Их основные технические параметры — номинальное сопротивление (номинал) в Омах, максимальная рассеиваемая мощность, максимальное рабочее напряжение и класс точности. Есть и другие параметры, такие как температурный коэффициент, термостойкость, влагоустойчивость и другие. Так же имеются паразитные параметры — емкость и индуктивность. Эти параметры важно учитывать при разработке устройств, предназначенных для работы в сложных условиях или требующих высокой точности, но можно опустить при небольших самоделках на Arduino.

Обозначение резисторов

В мире есть несколько общепринятых условных графических обозначений резисторов на схемах. В США рисунок резистора похож на зигзаг, а в России и Европе он выглядит как прямоугольник.

Пример рисунка резисторов в России и Европе (а), и в США (б)

В России существует ГОСТ 2.728-74, в соответствии с которым постоянные резисторы на схемах должны обозначаться так:

Обозначения постоянных резисторов по ГОСТ 2.728-74

По тому же ГОСТу нелинейные, переменные и подстроечные резисторы должны обозначаться так:

Обозначение переменных резисторов по ГОСТ 2.728-74

Маркировка резисторов

Постоянные резисторы обычно имеют очень небольшие размеры. Есть и крупные резисторы, но они используются для более специфических задач, так как они способны выдерживать большие токи, напряжения и температуры.

Резистор большой мощности

Для удобства обозначения основных параметров мелких постоянных резисторов используют цветовая маркировка. На корпус резистора наносятся несколько цветных полос, цвета которых имеют свое значение. Для расшифровки используется либо таблица цветовой маркировки постоянных резисторов либо онлайн калькуляторы.

Цветовая маркировка резисторов

Виды резисторов

Классификаций резисторов очень много:

  • По области применения:
    • Высокоомные (обладающие сопротивление более 10 МОм)
    • Высокочастотные (с уменьшенной паразитарной индуктивностью и емкостью)
    • Высоковольтные (способные пропускать через себя тысячи вольт)
    • Прецизионные (повышенной точности с допуском менее 1%)
  • По способности изменять сопротивление
    • Переменные подстроечные
    • Постоянные
    • Переменные регулировочные
  • По влагозащищенности
    • Обычные незащищенные
    • Покрытые лаком
    • Залитые компаундом
    • Впрессованные в пластмассу
    • Вакуумные
  • По способу монтажа
    • Для навесного монтажа
    • Для монтажа на печатных платах
    • Для микромодулей и микросхем
  • По виду ВАХ (вольт-амперной характеристики)
    • Линейные
    • Нелинейные (фоторезисторы, терморезисторы, варисторы и другие)
  • В зависимости от используемых проводящих элементов
    • Проволочные
    • Непроволочные
  • По виду используемых материалов
    • Углеродистые
    • Металлопленочные
    • Интегральные
    • Проволочные

Далее рассмотрим несколько видов резисторов такие как постоянные, переменные и некоторые нелинейные резисторы.

Постоянный резистор

Постоянный резистор — это тот резистор, характеристики которого предопределены и не изменяются. Иначе говоря это элемент электрической цепи с фиксированным сопротивлением, предельным напряжением, классом точности. Такие резисторы изображены на картинках выше.

Расчет постоянного резистора для светодиода

Постоянные резисторы мы использовали во многих проектах. Например в проекте с подключением светодиода к Ардуино. Выход ардуино имеет напряжение 5 вольт и способен подать ток гораздо выше допустимого для светодиода. Так же необходимо учитывать, что сопротивление светодиода и без того низкое, так еще и падает во время работы.

Используя закон Ома мы можем увидеть, что сила тока будет расти при падении сопротивления и при одинаковом напряжении. Это значит что светодиод требующий 20 мА для работы, будет пропускать через себя более сильный ток и попросту сгорит. Тут то нам и поможет обычный постоянный резистор.

Что бы вычислить необходимый номинал резистора нам необходимо знать характеристики источника питания и характеристики светодиода. Источником питания для нашего светодиода выступает плата Arduino Uno. А характеристики светодиода можно посмотреть в его техническом описании, или спросить у продавца. Обычно это ток 20 мА и падение напряжения 2 В.

  • Vps — напряжение источника питания (5 Вольт)
  • Vdf — падение напряжения на светодиоде (2 Вольта)
  • If — номинальный ток светодиода (20 миллиампер или 0.02 Ампера)

Теперь подставим наши данные в формулу закона Ома для расчета сопротивления. Если кто забыл то напомню: R = U / I (сопротивление равно напряжению деленному на силу тока). Подставляем наши данные: R = (Vps — Vdf) / If = (5В — 2В) / 0.02А = 150 Ом

Теперь мы просто берем резистор на 150 Ом и ставим его перед или после светодиода (без разницы).

Подключение светодиода к Arduino

Переменный резистор

Переменный резистор — это электротехническое устройство, используемое для регулирования параметров электрической цепи (напряжение, сила тока) за счет заданного изменения сопротивления.

У переменного резистора есть множество названий и подвидов: реостат, потенциометр, переменное сопротивление, подстроечный резистор, регулировочный резистор. Попробуем разобраться в чем отличия. Переменное сопротивление, переменный резистор и реостат — это всё названия одного класса резисторов. «Потенциометр» — это жаргонное название переменного резистора, подключенного как делитель напряжения (о резисторных сборках и делителях напряжения мы расскажем в отдельной статье).

Реостат, потенциометр, переменный резистор, переменное сопротивление
  • Регулировочный резистор — переменный резистор, предназначенный для многократной регулировки параметров электрической цепи.
  • Подстроечный резистор — это тоже переменный резистор, который используется для подстройки параметров электрической цепи, у которого число перемещений подвижной системы значительно меньше, чем у регулировочного резистора.
Подстроечные резисторы в разных исполнениях

Нелинейные резисторы

Нелинейные резисторы — это резисторы сопротивление которых изменяется в зависимости от внешних факторов. Внешними факторами могут быть: температура, количество света, магнитное поле, напряжение в электрической цепи и другие. Вот некоторые примеры нелинейных резисторов, подробнее о которых вы сможете почитать по ссылкам в википедии:

  • терморезисторы — сопротивление меняется в зависимости от температуры;
  • варисторы — сопротивление меняется в зависимости от приложенного напряжения;
  • фоторезисторы — сопротивление меняется в зависимости от освещённости;
  • тензорезисторы — сопротивление меняется в зависимости от деформации резистора;
  • магниторезисторы — сопротивление меняется в зависимости от величины магнитного поля.

Не путайте такие резисторы с датчиками, они не показывают реальные величины, воздействующих на них сил. Изменяется лишь сопротивление. Можно откалибровать данные и привязать значение сопротивления, например терморезистора, к определенной температуре, но это не лучший вариант.

На сегодня это всё. В отдельной статье мы поговорим о соединении резисторов в разных комбинациях, таких как делители напряжения, подключение резисторов последовательно и параллельно.

Значения сопротивлений резисторов. Все о резисторах. Определение, типы резисторов и их номинал

Большинство людей приходят в радиолюбительство из-за желания сделать что-то своими руками, чего-то неповторимого, что несомненно принесет пользу себе и окружающим… Но выбрав конструкцию для самостоятельной сборки зачастую возникает масса проблем связанная со скудным запасом знаний в области радиоэлектроники. Конечно сразу начинается повальное чтение книг соответствующей тематики и извлечение оттуда ценной информации о разнообразии радиоэлементов, о работе транзистора и прочих приборов. Когда много чего прочитано, уже имеется представление об условном графическом отображении элементов на схеме, и есть какие-то понятия о принципе работы, возникает проблема переноса схемы с бумаги в реальность, а именно поиск компонентов схемы. Сейчас не составляет проблемы составить список сходить и купить радиодетали, но у многих все же отсутствует возможность приобретения деталей, и на помощь приходит старая сломанная радиоаппаратура.

О том как найти нужные радиодетали в старой технике и пойдет речь в этой статье. Я преднамеренно не буду описывать какую-то конкретную схему, поскольку невозможно охватить все разнообразие электронных компонентов в рамках одного устройства. Так же не буду описывать принципа работы элементов, все это вы уже должны знать.

Пассивные компоненты

Резисторы

Самым часто встречающимся элементом является резистор , без него невозможно построить ни одну схему. Встретить его можно практически в любом электронном устройстве, резистор представляет из себя цилиндр с двумя диаметрально-противоположными выводами. Служит для ограничения тока в цепи и имеет определенное сопротивление, измеряемое в Омах. Обозначается прямоугольником с двумя черточками с противоположных сторон, внутри прямоугольника обычно указывают мощность(рис.1).

В бытовой аппаратуре применяются резисторы с номиналами, расположенными по ряду Е24 , это значит, что в диапазоне от 1 до 10 имеется 24 номинала сопротивления. 12).

18 – 18 Ом, при обозначениях единиц Ом буква иногда не ставится, в том числе и на схемах.

Если же номинальное сопротивление выражено целым числом с дробью, то единицу измерения ставят на месте запятой.

1М5-1,5 МОм.

К51- 510 Ом, если буква стоит перед числом, то это значит, что сопротивление меньше килоома (мегаома), следующая цифра показывает сопротивление.

Дальше в обозначении стоит буква, обозначающая величину допуска в процентах: (Е=±0.001; L=±0.002; R=±0.005; Р=±0.01; U=±0, 02; В(Ж)=±0.1; С(У)=±0.25; D(Д)=±0.5; F(Р)=±1; G(Л)=±2; J(И)=±5; К(С)=±10; М(В)=±20; N(Ф)=±30. Величина допуска может быть нанесена под номиналом сопротивления во второй строке и будет выражена в процентах.

Резисторы типа ВС (водостойкие) можно встретить в ламповой аппаратуре 60-70х годов (рис.2). А именно в радиолах и черно-белых телевизорах. Практической ценности в настоящее время не несут. Маркировка схожа с МЛТ, имеют несколько габаритных размеров в зависимости от мощности.


Рис. 2. Тип ВС

В середине 80-х годов появилась цветовая маркировка резисторов (рис.3, рис.4), которая существует и по сей день, что позволило быстро определять номинал без выпайки из схемы (нам это тоже на руку, поиск нужного резистора значительно ускоряется). Резисторов с такого рода маркировкой производит множество отечественных и зарубежных фирм, поэтому определить конкретный тип резистора весьма сложно, да зачастую и не нужно.


Рис. 3. Резисторы с цветовой кодовой маркировкой


Рис. 4. Расшифровка цветовой маркировки резисторов

В таблице показана методика определения номинала резистора и класса точности. Класс точности показывает на сколько процентов может отличаться сопротивление от заявленного номинала.

Определить сопротивление по цветовым полосам можно с помощью: .

В последнее время появилась тенденция к минимизации и стали появляться компоненты для поверхностного монтажа(SMD). Вот так называемые чип-резисторы (рис.5). 3 =12000 Ом =12 кОм. Часто встречаются чип резисторы с обозначением 0, это резистор нулевого сопротивления или попросту перемычка.

Для построения усилителей, а вернее их выходных каскадов часто требуются мощные резисторы более 2-х ватт с сопротивлением не более 1 ома, это как правило резисторы марки ПЭ или ПЭВ — резисторы проволочные, бывают от 1 до нескольких сотен ватт (рис.7). Также наиболее современные различных фирм производителей (рис.8). Встретить можно в старых ламповых телевизорах, радиолах и устройствах промышленной автоматики. В случае отсутствия необходимого резистора, его можно изготовить самостоятельно из спирали от электронагревателя, отрезав необходимую длину, подобрав сопротивление при помощи омметра.



Рис. 7. Резисторы ПЭВ


Рис. 8

Отдельное место среди постоянных резисторов занимают резисторные сборки (рис.9), которые очень удобны при построении схем, где требуется много одинаковых резисторов.


Рис. 9. Резисторные сборки dip и smd

Сборки имеют два типа соединения, либо в виде нескольких обычных резисторов, только в одном корпусе, либо резисторов с одним общим выводом. Встретить можно во многих цифровых устройствах, там они, как правило применяются, как подтягивающие.

В электронных устройствах часто применяются резисторы с изменяемым сопротивлением, их можно разделить на переменные — применяются для оперативного изменения параметров устройства в процессе эксплуатации, таких как громкость, тембр, яркость, контраст, и

подстроечные – используются для настройки прибора во время сборки и наладки.

Резисторы переменные:



Рис. 10. Переменные резисторы

Резисторы переменные рис.10:

1.Со встроенным тумблером, можно встретить в ламповых телевизорах и радиолах 70-х годов
2. Резистор типа СП3-30а можно встретить в телевизорах, приемниках, абонентских громкоговорителях до 90-х годов выпуска.
3. Резистор Сп-04, встречаются в телевизорах и носимых магнитофонах 80-х годов.
4. СП3-4а во всей технике конца 80-х начала 90-х.
5. Специализированный счетверенный с тумблером СП3-33-30, обычно встречается в разного типа магнитолах.


Рис. 11. Ползунковые переменные резисторы

Ползунковые резисторы (рис.11) часто встречаются в магнитофонах 80-90х годов в качестве регуляторов звука и тембра.


Рис. 12. Современные переменные резисторы

Более современные резисторы(рис. 12), можно встретить в любой импортной технике с начала 90-х годов, от кассетных плееров и автомагнитол, до телевизоров и музыкальных центров. Часто встречаются сдвоенные резисторы для регулировки звука сразу по двум каналам (стерео). Очень интересен последний резистор (на рисунке), так называемый 3D – резистор или же джойстик, представляет из себя несколько сочлененных резисторов и отслеживает перемещение рукоятки влево-вправо, вверх- вниз и вращение вокруг своей оси. Встретить такой экземпляр можно в джойстиках от игровых консолей.

Для всех переменных резисторов помимо сопротивления есть очень важный параметр – зависимость сопротивления от угла поворота вала (линейного перемещения), обозначается буквой после значения сопротивления:

Советские:
А — линейная зависимость
Б — логарифмическая зависимость
В — обратно-логарифмическая зависимость

Импортные:
A — логарифм
B — линейная
С — обратный логарифм

Для регулировки громкости как правило используют резисторы с логарифмической зависимостью.

Подстроечные резисторы:



Рис. 13. Подстроечные резисторы СССР

Подстроечные резисторы рис.13:
1,2,3 – как правило встречаются в старых ламповых телевизорах.
4,7 (РП1-64Б), 8 (СП3-29А) — в полупроводниковых цветных телевизорах
5 – во всей советской технике 80-х годов
6 – СП5-50МА мощный проволочный резистор, в цветных ламповых телевизорах.
9 – СП3-36 многооборотный подстроечный резистор, встречается как правило в блоке настройки каналов телевизоров.


Рис. 14



Рис. 15. Многооборотные резисторы

Многооборотный подстроечный, применяется в усилительной аппаратуре для установки тока покоя и во всех системах, где нужна точная настройка.

Все переменные и подстроечные резисторы, также различаются по мощности, которая как правило указана на корпусе или в документации на элемент. Для своих конструкций можно применять практически любые из перечисленных исходя из требуемых габаритов и мощности.

Со временем и подстроечные и переменные резисторы портятся и у них появляется нежелательное явление, именуемое шорохом. Вызвано это явление недостаточным прижимом (контактом) ползунка или износом подложки, как правило ремонтировать резисторы смысла нет, хотя иногда встречаются очень редкие и уникальные(например в большинстве микшерных пультов), что найти замену, не представляется возможным. В этом случае резистор нужно аккуратно разобрать, подогнуть контакт, восстановить при помощи твердого карандаша графитовое покрытие и смазав силиконовой смазкой собрать назад. Резистор после такой реанимации сможет еще послужить.

Существуют также резисторы, реагирующие на изменения окружающей среды, в любительских конструкциях используются мало, но все же о них стоит упомянуть: терморезисторы


Рис. 16. Терморезисторы

Применяются для термостабилизации схемы, встречаются очень часто, но в самодельных устройствах применяются мало.


Рис. 17. Фоторезистор

Изменяет свое сопротивление в зависимости от освещенности. Можно вынуть из любительских фотоаппаратов, там они применяются в качестве датчика света.

Тензорезиторы


Рис.18. Тензорезисторы

Изменяют свое сопротивление в зависимости от деформации, их в бытовой аппаратуре встретить можно очень редко и применяются они как правило в виде датчиков в устройствах автоматики.

Варистором называется полупроводниковый резистор, сопротивление которого эффективно уменьшается под действием приложенного к нему напряжения, а ток, протекающий в цепи, нарастает.


Рис. 19. Варисторы

Применяются как устройство защиты в импульсных блоках питания бытовой аппаратуры от превышения напряжения питания. Можно встретить в любом современном устройстве.

Каждый, кто работает с электроникой, или когда-нибудь видел электронную схему, знает, что практически ни одно электронное устройство не обходится без резисторов.

Функция резистора в схеме может быть совершенно разной: ограничение тока, деление напряжения, рассеивание мощности, ограничение времени зарядки или разрядки конденсатора в RC-цепочке и т. д. Так или иначе, каждая из этих функций резистора осуществима благодаря главному свойству резистора — его активному сопротивлению.

Само же слово «резистор» — это русскоязычное прочтение английского слова «resistor» , которое в свою очередь происходит от латинского «resisto» — сопротивляюсь. В электрических цепях применяют постоянные и переменные резисторы, и предметом данной статьи будет обзор основных видов постоянных резисторов, так или иначе встречающихся в современных электронных устройствах и на их схемах.

В первую очередь постоянные резисторы классифицируются по максимальной рассеиваемой компонентом мощности: 0,062 Вт, 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 3 Вт, 4 Вт, 5 Вт, 7 Вт, 10 Вт, 15 Вт, 20 Вт, 25 Вт, 50 Вт, 100 Вт и даже больше, вплоть до 1 кВт (резисторы для особых применений).

Данная классификация не случайна, ведь в зависимости от назначения резистора в схеме и от условий, в которых должен работать резистор, рассеиваемая на нем мощность не должна привести к разрушению самого компонента и компонентов расположенных поблизости, то есть в крайнем случае резистор должен разогреться от прохождения по нему тока, и суметь рассеять тепло.

Например, керамический резистор с цементным заполнением SQP-5 (5 ватт) номиналом 100 Ом уже при 22 вольтах постоянного напряжения, длительно приложенных к его выводам, разогреется более чем до 200°C, и это необходимо учитывать.

Так, лучше выбрать резистор необходимого номинала, допустим на те же 100 Ом, но с запасом по максимальной рассеиваемой мощности, скажем, на 10 ватт, который в условиях нормального охлаждения не разогреется выше 100°C — это будет менее опасно для электронного устройства.

SMD резисторы для поверхностного монтажа с максимальной рассеиваемой мощностью от 0,062 до 1 ватта — также можно встретить сегодня на печатных платах. Такие резисторы так же как и выводные всегда берутся с запасом по мощности. Например в 12 вольтовой схеме для подтягивания потенциала к минусовой шине можно использовать SMD резистор на 100 кОм типоразмера 0402. Или выводной на 0,125 Вт, поскольку рассеиваемая мощность будет в десятки раз дальше от максимально допустимой.

Проволочные и непроволочные резисторы, точность резисторов

Резисторы для различных целей используют разные. Не желательно, например, проволочный резистор ставить в высокочастотную цепь, а для промышленной частоты 50 Гц или для цепи постоянного напряжения достаточно и проволочного.

Проволочные резисторы изготавливают путем намотки проволоки из манганина, нихрома или константана на керамический или порошковый каркас.

Изготавливают не из проволоки, а из проводящих пленок и смесей на основе связующего диэлектрика. Так, выделяют тонкослойные (на основе металлов, сплавов, оксидов, металлодиэлектриков, углерода и боруглерода) и композиционные (пленочные с неорганическим диэлектриком, объемные и пленочные с органическим диэлектриком).

Непроволочные резисторы — это зачастую резисторы повышенной точности, которые отличаются высокой стабильностью параметров, способны работать при высоких частотах, в высоковольтных цепях и внутри микросхем.

Резисторы в принципе подразделяются на резисторы общего назначения и специального назначения. Резисторы общего назначения выпускаются номиналами от долей ома до десяти мегаом. Резисторы специального назначения могут быть номиналом от десятков мегаом до единиц тераом, и способны работать под напряжением 600 и более вольт.

Специальные высоковольтные резисторы способны работать в высоковольтных цепях с напряжением в десятки киловольт. Высокочастотные способны работать с частотами до нескольких мегагерц, поскольку обладают исключительно малыми собственными емкостями и индуктивностями. Прецизионные и сверхпрецизионные отличаются точностью номиналов от 0,001% до 1%.

Номиналы резисторов и их маркировка

Резисторы выпускаются на различные номиналы, и есть так называемые ряды резисторов, например широко распространенный ряд Е24. Вообще, стандартизированных рядов у резисторов шесть: Е6, Е12, Е24, Е48, Е96 и Е192. Число после буквы «Е» в названии ряда отражает количество значений номиналов на десятичный интервал, и в Е24 этих значений 24.

Номинал резистора обозначается числом из ряда, умноженным на 10 в степени n, где n — целое отрицательное или положительное число. Каждый ряд характеризуется своим допустимым отклонением.

Цветовая маркировка выводных резисторов в виде четырех или пяти полос давно стала традиционной. Чем больше полос — тем выше точность. На рисунке приведен принцип цветовой маркировки резисторов с четырьмя и пятью полосами.

Резисторы для поверхностного монтажа (SMD – резисторы) с допуском в 2%, 5% и 10% маркируются цифрами. Первые две цифры из трех образуют число, которое необходимо умножить на 10 в степени третьего числа. Для обозначения точки в десятичной дроби, на ее месте ставят букву R. Маркировка 473 обозначает 47 умножить на 10 в степени 3, то есть 47х1000 = 47 кОм.

SMD резисторы начиная с типоразмера 0805, с допуском в 1%, имеют четырехзначную маркировку, где первые три — мантисса (число, которое следует умножить), а четвертая — степень числа 10, на которое следует умножить мантиссу, чтобы получить значение номинала. Так, 4701 обозначает 470х10 = 4,7 кОм. Для обозначения точки в десятичной дроби, на ее место ставят букву R.


Две цифры и одна буква применяются в маркировке SMD резисторов типоразмера 0603. Цифры — это код определения мантиссы, а буквы — код показателя степени числа 10 — второго множителя. 12D обозначает 130х1000 = 130 кОм.

На схемах резисторы обозначаются белым прямоугольником с надписью, и в надписи иногда содержится как информация о номинале резистора, так и информация о его максимальной рассеиваемой мощности (если она критична для данного электронного устройства). Вместо точки в десятичной дроби обычно ставят букву R, K, M – если имеются ввиду Ом, кОм и МОм соответственно. 1R0 – 1 Ом; 4K7 – 4,7 кОм; 2M2 – 2,2 МОм и т. д.

Чаще в схемах и на платах резисторы просто нумеруются R1, R2 и т. д., а в сопроводительной документации к схеме или плате дается список компонентов по этими номерами.

Относительно мощности резистора, на схеме она может быть указана надписью буквально, например 470/5W – значит — 470 Ом, 5 ваттный резистор? или символом в прямоугольнике. Если прямоугольник пустой, то резистор берется не очень мощный, то есть 0,125 — 0,25 ватт, если речь о выводном резисторе или максимум типоразмера 1210, если выбран резистор SMD.

Маркировка техники и других товаров проводится с целью контроля за их передвижением. Таким образом, маркировку разделяют на два типа – внутреннего и глобального использования.

Современная маркировка резисторов может быть цветовой или кодовой. Последняя отображается с помощью букв и цифр.

Стандартной мощностью устройства называют максимальную величину либо постоянного, либо переменного тока, при которой прибор может функционировать без перебоев на протяжении длительного периода времени в том случае, если температурный режим не выше допустимых значений.

Если же из-за значительного выделения тепла радиодеталями, которые находятся внутри оборудования, температурный показатель будет заметно выше номинального, то необходимо, чтобы мощность, распределяемая по прибору, была значительно ниже допустимой.

Таким образом, характерная мощность должна снижаться согласно закономерностям линейного закона.

Кодовая маркировка отечественных резисторов

Согласно стандартам ГОСТа 11076-69, а также нормам из Публикаций 62 или 115-2 IЕС, первые несколько обозначений в кодовой маркировки резисторов отечественного производителя — это значения допустимых сопротивлений элементов, которые можно определить по базовому значению из ряда Е3…Е192, а также множитель.

Символ, находящийся в конце кодовой маркировки, указывает допуск-класс степени точности оборудования. Стандарты данного ГОСТа с требованиями IЕС практически никаким образом не отличаются от стандартов из BS1852 — British Standart.

Перед тем, следует разобраться с помощью индикаторной отвертки, где фаза, ноль и заземление. Также для установки такого блока рекомендуется использовать более толстый провод — это повысит безопасность при использовании мощных электроприборов.

Необходимо отметить, что в большинстве случаев на корпусе отечественных резисторов в качестве дополнения, помимо значений основного кода, добавляют символ, который содержит данные о виде прибора, допустимых мощностях, а также о других его характеристиках.

Маркировка импортных резисторов

Большое количество зарубежных компаний-производителей для кодовой маркировки данного прибора выбирают номинал, соответствующий известным европейским нормам. Таким образом, несколько первых цифр отражают номинал, измеряющийся в Омах, а последние символы представляют собой множитель, то есть количество нулей.


В зависимости от степени точности оборудования кодировка может быть в форме 3-х либо 4-х знаков. От стандартных способов кодовой маркировки импортных переменных резисторов могут быть отличия, выражающиеся в трактовке цифровых символов 7,8, 9, использующихся, как значение в конце кода.

Зарубежные заводы-изготовители используют букву R с целью обозначения десятичной запятой либо же, если она находится в конце, то она может указывать на такую характеристику, как диапазон.

Для резисторов, которые имеют нулевое сопротивление, применяется единичное значение «0».

Видео ролик с полезной информацией о резисторах

В электрических цепях для регулировки тока применяются резисторы. Выпускается огромное количество различных их видов. Чтобы определиться во всём многообразии деталей, для каждой вводится условное обозначение резистора. Они маркируются различными способами, в зависимости от модификации.

Типы резисторов

Резистор ‒ это устройство, которое имеет его основное назначение ‒ ограничение тока в электрической цепи. Промышленность выпускает различные типы резисторов для самых разных технических устройств. Их классификация осуществляется разными способами, один из них ‒ характер изменения сопротивления. По этой классификации различают 3 типа резисторов:

  1. Постоянные резисторы. У них не имеется возможности произвольно изменять величину сопротивления. По назначению они делятся на два вида: общего и специального применения. Последние делятся по назначению на прецизионные, высокоомные, высоковольтные и высокочастотные.
  2. Переменные резисторы (их ещё называют регулировочными). Обладают возможностью изменять сопротивление с помощью управляющей ручки. По конструктивному исполнению они очень разные. Есть совмещённые с выключателем, сдвоенные, строенные (то есть на одной оси установлено два или три резистора) и множество других разновидностей.
  3. Подстроечные резисторы. Применяются только во время настройки технического устройства. Органы настройки у них доступны только под отвёртку. Производится большое количество различных модификаций этих резисторов. Они применяются во всевозможных электротехнических и электронных устройствах, начиная от планшетников и заканчивая большими промышленными установками.

Некоторые типы рассмотренных резисторов приведены на нижеприведённой фотографии.

Классификация компонентов по способу монтажа

Существует 3 основных вида монтажа электронных компонентов: навесной, печатный и для микромодулей. Для каждого вида монтажа предназначены свои элементы, они сильно различаются и по размерам, и по конструкции. Для навесного монтажа применяются резисторы, конденсаторы и Они выпускаются с проволочными выводами, чтобы можно было их впаивать в схему. В связи с миниатюризацией электронных устройств этот метод постепенно утрачивает актуальность.

Для печатного монтажа применяются более малогабаритные детали, с выводами для впаивания в или без них. Для соединения со схемой эти детали имеют контактные площадки. Печатный монтаж существенно способствовал сокращению размеров электронных изделий.


Для печатного и микромодульного монтажа часто используются smd-резисторы. Они очень малы по размерам, легко встраиваются автоматами в печатную плату и микромодули. Они выпускаются различного номинального сопротивления, мощности и размеров. В новейших электронных устройствах преимущественно используются smd-резисторы.

Номинальное сопротивление и рассеваемая мощность резисторов

Номинальное сопротивление, выраженное в омах, килоомах или мегаомах, является основной характеристикой резистора. Эта величина приводится на принципиальных схемах, наносится непосредственно на резистор в буквенно-цифровом коде. В последнее время часто стало применяться цветовое обозначение резисторов.

Вторая важнейшая характеристика резистора — это рассеиваемая мощность, она выражается в ваттах. Любой резистор при прохождении через него тока нагревается, то есть рассеивает мощность. Если эта мощность превысит допустимую величину, наступает разрушение резистора. По стандарту обозначение на схеме практически всегда присутствует, эта величина часто наносится и на его корпус.

Допуск номинального сопротивления и его зависимость от температуры

Большое значение имеет погрешность, или отклонение от номинальной величины, измеряемая в процентах. Невозможно абсолютно точно изготовить резистор с заявленной величиной сопротивления, обязательно будет отклонение от заданной величины. Погрешность указывается непосредственно на корпусе, чаще в виде кода из цветных полос. Оценивается она в процентах от номинального значения сопротивления.

Там, где существуют большие колебания температуры, немалое значение имеет зависимость сопротивления от температуры, или сокращённое обозначение — ТКС, измеряемый в относительных единицах ppm/°C. ТКС показывает, на какую часть от номинального меняется сопротивление резистора, если температура среды увеличивается (уменьшается) на 1°C.

Условное графическое обозначение резистора на схеме

При вычерчивании схем требуется соблюдение государственного стандарта ГОСТ 2.728-74 на условные графические обозначения (УГО). Обозначение резистора любого типа — это прямоугольник 10х4 мм. На его основе создаются графические изображения для других типов резисторов. Кроме УГО, требуется обозначение на схеме, это облегчает её анализ при поиске неисправностей. В нижеприведённой таблице указаны УГО постоянных сопротивлений с указанием рассеиваемой мощности.

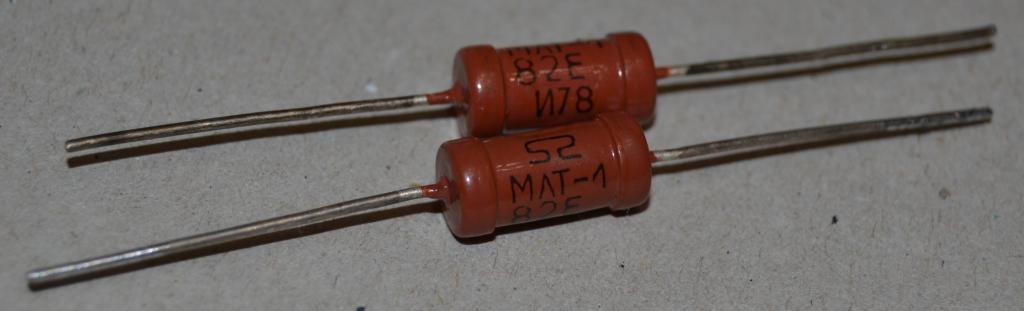

Ниже на фотографии изображены постоянные резисторы разной мощности.


Условное графическое обозначение переменных резисторов

УГО переменных резисторов наносятся на принципиальную схему так же, как и постоянные резисторы, по государственному стандарту ГОСТ 2.728-74. В таблице приведено изображение этих резисторов.

На фотографии ниже изображены переменные и подстроечные резисторы.


Стандартное обозначение сопротивления резисторов

Международными стандартами принято обозначать номинальное сопротивление резистора на схеме и на самом резисторе немного по-разному. Правила этого обозначения вместе с образцами примеров приведены в таблице.

Полное обозначениеСокращённое обозначение
Единица измеренияОбозн. ед. изм.Предел номин. сопротивленияна схемена корпусеПредел номин. сопротивления
ОмОм999,90,51E51 или R5199,9
5,15E1; 5R1
5151E
510510E; K51
КилоомкОм999,95,1k5K199,9
51k51K
510k510K; M51
МегаомМОм999,95,1M5M199,9
51M51M
510M510M

Из таблицы видно, что обозначение на схемах резисторов постоянного сопротивления делаются буквенно-цифровым кодом, сначала идёт числовое значение сопротивления, затем указывается единица измерения. На корпусе резистора принято в цифровом обозначении вместо запятой использовать букву, если это омы, то ставится E или R, если же килоомы, то буква K. При обозначении мегаомов вместо запятой применяется буква M.

Цветовая маркировка резисторов

Цветовое обозначение резисторов было принято, чтобы проще было нанести информацию о технических характеристиках на их корпусе. Для этого наносится несколько цветовых полосок разного цвета. Всего в обозначении полосок принято 12 различных цветов. Каждый из них имеет своё определённое значение. Цветовой код резистра наносится с края, при низкой его точности (20%) наносится 3 полоски. Если точность выше, на сопротивлении можно увидеть уже 4 полоски.


При высокой точности резистора наносится 5-6 полосок. У маркировки, содержащей 3-4 полоски, первые две обозначают величину сопротивления, третья полоска ‒ это множитель, на него умножается эта величина. Следующая полоска определяет точность резистора. Когда маркировка содержит 5-6 полосок, первые 3 соответствуют сопротивлению. Следующая полоска ‒ это множитель, 5-я полоска соответствует точности, а 6-я — температурному коэффициету.


Для расшифровки цветовых кодов резисторов существуют справочные таблицы.

Резисторы для поверхностного монтажа

Поверхностный монтаж — это когда все детали располагаются на плате со стороны печатных дорожек. В этом случае не сверлятся отверстия для монтажа элементов, они припаиваются к дорожкам. Для этого монтажа промышленность выпускает широкий набор smd-компонентов: резисторы, диоды, конденсаторы, полупроводниковые приборы. Эти элементы гораздо меньше по размерам и технологически приспособлены для автоматизированного монтажа. Использование smd-компонентов позволяет существенно уменьшить размеры изделий электроники. Поверхностный монтаж в электронике практически уже вытеснил все другие виды.


При всех достоинствах рассматриваемого монтажа он имеет ряд недостатков.

  1. Печатные платы, изготовленные по этой технологии, боятся ударов и других механических нагрузок, так как при этом повреждаются smd-компоненты.
  2. Эти компоненты боятся перегрева при пайке, потому что от сильных перепадов темературы они могут потрескаться. Этот дефект сложно обнаружить, он проявляется обычно во время работы.

Стандартное обозначение smd-резисторов

В первую очередь smd-резисторы различаются типоразмерами. Самый маленький типоразмер ‒ 0402, чуть больше — 0603. Самый ходовой типоразмер smd-резистора — 0805, и побольше — 1008, следующий типоразмер 1206 и самый большой — 1812. Резисторы самого малого типоразмера имеют и самую малую мощность.

Обозначение smd-резисторов осуществляется специальным цифровым кодом. Если резистор имеет типоразмер 0402, то есть самый маленький, то он никак не маркируется. Резисторы других типоразмеров добавочно различаются по допуску номинального сопротивления: 2, 5, 10%. Все эти резисторы имеют маркировку из 3 цифр. Первая и вторая из них показывают мантиссу, третья — множительный коэффициент. Например, код 473 читается так R=47∙10 3 Ом=47 кОм.

Все резисторы, которые имеют 1% допуск, а типоразмер больше 0805, имеют маркировку из четырёх цифр. Как и в предыдущем случае, первые цифры показывают мантиссу номинала, а на множитель указывает последняя цифра. Например, код 1501 расшифровывается так: R=150∙10 1 =1500 Ом=1.5 кОм. Аналогично читаются и остальные коды.

Простейшая принципиальная схема

Правильное обозначение на схемах резисторов и других элементов — основное требование государственных стандартов при проектировании электронных и электротехнических изделий. Стандарт устанавливает правила на условные обозначения резисторов, конденсаторов, индуктивностей и других компонентов схем. На схеме указывается не только обозначение резистора или другого элемента схемы, но также его номинальное сопротивление и мощность, а для конденсаторов — рабочее напряжение. Ниже приведён пример простейшей принципиальной схемы с элементами, обозначенными по стандарту.

Знание всех условных графических обозначений и чтение буквенно-цифровых кодов к элементам схем позволит легко разобраться в принципе работы схемы. В данной статье рассмотрены только резисторы, а элементов схем довольно много.

ГОСТ 21414-75 Резисторы. Термины и определения / 21414 75

Термин

Определение

1. Резистор

D. Widerstand

E. Resistor

F. Résistance

По ГОСТ 19880-74*

* На территории Российской Федерации действует ГОСТ Р 52002-2003.

2. Изолированный резистор

D. Isolierter Widerstand

E. Insulated resistor

F. Résistance isolée

Резистор с изоляционным покрытием или в корпусе, допускающий касание поверхностью резистора или его корпусом токоведущих и токопроводящих частей аппаратуры

3. Неизолированный резистор

D. Unisolierter Widerstand

E. Non-insulated resistor

F. Résistance non isolée

Резистор без покрытия или с покрытием, не допускающий касания поверхностью резистора токоведущих и токопроводящих частей аппаратуры

4. Герметичный резистор

D. Hermetisch gekapselter Widerstand

E. Hermetically sealed resistor

F. Résistance étanche

Резистор, конструкция которого исключает возможность сообщения между его внутренним пространством и окружающей средой

5. Постоянный резистор

D. Festwiderstand

E. Fixed resistor

F. Résistance fixe

Резистор, электрическое сопротивление которого задано при изготовлении и не может регулироваться при его эксплуатации

6. Переменный резистор

D. Drehwiderstand

E. Variable resistor

F. Résistance variable

Резистор, электрическое сопротивление которого между его подвижным контактом и выводами резистивного элемента можно изменять механическим способом

7. Регулировочный резистор

E. Panel control

F. Résistance de réglage

Переменный резистор, предназначенный для многократной регулировки параметров электрической цепи

8. Подстроенный резистор

D. Trimmerwiderstand

E. Trimming resistor

F. Résistance d’ajustement

Переменный резистор, предназначенный для подстройки параметров электрической цепи, у которого число перемещений подвижной системы значительно меньше, чем у регулировочного резистора

9. Потенциометр

D. Potentiometer

E. Potentiometer

F. Potentiomètre

Переменный резистор, к стабильности и точности воспроизведения функциональной характеристики которого предъявляются повышенные требования

10. Проволочный резистор

D. Drahtwiderstand

E. Wirewound resistor

F. Résistance bobinée

Резистор, резистивный элемент которого выполнен из проволоки

11 — 17. (Исключены, Изм. № 2).



18. Композиционный резистор

D. Gemischwiderstand

E. Composition resistor

F. Résistance aglomérée

Резистор, резистивный элемент которого представляет собой композицию из проводящих и диэлектрических материалов

19. Пленочный резистор

D. Schichtgemischwiderstand

E. Film resistor

F. Résistance à couche

Резистор, резистивный элемент которого представляет собой пленку, нанесенную на электроизоляционное основание.

Примечания:

1. По материалу резистивного элемента пленочные резисторы подразделяются на: углеродистые, керметные, металлоокисные, металлизированные, композиционные.

2. По толщине пленки резисторы подразделяются на тонкопленочные и толстопленочные

20. Объемный резистор

D. Massewiderstand

E. Carbon composition resistor

Резистор, резистивный элемент которого выполнен в виде объемного тела

21. Полупроводниковый резистор

D. Halbleiterwiderstand

E. Semiconductor resistor

F. Résistance semi-conducteur

Резистор, резистивный элемент которого выполнен из полупроводникового материала

22. Терморезистор

Ндп. Термистор

D. Thermistor

E. Thermistor

F. Thermistance

Полупроводниковый резистор, основное свойство которого заключается в способности изменять свое электрическое сопротивление при изменении его температуры

23. Терморезистор с отрицательным температурным коэффициентом сопротивления

D. Heissleiter

E. Negative temperature coefficient thermistor

F. Thermistance à coefficient de température negatif

Терморезистор, электрическое сопротивление которого на определенном участке диапазона рабочих температур уменьшается с увеличением его температуры

24. Терморезистор с положительным температурным коэффициентом сопротивления

D. Kaltleiter

E. Positive temperature coefficient thermistor

F. Thermistance à coefficient de température positif

Терморезистор, электрическое сопротивление которого на определенном участке диапазона рабочих температур возрастает с увеличением его температуры

25. Терморезистор прямого подогрева

D. Direkt geheizter Thermistor

E. Directly heated thermistor

F. Thermistance à chauffage direct

Терморезистор, электрическое сопротивление которого изменяется при прохождении тока через термочувствительный элемент и (или) изменении температуры окружающей среды

26. Терморезистор косвенного подогрева

D. Undirekt geheizter Thermistor

E. Indirectly heated thermistor

F. Thermistance à chauffage indirect

Терморезистор, электрическое сопротивление которого изменяется при прохождении тока через подогреватель и (или) изменении температуры окружающей среды

27. Полупроводниковый болометр

Терморезистор, предназначенный для регистрации лучистой энергии

28. Варистор

D. Varistor

E. Varistor

F. Varistance

Полупроводниковый резистор, основное свойство которого заключается в способности значительно изменять свое электрическое сопротивление при изменении подаваемого на него напряжения

29. Управляемый варистор

Варистор, на одну или несколько пар выводов которого подаются управляющие электрические напряжения

30. Переменный варистор

Варистор, у которого при перемещении одного или нескольких подвижных контактов регулируется снимаемое с него напряжение

31. Магниторезистор

D. Feldplatten

E. Magnetoresistor

F. Magnetorésistance

Полупроводниковый резистор, основное свойство которого заключается в способности изменять свое электрическое сопротивление под действием магнитного поля

32. Резистивный элемент резистора

Резистивный элемент

D. Widerstandselement

E. Resistive element

F. Element resistant

Токопроводящий элемент резистора, определяющий его электрическое сопротивление

33. Термочувствительный элемент терморезистора

Термочувствительный элемент

E. Thermally sensitive element

F. L’element thermosensible

Резистивный элемент терморезистора, сопротивление которого изменяется при изменении его температуры

34. Подвижный контакт переменного резистора

Подвижный контакт

D. Schiebekontakt

E. Moving contact

F. Contact mobile

Контакт, который перемещается по резистивному элементу

35. Подвижная система переменного резистора

Подвижная система

D. Bewegliches System des Widerstands

E. Actuating device

F. Dispositif de commande

Устройство, служащее для перемещения подвижного контакта переменного резистора

36. Вывод резистора

D. Anschluss des Widerstands

E. Terminal of resistor

F. Sortie de la résistance

Деталь резистора, служащая для соединения резистивного элемента или подвижного контакта с внешней электрической цепью

37. Отвод резистора

D. Widerstandsabgriff

E. Tap

F. Prise

Дополнительный вывод участка резистивного элемента, расположенный между выводами резистора

38. Упор резистора

D. Anschlag des Widerstands

E. End stop

F. Butées

Устройство, служащее для ограничения перемещения подвижной системы резистора

39. Подогреватель терморезистора

D. Heizelement des Thermistors

E. Heater of thermistor

F. Filament de la thermistance

Деталь терморезистора косвенного подогрева, служащая для подогрева его термочувствительного элемента

39a. Электрическое сопротивление резистора

Электрическое сопротивление

Е. Electrical resistance

Параметр, характеризующий способность резистора ограничивать протекающий по нему ток и превращать электрическую энергию в тепловую

40. Номинальное сопротивление резистора

Номинальное сопротивление

D. Nennwiderstand

E. Rated resistance

F. Résistance nominale

Электрическое сопротивление, значение которого обозначено на резисторе или указано в нормативной документации, и которое является исходным для отсчета отклонений от этого значения

41. Полное сопротивление переменного резистора

Полное сопротивление

D. Gesamtwiderstand

E. Total resistance

F. Résistance totale

Электрическое сопротивление между крайними выводами переменного резистора, измеренное на постоянном токе

41a. Эффективное сопротивление переменного резистора

Эффективное сопротивление

E. Effective resistance

F. Résistance utile

Часть полного сопротивления на участке резистивного элемента, в пределах которого воспроизводится заданная функциональная характеристика

42. Установленное сопротивление переменного резистора

Установленное сопротивление

D. Eingestellter Widerstandswert

E. Set-up resistance

F. Résistance établie

Электрическое сопротивление, измеренное между одним из выводов резистивного элемента и выводом подвижного контакта

43. Переходное сопротивление подвижного контакта переменного резистора

Переходное сопротивление подвижного контакта

D. Übergangswiderstand

E. Contact resistance

F. Résistance de contact

Электрическое сопротивление, измеренное между резистивным элементом и подвижным контактом резистора

44. Допускаемое отклонение сопротивления резистора

Допускаемое отклонение сопротивления

D. Widerstandstoleranz

E. Tolerance on rated resistance

F. Tolérance de résistance nominale

Максимально допускаемая разность между измеренным и номинальным сопротивлением, выражаемая обычно в процентах по отношению к номинальному сопротивлению

44a. Номинальная температура резистора

Наибольшая температура окружающей среды, при которой резистор может рассеивать номинальную мощность

45. Номинальная мощность рассеяния резистора

Номинальная мощность рассеяния

D. Nennleistung

E. Rated dissipation

F. Dissipation nominale

Наибольшая мощность, которую резистор может рассеивать в заданных условиях в течение срока службы с сохранением параметров в допускаемых пределах

45a. Предельное рабочее напряжение резистора

E. Limiting element voltage

F. Tension limite de l’élément

Наибольшее напряжение, которое может быть приложено к выводам резистора

45б. Предельный ток подвижного контакта переменного резистора

Предельный ток подвижного контакта

E. Limiting slider current

F. Courant de curseur limite

Наибольший ток, который может проходить между резистивным элементом и подвижным контактом

46. Минимальное сопротивление переменного резистора

Минимальное сопротивление

D. Minimalwiderstand

E. Terminal resistance

F. Résistance résiduelle

Сопротивление между одним из крайних выводов и выводом подвижного контакта при подведении его к соответствующему упору переменного резистора.

Примечание. Для резисторов, не имеющих упоров, минимальное сопротивление соответствует наименьшему значению сопротивления, измеренному между выводом подвижного контакта и крайним выводом

47. Разбаланс многоэлементного переменного резистора

D. Unbalance eines Mehrelementen-Drehwiderstandes

E. Matching of the resistance law

F. Equilibrage de la loi de variation

Отношение напряжения, снимаемого с одного резистора, к соответствующему напряжению, снимаемому с другого резистора, при перемещении их подвижной системы и одинаковом питающем напряжении на выводах резистивного элемента

48. Напряжение шумов перемещения подвижной системы переменного резистора

Напряжение шумов перемещения

D. Rauschspannung

E. Rotational noise

F. Bruit de rotation

Электрическое напряжение шумов на выходе переменного резистора, возникающее при перемещении подвижного контакта

49. Функциональная характеристика переменного резистора

Ндп. Закон изменения сопротивления переменного резистора

D. Funktioneller Widerstandsverlauf

E. Resistance law

F. Loi de variation

Зависимость электрического сопротивления переменного резистора от положения подвижного контакта.

Примечание. Функциональная характеристика может определяться аналогично через выходное напряжение

49а. Допускаемое отклонение функциональной характеристики переменного резистора

Величина, выражающая точность соответствия действительной функциональной характеристики теоретической

50. Неэффективный электрический угол поворота подвижной системы переменного резистора

Неэффективный угол поворота

D. Elektricher Drehwinkel

E. Angle of ineffective rotation

F. Angle mort

Угол поворота подвижной системы переменного резистора, в пределах которого не воспроизводится заданная функциональная характеристика

51. Эффективный электрический угол поворота подвижной системы переменного резистора

Эффективный угол поворота

Угол поворота подвижной системы переменного резистора, в пределах которого воспроизводится заданная функциональная характеристика

52. Полный механический угол поворота подвижной системы переменного резистора

Полный механический угол поворота

D. Mechanischer Drehwinkel

E. Total mechanical rotation

F. Course mécanique totale

Полный угол поворота подвижной системы переменного резистора от упора до упора.

Примечание. Для резисторов, не имеющих упоров, полный механический угол равен максимальному углу между двумя положениями подвижной системы, соответствующими минимальному сопротивлению между выводом подвижного контакта и крайним выводом

53. Момент вращения подвижной системы переменного резистора

Момент вращения

D. Drehmoment

E. Operating torque

F. Couple actif

Минимальный момент, необходимый для обеспечения непрерывного перемещения подвижной системы резистора

54. Момент трогания подвижной системы переменного резистора

Момент трогания

D. Anschlagmoment

E. Starting torque

F. Couple de démarrage

Минимальный момент, необходимый для обеспечения начала перемещения подвижной системы резистора

55. Электрическая разрешающая способность переменного резистора

Электрическая разрешающая способность

D. Elektrisches Auflösungvermögen

E. Resolution

F. Résolution

Изменение сопротивления или напряжения между выводом подвижного контакта переменного резистора и крайним выводом при самом незначительном перемещении подвижного контакта, вызывающем изменение сопротивления или напряжения

56. Плавность изменения сопротивления переменного резистора

D. Sprungfreie Widerstandsveränderung

E. Continuity

F. Continuité

Монотонное изменение сопротивления переменного резистора при перемещении его подвижной системы

57. Износоустойчивость переменного резистора

D. Verschleissfestigkeit

E. Rotational life

F. Durée de vie en rotation

Способность переменного резистора обеспечить максимально допустимое число циклов перемещения его подвижной системы

58. Минимальное напряжение потенциометра

Минимальное напряжение

D. Minimalspannung

E. Minimum voltage

F. Tension minimale

Наименьшее напряжение между одним из выводов потенциометра и выводом его подвижного контакта при подаче входного напряжения на выводы потенциометра

59. Коэффициент деления напряжения потенциометра

D. Spannungsteilungsverhältnis

E. Output ratio

F. Rapport de sortie

Отношение выходного напряжения потенциометра при данном положении его подвижной системы к выходному напряжению

60. Угловая разрешающая способность проволочного переменного резистора

Угловая разрешающая способность

D. Winkelauflösung

E. Angular resolution

F. Résolution angulaire

Угол поворота оси проволочного переменного резистора, соответствующий перемещению подвижного контакта с витка на виток

61. Непрерывность электрического контактирования переменного резистора

D. Kontaktierungsstetigkeit

E. Continuity

F. Continuity

Наличие непрерывного электрического контакта между резистивным элементом и подвижным контактом переменного резистора при перемещении последнего

61a. Максимальная мощность рассеяния терморезистора

Е. Maximum dissipation of an element

Максимально допустимая мощность рассеяния при заданной температуре в неподвижном воздухе, при которой в течение заданного времени параметры терморезистора остаются в допустимых пределах

62. Коэффициент рассеяния мощности терморезистора

D. Wärmeleitwert des Thermistors

E. Dissipation factor of thermistor

Отношение мощности, рассеиваемой на терморезисторе, к изменению температуры термочувствительного элемента при определенной температуре окружающей среды

63. Тепловая постоянная времени терморезистора

D. Zeitkonstant des Thermistors

E. Thermal time constant of thermistor

F. Constante de temps thermique de la thermistance

Величина, характеризующая тепловую инерционность терморезистора

64. Коэффициент тепловой связи терморезистора косвенного подогрева

Отношение мощности рассеяния термочувствительного элемента к мощности, рассеиваемой подогревателем, необходимой для разогрева термочувствительного элемента до одинаковой температуры при прямом и косвенном подогреве, соответственно

65. Статическая вольт-амперная характеристика терморезистора

D. Strom-Spannungs Charakteristik de Thermistors

E. Voltage/current characteristic of thermistor

F. Carastérictique tension (courant de la thérmistance)

Зависимость напряжения, приложенного к выводам терморезистора, от проходящего через него тока при тепловом равновесии между терморезисторами и окружающей средой.

Примечание. Статистическая вольт-амперная характеристика характерна для терморезисторов с отрицательным температурным коэффициентом сопротивления

65a. Температурный коэффициент сопротивления терморезистора

Е. Temperature coefficient of a thermistor

Отношение первой производной сопротивления терморезистора по температуре при заданной температуре к его сопротивлению при этой температуре

66. Температурный коэффициент тока варистора (TKI)

Относительное изменение тока, протекающего через варистор, при изменении температуры окружающей среды на один градус Цельсия (Кельвина) и неизменно приложенном к нему напряжении

67. Температурный коэффициент напряжения варистора (TKU)

Относительное изменение напряжения, приложенного к выводам варистора, при изменении температуры окружающей среды на один градус Цельсия (Кельвина) и неизменном токе, проходящем через варистор

68. Коэффициент асимметрии тока варистора

Отношение разности проходящих через варистор токов при изменении полярности прикладываемого напряжения к наименьшему значению одного из этих токов

69. Вольт-фарадная характеристика варистора

Зависимость дифференциальной емкости варистора от приложенного к нему постоянного напряжения

70. Коэффициент нелинейности варистора

Отношение электрического сопротивления варистора постоянному току к его дифференциальному сопротивлению в заданной точке вольт-амперной характеристики

71. Классификационное напряжение варистора

Напряжение, при котором через варистор проходит заданный ток

72. Вольт-амперная характеристика варистора

Зависимость тока, протекающего через варистор, от приложенного к нему напряжения

73. Частотная характеристика проводимости варистора

Зависимость полной проводимости варистора от частоты переменного тока при заданном приложенном постоянном напряжении

74. Импульсная электрическая устойчивость варистора

Способность варистора сохранять в допустимых пределах свои электрические параметры при воздействии импульсных напряжений, значения которых превышают классификационные

75. Температурный коэффициент сопротивления резистора (ТКС)

D. Temperaturkoeffizient des Widerstands (ТК)

E. Temperature coefficient of resistance (TCR)

F. Coefficient de température de la résistance (CTR)

Относительное изменение сопротивления резистора при изменении температуры окружающей среды на один градус Цельсия (Кельвина)

76. Уровень шумов резистора

D. Rauschpegel

E. Noise level

F. Nivau de bruit

Отношение напряжения шумов, возникающих в резисторе при прохождении по нему постоянного тока, к напряжению, приложенному к резистору

77. Цикл перемещения подвижной системы переменного резистора

Цикл перемещения

D. Betätigungszyklus

E. Cycle of operation

F. Cycle de manoeuvre

Перемещение подвижной системы резистора от упора до упора и обратно.

Примечание. Для резистора без упоров циклом перемещения подвижной системы является перемещение ее от положения, соответствующего наименьшему электрическому сопротивлению, до положения, соответствующего его наибольшему значению, и обратно

78. Стабильность резистора

D. Langzeitstabilität

E. Stability

F. Stabilité

Способность резистора при эксплуатации сохранять свои параметры в допустимых пределах

Как проверить резисторы. Обучающее видео

Смотрите также обзоры и статьи:

Здравствуйте!

В новой серии видеороликов мы разберем все виды электронных компонентов, расскажем, что они из себя представляют, зачем нужны и как с ними работать. Изучение будет происходит от самых простых пассивных элементов — резисторов, конденсаторов и индуктивностей, до относительно сложных активных деталей: транзисторов, тиристоров и других заумных названий.

Начнем с самой популярной в мире радиоэлектроники штуки – резистора. Узнаем, какая бывает цветовая маркировка резисторов, какие существуют виды и как проверить резистор.

Резистор — наиболее универсальный и часто используемый компонент. Его можно найти в любой схеме, независимо от ее сложности. Принцип работы у него простой, а вот применений множество.

Резистор имеет определенное сопротивление — это его основная характеристика. Что первое приходит в голову при понимании «сопротивления»? Правильно, что-то чему-то сопротивляется. Резистор дает сопротивление силе тока — он его ограничивает, контролирует, не дает стать слишком большим и неуправляемым. Это и есть самое частое применение — резистор ограничивает ток в цепи. Чем больше сопротивление резистора, тем сильнее он сопротивляется проходящему через него току, и тем меньше этот ток становится.

Все резисторы делятся на постоянные и переменные. Сначала пройдемся по постоянным.

Одной из главных характеристик резистора есть его максимальная рассеиваемая мощность. Этот параметр показывает, какую мощность резистор может «поглотить», рассеять на себе. Стандартные выводные резисторы существуют такой мощности: 0.125, 0.25, 0.5, 1, 2, и 3 Вт. Более мощные резисторы (5, 10 и больше ватт) обычно идут в керамическом (цементном) корпусе. Есть еще SMD-резисторы, которые имеют свою рассеиваемую мощность в зависимости от типоразмера. Самые большие, 2512, рассеивают до 1 Вт.

Определить сопротивление резистора можно несколькими способами. Самый очевидный — измерить его мультиметром. Если прикоснуться щупами к двум сторонам резистора — мультиметр покажет точное значение его сопротивления. Но есть несколько уловок.

Например, на резисторах советского производства значение указано цифрами и буквами. Иногда оно написано целиком, как здесь — 10 Ом. Если стоит просто цифра — это тоже значение в омах. 300 — 300 Ом. Если после цифры стоит буква, это указание величины (размерности). Например, 2R, или 2R0 — это два ома, 2K — два килоома, 2М — два мегаома. Если сопротивление выражено целым числом с дробью, то единицу измерения ставят на месте запятой. 2R2 — 2.2 Ома, 10К5 — 10.5 килоом.

На современных резисторах нанесена цветовая маркировка, где каждый цвет отвечает за определенную цифру в номинале. Узнать сопротивление таких резисторов можно при помощи таблиц, которые можно найти в интернете, или с помощью специального приложения на телефон, что очень облегчает задачу. Попробуем на примере одного резистора. Выставляем нужные цвета в приложении, и нам показывается точное значение сопротивления. Цветовая маркировка резисторов позволяет узнать номинал резистора прямо на плате без его выпаивания, с любого ракурса осмотра.

На мощных цементных резисторах обычно пишут мощность резистора и само значение сопротивления в явном виде.

Маркировка SMD-резисторов тоже довольно простая: все цифры, кроме последней — это значение сопротивления, а последняя цифра означает, сколько раз это число нужно умножить на 10. Например, 220 — 22 Ома.

Переменные резисторы, или потенциометры, позволяют изменять свое сопротивление при помощи поворота ручки. Они делятся на однооборотные, многооборотные и подстроечные, а также моно и стерео. Большинство переменных резисторов рассчитано на маленькую мощность, в пределах 0.1-0.2 Ватта. Многооборотистые резисторы следующего типа, как правило, могут рассеять 1-2 Ватта.

Также переменные резисторы различаются графиком изменения сопротивления:

  • A — логарифм, в них сопротивление изменяется по логарифмическому графику;
  • B — линейная, где сопротивление изменяется плавно, по прямой;
  • С — обратный логарифм, действует как обычный логарифм, только в обратную сторону.

Для того, чтобы проверить резистор можно просто измерить его сопротивление. Если мультиметр показывает результат, существенно отличающийся от номинала элемента, или не показывает вообще ничего (бесконечное сопротивление), значит резистор неисправен. И наоборот.

Небольшое задание. Давайте применим полученные знания на практике и попробуем решить простую задачку.

У нас есть светодиод. Максимальный ток, который стандартный светодиод выдерживает, равен 20 миллиамперам. Обычно этот ток достигается при напряжении около 3 вольт. Но у нас нет блока питания на 3 вольта! Что же делать?

Хотя светодиод – это полупроводник со сложным перечнем характеристик, но в данном примере мы задачу упростим и посчитаем его за простую пассивную нагрузку (резистор). Если при 3 вольтах через светодиод проходит 20 мА, по закону Ома его сопротивление (R = U / I, или 3 / 0.02) – 150 Ом. Что будет, если мы захотим включить его в розетку? Снова-таки, по закону Ома получается, что при 220 вольтах через сопротивление 150 Ом пройдет ток (I = U / R, или 220 / 150) целых 1.46 Ампер! А наш светодиод выдерживает всего 20 миллампер — в 70 раз меньше. От такой большой силы тока он сразу же испортится.

А теперь посчитаем, при каком сопротивлении и напряжении 220 Вольт в цепи будет ток 20 мА. Используем закон Ома, (R = U / I, или 220 / 0.02). Вышло значение 11 кОм. Готово! Если мы подключим светодиод через резистор 11 кОм, наш ток ограничится до 20 мА, которые нужны светодиоду.

Рассчитать, какую мощность будет рассеивать резистор в этом случае, достаточно легко по тому же закону Ома. Через резистор номиналом 11 кОм течет сила тока, равная 0.02 Ампера. Мощность, которая на нем рассеивается, равна (P = I2R, или (0.02)2 х 11000) = 4.4 Вт. Значит, ближайший нужный нам резистор — мощностью 5 Вт.

Вот и все! Мы разобрались с основными видами резисторов, а заодно поняли, как можно узнать о его работоспособности.

В следующей части будем следовать дальше по перечню электронных компонентов, и на очереди у нас проверка конденсаторов.
А если вам необходимы резисторы, или вы нашли в видео то, что давно искали — просмотрите наш полный каталог резисторов.

Все актуальные ценовые предложения, акции и специальные цены вы можете первыми узнавать на канале Electronoff в Telegram

Поделиться в соцсетях

RadioStudy — сайт кружка радиоэлектроники ЦТТ «Охта»

Любая электрическая схема состоит из кучи всяческих элементов. Возьмите схему любого телевизора или, даже, радиоприёмника, и Вам станет немножко не по себе от количества разных штучек, закорючек и фиговин, которые там изображены. Наша с Вами великая задача — научиться читать любую электрическую схему, называть все её элементы по имени, и представлять процессы, идущие в этой схеме.



3.1 Обозначение на схеме

Итак, мы уже познакомились с параметрами электрической цепи, узнали как они обозначаются и в каких единицах измеряются. Настало время «пощупать» это всё руками.

И начнём мы с самого распространённого элемента — резистора.

Резистор — это элемент, главная характеристика которого — электрическое сопротивление. Раньше этот элемент так и называли — «сопротивление», однако со временем перешли на буржуйскую терминологию. «Resistence» — это, по-англицки — сопротивление.

Резистор представляет собой керамический цилиндр, на который нанесено резистивное вещество, т.е., обладающее некоторым сопротивлением. С торцевых сторон к цилиндру подведены выводы, которые крепятся к нему металлическими чашечками. При работе с резисторами стоит особенно аккуратно относиться к чашечкам, в частности, не дёргать резистор за ноги, потому как эти чашечки легко отваливаются. Сверху резистор покрывается слоем краски, поверх которой пишутся параметры резистора: тип, номинальное сопротивление и прочая информация. Номинальным называют то значение, на которое должен быть рассчитан данный элемент.

На схеме резистор обозначают так:


Рядом с резистором указывается его порядковый номер в данной схеме — 16 с префиксом R, обозначающим его принадлежность к резисторам (в схеме для каждого типа элементов ведётся свой счёт). Ниже обычно пишется номинальное сопротивление резистора в Омах — 270. Внутри прямоугольника чёрточками указывается номинальная мощность резистора.

Если номинальные параметры не указаны, значит, к схеме должна быть приложена спецификация, в которой указываются номинальные значения для каждого элемента на схеме. Об этом поговорим позже.



3.2 Номинальное сопротивление


Номинальное сопротивление — это то сопротивление, на которое рассчитан резистор. Величину сопротивления указывают на корпусе каждого резистора.

Во всём мире приняты стандартные значения номинальных параметров элементов. Они кратны следующим числам:

1,0
1,1
1,2
1,3
1,5
1,6
1,8



2,0
2,2
2,5
2,7



3,0
3,3
3,6
3,9



4,3
4,7



5,1
5,6



6,3
6,8



7,5
8,2
9,1

Когда конструктор рассчитывает какую-то схему, у него получаются различные значения сопротивлений. Например, 341 Ом, 1415 Ом, 65110 Ом. Резисторов на такие сопротивления нет, поэтому он берёт таблицу (см. выше) и подбирает ближайшее значение. Обычно сопротивление резисторов округляют в большую сторону:

341 -> 360 (100 * 3,6)
1415 -> 1500 (1000 * 1,5)
65145 -> 68000 (10000 * 6,8)

Если же ну очень необходима точность, можно сделать составной резистор, включив несколько резисторов последовательно.
Например, 65110 = 63000 + 2100 + 10

Номинальное сопротивление, или номинал резистора пишется на его корпусе. Но прежде, чем приступить к чтению маркировки резистора, надо бы сказать пару слов о кратных приставках.

Всем нам с детства известны такие вещи как килограмм, миллиметр и, может, Мегавольт (тем, кто смотрел Диснеевские мультики). Все эти слова образованы с помощью кратных приставок кило-, милли- и Мега- от слов грамм, метр и Вольт. Эти приставки, или префиксы, заменяют числительные.

1 килограмм — это тысяча грамм ,
1 миллиметр — это одна тысячная часть метра,
1 Мегавольт — это миллион вольт

Таблица кратных приставок

При обозначении номинала резистора тоже используются кратные приставки: кило- и Мега-.

1 килоом (кОм) = 1 000 Ом
1 Мегаом (МОм) = 1 000 килоом (кОм) = 1 000 000 Ом

На схеме слова МОм, кОм не пишутся, вместо них просто ставятся буковки «М» и «к». Например: R22/47к; R18/1,5М. Единицы Ом не обозначаются никак. На корпусе единицы обозначаются «Е» или «R».



3.3 Обозначения на корпусе

В древние времена на резисторе прописывался его номинал полностью, например: «27,6 кОм». Это оказалось не удобно, и был принят новый стандарт, по которому в обозначении номинала участвуют только 3 символа: 2 цифры и буква. Причём, буква обозначает одновременно кратную приставку и запятую. Цифры, стоящие левее буквы — это целая часть, правее — дробная часть.

Пример:

2К2 — 2,2 кОм
33К — 33 кОм
М10 — 0,1 МОм — 100 кОм
47R — 47 Ом
и т.д.

Теперь для Вас не составит труда прочитать номинал отечественного резистора. А как же быть с буржуйскими «попугайчиками», на которых вместо букв — цветные полоски? А вот как: для начала неплохо было бы выучить, или хотя бы распечатать (нарисовать) и повесить на стенку следующую таблицу.


Каждому цвету соответствует своя цифра. На корпусе резистора нанесено 4 полоски: три рядом, одна — в стороне, она обычно серебристая или золотистая. Надо взять резистор так, чтобы эта отдельная полоска была справа. Тогда три левых полоски можно читать как номинал. При этом, две первые цифры показывают некое число, а третья — количество нулей после этого числа. Получившееся в результате число является номинальным сопротивлением резистора в Омах.



3.4 Мощность резистора

Мощность является вторым основным параметром резистора. Она означает, какую мощность может рассеять в атмосферу резистор, без ущерба для себя. Существуют стандартные мощности рассеяния резисторов:

Как Вы могли заметить, начиная от 1 Вт мощность пишется римскими цифрами. С помощью римских цифр можно записывать любые мощности, выраженные в единицах Ватт, например:

ХХ — 20Вт
ХII — 12 Вт
VII — 7 Вт
и т.д.

Резисторы разной мощности отличаются размером: чем больше — тем мощнее.

По типу, резисторы бывают 2-х основных видов:
— метало-плёночные — МЛТ
— проволочные — ПЭВ

МЛТ выпускаются мощностью до 2 Вт. Проволочные резисторы обычно — больших мощностей. Ещё проволоку применяют, если нужно очень маленькое сопротивление — десятые части Ома или единицы Ом.

На рисунке ниже представлены всякие разные резисторы.



3.5 Переменные и подстроечные резисторы

До сего момента мы говорили про постоянные резисторы, то есть про те, сопротивление которых изменить невозможно. Но кроме них есть ещё резисторы, сопротивление которых можно изменять — это переменные и подстроечные резисторы.
Сопротивление переменных резисторов можно изменять непосредственно в процессе эксплуатации устройства. Ручки регулировки обычно выведены на внешние панели. К таким резисторам относятся, например, ручка регулировки громкости плеера, движок эквалайзера и пр.
Подстроечное сопротивление обычно тревожат только при настройке прибора после изготовления. Управление этими резисторами на внешнюю панель не выводится.

Условное обозначение:

Упрощённая конструкция поворотного переменного (подстроечного) резистора:

У переменного резистора 3 вывода. Два — как у обычного резистора (1 и 2), а один — вывод подвижного контакта (3) — движка. В зависимости от положения движка, сопротивление между ним и выводами изменяется. При этом номинальным сопротивлением такого резистора считается полное сопротивление резистора, т.е. сопротивление между выводами 1 и 2. Следует заметить, что сумма сопротивлений 1-3 и 2-3 также равно сопротивлению 1-2 — (номинальному). В крайнем верхнем положении сопротивление 1-3 равно 0, а 2-3 — номинальному. В нижнем — наоборот.

Номинальные параметры переменных и подстроечных резисторов обозначаются так же как и у обычных — тремя знаками.

Переменные резисторы бывают как поворотные (крутится ручка), так и линейные (ручка двигается вперёд — назад). У них предусмотрено крепление к стенке (панели) прибора: гайки, винты, «ушки» и т.п.

Подстроечные резисторы в большинстве своем — поворотные. Они лишены органов крепления, поскольку держатся на плате за счёт припаянных выводов (как все прочие элементы). Для подстроечных резисторов ручки не выводятся, поворот его ротора осуществляется с помощью отвёртки.



Виды резисторов (что необходимо знать о резисторах?)

Резистор: кусочек материала, сопротивляющийся прохождению электрического тока. К обоим концам присоединены клеммы. И всё. Что может быть проще?

Оказывается, что это совсем не просто. Температура, ёмкость, индуктивность и другие параметры играют роль в превращении резистора в довольно сложный компонент. И использовать его в схемах можно по-разному, но мы сконцентрируемся на разных видах резисторов фиксированного номинала, на том, как их делают и как они могут пригодиться в разных случаях.

Начнём с самого простого и старого.

Углеродные композиционные резисторы

Углеродный композит в проигрывателе

Их часто называют «старыми» резисторами. Они широко применялись в 1960-х, но с появлением других типов резисторов и благодаря достаточно большой себестоимости, их использование сейчас ограничено. Они состоят из смеси керамического порошка с углеродом, связанных при помощи смолы. Углерод хорошо проводит ток, и чем больше его в смеси, тем меньше сопротивление. Провода присоединяются с концов. Они покрываются краской или пластиком, служащими изоляцией, а сопротивление и допуск обозначаются цветными полосками.

Сопротивление таких резисторов можно перманентно изменить, подвергнув их высокой влажности, высокому напряжению или перегреву. Допуск составляет 5% или более. Это просто твёрдый цилиндр с хорошими высокочастотными характеристиками. Также они хорошо переносят перегрев, несмотря на свой малый размер, и всё ещё используются в блоках питания и сварочных контроллерах.

Однако их возраст не остановил меня от использования мешка таких транзисторов, купленных мною в комиссионке с целью изготовления различных сопротивлений, которые были нужны мне для моего проекта муз. проигрывателя 555. На фото как раз моя поделка.

Углеродно-плёночные резисторы

Производятся нанесением слоя чистого углерода на керамический цилиндр и последующего удаления углерода с целью формирования спирали. Итог покрывается кремнием. Толщина слоя и ширина оставшегося углерода управляют сопротивлением, а допуск таких резисторов бывает от 2%, лучше, чем у предыдущих. Благодаря чистому углероду сопротивление меньше меняется с температурой.

Температурный коэффициент сопротивления углеродно-плёночных резисторов составляет от 200 до 500 ppm/C – миллионных долей на градус Цельсия. 200 ppm/C значит, что с каждым градусом сопротивление не изменится больше, чем на 200 Ом на каждый МОм общего сопротивления. В процентах это можно выразить как 0,02%/C. Если температура изменится на 80 С, при показателе 200 ppm/C сопротивление резистора поменяется на 1,6%, или на 16 кОм.

Такие резисторы выпускаются номиналом от 1 Ом до 10 кОм, мощностью от 1/16 Вт до 5 Вт и выдерживают напряжения в несколько киловольт. Обычно используются в высоковольтных блоках питания, рентгеновских аппаратах, лазерах и радарах.

Металлическая плёнка

Металлическая плёнка делается схожим с углеродной образом, путём размещения металлического слоя (часто это никель хром) на керамике, с последующим вырезанием спирали. Согласно документации от производителя Vishay, после присоединения клемм спираль раньше обрабатывали шлифовкой, но сейчас для этого используют лазеры. Результат покрывается лаком и помечается цветовой кодировкой или текстом.

Сопротивление резисторов из металлической плёнки меняется меньше, чем у углеродно-плёночных. ТКС находится в районе 50-100 ppm/C. 50 ppm/C аналогичны 0,005%/C. Использовав аналогичный приведённому выше пример с резистором в 1 МОм, изменение температуры на 80 С приведёт в случае резистора 50 ppm/C к изменению сопротивления на 0,4%, или на 4 кОм.

Допуск у них меньше, порядка 0,1%. Также обладают хорошими шумовыми характеристиками, низкой нелинейностью и хорошей стабильностью по времени, и используются для множества целей.

Плёнка из оксида металла

Случай схож с металлической плёнкой, только обычно используется оксид олова с примесью оксида сурьмы. Ведут себя такие резисторы лучше, чем углеродные или металлические плёнки, если говорить о напряжении, перегрузках, скачках и высоких температурах. Резисторы на углеродной плёнке работают до 200 С, на металлической – до 250-300 С, а резисторы на плёнке из оксида – до 450 С. При этом их стабильность весьма хромает.

Проволочные резисторы

Производятся намоткой провода на пластиковый, керамический или стекловолоконный цилиндр. Поскольку провод можно отрезать довольно точно, номинал их сопротивления можно выбрать с большой точностью с допуском не хуже 0,1%. Чтобы получить резистор с высоким сопротивлением, нужно использовать очень тонкий и длинный провод. Провод можно сделать тоньше для меньшей мощности или толще для большей мощности. Его можно изготавливать из большого числа металлов и сплавов, включая никель хром, медь, серебро, хромистой стали и вольфрама.

Разрабатываются с прицелом на возможность работы при высоких температурах: вольфрамовые выдерживают температуры до 1700 С, серебряные – от 0 до 150 С. ТКС у высокоточных проволочных резисторов составляет порядка 5 ppm/C. У резисторов, предназначенных для высоких мощностей, ТКС выше.

Работают на мощностях от 0,5 Вт до 1000 Вт. Резисторы на несколько сотен Вт могут быть покрыты высокотемпературным кремнием или стекловидной эмалью. Для увеличения теплоотвода могут быть оборудованы алюминиевым кожухом с пластинами, работающими как радиатор.

Виды намотки

Поскольку это практически катушки, у них присутствует индуктивность и ёмкость, из-за чего на высоких частотах они ведут себя плохо. Для уменьшения этих эффектов применяются различные хитрые схемы намотки, например, бифилярная, намотка на плоском носителе, и намотка Аэртона-Перри.

У бифилярной намотки отсутствует индукция, но высокая ёмкость. Намотка на плоском и тонком носителе сближает провода и уменьшает индукцию. Намотка Аэртона-Перри, благодаря тому, что провода идут в разных направлениях и находятся близко друг от друга, уменьшает самоиндукцию и ёмкость, поскольку в местах пересечения напряжение одинаково.

Потенциометры делают на основе проволочных резисторов благодаря их надёжности. Также они используются в прерывателях и предохранителях. Их индукцию можно увеличить и использовать их как датчики тока, измеряя индуктивное сопротивление.

Фольговые резисторы

Используют фольгу толщиной в несколько микрон, обычно из никель хрома с добавлениями, расположенную на керамической подложке. Они наиболее стабильные и точные из всех, даром что существуют с 1960-х. Необходимое сопротивление достигается фототравлением фольги. Не имеют индуктивности, обладают низкой ёмкостью, хорошей стабильностью и быстрой тепловой стабилизацией. Допуск может быть в пределах 0,001%.

ТКС составляет 1 ppm/C. При изменении температуры на 80 С мегаомный резистор поменяет сопротивление всего на 0.008% или 80 Ом. Интересен способ, которым достигается подобная точность. При увеличении температуры увеличивается и сопротивление. Но резистор делается так, что увеличение температуры приводит к сжатию фольги, из-за чего сопротивление падает. Суммарный эффект приводит к тому, что сопротивление почти не меняется.

Хорошо подходят для аудиопроектов с токами высоких частот. Также подходят для проектов, требующих высокую точность, например, электронных весов. Естественно, используются в областях, где ожидаются большие колебания температуры.

Толстоплёночные и тонкоплёночные резисторы

В основном применяются для поверхностного монтажа. Плёнка в толстоплёночных резисторах в 1000 раз толще, чем в тонкоплёночных. Это самые дешёвые резисторы, так как толстая плёнка дешевле.

Толстоплёночные резисторы изготавливаются ионным напылением никель хрома на изолирующую подложку. Затем применяется фототравление, абразивная или лазерная чистка. Тонкоплёночные изготавливаются печатью по трафарету. Плёнка представляет собой смесь связующего вещества, носителя и оксида металла. В конце процесса применяется абразивная или лазерная чистка.

Допуск тонкоплёночных резисторов находится на уровне 0,1%, а ТКС – от 5 до 50 ppm/C. У толстоплёночных допуск бывает 1%, а ТКС — 50 до 200 ppm/C. Тонкоплёночные резисторы меньше шумят.

Тонкоплёночные резисторы применяются там, где требуется высокая точность. Толстоплёночные можно использовать практически везде – в некоторых ПК можно насчитать до 1000 толстоплёночных резисторов поверхностного монтажа.

Существуют и другие виды резисторов постоянного номинала, но в ящичках для резисторов вы, скорее всего, встретите один перечисленных.

что это такое и для чего нужен: виды, принцип работы, расчет сопротивления

Что такое резистор

Резистор – это самый распространенный радиоэлемент, который используется в электронике. Я могу со 100% уверенностью сказать, что абсолютно на любой плате какого-либо устройства вы найдете хотя бы один резистор. Резистор имеет важное свойство – он обладает активным сопротивлением электрическому току. Существует также и реактивное сопротивление. Подробнее про реактивное и активное сопротивление.

Что такое резистор?

Специальные компоненты, называемые резисторами, созданы специально для создания точного количества сопротивления, добавляемого в схему. Обычно они изготавливаются из металлической проволоки или углерода и спроектированы так, чтобы поддерживать стабильное значение сопротивления в широком диапазоне условий окружающей среды. В отличие от ламп, они не излучают свет, но выделяют тепло, поскольку в работающей схеме ими рассеивается электрическая энергия. Однако обычно резистор предназначен не для выработки полезного тепла, а просто для обеспечения точного количества электрического сопротивления.

Что такое резистор и для чего он нужен?

При передаче электрического тока на расстояние из-за сопротивления проводов теряется часть энергии. В таких случаях сопротивление является негативным фактором и его стараются свести к минимуму.

Другое дело электрические цепи в электронных устройствах. Там резистор выполняет много полезных функций. В электронных схемах используется свойства этих пассивных компонентов для ограничения тока в многочисленных цепях. С их помощью обеспечивается нужный режим работы усилительных каскадов.

Что такое резистор

Резистор что это такое? Основным свойством данного типа радиоэлементов является наличие активного сопротивления электротоку. В отличие от реактивного, оно не скапливает энергию внутри, а передает ее в окружающее пространство. Это свойство и обусловливает принцип работы резистора. В некоторых источниках и схемах слово «сопротивление» применяется в качестве наименования этой детали.

Из чего состоит резистор? Устройство этого элемента довольно простое. Основной составляющей является проволочный или пленочный компонент с большим показателем удельного сопротивления. В его роли могут выступать металлические оксиды, никелин, нихром и некоторые другие материалы.


Конструкция детали

Что такое сопротивление

Резисторы обладают сопротивление, а что такое сопротивление? Постараемся с этим разобраться.

Для ответа на этот вопрос поможет сантехническая аналогия. Под действием силы тяжести или под действием давления насоса, вода устремляется от точки большего давления в точку с меньшим давлением. Так и электрический ток под действием напряжения течет из точки большего потенциала в точку с меньшим потенциалом.

Что может помешать движению воды по трубам? Движению воды может помешать состояние труб, по которым она бежит. Трубы могут быть широкими и чистыми, а могут быть загажены и вообще представлять собой печальное зрелище. В каком случае скорость водного потока будет больше? Естественно, что вода будет течь быстрее если ее движению не будет оказываться никакого сопротивления.

В случае с чистым трубопроводом так и будет, воде будет оказываться наименьшее сопротивление и ее скорость будет практически неизменной. В загаженной трубе сопротивление на водный поток будет значительным, и соответственно скорость движения воды будет не очень.

Резистор с переменным сопротивлением.

Хорошо, теперь переносимся из нашей водопроводной модели в реальный мир электричества. Теперь становится понятно, что скорость воды в наших реалиях представляет собой силу тока, измеряемую в амперах. Сопротивление, которое оказывали трубы на воду, в реальной токоведущей системе будет сопротивление проводов, измеряемое в омах.

Как и трубы, провода могут оказывать сопротивление на ток. Сопротивление напрямую зависит от материала, из которого сделаны провода. Поэтому совсем не случайно провода часто изготавливают из меди, так как медь имеет небольшое сопротивление.

Резистор — это пассивный элемент электрической цепи, обладающий фиксированным или переменным значением электрического сопротивления.

Другие металлы могут оказывать очень большое сопротивление электрическому току. Так для примера, удельное сопротивление (Ом*мм²) нихрома составляет 1.1Ом*мм². Величину сопротивления нетрудно оценить, сравнив с медью, у которой удельное сопротивление 0,0175Ом*мм².

При пропускании тока через материал с высоким сопротивлением, мы можем убедиться, что ток в цепи будет меньше, достаточно провести несложные замеры.

Переменное сопротивление – назначение

Переменные сопротивления главным образом применяются для регулировки громкости в различной бытовой и профессиональной радиоаппаратуре. Можно сказать, что они предназначены для плавного изменения напряжения или тока в различных электросхемах посредством изменения собственного сопротивления. Например, с их помощью можно плавно регулировать яркость свечения электрической лампочки.

История открытия

Существование электричества было обнаружено ещё в VII веке до н. э. греческими философами, но сам термин «электричество» появился только в 1600 году. Учёный Уильям Гилберт, проводя эксперименты с янтарём, обнаружил его способность притягивать другие вещества (электростатический заряд). Это явление получило название «янтарность». А уже через 60 лет Отто фон Герике создал конструкцию с шаром, надетым на металлический стержень, и фактически изготовил первую электростатическую машину.

В течение следующих лет учёные, экспериментаторы и инженеры открывали всё новые и новые свойства электричества, изучая его природу возникновения. Так, в 1800 году итальянец Алессандро Вольта изобрёл источник тока. Через 20 лет датчанин Кристиан Эрстед открыл электромагнитное взаимодействие, а Андре-Мари Ампер установил связь между электричеством и магнетизмом.

Продолжая исследования Джоуля, Ленца, Фарадея, Гаусса, Ома и Майкла Фарадея, будущий лауреат Нобелевской премии Джозеф Томсон охарактеризовал понятие электричества, введя термин «электрон». Таким образом было установлено, что электричество — это способность физических тел создавать вокруг себя поле, воздействующее на предметы. В каждом теле существуют элементарные частички, которые могут быть как свободными, хаотично перемещающимися, так и привязанными к атомам.

Если же к материалу, имеющему свободные электроны, поднести электромагнитное поле, то движение частичек становится направленным, и возникает электрический ток. Чтобы заряд переместился из одной точки в другую, необходимо затратить работу, которая называется напряжением. При перемещении частички сталкиваются с различными неоднородностями кристаллической решётки. В результате часть их потенциала передаётся этим дефектам, величина заряда электронов уменьшается, а сила тока снижается.

Способность электронов беспрепятственно перемещаться по структуре материала была названа проводимостью, а величина обратная ей — резистори́ (сопротивление).

Применение токоограничивающего резистора для светодиода


Резистор применяют для ограничения силы тока

Для декоративного украшения, обеспечения хорошей видимости в затемненном коридоре и решения других практических задач используют светодиоды. Они намного экономичнее по сравнению с классическими лампами накаливания. Высокая прочность предотвращает заражение окружающей среды вредными химическими соединениями, что не исключено после повреждения колбы газоразрядного источника света.

С учетом односторонней проводимости полупроводникового перехода понятна необходимость подключения светодиода к аккумуляторной батарее, другому источнику питания постоянного тока. Напряжение стандартной бытовой сети выпрямляют, снижают до номинального уровня. Резистором ограничивают силу тока.

Переменные резисторы

Переменные резисторы должны иметь какие-то физические средства регулировки, либо вращающийся вал, либо рычаг, который можно перемещать, чтобы изменять величину электрического сопротивления. На фотографии ниже показаны устройства, называемые потенциометрами, которые можно использовать как переменные резисторы:

Рисунок 5 – Потенциометр

Обозначения на схемах

На схемах в Европе и СНГ обознается прямоугольником и латинской букой R. Согласно ГОСТу, на отечественных схемах не указывается номинал сопротивления, а только номер детали (R). Однако, если под изображением детали указано число, например 120, оно по умолчанию читается как 120 Ом.

В таблице примеры обозначений детали.

Подробный рассказ на видео: почему так широко используют резисторы

При создании радиоэлектронных схем применяется множество различных элементов. Одни из наиболее используемых, без которых практически невозможно обойтись, — это резисторы. Что они собой являют? Какие типы есть? Какой их параметр наиболее важен? И какие особенности есть при последовательном и параллельном соединении?

Виды резисторов

Виды резисторов можно разбить на следующие категории:

  1. Нерегулируемые (постоянные) — проволочные, композитные, пленочные, угольные и др.
  2. Регулируемые (переменные и подстроечные). Подстроечные резисторы предназначены для настройки электрических цепей. Элементы с переменным сопротивлением (потенциометры) применяются для регулировки уровней сигнала.

Отдельную группу представляют полупроводниковые резистивные элементы (терморезисторы, фоторезисторы, варисторы и пр.)

Характеристики резисторов определяются их назначением и задаются при изготовлении. Среди ключевых параметров:

  1. Номинальное сопротивление. Это главная характеристика элемента, измеряется в омах (Ом, кОм, МОм).
  2. Допустимое отклонение в процентах от указанного номинального сопротивления. Означает возможный разброс показателя, определяемый технологией изготовления.
  3. Рассеиваемая мощность — предельная мощность, которую резистор может рассеивать при долговременной нагрузке.
  4. Температурный коэффициент сопротивления — величина, показывающая относительное изменение сопротивления резистора при изменении температуры на 1°С.
  5. Предельное рабочее напряжение (электрическая прочность). Это максимальное напряжение, при котором деталь сохраняет заявленные параметры.
  6. Шумовая характеристика — степень вносимых резистором искажений в сигнал.
  7. Влагостойкость и термостойкость — максимальные значения влажности и температуры, превышение которых может привести к выходу детали из строя.
  8. Коэффициент напряжения. Величина, учитывающая зависимость сопротивления от приложенного напряжения.

Номиналы резисторов

Элементы имеют свой допуск в отклонениях номинальных сопротивлений. В соответствии с допусками номиналы резисторов разбиты на 3 ряда, которые обозначаются: Е6, Е12, и Е24.

Компоненты ряда Е6 имеют допуск отклонения ± 20%; ряда Е12 – ± 10%, а ряда Е24 – ± 5%.

Номиналы резисторов каждого ряда представлены в справочных таблицах, которые можно найти в интернете.

Постоянные, переменные и подстрочные резисторы

Постоянный резистор — это деталь с двумя выводами, которая вносит в электрическую цепь постоянное сопротивление.

Постоянный резистор представляет собой стержень из диэлектрического материала (чаще всего из керамики) на поверхности которой нанесена токопроводящая пленка из углерода или металлического сплава.

На торцы стержня плотно насажены «чашечки», переходящие в проволочные выводы. Чем тоньше плёнка, тем больше сопротивление.

На поверхность стержня могут наноситься канавки, увеличивающие сопротивление. Резистор с небольшим значением сопротивления может представлять собой керамическое основание с намотанным на него тонким проводом.

Для защиты резистивного слоя сверху наносится слой компаунда или лака, поверх которого наносится буквенно-цифровая маркировка или маркировка в виде нескольких цветных колец.

Раньше выводы резисторов в большинстве случаев были медными. Теперь же часто основу этих выводов составляет железо (которое дешевле меди).

Очень часто возникает задача изменить вносимое в электрическую цепь сопротивление. Это задачу выполняют переменные или подстроечные резисторы, у которых три (или более) вывода.

Переменные резисторы отличаются тем, что токопроводящий слой на них нанесен виде подковы, к концам которой подключены два неподвижных вывода.

Третий вывод – подвижный — скользит по подкове, поэтому при перемещении его сопротивление между ним и крайними выводами меняется.

Положение подвижного вывода можно менять посредством соединенной с ним вращающейся рукоятки.

Подстроечный резистор отличается от переменного тем, что в нем труднее повернуть рукоятку.

Часто в рукоятке подстроечного резистора делают прорези под шлиц отвертки.

Иногда после регулировки электрической схемы рукоятку заливают компаундом или полиэтиленом —  чтобы невозможно было ее повернуть и сбить настройку.

Кстати, регулятор громкости в ваших настольных акустических системах – это переменный резистор.

Система обогрева салона

Еще один элемент в конструкции автомобиля, где используется резистор – система отопления салона, а точнее, – управление работой электродвигателя печки.

В любом автомобиле используется переменный резистор для изменения скорости работы электромотора обогревателя.

В нем при помощи вращающегося элемента обеспечивается возможность изменения значения сопротивления.

При включении электродвигателя на 1-ю скорость вращения, резистор обеспечивает максимальное сопротивление, при переключении на 2-ю – оно уменьшается, а при переходе на 3-ю скорость — практически полностью убирается.

Обозначение резисторов

Существует цветная маркировка резисторов, которая позволяет определить способности функционирования постоянного резистора. Приведем ее ниже:

  • Наличие двух скошенных линий подразумевают рассеивание мощности 0,125 Вт.
  • Одна скошенная полоска свидетельствует о мощности рассеивания 0,25 Вт.
  • Одна линия, расположенная горизонтально — рассеивание 0,5 Вт.
  • Одна полоска, размещенная вертикально — 1 Вт.
  • Две полосы, расположенные вертикально — 2 Вт.
  • Еще один способ разметки — соединение скошенных линий по типу латинской буквы V. В таком случае рассеивание составляет 5 Вт.

SMD резисторы

Если посмотреть на материнскую плату компьютера, можно увидеть другое конструктивное исполнение резисторов (и других деталей тоже). Это SMD (Surface Mounted Device) исполнение, предназначенное для монтажа на поверхность платы.

Традиционный резистор с проволочными выводами монтируется «через отверстие» (through hole).

При этом SMD резисторы выглядят в виде «кирпичиков» различного размера без проволочных выводов. Выводами в этом случае является торцы кирпичика, покрытые припоем.

При использовании SMD компонентов увеличивается плотность монтажа, уменьшаются размеры изделий, и в плате не нужно сверлить сотни отверстий.

Кроме того, из-за отсутствия длинных проволочных выводов уменьшается паразитная емкость и индуктивность резистора, что улучшает характеристики устройства в целом.

Выбор необходимого типоразмера SMD осуществляется исходя из необходимой рассеиваемой мощности. Здесь действует та же физика: чем больше размер, тем большую мощность может рассеивать резистор. Типоразмеры SMD резисторов и рассеиваемая мощность приведены в таблице.

Конструктивно SMD резистор представляет собой кусочек из той же керамики в виде параллелепипеда с нанесенной на его поверхность резистивной пленкой. Толщина и состав резистивных пленок могут быть различными.

Условно SMD резисторы разделяют на толстопленочные (10-70 микрометров) и тонкопленочные (единицы микрометров и менее), которые различаются технологией производства. Резистивные пленки могут быть из нихрома, нитрида тантала, оксида свинца и других материалов. Точная подстройка номинала резистора осуществляется с помощью луча лазера.

Сверху резистивный слой защищен защитным слоем с нанесенной на нем маркировкой.

Существует SMD резисторы с нулевым сопротивлением, которые используется в качестве перемычек.

Три сопротивления в одном шунтовом резисторе

Несмотря на их внешний вид, современные шунтовые резисторы не так просты, как кажутся. В частности, сопротивление шунтового резистора фактически состоит из трех частей (рис. 2). Во-первых, есть сопротивление самого шунтового резистора. Затем, есть сопротивления выводов этого резистора и дорожек на печатной плате, подключаемых к шунтовому резистору. Обычно сопротивления выводов и дорожек незначительные, но и сами шунтовые резисторы обычно имеют очень низкие значения сопротивления. При измерениях больших токов даже небольшие сопротивления выводов вносят в результаты измерения погрешность, поскольку они не учтены производителем в спецификациях шунтового резистора.

Рис. 2. Токовый шунтовый резистор с двумя контактами фактически состоит из трех последовательно соединенных сопротивлений: сопротивление самого шунтового резистора (Rshunt), сопротивление двух выводов резистора (Rlead) и сопротивление подводящих дорожек на плате, подключенных к резистору (не показано). Сопротивление выводов может вызвать ошибку измерений для большого тока.

Одним из способов, позволяющих избежать ошибок измерения, вносимых внешними сопротивлениями выводов, является создание соединения Кельвина, выполнив раздельные токоизмерительные дорожки к двухконтактному шунтовому резистору (рис. 3).

Рис. 3. Соединение Кельвина с двухконтактным токочувствительным резистором уменьшает погрешность измерения, вызываемую сопротивлением выводов резистора и дорожек печатной платы. Пример изображения двухконтактных токовых шунтовых резисторов показан справа.

В этой конфигурации ток, протекающий через резистор токового шунта, проходит через широкие подводящие дорожки на печатной плате. Гораздо более узкие дорожки, которые находятся не в основном канале протекающего тока, но расположены непосредственно рядом с резистивным элементом шунтового резистора, снимают падающее на нем напряжение и передают его на вход AFE. Разделение токоведущих и токочувствительных контактов характеризует соединение Кельвина.

Полученное в результате схематическое представление соединения Кельвина с использованием двухконтактного шунтирующего резистора показано на рис. 4.

Рис. 4. Использование соединения Кельвина с двухконтактным шунтовым резистором выводит линии измерения напряжения из основной цепи тока, что приводит к более точному измерению напряжения на шунтовом резисторе

Очень малый ток протекает через два токочувствительных резистора (Rsense), показанных на рис. 4, потому что они подключены к имеющим высокий импеданс входам усилителя либо АЦП, что делает их сопротивления намного менее критичными, чем значения сопротивления выводов, через которые протекает большой ток шунтового резистора. Следовательно, падение напряжения на резисторах Rsense довольно небольшое и не является значительным источником ошибки при измерении тока.

Фильтры и резисторы

С помощью резисторов и конденсаторов можно делать фильтры. Так называются RC фильтры.

Эта пара может разделять сигнал на постоянные и переменные составляющие.

В качестве примера рассмотрим ФНЧ и ФВЧ.

В схеме фильтра низких частот конденсатор C1 забирает на себя высокочастотные токи. Его сопротивление для них намного меньше, чем у нагрузки. Он шунтирует нагрузку. Таким образом, можно получить низкую частоту, отделив от нее все высокие составляющие.
В фильтре высоких частот наоборот. Высокие частоты свободно проходят через C1, и если в сигнале есть низкочастотные, то они пойдут через R1.

Такие фильтры бывают разные по конструкции. П образные, Г образные и т.п. Конкуренцию резистору может составить катушка индуктивности или дроссель. У них меньше активное сопротивление, но реактивное больше. Благодаря этому снижаются потери от активного сопротивления.

Post Views: 1 352

Мощность резисторов

Резисторы помимо сопротивления обладают ещё характеристикой мощности. Она определяет нагрузку, которуюспособен выдержать резистор. Среди обычных керамических резисторов наиболее распространены показатели0.25 Вт, 0.5 Вт и 1 Вт. Для расчёта нагрузки, действующей на резистор, используйте формулу:

При превышении допустимой нагрузки, резистор будет греться и его срок службы может сильно сократиться.При сильном превышении — резистор может начать плавиться и вызвать воспламенение. Будьте осторожны!

Анализ резисторных схем

Чтобы обобщить то, что мы узнали в этой статье, давайте проанализируем следующую схему, определив всё, что можем, исходя из предоставленной информации:

Рисунок 8 – Пример схемы

Всё, что нам здесь дано для начала, – это напряжение батареи (10 вольт) и сила тока в цепи (2 ампера). Нам неизвестно сопротивление резистора в омах или рассеиваемая им мощность в ваттах. Вспоминая формулы закона Ома, мы находим два уравнения, которые дают нам ответы на основе известных значений напряжения и силы тока:

\(R=\frac{E}{I} \qquad и \qquad P=IE\)

Подставляя известные значения напряжения (E) и силы тока (I) в эти два уравнения, мы можем определить сопротивление цепи (R) и рассеиваемую мощность (P):

\(R = \frac{10 \ В}{2 \ А} = 5 \ Ом\)

\(P = (2 \ А)(10 \ В) = 20 \ Вт\)

Для заданных условий цепи (10 В и 2 А) сопротивление резистора должно быть 5 Ом. Если бы мы проектировали схему для работы при этих значениях, нам пришлось бы использовать резистор с минимальной номинальной мощностью 20 Вт, иначе бы он перегрелся и вышел из строя.

Принцип работы резистора печки автомобиля

Схема отопителя автомобиля

У обычной ВАЗовской печки четыре скорости. Как видим из рисунка скорость вращения мотора печки зависит от резисторов. Переключатель резисторов является переключателем скоростей отопителя. Для того, чтобы воздух, поступаемый в салон из печки был бы теплым, двигатель должен быть прогрет. Часто водители включают печку для охлаждения двигателя, в случае его перегрева.

Если не нужно нагревать салон автомобиля (в теплое время), то воздух нагнетается в салон напрямую, минуя радиатор печки, через фильтр отопителя. Для этого есть специальная заслонка, которая переключается из салона автомобиля водителем.

Зная схему подключения резистора печки, можно легко заменить это сопротивление, в случае выхода его из строя. Сделать это можно самостоятельно, а не платить большие деньги в автосервисе.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 6 чел.
Средний рейтинг: 4.5 из 5.

Фото резистора




https://youtu.be/zsmrxsQKJqg

Вам понравилась статья? Поделитесь 😉

Как маркируются резисторы

В основном для таких элементов используется цветовая маркировка, но SMD-резисторы имеют буквенную. Цветовая включает от 4 до 6 полос, несущих определенную информацию. Две первые цифры покажут номинальное сопротивление, а третья число, на которое умножаются первые два, в результате получается величина сопротивления. Четвертая говорит о точности проводника. Если полос больше, то меняется только первый показатель на одну цифру.

Цветовое обозначение на элементах

Внимание! Первой полосой считается та, которая ближе других расположена к краю элемента.

Терморезистор

Это специальное устройство, с помощью которого можно измерять температуру внешней среды. Терморезистор также используется в цепях термостабилизации для транзисторных каскадов. Как уже можно было догадаться, его сопротивление может меняться под воздействием температуры. В инкубаторах для цыплят, оранжереях, производственных аппаратах — везде можно найти этот резистор. Для чего он нужен? Чтобы при достижении определенной температурной границы включались системы отопленияохлаждения.

Теги

ОбучениеРассеиваемая мощностьРезисторСопротивлениеСхемотехникаТемпературный коэффициент сопротивления / ТКС

На сайте работает сервис комментирования DISQUS, который позволяет вам оставлять комментарии на множестве сайтов, имея лишь один аккаунт на Disqus.com.

В случае комментирования в качестве гостя (без регистрации на disqus.com) для публикации комментария требуется время на премодерацию.

Применеие на практике

Среди ролей, которые может выполнять резистор в схеме можно выделить следующие:

Токоограничивающий резистор

Пример, на котором рассматривался Закон Ома представляет собой также пример токоограничевающего резистора: у нас есть компонент, который расчитан на работу при определённом токе — резистор снижает силу тока до нужного уровня.

В случае с Ардуино следует ограничивать ток, поступающий с выходных контактов (output pins). Напряжение, в состоянии, когда контакт включен (high) составляет 5 В. Исходя из документации, ток не должен превышать 40 мА. Таким образом, чтобы безопасно увести ток с контакта в землю понадобится резистор номиналом R = U / I = 5 В / 0.04 А = 125 Ом или более.

Стягивающие и подтягивающие резисторы

Стягивающие (pull-down) и подтягивающие (pull-up) резисторы используются в схемах рядом со входными контактами логических компонентов, которым важен только факт: подаётся ноль вольт (логический ноль) или не ноль (логическая единица). Примером являются цифровые входы Ардуино. Резисторы нужны, чтобы не оставить вход в «подвешенном» состоянии. Возьмём такую схему

Мы хотим, чтобы когда кнопка не нажата (цепь разомкнута), вход фиксировал отсутствие напряжения. Но в данном случае вход находится в «никаком» состоянии. Он может срабатывать и не срабатывать хаотично, непредсказуемым образом. Причина тому — шумы, образующиеся вокруг: провода действуют как маленькие антенны и производят электричество из электромагнитных волн среды. Чтобы гарантировать отсутствие напряжения при разомкнутой цепи, рядом с входом ставится стягивающий резистор:

Теперь нежелательный ток будет уходить через резистор в землю. Для стягивания используются резисторы больших сопротивлений (10 кОм и более). В моменты, когда цепь замкнута, большое сопротивление резистора не даёт большей части тока идти в землю: сигнал пойдёт к входному контакту. Если бы сопротивление резистора было мало (единицы Ом), при замкнутой цепи произошло бы короткое замыкание.

Аналогично, подтягивающий резистор удерживает вход в состоянии логической единицы, пока внешняя цепь разомкнута:

То же самое: используются резисторы больших номиналов (10 кОм и более), чтобы минимизировать потери энергии при замкнутой цепи и предотвратить короткое замыкание при разомкнутой.

Делитель напряжения

Делитель напряжения (voltage divider) используется для того, чтобы получить из исходного напряжения лишь его часть. Например, из 9 В получить 5. Он подробно описан в отдельной статье.

Типы резисторов и их функции

Резисторы повсюду в электрических устройствах. Эти простые пассивные компоненты имеют огромное значение, когда дело касается схемотехники. Они бывают разных видов и обладают широким спектром функций. Как видно из их названий, основная функция резистора — обеспечивать сопротивление электрическому току. Другие функции резисторов включают:

  • Делительное напряжение
  • Вырабатывает тепло
  • Питание светодиодов
  • Цепи согласования и нагрузки
  • Управляющая прибыль
  • Устранение временных ограничений

Выбор правильного типа резистора для проекта или конструкции зависит от множества факторов, которые необходимо спланировать заранее, прежде чем закупить резисторы для крупномасштабного производства.При выборе типа резистора инженер должен учитывать следующие факторы:

  • Сопротивление
  • Допуск
  • Номинальная рассеиваемая мощность
  • Упаковка и установка
  • Номинальное напряжение
  • Материальное строительство
  • Индуктивность и емкость
  • Температурный диапазон
  • Рабочий шум

Резисторы бывают разных типов со своими номиналами и размерами. При разработке схемы это поможет узнать преимущества и уникальные функции каждой разновидности резисторов.

Общие типы линейных резисторов

Линейные резисторы реагируют по закону Ома. Эти резисторы изменяют значение прямо пропорционально приложенному напряжению и температуре. Обычно линейные резисторы делятся на две категории: постоянные резисторы и переменные резисторы.

Постоянные резисторы

Эти резисторы обеспечивают постоянное сопротивление в цепи. Эти типы резисторов чаще всего используются на печатных платах и ​​в электронике.Постоянные резисторы могут быть разных размеров и разных материалов. Наиболее распространенные постоянные резисторы следующие:

Резисторы из углеродного состава: Этот тип резистора является одним из старейших типов компонентов на рынке. Они обычно использовались до 1960-х годов и обычно изготавливались из смеси порошкообразного углерода и керамики. Хотя на рынке все еще доступны резисторы из углеродного состава, они, как правило, более дороги и реже используются, потому что другие типы постоянных резисторов имеют более эффективные характеристики, такие как допуск, зависимость от напряжения и пороги напряжения.

Резисторы с проволочной обмоткой: Эти резисторы состоят из изолированного металлического провода, намотанного на сердечник из непроводящего материала, такого как керамика, пластик или стекло. Металлическая проволока обычно состоит из высокопрочных сплавов, таких как нихром или манганин. Эти резисторы также появились на рубеже веков, но, в отличие от резисторов из углеродного состава, они широко используются и сегодня. Они способны выдерживать высокие нагрузки, стабильны при высоких температурах и обеспечивают долгосрочную стабильность.Однако они, как правило, более дорогие и не могут применяться в высокочастотных устройствах.

Тонкопленочные резисторы: Они бывают двух разновидностей: углеродные пленочные резисторы и металлопленочные резисторы, но имеют почти идентичные конструкции. Они состоят из керамического сердечника, окруженного тонким резистивным слоем углеродной или металлической пленки. Тонкопленочные резисторы идеально подходят для использования в приложениях, требующих высокой стабильности, высокой точности и низкого уровня шума, таких как использование в медицинских устройствах, звуковом оборудовании, а также в испытательных и измерительных устройствах

Толстопленочные резисторы : Эти постоянные резисторы чаще всего используются в потребительских устройствах.Они сконструированы как тонкопленочные резисторы, но, как следует из названия, используют толстые пленки оксидов металлов или оксидов металлокерамики. Эти типы резисторов являются самыми дешевыми и наиболее доступными. Обычно они используются в любом электрическом устройстве, которое использует аккумулятор или источник питания переменного тока.

Плавкие резисторы : Эти резисторы выполняют две разные функции: обеспечивают сопротивление электрическому току и действуют как предохранитель для отключения тока в случае перегрузки. Плавкие резисторы работают не только для регулирования тока, но и для защиты от сбоев в случае скачка напряжения.Они сконструированы так же, как резисторы с проволочной обмоткой, и обычно используются в дорогих электронных устройствах, таких как телевизоры, усилители, а также в оборудовании для контроля и управления безопасностью.

Переменные резисторы

В отличие от постоянных резисторов, значениями сопротивления этих компонентов можно управлять с помощью шкалы, ручки или винта. Поскольку они могут управлять напряжением и током, они обычно используются в радио и аудиоаппаратуре. К распространенным типам переменных резисторов относятся:

Потенциометры : Эти резисторы обычно управляются с помощью шкалы или ручки.Они состоят из трех выводов, величина сопротивления которых регулируется подвижным контактом (также известным как стеклоочиститель), который соединен с валом управления. Вращение вала управления увеличивает или уменьшает напряжение на резисторе. Они обычно используются в аудио / визуальном оборудовании и преобразователях.

Реостаты : Эти переменные резисторы, также известные как резисторы с ответвлениями или переменные резисторы с проволочной обмоткой, используют скользящий контакт для регулирования напряжения. Сердечник резистора устроен аналогично резисторам с проволочной обмоткой.Как и потенциометры, эти резисторы используются для управления напряжением в аудио / визуальном оборудовании и преобразователях.

Типы нелинейных резисторов

Нелинейные резисторы отличаются от линейных резисторов тем, что их значение сопротивления изменяется в соответствии с температурой, светом или напряжением, а не в соответствии с законом Ома, как у линейных резисторов. Их также можно использовать для управления напряжением тока, поэтому они также являются типами переменных резисторов. Общие типы нелинейных резисторов включают:

Термисторы : Этот тип переменного резистора регулирует напряжение пропорционально изменениям температуры.Термисторы находят применение в бытовой технике, автомобилях, термометрах и аккумуляторных батареях.

Варисторные резисторы : Эти типы резисторов изготовлены из полупроводниковых материалов, таких как кремний и керамические оксиды металлов. Значение сопротивления этих резисторов изменяется вместе с приложенным напряжением цепи. Варисторы способны выдерживать высокие напряжения постоянного тока и часто используются в качестве ограничителей переходных напряжений в линиях связи, устройствах радиосвязи и в удлинителях.

Фоторезистор или LDR (светозависимые резисторы) : Как видно из названия, значение сопротивления этих резисторов зависит от воздействия света. Эти резисторы используются в датчиках света и измерительном оборудовании, в бытовой технике и фотооборудовании.

Резисторы для поверхностного монтажа (SMD) : Также называемые микросхемными резисторами, эти резисторы устанавливаются непосредственно в печатные платы, в отличие от резисторов других типов, которые обычно устанавливаются методом сквозных отверстий.Это позволяет ускорить производство и сэкономить место на печатной плате. Они используются в основном в производстве вычислительного оборудования, а также в других технологиях.

Имея широкий спектр типов и применений, когда компаниям нужен постоянный источник резисторов, лучше всего обратиться к компании, которая может иметь запасы и планировать доставку. Sensible Micro имеет доступ к надежной сети поставщиков микрокомпонентов, включая все типы резисторов. Мы гордимся тем, что обеспечиваем нашим клиентам высококачественные компоненты, а также сокращаем время выполнения всех наших заказов.Наши складские запасы хранятся на складе с контролируемой температурой, и каждая исходящая партия проверяется в нашей собственной лаборатории инспекции и тестирования для обеспечения качества. Нужны резисторы? Свяжитесь с одним из наших экспертов по закупкам сегодня.

Будьте в курсе последних событий в отрасли, подписавшись на блог Sensible Micro сегодня!

Резисторы: типы и применение | Журнал Nuts & Volts


Ом есть ом, верно? Не так уж и быстро — существует множество разных типов резисторов.Чтобы гарантировать, что ваша схема работает и продолжает работать, используйте резистор правильного типа. В этой статье вы узнаете об общих типах резисторов и их особых характеристиках.

Основы резистора

Джордж Ом.


Каждый проводник оказывает сопротивление потоку электрического заряда (кроме сверхпроводников). Джордж Ом обнаружил точную взаимосвязь между напряжением (В), током (I) и сопротивлением (R), сформулировав закон, носящий его имя и усвоенный каждым студентом-электронщиком:

В = I x R или I = V / R или R = V / I

Когда электроны проходят через материал в ответ на электрическое поле, они сталкиваются с атомами, составляющими материал.Столкновение передает часть энергии электрона атомам, которые в ответ колеблются. Эти колебания приводят к повышению температуры материала. Энергия, которая нагревает материал, представляет собой рассеиваемую мощность и рассчитывается по формуле:

Мощность (P) = I 2 x R или P = V 2 / R

Идеальному резистору все равно, переменный или постоянный ток протекает через него. Электроны сталкиваются с атомами, движущимися в любом направлении.

РИСУНОК 1.Резисторы могут быть сконструированы разными способами для оптимизации управления мощностью, стабильности или размера.


Тем не менее, практические детали конструкции, как показано на рис. 1 , создают некоторые паразитные эффекты , заставляя реальный резистор действовать как модель схемы, показанная на рис. Модель описывает, как фактические характеристики резистора заставляют его электрические характеристики зависеть от частоты и от того, как к нему прикладываются напряжение и ток.

РИСУНОК 2. Это модель того, как резистор на самом деле ведет себя в цепи. Тип резистора определяет важность каждого компонента.


Последовательная индуктивность, L S , в основном создается выводами, присоединенными к резистору. Обратите внимание, что у резистора для поверхностного монтажа нет выводов, что значительно уменьшает L S . Электроды также образуют очень маленький конденсатор C P , который влияет на поведение резистора на очень высоких частотах. Хотя покрытие резистора является очень хорошим изолятором, ток все же может течь в очень небольших количествах по поверхности резистора в виде тока утечки , представленного R P .Это становится важным, когда резистор имеет очень высокое значение или используется в цепи высокого напряжения.

Типы резисторов

Чтобы кусок проводящего материала можно было превратить в практичный резистор, к нему прикрепляют пару электродов и выводов, чтобы ток мог течь. Резистор покрыт изоляционным материалом для защиты проводящего материала от окружающей среды и наоборот. Существует несколько различных методов изготовления резисторов и типов корпусов или корпусов , которые предназначены для определенного диапазона приложенного напряжения, рассеиваемой мощности или других соображений.

Углеродный состав
Состав означает, что резистивный материал представляет собой смесь углерода и стабилизирующих соединений. Количество углерода в смеси определяет стойкость материала. Небольшой цилиндр, похожий на грифель карандаша, удерживается между двумя электродами и покрывается смолой или фенолом, в результате чего получается неиндуктивный резистор с низким L S , который часто используется в радиочастотных схемах.

Резисторы Carbon comp доступны с номинальной мощностью от 1/4 до 2 Вт.Они также могут справляться с временными перегрузками намного лучше, чем пленочные резисторы, потому что тепло равномерно распределяется по цилиндру из резистивного материала. Это делает их хорошим выбором, например, для схем, которые защищают и поглощают импульсы и переходные процессы. К сожалению, на эти резисторы также сильно влияют температура и влажность, поэтому они не подходят для схем, которые зависят от точных и стабильных значений сопротивления.

Пленочные резисторы
В пленочных резисторах резистивный материал представляет собой очень тонкое покрытие из углерода или металла на изолирующей подложке, такой как керамика или стекло.Величина сопротивления определяется толщиной пленки и количеством в ней углерода или металла. Эти резисторы доступны с очень точными и стабильными значениями.

Недостатком пленочных резисторов является то, что они не могут выдерживать большие мощности из-за очень тонкой пленки. Перегрузки также могут повредить пленку, создавая «горячие точки» внутри резистора, постоянно меняя его значение. Сопротивление пленочных резисторов иногда регулируется перед герметизацией, отрезая часть пленки лазером, этот процесс называется обрезка .

Если пленка нанесена на внутреннюю часть трубки, процесс обрезки создает катушечный путь тока, который увеличивает L S резистора. Если ваша схема работает на высоких частотах, убедитесь, что выбранные вами резисторы имеют низкое значение L S .

Резисторы для поверхностного монтажа почти всегда являются пленочными. У этих резисторов вообще нет выводов, поэтому L S очень низкий. Пленка нанесена на керамический лист. Из-за чрезвычайно малого размера резисторы для поверхностного монтажа имеют очень низкую номинальную мощность — от 1/10 до 1/4 Вт.

Wirewound
Обычно в источниках питания и другом оборудовании, где рассеивается большая мощность, резистор с проволочной обмоткой сделан именно так, как вы могли ожидать. Проволока с высоким сопротивлением наматывается на изолирующую форму — обычно керамическую трубку — и прикрепляется к электродам на каждом конце. Они предназначены для рассеивания большого количества энергии размером от одного до сотен ватт! Резисторы с проволочной обмоткой обычно предназначены для воздушного охлаждения, но некоторые стили имеют металлический корпус, который можно прикрепить к радиатору или металлическому шасси, чтобы избавиться от нежелательного тепла.

Поскольку резистивный материал в этих резисторах намотан на форму, они имеют очень высокое значение L S . По этой причине резисторы с проволочной обмоткой не используются в аудио- и радиочастотных цепях. Будьте осторожны при использовании в такой схеме резистора из мусорной коробки или мешка!

Маленькие резисторы с проволочной обмоткой очень похожи на пленочные или угольные композитные резисторы. Резисторы с проволочной обмоткой обычно имеют широкую цветную полосу, но не всегда. Если вы сомневаетесь, проверьте резистор на ожидаемых частотах.Существуют специальные версии с обмотками, которые нейтрализуют большую часть индуктивности, но имеют гораздо более высокое значение C P , что также влияет на характеристики резистора выше 50 кГц.

Керамика и оксид металла
Если вам нужен мощный безиндуктивный резистор, вы можете использовать металлокерамику (смесь металлокерамики) или металлооксидные резисторы. Они сконструированы так же, как углеродный композитный резистор, заменяющий углеродистый материал металлокерамикой или оксидом металла.

Регулируемые резисторы
Существует много различных типов регулируемых резисторов.Самыми простыми являются резисторы с проволочной обмоткой, при этом часть проволоки обнажена, чтобы можно было прикрепить подвижный электрод. Чаще всего регулируются с помощью вращающегося вала, как показано на Рисунок 3 . Элемент обеспечивает фиксированное сопротивление между выводами 1 и 3. Скребок перемещается, чтобы контактировать с элементом в различных положениях, изменяя сопротивление между любым концом элемента и выводом 2.

РИСУНОК 3. Потенциометр (или потенциометр) действует как переменный делитель напряжения, перемещая скребок по поверхности элемента с фиксированным сопротивлением.


Если регулируемый резистор имеет только две клеммы (1 и 2 на рисунке ), то он называется реостатом и действует как регулируемое сопротивление. Большинство реостатов предназначены для использования в цепях большой мощности с номинальной мощностью от нескольких ватт до нескольких десятков ватт.

Если регулируемый резистор имеет три вывода, он называется потенциометром или для краткости «горшок». Большинство электролизеров предназначены для работы в качестве делителей напряжения и могут быть преобразованы в реостат, оставив клеммы 1 или 3 неподключенными.Миниатюрные версии, называемые подстроечниками , устанавливаются на печатную плату и используются для выполнения небольших настроек или калибровки схемы. Они доступны в однооборотном или многооборотном исполнении.

Горшки большего размера с диаметром стержня 1/8 дюйма или 1/4 дюйма предназначены для использования в качестве пользовательского элемента управления. Доступны электролизеры с сопротивлением от нескольких Ом до нескольких МОм и номинальной мощностью до пяти ватт.

Как и резисторы с фиксированным номиналом, конструкция потенциометра важна. Горшки повышенной мощности могут иметь элемент с проволочной обмоткой, имеющий достаточную индуктивность, чтобы не подходить для аудио или радиосигналов.Горшки меньшего размера, особенно обрезные, не рассчитаны на то, чтобы быть достаточно прочными для использования в качестве часто настраиваемого элемента управления. Большинство горшков также имеют относительно высокие значения C P .

Также доступны горшки с элементами, имеющими нелинейный конус или изменение сопротивления в зависимости от положения грязесъемника. Например, горшок с конусом бревна имеет сопротивление, которое логарифмически изменяется при вращении вала. Это полезно, например, в схемах аттенюатора. Звуковой конус Поток используется для создания делителя напряжения, который имитирует громкость человеческого уха, так что кажется, что громкость изменяется линейно с вращением регулятора.

Резисторные сети
Для экономии места на печатных платах часто используются резистивные сети. Сами по себе миниатюрные печатные схемы, размещающие на одной подложке несколько резисторов. Резисторы могут быть изолированы друг от друга, иметь одну общую клемму или подключаться последовательно. Существует ряд конфигураций, которые можно найти в каталоге любого поставщика компонентов.

Рассеиваемая мощность и номинальное напряжение

После номинала рассеиваемая мощность является следующей по важности характеристикой резистора.Перегруженный резистор часто меняет свое значение с течением времени и часто может стать достаточно горячим, чтобы обжечь себя и окружающие компоненты. Каждый разработчик схем рано или поздно узнает запах сгоревшего резистора!

Общее практическое правило состоит в том, чтобы рассчитать, какую мощность должен рассеять резистор, а затем использовать следующий по величине размер или коэффициент рассеяния в два раза выше, в зависимости от того, что больше. Номинальная мощность основана на беспрепятственной циркуляции воздуха вокруг резистора. Для резисторов, рассеивающих более одного ватта, расположите соседние компоненты так, чтобы воздух мог свободно циркулировать.По возможности устанавливайте силовые резисторы горизонтально, чтобы конвекция охлаждала все части резистора одинаково.

Другой важный рейтинг — это максимальное приложенное напряжение . Напряжение выше этого значения может вызвать дугу между выводами резистора! При высоких напряжениях R P также может стать значительным, что приведет к утечке тока вокруг внутреннего сопротивления. Высоковольтные резисторы необходимо содержать в чистоте. Отпечатки пальцев, масло, грязь и пыль — все это создает нежелательные пути тока, снижая R P и увеличивая утечку или даже искрение.Вот почему резисторы для использования в высоковольтных цепях длинные и тонкие, а их выводы расположены далеко друг от друга, чтобы минимизировать утечку и максимизировать способность выдерживать высокое напряжение. NV


КАК ПРОЧИТАТЬ РЕЗИСТОР

Изучение цветового кода резистора («Плохие мальчики насилуют …») — это обряд посвящения для электронщиков во всем мире. Удобное руководство в Интернете доступно по адресу https://physics.ucsd.edu/neurophysics/courses/physics_120/resistorcharts.pdf или просто введите «цветовой код резистора» в поисковую систему в Интернете.Резисторы для поверхностного монтажа и силовые резисторы также могут иметь значение, напечатанное на корпусе в виде трех- или четырехзначного кода, причем последняя цифра выступает в качестве экспоненты. Например, «513» означает 51 x 10 3 или 51 кОм.


ДОПУСК И ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ

Резисторы

имеют номинальное значение и допуск (величина допустимого отклонения выше или ниже номинального значения). Большинство резисторов имеют допуск 1%, 5% или 10%, и вы можете найти меньшие или более жесткие допуски .Доступные номиналы резисторов определяются серией допусков . Например, в серии 5% значения выбираются таким образом, чтобы каждое из них примерно вдвое превышало допуск или 10% от следующего наибольшего или наименьшего значения.

Резисторы также меняют свое значение в зависимости от температуры. Относительное изменение сопротивления с температурой называется температурным коэффициентом или tempco и определяется как частей на миллион, или ppm, или как процентное изменение на градус Цельсия изменения температуры.Положительное значение температуры означает, что сопротивление резистора увеличивается с температурой. При проектировании и конструировании чувствительных цепей, в которых используются прецизионные (1% или более жесткие допуски) резисторы, важно поддерживать их при постоянной температуре.


ВЫБОР РЕЗИСТОРОВ

Вот некоторые специальные приложения, для которых требуются специальные типы резисторов. Это не жесткие правила, но они могут помочь вам в первоначальном выборе. Для большинства схем вполне подойдут простые старые углеродные пленочные или угольные композитные резисторы.

  • Защита от электростатических разрядов и переходных процессов — состав углерода, оксид металла (выдерживает перегрузки короткими импульсами и низкую индуктивность)
  • Звуковые и измерительные схемы — металлопленка (малошумящая)
  • Высокое напряжение — проволочная обмотка и оксид металла в высоковольтных корпусах
  • РФ — углеродный состав и оксид металла (малоиндуктивность)
  • Прецизионные схемы — углеродная или металлическая пленка (фиксированное значение) и металлокерамика (триммеры или элементы управления)

Не забудьте подумать о том, что важно для вашей схемы — значение, мощность или напряжение, стабильность, стоимость — затем найдите тип резистора, который соответствует этим требованиям.


ДАЛЬНЕЙШЕЕ ЧТЕНИЕ

Чтобы узнать больше о резисторах, определения доступны в Глоссарии терминов резисторов по адресу http://prpinc.com/customer-aids/glossary-of-industry-terms Загрузите статью о выборе резисторов «Задайте вопрос инженеру по применению № 24 ”С веб-сайта Analog Devices по адресу www.analog.com/library/analogDialogue/archives/31-1/Ask_Engineer.html . Серьезные дизайнеры захотят найти копию Справочника по резисторам Кайзера (CJ Publishing, 2851 W.127-я улица, Олате, KS 66061), что является хорошим ориентиром.


ОБ АВТОРЕ

Х. Уорд Сильвер (H. Ward Silver) — инженер, писатель и преподаватель с более чем 30-летним практическим опытом в области медицинской электроники, проектирования приборов и радиовещания. Он является автором двухсторонних радиоприемников и сканеров для чайников и радиолюбителей для чайников издательства Wiley Press и множества статей для журнала QST. Позывной Уорда для радиолюбителей — NØAX.


Постоянный резистор — Типы постоянных резисторов, определение и обозначение

Постоянные резисторы — наиболее часто используемые резисторы в электронные схемы.Эти резисторы имеют фиксированное сопротивление значение. Следовательно, невозможно изменить сопротивление постоянный резистор.

Сопротивление определение

Процесс ограничения потока электрический ток до определенного уровня называется сопротивлением. В устройство или компонент, используемые для ограничения потока электрического ток до определенного уровня называется резистором.

Устройство, ограничивающее только поток электрический ток до определенного уровня, но не изменяется и не контролируется поток электрического тока называется постоянным резистором.

Фиксированный определение резистора

Постоянные резисторы — это резисторы, сопротивление не меняется при изменении напряжение или температура. Постоянные резисторы доступны в различных форм и размеров.

Идеальный фиксированный резистор обеспечивает постоянное устойчивость во всех средах. Однако сопротивление практические резисторы немного изменяются с увеличением температура.

Наиболее часто используемые значения сопротивления постоянные резисторы включают 100кОм, 10 кОм, 100 Ом, 10 Ом.

стоимость постоянных резисторов высока по сравнению со стоимостью переменные резисторы, потому что каждый раз изменить сопротивление нам нужно купить новый фиксированный резистор.В случае переменных резисторов мы используем одиночный резистор для разные значения сопротивления. Сопротивление фиксированной резистор измеряется с помощью амперметра.

Символ постоянного резистора

Стандарт IEC (Международная электротехническая комиссия) и Обозначение американского стандартного фиксированного резистора приведено ниже. фигура.

А Постоянный резистор состоит из двух выводов. Это два терминала используются для соединения с другими компонентами в Электронная схема.

Типы постоянных резисторов

Различные типы постоянных резисторов включают:

Проволока обмотанный резистор — это тип пассивного компонента, который изготавливается путем наматывания металлической проволоки на металлический сердечник.Металл провод действует как резистивный элемент для электрического тока. Следовательно, металлический провод ограничивает электрический ток до определенного уровень. Металлический сердечник действует как непроводящий материал. Следовательно, он не пропускает через себя электрический ток.

Манганин или нихром обычно используются в качестве металлические провода, потому что они обеспечивают высокое сопротивление электрический ток.

  • Карбон состав резистор

Углерод Составной резистор — это тип пассивного компонента, который ограничивает прохождение электрического тока до определенного уровня.

Резисторы из углеродистой композиции изготавливаются из цилиндрического резистивного элемента со встроенным металлическим концом колпачки.Цилиндрический резистивный элемент из угля состав резистора изготовлен из смеси угольного порошка и керамические. Угольный порошок действует как хороший проводник электрический ток.

Резисторы из углеродного состава самые часто используемые резисторы в 1960-х годах и ранее. Тем не мение, в наши дни эти резисторы используются редко из-за их высокой стоимость и невысокая стабильность.

Углерод пленочные резисторы являются наиболее широко используемыми резисторами в электронные схемы. Углеродные пленочные резисторы производятся размещение углеродной пленки на керамической подложке. Углеродная пленка действует как резистивный элемент для электрического тока и керамическая подложка действует как изоляционный материал для электрический ток.

Металлические заглушки установлены с обоих концов. резистивного элемента.Провода из меди соединяются на два конца этих заглушек. Резисторы из углеродной пленки производят меньше шума, чем резистор углеродного состава.

Металл Пленочный резистор — это тип пассивного компонента, в котором металлическая пленка используется для ограничения прохождения электрического тока до определенный уровень. Конструкция металлопленочного резистора почти аналогичен углеродному пленочному резистору.Единственный разница — это материал, из которого изготовлена ​​пленка. В углеродные пленочные резисторы, пленка построена с использованием углерода тогда как в резисторах с металлической пленкой пленка создается с использованием никель, хром или олово и сурьма.

Металлопленочные резисторы с низким TCR. (Температурный коэффициент сопротивления). Скорость, с которой сопротивление материала изменяется при повышении температуры называется TCR.

  • Металл оксидно-пленочный резистор

Металл оксидно-пленочный резистор — это тип пассивного компонента в какая пленка оксида металла используется в качестве резистивного элемента для ограничить прохождение электрического тока до определенного уровня.

Конструкция металлооксидного пленочного резистора практически аналогичен металлопленочному резистору.Единственный разница — это материал, из которого изготовлена ​​пленка. В металлический пленочный резистор, пленка построена с использованием металлов такие как никель-хром, тогда как в металлооксидных пленочных резисторах, пленка построена с использованием оксида металла, такого как олово окись.

Стоимость металлооксидного пленочного резистора невысока. по сравнению с резистором из углеродного состава.Эти резисторы работают при высоких температурах.

Металл резистор глазури — это тип пассивного компонента, в котором смесь стеклянного порошка и металлических частиц используется для ограничения протекание электрического тока до определенного уровня.

Металлические резисторы для глазури имеют низкий TCR. (Температурный коэффициент сопротивления). Скорость, с которой сопротивление материала изменяется при повышении температуры называется TCR.

Фольга резисторы — самые точные и стабильные используемые компоненты чтобы ограничить прохождение электрического тока до определенного уровня. Фольга резисторы производят низкий уровень шума по сравнению с другими типами резисторы. Эти резисторы еще называют высокоточными. резисторы. Резисторы из фольги имеют низкий TCR (температурный коэффициент). сопротивления.

Различные типы резисторов

Как и многие электронные компоненты, резисторы бывают разных форм, размеров, мощности и типов.Также существуют различия в типичных значениях шума резистора, допусков, номинальной мощности, температурного коэффициента, коэффициента напряжения, частотной характеристики, размера и надежности. Некоторые резисторы идеальны для одних приложений и являются источником кошмаров для других.

В этом руководстве мы рассмотрим типы резисторов и соответствующие варианты использования для каждого из них.

Дон Фарролл / Выбор фотографа РФ / Getty Images

Резисторы из углеродного состава

Резисторы из углеродного состава раньше были наиболее распространенным типом резисторов из-за низкой стоимости и надежности.В резисторах из углеродного состава используется твердый блок из углеродного порошка, изолирующей керамики и связующего материала. Сопротивление регулируется изменением соотношения углерода и наполнителя.

На углеродный состав резистора влияют условия окружающей среды, особенно влажность. Его сопротивление со временем меняется. По этой причине резисторы из углеродного состава имеют плохой допуск по сопротивлению, обычно всего 5 процентов. Резисторы из углеродного состава также ограничены номинальной мощностью до 1 Вт.В отличие от их плохих допусков и малой мощности резисторы из углеродного состава имеют хорошую частотную характеристику, что делает их пригодными для высокочастотных приложений.

Резисторы углеродные пленочные

В углеродных пленочных резисторах используется тонкий слой углерода поверх изолирующего стержня, который разрезается, образуя узкую, длинную резистивную дорожку. Контролируя длину пути и его ширину, можно точно контролировать сопротивление с допусками до 1 процента.

В целом, резисторы из углеродной пленки по своим характеристикам лучше, чем резисторы из углеродной композиции, с номинальной мощностью до 5 Вт и улучшенной стабильностью.Однако частотная характеристика хуже из-за индуктивности и емкости, вызванных резистивным путем, прорезанным в пленке.

Металлопленочные резисторы

Одним из распространенных типов осевых резисторов, используемых сегодня, являются металлопленочные резисторы. По конструкции аналогично углеродным пленочным резисторам, основное отличие заключается в использовании в качестве резистивного материала металлического сплава, а не углерода.

Металлический сплав, обычно никель-хромовый, обеспечивает более жесткие допуски сопротивления, чем резисторы с углеродной пленкой, с допусками до 0.01 процент. Металлопленочные резисторы доступны примерно до 35 Вт. Однако параметры сопротивления начинают уменьшаться выше 1 или 2 Вт.

Металлопленочные резисторы малошумны. Эти резисторы стабильны с небольшим изменением сопротивления из-за температуры и приложенного напряжения.

Толстопленочные резисторы

Толстопленочные резисторы стали популярными в 1970-х годах и даже сегодня являются распространенными резисторами для поверхностного монтажа. Они изготавливаются методом трафаретной печати с использованием проводящего композитного материала на основе керамики и стекла, суспендированного в жидкости.После того, как резистор напечатан методом трафаретной печати, его обжигают при высоких температурах для удаления жидкости и плавления стеклокерамики.

Изначально толстопленочные резисторы имели плохие допуски. Сегодня они доступны с допусками всего 0,1 процента в корпусах, рассчитанных на мощность до 250 Вт. Толстопленочные резисторы имеют высокотемпературный коэффициент: изменение температуры на 100 градусов по Цельсию приводит к изменению сопротивления до 2,5%.

Резисторы тонкопленочные

Заимствуя полупроводниковые процессы, тонкопленочные резисторы изготавливаются с помощью процесса вакуумного напыления, называемого напылением.Распыление — это , где тонкий слой проводящего материала нанесен на изолирующую подложку. Этот тонкий слой подвергается фототравлению для создания резистивного рисунка.

Путем точного контроля количества нанесенного материала и резистивного рисунка можно добиться столь жестких допусков, как 0,01%, с помощью тонкопленочных резисторов. Тонкопленочные резисторы ограничены мощностью около 2,5 Вт и имеют меньшее напряжение, чем другие типы резисторов, но являются стабильными резисторами. За точность тонкопленочных резисторов приходится платить, как правило, в два раза дороже, чем толстопленочные резисторы.

Резисторы с проволочной обмоткой

Самыми мощными и точными резисторами являются резисторы с проволочной обмоткой, которые редко бывают одновременно мощными и точными. Резисторы с проволочной обмоткой изготавливаются путем наматывания высокоомной проволоки, обычно из никель-хромового сплава, на керамическую бобину. Варьируя диаметр, длину, сплав проволоки и рисунок намотки, можно адаптировать свойства проволочного резистора к применению.

Допуски сопротивления не превышают 0.005 процентов для прецизионных резисторов с проволочной обмоткой и может быть найден с номинальной мощностью до 50 Вт. Силовые резисторы с проволочной обмоткой обычно имеют допуски 5 или 10 процентов, но имеют номинальную мощность в диапазоне киловатт.

Резисторы с проволочной обмоткой страдают от высокой индуктивности и емкости из-за характера конструкции, что ограничивает их применение в низкочастотных областях.

Потенциометры

Изменение сигнала или настройка схемы — обычное требование для чувствительных электронных устройств.Один простой способ вручную настроить сигнал — использовать переменный резистор или потенциометр. Потенциометры обычно используются для аналоговых пользовательских входов, таких как регуляторы громкости. Меньшие версии для поверхностного монтажа настраивают или калибруют схему на печатной плате перед герметизацией и отправкой клиентам.

Кирби Гамильтон / Getty Images

Потенциометры могут быть точными многооборотными переменными резисторами, но часто представляют собой простые однооборотные устройства, которые перемещают стеклоочиститель по токопроводящей углеродной дорожке для изменения сопротивления от почти нуля до максимального значения.

Потенциометры обычно имеют низкую номинальную мощность, плохие шумовые характеристики и посредственную стабильность. Однако возможность изменять сопротивление и регулировать сигнал делает потенциометры неоценимыми во многих схемах и прототипах.

Резисторы других типов

Как и в случае с большинством компонентов, несколько вариантов специальных резисторов удовлетворяют нишевые потребности. Некоторые из них довольно распространены, в том числе резистивный элемент в лампе накаливания. Другие варианты специальных резисторов включают нагревательные элементы, металлическую фольгу, оксид, шунты, металлокерамику и сеточные резисторы.

Спасибо, что сообщили нам об этом!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

Типы резисторов — конструкция, работа и применение

Резисторы

можно увидеть практически во всех электронных схемах. Существует много типов резисторов, и их можно разделить на две группы: постоянный резистор и регулируемый резистор (переменный резистор). Основная функция резистора — противодействовать прохождению электрического тока и регулировать поток электронов.Это делается с помощью материала, из которого они составлены. Они в основном классифицируются на основе их применения, температурного коэффициента, допусков, размеров, мощности, надежности, напряжения и т. Д.

Резисторы с фиксированным значением : Постоянные резисторы — это тип резисторов, которые обеспечивают фиксированное сопротивление в цепи. Постоянный резистор не может быть изменен, поскольку он установлен на определенное значение.

Обозначение постоянного резистора

Переменные резисторы: Переменные резисторы — это тип резисторов, в которых значение сопротивления не фиксировано.Мы можем изменить значение сопротивления в переменных резисторах.

Обозначение переменного резистора

Строительство

Резисторы с фиксированным номиналом — это резисторы, которые имеют фиксированное значение, и их значение не изменяется при изменении значения или тока. Эти резисторы с фиксированным значением могут быть дополнительно разделены в соответствии с их конструкцией на резисторы из углеродной композиции, резисторы из углеродной пленки, металлооксидные пленки и резисторы с проволочной обмоткой.

Карбоновый резистор

Резисторы из углеродного состава использовались более 100 лет, но сегодня используются редко.Они большие по сравнению с нашими обычными резисторами. Резисторы из углеродного состава изготавливаются путем смешивания гранул углерода с помощью связующего вещества, которое затем превращается в небольшой стержень. Самым большим преимуществом этих резисторов является то, что они могут выдерживать высокий уровень импульсов энергии. Хотя у них много недостатков, таких как большой размер, шум, высокий отрицательный температурный коэффициент и нестабильность. Из-за этих недостатков резисторы этого типа сегодня не используются или используются редко.Их можно использовать в ВЧ нагрузках.

Резистор угольно-пленочный

Углеродные пленочные резисторы имеют углеродную пленку на керамическом каркасе и покрыты изоляционным материалом, например эпоксидной смолой (для защиты). Этот тип резистора сегодня не используется, так как резисторы более высокого качества доступны по более низкой цене. Резисторы с углеродной пленкой образуются путем крекинга углеводородов на керамическом каркасе, который образует углеродную пленку на нем. После этого добавляются соединения и делается разрез спирали для регулировки значения сопротивления.Срез спирали — это плавная кривая на поверхности; это делает эти резисторы индуктивными и позволяет использовать их в ВЧ приложениях. Кривая спирали обозначается как линия обрезки. Колпачок электрода соединен с подводящим проводом для закрытия углеродной пленки.

Металлооксидный пленочный резистор

Этот тип резистора широко используется сегодня. Они намного лучше, чем резисторы из углеродной пленки. Здесь оксиды металлов (металлическая пленка), такие как оксид олова, осаждаются на керамическом носителе. Затем сопротивление регулируется с помощью линии обрезки.Сопротивление меняется в зависимости от толщины осаждения, а затем в зависимости от спиральной кривой. После этого на внешнее покрытие наносится эпоксидный защитный слой (изоляционное покрытие). Эти резисторы имеют низкий уровень шума и могут поставляться с гораздо более жесткими допусками, что значительно превосходит их по сравнению с резисторами с углеродной пленкой. Этот тип резисторов сейчас используется практически во всех приложениях.

Резистор с проволочной обмоткой

Резисторы с проволочной обмоткой изготавливаются путем наматывания металлического сердечника (проволоки) на керамический каркас.Керамический каркас используется в дорогостоящих резисторах с проволочной обмоткой. Это дает больше сопротивления, чем общее. После намотки проволоки их покрывают стекловидной или силиконовой эмалью. Весь материал стягивается колпачком электрода. Этот тип резистора используется в приложениях с высокой мощностью.

Переменные резисторы

Переменные резисторы бывают разных типов. В основном они классифицируются на основе того, как регулируется значение сопротивления. Здесь значение сопротивления зависит от оператора или других естественных источников.В основном они классифицируются как потенциометры (сокращенно Pot ), светозависимые резисторы, термисторы.

Потенциометр

Потенциометры типа переменные резисторы . В потенциометре есть три клеммы и вращающийся вал, который при вращении изменяет значение сопротивления.

Потенциометр имеет резистивную дорожку, изготовленную из резистивного материала. Когда стеклоочиститель вращается, величина сопротивления изменяется и, таким образом, отражается на втором выводе потенциометра.Этот тип резисторов используется в таких устройствах, как регуляторы вентиляторов, источники питания и т. Д.

Переменные потенциометры доступны во множестве различных механических вариаций, позволяющих легко регулировать напряжение, ток или регулировку смещения и усиления схемы для получения нулевого состояния. Некоторые из них — ползунковый потенциометр, пресеты, триммеры и реостаты.

Ползунковые потенциометры — это потенциометры, в которых значение сопротивления изменяется ползунком, который представляет собой линейную силу.Пресеты или триммеры — это миниатюрные версии потенциометров. Они используются в схеме, где нам нужно просто исправить их и забыть. Реостат — это переменный резистор, который используется для управления током. Они могут изменять сопротивление в цепи без прерывания. Конструкция очень похожа на конструкцию потенциометров, но у них всего два вывода.

Символ потенциометра

Светозависимый резистор (LDR)
Легкозависимые резисторы

вскоре известны как LDR .LDR — это тип переменного резистора, в котором значение сопротивления изменяется в зависимости от интенсивности света, падающего на него. Светозависимые резисторы имеют светочувствительную дорожку, состоящую из кадмия и кремния, которая чувствительна к свету. Он имеет сопротивление, значение которого изменяется в зависимости от длины волны света, падающего на LDR. Они также известны как фоторезисторы. Они используются в светочувствительных приложениях, таких как умные уличные фонари, камеры и т. Д.

Термисторы

Термистор — это электрический резистор, сопротивление которого значительно снижается при нагревании, используемый для измерения и управления.Также есть два типа термисторов:

NTC (отрицательный температурный коэффициент ) термистор : В термисторе NTC сопротивление уменьшается с увеличением температуры. Символ термистора NTC имеет -t, потому что он имеет отрицательный температурный коэффициент.

Обозначение термистора NTC

Чувствительность термисторов NTC намного лучше, чем у кремниевых датчиков температуры и RTD. Есть два способа изменить температуру термистора NTC.Во-первых, за счет изменения температуры окружающей среды, а во-вторых, за счет увеличения тока в термисторе. При увеличении тока в резисторе возникает эффект нагрева, и, таким образом, он изменяет свое сопротивление за счет собственного тепла. Это называется эффектом самонагрева .

PTC (положительный температурный коэффициент) термистор: В термисторе PTC сопротивление увеличивается с увеличением температуры. PTC означает термистор. Символ термистора PTC имеет + t, потому что он имеет положительный температурный коэффициент.

Обозначение термистора PTC

Термисторы

PTC широко используются в качестве саморегулирующихся нагревателей. Когда через него пропускается большой ток, выделяется больше тепла, и, таким образом, сопротивление термистора резко увеличивается. Таким образом, они часто используются в цепях с временной задержкой, зависящей от температуры. Термисторы PTC также используются для измерения температуры, но в этом процессе они потребляют очень незначительное количество тока, что делает их очень полезными для этого приложения.

Температурный коэффициент — это коэффициент изменения сопротивления при изменении температуры на один градус Цельсия.У каждого проводника есть температурный коэффициент. У некоторых есть отрицательные, а у некоторых — положительные. Термисторы специально разработаны для изменения своего сопротивления при изменении температуры. Как правило, обычные резисторы изготавливаются из сплавов и резисторов с температурным коэффициентом, близким к нулю, поэтому они не изменяют свое значение больше при изменении температуры.

Они используются в термометрах сопротивления и других устройствах с контролем температуры. И, наконец, они делятся на резисторы для сквозных отверстий и резисторы для поверхностного монтажа.

Сквозное отверстие Резистор : Резисторы в сквозном отверстии поставляются с длинными гибкими выводами, которые можно вставить в макетную плату или вручную припаять к макетной плате или печатной плате (PCB).

Резистор для поверхностного монтажа : резисторы SMD имеют прямоугольную форму. Чип-резисторы имеют металлизированные участки на обоих концах корпуса, что позволяет им контактировать с печатной платой через припой.

Мы видим в цепи большое количество резисторов.Они являются основной частью действующих систем контроля. Хотя мы видим их разные типы, например, в регуляторах вентиляторов, мы находим поворотный потенциометр и обычные металлооксидные пленочные резисторы, в то время как в мобильных телефонах мы находим резисторы SMD, в то время как в радиочастотном устройстве мы находим большие резисторы; в приложениях с большой мощностью, например, в инверторах, можно увидеть резисторы с проволочной обмоткой. Таким образом, существуют сотни и тысячи типов резисторов с момента их изготовления. Некоторые из них все еще используются, а некоторые устарели. Они используются в соответствии с их приложениями.

Резисторы

— learn.sparkfun.com

Добавлено в избранное Любимый 48

Типы резисторов

Резисторы

бывают разных форм и размеров. Они могут быть сквозными или поверхностными. Это может быть стандартный статический резистор, набор резисторов или специальный переменный резистор.

Прерывание и монтаж

Резисторы

будут иметь один из двух типов оконечной нагрузки: сквозное отверстие или поверхностный монтаж.Эти типы резисторов обычно обозначаются аббревиатурой PTH (сквозное отверстие с металлическим покрытием) или SMD / SMT (технология или устройство для поверхностного монтажа).

Резисторы со сквозным отверстием поставляются с длинными гибкими выводами, которые можно вставить в макетную плату или вручную припаять к макетной плате или печатной плате (PCB). Эти резисторы обычно более полезны при макетировании, прототипировании или в любом другом случае, когда вы предпочитаете не паять крошечные, маленькие резисторы SMD длиной 0,6 мм. Длинные выводы обычно требуют обрезки, и эти резисторы неизбежно занимают гораздо больше места, чем их аналоги для поверхностного монтажа.

Наиболее распространенные сквозные резисторы поставляются в аксиальной упаковке. Размер осевого резистора зависит от его номинальной мощности. Обычный резистор ½ Вт имеет диаметр около 9,2 мм, тогда как резистор меньшей Вт имеет длину около 6,3 мм.

Резистор мощностью полуватта (½Вт) (вверху) мощностью до четверти ватта (Вт).

Резисторы для поверхностного монтажа обычно представляют собой крошечные черные прямоугольники, оканчивающиеся с обеих сторон еще меньшими, блестящими, серебряными проводящими краями.Эти резисторы предназначены для установки на печатных платах, где они припаяны к ответным посадочным площадкам. Поскольку эти резисторы настолько малы, их обычно устанавливает робот и отправляет через печь, где припой плавится и удерживает их на месте.

Крошечный 0603 330 & Ом; резистор, парящий над блестящим носом Джорджа Вашингтона на вершине [США квартал] (http://en.wikipedia.org/wiki/Quarter_ (United_States_coin).

Резисторы SMD

бывают стандартных размеров; обычно либо 0805 (0.08 «в длину на 0,05» в ширину), 0603 или 0402. Они отлично подходят для массового производства печатных плат или в конструкциях, где пространство является драгоценным товаром. Однако для ручной пайки им нужна твердая и точная рука!

Состав резистора

Резисторы

могут быть изготовлены из различных материалов. Чаще всего современные резисторы изготавливаются из углеродной, металлической или металлооксидной пленки марки . В этих резисторах тонкая пленка проводящего (хотя и резистивного) материала намотана спиралью вокруг и покрыта изоляционным материалом.Большинство стандартных простых сквозных резисторов имеют углеродную или металлическую пленку.

Загляните внутрь нескольких резисторов из углеродной пленки. Значения сопротивления сверху вниз: 27 Ом, 330 Ом; и 3,3 МОм. Внутри резистора углеродная пленка обернута вокруг изолятора. Чем больше обертываний, тем выше сопротивление. Довольно аккуратно!

Другие сквозные резисторы могут быть намотаны проволокой или изготовлены из сверхтонкой металлической фольги.Эти резисторы обычно более дорогие, более дорогие компоненты, специально выбранные из-за их уникальных характеристик, таких как более высокая номинальная мощность или максимальный температурный диапазон.

Резисторы для поверхностного монтажа обычно бывают толстыми или тонкопленочными . Толстая пленка обычно дешевле, но менее точна, чем тонкая. В обоих типах резисторов небольшая пленка из резистивного металлического сплава помещается между керамической основой и стеклом / эпоксидным покрытием, а затем соединяется с концевыми токопроводящими краями.

Пакеты специальных резисторов

Существует множество других резисторов специального назначения. Резисторы могут поставляться в предварительно смонтированных пакетах из пяти или около того резисторных матриц. Резисторы в этих массивах могут иметь общий вывод или быть настроены как делители напряжения.

Массив из пяти 330 Ом; резисторы, соединенные вместе на одном конце.

Переменные резисторы (например, потенциометры)

Резисторы тоже не обязательно должны быть статичными. Переменные резисторы, известные как реостаты , представляют собой резисторы, которые можно регулировать в определенном диапазоне значений.Аналогичен реостату потенциометр . Горшки соединяют два резистора внутри последовательно, и регулируют центральный отвод между ними, создавая регулируемый делитель напряжения. Эти переменные резисторы часто используются для входов, например регуляторов громкости, которые необходимо регулировать.



← Предыдущая страница
Основы резистора Интернет-магазин резисторов

| Future Electronics

Дополнительная информация о резисторе…

Что такое резистор?

Резистор — это компонент, используемый в электронных схемах для сопротивления прохождению электрического тока и поддержания безопасных токов в электрических устройствах. Сопротивление определяется физической конструкцией резистора. Резисторы содержат два вывода и спроектированы таким образом, чтобы падение напряжения тока при его протекании от одного вывода к другому.

Типы резисторов

В Future Electronics существует несколько различных типов резисторов.У нас есть многие из наиболее распространенных типов, которые классифицируются по нескольким параметрам, включая сопротивление, размерный код, допуск, номинальную мощность, максимальное рабочее напряжение, рассеиваемую мощность и другие параметры, специфичные для типа резистора. Наши параметрические фильтры позволят вам уточнить результаты поиска в соответствии с необходимыми спецификациями.

Резисторы от Future Electronics

Future Electronics предлагает широкий ассортимент резисторов от нескольких производителей. После того, как вы решите, нужны ли вам постоянные резисторы, резистивные сети и массивы или переменные резисторы, вы сможете выбирать из их технических атрибутов, и результаты поиска будут сужены в соответствии с потребностями вашего конкретного применения резистора.

Мы работаем с несколькими производителями, и вы можете легко уточнить результаты поиска резисторов, щелкнув нужную марку резисторов в списке производителей ниже.

Применения Резисторы:

Постоянные резисторы можно найти в любом типе электронных устройств или электрических приложений.

Переменные резисторы часто используются в системах аудиосистемы, телевидения, управления движением, преобразователях, бытовых электроприборах и генераторах.

Резисторные сети используются в нескольких приложениях, включая аналого-цифровое и цифро-аналоговое преобразование, делители напряжения для функций мощности и компьютерные приложения.

Выбор подходящего резистора:

С помощью параметрического поиска FutureElectronics.com при поиске подходящих резисторов вы можете отфильтровать результаты по категориям. У нас есть следующие категории резисторов:

,
    ,
  • , постоянные резисторы,
  • ,
  • , резисторы, сети и массивы,
  • ,
  • , переменные резисторы,
  • ,
,

. Максимальное рабочее напряжение, рассеиваемая мощность и код размера, и это лишь некоторые из них.С помощью этих фильтров вы сможете найти подходящие фиксированные резисторы, резистивные схемы и массивы, а также переменные резисторы.

Резисторы в готовой к производству упаковке или в количестве для НИОКР

Мы предлагаем нашим клиентам несколько наших резисторов в количествах, которые помогут вам избежать ненужных излишков.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
