Электричество является неотъемлемой составляющей повседневной жизни человека. Его основными техническими показателями являются сила тока и напряжение. Они измеряются в амперах и соответственно в вольтах. Исходя из этого, амперметр является инструментом, который измеряет силу тока, а вольтметр — напряжение. Для получения точных результатов, и увеличения сроков эксплуатации приборов, нужно выяснить, как подключить амперметр к электрической цепи.

Что такое амперметр и вольтметр

Амперметры нашли свое применение в разных промышленных и бытовых сферах. Их регулярно используют на больших предприятиях, которые связаны с выработкой и распределением тепловой и электроэнергии. Кроме того, их применяют в:

• электрических лабораториях;
• строении автомобилей;
• точных науках;
• строительных работах.

Подключение амперметра

Важно! Однако, помимо средних и крупных компаний, рассматриваемую технику используют обычные люди.

Фактически каждый электрик с соответствующими навыками имеет в арсенале такое устройство, которое дает возможность провести измерения параметров потребления электрической энергии приборами, узлами автомобиля и др.

Чтобы определить параметры тока в электрической цепи, используют спецприборы — амперметры. Приспособление включается последовательно в изучаемую электроцепь, и, из-за очень малого внутреннего сопротивления, такой измерительный аппарат не будет вносить какие-то значительные изменения в электрических параметрах цепи.

Амперметр

Вольтметр является устройством, выступающим как измерительное приспособление показателей напряжения до 1000В в сетях с постоянным и переменным током, промышленной частоты и применяется для общего анализа и проведения статистических замеров. Лучшие приспособления будут обладать крайне высоким, бесконечным сопротивлением. Благодаря большому сопротивлению устройства будет достигнута крайне высокая точность, широкие сферы применения.

Вольтметр

Принцип работы

Когда рассматривается стандартный принцип функционирования амперметра, то его действие основывается на определенных аспектах.

На оси кронштейна наряду с магнитом располагается якорь из стали, на котором закреплена стрелка. Оказывая воздействие на якорь, магнит будет передавать ему магнитные качества. В такой ситуации положение якоря будет находиться вдоль силовых линий, которые проходят вдоль самого магнита.

Подобное расположение якоря определит нулевое положение стрелки на шкале. Во время протекания тока от генератора либо иного источника по шине, возле нее появляется магнитный поток. Его силовые линии в месте положения якоря направлены под наклоном 90 градусов к магниту.

Магнитный поток, который образован электротоком, будет действовать на якорь, стремящийся развернуться под прямым углом. При этом ему будет препятствовать магнитный поток, который образован в постоянном магните. Взаимодействие каждого потока будет зависеть от направления и силы электротока, который протекает по шине. На такую величину и произойдет отклонение стрелки устройства от 0.

Работа амперметра

Основой функционирования вольтметра является метод аналогово-цифрового преобразования с 2-хтактным интегрированием. Преобразователи, которые установлены в устройстве, замеряя показатели напряжения постоянного и переменного тока, его силу, сопротивление, будут преобразовывать в нормализованное напряжение и в процессе применения АЦП трансформируют в код из цифр.

Функциональная схема вольтметра функционирует, используя 4 преобразователя:

• Масштабирующий.
• Низкочастотное устройство, которое преобразует напряжение переменного тока в постоянный.
• Преобразователь силы тока в напряжение.
• Преобразователь сопротивления в напряжение.

Работа вольтметра

Характеристики приборов

Конструкция амперметра достаточно проста: стрелка с катушкой, находящейся в поле постоянного магнита. Принцип функционирования рассматриваемого устройства крайне прост: во время его включения по катушке будет течь электроток. Под воздействием силы Ампера катушка будет поворачиваться до того момента, пока упругость возвратных пружин не совпадет с силой Ампера.

Нормальное функционирование вольтметра возможно при температурных показателях воздуха не более 25 — 30 градусов с влажностью до 80% и атмосферным давлением 650 — 800 мм ртутного столба. Частота питающей электросети составляет 50 Гц и имеет показатели напряжения 220В (частота не более 400 Гц). На показатели замеров значительное воздействие окажет форма кривой переменного напряжения электросети.

Возможности приспособления оценивают посредством таких параметров и величин:

• Сопротивление рассматриваемого устройства.
• Диапазон замеряемых показателей напряжения.
• Категория точности замеров.
• Диапазон границ частоты напряжения в переменной цепи.

Разновидности

Точность измерений рассматриваемого устройства будет зависеть от принципа воздействия и разновидности приспособления. Согласно распространенной классификации все амперметры можно разделить на такие виды:

• Магнитоэлектрические.
• Электромагнитные.
• Электродинамические.
• Термоэлектрические.
• Цифровые.
• Ферродинамические.

Есть и иные аппараты специализированного назначения, чтобы измерять силу тока.

Их применяют в узкопрофильных сферах, они не распространены настолько, как указанные выше.

Электромагнитный

Приспособления с электромагнитным принципом функционирования не оснащаются двигающейся катушкой, в отличие от магнитоэлектрических разновидностей приборов. Конструкция рассматриваемых устройств намного проще. В корпусе располагается спецустройство и 1 либо более сердечников, установленных на оси.

Рассматриваемый тип амперметра обладает меньшей восприимчивостью в сравнении с магнитоэлектрическим устройством, потому точность замеров аппарата будет значительно ниже. Достоинствами подобных приспособлений станет универсальность функционирования. Это значит, что они способны измерить силу тока в цепи постоянного и переменного токов. Это в значительной мере расширит сферу использования подобного устройства.

Электромагнитный амперметр

Магнитоэлектрический

Принцип воздействия подобной разновидности устройств основан на взаимодействии магнитного поля и двигающейся катушки, которая находится в конструкции приспособления.

Преимуществами рассматриваемого изделия станет невысокое энергопотребление при работе, повышенная восприимчивость и точность замеров. Каждый магнитоэлектрический прибор оснащается равномерным градуированием измерительной шкалы. Подобное даст возможность производить высокоточные замеры.

Важно! К минусам рассматриваемого приспособления относят сложность внутреннего устройства, присутствие двигающейся катушки. Подобное изделие не считается универсальным, поскольку оно подойдет лишь для постоянного тока.

Невзирая на минусы амперметра, такая разновидность аппарата широко распространена в разных промышленных сферах, в лабораториях.

Магнитоэлектрический амперметр

Термоэлектрический

Такая разновидность приспособлений для замера силы тока используется для электроцепей с высокочастотным током. В конструкции устройств есть магнитоэлектрический механизм, состоящий из проводов с припаянной термопарой. Во время прохождения тока подогреваются жилы проводки.

Чем больше сила, тем выше поднимаются температурные показатели. По таким параметрам спецмеханизм будет проводить перевод нагрева в показатели тока.



Термоэлектрический амперметр

Электродинамический

Принцип функционирования рассматриваемых приспособлений основан на взаимодействии электрополей токов, проходящих по магнитным катушкам. Устройство амперметра включает в себя подвижную и неподвижную катушки. Универсальное функционирование на каждом виде тока станет главным преимуществом рассматриваемых видов амперметра.

Из минусов следует отметить большую восприимчивость, поскольку приспособления будут реагировать даже на наименьшие магнитные поля, которые расположены в непосредственной близости. Такие поля могут создать для рассматриваемого амперметра значительные помехи, потому подобные устройства используются лишь в защищенных экраном местах.

Электродинамический амперметр

Ферродинамический

Подобные приспособления отличаются самой большой эффективностью и точностью замеров. Электромагнитные поля, которые расположены в непосредственной близости с амперметром, не будут оказывать на прибор существенного воздействия, потому отсутствует необходимость в монтаже вспомогательных экранов для защиты.

Устройство подобного изделия включает в себя замкнутую ферримагнитную проводку, сердечник и неподвижную катушку. Подобная конструкция дает возможность улучшить надежность функционирования приспособления. Потому ферродинамические разновидности амперметров зачастую используют в военных сферах и оборонных предприятиях. К основным достоинствам аппарата также относят комфорт и простоту использования, точность замеров по отношению к ранее рассмотренным разновидностям приборов.

Ферродинамический амперметр

Цифровой

Наиболее современная и комфортная разновидность устройств для замеров силы тока. В них отсутствуют стрелки, которые регулярно колеблются. Подобные приспособления оснащены монитором, где будут выведены показатели, которые отображают силу тока в амперах. В то же время они будут давать достаточно точные сведения. К важным достоинствам цифровых устройств относят их невосприимчивость к вибрации и встряске.

Ввиду этого возможно провести замеры силы тока в автопроводке на ходу, не останавливаясь. Большинство цифровых устройств оснащаются водозащитным и антиударным корпусом, что сделает их более стойкими для применения в трудных условиях. Так как в приспособлении отсутствует стрелка, то его возможно разместить по горизонтали, по вертикали либо под наклоном. Направление устройств во время снятия замеров никоим образом не воздействует на получаемые данные.

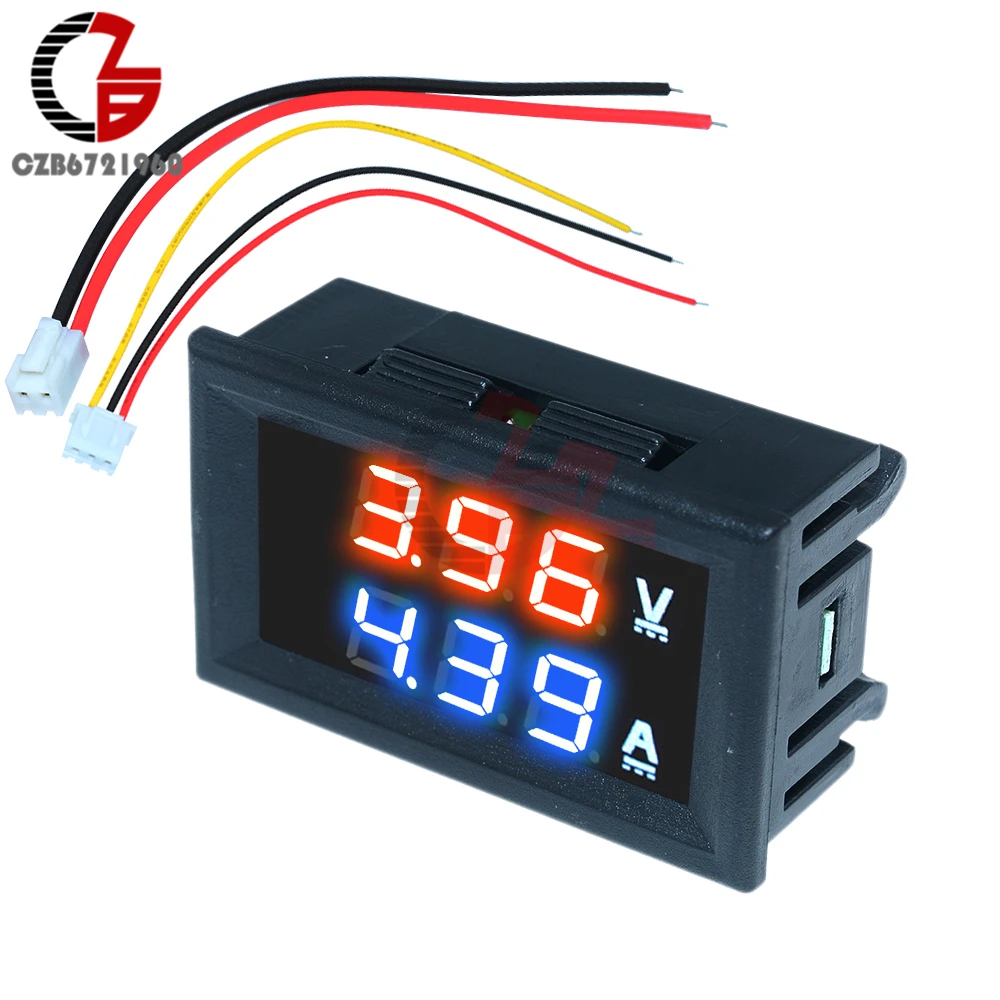

Цифровой амперметр

Важно! Цифровым приспособлениям не страшны небольшие механические удары, которые возможны от функционирующего вблизи оборудования. Нахождение в вертикальной либо горизонтальной плоскости устройства не оказывает воздействия на его функциональность, как и изменения температурных показателей и давления. Потому подобное устройство также используют снаружи.

Схемы и способы подключения

Часто возникает вопрос, как подключать амперметр, последовательно или параллельно. Соединить рассматриваемое устройство в разрыв электроцепи не составит труда. В целях безопасности такая процедура выполняется, когда отключен источник питания. Заранее нужно удостовериться, что максимальный ток не будет превышать допустимые значения прибора. Такие шкалы дублируются в сопроводительной техдокументации. Когда подается питающее напряжение, снимаются показания. Необходимо выждать, когда прекратит колебаться стрелка. Когда она смещается в обратную сторону, то меняется полярность подключения. При чересчур сильном токе используется допшунтирование.

Схема подсоединения приспособления бывает прямой либо косвенной. В первом случае устройство непосредственно подключают в электроцепь меж источником питания и нагрузкой.

До того, как подключить приспособление необходимо учитывать:

• постоянный либо переменный ток в электросети;
• соблюдена ли полярность устройства;
• стрелка приспособления должна располагаться за серединой шкалы;
• границы измерения максимально возможных скачков тока в схеме;
• соответствует ли внешняя среда рекомендованным показателям;
• находится ли место измерений без влияния вибрации.

Подключение устройства

В цепь постоянного тока

Постоянный ток может проходить через разные электросхемы. В качестве примера можно привести всевозможные зарядные устройства, блоки питания. Чтобы ремонтировать подобные устройства, мастер должен иметь понимание, как подключается амперметр в электроцепь.

В домашних условиях такие навыки также не станут лишними. Они помогают человеку, который не слишком увлекается радиоэлектроникой, самому определять, например, время, на которое хватает зарядки батареи от фотоаппарата.

Чтобы провести эксперимент, понадобится в полной мере заряженный аккумулятор с номинальным напряжением, к примеру, в 3,5 В. Кроме того, нужно использовать лампу такого же номинала, чтобы создать последовательную схему:

• аккумулятор;
• амперметр;
• лампочка.

Запись, которая обозначена на измерительном устройстве, фиксируется. К примеру, осветительный прибор будет потреблять электроэнергию мощностью в 150 миллиампер, а батарея имеет вместимость в 1500 миллиампер-часов. Следовательно, она будет работать в течение 10 часов, выдавая ток в 150 мА.

Цепь постоянного тока

К зарядному устройству

Часто возникает вопрос, как правильно подключать амперметр к зарядному устройству. В процессе применения зарядного устройства возникает надобность в измерении силы тока. Подобное даст возможность осуществлять контроль процесса накопления электроэнергии батареей, и избежать перезарядки с недозарядкой. Вследствие этого сроки эксплуатации аккумуляторной батареи существенно увеличатся.

Во время работы большого количества технических приспособлений появляется необходимость в контроле силы тока. Стрелки амперметра либо показатели на мониторе дискретного устройства покажут оператору такой физический параметр. Проводимые замеры нужны, чтобы поддержать рабоче состояние и для сигнализации о появлении аварийной ситуации.

Подсоединение к зарядному устройству

Как правильно использовать

Амперметр представляет собой измерительной устройство, которое предназначено в целях фиксации силы постоянного или переменного тока, который протекает в электроцепи. Вольтметр используется в аналогичных целях, только проводятся расчеты такого показателя, как напряжение. Алгоритм действий:

• Необходимо открыть приспособление, чтобы хорошо были видны входящие и выходящие контакты: пользователь увидит как минимум 2 провода (положительный, красного цвета, и отрицательный, черного). Кроме того, иногда устройства оснащаются проводом заземления, который преимущественно окрашен в зеленый цвет.
• Переключается измерительное устройство в позицию AC (переменный ток) либо DC (постоянный ток), с учетом того, какой ток необходимо измерить.
• Разрывается соединение электроцепи с источником, отсоединяется от него проволока. Необходимо отметить, какой вход будет соответствовать плюсу, а какой — минусу.
• Помещаются зонды устройства на входы источника тока. Когда в приборе источник постоянного тока, важно не перепутать положительный и отрицательный входы.
• Снимаются показания устройства.
• Когда первый показатель очень мал, уменьшается диапазон устройства для увеличения точности. В целях наилучшей сохранности приспособления нужно использовать наименьший диапазон, который достаточен для корректных замеров.

Использование приборов

Меры безопасности

Перед использованием амперметра или вольтметра крайне важно ознакомиться с правилами безопасной эксплуатации рассматриваемых устройств. Основные меры безопасности при работе с техникой:

• До начала работ требуется проверить целостность изоляционного материала на проводах, который бывает нарушен вследствие длительного использования. В подобных ситуациях крайне велик риск удара электротоком.
• Нужно не забывать, что работы производятся с электричеством, потому предпринимаются все необходимые меры, чтобы избежать повреждения и удар током. В этих целях необходимо проводить работы в сухом месте, не допускать проникновения влаги на электроцепь и измерительное устройство.
• Запрещается подсоединять измерительный прибор к основной электросети в жилище, к примеру, к контактам распределительного щита.
• До работ нужно удостовериться, какой тип электроцепи измеряется (переменный либо постоянный ток), так как это определяет, куда подключается положительный и отрицательный провода аппарата. Когда ток постоянный, в обязательном порядке подключается плюс к плюсу и минус к минусу. Когда же пользователь работает с переменным током, порядок подсоединения не будет играть роли.
• Во время измерений прибор будет замыкать электроцепь, ток течет через него. Чтобы получить правильные замеры, нужно удостовериться в том, что каждый контакт правильно подключен.
• Чтобы избежать удара током, необходимо воспользоваться зондами, которые заключены в оболочку из резины.
• При поражении током, потерпевшему требуется оказать неотложную помощь. Потому, проводить измерения рекомендовано с напарником, который способен подстраховать при возникновении нештатной ситуации.

Для измерения силы тока в электроцепи используются устройства, которые называют амперметры. Они подключаются в электроцепь по последовательной схеме. Когда требуется измерить напряжение, то применяется вольтметр. Крайне важно при использовании рассматриваемых устройств соблюдать правила безопасности.

Амперметры — Включение — Схема

Измерение величины тока производится амперметрами по одной из схем фиг. 67. Включение амперметра по схеме фиг. 67, а производится при постоянном токе небольшой величины и переменном токе также небольшой величины и низкого напряжения схема фиг. 67, 6 (вклю-  [c.373]

Ремонт стартера. Если есть сомнения в эффективности работы стартера, необходимо проверить его на стенде с включением по схеме согласно рис. 161. При проверке используются хорошо заряженная аккумуляторная батарея, вольтметр постоянного тока со шкалой 0—30 В, амперметр с шунтом до 100 А, тахометр и динамометр. Температура стартера должна быть 25 3 °С, а щетки хорошо притерты к коллектору.  [c.223]

На рис. 22 изображена схема первичной цепи аппарата батарейного зажигания, состоящей из аккумуляторной батареи 1, амперметра, первичной обмотки со сталЬным сердечником 2 и прерывателя 3 (конденсатор не включен в схему).  [c.37]

В последние годы стали отказываться от применения показывающего прибора, включенного по схеме амперметра, и не-  [c.286]

Читая схему, можно убедиться, что трехфазный асинхронный двигатель М питается от сети. Он соединен с источником питания через плавкие предохранители Р1, Р2, РЗ трехполюсным выключателем 81. Двигатель М соединен механической связью с генератором постоянного тока С, вырабатывающим ток, необходимый для проведения сварочных работ. Амперметр РА, включенный в цепь через шунт Я1, и вольтметр РУ позволяют производить контроль тока и напряжения в цепи сварочного аппарата.  [c.258]

Мультиметр — это прибор, предназначенный для измерения постоянных токов и напряжений, переменных напряжений и, часто, токов, а также сопротивлений. Устаревший и сравнительно простой мультиметр, по существу, представляет собой амперметр, который выполняет требуемые измерения при включении в схему, содержащую резисторы и источники электропитания. Во всех случаях в конце концов измеряется постоянный ток, приводящий в движение индукционные катушки амперметра. Типичный прибор содержит амперметр со шкалой 50 мкА, который часто характеризуется чувствительностью 20 000 Ом/В. Поэтому на шкале 3 В суммарное сопротивление в схеме с учетом сопротивления самого амперметра будет 60 000 Ом.  [c.83]

Дуговой разряд возбуждается с помощью генератора активизированной дуги переменного тока. Принципиальная электрическая схема генератора приведена на рис. 1. При включении кнопки /(9 напряжение на концах вторичной обмотки высоковольтного трансформатора 1 (3 кВ) оказывается больше пробивного напряжения вспомогательного разрядника 3. В результате его пробоя конденсатор 7 ( i 0,003 мкФ) разряжается на первичную катушку высокочастотного трансформатора 2. Со вторичной катушки этого трансформатора напряжение (30 кВ) высокой частоты попадает на электроды дуги. Промежуток 4 между ними периодически (с частотой 50—100 с ) пробивается — активизируется к прохождению через него переменного тока электрической сети. Сила тока в дуге регулируется реостатом 6 и контролируется амперметром 9. При выполнении задачи она устанавливается равной 4— 5 А.  [c.34]
Так как при сборке приборов используется недостаточно стабилизированный манганин, то в процессе работы показания приборов могут измениться. Особое значение это имеет в тех случаях, когда применяемое в приборе манганиновое сопротивление, включенное в последовательной схеме, велико по сравнению с общим сопротивлением прибора. В некоторых вольтметрах, где общее сопротивление прибора равно 3255 ом, сопротивление манганина 3250 ом, нестабильность вольтметров больше на 30 нестабильности аналогичной конструкции амперметров.  [c.105] Амперметры — Включение — Схема 373 Амплидины 388  [c.533]

Электрическая схема включения котла (рис. 18,а) имеет автоматический выключатель, служащий для защиты от перегрузок и коротких замыканий контактор для коммутации цепи подключения электродного котла трансформаторы тока и амперметры, предназначенные для контроля токов нагрузки электродного котла вольтметры для контроля напряжения питания.  [c.89]

Измерение тока и напряжения. Схемы непосредственного включения и через измерительные трансформаторы тока и напряжения. Амперметры и вольтметры различных систем.  [c.326]

Рис. 94. Принципиальная схема поляризованного дренажа (а), электрическая схема дренажа ПГД-200 (б) схема переключений реостата дренажа ПГД-200 (в) Вг — рубильник для включения дренажа Sj — тумблер аля включения амперметра Яр— предохранитель на 100 а А — амперметр М-42 на величину тока 300 а Pi — сигнальное реле типа У-1719380 Д1—Д20 — германиевые диоды Д-305 1—/ 1о — сопротивления по 0,05 ом fiu—Rao — сопротивление по 0,1 ом

Амперметры, включенные в цепь тяговых двигателей (схема справа внизу на стр. 147), позволяют осуществлять контроль тока в этой цепи (недопустимы токи, при которых сработают реле перегрузки) тока, при котором переходят в режим рекуперации тока в обмотках возбуждения тяговых двигателей при рекуперации. Необходимо поддерживать установленное соотношение между током реку-  [c.146]

Обычно на заряд от регулируемого источника подключается группа последовательно соединенных батарей (рис. 1.14, а) одной или близкой по величине емкости. Если зарядный агрегат обеспечивает большие токи, к нему можно подключить параллельно несколько групп батарей (рис. 1.14, б) с включенными последовательно в каждой группе реостатом и амперметром. Аналогичная схема включения применяется и при нерегулярном источнике тока.  [c.28]

Для проверки регулятора напряжения необходимо иметь следующие приборы вольтметр постоянного тока со щкалой до 20—30 б и ценой деления 0,1— 0,2 в амперметр постоянного тока со щкалой до 30 а (шкала двусторонняя с нулевым делением посредине) и ценой деления I а. Схема включения приборов для проверки регулятора напряжения приведена на рис. 167.  [c.252]

Приборы и приспособления контрольный стенд или (при отсутствии стенда) тиски амперметр с шунтом вольтметр тахометр. Электрическая схема включения стартера для проверки приведена на рис. 171.  [c.257]

Амперметр проверяют путем сравнения его показаний с показаниями эталонного амперметра. Схема включения приборов при проверке амперметра приведена на рис. 181.  [c.276]

Схема поста термической обработки с переносным пультом управления показана на рис. 5-19. Пульт управления включает 1) тумблер для включения в сеть и отключения источника питания 2) кнопки дистанционного регулирования рабочего тока вторичной цепи 3) амперметр для измерения величины рабочего тока вторичной цепи 4) милливольтметр для регистрации температуры нагреваемых стыков от центральной термопары печи.  [c.241]

На рис. 31 показана схема включения приборов и вспомогательных устройств при общей проверке и регулировке установки. Вольтметр постоянного тока Fi со шкалой О—3 в служит для контроля сигнального напряжения на входе блока управления. Амперметр Ai со шкалой О—1 а необходим для измерения тока в цепи  [c.81]

Для проверки реле защиты с реле-регулятора снимают крышку. Плюс 12-вольтовой аккумуляторной батареи через реостат и амперметр присоединяют к выводу реле-регулятора Ш, а минус батареи— к коллектору (корпусу) транзистора, как показано на рис. 85. Реостат должен быть при этом полностью введен. При этой схеме соединений ток батареи идет через основную обмотку реле защиты. Постепенно выводя реостат, увеличивают ток в основной обмотке реле защиты, пока последнее не включится. Момент включения реле защиты определяется на глаз. Включение реле должно происходить при силе тока 3,2—3,6 А.  [c.172]

Рис. 24. Схема включения амперметра и вольтметра

Проверка ограничителя тока производится при 3000 об/мин якоря генератора по той же схеме, что и регулятора напряжения, путем включения потребителей или уменьшения сопротивления реостата до тех пор, пока увеличение показаний амперметра не прекратится. Если предельное показание амперметра будет ниже 17 а или выше 19 а, необходимо довести ток до 18 а путем регулировки ограничиваемый ток повышается при усилении натяжения пружины якорька, понижается при ее ослаблении.  [c.112]

Сопротивление контактов в местах присоединения отрицательных питающих линий измеряется вольтметром с внутренним сопротивлением не менее 10 ком на 1 в и амперметром, включенным по схеме рис. 15. Сопротивление контакта определяется как разность между сопротивлением, вычисленным по показанию приборов, и расчетным сопротивлением соответствующего проводника, соединяющего отрицательную питающута линию с рельсовой нитью.  [c.98]

Измерительные приборы Ар2-г-Ар7, Ур2, УрЗ и сигнальные лампы реле перехода Лр1, Лр2 подключают к электрическим цепям тепловоза при помощи специального штепсельного разъема РзР, а остальные — непосредственно. Включение в схему амперметров Ар8—Ар12 не является обязательным, но в них может возникнуть необходимость (см. ниже настройку реле РП1, РП2 и РМТ). Амперметры для измерения токов тяговых электродвигателей и резисторов ослабления возбуждения (см. табл. 13) должны быть смонтированы на переносном щитке, который устанавливают на тепловозе перед обкаточными испытаниями в удобном для считывания показаний месте. Шунты включают в соответствующие силовые цепи.  [c.172]

Главная рукоятка контроллера машиниста ставится на нулевую позицию, пос.ле чего при помощи селективной рукоятки (наэлектровозах серии С — реверсивной рукоятки) устанавливается желаемое соединение тяговых двигателей, определяемое весом состава, величиной спуска и скоростью движения поезда. Затем главная рукоятка контроллера ставится на 1-ю позицию и после указания амперметров о включении на моторный режим тормозная рукоятка переводится на 1-ю тормозную позицию, где задерживается 3—4 сек., чтобы дать возможность сработать аппаратам. На время переключения схемы с моторного на тормозной режим гаснет индикаторная лампа, указывающая, что есть напряжение на зажимах тяговых двигателей. После этого тормозная рукоятка переводится на следующие позиции до тех пор, пока величина тока в цепи якорей не будет равна нулю. Величина гока в обмотках возбуждения двигателей при этом растёт. Далее главная рукоятка контроллера переводится на 16-ю позицию. Если при передвижении главной рукоятки в сторону 16-й по-  [c.541]

Принципиальная схема высокочастотной электромагнитной машины Lehr фирмы S hen k приведена на рис. 40. Колебательная система машины представляет собой якорь 7 (рис. 40, а), укрепленный на трубчатом упругом элементе 11, жестко соединенном со станиной 10. Испытуемый образец 5 закрепляют в захвате, расположенном на якоре и в захвате 3, находящемся на упруго.м элементе 2 динамометра. Динамометр жестко соединяют с колоколообразной инерционной массой /, которая опирается на пружины 13. Статическую нагрузку на испытуемый образец создают путем сжатия пружин 13 червячно-винтовыми механизмами 12. Параллельно пружинам 13 устанавливают несколько дополнительных пружин (не показаны на рис. 40, а), которые уравновешивают собственный вес массы 1. Переменная нагрузка возбуждается электромагнитной системой S, содержащей катушки / (рис. 40, б), питаемые переменным током от высокочастотного генератора 3, который приводится во вращение электродвигателем 4, и катушки 2, питаемые постоянным током. Последовательно с катушками 2 включен дроссель Др, увеличивающий сопротивление цепи переменному току и таким образом снижающий шунтирующее действие цепи подмагии-чивания на цепь возбуждения с катушками 1. Ток подмагничивания устанавливают реостатом R2 и измеряют амперметром А. Последовательно с ка-  [c.117]

Питание мотора / осуществляется по схеме Леонарда от специального генератора постоянного тока ДУ/ Г (динамо, управляющая работой головки), объединённого с мотором трёхфазного тока во вспомогательный моторгене-раторный агрегат. Независимая обмотка возбуждения генератора питается через ку-проксные выпрямители НКС-2 от напряжения на дуге. Возбуждение мотора I также зависит от напряжения на дуге. Такая схема включения обеспечивает плавное изменение скорости подачи электродной проволоки в зависимости от напряжения дуги. Мотор 2 — асинхронный, с постоянным числом оборотов — служит для возбуждения дуги в начале сварки и создания необходимого числа оборотов на выходном валу диференциала. Контроль за режимом сварки осуществляется по амперметру А и вольтметру V.  [c.339]

При расчете количества тепла, подводимого от калориметрического нагре1вателя, следует учесть, что при схеме включения измерительных приборов, показанной на рис. 9-3, амперметр измеряет суммарную силу тока, протекающего в цепи нагревателя и вольтметра. Поэтому сила тока, протекающего в цепи нагревателя, определяется как  [c.266]

Прибор имеет настольное оформление. Внутри его корпуса, на двух выдвижных панелях, смонтированы узлы электроизмерительной схемы, регулятор напряжения питания нагревателя и распределительная система водяного охлаждения. На лицевую панель прибора вынесены рукоятки управления, кнопки включения и выключения прибора, тумблер включения нагревателя, переключатели масштаба записи сигналов термопар и режима работы, контрольный манометр системы охлаждения и контрольные амперметр и вольтметр нагревательной цепи. В комплект прибора входит шеститочечный электронный потенциометр типа ЭПП-09.  [c.63]

Измерение силы тока в высокочастотных электрических цепях затруднено из-за токов утечек через паразитные емкости и изменений в режиме работы электроцепей, связанных с собствеиной индуктивиостью амперметра. На рис. 38 показаны два варианта включения амперметра в схему генератор — нагрузка .  [c.121]

Ответ. Обозначим на схеме паразитные [c.121]

Ваттметрический метод определения полных потерь на гистерезис и вихревые токи [36]. Ваттметрический метод основан на измерении потерь мощности в трансформаторе с разомкнутой вторичной цепью (т. е. не потребляющий мощности), причем в качестве сердечника трансформатора используется испытуемый материала (аппарат Эпштейна). Принципиальная схема установки представлена на рис. 17.68. В четыре секции трансформатора П], Пг набирается образец из пластин, которые образуют магнитную цепь. В цепь первичной намагничивающей катушки щ включен амперметр А и токовая обмотка ваттметра в цепь вторичной обмотки трансформатора включены вольтметр V и обмотка напряжения ваттметра —1 2. Полные потери на гистерезис и вихревые токи Рт. в равны Р . в = ( — E 2lR2]wl w2, где Р — показания ваттметра  [c.317]

Крутящий момент преобразуется в пропорциональный ему электрический сигнал. Тензодатчики включены в уравновешенный мост, питаемый от источника постоянного напряжения 15 в. К мосту может подключаться схема калибровки тен-зодатчиков с вольтметром и источником питания. Электрический хиг-нал от тензодатчиков подается на клеммы X самописца. На клеммы У самописца подается напряжение от тахогенератора постоянного тока, откалиброванного с точностью 0,5%. Тахогенератор дает напряжение 25 в при 1000 об1мин (режим холостого хода). Для снижения подаваемого на клеммы У самописца выходного сигнала до 10 мв включен набор сопротивлений. Величина тока в цепи контролируется амперметром.  [c.195]

На участках, где применяется рекуперативное торможение, перед выездом из депо под поезд машинист на электровозе, имеющем рекуперативное оборудование, должен проверить его работу. Для этой цели при поднятом токоприемнике и включенном быстродействующем выключателе на электровозе ВЛ22 пускается возбудитель, селективная рукоятка устанавливается в одно из поло жений соединения тяговых электродвигателей (последовательное, последовательно-параллельное или параллельное) и краном вспомогательного тормоза повышается давление в тормозных цилиндрах электровоза до 1,5 KPf M . После этого главную рукоятку контроллера переводят из нулевого положения на 1-ю позицию, в которой должна собраться схема моторного режима. Затем тормозную рукоятку переводят на 1-ю позицию, при которой схема моторного режима должна разобраться, а схема тормозного режима собраться. При этом амперметры цепи якоря и цепи обмоток возбуждения тяговых двигателей доллсны показывать величину тока около 100 а в цепи якоря и 70 а в цепи возбуждения.  [c.33]

В нижней части рисунка показана последовательность преобразования подводимой энергии напряжением /л промышленной частоты 50 Гц в частоту 10 000 Гц в машинном преобразователе. Высокое напряжение С/1 с помощью понижающего трансформатора трансформируется в напряжение С/г, не превышающее нескольких десятков вольт. Контроль электрических параметров процесса нагрева детали осуществляется по приборам, схема включения которых изображена на рис. 61. В схему включаются пять приборов вольтметр В, амперметр А, киловаттметр КВ для измерения соответственно напряжения, тока и мощности генератора фазометр Ф для измерения коэффициента мощности на-  [c.108]

Затем, замкнув общий пакетный вьгключатель ПВ и тумблер питания блока управления, проверяют наличие тока на выходе УПТ силового выпрямителя установки (амперметры и Лг). Выходной ток исправного УПТ может достигать 0,7—0,8 а величину тока на выходе установки определяют параметрами дренажной цепи (или нагрузочным сопротивлением / н) и схемой включения вторичных обмоток ТРг (6 или 12 в).  [c.82]

---

Что такое амперметр, виды амперметров, принцип действия амперметра

Приборы, при помощи которых измеряют величины токов, называются амперметрами.

Рис. 1

Амперметры включаются последовательно участку цепи, в которой измеряется ток, и имеют очень малое собственное сопротивление (чтобы не вносить дополнительного сопротивления в измеряемый участок цепи).

В амперметрах, предназначенных для измерения больших токов, в катушках прибора проходит определенная доля измеряемого тока, так как иначе пришлось бы значительно усложнить конструкцию приборов. При постоянном токе измеряемый ток разделяют: большая часть его течет в ответвлении, включенном параллельно амперметру, в так называемом шунте. Схема включения амперметра с шунтом показана на рис. 1.

В этой схеме ток I, подлежащий измерению, делится на два тока — I1 и I2. Ток I2 течет в катушках амперметра, имеющих сопротивление r2, а ток I1 — в шунте с сопротивлением r1.

Отношение сопротивлений r1 и г2 подбирают так, что ток, протекающий через прибор, составляет 0,1; 0,01; 0,001 от величины измеряемого тока.

Амперметры, измеряющие малые токи и градуированные в миллиамперах (одна тысячная ампера), называются миллиамперметрами.

При измерениях переменного тока большой величины или при высоком напряжении применяют специальные трансформаторы тока.

На рис. 2 показано включение амперметра с таким трансформатором. Первичная обмотка 1 трансформатора включена в цепь измеряемого тока; ко вторичной обмотке 2 подключен амперметр.

Трансформаторы тока строят так, чтобы при прохождении в первичной обмотке наибольшего (номинального) измеряемого тока, например 10000 а, во вторичной обмотке проходил ток 5 а. Шкала амперметра, который подключается ко вторичной обмотке трансформатора тока, градуируется обычно на номинальную (наибольшую) величину тока, проходящего в первичной обмотке.

Выключать амперметр, оставляя вторичную обмотку трансформатора тока разомкнутой, недопустимо, так как при этом э. д. с. во вторичной обмотке может достигнуть величины, опасной для обслуживающего персонала и могущей привести к пробою изоляции обмоток.

Рис. 2

Трансформаторы тока обеспечивают также безопасность при работе с измерительными приборами в установках высокого напряжения. В этом случае первичная обмотка трансформатора, включаемая в высоковольтную цепь, тщательно изолируется от вторичной, к которой присоединяются измерительные приборы.

При включении трансформатора тока в цепь высокого напряжения корпус прибора и вторичную цепь трансформатора заземляют, чтобы предотвратить опасность, которая угрожает обслуживающему персоналу в случае пробоя изоляции между первичной и вторичной обмотками трансформатора.

Как работают счетчики с подвижной катушкой

Как работают счетчики с подвижной катушкой — Объясните, что материал Рекламное объявление

Криса Вудфорда. Последнее изменение: 7 декабря 2020 г.

Необходимо выследить проблему, скрывающуюся в электрическая цепь? Вам понадобится какой-нибудь измеритель, может быть, даже осциллограф. Большинство людей используют цифровые измерители в наши дни, когда показания тока, напряжения и сопротивления отображаются на ЖК-дисплее (их иногда называют твердотельными или электронными счетчиками).Но многие из нас по-прежнему предпочитаю старый вид измерителя со стрелкой, которая отводит назад и вперед на циферблате. Счетчики с подвижной катушкой, как их называют, все еще широко используется во всевозможном оборудовании, начиная с самолета приборы из кабины к измерителям уровня звука (VU) в студиях звукозаписи. Давайте посмотрим, как они работают!

Фото: Типичный сильноточный амперметр на автомобильном зарядном устройстве. Это может указывать приблизительную величину тока до 6 ампер (А), хотя шкала не помечена достаточно точно для точных измерений.

Электричество создает магнетизм

Счетчики с подвижной спиралью работают аналогично электродвигателям. Если вы знаете, как работает один из них, разобраться в счетчике несложно. В любом случае, давайте начнем с начало. Если вы проведете электрический ток по металлическому проводу, вы создадите магнитное поле вокруг провода одновременно. Ты не можешь видите, но тем не менее он там — и вы можете заставить его сделать очень интересные вещи. Поднесите к проводу компас, включите ток, и вы увидите, как стрелка поворачивается, когда вы это делаете.Отключите ток и игла снова вернется в исходное положение. Грубо говоря, это наука, работающая над измерителем с подвижной катушкой: электрический ток, проходящий по проводу, создает магнитное поле, которое заставляет иглу толкаться в сторону. Но как именно это происходит?

Анимация: протяните кусок провода над компасом и подключите его к батарее. Когда вы переключаетесь на токе вокруг провода создается магнитное поле, заставляющее стрелку компаса двигаться. Обратный ток стрелка компаса движется в противоположном направлении.Используйте более сильный ток, и стрелка компаса переместится дальше. Этот эксперимент показывает, что электрические токи генерируют магнитные поля, и он был впервые проведен датским физиком. Ганс Эрстед в 1820 году. Это фундаментальная наука, лежащая в основе счетчиков с подвижной катушкой.

Внутри счетчика плотный моток медной проволоки, обернутой вокруг железного сердечника, устанавливается между полюсами постоянного магнит. Катушка имеет соединения на обоих концах, так что вы можете через него проходит электрический ток, и к нему прикреплен длинный указатель. который проходит через шкалу счетчика.При подключении счетчика к цепь и включите ток, ток создает магнитное поле в катушке. Поле отталкивает магнитное поле, создаваемое постоянный магнит, заставляющий катушку вращаться и поворачивающий стрелку вверх циферблат. Чем больше тока проходит через катушку, тем больше магнитное поле, которое он создает, чем больше отталкивание, тем больше катушка поворачивается, и чем дальше вверх по шкале, тем выше идет стрелка. Так что указатель показывает, сколько тока проходит через катушку.При соответствующей калибровке вы можете использовать шкалу для прямого измерения силы тока.

Подобные измерители были разработаны в 1882 году французским физиком-врачом Жаком-Арсеном д’Арсонваль . Спустя несколько лет американский электрохимик Эдвард Уэстон усовершенствовал конструкцию и ввел ее в коммерческий оборот. (вы можете увидеть пример одного из его измерителей ниже на этой странице).

Работа: Жак-Арсен д’Арсонваль был пионером практического измеритель с подвижной катушкой, в котором использовалась стрелка (зеленая), установленная на катушке (красная) между магнитными полюсами (желтый), и пружины (синие), чтобы вернуть его к нулю, когда ток перестанет течь.Иллюстрация к исторической иллюстрации Джона Джозефа Флэзера, Джона Вили, «Динамометры и измерение мощности», 1900 год. (Я добавил цвета для наглядности).

Как работают счетчики с подвижной спиралью

1. С отсоединенными датчиками счетчик похож на цепь, разорванную разомкнутым переключателем: ток не может течь в счетчик или катушку внутри него.
2. При отсутствии тока катушка не создает магнитного поля, и стрелка остается на нуле.
3. Подключите щупы измерителя к чему-то, что вы тестируете (например, к печатной плате), и ток немедленно начнет течь через измеритель и катушку внутри него.
4. Движущийся ток создает временное магнитное поле вокруг катушки, которое отталкивает магнитное поле, создаваемое постоянным магнитом. Сила магнитного поля напрямую связана с величиной тока, протекающего через катушку.
5. Чем больше ток, тем больше магнитное поле, создаваемое катушкой, и тем выше циферблат перемещается стрелкой.

Вкратце стоит отметить, что указатель действует как рычаг, увеличивая движение на катушка и вызывает больший прогиб на циферблате.Другими словами, если катушка перемещается только на незначительную величину, указатель переместится вверх по шкале на гораздо большую величину, которую легче измерить. Это помогает нам проводить более точные измерения.

Рекламные ссылки

Счетчики различных типов

Вы можете использовать измерители с подвижной катушкой для измерения напряжения, тока или сопротивления, но в каждом случае вы должны соединять их по-разному.

Вольтметры

Для измерения напряжения вы подключаете счетчик параллельно через две точки контура, которые вы хотите измерить.Измерители напряжения называются, что неудивительно, вольтметры.

Амперметры

Чтобы измерить ток, вы устанавливаете свой измеритель последовательно (вставляйте его прямо в тракт схема). Счетчики тока обычно называют амперметрами. (поскольку они измеряются в амперах) или гальванометры (по Луиджи Гальвани, итальянец, который открыл электрический ток, заставляя лягушачьи лапы подергиваться). Если измеряются большие токи, амперметрам обычно требуется дополнительное сопротивление, называемое шунтом. установлены параллельно их клеммам.Большинство текущих потоков через шунт, оставляя лишь небольшую часть, протекающую через шунт. саму катушку счетчика (таким образом защищая механизм). Некоторые амперметры имеют циферблаты на их коробке, чтобы вы могли измерить широкий спектр различных токи. Поворот диска эффективно переключает другой размер сопротивление в измерительную цепь, с меньшими шунтами (с меньшим сопротивлением) используются для измерения больших токов.

Фото: Измерители с подвижной катушкой, которые могут измерять как вольт, так и ампер, практически не изменились.Это вольт-амперметр с прямым считыванием, разработанный Эдвардом Уэстоном из Ньюарка, штат Нью-Джерси, и датируемый концом 19 века. Слева: вы можете видеть отдельные латунные разъемы для измерения вольт и ампер внизу и две шкалы вверху: верхняя шкала измеряет 0–150 вольт, а нижняя — 0–1,5 ампер. Справа: крупный план движущейся магнитной катушки. Фото любезно предоставлено Цифровые коллекции Национального института стандартов и технологий, Гейтерсбург, Мэриленд 20899.

Как работает шунт?

Изображение: Амперметр (A) — чувствительный прибор, который измеряет только относительно небольшие токи.Если вы хотите измерить большие токи, вам необходимо отвести большую их часть на «шунтирующий» резистор (Ω). Поскольку измеритель и шунт подключены параллельно, у них одинаковое напряжение. Мы можем использовать это, чтобы рассчитать размер шунтирующего резистора, который нам нужен для измерения тока любой величины.

Максимальный ток, который вы можете пропустить через счетчик с подвижной катушкой; если вы хотите измерить токи чем это больше, вам нужно использовать шунт — резистор, который «шунтирует» большую часть тока по параллельной цепи.С помощью закона Ома легко рассчитать, какой большой шунт вам нужен (V = I × R).

Предположим, у вас есть амперметр (показан здесь в виде круга с буквой A), который имеет внутреннее сопротивление 10 Ом (Ом), а его стрелка показывает максимальное значение (так называемое «отклонение полной шкалы» или FSD), когда через него протекает ток 10 миллиампер (мА) или 10/1000 А. Когда стрелка отклоняется на всю шкалу, закон Ома говорит нам, что напряжение на измерителе должно быть V = (10/1000) × 10 = 0,1 В (показано серой пунктирной линией).

Шунтирующий резистор (показан синим цветом и отмечен знаком Ω) и измеритель включены параллельно, поэтому напряжение на шунте должно быть таким же, как напряжение на измерителе (0,1 вольт).

Теперь предположим, что вы хотите измерить токи величиной до 2 ампер (чтобы измеритель показывал отклонение на полную шкалу при 2 А). В этом случае через счетчик по-прежнему будет протекать 10 миллиампер (больше он не может), и подавляющее большинство тока (1990 миллиампер или 1,99 ампер) необходимо будет отвести через шунт.

Воспользовавшись законом Ома во второй раз, мы можем вычислить, что сопротивление шунта должно быть R = V / I = 0,1 / 1,99 = 0,05 Ом.

Обратите внимание, что сопротивление шунта намного ниже, чем сопротивление измерителя , поэтому большая часть тока проходит через него. Чем ниже сопротивление шунта по сравнению с сопротивлением счетчика, тем больше тока будет проходить через него. Поэтому, если вы хотите измерить еще большие токи, вам нужно будет использовать шунтирующие сопротивления меньшего размера , чтобы отвести больший ток от чувствительного измерителя с подвижной катушкой.

Шунтирующие резисторы обычно имеют сопротивление менее 1 Ом, что намного меньше чем обычные резисторы (которые измеряют от нескольких Ом до миллионов Ом или МОм). Вы часто слышите шунтирующие резисторы, называемые резисторами в миллиомах, и измеряемые таким же образом. Так, например, шунтирующий резистор 0,05 Ом может быть обозначен как 50 мОм (50 мОм).

Фото: Гальванометры имеют много общего с компасами, в которых также используется магнитная стрелка, движущаяся в магнитном поле.В этой ранней конструкции гальванометра 1880-х годов, запатентованной Исааком Чизхолмом в 1888 году, сходство очевидно: вместо современной стрелки и шкалы у нас есть стрелка компаса, которая вращается, когда вы подаете ток на два провода в точке передний. Под иглой, в большой синей круглой коробке, находится электромагнит, к которому подключены провода. Вы можете узнать больше об этом измерителе в патенте США 390,067: Гальванометр. Изображение любезно предоставлено Управлением по патентам и товарным знакам США.

Омметры

Сопротивление цепи можно измерить тремя способами.Вы можете использовать амперметр и вольтметр для измерения силы тока и напряжения, а затем использовать закон Ома. Или вы можете измерить сопротивление за одну операцию с использованием немного другой конструкции измерителя с подвижной катушкой, называемого омметром, который эффективно амперметр с собственной встроенной батареей. Батарея обеспечивает напряжение известного размера. Когда вы помещаете измерительные щупы через сопротивление вы хотите измерить, замыкаете цепь, и течет ток. В метр измеряет величину этого тока, но показывает это как сопротивление (циферблат откалиброван в омах на основе фиксированное напряжение батареи внутри счетчика).Вы можете сделать больше точные измерения сопротивления с помощью немного более сложного Тип схемы называется мостом Уитстона.

Рекламные ссылки

Узнать больше

На сайте

На других сайтах

• Измерители с подвижной катушкой: больше о теории измерительных цепей и различиях между амперметрами, вольтметрами и омметрами с отличного сайта Hyperphysics.
• Измерение сопротивления: четкое объяснение различных способов измерения сопротивления, включая мост Уитстона.

Книги для старших читателей

• Электрические схемы Джеймса Уильяма Нильссона и Сьюзен А. Ридель. Pearson, 2015. Давно установленное подробное руководство по схемам, в основном предназначенное для студентов, изучающих электротехнику и информатику.
• Введение в электрические схемы Ричарда Дорфа и Джеймса А. Свободы. Wiley, 2013. Еще один классический учебник по электротехнике, рассчитанный на аналогичную аудиторию.

Книги для младших читателей

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США.Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2009, 2018. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитируйте эту страницу

Вудфорд, Крис.(2009/2018) Счетчики с подвижной спиралью. Получено с https://www.explainthatstuff.com/movingcoilmeters.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Амперметр резко двигается при поворотниках на

Re: Амперметр резко двигается при включении поворотников [Re: moparx] # 2908478 21.04.21 17:30 09.04.21 17:30 Присоединился: фев 2009 г. Сообщений: 1,077 NW New Jersey RSI700VIPER супер сток супер сток Присоединился: фев 2009 Сообщений: 1077 Северо-западный Нью-Джерси Также внимательно посмотрите на соединение переключателя указателей поворота в нижней части колонки на предмет неплотности или коррозии. Это место было нескончаемым источником проблем, как я знаю на протяжении многих лет на бесчисленных автомобилях. просто еще кое-что проверить. Вероятно, это ваша проблема. У меня была такая же мысль, и я пробовал все, но не мог найти проблему. Затем я изменил переключатель сигнала и проблема решена. Короткое замыкание находилось внутри блока мигания, которое нельзя было увидеть, не взломав блок. Он был закорочен достаточно, чтобы вызвать колебание необходимости для каждой колбы, но не настолько, чтобы бросить предохранитель. Последний раз редактировалось RSI700VIPER; 21.04.21 17:32. 1970 Superbird 440 Six BBL, 4-ступенчатая, Dana, FJ5 1971 426 HEMI Roadrunner, Auto, Super Track Pak, FE5 1971 340 Challenger Conv. Flemington Speedway Pace Car, FC7 1970 440 Six Pack Challenger 4-speed Dana, EV2 1969 Talladega Torino, 428CJ Gurney Special Cyclone Spoiler II 1969, 351 Cleveland 1971 Demon с 440, 10,70 с @ 125 миль в час Street Legal! 1969 Charger 383 4-Speed ​​POS «Лучше иметь перед собой бутылку, чем лоботомию» Бен Франклин 1755 Re: Амперметр резко двигается при включении поворотников [Re: TJP] # 2909347 21.04.21 03:37 12.04.21, 03:37 Присоединился: авг.2007 г. Сообщений: 5,906 Валенсия, Испания NachoRT74 мастер мастер Присоединился: август 2007 г. Сообщений: 5,906 Валенсия, Испания Заметка для всех здесь.Если проблема была в третьей лампе, добавленной с нитью накаливания высокой интенсивности, проблема с амперметром станет такой же или хуже при торможении. Так что не то. На холостом ходу при стоковом альте почти нормально иметь показания разряда при поворотах и ​​тормозах. Но -20 все еще слишком много, оно должно быть мерцанием от 5 до 10 ампер. Затем, давая дроссель, вещи меняются в зависимости от условий нагрузки на аккумулятор. Выкинув идею … попробуем обойти поворотный переключатель и при этом независимо проверить переды и тылы.Отсоедините вилку от колонки и выскочите из красного провода (это мигалка TS) с темно-зеленым, затем коричневым проводом и проверьте показания амперметра. Он заставит мигать только задние части: зеленая с одной стороны, коричневая с другой стороны. Затем проделайте то же самое с желтовато-коричневым (одна сторона) и светло-зеленым (другая сторона) с красным и проверьте амперметр. Это сделает мигание только фронтами и кластером. Он мог мигать на разной скорости из-за того, что передние лампы меньше обрабатывались. Разместите результаты Вы можете сделать то же самое позже, с обоими зелеными вместе с красным для одной стороны (передняя и задняя) и коричневым и желто-коричневым с красным (передняя и задняя)… Это будет имитировать TS, отбросив его, и снова проверит амперметр. PS: не знаю, как вы подключили безболезненную проводку к заводскому TS, но я говорю о стандартных цветах проводов, взятых из ремня безопасности, который также соответствует ремню TS, если все еще заводской (не замена вторичного рынка) Сбоку примечание … с добавленной лампочкой сзади вы должны использовать аварийный мигающий сигнал для поворотов. Мигалки Hazzard имеют рейтинг дифференциала и помечены как сверхмощные от мигалок TS, чтобы выдерживать большую нагрузку. Последний раз редактировалось NachoRT74; 21.04.21, 04:03. С зарядным устройством, произведенным на сборочном заводе Chrysler в Валенсии, Венесуэла. Re: Амперметр резко двигается при включении поворотников [Re: NachoRT74] # 2909369 21.04.21 07:17 12.04.21 07:17 Присоединился: июн 2014 г. Сообщений: 960 VA убийца Драконов супер сток супер сток Зарегистрирован: июн 2014 Сообщений: 960 VA Разве включение стоп-сигналов не приведет к постоянному колебанию показаний амперметра? Были как поворотник, так и мигалка, имела постоянные скачки нагрузки по мере того, как реле замыкает и размыкает контакт. Вы можете проверить это при выключенной машине. Просто на АКБ и посмотрите, какую токовую нагрузку вы получите на стоп-сигналы и поворотники. Если это высокий шанс, то возможно короткое замыкание на землю, которое увеличивает потребляемый ток. Если только с батареей все в порядке, то я бы посмотрел на генератор и VR. Возможно, генератор не успевает, и вы видите резкие колебания, когда он переключается между источником переменного тока и аккумулятором. Генератор можно протестировать в местных автозапчастях. Re: Амперметр резко двигается при включении поворотников [Re: NachoRT74] # 2909406 21.04.21 09:22 12.04.21 09:22 Присоединился: июн 2014 г. Сообщений: 960 VA убийца Драконов супер сток супер сток Зарегистрирован: июн 2014 Сообщений: 960 VA Я думаю, что вы недооцениваете колебания, вызванные мигающим контактом, но я хочу сказать, что ваше утверждение о постоянном включении шести лампочек хуже, чем мигание Сигнал поворота может быть неверным.Я согласен, что уровень колебания кажется высоким. Re: Амперметр резко двигается при включении поворотников [Re: NachoRT74] # 2909520 21.04.21 15:23 12.04.21 15:23 Присоединился: авг. 2009 г. Сообщений: 1,210 Огайо Jlatessa OP профессиональный сток OP профессиональный сток Присоединился: август 2009 г. Сообщений: 1,210 Огайо Спасибо за вклад, ребята, завтра я иду к сыну (Вт.) Тогда я попробую кое-что, у меня все еще есть подозрение, что у меня где-то есть тупик. Посмотрим, сможем ли мы разобраться в этом …. Еще раз спасибо, Джо Re: Амперметр резко двигается при включении поворотников [Re: Ray S] # 2909593 21.04.21 19:53 12.04.21 19:53 Присоединился: янв.2003 г. Сообщений: 11,382 Omaha Ne TJP Я здесь живу Я живу здесь Присоединился: янв 2003 Сообщений: 11,382 Omaha Ne Спасибо! 15V подходит для низких температур, но не НАСТОЛЬКО холодно. Обычно я проверяю вывод на Alt. Штифт батареи, а затем сравните с напряжением батареи во время работы. если вы обнаружите значительную разницу, напряжение «считывания» VR может быть низким, что, в свою очередь, запустит генератор переменного тока для компенсации, что приведет к перезарядке аккумулятора.

Лодочный амперметр с миниатюрным OLED-дисплеем | Панельный монтаж | Голубое море 1732

Описание продукта

---

Функциональный, как вольтметр, наш лодочный амперметр незаменим при следующей модернизации электрооборудования.

Этот амперметр с возможностью считывания при дневном свете устанавливается в стандартное отверстие размером 1 1/8 ″ 12 В / USB. Этот цифровой амперметр Blue Sea 1732 отображает четкие и четкие показания тока (в амперах), протекающего через его шунт (датчик).

Точное измерение тока с точностью до 100 мА (0,1 А). Этот амперметр с возможностью считывания при дневном свете является отличным обновлением для неиспользованного отверстия прикуривателя и позволяет быстро увидеть, сколько энергии вы потребляете от своих батарей.

Требования для установки:

Обратите внимание на : для этого амперметра требуется установка токового шунта (входит в комплект).Токовый шунт — это резистор (с очень низким сопротивлением), который действует как датчик, определяя, сколько тока проходит через него. Таким образом, ток, отображаемый на измерителе, отражает то, где в системе вы устанавливаете шунт.

Наиболее распространенная точка установки — это основная линия питания, идущая от батареи к панели переключателей и / или блоку предохранителей (или отрицательному полюсу того же самого). Такой тип установки даст вам текущую нагрузку на ваш дом.

Один совет по установке — после установки и тестирования нанесите на клеммную колодку немного силикона, чтобы влага не попала на зажимы проводов.

Амперметр Характеристики:

Номинальное напряжение: 12 В или 24 В постоянного тока
Разрешение: 0,1 A
Кратковременный режим: 110A
Номинальное значение при проворачивании: 175A
Рабочий ток: 15 мА

Типичное использование:

Чаще всего наш амперметр используется для отображения общего тока, потребляемого вашей домашней нагрузкой. Это даст вам представление о скорости разряда аккумулятора вашего дома. Например, если у вас аккумулятор емкостью 75 Ач (ампер-час), а ваш амперметр показывает 7.Потребление тока 5А, вы знаете, что можете поддерживать такую ​​скорость разряда в течение 10 часов.

Однако, если вы включите усилитель стереосистемы и включите все фары, и как получить ток в 40 А .
