Вступление

Проводные локальные сети (LAN, ЛВС), крупные компьютерные сети CAN (между зданиями), MAN (в городской среде), WAN (глобальная компьютерная сеть) пока не могут обойтись без кабельного соединения, то есть без специальных сетевых кабелей локальных сетей.

Принцип построения LAN сети в оборудовании каждого рабочего места телекоммуникационным разъемом, который соединяется специальным сетевым кабелем с этажным распределительным пунктом. Расстояние от каждого компьютера до телекоммуникационного разъема не более десяти метров. Расстояния от разъема до распределительного пункта не более 90 метров.

Все телекоммуникационное оборудование монтируется в специальные шкафы, называемыми телекоммуникационные шкафы. Они могут быть настенными или напольными. Кстати, приобрести шкаф телекоммуникационные от производителя вы можете в компании ООО «ВИОНЕТ».

О проводных и беспроводных технологиях

Современные производители компьютерной техники и периферии к ней, а также мобильных телефонов постепенно заменяют кабельную передачу данных и электроэнергии на беспроводную.

Яркими примерами такой тенденции могут служить беспроводные наушники и зарядные устройства. Получили широкое распространение беспроводные протоколы передачи данных wi-fi и bluetooth.

Вполне возможно, что вскоре наступит такой момент времени, когда компьютеры и другие электронные устройства, находящиеся на большом расстоянии друг от друга, будут связываться между собой с помощью беспроводных протоколов передачи данных.

Однако сейчас, для локальной компьютерной сети и периферийных устройств к компьютерам, используют обычные кабели. Ниже мы расскажем вам об их видах и особенностях.

Для соединения между собой компьютеров в локальной сети или для их соединения с глобальной сетью, применяют сетевой кабель.

Основные типы кабелей для сетевого соединения компьютеров

Широкое распространение получили следующие виды сетевых кабелей:

• Коаксиальные;
• С витой парой;
• Оптоволоконные.

Коаксиальный сетевой кабель

К наиболее старому по времени выпуска, среди всех  видов сетевых кабелей относится коаксиальный кабель. В нынешнее время его довольно редко используют, однако бывают такие ситуации, когда он просто необходим.

Конструктивно такой тип кабеля представляет собой проводник из металла имеющий изоляцию и оплетку, выполненную из меди или алюминия. В качестве соединительных точек сетевого кабеля используют специальные гнёзда типа BNC и BNC-T.

К главному недостатку данного кабеля относится его низкая устойчивость к влиянию электромагнитного поля. Те времена, когда посредством коаксиального кабеля соединяли вычислительные машины между собой, ушли давно в историю.

Однако сейчас такой кабель используют при подключении спутниковых тарелок. Помимо этого, коаксиальный кабель обладает отличными характеристиками скорости, во — время одновременной передачи аналогового и цифрового сигнала. В связи с этим, его часто используют в кабельном телевидении.

Кабель из витой пары

Следующим в эволюции сетевых кабелей для подключения компьютеров стал кабель, состоящий из витой пары. Почему данный вид кабеля стали так называть? Дело в том, что этот кабель состоит из медных проводников с изоляцией,  которые переплетены между собой попарно.

Стандартным считается такой кабель, у которого присутствуют четыре пары жил, то есть всего восемь проводов. Тем не менее на рынке можно встретить кабель   с двумя витыми парами, в котором присутствует четыре медных проводника.

Цветовая маркировка изоляции производится в соответствии с регламентом. Для защиты витой пары производители могут использовать медную оплетку или алюминиевую фольгу.

В зависимости от используемой защиты, витая пара кабеля может быть следующих типов:

• UTP. Данная маркировка обозначает, что кабель из витой пары не имеет дополнительной защиты. Проводники в этом кабеле обладают обычной пластиковой защитой;
• F/UTP- представляет собой проводник из витой пары и все вместе они оплетены фольгой;
• STP — защитной фольгой оплетена каждая из пар проводников;
• S/FTP- здесь, помимо оплетки из фольги для каждой пары, используется дополнительный медный экран для защиты проводников;
• SF/UTP- каждый из проводников защищен оплеткой из фольги и медным экраном.

Кабель из витой пары, у которого нет защиты по стоимости дешевле, чем защищённые кабели. Применение кабеля с витой парой, обладающего  всеми степенями защиты имеет смысл, при качественной передаче данных на большие расстояния.

Кроме вышеперечисленной маркировки,  кабели из витой пары маркируются от CAT1 до CAT7. Чем больше числовой показатель этой маркировки, тем предпочтителен выбор кабеля. Для создания компьютерной локальной сети вполне подойдет кабель с маркировкой CAT5. Однако специалисты рекомендуют применять кабель CAT5e, так как по сравнению с CAT5 он имеет лучшую пропускную способность высокочастотных сигналов.

С помощью кабеля из витой пары соединяются компьютеры и другие электронные устройства на расстоянии не более чем 100 метров, от каждого из устройств.

Оптоволоконный сетевой кабель

Кабель из оптоволокна относится к самому современному виду кабеля, с помощью которого строят компьютерные сети. Главными достоинствами этого кабеля, является  неограниченная скорость передачи информации и высокая степень защиты от внешних факторов.

С помощью этого кабеля можно построить сеть, которая будет передавать данные на расстояние до 100 км. Цена кабеля из оптоволокна невысокая. Однако  используемые для него коннекторы и другое оборудование стоят достаточно дорого. Кроме этого, при работе с таким оборудованием нужно иметь специальные знания и навыки.

Тем людям, которые только начинает изучать теоретическую часть построения компьютерных сетей и применять эти знания на практике нужно обратить внимание, что периферийные устройства подключаются к компьютеру посредством совершенно других кабелей.

USB кабель используют для подключения мобильных телефонов, принтеров, сканеров и других электронных устройств. С помощью такого кабеля можно обеспечить зарядку некоторых моделей мобильных телефонов и цифровых аудио видео плееров, у которых потерялось зарядное устройство.

Кабели типа HDMI/VGA/DVI используют для соединения компьютерной видеокарты с монитором или телевизором.

Заключение

При построении компьютерной сети необходимо руководствоваться целесообразностью применение того или иного вида кабеля. Для небольшого офиса или домашнего соединения компьютеров, оптимально подойдёт кабель из витой пары. Для банковской и военной сферы оправдано использование кабелей в компьютерной сети из оптоволокна.

©webonto.ru

Еще статьи

Похожие статьи:

Виды кабелей — Компьютерные сети

виды, типы и как выглядит

Привет, дорогие читатели! Сегодня мы простым языком и интересно, расскажем вам – что такое сетевой кабель. Начнем, наверное, с самого начала. Как вы, наверное, знаете или слышали – компьютер понимает только информацию из нулей и единиц. Что-то подобие «Морзе», но гораздо в глобальном размере. В принципе тут все просто, есть определенный вид сигнала – 1, нет – 0. Именно поэтому для передачи информации используют определенные виды сетевых кабелей.

Почему именно сетевые – дело в том, что связь компьютера с другим подобным устройством или ещё одним компьютером уже можно назвать сетью. На данный момент интернет сетью пользуются огромное количество людей, а это подключенное множество компьютеров, ноутбуков, телефонов, серверов, коммутаторов, маршрутизаторов и других сетевых устройств.

Сетевые кабели и используются для взаимосвязи между несколькими компьютерами или серверами. Даже сейчас вы читаете эту статью, а сигнал проходит через тысячи подобных проводов и попадает к вам.

Коаксиальный кабель

Данный тип можно назвать первым сетевым кабелем. Первый прототип имел центральную жилу или жёсткий проводок, пластиковую оплетку и один фальгированный экран. Посмотрите как на данное время выглядит кабель.

Скорее всего вы уже сталкивались с подобными проводами, но используют их сейчас чаще для телевидения. Некоторые телевизионные компании до сих пор также используют их для раздачи интернета, но они для этого не предназначены. Скорость при этом будет не выше 1 Гбит в секунду, а расстояние, на которое можно передать информацию не более 100 метров.

Плюс он очень толстый и жесткий. Очень тяжело прокладывать подобные провода в кабель-каналах. Современная «коаксиалка» имеет несколько уровней оплетки. Она нужна для того, чтобы уменьшить электромагнитное воздействие. В противном случае будут возникать помехи и компьютер просто не поймёт, что ему пытаются передать другое устройство.

ПРИМЕЧАНИЕ! Лично я не считаю данный кабель сетевым, хоть по нему и можно передавать данные для компьютерных устройств. Плюс его уже глобально в сетевой индустрии давно уже не используют.

Как выглядит витая пара, и для чего нужна

Для начала подумаем, а почему же этот шнур имеет такое интересное название – «витая пара». Давайте взглянем на картинку ниже.

Под общей оплеткой можно увидеть пары скрученных проводком. То есть по два провода скручены в одну жилу, а далее идёт общая скрутка 4 пар. Всего 8 проводков. Как вы неверное могли заметить внутри у обычной витой пары нет общей оплётки.

Это сильно удешевляет сам кабель. А проводки так свиты для того, чтобы была возможность передавать данные без металлической оплётки, которая защищает от электромагнитного воздействия.

На одну пару, то есть на два проводка подается один и тот же сигнал. Каждый раз, когда сигнал проходит по паре, он сначала находится внутри, а потом снаружи кабеля. То есть один проводок принимает удар электромагнитного воздействия, а второй защищается от него, а потом они меняются местами.

Х1 это сигнал от одного проводка, а Х2 — это сигнал от второго. В конце на сетевом устройстве они складываются или вычитаются. В итоге программно, помехи убираются и компьютер получает чистый сигнал.

Вот именно этот кабель чаще всего используют для сетевого подключения и чаще всего его называют сетевым. Витая пара имеет разные категории от Cat. 1 до Cat. 8.1. Все они отличаются видом и типом использования. Чаще всего используют Cat5 — это та витая пара, которую вы видели, без оплетки.

При этом скорость передачи варьируется от 100 до 1000 Мбит в секунду. 100 – при использовании 2 пар, и 1000 при использовании всех 4. Более высокие категории имеют дополнительную оплётку или специальный плотный материал, который позволяет прокладывать «Витуху» даже на улице.

Как вы, наверное, догадались, при использовании каждого проводка по отдельности, а не парой, то можно передать информации куда больше. Именно так и используют витую пару более высокой категории с дополнительной фальгированной и сетчатой оплеткой.

Для подключения подобного вида кабеля используют специальные коннекторы – RJ-45 (8P8C). С помощью специального устройства их соединяют между собой. Далее для подключения используют сетевой порт. Подобные входы вы можете увидеть на своем домашнем роутере, компьютере, ноутбуке или даже телевизоре, если он был куплен недавно.

Единственным минусом подобного шнура является – небольшое расстояние передачи данных, которая варьируется от 50 до 100 метров, в зависимости от категории кабеля. Поэтому чаще всего его используют для близкого подключения. Вся же глобальная сеть строится на основе оптоволоконных линий. Но если вам интересно узнать больше о витой паре, то можете прочесть мою подробную статью по этой ссылке.

Оптоволоконный кабель

Оптоволокно имеет вид центральной стеклянной жилы из одного материала, и второго оболочки, которая имеет другую плотность. Информация передаётся за счет пучком света. При этом расстояние, на которое можно передать информацию без потери данных вырастает в несколько десятком раз, по сравнению с витой парой. Самое главное, что свет почти не имеет воздействия от внешней среды: температура, электромагнитные, радиоволны и т.д.

Поэтому не нужно использовать толстые металлические оплетки. Принцип действия достаточно простой, в жилу с помощью лазера пускают луч света, который проходит по кабелю отражаясь от второго слоя. Скорость передачи данных при этом вырастает в несколько раз. Именно оптоволоконные сети и используют для передачи информации на большое расстояние. Более подробно об «оптике» можно прочесть тут.

Типы сетевых кабелей схема

За время развития локальных сетей появилось достаточно много видов кабелей, и все они – результат все более усложняющихся требований стандартов. Некоторые из них уже ушли в прошлое, а некоторые только начинают применяться, и благодаря им появилась возможность осуществить так необходимую нам высокую скорость передачи данных.
В сегодняшней статье я расскажу об основных видах кабелей и разъемов, которые получили распространение при построении проводных локальных сетей.

Коаксиальный кабель

Коаксиальный кабель – один из первых проводников, использовавшихся для создания сетей. Коаксиальный кабель состоит из центрального проводника, заключенного в толстую изоляцию, медной или алюминиевой оплетки и внешней изолирующей оболочки:Для работы с коаксиальным кабелем используется несколько разъемов разного типа:

BNC-коннектор. Устанавливается на концах кабеля и служит для подключения к T-коннектору и баррел-коннектору.BNC T-коннектор. Представляет собой своего рода тройник, который используется для подключения компьютера к основной магистрали. Его конструкция содержит сразу три разъема, один из которых подключается к разъему на сетевой карте, а два других используются для соединения двух концов магистрали. BNC баррел-коннектор. С его помощью можно соединить разорванные концы магистрали или доточить часть кабеля для увеличения радиуса сети и подключения дополнительных компьютеров и других сетевых устройств.BNC-терминатор. Представляет собой своего рода заглушку, которая блокирует дальнейшее распространение сигнала. Без него функционирование сети на основе коаксиального кабеля невозможно. Всего требуется два терминатора, один из которых должен быть обязательно заземлен.

Коаксиальный кабель достаточно подвержен электромагнитным наводкам. От его использования в локальных компьютерных сетях уже давно отказались.
Коаксиальный кабель стал в основном применяться для передачи сигнала от спутниковых тарелок и прочих антенн. Вторую жизнь коаксиальный кабель получил в качестве магистрального проводника высокоскоростных сетей, в которых совмещается передача цифровых и аналоговых сигналов, например, сетей кабельного телевидения.

Витая пара

Витая пара в настоящее время является наиболее распространенным кабелем для построения локальных сетей. Кабель состоит из попарно перевитых медных изолированных проводников. Типичный кабель несет в себе 8 проводников (4 пары), хотя выпускается и кабель с 4 проводниками (2 пары). Цвета внутренней изоляции проводников строго стандартны. Расстояние между устройствами, соединенными витой парой, не должно превышать 100 метров.

В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги вокруг скрученных пар, существуют разновидности витой пары:

Unshielded twisted pair (UTP, незащищенная витая пара). Кроме проводников с собственной пластиковой защитой никаких дополнительных оплеток или проводов заземления не используется:Foiled twisted pair (F/UTP, фольгированная витая пара). Все пары проводников этого кабеля имеют общий экран из фольги:Shielded twisted pair (STP, защищенная витая пара). В кабеле этого типа каждая пара имеет свою собственную экранирующую оплетку, а также присутствует общий для всех сеточный экран:Screened Foiled twisted pair (S/FTP, фольгированная экранированная витая пара). Каждая пара этого кабеля находится в собственной оплетке из фольги, и все пары помещены в медный экран:Screened Foiled Unshielded twisted pair (SF/UTP, незащищенная экранированная витая пара). Характеризуется двойным экраном из медной оплетки и оплетки из фольги:

Существует несколько категорий кабелей типа витая пара, которые маркируются от CAT1 до CAT7. Чем категория выше, тем более качественный кабель и тем лучшие показатели он имеет. В локальных компьютерных сетях стандарта Ethernet используется витая пара пятой категории (CAT5) с полосой частот 100 МГц. При прокладке новых сетей желательно использовать усовершенствованный кабель CAT5e с полосой частот 125 МГц, который лучше пропускает высокочастотные сигналы.

Для работы с кабелем витая пара используется разъем типа 8P8C (8 Position 8 Contact), называемый RJ-45:

Оптоволоконный кабель

Оптоволоконный кабель – самая современная среда передачи данных. Он содержит несколько гибких стеклянных световодов, защищенных мощной пластиковой изоляцией. Скорость передачи данных по оптоволокну крайне высока, а кабель абсолютно не подвержен помехам. Расстояние между системами, соединенными оптоволокном, может достигать 100 километров.

Различают два основных типа оптоволоконного кабеля – одномодовый и многомодовый. Основные различия между этими типами связаны с разным режимам прохождения световых лучей в кабеле.Для обжима оптоволоконного кабеля используется множество разъемов и коннекторов разной конструкции и надежности, среди которых наибольшую популярность получили SC, ST, FC, LC, MU, F-3000, E-2000, FJ и др:Применение оптоволокна в локальных сетях ограничено двумя факторами. Хотя сам оптический кабель стоит относительно недорого, цены на адаптеры и другое оборудование для оптоволоконных сетей достаточно высоки. Монтаж и ремонт оптоволоконных сетей требует высокой квалификации, а для оконцовки кабеля нужно дорогостоящее оборудование. Поэтому оптоволоконный кабель применяется в основном для объединения сегментов больших сетей, высокоскоростного доступа в интернет (для провайдеров и крупных компаний) и передачи данных на большие расстояния.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их распиновку, монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку. Обычно используются UTP-кабели 4 пары, например, такие.

Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

• Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
• Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
• Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
• Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
• Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Видео — как правильно обжимать без инструмента

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

Практически ни одна локальная сеть не обходится без проводных сегментов, где компьютеры подключаются к сети с помощью кабелей. В этом материале вы узнаете, какие виды, и типы кабелей используются для создания локальных сетей, а так же научитесь самостоятельно их изготавливать.

Оглавление

Практически ни одна локальная сеть, будь она домашней или офисной, не обходится без проводных сегментов, где компьютеры подключаются к сети с помощью кабелей. Это и не удивительно, ведь такое решение для передачи данных между компьютерами до сих пор является одним из самых скоростных и надежных.

Виды сетевого кабеля

В проводных локальных сетях для передачи сигнала используется специальный кабель под названием «витая пара». Называется он так, потому что состоит из четырех пар свитых между собой медных жил, что позволяет снизить помехи от различных источников.

Помимо этого витая пара, имеет общую внешнюю плотную изоляцию из поливинилхлорида, которая так же очень мало подвержена электромагнитным помехам. Более того, в продаже можно встретить как неэкранированный вариант кабеля UTP (Unshielded Twisted Pair), так и экранированные разновидности, имеющие дополнительный экран из фольги – или общий для всех пар (FTP – Foiled Twisted Pair), или для каждой пары по отдельности (STP – Shielded Twisted Pair).

Применять дома модификацию витой пары с экраном (FTP или STP) имеет смысл только при больших наводках или для достижения максимальных скоростей при очень большой длине кабеля, которая желательно не должна превышать 100 м. В остальных случаях сгодится более дешевый неэкранированный кабель UTP, который можно найти в любом компьютерном магазине.

Кабель витая пара разделяется на несколько категорий, которые маркируются от CAT1 до CAT7. Но не стоит сразу пугаться такого разнообразия, так как для построения домашних и офисных компьютерных сетей используется в основном кабель без экрана категории CAT5 или его несколько усовершенствованная версия CAT5e. В некоторых случаях, например, когда сеть прокладывается в помещениях с большими электромагнитными наводками, можно воспользоваться кабелем шестой категории (CAT6), имеющий общий экран в виде фольги. Все вышеописанные категории способны обеспечить передачу данных на скоростях 100 Мбит/c при использовании двух пар жил, и 1000 Мбит/с при использовании всех четырех пар.

Схемы обжима и типы сетевого кабеля (витой пары)

Обжимом витой пары называют процедуру закрепления специальных разъемов на концах кабеля, в качестве которых используются 8-контактные коннекторы 8P8C, которые обычно называют RJ-45 (хотя это несколько неверно). При этом разъемы могут быть как неэкранированными для кабеля UTP, так и экранированными для кабелей FTP или STP.

Избегайте покупки, так называемых коннекторов со вставкой. Они предназначены для использования с мягкими многожильными кабелями и для их установки требуется определенная сноровка.

Для укладки проводов, внутри коннектора нарезаны 8 маленьких канавок (по одной для каждой жилы), над которыми в конце располагаются металлические контакты. Если держать разъем контактами вверх, защелкой к себе, а вход для кабеля будет смотерть на вас, то первый контакт будет располагаться справа, а слева – восьмой. Нумерация контактов важна в процедуре обжима, так что запомните это.

Существует две основные схемы распределения проводов внутри разъемов: EIA/TIA-568А и EIA/TIA-568B.

При использовании схемы EIA/TIA-568A провода с первого по восьмой контакт укладываются в следующем порядке: Бело-зеленый, Зеленый, Бело-оранжевый, Синий, Бело-синий, Оранжевый, Бело-коричневый и Коричневый. В схеме EIA/TIA-568В провода идут так: Бело-оранжевый, Оранжевый, Бело-зеленый, Синий, Бело-синий, Зеленый, Бело-коричневый и Коричневый.

Для изготовления сетевых кабелей, используемых при коммутации между собой компьютерных устройств и сетевого оборудования в различных сочетаниях, применяется два основных варианта обжима кабеля: прямой и перекрестный (кроссовый). С помощью первого, самого распространённого варианта, изготавливаются кабели, которые используются для подключения сетевого интерфейса компьютера и прочих клиентских устройств к коммутаторам или маршрутизаторам, а так же соединения между собой современного сетевого оборудования. Второй, менее распространенный вариант, используется для изготовления кроссового кабеля, позволяющего через сетевые карты соединить напрямую между собой два компьютера, без использования коммутационного оборудования. Так же перекрестный кабель вам может понадобиться для объединения старых коммутаторов в сеть через порты up-link.

Что бы изготовить прямой сетевой кабель, необходимо оба его конца обжать по одинаковой схеме. При этом можно использовать как вариант 568А, так и 568В (применяется гораздо чаще).

Стоит отметить, что для изготовления прямого сетевого кабеля совсем не обязательно использовать все четыре пары – будет достаточно и двух. В этом случае, с помощью одного кабеля «витая пара» можно подключить к сети сразу два компьютера. Таким образом, если не планируется высокий локальный трафик, расход проводов для построения сети можно уменьшить в два раза. Правда, учтите, что при этом, максимальная скорость обмена данными у такого кабеля упадет в 10 раз – c1 Гбит/с до 100 Мбит/c.

Как видно из рисунка, в данном примере используются Оранжевая и Зеленая пары. Для обжима второго разъема, место Оранжевой пары занимает Коричневая, а место Зеленой – Синяя. При этом схема подключения к контактам сохраняется.

Для изготовления кроссового (перекрестного) кабеля необходимо один его конец обжать по схеме 568А, а второй – по схеме 568В.

В отличие от прямого кабеля, для изготовления кроссовера всегда требуется использовать все 8 жил. При этом перекрестный кабель для обмена данными между компьютерами на скоростях до 1000 Мбит/c изготавливается особенным способом.

Один его конец обжимается по схеме EIA/TIA-568В, а другой имеет следующую последовательность: Бело-зелёный, Зелёный, Бело-оранжевый, Бело-коричневый, Коричневый, Оранжевый, Синий, Бело-синий. Таким образом, видим, что в схеме 568А местами поменялись Синяя и Коричневая пары с сохранением последовательности.

Заканчивая разговор о схемах, резюмируем: обжав оба конца кабеля по схеме 568В (2 или 4 пары), получаем прямой кабель для соединения компьютера с коммутатором или роутером. Обжав один конец по схеме 568А, а другой по схеме 568В, получаем кроссовый кабель для соединения двух компьютеров без коммутационного оборудования. Особняком стоит изготовление гигабитного перекрестного кабеля, где требуется специальная схема.

Обжим сетевого кабеля (витой пары)

Для самой процедуры обжимки кабеля нам понадобится специальный обжимной инструмент, называемый кримпером. Кримпер представляет из себя клещи с несколькими рабочими областями.

В большинстве случаев, ближе к рукояткам инструмента, размещаются ножи для обрезания проводов витой пары. Здесь же в некоторых модификациях можно найти специальную выемку для зачистки внешней изоляции кабеля. Далее, в центре рабочей области, располагается одно или два гнезда для обжимки сетевого (маркировка 8Р) и телефонного (маркировка 6Р) кабелей.

Перед обжимкой разъемов, отрежьте под прямым углом кусок кабеля нужной длины. Затем с каждой его стороны снимите общую внешнюю изоляционную оболочку на 25-30 мм. При этом не повредите собственную изоляцию проводников, находящихся внутри витой пары.

Далее начинаем процесс сортировки жил по цветам, согласно выбранной схеме обжима. Для этого, расплетите и выровняйте провода, после чего разложите их в ряд в нужном порядке, прижав, плотно друг к другу, а затем обрежьте концы ножом кримпера, оставив приблизительно 12-13 мм от края изоляции.

Теперь аккуратно одеваем коннектор на кабель, следя за тем, чтобы жилы не перепутались, и каждая из них вошла в свой канал. Проталкивайте жилы до конца, пока они не упрутся в переднюю стенку разъема. При правильной длине концов проводников, все они должны зайти в разъем до упора, а изоляционная оболочка должна обязательно оказаться внутри корпуса. Если это не так, то вытащите жилы и несколько укоротите их.

После того, как вы одели разъем на кабель, остается его только там зафиксировать. Для этого вставьте коннектор в соответствующее гнездо, расположенное на обжимном инструменте и до упора плавно сожмите рукоятки.

Конечно, хорошо, когда дома имеется кримпер, ну а что делать, если его нет, а обжать кабель очень нужно? Понятно, что снять внешнюю изоляцию можно с помощью ножа, а для обрезки жил использовать обычные кусачки, но как быть с самой обжимкой? В исключительных случаях для этого можно использовать узкую отвертку или тот же нож.

Установите сверху на контакт отвертку и нажмите на нее так, что бы зубцы контакта врезались в проводник. Понятно, что проделать эту процедуру необходимо со всеми восемью контактами. В заключении продавите центральную поперечную часть для закрепления в разъеме изоляции кабеля.

И напоследок дам небольшой совет: Перед первой обжимкой кабеля и коннекторов купите с запасом, так как хорошо выполнить эту процедуру с первого раза получается далеко не у каждого.

Виды сетевых кабелей и их характеристики

За время развития локальных сетей появилось достаточно много видов кабелей, и все они — результат все более усложняющихся требований стандартов. Некоторые из них уже ушли в прошлое, а некоторые только начинают применяться, и благодаря им появилась возможность осуществить так необходимую нам высокую скорость передачи данных.
В сегодняшней статье я расскажу об основных видах кабелей и разъемов, которые получили распространение при построении проводных локальных сетей.

Коаксиальный кабель

Коаксиальный кабель — один из первых проводников, использовавшихся для создания сетей. Коаксиальный кабель состоит из центрального проводника, заключенного в толстую изоляцию, медной или алюминиевой оплетки и внешней изолирующей оболочки:

BNC-коннектор. Устанавливается на концах кабеля и служит для подключения к T-коннектору и баррел-коннектору.

Витая пара

Витая пара в настоящее время является наиболее распространенным кабелем для построения локальных сетей. Кабель состоит из попарно перевитых медных изолированных проводников. Типичный кабель несет в себе 8 проводников (4 пары), хотя выпускается и кабель с 4 проводниками (2 пары). Цвета внутренней изоляции проводников строго стандартны. Расстояние между устройствами, соединенными витой парой, не должно превышать 100 метров.

В зависимости от наличия защиты — электрически заземленной медной оплетки или алюминиевой фольги вокруг скрученных пар, существуют разновидности витой пары:

Unshielded twisted pair (UTP, незащищенная витая пара). Кроме проводников с собственной пластиковой защитой никаких дополнительных оплеток или проводов заземления не используется:

Для работы с кабелем витая пара используется разъем типа 8P8C (8 Position 8 Contact), называемый RJ-45:

Оптоволоконный кабель

Оптоволоконный кабель — самая современная среда передачи данных. Он содержит несколько гибких стеклянных световодов, защищенных мощной пластиковой изоляцией. Скорость передачи данных по оптоволокну крайне высока, а кабель абсолютно не подвержен помехам. Расстояние между системами, соединенными оптоволокном, может достигать 100 километров.

Различают два основных типа оптоволоконного кабеля — одномодовый и многомодовый. Основные различия между этими типами связаны с разным режимам прохождения световых лучей в кабеле.

За время развития локальных сетей появилось достаточно много видов кабелей, и все они — результат все более усложняющихся требований стандартов. Некоторые из них уже ушли в прошлое, а некоторые только начинают применяться, и благодаря им появилась возможность осуществить так необходимую нам высокую скорость передачи данных.
В сегодняшней статье я расскажу об основных видах кабелей и разъемов, которые получили распространение при построении проводных локальных сетей.

Коаксиальный кабель

Коаксиальный кабель — один из первых проводников, использовавшихся для создания сетей. Коаксиальный кабель состоит из центрального проводника, заключенного в толстую изоляцию, медной или алюминиевой оплетки и внешней изолирующей оболочки:

BNC-коннектор. Устанавливается на концах кабеля и служит для подключения к T-коннектору и баррел-коннектору.

Витая пара

Витая пара в настоящее время является наиболее распространенным кабелем для построения локальных сетей. Кабель состоит из попарно перевитых медных изолированных проводников. Типичный кабель несет в себе 8 проводников (4 пары), хотя выпускается и кабель с 4 проводниками (2 пары). Цвета внутренней изоляции проводников строго стандартны. Расстояние между устройствами, соединенными витой парой, не должно превышать 100 метров.

В зависимости от наличия защиты — электрически заземленной медной оплетки или алюминиевой фольги вокруг скрученных пар, существуют разновидности витой пары:

Unshielded twisted pair (UTP, незащищенная витая пара). Кроме проводников с собственной пластиковой защитой никаких дополнительных оплеток или проводов заземления не используется:

Для работы с кабелем витая пара используется разъем типа 8P8C (8 Position 8 Contact), называемый RJ-45:

Оптоволоконный кабель

Оптоволоконный кабель — самая современная среда передачи данных. Он содержит несколько гибких стеклянных световодов, защищенных мощной пластиковой изоляцией. Скорость передачи данных по оптоволокну крайне высока, а кабель абсолютно не подвержен помехам. Расстояние между системами, соединенными оптоволокном, может достигать 100 километров.

Различают два основных типа оптоволоконного кабеля — одномодовый и многомодовый. Основные различия между этими типами связаны с разным режимам прохождения световых лучей в кабеле.

Современный мир всеми силами пытается избавиться от проводов, и лишь малым свидетельством этого становится появление беспроводных наушников и зарядных устройств. Что же касается функционирования компьютерных сетей, то здесь на смену проводам пытаются прийти технологии передачи данных по Wi-Fi и Bluetooth. Не спорим, в будущем, наверное, мы сможем полностью обходиться без всевозможных кабелей, но пока беспроводная передача данных во многом уступает проводной: она больше подвержена помехам, имеет меньший радиус и скорость действия. Сегодня для соединения компьютеров в локальную сеть и для подключения периферийных устройств используют старые добрые провода, в видах которых и постараемся разобраться.

Чтобы соединить компьютеры между собой в локальную сеть или подключить их к глобальным сетям, используют сетевые кабели.

Основные виды сетевых кабелей для локальных сетей:

• коаксиальный кабель;
• витая пара;
• оптоволоконный кабель.

Коаксиальный кабель — наиболее древний, если так можно сказать, представитель сетевых кабелей, сегодня его используют нечасто, но все же совсем без него не обойтись. Конструкция его достаточно проста: металлический проводник заключен в слой изоляции, сверху которой идет оплетка из алюминия или меди. Для соединения применяются специальные коннекторы типа BNC и BNC-T.

Основной минус коаксиального кабеля — он подвержен воздействию электромагнитного поля, поэтому компьютерные сети с его помощью уже давно не строят, зато сегодня такие провода используют для подключения спутников тарелок. Также неплохо коаксиальный кабель показывает себя как проводник высокоскоростных сетей для передачи одновременно цифровых и аналоговых сигналов, поэтому часто его используют для обустройства сетей кабельного телевидения.

На смену коаксиальным вариантам пришла витая пара. Почему новые модификации получили такое название? Такой кабель сетевой для компьютера состоит из попарных проводников, изготовленных из медного материала. Стандартный вариант содержит 4 пары жил, то есть 8 элементов, но в продаже можно найти кабель с 4 проводниками (2 парами). Цвет внутренней изоляции определяется стандартом.

В зависимости от наличия защиты в виде медной оплетки или алюминиевой фольги витая пара делится на такие виды:

• UTP, или незащищенная витая пара, — это проводники в обычной пластиковой защите, никакие дополнительные элементы защиты не используются;
• F/UTP, или фольгированная витая пара, ­- все пары проводников оплетены фольгой;
• STP — каждая пара кабелей имеет собственную защиту из фольги;
• S/FTP — здесь каждая пара защищена оплеткой из фольги, а все они вместе дополнительно защищены медным экраном;
• SF/UTP — все кабели вместе помещены в фольгу и медный экран.

Незащищенная витая пара стоит дешевле. Использование кабелей с экранирующим слоем оправдано, если требуется высокое качество передачи информации на значительные расстояния.

Витая пара также маркируется от CAT1 до CAT7: чем числовой показатель выше, тем лучше. Для построения локальных компьютерных сетей подойдет витая пара CAT5, но лучше все же использовать CAT5e — она лучше пропускает высокочастотные сигналы. Витой парой соединяют устройства, расположенные на расстоянии не более 100 м друг от друга.

Оптоволокно — наиболее быстрый и современный вариант, использующийся при построении компьютерных сетей. Главное преимущество заключается в высокой степени защиты от помех и неограниченной скорости передаче данных. Такой кабель обеспечивает передачу данных на значительные расстояния — до 100 км. Само оптоволокно стоит не сильно дорого, а вот адаптеры для него и прочее оборудование — удовольствие не из дешевых, поэтому пока применение такого рода кабелей ограничено только лишь соединением сегментов больших сетей, передачей данных на солидные расстояния и высокоскоростным доступом в интернет. Для работы с оптоволокном необходимо иметь специальные навыки и дорогостоящее оборудование.

Для тех, кто только начинает осваивать теорию и практику построения компьютерных сетей, отметим, что для соединения компьютера с периферийными устройствами используют кабели другого типа. USB-кабели нужны для подключения принтера, сканера, МФУ и т.д. С помощью такого шнура также обеспечивается питание смартфона или плеера в случае утери оригинальной зарядки. HDMI/VGA/DVI-кабеля соединяют компьютер с телевизором или монитором. Такой подход позволяет получить более детализированную картинку и объемный звук. Преимущество в том, что для запуска не требуются драйвера. Важным параметром является пропускная способность такой продукции. Чтобы отображать фото и видео, будет достаточно и стандартной вариации. Игры и фильмы требуют наличия высокоскоростного провода.

НАШ САЙТ РЕКОМЕНДУЕТ:

Виды сетевых кабелей и для чего нужны сетевые провода

Опубликовано: 04.02.2013

За время развития локальных сетей появилось достаточно много видов кабелей, и все они – результат все более усложняющихся требований стандартов.

Некоторые из них уже ушли в прошлое, а некоторые только начинают применяться, и благодаря им появилась возможность осуществить так необходимую нам высокую скорость передачи данных.

В сегодняшней статье я расскажу об основных видах кабелей и разъемов, которые получили распространение при построении проводных локальных сетей.

Коаксиальный кабель

Коаксиальный кабель – один из первых проводников, использовавшихся для создания сетей. Коаксиальный кабель состоит из центрального проводника, заключенного в толстую изоляцию, медной или алюминиевой оплетки и внешней изолирующей оболочки:Для работы с коаксиальным кабелем используется несколько разъемов разного типа:

BNC-коннектор. Устанавливается на концах кабеля и служит для подключения к T-коннектору и баррел-коннектору.BNC T-коннектор. Представляет собой своего рода тройник, который используется для подключения компьютера к основной магистрали. Его конструкция содержит сразу три разъема, один из которых подключается к разъему на сетевой карте, а два других используются для соединения двух концов магистрали.BNC баррел-коннектор. С его помощью можно соединить разорванные концы магистрали или доточить часть кабеля для увеличения радиуса сети и подключения дополнительных компьютеров и других сетевых устройств.BNC-терминатор. Представляет собой своего рода заглушку, которая блокирует дальнейшее распространение сигнала. Без него функционирование сети на основе коаксиального кабеля невозможно. Всего требуется два терминатора, один из которых должен быть обязательно заземлен.

Коаксиальный кабель достаточно подвержен электромагнитным наводкам. От его использования в локальных компьютерных сетях уже давно отказались.
Коаксиальный кабель стал в основном применяться для передачи сигнала от спутниковых тарелок и прочих антенн. Вторую жизнь коаксиальный кабель получил в качестве магистрального проводника высокоскоростных сетей, в которых совмещается передача цифровых и аналоговых сигналов, например, сетей кабельного телевидения.

Витая пара

Витая пара в настоящее время является наиболее распространенным кабелем для построения локальных сетей. Кабель состоит из попарно перевитых медных изолированных проводников.

Типичный кабель несет в себе 8 проводников (4 пары), хотя выпускается и кабель с 4 проводниками (2 пары). Цвета внутренней изоляции проводников строго стандартны.

Расстояние между устройствами, соединенными витой парой, не должно превышать 100 метров.

В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги вокруг скрученных пар, существуют разновидности витой пары:

Unshielded twisted pair (UTP, незащищенная витая пара). Кроме проводников с собственной пластиковой защитой никаких дополнительных оплеток или проводов заземления не используется:Foiled twisted pair (F/UTP, фольгированная витая пара). Все пары проводников этого кабеля имеют общий экран из фольги:Shielded twisted pair (STP, защищенная витая пара). В кабеле этого типа каждая пара имеет свою собственную экранирующую оплетку, а также присутствует общий для всех сеточный экран:Screened Foiled twisted pair (S/FTP, фольгированная экранированная витая пара). Каждая пара этого кабеля находится в собственной оплетке из фольги, и все пары помещены в медный экран:Screened Foiled Unshielded twisted pair (SF/UTP, незащищенная экранированная витая пара). Характеризуется двойным экраном из медной оплетки и оплетки из фольги:

Существует несколько категорий кабелей типа витая пара, которые маркируются от CAT1 до CAT7. Чем категория выше, тем более качественный кабель и тем лучшие показатели он имеет. В локальных компьютерных сетях стандарта Ethernet используется витая пара пятой категории (CAT5) с полосой частот 100 МГц. При прокладке новых сетей желательно использовать усовершенствованный кабель CAT5e с полосой частот 125 МГц, который лучше пропускает высокочастотные сигналы.

Для работы с кабелем витая пара используется разъем типа 8P8C (8 Position 8 Contact), называемый RJ-45:

Оптоволоконный кабель

Оптоволоконный кабель – самая современная среда передачи данных. Он содержит несколько гибких стеклянных световодов, защищенных мощной пластиковой изоляцией. Скорость передачи данных по оптоволокну крайне высока, а кабель абсолютно не подвержен помехам. Расстояние между системами, соединенными оптоволокном, может достигать 100 километров.

Различают два основных типа оптоволоконного кабеля – одномодовый и многомодовый. Основные различия между этими типами связаны с разным режимам прохождения световых лучей в кабеле.

Для обжима оптоволоконного кабеля используется множество разъемов и коннекторов разной конструкции и надежности, среди которых наибольшую популярность получили SC, ST, FC, LC, MU, F-3000, E-2000, FJ и др:Применение оптоволокна в локальных сетях ограничено двумя факторами.

Хотя сам оптический кабель стоит относительно недорого, цены на адаптеры и другое оборудование для оптоволоконных сетей достаточно высоки. Монтаж и ремонт оптоволоконных сетей требует высокой квалификации, а для оконцовки кабеля нужно дорогостоящее оборудование.

Поэтому оптоволоконный кабель применяется в основном для объединения сегментов больших сетей, высокоскоростного доступа в интернет (для провайдеров и крупных компаний) и передачи данных на большие расстояния.

Источник: http://blogsisadmina.ru/seti/osnovnye-vidy-kabelej-i-razemov-ispolzuemyx-pri-postroenii-lokalnyx-setej.html

Основные виды сетевых кабелей для локальных сетей

Современный мир всеми силами пытается избавиться от проводов, и лишь малым свидетельством этого становится появление беспроводных наушников и зарядных устройств. Что же касается функционирования компьютерных сетей, то здесь на смену проводам пытаются прийти технологии передачи данных по Wi-Fi и Bluetooth. Не спорим, в будущем, наверное, мы сможем полностью обходиться без всевозможных кабелей, но пока беспроводная передача данных во многом уступает проводной: она больше подвержена помехам, имеет меньший радиус и скорость действия. Сегодня для соединения компьютеров в локальную сеть и для подключения периферийных устройств используют старые добрые провода, в видах которых и постараемся разобраться.

Чтобы соединить компьютеры между собой в локальную сеть или подключить их к глобальным сетям, используют сетевые кабели.

Основные виды сетевых кабелей для локальных сетей:

• коаксиальный кабель;
• витая пара;
• оптоволоконный кабель.

Коаксиальный кабель – наиболее древний, если так можно сказать, представитель сетевых кабелей, сегодня его используют нечасто, но все же совсем без него не обойтись. Конструкция его достаточно проста: металлический проводник заключен в слой изоляции, сверху которой идет оплетка из алюминия или меди.

Для соединения применяются специальные коннекторы типа BNC и BNC-T.

Основной минус коаксиального кабеля – он подвержен воздействию электромагнитного поля, поэтому компьютерные сети с его помощью уже давно не строят, зато сегодня такие провода используют для подключения спутников тарелок.

Также неплохо коаксиальный кабель показывает себя как проводник высокоскоростных сетей для передачи одновременно цифровых и аналоговых сигналов, поэтому часто его используют для обустройства сетей кабельного телевидения.

На смену коаксиальным вариантам пришла витая пара. Почему новые модификации получили такое название? Такой кабель сетевой для компьютера состоит из попарных проводников, изготовленных из медного материала.

Стандартный вариант содержит 4 пары жил, то есть 8 элементов, но в продаже можно найти кабель с 4 проводниками (2 парами). Цвет внутренней изоляции определяется стандартом.

В зависимости от наличия защиты в виде медной оплетки или алюминиевой фольги витая пара делится на такие виды:

• UTP, или незащищенная витая пара, – это проводники в обычной пластиковой защите, никакие дополнительные элементы защиты не используются;
• F/UTP, или фольгированная витая пара, ­– все пары проводников оплетены фольгой;
• STP – каждая пара кабелей имеет собственную защиту из фольги;
• S/FTP – здесь каждая пара защищена оплеткой из фольги, а все они вместе дополнительно защищены медным экраном;
• SF/UTP – все кабели вместе помещены в фольгу и медный экран.

Незащищенная витая пара стоит дешевле. Использование кабелей с экранирующим слоем оправдано, если требуется высокое качество передачи информации на значительные расстояния.

Витая пара также маркируется от CAT1 до CAT7: чем числовой показатель выше, тем лучше.

Для построения локальных компьютерных сетей подойдет витая пара CAT5, но лучше все же использовать CAT5e – она лучше пропускает высокочастотные сигналы.

Витой парой соединяют устройства, расположенные на расстоянии не более 100 м друг от друга.

Оптоволокно – наиболее быстрый и современный вариант, использующийся при построении компьютерных сетей. Главное преимущество заключается в высокой степени защиты от помех и неограниченной скорости передаче данных.

Такой кабель обеспечивает передачу данных на значительные расстояния – до 100 км.

Само оптоволокно стоит не сильно дорого, а вот адаптеры для него и прочее оборудование – удовольствие не из дешевых, поэтому пока применение такого рода кабелей ограничено только лишь соединением сегментов больших сетей, передачей данных на солидные расстояния и высокоскоростным доступом в интернет.

Для работы с оптоволокном необходимо иметь специальные навыки и дорогостоящее оборудование.

Для тех, кто только начинает осваивать теорию и практику построения компьютерных сетей, отметим, что для соединения компьютера с периферийными устройствами используют кабели другого типа. USB-кабели нужны для подключения принтера, сканера, МФУ и т.д. С помощью такого шнура также обеспечивается питание смартфона или плеера в случае утери оригинальной зарядки.

HDMI/VGA/DVI-кабеля соединяют компьютер с телевизором или монитором. Такой подход позволяет получить более детализированную картинку и объемный звук. Преимущество в том, что для запуска не требуются драйвера. Важным параметром является пропускная способность такой продукции. Чтобы отображать фото и видео, будет достаточно и стандартной вариации.

Игры и фильмы требуют наличия высокоскоростного провода.

Источник: https://www.tehnoprosto.ru/osnovnye-vidy-setevyx-kabelej-dlya-lokalnyx-setej/

Как не запутаться в проводах. Типы сетевых кабелей

Хотите оптоволокно прямо в квартиру? Вы уверены, что это хорошая идея? Давайте поговорим о том, как применяются различные типы сетевых кабелей, и разберемся, почему лучше, чтобы в квартиру была подведена витая пара.

Скорость и стабильность передачи сигнала напрямую зависят от среды его распространения. Несмотря на стремительное развитие беспроводных технологий, кабельные сети по-прежнему обеспечивают максимальную скорость и помехозащищенность.
Сегодня для построения сетей применяются три основных типа кабеля: коаксиальный, витая пара и оптоволокно.

Провода могут быть экранированными и неэкранированными. Экран обеспечивает защиту от помех и наводок. Кроме того, в состав кабеля может входить одна или несколько жил. Все эти характеристики влияют на прохождение сигнала, стоимость кабеля и его монтажа.

Коаксиальный кабель

Коаксиальный кабель состоит из одной медной жилы в толстом диэлектрике и внешней изоляции.

Этот «старожил» построения локальных сетей самый стойкий к механическим повреждениям, но сегодня в компьютерных сетях практически не применяется.

Все дело в ограниченной скорости передачи данных — всего 10 Мбит/с. Кроме того, коаксиальный кабель — не самый дешевый и на него сильно влияют соседние электрические поля.

Сегодня его не используют в компьютерных сетях, зато широко применяют в сетях кабельного телевидения.

К достоинствам можно отнести высокую прочность и возможность передавать данные на большие расстояния. Экранирование кабеля позволяет эффективно избавиться от помех. Также для монтажа не требуется специальных инструментов и навыков.

Основные недостатки — низкая пропускная способность, дороговизна и небольшое количество сетевых плат, которые до сих пор поддерживают данный тип кабеля.

Витая пара

Витую пару сегодня активно применяют в построении домашних и административных локальных сетей из-за хорошей пропускной способности (100 Мбит/с — 100 Гбит/с) при невысокой стоимости.

Кабель состоит из четырех (8-жильный) или двух (4-жильный) скрученных пар медных проводов, изолированных поливинилхлоридом.

Пропускная способность для 4-х жил — до 100 Мбит/с, а кабель на 8 жил используется для подключения гигабитного интернета.

Витая пара может быть неэкранированной и экранированной. В построении сетей с применением данного типа кабеля есть важное правило: им можно соединять устройства, находящиеся не далее, чем 100 метров друг от друга.

Маркировка витой пары

Чем больше число, тем больше пар проводов и выше пропускная способность. Для скорости 100 Мбит/с нужна витая пара не ниже CAT 5, для 1 Гбит/с — не ниже CAT 5e. Выбирая кабель, желательно останавливаться на проводниках из меди. Для наружных работ не следует применять витую пару, рассчитанную на прокладку в помещениях, ее изоляция не выдержит воздействие внешних факторов.

Главными достоинствами витой пары являются: высокая пропускная способность, простой монтаж за счет гибкости и небольшой толщины кабеля, невысокая цена, несложный ремонт.

К недостаткам конструкции можно отнести низкую протяженность соединения и полную незащищенность при отсутствии экрана.

Оптоволокно

Считается, что все описанные выше сетевые кабели существенно уступают оптоволоконному. Тем не менее, мало кто может похвастаться подведенным в квартиру оптоволоконным кабелем.

Его активно используют исключительно при строительстве скоростных магистралей для соединения локальных сетей на больших расстояниях и для особых условий подключения.

Сигнал в таком кабеле передается не в виде электрических колебаний, а в виде световых волн, идущих по стеклянным или пластиковым жилам, отражаясь от их стенок.

Такая форма обеспечивает сигналу иммунитет к любым помехам, однако сильно усложняет монтаж и требует особых условий эксплуатации. Кабель нельзя сгибать на угол, меньше указанного в спецификации, нельзя, чтобы на него случайно поставили диван и нельзя, чтобы его даже немного укусила собака.

Проблема разрыва устраняется только сваркой. Большинство пользовательских сетевых карт не поддерживают оптоволокно, поэтому нужно покупать дополнительное оборудование (медиконвертер, sfp модуль).

Достоинства: никаких помех, скорость ограничена только возможностями сетевого оборудования, длина соединения — десятки километров, максимальная безопасность передаваемых данных.

Недостатки: сложный ремонт, затруднительный монтаж в помещениях, необходимость установки дополнительного оборудования, высокая стоимость кабеля.

Таким образом, описанные типы кабелей распространены повсеместно. Каждый выполняет свою роль в построении сетей и кардинальная смена оборудования пока не предвидится. Однако уже сегодня говорят о модификации конструкции волоконно-оптического кабеля, что приведет к его удешевлению и расширению применения.

Как видите, от того, по какому кабелю в Ваш дом подведен интернет, очень сильно зависит качество соединения. Если Вы проводите или планируете пользоваться гигабитным интернетом, проконтролируйте, чтобы к Вашему компьютеру или роутеру подключили 8-жильную витую пару.

Источник: https://blog.maxnet.ua/2018/04/kak-ne-zaputatsya-v-provodakh-tipy-setevykh-kabeley/

Кабель для локальной сети: разновидности, витая пара

Беспроводные технологии безусловно начинают лидировать при организации домашних и офисных сетей, но они никогда не заменят проводные, а если это и случится, то не в скором будущем.

Основная масса провайдеров монтируют свои провода непосредственно к клиенту, а уж только потом начинается работа WiFi маршрутизаторов. Существует несколько типов кабелей для локальной сети, они отличаются пропускной способностью канала, способом подключения к компьютеру, методом укладки и другими.

Рассмотрим по порядку как менялись стандарты, какими они были, и что используется на сегодняшний момент.

Какой бывает кабель для локальной сети

Выбор проводника изначально всегда обусловлен топологией ЛВС, и самыми распространенными являются коаксиальные провода и витая пара.

Сейчас широкое распространение находят оптоволоконные технологии, но это пока еще развивающийся стандарт, используемый в основном для прокладывания магистралей на дальние расстояния.

Для подключения конечного пользователя применяется не очень широко. Итак, провод для локальной сети Ethernet бывает двух видов:

• Коаксиальный — представляющий собой одножильный провод с экраном, отделенные друг от друга изоляционным материалом или воздушной прослойкой. Очень сильно напоминает телевизионный провод сопротивлением 70 Ом.
• «Витая пара» — состоит из восьми жил, переплетенных между собой попарно. Каждая жила маркируется отдельным цветом для упрощения монтажа. Цвета закреплены и описаны спецификацией и все производители продукции придерживаются этих правил.
• Оптоволоконный или волоконно-оптический — имеет очень сложную конструкцию и довольно дорогой для монтажа. Сигнал в нем передается в виде световых импульсов через специальные световоды.

В 90-х годах прошлого века для построения локальных сетей применялся исключительно коаксиальный провод, и на его основе были разработаны такие известные топологии, как «шина» и «кольцо».

Немногим позже появилась топология «звезда» на основе витой пары, которая до настоящего времени является наиболее востребованной и популярной архитектурой для локальной и глобальной сетей.

Теперь время остановиться и описать каждый используемый кабель для локальной сети отдельно.

Коаксиальный кабель и используемые разъемы

Этот тип провода является наиболее старым из проводников. Этот шнур имеет одну несущую медную или алюминиевую жилу, которая покрыта толстым слоем изоляционного материала.

Далее идет экран, выполненный в виде ленты, опоясывающей центральную жилу ил алюминия или меди. Верхним внешним слоем идет оболочка, защищающая жилы от повреждений, изготавливаемая из полиэтилена или поливинилхлорида.

Существует несколько разновидностей такого кабеля, применяемого для ЛВС:

• 10Base 5 — толстая разновидность проводника, с сечением 12 мм и общим сопротивлением 50 Ом для 8-й категории и 75 Ом для 11-й. Скорость передачи данных не превышает 10 Мбит/с на расстояния между конечными узлами до 500 метров.
• 10Base 2 — тонкий, около 6 мм в диаметре, наиболее распространен для организации домашних или небольших офисных сетей. Его сопротивление 50 Ом, но максимальная длина составляет 185 метров при скорости 10 Мбит/с.

Благодаря хорошей изоляции сигнал в проводнике практически не гасится, т.е. пакеты не теряются, и не нужны дополнительные алгоритмы проверки, переданной или принятой информации. Единственным недостатком является довольно высокая стоимость производства и низкая скорость, поэтому впоследствии он был вытеснен «витой парой».

«Витая пара» — разновидности и способы обжима

Кабель для локальной сети «витая пара» получил свое название из-за того, что он состоит из восьми жил, попарно переплетенных между собой.

Каждая жила имеет изоляцию строго закрепленного в спецификации цвета. В качестве внешнего изолирующего материала, защищающего сигнал от электромагнитных помех, используется поливинилхлорид или полиэтилен.

Существует несколько разновидностей такого кабеля:

• UTP (Unshelded Twisted Pair) — не экранированная модификация, наиболее часто используемая для прокладки домашних или офисных сетей, когда не оказываются сильные помехи на передаваемый сигнал.
• FTP (Foiled Twisted Pair) — кабель с дополнительным экраном из алюминиевой фольги под внешней изоляцией.
• STP (Shelded Twisted Pair) — помимо общего экрана имеет дополнительный, для каждой пары по отдельности.

Витая пара имеет 7 категорий, и, чем больше номер категории, тем провод более защищен от электромагнитного излучения. Для сетей Ethernet применяется кабель 5-й категории (CAT5), который имеет полосу пропускания 100 МГц. Рекомендуется при монтаже новых объектов использовать более совершенную модификацию CAT5e для более высокочастотных сигналов с полосой в 125 МГц.

Витая пара используется для создания соединения на скоростях от 100 Мбит/с до 40 Гбит/с в зависимости от категории и качества самого кабеля и от его длины между конечными устройствами. Обычно длина сегмента не должна превышать 100 м.

Провод должен иметь разъем для подключения в сетевые устройства. Для витой пары используется разъем RJ-45 (8P8C — 8 position and 8 contacts). Внутри коннектора есть специальные канавки с контактами для каждой жилы. Есть несколько вариантов обжима сетевых кабелей: прямой и обратный (кроссовер).

Прямой патч-корд применяется для соединения компьютера с маршрутизатором или коммутатором или для соединения активного сетевого оборудования между собой. Кросовый используется довольно редко и служит для соединения двух компьютеров между собой.

В настоящее время практически все производители устанавливают «умные» сетевые карты, которым не важно расположение проводков в разъеме, но желательно придерживаться стандартов, и располагать жилы так, как написано в спецификации. Это поможет избежать коллизий в работе всей сети.

Чтобы изготовить прямой провод для локальной сети жилы располагаются в следующем порядке на обоих концах:

• бело-оранжевый;
• оранжевый;
• бело-зеленый;
• синий;
• бело-синий;
• зеленый;
• бело-коричневый;
• коричневый.

Чтобы изготовить патч-корд для простоты работы используются специальные клещи — кримпер (или «обжимка» в простонародье). Кримпер позволяет не только равномерно зажать провод в коннекторе, но и правильно обрезать и зачистить изоляцию.

В исключительных случаях можно использовать плоскую отвертку или нож, но тогда качество не будет удовлетворительным.

Существуют разъемы, которые зажимаются без кримпера, но они предназначены для многожильных мягких проводов и для стандартной витой пары могут не подойти.

Оптоволоконный кабель

Оптоволокно — наиболее прогрессивная технология для передачи сигнала на большие расстояния на огромной скорости. Отличием в передаче сигнала является то, что в качестве импульса используется не электричество, а свет.

Свет передается по жилам из стекольного волокна отражаясь от внутренних стенок проводника. Можно одновременно передавать несколько сигналов: они не будут пересекаться или гасить друг друга.

Скорость передачи информации по такому кабелю ограничена возможностями только самих сетевых карт или адаптеров. Кабель не подвержен помехам, и выполняется из негорючих материалов.

Стоимость такого кабеля относительно низкая, по сравнению с другими проводниками, но его монтаж может проводиться только квалифицированными сотрудниками с применением высокоточного и дорогого оборудования, поэтому в домашних условиях его использовать практически невозможно.

Зато такой проводник нашел широкое применение для прокладки магистралей, ведь расстояния между усилителями сигнала могут достигать сотен километров.

Некоторые провайдеры уже предоставляют услугу по подключению оптики в дом, но конечные устройства все равно подключаются по витой паре, поэтому именно она и является основополагающим стандартом для организации сети.

Источник: http://PoSetke.ru/internet/kabel-dlya-lokalnoj-seti.html

Виды кабелей — Компьютерные сети

В зависимости от наличия защиты — электрически заземлённой медной оплётки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии:

• неэкранированная витая пара (англ. UTP — Unshielded twisted pair) — без защитного экрана;

• фольгированная витая пара (англ. FTP — Foiled twisted pair), также известна как F/UTP) — присутствует один общий внешний экран в виде фольги;

• экранированная витая пара (англ. STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;

фольгированная экранированная витая пара (англ.

S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;

незащищенная экранированная витая пара (SF/UTP — или с англ. Screened Foiled Unshielded twisted pair).Отличие от других типов витых пар заключается в наличии двойного внешнего экрана, сделанного из медной оплётки, а также фольги.

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних и т. д. Экран по всей длине соединён с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы и называется жила-монолит, а во втором — из нескольких и называется жила-пучок.

Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъёмы панелей розеток такие жилы подходят как нельзя лучше.

В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает бо́льшим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих периферию с розетками.

Оптическое волокно — нить из оптически прозрачного материала (стекло, пластик), используемая для переноса света внутри себя посредством полного внутреннего отражения.

Волоконная оптика — раздел прикладной науки и машиностроения, описывающий такие волокна. Кабели на базе оптических волокон используются в волоконно-оптической связи, позволяющей передавать информацию на большие расстояния с более высокой скоростью передачи данных, чем в электронных средствах связи. В ряде случаев они также используются при создании датчиков.

Источник: https://www.sites.google.com/site/komputernyesetijulia/setevoe-oborudovanie/vidy-kabelej

Кабель для интернета: устройство, виды + как правильно выбрать провод для интернета

Как для подключения компьютера, так и для создания сети необходим кабель для интернета. Это хоть и пассивная составляющая, но не менее важная, чем остальные элементы.

Чтобы неправильно подобранный проводник не вывел из строя оборудование, нужно ознакомиться с видами кабелей, их особенностями и предназначением. Обо всем этом мы детально поговорим в нашей статье. Также приведем перечень характеристик, на которые следует в первую очередь смотреть при выборе подходящего кабеля.

Основные виды кабелей для интернета

С целью увеличения скорости передачи данных в локальных сетях, требования стандартов к передающим кабелям все время усложняются. Отличаются интернет-кабели один от другого разными характеристиками.

Рассмотрим основные виды этих изделий:

• витая пара;
• оптоволоконный;
• коаксиальный.

Кроме категории кабеля, важными моментами являются: тип жилы, способ экранирования.

Существует широкий ассортимент разновидностей шнуров для компьютерных сетей. Самые востребованные — витая пара. Набирает популярности оптоволокно, а вот коаксиальный проводник постепенно уходит в прошлое

Вид #1 — витая пара

Для возможности после прочтения обозначения получить необходимые сведения о витой паре, была придумана международная классификация кабелей.

В основу классификации заложили формулу: АА/ВСС. Здесь первая пара символов «АА» указывает на присутствие общего экрана.

Символ «В» информирует о наличии индивидуальной защиты каждой пары. Два последних символа расскажут о виде скрутки. Если это «ТР», то проводники скручены попарно. В случае «TQ» — присутствует скрутка четверками.

Создателями международной классификации были учтены такие моменты, как присутствие общего экрана, наличие индивидуальной изоляции пар, метод скрутки

Наличие защиты является особенной характеристикой витой пары.

Много информации можно узнать, прочитав маркировку:

1. Незащищенная пара. Это кабель без защитного экрана. Проводники помещены в обычный пластик. Маркируют такую пару аббревиатурой U/UTP.
2. Фольгированная пара. Кабель имеет один для всех пар экран. Маркировка — F/UTP.
3. Незащищенные пары. Единый экран, представляющий собой оплетку. Маркируют кабель сочетанием символов S/UTP.
4. Фольгированная защита для пар. Плюс к этому — общий медный экран. Маркировка — S/FTP.
5. Экран из фольги защищает пары. Общего экрана нет. Обозначение — U/ FTP.
6. Общий экран из фольги плюс оплетка. Пары без экрана. Маркировка — SF/UTP.
7. Экран из фольги как для пар, так и в качестве общей защиты. Обозначение F/FTP.
8. Фольгированный экран для пар. В качестве общего экрана — фольга и оплетка. Распознают по маркировке SF/ FTP.

В этом перечне приведено обозначение по международной классификации витой пары. Наши общепринятые обозначения несколько отличаются.

Таким видом провода для интернета, как витая пара можно объединить в одну сеть устройства, удаленные друг от друга не более чем на 100 м.

Если вы планируете использовать этот вид кабеля, рекомендуем ознакомиться с лучшими способами соединения витой пары между собой.

Вид #2 — оптоволоконный сетевой кабель

На сегодня более быстрой технологии передачи информации в интернете, чем оптоволокно, не существует.

Лимит на длину каналов у оптоволоконного кабеля отсутствует. По этой причине он может соединять объекты, находящиеся очень далеко друг от друга

Через оптоволоконные кабели, протянутые по дну океана, высокоскоростной интернет связывает не только города, но и материки.

К преимуществам оптического кабеля относятся:

• хорошие пропускные данные;
• долговечность;
• быстрота обнаружения несанкционированного доступа, что повышает безопасность сети;
• подавление шума, достаточная степень защиты от помех;
• значительная скорость передачи информации;
• возможность реализации дополнительных опций.

Оптоволоконные кабели бывают одномодовыми и многомодовыми. Отличаются они друг от друга режимами продвижения лучей света в кабеле.

Несмотря на небольшую стоимость и все другие преимущества кабеля этого вида, существует два фактора ограничивающие их применение – оборудование и адаптеры для оптоволоконной сети очень дорогие.

Профессиональный инструмент для фиксации витых пар в ножах-контактах разъема гарантирует надежное соединение.

Такое возможно, благодаря строго перпендикулярной траектории движения пуансонов к плоскости разъема

Оконцовка кабеля выполняется с применением дорогостоящего оборудования.

Непростым является монтаж, а также ремонт сети, выполнять работы могут только высококвалифицированные специалисты. По этой причине оптоволоконный кабель применяют в крупных сетях.

Вид #3 — коаксиальный провод

Основная характеристика — волновое сопротивление. От него зависит качество кабеля и передаваемого сигнала. Влияет на эти величины материал и его диэлектрическая проницаемость, а также индуктивность, емкость, удельное сопротивление. Сила сигнала зависит от расстояния передачи.

Существует две разновидности кабелей такого вида: тонкий и толстый. Диаметр первого — не более 0,5 см. Его специфические черты — повышенная гибкость и быстрое затухание сигнала, поэтому сигнал с его помощью передают на незначительные расстояния со скоростью до 10 Мбит/с.

Тонкий кабель относится к категории RG-58/U. Волновое сопротивление его равняется 50 Ом.

Кабель RG-58 простой в применении. С его помощью можно создать сети любого вида. Все, что нужно – это вставить его в разъем сетевого адаптера

Сечение толстого коаксиального кабеля — 1 см. Поскольку жесткость у него повышенная, монтаж осуществляют с использованием недешевых специальных приспособлений.

Сам толстый кабель также в два раза дороже тонкого. Он относится к категории RG-11 или RG-8. В первой из моделей сопротивление составляет 75 Ом, во второй — 50 Ом.

Способность проводника к накоплению заряда характеризует индуктивность и погонная емкость. Краткие характеристики содержатся в маркировке.

Так, в обозначении КМГ первая буква обозначает К – коаксиальный, вторая — М – магистральный, Г — прокладываемый в канализации. КМК — присутствует броня для возможности подводной прокладки.

Было время, когда этот тип кабеля встречался во многих областях. Некоторые его характеристики даже выше, чем те, которыми обладает витая пара. Сейчас коаксиальный кабель все еще применяют для прокладки трасс под аналоговые системы видеонаблюдения, тогда как витую пару – для подключения IP систем видеонаблюдения.

Все же со временем последняя стала вытеснять коаксиальный кабель. Пользователи оценили ее более простой и быстрый монтаж, а также меньшую стоимость.

Устройство сетевого кабеля

Устройство каждого вида кабеля различное. Самая простая конструкция у коаксиального проводника, самая совершенная — у оптоволоконного.

Строение коаксиального кабеля

Еще на заре создания сетей применяли исключительно коаксиальный кабель. В его структуру входит центральный проводник.

Вокруг него — толстый слой изоляции, далее следует оплетка — алюминиевая или медная, а в заключение — изолирующая оболочка.

Верхняя (последняя) оболочка в основном изготавливается из полихлорвинила и обладает устойчивостью к ультрафиолету. Есть варианты и с тефлоновой защитой, но они более дорогие

Устройство витой пары

Самым распространенным проводом для интернета является витая пара. Этот кабель позволяет через один канал подключить все компьютеры, а заодно другие необходимые устройства. Дает возможность обеспечить определенным пользователям использование информации со всех компьютеров.

Чаще всего покупают нужный отрезок этого провода, обжатый со всех сторон коннекторами. Реже берут простой отрезок витой пары, а обжимку выполняют уже после после монтажа, используя правильную схему распиновки.

Состоит кабель из пар медных проводников. В классическом исполнении это кабель с 4 парами, хотя бывают и с двумя. Первые состоят из 8 жил, а вторые — из четырех. Цвет изоляции внутри регламентирует стандарт

Экранирующий слой может находиться всего в двух местах — поверх отдельной пары и тогда его называют индивидуальным и поверх всех пар, тогда его называют общим.

Особенности строения оптического кабеля

Этот современный кабель имеет особое конструктивное строение. Его образуют тончайшие проводки, а отделяет их друг от друга специальное покрытие.

Эти проводки являются проводниками оптических лучей, переносящих информацию при прохождении через кремниевые сердечники, имеющиеся у каждого волокна. Кроме сердцевины у волокна имеется оптическая оболочка, защита, буферное покрытие.

Составными волоконно-оптического кабеля являются такие элементы, как центральный сердечник, оболочка, которая его окружает.

Если за основу построения сети взять оптический кабель, появится возможность соединить устройства, значительно удаленные друг от друга

Как и сердечник, “рубашка”состоит из стекла, но такой параметр, как преломление света у него меньше. Световые лучи, отражаясь от стекла, расходятся по сердечнику, но за его пределы не выходят.

Критерии выбора кабеля

У такого кабеля характеристик много, но для выбора важны только отдельные из них. К ним относятся: категория проводника, тип жилы, способ экранирования. Рассмотрим подробно каждую из них.

Критерий #1 — категория интернет-кабеля

Существует семь категорий кабеля витая пара— от Cat.1 до Cat.7.

Отличаются шнуры разных категорий эффективностью пропускаемого сигнала:

1. Первая категория Cat.1

Источник: https://sovet-ingenera.com/elektrika/provodka/kabel-dlya-interneta.html

Виды сетевых кабелей: обзор основных типов и внешний вид

Привет, дорогие читатели! Сегодня мы простым языком и интересно, расскажем вам – что такое сетевой кабель. Начнем, наверное, с самого начала.

Как вы, наверное, знаете или слышали – компьютер понимает только информацию из нулей и единиц. Что-то подобие «Морзе», но гораздо в глобальном размере. В принципе тут все просто, есть определенный вид сигнала – 1, нет – 0.

Именно поэтому для передачи информации используют определенные виды сетевых кабелей.

Почему именно сетевые – дело в том, что связь компьютера с другим подобным устройством или ещё одним компьютером уже можно назвать сетью. На данный момент интернет сетью пользуются огромное количество людей, а это подключенное множество компьютеров, ноутбуков, телефонов, серверов, коммутаторов, маршрутизаторов и других сетевых устройств.

Сетевые кабели и используются для взаимосвязи между несколькими компьютерами или серверами. Даже сейчас вы читаете эту статью, а сигнал проходит через тысячи подобных проводов и попадает к вам.

Коаксиальный кабель

Данный тип можно назвать первым сетевым кабелем. Первый прототип имел центральную жилу или жёсткий проводок, пластиковую оплетку и один фальгированный экран. Посмотрите как на данное время выглядит кабель.

Скорее всего вы уже сталкивались с подобными проводами, но используют их сейчас чаще для телевидения. Некоторые телевизионные компании до сих пор также используют их для раздачи интернета, но они для этого не предназначены. Скорость при этом будет не выше 1 Гбит в секунду, а расстояние, на которое можно передать информацию не более 100 метров.

Плюс он очень толстый и жесткий. Очень тяжело прокладывать подобные провода в кабель-каналах. Современная «коаксиалка» имеет несколько уровней оплетки. Она нужна для того, чтобы уменьшить электромагнитное воздействие. В противном случае будут возникать помехи и компьютер просто не поймёт, что ему пытаются передать другое устройство.

ПРИМЕЧАНИЕ! Лично я не считаю данный кабель сетевым, хоть по нему и можно передавать данные для компьютерных устройств. Плюс его уже глобально в сетевой индустрии давно уже не используют.

Как выглядит витая пара, и для чего нужна

Для начала подумаем, а почему же этот шнур имеет такое интересное название – «витая пара». Давайте взглянем на картинку ниже.

Под общей оплеткой можно увидеть пары скрученных проводком. То есть по два провода скручены в одну жилу, а далее идёт общая скрутка 4 пар. Всего 8 проводков. Как вы неверное могли заметить внутри у обычной витой пары нет общей оплётки.

Это сильно удешевляет сам кабель. А проводки так свиты для того, чтобы была возможность передавать данные без металлической оплётки, которая защищает от электромагнитного воздействия.

На одну пару, то есть на два проводка подается один и тот же сигнал. Каждый раз, когда сигнал проходит по паре, он сначала находится внутри, а потом снаружи кабеля. То есть один проводок принимает удар электромагнитного воздействия, а второй защищается от него, а потом они меняются местами.

Х1 это сигнал от одного проводка, а Х2 — это сигнал от второго. В конце на сетевом устройстве они складываются или вычитаются. В итоге программно, помехи убираются и компьютер получает чистый сигнал.

Вот именно этот кабель чаще всего используют для сетевого подключения и чаще всего его называют сетевым. Витая пара имеет разные категории от Cat. 1 до Cat. 8.1. Все они отличаются видом и типом использования. Чаще всего используют Cat5 — это та витая пара, которую вы видели, без оплетки.

При этом скорость передачи варьируется от 100 до 1000 Мбит в секунду. 100 – при использовании 2 пар, и 1000 при использовании всех 4. Более высокие категории имеют дополнительную оплётку или специальный плотный материал, который позволяет прокладывать «Витуху» даже на улице.

Как вы, наверное, догадались, при использовании каждого проводка по отдельности, а не парой, то можно передать информации куда больше. Именно так и используют витую пару более высокой категории с дополнительной фальгированной и сетчатой оплеткой.

Для подключения подобного вида кабеля используют специальные коннекторы – RJ-45 (8P8C). С помощью специального устройства их соединяют между собой. Далее для подключения используют сетевой порт. Подобные входы вы можете увидеть на своем домашнем роутере, компьютере, ноутбуке или даже телевизоре, если он был куплен недавно.

Единственным минусом подобного шнура является – небольшое расстояние передачи данных, которая варьируется от 50 до 100 метров, в зависимости от категории кабеля. Поэтому чаще всего его используют для близкого подключения. Вся же глобальная сеть строится на основе оптоволоконных линий. Но если вам интересно узнать больше о витой паре, то можете прочесть мою подробную статью по этой ссылке.

Оптоволоконный кабель

Оптоволокно имеет вид центральной стеклянной жилы из одного материала, и второго оболочки, которая имеет другую плотность. Информация передаётся за счет пучком света.

При этом расстояние, на которое можно передать информацию без потери данных вырастает в несколько десятком раз, по сравнению с витой парой.

Самое главное, что свет почти не имеет воздействия от внешней среды: температура, электромагнитные, радиоволны и т.д.

Поэтому не нужно использовать толстые металлические оплетки. Принцип действия достаточно простой, в жилу с помощью лазера пускают луч света, который проходит по кабелю отражаясь от второго слоя. Скорость передачи данных при этом вырастает в несколько раз. Именно оптоволоконные сети и используют для передачи информации на большое расстояние. Более подробно об «оптике» можно прочесть тут.

Источник: https://WiFiGid.ru/poleznoe-i-interesnoe/chto-takoe-setevoj-kabel

18 типов компьютерных разъемов и кабелей (с изображениями)

Добро пожаловать в руководство для начинающих и список типов компьютерных разъемов и кабелей. За многие годы компьютерной истории было изобретено и заново изобретено несколько различных типов кабелей — в наши дни так много кабелей, что новичок полностью потеряется в технических джунглях. Так какой же разъем какой? Читай дальше что бы узнать!

СОДЕРЖАНИЕ

ОСНОВЫ КАБЕЛЯ

Хорошо, давайте начнем с некоторых основ, некоторой тривиальной информации, которая может оказаться полезной.

КАБЕЛЬНЫЕ СТАНДАРТЫ

Компьютерные кабели — это не какие-то случайные куски электрического провода, мы обычно идентифицируем кабели и разъемы, используя «странные числа», такие как RJ45 и IEC 60320. Нет необходимости путать, это просто стандартные коды различных международных организаций. Это те немногие, о которых вам следует знать:

• IEEE — Институт инженеров по электротехнике и электронике
• USB IF — границы для разработчиков USB
• RJ — зарегистрированный домкрат
• IEC — Международная электротехническая комиссия

ВНУТРЕННЯЯ-ВНУТРЕННЯЯ

В мире соединителей есть «пол».

• «Штыревой» компонент относится к стороне разъема с выводами.
• В то время как «мама» относится к стороне розетки.

Ага… это уже по-взрослому.

ДИСПЛЕЙНЫЕ КАБЕЛИ

Теперь, когда мы закончили с основами, перейдем к кабелям дисплея и разъемам.

1) ВИДЕОГРАФИЧЕСКИЙ Массив (VGA)

Это один из старых разъемов дисплея, также называемый «аналоговым видеоразъемом».Раньше это было повсюду в настольных компьютерах и ноутбуках, но разъем VGA больше не мог догнать передовые видеотехнологии. Его заняли разъемы DVI и HDMI.

2) ЦИФРОВОЙ ВИЗУАЛЬНЫЙ ИНТЕРФЕЙС (DVI)

Вследствие необходимости кабеля, способного обрабатывать больше видеоданных, разъем DVI заменил VGA. Некоторое время это был «массовый видеоразъем», до бума на рынке мобильной связи. Люди быстро поняли, что размер разъема DVI не подходит для мобильных устройств, и вскоре его заменили разъемы HDMI.

3) МУЛЬТИМЕДИЙНЫЙ ИНТЕРФЕЙС ВЫСОКОГО РАЗРЕШЕНИЯ (HDMI)

Это «обычный Джо», который вы видите сегодня повсюду, и он бывает разных размеров, чтобы удовлетворить потребности различных устройств на рынке. В частности, 3 наиболее распространенных из них:

• HDMI Type A : полноразмерный интерфейс HDMI, используемый на настольных компьютерах и некоторых портативных компьютерах.
• Mini HDMI Type C : для небольших планшетов и ультрабуков.
• Micro HDMI Type D : для мобильных устройств.

4) ДИСПЛЕЙПОРТ

DisplayPort разработан специально для мобильных устройств и занимает очень мало места. Но у этого разъема действительно есть интересная идея. Он не предназначен для работы в качестве «прямого соединения», но действует как интерфейс, дополняющий различные типы разъемов. Например, DisplayPort в HDMI, DisplayPort в VGA и так далее.

К сожалению, производители компьютеров не очень полюбили его и посчитали, что прямое подключение намного удобнее; DisplayPort оставался не очень популярным, несмотря на стоящие за ним благие намерения.

КАБЕЛИ ДЛЯ УСТРОЙСТВ

Далее мы переходим к одной из самых запутанных частей компьютерных разъемов — множеству устройств и различных разъемов.

5) ПАРАЛЛЕЛЬНО

Давным-давно, в каменном веке компьютеров, мы подключали принтеры к компьютерам с помощью этих параллельных кабелей. Они построены как танки и даже не сдвинутся с места, если их сильно дернуть. Конечно, они не могли достаточно быстро обрабатывать большие объемы данных и были полностью прекращены.

6) СЕРИЙНЫЙ

Последовательные разъемы являются двоюродными братьями параллельных разъемов. Как некоторые из вас, возможно, заметили, да, они являются предками USB.

7) ЛИЧНАЯ СИСТЕМА / 2 (PS / 2)

Они изобретены IBM для своей линейки компьютеров под названием Personal System, с целью соединения клавиатуры и мыши. Идея оказалась хорошей, была принята многими другими производителями и стала стандартом де-факто — до тех пор, пока USB не взял верх.

8) УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА (USB)

Я не думаю, что USB требует подробных объяснений, в наши дни USB-устройства есть повсюду. Но что вам действительно нужно знать, так это то, что существует так много типов USB, что это довольно сбивает с толку.

• USB 1.0, 2.0 и 3.0 — это версии USB, и каждая более поздняя версия USB просто поддерживает лучшую скорость передачи данных.
• USB 3.1 и 3.2 — все еще USB 3.Но предлагает более быструю передачу данных, а также способен обрабатывать больше энергии для быстрой зарядки.
• USB типа A — Обычный USB-разъем Joe, который вы видите повсюду.
• Тип B USB — разъем «квадратного типа», который обычно используется для принтеров.
• Mini и micro Type B USB — используется для мобильных устройств, таких как смартфоны, планшеты и цифровые фотоаппараты.
• Тип C — Также используется для мобильных устройств, но он двусторонний.I.E. Нет направления, и вы можете подключить его вертикально или наоборот.

9) ФЕЙЕРПРОВОД (IEEE 1394)

FireWire — это так называемая ранняя версия USB от Apple, но она несовместима с устройствами USB. Хотя для FireWire создано несколько устройств, он никогда не был слишком популярен и уступил место USB.

10) ТАНДЕРБОЛТ

После не очень популярного FireWire, Thunderbolt стал его преемником с изюминкой.

• Thunderbolt 1 и 2 — адаптирована большая часть технологий DisplayPort. Порт Thunderbolt — это универсальный порт, который можно использовать как для подключения устройств, так и для вывода видео.
• Thunderbolt 3 — Если вы не можете выиграть их, присоединяйтесь к ним. Apple наконец-то сломалась под давлением, это в значительной степени порт USB Type-C с возможностью вывода видео.

11) МОЛНИЯ

Lightning — это последнее поколение разъемов iPhone / iPad, предназначенное только для устройств Apple.Что ж, определенная фруктовая компания определенно не любит основные стандарты.

АУДИО КАБЕЛИ

Теперь о аудиокабелях, которые, кажется, являются одними из тех, которые не сильно изменились с давних времен.

12) АУДИО РАЗЪЕМ 3,5 ММ

Это еще один, который часто встречается везде, но заметили черные полосы на разъеме? Соединитель с 2 черными полосами называется 3-полюсным разъемом, а разъем с 3 полосами — 4-полюсным.Причина этой дополнительной стойки заключается в дополнительном микрофоне на наушниках / наушниках — так что да, просто имейте в виду, что они разные.

13) ОПТИЧЕСКИЙ ВОЛОКОННЫЙ АУДИО КАБЕЛЬ

В отличие от традиционных медных проводов, здесь для передачи данных используется свет, поэтому он называется «оптоволокном». Хотя это дорого, причина, по которой некоторые люди могут выбрать оптическое волокно, заключается в том, что медные провода имеют тенденцию создавать шум (статический звук).

Световые сигналы не создают шума, что обеспечивает более чистый звук.Только не смотрите на концы оптоволоконного кабеля, некоторые могут использовать лазеры и могут ослепить людей.

СЕТЕВЫЕ КАБЕЛИ

Сетевые кабели тоже не сильно изменились с прежних времен, возможно, это потому, что большая часть их стала беспроводной…

14) ETHERNET

Возможно, вы видели это при подключении беспроводного маршрутизатора к модему. Да, в старые времена, когда у нас не было беспроводной связи, мы подключали ПК к маршрутизатору именно так.Для тех из вас, кто хочет выглядеть как настоящие инженеры — стандарт Ethernet — IEEE 802.3, а разъем — RJ45.

15) ТЕЛЕФОН

Что ж, вы должны знать это по домашнему телефону, и он также подключен к принтерам AIO для отправки факсов. Назовите это RJ11, если люди хотят получить техническую информацию.

16) ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ

Когда дело доходит до более быстрого Интернета. Электричество и свет — два самых быстрых средства, которые мы используем для передачи данных.Но, к сожалению, медные провода достигают технических ограничений для передачи данных. Новые поколения «серьезных сетевых устройств» склоняются к использованию оптоволоконных кабелей для сверхбыстрой передачи данных.

СИЛОВЫЕ КАБЕЛИ

В этом заключительном разделе мы пройдем через настоящее выживание во времени — шнуры питания, которые никогда не менялись с тех пор… навсегда.

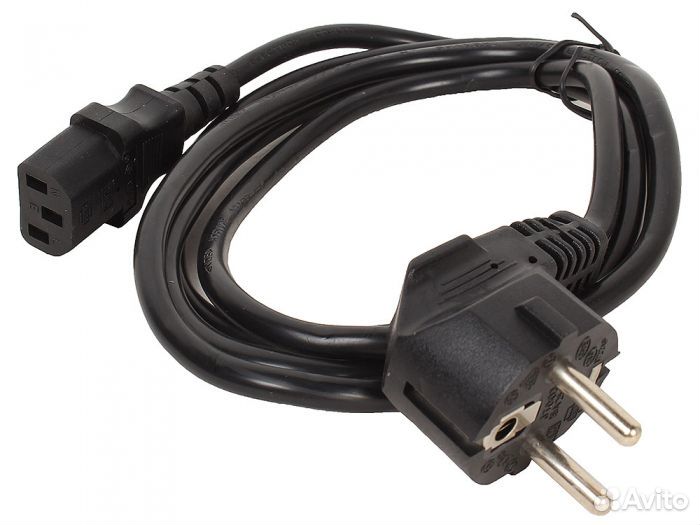

17) ШНУРЫ ПИТАНИЯ

Шнуры питания компьютера соответствуют стандартам IEC, таким же, как и почти все наши другие бытовые приборы.Вот 3 распространенных вилки питания, которые вы видите в компьютерах:

• IEC 60320 C13 и C14 : стандартный разъем для настольных компьютеров. Также известна как «вилка для чайника», потому что она выглядит так же, как та, которую мы используем для электрических чайников.
• IEC 60320 C5 & C6: Это стандартная вилка для зарядных устройств большинства ноутбуков, также известная как «клеверный лист».
• IEC 60320 C7 & C8: Еще один стандартный штекер для зарядных устройств ноутбуков и даже некоторых динамиков.

18) СТАНОЧНЫЙ ДЖЕК ПОСТОЯННОГО ТОКА

Обычный Джо, которого вы видите повсюду в мире электроники … Но обратите внимание — хотя они выглядят одинаково, на самом деле они бывают разных диаметров.

ССЫЛКИ И ССЫЛКИ

КОНЕЦ

Спасибо, что прочитали, и мы подошли к концу этого руководства. Я надеюсь, что это помогло вам лучше понять различные соединители, и если у вас есть чем поделиться с этим руководством, не стесняйтесь оставлять комментарии ниже.Удачи и да пребудет с вами цифровая сила.

Типы и описания компьютерных кабелей — БОЛЬШЕ НЕ ИСПОЛЬЗУЕТСЯ

При таком большом количестве типов кабелей трудно найти единственный источник информации, который подчеркивал бы важные различия между ними всеми. Вот обзор наиболее распространенных типов компьютерных кабелей, с которыми вы можете столкнуться при работе с компьютерами.

1. Кабель VGA

Также известен как кабель D-sub, аналоговый видеокабель

Подключите один конец к: монитору компьютера, телевизору (входной порт ПК)

Подключите другой конец к: порту VGA на компьютере (см. Изображение ниже)

2.Кабель DVI

Подключите один конец к: монитору компьютера

Подключите другой конец к: порту DVI на компьютере (см. Изображение ниже)

Однако есть 2 типа DVI, DVI-I и DVI-D.
DVI-D не имеет дополнительных контактов вокруг длинного контакта, это также чистый цифровой сигнал через DVI-I.

3. Кабель HDMI

Подключите один конец к: монитору компьютера, телевизору

Подключите другой конец к: порту HDMI на компьютере (см. Изображение ниже)

Примечание. Если вы подключаете телевизор к компьютеру, мы рекомендуем использовать кабель HDMI в качестве кабеля для подключения к ПК, поскольку он может передавать как изображение, так и звук. Таким образом, вы можете использовать не только экран телевизора. в качестве монитора, но также можно использовать динамики телевизора для воспроизведения звука с ПК.

4. Кабель PS / 2

Подключите один конец к: клавиатуре PS / 2, мыши PS / 2

Подключите другой конец к: портам PS / 2 на компьютере (см. Изображение ниже)

• Фиолетовый Порт PS / 2: клавиатура
• Зеленый Порт PS / 2: мышь

5. Кабель Ethernet

Также известен как кабель RJ-45

Подключите один конец к: маршрутизатору, сетевому коммутатору

Подключите другой конец к: порту Ethernet на компьютере (см. Изображение ниже)

6.Аудиокабель 3,5 мм

Также известен как телефонный разъем (поскольку разъемы 3,5 мм часто встречаются и на мобильных телефонах)

Подключите один конец к: компьютерным динамикам, наушникам 3,5 мм, микрофону 3,5 мм

Подключите другой конец к: аудиопортам на компьютере (на изображении ниже используется зеленая розетка)

• Зеленый аудиопорт: компьютерные колонки или наушники
• Розовый аудиопорт: микрофон
• Синий аудиоразъем: MP3-плеер, CD-плеер, DVD-плеер, проигрыватель винила, электрогитара и т. Д. (Линейный порт для воспроизведения и записи звуков с вышеуказанных устройств)

7.Кабель USB

Для подключения компьютерного USB-кабеля существует два популярных формата: USB 2.0 и более новый USB 3.0.

Как отличить кабели USB 2.0 и 3.0 друг от друга: кабели USB 3.0 имеют синий наконечник, и иногда на нем можно встретить этикетку SS «Super Speed».

Поскольку USB был задуман как соединение с одним компьютерным кабелем, которое заменит их все, неудивительно, что возможные варианты использования порта USB весьма умопомрачительны. Для этого компьютерного кабельного кабеля мы перечислили наиболее распространенные способы его использования ниже:

Подключите один конец к: USB-устройству

• Запоминающие устройства: USB-накопитель, внешний жесткий диск, внешний оптический привод
• Устройства ввода: USB-клавиатура (проводная и беспроводная), USB-мышь (проводная и беспроводная), веб-камера, сканер, геймпад
• Устройства вывода: принтер, МФУ, USB-динамик
• Беспроводные адаптеры: сетевой адаптер (Wi-Fi), адаптер bluetooth, адаптер 3G
• Кабель для передачи данных (и зарядки) для мобильных устройств, таких как мобильный телефон, планшет, MP3-плеер

Подключите другой конец к: USB-портам на компьютере (см. Изображение ниже)

Как узнать USB 2.0 и 3.0 отдельно: порты USB 2.0 имеют черные наконечники, а порты USB 3.0 — синие наконечники. Смотрите изображение ниже:

USB 3.0 обратно совместим … это означает, что вы можете подключить устройство USB 2.0 к порту USB 3.0 и наоборот (но устройства USB 3.0, подключенные к порту USB 2.0, будут работать с пониженной скоростью)

Существуют также USB-кабели для подключения новых внешних накопителей резервного копирования (см. Ниже), они описаны как USB-A — Micro-B

8.Шнур питания компьютера (вилка чайника)

Подключите один конец к: розетке переменного тока

Другой конец подсоедините к: блоку питания (см. Изображение ниже), монитору компьютера

Примечание. Всегда выключайте блок питания (переключателем 1-0 на задней панели) перед подключением к нему кабеля питания.

9 . ThunderBolt / USB-C

Чаще всего используются на ноутбуках и компьютерах Apple Mac. Эти кабели имеют высокую скорость и могут передавать данные, видео и другую информацию.

Существует 2 текущих типа Thunderbolt, более старая версия Thunderbolt 2 показана ниже, но ее также можно спутать с портами Mini Display, поскольку они выглядят одинаково, и только визуальная разница — это изображение рядом с портом. Thunderbolt 2 (слева) имеет символ молнии и передает данные и видео.

Порт мини-дисплея (справа) предназначен только для передачи видео.

и Thunderbolt 3, также известный как USB-C на компьютерах Apple Mac.

10.Порт дисплея

Display Port лучше всего использовать, если вам требуется быстрое изображение с высоким разрешением.
Кабель имеет лучшее качество по сравнению с HDMI и является лучшим вариантом, если у вас есть этот интерфейс.

Типы компьютерных кабельных соединений

Узнайте, как определить компьютерные кабельные соединения и подключить компьютер за считанные минуты уже сегодня … из нашего руководства по компьютерным кабелям (с изображениями).

Начнем с кабелей дисплея.Существует четыре типа подключения компьютерного кабеля к монитору: VGA, DVI, HDMI и DisplayPort.

Если ваш монитор поддерживает два или более типов кабеля (например, VGA и DVI), вы должны просто подключить к нему один кабель дисплея. В этом примере вы можете подключить свой монитор либо к кабелю VGA, либо к кабелю DVI (но не к обоим сразу).

Если ваш ЦП имеет встроенную графику и вы устанавливаете дискретную видеокарту, вы получите два набора портов дисплея. В этом случае ВСЕГДА подключайте кабель дисплея к видеокарте, а не к материнской плате.

Также известен как кабель D-sub, аналоговый видеокабель

Подключите один конец к: монитору компьютера, телевизору (входной порт ПК)

Подключите другой конец к: порту VGA на компьютере (см. Изображение ниже)

Подключите один конец к: монитору компьютера

Подключите другой конец к: порту DVI на компьютере (см. Изображение ниже)

Подключите один конец к: монитору компьютера, телевизору

Подключите другой конец к: порту HDMI на компьютере (см. Изображение ниже)

Примечание. Если вы подключаете телевизор к компьютеру, мы рекомендуем использовать Кабель HDMI используется в качестве кабеля для подключения к ПК, поскольку он может передавать как изображение, так и звук. Таким образом, вы можете не только использовать экран телевизора в качестве монитора, но и использовать динамики телевизора для воспроизведения звука с ПК.

Подключите один конец к: клавиатуре PS / 2, мыши PS / 2

Подключите другой конец к: портам PS / 2 на компьютере (см. Изображение ниже)

• Фиолетовый порт PS / 2: клавиатуре

• Зеленый PS / 2 порт: мышь


Также известен как кабель RJ-45

Подключите один конец к: маршрутизатору, сетевому коммутатору

Подключите другой конец к: порту Ethernet на компьютере (см. Изображение ниже)

Также известен как телефонный разъем (с 3.5-миллиметровые разъемы часто встречаются и в мобильных телефонах)

Подключите один конец к: динамикам компьютера, наушникам 3,5 мм, микрофону 3,5 мм

Подключите другой конец к: аудиопортам на компьютере (см. Изображение ниже)

• Зеленый аудиопорт: компьютерные колонки или наушники

• Розовый аудиопорт : микрофон
• Синий аудиоразъем: MP3-плеер, CD-плеер, DVD-плеер, проигрыватель винила, электрогитара и т. д. (линейный вход для воспроизведения и записи звуков с вышеуказанных устройств)


Существует два популярных формата подключения USB-кабеля к компьютеру: USB 2.0 и более новый USB 3.0

Как отличить кабели USB 2.0 и 3.0 друг от друга: кабели USB 3.0 имеют синий наконечник, и иногда на нем можно найти этикетку SS «Super Speed». Смотрите изображение ниже:

Поскольку USB был задуман как соединение с одним компьютерным кабелем, которое заменит их все, неудивительно, что возможные варианты использования порта USB весьма умопомрачительны. Для этого руководства по компьютерному кабелю мы перечислили его наиболее распространенные применения ниже:

Подключите один конец к: USB-устройству

• Запоминающие устройства: USB-накопитель, внешний жесткий диск, внешний оптический привод
• Устройства ввода: USB-клавиатура ( проводной и беспроводной), USB-мышь (проводная и беспроводная), веб-камера, сканер, геймпад
• Устройства вывода: принтер, многофункциональное устройство для офиса, USB-динамик

• Беспроводные адаптеры: сетевой (Wi-Fi) адаптер, Bluetooth адаптер, адаптер 3G
• Кабель для передачи данных (и зарядки) для мобильных устройств, таких как мобильный телефон, планшет, MP3-плеер


Подключите другой конец к: USB-портам на компьютере (см. изображение ниже)

Как определить USB 2.0 и 3.0 отдельно: порты USB 2.0 имеют черные наконечники, а порты USB 3.0 — синие наконечники. Смотрите изображение ниже:

USB 3.0 обратно совместим … это означает, что вы можете подключить USB 2.0 к порту USB 3.0 и наоборот (но устройства USB 3.0 подключенный к порту USB 2.0, будет работать с пониженной скоростью) — Щелкните здесь, чтобы узнать больше о разнице между USB 2.0 и 3.0.

Подключите один конец к: розетке переменного тока

Подключите другой конец к: блоку питания (см. Изображение ниже), монитору компьютера

Примечание: Всегда выключайте блок питания (переключателем 1-0 на задней панели) перед подключив к нему шнур питания.

Теперь, когда вы подключили кабельные соединения вашего компьютера, вот остальная часть нашего руководства по сборке компьютеров:

Наглядное руководство по компьютерным кабелям и разъемам

Компьютерные кабели сбивают с толку большинство пользователей. Вот наглядное руководство, которое поможет вам быстро определить все стандартные кабели и разъемы, которые идут в комплекте с вашими компьютерами, мобильными телефонами и другими электронными устройствами. Вы также можете обратиться к этому руководству за идеями о том, как подключать различные устройства с помощью общедоступных разъемов и преобразователей.

См. Также: Упорядочение компьютерных кабелей с помощью зажимов

1. USB-кабели и разъемы

Вы можете использовать USB-кабели для подключения к компьютеру большинства новых устройств, включая карты флэш-памяти, портативные медиаплееры, интернет-модемы и цифровые камеры. .

Компьютерные аксессуары, такие как мыши, клавиатуры, веб-камеры, портативные жесткие диски, микрофоны, принтеры, сканеры и динамики, также могут быть подключены к компьютеру через порты USB. Кроме того, USB-кабели также используются для зарядки различных гаджетов, включая мобильные телефоны, или для передачи данных с одного компьютера на другой.

Как распознать кабели USB — Стандартный разъем USB, USB-A, представляет собой прямоугольный разъем. Конец USB-A присутствует на каждом USB-кабеле, так как это конец, который подключается к вашему компьютеру.

Другой конец кабеля USB может иметь разные разъемы, включая USB-B (квадратный разъем, обычно используемый с принтерами, внешними жесткими дисками и более крупными устройствами) или меньшие разъемы, такие как Mini-USB и Micro-USB, которые обычно используются. используется с портативными устройствами, такими как медиаплееры и телефоны.

Кроме того, многие другие разъемы имеют разъемы USB-A на конце, который подключается к компьютеру, и разъем для конкретного устройства на другом конце (например, iPod или Zune). Затем у вас есть разъемы USB Male to Female для увеличения длины USB-кабеля.

Многие другие кабели, отличные от USB, также можно подключать к компьютеру через USB-преобразователь; Эти кабели имеют стандартный разъем USB-A на одном конце, в то время как другой конец может иметь соединения для других портов, таких как Ethernet или аудио.

2. Аудиокабели и разъемы

Гнездо для наушников 2,1 — 3,5 мм

Самым распространенным аудиокабелем является стандартный разъем для наушников, также известный как разъем TSR. Он доступен в нескольких размерах, но наиболее распространенными из них, которые используются с компьютерами, являются мини-аудиоразъем 3,5 мм или 1/8 дюйма.

Большинство динамиков и микрофонов можно подключить к компьютеру с помощью этих аудиокабелей. Порт микрофона на вашем компьютере обычно розовый, а порт динамика, куда вы вставляете стереофонический аудиокабель, окрашен в зеленый цвет.Некоторые компьютеры имеют дополнительные аудиопорты TSR, окрашенные в черный, серый и золотой цвет; они предназначены для выхода на задний, передний и центральный / сабвуфер соответственно.

Более широкий вариант разъема TSR, 1/4 ³ TRS, обычно используется в профессиональном записывающем аудиооборудовании, и его можно подключить к компьютеру с помощью преобразователя 1/4 дюйма в 1/8 дюйма (на рисунке справа).

2.2 — Digital Optical Audio

Для высококачественного звука, например, когда вы хотите подключить выход DVD-плеера или телевизионной приставки к домашнему кинотеатру Dolby, вам понадобится разъем TOSLINK (или S / PDIF) .

Это оптоволоконные кабели, поэтому они могут передавать чистый цифровой звук через свет. Некоторые ноутбуки и аудиооборудование имеют разъем mini-TOSLINK, но вы можете использовать преобразователь, чтобы подключить его к стандартному порту TOSLINK (Toshiba Link).

3. Видеокабели

3.1 — VGA

Одним из наиболее распространенных видеоразъемов для компьютерных мониторов и телевизоров высокой четкости является кабель VGA. Стандартный разъем VGA имеет 15 контактов, и кроме подключения компьютера к монитору, вы также можете использовать кабель VGA для подключения ноутбука к экрану телевизора или проектору.

Кабели преобразователя также доступны для подключения мониторов VGA к новым компьютерам, которые выводят только сигналы HDMI или DVI. Меньший вариант VGA, Mini-VGA, доступен на некоторых ноутбуках, но с помощью преобразователя вы можете подключить любой стандартный монитор VGA к порту Mini-VGA вашего ноутбука.

Связано: Как подключить ноутбук к телевизору

3.2 — Порт монитора DVI

Если вы недавно приобрели компьютер, скорее всего, он использует DVI вместо VGA.Новое поколение «тонких» ноутбуков использует меньшие варианты DVI, такие как Mini-DVI и Micro-DVI (впервые появившиеся в MacBook Air).

Кабель DVI имеет 29 контактов, хотя некоторые разъемы могут иметь меньше контактов в зависимости от их конфигурации. Видеосигнал DVI совместим с HDMI, поэтому простой преобразователь может позволить монитору DVI получать входной сигнал с кабеля HDMI.

Кроме того, преобразователи DVI в VGA также доступны для подключения вашей новой видеокарты к старому монитору, который поддерживает только режим VGA.

3.3 — S-Video

Кабели S-Video, также известные как отдельные видеокабели или кабели Super Video, передают аналоговые видеосигналы и обычно используются для подключения DVD-плееров, видеокамер, старых видеоконференций к телевизору.

Стандартные разъемы S-Video имеют круглую форму и могут иметь от 4 до 9 контактов.

4. Аудио и видео кабели

4.1 — Соединительные кабели RCA

Соединительные кабели RCA представляют собой связку из 2-3 кабелей, включая кабели для композитного видео (желтого цвета) и стереоаудио (красный для правого канала и белый или черный для кабеля). левый аудиоканал).

Иногда могут быть включены дополнительные кабели, предлагающие дополнительные аудиоканалы и / или компонентное видео вместо композитного. Компонентное видео обеспечивает лучшее изображение, чем композитный, потому что видеосигнал разделяется на разные сигналы, в то время как в случае композитного все передается через один желтый штекер.

Использование разъемов RCA — Кабели RCA обычно используются для подключения вашего DVD-плеера, стереодинамиков, цифровой камеры и другого аудио / видео оборудования к вашему телевизору.Вы можете подключить кабель RCA к компьютеру через карту видеозахвата, и это позволит вам передавать видео со старой аналоговой видеокамеры на жесткий диск вашего компьютера.

4.2 — Кабели HDMI

HDMI — это новый стандарт, обеспечивающий передачу аудио и видео по одному кабелю. HDMI поддерживает максимальное разрешение 4096Ã – 2160p (HD только 1920ÃÃ1200) с возможностью передачи до 8 каналов цифрового звука и используется для подключения проигрывателей Blu-Ray к телевизору высокой четкости.

Стандартные кабели HDMI могут иметь длину до 5 метров, но более качественные кабели могут иметь длину до 15 метров, а длину можно дополнительно увеличить с помощью усилителей.HDMI обратно совместим с DVI, поэтому вы можете использовать конвертер для просмотра видео на устройстве DVI через кабель HDMI, хотя для звука вам придется использовать другой кабель.

4.3 — DisplayPort

Комбинированный цифровой видео- и аудиокабель, который чаще используется в компьютерах, — это DisplayPort и меньший по размеру производный Mini DisplayPort. Оба поддерживают разрешение до 2560 × 1600 × 60 Гц и дополнительно поддерживают до 8 каналов цифрового звука.

Разъем Mini DisplayPort в настоящее время используется в MacBook, но в ближайшем будущем мы сможем использовать их и на других компьютерах.

Стандартные кабели DisplayPort могут иметь длину до 3 метров, но при более низком разрешении длина кабелей может достигать 15 метров. Разъемы DisplayPort доступны для подключения видео и аудио VGA, DVI или HDMI с помощью кабеля DisplayPort или соединения. Кроме того, доступны конвертеры для преобразования Mini DisplayPort в стандартный DisplayPort.

5. Кабели данных

5.1 — Firewire IEEE 1394

Firewire, также известный как IEEE 1394, i.LINK или Lynx, является более быстрой альтернативой USB и обычно используется для подключения цифровых видеокамер и внешних жестких дисков к компьютер.Также возможно подключение компьютеров к одноранговой сети без маршрутизатора через FireWire.

Firewire обычно имеет 6 контактов в своем разъеме, хотя также широко распространены варианты с 4 контактами.

5.2 — Кабели eSATA

В то время как кабели SATA используются внутри для подключения жесткого диска к материнской плате компьютера, кабели eSATA предназначены для портативных жестких дисков и могут передавать данные быстрее, чем USB или FireWire.

Однако кабель eSATA не может передавать питание, поэтому, в отличие от USB, вы не можете запитать внешний жесткий диск с помощью eSATA.Кабель eSATA несколько отличается от внутреннего кабеля SATA; у него больше экранирования и разъем большего размера.

6.1 — Телефонный кабель RJ11

Телефонный кабель, также известный как RJ11, до сих пор используется во всем мире для подключения к Интернету через модемы DSL / ADSL. Стандартный телефонный кабель имеет 4 провода, а разъем — четыре контакта.

Разъем имеет зажим наверху для обеспечения плотного соединения.

6.2 — Кабель Ethernet

Ethernet — это стандарт проводных сетей во всем мире. Кабель Ethernet, также известный как RJ45, основан на кабеле витой пары Cat5 и состоит из 8 отдельных проводов.

Разъем Ethernet также имеет 8 контактов и похож на телефонную вилку, но на самом деле толще и шире. У него также есть зажим, который помогает поддерживать плотное соединение, как телефонный разъем.

Связано: Очистите компьютерные кабели с помощью уксуса

Какие типы компьютерных кабелей вам нужно знать?

Компьютерные кабели перегружены.Необходимо знать так много стандартов, сокращений и терминов. Вам нужен IDE или SATA для жесткого диска? В чем разница между USB Type A, Type B и Type C? DisplayPort и Thunderbolt — это одно и то же?

В конце концов, такие потребители, как вы и я, должны сами изучить все типы кабелей. Разве не было бы замечательно, если бы существовал единый источник информации, выделяющий важные детали между разными типами компьютерных кабелей?

Вы пришли в нужное место.Вот обзор наиболее распространенных типов разъемов компьютерных кабелей, которые вы можете найти в своем доме, от кабелей монитора до сетевых кабелей.

USB (универсальная последовательная шина)

USB-соединение является наиболее распространенным из всех типов компьютерных разъемов в мире. Почти каждое периферийное устройство компьютера — клавиатуры, мыши, гарнитуры, флэш-накопители, беспроводные адаптеры и т. Д. — можно подключить к компьютеру через порт USB.

USB продолжает развиваться, что означает, что существует несколько версий USB:

• USB 1.0 может передавать данные со скоростью до 1,5 МБ / с.
• USB 2.0 может передавать данные со скоростью до 60 МБ / с и совместим со старыми версиями USB.
• USB 3.0 может передавать данные со скоростью до 625 МБ / с. Он совместим с предыдущими версиями USB.
• USB 3.1 может передавать данные со скоростью до 1,25 ГБ / с. Он совместим с предыдущими версиями USB. На момент написания этой статьи USB 3.1 был наиболее распространенным типом на рынке.
• USB 3.2 может передавать данные со скоростью до 2,5 ГБ / с, но только при использовании соединения USB-C. Он совместим с предыдущими версиями USB.
• USB 4.x — это будущая спецификация, которая будет передавать данные со скоростью до 5 ГБ / с, но только при использовании соединения USB-C.Он выйдет в середине 2019 года и будет совместим с USB 3.2 и USB 2.0.

Есть также несколько форм для USB-подключений:

• Тип A поддерживает USB 1.0, USB 2.0, USB 3.0, USB 3.1.
• Тип B поддерживает USB 1.0, USB 2.0, USB 3.0, USB 3.1.
• Тип C (i.е. USB-C ) поддерживает USB 3.1, USB 3.2, USB 4.x.
• Mini поддерживает USB 2.0.
• Micro поддерживает USB 2.0.

Примечание: Если вы покупаете адаптер с одного типа USB на другой, скорость передачи данных будет ограничена самым медленным соединением между двумя конечными точками и двумя устройствами, которые соединены вместе.

Примечание. Варианты Mini-USB и Micro-USB чаще всего используются с небольшими портативными устройствами, такими как КПК, телефоны и цифровые камеры. Стандартные USB-разъемы чаще используются на устройствах, которые, как правило, остаются подключенными, например, на внешних жестких дисках, клавиатурах и мышах.

Трансляции в высоком разрешении теперь являются стандартом для высококачественного видео. В отличие от VGA и DVI, которые передают только видеосигналы, HDMI отправляет видео и аудиосигналы вместе.Эти сигналы цифровые; таким образом, HDMI совместим только с более новыми устройствами. (Узнайте больше о типах видеокабелей!)

Подключения HDMI бывают пяти типов:

• Тип A — самый популярный. Этот разъем можно определить по 19 контактам на мужской головке. Тип A совместим с одноканальными соединениями DVI-D.
• Тип B больше, чем тип A, и имеет 29 штифтов на штыревой головке.Тип B совместим с двухканальными соединениями DVI-D. Вы не будете часто видеть этот тип, если вообще когда-либо.
• Type C (Mini) — это 19-контактный разъем, который чаще всего используется с портативными устройствами, такими как видеокамеры и цифровые фотоаппараты.
• Тип D (Micro) также имеет 19 контактов и похож на кабель Micro-USB. В основном он используется для мобильных устройств, включая смартфоны и планшеты.
• Тип E намного больше с запорным механизмом. В основном используется в автомобильной промышленности.

DisplayPort

Как и HDMI, DisplayPort — это мультимедийный интерфейс, который одновременно передает видео- и аудиосигналы, и был разработан для замены VGA и DVI. В наши дни DisplayPort в основном используется для подключения устройств (например,грамм. компьютер) к мониторам, поэтому вы увидите его только среди других типов кабелей монитора.

Существует несколько версий DisplayPort, но все кабели DisplayPort совместимы со всеми устройствами DisplayPort. Скорость будет ограничена самой низкой версией DisplayPort, поддерживаемой между устройством и кабелем. Ищите эти сертификаты кабеля DisplayPort:

• RBR (пониженная скорость передачи данных): До 810 МБ / с.
• HBR (высокая скорость передачи данных): До 1350 МБ / с.
• HBR2 (High Bit Rate 2): До 2700 МБ / с.
• HBR3 (High Bit Rate 3): До 4050 МБ / с.

DisplayPort совместим с HDMI и USB с помощью адаптеров. Существует также Mini DisplayPort , который в основном использовался в более старых устройствах Apple, выпущенных до 2011 года.

Тандерболт

Кабели Thunderbolt предназначены для подключения внешних устройств к компьютеру. В основном они используются в устройствах Apple, выпущенных в 2011 году и позже. Дополнительные сведения о кабелях, адаптерах и портах для устройств Apple см. В нашем полезном руководстве.

Thunderbolt 1 и Thunderbolt 2 Кабели используют тот же разъем, что и Mini DisplayPort, и все соединения Thunderbolt 1 и Thunderbolt 2 совместимы с соединениями Mini DisplayPort.

Кабели Thunderbolt 3 используют тот же разъем, что и USB-C, и все соединения Thunderbolt 3 совместимы с соединениями USB-C. Thunderbolt 3 также совместим с Thunderbolt 1 и Thunderbolt 2 с помощью адаптеров.

VGA (массив видеографики)

Соединительный кабель VGA, созданный еще в 1980-х годах, является одним из старейших типов кабелей для компьютерных мониторов.Это аналоговый кабель для видеосигнала, поэтому он потерял популярность из-за перехода мира на цифровые видеосигналы. Тем не менее, если вы посмотрите на любую видеокарту или устройство отображения, есть большая вероятность, что вы увидите порт VGA.

Подключения VGA можно определить по 15 контактам, расположенным в 3 ряда, по 5 контактов в каждом ряду. Каждая строка соответствует 3 различным цветовым каналам, используемым на дисплее: красному, зеленому и синему.

DVI (цифровой визуальный интерфейс)

Соединение DVI пришло на смену VGA в 2000-х, когда видеотехнология перешла с аналоговой на цифровую.Цифровые дисплеи, такие как ЖК-дисплеи, оказались более качественными и в конечном итоге стали рыночным стандартом для видеоустройств (в то время).

Подключения DVI бывают трех типов:

• DVI-A может передавать аналоговые сигналы, что обеспечивает обратную совместимость с VGA (полезно для ЭЛТ-мониторов и старых ЖК-мониторов).
• DVI-D может передавать новые цифровые сигналы.
• DVI-I поддерживает как аналоговый, так и цифровой режим. В некоторых случаях вам может потребоваться кабель-преобразователь VGA-to-DVI или DVI-to-VGA.

DVI в значительной степени вышел из употребления, его заменили более современные типы мониторных шнуров, такие как HDMI, DisplayPort и Thunderbolt.

IDE (интегрированная приводная электроника)

Кабели IDE использовались для подключения запоминающих устройств к материнской плате.Если вы когда-либо открывали старый жесткий диск, вы, вероятно, знаете, как выглядит разъем IDE: это широкий кабель, похожий на ленту с более чем двумя разъемами.

Разъемы на кабеле IDE имеют 40 контактов; Меньшие 2,5-дюймовые диски используют версию IDE форм-фактора с 44 контактами.

SATA (Последовательное подключение передовых технологий)

Новые жесткие диски в основном предпочитают порты SATA портам IDE.Фактически, SATA был разработан, чтобы прийти на смену IDE, и это так. По сравнению с IDE, SATA обеспечивает более высокую скорость передачи данных. В наши дни ваша материнская плата должна быть совместима с SATA; к счастью, большинство из них.

Стандартный кабель SATA можно определить по двум разъемам, каждый из которых имеет 7 контактов и пустую выемку. Похоже на L-образную форму.

Примечание: Если вы покупаете жесткий диск, вы также можете получить соединение PCIe. Наш PCIe vs.Руководство SATA поможет вам решить, какой из них купить.

eSATA (внешний SATA)

Технология eSATA является расширением или улучшением кабеля SATA — она ​​делает технологию SATA доступной во внешней форме. На самом деле eSATA не сильно отличается от SATA, но позволяет подключаться к таким устройствам, как внешние жесткие диски и внешние оптические приводы. Однако популярность eSATA упала из-за улучшения скорости USB.

Ethernet

Кабели Ethernet используются для создания локальных сетей. В большинстве случаев они используются для подключения маршрутизаторов к модемам и компьютерам, хотя вы также можете подключить два устройства напрямую, используя перекрестный кабель Ethernet.

Если вы когда-либо пытались установить или починить домашний маршрутизатор Wi-Fi, вы, вероятно, имели дело с компьютерным кабелем Ethernet. Он выглядит уникально, поэтому его легко отличить от разных типов кабелей.

В настоящее время кабели Ethernet бывают нескольких разновидностей:

• 10BASE-T Ethernet — самый старый и базовый тип, поддерживающий скорость передачи данных до 1,25 МБ / с.
• 100BASE-TX Ethernet (т.е. Fast Ethernet ) также является более старой разновидностью Ethernet, которая поддерживает скорость передачи данных до 12,5 МБ / с.
• 1000BASE-T Ethernet (i.е. Gigabit Ethernet ) является наиболее распространенным типом Ethernet, используемым в домашних условиях на момент написания этой статьи. Он поддерживает скорость передачи данных до 125 МБ / с.
• 10GBASE-T Ethernet (т.е. 10 Gigabit Ethernet ) использует проводку Cat6 (в отличие от Cat5 или Cat5e в предыдущих версиях) для поддержки скорости передачи данных до 1,25 ГБ / с.

Примечание: Существуют даже более быстрые разновидности Ethernet, вплоть до Terabit Ethernet, но они пока не предназначены для домашнего использования, поэтому вы не столкнетесь с ними.

Это должно покрыть это! Типы компьютерных шнуров, описанные в этой статье, составляют 99% всех кабелей, которые вы, вероятно, найдете у себя дома.

Хотите расширить свои знания? Узнайте, почему вам следует настроить USB через Ethernet и как передавать мощность через Ethernet.

Надеемся, вам понравятся предметы, которые мы рекомендуем и обсуждаем! MUO имеет филиал и спонсируемые партнерства, поэтому мы получаем долю дохода от некоторых ваших покупок.Этот не повлияет на цену, которую вы платите, и поможет нам предложить лучшие рекомендации по продуктам.

Хотите Windows 11? Не хотите ждать до 5 октября? Обновите бесплатно прямо сейчас.

Читать далее

Джоэл Ли — главный редактор MakeUseOf с 2018 года.У него есть степень бакалавра наук. Кандидат компьютерных наук и более девяти лет профессионального опыта написания и редактирования.

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Нажмите здесь, чтобы подписаться

Компьютерные кабели различных типов

Современный мир в электронном; несмотря ни на что, важно всегда быть на связи. Подключение означает, что вам нужно проверить все свое оборудование, а это означает, что все оборудование должно быть проверено и правильно подключено друг к другу с помощью кабелей. Эту задачу легче сказать, чем выполнить. Кажется, что для каждой части оборудования нужен свой провод, и это все, что можно сделать, чтобы не потерять рассудок, пытаясь во всем разобраться.

Вот некоторые из наиболее часто используемых проводов:

VGA (массив видеографики)

Это кабель, который часто используется для подключения ЦП к дисплею. Кабель имеет 15 контактов, расположенных в 3 ряда, по 5 контактов в каждом ряду. Каждая строка передает свой цветовой канал: красный, зеленый и синий.

VGA был впервые использован в 1980-х годах и использовал аналоговое соединение для передачи изображения. Он стал стандартным кабелем для подключения монитора к процессору.Однако, как это часто бывает, технологии развивались. Сейчас общепринято, что цифровое соединение — намного лучший способ передачи изображений, поэтому многие компьютеры имеют альтернативный порт, такой как DVI или HDMI. Тем не менее, процессоры по-прежнему часто имеют порт VGA, и многие люди все еще его используют.

DVI (цифровой визуальный интерфейс)

DVI был естественным продолжением передачи от VGA. В отличие от VGA, DVI использовал цифровой интерфейс для передачи изображений. Это означало, что DVI можно было использовать для подключения цифровых дисплеев, таких как ЖК-дисплеи, которые были намного лучше, четче и в целом лучшего качества, чем ЭЛТ, которые были предыдущей нормой.

Кроме того, DVI имел обратную совместимость, что означало, что люди могли продолжать использовать его с технологией VGA, и, следовательно, не требовали полной перестройки всего текущего оборудования. Разъемы DVI обычно бывают 3-х разновидностей:

DVI-A: имеет обратную совместимость. Может передавать аналоговые сигналы.

DVI-D: передает новые цифровые сигналы.

DVI-I: Может передавать как аналоговый, так и цифровой формат.

В некоторых случаях можно использовать кабель-преобразователь VGA-to-DVI или DVI-to-VGA, если оборудование несовместимо.Это позволяет продолжать использовать старое оборудование с новым, не тратя деньги на приобретение нового совместимого оборудования.

HDMI (мультимедийный интерфейс высокой четкости)

VGA и DVI в конечном итоге уступили место HDMI. Хотя и VGA, и DVI продолжают использоваться, популярность HDMI постоянно растет. HDMI использует чисто цифровое соединение, однако преимущество HDMI заключается в том, что он передает как видео, так и аудиосигналы вместе, что делает его гораздо более универсальным, чем его предшественники.Он также обеспечивает лучшее качество среди трех. Однако HDMI не имеет обратной совместимости, что означает, что он не может быть полностью использован с предыдущими технологиями, но есть преобразователь HDMI-to-VGA, который едва справляется с этой задачей.

бывают 4 типов:

Тип A: имеет 19 контактов и является самым популярным разъемом HDMI. Совместим с одноканальным подключением DVI-D.

Тип B: имеет 29 контактов и, следовательно, больше. Совместим с двухканальным соединением DVI-D.

Тип C: также имеет 19 контактов и обычно используется с портативными устройствами, такими как видеокамеры и цифровые фотоаппараты.

Тип D: также имеет 19 контактов и похож на шнур micro-USB.

USB (универсальная последовательная шина)

USB можно назвать самым популярным кабелем в вычислительной технике. Он используется для подключения почти всех распространенных устройств, таких как мыши, клавиатуры, принтеры и камеры, а также флеш-накопители, беспроводные адаптеры и т. Д.

бывают разных видов, включая микро-USB, мини-USB, стандартный USB-порт типа B и стандартный USB-порт типа A.Мини-USB является наиболее часто используемым, однако микро-USB приобрел большую популярность, главным образом потому, что это порт, который сегодня используется в большинстве смартфонов.

USB прошли три основных версии: USB 1.0 / 1.1, USB 2.0 и USB 3.0. USB 1.0 — самый медленный из трех, а USB 3.0 — самый быстрый. В настоящее время наиболее популярной и часто используемой версией является USB 2.0; однако USB 3.0 набирает обороты и теперь используется специально для устройств хранения данных, чтобы быстро передавать данные.

IDE (встроенная электронная система привода)

IDE когда-то использовались для подключения устройств хранения к материнской плате. Однако сегодня они почти полностью исключены и используются редко. Порты IDE обычно имели 40 контактов в два ряда; однако меньший IDE имел 44 контакта.

SATA (Последовательный интерфейс для усовершенствованных технологий)

SATA — это то, что пришло на смену IDE. Сегодня SATA обычно используется для подключения жестких дисков к материнской плате. Кабель SATA имеет 7 контактов и имеет форму L.По сравнению со своей предшественницей IDE, SATA обеспечивает более высокую скорость передачи данных.

eSATA (Дополнительное технологическое присоединение внешнего последовательного интерфейса)

eSATA — это не что иное, как расширение SATA. Как и SATA, он используется для подключения жестких дисков к материнской плате. Однако eSATA обычно используется для подключения внешних жестких дисков и оптических приводов. И SATA, и eSATA обеспечивают более высокую скорость передачи данных по сравнению с альтернативами FireWire и USB.

FireWire

FireWire похож на USB и в основном используется для передачи данных.Однако он не так популярен, как USB; поэтому неудивительно, что большинство людей даже не слышали об этом. Тем не менее, FireWire обеспечивает скорость передачи данных намного выше, чем USB. Кабели FireWire бывают двух видов: 1394a, который имеет скорость передачи 400 Мбит / с, и 1394b, который имеет скорость передачи 800 Мбит / с, по сравнению с USB, который имеет скорость передачи от 12 Мбит / с (для USB 1.0) до 4,8 Гбит / с ( для USB 3.0)

Ethernet

И последнее, но не менее важное — это кабель Ethernet, который обычно используется для настройки локальных сетей.Это провод, который соединяет компьютер с роутером, а роутер с модемом. Если у вас есть Интернет, это связано с кабелем Ethernet. Существует три основных варианта кабеля Ethernet:

Cat 5: самый распространенный и самый популярный. Обеспечивает скорость 10 Мбит / с или 100 Мбит / с.

Cat 5e: означает Cat 5 Enhanced. Является преемником Cat 5. Обеспечивает более высокие скорости, то есть до 1000 Мбит / с.

Cat 6: Самый новый и быстрый из трех. Поддерживает скорость до 10 Гбит / с.

Это наиболее распространенные типы компьютерных кабелей. Почти каждый компьютер использует большинство этих кабелей или, по крайней мере, их тип.

Изображение предоставлено: tweakandtrick.com, labnol.org

Компьютерные кабели и адаптеры | B&H Photo Video

Выбор правильного компьютерного кабеля

Компьютерные кабели являются неотъемлемой частью настройки рабочей станции, игрового ПК или серверной комнаты в корпоративной сети. Перед покупкой узнайте о различных типах кабелей, таких как USB, HDMI и Ethernet, в зависимости от планируемого приложения.

Сеть с помощью кабелей Ethernet

Подключение компьютеров, серверов и коммутаторов с помощью сетевых кабелей Ethernet Cat5 или Cat5e обеспечивает скорость, необходимую для доступа к сетевым ресурсам и эффективной передачи данных. Существуют кабели с предварительной заделкой, а также тяговые коробки, которые позволяют сращивать и заделывать собственные сегменты кабеля; однако кабели должны быть менее 300 футов в длину, чтобы избежать ослабления или ослабления сигнала. Ботинки без заеданий защищают язычок кабельного наконечника от зацепления за другое оборудование и отсоединения.

Передача данных через USB и HDMI

— это один из наиболее часто используемых типов компьютерных дополнительных кабелей, используемых для подключения таких устройств, как внешние жесткие диски, принтеры и концентраторы с несколькими портами подключения. Они подключаются к портам USB 2.0 и USB 3.0, которые отличаются скоростью передачи данных, которую они поддерживают. Более новая версия — это USB-C, симметричный порт и кабель, который можно подключать независимо от того, какая сторона кабеля обращена вверх. Другой метод передачи данных — это кабели HDMI, которые в основном используются в развлекательных приложениях, таких как игры и просмотр фильмов, а также для подключения компьютеров к мониторам.Они часто имеют высокопроводящие позолоченные разъемы для стабильного и надежного соединения, обеспечивая высокое качество изображения и звука, а также повышая резкость музыки и звука в фильмах, а также цветов и деталей. Как и кабели Ethernet, более длинный кабель HDMI приводит к более слабому сигналу, который повторители и удлинители помогают усилить, когда соединения растягиваются на большие расстояния.

Устройства мостовые с переходниками

Вы можете использовать два несовместимых устройства, например, монитор с портом DVI и компьютер с доступным только портом VGA.Доступно множество компьютерных адаптеров, которые особенно полезны для совместимости старых устройств с новыми.
