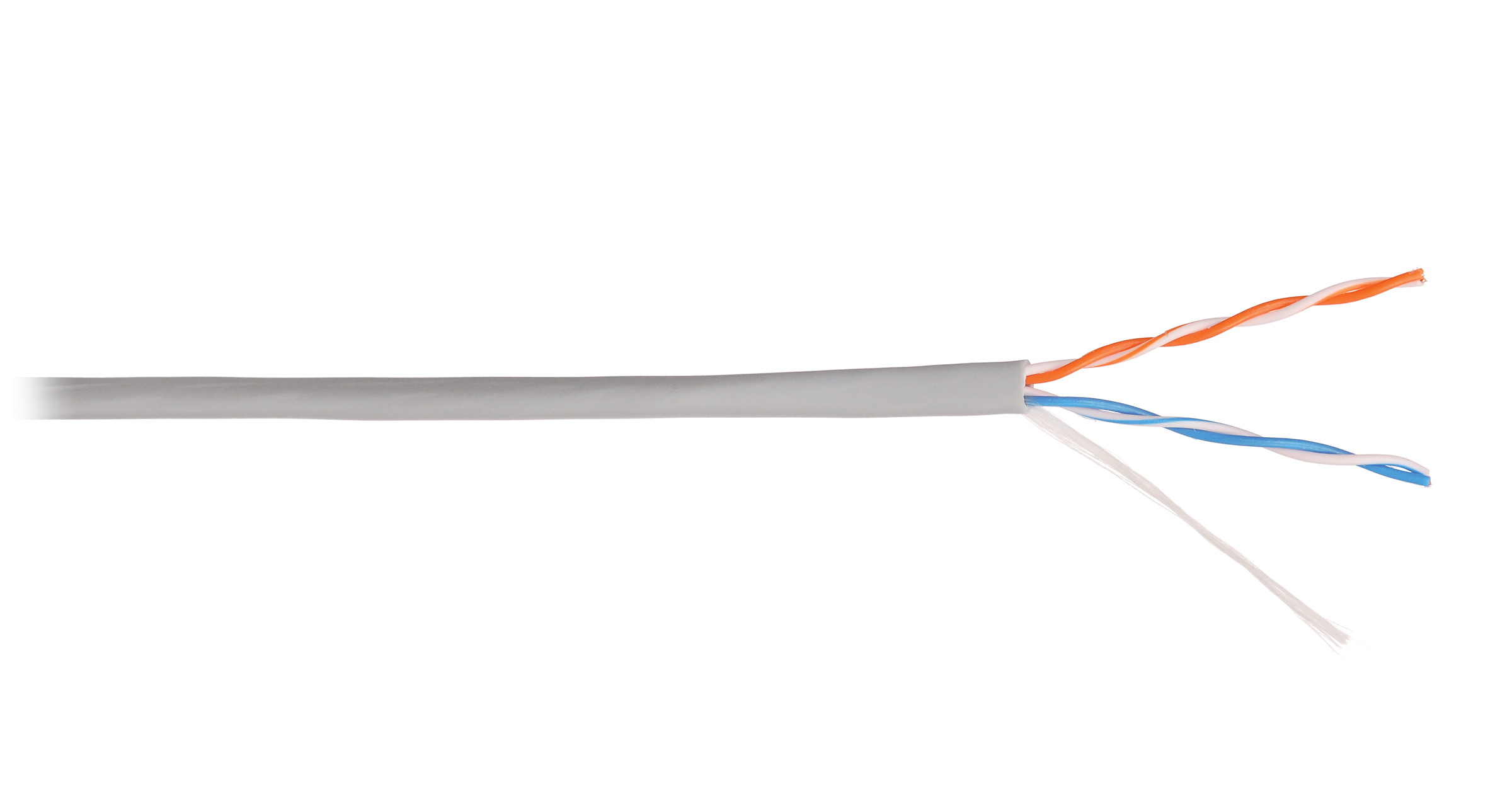

Кабель витая пара неэкранированный UTP

Отредактировано: 04.10.2013

Внутренний неэкранированный кабель применяется в высокоскоростных системах передачи данных. В его основе – витая пара медных проводников. На сегодняшний день он представляет собой наиболее популярное решение для построения различных подсистем СКС, предназначенное для использования внутри помещений. Витая пара этого типа обеспечивает быструю и стабильную передачу данных, отличается надежностью, оболочка обладает высокой прочностью на растяжение и изгиб, рассчитана на длительный срок эксплуатации. Она соответствует всем современным стандартам, имеет высокий класс пожарной безопасности.

Unshielded twisted pair — неэкранированная витая пара

Кабель UTP — это более короткий способ для обозначения неэкранированного кабеля витая пара. Это один из самых дешевых проводов, который подходит для построения кабельных сетей и различных телефонных систем, поэтому он является одним из наиболее распространенных. Витые пары скрученных кабелей сделаны для устранения электромагнитных помех от различных внешних источников. Также это помогает сократить перекрестные помехи. Два провода в каждой паре несут противоположные сигналы. Каждый сигнал определяется как противоположный, когда сигнал достигает приемника. Скручивание пар — это то, что противодействует эффекту перекрестных помех.

Применение витой пары UTP

Многопарные провода применяются при прокладке любых коммуникационных сетей. В большинстве случаев витая пара UTP используется в компьютерных сетях и в современных решениях Ethernet. Она применяется в сетях для передачи информации, поскольку в сети с короткой или средней длиной позволяет снизить стоимость , при сравнении с другими типами кабеля. Такой кабель также находит применение для передачи видеосигнала, в основном в камерах видеонаблюдения. Его пропускная способность была улучшена, поэтому теперь она соответствует базовой пропускной полосе, необходимой для нормального подключения.

Строение UTP кабеля

Каждый провод в кабеле UTP состоит из четырех частей. Проводник и изолятор являются частями самого провода. Третья часть — это витая единица. Это скрученное устройство состоит из двух проводов, каждый из которых будет иметь проводник и изолятор. Оболочка покрывает наборы витых проводов, сохраняя весь блок от порезов, царапин, ожогов и т. д.
Первоначально корпорация AT & T разработала 25-парную систему, которая сейчас является стандартом для внутренних телефонных линий. Множество цветов (синий-белый, белый-синий, оранжевый белый и белый оранжевый) все еще присутствует на кабелях UTP.
Изолятор предохраняет кабели от пересечения и ограничивает перекрестные помехи. Большинство изоляторов изготавливаются из таких материалов, как ПВХ или полиэтилен. Различные расстояния между витками позволяют подбирать проводные соединения, которые спарены вместе, для минимизации перекрестных помех от каждого пучка.

Конструкция с неэкранированной витой парой: Принцип работы кабелей UTP:

Внутри кабеля UTP находится до четырех витых пар медных проводов, заключенных в кабель

защитная пластиковая крышка, при этом большее количество пар соответствует

больше пропускной способности.

Два отдельных провода в одной паре скручены друг с другом, а

, то пары также скручиваются друг вокруг друга.

Это сделано для уменьшения перекрестных помех и электромагнитных помех, каждое из

, что может снизить производительность сети.Каждый сигнал по витой паре

требует обоих проводов.

Витые пары имеют цветовую маркировку, чтобы облегчить идентификацию каждой пары. На Севере

Америка, один провод в паре обозначается одним из пяти цветов: синий, оранжевый,

зеленый, коричневый или сланцевый (серый).

Этот провод является парным с проводом другой цветовой группы: белый, красный,

.

черный, желтый или фиолетовый.

Обычно один провод в паре однотонный, а второй — полоса с

цвет его товарища — e.г. сплошной синий провод будет соединен с белым —

и провод с синей полосой — так что их можно легко идентифицировать и сопоставить.

Кабель витая пара

— обзор

7.

6.2 Топология ЛВС

В локальной сети в качестве среды передачи в основном используются коаксиальные кабели, оптические волокна или кабели с витой парой. Топологии «звезда», «шина» и / или «кольцо» используются в качестве топологии LAN. Эти три типа топологий LAN показаны на рисунке 7.5.

РИСУНОК 7.5. Три типа топологии LAN.

В звездной сети каждый узел связан с центральным узлом. Эта сеть является типичной в глобальной сети. Центральный узел является общим и выполняет коммутационные функции для всех. Каждый узел связан с центром через свою линию передачи. Топология «звезда» используется в основном во внутриофисной сети. В качестве линий передачи используются витые пары или оптоволоконные кабели. Его достоинства в том, что им легко управлять, и он подходит для одноранговой связи.Недостатком является то, что он не является надежным, расширяемым или гибким, потому что центральный узел выполняет все функции переключения — если он выходит из строя, сеть оказывается в беде.

В сети bus каждый узел связан с шиной, общей для всех узлов. Информация, выдаваемая узлом, передается по шине. Коаксиальный кабель в основном используется для шинной сети. У каждого узла есть своя коммуникационная функция. Даже когда узел в беде, он не оказывает отрицательного воздействия на другие узлы.Следовательно, сеть надежна. А структуру сети легко менять и расширять. К шине можно подключить любой узел в любое время. В этой сети можно разместить множество каналов, предоставив разные несущие частоты, чтобы сделать ее широкополосной. Однако в сети низкий уровень безопасности данных, передаваемых между узлами. Наконец, когда автобус попадает в беду, все движение идет не так.

В кольцевой сети используются витые пары или оптоволоконные кабели.В этой системе разрешена односторонняя передача. Сеть замкнутая, и каждый узел идет последовательно. Когда узел в кольце выдает сообщение в сеть, оно передается через кольцо до тех пор, пока сообщение не вернется к исходному узлу. Сообщение искажается при прохождении через кольцо. Но каждый узел, который его получает, воспроизводит и передает его соседнему узлу. Следовательно, расстояние кольца может быть увеличено. Шинные и кольцевые сети действуют как системы многоадресной передачи.То есть любой узел в сети может отправить сообщение и получить его. Путем внедрения соответствующей технологии управления доступом могут быть достигнуты некоторые виды функций коммутации и вещания.

В дополнение к вышеупомянутым топологиям LAN существуют модифицированные топологии LAN, такие как сеть U bus . Когда коаксиальные кабели используются для широкополосной сетевой системы, необходимо установить головное оборудование, которое будет действовать как усилители сигнала. Шина U-типа показана на рисунке 7.6. Сигналы передаются от головной станции к клиенту по кабелю. Кабель называется исходящей линией и используется только для передачи входных сигналов. С другой стороны, сигналы передаются от клиентов к головной станции по кабелю. Кабель называется входящей линией и используется только для передачи выходных сигналов. Чтобы обеспечить входящую и исходящую передачу по одному кабелю, используется метод умножения с частотным разделением, чтобы сделать связь эффективной и действенной.Этот тип топологии используется для городской системы двустороннего кабельного телевидения.

РИСУНОК 7.6. Автобусная сеть U-типа.

Для построения шинной сети с односторонними линиями передачи, такими как оптические кабели, используется топология звездообразная шина . В центре сети устанавливается звездообразный ответвитель. Каждый узел в сети имеет передатчик и приемник. Звездообразный ответвитель имеет входные и выходные клеммы. Передатчик каждого узла связан с входным терминалом, а приемник — с выходным терминалом.Сигнал, выдаваемый узлом, отправляется всем узлам через звездообразный соединитель. Это ведет себя так же, как в автобусной сети.

Существует еще одна кольцевая сеть: два провода связаны с центральным узлом, который называется концентратором . Эта сетевая топология составляет кольцевую сеть через концентратор. Когда узел в беде, он обходится; связь может осуществляться за исключением проблемного узла.

В последнее время появились беспроводные локальные сети. Используя частоты до 10 Мбит / с, связь осуществляется между мобильным терминалом и базовой станцией, расположенной под потолком.Используется для внутренней связи. Топология сети представляет собой звездообразную сеть, которая обеспечивает от 1 до каналов связи .

10 различий между кабелями неэкранированной витой пары (UTP) и экранированной витой парой (STP)

неэкранированный Кабели витая пара (UTP)

В кабеле UTP проводники, образующие единую цепь, закручены друг вокруг друга, чтобы нейтрализовать электромагнитные помехи (EMI) от внешних источников. Неэкранированный означает отсутствие дополнительного экранирования, например используются сетки или алюминиевая фольга, которые добавляют объем.Кабели UTP часто представляют собой группы витые пары сгруппированы изоляторами с цветовой кодировкой, количество которых зависит от по цели. Альтернативы кабелю UTP включают коаксиальный кабель и оптоволоконный кабель.

Внутри кабеля UTP может быть до четырех витых пар медные провода из медных проводов, заключенные в защитную пластиковую крышку, с большее количество пар соответствует большей пропускной способности. Два человека провода в одной паре скручиваются друг вокруг друга, а затем пары тоже закручивались друг вокруг друга.Обычно это делается для уменьшения перекрестных помех. и электромагнитные помехи, каждое из которых может ухудшить работу сети. Для каждого сигнала на витой паре требуются оба провода. UTP обычно используется в телефонная проводка и локальные сети (ЛВС).

Категории UTP Кабели

  • CAT3: В настоящее время обычно не используется, но может использоваться в телефонных линиях. Он поддерживает скорость 10 Мбит / с на расстоянии до 100 метров.
  • CAT 4: Поддерживает скорость 16 Мбит / с на расстоянии до 100 метров. Обычно используется в сетях Token Ring.
  • CAT5: Он поддерживает 100 Мбит / с на расстоянии до 100 метров. Обычно он состоит из двух витых пар и обычно используется в локальных сетях на базе Ethernet.
  • CAT5e: Он поддерживает 1 Гбит / с на расстоянии до 100 метров. Обычно он состоит из двух витых пар и обычно используется в локальных сетях на базе Ethernet.
  • CAT6: Он поддерживает 1 Гбит / с на расстоянии до 100 метров и 10 Гбит / с на расстоянии до 50 метров. Этот кабель обычно используется в сетях центров обработки данных и локальных сетях на базе Ethernet.

Что вам нужно Знайте о кабелях UTP

  • Электромагнитные помехи и шум подробнее в UTP.
  • Он предлагает скорость или пропускную способность от 10 до 1000 Мбит / с.
  • Он предлагает максимальную длину кабеля около 100 метров.
  • Каждый из 8 отдельных медных проводов в UTP кабель покрыт изоляционным материалом. Кроме того, провода в каждой паре закручивались друг вокруг друга.
  • В UTP затухание велико по сравнению с STP.
  • UTP широко используется для передачи данных в короткие расстояния и очень популярны для подключения к домашней сети.
  • В UTP возникает высокий уровень перекрестных помех, когда по сравнению с STP.
  • Стоимость UTP меньше по сравнению с STP.
  • В UTP кабель заземления не требуется.
  • Кабели UTP доступны от категории 1 до категория-6.

экранированный витой Парные (STP) кабели

В экранированной витой паре (STP) провода заключены в щит, который функционирует как заземляющий механизм. Экранированная витая пара (STP) кабель изначально был разработан IBM для сетей Token Ring, включающих два отдельные провода, покрытые фольгированным экраном.Экранирование сделано для обеспечивают большую защиту от электромагнитных помех и радио утечка частотных помех в кабель или из него; тем самым транспортируя данные быстрее. Однако кабель STP больше дорогой и сложный в установке по сравнению с UTP.

Экранированная витая пара выпускается в трех различных вариантах. конфигурации:

  • Каждая пара проводов индивидуально экранирована фольга
  • Внутри корпуса находится экран из фольги или оплетки. оболочка, покрывающая все провода (группой).
  • Вокруг каждой отдельной пары есть щит, а также вокруг всей группы проводов (называемой двойным экраном витая пара).

Кабель STP имеет сопротивление 150 Ом, имеет максимальную длину 90 метров и используется в основном в сетевых средах с высоким количество электромагнитных помех из-за двигателей, кондиционеров, линий электропередач или других шумных электрические компоненты. SPT — это тип кабеля по умолчанию для токен-ринга IBM. сеть.

Категории СТП Кабель

  • IBM Type 1
  • IBM Type 1A
  • IBM Type 2A
  • IBM Type 6A

Что вам нужно Знайте о кабелях STP

  • Кабель STP снижает электрические шумы в кабель и снаружи кабеля (например,g EMI, RFI).
  • Он предлагает скорость или пропускную способность от 10 до 100 Мбит / с.
  • Поддерживает максимальный отрезок длиной около 100 метров.
  • Каждая пара проводов в кабеле STP обернута общая металлическая фольга обычно 150 Ом кабеля.
  • В STP затухание низкое по сравнению с UTP.
  • STP в основном используется для подключения предприятий на большое расстояние.
  • В STP образование перекрестных помех значительно меньше по сравнению с UTP.
  • STP дороже UTP.
  • В STP требуется заземляющий кабель.
  • Сочетает в себе методы экранирования, аннулирование и скрутка проводов.

Также читайте: Разница между кабелем витой пары, коаксиальным кабелем и оптоволоконным кабелем

Разница Между неэкранированной витой парой UTP и экранированной витой парой STP в табличной форме Форма

ОСНОВА СРАВНЕНИЯ UTP СТП
Электромагнитные помехи Электромагнитных помех и шумов больше в UTP. Кабель STP снижает электрический шум внутри кабеля и снаружи кабеля (например, EMI, RFI).
Скорость Он предлагает скорость или пропускную способность от 10 до 1000 Мбит / с. Он предлагает скорость или пропускную способность от 10 до 100 Мбит / с.
Расстояние Он предлагает максимальную длину кабеля около 100 метров. Он поддерживает максимальный отрезок длиной около 100 метров.
Характеристика Каждый из 8 отдельных медных проводов в кабеле UTP покрыт изоляционный материал. Кроме того, провода в каждой паре скручены вокруг каждого Другие. Каждая пара проводов в кабеле STP обернута общей металлической оболочкой. фольга обычно 150 Ом кабель.
Затухание В UTP затухание велико по сравнению с STP. В STP затухание низкое по сравнению с UTP.
Приложение UTP широко используется для передачи данных на короткие расстояния и является очень популярен для подключения к домашней сети. STP в основном используется для подключения предприятий на длительный срок. расстояние.
Генерация перекрестных помех В UTP образование перекрестных помех велико по сравнению с STP. В STP образование перекрестных помех значительно меньше по сравнению с UTP.
Стоимость Стоимость UTP меньше по сравнению с STP. STP дороже, чем UTP.
Заземление В UTP кабель заземления не требуется. В STP требуется заземляющий кабель.
.
