Краткая история мультиметра — как он появился и кто его создатели / Хабр

^{Предтеча мультиметра — гальванометр}

Многие из нас практически ежедневно используют мультиметр — по работе или в ходе реализации каких-то хобби-проектов. Есть простенькие мультиметры, которые измеряют лишь силу тока и напряжение. Есть очень сложные приборы, которые, кажется, способны измерить все, что угодно.

Понятно, что мультиметры — относительно новый класс устройств, поскольку массовое распространение электричества на производствах и в домах стартовало чуть более века назад. Соответственно, и приборы, способны измерять параметры электрического тока в сетях, стали массовыми далеко не сразу. Давайте посмотрим, кто причастен к изобретению мультиметров и как эти приборы стали популярными.

Самый первый

Начало всему было положено около двух веков назад. Первым в серии важных событий был датский ученый Ханс Кристиан Эрстед. Об одном из его открытий известно любому школьнику. Так, Эрстед пропускал ток через проводник, а рядом помещал корабельный компас. Как только включали ток, стрелка компаса отклонялась от нормального положения. Так была открыта не только индукция, но и магнитное поле. Правда, сами эти термины появились позже.

Почему гальванометр? Название прибора возникло благодаря другому человеку — Луиджи Гальвани. Он не только занимался опытами с проводниками, а изучал электрические явления при сокращении мышц в организмах. Снова-таки, известный всем медикам опыт, когда при подведении электричества к препарированной конечности лягушки начинает сокращаться мышца, первым описал Гальвани. Соответственно, появился термин «гальванизм» — изначально это было как раз сокращение мышц под влиянием тока.

Ну и, наконец, Майкл Фарадей открыл электромагнитную индукцию и сумел объяснить это явление. Кстати, Фарадей сделал свое открытие одновременно с Джозефом Генри, но именно Фарадей описал первым результаты экспериментов. К слову, Фарадей уже пользовался гальванометром.

Самый чувствительный и надежный прибор для своего времени, который называется астатический гальванометр, создал

Леопольдо Нобили

в 1825 году. Ученый представил его в 1825 году на заседании Моденской Академии наук.

На протяжении 200 лет инженеры и ученые разработали большое количество самых разных гальванометров. По принципу действия их можно разделить на:

• Магнитоэлектрические, электромагнитные.
• Тангенциальные.
• Тепловые.
• Зеркальные.

Ну хорошо, а что с мультиметром?

Мультиметры появились уже в XX веке, в самом начале — тогда массово стали появляться не только радиоприемники, но и другие устройства. Изобретателем мультиметра считают инженера почтового отделения Королевской почты Великобритании Дональда Макади. Согласно записям самого инженера, его очень утомляла необходимость носить с собой несколько приборов для измерения характеристик сетей того времени.

И его можно понять.

Ниже — фотографии вольтметра и амперметра, модели были разработаны и использовались как раз примерно в то время. Кстати, источник фотографий — интереснейший сайт с фотографиями массы измерительных приборов, радиоприемников и т.п., использовавшихся десятки лет назад.

Поэтому он разработал универсальное устройство, способное получать данные о напряжении, силе тока и сопротивлении. При этом название «мультиметр» появилось не сразу — сам инженер назвал свой девайс «Авометр».

Спустя всего три года на производство таких устройств были брошены усилия целой фабрики, принадлежащей компании Automatic Coil Winder and Electrical Equipment Company (ACWEEC) — настолько они стали востребованными.

С течением времени появились не только громоздкие «чемоданчики», как на рисунках и фотографиях выше, но и карманные модели. Карманный мультиметр действительно помещался в карман, здесь нет никакого обмана.

Их функциональность была меньше, точность — ниже. Корпус нужно было подключать к минусу, что стало причиной большого количества случаев поражения электрическим током. Такие «часики» были небезопасными. Результаты измерений были очень приблизительными. Тем не менее, в большинстве случаев их возможностей хватало с головой.

Кстати, цена девайсов в 17-31 доллар США не была низкой. Тогда стоимость доллара была совсем иной. На нынешние деньги это около $300-500, так что приобрести авометры могли либо компании, либо обеспеченные инженеры, ученые и т.п.

Чуть позже появились мультиметры с вакуумной трубкой. Она позволяла проводить точные измерения характеристик схем, где необходим высокий входной импеданс. Такие устройства не оказывали существенной нагрузки на тестируемую цепь.

Компания, выпускавшая авометры, стала весма успешной. В 1930-х годах, когда появились выпрямители из оксида меди, мультиметры стали еще совершеннее. В течение многих лет компания AVO была лидером в области разработки мультиметров, способных измерять переменное напряжение и ток, а также сопротивление и обычные диапазоны постоянного тока. К 1965 году компания продала более 1 млн авометров.

Были, конечно, и другие производители, большинство которых появилось уже после 30-х годов. Ниже — фотография мультиметра от Supreme, который использовался в армии США в 40-х годах.

Чуть позже появились мультиметры с цифровыми дисплеями. Первый был разработан и поступил в продажу в 1953 году.

Вот

советские мультиметры

— модель Ц20 1958 года выпуска и 1972. Последний получил полистироловый корпус и шесть пределов измерения напряжений вместо пяти.

Ц-20 позволял измерять:

• сопротивление до 500 кОм;
• напряжения постоянного тока до 600 В;
• напряжения переменного тока (50 Гц) до 600 В;
• силы постоянного тока до 750 мА.

А вот модель 1967 года, кона получила название NLS X-2 DMM.

Следующая модель, 1975 года, выглядит уже вполне по-современному. Наверное, какие-нибудь компании до сих пор выпускают нечто подобное.

А вот модель, которую выпустили в начале 80-х. Здесь вообще уже почти нет отличий с современными устройствами — даже «пищалка» есть, которая позволяет быстро обнаруживать короткое замыкание.

Точность мультиметров очень высокая. Начиная с 70-х годов прошлого века не поменялось почти ничего. Ниже, на фотографии — сравнение результатов измерения мультметров одного и того же производителя, начиная с модели 70-го года и заканчивая 2013-м.

Ну а с более современными мультиметрами читатели Хабра уж точно знакомы. Кстати, расскажите, какие модели вы используете и почему именно их можете рекомендовать?

Как пользоваться мультиметром

Для измерения каждой физической величины существует свой прибор. Для измерения напряжения используются вольтметры, для измерения тока – амперметры, сопротивление измеряют омметром. К тому же для каждого рода тока, переменного или постоянного, конструкции приборов различаются. Но иметь под рукой несколько измерительных приборов расточительно, поэтому для несложных измерений, не требующих точности, их объединили в один, называемый мультиметром.

В этой статье расскажем о принципе, основных способах и правилах использования данного прибора.

Мультиметр – это ручной прибор, предназначенный для измерения показателей различных электрических величин и обладающий функционалом целого ряда измерительных приборов. Данный обзор функциональных возможностей различных мультиметров предназначен для начинающих, чтобы они с одной стороны имели набор необходимых функций, с другой не переплачивали за ненужные возможности.

Очень часто в домашнем хозяйстве необходимо проверить целостность электрической цепи (прозвонить проводку), или проверить ее на наличие недопустимого короткого замыкания.

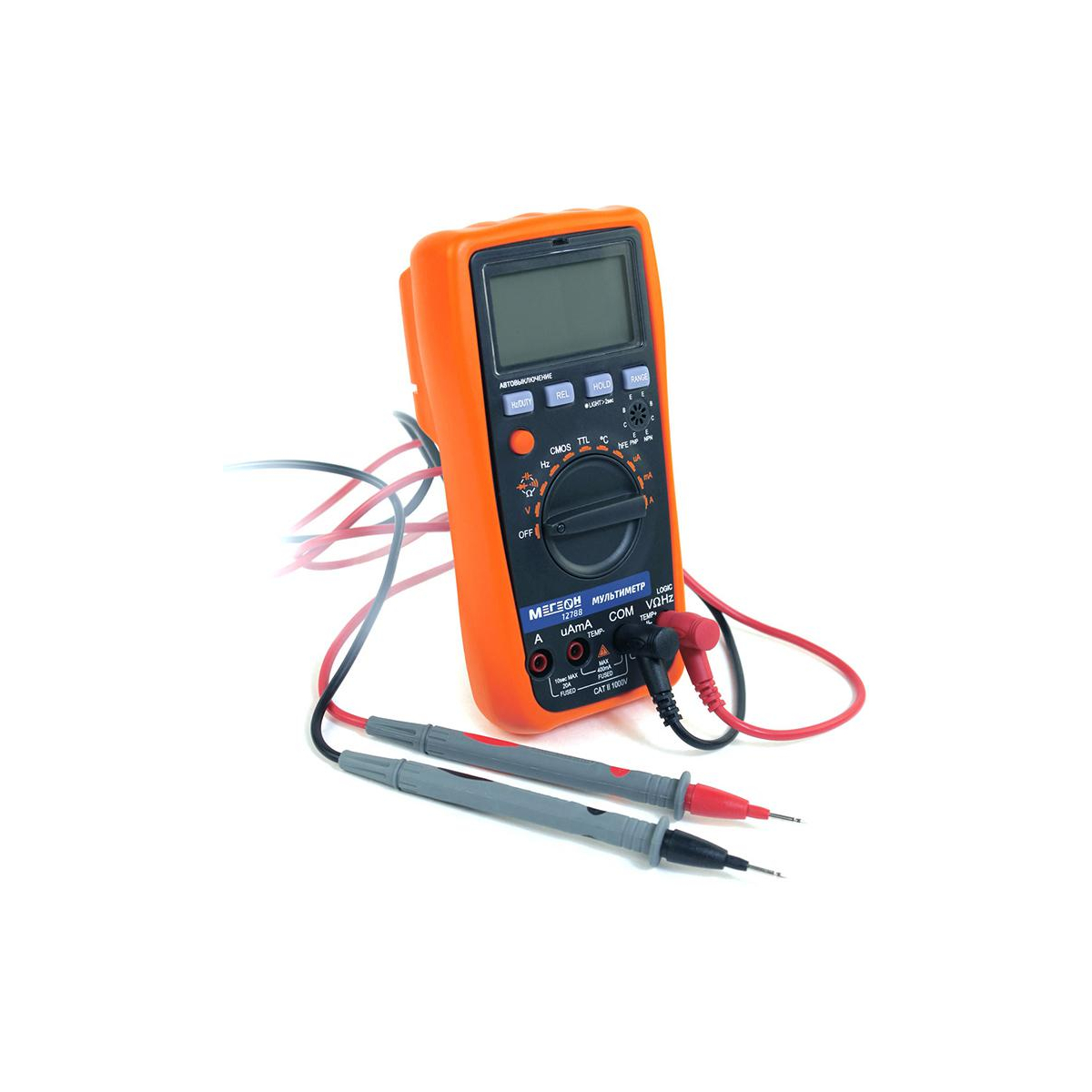

Что такое мультиметр и из чего он состоит

Рассмотрим устройство простейшего мультиметра. В его корпусе расположены гнезда для подключения измерительных проводов. Щупы для измерений включают в себя два провода черного и красного цветов. Соблюдение полярности подключения необходимо при измерениях в цепях постоянного тока. При этом красный провод подключается к разъемам «10 А» или «VΩmA», а черный – к разъему «СОМ». В случае ошибочного подключения перед значением измеренной величины высвечивается знак «-». Полярность важна при измерении сопротивления полупроводниковых приборов или при проверке их исправности.

Для индикации измеряемой величины служит жидкокристаллический дисплей. Многие приборы комплектуются специальным разъемом для проверки параметров транзисторов. Это удобно для радиолюбителей, для бытового применения он не понадобится. Для выбора измеряемых величин, рода тока и пределов измерений служит переключатель функций и диапазонов. Первое положение используется для выключения прибора. Питается он от батареек, если оставить переключатель в любом из положений, кроме «OFF», они разрядятся.

Что означают показатели и надписи на мультиметре

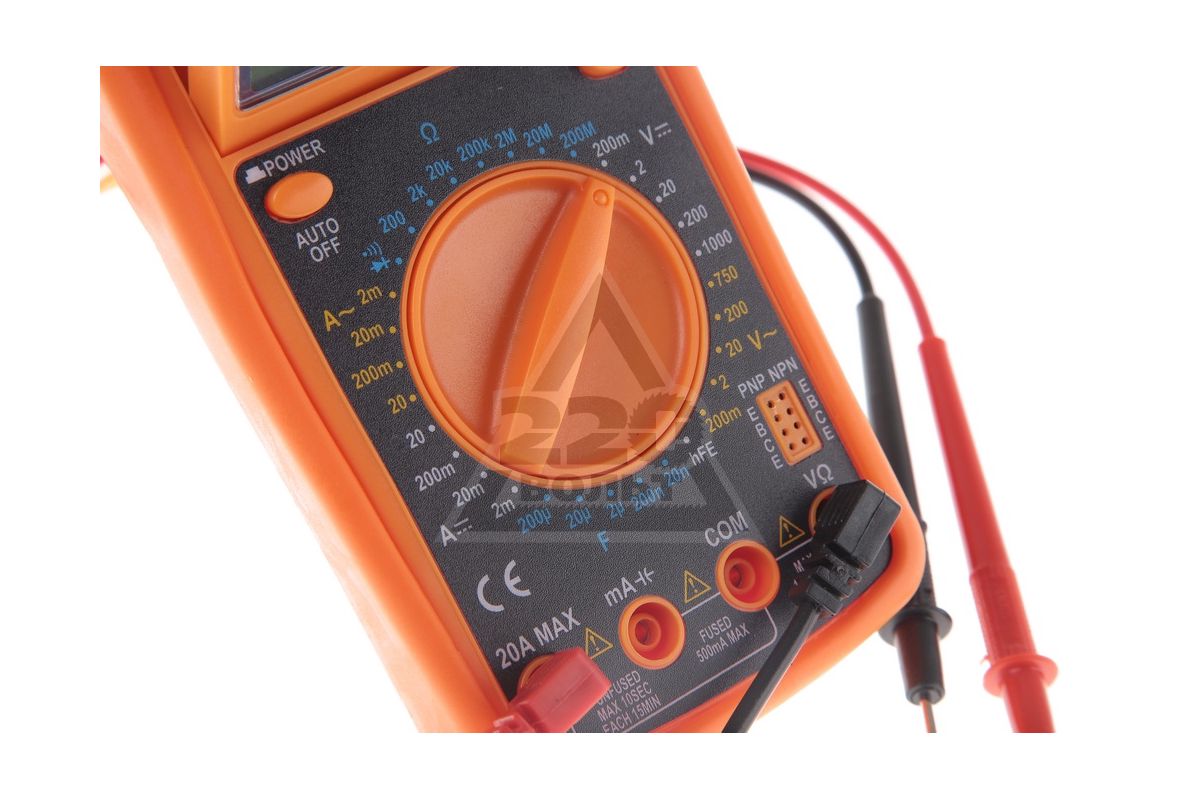

Вас могут по неопытности запутать многочисленные символы на передней панели мультиметра, особенно если Вы впервые слышите слова типа «напряжение», «сила тока» и «резистор». Большинство мультиметров используют эти аббревиатуры вместо полного указания названия измеряемой величины или ее единицы.

Большинство мультиметров также используют метрические префиксы для единиц измерения. Метрически префиксы работают так же, как если они используются вместе с единицами наподобие использующихся для измерения расстояния и массы.

• µ (микро): одна миллионная часть от единицы измерения
• m (милли): одна тысячная часть от единицы измерения
• k (кило): одна тысяча единиц измерения
• M (мега): один миллион единиц измерения

Эти метрические префиксы используются точно так же и с вольтами, амперами и омами. К примеру, 200кΩ или просто 200k произносятся как «двести килоом», и это означает двести тысяч (200000) Ом.

Некоторые мультиметры имеют возможность автоподбора диапазона измерения (auto-ranging), в то время как другие требуют ручного выбора диапазона измерения. Если нужно выбрать диапазон вручную, то Вы должны выбрать его так, чтобы максимальная величина, измеряемая в этом диапазоне, превышала Общее правило – для измерения длины нужно подбирать подходящий по размеру и точности инструмент. То же самое касается и мультиметра. Предположим, что Вам нужно измерить напряжение батарейки AA, которое должно быть около 1.5V. На мультиметре есть несколько пределов для измерения постоянного напряжения: 200mV, 2V, 20V, 200V, и 600V. Предел 200mV слишком мал, так что стоит выбрать следующий, который будет работать: 2V.

Как измерять показания с помощью мультиметра

Чтобы измерить любой из вышеперечисленных параметров, нужно подключить к прибору два вывода со щупами. Один к общему гнезду, другой к гнезду для измерения соответствующей величины. После этого переключателем режимов работы выбрать нужный режим, и проверить величину параметра. Щуп общего провода можно дополнительно оснастить зажимом.

Стандартный набор функций мультиметра включает измерение напряжения, силы тока и величины сопротивления. Также многие современные мультиметры обладают функцией прозвонки цепей, позволяющей проверить целостность цепи и наличие замыканий. Дополнительными функциями является измерение температуры, проверка диодов, измерение некоторых параметров видео транзисторов.

Как измерить силу тока

Для измерения постоянного тока через нагрузку прибор подключается в разрыв любого из проводов. Делается это при отключенном напряжении питания. Синий провод, как правило, вставляют в разъем с надписью «COM», а красный – в отверстие с надписью «V». Предел измерений для начала нужно выбрать максимальный, затем подключить питания и переключать пределы измерения в сторону уменьшения. Если у мультиметра отсутствует функция автоматического подбора широты показателей, вам нужно будет самостоятельно настроить шкалу.  Получив значение тока на дисплее, отличное от нуля, перед следующим переключением подсчитайте, не превысит ли измеряемый ток предел измерения. Иначе прибор можно вывести из строя.

Как измерить напряжение

Для измерения переменного напряжения в домашней сети предела «200 V» недостаточно. Переключатель нужно поставить на «750 V». Не прикасайтесь при измерениях к контактам щупов и следите за исправностью изоляции проводов.

При измерении ЭДС батареек и аккумуляторов предел выбирается большим, чем значение номинального напряжения, указанного на корпусе элементов питания.

Как измерить сопротивление

Чтобы измерить сопротивление электрической цепи (проверить номинал резистора, к примеру), подключите красный и черный щупы в правильные гнезда мультиметра, предназначенные для измерения сопротивления. Для большинства мультиметров черный щуп должен быть подключен к гнезду, помеченному «COM», и красный к гнезду, помеченному символом «Ω».

Выберите подходящий для измерения диапазон органами управления мультиметра. Перед началом измерения сопротивления выключите источник питания в схеме. Если такого выключателя нет, то извлеките батарею питания. Если Вы этого не сделаете, то измерение может получиться некорректным. Подключите по одному щупу к каждому из контактов объекта, сопротивление которого хотите замерить. Активное сопротивление всегда имеет положительный знак, и оно одинаково для любой полярности подключения щупов, так что ничего плохого не случится, если Вы поменяете местами черный и красный щупы.

Если мультиметр не имеет автовыбора диапазона, Вам может понадобиться подобрать шкалу. Если мультиметр все еще показывает «0», то это значит, что диапазон выбран неверно в бОльшую сторону. Если же на экране видны символы «OVER», «OL», или «1» (это разные способы для обозначения переполнения шкалы), то тогда выбран слишком малый диапазон для измерения. Если так произошло, подстройте выбор диапазона вниз или вверх по необходимости.

Как проверить работоспособность прибора

Если при переводе переключателя выбора функций на дисплее не появляется цифры, то батарейка либо разряжена, либо отсутствует.

Проверка исправности прибора заключается в определении целостности и надежности подключения соединительных проводов. Для этого нужно перейти на предел измерения сопротивления и замкнуть провода между собой. Сопротивление, равное нулю свидетельствует об их исправности. На некоторых моделях приборов самый нижний предел измерения сопротивления снабжен звуковой индикацией, срабатывающей при малом сопротивлении. Это удобно для проверки целостности проводов и соединений электрических цепей.

Юрий Алисиевич, Торговый портал Shop.by



Метрологическое оборудование — ЭлМетро — производитель контрольно-измерительного и метрологического оборудования

Многоканальный прецизионный мультиметр ЭЛМЕТРО-Кельвин предназначен для высокоточного измерения параметров электрических сигналов (напряжение, ток, сопротивление), для измерения выходных сигналов термоэлектрических преобразователей температуры и термопреобразователей сопротивления, унифицированных токовых сигналов 0-5 мА и 4-20 мА.

Мультиметры используются в качестве многоканального эталонного средства измерений для комплектования автоматизированной системы поверки датчиков температуры: термоэлектрических преобразователей по ГОСТ Р 8.585-2001, термопреобразователей сопротивления по ГОСТ 6651-94 и ГОСТ 6651-2009, DIN 43760, датчиков с унифицированным выходным сигналом 0-5 мА, 4-20 мА по ГОСТ 26. 011-80. При этом один из каналов подключен к эталонному преобразователю температуры, а остальные – к поверяемым преобразователям. Позволяет также поверять комплекты парных термопреобразователей сопротивления для теплосчетчиков.

Мультиметр используется в качестве многоканального эталонного средства измерений в автоматизированных системах поверки датчиков других физических величин с унифицированным выходным сигналом 0-5 мА и 4-20 мА.

Мультиметр применяется в лабораторных условиях как рабочее или как эталонное многоканальное средство измерений для поверки, калибровки и настройки различных измерительных и измерительно-вычислительных комплексов.

Мультиметр может быть применен для аттестации температурных полей термостатов, технологического оборудования: сушильных шкафов, термокамер, печей, автоклавов.

Порядок записи условного оборудования мультиметра при его заказе представлен ниже:

Технические характеристики мультиметра ЭЛМЕТРО-Кельвин

Мультиметр имеет 8 независимых аналоговых входных каналов, каждый из которых может быть свободно переконфигурирован на следующие типы измерений:

• измерение силы постоянного тока;
• измерение напряжения постоянного тока;
• измерение сопротивления постоянному току.

Диапазоны измерения и предел допускаемой основной погрешности для соответствующей функции мультиметра соответствуют значениям, приведенным в таблице 1:

Мультиметр осуществляет измерение сигналов от термопар с НСХ по ГОСТ Р 8.585 – 2001 с возможностью компенсации значения ТЭДС холодного спая. Типы ТП, пределы допускаемой основной погрешности и диапазоны измерения сигналов от термопар соответствуют значениям, приведенным в таблице 2:

Мультиметр осуществляет измерение сигналов от термопреобразователей сопротивления (ТСП, ТСМ, ТСН) с НСХ по ГОСТ 6651-94 и по ГОСТ 6651-2009. Типы термопреобразователей сопротивления (ТС), пределы допускаемой основной погрешности и диапазоны измерения сигналов ТС соответствуют значениям, приведенным в таблице 3.

Все каналы подключаются к единой внутренней измерительной схеме через входной аналоговый мультиплексор. Идентичность метрологических характеристик каналов, оцениваемая по измерению сопротивления в точках 400 и 2000 Ом, удовлетворяет условию: разница показаний между каналами не превышает половины допустимого значения погрешности в соответствующей точке.

Входное сопротивление каналов:

• не более 100 Ом – при измерении тока;
• не менее 40 МОм — при измерении напряжения.

Ток возбуждения при измерении сопротивления:

• в диапазоне 0…400 Ом (1,09± 0,01) мА;
• в диапазоне 400…2000 Ом (0,495± 0,005) мА.

Мультиметр имеет два встроенных источника питания +24 В, гальванически развязанных между собой и от остальной схемы. Они обеспечивают питание датчиков с унифицированным выходным токовым сигналом при их поверке, причем один из источников – малошумящий и подключен к активному в данный момент измерительному каналу, а другой – мощный, выполняет функцию прогрева, параллельно питая все остальные датчики. Внутренней коммутацией малошумящий источник последовательно подключается к выходным клеммам всех каналов, сконфигурированных на измерение унифицированных токовых сигналов.

Время установления рабочего режима мультиметра после его включения не превышает 30 мин.

Мультиметр обеспечивает индикацию:

— электрических сигналов – 7 значащих разрядов;

— значений температуры – 7 значащих разрядов.

Пользовательский интерфейс мультиметра обеспечивает следующие функции:

— выбор номера измерительного канала;

— выбор измеряемого параметра;

— выбор диапазона измеряемого параметра;

— работа с памятью: занесение, извлечение, обновление, очистка;

— обнуление показаний измерения;

— настройка параметров последовательного порта;

— изменение контрастности экрана;

— калибровку периодической погрешности прибора.

Питание мультиметра должно осуществляться от сети переменного однофазного тока напряжением (220±22) В, частотой (50±1) Гц, подключение трехпроводное.

Электрическая изоляция:

— между любым контактом разъема питания (кроме среднего) и корпусом прибора выдерживает в течение 1 мин приложенное напряжение 1500 В (среднеквадратическое значение) переменного тока частотой от 45 до 65 Гц;

— между закороченными клеммами любого аналогового входа и корпусом прибора выдерживает в течение 1 мин приложенное напряжение 100 В (среднеквадратическое значение) переменного тока частотой от 45 до 65 Гц.

Электрическое сопротивление изоляции мультиметра при температуре окружающей среды 23±5 ºС и относительной влажности 80 % не менее 20 МОм. Испытательное напряжение 500 В постоянного тока.

Мультиметр обеспечивает гальваническую изоляцию каналов (отсутствие межканального тока) при напряжении между каналами не более 10 В.

Мультиметр обеспечивает архивирование результатов измерения аналоговых сигналов.

Мультиметр обеспечивает формирование протоколов поверки.

Мультиметр имеет встроенный RS-232 интерфейс и сервисное программное обеспечение (ПО) для ПК, которое дает возможность автоматизировать процесс поверки.

Рабочий диапазон температур окружающей среды: от плюс 5 до плюс 50 °С.

По степени защиты от воздействия пыли и воды мультиметр соответствует группе IP40 по ГОСТ 14254.

Габаритные размеры мультиметра соответствуют размерам, приведенным на рисунке 2.

Масса мультиметра: не более 3 кг.

Средняя наработка на отказ: не менее 30000 ч.

Средний срок службы: не менее 8 лет.

Межповерочный интервал: 1 год. Поверку можно провести у изготовителя или в территориальных органах РОСТЕХРЕГУЛИРОВАНИЯ.

Гарантийные обязательства: 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя.

Многоканальный прецизионный мультиметр ЭЛМЕТРО-Кельвин внесен в государственный реестр средств измерений № 47848-11.

Комплект поставки мультиметра ЭЛМЕТРО-Кельвин:

— в базовый комплект поставки входит: мультиметр ЭЛМЕТРО-Паскаль (1 шт.), сетевой кабель с разъемом для подключения к прибору (1 шт.), Кабель типа КТП для подключения термопар (с встроенным термозондом компенсации значения ТЭДС холодного спая) (2 шт. + опция), кабель типа КТС для подключения термопреобразователей сопротивления (2 шт. + опция), кабель типа КТИ для подключения датчиков с унифицированным токовым выходным сигналом (4 шт. + опция), нуль-модемный кабель или USB адаптер интерфейса ПК (1 шт. ), паспорт (1 шт.), руководство по эксплуатации (1 шт.), методика поверки (1 шт.).

— в дополнительный комплект поставки мультиметра ЭЛМЕТРО-Кельвин входит: кабель типа КТУ для подключения датчиков с выходным сигналом в виде напряжения (количество по заказу).

Устройство и работа мультиметра ЭЛМЕТРО-Кельвин

Мультиметр выполнен в настольном исполнении (см. рисунок 1. Устройство мультиметра ЭЛМЕТРО-Кельвин). На передней панели прибора расположены:

— жидкокристаллический дисплей (1), предназначенный для отображения значений измеряемых величин: напряжения, тока, сопротивления или температуры, а также, режимов работы, контрастности и т.д.

— сенсорная емкостная клавиатура (2), с помощью которой выбираются режимы работы прибора и вводятся значения устанавливаемых параметров.

На задней панели расположены разъемы для подключения поверяемых приборов, разъем для подключения к 220 В, кнопка включения питания и разъем для связи с компьютером RS-232.

Мультиметр включает в себя:

— процессорную плату, плату клавиатуры;

— одну измерительную плату;

— четыре двухканальные платы;

— блок питания прибора;

— два независимых источника +24 В питания внешних датчиков.

Измеряемые электрические сигналы через цепи защиты, предохраняющие электронную схему от перегрузок, попадают на вход мультиплексора и далее на вход АЦП, преобразующего величину измеренного электрического сигнала в цифровой код, который обрабатывается микропроцессором измерительной платы. Для обеспечения заданной высокой точности предназначены источник опорного напряжения (ИОН), встроенные меры сопротивления и датчик температуры, при помощи которого осуществляется термокомпенсация ИОН и измерительных цепей. Тем самым минимизирована зависимость погрешности измерения от температуры окружающей среды.

Функции управления мультиметром и обработки результатов измерений возложены на микропроцессор процессорной платы. Также на этот узел возложены функции вывода информации на дисплей и ввода с клавиатуры.

Питание мультиметра осуществляется от сети переменного тока 220 В (трехпроводное подключение).

Для взаимодействия с персональным компьютером служит адаптер, который подключается к разъему RS-232 на корпусе мультиметра.

Мультиметр обладает функцией автоматической поверки датчиков.

Мультиметр способен хранить результаты поверки и соответствующую конфигурацию мультиметра. Управление файлами доступно в меню «Архив». Возможно открытие и удаление файла, а также полное удаление всех файлов.

Отзывы покупателей

Для просмотра отзывов о продукции ЭЛМЕТРО перейдите по ссылке.

Чтобы получить коммерческое предложение на многоканальные прецизионные мультиметры ЭЛМЕТРО-Кельвин российского производителя «ЭЛМЕТРО» необходимо выслать обозначение прибора по карте заказа (см. руководство по эксплуатации) на электронную почту [email protected] или обратиться по телефону +7 (351) 220-06-01. По техническим вопросам обращаться в отдел технической поддержки по телефону +7 (351) 220-06-03.

«АРМ-Кельвин» — программное обеспечения для многоканального прецизионного мультиметра ЭЛМЕТРО-Кельвин, предназначенное для автоматизации процесса обработки результатов поверки средств измерения температуры, создания шаблонов протоколов поверки, формирования протокола поверки и сохранения информации о поверке в базе данных.

Аппаратно-программный комплекс «АРМ-Кельвин» — программное обеспечения для многоканального прецизионного мультиметра ЭЛМЕТРО-Кельвин, предназначенное для автоматизации процесса обработки результатов поверки средств измерения температуры, создания шаблонов протоколов поверки, формирования протоколов поверки и сохранения информации о поверке в базе данных.

Функциональность

Ход работы с «АРМ-Кельвин» можно разделить на два этапа:

• Получение/считывание данных о поверке;
• Формирование протокола поверки.

Получение/считывание данных о поверке:

Пользователю предлагается на выбор два варианта получения данных:

1) автоматизированная поверка под управлением компьютера — пользователь вводит конфигурацию поверяемых и образцовых средств измерений (температуры или других физических величин) и проводит поверку под управлением ПК. Получение данных в режиме автоматизированной поверки соответствует ГОСТ Р 8.624-2006 (см. рисунок 1).

2) использование архива поверок, полученного при автономной работе — пользователь проводит поверку средств измерений (температуры или других физических величин) с помощью мультиметра в автономном режиме, при этом результаты поверки записываются во внутреннюю память прибора. После подключения мультиметра к ПК АРМ-Кельвин считывает данные из архива поверок.

Формирование протокола поверки:

После получения данных пользователь формирует протокол поверки поверяемого средства измерений температуры, который может использоваться при метрологической аттестации.

Оформление протокола задается шаблоном протокола поверки. Шаблон по умолчанию не содержит данных, но содержит ссылки на данные. Во время формирования протокола АРМ-Кельвин заменяет ссылки реальными значениями.

В комплект поставки входят следующие файлы:

• Поверка ТП (ГОСТ 8. 338-2002) — шаблон протокола поверки термопары;
• Поверка ТС (ГОСТ 8.461-82; ГОСТ Р 8.624-2006) — шаблон протокола поверки термосопротивления;
• ДТ с унифицированным выходом — шаблон протокола поверки датчика температуры с унифицированным выходным сигналом;
• Датчик давления — шаблон протокола поверки датчика давления с унифицированным выходным сигналом.

Программное обеспечение АРМ-Кельвин имеет встроенный редактор шаблонов, т.е. пользователь может самостоятельно создавать неограниченное количество шаблонов протокола поверки. Сформированный АРМ-Кельвин протокол можно распечатать или сохранить в файл в различных форматах (текстовый, Microsoft Word, Microsoft Excel, PDF).

Комплект поставки

• CD с программным обеспечением;
• Кабель USB для подключения к ПК.

Системные требования

• Наличие свободного COM-порта или USB;
• Устройство чтения CD;
• Операционная система Microsoft Windows 7, 8, 10.

электрический и стрелочный тестер, APPA и другие бренды. Какой лучше выбрать? Рейтинг приборов по качеству

Электричество в современном мире – это «все». А раз так, значит, надо с ним уметь обращаться. Только те, кто знает все о мультиметрах, могут считаться людьми, соответствующими по своим знаниям техническому уровню XXI столетия.

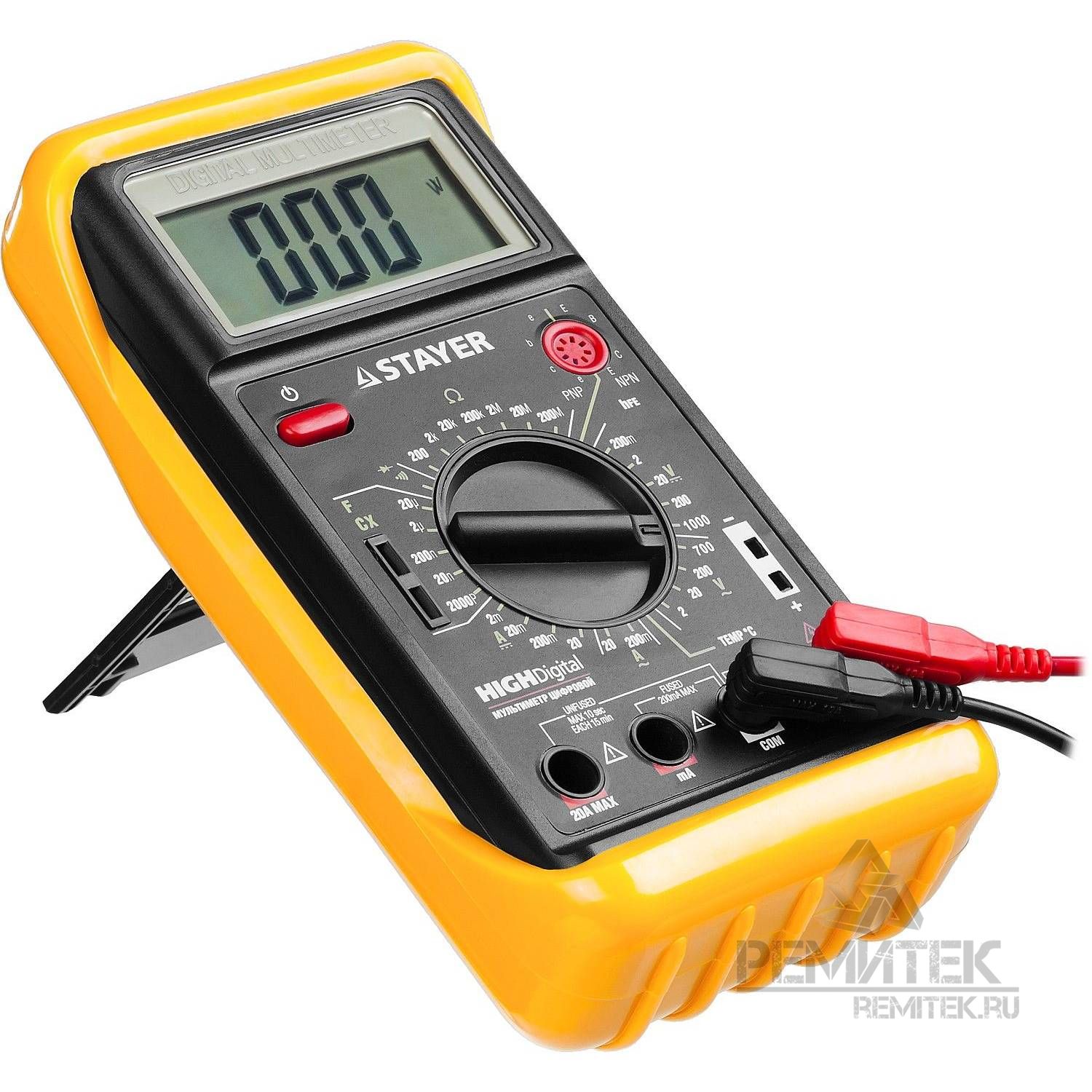

Устройство мультиметра

В рамках школьной программы по физике многие усваивают информацию про различные параметры электрического тока. Но по описанию в учебнике может сложиться впечатление, что каждый из них определяется только одним прибором. В реальности все иначе: инженеры давно научились совмещать различные электроизмерительные аппараты в одном устройстве. Дизайн и режимы работы могут отличаться, однако в техническом плане все модели базового уровня одинаковы.

Схема аналогового мультиметра включает управляющую ручку, которая позволяет запустить или отключить прибор.

Некоторые модели содержат также специальную микросхему или реле, которые отключают мультиметр при длительном бездействии. Тогда заряд элемента питания сохранится дольше.

Кроме шкалы, в большинстве приборов есть:

• входы для определения силы и напряжения;
• преобразователи аналогово-цифровые;
• микроконтроллеры для обработки входного сигнала;
• светодиодные индикаторы;
• кнопки или рычаги для корректировки управляющих режимов;
• вторичные источники питания с гальваническими развязками.

Технические характеристики и назначение

Краткое описание устройства мультиметра очень простое, но не менее важно понимать цели его использования. В зависимости от доступных режимов и функций при помощи тестера можно измерить:

• силу тока;
• его напряжение;
• уровень сопротивления цепи;
• полярность.

Потому мультиметр нужен для всех, кто занимается электрикой, электротехникой, электроникой и радиоаппаратурой (как профессионалов, так и любителей). Чтобы прибор проще было подключать к контактной зоне, его оборудуют щупами. Так называют заостренные стержни из металла, имеющие пластмассовые рукояти. Тестеры классифицируют по разрядности (иное обозначение класса точности). Простейший тип приборов имеет разряд 2,5 (что обозначает погрешность на уровне 10%).

Мультиметры массовой категории имеют разряд 3,5 (или систематическую ошибку примерно 1%). В промышленных и лабораторных целях используют и более точные приборы. Но уменьшение погрешности всегда означает и более высокую цену. Мультиметр обычно рассчитан на измерение параметров как постоянного, так и переменного тока. Даже самые простые варианты способны определить силу, напряжение и сопротивление цепи.

Тестеры могут пригодиться инженерам и электрикам, ремонтникам и наладчикам, строителям и сотрудникам аварийных служб, персоналу структур ЖКХ. С помощью такой техники можно улучшить качество монтажа электрооборудования и упростить его последующую эксплуатацию. Не все модели, заметим, способны работать с током высокого напряжения. Перед подключением мультиметра к сети высокого (или заранее неизвестного) напряжения требуется внимательно прочитать инструкцию.

Принцип работы

Основной принцип действия цифровых мультиметров – использование АЦП двойного интегрирования. Этот узел сопоставляет поступающий и опорный сигналы. Измеряющий блок электрически связан со схемой либо ее компонентом. Для такой связки используют комплекты проводов. Положительные провода чаще имеют красную, а отрицательные – черную изоляцию.

Штепсель на конце любого провода входит в гнездо измерителя. На другом конце располагается контакт с тем участком цепи, где ведутся измерения. Постоянный ток измеряют при последовательном подключении. Параллельное подключение используют для замера напряжения. Сопротивление замеряют после обесточивания цепи.

Виды

Аналоговые

Этот вид мультиметра показывает измеренную величину при помощи стрелочного индикатора. Чтобы результат замера был точен, обращают внимание на предел измерения. Без специальной подготовки пользоваться таким устройством непросто. Зато оно не имеет себе равных, когда нужно измерять импульсные токи и напряжение, проверять работоспособность конденсаторов, отыскивать начало и конец обмотки электромотора. Отсутствие инерции у аналогового электрического тестера позволяет гарантировать максимальную скорость срабатывания.

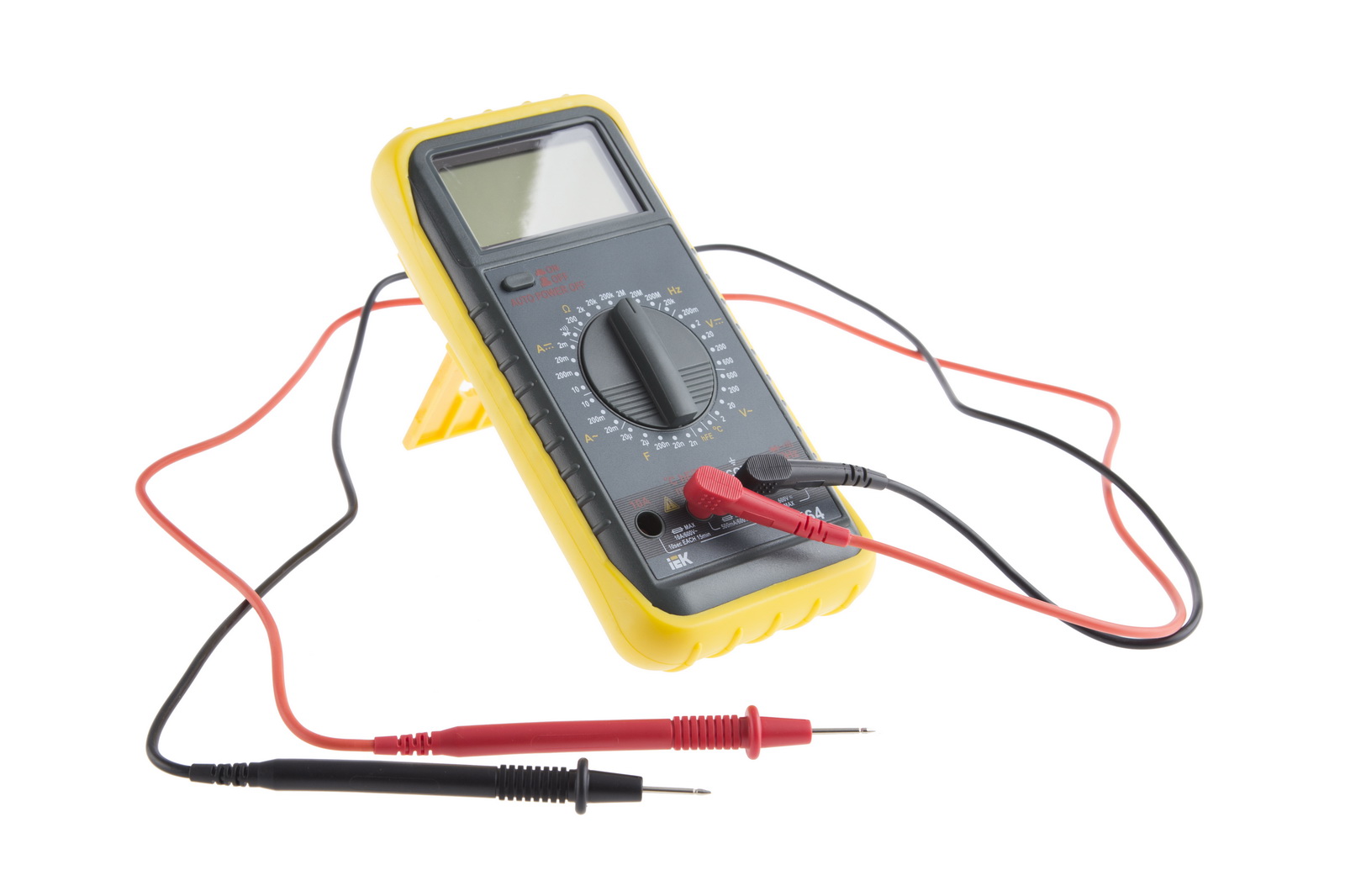

Цифровые

Такой вид мультиметра больше соответствует определению универсального прибора. Показ измеренных величин на дисплее существенно удобнее, чем стрелочная шкала. Пользоваться подобной техникой могут даже непрофессионалы. Можно вовсе позабыть про пределы измерения и другие узкоспециальные моменты. При помощи цифрового тестера возможно определить коэффициент усиления транзистора и даже определить температуру; зато аналоговые измерители дешевле и лучше защищены от перепадов температуры воздуха.

Комбинированные

Такой вид мультиметров:

• обычно выполняется в формате токоизмерительных клещей;
• иногда призван отыскать дефекты в работе электроаппаратуры;
• в других случаях представляет собой многофункциональный стационарный прибор;
• позволяет измерять частоту, емкость, период и так далее.

Возвращаясь к аналоговым устройствам, следует указать, что они продолжают пользоваться спросом. Радиолюбители часто стараются использовать даже старые модели тестеров. Такая техника может прослужить несколько десятилетий подряд. Кроме микроамперметра, в аналоговом мультиметре есть также шунты и комплекты резисторов. В очень старых источниках подобные аппараты часто называли авометрами.

Но для слабо разбирающихся в электротехнике людей лучше подойдет не старомодный Ц352 или его современный аналог, а карманный автоматический мультиметр. Надо только четко понимать, какие конкретно параметры должен измерять портативный прибор, и каков будет ориентировочный диапазон значений. Те же напряжения в автомобиле, внутри телевизора и в бытовой электросети могут легко отличаться на 1-2 порядка.

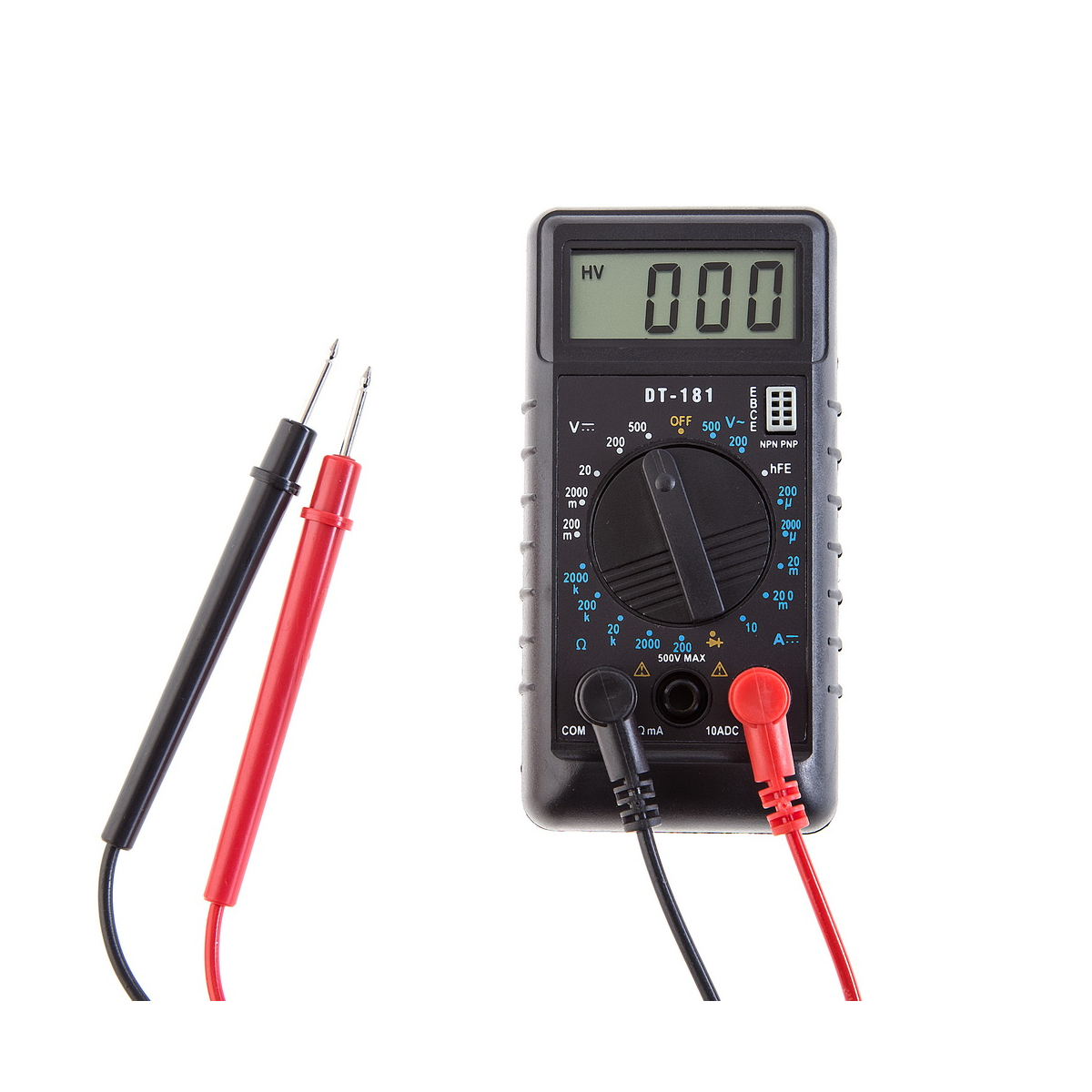

При замерах силы постоянного тока радиолюбителю нужен мини-прибор с ограничением до 10А и большой точностью. Но он не устроит настоящих профессионалов, работающих с мощными токами.

Часть мультиметров изначально связана с измерением температуры. Но добавив всего одну небольшую микросхему, можно реализовать такую опцию на любом приборе. Подобная настройка пригодится, если требуется измерять температуру:

• открытого огня;
• токсичных веществ;
• слишком сильно нагретых предметов;
• труднодоступных мест.

Наличие термопары чаще всего обозначается символами temp. Подключать ее придется сразу в два гнезда. Обычно тестер рассчитан на измерение температур в диапазоне от -40 до +1000 градусов. Но у дешевых моделей этот диапазон может оказаться меньше. Причина – слишком тонкие провода, которые легко плавятся.

Еще необходимо учитывать, что многие приборы рассчитаны на замер температуры только газов. Для снятия показаний с твердых тел и жидкостей нужно приобретать более совершенные устройства. Для работы с высокими температурами порой приходится ставить вместо заводской специально подготовленную термопару. Некоторые устройства рассчитаны только на определение температуры по Фаренгейту. Для самостоятельной доработки мультиметров используют микросхемы ЛМ-35, переводящие градусы в вольты.

Примером же щитового электрического тестера является электронный аппарат Datakom DM-0101 96×48. Этот однофазный прибор позволяет определить:

• среднеквадратическое напряжение;
• среднеквадратическую силу тока;
• частоту;
• активную мощность;
• коэффициент мощности.

Завершить обзор уместно на настольных мультиметрах. Это практически универсальные устройства. Некоторые из них могут измерять не только параметры тока и температуру (обычно до 300 градусов), но даже скважность.

Настольные тестеры помогают прозвонить электрическую цепь. Используют их и при тестировании полупроводниковой аппаратуры.

Дополнительные функции

Важные качественные характеристики мультиметров тесно связаны не только с классом точности подобного устройства. Современная техника такого рода имеет дополнительный функционал, улучшающий качество измерений и придающий новые возможности. Очень важен усиленный корпус. Благодаря ему обеспечивается:

• повышенный уровень изоляции;
• надежная защита от попадания воды и пыли;
• защита от скольжения в руках.

Некоторые модели оснащаются особыми чехлами. Они полезны, когда предстоит работать на открытых пространствах и на больших, протяженных объектах. Помимо защиты самого прибора от негативных воздействий, чехлы могут оборудоваться дополнительными кармашками для других принадлежностей. Не менее важную роль может сыграть и подсветка экрана. Благодаря ей можно спокойно работать даже ночью или в местах с недостаточной освещенностью.

Но даже в светлое время суток на открытом пространстве важна четкость самого дисплея или четкость показаний стрелок. В противном случае считывание информации будет затруднено. Цифровые мультиметры часто оснащаются дисплеями, имеющими режим Hold. Он обеспечивает удержание неизменных показаний на экране до следующего нажатия кнопки. Это позволяет предотвратить негативные последствия, если нельзя плотно прижать щупы к объекту, либо измеряемые показатели быстро меняются.

Барграф, он же аналоговая шкала, представляет собой дополнительную измерительную шкалу на дисплее. Она показывает весь диапазон замеров и место в этом диапазоне замеряемого показателя в данный момент. Благодаря частому обновлению показателей на аналоговой шкале можно успешно оценивать динамику показателей.

Чтобы правильно назначить диапазон, можно использовать функцию автовыбора диапазонов. При наличии такой опции придется лишь грамотно указать величину и подсоединить щупы.

Очень важную роль играет функция сохранения данных в памяти прибора. Потом их можно будет просмотреть дополнительно или передать на компьютер, чтобы обрабатывать в пакетном режиме. Некоторые мультиметры позволяют задавать частоту сохранения показаний (с интервалом в секундах или в минутах). А для передачи данных в компьютер очень важно использование подходящих сетевых интерфейсов. Для этой цели могут использоваться режимы:

Из дополнительных комплектующих стоит отметить:

• измерительные щупы;
• датчики температуры;
• «крокодильные» нажимы;
• адаптеры для замера емкости и параметров полупроводников;
• кабели для передачи данных;
• адаптеры для подзарядки тестера;
• компакт-диски с фирменным программным обеспечением.

Важная расширительная функция – прозвонка диодов. Она подразумевает установление слишком низкого сопротивления цепи (свидетельствующего о ее разрыве или неисправности). Прозванивать нужно не только диоды, но и транзисторы, и другие полупроводниковые приборы, и провода. Иногда используется генератор Меандра, который превращает мультиметр в источник прямоугольного сигнала частотой не более 50 Гц и напряжением от 3 до 5 В.

Режим относительного измерения важен для исключения той или иной величины либо для компенсации различных помех, создаваемых внешней средой.

ГОСТ

Метрическая система и погрешность

Нормы метрологических характеристик задает ГОСТ 22261. При этом на каждое средство измерения устанавливаются свои технические условия. Все нормируемые показатели устанавливают или для нормальных комнатных условий, или для рабочих, отмеченных в стандарте или ТУ. Основная погрешность может не делиться на составляющие, но это допускается только для особо точных измерительных приборов. Допускаемое отклонение устанавливают, если изменение (погрешность) может превышать 20% от измеряемого показателя.

Имеющие много диапазонов тестеры и мультиметры могут иметь разные пределы погрешности. Цифровые средства измерения переменного тока имеют пределы погрешности для каждого диапазона частот. Учитывается влияние на погрешность измерений:

• влажности;
• атмосферного давления;
• магнитного поля;
• частоты питающей сети;
• температуры.

Поверка и калибровка

Обычно мультиметры калибруют еще на производстве. Для домашнего использования этого достаточно. Однако для профессиональных целей (или если есть сомнения в достоверности показаний) процедуру нужно проводить самостоятельно. Также калибровать тестер нужно, если устройство упало или планируется проводить особо точные замеры. К примеру, когда планируется работать с микроконтроллерами.

Начинать поверку и калибровку неопытному пользователю либо при работе с незнакомой прежде моделью нужно с изучения инструкции. Часть моделей сконструирована так, что можно откалибровать их даже при закрытом корпусе. Но иногда регулирующего болта нет. Тогда приходится прибор открывать и искать регулирующую катушку. Руководствуются при ее поиске не догадками, а официальной схемой мультиметра.

Калибровочный винт найден – значит, надо выбирать эталонные параметры. Потом показания изменяют, пока не будут достигнуты те самые значения. Задать эталон можно по заведомо более качественному прибору либо к стандартному показателю. Им является иногда АКБ, который зарядили специальным устройством, измеряющим напряжение особо точно.

Но чтобы правильно все сделать, нужно еще дополнительно изучить некоторые нюансы, познакомиться с технической литературой.

Правила эксплуатации

Чтобы все показания напряжения были точны, нужно присоединять щупы параллельно. Категорически нельзя касаться неизолированных частей мультиметра. Силу тока измеряют при последовательном присоединении. Избежать разрыва цепи можно, включая ее до подсоединения прибора. Отсоединять тестер можно, лишь когда выключена нагрузка.

Сопротивление измеряют строго после проверки того, что элемент не имеет никакого напряжения. В противном случае прибор может легко поломаться. Ставить батарейки в мультиметр можно только после его отключения. Далее проверяют, правильно ли они установлены. То, в какой разъем вставлять провода, определяется ориентировочным диапазоном измеряемого тока.

Рейтинг моделей

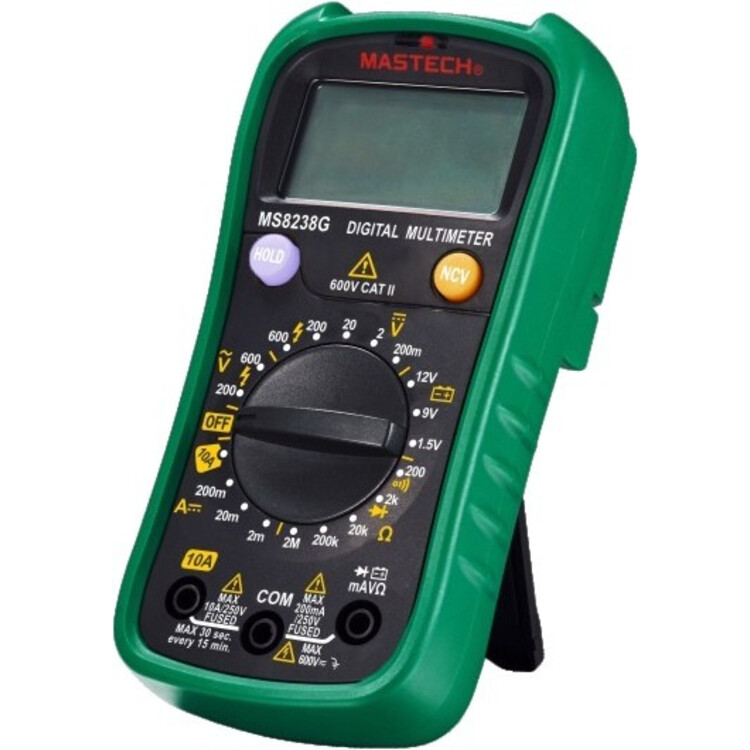

По качеству среди мультиметров базового уровня выгодно выделяется Mastech MAS-838. Подтверждением достоинств этой модели является уже то, что она выпускается свыше 20 лет. Изменился в последнее время лишь ее дизайн. Отмечают, что теперь устройство стало даже удобнее и практичнее. Дисплей хорошо читается, а почти все ошибки не приводят к фатальным последствиям; только иногда возникают жалобы на щупы.

Другой простейший аппарат – UNI-T UT33. Вернее, это целая линейка. Модификация A способна автоматически выбирать диапазон и тестировать транзисторы. Версия C сможет измерить температуру. Вариант D создает прямоугольный сигнал.

Продолжить обзор уместно на мультиметре «Тест». Он относится к числу тестеров с расширенным функционалом. Устройство вписано в федеральный реестр измерительных приборов. Доступно 3 основных режима его работы. Точность приемлема для подавляющего большинства повседневных измерений.

Другие важные моменты:

• хорошо запоминающееся название;
• возможность измерять емкость и частоту в широких пределах;
• защита от влаги и пыли на уровне IP64;
• автоматическое определение диапазона;
• защита от перегрузок;
• эргономичность корпуса;
• невозможность проверить транзистор.

В топ входит малобюджетный мультиметр Resanta DT 830B. Это надежное цифровое устройство. В отзывах отмечают довольно высокую точность такого аппарата. Можно будет померить постоянный и переменный ток, напряжение, уровень сопротивления. Есть опция сканирования диодов и транзисторов, а также переключатель с 20 позициями; предусмотрена защита от перегрузок.

Прибор СЕМ DT-912 эргономичен и легко помещается в ладони. Удержать этот тестер в руке несложно. Есть кнопка для фиксации последних показателей. Погрешности точно соответствуют технической документации. Проблемы доставляет малая толщина проводов в щупах.

Среди техники профессионального класса выделяется Appa. Тайваньские инженеры сумели добиться отличных эксплуатационных параметров прибора. Мультиметр имеет электрическую защиту на уровне IP 64. Реализована память на 1600 замеров. Устройство зарегистрировано в федеральном реестре.

В приборе выделяют следующие характеристики:

• отличную защиту корпуса;
• оповещение об ошибке при подключении щупа;
• автоотключение подсветки;
• минимальная погрешность;
• высокую цену;
• некоторые дефекты программного обеспечения;
• питание только от элементов «Крона».

Советы по выбору

Как уже говорилось, для непрофессионалов лучше выбрать электронные тестеры. Они гораздо удобнее стрелочных аналогов и позволяют добиться куда большей точности. Оба вида устройств могут измерять различные показатели. И тут подход «чем больше, тем лучше» не годится. Надо основательно подумать, какие параметры тока представляют интерес для пользователя.

Определение работоспособности диодов и транзисторов, оценка емкости и индуктивности очень ценны. Даже повышенная стоимость оправдывается подобными опциями. Но универсальные мультиметры для дома в отличие от профессиональных моделей имеют слишком высокую погрешность. В повседневной жизни они приемлемы, а вот для работы в промышленности, в энергетике нужны специальные измерители.

Доверять рекламной информации относительно погрешности нельзя. Нужно смотреть в технические паспорта и иную сопроводительную документацию. В быту для несложных измерений хватает точности 2-3%. В более сложных случаях нужно выбирать устройства с погрешностью 1%. Что касается диапазонов, стоит обращать внимание и на верхние, и на нижние пределы.

Чем ярче и информативнее дисплей, тем лучше. Но демонстрируемые им определенные значения имеют смысл только тогда, когда устройство может реально замерять параметры с необходимой точностью. Следующий шаг при выборе – оценка удобства переключателя режимов. Он должен легко переводиться в нужное положение. Но нельзя обеспечивать это за счет ослабления фиксации.

Входы щупов обязаны поддерживать полноценный контакт, одновременно исключая соприкосновение пользователя с цепью. Это важно как по соображениям безопасности, так и для большей точности. Сами щупы должны крепко держаться в разъемах (без люфта). Чем острее электроды, тем проще ими добраться до труднодоступного места.

Для домашнего использования и для контроля цепей в автомобиле можно обойтись бюджетным тестером. Отыскать подобные модели проще всего в ассортименте фирм Resanta, Elitech. Обязательно надо знакомиться с отзывами о конкретной модели. Повышенный функционал характерен в основном для стационарных устройств. И еще один нюанс – очень полезна добавка токовых клещей в комплект.

О том, как пользоваться мультиметром, смотрите далее.

Электросхема и ремонт мультиметра DT 832

Аналоговые мультиметры очень быстро были вытеснены с рынка приборами на АЦП (аналогово-цифровых преобразователях). Произошло это по ряду объективных причин (компактные размеры, высокая точность, наглядность предоставляемого результата, приемлемая стоимость и т.д.), однако, есть у таких измерительных устройств и ряд минусов.

И самый значимый – сложность ремонта.

Во-первых, современные производители очень неохотно делятся принципиальными схемами приборов, что значительно затрудняет поиск неисправности.

А, во-вторых, лежащая в основе устройства микросхема тяжело поддается не только диагностике, но и замене (часто кристалл не просто припаян к плате, а еще и дополнительно залит твердым клеем, который защищает кристалл, а также увеличивает теплоотдачу).



Описание мультиметров DT 832

Мультиметры серии 830 весьма популярны. Они сочетают в себе широкий функционал и низкую стоимость. В основе этих приборов лежит интегральная схема АЦП ICL1706, разработанная компанией MAXIM. Хотя в настоящий момент существует множество аналогов от конкурентов, есть даже российская реализация — 572ПВ5).

Исходная серия измерительных приборов маркируется как M832, модификация DT – дешевый аналог от китайских производителей. Тем не менее функционал и основная схема сохранены.

Мультиметры подходят для измерения напряжений от 200 мВ до 1 кВ (для постоянного), тока от 200 мкА до 10А и сопротивлений от 200 Ом до 2 Мом.



Принципиальная схема

Итак, основные радиоэлементы обозначены на схеме ниже.

Рис. 1. Принципиальная схема



Чтобы понять основные логические связи между узлами прибора, можно изучить функциональную схему.

Рис. 2. Функциональная схема



Выводы микроконтроллера лучше всего тоже вынести отдельно.

Рис. 3. Микроконтроллер



Ремонт DT 832

Самое интересное, что, даже имея принципиальную схему на руках, починить мультиметр будет весьма проблематично. Чтобы понять почему так происходит, проще один раз всё увидеть.

Рис. 4. Микросхема, лежащая в основе устройства



Микросхема залита, а контакты никак не обозначены, что ощутимо затрудняет прозвон проблемных элементов, контрольные точки не обозначены.

Ввиду того, что причин поломок очень много, ниже рассмотрим наиболее частые.

Рис. 5. Детали крепления прибора



1.Поломка переключателя. Из-за низкого качества смазки буквально через несколько лет уже может наблюдаться ощутимое затруднение в переключении режима. Еще частая проблема – выпадение прижимных шариков (на фото выше). В этом случае прибор перестает работать вообще, а в корпусе слышится характерный шум при встряхивании. Ремонтируется дефект простой пересборкой и смазкой (лучше всего использовать силиковоновую) переключателя.

2.Перегорание отдельных элементов. Очень популярный тип поломки, когда в процессе измерения переключатель не передвигают в нужное положение, а получаемая нагрузка превышает допустимую. В этом случае в отдельных видах измерений наблюдаются проблемы с корректностью получаемых данных. Для диагностики необходимо иметь цепь с заведомо известными параметрами или еще один рабочий мультиметр. При разборке найти сгоревший элемент можно очень легко. Он почернеет. Проблема решается заменой на полный аналог (необходимо использовать принципиальную схему выше для уточнения номинала).

3.Гаснет экран (при включении загорается нормально, но позже плавно тухнет). С большой долей вероятности проблема в генераторе тактовой частоты. В этом случае задающими элементами колебательного контура являются C1 и R15. Их необходимо проверить и при необходимости заменить.

4.Гаснет экран, но при снятой крышке работает как положено. С большой вероятностью задняя крышка касается контактной пружиной резистора R15 и коротит задающий генератор. Проблема решается укорачиванием пружины (или ее отгибанием).

5.В режиме измерения напряжения показания меняются смаопроизвольно от 0 до 1. Скорее всего проблема с цепью интегратора. Можно проверить и при необходимости заменить конденсаторы C2, C4, C5 и сопротивление R14.

6.В режиме измерения сопротивления показания долго устанавливаются. Необходимо проверить и заменить C5.

7.Долго обнуляются данные на дисплее. Скорее всего проблема в конденсаторе C3 (если емкость в норме, можно заменить на аналог с уменьшенным коэффициентом абсорбции).

8.В любом из выбранных режимов мультиметр работает неверно, сама микросхема греется. Необходимо в первую очередь проверить нет ли короткого замыкания выводов, подключенных к разъему для проверки транзисторов. Можно поискать КЗ в других местах схемы.

9.Пропадают и появляются отдельные сегменты на ЖК дисплее. С большой долей вероятности ухудшилась проводимость через резиновые вставки (через которые дисплей подключается к плате). Требуется разобрать соединение, протереть спиртом контакты, при необходимости залудить контактные площадки на плате.

Это далеко не полный список возможных неисправностей. Найти их поможет тщательный визуальный осмотр прибора, анализ показателей контрольных точек и прозвон отельных элементов. Для сверки с «нормой» лучше всего иметь под рукой заведомо исправный DT 832 (как эталон).

Автор: RadioRadar

Корпуса мультиметров | Мультиметры и принадлежности | Тестирующие и измерительные устройства

	RS-номер 221-6566 Бренд Fluke Номер производителя (MPN) C789	Fluke Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	15 Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Carry Case Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	Нет Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	246 x 132 x 69мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	246мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	—
		Chauvin Arnoux Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Проверить наличие	Hard Case Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	CA Series Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Да Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	285 x 210 x 80мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	210мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	—
	RS-номер 221-3587 Бренд Fluke Номер производителя (MPN) h25	Fluke Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Проверить наличие	Holster Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	T5-600, T5-1000 Testers, T90, T110, T130, T150 Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Нет Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	279 x 92 x 51мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	279мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	—
	RS-номер 229-6064 Бренд Metrix Номер производителя (MPN) AE0190	Metrix Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Проверить наличие	Контейнер для переноски Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	MX Series Multimeters Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	—	—	—	—
	RS-номер 229-6065 Бренд Metrix Номер производителя (MPN) AE0216	Metrix Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Проверить наличие	Контейнер для переноски Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	MX1, MX2 Series Multimeters Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	—	—	—	—
	RS-номер 229-6066 Бренд Metrix Номер производителя (MPN) AE0226	Metrix Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Проверить наличие	Контейнер для переноски Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	MX406, MX435B Series Multimeters Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	—	—	—	—
	RS-номер 229-6068 Бренд Metrix Номер производителя (MPN) AE0236	Metrix Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Проверить наличие	Контейнер для переноски Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	MX350, MX355 Series Multimeters Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	—	—	—	—
	RS-номер 229-6069 Бренд Metrix Номер производителя (MPN) AE0237	Metrix Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Проверить наличие	Sheath Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	MX23, MX24 Series Multimeters Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	—	—	—	—
	RS-номер 229-6083 Бренд Metrix Номер производителя (MPN) HX0018	Metrix Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Проверить наличие	Soft Case Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	MX Series Multimeters Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	—	—	—	—
	RS-номер 229-6085 Бренд Metrix Номер производителя (MPN) HX0052B	Metrix Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Проверить наличие	Soft Case Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	MTX329x Series Multimeters Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	—	—	—	—
	RS-номер 229-6086 Бренд Metrix Номер производителя (MPN) HX0052C	Metrix Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Проверить наличие	Soft Case Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	MTX329x Series Multimeters Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	—	—	—	—
	RS-номер 187-4889 Бренд FLIR Номер производителя (MPN) TA50	Flir Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	67 Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Ремень с магнитным креплением Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Мультиметры DM9x Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Да Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	—	—	—
	RS-номер 187-4887 Бренд FLIR Номер производителя (MPN) TA12	Flir Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	7 Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Футляр для принадлежностей Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Общее назначение Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Да Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	—	—	—
		Chauvin Arnoux Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Проверить наличие	Multimeter Soft Case Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Multimeter Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Да Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	200 x 100 x 40мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	40мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	—
	RS-номер 187-4885 Бренд FLIR Номер производителя (MPN) TA10-F	Flir Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Проверить наличие	Защитный чехол Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Универсальные токоизмерительные клещи CM55/57, промышленный цифровой мультиметр DM92/DM93, универсальный токовый щуп TA72/TA74 Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Да Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	—	—	—
		Chauvin Arnoux Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Проверить наличие	Multimeter Shoulder Bag Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Multimeter Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Да Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	125 x 210 x 120мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	120мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	—
	RS-номер 187-4884 Бренд FLIR Номер производителя (MPN) TA10	Flir Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Проверить наличие	Защитный чехол Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Цифровые мультиметры DM9x, цифровые мультиметры IM75 Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	—	—	—	—
		Keysight Technologies Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	175 Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Мягкий чехол Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Серия U1230, серия U1240, серия U1250, серия U1270 Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	9 x 5 x 3дюйм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	127мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	229мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	76мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.
	RS-номер 617-024 Бренд Fluke Номер производителя (MPN) C25	Fluke Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	141 Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Мягкий чехол Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	113 Series, 114 Series, 115 Series, 116 Series, 117 Series, 1503 Series, 1507 Series, 1577 Series, 1587 Series, 175 Series, 177 Series, 179 Series, 51 Series, 52 Series, 53 Series, 54II Series, 712 Series, 714 Series, 715 Series, 717 Series, 724 Series, 7 Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	218 x 128 x 64мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	64мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	218мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	128мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.
	RS-номер 817-1548 Бренд Fluke Номер производителя (MPN) C150	Fluke Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	136 Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Мягкий чехол Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	Тестер напряжения/проводимости T90/T110VDE/T130VDE/T150VDE Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	—	298 x 114 x 56мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	298мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	56мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.	114мм Please note that the Stock level on this page is periodically updated during the day. To get the current Stock level, please click on the Product Number that you are interested in.

Как использовать мультиметр для ремонта техники

Смотрите также обзоры и статьи:

Варианты использования мультиметра при ремонте техники.

Что нужно иметь, чтобы отремонтировать какой-то электрический прибор? Конечно же сам прибор, который следует отремонтировать. Также понадобятся инструменты: отвертки, плоскогубцы, кусачки и прочий арсенал домашнего мастера. Не обойтись и без паяльника, так как без него процесс пайки весьма затруднителен. Ну и конечно не обойтись без мультиметра. Именно с его помощью можно провести полноценную диагностику всего электроприбора или его отдельных компонентов.

Какой мультиметр лучше всего подходит для ремонта техники? Собственно, для данных целей, подойдет даже самый простой. Таким мультиметром можно проводить базовую диагностику устройства, однако, если вам потребуется провести глубокую проверку, тогда будет лучше использовать более качественный измерительный прибор с большим набором функций.

Какой мультиметр нужен именно вам?

Чтобы приступить к выбору мультиметра, для начала стоит определить, какие задачи он будет выполнять: если кроме базовой диагностики – тогда хватит и самого обыкновенного, а вот если нужно исполнить более серьезную задачу, тогда придется раскошелиться на более серьезный аппарат.

И так, рассмотрим основные функции мультиметра, который станет «золотой серединой»:

• Измерение постоянного и переменного напряжения позволят проверить, какое напряжение проходит через определенный участок цепи. Эта функция мультиметра позволит выявить проблемы с электроснабжением цепи или ее участка.
• Измерение сопротивления позволит выявить окисления провода или контактных дорожек. Также эта функция позволит измерить сопротивление участка цепи и протестировать резисторы.
• Функция прозвона электрической цепи будет очень полезной, если нужно проверить целостность участка цепи, провода или же контактных дорожек платы.
• Так же не помешает возможность измерения емкости конденсатора, так как они применяются практически в любом современном электроприборе. Если мультиметр не имеет такой функции, получиться проверить только работоспособность конденсатора
• Измерение постоянного и переменного тока – полезная функция для ремонта большинства электронных устройств. Ведь большинство приборов работают именно с постоянным током, а на входе у них имеется специальный преобразующий блок питания.
• Кроме того, будут полезны функции проверки диодов и измерения коэффициента усиления транзисторов.
• Ну и не лишней будет функция измерения температуры. Она позволит найти элементы или участки платы, которые перегреваются в процессе работы.

Таких возможностей мультиметра будет более чем достаточно, для ремонта электронных устройств.

Как правило, таким функционалом обладает большинство моделей мультиметров, так что с выбором прибора проблем не возникнет.

Как использовать все эти функции?

С набором функций вопрос решен, мультиметр вы уже выбрали (или выбираете), теперь пришло время ответить на главный вопрос — как пользоваться мультиметром при ремонте какого-либо электронного устройства? Для этого необходимо знать, где и как применять ту или иную измерительную функцию мультиметра.

• Переключите свой мультиметр в режим измерения постоянного или переменного напряжения, чтобы узнать, какое собственно напряжение протекает через участок цепи! Установите щупы мультиметра параллельно участку и измеряйте. Также можно измерить и напряжение, протекающее через определенный элемент цепи.
• Функция измерения постоянного и переменного тока также будет очень полезной при диагностике устройства. Вот только при измерении силы тока мультиметр нужно включать в сеть не параллельно, а последовательно. Таким образом можно измерить ток, который подается на отдельный элемент цепи.
• Функцией измерения сопротивления можно найти окисленный проводник, так как у таких проводников будет довольно высокое сопротивление. Ну и конечно можно измерять сопротивление различных элементов цепи, в том числе проверять на исправность резисторы.
• Прозвон электрической цепи вообще является универсальной функцией. С ее помощью очень удобно проверять целостность контактов, проводов, дорожек плат и так далее. Суть данной функции в том, что через красный щуп, на черный подается напряжение, достаточное для активации специальной пищалки. Когда вы замыкаете цепь — раздается звуковой сигнал.
• Функции тестирования диодов и измерение коэффициента усиления транзисторов также будут весьма полезны. Первая позволяет проверить исправность диода. Если диод проводит ток только в одном направлении — он исправен. Если же не проводит, или проводит в обеих — диод неисправен и его нужно заменить. Собственно, с помощью данной функции, можно проверять и исправность транзисторов, так как транзистор, по сути, является двойным диодом с общим входом или общим выходом. Ну а для измерения их коэффициента усиления предназначена своя функция. К слову, с ее помощью можно также определить и конфигурацию компонента, и его тип.
• Думаете, что в устройстве испорченные конденсаторы, но внешне они выглядят вполне нормально? В таком случае не обойтись без функции измерения емкости! Подключите к конденсатору щупы устройства, или же отпаяйте и вставьте его в специальный разъем на корпусе мультиметра и узнайте, какую емкость он имеет и рабочий ли он вообще. Но помните, что перед тем как проверять конденсатор, его необходимо разрядить.
• Ваше устройство перегревается? Как узнать, какой именно элемент цепи приводит к перегреву, да и собственно интересно же узнать, насколько сильно он перегревается? Для этого и нужна функция измерения температуры! Установите термопару на объекте, чью температуру нужно измерить и измеряйте, все очень просто!

Вот и все способы применения различных функций мультиметра для диагностики и ремонта техники. Вот видите, все очень просто!

Опубликовано: 2021-09-13 Обновлено: 2021-09-13

Автор: Магазин Electronoff

Поделиться в соцсетях

Цифровой мультиметр

| Лучшие цифровые мультиметры

Выберите лучший цифровой мультиметр Tektronix или Keithley для своего приложения

Keithley и Tektronix предлагают широчайший ассортимент настольных и системных цифровых мультиметров для удовлетворения любых требований к измерениям. Эта линейка цифровых мультиметров (DMM) отвечает требованиям студенческих лабораторий к базовым цифровым мультиметрам и быстрым и точным мультиметрам для производственных испытаний компонентов, модулей и собранных продуктов.

Получите следующие преимущества настольного цифрового мультиметра:

• Цифровые мультиметры с разрешением от 5½ разряда до 8½ разряда
• Базовая точность измерения напряжения 6ppm на 8½-значном цифровом мультиметре для калибровочных лабораторий
• Быстрая выборка со скоростью 1 млн отсчетов / с для захвата сложных низкоуровневых профилей тока с устройств IoT или других беспроводных устройств
• Чувствительность 1 мкОм и 1 пА для тестирования маломощных устройств для исследований, проектирования и производственных испытаний
• Широкий спектр функций измерения, таких как напряжение постоянного и переменного тока, постоянный и переменный ток, двух- и четырехпроводное сопротивление, целостность цепи, частота, период, RTD, температура термистора и термопары, проверка диодов и емкость
• Многочисленные варианты интерфейса, включая LAN / LXI, USB-TMC, GPIB и RS-232 для сбора данных и автоматического тестирования
• Интеллект для выполнения тестов и создания индивидуальных измерений с минимальным взаимодействием с ПК
• Расширение измерений до десяти каналов

Сравните цифровые мультиметры от Tektronix и Keithley

Если необходимы многоканальные измерения более десяти каналов, см. Наши системы коммутации и сбора данных.

Также рассмотрите приборы Keithley Source Measure Unit (SMU) со встроенным цифровым мультиметром, блоком питания, источником тока и возможностью электронной нагрузки.

Часто задаваемые вопросы о цифровом мультиметре

Что такое цифровой мультиметр?

Цифровой мультиметр измеряет электрические раздражители, включая напряжение, ток и сопротивление. Это диагностический инструмент, которым ежедневно пользуются технические специалисты и инженеры-электрики. Он сочетает в себе функции вольтметра, амперметра и омметра.

Как работают цифровые мультиметры?

Цифровые мультиметры присоединяются к зондам, проводам или зажимам, которые подключены к электронному устройству. Затем они измеряют напряжение, ток или сопротивление устройства и используют аналого-цифровой преобразователь для отображения значения на дисплее.

Как выбрать цифровой мультиметр?

Когда дело доходит до выбора цифрового мультиметра, необходимо учитывать ряд факторов, начиная с того, где вы будете его использовать. Вы также захотите посмотреть на точность, скорость и количество каналов, необходимых для выполнения вашей работы.

Как пользоваться цифровым мультиметром?

Цифровой мультиметр очень прост в использовании. При использовании настольного цифрового мультиметра вы выбираете правильный режим измерения, затем присоединяете зонды, зажимы или выводы как к цифровому мультиметру, так и к тестируемому устройству, чтобы провести измерение.

Для чего нужен цифровой мультиметр?

Цифровой мультиметр часто используется для проверки одного из факторов закона Ома (напряжение, ток и сопротивление). Инженеры в лаборатории и на местах также используют цифровые мультиметры для проверки состояния системы или цепи в целях безопасности.

В чем разница между портативными и настольными цифровыми мультиметрами?

Переносные цифровые мультиметры

используются электриками, подрядчиками по электрике и специалистами по HVAC для проведения измерений и поиска неисправностей в потенциально опасных системах в полевых условиях. Настольные цифровые мультиметры — это инструменты, используемые инженерами-электриками и электронщиками для выполнения более сложных измерений и повышения уверенности в своих конструкциях. Эти инструменты чрезвычайно точны и обладают множеством расширенных функций, включая возможность программирования автоматизации, замедления или ускорения измерений для наблюдения за низкоуровневым или переходным сигналом, а также взаимодействие с другими приборами.

Как измерить ток цифровым мультиметром?

Цифровой мультиметр измеряет ток, становясь частью цепи и измеряя ток, проходящий через прибор. Узнайте больше о том, как разорвать цепь и провести измерения, с пошаговыми инструкциями по измерению тока с помощью цифрового мультиметра.

Советы по безопасности цифрового мультиметра

Цифровые мультиметры

в целом безопасны при условии, что они используются в соответствии с инструкциями к прибору и соблюдаются передовые методы безопасности.Ниже приведены несколько советов по обеспечению вашей безопасности при использовании цифрового мультиметра.

• Знайте свои электрические параметры. Любое ИУ будет иметь набор электрических параметров, связанных с номиналами CAT. Никогда не используйте цифровой мультиметр, не соответствующий вашей работе или тестовой среде.
• Надевайте соответствующие СИЗ. Перед тем, как прикасаться к тестируемому устройству или инструменту, убедитесь, что у вас есть подходящие СИЗ, которые обычно включают перчатки и резиновые коврики.
• Испытание в безопасной среде. Содержите все рабочие поверхности в чистоте и сухости и никогда не работайте в среде с легковоспламеняющимися жидкостями или парами.
• Безопасное включение и выключение питания. Никогда не подключайте и не отсоединяйте щупы или провода, пока они подключены к источнику напряжения. И не прикасайтесь к открытым соединениям и компонентам при наличии питания.
• Используйте правильные входы для сигнала: Всегда используйте соответствующие разъемы для сигнала, который вы измеряете (ток или напряжение), и для правильного уровня измеряемого тока.
• Установите соответствующий диапазон: Перед выполнением измерения убедитесь, что вы установили соответствующий диапазон, чтобы избежать потенциального повреждения оборудования или причинения травм.

Ресурсы цифрового мультиметра

Хотите подробные спецификации? Загрузите наше руководство по выбору или сравнительную таблицу. Хотите сделать шаг назад и изучить основы? Прочтите наш блог о том, как использовать и выбрать цифровой мультиметр.

Мультиметр — Энергетическое образование

Мультиметр — это устройство, которое измеряет электрический ток, сопротивление и напряжение (при условии, что оно правильно подключено к электрической цепи).Он имеет аналоговую и цифровую формы, но оба функционируют одинаково. ^[2] Мультиметр обладает функциями вольтметра, амперметра и омметра. Чтобы увидеть, как мультиметр может переключаться между этими показаниями, обратитесь к гиперфизике.

Вольтметр

Вольтметр подключается к компоненту; Другими словами, два вывода вольтметра подключены к двум сторонам компонента, поэтому вольтметр находится параллельно компоненту. Когда вольтметр подключен к компоненту, он замыкает цепь.В цепи генерируется небольшой ток, который затем вызывает падение напряжения на каждом из других резисторов. Это приводит к тому, что вольтметр показывает напряжение, которое немного ниже, чем напряжение источника. ^{[3] [4]} Чтобы узнать больше, см. Гиперфизику.

Амперметр

Чтобы использовать амперметр, путь тока должен быть разорван, а амперметр вставлен через разрыв ^[3] (это означает, что амперметры должны быть включены последовательно с тем, что должно быть измерено).Если включить амперметр параллельно цепи (вместо того, чтобы подключать его последовательно), ток почти наверняка сожжет предохранитель! Амперметром гораздо проще пережечь предохранитель, чем вольтметром, потому что у амперметров очень низкое сопротивление.

Токоизмерительные клещи могут использоваться для измерения переменного тока без нарушения проводящего пути. Когда переменный ток проходит через проводник, вокруг него формируется магнитное поле; измеряя напряженность магнитного поля вокруг проводника, можно получить значение тока. ^[3] Чтобы узнать больше, см. Гиперфизику.

Омметр

Самый безопасный способ подключения омметра — это удалить компонент из цепи, а затем подключить его к компоненту, как с вольтметром. Важно держать только один из выводов компонента, потому что сопротивление кожи человека может повлиять на измерение. ^[3] Чтобы узнать больше, см. Гиперфизику.

Инструкции по использованию мультиметра см. В NCSSM (Школа естественных и математических наук Северной Каролины).

Список литературы

1. ↑ Wikimedia Commons. (23 сентября 2015 г.). Мультиметр [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/a/a6/Digital_Multimeter_Aka.jpg
2. ↑ R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд. Нью-Джерси: Прентис-Холл, 2011, гл. 3, сек. 3.7, с. 107-116.
3. ↑ ^{3,0 3,1 3,2 3,3} R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд.Нью-Джерси: Прентис-Холл, 2011, гл. 3, сек. 3.8, с. 117-121.
4. ↑ R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд. Нью-Джерси: Прентис-Холл, 2011, гл. 5, сек. 5.4, ​​стр. 201-208.

Цифровые мультиметры

доступны в TestMart

Мультиметр или мультитестер, также известный как ВОМ (вольт-омметр), представляет собой электронный измерительный прибор, который объединяет несколько функций измерения в одном устройстве.Типичный мультиметр будет включать в себя основные функции, такие как возможность измерения напряжения, тока и сопротивления. Мультиметр может быть портативным устройством, используемым для базового поиска неисправностей и работы в полевых условиях, или настольным прибором, который может выполнять измерения с очень высокой степенью точности. Их можно использовать для поиска и устранения электрических проблем в широком спектре промышленных и бытовых устройств, таких как электронное оборудование, средства управления двигателем, бытовые приборы, источники питания и системы электропроводки. Цифровые мультиметры (DMM, DVOM) отображают измеренное значение цифрами, а также могут отображать полосу длины, пропорциональной измеряемой величине.

Keithley Instruments Inc.

Наши цифровые мультиметры обеспечивают идеальное сочетание точности и пропускной способности, включая высокопроизводительные 7-1 / 2- или 8-1 / 2-значные решения, а также гибкие универсальные цифровые мультиметры для высокоскоростных производственных испытаний.Также доступны специализированные решения для тестирования качества звука устройств беспроводной связи и производственных испытаний воспламенителей подушек безопасности. Наши последние инновации объединяют в себе функции цифрового мультиметра, коммутационной системы и / или регистрации данных в гибких корпусах, оснащенных интерфейсами LXI, GPIB, USB и / или цифровым вводом-выводом, чтобы ускорить и упростить создание интегрированных производственных испытательных систем. Купите мощный мультиметр от Keithley, чтобы повысить производительность и точность.

Цифровой мультиметр из 6 1/2 цифр, установленный на 100 В

Цифровой мультиметр из 6 1/2 цифр на 220 В

НАБОР ИЗ 6 1/2 ЦИФРОВЫХ ЦИФРОВ НА 230-240 В

Keysight Technologies Inc.

Сравните: цифровой мультиметр (DMM), настольные и системные продукты с 4–8 ½ разряда. Модульные и портативные цифровые мультиметры до 100000 показаний в секунду

Цифровой мультиметр, 7 1/2 разряда DMM Truevolt

Цифровой мультиметр, 6 1/2 разряда, 34410A / 34411A replacem ..

Мультиметр цифровой, 6 1/2 разряда, замена 34401A, Tr ..

Цифровой мультиметр, 8,5 разряда

Корпорация National Instruments

Цифровые мультиметры (DMM) и измерители LCR на базе ПК компании National Instruments оптимизированы для автоматизированного тестирования.Доступные на шинах от USB до PXI, эти цифровые мультиметры точно измеряют напряжение, сопротивление, ток, емкость и температуру. Объедините эти цифровые мультиметры с более чем 150 вариантами топологии переключателей NI для создания тестовых систем с большим количеством каналов.

NI PXI-4072 6 1/2 разрядный измеритель FlexDMM и LCR (1.8 Мвыб / с D ..

NI PXI-4071 FlexDMM, 7 1/2 разрядов (дигитайзер 1,8 МС / с, 10 ..

NI PXI-4070 6 1/2 разряда FlexDMM (1.8 MS / s Digitzer, 300 ..

NI PCI-4070 6 + Digit FlexDMM (1,8 Мвыб / с, 300 В ..

VTI Instruments

Семейство продуктов EX1200 представляет собой модульную и масштабируемую серию многофункциональных переключателей / измерительных блоков, которые можно настроить для решения различных задач в средах сбора механических данных и электронных испытаний.

Руководство по использованию мультиметра | Тех

Дата: 2021-08-23

Мультиметр, также известный как тестеры электрических цепей, измеритель цепей или мультиметр цепей, представляет собой удобный измерительный прибор. прибор, который может измерять напряжение, сопротивление и ток с помощью одного устройства. Они используются для различных измерения во время экспериментов и оценок, а также для обслуживания и проверки электрического оборудования.

Хотя есть некоторые различия в зависимости от отрасли или типа бизнеса, те, у кого аналоговый счетчик дисплей часто называют «тестером» или «аналоговым мультиметром», а дисплей с цифровым дисплеем — Мультиметры.

Кроме того, измерители большого размера, которые используются в стационарном положении, например, на столе, иногда выделяются как цифровые мультиметры (DMM).

Их можно вызвать несколькими способами, но основные функции одинаковы.

• (1) Измерительный щуп (щуп измерительный провод)
  Это устройство ввода для установления контакта с деталью или частями, подлежащими измерению, и выполнения измерения.
• (2) Измерительная клемма
  Принимает входной сигнал от измерительного щупа. Положение клеммы, куда вставляется тестовый зонд различается в зависимости от измеряемой работы.
• (3) Функциональный переключатель (переключатель диапазона)
  Переключает режим измерения, такой как напряжение переменного тока, напряжение постоянного тока и ток, а также диапазон измерения.
• (4) Функциональная кнопка (кнопка выбора)
  В случае цифрового мультиметра функциональный переключатель и функциональная кнопка объединены для переключения режим измерения. Нажмите функциональную кнопку, чтобы переключить ЖК-дисплей.
• (5) Ручка регулировки нулевого сопротивления
  Эта ручка используется для корректировки отклонения дисплея, вызванного внутренним сопротивлением и т. Д.
• (6) Измерительная шкала
• (7) Указатель счетчика
• (8) Плата дисплея

Название каждой части мультиметра ： Аналоговый мультиметр / Цифровой мультиметр

Давайте проверим различные методы измерения.

Во-первых, в случае аналогового мультиметра отрегулируйте нулевое положение мультиметра в качестве подготовки перед измерение. Также проверьте целостность. Установите переключатель диапазонов в режим измерения сопротивления и поместите испытательные выводы штифтов друг против друга; если значение близко к 0 Ом, все в порядке.

(1) В основном, измерения с помощью мультиметра выглядят следующим образом.
Вставьте красный штекер измерительного провода во входную клемму +, а черный штекер во входную клемму -.
(2) Отрегулируйте диапазон измерения.
(3) Коснитесь измерительным штифтом области измерения.
(4) Проверьте шкалу, которая соответствует диапазону измерения ручки переключения по шкале счетчика, и прочтите числовое значение, указанное стрелкой амперметра (в случае цифрового мультиметра считайте числовое значение значение с панели дисплея).
Таким образом, измерение выполняется в четыре этапа. Чрезмерный ток или напряжение могут вызвать неисправность, поэтому, если значение измерения непредсказуемо, начните измерение с максимального диапазона в любом режиме, а затем уменьшите диапазон, наблюдая за ситуацией.

Как измерить напряжение постоянного и переменного тока

Вставив измерительный провод в клеммы, переключите ручку диапазона в режим напряжения переменного / постоянного тока, чтобы выбрать ожидаемый диапазон напряжения. Затем поместите черный измерительный щуп на сторону «-» объекта измерения и красный измерительный щуп на стороне «+».

Как измерить сопротивление

После вставки измерительного провода в клеммы и переключения ручки переключателя диапазонов в режим сопротивления, приложите тестовые палочки друг к другу и поверните ручку переключателя нулевого сопротивления, чтобы установить указатель в положение 0 Ом.

После совмещения поместите красный и черный тестовые штифты на оба конца объекта измерения. Обязательно выключить питание объекта измерения перед измерением.

Как измерить постоянный ток

Вставив измерительный провод в клеммы и переключив переключатель диапазонов в режим постоянного тока, поместите красный тестовый стержень на стороне + объекта измерения и черный тестовый стержень на стороне -.Обратите внимание, что Аналоговый мультиметр не может измерять переменный ток.

Есть два типа мультиметров: аналоговые и цифровые. Поскольку весь мир становится цифровым, цифровым Мультиметры также становятся мейнстримом, но оба имеют свои достоинства и недостатки.

Преимущества цифровых мультиметров

• Поскольку он отображает числовые значения, нет никаких различий между мультиметрами.
• Мультиметр сам по себе очень точен и может выполнять точные измерения.
• Можно использовать различные функции путем переключения режимов, например, режим измерения температуры с помощью термопары и режим проверки тока.
• Легче в эксплуатации, чем аналоговые мультиметры.
• Широкий ассортимент.

Недостатки цифровых мультиметров

• Функций много, поэтому нужно привыкнуть.
• Трудно прочитать колеблющиеся значения
• Невозможно измерить без батареек

Преимущества аналоговых мультиметров

• Легко понять по смыслам.
• Легко распознать колеблющиеся значения, такие как напряжение и ток, потому что игла может быть встряхнута.
• Без батарей можно измерить только напряжение и ток.

Недостатки аналоговых мультиметров

• Есть отклонения из-за внутреннего сопротивления, приводящие к ошибкам измерения.
• Надо прочитать шкалу.

Специально для цифровых мультиметров существуют не только недорогие удобные мультиметры, но и высокопроизводительные мультиметры по высокой цене.Они безопаснее, долговечнее и точнее, чем более дешевые мультиметры.

Другие функции включают возможность одновременного измерения нескольких каналов, широкий диапазон токов и напряжений, а также возможность подключения через USB.

Соответствующие технические знания

Как пользоваться цифровым мультиметром

Как пользоваться цифровым мультиметром. Обзор преимуществ и недостатков

Обзор

Электронные устройства работают от электричества.Однако, поскольку электричество невидимо, необходимо использовать измерительные приборы, такие как цифровые мультиметры, чтобы проверить безопасность и качество или исследовать причины проблем.
Цифровые мультиметры могут создавать впечатление трудностей в использовании из-за большого количества кнопок и клемм. На самом деле они удивительно просты в использовании. На этой странице объясняются характеристики цифровых мультиметров, рассказывается, чем они отличаются от аналоговых тестеров, и рассказывается о том, как они используются.

Что такое цифровой мультиметр?

Цифровой мультиметр — это измерительный прибор, который может измерять несколько величин, таких как напряжение, сопротивление, ток, емкость и целостность цепи.Многие из удобств, на которые мы полагаемся в современной жизни, управляются электронными устройствами. С появлением смартфонов такие устройства действительно стали повсеместными в повседневной жизни.
Из-за чрезвычайно высокой точности электронных устройств и того факта, что электричество невидимо, невозможно определить, демонстрирует ли данное устройство электрическую аномалию, посредством визуального осмотра в следующих обстоятельствах:

• Когда электронное устройство неисправен
• Если вы хотите проверить безопасность или качество изготовленного электронного устройства

Однако в таких ситуациях можно использовать цифровые мультиметры для проверки состояния электронных устройств с различных точек зрения.Более того, цифровые мультиметры используются не только экспертами, но и в широком диапазоне настроек, например, потребителями и даже детьми, создающими электронные наборы. Когда вы научитесь правильно пользоваться этими инструментами, такие проекты станут еще более увлекательными.

Чем цифровые мультиметры отличаются от аналоговых тестеров

В последние годы стало доступно огромное количество цифровых мультиметров, но ранее аналоговые тестеры были наиболее распространенными приборами, используемыми в этом типе приложений.В то время как цифровые мультиметры отображают измеренные значения в цифровом виде, аналоговые тестеры измеряют значения, используя отклонение стрелки и серию градуировок.

Цифровые мультиметры могут выполнять тесты, недоступные аналоговым тестерам, и позволяют пользователям точно считывать значения. Напротив, аналоговые тестеры имеют то преимущество, что они позволяют считывать изменения измеренных значений по отклонениям стрелки. Таким образом, как цифровые, так и аналоговые тестеры имеют свои преимущества и недостатки, поэтому важно выбирать прибор в соответствии с вашими конкретными потребностями.
Если вы обнаружите, что и цифровые, и аналоговые инструменты обеспечивают необходимую вам функциональность, это становится делом ваших личных предпочтений.

Преимущества и недостатки цифровых мультиметров

Этот раздел предлагает простое введение в преимущества и недостатки цифровых мультиметров.

Преимущества

• Измеренные значения можно считывать напрямую и точно.
• Цифровые мультиметры имеют высокое входное сопротивление, что означает низкие приборные потери.Цифровые вычисления выполняются внутри, и многие модели предоставляют расширенные функции, позволяющие им отображать другие значения (емкость, частоту, пиковые значения и т. Д.).
• Некоторые модели могут подключаться и передавать данные на компьютер.

• Переменное напряжение и частота

• Емкость

Недостатки

• Цифровые значения иногда быстро колеблются, пока показания не стабилизируются, что затрудняет их чтение.
• В некоторых приложениях для «стабилизации» значений может потребоваться больше времени, что замедляет работу.
• Цифровые мультиметры более восприимчивы к внешним помехам.

В дополнение к уникальной точности, которую обеспечивает их цифровая схема, цифровые мультиметры могут выполнять сложные вычисления, выходящие за рамки возможностей аналоговых тестеров. Функциональность для повышения эффективности работы, например, путем передачи данных, является еще одним аспектом привлекательности цифровых инструментов. Однако измерение некоторых объектов измерения может занять больше времени, чем с помощью аналогового тестера, из-за времени, необходимого для стабилизации измеренных значений.

Как использовать цифровой мультиметр

В этом разделе предлагается простое введение в использование цифровых мультиметров.

• Цифровой мультиметр

1. Включите прибор.

Сначала нажмите кнопку питания, чтобы включить прибор. Цифровые мультиметры работают от батареи или от сети переменного тока, поэтому, если прибор не включается, вам нужно либо заменить батарею, либо проверить источник питания.

2. Выберите режим и диапазон.

Выберите параметр, который вы хотите измерить, и диапазон, используя поворотную ручку или переключатели прибора. Некоторые модели мультиметров могут автоматически переключаться на соответствующий диапазон, избавляя от необходимости выбирать его самостоятельно. Если вам нужно переключить диапазон вручную, вы можете определить наиболее подходящий диапазон, начав с самого высокого диапазона и неоднократно выполняя измерения по мере переключения на все более низкие диапазоны.
Некоторые цифровые мультиметры имеют режим, в котором они могут автоматически определять напряжения переменного и постоянного тока.

• Поворотная ручка

• Диапазон

3. Закрепите измерительные провода.

Подсоедините провода или зажимы к клеммам цифрового мультиметра и начните измерения. Соблюдайте осторожность, так как разъем для красного провода различается в зависимости от того, измеряете ли вы ток, напряжение, сопротивление или другой параметр. Вы можете сделать более точные измерения, выполнив сначала настройку нуля.
Обратите внимание, что вам понадобится более специализированный прибор, если вы хотите измерить низкие значения сопротивления, сопротивления изоляции, сопротивления заземления или импеданса.

Терминалы цифрового мультиметра

Максимально эффективное использование цифрового мультиметра

Цифровые мультиметры стали незаменимыми инструментами для проверки безопасности, качества и неисправностей в нашем современном мире, где электронные устройства стали повсеместными. Хотя цифровые мультиметры имеют определенные недостатки по сравнению с аналоговыми мультиметрами, они предлагают преимущества в виде множества параметров измерения и расширенных функций, таких как возможность передачи данных.
Удачного вам использования цифрового мультиметра в самых разных условиях, независимо от того, используете ли вы его для работы или хобби.

Teledyne LeCroy — серия T3DMM

Основные характеристики

• Доступны модели с 4,5 цифрами (60 000 отсчетов), 5,5 цифрами (240 000 отсчетов) и 6,5 цифрами (2 200 000 отсчетов).
• Дополнительная 6,5-значная модель предлагается со встроенной картой сканера.
• Математические функции включают в себя: Макс., Мин., Среднее, Стандартное отклонение, дБм / дБ, относительное измерение, гистограмма годен / не годен, диаграмма тенденций, столбиковый индикатор и т. Д.
• Истинные среднеквадратичные измерения напряжения и тока переменного тока.
• Поддержка дистанционного управления.

Основные характеристики и функции T3DMM4-5

• Реальные 4½ разряда (60 000 отсчетов), разрешение
• Скорость измерения до 150 показаний в секунду
• Измерение истинного среднеквадратичного значения переменного напряжения и переменного тока
• Размер флэш-памяти NAND 1 Гб, файлы конфигурации и файлы данных для запоминающих устройств
• Встроенная компенсация холодного терминала для термопары
• Стандартный интерфейс: USB-устройство, USB-хост, LAN
• Напряжение постоянного тока: 600 мВ ~ 1000 В
• Постоянный ток: 600 мкА ~ 10 А
• Напряжение переменного тока: истинное среднеквадратичное значение, 600 мВ ~ 750 В
• Переменный ток: истинное среднеквадратичное значение, 60 мА ~ 10 А
• 2/4-проводное сопротивление: 600 Ом ~ 100 МОм
• Емкость: 2 нФ ~ 10000 мкФ
• Проверка целостности цепи: диапазон e установлен на 2 кОм
• Диодный тест: регулируемый диапазон 0 ~ 4 В.
• Измерение периода: 2 мкс ~ 0,05 с
• Температура: поддержка термопары и термометра сопротивления
• Макс., Мин., Среднее значение, стандартное отклонение, дБм / дБ, относительное измерение, прошел / не прошел

Основные характеристики и функции T3DMM5-5

• Реальное разрешение показаний 5½ разряда (240 000 отсчетов)
• Скорость измерения до 150 показаний в секунду
• Измерение истинного среднеквадратичного значения переменного напряжения и переменного тока
• Размер флэш-памяти Nand 1 Гб, хранилище для файлов конфигурации и файлов данных
• Встроенная компенсация холодного терминала для измерения температуры термопарой
• Стандартные интерфейсы: USB Host, LAN
• Поддержка удаленного управления с помощью команд SCPI.
• 4,3-дюймовый TFT-LCD, дисплей 480 * 272
• Встроенная справочная система с доступом на передней панели
• Управление файлами (поддержка U-диска и локального хранилища)
• Напряжение постоянного тока: 200 мВ — 1000 В
• Постоянный ток: 200 мкА — 10 А
• Напряжение переменного тока: истинное среднеквадратичное значение, 200 мВ — 750 В
• Переменный ток: истинное среднеквадратичное значение, 20 мА — 10 А
• 2/4-проводное сопротивление: 200 Ом — 100 МОм
• Емкость: 2 нФ — 10000 мкФ
• Проверка целостности цепи: диапазон установлен на 2 кОм
• Диодный тест: регулируемый диапазон 0-4 В
• Измерение частоты: 20 Гц — 1 МГц
• Измерение периода: 1 мкс — 0.05 с
• Измерение частоты: 20 Гц — 1 МГц
• Период измерения: 1 мкс — 0,05 с
• Температура: поддержка термопары и термометра сопротивления

Основные характеристики и функции T3DMM6-5

• 4,3-дюймовый TFT-ЖК-дисплей, 480 * 272
• Реальное разрешение показаний 6½ разряда (2 200 000 отсчетов)
• Измерение истинного среднеквадратичного значения переменного напряжения и переменного тока
• Управление файлами (поддержка U-диска и локального хранилища)
• Встроенная компенсация холодного терминала для термопары
• Стандартные интерфейсы: USB-устройство, USB-хост, LAN
• Встроенная система Hlep упрощает сбор информации
• Поддержка удаленного управления с помощью команд SCPI.
• Поддерживает интеллектуальную систему управления лабораторией на базе BS framework и LAN.
• Напряжение постоянного тока: 200 мВ — 1000 В
• Постоянный ток: 200 мкА — 10 А
• Напряжение переменного тока: истинное среднеквадратичное значение, 200 мВ — 750 В
• Переменный ток: истинное среднеквадратичное значение, 200 мкА — 10 А
• 2/4-проводное сопротивление: 200 Ом — 100 МОм
• Емкость: 2 нФ — 100 мФ
• Диодный тест: регулируемый диапазон от 0 до 4 В.
• Измерение частоты: 3 Гц — 1 МГц
• Измерение периода: 1 мкс — 333,33 мс
• Температура: поддержка датчиков TC и RTD

Мультиметр

— обзор | Темы ScienceDirect

Многие из этих свойств уже представлены. Ниже мы опишем некоторые методы их оценки.

Экспериментальная характеристика электродвигателя постоянного тока с щеткой

Учитывая загадочный электродвигатель с кодировщиком, вы можете использовать функциональный генератор, осциллограф, мультиметр и, возможно, некоторые резисторы и конденсаторы, чтобы оценить большинство важных свойств электродвигателя.Ниже приведены некоторые предлагаемые методы; вы можете придумывать другие.

Сопротивление на зажимах

R

Вы можете измерить R с помощью мультиметра. Сопротивление может измениться, когда вы вращаете вал вручную, поскольку щетки перемещаются в новое положение на коммутаторе. Вы должны записать минимальное сопротивление, которое вы можете надежно найти. Однако лучшим выбором может быть измерение тока при остановке двигателя.

Постоянная крутящего момента

k _t

Вы можете измерить это, вращая вал двигателя, измеряя обратную ЭДС на клеммах двигателя и измеряя скорость вращения ω с помощью энкодера.Или, если потери на трение незначительны, хорошим приближением будет V _nom / ω ₀ . Это избавляет от необходимости вращать двигатель снаружи.

Электрическая постоянная

k _e

Идентично постоянной крутящего момента в единицах СИ. Постоянная крутящего момента k _t часто выражается в единицах Нм / А или мНм / А или в английских единицах, таких как унция-дюйм / А, и часто k _e выражается в В / об / мин. , но k _t и k _e имеют идентичные числовые значения при выражении в Нм / А и Vs / рад соответственно.

Постоянная скорости

k _s

Просто обратная электрическая постоянная.

Постоянная двигателя

k _м

Постоянная двигателя рассчитывается как km = kt / R.

Максимальный непрерывный ток

I _{продолжение}

Это определяется тепловыми соображениями, которые нелегко измерить. Обычно это меньше половины тока покоя.

Максимальный продолжительный крутящий момент

τ _{продолж.}

Это определяется тепловыми соображениями, которые нелегко измерить.Обычно это меньше половины крутящего момента сваливания.

Демпфирование короткого замыкания

B

Это проще всего рассчитать из оценок R и k _t : B = kt2 / R.

Индуктивность клеммы

L

Есть несколько способов измерения индуктивности. Один из подходов — добавить конденсатор параллельно двигателю и измерить частоту колебаний результирующей цепи RLC. Например, вы можете построить схему, показанную на рисунке 25.15, где хорошим выбором для C может быть 0,01 или 0,1 мкФ. Двигатель действует последовательно как резистор и индуктор; обратная ЭДС не будет проблемой, потому что двигатель будет питаться небольшими токами с высокой частотой и, следовательно, не будет двигаться.

Рисунок 25.15. Использование конденсатора для создания цепи RLC для измерения индуктивности двигателя.

Используйте функциональный генератор, чтобы поместить прямоугольный сигнал частотой 1 кГц между 0 и 5 В в указанной точке. Резистор 1 кОм ограничивает ток от функционального генератора.Измерьте напряжение с помощью осциллографа в указанном месте. Вы должны быть в состоянии увидеть затухающий колебательный отклик на входной прямоугольный сигнал, если выберете правильные масштабы на вашем телескопе. Измерьте частоту колебательного отклика. Зная C и что собственная частота цепи RLC равна ωn = 1 / LC в рад / с, оцените L .

Давайте подумаем, почему мы видим такой ответ. Скажем, на входе схемы в течение длительного времени было 0 В. Тогда ваш прицел также покажет 0 В.Теперь входной сигнал увеличивается до 5 В. Через некоторое время в установившемся режиме конденсатор будет разомкнутой цепью, а катушка индуктивности будет замкнутой цепью (проводом), поэтому напряжение на осциллографе установится до 5 В × ( R / (1000 + R )) — два резистора в цепи устанавливают конечное напряжение. Однако сразу после скачка напряжения весь ток идет на зарядку конденсатора (поскольку нулевой ток через катушку индуктивности не может изменяться скачкообразно). Если катушка индуктивности продолжит обеспечивать нулевой ток, конденсатор зарядится до 5 В.Однако по мере роста напряжения на конденсаторе увеличивается и напряжение на катушке индуктивности, а следовательно, и скорость изменения тока, который должен протекать через катушку индуктивности (в соответствии с соотношением В _L + В _R = V _C и конституционный закон V _L = L d I / d t ). В конце концов, интеграл от этой скорости изменения диктует, что весь ток перенаправляется на катушку индуктивности, и на самом деле конденсатор должен будет подавать ток на катушку индуктивности, разряжаясь сам.Однако, когда напряжение на конденсаторе падает, напряжение на катушке индуктивности в конечном итоге станет отрицательным, и, следовательно, скорость изменения тока через катушку индуктивности станет отрицательной. И так далее, чтобы создать колебание. Если бы R были большими, то есть если бы цепь была сильно демпфирована, колебания быстро прекратились бы, но вы должны были бы их видеть.

Обратите внимание, что вы видите затухающие колебания, значит, вы фактически измеряете затухающую собственную частоту.Но затухание невелико, если вы наблюдаете хотя бы пару циклов колебаний, поэтому затухающая собственная частота почти неотличима от незатухающей собственной частоты.

Электрическая постоянная времени

T _e

Электрическая постоянная времени может быть рассчитана из L и R как T _e = L / R .

Инерция ротора

J

Инерцию ротора можно оценить по измерениям механической постоянной времени T _м , постоянной крутящего момента k _t и сопротивления R .В качестве альтернативы, приблизительная оценка может быть сделана на основе массы двигателя, предположения о той части массы, которая принадлежит вращающемуся ротору, предположения о радиусе ротора и формулы для инерции однородной плотности. цилиндр. Или, проще говоря, обратитесь к паспорту двигателя аналогичного размера и массы.

Механическая постоянная времени

T _м

Постоянная времени может быть измерена путем подачи постоянного напряжения на двигатель, измерения скорости и определения времени, необходимого для достижения 63% конечной скорости.В качестве альтернативы вы можете сделать разумную оценку инерции ротора J и рассчитать Tm = JR / kt2.

Трение

Момент трения возникает из-за скольжения щеток по коммутатору и вращения вала двигателя в подшипниках, и он может зависеть от внешних нагрузок. Типичная модель трения включает как кулоновское, так и вязкое трение, записанное в виде

τfric = b0sgn (ω) + b1ω,

, где b ₀ — момент кулоновского трения (sgn ( ω ) просто возвращает знак of ω ) и b ₁ — коэффициент вязкого трения.На холостом ходу τ _fric = k _t I ₀ . Оценка каждого из b ₀ и b ₁ может быть сделана путем запуска двигателя при двух разных напряжениях без нагрузки.

Номинальное напряжение

В _nom

Это спецификация, которую вы, скорее всего, знаете для двигателя, неизвестного другим образом. Иногда его печатают прямо на самом моторе. Это напряжение является всего лишь рекомендацией; реальная проблема заключается в том, чтобы избежать перегрева двигателя или его раскрутки со скоростью, превышающей рекомендованное значение для щеток или подшипников.Номинальное напряжение невозможно измерить, но типичная скорость холостого хода для щеточного двигателя постоянного тока составляет от 3000 до 10000 об / мин, поэтому номинальное напряжение часто дает скорость холостого хода в этом диапазоне.

Номинальная мощность

P

Номинальная мощность — это выходная механическая мощность при максимальном продолжительном крутящем моменте.

Скорость холостого хода

ω ₀

Вы можете определить ω ₀ путем измерения скорости двигателя без нагрузки при питании от номинального напряжения.Величина, которая меньше V _nom / k _t , может быть отнесена к моменту трения.

Ток холостого хода

I ₀

Вы можете определить I ₀ с помощью мультиметра в режиме измерения тока.

Ток опрокидывания

I _Стоп

Ток опрокидывания иногда называют пусковым током. Вы можете оценить это, используя свою оценку в R .Поскольку R может быть трудно измерить мультиметром, вы можете вместо этого заблокировать вал двигателя и использовать мультиметр в режиме измерения тока, при условии, что мультиметр может обрабатывать ток.

Момент срыва

τ _срыв

Его можно получить из k _t и I _срыв .

Максимальная механическая мощность

P _max

Максимальная механическая мощность достигается при 12 установках и 12ω0.Для большинства паспортов двигателей максимальная механическая мощность наблюдается за пределами области непрерывной работы.

Максимальный КПД

η _max

КПД определяется как выходная мощность, деленная на входную мощность, τ _выход ω / ( IV ). Потери энергии вызваны нагревом змеевика и потерями на трение. Максимальный КПД можно оценить, используя ток холостого хода I ₀ и ток останова I _{останов} , как описано в разделе 25.
