Однофазный счетчик электроэнергии: подключение, принцип работы, выбор

Частные потребители и промышленные предприятия обязаны обеспечивать постоянный учет электрической энергии, использованной для питания электрооборудования. В зависимости от количества фазных проводников, подключаемых к прибору учета электрической энергии все модели подразделяются на однофазные и трехфазные. В данной статье мы рассмотрим однофазный счетчик электроэнергии, как один из видов расчетных электрических приборов.

Принцип работы

За счет постоянного совершенствования технологий совершенствуются и счетчики электроэнергии. Все однофазные модели представленные на современном рынке подразделяются на индукционные и электронные.

Рис. 1. Индукционный и электронный электросчетчик

Первый вариант является первопроходцем в системе учета электрической энергии, несмотря на их простоту и доступность, электронные электросчетчики постепенно вытесняют их за счет высокой точности и расширенной функциональности.

Индукционные счетчики электроэнергии

Индукционные счетчики электроэнергии обладают простой и понятной конструкцией, на примере которой относительно легко разобраться с устройством и принципом действия простейшего электросчетчика.

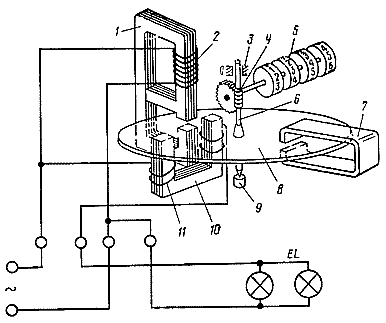

Рис. 2. Устройство индукционного счетчика электроэнергии

Конструктивно данная модель состоит из:

  • Токовой обмотки – представляет собой катушку индуктивности, включаемую в цепь последовательно нагрузке. Предназначена для измерения величины тока, потребляемого нагрузкой, изготавливается из проволоки большого сечения из нескольких витков.
  • Обмотки напряжения – также представлена катушкой индуктивности, но подключенной параллельно по отношению к токовой обмотке. Изготавливается из тонкой проволоки  и укладывается большим количеством витков, применяется для измерения величины напряжения.
  • Алюминиевый диск – элемент счетчика электроэнергии, предназначенный для преобразования электромагнитного усилия в механическую работу.
    Устанавливается на ось для вращения по направлению усилий электромагнитного поля катушек индуктивности.
  • Счетный механизм – преобразует количество оборотов алюминиевого диска в цифровое отображение результатов измерения мощности. Состоит из механического циферблата шестеренчатого типа.
  • Постоянный магнит – применяется для сглаживания механических колебаний подвижного диска. Создает постоянный магнитный поток и обеспечивает плавность хода.

Принцип действия индукционного счетчика электроэнергии заключается в том, что при подключении в электрическую цепь на обмотку напряжения подается действующее номинальное напряжение. В случае подключения нагрузки к выводам электросчетчика через токовую катушку будет протекать определенная величина тока.  При взаимодействии двух электромагнитных полей в алюминиевом диске начнут наводиться вихревые токи, что создаст его собственное электромагнитное поле. Механическое усилие от диска через систему шестеренок передастся счетному механизму.

Величина ЭДС, наводимая обмоткой тока и напряжения вступает во взаимодействие с собственным полем подвижного элемента, которое генерируется за счет вихревых токов. Мера данного взаимодействия и определяет скорость вращения алюминиевого диска. Чем больше сила тока, протекающего через токовую катушку, тем больше результат геометрического произведения напряжения и тока.

Рис. 3. Геометрическое вычисление мощности счетчиком электроэнергии

Результирующее значение мощности  будет быстрее вращать диск, что приведет к ускорению начисления показаний счетчика электроэнергии.

Электронные счетчики электроэнергии

С развитием и совершенствованием технических средств произошла модернизация классических индукционных электросчетчиков. Изначально выпускались гибридные электронно-механические модели, но со временем электроника все более и более вытесняла подвижные части. Конструктивно современная электронная модель счетчика электроэнергии состоит из:

Рис. 4. Устройство электронного счетчика электроэнергии
  • Датчика тока – измеряет величину электрического тока, протекающего через счетчик электроэнергии;
  • Датчика напряжения – предназначен для измерения разности потенциалов, приложенной к зажимам счетчика;
  • Электронного преобразователя
    – осуществляет подсчет мощности, пропускаемой через счетчик электроэнергии;
  • Микроконтроллера – передает показания на дисплей и в блок памяти, может извлекать данные, обрабатывать их и передавать по каналам связи;
  • Дисплея – предназначен для вывода данных опроса со счетчика электроэнергии, может переключать информацию в многотарифных моделях;
  • Блока ОЗУ и ПЗУ – оперативная и долговременная память, предназначенная для хранения и обработки информации.

Принцип действия электронного счетчика электроэнергии основан на измерении силы тока и величины напряжения приложенного к подключенной нагрузке. Фиксация показаний осуществляется за счет датчиков и передается на электронный преобразователь, который рассчитывает величину мощности и преобразует единицу измеряемой величины в счетный импульс. Сигнал с преобразователя передается на микроконтроллер, который, в зависимости от установленной программы срабатывания, выдает на дисплей необходимые параметры электрической цепи. Помимо трансляции текущих показаний на дисплей, микроконтроллер записывает информацию в блок памяти, и извлекать ее в случае необходимости.

Плюсы и минусы

Однофазные электросчетчики применяются для учета электроэнергии, однако каждый вид прибора учета обладает своими преимуществами и недостатками. Поэтому по порядку рассмотрим плюсы и минусы для каждого из них.

Индукционные счетчики электроэнергии обладают такими плюсами:

  • Простая конструкция и меньшая себестоимость;
  • Доступная система работы, позволяющая даже неискушенному в электрике потребителю определить расход электроэнергии;
  • Такие счетчики электроэнергии куда более устойчивы к скачкам напряжения и низкому качеству электрической энергии в отечественных цепях;
  • Более длительный срок эксплуатации.

К существенным недостаткам индукционных моделей следует отнести их большие габариты и уязвимость перед простейшими способами хищения электроэнергии. Со временем начинают проявляться сбои в работе, часто потребители сталкиваются с явлением самохода.

Электронные счетчики электроэнергии однофазного типа характеризуются такими преимуществами:

  • Меньшие габариты, в сравнении с индукционными моделями;
  • Отсутствуют вращающиеся части, что увеличивает износостойкость и позволяет реже производить поверку счетчика электроэнергии;
  • Могут реализовывать многотарифный учет потребляемой электроэнергии, в некоторых моделях присутствует функция дистанционного автоматического опрашивания;
  • Позволяет фиксировать как активную, так и реактивную составляющую, определят максимум и минимум загрузки за сутки, неделю, месяц;
  • Обладают более высоким классом точности.

К недостаткам электронных моделей следует отнести высокую стоимость, их довольно трудно  отремонтировать из-за сложной схемы и необходимости последующей настройки в лабораторных условиях. Также они крайне восприимчивы к качеству электроэнергии протекающей через них.

Нюансы установки и схема подключения

Установка и последующее подключение однофазного счетчика электроэнергии не представляют особых трудностей, поэтому данную процедуру по силам выполнить самостоятельно. Но, в то же время, важно соблюдать основные правила и требования для обеспечения вашей безопасности и функциональности системы.

Важно заметить, что подключение однофазного счетчика электроэнергии должно производиться в строгом соответствии со схемой подключения. Правильность выполненной операции проверяется контролером при приеме точки учета электроэнергии:

Рис. 5. Схема подключения однофазного счетчика электроэнергии

Как видите на рисунке, зажимы 1 и 3 предназначены для подключения фазного проводника, а зажимы 4 и 6 для подсоединения нейтрального проводника. Такой принцип оговаривается инструкцией завода изготовителя, поэтому перед началом подключения однофазного электросчетчика необходимо ознакомиться с его техническими параметрами. Чтобы фазный и нейтральный проводник подключались строго к предназначенным для этого зажимам.

Также при подключении важно соблюдать следующие нюансы:

  • Любая замена или установка нового счетчика электрической энергии должна согласовываться с энергоснабжающей компанией, иначе вас могут отключить с последующим наложением штрафа.
  • Высота размещения счетчика электрической энергии должна составлять от 0,8 до 1,7м над уровнем пола в соответствии с п.1.5.29 ПУЭ. Желательно подбирать расположение таким образом, чтобы показания находились в зоне видимости.
Рис. 6. Высота расположения счетчика электроэнергии
  • Оголенные провода внутри зажима должны исключать возможность соприкосновения жил с разным потенциалом в соответствии с п.5.4 ГОСТ 31818.11-2012.
  • Согласно п.1.5.33 ПУЭ провод или кабель, подключаемый к счетчику электроэнергии должен исключать пайки и другие соединения, допускающие возможность подключения.
  • В соответствии с п.5.9 ГОСТ 31818. 11-2012 степень защиты от проникновения влаги и пыли для установки однофазного электросчетчика внутри помещения должна составлять не менее IP51 и не ниже IP54 для наружного расположения.

Получить еще более детальную информацию о подключении электросчетчиков вы можете в нашей статье: https://www.asutpp.ru/podklyuchenie-elektroschetchika.html

Критерии выбора

Выбор конкретной модели производится на основании индивидуальных особенностей подключения каждого потребителя. Основными критериями при выборе однофазного счетчика электроэнергии являются:

  • Номинальная мощность (нагрузка) – определяет допустимую нагрузку, которую вы можете подключить. Желательно выбирать модель с 20 – 30% запасом.
Рис. 7. Номинальные параметры электросчетчика
  • Место установки – в зависимости от расположения выбирается модель для наружного или внутреннего монтажа.
  • Количество тарифов – для экономии денежных средств в ночное время суток можно установить двухтарифный электросчетчик. Если вы не используете мощные электроприборы, данная функция вам не понадобится.
  • Температурный режим – определяет допустимый диапазон температур, в котором может работать однофазный счетчик электрической энергии.
  • Способ крепления – на DIN-рейку, в кожухе на дюбель.
Рис. 8. Способ крепления электросчетчика

Список использованной литературы

  • «Современные цифровые счетчики учета электроэнергии. Справочник. Схемотехника, аспекты применения» 2006
  • Труб И. И. «Обслуживание индукционных счетчиков и цепей учета в электроустановках» 1983
  • И.А. Данилов «Общая электротехника»  1985

Схема электросчетчика: индукционного и электронного

Уютная и комфортная жизнь ныне означает не только полный холодильник или погреб продуктов, но еще тепло среды обитания, ее освещение, наличие доступной воды и удобство использования элементарных вещей. К примеру, разведение огня в целях приготовления пищи. Все названое, на текущий момент обеспечивается энергоносителями — горячей водой в батареях, электричеством, газовым топливом в колонках и плитах.

Добыча названых элементов и доставка их конечному потребителю, в жизни обывателя возлагается на сторонние организации. Последнее автоматически назначает цену энергоносителю, связанную непосредственно с обслуживанием транспортной структуры и не конечной стоимостью изначального получения ресурса.

Решение вопроса о затраченном количестве того или иного элемента обеспечения, возлагается на различные счетчики, которые в зависимости от объема потребления электричества, тепла, воды или газа, производят учет расхода. Впоследствии названая информация становится основой предъявляемых счетов конечному потребителю.

В теле статьи будет рассмотрен принцип работы электросчетчика, как наиболее распространенного прибора учета. Он используется практически во всем жизненном пространстве человека, определяя затраченную энергию бытовыми приборами, освещением или промышленным оборудованием.

Разновидности

Разные счетчики:

Существует много градаций, по которым различают приборы учета электроэнергии. Среди них:

  1. На какую линию рассчитано устройство — одно или трехфазную.
  2. Внутренний механизм — индукционный или полностью электронный.
  3. Метод подключения к нагрузке — прямой или через токовый трансформатор.
  4. Класс точности.
  5. Учет одного или нескольких тарифов.
  6. Функциональные возможности по снятию показаний — только непосредственное или комбинированное с удаленным. Сюда же относится и возможность контроля работы прибора с отдельного пульта управления.

Менее важным различием электросчетчиков, но использующихся в некоторых документах, можно назвать потребляемую мощность самим прибором учета. Он тоже расходует определенное количество энергии, необходимой для его работы.

Тем не менее, основополагающим различием стоит считать конструктивные особенности — индукционного типа электрический счетчик либо полностью электронный. От названого фактора зависит класс точности прибора, его функциональные возможности и количество учитываемых тарифов.

Индукционный счетчик «изнутри»:

В сущности, индукционные счетчики просты, дешевы и надежны. Их основа — механика и электрика. К сожалению, названный фактор вводит и определенные ограничения на возможности устройства. К примеру, без сильного усложнения конструкции, от прибора нельзя получить больших сервисных функций.

Электронные структурно сложнее и могут выполнять множество дополнительных действий, таких как отправка показаний удаленным образом, отключение линии потребления с пульта находящегося вдали от прибора, ведение нескольких тарифов цены электроэнергии в зависимости от времени суток. Кроме того, они обладают большей точностью, в отличие от предыдущего варианта прибора учета. И еще один фактор, которым безусловно хороши электронные счетчики — возможность ретроспективы. Суть ее в хранении показаний за несколько отчетных периодов. И названая информация легко доступна к получению, от конкретного устройства.

Потребление энергии в зависимости от времени суток:

Основа цифрового электросчетчика — полностью электронная схема, без движущихся механических элементов. В ней несколько микросхем, трансформаторы тока и миниатюрный компьютер управляющий всем перечисленным хозяйством. Последний называется микроконтроллером. Всё монтируется на единую плату еще на заводе, что исключает повреждение связей элементов в процессе эксплуатации.

Что учитывает прибор учета

Вне зависимости от того, как устроен электросчетчик, он в своей основе измеряет мощность потребителя, в зависимости от которой и производится расчет количества затраченной энергии за конкретный период времени. Сам показатель сопротивления (нагрузки) в сетях переменного тока, бывает активным и реактивным. А в корне суммы квадратов значений обоих видов потребления (формула — P=√ ((U I cosθ)2+ (U I sinθ)2) он дает полную мощность нагрузки цепи. Разница показателей в том, что при активной мощности выполняется какая-либо работа, а при реактивной, энергия впустую циркулирует между связанными элементами сети. Последний фактор возникает в тех случаях, когда к цепям переменного тока подключен конденсатор или катушка трансформатора.

Из-за своего устройства индукционные счетчики способны определять или активную нагрузку, или только реактивную, что использовалось некоторыми недобросовестными потребителями для искажения показаний в приборах учета старых моделей. Электронные оперируют обеими характеристиками, вычисляя полную мощность по специальной формуле, используя в качестве основы текущие характеристики нагрузки сети.

Индукционные счетчики

Внутреннее строение индукционного счетчика:

Основой функциональности у названых счетчиков служит физический закон магнитной индукции. В конструкции, для создания эффекта используются два электромагнита разной формы и ориентации относительно друг друга, для каждой фазы потребителя. Один из них подключен непосредственно к питанию сети, а второй в разрыв линии нагрузки. Генерируемые ими поля инициируют возникновение вихревых токов на диске из проводящего металла, за счет которых последний и приводится в движение, совершая обороты вокруг своей оси. Причем чем сильнее нагрузка на линию, к которой подключен один из генераторов поля, тем больше электронов скапливается на подвижном элементе, отчего он и вращается быстрее. В целях ограничения момента движения, — чтобы скорость не стала равна применяемой в электродвигателе — используется установленный рядом с поверхностью алюминиевого диска постоянный магнит.

Классическая схема:

На приведенном изображении видны магнитные поля, циркулирующие в процессе работы прибора. Они обозначены ФI, ФU1 и ФU2. Остальные элементы схемы указаны цифрами. Под номером 1 с обмоткой, отмеченной 2, идет электромагнит наведения. Якорь второго маркирован 3 с силовой линией 4, подключаемой к нагрузке. За 6 закреплен алюминиевый проводящий диск, 7 — ось, на которой он находится. 8 — редуктор, передающий вращательный момент на счетный механизм 9.

Устройство электросчетчика аналогичного плана настолько простое, что индукционные приборы учета электроэнергии изготавливались и применялись еще в 19 веке.

Электронные счетчики

В своем большинстве, электронные приборы учета не содержат движущихся механических частей. Исключением выступают некоторые виды табло, показания которых изменяются за счет работы шагового электродвигателя, приводящего в действие соответствующие шестерни внутреннего редуктора[Ю.П.1] .

Механическое табло:

Разрабатывались и даже выходили на рынок гибридные варианты приборов учета, содержащие дополнительную функциональность, интегрированную с обычным индукционным счетчиком. Речь идет о системах связи, хранения и удаленного управления. Они не прижились по причине слишком высокой сложности работы, приводящей к снижению общей надежности устройства.

Более простым вариантом стало изготовление прибора учета целиком с использованием электронных компонентов, в число которых входит и «умная» управляющая часть в лице микроконтроллера. Последний, мало того, что выполняет названные функции, так еще и обеспечивает много дополнительных возможностей. К примеру, делает расчет полной мощности нагрузки, используя поступающие данные об активных и реактивных затратах тока от соответствующих датчиков.

Блок-схема внутреннего устройства электронного счетчика:

Для каждой фазы используется своя комбинация трансформаторов тока и напряжения с сенсорами, показания которых поступают на вход микросхемы аналого-цифрового преобразователя, откуда уже в виде кодовых последовательностей идут в микроконтроллер. В свою очередь, он подсчитывает затраченный ток, выводя результат в киловатт-часах. Полученные значения отправляются дальше — на устройство отображения и систему связи (при наличии). Также происходит постоянное сохранение вычисленной информации в энергонезависимую память. Причем в определенные, указанные настройками периоды, микроконтроллер помещает суммарно накопленное потребление в отдельные ячейки, что позволяет получить график мощностей нагрузки за определенные промежутки времени.

Также на «умную» часть прибора учета ложится управление линией, ведущей к конечным клиентским устройствам электронного электросчетчика. Он может по удаленной или прямой команде отключить потребителей или выполнить действие в разрезе условия ограничения мощности. То есть, когда потребление на линии будет больше установленного предела. Названую функциональность обеспечивает непосредственно подключаемое к микроконтроллеру реле, управляющее разрывом линии питания клиентских устройств.

Внутренности электронного счетчика:

Схема электросчетчика в упрощенном варианте, представленном еще в устройстве от Texas Instruments, выглядит следующим образом:

На ней видны все основные элементы, включая трансформатор тока, отмеченный «CT», цифровое табло и обязательный тактовый генератор, нужный всем видам микроконтроллеров. Именно последний и задает скорость работы и время реакции у логической части.

В сущности, любой существующий электронный счетчик электроэнергии построен на тех же элементах, которые и указаны в приведенном приборе. Конечно с тем условием, что у разных производителей будет отличаться элементарная база и могут быть добавлены некоторые компоненты, расширяющие конечную функциональность.

Преимущества и недостатки конкретных видов приборов учета

Главное преимущество импульсных приборов учета: их простота, надежность и низкая цена. На этом плюсы оканчиваются. Механика изначально подвержена сторонним воздействиям и не обеспечивает нужного уровня точности. Не говоря уже о функциональном объеме. Главным из последнего можно назвать отсутствие автоматической передачи данных оператору-поставщику энергоносителя. Требуется непосредственное участие людей в процедуре съема показаний, отключении или активации устройства.

Снятие показаний работниками ЖКХ:

У электронного счетчика нет таких проблем. Отсутствуют движущиеся части, сложнее компоновка, наличествуют внутренние логические элементы. Все названое позволяет производить контроль работы счетчика удаленно, получая информацию о текущих показаниях в режиме онлайн и управлять самой подачей энергии потребителям. Последние две функции нужны не только управляющим компаниям, но и позволяют интегрировать прибор учета в систему «умного» дома, с целью предоставления информации потребителю. Который в свою очередь, может, к примеру, при условии наличия нужного программного обеспечения, выполнять не только контроль ситуации в общем, но и оплачивать счета в автоматическом режиме.

Кроме названых плюсов, можно вспомнить и о том, что физические принципы, заложенные в основу того, как работают счетчики аналогичного плана, не дадут осуществить искажение поступающих данных от устройств потребления методами, применяемыми в отношении импульсных приборов учета.

У цифровых счетчиков есть и минусы. В сущности, выход любого из элементов схемы приведет к его полной неработоспособности, что достаточно актуально из-за низкого качества применяемых деталей. На практике срок эксплуатации электронного счетчика ниже, чем у индукционного.

Подключение прибора учета электроэнергии

Рассмотрев функциональные принципы работы электронного счетчика, пора перейти к практической части. Речь пойдет о том, как производится правильная установка одно- и трехфазного прибора учета.

Схема монтажа в существующую энергосеть, непосредственно указана на корпусе устройства или его документации. Она различна для сетей 220 В и 380 В (соответственно — одной или трех фаз). В общем виде электросчетчик, вне зависимости от его вида (электронный или индукционный), — в том случае, если он предназначен для работы на одной фазе — подключается по следующей схеме:

Монтаж трехфазного счетчика электроэнергии, выполняется немного иначе:

Последовательность контактов разных моделей может отличаться.

Кроме того, есть частные случаи, когда электросчетчик соединяется с линией не напрямую, а через трансформаторы тока:

После установки прибора учета, (если конечно она не производится в интересах личной информативности) нужно обратиться к обслуживающему персоналу поставляющей электроэнергию организации. Последний выполнит проверку правильности соединения, снимет начальные показания прибора и зафиксирует его заводские данные. После проводится обязательное пломбирование устройства учета, с целью предотвращения последующего внесения изменений в схему подключения.

Примечания по классу точности

Ранее было упомянуто о классе точности электросчетчика. Обычно он указан на корпусе устройства и определяет, насколько последний чувствителен к линии потребления. Чем меньше значение, тем его показания точнее даже при малых нагрузках. Это и плюс, и минус прибора учета. Для контролирующих организаций – чем чувствительнее устройство, тем больше дохода. В отношении потребителей обратная картина. Никому не нужно, чтобы счетчик оценивал телевизор, микроволновую печь, стиральную машину или холодильник, находящиеся в режиме ожидания, когда они не выполняют никаких активных действий и расходуют только «каплю» электроэнергии.

Слева внизу на табло, в круге — класс точности устройства:

С практической стороны, нельзя устанавливать приборы учета ниже второго класса точности. Но такая чувствительность идеальна для бытовых целей. В случае организаций лучше использовать счетчик первого класса.

Видео по теме

схема глушилки для электросчетчика, принцип работы, как работает устройство

Электронный счетчик электроэнергии может быть однофазным и трехфазным Электричество – это ресурс, без которого в наше время обойтись почти невозможно. Именно на нем работает большинство приборов в доме. Это и стиральная машина, и телевизор, и компьютер и даже телефон вы не сможете зарядить без электричества. Однако за обеспечения дома электроэнергией нужно платить. Чтобы человек оплачивал лишь тот объем, который он использовал за месяц был изобретен счетчик электроэнергии. Сначала его точность была не высока, но сейчас на рынках появились электрические счетчики. Как они работают, и в чем их преимущества читайте далее.

Принцип работы электросчетчика

Электронный счетчик – это устройство, которое измеряет мощность, и напряжение потребляемого тока за определенный промежуток времени. Затем алгоритмы счетчика переводят полученную информацию в цифры.

Электронные счетчики работают на микропроцессорном оборудовании. Они оцифровывают вторичные величины за небольшой отрезок времени. Полученные результаты выводятся на дисплей и передаются посредством удаленного доступа. Таков их принцип работы.

Электронные счетчики очень удобны в использовании. Если для того, чтобы снять показания с индукционной модели такого устройства, нужно было иметь определенный опыт. То теперь все необходимые показания выводятся на экран в виде цифр.

У электронных счетчиков есть некоторые особенности, которые повышают их удобство, практичность и защиту. Поэтому покупка такого устройства во многих случаях, целиком и полностью оправдана.

Электросчетчик должен установить специалист, который поставит пломбу

Особенности, которые имеет устройство электронного электросчетчика:

  1. Такой электросчетчик будет надежно работать в абсолютно любом положении. Он не имеет вращающихся деталей, а потому не будет заклинивать.
  2. В электронных счетчиках изменить показания потребления энергии не получится. Там есть защита от сильных магнитов.
  3. В таком устройстве заложена программа проверки токов утечки. Она сравнивает токи, идущие по фазному и нулевому проводу. В случае большого разбега устройство отключает электроснабжение квартиры.
  4. Такие системы оснащены ограничителями мощности и другими элементами, повышающими их точность.

Все данные с таких устройств поступают прямиком на компьютеры коммунальных служб. Это помогает следить за состоянием электросети, а так же ужесточает контроль над квартирами, не давая злоумышленникам воровать электроэнергию.

Преимущества электронного счетчика

У электронного счетчика достаточно много преимуществ. Именно по этому все больше людей заменяют им свои старые приборы измерения электроэнергии. Такие устройства повышают точность показаний и упрощают их снятие.

Схема подключения электронного доступна всем. Ее множено найти в специализированной литературе. Однако лучше доверить установку счетчика работнику электрослужб. В этом случае за все неточности установке будут отвечать электрические инстанции.

Список достоинств электронных счетчиков электричества действительно велик. Давайте ознакомимся с ним подробнее.

Достоинства электронного электросчетчика:

  1. Такие устройства считаются высокоточными. Они практически не дают погрешностей в подсчете истраченного за определенный промежуток времени количества электроэнергии. Более того, он не изменяет своих показаний при воздействии различных факторов, например вибрации. Это его принципиальная разница с индукционным прибором.С сегодняшними ценами на электричество – это очень важное преимущества.
  2. Также повысилась чувствительность. Теперь счетчик более чутко реагирует на перепады и колебания в электросети.
  3. Еще одним преимуществом электронных счетчиков является их способность вести многотарифный учет в разное время суток. Это важно потому, что сейчас практикуется разная оплата за электричество днем и ночью.
  4. Электронные счетчики могут учитывать разные составляющие электроэнергии. Более того, вы можете записать показания счетчика за удобное время, а потом снова увидеть их, подключив к ноутбуку.
  5.  Если электросчетчики старого образца не могли одновременно учитывать передаваемую и получаемую электроэнергию, то современные электронные счетчики такой способностью обладают. Поэтому вам не нужно будет устанавливать два устройства для каждой линии.
  6. Также электронные счетчики могут контролировать все параметры электросети, например, мощность, напряжение и нагрузка. Таким образом, при сбое какого-то параметра сети, прибор об этом проконтролирует.
  7. Счетчики электронного типа оснащены системой против воровства электричества. Подобные попытки фиксируются устройством и передаются энергослужбам.
  8. Электронный счетчик работает таким образом, что все показания передаются на один общий компьютер. Таким образом, отпадает надобность привлечения специальных работников для снятия и контроля показаний.
  9. Время между проверками состояния таких счетчиков возрасло. Это связанно с тем, что проверять их показания не нужно, а о сбоях в электросети они сообщают самостоятельно.
  10. Для такого многофункционального устройства электронный счетчик имеет весьма небольшие размеры. Он не превышает габаритами обычные устаревшие устройства.

Время от времени электрический счетчик нужно сдавать, чтобы проверили его работоспособность

Использование электронных счетчиков, прежде всего, выгодно для коммунальных служб. Однако и для жильцов современных квартир некоторые их свойства будут очень полезны.

Недостатки электронных счетчиков электроэнергии

Электронные счетчики, как вы, наверное, уже догадались, имеют не только достоинства. Они обладают и некоторыми недостатками. Чтобы окончательно разрешить вопрос с актуальностью их покупки, мы предлагаем ознакомиться и с их недостатками.

Недостатки электронных электросчетчиков:

  • Высокая стоимость;
  • Неустойчивость к перепадам напряжения;
  • Невозможность ремонта после поломки.

Как видите, все минусы данного прибора связанны с его стоимостью и недолговечностью. Поэтому прежде чем покупать дорогостоящий электросчетчик, подумайте, стоит ли оно того.

Виды счетчиков эл. Энргии

Существуют разные виды электрических счетчиков. Какой из них подойдет именно вам, зависит от ваших потребностей. Давайте вкратце ознакомимся со всеми вариациями электросчетчиков.

Виды электросчетчиков:

  1. Электронно-механический, или индукционный счетчик – это более старый вариант таких приборов. Он более долговечен, но имеет меньшую точность. Например, напряжение в 200 в. Он не видит.
  2. Электронный или цифровой счетчик – это современное, многофункциональное и точное устройство. Однако его срок службы ниже предыдущего варианта.
  3. Однофазный счетчик отлично подходит ля современных квартир. Одним из представителей такого оборудования является Меркурий.
  4. Использование трехфазного счетчика менее распространено, чем однофазного.

Для усовершенствования электросчетчиков может быть изготовлена электрическая глушилка. Она останавливает электросчетчик и может размещаться в подъездах и на столбах. Однако такие ухищрения караются законом.

Как работает электронный счетчик электроэнергии (видео)

Электронный электросчетчик – это современное и многофункциональное устройство. Несмотря на то, что оно имеет массу преимуществ перед старыми устройствами для измерения электроэнергии, его нельзя назвать долговечным. Поэтому до сих пор для многих актуальность его покупки остается под вопросом.


Добавить комментарий

Электросчетчики. Виды и работа. Как выбрать и применение

Любая квартира или дом должны быть оборудованы устройствами учета потребления различных ресурсов, стоящих денег. Счетчики тепла и воды допускается не устанавливать, либо можно поставить их позже. А вот электросчетчики должны быть обязательно.

Электросчетчики расхода электрической энергии являются основным устройством, учитывающим ее потребление. По показаниям этого счетчика начисляется оплата за электроэнергию. Поэтому, необходимо знать, какой тип прибора лучше для вашего дома или квартиры. Энергетические компании постоянно пытаются всеми средствами навязать нам установку новых счетчиков энергии.

Старые электросчетчики класса 2,5 не способных учесть расход электроэнергии минимальной мощности, например, электронных устройств, включенных в дежурном режиме. У последних моделей счетчиков имеется класс точности от 0,5 до 2. Давайте разберемся, какие виды счетчиков энергии существуют, и какой прибор подойдет для вашего жилья или другого объекта, потребляющего электричество.

Виды электросчетчиков

Электросчетчики разделяются по следующим типам:

  • Индукционные.
  • Электронные.
Индукционные электрические счетчики

Электрический счетчик индукционного типа работает по принципу магнитного поля, образующегося двумя катушками: напряжения и тока. Магнитное поле воздействует на диск, и заставляет его совершать вращательное движение. Диск в свою очередь приводит в действие счетный механизм. При повышении напряжения и тока в сети диск будет вращаться быстрее, и накручивать показания расхода энергии.

Точность таких приборов оставляет желать лучшего, и равна 2,5. Но такие счетчики считаются одними из самых надежных, недаром у них срок гарантии 15 лет.

Электронные электросчетчики

Такой тип устройства действует непосредственно, измеряя силу тока и напряжение в сети. Никаких промежуточных звеньев и механизмов у него нет, поэтому и потери точности также нет. Параметры выдаются на дисплей и сохраняются в памяти счетчика в цифровом виде.

Перечислим достоинства электронных счетчиков:
  • Компактные размеры.
  • Функция проведения учета по нескольким тарифам.
  • Возможность дополнительной установки микросхемы для повышения класса точности.
  • Точное и быстрое определение показаний, так как прибор оснащен цифровым дисплеем.
  • Обмануть такой счетчик очень трудно, из-за возможности самокорректировки показаний.
  • Стандартный обычный интерфейс позволяет применять счетчики в системах автоматического учета и контроля.

Из недостатков следует отметить недостаточную надежность в сравнении с счетчиками индукционного типа, а также повышенная стоимость.

Однотарифные и многотарифные

Счетчик, учитывающий расход электричества по одному тарифу не имеет каких-либо особенностей, так как работает только по одному типу учета.

Подробнее можно рассмотреть двухтарифные электросчетчики. Сегодня многие люди хотят сэкономить электричество, чтобы платить за него как можно меньше. Это связано с производством бытовой техники повышенной мощности. За месяц пользования такой техникой накручивается внушительная сумма денег. Если установить счетчик на два тарифа, то можно сэкономить немного денег.

Принцип работы

Действие счетчика заключается в том, что стоимость электроэнергии в разное время суток различна.

В этом имеют интерес электростанции, которые производят электричество. Утром и вечером нагрузка на электростанцию повышается, так как потребители в это время больше пользуются электричеством. В итоге электростанция вынуждена работать неравномерно. Это влияет на износ оборудования, расход топлива и т.д. Поэтому ввели двухтарифные счетчики.

Днем они работают таким образом, что в разное время суток стоимость электроэнергии различается. Это дает определенный стимул потребителям применять бытовые приборы в то время, когда это им выгоднее.

Преимущества
  • Экономия денежных средств. Прибор окупается за 1 год.
  • Помощь для электростанций в снижении ремонтных работ и экономии топлива.
  • Уменьшение вредных выбросов, загрязнения атмосферы.

Обычно два последних пункта не играют роли для потребителя, поэтому остается одно основное достоинство – экономия денег.

Недостатки
  • Не для всех регионов стоимость электричества вечером и днем выгодна для рядового потребителя.
  • После установки счетчика с двумя тарифами учета нужно уметь правильно использовать бытовую технику, в противном случае экономия будет равна нулю.
Однофазные и трехфазные

Устанавливается один из типов счетчика, в зависимости от типа сети питания в доме.

Класс точности

Это свойство прибора определяет погрешность в процентах во время учета энергии. Сегодня по правилам нужно использовать счетчики класса точности не менее 2.

Мощность

Это одна из важных характеристик. Ее необходимо учитывать при выборе прибора, основываясь на расчете потребления мощности за сутки от потребителей, то есть, какая общая нагрузка по току образуется у вас в квартире. В продаже имеются счетчики для нагрузки по току 5-100 ампер.

Метод крепления

Современные электрические счетчики фиксируются на DIN рейку, либо на болты.

Условия использования

Есть электросчетчики, которые можно использовать только в теплых отапливаемых помещениях, но имеются и уличные исполнения моделей приборов. Вы должны сами выбрать, для каких условий лучше подойдет прибор.

Какой счетчик выбрать

Во-первых, учитывайте характеристики мощности счетчика. Чтобы сделать правильный выбор по мощности, а правильнее будет сказать, по силе тока, нужно рассчитать, с какими устройствами вы будете работать дома. Обычно в инструкции на бытовую технику указывают мощность в киловаттах.

Сложите все мощности устройств, сделайте небольшой запас на случай приобретения дополнительных бытовых приборов. Если общая мощность получилась не выше 10 киловатт, то приобретайте модель на 60 ампер. Если мощность за сутки получается более 10 киловатт, то необходимо купить счетчик на 100 ампер.

Во-вторых, решите для себя, электронный прибор, либо механический, 1-тарифный, либо 2-тарифный. Это вы должны решить самостоятельно, так как у всех разные финансовые возможности и предпочтения. При возникновении трудностей с выбором, лучше обратиться к специалистам.

Для дачного участка рекомендуется выбирать однотарифное исполнение прибора, так как экономить энергию один раз в неделю нецелесообразно, а в остальное время получится переплата за дневной тариф.

В-третьих, необходимо выбрать прибор по типу крепления. Рекомендуется исполнение с креплением на DIN рейку, так как это универсальное крепление.

В-четвертых, производитель прибора играет далеко не последнюю роль. Качественные изделия можно найти только известных отечественных и зарубежных производителей, пользующихся популярностью. Перед этим лучше почитать отзывы людей о разных моделях, так как лучшим оценщиком являются люди, которые уже применили в работу разные модели устройств.

Полезные советы по выбору
  • Для гаража лучше выбрать прибор более мощный, так как возможно подключение мощного электроинструмента, причем сразу несколько штук.
  • При покупке счетчика обращайте внимание на дату поверки, которая обычно указана в паспорте, а также пломбировку корпуса. Дата поверки должна быть менее 2-х лет для 1-фазного исполнения, и менее 1 года для 3-фазного исполнения.
  • Вам могут предлагать приобрести счетчик с автоматической системой учета, заплатив за это больше денег. Эта функция никакой пользы для вас не даст, так как она облегчает контроль показаний только энергосбыту. Для вас это окажется обычной переплатой денег.
  • Отечественные производители изготавливают электросчетчики с хорошим качеством, не хуже импортных моделей. Подробно ознакомьтесь с моделями электросчетчиков, отзывами о них на различных форумах, сделайте выбор наиболее дешевого образца, но не уступающего по надежности.
  • Нельзя забывать и о возможном ремонте изделия. Необходимо найти информацию о ремонтопригодности выбранного вами устройства, о его стоимости и технического обслуживания.
  • Важным моментом является выбор прибора учета по его шумности, так как после установки различные устройства могут создавать неприятные звуки и шумы.
  • Электросчетчики индукционного типа имеют малый период между поверками, поэтому лучше приобрести прибор с электронной начинкой, у которого межповерочный период наиболее длительный. Этим вы сэкономите финансовые расходы на оплату обязательной процедуры поверки электросчетчика.
  • Счетчики с механическим устройством счета многие умельцы научились отматывать, и этим нарушать законодательство. Однако в России все еще продолжается пользоваться некоторой популярностью такая «экономия» денег на обмане компаний, обеспечивающих электроэнергией население.
  • Если сделали все-таки выбор электросчетчика с механической конструкцией счетного механизма, то перед приобретением обязательно проверьте его. Эта процедура проверки производится следующим образом: прокрутите слегка диск от руки, если диск продолжает вращаться по инерции, это свидетельствует о исправности механизма и годности его к эксплуатации. Если же диск заедает, либо не вращается свободно по инерции, то это считается неисправностью. От такой покупки лучше отказаться.
Похожие темы:

Классификация и типы счетчиков электроэнергии

Счетчики электрической энергии можно классифицировать по следующим принципам:

1. По принципу действия:

  • индукционные
  • электронные (статические)

2. По классу точности счетчики:

  • рабочие
  • образцовые

Класс точности счетчика – это его наибольшая допустимая относительная погрешность, выраженная в процентах.

В соответствии с ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, счетчики активной энергии должны изготавливаются классов точности 0,2S; 0,2; 0,5S; 0,5; 1,0; 2,0 счетчики реактивной энергии — классов точности 0,5; 1,0; 2,0 (ГОСТ Р 5242520-05).

3. По подключению в электрические сети:

  • однофазные (1ф 2Пр однофазный двухпроводный)
  • трехфазные – трехпроводные (3ф 3Пр трехфазный трехпроводной)
  • трехфазные – четырехпроводные (3ф 4Пр трехфазный четырехпроводной)

4. По количеству измерительных элементов:

  • одноэлементные (для однофазных сетей (1ф 2Пр))
  • двухэлементные (для 3-х фазных сетей с равномерной нагр (3ф 3Пр))
  • трехэлементные (для трехфазных сетей (3ф 4Пр))

5. По принципу включения в электрические цепи:

  • прямого включения счетчика
  • трансформаторного включения счетчика:
  • подключения счетчика к трехфазной 4-проводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока
  • подключения счетчика к трехфазной 3-проводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока
  • подключения счетчика к трехфазной 3-проводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока

Энергетическое обследование • Программа энергосбережения • Консультация

6. По конструкции:

  • простые
  • многофункциональные

7. По количеству тарифов:

  • однотарифные
  • многотарифные

8. По видам измеряемой энергии и мощности:

  • активной электроэнергии (мощности)
  • реактивной электроэнергии (мощности)
  • активно-реактивной электроэнергии (мощности)

Активная мощность для 1-фазного счетчика, Вт: PА1ф2 = UфICosφ

Активная мощность для 3-фазного двухэлементного счетчика, включенного в 3-х проводную сеть, Вт: PА3ф3Пр = UАВIАCosφ1(UАВIА )+ UСВIСCosφ2(UСВIС)

Активная мощность для 3-фазного трехэлементного счетчика, включенного в 4-х проводную сеть, Вт: P3ф4Пр = UАIАCosφ1(UАIА) + UвIвCosφ2(UвIв) + UсIсCosφ3(UсIс)

Типы счетчиков:

Электромеханический счетчик – счетчик, в котором токи, протекающие в неподвижных катушках, взаимодействуют с токами, индуцируемыми в подвижном элементе, что приводит его в движение, при котором число оборотов пропорционально измеряемой энергии.

Например:

Однофазный электросчетчик СО-505, класс точности 2,0. Однофазный электросчетчик СО-1, класс точности 2,5.
Трехфазный электросчетчик СА3У-И670, класс точности 2,0. Электросчетчик СР4У-И673, класс точности 2,0.

Статический счетчик– счетчик, в котором ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой энергии.

На пример, однофазный электросчетчик Меркурий 201 или Меркурий 200.02, класс точности – 2,0. Или терхфазный электросчетчик Меркурий 230А, класс точности 1,0. Трехфазный электросчетчик АЛЬФА А1R, класс точности 0,5S.

Многотарифный счетчик – счетчик электрической энергии, снабженный набором счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам.

Эталонный счетчик – счетчик, предназначенный для передачи размера единицы электрической энергии, специально спроектированный и используемый для получения наивысшей точности и стабильности в контролируемых условиях.

Основные понятия, термины и определения

Счетный механизм (отсчетное устройство): Часть счетчика, которая позволяет определить измеренное значение величины.

Отсчетное устройство может быть механическим, электромеханическим или электронным устройством, содержащим как запоминающее устройство, так и дисплей, которые хранят или отображают информацию.

Измерительный элемент – часть счетчика, создающая выходные сигналы, пропорциональные измеряемой энергии.

Цепь тока: Внутренние соединения счетчика и часть измерительного элемента, по которым протекает ток цепи, к которой подключен счетчик.

Энергоаудит • Энергетический паспорт • Программа энергосбережения

Цепь напряжения: Внутренние соединения счетчика, часть измерительного элемента и, в случае статических счетчиков, часть источника питания, питаемые напряжением цепи, к которой подключен счетчик.

Электросчетчик непосредственного включения (или прямого включения): Как правило 3-х фазный электросчетчик, включаемый в 4-х проводную сеть, напряжением 380/220В, без использования измерительных трансформаторов тока и напряжения.

Трансформаторный счетчик – счетчик, предназначенный для включения через измерительные трансформаторы напряжения (ТН) и тока (ТТ) с заранее заданными коэффициентами трансформации.

Показания счетчика должны соответствовать значению энергии, прошедшей через первичную цепь измерительных трансформаторов.

Основные понятия учета электроэнергии

Коммерческий учет электроэнергии – учет электроэнергии для денежного расчета за нее

Технический учет электроэнергии – учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий,  для расчета и анализа потерь электроэнергии в электрических сетях, а также для учета расхода электроэнергии на производственные нужды.

Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.

Счетчики, устанавливаемые для технического учета, называются счетчиками технического учета.

Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.

Счетчики, учитывающие реактивную электроэнергию за учетный период, называются счетчиками реактивной энергии.

Средство измерений – техническое устройство, предназначенное для измерений.

Измерительный комплекс средств учета электроэнергии  – совокупность устройств одного присоединения, предназначенных для измерения и учета электроэнергии: трансформаторы тока, трансформаторы напряжения, счетчики электрической энергии, линии связи.

Стартовый ток (чувствительность) – наименьшее значение тока, при котором начинается непрерывная регистрация показаний

Базовый ток – значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением

Номинальный ток – значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора

Максимальный ток – наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в стандарте ГОСТ Р 52320-2005.

Номинальное напряжение – значение напряжения, являющееся исходным при установлении требований к счетчику.

Технические требования к электросчетчикам

Общие требования:

  • Класс точности не хуже 0,5S
  • Соответствие требованиям ГОСТ Р (52320-2005,  52323-2005, 52425-2005)
  • Наличие сертификата об утверждении типа

Функциональные требования:

  • Измерение и учет активной и реактивной электроэнергии (непрерывный нарастающий итог), мощности в одном или двух направлениях (интервальные 30-и минутные приращения электроэнергии)
  • Хранение результатов измерений (профили нагрузки – не менее 35 суток) и информации о состоянии средств измерений
  • Наличие энергонезависимых часов, обеспечивающих ведение даты и времени (точность хода не хуже ±5,0 секунды в сутки с внешней синхронизацией, работающей в составе СОЕВ)
  • Ведение автоматической коррекции времени
  • Ведение автоматической самодиагностики с формированием обобщенного сигнала  в «Журнале событий»
  • Защиту от несанкционированного доступа к информации и программному обеспечению
  • Предоставление доступа к измеренным значениям параметров и «Журналам событий» со стороны УСПД или ИВК ЦСОД

В «Журнале событий» должны фиксироваться время и дата наступления следующих событий:

  • попытки несанкционированного доступа
  • факты связи со счетчиком, приведших к каким-либо изменениям данных
  • изменение текущих значений времени и даты при синхронизации времени
  • отклонение тока и напряжения в измерительных цепях от заданных пределов
  • отсутствие напряжения при наличии тока в измерительных цепях
  • перерывы питания

– Счетчик должен обеспечивать работоспособность в диапазоне температур, определенными условиями эксплуатации. (-40.. +550С)

– Средняя наработка на отказ не менее 35000 часов

– Межповерочный интервал – не менее 8 лет

Вас может заинтересовать:

XLII. Охрана труда при выполнении работв устройствах релейной защиты и электроавтоматики,со средствами измерений и приборами учетаэлектроэнергии, вторичными цепями

42.1. Для обеспечения безопасности работ, проводимых в цепях измерительных приборов, устройств релейной защиты и электроавтоматики, вторичные цепи (обмотки) измерительных трансформаторов тока и напряжения должны иметь постоянные заземления. В сложных схемах релейной защиты для группы электрически соединенных вторичных обмоток измерительных трансформаторов допускается выполнять заземление только в одной точке. Все работы в схемах устройств сложных защит выполняются по программам, в которых в том числе должны быть указаны меры безопасности.

42.2. При необходимости разрыва токовой цепи измерительных приборов, устройств релейной защиты, электроавтоматики цепь вторичной обмотки трансформатора тока предварительно закорачивается на специально предназначенных для этого зажимах или с помощью испытательных блоков.

Во вторичной цепи между трансформаторами тока и установленной закороткой не допускается производить работы, которые могут привести к размыканию цепи.

42.3. При работах во вторичных устройствах и цепях трансформаторов напряжения с подачей напряжения от постороннего источника должны быть приняты меры, исключающие возможность обратной трансформации.

42.4. Проверка, опробование действия устройств релейной защиты, электроавтоматики, в том числе с отключением или включением коммутационных аппаратов, должна производиться в соответствии с пунктом 7.11 Правил.

42.5. Производителю работ, имеющему группу IV, из числа персонала, обслуживающего устройства релейной защиты, электроавтоматики, разрешается совмещать обязанности допускающего. При этом он определяет меры безопасности, необходимые для подготовки рабочего места. Подобное совмещение разрешается, если для подготовки рабочего места не требуется выполнения отключений, заземления, установки временных ограждений в части электроустановки напряжением выше 1000 В.

42.6. Производителю работ, имеющему группу IV, единолично, а также членам бригады, имеющим группу III (на условиях, предусмотренных пунктом 6.13 Правил), разрешается работать отдельно от других членов бригады во вторичных цепях и устройствах релейной защиты, электроавтоматики, если эти цепи и устройства расположены в РУ и помещениях, где токоведущие части напряжением выше 1000 В отсутствуют, полностью ограждены или расположены на высоте, не требующей ограждения.

42.7. Работники энергоснабжающих организаций работу с приборами учета потребителя проводят на правах командированного персонала. Эти работы проводятся бригадой в составе не менее двух работников.

В помещениях РУ записывать показания электросчетчиков допускается работнику энергоснабжающей организации, имеющему группу III, в присутствии представителя потребителя электроэнергии.

42.8. В электроустановках напряжением до 1000 В потребителей, имеющих обслуживающий персонал, работающий по совместительству или по гражданско-правовому договору (детские сады, магазины, поликлиники, библиотеки), подготовку рабочего места и допуск к работе с приборами учета электрической энергии имеет право проводить оперативный персонал соответствующих энергоснабжающих или территориальных электросетевых организаций по утвержденному перечню работ, выполняемых в порядке текущей эксплуатации, бригадой из двух работников, имеющих группы III и IV, в присутствии представителя потребителя.

42.9. Работы с приборами учета электроэнергии должны проводиться со снятием напряжения. В цепях электросчетчиков, подключенных к измерительным трансформаторам, при наличии испытательных коробок следует снимать напряжение со схемы электросчетчика в указанных коробках.

42.10. Работу с однофазными электросчетчиками оперативный персонал энергоснабжающих или территориальных электросетевых организаций, имеющий группу III, имеет право проводить единолично при снятом напряжении по утвержденному перечню работ, выполняемых в порядке текущей эксплуатации. При отсутствии коммутационного аппарата до электросчетчика в деревянных домах, в помещениях без повышенной опасности эту работу разрешается проводить без снятия напряжения при снятой нагрузке.

42.11. При выполнении работ, указанных в пунктах 42.8 и 42.10 Правил, ОРД организации за работниками должен быть закреплен территориальный участок (район, квартал, округ). В бланках заданий оперативный персонал должен отмечать выполнение технических мероприятий, обеспечивающих безопасность работ в электроустановках.

42.12. В энергоснабжающих или территориальных электросетевых организациях для проведения работ с приборами учета должны быть составлены инструкции или технологические карты по каждому виду работ.

Открыть полный текст документа

Получение данных с прибора учёта электроэнергии через GPRS-интернет — Teleofis.ru

Как работает технология GPRS? Что необходимо для опроса счётчиков электроэнергии по сети GPRS? Какие схемы подключения можно использовать? На эти и другие вопросы отвечаем в статье.


Дистанционный опрос счётчиков электроэнергии, как правило, не требует применения высокоскоростных модемов 3G/4G вследствие малых объёмов данных. Сегодня для беспроводного учёта электроэнергии чаще всего используют модемы с передачей данных по каналам GPRS и CSD. В этой статье мы рассмотрим, что необходимо для опроса счётчиков электроэнергии по сети GPRS и какие схемы подключения при этом можно использовать.

О том, как работает технология GPRS и в чем её преимущества перед другими GSM-технологиями для передачи данных – читайте в статье «Преимущества технологии GPRS в системах учёта ресурсов».

Что необходимо для опроса счётчика по GPRS?

Для опроса счётчика электроэнергии по сети GPRS потребуются:

  1. Счётчик электроэнергии с интерфейсом для подключения модема. Одни из наиболее популярных – электросчётчики «Меркурий» и «Энергомера».

  2. Модем (терминал), который подключается к счётчику и организует канал связи GPRS. Подключение модемов к счётчикам электроэнергии, как правило, происходит по интерфейсу RS-485, следовательно, вам необходимо выбрать GPRS-модем с соответствующим интерфейсом.

  3. SIM-карта любого сотового оператора с возможностью передачи данных через GPRS-интернет. В некоторых случаях могут понадобиться SIM-карты со статическими IP-адресами (подробнее – в разделе «Схемы подключения»).

  4. Сервер с установленным программным обеспечением (ПО) и доступом к сети интернет для дистанционного сбора показаний со счётчиков.

GPRS-терминалы TELEOFIS для опроса счётчиков электроэнергии

Для удалённого опроса счётчиков электроэнергии по технологии GPRS компания TELEOFIS уже более десяти лет выпускает GPRS-терминалы серии WRX с интерфейсами подключения RS-485, RS-232 и RS-422. Они поддерживают передачу как по технологии GPRS, так и по каналу CSD (резервный канал).

Терминалы WRX установлены и бесперебойно работают на многих АСКУЭ России и ближнего зарубежья, в крупнейших электросетевых и энергосбытовых компаниях. Это один из самых любимых и популярных продуктов среди наших клиентов:

  • Устройства надёжны, так как поддерживают многоуровневое резервирование канала связи.

  • Никаких АТ-команд для регистрации в сети в терминал отправлять не нужно.

  • Терминалы имеют программу конфигурации с возможностью настройки около двухсот параметров (SIM-карт, подключения, расписания, последовательного порта и др.) для удобного управления устройством.

  • Поддерживают групповую дистанционную настройку, что особенно важно для диспетчеризации большого количества устройств.

Схемы подключения

Как мы отметили выше, технология GPRS подразумевает клиент-серверную модель взаимодействия, следовательно, одно устройство в сети должно быть TCP-клиентом, а другое – TCP-сервером. Важно помнить, что устройство «Сервер» всегда должно иметь статический IP-адрес, по которому к нему будут подключаться устройства «Клиенты».

Рассмотрим основные схемы подключения к электросчётчикам по интерфейсам RS-485 с использованием GPRS-терминалов TELEOFIS серии WRX.

Схема 1. Терминал «Клиент» – Сервер опроса «Сервер»

Это самая простая и наиболее используемая схема, так как она не требует подключения дополнительных устройств. Её можно использовать в том случае, если диспетчерский ПК имеет статический IP-адрес, а программа опроса может принимать входящие подключения, то есть работать в режиме сервера.

Терминал WRX, подключенный к счётчику по интерфейсу RS-485, настроен на работу в режиме «Клиент». С программой-конфигуратором WRX Configuration Tool настройка не займёт у вас много времени. Программа опроса на диспетчерском ПК работает в режиме «Сервер». Терминал подключается к ПК-серверу по IP-адресу и порту и создаёт прозрачный канал связи между счётчиком и программой опроса.

Схема 2. Терминал «Клиент» – терминал «Сервер»

Эту схему можно использовать, если сервер опроса не может работать в режиме «Сервера». В этом случае к диспетчерскому ПК можно подключить ещё один терминал WRX и настроить его как «Сервер». Терминал на стороне счётчика настраиваем, как и в предыдущем случае, на режим «Клиент».

Для терминала «Сервера» вам потребуется приобрести SIM-карту со статическим внешним или внутренним IP-адресом. Два терминала образуют прозрачный канал связи, через который программа опроса получает показания.

Схема 3. Терминал «Сервер» – программа диспетчеризации «Клиент»

Ещё одна часто используемая схема, если программа опроса не умеет работать в режиме сервера или не имеет выхода в интернет. Терминал можно настроить на работу в режиме «Сервера», однако вам понадобится SIM-карта с внешним статическим IP-адресом. Программа опроса в этом случае работает как «Клиент» и подключается к терминалу «Серверу».

Для этой схемы возможен ещё один вариант подключения. Если сервер опроса по каким-то причинам не имеет выхода в интернет или должен работать только в локальной сети, вы можете подключить к ПК USB-модем или роутер (например, роутер 4G TELEOFIS LT40) и настроить закрытую подсеть, используя специальную услугу для безопасного беспроводного соединения – «Выделенный APN». Это решение будет максимально безопасным и недорогим.

Схема 4. Терминал «Клиент» – программа диспетчеризации «Клиент»

Если же ваше ПО для опроса может работать только в режиме «Клиент» и вы не хотите приобретать SIM-карты со статическим IP для работы терминала в режиме «Сервер», можно использовать ещё одну схему подключения – соединение удалённых устройств с помощью бесплатного облачного сервера TCP-соединений M2M24 от компании TELEOFIS.

В этой схеме оба узла системы учёта работают как «Клиенты». Терминал на стороне счётчика устанавливает соединение с сервером M2M24, а диспетчерский ПК с помощью специального ПО M2M24 Gateway подключается к этому же серверу M2M24 с другой стороны. Тем самым образуется канал связи. Подробнее о подключении с помощью сервера M2M24 читайте в статье «M2M24 – программа для подключения к GPRS-терминалам с «серыми» IP-адресами».

Современный прибор учета

Современный прибор учета измеряет потребление электроэнергии и отображает текущее значение счетчика на дисплее. Он сохраняет показания счетчика каждый день на непрерывной основе в течение 24 месяцев. Вы можете в любое время проверить текущие показания счетчика на многострочном дисплее. После ввода персонального идентификационного номера (ПИН-кода) вы также можете использовать дисплей для проверки текущего количества потребляемой энергии, показаний счетчика за последние 24 месяца и показателей потребления за определенные промежутки времени.Для отображения личных данных необходимо ввести PIN-код.

Современный измерительный прибор не подключен к коммуникационному устройству, а это означает, что измеренные значения не могут быть прочитаны удаленно. Также невозможно (удаленно) управлять счетчиком.

Современное измерительное устройство управляется с помощью обычного фонарика через оптическую кнопку на измерителе.

Все загрузки только на немецком языке.

Кто имеет право на получение современного прибора учета?

Обмен периода
Расход электроэнергии до 6000 кВтч в течение 16 лет с октября 2017 г.
Эксплуатация генерирующей станции мощностью до 7 кВт в течение 16 лет с октября 2017 г.

Преимущества технологии

Современные приборы учета предоставляют информацию о фактическом расходе электроэнергии непосредственно на цифровом дисплее счетчика.Помимо показаний счетчика, вы можете использовать дисплей для просмотра показателей потребления электроэнергии в различные периоды использования, например ежедневно, еженедельно, ежемесячно и ежегодно до двух лет до текущей даты. Вы также можете проверить текущую норму использования на дисплее современного прибора учета.

Это увеличивает прозрачность вашего потребления электроэнергии по сравнению с обычными счетчиками, тем самым позволяя вам изменить свои модели потребления и сэкономить деньги в процессе.

Современный прибор учета может быть модернизирован до интеллектуальной измерительной системы по желанию заказчика.

Доступ к данным и защита

Как и в случае с обычным счетчиком, показания счетчика могут быть сняты непосредственно с современного счетчика. На современном измерительном приборе доступ к защищенным данным личного потребления можно получить, введя PIN-код. PIN-код однозначно присваивается счетчику и не может быть изменен. PIN-код выдается вам нашей службой поддержки клиентов.

Данные, записанные современным прибором учета, не считываются удаленно.Это означает, что ваш ответственный оператор счетчиков (Stromnetz Berlin), сетевой оператор или поставщик энергии (или другой участник рынка, в зависимости от обстоятельств) не имеет доступа к вашим данным о потреблении. Один из наших представителей будет по-прежнему снимать показания этого нового типа счетчиков один раз в год. Если у нас нет возможности снять показания счетчика на месте, вы получите письмо с просьбой снять показания счетчика самостоятельно.

Замена техники

Мы заблаговременно проинформируем вас письмом о замене вашего счетчика и назначении замены текущего счетчика на современный счетчик.

Современный прибор учета Интеллектуальная измерительная система
Отображение показаний счетчика и потребления на дисплее через онлайн-портал с личным доступом
Считывание удаленно Нет Есть
Можно управлять дистанционно Нет Есть
Хранение данных Показания счетчика за 24 месяца от интеграции в сеть связи
Защита данных Ввод PIN-кода на счетчике Профили защиты и инструкции по передаче данных в соответствии с положениями Федерального ведомства по информационной безопасности (BSI)
Иллюстрация тарифов, зависящих от времени или нагрузки Нет Есть

Интеллектуальные счетчики

Джерри Рами, KI6LGY

В) Что такое счетчик электроэнергии или мощности?

A) Говоря языком коммунальных служб, это счетчик киловатт-часов между вашей электросетью и центром нагрузки, который измеряет потребление электроэнергии.

В) Что такое умный счетчик? Чем он отличается от обычного счетчика электроэнергии или мощности?

A) Интеллектуальный счетчик похож на обычный счетчик мощности в том, что он также измеряет потребление электроэнергии, но у него есть другие возможности, такие как возможность считывания удаленно, не посылая человека к вашему счетчику. См. Рисунок 1.

Q) Что такое умная сеть?

A) Модернизация электросети, которую ее сторонники часто называют «умной сетью », является важной целью.Такие усилия, как расширенная инфраструктура измерения (AMI), автоматическое считывание показаний счетчиков (AMR) и другие этапы интеллектуального управления сетью, являются частью более интеллектуальной сети. Лучшее управление энергосистемой повысит ее надежность и эффективность, а по мере разработки приложений для конечных пользователей мониторинг и контроль потребления и выработки электроэнергии в точке использования принесет пользу коммунальным предприятиям за счет снижения пиковых нагрузок и принесет пользу потребителям, предоставив возможность чтобы сэкономить на затратах на электроэнергию. Дополнительную информацию см. На веб-сайте ARRL: http: // www.arrl.org/electric-utility-communications-applications-and-smart-grid-technologies

Q) Где в настоящее время используются интеллектуальные счетчики?

A) Интеллектуальные счетчики внедряются по всей территории США и во многих других странах.

В) В соответствии с какой частью правил FCC в США работают интеллектуальные счетчики?

A) Часть 15, как и большинство других бытовых электронных устройств. На большинстве частот Часть 15 допускает работу только с очень низким энергопотреблением — в некоторых случаях несколько нановатт.В соответствии с правилами Части 15, в некоторых диапазонах предусмотрены условия для работы на более высокой мощности. Поскольку эти диапазоны также используются промышленными, научными и медицинскими устройствами, эти диапазоны часто называют диапазонами ISM. Однако это не меняет статуса интеллектуальных счетчиков; они работают исключительно в соответствии с Частью 15 правил, а не Частью 18, как настоящие устройства ISM. Для получения дополнительной информации об устройствах Part 15 и Part-15 см. Http://www.arrl.org/part-15-radio-frequency-devices. У других народов есть аналогичные правила.

В) Могут ли любители ожидать помех от умных счетчиков? Есть ли у них схемы, генерирующие потенциальные радиопомехи, например, цифровые схемы?

A) В целом любителям не следует ожидать помех от интеллектуальных счетчиков на большинстве любительских диапазонов. И да, в умных счетчиках действительно есть цифровая электроника, которая может воздействовать и излучать РЧ, как в обычном персональном компьютере. Однако в некоторых случаях существует большая вероятность возникновения помех, особенно когда система интеллектуальных счетчиков намеренно передает данные в так называемом диапазоне ISM (промышленный, научный и медицинский), который используется совместно с любительской службой.

В) Вы имеете в виду, что интеллектуальные счетчики содержат преднамеренный радиочастотный передатчик?

А) Иногда. Если интеллектуальный счетчик содержит радиочастотный передатчик:

  • Рабочая частота обычно находится в диапазонах 902 МГц и 2,4 ГГц.
  • Выходная мощность обычно составляет 1 Вт в диапазоне 902 МГц и намного меньше в диапазоне 2,4 ГГц.
  • Предполагаемый диапазон передатчика в интеллектуальном счетчике обычно очень локализован. В то время как радиостанция на стороне коммунального предприятия должна достигать соседнего концентратора, обычно устанавливаемого на ближайшей опоре, интеллектуальные счетчики также могут подключаться к другим интеллектуальным счетчикам для связи с концентратором.(с использованием пяти или менее скачков) См. рисунок 2.
  • Интеллектуальный счетчик обменивается данными только по команде, обычно несколько раз в день.
  • Передатчик интеллектуального счетчика работает в соответствии с частью 15 правил FCC.

Q) Недавно я увеличил электрическую сеть со 100 до 200 A. У моего старого электросчетчика были шестеренки и механическое считывание. Новый, однако, полностью электронный. В нем есть ЖК-дисплей и какой-то радиопередатчик.Я рад сообщить, что у меня не было проблем с помехами, но интересно … Возможно ли, что у меня уже есть умный счетчик?

A) Не обязательно. Ваш новый счетчик может просто иметь возможность удаленного считывания. Это означает, что считыватель счетчика может проверить ваш счетчик на улице. Затем счетчик передает показания по радио. Эффективность повышается, поскольку ему или ей больше не нужно входить в вашу собственность. С другой стороны, технология интеллектуального счетчика предполагает двустороннюю связь со счетчиком.Умные счетчики также имеют память и возможность обработки данных.

В) Используют ли интеллектуальные счетчики какую-либо технологию несущей тока или BPL?

A) Во-первых, давайте определим «несущий ток». Устройство несущего тока использует линии электропередач, управляемые внутри здания или коммунальными предприятиями, для преднамеренной передачи радиочастотных сигналов. Устройства с несущим током также регулируются разделом о несущем токе в правилах Части 15.

В некоторых регионах интеллектуальные счетчики и / или интеллектуальная электросеть могут использовать технологию операторского тока.Каждая электроэнергетическая компания выбирает архитектуру, которую она хочет развернуть, иногда под прямым или косвенным влиянием решений, принимаемых государственными или местными регулирующими органами. Согласно правилам части 15…

  • Если устройство несущего тока используется для передачи цифровой информации и работает в диапазоне от 1,7 до 80 МГц, оно работает в соответствии с правилами BPL в Части 15.
  • Если он работает в другом спектре, он работает в соответствии с правилами несущего тока в Части 15.
  • Если он используется исключительно на высоковольтных линиях питания подстанций, устройства несущего тока могут работать в соответствии с разделом power-line-carrier (PLC) части 15
  • .

До сих пор в США смарт-счетчики не использовали BPL. Некоторые протоколы для домашних сетей, которые могут быть связаны с интеллектуальными счетчиками и технологией интеллектуальных сетей, могут использовать BPL, но вполне вероятно, что системы будут использовать технологию HomePlug. HomePlug не использует любительские диапазоны, поэтому он не может создавать помех для любительского радио.(Другой спектр может испытывать помехи от устройств HomePlug.)

Для получения информации о BPL см. Http://www.arrl.org/broadband-over-powerline-bpl.

Если и когда в интеллектуальном счетчике используется технология несущего тока:

  • Частотный диапазон, используемый измерителями PLC, использует Cenelec Band B @ 63 кГц для стороны потребителя.
  • Некоторые интеллектуальные счетчики также используют BPL для стороны электроснабжения. Также возможно иметь BPL на домашней проводке в домашней сети (HAN), привязанной к интеллектуальному счетчику и интеллектуальной сети.
  • Предполагаемая дальность связи по току несущей обычно очень локализована. Так же, как концентратор в случае радиосвязи, приемник находится на соседнем столбе.
  • Передатчик интеллектуального счетчика обычно работает несколько раз в день, но только тогда, когда коммунальное предприятие «опрашивает» счетчик.

Q) Как интеллектуальный счетчик получает команды от утилиты или делает это?

А) Все умные счетчики разные.Коммунальные предприятия могут отправлять команды интеллектуальному счетчику как по радио, так и по каналу связи, в зависимости от типа используемого счетчика. В Калифорнии, например, коммунальные предприятия, которые в настоящее время внедряют интеллектуальные счетчики, контролируют счетчики, используя радио FHSS 902–928 МГц. Предполагаемый диапазон и частота, используемые для отправки команд на интеллектуальный счетчик, также могут варьироваться от сети к сети.

В) Может ли любительское радио создавать помехи интеллектуальному счетчику? Каковы правила такого вмешательства?

A) Да, любительская работа поблизости может снизить чувствительность некоторых метров, так что они не смогут слышать команды.Интеллектуальный счетчик работает в соответствии с Частью 15 правил, которая предусматривает, что устройства Части 15 не защищены от помех со стороны лицензированных радиослужб, таких как любительское радио.

В) Какую защиту имеет любительское радио от помех интеллектуальному счетчику?

A) В США интеллектуальные счетчики в жилых районах должны соответствовать абсолютным ограничениям на выбросы для непреднамеренных излучателей и / или устройств несущего тока, а также ограничениям мощности передачи для преднамеренных излучателей, как указано в правилах Части 15.Лицензированные радиослужбы, такие как любительское радио, также получают безусловную защиту от вредных помех со стороны всех устройств согласно Части 15, включая интеллектуальные счетчики. Кроме того, устройства Части 15, такие как интеллектуальные счетчики, не получают защиты от помех, создаваемых лицензированными радиослужбами.

Примечание : Хотя частоты, обычно используемые интеллектуальными счетчиками, также являются диапазонами ISM, которые охватываются частью 18 правил FCC, на самом деле они работают в соответствии с частью 15. Это важное различие.Если бы интеллектуальный счетчик работал в соответствии с Частью 18, любительская служба должна была бы принять любые вредные помехи, которые такой счетчик мог бы генерировать. Однако устройствам согласно Части 18 запрещено использовать RF для целей связи. Поскольку интеллектуальные счетчики передают данные, они не могут по закону работать как устройства Части 18.

Для справки в следующей таблице показано перекрытие между любительскими и ISM-диапазонами, обычно используемыми интеллектуальными счетчиками:

Любительский оркестр

Диапазон ISM *

Банкноты

902 — 928 МГц

902 — 928 МГц

Любительский диапазон 33 см

2300-2310 МГц

2390-2450 МГц

2400 — 2483.5 МГц

Любительский диапазон разделен на два сегмента. Диапазон ISM выходит за пределы любительского диапазона на верхнем уровне.

* Примечание. Положения о более высокой мощности в Части 15 обычно используют диапазоны ISM.

Q) А как насчет других видов коммунальных услуг, таких как вода и газ? Насколько я понимаю, они также переходят на новые счетчики с возможностью связи посредством RF.Применяются ли те же правила для интеллектуальных счетчиков, по крайней мере, с точки зрения моих опасений по поводу RFI?

А) По большей части — да. Как и в «умных» счетчиках электроэнергии, в этих счетчиках воды и газа для связи часто используется радиоэнергия. Когда они это сделают, они, скорее всего, будут работать в диапазоне ISM согласно Части 15.

Это устройства с очень низким энергопотреблением, которые большую часть своей жизни проводят в выключенном состоянии в ожидании контакта с коммунальной радиосетью. Счетчики воды и газа обычно работают на 2.4 ГГц с использованием очень узкой полосы пропускания ZigBee Smart Energy Profile.

Поскольку счетчики газа и воды не подключены к источнику электроэнергии, они оба используют методы «мусорщика» (крыльчатки) для выработки небольшого количества электроэнергии для поддержания заряда бортовой батареи. Такой подход обеспечивает ожидаемый срок службы батареи более 10 лет.

Во многих случаях счетчик получает эхо-запрос или синхронизируется с любым ближайшим «умным» электросчетчиком. Затем интеллектуальный электросчетчик может сохранять их показания и отправлять их в систему выставления счетов за коммунальные услуги.Хотя обычно он обменивается данными с интеллектуальным электросчетчиком того же клиента, это не обязательно. Система является «ячеистой» и может передавать данные по мере необходимости. «Умный счетчик» в этом случае часто будет иметь два радиомодуля под стеклом — одно для стороны потребителя на 2,4 ГГц, а другое для стороны электроснабжения на частоте 902–928 МГц.

Эти два коммуникационных «средства» (коммунальное предприятие и потребитель) различны в каждой коммунальной юрисдикции. Вы можете узнать больше о конкретной технологии, используемой вашей программой, на их веб-сайте.Для более подробного обсуждения различных коммуникационных средств коммунальных услуг и их относительного влияния на любительские услуги, пожалуйста, прочтите статью о электрических коммуникациях на веб-сайте ARRL по адресу: www.arrl.org/electric-utility-communications-applications- и -smart-grid-технологии

Цифровой измеритель мощности

| Инжиниринг экологических ресурсов

Общая информация

Цифровой измеритель мощности (модель № 4-1850) описан на этой веб-странице и производится и распространяется Brand Electronics.Измеритель мощности — это просто ваттметр с несколькими дополнительными функциями, которых нет у обычного ваттметра. Измеритель мощности относительно небольшой и легкий, но он имеет 5 отдельных настроек для отображения различной информации для пользователя. Максимально допустимая входная мощность цифрового измерителя мощности составляет 2200 Вт. Глюкометр имеет точность в пределах +/- 2% от показания и +/- 2 в младшей значащей цифре. Измеритель мощности прост в использовании и самокалибруется. Ниже приведено изображение измерителя мощности, который вы будете использовать в классе.

Изображение цифрового измерителя мощности (модель № 4-1850)

Характеристики

Каждая из пяти различных настроек дисплея измерителя мощности отображает различную информацию о показаниях, снимаемых во время данного эксперимента. Первая настройка дисплея показывает «0000 Вт 0,000 кВтч». Здесь отображается количество потребляемой мощности (в ваттах) при запуске машины и общее количество использованной энергии () (в киловатт-часах).Энергетические компании взимают с потребителей электроэнергии по киловатт-часам, поэтому полезно видеть, сколько стоит энергия и сколько работы вы выполняете, так сказать, «за свои деньги». Второй дисплей, который можно вызвать нажатием кнопки «>», — это дисплей «0000.0 часов». Этот параметр отображает количество времени, прошедшее с момента последнего сброса измерителя мощности (Прочтите раздел «Инструкции по эксплуатации» ниже, чтобы узнать больше о сбросе цифрового измерителя мощности). На третьем дисплее отображается «000 долларов.00 @ 10c / kWh ». Здесь отображается стоимость работы измерителя мощности в расчете на киловатт-час. Четвертая настройка дисплея показывает« 000,00 долл. США в месяц ». ​​Здесь отображается ориентировочная стоимость эксплуатации прибора или другого устройства в течение одного месяца. на конечном дисплее отображается «10,0 центов / кВтч». Эта настройка дисплея показывает вам стоимость электроэнергии на киловатт-час (значение по умолчанию — 10 центов) для работы вашего конкретного электрического устройства. Вы можете перейти к любой из этих настроек, предварительно подключив Измеритель мощности к источнику питания, подключив желаемое устройство к измерителю мощности и нажав кнопки «>» или «<» на передней панели измерителя мощности.Если какая-либо из настроек показывает числа, отличные от нуля (или 10,0 центов / кВтч), измеритель мощности уже использовался в предыдущем эксперименте и его необходимо сбросить, если вы надеетесь получить точные результаты.

Инструкция по эксплуатации

Измеритель мощности относительно прост в использовании и имеет всего несколько кнопок, которые управляют всеми его функциями. Для работы с измерителем мощности вам понадобится легкодоступный источник электричества (вам может потребоваться принять специальные меры для проведения эксперимента, при котором у вас будет как источник электричества, так и легкий доступ к электрическому устройству, которое вы тестируете. ).Схема ниже иллюстрирует простоту настройки измерителя мощности. Подключите измеритель мощности к источнику питания, например к электрической розетке. Вы можете подключить свое электрическое устройство (прибор) к измерителю мощности, когда он включен или выключен, в зависимости от того, что вам удобнее. После включения измерителя мощности и подключения устройства к соответствующей розетке на задней панели измерителя мощности можно начинать снимать показания. На схеме ниже показана правильная установка измерителя мощности и устройства.

Как настроить измеритель мощности

Если вы используете измеритель мощности в любое время и хотите начать новый эксперимент или просто снять новые показания, на которые не повлияют предыдущие данные, измеритель мощности очень просто сбросить. Поскольку измеритель мощности сохраняет информацию автоматически каждые 8 ​​минут, иногда бывает необходимо очистить память при работе с новым электрическим устройством. Для этого нажмите кнопку RESET на передней панели глюкометра. Если нажатие кнопки RESET не приводит к автоматическому сбросу всех показаний на ноль, нажмите и удерживайте кнопку ENTER, одновременно нажимая кнопку RESET.Один из этих двух методов должен позволить вам сбросить память измерителя мощности и начать заново с нового набора показаний.

Особые меры предосторожности

Хотя на измерителе мощности нет кнопки, позволяющей сохранять показания, счетчик автоматически сохраняет показания для киловатт-часов, стоимости за киловатт-час, общей стоимости и общего времени. Это будет происходить примерно каждые 8 ​​минут. При этом на экране измерителя мощности появится надпись «DATA SAVE». Если по какой-то причине вы потеряете питание измерителя во время эксперимента, он все равно сохранит в своей памяти все показания, снятые до последнего сохранения.Обязательно своевременно скопируйте все необходимые данные. Скачки напряжения и постоянные отключения электроэнергии могут стоить вам много дополнительного времени в лаборатории, если счетчик не смог сохранить ваши данные. Кроме того, поскольку каждый новый эксперимент требует, чтобы вы очищали память измерителя мощности, вы всегда должны копировать всю информацию, необходимую для вашего эксперимента, ПРЕЖДЕ, чем ее воспользуется следующий человек или группа. В противном случае ваши данные будут потеряны, и вам придется повторить эксперимент после того, как все остальные закончатся.

Техническое обслуживание

Измеритель мощности, как и все другое научное оборудование, не является игрушкой и с ним следует обращаться как с таковым. Если по какой-либо причине измеритель мощности выходит из строя, не снимает показания или используется ненадлежащим образом, что приводит к неисправности, инженерному отделу будет стоить 40 долларов США, чтобы отправить измеритель обратно в компанию для ремонта. По крайней мере, вы должны приложить все усилия, чтобы свести к минимуму износ измерителя мощности, внимательно следя за тем, как вы его используете.После использования экран измерителя мощности следует протереть мягкой тканью или полотенцем. Не используйте бумажные полотенца или чистящие губки, которые могут поцарапать экран глюкометра. В большинстве случаев (если иное не указано вашим профессором) измеритель мощности не должен покидать лабораторию, где он изначально должен был находиться. Перемещение измерителя мощности может привести к повреждению измерителя и / или травмам пользователя. Выключите глюкометр после использования и обязательно оставьте его в таком месте, где его не повредят другие сотрудники лаборатории.*

Тест на выезд

Каков максимально допустимый вход для этого цифрового измерителя мощности?

Какова точность измерителя мощности?

Как изменить настройки дисплея на измерителе мощности?

T или F — Рекомендуется бросать и бросать измеритель мощности до и после каждого использования, потому что инженерный отдел просто получит новые измерители, если что-то случится с теми, которые у них есть сейчас.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
